    Bezpečnostní předpisy

    link-horizontalLink copied

    Vysvětlení bezpečnostních pokynů

    VAROVÁNÍ!

    Označuje případnou nebezpečnou situaci,

    která by mohla mít za následek smrt nebo velmi těžká zranění, pokud by nebyla odstraněna.

    POZOR!

    Označuje případnou závažnou situaci,

    která by mohla mít za následek drobná nebo lehká zranění a materiální škody, pokud by nebyla odstraněna.

    UPOZORNĚNÍ!

    Upozorňuje na možné ohrožení kvality pracovních výsledků a na případné poškození zařízení.

    Uvidíte-li některý ze symbolů uvedených v kapitole „Bezpečnostní předpisy“, je to důvod ke zvýšení pozornosti.

    1. Bezpečnostní předpisy

    Vysvětlení bezpečnostních pokynů

    link-horizontalLink copied

    VAROVÁNÍ!

    Označuje případnou nebezpečnou situaci,

    která by mohla mít za následek smrt nebo velmi těžká zranění, pokud by nebyla odstraněna.

    POZOR!

    Označuje případnou závažnou situaci,

    která by mohla mít za následek drobná nebo lehká zranění a materiální škody, pokud by nebyla odstraněna.

    UPOZORNĚNÍ!

    Upozorňuje na možné ohrožení kvality pracovních výsledků a na případné poškození zařízení.

    Uvidíte-li některý ze symbolů uvedených v kapitole „Bezpečnostní předpisy“, je to důvod ke zvýšení pozornosti.

    1. Bezpečnostní předpisy

    Konvence pro zobrazení

    link-horizontalLink copied

    Za účelem lepší čitelnosti a srozumitelnosti dokumentace byly stanoveny níže popsané konvence pro zobrazení.

    Pokyny pro použití

    DŮLEŽITÉ! Označuje pokyny pro použití a další užitečné informace. Nejedná se o signální slovo upozorňující na nebezpečnou nebo závažnou situaci.

    Software

    Tímto vyznačením jsou v textu zvýrazněny softwarové funkce a prvky grafického uživatelského rozhraní (např. tlačítka, položky nabídky).

    Příklad: Klikněte na tlačítko Uložit.

    Pracovní postup

    1Pracovní kroky se zobrazují s postupným číslováním.
    ✓Tento symbol označuje výsledek pracovního kroku nebo celého pracovního postupu.
    1. Bezpečnostní předpisy

    Všeobecné informace

    link-horizontalLink copied
    Přístroj je vyroben podle současného stavu techniky a s ohledem na platné bezpečnostní předpisy. Při neodborné obsluze nebo nesprávném použití hrozí nebezpečí
    • ohrožení zdraví či života obsluhy nebo dalších osob,
    • poškození přístroje a jiného majetku provozovatele.
    Všechny osoby, které se podílejí na uvedení do provozu, údržbě a opravách přístroje, musí
    • mít odpovídající kvalifikaci,
    • mít znalosti v oboru elektroinstalací a
    • v plném rozsahu přečíst a pečlivě dodržovat tento návod k obsluze.

    Kromě tohoto návodu k obsluze je nezbytné dodržovat příslušné všeobecně platné i místní předpisy týkající se prevence úrazů a ochrany životního prostředí.

    Všechny popisy na přístroji, které se týkají bezpečnosti provozu, je třeba
    • je nutno udržovat v čitelném stavu,
    • nepoškozovat,
    • neodstraňovat,
    • nezakrývat, nepřelepovat ani nezabarvovat.
    Přístroj používejte pouze tehdy, jsou-li všechna bezpečnostní zařízení plně funkční. Pokud tato bezpečnostní zařízení nejsou zcela funkční, existuje nebezpečí
    • ohrožení zdraví či života obsluhy nebo dalších osob,
    • poškození přístroje a jiného majetku provozovatele.

    Bezpečnostní zařízení, která nejsou plně funkční, nechte před zapnutím přístroje opravit v autorizovaném servisu.

    Bezpečnostní zařízení nikdy neobcházejte ani nevyřazujte z provozu.

    Umístění bezpečnostních a varovných upozornění na přístroji najdete v návodu k obsluze vašeho přístroje v kapitole „Informace na zařízení“.

    Závady, které narušují bezpečný provoz, musí být odstraněny před zapnutím přístroje.

    1. Bezpečnostní předpisy

    Okolní podmínky

    link-horizontalLink copied

    Provoz nebo uložení přístroje mimo uvedené podmínky se nepovažuje za předpisové použití.

    1. Bezpečnostní předpisy

    Kvalifikovaný personál

    link-horizontalLink copied

    Informace v tomto návodu k obsluze jsou určeny pouze pro kvalifikovaný odborný personál. Úraz elektrickým proudem může být smrtelný. Neprovádějte jiné činnosti, než které jsou popsané v dokumentaci. To platí i v případě, že máte odpovídající kvalifikaci.

    Všechny kabely musí být pevné, nepoškozené, izolované a dostatečně dimenzované. Uvolněné spoje, poškozené nebo poddimenzované kabely ihned nechte opravit nebo vyměnit autorizovaným odborným servisem.

    Údržbu a opravy smí provádět výhradně autorizovaný odborný servis.

    U dílů pocházejících od jiných výrobců nelze zaručit, že jsou navrženy a vyrobeny tak, aby vyhověly bezpečnostním a provozním nárokům. Používejte pouze originální náhradní díly.

    Bez svolení výrobce neprovádějte na přístroji žádné změny, vestavby ani přestavby.

    Poškozené součásti ihned vyměňte nebo vyměňte.

    1. Bezpečnostní předpisy

    Informace k hodnotám hlukových emisí

    link-horizontalLink copied

    Hladina akustického tlaku střídače je uvedena v části Technické údaje.

    Přístroj je ochlazován prostřednictvím elektronické regulace teploty tak potichu, jak jen je to možné. Ochlazování nezávisí na realizovaném výkonu, okolní teplotě, znečištění přístroje apod.

    Hodnotu emisí vztaženou na pracoviště pro tento přístroj nelze uvést, protože skutečná hladina akustického tlaku je vysoce závislá na montážní situaci, kvalitě sítě, okolních stěnách a obecných vlastnostech prostoru.

    1. Bezpečnostní předpisy

    Opatření EMC

    link-horizontalLink copied

    Ve zvláštních případech může i přes dodržení normovaných mezních hodnot emisí dojít k ovlivnění ve vyhrazené oblasti použití (např. v případě, že jsou v prostoru umístění přístroje citlivé na rušení nebo se v blízkosti nachází rozhlasové a televizní přijímače). V tomto případě je provozovatel povinen přijmout opatření, která rušení odstraní.

    1. Bezpečnostní předpisy

    Zálohování dat

    link-horizontalLink copied
    S ohledem na bezpečnost dat je uživatel odpovědný za:
    • zálohování dat při změně nastavení oproti továrnímu,
    • ukládání a uchovávání osobních nastavení.
    1. Bezpečnostní předpisy

    Autorské právo

    link-horizontalLink copied

    Autorské právo na tento návod k obsluze zůstává výrobci.

    Text a vyobrazení odpovídají technickému stavu v době zadání do tisku, změny jsou vyhrazeny.
    Budeme vděčni za jakékoli návrhy na zlepšení a upozornění na případné nesrovnalosti v návodu k obsluze.

    1. Bezpečnostní předpisy

    Ochranné uzemnění (ochranný vodič)

    link-horizontalLink copied

    Spojení jednoho bodu v přístroji, systému nebo zařízení se zemí na ochranu proti zásahu elektrickým proudem v případě závady. Při instalaci střídače třídy ochrany 1 (viz Technické údaje) je nezbytná přípojka ochranného vodiče.

    Při připojování ochranného vodiče dbejte na jeho zajištění proti neúmyslnému odpojení. Je nutné dodržovat všechny pokyny uvedené v kapitole Připojení střídače k veřejné síti (strana AC) na str. (→). Při použití kabelového šroubení je třeba zajistit, aby byl ochranný vodič v případě závady kabelového šroubení zatížen jako poslední. Při připojování ochranného vodiče je nutné dodržovat všechny požadavky minimálních průřezů stanovené příslušnými místními normami a směrnicemi.

    Všeobecné informace

    link-horizontalLink copied

    Fronius Verto

    Koncepce přístroje

    Střídač převádí stejnosměrný proud vyrobený fotovoltaickými panely na střídavý proud. Tento střídavý proud je synchronně se síťovým napětím dodáván do veřejné sítě.

    Střídač je určen pro použití v síťových fotovoltaických systémech.

    Střídač automaticky monitoruje veřejnou elektrickou síť. Při abnormálních síťových podmínkách (např. při výpadku sítě, přerušení apod.) se střídač ihned vypne a přeruší dodávky do veřejné elektrické sítě.
    Síť je sledována pomocí monitorování napětí, frekvence a situace ostrovních zařízení.

    Po instalaci a uvedení do provozu pracuje střídač plně automaticky, přitom odebírá maximální možný výkon z fotovoltaických panelů.
    V závislosti na provozním místě se tento výkon použije pro domovní síť nebo je dodáván do sítě.

    Pokud se teplota střídače příliš zvýší, střídač pro vlastní ochranu automaticky omezí aktuální výstupní výkon nebo se úplně vypne.
    Příčinou příliš vysoké teploty přístroje může být vysoká okolní teplota nebo nedostatečný odvod tepla (např. při vestavbě do skříňového rozvaděče bez odpovídajícího odvodu tepla).

    1. Všeobecné informace

    Fronius Verto

    link-horizontalLink copied

    Koncepce přístroje

    Střídač převádí stejnosměrný proud vyrobený fotovoltaickými panely na střídavý proud. Tento střídavý proud je synchronně se síťovým napětím dodáván do veřejné sítě.

    Střídač je určen pro použití v síťových fotovoltaických systémech.

    Střídač automaticky monitoruje veřejnou elektrickou síť. Při abnormálních síťových podmínkách (např. při výpadku sítě, přerušení apod.) se střídač ihned vypne a přeruší dodávky do veřejné elektrické sítě.
    Síť je sledována pomocí monitorování napětí, frekvence a situace ostrovních zařízení.

    Po instalaci a uvedení do provozu pracuje střídač plně automaticky, přitom odebírá maximální možný výkon z fotovoltaických panelů.
    V závislosti na provozním místě se tento výkon použije pro domovní síť nebo je dodáván do sítě.

    Pokud se teplota střídače příliš zvýší, střídač pro vlastní ochranu automaticky omezí aktuální výstupní výkon nebo se úplně vypne.
    Příčinou příliš vysoké teploty přístroje může být vysoká okolní teplota nebo nedostatečný odvod tepla (např. při vestavbě do skříňového rozvaděče bez odpovídajícího odvodu tepla).

    1. Všeobecné informace
    2. Fronius Verto

    Koncepce přístroje

    link-horizontalLink copied

    Střídač převádí stejnosměrný proud vyrobený fotovoltaickými panely na střídavý proud. Tento střídavý proud je synchronně se síťovým napětím dodáván do veřejné sítě.

    Střídač je určen pro použití v síťových fotovoltaických systémech.

    Střídač automaticky monitoruje veřejnou elektrickou síť. Při abnormálních síťových podmínkách (např. při výpadku sítě, přerušení apod.) se střídač ihned vypne a přeruší dodávky do veřejné elektrické sítě.
    Síť je sledována pomocí monitorování napětí, frekvence a situace ostrovních zařízení.

    Po instalaci a uvedení do provozu pracuje střídač plně automaticky, přitom odebírá maximální možný výkon z fotovoltaických panelů.
    V závislosti na provozním místě se tento výkon použije pro domovní síť nebo je dodáván do sítě.

    Pokud se teplota střídače příliš zvýší, střídač pro vlastní ochranu automaticky omezí aktuální výstupní výkon nebo se úplně vypne.
    Příčinou příliš vysoké teploty přístroje může být vysoká okolní teplota nebo nedostatečný odvod tepla (např. při vestavbě do skříňového rozvaděče bez odpovídajícího odvodu tepla).

    1. Všeobecné informace
    2. Fronius Verto

    Obsah balení

    link-horizontalLink copied
    (1)
    Montážní konzola (je při expedici namontovaná na střídači)
    (2)

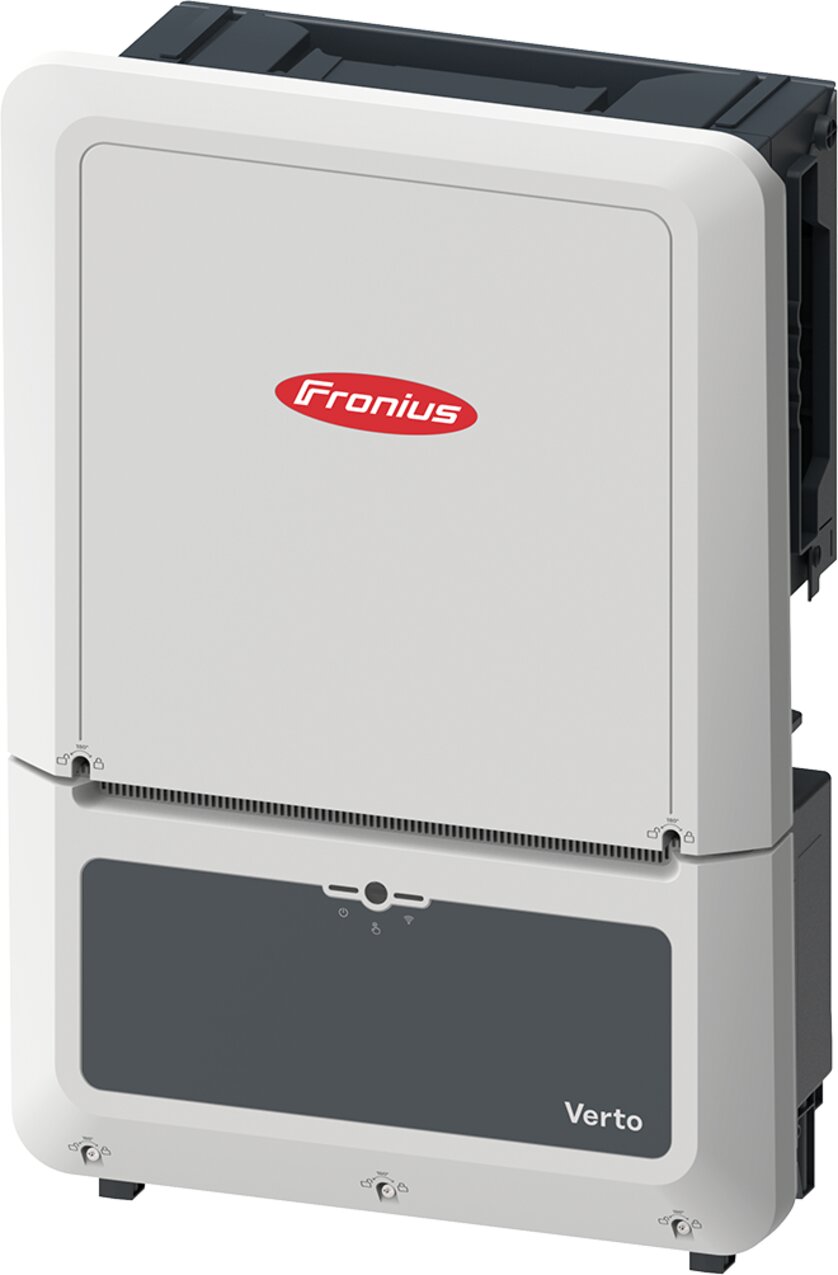

    Střídač
    (3)
    Víko pláště
    (4)
    Průvodce rychlým spuštěním
    1. Všeobecné informace
    2. Fronius Verto

    Backup Power Boost

    link-horizontalLink copied

    Díky funkci „Backup Power Boost“ může střídač v režim záložního napájení krátkodobě poskytovat zvýšený výkon, aby spolehlivě zásoboval spotřebiče s vysokou spotřebou energie.

    Výkonová třída

    Max. výkon DC *

    Max. výstupní proud / fáze

    15.0

    30 kVA

    43,5 (3 fáze) / 32 (1 fáze)

    17.5

    30 kVA

    43,5 (3 fáze) / 32 (1 fáze)

    20.0

    30 kVA

    43,5 (3 fáze) / 32 (1 fáze)

    25.0

    50 kVA

    72,5 (3 fáze) / 72,5 (1 fáze)

    30.0

    50 kVA

    72,5 (3 fáze) / 72,5 (1 fáze)

    33.3

    50 kVA

    72,5 (3 fáze) / 72,5 (1 fáze)

    * Dostatečný výkon fotovoltaiky a akumulátorů. Doba trvání max. 5–10 sekund, 400 V AC symetricky, v závislosti na okolních podmínkách.

    1. Všeobecné informace
    2. Fronius Verto

    Tepelná koncepce

    link-horizontalLink copied

    Ventilátor umístěný na horní nebo spodní straně zařízení nasává okolní vzduch a na bocích zařízení dochází k odvodu vzduchu. Rovnoměrný odvod tepla umožňuje instalaci více střídačů vedle sebe.

    UPOZORNĚNÍ!

    Nebezpečí v důsledku nedostatečného chlazení střídače.

    Následkem může být pokles výkonu střídače.

    Zabraňte blokování ventilátoru (např. předměty, které vyčnívají z ochrany proti dotyku).

    Nezakrývejte větrací štěrbiny, a to ani částečně.

    Zajistěte, aby okolní vzduch mohl neustále bez překážek proudit skrz větrací štěrbiny střídače.

    1. Všeobecné informace
    2. Fronius Verto

    Fronius Solar.web

    link-horizontalLink copied

    Díky portálu Fronius Solar.web, resp. Fronius Solar.web Premium může vlastník systému nebo instalační firma fotovoltaický systém snadno monitorovat a analyzovat. Při odpovídající konfiguraci střídač předává na portál Fronius Solar.web data, jako je výkon, výnosy, spotřeba nebo energetická bilance. Podrobnější informace najdete v článku Fronius Solar.web – Monitorování a analýza.

    Konfigurace se provádí prostřednictvím asistenta uvedení do provozu, viz kapitolu Instalace pomocí aplikace na str. (→) nebo Instalace pomocí webového prohlížeče na str. (→).

    Předpoklady pro konfiguraci:
    • Internetové připojení (stahování: min. 512 kbit/s, odesílání: min. 256 kbit/s)*.
    • Uživatelský účet na solarweb.com.
    • Dokončená konfigurace prostřednictvím asistenta uvedení do provozu.
    *
    Tyto specifikace nepředstavují absolutně žádnou záruku bezvadné funkce. Vysoká chybovost přenosu, výkyvy při příjmu nebo výpadky přenosu mohou negativně ovlivnit přenos dat. Společnost Fronius doporučuje vyzkoušet internetové připojení podle minimálních požadavků na místě.
    1. Všeobecné informace
    2. Fronius Verto

    Místní komunikace

    link-horizontalLink copied

    Střídač lze vyhledat pomocí protokolu Multicast DNS (mDNS). Doporučujeme vyhledat střídač podle přiřazeného názvu hostitele.

    Prostřednictvím mDNS lze získat následující údaje:
    • NominalPower
    • Systemname
    • DeviceSerialNumber
    • SoftwareBundleVersion
    1. Všeobecné informace

    Ochrana osob a zařízení

    link-horizontalLink copied

    Informace na přístroji

    Na střídači a v něm jsou uvedeny technické údaje, varovná upozornění, označení a bezpečnostní symboly. Tyto informace musí být udržovány v čitelném stavu a nesmí být odstraněny, zakryty, přelepeny ani přemalovány. Tato upozornění a symboly varují před nesprávnou obsluhou, která může vést k vážnému poškození zdraví nebo materiálním škodám.

    Symboly na výkonovém štítku:

    Označení CE – potvrzuje shodu s platnými směrnicemi a předpisy EU.

    Označení WEEE – odpadní elektrická a elektronická zařízení musí být sbírána odděleně a recyklována způsobem šetrným k životnímu prostředí v souladu s evropskou směrnicí a vnitrostátními právními předpisy.

    Bezpečnostní symboly:

    Integrovaný výkonový odpojovač na vstupní straně střídače s funkcí zapnutí, vypnutí a odpojení podle IEC 60947-3 a AS 60947.3. Jsou uvedeny hodnoty vyžadované normami pro Ithe solar +60°C.

    Obecná výstražná značka
    Dbejte na nebezpečí znázorněné doplňkovou značkou / doplňkovými značkami.

    Dodržujte pokyny
    Popsané funkce používejte teprve poté, co si přečtete následující dokumenty a porozumíte jejich obsahu:

    • Tyto návody k obsluze, zejména bezpečnostní předpisy.
    • Všechny návody k obsluze systémových komponent fotovoltaického systému, zejména bezpečnostní předpisy.

    Varování před horkým povrchem
    Dbejte na to, abyste nepřišli do kontaktu s horkými povrchy.

    Varování před elektrickým napětím
    Dbejte na to, abyste nepřišli do kontaktu s elektrickým napětím.

    Vyčkejte (2 minuty), až se vybijí kondenzátory střídače!

    Text varovného upozornění:

    VAROVÁNÍ!

    Zásah elektrickým proudem může být smrtelný. Před otevřením přístroje se ujistěte, že vstupní i výstupní strana jsou bez napětí a jsou oddělené.

    1. Všeobecné informace
    2. Ochrana osob a zařízení

    Informace na přístroji

    link-horizontalLink copied

    Na střídači a v něm jsou uvedeny technické údaje, varovná upozornění, označení a bezpečnostní symboly. Tyto informace musí být udržovány v čitelném stavu a nesmí být odstraněny, zakryty, přelepeny ani přemalovány. Tato upozornění a symboly varují před nesprávnou obsluhou, která může vést k vážnému poškození zdraví nebo materiálním škodám.

    Symboly na výkonovém štítku:

    Označení CE – potvrzuje shodu s platnými směrnicemi a předpisy EU.

    Označení WEEE – odpadní elektrická a elektronická zařízení musí být sbírána odděleně a recyklována způsobem šetrným k životnímu prostředí v souladu s evropskou směrnicí a vnitrostátními právními předpisy.

    Bezpečnostní symboly:

    Integrovaný výkonový odpojovač na vstupní straně střídače s funkcí zapnutí, vypnutí a odpojení podle IEC 60947-3 a AS 60947.3. Jsou uvedeny hodnoty vyžadované normami pro Ithe solar +60°C.

    Obecná výstražná značka
    Dbejte na nebezpečí znázorněné doplňkovou značkou / doplňkovými značkami.

    Dodržujte pokyny
    Popsané funkce používejte teprve poté, co si přečtete následující dokumenty a porozumíte jejich obsahu:

    • Tyto návody k obsluze, zejména bezpečnostní předpisy.
    • Všechny návody k obsluze systémových komponent fotovoltaického systému, zejména bezpečnostní předpisy.

    Varování před horkým povrchem
    Dbejte na to, abyste nepřišli do kontaktu s horkými povrchy.

    Varování před elektrickým napětím
    Dbejte na to, abyste nepřišli do kontaktu s elektrickým napětím.

    Vyčkejte (2 minuty), až se vybijí kondenzátory střídače!

    Text varovného upozornění:

    VAROVÁNÍ!

    Zásah elektrickým proudem může být smrtelný. Před otevřením přístroje se ujistěte, že vstupní i výstupní strana jsou bez napětí a jsou oddělené.

    1. Všeobecné informace
    2. Ochrana osob a zařízení

    Centrální ochrana sítě a systému

    link-horizontalLink copied

    Střídač umožňuje použít integrovaná relé AC ve spojení s centrální ochranou sítě a systému jako síťový vypínač (podle §6.4.1 normy VDE-AR-N 4105:2018:11). Za tímto účelem je nutné do řetězce WSD integrovat centrální spouštěcí zařízení (spínač) dle popisu uvedeného v kapitole WSD (Wired Shut Down) na straně (→).

    1. Všeobecné informace
    2. Ochrana osob a zařízení

    WSD (Wired Shut Down)

    link-horizontalLink copied

    Kabelové vypínání WSD přeruší dodávání energie ze střídače do sítě, když je aktivováno spouštěcí zařízení (spínač, např. nouzové vypnutí nebo kontakt požární signalizace).

    Při výpadku podřízeného střídače (Slave) dojde k jeho přemostění a ostatní střídače zůstanou v provozu. Při výpadku druhého podřízeného střídače (Slave) nebo hlavního střídače (Master) dojde k přerušení provozu celého řetězce WSD.

    Instalace viz Instalace WSD (Wired Shut Down) na straně (→).

    1. Všeobecné informace
    2. Ochrana osob a zařízení

    RCMU

    link-horizontalLink copied

    Střídač je v souladu s normami IEC 62109-2 a IEC63112 vybaven kontrolní jednotkou chybového proudu (RCMU = Residual Current Monitoring Unit) s citlivostí na všechny druhy proudu.
    Tato jednotka monitoruje chybové proudy ze solárního panelu až k výstupu AC střídače a v případě nepřípustného chybového proudu odpojí střídač od sítě.

    1. Všeobecné informace
    2. Ochrana osob a zařízení

    Monitorování izolace

    link-horizontalLink copied

    U fotovoltaických systémů s neuzemněnými fotovoltaickými panely střídač před dodáváním energie do sítě kontroluje odpor mezi kladným nebo záporným pólem fotovoltaického systému a potenciálem země. Při zkratu mezi DC+ nebo DC kabelem a zemí (např. v důsledku chybně izolovaných stejnosměrných kabelů nebo poškozených fotovoltaických panelů) nedojde k dodávání energie do veřejné sítě.

    1. Všeobecné informace
    2. Ochrana osob a zařízení

    AFCI – detekce oblouku (Arc Guard)

    link-horizontalLink copied

    AFCI (Arc Fault Circuit Interrupter) chrání před chybovým obloukem a v užším smyslu se jedná o bezpečnostní zařízení proti vadným kontaktům. AFCI prostřednictvím elektronického obvodu vyhodnocuje případné poruchy v rámci proudové a napěťové křivky stejnosměrného obvodu a při zjištění vadného kontaktu vypne elektrický obvod. Zabrání se tak přehřátí špatných kontaktních míst a v ideálním případě i vzniku požáru.

    POZOR!

    Chybné a neodborné instalace stejnosměrných obvodů představují nebezpečí.

    Hrozí tak možné poškození s následným nebezpečím požáru fotovoltaického systému kvůli nepřípustným tepelným zatížením, ke kterým dochází při oblouku.

    Je nutné zkontrolovat řádný stav konektorových spojů.

    Chybné izolace je třeba řádně uvést do správného stavu.

    Připojení je nutné provádět podle uvedených informací.

    DŮLEŽITÉ!
    Společnost Fronius nepřebírá náklady, které mohou vzniknout na základě zjištěného oblouku a jeho následků. Společnost Fronius nepřebírá záruku za škody, které mohou vzniknout navzdory integrované detekci/přerušení oblouku (např. v důsledku paralelního elektrického oblouku).

    DŮLEŽITÉ!
    Aktivní elektronika fotovoltaického panelu (např. optimalizátor výkonu) může narušit funkci detekce oblouku. Společnost Fronius nepřebírá záruku za správnou funkci detekce oblouku v kombinaci s aktivní elektronikou fotovoltaického panelu.

    Chování při opětovném připojení
    Po detekci oblouku se dodávka energie do sítě přeruší alespoň na 5 minut. V závislosti na konfiguraci se pak dodávka energie do sítě znovu automaticky obnoví. Pokud se během 24 hodin detekuje více oblouků, může dojít k trvalému přerušení dodávky energie do sítě až do doby, než se znovu ručně zapne.

    1. Všeobecné informace
    2. Ochrana osob a zařízení

    Bezpečný stav

    link-horizontalLink copied

    Pokud se spustí jedno z následujících bezpečnostních zařízení, střídač se přepne do bezpečného stavu:

    • WSD
    • Monitorování izolace
    • RCMU
    • AFCI

    V bezpečném stavu již střídač nedodává proud do sítě a rozepnutím relé střídavého proudu se od sítě odpojí.

    1. Všeobecné informace

    Předpisové použití přístroje

    link-horizontalLink copied

    Předpisové použití

    Střídač je určen k přeměně stejnosměrného proudu z fotovoltaických panelů na střídavý a jeho dodávce do veřejné elektrické sítě.

    K předpisovému použití patří rovněž:
    • kompletní seznámení se všemi bezpečnostními a varovnými upozorněními v návodu k obsluze a jejich dodržování,
    • montáž podle popisu v kapitole Instalace od str. (→).

    Dodržujte předpisy provozovatele sítě týkající se dodávání energie do sítě a způsobů propojení.

    1. Všeobecné informace
    2. Předpisové použití přístroje

    Předpisové použití

    link-horizontalLink copied

    Střídač je určen k přeměně stejnosměrného proudu z fotovoltaických panelů na střídavý a jeho dodávce do veřejné elektrické sítě.

    K předpisovému použití patří rovněž:
    • kompletní seznámení se všemi bezpečnostními a varovnými upozorněními v návodu k obsluze a jejich dodržování,
    • montáž podle popisu v kapitole Instalace od str. (→).

    Dodržujte předpisy provozovatele sítě týkající se dodávání energie do sítě a způsobů propojení.

    1. Všeobecné informace
    2. Předpisové použití přístroje

    Předvídatelné nesprávné použití

    link-horizontalLink copied
    Za důvodně předvídatelné nesprávné použití se považují následující skutečnosti a okolnosti:
    • Jakékoli jiné použití nebo použití nad rámec předpisového použití.
    • Úpravy střídače, které společnost Fronius výslovně nedoporučuje.
    • Vestavba součástek, které společnost Fronius výslovně nedoporučuje nebo neprodává.
    1. Všeobecné informace
    2. Předpisové použití přístroje

    Předpisy pro fotovoltaický systém

    link-horizontalLink copied

    Střídač je určen výlučně pro připojení a provoz s fotovoltaickými panely.
    Použití v kombinaci s jinými generátory DC (např. větrnými generátory) není povoleno.

    Při sestavování fotovoltaického systému zajistěte, aby veškeré jeho součásti byly provozovány výhradně v povoleném provozním rozsahu.

    Pro dlouhodobé zachování vlastností fotovoltaických panelů dodržujte veškerá opatření doporučená jejich výrobcem.

    1. Všeobecné informace

    Ochrana proti přepětí SPD

    link-horizontalLink copied

    Přepěťová ochrana SPD



    Přepěťová ochrana (Surge Protective Device – SPD) chrání proti dočasným přepětím a odvádí rázové proudy (např. při zásahu bleskem). Kromě celkové koncepce ochrany proti bleskům přispívá zařízení SPD také k ochraně FV systémových komponent.



    Při spuštění přepěťové ochrany se změní barva indikátoru ze zelené na červenou (mechanický ukazatel).

    Aktivovanou ochranu SPD musí autorizovaná odborná firma neprodleně vyměnit za funkční ochranu SPD, aby byla zachována plná ochranná funkce přístroje.



    Pokud se aktivovala ochrana SPD, je k dispozici možnost digitálního zobrazení. Pro nastavení této funkce viz PDF „SPD Auslösung / Temporary SPD Triggering“ v části Servis a podpora na www.fronius.com

    DŮLEŽITÉ!
    Podle nastavení výše popsané funkce reaguje střídač také, když je 2pólový signální kabel přepěťové ochrany přerušený nebo poškozený.

    1. Všeobecné informace
    2. Ochrana proti přepětí SPD

    Přepěťová ochrana SPD

    link-horizontalLink copied



    Přepěťová ochrana (Surge Protective Device – SPD) chrání proti dočasným přepětím a odvádí rázové proudy (např. při zásahu bleskem). Kromě celkové koncepce ochrany proti bleskům přispívá zařízení SPD také k ochraně FV systémových komponent.



    Při spuštění přepěťové ochrany se změní barva indikátoru ze zelené na červenou (mechanický ukazatel).

    Aktivovanou ochranu SPD musí autorizovaná odborná firma neprodleně vyměnit za funkční ochranu SPD, aby byla zachována plná ochranná funkce přístroje.



    Pokud se aktivovala ochrana SPD, je k dispozici možnost digitálního zobrazení. Pro nastavení této funkce viz PDF „SPD Auslösung / Temporary SPD Triggering“ v části Servis a podpora na www.fronius.com

    DŮLEŽITÉ!
    Podle nastavení výše popsané funkce reaguje střídač také, když je 2pólový signální kabel přepěťové ochrany přerušený nebo poškozený.

    1. Všeobecné informace

    Ovládací prvky a přípojky

    link-horizontalLink copied

    Připojovací část

    (1)
    Zasouvací přípojná svorka WSD (Wired Shut Down)
    (2)
    Zasouvací přípojné svorky části pro datovou komunikaci (Modbus)
    (3)
    Zasouvací přípojné svorky části pro datovou komunikaci (digitální vstupy a výstupy)
    (4)
    5pinová přípojná svorka AC
       =
    (5)
    Kabelová průchodka / kabelová vývodka AC
    (6)
    Přepěťová ochrana AC SPD
    (7)
    Volitelná kabelová průchodka
    (8)
    Zemnicí šroub
    (9)
    Kabelová průchodka / kabelová vývodka části pro datovou komunikaci
    (10)
    Lišta (možnost montáže komponent jiných dodavatelů)
    (11)
    Přípojky DC MC4
    (12)
    Přepěťová ochrana DC SPD
    1. Všeobecné informace
    2. Ovládací prvky a přípojky

    Připojovací část

    link-horizontalLink copied
    (1)
    Zasouvací přípojná svorka WSD (Wired Shut Down)
    (2)
    Zasouvací přípojné svorky části pro datovou komunikaci (Modbus)
    (3)
    Zasouvací přípojné svorky části pro datovou komunikaci (digitální vstupy a výstupy)
    (4)
    5pinová přípojná svorka AC
       =
    (5)
    Kabelová průchodka / kabelová vývodka AC
    (6)
    Přepěťová ochrana AC SPD
    (7)
    Volitelná kabelová průchodka
    (8)
    Zemnicí šroub
    (9)
    Kabelová průchodka / kabelová vývodka části pro datovou komunikaci
    (10)
    Lišta (možnost montáže komponent jiných dodavatelů)
    (11)
    Přípojky DC MC4
    (12)
    Přepěťová ochrana DC SPD
    1. Všeobecné informace
    2. Ovládací prvky a přípojky

    FV přípojky

    link-horizontalLink copied
    1. Všeobecné informace
    2. Ovládací prvky a přípojky

    Šroub zemnicí elektrody

    link-horizontalLink copied
    Šroub zemnicí elektrody    nabízí možnost uzemnit další komponenty, jako jsou např.:
    • Kabel AC
    • Nosná konstrukce fotovoltaických panelů
    • Zemní hrot

    Pokud jsou vyžadovány další možnosti uzemnění, lze na lištu namontovat vhodné přípojné svorky.

    1. Všeobecné informace
    2. Ovládací prvky a přípojky

    Možnosti montáže komponent jiných dodavatelů

    link-horizontalLink copied

    V připojovací části je k dispozici místo pro montáž komponent jiných dodavatelů. Na lištu je možné namontovat komponenty s maximální šířkou 14,5 cm (8 TE). Tyto komponenty musí být odolné vůči teplotám od -40 °C do +70 °C.

    1. Všeobecné informace
    2. Ovládací prvky a přípojky

    DC odpojovač

    link-horizontalLink copied

    DC odpojovač má přepínač se 2 polohami: Zapnuto/Vypnuto.

    DŮLEŽITÉ!
    Když je přepínač v poloze Vypnuto, lze střídač zajistit proti zapnutí visacím zámkem. Za tímto účelem je třeba dodržovat příslušné národní předpisy.

    Minimální požadavky na visací zámek:
    • Průměr třmenu min. 6 mm
    • Velikost pouzdra min. 40 mm
    1. Všeobecné informace
    2. Ovládací prvky a přípojky

    Část pro datovou komunikaci

    link-horizontalLink copied

       Provozní kontrolka LED

    Ukazuje provozní stav střídače.

    Spínač WSD (Wired Shut Down)

    Definuje střídač jako hlavní zařízení WSD (Master) nebo podřízené zařízení WSD (Slave).

    Poloha 1: WSD Master
    Poloha 0:
    WSD Slave

    Spínač Modbus 0 (MB0)

    Zapne/vypne zakončovací odpor pro Modbus 0 (MB0).

    Poloha 1: Zapnutý zakončovací odpor (tovární nastavení)
    Poloha 0: Vypnutý zakončovací odpor

    Spínač Modbus 1 (MB1)

    Zapne/vypne zakončovací odpor pro Modbus 1 (MB1).

    Poloha 1: Zapnutý zakončovací odpor (tovární nastavení)
    Poloha 0: Vypnutý zakončovací odpor

       Optický senzor

    Slouží k ovládání střídače. Viz kapitolu Funkce tlačítek a zobrazení stavu LED na straně (→).

       Komunikační kontrolka LED

    Ukazuje stav propojení střídače.

    LAN 1

    Ethernetová přípojka pro datovou komunikaci (např. router sítě WLAN, domácí síť nebo pro uvedení do provozu pomocí notebooku viz kapitolu Instalace pomocí webového prohlížeče na str. (→)).

    LAN 2

    Vyhrazeno pro budoucí funkce. Aby nedocházelo k funkčním poruchám, používejte pouze síť LAN 1.

    Přípojná svorka pro vstupy a výstupy

    Zasouvací přípojná svorka pro digitální vstupy/výstupy. Viz kapitolu Přípustné kabely pro přípojky datové komunikace na str. (→).
    Označení (RG0, CL0, 1/5, 2/6, 3/7, 4/8) platí pro funkci Demand Response Mode, viz kapitolu Demand Response Modes (DRM) na straně (→).

    Přípojná svorka WSD

    Zasouvací přípojná svorka pro instalaci WSD. Viz kapitolu WSD (Wired Shut Down) na straně (→).

    Přípojná svorka Modbus

    Zasouvací přípojná svorka pro instalaci Modbus 0, Modbus 1, 12 V a GND (země).

    Prostřednictvím přípojné svorky Modbus se vytvoří datové připojení k připojeným komponentám. Vstupy M0 a M1 je možné volně zvolit. Max. 4 Modbus účastníci na jeden vstup, viz kapitolu Modbus na str. (→).

    1. Všeobecné informace
    2. Ovládací prvky a přípojky

    Funkce tlačítek a zobrazení stavu LED

    link-horizontalLink copied

    Prostřednictvím provozních kontrolek LED se zobrazuje stav střídače. V případě poruchy je třeba provést jednotlivé kroky v aplikaci Fronius Solar.web Live.

    Optický senzor se ovládá dotykem prstu.

    Prostřednictvím komunikačních kontrolek LED se zobrazuje stav připojení. Pro vytvoření připojení je třeba provést jednotlivé kroky v aplikaci Fronius Solar.web live.



    Funkce senzoru



    1x    = otevře se WLAN Accesspoint (AP).

       bliká modře



    2x    = aktivuje se zabezpečené nastavení WLAN Protected Setup (WPS).

       bliká zeleně

    3 sekundy    (max. 6 sekund) = servisní hlášení se potvrdí.

       bliká (rychle) bíle



    Zobrazení stavu LED



    Střídač pracuje bez problémů.

       svítí zeleně



    Střídač se spouští.

       bliká zeleně



    Střídač se nachází v pohotovostním režimu, nepracuje (např. nedodává energii do sítě v noci) nebo není nakonfigurovaný.

       svítí žlutě



    Střídač signalizuje kritický stav.

       bliká žlutě



    Střídač signalizuje kritický stav a nedochází k dodávání energie do sítě.

       svítí červeně



    Síťové připojení se navazuje prostřednictvím WPS.
    2x  = režim vyhledávání WPS.

       bliká zeleně



    Síťové připojení se navazuje prostřednictvím WLAN AP.
    1x  = režim vyhledávání WLAN AP (aktivní po dobu 30 minut).

       bliká modře



    Není nakonfigurované síťové připojení.

       svítí žlutě



    Zobrazí se chyba sítě, střídač pracuje bez problémů.

       svítí červeně



    Střídač provádí aktualizaci.

       /    blikají modře

    Zobrazila se servisní zpráva.

       svítí bíle

    1. Všeobecné informace
    2. Ovládací prvky a přípojky

    Schéma interního zapojení vstupů a výstupů

    link-horizontalLink copied

    Prostřednictvím pinu V+ / GND existuje možnost dodávat do externího síťového zdroje napětí v rozsahu 12,5 - 24 V (+ max. 20 %). Výstupy IO 0–5 lze následně napájet dodaným externím napětím. Z každého výstupu lze odebrat maximálně 1 A, přičemž celkově je povolen max. odběr 3 A. Jištění je třeba zajistit externě.

    POZOR!

    Nebezpečí na základě přepólování na přípojných svorkách v důsledku nesprávného připojení externích síťových zdrojů.

    Následkem může být vážné poškození střídače.

    Před připojením externího síťového zdroje zkontrolujte jeho polaritu vhodným měřicím přístrojem.

    Kabely na výstupech V+ / GND je třeba připojit se správnou polaritou.

    DŮLEŽITÉ!
    Při překročení celkového výkonu (6 W) střídač vypne celé externí napájení.

    (1)
    Omezení proudu

    Instalace

    link-horizontalLink copied

    Všeobecné informace

    Potřebné nářadí

    Vyobrazení nástrojů potřebných pro instalaci a uvedení střídače do provozu
    • Vodováha
    • Tužka
    • Šroubovák TX20
    • Momentový klíč ISK 5 mm
    • Momentový klíč M32, M50
    • Odizolovací nástroj pro kabely a vodiče
    • Multimetr pro měření napětí
    • Smartphone, tablet nebo PC pro nastavení střídače
    • Vrtací šroubovák
    1. Instalace

    Všeobecné informace

    link-horizontalLink copied

    Potřebné nářadí

    Vyobrazení nástrojů potřebných pro instalaci a uvedení střídače do provozu
    • Vodováha
    • Tužka
    • Šroubovák TX20
    • Momentový klíč ISK 5 mm
    • Momentový klíč M32, M50
    • Odizolovací nástroj pro kabely a vodiče
    • Multimetr pro měření napětí
    • Smartphone, tablet nebo PC pro nastavení střídače
    • Vrtací šroubovák
    1. Instalace
    2. Všeobecné informace

    Potřebné nářadí

    link-horizontalLink copied
    Vyobrazení nástrojů potřebných pro instalaci a uvedení střídače do provozu
    • Vodováha
    • Tužka
    • Šroubovák TX20
    • Momentový klíč ISK 5 mm
    • Momentový klíč M32, M50
    • Odizolovací nástroj pro kabely a vodiče
    • Multimetr pro měření napětí
    • Smartphone, tablet nebo PC pro nastavení střídače
    • Vrtací šroubovák
    1. Instalace
    2. Všeobecné informace

    Systém s rychlouzávěrem

    link-horizontalLink copied

    K montáži krytu připojovací části i předního krytu se používá systém s rychlouzávěrem (3). Systém se otvírá a zavírá pootočením šroubu s pojistkou proti ztrátě (1) o půl otáčky (180°) v pružině rychlouzávěru (2).

    Systém je nezávislý na utahovacím momentu.

    UPOZORNĚNÍ!

    Nebezpečí při použití vrtacího šroubováku.

    Může dojít ke zničení systému s rychlouzávěrem kvůli nadměrnému utahovacímu momentu.

    Použijte šroubovák (TX20).

    Neotáčejte šrouby více než o 180°.

    1. Instalace
    2. Všeobecné informace

    Kompatibilita systémových komponent

    link-horizontalLink copied

    Všechny komponenty instalované ve fotovoltaickém systému musí být kompatibilní a mít potřebné možnosti konfigurace. Instalované komponenty nesmí omezovat ani negativně ovlivňovat fungování fotovoltaického systému.

    UPOZORNĚNÍ!

    Riziko způsobené nekompatibilními a/nebo omezeně kompatibilními komponentami fotovoltaického systému.

    Nekompatibilní komponenty mohou omezit a/nebo negativně ovlivnit provoz a/nebo fungování fotovoltaického systému.

    Do fotovoltaického systému instalujte pouze komponenty doporučené výrobcem.

    Před instalací si ujasněte kompatibilitu komponent, které nejsou výslovně doporučeny výrobcem.

    1. Instalace

    Volba umístění a montážní polohy

    link-horizontalLink copied

    Volba umístění střídače

    Při volbě umístění střídače dodržujte následující kritéria:



    Instalujte pouze na pevný, nehořlavý povrch.



    V případě vestavby střídače do skříňového rozvaděče nebo podobného uzavřeného prostoru zajistěte dostatečný odvod tepla pomocí nuceného větrání.

    Při montáži střídače na vnější zeď stájí ponechejte mezi střídačem a větracími otvory či jinými otvory ve zdech vzdálenost alespoň 2 m ve všech směrech.

    Povolené jsou následující podklady:
    • Montáž na stěnu: vlnitý plech (montážní lišty), cihlová zeď, betonová zeď nebo jiný nehořlavý podklad s dostatečnou nosností
    • Stožár nebo nosník: montážní lišty, za fotovoltaické panely přímo na jejich nosnou konstrukci
    • plochá střecha (Pokud se jedná o fóliovou střechu, je třeba zajistit, aby fólie splňovaly požadavky protipožární ochrany a nebyly tedy snadno hořlavé. Je nutné dodržovat národní předpisy.)
    • zastřešení parkoviště (nesmí se jednat o instalaci nad hlavou)

    Střídač je vhodný pro montáž ve vnitřních prostorách.

    Střídač je vhodný pro venkovní montáž.

    Střídač je díky své třídě krytí IP 66 odolný vůči vodě tryskající ze všech směrů.

    Nevystavujte střídač přímému slunečnímu záření, aby se co nejméně zahříval.

    Namontujte střídač do chráněné polohy, např. pod fotovoltaickými panely nebo pod přesahem střechy.

    Je zakázáno instalovat a provozovat střídač v nadmořské výšce vyšší než 4 000 m.

    Napětí UDCmax nesmí překročit následující hodnoty:
    • mezi 0 a 3000 m: 1000 V
    • mezi 3001 a 3500 m: 959 V
    • mezi 3501 a 4000 m: 909 V
    • nad 4001 m: není povoleno
    Střídač neinstalujte v těchto místech:
    • oblasti výskytu čpavku, leptavých par, kyselin nebo solí (například sklady hnojiv, větrací otvory stájí, chemická zařízení, koželužny atd.)

    Vzhledem ke vzniku mírného hluku během určitých provozních stavů neumísťujte střídač do bezprostřední blízkosti obydlí.

    Střídač neinstalujte v těchto místech:
    • prostory se zvýšeným rizikem nehod způsobených chovnými zvířaty (koně, dobytek, ovce, prasata atd.)
    • stáje a přilehlé prostory
    • sklady a zásobárny slámy, sena, řezanky, jadrných krmiv, hnojiv…

    Střídač je dodáván v prachotěsném provedení (stupeň krytí IP 66). V prostorách s vysokým nahromaděním prachu se může na chladicích plochách usazovat prach a tím snížit tepelnou výkonnost. V takovém případě je nutné pravidelné čištění. Instalace v prostorách a prostředích s vysokou prašností se proto nedoporučuje.

    Střídač neinstalujte v těchto místech:
    • skleníky
    • sklady a místa zpracování ovoce, zeleniny a vinařských produktů
    • prostory pro přípravu jadrných krmiv, zelených krmiv a krmných směsí
    1. Instalace
    2. Volba umístění a montážní polohy

    Volba umístění střídače

    link-horizontalLink copied

    Při volbě umístění střídače dodržujte následující kritéria:



    Instalujte pouze na pevný, nehořlavý povrch.



    V případě vestavby střídače do skříňového rozvaděče nebo podobného uzavřeného prostoru zajistěte dostatečný odvod tepla pomocí nuceného větrání.

    Při montáži střídače na vnější zeď stájí ponechejte mezi střídačem a větracími otvory či jinými otvory ve zdech vzdálenost alespoň 2 m ve všech směrech.

    Povolené jsou následující podklady:
    • Montáž na stěnu: vlnitý plech (montážní lišty), cihlová zeď, betonová zeď nebo jiný nehořlavý podklad s dostatečnou nosností
    • Stožár nebo nosník: montážní lišty, za fotovoltaické panely přímo na jejich nosnou konstrukci
    • plochá střecha (Pokud se jedná o fóliovou střechu, je třeba zajistit, aby fólie splňovaly požadavky protipožární ochrany a nebyly tedy snadno hořlavé. Je nutné dodržovat národní předpisy.)
    • zastřešení parkoviště (nesmí se jednat o instalaci nad hlavou)

    Střídač je vhodný pro montáž ve vnitřních prostorách.

    Střídač je vhodný pro venkovní montáž.

    Střídač je díky své třídě krytí IP 66 odolný vůči vodě tryskající ze všech směrů.

    Nevystavujte střídač přímému slunečnímu záření, aby se co nejméně zahříval.

    Namontujte střídač do chráněné polohy, např. pod fotovoltaickými panely nebo pod přesahem střechy.

    Je zakázáno instalovat a provozovat střídač v nadmořské výšce vyšší než 4 000 m.

    Napětí UDCmax nesmí překročit následující hodnoty:
    • mezi 0 a 3000 m: 1000 V
    • mezi 3001 a 3500 m: 959 V
    • mezi 3501 a 4000 m: 909 V
    • nad 4001 m: není povoleno
    Střídač neinstalujte v těchto místech:
    • oblasti výskytu čpavku, leptavých par, kyselin nebo solí (například sklady hnojiv, větrací otvory stájí, chemická zařízení, koželužny atd.)

    Vzhledem ke vzniku mírného hluku během určitých provozních stavů neumísťujte střídač do bezprostřední blízkosti obydlí.

    Střídač neinstalujte v těchto místech:
    • prostory se zvýšeným rizikem nehod způsobených chovnými zvířaty (koně, dobytek, ovce, prasata atd.)
    • stáje a přilehlé prostory
    • sklady a zásobárny slámy, sena, řezanky, jadrných krmiv, hnojiv…

    Střídač je dodáván v prachotěsném provedení (stupeň krytí IP 66). V prostorách s vysokým nahromaděním prachu se může na chladicích plochách usazovat prach a tím snížit tepelnou výkonnost. V takovém případě je nutné pravidelné čištění. Instalace v prostorách a prostředích s vysokou prašností se proto nedoporučuje.

    Střídač neinstalujte v těchto místech:
    • skleníky
    • sklady a místa zpracování ovoce, zeleniny a vinařských produktů
    • prostory pro přípravu jadrných krmiv, zelených krmiv a krmných směsí
    1. Instalace
    2. Volba umístění a montážní polohy

    Montážní poloha střídače

    link-horizontalLink copied

    Střídač je určen ke svislé montáži na svislou stěnu nebo sloup.

    Střídač neinstalujte:
    • v šikmé poloze
    • ve vodorovné poloze
    • s přípojkami orientovanými nahoru
    • na stojan

    Střídač je určen pro vodorovnou montážní polohu nebo pro montáž na šikmou plochu.

    Střídač neinstalujte:
    • na šikmou plochu s přípojkami orientovanými nahoru
    • převisle s přípojkami orientovanými dolů
    • na strop
    1. Instalace

    Instalace montážní konzoly a zavěšení střídače

    link-horizontalLink copied

    Výběr upevňovacího materiálu

    V závislosti na povrchu použijte odpovídající upevňovací materiály a dodržujte doporučení týkající se rozměrů šroubů pro montážní konzolu.
    Za správný výběr upevňovacího materiálu je odpovědný montážní pracovník.

    1. Instalace
    2. Instalace montážní konzoly a zavěšení střídače

    Výběr upevňovacího materiálu

    link-horizontalLink copied

    V závislosti na povrchu použijte odpovídající upevňovací materiály a dodržujte doporučení týkající se rozměrů šroubů pro montážní konzolu.
    Za správný výběr upevňovacího materiálu je odpovědný montážní pracovník.

    1. Instalace
    2. Instalace montážní konzoly a zavěšení střídače

    Charakter montážní konzoly

    link-horizontalLink copied

    Montážní konzola (ilustrační obrázek) slouží zároveň jako šablona.

    Otvory v montážní konzole jsou určeny pro šrouby s průměrem závitu 6 - 8 mm (0.24 - 0.32 inch).

    Montážní konzola do značné míry vyrovná nerovnosti montážního povrchu (např. v případě hrubozrnné omítky).

    Montážní konzola musí být připevněna ke 4 vnějším úchytům (označeným zeleně). V případě potřeby lze navíc použít 4 vnitřní úchyty (označené oranžově).

    1. Instalace
    2. Instalace montážní konzoly a zavěšení střídače

    Nedeformujte montážní konzolu

    link-horizontalLink copied

    UPOZORNĚNÍ!

    Při instalaci montážní konzoly na stěnu nebo sloup zajistěte, aby nedošlo k její deformaci.

    Deformovaná montážní konzola může mít negativní vliv na zavěšení/nasunutí střídače.

    1. Instalace
    2. Instalace montážní konzoly a zavěšení střídače

    Instalace montážní konzoly na stěnu

    link-horizontalLink copied

    DŮLEŽITÉ!
    Při instalaci montážní konzoly dbejte na to, abyste ji namontovali se šipkou směřující nahoru.

    1
    1. Instalace
    2. Instalace montážní konzoly a zavěšení střídače

    Zavěšení střídače na montážní konzolu

    link-horizontalLink copied

    Na boku střídače jsou integrované úchyty, které usnadňují zvedání/zavěšování.



    1

    Střídač zavěste na montážní konzolu seshora. Přípojky musí směřovat dolů.

    Spodní část střídače je třeba zatlačit do zacvakávacích háčků montážní konzoly tak, aby střídač na obou stranách slyšitelně zacvaknul.

    Na obou stranách zajistěte správné usazení střídače.

    1. Instalace

    Předpoklady pro připojení střídače

    link-horizontalLink copied

    Připojení hliníkových kabelů

    U síťových připojení lze použít hliníkové kabely.

    UPOZORNĚNÍ!

    Při použití hliníkových kabelů:

    Dodržujte národní a mezinárodní směrnice pro připojování hliníkových kabelů.

    Hliníková vlákna namažte vhodným mazivem, abyste je ochránili před oxidací.

    Dodržujte pokyny výrobce kabelů.

    1. Instalace
    2. Předpoklady pro připojení střídače

    Připojení hliníkových kabelů

    link-horizontalLink copied

    U síťových připojení lze použít hliníkové kabely.

    UPOZORNĚNÍ!

    Při použití hliníkových kabelů:

    Dodržujte národní a mezinárodní směrnice pro připojování hliníkových kabelů.

    Hliníková vlákna namažte vhodným mazivem, abyste je ochránili před oxidací.

    Dodržujte pokyny výrobce kabelů.

    1. Instalace
    2. Předpoklady pro připojení střídače

    Různé typy kabelů

    link-horizontalLink copied

    Jednožilové

    Lankové

    Lankové s kabelovou zakončovací dutinkou a límcem

    Lankové s kabelovou zakončovací dutinkou, bez límce

    Sektorové

    1. Instalace
    2. Předpoklady pro připojení střídače

    Přípustné kabely pro síťové přípojky

    link-horizontalLink copied

    K přípojným svorkám střídače lze připojit kulaté měděné nebo hliníkové vodiče s průřezem 4 až 35 mm2, jak je popsáno níže.

    Přitom je nutné dodržet utahovací momenty podle následující tabulky:

    Průřez

    Měď

    Hliník

    35 mm2

    10 Nm

    10 Nm

    14 Nm

    14 Nm

    25 mm2

    8 Nm

    8 Nm

    12 Nm

    10 Nm

    16 mm2

    10 Nm

    10 mm2

    6 Nm

    6 Nm

    6 mm2

    4 mm2

    SPD typu 2: Uzemnění musí být provedeno měděným kabelem o průřezu alespoň 6 mm² nebo hliníkovým kabelem o průřezu alespoň 16 mm2.

    SPD typu 1+2: Uzemnění musí být provedeno měděným nebo hliníkovým kabelem o průřezu alespoň 16 mm².

    1. Instalace
    2. Předpoklady pro připojení střídače

    Přípustné kabely pro přípojky DC

    link-horizontalLink copied

    Ke konektorům MC4 střídače lze připojit kulaté měděné vodiče o průřezu 4 až 10 mm².

    V závislosti na skutečném výkonu přístroje a instalační situaci volte dostatečně velké průřezy kabelů! Dodržujte údaje v datovém listu zástrčky!

    1. Instalace
    2. Předpoklady pro připojení střídače

    Přípustné kabely pro přípojky datové komunikace

    link-horizontalLink copied
    K přípojným svorkám střídače lze připojit kabely následujících typů:
    • měděný: kulatý, jednožilový
    • měděný: kulatý, lankový

    DŮLEŽITÉ!
    Pokud je k jednomu vstupu zasouvacích přípojných svorek připojeno více jednotlivých vodičů, spojte tyto jednotlivé vodiče vhodnou kabelovou zakončovací dutinkou.

    Přípojky WSD se zasouvací přípojnou svorkou

    Vzdálenost

    Délka odstraněné izolace

    Doporučený kabel

    100 m 109 yd

    10 mm
    0,39 inch

    0,14 - 1,5 mm2
    AWG 26 - 16

    0,14 - 1,5 mm2
    AWG 26 - 16

    0,14 - 1 mm2
    AWG 26 - 18

    0,14 - 1,5 mm2
    AWG 26 - 16

    min. CAT 5 UTP (nestíněný kroucený pár)

    Přípojky Modbus se zasouvací přípojnou svorkou

    Vzdálenost

    Délka odstraněné izolace

    Doporučený kabel

    300 m 328 yd

    10 mm
    0,39 inch

    0,14 - 1,5 mm2
    AWG 26 - 16

    0,14 - 1,5 mm2
    AWG 26 - 16

    0,14 - 1 mm2
    AWG 26 - 18

    0,14 - 1,5 mm2
    AWG 26 - 16

    min. CAT 5 STP (stíněný kroucený pár)

    Přípojky vstupů/výstupů se zasouvací přípojnou svorkou

    Vzdálenost

    Délka odstraněné izolace

    Doporučený kabel

    30 m
    32 yd

    10 mm
    0,39 inch

    0,14 - 1,5 mm2
    AWG 26 - 16

    0,14 - 1,5 mm2
    AWG 26 - 16

    0,14 - 1 mm2
    AWG 26 - 18

    0,14 - 1,5 mm2
    AWG 26 - 16

    Možný samostatný vodič

    Přípojky LAN

    Společnost Fronius doporučuje minimálně kabel CAT 5 STP (stíněný kroucený pár) a maximální vzdálenost 100 m (109 yd).

    1. Instalace
    2. Předpoklady pro připojení střídače

    Průměr kabelu AC

    link-horizontalLink copied

    U sériové kabelové vývodky M32 s velkou redukcí (zelená):
    průměr kabelu 12 - 14 mm

    U sériové kabelové vývodky M32 s malou redukcí (červená):
    průměr kabelu 17 - 19 mm

    U sériové kabelové vývodky M32 bez redukce:
    průměr kabelu 20,5 - 24,5 mm

    U kabelové vývodky M50:
    průměr kabelu ≤35 mm

    1. Instalace
    2. Předpoklady pro připojení střídače

    Maximální jištění na straně střídavého proudu

    link-horizontalLink copied

    UPOZORNĚNÍ!

    Národní předpisy, provozovatel sítě a další okolnosti mohou u přípojného vedení AC vyžadovat instalaci proudového chrániče pro chybový proud.

    Pro tento případ obecně postačí proudový chránič pro chybový proud typu A. V ojedinělých případech a v závislosti na místních podmínkách však může dojít k chybnému vybavení proudového chrániče pro chybový proud typu A. Z tohoto důvodu společnost Fronius s ohledem na národní předpisy doporučuje použít proudový chránič pro chybový proud vhodný pro frekvenční měniče s minimálním vybavovacím proudem 100 mA.

    Verto

    Výkon AC

    Doporučené jištění

    Max. jištění

    15.0 208-240

    15 kW

    63 A

    63 A

    18.0 208-240

    18 kW

    63 A

    63 A

    25.0

    25 kW

    63 A

    63 A

    27.0

    27 kW

    63 A

    63 A

    30.0

    29,9 kW

    63 A

    63 A

    33.3

    33,3 kW

    63 A

    63 A

    36.0 480

    36 kW

    63 A

    63 A

    1. Instalace

    Připojení střídače k veřejné síti (strana AC)

    link-horizontalLink copied

    Bezpečnost

    VAROVÁNÍ!

    Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.

    Následkem mohou být těžká poranění a materiální škody.

    Před instalací a uvedením do provozu si přečtěte návod k instalaci a návod k obsluze.

    Uvedení střídače do provozu smí provádět pouze vyškolená obsluha a jen v rámci technických předpisů.

    VAROVÁNÍ!

    Nebezpečí poranění síťovým napětím a stejnosměrným napětím ze solárních panelů, které jsou vystaveny světlu.

    Úraz elektrickým proudem může být smrtelný.

    Před veškerými pracemi na připojení zajistěte, aby strany AC a DC střídače byly odpojeny od proudu.

    Pevné připojení k veřejné elektrické síti smí provést pouze elektroinstalatér s příslušným oprávněním.

    VAROVÁNÍ!

    Nebezpečí v důsledku poškozených a/nebo znečištěných přípojných svorek.

    Následkem mohou být těžká poranění a materiální škody.

    Před připojováním zkontrolujte, zda přípojné svorky nejsou poškozené nebo znečištěné.

    Znečištění odstraňte v beznapěťovém stavu.

    Poškozené přípojné svorky nechte opravit v autorizovaném servisu.

    1. Instalace
    2. Připojení střídače k veřejné síti (strana AC)

    Bezpečnost

    link-horizontalLink copied

    VAROVÁNÍ!

    Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.

    Následkem mohou být těžká poranění a materiální škody.

    Před instalací a uvedením do provozu si přečtěte návod k instalaci a návod k obsluze.

    Uvedení střídače do provozu smí provádět pouze vyškolená obsluha a jen v rámci technických předpisů.

    VAROVÁNÍ!

    Nebezpečí poranění síťovým napětím a stejnosměrným napětím ze solárních panelů, které jsou vystaveny světlu.

    Úraz elektrickým proudem může být smrtelný.

    Před veškerými pracemi na připojení zajistěte, aby strany AC a DC střídače byly odpojeny od proudu.

    Pevné připojení k veřejné elektrické síti smí provést pouze elektroinstalatér s příslušným oprávněním.

    VAROVÁNÍ!

    Nebezpečí v důsledku poškozených a/nebo znečištěných přípojných svorek.

    Následkem mohou být těžká poranění a materiální škody.

    Před připojováním zkontrolujte, zda přípojné svorky nejsou poškozené nebo znečištěné.

    Znečištění odstraňte v beznapěťovém stavu.

    Poškozené přípojné svorky nechte opravit v autorizovaném servisu.

    1. Instalace
    2. Připojení střídače k veřejné síti (strana AC)

    Připojení střídače k veřejné síti (strana AC)

    link-horizontalLink copied

    Střídače se nesmí používat v sítích bez uzemnění, např. v IT sítích (v izolovaných sítích bez ochranného vodiče).

    V určitých konfiguracích zařízení není nutné připojovat nulový vodič. V této konfiguraci zařízení být parametr Stav nulového vodiče v nabídce Konfigurace zařízení > Střídač > Síť AC na webovém rozhraní střídače nastaven na hodnotu Nepřipojeno.

    1

    Vypněte jistič.
    Přesvědčte se, že DC odpojovač je v poloze „Vypnuto“.

    2

    Pomocí šroubováku (TX20) otočte 6 šroubů na krytu připojovací části o 180° doleva a uvolněte je.
    Sejměte kryt připojovací části z přístroje.

    3

    Z jednotlivých vodičů odizolujte 16 mm izolace.
    Průřez kabelu zvolte podle údajů v části Přípustné kabely pro síťové přípojky od strany (→).

    DŮLEŽITÉ!
    Ke každému pólu se smí připojit pouze jeden vodič. Pomocí zdvojené kabelové zakončovací dutinky lze k jednomu pólu připojit dva kabely.

    4
    Přípojka s nulovým vodičem
    4
    Přípojka bez nulového vodiče

    Další informace o kabelovém šroubení najdete v kapitole Průměr kabelu AC na straně (→).

    5
    Přípojka s nulovým vodičem
    5
    Přípojka bez nulového vodiče

    DŮLEŽITÉ! Dodržujte utahovací momenty, viz Přípustné kabely pro síťové přípojky na straně(→).

    DŮLEŽITÉ!
    Ochranný vodič musí být delší a musí být položen s pohyblivou smyčkou tak, aby byl v případě možného selhání kabelového šroubení zatížen jako poslední.

    L1
    Fázový vodič
    L2
    Fázový vodič
    L3
    Fázový vodič
    N
    Nulový vodič (volitelné)
    PE
    Ochranný vodič
    6

    Převlečnou matici kabelového šroubení utáhněte utahovacím momentem 4 Nm.

    1. Instalace
    2. Připojení střídače k veřejné síti (strana AC)

    Připojení střídače k veřejné síti pomocí vodiče PEN (strana AC)

    link-horizontalLink copied

    Střídače se nesmí používat v sítích bez uzemnění, např. v IT sítích (v izolovaných sítích bez ochranného vodiče).

    1

    Vypněte jistič.
    Přesvědčte se, že DC odpojovač je v poloze „Vypnuto“.

    2

    Pomocí šroubováku (TX20) otočte 6 šroubů na krytu připojovací části o 180° doleva a uvolněte je.
    Sejměte kryt připojovací části z přístroje.

    3

    Z jednotlivých vodičů odizolujte 16 mm izolace.
    Průřez kabelu zvolte podle údajů v části Přípustné kabely pro síťové přípojky od strany (→).

    DŮLEŽITÉ!
    Ke každému pólu se smí připojit pouze jeden vodič. Pomocí zdvojené kabelové zakončovací dutinky lze k jednomu pólu připojit dva kabely.

    4

    Další informace o kabelovém šroubení najdete v kapitole Průměr kabelu AC na straně (→).

    UPOZORNĚNÍ!

    Vodič PEN musí mít v souladu s národními předpisy konce označené permanentní modrou barvou.

    UPOZORNĚNÍ!

    Ochranný vodič musí být delší a musí být položen s pohyblivou smyčkou tak, aby byl v případě možného selhání kabelového šroubení zatížen jako poslední.

    UPOZORNĚNÍ!

    Dodržujte utahovací momenty, viz Přípustné kabely pro síťové přípojky na straně(→).

    5
    Vodič PEN – varianta: Přípojná svorka na liště
    6
    Vodič PEN – varianta: Uzemňovací šroub
    7

    Převlečnou matici kabelového šroubení utáhněte utahovacím momentem 4 Nm.

    1. Instalace
    2. Připojení střídače k veřejné síti (strana AC)

    Výměna šroubovací kabelové průchodky

    link-horizontalLink copied
    1. Instalace

    Připojení větví solárních panelů ke střídači

    link-horizontalLink copied

    Všeobecné informace o fotovoltaických panelech

    Za účelem vhodného výběru fotovoltaických panelů a co nejhospodárnějšího využití střídače respektujte následující body:

    • Napětí naprázdno u fotovoltaických panelů při konstantním slunečním záření a klesající teplotě stoupá. Napětí naprázdno nesmí překročit max. přípustné systémové napětí. Napětí naprázdno vyšší než uvedené hodnoty vede ke zničení střídače a zániku veškerých nároků na záruku.
    • Dodržujte teplotní koeficient uvedený na datovém listu fotovoltaických panelů.
    • Přesné hodnoty pro dimenzování fotovoltaických panelů poskytnou pro tento účel vytvořené výpočetní programy, např. Fronius Solar.creator.

    DŮLEŽITÉ!
    Před připojením fotovoltaických panelů překontrolujte, zda hodnota napětí pro fotovoltaické panely uvedená výrobcem odpovídá skutečné hodnotě.

    DŮLEŽITÉ!
    Fotovoltaické panely připojené ke střídači musí odpovídat normě IEC 61730 třída A.

    DŮLEŽITÉ!
    Větve fotovoltaických panelů nesmějí být uzemněné.

    1. Instalace
    2. Připojení větví solárních panelů ke střídači

    Všeobecné informace o fotovoltaických panelech

    link-horizontalLink copied

    Za účelem vhodného výběru fotovoltaických panelů a co nejhospodárnějšího využití střídače respektujte následující body:

    • Napětí naprázdno u fotovoltaických panelů při konstantním slunečním záření a klesající teplotě stoupá. Napětí naprázdno nesmí překročit max. přípustné systémové napětí. Napětí naprázdno vyšší než uvedené hodnoty vede ke zničení střídače a zániku veškerých nároků na záruku.
    • Dodržujte teplotní koeficient uvedený na datovém listu fotovoltaických panelů.
    • Přesné hodnoty pro dimenzování fotovoltaických panelů poskytnou pro tento účel vytvořené výpočetní programy, např. Fronius Solar.creator.

    DŮLEŽITÉ!
    Před připojením fotovoltaických panelů překontrolujte, zda hodnota napětí pro fotovoltaické panely uvedená výrobcem odpovídá skutečné hodnotě.

    DŮLEŽITÉ!
    Fotovoltaické panely připojené ke střídači musí odpovídat normě IEC 61730 třída A.

    DŮLEŽITÉ!
    Větve fotovoltaických panelů nesmějí být uzemněné.

    1. Instalace
    2. Připojení větví solárních panelů ke střídači

    Bezpečnost

    link-horizontalLink copied

    VAROVÁNÍ!

    Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.

    Následkem mohou být vážná poranění a materiální škody.

    Uvedení do provozu i činnosti údržby a servisní práce na výkonovém dílu střídače smí provádět v rámci technických předpisů pouze servisní pracovníci vyškolení společností Fronius.

    Před instalací a uvedením do provozu si přečtěte návod k instalaci a návod k obsluze.

    VAROVÁNÍ!

    Nebezpečí poranění síťovým napětím a stejnosměrným napětím z fotovoltaických panelů, které jsou vystaveny světlu.

    Následkem mohou být vážná poranění a materiální škody.

    Veškeré připojování, úkony údržby i servisní práce se smějí provádět pouze tehdy, když jsou AC i DC strana střídače bez napětí.

    Pevné připojení k veřejné elektrické síti smí provést pouze elektroinstalatér s příslušným oprávněním.

    VAROVÁNÍ!

    Nebezpečí úrazu elektrickým proudem v důsledku nesprávného připojení přípojných svorek / fotovoltaických konektorů.

    Úraz elektrickým proudem může být smrtelný.

    Při připojování dbejte na to, aby každý pól větve byl veden přes stejný fotovoltaický vstup, např.:
    + pól větve 1 na vstupu PV 1.1+ a - pól větve 1 na vstupu PV 1.1-

    VAROVÁNÍ!

    Nebezpečí v důsledku poškozených a/nebo znečištěných přípojných svorek.

    Následkem mohou být vážná poranění a materiální škody.

    Před připojováním zkontrolujte, zda přípojné svorky nejsou poškozené nebo znečištěné.

    Znečištění odstraňte v beznapěťovém stavu.

    Poškozené přípojné svorky nechte opravit v autorizovaném servisu.

    1. Instalace
    2. Připojení větví solárních panelů ke střídači

    Pole panelů obecně

    link-horizontalLink copied

    K dispozici je několik navzájem nezávislých FV vstupů. Tyto vstupy mohou být obsazeny různým počtem panelů.

    Při prvním uvedení do provozu nastavte pole panelů podle příslušné konfigurace (lze provést i dodatečně v nabídce Konfigurace zařízení pod položkou Komponenty).

    1. Instalace
    2. Připojení větví solárních panelů ke střídači

    Připojení větví fotovoltaických panelů ke střídači

    link-horizontalLink copied
    1
    2

    Pomocí vhodného měřicího přístroje zkontrolujte napětí a polaritu kabeláže DC.

    POZOR!

    Nebezpečí v důsledku přepólování na přípojných svorkách.

    Následkem může být vážné poškození střídače.

    Pomocí vhodného měřicího přístroje zkontrolujte polaritu kabeláže DC.

    Pomocí vhodného měřicího přístroje zkontrolujte napětí (max. 1 000 VDC)

    POZOR!

    Nebezpečí poškození v důsledku nekompatibilních konektorů.

    Nekompatibilní konektory mohou způsobit tepelné poškození a následně vést k požáru.

    Používejte pouze originální konektory (MC4) od společnosti Stäubli (dříve Multi-Contact).

    3

    Podle popisu připojte FV kabely fotovoltaických panelů ke konektorům MC4.

    Nepoužité konektory MC4 na střídači je nutné uzavřít pomocí záslepek dodaných se střídačem.

    1. Instalace

    Připojení kabelů datové komunikace

    link-horizontalLink copied

    Vedení kabelů datové komunikace

    DŮLEŽITÉ!
    Jsou-li do střídače zavedeny kabely datové komunikace, dodržujte následující pokyny:
    • Podle počtu a průřezu zavedených kabelů datové komunikace odstraňte záslepky z těsnicích vložek a nasaďte kabely datové komunikace.
    • Do volných otvorů v těsnicí vložce bezpodmínečně nasaďte příslušné záslepky.

    DŮLEŽITÉ!
    Pokud nejsou záslepky nasazeny nebo jsou nasazeny nesprávně, nelze zaručit stupeň krytí IP66.

    1

    Uvolněte převlečnou matici kabelové vývodky a z vnitřní části přístroje vytlačte ven těsnicí kroužek se záslepkami.

    2

    Na místě, kde se má odstranit záslepka, roztáhněte těsnicí kroužek.

    * Vyjměte záslepku pohybem do strany.

    3

    Datový kabel veďte nejdříve převlečnou maticí kabelové vývodky a následně otvorem v plášti přístroje.

    4

    Mezi převlečnou matici a otvor v plášti přístroje nasaďte těsnicí kroužek. Datový kabel zatlačte do kabelové průchodky v těsnění. Potom zatlačte těsnění až ke spodní hraně kabelové vývodky.

    5

    Připojte datový kabel k ochrannému krytu přepěťové ochrany DC SPD pomocí kabelové příchytky. Utáhněte převlečnou matici kabelové vývodky utahovacím momentem v rozsahu 2,5 - max. 4 Nm.

    1. Instalace
    2. Připojení kabelů datové komunikace

    Vedení kabelů datové komunikace

    link-horizontalLink copied
    DŮLEŽITÉ!
    Jsou-li do střídače zavedeny kabely datové komunikace, dodržujte následující pokyny:
    • Podle počtu a průřezu zavedených kabelů datové komunikace odstraňte záslepky z těsnicích vložek a nasaďte kabely datové komunikace.
    • Do volných otvorů v těsnicí vložce bezpodmínečně nasaďte příslušné záslepky.

    DŮLEŽITÉ!
    Pokud nejsou záslepky nasazeny nebo jsou nasazeny nesprávně, nelze zaručit stupeň krytí IP66.

    1

    Uvolněte převlečnou matici kabelové vývodky a z vnitřní části přístroje vytlačte ven těsnicí kroužek se záslepkami.

    2

    Na místě, kde se má odstranit záslepka, roztáhněte těsnicí kroužek.

    * Vyjměte záslepku pohybem do strany.

    3

    Datový kabel veďte nejdříve převlečnou maticí kabelové vývodky a následně otvorem v plášti přístroje.

    4

    Mezi převlečnou matici a otvor v plášti přístroje nasaďte těsnicí kroužek. Datový kabel zatlačte do kabelové průchodky v těsnění. Potom zatlačte těsnění až ke spodní hraně kabelové vývodky.

    5

    Připojte datový kabel k ochrannému krytu přepěťové ochrany DC SPD pomocí kabelové příchytky. Utáhněte převlečnou matici kabelové vývodky utahovacím momentem v rozsahu 2,5 - max. 4 Nm.

    1. Instalace
    2. Připojení kabelů datové komunikace

    Instalace WSD (Wired Shut Down)

    link-horizontalLink copied

    DŮLEŽITÉ!
    Zasouvací přípojná svorka WSD v připojovací části střídače se standardně dodává s přemostěním nainstalovaným ve výrobním závodu. Při instalaci spouštěcího zařízení nebo řetězce WSD je nutné toto přemostění odstranit.

    U prvního střídače s připojeným spouštěcím zařízením z řetězce WSD musí být spínač WSD nastaven do polohy 1 (Master). U všech ostatních střídačů musí být spínač WSD nastaven do polohy 0 (Slave).

    Max. vzdálenost mezi dvěma přístroji: 100 m
    Max. Počet přístrojů: 28

    * Beznapěťový kontakt spouštěcího zařízení (např. centrální ochrana sítě a systému). Při použití několika beznapěťových kontaktů v řetězci WSD je třeba tyto kontakty zapojit sériově.

    1. Instalace

    Zavření a uvedení střídače do provozu

    link-horizontalLink copied

    Zavření připojovací části / víka pláště střídače a uvedení střídače do provozu

    1

    Nasaďte kryt na připojovací část. Pomocí šroubováku (TX20) našroubujte všech 6 šroubů a utáhněte je otočením o 180° doprava.

    2

    Zavěste víko pláště seshora na střídač.
    Přitlačte spodní část víka pláště a pomocí šroubováku (TX20) utáhněte 2 šrouby otočením o 180° doprava.

    3

    Přepněte DC odpojovač do polohy „Zapnuto“. Zapněte jistič.

    DŮLEŽITÉ! Otevření přístupového bodu WLAN pomocí optického senzoru je popsáno v kapitole Funkce tlačítek a zobrazení stavu LED na str. (→)

    1. Instalace
    2. Zavření a uvedení střídače do provozu

    Zavření připojovací části / víka pláště střídače a uvedení střídače do provozu

    link-horizontalLink copied
    1

    Nasaďte kryt na připojovací část. Pomocí šroubováku (TX20) našroubujte všech 6 šroubů a utáhněte je otočením o 180° doprava.

    2

    Zavěste víko pláště seshora na střídač.
    Přitlačte spodní část víka pláště a pomocí šroubováku (TX20) utáhněte 2 šrouby otočením o 180° doprava.

    3

    Přepněte DC odpojovač do polohy „Zapnuto“. Zapněte jistič.

    DŮLEŽITÉ! Otevření přístupového bodu WLAN pomocí optického senzoru je popsáno v kapitole Funkce tlačítek a zobrazení stavu LED na str. (→)

    1. Instalace
    2. Zavření a uvedení střídače do provozu

    První uvedení střídače do provozu

    link-horizontalLink copied

    Při prvním uvedení střídače do provozu je nutné zadat různá nastavení Setup.

    Pokud bude nastavení zrušeno před dokončením, zadaná data nebudou uložena a znovu se zobrazí úvodní obrazovka s průvodcem instalací. Při přerušení, např. v důsledku výpadku sítě, budou data uložena. Uvedení do provozu bude po obnovení dodávky energie pokračovat od místa přerušení. Když dojde k přerušení nastavení, dodává střídač do sítě max. 500 W a provozní kontrolka LED bliká žlutě.

    Nastavení země je možné provést pouze při prvním uvedení střídače do provozu. Pokud je nutné nastavení země dodatečně změnit, kontaktujte pracovníky instalační společnosti / technické podpory.

    1. Instalace
    2. Zavření a uvedení střídače do provozu

    Instalace pomocí aplikace

    link-horizontalLink copied

    K instalaci je nutná aplikace Fronius Solar.start. Aplikace je dostupná na různých platformách, aby odpovídala příslušnému koncovému zařízení, na kterém se bude instalace provádět.

    1Stáhněte aplikaci Fronius Solar.start a nainstalujte ji.
    2Dotykem senzoru otevřete přístupový bod    .
    ✓Kontrolka LED komunikace bliká modře.
    3Otevřete aplikaci Fronius Solar.start a postupujte podle průvodce instalací. Pro připojení ke střídači naskenujte QR kód na výkonovém štítku pomocí smartphonu nebo tabletu.
    4Přiřaďte systémové komponenty v aplikaci Fronius Solar.web a uveďte fotovoltaický systém do provozu.

    Průvodce sítí a nastavení produktu lze provádět nezávisle na sobě. Průvodce instalací aplikace Fronius Solar.web vyžaduje síťové připojení.

    1. Instalace
    2. Zavření a uvedení střídače do provozu

    Instalace pomocí webového prohlížeče

    link-horizontalLink copied

    WLAN:

    1Otevřete přístupový bod dotykem senzoru    .
    ✓Kontrolka LED komunikace bliká modře.
    2V nastaveních sítě vytvořte připojení ke střídači (střídač je zobrazen s názvem „FRONIUS_“ a sériovým číslem).
    3Zadejte heslo z výkonového štítku a potvrďte je.
    DŮLEŽITÉ!
    Při zadávání hesla v systému Windows 10 je nejdříve nutné aktivovat odkaz „Připojení pomocí síťového bezpečnostního klíče“, abyste mohli vytvořit připojení pomocí hesla.
    4Do adresního řádku prohlížeče zadejte adresu IP 192.168.250.181 a potvrďte ji. Otevře se průvodce instalací.
    5V jednotlivých částech postupujte podle průvodce instalací a dokončete instalaci.
    6Přiřaďte systémové komponenty v aplikaci Fronius Solar.web a uveďte fotovoltaický systém do provozu.

    Průvodce sítí a nastavení produktu lze provádět nezávisle na sobě. Průvodce instalací aplikace Fronius Solar.web vyžaduje síťové připojení.

    Ethernet:

    1Připojte střídač (LAN1) pomocí síťového kabelu (CAT5 STP nebo vyšší).
    2Otevřete přístupový bod jedním dotykem senzoru    .
    ✓Kontrolka LED komunikace bliká modře.
    3Do adresního řádku prohlížeče zadejte adresu IP 169.254.0.180 a potvrďte ji. Otevře se průvodce instalací.
    4V jednotlivých částech postupujte podle průvodce instalací a dokončete instalaci.
    5Přiřaďte systémové komponenty v aplikaci Fronius Solar.web a uveďte fotovoltaický systém do provozu.

    Průvodce sítí a nastavení produktu lze provádět nezávisle na sobě. Průvodce instalací aplikace Fronius Solar.web vyžaduje síťové připojení.

    1. Instalace

    Odpojení střídače od napájení a jeho nové zapnutí

    link-horizontalLink copied

    Nebezpečí prasknutí

    VAROVÁNÍ!

    V případě elektrických zařízení s vysokým stupněm krytí opláštění hrozí v případě poruchy riziko výbuchu. Možnými příčinami jsou vadné součásti, které uvolňují plyny, nesprávně nainstalované či zprovozněné přístroje nebo pronikání plynu potrubím (vodiči).

    Následkem mohou být vážná zranění osob a materiální škody.

    Vypněte jistič

    Pokud je to možné, vypněte větev stejnosměrného proudu před střídačem (přídavný externí DC odpojovač)

    Odstraňte kryt připojovací části

    Vyčkejte, až se vybijí kondenzátory střídače (2 minuty)

    Přepněte DC odpojovač do polohy OFF.

    1. Instalace
    2. Odpojení střídače od napájení a jeho nové zapnutí

    Nebezpečí prasknutí

    link-horizontalLink copied

    VAROVÁNÍ!

    V případě elektrických zařízení s vysokým stupněm krytí opláštění hrozí v případě poruchy riziko výbuchu. Možnými příčinami jsou vadné součásti, které uvolňují plyny, nesprávně nainstalované či zprovozněné přístroje nebo pronikání plynu potrubím (vodiči).

    Následkem mohou být vážná zranění osob a materiální škody.

    Vypněte jistič

    Pokud je to možné, vypněte větev stejnosměrného proudu před střídačem (přídavný externí DC odpojovač)

    Odstraňte kryt připojovací části

    Vyčkejte, až se vybijí kondenzátory střídače (2 minuty)

    Přepněte DC odpojovač do polohy OFF.

    1. Instalace
    2. Odpojení střídače od napájení a jeho nové zapnutí

    Odpojení střídače od napájení a jeho nové zapnutí

    link-horizontalLink copied
    1
    1. Vypněte jistič.
    2. Přepněte DC odpojovač do polohy „Vypnuto“.

    Pro opětovné uvedení střídače do provozu postupujte podle výše uvedených kroků, ale v opačném pořadí.

    DŮLEŽITÉ!
    Vyčkejte, až se vybijí kondenzátory střídače!

    Nastavení – uživatelské rozhraní střídače

    link-horizontalLink copied

    Uživatelská nastavení

    Přihlášení uživatele

    1V prohlížeči otevřete uživatelské rozhraní střídače.
    2Přihlaste se pomocí uživatelského jména a hesla v nabídce Přihlášení nebo se přihlaste pomocí uživatelského jména a hesla v nabídce Uživatel > Přihlášení uživatele.

    DŮLEŽITÉ!
    V závislosti na oprávnění uživatele lze v jednotlivých nabídkách zadat nastavení.

    1. Nastavení – uživatelské rozhraní střídače

    Uživatelská nastavení

    link-horizontalLink copied

    Přihlášení uživatele

    1V prohlížeči otevřete uživatelské rozhraní střídače.
    2Přihlaste se pomocí uživatelského jména a hesla v nabídce Přihlášení nebo se přihlaste pomocí uživatelského jména a hesla v nabídce Uživatel > Přihlášení uživatele.

    DŮLEŽITÉ!
    V závislosti na oprávnění uživatele lze v jednotlivých nabídkách zadat nastavení.

    1. Nastavení – uživatelské rozhraní střídače
    2. Uživatelská nastavení

    Přihlášení uživatele

    link-horizontalLink copied
    1V prohlížeči otevřete uživatelské rozhraní střídače.
    2Přihlaste se pomocí uživatelského jména a hesla v nabídce Přihlášení nebo se přihlaste pomocí uživatelského jména a hesla v nabídce Uživatel > Přihlášení uživatele.

    DŮLEŽITÉ!
    V závislosti na oprávnění uživatele lze v jednotlivých nabídkách zadat nastavení.

    1. Nastavení – uživatelské rozhraní střídače
    2. Uživatelská nastavení

    Výběr jazyka

    link-horizontalLink copied
    1V nabídce Uživatel > Jazyk vyberte požadovaný jazyk.
    1. Nastavení – uživatelské rozhraní střídače

    Konfigurace přístroje

    link-horizontalLink copied

    Komponenty

    Prostřednictvím položky Přidat komponenty+ se do systému přidají všechny existující komponenty.

    Pole panelů
    Aktivujte MPP Tracker a v příslušném poli zadejte připojený fotovoltaický výkon.

    Primární elektroměr
    Pro bezproblémový provoz s dalšími zařízeními na výrobu elektrické energie je důležité, aby byl v místě dodávky do sítě instalován fakturační měřič Fronius Smart Meter. Střídač a ostatní zařízení na výrobu elektrické energie musí být připojeny k veřejné síti prostřednictvím fakturačního měřiče Fronius Smart Meter.
    Toto uspořádání má rovněž vliv na chování střídače v noci. Pokud je funkce deaktivována, přepne se střídač do pohotovostního režimu, jakmile již není k dispozici žádný fotovoltaický výkon. Střídač se znovu spustí, jakmile je k dispozici dostatečný fotovoltaický výkon.
    Pokud je funkce aktivovaná, střídač zůstane trvale připojený k síti, aby mohl kdykoli přijímat energii z dalších zařízení na výrobu elektrické energie.
    Po připojení elektroměru je nutné nakonfigurovat polohu.

    • Modbus RTU
    • Modbus TCP
    • MQTT (automaticky se zobrazí dostupný přístroj MQTT)

    UPOZORNĚNÍ!

    Pro komunikaci přes MQTT musí být střídač a fakturační měřič Smart Meter ve stejné podsíti.

    Pro fakturační měřič Smart Meter musí být také definovány následující parametry:

    • Použití (elektroměr pro zařízení na výrobu elektrické energie nebo sekundární elektroměr)
    • Název
    • Kategorie (např. střídač)
    • IP adresa (pro Modbus TCP)
    • Port (pro Modbus TCP)
    • Adresa sběrnice Modbus (pro Modbus RTU a TCP)


    Hodnota ve wattech u elektroměru pro zařízení na výrobu elektrické energie je součtem hodnot všech elektroměrů pro zařízení na výrobu elektrické energie. Hodnota ve wattech u sekundárního elektroměru je součtem hodnot všech sekundárních elektroměrů.

    Ohmpilot
    Zobrazí se všechna zařízení Ohmpilot, která jsou v systému dostupná. Vyberte požadovaná zařízení Ohmpilot a prostřednictvím položky „Přidat“ je přidejte do systému.

    1. Nastavení – uživatelské rozhraní střídače
    2. Konfigurace přístroje

    Komponenty

    link-horizontalLink copied

    Prostřednictvím položky Přidat komponenty+ se do systému přidají všechny existující komponenty.

    Pole panelů
    Aktivujte MPP Tracker a v příslušném poli zadejte připojený fotovoltaický výkon.

    Primární elektroměr
    Pro bezproblémový provoz s dalšími zařízeními na výrobu elektrické energie je důležité, aby byl v místě dodávky do sítě instalován fakturační měřič Fronius Smart Meter. Střídač a ostatní zařízení na výrobu elektrické energie musí být připojeny k veřejné síti prostřednictvím fakturačního měřiče Fronius Smart Meter.
    Toto uspořádání má rovněž vliv na chování střídače v noci. Pokud je funkce deaktivována, přepne se střídač do pohotovostního režimu, jakmile již není k dispozici žádný fotovoltaický výkon. Střídač se znovu spustí, jakmile je k dispozici dostatečný fotovoltaický výkon.
    Pokud je funkce aktivovaná, střídač zůstane trvale připojený k síti, aby mohl kdykoli přijímat energii z dalších zařízení na výrobu elektrické energie.
    Po připojení elektroměru je nutné nakonfigurovat polohu.

    • Modbus RTU
    • Modbus TCP
    • MQTT (automaticky se zobrazí dostupný přístroj MQTT)

    UPOZORNĚNÍ!

    Pro komunikaci přes MQTT musí být střídač a fakturační měřič Smart Meter ve stejné podsíti.

    Pro fakturační měřič Smart Meter musí být také definovány následující parametry:

    • Použití (elektroměr pro zařízení na výrobu elektrické energie nebo sekundární elektroměr)
    • Název
    • Kategorie (např. střídač)
    • IP adresa (pro Modbus TCP)
    • Port (pro Modbus TCP)
    • Adresa sběrnice Modbus (pro Modbus RTU a TCP)


    Hodnota ve wattech u elektroměru pro zařízení na výrobu elektrické energie je součtem hodnot všech elektroměrů pro zařízení na výrobu elektrické energie. Hodnota ve wattech u sekundárního elektroměru je součtem hodnot všech sekundárních elektroměrů.

    Ohmpilot
    Zobrazí se všechna zařízení Ohmpilot, která jsou v systému dostupná. Vyberte požadovaná zařízení Ohmpilot a prostřednictvím položky „Přidat“ je přidejte do systému.

    1. Nastavení – uživatelské rozhraní střídače
    2. Konfigurace přístroje

    Funkce a
    vstupy/výstupy

    link-horizontalLink copied

    Řízení zatížení
    Zde je možné vybrat až 4 piny pro řízení zatížení. Další nastavení pro řízení zatížení jsou k dispozici v nabídce Řízení zatížení.
    Výchozí nastavení: Pin 1

    Austrálie – Demand Response Mode (DRM)
    Zde je možné nastavit piny pro řízení prostřednictvím DRM:

    Režim

    Popis

    Informace

    DRM pin

    I/O pin

    DRM0

    Střídač se odpojí od sítě

    DRM0 se vyskytuje pouze při přerušení či zkratu ve vedení REF GEN nebo COM LOAD nebo při neplatných kombinacích DRM1 - DRM8.
    Síťová relé se otevřou.

    REF GEN
    COM LOAD

    IO4
    IO5

    DRM1

    Import Pnom ≤ 0 % bez odpojení od sítě

    aktuálně nepodporováno

    DRM 1/5

    IN6

    DRM2

    Import Pnom ≤ 50 %

    aktuálně nepodporováno

    DRM 2/6

    IN7

    DRM3

    Import Pnom ≤ 75 % a
    +Qrel* ≥ 0 %

    aktuálně nepodporováno

    DRM 3/7

    IN8

    DRM4

    Import Pnom ≤ 100 %

    aktuálně nepodporováno

    DRM 4/8

    IN9

    DRM5

    Export Pnom ≤ 0 % bez odpojení od sítě

    aktuálně nepodporováno

    DRM 1/5

    IN6

    DRM6

    Export Pnom ≤ 50 %

    aktuálně nepodporováno

    DRM 2/6

    IN7

    DRM7

    Export Pnom ≤ 75 % a
    -Qrel* ≥ 0 %

    aktuálně nepodporováno

    DRM 3/7

    IN8

    DRM8

    Export Pnom ≤ 100 %

    aktuálně nepodporováno

    DRM 4/8

    IN9

    Údaje v procentech se vždy vztahují na jmenovitý výkon přístroje.

    DŮLEŽITÉ!
    Pokud je funkce Demand Response Mode (DRM) aktivována a není připojené žádné ovládání DRM, přejde střídač do pohotovostního režimu.

    1. Nastavení – uživatelské rozhraní střídače
    2. Konfigurace přístroje

    Demand Response Modes (DRM)

    link-horizontalLink copied

    Zde je možné při nastavení země Austrálie zadat hodnotu odebraného zdánlivého výkonu a odvedeného zdánlivého výkonu.

    1. Nastavení – uživatelské rozhraní střídače
    2. Konfigurace přístroje

    Střídač

    link-horizontalLink copied

    Vynucení pohotovostního režimu
    Při aktivaci této funkce se přeruší režim střídače pro dodávku energie do sítě. To umožňuje vypnutí střídače bez výkonu a chrání jeho komponenty. Po opětovném spuštění střídače se pohotovostní funkce automaticky deaktivuje.

    Síť AC

    Parametr

    Rozsah hodnot

    Popis

    Stav nulového vodiče

    Nepřipojeno

    Nulový vodič není v konfiguraci zařízení vyžadován, a proto není připojen.

    Připojeno

    Nulový vodič je připojen.

    PV 1 až PV 4

    Parametr

    Rozsah hodnot

    Popis

    Režim

    Vypnuto

    MPP tracker je deaktivován.

    Auto

    Střídač používá napětí, při kterém je možný max. výkon MPP trackeru.

    Fix

    MPP tracker používá napětí definované v UDC fix.

    UDC fix

    150 ‑870 V

    Střídač používá pevně nastavené napětí, které se používá u MPP trackeru.

    Dynamic Peak Manager

    Vypnuto

    Funkce je deaktivována.

    Zapnuto

    Celá větev solárních panelů je zkontrolována z hlediska optimalizačního potenciálu a je určeno nejlepší možné napětí pro dodávku energie do sítě.

    Hromadný řídicí signál
    Hromadné řídicí signály jsou signály vysílané energetickým závodem k zapínání a vypínání regulovatelných zátěží. V závislosti na instalační situaci může střídač hromadné řídicí signály tlumit nebo zesilovat. V případě potřeby lze proti tomu použít níže uvedená nastavení.

    Parametr

    Rozsah hodnot

    Popis

    Snížení vlivu

    Vypnuto

    Funkce je deaktivována.

    Zapnuto

    Funkce je aktivována.

    Frekvence hromadného řídicího signálu

    100 ‑ 3 000 Hz

    Zde se zadává frekvence stanovená energetickým závodem.

    Indukčnost sítě

    0,00001 ‑ 0,005 H

    Zde se zadává hodnota naměřená v místě dodávky do sítě.

    Opatření proti chybnému vybavení proudového chrániče / kontrolní jednotky chybového proudu
    (při použití proudového chrániče pro chybový proud 30 mA)

    UPOZORNĚNÍ!

    Národní předpisy, provozovatel sítě a další okolnosti mohou u přípojného vedení AC vyžadovat instalaci proudového chrániče pro chybový proud.

    Pro tento případ obecně postačí proudový chránič pro chybový proud typu A. V ojedinělých případech a v závislosti na místních podmínkách však může dojít k chybnému vybavení proudového chrániče pro chybový proud typu A. Z tohoto důvodu společnost Fronius s ohledem na národní předpisy doporučuje použít proudový chránič pro chybový proud vhodný pro frekvenční měniče s minimálním vybavovacím proudem 100 mA.

    Parametr

    Rozsah hodnot

    Popis

    Faktor svodového proudu pro snížení chybných vybavení proudového chrániče / kontrolní jednotky chybového proudu

    0 ‑ 0,25
    (výchozí: 0,16)

    Snížením nastavené hodnoty se sníží svodový proud a zvýší se napětí meziobvodu, což mírně sníží účinnost.

    • Nastavení hodnoty 0,16 umožňuje dosáhnout optimální účinnosti.
    • Nastavení hodnoty 0 umožňuje minimální svodové proudy.

    Odpojení před vybavením proudového chrániče 30 mA

    Vypnuto

    Funkce pro snížení míry chybných vypnutí proudového chrániče pro chybový proud je deaktivována.

    Zapnuto

    Funkce pro snížení míry chybných vypnutí proudového chrániče pro chybový proud je aktivována.

    Mezní hodnota jmenovitého chybového proudu bez vybavení

    0,015 ‑ 0,3

    Hodnota chybového proudu bez vybavení stanovená výrobcem pro proudový chránič pro chybový proud, při které se proudový chránič pro chybový proud za stanovených podmínek nevypíná.

    Varování Iso

    Parametr

    Rozsah hodnot

    Popis

    Varování Iso

    Vypnuto

    Upozornění na izolaci je deaktivováno.

    Zapnuto

    Upozornění na izolaci je aktivováno.
    V případě poškození izolace je vydáno varování.

    Režim měření izolace



    Přesně

    Monitorování izolace se provádí s nejvyšší přesností a naměřený izolační odpor se zobrazuje v uživatelském rozhraní střídače.

    Rychle

    Monitorování izolace se provádí s menší přesností, což zkracuje dobu měření izolace a hodnota izolace se nezobrazuje v uživatelském rozhraní střídače.

    Prahová hodnota pro upozornění na izolaci

    100 ‑
    10 000 kΩ

    Pokud této prahové hodnoty není dosaženo, zobrazí se v uživatelském rozhraní střídače stavová zpráva 1083.

    1. Nastavení – uživatelské rozhraní střídače

    Systém

    link-horizontalLink copied

    Všeobecné informace

    1Do pole Název systému zadejte název systému (max. 30 znaků).
    2V rozbalovací nabídce vyberte oblast časového pásma a umístění časového pásma. Datum a čas se budou přebírat ze zadaného časového pásma.
    2Klikněte na tlačítko Uložit.
    ✓Název systému, oblast časového pásma a umístění časového pásma se uloží.
    1. Nastavení – uživatelské rozhraní střídače
    2. Systém

    Všeobecné informace

    link-horizontalLink copied
    1Do pole Název systému zadejte název systému (max. 30 znaků).
    2V rozbalovací nabídce vyberte oblast časového pásma a umístění časového pásma. Datum a čas se budou přebírat ze zadaného časového pásma.
    2Klikněte na tlačítko Uložit.
    ✓Název systému, oblast časového pásma a umístění časového pásma se uloží.
    1. Nastavení – uživatelské rozhraní střídače
    2. Systém

    Aktualizace

    link-horizontalLink copied

    Všechny dostupné aktualizace pro střídače a další zařízení Fronius se zobrazují na produktových stránkách a v části „Vyhledávání souborů ke stažení Fronius“ na adrese www.fronius.com .

    Aktualizace
    1Přetáhněte soubor firmwaru do pole Uložit soubor sem nebo proveďte výběr prostřednictvím možnosti Vybrat soubor.
    ✓Aktualizace se spustí.
    1. Nastavení – uživatelské rozhraní střídače
    2. Systém

    Asistent uvedení do provozu

    link-horizontalLink copied

    Zde můžete spustit příslušného asistenta uvedení do provozu.

    1. Nastavení – uživatelské rozhraní střídače
    2. Systém

    Obnovení továrního nastavení

    link-horizontalLink copied

    Všechna nastavení
    Dojde k resetování všech dat konfigurace s výjimkou nastavení země. Změny nastavení země smí provádět pouze pověření pracovníci.

    Všechna nastavení kromě sítě
    Dojde k resetu všech dat konfigurace s výjimkou nastavení země a nastavení sítě. Změny nastavení země smí provádět pouze pověření pracovníci.

    1. Nastavení – uživatelské rozhraní střídače
    2. Systém

    Protokol událostí

    link-horizontalLink copied

    Aktuální hlášení
    Zde se zobrazují všechny aktuální události připojených systémových komponent.

    DŮLEŽITÉ!
    Události je v závislosti na typu nutné potvrdit symbolem „zaškrtnutí“, aby mohly být dále zpracovány.

    Historie
    Zde se zobrazují všechny události připojených systémových komponent, které již nejsou aktivní.

    1. Nastavení – uživatelské rozhraní střídače
    2. Systém

    Informace

    link-horizontalLink copied

    V této nabídce se zobrazují všechny informace o systému a aktuální nastavení a jsou k dispozici ke stažení.

    1. Nastavení – uživatelské rozhraní střídače
    2. Systém

    Správce licencí

    link-horizontalLink copied

    V licenčním souboru jsou uložené údaje o výkonu i rozsah funkcí střídače. Při výměně střídače nebo části pro datovou komunikaci se musí vyměnit také licenční soubor.

    Licencování – online (doporučeno):
    Je nutné internetové připojení a dokončená konfigurace portálu Fronius Solar.web.
    1Dokončete instalační práce (viz kapitola Zavření připojovací části / víka pláště střídače a uvedení střídače do provozu na str. (→)).
    2Vytvořte spojení s uživatelským rozhraním střídače.
    3Zadejte sériové číslo a verifikační kód (VCode) vadného i náhradního přístroje. Sériové číslo a VCode jsou uvedeny na výkonovém štítku střídače (viz kapitola Informace na přístroji na str. (→)).
    4Klepněte na tlačítko „Spustit online licencování“.
    5Stisknutím tlačítka „Další“ přeskočte položky nabídky Všeobecné obchodní podmínky a Nastavení sítě.

    Spustí se aktivace licence.

    Licencování – offline:
    Internetové připojení nesmí být navázané. Při licencování – offline se zachovaným internetovým připojením se licenční soubor automaticky načte do střídače. Při načtení licenčního souboru tedy dojde k následující chybě: „Licence už byla nainstalována a asistenta je možné ukončit“.
    1Dokončete instalační práce (viz kapitola Zavření připojovací části / víka pláště střídače a uvedení střídače do provozu na str. (→)).
    2Vytvořte spojení s uživatelským rozhraním střídače.
    3Zadejte sériové číslo a verifikační kód (VCode) vadného i náhradního přístroje. Sériové číslo a VCode jsou uvedeny na výkonovém štítku střídače (viz kapitola Informace na přístroji na str. (→)).
    4Klepněte na tlačítko „Spustit offline licencování“.
    5Klepnutím na tlačítko „Načíst servisní soubor“ načtěte servisní soubor do koncového zařízení.
    6Načtěte webovou stránku licensemanager.solarweb.com a přihlaste se prostřednictvím uživatelského jména a hesla.
    7Přetáhněte nebo načtěte servisní soubor do pole „Přetáhněte servisní soubor sem nebo jej načtěte kliknutím“.
    8Nově vygenerovaný licenční soubor načtěte stisknutím tlačítka „Načíst licenční soubor“ do koncového zařízení.
    9Přejděte na uživatelské rozhraní střídače a přetáhněte licenční soubor do pole „Uložit licenční soubor sem“ nebo proveďte výběr prostřednictvím možnosti „Vybrat licenční soubor“.

    Spustí se aktivace licence.

    1. Nastavení – uživatelské rozhraní střídače
    2. Systém

    Podpora

    link-horizontalLink copied
    Aktivace uživatele podpory
    1Klikněte na tlačítko Aktivovat účet uživatele podpory.
    ✓Uživatel podpory je aktivovaný.

    DŮLEŽITÉ!
    Uživatel podpory umožňuje výhradně pracovníkům podpory Fronius Technical Support, aby přes zabezpečené připojení prováděli nastavení na střídači. Přístup se deaktivuje tlačítkem Ukončit přístup uživateli podpory.

    Vytvoření informací pro podporu (pro Fronius Support)
    1Klikněte na tlačítko Vytvoření informací pro podporu.
    2Dojde k automatickému stažení souboru sdp.cry. Chcete-li spustit ruční stahování, klikněte na tlačítko Stáhnout informace pro podporu.
    ✓Soubor sdp.cry je uložen ve složce Stažené soubory.
    Aktivace dálkové údržby
    1Klikněte na tlačítko Aktivace dálkové údržby.
    ✓Aktivuje se přístup dálkové údržby pro podporu Fronius Support.

    DŮLEŽITÉ!
    Přístup dálkové údržby umožňuje výhradně pracovníkům podpory Fronius Technical Support, aby přes zabezpečené připojení mohli přistupovat ke střídači. V rámci tohoto přístupu se přenášejí diagnostická data, která lze využít při odstraňování problémů. Přístup dálkové údržby aktivujte pouze na žádost podpory Fronius Support.

    1. Nastavení – uživatelské rozhraní střídače

    Komunikace

    link-horizontalLink copied

    Síť

    Adresy serveru pro přenos dat
    V případě použití firewallu pro odchozí spojení musejí být pro úspěšný přenos dat povoleny následující protokoly, adresy serverů a porty:
    https://www.fronius.com/~/downloads/Solar%20Energy/Firmware/SE_FW_Changelog_Firewall_Rules_EN.pdf

    Při použití výrobků FRITZ!Box musí být nakonfigurovaný neomezený přístup k internetu. Parametr DHCP Lease Time (platnost) nesmí být nastaven na 0 (=nekonečno).

    LAN:

    Navázání spojení:
    1Zadejte název hostitele.
    2Vyberte způsob připojení: automatické nebo statické.
    3Při statickém způsobu připojení zadejte adresu IP, masku podsítě, DNS a bránu.
    4Klikněte na tlačítko Připojit.
    ✓Vytvoří se připojení.

    Po připojení je třeba zkontrolovat stav připojení (viz kapitolu Internetové služby na straně (→)).

    WLAN:

    Připojení prostřednictvím WPS:
      ☐

      Přístupový bod střídače musí být aktivní. Otevírá se dotykem senzoru    > kontrolka LED komunikace bliká modře

    Ihr Browser kann diesen Film leider nicht anzeigen.
    1.
    V nastaveních sítě vytvořte připojení ke střídači (střídač je zobrazen s názvem „FRONIUS_“ a sériovým číslem).
    2.
    Zadejte heslo z výkonového štítku a potvrďte je.
    DŮLEŽITÉ!
    Při zadávání hesla v systému Windows 10 je nejdříve nutné aktivovat odkaz Připojení pomocí síťového bezpečnostního klíče, aby bylo možné vytvořit připojení pomocí hesla.
    3.
    Do adresního řádku prohlížeče zadejte adresu IP 192.168.250.181 a potvrďte ji.
    4.
    V nabídce Komunikace > Síť > WLAN > WPS klikněte na tlačítko Aktivovat.
    5.
    Aktivujte WPS na routeru sítě WLAN (viz dokumentaci k routeru sítě WLAN).
    6.
    Klepněte na tlačítko Start. Automaticky se vytvoří připojení.
    7.
    Přihlaste se do uživatelského rozhraní střídače.
    8.
    Ověřte podrobnosti o síti a připojení k portálu Fronius Solar.web.
    1V nastaveních sítě vytvořte připojení ke střídači (střídač je zobrazen s názvem „FRONIUS_“ a sériovým číslem).
    2Zadejte heslo z výkonového štítku a potvrďte je.
    DŮLEŽITÉ!
    Při zadávání hesla v systému Windows 10 je nejdříve nutné aktivovat odkaz Připojení pomocí síťového bezpečnostního klíče, aby bylo možné vytvořit připojení pomocí hesla.
    3Do adresního řádku prohlížeče zadejte adresu IP 192.168.250.181 a potvrďte ji.
    4V nabídce Komunikace > Síť > WLAN > WPS klikněte na tlačítko Aktivovat.
    5Aktivujte WPS na routeru sítě WLAN (viz dokumentaci k routeru sítě WLAN).
    6Klepněte na tlačítko Start. Automaticky se vytvoří připojení.
    7Přihlaste se do uživatelského rozhraní střídače.
    8Ověřte podrobnosti o síti a připojení k portálu Fronius Solar.web.

    Po připojení je třeba zkontrolovat stav připojení (viz kapitolu Internetové služby na straně (→)).

    Výběr sítě WLAN a připojení:
    Nalezené sítě se zobrazí v seznamu. Po klepnutí na tlačítko pro obnovení    budou znovu vyhledány dostupné sítě WLAN. Prostřednictvím zadávacího pole Hledat síť je možné seznam pro výběr dále omezit.
    1Vyberte síť ze seznamu.
    2Vyberte způsob připojení: automatické nebo statické.
    3Při automatickém způsobu připojení zadejte heslo WLAN a název hostitele.
    4Při statickém způsobu připojení zadejte adresu IP, masku podsítě, DNS a bránu.
    5Klikněte na tlačítko Připojit.
    ✓Vytvoří se připojení.

    Po připojení je třeba zkontrolovat stav připojení (viz kapitolu Internetové služby na straně (→)).

    Přístupový bod:

    Střídač funguje jako přístupový bod (Access Point). Počítač nebo chytré zařízení se spojí přímo se střídačem. Spojení s internetem není možné. V této nabídce lze přiřadit Název sítě (SSID) a Síťový klíč (PSK).
    Je možné provozovat připojení prostřednictvím sítě WLAN i přístupového bodu současně.

    1. Nastavení – uživatelské rozhraní střídače
    2. Komunikace

    Síť

    link-horizontalLink copied

    Adresy serveru pro přenos dat
    V případě použití firewallu pro odchozí spojení musejí být pro úspěšný přenos dat povoleny následující protokoly, adresy serverů a porty:
    https://www.fronius.com/~/downloads/Solar%20Energy/Firmware/SE_FW_Changelog_Firewall_Rules_EN.pdf

    Při použití výrobků FRITZ!Box musí být nakonfigurovaný neomezený přístup k internetu. Parametr DHCP Lease Time (platnost) nesmí být nastaven na 0 (=nekonečno).

    LAN:

    Navázání spojení:
    1Zadejte název hostitele.
    2Vyberte způsob připojení: automatické nebo statické.
    3Při statickém způsobu připojení zadejte adresu IP, masku podsítě, DNS a bránu.
    4Klikněte na tlačítko Připojit.
    ✓Vytvoří se připojení.

    Po připojení je třeba zkontrolovat stav připojení (viz kapitolu Internetové služby na straně (→)).

    WLAN:

    Připojení prostřednictvím WPS:
      ☐

      Přístupový bod střídače musí být aktivní. Otevírá se dotykem senzoru    > kontrolka LED komunikace bliká modře

    Ihr Browser kann diesen Film leider nicht anzeigen.
    1.
    V nastaveních sítě vytvořte připojení ke střídači (střídač je zobrazen s názvem „FRONIUS_“ a sériovým číslem).
    2.
    Zadejte heslo z výkonového štítku a potvrďte je.
    DŮLEŽITÉ!
    Při zadávání hesla v systému Windows 10 je nejdříve nutné aktivovat odkaz Připojení pomocí síťového bezpečnostního klíče, aby bylo možné vytvořit připojení pomocí hesla.
    3.
    Do adresního řádku prohlížeče zadejte adresu IP 192.168.250.181 a potvrďte ji.
    4.
    V nabídce Komunikace > Síť > WLAN > WPS klikněte na tlačítko Aktivovat.
    5.
    Aktivujte WPS na routeru sítě WLAN (viz dokumentaci k routeru sítě WLAN).
    6.
    Klepněte na tlačítko Start. Automaticky se vytvoří připojení.
    7.
    Přihlaste se do uživatelského rozhraní střídače.
    8.
    Ověřte podrobnosti o síti a připojení k portálu Fronius Solar.web.
    1V nastaveních sítě vytvořte připojení ke střídači (střídač je zobrazen s názvem „FRONIUS_“ a sériovým číslem).
    2Zadejte heslo z výkonového štítku a potvrďte je.
    DŮLEŽITÉ!
    Při zadávání hesla v systému Windows 10 je nejdříve nutné aktivovat odkaz Připojení pomocí síťového bezpečnostního klíče, aby bylo možné vytvořit připojení pomocí hesla.
    3Do adresního řádku prohlížeče zadejte adresu IP 192.168.250.181 a potvrďte ji.
    4V nabídce Komunikace > Síť > WLAN > WPS klikněte na tlačítko Aktivovat.
    5Aktivujte WPS na routeru sítě WLAN (viz dokumentaci k routeru sítě WLAN).
    6Klepněte na tlačítko Start. Automaticky se vytvoří připojení.
    7Přihlaste se do uživatelského rozhraní střídače.
    8Ověřte podrobnosti o síti a připojení k portálu Fronius Solar.web.

    Po připojení je třeba zkontrolovat stav připojení (viz kapitolu Internetové služby na straně (→)).

    Výběr sítě WLAN a připojení:
    Nalezené sítě se zobrazí v seznamu. Po klepnutí na tlačítko pro obnovení    budou znovu vyhledány dostupné sítě WLAN. Prostřednictvím zadávacího pole Hledat síť je možné seznam pro výběr dále omezit.
    1Vyberte síť ze seznamu.
    2Vyberte způsob připojení: automatické nebo statické.
    3Při automatickém způsobu připojení zadejte heslo WLAN a název hostitele.
    4Při statickém způsobu připojení zadejte adresu IP, masku podsítě, DNS a bránu.
    5Klikněte na tlačítko Připojit.
    ✓Vytvoří se připojení.

    Po připojení je třeba zkontrolovat stav připojení (viz kapitolu Internetové služby na straně (→)).

    Přístupový bod:

    Střídač funguje jako přístupový bod (Access Point). Počítač nebo chytré zařízení se spojí přímo se střídačem. Spojení s internetem není možné. V této nabídce lze přiřadit Název sítě (SSID) a Síťový klíč (PSK).
    Je možné provozovat připojení prostřednictvím sítě WLAN i přístupového bodu současně.

    1. Nastavení – uživatelské rozhraní střídače
    2. Komunikace

    Modbus

    link-horizontalLink copied

    Střídač komunikuje se systémovými komponentami (např. Fronius Smart Meter) a dalšími střídači přes Modbus. Primární zařízení (Modbus Client) odesílá řídicí příkazy do zařízení Slave (Modbus Server). Řídicí příkazy jsou prováděny sekundárním zařízením (Slave).

    Modbus 0 (M0) RTU / Modbus 1 (M1) RTU
    Pokud bude jedno ze dvou rozhraní Modbus RTU nastaveno na Modbus Server, budou dostupná následující zadávací pole:



    Přenosová rychlost
    Přenosová rychlost ovlivňuje rychlost přenosu mezi jednotlivými komponentami připojenými do systému. Při výběru přenosové rychlosti je třeba dbát na to, aby byla na straně odesílatele i příjemce stejná.



    Parita
    Paritní bit lze použít ke kontrole parity, která slouží ke zjišťování chyb přenosu. Paritní bit může zabezpečit určitý počet bitů. Hodnota paritního bitu (0 nebo 1) se musí u odesílatele vypočíst a u příjemce stejným výpočtem zkontrolovat. Paritní bit lze počítat pro sudou nebo lichou paritu.



    Typ modelu SunSpec
    V závislosti na modelu SunSpec jsou k dispozici 2 různá nastavení.

    float: model střídače SunSpec 111, 112, 113, resp. 211, 212, 213.
    int + SF: model střídače SunSpec 101, 102, 103, resp. 201, 202, 203.



    Adresa elektroměru
    Zadaná hodnota je identifikační číslo (ID jednotky) přiřazené elektroměru. Najdete ji na uživatelském rozhraní střídače v nabídce Komunikace > Modbus.
    Tovární nastavení: 200



    Adresa střídače
    Zadaná hodnota je identifikační číslo
    (ID jednotky) přiřazené střídači. Najdete ho na uživatelském rozhraní střídače v nabídce Komunikace > Modbus.
    Tovární nastavení: 1

    Modbus Server přes TCP
    Toto nastavení je nezbytné pro povolení řízení střídače přes Modbus. Je-li aktivována funkce Modbus Server přes TCP, jsou k dispozici následující zadávací pole:



    Port Modbus
    Číslo portu TCP, který se použije pro komunikaci Modbus.



    Typ modelu SunSpec
    V závislosti na modelu SunSpec jsou k dispozici 2 různá nastavení.

    float: model střídače SunSpec 111, 112, 113, resp. 211, 212, 213.
    int + SF: model střídače SunSpec 101, 102, 103, resp. 201, 202, 203.



    Adresa elektroměru
    Zadaná hodnota je identifikační číslo (ID jednotky) přiřazené elektroměru. Najdete ji na uživatelském rozhraní střídače v nabídce Komunikace > Modbus.
    Tovární nastavení: 200



    Povolit řízení
    Pokud je tato možnost aktivní, řízení střídače probíhá přes Modbus.
    K řízení střídače patří následující funkce:
    • Zap./Vyp.
    • Snížení výkonu
    • Nastavení konstantního účiníku (cos phi)
    • Nastavení konstantního jalového výkonu
    • Specifikace pro řízení akumulátoru pomocí akumulátoru



    Omezit řízení
    Zde můžete zadat adresu IP, která jako jediná může střídač řídit.

    1. Nastavení – uživatelské rozhraní střídače
    2. Komunikace

    Cloudové ovládání

    link-horizontalLink copied

    Provozovatel sítě / dodavatel elektřiny může prostřednictvím cloudového ovládání ovlivnit výstupní výkon střídače. Předpokladem je aktivní internetové připojení střídače.

    Parametr

    Zobrazení

    Popis

    Cloudové ovládání

    Vyp.

    Cloudové ovládání střídače je deaktivováno.

    Zap.

    Cloudové ovládání střídače je aktivováno.

    Profily

    Rozsah hodnot

    Popis

    Povolení cloudového ovládání pro regulační účely (Technician (Technik))

    Deaktivováno / Aktivováno

    Funkce může být pro správný provoz systému povinná.*

    Povolení cloudového ovládání virtuálních elektráren (Customer (Zákazník))

    Deaktivováno / Aktivováno

    Pokud je funkce Povolení dálkového ovládání pro regulační účely (Technik) aktivována (nutný přístup technika), je funkce Povolení dálkového ovládání virtuálních elektráren aktivována automaticky a nelze ji deaktivovat.*

    * Cloudové ovládání
    Virtuální elektrárna je propojení několika provozovatelů elektráren. Tuto virtuální elektrárnu lze řídit prostřednictvím cloudu přes internet. Předpokladem je aktivní internetové připojení střídače. Přenášejí se data systému.

    1. Nastavení – uživatelské rozhraní střídače
    2. Komunikace

    Solar API

    link-horizontalLink copied

    Solar API je otevřené rozhraní JSON založené na IP. Pokud je aktivované, mohou zařízení IOT v místní síti přistupovat k informacím o střídači bez ověření. Z bezpečnostních důvodů je rozhraní z výroby deaktivováno a musí být aktivováno, pokud je nezbytné pro použití třetí stranou (např. nabíjecím přístrojem pro elektromobily, řešením pro chytré domácnosti) nebo zařízením Fronius Wattpilot.

    Společnost Fronius doporučuje pro monitorování používat službu Fronius Solar.web, která poskytuje zabezpečený přístup ke stavu střídače a informacím o výrobě.

    Při aktualizaci firmwaru na verzi 1.14.x bude převzato nastavení Solar API. U systémů s verzí nižší než 1.14.x je rozhraní Solar API aktivováno, nad touto verzí je deaktivováno, ale lze jej zapnout a vypnout v nabídce.

    Aktivace rozhraní Fronius Solar API
    V uživatelském rozhraní střídače v oblasti nabídky Komunikace > Solar API aktivujte funkci Aktivovat komunikaci prostřednictvím Solar API.

    1. Nastavení – uživatelské rozhraní střídače
    2. Komunikace

    Fronius Solar.web

    link-horizontalLink copied

    V této nabídce můžete povolit nebo odmítnout technicky nezbytné zpracování údajů.

    Kromě toho lze aktivovat nebo deaktivovat přenos analytických dat a vzdálenou konfiguraci přes Fronius Solar.web.

    1. Nastavení – uživatelské rozhraní střídače
    2. Komunikace

    Internetové služby

    link-horizontalLink copied

    Tato nabídka zobrazuje informace o připojeních a aktuálním stavu připojení. V případě problémů s připojením se zobrazí krátký popis chyby.

    1. Nastavení – uživatelské rozhraní střídače

    Bezpečnostní požadavky a požadavky na síť

    link-horizontalLink copied

    Nastavení země

    VAROVÁNÍ!

    Nebezpečí způsobené neautorizovanou analýzou chyb a neoprávněnými údržbářskými pracemi.

    Následkem mohou být vážná poranění a materiální škody.

    Analýzu chyb a údržbářské práce na fotovoltaickém systému mohou provádět pouze montážní/servisní technici autorizovaných specializovaných firem v souladu s národními normami a směrnicemi.

    UPOZORNĚNÍ!

    Riziko neoprávněného přístupu.

    Nesprávně nastavené parametry mohou negativně ovlivnit veřejnou síť a/nebo dodávku energie do sítě na straně střídače a způsobit nesoulad s normou.

    Úpravy parametrů mohou provádět pouze instalační/servisní technici autorizovaných specializovaných firem.

    Neposkytujte přístupový kód třetím osobám a/nebo neoprávněným osobám.

    UPOZORNĚNÍ!

    Riziko v důsledku nesprávně nastavených parametrů.

    Nesprávně nastavené parametry mohou negativně ovlivnit veřejnou síť a/nebo způsobit funkční poruchy, výpadky na straně střídače a nesoulad s normou.

    Úpravy parametrů mohou provádět pouze instalační/servisní technici autorizovaných specializovaných firem.

    Parametry lze upravovat pouze tehdy, pokud to provozovatel sítě povolí nebo vyžaduje.

    Parametry upravujte pouze s ohledem na platné národní normy a/nebo směrnice a specifikace provozovatele sítě.

    Část nabídky Nastavení země je určena výhradně pro instalační/servisní techniky autorizovaných specializovaných firem. Chcete-li požádat o přístupový kód požadovaný pro tuto část nabídky, viz kapitolu Požádat o kódy střídačů v aplikaci Solar.SOS.

    Zvolené nastavení země pro příslušnou zemi obsahuje přednastavené parametry podle platných národních norem a požadavků. V závislosti na místních podmínkách sítě a specifikacích provozovatele sítě může být nutné nastavení zvolené země upravit.

    1. Nastavení – uživatelské rozhraní střídače
    2. Bezpečnostní požadavky a požadavky na síť

    Nastavení země

    link-horizontalLink copied

    VAROVÁNÍ!

    Nebezpečí způsobené neautorizovanou analýzou chyb a neoprávněnými údržbářskými pracemi.

    Následkem mohou být vážná poranění a materiální škody.

    Analýzu chyb a údržbářské práce na fotovoltaickém systému mohou provádět pouze montážní/servisní technici autorizovaných specializovaných firem v souladu s národními normami a směrnicemi.

    UPOZORNĚNÍ!

    Riziko neoprávněného přístupu.

    Nesprávně nastavené parametry mohou negativně ovlivnit veřejnou síť a/nebo dodávku energie do sítě na straně střídače a způsobit nesoulad s normou.

    Úpravy parametrů mohou provádět pouze instalační/servisní technici autorizovaných specializovaných firem.

    Neposkytujte přístupový kód třetím osobám a/nebo neoprávněným osobám.

    UPOZORNĚNÍ!

    Riziko v důsledku nesprávně nastavených parametrů.

    Nesprávně nastavené parametry mohou negativně ovlivnit veřejnou síť a/nebo způsobit funkční poruchy, výpadky na straně střídače a nesoulad s normou.

    Úpravy parametrů mohou provádět pouze instalační/servisní technici autorizovaných specializovaných firem.

    Parametry lze upravovat pouze tehdy, pokud to provozovatel sítě povolí nebo vyžaduje.

    Parametry upravujte pouze s ohledem na platné národní normy a/nebo směrnice a specifikace provozovatele sítě.

    Část nabídky Nastavení země je určena výhradně pro instalační/servisní techniky autorizovaných specializovaných firem. Chcete-li požádat o přístupový kód požadovaný pro tuto část nabídky, viz kapitolu Požádat o kódy střídačů v aplikaci Solar.SOS.

    Zvolené nastavení země pro příslušnou zemi obsahuje přednastavené parametry podle platných národních norem a požadavků. V závislosti na místních podmínkách sítě a specifikacích provozovatele sítě může být nutné nastavení zvolené země upravit.

    1. Nastavení – uživatelské rozhraní střídače
    2. Bezpečnostní požadavky a požadavky na síť

    Požádat o kódy střídačů v aplikaci Solar.SOS

    link-horizontalLink copied

    Část nabídky Nastavení země je určena výhradně pro instalační/servisní techniky autorizovaných specializovaných firem. Přístupový kód střídače požadovaný pro tuto část nabídky lze vyžádat na portálu Fronius Solar.SOS.

    Požádat o kódy střídačů v aplikaci Fronius Solar.web:
    Ihr Browser kann diesen Film leider nicht anzeigen.
    1.
    V prohlížeči vyvolejte solar-sos.fronius.com .
    2.
    Přihlaste se pomocí účtu Fronius
    3.
    Vpravo nahoře klikněte na rozevírací nabídku    .
    4.
    Vyberte položku nabídky Zobrazit kódy střídačů
    5.
    Zobrazí se stránka smlouvy, na které je formulář žádosti o přístupový kód pro změnu síťových parametrů u střídačů Fronius
    6.
    Vyjádřete souhlas se všeobecnými obchodními podmínkami zaškrtnutím políčka Ano, přečetl/a jsem si všeobecné obchodní podmínky a souhlasím s nimi a kliknutím na tlačítko Potvrdit a odeslat
    7.
    Poté lze kódy vyvolat v rozbalovací nabídce vpravo nahoře pod položkou Zobrazit kódy střídačů
    1V prohlížeči vyvolejte solar-sos.fronius.com .
    2Přihlaste se pomocí účtu Fronius
    3Vpravo nahoře klikněte na rozevírací nabídku    .
    4Vyberte položku nabídky Zobrazit kódy střídačů
    ✓Zobrazí se stránka smlouvy, na které je formulář žádosti o přístupový kód pro změnu síťových parametrů u střídačů Fronius
    5Vyjádřete souhlas se všeobecnými obchodními podmínkami zaškrtnutím políčka Ano, přečetl/a jsem si všeobecné obchodní podmínky a souhlasím s nimi a kliknutím na tlačítko Potvrdit a odeslat
    6Poté lze kódy vyvolat v rozbalovací nabídce vpravo nahoře pod položkou Zobrazit kódy střídačů

    POZOR!

    Riziko neoprávněného přístupu.

    Nesprávně nastavené parametry mohou negativně ovlivnit veřejnou síť a/nebo dodávku energie do sítě na straně střídače a způsobit nesoulad s normou.

    Úpravy parametrů mohou provádět pouze instalační/servisní technici autorizovaných specializovaných firem.

    Neposkytujte přístupový kód třetím osobám a/nebo neoprávněným osobám.

    1. Nastavení – uživatelské rozhraní střídače
    2. Bezpečnostní požadavky a požadavky na síť

    Omezení dodávek do sítě

    link-horizontalLink copied

    Energetické závody nebo provozovatelé sítě mohou pro střídače předepsat omezení dodávek energie do sítě (např. max. 70 % kWp nebo max. 5 kW).
    Omezení dodávky energie do sítě přitom zohledňuje vlastní spotřebu domácnosti před omezením výkonu střídače:

    • Je možné nastavit individuální limit.
    • Fakturační měřič Fronius Smart Meter lze připojit k zasouvací přípojné svorce Modbus části pro datovou komunikaci na přípojkách M0/M1- a M0/M1+ pro data Modbus.
    • Fronius Smart Meter IP lze připojit také prostřednictvím připojení typu TCP.

    Díky střídači je fotovoltaický výkon, který nesmí být dodán do veřejné sítě, využit zařízením Fronius Ohmpilot, takže nedochází k jeho ztrátám. Omezení dodávky do sítě je aktivní pouze v případě, když je výkon dodávaný do sítě vyšší než nastavené omezení výkonu.

    Celkový výkon DC systému
    Zadávací pole pro celkový výkon DC systému ve Wp.
    Tato hodnota se používá, když je hodnota Max. výkon dodávaný do sítě uvedená v %.

    Omezení výkonu deaktivováno
    Střídač převádí veškerý dostupný fotovoltaický výkon a dodá ho do veřejné sítě.

    Omezení výkonu aktivováno
    Omezení dodávky energie do sítě s následujícími možnostmi výběru:

    • Limit celkového výkonu
      Celý fotovoltaický systém je limitován pevným omezením dodávky energie do sítě. Je třeba nastavit hodnotu celkového výkonu dodávaného do sítě.
    • Limit pro fázi - Asymetrická výroba
      Určí se optimum pro každou fázi. Střídač reguluje jednotlivé fáze tak, aby součet fází nepřekročil nastavenou hodnotu. Toto nastavení je nutné jen v případě, že to vyžadují národní normy a předpisy. Je třeba nastavit hodnotu přípustného výkonu dodávaného do sítě pro každou fázi.
      Tato funkce není podporována v následujících konfiguracích:
      • Systémy zahrnující Fronius Ohmpilot a/nebo
      • Systém s dynamickým omezením výkonu při použití více střídačů
      • Instalace bez připojeného nulového vodiče.
    • Limit pro fázi - Nejslabší fáze
      Měří se každá jednotlivá fáze. Pokud dojde k překročení přípustného limitu pro dodávku do sítě na jedné fázi, celkový výkon střídače se sníží natolik, až bude hodnota na příslušné fázi opět přípustná. Toto nastavení je nutné jen v případě, že to vyžadují národní normy a předpisy. Je třeba nastavit hodnotu přípustného výkonu dodávaného do sítě pro každou fázi.

    Dynamické omezení výkonu (Soft Limit)
    Při překročení této hodnoty se střídač zreguluje na nastavenou hodnotu.

    Vypínací funkce omezení dodávek do sítě (Hard Limit Trip)
    Při překročení této hodnoty se střídač během max. 5 sekund odpojí. Tato hodnota musí být vyšší než hodnota nastavená pro Dynamické omezení výkonu (Soft Limit).

    Max. výkon dodávaný do sítě
    Zadávací pole pro Max. výkon dodávaný do sítě ve W nebo % (rozsah nastavení: -10 až 100 %).
    Pokud v systému není žádný elektroměr nebo došlo k jeho výpadku, střídač omezí výkon dodávaný do sítě na nastavenou hodnotu.

    Pro regulaci v případě Fail-Safe aktivujte funkci Snížit výkon střídače na 0 %, pokud je připojení k fakturačnímu měřiči Smart Meter odpojeno.

    Použití sítě WLAN pro komunikaci mezi fakturačním měřičem Smart Meter a střídačem se pro funkci Fail-Safe nedoporučuje. K vypnutí střídače může vést i krátkodobé přerušení spojení. Tento problém se vyskytuje obzvláště často při slabé síle signálu WLAN, pomalém nebo přetíženém připojení WLAN a automatickém výběru kanálu routeru.

    Omezit více střídačů (pouze Soft Limit)
    Řízení dynamického omezení dodávek energie do sítě pro více střídačů, podrobnosti o konfiguraci viz kapitolu Dynamické omezení dodávek do sítě při použití více střídačů na straně (→).

    1. Nastavení – uživatelské rozhraní střídače
    2. Bezpečnostní požadavky a požadavky na síť

    Omezení dodávek energie do sítě – příklady

    link-horizontalLink copied

    Limit celkového výkonu
    (omezení dodávek energie do sítě 0 kW)

    Vysvětlení
    Do veřejné sítě nesmí být v místě dodávky energie do sítě dodáván žádný výkon (0 kW). Požadavek na zatížení v domovní síti (12 kW) pokryje výkon vyrobený střídačem.

    Limit pro fázi - Asymetrická výroba
    (omezení dodávek energie do sítě 0 kW na fázi) - asymetricky

    Vysvětlení
    Požadavek na zatížení v domovní síti je stanoven a pokryt pro každou fázi.

    Limit pro fázi - Asymetrická výroba
    (omezení dodávek energie do sítě 1 kW na fázi) - asymetricky

    Vysvětlení
    Požadavek na zatížení v domovní síti je stanoven a pokryt pro každou fázi. Kromě toho je přebytek výroby (1 kW na fázi) dodáván do veřejné sítě v souladu s maximálním povoleným limitem dodávek energie do sítě.

    Limit pro fázi - Nejslabší fáze
    (omezení dodávek energie do sítě 0 kW na fázi) - symetricky

    Vysvětlení
    Určí se nejslabší fáze v požadavku na zatížení v domovní síti (fáze 1 = 2 kW). Výsledek nejslabší fáze (2 kW) se použije na všechny fáze. Zajistit lze napájení pro fázi 1 (2 kW). Pro fáze 2 (4 kW) a  3 (6 kW) napájení nelze zajistit, je vyžadován výkon z veřejné sítě (fáze 2 = 2 kW, fáze 3 = 4 kW).

    Limit pro fázi - Nejslabší fáze
    (omezení dodávek energie do sítě 1 kW na fázi) – symetricky

    Vysvětlení
    Určí se nejslabší fáze v požadavku na zatížení v domovní síti (fáze 1 = 2 kW) a přidá se maximální povolený limit dodávek (1 kW). Výsledek nejslabší fáze (2 kW) se použije na všechny fáze. Zajistit lze napájení pro fázi 1 (2 kW). Pro fáze 2 (4 kW) a  3 (6 kW) napájení nelze zajistit, je vyžadován výkon z veřejné sítě (fáze 2 = 1 kW, fáze 3 = 3 kW).

    1. Nastavení – uživatelské rozhraní střídače
    2. Bezpečnostní požadavky a požadavky na síť

    Dynamické omezení dodávek do sítě při použití více střídačů

    link-horizontalLink copied

    DŮLEŽITÉ!
    Pro nastavení v této položce nabídky vyberte uživatele Technician (Technik), zadejte a potvrďte heslo pro uživatele Technician (Technik). Nastavení v této nabídce smí provádět pouze vyškolení odborní pracovníci!

    Aby bylo možné centrálně řídit omezení dodávek energie do sítě ze strany energetického závodu nebo provozovatele sítě, může střídač jakožto primární zařízení řídit dynamické omezení dodávek energie do sítě pro další střídače Fronius (sekundární zařízení, Slave). Toto řízení se vztahuje na omezení dodávek do sítě Soft Limit (viz Omezení dodávek do sítě). K tomu musejí být splněny následující předpoklady:

    • Omezení výkonu a funkce Omezit více střídačů (pouze Soft Limit) jsou aktivovány a nakonfigurovány na uživatelském rozhraní primárního zařízení.
    • Primární zařízení a sekundární zařízení (Slave) jsou fyzicky připojena ke stejnému síťovému směrovači prostřednictvím sítě LAN.
    • U všech sekundárních zařízení (Slave) je aktivováno a nakonfigurováno Řízení střídače prostřednictvím protokolu Modbus.
    • Fakturační měřič Fronius Smart Meter je nakonfigurován jako primární elektroměr a připojen k primárnímu zařízení.

    DŮLEŽITÉ!
    Pro primární zařízení je nutný jen 1 primární elektroměr.

    DŮLEŽITÉ!
    Pokud je střídač GEN24 připojený k akumulátoru, musí být použit jako primární zařízení pro dynamické omezení dodávek do sítě.

    Příklad schématu připojení s dynamickým omezením dodávek do sítě při použití více střídačů

    Dynamické omezení dodávek do sítě je k dispozici pro následující kombinace zařízení:

    Primární zařízení

    Sekundární zařízení (Slave)

    Fronius GEN24

    Fronius GEN24, Fronius Verto, Fronius Tauro, Fronius SnapINverter se zařízením Fronius Datamanager 2.0*

    Fronius Verto

    Fronius GEN24, Fronius Verto, Fronius Tauro, Fronius SnapINverter se zařízením Fronius Datamanager 2.0*

    Fronius Tauro

    Fronius GEN24, Fronius Verto, Fronius Tauro, Fronius SnapINverter se zařízením Fronius Datamanager 2.0*

    * Ke každému střídači Fronius SnapINverter se zařízením Fronius Datamanager 2.0 lze připojit až 4 další střídače SnapINverter.

    Primární elektroměr
    Fakturační měřič Fronius Smart Meter funguje jako jediný primární elektroměr a je spojený přímo s primárním zařízením. Fakturační měřič Smart Meter měří celkový výstupní výkon všech střídačů do sítě a předává tyto informace primárnímu zařízení přes Modbus.

    Primární zařízení
    Omezení dodávek do sítě se konfiguruje v uživatelském rozhraní střídače:

    1V nabídce Požadavky na zabezpečení a síť > Omezení dodávek energie do sítě aktivujte funkci Omezení výkonu a vyberte Limit celkového výkonu.
    2Proveďte nastavení specifická pro danou zemi.
    3V nabídce Požadavky na zabezpečení a síť > Omezení dodávek energie do sítě aktivujte funkci Omezit více střídačů (pouze Soft Limit).

    Primární zařízení automaticky vyhledá dostupná sekundární zařízení (Slave) v síti. Zobrazí se seznam nalezených střídačů. Kliknutím na tlačítko pro obnovení    provedete vyhledávání znovu.

    4U všech sekundárních zařízení (Slave), na která se vztahuje omezení dodávek do sítě, aktivujte možnost Použít střídač. Po kliknutí na možnost Použít všechny střídače se funkce aktivuje pro všechna sekundární zařízení (Slave).

    Stav uvedených střídačů se zobrazuje následovně:
    • Inactive (Neaktivní): Sekundární zařízení (Slave) není nakonfigurované pro regulaci výkonu.
    • Disconnected (Odpojeno): Sekundární zařízení (Slave) je nakonfigurované, připojení k síti není možné.
    • Connected (Připojeno): Sekundární zařízení (Slave) je nakonfigurované a přístupné prostřednictvím sítě primárního zařízení.
    5V nabídce Požadavky na zabezpečení a síť > Vstupy/výstupy pro řízení výkonu nastavte priority řízení takto:
    1. Vstupy/výstupy pro řízení výkonu
    2. Řízení Modbus
    3. Omezení dodávek do sítě
    Přidat střídač ručně
    1Vyberte oblast nabídky Další střídače.
    2Zadejte název, název hostitele nebo IP adresu a adresu Modbus sekundárního zařízení (Slave).
    3Klikněte na možnost Přidat střídač+.

    Sekundární zařízení (Slave)
    Sekundární zařízení přebírá omezení dodávek energie do sítě od primárního zařízení. Do primárního zařízení se neposílají žádná data pro omezení dodávek energie do sítě. Pro omezení výkonu musí být nastaveny následující konfigurace:

    Uživatelské rozhraní sekundárního zařízení (Slave) GEN24/ / Verto / Tauro
    1Vyberte uživatele Technician (Technik) a zadejte heslo pro uživatele Technician (Technik).
    2V nabídce Modbus aktivujte funkci Modbus Server přes TCP.
    3Pro scénář Fail-Safe v nabídce Požadavky na zabezpečení a síť > Vstupy/výstupy pro řízení výkonu nastavte priority řízení takto:
    1. Vstupy/výstupy pro řízení výkonu
    2. Řízení Modbus
    3. Omezení dodávek do sítě
    4V nabídce Požadavky na zabezpečení a síť zvolte Omezení dodávek energie do sítě a proveďte následující nastavení:
    • Aktivujte funkci Omezení výkonu
    • Vyberte Limit celkového výkonu a zadejte celkovou hodnotu výkonu DC systému ve W
    • Aktivujte Dynamické omezení dodávek do sítě (Soft Limit) a pro Max. výkon dodávaný do sítě zadejte hodnotu 0 W.
    • Aktivujte funkci Snížit výkon střídače na 0 %, pokud je připojení k fakturačnímu měřiči Smart Meter odpojeno
    Uživatelské rozhraní sekundárního zařízení (Slave) Fronius Datamanager 2.0
    1 Vyberte uživatele Admin a zadejte heslo pro uživatele Admin.
    2V nabídce Nastavení - Modbus aktivujte funkce Výstup dat prostřednictvím protokolu Modbus a Řízení střídače prostřednictvím protokolu Modbus.
    3V nabídce Editor energetického závodu > Řídicí priority nastavte priority řízení pro scénář Fail-Safe takto:
    1. Řízení I/O
    2. Řízení prostřednictvím protokolu Modbus
    3. Dynamické omezení výkonu
    4Vyberte nabídku Editor energetického závodu > Dynamické omezení výkonu
    5Pod položkou nabídky Omezení dodávek energie do sítě aktivujte funkci Limit pro celý systém a proveďte následující nastavení:
    • Zadejte celkovou hodnotu výkonu DC systému ve W
    • Aktivujte Dynamické omezení dodávek do sítě (Soft Limit) a pro Max. výkon dodávaný do sítě zadejte hodnotu 0 W.
    • Aktivujte funkci Snížit výkon střídače na 0 %, pokud je připojení k fakturačnímu měřiči Smart Meter odpojeno
    ✓Dynamické omezení dodávek s více střídači je nakonfigurováno.

    DŮLEŽITÉ!
    Sekundární zařízení (Slave) automaticky zastaví dodávání energie do sítě v případě výpadku komunikace, když řízení Modbus neposílá signál do střídače.

    1. Nastavení – uživatelské rozhraní střídače
    2. Bezpečnostní požadavky a požadavky na síť

    Vstupy/výstupy pro řízení výkonu

    link-horizontalLink copied

    Všeobecné informace
    V této nabídce se zadávají příslušná nastavení pro provozovatele sítě. Lze nastavit pravidla pro omezení činného výkonu v % a/nebo omezení účiníku ve wattech.

    DŮLEŽITÉ!
    Pro nastavení v této položce nabídky vyberte uživatele Technician (Technik), zadejte a potvrďte heslo pro uživatele Technician (Technik). Nastavení v této nabídce mohou provádět pouze vyškolení odborní pracovníci!

    Vstupní schéma (obsazení jednotlivých vstupů a výstupů)
    1x kliknutí = bílá (rozepnutý kontakt)
    2x kliknutí = modrá (sepnutý kontakt)
    3x kliknutí = šedá (nepoužije se)

    Účiník (cos φ) (definujte hodnotu)

    Impedanční chování

    • Kapacitní
    • Induktivní

    Zpětná vazba provozovatele sítě
    Při aktivovaném pravidlu se musí nakonfigurovat výstup Zpětná vazba provozovatele sítě (doporučen pin 1) (např. pro provoz signalizačního zařízení).

    Pro řízení výkonu lze definovat následující pravidla:

    • Místní omezení výstupního výkonu střídače (%): Výstupní výkon střídače je omezen na definovanou hodnotu absolutního činného výkonu.
    • Dynamické omezení dodávek energie do sítě (W): Činný výkon je snížen na definovanou hodnotu (např. 5000 wattů).
    • Shutdown (Vypnutí): Střídač ukončí dodávku energie do sítě a přepne se do pohotovostního režimu.

    Pro Import nebo Export definovaných pravidel se používá datový formát *.fpc.

    Pokud aktivní pravidlo ovlivňuje řízení střídače, zobrazí se v přehledu uživatelského rozhraní v části Stav zařízení.

    Řídicí priority
    Slouží k nastavení řídicích priorit pro vstupy/výstupy pro řízení výkonu (DRM nebo přijímač hromadného dálkového ovládání), omezení dodávky a řízení prostřednictvím protokolu Modbus.

    1 = nejvyšší priorita, 3 = nejnižší priorita

    Místní priority pro vstupy/výstupy pro řízení výkonu, omezení dodávek do sítě a rozhraní Modbus jsou potlačeny cloudovými řídicími příkazy (regulační účely a virtuální elektrárny) – viz Cloudové ovládání na straně (→) – a také záložním napájením.

    Priority řízení jsou interně rozlišeny podle omezení výkonu a odpojení střídače. Odpojení střídače má vždy přednost před omezením výkonu. Příkaz k odpojení střídače se provádí vždy, bez ohledu na prioritu.

    Omezení výkonu
    • Vstupy/výstupy pro řízení výkonu (DRM / signál přijímače hromadného dálkového ovládání) – příkazem
    • Omezení dodávek do sítě (Soft Limit) – vždy aktivní
    • Modbus (výrobní limit) – příkazem
    Vypnutí střídače
    • Vstupy/výstupy pro řízení výkonu s omezením dodávek do sítě = 0 % (DRM / signál přijímače hromadného dálkového ovládání) – příkazem
    • Omezení dodávek do sítě (Hard Limit)
    • Modbus (příkaz k odpojení) – příkazem
    1. Nastavení – uživatelské rozhraní střídače
    2. Bezpečnostní požadavky a požadavky na síť

    Schéma připojení – 4 relé

    link-horizontalLink copied

    Přijímače hromadného řídicího signálu a přípojné svorky vstupů/výstupů střídače lze vzájemně propojit podle schématu připojení.
    Pokud je vzdálenosti mezi střídačem a přijímačem hromadného řídicího signálu větší než 10 m, doporučuje se použít minimálně kabel CAT 5 STP a stínění je nutné na jedné straně připojit k zasouvací přípojné svorce části pro datovou komunikaci (SHIELD).

    (1)
    Přijímač hromadného řídicího signálu s 4 relé, pro omezení činného výkonu.
    (2)
    Vstupy/výstupy části pro datovou komunikaci.
    Použijte předem nakonfigurovaný soubor pro provoz s 4 relé:
    1Načtěte soubor (.fpc) při provozu s 4 relé do koncového zařízení.
    2Načtěte soubor (.fpc) v nabídce Vstupy/výstupy pro řízení výkonu prostřednictvím tlačítka Import.
    3Klikněte na tlačítka Uložit.
    ✓Nastavení pro provoz s 4 relé jsou uložena.
    1. Nastavení – uživatelské rozhraní střídače
    2. Bezpečnostní požadavky a požadavky na síť

    Nastavení vstupů/výstupů pro řízení výkonu – 4 relé

    link-horizontalLink copied
    1. Nastavení – uživatelské rozhraní střídače
    2. Bezpečnostní požadavky a požadavky na síť

    Schéma připojení – 3 relé

    link-horizontalLink copied

    Přijímače hromadného řídicího signálu a přípojné svorky vstupů/výstupů střídače lze vzájemně propojit podle schématu připojení.
    Pokud je vzdálenosti mezi střídačem a přijímačem hromadného řídicího signálu větší než 10 m, doporučuje se použít minimálně kabel CAT 5 STP a stínění je nutné na jedné straně připojit k zasouvací přípojné svorce části pro datovou komunikaci (SHIELD).

    (1)
    Přijímač hromadného řídicího signálu s 3 relé, pro omezení činného výkonu.
    (2)
    Vstupy/výstupy části pro datovou komunikaci.
    Použijte předem nakonfigurovaný soubor pro provoz s 3 relé:
    1Načtěte soubor (.fpc) při provozu s 3 relé do koncového zařízení.
    2Načtěte soubor (.fpc) v nabídce Vstupy/výstupy pro řízení výkonu prostřednictvím tlačítka Import.
    3Klikněte na tlačítka Uložit.
    ✓Nastavení pro provoz s 3 relé jsou uložena.
    1. Nastavení – uživatelské rozhraní střídače
    2. Bezpečnostní požadavky a požadavky na síť

    Nastavení vstupů/výstupů pro řízení výkonu – 3 relé

    link-horizontalLink copied
    1. Nastavení – uživatelské rozhraní střídače
    2. Bezpečnostní požadavky a požadavky na síť

    Schéma připojení – 2 relé

    link-horizontalLink copied

    Přijímače hromadného řídicího signálu a přípojné svorky vstupů/výstupů střídače lze vzájemně propojit podle schématu připojení.
    Pokud je vzdálenosti mezi střídačem a přijímačem hromadného řídicího signálu větší než 10 m, doporučuje se použít minimálně kabel CAT 5 STP a stínění je nutné na jedné straně připojit k zasouvací přípojné svorce části pro datovou komunikaci (SHIELD).

    (1)
    Přijímač hromadného řídicího signálu s 2 relé, pro omezení činného výkonu.
    (2)
    Vstupy/výstupy části pro datovou komunikaci.
    Použijte předem nakonfigurovaný soubor pro provoz s 2 relé:
    1Načtěte soubor (.fpc) při provozu s 2 relé do koncového zařízení.
    2Načtěte soubor (.fpc) v nabídce Vstupy/výstupy pro řízení výkonu prostřednictvím tlačítka Import.
    3Klikněte na tlačítka Uložit.
    ✓Nastavení pro provoz s 2 relé jsou uložena.
    1. Nastavení – uživatelské rozhraní střídače
    2. Bezpečnostní požadavky a požadavky na síť

    Nastavení vstupů/výstupů pro řízení výkonu – 2 relé

    link-horizontalLink copied
    1. Nastavení – uživatelské rozhraní střídače
    2. Bezpečnostní požadavky a požadavky na síť

    Schéma připojení – 1 relé

    link-horizontalLink copied

    Přijímače hromadného řídicího signálu a přípojné svorky vstupů/výstupů střídače lze vzájemně propojit podle schématu připojení.
    Pokud je vzdálenosti mezi střídačem a přijímačem hromadného řídicího signálu větší než 10 m, doporučuje se použít minimálně kabel CAT 5 STP a stínění je nutné na jedné straně připojit k zasouvací přípojné svorce části pro datovou komunikaci (SHIELD).

    (1)
    Přijímač hromadného řídicího signálu s 1 relé, pro omezení činného výkonu.
    (2)
    Vstupy/výstupy části pro datovou komunikaci.
    Použijte předem nakonfigurovaný soubor pro provoz s 1 relé:
    1Načtěte soubor (.fpc) při provozu s 1 relé do koncového zařízení.
    2Načtěte soubor (.fpc) v nabídce Vstupy/výstupy pro řízení výkonu prostřednictvím tlačítka Import.
    3Klikněte na tlačítka Uložit.
    ✓Nastavení pro provoz s 1 relé jsou uložena.
    1. Nastavení – uživatelské rozhraní střídače
    2. Bezpečnostní požadavky a požadavky na síť

    Nastavení vstupů/výstupů pro řízení výkonu – 1 relé

    link-horizontalLink copied
    1. Nastavení – uživatelské rozhraní střídače
    2. Bezpečnostní požadavky a požadavky na síť

    Autotest
    (CEI 0-21)

    link-horizontalLink copied

    Popis
    Pomocí funkce Autotest lze při uvedení do provozu zkontrolovat ochrannou funkci požadovanou italskými normami, která slouží k monitorování mezních hodnot napětí a frekvence střídače. Při běžném provozu střídač neustále kontroluje aktuální hodnoty napětí a frekvence sítě.
    Po spuštění autotestu automaticky probíhají různé testy jeden za druhým. V závislosti na vlastnostech sítě trvá test přibližně 15 minut.

    DŮLEŽITÉ!
    Uvedení střídače do provozu v Itálii se smí provádět až po úspěšném dokončení autotestu (CEI 0-21). Pokud nebude autotest úspěšný, nesmí probíhat dodávka energie do sítě. Když dojde ke spuštění autotestu, je nutné ho úspěšně dokončit. Autotest nelze spustit v režimu záložního napájení.

    U max

    Test na kontrolu maximálního napětí ve fázových vodičích

    U min

    Test na kontrolu minimálního napětí ve fázových vodičích

    f max

    Test na kontrolu maximální frekvence sítě

    f min

    Test na kontrolu minimální frekvence sítě

    f max alt

    Test na kontrolu alternativní maximální frekvence sítě

    f min alt

    Test na kontrolu alternativní minimální frekvence sítě

    U outer min

    Test na kontrolu minimálních vnějších napětí

    U longT.

    Test na kontrolu 10 minutové střední hodnoty napětí

    Uložit jako PDF
    1Klikněte na tlačítko Uložit jako PDF.
    2Do zadávacího pole zadejte název souboru a klikněte na tlačítko tisknout.
    ✓Dojde k vytvoření a následnému zobrazení souboru PDF.

    Upozornění k autotestu
    Mezní hodnoty se nastavují v nabídce Požadavky na zabezpečení a síť > Nastavení země > Funkce pro podporu sítě
    . Část nabídky Nastavení země je určena výhradně pro instalační/servisní techniky autorizovaných specializovaných firem. Přístupový kód střídače požadovaný pro tuto část nabídky lze vyžádat na portálu Fronius Solar.SOS (viz kapitolu Požádat o kódy střídačů v aplikaci Solar.SOS na straně (→)).

    Příloha

    link-horizontalLink copied

    Péče, údržba a likvidace odpadu

    Všeobecné informace

    Střídač je vybaven tak, aby nebyly nutné žádné dodatečné úkony údržby. Přesto je pro zaručení optimální funkce střídače zapotřebí během provozu dodržet několik bodů.

    1. Příloha

    Péče, údržba a likvidace odpadu

    link-horizontalLink copied

    Všeobecné informace

    Střídač je vybaven tak, aby nebyly nutné žádné dodatečné úkony údržby. Přesto je pro zaručení optimální funkce střídače zapotřebí během provozu dodržet několik bodů.

    1. Příloha
    2. Péče, údržba a likvidace odpadu

    Všeobecné informace

    link-horizontalLink copied

    Střídač je vybaven tak, aby nebyly nutné žádné dodatečné úkony údržby. Přesto je pro zaručení optimální funkce střídače zapotřebí během provozu dodržet několik bodů.

    1. Příloha
    2. Péče, údržba a likvidace odpadu

    Údržba

    link-horizontalLink copied

    Údržbářské a servisní práce smějí provádět pouze servisní pracovníci proškolení společností Fronius.

    1. Příloha
    2. Péče, údržba a likvidace odpadu

    Čištění

    link-horizontalLink copied

    S případě potřeby otřete střídač vlhkým hadříkem.
    K čištění střídače nepoužívejte žádné čisticí prostředky, prostředky pro mechanické čištění, rozpouštědla apod.

    1. Příloha
    2. Péče, údržba a likvidace odpadu

    Provoz v prostředích s vysokou prašností

    link-horizontalLink copied

    UPOZORNĚNÍ!

    Pokud se střídač provozuje v prostředích s vysokou prašností, mohou se na chladiči a na ventilátoru hromadit nečistoty.

    Následkem nedostatečného chlazení střídače může být pokles výkonu.

    Zajistěte, aby okolní vzduch mohl vždy volně proudit větracími otvory střídače.

    Odstraňte nahromaděné nečistoty z chladiče a ventilátoru.

    1

    Odpojte střídač od napájení a vyčkejte, až se zastaví ventilátor a až se vybijí kondenzátory střídače (2 minuty).
    Přepněte přepínač DC odpojovače do polohy „Vypnuto“.

    2

    Nahromaděné nečistoty na chladiči a ventilátoru odstraňte pomocí stlačeného vzduchu, hadříku nebo štětce.

    UPOZORNĚNÍ!

    Riziko v důsledku poškození ložiska ventilátoru při neodborném čištění.

    Nadměrné otáčky a tlak vyvíjený na ložisko ventilátoru mohou způsobit poruchy.

    Zablokujte ventilátor a vyčistěte ho stlačeným vzduchem.

    Při použití hadříku nebo štětce čistěte ventilátor, aniž byste na něho vyvíjeli tlak.

    Chcete-li střídač znovu uvést do provozu, postupujte podle výše uvedených kroků, ale v opačném pořadí.

    1. Příloha
    2. Péče, údržba a likvidace odpadu

    Bezpečnost

    link-horizontalLink copied

    VAROVÁNÍ!

    Nebezpečí poranění síťovým napětím a stejnosměrným napětím z fotovoltaických panelů.

    Následkem mohou být těžká poranění a materiální škody.

    Připojovací část smí otevřít pouze elektroinstalatér s příslušnou licencí.

    Samostatnou část výkonových dílů smí otevírat pouze servisní pracovníci proškolení společností Fronius.

    Před veškerými pracemi na připojení zajistěte, aby strany AC a DC střídače byly bez napětí.

    VAROVÁNÍ!

    Nebezpečí poranění zbytkovým napětím kondenzátorů.

    Následkem mohou být těžká poranění a materiální škody.

    Vyčkejte, až se vybijí kondenzátory střídače (2 minutu).

    1. Příloha
    2. Péče, údržba a likvidace odpadu

    Likvidace

    link-horizontalLink copied

    Odpadní elektrická a elektronická zařízení musí být sbírána odděleně a recyklována způsobem šetrným k životnímu prostředí v souladu se směrnicí EU a vnitrostátními právními předpisy. Použité spotřebiče je třeba odevzdat obchodníkovi nebo prostřednictvím místního autorizovaného systému sběru a likvidace odpadu. Správná likvidace starého přístroje podporuje udržitelnou recyklaci zdrojů a zabraňuje negativním účinkům na zdraví a životní prostředí.

    Obalové materiály
    • sbírejte odděleně
    • dodržujte platné místní předpisy
    • menšete objem kartonů
    1. Příloha

    Záruční podmínky

    link-horizontalLink copied

    Výrobní záruka společnosti Fronius

    Podrobné místní záruční podmínky jsou k dispozici na adrese www.fronius.com/solar/warranty .

    Pokud chcete pro nově instalovaný výrobek Fronius využít celou dobu trvání záruky, zaregistrujte se na adrese www.solarweb.com.

    1. Příloha
    2. Záruční podmínky

    Výrobní záruka společnosti Fronius

    link-horizontalLink copied

    Podrobné místní záruční podmínky jsou k dispozici na adrese www.fronius.com/solar/warranty .

    Pokud chcete pro nově instalovaný výrobek Fronius využít celou dobu trvání záruky, zaregistrujte se na adrese www.solarweb.com.

    1. Příloha

    Stavové zprávy a odstranění problémů

    link-horizontalLink copied

    Zobrazení

    Stavové zprávy se zobrazují na uživatelském rozhraní střídače v nabídce Systém > Event Log (Protokol událostí) nebo v uživatelské nabídce pod položkou Oznámení, resp. na portálu Fronius Solar.web*.

    *
    s odpovídající konfigurací, viz kapitolu Fronius Solar.web na straně (→).
    1. Příloha
    2. Stavové zprávy a odstranění problémů

    Zobrazení

    link-horizontalLink copied

    Stavové zprávy se zobrazují na uživatelském rozhraní střídače v nabídce Systém > Event Log (Protokol událostí) nebo v uživatelské nabídce pod položkou Oznámení, resp. na portálu Fronius Solar.web*.

    *
    s odpovídající konfigurací, viz kapitolu Fronius Solar.web na straně (→).
    1. Příloha
    2. Stavové zprávy a odstranění problémů

    Stavové zprávy

    link-horizontalLink copied
    1030 – WSD Open (provozní kontrolka LED: svítí červeně)
    Příčina:Přístroj zapojený do řetězce WSD přerušil signální vedení (např. přepěťovou ochranu) nebo bylo odstraněno přemostění, které je standardně instalované z výroby, a nebylo instalováno žádné spouštěcí zařízení.
    Odstranění:Při spuštěné přepěťové ochraně SPD musí autorizovaná odborná firma střídač opravit.
    NEBO:Instalujte přemostění, které je standardně instalované z výroby, nebo spouštěcí zařízení.
    NEBO:Nastavte spínač WSD (Wired Shut Down) do polohy 1 (WSD-Master).

    VAROVÁNÍ!

    Nebezpečí v důsledku nesprávně provedených prací.

    Následkem mohou být těžká poranění a materiální škody.

    Vestavbu a připojení přepěťové ochrany SPD smí podle technických předpisů provádět pouze servisní pracovníci vyškolení společností Fronius.

    Dodržujte bezpečnostní předpisy.

    1. Příloha

    Technické údaje

    link-horizontalLink copied

    Verto 15.0 208‑240

    Vstupní údaje

    Maximální vstupní napětí
    (při 1 000 W/m² / -10 °C při chodu naprázdno)

    1 000 VDC

    Spouštěcí vstupní napětí

    150 VDC

    Rozsah napětí MPP

    180 - 870 VDC

    Počet ovladačů MPP

    4

    Maximální vstupní proud (IDC max)
    PV1 / PV2 / PV3 / PV4
    na větev


    28 / 28 / 28 / 28 A
    28 A

    Max. zkratový proud 8) celkem
    PV1 / PV2 / PV3 / PV4
    na větev

    120 A
    40 / 40 / 40 / 40 A
    40 A

    ISC PV 8) celkem
    PV1 / PV2 / PV3 / PV4

    150 A
    50 A / 50 A / 50 A / 50 A

    Maximální výkon FV pole (PPV max) celkem
    PV1 / PV2 / PV3 / PV4

    22,5 kWp
    20 / 20 / 20 / 20 kWp

    Kategorie přepětí DC

    2

    Max. zpětný proud střídače do FV pole 3)

    50 A4)

    Max. kapacita pole panelů proti zemi

    3 000 nF

    Mezní hodnota zkoušky izolačního odporu mezi polem panelů a zemí (při expedici) 7)

    34 kΩ

    Nastavitelný rozsah zkoušky izolačního odporu mezi polem panelů a zemí 6)

    34 - 10 000 kΩ

    Mezní hodnota a vypínací čas monitorování náhlého chybového proudu (při expedici)

    30 / 300 mA / ms
    60 / 150 mA / ms
    90 / 40 mA / ms

    Mezní hodnota a vypínací čas monitorování nepřetržitého chybového proudu (při expedici)

    300 / 300 mA / ms

    Nastavitelný rozsah nepřetržitého monitorování chybového proudu 6)

    30 - 1 000 mA

    Cyklické opakování zkoušky izolačního odporu (při expedici)

    24 h

    Nastavitelný rozsah pro cyklické opakování zkoušky izolačního odporu

    -

    Výstupní údaje

    Rozsah síťového napětí

    176 - 528 VAC

    Jmenovité síťové napětí

    120 | 127 | 139 VAC 1)

    Jmenovitý výkon

    15 kW

    Jmenovitý zdánlivý výkon

    15 kVA

    Jmenovitá frekvence

    50 / 60 Hz 1)

    Maximální výstupní proud / fáze

    53,7 A

    Počáteční zkratový střídavý proud / fáze IK

    53,7 A

    Účiník cos phi

    0 - 1 ind./kap.2)

    Síťová přípojka

    3~ (N)PE 208 / 120 VAC
    3~ (N)PE 220 / 127 VAC
    3~ (N)PE 240 / 139 VAC

    Maximální výstupní výkon

    15 kW

    Jmenovitý výstupní výkon

    15 kW

    Jmenovitý výstupní proud / fáze

    41,7 / 39,4 / 36 A

    Činitel harmonického zkreslení

    < 3 %

    Kategorie přepětí AC

    3

    Spínací proud 5)

    A špička /
    A rms po ms 4)

    Max. výstupní chybový proud za časový interval

    42,2 A / 29,4 ms

    Všeobecné údaje

    Ztracený výkon v nočním provozu = spotřeba v pohotovostním režimu

    16 W

    Evropská účinnost (180 / 525 / 870 VDC)

    96,04 / 96,87 / 96,68 %

    Maximální účinnost

    97,50 %

    Třída ochrany

    1

    Třída EMC

    B

    Stupeň znečištění

    3

    Přípustná okolní teplota

    -40 °C až +60 °C

    Přípustná skladovací teplota

    -40 °C až +70 °C

    Relativní vlhkost vzduchu

    0 - 100%

    Hladina akustického tlaku

    54,6 dB(A) (ref. 20 µPa)

    Krytí

    IP66

    Rozměry (výška x šířka x hloubka)

    865 x 574 x 279 mm

    Hmotnost

    43 kg

    Topologie střídače

    neizolovaná beztransformátorová

    1. Příloha
    2. Technické údaje

    Verto 15.0 208‑240

    link-horizontalLink copied

    Vstupní údaje

    Maximální vstupní napětí
    (při 1 000 W/m² / -10 °C při chodu naprázdno)

    1 000 VDC

    Spouštěcí vstupní napětí

    150 VDC

    Rozsah napětí MPP

    180 - 870 VDC

    Počet ovladačů MPP

    4

    Maximální vstupní proud (IDC max)
    PV1 / PV2 / PV3 / PV4
    na větev


    28 / 28 / 28 / 28 A
    28 A

    Max. zkratový proud 8) celkem
    PV1 / PV2 / PV3 / PV4
    na větev

    120 A
    40 / 40 / 40 / 40 A
    40 A

    ISC PV 8) celkem
    PV1 / PV2 / PV3 / PV4

    150 A
    50 A / 50 A / 50 A / 50 A

    Maximální výkon FV pole (PPV max) celkem
    PV1 / PV2 / PV3 / PV4

    22,5 kWp
    20 / 20 / 20 / 20 kWp

    Kategorie přepětí DC

    2

    Max. zpětný proud střídače do FV pole 3)

    50 A4)

    Max. kapacita pole panelů proti zemi

    3 000 nF

    Mezní hodnota zkoušky izolačního odporu mezi polem panelů a zemí (při expedici) 7)

    34 kΩ

    Nastavitelný rozsah zkoušky izolačního odporu mezi polem panelů a zemí 6)

    34 - 10 000 kΩ

    Mezní hodnota a vypínací čas monitorování náhlého chybového proudu (při expedici)

    30 / 300 mA / ms
    60 / 150 mA / ms
    90 / 40 mA / ms

    Mezní hodnota a vypínací čas monitorování nepřetržitého chybového proudu (při expedici)

    300 / 300 mA / ms

    Nastavitelný rozsah nepřetržitého monitorování chybového proudu 6)

    30 - 1 000 mA

    Cyklické opakování zkoušky izolačního odporu (při expedici)

    24 h

    Nastavitelný rozsah pro cyklické opakování zkoušky izolačního odporu

    -

    Výstupní údaje

    Rozsah síťového napětí

    176 - 528 VAC

    Jmenovité síťové napětí

    120 | 127 | 139 VAC 1)

    Jmenovitý výkon

    15 kW

    Jmenovitý zdánlivý výkon

    15 kVA

    Jmenovitá frekvence

    50 / 60 Hz 1)

    Maximální výstupní proud / fáze

    53,7 A

    Počáteční zkratový střídavý proud / fáze IK

    53,7 A

    Účiník cos phi

    0 - 1 ind./kap.2)

    Síťová přípojka

    3~ (N)PE 208 / 120 VAC
    3~ (N)PE 220 / 127 VAC
    3~ (N)PE 240 / 139 VAC

    Maximální výstupní výkon

    15 kW

    Jmenovitý výstupní výkon

    15 kW

    Jmenovitý výstupní proud / fáze

    41,7 / 39,4 / 36 A

    Činitel harmonického zkreslení

    < 3 %

    Kategorie přepětí AC

    3

    Spínací proud 5)

    A špička /
    A rms po ms 4)

    Max. výstupní chybový proud za časový interval

    42,2 A / 29,4 ms

    Všeobecné údaje

    Ztracený výkon v nočním provozu = spotřeba v pohotovostním režimu

    16 W

    Evropská účinnost (180 / 525 / 870 VDC)

    96,04 / 96,87 / 96,68 %

    Maximální účinnost

    97,50 %

    Třída ochrany

    1

    Třída EMC

    B

    Stupeň znečištění

    3

    Přípustná okolní teplota

    -40 °C až +60 °C

    Přípustná skladovací teplota

    -40 °C až +70 °C

    Relativní vlhkost vzduchu

    0 - 100%

    Hladina akustického tlaku

    54,6 dB(A) (ref. 20 µPa)

    Krytí

    IP66

    Rozměry (výška x šířka x hloubka)

    865 x 574 x 279 mm

    Hmotnost

    43 kg

    Topologie střídače

    neizolovaná beztransformátorová

    1. Příloha
    2. Technické údaje

    Verto 18.0 208‑240

    link-horizontalLink copied

    Vstupní údaje

    Maximální vstupní napětí
    (při 1 000 W/m² / -10 °C při chodu naprázdno)

    1 000 VDC

    Spouštěcí vstupní napětí

    150 VDC

    Rozsah napětí MPP

    220 - 870 VDC

    Počet ovladačů MPP

    4

    Maximální vstupní proud (IDC max)
    PV1 / PV2 / PV3 / PV4
    na větev


    28 / 28 / 28 / 28 A
    28 A

    Max. zkratový proud 8) celkem
    PV1 / PV2 / PV3 / PV4
    na větev

    120 A
    40 / 40 / 40 / 40 A
    40 A

    ISC PV 8) celkem
    PV1 / PV2 / PV3 / PV4

    150 A
    50 A / 50 A / 50 A / 50 A

    Maximální výkon FV pole (PPV max) celkem
    PV1 / PV2 / PV3 / PV4

    27 kWp
    20 / 20 / 20 / 20 kWp

    Kategorie přepětí DC

    2

    Max. zpětný proud střídače do FV pole 3)

    50 A4)

    Max. kapacita pole panelů proti zemi

    3 600 nF

    Mezní hodnota zkoušky izolačního odporu mezi polem panelů a zemí (při expedici) 7)

    34 kΩ

    Nastavitelný rozsah zkoušky izolačního odporu mezi polem panelů a zemí 6)

    34 - 10 000 kΩ

    Mezní hodnota a vypínací čas monitorování náhlého chybového proudu (při expedici)

    30 / 300 mA / ms
    60 / 150 mA / ms
    90 / 40 mA / ms

    Mezní hodnota a vypínací čas monitorování nepřetržitého chybového proudu (při expedici)

    300 / 300 mA / ms

    Nastavitelný rozsah nepřetržitého monitorování chybového proudu 6)

    30 - 1 000 mA

    Cyklické opakování zkoušky izolačního odporu (při expedici)

    24 h

    Nastavitelný rozsah pro cyklické opakování zkoušky izolačního odporu

    -

    Výstupní údaje

    Rozsah síťového napětí

    176 - 528 VAC

    Jmenovité síťové napětí

    120 | 127 | 139 VAC 1)

    Jmenovitý výkon

    18 kW

    Jmenovitý zdánlivý výkon

    18 kVA

    Jmenovitá frekvence

    50 / 60 Hz 1)

    Maximální výstupní proud / fáze

    53,7 A

    Počáteční zkratový střídavý proud / fáze IK

    53,7 A

    Účiník cos phi

    0 - 1 ind./kap.2)

    Síťová přípojka

    3~ (N)PE 208 / 120 VAC
    3~ (N)PE 220 / 127 VAC
    3~ (N)PE 240 / 139 VAC

    Maximální výstupní výkon

    18 kW

    Jmenovitý výstupní výkon

    18 kW

    Jmenovitý výstupní proud / fáze

    50 / 47,2 / 43,2 A

    Činitel harmonického zkreslení

    < 3 %

    Kategorie přepětí AC

    3

    Spínací proud 5)

    A špička / A rms po ms 4)

    Max. výstupní chybový proud za časový interval

    42,2 A / 29,4 ms

    Všeobecné údaje

    Ztracený výkon v nočním provozu = spotřeba v pohotovostním režimu

    16 W

    Evropská účinnost (220 / 545 / 870 VDC)

    95,68 / 96,14 / 95,57 %

    Maximální účinnost

    96,49 %

    Třída ochrany

    1

    Třída EMC

    B

    Stupeň znečištění

    3

    Přípustná okolní teplota

    -40 °C až +60 °C

    Přípustná skladovací teplota

    -40 °C až +70 °C

    Relativní vlhkost vzduchu

    0 - 100%

    Hladina akustického tlaku

    54,6 dB(A) (ref. 20 µPa)

    Krytí

    IP66

    Rozměry (výška x šířka x hloubka)

    865 x 574 x 279 mm

    Hmotnost

    43 kg

    Topologie střídače

    neizolovaná beztransformátorová

    1. Příloha
    2. Technické údaje

    Verto 25.0

    link-horizontalLink copied

    Vstupní údaje

    Maximální vstupní napětí
    (při 1 000 W/m² / -10 °C při chodu naprázdno)

    1 000 VDC

    Spouštěcí vstupní napětí

    150 VDC

    Rozsah napětí MPP

    300 - 870 VDC

    Počet ovladačů MPP

    4

    Maximální vstupní proud (IDC max)
    PV1 / PV2 / PV3 / PV4
    na větev


    28 / 28 / 28 / 28 A
    28 A

    Max. zkratový proud 8) celkem
    PV1 / PV2 / PV3 / PV4
    na větev

    120 A
    40 / 40 / 40 / 40 A
    40 A

    ISC PV 8) celkem
    PV1 / PV2 / PV3 / PV4

    150 A
    50 A / 50 A / 50 A / 50 A

    Maximální výkon FV pole (PPV max) celkem
    PV1 / PV2 / PV3 / PV4

    37,5 kWp
    20 / 20 / 20 / 20 kWp

    Kategorie přepětí DC

    2

    Max. zpětný proud střídače do FV pole 3)

    50 A4)

    Max. kapacita pole panelů proti zemi

    5 000 nF

    Mezní hodnota zkoušky izolačního odporu mezi polem panelů a zemí (při expedici) 7)

    34 kΩ

    Nastavitelný rozsah zkoušky izolačního odporu mezi polem panelů a zemí 6)

    34 - 10 000 kΩ

    Mezní hodnota a vypínací čas monitorování náhlého chybového proudu (při expedici)

    30 / 300 mA / ms
    60 / 150 mA / ms
    90 / 40 mA / ms

    Mezní hodnota a vypínací čas monitorování nepřetržitého chybového proudu (při expedici)

    300 / 300 mA / ms

    Nastavitelný rozsah nepřetržitého monitorování chybového proudu 6)

    30 - 1 000 mA

    Cyklické opakování zkoušky izolačního odporu (při expedici)

    24 h

    Nastavitelný rozsah pro cyklické opakování zkoušky izolačního odporu

    -

    Výstupní údaje

    Rozsah síťového napětí

    176 - 528 VAC

    Jmenovité síťové napětí

    220 | 230 | 254 | 277 VAC 1)

    Jmenovitý výkon

    25 kW

    Jmenovitý zdánlivý výkon

    25 kVA

    Jmenovitá frekvence

    50 / 60 Hz 1)

    Jmenovitý výstupní proud / fáze

    53,7 A

    Počáteční zkratový střídavý proud / fáze IK

    53,7 A

    Účiník cos phi

    0 - 1 ind./kap.2)

    Síťová přípojka

    3~ (N)PE 380 / 220 VAC
    3~ (N)PE 400 / 230 VAC
    3~ (N)PE 440 / 254 VAC
    3~ (N)PE 480 / 277 VAC

    Maximální výstupní výkon

    25 kW

    Jmenovitý výstupní výkon

    25 kW

    Jmenovitý výstupní proud / fáze

    37,9 / 36,2 / 32,8 / 30,1 A

    Činitel harmonického zkreslení

    < 3 %

    Kategorie přepětí AC

    3

    Spínací proud 5)

    A špička /
    A rms po ms 4)

    Max. výstupní chybový proud za časový interval

    42,2 A / 29,4 ms

    Všeobecné údaje

    Ztracený výkon v nočním provozu = spotřeba v pohotovostním režimu

    16 W

    Evropská účinnost (300 / 585 / 870 VDC)

    97,04 / 97,35 / 97,36 %

    Maximální účinnost

    97,74 %

    Třída ochrany

    1

    Třída EMC

    B

    Stupeň znečištění

    3

    Přípustná okolní teplota

    -40 °C až +60 °C

    Přípustná skladovací teplota

    -40 °C až +70 °C

    Relativní vlhkost vzduchu

    0 - 100%

    Hladina akustického tlaku

    54,6 dB(A) (ref. 20 µPa)

    Krytí

    IP66

    Rozměry (výška x šířka x hloubka)

    865 x 574 x 279 mm

    Hmotnost

    43 kg

    Topologie střídače

    neizolovaná beztransformátorová

    Bezpečnostní zařízení

    DC odpojovač

    integrované

    Princip chlazení

    řízené nucené větrání

    RCMU 9)

    integrované

    Klasifikace RCMU

    Třída softwaru bezpečnostní platformy (platforem) je specifikována jako řídicí funkce třídy B (jednokanálová s periodickým autotestem) podle normy IEC60730, příloha H.

    Měření izolace DC vedení 9)

    integrované 2)

    Chování při přetížení

    posunutí pracovního bodu
    omezení výkonu

    Aktivní zjišťování ostrovů

    metoda frekvenčního posuvu

    AFCI

    integrované

    AFPE (AFCI) klasifikace (podle normy IEC63027) 9)

    F-I-AFPE-1-4/4-2
    Kompletní kryt
    Integrovaný
    AFPE
    1 monitorovaná větev na vstupní port
    4/4 vstupní porty na kanál (AFPE1 pro MPP1 a MPP2: 4, AFPE2 pro MPP3 a MPP4: 4)
    2 monitorované kanály

    1. Příloha
    2. Technické údaje

    Verto 27.0

    link-horizontalLink copied

    Vstupní údaje

    Maximální vstupní napětí
    (při 1 000 W/m² / -10 °C při chodu naprázdno)

    1 000 VDC

    Spouštěcí vstupní napětí

    150 VDC

    Rozsah napětí MPP

    330 - 870 VDC

    Počet ovladačů MPP

    4

    Maximální vstupní proud (IDC max)
    PV1 / PV2 / PV3 / PV4
    na větev


    28 / 28 / 28 / 28 A
    28 A

    Max. zkratový proud 8) celkem
    PV1 / PV2 / PV3 / PV4
    na větev

    120 A
    40 / 40 / 40 / 40 A
    40 A

    ISC PV 8) celkem
    PV1 / PV2 / PV3 / PV4

    150 A
    50 A / 50 A / 50 A / 50 A

    Maximální výkon FV pole (PPV max) celkem
    PV1 / PV2 / PV3 / PV4

    40,5 kWp
    20 / 20 / 20 / 20 kWp

    Kategorie přepětí DC

    2

    Max. zpětný proud střídače do FV pole 3)

    50 A4)

    Max. kapacita pole panelů proti zemi

    5 400 nF

    Mezní hodnota zkoušky izolačního odporu mezi polem panelů a zemí (při expedici) 7)

    34 kΩ

    Nastavitelný rozsah zkoušky izolačního odporu mezi polem panelů a zemí 6)

    34 - 10 000 kΩ

    Mezní hodnota a vypínací čas monitorování náhlého chybového proudu (při expedici)

    30 / 300 mA / ms
    60 / 150 mA / ms
    90 / 40 mA / ms

    Mezní hodnota a vypínací čas monitorování nepřetržitého chybového proudu (při expedici)

    300 / 300 mA / ms

    Nastavitelný rozsah nepřetržitého monitorování chybového proudu 6)

    30 - 1 000 mA

    Cyklické opakování zkoušky izolačního odporu (při expedici)

    24 h

    Nastavitelný rozsah pro cyklické opakování zkoušky izolačního odporu

    -

    Výstupní údaje

    Rozsah síťového napětí

    176 - 528 VAC

    Jmenovité síťové napětí

    220 | 230 | 254 | 277 VAC 1)

    Jmenovitý výkon

    27 kW

    Jmenovitý zdánlivý výkon

    27 kVA

    Jmenovitá frekvence

    50 / 60 Hz 1)

    Maximální výstupní proud / fáze

    53,7 A

    Počáteční zkratový střídavý proud / fáze IK

    53,7 A

    Účiník cos phi

    0 - 1 ind./kap.2)

    Síťová přípojka

    3~ (N)PE 380 / 220 VAC
    3~ (N)PE 400 / 230 VAC
    3~ (N)PE 440 / 254 VAC
    3~ (N)PE 480 / 277 VAC

    Maximální výstupní výkon

    27 kW

    Jmenovitý výstupní výkon

    27 kW

    Jmenovitý výstupní proud / fáze

    40,9 A / 39,1 / 35,4 / 32,5 A

    Činitel harmonického zkreslení

    < 3 %

    Kategorie přepětí AC

    3

    Spínací proud 5)

    A špička / A rms po ms 4)

    Max. výstupní chybový proud za časový interval

    42,2 A / 29,4 ms

    Všeobecné údaje

    Ztracený výkon v nočním provozu = spotřeba v pohotovostním režimu

    16 W

    Evropská účinnost (330 / 600 / 870 VDC)

    97,09 / 97,79 / 97,40 %

    Maximální účinnost

    98,03 %

    Třída ochrany

    1

    Třída EMC

    B

    Stupeň znečištění

    3

    Přípustná okolní teplota

    -40 °C až +60 °C

    Přípustná skladovací teplota

    -40 °C až +70 °C

    Relativní vlhkost vzduchu

    0 - 100%

    Hladina akustického tlaku

    54,6 dB(A) (ref. 20 µPa)

    Krytí

    IP66

    Rozměry (výška x šířka x hloubka)

    865 x 574 x 279 mm

    Hmotnost

    43 kg

    Topologie střídače

    neizolovaná beztransformátorová

    1. Příloha
    2. Technické údaje

    Verto 30.0

    link-horizontalLink copied

    Vstupní údaje

    Maximální vstupní napětí
    (při 1 000 W/m² / -10 °C při chodu naprázdno)

    1 000 VDC

    Spouštěcí vstupní napětí

    150 VDC

    Rozsah napětí MPP

    360 - 870 VDC

    Počet ovladačů MPP

    4

    Maximální vstupní proud (IDC max)
    PV1 / PV2 / PV3 / PV4
    na větev


    28 / 28 / 28 / 28 A
    28 A

    Max. zkratový proud 8) celkem
    PV1 / PV2 / PV3 / PV4
    na větev

    120 A
    40 / 40 / 40 / 40 A
    40 A

    ISC PV 8) celkem
    PV1 / PV2 / PV3 / PV4

    150 A
    50 A / 50 A / 50 A / 50 A

    Maximální výkon FV pole (PPV max) celkem
    PV1 / PV2 / PV3 / PV4

    45 kWp
    20 / 20 / 20 / 20 kWp

    Kategorie přepětí DC

    2

    Max. zpětný proud střídače do FV pole 3)

    50 A4)

    Max. kapacita pole panelů proti zemi

    6 000 nF

    Mezní hodnota zkoušky izolačního odporu mezi polem panelů a zemí (při expedici) 7)

    34 kΩ

    Nastavitelný rozsah zkoušky izolačního odporu mezi polem panelů a zemí 6)

    34 - 10 000 kΩ

    Mezní hodnota a vypínací čas monitorování náhlého chybového proudu (při expedici)

    30 / 300 mA / ms
    60 / 150 mA / ms
    90 / 40 mA / ms

    Mezní hodnota a vypínací čas monitorování nepřetržitého chybového proudu (při expedici)

    300 / 300 mA / ms

    Nastavitelný rozsah nepřetržitého monitorování chybového proudu 6)

    30 - 1 000 mA

    Cyklické opakování zkoušky izolačního odporu (při expedici)

    24 h

    Nastavitelný rozsah pro cyklické opakování zkoušky izolačního odporu

    -

    Výstupní údaje

    Rozsah síťového napětí

    176 - 528 VAC

    Jmenovité síťové napětí

    220 | 230 | 254 | 277 VAC 1)

    Jmenovitý výkon

    29,99 kW

    Jmenovitý zdánlivý výkon

    29,99 kVA

    Jmenovitá frekvence

    50 / 60 Hz 1)

    Maximální výstupní proud / fáze

    53,7 A

    Počáteční zkratový střídavý proud / fáze IK

    53,7 A

    Účiník cos phi

    0 - 1 ind./kap.2)

    Síťová přípojka

    3~ (N)PE 380 / 220 VAC
    3~ (N)PE 400 / 230 VAC
    3~ (N)PE 440 / 254 VAC
    3~ (N)PE 480 / 270 VAC

    Maximální výstupní výkon

    29,99 kW

    Jmenovitý výstupní výkon

    29,99 kW

    Jmenovitý výstupní proud / fáze

    45,5 / 43,5 / 39,4 / 36,1 A

    Činitel harmonického zkreslení

    < 3 %

    Kategorie přepětí AC

    3

    Spínací proud 5)

    A špička / A rms po ms 4)

    Max. výstupní chybový proud za časový interval

    42,2 A / 29,4 ms

    Všeobecné údaje

    Ztracený výkon v nočním provozu = spotřeba v pohotovostním režimu

    16 W

    Evropská účinnost (360 / 615 / 870 VDC)

    97,25 / 97,80 / 97,45 %

    Maximální účinnost

    98,02 %

    Třída ochrany

    1

    Třída EMC

    B

    Stupeň znečištění

    3

    Přípustná okolní teplota

    -40 °C až +60 °C

    Přípustná skladovací teplota

    -40 °C až +70 °C

    Relativní vlhkost vzduchu

    0 - 100%

    Hladina akustického tlaku

    54,6 dB(A) (ref. 20 µPa)

    Krytí

    IP66

    Rozměry (výška x šířka x hloubka)

    865 x 574 x 279 mm

    Hmotnost

    43 kg

    Topologie střídače

    neizolovaná beztransformátorová

    1. Příloha
    2. Technické údaje

    Verto 33.3

    link-horizontalLink copied

    Vstupní údaje

    Maximální vstupní napětí
    (při 1 000 W/m² / -10 °C při chodu naprázdno)

    1 000 VDC

    Spouštěcí vstupní napětí

    150 VDC

    Rozsah napětí MPP

    400 - 870 VDC

    Počet ovladačů MPP

    4

    Maximální vstupní proud (IDC max)
    PV1 / PV2 / PV3 / PV4
    na větev


    28 / 28 / 28 / 28 A
    28 A

    Max. zkratový proud 8) celkem
    PV1 / PV2 / PV3 / PV4
    na větev

    120 A
    40 / 40 / 40 / 40 A
    40 A

    ISC PV 8) celkem
    PV1 / PV2 / PV3 / PV4

    150 A
    50 A / 50 A / 50 A / 50 A

    Maximální výkon FV pole (PPV max) celkem
    PV1 / PV2 / PV3 / PV4

    50 kWp
    20 / 20 / 20 / 20 kWp

    Kategorie přepětí DC

    2

    Max. zpětný proud střídače do FV pole 3)

    50 A4)

    Max. kapacita pole panelů proti zemi

    6 660 nF

    Mezní hodnota zkoušky izolačního odporu mezi polem panelů a zemí (při expedici) 7)

    34 kΩ

    Nastavitelný rozsah zkoušky izolačního odporu mezi polem panelů a zemí 6)

    34 - 10 000 kΩ

    Mezní hodnota a vypínací čas monitorování náhlého chybového proudu (při expedici)

    30 / 300 mA / ms
    60 / 150 mA / ms
    90 / 40 mA / ms

    Mezní hodnota a vypínací čas monitorování nepřetržitého chybového proudu (při expedici)

    300 / 300 mA / ms

    Nastavitelný rozsah nepřetržitého monitorování chybového proudu 6)

    30 - 1 000 mA

    Cyklické opakování zkoušky izolačního odporu (při expedici)

    24 h

    Nastavitelný rozsah pro cyklické opakování zkoušky izolačního odporu

    -

    Výstupní údaje

    Rozsah síťového napětí

    176 - 528 VAC

    Jmenovité síťové napětí

    220 | 230 | 254 | 277 VAC 1)

    Jmenovitý výkon

    33,3 kW

    Jmenovitý zdánlivý výkon

    33,3 kVA

    Jmenovitá frekvence

    50 / 60 Hz 1)

    Maximální výstupní proud / fáze

    53,7 A

    Počáteční zkratový střídavý proud / fáze IK

    53,7 A

    Účiník cos phi

    0 - 1 ind./kap.2)

    Síťová přípojka

    3~ (N)PE 380 / 220 VAC
    3~ (N)PE 400 / 230 VAC
    3~ (N)PE 440 / 254 VAC
    3~ (N)PE 480 / 277 VAC

    Maximální výstupní výkon

    33,3 kW

    Jmenovitý výstupní výkon

    33,3 kW

    Jmenovitý výstupní proud / fáze

    50,5 / 48,3 / 43,7 / 40,1 A

    Činitel harmonického zkreslení

    < 3 %

    Kategorie přepětí AC

    3

    Spínací proud 5)

    A špička / A rms po ms 4)

    Max. výstupní chybový proud za časový interval

    42,2 A / 29,4 ms

    Všeobecné údaje

    Ztracený výkon v nočním provozu = spotřeba v pohotovostním režimu

    16 W

    Evropská účinnost (400 / 635 / 870 VDC)

    97,23 / 97,76 / 97,47 %

    Maximální účinnost

    97,98 %

    Třída ochrany

    1

    Třída EMC

    B

    Stupeň znečištění

    3

    Přípustná okolní teplota

    -40 °C až +60 °C

    Přípustná skladovací teplota

    -40 °C až +70 °C

    Relativní vlhkost vzduchu

    0 - 100%

    Hladina akustického tlaku

    54,6 dB(A) (ref. 20 µPa)

    Krytí

    IP66

    Rozměry (výška x šířka x hloubka)

    865 x 574 x 279 mm

    Hmotnost

    43 kg

    Topologie střídače

    neizolovaná beztransformátorová

    1. Příloha
    2. Technické údaje

    Verto 36.0 480

    link-horizontalLink copied

    Vstupní údaje

    Maximální vstupní napětí
    (při 1 000 W/m² / -10 °C při chodu naprázdno)

    1 000 VDC

    Spouštěcí vstupní napětí

    150 VDC

    Rozsah napětí MPP

    440 - 870 VDC

    Počet ovladačů MPP

    4

    Maximální vstupní proud (IDC max)
    PV1 / PV2 / PV3 / PV4
    na větev


    28 / 28 / 28 / 28 A
    28 A

    Max. zkratový proud 8) celkem
    PV1 / PV2 / PV3 / PV4
    na větev

    120 A
    40 / 40 / 40 / 40 A
    40 A

    ISC PV 8) celkem
    PV1 / PV2 / PV3 / PV4

    150 A
    50 A / 50 A / 50 A / 50 A

    Maximální výkon FV pole (PPV max) celkem
    PV1 / PV2 / PV3 / PV4

    50 kWp
    20 / 20 / 20 / 20 kWp

    Kategorie přepětí DC

    2

    Max. zpětný proud střídače do FV pole 3)

    50 A4)

    Max. kapacita pole panelů proti zemi

    7 200 nF

    Mezní hodnota zkoušky izolačního odporu mezi polem panelů a zemí (při expedici) 7)

    34 kΩ

    Nastavitelný rozsah zkoušky izolačního odporu mezi polem panelů a zemí 6)

    34 - 10 000 kΩ

    Mezní hodnota a vypínací čas monitorování náhlého chybového proudu (při expedici)

    30 / 300 mA / ms
    60 / 150 mA / ms
    90 / 40 mA / ms

    Mezní hodnota a vypínací čas monitorování nepřetržitého chybového proudu (při expedici)

    300 / 300 mA / ms

    Nastavitelný rozsah nepřetržitého monitorování chybového proudu 6)

    30 - 1 000 mA

    Cyklické opakování zkoušky izolačního odporu (při expedici)

    24 h

    Nastavitelný rozsah pro cyklické opakování zkoušky izolačního odporu

    -

    Výstupní údaje

    Rozsah síťového napětí

    176 - 528 VAC

    Jmenovité síťové napětí

    254 VAC | 277 VAC 1)

    Jmenovitý výkon

    36 kW

    Jmenovitý zdánlivý výkon

    36 kVA

    Jmenovitá frekvence

    50 / 60 Hz 1)

    Maximální výstupní proud / fáze

    53,7 A

    Počáteční zkratový střídavý proud / fáze IK

    53,7 A

    Účiník cos phi

    0 - 1 ind./kap.2)

    Síťová přípojka

    3~ (N)PE 440 / 254 VAC
    3~ (N)PE 480 / 277 VAC

    Maximální výstupní výkon

    36 kW

    Jmenovitý výstupní výkon

    36 kW

    Jmenovitý výstupní proud / fáze

    47,2 A / 43,3 A

    Činitel harmonického zkreslení

    < 3 %

    Kategorie přepětí AC

    3

    Spínací proud 5)

    A špička / A rms po ms 4)

    Max. výstupní chybový proud za časový interval

    42,2 A / 29,4 ms

    Všeobecné údaje

    Ztracený výkon v nočním provozu = spotřeba v pohotovostním režimu

    16 W

    Evropská účinnost (440 / 655 / 870 VDC)

    97,47 / 97,72 / 97,85 %

    Maximální účinnost

    98,13 %

    Třída ochrany

    1

    Třída EMC

    B

    Stupeň znečištění

    3

    Přípustná okolní teplota

    -40 °C až +60 °C

    Přípustná skladovací teplota

    -40 °C až +70 °C

    Relativní vlhkost vzduchu

    0 - 100%

    Hladina akustického tlaku

    54,6 dB(A) (ref. 20 µPa)

    Krytí

    IP66

    Rozměry (výška x šířka x hloubka)

    865 x 574 x 279 mm

    Hmotnost

    43 kg

    Topologie střídače

    neizolovaná beztransformátorová

    1. Příloha
    2. Technické údaje

    Bezpečnostní zařízení

    link-horizontalLink copied

    DC odpojovač

    integrované

    Princip chlazení

    řízené nucené větrání

    RCMU 9)

    integrované

    Klasifikace RCMU

    Třída softwaru bezpečnostní platformy (platforem) je specifikována jako řídicí funkce třídy B (jednokanálová s periodickým autotestem) podle normy IEC60730, příloha H.

    Měření izolace DC vedení 9)

    integrované 2)

    Chování při přetížení

    posunutí pracovního bodu
    omezení výkonu

    Aktivní zjišťování ostrovů

    metoda frekvenčního posuvu

    AFCI

    integrované

    AFPE (AFCI) klasifikace (podle normy IEC63027) 9)

    F-I-AFPE-1-4/4-2
    Kompletní kryt
    Integrovaný
    AFPE
    1 monitorovaná větev na vstupní port
    4/4 vstupní porty na kanál (AFPE1 pro MPP1 a MPP2: 4, AFPE2 pro MPP3 a MPP4: 4)
    2 monitorované kanály

    1. Příloha
    2. Technické údaje

    WLAN

    link-horizontalLink copied

    Frekvenční rozsah

    2412 - 2462 MHz

    Použité kanály / výkon

    Kanál: 1-11 b,g,n HT20
    Kanál: 3-9 HT40
    < 18 dBm

    Modulace

    802.11b: DSSS (1 Mb/s DBPSK, 2 Mb/s DQPSK, 5,5/11 Mb/s CCK)
    802.11g: OFDM (6/9 Mb/s BPSK, 12/18 Mb/s QPSK, 24/36 Mb/s 16-QAM, 48/54 Mb/s 64-QAM)
    802.11n: OFDM (6,5 BPSK, QPSK, 16-QAM, 64-QAM)

    1. Příloha
    2. Technické údaje

    Přepěťová ochrana DC Verto 25.0 - 27.0 SPD typ 1+2

    link-horizontalLink copied

    Všeobecné údaje

    Nepřetržitý provozní proud (Icpv)

    < 0,1 mA

    Jmenovitý výbojový proud (In)
    - impulzy 15 x 8/20 µs

    20 kA

    Bleskový proud (limp)
    Max. svodová schopnost při 10/350 µs

    5 kA

    Ochranná úroveň (Up)
    (zapojení do hvězdy)

    3,6 kV

    Zkratová odolnost FV (Iscpv)

    15 kA

    Odpojovací zařízení

    Tepelné odpojovací zařízení

    integrované

    Externí jištění

    žádné

    Mechanické vlastnosti

    Ukazatel odpojení

    mechanický ukazatel (červená)

    Dálkové hlášení o přerušení spojení

    výstup na přepínacím kontaktu

    Materiál krytu

    termoplast UL-94-V0

    Zkušební normy

    IEC 61643-31 / EN 61643-31

    1. Příloha
    2. Technické údaje

    Přepěťová ochrana DC Verto 25.0 - 27.0 SPD typ 2

    link-horizontalLink copied

    Všeobecné údaje

    Nepřetržitý provozní proud (Icpv)

    < 0,1 mA

    Jmenovitý výbojový proud (In)
    - impulzy 15 x 8/20 µs

    20 kA

    Ochranná úroveň (Up)
    (zapojení do hvězdy)

    3,6 kV

    Zkratová odolnost FV (Iscpv)

    15 kA

    Odpojovací zařízení

    Tepelné odpojovací zařízení

    integrované

    Externí jištění

    žádné

    Mechanické vlastnosti

    Ukazatel odpojení

    mechanický ukazatel (červená)

    Dálkové hlášení o přerušení spojení

    výstup na přepínacím kontaktu

    Materiál krytu

    termoplast UL-94-V0

    Zkušební normy

    IEC 61643-31 / EN 61643-31

    1. Příloha
    2. Technické údaje

    Přepěťová ochrana DC Verto 30.0 - 33.3 SPD typ 1+2

    link-horizontalLink copied

    Všeobecné údaje

    Jmenovitý výbojový proud (In)
    - impulzy 15 x 8/20 µs

    20 kA

    Ochranná úroveň (Up)
    (zapojení do hvězdy)

    4 kV

    Zkratová odolnost FV (Iscpv)

    9 kA

    Odpojovací zařízení

    Tepelné odpojovací zařízení

    integrované

    Externí jištění

    žádné

    Mechanické vlastnosti

    Ukazatel odpojení

    mechanický ukazatel (není zelená)

    Dálkové hlášení o přerušení spojení

    výstup na přepínacím kontaktu

    Materiál krytu

    termoplast UL-94-V0

    Zkušební normy

    IEC 61643-31 / EN 61643-31

    1. Příloha
    2. Technické údaje

    Přepěťová ochrana DC Verto 30.0 - 33.3 SPD typ 2

    link-horizontalLink copied

    Všeobecné údaje

    Jmenovitý výbojový proud (In)
    - impulzy 15 x 8/20 µs

    20 kA

    Bleskový proud (limp)
    Max. svodová schopnost při 10/350 µs

    5 kA

    Ochranná úroveň (Up)
    (zapojení do hvězdy)

    4000 kV

    Zkratová odolnost FV (Iscpv)

    9 kA

    Odpojovací zařízení

    Tepelné odpojovací zařízení

    integrované

    Externí jištění

    žádné

    Mechanické vlastnosti

    Ukazatel odpojení

    mechanický ukazatel (není zelená)

    Dálkové hlášení o přerušení spojení

    výstup na přepínacím kontaktu

    Materiál krytu

    termoplast UL-94-V0

    Zkušební normy

    IEC 61643-31 / EN 61643-31

    1. Příloha
    2. Technické údaje

    Vysvětlivky

    link-horizontalLink copied
    1)
    Uvedené hodnoty jsou standardní; v závislosti na požadavcích je střídač přizpůsoben konkrétní zemi.
    2)
    Podle nastavení země nebo nastavení konkrétního přístroje
    (ind. = induktivní, kap. = kapacitní)
    3)
    Maximální proud z vadného fotovoltaického panelu do všech ostatních fotovoltaických panelů. Ze samotného střídače na fotovoltaickou stranu střídače je to 0 ampérů.
    4)
    Zajištěno elektrickou konstrukcí střídače
    5)
    Proudová špička při zapnutí střídače
    6)
    Uvedené hodnoty jsou standardní; podle požadavků a FV výkonu je třeba tyto hodnoty vhodně upravit.
    7)
    Uvedená hodnota je maximální; překročení této maximální hodnoty může mít negativní vliv na funkci.
    8)
    ISC PV = ISC max ≥ I SC (STC) x 1,25 např. podle normy: IEC 60364-7-712, NEC 2020, AS/NZS 5033:2021
    9)
    Softwarová třída B (jednokanálová s periodickým autotestem) podle normy IEC60730-1, příloha H.
    10)
    Max. výkon, který lze použít paralelně jako výstupní výkon (AC) a výkon pro nabíjení akumulátoru (DC).
    1. Příloha
    2. Technické údaje

    Integrovaný odpojovač DC

    link-horizontalLink copied

    Všeobecné údaje

    Název produktu

    Benedict LS32 E 7905

    Jmenovité izolační napětí

    1 000 VDC

    Jmenovitá rázová pevnost

    8 kV

    Vhodnost pro izolaci

    Ano, jen DC

    Kategorie použití a/nebo kategorie použití FV

    dle IEC/EN 60947-3 kategorie použití DC-PV2

    Jmenovitá krátkodobá zkratuvzdornost (Icw)

    Jmenovitá krátkodobá zkratuvzdornost (Icw): 1 000 A

    Jmenovitá zkratová zapínací schopnost (Icm)

    Jmenovitá zkratová zapínací schopnost (Icm): 1 000 A

    Jmenovitý provozní proud a jmenovitá vypínací schopnost

    Jmenovité provozní napětí (Ue)

    Jmenovitý provozní proud (Ie)

    I(make) / I(break)

    Jmenovitý provozní proud (Ie)

    I(make) / I(break)

    ≤ 500 VDC

    14 A

    56 A

    36 A

    144 A

    600 VDC

    8 A

    32 A

    30 A

    120 A

    700 VDC

    3 A

    12 A

    26 A

    88 A

    800 VDC

    3 A

    12 A

    17 A

    68 A

    900 VDC

    2 A

    8 A

    12 A

    48 A

    1 000 VDC

    2 A

    8 A

    6 A

    24 A

    Počet pinů

    1

    1

    2

    2
