Fronius Symo Advanced UL Instructions de service

Soyez extrêmement attentif lorsque vous voyez l'un des symboles illustrés dans le chapitre « Consignes de sécurité ».

1. Consignes de sécurité

Soyez extrêmement attentif lorsque vous voyez l'un des symboles illustrés dans le chapitre « Consignes de sécurité ».

1. Consignes de sécurité

• de blessure et de mort pour l'utilisateur ou des tiers ;
• de dommages pour l'appareil et les autres biens de l'exploitant.

• posséder les qualifications correspondantes ;
• connaître le maniement des installations électriques ;
• lire attentivement et suivre avec précision les prescriptions des présentes instructions de service.

Les instructions de service doivent être conservées en permanence sur le lieu d'utilisation de l'appareil. En complément des présentes instructions de service, les règles générales et locales en vigueur concernant la prévention des accidents et la protection de l'environnement doivent être respectées.

• leur lisibilité permanente ;
• ne pas les détériorer ;
• ne pas les retirer ;
• ne pas les recouvrir, ni coller d'autres autocollants par-dessus, ni les peindre.

Les bornes de raccordement peuvent atteindre des températures élevées.

• de blessure et de mort pour l'utilisateur ou des tiers ;
• de dommages pour l'appareil et les autres biens de l'exploitant.

Les dispositifs de sécurité dont la fonctionnalité n'est pas totale doivent être remis en état par une entreprise spécialisée agréée avant la mise en marche de l'appareil.

Ne jamais mettre hors circuit ou hors service les dispositifs de protection.

Les emplacements des avertissements de sécurité et de danger présents sur l'appareil se trouvent au chapitre « Généralités » des instructions de service de l'appareil.

Éliminer les pannes qui peuvent menacer la sécurité avant de mettre l'appareil en marche.

Votre sécurité est en jeu !

1. Consignes de sécurité

Le fait de faire fonctionner ou de stocker l'appareil en dehors des limites fixées est considéré comme une utilisation incorrecte. Le fabricant n'est pas responsable des dommages en résultant.

1. Consignes de sécurité

Les informations contenues dans les présentes Instructions de service sont exclusivement destinées au personnel technique qualifié. Une décharge électrique peut être mortelle. Ne pas effectuer d'opérations autres que celles indiquées dans la documentation. Ceci s'applique même si vous possédez les qualifications correspondantes.

Tous les câbles doivent être solides, intacts, isolés et de capacité suffisante. Faire réparer sans délai les connexions lâches, les câbles endommagés ou sous-dimensionnés par une entreprise spécialisée agréée.

Les travaux de maintenance et de remise en état ne doivent être réalisés que par une entreprise spécialisée agréée.

Les pièces provenant d'autres fournisseurs n'offrent pas de garantie de construction et de fabrication conformes aux exigences de qualité et de sécurité. Utiliser uniquement des pièces de rechange d'origine.

Ne réaliser aucune modification, installation ou transformation sur l'appareil sans autorisation du fabricant.

Remplacer immédiatement les composants endommagés ou les faire remplacer.

1. Consignes de sécurité

		Grâce à une régulation électronique de la température, le bruit du refroidissement de l'appareil est maintenu aussi faible que possible et dépend de la puissance transformée, de la température ambiante, du niveau de propreté de l'appareil, etc.
		Une valeur d'émission rapportée au poste de travail ne peut être indiquée pour cet appareil, car le niveau de pression acoustique est fortement dépendant de la situation de montage, de la qualité du réseau, des cloisons environnantes et des caractéristiques générales du local.

1. Consignes de sécurité

Dans certains cas, des influences peuvent se manifester dans la zone d'application prévue malgré le respect des valeurs limites d'émissions normalisées (p. ex. en présence d'appareils sensibles sur le site d'installation ou lorsque ce dernier est situé à proximité de récepteurs radio ou TV). L'exploitant est alors tenu de prendre des mesures pour éliminer les dysfonctionnements.

1. Consignes de sécurité

Les appareils portant la marque CSA répondent aux exigences des normes applicables au Canada et aux États-Unis.

1. Consignes de sécurité

L'élimination doit être réalisée conformément aux prescriptions nationales et régionales en vigueur.

1. Consignes de sécurité

• la sécurité des données liées à des modifications des réglages d'usine,
• l'enregistrement et la conservation des réglages personnels.

1. Consignes de sécurité

Les droits de reproduction des présentes Instructions de service sont réservés au fabricant.

Les textes et les illustrations correspondent à l'état technique au moment de l'impression, sous réserve de modifications.
Nous vous remercions de nous faire part de vos suggestions d'amélioration et de nous signaler d'éventuelles incohérences dans les Instructions de service.

Structure de l'appareil :

(1)	Couvercle du boîtier
(2)	Onduleur
(3)	Support de montage
(4)	Zone de raccordement avec interrupteur principal DC
(5)	Zone de communication de données
(6)	Capot de la zone de communication de données

L'onduleur transforme le courant continu généré par les modules solaires en courant alternatif. Ce courant alternatif, synchrone avec la tension du secteur, est injecté dans le réseau électrique public.

L'onduleur a été exclusivement conçu pour être utilisé avec des installations photovoltaïques couplées au réseau, une production de courant indépendante du réseau électrique public n'est donc pas possible.

L'onduleur surveille automatiquement le réseau électrique public. En cas de conditions de réseau anormales (par ex. coupure de courant, interruption, etc.), l'onduleur arrête immédiatement son fonctionnement et interrompt l'injection de courant dans le réseau électrique.
La surveillance du réseau est basée sur la surveillance de la tension, de la fréquence et des conditions d'ilotage.

L'onduleur fonctionne de manière totalement automatique. Dès que les modules solaires fournissent suffisamment d'énergie après le lever du soleil, la surveillance du réseau par l'onduleur commence. Lorsque le rayonnement solaire est suffisant, l'onduleur entame le mode d'injection dans le réseau.
L'onduleur fonctionne alors de façon à extraire le maximum de puissance possible des modules solaires.
Dès que l'apport en énergie n'est plus suffisant pour permettre l'injection de courant dans le réseau, l'onduleur déconnecte complètement l'électronique de puissance et interrompt le fonctionnement. Tous les réglages et toutes les données enregistrées sont mémorisés.

Lorsque la température de l'onduleur est trop élevée, celui-ci s'autoprotège en réduisant automatiquement la puissance de sortie actuelle.
Une température d'onduleur trop importante peut être due à une température ambiante élevée ou à une évacuation de l'air chaud insuffisante (par ex. en cas d'installation dans une armoire de commande sans évacuation de l'air chaud adaptée).

1. Généralités

Structure de l'appareil :

(1)	Couvercle du boîtier
(2)	Onduleur
(3)	Support de montage
(4)	Zone de raccordement avec interrupteur principal DC
(5)	Zone de communication de données
(6)	Capot de la zone de communication de données

L'onduleur transforme le courant continu généré par les modules solaires en courant alternatif. Ce courant alternatif, synchrone avec la tension du secteur, est injecté dans le réseau électrique public.

L'onduleur a été exclusivement conçu pour être utilisé avec des installations photovoltaïques couplées au réseau, une production de courant indépendante du réseau électrique public n'est donc pas possible.

L'onduleur surveille automatiquement le réseau électrique public. En cas de conditions de réseau anormales (par ex. coupure de courant, interruption, etc.), l'onduleur arrête immédiatement son fonctionnement et interrompt l'injection de courant dans le réseau électrique.
La surveillance du réseau est basée sur la surveillance de la tension, de la fréquence et des conditions d'ilotage.

L'onduleur fonctionne de manière totalement automatique. Dès que les modules solaires fournissent suffisamment d'énergie après le lever du soleil, la surveillance du réseau par l'onduleur commence. Lorsque le rayonnement solaire est suffisant, l'onduleur entame le mode d'injection dans le réseau.
L'onduleur fonctionne alors de façon à extraire le maximum de puissance possible des modules solaires.
Dès que l'apport en énergie n'est plus suffisant pour permettre l'injection de courant dans le réseau, l'onduleur déconnecte complètement l'électronique de puissance et interrompt le fonctionnement. Tous les réglages et toutes les données enregistrées sont mémorisés.

Lorsque la température de l'onduleur est trop élevée, celui-ci s'autoprotège en réduisant automatiquement la puissance de sortie actuelle.
Une température d'onduleur trop importante peut être due à une température ambiante élevée ou à une évacuation de l'air chaud insuffisante (par ex. en cas d'installation dans une armoire de commande sans évacuation de l'air chaud adaptée).

1. Généralités

Les fonctions décrites dans ce mode d'emploi sont disponibles à partir de la version suivante du logiciel : fro28500.upd

Les fonctions décrites sont susceptibles de varier légèrement avec des versions plus récentes ou plus anciennes.

1. Généralités

• toute autre utilisation ou toute utilisation allant au-delà de la destination ;
• toute transformation apportée à l'onduleur qui n'est pas expressément recommandée par Fronius ;
• l'installation de composants qui ne sont pas expressément recommandés ou distribués par Fronius.

Le fabricant n'assume aucune responsabilité pour les dommages consécutifs.
Toute prétention à garantie devient caduque.

• la lecture intégrale et le respect de toutes les indications ainsi que de tous les avertissements de sécurité et de danger fournis dans les instructions de service et les instructions d'installation ;
• le respect des travaux de maintenance ;
• le montage selon les instructions d'installation.

Lors de la conception d'une installation photovoltaïque, veiller à ce que les composants soient exploités exclusivement dans leur domaine d'utilisation autorisé.

Toutes les mesures recommandées par le fabricant destinées au maintien durable des propriétés du module solaire doivent être respectées.

Respecter les directives fournies par le distributeur d'électricité pour l'injection dans le réseau et les méthodes de connexion.

1. Généralités

L'onduleur est équipé de « Field adjustable trip points » (points de déclenchement réglables sur site) et de « Advanced Grid Features » (fonctions de réseau avancées). Pour toute information complémentaire, veuillez contacter le support technique Fronius à l'adresse e-mail : pv-support-usa@fronius.com.

1. Généralités

FCC
Cet appareil correspond aux valeurs limites imposées par la partie 15 des dispositions FCC pour un appareil numérique de classe B. Ces valeurs limites ont pour but d'apporter une protection appropriée contre les perturbations nocives dans les locaux d'habitation. Cet appareil produit et utilise de l'énergie à haute fréquence et peut engendrer des perturbations dans les communications radio s'il n'est pas utilisé en conformité avec les instructions. Il est toutefois impossible de garantir l'absence totale de perturbations dans une installation donnée.
Si, en désactivant puis en réactivant l'appareil, il est constaté que celui-ci perturbe la réception des ondes radio ou TV, il est recommandé à l'utilisateur d'y remédier en appliquant une ou plusieurs des mesures suivantes :

• Réorienter l'antenne de réception ou la positionner autrement
• Augmenter la distance entre l'appareil et le récepteur
• Raccorder l'appareil à un autre circuit électrique, auquel le récepteur n'est pas connecté
• Contacter le revendeur ou un technicien radio/TV spécialisé pour obtenir de l'aide

Industrie Canada RSS
Cet appareil est conforme aux normes Industrie Canada RSS exemptes de licence. Son utilisation est soumise aux conditions suivantes :
(1) L'appareil ne doit causer aucune perturbation nocive.
(2) L'appareil doit pouvoir surmonter toutes les influences parasites constatées, y compris les influences parasites susceptibles de perturber le fonctionnement.

1. Généralités

L'onduleur est équipé des fonctions de sécurité suivantes, conformément à UL 1741 et au National Electrical Code :

Contrôleur d'isolation (IMI/RCMU)
Le fonctionnement de l'IMI (Isolation monitor interruptor) intervient dans l'onduleur à l'aide de la fonction RCMU (residual current monitoring unit - unité de surveillance des courants résiduels). En mode d'injection dans le réseau, cette fonction surveille automatiquement si une fuite de courant est présente. Lorsqu'une certaine valeur de courant de fuite est dépassée, l'onduleur est déconnecté du réseau.

Surveillance de l'isolation de modules solaires non raccordés à la terre
Dans les installations photovoltaïques couplées au réseau avec modules solaires non raccordés à la terre, l'onduleur contrôle la résistance d'isolement entre le pôle positif ou négatif de l'installation photovoltaïque et le potentiel de terre avant l'injection dans le réseau. Si la résistance d'isolement est insuffisante, un code State est émis par l'onduleur. L'onduleur n'est donc pas autorisé à commencer le mode d'injection dans le réseau.

1. Généralités

L'onduleur est équipé d'un système intégré de détection/interruption d'arc électrique capable d'identifier et de couper les arcs électriques en série.

Un arc électrique en série peut, par exemple, survenir suite à l'une des erreurs ou situations suivantes :

• Connexions mal raccordées au module solaire
• Raccords de câbles erronés ou défectueux du côté du module solaire qui permettent une connexion contre le potentiel de terre
• Modules solaires défectueux en raison de problèmes dans le boîtier de connexion ou d'erreurs de production, comme des connexions soudées à haute impédance entre les cellules solaires
• Câble raccordé de façon incorrecte sur les bornes d'entrée d'un onduleur

Si un arc électrique en série est détecté, la puissance est coupée et le mode d'injection dans le réseau est interrompu. Un message d'état (code State) s'affiche à l'écran. Ce message d'état à l'écran doit être réinitialisé manuellement avant de pouvoir reprendre le mode d'injection dans le réseau.

La coupure de la puissance entraîne également la suppression de l'arc électrique en série.

1. Généralités

L'onduleur est équipé côté DC d'un émetteur PLC (Power Line Communication).
Ce dernier assure une déconnexion rapide conformément à l'article 690.12 de la norme de sécurité américaine NEC 2017. Le PLC est installé conformément à la spécification « Communication Signal for Rapid Shutdown – SunSpec Interoperability Specification ». Des précisions à ce sujet sont disponibles sur www.sunspec.org.

• Maintenir un écart minimal entre les câbles DC+ et DC-
• Éviter les boucles sur les longueurs de câble superflues (effet de bobine)
• Utiliser si possible des passages de câble en métal
• Ne pas introduire les câbles DC de différents onduleurs dans le même passage de câble ou dans le même chemin de câble

1. Généralités

Des avertissements et symboles de sécurité sont placés sur et dans l'onduleur. Ces avertissements et symboles de sécurité ne doivent être ni retirés, ni recouverts. Ils permettent de prévenir les erreurs de manipulation pouvant être à l'origine de graves dommages corporels et matériels.

		Symboles de sécurité :
			Risque de dommages corporels et matériels graves suite à une erreur de manipulation.
			N'utiliser les fonctions décrites qu'après avoir lu et compris l'intégralité des documents suivants : les présentes Instructions de service ; toutes les instructions de service des composants périphériques de l'installation photovoltaïque, en particulier les consignes de sécurité.
			Tension électrique dangereuse.
			Attendre l'expiration de la durée de décharge des condensateurs !

Texte des avertissements :

AVERTISSEMENT !
Risque de décharge électrique
Onduleur non isolé

Ne pas retirer le couvercle. Aucune pièce nécessitant un entretien par l'utilisateur n'est présente à l'intérieur. Faire effectuer les travaux de maintenance par du personnel de service formé.
Les sources de tension AC et DC se terminent à l'intérieur de cet appareil. Chaque circuit électrique doit être désactivé séparément avant tout travail de maintenance.
Si le champ de modules solaires est exposé à la lumière, il fournit une tension continue à l'appareil.
Risque de décharge électrique lié à l'énergie stockée dans les condensateurs. Ne pas retirer le couvercle avant d'avoir déconnecté toutes les sources d'alimentation et patienté 5 minutes.
Système non mis à la terre : les lignes DC de cette installation photovoltaïque ne sont pas reliées à la terre et peuvent être sous tension.

1. Généralités

Valable uniquement pour les appareils munis de l'option « Ecofuse » :

L'utilisation de fusibles de chaîne permet une protection supplémentaire des modules solaires.
Le courant de court-circuit maximal I_SC, le courant inverse maximal du module l_R ou les indications de valeurs de fusibles de chaîne maximales dans la fiche technique des modules du module solaire correspondant sont déterminants pour la protection des modules solaires.

Le courant de court-circuit maximal I_SC par borne de raccordement est de 15 A.

Le courant de déclenchement des fusibles de chaîne peut être réglé sur une valeur supérieure à 15 A si nécessaire. Le courant de déclenchement ne doit cependant pas dépasser 20 A.

Si l'onduleur fonctionne avec un boîtier collecteur de chaînes externe, alors un kit connecteur DC 25 doit être utilisé (références : 42,0201,4479 pour DC+ et 42,0201,4480 pour DC-). Dans ce cas, les modules solaires sont protégés de façon externe dans le boîtier collecteur de chaînes et il est nécessaire d'utiliser des goujons métalliques dans l'onduleur.

Les dispositions nationales en matière de protection par fusibles doivent être observées. L'installateur électrique est responsable de la sélection des fusibles de chaîne appropriés.

L'onduleur est livré de série avec des goujons métalliques.

1. Généralités

• I_N > 1,5 x I_SC
• V_N >/= tension à vide max. du générateur PV
• Dimensions du fusible : diamètre 10 x 38 mm


1. Communication de données et Fronius Solar Net

Fronius Solar Net a été développé par Fronius pour une utilisation individuelle des extensions de système. Fronius Solar Net est un réseau de données permettant de relier plusieurs onduleurs aux extensions de système.

Fronius Solar Net est un système de bus à topologie en anneau. Pour que un ou plusieurs onduleurs reliés dans le Fronius Solar Net puissent communiquer avec une extension de système, un câble adapté suffit.

Pour définir chaque onduleur de manière univoque dans Fronius Solar Net, il faut également leur affecter un numéro individuel. Procéder à l'attribution des numéros individuels conformément à la section Le point de menu SETUP.

Diverses extensions de système sont automatiquement reconnues par Fronius Solar Net.

Pour différencier plusieurs extensions de système identiques, il est nécessaire de leur attribuer un numéro individuel.

Des informations détaillées sur les différentes extensions de système figurent dans les instructions de service correspondantes et sur le site Internet http://www.fronius.com. ® http://www.fronius.com/QR-link/4204101938

1. Communication de données et Fronius Solar Net

Selon le modèle, l'onduleur peut être équipé de la carte enfichable Fronius Datamanager (8).

1. Communication de données et Fronius Solar Net

Plusieurs variantes de raccordement peuvent être connectées à l'interface de courant multifonction. Cependant, elles ne peuvent pas fonctionner simultanément. Par exemple, si un compteur S0 a été raccordé à l'interface de courant multifonction, aucune borne à signaux pour protection contre la surtension ne peut être raccordée (et inversement).

Broche 1 = entrée de mesure : max. 20 mA, résistance de mesure (charge) 100 Ohm
Broche 2 = courant de court-circuit max. 15 mA, tension à vide max. 16 V DC ou GND

Variante de connexion 1 : Borne à signaux pour protection contre la surtension
L'option DC SPD (protection contre la surtension) déclenche l'affichage d'un avertissement ou d'une erreur sur l'écran, selon le réglage dans le menu Basic (sous-menu Entrée de signal). Vous trouverez des informations plus détaillées concernant l'option DC SPD dans les instructions d‘installation.

Variante de connexion 2 : Compteur S0
Un compteur pour la saisie de l'auto-consommation par S0 peut être raccordé à l'onduleur. Ce compteur S0 peut être placé au niveau du point d'alimentation ou dans le secteur de consommation. Une réduction dynamique de la puissance peut être réglée au point de menu Éditeur fournisseur des réglages du site Internet du Fronius Datamanager (voir les instructions de service du Fronius Datamanager 2.0 sur le site www.fronius.com)

IMPORTANT ! Le raccordement d'un compteur S0 sur l'onduleur peut nécessiter une mise à jour du micrologiciel de l'onduleur.

Exigences relatives au compteur S0 :

• conformité à la norme CEI62053-31 classe B exigée ;
• tension max. 15 V DC ;
• courant max. à l'état ON 15 mA ;
• courant min. à l'état ON 2 mA ;
• courant max. à l'état OFF 0,15 mA.

Taux d'impulsion max. recommandé du compteur S0 :

1. Communication de données et Fronius Solar Net

La DEL « Fronius Solar Net » est allumée :
l'alimentation électrique pour la communication de données au sein du Fronius Solar Net/Interface Protocol fonctionne correctement.

La DEL « Fronius Solar Net » clignote brièvement toutes les 5 secondes :
erreur dans la communication de données dans le Fronius Solar Net

• Surintensité (flux de courant > 3 A, par ex. en raison d'un court-circuit dans le circuit Fronius Solar Net)
• Sous-tension (pas de court-circuit, tension dans le Fronius Solar Net < 6,5 V, par ex. en raison d'un nombre de composants DATCOM trop important dans le Fronius Solar Net et d'une alimentation électrique insuffisante)

  Dans ce cas, une alimentation électrique supplémentaire pour les composants DATCOM Fronius à l'aide d'un bloc d'alimentation externe (43,0001,1194) est nécessaire sur l'un des composants DATCOM Fronius.

  Pour détecter une sous-tension existante, vérifier, le cas échéant, la présence d'éventuelles erreurs sur d'autres composants DATCOM Fronius.

Après une déconnexion suite à une surintensité ou une sous-tension, l'onduleur essaie toutes les 5 secondes de rétablir l'alimentation électrique dans Fronius Solar Net, tant que l'erreur perdure.

Lorsque l'erreur est éliminée, Fronius Solar Net est à nouveau alimenté en courant dans les 5 secondes.

1. Communication de données et Fronius Solar Net

Enregistrement et archivage des données relatives à l'onduleur et au capteur à l'aide du Fronius Datamanager et de la Fronius Sensor Box :

Réseau de données avec 3 onduleurs et une Fronius Sensor Box :
- onduleur 1 avec Fronius Datamanager
- onduleurs 2 et 3 sans Fronius Datamanager !

= obturateur de port libre

La communication externe (Fronius Solar Net) s'effectue sur l'onduleur via la zone de communication de données. La zone de communication de données comprend deux interfaces RS 422 jouant un rôle d'entrée et de sortie. La liaison est réalisée au moyen de connecteurs RJ45.

IMPORTANT ! Un seul Fronius Datamanager en mode Maître doit être disponible pour chaque circuit Fronius Solar Net. Basculer en mode Esclave ou démonter les autres Fronius Datamanager (voir le chapitre « Éléments de commande, voyants sur le Fronius Datamanager 2.0 »).
Fermer le compartiment de cartes d'option par le remplacement du cache (référence 42,0405,2094) ou utiliser un onduleur sans Fronius Datamanager (version light).

1. Communication de données et Fronius Solar Net

Dans le circuit Fronius Solar Net (interconnexion de plusieurs onduleurs), la fonction Fail-Safe empêche une alimentation non autorisée des onduleurs reliés pendant la phase de démarrage ou pendant le fonctionnement. À cet effet, un signal est transmis aux onduleurs secondaires (appareils Lite) par l'onduleur primaire avec Datamanager intégré.

La fonction est activée dès qu'une panne du Datamanager ou une interruption de la connexion Fronius Solar Net se produit. Dans ce cas, le signal n'est pas transmis aux onduleurs secondaires. Tous les appareils s'éteignent avec l'état 710.

Les conditions suivantes doivent être remplies pour permettre le bon fonctionnement de Fail-Safe :

• Pour tous les onduleurs du circuit Fronius Solar Net, le mode Fail-Safe doit être réglé sur Permanent et Fail-Safe Behaviour sur Disconnect.
• L'onduleur avec le Datamanager doit se trouver au dernier emplacement de la conduite circulaire.

Câblage conforme

Fonctionnement en cas d'erreur

Des erreurs se produisent au début et à la fin du circuit Fronius Solar Net, l'onduleur primaire arrête l'envoi du signal, l'onduleur secondaire s'éteint avec l'état 710.

Des erreurs se produisent au début et à la fin du circuit Fronius Solar Net ou entre les onduleurs reliés, l'onduleur primaire arrête l'envoi du signal, l'onduleur secondaire s'éteint avec l'état 710.

1. Fronius Datamanager 2.0

Nº	Fonction
(1)	Commutateur IP pour commuter l'adresse IP :
	Position de commutation A adresse IP fixe ou ouverture du point d'accès WLAN Pour une connexion directe à un PC via LAN, le Fronius Datamanager 2.0 fonctionne avec l'adresse IP fixe 169.254.0.180. Si le commutateur IP se trouve en position A, un point d'accès WLAN pour une connexion directe au Fronius Datamanager 2.0 est également ouvert. Données d'accès à ce point d'accès : Nom du réseau : FRONIUS_240.XXXXXX Clé : 12345678 L'accès au Fronius Datamanager 2.0 est possible : via le nom DNS « http://datamanager » ; via l'adresse IP 169.254.0.180 pour l'interface LAN ; via l'adresse IP 192.168.250.181 pour le point d'accès WLAN.
	Position de commutation B adresse IP attribuée Le Fronius Datamanager 2.0 fonctionne avec une adresse IP attribuée de manière dynamique (DHCP) par défaut. L'adresse IP peut être paramétrée sur le site Internet du Fronius Datamanager 2.0.
(2)	LED WLAN clignote en vert : le Fronius Datamanager 2.0 se trouve en mode de service (le commutateur IP de la carte enfichable Fronius Datamanager 2.0 se trouve en position A ou le mode de service a été activé via l'écran de l'onduleur, le point d'accès WiFi est ouvert) ; allumée en vert : connexion WLAN existante ; clignote alternativement en vert/rouge : dépassement de la durée d'activation du point d'accès WLAN (1 heure) ; allumée en rouge : connexion WLAN inexistante ; clignote en rouge : connexion WLAN défectueuse ; éteinte : le Fronius Datamanager 2.0 se trouve en mode esclave.
(3)	LED de connexion Solar.web allumée en vert : connexion à Fronius Solar.web existante ; allumée en rouge : connexion à Fronius Solar.web nécessaire mais inexistante ; éteinte : aucune connexion nécessaire à Fronius Solar.web.
(4)	LED d'alimentation allumée en vert : alimentation via Fronius Solar Net suffisante ; le Fronius Datamanager 2.0 est prêt à fonctionner ; éteinte : alimentation via Fronius Solar Net déficiente ou inexistante ; une alimentation externe est nécessaire ou le Fronius Datamanager 2.0 se trouve en mode esclave ; clignote en rouge : procédure de mise à jour en cours IMPORTANT ! Ne pas interrompre l'alimentation en courant pendant une procédure de mise à jour. allumée en rouge : la procédure de mise à jour a échoué.
(5)	LED de connexion allumée en vert : la connexion est établie au sein de « Fronius Solar Net » ; allumée en rouge : la connexion est interrompue au sein de « Fronius Solar Net » ; éteinte : le Fronius Datamanager 2.0 se trouve en mode esclave.
(6)	Connecteur LAN interface Ethernet avec marque de couleur bleue, pour le raccordement du câble Ethernet
(7)	Entrées/Sorties entrées et sorties numériques
	Modbus RTU 2 fils (RS485) : D- Données Modbus - D+ Données Modbus +
	Alimentation int./ext. - GND + Uint / Uext Sortie de tension interne 12,8 V ou Entrée pour une tension d'alimentation externe >12,8 - 24 V DC (+ 20 %)
	Entrées numériques : 0 - 3, 4 - 9 Niveau de tension : bas = min. 0 V - max. 1,8 V ; haut = min. 3 V - max. 24 V DC (+ 20 %) Courants d'entrée : selon tension d'entrée ; résistance d'entrée = 46 kOhm
	Sorties numériques : 0 - 3 Pouvoir de coupure en cas d'alimentation via la carte enfichable Fronius Datamanager 2.0 : 3,2 W au total pour les 4 sorties numériques
	Pouvoir de coupure en cas d'alimentation via un bloc d'alimentation externe avec min. 12,8 - max. 24 V DC (+ 20 %), raccordé à Uint / Uext et GND : 1 A, 12,8 - 24 V DC (selon le bloc d'alimentation externe) par sortie numérique
	Le raccordement aux entrées/sorties s'effectue au moyen de la contre-fiche fournie.
(8)	Socle d'antenne pour la fixation de l'antenne WLAN
(9)	Commutateur de terminaison Modbus (pour Modbus RTU) terminaison de bus interne avec résistance de 120 ohm (oui/non) Commutateur en position « ON » : résistance de terminaison de 120 ohm active Commutateur en position « OFF » : aucune résistance de terminaison active IMPORTANT ! Dans un bus RS485, la résistance de terminaison du premier et du dernier appareil doit être active.
(10)	Commutateur Fronius Solar Net maître/esclave pour la commutation entre modes maître et esclave au sein d'un circuit Fronius Solar Net IMPORTANT ! En mode esclave, toutes les LED de la carte enfichable Fronius Datamanager 2.0 sont éteintes.

1. Fronius Datamanager 2.0

Le paramètre « Mode nuit » de l'entrée de menu Setup Réglage affichage est réglé par défaut sur « OFF ».
Par conséquent, le Fronius Datamanager 2.0 n'est pas accessible durant la nuit ou en cas de tension DC insuffisante.

Pour activer le Fronius Datamanager 2.0, éteindre puis redémarrer l'onduleur côté AC et appuyer dans un délai de 90 secondes sur n'importe quelle touche de fonction sur l'écran de l'onduleur.

Voir également le chapitre « Les entrées du menu Setup », « Réglage affichage » (Mode Nuit).

1. Fronius Datamanager 2.0

1. Fronius Datamanager 2.0

1. Fronius Datamanager 2.0

• une carte enfichable Fronius Datamanager 2.0 doit être intégrée dans l’onduleur,
  ou
• une Fronius Datamanager Box 2.0 doit se trouver dans le circuit Fronius Solar Net.

IMPORTANT ! Pour l'établissement de la connexion avec le Fronius Datamanager 2.0, « Obtenir une adresse IP automatiquement (DHCP) » doit être activé sur le terminal correspondant (par ex. ordinateur portable, tablette, etc.).

L'onduleur établit le point d'accès WLAN. Le point d'accès WLAN reste ouvert pendant 1 heure. Le commutateur IP sur le Fronius Datamanager 2.0 peut rester en position de commutation B avec l'activation du point d'accès WLAN.

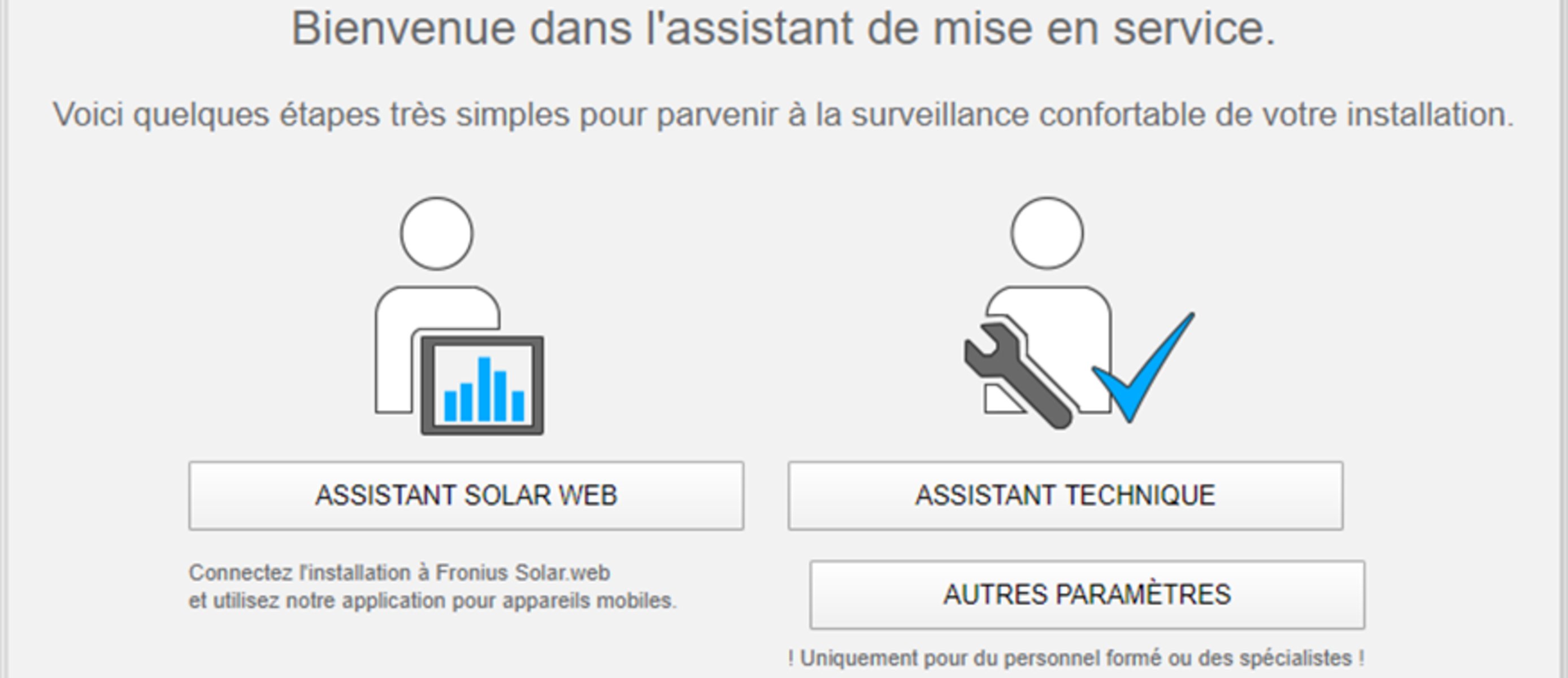

La page d'accueil de l'assistant de mise en service s'affiche.

L'assistant technique est destiné à l'installateur et contient des paramétrages normalisés. L'exécution de l'assistant technique est facultative.
Si l'assistant technique est exécuté, le mot de passe de service doit être absolument noté. Ce mot de passe de service est nécessaire pour la configuration du point de menu Éditeur fournisseur.
Si l’assistant technique n’est pas exécuté, aucune consigne n’est paramétrée pour la réduction de puissance.

L'exécution de l'assistant Fronius Solar.web est obligatoire !

La page d'accueil Fronius Solar.web s'affiche.
ou
La page Internet du Fronius Datamanager 2.0 s'affiche.

1. Fronius Datamanager 2.0

Plus d'informations concernant le Fronius Datamanager 2.0 et d'autres options de mise en service sous :
	→ http://www.fronius.com/QR-link/4204260191FR

Les touches fonctionnent de façon capacitive. Le contact avec de l'eau peut altérer leur fonctionnement. Pour un fonctionnement optimal des touches, les essuyer avec un tissu sec.

1. Éléments de commande et voyants

Les touches fonctionnent de façon capacitive. Le contact avec de l'eau peut altérer leur fonctionnement. Pour un fonctionnement optimal des touches, les essuyer avec un tissu sec.

1. Éléments de commande et voyants

L'alimentation de l'écran est assurée par la tension du secteur AC. Selon la configuration dans le menu Setup, l'écran peut être disponible pendant toute la journée.

IMPORTANT! L'écran de l'onduleur n'est pas un instrument de mesure étalonné.
Un faible écart par rapport au compteur d'énergie du fournisseur d'électricité est conditionné par le système. Le décompte exact des données avec le fournisseur d'électricité nécessite donc un compteur étalonné.

Zones d'affichage sur l'écran, mode d'affichage

Zones d'affichage sur l'écran, mode Setup

1. Navigation dans le niveau Menu

1. Navigation dans le niveau Menu

Si aucune touche n'est actionnée pendant 2 minutes, l'éclairage de l'écran s'éteint automatiquement et l'onduleur passe au point de menu « ACTUEL » (si l'éclairage de l'écran est réglé en mode automatique).

Le passage automatique au point de menu « ACTUEL » peut être effectué depuis n'importe quelle position dans le niveau de sélection des menus, sauf si l'onduleur a été placé manuellement en mode de service Veille.

Après le passage automatique au point de menu « ACTUEL », la puissance d'injection actuelle s'affiche.

1. Navigation dans le niveau Menu

	1Appuyer sur la touche   « Echap »
	L'écran passe au niveau de sélection des menus. 2Sélectionner le point de menu souhaité   à l'aide des touches « gauche » ou « droite » 3Accéder au point de menu souhaité en appuyant sur la touche   « Entrée »

• ACTUEL
  Affichage des valeurs actuelles
• LOG
  Données enregistrées pour la journée en cours, l'année en cours et depuis la première mise en service de l'onduleur
• GRAPHE
  Caractéristique journalière qui représente sous forme graphique l'évolution de la puissance de sortie au cours de la journée. L'échelle de l'axe des temps s'adapte automatiquement. Appuyer sur la touche « Retour » pour fermer l'affichage
• SETUP
  Menu Setup
• INFOS
  Informations concernant l'appareil et le logiciel

1. Navigation dans le niveau Menu

1. Navigation dans le niveau Menu

Après la mise en service complète, l'onduleur est préconfiguré en fonction du Setup pays (par exemple avec Installation Wizard).

Le point de menu SETUP permet de modifier très facilement la configuration initiale de l'onduleur afin de l'adapter aux souhaits et exigences spécifiques de l'utilisateur.

1. Le point de menu SETUP

Après la mise en service complète, l'onduleur est préconfiguré en fonction du Setup pays (par exemple avec Installation Wizard).

Le point de menu SETUP permet de modifier très facilement la configuration initiale de l'onduleur afin de l'adapter aux souhaits et exigences spécifiques de l'utilisateur.

1. Le point de menu SETUP

IMPORTANT ! En raison des mises à jour de logiciel, il est possible que certaines fonctions non décrites dans les présentes Instructions de service soient disponibles sur votre appareil ou inversement. En outre, certaines illustrations peuvent différer des éléments de commande disponibles sur votre appareil. Toutefois, le fonctionnement de ces éléments de commande reste identique.

1. Le point de menu SETUP

Accéder au point de menu SETUP
	1Dans le niveau de sélection des menus, sélectionner le point de menu    « SETUP » à l'aide des touches « gauche » ou « droite »
	2Appuyer sur la touche    « Entrée »
	La première entrée du point de menu SETUP s'affiche : « Veille »

Naviguer entre les entrées
	3Naviguer entre les entrées disponibles    à l'aide des touches « haut » et « bas »

Quitter une entrée
	4Pour sortir d'une entrée, appuyer sur la touche    « Retour » Le niveau de sélection des menus s'affiche

Si aucune touche n'est activée pendant 2 minutes,

• l'onduleur passe au point de menu « ACTUEL » depuis n'importe quelle position du niveau de sélection des menus (exception : entrée de menu Setup « Veille ») ;
• l'éclairage de l'écran s'éteint si le réglage de l'écran Éclairage n'a pas été réglé sur ON (voir Réglage affichage – Éclairage).
• La puissance d'injection ou le code State actuel s'affiche.

1. Le point de menu SETUP

1Accéder au menu souhaité

2Sélectionner l'entrée souhaitée à l'aide des touches « haut » et « bas »

3Appuyer sur la touche « Entrée »

Les paramètres disponibles s'affichent :		La première position de la valeur à configurer clignote :
4Sélectionner le réglage souhaité à l'aide des touches « haut » et « bas »   5Pour enregistrer et appliquer la sélection, appuyer sur la touche « Entrée ».   Pour ne pas enregistrer la sélection, appuyer sur la touche « Echap ».		4Sélectionner un chiffre pour la première position à l'aide des touches « haut » et « bas »   5Appuyer sur la touche « Entrée »   La deuxième position de la valeur clignote. 6Répéter les étapes 4 et 5 jusqu'à ce que... la valeur à configurer toute entière clignote.
		7Appuyer sur la touche « Entrée »   8Le cas échéant, répéter les étapes 4 à 6 pour les unités ou les autres valeurs à configurer, jusqu'à ce que l'unité ou la valeur clignote. 9Pour enregistrer et appliquer les modifications, appuyer sur la touche « Entrée ».   Pour ne pas enregistrer les modifications, appuyer sur la touche « Echap ».
L'entrée actuellement sélectionnée s'affiche.		L'entrée actuellement sélectionnée s'affiche.

1. Le point de menu SETUP

	1Sélectionner l'entrée « Rendement énergie » dans le menu Setup
	2Appuyer sur    la touche « Entrée »
	La vue d'ensemble des valeurs configurables s'affiche.
	3Sélectionner « Tarif d'injection »    à l'aide des touches « haut » et « bas »
	4Appuyer sur    la touche « Entrée »
	Le tarif d'injection s'affiche Le chiffre des dizaines clignote.
	5Sélectionner une valeur pour les dizaines    à l'aide des touches « plus » et « moins »
	6Appuyer sur    la touche « Entrée »
	Le chiffre des unités clignote.
	7Répéter les étapes 5 et 6 pour le chiffre des unités et les 3 chiffres après la virgule jusqu'à ce que...
	le tarif d'injection paramétré clignote.
	8Appuyer sur    la touche « Entrée »
	Le tarif d'injection est appliqué, la vue d'ensemble des valeurs configurables s'affiche.
	9Appuyer sur    la touche « Echap »
	L'entrée « Rendement énergie » du menu Setup s'affiche.

Activation/désactivation manuelle du mode Veille

• Il n'y a pas d'injection dans le réseau.
• La LED de démarrage est allumée en orange.
• L'écran affiche en alternance VEILLE/ENTRÉE
• En mode de service Veille, aucun autre point de menu ne peut être affiché ou configuré au niveau de sélection des menus.
• Le passage automatique au point de menu « ACTUEL » après qu'aucune touche n'a été actionnée pendant 2 minutes n'est pas activé.
• Le mode Veille ne peut être terminé manuellement qu'en appuyant sur la touche « Entrée ».
• Le mode d'injection dans le réseau peut être repris à tout moment en appuyant sur la touche « Entrée », à condition qu'aucune erreur (code State) ne soit présente

Configurer le mode de service Veille (déconnexion manuelle du mode d'injection dans le réseau) :

1Sélectionner l'entrée « Veille »

2Appuyer sur    « Entrée »

L'écran affiche en alternance « VEILLE » et « ENTRÉE ».
Le mode « Veille » est désormais activé.
La LED de démarrage est allumée en orange.

Reprise du mode d'injection dans le réseau :
En mode veille, l'écran affiche en alternance « VEILLE » et « ENTRÉE ».

1Pour reprendre le mode d'injection dans le réseau, appuyer sur    « Entrée »

L'entrée « Veille » s'affiche.
Parallèlement, l'onduleur passe à la phase de démarrage.
Après la reprise du mode d'injection dans le réseau, la LED d'état de fonctionnement est allumée en vert.

1. Points de menu du menu Setup

Activation/désactivation manuelle du mode Veille

• Il n'y a pas d'injection dans le réseau.
• La LED de démarrage est allumée en orange.
• L'écran affiche en alternance VEILLE/ENTRÉE
• En mode de service Veille, aucun autre point de menu ne peut être affiché ou configuré au niveau de sélection des menus.
• Le passage automatique au point de menu « ACTUEL » après qu'aucune touche n'a été actionnée pendant 2 minutes n'est pas activé.
• Le mode Veille ne peut être terminé manuellement qu'en appuyant sur la touche « Entrée ».
• Le mode d'injection dans le réseau peut être repris à tout moment en appuyant sur la touche « Entrée », à condition qu'aucune erreur (code State) ne soit présente

Configurer le mode de service Veille (déconnexion manuelle du mode d'injection dans le réseau) :

1Sélectionner l'entrée « Veille »

2Appuyer sur    « Entrée »

L'écran affiche en alternance « VEILLE » et « ENTRÉE ».
Le mode « Veille » est désormais activé.
La LED de démarrage est allumée en orange.

Reprise du mode d'injection dans le réseau :
En mode veille, l'écran affiche en alternance « VEILLE » et « ENTRÉE ».

1Pour reprendre le mode d'injection dans le réseau, appuyer sur    « Entrée »

L'entrée « Veille » s'affiche.
Parallèlement, l'onduleur passe à la phase de démarrage.
Après la reprise du mode d'injection dans le réseau, la LED d'état de fonctionnement est allumée en vert.

1. Points de menu du menu Setup

Pour activer/désactiver le point d'accès WiFi. Cette action est nécessaire, par exemple pour régler ou adapter le système de surveillance des installations via l'interface Internet du Datamanager. Si l'onduleur ne détecte aucun Datamanager, l'indication [non disponible] s'affiche

1. Points de menu du menu Setup

Contrôle d'une communication de données, saisie du numéro d'onduleur, configurations de protocole

1. Points de menu du menu Setup

Exécution de mises à jour du micrologiciel ou enregistrement de valeurs détaillées de l'onduleur sur la clé USB

Retirer le matériel en toute sécurité
Pour déconnecter une clé USB du connecteur USB A sur l'insert de communication de données.

• lorsque le message OK est affiché ;
• lorsque la LED « Transfert de données » ne clignote plus ou est allumée.

Mise à jour de logiciel
Pour actualiser le micrologiciel de l'onduleur avec une clé USB.

L'onduleur démarre la copie des données.
« BOOT » ainsi que l'avancement de l'enregistrement de chaque test en % s'affichent jusqu'à ce que les données de tous les modules électroniques soient copiées.

Après la copie, l'onduleur actualise l'un après l'autre les modules électroniques requis.
« BOOT », le module concerné ainsi que l'avancement en % de l'actualisation s'affichent.

En dernier lieu, l'onduleur actualise l'écran.
L'écran reste sombre pendant env. 1 minute, les LED d'état et de contrôle clignotent.

Une fois la mise à jour du micrologiciel terminée, l'onduleur bascule en phase de démarrage puis en mode d'injection dans le réseau. Débrancher la clé USB à l'aide de la fonction « Retirer le matériel en toute sécurité ».

Les paramètres individuels du menu Setup sont conservés lors de la mise à jour du micrologiciel de l'onduleur.

	Intervalle d'enregistrement Pour activer/désactiver la fonction Logging USB et programmer un intervalle d'enregistrement.
	Unité	minutes
	Plage de réglage	30 min / 20 min / 15 min / 10 min / 5 min / No Log
	Réglage usine	30 min
	30 min	L'intervalle d'enregistrement est de 30 minutes : toutes les 30 minutes, de nouvelles données de logging sont enregistrées sur la clé USB.
	20 min
	15 min
	10 min
	5 min	L'intervalle d'enregistrement est de 5 minutes : toutes les 5 minutes, de nouvelles données de logging sont enregistrées sur la clé USB.
	No Log	Pas d'enregistrement de données.

IMPORTANT ! Pour une fonction Logging USB sans erreur, l'heure doit être correctement configurée. Le réglage de l'heure est décrit au point « Les entrées du menu Setup » - « Heure / Date ».

1. Points de menu du menu Setup

Les messages d'état (codes State), l'état de l'onduleur (par ex. le mode d'injection dans le réseau) ou les fonctions de gestion de l'énergie peuvent être affichés au moyen d'un contact de commutation sans potentiel (relais) sur l'onduleur.

* affiché uniquement lorsque la fonction « E-Manager » est activée sous « Mode relais ».

1. Points de menu du menu Setup

La fonction « Energie-Manager » (E-Manager – Gestion énergie) permet de commander le contact de commutation sans potentiel de manière à ce que celui-ci fonctionne en tant qu'acteur.
Un consommateur raccordé au contact de commutation sans potentiel peut ainsi être commandé par la programmation de l'un des points de connexion ou de déconnexion dépendant de la puissance d'injection (puissance effective).

• lorsque l'onduleur n'injecte pas de courant dans le réseau public ;
• lorsque l'onduleur est commuté manuellement en mode de service Veille ;
• en cas de programmation d'une puissance effective < 10 % de la puissance nominale de l'onduleur.

Pour activer la fonction « Energie-Manager » (Gestion énergie), sélectionner le point « E-Manager » et appuyer sur la touche « Entrée ».
Lorsque la fonction « Energie-Manager » est activée, l'écran affiche le symbole « Energie-Manager » en haut à gauche :

   avec contact sans potentiel NO déconnecté (contact ouvert)

   avec contact sans potentiel NC connecté (contact fermé)

Pour désactiver la fonction « Energie-Manager » (Gestion énergie), sélectionner une autre fonction (ALL/Permanent/OFF/ON) et appuyer sur la touche « Entrée ».

Lors du choix du point de déconnexion, tenir compte de la puissance absorbée du consommateur raccordé.

Lors du choix du point de connexion, tenir compte des conditions météorologiques et du rayonnement solaire attendu.

Exemple d'application
Point de connexion = 2 000 W, point de déconnexion = 1 800 W

Si l'onduleur fournit au moins 2 000 W ou plus, le contact sans potentiel de l'onduleur est connecté.
Si la puissance de l'onduleur passe en dessous de 1 800 W, le contact sans potentiel est déconnecté.

Des possibilités d'application intéressantes s'offrent alors, comme l'utilisation d'une pompe à chaleur ou d'une installation de climatisation avec une consommation maximale du courant autoproduit.

1. Points de menu du menu Setup

Réglage de la date, de l'heure, du format d'affichage et du changement d'heure été/hiver automatique

1. Points de menu du menu Setup

1. Points de menu du menu Setup

• Écart/calibrage compteur
• Devise
• Tarif d'injection
• Facteur CO2

1. Points de menu du menu Setup

Pour contrôler la fonctionnalité du ventilateur

• Sélectionner le ventilateur souhaité à l'aide des touches « haut » et « bas ».
• Démarrer le test du ventilateur sélectionné en appuyant sur la touche « Entrée ».
• Le ventilateur fonctionne jusqu'à ce que l'actionnement de la touche « Echap » entraîne la sortie du menu.

IMPORTANT ! L'écran de l'onduleur n'affiche pas si le ventilateur est fonctionnel. Le fonctionnement du ventilateur peut uniquement être contrôlé à l'ouïe et au toucher.

1. Points de menu du menu Setup

Pour contrôler le fonctionnement du système de détection / interruption d'arc électrique

PV Iso.
Résistance d'isolement de l'installation photovoltaïque

Lim. ext.
Limitation externe

U PV 1/U PV 2*
Tension DC instantanée aux bornes d'entrée DC, même lorsque l'onduleur n'injecte pas du tout de courant (du 1er ou du 2ème tracker MPP)
* Le tracker MPP 2 doit être activé -ON- via le menu Basic

GVDPR
Réduction de puissance en fonction de la tension du secteur

Ventilateur nº 1
Pourcentage de la puissance de consigne du ventilateur

1. Le point de menu INFO

PV Iso.
Résistance d'isolement de l'installation photovoltaïque

Lim. ext.
Limitation externe

U PV 1/U PV 2*
Tension DC instantanée aux bornes d'entrée DC, même lorsque l'onduleur n'injecte pas du tout de courant (du 1er ou du 2ème tracker MPP)
* Le tracker MPP 2 doit être activé -ON- via le menu Basic

GVDPR
Réduction de puissance en fonction de la tension du secteur

Ventilateur nº 1
Pourcentage de la puissance de consigne du ventilateur

1. Le point de menu INFO

IMPORTANT ! En raison du faible rayonnement solaire, les messages d'état STATE 306 (Puissance basse) et STATE 307 (DC basse) s'affichent normalement chaque matin et chaque soir. Ces messages d'état ne sont pas consécutifs à un dysfonctionnement à ce moment.

Affichage de l'indication d'état de la dernière erreur survenue dans l'onduleur.

• Appuyer sur la touche « Entrée » pour afficher l'état de l'étage de puissance ainsi que la dernière erreur survenue
• Naviguer dans la liste à l'aide des touches « haut » et « bas »
• Appuyer sur la touche « Retour » pour sortir de la liste d'état et d'erreurs

1. Le point de menu INFO

• Appuyer sur la touche « Entrée » pour afficher les 5 dernières erreurs réseau survenues.
• Naviguer dans la liste à l'aide des touches « haut » et « bas ».
• Appuyer sur la touche « Retour » pour sortir de l'affichage des erreurs réseau.

1. Le point de menu INFO

Pour l'affichage des paramètres importants pour un distributeur d'électricité. Les valeurs affichées dépendent du Setup pays correspondant ou des réglages spécifiques à l'onduleur.

1. Le point de menu INFO

Affichage des numéros de version et de série des circuits imprimés installés dans l'onduleur (par ex. à des fins de service)

L'onduleur est équipé de la fonction Verrouillage des touches (Setup Lock).
Lorsque la fonction « Setup Lock » est activée, il n'est pas possible d'afficher le menu Setup, p. ex. empêcher toute modification involontaire de données de setup.
Pour activer/désactiver la fonction « Setup Lock », il est nécessaire de saisir le code 12321.

1. Activer/désactiver le verrouillage des touches

L'onduleur est équipé de la fonction Verrouillage des touches (Setup Lock).
Lorsque la fonction « Setup Lock » est activée, il n'est pas possible d'afficher le menu Setup, p. ex. empêcher toute modification involontaire de données de setup.
Pour activer/désactiver la fonction « Setup Lock », il est nécessaire de saisir le code 12321.

1. Activer/désactiver le verrouillage des touches

	1Appuyer sur la touche    « Menu »
	Le niveau de sélection des menus s'affiche. 2Appuyer 5 fois sur la touche « Menu/Echap » non affectée

	« Code d'accès » s'affiche dans le menu « CODE », le premier chiffre clignote.
	3Saisir le code 12321 : sélectionner la valeur du premier chiffre du code    à l'aide des touches « plus » et « moins »
	4Appuyer sur la touche    « Entrée »

	Le deuxième chiffre clignote.
	5Répéter les étapes 3 et 4 pour le deuxième, le troisième, le quatrième et le cinquième chiffre du code, jusqu'à ce que... le code configuré clignote. 6Appuyer sur la touche    « Entrée »

	« Verrouill. menu setup » s'affiche dans le menu « VERR. ».
	7Activer ou désactiver le verrouillage des touches    à l'aide des touches « haut » et « bas » : ON = la fonction de verrouillage des touches est activée (il n'est pas possible d'accéder au point de menu Setup) OFF = la fonction de verrouillage des touches est désactivée (il est possible d'accéder au point de menu Setup)
	8Appuyer sur la touche    « Entrée »

Une clé USB raccordée à un connecteur USB A peut jouer un rôle de Datalogger pour un onduleur.

• être importées dans le logiciel Fronius Solar.access via le fichier FLD loggé ;
• être visualisées directement dans des programmes de fournisseurs tiers (par ex. Microsoft® Excel) via le fichier CSV loggé.

Sur les anciennes versions (jusqu'à Excel 2007) le nombre de lignes est limité à 65536.

Vous trouverez des informations complémentaires concernant les « données sur la clé USB », « les quantités de données et la capacité de stockage », ainsi que la « mémoire tampon » à l'adresse :
	→ http://www.fronius.com/QR-link/4204260202FR

1. Clé USB en tant que Datalogger et pour actualiser le logiciel de l'onduleur

Une clé USB raccordée à un connecteur USB A peut jouer un rôle de Datalogger pour un onduleur.

• être importées dans le logiciel Fronius Solar.access via le fichier FLD loggé ;
• être visualisées directement dans des programmes de fournisseurs tiers (par ex. Microsoft® Excel) via le fichier CSV loggé.

Sur les anciennes versions (jusqu'à Excel 2007) le nombre de lignes est limité à 65536.

Vous trouverez des informations complémentaires concernant les « données sur la clé USB », « les quantités de données et la capacité de stockage », ainsi que la « mémoire tampon » à l'adresse :
	→ http://www.fronius.com/QR-link/4204260202FR

1. Clé USB en tant que Datalogger et pour actualiser le logiciel de l'onduleur

En raison du grand nombre de clés USB disponibles sur le marché, aucune garantie ne peut être donnée quant à la reconnaissance de toutes les clés USB par l'onduleur.

Fronius recommande l'utilisation exclusive de clés USB certifiées, adaptées à l'utilisation industrielle (respecter le logo USB-IF !).

L'onduleur prend en charge les clés USB avec les systèmes de fichiers suivants :

• FAT12
• FAT16
• FAT32

Fronius recommande d'utiliser les clés USB uniquement pour l'enregistrement de données de logging ou pour l'actualisation du logiciel de l'onduleur. Les clés USB ne doivent pas contenir d'autres données.

Symbole USB sur l'écran de l'onduleur, par ex. en mode d'affichage « ACTUEL » :

Lorsque l'onduleur détecte une clé USB, le symbole USB s'affiche en haut à droite de l'écran.

Lors de la connexion d'une clé USB, vérifier que le symbole USB est bien affiché (il peut éventuellement clignoter).

IMPORTANT ! Pour les applications en extérieur, ne pas oublier que le bon fonctionnement des clés USB usuelles n'est souvent garanti que dans une plage de température limitée.
Pour les applications en extérieur, s'assurer que la clé USB fonctionne également à basses températures par exemple.

1. Clé USB en tant que Datalogger et pour actualiser le logiciel de l'onduleur

Une clé USB permet également au client final de procéder à la mise à jour du logiciel de l'onduleur via le menu SETUP : le fichier de mise à jour doit être au préalable enregistré sur la clé USB avant d'être transféré sur l'onduleur.

1. Clé USB en tant que Datalogger et pour actualiser le logiciel de l'onduleur

Consigne de sécurité pour le retrait d’une clé USB :
		IMPORTANT ! Pour éviter toute perte de données, une clé USB connectée ne peut être retirée que dans les conditions suivantes : via le point de menu SETUP, entrée « Oter USB / HW sans risque » uniquement, lorsque la LED « Transfert de données » ne clignote plus ou est allumée.

	1Appuyer sur la touche    « Menu »
	Le niveau de sélection des menus s'affiche. 2Appuyer 5 fois sur la touche « Menu/Echap » non affectée

	« Code d'accès » s'affiche dans le menu « CODE », le premier chiffre clignote.
	3Saisir le code 22742 : sélectionner la valeur du premier chiffre du code    à l'aide des touches « plus » et « moins »
	4Appuyer sur la touche    « Entrée »

	Le deuxième chiffre clignote.
	5Répéter les étapes 3 et 4 pour le deuxième, le troisième, le quatrième et le cinquième chiffre du code, jusqu'à ce que... le code configuré clignote. 6Appuyer sur la touche    « Entrée »

Le menu Basic s'affiche.

7Sélectionner l'entrée souhaitée    à l'aide des touches « plus » et « moins »

8Éditer l'entrée sélectionnée en appuyant sur la touche    « Entrée »

9Pour quitter le menu Basic, appuyer sur la touche    « Echap »

1. Le menu Basic

	1Appuyer sur la touche    « Menu »
	Le niveau de sélection des menus s'affiche. 2Appuyer 5 fois sur la touche « Menu/Echap » non affectée

	« Code d'accès » s'affiche dans le menu « CODE », le premier chiffre clignote.
	3Saisir le code 22742 : sélectionner la valeur du premier chiffre du code    à l'aide des touches « plus » et « moins »
	4Appuyer sur la touche    « Entrée »

	Le deuxième chiffre clignote.
	5Répéter les étapes 3 et 4 pour le deuxième, le troisième, le quatrième et le cinquième chiffre du code, jusqu'à ce que... le code configuré clignote. 6Appuyer sur la touche    « Entrée »

Le menu Basic s'affiche.

7Sélectionner l'entrée souhaitée    à l'aide des touches « plus » et « moins »

8Éditer l'entrée sélectionnée en appuyant sur la touche    « Entrée »

9Pour quitter le menu Basic, appuyer sur la touche    « Echap »

1. Le menu Basic

L'onduleur possède un système d'autodiagnostic capable de reconnaître un grand nombre de pannes possibles qu'il affiche à l'écran. Il est ainsi possible de trouver rapidement les dysfonctionnements sur l'onduleur et l'installation photovoltaïque ainsi que les erreurs d'installation ou de commande.

Lorsque le système d'autodiagnostic a trouvé une erreur concrète, le message d'état correspondant s'affiche à l'écran.

IMPORTANT ! Des messages d'état apparaissant brièvement à l'écran peuvent provenir du fonctionnement normal de l'onduleur. Si l'onduleur fonctionne ensuite correctement, il n'y a pas de panne.

1. Diagnostic d'état et élimination des défauts

L'onduleur possède un système d'autodiagnostic capable de reconnaître un grand nombre de pannes possibles qu'il affiche à l'écran. Il est ainsi possible de trouver rapidement les dysfonctionnements sur l'onduleur et l'installation photovoltaïque ainsi que les erreurs d'installation ou de commande.

Lorsque le système d'autodiagnostic a trouvé une erreur concrète, le message d'état correspondant s'affiche à l'écran.

IMPORTANT ! Des messages d'état apparaissant brièvement à l'écran peuvent provenir du fonctionnement normal de l'onduleur. Si l'onduleur fonctionne ensuite correctement, il n'y a pas de panne.

1. Diagnostic d'état et élimination des défauts

• Vérifier la tension AC aux raccords de l'onduleur :
  la tension AC doit être de 208 / 220 / 240 / 440 / 480 V (+10 % / -12 %), selon le réseau.

1. Diagnostic d'état et élimination des défauts

Les messages d'état de la classe 1 n'apparaissent généralement que momentanément et sont provoqués par le réseau électrique public.

Exemple : La fréquence de réseau est trop élevée et l'onduleur ne doit pas injecter d'énergie dans le réseau en raison d'une norme. Il n'y a pas de défaut de l'appareil.
L'onduleur réagit tout d'abord en coupant la connexion au réseau. Une vérification du réseau est ensuite effectuée durant la période de surveillance prescrite. Si, à l'issue de cette période, aucune erreur n'est constatée, l'onduleur reprend le mode d'injection dans le réseau.

En fonction du Setup pays, la fonction Soft-Start GPIS est activée :
aux termes des directives nationales, après une déconnexion suite à une erreur AC, la puissance de sortie de l'onduleur est augmentée en continu.

1. Diagnostic d'état et élimination des défauts

*) Si le message d'état s'affiche en continu : contacter un technicien de maintenance formé par Fronius

**) L'erreur est automatiquement éliminée ; si le message d'état s'affiche en continu, prendre contact avec le monteur de l'installation

1. Diagnostic d'état et élimination des défauts

La classe 3 concerne les messages d'état qui peuvent intervenir durant le mode d'injection dans le réseau, mais qui ne conduisent pas à une interruption durable de ce mode.

Après la déconnexion automatique du réseau et la surveillance prescrite du réseau, l'onduleur tente de reprendre le mode d'injection dans le réseau.

*) Si le message d'état s'affiche en continu : contacter un technicien de maintenance formé par Fronius.

**) L'erreur est automatiquement éliminée ; si ce message d'état s'affiche en continu, prendre contact avec le monteur de l'installation

1. Diagnostic d'état et élimination des défauts

Les messages d'état de la classe 4 exigent, pour certains, l'intervention d'un technicien de maintenance formé par Fronius.

*) Si le message d'état s'affiche en continu : contacter le technicien de maintenance formé par Fronius.

**) Si le message d'état s'affiche en continu, prendre contact avec le monteur de l'installation

1. Diagnostic d'état et élimination des défauts

Les messages d'état de la classe 5 n'entravent généralement pas le mode d'injection dans le réseau, mais peuvent toutefois se traduire par une restriction de ce mode. Ils sont affichés jusqu'à ce qu'ils soient acquittés par l'activation d'une touche (l'onduleur continue cependant à fonctionner normalement en arrière-plan).

*) Si le message d'état s'affiche en continu : contacter un technicien de maintenance formé par Fronius

**) Si le message d'état s'affiche en continu, prendre contact avec le monteur de l'installation

1. Diagnostic d'état et élimination des défauts

Les messages d'état de la classe 6 exigent, pour certains, l'intervention d'un technicien de maintenance formé par Fronius.

*) Si le message d'état s'affiche en continu : contacter un technicien de maintenance formé par Fronius.

**) L'erreur est automatiquement éliminée ; si ce message d'état s'affiche en continu, prendre contact avec le monteur de l'installation

1. Diagnostic d'état et élimination des défauts

Les messages d'état de la classe 7 concernent la commande, la configuration ainsi que l'enregistrement des données de l'onduleur et peuvent influencer directement ou indirectement le mode d'injection dans le réseau.

*) Si le message d'état s'affiche en continu : contacter un technicien de maintenance formé par Fronius

1. Diagnostic d'état et élimination des défauts

1. Diagnostic d'état et élimination des défauts

• une erreur apparaît fréquemment ou durablement ;
• une erreur apparaît qui ne figure pas dans le tableau.

1. Diagnostic d'état et élimination des défauts

En cas de fonctionnement de l'onduleur dans des environnements soumis à un fort dégagement de poussières :
Au besoin, souffler de l'air comprimé propre dans les éléments réfrigérants et les ventilateurs situés à l'arrière de l'onduleur, ainsi que dans les orifices d'aération du support de montage.

1. Caractéristiques techniques

1. Caractéristiques techniques

1. Caractéristiques techniques

1. Caractéristiques techniques

1. Caractéristiques techniques

1. Caractéristiques techniques

Circuit pour l'empêchement de l'îlotage
L'onduleur dispose d'un circuit homologué pour l'empêchement de l'îlotage.

Défaillance du réseau
Le processus de mesure et de sécurité intégré de série à l'onduleur se charge de déconnecter immédiatement l'alimentation en cas de coupure de courant (par ex. en cas de coupure provoquée par le fournisseur d'électricité ou en cas de dégâts sur les câbles).

1. Caractéristiques techniques

RCMU = Residual Current Monitoring Unit
(Unité de surveillance des courants résiduels)

L'onduleur est équipé d'une unité de surveillance des courants résiduels selon la norme ÖVE/ÖNORM E 8001-4-712.
Celle-ci surveille les courants résiduels du module solaire jusqu'au couplage au réseau de l'onduleur et isole l'onduleur en cas de courant résiduel non autorisé du réseau.
En fonction du système de protection de l'installation ou des exigences de l'exploitant de l'installation, une protection supplémentaire contre les courants résiduels peut également être exigée. Dans ce cas, installer un disjoncteur à courant résiduel de type B avec un courant de déclenchement d'au moins 100 mA.

Les conditions de garantie détaillées, spécifiques au pays, sont disponibles sur www.fronius.com/solar/garantie .

Afin de bénéficier pleinement de la durée de garantie de votre nouveau produit Fronius, vous devez vous enregistrer sur : www.solarweb.com.

1. Conditions de garantie et élimination

Les conditions de garantie détaillées, spécifiques au pays, sont disponibles sur www.fronius.com/solar/garantie .

Afin de bénéficier pleinement de la durée de garantie de votre nouveau produit Fronius, vous devez vous enregistrer sur : www.solarweb.com.

1. Conditions de garantie et élimination

Les déchets d'équipements électriques et électroniques doivent être collectés de manière séparée et recyclés dans le respect de l'environnement, conformément à la directive européenne et à la législation nationale. Les appareils usagés doivent être retournés au revendeur ou déposés dans un système de collecte et d'élimination local agréé. L'élimination conforme des déchets favorise le recyclage durable des ressources matérielles. Le non-respect peut avoir des conséquences pour l'environnement et la santé.
