Fronius Galvo

FIGYELMEZTETÉS!

Közvetlenül fenyegető veszélyt jelez.

Halál vagy súlyos sérülés a következménye, ha nem kerüli el.

VESZÉLY!

Veszélyessé is válható helyzetet jelöl.

Ha nem kerüli el, következménye halál vagy súlyos sérülés lehet.

VIGYÁZAT!

Károssá válható helyzetet jelöl.

Ha nem kerüli el, következménye könnyű személyi sérülés vagy csekély anyagi kár lehet.

MEGJEGYZÉS!

Olyan lehetőséget jelöl, amely a munka eredményét hátrányosan befolyásolja és a felszerelésben károkat okozhat.

FIGYELMEZTETÉS!

Közvetlenül fenyegető veszélyt jelez.

Halál vagy súlyos sérülés a következménye, ha nem kerüli el.

VESZÉLY!

Veszélyessé is válható helyzetet jelöl.

Ha nem kerüli el, következménye halál vagy súlyos sérülés lehet.

VIGYÁZAT!

Károssá válható helyzetet jelöl.

Ha nem kerüli el, következménye könnyű személyi sérülés vagy csekély anyagi kár lehet.

MEGJEGYZÉS!

Olyan lehetőséget jelöl, amely a munka eredményét hátrányosan befolyásolja és a felszerelésben károkat okozhat.

A készüléket a technika mai állása és elismert biztonságtechnikai szabályok szerint készítettük. Ennek ellenére hibás kezelés vagy visszaélés esetén veszély fenyegeti

a kezelő vagy harmadik személy testi épségét és életét,
az üzemeltető készülékét és egyéb anyagi értékeit.

A készülék üzembe helyezésével, karbantartásával és állagmegóvásával foglalkozó személyeknek

megfelelően képzettnek kell lenniük,
ismeretekkel kell rendelkezniük az elektromos szerelésről, és
teljesen ismerniük és pontosan követniük kell ezt a kezelési útmutatót.

A kezelési útmutatót állandóan a készülék felhasználási helyén kell őrizni. A kezelési útmutató előírásain túl be kell tartani a balesetek megelőzésére és a környezet védelmére szolgáló általános és helyi szabályokat is.

A készüléken található összes biztonsági és figyelmeztető feliratot

olvasható állapotban kell tartani
nem szabad tönkretenni
eltávolítani
letakarni, átragasztani vagy átfesteni.

A csatlakozókapcsok nagyon felmelegedhetnek.

A készüléket csak akkor üzemeltesse, ha valamennyi védőberendezés működőképes. Ha a védőberendezések nem teljesen működőképesek, akkor az veszélyezteti

a kezelő vagy harmadik személy testi épségét és életét,
az üzemeltető készülékét és egyéb anyagi értékeit

A készülék bekapcsolása előtt a nem teljesen működőképes biztonsági berendezéseket javíttassa meg arra illetékes szakszervizzel.

A védőberendezéseket soha ne hidalja át, és ne helyezze üzemen kívül.

A készüléken lévő biztonsági és veszélyjelző útmutatások helyét a készülék kezelési útmutatójának „Általános tudnivalók” című fejezetében találja meg.

A biztonságot veszélyeztető hibákat a készülék bekapcsolása előtt meg kell szüntetni.

Az Ön biztonságáról van szó!

A készüléknek a megadott tartományon kívül történő üzemeltetése vagy tárolása nem rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó nem felel.

Ezen Kezelési útmutató szervizinformációi csak a képzett szakszemélyzet számára szólnak. Az áramütés halálos lehet. Csak olyan tevékenységet végezzen, ami fel van sorolva a dokumentációban. Ez arra az esetre is vonatkozik, ha Ön arra ki lenne képezve.

Az összes kábelnek és vezetéknek jól rögzítettnek, sértetlennek, szigeteltnek és megfelelően méretezettnek kell lennie. A laza, megégett, károsodott vagy alulméretezett kábeleket és vezetékeket azonnal ki kell javíttatni az arra feljogosított szakműhellyel.

Karbantartási és javítási munkákat a készüléken kizárólag csak az arra feljogosított szakműhellyel szabad végeztetni.

Idegen forrásból beszerzett alkatrészek esetén nem garantált, hogy az igénybevételnek és a biztonsági igényeknek megfelelően tervezték és gyártották őket. Csak eredeti pótalkatrészeket használjon (ez érvényes a szabványos alkatrészekre is).

A gyártó beleegyezése nélkül ne végezzen a készüléken semmiféle változtatást, be- vagy átépítést.

A nem kifogástalan állapotú alkatrészeket azonnal cserélje ki.

Az inverter maximális hangteljesítményszintje a műszaki adatokban található.

Egy elektronikus hőmérsékletszabályozó a lehető legcsendesebben végzi a készülék hűtését, amely többek között függ az átvitt teljesítménytől, a környezeti hőmérséklettől, a készülék szennyezettségétől stb.

Ehhez a készülékhez nem adható meg munkahelyre vonatkoztatott zajkibocsátási érték, mert a ténylegesen fellépő hangnyomásszint nagymértékben függ a szerelési helyzettől, a hálózat minőségétől, a környező falaktól és a helyiség általános tulajdonságaitól.

Különleges esetekben a készülék a szabványban rögzített zavarkibocsátási határértékek betartása ellenére is befolyással lehet a tervezett alkalmazási területre (pl. ha a felállítás helyén érzékeny készülékek vannak, vagy ha a felállítás helye rádió- vagy televízió-vevőkészülékek közelébe esik). Ebben az esetben az üzemeltető köteles a zavar elhárítására megfelelő intézkedéseket tenni.

Az elhasználódott elektromos és elektronikus berendezésekről szóló 2012/19/EU európai irányelv és az azt végrehajtó nemzeti jogszabály értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni, és gondoskodni kell a környezetvédelmi szempontból megfelelő újrahasznosításukról. Elhasználódott készülékét adja le a viszonteladónál vagy tájékozódjon a lakóhelyén működő engedélyezett gyűjtési és ártalmatlanítási rendszerről. Ennek az EU-irányelvnek a betartása a környezet védelmét és az Ön egészségének megőrzését szolgálja!

A gyári beállítások megváltoztatása esetén az adatok biztonságáért (mentéséért) a felhasználó felelős. A személyes beállítások kitörlődéséért a gyártó nem felel.

A jelen kezelési útmutató szerzői joga a gyártóé.

A szöveg és az ábrák a nyomdába adás időpontjában fennálló műszaki állapotnak felelnek meg. A változtatás jogát fenntartjuk. A kezelési útmutató tartalma semmiféle igényre nem adhat alapot. Újítási javaslatokat és a kezelési útmutatóban előforduló hibák közlését köszönettel vesszük.

A készülék felépítése:

(1)	Házfedél
(2)	Inverter
(3)	Szerelőállvány
(4)	Csatlakozó rész DC főkapcsolóval
(5)	Adatkommunikációs terület
(6)	Adatkommunikációs fedél

Az inverter váltóárammá alakítja át a szolármodulok által termelt egyenáramot. A váltóáram a hálózati feszültséggel szinkronban betáplálásra kerül a nyilvános villamos hálózatba.

Az inverter kizárólag hálózatra csatolt napelemes rendszerekhez készült, a nyilvános hálózattól független áramtermelésre nincs lehetőség.

Az inverter automatikusan felügyeli a nyilvános villamos hálózatot. Az inverter a normálistól eltérő hálózatviszonyok esetén (pl. a hálózat lekapcsolásakor, megszakításakor stb.) azonnal leáll, és megszakítja a betáplálást a villamos hálózatba.
A hálózatfelügyelet feszültségfelügyelet, frekvenciafelügyelet és a szigetállapotok felügyelete révén valósul meg.

Az inverter működése teljesen automatikus. Amint a napfelkeltét követően elegendő energia áll rendelkezésre a szolármodulokból, az inverter megkezdi a hálózat felügyeletét. Megfelelő napsugárzás esetén az inverter megkezdi a hálózati betáplálás üzemmódot.
Az inverter úgy működik, hogy a szolármodulokból a lehető legnagyobb teljesítmény legyen kinyerhető.
Ha a termelt energia már nem elég a hálózatba tápláláshoz, akkor az inverter teljesen leválasztja a teljesítményelektronikát a hálózatról, és leállítja a működést. Valamennyi beállítás és a mentett adatok megmaradnak.

Ha az inverter készülék-hőmérséklete túlságosan megemelkedik, az inverter saját védelme érdekében automatikusan csökkenti a kimeneti teljesítményt.
A túl magas készülék-hőmérséklet oka lehet a magas környezeti hőmérséklet, vagy a nem megfelelő hőelvezetés (például kapcsolószekrénybe szerelés megfelelő hőelvezetés nélkül).

A készülék felépítése:

(1)	Házfedél
(2)	Inverter
(3)	Szerelőállvány
(4)	Csatlakozó rész DC főkapcsolóval
(5)	Adatkommunikációs terület
(6)	Adatkommunikációs fedél

Az inverter kizárólag hálózatra csatolt napelemes rendszerekhez készült, a nyilvános hálózattól független áramtermelésre nincs lehetőség.

Az inverter kizárólag arra szolgál, hogy a szolármodulok egyenáramát váltóárammá alakítsa át, és betáplálja azt a villamos közhálózatba.
Rendeltetésellenesnek a következők számítanak:

más vagy a megadotton túl terjedő használat
az inverter átalakítása, kivéve, ha azt a Fronius kifejezetten ajánlotta
olyan alkatrészek beszerelése, melyeket a Fronius kifejezetten nem ajánlott vagy nem forgalmaz.

Az ebből eredő károkért a gyártó nem felel.
A garanciális igény megszűnik.

A rendeltetésszerű használathoz tartozik még

az összes tudnivaló teljes elolvasása és betartása, valamint a kezelési útmutató és a beépítési utasítás biztonsági és veszélyekre vonatkozó útmutatásainak betartása
karbantartási munkák elvégzése
a beépítési utasítás szerinti szerelés

A fotovoltaikus berendezés méretezésekor ügyelni kell arra, hogy a fotovoltaikus berendezés valamennyi eleme kizárólag csak a megengedett üzemi tartományán belül működjön.

Vegye figyelembe a szolármodul gyártója által ajánlott összes olyan intézkedést, melyek azt a célt szolgálják, hogy a szolármodul tulajdonságai hosszú időn keresztül megmaradjanak.

Vegye figyelembe az energia-szolgáltató vállalat hálózati betáplálásra és összekapcsolási módszerekre vonatkozó rendelkezéseit.

Az inverteren és az inverterben figyelmeztető információk és biztonsági szimbólumok találhatók. Ezeket a figyelmeztető információkat és biztonsági szimbólumokat tilos eltávolítani vagy átfesteni. A tudnivalók és szimbólumok figyelmeztetnek a helytelen kezelésre, melynek következményei súlyos személyi sérülés és anyagi károk lehetnek.

Biztonsági szimbólumok:
	A helytelen kezelés személyi sérüléseket és anyagi károk veszélyét hordozhatja.
	A leírt funkciókat csak akkor alkalmazza, ha a következő dokumentumokat teljesen átolvasta és megértette: jelen kezelési utasítás a fotovoltaikus berendezés rendszerelemek összes kezelési utasítása, különösen a biztonsági előírások
	Veszélyes elektromos feszültség.
	Várja meg a kondenzátorok kisülési idejét.

A figyelmeztető információk szövege:

FIGYELMEZTETÉS!
Az áramütés halálos lehet. A készülék felnyitása előtt gondoskodjon arról, hogy a készülék bemeneti és kimeneti oldala feszültségmentes legyen. Várja meg a kondenzátorok kisülési idejét (3 perc).

A dummy készülék fotovoltaikus berendezéshez történő üzemszerű csatlakoztatásra nem alkalmas és kizárólag bemutatási célból helyezhető üzembe.

FONTOS! Dummy készülék esetén semmiképpen nem szabad feszültség alatt álló DC-kábeleket DC csatlakozókhoz csatlakoztatni.

Feszültségmentes kábelek vagy kábeldarabok bemutatási célból történő csatlakoztatása megengedett.

A dummy készülék a típustábláról ismerhető fel:

Dummy készülék típustáblája

A rendszerbővítők egyedi alkalmazhatósága céljából a Fronius kifejlesztette a Fronius Solar Net-et. A Fronius Solar Net olyan adathálózat, mely lehetővé teszi több inverter összekapcsolását a rendszerbővítőkkel.
A Fronius Solar Net egy gyűrű topológiával rendelkező buszrendszer. Egy vagy több, a Fronius Solar Net-be bekötött, rendszerbővítővel rendelkező inverter kommunikációjához egy megfelelő kábel elegendő.
Az egyes inverterek Fronius Solar Net-ben való egyértelmű azonosítása céljából a megfelelő inverterhez hozzá kell rendelni egy egyedi számot. Az egyedi szám hozzárendelését lásd a "BEÁLLÍTÁS (SETUP) menüpont" c. fejezetben.
A Fronius Solar Net automatikusan felismeri a különféle rendszerbővítőket.
A különféle azonos rendszerbővítők megkülönböztetése érdekében állítson be egy egyedi számot a rendszerbővítőkön.
Az egyes rendszerbővítésekre vonatkozó közelebbi információkat a rá vonatkozó kezelési útmutatóban vagy pedig az Interneten, a http://www.fronius.com cím alatt találhatja meg.
A Fronius DATCOM-komponensek kábelezésére vonatkozó közelebbi információk a:
	→ http://www.fronius.com/QR-link/4204101938 cím alatt találhatók.

A rendszerbővítők egyedi alkalmazhatósága céljából a Fronius kifejlesztette a Fronius Solar Net-et. A Fronius Solar Net olyan adathálózat, mely lehetővé teszi több inverter összekapcsolását a rendszerbővítőkkel.
A Fronius Solar Net egy gyűrű topológiával rendelkező buszrendszer. Egy vagy több, a Fronius Solar Net-be bekötött, rendszerbővítővel rendelkező inverter kommunikációjához egy megfelelő kábel elegendő.
Az egyes inverterek Fronius Solar Net-ben való egyértelmű azonosítása céljából a megfelelő inverterhez hozzá kell rendelni egy egyedi számot. Az egyedi szám hozzárendelését lásd a "BEÁLLÍTÁS (SETUP) menüpont" c. fejezetben.
A Fronius Solar Net automatikusan felismeri a különféle rendszerbővítőket.
A különféle azonos rendszerbővítők megkülönböztetése érdekében állítson be egy egyedi számot a rendszerbővítőkön.
Az egyes rendszerbővítésekre vonatkozó közelebbi információkat a rá vonatkozó kezelési útmutatóban vagy pedig az Interneten, a http://www.fronius.com cím alatt találhatja meg.
A Fronius DATCOM-komponensek kábelezésére vonatkozó közelebbi információk a:
	→ http://www.fronius.com/QR-link/4204101938 cím alatt találhatók.

Kiviteltől függően az inverter Fronius Datamanager dugaszolható kártyával (8) szerelhető fel.

Poz.	Megnevezés
(1)	Átkapcsolható többfunkciós áraminterfész. A közelebbi magyarázatot lásd a következő, „A többfunkciós áraminterfész ismertetése“ c. fejezetben. A többfunkciós áraminterfészhez való csatlakozáshoz az inverter szállítási terjedelmébe tartozó 2 pólusú ellendugaszt kell használni.
(2) (3)	IN Solar Net / Interface Protocol csatlakozó OUT Solar Net / Interface Protocol csatlakozó "Fronius Solar Net" / Interface Protocol be- és kimenet, más DATCOM komponensekkel (pl. inverter, Fronius Sensor Box ...) való kapcsolat céljából Több DATCOM komponens hálózatba kapcsolásakor a DATCOM komponensek minden szabad IN vagy OUT csatlakozójába záródugaszt kell bedugni. Fronius Datamanager dugaszolható kártyával rendelkező invertereknél 2 záródugasz tartozik az inverter szállítási terjedelmébe.
(4)	"Fronius Solar Net" LED jelzi, hogy a Solar Net áramellátás rendelkezésre áll-e
(5)	"Adatátvitel" LED Az USB-meghajtóhoz történő hozzáféréskor villog. Ezalatt az USB-meghajtót nem szabad eltávolítani.
(6)	USB A aljzat USB-meghajtó csatlakoztatására, maximális mérete 65 x 30 mm (2.6 x 2.1 in.). Az USB-meghajtó a csatlakoztatott inverter adatgyűjtőjeként funkcionálhat. Az USB-meghajtó nem tartozik az inverter szállítási terjedelmébe.
(7)	Potenciálmentes kapcsoló érintkező (relé) ellendugasszal max. 250 V AC / 4 A AC max. 30 V DC / 1 A DC max. 1,5 mm² (AWG 16) kábelkeresztmetszet Pin 1 = záró érintkező (alaphelyzetben nyitva) Pin 2 = közös érintkező Pin 3 = nyitó érintkező (alaphelyzetben zárva) A közelebbi magyarázatot lásd "Beállítás (SETUP) menü menüpontjai / Relék". A potenciálmentes kapcsoló érintkezőre történő csatlakoztatáshoz használja az inverter szállítási terjedelmében lévő ellendugaszt.
(8)	Fronius Datamanager WLAN-antennával vagy az opcionális kártya tartójához való fedéllel
(9)	Opcionális kártya tartójához való fedél

A többfunkciós áraminterfészre különböző kapcsolási változatok csatlakoztathatók. Ezeket azonban nem lehet egyszerre működtetni. Ha például egy S0-mérőt csatlakoztatott a többfunkciós áraminterfészre, akkor túlfeszültség-védelmi jelérintkezőt már nem lehet rácsatlakoztatni (és fordítva).

1. láb = mérőbemenet: max. 20 mA, 100 ohm mérőellenállás (terhelés)
2. láb = max. rövidzárlati áram 15 mA, max. üresjárati feszültség 16 V DC vagy GND

1. kapcsolási változat: Túlfeszültség-védelmi jelérintkező
A DC SPD (túlfeszültség-védelem) opció az Alapmenüben (Jelbemenet almenüben) lévő beállítástól függően figyelmeztetést vagy hibaüzenetet ad ki a kijelzőn. A DC SPD opcióról a telepítési útmutatóban találhat közelebbi információkat.

2. kapcsolási változat: S0-mérő
Egy, az S0-onkénti saját fogyasztás mérésére szolgáló mérő közvetlenül rácsatlakoztatható az inverterre. Ez az S0-mérő a betáplálási pontra vagy a fogyasztóágba helyezhető. A Fronius Datamanager weboldalán lévő beállításokban, az EVU Editor menüpont alatt be lehet állítani a dinamikus teljesítmény-csökkentést (lásd a Fronius Datamanager 2.0 kezelési útmutató a www.fronius.com honlapon)

FONTOS! S0-mérő inverterre csatlakoztatása az inverter firmware-ének frissítését igényelheti.

Az S0-mérővel szemben támasztott követelmények:

meg kell felelnie az IEC62053-31 B osztályú szabványnak
max. feszültség 15 V DC
max. áram „ON” esetén 15 mA
min. áram „ON” esetén 2 mA
max. áram „OFF” esetén 0,15 mA

Az S0-mérő ajánlott max. impulzussebessége:

PV-teljesítmény kWp (csúcs kW érték) [kW]	kWp-nkénti max. impulzussebesség
30	1000
20	2000
10	5000
≤ 5,5	10000

A "Fronius Solar Net" LED világít:
A Fronius Solar Net / Interface Protocol-on belüli adatkommunikáció áramellátása rendben van

A "Fronius Solar Net" LED 5 másodpercenként rövid időre felvillan:
Hiba a Fronius Solar Net adatkommunikációban

Túláram (áramerősség > 3 A, pl. a Fronius Solar Net Ring-ben lévő rövidzár miatt)
Lecsökkent feszültség (nincs rövidzár, a feszültség a Fronius Solar Net-ben < 6,5 V, például ha túl sok DATCOM komponens van a Fronius Solar Net-ben, és nem elegendő az elektromos ellátás).

Ebben az esetben a Fronius DATCOM komponensekhez külső energiaellátás (43,0001,1194) szükséges, a Fronius DATCOM komponensek egyikére kapcsolt kiegészítő tápegységgel.

Ha lecsökkent feszültséget észlel, akkor szükség esetén ellenőrizze, hogy nem hibásak-e másik Fronius DATCOM komponensek.

A túláram vagy a lecsökkent feszültség miatti lekapcsolás után az inverter 5 másodpercenként megpróbálja újra helyreállítani a Fronius Solar Net energiaellátását, egészen addig, míg a hiba fennáll.

Ha elhárították a hibát, akkor a Fronius Solar Net 5 másodpercen belül ismét áramot kap.

Inverter- és érzékelőadatok feljegyzése és archiválása a Fronius Datamanager és a Fronius Sensor Box segítségével:

Adathálózat 3 inverterrel és egy Fronius Sensor Box-szal:
- 1. inverter Fronius Datamanager-rel
- 2. és 3. inverter Fronius Datamanager nélkül!

= záródugasz

Az inverter külső kommunikációja (Solar Net) az adatkommunikációs területen keresztül történik. Az adatkommunikációs terület be- és kimenetként két RS 422 interfészt tartalmaz. Az összekapcsolás RJ45 dugaszokkal történik.

FONTOS! Mivel a ‘Fronius Datamanager‘ adatgyűjtőként funkcionál, a Fronius Solar Net gyűrűben nem lehet más adatgyűjtő.
Fronius Solar Net gyűrűnként csak egy ‘Fronius Datamanager‘!
Szerelje ki az összes többi Fronius Datamanager-t, és zárja le a szabad opcionáliskártya-tartót a Fronius-nál opcionálisan kapható vakfedéllel (42,0405,2020), vagy használjon Fronius Datamanager nélküli invertert (light-verzió).

Opcionális kártyák (pl.: Datamanager) inverterbe történő beépítésére és az adatkommunikációs kábelek csatlakoztatására vonatkozó információk a beépítési utasításban találhatók.

Az inverter szériaszerűen el van látva WLAN-képes Fronius Datamanager 2.0 adatfelügyelettel.
a berendezés-felügyelet a következő funkciókat tartalmazza:

saját web-oldal az aktuális adatok és a legkülönbözőbb beállítási lehetőségek kijelzésével
csatlakozási lehetőség a Fronius Solar.web-hez WLAN-on vagy LAN-on keresztül
szervizüzenetek automatikus elküldése SMS-ben vagy e-mailben hiba esetén
az inverter vezérlési lehetőségei teljesítmény-határértékek, minimális, maximális vagy előírt működési idők megadásával
az inverter vezérlése Modbus-on keresztül (TCP / RTU)
vezérlési prioritások megadása
az inverter vezérlése rácsatlakoztatott mérőórákkal (Fronius Smart Meter)
az inverter vezérlése körvezérlőjel-vevővel (pl. meddő vagy hatásos teljesítmény megadásával)
dinamikus teljesítmény-csökkentés a saját fogyasztás figyelembevételével

A Fronius Datamanager 2.0-ra vonatkozó további információkat online módon, vagy a Fronius Datamanager 2.0 kezelési útmutatójában találhatja meg.

Az inverter szériaszerűen el van látva WLAN-képes Fronius Datamanager 2.0 adatfelügyelettel.
a berendezés-felügyelet a következő funkciókat tartalmazza:

saját web-oldal az aktuális adatok és a legkülönbözőbb beállítási lehetőségek kijelzésével
csatlakozási lehetőség a Fronius Solar.web-hez WLAN-on vagy LAN-on keresztül
szervizüzenetek automatikus elküldése SMS-ben vagy e-mailben hiba esetén
az inverter vezérlési lehetőségei teljesítmény-határértékek, minimális, maximális vagy előírt működési idők megadásával
az inverter vezérlése Modbus-on keresztül (TCP / RTU)
vezérlési prioritások megadása
az inverter vezérlése rácsatlakoztatott mérőórákkal (Fronius Smart Meter)
az inverter vezérlése körvezérlőjel-vevővel (pl. meddő vagy hatásos teljesítmény megadásával)
dinamikus teljesítmény-csökkentés a saját fogyasztás figyelembevételével

A Fronius Datamanager 2.0-ra vonatkozó további információkat online módon, vagy a Fronius Datamanager 2.0 kezelési útmutatójában találhatja meg.

Az éjszakai üzemmód paraméter a Beállítás (Setup) menüpontban, a kijelzőbeállításoknál gyárilag OFF-ra van beállítva.
Ezért a Fronius Datamanager éjszaka, vagy akkor, ha nem elég a meglévő DC feszültség, nem érhető el.

Ha mégis aktiválni akarja a Fronius Datamanager-t, akkor kapcsolja ki, majd újra be az AC-oldalon az invertert, és 90 másodpercen belül nyomjon meg egy tetszőleges funkciógombot az inverter kijelzőjén.

Lásd még a „Beállítás (Setup) menü menüpontjai“, „Kijelzőbeállítások“ (éjszakai üzemmód) fejezetet.

A Fronius Solar.web alkalmazással a Fronius Datamanager 2.0 első üzembe helyezése jelentősen megkönnyíthető. A Fronius Solar.web alkalmazás a mindenkori App-Store-ban áll rendelkezésre.

A Fronius Datamanager 2.0 első üzembe helyezéséhez

a Fronius Datamanager 2.0 dugaszolható kártyának benne kell lenne az inverterben,
vagy
Fronius Datamanager Box 2.0 eszköznek kell lennie a Fronius Solar Net gyűrűben.

FONTOS! A Fronius Datamanager 2.0-val történő kapcsolatfelvételhez a mindenkori végponti készüléknél (pl. laptop, tablet stb.) az „IP-cím automatikus lekérésének (DHCP)“ aktiválva kell lennie.

MEGJEGYZÉS!

Ha a napelemes rendszerben csak egy inverter van, akkor a következő, 1. és 2. munkalépések átugorhatók.

Az első üzembe helyezés ebben az esetben a 3. munkalépéssel kezdődik.

1.Kösse össze az invertert a Fronius Datamanager 2.0-val vagy a Fronius Datamanager Box 2.0-val a Fronius Solar Net-ben.

2.Több inverter hálózatba kapcsolása esetén a Fronius Solar Net hálózatban:
Állítsa be helyesen a Fronius Solar Net Master / Slave kapcsolót a Fronius Datamanager 2.0 kártyán

egy Fronius Datamanager 2.0-val rendelkező inverter = Master
az összes többi, Fronius Datamanager 2.0-val rendelkező inverter = Slave (a Fronius Datamanager 2.0 dugaszolható kártyákon lévő LED-ek nem világítanak)

3.Kapcsolja a készüléket szerviz üzemmódba

Aktiválja a WiFi hozzáférési pontot az inverter Beállítás (Setup) menüjében

Az inverter felépíti a WLAN hozzáférési pontot. A WLAN hozzáférési pont 1 órán keresztül nyitva marad. A Fronius Datamanager 2.0 kártyán lévő IP kapcsoló a WiFi hozzáférési pont aktiválásának köszönhetően B kapcsolóállásban maradhat.

Telepítés a Solar.web alkalmazással		Telepítés internetböngésző segítségével
4.Töltse le a Fronius Solar.web LIVE vagy Solar Web Pro alkalmazást 5.Futtassa a Fronius Solar.web alkalmazást		1.Kösse össze a végponti készüléket a WLAN hozzáférési ponttal SSID = FRONIUS_240.xxxxx (5-8 számjegyből áll) Keressen „FRONIUS_240.xxxxx” nevű hálózatot Hozza létre a kapcsolatot ezzel a hálózattal Adja meg az 12345678 jelszót (vagy kösse össze a végponti készüléket és az invertert Ethernet-kábellel) 2.Írja be a böngészőbe: http://datamanager vagy 192.168.250.181 (a WLAN kapcsolat IP-címe) vagy 169.254.0.180 (a LAN kapcsolat IP-címe)

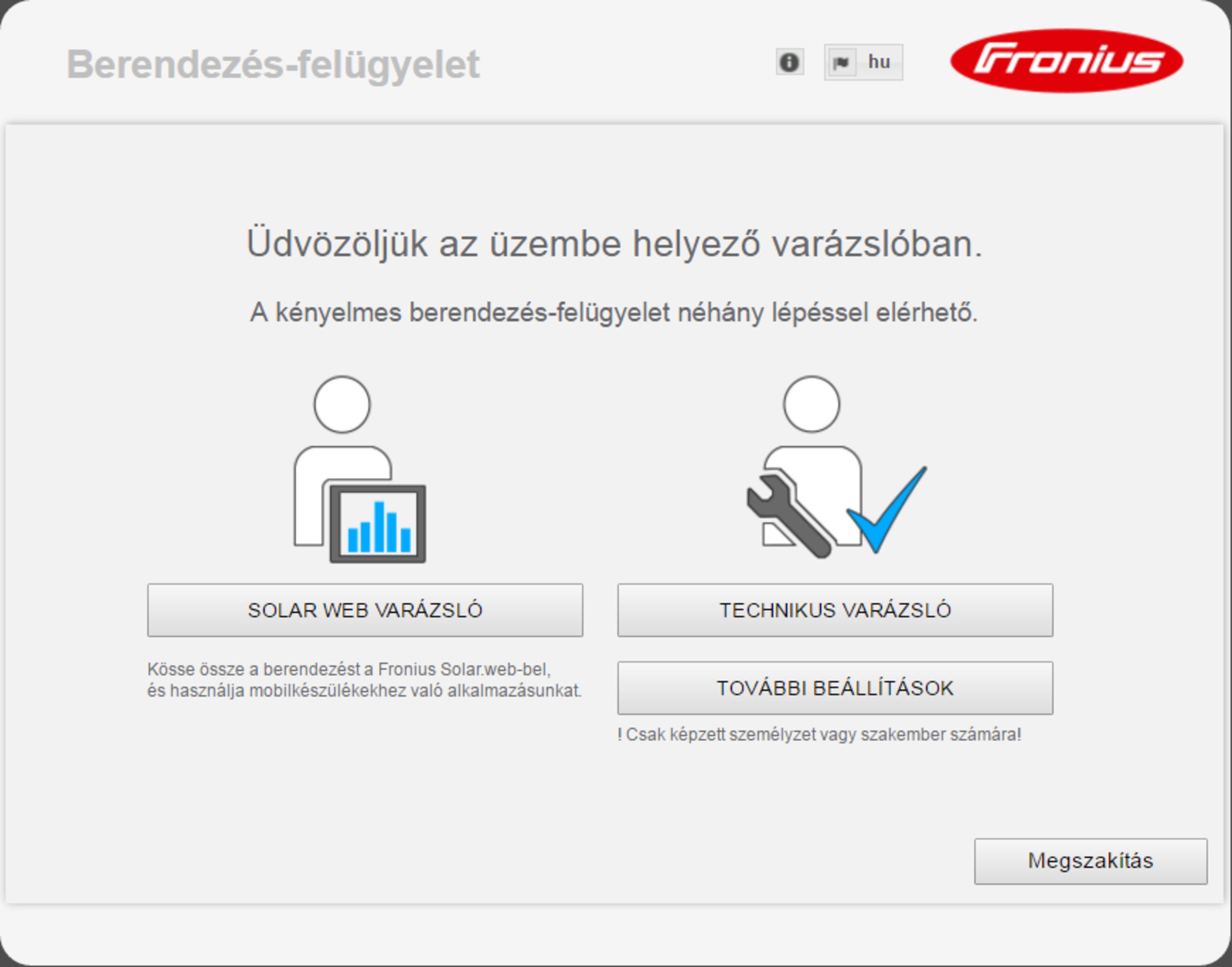

Megjelenik az üzembe helyezési varázsló indítóoldala.

A Technikus varázsló elérhető a telepítést végző személy számára, és a szabványban foglalt beállításokat tartalmazza. A Technikus varázsló futtatása nem kötelező.
A Technikus varázsló futtatása esetén feltétlenül jegyezze fel a megadott szervizjelszót. Ennek a szervizjelszónak a megadása szükséges az UC szerkesztő menüpont beállításához.
Ha nem futtatja a Technikus varázslót, semmilyen adat nem kerül beállításra, ami teljesítmény- csökkentést eredményezne.

A Fronius Solar.web varázsló futtatása kötelező!

1.Futtassa a Fronius Solar.web varázslót, és kövesse az utasításokat

Megjelenik a Fronius Solar.web indítóoldala.
vagy
Megjelenik a Fronius Datamanager 2.0 weboldala.

1.Szükség esetén futtassa a Technikus varázslót, és kövesse az utasításokat

A Fronius Datamanager 2.0 alkalmazással kapcsolatos bővebb információk és a további üzembe helyezési opciók a következő weboldalon találhatók:
	→ http://www.fronius.com/QR-link/4204260191HU

Poz.	Ismertetés
(1)	Kijelző az értékek, a beállítások és a menük kijelzésére
	Ellenőrző és állapotjelző LED-ek
(2)	Általános állapotjelző LED (piros) világít, ha a kijelzőn állapotüzenet jelenik meg a betáplálás üzemmód megszakítása esetén hibakezelés közben (az inverter a fellépett hiba nyugtázására vagy elhárítására vár)
(3)	Startup LED (narancs) világít, ha az inverter az automatikus indulás vagy öntesztelés fázisban van, amikor napfelkelte után a szolármodulok már elegendő teljesítményt szolgáltatnak az inverter a Beállítás menüben készenléti üzemmódra lett kapcsolva (= betáplálás üzemmód kézi lekapcsolása) az inverter-szoftver aktualizálásra kerül
(4)	Üzemállapot LED (zöld) világít, ha a fotovoltaikus berendezés az inverter automatikus indítási fázisa után zavartalanul üzemel ameddig a hálózati betáplálás üzemmód fennáll
	Funkciógombok - választás szerint különféle funkciókra beállítva:
(5)	'Balra/fel' gomb a navigáláshoz balra és felfelé
(6)	'Le/jobbra' gomb a navigáláshoz lefelé és jobbra
(7)	'Menü/Esc' gomb a menüszintbe váltáshoz a Beállítás menüből való kilépéshez
(8)	'Enter' gomb a kiválasztás nyugtázásához

A gombok kapacitív gombok, a rájutó nedvesség hátrányosan befolyásolhatja a működésüket. Az optimális működéshez szükség esetén kendővel törölje szárazra a gombokat.

Poz.	Ismertetés
(1)	Kijelző az értékek, a beállítások és a menük kijelzésére
	Ellenőrző és állapotjelző LED-ek
(2)	Általános állapotjelző LED (piros) világít, ha a kijelzőn állapotüzenet jelenik meg a betáplálás üzemmód megszakítása esetén hibakezelés közben (az inverter a fellépett hiba nyugtázására vagy elhárítására vár)
(3)	Startup LED (narancs) világít, ha az inverter az automatikus indulás vagy öntesztelés fázisban van, amikor napfelkelte után a szolármodulok már elegendő teljesítményt szolgáltatnak az inverter a Beállítás menüben készenléti üzemmódra lett kapcsolva (= betáplálás üzemmód kézi lekapcsolása) az inverter-szoftver aktualizálásra kerül
(4)	Üzemállapot LED (zöld) világít, ha a fotovoltaikus berendezés az inverter automatikus indítási fázisa után zavartalanul üzemel ameddig a hálózati betáplálás üzemmód fennáll
	Funkciógombok - választás szerint különféle funkciókra beállítva:
(5)	'Balra/fel' gomb a navigáláshoz balra és felfelé
(6)	'Le/jobbra' gomb a navigáláshoz lefelé és jobbra
(7)	'Menü/Esc' gomb a menüszintbe váltáshoz a Beállítás menüből való kilépéshez
(8)	'Enter' gomb a kiválasztás nyugtázásához

A gombok kapacitív gombok, a rájutó nedvesség hátrányosan befolyásolhatja a működésüket. Az optimális működéshez szükség esetén kendővel törölje szárazra a gombokat.

A kijelző táplálását az AC hálózati feszültség biztosítja. A Beállítás menü beállításától függően a kijelző egész nap rendelkezésre állhat.

MEGJEGYZÉS!

Az inverter kijelzője nem hitelesített mérőkészülék.

Az energiaszolgáltató vállalat fogyasztásmérőjéhez viszonyított kismértékű eltérés rendszerfüggő. Így tehát az energiaszolgáltatóval való pontos elszámoláshoz hitelesített mérőóra szükséges.

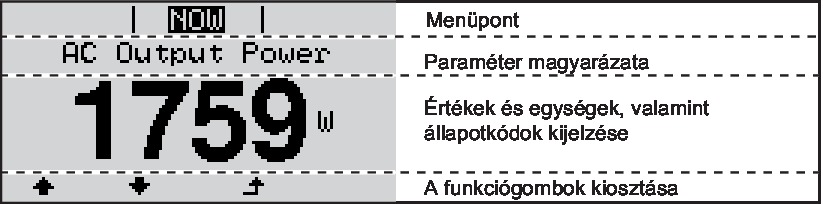

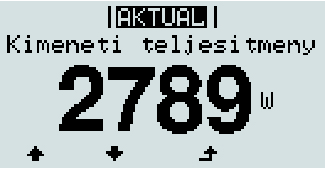

Kijelző kijelzési tartományai, kijelzési üzemmód

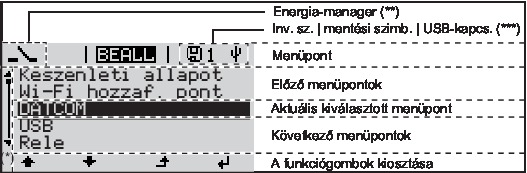

A kijelző kijelzési tartományai, beállítás üzemmód

(*)	Gördítősáv

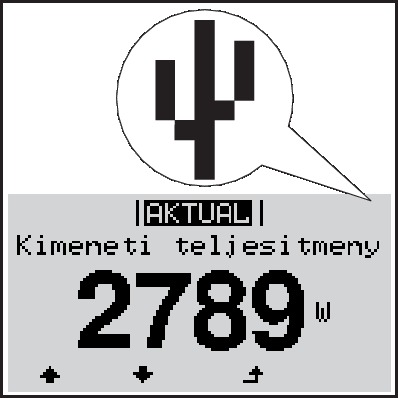

(**)	Az energia-manager szimbólum akkor jelenik meg, ha aktiválták az 'Energia-manager' funkciót.
(***)	WR-Nr. = inverter DATCOM száma, mentés szimbólum - a beállított értékek mentésekor rövid időre megjelenik, USB kapcsolat - megjelenik, ha csatlakoztatta az USB meghajtót

1.Nyomjon meg egy tetszőleges gombot.

A kijelző világítása aktiválódik.

A SETUP menü ‘Kijelző beállítások - világítás‘ menüpontjában a kijelző állandó világításra, vagy állandóan kikapcsolt világításra állítható be.

Ha 2 percig nem történik gombnyomás, automatikusan kialszik a kijelzővilágítás, és az inverter átvált az 'AKTUÁLIS' menüpontba (amennyiben a kijelzővilágítás az automatikus üzemmódra van beállítva).

Az ’AKTUÁLIS’ menüpontra való automatikus váltás a menüszinten belül bármelyik tetszőleges helyzetből megtörténik, kivéve az inverter készenlét üzemmódba történő, manuális kapcsolásakor.

Az ’AKTUÁLIS’ menüpontra való automatikus váltást követően az éppen betáplált teljesítmény jelenik meg.

1.Nyomja meg a 'Menü' gombot

		A kijelző a menüszintre vált át.

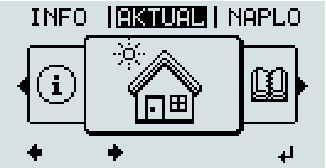

		1.A 'balra' vagy 'jobbra' gombokkal válassza ki a kívánt menüpontot
		1.Hívja be a kívánt menüpontot az 'Enter' gomb megnyomásával

AKTUÁLIS
(pillanatnyi értékek kijelzése)

NAPLÓ
(a mai nap, az aktuális naptári év és az inverter első üzembe helyezése óta eltelt idő feljegyzett adatai)

GRAF
Napi jelleggörbe
Grafikusan ábrázolja a nap folyamán a kimeneti teljesítmény alakulását. Az időtengely skálabeosztása automatikusan jön létre.

Nyomja meg a 'Vissza' gombot a kijelzés bezárásához

AKTUÁLIS
(pillanatnyi értékek kijelzése)

NAPLÓ
(a mai nap, az aktuális naptári év és az inverter első üzembe helyezése óta eltelt idő feljegyzett adatai)

GRAF
Napi jelleggörbe
Grafikusan ábrázolja a nap folyamán a kimeneti teljesítmény alakulását. Az időtengely skálabeosztása automatikusan jön létre.

Nyomja meg a 'Vissza' gombot a kijelzés bezárásához

	Az AKTUÁLIS menüpontban kijelzett értékek:
	Kimeneti teljesítmény (W)
	AC meddő teljesítmény (VAr)
	Hálózati feszültség (V)
	Kimeneti áramerősség (A)
	Hálózati frekvencia (Hz)
	Szolárfeszültség (V)
	Szolár áramerősség (A)
	Időpont / dátum Időpont és dátum az inverteren vagy a Fronius Solar Net gyűrűben

	A NAPLÓ menüpontban kijelzett értékek: (a mai napra, az aktuális naptári évre és az inverter első üzembe helyezése óta eltelt időre vonatkozóan)
	Tárolt energia (kWh/MWh) A figyelembe vett időtartamon belül a hálózatban tárolt energia A különböző mérési eljárások következtében eltérés lehet más mérőkészülékek kijelzéséhez viszonyítva. A tárolt energia elszámolása szempontjából csak az elektromos szolgáltató vállalat által rendelkezésre bocsátott hitelesített mérőeszköz a mérvadó.
	Maximális kimeneti teljesítmény (W) A figyelembe vett időtartamon belül a hálózatba betáplált legnagyobb teljesítmény
	Hozam A figyelembe vett időtartam alatt kigazdálkodott pénzösszeg (a pénznem beállítható a Beállítás menüpontban) Ugyanúgy, mint a tárolt energiánál, a hozamnál is eltérések lehetnek más mérési értékekhez viszonyítva. A pénznem és az elszámolási díjszabás beállítását lásd a „Beállítás menü” erre vonatkozó fejezetében. A gyári beállítás a mindenkori országbeli beállítástól függ.
	CO2 megtakarítás (g/kg) A figyelembe vett időtartam alatt megtakarított CO₂-kibocsátás A CO₂ megtakarítás megfelel annak a CO₂-kibocsátásnak, mely a meglévő erőműparktól függően ugyanilyen mennyiségű árammennyiség előállításakor keletkezne. A gyári beállítás 0,53 kg/kWh (forrás: DGS - Deutsche Gesellschaft für Sonnenenergie).
	Maximális feszültség L-N (V) a legnagyobb mért feszültség a megfigyelt időtartam alatt, a vezető és a nullavezető között
	Maximális szolár feszültség (V) A figyelembe vett időtartamon belül mért legnagyobb szolármodul feszültség
	Üzemórák Az inverter üzemelési időtartama (ÓÓ:PP). FONTOS! A napi és az éves értékek helyes kijelzéséhez pontosan be kell állítani az időt.

Az inverter előre konfigurálása az üzembe helyezés (pl. Telepítő varázslóval) teljes végrehajtása után történik meg az országfüggő beállítás után.

A SETUP menüpont egyszerűen lehetővé teszi az inverter előre beállított értékeinek a megváltoztatását, hogy ezáltal meg lehessen felelni a felhasználó egyedi kívánságainak és követelményeinek.

Az inverter előre konfigurálása az üzembe helyezés (pl. Telepítő varázslóval) teljes végrehajtása után történik meg az országfüggő beállítás után.

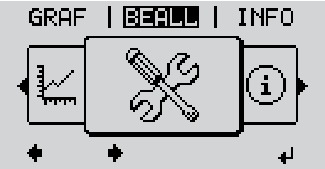

SETUP
(Beállítás menü)

MEGJEGYZÉS!

A szoftverfrissítések miatt a készüléken elérhetők lehetnek olyan funkciók, amelyeket ez a kezelési útmutató nem említ vagy fordítva.

Ezenkívül egyes ábrák kis mértékben el is térhetnek az Ön készülékének kezelőelemeitől. Ezeknek a kezelőelemeknek a működésmódja azonban megegyezik.

Belépés a BEÁLLÍTÁS (SETUP) menüpontba

A "BEÁLLÍTÁS" (SETUP) menüszint ki van választva		1.Válassza ki a menüszinten a "balra" vagy "jobbra" gombbal a "BEÁLLÍTÁS" (SETUP) menüpontot
		1.Nyomja meg az „Enter” gombot

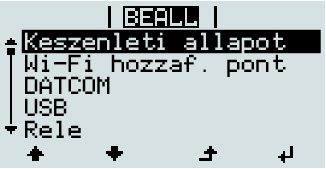

"Készenlét" menüpont		Megjelenik a BEÁLLÍTÁS (SETUP) menü első menüpontja: ”Készenlét" ("Standby")

Lapozás a menüpontok között

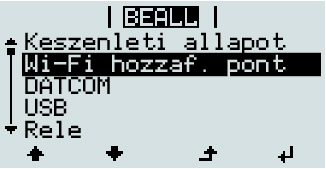

Példa: "WiFi hozzáférési pont" menüpont		1.A "Fel" vagy "Le" gombokkal lapozzon a rendelkezésre álló menüpontok között

Kilépés a menüpontból

		1.A menüpontból való kilépéshez nyomja meg a "Vissza" gombot A menüszint kijelzésre kerül

Ha 2 percen keresztül nem nyom meg egyetlen gombot sem,

akkor az inverter a menüszinten belül bármely tetszőleges helyzetből átvált az "AKTUÁLIS" menüpontba (kivétel: "Standby" beállítási menübejegyzés),
a kijelző-világítás kialszik.
Az aktuális betáplált teljesítmény kijelzésre kerül.

1.Lépjen be a kívánt menübe

2.A 'Fel' vagy 'Le' gombokkal válassza ki a kívánt menüpontot

3.Nyomja meg az 'Enter' gombot

A rendelkezésre álló beállítások kijelzésre kerülnek:		A beállításra kerülő érték első helye villog:
1.A 'Fel' vagy 'Le' gombokkal válassza ki a kívánt beállítást 2.A választás mentéséhez és átvételéhez nyomja meg az 'Enter' gombot. A választás elvetéséhez nyomja meg az 'Esc' gombot.		1.A 'Fel' vagy 'Le' gombokkal válasszon ki egy számot az első helyre 2.Nyomja meg az 'Enter' gombot Az érték második helye villog. 1.Ismételje a 4. és 5. munkalépést addig, amíg ... az egész beállítandó érték villogni nem kezd.
		1.Nyomja meg az 'Enter' gombot 2.Szükség esetén ismételje meg a lépéseket 4-től 6-ig a mértékegységek vagy a többi beállításra kerülő értékek beállításához, amíg villogni nem kezd a mértékegység vagy a beállításra kerülő érték. 3.A változtatás mentéséhez és átvételéhez nyomja meg az 'Enter' gombot. A változtatások elvetéséhez nyomja meg az 'Esc' gombot.
Az aktuális kiválasztott menüpont kijelzésre kerül.		Az aktuális kiválasztott menüpont kijelzésre kerül.

		1.Válassza ki a Beállítás ‘Idő/dátum’ menüpontot
		1.Nyomja meg az 'Enter' gombot

		Megjelenik a beállítható értékek áttekintése.
		1.A 'Fel' vagy 'Le' gombokkal válassza ki az 'Idő beállítása' pontot
		1.Nyomja meg az 'Enter' gombot

		Megjelenik a pontos idő. (ÓÓ:PP:MM, 24 órás kijelzéssel), az óra tízes helyiértéke villog.
		1.A 'Fel' vagy 'Le' gombokkal válassza ki az óra tízes helyiértékét
		1.Nyomja meg az 'Enter' gombot

		Az óra egyes helyiértéke villog.
		1.Ismételje meg a 5. és 6. lépést az óra egyes helyiértékére, valamint a percre és a másodpercre vonatkozóan, amíg ...

		a beállított pontos idő villogni kezd.
		1.Nyomja meg az 'Enter' gombot

		Az idő átvételre kerül, megjelenik a beállítható értékek áttekintése.
		1.Nyomja meg az 'Esc' gombot

		Megjelenik a Beállítás ‘Idő/dátum’ menüpont.

A Készenlét üzemmód manuális aktiválása / deaktiválása

Nincs hálózati betáplálás.
A startup LED narancssárga színnel világít.
A kijelzőn felváltva a KÉSZENLÉT / ENTER felirat jelenik meg
Készenlét üzemmódban nem hívható be és nem állítható be a menüszinten belül másik menüpont.
Miután 2 percig nem történt gombnyomás, az automatikus átváltás az ’AKTUÁLIS’ menüpontba nem aktív.
A Készenlét üzemmódból csak manuálisan lehet kilépni az 'Enter' gomb megnyomásával.
A hálózati betáplálás üzemmód bármikor újra behívható az ’Enter’ gomb megnyomásával, ha nem áll fenn hiba (állapotkód)

Készenlét üzemmód beállítása (a hálózati betáplálás üzemmód kézi kikapcsolása):

1.Válassza ki a ’Készenlét’ menüpontot

2.Nyomja meg az ’Enter’

funkciógombot

A kijelzőn váltakozva jelenik meg a ’KÉSZENLÉT’ és az ’ENTER’ szöveg.
A Készenlét üzemmód ekkor aktivált.
A startup LED narancssárga színnel világít.

A hálózati betáplálás üzemmód újbóli felvétele:

Készenlét üzemmódban a kijelzőn váltakozva jelenik meg a 'KÉSZENLÉT' és az 'ENTER' szöveg.

1.A hálózati betáplálás üzemmód újbóli felvételére nyomja meg az ’Enter’

funkciógombot

A ’Készenlét’ menüpont jelenik meg.
Ezzel párhuzamosan az inverter lefuttatja az indítás fázist.
A hálózati betáplálás üzemmód újbóli felvétele után zölden világít az üzemállapot LED.

A Készenlét üzemmód manuális aktiválása / deaktiválása

Nincs hálózati betáplálás.
A startup LED narancssárga színnel világít.
A kijelzőn felváltva a KÉSZENLÉT / ENTER felirat jelenik meg
Készenlét üzemmódban nem hívható be és nem állítható be a menüszinten belül másik menüpont.
Miután 2 percig nem történt gombnyomás, az automatikus átváltás az ’AKTUÁLIS’ menüpontba nem aktív.
A Készenlét üzemmódból csak manuálisan lehet kilépni az 'Enter' gomb megnyomásával.
A hálózati betáplálás üzemmód bármikor újra behívható az ’Enter’ gomb megnyomásával, ha nem áll fenn hiba (állapotkód)

Készenlét üzemmód beállítása (a hálózati betáplálás üzemmód kézi kikapcsolása):

1.Válassza ki a ’Készenlét’ menüpontot

2.Nyomja meg az ’Enter’

funkciógombot

A kijelzőn váltakozva jelenik meg a ’KÉSZENLÉT’ és az ’ENTER’ szöveg.
A Készenlét üzemmód ekkor aktivált.
A startup LED narancssárga színnel világít.

A hálózati betáplálás üzemmód újbóli felvétele:

Készenlét üzemmódban a kijelzőn váltakozva jelenik meg a 'KÉSZENLÉT' és az 'ENTER' szöveg.

1.A hálózati betáplálás üzemmód újbóli felvételére nyomja meg az ’Enter’

funkciógombot

A WiFi hozzáférési pont aktiválásához / deaktiválásához. Erre például a berendezés-felügyeletnek a Datamanager webinterfészével történő beállításához és összehangolásához van szükség. Ha az inverter nem ismer fel Datamanagert, akkor megjelenik a [nem áll rendelkezésre] kijelzés

Beállítási tartomány	WiFi hozzáférési pont [leállítva]
	Aktiválni kell a WiFi hozzáférési pontot? A WiFi hozzáférési pont aktiválásához Nyomja meg az Enter gombot.
	WiFi hozzáférési pont [aktív] Megjelenik az SS-azonosító (SS) és a jelszó (PW).
	Deaktiválni kell a WiFi hozzáférési pontot? A WiFi hozzáférési pont deaktiválásához Nyomja meg az Enter gombot.
	WiFi hozzáférési pont [nem áll rendelkezésre] Akkor jelenik meg, ha nincs berendezés-felügyelet az inverteren.

Az adatkommunikáció ellenőrzése, az inverter számának bevitele, protokoll-beállítások

Beállítási tartomány

Állapot/inverter száma/protokoll típusa

Állapot Jelzi a Fronius Solar Net-en folyamatban lévő adatkommunikációt vagy az adatkommunikációban fellépett hibát
Inverter száma Az inverter számának (=címének) beállítása több inverterrel rendelkező berendezéseknél
Beállítási tartomány	00 - 99 (00 = 100-as című inverter)
Gyári beállítás	01
FONTOS! Ha több inverter van az adatkommunikációs rendszerbe kapcsolva, akkor mindegyik inverterhez hozzá kell rendelni egy saját címet.
Protokoll típusa Meghatározza, hogy milyen kommunikációs protokoll szerint történik az adatátvitel:
Beállítási tartomány	Fronius Solar Net / interfész *
Gyári beállítás	Fronius Solar Net
* Az interfész protokolltípus csak Fronius Datamanager-kártya nélkül működik. A meglévő Fronius Datamanager-kártyákat el kell távolítani az inverterből.

Firmware-frissítések elvégzése vagy az inverter részletértékeinek tárolása az USB-meghajtón

Beállítási tartomány

Hardver biztonságos eltávolítása/szoftverfrissítés/naplózási intervallum

Hardver biztonságos eltávolítása
Az USB-meghajtó adatveszteség nélküli eltávolítása az adatkommunikációs fiók USB A aljzatáról.

Az USB-meghajtót ki lehet húzni:

ha megjelenik az OK üzenet
ha az „adatátvitel” LED már nem villog vagy világít

Szoftverfrissítés
Az inverter-firmware USB-meghajtó segítségével végzett frissítéséhez.

Eljárásmód:

1.Töltse le a "froxxxxx.upd" firmware-frissítő fájlt
(pl. a http://www.fronius.com-ról; xxxxx a mindenkori verziószámot jelöli)

MEGJEGYZÉS!

Az inverter-szoftver problémamentes frissítése érdekében az erre a célra alkalmazott USB-meghajtónak nem lehet rejtett partíciója és kódolása (lásd „Megfelelő USB-meghajtók“ fejezet).

1.Mentse a firmware-frissítő fájlt az USB-meghajtó legfelső adatszintjére

2.Nyissa ki az adatkommunikációs terület fedelét az inverteren

3.Dugja be a firmware-frissítő fájlt tartalmazó USB-meghajtót az inverter adatkommunikációs területén lévő USB-aljzatba

4.Válassza ki a Beállítás menüben az „USB”, majd a „Szoftverfrissítés” menüpontot

5.Nyomja meg az „Enter” gombot

6.Várjon, amíg a kijelzőn megjelenik az aktuálisan az inverterben lévő és az új firmware-verzió összehasonlítása:

1. oldal: Recerbo szoftver (LCD), gombvezérlő szoftver (KEY), ország szerinti beállítás verzió (Set)
2. oldal: Teljesítményátviteli egység szoftver (PS1, PS2)

7.Minden oldal után nyomja meg az „Enter” gombot

Az inverter elkezdi az adatok másolását.
Megjelenik a „BOOT” és az egyes tesztek letárolásának %-os előrehaladása az összes elektronikus modul adatának átmásolásáig.

A másolás után az inverter egymás után frissíti a szükséges elektronikus modulokat.
Megjelenik a „BOOT”, az érintett modul és a frissítés %-os előrehaladása.

Utolsó lépésként az inverter frissíti a kijelzőt.
A kijelző kb. 1 másodpercig sötét marad, villognak az ellenőrző és állapotjelző LED-ek.

A firmware frissítésének befejezése után az inverter átvált a indítási fázisra, majd a hálózati betáplálás üzemmódra. A „Hardver biztonságos eltávolítása” funkció használatával húzza ki az USB-meghajtót.

Az inverter-firmware frissítésénél megmaradnak az egyedi beállítások a Beállítás (Setup) menüben.

	Naplózási intervallum Az USB naplózás funkció aktiválása/deaktiválása, továbbá a naplózási intervallum megadása
	Egység	perc
	Beállítási tartomány	30 perc / 20 perc / 15 perc / 10 perc / 5 perc / nincs naplózás
	Gyári beállítás	30 perc

	30 perc	Az adatgyűjtési időköz 30 perc; az USB-meghajtóra 30 percenkénti időközönként tárolásra kerülnek a gyűjtött adatok.
	20 perc
	15 perc
	10 perc
	5 perc	Az adatgyűjtési időköz 5 perc; az USB-meghajtóra 5 percenkénti időközönként tárolásra kerülnek a gyűjtött adatok.
	Nincs adatgyűjtés	Nincs adattárolás

FONTOS! A kifogástalan USB naplózási funkció biztosításához pontosan be kell állítani az időt. Az idő beállítását a „Beállítás (Setup) menü menüpontjai” - „Idő / dátum” c. pontban tárgyaljuk.

A potenciálmentes kapcsolóérintkező (relé) révén az inverteren állapotüzenetek (állapotkódok), az inverter állapota (pl. a hálózati betáplálás üzemmód) vagy az ’Energia-manager’ funkciói jeleníthetők meg.

Beállítási tartomány

Relé üzemmód / relé-teszt / bekapcsolási pont* / kikapcsolási pont*

* Csak akkor kerülnek kijelzésre, ha aktiválva van a 'Relé üzemmód' alatt az 'E-manager' funkció.

Relé üzemmód
a relé üzemmód segítségével az alábbi funkciók valósíthatók meg:

riasztási funkció (Permanent / ALL / GAF)
aktív kimenet (ON / OFF)
Energia-manager (E-Manager)

Beállítási tartomány

ALL / Permanent / GAF / OFF / ON / E-Manager

Gyári beállítás

ALL:

	Riasztási funkció:
	ALL / Permanent:	A potenciálmentes kapcsolóérintkező kapcsolása tartósan fennálló és ideiglenes szervizkódok esetén (pl. a hálózati betáplálás üzemmód rövid idejű megszakítása, egy szervizkód naponta meghatározott számban fellép - beállítható a ‚BASIC‘ (Alap) menüben)
	GAF	A GAF üzemmód kiválasztásakor bekapcsol a relé. Amikor a teljesítményátviteli egység hibát jelez, és normál hálózati betáplálás üzemmódból hibaállapotba vált, a relé kinyit. Így alkalmazható a relé meghibásodást kiküszöbölő funkciókra. Alkalmazási példa Egyfázisú inverterek többfázisú felállítási helyen való alkalmazásakor szükségessé válhat a fáziskiegyenlítés. Ha egy vagy több inverternél hiba lép fel, és megszakad a hálózati kapcsolat, a többi invertert is le kell választani a fázis egyensúlyának fenntartása érdekében. Az „GAF” reléfunkció a Datamanagerhez vagy külső védőberendezéshez kapcsolódva alkalmazható annak felismerése vagy jelzése érdekében, hogy egy inverter nem kap hálózati betáplálást, vagy leválasztódott a hálózatról, és a többi invertert is le kell választani a hálózatról egy távoli paranccsal.
	aktív kimenet:
	ON:	Az NO potenciálmentes kapcsolóérintkező mindaddig be van kapcsolva, amíg az inverter üzemel (amíg a kijelző világít vagy kijelez).
	OFF:	Az NO potenciálmentes kapcsolóérintkező ki van kapcsolva.
	Energia-manager:
	E-manager:	Az ‘Energia-manager‘ működéséről az „Energia-manager“ fejezetben találhatók további információk.
Relé-teszt Működésellenőrzés, hogy kapcsol-e a potenciálmentes kapcsolóérintkező
Bekapcsolási pont (csak aktivált ‘Energia-manager‘ funkció esetén) a hatásos teljesítmény azon határának beállításához, amelytől kezdve a potenciálmentes kapcsolóérintkező bekapcsolásra kerül

Gyári beállítás	1000 W
Beállítási tartomány	beállított kikapcsolási pont az inverter maximális névleges teljesítményéig (W vagy kW)
Kikapcsolási pont (csak aktivált ‘Energia-manager‘ funkció esetén) a hatásos teljesítmény azon határának beállításához, amelytől kezdve a potenciálmentes kapcsolóérintkező kikapcsolásra kerül

Gyári beállítás	500
Beállítási tartomány	0-tól az inverter beállított bekapcsolási pontjáig (W vagy kW)

Az „Energia-manager” (E-manager) funkcióval a potenciálmentes kapcsoló érintkező úgy vezérelhető, hogy aktorként működjön.
Így a potenciálmentes kapcsoló érintkezőre csatlakoztatott fogyasztó a betáplált teljesítménytől (hatásos teljesítménytől) függő be- vagy kikapcsolási pont megadásával vezérelhető.

A potenciálmentes kapcsoló érintkező automatikusan kikapcsolásra kerül,

ha az inverter nem táplál be áramot a nyilvános hálózatba,
ha az invertert manuálisan átkapcsolják készenlét üzemmódra,
ha a megadott hatásos teljesítmény kisebb, mint az inverter névleges teljesítményének 10%-a.

Az „Energia-manager” funkció aktiválásához válassza ki az „E-manager”-t, és nyomja meg az „Enter” gombot. Ha az „Energia-manager” funkció aktiválva van, akkor a kijelzőn balra fent megjelenik az „Energia-manager” szimbólum:
	kikapcsolt NO (alaphelyzetben nyitott) potenciálmentes kapcsoló érintkező esetén (nyitott érintkező)
	bekapcsolt NO (alaphelyzetben nyitott) potenciálmentes kapcsoló érintkező esetén (zárt érintkező)

Az „Energia-manager” funkció deaktiválásához válasszon ki egy másik funkciót (ALL / Permanent / OFF / ON) és nyomja meg az „Enter” gombot.

MEGJEGYZÉS!

Tudnivaló a be- és a kikapcsolási pont megadásához
Ha a bekapcsolási pont és a kikapcsolási pont között túl kicsi a távolság, valamint ha ingadozik a hatásos teljesítmény, akkor az a kapcsolási ciklusok megsokszorozódását okozhatja.

A gyakori be- és kikapcsolás elkerülése érdekében a bekapcsolási és a kikapcsolási pont távolsága legalább 100 - 200 W legyen.

A kikapcsolási pont kiválasztásakor vegye figyelembe a csatlakoztatott fogyasztó teljesítmény-felvételét.

A bekapcsolási pont kiválasztásakor vegye figyelembe az időjárási viszonyokat és a várható napsugárzást.

Alkalmazási példa
Bekapcsolási pont = 2000 W, kikapcsolási pont = 1800 W

Ha az inverter legalább 2000 W-ot vagy ennél többet szolgáltat, az inverter potenciálmentes kapcsoló érintkezője bekapcsolódik.
Ha az inverter teljesítménye 1800 W alá csökken, a potenciálmentes kapcsoló érintkező kikapcsol.

Az olyan, érdekes alkalmazás lehetőségek, mint pl. a saját áram nagy mértékű használatával működő hőszivattyú vagy klímaberendezés így gyorsan megvalósíthatók

Az idő, a dátum és a nyári/téli időszámítás automatikus átkapcsolásának beállítása

Beállítási tartomány	Idő beállítása / Dátum beállítása / Idő kijelzési formátuma / Dátum kijelzési formátuma / Nyári/téli időszámítás
Idő beállítása Az idő beállítása (óó:pp:mm vagy óó:pp de/du - az Idő kijelzési formátuma alatti beállítástól függően)
Dátum beállítása A dátum beállítása (nn.hh.éééé vagy hh/nn/éééé - a Dátum kijelzési formátuma alatti beállítástól függően)
Idő kijelzési formátuma Az időre vonatkozó kijelzési formátum megadása

Beállítási tartomány	12 órás / 24 órás
Gyári beállítás	Az ország szerinti beállítástól függően
Dátum kijelzési formátuma A dátumra vonatkozó kijelzési formátum megadása

Beállítási tartomány	hh/nn/éééé vagy nn.hh.éé
Gyári beállítás	Az ország szerinti beállítástól függően
Nyári/téli időszámítás A nyári/téli időszámítás automatikus átkapcsolásának aktiválása / deaktiválása
FONTOS! A nyári/téli időszámítás automatikus átkapcsolása funkciót csak akkor kell használni, ha a Fronius Solar Net gyűrűben nincs LAN- vagy WLAN-képes rendszerkomponens (pl. Fronius Datalogger Web, Fronius Datamanager vagy Fronius Hybridmanager).

Beállítási tartomány	on / off
Gyári beállítás	on
FONTOS! Az idő és dátum korrekt beállítása a napi és éves értékek, valamint a napi jelleggörbe helyes kijelzésének előfeltétele.

Beállítási tartomány

Nyelv / éjjeli üzemmód / kontraszt / megvilágítás

Nyelv A kijelző nyelvének beállítása
Beállítási tartomány	angol, német, francia, spanyol, olasz, holland, cseh, szlovák, magyar, lengyel, török, portugál, román
Éjjeli üzemmód Az éjjeli üzemmód éjszaka vezérli a Fronius DATCOM és az inverter-kijelző működését, vagy pedig akkor, ha nem elég a meglévő DC feszültség

Beállítási tartomány	AUTO / ON / OFF
Gyári beállítás	OFF (KI)

	AUTO:	A Fronius DATCOM mindig működik, ha a Fronius Datamanager csatlakoztatva van egy aktív, megszakítás nélküli Fronius Solar Net hálózatra. Az inverter-kijelző éjszaka sötét, és egy tetszőleges gomb megnyomásával aktiválható.
	ON:	A Fronius DATCOM mindig működik. Az inverter megszakítás nélkül biztosítja a Fronius Solar Net 12 V-os ellátását. A kijelző mindig aktív. FONTOS! Ha csatlakoztatott Fronius Solar Net komponensek esetén a Fronius DATCOM éjjeli üzemmód ON-ra vagy AUTO-ra van állítva, akkor éjszaka megnövekszik az inverter áramfogyasztása kereken 7 W-ra.
	OFF:	Éjszaka nem működik a Fronius DATCOM, éjszaka az inverternek nincs szüksége hálózati teljesítményre a Fronius Solar Net elektromos ellátásához. Az inverter-kijelző éjszaka nem aktív, a Fronius Datamanager nem áll rendelkezésre. Ha mégis aktiválni akarja a Fronius Datamanager-t, akkor kapcsolja ki, majd újra be az AC-oldalon az invertert, és 90 másodpercen belül nyomjon meg egy tetszőleges funkciógombot az inverter kijelzőjén.
Kontraszt Az inverter- kijelző kontrasztjának beállítása

Beállítási tartomány	0 – 10
Gyári beállítás	5
Mivel a kontraszt függ a hőmérséklettől, a változó környezeti feltételek szükségessé tehetik a „Kontraszt” menüpont beállítását.
Világítás Az inverter-kijelző világításának előzetes beállítása
A „Világítás” menüpont csak az inverter kijelzőjének háttérvilágítására vonatkozik.

Beállítási tartomány	AUTO / ON / OFF
Gyári beállítás	AUTO

	AUTO:	Az inverter-kijelző világítása egy tetszőleges gomb megnyomásával aktiválható. Ha 2 percen keresztül nem nyom meg egyetlen gombot sem, akkor a kijelző világítása kialszik.
	ON:	Az inverter-kijelző világítása aktív inverter esetén állandóan be van kapcsolva.
	OFF:	Az inverter-kijelző világítása állandóan ki van kapcsolva.

Az alábbi beállítások módosíthatók / állíthatók be itt:

Mérőóra eltérés / kalibrálás
Pénznem
Betáplált áram díjszabása
CO2 tényező

Beállítási tartomány

Pénznem / betáplálási tarifa

Mérőóra eltérés / kalibrálás A számláló kalibrálása
Pénznem A pénznem beállítása
Beállítási tartomány	3-jegyű, A-Z
Betáplálási tarifa Az elszámolási díjszabás beállítása a tárolt energia elszámolásához
Beállítási tartomány	2-jegyű, 3 tizedesjegy
Gyári beállítás	(az országbeállítástól függ)
CO2 tényező A betáplált energia CO2 tényezőjének beállítása

a ventilátor működőképességének ellenőrzéséhez

Beállítási tartomány

Ventilátor #1 teszt/ventilátor #2 teszt (készülékfüggő)

válassza ki a kívánt ventilátort a „Fel” és „Le” gombokkal
A kiválasztott ventilátor tesztje az „Enter” gomb megnyomásával indítható el.
A ventilátor addig jár, amíg Ön az „Esc” gomb megnyomásával ki nem lép a menüből.

FONTOS! Az inverter kijelzőjén nem jelenik meg kijelzés azzal kapcsolatban, hogy a ventilátor rendben van-e. A ventilátor működésének módja csak hallás és érzés alapján ellenőrizhető.

INFO
(készülékre és szoftverre vonatkozó információk)

Mért értékek	Kijelzési tartomány:	PV szig. / Külső hat. / U PV1 / GVDPR / Fan #1
	PV szig. a fotovoltaikus berendezés szigetelési ellenállása (nem földelt és negatív póluson földelt szolármoduloknál) Külső hat. Külső teljesítménycsökkenés százalékban, pl. a hálózatüzemeltető által megadva U PV1 pillanatnyi DC feszültség a csatlakozókapcsokon, akkor is, ha az inverter egyáltalán nem táplál be (1. MPP tracker) GVDPR hálózati feszültségtől függő teljesítménycsökkenés Fan #1 A ventilátor előírt teljesítményének százalékos értéke
LT állapot	Az inverterben legutoljára fellépett hiba státuszkijelzése megjeleníthető. FONTOS! A gyenge napsugárzás miatt minden reggel és este természetszerűen fellép a 306-os (Power low) és a 307-es (DC low) állapotüzenet. Ezeket az állapotüzeneteket nem hiba okozza. Az „Enter” gomb megnyomása után kijelzésre kerül a teljesítményátviteli egység állapota és a legutoljára fellépett hiba A „Fel” vagy „Le” gombokkal lapozzon a listán belül Az állapot- és hibalistából való kilépéshez nyomja meg a „Vissza” gombot
Hálózat állapota	Az utoljára fellépett 5 hálózati hiba megjeleníthető: Az „Enter” gomb megnyomása után kijelzésre kerül az utoljára fellépett 5 hálózati hiba A „Fel” vagy „Le” gombokkal lapozzon a listán belül A hálózati hibák kijelzéséből való kilépéshez nyomja meg a „Vissza” gombot

Az energiaszolgáltató vállalat számára fontos beállítások kijelzéséhez. A kijelzett értékek a mindenkori ország szerinti setup értékétől vagy az inverterre jellemző beállításoktól függenek.

Kijelzési tartomány

Általános tudnivalók / Ország szerinti beállítás / MPP tracker / Hálózatfelügyelet / Hálózati feszültség határértékek / Hálózati frekvencia határértékek / Q-mód / AC teljesítményhatár / AC feszültségcsökkenés / Fault Ride Through

Általános tudnivalók:	Készüléktípus Család
Ország szerinti beállítás:	Setup Ország szerinti setup Verzió Az ország szerinti setup verziója Csoport Csoport az inverter szoftverének frissítéséhez
MPP tracker:	1. tracker
Hálózatfelügyelet:	GMTi Inverter gyorsindítás ideje, s-ban GMTr Újbóli rákapcsolódási idő, s-ban, hálózati hiba után ULL Hálózati feszültség átlagértéke 10 percen keresztül, V-ban LLTrip Kioldási idő a hosszú idejű feszültségfelügyelethez
A hálózati feszültség határai:	UILmax Belső hálózati feszültség felső értéke, V-ban UILmin Belső hálózati feszültség alsó értéke, V-ban
A hálózati frekvencia határai:	FILmax Belső hálózati frekvencia felső értéke, Hz-ben FILmin Belső hálózati frekvencia alsó értéke, Hz-ben
Q-mód:	Aktuális beállított teljesítménytényező cos fi (pl. konstans cos(fi) / konstans Q / Q(U)-jelleggörbe / stb.)
AC teljesítményhatár:	Max. P AC Manuális teljesítménycsökkentés
AC feszültségcsökkenés:	Állapot ON / OFF feszültségfüggő teljesítménycsökkenés GVDPRe Az a küszöb, amelytől a feszültségfüggő teljesítménycsökkenés elkezdődik GVDPRv Az a csökkenési gradiens, amivel a teljesítmény csökken, pl.: 10% voltonként, ami a GVDPRe küszöb fölött van. Üzenet Aktiválja egy üzenetnek a Fronius Solar Net-en keresztüli elküldését
Fault Ride Through:	Állapot - standard beállítás: OFF Ha a funkció aktív, akkor rövid idejű (a hálózati szolgáltató által beállított határokon kívül eső) AC feszültség-letörés esetén nem kapcsol le azonnal az inverter, hanem meghatározott ideig folytatja a betáplálást. DB min. - standard beállítás: 90% „Dead Band Minimum“ beállítás, százalékban DB max. - standard beállítás: 120% „Dead Band Maximum“ beállítás, százalékban k tény. - standard beállítás: 0

Az inverterbe épített kártyák verziószámának és sorozatszámának a kijelzése (pl. szervizelés céljából)

Kijelzési tartomány

Kijelző / Kijelző szoftver / Szoftver ellenőrzőösszeg / Adatmemória / Adatmemória #1 / Teljesítményátviteli egység / Teljesítményátviteli egység szoftver / EMC szűrő / Power Stage #3 / Power Stage #4

Az inverter fel van szerelve gombreteszelő funkcióval.
Aktivált gombreteszeléskor a setup menüt nem lehet behívni, pl. a beállítási adatok véletlen megváltoztatásának a megakadályozása céljából.
A gombreteszelés aktiválásához / deaktiválásához be kell vinni a 12321 kódot.

	1.Nyomja meg a „Menü” gombot
	A menüszint megjelenik. 1.A funkcióval nem rendelkező „Menü/Esc” gombot nyomja meg 5-ször

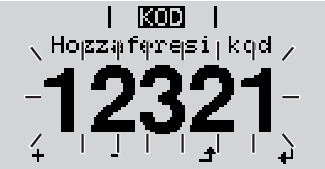

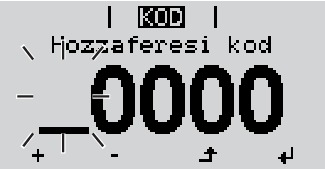

	A „KÓD” menüben láthatóvá válik a „Hozzáférési kód” szöveg, az első hely villog.
	1.Írja be a 12321 kódot: A „plusz” vagy a „mínusz” gombbal válassza ki az értéket a kód első helyére
	1.Nyomja meg az „Enter” gombot

	A második hely villog.
	1.Ismételje meg a 3. és 4. lépéseket a kód második, harmadik, negyedik és ötödik helyéhez egészen addig, amíg... a beállított kód villogni kezd. 1.Nyomja meg az „Enter” gombot

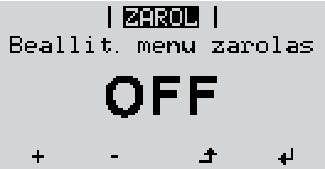

	A „ZÁROLÁS” menüben kijelzésre kerül a „gombreteszelés”.
	1.A „plusz” vagy a „mínusz” gombbal lehet be- vagy kikapcsolni a gombreteszelést: ON (BE) = gombreteszelés aktiválva (a SETUP (BEÁLLÍTÁS) menüpontot nem lehet behívni) OFF (KI) = a gombreteszelés deaktiválva (a SETUP (BEÁLLÍTÁS) menüpont behívható)
	1.Nyomja meg az „Enter” gombot

Az USB A hüvelybe csatlakoztatott USB-meghajtó az inverter adatainak a naplózására szolgálhat.

Az USB-meghajtó által mentett, naplózott adatok bármikor

importálhatók a Fronius Solar.access szoftverbe az adatnaplózással együtt készülő FLD-fájllal,
az adatnaplózással együtt készülő CSV-fájl közvetlenül megtekinthető más programkészítők programjaival (pl. Microsoft® Excel).

A régebbi változatok (az Excel 2007-ig) sorszáma 65536 sorra korlátozott.

Az „USB-meghajtón lévő adatok“, az „Adatmennyiség és tárkapacitás“, valamint a „Puffertár“ témakörökkel kapcsolatos közelebbi információk az alábbi címeken találhatók:
	® http://www.fronius.com/QR-link/4204260171HU

Az USB A hüvelybe csatlakoztatott USB-meghajtó az inverter adatainak a naplózására szolgálhat.

Az USB-meghajtó által mentett, naplózott adatok bármikor

importálhatók a Fronius Solar.access szoftverbe az adatnaplózással együtt készülő FLD-fájllal,
az adatnaplózással együtt készülő CSV-fájl közvetlenül megtekinthető más programkészítők programjaival (pl. Microsoft® Excel).

A régebbi változatok (az Excel 2007-ig) sorszáma 65536 sorra korlátozott.

Az „USB-meghajtón lévő adatok“, az „Adatmennyiség és tárkapacitás“, valamint a „Puffertár“ témakörökkel kapcsolatos közelebbi információk az alábbi címeken találhatók:
	® http://www.fronius.com/QR-link/4204260171HU

A kereskedelemben kapható sokféle USB-meghajtó következtében nem biztosítható, hogy az inverter mindenféle USB-meghajtót felismerjen.

A Fronius javasolja, hogy csak minősített, iparilag használható USB-meghajtókat alkalmazzon (ügyeljen az USB-IF logóra).

Az inverter a következő fájlrendszerű USB-meghajtókat támogatja:

FAT12
FAT16
FAT32

A Fronius azt javasolja, hogy az alkalmazott USB-meghajtókat csak a naplózott adatok feljegyzésére vagy az inverterszoftver frissítésére használja. Az USB-meghajtókon ne legyenek más adatok.

USB-szimbólum az inverter kijelzőn, pl. a „MOST” kijelzési üzemmódban:

Ha az inverter felismeri az USB-meghajtót, akkor a kijelzőn jobbra fent megjelenik az USB szimbólum.

Az USB-meghajtó behelyezésekor ellenőrizze, hogy megjelenik-e az USB szimbólum (villoghat is).

Tudnivaló! Kültéri alkalmazásoknál ügyelni kell arra, hogy a hagyományos USB-meghajtók csak korlátozott hőmérséklet-tartományban működnek.
Kültéri alkalmazásoknál gondoskodjon arról, hogy az USB-meghajtó pl. alacsony hőmérsékleten is működjön.

Az USB meghajtó segítségével a BEÁLLÍTÁS menü USB menüpontján keresztül végfelhasználók is aktualizálhatják az inverter szoftverét: a frissítő fájlt előbb az USB meghajtóra kell menteni, majd onnan át kell vinni az inverterre. A frissítő fájlnak az USB-meghajtó törzskönyvtárában (root könyvtárában) kell lennie.

Biztonsági tudnivalók az USB-meghajtó eltávolításáról:

FONTOS! Az adatvesztés megakadályozása céljából a csatlakoztatott USB-meghajtót csak a következő előfeltételek mellett szabad eltávolítani:

csak a BEÁLLÍTÁS menü ‘USB/hardver biztonságos eltávolítása’ menüpontján keresztül
ha az 'Adatátvitel' LED már nem villog vagy világít.

Az Alapmenüben az inverter telepítéséhez és üzeméhez szükséges következő fontos paraméterek állíthatók be:

DC üzemmód
Fix feszültség
MPPT1 indítófeszültség
USB napló

Szigetelési beállítások
TELJES visszaállítás
Eseményszámláló

Az Alapmenüben az inverter telepítéséhez és üzeméhez szükséges következő fontos paraméterek állíthatók be:

DC üzemmód
Fix feszültség
MPPT1 indítófeszültség
USB napló

Szigetelési beállítások
TELJES visszaállítás
Eseményszámláló

		1.Nyomja meg a 'Menü' gombot
		A menüszint kijelzésre kerül. 1.A funkcióval nem rendelkező 'Menü/Esc' gombot nyomja meg 5-ször

		A 'KÓD' menüben kijelzésre kerül a 'Hozzáférési kód' szöveg, az első hely villog.
		1.Vigye be a 22742 kódot: A 'fel' vagy 'le' gombokkal válasszon ki egy számot a kód első helyére
		1.Nyomja meg az 'Enter' gombot

A második hely villog.

1.Ismételje meg a 3. és 4. lépéseket a kód második, harmadik, negyedik és ötödik helyéhez egészen addig, amíg ...

a beállított kód villogni kezd.

1.Nyomja meg az 'Enter' gombot

		Megjelenik az Alapmenü.
		1.A 'Fel' vagy 'Le' gombokkal válassza ki a kívánt menüpontot
		1.Dolgozza fel a kiválasztott menüpontot az 'Enter' gombbal
		1.Az Alapmenü elhagyásához nyomja meg az 'Esc' gombot

Az Alapmenü a következő menüpontokat tartalmazza:

MPP 1. tracker

DC üzemmód:
MPP AUTO
FIX
MPP USER
Fix feszültség:
a fix feszültség beviteléhez, 120-440 V
MPPT1 indítófeszültség:
az MPPT1 indítófeszültség beviteléhez, 120-440 V

USB napló
A funkció aktiválása vagy deaktiválása, az összes hibaüzenet USB-meghajtóra mentéséhez
AUTO / OFF / ON

Jelbemenet

Működési mód:
Külső jel / S0-mérő / OFF
Kiváltás módja („Külső jel“ működési módnál) :
Figyelmeztetés / Külső stop
Csatlakozás típusa („Külső jel“ működési módnál) :
N/C / N/O

SMS / relé

Eseménykésleltetés:
Azon időbeli késleltetés beviteléhez, hogy mikortól kell SMS-t küldeni vagy a relét kapcsolni
900 - 86400 másodperc
Eseményszámláló:
A hibák darabszámának megadásához, ami után SMS-t kell küldeni vagy a relének kapcsolnia kell:
10 - 255

Földelés beállítása

Földelt üzemmód:
Off / pozitív / negatív
Földelés-felügyelet:
Off / figy. hiba / hiba / figyelmeztetés

Szigetelés beállítása

Szigetelési figyelmeztetés:
A szigetelés-felügyelet aktiválásához és deaktiválásához, szigetelési hiba esetén figyelmeztetés kijelzésével a betáplálás megszakítása nélkül
ON / OFF (az ország szerinti beállítástól függően)

Küszöbérték figyelmeztetés:
Azon szigetelési küszöbérték beállításához, amely alatt az inverter figyelmeztetést ad ki (a betáplálás megszakítása nélkül)
0 - 1000 kOhm (az ország szerinti beállítástól függően)

Szigetelési hiba:
A szigetelés-felügyelet aktiválásához és deaktiválásához, szigetelési hiba esetén hibaüzenet kiadásával és az inverter azonnali lekapcsolásával
ON / OFF (az ország szerinti beállítástól függően)

Küszöbérték hiba:
Azon szigetelési küszöbérték beállításához, amely alatt az inverter hibaüzenetet ad ki és megszakítja a betáplálási üzemmódot
0 - 1000 kOhm (az ország szerinti beállítástól függően)

Hőmérséklet figyelmeztetés
A túlmelegedési figyelmeztetés eseményenkénti aktiválásához / deaktiválásához;
túlmelegedési figyelmeztetés küldése és megjelenítése a kijelzőn.
ON / OFF

TOTAL Reset
A NAPLÓ menüpontban a max. és min. feszültségértéket, valamint a max. betáplált teljesítményt nullázza.
Az értékek visszaállítása nem vonható vissza.

Az értékek nullázásához nyomja meg az ‘Enter‘ gombot.
Megjelenik a „MEGERŐSÍTÉS“ („CONFIRM“).
Nyomja meg újra az ‘Enter‘ gombot.
Az értékek visszaállításra kerülnek, és megjelenik a menü

Az inverter rendszer-öndiagnosztizálással rendelkezik, mely a lehetséges hibák nagy részét önműködően felismeri és kijelzi a kijelzőn. Ezáltal az inverter és a fotovoltaikus berendezés hibái, továbbá a szerelési és kezelési hibák gyorsan megtalálhatók.

Ha a rendszer-öndiagnosztizálás konkrét hibát talált, akkor a kijelzőn megjelenik a hozzá tartozó állapotüzenet.

FONTOS! A rövid időre megjelenő állapotüzenetek az inverter szabályozási viselkedéséből adódhatnak. Ha ezután az inverter zavartalanul tovább működik, akkor nincs hiba.

Ha a rendszer-öndiagnosztizálás konkrét hibát talált, akkor a kijelzőn megjelenik a hozzá tartozó állapotüzenet.

FONTOS! A rövid időre megjelenő állapotüzenetek az inverter szabályozási viselkedéséből adódhatnak. Ha ezután az inverter zavartalanul tovább működik, akkor nincs hiba.

A kijelző napfelkelte után hosszabb ideig sötét marad:

Ellenőrizze az AC feszültséget az inverter csatlakozóin:
az AC feszültségnek 230 V (+ 10% / - 5%)* értékűnek kell lennie.

*	A hálózati feszültség tűrése az ország szerinti beállítás függvénye

Az 1. osztályba sorolt állapotüzenetek legtöbbször csak átmenetileg lépnek fel, és azokat a nyilvános villamos hálózat okozza.

Az inverter először a hálózat megszakításával reagál. Ezt követően a hálózat ellenőrzésre kerül az előírt felügyeleti időtartamon belül. Ha ezen időszak alatt a hiba többé már nem áll fenn, akkor az inverter újra felveszi a hálózati betáplálás üzemmódot.

Az ország szerinti beállítástól függően a GPIS lágyindítási funkció aktiválva van:
a VDE-AR-N 4105 irányelvnek megfelelően az AC hiba miatti kikapcsolás után folyamatosan, minden percben 10%-kal növelésre kerül az inverter kimeneti teljesítménye.

Kód	Ismertetés	Viselkedés	Elhárítás
102	Túl nagy az AC feszültség	Ha a részletes ellenőrzés után a hálózati feltételek ismét a megengedett tartományon belül vannak, akkor az inverter újból felveszi a hálózati betáplálás üzemmódot.	Hálózati csatlakozók ellenőrzése; Ha az állapotüzenet állandóan megjelenik, akkor lépjen kapcsolatba a berendezés szerelőjével
103	Túl kicsi az AC feszültség
105	Túl nagy az AC frekvencia
106	Túl kicsi az AC frekvencia
107	Az AC-hálózat a megengedett határokon kívül van
108	Sziget üzemmód felismerve

A 3. osztály azokat az állapotüzeneteket öleli fel, melyek a betáplálás üzemmód közben felléphetnek, de alapvetően nem vezetnek a hálózati betáplálás tartós megszakításához.

Az automatikus hálózatleválasztás és az előírt hálózatfelügyeleti feladatok elvégzése után az inverter megpróbálja a hálózati betáplálás újrafelvételét.

Kód	Ismertetés	Viselkedés	Elhárítás
301	Túláram (AC)	Hálózati betáplálás üzemmód rövid idejű megszakítása az inverterben lévő túláram miatt Az inverter újból elkezdi a felfutási fázist.	A hiba automatikusan elhárításra kerül; Ha az állapotüzenet tartósan megjelenik: Értesítsen egy, a Fronius által képzett szerviztechnikust
302	Túláram (DC)
303	Teljesítményátviteli egység túlmelegedés	Hálózati betáplálás üzemmód rövid idejű megszakítása túlmelegedés miatt Az inverter újból elkezdi a felfutási fázist.	Szükség esetén fúvassa ki a hűtőlevegő nyílásokat és a hűtőtestet; A hiba automatikusan elhárításra kerül; Ha az állapotüzenet állandóan megjelenik, akkor lépjen kapcsolatba a berendezés szerelőjével



304	Túl magas a belső hőmérséklet



306	KEVÉS PV TELJESÍTMÉNY Túl kicsi a közbensőköri feszültség a betáplálás üzemmódhoz	Hálózati betáplálás üzemmód rövid idejű megszakítása Az inverter újból elkezdi a felfutási fázist.	Automatikusan elhárításra kerül; Ha az állapotüzenet megfelelő napsugárzás esetén jelenik meg, akkor lépjen kapcsolatba a berendezés szerelőjével
307	KEVÉS PV FESZÜLTSÉG Túl kicsi a DC-feszültség a betáplálás üzemmódhoz

FONTOS! A gyenge napsugárzás miatt minden reggel és este természetszerűen fellép a 306-os (KEVÉS PV TELJESTMÉNY) és a 307-es (KEVÉS PV FESZÜLTSÉG) állapotüzenet. Ezeket az állapotüzeneteket nem hiba okozza.
308	Közbensőköri túlfeszültség	Hálózati betáplálás üzemmód rövid idejű megszakítása Az inverter újból elkezdi a felfutási fázist.	A hiba automatikusan elhárításra kerül; Ha az állapotüzenet tartósan megjelenik: Értesítsen egy, a Fronius által képzett szerviztechnikust
309	Túl nagy a DC bemeneti feszültség

A 4. osztályba sorolt állapotüzenetek részben megkövetelik egy képzett Fronius szerviztechnikus beavatkozását.

Kód	Ismertetés	Viselkedés	Elhárítás
401	Nem lehetséges a kommunikáció a teljesítményátviteli egységgel	Ha lehetséges, akkor az inverter az újbóli automatikus csatlakoztatási kísérlet után felveszi a hálózati betáplálás üzemmódot	Ha az állapotüzenet tartósan megjelenik: Értesítsen egy, a Fronius által képzett szerviztechnikust
406	A teljesítményátviteli egység hőmérséklet-érzékelője hibás
407	Hibás a belső hőmérséklet érzékelő
408	Egyenáram-betáplálás felismerve
412	A fix feszültségű üzemelés van az MPP feszültségű üzemelés helyett kiválasztva és a fix feszültség túl alacsony vagy túl magas értékre van beállítva.	-	Ha az állapotüzenet állandóan megjelenik, akkor lépjen kapcsolatba a berendezés szerelőjével
415	A biztonsági lekapcsolás az opcionális kártya vagy a RECERBO következtében kioldott	Az inverter nem táplál áramot a hálózatba.	Ha az állapotüzenet tartósan megjelenik: Értesítsen egy, a Fronius által képzett szerviztechnikust
416	Nem lehetséges a kommunikáció a teljesítményátviteli egység és a vezérlés között.	Ha lehetséges, akkor az inverter az újbóli automatikus csatlakoztatási kísérlet után felveszi a hálózati betáplálás üzemmódot
425	Nem lehetséges a kommunikáció a teljesítményátviteli egységgel
445	Nem megengedett határérték-beállítások	Biztonsági okok miatt az inverter nem táplál áramot a hálózatba.	Frissítse az inverter firmware-ét; Ha az állapotüzenet tartósan megjelenik: Értesítsen egy, a Fronius által képzett szerviztechnikust
452	Kommunikációs hiba a processzorok között	Ha lehetséges, akkor az inverter az újbóli automatikus csatlakoztatási kísérlet után felveszi a hálózati betáplálás üzemmódot	Ha az állapotüzenet tartósan megjelenik: Értesítsen egy, a Fronius által képzett szerviztechnikust
453	Rövid hiba a hálózati feszültségben
454	Rövid hiba a hálózati frekvenciában
457	A hálózati relé beragadt	Az inverter nem táplál áramot a hálózatba.	Értesítsen egy, a Fronius által képzett szerviztechnikust
459	Hiba a szigetelési teszt mérőjelének rögzítésekor
460	A digitális jelprocesszor (DSP) referencia feszültségforrása a megengedett tűréshatáron kívül működik
472	Hibás a szolármodul-földelés biztosítója	Az inverter nem táplál áramot a hálózatba.	Cserélje ki a szolármodul-földelés biztosítóját; Ha az állapotüzenet állandóan megjelenik, akkor lépjen kapcsolatba a berendezés szerelőjével
475	Szolármodul-földelés, szigetelési hiba (szolármodul és földelés közötti összeköttetés)	Az inverter nem táplál áramot a hálózatba.	Ha az állapotüzenet állandóan megjelenik, akkor lépjen kapcsolatba a berendezés szerelőjével
482	Nem hiánytalan az üzembe helyezés	Az inverter nem táplál áramot a hálózatba.	Végezzen AC resetet (kapcsolja ki és be a vezetékvédő kapcsolót), végezze el hiánytalanul az üzembe helyezést

Az 5. osztályba sorolt állapotüzenetek általában nem akadályozzák a hálózati betáplálás üzemmódot, de következményük a betáplálás üzemmód korlátozása lehet. Ezek addig kerülnek kijelzésre, amíg egy gombnyomással nyugtázásra nem került az állapotüzenet (a háttérben azonban az inverter normálisan működik).

Kód	Ismertetés	Viselkedés	Elhárítás
502	Szigetelési hiba a szolármodulokon	A figyelmeztető üzenet megjelenik a kijelzőn	Ha az állapotüzenet állandóan megjelenik, akkor lépjen kapcsolatba a berendezés szerelőjével
509	Nem volt betáplálás az utolsó 24 órában	A figyelmeztető üzenet megjelenik a kijelzőn	Nyugtázza az állapotüzenetet; Ellenőrizze, hogy a zavarmentes betáplálás üzemmód minden feltétele teljesül-e (pl. a szolármodulok hóval borítottak-e). Ha az állapotüzenet tartósan megjelenik: vegye figyelembe a további állapotüzeneteket
517	Teljesítmény-csökkenés (derating) a túl nagy hőmérséklet miatt	Teljesítmény-csökkenés esetén figyelmeztető üzenet jelenik meg a kijelzőn	Szükség esetén fúvassa ki a hűtőlevegő nyílásokat és a hűtőtestet; A hiba automatikusan elhárításra kerül; Ha az állapotüzenet állandóan megjelenik, akkor lépjen kapcsolatba a berendezés szerelőjével
551	Hibás a szolármodul-földelés biztosítója	A figyelmeztetés megjelenik a kijelzőn	Cserélje ki a szolármodul-földelés biztosítóját; Ha az állapotüzenet állandóan megjelenik, akkor lépjen kapcsolatba a berendezés szerelőjével
558	Működésbeli inkompatibilitás (egy vagy több NYÁK-lap az inverterben nem kompatibilis egymással, pl. NYÁK-lap csere után)	Lehetséges hibakijelzések az inverteren vagy hibás működés	Ha az állapotüzenet állandóan megjelenik, akkor lépjen kapcsolatba a berendezés szerelőjével
560	Túl nagy frekvencia miatti teljesítménycsökkenés	Az állapotüzenet túl nagy hálózati frekvencia esetén jelenik meg. Az inverter ekkor csökkenti a teljesítményt. A státuszkijelzés addig jelenik meg, amíg az inverter vissza nem tér a normál üzemmódba.	Amint a hálózati frekvencia újra a megengedett tartományban van, és az inverter újra normál üzemmódban működik, a hiba automatikusan elhárításra kerül Ha az állapotüzenet állandóan megjelenik, akkor lépjen kapcsolatba a berendezés szerelőjével.
568	Hibás bemenőjel a többfunkciós áraminterfészen	Az állapotüzenet akkor jelenik meg, ha hibás bemenőjel van a többfunkciós áraminterfészen, vagy ha a következő beállítás van beállítva: Alapmenü / Jelbemenet / Működésmód = Külső jel, kiváltás módja = Figyelmeztetés	Nyugtázza az állapotüzenetet; ellenőrizze a többfunkciós áraminterfészre csatlakoztatott készülékeket; ha az állapotüzenet állandóan megjelenik, akkor lépjen kapcsolatba a berendezés szerelőjével.

A 6. osztályba sorolt állapotüzenetek részben megkövetelik egy képzett Fronius szerviztechnikus beavatkozását.

Kód		Ismertetés		Viselkedés		Elhárítás
668		Hibás bemenőjel a többfunkciós áraminterfészen		Az inverter nem táplál áramot a hálózatba. Az állapotüzenet akkor jelenik meg, ha hibás bemenőjel van a többfunkciós áraminterfészen, vagy ha a következő beállítás van beállítva: Alapmenü / Jelbemenet / Működésmód = Külső jel, kiváltás módja = Külső stop		Ellenőrizze a többfunkciós áraminterfészre csatlakoztatott készülékeket; ha az állapotüzenet állandóan megjelenik: értesítsen egy, a Fronius által képzett szerviztechnikust.

A 7. osztályba sorolt állapotüzenetek a vezérlésre, az inverter konfigurációjára és adatainak feljegyzésére vonatkoznak, és közvetlenül vagy közvetetten befolyásolhatják a betáplálás üzemmódot.

Kód	Ismertetés	Viselkedés	Elhárítás
705	Konfliktus az inverter számának beállításakor (pl. duplán kiadott szám)	-	Korrigálja az inverter számát a beállítás menüben
721	Újra inicializálták az EEPROM-ot vagy hibás az EEPROM	A figyelmeztető üzenet megjelenik a kijelzőn	Nyugtázza az állapotüzenetet; Ha az állapotüzenet tartósan megjelenik: Értesítsen egy, a Fronius által képzett szerviztechnikust
731	Inicializálási hiba - az USB-meghajtó nem támogatott	A figyelmeztető üzenet megjelenik a kijelzőn	Ellenőrizze vagy cserélje ki az USB-meghajtót Ellenőrizze az USB-meghajtó fájlrendszerét Ha az állapotüzenet tartósan megjelenik: Értesítsen egy, a Fronius által képzett szerviztechnikust
732	Túláram az USB-meghajtón	A figyelmeztető üzenet megjelenik a kijelzőn
733	Nincs USB-meghajtó csatlakoztatva	A figyelmeztető üzenet megjelenik a kijelzőn.	Helyezzen be egy USB-meghajtót Ha az állapotüzenet tartósan megjelenik: Értesítsen egy, a Fronius által képzett szerviztechnikust
734	A frissítő fájl felismerése eredménytelen, vagy nincs frissítő fájl	A figyelmeztető üzenet megjelenik a kijelzőn	Ellenőrizze a frissítő fájlt (pl. a helyes fájlnév szempontjából) Ha az állapotüzenet tartósan megjelenik: Értesítsen egy, a Fronius által képzett szerviztechnikust
735	A frissítő fájl nem a készülékhez való, túl régi frissítő fájl	A kijelzőn figyelmeztető üzenet jelenik meg, a frissítési folyamat megszakad	Ellenőrizze a frissítő fájlt, szükség esetén szerezze be a készülékhez való frissítő fájlt (pl. http://www.fronius.com oldalról) Ha az állapotüzenet tartósan megjelenik: Értesítsen egy, a Fronius által képzett szerviztechnikust
736	Írási vagy olvasási hiba lépett fel	A figyelmeztető üzenet megjelenik a kijelzőn	Ellenőrizze az USB-meghajtót és a rajta lévő fájlokat, vagy cserélje ki az USB-meghajtót Az USB-meghajtót csak akkor húzza ki, ha az 'Adatátvitel' LED már nem villog vagy világít. Ha az állapotüzenet tartósan megjelenik: Értesítsen egy, a Fronius által képzett szerviztechnikust
738	Nem lehet menteni a naplózott adatokat (pl. az USB-meghajtó írásvédett vagy megtelt)	A figyelmeztető üzenet megjelenik a kijelzőn	Hozzon létre tárolóhelyet, oldja fel az írásvédettséget, szükség esetén ellenőrizze vagy cserélje ki az USB-meghajtót Ha az állapotüzenet tartósan megjelenik: Értesítsen egy, a Fronius által képzett szerviztechnikust
743	Hiba lépett fel frissítés közben	A figyelmeztető üzenet megjelenik a kijelzőn	Ismételje meg a frissítést, ellenőrizze az USB-meghajtót Ha az állapotüzenet tartósan megjelenik: Értesítsen egy, a Fronius által képzett szerviztechnikust
745	A frissítő fájl hibás	A kijelzőn figyelmeztető üzenet jelenik meg, a frissítési folyamat megszakad	Töltse le újra a frissítő fájlt Ha az állapotüzenet tartósan megjelenik: Értesítsen egy, a Fronius által képzett szerviztechnikust
751	A pontos idő elveszett	A figyelmeztető üzenet megjelenik a kijelzőn	Állítsa be újra az időt és a dátumot az inverteren Ha az állapotüzenet tartósan megjelenik: Értesítsen egy, a Fronius által képzett szerviztechnikust
752	Real Time Clock modul kommunikációs hiba	A figyelmeztető üzenet megjelenik a kijelzőn
757	Hardverhiba a Real Time Clock modulban	A kijelzőn hibaüzenet jelenik meg, az inverter nem táplál be áramot a hálózatba	Ha az állapotüzenet tartósan megjelenik: Értesítsen egy, a Fronius által képzett szerviztechnikust
758	Belső hiba: A Real Time Clock Modul vész-üzemmódban van	Nem pontos idő, idővesztés lehetséges (normál betáplálás üzemmód)
766	A vészüzemi teljesítmény-korlátozás aktiválva lett (max. 750 W)	A hibaüzenet megjelenik a kijelzőn

FONTOS! Forduljon Fronius-kereskedőjéhez vagy egy a Fronius által képzett szerviz technikushoz, ha

egy hiba gyakran vagy tartósan fellép
olyan hiba jelenik meg, mely nincs benne a táblázatban

Inverter üzemeltetése erősen poros környezetben:
ha szükséges, akkor tiszta sűrített levegővel fúvassa ki a hűtőtestet és az inverter hátoldalán a ventilátort, valamint a levegőbevezető nyílásokat a szerelőtartón.

Bemeneti adatok

MPP feszültségtartomány	120-335 V DC
Max. bemeneti feszültség (1000 W/m²-nél / -10 °C-on üresjáratban)	420 V DC
Max. bemeneti áram	13,3 A
Szolármodulok max. rövidzárlati árama	20,0 A
Max. áram-visszatáplálás⁴⁾	8,9 A

Kimeneti adatok

Névleges kimeneti teljesítmény (P_nom)	1500 W
Max. kimeneti teljesítmény	1500 W
Névleges hálózati feszültség	1 ~ NPE 230 V
Min. hálózati feszültség	180 V ¹⁾
Max. hálózati feszültség	270 V ¹⁾
Max. kimeneti áramerősség	7,2 A
Névleges frekvencia	50-60 Hz¹⁾
Torzítási tényező	< 4%
Teljesítménytényező, cos fi	1 0,85-1 induktív/kapacitív²⁾
Max. megengedett hálózati impedancia Z_max a PCC³⁾-n	nincs
Bekapcsoló áramimpulzus⁶⁾ és időtartam	36,0 A / 9,4 ms
Max. kimeneti hibaáram időtartamonként	43,0 A / 1,24 ms

Általános adatok

Maximális hatásfok	95,9%
Európai hatásfok	94,5%
Saját fogyasztás éjszaka	0,47 W
Hűtés	Szabályozott kényszerszellőztetés
Védettség	IP 65
Méretek, ma × sz × mé	645 x 431 x 204 mm
Súly	16,35 kg
Megengedett környezeti hőmérséklet	- 25 °C ... +50 °C
Megengedett páratartalom	0-100%
EMC zavarkibocsátási osztály	B
Túlfeszültség besorolás DC / AC	2 / 3

Védőberendezések

DC szigetelésmérés	Figyelmeztetés / lekapcsolás ⁷⁾ R_ISO < 600 kOHM-nál
Viselkedés DC túlterheléskor	Munkapont-eltolás, teljesítménykorlátozás
DC leválasztó kapcsoló	beépítve

Bemeneti adatok

MPP feszültségtartomány	120-335 V DC
Max. bemeneti feszültség (1000 W/m²-nél / -10 °C-on üresjáratban)	420 V DC
Max. bemeneti áram	13,3 A
Szolármodulok max. rövidzárlati árama	20,0 A
Max. áram-visszatáplálás⁴⁾	8,9 A

Kimeneti adatok

Névleges kimeneti teljesítmény (P_nom)	1500 W
Max. kimeneti teljesítmény	1500 W
Névleges hálózati feszültség	1 ~ NPE 230 V
Min. hálózati feszültség	180 V ¹⁾
Max. hálózati feszültség	270 V ¹⁾
Max. kimeneti áramerősség	7,2 A
Névleges frekvencia	50-60 Hz¹⁾
Torzítási tényező	< 4%
Teljesítménytényező, cos fi	1 0,85-1 induktív/kapacitív²⁾
Max. megengedett hálózati impedancia Z_max a PCC³⁾-n	nincs
Bekapcsoló áramimpulzus⁶⁾ és időtartam	36,0 A / 9,4 ms
Max. kimeneti hibaáram időtartamonként	43,0 A / 1,24 ms

Általános adatok

Maximális hatásfok	95,9%
Európai hatásfok	94,5%
Saját fogyasztás éjszaka	0,47 W
Hűtés	Szabályozott kényszerszellőztetés
Védettség	IP 65
Méretek, ma × sz × mé	645 x 431 x 204 mm
Súly	16,35 kg
Megengedett környezeti hőmérséklet	- 25 °C ... +50 °C
Megengedett páratartalom	0-100%
EMC zavarkibocsátási osztály	B
Túlfeszültség besorolás DC / AC	2 / 3

Védőberendezések

DC szigetelésmérés	Figyelmeztetés / lekapcsolás ⁷⁾ R_ISO < 600 kOHM-nál
Viselkedés DC túlterheléskor	Munkapont-eltolás, teljesítménykorlátozás
DC leválasztó kapcsoló	beépítve

Bemeneti adatok

MPP feszültségtartomány	120-335 V DC
Max. bemeneti feszültség (1000 W/m²-nél / -10 °C-on üresjáratban)	420 V DC
Max. bemeneti áram	17,8 A
Szolármodulok max. rövidzárlati árama	26,8 A
Max. áram-visszatáplálás⁴⁾	11,9 A

Kimeneti adatok

Névleges kimeneti teljesítmény (P_nom)	2000 W
Max. kimeneti teljesítmény	2000 W
Névleges hálózati feszültség	1 ~ NPE 230 V
Min. hálózati feszültség	180 V ¹⁾
Max. hálózati feszültség	270 V ¹⁾
Max. kimeneti áramerősség	9,7 A
Névleges frekvencia	50-60 Hz¹⁾
Torzítási tényező	< 4%
Teljesítménytényező, cos fi	1 0,85-1 induktív/kapacitív²⁾
Max. megengedett hálózati impedancia Z_max a PCC³⁾-n	nincs
Bekapcsoló áramimpulzus⁶⁾ és időtartam	36,0 A / 9,4 ms
Max. kimeneti hibaáram időtartamonként	43,0 A / 1,24 ms

Általános adatok

Maximális hatásfok	96,0%
Európai hatásfok	94,9%
Saját fogyasztás éjszaka	0,47 W
Hűtés	Szabályozott kényszerszellőztetés
Védettség	IP 65
Méretek, ma × sz × mé	645 x 431 x 204 mm
Súly	16,35 kg
Megengedett környezeti hőmérséklet	- 25 °C ... +50 °C
Megengedett páratartalom	0-100%
EMC zavarkibocsátási osztály	B
Túlfeszültség besorolás DC / AC	2 / 3

Védőberendezések

DC szigetelésmérés	Figyelmeztetés / lekapcsolás ⁷⁾ R_ISO < 600 kOHM-nál
Viselkedés DC túlterheléskor	Munkapont-eltolás Teljesítménykorlátozás
DC leválasztó kapcsoló	beépítve

Bemeneti adatok

MPP feszültségtartomány	165-440 V DC
Max. bemeneti feszültség (1000 W/m²-nél / -10 °C-on üresjáratban)	550 V DC
Max. bemeneti áram	16,6 A
Szolármodulok max. rövidzárlati árama	24,8 A
Max. áram-visszatáplálás⁴⁾	11 A

Kimeneti adatok

Névleges kimeneti teljesítmény (P_nom)	2500 W
Max. kimeneti teljesítmény	2500 W
Névleges hálózati feszültség	1 ~ NPE 230 V
Min. hálózati feszültség	180 V ¹⁾
Max. hálózati feszültség	270 V ¹⁾
Max. kimeneti áramerősség	12,1 A
Névleges frekvencia	50-60 Hz¹⁾
Torzítási tényező	< 4%
Teljesítménytényező, cos fi	1 0,85-1 induktív/kapacitív²⁾
Max. megengedett hálózati impedancia Z_max a PCC³⁾-n	nincs
Bekapcsoló áramimpulzus⁶⁾ és időtartam	36,0 A / 9,4 ms
Max. kimeneti hibaáram időtartamonként	43,0 A / 1,24 ms

Általános adatok

Maximális hatásfok	96,1%
Európai hatásfok	95,2%
Saját fogyasztás éjszaka	0,47 W
Hűtés	Szabályozott kényszerszellőztetés
Védettség	IP 65
Méretek, ma × sz × mé	645 x 431 x 204 mm
Súly	16,75 kg
Megengedett környezeti hőmérséklet	- 25 °C ... +50 °C
Megengedett páratartalom	0-100%
EMC zavarkibocsátási osztály	B
Túlfeszültség besorolás DC / AC	2 / 3

Védőberendezések

DC szigetelésmérés	Figyelmeztetés / lekapcsolás ⁷⁾ R_ISO < 600 kOHM-nál
Viselkedés DC túlterheléskor	Munkapont-eltolás Teljesítménykorlátozás
DC leválasztó kapcsoló	beépítve

Bemeneti adatok

MPP feszültségtartomány	165-440 V DC
Max. bemeneti feszültség (1000 W/m²-nél / -10 °C-on üresjáratban)	550 V DC
Max. bemeneti áram	19,8 A
Szolármodulok max. rövidzárlati árama	29,6 A
Max. áram-visszatáplálás⁴⁾	13,2 A

Kimeneti adatok

Névleges kimeneti teljesítmény (P_nom)	3000 W
Max. kimeneti teljesítmény	3000 W
Névleges hálózati feszültség	1 ~ NPE 230 V
Min. hálózati feszültség	180 V ¹⁾
Max. hálózati feszültség	270 V ¹⁾
Max. kimeneti áramerősség	14,5 A
Névleges frekvencia	50-60 Hz¹⁾
Torzítási tényező	< 4%
Teljesítménytényező, cos fi	1 0,85-1 induktív/kapacitív²⁾
Max. megengedett hálózati impedancia Z_max a PCC³⁾-n	nincs
Bekapcsoló áramimpulzus⁶⁾ és időtartam	36,0 A / 9,4 ms
Max. kimeneti hibaáram időtartamonként	43,0 A / 1,24 ms

Általános adatok

Maximális hatásfok	96,1%
Európai hatásfok	95,4%
Saját fogyasztás éjszaka	0,47 W
Hűtés	Szabályozott kényszerszellőztetés
Védettség	IP 65
Méretek, ma × sz × mé	645 x 431 x 204 mm
Súly	16,75 kg
Megengedett környezeti hőmérséklet	- 25 °C ... +50 °C
Megengedett páratartalom	0-100%
EMC zavarkibocsátási osztály	B
Túlfeszültség besorolás DC / AC	2 / 3

Védőberendezések

DC szigetelésmérés	Figyelmeztetés / lekapcsolás ⁷⁾ R_ISO < 600 kOHM-nál
Viselkedés DC túlterheléskor	Munkapont-eltolás Teljesítménykorlátozás
DC leválasztó kapcsoló	beépítve

Bemeneti adatok

MPP feszültségtartomány	165-440 V DC
Max. bemeneti feszültség (1000 W/m²-nél / -10 °C-on üresjáratban)	550 V DC
Max. bemeneti áram	20,7 A
Szolármodulok max. rövidzárlati árama	31,0 A
Max. áram-visszatáplálás⁴⁾	13,8 A

Kimeneti adatok

Névleges kimeneti teljesítmény (P_nom)	3100 W
Max. kimeneti teljesítmény	3100 W
Névleges hálózati feszültség	1 ~ NPE 230 V
Min. hálózati feszültség	180 V ¹⁾
Max. hálózati feszültség	270 V ¹⁾
Max. kimeneti áramerősség	15,0 A
Névleges frekvencia	50-60 Hz¹⁾
Torzítási tényező	< 4%
Teljesítménytényező, cos fi	1 0,85-1 induktív/kapacitív²⁾
Max. megengedett hálózati impedancia Z_max a PCC³⁾-n	nincs
Bekapcsoló áramimpulzus⁶⁾ és időtartam	36,0 A / 9,4 ms
Max. kimeneti hibaáram időtartamonként	43,0 A / 1,24 ms

Általános adatok

Maximális hatásfok	96,1%
Európai hatásfok	95,4%
Saját fogyasztás éjszaka	0,47 W
Hűtés	Szabályozott kényszerszellőztetés
Védettség	IP 65
Méretek, ma × sz × mé	645 x 431 x 204 mm
Súly	16,75 kg
Megengedett környezeti hőmérséklet	- 25 °C ... +50 °C
Megengedett páratartalom	0-100%
EMC zavarkibocsátási osztály	B
Túlfeszültség besorolás DC / AC	2 / 3

Védőberendezések

DC szigetelésmérés	Figyelmeztetés / lekapcsolás ⁷⁾ R_ISO < 600 kOHM-nál
Viselkedés DC túlterheléskor	Munkapont-eltolás Teljesítménykorlátozás
DC leválasztó kapcsoló	beépítve

Névleges hálózati feszültség	1 ~ NPE 230 V
Hálózati feszültség tűrése	+10 / -5 % ¹⁾
Névleges frekvencia	50-60 Hz¹⁾
Védettség	IP 65
Méretek, ma × sz × mé	645 x 431 x 204 mm
Súly	16,75 kg

1)	A megadott értékek standard értékek; igény szerint az invertert összehangoljuk az ország szerinti előírásokkal.
2)	Az ország szerinti vagy a készülék szerinti beállítástól függően (ind. = induktív, cap. = kapacitív)
3)	PCC = kapcsolódási pont a nyilvános hálózathoz
4)	Maximális áram az inverter és a szolármodul között az inverter hibája esetén vagy a hibás szigetelés miatt az AC- és a DC-oldal között
5)	Az inverter elektromos felépítéséből adódóan biztosítva
6)	Áramcsúcs az inverter bekapcsolásakor
7)	Az ország szerinti beállítástól függően

CE-jelölés
Minden szükséges és vonatkozó szabvány és irányelv betartásra kerül a vonatkozó EU irányelvek szerint, így tehát a készülékek CE-jelöléssel rendelkeznek.

Kapcsolás a sziget üzemmód megakadályozására
Az inverter fel van szerelve a sziget üzemmód megakadályozására szolgáló engedélyezett kapcsolással.

Hálózat-kimaradás
Az inverterbe szériafelszerelés szerint beépített mérő- és biztonsági eljárás gondoskodik arról, hogy hálózatkimaradáskor a betáplálás azonnal megszakításra kerüljön (pl. ha az energiaellátó kikapcsol vagy vezetékkárok esetén).

Részletes, országspecifikus garanciafeltételek az Interneten találhatók:
www.fronius.com/solar/warranty

Annak érdekében, hogy megtartsa a teljes garanciális időt az újonnan telepített Fronius inverterek vagy tárolóeszközök esetében, kérjük, regisztráljon a www.solarweb.com webhelyen.

Részletes, országspecifikus garanciafeltételek az Interneten találhatók:
www.fronius.com/solar/warranty

Annak érdekében, hogy megtartsa a teljes garanciális időt az újonnan telepített Fronius inverterek vagy tárolóeszközök esetében, kérjük, regisztráljon a www.solarweb.com webhelyen.

Az inverter cseréje esetén a Fronius visszaveszi a régi készüléket, és gondoskodik annak szakszerű újrahasznosításáról.

Fronius Galvo

Biztonsági előírások

A biztonsági tudnivalók értelmezése

FIGYELMEZTETÉS!

VESZÉLY!

VIGYÁZAT!

MEGJEGYZÉS!

A biztonsági tudnivalók értelmezése

FIGYELMEZTETÉS!

VESZÉLY!

VIGYÁZAT!

MEGJEGYZÉS!

Általános tudnivalók

Kör­nye­ze­ti­fel­té­te-lek

Képzett személyzet

Zajkibocsátási értékek megadása

EMC-intézkedések

Ártalmatlanítás

Adatbiztonság

Szerzői jog

Általános tudnivalók

Készülék-koncepció

Készülék-koncepció

Rendeltetésszerű használat

Figyelmeztető információk a készüléken

Tudnivalók a dummy készülékről

Adatkommunikáció és Fronius Solar Net

Fronius Solar Net és adatkapcsolat

Fronius Solar Net és adatkapcsolat

Adatkommunikációs terület

A többfunkciós áraminterfész ismertetése

A "Fronius Solar Net" LED ismertetése

Példa

Opcionális kártyák beépítése az inverterbe

Berendezésfelügyelet

Általános tudnivalók

Általános tudnivalók

Fronius Datamanager éjszaka, vagy akkor, ha nem elég a meglévő DC feszültség

Első üzembe helyezés

MEGJEGYZÉS!

A Fronius Datamanager 2.0-val kapcsolatos közelebbi információk

Kezelőelemek és kijelzők

Kezelőelemek és kijelzők

Kezelőelemek és kijelzők

Kijelző

MEGJEGYZÉS!

Menüszint

A kijelző világításának aktiválása

A kijelző világításának aktiválása

A kijelzővilágítás automatikus deaktiválása / átváltás az 'AKTUÁLIS' menüpontra

Menüszint behívása

AKTUÁLIS, NAPLÓ és GRAF menüpontok

AKTUÁLIS NAPLÓ GRAF

AKTUÁLIS NAPLÓ GRAF

Az AKTUÁLIS és NAPLÓ menüpontokban kijelzett értékek

BEÁLLÍTÁS menüpont

Előzetes beállítás

Előzetes beállítás

SETUP

MEGJEGYZÉS!

Navigálás a BEÁLLÍTÁS (SETUP) menüpontban

Menüpontok általános beállítása

Alkalmazási példa: Állítsa be az időt

Beállítás menüpontok

Készenlét

Készenlét

WiFi hozzáférési pont

DATCOM

USB

MEGJEGYZÉS!

Relé (potenciálmentes kapcsolóérintkező)

Energia-manager(a Relé menüpontban)

MEGJEGYZÉS!

Idő / dátum

Kijelzőbeállítások

Energiahozam

Ventilátorok

INFO menüpont

INFO

INFO

Környezetifeltéte-lek

AKTUÁLIS
NAPLÓ
GRAF

AKTUÁLIS
NAPLÓ
GRAF

Energia-manager
(a Relé menüpontban)

Mért értékek
LT állapot
Hálózat állapota
