Fronius Galvo

AVVISO!

Indica un pericolo diretto e imminente che,

se non evitato, provoca il decesso o lesioni gravissime.

PERICOLO!

Indica una situazione potenzialmente pericolosa che,

se non evitata, può provocare il decesso o lesioni gravissime.

PRUDENZA!

Indica una situazione potenzialmente dannosa che,

se non evitata, può provocare lesioni lievi o di minore entità, nonché danni materiali.

AVVERTENZA!

Indica il pericolo che i risultati del lavoro siano pregiudicati e di possibili danni all'attrezzatura.

AVVISO!

Indica un pericolo diretto e imminente che,

se non evitato, provoca il decesso o lesioni gravissime.

PERICOLO!

Indica una situazione potenzialmente pericolosa che,

se non evitata, può provocare il decesso o lesioni gravissime.

PRUDENZA!

Indica una situazione potenzialmente dannosa che,

se non evitata, può provocare lesioni lievi o di minore entità, nonché danni materiali.

AVVERTENZA!

Indica il pericolo che i risultati del lavoro siano pregiudicati e di possibili danni all'attrezzatura.

L'apparecchio è realizzato conformemente agli standard correnti e alle normative tecniche per la sicurezza riconosciute. Tuttavia, il cattivo uso dello stesso può causare pericolo di:

lesioni personali o decesso dell'operatore o di terzi
danni all'apparecchio e ad altri beni materiali del gestore.

Tutte le persone coinvolte nella messa in funzione e manutenzione dell'apparecchio devono

essere in possesso di apposita qualifica
disporre delle competenze necessarie in materia di installazioni elettriche e
leggere integralmente e osservare scrupolosamente le presenti istruzioni per l'uso.

Conservare sempre le istruzioni per l'uso sul luogo d'impiego dell'apparecchio. Oltre alle istruzioni per l'uso, attenersi alle norme generali e ai regolamenti locali vigenti in materia di prevenzione degli incidenti e tutela dell'ambiente.

Per quanto concerne le avvertenze relative alla sicurezza e ai possibili pericoli riportate sull'apparecchio

mantenerle leggibili
non danneggiarle
non rimuoverle
non coprirle, non incollarvi sopra alcunché, non sovrascriverle.

I morsetti possono raggiungere temperature elevate.

Utilizzare l'apparecchio solo se tutti i dispositivi di protezione risultano perfettamente funzionanti. In caso contrario, sussiste il pericolo di

lesioni personali o decesso dell'operatore o di terzi
danni all'apparecchio e ad altri beni materiali del gestore

Prima di accendere l'apparecchio, fare riparare i dispositivi di sicurezza non perfettamente funzionanti presso un centro specializzato autorizzato.

Mai disattivare o eludere i dispositivi di protezione.

Per conoscere l'esatta posizione delle avvertenze relative alla sicurezza e ai possibili pericoli presenti sull'apparecchio, consultare il capitolo "In generale" nelle istruzioni per l'uso dell'apparecchio stesso.

Prima di accendere l'apparecchio, eliminare tutti i problemi che potrebbero pregiudicare la sicurezza.

È in gioco la vostra sicurezza!

Utilizzare o stoccare l'apparecchio in ambienti diversi da quelli specificati non è una procedura conforme all'uso prescritto. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne.

Le informazioni per l'assistenza e la manutenzione contenute nelle presenti istruzioni per l'uso sono rivolte esclusivamente a personale tecnico qualificato. Una scossa elettrica può risultare mortale. Eseguire esclusivamente le operazioni riportate nella documentazione. Ciò vale anche per il personale qualificato.

Tutti i cavi e i conduttori devono essere ben fissati, integri, isolati e sufficientemente dimensionati. Far riparare immediatamente collegamenti allentati, cavi e conduttori fusi, danneggiati o sottodimensionati da un centro specializzato autorizzato.

Gli interventi di manutenzione e riparazione devono essere eseguiti solo presso un centro specializzato autorizzato.

Nella progettazione e produzione dei componenti non originali non è garantito il rispetto delle norme relative alle sollecitazioni e alla sicurezza. Utilizzare esclusivamente pezzi di ricambio originali (anche per i componenti normalizzati).

Non modificare, aggiungere pezzi o adattare l'apparecchio senza l'autorizzazione del produttore.

Sostituire immediatamente i componenti le cui condizioni non risultino ottimali.

Il livello massimo di potenza sonora dell'inverter è indicato nei dati tecnici.

Il raffreddamento dell'apparecchio avviene mediante una regolazione elettronica della temperatura il più silenziosamente possibile e dipende dalla potenza convertita, dalla temperatura ambiente, dal grado di sporcizia dell'apparecchio, ecc.

Non è possibile indicare un valore di emissione riferito al luogo di lavoro, poiché il livello effettivo di potenza sonora dipende molto dalle condizioni di montaggio, dalla qualità della rete, dalle pareti circostanti e dalle caratteristiche generali dei locali.

In casi particolari è possibile che, nonostante si rispettino i valori limite standardizzati per le emissioni, si verifichino comunque interferenze nell'ambiente di impiego previsto (ad es., se nel luogo di installazione sono presenti apparecchi sensibili, oppure se il luogo di installazione si trova nelle vicinanze di ricevitori radio o televisivi). In questo caso il gestore è tenuto ad adottare le misure necessarie per l'eliminazione di tali interferenze.

Conformemente alla Direttiva Europea 2012/19/UE relativa ai rifiuti di apparecchiature elettriche ed elettroniche e alla rispettiva applicazione nell'ordinamento giuridico nazionale, gli apparecchi elettrici usati devono essere raccolti separatamente e recuperati in modo compatibile con l'ambiente. Provvedere alla restituzione dell'apparecchio usato presso il proprio rivenditore, oppure informarsi sull'eventuale presenza di un centro di raccolta e smaltimento autorizzato nella propria zona. La mancata osservanza di questa direttiva UE può avere ripercussioni potenzialmente dannose sull'ambiente e sulla salute!

L'utente è responsabile dell'esecuzione del backup dei dati relativi alle modifiche apportate alle impostazioni di fabbrica. Il produttore non si assume alcuna responsabilità in caso di perdita delle impostazioni personali.

I diritti d'autore delle presenti istruzioni per l'uso sono di proprietà del produttore.

Il testo e le illustrazioni corrispondono alla dotazione tecnica dell'apparecchio al momento della stampa. Con riserva di modifiche. L'acquirente non può vantare alcun diritto sulla base del contenuto delle presenti istruzioni per l'uso. Saremo grati per la segnalazione di eventuali errori e suggerimenti per migliorare le istruzioni per l'uso.

Struttura dell'apparecchio:

(1)	Copertura del corpo esterno
(2)	Inverter
(3)	Supporto di montaggio
(4)	Scatola dei collegamenti, incl. interruttore CC principale
(5)	Scatola di comunicazione dati
(6)	Copertura della scatola di comunicazione dati

L'inverter trasforma la corrente continua generata dai moduli solari in corrente alternata, che viene alimentata in sincrono con la tensione di rete nella rete elettrica pubblica.

L'inverter è stato concepito esclusivamente per essere utilizzato in impianti fotovoltaici collegati alla rete; la produzione di corrente indipendente dalla rete pubblica non è possibile.

L'inverter monitora automaticamente la rete elettrica pubblica. In caso di comportamenti di rete anomali, l'inverter cessa immediatamente di funzionare e interrompe l'alimentazione della rete elettrica (ad es. in presenza di interruzioni di rete, ecc.).
La rete viene monitorata mediante il monitoraggio della tensione, della frequenza e dei comportamenti a isola.

Il funzionamento dell'inverter è completamente automatico. L'inverter inizia a monitorare la rete non appena, dopo il sorgere del sole, è disponibile energia sufficiente prodotta dai moduli solari. In presenza di irraggiamento solare sufficiente, l'inverter procede al funzionamento con alimentazione di rete.
Inoltre, funziona in modo tale da trarre la massima potenza possibile dai moduli solari.
Non appena l'energia offerta per l'alimentazione di rete diventa insufficiente, l'inverter scollega completamente l'elettronica di potenza dalla rete e sospende il funzionamento. Tutte le impostazioni e i dati salvati restano memorizzati.

Se l'apparecchio si surriscalda, interviene il sistema di autoprotezione dell'inverter che riduce automaticamente la potenza di uscita attuale.
Alla base del surriscaldamento dell'apparecchio possono esservi una temperatura ambiente elevata o un'asportazione di calore insufficiente (ad es. installazione all'interno di quadri elettrici privi di un'adeguata asportazione di calore).

Struttura dell'apparecchio:

(1)	Copertura del corpo esterno
(2)	Inverter
(3)	Supporto di montaggio
(4)	Scatola dei collegamenti, incl. interruttore CC principale
(5)	Scatola di comunicazione dati
(6)	Copertura della scatola di comunicazione dati

L'inverter trasforma la corrente continua generata dai moduli solari in corrente alternata, che viene alimentata in sincrono con la tensione di rete nella rete elettrica pubblica.

L'inverter è stato concepito esclusivamente per essere utilizzato in impianti fotovoltaici collegati alla rete; la produzione di corrente indipendente dalla rete pubblica non è possibile.

L'inverter è destinato esclusivamente alla trasformazione della corrente continua generata dai moduli solari in corrente alternata da alimentare nella rete elettrica pubblica.
L'uso non prescritto comprende:

qualunque altro tipo d'uso che esuli da quello prescritto
adattamenti all'inverter non espressamente consigliati da Fronius
installazione di componenti non espressamente consigliati o distribuiti da Fronius.

Il produttore non si assume alcuna responsabilità per gli eventuali danni che potrebbero derivarne.
Decadono inoltre tutti i diritti di garanzia.

L'uso prescritto comprende anche

la lettura integrale e l'osservanza scrupolosa di tutte le avvertenze, comprese quelle relative alla sicurezza e ai possibili pericoli, contenute nelle istruzioni per l'uso e nelle istruzioni d'installazione
l'esecuzione dei lavori di manutenzione
l'esecuzione del montaggio conformemente alle istruzioni d'installazione.

Durante l'installazione dell'impianto fotovoltaico, assicurarsi che il funzionamento di tutti i componenti avvenga esclusivamente entro la gamma consentita.

Tenere in considerazione tutte le misure consigliate dal produttore dei moduli solari per preservare le caratteristiche dei moduli.

Tenere in considerazione le disposizioni del gestore della rete relativamente all'alimentazione di rete e ai metodi di collegamento.

Sopra e all'interno dell'inverter sono riportati avvertenze e simboli di sicurezza che non devono essere rimossi né sovrascritti. Le avvertenze e i simboli riportano avvertimenti sul cattivo uso dell'apparecchio, da cui potrebbero risultare gravi lesioni personali e danni materiali.

Simboli di sicurezza:
	Pericolo di gravi lesioni personali e danni materiali dovuto al cattivo uso dell'apparecchio.
	Utilizzare le funzioni descritte solo dopo aver letto integralmente e compreso i seguenti documenti: le presenti istruzioni per l'uso tutte le istruzioni per l'uso dei componenti del sistema dell'impianto fotovoltaico, in particolare le norme di sicurezza.
	Tensione elettrica pericolosa.
	Attendere il tempo di scaricamento dei condensatori!

Testo delle avvertenze:

AVVISO!
Una scossa elettrica può risultare mortale. Prima di aprire l'apparecchio accertarsi che il lato ingresso e il lato uscita siano privi di tensione. Attendere il tempo di scaricamento dei condensatori (3 minuti).

Gli apparecchi Dummy non sono adatti a essere collegati per il normale funzionamento agli impianti fotovoltaici e devono essere messi in funzione esclusivamente a scopo dimostrativo.

IMPORTANTE! Con gli apparecchi Dummy, mai collegare cavi CC conduttori di tensione agli attacchi CC.

È consentito collegare cavi privi di tensione o segmenti di cavi a scopo dimostrativo.

Gli apparecchi Dummy sono riconoscibili dalla targhetta:

Targhetta di un apparecchio Dummy

Per consentire l'utilizzo personalizzato delle estensioni del sistema, Fronius ha sviluppato Fronius Solar Net. Fronius Solar Net è una rete dati che consente la connessione di più inverter con le estensioni del sistema.
Fronius Solar Net è un sistema bus con topologia ad anello. Per la comunicazione di uno o più inverter connessi all'interno della Fronius Solar Net con un'estensione del sistema è sufficiente un cavo adatto.
Per definire ogni inverter all'interno della Fronius Solar Net in modo univoco, assegnare un codice personalizzato anche ai vari inverter. Assegnare il codice personalizzato come descritto al paragrafo "Voce di menu SETUP".
Fronius Solar Net riconosce automaticamente le diverse estensioni del sistema.
Per distinguere tra più estensioni del sistema identiche, assegnare a ognuna di esse un codice personalizzato.
Per maggiori informazioni sulle varie estensioni del sistema, consultare le rispettive istruzioni per l'uso o il sito Internet http://www.fronius.com.
Per ulteriori informazioni sul cablaggio dei componenti Fronius DATCOM, vedere:
	→ http://www.fronius.com/QR-link/4204101938.

Per consentire l'utilizzo personalizzato delle estensioni del sistema, Fronius ha sviluppato Fronius Solar Net. Fronius Solar Net è una rete dati che consente la connessione di più inverter con le estensioni del sistema.
Fronius Solar Net è un sistema bus con topologia ad anello. Per la comunicazione di uno o più inverter connessi all'interno della Fronius Solar Net con un'estensione del sistema è sufficiente un cavo adatto.
Per definire ogni inverter all'interno della Fronius Solar Net in modo univoco, assegnare un codice personalizzato anche ai vari inverter. Assegnare il codice personalizzato come descritto al paragrafo "Voce di menu SETUP".
Fronius Solar Net riconosce automaticamente le diverse estensioni del sistema.
Per distinguere tra più estensioni del sistema identiche, assegnare a ognuna di esse un codice personalizzato.
Per maggiori informazioni sulle varie estensioni del sistema, consultare le rispettive istruzioni per l'uso o il sito Internet http://www.fronius.com.
Per ulteriori informazioni sul cablaggio dei componenti Fronius DATCOM, vedere:
	→ http://www.fronius.com/QR-link/4204101938.

A seconda della versione, l'inverter può essere dotato della scheda a innesto Fronius Datamanager (8).

Pos.	Denominazione
(1)	Interfaccia di corrente multifunzione commutabile Per una descrizione più dettagliata, vedere il successivo paragrafo "Descrizione dell'interfaccia di corrente multifunzione". Per il collegamento all'interfaccia di corrente multifunzione utilizzare la spina di accoppiamento a 2 poli compresa nella fornitura dell'inverter.
(2) (3)	Connettore IN Fronius Solar Net/Interface Protocol Connettore OUT Fronius Solar Net/Interface Protocol Ingresso e uscita Fronius Solar Net/Interface Protocol per la connessione con altri componenti DATCOM (ad es. inverter, Fronius Sensor Box, ecc.). In caso di collegamento in rete di più componenti DATCOM, a ogni connettore IN o OUT libero di un componente DATCOM occorre collegare uno spinotto terminale. Nella fornitura degli inverter dotati della scheda a innesto Fronius Datamanager sono compresi 2 spine di chiusura.
(4)	LED "Fronius Solar Net" Indica se l'alimentazione elettrica della Fronius Solar Net è disponibile.
(5)	LED "Trasmissione dei dati" Lampeggia durante l'accesso alla chiavetta USB. La chiavetta USB deve restare inserita per tutta la durata dell'operazione.
(6)	Porta USB A Per collegare una chiavetta USB di dimensioni massime 65 x 30 mm (2.6 x 2.1 in.). La chiavetta USB, laddove sia stata collegata, può fungere da Datalogger per il relativo inverter. La chiavetta USB non è compresa nella fornitura dell'inverter.
(7)	Contatto di commutazione a potenziale zero (relè) con spina di accoppiamento Max. 250 V CA/4 A CA Max. 30 V CC/1 A CC Max. 1,5 mm² (AWG 16) di sezione del cavo Pin 1 = contatto di chiusura (Normally Open) Pin 2 = vertice (Common) Pin 3 = contatto di chiusura (Normally Closed) Per una descrizione più dettagliata, vedere il paragrafo "Voci del menu di setup/Rele". Per il collegamento al contatto di commutazione a potenziale zero utilizzare la spina di accoppiamento compresa nella fornitura dell'inverter.
(8)	Fronius Datamanager con antenna WLAN o copertura dello slot per schede opzionali
(9)	Copertura dello slot per schede opzionali

All'interfaccia di corrente multifunzione è possibile collegare diverse varianti di configurazione circuitale. Queste però non possono essere utilizzate contemporaneamente. Se, ad esempio, all'interfaccia di corrente multifunzione è stato collegato un contatore S0, non è possibile collegare alcun contatto di segnale per la protezione contro le sovratensioni (e viceversa).

Pin 1 = ingresso di misurazione: max. 20 mA, resistore di precisione 100 Ohm (carico)
Pin 2 = corrente di corto circuito max. 15 mA, tensione di funzionamento a vuoto max. 16 V CC o GND

Configurazione circuitale, variante 1: Contatto di segnale per la protezione contro le sovratensioni
L'opzione DC SPD (protezione contro le sovratensioni) visualizza sul display, a seconda dell'impostazione nel menu BASE (sottomenu "Ingr. segnale"), un avviso o un errore. Per ulteriori informazioni sull'opzione DC SPD , consultare le istruzioni d'installazione.

Configurazione circuitale, variante 2: Contatore S0
È possibile collegare direttamente all'inverter un contatore per il rilevamento dell'autoconsumo per ogni S0. Tale contatore S0 può essere posizionato sul punto di alimentazione oppure nel ramo di consumo. Nelle impostazioni sul sito Web di Fronius Datamanager è possibile impostare una riduzione di potenza dinamica alla voce di menu "Editor EVU" (vedere le istruzioni per l'uso di Fronius Datamanager 2.0 sul sito Internet www.fronius.com).

IMPORTANTE! Il collegamento di un contatore S0 all'inverter può richiedere l'aggiornamento del firmware dell'inverter stesso.

Requisiti del contatore S0:

conformità alla norma IEC62053-31 Classe B
tensione max. 15 V CC
corrente max. per "ON" 15 mA
corrente min. per "ON" 2 mA
corrente max. per "OFF" 0,15 mA.

Frequenza impulsi max. consigliata del contatore S0:

Potenza FV kWp [kW]	Frequenza impulsi max. per ogni kWp
30	1000
20	2000
10	5000
≤ 5,5	10000

LED "Fronius Solar Net" acceso:
alimentazione elettrica per la comunicazione dati all'interno della Fronius Solar Net/Interface Protocol funzionante.

LED "Fronius Solar Net" lampeggiante brevemente ogni 5 secondi:
errore durante la comunicazione dati all'interno della Fronius Solar Net.

Sovracorrente (flusso di corrente > 3 A, ad es. a causa di un corto circuito all'interno dell'anello della Fronius Solar Net).
Sottotensione (nessun corto circuito, tensione all'interno della Fronius Solar Net < 6,5 V, ad es. se all'interno della Fronius Solar Net è presente un numero eccessivo di componenti DATCOM e l'alimentazione elettrica è insufficiente).

In questo caso occorre predisporre un'alimentazione elettrica aggiuntiva dei componenti Fronius DATCOM mediante alimentatore esterno (43,0001,1194) su uno dei componenti Fronius DATCOM.

Per rilevare la presenza di sottotensione controllare, se necessario, la presenza di errori negli altri componenti Fronius DATCOM.

A seguito di uno spegnimento causato da sovracorrente o sottotensione, l'inverter tenta di ripristinare l'alimentazione elettrica all'interno della Fronius Solar Net ogni 5 secondi, finché l'errore è presente.

Se l'errore viene eliminato, l'alimentazione di corrente della Fronius Solar Net viene ripristinata entro 5 secondi.

Registrazione e archiviazione dei dati dell'inverter e del sensore mediante Fronius Datamanager e Fronius Sensor Box:

Rete dati con 3 inverter e una Fronius Sensor Box:
- Inverter 1 con Fronius Datamanager
- Inverter 2 e 3 senza Fronius Datamanager!

= Spinotto terminale

La comunicazione esterna (Fronius Solar Net) avviene nell'inverter attraverso la scatola di comunicazione dati. La scatola di comunicazione dati comprende due interfacce RS 422 come ingresso e uscita. Il collegamento avviene per mezzo di spine RJ45.

IMPORTANTE! Dato che Fronius Datamanager funge da Datalogger, non devono essere presenti altri Datalogger nell'anello della Fronius Solar Net.
Per ogni anello della Fronius Solar Net deve esservi un solo Fronius Datamanager!
Disinstallare tutti gli altri Fronius Datamanager e chiudere lo slot per schede opzionali libero con la copertura cieca (42,0405,2020) disponibile in opzione oppure utilizzare un inverter senza Fronius Datamanager (light version).

Per informazioni sull'installazione delle schede opzionali (ad es. Fronius Datamanager) nell'inverter e sul collegamento del cavo di comunicazione dati, consultare le istruzioni d'installazione.

L'inverter è equipaggiato di serie con il monitoraggio dell'impianto compatibile con WLAN Fronius Datamanager 2.0.
Il monitoraggio dell'impianto comprende le seguenti funzioni:

sito Web proprio con indicazione dei dati correnti e svariate opzioni di impostazione
opzione per la connessione a Fronius Solar.web tramite WLAN o LAN
invio automatico di messaggi di servizio tramite SMS o e-mail in caso di errore
possibilità di comandare l'inverter preimpostando valori limite di potenza, tempi di esecuzione minimi o massimi oppure tempi di esecuzione nominali
comando dell'inverter tramite Modbus (TCP/RTU)
assegnazione di priorità dei comandi
comando dell'inverter tramite i contatori collegati (Fronius Smart Meter)
comando dell'inverter tramite un ricevitore di segnali di comando ciclici (ad es. preimpostazione della potenza reattiva o preimpostazione della potenza attiva)
riduzione dinamica della potenza in considerazione dell'autoconsumo.

Per ulteriori informazioni su Fronius Datamanager 2.0, consultare online le istruzioni per l'uso Fronius Datamanager 2.0.

L'inverter è equipaggiato di serie con il monitoraggio dell'impianto compatibile con WLAN Fronius Datamanager 2.0.
Il monitoraggio dell'impianto comprende le seguenti funzioni:

sito Web proprio con indicazione dei dati correnti e svariate opzioni di impostazione
opzione per la connessione a Fronius Solar.web tramite WLAN o LAN
invio automatico di messaggi di servizio tramite SMS o e-mail in caso di errore
possibilità di comandare l'inverter preimpostando valori limite di potenza, tempi di esecuzione minimi o massimi oppure tempi di esecuzione nominali
comando dell'inverter tramite Modbus (TCP/RTU)
assegnazione di priorità dei comandi
comando dell'inverter tramite i contatori collegati (Fronius Smart Meter)
comando dell'inverter tramite un ricevitore di segnali di comando ciclici (ad es. preimpostazione della potenza reattiva o preimpostazione della potenza attiva)
riduzione dinamica della potenza in considerazione dell'autoconsumo.

Per ulteriori informazioni su Fronius Datamanager 2.0, consultare online le istruzioni per l'uso Fronius Datamanager 2.0.

Il parametro Modalità notturna nella voce del menu di setup Impostazioni del display è preimpostato di fabbrica su "OFF (disattiva)".
Per questa ragione Fronius Datamanager non è raggiungibile durante la notte o in caso di tensione CC insufficiente.

Per attivare comunque Fronius Datamanager, disattivare e riattivare il lato CA dell'inverter e premere un tasto funzione qualsiasi sul display dell'inverter entro 90 secondi.

Vedere anche il capitolo "Voci del menu di setup", "Impostaz. display" (Modalita notturna).

Fronius Solar.web App consente di semplificare notevolmente la prima messa in funzione di Fronius Datamanager 2.0. Fronius Solar.web App è disponibile nel relativo App Store.

Per la prima messa in funzione di Fronius Datamanager 2.0

la scheda a innesto Fronius Datamanager 2.0 deve essere installata nell'inverter
oppure
all'interno dell'anello della Fronius Solar Net deve esservi una Fronius Datamanager Box 2.0.

IMPORTANTE! Per stabilire la connessione a Fronius Datamanager 2.0 occorre selezionare "Ottieni automaticamente un indirizzo IP (DHCP)" per il relativo apparecchio terminale (ad es. computer portatile, tablet, ecc.).

AVVERTENZA!

Se all'interno di un impianto fotovoltaico è presente un solo inverter, è possibile saltare le operazioni 1 e 2 seguenti.

In questo caso la prima messa in funzione inizia con l'operazione 3.

1.Cablare l'inverter dotato di Fronius Datamanager 2.0 o Fronius Datamanager Box 2.0 all'interno della Fronius Solar Net.

2.Se si collegano in rete più inverter all'interno della Fronius Solar Net:
Posizionare correttamente l'interruttore master/slave Fronius Solar Net sulla scheda a innesto Fronius Datamanager 2.0

un inverter dotato di Fronius Datamanager 2.0 = master
tutti gli altri inverter dotati di Fronius Datamanager 2.0 = slave (i LED sulle schede a innesto Fronius Datamanager 2.0 sono spenti).

3.Commutare l'apparecchio in modalità di servizio.

Attivare il punto di accesso WLAN dal menu di setup dell'inverter.

L'inverter crea il punto di accesso WLAN. Il punto di accesso WLAN resta aperto per 1 ora. Attivando il punto di accesso WLAN, l'interruttore "IP" su Fronius Datamanager 2.0 può essere lasciato nella posizione "B".

Installazione mediante Fronius Solar.web App		Installazione mediante browser Web
4.Scaricare Fronius Solar.web LIVE o Solar Web Pro App. 5.Eseguire Fronius Solar.web App.		1.Connettere l'apparecchio terminale con il punto d'accesso WLAN SSID = FRONIUS_240.xxxxx (5-8 cifre) cercare una rete con il nome "FRONIUS_240.xxxxx" stabilire la connessione a questa rete digitare la password "12345678". (Oppure connettere apparecchio terminale e inverter mediante il cavo Ethernet.) 2.Nel browser, digitare: "http://datamanager" oppure "192.168.250.181" (indirizzo IP per la connessione WLAN) oppure "169.254.0.180" (indirizzo IP per la connessione LAN).

Viene visualizzata la pagina iniziale di "Messa in funzione guidata".

"Configurazione tecnica guidata" è prevista per gli installatori e contiene impostazioni specifiche relative alle norme. L'esecuzione di "Configurazione tecnica guidata" è opzionale.
Se si esegue "Configurazione tecnica guidata", prendere assolutamente nota della password di servizio assegnata. Questa password di servizio è necessaria per impostare la voce di menu "Editor EVU".
Se non si esegue "Configurazione tecnica guidata", non è configurata alcuna impostazione predefinita per la riduzione della potenza.

È obbligatorio eseguire "Configurazione guidata Fronius Solar.web"!

1.Eseguire "Configurazione guidata Fronius Solar.web" e seguire le istruzioni.

Viene visualizzata la pagina iniziale di Fronius Solar.web
oppure
il sito Web di Fronius Datamanager 2.0.

1.All'occorrenza, eseguire "Configurazione tecnica guidata" e seguire le istruzioni.

Per ulteriori informazioni su Fronius Datamanager 2.0 e sulle altre opzioni per la messa in funzione, consultare:
	→ http://www.fronius.com/QR-link/4204260191IT.

Num.	Descrizione
(1)	Display Per visualizzare valori, impostazioni e menu.
	LED di controllo e di stato
(2)	LED di stato generico (rosso) Si accende quando sul display viene visualizzato un messaggio di stato in caso di interruzione del funzionamento con alimentazione di rete durante la gestione degli errori (l'inverter attende l'annullamento o la risoluzione di un errore verificatosi).
(3)	LED Avvio (arancione) Si accende quando l'inverter si trova nella fase di avvio automatico o di autotest (non appena i moduli solari, dopo il sorgere del sole, iniziano a erogare potenza sufficiente) l'inverter è stato azionato dal menu di setup nella modalità standby (= spegnimento manuale del funzionamento con alimentazione di rete) il software dell'inverter viene aggiornato.
(4)	LED Stato di funzionamento (verde) Si accende se l'impianto fotovoltaico, dopo la fase di avvio automatico dell'inverter, funziona senza problemi fintanto che ha luogo il funzionamento con alimentazione di rete.
	Tasti funzione, occupati da varie funzioni a seconda della selezione:
(5)	Tasto "Sinistra/su" Per navigare verso sinistra e verso l'alto.
(6)	Tasto "Giù/destra" Per navigare verso il basso e verso destra.
(7)	Tasto "Menu/Esc" Per passare a un altro livello di menu. Per uscire dal menu di setup.
(8)	Tasto "Enter" Per confermare una selezione.

I tasti sono capacitivi, per cui l'umettazione con acqua può pregiudicarne il funzionamento. Per mantenere il funzionamento ottimale dei tasti, se necessario, asciugarli con un panno.

Num.	Descrizione
(1)	Display Per visualizzare valori, impostazioni e menu.
	LED di controllo e di stato
(2)	LED di stato generico (rosso) Si accende quando sul display viene visualizzato un messaggio di stato in caso di interruzione del funzionamento con alimentazione di rete durante la gestione degli errori (l'inverter attende l'annullamento o la risoluzione di un errore verificatosi).
(3)	LED Avvio (arancione) Si accende quando l'inverter si trova nella fase di avvio automatico o di autotest (non appena i moduli solari, dopo il sorgere del sole, iniziano a erogare potenza sufficiente) l'inverter è stato azionato dal menu di setup nella modalità standby (= spegnimento manuale del funzionamento con alimentazione di rete) il software dell'inverter viene aggiornato.
(4)	LED Stato di funzionamento (verde) Si accende se l'impianto fotovoltaico, dopo la fase di avvio automatico dell'inverter, funziona senza problemi fintanto che ha luogo il funzionamento con alimentazione di rete.
	Tasti funzione, occupati da varie funzioni a seconda della selezione:
(5)	Tasto "Sinistra/su" Per navigare verso sinistra e verso l'alto.
(6)	Tasto "Giù/destra" Per navigare verso il basso e verso destra.
(7)	Tasto "Menu/Esc" Per passare a un altro livello di menu. Per uscire dal menu di setup.
(8)	Tasto "Enter" Per confermare una selezione.

I tasti sono capacitivi, per cui l'umettazione con acqua può pregiudicarne il funzionamento. Per mantenere il funzionamento ottimale dei tasti, se necessario, asciugarli con un panno.

Il display è alimentato dalla tensione di rete CA. A seconda dell'impostazione configurata nel menu di setup, è possibile rendere il display disponibile tutto il giorno.

AVVERTENZA!

Il display dell'inverter non è un apparecchio di misura tarato.

Una piccola variazione rispetto al contatore energetico dell'azienda di erogazione dell'energia elettrica è sistematica. Il conteggio esatto dei dati con l'azienda di erogazione dell'energia elettrica richiede quindi un contatore tarato.

Campi visualizzati sul display, modalità di visualizzazione

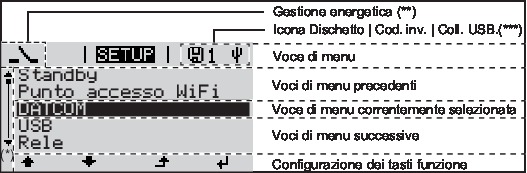

Campi visualizzati sul display, modalità Setup

(*)	Barra di scorrimento
(**)	Icona "Gestione energetica" Quando la funzione è attivata, viene visualizzata la rispettiva icona.
(***)	"Cod. inv." = codice DATCOM dell'inverter, "Icona Dischetto" - viene visualizzata brevemente durante il salvataggio dei valori impostati, "Coll. USB" - compare se è stato collegata una chiavetta USB.

1.Premere un tasto qualsiasi.

L'illuminazione del display si attiva.

Nella voce di menu SETUP, in "Impostaz. display", è inoltre possibile impostare l'illuminazione del display costantemente accesa o costantemente spenta.

Se non si preme alcun tasto per 2 minuti, l'illuminazione del display si spegne automaticamente e l'inverter passa alla voce di menu "ATTUAL" (se l'illuminazione del display è impostata su "AUTO").

Il passaggio automatico alla voce di menu "ATTUAL" avviene da qualsiasi posizione all'interno del livello di menu, a meno che l'inverter non sia stato commutato manualmente nella modalità di funzionamento in standby.

Dopo il passaggio automatico alla voce di menu "ATTUAL", viene visualizzata la potenza correntemente alimentata.

1.Premere il tasto "Menu".

		Il display passa al livello di menu.
		1.Selezionare la voce di menu desiderata premendo i tasti "Sinistra" o "Destra".
		1.Richiamare la voce di menu desiderata premendo il tasto "Enter".

ATTUAL
(Visualizzazione dei valori correnti.)

LOG
(Dati registrati del giorno corrente, dell'anno di calendario corrente e dalla prima messa in funzione dell'inverter.)

GRAFIC
Curva caratteristica giornaliera
Rappresentazione grafica dell'andamento della potenza di uscita durante la giornata. L'asse del tempo si ridimensiona automaticamente.

Premere il tasto "Indietro" per chiudere la schermata.

ATTUAL
(Visualizzazione dei valori correnti.)

LOG
(Dati registrati del giorno corrente, dell'anno di calendario corrente e dalla prima messa in funzione dell'inverter.)

GRAFIC
Curva caratteristica giornaliera
Rappresentazione grafica dell'andamento della potenza di uscita durante la giornata. L'asse del tempo si ridimensiona automaticamente.

Premere il tasto "Indietro" per chiudere la schermata.

	Valori visualizzati nella voce di menu ATTUAL:
	Potenza di uscita (W)
	Potenza reattiva CA (VAr)
	Tensione di rete (V)
	Corrente di uscita (A)
	Frequenza di rete (Hz)
	Tensione mod. solari (V)
	Corrente mod. solari (A)
	Ora / Data Ora e data sull'inverter o nell'anello della Fronius Solar Net.

	Valori visualizzati nella voce di menu LOG: (relativi al giorno corrente, all'anno di calendario corrente e dalla prima messa in funzione dell'inverter.)
	Energia alimentata (kWh/MWh) Energia alimentata nella rete durante il periodo considerato. Visti i diversi procedimenti di misurazione, possono risultare variazioni rispetto ai valori visualizzati da altri apparecchi di misura. Per il calcolo dell'energia alimentata sono vincolanti soltanto i valori visualizzati dell'apparecchio di misura tarato fornito dall'azienda di erogazione dell'energia elettrica.
	Potenza di uscita max (W) Potenza massima alimentata nella rete durante il periodo considerato.
	Guadagno Guadagno realizzato durante il periodo considerato (valuta impostabile nel menu di setup). Come per l'energia alimentata, anche nel caso del guadagno possono risultare variazioni rispetto ad altri valori misurati. L'impostazione di valuta e tasso di calcolo è descritta al paragrafo "Menu di setup". L'impostazione di fabbrica dipende dal setup specifico per il paese.
	Risparmio di CO2 (g/kg) Emissione di CO₂ risparmiata durante il periodo considerato. Il valore del risparmio di CO₂ corrisponde all'emissione di CO₂ rilasciata durante la produzione della stessa quantità di corrente in una centrale elettrica di energia calorifica. L'impostazione di fabbrica è 0,53 kg/kWh (fonte: DGS - Deutsche Gesellschaft für Sonnenenergie).
	Tensione max L-N (V) Tensione massima misurata tra i conduttori e il conduttore neutro durante il periodo considerato.
	Tens. moduli sol. max (V) Tensione dei moduli solari massima misurata durante il periodo considerato.
	Ore di funzionamento Durata del funzionamento dell'inverter (HH:MM). IMPORTANTE! Per la visualizzazione corretta dei valori giornalieri e annuali è necessario impostare correttamente l'ora.

Completata la messa in funzione (ad esempio mediante l'installazione guidata), l'inverter è preconfigurato in base al setup specifico del paese.

La voce di menu SETUP consente di modificare facilmente le preimpostazioni dell'inverter per soddisfare le richieste e le esigenze specifiche dell'utente.

Completata la messa in funzione (ad esempio mediante l'installazione guidata), l'inverter è preconfigurato in base al setup specifico del paese.

La voce di menu SETUP consente di modificare facilmente le preimpostazioni dell'inverter per soddisfare le richieste e le esigenze specifiche dell'utente.

SETUP
(Menu di setup.)

AVVERTENZA!

Il software potrebbe essere stato aggiornato, pertanto nell'apparecchio in uso possono essere disponibili funzioni non descritte in queste istruzioni per l'uso o viceversa.

Inoltre, le varie figure possono discostarsi leggermente dagli elementi di comando presenti sull'apparecchio in uso. Il funzionamento è tuttavia identico.

Accesso alla voce di menu SETUP

Livello di menu, "SETUP" selezionato		1.Selezionare la voce di menu "SETUP" nel livello di menu premendo i tasti "Sinistra" o "Destra".
		1.Premere il tasto "Enter".

Voce "Standby"		Viene visualizzata la prima voce della voce di menu SETUP: "Standby".

Scorrimento delle voci

Esempio: Voce di menu "Punto accesso WiFi"		1.Scorrere le voci disponibili con i tasti "Su" o "Giù".

Uscita da una voce

		1.Per uscire da una voce, premere il tasto "Indietro". Viene visualizzato il livello di menu.

Se non si preme alcun tasto per 2 minuti

L'inverter passa dalla posizione in cui si trova all'interno del livello di menu alla voce di menu "ATTUAL" (eccezione: voce del menu di setup "Standby").
L'illuminazione del display si spegne.
Viene visualizzata la potenza correntemente alimentata.

1.Accedere al menu desiderato.

2.Selezionare la voce desiderata con i tasti "Su" o "Giù".

3.Premere il tasto "Enter".

Vengono visualizzate le impostazioni disponibili:		La prima posizione del valore da impostare lampeggia:
1.Selezionare l'impostazione desiderata con i tasti "Su" o "Giù". 2.Premere il tasto "Enter" per salvare e applicare la selezione. Premere il tasto "Esc" se non si desidera salvare la selezione.		1.Selezionare un numero per la prima posizione con i tasti "Su" o "Giù". 2.Premere il tasto "Enter". La seconda posizione del valore lampeggia. 1.Ripetere le operazioni 4 e 5 fino a che... l'intero valore da impostare lampeggia.
		1.Premere il tasto "Enter". 2.Ripetere eventualmente le operazioni da 4 a 6 per impostare le unità o altri valori fino a che l'unità o il valore da impostare lampeggia. 3.Premere il tasto "Enter" per salvare e applicare le modifiche. Premere il tasto "Esc" se non si desidera salvare le modifiche.
Viene visualizzata la voce correntemente selezionata.		Viene visualizzata la voce correntemente selezionata.

		1.Selezionare la voce del menu di setup "Ora / Data".
		1.Premere il tasto "Enter".

		Viene visualizzata la panoramica dei valori impostabili.
		1.Selezionare "Imposta ora" con i tasti "Su" o "Giù".
		1.Premere il tasto "Enter".

		Viene visualizzata l'ora. (HH:MM:SS, formato 24 ore.) La posizione delle decine per l'ora lampeggia.
		1.Selezionare un valore per le decine dell'ora con i tasti "Su" o "Giù".
		1.Premere il tasto "Enter".

		La posizione delle unità per l'ora lampeggia.
		1.Ripetere le operazioni 5 e 6 per le unità dell'ora, per i minuti e i secondi fino a quando...

		l'ora impostata lampeggia.
		1.Premere il tasto "Enter".

		L'ora viene applicata e viene visualizzata la panoramica dei valori impostabili.
		1.Premere il tasto "Esc".

		Viene visualizzata la voce del menu di setup "Ora / Data".

Attivazione/disattivazione manuale del funzionamento in standby

Non si ha alimentazione di rete.
Il LED di avvio si accende con luce arancione.
Sul display vengono visualizzati alternativamente "STANDBY/ENTER".
Nel funzionamento in standby non è possibile richiamare o impostare altre voci di menu all'interno del livello di menu.
Il passaggio automatico alla voce di menu "ATTUAL" se non si preme alcun tasto per 2 minuti è disattivato.
Il funzionamento in standby può essere terminato solo manualmente, premendo il tasto "Enter".
È possibile riprendere in qualsiasi momento il funzionamento con alimentazione di rete premendo il tasto "Enter", purché non siano presenti errori (codici State).

Impostazione del funzionamento in standby (interruzione manuale del funzionamento con alimentazione di rete):

1.Selezionare la voce "Standby".

2.Premere il tasto funzione

"Enter".

Sul display vengono visualizzati alternativamente "STANDBY" e "ENTER".
La modalità Standby è ora attivata.
Il LED di avvio si accende con luce arancione.

Ripresa del funzionamento con alimentazione di rete:

Nel funzionamento in standby, sul display vengono visualizzati alternativamente "STANDBY" e "ENTER".

1.Premere il tasto funzione "Enter" per riprendere il funzionamento con

alimentazione di rete.

Viene visualizzata la voce "Standby".
Contemporaneamente l'inverter esegue la fase di avvio.
Una volta ripreso il funzionamento con alimentazione di rete, il LED dello stato di funzionamento si accende con luce verde.

Attivazione/disattivazione manuale del funzionamento in standby

Non si ha alimentazione di rete.
Il LED di avvio si accende con luce arancione.
Sul display vengono visualizzati alternativamente "STANDBY/ENTER".
Nel funzionamento in standby non è possibile richiamare o impostare altre voci di menu all'interno del livello di menu.
Il passaggio automatico alla voce di menu "ATTUAL" se non si preme alcun tasto per 2 minuti è disattivato.
Il funzionamento in standby può essere terminato solo manualmente, premendo il tasto "Enter".
È possibile riprendere in qualsiasi momento il funzionamento con alimentazione di rete premendo il tasto "Enter", purché non siano presenti errori (codici State).

Impostazione del funzionamento in standby (interruzione manuale del funzionamento con alimentazione di rete):

1.Selezionare la voce "Standby".

2.Premere il tasto funzione

"Enter".

Sul display vengono visualizzati alternativamente "STANDBY" e "ENTER".
La modalità Standby è ora attivata.
Il LED di avvio si accende con luce arancione.

Ripresa del funzionamento con alimentazione di rete:

Nel funzionamento in standby, sul display vengono visualizzati alternativamente "STANDBY" e "ENTER".

1.Premere il tasto funzione "Enter" per riprendere il funzionamento con

alimentazione di rete.

Per attivare/disattivare il punto di accesso WLAN. Questa operazione si rende necessaria, ad esempio, per installare o personalizzare il monitoraggio dell'impianto mediante l'interfaccia Web di Fronius Datamanager. Se l'inverter non riconosce alcun Fronius Datamanager, viene visualizzato "[non disponibile]".

Gamma di regolazione	Punto accesso WiFi [spento]
	Attiva p.acc. WiFi Per attivare il punto di accesso WLAN. Premere il tasto "Enter".
	Punto accesso WiFi [attivo] Vengono visualizzati il SSID (SS) e la password (PW).
	Spegni p.acc. WiFi Per disattivare il punto di accesso WLAN. Premere il tasto "Enter".
	Punto accesso WiFi [non disponibile] Viene visualizzato se sull'inverter non è presente alcun monitoraggio dell'impianto.

Controllo di una comunicazione dati, immissione del codice inverter, impostazioni protocollo

Gamma di regolazione

Stato/Codice inverter/Tipo di protocollo

Stato Indica una comunicazione dati disponibile tramite Fronius Solar Net o un errore verificatosi nella comunicazione dati.
Codice inverter Impostazione del codice (= indirizzo) dell'inverter in un impianto con più inverter.
Gamma di regolazione	00-99 (00 = indirizzo dell'inverter "100")
Impostazione di fabbrica	01
IMPORTANTE! Nell'integrare più inverter in un sistema di comunicazione dati, assegnare a ogni inverter un indirizzo univoco.
Tipo di protocollo Specifica il protocollo di comunicazione per la trasmissione dei dati.
Gamma di regolazione	Fronius Solar Net/Interface *
Impostazione di fabbrica	Fronius Solar Net
* Il tipo di protocollo Interface Protocol funziona solo senza scheda Fronius Datamanager. Occorre rimuovere le schede Fronius Datamanager presenti dall'inverter.

Per aggiornare il firmware o salvare i valori dettagliati dell'inverter sulla chiavetta USB.

Gamma di regolazione

Rim.sicura hardware/Aggiornam. software/Intervallo registr.

Rim.sicura hardware
Per scollegare una chiavetta USB dalla porta USB A dell'elemento da innesto per la comunicazione dati senza perdere i dati.

È possibile rimuovere la chiavetta USB:

quando viene visualizzato il messaggio "OK"
quando il LED "Trasmissione dei dati" non lampeggia più o è spento.

Aggiornam. software
Per aggiornare il firmware dell'inverter utilizzando una chiavetta USB.

Procedura:

1.Scaricare il file di aggiornamento firmware "froxxxxx.upd"
(ad es. dal sito http://www.fronius.com; xxxxx sta per il rispettivo numero di versione).

AVVERTENZA!

Per aggiornare il software dell'inverter senza problemi, è necessario che l'apposita chiavetta USB non presenti partizioni nascoste né crittografie (vedere capitolo "Chiavette USB adatte").

1.Salvare il file di aggiornamento firmware sul livello dati esterno della chiavetta USB.

2.Aprire il coperchio della scatola di comunicazione dati sull'inverter.

3.Collegare la chiavetta USB contenente il file di aggiornamento firmware alla porta USB della scatola di comunicazione dati dell'inverter.

4.Nel menu di setup, selezionare la voce "USB" e poi "Aggiornam. software".

5.Premere il tasto "Enter".

6.Attendere la visualizzazione sul display del confronto tra la versione firmware correntemente presente sull'inverter e quella nuova:

1ª pagina: software Recerbo (LCD), software controller tastiera (KEY), versione setup specifico per il paese (Set).
2ª pagina: software fonte d'energia (PS1, PS2).

7.Premere il tasto funzione "Enter" dopo ogni pagina.

L'inverter inizia a copiare i dati.
Vengono visualizzati "BOOT" e lo stato di avanzamento della memorizzazione dei vari test in percentuale, fino alla copia dei dati di tutti i gruppi di componenti elettronici.

Terminata la copia, l'inverter aggiorna una dopo l'altro i gruppi di componenti elettronici necessari.
Vengono visualizzati "BOOT", il gruppo di componenti interessato e lo stato di avanzamento dell'aggiornamento in percentuale.

In ultimo, l'inverter aggiorna il display.
Il display resta spento per circa 1 minuto, i LED di controllo e di stato lampeggiano.

Completato l'aggiornamento firmware, l'inverter passa alla fase di avvio e successivamente al funzionamento con alimentazione di rete. Scollegare la chiavetta USB con la funzione "Rim.sicura hardware".

Durante l'aggiornamento del firmware dell'inverter le varie impostazioni configurate nel menu di setup restano memorizzate.

	Intervallo registr. Per attivare/disattivare la funzione di registrazione USB e per preimpostare un intervallo di registrazione.
	Unità	Minuti
	Gamma di regolazione	30 Min/20 Min/15 Min/10 Min/5 Min/No Log
	Impostazione di fabbrica	30 Min

	30 Min	L'intervallo di registrazione è di 30 minuti; i nuovi dati di registro vengono salvati sulla chiavetta USB ogni 30 minuti.
	20 Min
	15 Min
	10 Min
	5 Min	L'intervallo di registrazione è di 5 minuti; i nuovi dati di registro vengono salvati sulla chiavetta USB ogni 5 minuti.
	No Log	I dati non vengono salvati.

IMPORTANTE! Per garantire l'esecuzione corretta della funzione di registrazione USB, occorre impostare correttamente l'ora. Per informazioni sull'impostazione dell'ora, vedere "Voci del menu di setup", "Ora / Data".

Il contatto di commutazione a potenziale zero (relè) sull'inverter consente di visualizzare i messaggi di stato (codici State), lo stato dell'inverter (ad es. funzionamento con alimentazione di rete) oppure le funzioni di gestione energetica.

Gamma di regolazione

Modalita rele/Test rele/Punto inserzione*/Punto disinserzione*

* Vengono visualizzati solo se la funzione "E-Manager" in "Modalita rele" è attivata.

Modalita rele
Modalita rele consente di illustrare le funzioni seguenti:

Funzione di allarme (Permanent (Permanente)/ALL (Tutto)/GAF)
Uscita attiva (ON (attiva)/OFF (disattiva))
Gestione energetica (E-Manager)

Gamma di regolazione

ALL (Tutto)/Permanent (Permanente)/GAF/OFF (disattiva)/ON (attiva)/E-Manager (Gestione energetica)

Impostazione di fabbrica

ALL (Tutto)

	Funzione di allarme:
	ALL (Tutto)/Permanent (Permanente):	Attivazione del contatto di commutazione a potenziale zero in caso di codici di servizio permanenti e temporanei (ad es. breve interruzione del funzionamento con alimentazione di rete, un codice di servizio visualizzato un determinato numero di volte al giorno; impostabile nel menu "BASE").
	GAF	Il relè viene attivato non appena si seleziona la modalità GAF. Il relè viene aperto non appena la fonte d'energia segnala un errore e passa dal normale funzionamento con alimentazione di rete a uno stato di errore. Il relè può quindi essere utilizzato per funzioni "fail-safe". Esempio di applicazione Se si utilizzano inverter monofase su una posizione multifase, può rendersi necessario un rifasamento. Se su uno o più inverter si verifica un errore con conseguente scollegamento dalla rete, occorre scollegare anche gli altri inverter per mantenere l'equilibrio delle fasi. La funzione relè "GAF" è utilizzabile in combinazione con Fronius Datamanager o un dispositivo di protezione esterno per rilevare o segnalare la mancata alimentazione o lo scollegamento dalla rete di un inverter e per scollegare dalla rete anche gli altri inverter mediante comando remoto.
	Uscita attiva:
	ON (attivo):	Il contatto di commutazione a potenziale zero NO è costantemente attivo fino a quando l'inverter è in funzione (fino a quando il display è illuminato o consente di visualizzare indicazioni).
	OFF (disattivo):	Il contatto di commutazione a potenziale zero NO è disattivato.
	Gestione energetica:
	E-Manager (Gestione energetica):	Ulteriori informazioni sulla funzione "Gestione energetica" secondo il seguente paragrafo "Gestione energetica".
Test rele Prova di funzionamento per verificare se il contatto di commutazione a potenziale zero si attiva.
Punto inserzione (solo con la funzione "Gestione energetica" attiva) Per impostare il limite della potenza attiva a partire dal quale il contatto di commutazione a potenziale zero viene attivato.

Impostazione di fabbrica	1000 W
Gamma di regolazione	Dal punto di disinserzione impostato fino alla potenza nominale massima dell'inverter (W o kW)
Punto disinserzione (solo con la funzione "Gestione energetica" attiva) Per impostare il limite della potenza attiva a partire dal quale il contatto di commutazione a potenziale zero viene disattivato.

Impostazione di fabbrica	500
Gamma di regolazione	Da 0 al punto d'inserzione impostato dell'inverter (W o kW)

Utilizzando la funzione "Gestione energetica (E-Manager)" è possibile azionare il contatto di commutazione a potenziale zero in modo che funga da attuatore.
Così facendo è possibile azionare un dispositivo di consumo collegato al contatto di commutazione a potenziale zero preimpostando un punto di inserzione o disinserzione in funzione della potenza alimentata (potenza attiva).

Il contatto di commutazione a potenziale zero viene disattivato automaticamente

quando l'inverter non alimenta corrente nella rete pubblica
quando l'inverter viene messo manualmente in modalità di standby
in presenza di un valore preimpostato della potenza attiva < 10% della potenza nominale dell'inverter

Per attivare la funzione "Gestione energetica", selezionare la voce "E-Manager" e premere il tasto "Enter". Con la funzione "Gestione energetica" attivata, in alto a sinistra sul display viene visualizzata l'icona "Gestione energetica":
	con il contatto di commutazione a potenziale zero NO disattivato (contatto aperto)
	con il contatto di commutazione a potenziale zero NO attivato (contatto chiuso).

Per disattivare la funzione "Gestione energetica", selezionare un'altra funzione (ALL (Tutto)/Permanent (Permanente)/OFF (disattiva)/ON (attiva)) e premere il tasto "Enter".

AVVERTENZA!

Avvertenze per l'elaborazione del punto di inserzione e disinserzione
Una differenza eccessivamente ridotta tra il punto di inserzione e quello di disinserzione, nonché eventuali oscillazioni della potenza attiva, possono determinare molteplici cicli di commutazione.

Onde evitare accensioni e spegnimenti frequenti, la differenza tra il punto di inserzione e quello di disinserzione deve essere di almeno 100-200 W.

Quando si seleziona il punto di disinserzione, tenere conto dell'assorbimento di potenza del dispositivo di consumo collegato.

Quando si seleziona il punto di inserzione, tenere conto delle condizioni meteo e dell'irraggiamento solare previsto.

Esempio di applicazione
Punto di inserzione = 2000 W, punto di disinserzione = 1800 W

Se l'inverter eroga almeno 2000 W, il contatto di commutazione a potenziale zero viene attivato.
Se la potenza dell'inverter scende al di sotto di 1800 W, il contatto di commutazione a potenziale zero viene disattivato.

Ciò consente di realizzare interessanti possibilità applicative, come l'azionamento di una pompa di calore o di un climatizzatore utilizzando quanta più energia elettrica autoprodotta possibile.

Impostazione dell'ora, della data, del formato di visualizzazione e del passaggio automatico all'ora legale/solare.

Gamma di regolazione	Imposta ora/Imposta data/Form. vis. Ora/Form. vis. Data/Ora legale/solare
Imposta ora Impostazione dell'ora (hh:mm:ss o hh:mm am/pm - a seconda dell'impostazione in "Form. vis. Ora").
Imposta data Impostazione della data (gg/mm/aaaa o mm/gg/aaaa - a seconda dell'impostazione in "Form. vis. Data").
Form. vis. Ora Per preimpostare il formato di visualizzazione dell'ora.

Gamma di regolazione	12hrs/24hrs
Impostazione di fabbrica	A seconda del setup specifico del paese.
Form. vis. Data Per preimpostare il formato di visualizzazione della data.

Gamma di regolazione	mm/gg/aaaa o gg.mm.aa
Impostazione di fabbrica	A seconda del setup specifico del paese.
Ora legale/solare Per attivare/disattivare il passaggio automatico all'ora legale/solare.
IMPORTANTE! Utilizzare la funzione per il passaggio automatico all'ora legale/solare solo se all'interno di un anello della Fronius Solar Net non sono presenti componenti del sistema con funzionalità LAN o WLAN (ad es. Fronius Datalogger Web, Fronius Datamanager o Fronius Hybridmanager).

Gamma di regolazione	on (attiva)/off (disattiva)
Impostazione di fabbrica	on (attiva)
IMPORTANTE! La corretta impostazione della data e dell'ora è indispensabile per una giusta visualizzazione dei valori giornalieri e annuali e della curva caratteristica giornaliera.

Gamma di regolazione

Lingua/Modalita notturna/Contrasto/Illuminazione

Lingua Impostazione della lingua del display.
Gamma di regolazione	Inglese, tedesco, francese, spagnolo, italiano, olandese, ceco, slovacco, ungherese, polacco, turco, portoghese, romeno
Modalita notturna La modalità notturna comanda il funzionamento di Fronius DATCOM e del display dell'inverter durante la notte o in caso di tensione CC insufficiente.

Gamma di regolazione	AUTO/ON (attiva)/OFF (disattiva)
Impostazione di fabbrica	OFF (disattiva)

	AUTO:	Il funzionamento di Fronius DATCOM è attivo fin quando un Fronius Datamanager è collegato a una Fronius Solar Net attiva e non interrotta. Durante la notte il display dell'inverter è spento e può essere attivato premendo un tasto funzione qualsiasi.
	ON (attiva):	Il funzionamento di Fronius DATCOM è sempre attivo. L'inverter mette ininterrottamente a disposizione la tensione di 12 V CC per alimentare la Fronius Solar Net. Il display è sempre attivo. IMPORTANTE! Se si imposta la modalità notturna di Fronius DATCOM su "ON (attiva)" o su "AUTO" con componenti della Fronius Solar Net collegati, il consumo energetico notturno dell'inverter aumenta a circa 7 W.
	OFF (disattiva):	Funzionamento notturno di Fronius DATCOM assente, l'inverter non necessita quindi di alcuna potenza di rete per alimentare la della Fronius Solar Net. Durante la notte il display dell'inverter è disattivato e Fronius Datamanager non è disponibile. Per attivare comunque Fronius Datamanager, disattivare e riattivare il lato CA dell'inverter e premere un tasto funzione qualsiasi sul display dell'inverter entro 90 secondi.
Contrasto Regolazione del contrasto sul display dell'inverter.

Gamma di regolazione	0-10
Impostazione di fabbrica	5
Dato che il contrasto dipende dalla temperatura, condizioni ambientali variabili possono richiedere l'impostazione della voce di menu "Contrasto".
Illuminazione Preimpostazione dell'illuminazione del display dell'inverter.
La voce di menu "Illuminazione" riguarda solo la retroilluminazione del display dell'inverter.

Gamma di regolazione	AUTO/ON (attiva)/OFF (disattiva)
Impostazione di fabbrica	AUTO

	AUTO:	L'illuminazione del display dell'inverter viene attivata premendo un tasto qualsiasi. Se per 2 minuti non si preme alcun tasto, l'illuminazione del display si spegne.
	ON (attiva):	L'illuminazione del display dell'inverter è sempre accesa se l'inverter è attivo.
	OFF (disattiva):	L'illuminazione del display dell'inverter è sempre spenta.

Consente di modificare/configurare le seguenti impostazioni:

Variaz. contatore/Calibratura
Valuta
Tariffa ener. alim.
Fattore CO2

Gamma di regolazione

Valuta/Tariffa ener. alim.

Variaz. contatore/Calibratura Calibratura del contatore.
Valuta Impostazione della valuta.
Gamma di regolazione	3 cifre, A-Z
Tariffa ener. alim. Impostazione del tasso di calcolo per il pagamento dell'energia alimentata.
Gamma di regolazione	2 cifre, 3 cifre decimali
Impostazione di fabbrica	(A seconda del setup specifico del paese)
Fattore CO2 Impostazione del fattore CO2 dell'energia alimentata.

Per verificare il funzionamento delle ventole.

Gamma di regolazione

Test ventola n. 1/Test ventola n. 2 (a seconda dell'apparecchio)

Selezionare la ventola desiderata con i tasti "Su" o "Giù".
Il test della ventola selezionata si avvia premendo il tasto "Enter".
La ventola continua a girare finché si preme il tasto "Esc" per uscire dal menu.

IMPORTANTE! Sul display dell'inverter non viene visualizzato se la ventola funziona correttamente. È possibile controllare il funzionamento della ventola solo ascoltando e sentendo.

INFO
(Informazioni relative all'apparecchio e al software.)

Valori misurati	Gamma visualizzata:	PV Iso. (Iso. FV)/Ext. Lim. (Lim. est.) /U PV1/GVDPR/Fan #1 (Ventola n. 1)
	PV Iso. (Iso. FV) Resistenza di isolamento dell'impianto fotovoltaico (per i moduli solari non collegati a terra e per i moduli solari con messa a terra sul polo negativo). Ext. Lim. (Lim. est.) Riduzione esterna della potenza in percentuale, ad es. predefinita dal gestore della rete. U PV1 Tensione CC correntemente presente sui morsetti, anche quando l'inverter non alimenta energia (del 1° inseguitore MPP). GVDPR Riduzione della potenza in funzione della tensione di rete. Fan #1 (Ventola n. 1) Valore percentuale della potenza nominale della ventola.
Stato fonte energia	Indicazione di stato dell'ultimo errore verificatosi nell'inverter. IMPORTANTE! A causa del debole irraggiamento solare ogni mattina e ogni sera è naturale che vengano visualizzati i messaggi di stato 306 (Power low - potenza bassa) e 307 (DC low - CC bassa). Alla base di detti messaggi di stato non vi è alcun errore. Premendo il tasto "Enter" vengono visualizzati lo stato della fonte d'energia e gli ultimi errori verificatisi. Scorrere l'elenco con i tasti "Su" o "Giù". Premere il tasto "Indietro" per uscire dall'elenco degli stati e degli errori.
Stato della rete	Visualizzazione degli ultimi 5 errori di rete verificatisi: Premendo il tasto "Enter" vengono visualizzati gli ultimi 5 errori di rete. Scorrere l'elenco con i tasti "Su" o "Giù". Premere il tasto "Indietro" per uscire dalla visualizzazione degli errori di rete.

Per visualizzare le impostazioni pertinenti all'azienda di erogazione dell'energia elettrica. I valori visualizzati dipendono dal rispettivo setup specifico del paese o dalle impostazioni specifiche dell'inverter.

Gamma visualizzata

Generale/Impostaz. spec. paese/Inseguitore MPP/Monitoraggio rete/Limiti tens. di rete/Limiti freq. di rete/Mod. Q/Limite potenza CA/Derating tensione CA/Fault Ride Through

Generale:	Modello apparecchio Fam.
Impostaz. spec. paese:	Setup Il setup specifico del paese impostato. Versione Versione del setup specifico del paese. Group (Gruppo) Gruppo per l'aggiornamento del software dell'inverter.
Inseguitore MPP:	Tracker 1 (Inseguitore 1)
Monitoraggio rete:	GMTi Tempo di avvio dell'inverter in s. GMTr Tempo di riattivazione in s dopo un errore di rete. ULL Valore medio della tensione di rete nell'arco di 10 minuti in V. LLTrip Tempo di intervento per il monitoraggio della tensione a lungo termine.
Limiti tens. di rete:	UILmax Valore interno superiore della tensione di rete in V. UILmin Valore interno inferiore della tensione di rete in V.
Limiti freq. di rete:	FILmax Valore interno superiore della frequenza di rete in Hz. FILmin Valore interno inferiore della frequenza di rete in Hz.
Mod. Q:	Il fattore di potenza cos phi correntemente impostato (ad es. Cos(phi) costante/Q costante/Curva caratteristica Q(U)/ecc.).
Limite potenza CA:	Max. P AC Riduzione manuale della potenza.
Derating tensione CA:	Status ON/OFF Riduzione della potenza in funzione della tensione. GVDPRe Soglia a partire dalla quale inizia la riduzione della potenza in funzione della tensione. GVDPRv Gradiente di riduzione con il quale viene ridotta la potenza, ad es: 10% per ogni volt, che è superiore alla soglia GVDPRe. Message (Messaggio) Attiva l'invio di un messaggio informativo tramite la Fronius Solar Net.
Fault Ride Through	Status (Stato) - Impostazione predefinita OFF Se la funzione è attivata, in presenza di una breve caduta della tensione CA (al di fuori dei limiti impostati dal gestore della rete) l'inverter non si spegne subito, ma prosegue l'alimentazione per un tempo specificato. DB min - Impostazione predefinita: 90% Impostazione della banda morta minima in percentuale. DB max - Impostazione predefinita: 120% Impostazione della banda morta massima in percentuale. k-Fac. (Fatt. k) - Impostazione predefinita: 0

Visualizzazione del numero di versione e di serie dei print integrati nell'inverter (ad es. ai fini della manutenzione).

Gamma visualizzata

Display/Software display/Checksum software/Memoria dati/Memoria dati n. 1/Fonte di energia/Software fonte energ./Filtro EMV/Power Stage #3/Power Stage #4

L'inverter è dotato della funzione Key Lock.
Se la funzione Key Lock è attivata non è possibile richiamare il menu di setup, ad es. per evitare che l'impostazione dei dati di setup venga modificata inavvertitamente.
Per attivare/disattivare la funzione Key Lock è necessario immettere il codice 12321.

	1.Premere il tasto "Menu".
	Viene visualizzato il livello di menu. 1.Premere il tasto libero "Menu/Esc" per 5 volte.

	Nel menu "CODICE" viene visualizzato "Codice di accesso"; la prima posizione lampeggia.
	1.Immettere il codice 12321: Selezionare il valore da immettere nella prima posizione del codice con i tasti "+" o "-".
	1.Premere il tasto "Enter".

	La seconda posizione lampeggia.
	1.Ripetere le operazioni 3 e 4 per la seconda, la terza, la quarta e la quinta posizione del codice fino a quando... il codice impostato lampeggia. 1.Premere il tasto "Enter".

	Nel menu "BLOCCO" viene visualizzato "Blocco tastiera".
	1.Attivare o disattivare il blocco tastiera con i tasti "+" o "-": ON = il blocco tastiera è attivato (non è possibile richiamare la voce di menu SETUP). OFF = il blocco tastiera è disattivato (è possibile richiamare la voce di menu SETUP).
	1.Premere il tasto "Enter".

Uno stick USB collegato alla presa USB A può anche fungere da Datalogger per un inverter.

I dati di registro salvati sullo stick USB possono, in qualsiasi momento,

essere importati in Fronius Solar.access con l'utilizzo del file FLD memorizzato insieme ai dati
essere visualizzati direttamente da programmi di terze parti (ad es. Microsoft® Excel) con l'utilizzo del file CSV memorizzato insieme ai dati.

Le versioni meno recenti (fino a Excel 2007) hanno un limite di 65536 righe.

Per ulteriori informazioni su "Dati sullo stick USB", "Volume dati e capacità di memoria" e "Memoria tampone", vedere:
	® http://www.fronius.com/QR-link/4204260171IT

Uno stick USB collegato alla presa USB A può anche fungere da Datalogger per un inverter.

I dati di registro salvati sullo stick USB possono, in qualsiasi momento,

essere importati in Fronius Solar.access con l'utilizzo del file FLD memorizzato insieme ai dati
essere visualizzati direttamente da programmi di terze parti (ad es. Microsoft® Excel) con l'utilizzo del file CSV memorizzato insieme ai dati.

Le versioni meno recenti (fino a Excel 2007) hanno un limite di 65536 righe.

Per ulteriori informazioni su "Dati sullo stick USB", "Volume dati e capacità di memoria" e "Memoria tampone", vedere:
	® http://www.fronius.com/QR-link/4204260171IT

Data la moltitudine di chiavette USB disponibili sul mercato non è possibile garantire che vengano tutte riconosciute dall'inverter.

Fronius consiglia l'utilizzo solo di chiavette USB certificate per uso industriale (prestare attenzione al logo USB-IF!).

L'inverter supporta chiavette USB dotate dei seguenti file system:

FAT12
FAT16
FAT32

Fronius consiglia di utilizzare le chiavette USB solo per la memorizzazione dei dati di registro o per l'aggiornamento del software dell'inverter. Le chiavette USB non dovrebbero contenere altri tipi di dati.

Icona USB sul display dell'inverter, ad es. nella modalità di visualizzazione "ATTUAL":

Se l'inverter riconosce una chiavetta USB, in alto a destra sul display viene visualizzata l'icona USB.

Quando si inseriscono le chiavette USB, verificare che l'icona USB venga visualizzata (anche lampeggiante).

Avvertenza! In caso di utilizzo all'aperto, tenere presente che il funzionamento delle chiavette USB tradizionali spesso è garantito solo entro una gamma di temperatura limitata.
Se si utilizza la chiavetta USB all'aperto, accertarsi che funzioni anche alle basse temperature.

Lo stick USB consente anche ai clienti finali di aggiornare il software dell'inverter tramite la voce "USB" del menu "SETUP"; occorre prima salvare il file di aggiornamento sullo stick USB e successivamente trasferirlo dallo stick all'inverter. Il file di aggiornamento deve trovarsi nella directory principale dello stick USB.

Avvertenza per la sicurezza per la rimozione dello stick USB:

IMPORTANTE! Per evitare la perdita dei dati, lo stick USB collegato deve essere rimosso solo:

utilizzando la voce "USB / Rim.sicura hardware" del menu "SETUP"
quando il LED "Trasmissione dati" è spento.

Nel menu BASE si impostano i parametri essenziali per l'installazione e il funzionamento dell'inverter elencati di seguito:

Mod. funzionam. CC
Tensione fissa
Tens. avvio MPPT1
Registro USB

Impost. isolamento
Reset TOTALE
Contatore eventi

Nel menu BASE si impostano i parametri essenziali per l'installazione e il funzionamento dell'inverter elencati di seguito:

Mod. funzionam. CC
Tensione fissa
Tens. avvio MPPT1
Registro USB

Impost. isolamento
Reset TOTALE
Contatore eventi

		1.Premere il tasto "Menu".
		Viene visualizzato il livello di menu. 1.Premere il tasto libero "Menu/Esc" per 5 volte.

		Nel menu "CODICE" viene visualizzato "Codice di accesso"; la prima posizione lampeggia.
		1.Immettere il codice 22742: Utilizzare i tasti "Su" o "Giù" per selezionare il valore da immettere nella prima posizione.
		1.Premere il tasto "Enter".

La seconda posizione lampeggia.

1.Ripetere le operazioni 3 e 4 per la seconda, la terza, la quarta e la quinta posizione del codice fino a quando...

il codice impostato lampeggia.

1.Premere il tasto "Enter".

		Viene visualizzato il menu BASE.
		1.Selezionare la voce desiderata con i tasti "Su" o "Giù".
		1.Richiamare la voce selezionata premendo il tasto "Enter".
		1.Per uscire dal menu BASE, premere il tasto "ESC".

Il menu BASE comprende le voci elencate di seguito:

Inseguitore MPP 1

Mod. funzionam. CC:
MPP AUTO
FIX
MPP USER
Tensione fissa:
Per immettere la tensione fissa, 120-440 V.
Tens. avvio MPPT1:
Per immettere la tensione di avvio MPPT1, 120-440 V.

Registro USB
Per attivare o disattivare la funzione e salvare tutti i messaggi di errore su una chiavetta USB.
AUTO/OFF/ON

Ingr. segnale

Funzionamento:
Ext Sig. /S0-Meter/OFF
Tipo attivaz. (con Funzionamento "Ext. Sig."):
Warning/Ext. Stop
Tipo di collegam. (con Funzionamento "Ext. Sig."):
N/C / N/O

SMS/Rele

Ritardo evento
Per immettere il ritardo temporale a partire dal quale deve essere spedito un SMS o attivato il relè.
900-86400 secondi
Contatore eventi:
Per immettere il numero di errori dopo il quale viene inviato un SMS o deve attivarsi il relè:
10-255

Imp. messa a terra

Mod. messa a terra:
Off /Positive/Negative
Mon. messa a terra:
Off/ Warn Err/Error/Warning

Impost. isolamento

Avviso isolamento:
Per attivare e disattivare il monitoraggio dell'isolamento con la visualizzazione di un avviso senza interrompere l'alimentazione in caso di errori di isolamento.
ON/OFF (in funzione del setup specifico del paese impostato)

Val. soglia avviso:
Per impostare un valore di soglia per l'isolamento al di sotto del quale l'inverter visualizza un avviso (senza interrompere l'alimentazione).
0-1000 kOhm (in funzione del setup specifico del paese impostato)

Errore isolamento:
Per attivare e disattivare il monitoraggio dell'isolamento con la visualizzazione di un messaggio di errore e l'immediato spegnimento dell'inverter in caso di errori di isolamento.
ON/OFF (in funzione del setup specifico del paese impostato)

Val. soglia errore:
Per impostare un valore di soglia per l'isolamento al di sotto del quale l'inverter visualizza un messaggio di errore e interrompe il funzionamento con alimentazione di rete.
0-1000 kOhm (in funzione del setup specifico del paese impostato)

Avviso temperatura
Per attivare/disattivare l'avviso di surriscaldamento per ogni evento;
l'avviso di surriscaldamento viene inviato e visualizzato sul display.
ON/OFF

Reset TOTALE
Consente di azzerare i valori di tensione minimi e massimi e la potenza di alimentazione massima nella voce di menu LOG.
Non è possibile annullare l'azzeramento dei valori.

Per azzerare i valori, premere il tasto "Enter".
Viene visualizzato "CONFIRM".
Premere di nuovo il tasto "Enter".
I valori vengono azzerati e viene visualizzato il menu.

L'inverter dispone di un sistema di autodiagnosi in grado di rilevare autonomamente una vasta serie di possibili errori e di visualizzarli sul display. In questo modo è possibile individuare rapidamente guasti a carico dell'inverter, dell'impianto fotovoltaico, nonché errori di installazione e di comando.

Se il sistema di autodiagnosi individua un errore concreto, il rispettivo messaggio di stato viene visualizzato sul display.

IMPORTANTE! I messaggi di stato visualizzati per breve tempo possono essere determinati dal normale comportamento dell'inverter. Se successivamente l'inverter torna a funzionare senza problemi, non sono presenti errori.

Se il sistema di autodiagnosi individua un errore concreto, il rispettivo messaggio di stato viene visualizzato sul display.

Se il display resta spento a lungo dopo il sorgere del sole:

Controllare la tensione CA sui collegamenti dell'inverter:
la tensione CA deve essere di 230 V (+ 10%/- 5 %)*.

*	La tolleranza della tensione di rete dipende dal setup specifico per il paese.

I messaggi di stato della classe 1 compaiono per lo più solo temporaneamente e sono generati dalla rete elettrica pubblica.

L'inverter reagisce inizialmente scollegandosi dalla rete. Successivamente la rete viene sottoposta a controllo durante il periodo di monitoraggio prescritto. Se dopo questo periodo non si riscontrano più guasti, l'inverter riprende il funzionamento con alimentazione di rete.

La funzione Soft-Start GPIS viene attivata a seconda del setup specifico del paese.
In conformità alla direttiva VDE-AR-N 4105, successivamente a uno spegnimento dovuto a un errore CA, la potenza di uscita dell'inverter viene incrementata ogni minuto del 10%.

Codice	Descrizione	Comportamento	Risoluzione
102	Tensione CA troppo alta	Non appena le condizioni della rete, dopo un controllo approfondito, rientrano nella gamma consentita, l'inverter riprende il funzionamento con alimentazione di rete.	Verificare i collegamenti alla rete. Se il messaggio di stato rimane visualizzato, contattare il responsabile del montaggio dell'impianto.
103	Tensione CA troppo bassa
105	Frequenza CA troppo alta
106	Frequenza CA troppo bassa
107	Rete CA oltre i limiti consentiti
108	Rilevato funzionamento a isola

La classe 3 comprende messaggi di stato che possono comparire durante il funzionamento con alimentazione di rete, ma che sostanzialmente non ne determinano un'interruzione duratura.

Dopo lo scollegamento automatico dalla rete e l'esecuzione del monitoraggio di rete prescritto, l'inverter tenta di ripristinare il funzionamento con alimentazione di rete.

Codice	Descrizione	Comportamento	Risoluzione
301	Sovracorrente (CA)	Breve interruzione del funzionamento con alimentazione di rete a causa di sovracorrente nell'inverter. L'inverter inizia nuovamente la fase di avvio.	L'errore viene eliminato automaticamente. Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.
302	Sovracorrente (CC)
303	Surriscaldamento fonte d'energia	Breve interruzione del funzionamento con alimentazione di rete causata dal surriscaldamento. L'inverter inizia nuovamente la fase di avvio.	Se necessario, pulire con aria compressa le aperture per l'aria di raffreddamento e il raffreddatore. L'errore viene eliminato automaticamente. Se il messaggio di stato rimane visualizzato, contattare il responsabile del montaggio dell'impianto.



304	Temperatura interna troppo alta



306	POTENZA FV SCARSA Tensione del circuito intermedio troppo bassa per il funzionamento con alimentazione di rete	Breve interruzione del funzionamento con alimentazione di rete. L'inverter inizia nuovamente la fase di avvio.	L'errore viene eliminato automaticamente. Se il messaggio di stato viene visualizzato in presenza di un irraggiamento solare sufficiente, contattare il responsabile del montaggio dell'impianto.
307	TENSIONE FV SCARSA Tensione di entrata CC troppo bassa per il funzionamento con alimentazione di rete

IMPORTANTE! A causa del debole irraggiamento solare ogni mattina e ogni sera è naturale che vengano visualizzati i messaggi di stato 306 (POTENZA FV SCARSA) e 307 (TENSIONE FV SCARSA). Alla base di detti messaggi di stato non vi è alcun errore.
308	Sovratensione nel circuito intermedio	Breve interruzione del funzionamento con alimentazione di rete. L'inverter inizia nuovamente la fase di avvio.	L'errore viene eliminato automaticamente. Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.
309	Tensione di entrata CC troppo alta

I messaggi di stato della classe 4 richiedono talvolta l'intervento di un tecnico qualificato dell'assistenza Fronius.

Codice	Descrizione	Comportamento	Risoluzione
401	Impossibile comunicare con la fonte d'energia	Se possibile, l'inverter riprende il funzionamento con alimentazione di rete dopo un nuovo tentativo di collegamento automatico.	Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.
406	Sensore termico della fonte d'energia difettoso
407	Sensore termico interno difettoso
408	Rilevata alimentazione corrente continua
412	Il funzionamento con tensione fissa è selezionato al posto del funzionamento con tensione MPP e la tensione fissa è impostata su un valore eccessivamente basso o eccessivamente alto.	-	Se il messaggio di stato rimane visualizzato, contattare il responsabile del montaggio dell'impianto.
415	Scattato lo spegnimento di sicurezza con schede opzionali o RECERBO	L'inverter non alimenta corrente nella rete.	Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.
416	Comunicazione tra fonte d'energia e comando impossibile	Se possibile, l'inverter riprende il funzionamento con alimentazione di rete dopo un nuovo tentativo di collegamento automatico.
425	Impossibile comunicare con la fonte d'energia
445	Impostazioni dei valori limite non consentite	Per motivi di sicurezza l'inverter non alimenta corrente nella rete.	Aggiornare il firmware dell'inverter; se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.
452	Errore di comunicazione tra i processori	Se possibile, l'inverter riprende il funzionamento con alimentazione di rete dopo un nuovo tentativo di collegamento automatico.	Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.
453	Breve errore tensione di rete
454	Breve errore frequenza di rete
457	Relè di rete incollato	L'inverter non alimenta corrente nella rete.	Contattare un tecnico qualificato dell'assistenza Fronius.
459	Errore nel rilevamento del segnale di misurazione per il test di isolamento
460	Funzionamento dell'alimentatore di riferimento per il processore di segnale digitale (DSP) al di fuori dei limiti di tolleranza
472	Fusibile per la messa a terra dei moduli solari difettoso	L'inverter non alimenta corrente nella rete.	Sostituire il fusibile per la messa a terra dei moduli solari; se il messaggio di stato rimane visualizzato, contattare il responsabile del montaggio dell'impianto.
475	Messa a terra dei moduli solari, errore di isolamento (collegamento tra modulo solare e terra)	L'inverter non alimenta corrente nella rete.	Se il messaggio di stato rimane visualizzato, contattare il responsabile del montaggio dell'impianto.
482	Messa in funzione non completata	L'inverter non alimenta corrente nella rete.	Eseguire il reset CA (disattivare e riattivare l'interruttore automatico), completare la messa in funzione.

I messaggi di stato della classe 5 generalmente non impediscono il funzionamento con alimentazione di rete, ma possono limitarlo. Restano visualizzati fino a quando il messaggio di stato non viene annullato premendo un tasto (l'inverter continua comunque a funzionare normalmente).

Codice	Descrizione	Comportamento	Risoluzione
502	Errore di isolamento dei moduli solari	Sul display viene visualizzato un messaggio di avviso.	Se il messaggio di stato rimane visualizzato, contattare il responsabile del montaggio dell'impianto.
509	Alimentazione assente nell'arco delle ultime 24 ore	Sul display viene visualizzato un messaggio di avviso.	Annullare il messaggio di stato; verificare che siano soddisfatte tutte le condizioni per il regolare funzionamento con alimentazione di rete (ad es. che i moduli solari non siano coperti da neve). Se il messaggio di stato rimane visualizzato permanentemente, osservare gli altri messaggi di stato.
517	Derating di potenza causato da temperatura eccessivamente elevata	Quando interviene il derating di potenza, sul display viene visualizzato un messaggio di avviso.	Se necessario, pulire con aria compressa le aperture per l'aria di raffreddamento e il raffreddatore. L'errore viene eliminato automaticamente. Se il messaggio di stato rimane visualizzato, contattare il responsabile del montaggio dell'impianto.
551	Fusibile per la messa a terra dei moduli solari difettoso	Sul display viene visualizzato un avviso.	Sostituire il fusibile per la messa a terra dei moduli solari; se il messaggio di stato rimane visualizzato, contattare il responsabile del montaggio dell'impianto.
558	Incompatibilità funzionale (una o più print all'interno dell'inverter sono incompatibili tra loro, ad es. successivamente alla sostituzione di uno di essi)	Possibili indicazioni di errore o anomalie di funzionamento sull'inverter.	Se il messaggio di stato rimane visualizzato, contattare il responsabile del montaggio dell'impianto.
560	Derating di potenza causato da sovrafrequenza	Il messaggio di stato viene visualizzato in presenza di una frequenza di rete eccessivamente elevata. L'inverter riduce quindi la potenza. L'indicazione di stato viene visualizzata finché l'inverter si trova di nuovo nelle normali condizioni di funzionamento.	Non appena la frequenza di rete rientra di nuovo nella gamma consentita e l'inverter si trova di nuovo nelle normali condizioni di funzionamento, l'errore viene eliminato automaticamente. Se il messaggio di stato rimane visualizzato, contattare il responsabile del montaggio dell'impianto.
568	Segnale di ingresso errato sull'interfaccia di corrente multifunzione	Il messaggio di stato viene visualizzato in presenza di un segnale di ingresso errato sull'interfaccia di corrente multifunzione e con la seguente impostazione: Menu BASE/Ingr. segnale/Funzionamento = Ext. Signal, Tipo di attivaz. = Warning	Annullare il messaggi di stato Controllare gli apparecchi collegati all'interfaccia di corrente multifunzione. Se il messaggio di stato rimane visualizzato, contattare il responsabile del montaggio dell'impianto.

I messaggi di stato della classe 6 richiedono talvolta l'intervento di un tecnico qualificato dell'assistenza Fronius.

Codice		Descrizione		Comportamento		Risoluzione
668		Segnale di ingresso errato sull'interfaccia di corrente multifunzione		L'inverter non alimenta corrente nella rete. Il messaggio di stato viene visualizzato in presenza di un segnale di ingresso errato sull'interfaccia di corrente multifunzione e con la seguente impostazione: Menu BASE/Ingr. segnale/Funzionamento = Ext. Signal, Tipo attivaz. = Ext. Stop		Controllare gli apparecchi collegati all'interfaccia di corrente multifunzione. Se il messaggio di stato resta visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.

I messaggi di stato della classe 7 riguardano il comando, la configurazione e la memorizzazione dati dell'inverter e possono influire, direttamente o indirettamente, sul funzionamento con alimentazione di rete.

Codice	Descrizione	Comportamento	Risoluzione
705	Conflitto durante l'impostazione del codice inverter (ad es. doppia assegnazione del codice)	-	Correggere il codice inverter nel menu di setup.
721	EEPROM reinizializzata o difettosa	Sul display viene visualizzato un messaggio di avviso.	Annullare il messaggio di stato; se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.
731	Errore di inizializzazione - Stick USB non supportato	Sul display viene visualizzato un messaggio di avviso.	Controllare o sostituire lo stick USB. Controllare il file system dello stick USB. Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.
732	Sovracorrente sullo stick USB	Sul display viene visualizzato un messaggio di avviso.
733	Stick USB non collegato	Sul display viene visualizzato un messaggio di avviso.	Collegare o controllare lo stick USB. Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.
734	File di aggiornamento non rilevato o assente	Sul display viene visualizzato un messaggio di avviso.	Controllare il file di aggiornamento (ad es. verificare che la denominazione sia corretta). Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.
735	File di aggiornamento non adatto all'apparecchio o obsoleto	Sul display viene visualizzato un messaggio di avviso, la procedura di aggiornamento viene interrotta.	Controllare il file di aggiornamento, se necessario munirsi del file adatto all'apparecchio (ad es. dal sito http://www.fronius.com). Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.
736	Errore di scrittura o di lettura	Sul display viene visualizzato un messaggio di avviso.	Controllare lo stick USB e i file in esso contenuti o sostituire lo stick. Scollegare lo stick USB solo se il LED "Trasmissione dati" non lampeggia più o è spento. Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.
738	Impossibile salvare un file di registro (ad es. stick USB protetto da scrittura o pieno)	Sul display viene visualizzato un messaggio di avviso.	Liberare spazio nella memoria, rimuovere la protezione da scrittura, eventualmente controllare o sostituire lo stick USB. Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.
743	Errore durante l'aggiornamento	Sul display viene visualizzato un messaggio di avviso.	Ripetere la procedura di aggiornamento, controllare lo stick USB. Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.
745	File di aggiornamento corrotto	Sul display viene visualizzato un messaggio di avviso, la procedura di aggiornamento viene interrotta.	Scaricare di nuovo il file di aggiornamento. Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.
751	Perdita dell'ora	Sul display viene visualizzato un messaggio di avviso.	Reimpostare data e ora sull'inverter. Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.
752	Errore di comunicazione modulo Real Time Clock	Sul display viene visualizzato un messaggio di avviso.
757	Guasto hardware nel modulo Real Time Clock	Sul display viene visualizzato un messaggio di errore, l'inverter non alimenta corrente nella rete.	Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.
758	Errore interno: modulo Real Time Clock in modalità d'emergenza	Possibile imprecisione o perdita dell'ora (funzionamento con alimentazione di rete normale).
766	Attivazione della limitazione di potenza di emergenza (max. 750 W)	Sul display viene visualizzato un messaggio di errore.

IMPORTANTE! Rivolgersi al proprio rivenditore Fronius o ad un tecnico qualificato del Servizio di assistenza Fronius se

un errore si verifica frequentemente o costantemente
si verifica un errore non elencato nelle tabelle.

In caso di funzionamento dell'inverter in ambienti in cui vi è una produzione massiccia di polveri, si consiglia quanto segue:
pulire, se necessario, il raffreddatore, la ventola sul lato posteriore dell'inverter e le fessure di ventilazione sul supporto di montaggio con aria compressa pulita.

Dati di entrata

Gamma di tensione MPP	120 - 335 V CC
Tensione di entrata max. (a 1000 W/m² / -10°C in condizioni di funzionamento a vuoto)	420 V CC
Corrente di entrata max.	13,3 A
Corrente di corto circuito max. dei moduli solari	20,0 A
Corrente alimentazione di ritorno max.⁴⁾	8,9 A

Dati di uscita

Potenza di uscita nominale (P_nom)	1500 W
Potenza di uscita max.	1500 W
Tensione di rete nominale	1 ~ NPE 230 V
Tensione di rete min.	180 V ¹⁾
Tensione di rete max.	270 V ¹⁾
Corrente di uscita max.	7,2 A
Frequenza nominale	50-60 Hz¹⁾
Fattore di distorsione	< 4%
Fattore di potenza cos phi	1 0,85 - 1 ind./cap.²⁾
Impedenza di rete max. consentita Z_max per PCC³⁾	Nessuna
Impulso elettrico d'inserzione⁶⁾ e durata	36,0 A / 9,4 ms
Corrente di guasto di uscita max. per durata	43,0 A / 1,24 ms

Dati generali

Grado di efficienza massimo	95,9%
Grado di efficienza europ.	94,5%
Consumo proprio notturno	0,47 W
Raffreddamento	Ventilazione forzata regolata
Classe di protezione	IP 65
Dimensioni alt. x larg. x prof.	645 x 431 x 204 mm
Peso	16,35 kg
Temperatura ambiente consentita	Da - 25 °C a +50 °C
Umidità dell'aria consentita	0 - 100%
Classe di compatibilità elettromagnetica	B
Categoria sovratensione CC / CA	2 / 3

Dispositivi di protezione

Misurazione dell'isolamento CC	Avviso / spegnimento ⁷⁾ con R_ISO < 600 kOHM
Comportamento in caso di sovraccarico CC	Spostamento del punto di lavoro, limitazione della potenza
Sezionatore CC	Integrato

Dati di entrata

Gamma di tensione MPP	120 - 335 V CC
Tensione di entrata max. (a 1000 W/m² / -10°C in condizioni di funzionamento a vuoto)	420 V CC
Corrente di entrata max.	13,3 A
Corrente di corto circuito max. dei moduli solari	20,0 A
Corrente alimentazione di ritorno max.⁴⁾	8,9 A

Dati di uscita

Potenza di uscita nominale (P_nom)	1500 W
Potenza di uscita max.	1500 W
Tensione di rete nominale	1 ~ NPE 230 V
Tensione di rete min.	180 V ¹⁾
Tensione di rete max.	270 V ¹⁾
Corrente di uscita max.	7,2 A
Frequenza nominale	50-60 Hz¹⁾
Fattore di distorsione	< 4%
Fattore di potenza cos phi	1 0,85 - 1 ind./cap.²⁾
Impedenza di rete max. consentita Z_max per PCC³⁾	Nessuna
Impulso elettrico d'inserzione⁶⁾ e durata	36,0 A / 9,4 ms
Corrente di guasto di uscita max. per durata	43,0 A / 1,24 ms

Dati generali

Grado di efficienza massimo	95,9%
Grado di efficienza europ.	94,5%
Consumo proprio notturno	0,47 W
Raffreddamento	Ventilazione forzata regolata
Classe di protezione	IP 65
Dimensioni alt. x larg. x prof.	645 x 431 x 204 mm
Peso	16,35 kg
Temperatura ambiente consentita	Da - 25 °C a +50 °C
Umidità dell'aria consentita	0 - 100%
Classe di compatibilità elettromagnetica	B
Categoria sovratensione CC / CA	2 / 3

Dispositivi di protezione

Misurazione dell'isolamento CC	Avviso / spegnimento ⁷⁾ con R_ISO < 600 kOHM
Comportamento in caso di sovraccarico CC	Spostamento del punto di lavoro, limitazione della potenza
Sezionatore CC	Integrato

Dati di entrata

Gamma di tensione MPP	120 - 335 V CC
Tensione di entrata max. (a 1000 W/m² / -10°C in condizioni di funzionamento a vuoto)	420 V CC
Corrente di entrata max.	17,8 A
Corrente di corto circuito max. dei moduli solari	26,8 A
Corrente alimentazione di ritorno max.⁴⁾	11,9 A

Dati di uscita

Potenza di uscita nominale (P_nom)	2000 W
Potenza di uscita max.	2000 W
Tensione di rete nominale	1 ~ NPE 230 V
Tensione di rete min.	180 V ¹⁾
Tensione di rete max.	270 V ¹⁾
Corrente di uscita max.	9,7 A
Frequenza nominale	50-60 Hz¹⁾
Fattore di distorsione	< 4%
Fattore di potenza cos phi	1 0,85 - 1 ind./cap.²⁾
Impedenza di rete max. consentita Z_max per PCC³⁾	Nessuna
Impulso elettrico d'inserzione⁶⁾ e durata	36,0 A / 9,4 ms
Corrente di guasto di uscita max. per durata	43,0 A / 1,24 ms

Dati generali

Grado di efficienza massimo	96,0%
Grado di efficienza europ.	94,9%
Consumo proprio notturno	0,47 W
Raffreddamento	Ventilazione forzata regolata
Classe di protezione	IP 65
Dimensioni alt. x larg. x prof.	645 x 431 x 204 mm
Peso	16,35 kg
Temperatura ambiente consentita	Da - 25 °C a +50 °C
Umidità dell'aria consentita	0 - 100%
Classe di compatibilità elettromagnetica	B
Categoria sovratensione CC / CA	2 / 3

Dispositivi di protezione

Misurazione dell'isolamento CC	Avviso / spegnimento ⁷⁾ con R_ISO < 600 kOHM
Comportamento in caso di sovraccarico CC	Spostamento del punto di lavoro Limitazione della potenza
Sezionatore CC	Integrato

Dati di entrata

Gamma di tensione MPP	165 - 440 V CC
Tensione di entrata max. (a 1000 W/m² / -10°C in condizioni di funzionamento a vuoto)	550 V CC
Corrente di entrata max.	16,6 A
Corrente di corto circuito max. dei moduli solari	24,8 A
Corrente alimentazione di ritorno max.⁴⁾	11 A

Dati di uscita

Potenza di uscita nominale (P_nom)	2500 W
Potenza di uscita max.	2500 W
Tensione di rete nominale	1 ~ NPE 230 V
Tensione di rete min.	180 V ¹⁾
Tensione di rete max.	270 V ¹⁾
Corrente di uscita max.	12,1 A
Frequenza nominale	50-60 Hz¹⁾
Fattore di distorsione	< 4%
Fattore di potenza cos phi	1 0,85 - 1 ind./cap.²⁾
Impedenza di rete max. consentita Z_max per PCC ³⁾	Nessuna
Impulso elettrico d'inserzione⁶⁾ e durata	36,0 A / 9,4 ms
Corrente di guasto di uscita max. per durata	43,0 A / 1,24 ms

Dati generali

Grado di efficienza massimo	96,1%
Grado di efficienza europ.	95,2%
Consumo proprio notturno	0,47 W
Raffreddamento	Ventilazione forzata regolata
Classe di protezione	IP 65
Dimensioni alt. x larg. x prof.	645 x 431 x 204 mm
Peso	16,75 kg
Temperatura ambiente consentita	Da - 25 °C a +50 °C
Umidità dell'aria consentita	0 - 100%
Classe di compatibilità elettromagnetica	B
Categoria sovratensione CC / CA	2 / 3

Dispositivi di protezione

Misurazione dell'isolamento CC	Avviso / spegnimento ⁷⁾ con R_ISO < 600 kOHM
Comportamento in caso di sovraccarico CC	Spostamento del punto di lavoro Limitazione della potenza
Sezionatore CC	Integrato

Dati di entrata

Gamma di tensione MPP	165 - 440 V CC
Tensione di entrata max. (a 1000 W/m² / -10°C in condizioni di funzionamento a vuoto)	550 V CC
Corrente di entrata max.	19,8 A
Corrente di corto circuito max. dei moduli solari	29,6 A
Corrente alimentazione di ritorno max.⁴⁾	13,2 A

Dati di uscita

Potenza di uscita nominale (P_nom)	3000 W
Potenza di uscita max.	3000 W
Tensione di rete nominale	1 ~ NPE 230 V
Tensione di rete min.	180 V ¹⁾
Tensione di rete max	270 V ¹⁾
Corrente di uscita max.	14,5 A
Frequenza nominale	50-60 Hz¹⁾
Fattore di distorsione	< 4%
Fattore di potenza cos phi	1 0,85 - 1 ind./cap.²⁾
Impedenza di rete max. consentita Z_max per PCC ³⁾	Nessuna
Impulso elettrico d'inserzione⁶⁾ e durata	36,0 A / 9,4 ms
Corrente di guasto di uscita max. per durata	43,0 A / 1,24 ms

Dati generali

Grado di efficienza massimo	96,1%
Grado di efficienza europ.	95,4%
Consumo proprio notturno	0,47 W
Raffreddamento	Ventilazione forzata regolata
Classe di protezione	IP 65
Dimensioni alt. x larg. x prof.	645 x 431 x 204 mm
Peso	16,75 kg
Temperatura ambiente consentita	Da - 25 °C a +50 °C
Umidità dell'aria consentita	0 - 100%
Classe di compatibilità elettromagnetica	B
Categoria sovratensione CC / CA	2 / 3

Dispositivi di protezione

Misurazione dell'isolamento CC	Avviso / spegnimento ⁷⁾ con R_ISO < 600 kOHM
Comportamento in caso di sovraccarico CC	Spostamento del punto di lavoro Limitazione della potenza
Sezionatore CC	Integrato

Dati di entrata

Gamma di tensione MPP	165 - 440 V CC
Tensione di entrata max. (a 1000 W/m² / -10°C in condizioni di funzionamento a vuoto)	550 V CC
Corrente di entrata max.	20,7 A
Corrente di corto circuito max. dei moduli solari	31,0 A
Corrente alimentazione di ritorno max.⁴⁾	13,8 A

Dati di uscita

Potenza di uscita nominale (P_nom)	3100 W
Potenza di uscita max.	3100 W
Tensione di rete nominale	1 ~ NPE 230 V
Tensione di rete min.	180 V ¹⁾
Tensione di rete max.	270 V ¹⁾
Corrente di uscita max.	15,0 A
Frequenza nominale	50-60 Hz¹⁾
Fattore di distorsione	< 4%
Fattore di potenza cos phi	1 0,85 - 1 ind./cap.²⁾
Impedenza di rete max. consentita Z_max per PCC³⁾	Nessuna
Impulso elettrico d'inserzione⁶⁾ e durata	36,0 A / 9,4 ms
Corrente di guasto di uscita max. per durata	43,0 A / 1,24 ms

Dati generali

Grado di efficienza massimo	96,1%
Grado di efficienza europ.	95,4%
Consumo proprio notturno	0,47 W
Raffreddamento	Ventilazione forzata regolata
Classe di protezione	IP 65
Dimensioni alt. x larg. x prof.	645 x 431 x 204 mm
Peso	16,75 kg
Temperatura ambiente consentita	Da - 25 °C a +50 °C
Umidità dell'aria consentita	0 - 100%
Classe di compatibilità elettromagnetica	B
Categoria sovratensione CC / CA	2 / 3

Dispositivi di protezione

Misurazione dell'isolamento CC	Avviso / spegnimento ⁷⁾ con R_ISO < 600 kOHM
Comportamento in caso di sovraccarico CC	Spostamento del punto di lavoro Limitazione della potenza
Sezionatore CC	Integrato

Tensione di rete nominale	1 ~ NPE 230 V
Tolleranza tensione di rete	+10 / -5% ¹⁾
Frequenza nominale	50-60 Hz¹⁾
Classe di protezione	IP 65
Dimensioni alt. x larg. x prof.	645 x 431 x 204 mm
Peso	16,75 kg

1)	I valori indicati sono valori standard; l'inverter viene regolato sulla base dei requisiti specifici del rispettivo paese.
2)	A seconda del setup specifico del paese o delle impostazioni specifiche dell'apparecchio (ind. = induttiva; cap. = capacitiva).
3)	PCC = interfaccia verso la rete pubblica.
4)	Corrente massima dall'inverter al modulo solare in caso di guasto all'inverter o di isolamento errato tra il lato CA e il lato CC.
5)	Garantito dalla struttura elettrica dell'inverter.
6)	Picco di corrente all'accensione dell'inverter.
7)	A seconda del setup specifico del paese.

Marcatura CE
Tutte le norme e direttive necessarie ed attinenti nell'ambito della Direttiva UE pertinente vengono rispettate affinché gli apparecchi dispongano della marcatura CE.

Circuito per impedire il funzionamento a isola
L'inverter è dotato di un circuito approvato per impedire il funzionamento a isola.

Avaria di rete
Le procedure di misurazione e sicurezza integrate di serie nell'inverter intervengono in caso di avaria di rete (ad es. interruzione da parte del fornitore di energia elettrica o danni alla linea) interrompendo immediatamente l'alimentazione.

Le Condizioni di garanzia dettagliate specifiche per paese sono disponili in Internet:
www.fronius.com/solar/warranty

Per usufruire dell'intero periodo di garanzia per gli inverter o gli accumulatori appena installati, eseguire la registrazione su www.solarweb.com.

Le Condizioni di garanzia dettagliate specifiche per paese sono disponili in Internet:
www.fronius.com/solar/warranty

Per usufruire dell'intero periodo di garanzia per gli inverter o gli accumulatori appena installati, eseguire la registrazione su www.solarweb.com.

Qualora si sostituisse l'inverter, Fronius ritirerà l'apparecchio usato e provvederà a riciclarlo correttamente.

Fronius Galvo

Norme di sicurezza

Spiegazione delle avvertenze per la sicurezza

AVVISO!

PERICOLO!

PRUDENZA!

AVVERTENZA!

Spiegazione delle avvertenze per la sicurezza

AVVISO!

PERICOLO!

PRUDENZA!

AVVERTENZA!

In generale

Condizioni ambientali

Personale qualificato

Dati sui valori di emissione acustica

Misure relative alla compatibilità elettromagnetica

Smaltimento

Protezione dei dati

Diritti d'autore

In generale

Concezione dell'apparecchio

Concezione dell'apparecchio

Uso prescritto

Avvertenze riportate sull'apparecchio

Avvertenze relative agli apparecchi Dummy

Comunicazione dati e Fronius Solar Net

Fronius Solar Net e connessione dati

Fronius Solar Net e connessione dati

Scatola di comunicazione dati

Descrizione dell'interfaccia di corrente multifunzione

Spiegazione del LED "Fronius Solar Net"

Esempio

Installazione delle schede opzionali nell'inverter

Controllo degli impianti

In generale

In generale

Fronius Datamanager durante la notte o in caso di tensione CC insufficiente

Prima messa in funzione

AVVERTENZA!

Ulteriori informazioni su Fronius Datamanager 2.0

Elementi di comando e spie

Elementi di comando e spie

Elementi di comando e spie

Display

AVVERTENZA!

Livello di menu

Attivazione dell'illuminazione del display

Attivazione dell'illuminazione del display

Disattivazione automatica dell'illuminazione del display/passaggio alla voce di menu "ATTUAL"

Richiamo del livello di menu

Voci di menu ATTUAL, LOG e GRAFIC

ATTUAL LOG GRAFIC

ATTUAL LOG GRAFIC

Valori visualizzati nelle voci di menu ATTUAL e LOG

Voce di menu SETUP

Preimpostazione

Preimpostazione

SETUP

AVVERTENZA!

Navigazione nella voce di menu SETUP

Impostazione delle voci di menu - In generale

Esempio di applicazione: impostazione dell'ora

Voci del menu di setup

Standby

Standby

Punto accesso WiFi

DATCOM

"USB"

AVVERTENZA!

Rele (contatto di commutazione a potenziale zero)

Gestione energetica(alla voce di menu "Rele")

AVVERTENZA!

Ora / Data

Impostaz. display

Produzione energia

Ventole

Voce di menu INFO

INFO

INFO

ATTUAL
LOG
GRAFIC

ATTUAL
LOG
GRAFIC

Gestione energetica
(alla voce di menu "Rele")

Valori misurati
Stato fonte energia
Stato della rete
