Οδηγίες χειρισμού Fronius Symo / Fronius Eco

Οι υποδείξεις προειδοποίησης και ασφάλειας σε αυτό το εγχειρίδιο προορίζονται για την προστασία ατόμων από πιθανούς τραυματισμούς και του προϊόντος από ζημιές.

Οι υποδείξεις προειδοποίησης και ασφάλειας αποτελούν ουσιαστικό μέρος αυτού του εγχειριδίου και πρέπει πάντα να τηρούνται για να διασφαλίζεται η ασφαλής και σωστή χρήση του προϊόντος.

Οι υποδείξεις προειδοποίησης και ασφάλειας σε αυτό το εγχειρίδιο προορίζονται για την προστασία ατόμων από πιθανούς τραυματισμούς και του προϊόντος από ζημιές.

Οι υποδείξεις προειδοποίησης και ασφάλειας αποτελούν ουσιαστικό μέρος αυτού του εγχειριδίου και πρέπει πάντα να τηρούνται για να διασφαλίζεται η ασφαλής και σωστή χρήση του προϊόντος.

Οι οδηγίες χειρισμού πρέπει να φυλάσσονται πάντα στον χώρο τοποθέτησης της συσκευής. Παράλληλα με τις οδηγίες χειρισμού πρέπει να τηρούνται και οι γενικοί και τοπικοί κανονισμοί πρόληψης ατυχημάτων και προστασίας του περιβάλλοντος.

Οι συνδετικοί ακροδέκτες μπορεί να αναπτύξουν υψηλές θερμοκρασίες.

Προτού θέσετε σε λειτουργία τη συσκευή, αναθέστε σε εξουσιοδοτημένη τεχνική εταιρία την επισκευή τυχόν διατάξεων ασφάλειας που δεν λειτουργούν άψογα.

Ποτέ μην παρακάμπτετε και μην θέτετε εκτός λειτουργίας τις προστατευτικές διατάξεις.

Για να μάθετε τις θέσεις των υποδείξεων ασφάλειας και κινδύνου πάνω στη συσκευή, ανατρέξτε στο κεφάλαιο «Γενικά» των οδηγιών χειρισμού της συσκευής σας.

Προτού ενεργοποιήσετε τη συσκευή, εξαλείψτε τυχόν βλάβες που μπορεί να επηρεάσουν αρνητικά την ασφάλεια.

Πρόκειται για την ασφάλειά σας!

Η λειτουργία ή αποθήκευση της συσκευής εκτός της αναφερόμενης περιοχής θεωρείται μη προδιαγραφόμενη χρήση.

Αυτό το έγγραφο παρέχει λεπτομερείς πληροφορίες και οδηγίες για να διασφαλίσει ότι όλοι οι χρήστες μπορούν να χρησιμοποιήσουν τη συσκευή με ασφάλεια και αποτελεσματικότητα.

Η μέγιστη στάθμη θορύβου του μετατροπέα παρουσιάζεται στα τεχνικά χαρακτηριστικά.

Η ψύξη της συσκευής επιτυγχάνεται με ηλεκτρονική ρύθμιση της θερμοκρασίας με τον ελάχιστο δυνατό θόρυβο και εξαρτάται από το ποσοστό παραγόμενης θερμότητας, τη θερμοκρασία περιβάλλοντος, το πόσο καθαρή είναι η συσκευή κ.α.

Μια τιμή εκπομπών με γνώμονα τον χώρο εργασίας δεν είναι δυνατόν να καθοριστεί, καθώς η πραγματική στάθμη ηχητικής πίεσης που προκύπτει εξαρτάται σε σημαντικό βαθμό από τις συνθήκες συναρμολόγησης, την ποιότητα του δικτύου, τους γύρω τοίχους και γενικά τις ιδιότητες του χώρου.

Σε ειδικές περιπτώσεις μπορεί, παρά την τήρηση των προτυποποιημένων οριακών τιμών εκπομπών, να παρουσιαστούν επιδράσεις στην προβλεπόμενη περιοχή εφαρμογής (π.χ. όταν στο χώρο τοποθέτησης υπάρχουν συσκευές ευαίσθητες σε παρεμβολές ή όταν ο χώρος τοποθέτησης βρίσκεται κοντά σε ραδιοφωνικούς ή τηλεοπτικούς δέκτες). Στην περίπτωση αυτή, ο ιδιοκτήτης είναι υποχρεωμένος να λάβει μέτρα για την εξάλειψη των παρεμβολών.

Τα πνευματικά δικαιώματα αυτών των οδηγιών χειρισμού ανήκουν στον κατασκευαστή.

Το κείμενο και οι εικόνες ανταποκρίνονται στην τρέχουσα τεχνολογική εξέλιξη τη στιγμή της εκτύπωσης. Με την επιφύλαξη αλλαγών.
Σας ευχαριστούμε για προτάσεις βελτίωσης καθώς και επισημάνσεις για ενδεχόμενες αποκλίσεις στις οδηγίες χειρισμού.

Όλα τα εξαρτήματα που βρίσκονται εγκατεστημένα στο φωτοβολταϊκό σύστημα πρέπει να είναι συμβατά μεταξύ τους και να διαθέτουν τις απαιτούμενες δυνατότητες διαμόρφωσης. Τα εγκατεστημένα εξαρτήματα δεν επιτρέπεται να περιορίζουν ή να επηρεάζουν αρνητικά τον τρόπο λειτουργίας του φωτοβολταϊκού συστήματος.

Δομή συσκευής:

(1)	Περίβλημα συσκευής
(2)	Μετατροπέας
(3)	Βάση τοποθέτησης
(4)	Περιοχή σύνδεσης με γενικό διακόπτη DC
(5)	Διαμέρισμα καλωδίων δεδομένων
(6)	Κάλυμμα διαμερίσματος καλωδίων δεδομένων

Ο μετατροπέας μετατρέπει σε εναλλασσόμενο ρεύμα (AC) το συνεχές ρεύμα (DC) που παράγουν τα φ/β πλαίσια. Αυτό το εναλλασσόμενο ρεύμα (AC) παρέχεται ταυτόχρονα με την τάση δικτύου στο δημόσιο δίκτυο ηλεκτροδότησης.

Ο μετατροπέας έχει σχεδιαστεί αποκλειστικά για χρήση σε φωτοβολταϊκά συστήματα συνδεδεμένα με το δίκτυο. Δεν είναι δυνατή η παραγωγή ηλεκτρικής ενέργειας ανεξάρτητα από το δημόσιο δίκτυο.

Η δομή και ο τρόπος λειτουργίας του μετατροπέα παρέχουν, κατά τη συναρμολόγηση και κατά τη λειτουργία, μέγιστη ασφάλεια.

Ο μετατροπέας επιτηρεί αυτόματα το δημόσιο δίκτυο ηλεκτροδότησης. Σε περίπτωση ανώμαλων συνθηκών δικτύου, ο μετατροπέας αναστέλλει αμέσως τη λειτουργία του και διακόπτει την τροφοδότηση στο δίκτυο ηλεκτροδότησης (π.χ. απενεργοποίηση δικτύου, διακοπή κτλ.).
Η επιτήρηση δικτύου πραγματοποιείται μέσω επιτήρησης τάσης, επιτήρησης συχνότητας και επιτήρησης αυτόνομης λειτουργίας.

Η λειτουργία του μετατροπέα είναι πλήρως αυτόματη. Μόλις μετά την ανατολή του ηλίου διατίθεται επαρκής ενέργεια από τα φ/β πλαίσια, ο μετατροπέας ξεκινά την επιτήρηση δικτύου. Όταν η ηλιακή ακτινοβολία είναι επαρκής, αναλαμβάνει τη λειτουργία τροφοδότησης ισχύος στο δίκτυο ο μετατροπέας.
Ο μετατροπέας λειτουργεί με τρόπο τέτοιο, ώστε να λαμβάνεται η μέγιστη δυνατή ισχύς από τα φ/β πλαίσια.
Από τη στιγμή που η προσφερόμενη ενέργεια δεν επαρκεί για την τροφοδότηση ισχύος στο δίκτυο, ο μετατροπέας διακόπτει πλήρως τη σύνδεση των ηλεκτρονικών ισχύος προς το δίκτυο και αναστέλλει τη λειτουργία. Όλες οι ρυθμίσεις και τα αποθηκευμένα δεδομένα διατηρούνται.

Όταν η θερμοκρασία της συσκευής μετατροπέα αυξάνεται υπερβολικά, ο μετατροπέας μειώνει αυτόματα την τρέχουσα ισχύ εξόδου για λόγους αυτοπροστασίας.
Η ανάπτυξη υπερβολικής θερμοκρασίας στη συσκευή μπορεί να οφείλεται σε υψηλή θερμοκρασία περιβάλλοντος ή σε ανεπαρκή απαγωγή θερμότητας (π.χ. σε περίπτωση τοποθέτησης σε πίνακα ελέγχου χωρίς κατάλληλη διάταξη απαγωγής θερμότητας).

Ο Fronius Eco δεν διαθέτει εσωτερικό ρυθμιστή ενίσχυσης. Έτσι προκύπτουν περιορισμοί κατά την επιλογή φ/β πλαισίων και στοιχειοσειρών. Η ελάχιστη τάση εισόδου DC (U_{DC min}) εξαρτάται από την τάση δικτύου. Ωστόσο για τη σωστή περίπτωση εφαρμογής διατίθεται μια βελτιστοποιημένη συσκευή.

Δομή συσκευής:

(1)	Περίβλημα συσκευής
(2)	Μετατροπέας
(3)	Βάση τοποθέτησης
(4)	Περιοχή σύνδεσης με γενικό διακόπτη DC
(5)	Διαμέρισμα καλωδίων δεδομένων
(6)	Κάλυμμα διαμερίσματος καλωδίων δεδομένων

Ο μετατροπέας μετατρέπει σε εναλλασσόμενο ρεύμα (AC) το συνεχές ρεύμα (DC) που παράγουν τα φ/β πλαίσια. Αυτό το εναλλασσόμενο ρεύμα (AC) παρέχεται ταυτόχρονα με την τάση δικτύου στο δημόσιο δίκτυο ηλεκτροδότησης.

Ο μετατροπέας έχει σχεδιαστεί αποκλειστικά για χρήση σε φωτοβολταϊκά συστήματα συνδεδεμένα με το δίκτυο. Δεν είναι δυνατή η παραγωγή ηλεκτρικής ενέργειας ανεξάρτητα από το δημόσιο δίκτυο.

Η δομή και ο τρόπος λειτουργίας του μετατροπέα παρέχουν, κατά τη συναρμολόγηση και κατά τη λειτουργία, μέγιστη ασφάλεια.

Ο μετατροπέας επιτηρεί αυτόματα το δημόσιο δίκτυο ηλεκτροδότησης. Σε περίπτωση ανώμαλων συνθηκών δικτύου, ο μετατροπέας αναστέλλει αμέσως τη λειτουργία του και διακόπτει την τροφοδότηση στο δίκτυο ηλεκτροδότησης (π.χ. απενεργοποίηση δικτύου, διακοπή κτλ.).
Η επιτήρηση δικτύου πραγματοποιείται μέσω επιτήρησης τάσης, επιτήρησης συχνότητας και επιτήρησης αυτόνομης λειτουργίας.

Η λειτουργία του μετατροπέα είναι πλήρως αυτόματη. Μόλις μετά την ανατολή του ηλίου διατίθεται επαρκής ενέργεια από τα φ/β πλαίσια, ο μετατροπέας ξεκινά την επιτήρηση δικτύου. Όταν η ηλιακή ακτινοβολία είναι επαρκής, αναλαμβάνει τη λειτουργία τροφοδότησης ισχύος στο δίκτυο ο μετατροπέας.
Ο μετατροπέας λειτουργεί με τρόπο τέτοιο, ώστε να λαμβάνεται η μέγιστη δυνατή ισχύς από τα φ/β πλαίσια.
Από τη στιγμή που η προσφερόμενη ενέργεια δεν επαρκεί για την τροφοδότηση ισχύος στο δίκτυο, ο μετατροπέας διακόπτει πλήρως τη σύνδεση των ηλεκτρονικών ισχύος προς το δίκτυο και αναστέλλει τη λειτουργία. Όλες οι ρυθμίσεις και τα αποθηκευμένα δεδομένα διατηρούνται.

Όταν η θερμοκρασία της συσκευής μετατροπέα αυξάνεται υπερβολικά, ο μετατροπέας μειώνει αυτόματα την τρέχουσα ισχύ εξόδου για λόγους αυτοπροστασίας.
Η ανάπτυξη υπερβολικής θερμοκρασίας στη συσκευή μπορεί να οφείλεται σε υψηλή θερμοκρασία περιβάλλοντος ή σε ανεπαρκή απαγωγή θερμότητας (π.χ. σε περίπτωση τοποθέτησης σε πίνακα ελέγχου χωρίς κατάλληλη διάταξη απαγωγής θερμότητας).

Ο Fronius Eco δεν διαθέτει εσωτερικό ρυθμιστή ενίσχυσης. Έτσι προκύπτουν περιορισμοί κατά την επιλογή φ/β πλαισίων και στοιχειοσειρών. Η ελάχιστη τάση εισόδου DC (U_{DC min}) εξαρτάται από την τάση δικτύου. Ωστόσο για τη σωστή περίπτωση εφαρμογής διατίθεται μια βελτιστοποιημένη συσκευή.

Για τυχόν ζημιές που ενδεχομένως προκύψουν από τέτοια χρήση, ο κατασκευαστής δεν φέρει καμία ευθύνη.
Οποιαδήποτε αξίωση εγγύησης ακυρώνεται.

Κατά τον σχεδιασμό του φωτοβολταϊκού συστήματος προσέξτε, ώστε όλα τα εξαρτήματα να χρησιμοποιούνται αποκλειστικά εντός του επιτρεπόμενου εύρους λειτουργίας τους.

Τηρείτε όλα τα μέτρα που συνιστώνται από τον κατασκευαστή των φ/β πλαισίων για τη διατήρηση των χαρακτηριστικών των φ/β πλαισίων.

Τηρείτε τους κανονισμούς της εταιρίας παροχής ηλεκτρικής ενέργειας για την ισχύ που τροφοδοτήθηκε στο δίκτυο και τις μεθόδους σύνδεσης.

Πάνω και μέσα στον μετατροπέα υπάρχουν προειδοποιητικές υποδείξεις και σύμβολα ασφαλείας. Δεν επιτρέπεται η αφαίρεση, ούτε η επικάλυψη με βαφή αυτών των προειδοποιητικών υποδείξεων και των συμβόλων ασφαλείας. Οι υποδείξεις και τα σύμβολα προειδοποιούν για τον κίνδυνο λανθασμένου χειρισμού, ο οποίος θα μπορούσε να οδηγήσει σε σοβαρές σωματικές βλάβες και υλικές ζημιές.

Σύμβολα ασφαλείας:
	Κίνδυνος σοβαρών σωματικών βλαβών ή υλικών ζημιών λόγω λανθασμένου χειρισμού
	Χρησιμοποιήστε τις περιγραφόμενες λειτουργίες μόνο εφόσον έχετε μελετήσει και κατανοήσει πλήρως τα παρακάτω: τις παρούσες οδηγίες χειρισμού όλες τις οδηγίες χειρισμού των εξαρτημάτων του φωτοβολταϊκού συστήματος, και κυρίως τις προδιαγραφές ασφαλείας
	Επικίνδυνη ηλεκτρική τάση
	Περιμένετε να ολοκληρωθεί ο χρόνος εκφόρτισης των πυκνωτών!
	Βάσει της Ευρωπαϊκής Οδηγίας σχετικά με τα απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού (2012/19/ΕΕ) και της ενσωμάτωσής της στο εθνικό δίκαιο, τα μεταχειρισμένα ηλεκτρονικά εξαρτήματα πρέπει να συλλέγονται ξεχωριστά και να οδηγούνται στην ανακύκλωση με τρόπο φιλικό προς το περιβάλλον. Βεβαιωθείτε ότι η μεταχειρισμένη συσκευή σας θα επιστραφεί στον εμπορικό σας αντιπρόσωπο ή ενημερωθείτε για το εξουσιοδοτημένο σύστημα συλλογής και απόρριψης που υπάρχει στην περιοχή σας. Η παράβλεψη αυτής της Οδηγίας της ΕΕ ενδέχεται να έχει επιπτώσεις στο περιβάλλον και στην υγεία σας!

Κείμενο των προειδοποιητικών υποδείξεων:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Κίνδυνος θανάτου από ηλεκτροπληξία. Πριν ανοίξετε τη συσκευή, φροντίστε οι πλευρές εισόδου και εξόδου να μην φέρουν τάση. Περιμένετε να ολοκληρωθεί ο χρόνος εκφόρτισης των πυκνωτών (5 λεπτά).

Σύμβολα στην πινακίδα τύπου:
	Σήμανση CE - Πιστοποιεί τη συμμόρφωση προς τις ισχύουσες οδηγίες και κανονισμούς ΕΕ.
	Σήμανση UKCA - Πιστοποιεί τη συμμόρφωση προς τις ισχύουσες οδηγίες και κανονισμούς του Ηνωμένου Βασιλείου.
	Σήμανση WEEE - Σύμφωνα με την ευρωπαϊκή οδηγία και το εθνικό δίκαιο οι μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές πρέπει να συλλέγονται ξεχωριστά και να οδηγούνται στην ανακύκλωση με τρόπο φιλικό προς το περιβάλλον.
	Σήμανση RCM - Το προϊόν ελέγχθηκε σύμφωνα με τις απαιτήσεις της Αυστραλίας και της Νέας Ζηλανδίας.
	Σήμανση ICASA - Το προϊόν ελέγχθηκε σύμφωνα με τις απαιτήσεις της Independent Communications Authority of South Africa.
	Σήμανση CMIM - Το προϊόν ελέγχθηκε σύμφωνα με τις απαιτήσεις της IMANOR για τις διατάξεις εισαγωγής αγαθών και την τήρηση των προτύπων του Μαρόκου.

Η χρήση ασφαλειών στοιχειοσειρών στο Fronius Eco συνιστά έναν πρόσθετο παράγοντα προστασίας των φ/β πλαισίων.
Αποφασιστικής σημασίας για την προστασία των φ/β πλαισίων είναι το ρεύμα βραχυκύκλωσης I_SC και τα στοιχεία της μέγιστης σειριακής ασφάλειας στοιχειοσειράς (π.χ. Maximum Series Fuse Rating) στο δελτίο δεδομένων του εκάστοτε φ/β πλαισίου.
Η μέγιστη ασφάλεια στοιχειοσειράς  ανά ακροδέκτη σύνδεσης είναι 20 A.
Το μέγιστο ρεύμα στο σημείο μέγιστης ισχύος MPP (ονομαστικό ρεύμα, ρεύμα λειτουργίας) I_max είναι 15 A ανά στοιχειοσειρά.

Σε περίπτωση σύνδεσης τριών στοιχειοσειρών, θα πρέπει να χρησιμοποιηθούν για τον σκοπό αυτό οι στοιχειοσειρές 1.1, 2.1, 2.3.
Σε περίπτωση σύνδεσης τεσσάρων στοιχειοσειρών, θα πρέπει να χρησιμοποιηθούν για τον σκοπό αυτό οι στοιχειοσειρές 1.1, 1.2, 2.1, 2.2.

Όταν ο μετατροπέας λειτουργεί με ένα εξωτερικό κιβώτιο σύνδεσης στοιχειοσειρών, πρέπει να χρησιμοποιηθεί ένα DC Connector Kit (κωδ. προϊόντος: 4,251,015). Σε αυτήν την περίπτωση τα φ/β πλαίσια ασφαλίζονται εξωτερικά στο κιβώτιο σύνδεσης στοιχειοσειρών, και στον μετατροπέα πρέπει να χρησιμοποιηθούν οι μεταλλικοί πείροι.

Πρέπει να τηρούνται οι εθνικοί κανονισμοί σχετικά με την ασφάλεια. Ο ηλεκτρολόγος που εκτελεί τις εργασίες ευθύνεται για τη σωστή επιλογή των ασφαλειών στοιχειοσειρών.

Αναλόγως του μοντέλου, ο μετατροπέας μπορεί να είναι εξοπλισμένος με την plug-in κάρτα Fronius Datamanager (8).

Η λυχνία LED Fronius Solar Net ανάβει:
Η τροφοδοσία ρεύματος για την επικοινωνία δεδομένων εντός του Fronius Solar Net / Interface Protocols είναι εντάξει

Η λυχνία LED Fronius Solar Net αναβοσβήνει στιγμιαία κάθε 5 δευτερόλεπτα:
Σφάλμα κατά την επικοινωνία δεδομένων στο Fronius Solar Net

Μετά από απενεργοποίηση λόγω υπέρτασης ή χαμηλής τάσης, ο μετατροπέας επιχειρεί να αποκαταστήσει την τροφοδοσία ενέργειας στο Fronius Solar Net κάθε 5 δευτερόλεπτα, για όσο διάστημα υφίσταται το σφάλμα.

Αφού το σφάλμα αντιμετωπιστεί, το Fronius Solar Net τροφοδοτείται εντός 5 δευτερολέπτων ξανά με ρεύμα.

Καταγραφή και αρχειοθέτηση των δεδομένων μετατροπέα και αισθητήρα μέσω του Fronius Datamanager και του Fronius Sensor Box:

Δίκτυο δεδομένων με 3 μετατροπείς και ένα Fronius Sensor Box:
- Μετατροπέας 1 με Fronius Datamanager
- Μετατροπείς 2 και 3 χωρίς Fronius Datamanager!

= τερματικό βύσμα

Η εξωτερική επικοινωνία (Solar Net) επιτυγχάνεται στον μετατροπέα μέσα από το διαμέρισμα καλωδίων δεδομένων. Το διαμέρισμα καλωδίων δεδομένων περιλαμβάνει δύο διεπαφές RS 422 ως είσοδο και έξοδο. Η σύνδεση πραγματοποιείται μέσω βυσμάτων RJ45.

ΣΗΜΑΝΤΙΚΟ! Επειδή το Fronius Datamanager λειτουργεί ως καταγραφέας δεδομένων, δεν επιτρέπεται να υπάρχει κανένας άλλος καταγραφέας δεδομένων στο Fronius Solar Net Ring.
Σε κάθε Fronius Solar Net Ring επιτρέπεται μόνο ένα Fronius Datamanager!
Fronius Symo 3-10 kW: Αφαιρέστε όλα τα υπόλοιπα Fronius Datamanager και κλείστε την ελεύθερη υποδοχή προαιρετικών καρτών με το προαιρετικά διαθέσιμο από τη Fronius τυφλό κάλυμμα (42,0405,2020) ή χρησιμοποιήστε έναν μετατροπέα χωρίς Fronius Datamanager (έκδοση light).
Fronius Symo 10-20 kW, Fronius Eco: Αφαιρέστε όλα τα υπόλοιπα Fronius Datamanager και κλείστε την ελεύθερη υποδοχή προαιρετικών καρτών αντικαθιστώντας το κάλυμμα (κωδικός προϊόντος - 42,0405,2094) ή χρησιμοποιήστε έναν μετατροπέα χωρίς Fronius Datamanager (έκδοση light).

Στη διεπαφή ρεύματος πολλαπλών λειτουργιών μπορούν να συνδεθούν διάφοροι τύποι καλωδιώσεων. Ωστόσο δεν είναι δυνατή η ταυτόχρονη λειτουργία τους. Αν για παράδειγμα έχει συνδεθεί ένας μετρητής S0 στη διεπαφή ρεύματος πολλαπλών λειτουργιών, τότε δεν μπορεί να συνδεθεί επαφή σήματος για την προστασία από υπέρταση (και αντίστροφα).

Pin 1 = Είσοδος μέτρησης: έως 20 mA, αντίσταση μέτρησης 100 Ohm (φορτίο)
Pin 2 = μέγ. ρεύμα βραχυκύκλωσης 15 mA, μέγ. τάση ανοιχτού κυκλώματος 16 V DC ή GND

Παραλλαγή καλωδίωσης 1: Επαφή σήματος για προστασία από υπέρταση
Η επιλογή DC SPD (Προστασία από υπέρταση) εμφανίζει στην οθόνη, ανάλογα με τη ρύθμιση στο βασικό μενού (υπομενού Είσοδος σήματος), μια προειδοποίηση ή ένα σφάλμα. Περισσότερες πληροφορίες για την επιλογή DC SPD θα βρείτε στις οδηγίες εγκατάστασης.

Παραλλαγή καλωδίωσης 2: Μετρητής S0
Ένας μετρητής για την καταγραφή της ιδιοκατανάλωσης μέσω S0 μπορεί να συνδεθεί απευθείας στον μετατροπέα. Αυτός ο μετρητής S0 μπορεί να τοποθετηθεί στο σημείο τροφοδότησης ή στο κύκλωμα καταναλωτών.

ΣΗΜΑΝΤΙΚΟ! Για τη σύνδεση ενός μετρητή S0 στον μετατροπέα ενδέχεται να απαιτείται ενημέρωση του firmware του μετατροπέα.

Ο μετρητής S0 πρέπει να συμμορφώνεται με το πρότυπο IEC62053-31, κλάση B.

Στο Fronius Solar Net Ring (διασύνδεση πολλών μετατροπέων) η λειτουργία ασφαλείας Fail-Safe αποτρέπει την ανεπίτρεπτη τροφοδότηση των συνδεδεμένων μετατροπέων κατά τη φάση εκκίνησης ή κατά τη λειτουργία. Για τον σκοπό αυτό, αποστέλλεται ένα σήμα από τον πρωτεύοντα μετατροπέα με ενσωματωμένο Datamanager στους δευτερεύοντες μετατροπείς (συσκευές Lite).

Η λειτουργία ενεργοποιείται μόλις παρουσιαστεί βλάβη του Datamanager ή διακοπή της σύνδεσης του Solar Net. Στην περίπτωση αυτή, το σήμα δεν αποστέλλεται στους δευτερεύοντες μετατροπείς. Όλες οι συσκευές απενεργοποιούνται με κατάσταση 710.

Για τη σωστή λειτουργία του Fail-Safe πρέπει να πληρούνται οι ακόλουθες προϋποθέσεις:

Σωστή καλωδίωση

Λειτουργία σε περίπτωση σφάλματος

Εμφανίζονται σφάλματα στην αρχή και στο τέλος του Solar Net Ring, ο πρωτεύων μετατροπέας σταματά να αποστέλλει σήμα, οι δευτερεύοντες μετατροπείς απενεργοποιούνται με κατάσταση 710.

Εμφανίζονται σφάλματα στην αρχή και στο τέλος του Solar Net Ring ή μεταξύ των συνδεδεμένων μετατροπέων, ο πρωτεύων μετατροπέας σταματά να αποστέλλει σήμα, οι δευτερεύοντες μετατροπείς απενεργοποιούνται με κατάσταση 710.

Οι πάροχοι ενέργειας ή οι διαχειριστές δικτύου μπορούν να προκαθορίσουν περιορισμούς τροφοδότησης για έναν μετατροπέα. Στην περίπτωση αυτή, η δυναμική μείωση ισχύος λαμβάνει υπόψη την οικιακή ιδιοκατανάλωση, προτού μειωθεί η ισχύς ενός μετατροπέα.

Ένας μετρητής για τον προσδιορισμό της ιδιοκατανάλωσης μέσω S0 μπορεί να συνδεθεί απευθείας στον μετατροπέα - βλ. κεφάλαιο Επεξήγηση της διεπαφής ρεύματος πολλαπλών λειτουργιών στη σελίδα (→)

Ένα όριο τροφοδότησης μπορεί να ρυθμιστεί από το βασικό μενού, στο υπομενού Είσοδος σήματος - Μετρητής S0 - βλ. κεφάλαιο Επιλογές του βασικού μενού στη σελίδα (→).

Η διαμόρφωση αυτή επιτρέπει τη μηδενική τροφοδότηση.

Αν χρησιμοποιείται μετρητής S0 και μείωση της ισχύος μέσω μετατροπέα, ο μετρητής S0 πρέπει να είναι εγκατεστημένος στο κύκλωμα καταναλωτών.

Μετρητής S0 στο κύκλωμα καταναλωτών

Σε περίπτωση εκ των υστέρων διαμόρφωσης δυναμικής μείωσης ισχύος μέσω Datamanager 2.0 (περιβάλλον εργασίας χρήστη του μετατροπέα - Μενού Editor παρόχου ενέργειας - Δυναμική μείωση ισχύος), η δυναμική μείωση ισχύος πρέπει να απενεργοποιηθεί μέσω του μετατροπέα (οθόνη του μετατροπέα - Βασικό μενού - Είσοδος σήματος - Μετρητής S0).

Η παράμετρος νυχτερινής λειτουργίας στο στοιχείο μενού "Ρυθμίσεις οθόνης" είναι εργοστασιακά ρυθμισμένη σε OFF.
Συνεπώς, δεν είναι δυνατή η πρόσβαση στο Fronius Datamanager 2.0 κατά τις νυχτερινές ώρες ή όταν η τάση DC είναι ανεπαρκής.

Ωστόσο, για να ενεργοποιήσετε το Fronius Datamanager 2.0, απενεργοποιήστε και ενεργοποιήστε πάλι την παροχή AC του μετατροπέα και εντός 90 δευτερολέπτων πατήστε οποιοδήποτε πλήκτρο λειτουργίας στην οθόνη του μετατροπέα.

Βλέπε επίσης κεφάλαιο "Στοιχεία μενού στο μενού Setup (Ρυθμίσεις)", "Ρυθμίσεις οθόνης" (νυχτερινή λειτουργία).

ΣΗΜΑΝΤΙΚΟ! Για τη δημιουργία σύνδεσης με το Fronius Datamanager 2.0 πρέπει στην εκάστοτε τερματική συσκευή (π.χ. φορητός υπολογιστής, tablet κ.λπ.) να είναι ενεργοποιημένη η επιλογή "Αυτόματη λήψη διεύθυνσης IP (DHCP)".

Ο μετατροπέας δημιουργεί το WLAN Access Point. Το WLAN Access Point παραμένει ανοικτό για 1 ώρα. Ο διακόπτης IP στο Fronius Datamanager 2.0 μπορεί με την ενεργοποίηση του WLAN Access Point να παραμείνει στη θέση διακόπτη B.

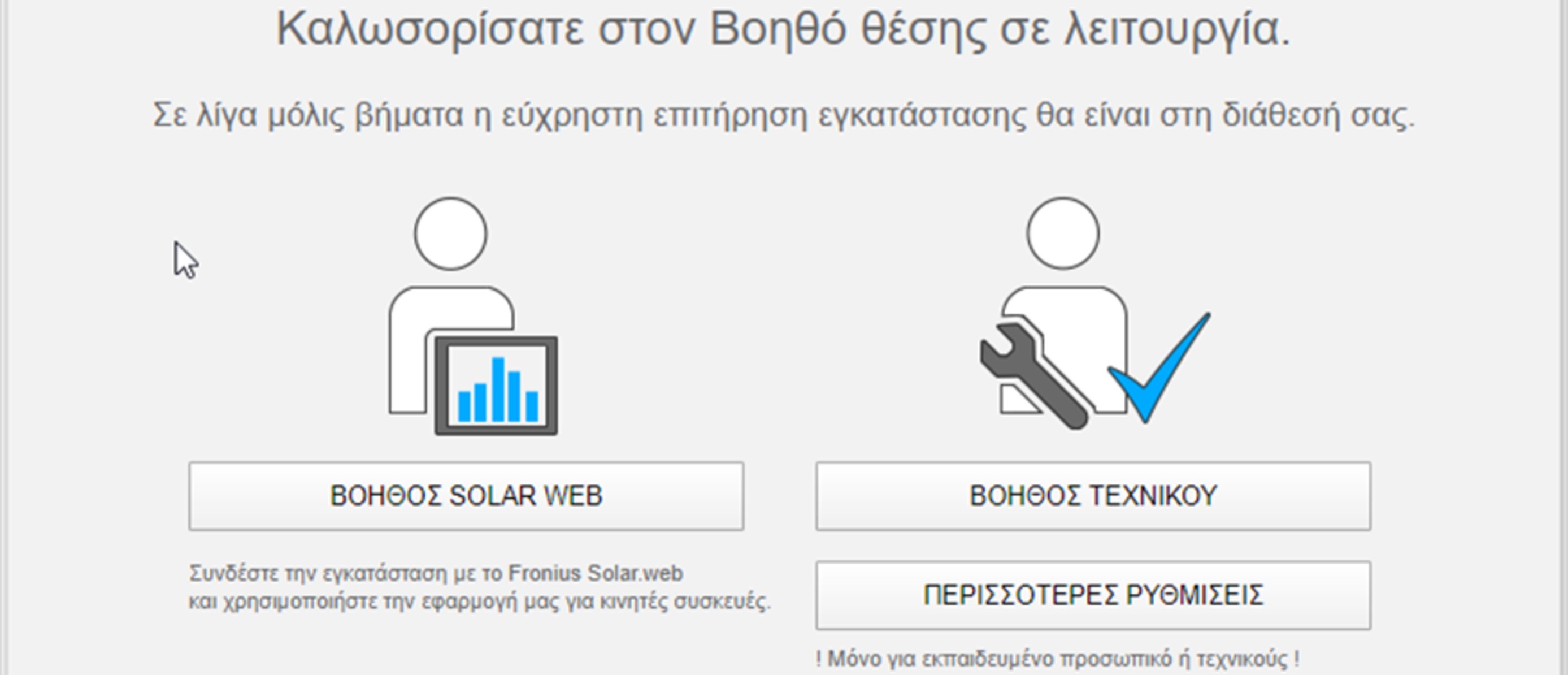

Εμφανίζεται η αρχική σελίδα του Βοηθού αρχικής εγκατάστασης.

Ο Βοηθός τεχνικού προορίζεται για τον εγκαταστάτη και περιλαμβάνει ρυθμίσεις που υπόκεινται σε συγκεκριμένα πρότυπα. Η εκτέλεση του Βοηθού τεχνικού είναι προαιρετική.
Αν εκτελέσετε τον Βοηθό τεχνικού, σημειώστε οπωσδήποτε τον κωδικό πρόσβασης σέρβις που σάς εκχωρήθηκε. Αυτός ο κωδικός πρόσβασης σέρβις είναι απαραίτητος για τη ρύθμιση του στοιχείου μενού Editor παρόχου ενέργειας.
Αν δεν εκτελέσετε τον Βοηθό τεχνικού, δεν θα οριστεί καμία προεπιλογή σχετικά με τη μείωση ισχύος.

Η εκτέλεση του Βοηθού Fronius Solar.web είναι υποχρεωτική!

Εμφανίζεται η αρχική σελίδα του Fronius Solar.web
ή
η ιστοσελίδα του Fronius Datamanager 2.0.

Τα πλήκτρα είναι αγώγιμα. Αν τυχόν βραχούν, μπορεί να υποβαθμιστεί η λειτουργία τους. Για να διασφαλιστεί η βέλτιστη λειτουργία, αν χρειάζεται, σκουπίστε τα πλήκτρα με ένα πανί.

Τα πλήκτρα είναι αγώγιμα. Αν τυχόν βραχούν, μπορεί να υποβαθμιστεί η λειτουργία τους. Για να διασφαλιστεί η βέλτιστη λειτουργία, αν χρειάζεται, σκουπίστε τα πλήκτρα με ένα πανί.

Η τροφοδοσία της οθόνης επιτυγχάνεται μέσω της τάσης δικτύου AC. Ανάλογα με τη ρύθμιση στο μενού ρυθμίσεων, η οθόνη μπορεί να διατηρηθεί ενεργοποιημένη όλη την ημέρα. (Για τη νυχτερινή λειτουργία βλέπε στην ενότητα Ρυθμίσεις οθόνης)

ΣΗΜΑΝΤΙΚΟ! Η οθόνη του μετατροπέα δεν αποτελεί βαθμονομημένη συσκευή μέτρησης.
Λόγω του συστήματος υπάρχει μια μικρή απόκλιση από τον μετρητή τιμολόγησης της εταιρείας παροχής ηλεκτρικής ενέργειας. Για τον ακριβή υπολογισμό των δεδομένων με βάση τα στοιχεία του παρόχου ενέργειας απαιτείται βαθμονομημένος μετρητής.

Περιοχές ένδειξης στην οθόνη, τρόπος ένδειξης

Περιοχές ένδειξης στην οθόνη, λειτουργία ρυθμίσεων

Εφόσον κανένα πλήκτρο δεν πατηθεί για 2 λεπτά, ο φωτισμός οθόνης σβήνει αυτόματα και ο μετατροπέας μεταβαίνει στο στοιχείο μενού "NOW" (εφόσον ο φωτισμός οθόνης είναι ρυθμισμένος σε αυτόματη λειτουργία).

Η αυτόματη μετάβαση στο στοιχείο μενού "NOW" επιτυγχάνεται από οποιοδήποτε σημείο του επιπέδου μενού, εκτός από τον μετατροπέα που μεταβαίνει αυτόματα στον τρόπο λειτουργίας "Standby".

Μετά την αυτόματη μετάβαση στο στοιχείο μενού "NOW" εμφανίζεται η τρέχουσα ισχύς εξόδου.

Μετά την πλήρη εκτέλεση θέσης σε λειτουργία, ο μετατροπέας (για παράδειγμα μέσω της εγκατάστασης του βοηθού (Wizard)) προδιαμορφώνεται ανάλογα με τη ρύθμιση χώρας.

Το στοιχείο μενού SETUP επιτρέπει την απλή αλλαγή των προεπιλεγμένων ρυθμίσεων του μετατροπέα, ώστε να ανταποκρίνεται στις συγκεκριμένες επιθυμίες και απαιτήσεις του χρήστη.

Μετά την πλήρη εκτέλεση θέσης σε λειτουργία, ο μετατροπέας (για παράδειγμα μέσω της εγκατάστασης του βοηθού (Wizard)) προδιαμορφώνεται ανάλογα με τη ρύθμιση χώρας.

Το στοιχείο μενού SETUP επιτρέπει την απλή αλλαγή των προεπιλεγμένων ρυθμίσεων του μετατροπέα, ώστε να ανταποκρίνεται στις συγκεκριμένες επιθυμίες και απαιτήσεις του χρήστη.

ΣΗΜΑΝΤΙΚΟ! Λόγω των ενημερώσεων λογισμικού, η συσκευή σας μπορεί να διαθέτει λειτουργίες οι οποίες δεν περιγράφονται στις παρούσες οδηγίες χειρισμού ή το αντίστροφο. Επίσης μπορεί κάποιες μεμονωμένες εικόνες να διαφέρουν από τα στοιχεία χειρισμού της συσκευής σας. Ο τρόπος λειτουργίας αυτών των στοιχείων χειρισμού είναι ωστόσο ίδιος.

Είσοδος στο στοιχείο μενού SETUP (ΡΥΘΜΙΣΕΙΣ)
	1Στο επίπεδο μενού, με τα πλήκτρα βελών αριστερά ή δεξιά    Επιλέξτε το στοιχείο μενού SETUP (ΡΥΘΜΙΣΕΙΣ)
	2Πατήστε το πλήκτρο    "Enter"
	Εμφανίζεται η πρώτη επιλογή του στοιχείου μενού SETUP (ΡΥΘΜΙΣΕΙΣ): "Standby" (Αναμονή)

Πλοήγηση στις επιλογές
	3Με τα πλήκτρα βελών επάνω ή κάτω    μετακινηθείτε στις διαθέσιμες επιλογές

Έξοδος από μια επιλογή
	4Για να εξέλθετε από μια επιλογή, πατήστε το πλήκτρο    "Enter" Εμφανίζεται το επίπεδο μενού

Αν για 2 λεπτά δεν πατηθεί κανένα πλήκτρο,

Χειροκίνητη ενεργοποίηση / απενεργοποίηση της λειτουργίας αναμονής

Ρύθμιση λειτουργίας αναμονής (χειροκίνητη απενεργοποίηση της λειτουργίας τροφοδότησης ισχύος στο δίκτυο):

1Επιλέξτε "Standby".

2Πατήστε το πλήκτρο λειτουργίας.    "Enter"

Στην οθόνη εμφανίζονται εναλλάξ οι ενδείξεις "STANDBY" και "ENTER".
Η λειτουργία αναμονής έχει ενεργοποιηθεί.
Η λυχνία LED εκκίνησης ανάβει πορτοκαλί.

Συνέχιση της λειτουργίας τροφοδότησης ισχύος στο δίκτυο:
Στη λειτουργία αναμονής εμφανίζονται στην οθόνη εναλλάξ οι ενδείξεις "STANDBY" και "ENTER".

1Για τη συνέχιση της τροφοδότησης ισχύος στο δίκτυο πατήστε το πλήκτρο λειτουργίας    "Enter".

Εμφανίζεται η επιλογή "Standby".
Παράλληλα, ο μετατροπέας εκτελεί τη φάση εκκίνησης.
Μετά την αποκατάσταση της τροφοδότησης ισχύος στο δίκτυο η λυχνία LED κατάστασης λειτουργίας ανάβει πράσινη.

Χειροκίνητη ενεργοποίηση / απενεργοποίηση της λειτουργίας αναμονής

Ρύθμιση λειτουργίας αναμονής (χειροκίνητη απενεργοποίηση της λειτουργίας τροφοδότησης ισχύος στο δίκτυο):

1Επιλέξτε "Standby".

2Πατήστε το πλήκτρο λειτουργίας.    "Enter"

Στην οθόνη εμφανίζονται εναλλάξ οι ενδείξεις "STANDBY" και "ENTER".
Η λειτουργία αναμονής έχει ενεργοποιηθεί.
Η λυχνία LED εκκίνησης ανάβει πορτοκαλί.

Συνέχιση της λειτουργίας τροφοδότησης ισχύος στο δίκτυο:
Στη λειτουργία αναμονής εμφανίζονται στην οθόνη εναλλάξ οι ενδείξεις "STANDBY" και "ENTER".

1Για τη συνέχιση της τροφοδότησης ισχύος στο δίκτυο πατήστε το πλήκτρο λειτουργίας    "Enter".

Εμφανίζεται η επιλογή "Standby".
Παράλληλα, ο μετατροπέας εκτελεί τη φάση εκκίνησης.
Μετά την αποκατάσταση της τροφοδότησης ισχύος στο δίκτυο η λυχνία LED κατάστασης λειτουργίας ανάβει πράσινη.

Έλεγχος μιας επικοινωνίας δεδομένων, εισαγωγή του αριθμού μετατροπέα, ρυθμίσεις πρωτοκόλλου

Εκτέλεση ενημερώσεων firmware ή αποθήκευση των αναλυτικών τιμών του μετατροπέα στο USB stick

Safely remove HW (Ασφαλής κατάργηση υλικού)
Για την αφαίρεση ενός USB stick από την υποδοχή USB A χωρίς να χαθούν δεδομένα.

Software Update (Ενημέρωση λογισμικού)
Για την ενημέρωση firmware του μετατροπέα μέσω USB stick.

Ο μετατροπέας ξεκινά να αντιγράφει τα δεδομένα.
Εμφανίζεται η ένδειξη BOOT (ΕΚΚΙΝΗΣΗ), καθώς και η πρόοδος των επιμέρους ελέγχων σε ποσοστό %, έως ότου ολοκληρωθεί η αντιγραφή των δεδομένων για όλα τα ηλεκτρονικά υποσυστήματα.

Αφού ολοκληρωθεί η αντιγραφή, ο μετατροπέας ενημερώνει διαδοχικά τα απαιτούμενα ηλεκτρονικά υποσυστήματα.
Εμφανίζεται η ένδειξη BOOT (ΕΚΚΙΝΗΣΗ), τα σχετικά υποσυστήματα και η πρόοδος ενημέρωσης σε ποσοστό %.

Στο τέλος, ο μετατροπέας ενημερώνει την οθόνη.
Η οθόνη παραμένει σβηστή για περίπου 1 λεπτό και οι λυχνίες LED ελέγχου και κατάστασης αναβοσβήνουν.

Αφού ολοκληρωθεί η ενημέρωση firmware, ο μετατροπέας μεταβαίνει στη φάση εκκίνησης και μετά σε λειτουργία τροφοδότησης ισχύος στο δίκτυο. Αφαιρέστε το USB Stick μέσω της λειτουργίας "Ασφαλής κατάργηση υλικού".

Κατά την ενημέρωση του firmware του μετατροπέα, οι μεμονωμένες ρυθμίσεις στο μενού Setup (Ρυθμίσεις) δεν επηρεάζονται.

	Logging interval (Χρονικό διάστημα καταγραφής) Ενεργοποίηση / απενεργοποίηση της λειτουργίας καταγραφής USB και καθορισμός του χρονικού διαστήματος καταγραφής
	Μονάδα	Λεπτά
	Διαθέσιμες ρυθμίσεις	30 min. / 20 min./ 15 min./ 10 min./ 5 min./ No log (καμία καταγραφή)
	Εργοστασιακή ρύθμιση	30 min.
	30 min.	Το χρονικό διάστημα καταγραφής διαρκεί 30 λεπτά. Κάθε 30 λεπτά αποθηκεύονται νέα δεδομένα καταγραφής στο USB stick.
	20 min.
	15 min
	10 min.
	5 min.	Το χρονικό διάστημα καταγραφής διαρκεί 5 λεπτά. Κάθε 5 λεπτά αποθηκεύονται νέα δεδομένα καταγραφής στο USB stick.
	No log (Καμία καταγραφή)	Χωρίς αποθήκευση δεδομένων

ΣΗΜΑΝΤΙΚΟ! Προκειμένου να εκτελείται η λειτουργία καταγραφής USB χωρίς προβλήματα, πρέπει να ρυθμιστεί σωστά η ώρα. Η ρύθμιση της ώρας πραγματοποιείται στο στοιχείο "Στοιχεία μενού στο μενού ρυθμίσεων" - "Ώρα / Ημερομηνία".

Με την επαφή διακόπτη χωρίς δυναμικό (ρελέ) στον μετατροπέα μπορούν να εμφανίζονται τα μηνύματα κατάστασης (State Codes), η κατάσταση μετατροπέα (π.χ. η τροφοδότηση ισχύος στο δίκτυο) ή οι λειτουργίες του διαχειριστή ενέργειας.

* Αυτές οι επιλογές εμφανίζονται μόνο αν στο στοιχείο Relay mode (Λειτουργία ρελέ) έχει ενεργοποιηθεί η λειτουργία E-Manager (Διαχειριστής ενέργειας).

Μέσω της λειτουργίας "E-Manager" (Διαχειριστής ενέργειας) μια επαφή διακόπτη χωρίς δυναμικό μπορεί να ρυθμιστεί με τρόπο τέτοιο ώστε να λειτουργεί ως ενεργοποιητής.
Έτσι, μέσω προεπιλογής ενός σημείου ενεργοποίησης ή απενεργοποίησης, εξαρτώμενου από την ισχύ τροφοδότησης (ενεργή ισχύς), είναι δυνατός ο έλεγχος ενός καταναλωτή που είναι συνδεδεμένος στην επαφή διακόπτη χωρίς δυναμικό.

Για να ενεργοποιήσετε τη λειτουργία διαχείρισης ενέργειας, επιλέξτε το στοιχείο "E-Manager" και πατήστε το πλήκτρο "Enter".
Όταν η λειτουργία διαχείρισης ενέργειας είναι ενεργοποιημένη, εμφανίζεται στην οθόνη αριστερά επάνω το σύμβολο του διαχειριστή ενέργειας:

   όταν η κανονικά ανοιχτή επαφή διακόπτη (ΝΟ) χωρίς δυναμικό είναι απενεργοποιημένη (ανοικτή επαφή)

   όταν η κανονικά ανοιχτή επαφή διακόπτη (ΝC) χωρίς δυναμικό είναι ενεργοποιημένη (κλειστή επαφή)

Για να απενεργοποιήσετε τη λειτουργία διαχείρισης ενέργειας, επιλέξτε μια άλλη λειτουργία (ALL / Permanent / OFF / ON (ΟΛΑ / Μόνιμα / OFF / ON)) και πατήστε το πλήκτρο "Enter".

Κατά την επιλογή του σημείου απενεργοποίησης, λάβετε υπόψη την κατανάλωση ισχύος του συνδεδεμένου καταναλωτή.

Κατά την επιλογή του σημείου ενεργοποίησης, λάβετε υπόψη τις καιρικές συνθήκες και την αναμενόμενη ηλιακή ακτινοβολία.

Παράδειγμα εφαρμογής
Σημείο ενεργοποίησης = 2000 W, σημείο απενεργοποίησης = 1800 W

Αν ο μετατροπέας αποδίδει τουλάχιστον 2000 W ή περισσότερο, ενεργοποιείται η επαφή διακόπτη χωρίς δυναμικό του μετατροπέα.
Αν η απόδοση του μετατροπέα μειωθεί κάτω από 1800 W, η επαφή διακόπτη χωρίς δυναμικό απενεργοποιείται.

Ενδιαφέρουσες δυνατότητες εφαρμογής, όπως η λειτουργία αντλίας θερμότητας ή συστήματος κλιματισμού με όσο το δυνατόν μεγαλύτερη χρήση ιδιοπαραγόμενου ρεύματος, μπορούν με αυτόν τον τρόπο να υλοποιηθούν ταχύτατα.

Ρύθμιση ώρας, ημερομηνίας, μορφής ένδειξης και αυτόματης εναλλαγής θερινής/χειμερινής ώρας

Για τον έλεγχο της λειτουργίας ανεμιστήρα

ΣΗΜΑΝΤΙΚΟ! Δεν υπάρχει καμία ένδειξη στην οθόνη μετατροπέα, εάν ο ανεμιστήρας είναι εντάξει. Ο τρόπος λειτουργίας του ανεμιστήρα μπορεί να ελεγχθεί μόνο εξ ακοής και επαφής.

PV Iso. (Απομόνωση φωτοβολταϊκού συστήματος) - Αντίσταση μόνωσης του φωτοβολταϊκού συστήματος
Ext. Lim. - Εξωτερικός περιορισμός
U PV 1 / U PV 2* (το U PV 2 δεν υπάρχει στο Fronius Symo 15.0-3 208)
Τρέχουσα τάση DC στους ακροδέκτες εισόδου DC, ακόμα και όταν ο μετατροπέας δεν εκτελεί τροφοδοσία (από το 1ο ή 2ο MPP Tracker)
* Το MPP Tracker 2 πρέπει να έχει ενεργοποιηθεί -ON- μέσω του μενού Basic (Βασικό)
GVDPR - Μείωση ισχύος ανάλογα με την τάση δικτύου
Fan #1 (Ανεμιστήρας #1) - Ποσοστιαία τιμή της ονομαστικής ισχύος ανεμιστήρα

PV Iso. (Απομόνωση φωτοβολταϊκού συστήματος) - Αντίσταση μόνωσης του φωτοβολταϊκού συστήματος
Ext. Lim. - Εξωτερικός περιορισμός
U PV 1 / U PV 2* (το U PV 2 δεν υπάρχει στο Fronius Symo 15.0-3 208)
Τρέχουσα τάση DC στους ακροδέκτες εισόδου DC, ακόμα και όταν ο μετατροπέας δεν εκτελεί τροφοδοσία (από το 1ο ή 2ο MPP Tracker)
* Το MPP Tracker 2 πρέπει να έχει ενεργοποιηθεί -ON- μέσω του μενού Basic (Βασικό)
GVDPR - Μείωση ισχύος ανάλογα με την τάση δικτύου
Fan #1 (Ανεμιστήρας #1) - Ποσοστιαία τιμή της ονομαστικής ισχύος ανεμιστήρα

ΣΗΜΑΝΤΙΚΟ! Λόγω της ασθενούς ηλιακής πρόσπτωσης, κάθε πρωί και βράδυ είναι φυσιολογικό να εμφανίζονται τα μηνύματα κατάστασης STATE 306 (Power low) (Χαμηλή τάση) και STATE 307 (DC low) (Χαμηλό ρεύμα DC). Αυτά τα μηνύματα κατάστασης σε αυτό το χρονικό σημείο δεν οφείλονται σε σφάλμα.

Μπορείτε να προβάλετε την ένδειξη κατάστασης των πιο πρόσφατων σφαλμάτων του μετατροπέα.

Για την εμφάνιση των ρυθμίσεων που αφορούν τον πάροχο ενέργειας. Οι εμφανιζόμενες τιμές εξαρτώνται από την εκάστοτε ρύθμιση χώρας ή από τις ρυθμίσεις που αφορούν τον μετατροπέα.

Ένδειξη του αριθμού έκδοσης και του αριθμού σειράς των ενσωματωμένων στο μετατροπέα πλακετών (π.χ. για σκοπούς σέρβις)

Ο μετατροπέας διαθέτει μια λειτουργία κλειδώματος πλήκτρων.
Όταν το κλείδωμα πλήκτρων είναι ενεργοποιημένο, το μενού ρυθμίσεων δεν μπορεί να εμφανιστεί, π.χ. για την προστασία από ακούσια αλλαγή των δεδομένων ρύθμισης.
Για την ενεργοποίηση / απενεργοποίηση του κλειδώματος πλήκτρων πρέπει να εισαχθεί ο κωδικός 12321.

Ο μετατροπέας διαθέτει μια λειτουργία κλειδώματος πλήκτρων.
Όταν το κλείδωμα πλήκτρων είναι ενεργοποιημένο, το μενού ρυθμίσεων δεν μπορεί να εμφανιστεί, π.χ. για την προστασία από ακούσια αλλαγή των δεδομένων ρύθμισης.
Για την ενεργοποίηση / απενεργοποίηση του κλειδώματος πλήκτρων πρέπει να εισαχθεί ο κωδικός 12321.

Αν το USB stick συνδεθεί στην υποδοχή USB Α, μπορεί να λειτουργήσει ως καταγραφέας δεδομένων για το μετατροπέα.

Οι προηγούμενες εκδόσεις (έως την έκδοση Excel 2007) έχουν περιορισμό 65536 σειρών.

Περισσότερες πληροφορίες για τα "δεδομένα στο USB stick", την "ποσότητα δεδομένων και τη χωρητικότητα μνήμης" καθώς και την "ενδιάμεση μνήμη" υπάρχουν εδώ:
Fronius Symo 3 - 10 kW:
	® http://www.fronius.com/QR-link/4204260172EL
Fronius Symo 10 - 20 kW, Fronius Eco:
	® http://www.fronius.com/QR-link/4204260175EL

Αν το USB stick συνδεθεί στην υποδοχή USB Α, μπορεί να λειτουργήσει ως καταγραφέας δεδομένων για το μετατροπέα.

Οι προηγούμενες εκδόσεις (έως την έκδοση Excel 2007) έχουν περιορισμό 65536 σειρών.

Περισσότερες πληροφορίες για τα "δεδομένα στο USB stick", την "ποσότητα δεδομένων και τη χωρητικότητα μνήμης" καθώς και την "ενδιάμεση μνήμη" υπάρχουν εδώ:
Fronius Symo 3 - 10 kW:
	® http://www.fronius.com/QR-link/4204260172EL
Fronius Symo 10 - 20 kW, Fronius Eco:
	® http://www.fronius.com/QR-link/4204260175EL

Καθώς στην αγορά κυκλοφορεί πλήθος USB stick, δεν μπορεί να διασφαλιστεί ότι ο μετατροπέας θα αναγνωρίζει κάθε USB stick.

Η Fronius συνιστά τη χρήση αποκλειστικά και μόνο USB stick πιστοποιημένων και κατάλληλων για βιομηχανική χρήση (αναζητήστε το λογότυπο USB-IF!).

Ο μετατροπέας υποστηρίζει USB stick με τα ακόλουθα συστήματα αρχείων:

Η Fronius συνιστά να χρησιμοποιείτε τα USB stick μόνο για την καταγραφή δεδομένων ή για την ενημέρωση του firmware του μετατροπέα. Τα USB stick θα πρέπει να μην περιλαμβάνουν άλλα δεδομένα.

Σύμβολο USB στην οθόνη του μετατροπέα, π.χ. στο στοιχείο μενού NOW (ΤΩΡΑ):

Αν ο μετατροπέας αναγνωρίσει ένα USB stick, εμφανίζεται στην οθόνη δεξιά επάνω το σύμβολο USB.

Όταν τοποθετείτε USB stick, ελέγχετε αν εμφανίζεται το σύμβολο USB (ίσως και να αναβοσβήνει).

ΣΗΜΑΝΤΙΚΟ! Σε εφαρμογές σε εξωτερικούς χώρους, λάβετε υπόψη σας ότι η λειτουργία των κοινών USB stick συνήθως διασφαλίζεται μόνο σε περιορισμένο εύρος θερμοκρασίας.
Σε εφαρμογές σε εξωτερικούς χώρους, βεβαιωθείτε ότι το USB stick λειτουργεί π.χ. και σε χαμηλές θερμοκρασίες.

1Πατήστε το πλήκτρο    "Μενού". Εμφανίζεται το επίπεδο μενού. 2Πατήστε 5 φορές το μη αντιστοιχισμένο πλήκτρο "Μενού / Esc"

	Στο μενού CODE εμφανίζεται η ένδειξη Access Code (Κωδικός πρόσβασης) και η πρώτη θέση αναβοσβήνει.
	3Πληκτρολογήστε τον κωδικό 22742: Με τα πλήκτρα "συν" ή "πλην"    επιλέξτε μια τιμή για την πρώτη θέση του κωδικού
	4Πατήστε το πλήκτρο    Enter.

	Αναβοσβήνει η δεύτερη θέση.
	5Επαναλάβετε τα βήματα 3 και 4 για τη δεύτερη, την τρίτη, την τέταρτη και την πέμπτη θέση του κωδικού, μέχρι να... αρχίσει να αναβοσβήνει ο ρυθμισμένος κωδικός. 6Πατήστε το πλήκτρο    Enter.

Εμφανίζεται το βασικό μενού.

7Με τα πλήκτρα "συν" ή "πλην"    επιλέξτε την επιθυμητή καταχώριση.

8Επεξεργαστείτε την επιθυμητή καταχώριση με το πάτημα του πλήκτρου    Enter.

9Για έξοδο από το βασικό μενού, πατήστε το πλήκτρο    Esc.

1Πατήστε το πλήκτρο    "Μενού". Εμφανίζεται το επίπεδο μενού. 2Πατήστε 5 φορές το μη αντιστοιχισμένο πλήκτρο "Μενού / Esc"

	Στο μενού CODE εμφανίζεται η ένδειξη Access Code (Κωδικός πρόσβασης) και η πρώτη θέση αναβοσβήνει.
	3Πληκτρολογήστε τον κωδικό 22742: Με τα πλήκτρα "συν" ή "πλην"    επιλέξτε μια τιμή για την πρώτη θέση του κωδικού
	4Πατήστε το πλήκτρο    Enter.

	Αναβοσβήνει η δεύτερη θέση.
	5Επαναλάβετε τα βήματα 3 και 4 για τη δεύτερη, την τρίτη, την τέταρτη και την πέμπτη θέση του κωδικού, μέχρι να... αρχίσει να αναβοσβήνει ο ρυθμισμένος κωδικός. 6Πατήστε το πλήκτρο    Enter.

Εμφανίζεται το βασικό μενού.

7Με τα πλήκτρα "συν" ή "πλην"    επιλέξτε την επιθυμητή καταχώριση.

8Επεξεργαστείτε την επιθυμητή καταχώριση με το πάτημα του πλήκτρου    Enter.

9Για έξοδο από το βασικό μενού, πατήστε το πλήκτρο    Esc.

Είσοδος σήματος: Ext Sig.
Τρόπος ενεργοποίησης: Warning
Τύπος σύνδεσης: N/C

1

1. Κατεβάστε την αυτόματη ασφάλεια (θέση OFF).
2. Γυρίστε τον διακόπτη DC στη θέση OFF.

Επανενεργοποίηση του μετατροπέα

1

1. Κατεβάστε την αυτόματη ασφάλεια (θέση OFF).
2. Γυρίστε τον διακόπτη DC στη θέση OFF.

Επανενεργοποίηση του μετατροπέα

Ο μετατροπέας διαθέτει λειτουργία αυτοδιάγνωσης του συστήματος, η οποία αναγνωρίζει αυτόνομα έναν μεγάλο αριθμό πιθανών σφαλμάτων και τα εμφανίζει στην οθόνη. Μέσω αυτής της λειτουργίας, μπορείτε να διαπιστώσετε άμεσα τυχόν ελαττώματα του μετατροπέα, του φωτοβολταϊκού συστήματος, καθώς και σφάλματα εγκατάστασης ή χειρισμού.

Εάν η λειτουργία αυτοδιάγνωσης του συστήματος εντοπίσει ένα συγκεκριμένο σφάλμα, εμφανίζεται στην οθόνη το αντίστοιχο μήνυμα κατάστασης.

ΣΗΜΑΝΤΙΚΟ! Λόγω της λειτουργίας ελέγχου του μετατροπέα μπορεί να εμφανιστούν βραχυπρόθεσμα κάποια μηνύματα κατάστασης. Εφόσον στη συνέχεια ο μετατροπέας λειτουργεί απρόσκοπτα, δεν υπάρχει σφάλμα.

Ο μετατροπέας διαθέτει λειτουργία αυτοδιάγνωσης του συστήματος, η οποία αναγνωρίζει αυτόνομα έναν μεγάλο αριθμό πιθανών σφαλμάτων και τα εμφανίζει στην οθόνη. Μέσω αυτής της λειτουργίας, μπορείτε να διαπιστώσετε άμεσα τυχόν ελαττώματα του μετατροπέα, του φωτοβολταϊκού συστήματος, καθώς και σφάλματα εγκατάστασης ή χειρισμού.

Εάν η λειτουργία αυτοδιάγνωσης του συστήματος εντοπίσει ένα συγκεκριμένο σφάλμα, εμφανίζεται στην οθόνη το αντίστοιχο μήνυμα κατάστασης.

ΣΗΜΑΝΤΙΚΟ! Λόγω της λειτουργίας ελέγχου του μετατροπέα μπορεί να εμφανιστούν βραχυπρόθεσμα κάποια μηνύματα κατάστασης. Εφόσον στη συνέχεια ο μετατροπέας λειτουργεί απρόσκοπτα, δεν υπάρχει σφάλμα.

Τα μηνύματα κατάστασης της κατηγορίας 1 εμφανίζονται συνήθως μόνο προσωρινά και προέρχονται από το δημόσιο δίκτυο ηλεκτροδότησης.

Παράδειγμα: Η συχνότητα δικτύου είναι πολύ υψηλή και ο μετατροπέας δεν επιτρέπεται να τροφοδοτήσει ενέργεια στο δίκτυο με βάση ένα ισχύον πρότυπο. Δεν υπάρχει βλάβη στη συσκευή.
Ο μετατροπέας αντιδρά αρχικά με αποσύνδεση από το δίκτυο. Έπειτα, το δίκτυο ελέγχεται στη διάρκεια του καθορισμένου χρονικού διαστήματος επιτήρησης. Αν μετά από αυτό το χρονικό διάστημα δεν διαπιστωθεί κανένα σφάλμα, ο μετατροπέας συνεχίζει τη λειτουργία τροφοδότησης ισχύος στο δίκτυο.

Η λειτουργία Softstart GPIS είναι ενεργοποιημένη ανάλογα με τη ρύθμιση χώρας:
Σύμφωνα με τις εθνικές κατευθυντήριες οδηγίες, μετά από μια απενεργοποίηση εξαιτίας σφάλματος AC, η ισχύς εξόδου του μετατροπέα αυξάνεται συνεχώς.

Η κατηγορία 3 περιλαμβάνει μηνύματα κατάστασης, τα οποία μπορεί να εμφανιστούν στη διάρκεια της λειτουργίας τροφοδότησης δικτύου, ωστόσο κατά κανόνα δεν προκαλούν συνεχή διακοπή της λειτουργίας τροφοδότησης δικτύου.

Μετά την αυτόματη διακοπή δικτύου και την καθορισμένη επιτήρηση δικτύου, ο μετατροπέας επιχειρεί να συνεχίσει τη λειτουργία τροφοδότησης δικτύου.

*) Αν το μήνυμα κατάστασης εξακολουθεί να εμφανίζεται: Επικοινωνήστε με τον εκπαιδευμένο τεχνικό σέρβις της Fronius.

**) Το σφάλμα διορθώνεται αυτόματα. Αν το μήνυμα κατάστασης εξακολουθεί να εμφανίζεται, επικοινωνήστε με τον τεχνικό τοποθέτησης της εγκατάστασης.

Τα μηνύματα κατάστασης της κατηγορίας 4 απαιτούν εν μέρει την επέμβαση εκπαιδευμένου τεχνικού σέρβις της Fronius.

*) Αν το μήνυμα κατάστασης εξακολουθεί να εμφανίζεται: Επικοινωνήστε με τον εκπαιδευμένο τεχνικό σέρβις της Fronius

**) Αν το μήνυμα κατάστασης εξακολουθεί να εμφανίζεται, επικοινωνήστε με τον εγκαταστάτη σας

Τα μηνύματα κατάστασης της κατηγορίας 5 δεν εμποδίζουν γενικά την τροφοδότηση ισχύος στο δίκτυο, ωστόσο μπορεί να συνεπάγονται περιορισμούς στην τροφοδότηση ισχύος στο δίκτυο. Εμφανίζονται έως ότου επιβεβαιωθεί το εκάστοτε μήνυμα κατάστασης με πάτημα των πλήκτρων (στο παρασκήνιο ο μετατροπέας λειτουργεί κανονικά).

*) Αν το μήνυμα κατάστασης εξακολουθεί να εμφανίζεται: Ενημερώστε έναν εκπαιδευμένο τεχνικό σέρβις της Fronius

**) Αν το μήνυμα κατάστασης εξακολουθεί να εμφανίζεται, επικοινωνήστε με τον τεχνικό τοποθέτησης της εγκατάστασης.

Τα μηνύματα κατάστασης της κατηγορίας 6 απαιτούν εν μέρει την επέμβαση εκπαιδευμένου τεχνικού σέρβις της Fronius.

*) Αν το μήνυμα κατάστασης εξακολουθεί να εμφανίζεται: Επικοινωνήστε με τον εκπαιδευμένο τεχνικό σέρβις της Fronius.

**) Το σφάλμα διορθώνεται αυτόματα. Αν το μήνυμα κατάστασης εξακολουθεί να εμφανίζεται, επικοινωνήστε με τον τεχνικό τοποθέτησης της εγκατάστασης.

Τα μηνύματα κατάστασης της κατηγορίας 7 αφορούν το σύστημα ελέγχου, τη διαμόρφωση και την καταγραφή δεδομένων του μετατροπέα και μπορούν να επηρεάσουν άμεσα ή έμμεσα τη λειτουργία τροφοδότησης δικτύου.

*) Αν το μήνυμα κατάστασης εξακολουθεί να εμφανίζεται: Επικοινωνήστε με τον εκπαιδευμένο τεχνικό σέρβις της Fronius

Σε περίπτωση λειτουργίας του μετατροπέα σε περιβάλλοντα με έντονη συσσώρευση σκόνης:
Αν χρειάζεται, καθαρίστε με πεπιεσμένο αέρα το ψυκτικό σώμα και τον ανεμιστήρα στο πίσω μέρος του μετατροπέα, καθώς και τα ανοίγματα εισόδου αέρα στη βάση τοποθέτησης.
