    Fronius Symo / Fronius Eco Käyttöohje

    Fronius Datamanager 2.0
    Ensimmäinen käyttöönotto
    Setup-valikko
    Tiladiagnostiikka
    Tekniset tiedot

    Turvallisuusohjeet

    Turvaohjeiden selitys

    VAROITUS!

    Tarkoittaa välittömästi uhkaavaa vaaraa,

    jonka seurauksena voi olla vakavia vammoja ja kuolema.

    VAARA!

    Tarkoittaa mahdollisesti vaarallista tilannetta,

    jonka seurauksena voi olla vakavia vammoja ja kuolema.

    VARO!

    Tarkoittaa mahdollisesti vahingollista tilannetta,

    jonka seurauksena voi olla lieviä vammoja sekä aineellisia vahinkoja.

    HUOMIO!

    Tarkoittaa toiminnan heikentymisen ja laitevaurioiden mahdollisuutta.

    1. Turvallisuusohjeet

    Turvaohjeiden selitys

    VAROITUS!

    Tarkoittaa välittömästi uhkaavaa vaaraa,

    jonka seurauksena voi olla vakavia vammoja ja kuolema.

    VAARA!

    Tarkoittaa mahdollisesti vaarallista tilannetta,

    jonka seurauksena voi olla vakavia vammoja ja kuolema.

    VARO!

    Tarkoittaa mahdollisesti vahingollista tilannetta,

    jonka seurauksena voi olla lieviä vammoja sekä aineellisia vahinkoja.

    HUOMIO!

    Tarkoittaa toiminnan heikentymisen ja laitevaurioiden mahdollisuutta.

    1. Turvallisuusohjeet

    Yleistä

    Laite on valmistettu uusimman teknisen tietämyksen ja yleisesti hyväksyttyjen turvallisuusteknisten sääntöjen mukaisesti. Laitteen väärä ja epäasianmukainen käyttö voi silti aiheuttaa
    • hengen- ja onnettomuusvaaran käyttäjälle tai kolmannelle osapuolelle
    • laitevaurioiden ja muiden aineellisten vahinkojen vaaran omistajalle.
    Kaikkien laitteen käyttöönottoon, huoltoon ja kunnossapitoon osallistuvien on
    • oltava päteviä tehtäväänsä
    • osattava toimia sähköasennuksien kanssa
    • luettava käyttöohje kokonaan ja noudatettava sitä.

    Säilytä käyttöohjetta aina laitteen käyttöpaikassa. Käyttöohjeen lisäksi on noudatettava voimassa olevia paikallisia tapaturmantorjunta- ja ympäristönsuojelumääräyksiä.

    Laitteen turvallisuus- ja varoitusmerkinnät:
    • merkit on pidettävä luettavassa kunnossa
    • merkkejä ei saa vaurioittaa
    • merkkejä ei saa poistaa
    • merkkejä ei saa peittää.

    Kytkentäliittimet voivat saavuttaa korkeita lämpötiloja.

    Laitetta saa käyttää vain kaikkien turvalaitteiden ollessa täysin toimintakunnossa. Jos turvalaitteet eivät ole täysin toimintakunnossa, se aiheuttaa
    • hengen- ja onnettomuusvaaran käyttäjälle tai kolmannelle osapuolelle
    • laitevaurioiden ja muiden aineellisten vahinkojen vaaran omistajalle.

    Huollata vialliset turvavarusteet valtuutetussa huoltoliikkeessä ennen laitteen kytkemistä päälle.

    Älä koskaan ohita suojalaitteita tai kytke niitä pois toiminnasta.

    Turvallisuus- ja varoitusmerkkien paikat on ilmoitettu laitteen käyttöohjeen luvussa "Yleistä".

    Turvallisuuteen vaikuttavat häiriöt on poistettava ennen laitteen päällekytkemistä.

    Kyse on sinun turvallisuudestasi!

    1. Turvallisuusohjeet

    Ympäristtöolosuhteet

    Laitteen käyttö tai varastointi ilmoitetun lämpötila-alueen ulkopuolella on määräystenvastaista käyttöä. Valmistaja ei ole tällöin vastuussa syntyvistä vaurioista.

    1. Turvallisuusohjeet

    Valtuutettu henkilöstö

    Tämän käyttöohjeen tiedot on tarkoitettu vain valtuutetulle, ammattitaitoiselle henkilöstölle. Sähköisku voi aiheuttaa kuoleman. Ainoastaan dokumentaatiossa kuvattuja toimenpiteitä saa tehdä. Tämä koskee myös valtuutettuja henkilöitä.

    Kaikkien kaapelien on oltava kestäviä, vaurioitumattomia, eristettyjä ja oikein mitoitettuja. Anna valtuutetun huoltoliikkeen korjata irtonaiset liitännät, vaurioituneet tai alimitoitetut kaapelit.

    Huolto- ja kunnossapitotöitä saa suorittaa vain valtuutettu huoltoliike.

    Muiden osien vaatimustenmukaisuutta ja turvallisuutta ei voida taata. Käytä vain alkuperäisiä varaosia.

    Laitetta ei saa muuttaa tai muuntaa millään tavalla ilman valmistajan lupaa.

    Vaihda vaurioituneet komponentit välittömästi.

    1. Turvallisuusohjeet

    Tietoja melupäästöarvoista

    Invertterin maksimiäänitehotaso on ilmoitettu teknisissä tiedoissa.

    Laite jäähdytetään mahdollisimman äänettömästi sähköisellä lämpötilansäätöjärjestelmällä. Jäähdytys riippuu muunnetusta tehosta, ympäristön lämpötilasta, laitteen likaisuudesta jne.

    Tälle laitteelle ei voi ilmoittaa työpaikkakohtaista päästöarvoa, koska todellinen äänenpainetaso riippuu suuresti asennustilanteesta, sähköverkon laadusta, ympäröivistä seinistä ja tilan yleisistä ominaisuuksista.

    1. Turvallisuusohjeet

    Sähkömagneettiseen yhteensopivuuteen liittyvät toimet

    Erityistapauksissa saattaa standardoitujen päästöraja-arvojen noudattamisesta huolimatta esiintyä vaikutuksia käyttöalueella (esim. sijoituspaikassa olevien häiriöherkkien laitteiden vuoksi tai sijoituspaikan ollessa radio- tai televisiovastaanottimien läheisyydessä). Tällöin laitteen haltijan velvollisuus on ryhtyä toimiin häiriöiden poistamiseksi.

    1. Turvallisuusohjeet

    Tietoturva

    Käyttäjä vastaa tietoturvan osalta seuraavista:
    • Tehdasasetuksiin tehtyjen muutosten varmuuskopiointi,
    • henkilökohtaisten asetusten tallentaminen ja säilyttäminen.
    1. Turvallisuusohjeet

    Tekijänoikeus

    Tämän käyttöohjeen tekijänoikeus on valmistajalla.

    Teksti ja kuvat vastaavat tekniikan tilaa painohetkellä, oikeudet muutoksiin pidätetään.
    Otamme mielellämme vastaan parannusehdotuksia ja huomautuksia käyttöohjeen mahdollisista epäjohdonmukaisuuksista.

    1. Turvallisuusohjeet

    Järjestelmäkomponenttien yhteensopivuus

    Kaikkien aurinkosähköjärjestelmän komponenttien on oltava yhteensopivia, ja niiden on mahdollistettava tarvittavat kokoonpanomahdollisuudet. Asennetut komponentit eivät saa rajoittaa aurinkosähköjärjestelmän toimintatapaa tai vaikuttaa siihen negatiivisesti.

    HUOMIO!

    Aurinkosähköjärjestelmän yhteensopimattomien ja/tai rajoitetusti yhteensopivien komponenttien aiheuttama vaara.

    Yhteensopimattomat komponentit voivat rajoittaa aurinkosähköjärjestelmän toimintaa ja/tai toimintatapaa ja/tai vaikuttaa siihen negatiivisesti.

    Asenna vain valmistajan suosittelemia aurinkosähköjärjestelmän komponentteja.

    Selvitä valmistajan kanssa ennen asennusta sellaisten komponenttien yhteensopivuus, joita ei ole nimenomaisesti suositeltu.

    Yleistä

    Laite

    Laitteen rakenne:

    (1)
    kotelon kansi
    (2)
    invertteri
    (3)
    seinäkiinnike
    (4)
    liitäntäalue DC-pääkytkin mukaan luettuna
    (5)
    dataliikennealue
    (6)
    dataliikennealueen suojakansi.

    Invertteri muuntaa aurinkopaneelien tuottaman tasavirran vaihtovirraksi. Vaihtovirta syötetään julkiseen sähköverkkoon yhteensovitetulla verkkojännitteellä.

    Invertteri on suunniteltu käytettäväksi ainoastaan verkkoon kytketyissä aurinkosähköjärjestelmissä, eikä sillä voi tuottaa sähköä julkisesta verkosta riippumattomasti.

    Invertteri tarjoaa rakenteensa ja toimintatapansa ansiosta parhaan mahdollisen turvallisuuden asennuksen ja käytön aikana.

    Invertteri valvoo automaattisesti julkista sähköverkkoa. Normaalista poikkeavissa verkko-olosuhteissa invertteri käynnistyy ja keskeyttää syötön sähköverkkoon (esim. verkkohäiriöiden tai katkosten yhteydessä).
    Verkon valvonta tapahtuu jännitteen, taajuuden ja saarekeolosuhteiden valvonnan kautta.

    Invertterin käyttö on täysin automaattista. Heti kun aurinkopaneeleista saa riittävästi sähköä auringonnousun jälkeen, invertteri alkaa valvoa verkkoa. Riittävässä auringonsäteilyssä invertteri käynnistää verkkosyöttökäytön.
    Tällöin invertteri toimii siten, että aurinkopaneeleista saadaan paras mahdollinen teho.
    Heti kun energian tarjonta ei riitä verkkoon syötettäväksi, invertteri katkaisee kokonaan tehoelektroniikan yhteyden verkkoon ja lopettaa toiminnan. Kaikki asetukset ja tallennetut tiedot pysyvät tallella.

    Jos invertterin lämpötila nousee liian korkealle, invertteri pienentää automaattisesti senhetkistä lähtötehoa suojatakseen itseään.
    Laitteen liian korkea lämpötila voi johtua ympäristön korkeasta lämpötilasta tai riittämättömästä lämmön pois johtamisesta (esim. kun laite on asennettu kytkinkaappiin, josta lämpöä ei johdeta asianmukaisesti pois).

    Fronius Eco -invertterissä ei ole sisäistä nostavaa hakkuriteholähdettä. Se aiheuttaa moduulien ja johtojen sarjojen valintarajoituksia. DC-minimitulojännite (UDC min ) riippuu verkkojännitteestä. Oikeaa soveltamistapausta varten on käytettävissä huippuoptimoitu laite.

    1. Yleistä

    Laite

    Laitteen rakenne:

    (1)
    kotelon kansi
    (2)
    invertteri
    (3)
    seinäkiinnike
    (4)
    liitäntäalue DC-pääkytkin mukaan luettuna
    (5)
    dataliikennealue
    (6)
    dataliikennealueen suojakansi.

    Invertteri muuntaa aurinkopaneelien tuottaman tasavirran vaihtovirraksi. Vaihtovirta syötetään julkiseen sähköverkkoon yhteensovitetulla verkkojännitteellä.

    Invertteri on suunniteltu käytettäväksi ainoastaan verkkoon kytketyissä aurinkosähköjärjestelmissä, eikä sillä voi tuottaa sähköä julkisesta verkosta riippumattomasti.

    Invertteri tarjoaa rakenteensa ja toimintatapansa ansiosta parhaan mahdollisen turvallisuuden asennuksen ja käytön aikana.

    Invertteri valvoo automaattisesti julkista sähköverkkoa. Normaalista poikkeavissa verkko-olosuhteissa invertteri käynnistyy ja keskeyttää syötön sähköverkkoon (esim. verkkohäiriöiden tai katkosten yhteydessä).
    Verkon valvonta tapahtuu jännitteen, taajuuden ja saarekeolosuhteiden valvonnan kautta.

    Invertterin käyttö on täysin automaattista. Heti kun aurinkopaneeleista saa riittävästi sähköä auringonnousun jälkeen, invertteri alkaa valvoa verkkoa. Riittävässä auringonsäteilyssä invertteri käynnistää verkkosyöttökäytön.
    Tällöin invertteri toimii siten, että aurinkopaneeleista saadaan paras mahdollinen teho.
    Heti kun energian tarjonta ei riitä verkkoon syötettäväksi, invertteri katkaisee kokonaan tehoelektroniikan yhteyden verkkoon ja lopettaa toiminnan. Kaikki asetukset ja tallennetut tiedot pysyvät tallella.

    Jos invertterin lämpötila nousee liian korkealle, invertteri pienentää automaattisesti senhetkistä lähtötehoa suojatakseen itseään.
    Laitteen liian korkea lämpötila voi johtua ympäristön korkeasta lämpötilasta tai riittämättömästä lämmön pois johtamisesta (esim. kun laite on asennettu kytkinkaappiin, josta lämpöä ei johdeta asianmukaisesti pois).

    Fronius Eco -invertterissä ei ole sisäistä nostavaa hakkuriteholähdettä. Se aiheuttaa moduulien ja johtojen sarjojen valintarajoituksia. DC-minimitulojännite (UDC min ) riippuu verkkojännitteestä. Oikeaa soveltamistapausta varten on käytettävissä huippuoptimoitu laite.

    1. Yleistä

    Määräystenmukainen käyttö

    Invertteri on suunniteltu ainoastaan muuntamaan aurinkopaneelien tuottaman tasavirran vaihtovirraksi ja syöttämään sen julkiseen sähköverkkoon.
    Määräystenvastaiseksi luokitellaan
    • muu käyttö
    • invertterin muut kuin Froniuksen nimenomaisesti suosittelemat muutostyöt
    • muiden kuin Froniuksen nimenomaisesti suosittelemien osien asennustyöt.

    Valmistaja ei ole tällöin vastuussa syntyvistä vaurioista.
    Takuuvaatimukset raukeavat.

    Määräystenmukaiseen käyttöön sisältyy myös
    • kaikkien käyttö- ja asennusohjeen ohjeiden sekä turvallisuusohjeiden ja varoituksien lukeminen ja noudattaminen
    • vaadittavien huoltotöiden suorittaminen
    • asennusohjeen mukainen asennus.

    Aurinkosähköjärjestelmien asennuksessa on varmistettava, että kaikkia komponentteja käytetään vain niiden sallituilla käyttöalueilla.

    Kaikkia aurinkopaneelin valmistajan suosittelemia toimenpiteitä pitää noudattaa aurinkopaneelien ominaisuuksien pitkäaikaista ylläpitoa varten.

    Sähköyhtiöiden verkkosyöttö- ja yhteysmenetelmämääräyksiä täytyy noudattaa.

    1. Yleistä

    Laitteessa olevat varoitukset

    Invertterin ulko- ja sisäpuolella on varoitusmerkintöjä ja turvallisuuskuvakkeita. Kyseisiä varoitusmerkintöjä ja turvallisuuskuvakkeita ei saa poistaa eikä peittää. Merkinnät ja kuvakkeet varoittavat virheellisestä käytöstä, josta voi aiheutua vakavia henkilö- ja aineellisia vahinkoja.

    Turvallisuuskuvakkeet:

    Virheellinen käyttö voi aiheuttaa vakavia henkilö- ja aineellisia vahinkoja

    Käytä laitetta vasta, kun olet lukenut ja ymmärtänyt seuraavat asiakirjat:

    • tämä käyttöohje
    • kaikki aurinkosähköjärjestelmäkomponenttien käyttöohjeet, erityisesti turvallisuusohjeet.

    Vaarallinen sähköjännite

    Odota kondensaattoreiden purkausaikaa!

    Sähkö- ja elektroniikkalaiteromusta annetun direktiivin 2012/19/EU ja sen käytäntöönpantujen kansallisten lakien mukaan käytetyt sähkölaitteet täytyy kerätä erikseen ja ohjata kierrätykseen ympäristön huomioon ottavalla tavalla. Vie käytetty laitteesi takaisin sen jälleenmyyjälle tai hanki tietoa paikallisesta, hyväksytystä keräys- ja jätehuoltopisteestä. Tätä EU-direktiiviä noudattamalla edistät ympäristönsuojelua ja ihmisten terveyttä!

    Varoitusten teksti:

    VAROITUS!
    Sähköisku voi aiheuttaa kuoleman. Varmista ennen laitteen avaamista, että tulo- ja lähtöpuoli ovat jännitteettömiä. Odota kondensaattoreiden purkausaikaa (viisi minuuttia).

    Tehokilven symbolit:

    CE-merkintä – vahvistaa asianmukaisten EU-direktiivien ja säädösten mukaisuuden.

    UKCA-merkintä – vahvistaa Yhdistyneen kuningaskunnan asianmukaisten direktiivien ja säädösten mukaisuuden.

    WEEE-merkintä – sähkö- ja elektroniikkalaiteromu täytyy EU-direktiivin ja kansallisen lainsäädännön mukaan kerätä erikseen ja ohjata kierrätykseen ympäristön huomioon ottavalla tavalla.

    RCM-merkintä – testattu Australian ja Uuden-Seelannin vaatimusten mukaan.

    ICASA-merkintä – testattu Independent Communications Authority of South Africa -viranomaisen vaatimusten mukaan.

    CMIM-merkintä – testattu IMANOR-laitoksen vaatimusten mukaan tuontisääntöjä ja marokkolaisten standardien mukaisuutta varten.

    1. Yleistä

    Johtosulakkeet

    VAARA!

    Sähköisku voi aiheuttaa kuoleman.

    Sulakkeenpitimien jännitteen aiheuttama vaara. Sulakkeenpitimet ovat jännitteisiä, kun invertterin DC-liitännässä on jännitettä, myös silloin, kun DC-kytkin on kytketty pois päältä. Ennen mitään invertterin sulakkeenpitimeen liittyviä toimenpiteitä täytyy varmistaa, että DC-puoli on jännitteetön.

    Fronius Eco -invertterin johtosulakkeet suojaavat aurinkopaneeleita.
    Aurinkopaneelien suojauksen kannalta ratkaisevaa on kunkin aurinkopaneelin oikosulkuvirta ISC ja tieto johtosulakkeen maksimiarvosta (esim. Maximum Series Fuse Rating) asianmukaisen aurinkopaneelin tietolehtisessä.
    Maksimijohtosulake  yhtä kytkentäliitintä kohti on 20 A.
    MPP-maksimivirta (nimellisvirta, käyttövirta) Imax on 15 A yhtä ketjua kohti.

    Kun liitetään kolme ketjua, sitä varten täytyy käyttää ketjuja 1.1, 2.1, 2.3.
    Kun liitetään neljä ketjua, sitä varten täytyy käyttää ketjuja 1.1, 1.2, 2.1, 2.2.

    Jos invertteriä käytetään ulkoisen johtojen koontiyksikön kanssa, täytyy käyttää DC Connector Kit -liitossarjaa (tuotenumero: 4,251,015). Tässä tapauksessa aurinkopaneelit suojataan ulkoisesti johtojen koontiyksikössä, ja invertterissä täytyy käyttää metallipultteja.

    Suojausta koskevia kansallisia määräyksiä täytyy noudattaa. Sopivien johtosulakkeiden valinta on työn tekevän sähköasentajan vastuulla.

    HUOMIO!

    Palovaaran välttämiseksi vialliset sulakkeet täytyy vaihtaa aina uusiin, samanarvoisiin sulakkeisiin.



    Invertterin lisävarusteena voidaan toimittaa seuraavat sulakkeet:
    • 6 kpl 15 A -johtosulakkeita DC+ -tuloon ja 6 kpl metallipultteja DC- -tuloon
    • 12 kpl metallipultteja.
    1. Yleistä

    Oikeiden johtosulakkeiden valintaperusteet

    Sulakkeen ennenaikaisen laukeamisen estämiseksi normaalikäytössä on suositeltavaa, että aurinkopaneeliketjujen sulakkeet täyttävät seuraavat perusteet yksittäistä aurinkopaneeliketjua kohti:
    • IN > 1,5 x ISC
    • VN >/= aurinkosähkögeneraattorin maks. vapaa jännite
    • sulakkeen mitat: halkaisija 10 x 38 mm.
    IN
    Sulakkeen nimellisvirta
    ISC
    Oikosulkuvirta vakiotestiolosuhteissa (STC) aurinkopaneelien tietolehden mukaan
    VN
    Sulakkeen nimellisjännite

    HUOMIO!

    Sulakkeen nimellisvirta-arvo ei saa ylittää aurinkopaneelin valmistajan tietolehteen merkittyä maksimisuojausta.

    Jos maksimisuojaustietoja ei ole ilmoitettu, niitä täytyy tiedustella aurinkopaneelin valmistajalta.

    Dataliikenne ja Fronius Solar Net

    Fronius Solar Net ja tietoliikenneyhteys

    Fronius Solar Net kehitettiin järjestelmälaajennusten yksiköllistä soveltamista varten. Fronius Solar Net on tietoverkko, joka mahdollistaa useiden inverttereiden yhdistämisen järjestelmälaajennusten avulla.

    Fronius Solar Net on väyläjärjestelmä, joka käyttää rengastopologiaa. Yksi sopiva kaapeli riittää yhden tai usean invertterin väliseen tietoliikenteeseen, kun invertteri on yhteydessä Fronius Solar Net -verkkoon järjestelmälaajennuksen avulla.

    Vastaavasti jokaiselle Fronius Solar Net -verkossa olevalle invertterille täytyy määrittää yksilöivä numero.
    Lisätietoja yksilöivän numeron määrittämisestä on SETUP-valikkokohta-luvussaSETUP-valikkokohta.

    Fronius Solar Net tunnistaa automaattisesti erilaisia järjestelmälaajennuksia.

    Useat identtiset järjestelmälaajennukset täytyy erottaa määrittämällä niille yksilöivä numero.

    Lisätietoja yksittäisistä järjestelmälaajennuksista on vastaavissa käyttöohjeissa tai Internet-osoitteessa http://www.fronius.com.

    ® http://www.fronius.com/QR-link/4204101938

    1. Dataliikenne ja Fronius Solar Net

    Fronius Solar Net ja tietoliikenneyhteys

    Fronius Solar Net kehitettiin järjestelmälaajennusten yksiköllistä soveltamista varten. Fronius Solar Net on tietoverkko, joka mahdollistaa useiden inverttereiden yhdistämisen järjestelmälaajennusten avulla.

    Fronius Solar Net on väyläjärjestelmä, joka käyttää rengastopologiaa. Yksi sopiva kaapeli riittää yhden tai usean invertterin väliseen tietoliikenteeseen, kun invertteri on yhteydessä Fronius Solar Net -verkkoon järjestelmälaajennuksen avulla.

    Vastaavasti jokaiselle Fronius Solar Net -verkossa olevalle invertterille täytyy määrittää yksilöivä numero.
    Lisätietoja yksilöivän numeron määrittämisestä on SETUP-valikkokohta-luvussaSETUP-valikkokohta.

    Fronius Solar Net tunnistaa automaattisesti erilaisia järjestelmälaajennuksia.

    Useat identtiset järjestelmälaajennukset täytyy erottaa määrittämällä niille yksilöivä numero.

    Lisätietoja yksittäisistä järjestelmälaajennuksista on vastaavissa käyttöohjeissa tai Internet-osoitteessa http://www.fronius.com.

    ® http://www.fronius.com/QR-link/4204101938

    1. Dataliikenne ja Fronius Solar Net

    Dataliikennealue

    Laitemallin mukaan invertterin voi varustaa Fronius Datamanager -vaihtokortilla (8).

    Kohta

    Nimitys

    (1)

    Vaihtokytkettävä monitoimintoinen virtarajapinta.
    Lisätietoja varten katso seuraava lukuMonitoimintoisen virtarajapinnan selitys.

    Käytä monitoimintoiseen virtarajapintaan liitäntään 2-napaista vastaliitintä, joka sisältyy invertterin toimitukseen.

    (2) /
    (3)

    Solar Net IN -liitäntä / Interface Protocol
    Solar Net OUT -liitäntä / Interface Protocol
    Fronius Solar Net / Interface Protocol tulo ja lähtö, muiden DATCOM-komponenttien yhdistämiseen (esim. invertteri tai Fronius Sensor Box).

    Kun useita DATCOM-komponentteja on verkkoutettu, DATCOM-komponentin jokaiseen vapaaseen IN- tai OUT-liitäntään pitää asettaa päätetulppa.
    Fronius Datamanager -vaihtokortilla varustettujen invertterien toimitukseen sisältyy kaksi päätetulppaa.

    (4)

    Fronius Solar Net -LED-valo
    näyttää, onko Solar Net -virransyöttö käytettävissä.

    (5)

    Tiedonsiirron LED-valo
    vilkkuu, kun käytetään USB-tikkua. Tällöin USB-tikkua ei saa poistaa.

    (6)

    USB A -portti
    sellaisen USB-tikun liittämiseen, jonka rakennekoko on enintään
    65 x 30 mm (2,6 x 2,1 tuumaa).

    USB-tikkua voi käyttää sen invertterin tietojenkoontiyksikkönä, johon USB-tikku on liitetty. USB-tikku ei sisälly invertterin toimitukseen.

    (7)

    Potentiaalivapaa kosketin (rele) vastaliittimen kanssa.

    maks. 250 V AC / 4 A AC
    maks. 30 V DC / 1 A DC
    maks. 1,5 mm² (AWG 16) kaapelin poikkipinta-ala

    Pin 1 = sulkeutuva kosketin (Normally Open)
    Pin 2 = vaihtokosketin (Common)
    Pin 3 = avautuva kosketin (Normally Closed)

    Lisätietoja on luvussa Rele (potentiaalivapaa kosketin).
    Käytä potentiaalivapaan koskettimen liitäntään vastaliitintä, joka sisältyy invertterin toimitukseen.

    (8)

    Fronius Datamanager 2.0 WLAN-antennin
    tai
    kanssa tai lisävarustekorttilokeron suojakansi

    Huomaa: Fronius Datamanager 2.0 on saatavilla vain valinnaisesti.

    (9)

    Lisävarustekorttilokeron suojakansi.

    1. Dataliikenne ja Fronius Solar Net

    Fronius Solar Net -LED-valon kuvaus

    Fronius Solar Net -LED-valo palaa:
    virransyöttö dataliikennettä varten Fronius Solar Net -verkossa / Interface Protocol -protokollassa on kunnossa.

    Fronius Solar Net -LED-valo vilkkuu viiden sekunnin välein:
    dataliikennevirhe Fronius Solar Net -verkossa

    • Ylivirta (sähkövirta > 3 A, esim. Fronius Solar Net Ring -renkaan oikosulun vuoksi).
    • Alijännite (ei oikosulkua, jännite Fronius Solar Net -verkossa < 6,5 V, esim. kun Fronius Solar Net -verkossa on liian monta DATCOM-komponenttia ja sähkönhankinta ei riitä)

      Tässä tapauksessa DATCOM-komponenteille tarvitaan lisäenergiansyöttöä ulkoisesta virtalähteestä (43,0001,1194) jonkin Fronius DATCOM -komponentin kautta.

      Jotta alijännitteen voi tunnistaa, muut Fronius DATCOM -komponentit täytyy tarvittaessa tarkastaa mahdollisten virheiden varalta.

    Ylivirrasta tai alijännitteestä johtuvan katkaisun jälkeen invertteri yrittää viiden sekunnin välein käynnistää energiansyöttöä Fronius Solar Net -verkossa, kun virhe on vielä voimassa.

    Kun virhe on poistunut, Fronius Solar Net saa jälleen energiaa viiden sekunnin kuluessa.

    1. Dataliikenne ja Fronius Solar Net

    Esimerkki

    Invertteri- ja anturitietojen tallennus ja arkistointi Fronius Datamanager- ja Fronius Sensor Box -komponenttien avulla:

    Tietoverkko, jossa on kolme invertteriä ja yksi Fronius Sensor Box:
    - invertteri 1 Fronius Datamanagerin kanssa
    - invertteri 2 ja 3 ilman Fronius Datamanageria!

    = päätetulppa

    Ulkoinen tietoliikenne (Solar Net) tapahtuu invertterissä dataliikennealueen kautta. Dataliikennealueessa on kaksi RS 422 -liitäntää tulona ja lähtönä. Yhteys muodostetaan RJ45-liittimien avulla.

    TÄRKEÄÄ! Koska Fronius Datamanager toimii tietojenkoontiyksikkönä, mitään muuta tietojenkoontiyksikköä ei saa olla Fronius Solar Net Ring -renkaassa.
    Yhtä Pro Fronius Solar Net Ring -rengasta kohti saa olla vain yksi Datamanager!
    Fronius Symo 3–10 kW: Poista kaikki muut Fronius Datamanagerit ja sulje vapaat lisävarustekorttilokerot Froniukselta lisävarusteena saatavalla suojakannella (42,0405,2020) tai käytä invertteriä ilman Fronius Datamanageria (kevyt versio).
    Fronius Symo 10–20 kW, Fronius Eco: Poista kaikki muut Fronius Datamanagerit ja peitä vapaa lisävarustekorttilokero vaihtamalla siihen suojakansi (tuotenumero – 42,0405,2094) tai käytä invertteriä ilman Fronius Datamanageria (kevyt versio).

    1. Dataliikenne ja Fronius Solar Net

    Monitoimintoisen virtarajapinnan selitys

    Monitoimintoiseen virtarajapintaan voi liittää erilaisia kytkentävaihtoehtoja. Niitä ei kuitenkaan voi käyttää samanaikaisesti. Jos esimerkiksi S0-mittari on liitetty monitoimintoiseen virtarajapintaan, ei ylijännitesuojalle voi liittää signaalikosketinta (ja päinvastoin).

    Pin 1 = mittaustulo: maks. 20 mA, 100 Ohm mittausvastus (näennäisvastus)
    Pin 2 = maks. oikosulkuvirta 15 mA, maks. vapaa jännite 16 V DC tai GND

    Kytkentävaihtoehto 1: signaalikosketin ylijännitesuojalle
    Vaihtoehto DC SPD (ylijännitesuoja) antaa Basic-valikon asetusten (alivalikko Input signal (tulosignaali)) mukaan varoituksen tai virheilmoituksen. Lisätietoja vaihtoehdosta DC SPD on asennusohjeessa.

    Kytkentävaihtoehto 2: S0-mittari
    Omakulutusta mittaava S0-mittari voidaan liittää suoraan invertteriin. Tämän S0-mittarin voi asettaa verkkosyöttöpisteeseen tai kulutushaaraan.

    TÄRKEÄÄ! S0-mittarin liittäminen invertteriin saattaa edellyttää invertterin laiteohjelmiston päivittämistä.

    S0-mittarin on vastattava standardia IEC62053-31, luokkaa B.

    S0-mittarin suositeltu maksimipulssitiheys:

    PV-teho kWp [kW]

    Maksimipulssitiheys per kWp

    30

    1 000

    20

    2 000

    10

    5 000

    ≤ 5,5

    10 000

    Tällä mittarilla voi toteuttaa dynaamisen tehonalennuksen kahdella eri tavalla:
    • Dynaaminen tehonalennus invertterillä
      katso lisätietoja luvusta Dynaaminen tehonalennus invertterillä sivulla (→)
    • Dynaaminen tehonalennus Datamanager 2.0:n avulla
      katso lisätietoja: manuals.fronius.com/html/4204260191/#0_m_0000017472
    1. Dataliikenne ja Fronius Solar Net

    Fail-Safe

    Fronius Solar Net -renkaassa (useiden inverttereiden yhdistelmä) Fail-Safe-toiminto estää yhdistettyjen inverttereiden ei-sallitun syötön käynnistysvaiheessa tai toiminnan aikana. Ensisijaisesta invertteristä, jossa on asennettu Datamanager, lähetetään tätä tarkoitusta varten signaali toissijaiselle invertterille (Lite-laite).

    Toiminto aktivoidaan heti, kun ilmenee Datamanagerin häiriö tai Solar Net -yhteyden katkos. Tässä tapauksessa signaalia ei lähetetä toissijaiselle invertterille. Kaikki laitteet sammuvat tilan ollessa 710.

    Seuraavien edellytysten on täytyttävä, jotta Fail-Safe toimii oikein:

    • Solar Net -renkaan kaikilla inverttereillä on oltava säädetty kohdan Fail-Safe Mode asetukseksi Permanent ja kohdan Fail-Safe Behaviour asetukseksi Disconnect.
    • Invertterin Datamanagerin kanssa on oltava rengasjohdon viimeisessä kohdassa.

    Oikea kaapelointi

    Toiminta vikatapauksessa

    Solar Net -renkaan alussa ja lopussa ilmenee virheitä, ensisijainen invertteri lopettaa signaalin lähettämisen, toissijaiset invertterit sammuvat tilan ollessa 710.

    Solar Net -renkaan alussa ja lopussa tai yhdistettyjen inverttereiden välissä ilmenee virheitä, ensisijainen invertteri lopettaa signaalin lähettämisen, toissijaiset invertterit sammuvat tilan ollessa 710.

    1. Dataliikenne ja Fronius Solar Net

    Dynaaminen tehonalennus invertterillä

    Energiayhtiö tai verkonhaltija saattavat asettaa verkkosyöttörajoituksia invertterille. Dynaaminen tehonalennus huomioi kotitalouden omakulutuksen ennen kuin invertterin tehoa vähennetään.

    Omakulutusta mittaava S0-mittari voidaan liittää suoraan invertteriin – katso luku Monitoimintoisen virtarajapinnan selitys sivulla (→)

    Syöttöraja voidaan asettaa Basic-valikon kohdasta Input signal (tulosignaali) – S0-mittari – katso luku Basic-valikkomerkinnät sivulla (→).

    S0-mittarin säätömahdollisuudet:
    • Verkkosyöttöraja
      Syöttökenttä verkkosyötön enimmäisteholle watteina. Invertteri laskee kansallisten standardien ja säännösten vaatimassa ajassa asetettuun arvoon, kun tämä raja ylitetään.
    • Impulssit kWh:a kohti
      Syöttökenttä S0-mittarin impulsseille kWh:a kohti.

    Tämä asetus mahdollistaa nollatason verkkoonsyötön.

    Käytettäessä S0-mittaria ja tehonalennusta invertteriä käyttäen on S0-mittarin oltava asennettu kulutushaaraan.

    S0-mittari kulutushaarassa

    Jos dynaaminen tehonalennus konfiguroidaan jälkikäteen Datamanager 2.0:n avulla (invertterin käyttöliittymä – valikko EVU Editor – dynamiinen tehonalennus), on dynaaminen tehonalennus invertteriä käyttäen (invertterin näyttö – Basic-valikko – Input signal (tulosignaali) – S0-mittari) poistettava käytöstä.

    Fronius Datamanager 2.0

    Fronius Datamanager 2.0:n käyttöosat, liitännät ja näytöt

    Nro

    Toiminto



    (1)

    IP-kytkin
    IP-osoitteen vaihtokytkentään:





    Kytkimen asento A
    määritetty IP-osoite ja WLAN Access Point -käyttöpoisteen avaaminen

    Fronius Datamanager 2.0 käyttää kiinteää IP-osoitetta 169.254.0.180 suoraa PC-yhteyttä varten LANin kautta.

    Kun IP-kytkin on asennossa A, avataan Fronius Datamanager 2.0:lle lisäksi käyttöpiste suoraa WLAN-yhteyttä varten.

    Tämän käyttöpisteen käyttötiedot:
    Verkon nimi: FRONIUS_240.XXXXXX
    Avain: 12345678

    Fronius Datamanager 2.0:n käyttö on mahdollista

    • DNS-nimen "http://datamanager" avulla
    • IP-osoitteen 169.254.0.180 avulla LAN-liitäntää varten
    • IP-osoitteen 192.168.250.181 avulla WLAN Access Point -käyttöpistettä varten.





    Kytkimen asento B
    määritetty IP-osoite

    Fronius Datamanager 2.0 käyttää määritettyä IP-osoitetta dynaamisesti tehdasasetuksena (DHCP)
    IP-osoitteen voi määrittää Fronius Datamanager 2.0 -verkkosivulla.



    (2)

    LED WLAN

    • vihreä valo vilkkuu: Fronius Datamanager 2.0 on huoltotilassa
      (Fronius Datamanager 2.0 -vaihtokortin IP-kytkin on asennossa A tai huoltotila on aktivoitu invertterin näytön kautta, WLAN Access Point -käyttöpiste on avattu)
    • vihreä valo palaa: WLAN-yhteys on käytössä
    • vihreä/punainen valo vilkkuu vuorotellen: on ylitetty aika, jonka WLAN Access Point -käyttöpiste on ollut avattuna aktivoimisen jälkeen (yksi tunti)
    • punainen valo palaa: WLAN-yhteys ei ole käytössä
    • punainen valo vilkkuu: virheellinen WLAN-yhteys
    • valo ei pala, kun Fronius Datamanager 2.0 on Slave-tilassa.

    (3)

    LED – Fronius Solar.web-yhteys

    • vihreä valo palaa: Fronius Solar.web -yhteys käytössä
    • punainen valo palaa: Fronius Solar.web -yhteys tarvitaan, muttei käytössä
    • valo ei pala: kun Fronius Solar.web -yhteyttä ei tarvita.

    (4)

    LED – virransyöttö

    • vihreä valo palaa: virransyöttö Fronius Solar Net -verkon kautta riittää, Fronius Datamanager 2.0 on käyttövalmis
    • valo ei pala: virransyöttö ei riitä tai sitä ei ole Fronius Solar Net -verkon kautta – tarvitaan ulkoista virransyöttöä
      tai
      kun Fronius Datamanager 2.0 on Slave-tilassa
    • punainen valo vilkkuu: päivittämisen aikana

      TÄRKEÄÄ! Älä katkaise virransyöttöä päivittämisen aikana.
    • punainen valo palaa: päivittäminen epäonnistui.

    (5)

    LED – yhteys

    • vihreä valo palaa: toimiva yhteys Fronius Solar Net -verkossa
    • punainen valo palaa: katkennut yhteys Fronius Solar Net -verkossa
    • valo ei pala, kun Fronius Datamanager 2.0 on Slave-tilassa.

    (6)

    LAN-liitäntä
    Sinisellä merkitty Ethernet-liittymä Ethernet-kaapelin liittämistä varten.

    (7)

    I/O-liitännät
    digitaaliset tulot ja lähdöt

    Modbus RTU 2-johto (RS485):

    D-
    Modbus-tiedot -
    D+
    Modbus-tiedot +

    Sis./ulk. Virransyöttö

    -
    GND
    +
    Uint / Uext
    Sisäisen jännitteen 12,8 V lähtö
    tai
    ulkoisen syöttöjännitteen tulo
    >12,8–24 V DC (+ 20 %)

    Digitaaliset tulot: 0–3, 4–9
    Jännitetaso: low = min. 0 V – maks. 1,8 V; high = min. 3 V – maks. 24 V Dc (+ 20 %)
    Tulovirrat: tulojännitteen mukaan, tulovastus = 46 kOhm

    Digitaaliset lähdöt: 0–3
    Kytkentäkyky Fronius Datamanager 2.0 -vaihtokortin avulla tehtävässä virransyötössä: 3,2 W yhteensä kaikille neljälle digitaaliselle tulolle

    Kytkentäkyky ulkoisen verkko-osan kautta tehtävässä virransyötössä, min. 12,8 – maks. 24 V DC (+20 %), liitettynä Uint- / Uext- ja GND-liitäntöihin: 1 A, 12,8 – 24 V DC (ulkoisen verkko-osan mukaan) digitaalista lähtöä kohti

    I/O-liitäntöihin liittäminen tehdään toimitukseen sisältyvällä vastaliittimellä.

    (8)

    Antennijalusta
    WLAN-antennin kiinnittämiseen

    (9)

    Modbus-terminoinnin kytkin (Modbus RTU)
    sisäinen väyläliitäntä, jonka vastus on 120 Ohm (kyllä/ei).

    Kytkin ON-asennossa: liitäntävastus 120 Ohm aktiivinen
    Kytkin OFF-asennossa: liitäntävastus ei aktiivinen.

    TÄRKEÄÄ! RS485-väylässä täytyy liitäntävastuksen olla aktiivinen ensimmäisessä ja viimeisessä laitteessa.

    (10)

    Fronius Solar Net Master / Slave -kytkin
    vaihtamiseen Master- ja Slave-käytön välillä Fronius Solar Net Ring -renkaassa

    TÄRKEÄÄ! Slave-käytössä kaikki Fronius Datamanager 2.0 -vaihtokortin LED-valot ovat pois päältä.

    1. Fronius Datamanager 2.0

    Fronius Datamanager 2.0:n käyttöosat, liitännät ja näytöt

    Nro

    Toiminto



    (1)

    IP-kytkin
    IP-osoitteen vaihtokytkentään:





    Kytkimen asento A
    määritetty IP-osoite ja WLAN Access Point -käyttöpoisteen avaaminen

    Fronius Datamanager 2.0 käyttää kiinteää IP-osoitetta 169.254.0.180 suoraa PC-yhteyttä varten LANin kautta.

    Kun IP-kytkin on asennossa A, avataan Fronius Datamanager 2.0:lle lisäksi käyttöpiste suoraa WLAN-yhteyttä varten.

    Tämän käyttöpisteen käyttötiedot:
    Verkon nimi: FRONIUS_240.XXXXXX
    Avain: 12345678

    Fronius Datamanager 2.0:n käyttö on mahdollista

    • DNS-nimen "http://datamanager" avulla
    • IP-osoitteen 169.254.0.180 avulla LAN-liitäntää varten
    • IP-osoitteen 192.168.250.181 avulla WLAN Access Point -käyttöpistettä varten.





    Kytkimen asento B
    määritetty IP-osoite

    Fronius Datamanager 2.0 käyttää määritettyä IP-osoitetta dynaamisesti tehdasasetuksena (DHCP)
    IP-osoitteen voi määrittää Fronius Datamanager 2.0 -verkkosivulla.



    (2)

    LED WLAN

    • vihreä valo vilkkuu: Fronius Datamanager 2.0 on huoltotilassa
      (Fronius Datamanager 2.0 -vaihtokortin IP-kytkin on asennossa A tai huoltotila on aktivoitu invertterin näytön kautta, WLAN Access Point -käyttöpiste on avattu)
    • vihreä valo palaa: WLAN-yhteys on käytössä
    • vihreä/punainen valo vilkkuu vuorotellen: on ylitetty aika, jonka WLAN Access Point -käyttöpiste on ollut avattuna aktivoimisen jälkeen (yksi tunti)
    • punainen valo palaa: WLAN-yhteys ei ole käytössä
    • punainen valo vilkkuu: virheellinen WLAN-yhteys
    • valo ei pala, kun Fronius Datamanager 2.0 on Slave-tilassa.

    (3)

    LED – Fronius Solar.web-yhteys

    • vihreä valo palaa: Fronius Solar.web -yhteys käytössä
    • punainen valo palaa: Fronius Solar.web -yhteys tarvitaan, muttei käytössä
    • valo ei pala: kun Fronius Solar.web -yhteyttä ei tarvita.

    (4)

    LED – virransyöttö

    • vihreä valo palaa: virransyöttö Fronius Solar Net -verkon kautta riittää, Fronius Datamanager 2.0 on käyttövalmis
    • valo ei pala: virransyöttö ei riitä tai sitä ei ole Fronius Solar Net -verkon kautta – tarvitaan ulkoista virransyöttöä
      tai
      kun Fronius Datamanager 2.0 on Slave-tilassa
    • punainen valo vilkkuu: päivittämisen aikana

      TÄRKEÄÄ! Älä katkaise virransyöttöä päivittämisen aikana.
    • punainen valo palaa: päivittäminen epäonnistui.

    (5)

    LED – yhteys

    • vihreä valo palaa: toimiva yhteys Fronius Solar Net -verkossa
    • punainen valo palaa: katkennut yhteys Fronius Solar Net -verkossa
    • valo ei pala, kun Fronius Datamanager 2.0 on Slave-tilassa.

    (6)

    LAN-liitäntä
    Sinisellä merkitty Ethernet-liittymä Ethernet-kaapelin liittämistä varten.

    (7)

    I/O-liitännät
    digitaaliset tulot ja lähdöt

    Modbus RTU 2-johto (RS485):

    D-
    Modbus-tiedot -
    D+
    Modbus-tiedot +

    Sis./ulk. Virransyöttö

    -
    GND
    +
    Uint / Uext
    Sisäisen jännitteen 12,8 V lähtö
    tai
    ulkoisen syöttöjännitteen tulo
    >12,8–24 V DC (+ 20 %)

    Digitaaliset tulot: 0–3, 4–9
    Jännitetaso: low = min. 0 V – maks. 1,8 V; high = min. 3 V – maks. 24 V Dc (+ 20 %)
    Tulovirrat: tulojännitteen mukaan, tulovastus = 46 kOhm

    Digitaaliset lähdöt: 0–3
    Kytkentäkyky Fronius Datamanager 2.0 -vaihtokortin avulla tehtävässä virransyötössä: 3,2 W yhteensä kaikille neljälle digitaaliselle tulolle

    Kytkentäkyky ulkoisen verkko-osan kautta tehtävässä virransyötössä, min. 12,8 – maks. 24 V DC (+20 %), liitettynä Uint- / Uext- ja GND-liitäntöihin: 1 A, 12,8 – 24 V DC (ulkoisen verkko-osan mukaan) digitaalista lähtöä kohti

    I/O-liitäntöihin liittäminen tehdään toimitukseen sisältyvällä vastaliittimellä.

    (8)

    Antennijalusta
    WLAN-antennin kiinnittämiseen

    (9)

    Modbus-terminoinnin kytkin (Modbus RTU)
    sisäinen väyläliitäntä, jonka vastus on 120 Ohm (kyllä/ei).

    Kytkin ON-asennossa: liitäntävastus 120 Ohm aktiivinen
    Kytkin OFF-asennossa: liitäntävastus ei aktiivinen.

    TÄRKEÄÄ! RS485-väylässä täytyy liitäntävastuksen olla aktiivinen ensimmäisessä ja viimeisessä laitteessa.

    (10)

    Fronius Solar Net Master / Slave -kytkin
    vaihtamiseen Master- ja Slave-käytön välillä Fronius Solar Net Ring -renkaassa

    TÄRKEÄÄ! Slave-käytössä kaikki Fronius Datamanager 2.0 -vaihtokortin LED-valot ovat pois päältä.

    1. Fronius Datamanager 2.0

    Fronius Datamanager 2.0 yöllä tai silloin, kun DC-jännite ei riitä

    Asetusvalikon Display settings (Näyttöasetukset) -kohdan Night Mode (Yötila) -parametri on tehtaalla asetettu OFF-asentoon.
    Siksi Fronius Datamanager 2.0:een ei saa yhteyttä yöllä tai kun DC-jännite ei riitä.

    Jos kuitenkin haluat aktivoida Fronius Datamanager 2.0:n, sammuta invertteri AC-puolelta sekä käynnistä se uudelleen ja paina 90 sekunnin kuluessa mitä tahansa invertterin näytössä olevaa toimintopainiketta.

    Katso myös luku Asetusvalikon valikkokohdat, Näyttöasetukset (yötila).

    1. Fronius Datamanager 2.0

    Ensimmäinen käyttöönotto

    Fronius Datamanager 2.0:n ensimmäistä käyttöönottoa varten
    • täytyy Fronius Datamanager 2.0 -vaihtokortti olla asennettuna invertteriin
      tai
    • Fronius Datamanager Box 2.0:n on oltava Fronius Solar Net Ring -renkaassa.

    TÄRKEÄÄ! Jotta Fronius Datamanager 2.0 -yhteys voidaan muodostaa, täytyy vastaavassa päätelaitteessa (esim. kannettavassa tietokoneessa, tabletissa, jne.) olla aktivoituna Obtain IP address automatically (DHCP) (Hanki IP-osoite automaattisesti (DHCP)).

    HUOMIO!

    Jos aurinkosähköjärjestelmässä on vain yksi invertteri, voidaan seuraavat vaiheet 1 ja 2 ohittaa.

    Tässä tapauksessa ensimmäinen käyttöönotto alkaa vaiheesta 3.

    1Yhdistä invertteri Fronius Datamanager 2.0:n tai Fronius Datamanager Box 2.0:n kanssa Fronius Solar Net -verkossa.
    2Kun Fronius Solar Net -verkossa on verkkoutettu useita inverttereitä:aseta Fronius Datamanager 2.0 -vaihtokortin tai Boxin Fronius Solar Net Master / Slave -kytkin oikein
    • yksi invertteri Fronius Datamanager 2.0:n kanssa = Master
    • kaikki muut invertterit Fronius Datamanager 2.0:n kanssa = Slave (Fronius Datamanager 2.0 -vaihtokorttien ja Boxien LED-valot eivät pala)
    3Kytke laite huoltotilaan.
    • aktivoi WiFi Access Point (WiFi-liityntäpiste) invertterin asetusvalikon kautta

    Invertteri muodostaa WLAN Access Point -liityntäpisteen. WLAN Access Point -liityntäpiste pysyy yhden tunnin avoinna. Fronius Datamanager 2.0:n IP-kytkin voi pysyä WiFi Access Point -aktivoinnin aikana asennossa B.





    Asennus verkkoselaimen avulla

    4Yhdistä päätelaite WLAN Access Point -liityntäpisteen kanssaSSID = FRONIUS_240.xxxxx (5–8 merkkiä)
    • etsi verkko, jonka nimi on FRONIUS_240.xxxxx
    • muodosta yhteys kyseiseen verkkoon
    • syötä salasana invertterin näytöllä
    (tai yhdistä pääte ja invertteri Ethernet-kaapelilla)



    5Syötä selaimeen
    http://datamanager
    tai
    192.168.250.181 (WLAN-yhteyden IP-osoite)
    tai
    169.254.0.180 (LAN-yhteyden IP-osoite)

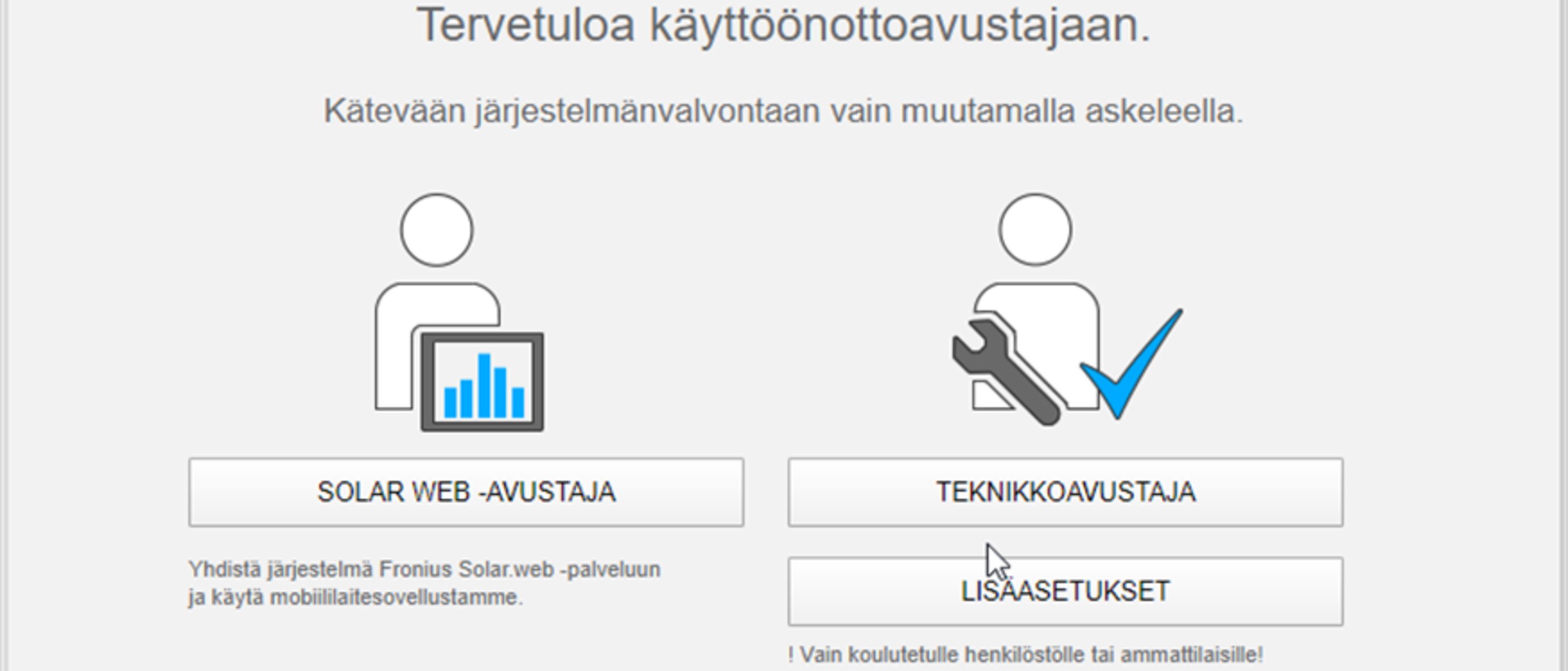

    Käyttöönottoavustajan etusivu näytetään.

    Teknikkoavustaja on tarkoitettu asentajalle, ja se sisältää standardikohtaisia asetuksia. Teknikkoavustajan suorittaminen on valinnaista.
    Jos teknikkoavustaja suoritetaan, täytyy annettu palvelusalasana ehdottomasti merkitä muistiin. Palvelusalasanaa tarvitaan EVU Editorissa.
    Jos teknikkoavustajaa ei suoriteta, ei tehonalennukselle tehdä mitään määrityksiä.

    Fronius Solar.web -avustajan käyttö on pakollista!

    6Suorita Fronius Solar.web -avustaja ja seuraa ohjeita.

    Fronius Solar.web -aloitussivu näytetään
    tai
    Fronius Datamanager 2.0 -web-sivu näytetään.

    7Suorita tarvittaessa teknikkoavustaja ja noudata ohjeita.
    1. Fronius Datamanager 2.0

    Lisätietoja Fronius Datamanager 2.0:sta

    Lisätietoja Fronius Datamanager 2.0:sta ja muista käyttöönoton vaihtoehdoista osoitteessa

    → http://www.fronius.com/QR-link/4204260191EA

    Käyttöosat ja näytöt

    Käyttöosat ja näytöt

    Kohta

    Kuvaus

    (1)

    Näyttö
    arvojen, asetusten ja valikoiden näyttämiseen


    Ohjauksen ja tilan LED-valot

    (2)

    Alustuksen LED-valo (punainen) palaa,

    • kun invertterin käynnistymisen aikana on käynnissä alustusvaihe
    • kun invertterin käynnistymisessä alustusvaiheen aikana tapahtuu pysyvä laitteistovika.

    (3)

    Tilan LED-valo (oranssi) palaa, kun

    • invertteri on alustusvaiheen jälkeen automaattisessa käynnistys- tai itsetestausvaiheessa (heti kun aurinkopaneeli antaa riittävästi tehoa auringonnousun jälkeen)
    • invertterin näytössä näkyy tilailmoituksia (STATE Codes)
    • invertteri on kytkeytynyt asetusvalikossa valmiustilakäyttöön (= verkkosyöttökäytön manuaalinen katkaisu)
    • invertterin ohjelmistoa päivitetään.

    (4)

    Käytön LED-valo (vihreä) palaa, kun

    • aurinkosähköjärjestelmä toimii virheettömästi invertterin automaattisen käynnistysvaiheen jälkeen
    • energiaa syötetään verkkoon.


    Toimintopainikkeet, joille on määritetty valinnan mukaan eri toiminnot:

    (5)

    Vasen/ylös-painike
    vasemmalle ja ylöspäin navigointiin.

    (6)

    Alas/oikea-painike
    alaspäin ja oikealle navigointiin.

    (7)

    Valikko/Esc-painike
    valikkotasolle siirtymiseen
    asetusvalikosta poistumiseen.

    (8)

    Enter-painike
    valinnan vahvistamiseen.

    Painikkeet toimivat kapasitiivisesti. Kastuminen voi heikentää niiden toimivuutta. Painikkeiden parhaan toimivuuden voi taata kuivaamalla ne liinalla.

    1. Käyttöosat ja näytöt

    Käyttöosat ja näytöt

    Kohta

    Kuvaus

    (1)

    Näyttö
    arvojen, asetusten ja valikoiden näyttämiseen


    Ohjauksen ja tilan LED-valot

    (2)

    Alustuksen LED-valo (punainen) palaa,

    • kun invertterin käynnistymisen aikana on käynnissä alustusvaihe
    • kun invertterin käynnistymisessä alustusvaiheen aikana tapahtuu pysyvä laitteistovika.

    (3)

    Tilan LED-valo (oranssi) palaa, kun

    • invertteri on alustusvaiheen jälkeen automaattisessa käynnistys- tai itsetestausvaiheessa (heti kun aurinkopaneeli antaa riittävästi tehoa auringonnousun jälkeen)
    • invertterin näytössä näkyy tilailmoituksia (STATE Codes)
    • invertteri on kytkeytynyt asetusvalikossa valmiustilakäyttöön (= verkkosyöttökäytön manuaalinen katkaisu)
    • invertterin ohjelmistoa päivitetään.

    (4)

    Käytön LED-valo (vihreä) palaa, kun

    • aurinkosähköjärjestelmä toimii virheettömästi invertterin automaattisen käynnistysvaiheen jälkeen
    • energiaa syötetään verkkoon.


    Toimintopainikkeet, joille on määritetty valinnan mukaan eri toiminnot:

    (5)

    Vasen/ylös-painike
    vasemmalle ja ylöspäin navigointiin.

    (6)

    Alas/oikea-painike
    alaspäin ja oikealle navigointiin.

    (7)

    Valikko/Esc-painike
    valikkotasolle siirtymiseen
    asetusvalikosta poistumiseen.

    (8)

    Enter-painike
    valinnan vahvistamiseen.

    Painikkeet toimivat kapasitiivisesti. Kastuminen voi heikentää niiden toimivuutta. Painikkeiden parhaan toimivuuden voi taata kuivaamalla ne liinalla.

    1. Käyttöosat ja näytöt

    Näyttö

    Näyttöjen virransyöttö tapahtuu AC-verkkojännitteen kautta. Asetusvalikon asetuksesta riippuen näyttö voi olla käytettävissä koko päivän. (Yötilaa varten katso luku Display settings (Näyttöasetukset))

    TÄRKEÄÄ! Invertterin näyttö ei ole kalibroitu mittauslaite.
    Lievä poikkeama sähkönmyyjän sähkömittariin nähden on järjestelmäsidonnaista. Tietojen tarkka laskutus sähköyhtiötä varten edellyttää kalibroitua mittaria.

    Näyttöalueet näyttötilassa
    Näyttöalueet asetustilassa
    (*)
    Vierityspalkki.
    (**)
    Energianhallinnan symboli
    näytetään, kun toiminto Energianhallinta on aktivoitu
    Lisätietoja tähän liittyen on luvussa Rele (potentiaalivapaa kosketin)
    (***)
    Inv.nro = invertterin DATCOM-numero,
    tallennussymboli – näkyy lyhyesti määritettyjen arvojen tallennuksen aikana,
    USB-yhteys – näkyy, kun USB-tikku on liitetty.

    Navigointi valikkotasolla

    Näytön valaisun aktivointi

    1Paina jotain painiketta.

    Näytön valaisu aktivoituu.

    SETUP-valikon Display Settings - Illumination (Näyttöasetukset - valaisu) -kohdassa voi määrittää, käytetäänkö jatkuvasti päällä olevaa vai jatkuvasti sammutettua näytön valaisua.
    1. Navigointi valikkotasolla

    Näytön valaisun aktivointi

    1Paina jotain painiketta.

    Näytön valaisu aktivoituu.

    SETUP-valikon Display Settings - Illumination (Näyttöasetukset - valaisu) -kohdassa voi määrittää, käytetäänkö jatkuvasti päällä olevaa vai jatkuvasti sammutettua näytön valaisua.
    1. Navigointi valikkotasolla

    Näytön valaisun automaattinen aktivoinnin poisto / siirtyminen NOW (NYT) -valikkokohtaan

    Jos painikkeita ei paineta kahteen minuuttiin, näytön valaisu sammuu automaattisesti ja invertteri siirtyy NOW (NYT) -valikkokohtaan (jos näytön valaisu on asetettu automaattiseksi).

    Automaattinen siirtyminen NOW (NYT) -valikkokohtaan tapahtuu mistä tahansa valikkoalueen kohdasta, muttei silloin, kun invertteri on kytketty manuaalisesti Standby (Valmiustila) -käyttötilaan.

    Kun on automaattisesti siirrytty NOW (NYT) -valikkokohtaan, näytetään senhetkinen verkkoonsyöttöteho.

    1. Navigointi valikkotasolla

    Valikkotason avaaminen

    1Paina Esc   -painiketta.

    Näyttö siirtyy valikkotasolle.

    2Valitse haluttu valikkokohta   Vasen- tai Oikea-painikkeilla.
    3Hae haluttu valikkokohta painamalla Enter   -painiketta.
    Valikkokohdat
    • NOW (NYT)
      Senhetkisen arvojen näyttö.
    • LOG (LOKI)
      Tallennetut tiedot kuluvalle päivälle, kuluvalle kalenterivuodelle ja invertterin ensimmäisestä käyttöönotosta lähtien.
    • GRAPH (KAAVIO)
      Päivän ominaiskäyrä esittää lähtötehon kuluvan päivän aikana. Aika-akseli skaalautuu automaattisesti. Sulje näyttö painamalla Paluu-painiketta.
    • SETUP (ASETUS)
      Asetusvalikko.
    • INFO
      Tietoja laitteesta ja ohjelmistosta.
    1. Navigointi valikkotasolla

    NOW (NYT) -valikkokohdassa näytetyt arvot

    Lähtöteho (W) – laitetyypin (MultiString) mukaan näytetään Enter-painikkeen painamisen jälkeen    yksittäiset lähtötehot MPP Tracker 1:lle ja MPP Tracker 2:lle (MPPT1 / MPPT2).

    AC-loisteho (VAr)

    Verkkojännite (V)

    Lähtövirta (A)

    Verkkotaajuus (Hz)

    Aurinkosähkön jännite (V) - U PV1 MPP Tracker 1:stä ja U PV2 MPP Tracker 2:stä (MPPT1 / MPPT2), kun MPP Tracker 2 on aktivoitu (katso Basic-valikko - Basic-valikkomerkinnät).

    Aurinkosähkön virta (A) - I PV1 MPP Tracker 1:stä ja I PV2 MPP Tracker 2:stä (MPPT1 / MPPT2), kun MPP Tracker 2 on aktivoitu (katso Basic-valikko - Basic-valikkomerkinnät)
    Fronius Eco: kummankin mittauskanavan summavirta näytetään. Solarwebissä kummatkin mittauskanavat näkyvät erillisinä.

    Kellonaika/päivämäärä – invertterin tai Fronius Solar Net Ring -renkaan kellonaika ja päivämäärä.

    1. Navigointi valikkotasolla

    LOG (LOKI) -valikkokohdassa näytetyt arvot

    Syötetty energia (kWh / MWh)
    Tarkastellulla aikavälillä verkkoon syötetty energia.
    Painettaessa Enter-painiketta   näytetään yksittäiset lähtötehot MPP Tracker 1:lle ja MPP Tracker 2:lle (MPPT1 / MPPT2), kun MPP Tracker 2 on aktivoitu (katso Basic-valikko - Basic-valikkomerkinnät).

    Erilaisten mittausmenetelmien vuoksi muut mittauslaitteet voivat näyttää poikkeavia arvoja. Vain sähköyhtiön kalibroidusta mittauslaitteesta saatuja arvoja käytetään syötetyn energian laskutuksessa sitovina näyttöarvoina.

    Maksimilähtöteho (W)
    Tarkastellun aikavälin suurin verkkoonsyöttöteho.
    Painettaessa Enter-painiketta    näytetään yksittäiset lähtötehot MPP Tracker 1:lle ja MPP Tracker 2:lle (MPPT1 / MPPT2), kun MPP Tracker 2 on aktivoitu (katso Basic-valikko - Basic-valikkomerkinnät).

    Tuotto
    Tarkastellulla aikavälillä ansaittu raha.

    Kuten syötetyn energian yhteydessä, myös tuoton yhteydessä voi syntyä poikkeavia mittausarvoja.

    Valuutan ja veloitustariffin asetus on esitetty Asetusvalikon valikkokohdat -luvun alakohdassa Energiantuotanto.
    Tehdasasetus riippuu asianmukaisesta maa-asetuksesta.

    CO2-säästö
    Tarkastellulla aikavälillä säästetty hiilidioksidi.

    CO2-kertoimen asetus on esitetty Asetusvalikon valikkokohdat -luvun alakohdassa CO2-kerroin.

    Maksimiverkkojännite (V) [Näyttö: Vaihe - neutraali tai Vaihe - vaihe]
    Tarkastellulla aikavälillä mitattu suurin verkkojännite.
    Painettaessa Enter-painiketta   luetellaan yksittäiset verkkojännitteet.

    Aurinkopaneelin maksimijännite (V)
    Tarkastellulla aikavälillä mitattu aurinkopaneelin maksimijännite.
    Painettaessa Enter-painiketta    näytetään jännitearvot MPP Tracker 1:lle ja MPP Tracker 2:lle (MPPT1 / MPPT2), kun MPP Tracker 2 on aktivoitu (katso Basic-valikko - Basic-valikkomerkinnät).

    Käyttötunnit
    Invertterin käyttöaika (HH:MM).

    TÄRKEÄÄ! Kellonaika täytyy määrittää oikein päivä- ja vuosiarvojen oikeaa näyttöä varten.

    SETUP-valikkokohta

    Esiasetus

    Käyttöönoton täydellisen suorittamisen jälkeen invertteri on (esimerkiksi asennusavustajan avulla) esimääritetty maa-asetuksen mukaan.

    SETUP-valikkokohdan avulla voi helposti muuttaa invertterin esiasetuksia käyttäjäkohtaisten toiveiden ja vaatimusten mukaisiksi.

    1. SETUP-valikkokohta

    Esiasetus

    Käyttöönoton täydellisen suorittamisen jälkeen invertteri on (esimerkiksi asennusavustajan avulla) esimääritetty maa-asetuksen mukaan.

    SETUP-valikkokohdan avulla voi helposti muuttaa invertterin esiasetuksia käyttäjäkohtaisten toiveiden ja vaatimusten mukaisiksi.

    1. SETUP-valikkokohta

    Ohjelmistopäivitykset

    TÄRKEÄÄ! Ohjelmistopäivitysten vuoksi laitteessa voi olla toimintoja, joita ei ole kuvattu tässä käyttöohjeessa tai toisinpäin. Myös osa kuvista voi poiketa käytettävän laitteen käyttöosista. Käyttöosien toimintatapa on kuitenkin täysin samanlainen.

    1. SETUP-valikkokohta

    Navigointi SETUP-valikkokohdassa

    SETUP-valikkokohtaan siirtyminen

    1Valitse valikkotasolla Vasen- tai Oikea-painikkeilla    SETUP-valikkokohta.
    2Paina Enter    -painiketta.



    SETUP-valikkokohdan ensimmäinen merkintä näytetään:
    Standby (valmiustila)

    Merkintöjen selaaminen

    3Ylös- ja Alas-painikkeilla    voit selata käytettäviä merkintöjä.

    Poistuminen merkinnästä

    4Poistu merkinnästä painamalla Paluu    -painiketta.

    Valikkotaso näytetään.

    Jos painikkeita ei paineta kahteen minuuttiin,

    • invertteri siirtyy mistä tahansa valikkotason kohdasta NOW (NYT)-valikkokohtaan (poikkeus: asetusvalikkomerkintä Standby (valmiustila))
    • näytön valaisu sammuu, mikäli näytön valaisuasetus ei ole asennossa ON (päällä) (katso Näyttöasetukset - valaisu).
    • Senhetkinen verkkoonsyöttöteho tai voimassa oleva tilakoodi näytetään.
    1. SETUP-valikkokohta

    Valikkomerkintöjen määritys - yleinen

    1Avaa haluttu valikko.
    2Valitse haluttu merkintä Ylös- ja Alas-painikkeilla.
    3Paina Enter-painiketta.

    Käytettävissä olevat asetukset näytetään:



    Määritettävän arvon ensimmäinen paikka vilkkuu:

    4Valitse haluttu asetus Ylös- ja Alas-painikkeilla.
    5Tallenna valinta ja ota se käyttöön painamalla Enter-painiketta.

    Jos et halua tallentaa valintaa, paina Esc-painiketta.
    4Valitse ensimmäisen paikan luku Ylös- ja Alas-painikkeilla.
    5Paina Enter-painiketta.

    Arvon toinen paikka vilkkuu:

    6Toista vaiheet 4 ja 5, kunnes

    koko määritettävä arvo vilkkuu.



    7Paina Enter-painiketta.
    8Toista vaiheet 4–6 tarvittaessa yksiköille tai muille määritettäville arvoille, kunnes yksikkö tai määritettävä arvo vilkkuu.
    9Tallenna muutokset ja ota ne käyttöön painamalla Enter-painiketta.

    Jos et halua tallentaa muutoksia, paina Esc-painiketta.

    Nykyinen valittu merkintä näytetään.



    Nykyinen valittu merkintä näytetään.

    1. SETUP-valikkokohta

    Sovellusesimerkki: ajan asettaminen

    1Valitse asetusvalikkomerkintä Time / Date (aika/päivämäärä)    .
    2Paina Enter    -painiketta.



    Määritettävien arvojen yleiskatsaus näytetään.

    3Valitse Ylös- ja Alas-painikkeilla    Set Time (aseta aika).
    4Paina Enter    -painiketta.

    Kellonaika näytetään. (HH:MM:SS, 24 tunnin näyttö), tuntien kymmeniä osoittava paikka vilkkuu.

    5Valitse Ylös- ja Alas-painikkeilla    tuntien kymmeniä osoittavan paikan arvo.
    6Paina Enter    -painiketta.

    Tuntien ykkösiä osoittava paikka vilkkuu.

    7Toista tuntien, minuuttien ja sekuntien ykkösille vaiheet 5 ja 6, kunnes

    asetettu kellonaika vilkkuu.

    8Paina Enter    -painiketta.

    Kellonaika otetaan käyttöön. Määritettävien arvojen yleiskatsaus näytetään.

    4Paina Esc    -painiketta.

    Asetusvalikkomerkintä Time / Date (aika/päivämäärä) näytetään.

    Asetusvalikon valikkokohdat

    Standby (valmiustila)

    Valmiustilakäytön manuaalinen aktivointi / aktivoinnin poisto

    • Energiaa ei syötetä verkkoon.
    • Käynnistyksen oranssi LED-valo palaa.
    • Näytössä näkyy vuorotellen STANDBY / ENTER.
    • Valmiustilakäytössä ei voi hakea tai asettaa muuta valikkokohtaa valikkotasolla.
    • Automaattinen siirtyminen NOW (NYT) -valikkokohtaan, kun kahden minuutin aikana ei ole painettu mitään painiketta, ei ole aktivoitu.
    • Valmiustilakäytön voi lopettaa vain manuaalisesti painamalla Enter-painiketta.
    • Verkkosyöttökäyttöä voi jatkaa milloin tahansa painamalla Enter-painiketta, kun virheitä (tilakoodi) ei ole.
    Valmiustilakäytön asettaminen (verkkosyöttökäytön manuaalinen katkaisu):
    1Valitse Standby (valmiustila) -merkintä.
    2Paina Enter    -painiketta.

    Näytössä näkyy vuorotellen STANDBY ja ENTER.
    Valmiustila on nyt aktivoitu.
    Käynnistyksen oranssi LED-valo palaa.

    Verkkosyöttökäytön jatkaminen:
    Valmiustilakäytössä näytössä näkyy vuorotellen STANDBY ja ENTER.
    1Jatka verkkosyöttökäyttöä painamalla Enter-toimintopainiketta.    -painiketta.

    Standby-merkintä näytetään.
    Samanaikaisesti invertteri on käynnistysvaiheessa.
    Verkkosyöttökäytön palauttamisen jälkeen käytön tilan vihreä LED-valo palaa.

    1. Asetusvalikon valikkokohdat

    Standby (valmiustila)

    Valmiustilakäytön manuaalinen aktivointi / aktivoinnin poisto

    • Energiaa ei syötetä verkkoon.
    • Käynnistyksen oranssi LED-valo palaa.
    • Näytössä näkyy vuorotellen STANDBY / ENTER.
    • Valmiustilakäytössä ei voi hakea tai asettaa muuta valikkokohtaa valikkotasolla.
    • Automaattinen siirtyminen NOW (NYT) -valikkokohtaan, kun kahden minuutin aikana ei ole painettu mitään painiketta, ei ole aktivoitu.
    • Valmiustilakäytön voi lopettaa vain manuaalisesti painamalla Enter-painiketta.
    • Verkkosyöttökäyttöä voi jatkaa milloin tahansa painamalla Enter-painiketta, kun virheitä (tilakoodi) ei ole.
    Valmiustilakäytön asettaminen (verkkosyöttökäytön manuaalinen katkaisu):
    1Valitse Standby (valmiustila) -merkintä.
    2Paina Enter    -painiketta.

    Näytössä näkyy vuorotellen STANDBY ja ENTER.
    Valmiustila on nyt aktivoitu.
    Käynnistyksen oranssi LED-valo palaa.

    Verkkosyöttökäytön jatkaminen:
    Valmiustilakäytössä näytössä näkyy vuorotellen STANDBY ja ENTER.
    1Jatka verkkosyöttökäyttöä painamalla Enter-toimintopainiketta.    -painiketta.

    Standby-merkintä näytetään.
    Samanaikaisesti invertteri on käynnistysvaiheessa.
    Verkkosyöttökäytön palauttamisen jälkeen käytön tilan vihreä LED-valo palaa.

    1. Asetusvalikon valikkokohdat

    DATCOM

    Dataliikenteen ohjaus, invertterinumeron syöttö, protokolla-asetukset

    Asetusalue

    Tila / inventterinumero / protokollatyyppi

    Status (Tila)
    Näyttää dataliikenteen Fronius Solar Net -verkon kautta tai dataliikenteessä esiintyneen virheen.

    Inverter number (Invertterinumero)
    Invertterin numeron (= osoitteen) määritys järjestelmässä, jossa on useita inverttereitä.

    Asetusalue

    00 - 99 (00 = invertterin osoite 100)

    Tehdasasetus

    01

    TÄRKEÄÄ! Jos dataliikennejärjestelmässä on yhdistetty useita inverttereitä, jokaiselle invertterille täytyy kohdistaa oma osoite.

    Protocol type (Protokollatyyppi)
    Määrittää, millä yhteyskäytännöllä siirretään tietoja:

    Asetusalue

    Solar Net / Interface *

    Tehdasasetus

    Solar Net

    * Interface-protokollatyyppi toimii vain ilman Fronius Datamanager -korttia. Olemassa olevat Fronius Datamanager -kortit täytyy poistaa invertteristä.

    1. Asetusvalikon valikkokohdat

    USB

    Laiteohjelmistopäivitysten suorittaminen tai invertterin yksityiskohtaisten arvojen tallentaminen USB-tikulla.

    Asetusalue

    Laitteiston turvallinen poisto / Software Update (ohjelmiston päivitys) / Logging Interval (lokiinmerkintäväli)

    Laitteiston turvallinen poisto
    USB-tikun irrottamiseksi dataliikennelisäosan USB A -portista ilman tietojen häviämistä.

    USB-tikun voi poistaa, kun
    • näytössä näytetään OK-ilmoitus
    • tiedonsiirron LED-valo ei enää vilku tai pala.

    Ohjelmistopäivitys
    Invertterin laiteohjelmiston päivittämiseen USB-tikun avulla.

    Toimintatapa:
    1Lataa laiteohjelmiston froxxxxx.upd-päivitystiedosto
    (esim. osoitteesta http://www.fronius.com; xxxxx vastaa versionumeroa).

    HUOMIO!

    Invertteriohjelmiston onnistunut päivitys edellyttää, ettei käytettävässä USB-tikussa ole piilo-osioita tai salakirjoitusta (katso luku Sopivat USB-tikut).

    2Tallenna laiteohjelmiston päivitystiedosto USB-tikun ylimmälle tietotasolle.
    3Avaa invertterin dataliikennealueen kansi.
    4Laita laiteohjelmiston päivitystiedoston sisältävä USB-tikku invertterin dataliikennealueen USB-porttiin.
    5Valitse asetusvalikossa kohta USB ja sen jälkeen Software Update (Päivitä ohjelmisto).
    6Paina Enter-painiketta.
    7Odota, kunnes näytössä näkyy samanaikaisesti inventterin senhetkinen versio ja uusi laiteohjelmistoversio:
    • 1. sivu: Recerbo-ohjelmisto (LCD), painikkeiden ohjausohjelmisto (KEY), maa-asetusversio (Set)
    • 2. sivu: teho-osan ohjelmisto (PS1, PS2).
    8Paina Enter-toimintopainiketta jokaisen sivun jälkeen.

    Invertteri aloittaa tietojen kopioimisen.
    Näytössä näkyy BOOT ja yksittäisten testien tallentamisaste prosentteina, kunnes kaikkien sähköisten moduulien tiedot on kopioitu.

    Kopioimisen jälkeen invertteri päivittää tarvittavat sähköiset moduulit järjestyksessä.
    Näytössä näkyy BOOT, kyseinen moduuli ja päivitysaste prosentteina.

    Viimeisessä vaiheessa invertteri päivittää näytön.
    Näyttö pimenee noin minuutiksi, ohjauksen ja tilan LED-valot vilkkuvat.

    Kun laiteohjelmistopäivitys on valmis, invertteri siirtyy käynnistysvaiheeseen ja sen jälkeen verkkosyöttökäyttöön. Irrota USB-tikku toiminnolla Safely remove hardware (Laitteiston turvallinen poisto).

    Invertterin laiteohjelmistoa päivitettäessä asetusvalikon yksittäiset asetukset pysyvät tallella.



    Lokiinmerkintäväli
    USB-lokiinmerkintätoiminnon aktivointi tai aktivoinnin poistaminen sekä lokiinmerkintävälin määritys.

    Yksikkö

    Minuutit

    Asetusalue

    30 min / 20 min / 15 min / 10 min / 5 min / No Log

    Tehdasasetus

    30 min





    30 min

    Lokiinmerkintäväli on 30 minuuttia, joten 30 minuutin välein USB-tikulle tallennetaan uudet lokiinmerkintätiedot.

    20 min

    15 min

    10 min

    5 min

    Lokiinmerkintäväli on 5 minuuttia, joten 5 minuutin välein USB-tikulle tallennetaan uudet lokiinmerkintätiedot.

    No Log

    Tietoja ei tallenneta.

    TÄRKEÄÄ! Kellonaika täytyy määrittää oikein, jotta USB-lokiinmerkintätoiminto toimii oikein. Kellonajan asetus käsitellään kohdassa Asetusvalikon valikkokohdat – Aika/päivämäärä.

    1. Asetusvalikon valikkokohdat

    Rele (potentiaalivapaa kosketin)

    Invertterin potentiaalivapaan koskettimen (releen) avulla voidaan esittää tilailmoituksia (tilakoodeja), invertterin käyttötilan (esim. verkkosyöttökäyttö) ja Energie Manager -toiminnot.

    Asetusalue

    Reletila / reletesti / päällekytkentäpiste * / poiskytkentäpiste*

    * näytetään vain silloin, kun Energianhallinta-toiminto on aktivoitu Reletila-kohdassa.

    Reletila
    seuraavia toimintoja voidaan esittää reletilan kautta:

    • hälytystoiminto (Permanent / ALL / GAF)
    • aktiivinen lähtö (ON/OFF)
    • energianhallinta (E-Manager).

    Asetusalue

    ALL / Permanent / GAF / OFF / ON / E-Manager

    Tehdasasetus

    ALL

    Hälytystoiminto:

    ALL / Permanent:

    Potentiaalivapaan koskettimen kytkeminen jatkuvien ja väliaikaisten palvelukoodien yhteydessä (esim. verkkosyöttökäytön lyhyt keskeytys, palvelukoodilla on tietty määrä päiviä – määritettävissä BASIC-valikossa).

    GAF

    Heti kun GAF-tila on valittu, rele kytketään päälle. Heti kun teho-osa ilmoittaa virheestä ja siirtyy normaalista verkkosyöttökäytöstä virhetilaan, rele avataan. Siten relettä voidaan käyttää vikavarmistustoimintoihin.

    Sovellusesimerkki
    Kun yksivaiheista invertteriä käytetään monivaiheisessa sijainnissa, voidaan tarvita vaiheentasausta. Kun yhdessä tai useassa invertterissä tapahtuu virhe ja yhteys sähköverkkoon katkeaa, muut invertterit täytyy myös irrottaa, jotta vaihetasapaino säilyisi. GAF-reletoimintoa voi käyttää Datamanagerin tai muun ulkoisen suojalaitteen kanssa tunnistamaan tai osoittamaan, että invertteri ei syötä virtaa sähköverkkoon tai että se on irrotettu sähköverkosta ja muut invertterit täytyy irrottaa sähköverkosta etäkomennolla.

    Aktiivinen lähtö:

    ON:

    Potentiaalivapaa NO-kosketin on jatkuvasti päällä, niin kauan kuin invertteri on käytössä (niin kauan kuin näyttö palaa tai näytetään).

    OFF:

    Potentiaalivapaa NO-kosketin on kytketty pois päältä.

    Energianhallinta:

    E-Manager:

    Lisätietoja Energianhallinta-toiminnosta on luvussa Energianhallinta.

    Reletesti
    Toiminnon tarkastus, kytkeytyykö potentiaalivapaa kosketin.

    Päällekytkentäpiste (vain, kun Energianhallinta-toiminto on aktivoitu)
    Pätötehorajan asettaminen siihen kohtaan, josta lähtien potentiaalivapaa kosketin kytketään päälle.

    Tehdasasetus

    1 000 W

    Asetusalue

    asetettu poiskytkentäpiste invertterin enimmäisnimellistehoon asti (W tai kW)

    Poiskytkentäpiste (vain, kun Energianhallinta-toiminto on aktivoitu)
    Pätötehorajan asettaminen siihen kohtaan, josta lähtien potentiaalivapaa kosketin kytketään pois päältä.

    Tehdasasetus

    500

    Asetusalue

    0:sta invertterin asetettuun päällekytkentäpisteeseen asti (W tai kW)

    1. Asetusvalikon valikkokohdat

    Energy-Manager (Energianhallinta)
    (Relay (Rele) -valikkokohdassa)

    Energy-Manager (E-Manager) (Energianhallinta) -toiminnolla voidaan ohjata potentiaalivapaata kosketinta siten, että se toimii aktuaattorina.
    Potentiaalivapaaseen koskettimeen liitettyä virrankuluttajaa voi siten ohjata määrittämällä syöttötehosta (pätöteho) riippuvan päälle- tai poiskytkentäpisteen.

    Potentiaalivapaa kosketin kytketään automaattisesti pois päältä, kun
    • invertteri ei syötä virtaa julkiseen sähköverkkoon
    • invertteri kytketään manuaalisesti valmiustilakäyttöön
    • määritetty pätöteho on < 10 % invertterin nimellistehosta.

    Aktivoi Energy-Manager (Energianhallinta) -toiminto valitsemalla kohta E-Manager ja painamalla Enter-painiketta.
    Kun Energy-Manager (Energianhallinta) -toiminto on aktivoitu, näytön vasemmassa yläkulmassa näkyy energianhallinnan symboli:

       pois päältä kytketty potentiaalivapaa NO-kosketin (avoin kosketin)

       päälle kytketty potentiaalivapaa NC-kosketin (suljettu kosketin).

    Poista Energy-Manager (Energianhallinta) -toiminnon aktivointi valitsemalla toinen toiminto (ALL / Permanent / OFF / ON) ja painamalla Enter-painiketta.

    HUOMIO!

    Ohjeita päälle- ja poiskytkentäpisteen määrittämiseen.
    Liian lähekkäin olevat päälle- ja poiskytkentäpisteet ja pätötehovaihtelut voivat aiheuttaa monia kytkentäjaksoja.


    Usein toistuvilta päälle- ja poiskytkemisiltä voidaan välttyä valitsemalla päälle- ja poiskytkentäpisteiden eroksi vähintään 100–200 W.

    Ota poiskytkentäpisteen valinnassa huomion liitetyn virrankuluttajan tehonotto.

    Ota päällekytkentäpisteen valinnassa huomioon sääolosuhteet ja odotettavissa oleva auringonsäteily.

    Sovellusesimerkki
    Päällekytkentäpiste = 2 000 W, poiskytkentäpiste = 1 800 W.

    Kun invertteri tuottaa vähintään 2 000 W, potentiaalivapaa kosketin kytketään päälle.
    Kun invertterin teho on alle 1 800 W, potentiaalivapaa kosketin kytketään pois päältä.

    Siten voidaan toteuttaa nopeasti mielenkiintoisia sovellusmahdollisuuksia, kuten lämpöpumpun tai ilmastointilaitteiston käyttö mahdollisimman omavaraisesti.

    1. Asetusvalikon valikkokohdat

    Time / date (Aika/päivämäärä)

    Kellonajan, päivämäärän, näyttömuotojen ja automaattisen kesä- ja talviaikaan siirtymisen asettaminen.

    Asetusalue

    Kellonajan asetus / päivämäärän asetus / kellonajan näyttömuoto / päivämäärän näyttömuoto / kesä- ja talviaika

    Set time (aseta kellonaika)
    Kellonajan asetus (hh:mm:ss tai hh:mm am/pm - ajan näyttömuodon asetuksen mukaan).

    Set date (aseta päivämäärä)
    Päivämäärän asetus (dd:mm:yyyy tai mm/dd/yyyy - päivämäärän näyttömuodon asetuksen mukaan).

    Time display format (kellonajan näyttömuoto)
    Kellonajan näyttömuodon määritys.

    Asetusalue

    12 / 24 h

    Tehdasasetus

    riippuu maa-asetuksesta

    Date display format (päivämäärän näyttömuoto)
    Päivämäärän näyttömuodon määritys.

    Asetusalue

    mm/dd/yyyy tai dd.mm.yy

    Tehdasasetus

    riippuu maa-asetuksesta

    Summer/winter time (kesä- ja talviaika)
    Automaattisen kesä- ja talviaikaan siirtymisen aktivointi ja aktivoinnin poisto.

    TÄRKEÄÄ! Käytä automaattista kesä- ja talviaikaan siirtymistä vain silloin, kun Fronius Solar Net Ring -renkaassa ei ole LAN- tai WLAN-kelpoisia järjestelmäkomponentteja (esim. Fronius Datalogger Web, Fronius Datamanager tai Fronius Hybridmanager).

    Asetusalue

    on / off

    Tehdasasetus

    on

    TÄRKEÄÄ! Kellonaika ja päivämäärä täytyy määrittää oikein päivä- ja vuosiarvojen sekä päivän ominaiskäyrän oikeaa näyttöä varten.

    1. Asetusvalikon valikkokohdat

    Display settings (Näyttöasetukset)

    Asetusalue

    Kieli / yötila / kontrasti / valaisu

    Language (kieli)
    Näyttökielen asetus.

    Asetusalue

    Englanti, saksa, ranska, espanja, italia, hollanti, tšekki, slovakki, unkari, puola, turkki, portugali, romania

    Night mode (yötila)
    Yötila ohjaa Fronius DATCOM- ja invertterin näyttökäyttöä yöllä tai silloin, kun DC-jännite ei riitä.

    Asetusalue

    AUTO / ON / OFF

    Tehdasasetus

    OFF

    AUTO:

    Fronius DATCOM -käyttö on aina voimassa, kun Fronius Datamanager on liitetty aktiiviseen, katkaisemattomaan Fronius Solar Net -verkkoon.
    Invertterin näyttö on yöllä pimeänä, ja sen voi aktivoida painamalla mitä tahansa toimintopainiketta.

    ON:

    Fronius DATCOM -käyttö on aina voimassa. Invertteri syöttää jatkuvasti 12 V DC-jännitettä Fronius Solar Net -verkkoon. Näyttö on aina aktiivinen.

    TÄRKEÄÄ! Jos Fronius DATCOM -yötilaksi on asetettu ON tai AUTO, kun Fronius Solar Net -komponentteja on liitetty, invertterin virrankulutus kasvaa yön aikana noin seitsemän wattia.

    OFF:

    Fronius DATCOM -käyttöä ei ole yöllä, kun invertteri ei tarvitse verkkotehoa Fronius Solar Net -verkon sähkönhankintaa varten.
    Invertterin näyttö on yöllä pois päältä, Fronius Datamanager ei ole käytettävissä. Jos kuitenkin haluat aktivoida Fronius Datamanagerin, sammuta invertteri AC-puolelta sekä käynnistä se uudelleen ja paina 90 sekunnin kuluessa mitä tahansa invertterin näytössä olevaa toimintopainiketta.

    Contrast (kontrasti)
    Invertterin näytön kontrastin asetus.

    Asetusalue

    0–10

    Tehdasasetus

    5

    Koska lämpötila vaikuttaa kontrastiin, Contrast (kontrasti) -valikkokohdan asetusta voi joutua muuttamaan vaihtelevien ympäristöolosuhteiden vuoksi.

    Illumination (valaisu)
    Invertterin näytön valaisun esiasetus.

    Illumination (valaisu) -valikkokohta koskee vain invertterin näytön taustavalaisua.

    Asetusalue

    AUTO / ON / OFF

    Tehdasasetus

    AUTO

    AUTO:

    Invertterin näytön valaisun voi aktivoida painamalla mitä tahansa painiketta. Jos painikkeita ei paineta kahteen minuuttiin, näytön valaisu sammuu.

    ON:

    Invertterin näytön valaisu on jatkuvasti päällä, kun invertteri on aktiivinen.

    OFF:

    Invertterin näytön valaisu on pysyvästi pois päältä.

    1. Asetusvalikon valikkokohdat

    Energy yield (energiantuotanto)

    Seuraavia asetuksia voi muuttaa/asettaa tässä:
    • mittarin poikkeama/kalibrointi
    • valuutta
    • syöttötariffi
    • CO2-kerroin.

    Asetusalue

    Valuutta / syöttötariffi

    Meter deviation / calibration (mittarin poikkeama/kalibrointi)
    Mittarin kalibrointi.

    Currency (valuutta)
    Valuutan määritys.

    Asetusalue

    kolmimerkkinen, A–Z

    Feed-in tariff (syöttötariffi)
    Veloitustariffin määritys syötetyn energian hyvitystä varten.

    Asetusalue

    kaksimerkkinen, kolme desimaalia

    Tehdasasetus

    (riippuu maa-asetuksesta)

    CO2 factor (CO2-kerroin)
    Syötetyn energian CO2-kertoimen määritys.

    1. Asetusvalikon valikkokohdat

    Fan (tuuletin)

    Tuuletintoiminnon tarkastamista varten.

    Asetusalue

    Testaa tuuletin 1 / Testaa tuuletin 2 (riippuu laitteesta)

    • valitse haluttu tuuletin Ylös- ja Alas-painikkeilla
    • valitun tuulettimen testaaminen käynnistyy painamalla Enter-painiketta
    • tuuletin pysyy käynnissä, kunnes valikoista poistutaan painamalla Enter-painiketta.

    TÄRKEÄÄ! Invertterin näytössä ei näy, onko tuuletin kunnossa. Tuulettimen toiminnan voi tarkistaa vain kuuntelemisen ja koskettamisen perusteella.

    INFO-valikkokohta

    Mittausarvot

    PV Iso. - Aurinkosähköjärjestelmän eristysvastus.
    ext. Lim. - Ulkoinen rajoitus.
    U PV1 / U PV2 (U PV 2 ei ole käytettävissä Fronius Symo 15.0-3 208 -versiossa)
    DC-tuloliittimien hetkellinen DC-jännite, myös silloin, kun invertteri ei syötä energiaa (1. tai 2. MPP Tracker)
    * MPP Tracker 2:n on oltava aktivoitu Basic-valikossa (-ON-).
    GVDPR - Verkon jännitteestä riippuva tehon alentaminen.
    Fan #1 - Tuulettimen suunnitellun tehon prosenttiarvo.

    1. INFO-valikkokohta

    Mittausarvot

    PV Iso. - Aurinkosähköjärjestelmän eristysvastus.
    ext. Lim. - Ulkoinen rajoitus.
    U PV1 / U PV2 (U PV 2 ei ole käytettävissä Fronius Symo 15.0-3 208 -versiossa)
    DC-tuloliittimien hetkellinen DC-jännite, myös silloin, kun invertteri ei syötä energiaa (1. tai 2. MPP Tracker)
    * MPP Tracker 2:n on oltava aktivoitu Basic-valikossa (-ON-).
    GVDPR - Verkon jännitteestä riippuva tehon alentaminen.
    Fan #1 - Tuulettimen suunnitellun tehon prosenttiarvo.

    1. INFO-valikkokohta

    PSS Status (PSS-tila)

    TÄRKEÄÄ! Auringon joka-aamuisen ja -iltaisen heikon säteilyn vuoksi tilailmoitukset STATE 306 (Power low) ja STATE 307 (DC low) tulevat näkyviin. Nämä tilailmoitukset eivät johdu kyseisenä ajankohtana virheestä.

    Invertterin viimeisen virheen tilanäyttö.

    • Enter-painiketta painamalla saadaan näkyviin teho-osan tila ja viimeksi esiintynyt virhe
    • selaa listaa Ylös- ja Alas-painikkeilla
    • poistu tila- ja virhelistasta painamalla Paluu-painiketta.
    1. INFO-valikkokohta

    Grid Status (verkon tila)

    Verkon viisi viimeistä virhettä voidaan näyttää:
    • Enter-painiketta painamalla saadaan näkyviin viisi viimeksi esiintynyttä verkkovirhettä
    • selaa listaa Ylös- ja Alas-painikkeilla
    • poistu verkkovirheiden näytöstä painamalla Paluu-painiketta.
    1. INFO-valikkokohta

    Laitetiedot

    Sähköyhtiölle tärkeiden asetusten näyttämistä varten. Näytetyt arvot riippuvat asianmukaisista maa-asetuksista tai invertterin laitekohtaisista asetuksista.

    Yleistä:

    Laitetyyppi – invertterin tarkka nimitys
    Fam. - invertterin invertterisarja
    Sarjanumero – invertterin sarjanumero.

    Maa-asetus:

    Setup – määritetty maa-asetus
    Version – maa-asetuksen versio
    Origin activated – näyttää, että normaali maa-asetus on aktivoitu
    Group – invertteriohjelmiston päivitysryhmä

    MPP Tracker (maksimitehopisteen seuraaja):

    Tracker 1 – asetetun seurantakäyttäytymisen näyttö (MPP AUTO / MPP USER / FIX)
    Tracker 2 (vain Fronius Symo, paitsi Fronius Symo 15.0-3 208) – asetetun seurantakäyttäytymisen näyttö (MPP AUTO / MPP USER / FIX).

    Verkon valvonta:

    GMTi – Grid Monitoring Time – invertterin käynnistymisaika sekunteina (sec)
    GMTr – Grid Monitoring Time reconnect – takaisinkytkentäaika sekunteina (sec) verkkovirheen jälkeen
    ULL – U (jännite) Longtime Limit – jänniteraja voltteina (Volt) jännitteen keskiarvolle 10 minuutin ajalla
    LLTrip – Longtime Limit Trip – liipaisuaika ULL-valvontaa varten sen suhteen, miten nopeasti invertteri täytyy kytkeä pois päältä

    Verkkojänniterajat sisempi raja-arvo:

    UMax – ylempi sisempi verkkojännitearvo voltteina (Volt)
    TTMax – Trip Time Max – liipaisuaika ylemmän sisemmän verkkojännitearvon ylitystä varten (cyl*)
    UMin – alempi sisempi verkkojännitearvo voltteina (Volt)
    TTMin – Trip Time Min – liipaisuaika alemman sisemmän verkkojännitearvon alitusta varten (cyl*)

    Verkkojänniterajat ulompi raja-arvo:

    UMax – ylempi ulompi verkkojännitearvo voltteina (Volt)
    TTMax – Trip Time Max – liipaisuaika ylemmän ulomman verkkojännitearvon ylitystä varten (cyl*)
    UMin – alempi ulompi verkkojännitearvo voltteina (Volt)
    TTMin – Trip Time Min – liipaisuaika alemman ulomman verkkojännitearvon alitusta varten (cyl*)

    Verkkotaajuusrajat:

    FILmax – ylempi sisempi verkkotaajuusarvo hertseinä (Hertz)
    FILmin – alempi sisempi verkkotaajuusarvo hertseinä (Hertz)
    FOLmax – ylempi ulompi verkkotaajuusarvo hertseinä (Hertz)
    FOLmin – alempi ulompi verkkotaajuusarvo hertseinä (Hertz).

    Q-Mode:

    Näyttää, mikä loistehoasetus on määritettynä invertterissä (esim. OFF, Q / P...).

    AC-tehoraja näyttö Softstart ja/tai AC verkkotaajuus Derating:

    Max P AC – maksimilähtöteho, jota voi muuttaa Manual Power Reduction -toiminnolla
    GPIS – Gradual Power Incrementation at Startup – näyttää (%/sec), onko Softstart-toiminto aktivoitu invertterissä
    GFDPRe – Grid Frequency Dependent Power Reduction enable limit – näyttää asetetun verkkotaajuusarvon hertseinä (Hertz), josta lähtien tehoa alennetaan
    GFDPRv – Grid Frequency Dependent Power Reduction derating gradient – näyttää asetetun verkkotaajuusarvon (%/Hz), miten voimakas tehon alentaminen on kyseessä.

    AC jännite Derating:

    GVDPRe – Grid Voltage Depending Power Reduction enable limit – kynnysarvo voltteina (V), josta lähtien jännitteestä riippuva tehon alentaminen alkaa
    GVDPRv – Grid Voltage Depending Power Reduction derating gradient – gradientti (%/V), jolla tehoa alennetaan
    Message – näyttää, onko infoviestin lähettäminen Fronius Solar Net -verkon kautta aktivoitu.

    *cyl = verkkojaksot (cycles); 1 cyl vastaa 20 ms / 50 Hz tai 16,66 ms / 60 Hz

    1. INFO-valikkokohta

    Version (versio)

    Invertteriin asennettujen piirilevyjen versio- ja sarjanumeron näyttö (esim. huoltoa varten).

    Näyttöalue

    Display / Display software / Checksum SW / Data store / Data store #1 / Power stage set / Power stage set SW / EMC filter / Power stage set #3 / Power stage set #4

    Painikelukituksen kytkeminen päälle ja pois päältä

    Yleistä

    Invertteri on varustettu painikelukitustoiminnolla.
    Kun painikelukitus on aktivoitu, asetusvalikkoa ei voi avata, joten asetustietoja ei voi muuttaa epähuomiossa.
    Painikelukituksen aktivointi ja aktivoinnin poisto tapahtuu syöttämällä koodi 12321.

    1. Painikelukituksen kytkeminen päälle ja pois päältä

    Yleistä

    Invertteri on varustettu painikelukitustoiminnolla.
    Kun painikelukitus on aktivoitu, asetusvalikkoa ei voi avata, joten asetustietoja ei voi muuttaa epähuomiossa.
    Painikelukituksen aktivointi ja aktivoinnin poisto tapahtuu syöttämällä koodi 12321.

    1. Painikelukituksen kytkeminen päälle ja pois päältä

    Painikelukituksen kytkeminen päälle ja pois päältä

    1Paina Menu (valikko)    -painiketta.

    Valikkotaso näytetään.

    2Paina määrittämätöntä Valikko/Esc-painiketta
    viisi kertaa.

    CODE-valikossa näytetään Access Code (pääsykoodi), ensimmäinen paikka vilkkuu.

    3Syötä koodi 12321: Valitse plus- tai miinus-painikkeilla    koodin ensimmäisen paikan arvo.
    4Paina Enter    -painiketta.

    Toinen paikka vilkkuu.

    5Toista vaiheet 3 ja 4 koodin toista, kolmatta, neljättä ja viidettä paikkaa varten, kunnes

    asetettu koodi vilkkuu.

    6Paina Enter    -painiketta.

    LOCK-valikossa näytetään Key Lock (painikelukitus).

    7Valitse plus- tai miinus-painikkeilla    painikelukitus päälle tai pois päältä:

    ON = painikelukitus on aktivoitu (SETUP-valikkokohtaa ei voi avata)

    OFF = painikelukitus ei ole aktivoitu (SETUP-valikkokohdan voi avata).
    8Paina Enter    -painiketta.

    USB-tikku tietojenkoontiyksikkönä ja invertteriohjelmiston päivittämiseen

    USB-tikku tietojenkoontiyksikkönä

    USB A -porttiin liitettyä USB-tikkua voi käyttää invertterin tietojenkoontiyksikkönä.

    USB-tikkuun tallennetut lokiinmerkintätiedot voidaan milloin tahansa
    • tuoda Fronius Solar.access -ohjelmistoon samaan aikaan lokiin merkityn FLD-tiedoston avulla
    • näyttää suoraan kolmansien osapuolien tarjoamissa ohjelmissa (esim. Microsoft® Excel -ohjelmassa) samaan aikaan lokiin merkityn CSV-tiedoston avulla.

    Vanhemmissa versioissa (Excel 2007 -ohjelmaan asti) voi olla enintään 65 536 riviä.

    Lisätietoja USB-tikun tiedoista, datamäärästä ja tallennuskapasiteetista sekä puskurimuistista on osoitteessa

    Fronius Symo 3–10 kW:

    ® http://www.fronius.com/QR-link/4204260172FI

    Fronius Symo 10–20 kW, Fronius Eco:

    ® http://www.fronius.com/QR-link/4204260175FI

    1. USB-tikku tietojenkoontiyksikkönä ja invertteriohjelmiston päivittämiseen

    USB-tikku tietojenkoontiyksikkönä

    USB A -porttiin liitettyä USB-tikkua voi käyttää invertterin tietojenkoontiyksikkönä.

    USB-tikkuun tallennetut lokiinmerkintätiedot voidaan milloin tahansa
    • tuoda Fronius Solar.access -ohjelmistoon samaan aikaan lokiin merkityn FLD-tiedoston avulla
    • näyttää suoraan kolmansien osapuolien tarjoamissa ohjelmissa (esim. Microsoft® Excel -ohjelmassa) samaan aikaan lokiin merkityn CSV-tiedoston avulla.

    Vanhemmissa versioissa (Excel 2007 -ohjelmaan asti) voi olla enintään 65 536 riviä.

    Lisätietoja USB-tikun tiedoista, datamäärästä ja tallennuskapasiteetista sekä puskurimuistista on osoitteessa

    Fronius Symo 3–10 kW:

    ® http://www.fronius.com/QR-link/4204260172FI

    Fronius Symo 10–20 kW, Fronius Eco:

    ® http://www.fronius.com/QR-link/4204260175FI

    1. USB-tikku tietojenkoontiyksikkönä ja invertteriohjelmiston päivittämiseen

    Sopivat USB-tikut

    Koska markkinoilla on monia erilaisia USB-tikkuja, invertterin ei voi taata tunnistavan jokaista USB-tikkua.

    Fronius suosittelee käytettäväksi vain sertifioituja, teollisuuskelpoisia USB-tikkuja (huomaa USB-IF-logo).

    Invertteri tukee USB-tikkuja, joissa käytetään seuraavia tiedostojärjestelmiä:

    • FAT12
    • FAT16
    • FAT32

    Fronius suosittelee käyttämään USB-tikkuja vain lokiinmerkintätietojen tallentamiseen tai invertteriohjelmiston päivittämiseen. USB-tikuilla ei saa olla muita tietoja.

    Invertterin näytössä näkyvä USB-symboli, esim. NOW (NYT) -näyttötilassa:

    Kun invertteri tunnistaa USB-tikun, näytön oikeassa yläkulmassa näkyy USB-symboli.

    Tarkasta USB-tikkua asetettaessa, näkyykö USB-symboli (se voi myös vilkkua).



    TÄRKEÄÄ! Ulkokohteissa pitää ottaa huomioon, että tavallisten USB-tikkujen toimivuus on taattu vain rajoitetulla lämpötila-alueella.
    Ulkokohteissa täytyy varmistaa, että USB-tikku toimii myös esim. alhaisissa lämpötiloissa.

    1. USB-tikku tietojenkoontiyksikkönä ja invertteriohjelmiston päivittämiseen

    USB-tikku invertteriohjelmiston päivittämiseen

    USB-tikun avulla loppukäyttäjät voivat päivittää invertterin ohjelmiston asetusvalikon kautta: päivitystiedosto tallennetaan ensin USB-tikulle, josta se siirretään invertteriin.



    1. USB-tikku tietojenkoontiyksikkönä ja invertteriohjelmiston päivittämiseen

    USB-tikun poistaminen

    USB-tikun poistamisen turvaohje:



    TÄRKEÄÄ! Jotta tietojen häviämiseltä vältyttäisiin, liitetyn USB-tikun saa irrottaa vain silloin, kun seuraavat ehdot täyttyvät:

    • vain SETUP-valikon Safely remove USB / HW (Poista USB/laitteisto turvallisesti) -kohdan kautta
    • Data transmission (tiedonsiirron) -LED-valo ei enää vilku tai pala.

    Basic-valikko

    Basic-valikon avaaminen

    1Paina Menu (valikko)    -painiketta

    Valikkotaso näytetään.

    2Paina määrittämätöntä Valikko/Esc-painiketta
    viisi kertaa

    CODE-valikossa näytetään Access Code (pääsykoodi), ensimmäinen paikka vilkkuu.

    3Syötä koodi 22742: Valitse plus- tai miinus-painikkeilla    koodin ensimmäisen paikan arvo
    4Paina Enter    -painiketta

    Toinen paikka vilkkuu.

    5Toista vaiheet 3 ja 4 koodin toista, kolmatta, neljättä ja viidettä paikkaa varten, kunnes

    asetettu koodi vilkkuu.

    6Paina Enter    -painiketta

    Basic-valikko näytetään.

    7Valitse plus- tai miinus-painikkeilla    haluttu merkintä
    8Muokkaa haluttua merkintää painamalla Enter    -painiketta
    9Poistu Basic-valikoista painamalla Enter    -painiketta
    1. Basic-valikko

    Basic-valikon avaaminen

    1Paina Menu (valikko)    -painiketta

    Valikkotaso näytetään.

    2Paina määrittämätöntä Valikko/Esc-painiketta
    viisi kertaa

    CODE-valikossa näytetään Access Code (pääsykoodi), ensimmäinen paikka vilkkuu.

    3Syötä koodi 22742: Valitse plus- tai miinus-painikkeilla    koodin ensimmäisen paikan arvo
    4Paina Enter    -painiketta

    Toinen paikka vilkkuu.

    5Toista vaiheet 3 ja 4 koodin toista, kolmatta, neljättä ja viidettä paikkaa varten, kunnes

    asetettu koodi vilkkuu.

    6Paina Enter    -painiketta

    Basic-valikko näytetään.

    7Valitse plus- tai miinus-painikkeilla    haluttu merkintä
    8Muokkaa haluttua merkintää painamalla Enter    -painiketta
    9Poistu Basic-valikoista painamalla Enter    -painiketta
    1. Basic-valikko

    Basic-valikkomerkinnät

    Basic-valikossa määritetään seuraavat invertterin asennuksen ja käytön kannalta tärkeät parametrit:

    MPP Tracker 1 / MPP Tracker 2
    • MPP Tracker 2 (maksimitehopisteen seuraaja 2): ON / OFF
    • DC-käyttötila: MPP AUTO / FIX / MPP USER
      • MPP AUTO: normaali käyttötila, invertteri hakee automaattisesti optimaalisen toimintapisteen
      • FIX: määrittää kiinteän DC-jännitteen, jolla invertteri toimii
      • MPP USER: määrittää alemman MP-jännitteen, josta lähtien invertteri hakee optimaalisen toimintapisteensä
    • Dynamic Peak Manager: ON / OFF
    • kiinteä jännite: määrittää kiinteän jännitteen
    • MPPT-alkujännite: määrittää alkujännitteen

    USB-lokikirja
    Toiminnon, jolla kaikki virheilmoitukset tallennetaan USB-tikulle AUTO / OFF / ON aktivointi tai käytöstä poistaminen

    • ON: Kaikki virheilmoitukset tallennetaan automaattisesti liitetylle USB-tikulle.
    Tuosignaali
    • Toimintatapa: Ext Sig. / S0-Meter / OFF
      Toimintatapa Ext Sig.:
      • Liipaisutapa: Warning (näytössä näkyy varoitus) / Ext. Stop (invertteri kytketään pois päältä)
      • Liitäntätyyppi: N/C (normal closed, lepokosketin) / N/O (normal open, työkosketin)
      Toimintatapa S0-mittari – katso luku Dynaaminen tehonalennus invertterillä sivulla (→).
      • Verkkosyöttöraja
        Syöttökenttä verkkosyötön enimmäisteholle watteina. Invertteri laskee kansallisten standardien ja säännösten vaatimassa ajassa asetettuun arvoon, kun tämä raja ylitetään.
      • Impulssit kWh:a kohti
        Syöttökenttä S0-mittarin impulsseille kWh:a kohti.
    Tekstiviesti / rele
    • Tapahtumaviive
      Tekstiviestin lähettämiselle tai releen kytkemiselle syötettävä aikaviive
      900–86 400 sekuntia
    • tapahtumalaskuri:
      määrittää niiden tapahtumien lukumäärän, jotka johtavat signalointiin:
      10–255
    Eristysasetus
    • eristysvaroitus: ON / OFF
    • Kynnysarvovaroitus: määrittää kynnysarvon, joka johtaa varoitukseen
    • Kynnysarvovirhe: määrittää kynnysarvon, joka johtaa virheeseen (ei käytettävissä kaikissa maissa)

    TOTAL Reset (kaikkien nollaus)
    Nollaa LOG-valikkokohdassa jännitteen maksimi- ja minimiarvot sekä suurimman verkkoonsyöttötehon.
    Arvojen nollaamista ei voi peruuttaa.

    Nollaa arvot painamalla Enter-painiketta.
    Näytössä näkyy CONFIRM (vahvista).
    Paina Enter-painiketta uudelleen.
    Arvot nollataan, valikko näytetään.

    1. Basic-valikko

    Asetukset asennetun DC SPD -lisävarusteen kanssa

    Jos lisävaruste DC SPD (ylijännitesuoja) on asennettu invertteriin, seuraavat valikkokohdat on asetettu vakiona:

    Signal input (signaalitulo): Ext Sig.
    Triggering method (liipaisutapa): Warning
    Connection type (liitäntätyyppi): N/C

    Invertterin kytkeminen jännitteettömäksi ja uudelleen päälle

    Invertterin kytkeminen jännitteettömäksi

    1
    1. Kytke johdonsuojakytkin pois päältä.
    2. Kytke DC-kytkin OFF-asentoon.

    Invertterin kytkeminen jälleen päälle

    1. Kytke DC-kytkin ON-asentoon.
    2. Kytke johdonsuojakytkin päälle.
    1. Invertterin kytkeminen jännitteettömäksi ja uudelleen päälle

    Invertterin kytkeminen jännitteettömäksi

    1
    1. Kytke johdonsuojakytkin pois päältä.
    2. Kytke DC-kytkin OFF-asentoon.

    Invertterin kytkeminen jälleen päälle

    1. Kytke DC-kytkin ON-asentoon.
    2. Kytke johdonsuojakytkin päälle.

    Tiladiagnostiikka ja korjaustoimet

    Tilailmoitusten näyttö

    Invertterissä on käytettävissä järjestelmän itsediagnostiikka, joka tunnistaa useita mahdollisia virheitä itsenäisesti ja näyttää ne näytössä. Siten invertterin ja aurinkosähköjärjestelmän viat sekä asennus- ja käyttövirheet voidaan havaita nopeasti.

    Kun järjestelmän itsediagnostiikka havaitsee konkreettisen virheen, näytössä näytetään siihen liittyvä tilailmoitus.

    TÄRKEÄÄ! Lyhytaikaisesti näytetyt tilailmoitukset voivat johtua invertterin normaalista toiminnasta. Jos invertteri jatkaa toimintaansa ilman häiriöitä, ei kyseessä ole virhe.

    1. Tiladiagnostiikka ja korjaustoimet

    Tilailmoitusten näyttö

    Invertterissä on käytettävissä järjestelmän itsediagnostiikka, joka tunnistaa useita mahdollisia virheitä itsenäisesti ja näyttää ne näytössä. Siten invertterin ja aurinkosähköjärjestelmän viat sekä asennus- ja käyttövirheet voidaan havaita nopeasti.

    Kun järjestelmän itsediagnostiikka havaitsee konkreettisen virheen, näytössä näytetään siihen liittyvä tilailmoitus.

    TÄRKEÄÄ! Lyhytaikaisesti näytetyt tilailmoitukset voivat johtua invertterin normaalista toiminnasta. Jos invertteri jatkaa toimintaansa ilman häiriöitä, ei kyseessä ole virhe.

    1. Tiladiagnostiikka ja korjaustoimet

    Näyttö ei toimi lainkaan

    Jos näyttö pysyy pimeänä pitkään auringonnousun jälkeen:
    • tarkasta invertterin liitäntöjen AC-jännite:
      AC-jännitteen on oltava 220/230 V (+10 % / -5 %) tai 380/400 V (+10 % / -5 %).
    1. Tiladiagnostiikka ja korjaustoimet

    Tilailmoitukset – luokka 1

    Luokan 1 tilailmoituksia esiintyy yleensä vain väliaikaisesti, ja ne ovat julkisen sähköverkon aiheuttamia.

    Esimerkki: verkkotaajuus on liian korkea eikä invertteri saa erään standardin vuoksi syöttää energiaa sähköverkkoon. Kyseessä ei ole laitevika.
    Invertteri reagoi ensin irrottamalla itsensä verkosta. Sen jälkeen verkko tarkastetaan määritetyn valvontajakson ajan. Jos tämän jakson aikana ei havaita enää virheitä, invertteri jatkaa verkkosyöttökäyttöä.

    GPIS SoftStart -toiminto aktivoidaan maa-asetuksesta riippuen:
    AC-virheestä johtuvan poiskytkennän jälkeen invertterin lähtötehoa lisätään jatkuvasti kansallisten ohjeistojen mukaisesti.

    Koodi

    Kuvaus

    Käyttäytyminen

    Korjaustoimi

    102

    AC-jännite on liian suuri

    Heti kun verkko-olosuhteet ovat perusteellisen tarkastuksen jälkeen sallitulla alueella, invertteri jatkaa verkkoonsyöttöä.

    Tarkasta verkkoliitännät.
    Jos tilailmoitus esiintyy jatkuvasti, ota yhteys järjestelmäasentajaasi.

    103

    AC-jännite on liian pieni

    105

    AC-taajuus on liian suuri

    106

    AC-taajuus on liian pieni

    107

    AC-verkkoa ei ole

    108

    Saarekekäyttö havaittu

    112

    RCMU-virhe

    1. Tiladiagnostiikka ja korjaustoimet

    Tilailmoitukset – luokka 3

    Luokka 3 käsittää tilailmoitukset, jotka voivat esiintyä verkkoonsyötön aikana ilman, että ne periaatteessa johtaisivat jatkuvaan verkkoonsyötön keskeytymiseen.

    Automaattisen verkosta irrottamisen ja määritetyn verkon valvontajakson jälkeen invertteri yrittää jatkaa verkkoonsyöttöä.

    Koodi



    Kuvaus



    Käyttäytyminen



    Korjaustoimi

    301



    Ylivirta (AC)



    Verkkoonsyötön lyhytaikainen keskeytys.
    Invertteri aloittaa käynnistymisvaiheen uudelleen.



    *)

    302



    Ylivirta (DC)





    303



    DC-moduulin ylilämpötila



    Verkkoonsyötön lyhytaikainen keskeytys.
    Invertteri aloittaa käynnistymisvaiheen uudelleen.



    Puhdista jäähdytysaukot ja jäähdytyslevy puhaltamalla; **)

    304



    AC-moduulin ylilämpötila





    305



    Ei syöttöä suljetusta releestä huolimatta



    Verkkoonsyötön lyhytaikainen keskeytys.
    Invertteri aloittaa käynnistymisvaiheen uudelleen.



    **)

    306



    Verkkosyöttöön on käytettävissä liian vähän PV-tehoa



    Verkkoonsyötön lyhytaikainen keskeytys.
    Invertteri aloittaa käynnistymisvaiheen uudelleen.



    Odota riittävää auringonvaloa;
    **)

    307



    DC low
    DC-tulojännite on liian alhainen verkkoonsyöttöön.





    TÄRKEÄÄ! Auringon joka-aamuisen ja -iltaisen heikon säteilyn vuoksi tilailmoitukset 306 (Power low) ja 307 (DC low) tulevat näkyviin. Nämä tilailmoitukset eivät johdu virheestä.

    308



    Välipiirin ylijännite

    Verkkoonsyötön lyhytaikainen keskeytys.
    Invertteri aloittaa käynnistymisvaiheen uudelleen.





    **)

    309



    DC-tulojännite MPPT 1 on liian suuri

    311



    DC-johtojen napaisuuksia vaihdettu

    313



    DC-tulojännite MPPT2 on liian suuri

    314



    Virta-anturin kalibroinnin aikakatkaisu



    Verkkoonsyötön lyhytaikainen keskeytys.
    Invertteri aloittaa käynnistymisvaiheen uudelleen.



    *)

    315



    AC-virta-anturin virhe

    316



    InterruptCheck fail

    325



    Ylilämpötila liitäntäalueella

    326



    Tuulettimen 1 virhe

    327



    Tuulettimen 2 virhe

    *) Jos tilailmoitus esiintyy jatkuvasti, ota yhteys Fronius-koulutettuun huoltoteknikkoon.

    **) Virhe korjataan automaattisesti. Jos tilailmoitus esiintyy jatkuvasti, ota yhteys järjestelmäasentajaasi.

    1. Tiladiagnostiikka ja korjaustoimet

    Tilailmoitukset – luokka 4

    Luokan 4 tilailmoitukset edellyttävät koulutetun Fronius-huoltoteknikon panosta osittain.

    Koodi



    Kuvaus



    Käyttäytyminen



    Korjaustoimi

    401



    Tietoliikenne teho-osan kanssa ei ole mahdollista.



    Jos mahdollista, invertteri jatkaa verkkosyöttökäyttöä automaattisen uudelleenkytkentäyrityksen jälkeen.



    *)

    406



    AC-moduulin lämpötila-anturi vioittunut (L1)





    407



    AC-moduulin lämpötila-anturi vioittunut (L2)





    408



    Sähköverkossa mitattu liian suuri tasavirtaosuus





    412



    Maksimitehopisteen jännitekäytön sijaan on valittu kiinteän jännitteen käyttö ja kiinteälle jännitteelle on määritetty liian alhainen tai korkea arvo.



    -



    **)

    415



    Turvakatkaisu on liipaistu lisävarustekortin tai RECERBOn kautta.



    Invertteri ei syötä virtaa sähköverkkoon.



    *)

    416



    Tietoliikenne teho-osan ja ohjauksen välillä ei ole mahdollista.



    Jos mahdollista, invertteri jatkaa verkkosyöttökäyttöä automaattisen uudelleenkytkentäyrityksen jälkeen.



    *)

    417



    Laitteiston tunnusongelma





    Jos mahdollista, invertteri jatkaa verkkosyöttökäyttöä automaattisen uudelleenkytkentäyrityksen jälkeen.



    Päivitä invertterin laiteohjelmisto; *)

    419



    Yksilöivän tunnuksen ristiriita

    420



    Tietoliikenne Fronius Datamanagerin kanssa ei ole mahdollista.

    421



    HID-alueen virhe

    425



    Tietoliikenne teho-osan kanssa ei ole mahdollista.

    426 – 428



    Mahdollinen laitteistovika

    431



    Ohjelmisto-ongelma



    Invertteri ei syötä virtaa sähköverkkoon.



    Tee AC-nollaus (kytke johdonsuojakytkin pois päältä ja takaisin päälle), päivitä invertterin laiteohjelmisto; *)

    436



    Toiminnallinen yhteensopimattomuus (invertterin piirilevyt eivät ole yhteensopivia keskenään esim. piirilevyn vaihtamisen jälkeen).



    Jos mahdollista, invertteri jatkaa verkkosyöttökäyttöä automaattisen uudelleenkytkentäyrityksen jälkeen.





    Päivitä invertterin laiteohjelmisto; *)

    437



    Teho-osan ongelma

    438



    Toiminnallinen yhteensopimattomuus (invertterin piirilevyt eivät ole yhteensopivia keskenään esim. piirilevyn vaihtamisen jälkeen).



    Jos mahdollista, invertteri jatkaa verkkosyöttökäyttöä automaattisen uudelleenkytkentäyrityksen jälkeen.



    Päivitä invertterin laiteohjelmisto; *)

    443



    Välipiirijännite on liian alhainen tai epäsymmetrinen



    Invertteri ei syötä virtaa sähköverkkoon.



    *)

    445



    • yhteensopivuusvirhe (esim. piirilevyn vaihtamisen jälkeen)
    • virheellinen teho-osan kokoonpano



    Invertteri ei syötä virtaa sähköverkkoon.



    Päivitä invertterin laiteohjelmisto; *)

    447



    Eristysvirhe



    Invertteri ei syötä virtaa sähköverkkoon.



    *)

    448



    Neutraalijohdinta ei ole liitetty

    450



    Guard ei löydy

    451



    Tallenninvirhe havaittu



    Jos mahdollista, invertteri jatkaa verkkosyöttökäyttöä automaattisen uudelleenkytkentäyrityksen jälkeen.



    *)

    452



    Tietoliikennevirhe prosessorien välillä.

    453



    Verkkojännite ja teho-osa eivät täsmää

    454



    Verkkotaajuus ja teho-osa eivät täsmää

    456



    Saarekekäytön estävää toimintoa ei voi enää suorittaa oikein

    457



    Verkkojännitevirhe

    Invertteri ei syötä virtaa sähköverkkoon.

    Tarkista AC-kaapeli *)

    458

    Virhe mittaussignaalin rekisteröinnissä











    Invertteri ei syötä virtaa sähköverkkoon.











    *)

    459



    Virhe rekisteröitäessä mittaussignaalia eristystestiä varten.

    460



    Digitaalisen signaaliprosessorin (DSP) referenssijännitelähde toimii toleranssirajojen ulkopuolella.

    461

    Virhe DSP-muistissa

    462



    Virhe DC-syötön valvontarutiinissa

    463



    AC-napaisuus vaihdettu, AC-yhdyspistoke kytketty väärin

    474



    RCMU-anturi viallinen

    Invertteri ei syötä virtaa sähköverkkoon.

    **)

    475



    Eristysvirhe (aurinkopaneelin ja maadoituksen välinen liitäntä)

    476



    Käyttölaitteen syöttöjännite on liian alhainen

    479



    Välipiirin jänniterele on kytketty pois päältä

    Jos mahdollista, invertteri jatkaa verkkosyöttökäyttöä automaattisen uudelleenkytkentäyrityksen jälkeen.

    *)

    480,
    481



    Toiminnallinen yhteensopimattomuus (invertterin piirilevyt eivät ole yhteensopivia keskenään esim. piirilevyn vaihtamisen jälkeen).



    Invertteri ei syötä virtaa sähköverkkoon.



    Päivitä invertterin laiteohjelmisto, *)

    482



    Asetus ensimmäisen käyttöönoton jälkeen keskeytetty



    Invertteri ei syötä virtaa sähköverkkoon.



    Käynnistä asetus AC-nollauksen jälkeen uudelleen (kytke johdonsuojakytkin pois päältä ja takaisin päälle)

    483



    MPP2-ketjun jännite UDCfix on sallitun alueen ulkopuolella



    Invertteri ei syötä virtaa sähköverkkoon.



    Tarkasta MPP-asetukset; *)

    485



    CAN-lähetyspuskuri on täynnä



    Invertteri ei syötä virtaa sähköverkkoon.



    Tee AC-nollaus (kytke johdonsuojakytkin pois päältä ja takaisin päälle); *)

    489



    Jatkuva ylijännite välipiirin kondensaattorissa (5 x peräkkäinen tilailmoitus 479)



    Invertteri ei syötä virtaa sähköverkkoon.



    *)

    *) Jos tilailmoitus esiintyy jatkuvasti, ota yhteys Fronius-koulutettuun huoltoteknikkoon.

    **) Jos tilailmoitus esiintyy jatkuvasti, ota yhteys järjestelmäasentajaasi.

    1. Tiladiagnostiikka ja korjaustoimet

    Tilailmoitukset – luokka 5

    Luokan 5 tilailmoitukset eivät yleisesti estä verkkosyöttökäyttöä, mutta ne voivat rajoittaa sitä. Tilailmoitukset näytetään, kunnes ne kuitataan painamalla painiketta (invertteri toimii kuitenkin taustalla normaalisti).

    Koodi



    Kuvaus



    Käyttäytyminen



    Korjaustoimi

    502



    Eristysvirhe aurinkomoduuleissa.



    Varoitusilmoitus näkyy näytössä.



    **)

    509



    Ei syöttöä viimeisen 24 tunnin aikana.



    Varoitusilmoitus näkyy näytössä.



    Kuittaa tilailmoitus,
    tarkasta täyttyvätkö kaikki häiriöttömän verkkosyöttökäytön ehdot (esim. peittääkö lumi aurinkopaneelit). **)

    515



    Tietoliikenne suodattimen kanssa ei ole mahdollista.



    Varoitusilmoitus näytössä



    *)

    516



    Tietoliikenne tallennusyksikön kanssa ei ole mahdollista.



    Tallennusyksikön varoitusilmoitus



    *)

    517



    Tehorasituksen pienentäminen liian korkean lämpötilan vuoksi.



    Tehorasituksen pienentämisen yhteydessä näytetään varoitusilmoitus.



    Puhdista jäähdytysaukot ja jäähdytyslevy tarvittaessa puhaltamalla.
    Virhe korjataan automaattisesti. **)

    518



    Sisäinen DSP-virhetoiminto



    Varoitusilmoitus näytössä



    *)

    519



    Tietoliikenne tallennusyksikön kanssa ei ole mahdollista.



    Tallennusyksikön varoitusilmoitus



    *)

    520



    Ei MPPT1-syöttöä viimeisen 24 tunnin aikana.



    Varoitusilmoitus näkyy näytössä.



    Kuittaa tilailmoitus,
    tarkasta täyttyvätkö kaikki häiriöttömän verkkosyöttökäytön ehdot (esim. peittääkö lumi aurinkopaneelit). *)

    522



    DC low String 1



    Varoitusilmoitus näytössä



    *)

    523



    DC low String 2



    558,
    559



    Toiminnallinen yhteensopimattomuus (invertterin yksi piirilevy tai useita piirilevyjä eivät ole yhteensopivia keskenään esim. piirilevyn vaihtamisen jälkeen).



    Varoitusilmoitus näytössä

    Päivitä invertterin laiteohjelmisto; *)

    560



    Tehorasituksen pienentäminen liian korkean taajuuden vuoksi.



    Näytetään, kun verkkotaajuus on liian korkea. Tehoa alennetaan.



    Heti, kun verkkotaajuus on jälleen sallitulla alueella ja invertteri on normaalikäytössä, virhe korjataan automaattisesti, **)

    564



    Toiminnallinen yhteensopimattomuus (invertterin yksi piirilevy tai useita piirilevyjä eivät ole yhteensopivia keskenään esim. piirilevyn vaihtamisen jälkeen).



    Varoitusilmoitus näytössä



    Päivitä invertterin laiteohjelmisto; *)

    566



    Arc Detector kytketty pois päältä
    (esim. ulkoisen valokaaren valvonnan yhteydessä)



    Tilailmoitus näytetään joka päivä, kunnes Arc Detector kytketään jälleen päälle.



    Ei virhettä!
    Vahvista tilailmoitus painamalla Enter-painiketta.

    568



    Virheellinen tulosignaali monitoimintoisessa virtarajapinnassa



    Tilailmoitus näytetään monitoimintoisen virtarajapinnan virheellisen tulosignaalin yhteydessä ja seuraavan asetuksen kanssa:
    Basic menu / Input signal / Mode of operation = Ext. signal, triggering method = Warning (Basic-valikko / tulosignaali / toimintatapa = ulk. signaali, laukaisutapa = varoitus).



    Kuittaa tilailmoitus,
    tarkasta monitoimintoiseen virtarajapintaan liitetyt laitteet **)

    572



    Teho-osa rajoittaa tehoa



    Teho-osa rajoittaa tehoa



    *)

    573



    Alilämpötilan varoitus



    Varoitusilmoitus näytössä



    *)

    581



    Asetus "Special Purpose Utility-Interactive" (SPUI) on aktivoitu



    Invertteri ei ole enää IEEE1547- ja IEEE1574.1-standardien mukainen, koska erillistoiminto on poistettu käytöstä, taajuudesta riippuva tehon alentaminen on otettu käyttöön sekä jännitteen ja taajuuden raja-arvoja on muutettu.



    Ei virhettä!
    Vahvista tilailmoitus painamalla Enter-painiketta.

    *) Jos tilailmoitus esiintyy jatkuvasti, ota yhteys Fronius-koulutettuun huoltoteknikkoon.

    **) Jos tilailmoitus esiintyy jatkuvasti, ota yhteys järjestelmäasentajaasi.

    1. Tiladiagnostiikka ja korjaustoimet

    Tilailmoitukset – luokka 6

    Luokan 6 tilailmoitukset edellyttävät koulutetun Fronius-huoltoteknikon panosta osittain.

    Koodi



    Kuvaus



    Käyttäytyminen



    Korjaustoimi

    601



    CAN-väylä on täynnä



    Invertteri ei syötä virtaa sähköverkkoon.



    Päivitä invertterin laiteohjelmisto; *)

    603



    AC-moduulin lämpötila-anturi vioittunut (L3)



    Jos mahdollista, invertteri jatkaa verkkoonsyöttöä automaattisen uudelleenkytkentäyrityksen jälkeen.



    *)

    604



    DC-moduulin lämpötila-anturi vioittunut





    607



    RCMU-virhe



    Invertteri ei syötä virtaa sähköverkkoon.



    Nollaa tilailmoitus painamalla Enter-painiketta. Invertteri jatkaa verkkoonsyöttöä. Jos tilailmoitus näkyy uudelleen, koko asianomainen aurinkosähköjärjestelmä täytyy tarkastaa mahdollisten vaurioiden varalta. **)

    608



    Toiminnallinen yhteensopimattomuus (invertterin yksi piirilevy tai useita piirilevyjä eivät ole yhteensopivia keskenään esim. piirilevyn vaihtamisen jälkeen).



    Invertteri ei syötä virtaa sähköverkkoon.



    Päivitä invertterin laiteohjelmisto; *)

    *) Jos tilailmoitus esiintyy jatkuvasti, ota yhteys Fronius-koulutettuun huoltoteknikkoon.

    **) Virhe korjataan automaattisesti. Jos tilailmoitus esiintyy jatkuvasti, ota yhteys järjestelmäasentajaasi.

    1. Tiladiagnostiikka ja korjaustoimet

    Tilailmoitukset – luokka 7

    Luokan 7 tilailmoitukset koskevat invertterin ohjausta, kokoonpanoa ja tietojen tallentamista. Ne voivat vaikuttaa verkkoonsyöttöön suorasti tai epäsuorasti.

    Koodi



    Kuvaus



    Käyttäytyminen



    Korjaustoimi

    701 – 704



    Ilmoittaa sisäisestä prosessorin tilasta



    Varoitusilmoitus näytössä



    *)

    705



    Ristiriita määritettäessä invertterinumeroa (esim. numero määritetty kahteen kertaan).



    -



    Korjaa invertterinumero asetusvalikossa.

    706 – 716



    Ilmoittaa sisäisestä prosessorin tilasta



    Varoitusilmoitus näytössä



    *)

    721



    EEPROM on alustettu uudelleen



    Varoitusilmoitus näytössä



    Kuittaa tilailmoitus; *)

    722 – 730



    Ilmoittaa sisäisestä prosessorin tilasta



    Varoitusilmoitus näytössä



    *)

    731



    Alustusvirhe – USB-tikkua ei tueta.



    Varoitusilmoitus näytössä



    Tarkasta USB-tikku tai vaihda se
    Tarkasta USB-tikun tiedostojärjestelmä; *)

    732



    Alustusvirhe – ylivirta USB-tikussa



    733



    USB-tikkua ei ole liitetty.



    Varoitusilmoitus näytössä



    Liitä USB-tikku tai tarkasta se; *)

    734



    Päivitystiedostoa ei tunnisteta tai sitä ei ole.



    Varoitusilmoitus näytössä



    Tarkasta päivitystiedosto (esim. onko sen tiedostonimi oikein)
    *)

    735



    Päivitystiedosto ei vastaa laitetta, liian vanha päivitystiedosto.



    Varoitusilmoitus näkyy näytössä, päivitysvaihe keskeytetään.



    Tarkasta päivitystiedosto,
    lataa tarvittaessa laitteeseen sopiva päivitystiedosto (esim. osoitteesta
    http://www.fronius.com). *)

    736



    Luku- tai kirjoitusvirhe.



    Varoitusilmoitus näytössä



    Tarkasta USB-tikku ja siinä olevat tiedostot tai vaihda USB-tikku.
    Liitä USB-tikku vain silloin, kun tiedonsiirron LED-valo ei enää vilku tai pala. *)

    737



    Tiedostoa ei voitu avata



    Varoitusilmoitus näytössä



    Irrota USB-tikku ja laita se takaisin paikoilleen, tarkasta USB-tikku tai vaihda se

    738



    Lokitiedostoa ei voi tallentaa (esim. USB-tikku on kirjoitussuojattu tai täynnä).



    Varoitusilmoitus näytössä



    Hanki tallennustilaa, poista kirjoitussuojaus, tarvittaessa tarkasta USB-tikku tai vaihda se; *)

    740



    Alustusvirhe – virhe USB-tikun tiedostojärjestelmässä



    Varoitusilmoitus näytössä



    Tarkasta USB-tikku, alusta PC:ssä uudelleen FAT12-, FAT16- tai FAT32-muotoon.

    741



    Virhe lokiinmerkintätietojen tallentamisessa



    Varoitusilmoitus näytössä



    Irrota USB-tikku ja laita se takaisin paikoilleen, tarkasta USB-tikku tai vaihda se

    743



    Virhe päivittämisen aikana.



    Varoitusilmoitus näytössä



    Toista päivitysvaihe, tarkasta USB-tikku; *)

    745



    Virheellinen päivitystiedosto.



    Varoitusilmoitus näkyy näytössä, päivitysvaihe keskeytetään.



    Lataa päivitystiedosto uudelleen, tarkasta USB-tikku tai vaihda se; *)

    746



    Virhe päivittämisen aikana.



    Varoitusilmoitus näkyy näytössä, päivitysvaihe keskeytetään.



    Käynnistä päivitys kahden minuutin odotusajan jälkeen uudelleen; *)

    751



    Kellonaika on hävinnyt.



    Varoitusilmoitus näytössä



    Määritä invertterin kellonaika ja päivämäärä uudelleen; *)

    752



    Real Time Clock (tosiaikakello) -moduulin tietoliikennevirhe.



    753



    Sisäinen virhe: Real Time Clock (tosiaikakello) on hätätilassa.



    Kellonaika on epätarkka tai mahdollisesti hävinnyt (verkkoonsyöttö on normaali).



    Määritä invertterin kellonaika ja päivämäärä uudelleen

    754 – 755



    Ilmoittaa sisäisestä prosessorin tilasta



    Varoitusilmoitus näytössä



    *)

    757



    Laitteistovirhe Real Time Clock -moduulissa.



    Virheilmoitus näkyy näytössä, invertteri ei syötä virtaa sähköverkkoon.



    *)

    758



    Sisäinen virhe: Real Time Clock (tosiaikakello) on hätätilassa.



    Kellonaika on epätarkka tai mahdollisesti hävinnyt (verkkoonsyöttö on normaali).



    Määritä invertterin kellonaika ja päivämäärä uudelleen

    760



    Sisäinen laitteistovirhe



    Virheilmoitus näytössä



    *)

    761 – 765



    Ilmoittaa sisäisestä prosessorin tilasta



    Varoitusilmoitus näytössä



    *)

    766



    Hätätilan tehorasituksen pienentäminen on aktivoitu (enintään 750 W).



    Virheilmoitus näytössä

    767



    Ilmoittaa sisäisestä prosessorin tilasta



    Varoitusilmoitus näytössä



    *)

    768



    Tehonrajoitus erilainen laitteistomoduuleissa

    772



    Tallennusyksikkö ei ole käytettävissä

    773



    Ohjelmistopäivitys – ryhmä 0 (virheellinen maa-asetus)

    775



    PMC-teho-osa ei ole käytettävissä



    Varoitusilmoitus näytössä



    Vahvista virhe painamalla Enter-painiketta; *)

    776



    Laitetyyppi virheellinen

    781 – 794



    Ilmoittaa sisäisestä prosessorin tilasta



    Varoitusilmoitus näytössä



    *)

    *) Jos tilailmoitus esiintyy jatkuvasti, ota yhteys Fronius-koulutettuun huoltoteknikkoon.

    1. Tiladiagnostiikka ja korjaustoimet

    Tilailmoitukset – luokat 10 – 12

    1 000 – 1 299 - Ilmoittaa sisäisestä prosessorin ohjelman tilasta

    Kuvaus

    Vaaraton, kun invertteri toimii oikein, näkyy vain asetusparametrissa PSS Status (PSS-tila). Tämä tilailmoitus tukee todellisessa virhetapauksessa Fronius TechSupport -tukea virheanalyysin tekemisessä.

    1. Tiladiagnostiikka ja korjaustoimet

    Asiakaspalvelu

    TÄRKEÄÄ! Ota yhteys Fronius-kauppiaaseen tai Fronius-koulutettuun huoltoteknikkoon, kun
    • virhe esiintyy usein tai toistuvasti
    • esiintyy virhe, jota ei ole merkitty taulukkoon.
    1. Tiladiagnostiikka ja korjaustoimet

    Käyttö voimakkaasti pölyävissä ympäristöissä

    Invertterin käyttö voimakkaasti pölyävissä ympäristöissä:
    puhdista tarvittaessa invertterin takapuolella oleva jäähdytyslevy ja tuuletin sekä asennuskiinnikkeen kohdalla olevat tuloilma-aukot puhtaalla paineilmalla.

    Tekniset tiedot

    Fronius Symo 3.0-3-S

    Fronius Symo

    3.0-3-S

    Tulotiedot



    Maksimitehopisteen jännitealue

    200–800 V DC

    Maks. tulojännite
    (1000 W/m² / -10 °C joutokäynnillä)

    1 000 V DC

    Minimitulojännite

    150 V DC

    Maksimitulovirta

    16,0 A

    Maks. oikosulkuvirta aurinkosähkögeneraattori 8)

    24,0 A

    Invertterin maks. takaisinsyöttövirta aurinkosähkökenttään 3)

    32 A (RMS)4)

    Lähtötiedot

    Nimellislähtöteho (Pnom)

    3000 W

    Maks. lähtöteho

    3000 W

    Nimellinen näennäisteho

    3000 VA

    Nimellisverkkojännite

    3~ NPE 400 / 230 V tai 3~ NPE 380 / 220 V

    Min. verkkojännite

    150 V / 260 V

    Maks. verkkojännite

    280 V / 485 V

    Nimellislähtövirta, kun 220 / 230 V

    4,5 / 4,3 A

    Maks. lähtövirta

    9 A

    Nimellistaajuus

    50 / 60 Hz 1)

    Aloitusoikosulku vaihtovirta / vaihe Ik

    9 A

    Harmoninen kokonaissärö

    < 3 %

    Tehokerroin cos phi

    0,7–1 ind./kap.2)

    Kytkentävirta 5)

    38 A / 2 ms

    Maks. lähtövikavirta jaksoa kohti

    21,4 A / 1 ms

    Yleiset tiedot

    Maks. hyötysuhde

    98 %

    Euroopp. hyötysuhde

    96,2 %

    Omakulutus yöllä

    < 0,7 W ja < 3 VA

    Jäähdytys

    Ohjattu koneellinen ilmanvaihto

    Kotelointiluokka

    IP 65

    Mitat k x l x s

    645 x 431 x 204 mm

    Paino

    16 kg

    Sallittu ympäristön lämpötila

    -25 °C – +60 °C

    Sallittu ilmankosteus

    0–100 %

    EMC-päästöluokka

    B

    Ylijänniteluokka DC / AC

    2 / 3

    Likaantumisaste

    2

    Melutaso

    58,3 dB(A) viitearvo 1 pW

    Invertterin topologia

    Ei-eristetty ilman muuntajaa

    Turvalaitteet

    DC-eristysmittaus

    Integroitu

    Käyttäytyminen DC-ylikuormituksessa

    Toimintapisteen siirto, tehonrajoitus

    DC-kytkin

    Integroitu

    Vikavirran valvontayksikkö

    Integroitu

    Aktiivinen saarekkeen tunnistus

    Taajuussiirtomenetelmä

    1. Tekniset tiedot

    Fronius Symo 3.0-3-S

    Fronius Symo

    3.0-3-S

    Tulotiedot



    Maksimitehopisteen jännitealue

    200–800 V DC

    Maks. tulojännite
    (1000 W/m² / -10 °C joutokäynnillä)

    1 000 V DC

    Minimitulojännite

    150 V DC

    Maksimitulovirta

    16,0 A

    Maks. oikosulkuvirta aurinkosähkögeneraattori 8)

    24,0 A

    Invertterin maks. takaisinsyöttövirta aurinkosähkökenttään 3)

    32 A (RMS)4)

    Lähtötiedot

    Nimellislähtöteho (Pnom)

    3000 W

    Maks. lähtöteho

    3000 W

    Nimellinen näennäisteho

    3000 VA

    Nimellisverkkojännite

    3~ NPE 400 / 230 V tai 3~ NPE 380 / 220 V

    Min. verkkojännite

    150 V / 260 V

    Maks. verkkojännite

    280 V / 485 V

    Nimellislähtövirta, kun 220 / 230 V

    4,5 / 4,3 A

    Maks. lähtövirta

    9 A

    Nimellistaajuus

    50 / 60 Hz 1)

    Aloitusoikosulku vaihtovirta / vaihe Ik

    9 A

    Harmoninen kokonaissärö

    < 3 %

    Tehokerroin cos phi

    0,7–1 ind./kap.2)

    Kytkentävirta 5)

    38 A / 2 ms

    Maks. lähtövikavirta jaksoa kohti

    21,4 A / 1 ms

    Yleiset tiedot

    Maks. hyötysuhde

    98 %

    Euroopp. hyötysuhde

    96,2 %

    Omakulutus yöllä

    < 0,7 W ja < 3 VA

    Jäähdytys

    Ohjattu koneellinen ilmanvaihto

    Kotelointiluokka

    IP 65

    Mitat k x l x s

    645 x 431 x 204 mm

    Paino

    16 kg

    Sallittu ympäristön lämpötila

    -25 °C – +60 °C

    Sallittu ilmankosteus

    0–100 %

    EMC-päästöluokka

    B

    Ylijänniteluokka DC / AC

    2 / 3

    Likaantumisaste

    2

    Melutaso

    58,3 dB(A) viitearvo 1 pW

    Invertterin topologia

    Ei-eristetty ilman muuntajaa

    Turvalaitteet

    DC-eristysmittaus

    Integroitu

    Käyttäytyminen DC-ylikuormituksessa

    Toimintapisteen siirto, tehonrajoitus

    DC-kytkin

    Integroitu

    Vikavirran valvontayksikkö

    Integroitu

    Aktiivinen saarekkeen tunnistus

    Taajuussiirtomenetelmä

    1. Tekniset tiedot

    Fronius Symo 3.7-3-S

    Fronius Symo

    3.7-3-S

    Tulotiedot



    Maksimitehopisteen jännitealue

    250–800 V DC

    Maks. tulojännite
    (1000 W/m² / -10 °C joutokäynnillä)

    1 000 V DC

    Minimitulojännite

    150 V DC

    Maksimitulovirta

    16,0 A

    Maks. oikosulkuvirta aurinkosähkögeneraattori 8)

    24,0 A

    Invertterin maks. takaisinsyöttövirta aurinkosähkökenttään 3)

    32 A (RMS)4)

    Lähtötiedot

    Nimellislähtöteho (Pnom)

    3700 W

    Maks. lähtöteho

    3700 W

    Nimellinen näennäisteho

    3700 VA

    Nimellisverkkojännite

    3~ NPE 400 / 230 V tai 3~ NPE 380 / 220 V

    Min. verkkojännite

    150 V / 260 V

    Maks. verkkojännite

    280 V / 485 V

    Nimellislähtövirta, kun 220 / 230 V

    5,6 / 5,4 A

    Maks. lähtövirta

    9 A

    Nimellistaajuus

    50 / 60 Hz 1)

    Aloitusoikosulku vaihtovirta / vaihe Ik

    9 A

    Harmoninen kokonaissärö

    < 3 %

    Tehokerroin cos phi

    0,7–1 ind./kap.2)

    Kytkentävirta 5)

    38 A / 2 ms

    Maks. lähtövikavirta jaksoa kohti

    21,4 A / 1 ms

    Yleiset tiedot

    Maks. hyötysuhde

    98 %

    Euroopp. hyötysuhde

    96,7 %

    Omakulutus yöllä

    < 0,7 W ja < 3 VA

    Jäähdytys

    Ohjattu koneellinen ilmanvaihto

    Kotelointiluokka

    IP 65

    Mitat k x l x s

    645 x 431 x 204 mm

    Paino

    16 kg

    Sallittu ympäristön lämpötila

    -25 °C – +60 °C

    Sallittu ilmankosteus

    0–100 %

    EMC-päästöluokka

    B

    Ylijänniteluokka DC / AC

    2 / 3

    Likaantumisaste

    2

    Melutaso

    58,3 dB(A) viitearvo 1 pW

    Invertterin topologia

    Ei-eristetty ilman muuntajaa

    Turvalaitteet

    DC-eristysmittaus

    Integroitu

    Käyttäytyminen DC-ylikuormituksessa

    Toimintapisteen siirto, tehonrajoitus

    DC-kytkin

    Integroitu

    Vikavirran valvontayksikkö

    Integroitu

    Aktiivinen saarekkeen tunnistus

    Taajuussiirtomenetelmä

    1. Tekniset tiedot

    Fronius Symo 4.5-3-S

    Fronius Symo

    4.5-3-S

    Tulotiedot



    Maksimitehopisteen jännitealue

    300–800 V DC

    Maks. tulojännite
    (1000 W/m² / -10 °C joutokäynnillä)

    1 000 V DC

    Minimitulojännite

    150 V DC

    Maksimitulovirta

    16,0 A

    Maks. oikosulkuvirta aurinkosähkögeneraattori 8)

    24,0 A

    Invertterin maks. takaisinsyöttövirta aurinkosähkökenttään 3)

    32 A (RMS)4)

    Lähtötiedot

    Nimellislähtöteho (Pnom)

    4500 W

    Maks. lähtöteho

    4500 W

    Nimellinen näennäisteho

    4 500 VA

    Nimellisverkkojännite

    3~ NPE 400 / 230 V tai 3~ NPE 380 / 220 V

    Min. verkkojännite

    150 V / 260 V

    Maks. verkkojännite

    280 V / 485 V

    Nimellislähtövirta, kun 220 / 230 V

    6,8 / 6,5 A

    Maks. lähtövirta

    9 A

    Nimellistaajuus

    50 / 60 Hz 1)

    Aloitusoikosulku vaihtovirta / vaihe I K

    9 A

    Harmoninen kokonaissärö

    < 3 %

    Tehokerroin cos phi

    0,7–1 ind./kap.2)

    Kytkentävirta 5)

    38 A / 2 ms

    Maks. lähtövikavirta jaksoa kohti

    21,4 A / 1 ms

    Yleiset tiedot

    Maks. hyötysuhde

    98 %

    Euroopp. hyötysuhde

    97 %

    Omakulutus yöllä

    < 0,7 W ja < 3 VA

    Jäähdytys

    Ohjattu koneellinen ilmanvaihto

    Kotelointiluokka

    IP 65

    Mitat k x l x s

    645 x 431 x 204 mm

    Paino

    16 kg

    Sallittu ympäristön lämpötila

    -25 °C – +60 °C

    Sallittu ilmankosteus

    0–100 %

    EMC-päästöluokka

    B

    Ylijänniteluokka DC / AC

    2 / 3

    Likaantumisaste

    2

    Melutaso

    58,3 dB(A) viitearvo 1 pW

    Invertterin topologia

    Ei-eristetty ilman muuntajaa

    Turvalaitteet

    DC-eristysmittaus

    Integroitu

    Käyttäytyminen DC-ylikuormituksessa

    Toimintapisteen siirto, tehonrajoitus

    DC-kytkin

    Integroitu

    Vikavirran valvontayksikkö

    Integroitu

    Aktiivinen saarekkeen tunnistus

    Taajuussiirtomenetelmä

    1. Tekniset tiedot

    Fronius Symo 3.0-3-M

    Fronius Symo

    3.0-3-M

    Tulotiedot

    Maksimitehopisteen jännitealue

    150–800 V DC

    Maks. tulojännite
    (1000 W/m² / -10 °C joutokäynnillä)

    1 000 V DC

    Minimitulojännite

    150 V DC

    Maksimitulovirta

    2 x 16,0 A

    Maks. oikosulkuvirta aurinkosähkögeneraattori (MPPT1 / MPPT2) 8)

    31 A / 31 A

    Invertterin maks. takaisinsyöttövirta aurinkosähkökenttään 3)

    48 A (RMS)4)

    Lähtötiedot

    Nimellislähtöteho (Pnom)

    3000 W

    Maks. lähtöteho

    3000 W

    Nimellinen näennäisteho

    3000 VA

    Nimellisverkkojännite

    3~ NPE 400 / 230 V tai 3~ NPE 380 / 220

    Min. verkkojännite

    150 V / 260 V

    Maks. verkkojännite

    280 V / 485 V

    Nimellislähtövirta, kun 220 / 230 V

    4,6 / 4,4 A

    Maks. lähtövirta

    13,5 A

    Nimellistaajuus

    50 / 60 Hz 1)

    Aloitusoikosulku vaihtovirta / vaihe Ik

    13,5 A

    Harmoninen kokonaissärö

    < 3 %

    Tehokerroin cos phi

    0,85–1 ind./kap.2)

    Kytkentävirta 5)

    38 A / 2 ms

    Maks. lähtövikavirta jaksoa kohti

    24 A / 6,6 ms

    Yleiset tiedot

    Maks. hyötysuhde

    98 %

    Euroopp. hyötysuhde

    96,5 %

    Omakulutus yöllä

    < 0,7 W ja < 3 VA

    Jäähdytys

    Ohjattu koneellinen ilmanvaihto

    Kotelointiluokka

    IP 65

    Mitat k x l x s

    645 x 431 x 204 mm

    Paino

    19,9 kg

    Sallittu ympäristön lämpötila

    -25 °C – +60 °C

    Sallittu ilmankosteus

    0–100 %

    EMC-päästöluokka

    B

    Ylijänniteluokka DC / AC

    2 / 3

    Likaantumisaste

    2

    Melutaso

    59,5 dB(A) viitearvo 1 pW

    Invertterin topologia

    Ei-eristetty ilman muuntajaa

    Turvalaitteet

    DC-eristysmittaus

    Integroitu

    Käyttäytyminen DC-ylikuormituksessa

    Toimintapisteen siirto, tehonrajoitus

    DC-kytkin

    Integroitu

    Vikavirran valvontayksikkö

    Integroitu

    Aktiivinen saarekkeen tunnistus

    Taajuussiirtomenetelmä

    1. Tekniset tiedot

    Fronius Symo 3.7-3-M

    Fronius Symo

    3.7-3-M

    Tulotiedot

    Maksimitehopisteen jännitealue

    150–800 V DC

    Maks. tulojännite
    (1000 W/m² / -10 °C joutokäynnillä)

    1 000 V DC

    Minimitulojännite

    150 V DC

    Maksimitulovirta

    2 x 16,0 A

    Maks. oikosulkuvirta aurinkosähkögeneraattori (MPPT1 / MPPT2) 8)

    31 A / 31 A

    Invertterin maks. takaisinsyöttövirta aurinkosähkökenttään 3)

    48 A (RMS)4)

    Lähtötiedot

    Nimellislähtöteho (Pnom)

    3700 W

    Maks. lähtöteho

    3700 W

    Nimellinen näennäisteho

    3700 VA

    Nimellisverkkojännite

    3~ NPE 400 / 230 V tai 3~ NPE 380 / 220

    Min. verkkojännite

    150 V / 260 V

    Maks. verkkojännite

    280 V / 485 V

    Nimellislähtövirta, kun 220 / 230 V

    5,6 / 5,4 A

    Maks. lähtövirta

    13,5 A

    Nimellistaajuus

    50 / 60 Hz 1)

    Aloitusoikosulku vaihtovirta / vaihe Ik

    13,5 A

    Harmoninen kokonaissärö

    < 3 %

    Tehokerroin cos phi

    0,85–1 ind./kap.2)

    Kytkentävirta 5)

    38 A / 2 ms

    Maks. lähtövikavirta jaksoa kohti

    24 A / 6,6 ms

    Yleiset tiedot

    Maks. hyötysuhde

    98 %

    Euroopp. hyötysuhde

    96,9 %

    Omakulutus yöllä

    < 0,7 W ja < 3 VA

    Jäähdytys

    Ohjattu koneellinen ilmanvaihto

    Kotelointiluokka

    IP 65

    Mitat k x l x s

    645 x 431 x 204 mm

    Paino

    19,9 kg

    Sallittu ympäristön lämpötila

    -25 °C – +60 °C

    Sallittu ilmankosteus

    0–100 %

    EMC-päästöluokka

    B

    Ylijänniteluokka DC / AC

    2 / 3

    Likaantumisaste

    2

    Melutaso

    59,5 dB(A) viitearvo 1 pW

    Invertterin topologia

    Ei-eristetty ilman muuntajaa

    Turvalaitteet

    DC-eristysmittaus

    Integroitu

    Käyttäytyminen DC-ylikuormituksessa

    Toimintapisteen siirto, tehonrajoitus

    DC-kytkin

    Integroitu

    Vikavirran valvontayksikkö

    Integroitu

    Aktiivinen saarekkeen tunnistus

    Taajuussiirtomenetelmä

    1. Tekniset tiedot

    Fronius Symo 4.5-3-M

    Fronius Symo

    4.5-3-M

    Tulotiedot

    Maksimitehopisteen jännitealue

    150–800 V DC

    Maks. tulojännite
    (1000 W/m² / -10 °C joutokäynnillä)

    1 000 V DC

    Minimitulojännite

    150 V DC

    Maksimitulovirta

    2 x 16,0 A

    Maks. oikosulkuvirta aurinkosähkögeneraattori (MPPT1 / MPPT2) 8)

    31 A / 31 A

    Invertterin maks. takaisinsyöttövirta aurinkosähkökenttään 3)

    48 A (RMS)4)

    Lähtötiedot

    Nimellislähtöteho (Pnom)

    4500 W

    Maks. lähtöteho

    4500 W

    Nimellinen näennäisteho

    4 500 VA

    Nimellisverkkojännite

    3~ NPE 400 / 230 V tai 3~ NPE 380 / 220

    Min. verkkojännite

    150 V / 260 V

    Maks. verkkojännite

    280 V / 485 V

    Nimellislähtövirta, kun 220 / 230 V

    6,8 / 6,5 A

    Maks. lähtövirta

    13,5 A

    Nimellistaajuus

    50 / 60 Hz 1)

    Aloitusoikosulku vaihtovirta / vaihe Ik

    13,5 A

    Harmoninen kokonaissärö

    < 3 %

    Tehokerroin cos phi

    0,85–1 ind./kap.2)

    Kytkentävirta 5)

    38 A / 2 ms

    Maks. lähtövikavirta jaksoa kohti

    24 A / 6,6 ms

    Yleiset tiedot

    Maks. hyötysuhde

    98 %

    Euroopp. hyötysuhde

    97,2 %

    Omakulutus yöllä

    < 0,7 W ja < 3 VA

    Jäähdytys

    Ohjattu koneellinen ilmanvaihto

    Kotelointiluokka

    IP 65

    Mitat k x l x s

    645 x 431 x 204 mm

    Paino

    19,9 kg

    Sallittu ympäristön lämpötila

    -25 °C – +60 °C

    Sallittu ilmankosteus

    0–100 %

    EMC-päästöluokka

    B

    Ylijänniteluokka DC / AC

    2 / 3

    Likaantumisaste

    2

    Melutaso

    59,5 dB(A) viitearvo 1 pW

    Invertterin topologia

    Ei-eristetty ilman muuntajaa

    Turvalaitteet

    DC-eristysmittaus

    Integroitu

    Käyttäytyminen DC-ylikuormituksessa

    Toimintapisteen siirto, tehonrajoitus

    DC-kytkin

    Integroitu

    Vikavirran valvontayksikkö

    Integroitu

    Aktiivinen saarekkeen tunnistus

    Taajuussiirtomenetelmä

    1. Tekniset tiedot

    Fronius Symo 5.0-3-M

    Fronius Symo

    5.0-3-M

    Tulotiedot

    Maksimitehopisteen jännitealue

    163–800 V DC

    Maks. tulojännite
    (1000 W/m² / -10 °C joutokäynnillä)

    1 000 V DC

    Minimitulojännite

    150 V DC

    Maksimitulovirta

    2 x 16,0 A

    Maks. oikosulkuvirta aurinkosähkögeneraattori (MPPT1 / MPPT2) 8)

    31 A / 31 A

    Invertterin maks. takaisinsyöttövirta aurinkosähkökenttään 3)

    48 A (RMS)4)

    Lähtötiedot

    Nimellislähtöteho (Pnom)

    5000 W

    Maks. lähtöteho

    5000 W

    Nimellinen näennäisteho

    5000 VA

    Nimellisverkkojännite

    3~ NPE 400 / 230 V tai 3~ NPE 380 / 220

    Min. verkkojännite

    150 V / 260 V

    Maks. verkkojännite

    280 V / 485 V

    Nimellislähtövirta, kun 220 / 230 V

    7,6 / 7,3 A

    Maks. lähtövirta

    13,5 A

    Nimellistaajuus

    50 / 60 Hz 1)

    Aloitusoikosulku vaihtovirta / vaihe Ik

    13,5 A

    Harmoninen kokonaissärö

    < 3 %

    Tehokerroin cos phi

    0,85–1 ind./kap.2)

    Kytkentävirta 5)

    38 A / 2 ms

    Maks. lähtövikavirta jaksoa kohti

    24 A / 6,6 ms

    Yleiset tiedot

    Maks. hyötysuhde

    98 %

    Euroopp. hyötysuhde

    97,3 %

    Omakulutus yöllä

    < 0,7 W ja < 3 VA

    Jäähdytys

    Ohjattu koneellinen ilmanvaihto

    Kotelointiluokka

    IP 65

    Mitat k x l x s

    645 x 431 x 204 mm

    Paino

    19,9 kg

    Sallittu ympäristön lämpötila

    -25 °C – +60 °C

    Sallittu ilmankosteus

    0–100 %

    EMC-päästöluokka

    B

    Ylijänniteluokka DC / AC

    2 / 3

    Likaantumisaste

    2

    Melutaso

    59,5 dB(A) viitearvo 1 pW

    Invertterin topologia

    Ei-eristetty ilman muuntajaa

    Turvalaitteet

    DC-eristysmittaus

    Integroitu

    Käyttäytyminen DC-ylikuormituksessa

    Toimintapisteen siirto, tehonrajoitus

    DC-kytkin

    Integroitu

    Vikavirran valvontayksikkö

    Integroitu

    Aktiivinen saarekkeen tunnistus

    Taajuussiirtomenetelmä

    1. Tekniset tiedot

    Fronius Symo 6.0-3-M

    Fronius Symo

    6.0-3-M

    Tulotiedot

    Maksimitehopisteen jännitealue

    195–800 V DC

    Maks. tulojännite
    (1000 W/m² / -10 °C joutokäynnillä)

    1 000 V DC

    Minimitulojännite

    150 V DC

    Maksimitulovirta

    2 x 16,0 A

    Maks. oikosulkuvirta aurinkosähkögeneraattori (MPPT1 / MPPT2) 8)

    31 A / 31 A

    Invertterin maks. takaisinsyöttövirta aurinkosähkökenttään 3)

    48 A (RMS)4)

    Lähtötiedot

    Nimellislähtöteho (Pnom)

    6000 W

    Maks. lähtöteho

    6000 W

    Nimellinen näennäisteho

    6000 VA

    Nimellisverkkojännite

    3~ NPE 400 / 230 V tai 3~ NPE 380 / 220

    Min. verkkojännite

    150 V / 260 V

    Maks. verkkojännite

    280 V / 485 V

    Nimellislähtövirta, kun 220 / 230 V

    9,1 / 8,7 A

    Maks. lähtövirta

    13,5 A

    Nimellistaajuus

    50 / 60 Hz 1)

    Aloitusoikosulku vaihtovirta / vaihe Ik

    13,5 A

    Harmoninen kokonaissärö

    < 3 %

    Tehokerroin cos phi

    0,85–1 ind./kap.2)

    Kytkentävirta 5)

    38 A / 2 ms

    Maks. lähtövikavirta jaksoa kohti

    24 A / 6,6 ms

    Yleiset tiedot

    Maks. hyötysuhde

    98 %

    Euroopp. hyötysuhde

    97,5 %

    Omakulutus yöllä

    < 0,7 W ja < 3 VA

    Jäähdytys

    Ohjattu koneellinen ilmanvaihto

    Kotelointiluokka

    IP 65

    Mitat k x l x s

    645 x 431 x 204 mm

    Paino

    19,9 kg

    Sallittu ympäristön lämpötila

    -25 °C – +60 °C

    Sallittu ilmankosteus

    0–100 %

    EMC-päästöluokka

    B

    Ylijänniteluokka DC / AC

    2 / 3

    Likaantumisaste

    2

    Melutaso

    59,5 dB(A) viitearvo 1 pW

    Invertterin topologia

    Ei-eristetty ilman muuntajaa

    Turvalaitteet

    DC-eristysmittaus

    Integroitu

    Käyttäytyminen DC-ylikuormituksessa

    Toimintapisteen siirto, tehonrajoitus

    DC-kytkin

    Integroitu

    Vikavirran valvontayksikkö

    Integroitu

    Aktiivinen saarekkeen tunnistus

    Taajuussiirtomenetelmä

    1. Tekniset tiedot

    Fronius Symo 7.0-3-M

    Fronius Symo

    7.0-3-M

    Tulotiedot

    Maksimitehopisteen jännitealue

    228–800 V DC

    Maks. tulojännite
    (1000 W/m² / -10 °C joutokäynnillä)

    1 000 V DC

    Minimitulojännite

    150 V DC

    Maksimitulovirta

    2 x 16,0 A

    Maks. oikosulkuvirta aurinkosähkögeneraattori (MPPT1 / MPPT2) 8)

    31 A / 31 A

    Invertterin maks. takaisinsyöttövirta aurinkosähkökenttään 3)

    48 A (RMS)4)

    Lähtötiedot

    Nimellislähtöteho (Pnom)

    7000 W

    Maks. lähtöteho

    7000 W

    Nimellinen näennäisteho

    7000 VA

    Nimellisverkkojännite

    3~ NPE 400 / 230 V tai 3~ NPE 380 / 220

    Min. verkkojännite

    150 V / 260 V

    Maks. verkkojännite

    280 V / 485 V

    Nimellislähtövirta, kun 220 / 230 V

    10,6 / 10,2 A

    Maks. lähtövirta

    13,5 A

    Nimellistaajuus

    50 / 60 Hz 1)

    Aloitusoikosulku vaihtovirta / vaihe I K

    13,5 A

    Harmoninen kokonaissärö

    < 3 %

    Tehokerroin cos phi

    0,85–1 ind./kap.2)

    Kytkentävirta 5)

    38 A / 2 ms

    Maks. lähtövikavirta jaksoa kohti

    24 A / 6,6 ms

    Yleiset tiedot

    Maks. hyötysuhde

    98 %

    Euroopp. hyötysuhde

    97,6 %

    Omakulutus yöllä

    < 0,7 W ja < 3 VA

    Jäähdytys

    Ohjattu koneellinen ilmanvaihto

    Kotelointiluokka

    IP 65

    Mitat k x l x s

    645 x 431 x 204 mm

    Paino

    21,9 kg

    Sallittu ympäristön lämpötila

    -25 °C – +60 °C

    Sallittu ilmankosteus

    0–100 %

    EMC-päästöluokka

    B

    Ylijänniteluokka DC / AC

    2 / 3

    Likaantumisaste

    2

    Melutaso

    59,5 dB(A) viitearvo 1 pW

    Invertterin topologia

    Ei-eristetty ilman muuntajaa

    Turvalaitteet

    DC-eristysmittaus

    Integroitu

    Käyttäytyminen DC-ylikuormituksessa

    Toimintapisteen siirto, tehonrajoitus

    DC-kytkin

    Integroitu

    Vikavirran valvontayksikkö

    Integroitu

    Aktiivinen saarekkeen tunnistus

    Taajuussiirtomenetelmä

    1. Tekniset tiedot

    Fronius Symo 8.2-3-M

    Fronius Symo

    8.2-3-M

    Tulotiedot

    Maksimitehopisteen jännitealue (PV1 / PV2)

    267–800 V DC

    Maks. tulojännite
    (1000 W/m² / -10 °C joutokäynnillä)

    1 000 V DC

    Minimitulojännite

    150 V DC

    Maks. tulovirta (I PV1 / I PV2)

    2 x 16,0 A

    Maks. oikosulkuvirta aurinkosähkögeneraattori (MPPT1 / MPPT2) 8)

    31 A / 31 A

    Invertterin maks. takaisinsyöttövirta aurinkosähkökenttään 3)

    48 A (RMS)4)

    Lähtötiedot

    Nimellislähtöteho (Pnom)

    8200 W

    Maks. lähtöteho

    8200 W

    Nimellinen näennäisteho

    8200 VA

    Nimellisverkkojännite

    3~ NPE 400 / 230 V tai 3~ NPE 380 / 220

    Min. verkkojännite

    150 V / 260 V

    Maks. verkkojännite

    280 V / 485 V

    Nimellislähtövirta, kun 220 / 230 V

    12,4 / 11,9 A

    Maks. lähtövirta

    13,5 A

    Nimellistaajuus

    50 / 60 Hz 1)

    Aloitusoikosulku vaihtovirta / vaihe Ik

    13,5 A

    Harmoninen kokonaissärö

    < 3 %

    Tehokerroin cos phi

    0,85–1 ind./kap.2)

    Kytkentävirta 5)

    38 A / 2 ms

    Maks. lähtövikavirta jaksoa kohti

    24 A / 6,6 ms

    Yleiset tiedot

    Maks. hyötysuhde

    98 %

    Euroopp. hyötysuhde

    97,7 %

    Omakulutus yöllä

    < 0,7 W ja < 3 VA

    Paino

    21,9 kg

    Melutaso

    59,5 dB(A) viitearvo 1 pW

    1. Tekniset tiedot

    Fronius Symo 10.0-3-M

    Fronius Symo

    10.0-3-M

    Tulotiedot



    Maksimitehopisteen jännitealue

    270–800 V DC

    Maks. tulojännite
    (1000 W/m² / -10 °C joutokäynnillä)

    1 000 V DC

    Minimitulojännite

    200 V DC

    Maks. tulovirta (MPP1 / MPP2)
    (MPP1 + MPP2)

    27,0 / 16,5 A (14 A jännitteille < 420 V)
    43,5 A

    Maks. oikosulkuvirta aurinkosähkögeneraattori (MPPT1 / MPPT2) 8)

    56 A / 34 A

    Invertterin maks. takaisinsyöttövirta aurinkosähkökenttään 3)

    40,5 / 24,8 A (RMS)4)

    Lähtötiedot

    Nimellislähtöteho (Pnom)

    10000 W

    Maks. lähtöteho

    10000 W

    Nimellinen näennäisteho

    10000 VA

    Nimellisverkkojännite

    3~ NPE 400 / 230 V tai 3~ NPE 380 / 220

    Min. verkkojännite

    150 V / 260 V

    Maks. verkkojännite

    280 V / 485 V

    Nimellislähtövirta, kun 220 / 230 V

    15,2 / 14,4 A

    Maks. lähtövirta

    20 A

    Nimellistaajuus

    50 / 60 Hz 1)

    Aloitusoikosulku vaihtovirta / vaihe Ik

    20 A

    Harmoninen kokonaissärö

    < 1,75 %

    Tehokerroin cos phi

    0–1 ind./kap.2)

    Maks. lähtövikavirta jaksoa kohti

    64 A / 2,34 ms

    Yleiset tiedot

    Maks. hyötysuhde

    97,8 %

    Euroopp. hyötysuhde UDCmin / UDCnom / UDCmax

    95,4/97,3/96,6 %

    Omakulutus yöllä

    0,7 W ja 117 VA

    Jäähdytys

    Ohjattu koneellinen ilmanvaihto

    Kotelointiluokka

    IP 66

    Mitat k x l x s

    725 x 510 x 225 mm

    Paino

    34,8 kg

    Sallittu ympäristön lämpötila

    -25 °C – +60 °C

    Sallittu ilmankosteus

    0–100 %

    EMC-päästöluokka

    B

    Ylijänniteluokka DC / AC

    2 / 3

    Likaantumisaste

    2

    Melutaso

    65 dB(A) (viitearvo 1pW)

    Invertterin topologia

    Ei-eristetty ilman muuntajaa

    Turvalaitteet

    DC-eristysmittaus

    Integroitu

    Käyttäytyminen DC-ylikuormituksessa

    Toimintapisteen siirto, tehonrajoitus

    DC-kytkin

    Integroitu

    Vikavirran valvontayksikkö

    Integroitu

    Aktiivinen saarekkeen tunnistus

    Taajuussiirtomenetelmä

    1. Tekniset tiedot

    Fronius Symo 10.0-3-M-OS

    Fronius Symo

    10.0-3-M-OS

    Tulotiedot



    Maksimitehopisteen jännitealue

    270–800 V DC

    Maks. tulojännite
    (1000 W/m² / -10 °C joutokäynnillä)

    900 V DC

    Minimitulojännite

    200 V DC

    Maks. tulovirta (MPP1 / MPP2)
    (MPP1 + MPP2)

    27,0 / 16,5 A (14 A jännitteille < 420 V)
    43,5 A

    Maks. oikosulkuvirta aurinkosähkögeneraattori (MPPT1 / MPPT2) 8)

    56 A / 34 A

    Invertterin maks. takaisinsyöttövirta aurinkosähkökenttään 3)

    40,5 / 24,8 A (RMS)4)

    Lähtötiedot

    Nimellislähtöteho (Pnom)

    10000 W

    Maks. lähtöteho

    10000 W

    Nimellinen näennäisteho

    10000 VA

    Nimellisverkkojännite

    3~ NPE 400 / 230 V tai 3~ NPE 380 / 220

    Min. verkkojännite

    150 V / 260 V

    Maks. verkkojännite

    280 V / 485 V

    Nimellislähtövirta, kun 220 / 230 V

    15,2 / 14,4 A

    Maks. lähtövirta

    20 A

    Nimellistaajuus

    50 / 60 Hz 1)

    Aloitusoikosulku vaihtovirta / vaihe Ik

    20 A

    Harmoninen kokonaissärö

    < 1,75 %

    Tehokerroin cos phi

    0–1 ind./kap.2)

    Maks. lähtövikavirta jaksoa kohti

    64 A / 2,34 ms

    Yleiset tiedot

    Maks. hyötysuhde

    97,8 %

    Euroopp. hyötysuhde UDCmin / UDCnom / UDCmax

    95,4/97,3/96,6 %

    Omakulutus yöllä

    0,7 W ja 117 VA

    Jäähdytys

    Ohjattu koneellinen ilmanvaihto

    Kotelointiluokka

    IP 66

    Mitat k x l x s

    725 x 510 x 225 mm

    Paino

    34,8 kg

    Sallittu ympäristön lämpötila

    -25 °C – +60 °C

    Sallittu ilmankosteus

    0–100 %

    EMC-päästöluokka

    B

    Ylijänniteluokka DC / AC

    2 / 3

    Likaantumisaste

    2

    Melutaso

    65 dB(A) (viitearvo 1pW)

    Invertterin topologia

    Ei-eristetty ilman muuntajaa

    Turvalaitteet

    DC-eristysmittaus

    Integroitu

    Käyttäytyminen DC-ylikuormituksessa

    Toimintapisteen siirto, tehonrajoitus

    DC-kytkin

    Integroitu

    Vikavirran valvontayksikkö

    Integroitu

    Aktiivinen saarekkeen tunnistus

    Taajuussiirtomenetelmä

    1. Tekniset tiedot

    Fronius Symo 12.5-3-M

    Fronius Symo

    12.5-3-M

    Tulotiedot



    Maksimitehopisteen jännitealue

    320–800 V DC

    Maks. tulojännite
    (1000 W/m² / -10 °C joutokäynnillä)

    1 000 V DC

    Minimitulojännite

    200 V DC

    Maks. tulovirta (MPP1 / MPP2)
    (MPP1 + MPP2)

    27,0 / 16,5 A (14 A jännitteille < 420 V)
    43,5 A

    Maks. oikosulkuvirta aurinkosähkögeneraattori (MPPT1 / MPPT2) 8)

    56 A / 34 A

    Invertterin maks. takaisinsyöttövirta aurinkosähkökenttään 3)

    40,5 / 24,8 A (RMS)4)

    Lähtötiedot

    Nimellislähtöteho (Pnom)

    12500 W

    Maks. lähtöteho

    12500 W

    Nimellinen näennäisteho

    12500 VA

    Nimellisverkkojännite

    3~ NPE 400 / 230 V tai 3~ NPE 380 / 220

    Min. verkkojännite

    150 V / 260 V

    Maks. verkkojännite

    280 V / 485 V

    Nimellislähtövirta, kun 220 / 230 V

    18,9 / 18,1 A

    Maks. lähtövirta

    20 A

    Nimellistaajuus

    50 / 60 Hz 1)

    Aloitusoikosulku vaihtovirta / vaihe Ik

    20 A

    Harmoninen kokonaissärö

    < 2 %

    Tehokerroin cos phi

    0–1 ind./kap.2)

    Maks. lähtövikavirta jaksoa kohti

    64 A / 2,34 ms

    Yleiset tiedot

    Maks. hyötysuhde

    97,8 %

    Euroopp. hyötysuhde UDCmin / UDCnom / UDCmax

    95,7/97,5/96,9 %

    Omakulutus yöllä

    0,7 W ja 117 VA

    Jäähdytys

    Ohjattu koneellinen ilmanvaihto

    Kotelointiluokka

    IP 66

    Mitat k x l x s

    725 x 510 x 225 mm

    Paino

    34,8 kg

    Sallittu ympäristön lämpötila

    -25 °C – +60 °C

    Sallittu ilmankosteus

    0–100 %

    EMC-päästöluokka

    B

    Ylijänniteluokka DC / AC

    2 / 3

    Likaantumisaste

    2

    Melutaso

    65 dB(A) (viitearvo 1pW)

    Invertterin topologia

    Ei-eristetty ilman muuntajaa

    Turvalaitteet

    DC-eristysmittaus

    Integroitu

    Käyttäytyminen DC-ylikuormituksessa

    Toimintapisteen siirto, tehonrajoitus

    DC-kytkin

    Integroitu

    Vikavirran valvontayksikkö

    Integroitu

    Aktiivinen saarekkeen tunnistus

    Taajuussiirtomenetelmä

    1. Tekniset tiedot

    Fronius Symo 15.0-3-M

    Fronius Symo

    15.0-3-M

    Tulotiedot



    Maksimitehopisteen jännitealue

    320–800 V DC

    Maks. tulojännite
    (1000 W/m² / -10 °C joutokäynnillä)

    1 000 V DC

    Minimitulojännite

    200 V DC

    Maks. tulovirta (MPP1 / MPP2)
    (MPP1 + MPP2)

    33,0 / 27,0 A
    51,0 A

    Maks. oikosulkuvirta aurinkosähkögeneraattori (MPPT1 / MPPT2) 8)

    68 A / 56 A

    Invertterin maks. takaisinsyöttövirta aurinkosähkökenttään 3)

    49,5 / 40,5 A

    Lähtötiedot

    Nimellislähtöteho (Pnom)

    15000 W

    Maks. lähtöteho

    15000 W

    Nimellinen näennäisteho

    15000 VA

    Nimellisverkkojännite

    3~ NPE 400 / 230 V tai 3~ NPE 380 / 220

    Min. verkkojännite

    150 V / 260 V

    Maks. verkkojännite

    280 V / 485 V

    Nimellislähtövirta, kun 220 / 230 V

    22,7 / 21,7 A

    Maks. lähtövirta

    32 A

    Nimellistaajuus

    50 / 60 Hz 1)

    Aloitusoikosulku vaihtovirta / vaihe Ik

    32 A

    Harmoninen kokonaissärö

    < 1,5 %

    Tehokerroin cos phi

    0–1 ind./kap.2)

    Maks. lähtövikavirta jaksoa kohti

    64 A / 2,34 ms

    Yleiset tiedot

    Maks. hyötysuhde

    98 %

    Euroopp. hyötysuhde UDCmin / UDCnom /
    UDCmax

    96,2/97,6/97,1 %

    Omakulutus yöllä

    0,7 W ja 117 VA

    Jäähdytys

    Ohjattu koneellinen ilmanvaihto

    Kotelointiluokka

    IP 66

    Mitat k x l x s

    725 x 510 x 225 mm

    Paino

    43,4 kg

    Sallittu ympäristön lämpötila

    -25 °C – +60 °C

    Sallittu ilmankosteus

    0–100 %

    EMC-päästöluokka

    B

    Ylijänniteluokka DC / AC

    2 / 3

    Likaantumisaste

    2

    Melutaso

    65 dB(A) (viitearvo 1pW)

    Invertterin topologia

    Ei-eristetty ilman muuntajaa

    Turvalaitteet

    DC-eristysmittaus

    Integroitu

    Käyttäytyminen DC-ylikuormituksessa

    Toimintapisteen siirto, tehonrajoitus

    DC-kytkin

    Integroitu

    Vikavirran valvontayksikkö

    Integroitu

    Aktiivinen saarekkeen tunnistus

    Taajuussiirtomenetelmä

    1. Tekniset tiedot

    Fronius Symo 17.5-3-M

    Fronius Symo

    17.5-3-M

    Tulotiedot



    Maksimitehopisteen jännitealue

    370–800 V DC

    Maks. tulojännite
    (1000 W/m² / -10 °C joutokäynnillä)

    1 000 V DC

    Minimitulojännite

    200 V DC

    Maks. tulovirta (MPP1 / MPP2)
    (MPP1 + MPP2)

    33,0 / 27,0 A
    51,0 A

    Maks. oikosulkuvirta aurinkosähkögeneraattori (MPPT1 / MPPT2) 8)

    68 A / 56 A

    Invertterin maks. takaisinsyöttövirta aurinkosähkökenttään 3)

    49,5 / 40,5 A

    Lähtötiedot

    Nimellislähtöteho (Pnom)

    17500 W

    Maks. lähtöteho

    17500 W

    Nimellinen näennäisteho

    17500 VA

    Nimellisverkkojännite

    3~ NPE 400 / 230 V tai 3~ NPE 380 / 220

    Min. verkkojännite

    150 V / 260 V

    Maks. verkkojännite

    280 V / 485 V

    Nimellislähtövirta, kun 220 / 230 V

    26,5 / 25,4 A

    Maks. lähtövirta

    32 A

    Nimellistaajuus

    50 / 60 Hz 1)

    Aloitusoikosulku vaihtovirta / vaihe Ik

    32 A

    Harmoninen kokonaissärö

    < 1,5 %

    Tehokerroin cos phi

    0–1 ind./kap.2)

    Maks. lähtövikavirta jaksoa kohti

    64 A / 2,34 ms

    Yleiset tiedot

    Maks. hyötysuhde

    98 %

    Euroopp. hyötysuhde UDCmin / UDCnom /
    UDCmax

    96,4/97,7/97,2 %

    Omakulutus yöllä

    0,7 W ja 117 VA

    Jäähdytys

    Ohjattu koneellinen ilmanvaihto

    Kotelointiluokka

    IP 66

    Mitat k x l x s

    725 x 510 x 225 mm

    Paino

    43,4 kg

    Sallittu ympäristön lämpötila

    -25 °C – +60 °C

    Sallittu ilmankosteus

    0–100 %

    EMC-päästöluokka

    B

    Ylijänniteluokka DC / AC

    2 / 3

    Likaantumisaste

    2

    Melutaso

    65 dB(A) (viitearvo 1pW)

    Invertterin topologia

    Ei-eristetty ilman muuntajaa

    Turvalaitteet

    DC-eristysmittaus

    Integroitu

    Käyttäytyminen DC-ylikuormituksessa

    Toimintapisteen siirto, tehonrajoitus

    DC-kytkin

    Integroitu

    Vikavirran valvontayksikkö

    Integroitu

    Aktiivinen saarekkeen tunnistus

    Taajuussiirtomenetelmä

    1. Tekniset tiedot

    Fronius Symo 20.0-3-M

    Fronius Symo

    20.0-3-M

    Tulotiedot



    Maksimitehopisteen jännitealue

    420–800 V DC

    Maks. tulojännite
    (1000 W/m² / -10 °C joutokäynnillä)

    1 000 V DC

    Minimitulojännite

    200 V DC

    Maks. tulovirta (MPP1 / MPP2)
    (MPP1 + MPP2)

    33,0 / 27,0 A
    51,0 A

    Maks. oikosulkuvirta aurinkosähkögeneraattori (MPPT1 / MPPT2) 8)

    68 A / 56 A

    Invertterin maks. takaisinsyöttövirta aurinkosähkökenttään 3)

    49,5 / 40,5 A

    Lähtötiedot

    Nimellislähtöteho (Pnom)

    20000 W

    Maks. lähtöteho

    20000 W

    Nimellinen näennäisteho

    20000 VA

    Nimellisverkkojännite

    3~ NPE 400 / 230 V tai 3~ NPE 380 / 220

    Min. verkkojännite

    150 V / 260 V

    Maks. verkkojännite

    280 V / 485 V

    Nimellislähtövirta, kun 220 / 230 V

    30,3 / 29 A

    Maks. lähtövirta

    32 A

    Nimellistaajuus

    50 / 60 Hz 1)

    Aloitusoikosulku vaihtovirta / vaihe Ik

    32 A

    Harmoninen kokonaissärö

    < 1,25 %

    Tehokerroin cos phi

    0–1 ind./kap.2)

    Maks. lähtövikavirta jaksoa kohti

    64 A / 2,34 ms

    Yleiset tiedot

    Maks. hyötysuhde

    98 %

    Euroopp. hyötysuhde UDCmin / UDCnom /
    UDCmax

    96,5/97,8/97,3 %

    Omakulutus yöllä

    0,7 W ja 117 VA

    Jäähdytys

    Ohjattu koneellinen ilmanvaihto

    Kotelointiluokka

    IP 66

    Mitat k x l x s

    725 x 510 x 225 mm

    Paino

    43,4 kg

    Sallittu ympäristön lämpötila

    -25 °C – +60 °C

    Sallittu ilmankosteus

    0–100 %

    EMC-päästöluokka

    B

    Ylijänniteluokka DC / AC

    2 / 3

    Likaantumisaste

    2

    Melutaso

    65 dB(A) (viitearvo 1pW)

    Invertterin topologia

    Ei-eristetty ilman muuntajaa

    Turvalaitteet

    DC-eristysmittaus

    Integroitu

    Käyttäytyminen DC-ylikuormituksessa

    Toimintapisteen siirto, tehonrajoitus

    DC-kytkin

    Integroitu

    Vikavirran valvontayksikkö

    Integroitu

    Aktiivinen saarekkeen tunnistus

    Taajuussiirtomenetelmä

    1. Tekniset tiedot

    Fronius Eco 25.0-3-S

    Fronius Eco

    25.0-3-S

    Tulotiedot



    Maksimitehopisteen jännitealue

    580–850 V DC

    Maks. tulojännite
    (1000 W/m² / -10 °C joutokäynnillä)

    1 000 V DC

    Minimitulojännite

    580 V DC

    Maksimitulovirta

    44,2 A

    Maks. oikosulkuvirta aurinkosähkögeneraattori 8)

    80 A

    Invertterin maks. takaisinsyöttövirta aurinkosähkökenttään 3)

    48 A (RMS)4)

    Alkutulojännite

    650 V DC

    Aurinkosähkögeneraattorin maksimikapasiteetti maahan

    5000 nF

    Aurinkosähkögeneraattorin ja maan välisen eristysvastustarkastuksen raja-arvo (toimitettaessa) 7)

    100 kΩ



    Aurinkosähkögeneraattorin ja maan välisen eristysvastustarkastuksen säädettävissä oleva alue 6)

    100 – 10 000 kΩ

    Yhtäkkisen vikavirtavalvonnan raja-arvo ja laukaisuaika (toimitettaessa)

    30 / 300 mA / ms
    60 / 150 mA / ms
    90 / 40 mA / ms

    Jatkuvan vikavirtavalvonnan raja-arvo ja laukaisuaika (toimitettaessa)

    300 / 300 mA / ms

    Jatkuvan vikavirtavalvonnan säädettävissä oleva alue 6)

    – mA

    Eristysvastustarkastuksen syklinen toisto (toimitettaessa)

    24 h

    Säädettävissä oleva alue eristysvastustarkastuksen syklistä toistoa varten

    -

    Aurinkosähkögeneraattorin maksimikapasiteetti maahan

    5000 nF

    Lähtötiedot

    Nimellislähtöteho (Pnom)

    25000 W

    Maks. lähtöteho

    25000 W

    Nimellinen näennäisteho

    25000 VA

    Nimellisverkkojännite

    3~ NPE 400 / 230 V tai 3~ NPE 380 / 220

    Min. verkkojännite

    150 V / 260 V

    Maks. verkkojännite

    275 V / 477 V

    Nimellislähtövirta, kun 220 / 230 V

    37,9 / 36,2 A

    Maks. lähtövirta

    42 A

    Nimellistaajuus

    50 / 60 Hz 1)

    Harmoninen kokonaissärö

    < 3 %

    Tehokerroin cos phi

    0–1 ind./kap.2)

    Maks. lähtövikavirta jaksoa kohti

    46 A / 156,7 ms

    Yleiset tiedot

    Maks. hyötysuhde

    98 %

    Euroopp. hyötysuhde UDCmin / UDCnom / UDCmax

    97,99/97,47/97,07 %

    Omakulutus yöllä

    0,61 W & 357 VA

    Jäähdytys

    Ohjattu koneellinen ilmanvaihto

    Kotelointiluokka

    IP 66

    Mitat k x l x s

    725 x 510 x 225 mm

    Paino (kevyt versio)

    35,69 kg (35,44 kg)

    Sallittu ympäristön lämpötila

    -25 °C – +60 °C

    Sallittu ilmankosteus

    0–100 %

    EMC-päästöluokka

    B

    Ylijänniteluokka DC / AC

    2 / 3

    Likaantumisaste

    2

    Melutaso

    72,5 dB(A) (viitearvo 1 pW)

    Kytkentävirta 5)

    65,7 A / 448 µs

    Invertterin topologia

    Ei-eristetty ilman muuntajaa

    Turvalaitteet

    maks. ylivirtasuoja

    80 A

    DC-eristysmittaus

    Integroitu

    Käyttäytyminen DC-ylikuormituksessa

    Toimintapisteen siirto, tehonrajoitus

    DC-kytkin

    Integroitu

    DC-sulake

    Integroitu

    Vikavirran valvontayksikkö

    Integroitu

    Aktiivinen saarekkeen tunnistus

    Taajuussiirtomenetelmä

    1. Tekniset tiedot

    Fronius Eco 27.0-3-S

    Fronius Eco

    27.0-3-S

    Tulotiedot



    Maksimitehopisteen jännitealue

    580–850 V DC

    Maks. tulojännite
    (1000 W/m² / -10 °C joutokäynnillä)

    1 000 V DC

    Minimitulojännite

    580 V DC

    Maksimitulovirta

    47,7 A

    Maks. oikosulkuvirta aurinkosähkögeneraattori 8)

    80 A

    Invertterin maks. takaisinsyöttövirta aurinkosähkökenttään 3)

    48 A (RMS)4)

    Alkutulojännite

    650 V DC

    Aurinkosähkögeneraattorin maksimikapasiteetti maahan

    5400 nF

    Aurinkosähkögeneraattorin ja maan välisen eristysvastustarkastuksen raja-arvo (toimitettaessa) 7)

    100 kΩ



    Aurinkosähkögeneraattorin ja maan välisen eristysvastustarkastuksen säädettävissä oleva alue 6)

    100 – 10 000 kΩ

    Yhtäkkisen vikavirtavalvonnan raja-arvo ja laukaisuaika (toimitettaessa)

    30 / 300 mA / ms
    60 / 150 mA / ms
    90 / 40 mA / ms

    Jatkuvan vikavirtavalvonnan raja-arvo ja laukaisuaika (toimitettaessa)

    300 / 300 mA / ms

    Jatkuvan vikavirtavalvonnan säädettävissä oleva alue 6)

    – mA

    Eristysvastustarkastuksen syklinen toisto (toimitettaessa)

    24 h

    Säädettävissä oleva alue eristysvastustarkastuksen syklistä toistoa varten

    -

    Lähtötiedot

    Nimellislähtöteho (Pnom)

    27000 W

    Maks. lähtöteho

    27000 W

    Nimellinen näennäisteho

    27000 VA

    Nimellisverkkojännite

    3~ NPE 400 / 230 V tai 3~ NPE 380 / 220

    Min. verkkojännite

    150 V / 260 V

    Maks. verkkojännite

    275 V / 477 V

    Nimellislähtövirta, kun 220 / 230 V

    40,9 / 39,1 A

    Maks. lähtövirta

    42 A

    Nimellistaajuus

    50 / 60 Hz 1)

    Harmoninen kokonaissärö

    < 3 %

    Tehokerroin cos phi

    0–1 ind./kap.2)

    Maks. lähtövikavirta jaksoa kohti

    46 A / 156,7 ms

    Yleiset tiedot

    Maks. hyötysuhde

    98 %

    Euroopp. hyötysuhde UDCmin / UDCnom / UDCmax

    97,98/97,59/97,19 %

    Omakulutus yöllä

    0,61 W & 357 VA

    Jäähdytys

    Ohjattu koneellinen ilmanvaihto

    Kotelointiluokka

    IP 66

    Mitat k x l x s

    725 x 510 x 225 mm

    Paino (kevyt versio)

    35,69 kg (35,44 kg)

    Sallittu ympäristön lämpötila

    -25 °C – +60 °C

    Sallittu ilmankosteus

    0–100 %

    EMC-päästöluokka

    B

    Ylijänniteluokka DC / AC

    2 / 3

    Likaantumisaste

    2

    Melutaso

    72,5 dB(A) (viitearvo 1 pW)

    Kytkentävirta 5)

    65,7 A / 448 µs

    Invertterin topologia

    Ei-eristetty ilman muuntajaa

    Turvalaitteet

    maks. ylivirtasuoja

    80 A

    DC-eristysmittaus

    Integroitu

    Käyttäytyminen DC-ylikuormituksessa

    Toimintapisteen siirto, tehonrajoitus

    DC-kytkin

    Integroitu

    DC-sulake

    Integroitu

    Vikavirran valvontayksikkö

    Integroitu

    Aktiivinen saarekkeen tunnistus

    Taajuussiirtomenetelmä

    1. Tekniset tiedot

    WLAN

    WLAN

    Taajuusalue

    2412 - 2462 MHz

    Käytetyt kanavat / teho

    Kanava: 1-11 b,g,n HT20
    Kanava: 3-9 HT40
    <18 dBm

    Modulaatio

    802.11b: DSSS (1Mbps DBPSK, 2Mbps DQPSK, 5,5/11Mbps CCK)
    802.11g: OFDM (6/9Mbps BPSK, 12/18Mbps QPSK, 24/36Mbps 16-QAM, 48/54Mbps 64-QAM)
    802.11n: OFDM (6.5 BPSK, QPSK, 16-QAM, 64-QAM)

    1. Tekniset tiedot

    Alaviitteiden selitykset

    1)
    Ilmoitetut arvot ovat vakioarvoja. Invertteri määritetään kunkin maan vaatimusten mukaan.
    2)
    Maa-asetuksen tai laitekohtaisten asetusten mukaan
    (ind. = induktiivinen, cap. = kapasitiivinen).
    3)
    Viallisen aurinkopaneelin maksimivirta kaikkiin muihin aurinkopaneeleihin. Itse invertteristä invertterin aurinkosähköpuolelle se on 0 A.
    4)
    Invertterin sähköisen kokoonpanon varmistama.
    5)
    Virtahuippu, kun invertteri kytketään päälle.
    6)
    Ilmoitetut arvot ovat vakioarvoja. Nämä arvot on mukautettava vaatimuksen ja aurinkosähkötehon mukaan.
    7)
    Ilmoitettu arvo on maksimiarvo; maksimiarvon ylittäminen voi vaikuttaa negatiivisesti toimintaan.
    8)
    ISC PV = ISC max ≥ I SC (STC) x 1,25 esim. näin: IEC 60364-7-712, NEC 2020, AS/NZS 5033:2021
    1. Tekniset tiedot

    Integroitu DC-kytkin Fronius Symo 3.0 - 8.2

    Tuotteen nimi

    Benedict LS32 E 7767

    Nimellinen eristysjännite

    1 000 VDC

    Nimellinen syöksyjännitelujuus

    8 kV

    Soveltuvuus eristykseen

    Kyllä, vain DC

    Käyttöluokka ja/tai aurinkosähkön käyttöluokka

    IEC/EN 60947-3 käyttöluokka DC-PV2

    Nimellinen terminen kestovirta (Icw)

    Nimellinen terminen kestovirta (Icw): 1000 A

    Nimellinen oikosulun kytkentäkyky (Icm)

    Nimellinen oikosulun kytkentäkyky (Icm): 1000 A

    Nimellinen käyttövirta ja nimellinen katkaisuteho

    Nimellinen käyttöjännite (Ue)
    [V d.c.]

    Nimellinen käyttövirta (Ie)
    [A]

    1 napa

    I(make) / I(break)
    [A]

    1 napa

    Nimellinen käyttövirta (Ie)
    [A]

    2 napaa

    I(make) / I(break)
    [A]

    2 napaa

    ≤ 500

    14

    56

    32

    128

    600

    8

    32

    27

    108

    700

    3

    12

    22

    88

    800

    3

    12

    17

    68

    900

    2

    8

    12

    48

    1 000

    2

    8

    6

    24

    1. Tekniset tiedot

    Integroitu DC-kytkin Fronius Symo 10.0 - 12.5

    Tuotteen nimi

    Benedict LS32 E 7857

    Nimellinen eristysjännite

    1 000 VDC

    Nimellinen syöksyjännitelujuus

    8 kV

    Soveltuvuus eristykseen

    Kyllä, vain DC

    Käyttöluokka ja/tai aurinkosähkön käyttöluokka

    IEC/EN 60947-3 käyttöluokka DC-PV2

    Nimellinen terminen kestovirta (Icw)

    Nimellinen terminen kestovirta (Icw): 1 000 A 2 navalle, 1700 A 2+2 navalle

    Nimellinen oikosulun kytkentäkyky (Icm)

    Nimellinen oikosulun kytkentäkyky (Icm): 1 000 A 2 navalle, 1700 A 2+2 navalle

    Nimellinen katkaisuteho

    Nimellinen käyttöjännite (Ue)
    [V d.c.]

    Nimellinen käyttövirta (Ie)[A]

    2 napaa

    I(make) / I(break)
    [A]

    2 napaa

    Nimellinen käyttövirta (Ie)[A]

    2 + 2 napaa

    I(make) / I(break)
    [A]

    2 + 2 napaa

    ≤ 500

    32

    128

    50

    200

    600

    27

    108

    35

    140

    700

    22

    88

    22

    88

    800

    17

    68

    17

    68

    900

    12

    48

    12

    48

    1 000

    6

    24

    6

    24

    1. Tekniset tiedot

    Integroitu DC-kytkin Fronius Symo 15.0 - 20.0, Fronius Eco

    Tuotteen nimi

    Benedict LS32 E 7858

    Nimellinen eristysjännite

    1 000 VDC

    Nimellinen syöksyjännitelujuus

    8 kV

    Soveltuvuus eristykseen

    Kyllä, vain DC

    Käyttöluokka ja/tai aurinkosähkön käyttöluokka

    IEC/EN 60947-3 käyttöluokka DC-PV2

    Nimellinen terminen kestovirta (Icw)

    Nimellinen terminen kestovirta (Icw): 1400 A 2 navalle, 2400 A 2+2 navalle

    Nimellinen oikosulun kytkentäkyky (Icm)

    Nimellinen oikosulun kytkentäkyky (Icm): 1400 A 2 navalle, 2400 A 2+2 navalle

    Nimellinen katkaisuteho

    Nimellinen käyttöjännite (Ue)
    [V d.c.]

    Nimellinen käyttövirta (Ie)[A]

    2 napaa

    I(make) / I(break)
    [A]

    2 napaa

    Nimellinen käyttövirta (Ie)[A]

    2 + 2 napaa

    I(make) / I(break)[A]

    2 + 2 napaa

    ≤ 500

    55

    220

    85

    340

    600

    55

    220

    75

    300

    700

    55

    220

    60

    240

    800

    49

    196

    49

    196

    900

    35

    140

    35

    140

    1 000

    20

    80

    25

    100

    1. Tekniset tiedot

    Sovellettavat standardit ja ohjeistot

    CE-merkintä
    Kaikki tarpeelliset ja asiaankuuluvat standardit ja ohjeistot ovat asiaankuuluvan EU-direktiivin mukaisia, joten laitteille on myönnetty CE-merkintä.

    Saarekekäytön estävä suojaus
    Invertterissä on sallittu suojaus saarekekäytön estämiseksi.

    Verkkokatkos
    Invertteriin on vakiomallisesti integroitu mittaus- ja turvamenettelyt, jotka takaavat syötön välittömän keskeyttämisen mahdollisen verkkokatkoksen yhteydessä (esim. energiantoimittajan aiheuttaman katkoksen tai sähköjohtovaurioiden vuoksi).

    Takuuehdot ja hävittäminen

    Fronius-tehdastakuu

    Tarkemmat, maakohtaiset takuuehdot on saatavilla osoitteessa: www.fronius.com/solar/garantie .

    Jotta voit hyödyntää uuden, asennetun Fronius-tuotteen koko takuuajan, rekisteröidy osoitteessa: www.solarweb.com.

    1. Takuuehdot ja hävittäminen

    Fronius-tehdastakuu

    Tarkemmat, maakohtaiset takuuehdot on saatavilla osoitteessa: www.fronius.com/solar/garantie .

    Jotta voit hyödyntää uuden, asennetun Fronius-tuotteen koko takuuajan, rekisteröidy osoitteessa: www.solarweb.com.

    1. Takuuehdot ja hävittäminen

    Hävittäminen

    Sähkö- ja elektroniikkalaiteromut täytyy EU-direktiivin ja kansallisen lain mukaan kerätä erikseen ja ohjata kierrätykseen ympäristön huomioon ottavalla tavalla. Käytetyt laitteet täytyy viedä takaisin jälleenmyyjälle tai paikalliseen, valtuutettuun keräys- ja jätehuoltopisteeseen. Käytetyn laitteen asianmukainen hävittäminen edistää aineellisten resurssien kestävää kierrätystä. Huomiotta jättäminen voi mahdollisesti vahingoittaa terveyttä/ympäristöä.
