    Consignes de sécurité

    link-horizontalLink copied

    Explication des avertissements et consignes de sécurité

    Les avertissements et consignes de sécurité contenus dans ces instructions servent à protéger les personnes contre d'éventuelles blessures, et le produit contre d'éventuels dommages.

    DANGER!

    Indique une situation immédiatement dangereuse

    Si elle n'est pas évitée, elle peut entraîner la mort ou des blessures graves.

    Étape de manipulation pour éviter la situation

    AVERTISSEMENT!

    Indique une situation potentiellement dangereuse

    Si elle n'est pas évitée, elle peut entraîner la mort ou des blessures graves.

    Étape de manipulation pour éviter la situation

    ATTENTION!

    Indique une situation potentiellement dangereuse

    Si elle n'est pas évitée, elle peut entraîner des blessures légères ou moyennes.

    Étape de manipulation pour éviter la situation

    REMARQUE!

    Indique des résultats de travail altérés et/ou des dommages à l'appareil et aux composants

    Les avertissements et consignes de sécurité font partie intégrante de ces instructions et doivent toujours être respectés afin de garantir une utilisation sûre et correcte du produit.

    1. Consignes de sécurité

    Explication des avertissements et consignes de sécurité

    link-horizontalLink copied

    Les avertissements et consignes de sécurité contenus dans ces instructions servent à protéger les personnes contre d'éventuelles blessures, et le produit contre d'éventuels dommages.

    DANGER!

    Indique une situation immédiatement dangereuse

    Si elle n'est pas évitée, elle peut entraîner la mort ou des blessures graves.

    Étape de manipulation pour éviter la situation

    AVERTISSEMENT!

    Indique une situation potentiellement dangereuse

    Si elle n'est pas évitée, elle peut entraîner la mort ou des blessures graves.

    Étape de manipulation pour éviter la situation

    ATTENTION!

    Indique une situation potentiellement dangereuse

    Si elle n'est pas évitée, elle peut entraîner des blessures légères ou moyennes.

    Étape de manipulation pour éviter la situation

    REMARQUE!

    Indique des résultats de travail altérés et/ou des dommages à l'appareil et aux composants

    Les avertissements et consignes de sécurité font partie intégrante de ces instructions et doivent toujours être respectés afin de garantir une utilisation sûre et correcte du produit.

    1. Consignes de sécurité

    Généralités

    link-horizontalLink copied
    Cet appareil est fabriqué selon l'état actuel de la technique et conformément aux règles techniques de sécurité en vigueur. Cependant, en cas d'erreur de manipulation ou de mauvaise utilisation, il existe un risque :
    • de blessure et de mort pour l'utilisateur ou des tiers ;
    • de dommages pour l'appareil et les autres biens de l'exploitant.
    Toutes les personnes concernées par la mise en service, la maintenance et la remise en état de l'appareil doivent :
    • posséder les qualifications correspondantes ;
    • connaître le maniement des installations électriques ;
    • lire attentivement et suivre avec précision les prescriptions des présentes instructions de service.

    Les instructions de service doivent être conservées en permanence sur le lieu d'utilisation de l'appareil. En complément des présentes instructions de service, les règles générales et locales en vigueur concernant la prévention des accidents et la protection de l'environnement doivent être respectées.

    Concernant les avertissements de sécurité et de danger présents sur l'appareil, veiller à :
    • leur lisibilité permanente ;
    • ne pas les détériorer ;
    • ne pas les retirer ;
    • ne pas les recouvrir, ni coller d'autres autocollants par-dessus, ni les peindre.

    Les bornes de raccordement peuvent atteindre des températures élevées.

    Mettre l'appareil en service uniquement si tous les dispositifs de protection sont entièrement opérationnels. Si les dispositifs de protection ne sont pas entièrement opérationnels, il existe un risque :
    • de blessure et de mort pour l'utilisateur ou des tiers ;
    • de dommages pour l'appareil et les autres biens de l'exploitant.

    Les dispositifs de sécurité dont la fonctionnalité n'est pas totale doivent être remis en état par une entreprise spécialisée agréée avant la mise en marche de l'appareil.

    Ne jamais mettre hors circuit ou hors service les dispositifs de protection.

    Les emplacements des avertissements de sécurité et de danger présents sur l'appareil se trouvent au chapitre « Généralités » des instructions de service de l'appareil.

    Éliminer les pannes qui peuvent menacer la sécurité avant de mettre l'appareil en marche.

    Votre sécurité est en jeu !

    1. Consignes de sécurité

    Conditions environnementales

    link-horizontalLink copied

    Tout fonctionnement ou stockage de l'appareil en dehors du domaine indiqué est considéré comme non conforme.

    1. Consignes de sécurité

    Groupe cible

    link-horizontalLink copied

    Ce document fournit des informations et des instructions détaillées pour s'assurer que tous les utilisateurs peuvent utiliser l'appareil de manière sûre et efficace.

    • Les informations s'adressent aux groupes de personnes suivants :
      • Professionnels techniques : personnes ayant la qualification requise et des connaissances de base en électronique et en mécanique, responsables de l'installation, de l'utilisation et de la maintenance de l'appareil.
      • Utilisateur final : les personnes qui utilisent l'appareil au quotidien et qui souhaitent comprendre les fonctions de base.
    • Indépendamment de la qualification respective, seules les activités spécifiées dans le présent document peuvent être exécutées.
    • Toutes les personnes appelées à intervenir lors de la mise en service, de la maintenance et de la remise en état de l'appareil doivent être qualifiées de manière correspondante et disposer de connaissances en installation électrique.
    • La définition des qualifications professionnelles et leur applicabilité relèvent des lois nationales.
    1. Consignes de sécurité

    Données relatives aux valeurs des émissions sonores

    link-horizontalLink copied

    L'étage maximal de puissance sonore de l'onduleur est indiqué dans les caractéristiques techniques.

    Grâce à une régulation électronique de la température, le bruit du refroidissement de l'appareil est maintenu aussi faible que possible et dépend de la puissance transformée, de la température ambiante, du niveau de propreté de l'appareil, etc.

    Une valeur d'émission rapportée au poste de travail ne peut être indiquée pour cet appareil, car le niveau de pression acoustique est fortement dépendant de la situation de montage, de la qualité du réseau, des cloisons environnantes et des caractéristiques générales du local.

    1. Consignes de sécurité

    Mesures CEM

    link-horizontalLink copied

    Dans certains cas, des influences peuvent se manifester dans la zone d'application prévue malgré le respect des valeurs limites d'émissions normalisées (p. ex. en présence d'appareils sensibles sur le site d'installation ou lorsque ce dernier est situé à proximité de récepteurs radio ou TV). L'exploitant est alors tenu de prendre des mesures pour éliminer les dysfonctionnements.

    1. Consignes de sécurité

    Sécurité des données

    link-horizontalLink copied
    L'utilisateur est responsable de la sécurité des données pour :
    • la sécurité des données liées à des modifications des réglages d'usine,
    • l'enregistrement et la conservation des réglages personnels.
    1. Consignes de sécurité

    Droits d'auteur

    link-horizontalLink copied

    Les droits de reproduction des présentes Instructions de service sont réservés au fabricant.

    Les textes et les illustrations correspondent à l'état technique au moment de l'impression, sous réserve de modifications.
    Nous vous remercions de nous faire part de vos suggestions d'amélioration et de nous signaler d'éventuelles incohérences dans les Instructions de service.

    1. Consignes de sécurité

    Compatibilité des composants périphériques

    link-horizontalLink copied

    Tous les composants installés dans l'installation photovoltaïque doivent être compatibles et présenter les possibilités de configuration nécessaires. Les composants installés ne doivent pas limiter ni influencer négativement le fonctionnement de l'installation photovoltaïque.

    REMARQUE!

    Risque lié à la non-compatibilité et/ou à la compatibilité limitée des composants de l'installation photovoltaïque.

    Des composants non compatibles peuvent limiter et/ou influencer négativement l'exploitation et/ou le fonctionnement de l'installation photovoltaïque.

    N'installer dans l'installation photovoltaïque que des composants recommandés par le fabricant.

    Avant l'installation, vérifier avec le fabricant la compatibilité des composants non expressément recommandés.

    Généralités

    link-horizontalLink copied

    Concept d'appareil

    Structure de l'appareil :

    (1)
    Couvercle du boîtier
    (2)
    Onduleur
    (3)
    Support mural
    (4)
    Zone de raccordement avec interrupteur principal DC
    (5)
    Zone de communication de données
    (6)
    Capot de la zone de communication de données

    L'onduleur transforme le courant continu généré par les modules solaires en courant alternatif. Ce courant alternatif est injecté dans le réseau électrique public de manière synchrone avec la tension du secteur.

    L'onduleur a été exclusivement conçu pour être utilisé avec des installations photovoltaïques couplées au réseau, une production de courant indépendante du réseau électrique public n'est donc pas possible.

    Compte tenu de sa conception et son mode de fonctionnement, l'onduleur offre une sécurité maximale en matière de montage et d'utilisation.

    L'onduleur surveille automatiquement le réseau électrique public. En cas de conditions de réseau anormales (par ex. coupure de courant, interruption, etc.), l'onduleur arrête immédiatement son fonctionnement et interrompt l'injection de courant dans le réseau électrique.
    La surveillance du réseau est basée sur la surveillance de la tension, de la fréquence et des conditions d'îlotage.

    L'onduleur fonctionne de manière totalement automatique. Dès que les modules solaires fournissent suffisamment d'énergie après le lever du soleil, la surveillance du réseau par l'onduleur commence. Lorsque le rayonnement solaire est suffisant, l'onduleur entame le mode d'injection dans le réseau.
    L'onduleur fonctionne alors de façon à extraire le maximum de puissance possible des modules solaires.
    Dès que l'apport en énergie n'est plus suffisant pour permettre l'injection de courant dans le réseau, l'onduleur déconnecte complètement l'électronique de puissance et interrompt le fonctionnement. Tous les réglages et toutes les données enregistrées sont mémorisés.

    Lorsque la température de l'onduleur est trop élevée, celui-ci s'autoprotège en réduisant automatiquement la puissance de sortie actuelle.
    Une température d'onduleur trop importante peut être due à une température ambiante élevée ou à une évacuation de l'air chaud insuffisante (par ex. en cas d'installation dans une armoire de commande sans évacuation de l'air chaud adaptée).

    Le Fronius Eco ne dispose pas d'un convertisseur interne. Il en résulte des restrictions au niveau du choix du module solaire et de la chaîne. La tension d'entrée DC minimale (UDC min) dépend de la tension du secteur. Pour une application correcte, un appareil hautement optimisé est disponible.

    1. Généralités

    Concept d'appareil

    link-horizontalLink copied

    Structure de l'appareil :

    (1)
    Couvercle du boîtier
    (2)
    Onduleur
    (3)
    Support mural
    (4)
    Zone de raccordement avec interrupteur principal DC
    (5)
    Zone de communication de données
    (6)
    Capot de la zone de communication de données

    L'onduleur transforme le courant continu généré par les modules solaires en courant alternatif. Ce courant alternatif est injecté dans le réseau électrique public de manière synchrone avec la tension du secteur.

    L'onduleur a été exclusivement conçu pour être utilisé avec des installations photovoltaïques couplées au réseau, une production de courant indépendante du réseau électrique public n'est donc pas possible.

    Compte tenu de sa conception et son mode de fonctionnement, l'onduleur offre une sécurité maximale en matière de montage et d'utilisation.

    L'onduleur surveille automatiquement le réseau électrique public. En cas de conditions de réseau anormales (par ex. coupure de courant, interruption, etc.), l'onduleur arrête immédiatement son fonctionnement et interrompt l'injection de courant dans le réseau électrique.
    La surveillance du réseau est basée sur la surveillance de la tension, de la fréquence et des conditions d'îlotage.

    L'onduleur fonctionne de manière totalement automatique. Dès que les modules solaires fournissent suffisamment d'énergie après le lever du soleil, la surveillance du réseau par l'onduleur commence. Lorsque le rayonnement solaire est suffisant, l'onduleur entame le mode d'injection dans le réseau.
    L'onduleur fonctionne alors de façon à extraire le maximum de puissance possible des modules solaires.
    Dès que l'apport en énergie n'est plus suffisant pour permettre l'injection de courant dans le réseau, l'onduleur déconnecte complètement l'électronique de puissance et interrompt le fonctionnement. Tous les réglages et toutes les données enregistrées sont mémorisés.

    Lorsque la température de l'onduleur est trop élevée, celui-ci s'autoprotège en réduisant automatiquement la puissance de sortie actuelle.
    Une température d'onduleur trop importante peut être due à une température ambiante élevée ou à une évacuation de l'air chaud insuffisante (par ex. en cas d'installation dans une armoire de commande sans évacuation de l'air chaud adaptée).

    Le Fronius Eco ne dispose pas d'un convertisseur interne. Il en résulte des restrictions au niveau du choix du module solaire et de la chaîne. La tension d'entrée DC minimale (UDC min) dépend de la tension du secteur. Pour une application correcte, un appareil hautement optimisé est disponible.

    1. Généralités

    Utilisation conforme à la destination

    link-horizontalLink copied
    L'onduleur est exclusivement destiné à transformer le courant continu des modules solaires en courant alternatif et à injecter ce dernier dans le réseau électrique public.
    Est considérée comme non conforme :
    • toute autre utilisation ou toute utilisation allant au-delà de la destination ;
    • toute transformation apportée à l'onduleur qui n'est pas expressément recommandée par Fronius ;
    • l'installation de composants qui ne sont pas expressément recommandés ou distribués par Fronius.

    Le fabricant n'assume aucune responsabilité pour les dommages consécutifs.
    Toute prétention à garantie devient caduque.

    Font également partie de l'emploi conforme :
    • la lecture intégrale et le respect de toutes les indications ainsi que de tous les avertissements de sécurité et de danger fournis dans les instructions de service et les instructions d'installation ;
    • le respect des travaux de maintenance ;
    • le montage selon les instructions d'installation.

    Lors de la conception d'une installation photovoltaïque, veiller à ce que les composants soient exploités exclusivement dans leur domaine d'utilisation autorisé.

    Toutes les mesures recommandées par le fabricant destinées au maintien durable des propriétés du module solaire doivent être respectées.

    Respecter les directives fournies par le distributeur d'électricité pour l'injection dans le réseau et les méthodes de connexion.

    1. Généralités

    Avertissements sur l'appareil

    link-horizontalLink copied

    Des avertissements et symboles de sécurité sont placés sur et dans l'onduleur. Ces avertissements et symboles de sécurité ne doivent être ni retirés, ni recouverts. Ils permettent de prévenir les erreurs de manipulation pouvant être à l'origine de graves dommages corporels et matériels.

    Symboles de sécurité :

    Risque de dommages corporels et matériels graves suite à une erreur de manipulation.

    N'utiliser les fonctions décrites qu'après avoir lu et compris l'intégralité des documents suivants :

    • les présentes instructions de service ;
    • toutes les instructions de service des composants périphériques de l'installation photovoltaïque, en particulier les consignes de sécurité.

    Tension électrique dangereuse.

    Attendre l'expiration de la durée de décharge des condensateurs !

    Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques et sa transposition dans le droit national, les appareils électriques usagés doivent être collectés de manière séparée et faire l'objet d'un recyclage conforme à la protection de l'environnement. Rapporter l'appareil usagé auprès du revendeur ou se renseigner sur l'existence d'un système de collecte et d'élimination local autorisé. Le non-respect de cette directive européenne peut avoir des conséquences pour l'environnement et pour la santé !

    Texte des avertissements :

    AVERTISSEMENT !
    Une décharge électrique peut être mortelle. Avant d'ouvrir l'appareil, veiller à ce que le côté entrée et le côté sortie soient hors tension. Attendre l'expiration de la durée de décharge des condensateurs (5 minutes).

    Symboles sur la plaque signalétique :

    Marquage CE – confirme la conformité aux directives et règlements européens applicables.

    Marquage UKCA – confirme la conformité aux directives et règlements britanniques applicables.

    Marquage DEEE – les déchets d'équipements électriques et électroniques doivent être collectés séparément et recyclés dans le respect de l'environnement, conformément à la directive européenne et à la législation nationale.

    Marquage RCM – conforme aux exigences australiennes et néo-zélandaises.

    Marquage ICASA – conforme aux exigences de l'ICASA (Independent Communications Authority of South Africa).

    Marquage CMIM – conforme aux exigences d'IMANOR (Institut Marocain de Normalisation) concernant les règles d'importation et la conformité aux normes marocaines.

    1. Généralités

    Fusibles de chaîne

    link-horizontalLink copied

    AVERTISSEMENT!

    Une décharge électrique peut être mortelle.

    Danger en raison de la tension au niveau des porte-fusibles. Les porte-fusibles sont sous tension lorsque de la tension est présente au niveau du connecteur DC de l'onduleur, même lorsque l'interrupteur DC est désactivé. Avant toute opération sur le porte-fusibles de l'onduleur, veiller à ce que le côté DC soit hors tension.

    L'utilisation de fusibles de chaîne dans le Fronius Eco permet une protection supplémentaire des modules solaires.
    Le courant de court-circuit maximal Isc et les indications de fusible de chaîne de série maximum (par ex. Maximum Series Fuse Rating) dans la fiche technique des modules du module solaire correspondant sont déterminants pour la protection des modules solaires.
    Le fusible de chaîne maximum  par borne de raccordement est de 20 A.
    Le courant MPP maximum (courant nominal, courant de fonctionnement)Imax est de 15 A par chaîne.

    Si trois chaînes sont connectées, les chaînes 1.1, 2.1, 2.3 doivent être utilisées.
    Si quatre chaînes sont connectées, les chaînes 1.1, 1.2, 2.1, 2.2 doivent être utilisées.

    Si l'onduleur fonctionne avec un boîtier collecteur de chaînes externe, alors un kit connecteur DC doit être utilisé (référence : 4,251,015). Dans ce cas, les modules solaires sont protégés de façon externe dans le boîtier collecteur de chaînes et il est nécessaire d'utiliser des goujons métalliques dans l'onduleur.

    Les dispositions nationales en matière de protection par fusibles doivent être observées. L'installateur électrique est responsable de la sélection des fusibles de chaîne appropriés.

    REMARQUE!

    Afin d'éviter les risques d'incendie, les fusibles défectueux doivent être remplacés uniquement par des nouveaux fusibles équivalents.



    L'onduleur est livré en option avec les fusibles suivants :
    • 6 fusibles de chaîne 15 A à l'entrée DC+ et 6 goujons métalliques à l'entrée DC-
    • 12 goujons métalliques
    1. Généralités

    Critères de sélection appropriée des fusibles de chaîne

    link-horizontalLink copied
    Afin d'éviter un déclenchement prématuré du fusible en fonctionnement normal, il est recommandé de respecter les critères suivants lors de la protection des chaînes de modules solaires par chaîne de modules solaires :
    • IN > 1,5 x ISC
    • VN >/= tension à vide max. du générateur PV
    • Dimensions du fusible : diamètre 10 x 38 mm
    IN
    Courant nominal du fusible
    ISC
    Courant de court-circuit en conditions de test standard (STC), conformément à la fiche technique des modules solaires
    VN
    Tension nominale du fusible

    REMARQUE!

    La valeur nominale du courant du fusible ne doit pas excéder la valeur de protection maximale figurant dans la fiche technique du fabricant du module solaire.

    Si aucune valeur de protection maximale n'est indiquée, demander celle-ci au fabricant du module solaire.

    Communication de données et Fronius Solar Net

    link-horizontalLink copied

    Fronius Solar Net et transfert de données

    Fronius Solar Net a été développé par Fronius pour une utilisation individuelle des extensions de système. Fronius Solar Net est un réseau de données permettant de relier plusieurs onduleurs aux extensions de système.

    Fronius Solar Net est un système de bus à topologie en anneau. Pour que un ou plusieurs onduleurs reliés dans le Fronius Solar Net puissent communiquer avec une extension de système, un câble adapté suffit.

    Pour définir chaque onduleur de manière univoque dans Fronius Solar Net, il faut également leur affecter un numéro individuel.
    Procéder à l'attribution des numéros individuels conformément à la section Le point de menu SETUP.

    Diverses extensions de système sont automatiquement reconnues par Fronius Solar Net.

    Pour différencier plusieurs extensions de système identiques, il est nécessaire de leur attribuer un numéro individuel.

    Des informations détaillées sur les différentes extensions de système figurent dans les instructions de service correspondantes et sur le site Internet http://www.fronius.com.

    ® http://www.fronius.com/QR-link/4204101938

    1. Communication de données et Fronius Solar Net

    Fronius Solar Net et transfert de données

    link-horizontalLink copied

    Fronius Solar Net a été développé par Fronius pour une utilisation individuelle des extensions de système. Fronius Solar Net est un réseau de données permettant de relier plusieurs onduleurs aux extensions de système.

    Fronius Solar Net est un système de bus à topologie en anneau. Pour que un ou plusieurs onduleurs reliés dans le Fronius Solar Net puissent communiquer avec une extension de système, un câble adapté suffit.

    Pour définir chaque onduleur de manière univoque dans Fronius Solar Net, il faut également leur affecter un numéro individuel.
    Procéder à l'attribution des numéros individuels conformément à la section Le point de menu SETUP.

    Diverses extensions de système sont automatiquement reconnues par Fronius Solar Net.

    Pour différencier plusieurs extensions de système identiques, il est nécessaire de leur attribuer un numéro individuel.

    Des informations détaillées sur les différentes extensions de système figurent dans les instructions de service correspondantes et sur le site Internet http://www.fronius.com.

    ® http://www.fronius.com/QR-link/4204101938

    1. Communication de données et Fronius Solar Net

    Zone de communication de données

    link-horizontalLink copied

    Selon le modèle, l'onduleur peut être équipé de la carte enfichable Fronius Datamanager (8).

    Pos.

    Désignation

    (1)

    Interface de courant multifonction commutable.
    Pour une explication plus détaillée, voir la section suivante Explication relative à l’interface de courant multifonction.

    Pour le raccordement à l'interface de courant multifonction, utiliser la contre-fiche à 2 pôles fournie avec l'onduleur.

    (2) /
    (3)

    Connecteur Fronius Solar Net/Interface Protocol IN
    Connecteur Fronius Solar Net/Interface Protocol OUT
    Entrée et sortie« Fronius Solar Net »/Interface Protocol pour la connexion avec d'autres composants DATCOM (par ex. onduleur, Fronius Sensor Box, etc.)

    Lors de la mise en réseau de plusieurs composants DATCOM, un obturateur de port libre doit être enfiché sur chaque connecteur IN ou OUT libre d'un composant DATCOM.
    Deux prises de raccordement sont incluses dans la livraison des onduleurs équipés de la carte enfichable Fronius Datamanager.

    (4)

    LED « Fronius Solar Net »
    indique si l'alimentation Fronius Solar Net est disponible

    (5)

    LED « Transfert de données »
    clignote lors de l'accès à la clé USB. Pendant ce laps de temps, la clé USB ne doit pas être retirée.

    (6)

    Connecteur USB A
    pour le raccordement d'une clé USB de taille maximale 65 x 30 mm (2.6 x 2.1 in.).

    La clé USB peut jouer le rôle de datalogger pour l'onduleur auquel elle est connectée. La clé USB n'est pas comprise dans la livraison de l'onduleur.

    (7)

    Contact commutable sans potentiel (relais) avec contre-fiche

    max. 250 V AC/4 A AC
    max. 30 V DC/1 A DC
    max. 1,5 mm² (AWG 16) de section de câble

    Broche 1 = contact à fermeture (Normally Open)
    Broche 2 = racine (Common)
    Broche 3 = contact à ouverture (Normally Closed)

    Pour une explication plus détaillée, voir la section Relais (contact de commutation sans potentiel).
    Pour le raccordement au contact de commutation sans potentiel, utiliser la contre-fiche fournie avec l'onduleur.

    (8)

    Fronius Datamanager 2.0 avec antenne WLAN
    ou
    cache pour compartiment de cartes d'option

    Remarque : Le Fronius Datamanager 2.0 n'est disponible qu'en option.

    (9)

    Cache pour compartiment de cartes d'option

    1. Communication de données et Fronius Solar Net

    Description de la DEL « Fronius Solar Net »

    link-horizontalLink copied

    La DEL « Fronius Solar Net » est allumée :
    l'alimentation électrique pour la communication de données au sein du Fronius Solar Net/Interface Protocol fonctionne correctement.

    La DEL « Fronius Solar Net » clignote brièvement toutes les 5 secondes :
    erreur dans la communication de données dans le Fronius Solar Net

    • Surintensité (flux de courant > 3 A, par ex. en raison d'un court-circuit dans le circuit Fronius Solar Net)
    • Sous-tension (pas de court-circuit, tension dans le Fronius Solar Net < 6,5 V, par ex. en raison d'un nombre de composants DATCOM trop important dans le Fronius Solar Net et d'une alimentation électrique insuffisante)

      Dans ce cas, une alimentation électrique supplémentaire pour les composants DATCOM Fronius à l'aide d'un bloc d'alimentation externe (43,0001,1194) est nécessaire sur l'un des composants DATCOM Fronius.

      Pour détecter une sous-tension existante, vérifier, le cas échéant, la présence d'éventuelles erreurs sur d'autres composants DATCOM Fronius.

    Après une déconnexion suite à une surintensité ou une sous-tension, l'onduleur essaie toutes les 5 secondes de rétablir l'alimentation électrique dans Fronius Solar Net, tant que l'erreur perdure.

    Lorsque l'erreur est éliminée, Fronius Solar Net est à nouveau alimenté en courant dans les 5 secondes.

    1. Communication de données et Fronius Solar Net

    Exemple

    link-horizontalLink copied

    Enregistrement et archivage des données relatives à l’onduleur et au capteur à l’aide du Fronius Datamanager et de la Fronius Sensor Box :

    Réseau de données avec 3 onduleurs et une Fronius Sensor Box :
    - onduleur 1 avec Fronius Datamanager
    - onduleurs 2 et 3 sans Fronius Datamanager !

    = obturateur de port libre

    La communication externe (Fronius Solar Net) s’effectue sur l’onduleur via la zone de communication de données. La zone de communication de données comprend deux interfaces RS 422 jouant un rôle d’entrée et de sortie. La liaison est réalisée au moyen de connecteurs RJ45.

    IMPORTANT ! Dans la mesure où le « Fronius Datamanager » fonctionne comme un datalogger, aucun autre datalogger ne doit être présent dans le circuit Fronius Solar Net.
    Un seul « Fronius Datamanager » par circuit Fronius Solar Net !
    Fronius Symo 3 - 10 kW : Démonter tous les Fronius Datamanager restants et fermer le compartiment de cartes d’option avec un cache (42,0405,2020) disponible en option chez Fronius ou utiliser un onduleur sans Fronius Datamanager (version light).
    Fronius Symo 10 - 20 kW, Fronius Eco : Démonter tous les Fronius Datamanager restants et fermer le compartiment de cartes d’option avec le remplacement du cache (référence 42,0405,2094) ou utiliser un onduleur sans Fronius Datamanager (version light).

    1. Communication de données et Fronius Solar Net

    Explication relative à l’interface de courant multifonction

    link-horizontalLink copied

    Plusieurs variantes de raccordement peuvent être connectées à l’interface de courant multifonction. Cependant, elles ne peuvent pas fonctionner simultanément. Par exemple, si un compteur S0 a été raccordé à l’interface de courant multifonction, aucune borne à signaux pour protection contre la surtension ne peut être raccordée (et inversement).

    Broche 1 = entrée de mesure : max. 20 mA, résistance de mesure (charge) 100 Ohm
    Broche 2 = courant de court-circuit max. 15 mA, tension à vide max. 16 V DC ou GND

    Variante de raccordement 1 : Borne à signaux pour protection contre la surtension
    L’option DC SPD (protection contre la surtension) déclenche l’affichage d’un avertissement ou d’une erreur sur l’écran, selon le réglage dans le menu Basic (sous-menu Entrée de signal). Vous trouverez des informations plus détaillées concernant l’option DC SPD dans les Instructions d’installation.

    Variante de raccordement 2 : Compteur S0
    Un compteur pour la saisie de l’autoconsommation par S0 peut être directement raccordé à l’onduleur. Ce compteur S0 peut être placé au niveau du point d’injection ou dans le secteur de consommation.

    IMPORTANT ! Le raccordement d’un compteur S0 sur l’onduleur peut nécessiter une mise à jour du micrologiciel de l’onduleur.

    Le compteur S0 doit être conforme à la norme CEI62053-31 classe B.

    Taux d’impulsion max. recommandé du compteur S0 :

    Puissance PV kWc [kW]

    Taux d’impulsion max. par kWc

    30

    1 000

    20

    2 000

    10

    5 000

    ≤ 5,5

    10 000

    Ce compteur permet d’effectuer une réduction dynamique de la puissance de deux manières :
    • Réduction dynamique de la puissance au moyen d’un onduleur
      Pour plus d’informations, voir le chapitre Réduction dynamique de la puissance au moyen d’un onduleur à la page (→)
    • Réduction dynamique de la puissance au moyen de Fronius Datamanager 2.0
      pour plus d’informations, voir : manuals.fronius.com/html/4204260191/#0_m_0000017472
    1. Communication de données et Fronius Solar Net

    Fail-Safe

    link-horizontalLink copied

    Dans le circuit Fronius Solar Net (interconnexion de plusieurs onduleurs), la fonction Fail-Safe empêche une alimentation non autorisée des onduleurs reliés pendant la phase de démarrage ou pendant le fonctionnement. À cet effet, un signal est transmis aux onduleurs secondaires (appareils Lite) par l'onduleur primaire avec Datamanager intégré.

    La fonction est activée dès qu'une panne du Datamanager ou une interruption de la connexion Fronius Solar Net se produit. Dans ce cas, le signal n'est pas transmis aux onduleurs secondaires. Tous les appareils s'éteignent avec l'état 710.

    Les conditions suivantes doivent être remplies pour permettre le bon fonctionnement de Fail-Safe :

    • Pour tous les onduleurs du circuit Fronius Solar Net, le mode Fail-Safe doit être réglé sur Permanent et Fail-Safe Behaviour sur Disconnect.
    • L'onduleur avec le Datamanager doit se trouver au dernier emplacement de la conduite circulaire.

    Câblage conforme

    Fonctionnement en cas d'erreur

    Des erreurs se produisent au début et à la fin du circuit Fronius Solar Net, l'onduleur primaire arrête l'envoi du signal, l'onduleur secondaire s'éteint avec l'état 710.

    Des erreurs se produisent au début et à la fin du circuit Fronius Solar Net ou entre les onduleurs reliés, l'onduleur primaire arrête l'envoi du signal, l'onduleur secondaire s'éteint avec l'état 710.

    1. Communication de données et Fronius Solar Net

    Réduction dynamique de la puissance au moyen d’un onduleur

    link-horizontalLink copied

    Les entreprises du secteur de l’électricité ou l’opérateur réseau peuvent définir des limites d’injection pour un onduleur. La réduction dynamique de la puissance tient compte de l’autoconsommation du foyer avant que la puissance de l’onduleur ne soit réduite.

    Un compteur déterminant l’autoconsommation par S0 peut être directement raccordé à l’onduleur - voir le chapitre Explication relative à l’interface de courant multifonction à la page (→)

    Une limite d’injection peut être réglée dans le menu Basic sous Entrée signal - S0 Meter - voir chapitre Les entrées du menu Basic à la page (→).

    Possibilités de réglage du S0 Meter :
    • Limite d’injection dans le réseau
      Champ permettant de saisir la puissance maximale d’injection dans le réseau en W. Si cette valeur est dépassée, l’onduleur réduit la puissance à la valeur réglée dans le temps requis par les normes et dispositions nationales.
    • Impulsions par kWh
      Champ permettant de saisir les impulsions par kWh du compteur S0.

    L’option zéro injection peut être utilisée avec cette configuration.

    En cas d’utilisation du compteur S0 et de réduction de la puissance au moyen d’un onduleur, le compteur S0 doit être installé dans le secteur de consommation.

    Compteur S0 dans le secteur de consommation

    Si une réduction dynamique de la puissance est configurée ultérieurement au moyen de Fronius Datamanager 2.0 (interface utilisateur de l’onduleur - menu Éditeur Fournisseur d’électricité - Réduction dynamique de la puissance), la réduction dynamique de la puissance doit être désactivée au moyen d’un onduleur (écran de l’onduleur- menu Basic - Entrée de signal - S0 Meter).

    Fronius Datamanager 2.0

    link-horizontalLink copied

    Éléments de commande, connecteurs et voyants sur le Fronius Datamanager 2.0

    Nº

    Fonction



    (1)

    Commutateur IP
    pour commuter l'adresse IP :





    Position de commutation A
    adresse IP fixe ou ouverture du point d'accès WLAN

    Pour une connexion directe à un PC via LAN, le Fronius Datamanager 2.0 fonctionne avec l'adresse IP fixe 169.254.0.180.

    Si le commutateur IP se trouve en position A, un point d'accès WLAN pour une connexion directe au Fronius Datamanager 2.0 est également ouvert.

    Données d'accès à ce point d'accès :
    Nom du réseau : FRONIUS_240.XXXXXX
    Clé : Saisir le mot de passe affiché sur l’écran de l’onduleur.

    L'accès au Fronius Datamanager 2.0 est possible :

    • via le nom DNS « http://datamanager » ;
    • via l'adresse IP 169.254.0.180 pour l'interface LAN ;
    • via l'adresse IP 192.168.250.181 pour le point d'accès WLAN.





    Position de commutation B
    adresse IP attribuée

    Le Fronius Datamanager 2.0 fonctionne avec une adresse IP attribuée de manière dynamique (DHCP) par défaut.
    L'adresse IP peut être paramétrée sur le site Internet du Fronius Datamanager 2.0.



    (2)

    LED WLAN

    • clignote en vert : le Fronius Datamanager 2.0 se trouve en mode de service
      (le commutateur IP de la carte enfichable Fronius Datamanager 2.0 se trouve en position A ou le mode de service a été activé via l'écran de l'onduleur, le point d'accès WiFi est ouvert) ;
    • allumée en vert : connexion WLAN existante ;
    • clignote alternativement en vert/rouge : dépassement de la durée d'activation du point d'accès WLAN (1 heure) ;
    • allumée en rouge : connexion WLAN inexistante ;
    • clignote en rouge : connexion WLAN défectueuse ;
    • éteinte : le Fronius Datamanager 2.0 se trouve en mode esclave.

    (3)

    LED de connexion Solar.web

    • allumée en vert : connexion à Fronius Solar.web existante ;
    • allumée en rouge : connexion à Fronius Solar.web nécessaire mais inexistante ;
    • éteinte : aucune connexion nécessaire à Fronius Solar.web.

    (4)

    LED d'alimentation

    • allumée en vert : alimentation via Fronius Solar Net suffisante ; le Fronius Datamanager 2.0 est prêt à fonctionner ;
    • éteinte : alimentation via Fronius Solar Net déficiente ou inexistante ; une alimentation externe est nécessaire
      ou
      le Fronius Datamanager 2.0 se trouve en mode esclave ;
    • clignote en rouge : procédure de mise à jour en cours

      IMPORTANT ! Ne pas interrompre l'alimentation en courant pendant une procédure de mise à jour.
    • allumée en rouge : la procédure de mise à jour a échoué.

    (5)

    LED de connexion

    • allumée en vert : la connexion est établie au sein de « Fronius Solar Net » ;
    • allumée en rouge : la connexion est interrompue au sein de « Fronius Solar Net » ;
    • éteinte : le Fronius Datamanager 2.0 se trouve en mode esclave.

    (6)

    Connecteur LAN
    interface Ethernet avec marque de couleur bleue, pour le raccordement du câble Ethernet

    (7)

    Entrées/Sorties
    entrées et sorties numériques

    Modbus RTU 2 fils (RS485) :

    D-
    Données Modbus -
    D+
    Données Modbus +

    Alimentation int./ext.

    -
    GND
    +
    Uint / Uext
    Sortie de tension interne 12,8 V
    ou
    Entrée pour une tension d'alimentation externe
    >12,8 - 24 V DC (+ 20 %)

    Entrées numériques : 0 - 3, 4 - 9
    Niveau de tension : bas = min. 0 V - max. 1,8 V ; haut = min. 3 V - max. 24 V DC (+ 20 %)
    Courants d'entrée : selon tension d'entrée ; résistance d'entrée = 46 kOhm

    Sorties numériques : 0 - 3
    Pouvoir de coupure en cas d'alimentation via la carte enfichable Fronius Datamanager 2.0 : 3,2 W au total pour les 4 sorties numériques

    Pouvoir de coupure en cas d'alimentation via un bloc d'alimentation externe avec min. 12,8 - max. 24 V DC (+ 20 %), raccordé à Uint / Uext et GND : 1 A, 12,8 - 24 V DC (selon le bloc d'alimentation externe) par sortie numérique

    Le raccordement aux entrées/sorties s'effectue au moyen de la contre-fiche fournie.

    (8)

    Socle d'antenne
    pour la fixation de l'antenne WLAN

    (9)

    Commutateur de terminaison Modbus (pour Modbus RTU)
    terminaison de bus interne avec résistance de 120 ohm (oui/non)

    Commutateur en position « ON » : résistance de terminaison de 120 ohm active
    Commutateur en position « OFF » : aucune résistance de terminaison active

    IMPORTANT ! Dans un bus RS485, la résistance de terminaison du premier et du dernier appareil doit être active.

    (10)

    Commutateur Fronius Solar Net maître/esclave
    pour la commutation entre modes maître et esclave au sein d'un circuit Fronius Solar Net

    IMPORTANT ! En mode esclave, toutes les LED de la carte enfichable Fronius Datamanager 2.0 sont éteintes.

    1. Fronius Datamanager 2.0

    Éléments de commande, connecteurs et voyants sur le Fronius Datamanager 2.0

    link-horizontalLink copied

    Nº

    Fonction



    (1)

    Commutateur IP
    pour commuter l'adresse IP :





    Position de commutation A
    adresse IP fixe ou ouverture du point d'accès WLAN

    Pour une connexion directe à un PC via LAN, le Fronius Datamanager 2.0 fonctionne avec l'adresse IP fixe 169.254.0.180.

    Si le commutateur IP se trouve en position A, un point d'accès WLAN pour une connexion directe au Fronius Datamanager 2.0 est également ouvert.

    Données d'accès à ce point d'accès :
    Nom du réseau : FRONIUS_240.XXXXXX
    Clé : Saisir le mot de passe affiché sur l’écran de l’onduleur.

    L'accès au Fronius Datamanager 2.0 est possible :

    • via le nom DNS « http://datamanager » ;
    • via l'adresse IP 169.254.0.180 pour l'interface LAN ;
    • via l'adresse IP 192.168.250.181 pour le point d'accès WLAN.





    Position de commutation B
    adresse IP attribuée

    Le Fronius Datamanager 2.0 fonctionne avec une adresse IP attribuée de manière dynamique (DHCP) par défaut.
    L'adresse IP peut être paramétrée sur le site Internet du Fronius Datamanager 2.0.



    (2)

    LED WLAN

    • clignote en vert : le Fronius Datamanager 2.0 se trouve en mode de service
      (le commutateur IP de la carte enfichable Fronius Datamanager 2.0 se trouve en position A ou le mode de service a été activé via l'écran de l'onduleur, le point d'accès WiFi est ouvert) ;
    • allumée en vert : connexion WLAN existante ;
    • clignote alternativement en vert/rouge : dépassement de la durée d'activation du point d'accès WLAN (1 heure) ;
    • allumée en rouge : connexion WLAN inexistante ;
    • clignote en rouge : connexion WLAN défectueuse ;
    • éteinte : le Fronius Datamanager 2.0 se trouve en mode esclave.

    (3)

    LED de connexion Solar.web

    • allumée en vert : connexion à Fronius Solar.web existante ;
    • allumée en rouge : connexion à Fronius Solar.web nécessaire mais inexistante ;
    • éteinte : aucune connexion nécessaire à Fronius Solar.web.

    (4)

    LED d'alimentation

    • allumée en vert : alimentation via Fronius Solar Net suffisante ; le Fronius Datamanager 2.0 est prêt à fonctionner ;
    • éteinte : alimentation via Fronius Solar Net déficiente ou inexistante ; une alimentation externe est nécessaire
      ou
      le Fronius Datamanager 2.0 se trouve en mode esclave ;
    • clignote en rouge : procédure de mise à jour en cours

      IMPORTANT ! Ne pas interrompre l'alimentation en courant pendant une procédure de mise à jour.
    • allumée en rouge : la procédure de mise à jour a échoué.

    (5)

    LED de connexion

    • allumée en vert : la connexion est établie au sein de « Fronius Solar Net » ;
    • allumée en rouge : la connexion est interrompue au sein de « Fronius Solar Net » ;
    • éteinte : le Fronius Datamanager 2.0 se trouve en mode esclave.

    (6)

    Connecteur LAN
    interface Ethernet avec marque de couleur bleue, pour le raccordement du câble Ethernet

    (7)

    Entrées/Sorties
    entrées et sorties numériques

    Modbus RTU 2 fils (RS485) :

    D-
    Données Modbus -
    D+
    Données Modbus +

    Alimentation int./ext.

    -
    GND
    +
    Uint / Uext
    Sortie de tension interne 12,8 V
    ou
    Entrée pour une tension d'alimentation externe
    >12,8 - 24 V DC (+ 20 %)

    Entrées numériques : 0 - 3, 4 - 9
    Niveau de tension : bas = min. 0 V - max. 1,8 V ; haut = min. 3 V - max. 24 V DC (+ 20 %)
    Courants d'entrée : selon tension d'entrée ; résistance d'entrée = 46 kOhm

    Sorties numériques : 0 - 3
    Pouvoir de coupure en cas d'alimentation via la carte enfichable Fronius Datamanager 2.0 : 3,2 W au total pour les 4 sorties numériques

    Pouvoir de coupure en cas d'alimentation via un bloc d'alimentation externe avec min. 12,8 - max. 24 V DC (+ 20 %), raccordé à Uint / Uext et GND : 1 A, 12,8 - 24 V DC (selon le bloc d'alimentation externe) par sortie numérique

    Le raccordement aux entrées/sorties s'effectue au moyen de la contre-fiche fournie.

    (8)

    Socle d'antenne
    pour la fixation de l'antenne WLAN

    (9)

    Commutateur de terminaison Modbus (pour Modbus RTU)
    terminaison de bus interne avec résistance de 120 ohm (oui/non)

    Commutateur en position « ON » : résistance de terminaison de 120 ohm active
    Commutateur en position « OFF » : aucune résistance de terminaison active

    IMPORTANT ! Dans un bus RS485, la résistance de terminaison du premier et du dernier appareil doit être active.

    (10)

    Commutateur Fronius Solar Net maître/esclave
    pour la commutation entre modes maître et esclave au sein d'un circuit Fronius Solar Net

    IMPORTANT ! En mode esclave, toutes les LED de la carte enfichable Fronius Datamanager 2.0 sont éteintes.

    1. Fronius Datamanager 2.0

    Fronius Datamanager 2.0 pendant la nuit ou en cas de tension DC insuffisante

    link-horizontalLink copied

    Le paramètre « Mode nuit » de l'entrée de menu Setup Réglage affichage est réglé par défaut sur « OFF ».
    Par conséquent, le Fronius Datamanager 2.0 n'est pas accessible durant la nuit ou en cas de tension DC insuffisante.

    Pour activer le Fronius Datamanager 2.0, éteindre puis redémarrer l'onduleur côté AC et appuyer dans un délai de 90 secondes sur n'importe quelle touche de fonction sur l'écran de l'onduleur.

    Voir également le chapitre « Les entrées du menu Setup », « Réglage affichage » (Mode Nuit).

    1. Fronius Datamanager 2.0

    Première mise en service

    link-horizontalLink copied
    Pour la première mise en service du Fronius Datamanager 2.0 :
    • une carte enfichable Fronius Datamanager 2.0 doit être intégrée dans l’onduleur,
      ou
    • une Fronius Datamanager Box 2.0 doit se trouver dans le circuit Fronius Solar Net.

    IMPORTANT ! Pour l'établissement de la connexion avec le Fronius Datamanager 2.0, « Obtenir une adresse IP automatiquement (DHCP) » doit être activé sur le terminal correspondant (par ex. ordinateur portable, tablette, etc.).

    REMARQUE!

    S'il n'y a qu'un seul onduleur dans l'installation photovoltaïque, les étapes de travail 1 et 2 peuvent être ignorées.

    Dans ce cas, la première mise en service a lieu à l'étape de travail 3.

    1Câbler l'onduleur avec le Fronius Datamanager 2.0 ou la Fronius Datamanager Box 2.0 dans Fronius Solar Net
    2Lors de la mise en réseau de plusieurs onduleurs dans Fronius Solar Net :Positionner correctement le commutateur Maître / Esclave Fronius Solar Net sur la carte enfichable ou la Box Fronius Datamanager 2.0
    • un onduleur avec Fronius Datamanager 2.0 = Maître ;
    • tous les autres onduleurs avec Fronius Datamanager 2.0 = Esclave (les LED des cartes enfichables et des Box Fronius Datamanager 2.0 sont éteintes).
    3Basculer l'appareil en mode de service
    • Activer le point d'accès WLAN via le menu Setup de l'onduleur

    L'onduleur établit le point d'accès WLAN. Le point d'accès WLAN reste ouvert pendant 1 heure. Le commutateur IP sur le Fronius Datamanager 2.0 peut rester en position de commutation B avec l'activation du point d'accès WLAN.





    Installation avec un navigateur Internet

    4Connecter le terminal au point d'accès WLANSSID = FRONIUS_240.xxxxx (5-8 chiffres)
    • Rechercher un réseau portant le nom « FRONIUS_240.xxxxx » ;
    • Établir la connexion à ce réseau ;
    • Saisir le mot de passe à l'écran de l'onduleur
    (ou connecter le terminal et l'onduleur au moyen d'un câble Ethernet).



    5Dans le navigateur, saisir :
    http://datamanager
    ou
    192.168.250.181 (adresse IP pour la connexion WLAN)
    oder
    169.254.0.180 (adresse IP pour la connexion LAN)

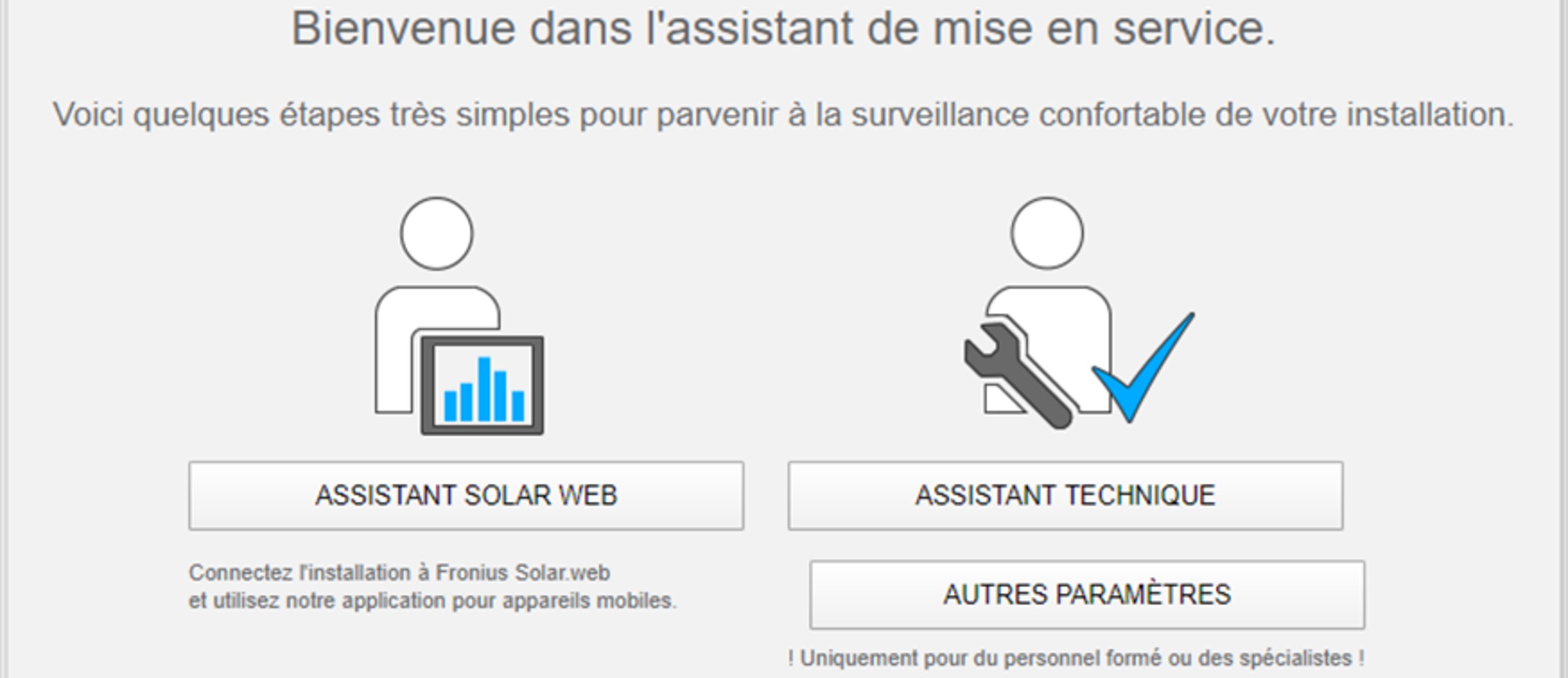

    La page d'accueil de l'assistant de mise en service s'affiche.

    L'assistant technique est destiné à l'installateur et contient des paramétrages normalisés. L'exécution de l'assistant technique est facultative.
    Si l'assistant technique est exécuté, le mot de passe de service doit être absolument noté. Ce mot de passe de service est nécessaire pour la configuration du point de menu Éditeur fournisseur.
    Si l’assistant technique n’est pas exécuté, aucune consigne n’est paramétrée pour la réduction de puissance.

    L'exécution de l'assistant Fronius Solar.web est obligatoire !

    6Exécuter l'assistant technique Solar.web et suivre les instructions.

    La page d'accueil Fronius Solar.web s'affiche.
    ou
    La page Internet du Fronius Datamanager 2.0 s'affiche.

    7En cas de besoin, exécuter l'assistant technique et suivre les instructions
    1. Fronius Datamanager 2.0

    Informations complémentaires concernant le Fronius Datamanager 2.0

    link-horizontalLink copied

    Plus d'informations concernant le Fronius Datamanager 2.0 et d'autres options de mise en service sous :

    → http://www.fronius.com/QR-link/4204260191FR

    Éléments de commande et voyants

    link-horizontalLink copied

    Éléments de commande et voyants

    Pos.

    Description

    (1)

    Écran
    pour l'affichage des valeurs, paramètres et menus


    DEL de contrôle et d'état

    (2)

    La DEL d'initialisation (rouge) est allumée :

    • pendant la phase d'initialisation au démarrage de l'onduleur ;
    • en permanence en cas de défaut de matériel pendant la phase d'initialisation au démarrage de l'onduleur.

    (3)

    La DEL d'état (orange) est allumée :

    • si, après la phase d'initialisation, l'onduleur est en phase de démarrage ou d'autocontrôle automatique (dès que les modules solaires délivrent une puissance suffisante après le lever du soleil) ;
    • si des messages d'état (codes STATE) sont affichés à l'écran de l'onduleur ;
    • si l'onduleur a été mis en mode Veille dans le menu Setup (= déconnexion manuelle du mode d'injection dans le réseau) ;
    • si le logiciel de l'onduleur est en cours de mise à jour.

    (4)

    La DEL d'état de fonctionnement (verte) est allumée :

    • si l'installation photovoltaïque fonctionne sans problème après la phase de démarrage automatique de l'onduleur ;
    • aussi longtemps que le mode d'injection dans le réseau est en cours.


    Touches de fonction – différentes fonctions au choix :

    (5)

    Touche « vers la gauche/vers le haut »
    pour la navigation vers la gauche et vers le haut

    (6)

    Touche « vers le bas / vers la droite »
    pour la navigation vers le bas et vers la droite

    (7)

    Touche « Menu/Echap »
    pour passer au niveau de sélection des menus
    pour quitter le menu Setup

    (8)

    Touche « Entrée »
    pour confirmer une sélection

    Les touches fonctionnent de façon capacitive. Le contact avec de l'eau peut altérer leur fonctionnement. Pour un fonctionnement optimal des touches, les essuyer avec un tissu sec.

    1. Éléments de commande et voyants

    Éléments de commande et voyants

    link-horizontalLink copied

    Pos.

    Description

    (1)

    Écran
    pour l'affichage des valeurs, paramètres et menus


    DEL de contrôle et d'état

    (2)

    La DEL d'initialisation (rouge) est allumée :

    • pendant la phase d'initialisation au démarrage de l'onduleur ;
    • en permanence en cas de défaut de matériel pendant la phase d'initialisation au démarrage de l'onduleur.

    (3)

    La DEL d'état (orange) est allumée :

    • si, après la phase d'initialisation, l'onduleur est en phase de démarrage ou d'autocontrôle automatique (dès que les modules solaires délivrent une puissance suffisante après le lever du soleil) ;
    • si des messages d'état (codes STATE) sont affichés à l'écran de l'onduleur ;
    • si l'onduleur a été mis en mode Veille dans le menu Setup (= déconnexion manuelle du mode d'injection dans le réseau) ;
    • si le logiciel de l'onduleur est en cours de mise à jour.

    (4)

    La DEL d'état de fonctionnement (verte) est allumée :

    • si l'installation photovoltaïque fonctionne sans problème après la phase de démarrage automatique de l'onduleur ;
    • aussi longtemps que le mode d'injection dans le réseau est en cours.


    Touches de fonction – différentes fonctions au choix :

    (5)

    Touche « vers la gauche/vers le haut »
    pour la navigation vers la gauche et vers le haut

    (6)

    Touche « vers le bas / vers la droite »
    pour la navigation vers le bas et vers la droite

    (7)

    Touche « Menu/Echap »
    pour passer au niveau de sélection des menus
    pour quitter le menu Setup

    (8)

    Touche « Entrée »
    pour confirmer une sélection

    Les touches fonctionnent de façon capacitive. Le contact avec de l'eau peut altérer leur fonctionnement. Pour un fonctionnement optimal des touches, les essuyer avec un tissu sec.

    1. Éléments de commande et voyants

    Écran

    link-horizontalLink copied

    L'alimentation de l'écran est assurée par la tension du secteur AC. Selon la configuration dans le menu Setup, l'écran peut être disponible pendant toute la journée. (pour le mode nuit, voir la section Réglage affichage)

    IMPORTANT ! L'écran de l'onduleur n'est pas un appareil de mesure étalonné.
    Un faible écart par rapport au compteur d'énergie du fournisseur d'électricité est conditionné par le système. Le décompte exact des données avec le fournisseur d'électricité nécessite donc un compteur étalonné.

    Zones d'affichage sur l'écran, mode d'affichage
    Zones d'affichage sur l'écran, mode Setup
    (*)
    Barre de défilement
    (**)
    Symbole Energie-Manager (Gestion énergie)
    s'affiche lorsque la fonction « Energie-Manager » est activée
    Plus d'informations à ce sujet dans la section Relais (contact de commutation sans potentiel)
    (***)
    N° onduleur = numéro DATCOM de l'onduleur,
    Symbole d'enregistrement – apparaît brièvement lors de l'enregistrement de valeurs paramétrées,
    Connexion USB - apparaît lorsqu'une clé USB est branchée

    Navigation dans le niveau Menu

    link-horizontalLink copied

    Activation de l'éclairage de l'écran

    1Appuyer sur une touche quelconque

    L'éclairage de l'écran est activé.

    L'entrée de menu Setup permet de paramétrer un éclairage d'écran constamment allumé ou constamment éteint sous l'entrée « Réglage affichage – Éclairage ».
    1. Navigation dans le niveau Menu

    Activation de l'éclairage de l'écran

    link-horizontalLink copied
    1Appuyer sur une touche quelconque

    L'éclairage de l'écran est activé.

    L'entrée de menu Setup permet de paramétrer un éclairage d'écran constamment allumé ou constamment éteint sous l'entrée « Réglage affichage – Éclairage ».
    1. Navigation dans le niveau Menu

    Désactivation automatique de l'éclairage de l'écran/Accès au point de menu « ACTUEL »

    link-horizontalLink copied

    Si aucune touche n'est actionnée pendant 2 minutes, l'éclairage de l'écran s'éteint automatiquement et l'onduleur passe au point de menu « ACTUEL » (si l'éclairage de l'écran est réglé en mode automatique).

    Le passage automatique au point de menu « ACTUEL » peut être effectué depuis n'importe quelle position dans le niveau de sélection des menus, sauf si l'onduleur a été placé manuellement en mode de service Veille.

    Après le passage automatique au point de menu « ACTUEL », la puissance d'injection actuelle s'affiche.

    1. Navigation dans le niveau Menu

    Appeler le niveau de sélection des menus

    link-horizontalLink copied
    1Appuyer sur la touche   « Echap »

    L'écran passe au niveau de sélection des menus.

    2Sélectionner le point de menu souhaité   à l'aide des touches « gauche » ou « droite »
    3Accéder au point de menu souhaité en appuyant sur la touche   « Entrée »
    Les points de menu
    • ACTUEL
      Affichage des valeurs actuelles
    • LOG
      Données enregistrées pour la journée en cours, l'année en cours et depuis la première mise en service de l'onduleur
    • GRAPHE
      Caractéristique journalière qui représente sous forme graphique l'évolution de la puissance de sortie au cours de la journée. L'échelle de l'axe des temps s'adapte automatiquement. Appuyer sur la touche « Retour » pour fermer l'affichage
    • SETUP
      Menu Setup
    • INFOS
      Informations concernant l'appareil et le logiciel
    1. Navigation dans le niveau Menu

    Valeurs affichées dans le point de menu ACTUEL

    link-horizontalLink copied

    Puissance de sortie (W) – en fonction du type d'appareil (MultiString), les différentes puissances de sortie pour    le tracker MPP 1 et le tracker MPP 2 (MPPT1/MPPT2) s'affichent après l'actionnement de la touche Entrée

    Puissance réactive AC (VAr)

    Tension du secteur (V)

    Courant de sortie (A)

    Fréquence de réseau (Hz)

    Tension solaire (V) – U PV1 du tracker MPP 1 et U PV2 du tracker MPP 2 (MPPT1/MPPT2), lorsque le tracker MPP 2 est activé (voir « Le menu Basic » – « Les entrées du menu Basic »)

    Courant solaire (A) – I PV1 du tracker MPP 1 et I PV2 du tracker MPP 2 (MPPT1/MPPT2), lorsque le tracker MPP 2 est activé (voir « Le menu Basic » - « Les entrées du menu Basic »)
    Fronius Eco : Le courant total des deux canaux de mesure est affiché. Dans Solarweb, les deux canaux de mesure peuvent être consultés séparément.

    Heure/Date – Heure et date sur l'onduleur ou dans le circuit Fronius Solar Net

    1. Navigation dans le niveau Menu

    Valeurs affichées dans le point de menu LOG

    link-horizontalLink copied

    Énergie injectée (kWh/MWh)
    énergie injectée dans le réseau durant la période considérée.
    Après actionnement de la touche Entrée,   les différentes puissances de sortie pour le tracker MPP 1 et le tracker MPP 2 (MPPT1/MPPT2) s'affichent, lorsque le tracker MPP 2 est activé (voir « Le menu Basic » – « Les entrées du menu Basic »)

    En raison des différentes procédures de mesure, il peut exister des écarts entre les valeurs mesurées avec différents appareils. Pour le calcul de l'énergie injectée, seules les valeurs d'affichage de l'appareil étalonné fourni par le distributeur d'électricité font foi.

    Puissance de sortie maximale (W)
    puissance maximale d'injection dans le réseau durant la période considérée.
    Après actionnement de la touche Entrée,    les différentes puissances de sortie pour le tracker MPP 1 et le tracker MPP 2 (MPPT1/MPPT2) s'affichent, lorsque le tracker MPP 2 est activé (voir « Le menu Basic » – « Les entrées du menu Basic »)

    Rendement
    argent gagné durant la période considérée

    Comme pour l'énergie injectée, certains écarts peuvent apparaître en comparaison avec d'autres valeurs mesurées.

    Les réglages de la devise et du taux de facturation sont décrits à la section « Les entrées du menu Setup », rubrique « Rendement énergie ».
    Les réglages d'usine dépendent du Setup pays.

    Économie de CO2
    dioxyde de carbone économisé durant la période considérée

    Le réglage du facteur CO2 est décrit à la section « Les entrées du menu Setup », rubrique « Facteur CO2 ».

    Tension maximale du secteur (V) [indication phase - neutre ou phase - phase]
    tension du secteur maximale mesurée durant la période considérée
    Après actionnement de la touche Entrée,   les différentes tensions du secteur sont affichées

    Tension solaire maximale (V)
    tension de module solaire maximale mesurée durant la période considérée
    Après actionnement de la touche Entrée,    les valeurs de tension pour le tracker MPP 1 et le tracker MPP 2 (MPPT1/MPPT2) s'affichent, lorsque le tracker MPP 2 est activé (voir « Le menu Basic » – « Les entrées du menu Basic »)

    Heures de fonctionnement
    durée de service de l'onduleur (HH:MM).

    IMPORTANT ! Pour un affichage exact des valeurs journalières et annuelles, l'heure doit être correctement réglée.

    Le point de menu SETUP

    link-horizontalLink copied

    Configuration initiale

    Après la mise en service complète, l'onduleur est préconfiguré en fonction du Setup pays (par exemple avec Installation Wizard).

    Le point de menu SETUP permet de modifier très facilement la configuration initiale de l'onduleur afin de l'adapter aux souhaits et exigences spécifiques de l'utilisateur.

    1. Le point de menu SETUP

    Configuration initiale

    link-horizontalLink copied

    Après la mise en service complète, l'onduleur est préconfiguré en fonction du Setup pays (par exemple avec Installation Wizard).

    Le point de menu SETUP permet de modifier très facilement la configuration initiale de l'onduleur afin de l'adapter aux souhaits et exigences spécifiques de l'utilisateur.

    1. Le point de menu SETUP

    Actualisation du logiciel

    link-horizontalLink copied

    IMPORTANT ! En raison des mises à jour de logiciel, il est possible que certaines fonctions non décrites dans les présentes Instructions de service soient disponibles sur votre appareil ou inversement. En outre, certaines illustrations peuvent différer des éléments de commande disponibles sur votre appareil. Toutefois, le fonctionnement de ces éléments de commande reste identique.

    1. Le point de menu SETUP

    Navigation dans le point de menu SETUP

    link-horizontalLink copied

    Accéder au point de menu SETUP

    1Dans le niveau de sélection des menus, sélectionner le point de menu    « SETUP » à l'aide des touches « gauche » ou « droite »
    2Appuyer sur la touche    « Entrée »



    La première entrée du point de menu SETUP s'affiche :
    « Veille »

    Naviguer entre les entrées

    3Naviguer entre les entrées disponibles    à l'aide des touches « haut » et « bas »

    Quitter une entrée

    4Pour sortir d'une entrée, appuyer sur la touche    « Retour »

    Le niveau de sélection des menus s'affiche

    Si aucune touche n'est activée pendant 2 minutes,

    • l'onduleur passe au point de menu « ACTUEL » depuis n'importe quelle position du niveau de sélection des menus (exception : entrée de menu Setup « Veille ») ;
    • l'éclairage de l'écran s'éteint si le réglage de l'écran Éclairage n'a pas été réglé sur ON (voir Réglage affichage – Éclairage).
    • La puissance d'injection ou le code State actuel s'affiche.
    1. Le point de menu SETUP

    Configuration des entrées de menu – généralités

    link-horizontalLink copied
    1Accéder au menu souhaité
    2Sélectionner l'entrée souhaitée à l'aide des touches « haut » et « bas »
    3Appuyer sur la touche « Entrée »

    Les paramètres disponibles s'affichent :



    La première position de la valeur à configurer clignote :

    4Sélectionner le réglage souhaité à l'aide des touches « haut » et « bas »
    5Pour enregistrer et appliquer la sélection, appuyer sur la touche « Entrée ».

    Pour ne pas enregistrer la sélection, appuyer sur la touche « Echap ».
    4Sélectionner un chiffre pour la première position à l'aide des touches « haut » et « bas »
    5Appuyer sur la touche « Entrée »

    La deuxième position de la valeur clignote.

    6Répéter les étapes 4 et 5 jusqu'à ce que...

    la valeur à configurer toute entière clignote.



    7Appuyer sur la touche « Entrée »
    8Le cas échéant, répéter les étapes 4 à 6 pour les unités ou les autres valeurs à configurer, jusqu'à ce que l'unité ou la valeur clignote.
    9Pour enregistrer et appliquer les modifications, appuyer sur la touche « Entrée ».

    Pour ne pas enregistrer les modifications, appuyer sur la touche « Echap ».

    L'entrée actuellement sélectionnée s'affiche.



    L'entrée actuellement sélectionnée s'affiche.

    1. Le point de menu SETUP

    Exemple d'application : réglage de l'heure

    link-horizontalLink copied
    1Sélectionner l'entrée « Heure / Date » dans le menu Setup    .
    2Appuyer sur la touche    « Entrée »



    La vue d'ensemble des valeurs configurables s'affiche.

    3Sélectionner « Régler l'heure »    à l'aide des touches « haut » ou « bas »
    4Appuyer sur la touche    « Entrée »

    L'heure s'affiche. (HH:MM:SS, affichage 24 heures), le chiffre des dizaines de l'heure clignote.

    5Sélectionner « Régler l'heure »    à l'aide des touches « haut » ou « bas »
    6Appuyer sur la touche    « Entrée »

    Le chiffre des unités de l'heure clignote.

    7Répéter les étapes 5 et 6 pour le chiffre des unités de l'heure, les minutes et les secondes, jusqu'à ce que...

    l'heure configurée clignote.

    8Appuyer sur la touche    « Entrée »

    L'heure est appliquée, la vue d'ensemble des valeurs configurables s'affiche.

    4Appuyer sur la touche    « Echap »

    L'entrée « Heure / Date » du menu Setup s'affiche.

    Points de menu du menu Setup

    link-horizontalLink copied

    Veille

    Activation/désactivation manuelle du mode Veille

    • Il n'y a pas d'injection dans le réseau.
    • La LED de démarrage est allumée en orange.
    • L'écran affiche en alternance VEILLE/ENTRÉE
    • En mode de service Veille, aucun autre point de menu ne peut être affiché ou configuré au niveau de sélection des menus.
    • Le passage automatique au point de menu « ACTUEL » après qu'aucune touche n'a été actionnée pendant 2 minutes n'est pas activé.
    • Le mode Veille ne peut être terminé manuellement qu'en appuyant sur la touche « Entrée ».
    • Le mode d'injection dans le réseau peut être repris à tout moment en appuyant sur la touche « Entrée », à condition qu'aucune erreur (code State) ne soit présente
    Configurer le mode de service Veille (déconnexion manuelle du mode d'injection dans le réseau) :
    1Sélectionner l'entrée « Veille »
    2Appuyer sur    « Entrée »

    L'écran affiche en alternance « VEILLE » et « ENTRÉE ».
    Le mode « Veille » est désormais activé.
    La LED de démarrage est allumée en orange.

    Reprise du mode d'injection dans le réseau :
    En mode veille, l'écran affiche en alternance « VEILLE » et « ENTRÉE ».
    1Pour reprendre le mode d'injection dans le réseau, appuyer sur    « Entrée »

    L'entrée « Veille » s'affiche.
    Parallèlement, l'onduleur passe à la phase de démarrage.
    Après la reprise du mode d'injection dans le réseau, la LED d'état de fonctionnement est allumée en vert.

    1. Points de menu du menu Setup

    Veille

    link-horizontalLink copied

    Activation/désactivation manuelle du mode Veille

    • Il n'y a pas d'injection dans le réseau.
    • La LED de démarrage est allumée en orange.
    • L'écran affiche en alternance VEILLE/ENTRÉE
    • En mode de service Veille, aucun autre point de menu ne peut être affiché ou configuré au niveau de sélection des menus.
    • Le passage automatique au point de menu « ACTUEL » après qu'aucune touche n'a été actionnée pendant 2 minutes n'est pas activé.
    • Le mode Veille ne peut être terminé manuellement qu'en appuyant sur la touche « Entrée ».
    • Le mode d'injection dans le réseau peut être repris à tout moment en appuyant sur la touche « Entrée », à condition qu'aucune erreur (code State) ne soit présente
    Configurer le mode de service Veille (déconnexion manuelle du mode d'injection dans le réseau) :
    1Sélectionner l'entrée « Veille »
    2Appuyer sur    « Entrée »

    L'écran affiche en alternance « VEILLE » et « ENTRÉE ».
    Le mode « Veille » est désormais activé.
    La LED de démarrage est allumée en orange.

    Reprise du mode d'injection dans le réseau :
    En mode veille, l'écran affiche en alternance « VEILLE » et « ENTRÉE ».
    1Pour reprendre le mode d'injection dans le réseau, appuyer sur    « Entrée »

    L'entrée « Veille » s'affiche.
    Parallèlement, l'onduleur passe à la phase de démarrage.
    Après la reprise du mode d'injection dans le réseau, la LED d'état de fonctionnement est allumée en vert.

    1. Points de menu du menu Setup

    DATCOM

    link-horizontalLink copied

    Contrôle d'une communication de données, saisie du numéro d'onduleur, configurations de protocole

    Plage de réglage

    État/Numéro d'onduleur/Type de protocole

    État
    Affiche une communication de données existante via Fronius Solar Net ou une erreur intervenue dans la communication de données.

    Numéro d'onduleur
    Configuration du numéro (= adresse) de l'onduleur dans une installation comprenant plusieurs onduleurs.

    Plage de réglage

    00 à 99 (00 = adresse d'onduleur 100)

    Réglage usine

    01

    IMPORTANT ! Pour intégrer plusieurs onduleurs dans un système de communication de données, attribuer une adresse propre à chaque onduleur.

    Type de protocole
    Détermine quel protocole de communication transmet les données :

    Plage de réglage

    Fronius Solar Net/Interface *

    Réglage usine

    Fronius Solar Net

    * Le type de protocole Interface fonctionne uniquement sans carte Fronius Datamanager. Les cartes Fronius Datamanager présentes doivent être retirées de l'onduleur.

    1. Points de menu du menu Setup

    USB

    link-horizontalLink copied

    Exécution de mises à jour du micrologiciel ou enregistrement de valeurs détaillées de l'onduleur sur la clé USB

    Plage de réglage

    Retirer le matériel en toute sécurité/Mise à jour de logiciel/Intervalle d'enregistrement

    Retirer le matériel en toute sécurité
    Pour déconnecter une clé USB du connecteur USB A sur l'insert de communication de données.

    La clé USB peut être retirée :
    • lorsque le message OK est affiché ;
    • lorsque la LED « Transfert de données » ne clignote plus ou est allumée.

    Mise à jour de logiciel
    Pour actualiser le micrologiciel de l'onduleur avec une clé USB.

    Procédure :
    1Télécharger le fichier de mise à jour du micrologiciel « froxxxxx.upd »
    (sur http://www.fronius.com ; xxxxx représente le numéro de version correspondant)

    REMARQUE!

    Pour une actualisation sans problème du logiciel de l'onduleur, la clé USB prévue à cet effet ne doit comporter ni partition cachée, ni cryptage (voir chapitre « Clés USB adaptées »).

    2Enregistrer le fichier de mise à jour du micrologiciel au dernier niveau de données de la clé USB
    3Ouvrir le couvercle de la zone de communication de données sur l'onduleur
    4Connecter la clé USB contenant le fichier de mise à jour du micrologiciel sur le connecteur USB de la zone de communication de données dans l'onduleur
    5Dans le menu Setup, sélectionner le point de menu « USB » puis « Mise à jour logiciel »
    6Appuyer sur la touche « Entrée »
    7Patienter jusqu'à ce que la comparaison entre la version actuellement existante sur l'onduleur et la nouvelle version du micrologiciel s'affiche à l'écran :
    • Première page : logiciel Recerbo (LCD), logiciel de contrôle des touches (KEY), version Setup pays (Set)
    • Deuxième page : logiciel étage de puissance (PS1, PS2)
    8Appuyer sur la touche de fonction « Entrée » après chaque page

    L'onduleur démarre la copie des données.
    « BOOT » ainsi que l'avancement de l'enregistrement de chaque test en % s'affichent jusqu'à ce que les données de tous les modules électroniques soient copiées.

    Après la copie, l'onduleur actualise l'un après l'autre les modules électroniques requis.
    « BOOT », le module concerné ainsi que l'avancement en % de l'actualisation s'affichent.

    En dernier lieu, l'onduleur actualise l'écran.
    L'écran reste sombre pendant env. 1 minute, les LED d'état et de contrôle clignotent.

    Une fois la mise à jour du micrologiciel terminée, l'onduleur bascule en phase de démarrage puis en mode d'injection dans le réseau. Débrancher la clé USB à l'aide de la fonction « Retirer le matériel en toute sécurité ».

    Les paramètres individuels du menu Setup sont conservés lors de la mise à jour du micrologiciel de l'onduleur.



    Intervalle d'enregistrement
    Pour activer/désactiver la fonction Logging USB et programmer un intervalle d'enregistrement.

    Unité

    minutes

    Plage de réglage

    30 min / 20 min / 15 min / 10 min / 5 min / No Log

    Réglage usine

    30 min





    30 min

    L'intervalle d'enregistrement est de 30 minutes : toutes les 30 minutes, de nouvelles données de logging sont enregistrées sur la clé USB.

    20 min

    15 min

    10 min

    5 min

    L'intervalle d'enregistrement est de 5 minutes : toutes les 5 minutes, de nouvelles données de logging sont enregistrées sur la clé USB.

    No Log

    Pas d'enregistrement de données.

    IMPORTANT ! Pour une fonction Logging USB sans erreur, l'heure doit être correctement configurée. Le réglage de l'heure est décrit au point « Les entrées du menu Setup » - « Heure / Date ».

    1. Points de menu du menu Setup

    Relais (contact de commutation sans potentiel)

    link-horizontalLink copied

    Les messages d'état (codes State), l'état de l'onduleur (par ex. le mode d'injection dans le réseau) ou les fonctions de gestion de l'énergie peuvent être affichés au moyen d'un contact de commutation sans potentiel (relais) sur l'onduleur.

    Plage de réglage

    Mode relais/Test relais/Point de connexion*/Point de déconnexion*

    * affiché uniquement lorsque la fonction « E-Manager » est activée sous « Mode relais ».

    Mode relais
    Les fonctions suivantes peuvent être représentées via le mode relais :

    • fonction alarme (Permanent/ALL/GAF) ;
    • sortie active (ON/OFF) ;
    • gestion énergie (E-Manager).

    Plage de réglage

    ALL/Permanent/GAF/OFF/ON/E-Manager

    Réglage usine

    ALL

    Fonction alarme :

    ALL/Permanent :

    Commutation du contact sans potentiel pour des codes de service durables et temporaires (par ex. brève interruption du mode d'injection dans le réseau, un code de service apparaît un certain nombre de fois par jour - configurable dans le menu « BASIC »)

    GAF

    Le relais est enclenché lorsque le mode GAF est sélectionné. Le relais s'ouvre lorsque l'étage de puissance signale une erreur et passe du mode normal d'injection dans le réseau à un état d'erreur. Le relais peut donc être utilisé pour des fonctions de sécurité (Fail-Safe).

    Exemple d'application
    En cas d'utilisation d'onduleurs monophasés sur un secteur multiphasé, un équilibrage des phases peut s'avérer nécessaire. Si une erreur survient sur un ou plusieurs onduleurs et que la connexion au réseau est interrompue, les autres onduleurs doivent également être déconnectés pour maintenir l'équilibrage des phases. La fonction relais « GAF » peut être utilisée en association avec le Datamanager ou avec un dispositif de protection externe pour détecter ou signaler qu'un onduleur n'effectue pas d'injection ou est déconnecté du réseau et que les autres onduleurs doivent également être déconnectés du réseau via la commande à distance.

    Sortie active :

    ON :

    Le contact de commutation sans potentiel NO est constamment connecté tant que l'onduleur est en fonctionnement (tant que l'écran est allumé ou affiche une information).

    OFF :

    Le contact de commutation sans potentiel NO est déconnecté.

    Energie-Manager (Gestion énergie) :

    E-Manager (Gestion énergie) :

    Pour plus d'informations sur la fonction « Energie-Manager » (Gestion énergie), voir la section suivante.

    Test relais
    Essai de fonctionnement pour savoir si le contact sans potentiel commute.

    Pt de connexion (uniquement lorsque la fonction « Energie-Manager » (Gestion énergie) est activée)
    Pour le réglage de la limite de puissance effective à partir de laquelle le contact sans potentiel est connecté.

    Réglage usine

    1 000 W

    Plage de réglage

    Point de déconnexion réglé jusqu'à la puissance nominale max. de l'onduleur (W ou kW)

    Pt de déconnexion (uniquement lorsque la fonction « Energie-Manager » (Gestion énergie) est activée)
    Pour le réglage de la limite de puissance effective à partir de laquelle le contact sans potentiel est déconnecté.

    Réglage usine

    500

    Plage de réglage

    De 0 jusqu'au point de connexion réglé pour l'onduleur (W ou kW)

    1. Points de menu du menu Setup

    Energie-Manager
    (dans le point de menu Relais)

    link-horizontalLink copied

    La fonction « Energie-Manager » (E-Manager – Gestion énergie) permet de commander le contact de commutation sans potentiel de manière à ce que celui-ci fonctionne en tant qu'acteur.
    Un consommateur raccordé au contact de commutation sans potentiel peut ainsi être commandé par la programmation de l'un des points de connexion ou de déconnexion dépendant de la puissance d'injection (puissance effective).

    Le contact sans potentiel est automatiquement déconnecté :
    • lorsque l'onduleur n'injecte pas de courant dans le réseau public ;
    • lorsque l'onduleur est commuté manuellement en mode de service Veille ;
    • en cas de programmation d'une puissance effective < 10 % de la puissance nominale de l'onduleur.

    Pour activer la fonction « Energie-Manager » (Gestion énergie), sélectionner le point « E-Manager » et appuyer sur la touche « Entrée ».
    Lorsque la fonction « Energie-Manager » est activée, l'écran affiche le symbole « Energie-Manager » en haut à gauche :

       avec contact sans potentiel NO déconnecté (contact ouvert)

       avec contact sans potentiel NC connecté (contact fermé)

    Pour désactiver la fonction « Energie-Manager » (Gestion énergie), sélectionner une autre fonction (ALL/Permanent/OFF/ON) et appuyer sur la touche « Entrée ».

    REMARQUE!

    Remarques concernant le réglage des points de connexion et de déconnexion
    Une différence trop faible entre les points de connexion et de déconnexion ainsi que des variations de la puissance effective peuvent entraîner des cycles de coupure multiples.


    Pour éviter des connexions et des déconnexions fréquentes, la différence entre les points de connexion et de déconnexion doit être au minimum comprise entre 100 et 200 W.

    Lors du choix du point de déconnexion, tenir compte de la puissance absorbée du consommateur raccordé.

    Lors du choix du point de connexion, tenir compte des conditions météorologiques et du rayonnement solaire attendu.

    Exemple d'application
    Point de connexion = 2 000 W, point de déconnexion = 1 800 W

    Si l'onduleur fournit au moins 2 000 W ou plus, le contact sans potentiel de l'onduleur est connecté.
    Si la puissance de l'onduleur passe en dessous de 1 800 W, le contact sans potentiel est déconnecté.

    Des possibilités d'application intéressantes s'offrent alors, comme l'utilisation d'une pompe à chaleur ou d'une installation de climatisation avec une consommation maximale du courant autoproduit.

    1. Points de menu du menu Setup

    Heure / Date

    link-horizontalLink copied

    Réglage de la date, de l'heure, du format d'affichage et du changement d'heure été/hiver automatique

    Plage de réglage

    Régler l'heure / Régler la date / Format d'affichage de l'heure / Format d'affichage de la date / Heure d'été/hiver

    Régler l'heure
    Pour régler l'heure (hh:mm:ss ou hh:mm am/pm - selon le format d'affichage de l'heure)

    Régler la date
    Pour régler la date (jj.mm.aaaa ou mm/jj/aaaa - selon le format d'affichage de la date)

    Format d'affichage de l'heure
    Pour régler le format d'affichage de l'heure

    Plage de réglage

    12 h/24 h

    Réglage usine

    en fonction du Setup pays

    Format d'affichage de la date
    Pour régler le format d'affichage de la date

    Plage de réglage

    mm/jj/aaaa ou jj.mm.aa

    Réglage usine

    en fonction du Setup pays

    Heure d'été/hiver
    Pour activer/désactiver le changement d'heure été/hiver automatique

    IMPORTANT ! Utiliser la fonction de changement d'heure été/hiver automatique uniquement lorsqu'aucun composant périphérique compatible LAN ou WLAN ne se trouve dans un circuit Fronius Solar Net (par ex. Fronius Datalogger Web ou Fronius Datamanager).

    Plage de réglage

    on/off

    Réglage usine

    on

    IMPORTANT ! La configuration correcte de l'heure et de la date est une condition indispensable au bon affichage des valeurs journalières et annuelles et de la caractéristique journalière.

    1. Points de menu du menu Setup

    Réglage affichage

    link-horizontalLink copied

    Plage de réglage

    Langue/Mode Nuit/Contraste/Éclairage

    Langue
    Configuration de la langue d'affichage

    Plage de réglage

    Anglais, Allemand, Français, Espagnol, Italien, Néerlandais, Tchèque, Slovaque, Hongrois, Polonais, Turc, Portugais, Roumain

    Mode Nuit
    Le mode Nuit commande le Fronius DATCOM ainsi que le mode d'affichage de l'onduleur pendant la nuit ou lorsque la tension DC existante n'est pas suffisante

    Plage de réglage

    AUTO/ON/OFF

    Réglage usine

    OFF

    AUTO :

    Le mode Fronius DATCOM est maintenu tant qu'un Fronius Datamanager est connecté dans un circuit Fronius Solar Net actif, non interrompu.
    Durant la nuit, l'écran de l'onduleur est sombre et peut être activé en appuyant sur une touche de fonction quelconque.

    ON :

    Le mode Fronius DATCOM est maintenu en permanence. L'onduleur délivre en continu la tension de 12 V DC pour l'alimentation de Fronius Solar Net. L'écran reste en permanence actif.

    IMPORTANT ! Si le Mode Nuit Fronius DATCOM est sur ON ou sur AUTO avec les composants Fronius Solar Net connectés, la consommation de courant de l'onduleur pendant la nuit augmente à près de 7 W.

    OFF :

    Aucun mode Fronius DATCOM pendant la nuit, l'onduleur n'a besoin d'aucune puissance de réseau pour l'alimentation électrique de Fronius Solar Net pendant la nuit.
    L'écran de l'onduleur est désactivé durant la nuit, le Fronius Datamanager n'est pas disponible. Pour activer le Fronius Datamanager, éteindre puis redémarrer l'onduleur côté AC et appuyer dans un délai de 90 secondes sur n'importe quelle touche de fonction sur l'écran de l'onduleur.

    Contraste
    Configuration du contraste de l'écran de l'onduleur

    Plage de réglage

    0 à 10

    Réglage usine

    5

    Comme le contraste est dépendant de la température, la configuration du point du menu « Contraste » peut s'avérer nécessaire lorsque les conditions environnementales sont changeantes.

    Éclairage
    Configuration de l'éclairage de l'écran de l'onduleur

    Le point de menu « Éclairage » concerne uniquement l'éclairage d'arrière-plan de l'écran de l'onduleur.

    Plage de réglage

    AUTO/ON/OFF

    Réglage usine

    AUTO

    AUTO :

    L'éclairage de l'écran de l'onduleur est activé en appuyant sur une touche quelconque. Si aucune touche n'est actionnée pendant 2 minutes, l'éclairage de l'écran s'éteint.

    ON :

    Lorsque l'onduleur est actif, l'éclairage de l'écran est activé en permanence.

    OFF :

    L'éclairage de l'écran de l'onduleur est désactivé en permanence.

    1. Points de menu du menu Setup

    Gain d'énergie

    link-horizontalLink copied
    En cas de besoin, les réglages suivants peuvent être modifiés/effectués :
    • Écart/calibrage compteur
    • Devise
    • Tarif d'injection
    • Facteur CO2

    Plage de réglage

    Devise/Tarif d'injection

    Écart/Calibrage compteur
    Calibrage du compteur

    Devise
    Configuration de la devise

    Plage de réglage

    3 lettres, A-Z

    Tarif d'injection
    Configuration du taux de facturation pour le paiement de l'énergie injectée

    Plage de réglage

    2 chiffres, 3 décimales

    Réglage usine

    (en fonction du Setup pays)

    Facteur CO2
    Configuration du facteur CO2 de l'énergie injectée

    1. Points de menu du menu Setup

    Ventilateur

    link-horizontalLink copied

    Pour contrôler la fonctionnalité du ventilateur

    Plage de réglage

    Test ventilateur nº 1/Test ventilateur nº 2 (en fonction de l'appareil)

    • Sélectionner le ventilateur souhaité à l'aide des touches « haut » et « bas ».
    • Démarrer le test du ventilateur sélectionné en appuyant sur la touche « Entrée ».
    • Le ventilateur fonctionne jusqu'à ce que l'actionnement de la touche « Echap » entraîne la sortie du menu.

    IMPORTANT ! L'écran de l'onduleur n'affiche pas si le ventilateur est fonctionnel. Le fonctionnement du ventilateur peut uniquement être contrôlé à l'ouïe et au toucher.

    Le point de menu INFO

    link-horizontalLink copied

    Valeurs de mesure

    PV Iso. - Résistance d'isolement de l'installation photovoltaïque
    Lim. ext. - Limitation externe
    U PV 1/U PV 2* (U PV 2 n'est pas disponible sur Fronius Symo 15.0-3 208)
    Tension DC instantanée aux bornes d'entrée DC, même lorsque l'onduleur n'injecte pas du tout de courant (du 1er ou du 2ème tracker MPP)
    * Le tracker MPP 2 doit être activé -ON- via le menu Basic
    GVDPR - Réduction de puissance en fonction de la tension du secteur
    Ventilateur nº 1 - Pourcentage de la puissance de consigne du ventilateur

    1. Le point de menu INFO

    Valeurs de mesure

    link-horizontalLink copied

    PV Iso. - Résistance d'isolement de l'installation photovoltaïque
    Lim. ext. - Limitation externe
    U PV 1/U PV 2* (U PV 2 n'est pas disponible sur Fronius Symo 15.0-3 208)
    Tension DC instantanée aux bornes d'entrée DC, même lorsque l'onduleur n'injecte pas du tout de courant (du 1er ou du 2ème tracker MPP)
    * Le tracker MPP 2 doit être activé -ON- via le menu Basic
    GVDPR - Réduction de puissance en fonction de la tension du secteur
    Ventilateur nº 1 - Pourcentage de la puissance de consigne du ventilateur

    1. Le point de menu INFO

    État EP

    link-horizontalLink copied

    IMPORTANT ! En raison du faible rayonnement solaire, les messages d'état STATE 306 (Puissance basse) et STATE 307 (DC basse) s'affichent normalement chaque matin et chaque soir. Ces messages d'état ne sont pas consécutifs à un dysfonctionnement à ce moment.

    Affichage de l'indication d'état de la dernière erreur survenue dans l'onduleur.

    • Appuyer sur la touche « Entrée » pour afficher l'état de l'étage de puissance ainsi que la dernière erreur survenue
    • Naviguer dans la liste à l'aide des touches « haut » et « bas »
    • Appuyer sur la touche « Retour » pour sortir de la liste d'état et d'erreurs
    1. Le point de menu INFO

    État du réseau

    link-horizontalLink copied
    Les 5 dernières erreurs réseau survenues peuvent être affichées :
    • Appuyer sur la touche « Entrée » pour afficher les 5 dernières erreurs réseau survenues.
    • Naviguer dans la liste à l'aide des touches « haut » et « bas ».
    • Appuyer sur la touche « Retour » pour sortir de l'affichage des erreurs réseau.
    1. Le point de menu INFO

    Informations sur l’appareil

    link-horizontalLink copied

    Pour l’affichage des paramètres importants pour un distributeur d’électricité. Les valeurs affichées dépendent du Setup pays correspondant ou des réglages spécifiques à l’onduleur.

    Généralités :

    Type d’appareil – la désignation exacte de l’onduleur
    Fam. – famille de l’onduleur
    Numéro de série – Numéro de série de l’onduleur

    Réglages pays :

    Setup – Setup pays configuré
    Version – Version du Setup pays
    Origin activated – indique que le Setup pays normal est activé.
    Groupe – Groupe pour l’actualisation du logiciel de l’onduleur

    Tracker MPP :

    Tracker 1 – Indication du comportement de suivi du soleil réglé (MPP AUTO/MPP USER/FIX)
    Tracker 2 (uniquement avec Fronius Symo, à l’exception de Fronius Symo 15.0-3 208) – Indication du comportement de suivi du soleil réglé (MPP AUTO/MPP USER/FIX)

    Surveillance réseau :

    GMTi – Grid Monitoring Time – Durée de démarrage de l’onduleur en sec (secondes)
    GMTr – Grid Monitoring Time reconnect – Durée de reconnexion en sec (secondes) après une erreur de réseau
    ULL – U (tension) Longtime Limit – Valeur limite de tension en V (Volt) pour la valeur moyenne de tension de 10 minutes
    LLTrip – Longtime Limit Trip -– Durée de déclenchement pour la surveillance ULL, détermine à quelle rapidité l’onduleur doit être mis hors service

    Valeurs limites intérieures de tension du secteur :

    UMax – Valeur supérieure intérieure de tension du secteur en V (Volt)
    TTMax – Trip Time Max – Durée de déclenchement en cas de dépassement de la valeur limite supérieure intérieure de tension du secteur en cyl*
    UMin – Valeur inférieure intérieure de tension du secteur en V (Volt)
    TTMin – Trip Time Min – Durée de déclenchement en cas de valeur inférieure à la valeur limite inférieure intérieure de tension du secteur en cyl*

    Valeurs limites extérieures de tension du secteur

    UMax – Valeur supérieure extérieure de tension du secteur en V (Volt)
    TTMax – Trip Time Max – Durée de déclenchement en cas de dépassement de la valeur limite supérieure extérieure de tension du secteur en cyl*
    UMin – Valeur inférieure extérieure de tension du secteur en V (Volt)
    TTMin – Trip Time Min – Durée de déclenchement en cas de valeur inférieure à la valeur limite inférieure extérieure de tension du secteur en cyl*

    Limites de fréquence de réseau :

    FILmax – Valeur supérieure intérieure de fréquence de réseau en Hz (Hertz)
    FILmin – Valeur inférieure intérieure de fréquence de réseau en Hz (Hertz)
    FOLmax – Valeur supérieure extérieure de fréquence de réseau en Hz (Hertz)
    FOLmin – Valeur inférieure extérieure de fréquence de réseau en Hz (Hertz)

    Mode Q :

    Indique quel paramètre de puissance réactive est actuellement réglé sur l’onduleur (par ex. OFF, Q/P...)

    Limite de puissance AC avec indication Soft-Start et/ou derating de fréquence de réseau AC :

    Max P AC – puissance de sortie maximale qui peut être modifiée avec la fonction « Manual Power Reduction » (réduction de puissance manuelle)
    GPIS – Gradual Power Incrementation at Startup – Indique (%/sec) si la fonction Soft-Start est activée sur l’onduleur
    GFDPRe – Grid Frequency Dependent Power Reduction enable limit – indique la fréquence de réseau réglée en Hz (Hertz) et le point à partir duquel une réduction de puissance a lieu
    GFDPRv – Grid Frequency Dependent Power Reduction derating gradient – indique la fréquence de réseau réglée en %/Hz et le degré de la réduction de puissance

    Derating tension AC :

    GVDPRe – Grid Voltage Depending Power Reduction enable limit – Valeur seuil en V à partir de laquelle commence la réduction de puissance en fonction de la tension
    GVDPRv – Grid Voltage Depending Power Reduction derating gradient – Degré de réduction de la puissance en %/V
    Message – indique si l’envoi d’un message d’information via Fronius Solar Net est activé

    *cyl = périodes de réseau (cycles) ; 1 cyl correspond à 20 ms à 50 Hz ou 16,66 ms à 60 Hz

    1. Le point de menu INFO

    Version

    link-horizontalLink copied

    Affichage des numéros de version et de série des circuits imprimés installés dans l'onduleur (par ex. à des fins de service)

    Plage d'affichage

    Affichage / Logiciel affichage / Somme de contrôle SW / Mémoire de données / Mémoire de données n°1 / Étage de puissance / Étage de puissance SW / Filtre CEM / Étage de puissance n°3 / Étage de puissance n°4

    Activer/désactiver le verrouillage des touches

    link-horizontalLink copied

    Généralités

    L'onduleur est équipé de la fonction Verrouillage des touches (Setup Lock).
    Lorsque la fonction « Setup Lock » est activée, il n'est pas possible d'afficher le menu Setup, p. ex. empêcher toute modification involontaire de données de setup.
    Pour activer/désactiver la fonction « Setup Lock », il est nécessaire de saisir le code 12321.

    1. Activer/désactiver le verrouillage des touches

    Généralités

    link-horizontalLink copied

    L'onduleur est équipé de la fonction Verrouillage des touches (Setup Lock).
    Lorsque la fonction « Setup Lock » est activée, il n'est pas possible d'afficher le menu Setup, p. ex. empêcher toute modification involontaire de données de setup.
    Pour activer/désactiver la fonction « Setup Lock », il est nécessaire de saisir le code 12321.

    1. Activer/désactiver le verrouillage des touches

    Activer/désactiver le verrouillage des touches

    link-horizontalLink copied
    1Appuyer sur la touche    « Menu »

    Le niveau de sélection des menus s'affiche.

    2Appuyer 5 fois sur la touche
    « Menu/Echap » non affectée

    « Code d'accès » s'affiche dans le menu « CODE », le premier chiffre clignote.

    3Saisir le code 12321 : sélectionner la valeur du premier chiffre du code    à l'aide des touches « plus » et « moins »
    4Appuyer sur la touche    « Entrée »

    Le deuxième chiffre clignote.

    5Répéter les étapes 3 et 4 pour le deuxième, le troisième, le quatrième et le cinquième chiffre du code, jusqu'à ce que...

    le code configuré clignote.

    6Appuyer sur la touche    « Entrée »

    « Verrouill. menu setup » s'affiche dans le menu « VERR. ».

    7Activer ou désactiver le verrouillage des touches    à l'aide des touches « haut » et « bas » :

    ON = la fonction de verrouillage des touches est activée (il n'est pas possible d'accéder au point de menu Setup)

    OFF = la fonction de verrouillage des touches est désactivée (il est possible d'accéder au point de menu Setup)
    8Appuyer sur la touche    « Entrée »

    Clé USB en tant que Datalogger et pour actualiser le logiciel de l'onduleur

    link-horizontalLink copied

    Clé USB en tant que datalogger

    Une clé USB raccordée à un connecteur USB A peut jouer un rôle de datalogger pour un onduleur.

    Les données de logging enregistrées sur la clé USB peuvent à tout moment :
    • être importées dans le logiciel Fronius Solar.access via le fichier FLD loggé ;
    • être visualisées directement dans des programmes de fournisseurs tiers (par ex. Microsoft® Excel) via le fichier CSV loggé.

    Sur les anciennes versions (jusqu'à Excel 2007) le nombre de lignes est limité à 65536.

    Vous trouverez des informations complémentaires concernant les « données sur la clé USB », « les quantités de données et la capacité de stockage », ainsi que la « mémoire tampon » à l'adresse :

    Fronius Symo 3 - 10 kW :

    ® http://www.fronius.com/QR-link/4204260172DE

    Fronius Symo 10 - 20 kW, Fronius Eco :

    ® http://www.fronius.com/QR-link/4204260175DE

    1. Clé USB en tant que Datalogger et pour actualiser le logiciel de l'onduleur

    Clé USB en tant que datalogger

    link-horizontalLink copied

    Une clé USB raccordée à un connecteur USB A peut jouer un rôle de datalogger pour un onduleur.

    Les données de logging enregistrées sur la clé USB peuvent à tout moment :
    • être importées dans le logiciel Fronius Solar.access via le fichier FLD loggé ;
    • être visualisées directement dans des programmes de fournisseurs tiers (par ex. Microsoft® Excel) via le fichier CSV loggé.

    Sur les anciennes versions (jusqu'à Excel 2007) le nombre de lignes est limité à 65536.

    Vous trouverez des informations complémentaires concernant les « données sur la clé USB », « les quantités de données et la capacité de stockage », ainsi que la « mémoire tampon » à l'adresse :

    Fronius Symo 3 - 10 kW :

    ® http://www.fronius.com/QR-link/4204260172DE

    Fronius Symo 10 - 20 kW, Fronius Eco :

    ® http://www.fronius.com/QR-link/4204260175DE

    1. Clé USB en tant que Datalogger et pour actualiser le logiciel de l'onduleur

    Clés USB adaptées

    link-horizontalLink copied

    En raison du grand nombre de clés USB disponibles sur le marché, aucune garantie ne peut être donnée quant à la reconnaissance de toutes les clés USB par l'onduleur.

    Fronius recommande l'utilisation exclusive de clés USB certifiées, adaptées à l'utilisation industrielle (respecter le logo USB-IF !).

    L'onduleur prend en charge les clés USB avec les systèmes de fichiers suivants :

    • FAT12
    • FAT16
    • FAT32

    Fronius recommande d'utiliser les clés USB uniquement pour l'enregistrement de données de logging ou pour l'actualisation du logiciel de l'onduleur. Les clés USB ne doivent pas contenir d'autres données.

    Symbole USB sur l'écran de l'onduleur, par ex. en mode d'affichage « ACTUEL » :

    Lorsque l'onduleur détecte une clé USB, le symbole USB s'affiche en haut à droite de l'écran.

    Lors de la connexion d'une clé USB, vérifier que le symbole USB est bien affiché (il peut éventuellement clignoter).



    IMPORTANT ! Pour les applications en extérieur, ne pas oublier que le bon fonctionnement des clés USB usuelles n'est souvent garanti que dans une plage de température limitée.
    Pour les applications en extérieur, s'assurer que la clé USB fonctionne également à basses températures par exemple.

    1. Clé USB en tant que Datalogger et pour actualiser le logiciel de l'onduleur

    Clé USB pour l'actualisation du logiciel de l'onduleur

    link-horizontalLink copied

    Une clé USB permet également au client final de procéder à la mise à jour du logiciel de l'onduleur via le menu SETUP : le fichier de mise à jour doit être au préalable enregistré sur la clé USB avant d'être transféré sur l'onduleur.



    1. Clé USB en tant que Datalogger et pour actualiser le logiciel de l'onduleur

    Retrait de la clé USB

    link-horizontalLink copied

    Consigne de sécurité pour le retrait d’une clé USB :



    IMPORTANT ! Pour éviter toute perte de données, une clé USB connectée ne peut être retirée que dans les conditions suivantes :

    • via le point de menu SETUP, entrée « Oter USB / HW sans risque » uniquement,
    • lorsque la LED « Transfert de données » ne clignote plus ou est allumée.

    Le menu Basic

    link-horizontalLink copied

    Accéder au menu Basic

    1Appuyer sur la touche    « Menu »

    Le niveau de sélection des menus s’affiche.

    2Appuyer 5 fois sur la touche
    « Menu/Échap » non affectée

    « Code d’accès » s’affiche dans le menu « CODE », le premier chiffre clignote.

    3Saisir le code 22742 : Sélectionner la valeur du premier chiffre du code    à l’aide des touches « plus » et « moins »
    4Appuyer sur la touche    « Entrée »

    Le deuxième chiffre clignote.

    5Répéter les étapes 3 et 4 pour le deuxième, le troisième, le quatrième et le cinquième chiffre du code, jusqu’à ce que...

    le code configuré clignote.

    6Appuyer sur la touche    « Entrée »

    Le menu Basic s’affiche.

    7Sélectionner l’entrée souhaitée    à l’aide des touches « plus » et « moins »
    8Éditer l’entrée sélectionnée en appuyant sur la touche    « Entrée »
    9Pour quitter le menu Basic, appuyer sur la touche    « Échap »
    1. Le menu Basic

    Accéder au menu Basic

    link-horizontalLink copied
    1Appuyer sur la touche    « Menu »

    Le niveau de sélection des menus s’affiche.

    2Appuyer 5 fois sur la touche
    « Menu/Échap » non affectée

    « Code d’accès » s’affiche dans le menu « CODE », le premier chiffre clignote.

    3Saisir le code 22742 : Sélectionner la valeur du premier chiffre du code    à l’aide des touches « plus » et « moins »
    4Appuyer sur la touche    « Entrée »

    Le deuxième chiffre clignote.

    5Répéter les étapes 3 et 4 pour le deuxième, le troisième, le quatrième et le cinquième chiffre du code, jusqu’à ce que...

    le code configuré clignote.

    6Appuyer sur la touche    « Entrée »

    Le menu Basic s’affiche.

    7Sélectionner l’entrée souhaitée    à l’aide des touches « plus » et « moins »
    8Éditer l’entrée sélectionnée en appuyant sur la touche    « Entrée »
    9Pour quitter le menu Basic, appuyer sur la touche    « Échap »
    1. Le menu Basic

    Les entrées du menu Basic

    link-horizontalLink copied

    Le menu Basic permet de configurer les paramètres suivants, essentiels pour l'installation et le fonctionnement de l'onduleur :

    MPP Tracker 1 / MPP Tracker 2
    • MPP Tracker 2 : ON/OFF
    • Mode de service DC : MPP AUTO/FIX/MPP USER
      • MPP AUTO : état de fonctionnement normal ; l'onduleur recherche automatiquement le point de travail optimal
      • FIX : pour la saisie d'une tension DC fixe avec laquelle l'onduleur fonctionne
      • MPP USER : pour la saisie de la tension MP basse à partir de laquelle l'onduleur recherche son point de travail optimal
    • Dynamic Peak Manager : ON/OFF
    • Tension fixe : pour saisir la tension fixe
    • Tension de départ MPPT : pour saisir la tension de départ

    Journal USB
    Pour l'activation/la désactivation de la fonction permettant d'enregistrer tous les messages d'erreur sur clé USB AUTO / OFF / ON

    • ON : Tous les messages d'erreur sont automatiquement enregistrés sur une clé USB connectée.
    Entrée signal
    • Mode de fonctionnement : Ext Sig. / S0-Meter / OFF
      Mode de fonctionnement Ext Sig. :
      • Type de déclenchement : Warning (affichage d'un message d'avertissement sur l'écran) / Ext. Stop (déconnexion de l'onduleur)
      • Type de connecteur : N/C (normal closed, contact de repos) / N/O (normal open, contact de travail)
      Fonctionnement du S0 Meter - voir le chapitre Réduction dynamique de la puissance au moyen d’un onduleur à la page (→).
      • Limite d'injection dans le réseau
        Champ permettant de saisir la puissance maximale d'injection dans le réseau en W. Si cette valeur est dépassée, l'onduleur réduit la puissance à la valeur réglée dans le temps requis par les normes et dispositions nationales.
      • Impulsions par kWh
        Champ permettant de saisir les impulsions par kWh du compteur S0.
    SMS / Relais
    • Tempo événement
      Pour la saisie du temps de retard à partir duquel un SMS est envoyé ou le relais doit commuter
      900 à 86 400 secondes
    • Compteur d'événements :
      Pour indiquer le nombre d'événements qui mènent à la signalisation :
      10 - 255
    Paramètres d'isolation
    • Alarme d'isolation : ON/OFF
    • Avertissement de valeur seuil : pour la saisie d'une valeur seuil déclenchant un avertissement
    • Erreur de valeur seuil : pour la saisie d'une valeur seuil déclenchant une erreur (pas disponible dans tous les pays)

    Reset TOTAL
    Pour la réinitialisation de la puissance d'injection max. et des valeurs de tension min. et max. sur zéro dans le point de menu LOG.
    La réinitialisation des valeurs est irréversible.

    Pour réinitialiser les valeurs sur zéro, appuyer sur la touche « Entrée ».
    « CONFIRM » s'affiche.
    Appuyer à nouveau sur la touche « Entrée ».
    Les valeurs sont réinitialisées, le menu s'affiche

    1. Le menu Basic

    Paramètres lorsque l'option « DC SPD » est installée

    link-horizontalLink copied

    Dans le cas où l'option DC SPD (protection contre la surtension) est installée dans l'onduleur, les points de menu suivants sont configurés de série :

    Entrée signal : Ext Sig.
    Type de déclenchement : Warning
    Type de connecteur : N/C

    Mettre l'onduleur hors tension et le rallumer

    link-horizontalLink copied

    Mettre l'onduleur hors tension

    1
    1. Déconnecter le système de protection automatique.
    2. Régler le sectionneur DC sur la position « OFF ».

    Activer de nouveau l'onduleur

    1. Régler le sectionneur DC sur la position « ON ».
    2. Enclencher le système de protection automatique.
    1. Mettre l'onduleur hors tension et le rallumer

    Mettre l'onduleur hors tension

    link-horizontalLink copied
    1
    1. Déconnecter le système de protection automatique.
    2. Régler le sectionneur DC sur la position « OFF ».

    Activer de nouveau l'onduleur

    1. Régler le sectionneur DC sur la position « ON ».
    2. Enclencher le système de protection automatique.

    Diagnostic d'état et élimination des défauts

    link-horizontalLink copied

    Affichage de messages d'état

    L'onduleur possède un système d'autodiagnostic capable de reconnaître un grand nombre de pannes possibles qu'il affiche à l'écran. Il est ainsi possible de trouver rapidement les dysfonctionnements sur l'onduleur et l'installation photovoltaïque ainsi que les erreurs d'installation ou de commande.

    Lorsque le système d'autodiagnostic a trouvé une erreur concrète, le message d'état correspondant s'affiche à l'écran.

    IMPORTANT ! Des messages d'état apparaissant brièvement à l'écran peuvent provenir du fonctionnement normal de l'onduleur. Si l'onduleur fonctionne ensuite correctement, il n'y a pas de panne.

    1. Diagnostic d'état et élimination des défauts

    Affichage de messages d'état

    link-horizontalLink copied

    L'onduleur possède un système d'autodiagnostic capable de reconnaître un grand nombre de pannes possibles qu'il affiche à l'écran. Il est ainsi possible de trouver rapidement les dysfonctionnements sur l'onduleur et l'installation photovoltaïque ainsi que les erreurs d'installation ou de commande.

    Lorsque le système d'autodiagnostic a trouvé une erreur concrète, le message d'état correspondant s'affiche à l'écran.

    IMPORTANT ! Des messages d'état apparaissant brièvement à l'écran peuvent provenir du fonctionnement normal de l'onduleur. Si l'onduleur fonctionne ensuite correctement, il n'y a pas de panne.

    1. Diagnostic d'état et élimination des défauts

    Panne générale de l'écran

    link-horizontalLink copied
    L'écran reste sombre pendant longtemps après le lever du soleil :
    • Vérifier la tension AC aux connecteurs de l'onduleur :
      la tension AC doit être de 220/230 V (+ 10 % / - 5 %) ou 380/400 V (+ 10 % / - 5 %).
    1. Diagnostic d'état et élimination des défauts

    Messages d'état – Classe 1

    link-horizontalLink copied

    Les messages d'état de la classe 1 n'apparaissent généralement que momentanément et sont provoqués par le réseau électrique public.

    Exemple : La fréquence de réseau est trop élevée et l'onduleur ne doit pas injecter d'énergie dans le réseau en raison d'une norme. Il n'y a pas de défaut de l'appareil.
    L'onduleur réagit tout d'abord en coupant la connexion au réseau. Une vérification du réseau est ensuite effectuée durant la période de surveillance prescrite. Si, à l'issue de cette période, aucune erreur n'est constatée, l'onduleur reprend le mode d'injection dans le réseau.

    En fonction du Setup pays, la fonction Soft-Start GPIS est activée :
    aux termes des directives nationales, après une déconnexion suite à une erreur AC, la puissance de sortie de l'onduleur est augmentée en continu.

    Code

    Description

    Comportement

    Solution

    102

    Tension AC trop élevée

    Dès que les conditions de réseau, après complète vérification, atteignent la plage autorisée, l'onduleur reprend le mode d'injection dans le réseau.

    Vérifier les couplages au réseau ;
    si ce message d'état s'affiche en continu, prendre contact avec le monteur de l'installation

    103

    Tension AC trop faible

    105

    Fréquence AC trop élevée

    106

    Fréquence AC trop basse

    107

    Réseau AC non disponible

    108

    Îlotage détecté

    112

    Erreur de l'unité de surveillance des courants résiduels

    1. Diagnostic d'état et élimination des défauts

    Messages d'état - classe 3

    link-horizontalLink copied

    La classe 3 concerne les messages d'état qui peuvent intervenir durant le mode d'injection dans le réseau, mais qui ne conduisent pas à une interruption durable de ce mode.

    Après la déconnexion automatique du réseau et la surveillance prescrite du réseau, l'onduleur tente de reprendre le mode d'injection dans le réseau.

    Code



    Description



    Comportement



    Solution

    301



    Surintensité (AC)



    Brève interruption du mode d'injection dans le réseau.
    L'onduleur recommence une phase de démarrage.



    *)

    302



    Surintensité (DC)





    303



    Surcharge thermique du module solaire DC



    Brève interruption du mode d'injection dans le réseau.
    L'onduleur recommence une phase de démarrage.



    Souffler de l'air comprimé dans les ouvertures pour l'air de refroidissement et les éléments réfrigérants ; **)

    304



    Surcharge thermique du module solaire AC





    305



    Pas d'injection malgré un relais fermé



    Brève interruption du mode d'injection dans le réseau.
    L'onduleur recommence une phase de démarrage.



    **)

    306



    Il y a trop peu de puissance photovoltaïque pour le mode d'injection dans le réseau



    Brève interruption du mode d'injection dans le réseau.
    L'onduleur recommence une phase de démarrage.



    Attendre un ensoleillement suffisant ;
    **)

    307



    DC basse
    Tension d'entrée DC trop basse pour le mode d'injection dans le réseau





    IMPORTANT ! En raison du faible rayonnement solaire, les messages d'état 306 (Puissance basse) et 307 (DC basse) s'affichent normalement chaque matin et chaque soir. Ces messages d'état ne sont pas consécutifs à un dysfonctionnement.

    308



    Tension de circuit intermédiaire trop élevée

    Brève interruption du mode d'injection dans le réseau.
    L'onduleur recommence une phase de démarrage.





    **)

    309



    Tension d'entrée DC MPPT1 trop élevée

    311



    Inversion de polarité des chaînes DC

    313



    Tension d'entrée DC MPPT2 trop élevée

    314



    Délai de calibrage du capteur de courant dépassé



    Brève interruption du mode d'injection dans le réseau.
    L'onduleur recommence une phase de démarrage.



    *)

    315



    Erreur capteur de courant AC

    316



    Dysfonctionnement InterruptCheck

    325



    Surcharge thermique dans la zone de raccordement

    326



    Erreur ventilateur 1

    327



    Erreur ventilateur 2

    *) Si le message d'état s'affiche en continu : contacter un technicien de maintenance formé par Fronius.

    **) L'erreur est automatiquement éliminée ; si ce message d'état s'affiche en continu, prendre contact avec le monteur de l'installation

    1. Diagnostic d'état et élimination des défauts

    Messages d'état – Classe 4

    link-horizontalLink copied

    Les messages d'état de la classe 4 exigent, pour certains, l'intervention d'un technicien de maintenance formé par Fronius.

    Code



    Description



    Comportement



    Solution

    401



    Communication avec l'étage de puissance impossible



    Lorsque cela est possible, l'onduleur reprend le mode d'injection dans le réseau après la tentative automatique de connexion.



    *)

    406



    Capteur de température module solaire AC défectueux (L1)





    407



    Capteur de température module solaire AC défectueux (L2)





    408



    Composante continue mesurée dans le réseau électrique trop élevée





    412



    Le mode de tension fixe a été sélectionné au lieu du mode de tension MPP et la tension fixe est réglée sur une valeur trop faible ou trop élevée.



    -



    **)

    415



    Mise hors circuit de sécurité exécutée via la carte d'option ou via RECERBO



    L'onduleur n'injecte aucun courant dans le réseau.



    *)

    416



    Communication impossible entre l'étage de puissance et la commande.



    Lorsque cela est possible, l'onduleur reprend le mode d'injection dans le réseau après la tentative automatique de connexion.



    *)

    417



    Problème d'identification du matériel





    Lorsque cela est possible, l'onduleur reprend le mode d'injection dans le réseau après la tentative automatique de connexion.



    Actualiser le micrologiciel de l'onduleur ; *)

    419



    Conflit d'ID unique

    420



    Communication avec le Fronius Datamanager impossible

    421



    Erreur HID

    425



    Communication impossible avec l'étage de puissance

    426 - 428



    Défaut possible du matériel

    431



    Problème de logiciel



    L'onduleur n'injecte aucun courant dans le réseau.



    Effectuer une remise à zéro AC (éteindre et rallumer le disjoncteur) ; mettre à jour le micrologiciel de l'onduleur ; *)

    436



    Incompatibilité fonctionnelle (un ou plusieurs circuits imprimés dans l'onduleur ne sont pas compatibles entre eux, par ex. après un changement de circuit imprimé)



    Lorsque cela est possible, l'onduleur reprend le mode d'injection dans le réseau après la tentative automatique de connexion.





    Actualiser le micrologiciel de l'onduleur ; *)

    437



    Problème d'étage de puissance

    438



    Incompatibilité fonctionnelle (un ou plusieurs circuits imprimés dans l'onduleur ne sont pas compatibles entre eux, par ex. après un changement de circuit imprimé)



    Lorsque cela est possible, l'onduleur reprend le mode d'injection dans le réseau après la tentative automatique de connexion.



    Actualiser le micrologiciel de l'onduleur ; *)

    443



    Tension de circuit intermédiaire trop faible ou asymétrique



    L'onduleur n'injecte aucun courant dans le réseau.



    *)

    445



    • Erreur de compatibilité (par ex. suite à un changement de circuit imprimé)
    • Configuration d'étage de puissance invalide



    L'onduleur n'injecte aucun courant dans le réseau.



    Actualiser le micrologiciel de l'onduleur ; *)

    447



    Défaut isolation



    L'onduleur n'injecte aucun courant dans le réseau.



    *)

    448



    Le conducteur neutre n'est pas connecté

    450



    Guard introuvable

    451



    Erreur de sauvegarde détectée



    Lorsque cela est possible, l'onduleur reprend le mode d'injection dans le réseau après la tentative automatique de connexion.



    *)

    452



    Erreur de communication entre les processeurs

    453



    La tension du secteur et l'étage de puissance ne concordent pas

    454



    La fréquence de réseau et l'étage de puissance ne concordent pas

    456



    La fonction anti-islanding n'est plus exécutée correctement

    457



    Erreur de relais de tension du secteur

    L'onduleur n'injecte aucun courant dans le réseau.

    Vérifier le câble AC *)

    458

    Erreur lors de la saisie du signal de mesure











    L'onduleur n'injecte aucun courant dans le réseau.











    *)

    459



    Erreur lors de la saisie du signal de mesure pour le test d'isolation

    460



    La source de tension de référence pour le processeur de signal numérique (DSP) fonctionne en dehors des seuils tolérés

    461

    Erreur dans la mémoire de données DSP

    462



    Erreur lors de la routine de surveillance de l'injection DC

    463



    Polarité AC inversée, connecteur AC mal branché

    474



    Capteur de l'unité de surveillance des courants résiduels défectueux

    L'onduleur n'injecte aucun courant dans le réseau.

    **)

    475



    Défaut d'isolation (liaison entre module solaire et mise à la terre)

    476



    Tension d'alimentation du pilote trop faible

    479



    Le relais de tension du circuit intermédiaire s'est éteint

    Lorsque cela est possible, l'onduleur reprend le mode d'injection dans le réseau après la tentative automatique de connexion.

    *)

    480,
    481



    Incompatibilité fonctionnelle (un ou plusieurs circuits imprimés dans l'onduleur ne sont pas compatibles entre eux, par ex. après un changement de circuit imprimé)



    L'onduleur n'injecte aucun courant dans le réseau.



    Actualiser le micrologiciel de l'onduleur, *)

    482



    Le setup a été interrompu lors de la première mise en service



    L'onduleur n'injecte aucun courant dans le réseau.



    Redémarrer le setup après une réinitialisation AC (éteindre et rallumer le disjoncteur)

    483



    La tension UDCfix dans la chaîne MPP2 se trouve hors de la plage autorisée



    L'onduleur n'injecte aucun courant dans le réseau.



    Vérifier les paramètres MPP ; *)

    485



    Le tampon d'envoi CAN est plein



    L'onduleur n'injecte aucun courant dans le réseau.



    Réaliser une réinitialisation AC (éteindre et rallumer le disjoncteur) ; *)

    489



    Surtension permanente au niveau du condensateur du circuit intermédiaire (message d'état 479 affiché 5x de suite)



    L'onduleur n'injecte aucun courant dans le réseau.



    *)

    *) Si le message d'état s'affiche en continu : contacter le technicien de maintenance formé par Fronius.

    **) Si le message d'état s'affiche en continu, prendre contact avec le monteur de l'installation

    1. Diagnostic d'état et élimination des défauts

    Messages d'état – Classe 5

    link-horizontalLink copied

    Les messages d'état de la classe 5 n'entravent généralement pas le mode d'injection dans le réseau, mais peuvent toutefois se traduire par une restriction de ce mode. Ils sont affichés jusqu'à ce qu'ils soient acquittés par l'activation d'une touche (l'onduleur continue cependant à fonctionner normalement en arrière-plan).

    Code



    Description



    Comportement



    Solution

    502



    Défaut d'isolation au niveau des modules solaires



    Affichage d'un message d'avertissement à l'écran



    **)

    509



    Pas d'injection dans le réseau au cours des dernières 24 h



    Affichage d'un message d'avertissement à l'écran



    Acquitter le message d'état ;
    vérifier que toutes les conditions sont remplies pour un mode d'injection dans le réseau sans problème (par ex. si les modules solaires sont recouverts de neige) ; **)

    515



    Communication impossible avec le filtre



    Affichage d'un message d'avertissement à l'écran



    *)

    516



    Communication impossible avec l'unité de mémoire



    Message d'avertissement de l'unité de mémoire



    *)

    517



    Réduction de puissance en raison d'une température trop élevée



    En cas de réduction de puissance, un message d'avertissement s'affiche à l'écran



    Au besoin, souffler de l'air comprimé dans les ouvertures pour l'air de refroidissement et les éléments réfrigérants ;
    le problème sera réglé automatiquement ; **)

    518



    Dysfonctionnement DSP interne



    Affichage d'un message d'avertissement à l'écran



    *)

    519



    Communication impossible avec l'unité de mémoire



    Message d'avertissement de l'unité de mémoire



    *)

    520



    Pas d'injection dans le réseau depuis MPPT1 au cours des dernières 24 h



    Affichage d'un message d'avertissement à l'écran



    Acquitter le message d'état ;
    vérifier que toutes les conditions sont remplies pour un mode d'injection dans le réseau sans problème (par ex. si les modules solaires sont recouverts de neige) ; *)

    522



    DC basse chaîne 1



    Affichage d'un message d'avertissement à l'écran



    *)

    523



    DC basse chaîne 2



    558,
    559



    Incompatibilité fonctionnelle (un ou plusieurs circuits imprimés dans l'onduleur ne sont pas compatibles entre eux, par ex. après un changement de circuit imprimé)



    Affichage d'un message d'avertissement à l'écran

    Actualiser le micrologiciel de l'onduleur ; *)

    560



    Réduction de puissance due à une surfréquence



    S'affiche lors d'une fréquence de réseau trop élevée. La puissance est réduite.



    Dès que la fréquence de réseau se trouve de nouveau dans la plage autorisée et que l'onduleur fonctionne de nouveau normalement, l'erreur est résolue automatiquement ; **)

    564



    Incompatibilité fonctionnelle (un ou plusieurs circuits imprimés dans l'onduleur ne sont pas compatibles entre eux, par ex. après un changement de circuit imprimé)



    Affichage d'un message d'avertissement à l'écran



    Actualiser le micrologiciel de l'onduleur ; *)

    566



    Détection d'arc désactivée
    (par ex. en cas de surveillance externe de l'arc électrique)



    Le message d'état est affiché chaque jour jusqu'à ce que la détection d'arc soit à nouveau activée.



    Aucune erreur !
    Confirmer le message d'état en appuyant sur la touche Entrée

    568



    Signal d'entrée de la boucle de courant multifonction défectueux



    Le message d'état est affiché en cas de signal d'entrée de boucle de courant multifonction défectueux et avec les réglages suivants :
    Menu Basic / Entrée signal / Mode de fonctionnement = Ext. Sig., Type de déclenchement = Avertissement



    Valider le message d'état ;
    Vérifier les appareils connectés à l'interface de courant multifonction ; **)

    572



    Limitation de puissance par l'étage de puissance



    La puissance est limitée par l'étage de puissance



    *)

    573



    Avertissement de sous-température



    Affichage d'un message d'avertissement à l'écran



    *)

    581



    Le setup « Onduleur interactif usage spécifique » (Special Purpose Utility-Interactive - SPUI) est activé



    L'onduleur n'est plus compatible avec les normes IEEE1547 et IEEE1574.1, car la fonction d'îlotage est désactivée, une réduction de puissance en fonction de la puissance est activée et les limites de fréquence et de tension sont modifiées



    Aucune erreur !
    Confirmer le message d'état en appuyant sur la touche Entrée

    *) Si le message d'état s'affiche en continu : contacter un technicien de maintenance formé par Fronius

    **) Si le message d'état s'affiche en continu, prendre contact avec le monteur de l'installation

    1. Diagnostic d'état et élimination des défauts

    Messages d'état - classe 6

    link-horizontalLink copied

    Les messages d'état de la classe 6 exigent, pour certains, l'intervention d'un technicien de maintenance formé par Fronius.

    Code



    Description



    Comportement



    Solution

    601



    Le bus CAN est plein



    L'onduleur n'injecte aucun courant dans le réseau.



    Actualiser le micrologiciel de l'onduleur ; *)

    603



    Capteur de température module solaire AC défectueux (L3)



    Lorsque cela est possible, l'onduleur reprend le mode d'injection dans le réseau après la tentative automatique de connexion.



    *)

    604



    Capteur de température module solaire DC défectueux





    607



    Erreur de l'unité de surveillance des courants résiduels



    L'onduleur n'injecte aucun courant dans le réseau.



    Réinitialiser le message d'état en appuyant sur la touche Entrée. L'onduleur reprend le mode d'injection dans le réseau ; si le message d'état s'affiche à nouveau, contrôler l'ensemble de l'installation photovoltaïque concernée à la recherche d'éventuels dommages ; **)

    608



    Incompatibilité fonctionnelle (un ou plusieurs circuits imprimés dans l'onduleur ne sont pas compatibles entre eux, par ex. après un changement de circuit imprimé)



    L'onduleur n'injecte aucun courant dans le réseau.



    Actualiser le micrologiciel de l'onduleur ; *)

    *) Si le message d'état s'affiche en continu : contacter un technicien de maintenance formé par Fronius.

    **) L'erreur est automatiquement éliminée ; si ce message d'état s'affiche en continu, prendre contact avec le monteur de l'installation

    1. Diagnostic d'état et élimination des défauts

    Messages d'état – classe 7

    link-horizontalLink copied

    Les messages d'état de la classe 7 concernent la commande, la configuration ainsi que l'enregistrement des données de l'onduleur et peuvent influencer directement ou indirectement le mode d'injection dans le réseau.

    Code



    Description



    Comportement



    Solution

    701 - 704



    Informe sur l'état interne du processeur



    Affichage d'un message d'avertissement à l'écran



    *)

    705



    Conflit lors de la configuration du numéro d'onduleur (par ex. numéro attribué en double)



    -



    Corriger le numéro d'onduleur dans le menu setup.

    706 - 716



    Informe sur l'état interne du processeur



    Affichage d'un message d'avertissement à l'écran



    *)

    721



    EEPROM a été réinitialisé



    Affichage d'un message d'avertissement à l'écran



    Acquitter le message d'état ; *)

    722 - 730



    Informe sur l'état interne du processeur



    Affichage d'un message d'avertissement à l'écran



    *)

    731



    Erreur d'initialisation – la clé USB n'est pas compatible



    Affichage d'un message d'avertissement à l'écran



    Vérifier ou changer la clé USB
    Vérifier le système de données de la clé USB ; *)

    732



    Erreur d'initialisation – surintensité au niveau de la clé USB



    733



    Pas de clé USB connectée



    Affichage d'un message d'avertissement à l'écran



    Insérer ou vérifier la clé USB ; *)

    734



    Fichier de mise à jour non reconnu ou absent



    Affichage d'un message d'avertissement à l'écran



    Vérifier le fichier de mise à jour (p. ex. exactitude du nom de fichier)
    *)

    735



    Fichier de mise à jour non adapté à l'appareil, trop ancien



    Affichage d'un message d'avertissement à l'écran, la procédure de mise à jour est interrompue



    Vérifier le fichier de mise à jour,
    au besoin, télécharger le fichier de mise à jour correspondant à l'appareil (p. ex. sous
    http://www.fronius.com) ; *)

    736



    Erreur d'écriture ou de lecture



    Affichage d'un message d'avertissement à l'écran



    Vérifier la clé USB et les fichiers qu'elle contient ou remplacer la clé USB.
    Déconnecter la clé USB uniquement lorsque la DEL « Transfert de données » ne clignote plus ou est allumée. ; *)

    737



    Impossible d'ouvrir le fichier



    Affichage d'un message d'avertissement à l'écran



    Déconnecter et reconnecter la clé USB ; vérifier ou remplacer la clé USB

    738



    Impossible d'enregistrer un fichier journal (par ex. : la clé USB est protégée en écriture ou est pleine)



    Affichage d'un message d'avertissement à l'écran



    Créer de l'espace mémoire, supprimer la protection en écriture, le cas échéant, vérifier ou remplacer la clé USB ; *)

    740



    Erreur d'initialisation – Erreur dans le système de fichiers de la clé USB



    Affichage d'un message d'avertissement à l'écran



    Vérifier la clé USB ; la reformater sur le PC en FAT12, FAT16 ou FAT32

    741



    Erreur lors de l'enregistrement de données de logging



    Affichage d'un message d'avertissement à l'écran



    Déconnecter et reconnecter la clé USB ; vérifier ou remplacer la clé USB

    743



    Erreur durant la mise à jour



    Affichage d'un message d'avertissement à l'écran



    Répéter la procédure de mise à jour, vérifier la clé USB ; *)

    745



    Fichier de mise à jour défectueux



    Affichage d'un message d'avertissement à l'écran, la procédure de mise à jour est interrompue



    Télécharger à nouveau le fichier de mise à jour ; vérifier ou remplacer la clé USB ; *)

    746



    Erreur durant la mise à jour



    Affichage d'un message d'avertissement à l'écran, la procédure de mise à jour est interrompue



    Redémarrer la mise à jour après avoir attendu env. 2 minutes ; *)

    751



    Perte de l'heure



    Affichage d'un message d'avertissement à l'écran



    Procéder à un nouveau paramétrage de la date et de l'heure sur l'onduleur ; *)

    752



    Erreur de communication du module Real Time Clock



    753



    Erreur interne : le module Real Time Clock est en mode de détresse



    Heure imprécise, perte d'heure possible (mode d'injection dans le réseau normal)



    Procéder à un nouveau paramétrage de la date et de l'heure sur l'onduleur

    754 - 755



    Informe sur l'état interne du processeur



    Affichage d'un message d'avertissement à l'écran



    *)

    757



    Erreur matérielle dans le module Real Time Clock



    Affichage d'un message d'erreur à l'écran, l'onduleur n'injecte pas de courant dans le réseau



    *)

    758



    Erreur interne : le module Real Time Clock est en mode de détresse



    Heure imprécise, perte d'heure possible (mode d'injection dans le réseau normal)



    Procéder à un nouveau paramétrage de la date et de l'heure sur l'onduleur

    760



    Erreur matérielle interne



    Affichage d'un message d'erreur à l'écran



    *)

    761 - 765



    Informe sur l'état interne du processeur



    Affichage d'un message d'avertissement à l'écran



    *)

    766



    La limitation de puissance d'urgence a été activée (max. 750 W)



    Affichage d'un message d'erreur à l'écran

    767



    Informe sur l'état interne du processeur



    Affichage d'un message d'avertissement à l'écran



    *)

    768



    Les limitations de puissance des modules matériels sont différentes

    772



    Unité de mémoire indisponible

    773



    Mise à jour de logiciel groupe 0 (Setup pays invalide)

    775



    Étage de puissance PMC indisponible



    Affichage d'un message d'avertissement à l'écran



    Appuyer sur la touche « Entrée » afin de confirmer l'erreur ; *)

    776



    Type d'équipement invalide

    781 - 794



    Informe sur l'état interne du processeur



    Affichage d'un message d'avertissement à l'écran



    *)

    *) Si le message d'état s'affiche en continu : contacter un technicien de maintenance formé par Fronius

    1. Diagnostic d'état et élimination des défauts

    Messages d'état - Classe 10 - 12

    link-horizontalLink copied

    1000 - 1299- Fournit des renseignements sur le statut du programme de processeur interne

    Description

    Aucun risque si le fonctionnement de l'onduleur est parfait et n'apparaît que dans le paramètre setup « Statut étage puiss. ». En cas de dysfonctionnement effectif, ce message d'état constitue une aide pour le Support Technique Fronius dans le cadre de l’analyse d’erreur.

    1. Diagnostic d'état et élimination des défauts

    Service clientèle

    link-horizontalLink copied
    IMPORTANT ! Contacter un revendeur Fronius ou un technicien de maintenance formé par Fronius si :
    • une erreur apparaît fréquemment ou durablement ;
    • une erreur apparaît qui ne figure pas dans le tableau.
    1. Diagnostic d'état et élimination des défauts

    Fonctionnement dans des environnements soumis à un fort dégagement de poussières

    link-horizontalLink copied

    En cas de fonctionnement de l'onduleur dans des environnements soumis à un fort dégagement de poussières :
    Au besoin, souffler de l'air comprimé propre dans les éléments réfrigérants et les ventilateurs situés à l'arrière de l'onduleur, ainsi que dans les orifices d'aération du support de montage.

    Caractéristiques techniques

    link-horizontalLink copied

    Fronius Symo 3.0-3-S

    Fronius Symo

    3.0-3-S

    Données d'entrée



    Plage de tension MPP

    200 à 800 V DC

    Tension d'entrée max.
    (avec 1 000 W/m² / -10 °C à vide)

    1 000 V DC

    Tension d'entrée min.

    150 V DC

    Courant d'entrée max.

    16,0 A

    Courant de court-circuit max. du générateur photovoltaïque 8)

    24 A

    Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)

    32 A (RMS)4)

    Données de sortie

    Puissance de sortie nominale (Pnom)

    3 000 W

    Puissance de sortie max.

    3 000 W

    Puissance apparente nominale

    3 000 VA

    Tension nominale du secteur

    3~ NPE 400 / 230 V ou 3~ NPE 380 / 220 V

    Tension du secteur min.

    150 V / 260 V

    Tension du secteur max.

    280 V / 485 V

    Courant nominal de sortie à 220 / 230 V

    4,5 / 4,3 A

    Courant de sortie max.

    9 A

    Fréquence nominale

    50 / 60 Hz 1)

    Courant alternatif de court-circuit initial / phase IK

    9 A

    Taux de distorsion harmonique

    < 3 %

    Facteur de puissance cos phi

    0,7 - 1 ind./cap.2)

    Courant de démarrage 5)

    38 A / 2 ms

    Courant résiduel de sortie max. par période

    21,4 A / 1 ms

    Données générales

    Rendement maximal

    98 %

    Rendement européen

    96,2 %

    Autoconsommation pendant la nuit

    < 0,7 W & < 3 VA

    Refroidissement

    Ventilation forcée régulée

    Indice de protection

    IP 65

    Dimensions H x l x P

    645 x 431 x 204 mm

    Poids

    16 kg

    Température ambiante admise

    -25 °C à +60 °C

    Humidité de l'air admise

    0 à 100 %

    Classe CEM de l'appareil

    B

    Catégorie de surtension DC/AC

    2 / 3

    Degré de pollution

    2

    Émission sonore

    58,3 dB(A) réf. 1 pW

    Topologie de l'onduleur

    Non isolé, sans transformateur

    Dispositifs de protection

    Mesure de l'isolement DC

    intégrée

    Comportement en cas de surcharge DC

    Déplacement du point de travail, limitation de puissance

    Sectionneur DC

    intégré

    Unité de surveillance des courants résiduels

    intégrée

    Détection active des îlots

    Méthode de décalage de fréquence

    1. Caractéristiques techniques

    Fronius Symo 3.0-3-S

    link-horizontalLink copied

    Fronius Symo

    3.0-3-S

    Données d'entrée



    Plage de tension MPP

    200 à 800 V DC

    Tension d'entrée max.
    (avec 1 000 W/m² / -10 °C à vide)

    1 000 V DC

    Tension d'entrée min.

    150 V DC

    Courant d'entrée max.

    16,0 A

    Courant de court-circuit max. du générateur photovoltaïque 8)

    24 A

    Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)

    32 A (RMS)4)

    Données de sortie

    Puissance de sortie nominale (Pnom)

    3 000 W

    Puissance de sortie max.

    3 000 W

    Puissance apparente nominale

    3 000 VA

    Tension nominale du secteur

    3~ NPE 400 / 230 V ou 3~ NPE 380 / 220 V

    Tension du secteur min.

    150 V / 260 V

    Tension du secteur max.

    280 V / 485 V

    Courant nominal de sortie à 220 / 230 V

    4,5 / 4,3 A

    Courant de sortie max.

    9 A

    Fréquence nominale

    50 / 60 Hz 1)

    Courant alternatif de court-circuit initial / phase IK

    9 A

    Taux de distorsion harmonique

    < 3 %

    Facteur de puissance cos phi

    0,7 - 1 ind./cap.2)

    Courant de démarrage 5)

    38 A / 2 ms

    Courant résiduel de sortie max. par période

    21,4 A / 1 ms

    Données générales

    Rendement maximal

    98 %

    Rendement européen

    96,2 %

    Autoconsommation pendant la nuit

    < 0,7 W & < 3 VA

    Refroidissement

    Ventilation forcée régulée

    Indice de protection

    IP 65

    Dimensions H x l x P

    645 x 431 x 204 mm

    Poids

    16 kg

    Température ambiante admise

    -25 °C à +60 °C

    Humidité de l'air admise

    0 à 100 %

    Classe CEM de l'appareil

    B

    Catégorie de surtension DC/AC

    2 / 3

    Degré de pollution

    2

    Émission sonore

    58,3 dB(A) réf. 1 pW

    Topologie de l'onduleur

    Non isolé, sans transformateur

    Dispositifs de protection

    Mesure de l'isolement DC

    intégrée

    Comportement en cas de surcharge DC

    Déplacement du point de travail, limitation de puissance

    Sectionneur DC

    intégré

    Unité de surveillance des courants résiduels

    intégrée

    Détection active des îlots

    Méthode de décalage de fréquence

    1. Caractéristiques techniques

    Fronius Symo 3.7-3-S

    link-horizontalLink copied

    Fronius Symo

    3.7-3-S

    Données d'entrée



    Plage de tension MPP

    250 à 800 V DC

    Tension d'entrée max.
    (avec 1 000 W/m² / -10 °C à vide)

    1 000 V DC

    Tension d'entrée min.

    150 V DC

    Courant d'entrée max.

    16,0 A

    Courant de court-circuit max. du générateur photovoltaïque 8)

    24 A

    Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)

    32 A (RMS)4)

    Données de sortie

    Puissance de sortie nominale (Pnom)

    3 700 W

    Puissance de sortie max.

    3 700 W

    Puissance apparente nominale

    3 700 VA

    Tension nominale du secteur

    3~ NPE 400 / 230 V ou 3~ NPE 380 / 220 V

    Tension du secteur min.

    150 V / 260 V

    Tension du secteur max.

    280 V / 485 V

    Courant nominal de sortie à 220 / 230 V

    5,6 / 5,4 A

    Courant de sortie max.

    9 A

    Fréquence nominale

    50 / 60 Hz 1)

    Courant alternatif de court-circuit initial / phase IK

    9 A

    Taux de distorsion harmonique

    < 3 %

    Facteur de puissance cos phi

    0,7 - 1 ind./cap.2)

    Courant de démarrage 5)

    38 A / 2 ms

    Courant résiduel de sortie max. par période

    21,4 A / 1 ms

    Données générales

    Rendement maximal

    98 %

    Rendement européen

    96,7 %

    Autoconsommation pendant la nuit

    < 0,7 W & < 3 VA

    Refroidissement

    Ventilation forcée régulée

    Indice de protection

    IP 65

    Dimensions H x l x P

    645 x 431 x 204 mm

    Poids

    16 kg

    Température ambiante admise

    -25 °C à +60 °C

    Humidité de l'air admise

    0 à 100 %

    Classe CEM de l'appareil

    B

    Catégorie de surtension DC/AC

    2 / 3

    Degré de pollution

    2

    Émission sonore

    58,3 dB(A) réf. 1 pW

    Topologie de l'onduleur

    Non isolé, sans transformateur

    Dispositifs de protection

    Mesure de l'isolement DC

    intégrée

    Comportement en cas de surcharge DC

    Déplacement du point de travail, limitation de puissance

    Sectionneur DC

    intégré

    Unité de surveillance des courants résiduels

    intégrée

    Détection active des îlots

    Méthode de décalage de fréquence

    1. Caractéristiques techniques

    Fronius Symo 4.5-3-S

    link-horizontalLink copied

    Fronius Symo

    4.5-3-S

    Données d'entrée



    Plage de tension MPP

    300 à 800 V DC

    Tension d'entrée max.
    (avec 1 000 W/m² / -10 °C à vide)

    1 000 V DC

    Tension d'entrée min.

    150 V DC

    Courant d'entrée max.

    16,0 A

    Courant de court-circuit max. du générateur photovoltaïque 8)

    24 A

    Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)

    32 A (RMS)4)

    Données de sortie

    Puissance de sortie nominale (Pnom)

    4 500 W

    Puissance de sortie max.

    4 500 W

    Puissance apparente nominale

    4 500 VA

    Tension nominale du secteur

    3~ NPE 400 / 230 V ou 3~ NPE 380 / 220 V

    Tension du secteur min.

    150 V / 260 V

    Tension du secteur max.

    280 V / 485 V

    Courant nominal de sortie à 220 / 230 V

    6,8 / 6,5 A

    Courant de sortie max.

    9 A

    Fréquence nominale

    50 / 60 Hz 1)

    Courant alternatif de court-circuit initial / phase I K

    9 A

    Taux de distorsion harmonique

    < 3 %

    Facteur de puissance cos phi

    0,7 - 1 ind./cap.2)

    Courant de démarrage 5)

    38 A / 2 ms

    Courant résiduel de sortie max. par période

    21,4 A / 1 ms

    Données générales

    Rendement maximal

    98 %

    Rendement européen

    97 %

    Autoconsommation pendant la nuit

    < 0,7 W & < 3 VA

    Refroidissement

    Ventilation forcée régulée

    Indice de protection

    IP 65

    Dimensions H x l x P

    645 x 431 x 204 mm

    Poids

    16 kg

    Température ambiante admise

    -25 °C à +60 °C

    Humidité de l'air admise

    0 à 100 %

    Classe CEM de l'appareil

    B

    Catégorie de surtension DC/AC

    2 / 3

    Degré de pollution

    2

    Émission sonore

    58,3 dB(A) réf. 1 pW

    Topologie de l'onduleur

    Non isolé, sans transformateur

    Dispositifs de protection

    Mesure de l'isolement DC

    intégrée

    Comportement en cas de surcharge DC

    Déplacement du point de travail, limitation de puissance

    Sectionneur DC

    intégré

    Unité de surveillance des courants résiduels

    intégrée

    Détection active des îlots

    Méthode de décalage de fréquence

    1. Caractéristiques techniques

    Fronius Symo 3.0-3-M

    link-horizontalLink copied

    Fronius Symo

    3.0-3-M

    Données d'entrée

    Plage de tension MPP

    150 à 800 V DC

    Tension d'entrée max.
    (avec 1 000 W/m² / -10 °C à vide)

    1 000 V DC

    Tension d'entrée min.

    150 V DC

    Courant d'entrée max.

    2 x 16,0 A

    Courant de court-circuit max. du générateur photovoltaïque (MPPT1/MPPT2) 8)

    31 A/31 A

    Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)

    48 A (RMS)4)

    Données de sortie

    Puissance de sortie nominale (Pnom)

    3 000 W

    Puissance de sortie max.

    3 000 W

    Puissance apparente nominale

    3 000 VA

    Tension nominale du secteur

    3~ NPE 400 / 230 V ou 3~ NPE 380 / 220

    Tension du secteur min.

    150 V / 260 V

    Tension du secteur max.

    280 V / 485 V

    Courant nominal de sortie à 220 / 230 V

    4,6 / 4,4 A

    Courant de sortie max.

    13,5 A

    Fréquence nominale

    50 / 60 Hz 1)

    Courant alternatif de court-circuit initial / phase IK

    13,5 A

    Taux de distorsion harmonique

    < 3 %

    Facteur de puissance cos phi

    0,85 - 1 ind./cap.2)

    Courant de démarrage 5)

    38 A / 2 ms

    Courant résiduel de sortie max. par période

    24 A / 6,6 ms

    Données générales

    Rendement maximal

    98 %

    Rendement européen

    96,5 %

    Autoconsommation pendant la nuit

    < 0,7 W & < 3 VA

    Refroidissement

    Ventilation forcée régulée

    Indice de protection

    IP 65

    Dimensions H x l x P

    645 x 431 x 204 mm

    Poids

    19,9 kg

    Température ambiante admise

    -25 °C à +60 °C

    Humidité de l'air admise

    0 à 100 %

    Classe CEM de l'appareil

    B

    Catégorie de surtension DC/AC

    2 / 3

    Degré de pollution

    2

    Émission sonore

    59,5 dB(A) réf. 1pW

    Topologie de l'onduleur

    Non isolé, sans transformateur

    Dispositifs de protection

    Mesure de l'isolement DC

    intégrée

    Comportement en cas de surcharge DC

    Déplacement du point de travail, limitation de puissance

    Sectionneur DC

    intégré

    Unité de surveillance des courants résiduels

    intégrée

    Détection active des îlots

    Méthode de décalage de fréquence

    1. Caractéristiques techniques

    Fronius Symo 3.7-3-M

    link-horizontalLink copied

    Fronius Symo

    3.7-3-M

    Données d'entrée

    Plage de tension MPP

    150 à 800 V DC

    Tension d'entrée max.
    (avec 1 000 W/m² / -10 °C à vide)

    1 000 V DC

    Tension d'entrée min.

    150 V DC

    Courant d'entrée max.

    2 x 16,0 A

    Courant de court-circuit max. du générateur photovoltaïque (MPPT1/MPPT2) 8)

    31 A/31 A

    Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)

    48 A (RMS)4)

    Données de sortie

    Puissance de sortie nominale (Pnom)

    3 700 W

    Puissance de sortie max.

    3 700 W

    Puissance apparente nominale

    3 700 VA

    Tension nominale du secteur

    3~ NPE 400 / 230 V ou 3~ NPE 380 / 220

    Tension du secteur min.

    150 V / 260 V

    Tension du secteur max.

    280 V / 485 V

    Courant nominal de sortie à 220 / 230 V

    5,6 / 5,4 A

    Courant de sortie max.

    13,5 A

    Fréquence nominale

    50 / 60 Hz 1)

    Courant alternatif de court-circuit initial / phase IK

    13,5 A

    Taux de distorsion harmonique

    < 3 %

    Facteur de puissance cos phi

    0,85 - 1 ind./cap.2)

    Courant de démarrage 5)

    38 A / 2 ms

    Courant résiduel de sortie max. par période

    24 A / 6,6 ms

    Données générales

    Rendement maximal

    98 %

    Rendement européen

    96,9 %

    Autoconsommation pendant la nuit

    < 0,7 W & < 3 VA

    Refroidissement

    Ventilation forcée régulée

    Indice de protection

    IP 65

    Dimensions H x l x P

    645 x 431 x 204 mm

    Poids

    19,9 kg

    Température ambiante admise

    -25 °C à +60 °C

    Humidité de l'air admise

    0 à 100 %

    Classe CEM de l'appareil

    B

    Catégorie de surtension DC/AC

    2 / 3

    Degré de pollution

    2

    Émission sonore

    59,5 dB(A) réf. 1pW

    Topologie de l'onduleur

    Non isolé, sans transformateur

    Dispositifs de protection

    Mesure de l'isolement DC

    intégrée

    Comportement en cas de surcharge DC

    Déplacement du point de travail, limitation de puissance

    Sectionneur DC

    intégré

    Unité de surveillance des courants résiduels

    intégrée

    Détection active des îlots

    Méthode de décalage de fréquence

    1. Caractéristiques techniques

    Fronius Symo 4.5-3-M

    link-horizontalLink copied

    Fronius Symo

    4.5-3-M

    Données d'entrée

    Plage de tension MPP

    150 à 800 V DC

    Tension d'entrée max.
    (avec 1 000 W/m² / -10 °C à vide)

    1 000 V DC

    Tension d'entrée min.

    150 V DC

    Courant d'entrée max.

    2 x 16,0 A

    Courant de court-circuit max. du générateur photovoltaïque (MPPT1/MPPT2) 8)

    31 A/31 A

    Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)

    48 A (RMS)4)

    Données de sortie

    Puissance de sortie nominale (Pnom)

    4 500 W

    Puissance de sortie max.

    4 500 W

    Puissance apparente nominale

    4 500 VA

    Tension nominale du secteur

    3~ NPE 400 / 230 V ou 3~ NPE 380 / 220

    Tension du secteur min.

    150 V / 260 V

    Tension du secteur max.

    280 V / 485 V

    Courant nominal de sortie à 220 / 230 V

    6,8 / 6,5 A

    Courant de sortie max.

    13,5 A

    Fréquence nominale

    50 / 60 Hz 1)

    Courant alternatif de court-circuit initial / phase IK

    13,5 A

    Taux de distorsion harmonique

    < 3 %

    Facteur de puissance cos phi

    0,85 - 1 ind./cap.2)

    Courant de démarrage 5)

    38 A / 2 ms

    Courant résiduel de sortie max. par période

    24 A / 6,6 ms

    Données générales

    Rendement maximal

    98 %

    Rendement européen

    97,2 %

    Autoconsommation pendant la nuit

    < 0,7 W & < 3 VA

    Refroidissement

    Ventilation forcée régulée

    Indice de protection

    IP 65

    Dimensions H x l x P

    645 x 431 x 204 mm

    Poids

    19,9 kg

    Température ambiante admise

    -25 °C à +60 °C

    Humidité de l'air admise

    0 à 100 %

    Classe CEM de l'appareil

    B

    Catégorie de surtension DC/AC

    2 / 3

    Degré de pollution

    2

    Émission sonore

    59,5 dB(A) réf. 1pW

    Topologie de l'onduleur

    Non isolé, sans transformateur

    Dispositifs de protection

    Mesure de l'isolement DC

    intégrée

    Comportement en cas de surcharge DC

    Déplacement du point de travail, limitation de puissance

    Sectionneur DC

    intégré

    Unité de surveillance des courants résiduels

    intégrée

    Détection active des îlots

    Méthode de décalage de fréquence

    1. Caractéristiques techniques

    Fronius Symo 5.0-3-M

    link-horizontalLink copied

    Fronius Symo

    5.0-3-M

    Données d'entrée

    Plage de tension MPP

    163 à 800 V DC

    Tension d'entrée max.
    (avec 1 000 W/m² / -10 °C à vide)

    1 000 V DC

    Tension d'entrée min.

    150 V DC

    Courant d'entrée max.

    2 x 16,0 A

    Courant de court-circuit max. du générateur photovoltaïque (MPPT1/MPPT2) 8)

    31 A/31 A

    Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)

    48 A (RMS)4)

    Données de sortie

    Puissance de sortie nominale (Pnom)

    5 000 W

    Puissance de sortie max.

    5 000 W

    Puissance apparente nominale

    5 000 VA

    Tension nominale du secteur

    3~ NPE 400 / 230 V ou 3~ NPE 380 / 220

    Tension du secteur min.

    150 V / 260 V

    Tension du secteur max.

    280 V / 485 V

    Courant nominal de sortie à 220 / 230 V

    7,6 / 7,3 A

    Courant de sortie max.

    13,5 A

    Fréquence nominale

    50 / 60 Hz 1)

    Courant alternatif de court-circuit initial / phase IK

    13,5 A

    Taux de distorsion harmonique

    < 3 %

    Facteur de puissance cos phi

    0,85 - 1 ind./cap.2)

    Courant de démarrage 5)

    38 A / 2 ms

    Courant résiduel de sortie max. par période

    24 A / 6,6 ms

    Données générales

    Rendement maximal

    98 %

    Rendement européen

    97,3 %

    Autoconsommation pendant la nuit

    < 0,7 W & < 3 VA

    Refroidissement

    Ventilation forcée régulée

    Indice de protection

    IP 65

    Dimensions H x l x P

    645 x 431 x 204 mm

    Poids

    19,9 kg

    Température ambiante admise

    -25 °C à +60 °C

    Humidité de l'air admise

    0 à 100 %

    Classe CEM de l'appareil

    B

    Catégorie de surtension DC/AC

    2 / 3

    Degré de pollution

    2

    Émission sonore

    59,5 dB(A) réf. 1pW

    Topologie de l'onduleur

    Non isolé, sans transformateur

    Dispositifs de protection

    Mesure de l'isolement DC

    intégrée

    Comportement en cas de surcharge DC

    Déplacement du point de travail, limitation de puissance

    Sectionneur DC

    intégré

    Unité de surveillance des courants résiduels

    intégrée

    Détection active des îlots

    Méthode de décalage de fréquence

    1. Caractéristiques techniques

    Fronius Symo 6.0-3-M

    link-horizontalLink copied

    Fronius Symo

    6.0-3-M

    Données d'entrée

    Plage de tension MPP

    195 à 800 V DC

    Tension d'entrée max.
    (avec 1 000 W/m² / -10 °C à vide)

    1 000 V DC

    Tension d'entrée min.

    150 V DC

    Courant d'entrée max.

    2 x 16,0 A

    Courant de court-circuit max. du générateur photovoltaïque (MPPT1/MPPT2) 8)

    31 A/31 A

    Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)

    48 A (RMS)4)

    Données de sortie

    Puissance de sortie nominale (Pnom)

    6 000 W

    Puissance de sortie max.

    6 000 W

    Puissance apparente nominale

    6 000 VA

    Tension nominale du secteur

    3~ NPE 400 / 230 V ou 3~ NPE 380 / 220

    Tension du secteur min.

    150 V / 260 V

    Tension du secteur max.

    280 V / 485 V

    Courant nominal de sortie à 220 / 230 V

    9,1 / 8,7 A

    Courant de sortie max.

    13,5 A

    Fréquence nominale

    50 / 60 Hz 1)

    Courant alternatif de court-circuit initial / phase IK

    13,5 A

    Taux de distorsion harmonique

    < 3 %

    Facteur de puissance cos phi

    0,85 - 1 ind./cap.2)

    Courant de démarrage 5)

    38 A / 2 ms

    Courant résiduel de sortie max. par période

    24 A / 6,6 ms

    Données générales

    Rendement maximal

    98 %

    Rendement européen

    97,5 %

    Autoconsommation pendant la nuit

    < 0,7 W & < 3 VA

    Refroidissement

    Ventilation forcée régulée

    Indice de protection

    IP 65

    Dimensions H x l x P

    645 x 431 x 204 mm

    Poids

    19,9 kg

    Température ambiante admise

    -25 °C à +60 °C

    Humidité de l'air admise

    0 à 100 %

    Classe CEM de l'appareil

    B

    Catégorie de surtension DC/AC

    2 / 3

    Degré de pollution

    2

    Émission sonore

    59,5 dB(A) réf. 1pW

    Topologie de l'onduleur

    Non isolé, sans transformateur

    Dispositifs de protection

    Mesure de l'isolement DC

    intégrée

    Comportement en cas de surcharge DC

    Déplacement du point de travail, limitation de puissance

    Sectionneur DC

    intégré

    Unité de surveillance des courants résiduels

    intégrée

    Détection active des îlots

    Méthode de décalage de fréquence

    1. Caractéristiques techniques

    Fronius Symo 7.0-3-M

    link-horizontalLink copied

    Fronius Symo

    7.0-3-M

    Données d'entrée

    Plage de tension MPP

    228 à 800 V DC

    Tension d'entrée max.
    (avec 1 000 W/m² / -10 °C à vide)

    1 000 V DC

    Tension d'entrée min.

    150 V DC

    Courant d'entrée max.

    2 x 16,0 A

    Courant de court-circuit max. du générateur photovoltaïque (MPPT1/MPPT2) 8)

    31 A/31 A

    Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)

    48 A (RMS)4)

    Données de sortie

    Puissance de sortie nominale (Pnom)

    7 000 W

    Puissance de sortie max.

    7 000 W

    Puissance apparente nominale

    7 000 VA

    Tension nominale du secteur

    3~ NPE 400 / 230 V ou 3~ NPE 380 / 220

    Tension du secteur min.

    150 V / 260 V

    Tension du secteur max.

    280 V / 485 V

    Courant nominal de sortie à 220 / 230 V

    10,6 / 10,2 A

    Courant de sortie max.

    13,5 A

    Fréquence nominale

    50 / 60 Hz 1)

    Courant alternatif de court-circuit initial / phase I K

    13,5 A

    Taux de distorsion harmonique

    < 3 %

    Facteur de puissance cos phi

    0,85 - 1 ind./cap.2)

    Courant de démarrage 5)

    38 A / 2 ms

    Courant résiduel de sortie max. par période

    24 A / 6,6 ms

    Données générales

    Rendement maximal

    98 %

    Rendement européen

    97,6 %

    Autoconsommation pendant la nuit

    < 0,7 W & < 3 VA

    Refroidissement

    Ventilation forcée régulée

    Indice de protection

    IP 65

    Dimensions H x l x P

    645 x 431 x 204 mm

    Poids

    21,9 kg

    Température ambiante admise

    -25 °C à +60 °C

    Humidité de l'air admise

    0 à 100 %

    Classe CEM de l'appareil

    B

    Catégorie de surtension DC/AC

    2 / 3

    Degré de pollution

    2

    Émission sonore

    59,5 dB(A) réf. 1pW

    Topologie de l'onduleur

    Non isolé, sans transformateur

    Dispositifs de protection

    Mesure de l'isolement DC

    intégrée

    Comportement en cas de surcharge DC

    Déplacement du point de travail, limitation de puissance

    Sectionneur DC

    intégré

    Unité de surveillance des courants résiduels

    intégrée

    Détection active des îlots

    Méthode de décalage de fréquence

    1. Caractéristiques techniques

    Fronius Symo 8.2-3-M

    link-horizontalLink copied

    Fronius Symo

    8.2-3-M

    Données d'entrée

    Plage de tension MPP (PV1 / PV2)

    267 à 800 V DC

    Tension d'entrée max.
    (avec 1 000 W/m² / -10 °C à vide)

    1 000 V DC

    Tension d'entrée min.

    150 V DC

    Tension d'entrée max. (I PV1 / I PV2)

    2 x 16,0 A

    Courant de court-circuit max. du générateur photovoltaïque (MPPT1/MPPT2) 8)

    31 A/31 A

    Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)

    48 A (RMS)4)

    Données de sortie

    Puissance de sortie nominale (Pnom)

    8 200 W

    Puissance de sortie max.

    8 200 W

    Puissance apparente nominale

    8 200 VA

    Tension nominale du secteur

    3~ NPE 400 / 230 V ou 3~ NPE 380 / 220

    Tension du secteur min.

    150 V / 260 V

    Tension du secteur max.

    280 V / 485 V

    Courant nominal de sortie à 220 / 230 V

    12,4 / 11,9 A

    Courant de sortie max.

    13,5 A

    Fréquence nominale

    50 / 60 Hz 1)

    Courant alternatif de court-circuit initial / phase IK

    13,5 A

    Taux de distorsion harmonique

    < 3 %

    Facteur de puissance cos phi

    0,85 - 1 ind./cap.2)

    Courant de démarrage 5)

    38 A / 2 ms

    Courant résiduel de sortie max. par période

    24 A / 6,6 ms

    Données générales

    Rendement maximal

    98 %

    Rendement européen

    97,7 %

    Autoconsommation pendant la nuit

    < 0,7 W & < 3 VA

    Poids

    21,9 kg

    Émission sonore

    59,5 dB(A) réf. 1pW

    1. Caractéristiques techniques

    Fronius Symo 10.0-3-M

    link-horizontalLink copied

    Fronius Symo

    10.0-3-M

    Données d'entrée



    Plage de tension MPP

    270 à 800 V DC

    Tension d'entrée max.
    (avec 1 000 W/m² / -10 °C à vide)

    1 000 V DC

    Tension d'entrée min.

    200 V DC

    Courant maximal d'entrée (MPP1/MPP2)
    (MPP1 + MPP2)

    27,0 / 16,5 A (14 A pour tensions < 420 V)
    43,5 A

    Courant de court-circuit max. du générateur photovoltaïque (MPPT1/MPPT2) 8)

    56 A/34 A

    Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)

    40,5 / 24,8 A (RMS)4)

    Données de sortie

    Puissance de sortie nominale (Pnom)

    10 000 W

    Puissance de sortie max.

    10 000 W

    Puissance apparente nominale

    10 000 VA

    Tension nominale du secteur

    3~ NPE 400 / 230 V ou 3~ NPE 380 / 220

    Tension du secteur min.

    150 V / 260 V

    Tension du secteur max.

    280 V / 485 V

    Courant nominal de sortie à 220 / 230 V

    15,2 / 14,4 A

    Courant de sortie max.

    20 A

    Fréquence nominale

    50 / 60 Hz 1)

    Courant alternatif de court-circuit initial / phase IK

    20 A

    Taux de distorsion harmonique

    < 1,75 %

    Facteur de puissance cos phi

    0 - 1 ind./cap.2)

    Courant résiduel de sortie max. par période

    64 A / 2,34 ms

    Données générales

    Rendement maximal

    97,8 %

    Rendement européen UDCmin / UDCnom / UDCmax

    95,4 / 97,3 / 96,6 %

    Autoconsommation pendant la nuit

    0,7 W & 117 VA

    Refroidissement

    Ventilation forcée régulée

    Indice de protection

    IP 66

    Dimensions H x l x P

    725 x 510 x 225 mm

    Poids

    34,8 kg

    Température ambiante admise

    -25 °C à +60 °C

    Humidité de l'air admise

    0 à 100 %

    Classe CEM de l'appareil

    B

    Catégorie de surtension DC/AC

    2 / 3

    Degré de pollution

    2

    Émission sonore

    65 dB(A) (réf. 1 pW)

    Topologie de l'onduleur

    Non isolé, sans transformateur

    Dispositifs de protection

    Mesure de l'isolement DC

    intégrée

    Comportement en cas de surcharge DC

    Déplacement du point de travail, limitation de puissance

    Sectionneur DC

    intégré

    Unité de surveillance des courants résiduels

    intégrée

    Détection active des îlots

    Méthode de décalage de fréquence

    1. Caractéristiques techniques

    Fronius Symo 10.0-3-M-OS

    link-horizontalLink copied

    Fronius Symo

    10.0-3-M-OS

    Données d'entrée



    Plage de tension MPP

    270 à 800 V DC

    Tension d'entrée max.
    (avec 1 000 W/m² / -10 °C à vide)

    900 V DC

    Tension d'entrée min.

    200 V DC

    Courant maximal d'entrée (MPP1/MPP2)
    (MPP1 + MPP2)

    27,0 / 16,5 A (14 A pour tensions < 420 V)
    43,5 A

    Courant de court-circuit max. du générateur photovoltaïque (MPPT1/MPPT2) 8)

    56 A/34 A

    Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)

    40,5 / 24,8 A (RMS)4)

    Données de sortie

    Puissance de sortie nominale (Pnom)

    10 000 W

    Puissance de sortie max.

    10 000 W

    Puissance apparente nominale

    10 000 VA

    Tension nominale du secteur

    3~ NPE 400 / 230 V ou 3~ NPE 380 / 220

    Tension du secteur min.

    150 V / 260 V

    Tension du secteur max.

    280 V / 485 V

    Courant nominal de sortie à 220 / 230 V

    15,2 / 14,4 A

    Courant de sortie max.

    20 A

    Fréquence nominale

    50 / 60 Hz 1)

    Courant alternatif de court-circuit initial / phase IK

    20 A

    Taux de distorsion harmonique

    < 1,75 %

    Facteur de puissance cos phi

    0 - 1 ind./cap.2)

    Courant résiduel de sortie max. par période

    64 A / 2,34 ms

    Données générales

    Rendement maximal

    97,8 %

    Rendement européen UDCmin / UDCnom / UDCmax

    95,4 / 97,3 / 96,6 %

    Autoconsommation pendant la nuit

    0,7 W & 117 VA

    Refroidissement

    Ventilation forcée régulée

    Indice de protection

    IP 66

    Dimensions H x l x P

    725 x 510 x 225 mm

    Poids

    34,8 kg

    Température ambiante admise

    -25 °C à +60 °C

    Humidité de l'air admise

    0 à 100 %

    Classe CEM de l'appareil

    B

    Catégorie de surtension DC/AC

    2 / 3

    Degré de pollution

    2

    Émission sonore

    65 dB(A) (réf. 1 pW)

    Topologie de l'onduleur

    Non isolé, sans transformateur

    Dispositifs de protection

    Mesure de l'isolement DC

    intégrée

    Comportement en cas de surcharge DC

    Déplacement du point de travail, limitation de puissance

    Sectionneur DC

    intégré

    Unité de surveillance des courants résiduels

    intégrée

    Détection active des îlots

    Méthode de décalage de fréquence

    1. Caractéristiques techniques

    Fronius Symo 12.5-3-M

    link-horizontalLink copied

    Fronius Symo

    12.5-3-M

    Données d'entrée



    Plage de tension MPP

    320 à 800 V DC

    Tension d'entrée max.
    (avec 1 000 W/m² / -10 °C à vide)

    1 000 V DC

    Tension d'entrée min.

    200 V DC

    Courant maximal d'entrée (MPP1/MPP2)
    (MPP1 + MPP2)

    27,0 / 16,5 A (14 A pour tensions < 420 V)
    43,5 A

    Courant de court-circuit max. du générateur photovoltaïque (MPPT1/MPPT2) 8)

    56 A/34 A

    Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)

    40,5 / 24,8 A (RMS)4)

    Données de sortie

    Puissance de sortie nominale (Pnom)

    12 500 W

    Puissance de sortie max.

    12 500 W

    Puissance apparente nominale

    12 500 VA

    Tension nominale du secteur

    3~ NPE 400 / 230 V ou 3~ NPE 380 / 220

    Tension du secteur min.

    150 V / 260 V

    Tension du secteur max.

    280 V / 485 V

    Courant nominal de sortie à 220 / 230 V

    18,9 / 18,1 A

    Courant de sortie max.

    20 A

    Fréquence nominale

    50 / 60 Hz 1)

    Courant alternatif de court-circuit initial / phase IK

    20 A

    Taux de distorsion harmonique

    < 2 %

    Facteur de puissance cos phi

    0 - 1 ind./cap.2)

    Courant résiduel de sortie max. par période

    64 A / 2,34 ms

    Données générales

    Rendement maximal

    97,8 %

    Rendement européen UDCmin / UDCnom / UDCmax

    95,7 / 97,5 / 96,9 %

    Autoconsommation pendant la nuit

    0,7 W & 117 VA

    Refroidissement

    Ventilation forcée régulée

    Indice de protection

    IP 66

    Dimensions H x l x P

    725 x 510 x 225 mm

    Poids

    34,8 kg

    Température ambiante admise

    -25 °C à +60 °C

    Humidité de l'air admise

    0 à 100 %

    Classe CEM de l'appareil

    B

    Catégorie de surtension DC/AC

    2 / 3

    Degré de pollution

    2

    Émission sonore

    65 dB(A) (réf. 1 pW)

    Topologie de l'onduleur

    Non isolé, sans transformateur

    Dispositifs de protection

    Mesure de l'isolement DC

    intégrée

    Comportement en cas de surcharge DC

    Déplacement du point de travail, limitation de puissance

    Sectionneur DC

    intégré

    Unité de surveillance des courants résiduels

    intégrée

    Détection active des îlots

    Méthode de décalage de fréquence

    1. Caractéristiques techniques

    Fronius Symo 15.0-3-M

    link-horizontalLink copied

    Fronius Symo

    15.0-3-M

    Données d'entrée



    Plage de tension MPP

    320 à 800 V DC

    Tension d'entrée max.
    (avec 1 000 W/m² / -10 °C à vide)

    1 000 V DC

    Tension d'entrée min.

    200 V DC

    Courant maximal d'entrée (MPP1/MPP2)
    (MPP1 + MPP2)

    33,0 / 27,0 A
    51,0 A

    Courant de court-circuit max. du générateur photovoltaïque (MPPT1/MPPT2) 8)

    68 A/56 A

    Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)

    49,5 / 40,5 A

    Données de sortie

    Puissance de sortie nominale (Pnom)

    15 000 W

    Puissance de sortie max.

    15 000 W

    Puissance apparente nominale

    15 000 VA

    Tension nominale du secteur

    3~ NPE 400 / 230 V ou 3~ NPE 380 / 220

    Tension du secteur min.

    150 V / 260 V

    Tension du secteur max.

    280 V / 485 V

    Courant nominal de sortie à 220 / 230 V

    22,7 / 21,7 A

    Courant de sortie max.

    32 A

    Fréquence nominale

    50 / 60 Hz 1)

    Courant alternatif de court-circuit initial / phase IK

    32 A

    Taux de distorsion harmonique

    < 1,5 %

    Facteur de puissance cos phi

    0 - 1 ind./cap.2)

    Courant résiduel de sortie max. par période

    64 A / 2,34 ms

    Données générales

    Rendement maximal

    98 %

    Rendement européen UDCmin / UDCnom /
    UDCmax

    96,2 / 97,6 / 97,1 %

    Autoconsommation pendant la nuit

    0,7 W & 117 VA

    Refroidissement

    Ventilation forcée régulée

    Indice de protection

    IP 66

    Dimensions H x l x P

    725 x 510 x 225 mm

    Poids

    43,4 kg

    Température ambiante admise

    -25 °C à +60 °C

    Humidité de l'air admise

    0 à 100 %

    Classe CEM de l'appareil

    B

    Catégorie de surtension DC/AC

    2 / 3

    Degré de pollution

    2

    Émission sonore

    65 dB(A) (réf. 1 pW)

    Topologie de l'onduleur

    Non isolé, sans transformateur

    Dispositifs de protection

    Mesure de l'isolement DC

    intégrée

    Comportement en cas de surcharge DC

    Déplacement du point de travail, limitation de puissance

    Sectionneur DC

    intégré

    Unité de surveillance des courants résiduels

    intégrée

    Détection active des îlots

    Méthode de décalage de fréquence

    1. Caractéristiques techniques

    Fronius Symo 17.5-3-M

    link-horizontalLink copied

    Fronius Symo

    17.5-3-M

    Données d'entrée



    Plage de tension MPP

    370 à 800 V DC

    Tension d'entrée max.
    (avec 1 000 W/m² / -10 °C à vide)

    1 000 V DC

    Tension d'entrée min.

    200 V DC

    Courant maximal d'entrée (MPP1/MPP2)
    (MPP1 + MPP2)

    33,0 / 27,0 A
    51,0 A

    Courant de court-circuit max. du générateur photovoltaïque (MPPT1/MPPT2) 8)

    68 A/56 A

    Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)

    49,5 / 40,5 A

    Données de sortie

    Puissance de sortie nominale (Pnom)

    17 500 W

    Puissance de sortie max.

    17 500 W

    Puissance apparente nominale

    17 500 VA

    Tension nominale du secteur

    3~ NPE 400 / 230 V ou 3~ NPE 380 / 220

    Tension du secteur min.

    150 V / 260 V

    Tension du secteur max.

    280 V / 485 V

    Courant nominal de sortie à 220 / 230 V

    26,5 / 25,4 A

    Courant de sortie max.

    32 A

    Fréquence nominale

    50 / 60 Hz 1)

    Courant alternatif de court-circuit initial / phase IK

    32 A

    Taux de distorsion harmonique

    < 1,5 %

    Facteur de puissance cos phi

    0 - 1 ind./cap.2)

    Courant résiduel de sortie max. par période

    64 A / 2,34 ms

    Données générales

    Rendement maximal

    98 %

    Rendement européen UDCmin / UDCnom /
    UDCmax

    96,4 / 97,7 / 97,2 %

    Autoconsommation pendant la nuit

    0,7 W & 117 VA

    Refroidissement

    Ventilation forcée régulée

    Indice de protection

    IP 66

    Dimensions H x l x P

    725 x 510 x 225 mm

    Poids

    43,4 kg

    Température ambiante admise

    -25 °C à +60 °C

    Humidité de l'air admise

    0 à 100 %

    Classe CEM de l'appareil

    B

    Catégorie de surtension DC/AC

    2 / 3

    Degré de pollution

    2

    Émission sonore

    65 dB(A) (réf. 1 pW)

    Topologie de l'onduleur

    Non isolé, sans transformateur

    Dispositifs de protection

    Mesure de l'isolement DC

    intégrée

    Comportement en cas de surcharge DC

    Déplacement du point de travail, limitation de puissance

    Sectionneur DC

    intégré

    Unité de surveillance des courants résiduels

    intégrée

    Détection active des îlots

    Méthode de décalage de fréquence

    1. Caractéristiques techniques

    Fronius Symo 20.0-3-M

    link-horizontalLink copied

    Fronius Symo

    20.0-3-M

    Données d'entrée



    Plage de tension MPP

    420 à 800 V DC

    Tension d'entrée max.
    (avec 1 000 W/m² / -10 °C à vide)

    1 000 V DC

    Tension d'entrée min.

    200 V DC

    Courant maximal d'entrée (MPP1/MPP2)
    (MPP1 + MPP2)

    33,0 / 27,0 A
    51,0 A

    Courant de court-circuit max. du générateur photovoltaïque (MPPT1/MPPT2) 8)

    68 A/56 A

    Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)

    49,5 / 40,5 A

    Données de sortie

    Puissance de sortie nominale (Pnom)

    20 000 W

    Puissance de sortie max.

    20 000 W

    Puissance apparente nominale

    20 000 VA

    Tension nominale du secteur

    3~ NPE 400 / 230 V ou 3~ NPE 380 / 220

    Tension du secteur min.

    150 V / 260 V

    Tension du secteur max.

    280 V / 485 V

    Courant nominal de sortie à 220 / 230 V

    30,3 / 29 A

    Courant de sortie max.

    32 A

    Fréquence nominale

    50 / 60 Hz 1)

    Courant alternatif de court-circuit initial / phase IK

    32 A

    Taux de distorsion harmonique

    < 1,25 %

    Facteur de puissance cos phi

    0 - 1 ind./cap.2)

    Courant résiduel de sortie max. par période

    64 A / 2,34 ms

    Données générales

    Rendement maximal

    98 %

    Rendement européen UDCmin / UDCnom /
    UDCmax

    96,5 / 97,8 / 97,3 %

    Autoconsommation pendant la nuit

    0,7 W & 117 VA

    Refroidissement

    Ventilation forcée régulée

    Indice de protection

    IP 66

    Dimensions H x l x P

    725 x 510 x 225 mm

    Poids

    43,4 kg

    Température ambiante admise

    -25 °C à +60 °C

    Humidité de l'air admise

    0 à 100 %

    Classe CEM de l'appareil

    B

    Catégorie de surtension DC/AC

    2 / 3

    Degré de pollution

    2

    Émission sonore

    65 dB(A) (réf. 1 pW)

    Topologie de l'onduleur

    Non isolé, sans transformateur

    Dispositifs de protection

    Mesure de l'isolement DC

    intégrée

    Comportement en cas de surcharge DC

    Déplacement du point de travail, limitation de puissance

    Sectionneur DC

    intégré

    Unité de surveillance des courants résiduels

    intégrée

    Détection active des îlots

    Méthode de décalage de fréquence

    1. Caractéristiques techniques

    Fronius Eco 25.0-3-S

    link-horizontalLink copied

    Fronius Eco

    25.0-3-S

    Données d'entrée



    Plage de tension MPP

    580 à 850 V DC

    Tension d'entrée max.
    (avec 1 000 W/m² / -10 °C à vide)

    1 000 V DC

    Tension d'entrée min.

    580 V DC

    Courant d'entrée max.

    44,2 A

    Courant de court-circuit max. du générateur photovoltaïque 8)

    80 A

    Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)

    48 A (RMS)4)

    Tension d'entrée de démarrage

    650 V DC

    Capacité max. du générateur photovoltaïque par rapport à la terre

    5 000 nF

    Valeur limite du test de résistance d'isolement entre le générateur photovoltaïque et la terre (à la livraison) 7)

    100 kΩ



    Plage réglable du test de résistance d'isolement entre le générateur photovoltaïque et la terre 6)

    100 à 10 000 kΩ

    Valeur limite et durée de déclenchement de la surveillance soudaine du courant de défaut (à la livraison)

    30 / 300 mA / ms
    60 / 150 mA / ms
    90 / 40 mA / ms

    Valeur limite et durée de déclenchement de la surveillance continue du courant de défaut (à la livraison)

    300 / 300 mA / ms

    Plage réglable de surveillance continue du courant de défaut 6)

    - mA

    Répétition cyclique du test de résistance d'isolement (à la livraison)

    24 h

    Plage réglable pour la répétition cyclique du test de résistance d'isolement

    -

    Capacité max. du générateur photovoltaïque par rapport à la terre

    5 000 nF

    Données de sortie

    Puissance de sortie nominale (Pnom)

    25 000 W

    Puissance de sortie max.

    25 000 W

    Puissance apparente nominale

    25 000 VA

    Tension nominale du secteur

    3~ NPE 400 / 230 V ou 3~ NPE 380 / 220

    Tension du secteur min.

    150 V / 260 V

    Tension du secteur max.

    275 V / 477 V

    Courant nominal de sortie à 220 / 230 V

    37,9 / 36,2 A

    Courant de sortie max.

    42 A

    Fréquence nominale

    50 / 60 Hz 1)

    Taux de distorsion harmonique

    < 3 %

    Facteur de puissance cos phi

    0 - 1 ind./cap.2)

    Courant résiduel de sortie max. par période

    46 A / 156,7 ms

    Données générales

    Rendement maximal

    98 %

    Rendement européen UDCmin / UDCnom / UDCmax

    97,99 / 97,47 / 97,07 %

    Autoconsommation pendant la nuit

    0,61 W & 357 VA

    Refroidissement

    Ventilation forcée régulée

    Indice de protection

    IP 66

    Dimensions H x l x P

    725 x 510 x 225 mm

    Poids (version légère)

    35,69 kg (35,44 kg)

    Température ambiante admise

    -25 °C à +60 °C

    Humidité de l'air admise

    0 à 100 %

    Classe CEM de l'appareil

    B

    Catégorie de surtension DC/AC

    2 / 3

    Degré de pollution

    2

    Émission sonore

    72,5 dB(A) (réf. 1 pW)

    Courant de démarrage 5)

    65,7 A / 448 µs

    Topologie de l'onduleur

    Non isolé, sans transformateur

    Dispositifs de protection

    Protection de surintensité max.

    80 A

    Mesure de l'isolement DC

    intégrée

    Comportement en cas de surcharge DC

    Déplacement du point de travail, limitation de puissance

    Sectionneur DC

    intégré

    Protection contre la surtension DC

    intégrée

    Unité de surveillance des courants résiduels

    intégrée

    Détection active des îlots

    Méthode de décalage de fréquence

    1. Caractéristiques techniques

    Fronius Eco 27.0-3-S

    link-horizontalLink copied

    Fronius Eco

    27.0-3-S

    Données d'entrée



    Plage de tension MPP

    580 à 850 V DC

    Tension d'entrée max.
    (avec 1 000 W/m² / -10 °C à vide)

    1 000 V DC

    Tension d'entrée min.

    580 V DC

    Courant d'entrée max.

    47,7 A

    Courant de court-circuit max. du générateur photovoltaïque 8)

    80 A

    Courant d'alimentation de retour max. de l'onduleur vers le panneau photovoltaïque 3)

    48 A (RMS)4)

    Tension d'entrée de démarrage

    650 V DC

    Capacité max. du générateur photovoltaïque par rapport à la terre

    5 400 nF

    Valeur limite du test de résistance d'isolement entre le générateur photovoltaïque et la terre (à la livraison) 7)

    100 kΩ



    Plage réglable du test de résistance d'isolement entre le générateur photovoltaïque et la terre 6)

    100 à 10 000 kΩ

    Valeur limite et durée de déclenchement de la surveillance soudaine du courant de défaut (à la livraison)

    30 / 300 mA / ms
    60 / 150 mA / ms
    90 / 40 mA / ms

    Valeur limite et durée de déclenchement de la surveillance continue du courant de défaut (à la livraison)

    300 / 300 mA / ms

    Plage réglable de surveillance continue du courant de défaut 6)

    - mA

    Répétition cyclique du test de résistance d'isolement (à la livraison)

    24 h

    Plage réglable pour la répétition cyclique du test de résistance d'isolement

    -

    Données de sortie

    Puissance de sortie nominale (Pnom)

    27 000 W

    Puissance de sortie max.

    27 000 W

    Puissance apparente nominale

    27 000 VA

    Tension nominale du secteur

    3~ NPE 400 / 230 V ou 3~ NPE 380 / 220

    Tension du secteur min.

    150 V / 260 V

    Tension du secteur max.

    275 V / 477 V

    Courant nominal de sortie à 220 / 230 V

    40,9 / 39,1 A

    Courant de sortie max.

    42 A

    Fréquence nominale

    50 / 60 Hz 1)

    Taux de distorsion harmonique

    < 3 %

    Facteur de puissance cos phi

    0 - 1 ind./cap.2)

    Courant résiduel de sortie max. par période

    46 A / 156,7 ms

    Données générales

    Rendement maximal

    98 %

    Rendement européen UDCmin / UDCnom / UDCmax

    97,98 / 97,59 / 97,19 %

    Autoconsommation pendant la nuit

    0,61 W & 357 VA

    Refroidissement

    Ventilation forcée régulée

    Indice de protection

    IP 66

    Dimensions H x l x P

    725 x 510 x 225 mm

    Poids (version légère)

    35,69 kg (35,44 kg)

    Température ambiante admise

    -25 °C à +60 °C

    Humidité de l'air admise

    0 à 100 %

    Classe CEM de l'appareil

    B

    Catégorie de surtension DC/AC

    2 / 3

    Degré de pollution

    2

    Émission sonore

    72,5 dB(A) (réf. 1 pW)

    Courant de démarrage 5)

    65,7 A / 448 µs

    Topologie de l'onduleur

    Non isolé, sans transformateur

    Dispositifs de protection

    Protection de surintensité max.

    80 A

    Mesure de l'isolement DC

    intégrée

    Comportement en cas de surcharge DC

    Déplacement du point de travail, limitation de puissance

    Sectionneur DC

    intégré

    Protection contre la surtension DC

    intégrée

    Unité de surveillance des courants résiduels

    intégrée

    Détection active des îlots

    Méthode de décalage de fréquence

    1. Caractéristiques techniques

    WLAN

    link-horizontalLink copied

    Plage de fréquence

    2 412 - 2 462 MHz

    Canaux utilisés / Puissance

    Canal : 1-11 b,g,n HT20
    Canal : 3-9 HT40
    <18 dBm

    Modulation

    802.11b : DSSS (1Mbps DBPSK, 2Mbps DQPSK, 5.5/11Mbps CCK)
    802.11g : OFDM (6/9Mbps BPSK, 12/18Mbps QPSK, 24/36Mbps 16-QAM, 48/54Mbps 64-QAM)
    802.11n : OFDM (6.5 BPSK, QPSK, 16-QAM, 64-QAM)

    1. Caractéristiques techniques

    Explication des notes de bas de page

    link-horizontalLink copied
    1)
    Les valeurs indiquées sont des valeurs de référence ; en fonction de la demande, l'onduleur est spécifiquement paramétré en fonction de chaque pays.
    2)
    En fonction du setup pays ou des paramétrages spécifiques de l'appareil
    (ind. = inductif ; cap. = capacitif)
    3)
    Courant maximal d'un module solaire défectueux vers tous les autres modules solaires. De l'onduleur lui-même au côté PV de l'onduleur, il est égal à 0 A.
    4)
    Garanti par l'installation électrique de l'onduleur
    5)
    Pointe de courant lors de la connexion de l'onduleur
    6)
    Les valeurs indiquées sont des valeurs standard ; ces valeurs doivent être adaptées selon les exigences et la puissance PV.
    7)
    La valeur indiquée est une valeur maximale ; le dépassement de la valeur maximale peut avoir une influence négative sur la fonction.
    8)
    ISC PV =ISC max ≥ I SC (STC) x 1,25 selon par ex. : CEI 60364-7-712, NEC 2020, AS/NZS 5033:2021
    1. Caractéristiques techniques

    Sectionneur DC intégré – Fronius Symo 3.0 - 8.2

    link-horizontalLink copied

    Nom du produit

    Benedict LS32 E 7767

    Tension d'isolation assignée

    1 000 VDC

    Tension de résistance aux ondes de choc assignée

    8 kV

    Adapté à l'isolation

    Oui, DC seulement

    Catégorie d'utilisation et/ou catégorie d'utilisation PV

    selon CEI/EN 60947-3 catégorie d'utilisation DC-PV2

    Courant assigné de courte durée admissible (Icw)

    Courant assigné de courte durée admissible (Icw) : 1 000 A

    Pouvoir de fermeture en court-circuit assigné (Icm)

    Pouvoir de fermeture en court-circuit assigné (Icm) : 1 000 A

    Courant de fonctionnement assigné et pouvoir de coupure assigné

    Tension de service assignée (Ue)
    [V d.c.]

    Courant de fonctionnement assigné (Ie)
    [A]

    1p

    I(make) / I(break)
    [A]

    1p

    Courant de fonctionnement assigné (Ie)
    [A]

    2p

    I(make) / I(break)
    [A]

    2p

    ≤ 500

    14

    56

    32

    128

    600

    8

    32

    27

    108

    700

    3

    12

    22

    88

    800

    3

    12

    17

    68

    900

    2

    8

    12

    48

    1 000

    2

    8

    6

    24

    1. Caractéristiques techniques

    Sectionneur DC intégré – Fronius Symo 10.0 - 12.5

    link-horizontalLink copied

    Nom du produit

    Benedict LS32 E 7857

    Tension d'isolation assignée

    1 000 VDC

    Tension de résistance aux ondes de choc assignée

    8 kV

    Adapté à l'isolation

    Oui, DC seulement

    Catégorie d'utilisation et/ou catégorie d'utilisation PV

    selon CEI/EN 60947-3 catégorie d'utilisation DC-PV2

    Courant assigné de courte durée admissible (Icw)

    Courant assigné de courte durée admissible (Icw) : 1 000 A pour 2 pôles, 1 700 A pour 2+2 pôles

    Pouvoir de fermeture en court-circuit assigné (Icm)

    Pouvoir de fermeture en court-circuit assigné (Icm) : 1 000 A pour 2 pôles, 1 700 A pour 2+2 pôles

    Pouvoir de coupure assigné

    Tension de service assignée (Ue)
    [V d.c.]

    Courant de fonctionnement assigné (Ie)[A]

    2p

    I(make) / I(break)
    [A]

    2p

    Courant de fonctionnement assigné (Ie)[A]

    2, 2p

    I(make) / I(break)
    [A]

    2, 2p

    ≤ 500

    32

    128

    50

    200

    600

    27

    108

    35

    140

    700

    22

    88

    22

    88

    800

    17

    68

    17

    68

    900

    12

    48

    12

    48

    1 000

    6

    24

    6

    24

    1. Caractéristiques techniques

    Sectionneur DC intégré – Fronius Symo 15.0 - 20.0, Fronius Eco

    link-horizontalLink copied

    Nom du produit

    Benedict LS32 E 7858

    Tension d'isolation assignée

    1 000 VDC

    Tension de résistance aux ondes de choc assignée

    8 kV

    Adapté à l'isolation

    Oui, DC seulement

    Catégorie d'utilisation et/ou catégorie d'utilisation PV

    selon CEI/EN 60947-3 catégorie d'utilisation DC-PV2

    Courant assigné de courte durée admissible (Icw)

    Courant assigné de courte durée admissible (Icw) : 1 400 A pour 2 pôles, 2 400 A pour 2+2 pôles

    Pouvoir de fermeture en court-circuit assigné (Icm)

    Pouvoir de fermeture en court-circuit assigné (Icm) : 1 400 A pour 2 pôles, 2 400 A pour 2+2 pôles

    Pouvoir de coupure assigné

    Tension de service assignée (Ue)
    [V d.c.]

    Courant de fonctionnement assigné (Ie)[A]

    2p

    I(make) / I(break)
    [A]

    2p

    Courant de fonctionnement assigné (Ie)[A]

    2, 2p

    I(make) / I(break)[A]

    2, 2p

    ≤ 500

    55

    220

    85

    340

    600

    55

    220

    75

    300

    700

    55

    220

    60

    240

    800

    49

    196

    49

    196

    900

    35

    140

    35

    140

    1 000

    20

    80

    25

    100

    1. Caractéristiques techniques

    Normes et directives appliquées

    link-horizontalLink copied

    Marquage CE
    Toutes les normes et directives applicables dans le cadre de la législation européenne ont été respectées. En conséquence, l'appareil porte le marquage CE.

    Circuit pour l'empêchement de l'îlotage
    L'onduleur dispose d'un circuit homologué pour l'empêchement de l'îlotage.

    Défaillance du réseau
    Le processus de mesure et de sécurité intégré de série à l'onduleur se charge de déconnecter immédiatement l'alimentation en cas de coupure de courant (par ex. en cas de coupure provoquée par le fournisseur d'électricité ou en cas de dégâts sur les câbles).

    Conditions de garantie et élimination

    link-horizontalLink copied

    Garantie constructeur Fronius

    Les conditions de garantie détaillées, spécifiques au pays, sont disponibles sur www.fronius.com/solar/garantie .

    Afin de bénéficier pleinement de la durée de garantie de votre nouveau produit Fronius, vous devez vous enregistrer sur : www.solarweb.com.

    1. Conditions de garantie et élimination

    Garantie constructeur Fronius

    link-horizontalLink copied

    Les conditions de garantie détaillées, spécifiques au pays, sont disponibles sur www.fronius.com/solar/garantie .

    Afin de bénéficier pleinement de la durée de garantie de votre nouveau produit Fronius, vous devez vous enregistrer sur : www.solarweb.com.

    1. Conditions de garantie et élimination

    Élimination

    link-horizontalLink copied

    Les déchets d'équipements électriques et électroniques doivent être collectés de manière séparée et recyclés dans le respect de l'environnement, conformément à la directive européenne et à la législation nationale. Les appareils usagés doivent être retournés au revendeur ou déposés dans un système de collecte et d'élimination local agréé. L'élimination conforme des déchets favorise le recyclage durable des ressources matérielles. Le non-respect peut avoir des conséquences pour l'environnement et la santé.
