Veiligheidsvoorschriften
Verklaring veiligheidsaanwijzingen
WAARSCHUWING!
Duidt op een onmiddellijk dreigend gevaar.
Wanneer dit gevaar niet wordt vermeden, heeft dit de dood of zwaar lichamelijk letsel tot gevolg.
GEVAAR!
Duidt op een mogelijk gevaarlijke situatie.
Wanneer deze situatie niet wordt vermeden, kan dit de dood of zwaar lichamelijk letsel tot gevolg hebben.
VOORZICHTIG!
Duidt op een situatie die mogelijk schade tot gevolg kan hebben.
Wanneer deze situatie niet wordt vermeden, kan dit lichte of geringe verwondingen evenals materiële schade tot gevolg hebben.
OPMERKING!
Duidt op de mogelijkheid van minder goede resultaten en mogelijke beschadiging van de apparatuur.
Verklaring veiligheidsaanwijzingen
WAARSCHUWING!
Duidt op een onmiddellijk dreigend gevaar.
Wanneer dit gevaar niet wordt vermeden, heeft dit de dood of zwaar lichamelijk letsel tot gevolg.
GEVAAR!
Duidt op een mogelijk gevaarlijke situatie.
Wanneer deze situatie niet wordt vermeden, kan dit de dood of zwaar lichamelijk letsel tot gevolg hebben.
VOORZICHTIG!
Duidt op een situatie die mogelijk schade tot gevolg kan hebben.
Wanneer deze situatie niet wordt vermeden, kan dit lichte of geringe verwondingen evenals materiële schade tot gevolg hebben.
OPMERKING!
Duidt op de mogelijkheid van minder goede resultaten en mogelijke beschadiging van de apparatuur.
Algemeen
- het leven van de gebruiker of dat van derden;
- het apparaat en andere bezittingen van de gebruiker.
- beschikken over de juiste kwalificaties;
- kennis hebben over het omgaan met elektrische installaties;
- deze bedieningshandleiding volledig lezen en exact opvolgen.
De bedieningshandleiding moet worden bewaard op de plaats waar het apparaat wordt gebruikt. Naast de bedieningshandleiding moet bovendien de overkoepelende en lokale regelgeving ter voorkoming van ongevallen en ter bescherming van het milieu worden nageleefd.
Alle aanwijzingen met betrekking tot veiligheid en gevaren op het apparaat:- in leesbare toestand houden;
- niet beschadigen;
- niet verwijderen;
- niet afdekken, afplakken of overschilderen.
De aansluitklemmen kunnen hoge temperaturen bereiken.
U mag uitsluitend met het apparaat werken als alle veiligheidsvoorzieningen volledig operationeel zijn. Zijn de veiligheidsvoorzieningen niet volledig operationeel, dan levert dit potentieel gevaar op voor:- het leven van de gebruiker of dat van derden;
- het apparaat en andere bezittingen van de gebruiker.
Niet volledig operationele veiligheidsvoorzieningen moet u, voordat het apparaat wordt ingeschakeld, door een geautoriseerd bedrijf laten herstellen.
Omzeil veiligheidsvoorzieningen nooit en stel ze nooit buiten werking.
De plaatsen waar de aanwijzingen met betrekking tot veiligheid en gevaren op het apparaat zijn aangebracht, vindt u in het hoofdstuk 'Algemeen' in de bedieningshandleiding van het apparaat.
Storingen die de veiligheid in gevaar kunnen brengen, dienen vóór het inschakelen van het apparaat te worden verholpen.
Het gaat immers om uw veiligheid!
Omgevingscondities
Het gebruik of opslaan van het apparaat buiten het aangegeven bereik geldt niet als beoogd gebruik. De fabrikant is niet aansprakelijk voor hieruit voortvloeiende schade.
Gekwalificeerd personeel
De informatie in deze gebruiksaanwijzing is uitsluitend bestemd voor gekwalificeerd vakpersoneel. Een elektrische schok kan dodelijk zijn. Voer geen andere handelingen uit dan de handelingen die in de documentatie zijn beschreven. Dat geldt ook wanneer u voor dergelijke werkzaamheden bent gekwalificeerd.
Alle kabels moeten goed zijn bevestigd, onbeschadigd en geïsoleerd zijn, en een voldoende dikke kern hebben. Laat losse verbindingen, beschadigde kabels of kabels met een onvoldoende dikke kern onmiddellijk repareren door een geautoriseerd vakbedrijf.
Onderhouds- en reparatiewerkzaamheden mogen uitsluitend door een geautoriseerd bedrijf worden uitgevoerd.
Bij niet-originele onderdelen is niet gewaarborgd dat deze voldoende robuust en veilig zijn geconstrueerd en geproduceerd. Gebruik alleen originele vervangingsonderdelen.
Breng zonder toestemming van de fabrikant geen wijzigingen aan het apparaat aan.
Vervang beschadigde onderdelen onmiddellijk of laat dit doen.
Informatie over de geluidsemissie
Het maximale geluidsvermogensniveau van de inverter staat in de technische gegevens vermeld.
De koeling van het apparaat wordt m.b.v. een elektronische temperatuurregeling zo geluidsarm mogelijk verzorgd. Het geluidsniveau is afhankelijk van het geleverde vermogen, de omgevingstemperatuur, de mate van vervuiling van het apparaat, enz.
Voor dit apparaat kan geen werkplekspecifieke emissiewaarde worden gegeven, aangezien het daadwerkelijke geluidsniveau sterk afhankelijk is van de montagesituatie, de kwaliteit van het stroomnet, de omringende muren en de algemene omgevingseigenschappen.
EMV-maatregelen
In uitzonderlijke gevallen kan er, ondanks het naleven van de emissiegrenswaarden, sprake zijn van beïnvloeding van het geëigende gebruiksgebied (bijvoorbeeld als zich op de installatielocatie storingsgevoelige apparatuur bevindt of als de installatielocatie is gelegen in de nabijheid van radio- of televisieontvangers). In dat geval is de gebruiker verplicht maatregelen te treffen om de storing op te heffen.
Gegevensbescherming
- het maken van gegevensback-ups van de wijzigingen t.o.v. de fabrieksinstellingen
- het opslaan en bewaren van de persoonlijke instellingen
Auteursrecht
Het auteursrecht op deze handleiding berust bij de fabrikant.
De tekst en afbeeldingen komen overeen met de technische stand van zaken bij het ter perse gaan, wijzigingen voorbehouden.
Wij stellen uw suggesties voor verbeteringen en uw feedback over eventuele onjuistheden in de handleiding zeer op prijs.
Compatibiliteit van systeemcomponenten
Alle ingebouwde componenten in de PV-installatie moeten compatibel zijn en over de vereiste configuratiemogelijkheden beschikken. De ingebouwde componenten mogen de werking van de PV-installatie niet beperken of negatief beïnvloeden.
OPMERKING!
Risico door niet-compatibele of beperkt compatibele componenten in de PV-installatie.
Niet-compatibele componenten kunnen de werking en/of functionaliteit van de PV-installatie beperken en/of negatief beïnvloeden.
Er mogen alleen door de fabrikant goedgekeurde component in de PV-installatie worden geïnstalleerd.
Voordat componenten worden geïnstalleerd die niet uitdrukkelijk zijn goedgekeurd, moet eerst bij de fabrikant navraag worden gedaan over de compatibiliteit van de betreffende componenten.
Algemeen
Apparaatconcept
Constructie:
| (1) | Deksel |
| (2) | Inverter |
| (3) | Muursteun |
| (4) | Aansluitpaneel incl. hoofdschakelaar gelijkstroom (DC) |
| (5) | Datacommunicatiegedeelte |
| (6) | Deksel datacommunicatie |
De inverter vormt de door de zonnepanelen opgewekte gelijkstroom om in wisselstroom. Deze wisselstroom wordt synchroon aan de netspanning aan het openbare elektriciteitsnet geleverd.
De inverter werd uitsluitend voor het gebruik in netgekoppelde PV-installaties ontwikkeld, het van het openbare stroomnetwerk onafhankelijk opwekken van stroom is niet mogelijk.
Door zijn constructie en zijn wijze van werken biedt de inverter bij de montage en in bedrijf een maximum aan veiligheid.
De inverter monitort automatisch het openbare elektriciteitsnet. Bij abnormale nettoestanden (bijvoorbeeld netuitschakeling, onderbreking enz.) schakelt de inverter onmiddellijk uit en wordt de teruglevering aan het elektriciteitsnet onderbroken.
De netmonitoring vindt plaats door spanningsmonitoring, frequentiemonitoring en het monitoren van de eilandverhoudingen.
De inverter werkt volautomatisch. Zodra na zonsopgang voldoende energie van de zonnepanelen ter beschikking staat, begint de inverter met de elektriciteitsnetmonitoring. Bij voldoende zonne-instraling start de inverter met de terugleveringsmodus.
De inverter werkt daarbij zo dat het maximaal mogelijke rendement door de zonnepanelen wordt geleverd.
Zodra het energieaanbod voor het terugleveren aan het elektriciteitsnet onvoldoende is, onderbreekt de inverter de verbinding tussen de vermogenselektronica en het stroomnetwerk volledig en schakelt deze het bedrijf uit. Alle instellingen en opgeslagen gegevens blijven behouden.
Wanneer de temperatuur van de inverter te hoog wordt, verlaagt de inverter automatisch het huidige uitvoervermogen om zichzelf te beschermen.
Oorzaken voor een te hoge temperatuur kunnen een hoge omgevingstemperatuur of een te geringe warmteafvoer zijn (bijv. bij montage in schakelkasten zonder adequate warmteafvoer).
De Fronius Eco heeft geen interne omhoogconverter. Hierdoor zijn er beperkingen bij de zonnepaneel- en stringkeuze. De minimale DC-ingangsspanning (UDC min ) is afhankelijk van de netspanning. Voor de correcte toepassing staat hiervoor echter een zeer geoptimaliseerd apparaat ter beschikking.
Apparaatconcept
Constructie:
| (1) | Deksel |
| (2) | Inverter |
| (3) | Muursteun |
| (4) | Aansluitpaneel incl. hoofdschakelaar gelijkstroom (DC) |
| (5) | Datacommunicatiegedeelte |
| (6) | Deksel datacommunicatie |
De inverter vormt de door de zonnepanelen opgewekte gelijkstroom om in wisselstroom. Deze wisselstroom wordt synchroon aan de netspanning aan het openbare elektriciteitsnet geleverd.
De inverter werd uitsluitend voor het gebruik in netgekoppelde PV-installaties ontwikkeld, het van het openbare stroomnetwerk onafhankelijk opwekken van stroom is niet mogelijk.
Door zijn constructie en zijn wijze van werken biedt de inverter bij de montage en in bedrijf een maximum aan veiligheid.
De inverter monitort automatisch het openbare elektriciteitsnet. Bij abnormale nettoestanden (bijvoorbeeld netuitschakeling, onderbreking enz.) schakelt de inverter onmiddellijk uit en wordt de teruglevering aan het elektriciteitsnet onderbroken.
De netmonitoring vindt plaats door spanningsmonitoring, frequentiemonitoring en het monitoren van de eilandverhoudingen.
De inverter werkt volautomatisch. Zodra na zonsopgang voldoende energie van de zonnepanelen ter beschikking staat, begint de inverter met de elektriciteitsnetmonitoring. Bij voldoende zonne-instraling start de inverter met de terugleveringsmodus.
De inverter werkt daarbij zo dat het maximaal mogelijke rendement door de zonnepanelen wordt geleverd.
Zodra het energieaanbod voor het terugleveren aan het elektriciteitsnet onvoldoende is, onderbreekt de inverter de verbinding tussen de vermogenselektronica en het stroomnetwerk volledig en schakelt deze het bedrijf uit. Alle instellingen en opgeslagen gegevens blijven behouden.
Wanneer de temperatuur van de inverter te hoog wordt, verlaagt de inverter automatisch het huidige uitvoervermogen om zichzelf te beschermen.
Oorzaken voor een te hoge temperatuur kunnen een hoge omgevingstemperatuur of een te geringe warmteafvoer zijn (bijv. bij montage in schakelkasten zonder adequate warmteafvoer).
De Fronius Eco heeft geen interne omhoogconverter. Hierdoor zijn er beperkingen bij de zonnepaneel- en stringkeuze. De minimale DC-ingangsspanning (UDC min ) is afhankelijk van de netspanning. Voor de correcte toepassing staat hiervoor echter een zeer geoptimaliseerd apparaat ter beschikking.
Beoogd gebruik
Als gebruik niet overeenkomstig de bedoeling geldt:
- elk ander of afwijkend gebruik
- wijzigingen aan de inverter die niet uitdrukkelijk door Fronius worden aanbevolen
- het inbouwen van onderdelen die niet uitdrukkelijk door Fronius worden aanbevolen of verkocht.
De fabrikant is niet aansprakelijk voor de hieruit voortvloeiende schade.
Aanspraak op garantie vervalt.
- het volledig lezen en opvolgen van alle aanwijzingen, zoals alle aanwijzingen m.b.t. de veiligheid en gevaren, die in de gebruiksaanwijzing en installatiehandleiding zijn beschreven
- de naleving van de onderhoudswerkzaamheden
- montage conform de installatiehandleiding
Bij het aanleggen van de PV-installatie erop letten dat alle componenten uitsluitend binnen hun toelaatbare werkgebied worden gebruikt.
Alle door de fabrikant van het zonnepaneel aanbevolen maatregelen voor een duurzaam behoud van de eigenschappen van het zonnepaneel moeten in acht worden genomen.
De bepalingen van de energiemaatschappij ten aanzien van de teruglevering en verbindingsmethoden moeten in acht worden genomen.
Waarschuwingen op het apparaat
Op en in de inverter bevinden zich waarschuwingen en veiligheidssymbolen. Deze waarschuwingen en veiligheidssymbolen mogen niet worden verwijderd of overgeschilderd. De waarschuwingen en symbolen waarschuwen voor een verkeerde bediening die kan resulteren in ernstig letsel en zware materiële schade.
Veiligheidssymbolen: | |
 | Gevaar op ernstig lichamelijk letsel en zware materiële schade door een onjuiste bediening |
 | De beschreven functies pas gebruiken nadat de volgende documenten volledig zijn gelezen en begrepen:
|
 | Gevaarlijke elektrische spanning |
 | Ontlaadtijd van condensatoren afwachten! |
 | Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur, en de hiervan afgeleide nationale wetten, moeten afgedankte elektrische apparaten apart worden ingezameld en milieuvriendelijk worden verwerkt. Retourneer gebruikte apparaten aan uw handelaar of breng ze naar een erkend inzamelpunt in uw omgeving. Het negeren van deze EU-richtlijnen heeft mogelijk schadelijke effecten op het milieu en uw gezondheid! |
Tekst van de waarschuwingen:
WAARSCHUWING!
Een elektrische schok kan dodelijk zijn. Vóór het openen van het apparaat ervoor zorgen dat de ingangszijde en de uitgangszijde van het apparaat spanningsvrij zijn. Ontlaadtijd van de condensatoren afwachten (5 minuten).
Symbolen op het kenplaatje: | |
 | CE-aanduiding - geeft aan dat aan de geldende EU-richtlijnen en -verordeningen is voldaan. |
 | UKCA-aanduiding - geeft aan dat aan de geldende richtlijnen en verordeningen van het Verenigd Koninkrijk is voldaan. |
 | WEEE-aanduiding - afgedankte elektrische en elektronische apparatuur moet conform Europese richtlijnen en nationale wetgeving gescheiden worden ingezameld en op een milieuvriendelijke manier worden gerecycled. |
 | RCM-aanduiding - conform de eisen van Australië en Nieuw-Zeeland gecontroleerd. |
 | ICASA-aanduiding - conform de eisen van de Independent Communications Authority of South Africa gecontroleerd. |
 | CMIM-aanduiding - conform de eisen van IMANOR voor invoervoorwaarden en de naleving van de Marokkaanse normen gecontroleerd. |
Stringzekeringen
GEVAAR!
Een elektrische schok kan dodelijk zijn.
Gevaar door spanning op zekeringhouders. De zekeringhouders staan onder spanning wanneer op de DC-aansluiting van de inverter spanning aanwezig is, zelfs als de DC-schakelaar uitgeschakeld is. Vóór alle werkzaamheden aan de zekeringhouder van de inverter moet u ervoor zorgen dat de DC-zijde spanningsvrij is.
Door het gebruik van stringzekeringen in de Fronius Eco worden zonnepanelen extra afgezekerd.
Doorslaggevend voor het afzekeren van de zonnepanelen is de kortsluitingsstroom ISC en de waarde van de maximale seriële stringzekering (bijv. Maximum Series Fuse Rating) in het gegevensblad van het betreffende zonnepaneel.
De maximale stringzekering per aansluitklem bedraagt 20 A.
De maximale MPP-stroom (nominale stroom, bedrijfsstroom) Imax bedraagt 15 A per string.
Om drie strings aan te sluiten, moet u de strings 1.1, 2.1 en 2.3 gebruiken.
Om vier strings aan te sluiten, moet u de strings 1.1, 1.2, 2.1 en 2.2 gebruiken.
Als de inverter wordt gebruikt in combinatie met een externe stringverzamelbox, moet er een DC Connector Kit (artikelnummer: 4,251,015) gebruikt worden. In dit geval worden de zonnepanelen extern in de stringverzamelbox afgezekerd en moeten in de inverter de metalen pennen worden gebruikt.
De nationale bepalingen met betrekking tot afzekering moeten worden nageleefd. De uitvoerende elektrotechnicus is voor de juiste keuze van de stringzekeringen verantwoordelijk.
OPMERKING!
Om brand te voorkomen, vervangt u defecte zekeringen alleen door nieuwe gelijkwaardige zekeringen.
- 6 stringzekeringen van 15 A op de ingang DC+ en 6 metalen pennen op de ingang DC-
- 12 metalen pennen
Criteria voor de juiste keuze van stringzekeringen
- IN > 1,5 x ISC
- VN >/= max. nullastspanning van de PV-generator
- Afmetingen van de zekeringen: Doorsnede 10 x 38 mm
| IN | Nominale stroom van de zekering |
| ISC | Kortsluitingsstroom bij standaardtestomstandigheden (STC) volgens het gegevensblad van de zonnepanelen |
| VN | Nominale spanning van de zekering |
OPMERKING!
De nominale stroomwaarde van de zekering mag de op het gegevensblad van de zonnepanelenfabrikant aangegeven maximale afzekering niet overschrijden.
Als er geen maximale afzekering is aangegeven, moet u deze bij de fabrikant van het zonnepaneel opvragen.
Datacommunicatie en Fronius Solar Net
Fronius Solar Net en gegevensverbinding
Voor individueel gebruik van de systeemuitbreidingen is door Fronius het Solar Net ontwikkeld. Het Fronius Solar Net is een gegevensnetwerk dat de koppeling van meerdere omvormers aan de systeemuitbreidingen mogelijk maakt. | |
Het Fronius Solar Net is een bussysteem met ringtopologie. Voor de communicatie van een of meer op het Fronius Solar Net aangesloten omvormers met een systeemuitbreiding is één geschikte kabel toereikend. | |
Om elke omvormer eenduidig in het Fronius Solar Net te definiëren, moet aan de betreffende omvormer eveneens een individueel nummer worden toegewezen. | |
Verschillende systeemuitbreidingen worden door het Fronius Solar Net automatisch herkend. | |
Om tussen meerdere identieke systeemuitbreidingen te onderscheiden, moet op de systeemuitbreidingen een individueel nummer worden ingesteld. | |
Nadere informatie over de afzonderlijke systeemuitbreidingen staat in de overeenkomstige gebruiksaanwijzingen aangegeven of online op http://www.fronius.com  ® http://www.fronius.com/QR-link/4204101938 |
Fronius Solar Net en gegevensverbinding
Voor individueel gebruik van de systeemuitbreidingen is door Fronius het Solar Net ontwikkeld. Het Fronius Solar Net is een gegevensnetwerk dat de koppeling van meerdere omvormers aan de systeemuitbreidingen mogelijk maakt. | |
Het Fronius Solar Net is een bussysteem met ringtopologie. Voor de communicatie van een of meer op het Fronius Solar Net aangesloten omvormers met een systeemuitbreiding is één geschikte kabel toereikend. | |
Om elke omvormer eenduidig in het Fronius Solar Net te definiëren, moet aan de betreffende omvormer eveneens een individueel nummer worden toegewezen. | |
Verschillende systeemuitbreidingen worden door het Fronius Solar Net automatisch herkend. | |
Om tussen meerdere identieke systeemuitbreidingen te onderscheiden, moet op de systeemuitbreidingen een individueel nummer worden ingesteld. | |
Nadere informatie over de afzonderlijke systeemuitbreidingen staat in de overeenkomstige gebruiksaanwijzingen aangegeven of online op http://www.fronius.com ® http://www.fronius.com/QR-link/4204101938 |
Datacommunicatiegedeelte
Afhankelijk van de uitrusting kan de omvormer met de Fronius Datamanager-insteekkaart (8) zijn uitgerust.
Item | Product |
|---|---|
(1) | Schakelbare multifunctionele stroominterface. Voor de aansluiting op de multifunctionele stroominterface de 2-polige contrastekker gebruiken die bij de omvormer is meegeleverd. |
(2) / | IN aansluiting Fronius Solar Net / Interface Protocol Bij een koppeling van meerdere DATCOM-componenten moet op elke vrije IN- of OUT-aansluiting van een DATCOM-component een eindstekker zijn aangesloten. |
(4) | LED 'Fronius Solar Net' |
(5) | LED 'Data-overdracht' |
(6) | USB A-bus De USB-stick kan fungeren als datalogger voor de omvormer waarop hij is aangesloten. De USB-stick wordt niet met de omvormer meegeleverd. |
(7) | Spanningsvrij schakelcontact (relais) met contrastekker max. 250 V AC / 4 A AC Pin 1 = sluitercontact (normaal open) Voor een meer gedetailleerde uitleg, zie de paragraaf Relais (spanningsvrij schakelcontact). |
(8) | Fronius Datamanager 2.0 met WLAN-antenne Let op: De Fronius Datamanager 2.0 is alleen optioneel verkrijgbaar. |
(9) | Deksel voor vak met optionele kaarten |
Beschrijving van de LED 'Fronius Solar Net'
De LED 'Fronius Solar Net' brandt:
Voeding voor de datacommunicatie binnen het Fronius Solar Net / Interface Protocol is in orde
De LED 'Fronius Solar Net' knippert om de 5 seconden kort:
Storing bij de datacommunicatie in het Fronius Solar Net
- Te hoge stroom (een stroom van > 3 A, bijvoorbeeld veroorzaakt door kortsluiting in de Fronius Solar Net Ring)
- Te lage spanning (geen kortsluiting, de spanning in het Fronius Solar Net < 6,5 V, bijvoorbeeld als er in het Fronius Solar Net te veel DATCOM-componenten zijn en de voeding onvoldoende is)
In een dergelijk geval is een extra voeding van de Fronius DATCOM-componenten via een externe voedingseenheid (43,0001,1194) aan een van de Fronius DATCOM-componenten noodzakelijk.
Voor het vaststellen van een te lage spanning zo nodig ook andere Fronius DATCOM-componenten op storingen controleren.
Na uitschakeling vanwege een te hoge stroom of een te lage spanning tracht de omvormer elke 5 seconden de stroomtoevoer naar het Fronius Solar Net weer te herstellen, zolang de storing nog bestaat.
Als de storing is verholpen, wordt de stroomtoevoer naar het Fronius Solar Net binnen 5 seconden hersteld.
Voorbeeld
Registratie en archivering van de omvormer- en sensordata met behulp van de Fronius Datamanager en de Fronius Sensor Box:
Datanetwerk met 3 omvormers en een Fronius Sensor Box:
- Omvormer 1 met Fronius Datamanager
- Omvormer 2 en 3 zonder Fronius Datamanager!
- Omvormer 1 met Fronius Datamanager
- Omvormer 2 en 3 zonder Fronius Datamanager!
 | = eindstekker |
De externe communicatie (Fronius Solar Net) vindt plaats door de omvormer via het datacommunicatiegedeelte. Het datacommunicatiegedeelte heeft twee RS 422-interfaces als in- en uitgang. De verbinding komt tot stand via RJ45-stekkers.
BELANGRIJK! Omdat de Fronius Datamanager als datalogger fungeert, mag geen andere datalogger in de Fronius Solar Net Ring aanwezig zijn.
Per Fronius Solar Net Ring slechts een Fronius Datamanager!
Fronius Symo 3 - 10 kW: Alle overige Fronius Datamanagers uitbouwen en het vrije vak met optionele kaarten met de bij Fronius optioneel verkrijgbare blindafdekking (42,0405,2020) afdekken of een omvormer zonder Fronius Datamanager gebruiken (light-versie).
Fronius Symo 10 - 20 kW, Fronius Eco: Alle overige Fronius Datamanagers uitbouwen en het vrije vak met optionele kaarten door het vervangen van de afdekking (artikelnummer - 42,0405,2094) afdekken of een omvormer zonder Fronius Datamanager gebruiken (light-versie).
Info over multifunctionele stroominterface
Op de multifunctionele stroominterface kunnen meerdere schakelingvarianten worden aangesloten. Deze kunnen echter niet tegelijkertijd worden bediend. Als er bijvoorbeeld een S0-teller op de multifunctionele stroominterface is aangesloten, kan geen signaalcontact voor de overspanningsbeveiliging worden aangesloten (en omgekeerd).
Pin 1 = meetingang: max. 20 mA, 100 ohm meetweerstand (belasting)
Pin 2 = max. kortsluitingsstroom 15 mA, max. nullastspanning 16 V DC of GND
Schakelvariant 1: Signaalcontact voor overspanningsbeveiliging
De optie DC SPD (overspanningsbeveiliging) geeft afhankelijk van de instelling in het menu Basic (submenu Signaal ingang) een waarschuwing of een fout op het display weer. Meer informatie over de optie DC SPD vindt u in de installatiehandleiding.
Schakelvariant 2: S0-teller
Een teller voor het berekenen van het eigenverbruik per S0 kan direct op de omvormer worden aangesloten. Deze S0-teller kan worden geplaatst bij het leveringspunt of in de verbruiksleiding.
BELANGRIJK! Het is mogelijk dat de omvormer-firmware bijgewerkt moet worden als u een S0-teller op de omvormer aansluit.
De S0-teller moet voldoen aan de norm IEC62053-31 Klasse B.
Aanbevolen max. impulsfrequentie van de S0-teller: | |
|---|---|
PV-vermogen kWp [kW] | max. impulsfrequentie per kWp |
30 | 1000 |
20 | 2000 |
10 | 5000 |
≤ 5,5 | 10000 |
- Dynamische vermogensreductie via omvormer
voor meer informatie, zie hoofdstuk Dynamische vermogensreductie via omvormer op pagina (→) - Dynamische vermogensreductie via Fronius Datamanager 2.0
zie voor meer informatie: manuals.fronius.com/html/4204260191/#0_m_0000017472
Fail-Safe
In de Fronius Solar Net-ring (verbinding tussen meerdere omvormers) voorkomt de Fail-Safe-functie dat de verbonden omvormers in de opstartfase of tijdens het bedrijf gaan terugleveren terwijl dit niet is toegestaan. Hiervoor wordt vanuit de primaire omvormer met ingebouwde datamanager een signaal naar de secundaire omvormers (Lite-apparaten) verzonden.
De functie wordt geactiveerd als de datamanager uitvalt of de Solar Net-verbinding wordt onderbroken. Het signaal wordt in dit geval niet naar de secundaire omvormers verzonden. Alle apparaten schakelen uit en hebben de status 710.
Voor een juiste werking van de Fail-Safe-functie moet aan de volgende voorwaarden worden voldaan:
- Bij alle omvormers in de Solar Net-ring moet Fail-Safe Mode op Permanent en Fail-Safe Behaviour op Disconnect zijn ingesteld.
- De omvormer met de datamanager moet zich op de laatste plek in de ringleiding bevinden.
Juiste bedrading
Werking als een fout optreedt
Er treden fouten op aan het begin en einde van de Solar Net-ring, de primaire omvormer stopt met het verzenden van het signaal, de secundaire omvormers schakelen uit en hebben de status 710.
Er treden fouten op aan het begin en einde van de Solar Net-ring of tussen de verbonden omvormers, de primaire omvormer stopt met het verzenden van het signaal, de secundaire omvormers schakelen uit en hebben de status 710.
Dynamische vermogensreductie via omvormer
Energiebedrijven of netwerkbeheerders kunnen terugleveringsbegrenzingen voor een omvormer voorschrijven. De dynamische vermogensreductie houdt daarbij rekening met het eigenverbruik in het eigen huishouden voordat het vermogen van de omvormer gereduceerd wordt.
Een teller voor het berekenen van het eigenverbruik per S0 kan direct op de omvormer worden aangesloten - zie hoofdstuk Info over multifunctionele stroominterface op pagina (→)
Een terugleveringslimiet kan in het Basic-menu onder Signaalingang - S0-meter worden ingesteld - zie hoofdstuk De Basic-menurecords op pagina (→).
Instelmogelijkheden S0-meter:- Terugleveringslimiet elektriciteitsnet
Veld voor het invoeren van het maximale terugleveringsvermogen in W. Als deze waarde wordt overschreden, regelt de omvormer binnen de door de nationale normen en voorschriften vereiste tijd terug naar de ingestelde waarde. - Impulsen per kWh
Veld voor het invoeren van de impulsen per kWh van de S0-teller.
Er is met deze configuratie geen teruglevering mogelijk.
Bij gebruik van de S0-teller en vermogensreductie via de omvormer moet de S0-teller in de verbruiksafsplitsing zijn ingebouwd.
S0-teller in verbruiksafsplitsing
Als een dynamische vermogensreductie achteraf met de Fronius Datamanager 2.0 wordt geconfigureerd (gebruikersinterface van de omvormer - menu Netwerkbeheerder-editor - dynamische vermogensreductie), moet de dynamische vermogensreductie via de omvormer (Display van de omvormer - Basic-menu - Signaalingang - S0-meter) worden gedeactiveerd.
Fronius Datamanager 2.0
Bedieningselementen, aansluitingen en afleesfuncties van Fronius Datamanager 2.0
Nr. | Functie |
| ||||
|---|---|---|---|---|---|---|
(1) | Schakelaar IP |
| ||||
| Schakelaarstand A Toegangsgegevens voor dit toegangspunt: Toegang tot de Fronius Datamanager 2.0 is mogelijk:
|
| ||||
| Schakelaarstand B De Fronius Datamanager 2.0 werkt met een toegewezen IP-adres Fabrieksinstelling dynamisch (DHCP) |
| ||||
(2) | LED WLAN
| |||||
(3) | LED Verbinding Solar.web
| |||||
(4) | LED Voeding
| |||||
(5) | LED Verbinding
| |||||
(6) | Aansluiting LAN | |||||
(7) | I/O's  | |||||
Modbus RTU 2-draads (RS485):
| ||||||
Int./ext. voeding
| ||||||
Digitale ingangen: 0 - 3, 4 - 9 | ||||||
Digitale uitgangen: 0 - 3 | ||||||
Schakelvermogen bij voeding door een externe voedingseenheid met min. 12,8 - max. 24 V DC (+20%), aangesloten op Uint/Uext en GND: 1 A, 12,8 - 24 V DC (elk via externe voedingseenheid) per digitale uitgang | ||||||
De aansluiting op de I/O's vindt plaats met de meegeleverde contrastekker. | ||||||
(8) | Antennevoet | |||||
(9) | Schakelaar Modbus-afsluiting (voor Modbus RTU) Schakelaar in stand 'ON': Afsluitweerstand 120 Ohm actief  BELANGRIJK! In een RS485-bus moet de afsluitweerstand bij het eerste en laatste apparaat actief zijn. | |||||
(10) | Schakelaar Fronius Solar Net Master / Slave | |||||
Bedieningselementen, aansluitingen en afleesfuncties van Fronius Datamanager 2.0
Nr. | Functie |
| ||||
|---|---|---|---|---|---|---|
(1) | Schakelaar IP |
| ||||
| Schakelaarstand A Toegangsgegevens voor dit toegangspunt: Toegang tot de Fronius Datamanager 2.0 is mogelijk:
|
| ||||
| Schakelaarstand B De Fronius Datamanager 2.0 werkt met een toegewezen IP-adres Fabrieksinstelling dynamisch (DHCP) |
| ||||
(2) | LED WLAN
| |||||
(3) | LED Verbinding Solar.web
| |||||
(4) | LED Voeding
| |||||
(5) | LED Verbinding
| |||||
(6) | Aansluiting LAN | |||||
(7) | I/O's | |||||
Modbus RTU 2-draads (RS485):
| ||||||
Int./ext. voeding
| ||||||
Digitale ingangen: 0 - 3, 4 - 9 | ||||||
Digitale uitgangen: 0 - 3 | ||||||
Schakelvermogen bij voeding door een externe voedingseenheid met min. 12,8 - max. 24 V DC (+20%), aangesloten op Uint/Uext en GND: 1 A, 12,8 - 24 V DC (elk via externe voedingseenheid) per digitale uitgang | ||||||
De aansluiting op de I/O's vindt plaats met de meegeleverde contrastekker. | ||||||
(8) | Antennevoet | |||||
(9) | Schakelaar Modbus-afsluiting (voor Modbus RTU) Schakelaar in stand 'ON': Afsluitweerstand 120 Ohm actief BELANGRIJK! In een RS485-bus moet de afsluitweerstand bij het eerste en laatste apparaat actief zijn. | |||||
(10) | Schakelaar Fronius Solar Net Master / Slave | |||||
Fronius Datamanager 2.0 tijdens de nacht of bij onvoldoende beschikbare DC-spanning
De parameter Nachtmodus in de Setup-menuoptie Display-instellingen is in de fabriek op UIT ingesteld.
Om deze reden is de Fronius Datamanager 2.0 tijdens de nacht of bij onvoldoende beschikbare DC-spanning niet bereikbaar.
Om de Fronius Datamanager 2.0 toch te activeren: de omvormer aan AC-zijde uit- en weer inschakelen en binnen 90 seconden op een willekeurige functietoets op het display van de omvormer drukken.
Zie ook het hoofdstuk 'Menupunten in het Setup-menu', 'Display-instellingen' (Nachtmodus).
Eerste gebruik
- moet de Fronius Datamanager 2.0-insteekkaart in de omvormer ingebouwd zijn,
of - een Fronius Datamanager Box 2.0 moet zich in de Fronius Solar Net Ring bevinden.
BELANGRIJK! Om een verbinding met de Fronius Datamanager 2.0 tot stand te brengen, moet 'Automatisch een IP-adres verkrijgen (DHCP)' bij het betreffende eindapparaat (bijv. laptop, tablet enz.) zijn geactiveerd.
OPMERKING!
Als in de PV-installatie slechts één omvormer aanwezig is, kunnen de volgende stappen 1 en 2 worden overgeslagen.
Het eerste gebruik start in dit geval bij stap 3.
1Omvormer met Fronius Datamanager 2.0 of Fronius Datamanager Box 2.0 met Fronius Solar Net verbinden
2Bij een koppeling van meerdere omvormers in Fronius Solar Net:Schakelaar voor Fronius Solar Net Master / Slave op Fronius Datamanager 2.0-insteekkaart of Box goed zetten
- één omvormer met Fronius Datamanager 2.0 = master
- alle andere omvormers met Fronius Datamanager 2.0 = slave (de LED's op de Fronius Datamanager 2.0-insteekkaarten en Boxen branden niet)
3Apparaat in de servicemodus schakelen
- WLAN-toegangspunt via Setup-menu van de omvormer activeren
De omvormer stelt het WLAN-toegangspunt in. Het WLAN-toegangspunt blijft 1 uur geopend. De IP-schakelaar op de Fronius Datamanager 2.0 kan door activering van het WLAN-toegangspunt in schakelaarpositie B blijven.
| Installatie via webbrowser |
4Eindapparaat aan het WLAN-toegangspunt koppelenSSID = FRONIUS_240.xxxxx (5 tot 8 cijfers)
| |
| 5In browser het volgende invoeren: http://datamanager of 192.168.250.181 (IP-adres voor WLAN-verbinding) of 169.254.0.180 (IP-adres voor LAN-verbinding) |

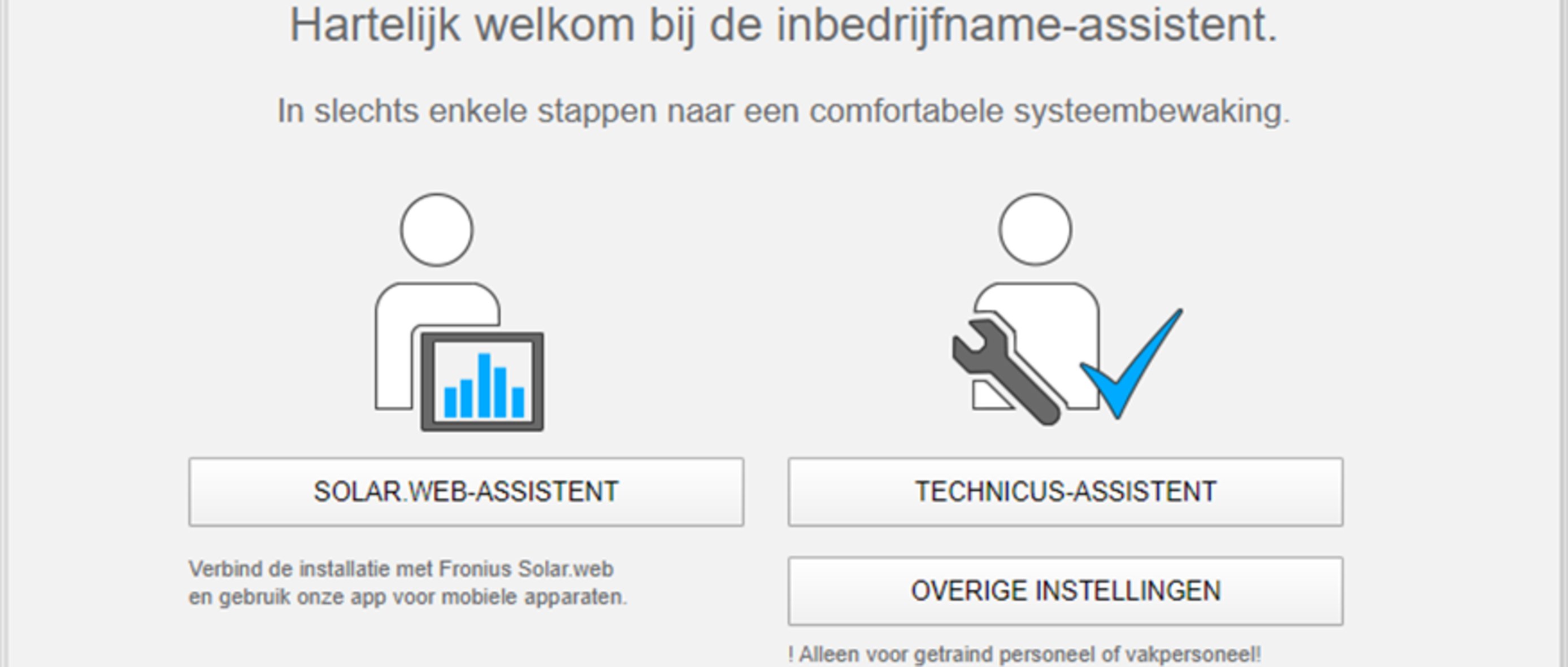

De startpagina van de installatiewizard wordt weergegeven.
De Technicus-assistent is bedoeld voor de installateur en bevat normspecifieke instellingen. De uitvoering van de Technicus-assistent is optioneel.
Als de Technicus-assistent uitgevoerd wordt, zeker het toegewezen Service-wachtwoord noteren. Dit Service-wachtwoord is voor het instellen van de menu-optie Netwerkbeheerder-editor vereist.Als de Technicus-assistent niet uitgevoerd wordt, zijn er geen regels voor vermogensreductie ingesteld.
De uitvoering van de Fronius Solar.web-assistent is verplicht!
6De Fronius Solar.web-assistent uitvoeren en de instructies op het scherm volgen
De Fronius Solar.web-startpagina wordt weergegeven
of
de website van de Fronius Datamanager 2.0 wordt weergegeven.
7Indien nodig de Technicus-assistent uitvoeren en de instructies op het scherm volgen
Meer informatie over Fronius Datamanager 2.0
Meer informatie over Fronius Datamanager 2.0 en de overige opties voor inbedrijfname vindt u onder: | |
 | → http://www.fronius.com/QR-link/4204260191NL |
Bedieningselementen en aanduidingen
Bedieningselementen en aanduidingen
Item | Beschrijving |
|---|---|
(1) | Display |
| |
(2) | Initialiserings-LED (rood) brandt
|
(3) | Status-LED (oranje) brandt wanneer
|
(4) | Bedrijfs-LED (groen) brandt
|
| |
(5) | Toets 'links / op' |
(6) | Toets 'neer / rechts' |
(7) | Toets 'Menu / Esc' |
(8) | Toets 'Enter' |
De toetsen werken capacitief. Aanraking met water kan de werking van de toetsen beïnvloeden. Voor een optimale werking van de toetsen eventueel met een doek droogwrijven.
Bedieningselementen en aanduidingen
Item | Beschrijving |
|---|---|
(1) | Display |
| |
(2) | Initialiserings-LED (rood) brandt
|
(3) | Status-LED (oranje) brandt wanneer
|
(4) | Bedrijfs-LED (groen) brandt
|
| |
(5) | Toets 'links / op' |
(6) | Toets 'neer / rechts' |
(7) | Toets 'Menu / Esc' |
(8) | Toets 'Enter' |
De toetsen werken capacitief. Aanraking met water kan de werking van de toetsen beïnvloeden. Voor een optimale werking van de toetsen eventueel met een doek droogwrijven.
Display
De voeding van het display wordt verzorgd via de AC-netspanning. Afhankelijk van de instelling in het menu Setup kan het display de gehele dag ter beschikking staan. (Nachtmodus, zie paragraaf Display-instellingen)
BELANGRIJK! Het display van de omvormer is geen gekalibreerd meetinstrument.
Een kleine afwijking van de stroommeter van het energiebedrijf is te wijten aan het systeem. Voor het opstellen van een nauwkeurige afrekening voor het energiebedrijf is daarom een geijkte meter vereist.
Afleesbereiken op het display, afleesmodus
Afleesbereiken op het display, Setup-modus
| (*) | Schuifbalk |
| (**) | Het symbool Energy Manager wordt weergegeven wanneer de functie 'Energy Manager' geactiveerd is Meer informatie hierover vindt u in de paragraaf Relais (spanningsvrij schakelcontact) |
| (***) | WR-Nr. = Omvormer DATCOM-nummer, Geheugensymbool - wordt kortstondig weergegeven bij het opslaan van de ingestelde waarden, USB-verbinding wanneer een USB-stick is aangesloten |
Navigatie op menuniveau
Displayverlichting activeren
1Druk op een willekeurige toets
De displayverlichting wordt ingeschakeld.
In de menuoptie SETUP bestaat onder de record 'Instellingen - verlichting' de mogelijkheid om de displayverlichting permanent in te schakelen of continu uit te schakelen.
De displayverlichting wordt ingeschakeld.
In de menuoptie SETUP bestaat onder de record 'Instellingen - verlichting' de mogelijkheid om de displayverlichting permanent in te schakelen of continu uit te schakelen.
Displayverlichting activeren
1Druk op een willekeurige toets
De displayverlichting wordt ingeschakeld.
In de menuoptie SETUP bestaat onder de record 'Instellingen - verlichting' de mogelijkheid om de displayverlichting permanent in te schakelen of continu uit te schakelen.
De displayverlichting wordt ingeschakeld.
In de menuoptie SETUP bestaat onder de record 'Instellingen - verlichting' de mogelijkheid om de displayverlichting permanent in te schakelen of continu uit te schakelen.
Automatisch deactiveren van de displayverlichting / Overschakelen naar de afleesmodus 'NU'
Als 2 minuten lang geen toets wordt ingedrukt, dan gaat de displayverlichting automatisch uit en schakelt de inverter de afleesmodus 'NU' in (indien de displayverlichting op 'Automatisch' is ingesteld).
Het automatisch overschakelen naar de afleesmodus 'NU' geschiedt vanuit iedere willekeurige positie tenzij de inverter handmatig in de bedrijfsmodus 'Stand-by' is gezet.
Na het automatisch overschakelen naar de menuoptie 'NU' wordt de huidige teruggeleverde elektriciteit weergegeven.
Menuniveau oproepen
 | 1Druk de knop 'Esc'  te verlaten |
 | Het display verandert van menuniveau. 2Kies met behulp van de knoppen 'links' of 'rechts'  de gewenste menuoptie3Roep de gewenste menuoptie op door de knop 'Enter'  oproepen |
- NU
weergave van huidige waarden - LOG
opgeslagen gegevens van de huidige dag, van actueel kalenderjaar en sinds het eerste gebruik van de inverter - GRAFIEK
dagdiagram geeft het verloop van het uitvoervermogen tijdens de dag grafisch weer. De schaal van de tijdas past zich automatisch aan. Druk op de knop 'Terug' om de weergave te sluiten - SETUP
setup-menu - INFO
informatie over apparaat en software
In de menuoptie NU weergegeven waarden
Uitvoervermogen (W) - afhankelijk van het apparaattype (MultiString) worden na het indrukken van de Enter-toets |
AC-blindvermogen (VAr) |
Netspanning (V) |
Uitgangsstroom (A) |
Netfrequentie (Hz) |
Solarspanning (V) - U PV1 van MPP-tracker 1 en U PV2 van MPP-tracker 2 (MPPT1 / MPPT2) als MPP-tracker 2 is geactiveerd (zie 'Het menu Basic' - 'De Basic-menurecords') |
Zonnestroom (V) - I PV1 van MPP-tracker 1 en I PV2 van MPP-tracker 2 (MPPT1 / MPPT2) als MPP-tracker 2 is geactiveerd (zie 'Het menu Basic' - 'De Basic-menurecords') |
Tijd / Datum - tijd en datum op de inverter of in de Fronius Solar Net Ring |
In de menuoptie LOG weergegeven waarden
Geleverde energie (kWh / MWh) In verband met verschillende meetmethoden kunnen afwijkingen ten opzichte van afleeswaarden van andere meetapparaten ontstaan. Voor het verrekenen van de geleverde energie zijn alleen de afleeswaarden van de door de elektriciteitsmaatschappij ter beschikking gestelde, geijkte meter bindend. |
Maximaal uitvoervermogen (W) |
Rendement Net als bij de geleverde energie kunnen ook bij Inkomsten afwijkingen ten opzichte van andere meetwaarden ontstaan. Instelling van munteenheid en rekenkoers wordt in de paragraaf 'Menuopties in het Setup-menu', subpunt 'Energieopbrengst' beschreven. |
CO2-besparing Instelling van de CO2-factor wordt in de paragraaf 'Menuopties in het Setup-menu' subpunt 'CO2-factor' beschreven. |
Maximale netspanning (V) [Weergave Fase - Neutraal of Fase - Fase] |
Maximale solarspanning (V) |
Bedrijfsuren BELANGRIJK! Voor de correcte weergave van de dag- en jaarwaarden moet de tijd correct zijn ingesteld. |
De menuoptie SETUP
Voorkeursinstelling
De inverter is na de volledige uitvoering van de inbedrijfname (bijvoorbeeld met behulp van de installatiewizard) voorgeconfigureerd volgens de landspecifieke setup.
Via de menuoptie SETUP kunnen de voorkeursinstellingen van de inverter eenvoudig worden gewijzigd om zo goed mogelijk aan uw specifieke wensen en eisen te voldoen.
Voorkeursinstelling
De inverter is na de volledige uitvoering van de inbedrijfname (bijvoorbeeld met behulp van de installatiewizard) voorgeconfigureerd volgens de landspecifieke setup.
Via de menuoptie SETUP kunnen de voorkeursinstellingen van de inverter eenvoudig worden gewijzigd om zo goed mogelijk aan uw specifieke wensen en eisen te voldoen.
Software-updates
BELANGRIJK! Naar aanleiding van software-updates kunnen functies op uw apparaat beschikbaar zijn die in deze gebruiksaanwijzing niet zijn beschreven (of omgekeerd). Bovendien kunnen enkele afbeeldingen in geringe mate afwijken van de bedieningselementen op uw apparaat. De werking van deze bedieningselementen is echter gelijk.
Navigeren in de menu-optie SETUP
De menu-optie SETUP openen | |
 | 1In het menuniveau met de knop 'links' of 'rechts' de menuoptie 'SETUP' selecteren |
2De knop 'Enter' te verlaten | |
| |
 | Het eerste item van de menu-optie SETUP wordt weergegeven: |
Tussen de items bladeren | |
 | 3Met de knoppen 'omhoog' of 'omlaag'  tussen de beschikbare items bladeren |
Een item verlaten | |
| 4Op de knop 'Terug' drukken om een item te verlatenHet menuniveau wordt weergegeven |
Indien er 2 minuten geen knop wordt ingedrukt,
- dan schakelt de inverter vanuit iedere willekeurige positie binnen het menuniveau over naar de menu-optie 'NU’ (uitzondering: Setup-menu-item'Standby'),
- dan gaat de displayverlichting uit voor zover de displayinstelling Verlichting niet op ON is ingesteld (zie Displayinstellingen - Verlichting).
- De momenteel teruggeleverde elektriciteit wordt weergegeven of de momenteel uitstaande statuscode wordt weergegeven.
Menurecords instellen algemeen
1Open het gewenste menu
2Selecteer met behulp van de toets 'op' of 'neer' de gewenste record
3Druk op de toets 'Enter'
De ter beschikking staande instellingen worden weergegeven: |
| De eerste positie van een in te stellen waarde knippert: |
4Selecteer m.b.v. de toetsen ‘op’ of ‘neer’ de gewenste instelling 5Druk op de toets 'Enter' om de keuze op te slaan en over te nemen. Druk om de keuze niet op te slaan de toets 'Esc' in. | 4Kies m.b.v. de toets ‘op’ of ‘neer’ een getal voor de eerste positie 5Druk op de toets 'Enter' De tweede positie van de waarde knippert. 6Herhaal stap 4 en 5 tot ... de complete, in te stellen waarde knippert. | |
| 7Druk op de toets 'Enter' 8Herhaal stappen 4 - 6 zo nodig voor eenheden of andere in te stellen waarden tot de eenheid of de in te stellen waarde knippert. 9Druk op de toets 'Enter' om de wijzigingen op te slaan en over te nemen. Druk om de wijzigingen niet op te slaan de toets 'Esc' in. | |
De actueel geselecteerde record wordt weergegeven. |
| De actueel geselecteerde record wordt weergegeven. |
Toepassingsvoorbeeld: Tijd instellen
 | 1Setup-menu-item 'Tijd / Datum' selecteren |
2De knop 'Enter' indrukken | |
|
 | Het overzicht van de instelbare waarden wordt weergegeven. |
3Met de knoppen 'omhoog' of 'omlaag' 'Tijd instellen' selecteren | |
4De knop 'Enter' indrukken |
 | De tijd wordt weergegeven. (HH:MM:SS, 24-uurs weergave), het cijfer voor de tientallen van de uren knippert. |
5Met de knoppen 'omhoog' of 'omlaag'  een waarde voor het cijfer voor de tientallen van de uren selecteren | |
6De knop 'Enter' indrukken |
 | Het cijfer voor de eenheden voor de uren knippert. |
7Handeling 5 en 6 voor de eenheden van de uren herhalen voor de minuten en seconden tot ... |
 | de ingestelde tijd knippert. |
8De knop 'Enter' indrukken | |
| De tijd wordt opgeslagen, het overzicht van de instelbare waarden wordt weergegeven. |
4De knop 'Esc'  indrukken |
| Setup-menu-item 'Tijd / Datum' wordt weergegeven. |
Menuopties in het Setup menu
Stand-by
Handmatige activering / deactivering van de stand-bymodus
- Er vindt geen teruglevering aan het net plaats.
- De Startup-LED licht oranje op.
- Op het display wordt afwisselend STANDBY/ENTER weergegeven
- In de stand-bymodus kan geen andere menuoptie in het menuniveau worden opgeroepen of ingesteld.
- Het automatisch wisselen naar de afleesmodus 'NU' wordt niet geactiveerd als gedurende 2 minuten geen toets wordt ingedrukt.
- De stand-bymodus kan alleen handmatig door het indrukken van de toets 'Enter' worden beëindigd.
- Tenzij er sprake is van een fout (statuscode) kan de terugleveringsmodus te allen tijde worden hervat door op de toets 'Enter’ te drukken
Stand-bymodus instellen (handmatig uitschakelen van de terugleveringsmodus):
1Het item 'Stand-by' selecteren
2De functietoets 'Enter' indrukken
indrukkenOp het display verschijnt afwisselend 'STANDBY' en 'ENTER'.
De stand-bymodus is nu geactiveerd.
De Startup-LED licht oranje op.
Hervatting van de terugleveringsmodus:
In de standby-modus verschijnt op het display afwisselend 'STANDBY' en 'ENTER'.
In de standby-modus verschijnt op het display afwisselend 'STANDBY' en 'ENTER'.
1Om de terugleveringsmodus te hervatten, moet u de functietoets 'Enter' indrukken
indrukkenHet item 'Stand-by' wordt weergegeven.
Parallel daaraan doorloopt de inverter de Startup-fase.
Nadat de terugleveringsmodus weer is ingeschakeld, licht de bedrijfsstatus-LED groen op.
Stand-by
Handmatige activering / deactivering van de stand-bymodus
- Er vindt geen teruglevering aan het net plaats.
- De Startup-LED licht oranje op.
- Op het display wordt afwisselend STANDBY/ENTER weergegeven
- In de stand-bymodus kan geen andere menuoptie in het menuniveau worden opgeroepen of ingesteld.
- Het automatisch wisselen naar de afleesmodus 'NU' wordt niet geactiveerd als gedurende 2 minuten geen toets wordt ingedrukt.
- De stand-bymodus kan alleen handmatig door het indrukken van de toets 'Enter' worden beëindigd.
- Tenzij er sprake is van een fout (statuscode) kan de terugleveringsmodus te allen tijde worden hervat door op de toets 'Enter’ te drukken
Stand-bymodus instellen (handmatig uitschakelen van de terugleveringsmodus):
1Het item 'Stand-by' selecteren
2De functietoets 'Enter' indrukken
indrukkenOp het display verschijnt afwisselend 'STANDBY' en 'ENTER'.
De stand-bymodus is nu geactiveerd.
De Startup-LED licht oranje op.
Hervatting van de terugleveringsmodus:
In de standby-modus verschijnt op het display afwisselend 'STANDBY' en 'ENTER'.
In de standby-modus verschijnt op het display afwisselend 'STANDBY' en 'ENTER'.
1Om de terugleveringsmodus te hervatten, moet u de functietoets 'Enter' indrukken
indrukkenHet item 'Stand-by' wordt weergegeven.
Parallel daaraan doorloopt de inverter de Startup-fase.
Nadat de terugleveringsmodus weer is ingeschakeld, licht de bedrijfsstatus-LED groen op.
DATCOM
Controle van de datacommunicatie, invoer van het inverternummer, protocolinstellingen
Instelbereik | Status / Inverternummer / Protocoltype |
Status | |
Inverternummer | |
Instelbereik | 00 - 99 (00 = inverter adres 100) |
Fabrieksinstelling | 01 |
BELANGRIJK! Bij het integreren van meerdere inverters in een datacommunicatiesysteem moet aan iedere inverter een eigen adres worden toegewezen. | |
Protocoltype | |
Instelbereik | Fronius Solar Net / Interface * |
Fabrieksinstelling | Fronius Solar Net |
* Het protocoltype Interface werkt uitsluitend zonder Fronius Datamanager-kaart. Eventueel aanwezige Fronius Datamanager-kaarten moeten uit de inverter worden verwijderd. | |
USB
Firmware-updates uitvoeren of gedetailleerde waarden van de omvormer op de USB-stick opslaan
Instelbereik | Hardware veilig verwijderen / Software-update / Logginginterval |
Hardware veilig verwijderen
Om een USB-stick zonder verlies van data uit de USB A-bus bij de insteekeenheid voor datacommunicatie te trekken.
- wanneer het OK-bericht wordt weergegeven
- wanneer de LED 'Data-overdracht' niet meer knippert of brandt
Software-update
voor het actualiseren van de omvormerfirmware met behulp van een USB-stick.
Werkwijze:
1Het firmware-updatebestand 'froxxxxx.upd' downloaden
(bijv. via http://www.fronius.com; xxxxx staat voor het desbetreffende versienummer)
(bijv. via http://www.fronius.com; xxxxx staat voor het desbetreffende versienummer)
OPMERKING!
Voor het probleemloos bijwerken van de omvormer-software mag de hiervoor bestemde USB-stick geen verborgen partities en geen versleuteling bevatten (zie het hoofdstuk 'Geschikte USB-sticks').
2Het firmware-updatebestand in het buitenste dataveld op de USB-stick opslaan
3Deksel van het datacommunicatiegedeelte op de omvormer openen
4USB-stick met het firmware-updatebestand aansluiten op de USB-bus in het datacommunicatiegedeelte van de omvormer
5In het Setup-menu de menuoptie 'USB' en vervolgens 'Software-update' selecteren
6Op de knop 'Enter' drukken
7Wachten tot op het display de actuele firmware-versie op de omvormer versus de nieuwe firmware-versie wordt weergegeven:
- 1. pagina: Recerbo-software (LCD), toetsen-controllersoftware (KEY), landensetup versie (Set)
- 2. pagina: Vermogensfasedeel software (PS1, PS2)
8Na elke bladzijde de functietoets 'Enter' indrukken
De omvormer begint met het kopiëren van de data.
'BOOT' en de opslagvoortgang van de afzonderlijke tests worden in % weergegeven tot de data voor alle elektronische componenten zijn gekopieerd.
Na het kopiëren werkt de omvormer een voor een de benodigde elektronische componenten bij.
'BOOT', de desbetreffende componenten en de bijwerkingsvoortgang worden in % weergegeven.
Als laatste stap actualiseert de omvormer het display.
Het display blijft gedurende ca. 1 minuut donker, de controle- en status-LED's knipperen.
Nadat het bijwerken van de firmware is afgesloten, schakelt de omvormer over naar de startup-fase en vervolgens naar de terugleveringsmodus. De USB-stick met behulp van de functie 'Hardware veilig verwijderen' loskoppelen.
Bij het actualiseren van de omvormer-firmware blijven individuele instellingen in het Setup-menu behouden.
| Logging-interval | |
Eenheid | Minuten | |
Instelbereik | 30 Min / 20 Min / 15 Min / 10 Min / 5 Min / No Log | |
Fabrieksinstelling | 30 min | |
|
| |
30 min | Het logging-interval bedraagt 30 minuten; elke 30 minuten worden er nieuwe logging-data op de USB-stick opgeslagen. | |
20 min |  | |
15 min | ||
10 min | ||
5 min | Het logging-interval bedraagt 5 minuten; elke 5 minuten worden er nieuwe logging-data op de USB-stick opgeslagen. | |
No Log (Geen logboek) | Geen opslag van data | |
BELANGRIJK! Voor een goed werkende USB-logging-functie moet de tijd correct zijn ingesteld. De tijdsinstelling wordt behandeld onder 'Menupunten in het Setup-menu' - 'Tijd / datum'.
Relais (spanningsvrij schakelcontact)
Met behulp van het spanningsvrije schakelcontact (relais) op de omvormer kunnen statuscodes (State Codes), de toestand van de omvormer (bijv. de terugleveringsmodus) of de functies van de Energy Manager worden weergegeven.
Instelbereik | Relaismodus / Relaistest / Inschakelpunt* / Uitschakelpunt* |
* wordt alleen weergegeven als onder 'Relaismodus' de functie 'E-Manager' is geactiveerd.
Relaismodus
| |
Instelbereik | ALL / permanent / GAF / OFF / ON / E-Manager |
Fabrieksinstelling | ALL |
Alarmfunctie: | ||
ALL / permanent: | Schakelen van het spanningsvrije schakelcontact bij permanente en tijdelijke servicecodes (bijv. korte onderbreking van de terugleveringsmodus, een servicecode treedt vaker dan een bepaald aantal keer per dag op - instelbaar in het menu 'BASIC') | |
GAF | Zodra de modus GAF is geselecteerd, wordt het relais ingeschakeld. Zodra het vermogensfasedeel een fout meldt en van de normale terugleveringsmodus op een fouttoestand overgaat, wordt het relais geopend. Daardoor kan het relais voor alle faalveilige functies worden gebruikt. Mogelijke toepassing | |
Actieve uitgang: | ||
'ON' (AAN): | Het spanningsvrije NOC-schakelcontact is continu ingeschakeld zolang de omvormer in bedrijf is (zolang het display verlicht is of iets weergeeft). | |
'OFF' (UIT): | Het spanningsvrije NOC-schakelcontact is uitgeschakeld. | |
Energy Manager: | ||
E-Manager: | Raadpleeg voor meer informatie over de functie Energy Manager het hoofdstuk 'Energy Manager'. | |
Relaistest | ||
Inschakelpunt (alleen bij geactiveerde functie 'Energy Manager') | ||
Fabrieksinstelling | 1000 W |
Instelbereik | ingesteld uitschakelpunt tot het maximale vermogen van de omvormer (W of kW) |
Uitschakelpunt (alleen bij geactiveerde functie 'Energy Manager') | |
Fabrieksinstelling | 500 |
Instelbereik | 0 tot ingesteld inschakelpunt van de omvormer (W of kW) |
Energy Manager
(in menu-optie Relais)
Met behulp van de functie Energy Manager (E-Manager) kan het spanningsvrije schakelcontact zo worden aangestuurd dat dit als actor fungeert.
Zodoende kan een op het spanningsvrije schakelcontact aangesloten verbruiker worden aangestuurd door instelling van een in- of uitschakelpunt dat afhankelijk is van het aan het net geleverde vermogen (werkelijk vermogen).
- als de inverter geen stroom levert aan het openbare stroomnetwerk
- als de inverter handmatig in de stand-bymodus wordt gezet
- als er een werkelijk vermogen wordt voorgeschreven dat < 10% van het nominale vermogen van de inverter bedraagt.
Voor het activeren van de functie Energy Manager het punt 'E-Manager' selecteren en op de toets 'Enter' drukken.
Als de functie 'Energy Manager' actief is, wordt linksboven op het display het symbool 'Energy Manager' weergegeven:
bij uitgeschakeld spanningsvrij schakelcontact NO (open contact)
bij ingeschakeld spanningsvrij schakelcontact NC (gesloten contact)
Voor het deactiveren van de functie Energy Manager een andere functie (ALL / Permanent / OFF / ON) selecteren en op de toets 'Enter' drukken.
OPMERKING!
Instructies voor het instellen van het in- en uitschakelpunt
Een te klein verschil tussen het in- en uitschakelpunt evenals schommelingen in het werkelijke vermogen kunnen tot frequente schakelcycli leiden.
Om frequent in- en uitschakelen te voorkomen, moet het verschil tussen het in- en uitschakelpunt minimaal 100 - 200 W zijn.
Houd bij het kiezen van het uitschakelpunt rekening met de vermogensopname van de aangesloten verbruiker.
Houd bij het kiezen van het inschakelpunt rekening met weersinvloeden en de verwachte zoninstraling.
Voorbeeld
Inschakelpunt = 2000 W, uitschakelpunt = 1800 W
Als de inverter ten minste 2.000 W of meer levert, wordt het spanningsvrije schakelcontact van de inverter ingeschakeld.
Als het vermogen van de inverter daalt tot onder 1.800 W, wordt het spanningsvrije schakelcontact uitgeschakeld.
Interessante toepassingsmogelijkheden, zoals een warmtepomp of een airco met zoveel mogelijk eigen verbruik, kunnen met dit systeem snel worden gerealiseerd
Tijd / datum
Instellen van tijd, datum, weergaveformaten en automatische omschakeling van de zomer- en wintertijd
Instelbereik | Tijd instellen / Datum instellen / Weergaveformaat tijd / Weergaveformaat datum / Zomer-/wintertijd |
Tijd instellen | |
Datum instellen | |
Weergaveformaat tijd | |
Instelbereik | 12 hrs / 24 hrs |
Fabrieksinstelling | afhankelijk van de landspecifieke setup |
Weergaveformaat datum | |
Instelbereik | mm/dd/yyyy of dd.mm.yy |
Fabrieksinstelling | afhankelijk van de landspecifieke setup |
Zomer-/wintertijd | |
BELANGRIJK! Gebruik de automatische zomer-/wintertijdomschakeling alleen als er in een Fronius Solar Net Ring geen LAN- of WLAN-compatibele systeemcomponenten aanwezig zijn (bijv. Fronius Datalogger Web, Fronius Datamanager of Fronius Hybrid Manager). | |
Instelbereik | on (aan) / off (uit) |
Fabrieksinstelling | on (aan) |
BELANGRIJK! Het correct instellen van de tijd en datum is voorwaarde voor de correcte weergave van de dag- en jaarwaarden evenals de daggrafiek. | |
Display-instellingen
Instelbereik | Taal / Nachtmodus / Contrast / Verlichting |
Taal | |
Instelbereik | Engels, Duits, Frans, Spaans, Italiaans, Nederlands, Tsjechisch, Slowaaks, Hongaars, Pools, Turks, Portugees, Roemeens |
Nachtmodus | |
Instelbereik | AUTO / ON (AAN) / OFF (UIT) |
Fabrieksinstelling | OFF ('UIT') |
AUTO: | De Fronius DATCOM-functie is altijd actief zolang een Fronius Datamanager op een actief, ononderbroken Fronius Solar Net is aangesloten. | |
ON ('AAN'): | De Fronius DATCOM-functie is altijd actief. De inverter stelt de 12 VDC spanning voor de voeding van het Fronius Solar Net zonder onderbreking ter beschikking. Het display is altijd actief. BELANGRIJK! Is de Fronius DATCOM-nachtmodus bij aangesloten Fronius Solar Net-componenten ingesteld op AAN of op AUTO, dan wordt het stroomverbruik van de inverter gedurende de nacht verhoogd tot 7 W. | |
OFF ('UIT'): | Geen Fronius DATCOM-bedrijf 's nachts, de inverter heeft daarom 's nachts geen netspanning nodig om Fronius Solar Net van stroom te voorzien. | |
Contrast | ||
Instelbereik | 0 - 10 |
Fabrieksinstelling | 5 |
Omdat het contrast temperatuurafhankelijk is, kunnen wisselende omgevingsvoorwaarden de instelling van de menu-optie 'Contrast' noodzakelijk maken. | |
Verlichting | |
De menu-optie 'Verlichting' betreft uitsluitend de achtergrondverlichting van het display van de inverter. | |
Instelbereik | AUTO / ON (AAN) / OFF (UIT) |
Fabrieksinstelling | AUTO |
AUTO: | De displayverlichting van de inverter wordt door het indrukken van een willekeurige toets ingeschakeld. Wordt 2 minuten lang geen toets ingedrukt, dan gaat de displayverlichting weer uit. | |
ON ('AAN'): | De displayverlichting van de inverter is bij actieve inverter permanent ingeschakeld. | |
OFF ('UIT'): | De displayverlichting van de inverter is permanent uitgeschakeld. |
Energieopbrengst
- Teller afwijking / kalibratie
- Valuta
- Leveringstarief
- CO2-factor
Instelbereik | Valuta / Voedingstarief |
Teller afwijking / kalibratie | |
Valuta | |
Instelbereik | 3 posities, A-Z |
Verrekentarief | |
Instelbereik | 2 cijfers, 3 decimaaltekens |
Fabrieksinstelling | (afhankelijk van de landspecifieke setup) |
CO2-factor | |
Ventilatoren
voor het controleren van de werking van de ventilatoren
Instelbereik | Test ventilator 1 / Test ventilator 2 (afhankelijk van apparaat) |
- selecteer de gewenste ventilator met de toetsen 'op' en 'neer'
- Het testen van de geselecteerde ventilator wordt door het indrukken van de toets 'Enter' gestart.
- De ventilator draait zo lang tot het menu door het indrukken van de toets 'Esc' wordt verlaten.
BELANGRIJK! Op het display van de inverter wordt weergegeven of de ventilator in orde is. Of de ventilator goed functioneert, kan alleen worden gecontroleerd door te horen en te voelen.
De menuoptie INFO
Meetwaarden
PV Iso. - Isolatieweerstand van PV-installatie
ext. Lim. - external Limitation
U PV 1 / U PV 2 (U PV 2 is bij de Fronius Symo 15.0-3 208 niet beschikbaar)
Huidige DC-spanning op de DC-ingangsklemmen, ook wanneer de inverter in het geheel niet aan het stroomnet levert (van 1e of 2e MPP-tracker)
* MPP-tracker 2 moet via het Basic-menu geactiveerd (ON) zijn
GVDPR - Netspanningsafhankelijke vermogensreductie
Fan #1 - procentuele waarde van het nominale ventilatorvermogen
Meetwaarden
PV Iso. - Isolatieweerstand van PV-installatie
ext. Lim. - external Limitation
U PV 1 / U PV 2 (U PV 2 is bij de Fronius Symo 15.0-3 208 niet beschikbaar)
Huidige DC-spanning op de DC-ingangsklemmen, ook wanneer de inverter in het geheel niet aan het stroomnet levert (van 1e of 2e MPP-tracker)
* MPP-tracker 2 moet via het Basic-menu geactiveerd (ON) zijn
GVDPR - Netspanningsafhankelijke vermogensreductie
Fan #1 - procentuele waarde van het nominale ventilatorvermogen
Status vermog.mod.
BELANGRIJK! Op grond van een zwakke zoninstraling verschijnen elke ochtend en avond logischerwijs de statuscode STATE 306 (Power low) en STATE 307 (DC low). Aan deze statuscodes ligt momenteel geen fout ten grondslag.
Status van de laatst opgetreden storing in de inverter kan worden weergegeven.
- Na het indrukken van de toets 'Enter' worden de status van de vermogensmodule en de laatst opgetreden storing weergegeven
- Blader met behulp van de toets 'op' of 'neer' door de lijst
- Druk de toets 'Terug' in om de status- en storingslijst te verlaten
Netstatus
- Na het indrukken van de toets 'Enter' worden de 5 laatst opgetreden netstoringen weergegeven
- Met behulp van de toets 'op' of 'neer' door de lijst bladeren
- Druk de toets 'Terug' in om de lijst met netstoringen te verlaten
Apparaatinformatie
Voor het weergeven van instellingen die relevant zijn voor een energiebedrijf. De weergegeven waarden zijn afhankelijk van de betreffende landspecifieke setup of van apparaatspecifieke instellingen van de omvormer.
Algemeen: | Apparaattype - exacte naam van de omvormer |
Landinstelling: | Setup - ingestelde landspecifieke setup |
MPP-tracker: | Tracker 1 - weergave van het ingestelde trackinggedrag (MPP AUTO / MPP USER / FIX) |
Netmonitoring: | GMTi - Grid Monitoring Time - opstarttijd van de omvormer in sec (seconden) |
Netspanning-grenswaarden interne grenswaarde: | Umax - hoogste interne netspanningswaarde in V (volt) |
Netspanning-grenswaarden externe grenswaarde | UMax - hoogste externe netspanningswaarde in V (volt) |
Lichtnetfrequentiegrenzen: | FILmax - hoogste interne lichtnetfrequentiewaarde in Hz (Hertz) |
Q-modus: | weergave welke blindvermogensinstelling momenteel op de omvormer is ingesteld (bijv. OFF, Q / P, enz.) |
AC-vermogensgrens inclusief weergave softstart en/of AC-lichtnetfrequentie derating: | Max P AC - maximaal uitvoervermogen dat kan worden gewijzigd met de functie 'Manual Power Reduction' (Handmatige vermogensreductie) |
AC-spanningsderating: | GVDPRe - Grid Voltage Depending Power Reduction enable limit - drempelwaarde in V vanaf welke de spanningsafhankelijke vermogensreductie begint |
*cyl = netperioden (cycli); 1 cyl komt overeen met 20 ms bij 50 Hz of 16,66 ms bij 60 Hz | |
Versie
Weergave van het versienummer en serienummer van in de inverter ingebouwde printplaten (bijvoorbeeld voor servicedoeleinden)
Weergavebereik | Display / Display Software / Checksum SW / Datageheugen / Datageheugen #1 / Vermogensmodule / Vermogensmodule SW / EMV-filter / Power Stage #3 / Power Stage #4 |
Toetsenblokkering in- en uitschakelen
Algemeen
De inverter is met een toetsenblokkeerfunctie uitgerust.
Bij geactiveerde ‘Setup Lock‘ functie kan het Setup-menu niet worden opgeroepen, bijvoorbeeld als beveiliging tegen onbedoeld verstellen van de setup-gegevens.
Voor het activeren / deactiveren van de toetsenblokkeerfunctie moet de code 12321 worden ingegeven.
Algemeen
De inverter is met een toetsenblokkeerfunctie uitgerust.
Bij geactiveerde ‘Setup Lock‘ functie kan het Setup-menu niet worden opgeroepen, bijvoorbeeld als beveiliging tegen onbedoeld verstellen van de setup-gegevens.
Voor het activeren / deactiveren van de toetsenblokkeerfunctie moet de code 12321 worden ingegeven.
Toetsenblokkering in- en uitschakelen
1Druk de knop 'Menu' te verlaten | |
| Het menuniveau wordt weergegeven. 2Druk de niet-voorgeprogrammeerde knop 'Menu / Esc' 5x in  |
 | In het menu 'CODE' wordt 'Toegangscode' weergegeven, de eerste positie knippert. |
3Voer de code 12321 in: Kies met behulp van de knoppen 'plus' of 'min' de waarde voor de eerste positie van de code | |
4De knop 'Enter' te verlaten |
 | De tweede positie knippert. |
5Herhaal handeling 3 en 4 voor de tweede, derde, vierde en vijfde positie van de code tot ... de ingestelde code knippert. 6De knop 'Enter' te verlaten |
 | In het menu 'LOCK' (Vergrendelen) wordt 'Toetsblokkering' weergegeven. |
7Kies met behulp van de knoppen 'plus' of 'min' de knopblokkering in of uit:ON (AAN) = knopblokkering is ingeschakeld (de menuoptie SETUP kan niet worden opgeroepen) OFF (UIT) = knopblokkering is uitgeschakeld (de menuoptie SETUP kan worden opgeroepen) | |
8De knop 'Enter' te verlaten |
USB-stick als datalogger en voor het actualiseren van de invertersoftware
USB-stick als datalogger
Een op de USB A-bus aangesloten USB-stick kan als datalogger voor een inverter fungeren.
De op de USB-stick opgeslagen logging-data kunnen te allen tijde- via het meegelogde FLD-bestand in de software Fronius Solar.access worden geïmporteerd,
- via het meegelogde CSV-bestand direct in de programma's van andere aanbieders (bijvoorbeeld Microsoft® Excel) worden bekeken.
Oudere versies (tot Excel 2007) hebben een regelbeperking van 65536 tekens.
Meer informatie over "Data op de USB-stick", "Datahoeveelheid en opslagcapaciteit" en "Buffergeheugen" vindt u onder: | |
Fronius Symo 3 - 10 kW: | |
 | ® http://www.fronius.com/QR-link/4204260172DE |
Fronius Symo 10 - 20 kW, Fronius Eco: | |
 | ® http://www.fronius.com/QR-link/4204260175DE |
USB-stick als datalogger
Een op de USB A-bus aangesloten USB-stick kan als datalogger voor een inverter fungeren.
De op de USB-stick opgeslagen logging-data kunnen te allen tijde- via het meegelogde FLD-bestand in de software Fronius Solar.access worden geïmporteerd,
- via het meegelogde CSV-bestand direct in de programma's van andere aanbieders (bijvoorbeeld Microsoft® Excel) worden bekeken.
Oudere versies (tot Excel 2007) hebben een regelbeperking van 65536 tekens.
Meer informatie over "Data op de USB-stick", "Datahoeveelheid en opslagcapaciteit" en "Buffergeheugen" vindt u onder: | |
Fronius Symo 3 - 10 kW: | |
| ® http://www.fronius.com/QR-link/4204260172DE |
Fronius Symo 10 - 20 kW, Fronius Eco: | |
| ® http://www.fronius.com/QR-link/4204260175DE |
Passende USB-sticks
Door het grote aantal op de markt verkrijgbare USB-sticks kan niet worden gegarandeerd dat iedere USB-stick door de omvormer wordt herkend.
Fronius adviseert uitsluitend gecertificeerde, voor industrieel gebruik geschikte USB-sticks te gebruiken (let op het USB-IF-logo!).
De omvormer ondersteunt USB-sticks met de volgende bestandssystemen:
- FAT12
- FAT16
- FAT32
Fronius raadt aan de gebruikte USB-sticks alleen te gebruiken voor het registreren van loggingdata of voor het bijwerken van de omvormersoftware. De USB-sticks mogen geen andere data bevatten.
USB-symbool op het omvormerdisplay, bijvoorbeeld in de afleesmodus 'NU':
Herkent de omvormer een USB-stick, dan wordt rechtsboven op het display het USB-symbool weergegeven.
Bij het aanbrengen van de USB-stick erop letten of het USB-symbool wordt weergegeven (kan ook knipperen).
BELANGRIJK! Let er bij buitentoepassingen op dat de functie van gebruikelijke USB-sticks vaak slechts in een beperkt temperatuurbereik is gegarandeerd.
Stel bij buitentoepassingen veilig dat de USB-stick bijv. ook bij lage temperaturen werkt.
USB-stick voor het bijwerken van de invertersoftware
Met behulp van de USB-stick kunnen ook eindgebruikers via het Setup-menu de software van de inverter bijwerken: het update-bestand wordt van te voren op de USB-stick opgeslagen en vanaf de USB-stick naar de inverter gekopieerd.
USB-stick verwijderen
Opmerking m.b.t. de veiligheid voor het verwijderen van een USB-stick: | ||
 |
| BELANGRIJK! Om het verlies van data te voorkomen, mag een aangesloten USB-stick alleen onder de volgende voorwaarden worden verwijderd:
|
Het Basic-menu
Het Basic-menu openen
| 1De knop 'Menu' indrukkenHet menuniveau wordt weergegeven. 2Druk de niet-voorgeprogrammeerde knop 'Menu / Esc' 5x in |
| In het menu 'CODE' wordt 'Access Code' (Toegangscode) weergegeven, de eerste positie knippert. |
3Voer de code 22742 in: Kies met behulp van de knoppen 'plus' of 'min' de waarde voor de eerste positie van de code | |
4De knop 'Enter' indrukken |
 | De tweede positie knippert. |
5Herhaal handeling 3 en 4 voor de tweede, derde, vierde en vijfde positie van de code tot ... de ingestelde code knippert. 6De knop 'Enter' indrukken |
Het Basic-menu wordt weergegeven.
7Kies met behulp van de knoppen 'plus' of 'min' het gewenste item
het gewenste item8Bewerk het geselecteerde item door de knop 'Enter' in te drukken
in te drukken9Om het Basic-menu te verlaten, de knop 'Esc' indrukken
indrukkenHet Basic-menu openen
| 1De knop 'Menu' indrukkenHet menuniveau wordt weergegeven. 2Druk de niet-voorgeprogrammeerde knop 'Menu / Esc' 5x in |
| In het menu 'CODE' wordt 'Access Code' (Toegangscode) weergegeven, de eerste positie knippert. |
3Voer de code 22742 in: Kies met behulp van de knoppen 'plus' of 'min' de waarde voor de eerste positie van de code | |
4De knop 'Enter' indrukken |
| De tweede positie knippert. |
5Herhaal handeling 3 en 4 voor de tweede, derde, vierde en vijfde positie van de code tot ... de ingestelde code knippert. 6De knop 'Enter' indrukken |
Het Basic-menu wordt weergegeven.
7Kies met behulp van de knoppen 'plus' of 'min' het gewenste item
het gewenste item8Bewerk het geselecteerde item door de knop 'Enter' in te drukken
in te drukken9Om het Basic-menu te verlaten, de knop 'Esc' indrukken
indrukkenDe Basic-menurecords
In het Basic-menu worden de volgende voor de installatie en het bedrijf van de omvormer belangrijke parameters ingesteld: |
MPP-tracker 1 / MPP-tracker 2
|
|
USB-logboek
|
Signaalingang
|
SMS / Relais
|
Isolatie-instelling
|
TOTAL Reset Om de waarden weer op nul te zetten, drukt u de toets 'Enter' in. |
Instellingen bij ingebouwde optie "DC SPD"
Als de optie: DC SPD (overspanningsbeveiliging) in de inverter ingebouwd is, moeten de volgende menupunten standaard ingesteld worden:
Signaalingang: Ext Sig.
Type activering: Warning
Type aansluiting: N/C
De inverter spanningsloos maken en weer inschakelen
Omvormer stroomloos schakelen
1
- Schakel de veiligheidsschakelaar van de kabel uit.
- Zet de DC-scheidingsschakelaar in de stand 'OFF'.
Omvormer opnieuw inschakelen
- Zet de DC-scheidingsschakelaar in de stand 'ON'.
- Schakel de veiligheidsschakelaar van de kabel in.
Omvormer stroomloos schakelen
1
- Schakel de veiligheidsschakelaar van de kabel uit.
- Zet de DC-scheidingsschakelaar in de stand 'OFF'.
Omvormer opnieuw inschakelen
- Zet de DC-scheidingsschakelaar in de stand 'ON'.
- Schakel de veiligheidsschakelaar van de kabel in.
Statusdiagnose en storingen opheffen
Weergave van statuscodes
De inverter beschikt over een systeemzelfdiagnose die een groot aantal mogelijke fouten zelfstandig herkent en op het display weergeeft. Hierdoor kunnen defecten van de inverter en de PV-installatie alsmede installatie- en bedieningsfouten snel worden opgespoord.
Indien de systeemzelfdiagnose een concrete fout heeft gevonden, wordt de bijbehorende statuscode op het display weergegeven.
BELANGRIJK! Kortstondig aangegeven statuscodes kunnen gevolg zijn van het regelgedrag van de inverter. Werkt de inverter vervolgens storingsvrij verder, dan is geen fout aanwezig.
Weergave van statuscodes
De inverter beschikt over een systeemzelfdiagnose die een groot aantal mogelijke fouten zelfstandig herkent en op het display weergeeft. Hierdoor kunnen defecten van de inverter en de PV-installatie alsmede installatie- en bedieningsfouten snel worden opgespoord.
Indien de systeemzelfdiagnose een concrete fout heeft gevonden, wordt de bijbehorende statuscode op het display weergegeven.
BELANGRIJK! Kortstondig aangegeven statuscodes kunnen gevolg zijn van het regelgedrag van de inverter. Werkt de inverter vervolgens storingsvrij verder, dan is geen fout aanwezig.
Volledig uitvallen van het display
- AC-spanning op aansluitingen van inverter controleren:
de AC-spanning moet 220/230 V (+ 10% / - 5%) respectievelijk 380/400 V (+ 10% / - 5%) bedragen.
Statuscodes - Klasse 1
Statuscodes van klasse 1 treden meestal slechts tijdelijk op en worden door het openbare elektriciteitsnet veroorzaakt.
Voorbeeld: De lichtnetfrequentie is te hoog en de inverter mag op basis van een standaard geen energie aan het stroomnetwerk leveren. Er is geen storing in het apparaat opgetreden.
De inverter reageert vervolgens met een scheiding van het net. Vervolgens wordt het stroomnetwerk gedurende de voorgeschreven bewakingsperiode gecontroleerd. Wordt na deze periode geen storing meer vastgesteld, dan zet de inverter de teruglevering van energie aan het net weer voort.
Afhankelijk van de landspecifieke setup is de softstart-functie GPIS geactiveerd:
overeenkomstig de nationale richtlijn wordt na een uitschakeling naar aanleiding van een AC-storing het uitgangsvermogen van de inverter permanent verhoogd.
Code | Beschrijving | Gedrag | Oplossing |
|---|---|---|---|
102 | AC-spanning te hoog | Zodra de netcondities na uitvoerige controle het toelaatbare gebied weer hebben bereikt, begint de inverter opnieuw met de teruglevering aan het net. | Netaansluitingen controleren; |
103 | AC-spanning te laag | ||
105 | AC-frequentie te hoog | ||
106 | AC-frequentie te laag | ||
107 | AC-stroomnetwerk niet aanwezig | ||
108 | Stand-alone modus gedetecteerd | ||
112 | Fout lekstroombeveiliging |
Statusaflezingen - Klasse 3
De klasse 3 omvat statusaflezingen die tijdens levering aan het net kunnen optreden, maar in principe niet tot een duurzame onderbreking van levering aan het net leiden.
Na de automatische scheiding van het net en de voorgeschreven netbewaking probeert de inverter de levering aan het net weer te starten.
Code |
| Beschrijving |
| Gedrag |
| Verhelpen |
|---|---|---|---|---|---|---|
301 |
| Te hoge stroom (AC) |
| Kortstondige onderbreking van de levering aan het net. |
| *) |
302 |
| Te hoge stroom (DC) |
|
| ||
303 |
| Te hoge temperatuur in DC-module |
| Kortstondige onderbreking van de levering aan het stroomnet. |
| Koelluchtgleuf en koellichaam uitblazen; **) |
304 |
| Te hoge temperatuur in AC-module |
|
| ||
305 |
| Geen stroomvoeding ondanks gesloten relais |
| Kortstondige onderbreking van de levering aan het stroomnet. |
| **) |
306 |
| Er is te weinig PV-vermogen voor levering aan het net beschikbaar |
| Kortstondige onderbreking van de levering aan het net |
| op voldoende zoninstraling wachten; |
307 |
| DC low |
|
| ||
BELANGRIJK! Op grond van een zwakke zoninstraling verschijnen elke ochtend en avond logischerwijs de statusaflezingen 306 (Power low) en 307 (DC low). Aan deze statusaflezingen ligt geen fout ten grondslag. | ||||||
308 |
| Spanning tussencircuit te hoog | Kortstondige onderbreking van de levering aan het net |
| **) | |
309 |
| DC-ingangsspanning MPPT 1 te hoog | ||||
311 |
| DC-strings omgepoold | ||||
313 |
| DC-ingangsspanning MPPT2 te hoog | ||||
314 |
| Time-out kalibrering van stroomsensor |
| Kortstondige onderbreking van de levering aan het stroomnet. |
| *) |
315 |
| Fout in AC-stroomsensor | ||||
316 |
| InterruptCheck fail (Fout in interruptcontrole) | ||||
325 |
| Te hoge temperatuur in aansluitgedeelte | ||||
326 |
| Fout in ventilator 1 | ||||
327 |
| Fout in ventilator 2 | ||||
*) Indien de statusaflezing continu wordt weergegeven: door Fronius geschoolde onderhoudsmonteur waarschuwen
**) Storing wordt automatisch opgeheven; Treedt de statusaflezing steeds opnieuw op, neem dan contact op met uw installatiemonteur
Statuscodes - Klasse 4
Statuscodes van klasse 4 vereisen voor een deel ingrijpen door een door Fronius geschoolde servicemonteur.
Code |
| Beschrijving |
| Gedrag |
| Oplossing |
|---|---|---|---|---|---|---|
401 |
| Communicatie met vermogensfasedeel niet mogelijk |
| Indien mogelijk herstelt de inverter de terugleveringsmodus aan het elektriciteitsnet na een automatische poging tot opnieuw inschakelen |
| *) |
406 |
| Temperatuursensor AC-module defect (L1) |
|
| ||
407 |
| Temperatuursensor AC-module defect (L2) |
|
| ||
408 |
| Te hoge DC in elektriciteitsnet gemeten |
|
| ||
412 |
| Het vaste-spanningsbedrijf is in plaats van het MPP-spanningsbedrijf geactiveerd en de vaste spanning is op een te lage of te hoge waarde ingesteld. |
| - |
| **) |
415 |
| Veiligheidsuitschakeling door optionele kaart of RECERBO is geactiveerd |
| De inverter levert geen stroom aan het stroomnetwerk. |
| *) |
416 |
| Communicatie tussen vermogensfasedeel en besturingseenheid niet mogelijk. |
| Indien mogelijk herstelt de inverter de terugleveringsmodus aan het elektriciteitsnet na een automatische poging tot opnieuw inschakelen |
| *) |
417 |
| ID-probleem van hardware |
| Indien mogelijk herstelt de inverter de terugleveringsmodus aan het elektriciteitsnet na een automatische poging tot opnieuw inschakelen |
| Inverter-firmware bijwerken; *) |
419 |
| Uniqe-ID conflict | ||||
420 |
| Communicatie met Fronius Datamanager niet mogelijk | ||||
421 |
| Storing HID-bereik | ||||
425 |
| Communicatie met vermogensfasedeel is niet mogelijk | ||||
426 - 428 |
| Mogelijke storing in hardware | ||||
431 |
| Softwareprobleem |
| De inverter levert geen stroom aan het stroomnetwerk. |
| AC resetten (automatische zekering uit- en inschakelen); firmware van inverter bijwerken; *) |
436 |
| Incompatibele functies (een of meer printplaten in de inverter zijn niet compatibel met elkaar, bijv. na het vervangen van een printplaat) |
| Indien mogelijk herstelt de inverter de terugleveringsmodus aan het elektriciteitsnet na een automatische poging tot opnieuw inschakelen |
| Inverter-firmware bijwerken; *) |
437 |
| Probleem met vermogensfasedeel | ||||
438 |
| Incompatibele functies (een of meer printplaten in de inverter zijn niet compatibel met elkaar, bijv. na het vervangen van een printplaat) |
| Indien mogelijk herstelt de inverter de terugleveringsmodus aan het elektriciteitsnet na een automatische poging tot opnieuw inschakelen |
| Inverter-firmware bijwerken; *) |
443 |
| Tussenkringspanning te laag of niet symmetrisch |
| De inverter levert geen stroom aan het stroomnetwerk. |
| *) |
445 |
|
|
| De inverter levert geen stroom aan het stroomnetwerk. |
| Inverter-firmware bijwerken; *) |
447 |
| Isolatiestoring |
| De inverter levert geen stroom aan het stroomnetwerk. |
| *) |
448 |
| Neutrale draad is niet aangesloten | ||||
450 |
| Guard kan niet worden gevonden | ||||
451 |
| Opslagstoring gedetecteerd |
| Indien mogelijk herstelt de inverter de terugleveringsmodus aan het elektriciteitsnet na een automatische poging tot opnieuw inschakelen |
| *) |
452 |
| Communicatiestoring tussen de processoren | ||||
453 |
| Netspanning en vermogensfasedeel stemmen niet overeen | ||||
454 |
| Lichtnetfrequentie en vermogensfasedeel stemmen niet overeen | ||||
456 |
| Anti-Islanding-functie wordt niet meer correct uitgevoerd | ||||
457 |
| Fout met netspanningsrelais | De inverter levert geen stroom aan het stroomnetwerk. | AC-kabel controleren *) | ||
458 | Er is tijdens het registreren van het meetsignaal een storing opgetreden |
| De inverter levert geen stroom aan het stroomnetwerk. |
| *) | |
459 |
| Storing bij het registreren van het meetsignaal voor de isolatietest | ||||
460 |
| Referentiespanningsbron voor de digitale signaalprocessor (DSP) werkt buiten de toleranties | ||||
461 | Storing in DSP-datageheugen | |||||
462 |
| Tijdens de bewakingsprocedure voor de DC-voeding is een storing opgetreden | ||||
463 |
| Polariteit AC omgekeerd, AC-verbindingsstekker verkeerd aangesloten | ||||
474 |
| Lekstroombeveiligingssensor defect | De inverter levert geen stroom aan het stroomnetwerk. | **) | ||
475 |
| Isolatiestoring (verbinding tussen zonnepaneel en aarding) | ||||
476 |
| Voedingsspanning van stuurprogrammavoeding te laag | ||||
479 |
| Tussenkringspanningsrelais is uitgeschakeld | Indien mogelijk herstelt de inverter de terugleveringsmodus aan het elektriciteitsnet na een automatische poging tot opnieuw inschakelen | *) | ||
480, |
| Incompatibele functies (een of meer printplaten in de inverter zijn niet compatibel met elkaar, bijv. na het vervangen van een printplaat) |
| De inverter levert geen stroom aan het stroomnetwerk. |
| Inverter-firmware bijwerken, *) |
482 |
| Setup is na het eerste gebruik geannuleerd |
| De inverter levert geen stroom aan het stroomnetwerk. |
| Setup na resetten van AC (automatische zekering uit- en inschakelen) opnieuw opstarten |
483 |
| Spanning UDCvast bij MPP2-string ligt buiten geldige bereik |
| De inverter levert geen stroom aan het stroomnetwerk. |
| MPP-instellingen controleren; *) |
485 |
| CAN-verzendbuffer is vol |
| De inverter levert geen stroom aan het stroomnetwerk. |
| AC resetten (automatische zekering uit- en inschakelen); *) |
489 |
| Permanente overspanning bij de tussenkringcondensator (5x na elkaar statuscode 479) |
| De inverter levert geen stroom aan het stroomnetwerk. |
| *) |
*) Indien de statuscode continu wordt weergegeven: door Fronius geschoolde onderhoudsmonteur waarschuwen
**) Als de statuscode steeds weer optreedt, neemt u contact op met uw installatiemonteur
Statuscodes - klasse 5
Statuscodes van klasse 5 verhinderen over het algemeen niet de levering aan het net, maar kunnen beperkingen bij de levering tot gevolg hebben. De statuscode wordt weergegeven tot deze met een druk op de toets wordt bevestigd (op de achtergrond werkt de inverter echter normaal).
Code |
| Beschrijving |
| Gedrag |
| Oplossing |
|---|---|---|---|---|---|---|
502 |
| Isolatiestoring bij de solarmodules |
| Waarschuwing wordt op display weergegeven |
| **) |
509 |
| Geen levering aan het net de afgelopen 24 uur |
| Waarschuwing wordt op display weergegeven |
| Statuscode verwijderen; |
515 |
| Communicatie met filter niet mogelijk |
| Waarschuwing op display |
| *) |
516 |
| Communicatie met de opslagunit niet mogelijk |
| Waarschuwing van de opslagunit |
| *) |
517 |
| Vermogensverlaging in verband met een te hoge temperatuur |
| Bij optredende vermogensverlaging wordt op het display een waarschuwing weergegeven |
| Ook koelluchtgleuf en koellichaam uitblazen; |
518 |
| Interne DSP-storing |
| Waarschuwing op display |
| *) |
519 |
| Communicatie met de opslagunit niet mogelijk |
| Waarschuwing van de opslagunit |
| *) |
520 |
| Geen levering aan het net de afgelopen 24 uren door MPPT1 |
| Waarschuwing wordt op display weergegeven |
| Statuscode verwijderen; |
522 |
| DC low String 1 (DC laag string 1) |
| Waarschuwing op display |
| *) |
523 |
| DC low String 2 (DC laag string 2) |
| |||
558, |
| Incompatibele functies (een of meer printplaten in de inverter zijn niet compatibel met elkaar, bijv. na het vervangen van een printplaat) |
| Waarschuwing op display | Inverterfirmware bijwerken; *) | |
560 |
| Vermogensverlaging in verband met een te hoge frequentie |
| Wordt bij verhoogde netfrequentie weergegeven. Het vermogen wordt verminderd. |
| Zodra de netfrequentie weer in het toelaatbare bereik is en de inverter weer normaal werkt, wordt de fout automatisch verholpen; **) |
564 |
| Incompatibele functies (een of meer printplaten in de inverter zijn niet compatibel met elkaar, bijv. na het vervangen van een printplaat) |
| Waarschuwing op display |
| Inverterfirmware bijwerken; *) |
566 |
| Arc Detector uitgeschakeld |
| De statuscode wordt elke dag weergegeven tot de Arc Detector weer geactiveerd wordt. |
| Geen storing! |
568 |
| foutief ingangssignaal op multifunctionele stroominterface |
| De statuscode wordt weergegeven bij een foutief ingangssignaal op de multifunctionele stroominterface en bij de volgende instelling: |
| Statuscode verwijderen; |
572 |
| Vermogensbeperking door vermogensmodule |
| Vermogen wordt door vermogensmodule beperkt |
| *) |
573 |
| Waarschuwing voor te lage temperatuur |
| Waarschuwing op display |
| *) |
581 |
| Setup "Special Purpose Utility-Interactive" (SPUI) is geactiveerd |
| De inverter is niet meer compatibel met de norm IEEE1547 en IEEE1574.1, omdat de eilandfunctie gedeactiveerd is, een frequentiegerelateerde vermogensverlaging geactiveerd is en de frequentie- en spanningslimiet gewijzigd worden |
| Geen storing! |
*) Indien de statuscode continu wordt weergegeven: door Fronius geschoolde onderhoudsmonteur waarschuwen
**) Treedt de statuscode steeds weer op, neem dan contact op met uw installatiemonteur
Statusaflezingen - Klasse 6
Statusaflezingen van klasse 6 vereisen voor een deel ingrijpen door een door Fronius geschoolde servicemonteur.
Code |
| Beschrijving |
| Gedrag |
| Verhelpen |
|---|---|---|---|---|---|---|
601 |
| CAN-bus is vol |
| De inverter levert geen stroom aan het net. |
| Firmware inverter bijwerken; *) |
603 |
| Temperatuursensor AC-module defect (L3) |
| Zo mogelijk herstelt de inverter de levering aan het net na het automatisch opnieuw inschakelen |
| *) |
604 |
| Temperatuursensor DC-module defect |
|
| ||
607 |
| RCMU-fout |
| De inverter levert geen stroom aan het net. |
| Statusmelding door indrukken van toets 'Enter' terugstellen. De inverter levert weer aan het net. Als de statusmelding opnieuw verschijnt, moet de gehele betreffende PV-installatie op schade worden gecontroleerd; **) |
608 |
| Incompatibele functies (één of meer printplaten in de inverter zijn niet compatibel met elkaar, bijv. na het vervangen van een printplaat) |
| De inverter levert geen stroom aan het net. |
| Firmware inverter bijwerken; *) |
*) Indien de statusaflezing continu wordt weergegeven: door Fronius geschoolde onderhoudsmonteur waarschuwen
**) Storing wordt automatisch opgeheven; Treedt de statusaflezing steeds opnieuw op, neem dan contact op met uw installatiemonteur
Statuscodes - klasse 7
Statuscodes van klasse 7 betreffen de regeling, de configuratie en de dataregistratie van de inverter en kunnen de teruglevering aan het net direct of indirect beïnvloeden.
Code |
| Beschrijving |
| Gedrag |
| Verhelpen |
|---|---|---|---|---|---|---|
701 - 704 |
| Geeft informatie over de status van de interne processor |
| Waarschuwing op display |
| *) |
705 |
| Conflict bij het instellen van het inverternummer (bijv. nummer dubbel verstrekt) |
| - |
| Inverternummer in het menu Setup corrigeren |
706 - 716 |
| Geeft informatie over de status van de interne processor |
| Waarschuwing op display |
| *) |
721 |
| EEPROM werd opnieuw geïnitialiseerd |
| Waarschuwing op display |
| Statuscode bevestigen; *) |
722 - 730 |
| Geeft informatie over de status van de interne processor |
| Waarschuwing op display |
| *) |
731 |
| Initialisatiefout - USB-stick wordt niet ondersteund |
| Waarschuwing op display |
| USB-stick controleren of vervangen |
732 |
| Initialisatiefout - te hoge stroom op USB-stick |
| |||
733 |
| Geen USB-stick aangesloten |
| Waarschuwing op display |
| USB-stick aansluiten of controleren; *) |
734 |
| Updatebestand wordt niet herkend of is niet aanwezig |
| Waarschuwing op display |
| Update-bestand controleren (bijvoorbeeld op correcte bestandsbenaming) |
735 |
| Niet bij het apparaat passende updatebestanden, te oude updatebestanden |
| Waarschuwing op display, update-procedure wordt afgebroken |
| Updatebestand controleren, |
736 |
| Schrijf- of leesfout opgetreden |
| Waarschuwing op display |
| USB-stick en de daarop bevindende bestanden controleren of de USB-stick vervangen |
737 |
| Bestand kan niet worden geopend |
| Waarschuwing op display |
| USB-stick verwijderen en weer aansluiten, zo nodig USB-stick controleren of vervangen |
738 |
| Opslaan van logbestand niet mogelijk (bijv.: USB-stick is tegen schrijven beveiligd of is vol) |
| Waarschuwing op display |
| Opslagplaats creëren, schrijfbeveiliging verwijderen, zo nodig USB-stick controleren of vervangen; *) |
740 |
| Initialisatiefout - Storing in bestandssysteem van de USB-stick |
| Waarschuwing op display |
| USB-stick controleren; op pc opnieuw formatteren op FAT12, FAT16 of FAT32 |
741 |
| Fout bij het registreren van de logging-data |
| Waarschuwing op display |
| USB-stick verwijderen en weer aansluiten, zo nodig USB-stick controleren of vervangen |
743 |
| Fout tijdens het updaten opgetreden |
| Waarschuwing op display |
| Updateprocedure herhalen, USB-stick controleren; *) |
745 |
| Updatebestand bevat fouten |
| Waarschuwing op display, update-procedure wordt afgebroken |
| Update-bestand opnieuw downloaden; USB-stick controleren of vervangen; *) |
746 |
| Fout tijdens het updaten opgetreden |
| Waarschuwing op display, update-procedure wordt afgebroken |
| Update na een wachttijd van ca. 2 minuten opnieuw starten; *) |
751 |
| Tijd niet meer ingesteld |
| Waarschuwing op display |
| Tijd en datum op de inverter opnieuw instellen; *) |
752 |
| Communicatiefout Real Time Clock-module |
| |||
753 |
| Interne fout: Real Time Clock-module in de noodmodus |
| Geen exacte tijd, verlies tijdsinstelling mogelijk (teruglevering aan stroomnet normaal) |
| Tijd en datum op de inverter opnieuw instellen |
754 - 755 |
| Geeft informatie over de status van de interne processor |
| Waarschuwing op display |
| *) |
757 |
| Hardwarefout in de Real Time Clock-module |
| Foutmelding op display, de inverter levert geen stroom aan het stroomnetwerk |
| *) |
758 |
| Interne fout: Real Time Clock-module in de noodmodus |
| Geen exacte tijd, verlies tijdsinstelling mogelijk (teruglevering aan stroomnet normaal) |
| Tijd en datum op de inverter opnieuw instellen |
760 |
| Interne hardwarefout |
| Foutmelding op display |
| *) |
761 - 765 |
| Geeft informatie over de status van de interne processor |
| Waarschuwing op display |
| *) |
766 |
| Vermogensbegrenzing noodsituatie werd geactiveerd (max. 750 W) |
| Foutmelding op display | ||
767 |
| Geeft informatie over de status van de interne processor |
| Waarschuwing op display |
| *) |
768 |
| Vermogensbegrenzing in de hardwaremodules verschillend | ||||
772 |
| Opslagunit niet beschikbaar | ||||
773 |
| Software-update groep 0 (ongeldige landspecifieke setup) | ||||
775 |
| PMC-vermogensfasedeel niet beschikbaar |
| Waarschuwing op display |
| Toets 'Enter' indrukken om de storing te bevestigen; *) |
776 |
| Ongeldig type apparaat | ||||
781 - 794 |
| Geeft informatie over de status van de interne processor |
| Waarschuwing op display |
| *) |
*) Indien de statuscode continu wordt weergegeven: door Fronius geschoolde onderhoudsmonteur waarschuwen
Statusaflezingen - Klasse 10 - 12
1000 - 1299- Geeft informatie over de programmastatus van de interne processor | |
Beschrijving | Is bij een onberispelijke werking van de inverter niet denkbaar en verschijnt alleen in de Setup parameter "Status LT". Bij een werkelijke storing ondersteunt deze statusaflezing de Fronius TechSupport bij de storingsanalyse. |
Klantenservice
- een storing vaak of permanent optreedt
- een storing optreedt die niet in de tabellen is vermeld
Exploitatie in omgevingen met een sterke stofontwikkeling
Bij exploitatie van de inverter in omgevingen met een sterke stofontwikkeling:
zo nodig de koellichamen en ventilatoren aan de achterzijde van de vermogensmodule, evenals de inlaatluchtopeningen in de montagesteun met schone perslucht uitblazen.
Technische gegevens
Fronius Symo 3.0-3-S
Fronius Symo | 3.0-3-S |
|---|---|
Ingangsgegevens |
|
MPP-spanningsbereik | 200 - 800 V DC |
Max. ingangsspanning | 1000 V DC |
Min. ingangsspanning | 150 V DC |
Max. ingangsstroom | 16,0 A |
Max. kortsluitingsstroom PV-generator 8) | 24,0 A |
Max. terugleveringsstroom van de omvormer naar het PV-veld 3) | 32 A (RMS)4) |
Uitgangsgegevens | |
Nominaal uitvoervermogen (Pnom) | 3000 W |
Max. uitvoervermogen | 3000 W |
Nominaal schijnvermogen | 3000 VA |
Nominale netspanning | 3~ NPE 400 / 230 V of 3~ NPE 380 / 220 V |
Min. netspanning | 150 V / 260 V |
Max. netspanning | 280 V / 485 V |
Nominale uitgangsstroom bij 220 / 230 V | 4,5 / 4,3 A |
Max. uitgangsstroom | 9 A |
Nominale frequentie | 50 / 60 Hz 1) |
Initiële kortsluitingswisselstroom / fase IK | 9 A |
Totale harmonische vervorming | < 3% |
Vermogensfactor cos phi | 0,7 - 1 ind./cap.2) |
Inschakelstroom 5) | 38 A / 2 ms |
Max. uitgangsdifferentieelstroom per tijdsduur | 21,4 A / 1 ms |
Algemene gegevens | |
Maximaal rendement | 98% |
Europ. rendement | 96,2% |
Eigenverbruik 's nachts | < 0,7 W en < 3 VA |
Koeling | Geregelde geforceerde ventilatie |
Beschermingsklasse | IP 65 |
Afmetingen h x b x d | 645 x 431 x 204 mm |
Gewicht | 16 kg |
Toelaatbare omgevingstemperatuur | - 25 °C - +60 °C |
Toelaatbare luchtvochtigheid | 0 - 100% |
EMV-emissieklasse | B |
Overspanningscategorie DC / AC | 2 / 3 |
Vervuilingsgraad | 2 |
Geluidsemissie | 58,3 dB(A) ref. 1pW |
Omvormertopologie | niet geïsoleerd, zonder transformator |
Veiligheidsvoorzieningen | |
DC-isolatiemeting | geïntegreerd |
Gedrag bij DC-overbelasting | Werkpuntverschuiving, vermogensbegrenzing |
DC-scheidingsschakelaar | geïntegreerd |
Lekstroombeveiliging | geïntegreerd |
Actieve eilandherkenning | Frequentieverschuivingsmethode |
Fronius Symo 3.0-3-S
Fronius Symo | 3.0-3-S |
|---|---|
Ingangsgegevens |
|
MPP-spanningsbereik | 200 - 800 V DC |
Max. ingangsspanning | 1000 V DC |
Min. ingangsspanning | 150 V DC |
Max. ingangsstroom | 16,0 A |
Max. kortsluitingsstroom PV-generator 8) | 24,0 A |
Max. terugleveringsstroom van de omvormer naar het PV-veld 3) | 32 A (RMS)4) |
Uitgangsgegevens | |
Nominaal uitvoervermogen (Pnom) | 3000 W |
Max. uitvoervermogen | 3000 W |
Nominaal schijnvermogen | 3000 VA |
Nominale netspanning | 3~ NPE 400 / 230 V of 3~ NPE 380 / 220 V |
Min. netspanning | 150 V / 260 V |
Max. netspanning | 280 V / 485 V |
Nominale uitgangsstroom bij 220 / 230 V | 4,5 / 4,3 A |
Max. uitgangsstroom | 9 A |
Nominale frequentie | 50 / 60 Hz 1) |
Initiële kortsluitingswisselstroom / fase IK | 9 A |
Totale harmonische vervorming | < 3% |
Vermogensfactor cos phi | 0,7 - 1 ind./cap.2) |
Inschakelstroom 5) | 38 A / 2 ms |
Max. uitgangsdifferentieelstroom per tijdsduur | 21,4 A / 1 ms |
Algemene gegevens | |
Maximaal rendement | 98% |
Europ. rendement | 96,2% |
Eigenverbruik 's nachts | < 0,7 W en < 3 VA |
Koeling | Geregelde geforceerde ventilatie |
Beschermingsklasse | IP 65 |
Afmetingen h x b x d | 645 x 431 x 204 mm |
Gewicht | 16 kg |
Toelaatbare omgevingstemperatuur | - 25 °C - +60 °C |
Toelaatbare luchtvochtigheid | 0 - 100% |
EMV-emissieklasse | B |
Overspanningscategorie DC / AC | 2 / 3 |
Vervuilingsgraad | 2 |
Geluidsemissie | 58,3 dB(A) ref. 1pW |
Omvormertopologie | niet geïsoleerd, zonder transformator |
Veiligheidsvoorzieningen | |
DC-isolatiemeting | geïntegreerd |
Gedrag bij DC-overbelasting | Werkpuntverschuiving, vermogensbegrenzing |
DC-scheidingsschakelaar | geïntegreerd |
Lekstroombeveiliging | geïntegreerd |
Actieve eilandherkenning | Frequentieverschuivingsmethode |
Fronius Symo 3.7-3-S
Fronius Symo | 3.7-3-S |
|---|---|
Ingangsgegevens |
|
MPP-spanningsbereik | 250 - 800 V DC |
Max. ingangsspanning | 1000 V DC |
Min. ingangsspanning | 150 V DC |
Max. ingangsstroom | 16,0 A |
Max. kortsluitingsstroom PV-generator 8) | 24,0 A |
Max. terugleveringsstroom van de omvormer naar het PV-veld 3) | 32 A (RMS)4) |
Uitgangsgegevens | |
Nominaal uitvoervermogen (Pnom) | 3700 W |
Max. uitvoervermogen | 3700 W |
Nominaal schijnvermogen | 3700 VA |
Nominale netspanning | 3~ NPE 400 / 230 V of 3~ NPE 380 / 220 V |
Min. netspanning | 150 V / 260 V |
Max. netspanning | 280 V / 485 V |
Nominale uitgangsstroom bij 220 / 230 V | 5,6 / 5,4 A |
Max. uitgangsstroom | 9 A |
Nominale frequentie | 50 / 60 Hz 1) |
Initiële kortsluitingswisselstroom / fase IK | 9 A |
Totale harmonische vervorming | < 3% |
Vermogensfactor cos phi | 0,7 - 1 ind./cap.2) |
Inschakelstroom 5) | 38 A / 2 ms |
Max. uitgangsdifferentieelstroom per tijdsduur | 21,4 A / 1 ms |
Algemene gegevens | |
Maximaal rendement | 98% |
Europ. rendement | 96,7% |
Eigenverbruik 's nachts | < 0,7 W en < 3 VA |
Koeling | Geregelde geforceerde ventilatie |
Beschermingsklasse | IP 65 |
Afmetingen h x b x d | 645 x 431 x 204 mm |
Gewicht | 16 kg |
Toelaatbare omgevingstemperatuur | - 25 °C - +60 °C |
Toelaatbare luchtvochtigheid | 0 - 100% |
EMV-emissieklasse | B |
Overspanningscategorie DC / AC | 2 / 3 |
Vervuilingsgraad | 2 |
Geluidsemissie | 58,3 dB(A) ref. 1pW |
Omvormertopologie | niet geïsoleerd, zonder transformator |
Veiligheidsvoorzieningen | |
DC-isolatiemeting | geïntegreerd |
Gedrag bij DC-overbelasting | Werkpuntverschuiving, vermogensbegrenzing |
DC-scheidingsschakelaar | geïntegreerd |
Lekstroombeveiliging | geïntegreerd |
Actieve eilandherkenning | Frequentieverschuivingsmethode |
Fronius Symo 4.5-3-S
Fronius Symo | 4.5-3-S |
|---|---|
Ingangsgegevens |
|
MPP-spanningsbereik | 300 - 800 V DC |
Max. ingangsspanning | 1000 V DC |
Min. ingangsspanning | 150 V DC |
Max. ingangsstroom | 16,0 A |
Max. kortsluitingsstroom PV-generator 8) | 24,0 A |
Max. terugleveringsstroom van de omvormer naar het PV-veld 3) | 32 A (RMS)4) |
Uitgangsgegevens | |
Nominaal uitvoervermogen (Pnom) | 4500 W |
Max. uitvoervermogen | 4500 W |
Nominaal schijnvermogen | 4500 VA |
Nominale netspanning | 3~ NPE 400 / 230 V of 3~ NPE 380 / 220 V |
Min. netspanning | 150 V / 260 V |
Max. netspanning | 280 V / 485 V |
Nominale uitgangsstroom bij 220 / 230 V | 6,8 / 6,5 A |
Max. uitgangsstroom | 9 A |
Nominale frequentie | 50 / 60 Hz 1) |
Initiële kortsluitingswisselstroom / fase I K | 9 A |
Totale harmonische vervorming | < 3% |
Vermogensfactor cos phi | 0,7 - 1 ind./cap.2) |
Inschakelstroom 5) | 38 A / 2 ms |
Max. uitgangsdifferentieelstroom per tijdsduur | 21,4 A / 1 ms |
Algemene gegevens | |
Maximaal rendement | 98% |
Europ. rendement | 97% |
Eigenverbruik 's nachts | < 0,7 W en < 3 VA |
Koeling | Geregelde geforceerde ventilatie |
Beschermingsklasse | IP 65 |
Afmetingen h x b x d | 645 x 431 x 204 mm |
Gewicht | 16 kg |
Toelaatbare omgevingstemperatuur | - 25 °C - +60 °C |
Toelaatbare luchtvochtigheid | 0 - 100% |
EMV-emissieklasse | B |
Overspanningscategorie DC / AC | 2 / 3 |
Vervuilingsgraad | 2 |
Geluidsemissie | 58,3 dB(A) ref. 1pW |
Omvormertopologie | niet geïsoleerd, zonder transformator |
Veiligheidsvoorzieningen | |
DC-isolatiemeting | geïntegreerd |
Gedrag bij DC-overbelasting | Werkpuntverschuiving, vermogensbegrenzing |
DC-scheidingsschakelaar | geïntegreerd |
Lekstroombeveiliging | geïntegreerd |
Actieve eilandherkenning | Frequentieverschuivingsmethode |
Fronius Symo 3.0-3-M
Fronius Symo | 3.0-3-M |
|---|---|
Ingangsgegevens | |
MPP-spanningsbereik | 150 - 800 V DC |
Max. ingangsspanning | 1000 V DC |
Min. ingangsspanning | 150 V DC |
Max. ingangsstroom | 2 x 16,0 A |
Max. kortsluitingsstroom PV-generator (MPPT1 / MPPT2) 8) | 31 A / 31 A |
Max. terugleveringsstroom van de omvormer naar het PV-veld 3) | 48 A (RMS)4) |
Uitgangsgegevens | |
Nominaal uitvoervermogen (Pnom) | 3000 W |
Max. uitvoervermogen | 3000 W |
Nominaal schijnvermogen | 3000 VA |
Nominale netspanning | 3~ NPE 400 / 230 V of 3~ NPE 380 / 220 |
Min. netspanning | 150 V / 260 V |
Max. netspanning | 280 V / 485 V |
Nominale uitgangsstroom bij 220 / 230 V | 4,6 / 4,4 A |
Max. uitgangsstroom | 13,5 A |
Nominale frequentie | 50 / 60 Hz 1) |
Initiële kortsluitingswisselstroom / fase IK | 13,5 A |
Totale harmonische vervorming | < 3% |
Vermogensfactor cos phi | 0,85 - 1 ind./cap.2) |
Inschakelstroom 5) | 38 A / 2 ms |
Max. uitgangsdifferentieelstroom per tijdsduur | 24 A / 6,6 ms |
Algemene gegevens | |
Maximaal rendement | 98% |
Europ. rendement | 96,5% |
Eigenverbruik 's nachts | < 0,7 W en < 3 VA |
Koeling | Geregelde geforceerde ventilatie |
Beschermingsklasse | IP 65 |
Afmetingen h x b x d | 645 x 431 x 204 mm |
Gewicht | 19,9 kg |
Toelaatbare omgevingstemperatuur | - 25 °C - +60 °C |
Toelaatbare luchtvochtigheid | 0 - 100% |
EMV-emissieklasse | B |
Overspanningscategorie DC / AC | 2 / 3 |
Vervuilingsgraad | 2 |
Geluidsemissie | 59,5 dB(A) ref. 1 pW |
Omvormertopologie | niet geïsoleerd, zonder transformator |
Veiligheidsvoorzieningen | |
DC-isolatiemeting | geïntegreerd |
Gedrag bij DC-overbelasting | Werkpuntverschuiving, vermogensbegrenzing |
DC-scheidingsschakelaar | geïntegreerd |
Lekstroombeveiliging | geïntegreerd |
Actieve eilandherkenning | Frequentieverschuivingsmethode |
Fronius Symo 3.7-3-M
Fronius Symo | 3.7-3-M |
|---|---|
Ingangsgegevens | |
MPP-spanningsbereik | 150 - 800 V DC |
Max. ingangsspanning | 1000 V DC |
Min. ingangsspanning | 150 V DC |
Max. ingangsstroom | 2 x 16,0 A |
Max. kortsluitingsstroom PV-generator (MPPT1 / MPPT2) 8) | 31 A / 31 A |
Max. terugleveringsstroom van de omvormer naar het PV-veld 3) | 48 A (RMS)4) |
Uitgangsgegevens | |
Nominaal uitvoervermogen (Pnom) | 3700 W |
Max. uitvoervermogen | 3700 W |
Nominaal schijnvermogen | 3700 VA |
Nominale netspanning | 3~ NPE 400 / 230 V of 3~ NPE 380 / 220 |
Min. netspanning | 150 V / 260 V |
Max. netspanning | 280 V / 485 V |
Nominale uitgangsstroom bij 220 / 230 V | 5,6 / 5,4 A |
Max. uitgangsstroom | 13,5 A |
Nominale frequentie | 50 / 60 Hz 1) |
Initiële kortsluitingswisselstroom / fase IK | 13,5 A |
Totale harmonische vervorming | < 3% |
Vermogensfactor cos phi | 0,85 - 1 ind./cap.2) |
Inschakelstroom 5) | 38 A / 2 ms |
Max. uitgangsdifferentieelstroom per tijdsduur | 24 A / 6,6 ms |
Algemene gegevens | |
Maximaal rendement | 98% |
Europ. rendement | 96,9% |
Eigenverbruik 's nachts | < 0,7 W en < 3 VA |
Koeling | Geregelde geforceerde ventilatie |
Beschermingsklasse | IP 65 |
Afmetingen h x b x d | 645 x 431 x 204 mm |
Gewicht | 19,9 kg |
Toelaatbare omgevingstemperatuur | - 25 °C - +60 °C |
Toelaatbare luchtvochtigheid | 0 - 100% |
EMV-emissieklasse | B |
Overspanningscategorie DC / AC | 2 / 3 |
Vervuilingsgraad | 2 |
Geluidsemissie | 59,5 dB(A) ref. 1 pW |
Omvormertopologie | niet geïsoleerd, zonder transformator |
Veiligheidsvoorzieningen | |
DC-isolatiemeting | geïntegreerd |
Gedrag bij DC-overbelasting | Werkpuntverschuiving, vermogensbegrenzing |
DC-scheidingsschakelaar | geïntegreerd |
Lekstroombeveiliging | geïntegreerd |
Actieve eilandherkenning | Frequentieverschuivingsmethode |
Fronius Symo 4.5-3-M
Fronius Symo | 4.5-3-M |
|---|---|
Ingangsgegevens | |
MPP-spanningsbereik | 150 - 800 V DC |
Max. ingangsspanning | 1000 V DC |
Min. ingangsspanning | 150 V DC |
Max. ingangsstroom | 2 x 16,0 A |
Max. kortsluitingsstroom PV-generator (MPPT1 / MPPT2) 8) | 31 A / 31 A |
Max. terugleveringsstroom van de omvormer naar het PV-veld 3) | 48 A (RMS)4) |
Uitgangsgegevens | |
Nominaal uitvoervermogen (Pnom) | 4500 W |
Max. uitvoervermogen | 4500 W |
Nominaal schijnvermogen | 4500 VA |
Nominale netspanning | 3~ NPE 400 / 230 V of 3~ NPE 380 / 220 |
Min. netspanning | 150 V / 260 V |
Max. netspanning | 280 V / 485 V |
Nominale uitgangsstroom bij 220 / 230 V | 6,8 / 6,5 A |
Max. uitgangsstroom | 13,5 A |
Nominale frequentie | 50 / 60 Hz 1) |
Initiële kortsluitingswisselstroom / fase IK | 13,5 A |
Totale harmonische vervorming | < 3% |
Vermogensfactor cos phi | 0,85 - 1 ind./cap.2) |
Inschakelstroom 5) | 38 A / 2 ms |
Max. uitgangsdifferentieelstroom per tijdsduur | 24 A / 6,6 ms |
Algemene gegevens | |
Maximaal rendement | 98% |
Europ. rendement | 97,2% |
Eigenverbruik 's nachts | < 0,7 W en < 3 VA |
Koeling | Geregelde geforceerde ventilatie |
Beschermingsklasse | IP 65 |
Afmetingen h x b x d | 645 x 431 x 204 mm |
Gewicht | 19,9 kg |
Toelaatbare omgevingstemperatuur | - 25 °C - +60 °C |
Toelaatbare luchtvochtigheid | 0 - 100% |
EMV-emissieklasse | B |
Overspanningscategorie DC / AC | 2 / 3 |
Vervuilingsgraad | 2 |
Geluidsemissie | 59,5 dB(A) ref. 1 pW |
Omvormertopologie | niet geïsoleerd, zonder transformator |
Veiligheidsvoorzieningen | |
DC-isolatiemeting | geïntegreerd |
Gedrag bij DC-overbelasting | Werkpuntverschuiving, vermogensbegrenzing |
DC-scheidingsschakelaar | geïntegreerd |
Lekstroombeveiliging | geïntegreerd |
Actieve eilandherkenning | Frequentieverschuivingsmethode |
Fronius Symo 5.0-3-M
Fronius Symo | 5.0-3-M |
|---|---|
Ingangsgegevens | |
MPP-spanningsbereik | 163 - 800 V DC |
Max. ingangsspanning | 1000 V DC |
Min. ingangsspanning | 150 V DC |
Max. ingangsstroom | 2 x 16,0 A |
Max. kortsluitingsstroom PV-generator (MPPT1 / MPPT2) 8) | 31 A / 31 A |
Max. terugleveringsstroom van de omvormer naar het PV-veld 3) | 48 A (RMS)4) |
Uitgangsgegevens | |
Nominaal uitvoervermogen (Pnom) | 5000 W |
Max. uitvoervermogen | 5000 W |
Nominaal schijnvermogen | 5000 VA |
Nominale netspanning | 3~ NPE 400 / 230 V of 3~ NPE 380 / 220 |
Min. netspanning | 150 V / 260 V |
Max. netspanning | 280 V / 485 V |
Nominale uitgangsstroom bij 220 / 230 V | 7,6 / 7,3 A |
Max. uitgangsstroom | 13,5 A |
Nominale frequentie | 50 / 60 Hz 1) |
Initiële kortsluitingswisselstroom / fase IK | 13,5 A |
Totale harmonische vervorming | < 3% |
Vermogensfactor cos phi | 0,85 - 1 ind./cap.2) |
Inschakelstroom 5) | 38 A / 2 ms |
Max. uitgangsdifferentieelstroom per tijdsduur | 24 A / 6,6 ms |
Algemene gegevens | |
Maximaal rendement | 98% |
Europ. rendement | 97,3% |
Eigenverbruik 's nachts | < 0,7 W en < 3 VA |
Koeling | Geregelde geforceerde ventilatie |
Beschermingsklasse | IP 65 |
Afmetingen h x b x d | 645 x 431 x 204 mm |
Gewicht | 19,9 kg |
Toelaatbare omgevingstemperatuur | - 25 °C - +60 °C |
Toelaatbare luchtvochtigheid | 0 - 100% |
EMV-emissieklasse | B |
Overspanningscategorie DC / AC | 2 / 3 |
Vervuilingsgraad | 2 |
Geluidsemissie | 59,5 dB(A) ref. 1 pW |
Omvormertopologie | niet geïsoleerd, zonder transformator |
Veiligheidsvoorzieningen | |
DC-isolatiemeting | geïntegreerd |
Gedrag bij DC-overbelasting | Werkpuntverschuiving, vermogensbegrenzing |
DC-scheidingsschakelaar | geïntegreerd |
Lekstroombeveiliging | geïntegreerd |
Actieve eilandherkenning | Frequentieverschuivingsmethode |
Fronius Symo 6.0-3-M
Fronius Symo | 6.0-3-M |
|---|---|
Ingangsgegevens | |
MPP-spanningsbereik | 195 - 800 V DC |
Max. ingangsspanning | 1000 V DC |
Min. ingangsspanning | 150 V DC |
Max. ingangsstroom | 2 x 16,0 A |
Max. kortsluitingsstroom PV-generator (MPPT1 / MPPT2) 8) | 31 A / 31 A |
Max. terugleveringsstroom van de omvormer naar het PV-veld 3) | 48 A (RMS)4) |
Uitgangsgegevens | |
Nominaal uitvoervermogen (Pnom) | 6000 W |
Max. uitvoervermogen | 6000 W |
Nominaal schijnvermogen | 6000 VA |
Nominale netspanning | 3~ NPE 400 / 230 V of 3~ NPE 380 / 220 |
Min. netspanning | 150 V / 260 V |
Max. netspanning | 280 V / 485 V |
Nominale uitgangsstroom bij 220 / 230 V | 9,1 / 8,7 A |
Max. uitgangsstroom | 13,5 A |
Nominale frequentie | 50 / 60 Hz 1) |
Initiële kortsluitingswisselstroom / fase IK | 13,5 A |
Totale harmonische vervorming | < 3% |
Vermogensfactor cos phi | 0,85 - 1 ind./cap.2) |
Inschakelstroom 5) | 38 A / 2 ms |
Max. uitgangsdifferentieelstroom per tijdsduur | 24 A / 6,6 ms |
Algemene gegevens | |
Maximaal rendement | 98% |
Europ. rendement | 97,5% |
Eigenverbruik 's nachts | < 0,7 W en < 3 VA |
Koeling | Geregelde geforceerde ventilatie |
Beschermingsklasse | IP 65 |
Afmetingen h x b x d | 645 x 431 x 204 mm |
Gewicht | 19,9 kg |
Toelaatbare omgevingstemperatuur | - 25 °C - +60 °C |
Toelaatbare luchtvochtigheid | 0 - 100% |
EMV-emissieklasse | B |
Overspanningscategorie DC / AC | 2 / 3 |
Vervuilingsgraad | 2 |
Geluidsemissie | 59,5 dB(A) ref. 1 pW |
Omvormertopologie | niet geïsoleerd, zonder transformator |
Veiligheidsvoorzieningen | |
DC-isolatiemeting | geïntegreerd |
Gedrag bij DC-overbelasting | Werkpuntverschuiving, vermogensbegrenzing |
DC-scheidingsschakelaar | geïntegreerd |
Lekstroombeveiliging | geïntegreerd |
Actieve eilandherkenning | Frequentieverschuivingsmethode |
Fronius Symo 7.0-3-M
Fronius Symo | 7.0-3-M |
|---|---|
Ingangsgegevens | |
MPP-spanningsbereik | 228 - 800 V DC |
Max. ingangsspanning | 1000 V DC |
Min. ingangsspanning | 150 V DC |
Max. ingangsstroom | 2 x 16,0 A |
Max. kortsluitingsstroom PV-generator (MPPT1 / MPPT2) 8) | 31 A / 31 A |
Max. terugleveringsstroom van de omvormer naar het PV-veld 3) | 48 A (RMS)4) |
Uitgangsgegevens | |
Nominaal uitvoervermogen (Pnom) | 7000 W |
Max. uitvoervermogen | 7000 W |
Nominaal schijnvermogen | 7000 VA |
Nominale netspanning | 3~ NPE 400 / 230 V of 3~ NPE 380 / 220 |
Min. netspanning | 150 V / 260 V |
Max. netspanning | 280 V / 485 V |
Nominale uitgangsstroom bij 220 / 230 V | 10,6 / 10,2 A |
Max. uitgangsstroom | 13,5 A |
Nominale frequentie | 50 / 60 Hz 1) |
Initiële kortsluitingswisselstroom / fase I K | 13,5 A |
Totale harmonische vervorming | < 3% |
Vermogensfactor cos phi | 0,85 - 1 ind./cap.2) |
Inschakelstroom 5) | 38 A / 2 ms |
Max. uitgangsdifferentieelstroom per tijdsduur | 24 A / 6,6 ms |
Algemene gegevens | |
Maximaal rendement | 98% |
Europ. rendement | 97,6% |
Eigenverbruik 's nachts | < 0,7 W en < 3 VA |
Koeling | Geregelde geforceerde ventilatie |
Beschermingsklasse | IP 65 |
Afmetingen h x b x d | 645 x 431 x 204 mm |
Gewicht | 21,9 kg |
Toelaatbare omgevingstemperatuur | - 25 °C - +60 °C |
Toelaatbare luchtvochtigheid | 0 - 100% |
EMV-emissieklasse | B |
Overspanningscategorie DC / AC | 2 / 3 |
Vervuilingsgraad | 2 |
Geluidsemissie | 59,5 dB(A) ref. 1 pW |
Omvormertopologie | niet geïsoleerd, zonder transformator |
Veiligheidsvoorzieningen | |
DC-isolatiemeting | geïntegreerd |
Gedrag bij DC-overbelasting | Werkpuntverschuiving, vermogensbegrenzing |
DC-scheidingsschakelaar | geïntegreerd |
Lekstroombeveiliging | geïntegreerd |
Actieve eilandherkenning | Frequentieverschuivingsmethode |
Fronius Symo 8.2-3-M
Fronius Symo | 8.2-3-M |
|---|---|
Ingangsgegevens | |
MPP-spanningsbereik (PV1 / PV2) | 267 - 800 V DC |
Max. ingangsspanning | 1000 V DC |
Min. ingangsspanning | 150 V DC |
Max. ingangsstroom (I PV1 / I PV2) | 2 x 16,0 A |
Max. kortsluitingsstroom PV-generator (MPPT1 / MPPT2) 8) | 31 A / 31 A |
Max. terugleveringsstroom van de omvormer naar het PV-veld 3) | 48 A (RMS)4) |
Uitgangsgegevens | |
Nominaal uitvoervermogen (Pnom) | 8200 W |
Max. uitvoervermogen | 8200 W |
Nominaal schijnvermogen | 8200 VA |
Nominale netspanning | 3~ NPE 400 / 230 V of 3~ NPE 380 / 220 |
Min. netspanning | 150 V / 260 V |
Max. netspanning | 280 V / 485 V |
Nominale uitgangsstroom bij 220 / 230 V | 12,4 / 11,9 A |
Max. uitgangsstroom | 13,5 A |
Nominale frequentie | 50 / 60 Hz 1) |
Initiële kortsluitingswisselstroom / fase IK | 13,5 A |
Totale harmonische vervorming | < 3% |
Vermogensfactor cos phi | 0,85 - 1 ind./cap.2) |
Inschakelstroom 5) | 38 A / 2 ms |
Max. uitgangsdifferentieelstroom per tijdsduur | 24 A / 6,6 ms |
Algemene gegevens | |
Maximaal rendement | 98% |
Europ. rendement | 97,7% |
Eigenverbruik 's nachts | < 0,7 W en < 3 VA |
Gewicht | 21,9 kg |
Geluidsemissie | 59,5 dB(A) ref. 1 pW |
Fronius Symo 10.0-3-M
Fronius Symo | 10.0-3-M |
|---|---|
Ingangsgegevens |
|
MPP-spanningsbereik | 270 - 800 V DC |
Max. ingangsspanning | 1000 V DC |
Min. ingangsspanning | 200 V DC |
Max. ingangsstroom (MPP1 / MPP2) | 27,0 / 16,5 A (14 A voor spanningen < 420 V) |
Max. kortsluitingsstroom PV-generator (MPPT1 / MPPT2) 8) | 56 A / 34 A |
Max. terugleveringsstroom van de omvormer naar het PV-veld 3) | 40,5 / 24,8 A (RMS)4) |
Uitgangsgegevens | |
Nominaal uitvoervermogen (Pnom) | 10.000 W |
Max. uitvoervermogen | 10.000 W |
Nominaal schijnvermogen | 10.000 VA |
Nominale netspanning | 3~ NPE 400 / 230 V of 3~ NPE 380 / 220 |
Min. netspanning | 150 V / 260 V |
Max. netspanning | 280 V / 485 V |
Nominale uitgangsstroom bij 220 / 230 V | 15,2 / 14,4 A |
Max. uitgangsstroom | 20 A |
Nominale frequentie | 50 / 60 Hz 1) |
Initiële kortsluitingswisselstroom / fase IK | 20 A |
Totale harmonische vervorming | < 1,75% |
Vermogensfactor cos phi | 0 - 1 ind./cap.2) |
Max. uitgangsdifferentieelstroom per tijdsduur | 64 A / 2,34 ms |
Algemene gegevens | |
Maximaal rendement | 97,8% |
Europ. rendement UDCmin / UDCnom / UDCmax | 95,4% / 97,3% / 96,6% |
Eigenverbruik 's nachts | 0,7 W en 117 VA |
Koeling | Geregelde geforceerde ventilatie |
Beschermingsklasse | IP 66 |
Afmetingen h x b x d | 725 x 510 x 225 mm |
Gewicht | 34,8 kg |
Toelaatbare omgevingstemperatuur | - 25 °C - +60 °C |
Toelaatbare luchtvochtigheid | 0 - 100% |
EMV-emissieklasse | B |
Overspanningscategorie DC / AC | 2 / 3 |
Vervuilingsgraad | 2 |
Geluidsemissie | 65 dB(A) (ref. 1 pW) |
Omvormertopologie | niet geïsoleerd, zonder transformator |
Veiligheidsvoorzieningen | |
DC-isolatiemeting | geïntegreerd |
Gedrag bij DC-overbelasting | Werkpuntverschuiving, vermogensbegrenzing |
DC-scheidingsschakelaar | geïntegreerd |
Lekstroombeveiliging | geïntegreerd |
Actieve eilandherkenning | Frequentieverschuivingsmethode |
Fronius Symo 10.0-3-M-OS
Fronius Symo | 10.0-3-M-OS |
|---|---|
Ingangsgegevens |
|
MPP-spanningsbereik | 270 - 800 V DC |
Max. ingangsspanning | 900 V DC |
Min. ingangsspanning | 200 V DC |
Max. ingangsstroom (MPP1 / MPP2) | 27,0 / 16,5 A (14 A voor spanningen < 420 V) |
Max. kortsluitingsstroom PV-generator (MPPT1 / MPPT2) 8) | 56 A / 34 A |
Max. terugleveringsstroom van de omvormer naar het PV-veld 3) | 40,5 / 24,8 A (RMS)4) |
Uitgangsgegevens | |
Nominaal uitvoervermogen (Pnom) | 10.000 W |
Max. uitvoervermogen | 10.000 W |
Nominaal schijnvermogen | 10.000 VA |
Nominale netspanning | 3~ NPE 400 / 230 V of 3~ NPE 380 / 220 |
Min. netspanning | 150 V / 260 V |
Max. netspanning | 280 V / 485 V |
Nominale uitgangsstroom bij 220 / 230 V | 15,2 / 14,4 A |
Max. uitgangsstroom | 20 A |
Nominale frequentie | 50 / 60 Hz 1) |
Initiële kortsluitingswisselstroom / fase IK | 20 A |
Totale harmonische vervorming | < 1,75% |
Vermogensfactor cos phi | 0 - 1 ind./cap.2) |
Max. uitgangsdifferentieelstroom per tijdsduur | 64 A / 2,34 ms |
Algemene gegevens | |
Maximaal rendement | 97,8% |
Europ. rendement UDCmin / UDCnom / UDCmax | 95,4% / 97,3% / 96,6% |
Eigenverbruik 's nachts | 0,7 W en 117 VA |
Koeling | Geregelde geforceerde ventilatie |
Beschermingsklasse | IP 66 |
Afmetingen h x b x d | 725 x 510 x 225 mm |
Gewicht | 34,8 kg |
Toelaatbare omgevingstemperatuur | - 25 °C - +60 °C |
Toelaatbare luchtvochtigheid | 0 - 100% |
EMV-emissieklasse | B |
Overspanningscategorie DC / AC | 2 / 3 |
Vervuilingsgraad | 2 |
Geluidsemissie | 65 dB(A) (ref. 1 pW) |
Omvormertopologie | niet geïsoleerd, zonder transformator |
Veiligheidsvoorzieningen | |
DC-isolatiemeting | geïntegreerd |
Gedrag bij DC-overbelasting | Werkpuntverschuiving, vermogensbegrenzing |
DC-scheidingsschakelaar | geïntegreerd |
Lekstroombeveiliging | geïntegreerd |
Actieve eilandherkenning | Frequentieverschuivingsmethode |
Fronius Symo 12.5-3-M
Fronius Symo | 12.5-3-M |
|---|---|
Ingangsgegevens |
|
MPP-spanningsbereik | 320 - 800 V DC |
Max. ingangsspanning | 1000 V DC |
Min. ingangsspanning | 200 V DC |
Max. ingangsstroom (MPP1 / MPP2) | 27,0 / 16,5 A (14 A voor spanningen < 420 V) |
Max. kortsluitingsstroom PV-generator (MPPT1 / MPPT2) 8) | 56 A / 34 A |
Max. terugleveringsstroom van de omvormer naar het PV-veld 3) | 40,5 / 24,8 A (RMS)4) |
Uitgangsgegevens | |
Nominaal uitvoervermogen (Pnom) | 12.500 W |
Max. uitvoervermogen | 12.500 W |
Nominaal schijnvermogen | 12.500 VA |
Nominale netspanning | 3~ NPE 400 / 230 V of 3~ NPE 380 / 220 |
Min. netspanning | 150 V / 260 V |
Max. netspanning | 280 V / 485 V |
Nominale uitgangsstroom bij 220 / 230 V | 18,9 / 18,1 A |
Max. uitgangsstroom | 20 A |
Nominale frequentie | 50 / 60 Hz 1) |
Initiële kortsluitingswisselstroom / fase IK | 20 A |
Totale harmonische vervorming | < 2% |
Vermogensfactor cos phi | 0 - 1 ind./cap.2) |
Max. uitgangsdifferentieelstroom per tijdsduur | 64 A / 2,34 ms |
Algemene gegevens | |
Maximaal rendement | 97,8% |
Europ. rendement UDCmin / UDCnom / UDCmax | 95,7% / 97,5% / 96,9% |
Eigenverbruik 's nachts | 0,7 W en 117 VA |
Koeling | Geregelde geforceerde ventilatie |
Beschermingsklasse | IP 66 |
Afmetingen h x b x d | 725 x 510 x 225 mm |
Gewicht | 34,8 kg |
Toelaatbare omgevingstemperatuur | - 25 °C - +60 °C |
Toelaatbare luchtvochtigheid | 0 - 100% |
EMV-emissieklasse | B |
Overspanningscategorie DC / AC | 2 / 3 |
Vervuilingsgraad | 2 |
Geluidsemissie | 65 dB(A) (ref. 1 pW) |
Omvormertopologie | niet geïsoleerd, zonder transformator |
Veiligheidsvoorzieningen | |
DC-isolatiemeting | geïntegreerd |
Gedrag bij DC-overbelasting | Werkpuntverschuiving, vermogensbegrenzing |
DC-scheidingsschakelaar | geïntegreerd |
Lekstroombeveiliging | geïntegreerd |
Actieve eilandherkenning | Frequentieverschuivingsmethode |
Fronius Symo 15.0-3-M
Fronius Symo | 15.0-3-M |
|---|---|
Ingangsgegevens |
|
MPP-spanningsbereik | 320 - 800 V DC |
Max. ingangsspanning | 1000 V DC |
Min. ingangsspanning | 200 V DC |
Max. ingangsstroom (MPP1 / MPP2) | 33,0 / 27,0 A |
Max. kortsluitingsstroom PV-generator (MPPT1 / MPPT2) 8) | 68 A / 56 A |
Max. terugleveringsstroom van de omvormer naar het PV-veld 3) | 49,5 / 40,5 A |
Uitgangsgegevens | |
Nominaal uitvoervermogen (Pnom) | 15.000 W |
Max. uitvoervermogen | 15.000 W |
Nominaal schijnvermogen | 15.000 VA |
Nominale netspanning | 3~ NPE 400 / 230 V of 3~ NPE 380 / 220 |
Min. netspanning | 150 V / 260 V |
Max. netspanning | 280 V / 485 V |
Nominale uitgangsstroom bij 220 / 230 V | 22,7 / 21,7 A |
Max. uitgangsstroom | 32 A |
Nominale frequentie | 50 / 60 Hz 1) |
Initiële kortsluitingswisselstroom / fase IK | 32 A |
Totale harmonische vervorming | < 1,5% |
Vermogensfactor cos phi | 0 - 1 ind./cap.2) |
Max. uitgangsdifferentieelstroom per tijdsduur | 64 A / 2,34 ms |
Algemene gegevens | |
Maximaal rendement | 98% |
Europ. rendement UDCmin / UDCnom / | 96,2% / 97,6% / 97,1% |
Eigenverbruik 's nachts | 0,7 W en 117 VA |
Koeling | Geregelde geforceerde ventilatie |
Beschermingsklasse | IP 66 |
Afmetingen h x b x d | 725 x 510 x 225 mm |
Gewicht | 43,4 kg |
Toelaatbare omgevingstemperatuur | - 25 °C - +60 °C |
Toelaatbare luchtvochtigheid | 0 - 100% |
EMV-emissieklasse | B |
Overspanningscategorie DC / AC | 2 / 3 |
Vervuilingsgraad | 2 |
Geluidsemissie | 65 dB(A) (ref. 1 pW) |
Omvormertopologie | niet geïsoleerd, zonder transformator |
Veiligheidsvoorzieningen | |
DC-isolatiemeting | geïntegreerd |
Gedrag bij DC-overbelasting | Werkpuntverschuiving, vermogensbegrenzing |
DC-scheidingsschakelaar | geïntegreerd |
Lekstroombeveiliging | geïntegreerd |
Actieve eilandherkenning | Frequentieverschuivingsmethode |
Fronius Symo 17.5-3-M
Fronius Symo | 17.5-3-M |
|---|---|
Ingangsgegevens |
|
MPP-spanningsbereik | 370 - 800 V DC |
Max. ingangsspanning | 1000 V DC |
Min. ingangsspanning | 200 V DC |
Max. ingangsstroom (MPP1 / MPP2) | 33,0 / 27,0 A |
Max. kortsluitingsstroom PV-generator (MPPT1 / MPPT2) 8) | 68 A / 56 A |
Max. terugleveringsstroom van de omvormer naar het PV-veld 3) | 49,5 / 40,5 A |
Uitgangsgegevens | |
Nominaal uitvoervermogen (Pnom) | 17.500 W |
Max. uitvoervermogen | 17.500 W |
Nominaal schijnvermogen | 17.500 VA |
Nominale netspanning | 3~ NPE 400 / 230 V of 3~ NPE 380 / 220 |
Min. netspanning | 150 V / 260 V |
Max. netspanning | 280 V / 485 V |
Nominale uitgangsstroom bij 220 / 230 V | 26,5 / 25,4 A |
Max. uitgangsstroom | 32 A |
Nominale frequentie | 50 / 60 Hz 1) |
Initiële kortsluitingswisselstroom / fase IK | 32 A |
Totale harmonische vervorming | < 1,5% |
Vermogensfactor cos phi | 0 - 1 ind./cap.2) |
Max. uitgangsdifferentieelstroom per tijdsduur | 64 A / 2,34 ms |
Algemene gegevens | |
Maximaal rendement | 98% |
Europ. rendement UDCmin / UDCnom / | 96,4% / 97,7% / 97,2% |
Eigenverbruik 's nachts | 0,7 W en 117 VA |
Koeling | Geregelde geforceerde ventilatie |
Beschermingsklasse | IP 66 |
Afmetingen h x b x d | 725 x 510 x 225 mm |
Gewicht | 43,4 kg |
Toelaatbare omgevingstemperatuur | - 25 °C - +60 °C |
Toelaatbare luchtvochtigheid | 0 - 100% |
EMV-emissieklasse | B |
Overspanningscategorie DC / AC | 2 / 3 |
Vervuilingsgraad | 2 |
Geluidsemissie | 65 dB(A) (ref. 1 pW) |
Omvormertopologie | niet geïsoleerd, zonder transformator |
Veiligheidsvoorzieningen | |
DC-isolatiemeting | geïntegreerd |
Gedrag bij DC-overbelasting | Werkpuntverschuiving, vermogensbegrenzing |
DC-scheidingsschakelaar | geïntegreerd |
Lekstroombeveiliging | geïntegreerd |
Actieve eilandherkenning | Frequentieverschuivingsmethode |
Fronius Symo 20.0-3-M
Fronius Symo | 20.0-3-M |
|---|---|
Ingangsgegevens |
|
MPP-spanningsbereik | 420 - 800 V DC |
Max. ingangsspanning | 1000 V DC |
Min. ingangsspanning | 200 V DC |
Max. ingangsstroom (MPP1 / MPP2) | 33,0 / 27,0 A |
Max. kortsluitingsstroom PV-generator (MPPT1 / MPPT2) 8) | 68 A / 56 A |
Max. terugleveringsstroom van de omvormer naar het PV-veld 3) | 49,5 / 40,5 A |
Uitgangsgegevens | |
Nominaal uitvoervermogen (Pnom) | 20.000 W |
Max. uitvoervermogen | 20.000 W |
Nominaal schijnvermogen | 20.000 VA |
Nominale netspanning | 3~ NPE 400 / 230 V of 3~ NPE 380 / 220 |
Min. netspanning | 150 V / 260 V |
Max. netspanning | 280 V / 485 V |
Nominale uitgangsstroom bij 220 / 230 V | 30,3 / 29 A |
Max. uitgangsstroom | 32 A |
Nominale frequentie | 50 / 60 Hz 1) |
Initiële kortsluitingswisselstroom / fase IK | 32 A |
Totale harmonische vervorming | < 1,25% |
Vermogensfactor cos phi | 0 - 1 ind./cap.2) |
Max. uitgangsdifferentieelstroom per tijdsduur | 64 A / 2,34 ms |
Algemene gegevens | |
Maximaal rendement | 98% |
Europ. rendement UDCmin / UDCnom / | 96,5% / 97,8% / 97,3% |
Eigenverbruik 's nachts | 0,7 W en 117 VA |
Koeling | Geregelde geforceerde ventilatie |
Beschermingsklasse | IP 66 |
Afmetingen h x b x d | 725 x 510 x 225 mm |
Gewicht | 43,4 kg |
Toelaatbare omgevingstemperatuur | - 25 °C - +60 °C |
Toelaatbare luchtvochtigheid | 0 - 100% |
EMV-emissieklasse | B |
Overspanningscategorie DC / AC | 2 / 3 |
Vervuilingsgraad | 2 |
Geluidsemissie | 65 dB(A) (ref. 1 pW) |
Omvormertopologie | niet geïsoleerd, zonder transformator |
Veiligheidsvoorzieningen | |
DC-isolatiemeting | geïntegreerd |
Gedrag bij DC-overbelasting | Werkpuntverschuiving, vermogensbegrenzing |
DC-scheidingsschakelaar | geïntegreerd |
Lekstroombeveiliging | geïntegreerd |
Actieve eilandherkenning | Frequentieverschuivingsmethode |
Fronius Eco 25.0-3-S
Fronius Eco | 25.0-3-S |
|---|---|
Ingangsgegevens |
|
MPP-spanningsbereik | 580 - 850 V DC |
Max. ingangsspanning | 1000 V DC |
Min. ingangsspanning | 580 V DC |
Max. ingangsstroom | 44,2 A |
Max. kortsluitingsstroom PV-generator 8) | 80 A |
Max. terugleveringsstroom van de omvormer naar het PV-veld 3) | 48 A (RMS)4) |
Startingangsspanning | 650 V DC |
Max. capaciteit van de PV-generator naar aarde | 5000 nF |
Grenswaarde van de isolatieweerstandstest tussen PV-generator en aarde (bij levering) 7) | 100 kΩ
|
Instelbaar bereik van isolatieweerstandstest tussen PV-generator en aarde 6) | 100 - 10.000 kΩ |
Grenswaarde en uitschakeltijd van plotselinge reststroombewaking (bij levering) | 30 / 300 mA / ms |
Grenswaarde en uitschakeltijd van continue reststroombewaking (bij levering) | 300 / 300 mA / ms |
Instelbaar bereik van continue reststroombewaking 6) | - mA |
Cyclische herhaling van isolatieweerstandstest (bij levering) | 24 h |
Instelbaar bereik voor cyclisch herhalen van isolatieweerstandstest | - |
Max. capaciteit van de PV-generator naar aarde | 5000 nF |
Uitgangsgegevens | |
Nominaal uitvoervermogen (Pnom) | 25.000 W |
Max. uitvoervermogen | 25.000 W |
Nominaal schijnvermogen | 25.000 VA |
Nominale netspanning | 3~ NPE 400 / 230 V of 3~ NPE 380 / 220 |
Min. netspanning | 150 V / 260 V |
Max. netspanning | 275 V / 477 V |
Nominale uitgangsstroom bij 220 / 230 V | 37,9 / 36,2 A |
Max. uitgangsstroom | 42 A |
Nominale frequentie | 50 / 60 Hz 1) |
Totale harmonische vervorming | < 3% |
Vermogensfactor cos phi | 0 - 1 ind./cap.2) |
Max. uitgangsdifferentieelstroom per tijdsduur | 46 A / 156,7 ms |
Algemene gegevens | |
Maximaal rendement | 98% |
Europ. rendement UDCmin / UDCnom / UDCmax | 97,99% / 97,47% / 97,07% |
Eigenverbruik 's nachts | 0,61 W en 357 VA |
Koeling | Geregelde geforceerde ventilatie |
Beschermingsklasse | IP 66 |
Afmetingen h x b x d | 725 x 510 x 225 mm |
Gewicht (light-versie) | 35,69 kg (35,44 kg) |
Toelaatbare omgevingstemperatuur | - 25 °C - +60 °C |
Toelaatbare luchtvochtigheid | 0 - 100% |
EMV-emissieklasse | B |
Overspanningscategorie DC / AC | 2 / 3 |
Vervuilingsgraad | 2 |
Geluidsemissie | 72,5 dB(A) (ref. 1 pW) |
Inschakelstroom 5) | 65,7 A / 448 µs |
Omvormertopologie | niet geïsoleerd, zonder transformator |
Veiligheidsvoorzieningen | |
Max. overstroombeveiliging | 80 A |
DC-isolatiemeting | geïntegreerd |
Gedrag bij DC-overbelasting | Werkpuntverschuiving, vermogensbegrenzing |
DC-scheidingsschakelaar | geïntegreerd |
DC-zekering | geïntegreerd |
Lekstroombeveiliging | geïntegreerd |
Actieve eilandherkenning | Frequentieverschuivingsmethode |
Fronius Eco 27.0-3-S
Fronius Eco | 27.0-3-S |
|---|---|
Ingangsgegevens |
|
MPP-spanningsbereik | 580 - 850 V DC |
Max. ingangsspanning | 1000 V DC |
Min. ingangsspanning | 580 V DC |
Max. ingangsstroom | 47,7 A |
Max. kortsluitingsstroom PV-generator 8) | 80 A |
Max. terugleveringsstroom van de omvormer naar het PV-veld 3) | 48 A (RMS)4) |
Startingangsspanning | 650 V DC |
Max. capaciteit van de PV-generator naar aarde | 5400 nF |
Grenswaarde van de isolatieweerstandstest tussen PV-generator en aarde (bij levering) 7) | 100 kΩ
|
Instelbaar bereik van isolatieweerstandstest tussen PV-generator en aarde 6) | 100 - 10.000 kΩ |
Grenswaarde en uitschakeltijd van plotselinge reststroombewaking (bij levering) | 30 / 300 mA / ms |
Grenswaarde en uitschakeltijd van continue reststroombewaking (bij levering) | 300 / 300 mA / ms |
Instelbaar bereik van continue reststroombewaking 6) | - mA |
Cyclische herhaling van isolatieweerstandstest (bij levering) | 24 h |
Instelbaar bereik voor cyclisch herhalen van isolatieweerstandstest | - |
Uitgangsgegevens | |
Nominaal uitvoervermogen (Pnom) | 27.000 W |
Max. uitvoervermogen | 27.000 W |
Nominaal schijnvermogen | 27.000 VA |
Nominale netspanning | 3~ NPE 400 / 230 V of 3~ NPE 380 / 220 |
Min. netspanning | 150 V / 260 V |
Max. netspanning | 275 V / 477 V |
Nominale uitgangsstroom bij 220 / 230 V | 40,9 / 39,1 A |
Max. uitgangsstroom | 42 A |
Nominale frequentie | 50 / 60 Hz 1) |
Totale harmonische vervorming | < 3% |
Vermogensfactor cos phi | 0 - 1 ind./cap.2) |
Max. uitgangsdifferentieelstroom per tijdsduur | 46 A / 156,7 ms |
Algemene gegevens | |
Maximaal rendement | 98% |
Europ. rendement UDCmin / UDCnom / UDCmax | 97,98% / 97,59% / 97,19% |
Eigenverbruik 's nachts | 0,61 W en 357 VA |
Koeling | Geregelde geforceerde ventilatie |
Beschermingsklasse | IP 66 |
Afmetingen h x b x d | 725 x 510 x 225 mm |
Gewicht (light-versie) | 35,69 kg (35,44 kg) |
Toelaatbare omgevingstemperatuur | - 25 °C - +60 °C |
Toelaatbare luchtvochtigheid | 0 - 100% |
EMV-emissieklasse | B |
Overspanningscategorie DC / AC | 2 / 3 |
Vervuilingsgraad | 2 |
Geluidsemissie | 72,5 dB(A) (ref. 1 pW) |
Inschakelstroom 5) | 65,7 A / 448 µs |
Omvormertopologie | niet geïsoleerd, zonder transformator |
Veiligheidsvoorzieningen | |
Max. overstroombeveiliging | 80 A |
DC-isolatiemeting | geïntegreerd |
Gedrag bij DC-overbelasting | Werkpuntverschuiving, vermogensbegrenzing |
DC-scheidingsschakelaar | geïntegreerd |
DC-zekering | geïntegreerd |
Lekstroombeveiliging | geïntegreerd |
Actieve eilandherkenning | Frequentieverschuivingsmethode |
WLAN
WLAN | |
|---|---|
Frequentiebereik | 2.412 - 2.462 MHz |
Gebruikte kanalen / vermogen | Kanaal: 1-11 b,g,n HT20 |
Modulatie | 802.11b: DSSS (1 Mbps DBPSK, 2 Mbps DQPSK, 5,5/11 Mbps CCK) |
Verklaring van de voetnoten
| 1) | Vermelde waarden zijn standaard waarden; afhankelijk van de bestelling wordt de omvormer speciaal op het betreffende land afgestemd. |
| 2) | Afhankelijk van landspecifieke setup of apparaatspecifieke instellingen (ind. = inductief; cap. = capacitief) |
| 3) | Maximale stroom van een defect zonnepaneel naar alle andere zonnepanelen. Van de omvormer zelf naar de PV-zijde van de omvormer is het 0 A. |
| 4) | Veiliggesteld door de elektrische constructie van de omvormer |
| 5) | Piekstroom bij inschakelen van de omvormer |
| 6) | Vermelde waarden zijn standaard waarden; deze waarden moeten afhankelijk van de eisen en het PV-vermogen worden aangepast. |
| 7) | Vermelde waarde is een maximale waarde; als de maximale waarde wordt overschreden, kan dit de werking negatief beïnvloeden. |
| 8) | ISC PV = ISC max ≥ I SC (STC) x 1,25 na bijv.: IEC 60364-7-712, NEC 2020, AS/NZS 5033:2021 |
Geïntegreerde DC-scheidingsschakelaar Fronius Symo 3.0 - 8.2
Productnaam | Benedict LS32 E 7767 |
Toegekende isolatiespanning | 1000 VDC |
Toegekende doorgangsweerstand | 8 kV |
Geschikt voor isolatie | Ja, alleen DC |
Gebruikscategorie en/of PV-gebruikscategorie | volgens IEC/EN 60947-3 gebruikscategorie DC-PV2 |
Toegekende korte-duurstroomweerstand (Icw) | Toegekende korte-duurstroomweerstand (Icw): 1000 A |
Toegekend kortsluitingsinschakelvermogen (Icm) | Toegekend kortsluitingsinschakelvermogen (Icm): 1000 A |
Toegekende bedrijfsstroom en toegekend uitschakelvermogen | Toegekende bedrijfsspanning (Ue) | Toegekende bedrijfsstroom (Ie) 1P | I(make) / I(break) 1P | Toegekende bedrijfsstroom (Ie) 2P | I(make) / I(break) 2P |
≤ 500 | 14 | 56 | 32 | 128 | |
600 | 8 | 32 | 27 | 108 | |
700 | 3 | 12 | 22 | 88 | |
800 | 3 | 12 | 17 | 68 | |
900 | 2 | 8 | 12 | 48 | |
1000 | 2 | 8 | 6 | 24 |
Geïntegreerde DC-scheidingsschakelaar Fronius Symo 10.0 - 12.5
Productnaam | Benedict LS32 E 7857 |
Toegekende isolatiespanning | 1000 VDC |
Toegekende doorgangsweerstand | 8 kV |
Geschikt voor isolatie | Ja, alleen DC |
Gebruikscategorie en/of PV-gebruikscategorie | volgens IEC/EN 60947-3 gebruikscategorie DC-PV2 |
Toegekende korte-duurstroomweerstand (Icw) | Toegekende korte-duurstroomweerstand (Icw): 1000 A voor 2-polig, 1700 A voor 2+2-polig |
Toegekend kortsluitingsinschakelvermogen (Icm) | Toegekend kortsluitingsinschakelvermogen (Icm): 1000 A voor 2-polig, 1700 A voor 2+2-polig |
Toegekend uitschakelvermogen | Toegekende bedrijfsspanning (Ue) | Toegekende bedrijfsstroom (Ie) [A] 2P | I(make) / I(break) 2P | Toegekende bedrijfsstroom (Ie) [A] 2 + 2P | I(make) / I(break) 2 + 2P |
≤ 500 | 32 | 128 | 50 | 200 | |
600 | 27 | 108 | 35 | 140 | |
700 | 22 | 88 | 22 | 88 | |
800 | 17 | 68 | 17 | 68 | |
900 | 12 | 48 | 12 | 48 | |
1000 | 6 | 24 | 6 | 24 |
Geïntegreerde DC-scheidingsschakelaar Fronius Symo 15.0 - 20.0, Fronius Eco
Productnaam | Benedict LS32 E 7858 |
Toegekende isolatiespanning | 1000 VDC |
Toegekende doorgangsweerstand | 8 kV |
Geschikt voor isolatie | Ja, alleen DC |
Gebruikscategorie en/of PV-gebruikscategorie | volgens IEC/EN 60947-3 gebruikscategorie DC-PV2 |
Toegekende korte-duurstroomweerstand (Icw) | Toegekende korte-duurstroomweerstand (Icw): 1400 A voor 2-polige, 2400 A voor 2+2 polig |
Toegekend kortsluitingsinschakelvermogen (Icm) | Toegekend kortsluitingsinschakelvermogen (Icm): 1400 A voor 2-polige, 2400 A voor 2+2 polig |
Toegekend uitschakelvermogen | Toegekende bedrijfsspanning (Ue) | Toegekende bedrijfsstroom (Ie) [A] 2P | I(make) / I(break) 2P | Toegekende bedrijfsstroom (Ie) [A] 2 + 2P | I(make) / I(break) [A] 2 + 2P |
≤ 500 | 55 | 220 | 85 | 340 | |
600 | 55 | 220 | 75 | 300 | |
700 | 55 | 220 | 60 | 240 | |
800 | 49 | 196 | 49 | 196 | |
900 | 35 | 140 | 35 | 140 | |
1000 | 20 | 80 | 25 | 100 |
Aangehouden normen en richtlijnen
CE-aanduiding
Aan alle vereiste en geldende normen en richtlijnen ten aanzien van de geldende EU-richtlijn wordt voldaan, zodat de apparatuur het CE-aanduiding draagt.
Schakeling ter voorkoming van eilandwerking
De inverter beschikt over een goedgekeurde schakeling ter voorkoming van eilandwerking.
Netuitval
De standaard in de inverter geïntegreerde meet- en veiligheidsprocedures zorgen ervoor dat bij een netuitval (uitschakeling door het energiebedrijf of leidingschade) de levering aan het net onmiddellijk wordt onderbroken.
Garantiebepalingen en verwijdering
Fronius-fabrieksgarantie
De gedetailleerde, landspecifieke garantievoorwaarden vindt u op www.fronius.com/solar/garantie .
Om de volledige garantieperiode voor uw nieuw geïnstalleerde Fronius-product te krijgen, registreert u zich op: www.solarweb.com.
Fronius-fabrieksgarantie
De gedetailleerde, landspecifieke garantievoorwaarden vindt u op www.fronius.com/solar/garantie .
Om de volledige garantieperiode voor uw nieuw geïnstalleerde Fronius-product te krijgen, registreert u zich op: www.solarweb.com.
Verwijdering
Afgedankte elektrische en elektronische apparatuur moet conform Europese richtlijnen en nationale wetgeving gescheiden worden ingezameld en op een milieuvriendelijke manier worden gerecycled. Gebruikte apparaten moeten bij de dealer of via een plaatselijk, erkend inzamel- en afvoersysteem worden ingeleverd. Een correcte afvoer van het oude apparaat bevordert een duurzame recycling van materiële hulpbronnen. Het negeren ervan kan leiden tot mogelijke gezondheids-/milieueffecten.
