Kullanım kılavuzu Fronius Symo / Fronius Eco

Bu kılavuzdaki uyarılar ve güvenlik talimatları, insanları olası yaralanmalardan ve ürünü hasardan korumayı amaçlamaktadır.

Uyarılar ve güvenlik talimatları bu kılavuzun ayrılmaz bir parçasıdır ve ürünün güvenli ve doğru kullanımını sağlamak için her zaman dikkate alınmalıdır.

Bu kılavuzdaki uyarılar ve güvenlik talimatları, insanları olası yaralanmalardan ve ürünü hasardan korumayı amaçlamaktadır.

Uyarılar ve güvenlik talimatları bu kılavuzun ayrılmaz bir parçasıdır ve ürünün güvenli ve doğru kullanımını sağlamak için her zaman dikkate alınmalıdır.

Kullanım kılavuzu, sürekli olarak cihazın kullanıldığı yerde muhafaza edilmelidir. Kullanım kılavuzuna ek olarak, kazaları önlemeye ve çevrenin korunmasına yönelik genel ve yerel düzenlemelere de uyulması zorunludur.

Klemensler yüksek sıcaklığa erişebilirler.

İşlevlerini tam olarak yerine getiremeyen koruma donanımlarının cihazın çalıştırılmasından önce yetkili personel tarafından onarılmasını sağlayın.

Koruma tertibatlarını asla baypas etmeyin ya da devre dışı bırakmayın.

Cihaz üzerinde bulunan güvenlik ve tehlike notlarının yerleri için cihazını kullanım kılavuzunun "Genel bilgi" bölümüne bakın.

Güvenliği etkileyebilecek arızaları cihazı devreye almadan önce ortadan kaldırın.

Söz konusu olan sizin güvenliğiniz!

Cihazın belirtilen alan dışında çalıştırılması ya da depolanması da amaç dışı kullanım olarak değerlendirilir.

Bu belge, tüm kullanıcıların cihazı güvenli ve verimli bir şekilde kullanabilmesini sağlamak için ayrıntılı bilgi ve talimatlar sağlar.

İnverterin maksimum ses şiddeti seviyesi teknik verilerde belirtilmiştir.

Cihaz soğutması, elektronik bir sıcaklık kontrol sistemi vasıtasıyla mümkün olduğunca sessiz bir şekilde ve aktarılan güç değerinden, ortam sıcaklığından ve cihaz üzerindeki kirlilikten bağımsız olarak gerçekleştirilir.

Bu cihaz için iş yerine özgü bir emisyon değeri belirlenmemiştir, zira meydana gelen ses şiddetinin gerçek değeri büyük oranda montaj durumuna, şebeke kalitesine, cihazı çevreleyen duvarlara ve odanın genel özelliklerine bağlıdır.

Özel durumlarda standart emisyon sınır değerlerine uyulmasına rağmen istenilen uygulama alanı etkilenebilir (ör. kesintiye uğrayabilen cihazların kurulum alanında olması veya kurulum alanının radyo veya televizyon alıcısının yakınında olması durumunda). Bu türden bir durumda arızanın ortadan kaldırılması için önlem almak işletme sahibinin sorumluluğundadır.

Bu kullanım kılavuzunun telif hakkı üreticiye aittir.

Metin ve görseller baskı sırasındaki teknik duruma uygundur, değişiklik yapma hakkı saklıdır.
Her türlü geliştirme önerisi ve kullanım kılavuzundaki tutarsızlıklarla ilgili bilgi paylaşımı için şimdiden teşekkür ederiz.

Fotovoltaik sistemindeki kurulu tüm bileşenler uyumlu olmalı ve gerekli yapılandırma seçeneklerine sahip olmalıdır. Kurulu bileşenler fotovoltaik sistemin çalışma şeklini kısıtlamamalı veya olumsuz etkilememelidir.

Cihaz yapısı:

(1)	Mahfaza kapağı
(2)	İnverter
(3)	Duvar braketi
(4)	DC ana şalterine sahip bağlantı alanı
(5)	Veri iletişim alanı
(6)	Veri iletişim kapağı

İnverter, solar paneller tarafından üretilen doğru akımı alternatif akıma dönüştürür. Bu alternatif akım şebeke gerilimi ile senkronize olarak ana şebekeye gönderilir.

İnverter yalnızca kamusal elektrik şebekesinden bağımsız elektrik üretiminin mümkün olmadığı şebeke bağlantılı fotovoltaik tesislerde kullanım için geliştirilmiştir.

Yapısı ve işlevi nedeniyle inverter montaj ve işletimde en yüksek güvenliği sunmaktadır.

İnverter otomatik olarak ana şebekeyi denetlemektedir. İnverter, şebekede ortaya çıkan anormal durumlar karşında (örneğin, şebekenin kapatılması, geçici olarak kesilmesi vb.) çalışmasını derhal durdurur ve ana şebekeye enerji aktarımını keser.
Şebeke denetimi gerilim izleme, frekans izleme ve ada koşullarının izlenmesiyle gerçekleşir.

İnverterin işletimi tam otomatik olarak gerçekleştirilir. Güneş doğar doğmaz solar paneller için yeterli enerji ortaya çıkar ve inverter şebeke izleme işlemine başlar. Güneş ışıması yeterli olduğunda inverter şebeke besleme moduna başlar.
Bu sırada inverter solar panellerden mümkün olan maksimum güç alınacak şekilde çalışır.
Şebeke beslemesi için yeterli enerji sağlanmadığında inverter güç elektroniğinin şebeke ile bağlantısını hemen keser ve çalışmayı durdurur. Bütün ayarlar ve kaydedilen veriler korunur.

İnverterin cihaz sıcaklığı aşırı yüksek olduğunda inverter kendini korumak amacıyla otomatik olarak mevcut çıkış gücünü ayarlar.
Cihaz sıcaklığının aşırı yüksek olmasının nedenleri arasında çevre sıcaklığının yüksek olması veya sıcaklık aktarımının yeterli olmaması bulunabilir (örneğin uygun sıcaklık aktarımı sağlanmamış kontrol kabinlerine montaj söz konusu olduğunda).

Fronius Eco'nun dahili bir yüksek ayar koyucusu yoktur. Bu yüzden modül ve dizi seçimlerinde sınırlamalar oluşmaktadır. Minimum DC giriş gerilimi (U_{DC min} ) şebeke gerilimine bağlıdır. Fakat doğru kullanım durumu için bu sebeple son derece mükemmel bir cihaz sunulmaktadır.

Cihaz yapısı:

(1)	Mahfaza kapağı
(2)	İnverter
(3)	Duvar braketi
(4)	DC ana şalterine sahip bağlantı alanı
(5)	Veri iletişim alanı
(6)	Veri iletişim kapağı

İnverter, solar paneller tarafından üretilen doğru akımı alternatif akıma dönüştürür. Bu alternatif akım şebeke gerilimi ile senkronize olarak ana şebekeye gönderilir.

İnverter yalnızca kamusal elektrik şebekesinden bağımsız elektrik üretiminin mümkün olmadığı şebeke bağlantılı fotovoltaik tesislerde kullanım için geliştirilmiştir.

Yapısı ve işlevi nedeniyle inverter montaj ve işletimde en yüksek güvenliği sunmaktadır.

İnverter otomatik olarak ana şebekeyi denetlemektedir. İnverter, şebekede ortaya çıkan anormal durumlar karşında (örneğin, şebekenin kapatılması, geçici olarak kesilmesi vb.) çalışmasını derhal durdurur ve ana şebekeye enerji aktarımını keser.
Şebeke denetimi gerilim izleme, frekans izleme ve ada koşullarının izlenmesiyle gerçekleşir.

İnverterin işletimi tam otomatik olarak gerçekleştirilir. Güneş doğar doğmaz solar paneller için yeterli enerji ortaya çıkar ve inverter şebeke izleme işlemine başlar. Güneş ışıması yeterli olduğunda inverter şebeke besleme moduna başlar.
Bu sırada inverter solar panellerden mümkün olan maksimum güç alınacak şekilde çalışır.
Şebeke beslemesi için yeterli enerji sağlanmadığında inverter güç elektroniğinin şebeke ile bağlantısını hemen keser ve çalışmayı durdurur. Bütün ayarlar ve kaydedilen veriler korunur.

İnverterin cihaz sıcaklığı aşırı yüksek olduğunda inverter kendini korumak amacıyla otomatik olarak mevcut çıkış gücünü ayarlar.
Cihaz sıcaklığının aşırı yüksek olmasının nedenleri arasında çevre sıcaklığının yüksek olması veya sıcaklık aktarımının yeterli olmaması bulunabilir (örneğin uygun sıcaklık aktarımı sağlanmamış kontrol kabinlerine montaj söz konusu olduğunda).

Fronius Eco'nun dahili bir yüksek ayar koyucusu yoktur. Bu yüzden modül ve dizi seçimlerinde sınırlamalar oluşmaktadır. Minimum DC giriş gerilimi (U_{DC min} ) şebeke gerilimine bağlıdır. Fakat doğru kullanım durumu için bu sebeple son derece mükemmel bir cihaz sunulmaktadır.

Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.
Garanti geçersizdir.

Fotovoltaik tesis tasarımında, tüm bileşenlerin yalnızca izin verilen çalışma bölgesinde işletilmesine dikkat edilmelidir.

Solar panel özelliklerinin sürekli korunması için solar panel üreticisi tarafından tavsiye edilen tüm tedbirleri dikkate alın.

Şebeke beslemesinden sorumlu dağıtıcı şebeke işletmecilerinin direktifleri ve bağlantı yöntemleri göz önünde bulundurulmalıdır.

İnverter üzerinde ve içinde uyarı notları ve güvenlik sembolleri bulunur. Bu uyarı notları ve güvenlik sembolleri yerlerinden çıkartılmamalı ya da bunların üzeri kapatılmamalıdır. Notlar ve semboller, mal ve can kaybına yol açabilecek hatalı kullanımlara karşı sizi uyarır.

Güvenlik sembolleri:
	Hatalı kullanım yüzünden mal ve can kaybı tehlikesi
	Tarif edilen işlevleri, aşağıdaki dokümanları tam olarak okuduktan ve anladıktan sonra kullanın: bu kullanım kılavuzu başta güvenlik kuralları olmak üzere fotovoltaik tesisin sistem bileşenlerine ait tüm kullanım kılavuzları
	Tehlikeli elektrik gerilimi
	Kondansatörlerin boşalma süresi dolana dek bekleyin!
	Eskimiş elektrik ve elektronik aletlerle ilgili 2012/19/AB Avrupa direktifine ve ulusal yasada yapılan değişikliğe göre kullanılmış elektrikli aletler ayrı olarak toplanmak ve çevresel koruma çerçevesinde geri kazanıma yönlendirilmek zorundadır. Kullanılmış cihazınızı, satıcınıza iade edin ya da yerel ve yetkili bir toplama ve imha etme sistemi hakkında bilgi edinin. Bu AB direktifinin göz ardı edilmesi, çevreniz ve sağlığınız üzerinde potansiyel bazı etkilerin ortaya çıkmasına yol açabilir!

Uyarı notunun metni:

UYARI!
Elektrik çarpması öldürücü olabilir. Cihazı açmadan önce cihazın giriş ve çıkış taraflarında gerilim olmadığından emin olun. Kondansatörlerin boşalma süresi dolana dek bekleyin (5 dakika).

Güç levhasındaki semboller:
	CE işareti: İlgili AB yönetmeliklerine ve düzenlemelere uyulduğunu onaylar.
	UKCA işareti: Birleşik Krallığa ait ilgili yönetmeliklere ve düzenlemelere uyulduğunu onaylar.
	WEEE işareti: Avrupa yönetmeliği ve ulusal yasalar uyarınca elektrikli ve elektronik eski cihazlar ayrı toplanmalı ve çevreye uygun bir şekilde geri dönüşüme aktarılmalıdır.
	RCM işareti: Avustralya ve Yeni Zelanda kuralları uyarınca kontrol edilmiştir.
	ICASA işareti: Güney Afrika Bağımsız İletişim Kurumu kuralları uyarınca kontrol edilmiştir.
	CMIM işareti: IMANOR'un ithalat yönetmeliklerine ve Fas standartlarına uygunluk kuralları uyarınca kontrol edilmiştir.

Fronius Eco'da panel dizisi sigortaları kullanarak solar paneller için ilave bir güvenlik sağlanır.
Solar panelleri güvence altına almak için en kritik faktörler maksimum kısa devre akımı I_sc ve ilgili solar panelin modül veri sayfasındaki maksimum dizi sigorta değeridir (örn. Maximum Series Fuse Rating).
Klemens başına  maksimum dizi sigortası 20 A’dır.
Maksimum MPP akımı (anma akımı, işletme akımı) I_max her demette 15 A’dır.

Üç demet bağlanacaksa,1.1, 2.1, 2.3 demetleri kullanılmalıdır.
Dört demet kullanılacaksa, 1.1, 1.2, 2.1, 2.2 demetleri kullanılmalıdır.

İnverter harici bir dizi toplama kutusu ile işletiliyorsa, bir DC Connector Kit (Ürün numarası: 4,251,015) kullanılmalıdır. Bu durumda solar paneller harici olarak dizi toplama kutusunda güvenceye alınır inverterde metal saptamalar kullanılır.

Güvenlik sağlamaya yönelik ulusal hükümlere uyulmalıdır. Uygulamayı yapan elektrikçi, doğru dizi sigortalarının seçiminden sorumludur.

Modele göre inverter Fronius Datamanager takılabilir kart (8) ile donatılmış olabilir.

‘Fronius Solar Net’ LED’i yanıyorsa:
Fronius Solar Net /Interface Protocol içindeki veri iletişim bölümünün güç beslemesinde herhangi sorun yoktur

‘Fronius Solar Net’ LED'i her 5 saniyede bir kısaca yanıp sönüyorsa:
Fronius Solar Net'teki veri iletişiminde hata

Aşırı yüksek akım ya da düşük gerilimden kaynaklanan kesme işleminden sonra inverter, hata devam ettiği sürece her 5 saniyede bir Fronius Solar Net'teki güç beslemesini yeniden başlatmayı dener.

Arıza ortadan kalktığında Fronius Solar Net 5 saniye içinde yeniden akım ile beslenir.

İnverter ve sensör verilerinin Fronius Datamanager ve Sensor Box aracılığı ile kayıt altına alınması ve arşivlenmesi:

3 inverter ve bir Fronius Sensor Box'a sahip veri ağı:
- 1 Fronius Datamanager'e sahip inverter
- Fronius Datamanager olmayan 2 ve 3 numaralı inverterler!

= Sonlandırıcı

Harici iletişim (Fronius Solar Net), inverter üzerinde veri iletişim alanı üzerinden gerçekleştirilir. Veri iletişim alanında giriş ve çıkış olarak iki RS 422 arabirimi bulunur. Bağlantı RJ45 soket vasıtasıyla gerçekleştirilir.

ÖNEMLİ! Fronius Datamanager veri kaydedici işlevi gördüğü için Fronius Solar Net Ring'de başka bir veri kaydedici bulunmamalıdır.
Her bir Fronius Solar Net Ring başına sadece bir Fronius Datamanager!
Fronius Symo 3 - 10 kW: Geri kalan tüm Fronius Datamanager'leri sökün ve boştaki opsiyonel kart bölümünü Fronius'tan opsiyonel olarak satın alınabilen kör kapak (42,0405,2020) ile kapatın veya Fronius Datamanager içermeyen bir inverter kullanın (light versiyon).
Fronius Symo 10 - 20 kW, Fronius Eco: Geri kalan tüm Fronius Datamanager'leri sökün ve boştaki opsiyonel kart bölümünü kapağı (ürün numarası - 42,0405,2094) değiştirerek kapatın veya Fronius Datamanager içermeyen bir inverter kullanın (light versiyon).

Çok işlevli akım arabirimine değişik devre seçenekleri bağlanabilir. Ama bu seçenekler eş zamanlı çalıştırılamaz. Şayet örn. bir S0 sayacı çok işlevli bir akım arabirimine bağlanırsa, yüksek gerilim korumasına sinyal kontağı bağlanamaz (tersi de geçerlidir).

Pin 1 = Ölçüm girişi: maks. 20 mA, 100 Ohm Direnç ölçümü (Bürde)
Pin 2 = maks. Kısa devre akımı 15 mA, maks. boşta çalışma gerilimi 16 V DC veya GND

Devre seçeneği 1: Yüksek gerilim koruması için sinyal kontağı
DC SPD seçeneği (Yüksek gerilim koruması), ana menüdeki (sinyal girişi alt menüsü) ayara göre, ekranda bir uyarı veya arıza bildirimi verir. DC SPD seçeneğiyle ilgili ayrıntılı bilgileri kurulum talimatında bulabilirsiniz.

Devre seçeneği 2: S0 sayacı
Öz tüketimin kaydedileceği bir sayaç S0 vasıtasıyla doğrudan invertere bağlanabilir. Bu S0 sayacı besleme noktasına veya tüketim dalına yerleştirilebilir.

ÖNEMLİ! Bir S0 sayacının invertere bağlanması, inverter donanım yazılımının güncellenmesini gerektirebilir.

S0 sayacı IEC62053-31 Class B normuna uygun olmalıdır.

Fronius Solar Net Ring’de (birden fazla inverterden oluşan ağ) bulunan Fail-Safe fonksiyonu, bağlı inverterlere çalışmanın başlangıç aşamasında veya devam eden işletim esnasında izin verilmeyen bir şekilde besleme yapılmasını önlemektedir. Bu sebeple, Datamanager monte edilmiş primer inverterden sekonder invertere (Lite cihazı) bir sinyal aktarılmaktadır.

Datamanager devre dışı kaldığında veya Fronius Solar Net bağlantısı kesildiğinde fonksiyon devreye girmektedir. Sinyal bu durumda sekonder invertere aktarılmaz. Tüm cihazlar 710 durumuyla kapanır.

Fail-Safe’in doğru çalışmasını mümkün kılmak için aşağıdaki koşulların sağlanması gerekmektedir:

Doğru kablo bağlantısı

Hata durumunda fonksiyon

Fronius Solar Net-Ring’in başlangıcı ve sonunda hata meydana gelir, primer inverter sinyalin gönderilmesini durdurur, sekonder inverter 170 durumuyla durur.

Fronius Solar Net-Ring’in başlangıcı ve sonunda veya bağlı inverterler arasında hata meydana gelir, primer inverter sinyalin gönderilmesini durdurur, sekonder inverter 170 durumuyla durur.

Enerji şirketi veya şebeke işletmecisi inverter için besleme sınırlaması belirleyebilir. Dinamik güç azaltımı, inverterin gücü azaltılmadan önce, hanedeki öz tüketimi dikkate alır.

Öz tüketimin tespiti için bir sayaç S0 vasıtasıyla doğrudan invertere bağlanabilir - bkz. bölüm Çok işlevli akım arabirimiyle ilgili açıklama sayfa (→)

Ana menüdeki sinyal girişi - S0 metre bölümünden besleme sınırı ayarlanabilir - bkz. bölüm Temel menü kayıtları sayfa (→).

Bu konfigürasyonla sıfır besleme yapılabilir.

İnverter ile güç azaltımının ve S0 sayacının kullanılması sırasında S0 sayacı sekonder sayaca takılmış olmalıdır.

Sekonder sayaçta S0 sayacı

Daha sonra Fronius Datamanager 2.0 ile dinamik güç azaltımı konfigürasyonu yapılacaksa (İnverterin kullanıcı arayüzü - EVU Editor menüsü - Dinamik güç azaltımı), inverter ile dinamik güç azaltımı (İnverterin ekranı - Ana menü - Sinyal girişi - S0 metre) devre dışı bırakılmalıdır.

Setup menü öğesi ekran ayarlarında gece modu parametresi fabrika tarafından önceden KAPALI olarak ayarlanmıştır.
Bu nedenle Fronius Datamanager 2.0, gece vakti veya mevcut DC gerilimi yeterli olmadığında kullanılamaz.

Buna karşın Fronius Datamanager 2.0'ı devreye almak için inverteri AC tarafından kapatıp tekrar açın ve 90 saniye içinde inverterin ekranındaki herhangi bir fonksiyon tuşuna basın.

Ayrıca bkz. "Setup menüsünde menü öğeleri", "Ekran ayarları" (gece modu).

ÖNEMLİ! Fronius Datamanager 2.0’a bağlantı kurulumu için ilgili son cihazda (örn. laptop, tablet, vs.) "IP adresini otomatik olarak al (DHCP)" etkinleştirilmiş olmalıdır.

İnverter WLAN erişim noktasını kurar. WLAN erişim noktası, 1 saat açık kalır. Fronius Datamanager 2.0’da bulunan IP şalteri, WLAN Access Point’ler aktif hale getirilerek şalter konumu B’de kalabilir.

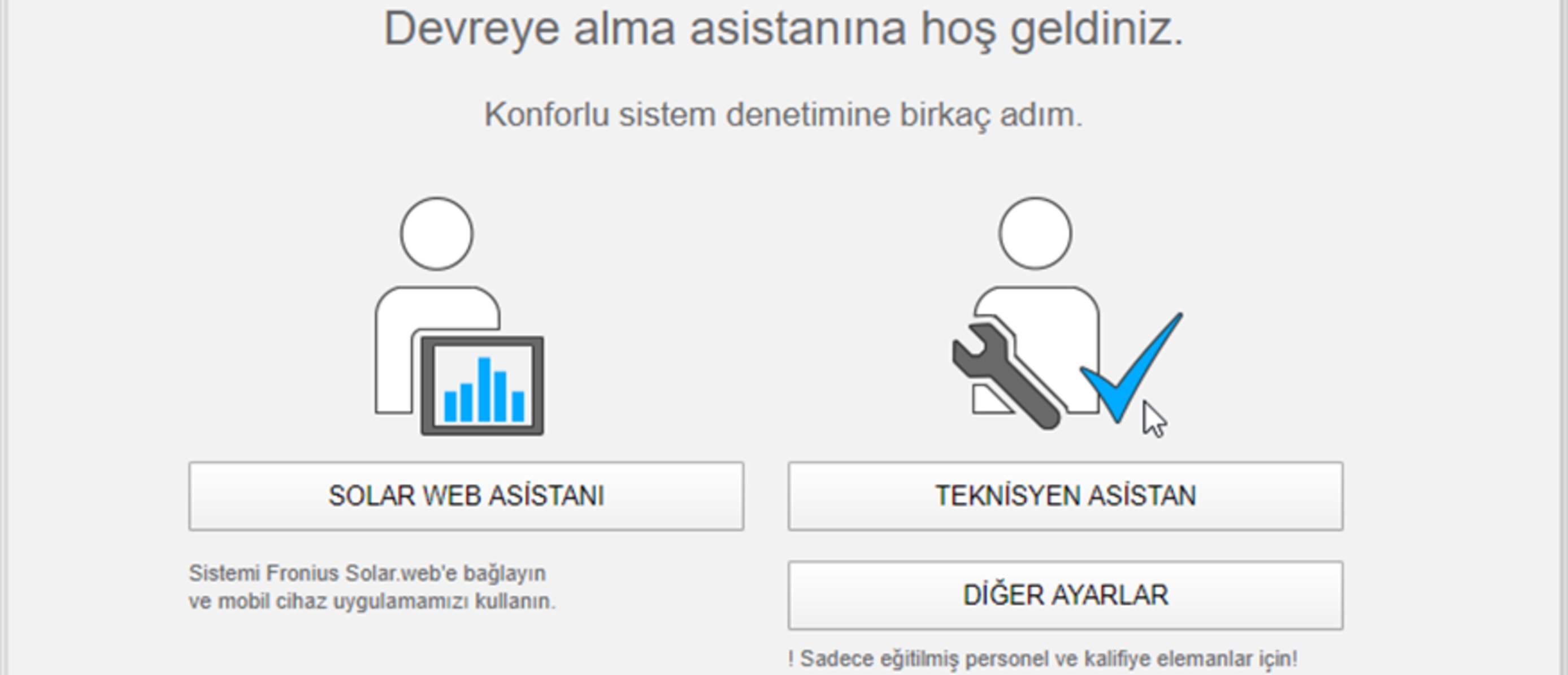

Devreye alma asistanının ana sayfası gösterilir.

Teknisyen asistanı, tesisatçı için öngörülmüştür ve standartlara uygun özel ayarlar içerir. Teknisyen asistanının kurulması tercihe bağlıdır.
Teknisyen asistan kurulursa, oluşturulan servis şifresini mutlaka not edin. Bu servis şifresi, EVU editör menü öğesi ayarı için gereklidir.
Teknisyen asistan kurulmazsa, kapasite düşürme için herhangi bir direktif ayarlanmamış demektir.

Fronius Solar.web asistanlarının uygulanması gereklidir!

Fronius Solar.web ana sayfası gösterilir
veya
Fronius Datamanager 2.0 Solar.web gösterilir.

Tuşlar kapasitif olarak çalışıyor. Su ile temas etmesi tuşların fonksiyonunu olumsuz etkileyebilir. Tuşların optimum çalışması için gerektiği takdirde bir bez ile kurulayın.

Tuşlar kapasitif olarak çalışıyor. Su ile temas etmesi tuşların fonksiyonunu olumsuz etkileyebilir. Tuşların optimum çalışması için gerektiği takdirde bir bez ile kurulayın.

Ekran beslemesi AC şebeke gerilimi üzerinden gerçekleştirilir. Ayar menüsündeki ayara bağlı olarak ekran bütün gün boyunca kullanılabilir. (Gece modu için bkz. bölüm Ayarlar ekranı)

ÖNEMLİ! İnverterin ekranı kalibre edilmiş bir ölçüm cihazı değildir.
Enerji şirketinin elektrik sayacı ile az bir fark sistem gereği olacaktır. Bu nedenle enerji dağıtım şirketinden gelecek tam hesaplama verileri için kalibre edilmiş bir sayaç gerekir.

Ekran üzerindeki gösterge alanları, ekran modu

Ekran üzerindeki gösterge alanları, ayar modu

2 dakika boyunca bir tuşa basılmazsa, ekran aydınlatması otomatik olarak söner ve inverter ‘ŞİMDİ’ menü öğesine geçer (ekran aydınlatmasının AUTO moda ayarlanması şartıyla).

‘ŞİMDİ’ menü öğesine otomatik geçiş, inverterin manuel olarak standby işletim moduna alınması haricinde, menü kısmında istenilen herhangi bir konumdan yapılır.

‘ŞİMDİ’ menü öğesine otomatik olarak geçiş yaptıktan sonra güncel besleme performansı gösterilir.

İnverter, devreye alma tamamen uygulandıktan sonra (örneğin kurulum sihirbazı ile) ülke ayarlarına göre ön konfigürasyonludur.

SETUP menü öğesi kullanıcıya özgü istek ve taleplere uyacak şekilde inverter ön ayarlarını kolayca değiştirmeyi mümkün kılar.

İnverter, devreye alma tamamen uygulandıktan sonra (örneğin kurulum sihirbazı ile) ülke ayarlarına göre ön konfigürasyonludur.

SETUP menü öğesi kullanıcıya özgü istek ve taleplere uyacak şekilde inverter ön ayarlarını kolayca değiştirmeyi mümkün kılar.

ÖNEMLİ! Yazılım güncellemeleri nedeniyle, cihazınızda bu kullanım kılavuzunda açıklanmamış fonksiyonlar bulunabilir veya tersi durum söz konusu olabilir. Ayrıca bazı resimler cihazınızdaki kontrol elemanlarından farklılık gösterebilir. Ancak bu kumanda elemanlarının çalışma prensibi özdeştir.

KURULUM menü öğesine geçme
	1‘Sol’ veya ’sağ’ tuşları vasıtasıyla    'KURULUM' menü öğesini seçin
	2‘Enter‘ tuşuna    basın
	AYAR menü öğesinin ilk kaydı gösterilir: ‘Uyku modu'

Kayıtlar arasında geçiş
	3‘Yukarı’ veya ‘aşağı’ tuşları vasıtasıyla    mevcut kayıtlar arasında gezinin

Bir kayıttan çıkma
	4Bir kayıttan çıkmak için, ‘Geri’ tuşuna    basın Menü seviyesi görüntülenir

2 dakika boyunca herhangi bir tuşa basılmadığı takdirde,

Standby modunun manuel olarak devreye alınması / devre dışı bırakılması

Standby modunun ayarlanması (şebeke besleme modunun manuel kapatılması):

1'Standby' kaydını seçin

2‘Enter’ fonksiyon tuşu    basın

Ekranda dönüşümlü olarak ‘STANDBY’ ve 'ENTER’ görüntülenir.
Standby modu şimdi etkinleştirilir.
Çalışma LED'i turuncu renkte yanar.

Şebeke besleme moduna tekrar geçilmesi:
Standby modunda ekranda sırayla ‘STANDBY’ ve ‘ENTER’ yazıları görünür.

1Şebeke besleme modunu yeniden başlatmak için ‘Enter’ fonksiyon tuşuna    basın

'Standby' kaydı görüntülenir.
Buna paralel olarak inverter çalışma fazını gerçekleştirir.
Şebeke besleme modunu yeniden başlattıktan sonra çalışma durumu LED'i yeşil renkte yanar.

Standby modunun manuel olarak devreye alınması / devre dışı bırakılması

Standby modunun ayarlanması (şebeke besleme modunun manuel kapatılması):

1'Standby' kaydını seçin

2‘Enter’ fonksiyon tuşu    basın

Ekranda dönüşümlü olarak ‘STANDBY’ ve 'ENTER’ görüntülenir.
Standby modu şimdi etkinleştirilir.
Çalışma LED'i turuncu renkte yanar.

Şebeke besleme moduna tekrar geçilmesi:
Standby modunda ekranda sırayla ‘STANDBY’ ve ‘ENTER’ yazıları görünür.

1Şebeke besleme modunu yeniden başlatmak için ‘Enter’ fonksiyon tuşuna    basın

'Standby' kaydı görüntülenir.
Buna paralel olarak inverter çalışma fazını gerçekleştirir.
Şebeke besleme modunu yeniden başlattıktan sonra çalışma durumu LED'i yeşil renkte yanar.

Veri iletişim kontrolü, inverter numarasının girişi, protokol ayarları

Donanım yazılımı güncellemeleri uygulanır veya USB belleğe detaylı inverter değerleri kaydedilir

HW'yi güvenli ayır
USB belleği veri kaybı olmadan veri iletişim soketindeki USB A girişinden ayırmak içindir.

Yazılım güncellemesi
USB bellekle inverter donanım yazılımının güncellenmesi içindir.

İnverter verileri kopyalamaya başlar.
"BOOT" ile tekil testin kayıt ilerlemesi % cinsinden, tüm elektronik yapı gruplarına ilişkin veriler kopyalanana kadar gösterilir.

Kopyalama işleminden sonra inverter birbiri ardına gerekli elektronik yapı gruplarını devreye alır.
‘BOOT’, ilgili yapı grubu ve güncellemedeki ilerleme % cinsinden gösterilir.

Son adım olarak inverter ekranı günceller.
Ekran yakl. 1 dakika boyunca sönük durumda kalır, kontrol ve durum LED'leri yanıp söner.

Donanım yazılımı güncellemesi tamamlandığında inverter başlatma fazına geçer ve sonra da şebeke besleme moduna geçer. USB belleği, "HW'yi güvenli ayır" fonksiyonu yardımıyla çıkartın.

İnverter donanım yazılımını güncelleştirme esnasında özel ayarlar ayar menüsünde korunur.

	Kayıt aralığı USB kayıt işlevinin aktivasyonu / deaktivasyonu ve kayıt aralığı girişi
	Birim	Dakika
	Ayar aralığı	30 dak / 20 dak / 15 dak / 10 dak / 5 dak / Kayıt Yok
	Fabrika ayarları	30 dak
	30 dak	Kaydetme aralığı 30 dakikadır; her 30 dakikada USB bellek üzerinde yeni kayıt verileri depolanır.
	20 dak
	15 dak
	10 dak
	5 dak	Kaydetme aralığı 5 dakikadır; her 5 dakikada USB bellek üzerinde yeni kayıt verileri depolanır.
	Kayıt Yok	Veri saklama yok

ÖNEMLİ! Kusursuz bir USB kayıt işlevi için saat doğru bir şekilde ayarlanmış olmalıdır. Saat ayarı, "Ayar menüsündeki menü öğeleri" - "Saat / tarih" bölümünde gösterilmektedir.

İnverterde voltajsız anahtarlama kontağı (röle) sayesinde durum bildirimleri (State Codes), inverter durumu (örn. şebeke besleme modu) veya enerji yönetim fonksiyonları gösterilebilir.

* sadece "Röle Modu"nda "E-Yönetici" fonksiyonu etkinleştirildiğinde gösterilir.

"Enerji Yöneticisi" (E-Yönetici) fonksiyonu aracılığıyla gerilimsiz anahtarlama kontağı, kontak aktüatör olarak işlev görecek şekilde kontrol edilebilir.
Böylece, voltajsız anahtarlama kontağına bağlı bir enerji tüketici, besleme gücü girişine göre değişen bir açma veya kapama noktası ile kontrol edilebilir.

"Enerji Yöneticisi" fonksiyonunun etkinleştirilmesi için "E-Yönetici" kısmını seçin ve "Enter" tuşuna basın.
"Enerji Yöneticisi" fonksiyonu etkinleştirildiğinde ekranın sol üstünde "Enerji Yöneticisi" simgesi gösterilir:

   gerilimsiz anahtarlama kontağı kapalı olduğunda (açık kontak)

   gerilimsiz anahtarlama kontağı açık olduğunda (kapalı kontak)

Enerji Yöneticisi fonksiyonunun devre dışı bırakılması için başka bir fonksiyon (ALL / Permanent / OFF / ON) seçin ve "Enter" tuşuna basın.

Kapatma noktası seçildiğinde bağlı tüketicinin güç tüketimi dikkate alınmalıdır.

Açma noktası seçilirken aynı zamanda hava koşulları ve beklenen güneş ışınımı dikkate alınmalıdır.

Kullanım örneği
Açma noktası = 2000 W, kapama noktası = 1800 W

İnverter en az 2000 W veya daha fazla güce sahip ise, inverterin gerilimsiz anahtarlama kontağı açılır.
İnverter gücü 1800 W'ın altına düştüğü takdirde, gerilimsiz anahtarlama kontağı kapatılır.

Bir ısı pompası ya da klimanın kendi elektriğini en az şekilde kullanarak işletimi gibi ilginç uygulama seçenekleri, bu noktada kolayca gerçekleştirilebilmektedir

Saatin, tarihi, gösterim şeklinin ve otomatik yaz / kış saati değişiminin ayarlanması

havalandırıcının işlevselliğini kontrol etmeye yarar

ÖNEMLİ! Fanın düzgün çalışıp çalışmadığı inverter ekranında gösterilmez. Fanın fonksiyonu sadece duyarak ve hissedilerek kontrol edilebilir.

PV İzo. - Fotovoltaik tesisin izolasyon direnci
Harici Lim. - external Limitation
U PV 1 / U PV 2 (Fronius Symo 15.0-3 208'de U PV 2 mevcut değildir)
DC giriş klemenslerindeki anlık doğru akım gerilimi, invertere besleme yapılmazsa bile (1. veya 2. MPP Tracker)
* MPP Tracker 2 ana menü üzerinden aktif halde -ON- olmalıdır
GVDPR - Şebeke geriliminden bağımsız güç azaltması
Fan #1 - Havalandırıcı hedef gücünün yüzde değeri

PV İzo. - Fotovoltaik tesisin izolasyon direnci
Harici Lim. - external Limitation
U PV 1 / U PV 2 (Fronius Symo 15.0-3 208'de U PV 2 mevcut değildir)
DC giriş klemenslerindeki anlık doğru akım gerilimi, invertere besleme yapılmazsa bile (1. veya 2. MPP Tracker)
* MPP Tracker 2 ana menü üzerinden aktif halde -ON- olmalıdır
GVDPR - Şebeke geriliminden bağımsız güç azaltması
Fan #1 - Havalandırıcı hedef gücünün yüzde değeri

ÖNEMLİ! Yetersiz güneş ışınımı nedeniyle her sabah ve her akşam doğal olarak durum bildirimi STATE 306 (Güç düşük) ve STATE 307 (DC düşük) ortaya çıkar. Bu durum bildirimleri şu an bir arıza belirtmez.

En son inverterde ortaya çıkan hataların durum göstergesi görüntülenebilir.

Enerji dağıtım şirketine yönelik ilgili ayarların görüntülenmesi içindir. Görüntülenen değerler ilgili ülke ayarına veya inverterin cihaza özgü ayarlarına bağlıdır.

İnvertere bağlı devre kartlarının sürüm ve seri numarası gösterimi (örn. servis amaçlı)

İnverter tuş kilidi fonksiyonuna sahiptir.
Tuş kilidi aktifken Ayar Menüsü çağrılamaz, örn. ayar verilerini istemeden yapılan değişikliklere karşı korumak için.
Tuş kilidini etkinleştirmek / devre dışı bırakmak için 12321 kodu girilmelidir.

İnverter tuş kilidi fonksiyonuna sahiptir.
Tuş kilidi aktifken Ayar Menüsü çağrılamaz, örn. ayar verilerini istemeden yapılan değişikliklere karşı korumak için.
Tuş kilidini etkinleştirmek / devre dışı bırakmak için 12321 kodu girilmelidir.

USB A girişine bağlı bir USB bellek inverter için veri kaydedici olarak işlev görebilir.

Eski sürümlerin (Excel 2007'ye kadar) 65536 satır sınırlaması bulunmaktadır.

"USB bellek veriler", "veri miktarı ve saklama kapasitesi" ile "tampon bellek" ile ilgili daha ayrıntılı bilgileri şurada bulabilirsiniz:
Fronius Symo 3 - 10 kW:
	® http://www.fronius.com/QR-link/4204260172TR
Fronius Symo 10 - 20 kW:
	® http://www.fronius.com/QR-link/4204260175TR

USB A girişine bağlı bir USB bellek inverter için veri kaydedici olarak işlev görebilir.

Eski sürümlerin (Excel 2007'ye kadar) 65536 satır sınırlaması bulunmaktadır.

"USB bellek veriler", "veri miktarı ve saklama kapasitesi" ile "tampon bellek" ile ilgili daha ayrıntılı bilgileri şurada bulabilirsiniz:
Fronius Symo 3 - 10 kW:
	® http://www.fronius.com/QR-link/4204260172TR
Fronius Symo 10 - 20 kW:
	® http://www.fronius.com/QR-link/4204260175TR

Piyasada bulunan çeşitli USB bellekleri dolayısıyla her USB belleğinin inverter tarafından tanınacağı garanti edilmeyebilir.

Fronius sadece sertifikalı, endüstriyel amaçlı USB belleği kullanımını tavsiye etmektedir (USB-IF logosuna dikkat edin!).

İnverter aşağıdaki dosya sistemlerine sahip USB belleklerini desteklemektedir:

Fronius, kullanılacak USB belleklerinin sadece kayıt verilerini depolamak ya da inverter yazılımını güncellemek amacıyla kullanımını tavsiye etmektedir. USB bellekleri başka herhangi bir veri içermemelidir.

İnverter ekranında USB sembolü, örn. "ŞİMDİ" ekran modunda:

İnverter bir USB belleği algılarsa ekranın en sağında bir USB sembolü görüntülenir.

USB belleğini takarken USB sembolünün görüntülendiğini kontrol edin (hatta yanıp sönebilir).

ÖNEMLİ! Harici kullanımlarda geleneksel USB bellek işlevinin genellikle sadece sınırlı bir sıcaklık aralığında garanti edildiğine dikkat edilmelidir.
Harici kullanımlarda USB belleğin örn. düşük sıcaklıklarda da işlev gördüğünden emin olun.

1‘Menü’ tuşu    basın Menü seviyesi görüntülenir. 2Kullanılmayan ‘Esc’ tuşuna 5 kez basın

	‘CODE’ menüsünde ‘Access Code‘ görüntülenir, ilk basamak yanıp söner.
	322742 kodunu girin: ‘Artı’ veya ‘eksi’ tuşlar vasıtasıyla    kodun ilk basamak değerini seçin
	4‘Enter‘ tuşuna    basın

	İkinci basamak yanıp söner.
	5Kodun ikinci, üçüncü, dördüncü ve beşinci basamak için 3 ve 4 no'lu çalışma adımını tekrarlayın, ta ki... ayarlanan kod yanıp sönene kadar. 6‘Enter‘ tuşuna    basın

Temel menü görüntülenir.

7‘Artı’ veya ‘eksi’ tuşlar vasıtasıyla    istediğiniz girişi seçin

8Seçili kaydı ‘Enter’ tuşuna basarak    düzenleyin

9Temel menüden çıkmak için ‘Esc‘ tuşuna    basın

1‘Menü’ tuşu    basın Menü seviyesi görüntülenir. 2Kullanılmayan ‘Esc’ tuşuna 5 kez basın

	‘CODE’ menüsünde ‘Access Code‘ görüntülenir, ilk basamak yanıp söner.
	322742 kodunu girin: ‘Artı’ veya ‘eksi’ tuşlar vasıtasıyla    kodun ilk basamak değerini seçin
	4‘Enter‘ tuşuna    basın

	İkinci basamak yanıp söner.
	5Kodun ikinci, üçüncü, dördüncü ve beşinci basamak için 3 ve 4 no'lu çalışma adımını tekrarlayın, ta ki... ayarlanan kod yanıp sönene kadar. 6‘Enter‘ tuşuna    basın

Temel menü görüntülenir.

7‘Artı’ veya ‘eksi’ tuşlar vasıtasıyla    istediğiniz girişi seçin

8Seçili kaydı ‘Enter’ tuşuna basarak    düzenleyin

9Temel menüden çıkmak için ‘Esc‘ tuşuna    basın

Eğer opsiyon: DC SPD (Yüksek gerilim koruması) invertere monte edildiyse, standart olarak aşağıdaki menü noktaları ayarlanmıştır:

Sinyal girişi: Ext Sig.
Başlatma biçimi: Warning
Bağlama tipi: N/C

1

1. Devre kesiciyi kapatın.
2. Doğru akım güç kesiciyi "OFF" şalter konumuna getirin.

İnverterin tekrar açılması

1

1. Devre kesiciyi kapatın.
2. Doğru akım güç kesiciyi "OFF" şalter konumuna getirin.

İnverterin tekrar açılması

İnverter, olası hataların büyük oranda kendiliğinden tespit edileceği ve ekranda görüntüleneceği bir otomatik sistem diyagnostiğine sahiptir. Bundan dolayı invertedeki, fotovoltaik tesisteki arızalar ve kurulum veya kullanım hataları çabucak bulunabilir.

Otomatik sistem diyagnostiği somut bir hata bulduğu takdirde ekranda ilgili durum bildirimi görüntülenir.

ÖNEMLİ! Kısa süreli görüntülenen durum bildirimleri inverterin kontrol karakteristiğinden kaynaklanabilir. İnverter daha sonra sorunsuz çalışırsa, hiçbir hata ortaya çıkmaz.

İnverter, olası hataların büyük oranda kendiliğinden tespit edileceği ve ekranda görüntüleneceği bir otomatik sistem diyagnostiğine sahiptir. Bundan dolayı invertedeki, fotovoltaik tesisteki arızalar ve kurulum veya kullanım hataları çabucak bulunabilir.

Otomatik sistem diyagnostiği somut bir hata bulduğu takdirde ekranda ilgili durum bildirimi görüntülenir.

ÖNEMLİ! Kısa süreli görüntülenen durum bildirimleri inverterin kontrol karakteristiğinden kaynaklanabilir. İnverter daha sonra sorunsuz çalışırsa, hiçbir hata ortaya çıkmaz.

Sınıf 1 durum bildirimleri çoğunlukla sadece geçici olarak ortaya çıkar ve ana şebekeden kaynaklanır.

Örnek: Şebeke frekansı çok yüksek ve inverter bir norm sebebiyle şebekeye enerji aktaramaz. Bir cihaz arızası söz konusu değil.
İnverter ilk olarak şebekeyi ayırma şeklinde bir tepki gösterir. Ardından şebeke belirtilen izleme süresi boyunca kontrol edilir. Bu süre sonunda hiçbir hata belirlenmediği takdirde, inverter tekrar şebeke besleme modunu üzerine alır.

Ülke ayarına göre, GPIS softstart fonksiyonu etkinleştirilir:
Ulusal yönergelere uygun olarak bir AC hatasından kaynaklı kapatmanın ardından inverterin çıkış gücü sürekli olarak arttırılır.

Sınıf 3, şebeke besleme modu esnasında ortaya çıkabilen, bununla birlikte temelde sürekli şebeke besleme modunun kesilmesine neden olmayan durum bildirimlerini kapsar.

Şebekenin otomatik kesilmesinden ve belirtilen şebeke gözetiminden sonra inverter tekrar şebeke besleme modunu üzerine almaya çalışır.

*) Durum bildirimi sürekli olarak görüntülenirse: Fronius tarafından eğitilmiş servis teknisyenine danışın

**) Hata otomatik olarak ortadan kaldırılır; Sürekli olarak durum bildirimi ortaya çıkarsa sistem montaj teknisyeninizle temas kurun

Sınıf 4 durum bildirimleri Fronius tarafından eğitilmiş servis teknisyenlerinin kısmen müdahalesini gerektirir.

*) Durum bildirimi sürekli olarak görüntülenirse: Fronius tarafından eğitilmiş servis teknisyenine danışın

**) Sürekli olarak durum bildirimi ortaya çıkarsa sistem montaj teknisyeninizle temas kurun

Sınıf 5 durum bildirimleri şebeke besleme moduna genellikle engel olmaz, ancak şebeke besleme modunda kısıtlamalar gerektirebilir. Tuşa basarak durum bildirimi onaylanana kadar görüntülenirler (bununla birlikte inverter arka planda normal çalışır).

*) Durum bildirimi sürekli olarak görüntülenirse: Fronius tarafından eğitilmiş servis teknisyenine danışın

**) Sürekli olarak durum bildirimi ortaya çıkarsa sistem montaj teknisyeninizle temas kurun

Sınıf 6 durum bildirimleri Fronius tarafından eğitilmiş servis teknisyenlerinin kısmen müdahalesini gerektirir.

*) Durum bildirimi sürekli olarak görüntülenirse: Fronius tarafından eğitilmiş servis teknisyenine danışın

**) Hata otomatik olarak ortadan kaldırılır; Sürekli olarak durum bildirimi ortaya çıkarsa sistem montaj teknisyeninizle temas kurun

Sınıf 7 durum bildirimleri inverterin kontrolü, konfigürasyonu ve veri kaydı ile ilgilidir ve şebeke besleme modunu doğrudan ya da dolaylı olarak etkileyebilirler.

*) Durum bildirimi sürekli olarak görüntülenirse: Fronius tarafından eğitilmiş servis teknisyenine danışın

İnverterin aşırı tozlu ortamlarda çalışması durumunda:
gerektiğinde inverterin arka tarafındaki soğutucu elemanı ve fan ile montaj bağlantı parçasındaki hava besleme açıklıklarını temiz basınçlı hava ile temizleyin.
