    Fronius Primo 3.0-1 - 8.2-1 Kezelési útmutató

    Fronius Datamanager 2.0
    Első üzembe helyezés
    Setup menü
    Állapotdiagnosztika
    Műszaki adatok

    Biztonsági előírások

    Általános tudnivalók

    A készüléket a technika mai állása és elismert biztonságtechnikai szabályok szerint készítettük. Ennek ellenére hibás kezelés vagy visszaélés esetén veszély fenyegeti
    • a kezelő vagy harmadik személy testi épségét és életét,
    • az üzemeltető készülékét és egyéb anyagi értékeit.
    A készülék üzembe helyezésével, karbantartásával és állagmegóvásával foglalkozó személyeknek
    • megfelelően képzettnek kell lenniük,
    • ismeretekkel kell rendelkezniük az elektromos szerelésről, és
    • teljesen ismerniük és pontosan követniük kell ezt a kezelési útmutatót.

    A kezelési útmutatót állandóan a készülék felhasználási helyén kell őrizni. A kezelési útmutató előírásain túl be kell tartani a balesetek megelőzésére és a környezet védelmére szolgáló általános és helyi szabályokat is.

    A készüléken található összes biztonsági és figyelmeztető feliratot
    • olvasható állapotban kell tartani
    • nem szabad tönkretenni
    • eltávolítani
    • letakarni, átragasztani vagy átfesteni.

    A csatlakozókapcsok nagyon felmelegedhetnek.

    A készüléket csak akkor üzemeltesse, ha valamennyi védőberendezés működőképes. Ha a védőberendezések nem teljesen működőképesek, akkor az veszélyezteti
    • a kezelő vagy harmadik személy testi épségét és életét,
    • az üzemeltető készülékét és egyéb anyagi értékeit

    A készülék bekapcsolása előtt a nem teljesen működőképes biztonsági berendezéseket javíttassa meg arra illetékes szakszervizzel.

    A védőberendezéseket soha ne hidalja át, és ne helyezze üzemen kívül.

    A készüléken lévő biztonsági és veszélyjelző útmutatások helyét a készülék kezelési útmutatójának „Általános tudnivalók” című fejezetében találja meg.

    A készülék bekapcsolása előtt meg kell szüntetni a biztonságot veszélyeztető üzemzavarokat.

    Az Ön biztonságáról van szó!

    1. Biztonsági előírások

    Általános tudnivalók

    A készüléket a technika mai állása és elismert biztonságtechnikai szabályok szerint készítettük. Ennek ellenére hibás kezelés vagy visszaélés esetén veszély fenyegeti
    • a kezelő vagy harmadik személy testi épségét és életét,
    • az üzemeltető készülékét és egyéb anyagi értékeit.
    A készülék üzembe helyezésével, karbantartásával és állagmegóvásával foglalkozó személyeknek
    • megfelelően képzettnek kell lenniük,
    • ismeretekkel kell rendelkezniük az elektromos szerelésről, és
    • teljesen ismerniük és pontosan követniük kell ezt a kezelési útmutatót.

    A kezelési útmutatót állandóan a készülék felhasználási helyén kell őrizni. A kezelési útmutató előírásain túl be kell tartani a balesetek megelőzésére és a környezet védelmére szolgáló általános és helyi szabályokat is.

    A készüléken található összes biztonsági és figyelmeztető feliratot
    • olvasható állapotban kell tartani
    • nem szabad tönkretenni
    • eltávolítani
    • letakarni, átragasztani vagy átfesteni.

    A csatlakozókapcsok nagyon felmelegedhetnek.

    A készüléket csak akkor üzemeltesse, ha valamennyi védőberendezés működőképes. Ha a védőberendezések nem teljesen működőképesek, akkor az veszélyezteti
    • a kezelő vagy harmadik személy testi épségét és életét,
    • az üzemeltető készülékét és egyéb anyagi értékeit

    A készülék bekapcsolása előtt a nem teljesen működőképes biztonsági berendezéseket javíttassa meg arra illetékes szakszervizzel.

    A védőberendezéseket soha ne hidalja át, és ne helyezze üzemen kívül.

    A készüléken lévő biztonsági és veszélyjelző útmutatások helyét a készülék kezelési útmutatójának „Általános tudnivalók” című fejezetében találja meg.

    A készülék bekapcsolása előtt meg kell szüntetni a biztonságot veszélyeztető üzemzavarokat.

    Az Ön biztonságáról van szó!

    1. Biztonsági előírások

    Környezetifeltételek

    A készüléknek a megadott tartományon kívül történő üzemeltetése vagy tárolása nem rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó nem felel.

    1. Biztonsági előírások

    Képzett személyzet

    Ezen kezelési útmutató információi csak képzett szakemberek számára szólnak. Az áramütés halálos lehet. Csak olyan tevékenységet végezzen, ami fel van sorolva a dokumentációban. Ez arra az esetre is vonatkozik, ha Ön arra ki lenne képezve.

    Az összes kábelnek jól rögzítettnek, sértetlennek, szigeteltnek és megfelelően méretezettnek kell lennie. A meglazult csatlakozásokat, a károsodott vagy alulméretezett kábeleket haladéktalanul javíttassa meg arra feljogosított szakszervizzel.

    Karbantartási és javítási munkákat a készüléken csak az arra feljogosított szakműhellyel szabad végeztetni.

    Idegen forrásból beszerzett alkatrészek esetén nem garantált, hogy az igénybevételnek és a biztonsági igényeknek megfelelően tervezték és gyártották őket. Csak eredeti alkatrészeket szabad használni.

    A gyártó beleegyezése nélkül ne végezzen a készüléken semmiféle változtatást, be- vagy átépítést.

    A sérült rendszerelemeket haladéktalanul cserélje ki, illetve cseréltesse ki.

    1. Biztonsági előírások

    Zajkibocsátási értékek megadása

    Az inverter maximális hang-teljesítményszintje teljes terhelésnél < 65 dB (A) (ref. 1 pW) az IEC 62109-1:2010 szerint.

    Egy elektronikus hőmérsékletszabályozó a lehető legcsendesebben végzi a készülék hűtését, amely többek között függ az átvitt teljesítménytől, a környezeti hőmérséklettől, a készülék szennyezettségétől stb.

    Ehhez a készülékhez nem adható meg munkahelyre vonatkoztatott zajkibocsátási érték, mert a ténylegesen fellépő hangnyomásszint nagymértékben függ a szerelési helyzettől, a hálózat minőségétől, a környező falaktól és a helyiség általános tulajdonságaitól.

    1. Biztonsági előírások

    EMC-intézkedések

    Különleges esetekben a készülék a szabványban rögzített zavarkibocsátási határértékek betartása ellenére is befolyással lehet a tervezett alkalmazási területre (pl. ha a felállítás helyén érzékeny készülékek vannak, vagy ha a telepítés helye rádió- vagy televízió-vevőkészülékek közelében van). Ebben az esetben az üzemeltető köteles intézkedéseket hozni a zavar elhárítása érdekében.

    1. Biztonsági előírások

    Ártalmatlanítás

    Az elhasználódott elektromos és elektronikus berendezésekről szóló 2012/19/EU európai irányelv és az azt végrehajtó nemzeti jogszabály értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni, és gondoskodni kell a környezetvédelmi szempontból megfelelő újrahasznosításukról. Elhasználódott készülékét adja le a viszonteladónál vagy tájékozódjon a lakóhelyén működő engedélyezett gyűjtési és ártalmatlanítási rendszerről. Ennek az EU-irányelvnek a betartása a környezet védelmét és az Ön egészségének megőrzését szolgálja!

    1. Biztonsági előírások

    Adatbiztonság

    Az adatbiztonság szempontjából a felhasználó felelőssége:
    • adatmentés a gyári beállításokhoz képesti változtatásokról,
    • személyi beállítások mentése és tárolása.
    1. Biztonsági előírások

    Szerzői jog

    A jelen kezelési útmutató szerzői joga a gyártóé.

    A szöveg és az ábrák a kézirat nyomdába adásának időpontjában fennálló technikai szintnek felelnek meg, változtatások joga fenntartva.
    Hálásak vagyunk a javításra vonatkozó javaslatokért és a kezelési útmutatóban található esetleges eltérésekről szóló információkért.

    Általános tudnivalók

    A biztonsági tudnivalók értelmezése

    VESZÉLY!

    Veszélyessé is válható helyzetet jelöl.

    Ha nem kerüli el, következménye halál vagy súlyos sérülés lehet.

    VIGYÁZAT!

    Potenciálisan káros helyzetet jelöl.

    Ha nem kerüli el, következménye könnyű személyi sérülés vagy csekély anyagi kár lehet.

    MEGJEGYZÉS!

    Olyan lehetőséget jelöl, amely a munka eredményét hátrányosan befolyásolja, és károkat okozhat a felszerelésben.

    Ha bárhol a szövegben egy, a „Biztonsági előírások” című fejezetben bemutatott szimbólumot lát, fordítson rá fokozott figyelmet.

    1. Általános tudnivalók

    A biztonsági tudnivalók értelmezése

    VESZÉLY!

    Veszélyessé is válható helyzetet jelöl.

    Ha nem kerüli el, következménye halál vagy súlyos sérülés lehet.

    VIGYÁZAT!

    Potenciálisan káros helyzetet jelöl.

    Ha nem kerüli el, következménye könnyű személyi sérülés vagy csekély anyagi kár lehet.

    MEGJEGYZÉS!

    Olyan lehetőséget jelöl, amely a munka eredményét hátrányosan befolyásolja, és károkat okozhat a felszerelésben.

    Ha bárhol a szövegben egy, a „Biztonsági előírások” című fejezetben bemutatott szimbólumot lát, fordítson rá fokozott figyelmet.

    1. Általános tudnivalók

    Készülékkoncepció

    A készülék felépítése:

    (1)
    Házfedél
    (2)
    Inverterek
    (3)
    Szerelőállvány
    (4)
    Csatlakozó rész DC főkapcsolóval
    (5)
    Adatkommunikációs terület
    (6)
    Adatkommunikációs fedél

    Az inverter váltóárammá alakítja át a szolármodulok által termelt egyenáramot. A váltóáram a hálózati feszültséggel szinkronban betáplálásra kerül a nyilvános villamos hálózatba.

    Az inverter kizárólag hálózatra csatolt napelemes rendszerekhez készült, a közüzemi hálózattól független áramtermelésre nincs lehetőség.

    Az inverter automatikusan felügyeli a nyilvános villamos hálózatot. Az inverter a normálistól eltérő hálózatviszonyok esetén (pl. a hálózat lekapcsolásakor, megszakításakor stb.) azonnal leáll, és megszakítja a betáplálást a villamos hálózatba.
    A hálózatfelügyelet feszültségfelügyelet, frekvenciafelügyelet és a szigetállapotok felügyelete révén valósul meg.

    Az inverter működése teljesen automatikus. Amint a napfelkeltét követően elegendő energia áll rendelkezésre a szolármodulokból, az inverter megkezdi a hálózat felügyeletét. Megfelelő napsugárzás esetén az inverter megkezdi a hálózati betáplálás üzemmódot.
    Az inverter úgy működik, hogy a szolármodulokból a lehető legnagyobb teljesítmény legyen kinyerhető.
    Ha a termelt energia már nem elég a hálózatba tápláláshoz, akkor az inverter teljesen leválasztja a teljesítményelektronikát a hálózatról, és leállítja a működést. Valamennyi beállítás és a mentett adatok megmaradnak.

    Ha az inverter készülék-hőmérséklete túlságosan megemelkedik, az inverter saját védelme érdekében automatikusan csökkenti a kimeneti teljesítményt.
    A túl magas készülék-hőmérséklet oka lehet a magas környezeti hőmérséklet, vagy a nem megfelelő hőelvezetés (például kapcsolószekrénybe szerelés megfelelő hőelvezetés nélkül).

    1. Általános tudnivalók

    Rendeltetésszerű használat

    Az inverter kizárólag arra szolgál, hogy a szolármodulok egyenáramát váltóárammá alakítsa át, és betáplálja azt a villamos közhálózatba.
    Rendeltetésellenesnek a következők számítanak:
    • más vagy a megadotton túl terjedő használat
    • az inverter átalakítása, kivéve, ha azt a Fronius kifejezetten ajánlotta
    • olyan alkatrészek beszerelése, melyeket a Fronius kifejezetten nem ajánlott vagy nem forgalmaz.

    Az ebből eredő károkért a gyártó nem felel.
    A garanciális igény megszűnik.

    A rendeltetésszerű használathoz tartozik még
    • az összes tudnivaló teljes elolvasása és betartása, valamint a kezelési útmutató és a beépítési utasítás biztonsági és veszélyekre vonatkozó útmutatásainak betartása
    • karbantartási munkák elvégzése
    • a beépítési utasítás szerinti szerelés

    A fotovoltaikus berendezés méretezésekor ügyelni kell arra, hogy a fotovoltaikus berendezés valamennyi eleme kizárólag csak a megengedett üzemi tartományán belül működjön.

    Vegye figyelembe a szolármodul gyártója által ajánlott összes olyan intézkedést, melyek azt a célt szolgálják, hogy a szolármodul tulajdonságai hosszú időn keresztül megmaradjanak.

    Vegye figyelembe az energia-szolgáltató vállalat hálózati betáplálásra és összekapcsolási módszerekre vonatkozó rendelkezéseit.

    1. Általános tudnivalók

    Figyelmeztetések a készüléken

    Az inverteren és az inverterben figyelmeztető információk és biztonsági szimbólumok találhatók. Ezeket a figyelmeztetéseket és biztonsági szimbólumokat nem szabad sem eltávolítani, sem pedig átfesteni. A tudnivalók és szimbólumok figyelmeztetnek a helytelen kezelésre, amelynek súlyos személyi sérülések és anyagi károk lehetnek a következményei.



    Biztonsági szimbólumok:



    Súlyos személyi sérülések és anyagi károk veszélye a helytelen kezelés miatt



    Az ismertetett funkciókat csak akkor használja, ha a következő dokumentumokat teljesen átolvasta és megértette:

    • ez a kezelési útmutató
    • a napelemes rendszer rendszerelemek összes kezelési útmutatója, különösen a biztonsági előírások



    Veszélyes elektromos feszültség



    Várja meg a kondenzátorok kisülési idejét.

    Szimbólumok az adattáblán:

    CE-jelölés – tanúsítja a vonatkozó EU irányelvek és rendeletek betartását.

    WEEE jelölés – az elektromos és elektronikus berendezések hulladékait az európai irányelveknek és a nemzeti jogszabályoknak megfelelően szelektíven kell gyűjteni, és környezetbarát módon kell újrahasznosítani.

    RCM jelölés – Ausztrália és Új-Zéland követelményeinek megfelelően ellenőrizve.

    CMIM jelölés – az IMANOR behozatali előírások és a marokkói szabványok követelményeinek megfelelően ellenőrizve.

    A figyelmeztető információk szövege:

    FIGYELMEZTETÉS!
    Az áramütés halálos lehet. A készülék felnyitása előtt gondoskodjon arról, hogy a készülék bemeneti és kimeneti oldala feszültségmentes legyen. Várja ki a kondenzátorok kisülési idejét (5 perc).

    Adatkommunikáció és Fronius Solar Net

    Fronius Solar Net és adatkapcsolat

    A rendszerbővítők egyedi alkalmazhatósága céljából a Fronius kifejlesztette a Fronius Solar Net-et. A Fronius Solar Net olyan adathálózat, mely lehetővé teszi több inverter összekapcsolását a rendszerbővítőkkel.

    A Fronius Solar Net egy gyűrű topológiával rendelkező buszrendszer. Egy vagy több, a Fronius Solar Net-be bekötött, rendszerbővítővel rendelkező inverter kommunikációjához egy megfelelő kábel elegendő.

    Az egyes inverterek Fronius Solar Net-ben való egyértelmű azonosítása céljából a megfelelő inverterhez hozzá kell rendelni egy egyedi számot.
    Az egyedi szám hozzárendelését lásd az alábbi fejezetben BEÁLLÍTÁS menüpont.

    A Fronius Solar Net automatikusan felismeri a különféle rendszerbővítőket.

    Több azonos rendszerbővítő esetén a megkülönböztetés érdekében be kell állítani egy egyedi számot a rendszerbővítőkön.

    Az egyes rendszerbővítőkre vonatkozó közelebbi információk a vonatkozó kezelési útmutatóban vagy az interneten, a http://www.fronius.com

    ® http://www.fronius.com/QR-link/4204101938 cím alatt olvashatók.

    1. Adatkommunikáció és Fronius Solar Net

    Fronius Solar Net és adatkapcsolat

    A rendszerbővítők egyedi alkalmazhatósága céljából a Fronius kifejlesztette a Fronius Solar Net-et. A Fronius Solar Net olyan adathálózat, mely lehetővé teszi több inverter összekapcsolását a rendszerbővítőkkel.

    A Fronius Solar Net egy gyűrű topológiával rendelkező buszrendszer. Egy vagy több, a Fronius Solar Net-be bekötött, rendszerbővítővel rendelkező inverter kommunikációjához egy megfelelő kábel elegendő.

    Az egyes inverterek Fronius Solar Net-ben való egyértelmű azonosítása céljából a megfelelő inverterhez hozzá kell rendelni egy egyedi számot.
    Az egyedi szám hozzárendelését lásd az alábbi fejezetben BEÁLLÍTÁS menüpont.

    A Fronius Solar Net automatikusan felismeri a különféle rendszerbővítőket.

    Több azonos rendszerbővítő esetén a megkülönböztetés érdekében be kell állítani egy egyedi számot a rendszerbővítőkön.

    Az egyes rendszerbővítőkre vonatkozó közelebbi információk a vonatkozó kezelési útmutatóban vagy az interneten, a http://www.fronius.com

    ® http://www.fronius.com/QR-link/4204101938 cím alatt olvashatók.

    1. Adatkommunikáció és Fronius Solar Net

    Adatkommunikációs terület

    Kiviteltől függően az inverter Fronius Datamanager dugaszolható kártyával (8) szerelhető fel.

    Poz.

    Megnevezés

    (1)

    Átkapcsolható többfunkciós áraminterfész.
    A részletesebb magyarázatot lásd az alábbi fejezetben A többfunkciós áraminterfész ismertetése.

    A többfunkciós áraminterfészhez való csatlakozáshoz az inverter szállítási terjedelmébe tartozó 2 pólusú ellendugaszt kell használni.

    (2) /
    (3)

    IN Fronius Solar Net / Interface Protocol csatlakozó
    OUT Fronius Solar Net / Interface Protocol csatlakozó
    ’Fronius Solar Net’ / Interface Protocol be- és kimenet, más DATCOM komponensekkel (pl. inverter, Fronius Sensor Box ...) való kapcsolat céljából

    Több DATCOM komponens hálózatba kapcsolásakor a DATCOM komponensek minden szabad IN vagy OUT csatlakozójába záródugaszt kell bedugni.
    Fronius Datamanager dugaszolható kártyával rendelkező invertereknél 2 lezáró dugasz tartozik az inverter szállítási terjedelmébe.

    (4)

    A ‘Fronius Solar Net’ LED
    jelzi, hogy a Fronius Solar Net áramellátás rendelkezésre áll-e.

    (5)

    Az ‘Adatátvitel‘ LED
    az USB-meghajtóhoz történő hozzáféréskor villog. Ezalatt az USB-meghajtót nem szabad eltávolítani.

    (6)

    USB A aljzat
    USB-meghajtó csatlakoztatására, maximális mérete
    65 x 30 mm (2.6 x 2.1 in.)

    Az USB-meghajtó a csatlakoztatott inverter adatgyűjtőjeként funkcionálhat. Az USB-meghajtó nem tartozik az inverter szállítási terjedelmébe.

    (7)

    Potenciálmentes kapcsoló érintkező (relé) ellendugasszal

    max. 250 V AC / 4 A AC
    max. 30 V DC / 1 A DC
    max. 1,5 mm² (AWG 16) kábelkeresztmetszet

    Pin 1 = záró érintkező (alaphelyzetben nyitva)
    Pin 2 = gyökvarrat (Common)
    Pin 3 = nyitó érintkező (alaphelyzetben zárva)

    A részletesebb magyarázathoz lásd az alábbi fejezetet ­Beállítás menüpontok.
    A potenciálmentes kapcsoló érintkezőhöz történő csatlakozáshoz használja az inverter szállítási terjedelmében lévő ellendugaszt.

    (8)

    Fronius Datamanager 2.0 WLAN-antennával
    vagy
    az opcionális kártya tartórekeszéhez való fedéllel

    Tudnivaló: A Fronius Datamanager 2.0 csak opcionálisan kapható.

    (9)

    Opcionális kártya tartórekeszéhez való fedél

    1. Adatkommunikáció és Fronius Solar Net

    A többfunkciós áraminterfész ismertetése

    A többfunkciós áraminterfészre különböző kapcsolási változatok csatlakoztathatók. Ezeket azonban nem lehet egyszerre működtetni. Ha például egy S0-mérőt csatlakoztatott a többfunkciós áraminterfészre, akkor túlfeszültség-védelmi jelérintkezőt már nem lehet rácsatlakoztatni (és fordítva).

    1. érintkező = mérőbemenet: max. 20 mA, 100 ohm mérőellenállás (terhelés)
    2. érintkező = max. rövidzárlati áramerősség 15 mA, max. üresjárati feszültség 16 V DC vagy GND

    1. kapcsolási változat: Túlfeszültség-védelmi jelérintkező
    A DC SPD (túlfeszültség-védelem) opció az Alapmenüben (Jelbemenet almenüben) lévő beállítástól függően figyelmeztetést vagy hibaüzenetet ad ki a kijelzőn. A DC SPD opcióról a szerelési útmutatóban találhat közelebbi információkat.

    2. kapcsolási változat: S0-mérő
    Egy, az S0-onkénti saját fogyasztás mérésére szolgáló mérő közvetlenül rácsatlakoztatható az inverterre. Ez az S0-mérő a betáplálási pontra vagy a fogyasztóágba helyezhető.

    FONTOS! S0-mérő inverterre csatlakoztatása az inverter firmware-ének frissítését követelheti meg.

    Az S0-mérőnek meg kell felelnie az IEC62053-31 B osztályú szabványnak.

    Az S0-mérő ajánlott max. impulzussebessége:

    Napelemes teljesítmény, kWp [kW]

    kWp-nkénti max. impulzussebesség

    30

    1000

    20

    2000

    10

    5000

    ≤ 5,5

    10 000

    Ezzel a mérővel a dinamikus teljesítménycsökkentés kétféleképpen végezhető el:
    • Dinamikus teljesítménycsökkentés inverter segítségével
      további információkért lásd a Dinamikus teljesítménycsökkentés inverterrel című fejezetet a (→). oldalon
    • Dinamikus teljesítménycsökkentés a Datamanager 2.0 segítségével
      a további információkért lásd a következő hivatkozáson: manuals.fronius.com/html/4204260191/#0_m_0000017472
    1. Adatkommunikáció és Fronius Solar Net

    Fail-Safe

    A Fronius Solar Net Ring rendszerben (több inverterből álló hálózat) a Fail-Safe funkció feladata az, hogy megakadályozza az összekapcsolt inverterek hibás betáplálását az indítási fázisban vagy a folyamatos működés során. A beépített Datamanager eszközzel ellátott elsődleges inverter ebből a célból jelet küld a másodlagos inverterre (Lite-készülék).

    A funkció azonnal aktiválódik, amint a Datamanager adatkiesést érzékel, vagy a Fronius Solar Net-kapcsolatban kimaradás lép fel. Ilyen esetben a jel nem jut el a másodlagos inverterre. Ekkor minden egység 710-es státuszjelentéssel lekapcsol.

    A Fail-Safe funkció megfelelő működéséhez az alábbi előfeltételek teljesülése szükséges:

    • A Solar Net Ring rendszer összes inverterénél a Fail-Safe Mode menüpont Permanent, illetve a Fail-Safe Behaviour menüpont Disconnect beállítását kell kiválasztani.
    • A Datamanager eszközzel ellátott inverternek kell az inverter-sor utolsó pozíciójában állnia.

    A helyes bekötés

    Működés hiba előfordulása esetén

    Amennyiben a Solar Net-Ring eszközsor kezdő és végpozíciójában hiba lép fel, az elsődleges inverter leállítja a jelküldést, és így a másodlagos inverter 710-es státuszjelentéssel lekapcsol.

    Amennyiben a Solar Net-Ring eszközsor kezdő és végpozíciójában, vagy az összekapcsolt inverterek valamelyikénél hiba lép fel, az elsődleges inverter leállítja a jelküldést, és így a másodlagos inverter 710-es státuszjelentéssel lekapcsol.

    1. Adatkommunikáció és Fronius Solar Net

    A ‘Fronius Solar Net’ LED ismertetése

    A ‘Fronius Solar Net’ LED világít:
    A Fronius Solar Net / Interface Protocolon belüli adatkommunikáció áramellátása rendben van

    A ‘Fronius Solar Net’ LED 5 másodpercenként rövid időre felvillan:
    Hiba a Fronius Solar Net adatkommunikációban

    • Túláram (áramerősség > 3 A, pl. a Fronius Solar Net Ringben lévő rövidzár miatt)
    • Alacsony feszültség (nincs rövidzár, a feszültség a Fronius Solar Net-ben < 6,5 V, ha túl sok DATCOM komponens van a Fronius Solar Net-ben, és nem elegendő az elektromos ellátás)

      Ebben az esetben a Fronius DATCOM komponensekhez külső energiaellátás (43,0001,1194) szükséges, a Fronius DATCOM komponensek egyikére kapcsolt kiegészítő tápegységgel.

      Ha alacsony feszültséget észlel, akkor szükség esetén ellenőrizze, hogy nem hibásodtak-e meg más Fronius DATCOM komponensek.

    A túláram vagy az alacsony feszültség miatti lekapcsolás után az inverter 5 másodpercenként megpróbálja újra helyreállítani a Fronius Solar Net energiaellátását, egészen addig, míg a hiba fennáll.

    Ha elhárították a hibát, akkor a Fronius Solar Net 5 másodpercen belül ismét áramot kap.

    1. Adatkommunikáció és Fronius Solar Net

    Példa

    Inverter- és érzékelőadatok feljegyzése és archiválása a Fronius Datamanager és a Fronius Sensor Box segítségével:

    Adathálózat 3 inverterrel és egy Fronius Sensor Box-szal:
    - 1. inverter Fronius Datamanager-rel
    - 2. és 3. inverter Fronius Datamanager nélkül!

       = záródugasz

    Az inverter külső kommunikációja (Solar Net) az adatkommunikációs területen keresztül történik. Az adatkommunikációs terület be- és kimenetként két RS 422 interfészt tartalmaz. Az összekapcsolás RJ45 dugaszokkal történik.

    FONTOS! Mivel a ‘Fronius Datamanager‘ adatgyűjtőként funkcionál, a Fronius Solar Net gyűrűben nem lehet más adatgyűjtő.
    Fronius Solar Net gyűrűnként csak egy ‘Fronius Datamanager‘!
    Szerelje ki az összes többi Fronius Datamanager-t, és zárja le a szabad opciókártya-tartót a Froniusnál opcionálisan kapható vakfedéllel (42,0405,2020), vagy használjon Fronius Datamanager nélküli invertert (light-verzió).

    1. Adatkommunikáció és Fronius Solar Net

    Opcionális kártyák beépítése az inverterbe

    Opcionális kártyák (pl.: Datamanager) inverterbe történő beépítésére és az adatkommunikációs kábelek csatlakoztatására vonatkozó információk a beépítési utasításban találhatók.

    1. Adatkommunikáció és Fronius Solar Net

    Dinamikus teljesítménycsökkentés inverterrel

    Az energiaszolgáltató vállalatok vagy a hálózatüzemeltetők előírhatják az inverterre vonatkozó betáplálási korlátozásokat. A dinamikus teljesítménycsökkentés ennek során figyelembe veszi a háztartás saját fogyasztását, mielőtt megtörténne egy inverter teljesítményének csökkentése.

    A saját fogyasztást rögzítő S0-mérő közvetlenül az inverterre csatlakoztatható – lásd a A többfunkciós áraminterfész ismertetése című fejezetet a (→). oldalon

    A betáplálási határértéket az Alapmenüben a Jelbemenet – S0 mérő alatt lehet beállítani – lásd a Az alapmenü bejegyzései című fejezetet a (→). oldalon.

    S0-mérő beállítási lehetőségek:
    • Hálózati betáplálási határ
      Mező a maximális hálózati betáplálási teljesítmény megadására W-ban. Ha a rendszer túllépi ezt az értéket, az inverter leszabályoz a beállított értékre a nemzeti szabványok és előírások által előírt időn belül.
    • Impulzusok száma kWh-nként
      Mező az S0-mérő kWh-nkénti impulzusainak megadására.

    Ezzel a konfigurációval visszwatt védelem lehetséges.

    Az S0-mérő és inverteres teljesítménycsökkentés használata esetén az S0-mérőt a fogyasztói ágba kell beépíteni.

    S0-mérő a fogyasztói ágban

    Ha a dinamikus teljesítménycsökkentést utólag Datamanager 2.0 segítségével konfigurálják (inverter interfész – UC szerkesztő menü – Dinamikus teljesítménycsökkentés), akkor a dinamikus teljesítménycsökkentést az inverter segítségével kell kikapcsolni (Inverter kijelző – Alapmenü – Jelbemenet – S0-mérő).

    Berendezésfelügyelet

    Általános tudnivalók

    Az inverter szériaszerűen el van látva WLAN-képes Fronius Datamanager 2.0 adatfelügyelettel.
    a berendezés-felügyelet a következő funkciókat tartalmazza:

    • saját web-oldal az aktuális adatok és a legkülönbözőbb beállítási lehetőségek kijelzésével
    • csatlakozási lehetőség a Fronius Solar.web-hez WLAN-on vagy LAN-on keresztül
    • szervizüzenetek automatikus elküldése SMS-ben vagy e-mailben hiba esetén
    • az inverter vezérlési lehetőségei teljesítmény-határértékek, minimális, maximális vagy előírt működési idők megadásával
    • az inverter vezérlése Modbus-on keresztül (TCP / RTU)
    • vezérlési prioritások megadása
    • az inverter vezérlése rácsatlakoztatott mérőórákkal (Fronius Smart Meter)
    • az inverter vezérlése körvezérlőjel-vevővel (pl. meddő vagy hatásos teljesítmény megadásával)
    • dinamikus teljesítmény-csökkentés a saját fogyasztás figyelembevételével

    A Fronius Datamanager 2.0-ra vonatkozó további információkat online módon, vagy a Fronius Datamanager 2.0 kezelési útmutatójában találhatja meg.

    1. Berendezésfelügyelet

    Általános tudnivalók

    Az inverter szériaszerűen el van látva WLAN-képes Fronius Datamanager 2.0 adatfelügyelettel.
    a berendezés-felügyelet a következő funkciókat tartalmazza:

    • saját web-oldal az aktuális adatok és a legkülönbözőbb beállítási lehetőségek kijelzésével
    • csatlakozási lehetőség a Fronius Solar.web-hez WLAN-on vagy LAN-on keresztül
    • szervizüzenetek automatikus elküldése SMS-ben vagy e-mailben hiba esetén
    • az inverter vezérlési lehetőségei teljesítmény-határértékek, minimális, maximális vagy előírt működési idők megadásával
    • az inverter vezérlése Modbus-on keresztül (TCP / RTU)
    • vezérlési prioritások megadása
    • az inverter vezérlése rácsatlakoztatott mérőórákkal (Fronius Smart Meter)
    • az inverter vezérlése körvezérlőjel-vevővel (pl. meddő vagy hatásos teljesítmény megadásával)
    • dinamikus teljesítmény-csökkentés a saját fogyasztás figyelembevételével

    A Fronius Datamanager 2.0-ra vonatkozó további információkat online módon, vagy a Fronius Datamanager 2.0 kezelési útmutatójában találhatja meg.

    1. Berendezésfelügyelet

    Fronius Datamanager 2.0 éjszaka, vagy akkor, ha nem elég a meglévő DC feszültség

    Az éjszakai üzemmód paraméter a Setup (Beállítás) menüpontban, a kijelzőbeállításoknál gyárilag OFF (Ki) állásra van beállítva.
    Ezért a Fronius Datamanager 2.0 éjszaka, vagy akkor, ha nem elég a meglévő DC feszültség, nem érhető el.

    Ha mégis aktiválni akarja a Fronius Datamanager 2.0-t, akkor kapcsolja ki, majd újra be az AC-oldalon az invertert, és 90 másodpercen belül nyomjon meg egy tetszőleges funkciógombot az inverter kijelzőjén.

    Lásd még a „Setup (Beállítás) menü menüpontjai”, „Kijelzőbeállítások” (éjszakai üzemmód) fejezetet.

    1. Berendezésfelügyelet

    Első üzembe helyezés

    A Fronius Datamanager 2.0 első üzembe helyezéséhez
    • a Fronius Datamanager 2.0 dugaszolható kártyának benne kell lennie az inverterben,
      vagy
    • Fronius Datamanager Box 2.0 eszköznek kell lennie a Fronius Solar Net gyűrűben.

    FONTOS! A Fronius Datamanager 2.0-val történő kapcsolatfelvételhez a mindenkori végponti készüléknél (pl. laptop, tablet stb.) az „IP-cím automatikus lekérésének (DHCP)” aktiválva kell lennie.

    MEGJEGYZÉS!

    Ha csak egy inverter van a napelemes rendszerben, akkor kihagyható a következő, 1. és 2. munkalépés.

    Az első üzembe helyezés ebben az esetben a 3. munkalépéssel kezdődik.

    1Kösse össze az invertert a Fronius Datamanager 2.0-val vagy a Fronius Datamanager Box 2.0-val a Fronius Solar Net-ben
    2Több inverter hálózatba kötése a Fronius Solar Netben:Állítsa be helyesen a Fronius Solar Net Master / Slave kapcsolót a Fronius Datamanager 2.0 dugaszolható kártyán vagy a Boxon
    • egy Fronius Datamanager 2.0-val rendelkező inverter = Master
    • az összes többi, Fronius Datamanager 2.0-val rendelkező inverter = Slave (a Fronius Datamanager 2.0 dugaszolható kártyákon és a Boxokon lévő LED-ek nem világítanak)
    3Kapcsolja a készüléket szerviz üzemmódba
    • Aktiválja a WLAN hozzáférési pontot az inverter Beállítás (Setup) menüjében

    Az inverter felépíti a WLAN hozzáférési pontot. A WLAN hozzáférési pont 1 órán keresztül nyitva marad. A Fronius Datamanager 2.0 kártyán lévő IP kapcsoló a WLAN hozzáférési pont aktiválásának köszönhetően a B kapcsolóállásban maradhat.





    Telepítés webböngésző segítségével

    4Kösse össze a végponti készüléket a WLAN hozzáférési ponttalSSID = FRONIUS_240.xxxxx (5-8 számjegyű)
    • keressen „FRONIUS_240.xxxxx” nevű hálózatot
    • Építse fel a kapcsolatot ezzel a hálózattal
    • Adja meg az inverter kijelzőjén látható jelszót
    (vagy kösse össze a végponti készüléket és az invertert Ethernet-kábellel)



    5Írja be a böngészőbe:
    http://datamanager
    vagy
    192.168.250.181 (a WLAN kapcsolat IP-címe)
    vagy
    169.254.0.180 (a LAN kapcsolat IP-címe)

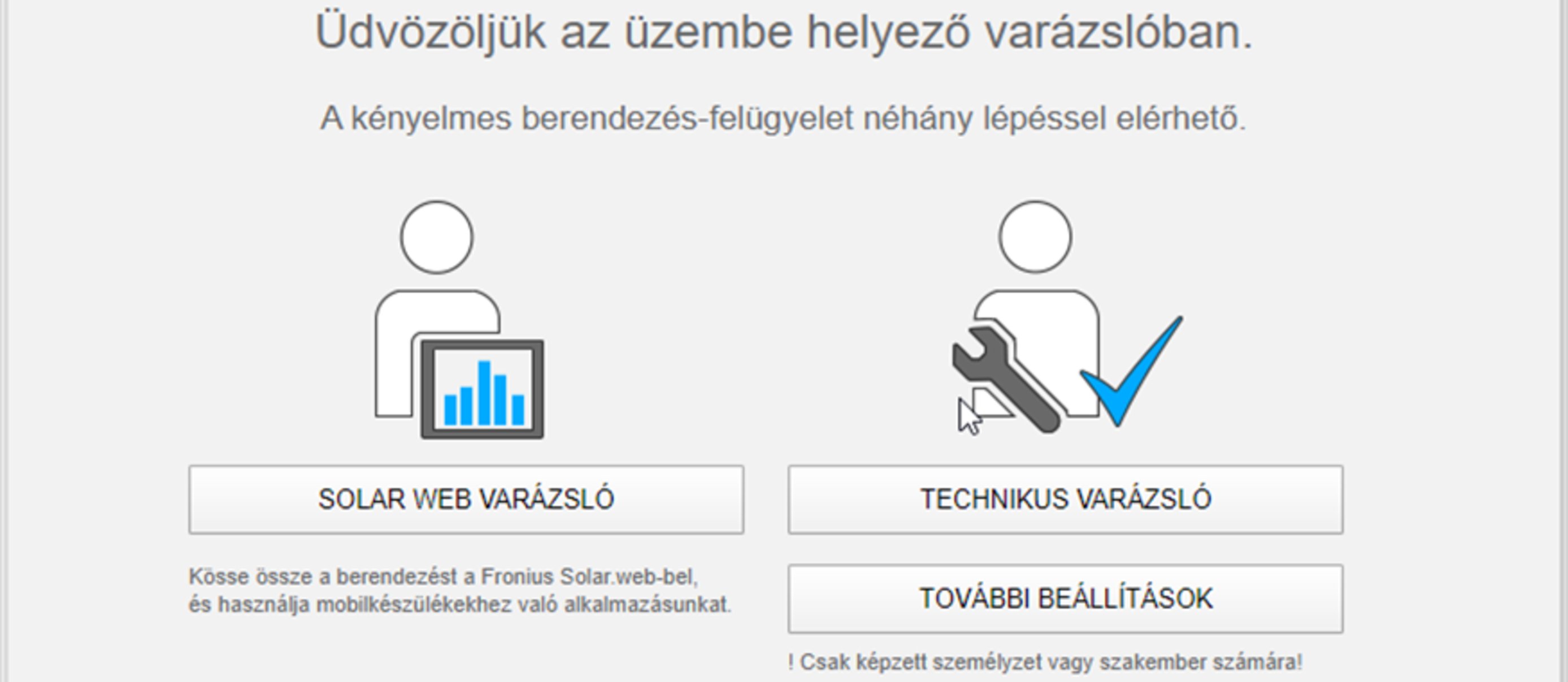

    Megjelenik az üzembe helyezési varázsló indítóoldala.

    A Technikus varázslót a telepítést végző személy számára tervezték, és a szabványban foglalt beállításokat tartalmazza. A Technikus varázsló futtatása nem kötelező.
    A Technikus varázsló futtatása esetén feltétlenül jegyezze fel a megadott szervizjelszót. Ennek a szervizjelszónak a megadása szükséges az UC szerkesztő menüpont beállításához.
    Ha nem futtatja a Technikus varázslót, semmilyen adat nem kerül beállításra, ami teljesítménycsökkentést eredményezne.

    A Fronius Solar.web varázsló futtatása kötelező!

    6Futtassa le a Fronius Solar.web varázslót, és kövesse az utasításokat

    Megjelenik a Fronius Solar.web indítóoldala
    vagy
    a Fronius Datamanager 2.0 weboldala.

    7Szükség esetén futtassa a Technikus varázslót, és kövesse az utasításokat
    1. Berendezésfelügyelet

    A Fronius Datamanager 2.0-val kapcsolatos közelebbi információk

    A Fronius Datamanager 2.0 alkalmazással kapcsolatos bővebb információk és a további üzembe helyezési opciók a következő weboldalon találhatók:

    → http://www.fronius.com/QR-link/4204260191HU

    Kezelőelemek és kijelzők

    Kezelőelemek és kijelzők

    Poz.

    Ismertetés

    (1)

    Kijelző
    az értékek, a beállítások és a menük kijelzésére


    Ellenőrző és állapotjelző LED-ek

    (2)

    Az általános állapotjelző LED (piros) világít,
    • ha a kijelzőn állapotüzenet jelenik meg
    • a betáplálás üzemmód megszakítása esetén
    • hibakezelés közben (az inverter a fellépett hiba nyugtázására vagy elhárítására vár)

    (3)

    Startup LED (narancssárga) világít, ha
    • az inverter az automatikus indulás vagy öntesztelés fázisban van, amikor napfelkelte után a szolármodulok már elegendő teljesítményt szolgáltatnak
    • az inverter a Beállítás menüben készenléti üzemmódra volt kapcsolva (= betáplálás üzemmód kézi lekapcsolása)
    • az inverter-szoftver aktualizálódik

    (4)

    Üzemállapot LED (zöld) világít,
    • ha a napelemes berendezés az inverter automatikus indítási fázisa után zavartalanul üzemel
    • ameddig a hálózati betáplálás üzemmód fennáll


    Funkciógombok – választás szerint különféle funkciókra beállítva:

    (5)

    „Balra/fel” gomb
    balra és felfelé navigáláshoz

    (6)

    „Le/jobbra” gomb
    lefelé és jobbra navigáláshoz

    (7)

    „Menü/Esc” gomb
    a menüszintbe váltáshoz
    a Beállítás menüből való kilépéshez

    (8)

    „Enter” gomb
    a kiválasztás nyugtázásához

    A gombok kapacitív gombok, a rájutó nedvesség hátrányosan befolyásolhatja a működésüket. Az optimális működéshez szükség esetén kendővel törölje szárazra a gombokat.

    1. Kezelőelemek és kijelzők

    Kezelőelemek és kijelzők

    Poz.

    Ismertetés

    (1)

    Kijelző
    az értékek, a beállítások és a menük kijelzésére


    Ellenőrző és állapotjelző LED-ek

    (2)

    Az általános állapotjelző LED (piros) világít,
    • ha a kijelzőn állapotüzenet jelenik meg
    • a betáplálás üzemmód megszakítása esetén
    • hibakezelés közben (az inverter a fellépett hiba nyugtázására vagy elhárítására vár)

    (3)

    Startup LED (narancssárga) világít, ha
    • az inverter az automatikus indulás vagy öntesztelés fázisban van, amikor napfelkelte után a szolármodulok már elegendő teljesítményt szolgáltatnak
    • az inverter a Beállítás menüben készenléti üzemmódra volt kapcsolva (= betáplálás üzemmód kézi lekapcsolása)
    • az inverter-szoftver aktualizálódik

    (4)

    Üzemállapot LED (zöld) világít,
    • ha a napelemes berendezés az inverter automatikus indítási fázisa után zavartalanul üzemel
    • ameddig a hálózati betáplálás üzemmód fennáll


    Funkciógombok – választás szerint különféle funkciókra beállítva:

    (5)

    „Balra/fel” gomb
    balra és felfelé navigáláshoz

    (6)

    „Le/jobbra” gomb
    lefelé és jobbra navigáláshoz

    (7)

    „Menü/Esc” gomb
    a menüszintbe váltáshoz
    a Beállítás menüből való kilépéshez

    (8)

    „Enter” gomb
    a kiválasztás nyugtázásához

    A gombok kapacitív gombok, a rájutó nedvesség hátrányosan befolyásolhatja a működésüket. Az optimális működéshez szükség esetén kendővel törölje szárazra a gombokat.

    1. Kezelőelemek és kijelzők

    Kijelző

    A kijelző táplálását az AC hálózati feszültség biztosítja. A Setup (Beállítás) menü beállításától függően a kijelző egész nap rendelkezésre állhat. (Éjjeli üzemmód lásd Kijelzőbeállításokfejezetet)

    FONTOS! Az inverter kijelzője nem hitelesített mérőkészülék.
    Az áramértékesítő vállalat fogyasztásmérőjétől való kis eltérés rendszerfüggő. Ezért az áramértékesítő vállalattal való pontos elszámoláshoz hitelesített mérőóra szükséges.

    Kijelző kijelzési tartományai, kijelzési üzemmód
    A kijelző kijelzési tartományai, Setup (Beállítás) üzemmód
    (*)
    Gördítősáv
    (**)
    Az Energia-manager
    szimbólum akkor jelenik meg, ha az ‘Energia-manager‘ funkció aktiválva van
    Erre vonatkozó további információk az alábbi fejezetben: Relé (potenciálmentes kapcsolóérintkező)
    (***)
    WR-Nr. = inverter DATCOM száma,
    mentés szimbólum - a beállított értékek mentésekor rövid időre megjelenik,
    USB kapcsolat - megjelenik, ha csatlakoztatta az USB-meghajtót

    Menüszint

    A kijelző világításának aktiválása

    1Nyomjon meg egy tetszőleges gombot.

    A kijelző világítása aktiválódik.

    A SETUP menü ‘Kijelző beállítások - világítás‘ menüpontjában a kijelző állandó világításra, vagy állandóan kikapcsolt világításra állítható be.
    1. Menüszint

    A kijelző világításának aktiválása

    1Nyomjon meg egy tetszőleges gombot.

    A kijelző világítása aktiválódik.

    A SETUP menü ‘Kijelző beállítások - világítás‘ menüpontjában a kijelző állandó világításra, vagy állandóan kikapcsolt világításra állítható be.
    1. Menüszint

    A kijelzővilágítás automatikus deaktiválása / átváltás az 'AKTUÁLIS' menüpontra

    Ha 2 percig nem történik gombnyomás, automatikusan kialszik a kijelzővilágítás, és az inverter átvált az 'AKTUÁLIS' menüpontba (amennyiben a kijelzővilágítás az automatikus üzemmódra van beállítva).

    Az ’AKTUÁLIS’ menüpontra való automatikus váltás a menüszinten belül bármelyik tetszőleges helyzetből megtörténik, kivéve az inverter készenlét üzemmódba történő, manuális kapcsolásakor.

    Az ’AKTUÁLIS’ menüpontra való automatikus váltást követően az éppen betáplált teljesítmény jelenik meg.

    1. Menüszint

    A menüszint előhívása

    1Nyomja meg a „Menü”    gombot

    A kijelző a menüszintre vált át.

    2A „balra” vagy „jobbra” gombokkal    válassza ki a kívánt menüpontot
    3Hívja be a kívánt menüpontot az „Enter” gomb    megnyomásával

    AKTUÁLIS, NAPLÓ és GRAF menüpontok

    AKTUÁLIS
    NAPLÓ
    GRAF

    AKTUÁLIS
    (pillanatnyi értékek kijelzése)

    NAPLÓ
    (a mai nap, az aktuális naptári év és az inverter első üzembe helyezése óta eltelt idő feljegyzett adatai)

    GRAF
    Napi jelleggörbe
    Grafikusan ábrázolja a nap folyamán a kimeneti teljesítmény alakulását. Az időtengely skálabeosztása automatikusan jön létre.

    Nyomja meg a „Vissza” gombot a kijelző bezárásához

    1. AKTUÁLIS, NAPLÓ és GRAF menüpontok

    AKTUÁLIS
    NAPLÓ
    GRAF

    AKTUÁLIS
    (pillanatnyi értékek kijelzése)

    NAPLÓ
    (a mai nap, az aktuális naptári év és az inverter első üzembe helyezése óta eltelt idő feljegyzett adatai)

    GRAF
    Napi jelleggörbe
    Grafikusan ábrázolja a nap folyamán a kimeneti teljesítmény alakulását. Az időtengely skálabeosztása automatikusan jön létre.

    Nyomja meg a „Vissza” gombot a kijelző bezárásához

    1. AKTUÁLIS, NAPLÓ és GRAF menüpontok

    Az AKTUÁLIS és NAPLÓ menüpontokban kijelzett értékek



    Az AKTUÁLIS menüpontban kijelzett értékek:

    Kimeneti teljesítmény (W)

    AC meddő teljesítmény (VAr)

    Hálózati feszültség (V)

    Kimeneti áramerősség (A)

    Hálózati frekvencia (Hz)

    Szolárfeszültség (V)

    Szolár áramerősség (A)

    Időpont / dátum
    Időpont és dátum az inverteren vagy a Fronius Solar Net gyűrűben



    A NAPLÓ menüpontban kijelzett értékek:
    (a mai napra, az aktuális naptári évre és az inverter első üzembe helyezése óta eltelt időre vonatkozóan)

    Tárolt energia (kWh/MWh)
    A figyelembe vett időtartamon belül a hálózatban tárolt energia

    A különböző mérési eljárások következtében eltérés lehet más mérőkészülékek kijelzéséhez viszonyítva. A tárolt energia elszámolása szempontjából csak az elektromos szolgáltató vállalat által rendelkezésre bocsátott hitelesített mérőeszköz a mérvadó.

    Maximális kimeneti teljesítmény (W)
    A figyelembe vett időtartamon belül a hálózatba betáplált legnagyobb teljesítmény

    Hozam
    A figyelembe vett időtartam alatt kigazdálkodott pénzösszeg (a pénznem beállítható a Beállítás menüpontban)

    Ugyanúgy, mint a tárolt energiánál, a hozamnál is eltérések lehetnek más mérési értékekhez viszonyítva.

    A pénznem és az elszámolási díjszabás beállítását lásd a „Beállítás menü” erre vonatkozó fejezetében.
    A gyári beállítás a mindenkori országbeli beállítástól függ.

    CO2  megtakarítás (g/kg)
    A figyelembe vett időtartam alatt megtakarított CO2-kibocsátás

    A CO2 megtakarítás megfelel annak a CO2-kibocsátásnak, mely a meglévő erőműparktól függően ugyanilyen mennyiségű árammennyiség előállításakor keletkezne. A gyári beállítás 0,53 kg/kWh (forrás: DGS - Deutsche Gesellschaft für Sonnenenergie).

    Maximális feszültség L-N (V)
    a legnagyobb mért feszültség a megfigyelt időtartam alatt, a vezető és a nullavezető között

    Maximális szolár feszültség (V)
    A figyelembe vett időtartamon belül mért legnagyobb szolármodul feszültség

    Üzemórák
    Az inverter üzemelési időtartama (ÓÓ:PP).

    FONTOS! A napi és az éves értékek helyes kijelzéséhez pontosan be kell állítani az időt.

    BEÁLLÍTÁS menüpont

    Előzetes beállítás

    Az inverter előre konfigurálása az üzembe helyezés (pl. Telepítő varázslóval) teljes végrehajtása után történik meg az országfüggő beállítás után.

    A SETUP menüpont egyszerűen lehetővé teszi az inverter előre beállított értékeinek a megváltoztatását, hogy ezáltal meg lehessen felelni a felhasználó egyedi kívánságainak és követelményeinek.

    1. BEÁLLÍTÁS menüpont

    Előzetes beállítás

    Az inverter előre konfigurálása az üzembe helyezés (pl. Telepítő varázslóval) teljes végrehajtása után történik meg az országfüggő beállítás után.

    A SETUP menüpont egyszerűen lehetővé teszi az inverter előre beállított értékeinek a megváltoztatását, hogy ezáltal meg lehessen felelni a felhasználó egyedi kívánságainak és követelményeinek.

    1. BEÁLLÍTÁS menüpont

    SETUP



    SETUP
    (Beállítás menü)

    MEGJEGYZÉS!

    A szoftverfrissítések miatt a készüléken elérhetők lehetnek olyan funkciók, amelyeket ez a kezelési útmutató nem említ vagy fordítva.

    Ezenkívül egyes ábrák kis mértékben el is térhetnek az Ön készülékének kezelőelemeitől. Ezeknek a kezelőelemeknek a működésmódja azonban megegyezik.

    1. BEÁLLÍTÁS menüpont

    Navigálás a SETUP menüpontban

    Belépés a SETUP menüpontba

    A „BEÁLLÍTÁS” (SETUP) menüszint ki van választva
    1A menüszinten belül a „balra” vagy „jobbra” gombokkal    Válassza ki a „SETUP” menüpontot
    2Nyomja meg az „Enter”    gombot
    „Készenlét” menüpont

    Megjelenik a BEÁLLÍTÁS (SETUP) menü első menüpontja:
    „Készenlét" (Standby)

    Lapozás a bejegyzések között

    Példa: „WiFi hozzáférési pont” menüpont
    3A „fel” vagy „le” gombokkal    lapozzon az elérhető bejegyzések között

    Kilépés egy bejegyzésből

    4A bejegyzésből való kilépéshez nyomja meg a „Vissza”    gombot

    A menüszint kijelzésre kerül

    Ha 2 percen keresztül nem nyom meg egyetlen gombot sem,
    • akkor az inverter a menüszinten belül bármely tetszőleges helyzetből átvált az „AKTUÁLIS” menüpontba (kivétel: „Standby” beállítási menübejegyzés),
    • a kijelző-világítás kialszik.
    • Az aktuális betáplált teljesítmény kijelzésre kerül.
    1. BEÁLLÍTÁS menüpont

    Menüpontok általános beállítása

    1Lépjen be a kívánt menübe
    2A 'Fel' vagy 'Le' gombokkal válassza ki a kívánt menüpontot
    3Nyomja meg az 'Enter' gombot

    A rendelkezésre álló beállítások kijelzésre kerülnek:



    A beállításra kerülő érték első helye villog:

    4A 'Fel' vagy 'Le' gombokkal válassza ki a kívánt beállítást
    5A választás mentéséhez és átvételéhez nyomja meg az 'Enter' gombot.

    A választás elvetéséhez nyomja meg az 'Esc' gombot.
    4A 'Fel' vagy 'Le' gombokkal válasszon ki egy számot az első helyre
    5Nyomja meg az 'Enter' gombot

    Az érték második helye villog.

    6Ismételje a 4. és 5. munkalépést addig, amíg ...

    az egész beállítandó érték villogni nem kezd.



    7Nyomja meg az 'Enter' gombot
    8Szükség esetén ismételje meg a lépéseket 4-től 6-ig a mértékegységek vagy a többi beállításra kerülő értékek beállításához, amíg villogni nem kezd a mértékegység vagy a beállításra kerülő érték.
    9A változtatás mentéséhez és átvételéhez nyomja meg az 'Enter' gombot.

    A változtatások elvetéséhez nyomja meg az 'Esc' gombot.

    Az aktuális kiválasztott menüpont kijelzésre kerül.



    Az aktuális kiválasztott menüpont kijelzésre kerül.

    1. BEÁLLÍTÁS menüpont

    Alkalmazási példa: az idő beállítása

    1Válassza ki az „Idő / dátum” Setup menü    bejegyzést
    2Nyomja meg az „Enter”    gombot



    Megjelenik a beállítható értékek áttekintése.

    3A „fel” vagy „le” gombbal    válassza ki az „Idő beállítása” pontot
    4Nyomja meg az „Enter”    gombot

    Megjelenik a pontos idő. (ÓÓ:PP:MM, 24 órás kijelzés), az óra tízes helyiértéke villog.

    5A „fel” vagy „le” gombbal    válassza ki az értéket az óra tízes helyiértékéhez
    6Nyomja meg az „Enter”    gombot

    Az óra egyes helyiértéke villog.

    7Ismételje meg az 5. és a 6. lépést az óra egyes helyiértékére, valamint a percre és a másodpercre vonatkozóan, amíg...

    a beállított pontos idő villogni nem kezd.

    8Nyomja meg az „Enter”    gombot

    Az idő átvételre kerül, megjelenik a beállítható értékek áttekintése.

    4Nyomja meg az „Esc”    gombot

    Megjelenik a Setup „Idő/dátum” menüpontja.

    Beállítás menüpontok

    Készenlét

    A Készenlét üzemmód manuális aktiválása/deaktiválása

    • Nincs hálózati betáplálás.
    • A startup LED narancssárga színnel világít.
    • A kijelzőn felváltva a KÉSZENLÉT / ENTER felirat jelenik meg
    • Készenlét üzemmódban nem hívható be és nem állítható be a menüszinten belül másik menüpont.
    • Miután 2 percig nem történt gombnyomás, az automatikus átváltás az „AKTUÁLIS” menüpontba nem aktív.
    • A Készenlét üzemmódból csak manuálisan lehet kilépni az „Enter” gomb megnyomásával.
    • A hálózati betáplálás üzemmód bármikor újra behívható az ’Enter’ gomb megnyomásával, ha nem áll fenn hiba (állapotkód)
    Készenlét üzemmód beállítása (a hálózati betáplálás üzemmód kézi kikapcsolása):
    1Válassza ki a ’Készenlét’ menüpontot
    2Nyomja meg az ’Enter’    gombot

    A kijelzőn váltakozva jelenik meg a „STANDBY” és az „ENTER” szöveg.
    A Készenlét üzemmód ekkor aktivált.
    A startup LED narancssárga színnel világít.

    A hálózati betáplálás üzemmód újbóli felvétele:
    A készenlét üzemmódban váltakozva „STANDBY” és „ENTER” jelenik meg a kijelzőn.
    1A hálózati betáplálás üzemmód újbóli felvételére nyomja meg az ’Enter’    gombot

    A ’Készenlét’ menüpont jelenik meg.
    Ezzel párhuzamosan az inverter lefuttatja az indítás fázist.
    A hálózati betáplálás üzemmód újbóli felvétele után zölden világít az üzemállapot LED.

    1. Beállítás menüpontok

    Készenlét

    A Készenlét üzemmód manuális aktiválása/deaktiválása

    • Nincs hálózati betáplálás.
    • A startup LED narancssárga színnel világít.
    • A kijelzőn felváltva a KÉSZENLÉT / ENTER felirat jelenik meg
    • Készenlét üzemmódban nem hívható be és nem állítható be a menüszinten belül másik menüpont.
    • Miután 2 percig nem történt gombnyomás, az automatikus átváltás az „AKTUÁLIS” menüpontba nem aktív.
    • A Készenlét üzemmódból csak manuálisan lehet kilépni az „Enter” gomb megnyomásával.
    • A hálózati betáplálás üzemmód bármikor újra behívható az ’Enter’ gomb megnyomásával, ha nem áll fenn hiba (állapotkód)
    Készenlét üzemmód beállítása (a hálózati betáplálás üzemmód kézi kikapcsolása):
    1Válassza ki a ’Készenlét’ menüpontot
    2Nyomja meg az ’Enter’    gombot

    A kijelzőn váltakozva jelenik meg a „STANDBY” és az „ENTER” szöveg.
    A Készenlét üzemmód ekkor aktivált.
    A startup LED narancssárga színnel világít.

    A hálózati betáplálás üzemmód újbóli felvétele:
    A készenlét üzemmódban váltakozva „STANDBY” és „ENTER” jelenik meg a kijelzőn.
    1A hálózati betáplálás üzemmód újbóli felvételére nyomja meg az ’Enter’    gombot

    A ’Készenlét’ menüpont jelenik meg.
    Ezzel párhuzamosan az inverter lefuttatja az indítás fázist.
    A hálózati betáplálás üzemmód újbóli felvétele után zölden világít az üzemállapot LED.

    1. Beállítás menüpontok

    WiFi hozzáférési pont

    A WiFi hozzáférési pont aktiválásához / deaktiválásához. Erre például a berendezés-felügyeletnek a Datamanager webinterfészével történő beállításához és összehangolásához van szükség. Ha az inverter nem ismer fel Datamanagert, akkor megjelenik a [nem áll rendelkezésre] kijelzés

    Beállítási tartomány

    WiFi hozzáférési pont
    [leállítva]



    Aktiválni kell a WiFi hozzáférési pontot?

    A WiFi hozzáférési pont aktiválásához   Nyomja meg az Enter gombot.



    WiFi hozzáférési pont
    [aktív]

    Megjelenik az SS-azonosító (SS) és a jelszó (PW).



    Deaktiválni kell a WiFi hozzáférési pontot?

    A WiFi hozzáférési pont deaktiválásához   Nyomja meg az Enter gombot.



    WiFi hozzáférési pont
    [nem áll rendelkezésre]

    Akkor jelenik meg, ha nincs berendezés-felügyelet az inverteren.

    1. Beállítás menüpontok

    DATCOM

    Az adatkommunikáció ellenőrzése, az inverter számának bevitele, protokoll-beállítások

    Beállítási tartomány

    Állapot/inverter száma/protokoll típusa

    Állapot
    Jelzi a Fronius Solar Net-en folyamatban lévő adatkommunikációt vagy az adatkommunikációban fellépett hibát

    Inverter száma
    Az inverter számának (=címének) beállítása több inverterrel rendelkező berendezéseknél

    Beállítási tartomány

    00 - 99 (00 = 100-as című inverter)

    Gyári beállítás

    01

    FONTOS! Ha több inverter van az adatkommunikációs rendszerbe kapcsolva, akkor mindegyik inverterhez hozzá kell rendelni egy saját címet.

    Protokoll típusa
    Meghatározza, hogy milyen kommunikációs protokoll szerint történik az adatátvitel:

    Beállítási tartomány

    Fronius Solar Net / interfész *

    Gyári beállítás

    Fronius Solar Net

    * Az interfész protokolltípus csak Fronius Datamanager-kártya nélkül működik. A meglévő Fronius Datamanager-kártyákat el kell távolítani az inverterből.

    1. Beállítás menüpontok

    USB

    Firmware-frissítések elvégzése vagy az inverter részletértékeinek tárolása az USB-meghajtón

    Beállítási tartomány

    Hardver biztonságos eltávolítása/szoftverfrissítés/naplózási intervallum

    Hardver biztonságos eltávolítása
    Az USB-meghajtó adatveszteség nélküli eltávolítása az adatkommunikációs fiók USB A aljzatáról.

    Az USB-meghajtó eltávolítható:
    • ha megjelenik az OK üzenet
    • ha az ’Adatátvitel’ LED már nem villog vagy világít

    Szoftverfrissítés
    Az inverter-firmware USB-meghajtó segítségével végzett frissítéséhez.

    Eljárásmód:
    1Töltse le a „froxxxxx.upd” firmware-frissítő fájlt innen:
    (http://www.fronius.com; xxxxx a mindenkori verziószámot jelöli)

    MEGJEGYZÉS!

    Az inverter-szoftver problémamentes frissítése érdekében az erre a célra alkalmazott USB-meghajtónak nem lehet rejtett partíciója és titkosítása (lásd „Megfelelő USB-meghajtók” fejezet).

    2Mentse a firmware-frissítő fájlt az USB-meghajtó legfelső adatszintjére
    3Nyissa ki az adatkommunikációs terület fedelét az inverteren
    4Dugja be a firmware-frissítő fájlt tartalmazó USB-meghajtót az inverter adatkommunikációs területén lévő USB-aljzatba
    5Válassza ki a Setup (Beállítás) menüben az ’USB’, majd a ’Szoftverfrissítés’ menüpontot
    6Nyomja meg az ‘Enter’ gombot
    7Várjon, amíg a kijelzőn megjelenik az aktuálisan az inverterben lévő és az új firmware-verzió összehasonlítása:
    • 1. oldal: Recerbo szoftver (LCD), gombvezérlő szoftver (KEY), ország szerinti Setup (Beállítás) verzió (Set)
    • 2. oldal: Teljesítményátviteli egység szoftver (PS1, PS2)
    8Minden oldal után nyomja meg az ‘Enter’ gombot

    Az inverter elkezdi az adatok másolását.
    Megjelenik a ’BOOT” és az egyes tesztek letárolásának %-os előrehaladása az összes elektronikus modul adatának átmásolásáig.

    A másolás után az inverter egymás után frissíti a szükséges elektronikus modulokat.
    Megjelenik a ‘BOOT’, az érintett modul és a frissítés %-os előrehaladása.

    Utolsó lépésként az inverter frissíti a kijelzőt.
    A kijelző kb. 1 másodpercig sötét marad, villognak az ellenőrző és állapotjelző LED-ek.

    A firmware frissítésének befejezése után az inverter átvált az indítási fázisra, majd a hálózati betáplálás üzemmódra. A ’Hardver biztonságos eltávolítása’ funkció használatával húzza ki az USB-meghajtót.

    Az inverter-firmware frissítésénél megmaradnak az egyedi beállítások a Beállítás (Setup) menüben.



    Adatgyűjtési intervallum
    Az USB adatgyűjtési funkció aktiválása/deaktiválása, továbbá az adatgyűjtési intervallum megadása

    Egység

    perc

    Beállítási tartomány

    30 perc / 20 perc / 15 perc / 10 perc / 5 perc / nincs naplózás

    Gyári beállítás

    30 perc





    30 perc

    Az adatgyűjtési időköz 30 perc; az USB-meghajtóra 30 percenkénti időközönként tárolásra kerülnek a gyűjtött adatok.

    20 perc

    15 perc

    10 perc

    5 perc

    Az adatgyűjtési időköz 5 perc; az USB-meghajtón 5 percenkénti időközönként tárolásra kerülnek a gyűjtött adatok.

    Nincs adatgyűjtés

    Nincs adattárolás

    FONTOS! A kifogástalan USB adatgyűjtési funkció biztosításához pontosan be kell állítani az időt. Az idő beállítását a ’Setup (Beállítás)’ - ’Idő / Dátum menüpontok’ pontban tárgyaljuk.

    1. Beállítás menüpontok

    Relé (potenciálmentes kapcsolóérintkező)

    A potenciálmentes kapcsolóérintkező (relé) révén az inverteren állapotüzenetek (állapotkódok), az inverter állapota (pl. a hálózati betáplálás üzemmód) vagy az ’Energia-manager’ funkciói jeleníthetők meg.

    Beállítási tartomány

    Relé üzemmód / relé-teszt / bekapcsolási pont* / kikapcsolási pont*

    * Csak akkor kerülnek kijelzésre, ha aktiválva van a ’Relé üzemmód’ alatt az ’E-manager’ funkció.

    Relé üzemmód
    a relé üzemmód segítségével az alábbi funkciók valósíthatók meg:

    • Riasztási funkció (Permanent / ALL / GAF)
    • aktív kimenet (ON / OFF)
    • Energia-manager (E-Manager)

    Beállítási tartomány

    ALL / Permanent / GAF / OFF / ON / E-Manager

    Gyári beállítás

    ALL (ÖSSZES)

    Riasztási funkció:

    ALL / Permanent:

    A potenciálmentes kapcsolóérintkező kapcsolása tartósan fennálló és ideiglenes szervizkódok esetén (pl. a hálózati betáplálás üzemmód rövid idejű megszakítása, egy szervizkód naponta meghatározott számban fellép - beállítható a ‚BASIC’ (Alap) menüben)

    GAF

    A GAF üzemmód kiválasztásakor bekapcsol a relé. Amikor a teljesítményátviteli egység hibát jelez, és normál hálózati betáplálás üzemmódból hibaállapotba vált, a relé kinyit. Így alkalmazható a relé meghibásodást kiküszöbölő funkciókra.

    Alkalmazási példa
    Egyfázisú inverterek többfázisú felállítási helyen való alkalmazásakor szükségessé válhat a fáziskiegyenlítés. Ha egy vagy több inverternél hiba lép fel, és megszakad a hálózati kapcsolat, a többi invertert is le kell választani a fázis egyensúlyának fenntartása érdekében. Az „GAF” reléfunkció a Datamanagerhez vagy külső védőberendezéshez kapcsolódva alkalmazható annak felismerése vagy jelzése érdekében, hogy egy inverter nem kap hálózati betáplálást, vagy leválasztódott a hálózatról, és a többi invertert is le kell választani a hálózatról egy távoli paranccsal.

    Aktív kimenet:

    ON (Be):

    Az NO potenciálmentes kapcsolóérintkező mindaddig be van kapcsolva, amíg az inverter üzemel (amíg a kijelző világít vagy kijelez).

    OFF (Ki):

    Az NO potenciálmentes kapcsolóérintkező ki van kapcsolva.

    Energia-manager:

    E-manager:

    Az ‘Energia-manager‘ működéséről az „Energia-manager” fejezetben találhatók további információk.

    Relé-teszt
    Működésellenőrzés, hogy kapcsol-e a potenciálmentes kapcsolóérintkező

    Bekapcsolási pont (csak aktivált ‘Energia-manager‘ funkció esetén)
    a hatásos teljesítmény azon határának beállításához, amelytől kezdve a potenciálmentes kapcsolóérintkező bekapcsolásra kerül

    Gyári beállítás

    1000 W

    Beállítási tartomány

    beállított kikapcsolási pont az inverter maximális névleges teljesítményéig (W vagy kW)

    Kikapcsolási pont (csak aktivált ‘Energia-manager‘ funkció esetén)
    a hatásos teljesítmény azon határának beállításához, amelytől kezdve a potenciálmentes kapcsolóérintkező kikapcsolásra kerül

    Gyári beállítás

    500

    Beállítási tartomány

    0-tól az inverter beállított bekapcsolási pontjáig (W vagy kW)

    1. Beállítás menüpontok

    Energia-manager
    (a Relé menüpontban)

    Az „Energia-manager” (E-manager) funkcióval a potenciálmentes kapcsoló érintkező úgy vezérelhető, hogy aktorként működjön.
    Így a potenciálmentes kapcsoló érintkezőre csatlakoztatott fogyasztó a betáplált teljesítménytől (hatásos teljesítménytől) függő be- vagy kikapcsolási pont megadásával vezérelhető.

    A potenciálmentes kapcsoló érintkező automatikusan kikapcsolásra kerül,
    • ha az inverter nem táplál be áramot a közüzemi hálózatba,
    • ha az invertert manuálisan átkapcsolják készenlét üzemmódra,
    • ha a megadott hatásos teljesítmény kisebb, mint az inverter névleges teljesítményének 10%-a.

    Az „Energia-manager” funkció aktiválásához válassza ki az „E-manager”-t, és nyomja meg az „Enter” gombot.
    Ha az „Energia-manager” funkció aktiválva van, akkor a kijelzőn balra fent megjelenik az „Energia-manager” szimbólum:

       kikapcsolt potenciálmentes NO kapcsoló érintkező esetén (nyitott érintkező)

       bekapcsolt potenciálmentes NC kapcsoló érintkező esetén (zárt érintkező)

    Az „Energia-manager” funkció deaktiválásához válasszon ki egy másik funkciót (ALL / Permanent / OFF / ON) és nyomja meg az „Enter” gombot.

    MEGJEGYZÉS!

    Tudnivaló a be- és a kikapcsolási pont megadásához
    Ha a bekapcsolási pont és a kikapcsolási pont között túl kicsi a távolság, valamint ha ingadozik a hatásos teljesítmény, akkor az a kapcsolási ciklusok megsokszorozódását okozhatja.


    A gyakori be- és kikapcsolás elkerülése érdekében a bekapcsolási és a kikapcsolási pont távolsága legalább 100 - 200 W legyen.

    A kikapcsolási pont kiválasztásakor vegye figyelembe a csatlakoztatott fogyasztó teljesítmény-felvételét.

    A bekapcsolási pont kiválasztásakor vegye figyelembe az időjárási viszonyokat és a várható napsugárzást.

    Alkalmazási példa
    Bekapcsolási pont = 2000 W, kikapcsolási pont = 1800 W

    Ha az inverter legalább 2000 W-ot vagy ennél többet szolgáltat, az inverter potenciálmentes kapcsoló érintkezője bekapcsolódik.
    Ha az inverter teljesítménye 1800 W alá csökken, a potenciálmentes kapcsoló érintkező kikapcsol.

    Az olyan, érdekes alkalmazás lehetőségek, mint pl. a saját áram nagy mértékű használatával működő hőszivattyú vagy klímaberendezés így gyorsan megvalósíthatók

    1. Beállítás menüpontok

    Idő / dátum

    Az idő, a dátum és a nyári/téli időszámítás automatikus átkapcsolásának beállítása

    Beállítási tartomány

    Idő beállítása / Dátum beállítása / Idő kijelzési formátuma / Dátum kijelzési formátuma / Nyári/téli időszámítás

    Idő beállítása
    Az idő beállítása (óó:pp:mm vagy óó:pp de/du - az Idő kijelzési formátuma alatti beállítástól függően)

    Dátum beállítása
    A dátum beállítása (nn.hh.éééé vagy hh/nn/éééé - a Dátum kijelzési formátuma alatti beállítástól függően)

    Idő kijelzési formátuma
    Az időre vonatkozó kijelzési formátum megadása

    Beállítási tartomány

    12 órás / 24 órás

    Gyári beállítás

    Az ország szerinti beállítástól függően

    Dátum kijelzési formátuma
    A dátumra vonatkozó kijelzési formátum megadása

    Beállítási tartomány

    hh/nn/éééé vagy nn.hh.éé

    Gyári beállítás

    Az ország szerinti beállítástól függően

    Nyári/téli időszámítás
    A nyári/téli időszámítás automatikus átkapcsolásának aktiválása / deaktiválása

    FONTOS! A nyári/téli időszámítás automatikus átkapcsolása funkciót csak akkor kell használni, ha a Fronius Solar Net gyűrűben nincs LAN- vagy WLAN-képes rendszerkomponens (pl. Fronius Datalogger Web, Fronius Datamanager vagy Fronius Hybridmanager).

    Beállítási tartomány

    on / off

    Gyári beállítás

    on

    FONTOS! Az idő és dátum korrekt beállítása a napi és éves értékek, valamint a napi jelleggörbe helyes kijelzésének előfeltétele.

    1. Beállítás menüpontok

    Kijelzőbeállítások

    Beállítási tartomány

    Nyelv / éjjeli üzemmód / kontraszt / megvilágítás

    Nyelv
    A kijelző nyelvének beállítása

    Beállítási tartomány

    angol, német, francia, spanyol, olasz, holland, cseh, szlovák, magyar, lengyel, török, portugál, román

    Éjjeli üzemmód
    Az éjjeli üzemmód éjszaka vezérli a Fronius DATCOM és az inverter-kijelző működését, vagy pedig akkor, ha nem elég a meglévő DC feszültség

    Beállítási tartomány

    AUTO / ON / OFF

    Gyári beállítás

    OFF (KI)

    AUTO:

    A Fronius DATCOM mindig működik, ha a Fronius Datamanager csatlakoztatva van egy aktív, megszakítás nélküli Fronius Solar Net hálózatra.
    Az inverter-kijelző éjszaka sötét, és egy tetszőleges gomb megnyomásával aktiválható.

    ON:

    A Fronius DATCOM mindig működik. Az inverter megszakítás nélkül biztosítja a Fronius Solar Net 12 V-os ellátását. A kijelző mindig aktív.

    FONTOS! Ha csatlakoztatott Fronius Solar Net komponensek esetén a Fronius DATCOM éjjeli üzemmód ON-ra vagy AUTO-ra van állítva, akkor éjszaka megnövekszik az inverter áramfogyasztása kereken 7 W-ra.

    OFF:

    Éjszaka nem működik a Fronius DATCOM, éjszaka az inverternek nincs szüksége hálózati teljesítményre a Fronius Solar Net elektromos ellátásához.
    Az inverter-kijelző éjszaka nem aktív, a Fronius Datamanager nem áll rendelkezésre. Ha mégis aktiválni akarja a Fronius Datamanager-t, akkor kapcsolja ki, majd újra be az AC-oldalon az invertert, és 90 másodpercen belül nyomjon meg egy tetszőleges funkciógombot az inverter kijelzőjén.

    Kontraszt
    Az inverter- kijelző kontrasztjának beállítása

    Beállítási tartomány

    0 – 10

    Gyári beállítás

    5

    Mivel a kontraszt függ a hőmérséklettől, a változó környezeti feltételek szükségessé tehetik a „Kontraszt” menüpont beállítását.

    Világítás
    Az inverter-kijelző világításának előzetes beállítása

    A „Világítás” menüpont csak az inverter kijelzőjének háttérvilágítására vonatkozik.

    Beállítási tartomány

    AUTO / ON / OFF

    Gyári beállítás

    AUTO

    AUTO:

    Az inverter-kijelző világítása egy tetszőleges gomb megnyomásával aktiválható. Ha 2 percen keresztül nem nyom meg egyetlen gombot sem, akkor a kijelző világítása kialszik.

    ON:

    Az inverter-kijelző világítása aktív inverter esetén állandóan be van kapcsolva.

    OFF:

    Az inverter-kijelző világítása állandóan ki van kapcsolva.

    1. Beállítás menüpontok

    Energiahozam

    Az alábbi beállítások módosíthatók / állíthatók be itt:
    • Mérőóra eltérés / kalibrálás
    • Pénznem
    • Betáplált áram díjszabása
    • CO2 tényező

    Beállítási tartomány

    Pénznem / betáplálási tarifa

    Mérőóra eltérés / kalibrálás
    A számláló kalibrálása

    Pénznem
    A pénznem beállítása

    Beállítási tartomány

    3-jegyű, A-Z

    Betáplálási tarifa
    Az elszámolási díjszabás beállítása a tárolt energia elszámolásához

    Beállítási tartomány

    2-jegyű, 3 tizedesjegy

    Gyári beállítás

    (az ország szerinti beállítástól függ)

    CO2 tényező
    A betáplált energia CO2 tényezőjének beállítása

    1. Beállítás menüpontok

    Ventilátorok

    a ventilátor működőképességének ellenőrzéséhez

    Beállítási tartomány

    Ventilátor #1 teszt/ventilátor #2 teszt (készülékfüggő)

    • válassza ki a kívánt ventilátort a ƒ„Fel” és „Le” gombokkal
    • A kiválasztott ventilátor tesztje az „Enter” gomb megnyomásával indítható el.
    • A ventilátor addig jár, amíg Ön az „Esc” gomb megnyomásával ki nem lép a menüből.

    FONTOS! Az inverter kijelzőjén nem jelenik meg kijelzés azzal kapcsolatban, hogy a ventilátor rendben van-e. A ventilátor működésének módja csak hallás és érzés alapján ellenőrizhető.

    INFO menüpont

    INFO

    INFO
    (készülékre és szoftverre vonatkozó információk)

    1. INFO menüpont

    INFO

    INFO
    (készülékre és szoftverre vonatkozó információk)

    1. INFO menüpont

    Mért értékek
    LT állapot
    Hálózat állapota

    Mérési értékek

    Kijelzési tartomány:

    PV szig. / Külső korl. / U PV1 / U PV2 / GVDPR / Fan #1



    PV szig.
    A napelemes berendezés szigetelési ellenállása
    (nem földelt szolármodulok esetén és a negatív pólus földelésével rendelkező szolármodulok esetén)



    Külső korl.
    külső teljesítménycsökkentés százalékban, pl.: a hálózatüzemeltető által meghatározottan



    U PV1
    pillanatnyi DC-feszültség a csatlakozókapcsokon, akkor is, ha az inverter egyáltalán nem táplál be (1. MPP tracker)



    U PV2
    Pillanatnyi DC-feszültség a csatlakozókapcsokon, akkor is, ha az inverter egyáltalán nem táplál be (MPP 2. MPP tracker)



    GVDPR
    Hálózati feszültségtől függő teljesítménycsökkentés



    1. ventilátor
    A ventilátor előírt teljesítményének százalékos értéke

    LT állapot

    Az inverterben legutoljára fellépett hiba állapotkijelzése megjeleníthető.

    FONTOS! A gyenge napsugárzás miatt minden reggel és este természetszerűen fellép a 306-os (Power low) és a 307-es (DC low) állapotüzenet. Ezeket az állapotüzeneteket nem hiba okozza.

    • Az „Enter” gomb megnyomása után láthatóvá válik a teljesítményátviteli egység állapota és a legutoljára fellépett hiba a kijelzőn
    • A „Fel” vagy „Le” gombokkal lapozzon a listán belül
    • Az állapot- és hibalistából való kilépéshez nyomja meg a „Vissza” gombot

    Hálózat állapota

    Az utoljára fellépett 5 hálózati hiba megjeleníthető:

    • Az „Enter” gomb megnyomása után kijelzésre kerül az utoljára fellépett 5 hálózati hiba
    • A „Fel” vagy „Le” gombokkal lapozzon a listán belül
    • A hálózati hibák kijelzéséből való kilépéshez nyomja meg a „Vissza” gombot
    1. INFO menüpont

    Készülékinformáció

    A hálózatüzemeltetőhöz kapcsolódó beállítások kijelzéséhez. A kijelzett értékek a mindenkori ország szerinti beállítás értékétől vagy az inverterre jellemző készülékbeállításoktól függenek.

    Általános tudnivalók:

    Készüléktípus – az inverter pontos megnevezése
    Család – az inverter invertercsaládja
    sorozatszám – az inverter sorozatszáma

    Ország szerinti beállítás:

    Setup – beállított ország szerinti beállítás
    Verzió – az ország szerinti beállítás verziója
    Origin activated – azt mutatja, hogy aktiválva van a normál, ország szerinti beállítás.
    Group – csoport az inverterszoftver frissítéséhez

    MPP tracker:

    Tracker 1 – a beállított tracking-viselkedés kijelzése (MPP AUTO / MPP USER / FIX)
    Tracker 2 (Fronius Symo esetén, kivéve Fronius Symo 15.0-3 208) – a beállított tracking-viselkedés kijelzése (MPP AUTO / MPP USER / FIX)

    Hálózatfelügyelet:

    GMTi – Grid Monitoring Time – az inverter felfutási ideje, s (másodperc)
    GMTr – Grid Monitoring Time reconnect – újra-bekapcsolási idő hálózati hiba után, s (másodperc)
    ULL – U (feszültség) Longtime Limit – feszültség-határérték a 10 perces feszültség-középértékre, V (volt)
    LLTrip – Longtime Limit Trip – az ULL felügyelet kioldási ideje – milyen gyorsan kell kikapcsolnia az inverternek

    A hálózati feszültség határai, belső határérték:

    UMax – a hálózati feszültség felső belső értéke, V (volt)
    TTMax – Trip Time Max – kioldási idő a hálózati feszültség felső belső határértékének túllépéséhez, cyl*
    Umin – a hálózati feszültség alsó belső értéke, V (volt)
    TTMin – Trip Time Min – kioldási idő a hálózati feszültség alsó belső határértéke alá való csökkenéshez, cyl*

    A hálózati feszültség határai, külső határérték

    UMax – a hálózati feszültség felső külső értéke, V (volt)
    TTMax – Trip Time Max – kioldási idő a hálózati feszültség felső külső határértékéhez, cyl*
    UMin – a hálózati feszültség alsó külső értéke, V (volt)
    TTMin – Trip Time Min – kioldási idő a hálózati feszültség alsó külső határértéke alá való csökkenéshez, cyl*

    Hálózati frekvencia határértékek:

    FILmax – a hálózati frekvencia felső belső értéke, Hz (hertz)
    FILmin – a hálózati frekvencia alsó belső értéke, Hz (hertz)
    FOLmax – a hálózati frekvencia felső külső értéke, Hz (hertz)
    FOLmin – a hálózati frekvencia alsó külső értéke, Hz (hertz)

    Q-mód:

    Annak kijelzése, hogy milyen a látszólagos teljesítmény beállítása aktuálisan az inverteren (pl. OFF, Q / P...)

    AC teljesítményhatár lágy indítás kijelzéssel és/vagy AC hálózati frekvencia miatti teljesítménycsökkentéssel együtt:

    Max P AC – az a maximális kimeneti teljesítmény, amelyiket a „Manual Power Reduction” funkcióval meg lehet változtatni
    GPIS – Gradual Power Incrementation at Startup – annak kijelzése (%/mp), hogy a lágy indítás funkció aktiválva van-e az inverteren
    GFDPRe – Grid Frequency Dependent Power Reduction enable limit – a hálózati frekvenciának azt az értékét jelzi ki Hz-ben (hertzben), ahol elkezdődik a teljesítménycsökkentés
    GFDPRv – Grid Frequency Dependent Power Reduction derating gradient – a hálózati frekvencia beállított értékét jelzi ki %/Hz-ben, hogy milyen erős a teljesítménycsökkentés

    AC feszültség miatti teljesítménycsökkentés:

    GVDPRe – Grid Voltage Depending Power Reduction enable limit – az a küszöbérték V-ban, ahonnan elkezdődik a feszültségfüggő teljesítménycsökkentés
    GVDPRv – Grid Voltage Depending Power Reduction derating gradient – az a csökkentési gradiens %/V-ban, amellyel végbemegy a teljesítménycsökkentés
    Message – azt jelzi ki, hogy aktiválva van-e egy tájékoztató üzenet Fronius Solar Net-en keresztüli elküldése

    *cyl = hálózat-periódus (ciklus); 1 ciklus = 20 ms 50 Hz esetén vagy 16,66 ms 60 Hz esetén

    1. INFO menüpont

    Verzió

    Az inverterbe épített kártyák verziószámának és sorozatszámának a kijelzése (pl. szervizelés céljából)

    Kijelzési tartomány

    Kijelző / Kijelző szoftver / Szoftver ellenőrzőösszeg / Adatmemória / Adatmemória #1 / Teljesítményátviteli egység / Teljesítményátviteli egység szoftver / EMC szűrő / Power Stage #3 / Power Stage #4

    Gombreteszelés be- és kikapcsolása

    Általános tudnivalók

    Az inverter fel van szerelve gombreteszelő funkcióval.
    Aktivált gombreteszeléskor a setup menüt nem lehet behívni, pl. a beállítási adatok véletlen megváltoztatásának a megakadályozása céljából.
    A gombreteszelés aktiválásához / deaktiválásához be kell vinni a 12321 kódot.

    1. Gombreteszelés be- és kikapcsolása

    Általános tudnivalók

    Az inverter fel van szerelve gombreteszelő funkcióval.
    Aktivált gombreteszeléskor a setup menüt nem lehet behívni, pl. a beállítási adatok véletlen megváltoztatásának a megakadályozása céljából.
    A gombreteszelés aktiválásához / deaktiválásához be kell vinni a 12321 kódot.

    1. Gombreteszelés be- és kikapcsolása

    Gombreteszelés be- és kikapcsolása

    1Nyomja meg a „Menü”    gombot

    A menüszint megjelenik.

    2A funkcióval nem rendelkező „Menü/Esc” gombot
    nyomja meg 5-ször

    A „KÓD” menüben láthatóvá válik a „Hozzáférési kód” szöveg, az első hely villog.

    3Írja be a 12321 kódot: A „plusz” vagy a „mínusz” gombbal    válassza ki az értéket a kód első helyére
    4Nyomja meg az „Enter”    gombot

    A második hely villog.

    5Ismételje meg a 3. és 4. lépéseket a kód második, harmadik, negyedik és ötödik helyéhez egészen addig, amíg...

    a beállított kód villogni kezd.

    6Nyomja meg az „Enter”    gombot

    A „ZÁROLÁS” menüben kijelzésre kerül a „gombreteszelés”.

    7A „plusz” vagy a „mínusz” gombbal    lehet be- vagy kikapcsolni a gombreteszelést:

    ON (BE) = gombreteszelés aktiválva (a SETUP (BEÁLLÍTÁS) menüpontot nem lehet behívni)

    OFF (KI) = a gombreteszelés deaktiválva (a SETUP (BEÁLLÍTÁS) menüpont behívható)
    8Nyomja meg az „Enter”    gombot

    USB-meghajtó, mint adatgyűjtő és frissítő az inverter szoftveréhez

    USB-tároló, mint adatgyűjtő

    Az USB A aljzatba csatlakoztatott USB-tároló az inverter adatainak naplózására szolgálhat.

    Az USB-tároló által mentett, naplózott adatok bármikor
    • importálhatók a Fronius Solar.access szoftverbe az adatnaplózással együtt készülő FLD-fájllal,
    • az adatnaplózással együtt készülő CSV-fájl közvetlenül megtekinthető más programkészítők programjaival (pl. Microsoft® Excel).

    A régebbi változatok (az Excel 2007-ig) sorszáma 65536 sorra korlátozott.

    Az „USB-tárolón lévő adatok“, az „Adatmennyiség és tárkapacitás“, valamint a „Puffertár“ témakörökkel kapcsolatos közelebbi információk az alábbi címeken találhatók:

    ® http://www.fronius.com/QR-link/4204260204DE

    1. USB-meghajtó, mint adatgyűjtő és frissítő az inverter szoftveréhez

    USB-tároló, mint adatgyűjtő

    Az USB A aljzatba csatlakoztatott USB-tároló az inverter adatainak naplózására szolgálhat.

    Az USB-tároló által mentett, naplózott adatok bármikor
    • importálhatók a Fronius Solar.access szoftverbe az adatnaplózással együtt készülő FLD-fájllal,
    • az adatnaplózással együtt készülő CSV-fájl közvetlenül megtekinthető más programkészítők programjaival (pl. Microsoft® Excel).

    A régebbi változatok (az Excel 2007-ig) sorszáma 65536 sorra korlátozott.

    Az „USB-tárolón lévő adatok“, az „Adatmennyiség és tárkapacitás“, valamint a „Puffertár“ témakörökkel kapcsolatos közelebbi információk az alábbi címeken találhatók:

    ® http://www.fronius.com/QR-link/4204260204DE

    1. USB-meghajtó, mint adatgyűjtő és frissítő az inverter szoftveréhez

    Megfelelő USB-meghajtók

    A kereskedelemben kapható sokféle USB-meghajtó következtében nem biztosítható, hogy az inverter mindenféle USB-meghajtót felismerjen.

    A Fronius javasolja, hogy csak tanúsított, iparilag használható USB-meghajtókat alkalmazzon (ügyeljen az USB-IF logóra).

    Az inverter a következő fájlrendszerű USB-meghajtókat támogatja:

    • FAT12
    • FAT16
    • FAT32

    A Fronius azt javasolja, hogy az alkalmazott USB-meghajtókat csak a gyűjtött adatok feljegyzésére vagy az inverter szoftver frissítésére használja. Az USB-meghajtókon ne legyenek más adatok.

    USB-szimbólum az inverter kijelzőn, pl. a ‘JETZT’ (MOST) kijelzési üzemmódban:

    Ha az inverter felismeri az USB-meghajtót, akkor a kijelzőn jobbra fent megjelenik az USB szimbólum.

    Az USB-meghajtó behelyezésekor ellenőrizze, hogy megjelenik-e az USB szimbólum (villoghat is).



    FONTOS! Kültéri alkalmazásoknál ügyelni kell arra, hogy a hagyományos USB-meghajtók csak korlátozott hőmérséklet-tartományban működnek
    Kültéri alkalmazásoknál gondoskodjon arról, hogy az USB-meghajtó pl. alacsony hőmérsékleten is működjön.

    1. USB-meghajtó, mint adatgyűjtő és frissítő az inverter szoftveréhez

    USB-meghajtó az inverter szoftver frissítéséhez

    Az USB meghajtó segítségével a BEÁLLÍTÁS menü USB menüpontján keresztül végfelhasználók is aktualizálhatják az inverter szoftverét: a frissítő fájlt előbb az USB meghajtóra kell menteni, majd onnan át kell vinni az inverterre. A frissítő fájlnak az USB-meghajtó törzskönyvtárában (root könyvtárában) kell lennie.

    1. USB-meghajtó, mint adatgyűjtő és frissítő az inverter szoftveréhez

    USB-meghajtó eltávolítása

    Biztonsági tudnivalók USB-meghajtó eltávolításáról:



    FONTOS! Az adatvesztés megakadályozása céljából a csatlakoztatott USB-meghajtót csak a következő előfeltételek mellett szabad eltávolítani:

    • csak a SETUP menü „USB/hardver biztonságos eltávolítása” menüpontján keresztül
    • ha az „Adatátvitel” LED már nem villog vagy világít.

    Alapmenü

    Általános tudnivalók

    Az Alapmenüben az inverter telepítéséhez és üzeméhez szükséges következő fontos paraméterek állíthatók be:

    • DC üzemmód
    • Fix feszültség
    • MPPT1 / MPPT2 indítófeszültség
    • USB napló
    • Eseményszámláló



    • Földelt üzemmód/földelés felügyelete
    • Szigetelési beállítások
    • TELJES visszaállítás
    1. Alapmenü

    Általános tudnivalók

    Az Alapmenüben az inverter telepítéséhez és üzeméhez szükséges következő fontos paraméterek állíthatók be:

    • DC üzemmód
    • Fix feszültség
    • MPPT1 / MPPT2 indítófeszültség
    • USB napló
    • Eseményszámláló



    • Földelt üzemmód/földelés felügyelete
    • Szigetelési beállítások
    • TELJES visszaállítás
    1. Alapmenü

    Belépés az Alapmenübe

    1Nyomja meg a „Menü”    gombot

    A menüszint megjelenik.

    2A funkcióval nem rendelkező „Menü/Esc” gombot
    nyomja meg 5-ször

    A „KÓD” menüben az „Access Code” (Hozzáférési kód) jelenik meg, az első számjegy villog.

    3Írja be a 22742 kódot: A „plusz” vagy a „mínusz” gombbal    válassza ki az értéket a kód első helyére
    4Nyomja meg az „Enter”    gombot

    A második hely villog.

    5Ismételje meg a 3. és 4. lépéseket a kód második, harmadik, negyedik és ötödik helyéhez egészen addig, amíg...

    villogni kezd a beállított kód.

    6Nyomja meg az „Enter”    gombot

    Megjelenik az Alapmenü.

    7A „plusz” vagy a „mínusz” gombbal    válassza ki a kívánt bejegyzést
    8A kiválasztott menüpont az „Enter” gomb megnyomásával    szerkeszthető
    9Az Alapmenü elhagyásához nyomja meg az „Esc”    gombot
    1. Alapmenü

    Az alapmenü bejegyzései

    Az alapmenüben az inverter telepítéséhez és működéséhez szükséges következő fontos paraméterek állíthatók be:

    1. maximum Power Point tracker / 2. maximum Power Point tracker
    • 2. maximum Power Point tracker: BE/KI (ON / OFF) (csak MultiMPP tracker készülékeknél)
    • DC üzemmód: Maximum Power Point AUTO / FIX / Maximum Power Point USER
      • Maximum Power Point AUTO: normál üzemállapot; az inverter automatikusan az optimális munkapontot keresi
      • FIX: fix DC feszültség megadására szolgál, amellyel az inverter dolgozik
      • Maximum Power Point USER: annak az alsó MP-feszültségnek a bevitelére szolgál, amelytől az inverter az optimális munkapontját keresi
    • Dynamic Peak Manager: ON / OFF (BE/KI)
    • Fix feszültség: a fix feszültség beviteléhez (80-800 V)
    • MPPT indítófeszültség: az indítófeszültség beviteléhez (80-800 V)

    USB napló
    A funkció aktiválása vagy deaktiválása, az összes hibaüzenet USB-meghajtóra mentéséhez
    AUTO / OFF / ON

    Jelbemenet
    • Működési mód: Ext Sig. / S0-Meter / OFF
      Ext Sig. működési mód:
      • Kioldás módja: Warning (figyelmeztetés jelenik meg a kijelzőn) / Ext. Stop (az inverter lekapcsol)
      • Csatlakozó típusa: N/C (alapesetben zárt, nyugalmi érintkező)/N/O (alapesetben nyitott, munkaérintkező)
      S0-mérő működési mód – lásd: Dinamikus teljesítménycsökkentés inverterrel fejezet, (→). oldal.
      • Hálózati betáplálási határ
        Mező a maximális hálózati betáplálási teljesítmény megadására W-ban. Ha a rendszer túllépi ezt az értéket, az inverter leszabályoz a beállított értékre a nemzeti szabványok és előírások által előírt időn belül.
      • Impulzusok száma kWh-nként
        Mező az S0-mérő kWh-nkénti impulzusainak megadására.
    SMS/relé
    • Eseménykésleltetés
      Azon időbeli késleltetés beviteléhez, hogy mikortól kell SMS-t küldeni vagy a relének kapcsolnia
      900–86 400 másodperc
    • Eseményszámláló:
      A jelzést kiváltó események számának beviteléhez:
      10-255
    Szigetelési beállítás
    • Szigetelés-figyelmeztetés: ON / OFF (BE/KI)
    • Küszöbérték figyelmeztetés: olyan küszöbérték beviteléhez, amely figyelmeztetést eredményez

    TOTAL reset
    Nullázza a LOG (NAPLÓ) menüpontban a max. és min. feszültségértéket, valamint a max. betáplált teljesítményt.
    Az értékek visszaállítása nem vonható vissza.

    Az értékek nullázásához nyomja meg az „Enter” gombot.
    Megjelenik a „MEGERŐSÍTÉS” szöveg.
    Nyomja meg újra az „Enter” gombot.
    Az értékek visszaállnak, és megjelenik a menü

    Kapcsolja ki és kapcsolja be újra az invertert

    Az inverter áramtalanítása

    1
    1. Kapcsolja ki a vezetékvédő kapcsolót.
    2. Kapcsolja „Ki” állásba a DC leválasztó kapcsolót.

    Az inverter újbóli üzembe helyezéséhez végezze el ellentétes sorrendben a fent felsorolt műveleteket.

    1. Kapcsolja ki és kapcsolja be újra az invertert

    Az inverter áramtalanítása

    1
    1. Kapcsolja ki a vezetékvédő kapcsolót.
    2. Kapcsolja „Ki” állásba a DC leválasztó kapcsolót.

    Az inverter újbóli üzembe helyezéséhez végezze el ellentétes sorrendben a fent felsorolt műveleteket.

    Állapot-diagnózis és hibaelhárítás

    Állapotüzenetek kijelzése

    Az inverter rendszer-öndiagnosztizálással rendelkezik, mely a lehetséges hibák nagy részét önműködően felismeri és kijelzi a kijelzőn. Ezáltal az inverter és a fotovoltaikus berendezés hibái, továbbá a szerelési és kezelési hibák gyorsan megtalálhatók.

    Ha a rendszer-öndiagnosztizálás konkrét hibát talált, akkor a kijelzőn megjelenik a hozzá tartozó állapotüzenet.

    FONTOS! A rövid időre megjelenő állapotüzenetek az inverter szabályozási viselkedéséből adódhatnak. Ha ezután az inverter zavartalanul tovább működik, akkor nincs hiba.

    1. Állapot-diagnózis és hibaelhárítás

    Állapotüzenetek kijelzése

    Az inverter rendszer-öndiagnosztizálással rendelkezik, mely a lehetséges hibák nagy részét önműködően felismeri és kijelzi a kijelzőn. Ezáltal az inverter és a fotovoltaikus berendezés hibái, továbbá a szerelési és kezelési hibák gyorsan megtalálhatók.

    Ha a rendszer-öndiagnosztizálás konkrét hibát talált, akkor a kijelzőn megjelenik a hozzá tartozó állapotüzenet.

    FONTOS! A rövid időre megjelenő állapotüzenetek az inverter szabályozási viselkedéséből adódhatnak. Ha ezután az inverter zavartalanul tovább működik, akkor nincs hiba.

    1. Állapot-diagnózis és hibaelhárítás

    A kijelző teljes kimaradása

    A kijelző napfelkelte után hosszabb ideig sötét marad:
    • Ellenőrizze az AC feszültséget az inverter csatlakozóin:
      az AC feszültségnek 230 V (+ 10% / - 5%)* értékűnek kell lennie.
    *
    A hálózati feszültség tűrése az ország szerinti beállítás függvénye
    1. Állapot-diagnózis és hibaelhárítás

    1. osztályba sorolt állapotüzenetek

    Az 1. osztályba sorolt állapotüzenetek legtöbbször csak átmenetileg lépnek fel, és azokat a nyilvános villamos hálózat okozza.

    Példa: A hálózati frekvencia túl nagy, és az inverter a szabvány szerint nem táplálhat energiát a hálózatba. Készülékhiba áll fenn.
    Az inverter először hálózat-leválasztással reagál. Ezt követően a hálózat ellenőrzésére kerül sor az előírt felügyeleti időtartam alatt. Ha ezen időszak alatt a hiba többé már nem áll fenn, akkor az inverter újra felveszi a hálózati betáplálás üzemmódot.

    Az ország szerinti beállítástól függően a GPIS lágyindítási funkció aktiválva van:
    a nemzeti irányelveknek megfelelően egy AC hiba miatti lekapcsolás után folyamatosan növelésre kerül az inverter kimeneti teljesítménye.

    Kód

    Ismertetés

    Jelenség

    Elhárítás

    102

    Túl nagy AC-feszültség

    Amint a részletes ellenőrzés után a hálózati feltételek ismét a megengedett tartományon belül vannak, az inverter újból felveszi a hálózati betáplálás üzemmódot.

    Hálózati csatlakozók ellenőrzése;
    Ha az állapotüzenet tartósan megjelenik, akkor lépjen kapcsolatba az Ön berendezés-szerelőjével

    103

    Túl kicsi AC-feszültség

    105

    Túl nagy AC-frekvencia

    106

    Túl kicsi AC-frekvencia

    107

    Nincs AC-hálózat

    108

    Sziget üzemmód felismerve

    112

    RCMU hiba

    1. Állapot-diagnózis és hibaelhárítás

    3. osztályba sorolt állapotüzenetek

    A 3. osztály azokat az állapotüzeneteket tartalmazza, melyek a hálózati betáplálás üzemmód közben felléphetnek, de alapvetően nem vezetnek a hálózati betáplálás üzemmód tartós megszakításához.

    Az automatikus hálózatleválasztás és az előírt hálózatfelügyeleti feladatok elvégzése után az inverter megpróbálja a hálózati betáplálás üzemmód újrafelvételét.

    Kód

    Ismertetés

    Jelenség

    Elhárítás

    301


    Túláram (AC)

    Hálózati betáplálás üzemmód rövid idejű megszakítása az inverterben lévő túláram miatt
    Az inverter újból elkezdi a felfutási fázist.

    A hiba automatikusan elhárításra kerül;
    Ha az állapotüzenet tartósan megjelenik: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    302

    Túláram (DC)

    303

    Teljesítményátviteli egység túlmelegedés

    Hálózati betáplálás üzemmód rövid idejű megszakítása túlmelegedés miatt
    Az inverter újból elkezdi a felfutási fázist.

    Szükség esetén fúvassa ki a hűtőlevegő nyílásokat és a hűtőtestet;
    A hiba automatikusan elhárításra kerül;
    Ha az állapotüzenet tartósan megjelenik, akkor lépjen kapcsolatba a berendezés szerelőjével

    304

    Túl magas a belső hőmérséklet

    306

    KEVÉS PV TELJESÍTMÉNY
    Túl kicsi a közbensőköri feszültség a betáplálás üzemmódhoz

    A hálózati betáplálás üzemmód rövid idejű megszakítása.
    Az inverter újból elkezdi a felfutási fázist.

    Automatikusan elhárításra kerül;
    Ha az állapotüzenet megfelelő napsugárzás esetén jelenik meg, akkor lépjen kapcsolatba a berendezés szerelőjével

    307

    KEVÉS PV FESZÜLTSÉG
    Túl kicsi a DC-feszültség a betáplálás üzemmódhoz









    FONTOS! A gyenge napsugárzás miatt minden reggel és este természetszerűen fellép a 306-os (KEVÉS PV TELJESTMÉNY) és a 307-es (KEVÉS PV FESZÜLTSÉG) állapotüzenet. Ezeket az állapotüzeneteket nem hiba okozza.

    308

    Közbensőköri túlfeszültség

    A hálózati betáplálás üzemmód rövid idejű megszakítása.
    Az inverter újból elkezdi a felfutási fázist.

    A hiba automatikusan elhárításra kerül;
    Ha az állapotüzenet tartósan megjelenik: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    309

    Túl nagy az MPPT1 bemeneti DC-feszültség

    313

    Túl nagy az MPPT2 bemeneti DC-feszültség

    1. Állapot-diagnózis és hibaelhárítás

    4. osztályba sorolt állapotüzenetek

    A 4. osztályba sorolt állapotüzenetek részben egy képzett Fronius szerviztechnikus beavatkozását igénylik.

    Kód

    Ismertetés

    Jelenség

    Elhárítás

    401

    Nem lehetséges a kommunikáció a teljesítményátviteli egységgel

    Ha lehetséges, akkor az inverter az újbóli automatikus csatlakoztatási kísérlet után felveszi a hálózati betáplálás üzemmódot

    Ha az állapotüzenet tartósan megjelenik: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    406

    Hibás a teljesítményátviteli egység hőmérséklet-érzékelője

    407

    Hibás a belső hőmérséklet érzékelő

    408

    Egyenáram-betáplálás felismerve

    412

    A fix feszültségű üzemelés van a Maximum Power Point feszültségű üzemelés helyett kiválasztva, és a fix feszültség túl alacsony vagy túl magas értékre van beállítva.

    -

    Ha az állapotüzenet tartósan megjelenik, akkor lépjen kapcsolatba a berendezés szerelőjével

    415

    A biztonsági lekapcsolás az opcionális kártya vagy a RECERBO következtében kioldott

    Az inverter nem táplál áramot a hálózatba.

    Ha az állapotüzenet tartósan megjelenik: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    416

    Nem lehetséges a kommunikáció a teljesítményátviteli egység és a vezérlés között.

    Ha lehetséges, akkor az inverter az újbóli automatikus csatlakoztatási kísérlet után felveszi a hálózati betáplálás üzemmódot

    417

    Hardverazonosítási probléma

    419

    Egyedi azonosító konfliktus

    421

    HID-tartomány hiba

    425

    Nem lehetséges a kommunikáció a teljesítményátviteli egységgel

    426 - 428

    Lehetséges hardverhiba

    431

    Szoftverprobléma

    Az inverter nem táplál áramot a hálózatba.

    Végezzen AC visszaállítást (kapcsolja ki és be a vezetékvédő kapcsolót); frissítse az inverter firmware-ét;
    Ha az állapotüzenet tartósan látható: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    436

    Működésbeli inkompatibilitás (az inverterben egy vagy több kártya nem kompatibilis, pl. kártyacsere után)

    Ha lehetséges, akkor az inverter az újbóli automatikus csatlakoztatási kísérlet után felveszi a hálózati betáplálás üzemmódot

    Frissítse az inverter firmware-ét;
    Ha az állapotüzenet tartósan látható: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    437

    Teljesítményátviteli egység probléma

    438

    Működésbeli inkompatibilitás (az inverterben egy vagy több kártya nem kompatibilis, pl. kártyacsere után)

    Ha lehetséges, akkor az inverter az újbóli automatikus csatlakoztatási kísérlet után felveszi a hálózati betáplálás üzemmódot

    Frissítse az inverter firmware-ét.
    Ha az állapotüzenet tartósan látható: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    443

    Túl kicsi vagy aszimmetrikus közbenső köri feszültség

    Az inverter nem táplál áramot a hálózatba.

    Ha az állapotüzenet tartósan megjelenik: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    445

    Nem megengedett határérték-beállítások

    Biztonsági okok miatt az inverter nem táplál áramot a hálózatba.

    Frissítse az inverter firmware-ét.
    Ha az állapotüzenet tartósan látható: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    447

    Szigetelési hiba

    Ha az állapotüzenet tartósan megjelenik, akkor lépjen kapcsolatba a berendezés szerelőjével

    448

    A nullavezető nincs csatlakoztatva

    450

    A Guard nem található

    451

    Memóriahiba felfedezve

    Ha lehetséges, akkor az inverter az újbóli automatikus csatlakoztatási kísérlet után felveszi a hálózati betáplálás üzemmódot

    Ha az állapotüzenet tartósan megjelenik: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    452

    Kommunikációs hiba a processzorok között

    453

    Rövid hiba a hálózati feszültségben

    454

    Rövid hiba a hálózati frekvenciában

    456

    A szigetállapot elleni funkció végrehajtása helytelenül történik

    457

    A hálózati relé beragadt

    Az inverter nem táplál áramot a hálózatba.

    Értesítse a Fronius oktatásban részesített szerviztechnikusát

    459

    Hiba a szigetelési teszt mérőjelének rögzítésekor

    460

    A digitális jelfeldolgozó processzor (DSP) referenciafeszültség-forrása a tűréshatárokon kívül működik

    461

    Hiba a DSP adatmemóriájában

    462

    Hiba a DC-betáplálás felügyeleti rutinjában

    463

    Felcserélt AC-polaritás, helytelenül csatlakoztatott AC-csatlakozódugó

    474

    Hibaáram-felügyeleti egység érzékelő meghibásodás

    Az inverter nem táplál áramot a hálózatba.

    Ha az állapotüzenet tartósan megjelenik, akkor lépjen kapcsolatba a berendezés szerelőjével

    475

    Szolármodul-földelés, szigetelési hiba (szolármodul és földelés közötti összeköttetés)

    476

    A meghajtó-ellátás tápfeszültsége túl alacsony

    479

    A közbenső köri feszültségrelé kikapcsolt

    Ha lehetséges, akkor az inverter az újbóli automatikus csatlakoztatási kísérlet után felveszi a hálózati betáplálás üzemmódot

    Ha az állapotüzenet tartósan megjelenik: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    480,
    481

    Működésbeli inkompatibilitás (az inverterben egy vagy több kártya nem kompatibilis, pl. kártyacsere után)

    Az inverter nem táplál áramot a hálózatba.

    Frissítse az inverter firmware-ét.
    Ha az állapotüzenet tartósan látható: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    482

    Nem hiánytalan az üzembe helyezés

    Az inverter nem táplál áramot a hálózatba.

    Végezzen AC visszaállítást (kapcsolja ki és be a vezetékvédő kapcsolót), végezze el hiánytalanul az üzembe helyezést

    483

    Az UDCfix feszültség az MPP2-ágon az érvényes tartományon kívül van

    Ellenőrizze az MPP beállításait;
    Ha az állapotüzenet tartósan látható: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    485

    A CAN küldő-puffer tele van

    Végezzen AC visszaállítást (kapcsolja ki és be a vezetékvédő kapcsolót);
    Ha az állapotüzenet tartósan látható: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    489

    Állandó túlfeszültség a közbenső köri kondenzátoron (egymás után 5 alkalommal jelenik meg a 479. számú állapotüzenet)

    Az inverter nem táplál áramot a hálózatba.

    Ha az állapotüzenet tartósan megjelenik: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    1. Állapot-diagnózis és hibaelhárítás

    5. osztályba sorolt állapotüzenetek

    Az 5. osztályba sorolt állapotüzenetek általában nem akadályozzák a hálózati betáplálás üzemmódot, de következményük a betáplálás üzemmód korlátozása lehet. Ezek addig kerülnek kijelzésre, amíg egy gombnyomással nyugtázásra nem került az állapotüzenet (a háttérben azonban az inverter normálisan működik).

    Kód

    Ismertetés

    Jelenség

    Elhárítás

    502

    Szigetelési hiba a szolármodulokon

    A figyelmeztető üzenet megjelenik a kijelzőn

    Ha az állapotüzenet tartósan megjelenik, akkor lépjen kapcsolatba a berendezés szerelőjével

    509

    Nem volt betáplálás az utolsó 24 órában

    A figyelmeztető üzenet megjelenik a kijelzőn

    Nyugtázza az állapotüzenetet;
    Ellenőrizze, hogy a zavarmentes hálózati betáplálás üzemmód minden feltétele teljesül-e (pl. a szolármodulok hóval borítottak-e).
    Ha az állapotüzenet tartósan megjelenik: vegye figyelembe a további állapotüzeneteket

    515

    Nem lehetséges a kommunikáció a szűrővel

    Figyelmeztető üzenet a kijelzőn

    Ha az állapotüzenet tartósan megjelenik: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    516

    Nem lehetséges a kommunikáció a memóriaegységgel

    Memóriaegység figyelmeztető üzenete

    517

    Teljesítménycsökkentés (derating) a túl nagy hőmérséklet miatt

    Teljesítménycsökkentés esetén figyelmeztető üzenet jelenik meg a kijelzőn

    Szükség esetén fúvassa ki a hűtőlevegő nyílásokat és a hűtőtestet;
    A hiba automatikusan elhárításra kerül;
    Ha az állapotüzenet tartósan megjelenik, akkor lépjen kapcsolatba a berendezés szerelőjével

    522

    DC low String 1

    Figyelmeztető üzenet a kijelzőn

    Ha az állapotüzenet tartósan megjelenik, akkor lépjen kapcsolatba a berendezés szerelőjével

    523

    DC low String 2

    558

    Működésbeli inkompatibilitás (az inverterben egy vagy több kártya nem kompatibilis, pl. kártyacsere után)

    Lehetséges hibás kijelzések az inverteren vagy hibás működés

    Ha az állapotüzenet tartósan megjelenik, akkor lépjen kapcsolatba a berendezés szerelőjével

    560

    Túl nagy frekvencia miatti teljesítménycsökkentés

    Az állapotüzenet túl nagy hálózati frekvencia esetén jelenik meg.
    Az inverter ekkor csökkenti a teljesítményt.
    Az állapotkijelzés addig jelenik meg, amíg az inverter vissza nem tér a normál üzemmódba.

    Amint a hálózati frekvencia újra a megengedett tartományban van, és az inverter újra normál üzemmódban működik, a hiba automatikusan elhárításra kerül
    Ha az állapotüzenet tartósan megjelenik, akkor lépjen kapcsolatba a berendezés szerelőjével.

    566

    Ívérzékelő kikapcsolva
    (pl. külső ívfelügyelet esetén)

    Az állapotüzenet minden nap megjelenik, amíg megtörténik az ívérzékelő ismételt aktiválása.

    Nincs hiba!
    Nyugtázza az állapotüzenetet az „Enter” gombbal

    1. Állapot-diagnózis és hibaelhárítás

    7. osztályba sorolt állapotüzenetek

    A 7. osztályba sorolt állapotüzenetek a vezérlésre, az inverter konfigurációjára és adatainak feljegyzésére vonatkoznak, és közvetlenül vagy közvetetten befolyásolhatják a hálózati betáplálás üzemmódot.

    Kód

    Leírás

    Jelenség

    Elhárítás

    705

    Konfliktus az inverter számának beállításakor (pl. duplán kiadott szám)

    -

    Korrigálja az inverter számát a Setup menüben

    710

    Fronius Solar Net – hiányzó bemeneti üzenet

    A figyelmeztető üzenet megjelenik a kijelzőn

    Ellenőrizze a Fronius Solar Net állapotát az inverteren







    Telepítse a legújabb szoftvert (inverter és adatkezelő)

    721

    Újra inicializálták az EEPROM-ot vagy hibás az EEPROM

    A figyelmeztető üzenet megjelenik a kijelzőn

    Nyugtázza az állapotüzenetet;
    Ha az állapotüzenet tartósan megjelenik: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    731

    Inicializálási hiba - az USB-meghajtó nem támogatott

    A figyelmeztető üzenet megjelenik a kijelzőn

    Ellenőrizze vagy cserélje ki az USB-meghajtót
    Ellenőrizze az USB-meghajtó fájlrendszerét
    Ha az állapotüzenet tartósan megjelenik: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    732

    Túláram az USB-meghajtón

    733

    Nincs USB-meghajtó csatlakoztatva

    A figyelmeztető üzenet megjelenik a kijelzőn.

    Helyezze be vagy ellenőrizze az USB-meghajtót
    Ha az állapotüzenet tartósan megjelenik: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    734

    A frissítőfájl felismerése eredménytelen, vagy nincs frissítőfájl

    A figyelmeztető üzenet megjelenik a kijelzőn

    Ellenőrizze a frissítőfájlt (pl. a helyes fájlnév szempontjából)
    Ha az állapotüzenet tartósan megjelenik: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    735

    A frissítőfájl nem a készülékhez való, túl régi frissítőfájl

    A kijelzőn figyelmeztető üzenet jelenik meg, a frissítési folyamat megszakad

    Ellenőrizze a frissítőfájlt,
    szükség esetén szerezze be a készülékhez való frissítőfájlt (pl.
    http://www.fronius.com oldalról)
    Ha az állapotüzenet tartósan megjelenik: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    736

    Írási vagy olvasási hiba lépett fel

    A figyelmeztető üzenet megjelenik a kijelzőn

    Ellenőrizze az USB-meghajtót és a rajta lévő fájlokat, vagy cserélje ki az USB-meghajtót
    Az USB-meghajtót csak akkor húzza ki, ha az „Adatátvitel” LED már nem villog vagy világít.
    Ha az állapotüzenet tartósan megjelenik: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    738

    Nem lehet menteni a naplófájlt (pl. az USB-meghajtó írásvédett vagy megtelt)

    A figyelmeztető üzenet megjelenik a kijelzőn

    Hozzon létre tárolóhelyet, oldja fel az írásvédettséget, szükség esetén ellenőrizze vagy cserélje ki az USB-meghajtót
    Ha az állapotüzenet tartósan megjelenik: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    743

    Hiba lépett fel frissítés közben

    A figyelmeztető üzenet megjelenik a kijelzőn

    Ismételje meg a frissítést, ellenőrizze az USB-meghajtót
    Ha az állapotüzenet tartósan megjelenik: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    745

    Hibás a frissítőfájl

    A kijelzőn figyelmeztető üzenet jelenik meg, a frissítési folyamat megszakad

    Töltse le újra a frissítőfájlt
    Ha az állapotüzenet tartósan megjelenik: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    751

    A pontos idő elveszett

    A figyelmeztető üzenet megjelenik a kijelzőn

    Állítsa be újra az időt és a dátumot az inverteren
    Ha az állapotüzenet tartósan megjelenik: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    752

    Real Time Clock modul kommunikációs hiba

    757

    Hardverhiba a Real Time Clock modulban

    A kijelzőn hibaüzenet jelenik meg, az inverter nem táplál be áramot a hálózatba

    Ha az állapotüzenet tartósan megjelenik: Értesítse a Fronius oktatásban részesített szerviztechnikusát

    758

    Belső hiba: A Real Time Clock Modul vész-üzemmódban van

    Nem pontos idő, idővesztés lehetséges (normál hálózati betáplálás üzemmód)

    766

    A vészüzemi teljesítménykorlátozás aktiválva (max. 750 W)

    A hibaüzenet megjelenik a kijelzőn

    1. Állapot-diagnózis és hibaelhárítás

    Vevőszolgálat

    FONTOS! Forduljon Fronius-kereskedőjéhez vagy egy a Fronius által képzett szerviz technikushoz, ha
    • egy hiba gyakran vagy tartósan fellép
    • olyan hiba jelenik meg, mely nincs benne a táblázatban
    1. Állapot-diagnózis és hibaelhárítás

    Üzemeltetés erősen poros környezetben

    Inverter üzemeltetése erősen poros környezetben:
    ha szükséges, akkor tiszta sűrített levegővel fúvassa ki a hűtőtestet és az inverter hátoldalán a ventilátort, valamint a levegőbevezető nyílásokat a szerelőtartón.

    MŰSZAKI ADATOK

    Általános adatok és védőberendezések Fronius Primo 3.0-1 - 8.2-1

    Saját fogyasztás éjszaka

    0,6 W

    Hűtés



    Szabályozott kényszerszellőztetés

    IP-védettség



    IP 65

    Méretek, ma × sz × mé



    628 × 428 × 205 mm

    Tömeg



    21,6 kg

    Megengedett környezeti hőmérséklet

    -40 °C ... +55 °C

    Megengedett páratartalom



    0 - 100%

    EMC készülékosztály



    B

    Túlfeszültség-kategória DC/AC





    Inverter-topológia



    Nem szigetelt trafók

    Feszültség-osztályozás
    Decisive Voltage Classification
    (DVC-Rating)

    AC

    DVC-C

    DC

    DVC-C

    Data

    DVC-A


    Védőberendezések





    Egyenfeszültségű szigetelés mérése



    Figyelmeztetés / lekapcsolás 2) RISO < 1 MOHM esetén

    Viselkedés DC túlterheléskor



    Munkapont-eltolás, teljesítménykorlátozás

    DC leválasztó kapcsoló



    beépítve

    Aktív szigetállapot elleni módszer



    Frekvencia-eltolás módszere

    1. MŰSZAKI ADATOK

    Általános adatok és védőberendezések Fronius Primo 3.0-1 - 8.2-1

    Saját fogyasztás éjszaka

    0,6 W

    Hűtés



    Szabályozott kényszerszellőztetés

    IP-védettség



    IP 65

    Méretek, ma × sz × mé



    628 × 428 × 205 mm

    Tömeg



    21,6 kg

    Megengedett környezeti hőmérséklet

    -40 °C ... +55 °C

    Megengedett páratartalom



    0 - 100%

    EMC készülékosztály



    B

    Túlfeszültség-kategória DC/AC





    Inverter-topológia



    Nem szigetelt trafók

    Feszültség-osztályozás
    Decisive Voltage Classification
    (DVC-Rating)

    AC

    DVC-C

    DC

    DVC-C

    Data

    DVC-A


    Védőberendezések





    Egyenfeszültségű szigetelés mérése



    Figyelmeztetés / lekapcsolás 2) RISO < 1 MOHM esetén

    Viselkedés DC túlterheléskor



    Munkapont-eltolás, teljesítménykorlátozás

    DC leválasztó kapcsoló



    beépítve

    Aktív szigetállapot elleni módszer



    Frekvencia-eltolás módszere

    Fronius Primo

    3.0-1

    3.5-1

    3.6-1


    Bemeneti adatok







    MPP feszültségtartomány

    200 - 800 V

    Max. bemeneti feszültség
    1000 W/m²-nél / 14 °C-on, üresjáratban

    1000 V

    Max. bemeneti áram (MPPT1/MPPT2)

    12,0 A

    Szolármodulok max. rövidzárlati áramerőssége (MPPT1 / MPPT2) 8)

    24 / 24 A

    Max. inverter visszatápláló áram a PV-mezőhöz 3)

    18 A


    Kimeneti adatok







    Névleges kimeneti teljesítmény (Pnom)

    3000 W

    3500 W

    3680 W

    Max. kimeneti teljesítmény

    3000 W

    3500 W

    3680 W

    Névleges látszólagos teljesítmény

    3000 VA

    3500 VA

    3680 VA

    Névleges hálózati feszültség

    1 ~ NPE 220 / 230 / 240 V

    Min. hálózati feszültség

    Inverter topology150 V 1)

    Max. hálózati feszültség

    270 V 1)

    Max. kimeneti áram

    13,7 A

    16,0 A

    16,8 A

    Névleges frekvencia

    50 / 60 Hz 1)

    Torzítási tényező

    < 3%

    Teljesítménytényező, cos fi

    0,85 - 1 induktív/kapacitív 2)

    Max. megengedett hálózati impedancia Zmax a PCC-n

    nincs

    Bekapcsolási túláram 5)

    36 A / 2,2 ms

    Max. kimeneti hibaáram időtartamonként

    38 A / 172 ms


    Hatásfok







    Maximális hatásfok

    98,0%

    98,0%

    98,0%

    Európa hatásfok

    96,1%

    96,8%

    96,8%

    Fronius Primo

    4.0-1

    4.6-1

    5.0-1


    Bemeneti adatok







    MPP feszültségtartomány

    210 - 800 V

    240 - 800 V

    240 - 800 V

    Max. bemeneti feszültség
    1000 W/m²-nél / 14 °C-on, üresjáratban

    1000 V

    Max. bemeneti áram (MPPT1/MPPT2)

    12,0 A

    Szolármodulok max. rövidzárlati áramerőssége (MPPT1 / MPPT2) 8)

    24 / 24 A

    Max. inverter visszatápláló áram a PV-mezőhöz 3)

    18 A


    Kimeneti adatok







    Névleges kimeneti teljesítmény (Pnom)

    4000 W

    4600 W

    5000 W

    Max. kimeneti teljesítmény

    4000 W

    4600 W

    5000 W

    Névleges látszólagos teljesítmény

    4000 VA

    4600 VA

    5000 VA

    Névleges hálózati feszültség

    1 ~ NPE 220 / 230 / 240 V

    Min. hálózati feszültség

    150 V 1)

    Max. hálózati feszültség

    270 V 1)

    Max. kimeneti áram

    18,3 A

    21,1 A

    22,9 A

    Névleges frekvencia

    50 / 60 Hz 1)

    Torzítási tényező

    < 3%

    Teljesítménytényező, cos fi

    0,85 - 1 induktív/kapacitív 2)

    Max. megengedett hálózati impedancia Zmax a PCC-n

    nincs

    Bekapcsolási túláram 5)

    36 A / 2,2 ms

    Max. kimeneti hibaáram időtartamonként

    38 A / 172 ms


    Hatásfok







    Maximális hatásfok

    98,1%

    98,1%

    98,1%

    Európa hatásfok

    97,0%

    97,0%

    97,1%

    Fronius Primo

    5.0-1 AUS

    6.0-1

    8.2-1


    Bemeneti adatok







    MPP feszültségtartomány

    240 - 800 V

    240 - 800 V

    270 - 800 V

    Max. bemeneti feszültség
    1000 W/m²-nél / 14 °C-on, üresjáratban

    1000 V

    Max. bemeneti áram (MPPT1/MPPT2)

    18,0 A

    Szolármodulok max. rövidzárlati áramerőssége (MPPT1 / MPPT2) 8)

    36 A / 36 A

    Max. inverter visszatápláló áram a PV-mezőhöz 3)

    27,0 A


    Kimeneti adatok







    Névleges kimeneti teljesítmény (Pnom)

    4600 W

    6000 W

    8200 W

    Max. kimeneti teljesítmény

    5000 W

    6000 W

    8200 W

    Névleges látszólagos teljesítmény

    5000 VA

    6000 VA

    8200 VA

    Névleges hálózati feszültség

    1 ~ NPE 220 / 230 / 240 V

    Min. hálózati feszültség

    150 V 1)

    Max. hálózati feszültség

    270 V 1)

    Max. kimeneti áram

    22,9 A

    27,5 A

    37,5 A

    Névleges frekvencia

    50 / 60 Hz 1)

    Torzítási tényező

    < 3%

    Teljesítménytényező, cos fi

    0,85 - 1 induktív/kapacitív 2)

    Max. megengedett hálózati impedancia Zmax a PCC-n

    nincs

    Bekapcsolási túláram 5)

    36 A / 2,2 ms

    Max. kimeneti hibaáram időtartamonként

    38 A / 172 ms


    Hatásfok







    Maximális hatásfok

    98,1%

    98,1%

    98,1%

    Európa hatásfok

    97,1%

    97,3%

    97,7%

    Fronius Primo

    5.0-1 SC


    Bemeneti adatok



    MPP feszültségtartomány

    240 - 800 V

    Max. bemeneti feszültség
    1000 W/m²-nél / 14 °C-on, üresjáratban

    1000 V

    Max. bemeneti áram (MPPT1/MPPT2)

    18,0 A

    Szolármodulok max. rövidzárlati áramerőssége (MPPT1 / MPPT2) 8)

    36 / 36 A

    Max. inverter visszatápláló áram a PV-mezőhöz 3)

    27 A


    Kimeneti adatok



    Névleges kimeneti teljesítmény (Pnom)

    5000 W

    Max. kimeneti teljesítmény

    5000 W

    Névleges látszólagos teljesítmény

    5000 VA

    Névleges hálózati feszültség

    1 ~ NPE 220 / 230 / 240 V

    Min. hálózati feszültség

    150 V 1)

    Max. hálózati feszültség

    270 V 1)

    Max. kimeneti áram

    22,9 A

    Névleges frekvencia

    50 / 60 Hz 1)

    Torzítási tényező

    < 3%

    Teljesítménytényező, cos fi

    0,85 - 1 induktív/kapacitív 2)

    Max. megengedett hálózati impedancia Zmax a PCC-n

    nincs

    Bekapcsolási túláram 5)

    36 A / 2,2 ms

    Max. kimeneti hibaáram időtartamonként

    38 A / 172 ms


    Hatásfok



    Maximális hatásfok

    98,1%

    Európa hatásfok

    97,1%

    1. MŰSZAKI ADATOK

    WLAN

    WLAN

    Frekvenciatartomány

    2412 - 2462 MHz

    Alkalmazott csatornák / teljesítmény

    Csatorna: 1-11 b,g,n HT20
    Csatorna: 3-9 HT40
    <18 dBm

    Moduláció

    802.11b: DSSS (1 Mbps DBPSK, 2 Mbps DQPSK, 5,5/11 Mbps CCK)
    802.11g: OFDM (6/9 Mbps BPSK, 12/18 Mbps QPSK, 24/36 Mbps 16-QAM, 48/54 Mbps 64-QAM)
    802.11n: OFDM (6,5 BPSK, QPSK, 16-QAM, 64-QAM)

    1. MŰSZAKI ADATOK

    Magyarázat a lábjegyzetekhez

    1)
    A megadott értékek standard értékek; igény szerint az invertert összehangoljuk az ország szerinti előírásokkal.
    2)
    Az ország szerinti vagy a készülék szerinti setuptól függően
    (ind. = induktív, kap. = kapacitív)
    3)
    Maximális áram egy meghibásodott szolármodulról minden más szolármodulra. Az invertertől az inverter napelemes oldaláig 0 A.
    4)
    Az inverter elektromos felépítéséből adódóan biztosítva
    5)
    Áramcsúcs az inverter bekapcsolásakor
    6)
    A megadott értékek standard értékek; a követelménytől és napelemes teljesítménytől függően ezek az értékek megfelelően módosíthatók.
    7)
    A megadott érték max. érték; a max. érték túllépése negatívan befolyásolhatja a működést.
    8)
    ISC PV = ISC max ≥ I SC (STC) x 1,25 pl.: IEC 60364-7-712, NEC 2020, AS/NZS 5033:2021 szerint
    1. MŰSZAKI ADATOK

    Beépített DC leválasztó kapcsoló

    Beállítások



    Terméknév

    Benedict LS32 E 7798

    Névleges szigetelési feszültség

    1500 VDC

    Névleges- lökőfeszültség-szilárdság

    8 kV

    Szigetelés megfelelése

    Igen, csak DC

    Használati kategória és / vagy PV-használati kategória

    IEC/EN 60947-3 használati kategória DC-PV2 szerint

    Megengedett rövididejű áramérték (lcw)

    Megengedett rövididejű áramérték (lcw): 1000 A 2 pólushoz, 1700 A 2 + 2 pólushoz

    Névleges zárlati bekapcsolóképesség (Icm)

    Névleges zárlati bekapcsolóképesség (Icm): 1000 A 2 pólushoz, 1700 A 2 + 2 pólushoz

    Névleges kikapcsolóképesség

    Névleges üzemi feszültség (Ue)
    [V d.c.]

    Névleges üzemi áram (Ie)
    [A]

    1P

    I(make) / I(break)
    [A]

    1P

    Névleges üzemi áram (Ie)
    [A]

    2P

    I(make) / I(break)
    [A]

    2P

    Névleges üzemi áram (Ie)
    [A]

    2 + 2P

    I(make) / I(break)
    [A]

    2 + 2P

    ≤ 500

    14

    56

    32

    128

    50

    200

    600

    8

    32

    27

    108

    35

    140

    700

    3

    12

    22

    88

    22

    88

    800

    3

    12

    17

    68

    17

    68

    900

    2

    8

    12

    48

    12

    48

    1000

    2

    8

    6

    24

    6

    24

    1. MŰSZAKI ADATOK

    Figyelembe vett szabványok és irányelvek

    CE-jelölés
    Minden szükséges és vonatkozó szabvány és irányelv betartásra kerül a vonatkozó EU irányelvek szerint, így tehát a készülékek CE-jelöléssel rendelkeznek.

    Kapcsolás a sziget üzemmód megakadályozására
    Az inverter fel van szerelve a sziget üzemmód megakadályozására szolgáló engedélyezett kapcsolással.

    Hálózat-kimaradás
    Az inverterbe szériafelszerelés szerint beépített mérő- és biztonsági eljárás gondoskodik arról, hogy hálózatkimaradáskor a betáplálás azonnal megszakításra kerüljön (pl. ha az energiaellátó kikapcsol vagy vezetékkárok esetén).

    Garanciális feltételek és ártalmatlanítás

    Fronius gyári garancia

    A részletes, országonkénti garanciális feltételek a www.fronius.com/solar/garantie oldalon hívhatók le.

    Hogy teljes garanciális időt kapjon az újonnan telepített Fronius termékre, kérjük, regisztráljon a www.solarweb.com webhelyen.

    1. Garanciális feltételek és ártalmatlanítás

    Fronius gyári garancia

    A részletes, országonkénti garanciális feltételek a www.fronius.com/solar/garantie oldalon hívhatók le.

    Hogy teljes garanciális időt kapjon az újonnan telepített Fronius termékre, kérjük, regisztráljon a www.solarweb.com webhelyen.

    1. Garanciális feltételek és ártalmatlanítás

    Ártalmatlanítás

    Az elektromos és elektronikus berendezések hulladékait az európai irányelveknek és a nemzeti jogszabályoknak megfelelően szelektíven kell gyűjteni, és környezetbarát módon kell újrahasznosítani. A használt készülékeket le kell adni a kereskedőnél, vagy egy helyi, felhatalmazott gyűjtő- és ártalmatlanító rendszeren keresztül. A régi készülék szakszerű ártalmatlanítása elősegíti az anyagi erőforrások fenntartható újrahasznosítását. Ezek figyelmen kívül hagyása potenciális egészségügyi / környezeti hatásokkal járhat
