Fronius Primo 3.0-1 - 8.2-1 Manualul de utilizare

Fronius Datamanager 2.0
Prima punere în funcţiune
Meniul de configurare
Diagnostic de stare
DATE TEHNICE

Fronius Primo 3.0-1 - 8.2-1 Manualul de utilizare

Fronius Datamanager 2.0
Prima punere în funcţiune
Meniul de configurare
Diagnostic de stare
DATE TEHNICE

Prevederi de siguranţă

Generalități

Aparatul este produs conform stadiului actual de dezvoltare al tehnicii și potrivit normelor de siguranță tehnică recunoscute. Cu toate acestea, operarea greșită sau necorespunzătoare pot genera pericole pentru
  • viața și sănătatea operatorului sau a unor terți,
  • aparat și alte bunuri materiale ale utilizatorului.
Toate persoanele care sunt implicate în punerea în funcțiune, operarea, mentenanța și întreținerea aparatului trebuie
  • să fie calificate în mod corespunzător,
  • să dețină cunoștințe în ceea ce privește manevrarea instalațiilor electrice și
  • să citească în totalitate și să respecte cu strictețe prezentul MU.

MU trebuie păstrat tot timpul în locația de utilizare a aparatului. În plus față de conținutul MU trebuie respectate toate reglementările general valabile, precum și cele locale privind prevenirea accidentelor și protecția mediului înconjurător.

Toate instrucțiunile de siguranță și indicațiile de avertizare asupra pericolelor de pe aparat
  • trebuie păstrate în stare lizibilă
  • nu trebuie deteriorate
  • nu trebuie îndepărtate
  • nu trebuie acoperite sau vopsite.

Bornele de racordare pot atinge temperaturi înalte.

Exploatați aparatul numai atunci când toate dispozitivele de protecție sunt complet funcționale. Dacă dispozitivele de protecție nu sunt perfect funcționale, acestea pot constitui un pericol pentru
  • viața și sănătatea operatorului sau a unor terți,
  • aparat și alte bunuri materiale ale utilizatorului

Dispozitivele de siguranță care nu prezintă o eficiență funcțională completă trebuie reparate înainte de pornirea aparatului de către o unitate specializată și autorizată.

Nu evitați și nu scoateți niciodată din funcțiune dispozitivele de protecție.

Pozițiile de amplasare a indicațiilor de siguranță și pericol de pe aparat sunt precizate în capitolul „Generalități” din MU a aparatului dvs..

Înainte de pornirea aparatului se vor remedia defecțiunile care pot afecta siguranța.

Este vorba despre siguranța dumneavoastră!

  1. Prevederi de siguranţă

Generalități

Aparatul este produs conform stadiului actual de dezvoltare al tehnicii și potrivit normelor de siguranță tehnică recunoscute. Cu toate acestea, operarea greșită sau necorespunzătoare pot genera pericole pentru
  • viața și sănătatea operatorului sau a unor terți,
  • aparat și alte bunuri materiale ale utilizatorului.
Toate persoanele care sunt implicate în punerea în funcțiune, operarea, mentenanța și întreținerea aparatului trebuie
  • să fie calificate în mod corespunzător,
  • să dețină cunoștințe în ceea ce privește manevrarea instalațiilor electrice și
  • să citească în totalitate și să respecte cu strictețe prezentul MU.

MU trebuie păstrat tot timpul în locația de utilizare a aparatului. În plus față de conținutul MU trebuie respectate toate reglementările general valabile, precum și cele locale privind prevenirea accidentelor și protecția mediului înconjurător.

Toate instrucțiunile de siguranță și indicațiile de avertizare asupra pericolelor de pe aparat
  • trebuie păstrate în stare lizibilă
  • nu trebuie deteriorate
  • nu trebuie îndepărtate
  • nu trebuie acoperite sau vopsite.

Bornele de racordare pot atinge temperaturi înalte.

Exploatați aparatul numai atunci când toate dispozitivele de protecție sunt complet funcționale. Dacă dispozitivele de protecție nu sunt perfect funcționale, acestea pot constitui un pericol pentru
  • viața și sănătatea operatorului sau a unor terți,
  • aparat și alte bunuri materiale ale utilizatorului

Dispozitivele de siguranță care nu prezintă o eficiență funcțională completă trebuie reparate înainte de pornirea aparatului de către o unitate specializată și autorizată.

Nu evitați și nu scoateți niciodată din funcțiune dispozitivele de protecție.

Pozițiile de amplasare a indicațiilor de siguranță și pericol de pe aparat sunt precizate în capitolul „Generalități” din MU a aparatului dvs..

Înainte de pornirea aparatului se vor remedia defecțiunile care pot afecta siguranța.

Este vorba despre siguranța dumneavoastră!

  1. Prevederi de siguranţă

Condiții de mediu

Operarea sau depozitarea aparatului în afara zonelor specificate este considerată ca fiind neconformă. Producătorul nu este responsabil pentru daunele astfel rezultate.

  1. Prevederi de siguranţă

Personal calificat

Informațiile din prezentul manual de utilizare sunt destinate doar personalului de specialitate calificat. Un șoc electric poate fi mortal. Este interzisă efectuarea altor activități în afara celor prezentate în documentație. Acest lucru este valabil și atunci când sunteți calificat pentru aceasta.

Toate cablurile trebuie să fie fixe, nedeteriorate, izolate și dimensionate suficient. Îmbinările slăbite, cablurile deteriorate sau subdimensionate trebuie reparate imediat de către o unitate specializată și autorizată.

Lucrările de întreținere și reparații pot fi efectuate exclusiv de către o unitate specializată și autorizată.

În cazul pieselor unor terți producători nu garantăm că sunt acestea construite și fabricate pentru a face față diverselor solicitări și cerințe de siguranță. Folosiți doar piese de schimb originale.

Nu aduceți modificări, nu montați piese suplimentare și nu reechipați aparatul fără aprobarea producătorului.

Înlocuiți imediat componentele deteriorate sau dispuneți înlocuirea acestora.

  1. Prevederi de siguranţă

Date privind valorile emisiilor de zgomot

Invertorul generează un nivel maxim de presiune acustică < 65dB (A) (ref. 1 pW) la funcţionarea în sarcină maximă conform IEC 621091:2010.

Răcirea aparatului se realizează printr-un sistem electronic de reglare a temperaturii cu un zgomot cât mai redus posibil și depinde de puterea transformată, de temperatura ambiantă, de gradul de murdărire a aparatului etc.

O valoare de emisie la locul de muncă nu poate fi indicată pentru acest aparat, deoarece situaţia nivelului de presiune acustică efectiv înregistrat depinde puternic de situaţia de montaj, de calitatea reţelei, de pereţii înconjurători şi de caracteristicile generale ale încăperii.

  1. Prevederi de siguranţă

Măsuri referitoare la compatibilitatea electromagnetică

În cazuri speciale, în ciuda respectării limitelor de emisie standardizate, pot apărea influențe pentru zona de utilizare prevăzută (de ex. dacă în locația de amplasare se află aparate sensibile la perturbații sau dacă zona de amplasare se află în apropierea receptorilor radio sau TV). În acest caz exploatatorul este obligat să ia măsuri adecvate pentru remedierea defecțiunilor.

  1. Prevederi de siguranţă

Eliminarea ca deşeu

Conform Directivei Europene 2012/19/CE cu privire la aparatele electrice şi electronice vechi şi implementarea acesteia în dreptul naţional, aparatele electrice uzate trebuie colectate separat şi predate pentru revalorificarea ecologică. Asigurați-vă că aparatul uzat este returnat reprezentantului comercial de la care l-aţi achiziţionat sau informaţi-vă asupra unui sistem local de colectare şi eliminare. Ignorarea acestei directive poate avea efecte negative asupra mediului şi asupra sănătăţii dumneavoastră!

  1. Prevederi de siguranţă

Siguranța datelor

Cu privire la siguranța datelor, utilizatorul este responsabil pentru:
  • siguranța datelor față de setările din fabrică,
  • salvarea și păstrarea setărilor personale.
  1. Prevederi de siguranţă

Dreptul de autor

Dreptul de autor asupra prezentului manual de utilizare îi revine producătorului.

Textul și figurile corespund nivelului tehnic în momentul tipăririi, ne rezervăm dreptul de a face modificări.
Vă mulțumim pentru orice sugestii de îmbunătățire și pentru semnalarea oricăror inadvertențe în manualul de utilizare.

Generalităţi

Explicarea instrucțiunilor de securitate

PERICOL!

Indică o situație posibil periculoasă.

Dacă aceasta nu este evitată, urmările pot fi decesul sau răniri extrem de grave.

ATENŢIE!

Indică o situație care poate genera prejudicii.

Dacă aceasta nu este evitată, urmările pot fi răniri ușoare sau minore, precum și pagube materiale.

REMARCĂ!

Indică posibilitatea afectării rezultatelor muncii și al unor posibile defecțiuni ale echipamentului.

Dacă vedeți unul dintre simbolurile prezentate în capitolul „Prescripții de securitate” este necesară atenție sporită.

  1. Generalităţi

Explicarea instrucțiunilor de securitate

PERICOL!

Indică o situație posibil periculoasă.

Dacă aceasta nu este evitată, urmările pot fi decesul sau răniri extrem de grave.

ATENŢIE!

Indică o situație care poate genera prejudicii.

Dacă aceasta nu este evitată, urmările pot fi răniri ușoare sau minore, precum și pagube materiale.

REMARCĂ!

Indică posibilitatea afectării rezultatelor muncii și al unor posibile defecțiuni ale echipamentului.

Dacă vedeți unul dintre simbolurile prezentate în capitolul „Prescripții de securitate” este necesară atenție sporită.

  1. Generalităţi

Conceptul aparatului

Construcția aparatului:

(1)
Capacul aparatului
(2)
Invertor
(3)
Suport de montaj
(4)
Zonă de racordare incl. întrerupător principal DC
(5)
Zonă pentru comunicarea de date
(6)
Capac pentru comunicarea de date

Invertorul transformă curentul continuu generat de modulele solare în c.a.. Acest curent alternativ este alimentat în sincron cu tensiunea de rețea în rețeaua publică de energie electrică.

Invertorul a fost dezvoltat exclusiv pentru utilizarea în instalații fotovoltaice cuplate la rețea, o generare a curentului electric independentă de rețeaua publică nu este posibilă.

Invertorul monitorizează automat rețeaua electrică publică. În condiții anormale în rețea, invertorul pornește automat și întrerupe alimentarea în rețeaua electrică (de ex. prin deconectarea rețelei, întrerupere etc.).
Monitorizarea rețelei se realizează prin monitorizarea tensiunii, monitorizarea frecvenței și monitorizarea raportului între insule.

Funcționarea invertorului este complet automată. De îndată ce, după răsăritul soarelui, modulele solare pun la dispoziție suficientă energie, invertorul începe supravegherea rețelei. În momentul în care radiațiile solare sunt suficiente, invertorul comută în regimul de alimentare în rețea.
Invertorul lucrează astfel încât din modulele solare să se extragă puterea maximă.
De îndată ce energia disponibilă nu mai este suficientă pentru a fi alimentată în rețea, invertorul separă legătura între sistemul electronic de putere și rețea și oprește funcționarea. Toate setările și datele memorate se păstrează.

Atunci când temperatura componentelor invertorului devine prea ridicată, în vederea protejării invertorul reduce automat puterea actuală de ieșire.
Cauzele pentru o temperatură prea ridicată a aparatului pot fi o temperatură ambiantă prea ridicată sau evacuarea insuficientă a căldurii (de ex. în cazul montajului în tablouri de comandă fără evacuarea corespunzătoare a căldurii).

  1. Generalităţi

Utilizarea conformă

Invertorul solar este conceput exclusiv pentru a transforma curentul continuu generat de modulele solare în c. a. şi pentru a-l alimenta în reţeaua electrică publică.
Sunt considerate neconforme:
  • orice altă utilizare în afară de cea prevăzută
  • modificările aduse invertorului, care nu sunt recomandate expres de către Fronius
  • montajul componentelor care nu sunt recomandate sau distribuite exclusiv de către Fronius.

Producătorul nu este responsabil pentru daunele astfel rezultate.
Toate pretenţiile de garanţie se anulează.

Utilizarea conformă presupune şi
  • citirea şi respectarea tuturor notelor, precum şi a indicaţiilor de siguranţă şi pericol din MU și II
  • respectarea lucrărilor de întreținere
  • montajul conform II

La dimensionarea instalaţiei fotovoltaice aveţi grijă ca toate componentele să funcţioneze exclusiv în intervalele lor de funcţionare prestabilite.

Ţineţi cont de toate măsurile recomandate de producătorul modulelor solare pentru păstrarea proprietăţilor modulului solar timp îndelungat.

Respectaţi dispoziţiile operatorului rețelei de distribuție pentru alimentarea în reţea şi metodele de conectare.

  1. Generalităţi

Avertismente pe aparat

Pe și în invertor sunt afișate o serie de avertismente și simboluri de siguranță. Aceste avertismente și simboluri de siguranță nu trebuie îndepărtate sau acoperite cu vopsea. Indicaţiile și simbolurile avertizează asupra situațiilor de operare necorespunzătoare care pot cauza vătămări corporale și daune materiale grave.



Simboluri de siguranță:



Pericol de vătămări corporale sau daune materiale grave din cauza operării necorespunzătoare



Utilizați funcțiile descrise doar dacă ați citit în totalitate și ați înțeles următoarele documente:

  • prezentul MU
  • toate MU ale componentelor de sistem din instalația fotovoltaică, în special prescripțiile de securitate



Tensiunea electrică periculoasă



Respectați timpul necesar pentru descărcarea condensatorilor!

Simboluri pe plăcuța indicatoare:

Marcaj CE – confirmă respectarea directivelor și regulamentelor UE aplicabile.

Marcaj WEEE – echipamentele electrice și electronice vechi trebuie colectate separat conform directivei europene și legislației naționale și trebuie să facă obiectul unei reciclări ecologice.

Marcaj RCM – verificat conform standardelor valabile în Australia și Noua Zeelandă.

Marcaj CMIM – verificat conform standardelor IMANOR pentru norme de import și respectarea normelor marocane.

Text al avertismentelor:

AVERTISMENT!
Un șoc electric poate fi mortal. Înainte de deschiderea aparatului aveți grijă ca partea de intrare și de ieșire să fie scoase de sub tensiune. Respectaţi timpul necesar pentru descărcarea condensatorilor (5 minute).

Comunicaţii de date şi Fronius Solar-Net

Fronius Solar Net şi conexiunea de date

Pentru o utilizare individuală a extensiilor de sistem, Fronius a dezvoltat Solar Net. Fronius Solar Net este o reţea de date care permite interconectarea mai multor invertoare cu extensiile sistemului.

Fronius Solar Net este un sistem „bus” cu topologie inelară. Pentru a asigura comunicarea unuia sau mai multor invertoare conectate în Fronius Solar Net cu o extensie a sistemului este suficient un singur cablu adecvat.

Pentru a defini clar fiecare invertor în Fronius Solar Net, invertorului corespunzător îi trebuie atribuit un număr individual.
Atribuirea unui număr individual conform secţiunii Punctul de meniu SETUP (configurare).

Diversele extensii ale sistemului sunt recunoscute automat de către Fronius Solar Net.

Pentru a diferenţia între mai multe extensii ale sistemului identice, la fiecare extensie a sistemului trebuie atribuit un număr individual.

Informaţii mai detaliate despre extensiile individuale de sistem se găsesc în MU corespunzătoare sau pe internet la http://www.fronius.com

® http://www.fronius.com/QR-link/4204101938

  1. Comunicaţii de date şi Fronius Solar-Net

Fronius Solar Net şi conexiunea de date

Pentru o utilizare individuală a extensiilor de sistem, Fronius a dezvoltat Solar Net. Fronius Solar Net este o reţea de date care permite interconectarea mai multor invertoare cu extensiile sistemului.

Fronius Solar Net este un sistem „bus” cu topologie inelară. Pentru a asigura comunicarea unuia sau mai multor invertoare conectate în Fronius Solar Net cu o extensie a sistemului este suficient un singur cablu adecvat.

Pentru a defini clar fiecare invertor în Fronius Solar Net, invertorului corespunzător îi trebuie atribuit un număr individual.
Atribuirea unui număr individual conform secţiunii Punctul de meniu SETUP (configurare).

Diversele extensii ale sistemului sunt recunoscute automat de către Fronius Solar Net.

Pentru a diferenţia între mai multe extensii ale sistemului identice, la fiecare extensie a sistemului trebuie atribuit un număr individual.

Informaţii mai detaliate despre extensiile individuale de sistem se găsesc în MU corespunzătoare sau pe internet la http://www.fronius.com

® http://www.fronius.com/QR-link/4204101938

  1. Comunicaţii de date şi Fronius Solar-Net

Zonă pentru comunicarea de date

În funcţie de model, invertorul poate fi echipat cu cardul Fronius Datamanager (8).

Poz.

Denumire

(1)

Interfaţa electrică multifuncţională, comutabilă.
Pentru o explicaţie mai detaliată vezi secţiunea următoare Explicarea interfeţei electrice multifuncţionale.

Pentru racordul la interfaţa electrică multifuncţională utilizaţi fişa de contact cu 2 poli din volumul de livrare al invertorului.

(2) /
(3)

IN Racord Solar Net / Interface Protocol
OUT Racord Solar Net / Interface Protocol
„Fronius Solar Net”/ Interface Protocol intrare şi ieşire, pentru conectarea cu alte componente DATCOM (de ex. invertor, Fronius Sensor Box...)

La interconectarea mai multor componente DATCOM, la fiecare racord IN sau OUT al unei componente DATCOM trebuie să fie cuplat un ştecher de capăt.
La invertoarele cu card Fronius Datamanager sunt cuprinse 2 conectoare terminale în pachetul de livrare al invertorului.

(4)

LED-ul „Fronius Solar Net”
indică dacă alimentarea cu energie electrică Solar Net este disponibilă.

(5)

LED-ul „Transfer date”
se aprinde intermitent la accesarea pe stick-ul USB. În acest timp, stick-ul USB nu poate fi îndepărtat.

(6)

Mufă USB de tip A
pentru racordarea unui stick USB cu dimensiuni maxime de
65 x 30 mm (2.6 x 2.1 in.)

Stick-ul USB poate fi utilizat ca înregistrator de date pentru acel invertor la care a fost conectat. Stick-ul USB nu este inclus în pachetul de livrare al invertorului.

(7)

contact de comutare liber de potenţial (releu) cu fişă de contact

max. 250 V AC / 4 A c.a.
max. 30 V DC / 1 A DC
max. secţiunea cablului 1,5 mm² (AWG 16)

Pin 1 = contact normal deschis (Normally Open)
Pin 2 = strat de rădăcină (Common)
Pin 3 = contact normal închis (Normally Closed)

Pentru o explicaţie mai detaliată vezi secţiunea ­Elementele meniului de configurare.
Pentru racordul la contactul de comutare liber de potenţial folosiţi fişa de contact din volumul de livrare al invertorului.

(8)

Fronius Datamanager 2,0 cu antenă WLAN
sau
capac pentru compartimentul de carduri opţionale

Indicaţie: Fronius Datamanager 2.0 este disponibil doar opțional.

(9)

Capac pentru compartimentul de carduri opţionale

  1. Comunicaţii de date şi Fronius Solar-Net

Explicarea interfeţei electrice multifuncţionale

La interfaţa electrică multifuncţională se pot conecta diverse tipuri de conexiuni. Acestea nu se pot însă folosi simultan. Dacă de exemplu la interfaţa electrică multifuncţională s-a conectat un contor S0, nu se mai poate conecta un contact de semnal pentru protecţia la supratensiune (şi invers).

Pin 1 = intrare de măsurare: max. 20 mA, 100 Ohm rezistenţă de măsurare (sarcină)
Pin 2 = curent max. de scurtcircuit 15 mA, tensiune max. de mers în gol 16 V DC sau GND

Varianta de conectare 1: Contact de semnal pentru protecţia la supratensiune
Opţiunea DC SPD (protecţie la supratensiune) afişează, în funcţie de setarea în meniul basic (submeniu intrare semnal), un avertisment sau o eroare pe display. Mai multe informaţii despre opţiunea DC SPD găsiţi în instrucţiunile de instalare.

Varianta de conectare 2: Contor S0
Un contor pentru înregistrarea consumului propriu per S0 se poate conecta direct la invertor. Acest contor S0 poate fi plasat în punctul de alimentare sau în ramura de consum.

IMPORTANT! Conectarea unui contor S0 la invertor poate impune o actualizare a firmware-ului invertorului.

Contorul S0 trebuie să corespundă normei IEC62053-31 clasa B.

Frecvența impulsurilor max. recomandată a contorului S0:

Putere PV kWp [kW]

frecvența max. a impulsurilor per kWp

30

1000

20

2000

10

5000

≤ 5,5

10000

Cu acest contor poate fi efectuată o reducere dinamică a puterii, în două moduri:
  • Reducerea dinamică a puterii prin invertor
    informaţii mai detaliate vezi capitolul Reducerea dinamică a puterii prin invertor la pagina (→)
  • Reducerea dinamică a puterii prin Datamanager 2.0
    informaţii mai detaliate vezi: manuals.fronius.com/html/4204260191/#0_m_0000017472
  1. Comunicaţii de date şi Fronius Solar-Net

Fail-Safe

În inelul Fronius Solar Net (combinație de mai multe invertoare) funcția Fail-Safe previne alimentarea nepermisă a invertoarelor integrate în faza de inițializare sau în timpul funcționării. În acest sens, se emite un semnal de la invertorul primar cu Datamanager încorporat către invertoarele secundare (aparate Lite).

Funcția este activată de îndată ce intervine o defectare a Datamanager sau o întrerupere a conexiunii cu Fronius Solar Net. În acest caz, semnalul nu este transmis către invertoarele secundare. Toate aparatele se opresc cu starea 710.

Următoarele premise trebuie îndeplinite pentru a permite funcționarea corectă a Fail-Safe:

  • La toate invertoarele din inelul Fronius Solar Net trebuie setat Fail-Safe Mode pe Permanent și Fail-Safe Behaviour pe Disconnect.
  • Invertorul cu Datamanager trebuie să se afle pe ultima poziție a conductorului inelar.

Cablare corectă

Funcționare în caz de eroare

Erorile apar la începutul și la sfârșitul inelului Fronius Solar Net, invertorul primar oprește transmiterea semnalului, invertoarele secundare se deconectează cu starea 170.

Erorile apar la începutul și la sfârșitul inelului Fronius Solar Net sau între invertoarele conectate, invertorul primar oprește transmiterea semnalului, invertoarele secundare se deconectează cu starea 170.

  1. Comunicaţii de date şi Fronius Solar-Net

Descrierea LED-ului ‘Fronius Solar Net‘

LED-ul ‘Fronius Solar Net‘ se aprinde:
Alimentarea cu energie electrică pentru comunicarea datelor în cadrul Fronius Solar Net / Interface Protocol este în ordine

LED-ul ‘Fronius Solar Net‘ clipeşte scurt la fiecare 5 secunde:
Eroare la comunicarea de date în Fronius Solar Net

  • Supracurent (flux de curent > 3 A, de ex. din cauza unui scurtcircuit în inelul Fronius Solar Net)
  • Subtensiune (fără scurtcircuit, tensiune în Fronius Solar Net < 6,5 V, de ex. dacă în Fronius Solar Net sunt prea multe componente DATCOM iar alimentarea cu energie electrică nu este suficientă)

    În acest caz este necesară o alimentare suplimentară cu energie electrică a componentelor Fronius DATCOM cu ajutorul unui alimentator extern (43,0001,1194) la una dintre componentele Fronius DATCOM.

    Pentru a identifica prezenţa subtensiunii testaţi eventual dacă şi alte componente Fronius DATCOM prezintă defecţiuni.

După deconectarea din cauza supracurentului sau subtensiunii, invertorul încearcă la fiecare 5 secunde să restabilească alimentarea cu energie electrică în Fronius Solar Net, atât timp cât persistă defecţiunea.

După remedierea defecţiunii, Fronius Solar Net este alimentat din nou cu curent în interval de 5 secunde.

  1. Comunicaţii de date şi Fronius Solar-Net

Exemplu

Înregistrarea și arhivarea datelor invertorului și ale senzorului cu ajutorul managerului de date Fronius Datamanager și a Fronius Sensor Box:

Reţea de date cu 3 invertoare şi Fronius Sensor Box:
- invertor 1 cu Fronius Datamanager
- invertor 2 şi 3 fără Fronius Datamanager!

   = ștecher de capăt

Comunicarea externă (Fronius Solar Net) se realizează la invertor prin domeniul pentru comunicarea de date. Domeniul pentru comunicarea de date cuprinde două interfețe RS 422 pe post de intrare și ieșire. Legătura se realizează cu ajutorul fișelor RJ45.

IMPORTANT! Deoarece Fronius Datamanager funcţionează ca înregistrator de date, nu mai poate fi instalat şi un alt înregistrator de date în inelul Fronius Solar Net.
Într-un inel Fronius Solar Net poate exista un singur manager de date Fronius Datamanager!
Demontaţi toate celelalte module Fronius Datamanager şi închideţi slotul pentru carduri opţionale devenit astfel liber cu capacul orb disponibil opţional la Fronius (42,0405,2020) sau folosiţi un invertor fără manager de date Fronius (versiunea light).

  1. Comunicaţii de date şi Fronius Solar-Net

Montarea cardurilor opţionale în invertor

Informaţii privind montarea cardurilor opţionale (de ex.: Datamanager) în invertor şi racordarea cablurilor de comunicaţii date găsiţi în Instrucţiunile de instalare.

  1. Comunicaţii de date şi Fronius Solar-Net

Reducerea dinamică a puterii prin invertor

Companiile energetice sau operatorii de reţea pot impune limitări de alimentare pentru un invertor. Reducerea dinamică a puterii ține seama de consumul propriu de energie în gospodărie, înainte de reducerea puterii unui invertor.

Un contor pentru determinarea consumului propriu per S0 se poate conecta direct la invertor- vezi capitolul Explicarea interfeţei electrice multifuncţionale la pagina (→)

O limită de alimentare poate fi setată în meniul de bază la intrarea de semnal - S0-metru - vezi capitolul Elemente ale meniului Basic (principal) la pagina (→).

Posibilităţi de setare S0-metru:
  • Limita de alimentare în reţea
    Câmp pentru introducerea puterii maxime de alimentare în reţea în W. La depăşirea acestei valori, invertorul efectuează reglarea la valoarea setată, în timpul cerut prin normele şi dispoziţiile naţionale.
  • Impulsuri per kWh
    Câmp pentru introducerea impulsurilor per kWh ale contorului S0.

O alimentare zero este posibilă cu această configuraţie.

La utilizarea contorului S0 cu reducerea puterii prin invertor, contorul S0 trebuie montat în derivaţia de consum.

Contor S0 în derivaţia de consum

În cazul în care se configurează exterior o reducere dinamică a puterii prin Datamanager 2.0 (suprafaţa utilizatorului invertorului - Meniu Editor operator de reţea - Reducerea dinamică a puterii), reducerea dinamică a puterii prin invertor (Afişaj invertor - Meniu Basic - Intrare semnal - S0-metru) este dezactivată.

Monitorizarea instalaţiei

Generalități

Dotarea standard a invertorului include sistemul de monitorizare a instalaţiei, compatibil WLAN, Fronius Datamanager 2.0 .
Sistemul de monitorizare a instalației cuprinde următoarele funcţii:

  • pagină web proprie cu afişarea datelor actuale şi a celor mai diverse posibilităţi de setare
  • posibilitate de conectare la Fronius Solar.web via WLAN sau LAN
  • trimitere automată a mesajelor de service per SMS sau e-mail în caz de eroare
  • posibilitate de comandă a invertorului prin prescrierea valorilor limită de putere, a duratelor de funcţionare minime sau maxime sau a duratelor de funcţionare nominale
  • comanda invertorului via modbus (TCP / RTU)
  • prescrierea priorităţilor comenzii
  • comanda invertorului prin contoarele conectate (Fronius Smart Meter)
  • comanda invertorului printr-un receptor de telecomandă centralizată (de ex. prescrierea puterii reactive sau prescrierea puterii active)
  • reducerea dinamică a puterii, având în vedere consumul propriu

Mai multe informaţii privind Fronius Datamanager 2.0 găsiţi online în manualul de utilizare Fronius Datamanager 2.0.

  1. Monitorizarea instalaţiei

Generalități

Dotarea standard a invertorului include sistemul de monitorizare a instalaţiei, compatibil WLAN, Fronius Datamanager 2.0 .
Sistemul de monitorizare a instalației cuprinde următoarele funcţii:

  • pagină web proprie cu afişarea datelor actuale şi a celor mai diverse posibilităţi de setare
  • posibilitate de conectare la Fronius Solar.web via WLAN sau LAN
  • trimitere automată a mesajelor de service per SMS sau e-mail în caz de eroare
  • posibilitate de comandă a invertorului prin prescrierea valorilor limită de putere, a duratelor de funcţionare minime sau maxime sau a duratelor de funcţionare nominale
  • comanda invertorului via modbus (TCP / RTU)
  • prescrierea priorităţilor comenzii
  • comanda invertorului prin contoarele conectate (Fronius Smart Meter)
  • comanda invertorului printr-un receptor de telecomandă centralizată (de ex. prescrierea puterii reactive sau prescrierea puterii active)
  • reducerea dinamică a puterii, având în vedere consumul propriu

Mai multe informaţii privind Fronius Datamanager 2.0 găsiţi online în manualul de utilizare Fronius Datamanager 2.0.

  1. Monitorizarea instalaţiei

Fronius Datamanager 2.0 în timpul nopţii sau dacă tensiunea DC este insuficientă

Parametrul Mod nocturn din punctul de meniu de configurare Setări afişaj este presetat din fabrică pe OFF.
Din acest motiv, Fronius Datamanager 2.0 nu este accesibil pe timpul nopţii sau dacă tensiunea DC este insuficientă.

Pentru a activa totuşi Fronius Datamanager 2.0, opriţi şi reporniţi invertorul pe partea c.a. şi în interval de 90 secunde apăsaţi oricare tastă funcţională de pe afişajul invertorului.

A se vedea şi capitolul „Puncte de meniu în meniul de configurare“, „Setări afişaj“ (mod nocturn).

  1. Monitorizarea instalaţiei

Prima punere în funcțiune

Pentru prima punere în funcțiune a Fronius Datamanager 2.0
  • cardul de expansiune Fronius Datamanager 2.0 trebuie să fie introdus în invertor
    sau
  • o Fronius Datamanager Box 2.0 trebuie să se afle în inelul Fronius Solar Net.

IMPORTANT! Pentru realizarea conexiunii la Fronius Datamanager 2.0, la terminalul respectiv (de ex. laptop, tabletă, etc.) trebuie să fie activată opţiunea „Obţinere adresă IP automat (DHCP)“.

REMARCĂ!

Dacă în instalaţia instalaţie fotovoltaică este disponibil doar un singur invertor, se poate sări peste paşii de lucru 1 şi 2 descrişi mai jos.

În acest caz, prima punere în funcţiune începe cu pasul de lucru 3.

1Cablaţi invertorul cu Fronius Datamanager 2.0 sau Fronius Datamanager Box 2.0 în Fronius Solar Net
2La interconectarea mai multor invertoare în Fronius Solar Net:Setaţi corect comutatorul Fronius Solar Net Master / Slave de la cardul Fronius Datamanager 2.0 sau Fronius Datamanager Box
  • un invertor cu Fronius Datamanager 2.0 = Master
  • toate celelalte invertoare cu Fronius Datamanager 2.0 = Slave (LED-urile de la cardurile de expansiune Fronius Datamanager 2.0 şi Fronius Datamanager Boxes sunt stinse)
3Comutați aparatul pe modul de service
  • Activaţi WLAN Access Point prin intermediul meniului de configurare al invertorului

Invertorul stabilește WLAN-Access Point. WLAN-Access Point rămâne deschis timp de 1 oră. Prin activarea WLAN Access Point, comutatorul IP de la Fronius Datamanager 2.0 poate rămâne în poziţia B a comutatorului.





Instalare prin intermediul browser-ului web

4Conectaţi terminalul cu WLAN Access PointSSID = FRONIUS_240.xxxxx (5-8 semne)
  • căutați o reţea cu denumirea „FRONIUS_240.xxxxx“
  • realizați conexiunea cu această rețea
  • Introduceți parola de pe afișajul invertorului
(sau conectați terminalul și invertorul cu un cablu Ethernet)



5Introduceți în Browser:
http://datamanager
sau
192.168.250.181 (adresa IP pentru conexiunea WLAN)
sau
169.254.0.180 (adresa IP pentru conexiunea LAN)

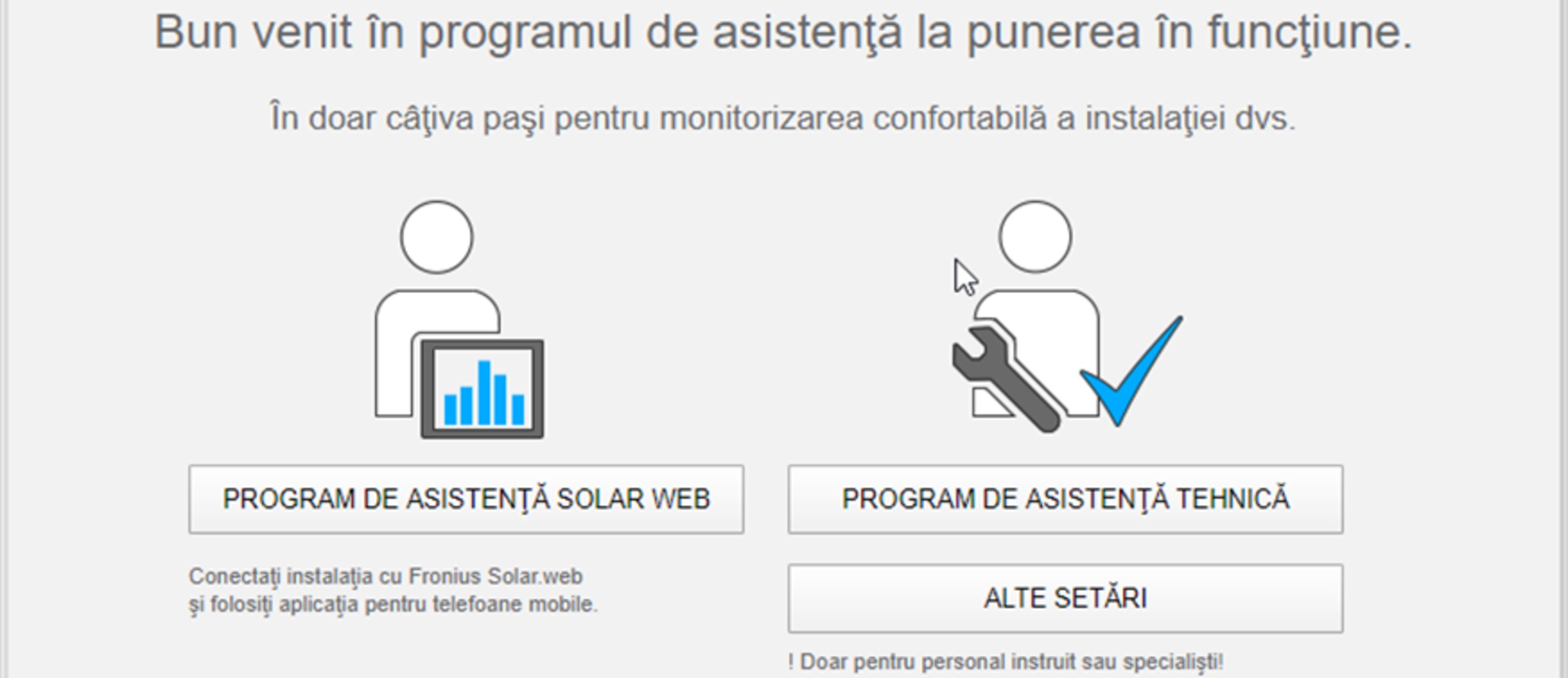

Se afișează pagina de start a programul de asistență pentru punerea în funcțiune.

Programul de asistență tehnică este prevăzut pentru instalator și conține norme-setări speciale. Executarea programului de asistenţă tehnică este opţională.
Dacă se execută programul de asistenţă tehnică, notaţi neapărat parola de service atribuită. Această parolă de service este necesară pentru setarea punctului de meniu Editor operator de reţea.
Dacă nu se execută programul de asistenţă tehnică, nu sunt setate niciun fel de prescrieri pentru reducerea puterii.

Executarea programului de asistenţă Fronius Solar.web este obligatorie!

6Executați programul de asistență Fronius Solar.web și urmați instrucțiunile

Se afişează pagina de start Fronius Solar.web
sau
Se afişează pagina Web a Fronius Datamanager 2.0.

7Dacă este necesar, executați programul de asistență tehnică și urmați instrucțiunile
  1. Monitorizarea instalaţiei

Informaţii detaliate despre Fronius Datamanager 2.0

Mai multe informaţii despre Fronius Datamanager 2.0 şi mai multe opţiuni privind punerea în funcţiune găsiţi la:

→ http://www.fronius.com/QR-link/4204260191RO

Elemente de operare şi afişaje

Elemente de operare şi afişaje

Poz.

Descriere

(1)

Ecran
pentru afişarea valorilor, setărilor şi meniului


LED-uri de control şi stare

(2)

LED de stare generală (roşu) se aprinde
  • dacă pe display este afişat un mesaj de stare
  • la întreruperea regimului de alimentare
  • în timpul tratării erorii (invertorul aşteaptă o confirmare sau o remediere a erorii intervenite)

(3)

LED Startup (oranj) se aprinde atunci când
  • invertorul se află în faza automată de startup sau auto-test (de îndată ce modulele solare dau suficientă putere după răsăritul soarelui)
  • invertorul a fost cuplat în meniul Setup (configurare) în regim Standby (= decuplarea manuală a regimului de alimentare în reţea)
  • software-ul invertorului este actualizat

(4)

LED-ul pentru starea de funcţionare (verde) se aprinde
  • atunci când instalaţia fotovoltaică funcţionează fără defecţiune după faza automată de startup (pornire) a invertorului
  • atât timp cât este activ regimul de alimentare în reţea


Taste funcţionale - prevăzute cu funcţii diferite, în funcţie de selectare:

(5)

Tasta ‘stânga/sus’
pentru navigarea spre stânga şi în sus

(6)

Tasta ‘jos/dreapta’
pentru navigarea în jos şi spre dreapta

(7)

Tasta ‘Meniu / Esc’
pentru comutarea pe nivelul de meniu
pentru ieşirea din meniul de Setup (configurare)

(8)

Tasta ‘Enter’
pentru confirmarea unei selecţii

Tastele sunt butoane capacitive, impregnarea lor cu apă putând afecta funcţionarea acestora. Pentru o funcţionare optimă, ştergeţi eventual tastele cu o cârpă uscată.

  1. Elemente de operare şi afişaje

Elemente de operare şi afişaje

Poz.

Descriere

(1)

Ecran
pentru afişarea valorilor, setărilor şi meniului


LED-uri de control şi stare

(2)

LED de stare generală (roşu) se aprinde
  • dacă pe display este afişat un mesaj de stare
  • la întreruperea regimului de alimentare
  • în timpul tratării erorii (invertorul aşteaptă o confirmare sau o remediere a erorii intervenite)

(3)

LED Startup (oranj) se aprinde atunci când
  • invertorul se află în faza automată de startup sau auto-test (de îndată ce modulele solare dau suficientă putere după răsăritul soarelui)
  • invertorul a fost cuplat în meniul Setup (configurare) în regim Standby (= decuplarea manuală a regimului de alimentare în reţea)
  • software-ul invertorului este actualizat

(4)

LED-ul pentru starea de funcţionare (verde) se aprinde
  • atunci când instalaţia fotovoltaică funcţionează fără defecţiune după faza automată de startup (pornire) a invertorului
  • atât timp cât este activ regimul de alimentare în reţea


Taste funcţionale - prevăzute cu funcţii diferite, în funcţie de selectare:

(5)

Tasta ‘stânga/sus’
pentru navigarea spre stânga şi în sus

(6)

Tasta ‘jos/dreapta’
pentru navigarea în jos şi spre dreapta

(7)

Tasta ‘Meniu / Esc’
pentru comutarea pe nivelul de meniu
pentru ieşirea din meniul de Setup (configurare)

(8)

Tasta ‘Enter’
pentru confirmarea unei selecţii

Tastele sunt butoane capacitive, impregnarea lor cu apă putând afecta funcţionarea acestora. Pentru o funcţionare optimă, ştergeţi eventual tastele cu o cârpă uscată.

  1. Elemente de operare şi afişaje

Ecran

Ecranul este alimentat cu tensiune joasă de reţea AC. În funcţie de setările din meniul de Setup (configurare) ecranul poate fi disponibil pe durata întregii zile. (Mod nocturn vezi secțiunea Afişarea setărilor)

IMPORTANT! Afişajul invertorului nu este un aparat de măsură calibrat.
O mică abatere în contorul de curent al companiei de energie electrice este condiţionată de sistem. Pentru decontarea exactă a datelor cu societatea de furnizare a energiei electrice este necesar aşadar un contor calibrat.

Zone de afişare pe ecran, regim de afişare
Zone de afişare pe ecran, regim de Setup (configurare)
(*)
Bară de defilare
(**)
Simbolul pentru managerul de energie
este afişat atunci când funcţia ‘Manager energie‘ este activată
Informaţii suplimentare în acest sens, în secţiunea Releu (contact de comutare liber de potenţial)
(***)
WR-Nr. = Nr. invertor DATCOM,
Simbol salvare - apare pentru scurt timp la salvarea valorilor setate,
conexiune USB - apare la conectarea unui stick USB

Nivelul de meniu

Activarea sistemului de iluminare a ecranului

1Apăsaţi o tastă la alegere

Se activează iluminarea ecranului.

În punctul din meniu SETUP (configurare) la elementul ‘Display Einstellungen - Beleuchtung‘ (Setări ecran - Iluminare) există posibilitatea de a regla sistemul de iluminat al ecranului pentru a fi mereu pornit sau mereu oprit.
  1. Nivelul de meniu

Activarea sistemului de iluminare a ecranului

1Apăsaţi o tastă la alegere

Se activează iluminarea ecranului.

În punctul din meniu SETUP (configurare) la elementul ‘Display Einstellungen - Beleuchtung‘ (Setări ecran - Iluminare) există posibilitatea de a regla sistemul de iluminat al ecranului pentru a fi mereu pornit sau mereu oprit.
  1. Nivelul de meniu

Dezactivare automată a iluminării ecranului / comutare la punctul de meniu ‘JETZT’ (Acum)

Dacă nu este apăsată nicio tastă timp de 2 minute, iluminatul ecranului se stinge automat iar invertorul comută în punctul de meniu ‘JETZT’ (Acum) (în măsura în care iluminatul ecranului este setat pe AUTO - automat).

Comutarea automată în punctul de meniu ‘JETZT’ (Acum) se realizează de la orice poziţie de la nivelul de meniu, cu excepţia cazului în care invertorul a fost comutat manual în modul de funcţionare „Standby”.

După trecerea automată în punctul de meniu 'JETZT' (Acum) este afişată puterea de alimentare curentă.

  1. Nivelul de meniu

Apelarea nivelului de meniu

1Apăsaţi tasta ‘Meniu’

Ecranul comută pe nivelul de meniu.

2Cu tastele ‘stânga‘ sau ‘dreapta‘    selectaţi punctul de meniu dorit
3Apelaţi punctul de meniu dorit prin apăsarea    tastei ‘Enter’

Puncte de meniu ACUM, LOG şi GRAPH

ACUM
LOG
GRAPH

ACUM
(afişarea valorilor momentane)

LOG
(datele înregistrate din ziua actuală, din anul în curs şi de la prima punere în funcţiune a invertorului)

GRAPH
curba caracteristică a zilei
indică grafic evoluţia puterii de ieşire pe parcursul zilei. Axa timpului se scalează automat.

Apăsaţi tasta ‘Înapoi’ pentru a închide fereastra de afişare

  1. Puncte de meniu ACUM, LOG şi GRAPH

ACUM
LOG
GRAPH

ACUM
(afişarea valorilor momentane)

LOG
(datele înregistrate din ziua actuală, din anul în curs şi de la prima punere în funcţiune a invertorului)

GRAPH
curba caracteristică a zilei
indică grafic evoluţia puterii de ieşire pe parcursul zilei. Axa timpului se scalează automat.

Apăsaţi tasta ‘Înapoi’ pentru a închide fereastra de afişare

  1. Puncte de meniu ACUM, LOG şi GRAPH

Valorile afişate în punctele de meniu ACUM şi LOG



Valorile afişate la punctul de meniu ACUM:

Putere de ieşire (W)

Putere reactivă AC (VAr)

Tensiune de reţea (V)

Curent de ieşire (A)

Frecvenţa de reţea (Hz)

Tensiune modul solar (V)

Intensitate curent modul solar (A)

Ora / data
ora şi data la invertor sau în inelul Fronius Solar Net



Valorile afişate la punctul de meniu LOG:
(pentru ziua actuală, anul în curs şi de la prima punere în funcţiune a invertorului)

Energie alimentată (kWh / MWh)
energia alimentată în reţea în timpul intervalului observat

Din cauza procedurilor de măsurare diferite se pot înregistra abateri faţă de valorile de afişare ale altor aparate de măsură. Pentru decontarea energiei alimentate sunt angajante doar valorile de afişare ale aparatului de măsură calibrat, pus la dispoziţie de societatea de furnizare a energiei electrice.

Puterea maximă de ieşire (W)
puterea maximă alimentată în reţea pe durata intervalului observat

Venituri
suma obţinută în intervalul respectiv (moneda poate fi setată în meniul de configurare)

La fel ca la energia alimentată, şi la venituri pot exista abateri faţă de alte valori măsurate.

Setarea monedei şi a ratei de schimb sunt descrise în secţiunea ‘Meniul de configurare’.
Setarea din fabrică depinde de respectiva configurare la nivel naţional.

Economisire  CO2 (g / kg)
emisia de CO2 economisită în timpul intervalului observat

Valoarea pentru economisirea CO2 corespunde emisiei de CO2, care ar fi fost eliberată în funcţie de parcul de uzine electrice existent la producţia aceleiaşi cantităţi de energie. Setarea din fabrică este 0,53 kg / kWh (sursa: DGS - Societatea germană pentru energie solară).

Tensiune maximă L-N (V)
tensiunea maximă măsurată pe durata intervalului observat între conductor şi conductorul neutru

Tensiunea maximă a modulului solar (V)
tensiunea maximă a modulului solar măsurată pe durata intervalului observat

Ore de funcţionare
durata de funcţionare a invertorului (HH:MM).

IMPORTANT! Pentru afişarea corectă a valorilor indicatoare a zilelor şi anului, ora trebuie setată corect.

Punctul de meniu SETUP (configurare)

Presetare

Invertorul este preconfigurat după realizarea completă a punerii în funcţiune (de exemplu cu asistentul de instalare), în funcţie de configurarea naţională.

Punctul de meniu SETUP (configurare) permite modificarea simplă a presetărilor invertorului, pentru a corespunde dorinţelor şi cerinţelor specifice utilizatorului.

  1. Punctul de meniu SETUP (configurare)

Presetare

Invertorul este preconfigurat după realizarea completă a punerii în funcţiune (de exemplu cu asistentul de instalare), în funcţie de configurarea naţională.

Punctul de meniu SETUP (configurare) permite modificarea simplă a presetărilor invertorului, pentru a corespunde dorinţelor şi cerinţelor specifice utilizatorului.

  1. Punctul de meniu SETUP (configurare)

SETUP (configuraţie)



SETUP
(Meniu Setup (configurare))

REMARCĂ!

Datorită actualizărilor de software este posibil ca aparatul dumneavoastră să dispună de funcţii care nu sunt descrise în prezentul MU sau invers.

În plus, este posibil să existe mici diferenţe între imagini şi elementele de operare de pe aparat. Modul de funcționare al acestor elemente de operare este însă identic.

  1. Punctul de meniu SETUP (configurare)

Navigarea în punctul de meniu SETUP (configurare)

Intrarea în punctul de meniu Configurare

Nivelul de meniu ‘SETUP‘ selectat
1La nivelul meniului, cu ajutorul tastelor ‘stânga’ sau ’dreapta’    selectaţi punctul de meniu ‘SETUP’ (configurare)
2Apăsaţi tasta ‘Enter’
Simbolul ‘Standby’

Se afişează primul element al punctului de meniu SETUP:
‘Standby'

Răsfoirea între elementele de meniu

Exemplu: Punctul de meniu ‘WiFi Access Point’
3Cu tastele ‘în sus’ sau ‘în jos’    răsfoiţi între elementele disponibile

Ieșirea dintr-un element de meniu

4Pentru a ieşi dintr-un element de meniu, tasta    ‘Esc’

Este afișat nivelul de meniu

Dacă nu este apăsată nicio tastă în interval de 2 minute,
  • invertorul comută din orice poziție de la nivelul meniului în punctul de meniu ‘ACUM’ (excepție: Elementul din meniul de configurare ‘Standby’),
  • se stinge iluminarea ecranului.
  • Este afișată puterea actualmente alimentată.
  1. Punctul de meniu SETUP (configurare)

Setarea elementelor din meniu în general

1Accesaţi meniul dorit
2Cu ajutorul tastelor ‘sus’ sau ‘jos’ selectaţi elementul de meniu dorit
3Apăsaţi tasta ‘Enter‘

Sunt afişate setările disponibile:



Prima poziţie a unei valori de setat se aprinde intermitent:

4Selectaţi setarea dorită cu ajutorul tastelor ‘sus’ sau ‘jos’
5Pentru a salva şi prelua selecţia, apăsaţi tasta ‘Enter‘.

Pentru a nu salva selecţia, apăsaţi tasta ‘Esc‘.
4Cu ajutorul tastelor ‘sus’ sau ‘jos’ selectaţi o cifră pentru prima poziţie
5Apăsaţi tasta ‘Enter‘

A doua poziţie a valorii se aprinde intermitent.

6Repetaţi paşii 4 şi 5, până când ...

întreaga valoare de setat se aprinde intermitent.



7Apăsaţi tasta ‘Enter‘
8Repetaţi eventual paşii 4 - 6 pentru unităţi sau alte valori de setat, până când unitatea sau valoarea de setat se aprind intermitent.
9Pentru a salva modificările şi pentru a le prelua, apăsaţi tasta ‘Enter‘.

Pentru a nu salva intrările, apăsaţi tasta ‘Esc‘.

Se afişează elementul de meniu selectat actual.



Se afişează elementul de meniu selectat actual.

  1. Punctul de meniu SETUP (configurare)

Exemplu de utilizare: Setarea timpului

1Selectaţi elementul din meniul de configurare    „Ora/Data”
2Apăsaţi    „Enter”



Se afişează vederea de ansamblu asupra valorilor setabile.

3Cu ajutorul tastelor „sus” sau „jos”    Selectați „Setarea timpului”
4Apăsaţi    „Esc”

Este afişată ora. (HH:MM:SS, afişaj 24 ore), se aprinde poziţia zecilor pentru oră.

5Cu ajutorul tastelor ‘sus’ sau ‘jos’    selectaţi valoarea pentru cifra zecilor la indicarea orei
6Apăsaţi    „Esc”

Poziţia unităţilor pentru oră se aprinde intermitent.

7Repetaţi paşii 5 şi 6 pentru poziţia unităţilor pentru oră, pentru minute şi secunde, până când ...

ora setată se aprinde intermitent.

8Apăsaţi    „Esc”

Ora este preluată, vederea de ansamblu a valorilor reglabile este afişată.

4Apăsaţi tasta    „Esc”

Elementul din meniul de configurare „Ora/Data” este afişat.

Elementele meniului de configurare

Standby

Activarea/dezactivarea manuală a regimului de Standby

  • Nu are loc nicio alimentare în reţea.
  • LED-ul Startup se aprinde oranj.
  • Pe ecran se afişează alternativ STANDBY / ENTER
  • În regimul Standby, niciun alt punct din meniu nu poate fi apelat sau setat la nivelul meniului.
  • Comutarea automată în punctul de meniu ‘ACUM’ după ce timp de 2 minute nu a fost apăsată nicio tastă, nu se activează.
  • Regimul Standby poate fi încheiat doar manual prin apăsarea tastei ‘Enter’.
  • Regimul de alimentare în reţea poate fi reluat oricând, prin apăsarea tastei 'Enter', în măsura în care nu există o eroare activă (State Code)
Setarea regimului Standby (oprire manuală a regimului de alimentare în reţea):
1Selectaţi simbolul ‘Standby’
2Tastă funcţională ‘Enter’    ‘Esc’

Pe afişaj apare alternativ ‘STANDBY’ şi 'ENTER’.
Regimul Standby este acum activat.
LED-ul Startup se aprinde oranj.

Reluarea regimului de alimentare în reţea:
În regimul Standby, pe ecran apare alternativ ‘STANDBY’ şi 'ENTER’’.
1Pentru reluarea regimului de alimentare în reţea apăsaţi tasta    ‘Esc’

Se afişează intrarea ‘Standby’.
În paralel, invertorul rulează faza de Startup.
După reluarea regimului de alimentare în reţea, LED-ul indicator al stării de funcţionare se aprinde în culoarea verde.

  1. Elementele meniului de configurare

Standby

Activarea/dezactivarea manuală a regimului de Standby

  • Nu are loc nicio alimentare în reţea.
  • LED-ul Startup se aprinde oranj.
  • Pe ecran se afişează alternativ STANDBY / ENTER
  • În regimul Standby, niciun alt punct din meniu nu poate fi apelat sau setat la nivelul meniului.
  • Comutarea automată în punctul de meniu ‘ACUM’ după ce timp de 2 minute nu a fost apăsată nicio tastă, nu se activează.
  • Regimul Standby poate fi încheiat doar manual prin apăsarea tastei ‘Enter’.
  • Regimul de alimentare în reţea poate fi reluat oricând, prin apăsarea tastei 'Enter', în măsura în care nu există o eroare activă (State Code)
Setarea regimului Standby (oprire manuală a regimului de alimentare în reţea):
1Selectaţi simbolul ‘Standby’
2Tastă funcţională ‘Enter’    ‘Esc’

Pe afişaj apare alternativ ‘STANDBY’ şi 'ENTER’.
Regimul Standby este acum activat.
LED-ul Startup se aprinde oranj.

Reluarea regimului de alimentare în reţea:
În regimul Standby, pe ecran apare alternativ ‘STANDBY’ şi 'ENTER’’.
1Pentru reluarea regimului de alimentare în reţea apăsaţi tasta    ‘Esc’

Se afişează intrarea ‘Standby’.
În paralel, invertorul rulează faza de Startup.
După reluarea regimului de alimentare în reţea, LED-ul indicator al stării de funcţionare se aprinde în culoarea verde.

  1. Elementele meniului de configurare

WLAN Access Point

Pentru activarea / dezactivarea WLAN Access Point. Acest lucru este necesar, de exemplu pentru configurarea sau adaptarea sistemului de monitorizare a instalaţiei cu ajutorul interfeţei web a Datamanager-ului. Dacă invertorul nu identifică Datamanager-ul, se afişează [indisponibil]

Domeniu de reglare

WLAN Access Point
[oprit]



Activaţi WLAN AP?

Pentru activarea WLAN Access Point   Apăsaţi tasta Enter



WLAN Access Point
[activ]

Se afişează SS-ID (SS) şi parola (PW).



Dezact. WLAN AP?

Pentru dezactivarea WLAN Access Point   Apăsaţi tasta Enter



WLAN Access Point
[nu este disponibil]

Se afişează când nu este disponibil un sistem de monitorizare a instalaţiei la invertor.

  1. Elementele meniului de configurare

DATCOM

Controlul comunicaţiilor de date, introducerea numărului invertorului, setări protocol

Domeniu de reglare

Stare/Număr invertor/Tip protocol

Stare
afişează comunicarea de date existentă prin Fronius Solar Net sau o eroare în comunicarea de date

Număr invertor
Setarea numărului (=adresa) invertorului la o instalaţie cu mai multe invertoare

Domeniu de reglare

00 - 99 (00 = adresă invertor 100)

Setare din fabrică

01

IMPORTANT! La includerea mai multor invertoare într-un sistem de comunicaţii date se va atribui fiecărui invertor o adresă proprie.

Tip protocol
stabileşte care este protocolul de comunicare prin care se transmit datele:

Domeniu de reglare

Fronius Solar Net / Interfaţă *

Setare din fabrică

Fronius Solar Net

* Tipul de protocol Interface funcţionează doar fără cardul Fronius Datamanager. Cardurile Fronius Datamanager existente trebuie îndepărtate din invertor.

  1. Elementele meniului de configurare

USB

Efectuarea actualizărilor de firmware sau salvarea valorilor detaliate ale invertorului pe stick-ul USB

Domeniu de reglare

Îndepărtare HW în siguranţă/Actualizare software/Interval Logging

Îndepărtarea în siguranţă a HW
Pentru a extrage un stick USB din mufa USB de tip A din slotul de comunicare date, fără pierderea datelor.

Stick-ul USB poate fi îndepărtat:
  • atunci când este afişat mesajul OK
  • atunci când LED -ul „Transfer date” nu se mai aprinde intermitent sau nu mai luminează

Actualizare software
Pentru actualizarea firmware-ului invertorului cu un stick USB.

Procedură:
1Descărcaţi fişierul de actualizare firmware „froxxxxx.upd”
(de la http://www.fronius.com; xxxxx reprezintă numărul versiunii)

REMARCĂ!

Pentru actualizarea fără probleme a software-ului invertorului, stick-ul USB prevăzut pentru aceasta trebuie să nu prezinte nicio partiţie ascunsă şi nicio codare (vezi capitolul „Stick-uri USB adecvate“).

2Salvaţi fişierul de actualizare firmware pe câmpul de date exterior al stick-ului USB
3Deschideţi capacul zonei pentru comunicare date de la invertor
4Inseraţi stick-ul USB cu fişierul de actualizare firmware în mufa USB a invertorului, în zona pentru comunicare date
5În meniul de configurare selectaţi punctul de meniu „USB” şi apoi „Actualizare software”
6Apăsați tasta „Enter”
7Aşteptaţi până când pe ecran se afişează comparaţia între versiunea de firmware existentă în prezent pe invertor şi noua versiune firmware:
  • 1. Pagina: Software Software (LCD), Software Controller Taste (KEY), Veriune configurare naţională (Set)
  • 2. Pagina: Software modul de putere (PS1, PS2)
8După fiecare pagină apăsaţi tasta funcţională „Enter”

Invertorul începe copierea datelor.
„BOOT” precum şi progresul salvării fiecărui test sunt afişate în %, până când sunt copiate datele pentru toate modulele electronice.

După copiere invertorul actualizează rând pe rând modulele electronice necesare.
Se afişează „BOOT”, modulul vizat şi progresul actualizării în %.

Ca ultim pas, invertorul actualizează afişajul.
Acesta rămâne întunecat cca. 1 minut, LED-urile de control şi de stare se aprind intermitent.

După terminarea actualizării firmware, invertorul comută în faza de startup şi apoi în regimul de alimentare în reţea. Scoateţi stick-ul USB cu ajutorul funcţiei „Îndepărtare HW în siguranţă”.

La actualizarea firmware-ului invertorului, setările din meniul de configurare se păstrează.



Interval Logging
Activarea/dezactivarea funcţiei de logging USB, precum şi prestabilirea unui interval de logging

Unitate

minute

Domeniu de reglare

30 Min / 20 Min / 15 Min / 10 Min / 5 Min / No Log (fără jurnal)

Setare din fabrică

30 min





30 min

Intervalul de logging este de 30 minute; la fiecare 30 minute se salvează pe stick-ul USB noile date de logging.

20 min

15 min

10 min

5 min

Intervalul de logging este de 5 minute; la fiecare 5 minute se salvează pe stick-ul USB noile date de logging.

No Log

Datele nu se salvează

IMPORTANT! Pentru a avea o funcţie de USB logging impecabilă, ora trebuie să fie setată corect. Setarea orei de face în punctul „Puncte de meniu în meniul de configurare” - „Ora / data”.

  1. Elementele meniului de configurare

Releu (contact de comutare liber de potenţial)

Prin intermediul contactului de comutare liber de potenţial (releu) de la invertor pot fi prezentate mesaje de stare (State Codes), starea invertorului (de ex. regim de alimentare în reţea) sau funcţiile Energie Manager (manager energie).

Domeniu de reglare

Mod relee / test relee / punct conectare* / punct deconectare*

* se afişează numai când la ‘Mod relee‘ este activată funcţia ‘E-Manager‘.

Mod relee
prin intermediul modului relee pot fi prezentate următoare funcţii:

  • Funcţie de alarmă (Permanent / ALL/ GAF)
  • ieşire activă (ON / OFF) (pornit / oprit)
  • Energie-Manager (E-Manager) (manager energie)

Domeniu de reglare

ALL / GAF/ Permanent / OFF / ON / E-Manager

Setare din fabrică

ALL (toate)

Funcţie de alarmă:

ALL / Permanent:

Comutarea contactului de comutare liber de potenţial la coduri de service permanente şi temporare (de ex. scurtă întreruperea a regimului de alimentare în reţea, un cod de service apare cu o anumită frecvenţă pe zi - Reglabil în meniul ‚BASIC‘)

GAF

Din momentul în care este selectat modul GAF, releul este conectat. Din momentul în care modulul de putere anunţă o eroare şi trece din regimul de alimentare în reţea într-o stare de eroare, releul este deschis. Astfel, releul poate fi utilizat pentru funcţii Fail-Safe.

Exemplu de utilizare
La utilizarea invertoarelor monofazate într-o locaţie multifazată poate fi necesară o corecţie de fază. Dacă la unul sau mai multe invertoare apare o eroare iar conexiunea la reţea este întreruptă, trebuie separate şi celelalte invertoare, pentru a menţine echilibrul fazelor. Funcţia "GAF" a releului poate fi utilizată în combinaţie cu Datamanager sau cu un dispozitiv de protecţie extern pentru a identifica sau semnaliza faptul că un invertor nu este alimentat sau este separat de reţea iar restul invertoarelor trebuie decuplate şi ele de la reţea prin intermediul unei comenzi de la distanţă.

ieşire activă:

ON:

Contactul de comutare liber de potenţial NO este cuplat permanent, atât timp cât invertorul este în funcţiune (cât timp ecranul este aprins sau afişează informaţii).

OFF:

Contactul de comutare liber de potenţial NO este decuplat.

Manager energie:

E-Manager:

Mai multe informaţii privind funcţia ‘Manager energie‘ conform următoarei secţiuni „Manager energie“.

Test relee
Verificarea funcţionării, dacă contactul de comutare liber de potenţial comută

Punct de conectare (numai dacă funcţia ‘Manager energie‘ este activată)
pentru setarea limitei de putere activă de la are contactul de comutare liber de potenţial este conectat

Setare din fabrică

1000 W

Domeniu de reglare

punct de deconectare setat până la puterea nominală maximă a invertorului (W sau kW)

Punct de deconectare (numai cu funcţia ‘Manager energie‘ activată)
pentru reglarea limitei de putere activă, de la care contactul de comutare liber de potenţial este deconectat

Setare din fabrică

500

Domeniu de reglare

0 până la punctul de conectare al invertorului (W sau kW)

  1. Elementele meniului de configurare

Manager energie
(în punctul de meniu Releu)

Cu ajutorul funcţiei „Manager energie” (E-Manager) poate fi comandat un contact de comutare liber de potențial, astfel încât acesta să aibă rol de actuator.
Un consumator racordat la contactul de cuplare liber de potențial poate fi astfel comandat prin indicarea unui punct de conectare sau deconectare (Putere activă) dependent de puterea de alimentare.

Contactul de comutare liber de potenţial este deconectat automat,
  • atunci când invertorul nu alimentează curent în reţeaua publică,
  • atunci când invertorul este cuplat manual în regimul stand-by,
  • dacă puterea activă prevăzută < 10 % puterea nominală a invertorului.

Pentru activarea funcţiei Manager energie selectaţi punctul „E-Manager” şi apăsaţi tasta „Enter”.
Atunci când funcţia „Manager energie” este activată, în colţul din stânga sus al ecranului este afişat simbolul „Energie-Manager”:

   atunci când contactul de comutare liber de potenţial este deconectat NO (contact deschis)

   atunci când contactul de comutare liber de potenţial este conectat NO (contact închis)

Pentru a dezactiva funcţia Manager energie selectaţi o altă funcţie (ALL / Permanent / OFF / ON) şi apăsaţi tasta „Enter”.

REMARCĂ!

Instrucţiuni pentru stabilirea punctului de cuplare şi decuplare
O diferenţă prea mică între punctul de cuplare şi punctul de decuplare precum şi oscilaţiile puterii active pot determina cicluri de comutare multiple.


Pentru a evita conectarea şi deconectarea prea frecvente, diferenţa între punctul de conectare şi punctul de deconectare trebuie să fie de minimum 100 - 200 W.

La alegerea punctului de decuplare ţineţi cont de consumul de putere al consumatorului racordat.

La alegerea punctului de cuplare ţineţi cont de condiţiile meteo şi de radiaţiile solare estimate.

Exemplu de utilizare
Punct de conectare = 2000 W, Punct de deconectare = 1800 W

Dacă invertorul generează minim 2000 W sau mai mult, se cuplează contactul de semnal liber de potenţial de la Fronius Signal Card.
Dacă puterea invertorului scade sub 1800 W, contactul de semnal este decuplat.

În acest fel se pot concretiza rapid posibilităţi de utilizare interesante, ca funcţionarea unei pompe de căldură sau a unei instalaţii de climatizare cu consum maxim de curent propriu

  1. Elementele meniului de configurare

Ora/Data

Setarea orei, a datei, a formatelor de afişare şi a comutării automate între ora de vară şi ora de iarnă

Domeniu de reglare

Setare oră / Setare dată / Format afişare oră / Format afişare dată / Ora de vară/iarnă

Setare oră
Setarea orei (hh:mm:ss sau hh:mm am/pm - în funcţie de setarea de la Format afişare oră)

Setare dată
Setarea datei (dd.mm.yyyy sau mm/dd/yyyy - în funcţie de setarea de la Format afişare dată)

Format afişare oră
Prescrie formatul în care se afişează ora

Domeniu de reglare

12hrs / 24hrs

Setare din fabrică

în funcţie de configuraţia naţională

Format afişare dată
Prescrie formatul în care se afişează data

Domeniu de reglare

mm/dd/yyyy sau dd.mm.yy

Setare din fabrică

în funcţie de configuraţia naţională

Ora de vară/iarnă
Activare/dezactivare a comutării între ora de vară / iarnă

IMPORTANT! Funcţia de comutare automată între ora de vară şi cea de iarnă se utilizează numai dacă într-un inel Fronius Solar Net nu se află componente de sistem compatibile LAN sau WLAN (de ex. Fronius Datalogger Web, Fronius Datamanager sau Fronius Hybridmanager).

Domeniu de reglare

on / off

Setare din fabrică

on

IMPORTANT! Setarea corectă a orei şi datei reprezintă o premisă obligatorie pentru afişarea corectă a zilelor şi anilor precum şi a curbei caracteristice a zilei.

  1. Elementele meniului de configurare

Afişarea setărilor

Domeniu de reglare

Limba / Regim nocturn / Contrast / Iluminat

Limba
Setarea limbii de afişare

Domeniu de reglare

Engleză, germană, franceză, spaniolă, italiană, olandeză, cehă, slovacă, maghiară, polonă, turcă, portugheză, română

Regim nocturn
Regimul nocturn comandă funcţionarea Fronius DATCOM şi funcţionarea ecranului invertorului în timpul nopţii sau în condiţii de tensiune DC insuficientă

Domeniu de reglare

AUTO / ON / OFF

Setare din fabrică

OFF

AUTO:

Regimul Fronius DATCOM este susţinut atât timp cât un Fronius Datamanager este racordat la un circuit Fronius Solar Net activ, neîntrerupt.
Ecranul invertorului este întunecat pe timpul nopţii şi poate fi activat prin apăsarea unei taste funcţionale la alegere.

ON:

Regimul Fronius DATCOM este continuu. Invertorul generează continuu tensiune de 12 V DC pentru alimentarea Fronius Solar Net. Ecranul este mereu activ.

IMPORTANT! Dacă regimul nocturn Fronius DATCOM este setat pe ON sau pe AUTO la componentele Fronius Solar Net racordate, consumul de curent al invertorului pe timpul nopţii creşte la 7 W.

OFF:

Fără regim Fronius DATCOM pe timpul nopţii, invertorul nu are nevoie de puterea reţelei pentru alimentarea Fronius Solar Net pe timpul nopţii.
Ecranul este dezactivat pe timpul nopţii, Fronius Datamanager nu este disponibil. Pentru a activa totuşi Fronius Datamanager, opriţi şi reporniţi invertorul pe partea AC şi în interval de 90 secunde apăsaţi o tastă funcţională la alegere pe afişajul invertorului.

Contrast
Reglarea contrastului la ecranul invertorului

Domeniu de reglare

0 - 10

Setare din fabrică

5

Deoarece contrastul depinde de temperatură, condiţiile de mediu alternante pot necesita o setare a punctului de meniu ‘Contrast’.

Iluminat
Presetarea sistemului de iluminat al ecranului invertorului

Punctul de meniu ‘invertor Iluminat’ se referă doar la iluminatul de fundal al ecranului invertorului.

Domeniu de reglare

AUTO / ON / OFF

Setare din fabrică

AUTO

AUTO:

Iluminatul ecranului invertorului se activează prin apăsarea unei taste la alegere. Dacă nu se apasă nicio tastă timp de 2 minute, iluminatul ecranului se stinge.

ON:

Iluminatul ecranului invertorului este pornit permanent atunci când invertorul este activ.

OFF:

Sistemul de iluminat al ecranului invertorului este oprit permanent.

  1. Elementele meniului de configurare

Producţie de energie

Aici pot fi modificate / realizate următoarele setări:
  • Contor abatere / calibrare
  • Monedă
  • Tarif alimentare
  • Factor CO2

Domeniu de reglare

Monedă / tarif alimentare

Contor abatere / calibrare
calibrarea contorului

Moneda
Setarea monedei

Domeniu de reglare

3 semne, A-Z

Tarif de alimentare
Setarea tarifului de decontare pentru compensarea energiei alimentate

Domeniu de reglare

2 poziţii, 3 zecimale

Setare din fabrică

(în funcţie de configurarea naţională)

Factor CO2
setarea factorului CO2 al energiei alimentate

  1. Elementele meniului de configurare

Ventilator

pentru verificarea funcţiilor ventilatorului

Domeniu de reglare

Test ventilator #1 / Test ventilator #2 (în funcţie de aparat)

  • selectaţi ventilatorul dorit cu ajutorul tastelor ‘sus‘ şi ‘jos‘
  • Testul ventilatorului selectat este pornit cu apăsarea tastei ‘Enter‘.
  • Ventilatorul funcţionează până când se iese din meniu cu ajutorul tastei ‘Esc‘.

IMPORTANT! Pe ecranul invertorului nu se afişează nici o informaţie dacă ventilatorul este în ordine. Modul de funcţionare al ventilatorului poate fi controlat doar prin ascultare şi atingere.

Punctul de meniu INFO

INFO

INFO
(Informaţii despre aparat şi software)

  1. Punctul de meniu INFO

INFO

INFO
(Informaţii despre aparat şi software)

  1. Punctul de meniu INFO

Valori de măsurare
Stare LT
Stare reţea

Valori de măsurare

Domeniu de afişare:

PV Iso. / Ext. Lim. / U PV1 / U PV2 / GVDPR / Fan #1



PV Iso.
rezistenţa de izolaţie a instalaţiei fotovoltaice
(la modulele solare fără împământare și la modulele solare cu împământare la polul negativ)



Ext. Lim.
reducere externă a puterii în procente, de ex.: prescrisă de operatorul reţelei



U PV1
tensiunea DC momentană la borne, chiar şi atunci când invertorul nu alimentează (de la primul MPP Tracker)



U PV 2
tensiunea DC momentană la borne, chiar şi atunci când invertorul nu alimentează (de la al doilea MPP Tracker)



GVDPR
reducere a puterii în funcţie de tensiunea din reţea



Fan #1
valoarea procentuală a puterii nominale a ventilatorului

Stare LT

Poate fi afişată starea ultimelor erori intervenite în invertor.

IMPORTANT! Din cauza radiaţiilor slabe ale soarelui, în fiecare dimineaţă şi seară sunt afişate mesajele de stare 306 (Power low) şi 307 (DC low). Aceste mesaje de stare nu sunt cauzate de nicio eroare.

  • După apăsarea tastei ‘Enter‘ se afişează starea părţii de putere precum şi ultimele erori intervenite
  • Cu ajutorul tastelor ‘sus‘ sau ‘jos‘ defilaţi în listă
  • Pentru a ieşi din lista de stări şi erori apăsaţi tasta ‘Înapoi‘

Stare reţea

Ultimele 5 erori de reţea intervenite pot fi afişate:

  • După apăsarea tastei ‘Enter‘ sunt afişate ultimele 5 erori de reţea intervenite
  • Cu ajutorul tastelor ‘sus‘ sau ‘jos‘ defilaţi în listă
  • Pentru a ieşi din afişajul erorilor de reţea apăsaţi tasta ‘Înapoi‘
  1. Punctul de meniu INFO

Informaţii despre aparate

Pentru afişarea setărilor relevante pentru operatorul de reţea. Valorile afişate depind de configuraţia naţională sau de setările specifice ale invertorului.

Generalităţi:

Tipul aparatului - denumirea exactă a invertorului
Fam. - familia de invertoare a invertorului
Numărul de serie - numărul de serie al invertorului

Configurare specifică naţională:

Configurare - configuraţie naţională setată
Version - versiunea configuraţiei naţionale
Origin activated - indică faptul că este activată configurarea naţională normală.
Group - grupul pentru actualizarea software-ului invertorului

MPP Tracker:

Tracker 1 - afişarea comportamentului de urmărire setat (MPP AUTO / MPP USER / FIX)
Tracker 2 (numai la Fronius Symo cu excepţia Fronius Symo 15.0-3 208) - afişarea comportamentului de urmărire setat (MPP AUTO / MPP USER / FIX)

Monitorizarea reţelei:

GMTi - Grid Monitoring Time - timpul de pornire ale invertorului în sec (secunde)
GMTr - Grid Monitoring Time reconnect - timpul de reconectare în sec (secunde) după o eroare de reţea
ULL - U (tensiune) Longtime Limit - valoarea limită de tensiune în V (volţi) pentru valoarea medie a tensiunii în interval de 10 minute
LLTrip - Longtime Limit Trip - timp de declanşare pentru monitorizarea ULL, cât de repede se poate opri invertorul

Limitele tensiunii de reţea, valoare limită interioară:

UMax - valoare limită internă superioară a tensiunii de reţea în V (volţi)
TTMax - Trip Time Max - timp de declanşare pentru depăşirea valorii limită interne superioare a tensiunii de reţea în cyl*
UMin - valoare limită internă inferioară a tensiunii de reţea în V (volţi)
TTMin - Trip Time Min - timp de declanşare pentru coborârea sub valoarea limită internă inferioară a tensiunii de reţea în cyl*

Limitele tensiunii de reţea, valoare limită exterioară

UMax - valoare limită externă superioară a tensiunii de reţea în V (volţi)
TTMax - Trip Time Max - timp de declanşare pentru depăşirea valorii limită externe superioare a tensiunii de reţea în cyl*
UMin - valoare limită externă inferioară a tensiunii de reţea în V (volţi)
TTMin - Trip Time Min - timp de declanşare pentru coborârea sub valoarea limită externă inferioară a tensiunii de reţea în cyl*

Limite ale frecvenţei de reţea:

FILmax - valoare limită internă superioară a frecvenţei de reţea în Hz (hertzi)
FILmin - valoare limită internă inferioară a frecvenţei de reţea în Hz (hertzi)
FOLmax - valoare limită externă superioară a frecvenţei de reţea în Hz (hertzi)
FOLmin - valoarea limită externă inferioară a frecvenţei de reţea în Hz (hertzi)

Q-Mode:

Afişarea setării actuale a puterii reactive la invertor (de ex. OFF, Q / P...)

Limita de putere AC inclusiv afişaj Soft-Start şi sau derating frecvenţa de reţea AC:

Max P AC - puterea de ieşirea maximă care poate fi schimbată cu funcţia 'Manual Power Reduction'
GPIS - Gradual Power Incrementation at Startup - se afişează (%/sec) dacă funcţia Soft-Start este activată la invertor sau nu
GFDPRe - Grid Frequency Dependent Power Reduction enable limit - afişează valoarea setată a frecvenţei de reţea în Hz (hertzi) începând din momentul în care are loc o reducere de putere
GFDPRv - Grid Frequency Dependent Power Reduction derating gradient - afişează valoarea setată a frecvenţei de reţea în %/Hz, cât de puternică este reducerea de putere

Derating tensiune AC:

GVDPRe - Grid Voltage Depending Power Reduction enable limit - valoarea prag în V de la care începe reducerea de putere în funcţie de tensiune
GVDPRv - Grid Voltage Depending Power Reduction derating gradient - gradientul reducerii în %/V, cu care se reduce puterea
Message - afişează dacă este activată trimiterea unui mesaj de informare prin Fronius Solar Net

*cyl = perioade reţea (cycles); 1 cyl este echivalentul a 20 ms la 50 Hz şi 16,66 ms la 60 Hz

  1. Punctul de meniu INFO

Version (versiune)

Afişarea numărului de versiune şi a numărului de serie a circuitelor imprimate montate în invertor (de ex. pentru scopuri de service)

Domeniu de afişare

Ecran / Software ecran / Sumă de verificare SW / Memorie de date / Memorie de date #1 / Parte de putere / Parte de putere SW / Filtru CEM / Power Stage #3 / Power Stage #4

Activare şi dezactivare blocare taste

Generalităţi

Invertorul este echipat cu o funcţie de blocare a tastelor.
Atunci când blocarea tastelor este activă, meniul Setup (configurare) nu poate fi apelat, de ex. ca o măsură de protecţie împotriva modificării accidentale a datelor de configurare.
Pentru activarea/dezactivarea funcţiei de blocare a tastelor trebuie introdus codul 12321.

  1. Activare şi dezactivare blocare taste

Generalităţi

Invertorul este echipat cu o funcţie de blocare a tastelor.
Atunci când blocarea tastelor este activă, meniul Setup (configurare) nu poate fi apelat, de ex. ca o măsură de protecţie împotriva modificării accidentale a datelor de configurare.
Pentru activarea/dezactivarea funcţiei de blocare a tastelor trebuie introdus codul 12321.

  1. Activare şi dezactivare blocare taste

Activare şi dezactivare blocare taste

1Apăsaţi    ‘Meniu’

Este afişat nivelul de meniu.

2Apăsaţi tasta neocupată ‘Meniu / Esc’
de 5 x

În meniul ‘CODE’ (cod) se afişează ‘Cod de acces‘, prima poziţie se aprinde intermitent.

3Introduceţi codul 12321: Cu tastele ‘plus’ sau ‘minus’    selectaţi valoarea pentru prima cifră a codului
4Apăsaţi    ‘Enter’

A doua poziţie se aprinde intermitent.

5Repetaţi paşii 3 şi 4 pentru a doua, a treia, a patra şi a cincea poziţie a codului, până când ...

codul setat se aprinde intermitent.

6Apăsaţi    ‘Enter’

În meniul ‘LOCK’ (blocare) se afişează ‘Blocaj taste‘.

7Cu tastele ‘plus’ sau ‘minus’    activaţi sau dezactivaţi blocarea tastelor:

ON = blocarea tastelor este activată (punctul de meniu SETUP (configurare) nu poate fi apelat)

OFF = blocarea tastelor este dezactivată (punctul de meniu SETUP (configurare) poate fi apelat)
8Apăsaţi    ‘Enter’

Stick USB ca înregistrator de date şi pentru actualizarea software a invertorului

Stick USB ca înregistrator de date

Un stick USB racordat la mufa USB A poate fi utilizat ca înregistrator de date pentru un invertor.

Datele de jurnal salvate pe stick-ul USB pot fi importate în orice moment
  • în programul Fronius Solar.access cu ajutorul fişierului FLD înregistrat împreună cu acestea,
  • pot fi vizualizate în programele unor ofertanţi terţi (de ex. Microsoft® Excel) cu ajutorul fişierului CSV înregistrat împreună cu acestea.

Versiunile mai vechi (până la Excel 2007) au o limitare de 65536 rânduri.

Pentru informaţii mai detaliate despre „Datele de stick-ul USB“, „Cantitatea de date şi capacitatea de memorie“ precum şi „Memoria tampon“ consultaţi:

® http://www.fronius.com/QR-link/4204260204DE

  1. Stick USB ca înregistrator de date şi pentru actualizarea software a invertorului

Stick USB ca înregistrator de date

Un stick USB racordat la mufa USB A poate fi utilizat ca înregistrator de date pentru un invertor.

Datele de jurnal salvate pe stick-ul USB pot fi importate în orice moment
  • în programul Fronius Solar.access cu ajutorul fişierului FLD înregistrat împreună cu acestea,
  • pot fi vizualizate în programele unor ofertanţi terţi (de ex. Microsoft® Excel) cu ajutorul fişierului CSV înregistrat împreună cu acestea.

Versiunile mai vechi (până la Excel 2007) au o limitare de 65536 rânduri.

Pentru informaţii mai detaliate despre „Datele de stick-ul USB“, „Cantitatea de date şi capacitatea de memorie“ precum şi „Memoria tampon“ consultaţi:

® http://www.fronius.com/QR-link/4204260204DE

  1. Stick USB ca înregistrator de date şi pentru actualizarea software a invertorului

Stick-uri USB adecvate

Din cauza diversității de modele de stick-uri USB disponibile pe piață, nu se poate garanta că orice stick USB va fi recunoscut de invertor.

Fronius recomandă utilizarea exclusivă a stick-urilor USB certificate, adaptate nevoilor industriilor (țineți cont de logo-ul USB-IF!).

Invertorul suportă stick-uri USB cu următoarele sisteme de fișiere:

  • FAT12
  • FAT16
  • FAT32

Fronius recomandă folosirea stick-urilor USB utilizate doar pentru înregistrarea datelor de logging sau pentru actualizarea pachetului software al invertorului. Stick-urile USB nu trebuie să conțină alte date.

Simbol USB pe ecranul invertorului, de ex. în regimul de afișare ‘ACUM’:

Atunci când invertorul recunoaște un stick USB, în colțul din dreapta sus al ecranului este afișat simbolul USB.

La utilizarea stick-urilor USB verificați dacă simbolul USB este afișat (poate fi și cu aprindere intermitentă).



IMPORTANT! La utilizarea în exterior rețineţi că funcționarea stick-urilor USB obișnuite este garantată doar într-un interval de temperatură limitat.
La utilizarea în exterior asigurați-vă că stick-ul USB funcționează de ex. și la temperaturi mai reduse.

  1. Stick USB ca înregistrator de date şi pentru actualizarea software a invertorului

Stick USB pentru actualizarea software-ului invertorului

Cu ajutorul stick-ului USB, şi clienţii pot actualiza software-ul invertorului cu ajutorul elementului de meniu USB din punctul de meniu SETUP (configurare): fişierul de update se salvează în prealabil pe stick-ul USB şi de acolo se transferă pe invertor. Fişierul de update trebuie să se găsească în directorul de bază (directorul Root) al stick-ului USB.

  1. Stick USB ca înregistrator de date şi pentru actualizarea software a invertorului

Îndepărtarea stick-ului USB

Indicație de siguranță pentru îndepărtarea unui stick USB:



IMPORTANT! Pentru a evita pierderea datelor, stick-ul USB racordat poate fi îndepărtat numai în următoarele condiții:

  • numai cu ajutorul punctului de meniu SETUP (configurare), element de meniu ‘Îndepărtare în condiții de siguranță USB / HW’
  • atunci când LED-ul ‘Transfer date’ nu se mai aprinde intermitent și nu mai luminează.

Meniul Basic (principal)

Generalități

În meniul Basic (principal) se setează următorii parametri importanţi pentru instalarea şi exploatarea invertorului:

  • Mod de funcționare DC
  • Tensiune fixă
  • Tensiune de start MPPT1 / MPPT2
  • Jurnal USB
  • Contor evenimente



  • Mod împământare / supraveghere împământare
  • Setări izolaţie
  • Reset TOTAL
  1. Meniul Basic (principal)

Generalități

În meniul Basic (principal) se setează următorii parametri importanţi pentru instalarea şi exploatarea invertorului:

  • Mod de funcționare DC
  • Tensiune fixă
  • Tensiune de start MPPT1 / MPPT2
  • Jurnal USB
  • Contor evenimente



  • Mod împământare / supraveghere împământare
  • Setări izolaţie
  • Reset TOTAL
  1. Meniul Basic (principal)

Accesarea meniului Basic (principal)

1Apăsaţi    „Esc”

Este afişat nivelul de meniu.

2Apăsaţi tasta neocupată ‘Meniu / Esc’
de 5 x

În meniul ‘CODE’ se afişează ‘Access Code‘, prima poziţie se aprinde intermitent.

3Introduceţi codul 22742: Cu tastele ‘plus’ sau ‘minus’    selectaţi valoarea pentru prima cifră a codului
4Apăsaţi    „Esc”

A doua poziţie se aprinde intermitent.

5Repetaţi paşii 3 şi 4 pentru a doua, a treia, a patra şi a cincea poziţie a codului, până când ...

codul setat se aprinde intermitent.

6Apăsaţi    „Esc”

Este afişat meniul Basic (principal).

7Cu tastele ‘plus’ sau ‘minus’    selectaţi elementul dorit
8Prelucraţi elementul selectat prin apăsarea    tastei ‘Enter’
9Pentru a ieşi din meniul Basic (principal) apăsaţi    ‘Esc’
  1. Meniul Basic (principal)

Elemente ale meniului Basic (principal)

În meniul Basic (principal) se setează următorii parametri importanţi pentru instalarea şi exploatarea invertorului:

MPP Tracker 1 / MPP Tracker 2
  • MPP Tracker 2: ON / OFF (numai la aparatele MultiMPP Tracker)
  • Mod de funcţionare DC: MPP AUTO / FIX / MPP USER
    • MPP AUTO: stare de funcţionare normală; invertorul îşi caută automat punctul de funcţionare optim
    • FIX: pentru introducerea tensiunii DC fixe cu care lucrează invertorul
    • MPP USER: pentru introducerea tensiunii MP inferioare, începând de la care invertorul îşi caută punctul de funcţionare optim
  • Dynamic Peak Manager: ON / OFF
  • Tensiune fixă:pentru introducerea tensiunii fixe (80 - 800 V)
  • Tensiune de pornire MPPT: pentru introducerea tensiunii de pornire (80 - 800 V)

Jurnal USB
Activarea sau dezactivarea funcţiei de salvare a tuturor mesajelor de eroare pe un stick USB
AUTO / OFF / ON

Intrare semnal
  • Mod de funcţionare: Ext Sig. / S0-Meter / OFF
    Mod de funcţionare Ext Sig.:
    • Tip declanşare: Warning (Avertisment) (se afişează un avertisment pe display) / Ext. Stop (Stop ext.) (invertorul este oprit)
    • Tip racord: N/C (Normal/Închis) (în mod normal închis, contact de repaus) / N/O (Normal/Deschis) (în mod normal deschis, contact de lucru)
    Mod de funcţionare S0-metru - vezi capitolul Reducerea dinamică a puterii prin invertor la pagina (→).
    • Limita de alimentare în reţea
      Câmp pentru introducerea puterii maxime de alimentare în reţea în W. La depăşirea acestei valori, invertorul efectuează reglarea la valoarea setată, în timpul cerut prin normele şi dispoziţiile naţionale.
    • Impulsuri per kWh
      Câmp pentru introducerea impulsurilor per kWh ale contorului S0.
SMS / releu
  • Temporizarea evenimentului
    pentru introducerea întârzierii cu care trebuie trimis un SMS sau trebuie să se cupleze releul
    900 - 86400 secunde
  • Contor evenimente:
    pentru introducerea numărului de evenimente care duc la semnalizare:
    10 - 255
Setare izolaţie
  • Avertisment izolaţie: ON / OFF
  • Valoare prag pentru avertisment: pentru introducerea unei valori prag care duce la avertisment

Reset TOTAL
resetează în punctul de meniu LOG valorile max. şi min. ale tensiunii precum şi puterea de alimentare maximă.
Nu se poate reveni asupra resetării valorilor.

Pentru a reseta valorile la zero, apăsaţi tasta ‘Enter‘.
Se afişează „CONFIRM“ (confirmă).
Apăsaţi din nou tasta ‘Enter‘.
Valorile sunt resetate, se afişează meniul

Scoateţi de sub tensiune invertorul şi apoi reconectaţi-l

Scoaterea invertorului de sub tensiune

1
  1. Deconectați disjunctorul de protecție.
  2. Comutați separatorul DC pe poziția întrerupătorului „Oprit“.

Pentru repunerea în funcțiune a invertorului efectuați în ordine inversă pașii indicați anterior.

  1. Scoateţi de sub tensiune invertorul şi apoi reconectaţi-l

Scoaterea invertorului de sub tensiune

1
  1. Deconectați disjunctorul de protecție.
  2. Comutați separatorul DC pe poziția întrerupătorului „Oprit“.

Pentru repunerea în funcțiune a invertorului efectuați în ordine inversă pașii indicați anterior.

Diagnosticul de stare şi remedierea defecţiunilor

Afişarea mesajelor de stare

Invertorul dispune de un sistem de auto-diagnoză, care recunoaşte automat şi afişează pe ecran un număr mare de erori posibile. Prin aceasta, defecţiunile de la invertor, de la instalaţia fotovoltaică precum şi erorile de instalare sau utilizare pot fi detectate rapid.

În cazul în care sistemul de autodiagnoză a reuşit să identifice o eroare concretă, pe ecran se afişează mesajul de stare aferent.

IMPORTANT! Mesajele de stare afişate pentru scurt timp pot rezulta din comportamentul de reglare al invertorului. În cazul în care invertorul funcţionează în continuare fără erori, înseamnă că nu există o eroare.

  1. Diagnosticul de stare şi remedierea defecţiunilor

Afişarea mesajelor de stare

Invertorul dispune de un sistem de auto-diagnoză, care recunoaşte automat şi afişează pe ecran un număr mare de erori posibile. Prin aceasta, defecţiunile de la invertor, de la instalaţia fotovoltaică precum şi erorile de instalare sau utilizare pot fi detectate rapid.

În cazul în care sistemul de autodiagnoză a reuşit să identifice o eroare concretă, pe ecran se afişează mesajul de stare aferent.

IMPORTANT! Mesajele de stare afişate pentru scurt timp pot rezulta din comportamentul de reglare al invertorului. În cazul în care invertorul funcţionează în continuare fără erori, înseamnă că nu există o eroare.

  1. Diagnosticul de stare şi remedierea defecţiunilor

Defectarea completă a ecranului

În cazul în care ecranul rămâne întunecat mult timp după răsăritul soarelui:
  • Verificaţi tensiunea AC la racordurile invertorului:
    tensiunea AC trebuie să fie de 230 V (+ 10 % / - 5 %)*.
*
Toleranţa pentru tensiunea de reţea în funcţie de configuraţia naţională
  1. Diagnosticul de stare şi remedierea defecţiunilor

Mesaje de stare - clasa 1

Mesajele de stare din clasa 1 intervin doar sporadic şi sunt cauzate de reţeaua publică de energie electrică.

Exemplu: Frecvenţa de reţea este prea ridicată, iar din cauza unei norme invertorul nu poate alimenta energie în reţea. Nu există nicio defecţiune în aparat.
Invertorul reacţionează mai întâi prin separarea reţelei. Apoi reţeaua este verificată în timpul intervalului de supraveghere prevăzut. Dacă după această perioadă nu se mai constată nicio altă eroare, invertorul reia regimul de alimentare în reţea.

În funcţie de configuraţia naţională, este activată funcţia Softstart GPIS:
În funcţie de directivele naţionale specifice, după o deconectare din cauza unei erori AC puterea de ieşire a invertorului creşte continuu.

Cod

Descriere

Comportament

Remediere

102

Tensiunea AC prea ridicată

De îndată ce condiţiile de reţea, după o verificare amănunţită, se situează din nou în limitele admise, invertorul reia regimul de alimentare în reţea.

Verificaţi conexiunile de alimentare
Dacă mesajul de stare apare permanent, luaţi legătura cu montorul instalaţiei

103

Tensiunea AC prea redusă

105

Frecvenţa AC prea ridicată

106

Frecvenţa AC prea redusă

107

Reţeaua AC nu există

108

Funcţionare tip insulă detectată

112

Eroare RCMU

  1. Diagnosticul de stare şi remedierea defecţiunilor

Mesaje de stare - clasa 3

Clasa 3 cuprinde mesajele de stare care pot interveni în timpul regimului de alimentare, însă în principiu nu duc la o întrerupere permanentă a regimului de alimentare în reţea.

După separarea automată a reţelei şi după supravegherea prevăzută a reţelei, invertorul încearcă să reia regimul de alimentare în reţea.

Cod

Descriere

Comportament

Remediere

301


Supracurent (AC)

Întreruperea temporară a regimului de alimentare în reţea din cauza supracurentului din invertor
Invertorul începe din nou cu faza de lansare.

Eroarea este remediată automat;
Dacă mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

302

Supracurent (DC)

303

Temperatură excesivă parte de putere

Întreruperea temporară a regimului de alimentare în reţea din cauza supratemperaturii
Invertorul începe din nou cu faza de lansare.

Purjaţi fanta de aer de răcire şi radiatorul de răcire, dacă este necesar;
eroarea este remediată automat
Dacă mesajul de stare apare permanent, luaţi legătura cu montorul instalaţiei

304

Temperatura internă prea ridicată

306

PUTERE PV MICĂ
Tensiunea circuitului intermediar este prea redusă pentru regimul de alimentare

Întreruperea temporară a regimului de alimentare în reţea
Invertorul începe din nou cu faza de lansare.

Se remediază automat;
Dacă mesajul de stare apare în condiţii de lumină solară suficientă, luaţi legătura cu montorul instalaţiei

307

TENSIUNE PV MICĂ
Tensiunea de intrare DC este prea redusă pentru regimul de alimentare









IMPORTANT! Din cauza radiaţiilor slabe ale soarelui, în fiecare dimineaţă şi seară sunt afişate mesajele de stare 306 (PUTERE PV MICĂ) şi 307 (TENSIUNE PV MICĂ). Aceste mesaje de stare nu sunt cauzate de nicio eroare.

308

Supratensiune în circuitul intermediar

Întreruperea temporară a regimului de alimentare în reţea
Invertorul începe din nou cu faza de lansare.

Eroarea este remediată automat;
Dacă mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

309

Tensiunea DC de intrare MPPT1 este prea ridicată

313

Tensiunea DC de intrare MPPT2 este prea ridicată

  1. Diagnosticul de stare şi remedierea defecţiunilor

Mesaje de stare - clasa 4

Mesajele de stare din clasa 4 necesită parţial intervenţia unui tehnician de service specializat Fronius.

Cod

Descriere

Comportament

Remediere

401

Comunicarea cu partea de putere nu este posibilă

Atunci când este posibil, invertorul reia regimul de alimentare în reţea după o nouă încercare de pornire automată

În cazul în care mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

406

Senzor de temperatură al părţii de putere defect

407

Senzor de temperatură intern defect

408

Alimentare cu curent continuu identificată

412

Regimul de tensiune de fixare este selectat în locul regimului de tensiune MPP iar tensiunea de fixare este setată la o valoare prea redusă sau prea ridicată.

-

Dacă mesajul de stare apare permanent, luaţi legătura cu montorul instalaţiei

415

Deconectarea de siguranţă prin cardul opţional RECERBO s-a declanşat

Invertorul nu mai alimentează curent în reţea.

În cazul în care mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

416

Comunicarea între partea de putere şi comandă nu este posibilă.

Atunci când este posibil, invertorul reia regimul de alimentare în reţea după o nouă încercare de pornire automată

417

Problemă ID hardware

419

Conflict Unique-ID

421

Eroare HID-Range

425

Comunicarea cu partea de putere nu este posibilă

426 - 428

Posibilă defecţiune Hardware

431

Problemă software

Invertorul nu mai alimentează curent în reţea.

Efectuaţi resetarea AC (oprire şi pornire întrerupător de protecţie a liniilor); actualizaţi firmware-ul invertorului;
Dacă mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

436

Incompatibilitatea funcţiilor (una sau mai multe plăci de comandă din invertor nu sunt compatibile între ele, de ex. după o schimbare a plăcii de comandă)

Atunci când este posibil, invertorul reia regimul de alimentare în reţea după o nouă încercare de pornire automată

Actualizaţi firmware-ul invertorului;
Dacă mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

437

Problema părţii de reţea

438

Incompatibilitatea funcţiilor (una sau mai multe plăci de comandă din invertor nu sunt compatibile între ele, de ex. după o schimbare a plăcii de comandă)

Atunci când este posibil, invertorul reia regimul de alimentare în reţea după o nouă încercare de pornire automată

Actualizaţi firmware-ul invertorului;
Dacă mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

443

Tensiunea circuitului intermediar este prea redusă sau asimetrică

Invertorul nu mai alimentează curent în reţea.

În cazul în care mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

445

Setări nepermise pentru valoarea limită

Din motive de siguranţă, invertorul nu mai alimentează curent în reţea.

Actualizaţi firmware-ul invertorului,
Dacă mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

447

Eroare izolaţie

Dacă mesajul de stare apare permanent, luaţi legătura cu montorul instalaţiei

448

Conductorul neutru nu este conectat

450

Guard nu poate fi găsit

451

S-a detectat o eroare de memorie

Atunci când este posibil, invertorul reia regimul de alimentare în reţea după o nouă încercare de pornire automată

În cazul în care mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

452

Eroare de comunicare între procesoare

453

Eroare temporară de tensiune în reţea

454

Eroare temporară de frecvenţă în reţea

456

Funcţia de prevenire a funcţionării tip insulă nu mai este executată corect

457

Releul de reţea face contact prelungit

Invertorul nu mai alimentează curent în reţea.

luați legătura cu un tehnician de service specializat Fronius

459

Eroare la înregistrarea semnalului de măsurare pentru testul izolaţiei

460

Sursa de tensiune de referinţă pentru procesorul digital de semnal (DSP) lucrează în afara limitelor admise

461

Eroare în memoria de date DSP

462

Eroare la rutina de monitorizare a alimentării DC

463

Polaritate AC inversată, ştecher de conectare AC inserat greşit

474

Senzorul RCMU defect

Invertorul nu mai alimentează curent în reţea.

Dacă mesajul de stare apare permanent, luaţi legătura cu montorul instalaţiei

475

Împământarea modulului solar, eroare de izolaţie (conexiunea dintre modulul solar şi împământare)

476

Tensiune de alimentare a sursei driver-ului prea redusă

479

Releul de tensiune al circuitului intermediar s-a dezactivat

Atunci când este posibil, invertorul reia regimul de alimentare în reţea după o nouă încercare de pornire automată

În cazul în care mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

480,
481

Incompatibilitatea funcţiilor (una sau mai multe plăci de comandă din invertor nu sunt compatibile între ele, de ex. după o schimbare a plăcii de comandă)

Invertorul nu mai alimentează curent în reţea.

Actualizaţi firmware-ul invertorului;
Dacă mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

482

Punerea în funcţiune nu este completă

Invertorul nu mai alimentează curent în reţea.

Efectuaţi un AC Reset (oprirea şi pornirea întrerupătorului de protecţie a liniilor), realizaţi complet punerea în funcţiune

483

Tensiunea UDCfix la string-ul MPP2 este în afara intervalului valabil

Verificaţi setările MPP;
Dacă mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

485

Memoria temporară de transmisie CAN este plină

Efectuaţi resetarea AC (oprire şi pornire întrerupător de protecţie a liniilor);
Dacă mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

489

Supratensiune permanentă la condensatorul circuitului intermediar (de 5 ori consecutiv mesajul de stare 479)

Invertorul nu mai alimentează curent în reţea.

În cazul în care mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

  1. Diagnosticul de stare şi remedierea defecţiunilor

Mesaje de stare - clasa 5

Mesajele de stare din clasa 5 nu împiedică în general regimul de alimentare în reţea dar pot cauza limitări în regimul de alimentare în reţea. Acestea sunt afişate până când mesajul de stare este confirmat prin apăsarea unei taste (în fundal, invertorul funcţionează normal).

Cod

Descriere

Comportament

Remediere

502

Eroare izolaţie la modulele solare

Mesajul de avertizare este afişat pe ecran

Dacă mesajul de stare apare permanent, luaţi legătura cu montorul instalaţiei

509

Fără alimentare în ultimele 24 de ore

Mesajul de avertizare este afişat pe ecran

Confirmaţi mesajul de stare;
Verificaţi dacă sunt îndeplinite toate condiţiile pentru regimul impecabil de alimentare în reţea (de ex. dacă modulele solare nu sunt acoperite cu zăpadă).
Dacă mesajul de stare este afişat permanent: aveţi în vedere celelalte mesaje de stare

515

Comunicarea cu filtrul nu este posibilă

Mesaj de avertizare pe ecran

În cazul în care mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

516

Comunicarea cu unitatea de stocare nu este posibilă

Avertisment al unităţii de stocare

517

Reducerea puterii din cauza temperaturii prea ridicate

dacă apare o reducere de putere, pe ecran este afişat un mesaj de avertizare

Purjaţi fanta de aer de răcire şi radiatorul de răcire, dacă este necesar;
eroarea este remediată automat
Dacă mesajul de stare apare permanent, luaţi legătura cu montorul instalaţiei

522

DC low String 1

Mesaj de avertizare pe ecran

Dacă mesajul de stare apare permanent, luaţi legătura cu montorul instalaţiei

523

DC low String 2

558

Incompatibilitatea funcţiilor (una sau mai multe plăci de comandă din invertor nu sunt compatibile între ele, de ex. după o schimbare a plăcii de comandă)

Posibile afişaje greşite sau defecţiuni ale invertorului

Dacă mesajul de stare apare permanent, luaţi legătura cu montorul instalaţiei

560

Reducerea puterii din cauza suprafrecvenţei

Mesajul de stare este afişat în cazul unei frecvenţe de reţea crescute.
În aceste condiţii invertorul reduce puterea.
Mesajul de stare este afişat până când invertorul revine la regim normal.

Imediat ce frecvenţa reţelei este din nou în intervalul admis şi invertorul se află din nou în regim normal, eroarea se remediază automat
Dacă mesajul de stare apare permanent, luaţi legătura cu montorul instalaţiei.

566

Arc Detector oprit
(de exemplu dacă există un sistem extern de monitorizare a arcului electric)

Mesajul de stare se afişează zilnic, până când Arc Detector este reactivat.

Nicio eroare!
Confirmaţi mesajul de stare prin apăsarea tastei Enter

  1. Diagnosticul de stare şi remedierea defecţiunilor

Mesaje de stare - clasa 7

Mesajele de stare din clasa 7 se referă la unitatea de comandă, la configuraţie şi la înregistrarea datelor invertorului şi pot influenţa regimul de alimentare în mod direct sau indirect.

Cod

Descriere

Comportament

Remediere

705

Conflict la setarea numărului invertorului (de ex. număr atribuit dublu)

-

Corectaţi numărul invertorului în meniul de configurare

710

Fronius Solar Net - lipsă notificare intrare

Mesajul de avertizare este afişat pe ecran

Verificați starea Fronius Solar Net la invertor







Instalați cea mai nouă versiune software (invertor și Datamanager)

721

EEPROM a fost iniţializat din nou sau EEPROM defect

Mesajul de avertizare este afişat pe ecran

Confirmaţi mesajul de stare;
Dacă mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

731

Eroare la iniţializare - stick-ul USB nu este suportat

Mesajul de avertizare este afişat pe ecran

Verificaţi sau înlocuiţi stick-ul USB
Verificaţi sistemul de fişiere al stick-ului USB
Dacă mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

732

Supracurent la stick-ul USB

733

Nu este inserat niciun stick USB

Mesajul de avertizare este afişat pe ecran.

Introduceţi stick-ul USB sau verificaţi-l
Dacă mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

734

Fişierul de update nu este recunoscut sau nu există

Mesajul de avertizare este afişat pe ecran

Verificaţi fişierul de actualizare (de ex. denumirea corectă a fişierului)
Dacă mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

735

fişier de update inadecvat pentru aparat, fişier de update prea vechi

Un mesaj de eroare se afişează pe display, procesul de actualizare este întrerupt

Verificaţi fişierul de actualizare,
eventual descărcaţi fişierul de actualizare adecvat pentru aparat (de ex. la adresa
http://www.fronius.com)
Dacă mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

736

Eroare de scriere sau de citire

Mesajul de avertizare este afişat pe ecran

Verificaţi stick-ul USB şi fişierele aflate pe acesta sau înlocuiţi stick-ul USB
Introduceți stick-ul USB numai atunci când LED-ul ‘Transfer de date’ nu mai luminează intermitent sau continuu.
Dacă mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

738

Salvarea unui fişier log nu este posibilă (de ex.: stick-ul USB este protejat împotriva scrierii sau plin)

Mesajul de avertizare este afişat pe ecran

Eliberaţi spaţiu de stocare, îndepărtaţi protecţia la scriere, eventual verificaţi sau înlocuiţi stick-ul USB
Dacă mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

743

Eroare intervenită în timpul procesului de actualizare

Mesajul de avertizare este afişat pe ecran

Repetaţi procesul de actualizare, verificaţi stick-ul USB
Dacă mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

745

Fişierul de actualizare defect

Un mesaj de eroare se afişează pe display, procesul de actualizare este întrerupt

Descărcaţi din nou fişierul de actualizare
Dacă mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

751

Oră pierdută

Mesajul de avertizare este afişat pe ecran

Setaţi din nou data şi ora la invertor
Dacă mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

752

Eroare de comunicare modul Real Time Clock

757

Eroare hardware în modulul Real Time Clock

Mesajul de eroare este afişat pe display, invertorul nu alimentează curent în reţea

În cazul în care mesajul de stare este afişat permanent: luați legătura cu un tehnician de service specializat Fronius

758

eroare internă: Modulul Real Time Clock este în regim de avarie

oră inexactă, posibilă pierdere a orei (regim normal de alimentare în reţea)

766

Limitarea puterii în caz de avarie a fost activată (max. 750 W)

Mesajul de eroare este afişat pe ecran

  1. Diagnosticul de stare şi remedierea defecţiunilor

Serviciul de asistenţă clienţi

IMPORTANT! Luaţi legătura cu reprezentantul comercial Fronius sau cu un tehnician de service specializat Fronius atunci când
  • o eroare apare frecvent sau permanent
  • apare o eroare care nu se regăseşte în tabele
  1. Diagnosticul de stare şi remedierea defecţiunilor

Exploatarea în medii cu degajare puternică de praf

În timpul funcţionării invertorului în medii cu emisii puternice de praf:
dacă este necesar, curăţaţi cu aer corpul de răcire şi ventilatorul de pe partea posterioară a invertorului precum şi gurile de aerisire de pe suportul de perete cu aer comprimat curat.

Date tehnice

Date generale și dispozitive de protecție Fronius Primo 3.0-1 - 8.2-1

Consum propriu pe timpul nopții

0,6 W

Răcire

răcire forțată reglată

IP

IP 65

Dimensiuni î x l x a

628 x 428 x 205 mm

Greutate

21,6 kg

Temperatura ambiantă admisă

-40 °C - +55°C

Umiditate permisă a aerului

0 - 100 %

Clasă de aparate CEM

B

Categorie de supratensiune c.c. / c.a.



Topologie invertor

neizolat fără transformator

Clasificare tensiune
Decisive Voltage Classification
(DVC-Rating)

c.a.

DVC-C

c.c.

DVC-C

Data

DVC-A


Dispozitive de protecție



Măsurarea izolației c.c.

Avertisment / Oprire 2) la RISO < 1 MOHM

Comportament la suprasarcină c.c.

Deplasarea punctului de funcționare, limitarea puterii

Separator c.c.

integrat

Metodă activă anti-formare de insule

Metoda de decalare a frecvenței

  1. Date tehnice

Date generale și dispozitive de protecție Fronius Primo 3.0-1 - 8.2-1

Consum propriu pe timpul nopții

0,6 W

Răcire

răcire forțată reglată

IP

IP 65

Dimensiuni î x l x a

628 x 428 x 205 mm

Greutate

21,6 kg

Temperatura ambiantă admisă

-40 °C - +55°C

Umiditate permisă a aerului

0 - 100 %

Clasă de aparate CEM

B

Categorie de supratensiune c.c. / c.a.



Topologie invertor

neizolat fără transformator

Clasificare tensiune
Decisive Voltage Classification
(DVC-Rating)

c.a.

DVC-C

c.c.

DVC-C

Data

DVC-A


Dispozitive de protecție



Măsurarea izolației c.c.

Avertisment / Oprire 2) la RISO < 1 MOHM

Comportament la suprasarcină c.c.

Deplasarea punctului de funcționare, limitarea puterii

Separator c.c.

integrat

Metodă activă anti-formare de insule

Metoda de decalare a frecvenței

FRONIUS PRIMO



3.0-1

3.5-1

3.6-1


Date intrare







Interval de tensiune Maximum Power Point

200 - 800 V

Tensiunea de intrare max.
la 1000 W/m² / 14 °C la funcționarea în gol

1000 V

Curent max. de intrare (MPPT1 / MPPT2)

12,0 A

Curent de scurtcircuit max. al modulelor solare (MPPT1 / MPPT2) 8)

24 / 24 A

Curent max. de realimentare al invertorului în câmpul fotovoltaic 3)

18 A


Date ieșire







Puterea nominală de ieșire (Pnom)

3000 W

3500 W

3680 W

Putere de ieșire max.

3000 W

3500 W

3680 W

Putere aparentă nominală

3000 VA

3500 VA

3680 VA

Tensiune nominală de rețea

1 ~ NPE 220 / 230 / 240 V

Tensiunea min. de rețea

Inverter topology150 V 1)

Tensiunea max. de rețea



270 V 1)



Curent de ieșire max.

13,7 A

16,0 A

16,8 A

Frecvență nominală

50 / 60 Hz 1)

Coeficient al distorsiunilor armonice

< 3 %

Factor de putere cos phi

0,85 - 1 ind./cap.. 2)

Impedanţă de reţea max. admisă Zmax la PCC



niciuna



Curent de cuplare 5)







Curent vagabond de ieșire max. per durată de timp

38 A / 172 ms


Randament







Randament maxim

98,0 %

98,0 %

98,0 %

Randament european

96,1 %

96,8 %

96,8 %

FRONIUS PRIMO



4.0-1

4.6-1

5.0-1


Date intrare









Interval de tensiune Maximum Power Point



210 - 800 V

240 - 800 V

240 - 800 V

Tensiunea de intrare max.
la 1000 W/m² / 14 °C la funcționarea în gol

1000 V

Curent max. de intrare (MPPT1 / MPPT2)

12,0 A

Curent de scurtcircuit max. al modulelor solare (MPPT1 / MPPT2) 8)

24 / 24 A

Curent max. de realimentare al invertorului în câmpul fotovoltaic 3)

18,0 A


Date ieșire









Puterea nominală de ieșire (Pnom)

4000 W

4600 W

5000 W

Putere de ieșire max.

4000 W

4600 W

5000 W

Putere aparentă nominală

4000 VA

4600 VA

5000 VA

Tensiune nominală de rețea

1 ~ NPE 220 / 230 / 240 V

Tensiunea min. de rețea

150 V 1)

Tensiunea max. de rețea





270 V 1)



Curent de ieșire max.

18,3 A

21,1 A

22,9 A

Frecvență nominală



50 / 60 Hz 1)

Coeficient al distorsiunilor armonice



< 3 %

Factor de putere cos phi



0,85 - 1 ind./cap.. 2)

Impedanţă de reţea max. admisă Zmax la PCC



niciuna



Curent de cuplare 5)









Curent vagabond de ieșire max. per durată de timp

38 A / 172 ms


Randament









Randament maxim



98,1 %

98,1 %

98,1 %

Randament european

97,0 %

97,0 %

97,1 %

FRONIUS PRIMO

5.0 -1 OPRIT

6.0-1

8.2-1


Date intrare









Interval de tensiune Maximum Power Point

240 - 800 V

240 - 800 V

270 - 800 V

Tensiunea de intrare max.
la 1000 W/m² / 14 °C la funcționarea în gol

1000 V

Curent max. de intrare (MPPT1 / MPPT2)

18,0 A

Curent de scurtcircuit max. al modulelor solare (MPPT1 / MPPT2) 8)

36 A / 36 A

Curent max. de realimentare al invertorului în câmpul fotovoltaic 3)

27,0 A


Date ieșire







Puterea nominală de ieșire (Pnom)

4600 W

6000 W

8200 W

Putere de ieșire max.

5000 W

6000 W

8200 W

Putere aparentă nominală

5000 VA

6000 VA

8200 VA

Tensiune nominală de rețea

1 ~ NPE 220 / 230 / 240 V

Tensiunea min. de rețea

150 V 1)

Tensiunea max. de rețea



270 V 1)



Curent de ieșire max.

22,9 A

27,5 A

37,5 A

Frecvență nominală

50 / 60 Hz 1)

Coeficient al distorsiunilor armonice

< 3 %

Factor de putere cos phi

0,85 - 1 ind./cap.. 2)

Impedanţă de reţea max. admisă Zmax la PCC



niciuna



Curent de cuplare 5)







Curent vagabond de ieșire max. per durată de timp

38 A / 172 ms


Randament







Randament maxim

98,1 %

98,1 %

98,1 %

Randament european

97,1 %

97,3 %

97,7 %

FRONIUS PRIMO

5.0-1 SC


Date intrare



Interval de tensiune Maximum Power Point

240 - 800 V

Tensiunea de intrare max.
la 1000 W/m² / 14 °C la funcționarea în gol

1000 V

Curent max. de intrare (MPPT1 / MPPT2)

18,0 A

Curent de scurtcircuit max. al modulelor solare (MPPT1 / MPPT2) 8)

36 / 36 A

Curent max. de realimentare al invertorului în câmpul fotovoltaic 3)

27,0 A


Date ieșire



Puterea nominală de ieșire (Pnom)

5000 W

Putere de ieșire max.

5000 W

Putere aparentă nominală

5000 VA

Tensiune nominală de rețea

1 ~ NPE 220 / 230 / 240 V

Tensiunea min. de rețea

150 V 1)

Tensiunea max. de rețea

270 V 1)

Curent de ieșire max.

22,9 A

Frecvență nominală

50 / 60 Hz 1)

Coeficient al distorsiunilor armonice

< 3 %

Factor de putere cos phi

0,85 - 1 ind./cap.. 2)

Impedanţă de reţea max. admisă Zmax la PCC

niciuna

Curent de cuplare 5)

-

Curent vagabond de ieșire max. per durată de timp

38 A / 172 ms


Randament



Randament maxim

98,1 %

Randament european

97,1 %

  1. Date tehnice

Wi-Fi

Wi-Fi

Interval de frecvență

2412 / 2462 MHz

Canalele utilizate / putere

Canal: 1-11 b,g,n HT20
Canal: 3-9 HT40
<18 dBm

Modulație

802.11b: DSSS (1Mbps DBPSK, 2Mbps DQPSK, 5.5/11Mbps CCK)
802.11g: OFDM (6/9Mbps BPSK, 12/18Mbps QPSK, 24/36Mbps 16-QAM, 48/54Mbps 64-QAM)
802.11n: OFDM (6.5 BPSK, QPSK, 16-QAM, 64-QAM)

  1. Date tehnice

Explicarea notelor de subsol

1)
Valorile indicate sunt valori standard; în funcție de cerințe, invertorul va fi adaptat în mod corespunzător pentru respectiva țară de utilizare.
2)
În funcție de configurația națională sau setările specifice aparatului
(ind. = inductiv; cap. = capacitiv)
3)
Curent maxim de la un modul solar defect la toate celelalte module solare. De la invertor la partea solară a invertorului este de 0 A.
4)
asigurat prin construcția electrică a invertorului
5)
Vârf de curent la cuplarea invertorului
6)
Valorile indicate sunt valori standard; în funcție de cerință și puterea fotovoltaică, aceste valori trebuie adaptate corespunzător.
7)
Valoarea indicată este valoare max.; depășirea valorii max. poate influența negativ funcția.
8)
ISC PV = ISC max ≥ I SC (STC) x 1,25 nach z. B.: IEC 60364-7-712, NEC 2020, AS/NZS 5033:2021
  1. Date tehnice

Integrierter DC-Trenner

Setări



Denumire produs

Benedict LS32 E 7798

Tensiunea măsurată de izolare

1500 Vc.c.

Rezistența măsurată a tensiunii de impuls

8 kV

Adecvare pentru izolare

Da, doar DC

Categoria de consum și/sau categoria de consum fotovoltaic

conform IEC/EN 60947-3 categorie de consum DC-PV2

Rezistență măsurată la curent de scurtă durată (Icw)

Rezistență măsurată la curent de scurtă durată (Icw): 1000 A pentru 2 poli, 1700 A pentru 2 + 2 poli

Puterea măsurată de întrerupere a scurt-circuitului (lcm)

Puterea măsurată de întrerupere a scurt-circuitului (lcm): 1000 A pentru 2 poli, 1700 A pentru 2 + 2 poli

Capacitatea de întrerupere măsurată

Tensiune de funcționare măsurată (Ue)
[V d.c.]

Curent de funcționare măsurat (Ie)
[A]

1P

I(make) / I(break)
[A]

1P

Curent de funcționare măsurat (Ie)
[A]

2P

I(make) / I(break)
[A]

2P

Curent de funcționare măsurat (Ie)
[A]

2 + 2P

I(make) / I(break)
[A]

2 + 2P

≤ 500

14

56

32

128

50

200

600

8

32

27

108

35

140

700

3

12

22

88

22

88

800

3

12

17

68

17

68

900

2

8

12

48

12

48

1000

2

8

6

24

6

24

  1. Date tehnice

Norme şi directive luate în considerare

Marcaj CE
Toate normele şi directivele în vigoare precum şi directivele din cadrul directivei UE în vigoare sunt respectate, astfel încât aparatele sunt prevăzute cu marcajul CE.

Aparataj de comutare pentru împiedicarea funcţionării în insulă
Invertorul este echipat cu un aparataj de comutare aprobat pentru împiedicarea funcţionării în insulă.

Pană de reţea
Procedurile de măsurare şi siguranţă integrate în serie în invertor au rolul de a garanta întreruperea imediată a alimentării în reţea în cazul unei pene de reţea (de ex. în cazul opririi de către societatea furnizoare de energie electrică sau în cazul deteriorării cablurilor).

Condiţii de garanţie şi eliminarea ca deşeu

Garanția de fabricație Fronius

Condițiile de garanție detaliate, cu specific național, se găsesc la www.fronius.com/solar/garantie și pot fi citite.

Pentru a primi întreaga perioadă de garanție acordată noului dvs. produs Fronius, vă rugăm să vă înregistrați pe www.solarweb.com.

  1. Condiţii de garanţie şi eliminarea ca deşeu

Garanția de fabricație Fronius

Condițiile de garanție detaliate, cu specific național, se găsesc la www.fronius.com/solar/garantie și pot fi citite.

Pentru a primi întreaga perioadă de garanție acordată noului dvs. produs Fronius, vă rugăm să vă înregistrați pe www.solarweb.com.

  1. Condiţii de garanţie şi eliminarea ca deşeu

Eliminarea ca deșeu

Echipamentele electrice și electronice vechi trebuie colectate separat conform directivei europene și legislației naționale și trebuie să facă obiectul unei reciclări ecologice. Aparatele uzate trebuie returnate distribuitorului sau la un centru local autorizat de colectare și reciclare. O eliminare corectă a aparatului vechi stimulează o revalorificare sustenabilă a resurselor reciclabile. Ignorarea poate duce la efecte potențiale asupra sănătății/mediului înconjurător
