    Fronius Datamanager 2.0 Návod k obsluze

    Instalace zařízení Datamanager 2.0
    První uvedení do provozu s webovým prohlížečem
    Spojení prostřednictvím webového prohlížeče
    Spojení prostřednictvím aplikace Solar.web
    Webová stránka s přehledem systému

    Všeobecné informace

    Všeobecné informace

    Všeobecné informace

    Fronius Datamanager 2.0 je zařízení pro ukládání dat s možností připojení k počítačové síti, které nabízí funkčnost karty Fronius Com Card, Fronius Power Control Card a Fronius Modbus Card a aplikace Fronius Datalogger Web v rámci jedné zásuvné karty.
    Webová stránka karty Fronius Datamanager 2.0 poskytuje rychlý přehled o fotovoltaickém systému.
    Webovou stránku lze otevřít přímo pomocí webového prohlížeče nebo v případě odpovídající konfigurace prostřednictvím internetu.

    V kombinaci s portálem Fronius Solar.web je možné pomocí internetu nebo aplikace Fronius Solar.web vyvolat aktuální a archivní údaje fotovoltaického systému bez náročného konfigurování. Fronius Datamanager 2.0 automaticky zasílá údaje na portál Fronius Solar.web. Fronius Solar.web je vybaven snadno konfigurovatelnou jednotkou pro kontrolu a monitoring systému s automatickým upozorňováním. Upozorňování lze provádět pomocí SMS nebo e-mailu.

    1. Všeobecné informace

    Všeobecné informace

    Všeobecné informace

    Fronius Datamanager 2.0 je zařízení pro ukládání dat s možností připojení k počítačové síti, které nabízí funkčnost karty Fronius Com Card, Fronius Power Control Card a Fronius Modbus Card a aplikace Fronius Datalogger Web v rámci jedné zásuvné karty.
    Webová stránka karty Fronius Datamanager 2.0 poskytuje rychlý přehled o fotovoltaickém systému.
    Webovou stránku lze otevřít přímo pomocí webového prohlížeče nebo v případě odpovídající konfigurace prostřednictvím internetu.

    V kombinaci s portálem Fronius Solar.web je možné pomocí internetu nebo aplikace Fronius Solar.web vyvolat aktuální a archivní údaje fotovoltaického systému bez náročného konfigurování. Fronius Datamanager 2.0 automaticky zasílá údaje na portál Fronius Solar.web. Fronius Solar.web je vybaven snadno konfigurovatelnou jednotkou pro kontrolu a monitoring systému s automatickým upozorňováním. Upozorňování lze provádět pomocí SMS nebo e-mailu.

    1. Všeobecné informace
    2. Všeobecné informace

    Všeobecné informace

    Fronius Datamanager 2.0 je zařízení pro ukládání dat s možností připojení k počítačové síti, které nabízí funkčnost karty Fronius Com Card, Fronius Power Control Card a Fronius Modbus Card a aplikace Fronius Datalogger Web v rámci jedné zásuvné karty.
    Webová stránka karty Fronius Datamanager 2.0 poskytuje rychlý přehled o fotovoltaickém systému.
    Webovou stránku lze otevřít přímo pomocí webového prohlížeče nebo v případě odpovídající konfigurace prostřednictvím internetu.

    V kombinaci s portálem Fronius Solar.web je možné pomocí internetu nebo aplikace Fronius Solar.web vyvolat aktuální a archivní údaje fotovoltaického systému bez náročného konfigurování. Fronius Datamanager 2.0 automaticky zasílá údaje na portál Fronius Solar.web. Fronius Solar.web je vybaven snadno konfigurovatelnou jednotkou pro kontrolu a monitoring systému s automatickým upozorňováním. Upozorňování lze provádět pomocí SMS nebo e-mailu.

    1. Všeobecné informace
    2. Všeobecné informace

    Dostupná provedení zařízení Fronius Datamanager 2.0

    Fronius Datamanager 2.0 je dostupný v následujících provedeních:
    • bez funkce karty Fronius Com Card
      (pro střídače Fronius Galvo, Fronius Symo a Fronius Primo)
    • s funkcí karty Fronius Com Card
      (pro střídače Fronius IG, Fronius IG Plus, Fronius IG Plus V,
      Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500)
    • ve vnějším plášti, s přípojkami Solar Net IN a Solar Net OUT
      (Fronius Datamanager Box 2.0, např. pro střídače bez slotů pro zásuvné karty nebo pro fotovoltaické systémy se samostatnou kartou Fronius Datamanager 2.0)

    Pokud střídač není vybaven zařízením Fronius Datamanager 2.0 sériově, je možné stávající střídače dovybavit zásuvnou kartou Fronius Datamanager 2.0.

    1. Všeobecné informace
    2. Všeobecné informace

    Použitelné komponenty DATCOM

    Zásuvnou kartu Fronius Datamanager 2.0, která je vestavěná do střídače, nebo samostatný Fronius Datamanager Box 2.0 je možné provozovat s následujícími komponentami DATCOM:

    - až 100

    x

    střídač Fronius
    (včetně střídače, ve kterém je instalována karta Fronius Datamanager 2.0)

    - až 10

    x

    Fronius Sensor Card nebo Fronius Sensor Box

    - až 10

    x

    Fronius Public Display Card nebo Fronius Public Display Box

    - až 1

    x

    Fronius Interface Card nebo Fronius Interface Box

    - až 200

    x

    Fronius String Control

    1. Všeobecné informace
    2. Všeobecné informace

    Předpoklad pro provoz

    Pro bezproblémový přenos dat pomocí internetu se vyžaduje odpovídající internetové připojení:
    • V případě kabelového připojení doporučuje společnost Fronius rychlost stahování alespoň 512 kb/s a rychlost odesílání
      alespoň 256 kb/s.
    • V případě mobilních internetových služeb doporučuje společnost Fronius alespoň přenosový standard 3G se spolehlivou intenzitou signálu.

    Tyto specifikace nepředstavují absolutně žádnou záruku bezvadné funkce.
    Vysoká chybovost přenosu, výkyvy při příjmu nebo výpadky přenosu mohou negativně ovlivnit online provoz karty Fronius Datamanager 2.0.
    Společnost Fronius doporučuje vyzkoušet spojení s minimálními požadavky na místě.

    Pro provoz s prodloužením antény.
    Pokud chcete spojit střídač(e) prostřednictvím sítě WLAN s internetem, doporučujeme následující postup:
    • Vyzkoušejte sílu signálu přesně v tom místě, kde bude střídač s aktivovanou kartou Datamanager 2.0 instalován.
    • Prostřednictvím smartphonu, laptopu nebo tabletu se připojte k síti WLAN a toto připojení vyzkoušejte.
      Na bezplatné webové stránce www.speedtest.net je možné ověřit, zda toto spojení splňuje námi doporučovanou rychlost stahování minimálně 512 kb/s a rychlost odesílání 256 kb/s.

    Protože Fronius Datamanager 2.0 funguje jako datalogger, nesmí být v okruhu Fronius Solar Net Ring žádný další datalogger.
    V jednom okruhu Fronius Solar Net Ring smí být jen jedna karta Fronius Datamanager 2.0.
    Karty Fronius Datamanager 2.0, které mohou být instalované ve střídačích Fronius Galvo a Fronius Symo, se musí nacházet v režimu Slave.

    V jednom okruhu Fronius Solar Net Ring nelze zároveň s kartou Fronius Datamanager 2.0 provozovat následující komponenty DATCOM:
    • Fronius Power Control Card / Box
    • Fronius Modbus Card
    • Fronius Datalogger Web
    • Fronius Personal Display DL Box
    • Fronius Datalogger easy / pro
    • Fronius Datamanager
    • Fronius Datamanager 2.0 Box
    Chcete-li provozovat kartu Fronius Datamanager 2.0,
    • musí být tato zásuvná karta instalovaná ve střídači
      nebo
    • musí být v okruhu Fronius Solar Net zapojený modul Fronius Datamanager Box 2.0.

    Zásuvná karta Fronius Datamanager 2.0 a karta Fronius Com Card nesmí být společně provozovány v jednom střídači.

    1. Všeobecné informace
    2. Všeobecné informace

    Požadovaný software střídače

    Provoz karty Fronius Datamanager 2.0 vyžaduje následující verze softwaru střídače:

    Střídač



    Požadovaná verze softwaru dle displeje
    (MainControl)

    Fronius IG 15 - 60



    V2.9.4 nebo vyšší

    Fronius IG 2000 - 5100



    od sériového čísla 19153444

    Fronius IG 300 - 500



    V3.6.4.0 nebo vyšší

    Fronius IG Plus 35 - 150



    V4.22.00 nebo vyšší

    Fronius IG-TL *



    -

    Fronius CL



    V4.22.00 nebo vyšší

    Fronius Agilo *



    -

    Fronius Agilo Outdoor *



    -

    Fronius Agilo TL *



    -

    Fronius Galvo



    -

    Fronius Symo



    -

    Fronius Symo Hybrid



    -

    Fronius Primo



    -

    Fronius Eco



    -







    *
    Pouze v kombinaci s modulem Fronius Datamanager Box 2.0

    Příslušnou verzi softwaru střídače naleznete zdarma ke stažení na naší domovské stránce http://www.fronius.com.

    V případě dalších dotazů pište na adresu pv-support@fronius.com.

    1. Všeobecné informace
    2. Všeobecné informace

    Upozornění týkající se označení bezdrátového zařízení

    Zásuvná karta Fronius Datamanager 2.0 a modul Fronius Datamanager Box 2.0 jsou vybaveny rádiovým modulem.

    Rádiové moduly podléhají v USA označovací povinnosti podle ustanovení komise FCC:

    FCC

    Tento přístroj odpovídá mezním hodnotám pro digitální přístroj třídy B podle části 15 nařízení FCC. Tyto mezní hodnoty mají zajistit přiměřenou ochranu před škodlivým rušením v obytných oblastech. Tento přístroj generuje a využívá vysokofrekvenční energii, a pokud není používán v souladu k pokyny, může způsobovat rušení rádiového provozu. Přesto nelze zaručit, že nedojde k rušení určitého zařízení.
    Pokud tento přístroj způsobuje rušení rozhlasového nebo televizního příjmu, které lze zjistit vypnutím a zapnutím přístroje, doporučuje se, aby uživatel odstranil rušení pomocí některého nebo několika z následujících opatření:

    • Změňte směrování nebo polohu přijímací antény.
    • Zvětšete vzdálenost mezi přístrojem a přijímačem.
    • Zapojte přístroj do jiného elektrického obvodu (ve kterém není zapojen přijímač).
    • Pokud potřebujete další podporu, kontaktujte obchodníka nebo zkušeného rozhlasového a televizního technika.

    FCC ID: PV7-WIBEAR11N-DF1

    Industry Canada RSS

    Tento přístroj odpovídá bezlicenčním normám Industry Canada RSS. Provozování podléhá následujícím podmínkám:
    (1) Přístroj nesmí způsobovat žádné škodlivé rušení.
    (2) Přístroj musí být odolný vůči všem rušivým vlivům, včetně takových rušivých vlivů, které by mohly vést k omezení či narušení provozu.

    IC ID: 7738A-WB11NDF1

    Bez výslovného souhlasu výrobce nejsou povoleny žádné změny ani modifikace rádiového modulu. Takové úpravy by měly pro uživatele za následek ztrátu oprávnění k provozu přístroje.

    1. Všeobecné informace
    2. Všeobecné informace

    Obsah balení

    Zásuvná karta Fronius Datamanager 2.0

    • 1 x zásuvná karta Fronius Datamanager 2.0
    • 1 x koncový konektor Fronius Solar Net
    • 1 x konektor 16pinový
    • 1 x lepicí štítek FCC, 3dílný

    Dodatečně podle typu střídače:

    • 1 x anténa
    • 1 x koncový konektor Fronius Solar Net



    Fronius Galvo
    Fronius Symo
    Fronius Primo

    • 1 x anténa
    • 1 x 1 m anténního kabelu RG58
    • 1 x upevňovací úhelník
    • 1 x oboustranná lepicí páska



    Fronius IG
    Fronius IG Plus
    Fronius IG Plus V

    • 1 x anténa
    • 1 x 3 m anténního kabelu RG58
    • 1 x upevňovací úhelník
    • 1 x oboustranná lepicí páska



    Fronius IG 300 - 500
    Fronius CL
    Fronius CL - USA

    • 1 x anténa
    • 1 x 0,4 m anténního kabelu RG58
    • 1 x 3/4 in. šroubení
    • 1 x 3/4 in. šestihranná matice
    • 1 x 3/4 in. těsnění



    Fronius IG 2000 - 5100 - USA
    Fronius IG Plus - USA
    Fronius IG Plus V - USA

    Fronius Datamanager Box 2.0

    • 1 x Fronius Datamanager Box 2.0 s nástěnným držákem
    • 2 x koncový konektor Fronius Solar Net
    • 1 x konektor 16pinový
    • 1 x anténa
    • 1 x 3 m anténního kabelu RG58
    • 1 x upevňovací úhelník
    • 1 x oboustranná lepicí páska
    • 2 x hmoždinka + šrouby
    • 1 x příloha DATCOM – kabelové rozvody
    1. Všeobecné informace
    2. Všeobecné informace

    Použití lepicích štítků

    DŮLEŽITÉ! Pokud 3dílný lepicí štítek, který je součástí balení Datamanageru 2.0, nebyl přilepen již ve výrobním závodě, je nutné přilepit jej na střídač.

    Umístění lepicího štítku na střídači:

    V případě střídačů Fronius Galvo, Fronius Symo a Fronius Primo jsou informace z lepicího štítku uvedeny na výkonovém štítku.

    Použití lepicích štítků:

    (1)
    Na kartónový obal střídače nebo karty Fronius Datamanager 2.0
    (2)
    Na zásuvnou kartu Fronius Datamanager 2.0
    (3)
    Na střídač
    1. Všeobecné informace
    2. Všeobecné informace

    Příklady sestav

    Střídač se zásuvnou kartou Fronius Datamanager 2.0 propojený s počítačem:



    (1)
    Střídač
    (2)
    Fronius Datamanager 2.0
    (3)
    Koncový konektor Fronius Solar Net
    (4)
    PC / laptop

    DŮLEŽITÉ!Při propojení střídače s kartou Fronius Datamanager 2.0 s počítačem musí být každá volná přípojka pro vstup a výstup opatřena koncovým konektorem Fronius Solar Net.

    Střídač se zásuvnou kartou Fronius Datamanager 2.0 propojený s dalšími střídači, modulem Fronius Sensor Box a počítačem:

    (1)
    Střídač s kartou
    (2)
    Fronius Datamanager 2.0
    (3)
    PC / laptop
    (4)
    Střídač s kartou
    (5)
    Fronius Com Card



    (6)
    Fronius Sensor Box
    (7)
    Střídač
    (8)
    Fronius Com Card
    (9)
    Koncový konektor Fronius Solar Net

    Při propojení několika komponent DATCOM v kombinaci s kartou Fronius Datamanager 2.0:
    pomocí datového kabelu propojte přípojku IN karty Fronius Datamanager 2.0 s přípojkou OUT další komponenty DATCOM. Volná přípojka IN poslední komponenty DATCOM musí být opatřena koncovým konektorem Fronius Solar Net.
    Následující střídače s kartou Fronius Datamanager 2.0 přitom musí být vždy umístěny na začátku nebo na konci datového řetězce:
    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, a Fronius IG 300 - 500.

    2 střídače s kartou Fronius Com Card nebo funkcí Com Card propojené s modulem Fronius Datamanager Box 2.0 a smartphonem:

    (1)
    Střídač s kartou Fronius Com Card nebo funkcí Com Card
    (2)
    Střídač s kartou Fronius Com Card nebo funkcí Com Card
    (3)
    Fronius Datamanager Box 2.0



    (4)
    Smartphone s aplikací Fronius Solar.web
    (5)
    Koncový konektor Fronius Solar Net

    Při propojení několika komponent DATCOM v kombinaci s modulem Fronius Datamanager Box 2.0 musí kabelové propojení komponent DATCOM vždy vést od přípojky IN k přípojce OUT další komponenty DATCOM.
    Na volných přípojkách IN a OUT posledních komponent DATCOM musí být nasazeny koncové konektory Fronius Solar Net.

    1. Všeobecné informace

    Výpočet objemu dat

    Všeobecné informace

    Při provozu zařízení Fronius Datamanager 2.0 jsou generována data, která je třeba přenášet přes internet.
    Výpočet objemu dat je nutný pro výběr odpovídajícího internetového připojení.

    1. Všeobecné informace
    2. Výpočet objemu dat

    Všeobecné informace

    Při provozu zařízení Fronius Datamanager 2.0 jsou generována data, která je třeba přenášet přes internet.
    Výpočet objemu dat je nutný pro výběr odpovídajícího internetového připojení.

    1. Všeobecné informace
    2. Výpočet objemu dat

    Výpočet objemu dat

    Následující údaje slouží k výpočtu objemu dat za měsíc při provozu zařízení Fronius Datamanager 2.0.

    Hodinové nahrávání

    do verze firmwaru 3.17

    od verze firmwaru 3.25.2

    Celkem

    8 MB

    350 MB

    + pro každý další střídač Fronius

    5 MB

    + pro každý další Fronius Smart Meter

    7 MB

    Denní/týdenní nahrávání
    (bez nočního režimu)

    do verze firmwaru 3.17

    od verze firmwaru 3.25.2

    Celkem

    307 kB

    350 MB

    + pro každý další střídač Fronius

    520 kB

    + pro každý další Fronius Smart Meter

    769 kB

    Denní/týdenní nahrávání
    (s aktivním nočním režimem)

    do verze firmwaru 3.17

    od verze firmwaru 3.25.2

    Celkem

    100 kB

    350 MB

    + pro každý další střídač Fronius

    520 kB

    + pro každý další Fronius Smart Meter

    769 kB

    Výpočet sektorů paměti na den podle kapitoly „Výpočet kapacity paměti“ na straně (→).

    Objem dat se může zvýšit v důsledku následujících faktorů:
    • Odpojení
    • Restartování střídače
    • Aktualizace firmwaru
    • Dálkové ovládání (VPP, Cloud Control)
    • Diagnostika závad prostřednictvím technické podpory
    • Kontrola zařízení na dálku přes Fronius Solar.web

    DŮLEŽITÉ! Společnost Fronius doporučuje paušální sazbu, aby se předešlo nákladům za objemy dat, které nebyly zohledněny v předběžném výpočtu.

    1. Všeobecné informace

    Všeobecné informace pro administrátora sítě

    Předpoklady

    Síťová konfigurace zařízení Fronius Datamanager 2.0 předpokládá znalosti síťových technologií.

    V případě zapojení karty Fronius Datamanager 2.0 do stávající sítě je zapotřebí, aby se adresování karty Fronius Datamanager 2.0 přizpůsobilo adresování sítě.

    Např.: Oblast adresování sítě = 192.168.1.x, maska podsítě = 255.255.255.0

    • Zařízení Fronius Datamanager 2.0 je nutno přiřadit adresu IP mezi 192.168.1.1 a 192.168.1.254.
    • Zvolená adresa IP se v síti ještě nesmí vyskytovat.
    • Maska podsítě musí odpovídat stávající síti (např. 255.255.255.0).

    V případě, že Fronius Datamanager 2.0 má zasílat servisní zprávy nebo posílat údaje aplikaci Fronius Solar.web, je zapotřebí zadat adresu brány a serveru DNS. Přístup zařízení Fronius Datamanager 2.0 k internetu je umožněn prostřednictvím adresy brány. Pro adresu brány je vhodná například adresa IP routeru DSL.

    DŮLEŽITÉ!

    • Zařízení Fronius Datamanager 2.0 nesmí být přiřazena stejná adresa IP jako PC/laptopu!
    • Karta Fronius Datamanager 2.0 se neumí sama připojit k internetu. V případě připojení pomocí DSL musí připojení k internetu vytvořit router.
    1. Všeobecné informace
    2. Všeobecné informace pro administrátora sítě

    Předpoklady

    Síťová konfigurace zařízení Fronius Datamanager 2.0 předpokládá znalosti síťových technologií.

    V případě zapojení karty Fronius Datamanager 2.0 do stávající sítě je zapotřebí, aby se adresování karty Fronius Datamanager 2.0 přizpůsobilo adresování sítě.

    Např.: Oblast adresování sítě = 192.168.1.x, maska podsítě = 255.255.255.0

    • Zařízení Fronius Datamanager 2.0 je nutno přiřadit adresu IP mezi 192.168.1.1 a 192.168.1.254.
    • Zvolená adresa IP se v síti ještě nesmí vyskytovat.
    • Maska podsítě musí odpovídat stávající síti (např. 255.255.255.0).

    V případě, že Fronius Datamanager 2.0 má zasílat servisní zprávy nebo posílat údaje aplikaci Fronius Solar.web, je zapotřebí zadat adresu brány a serveru DNS. Přístup zařízení Fronius Datamanager 2.0 k internetu je umožněn prostřednictvím adresy brány. Pro adresu brány je vhodná například adresa IP routeru DSL.

    DŮLEŽITÉ!

    • Zařízení Fronius Datamanager 2.0 nesmí být přiřazena stejná adresa IP jako PC/laptopu!
    • Karta Fronius Datamanager 2.0 se neumí sama připojit k internetu. V případě připojení pomocí DSL musí připojení k internetu vytvořit router.
    1. Všeobecné informace
    2. Všeobecné informace pro administrátora sítě

    Obecná nastavení firewallu

    Routery DSL umožňují především zasílání údajů na internet a není je proto obvykle zapotřebí konfigurovat.

    Adresy serveru pro přenos dat
    V případě použití firewallu pro odchozí spojení musejí být pro úspěšný přenos dat povoleny následující protokoly, adresy serverů a porty:
    • Tcp fronius-se-iot-dm-1.azure.devices.net:8883
    • Tcp fronius-se-iot-dm-1.azure.devices.net:443
    • Tcp fronius-se-iot-dm-2.azure.devices.net:8883
    • Tcp fronius-se-iot-dm-2.azure.devices.net:443
    • Tcp fronius-se-iot-dm-1.telemetry.azure.devices.net:8883
    • Tcp fronius-se-iot-dm-1.telemetry.azure.devices.net:443
    • Tcp fronius-se-iot-dm-2.telemetry.azure.devices.net:8883
    • Tcp fronius-se-iot-dm-2.telemetry.azure.devices.net:443
    • Fdmp-solarweb.com:49049 (dm local port 54321)
    • Tcp http://www3.fronius.com:80
    • Tcp http://firmware-download.fronius.com:80
    • Tcp ftp://transfer.fronius.com:21
    • Tcp provisioning-lite.solarweb.com:443
    • Tcp froniusseiot.blob.core.windows.net:443
    • Upd/Tcp 0.time.fronius.com:123

    Pokud stávající nastavení firewallu blokuje připojení k jednotce pro kontrolu a monitoring systému Fronius, je nutné doplnit následující nastavení firewallu:



    49049/UDP
    Výstup

    80/TCP *)
    Vstup

    Zasílání servisních zpráv

    x

    -

    Připojení k Datamanageru prostřednictvím aplikace Fronius Solar.web

    x

    -

    Připojení k Datamanageru prostřednictvím aplikace Fronius Solar.access nebo Fronius Solar.service

    -

    x

    Přístup na internetovou stránku Datamanageru

    -

    x

    Firewall je zapotřebí nakonfigurovat tak, aby z IP adresy kontroly a monitoringu systému Fronius mohly být zasílány údaje na port 49049/UDP stránky „fdmp.solarweb.com“.

    *) Doporučujeme povolit přístup k webovému rozhraní jednotky pro kontrolu a monitoring systému Fronius jen ze zabezpečených sítí. Pokud by byl bezpodmínečně nutný přístup z internetu (např.: pro servisní účely a na omezenou dobu), nakonfigurujte síťový router tak, aby dotazy na kterýkoli externí port byly přesměrovány na port 80/TCP.
    Pozor, střídač je tak viditelný na internetu a s vysokou pravděpodobností dojde k jeho napadení.

    1. Všeobecné informace
    2. Všeobecné informace pro administrátora sítě

    Zasílání servisních zpráv při internetovém připojení DSL

    V případě obvyklého internetového připojení DSL je možný provoz stránky Fronius Solar.web a zasílání servisních zpráv většinou bez další konfigurace routeru, neboť propojení sítě LAN s internetem je otevřené.

    1. Všeobecné informace
    2. Všeobecné informace pro administrátora sítě

    Používání portálu Fronius Solar.web a zasílání servisních zpráv

    Při používání portálu Fronius Solar.web nebo zasílání servisních zpráv je nutné internetové připojení.

    Karta Fronius Datamanager 2.0 se neumí sama připojit k internetu. V případě připojení pomocí DSL musí připojení k internetu vytvořit router.

    1. Všeobecné informace

    Ovládací prvky, přípojky a kontrolky

    Bezpečnost

    VAROVÁNÍ!

    Nebezpečí v důsledku chybné obsluhy.

    Může dojít k závažným poraněním osob a materiálním škodám.

    Popsané funkce používejte teprve poté, co přečtete celý tento návod k obsluze a porozumíte jeho obsahu.

    Popsané funkce používejte teprve poté, co si v plném rozsahu přečtete všechny návody k obsluze všech systémových komponent, zejména bezpečnostní předpisy, a porozumíte jejich obsahu.

    1. Všeobecné informace
    2. Ovládací prvky, přípojky a kontrolky

    Bezpečnost

    VAROVÁNÍ!

    Nebezpečí v důsledku chybné obsluhy.

    Může dojít k závažným poraněním osob a materiálním škodám.

    Popsané funkce používejte teprve poté, co přečtete celý tento návod k obsluze a porozumíte jeho obsahu.

    Popsané funkce používejte teprve poté, co si v plném rozsahu přečtete všechny návody k obsluze všech systémových komponent, zejména bezpečnostní předpisy, a porozumíte jejich obsahu.

    1. Všeobecné informace
    2. Ovládací prvky, přípojky a kontrolky

    Ovládací prvky, přípojky a indikace

    Č.

    Funkce



    (1)

    Přepínač IP
    pro přepínání IP adresy:



    A

    zadaná IP adresa a otevření přístupového bodu WLAN Access Point

    Pro přímé spojení s počítačem PC prostřednictvím sítě LAN pracuje Fronius Datamanager 2.0 s pevnou IP adresou 169.254.0.180.

    Pokud se přepínač IP nachází v poloze A, otevře se dodatečně jeden přístupový bod pro přímé spojení WLAN s kartou Fronius Datamanager 2.0.

    Přístupová data k tomuto přístupovému bodu:
    Název sítě: FRONIUS_240.XXXXXX
    Klíč: 12345678

    DŮLEŽITÉ!
    U zásuvných karta Fronius Datamanager 2.0 zakoupených po červnu 2024 zadejte individuální heslo z displeje střídače.

    Přístup k zařízení Fronius Datamanager 2.0 je možný:

    • prostřednictvím názvu DNS „http://datamanager“
    • prostřednictvím IP adresy 169.254.0.180 pro rozhraní LAN
    • prostřednictvím IP adresy 192.168.250.181 pro WLAN Access Point



    B

    přiřazená adresa IP

    Karta Fronius Datamanager 2.0 funguje s přiřazenou dynamickou IP adresou (DHCP) - tovární nastavení

    IP adresu je možné nastavit na webové stránce karty Fronius Datamanager 2.0.

    U zásuvných karet Fronius Datamanager 2.0 se přepínač IP nachází pod kontrolkami LED. U modulů Fronius Datamanager Box 2.0 má samostatné provedení.



    (2)

    Kontrolka LED WLAN

    • bliká zeleně: karta Fronius Datamanager 2.0 je v servisním režimu
      (přepínač IP na zásuvné kartě Fronius Datamanager 2.0 je v poloze A nebo byl servisní režim aktivován na displeji střídače, přístupový bod WLAN Access Point je otevřený)
    • svítí zeleně: spojení WLAN je vytvořeno
    • bliká střídavě zeleně a červeně: překročení doby otevření přístupového bodu WLAN Access Point po aktivaci (1 hodina)
    • svítí červeně: spojení WLAN není vytvořeno
    • bliká červeně: chybné spojení WLAN
    • nesvítí, pokud se karta Fronius Datamanager 2.0 nachází v režimu Slave



    (3)

    Kontrolka LED spojení s portálem Solar.web

    • svítí zeleně: v případě vytvořeného spojení s portálem Fronius Solar.web
    • svítí červeně: v případě potřebného, ale nevytvořeného spojení s portálem Fronius Solar.web
    • nesvítí: v případě, že spojení s portálem Fronius Solar.web není nutné



    (4)

    Kontrolka LED napájení

    • svítí zeleně: při dostatečném napájení pomocí sítě Fronius Solar Net; karta Fronius Datamanager 2.0 je připravena k provozu.
    • nesvítí: při nedostatečném nebo chybějícím napájení prostřednictvím sítě Fronius Solar Net - nutno použít externí napájení
      nebo
      pokud se karta Fronius Datamanager 2.0 nachází v režimu Slave
    • bliká červeně: během procesu aktualizace

      DŮLEŽITÉ! Během aktualizace nepřerušujte napájení elektrickým proudem.
    • svítí červeně: během procesu aktualizace došlo k chybě



    (5)

    Kontrolka LED spojení

    • svítí zeleně: při správném propojení uvnitř sítě Fronius Solar Net
    • svítí červeně: při přerušeném spojení uvnitř sítě Fronius Solar Net
    • nesvítí, pokud se karta Fronius Datamanager 2.0 nachází v režimu Slave



    (6)

    Přípojka LAN
    rozhraní Ethernet s modrým označením, pro připojení kabelu Ethernetu



    (7)

    I/O
    digitální vstupy a výstupy



    Sběrnice Modbus RTU 2drátová (RS485):

    D-
    Modbus data -
    D+
    Modbus data +

    Int./ext. napájení

    -
    GND
    +
    Uint / Uext
    Výstup interního napětí 10,8 V / 12,8 V
    nebo
    vstup pro externí napájecí napětí
    >12,8 - 24 V DC (+ 20 %)

    10,8 V:
    Fronius IG, Fronius IG Plus, Fronius IG Plus V,
    Fronius IG Plus A, Fronius CL, Fronius CL USA,
    Fronius IG 300 - 500

    12, 8 V:
    Fronius Galvo, Fronius Symo

    Digitální vstupy: 0 - 3, 4 - 9
    Úroveň napětí: low = min. 0 V - max. 1,8 V; high = min. 3 V - max. 24 V DC (+ 20 %)
    Vstupní proudy: v závislosti na vstupním napětí; vstupní odpor = 46 kΩ

    Digitální výstupy: 0 - 3
    Schopnost spínání při napájení prostřednictvím zásuvné karty Fronius Datamanager 2.0: 3,2 W, 10,8 / 12,8 V v souhrnu pro všechny 4 digitální výstupy

    10,8 V:
    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A,
    Fronius CL, Fronius CL USA, Fronius IG 300 - 500

    12, 8 V:
    Fronius Galvo, Fronius Symo

    Schopnost spínání při napájení přes externí síťový zdroj s min. 12,8 - max. 24 V DC (+ 20 %), připojený k Uint / Uext a GND: 1 A, 12,8 - 24 V DC (v závislosti na externím síťovém zdroji) na digitální výstup

    Připojení ke vstupům a výstupům se provádí pomocí dodaného protikonektoru.

    (8)

    Anténní patka
    pro přišroubování antény WLAN nebo prodlužovacího kabelu antény WLAN, v závislosti na střídači.



    (9)

    Přepínač zakončení sběrnice Modbus (pro Modbus RTU)
    interní zakončení sběrnice odporem 120 Ω (ano/ne)

    Přepínač v poloze „on“: zakončovací odpor 120 Ω je aktivní
    přepínač v poloze „off“: žádný zakončovací odpor není aktivní

    DŮLEŽITÉ! Ve sběrnici RS485 musí být zakončovací odpor prvního a posledního přístroje aktivní.



    (10)

    Přepínač Fronius Solar Net Master/Slave
    pro přepnutí z režimu Master do režimu Slave v okruhu Fronius Solar Net

    DŮLEŽITÉ! V režimu Slave jsou všechny kontrolky LED na zásuvné kartě Fronius Datamanager 2.0 vypnuté.



    (11)

    Přípojka Solar Net IN
    vstup Fronius Solar Net s červeným barevným označením, pro spojení s dalšími komponentami DATCOM (např. střídači, kartami snímačů atd.)

    Pouze u karty Fronius Datamanager 2.0 s funkcí Fronius Com Card!
    (pro střídače Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500)



    (12)

    Přípojka Solar Net OUT
    výstup sítě Fronius Solar Net s červeným barevným označením; pro propojení s dalšími komponentami DATCOM (např. střídačem, kartami snímačů atd.)

    Pouze u modulu Fronius Datamanager Box 2.0!

    (13)

    Přípojka externího napájení
    pro připojení externího napájení v případě, že napájení uvnitř sítě Fronius Solar Net není dostatečné (např. když je v síti Fronius Solar Net příliš mnoho komponent DATCOM).

    DŮLEŽITÉ! Pro externí napájení modulu Fronius Datamanager Box 2.0 musí být síťový díl vybaven bezpečným oddělením od dílů se síťovým napětím (SELV nebo třída 2 pro USA/Kanadu).
    Výstupní výkon síťového dílu smí být max. 15 VA / 1,25 A.
    V případě dostatečného napájení svítí kontrolka LED napájení (4) zeleně.
    K externímu napájení používejte výhradně síťový zdroj Fronius!

    Pouze u modulu Fronius Datamanager Box 2.0!

    1. Všeobecné informace
    2. Ovládací prvky, přípojky a kontrolky

    Schéma zapojení vstupů a výstupů

    Napájení prostřednictvím zásuvné karty Fronius Datamanager 2.0:

    (1)
    Síťový díl
    (pouze u karty Fronius Datamanager 2.0 s funkcí Fronius Com Card)
    (2)
    Omezení proudu
    (3)
    Přípojka Solar Net IN

    115 - 230 V AC:
    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500

    12,8 V DC:
    Fronius Galvo, Fronius Symo, Fronius Primo

    Napájení pomocí externího síťového zdroje:

    (4)
    Externí síťový zdroj
    (5)
    Zatížení
    (6)
    Přepínač

    Při napájení pomocí externího síťového zdroje musí být tento zdroj galvanicky oddělený.

    10,7 V DC:
    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500

    12, 8 V DC:
    Fronius Galvo, Fronius Symo, Fronius Primo

    1. Všeobecné informace

    Technické údaje

    Technické údaje

    Kapacita paměti

    až 4096 dní

    Napájecí napětí
    s funkcí Fronius Com Card
    bez funkce Fronius Com Card


    115 - 230 V AC
    12 V DC

    Spotřeba energie

    < 2 W

    Rozměry

    Zásuvná karta


    Box



    132 x 103 x 22 mm
    5.2 x 4.1 x 0.9 in.

    190 x 114 x 53 mm
    4.69 x 4.49 x 2.09 in.

    Krytí (Box)

    IP 20

    Přípojka externího napájení (Box)

    12 V DC, max. 1 A, třída 2

    Průřez kabelu pro připojení externího napájení (Box)

    0,13 - 1,5 mm²
    AWG 16 - 24 (USA/Kanada)

    Ethernet (LAN)

    RJ 45, 100 Mbit

    WLAN

    IEEE 802.11b/g/n klient

    RS 422 (Fronius Solar Net)

    RJ 45

    Okolní teplota

    Zásuvná karta


    Box



    -20 až +65 ° C
    -4 až +149 °F

    0 až 50 ° C
    32 až 122 °F

    Výkon sítě Fronius Solar Net

    cca 3 W
    max. 3 komponenty DATCOM*

    Specifikace přípojek I/O



    Úroveň napětí digitálních vstupů

    low = min. 0 V - max. 1,8 V
    high = min. 3 V - max. 24 V (+20 %)

    Vstupní proudy digitálních vstupů

    v závislosti na vstupním napětí;
    vstupní odpor = 46 kΩ

    Schopnost spínání digitálních výstupů při napájení přes zásuvnou kartu Datamanager

    3,2 W

    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500

    10,8 V

    Fronius Galvo, Fronius Symo, Fronius Primo

    12,8 V
    v souhrnu pro všechny 4 digitální výstupy
    (bez dalších účastníků sítě Fronius Solar Net)

    Schopnost spínání digitálních výstupů při napájení přes externí síťový zdroj s min. 10,7 - max. 24 V DC

    1 A, 10,7 - 24 V DC
    (v závislosti na externím síťovém zdroji)
    na digitální výstup

    Max. spínací indukční zátěž na digitálních výstupech

    76 mJ
    (na výstup)

    Modbus RTU

    RS485 2drátový

    Tovární nastavení rozhraní RS485:
    Rychlost
    Datový rámec


    9600 baudů
    1 start bit
    8 datových bitů
    žádná parita
    1 stop bit

    *
    Při dostatečném napájení sítě Fronius Solar Net svítí na každé komponentě DATCOM zelená kontrolka LED.
    Pokud zelená kontrolka LED nesvítí, připojte k 12V síťové přípojce externí komponenty DATCOM síťový zdroj, který nabízí společnost Fronius.
    Případně zkontrolujte kabelové a konektorové spoje.

    Příklady externích komponent DATCOM: Fronius String Control, Fronius Sensor Box atd.
    1. Všeobecné informace
    2. Technické údaje

    Technické údaje

    Kapacita paměti

    až 4096 dní

    Napájecí napětí
    s funkcí Fronius Com Card
    bez funkce Fronius Com Card


    115 - 230 V AC
    12 V DC

    Spotřeba energie

    < 2 W

    Rozměry

    Zásuvná karta


    Box



    132 x 103 x 22 mm
    5.2 x 4.1 x 0.9 in.

    190 x 114 x 53 mm
    4.69 x 4.49 x 2.09 in.

    Krytí (Box)

    IP 20

    Přípojka externího napájení (Box)

    12 V DC, max. 1 A, třída 2

    Průřez kabelu pro připojení externího napájení (Box)

    0,13 - 1,5 mm²
    AWG 16 - 24 (USA/Kanada)

    Ethernet (LAN)

    RJ 45, 100 Mbit

    WLAN

    IEEE 802.11b/g/n klient

    RS 422 (Fronius Solar Net)

    RJ 45

    Okolní teplota

    Zásuvná karta


    Box



    -20 až +65 ° C
    -4 až +149 °F

    0 až 50 ° C
    32 až 122 °F

    Výkon sítě Fronius Solar Net

    cca 3 W
    max. 3 komponenty DATCOM*

    Specifikace přípojek I/O



    Úroveň napětí digitálních vstupů

    low = min. 0 V - max. 1,8 V
    high = min. 3 V - max. 24 V (+20 %)

    Vstupní proudy digitálních vstupů

    v závislosti na vstupním napětí;
    vstupní odpor = 46 kΩ

    Schopnost spínání digitálních výstupů při napájení přes zásuvnou kartu Datamanager

    3,2 W

    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500

    10,8 V

    Fronius Galvo, Fronius Symo, Fronius Primo

    12,8 V
    v souhrnu pro všechny 4 digitální výstupy
    (bez dalších účastníků sítě Fronius Solar Net)

    Schopnost spínání digitálních výstupů při napájení přes externí síťový zdroj s min. 10,7 - max. 24 V DC

    1 A, 10,7 - 24 V DC
    (v závislosti na externím síťovém zdroji)
    na digitální výstup

    Max. spínací indukční zátěž na digitálních výstupech

    76 mJ
    (na výstup)

    Modbus RTU

    RS485 2drátový

    Tovární nastavení rozhraní RS485:
    Rychlost
    Datový rámec


    9600 baudů
    1 start bit
    8 datových bitů
    žádná parita
    1 stop bit

    *
    Při dostatečném napájení sítě Fronius Solar Net svítí na každé komponentě DATCOM zelená kontrolka LED.
    Pokud zelená kontrolka LED nesvítí, připojte k 12V síťové přípojce externí komponenty DATCOM síťový zdroj, který nabízí společnost Fronius.
    Případně zkontrolujte kabelové a konektorové spoje.

    Příklady externích komponent DATCOM: Fronius String Control, Fronius Sensor Box atd.
    1. Všeobecné informace
    2. Technické údaje

    WLAN

    WLAN

    Frekvenční rozsah

    2412 - 2462 MHz

    Použité kanály / výkon

    Kanál: 1-11 b,g,n HT20
    Kanál: 3-9 HT40
    <18 dBm

    Modulace

    802.11b: DSSS (1 Mb/s DBPSK, 2 Mb/s DQPSK, 5,5/11 Mb/s CCK)
    802.11g: OFDM (6/9 Mb/s BPSK, 12/18 Mb/s QPSK, 24/36 Mb/s 16-QAM, 48/54 Mb/s 64-QAM)
    802,11n: OFDM (6.5 BPSK, QPSK, 16-QAM, 64-QAM)

    Instalace zásuvné karty Fronius Datamanager 2.0

    Vložte kartu Fronius Datamanager 2.0 do střídače

    Všeobecné informace

    Obecně platí, že vkládání zásuvných karet do střídače musí být prováděno v souladu s návodem k obsluze příslušného střídače. Řiďte se bezpečnostními pokyny a varovnými upozorněními v návodu k obsluze střídače.

    1. Instalace zásuvné karty Fronius Datamanager 2.0

    Vložte kartu Fronius Datamanager 2.0 do střídače

    Všeobecné informace

    Obecně platí, že vkládání zásuvných karet do střídače musí být prováděno v souladu s návodem k obsluze příslušného střídače. Řiďte se bezpečnostními pokyny a varovnými upozorněními v návodu k obsluze střídače.

    1. Instalace zásuvné karty Fronius Datamanager 2.0
    2. Vložte kartu Fronius Datamanager 2.0 do střídače

    Všeobecné informace

    Obecně platí, že vkládání zásuvných karet do střídače musí být prováděno v souladu s návodem k obsluze příslušného střídače. Řiďte se bezpečnostními pokyny a varovnými upozorněními v návodu k obsluze střídače.

    1. Instalace zásuvné karty Fronius Datamanager 2.0
    2. Vložte kartu Fronius Datamanager 2.0 do střídače

    Bezpečnost

    VAROVÁNÍ!

    Nebezpečí poranění síťovým napětím a stejnosměrným napětím ze solárních panelů.

    Úraz elektrickým proudem může být smrtelný.

    Připojovací část smí otevřít pouze elektroinstalatér s příslušnou licencí.

    Samostatnou část výkonových dílů lze od připojovací části odpojit jen v beznapěťovém stavu.

    Samostatnou část výkonových dílů smí otevírat pouze servisní pracovníci proškolení společností Fronius.

    Před veškerými pracemi na připojení zajistěte, aby strany AC a DC střídače byly odpojeny od proudu, např.:

    odpojte od proudu jistič AC pro střídač

    zakryjte solární panely

    Dodržujte 5 bezpečnostních pravidel!

    VAROVÁNÍ!

    Nebezpečí poranění zbytkovým napětím kondenzátorů.

    Úraz elektrickým proudem může být smrtelný.

    Vyčkejte na vybití kondenzátorů.

    Při manipulaci se zásuvnými kartami dodržujte prosím všeobecné předpisy ESD.

    1. Instalace zásuvné karty Fronius Datamanager 2.0
    2. Vložte kartu Fronius Datamanager 2.0 do střídače

    Pozice pro zasunutí karty Fronius Datamanager 2.0

    V závislosti na střídači je předepsaná pozice pro zasunutí karty Fronius Datamanager 2.0:

    Střídač

    Pozice pro zasunutí

    Fronius IG 15 - 60

    zásuvka ENS *)

    Fronius IG 300 - 500

    zásuvka ENS *)

    Fronius IG Plus,
    Fronius IG Plus V

    nejvíce vpravo, kromě případu, kdy je použita zásuvná karta NL-MON

    Fronius CL

    nejvíce vpravo, kromě případu, kdy je použita zásuvná karta NL-MON

    Fronius Galvo

    libovolná

    Fronius Symo

    libovolná

    Fronius Primo

    libovolná

    *)
    Pokud se v zásuvce ENS nachází zásuvná karta ENS: Zasuňte kartu Fronius Datamanager 2.0 do další zásuvky napravo od zásuvky ENS.

    DŮLEŽITÉ!
    Další zásuvka v pořadí musí zůstat volná!
    Stávající zásuvnou kartu ENS v žádném případě nevyjímejte!
    1. Instalace zásuvné karty Fronius Datamanager 2.0

    Montáž a připojení antény WLAN

    Všeobecné informace

    V závislosti na střídači je třeba instalovat anténu WLAN do střídače nebo namontovat vně střídače.

    DŮLEŽITÉ! Střídač otevírejte pouze podle pokynů v návodu k obsluze příslušného střídače! Dodržujte bezpečnostní předpisy!

    1. Instalace zásuvné karty Fronius Datamanager 2.0
    2. Montáž a připojení antény WLAN

    Všeobecné informace

    V závislosti na střídači je třeba instalovat anténu WLAN do střídače nebo namontovat vně střídače.

    DŮLEŽITÉ! Střídač otevírejte pouze podle pokynů v návodu k obsluze příslušného střídače! Dodržujte bezpečnostní předpisy!

    1. Instalace zásuvné karty Fronius Datamanager 2.0
    2. Montáž a připojení antény WLAN

    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius CL: Montáž a připojení antény

    1Přilepte upevňovací úhelník pomocí oboustranné lepicí pásky zvenku na plášť střídače nebo podle anténního kabelu do okolí střídače

    DŮLEŽITÉ! Oboustranná lepicí páska dosáhne své maximální lepicí pevnosti teprve po 24 h.

    DŮLEŽITÉ!
    Upevňovací úhelník se nesmí přišroubovat k plášti střídače.
    Přišroubování upevňovacího úhelníku v okolí střídače je možné. Šrouby pro tento účel nejsou součástí dodávky a musí je vybrat instalační firma.
    2Připojte anténní kabel k anténní patce zásuvné karty Fronius Datamanager 2.0
    3Vytáhněte anténní kabel otvorem DATCOM střídače
    4Pokud je to možné, upevněte kabel do tahového odlehčení
    5Otvor DATCOM uzavřete nebo utěsněte podle návodu k obsluze příslušného střídače


    6Odstraňte šestihrannou matici a podložku z vnějšího závitu anténního kabelu
    7Anténní kabel protáhněte otvorem v upevňovacím úhelníku
    8Nasaďte podložku a našroubujte šestihrannou matici
    9Našroubujte anténu
    1. Instalace zásuvné karty Fronius Datamanager 2.0
    2. Montáž a připojení antény WLAN

    Fronius IG USA, Fronius IG Plus USA, Fronius IG Plus V USA: Montáž a připojení antény

    1
    2

    POZOR!

    Nebezpečí zkratu způsobeného vylomenými kovovými částečkami z proříznutí.

    Pokud je střídač pod napětím, mohou vylomené kovové částečky ve střídači způsobit zkrat. Při vylamování proříznutí zajistěte, aby

    žádné vylomené kovové částečky nespadly do střídače,

    částečky spadlé do střídače byly ihned odstraněny.

    3
    4

    UPOZORNĚNÍ!

    Aby byla zajištěna těsnost při nasazení anténového šroubení do pláště střídače, je třeba na anténní šroubení nasadit těsnicí kroužek.

    5
    6
    7
    8
    * Poloměr ohybu anténního kabelu: min. 25,4 mm / 1 in.
    9
    10
    1. Instalace zásuvné karty Fronius Datamanager 2.0

    Instalace karty Fronius Datamanager 2.0 v síti Fronius Solar Net

    Bezpečnost

    POZOR!

    Nebezpečí vážného poškození komponent DATCOM nebo PC/laptopu v případě špatně připojeného kabelu sítě Ethernet nebo Solar Net ke kartě Fronius Datamanager 2.0

    Kabel sítě Ethernet připojujte výhradně k přípojce LAN (modré označení)

    Kabel sítě Solar Net připojujte výhradně k přípojce Solar Net IN (červené označení)

    1. Instalace zásuvné karty Fronius Datamanager 2.0
    2. Instalace karty Fronius Datamanager 2.0 v síti Fronius Solar Net

    Bezpečnost

    POZOR!

    Nebezpečí vážného poškození komponent DATCOM nebo PC/laptopu v případě špatně připojeného kabelu sítě Ethernet nebo Solar Net ke kartě Fronius Datamanager 2.0

    Kabel sítě Ethernet připojujte výhradně k přípojce LAN (modré označení)

    Kabel sítě Solar Net připojujte výhradně k přípojce Solar Net IN (červené označení)

    1. Instalace zásuvné karty Fronius Datamanager 2.0
    2. Instalace karty Fronius Datamanager 2.0 v síti Fronius Solar Net

    Instalace střídače s kartou Fronius Datamanager 2.0 v síti Fronius Solar Net

    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500:

    Fronius Galvo, Fronius Symo, Fronius Primo:

    *
    Koncový konektor Fronius Solar Net, pokud je s počítačem propojen jen jeden střídač s kartou Fronius Datamanager 2.0
    **
    Kabel sítě Fronius Solar Net, pokud je střídač s kartou Fronius Datamanager 2.0 propojen s počítačem a dalšími komponentami DATCOM
    ***
    Ethernetový kabel není součástí balení karty Fronius Datamanager 2.0 / modulu Fronius Datamanager Box 2.0
    Propojení karty Datamanager 2.0 a počítače prostřednictvím sítě LAN nebo WLAN
    1Ethernetový kabel zasuňte do střídače a veďte jako kabel datové komunikace podle návodu k obsluze příslušného střídače
    2Ethernetový kabel připojte k přípojce LAN
    3Ethernetový kabel připojte k PC/laptopu nebo k odpovídající síťové přípojce
    4Pokud je s počítačem propojen pouze jeden střídač s kartou Fronius Datamanager 2.0:

    u střídačů Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500:
    připojte koncový konektor Fronius Solar Net k přípojce Solar Net IN

    u střídačů Fronius Galvo, Fronius Symo, Fronius Primo:
    připojte po jednom koncovém spínači Fronius Solar Net k přípojce Solar Net IN a Solar Net OUT

    Pokud jsou v síti kromě střídače s kartou Fronius Datamanager 2.0 zapojeny ještě další komponenty DATCOM:
    připojte kabel sítě Fronius Solar Net k přípojce Solar Net IN na kartě Fronius Datamanager 2.0
    5Pomocí kabelů vzájemně propojte další komponenty DATCOM

    DŮLEŽITÉ! Na volné přípojce IN poslední komponenty DATCOM musí být nasazen koncový konektor Fronius Solar Net.
    1. Instalace zásuvné karty Fronius Datamanager 2.0
    2. Instalace karty Fronius Datamanager 2.0 v síti Fronius Solar Net

    Instalace modulu Fronius Datamanager Box 2.0 v síti Fronius Solar Net

    *
    Koncový konektor Fronius Solar Net poslední komponenty DATCOM
    **
    Kabel sítě Fronius Solar Net, pokud je modul Fronius Datamanager Box 2.0 propojen s počítačem a dalšími komponentami DATCOM
    ***
    Ethernetový kabel není součástí balení karty Fronius Datamanager 2.0 / modulu Fronius Datamanager Box 2.0
    Propojení karty Datamanager 2.0 a počítače prostřednictvím sítě LAN nebo WLAN
    1Ethernetový kabel připojte k přípojce LAN
    2Ethernetový kabel připojte k PC/laptopu nebo k odpovídající síťové přípojce
    3Připojte kabel sítě Fronius Solar Net k přípojce Solar Net OUT modulu Fronius Datamanager Box 2.0
    4Připojte kabel sítě Fronius Solar Net podle návodu k obsluze střídače k přípojce Solar Net IN střídače
    5Pomocí kabelů vzájemně propojte další komponenty DATCOM

    DŮLEŽITÉ! Na všech volných přípojkách IN a OUT posledních komponent DATCOM musí být nasazeny koncové konektory Fronius Solar Net.
    1. Instalace zásuvné karty Fronius Datamanager 2.0

    Kabeláž sítě Fronius Solar Net

    Účastník sítě Fronius Solar Net

    Střídače s kartou Fronius Datamanager, Fronius Com Card, komponentami DATCOM s vnějším pláštěm nebo jinými komponentami DATCOM jsou v následujícím textu označovány jako účastníci sítě Fronius Solar Net.

    1. Instalace zásuvné karty Fronius Datamanager 2.0
    2. Kabeláž sítě Fronius Solar Net

    Účastník sítě Fronius Solar Net

    Střídače s kartou Fronius Datamanager, Fronius Com Card, komponentami DATCOM s vnějším pláštěm nebo jinými komponentami DATCOM jsou v následujícím textu označovány jako účastníci sítě Fronius Solar Net.

    1. Instalace zásuvné karty Fronius Datamanager 2.0
    2. Kabeláž sítě Fronius Solar Net

    Kabelové rozvody účastníků sítě Fronius Solar Net

    Datové propojení účastníků sítě Fronius Solar Net se provádí propojením 1:1 pomocí 8pólových datových kabelů a konektorů RJ-45.
    Celková délka vedení v okruhu Fronius Solar Net Ring smí být max. 1000 m.

    1. Instalace zásuvné karty Fronius Datamanager 2.0
    2. Kabeláž sítě Fronius Solar Net

    Předpoklady datových kabelů sítě Fronius Solar Net

    Pro kabelové rozvody účastníků sítě Fronius Solar Net se smí používat pouze stíněné kabely CAT5 (nové) a CAT5e (staré) podle normy ISO 11801 a EN50173.

    DŮLEŽITÉ! Kabely U/UTP podle normy ISO/IEC-11801 se nesmí používat!

    Povolené kabely:

    • S/STP
    • F/STP
    • S/FTP
    • F/FTP
    • SF/FTP
    • S/UTP
    • F/UTP
    • U/FTP
    • U/STP

    Přitom se musí stínění nakrimpovat na stíněný konektor, který je schválený pro kabel CAT5.

    Jelikož vodiče v ethernetových kabelech jsou kroucené, dbejte na správné spárování kroucených vodičů v souladu s kabeláží podle normy TIA/EIA-568B:

    Kontakt Fronius Solar Net

    Pár č.

    Barva

    1

    +12 V

    3

    bílá / oranžový pruh

    2

    GND

    3

    oranžová / bílý pruh
    nebo oranžová

    3

    TX+ IN, RX+ OUT

    2

    bílá / zelený pruh

    4

    RX+ IN, TX+ OUT

    1

    modrá / bílý pruh
    nebo modrá

    5

    RX- IN, TX- OUT

    1

    bílá / modrý pruh

    6

    TX- IN, RX- OUT

    2

    zelená / bílý pruh
    nebo zelená

    7

    GND

    4

    bílá / hnědý pruh

    8

    +12 V

    4

    hnědá / bílý pruh
    nebo hnědá

    Kabeláž podle TIA/EIA-568B
    • Dbejte na správné obsazení vodičů.
    • V případě samostatného připojení k zemi (např. v patch panelech) dbejte, aby bylo stínění uzemněné pouze na jedné straně kabelu.
    Obecně je třeba dodržovat následující normy pro strukturovanou kabeláž:
    • pro Evropu EN50173-1
    • v mezinárodním měřítku ISO/IEC 11801:2002
    • pro Severní Ameriku TIA/EIA 568

    Platí pravidla pro použití měděných kabelů.

    1. Instalace zásuvné karty Fronius Datamanager 2.0
    2. Kabeláž sítě Fronius Solar Net

    Předpřipravené datové kabely

    U společnosti Fronius jsou k dispozici následující předpřipravené datové kabely:
    • Kabel CAT5 1 m ... 43,0004,2435
    • Kabel CAT5 20 m ... 43,0004,2434
    • Kabel CAT5 60 m ... 43,0004,2436

    U uvedených kabelů se jedná o 8pólové síťové kabely 1:1 LAN, stíněné a kroucené, vč. konektorů RJ45.

    DŮLEŽITÉ! Datové kabely nejsou UV odolné. Při pokládání ve volném prostředí chraňte kabely proti slunečnímu záření.

    1. Instalace zásuvné karty Fronius Datamanager 2.0

    Instalace karty Fronius Datamanager 2.0 - přehled

    Bezpečnost

    VAROVÁNÍ!

    Nebezpečí v důsledku chybné obsluhy.

    Může dojít k závažným poraněním osob a materiálním škodám.

    Popsané funkce používejte teprve poté, co přečtete celý tento návod k obsluze a porozumíte jeho obsahu.

    Popsané funkce používejte teprve poté, co si v plném rozsahu přečtete všechny návody k obsluze všech systémových komponent, zejména bezpečnostní předpisy, a porozumíte jejich obsahu.

    Instalace karty Fronius Datamanager 2.0 předpokládá znalosti síťových technologií.

    1. Instalace zásuvné karty Fronius Datamanager 2.0
    2. Instalace karty Fronius Datamanager 2.0 - přehled

    Bezpečnost

    VAROVÁNÍ!

    Nebezpečí v důsledku chybné obsluhy.

    Může dojít k závažným poraněním osob a materiálním škodám.

    Popsané funkce používejte teprve poté, co přečtete celý tento návod k obsluze a porozumíte jeho obsahu.

    Popsané funkce používejte teprve poté, co si v plném rozsahu přečtete všechny návody k obsluze všech systémových komponent, zejména bezpečnostní předpisy, a porozumíte jejich obsahu.

    Instalace karty Fronius Datamanager 2.0 předpokládá znalosti síťových technologií.

    1. Instalace zásuvné karty Fronius Datamanager 2.0
    2. Instalace karty Fronius Datamanager 2.0 - přehled

    První uvedení do provozu prostřednictvím webového prohlížeče

    Díky aplikaci Fronius Solar.start bude první uvedení karty Fronius Datamanager 2.0 do provozu podstatně snazší. Aplikace Fronius Solar.start je k dispozici v příslušném obchodě s aplikacemi.

    Při prvním uvedení karty Fronius Datamanager 2.0 do provozu
    • musí být zásuvná karta Fronius Datamanager 2.0 instalovaná ve střídači
      nebo
    • musí být v okruhu Fronius Solar Net zapojený modul Fronius Datamanager Box 2.0.

    DŮLEŽITÉ! Sestavení spojení s kartou Fronius Datamanager 2.0 vyžaduje, aby každý koncový přístroj (např. laptop, tablet apod.) měl následující nastavení:

    • Musí být aktivní možnost „Získat adresu IP automaticky (DHCP)“

    VAROVÁNÍ!

    Nebezpečí poranění síťovým napětím a stejnosměrným napětím z fotovoltaických panelů.

    Úraz elektrickým proudem může být smrtelný.

    Před otevřením střídače vyčkejte na vybití kondenzátorů.

    Střídač otevírejte pouze podle pokynů v návodu k obsluze.

    Respektujte a dodržujte bezpečnostní předpisy a bezpečnostní pokyny uvedené v návodu k obsluze příslušného střídače.

    1Pomocí kabelů propojte střídač s kartou Fronius Datamanager 2.0 nebo modulem Fronius Datamanager Box 2.0 v síti Fronius Solar Net

    DŮLEŽITÉ!
    Střídače Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA a Fronius IG 300 - 500 se musí vždy nacházet na začátku nebo na konci okruhu Fronius Solar Net.
    2Pouze u střídačů Fronius Galvo / Fronius Symo / Fronius Primo a při propojení více střídačů v síti Fronius Solar Net:
    Nastavte přepínač Fronius Solar Net Master/Slave na zásuvné kartě Fronius Datamanager 2.0 do správné polohy
    • jeden střídač s kartou Fronius Datamanager 2.0 = Master
    • všechny ostatní střídače s kartou Fronius Datamanager 2.0 = Slave (kontrolky LED na zásuvných kartách Fronius Datamanager 2.0 nesvítí)
    3Přepněte přístroj do servisního režimu

    Střídač se zásuvnou kartou Fronius Datamanager 2.0:
    • Přepínač IP na zásuvné kartě Fronius Datamanager 2.0 přepněte do polohy A
    nebo
    • Aktivujte přístupový bod WLAN Access Point prostřednictvím nabídky Setup střídače
      (provedení této funkce závisí na softwaru střídače)
    Fronius Datamanager Box 2.0:
    • Přepínač IP na modulu Fronius Datamanager Box 2.0 přepněte do polohy A

    Střídač / modul Fronius Datamanager Box 2.0 vytvoří přístupový bod WLAN Access Point. Přístupový bod WLAN Access Point zůstane otevřený 1 hodinu.

    4Spojte koncové zařízení s přístupovým bodem WLAN Access Point

    SSID = FRONIUS_240.xxxxx (5–8místné číslo)
    • Vyhledejte síť s názvem „FRONIUS_240.xxxxx“
    • Vytvořte připojení k této síti
    • Zadejte heslo z displeje střídače
    (nebo propojte koncové zařízení a střídač pomocí ethernetového kabelu)
    5V prohlížeči zadejte:
    http://datamanager
    nebo
    192.168.250.181 (IP adresa pro spojení WLAN)
    nebo
    169.254.0.180 (IP adresa pro spojení LAN)

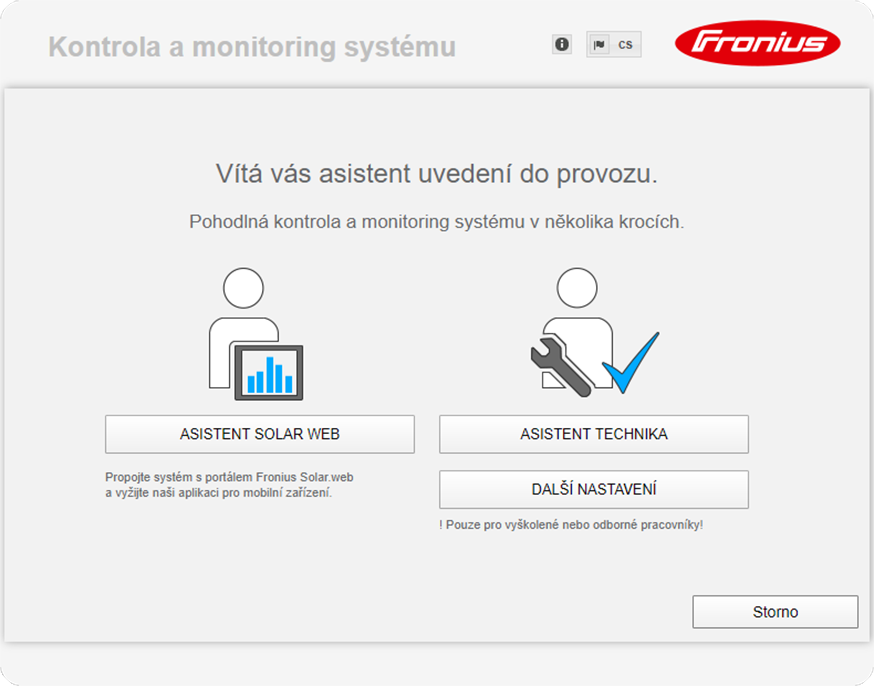

    Zobrazí se úvodní stránka asistenta uvedení do provozu.

    Asistent technika je určen pracovníku instalační firmy a zahrnuje specifická nastavení odpovídající normám.
    Pokud chcete asistenta technika použít, bezpodmínečně si poznamenejte přidělené servisní heslo. Toto servisní heslo je nutné pro nastavení položek nabídky editoru energetického závodu a elektroměru.
    Pokud asistenta technika nepoužijete, nebudou přednastaveny žádné hodnoty pro snížení výkonu.

    Použití asistenta Solar.web je povinné!

    6V případě potřeby spusťte asistenta technika a postupujte podle pokynů
    7Spusťte asistenta Solar.web a postupujte podle pokynů

    Zobrazí se úvodní stránka portálu Fronius Solar.web.
    nebo
    Zobrazí se webová stránka karty Fronius Datamanager 2.0.

    Vytvoření spojení s kartou Fronius Datamanager 2.0

    Propojení s kartou Fronius Datamanager 2.0 pomocí webového prohlížeče

    Všeobecné informace

    Propojení s kartou Fronius Datamanager 2.0 pomocí webového prohlížeče je vhodné především pro vyvolávání aktuálních hodnot mnoha účastníky v síti LAN (např. firemní sítě, školy atd.).

    Na webové stránce karty Fronius Datamanager 2.0 lze například otevřít celkové a denní výnosy nebo porovnávat střídače.

    1. Vytvoření spojení s kartou Fronius Datamanager 2.0

    Propojení s kartou Fronius Datamanager 2.0 pomocí webového prohlížeče

    Všeobecné informace

    Propojení s kartou Fronius Datamanager 2.0 pomocí webového prohlížeče je vhodné především pro vyvolávání aktuálních hodnot mnoha účastníky v síti LAN (např. firemní sítě, školy atd.).

    Na webové stránce karty Fronius Datamanager 2.0 lze například otevřít celkové a denní výnosy nebo porovnávat střídače.

    1. Vytvoření spojení s kartou Fronius Datamanager 2.0
    2. Propojení s kartou Fronius Datamanager 2.0 pomocí webového prohlížeče

    Všeobecné informace

    Propojení s kartou Fronius Datamanager 2.0 pomocí webového prohlížeče je vhodné především pro vyvolávání aktuálních hodnot mnoha účastníky v síti LAN (např. firemní sítě, školy atd.).

    Na webové stránce karty Fronius Datamanager 2.0 lze například otevřít celkové a denní výnosy nebo porovnávat střídače.

    1. Vytvoření spojení s kartou Fronius Datamanager 2.0
    2. Propojení s kartou Fronius Datamanager 2.0 pomocí webového prohlížeče

    Předpoklady

    • připojení minimálně LAN nebo WLAN
    • webový prohlížeč (např. Microsoft Internet Explorer IE >/= 9.0, Firefox 4, Google Chrome 27.0 atd.)
    • PC/laptop ve stejné podsíti jako karta Fronius Datamanager 2.0
    1. Vytvoření spojení s kartou Fronius Datamanager 2.0
    2. Propojení s kartou Fronius Datamanager 2.0 pomocí webového prohlížeče

    Vytvoření spojení s kartou Fronius Datamanager 2.0 pomocí webového prohlížeče

    1Otevřete webový prohlížeč
    2Do adresního pole zadejte IP adresu nebo název hostitele a název domény karty Fronius Datamanager 2.0

    Zobrazí se webová stránka karty Fronius Datamanager 2.0.
    1. Vytvoření spojení s kartou Fronius Datamanager 2.0

    Spojení s kartou Fronius Datamanager 2.0 pomocí internetu a portálu Fronius Solar.web

    Všeobecné informace

    Díky spojení s kartou Fronius Datamanager 2.0 pomocí internetu a portálu Fronius Solar.web je možné z jakéhokoli místa na zemi (s přístupem k internetu) zobrazit na internetové stránce archivní a aktuální údaje fotovoltaického systému.
    Dále existuje možnost zřídit hostitelský přístup k datům jiným uživatelům a také porovnávat více systémů.

    1. Vytvoření spojení s kartou Fronius Datamanager 2.0
    2. Spojení s kartou Fronius Datamanager 2.0 pomocí internetu a portálu Fronius Solar.web

    Všeobecné informace

    Díky spojení s kartou Fronius Datamanager 2.0 pomocí internetu a portálu Fronius Solar.web je možné z jakéhokoli místa na zemi (s přístupem k internetu) zobrazit na internetové stránce archivní a aktuální údaje fotovoltaického systému.
    Dále existuje možnost zřídit hostitelský přístup k datům jiným uživatelům a také porovnávat více systémů.

    1. Vytvoření spojení s kartou Fronius Datamanager 2.0
    2. Spojení s kartou Fronius Datamanager 2.0 pomocí internetu a portálu Fronius Solar.web

    Popis funkce

    Karta Fronius Datamanager 2.0 je propojena s internetem (např. pomocí routeru DSL). Fronius Datamanager 2.0 se pravidelně přihlašuje na portál Fronius Solar.web a denně zasílá své ukládané údaje.
    Fronius Solar.web lze aktivně spojit s kartou Fronius Datamanager, např. pro zobrazení aktuálních údajů.

    1. Vytvoření spojení s kartou Fronius Datamanager 2.0
    2. Spojení s kartou Fronius Datamanager 2.0 pomocí internetu a portálu Fronius Solar.web

    Předpoklady

    • Přístup k internetu
    • Webový prohlížeč

      DŮLEŽITÉ! Karta Fronius Datamanager 2.0 se neumí sama připojit k internetu. V případě připojení pomocí DSL musí připojení k internetu vytvořit router.
    • Registrace fotovoltaického systému na portálu Fronius Solar.web
    • Pro vyvolání aktuálních údajů na stránce Fronius Solar.web musí být na kartě Fronius Datamanager 2.0 v nastaveních Solar.web v nabídce „Odeslat aktuální data do sítě Solar.web“ zvolena možnost „Ano“.
    • Pro vyvolání archivních údajů na stránce Fronius Solar.web musí být u karty Fronius Datamanager 2.0 v nabídce „Odeslat archivní data do sítě Solar.web“ zvolena možnost „Denně“ nebo „Každou hodinu“.
    1. Vytvoření spojení s kartou Fronius Datamanager 2.0
    2. Spojení s kartou Fronius Datamanager 2.0 pomocí internetu a portálu Fronius Solar.web

    Vyvolání údajů z karty Fronius Datamanager 2.0 pomocí internetu a portálu Fronius Solar.web

    Pokud chcete vyvolat aktuální a archivní údaje z karty Fronius Datamanager 2.0 prostřednictvím portálu Fronius Solar.web:

    1Spusťte Fronius Solar.web: http://www.solarweb.com

    Bližší informace o stránce Fronius Solar.web vám poskytne nápověda online.

    Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0

    Webová stránka karty Fronius Datamanager 2.0

    Webová stránka karty Fronius Datamanager 2.0 - přehled

    Na webové stránce karty Fronius Datamanager 2.0 se zobrazují následující údaje:

    (1)

    Aktuální srovnávací náhled všech střídačů v okruhu Fronius Solar Net Ring

    (2)

    Přehled systému: Aktuálně / Den / Rok / Celkem

    (3)

    Střídač

    (4)

    Senzory

    (5)

    Služby
    Systémové informace, Diagnostika sítě, Aktualizace firmwaru, Aktualizace firmwaru, Vyvolat asistenta

    (6)

    Kontakt
    Poslat zpětnou vazbu

    (7)

    Nabídka nastavení

    (8)

    Další možnosti nastavení

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0

    Webová stránka karty Fronius Datamanager 2.0

    Webová stránka karty Fronius Datamanager 2.0 - přehled

    Na webové stránce karty Fronius Datamanager 2.0 se zobrazují následující údaje:

    (1)

    Aktuální srovnávací náhled všech střídačů v okruhu Fronius Solar Net Ring

    (2)

    Přehled systému: Aktuálně / Den / Rok / Celkem

    (3)

    Střídač

    (4)

    Senzory

    (5)

    Služby
    Systémové informace, Diagnostika sítě, Aktualizace firmwaru, Aktualizace firmwaru, Vyvolat asistenta

    (6)

    Kontakt
    Poslat zpětnou vazbu

    (7)

    Nabídka nastavení

    (8)

    Další možnosti nastavení

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Webová stránka karty Fronius Datamanager 2.0

    Webová stránka karty Fronius Datamanager 2.0 - přehled

    Na webové stránce karty Fronius Datamanager 2.0 se zobrazují následující údaje:

    (1)

    Aktuální srovnávací náhled všech střídačů v okruhu Fronius Solar Net Ring

    (2)

    Přehled systému: Aktuálně / Den / Rok / Celkem

    (3)

    Střídač

    (4)

    Senzory

    (5)

    Služby
    Systémové informace, Diagnostika sítě, Aktualizace firmwaru, Aktualizace firmwaru, Vyvolat asistenta

    (6)

    Kontakt
    Poslat zpětnou vazbu

    (7)

    Nabídka nastavení

    (8)

    Další možnosti nastavení

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Webová stránka karty Fronius Datamanager 2.0

    Přihlásit

    Možnosti nastavení na webové stránce karty Fronius Datamanager 2.0 závisí na oprávnění uživatele (viz kapitolu Nastavení – Hesla na str. (→)).

    Přihlášení prostřednictvím uživatelského jména a hesla:
    1Vyberte uživatele pro přihlášení.
    2Zadejte heslo pro zvoleného uživatele.
    3Klikněte na tlačítko Login (Přihlásit).

    Uživatel je přihlášen.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Webová stránka karty Fronius Datamanager 2.0

    Resetování hesla

    Prostřednictvím funkce Zapomněli jste heslo? v okně pro přihlášení je možné resetovat heslo pro zvoleného uživatele.

    Žádost o odblokovací klíč a uložení nového hesla:
    1Vyberte uživatele, pro kterého má být heslo resetováno.
    2Poznamenejte si „Challenge“ (výzvu) (šestimístné číslo) a ID dataloggeru (najdete je pod symbolem,    viz kapitolu Další možnosti nastavení na str. (→)).
    3Kontaktujte technickou podporu Fronius a oznamte jim „Challenge“ (výzvu) a ID dataloggeru.
    4Odblokovací klíč, který obdržíte od technické podpory Fronius, zadejte do zadávacího pole Klíč.
    5Zadejte nové heslo do zadávacích polí Heslo a Heslo znovu.
    6Klikněte na tlačítko Uložit.

    Nové heslo je uloženo.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Webová stránka karty Fronius Datamanager 2.0

    Nabídka Nastavení

    Po kliknutí na Nastavení se na webové stránce karty Fronius Datamanager 2.0 otevře nabídka Nastavení.
    V nabídce Nastavení se provádí konfigurace karty Fronius Datamanager 2.0.

    Položky nabídky
    Nastavení

    Obecné zobrazení a nastavení položek nabídky

    1Vytvořte spojení s kartou Fronius Datamanager 2.0
    2Klepněte na nastavení
    3Přihlaste se uživatelským jménem (admin nebo servis) (viz kapitolu Přihlásit na str. (→))
    4Klepněte na požadovanou položku nabídky

    Požadovaná položka nabídky se otevře.
    5Podívejte se na položku nabídky nebo ji odpovídajícím způsobem upravte.
    6Je-li k dispozici prováděcí tlačítko (např. Uložit, Synchronizovat atd.), klepněte na ně

    Změněná data budou uložena.





    *
    Zvolená položka nabídky
    **
    Položky nabídky Elektroměr a Editor energetického závodu jsou chráněny servisním heslem.
    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Webová stránka karty Fronius Datamanager 2.0

    Další možnosti nastavení

    V pravém horním rohu webové stránky karty Fronius Datamanager 2.0 se nacházejí další možnosti nastavení:

    Systémové informace:
    ID dataloggeru, verze softwaru, najít aktualizaci firmwaru, připojení sítě Fronius Solar Net, připojení aplikace Solar.web

    Nápověda:

    • Návod k obsluze softwaru
    • Fronius Solar-Channel

    Rozšířený obsah:
    Oblast nabídky Aktuální data / Nastavení se zobrazí šedě

    Zobrazení zpráv

    Jazyk:
    pro nastavení jazyka

    Webová stránka karty Fronius Datamanager 2.0 se zobrazuje buď v jazyku příslušného prohlížeče, nebo v posledním zvoleném jazyku.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0

    Aktuální data na kartě Fronius Datamanager 2.0

    Aktuální srovnávací náhled

    V aktuálním srovnávacím náhledu lze navzájem srovnávat více střídačů jednoho fotovoltaického systému.

    Aktuální výkon AC střídačů se zobrazuje pomocí sloupcového diagramu jako procentuální hodnota výkonu solárního panelu připojeného k příslušnému střídači. Každému střídači je přiřazen jeden sloupec. Barva sloupců signalizuje rozsah výkonu střídače:

    modrá:

    výkon střídače odpovídá průměrnému výkonu všech střídačů

    žlutá:

    výkon střídače se mírně liší od průměrného výkonu všech střídačů
    (50–90 % průměrné hodnoty)

    červená:

    výkon střídače se výrazně liší od průměrného výkonu všech střídačů nebo se na střídači vyskytla závada
    (< 50 % průměrné hodnoty)

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Aktuální data na kartě Fronius Datamanager 2.0

    Aktuální srovnávací náhled

    V aktuálním srovnávacím náhledu lze navzájem srovnávat více střídačů jednoho fotovoltaického systému.

    Aktuální výkon AC střídačů se zobrazuje pomocí sloupcového diagramu jako procentuální hodnota výkonu solárního panelu připojeného k příslušnému střídači. Každému střídači je přiřazen jeden sloupec. Barva sloupců signalizuje rozsah výkonu střídače:

    modrá:

    výkon střídače odpovídá průměrnému výkonu všech střídačů

    žlutá:

    výkon střídače se mírně liší od průměrného výkonu všech střídačů
    (50–90 % průměrné hodnoty)

    červená:

    výkon střídače se výrazně liší od průměrného výkonu všech střídačů nebo se na střídači vyskytla závada
    (< 50 % průměrné hodnoty)

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Aktuální data na kartě Fronius Datamanager 2.0

    Přehled systému

    Přehled systému obsahuje:

    • aktuální údaje o výkonu fotovoltaického systému
    • aktivní přístroje
    • vyrobenou energii za den, rok a celkem
    • denní, roční a celkový výnos

    Hodnoty pro spotřebu a dodávání energie do sítě se zobrazí pouze tehdy, je-li na střídači konfigurován elektroměr a tento elektroměr odesílá platné údaje.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Aktuální data na kartě Fronius Datamanager 2.0

    Náhled střídačů/senzorů

    Náhled střídačů
    V náhledu střídačů se zobrazují všechny střídače, které se nacházejí v systému.
    Po klepnutí na střídač nebo odpovídající sloupec ve srovnávacím náhledu se zobrazí aktuální údaje střídače.



    Náhled senzorů
    V náhledu senzorů se zobrazují všechny karty/moduly Sensor Card/Box, které se nacházejí v systému.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0

    Služby – Systémové informace

    Informace o systému

    Stránka systémových informací obsahuje různé informace týkající se systému.

    K dispozici jsou také následující tlačítka:
    • Tlačítko Opětovné spuštění zařízení Datalogger
      Pro opětovné spuštění systému Datamanager / kontroly a monitoringu systému
    • Tlačítko Obnovit tovární nastavení s možnostmi výběru:
      • všechna nastavení mimo síť
        Pro obnovení továrního nastavení systému Datamanager (kontroly a monitoringu systému).
        Síťová nastavení a všechny položky chráněné servisním uživatelem (editor energetického závodu, nastavení elektroměru a servisní heslo) zůstanou zachovány
      • všechna nastavení
        Pro obnovení továrního nastavení systému Datamanager (kontroly a monitoringu systému) a sítě.
        Všechny položky chráněné servisním uživatelem (editor energetického závodu, nastavení elektroměru a servisní heslo) zůstanou zachovány

    DŮLEŽITÉ! V případě obnovení továrního nastavení systému Datamanager (kontroly a monitoringu systému) je třeba zkontrolovat nastavení času a data.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Služby – Systémové informace

    Informace o systému

    Stránka systémových informací obsahuje různé informace týkající se systému.

    K dispozici jsou také následující tlačítka:
    • Tlačítko Opětovné spuštění zařízení Datalogger
      Pro opětovné spuštění systému Datamanager / kontroly a monitoringu systému
    • Tlačítko Obnovit tovární nastavení s možnostmi výběru:
      • všechna nastavení mimo síť
        Pro obnovení továrního nastavení systému Datamanager (kontroly a monitoringu systému).
        Síťová nastavení a všechny položky chráněné servisním uživatelem (editor energetického závodu, nastavení elektroměru a servisní heslo) zůstanou zachovány
      • všechna nastavení
        Pro obnovení továrního nastavení systému Datamanager (kontroly a monitoringu systému) a sítě.
        Všechny položky chráněné servisním uživatelem (editor energetického závodu, nastavení elektroměru a servisní heslo) zůstanou zachovány

    DŮLEŽITÉ! V případě obnovení továrního nastavení systému Datamanager (kontroly a monitoringu systému) je třeba zkontrolovat nastavení času a data.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0

    Služby – Diagnostika sítě

    Diagnostika sítě

    Pod položkami Služby / Diagnostika sítě se nacházejí funkce, které jsou užitečné pro diagnostiku a odstraňování problémů se sítí. Lze zadat příkazy ping a traceroute.

    Příkaz ping
    Pomocí příkazu ping lze přezkoušet, zda je dostupný hostitel a kolik času zabere přenos dat.

    Odeslání příkazu ping:
    1Do pole Hostitel: zadejte název hostitele nebo adresu IP
    2Stiskněte tlačítko ping
    • Příkaz ping bude odeslán
    • Zobrazí se zjištěná data

    Příkaz traceroute
    Pomocí příkazu traceroute lze zjistit, přes které mezistanice přicházejí data do hostitele.

    Odeslání příkazu traceroute:
    1Do pole Hostitel: zadejte název hostitele nebo adresu IP
    2Klepněte na tlačítko traceroute
    • Příkaz traceroute bude odeslán
    • Zobrazí se zjištěná data
    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Služby – Diagnostika sítě

    Diagnostika sítě

    Pod položkami Služby / Diagnostika sítě se nacházejí funkce, které jsou užitečné pro diagnostiku a odstraňování problémů se sítí. Lze zadat příkazy ping a traceroute.

    Příkaz ping
    Pomocí příkazu ping lze přezkoušet, zda je dostupný hostitel a kolik času zabere přenos dat.

    Odeslání příkazu ping:
    1Do pole Hostitel: zadejte název hostitele nebo adresu IP
    2Stiskněte tlačítko ping
    • Příkaz ping bude odeslán
    • Zobrazí se zjištěná data

    Příkaz traceroute
    Pomocí příkazu traceroute lze zjistit, přes které mezistanice přicházejí data do hostitele.

    Odeslání příkazu traceroute:
    1Do pole Hostitel: zadejte název hostitele nebo adresu IP
    2Klepněte na tlačítko traceroute
    • Příkaz traceroute bude odeslán
    • Zobrazí se zjištěná data
    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0

    Služby – Aktualizace firmwaru

    Všeobecné informace

    V nabídce Služby / Aktualizace firmwaru lze aktualizovat firmware Datamanageru. Aktualizaci firmwaru lze provést přes síť LAN nebo prostřednictvím webu.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Služby – Aktualizace firmwaru

    Všeobecné informace

    V nabídce Služby / Aktualizace firmwaru lze aktualizovat firmware Datamanageru. Aktualizaci firmwaru lze provést přes síť LAN nebo prostřednictvím webu.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Služby – Aktualizace firmwaru

    Automatické hledání aktualizací

    DŮLEŽITÉ! K automatickému hledání aktualizací je nutné připojení k internetu.

    Je-li aktivována volba Automaticky hledat aktualizace, Datamanager jednou za den automaticky vyhledá aktualizace. Pokud jsou k dispozici nové aktualizace, odpovídající zpráva se zobrazí u dalších možností nastavení webové stránky.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Služby – Aktualizace firmwaru

    Ruční hledání aktualizací

    Je-li volba Automaticky hledat aktualizace deaktivována, nebudou aktualizace automaticky vyhledány.

    1Chcete-li aktualizace vyhledat ručně, klepněte na tlačítko nyní přezkoušet
    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Služby – Aktualizace firmwaru

    Aktualizace firmwaru přes web

    1Pomocí webového prohlížeče otevřete webovou stránku Datamanageru
    2V nabídce Služby otevřete možnost Aktualizace firmwaru
    3Vyberte možnost Aktualizace přes web
    4Klepněte na tlačítko Provést aktualizaciZobrazí se bezpečnostní dotaz týkající se aktualizace
    5Klepněte na tlačítko AnoAktualizace bude provedena, její průběh se zobrazí jako pruh a procentuální hodnota.
    6Po úspěšně provedené aktualizaci klepněte na tlačítko Převzít/Uložit    .
    V případě selhání propojení se serverem:
    • po dobu aktualizace deaktivujte firewall
    • opakujte pokus

    UPOZORNĚNÍ!

    Bude-li pro připojení k síti Internet použit server proxy:



    musí být aktivována volba Použít pro webové aktualizace server proxy

    musí být zadána požadovaná data

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Služby – Aktualizace firmwaru

    Aktualizace firmwaru přes síť LAN

    1Vytvořte spojení LAN mezi počítačem/laptopem a Datamanagerem
    2Z domovské stránky společnosti Fronius stáhněte aktuální firmware
    3Stažený aktualizační soubor spusťte na vašem PC/laptopuDojde ke spuštění webového serveru, ze kterého budou požadované soubory načteny do Datamanageru.
    4Pomocí webového prohlížeče otevřete webovou stránku Datamanageru
    5V nabídce Služby otevřete možnost Aktualizace firmwaru
    6Vyberte možnost Aktualizace přes LAN
    7Zadejte IP adresu počítače/laptopu
    8Klepněte na tlačítko Provést aktualizaciZobrazí se bezpečnostní dotaz týkající se aktualizace.
    9Klepněte na tlačítko AnoAktualizace bude provedena, její průběh se zobrazí jako pruh a procentuální hodnota.
    10Po úspěšně provedené aktualizaci klepněte na tlačítko Převzít/Uložit    .

    Aktualizace je ukončena, jakmile se znovu zeleně rozsvítí kontrolka „LED napájení“.

    V případě selhání propojení se serverem:
    • po dobu aktualizace deaktivujte firewall
    • opakujte pokus
    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0

    Vyvolání servisního asistenta

    Vyvolání asistenta

    Prostřednictvím možnosti Vyvolat asistenta je možné znovu vyvolat a použít asistenta pro Fronius Solar.web a asistenta technika.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Vyvolání servisního asistenta

    Vyvolání asistenta

    Prostřednictvím možnosti Vyvolat asistenta je možné znovu vyvolat a použít asistenta pro Fronius Solar.web a asistenta technika.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0

    Nastavení – Všeobecně

    Všeobecné informace

    U položky Úhrada lze zadat úhradovou sazbu za kWh, měnu a pořizovací náklady za kWh pro výpočet výnosu. Výnos se zobrazuje v aktuálním celkovém náhledu.

    V části Systémový čas lze zadat datum, hodinu a minuty.
    Po klepnutí na tlačítko Synchronizovat se čas zobrazený v zadávacích polích webové stránky Datamanageru upraví podle času operačního systému.
    Chcete-li čas převzít, klepněte na tlačítko Převzít/Uložit    .

    V části Nastavení časových pásem lze nastavit region a místo časového pásma.

    Pole označená * jsou povinná.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Všeobecně

    Všeobecné informace

    U položky Úhrada lze zadat úhradovou sazbu za kWh, měnu a pořizovací náklady za kWh pro výpočet výnosu. Výnos se zobrazuje v aktuálním celkovém náhledu.

    V části Systémový čas lze zadat datum, hodinu a minuty.
    Po klepnutí na tlačítko Synchronizovat se čas zobrazený v zadávacích polích webové stránky Datamanageru upraví podle času operačního systému.
    Chcete-li čas převzít, klepněte na tlačítko Převzít/Uložit    .

    V části Nastavení časových pásem lze nastavit region a místo časového pásma.

    Pole označená * jsou povinná.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0

    Nastavení – Hesla

    Všeobecné informace

    Přístup ke kartě Fronius Datamanager 2.0 se řídí zadáním hesel.
    Pro tento účel existují 3 různé druhy hesel:

    • heslo administrátora
    • servisní heslo
    • heslo uživatele
    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Hesla

    Všeobecné informace

    Přístup ke kartě Fronius Datamanager 2.0 se řídí zadáním hesel.
    Pro tento účel existují 3 různé druhy hesel:

    • heslo administrátora
    • servisní heslo
    • heslo uživatele
    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Hesla

    Hesla

    Heslo administrátora
    Uživatelské jméno = admin

    S heslem administrátora nastaveným při uvedení do provozu má uživatel oprávnění prohlížet data i provádět nastavení. Uživatel může otevřít položku nabídky Nastavení a provádět všechna nastavení s výjimkou editoru energetického závodu a elektroměru.

    V případě nastaveného hesla administrátora musí uživatel zadat uživatelské jméno a heslo, pokud chce otevřít položku nabídky Nastavení.

    Servisní heslo
    Uživatelské jméno = service

    Servisní heslo u asistenta uvedení do provozu obvykle zadává servisní technik nebo instalátor systému. Toto heslo umožňuje přístup ke specifickým parametrům systému. Servisní heslo je nutné pro nastavení elektroměru a editoru energetického závodu. Dokud není zadáno servisní heslo, není možný přístup k položkám nabídky elektroměru a editoru energetického závodu.

    Heslo uživatele
    Po aktivaci pole výběru Zabezpečit lokální stránku systému se zobrazí heslo uživatele, uživatelské jméno = user.

    V případě nastavení uživatelského hesla má uživatel oprávnění údaje jen prohlížet. Uživatel nemůže otevřít položku nabídky Nastavení.

    V případě přidělení uživatelského hesla musí uživatel při každém připojení zadat uživatelské jméno a heslo.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0

    Nastavení - síť

    Internet prostřednictvím sítě WLAN

    Nalezené sítě se zobrazí.

    Po klepnutí na tlačítko pro obnovení    budou znovu vyhledány dostupné sítě WLAN.

    Skryté sítě lze připojit prostřednictvím nabídky Nastavení sítě WLAN > připojit síť WLAN.

    Tlačítko Vytvořit – pro uložení zvolené sítě WLAN.
    po klepnutí na toto tlačítko se otevře okno „Spojení WLAN“

    Tlačítko Odstranit – pro odstranění uložené sítě WLAN.

    Tlačítko Konfigurovat IP WLAN – Po klepnutí na toto tlačítko se otevře okno Konfigurovat IP se stejnými možnostmi nastavení jako u spojení LAN.

    Tlačítko Připojit přes WPS – pro připojení do sítě WLAN přes WPS bez hesla sítě WLAN:
    1. Aktivujte WPS na routeru sítě WLAN (viz dokumentaci k routeru sítě WLAN)
    2. Klepněte na tlačítko Připojit přes WPS
    3. Automaticky se vytvoří připojení k síti WLAN

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení - síť

    Internet prostřednictvím sítě WLAN

    Nalezené sítě se zobrazí.

    Po klepnutí na tlačítko pro obnovení    budou znovu vyhledány dostupné sítě WLAN.

    Skryté sítě lze připojit prostřednictvím nabídky Nastavení sítě WLAN > připojit síť WLAN.

    Tlačítko Vytvořit – pro uložení zvolené sítě WLAN.
    po klepnutí na toto tlačítko se otevře okno „Spojení WLAN“

    Tlačítko Odstranit – pro odstranění uložené sítě WLAN.

    Tlačítko Konfigurovat IP WLAN – Po klepnutí na toto tlačítko se otevře okno Konfigurovat IP se stejnými možnostmi nastavení jako u spojení LAN.

    Tlačítko Připojit přes WPS – pro připojení do sítě WLAN přes WPS bez hesla sítě WLAN:
    1. Aktivujte WPS na routeru sítě WLAN (viz dokumentaci k routeru sítě WLAN)
    2. Klepněte na tlačítko Připojit přes WPS
    3. Automaticky se vytvoří připojení k síti WLAN

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení - síť

    Internet prostřednictvím sítě LAN

    Možnosti nastavení:
    • Získat adresu – staticky
      Uživatel musí zadat pevnou adresu IP systému Datamanager (kontroly a monitoringu systému), masku podsítě, adresu brány a adresu serveru DNS (od poskytovatele internetového připojení).
    • Získat adresu – dynamicky
      Systém Datamanager (kontrola a monitoring systému) získá adresu IP ze serveru DHCP (DHCP = Dynamic Host Configuration Protocol).
      Server DHCP musí být nakonfigurovaný tak, aby byla systému Datamanager (kontrole a monitoringu systému) vždy přiřazena stejná adresa IP. Díky tomu bude vždy zřejmé, na které adrese IP je systém Datamanager (kontrola a monitoring systému) dostupný.
      Pokud server DHCP podporuje funkci dynamických aktualizací DNS, může být systému Datamanager (kontrole a monitoringu systému) zadán název v poli Název hostitele. Propojení se systémem Datamanager (kontrolou a monitoringem systému) tak lze provést pomocí názvu namísto adresy IP.
      Např.: Název hostitele = vzorovy_system, název domény = fronius.com
      Systém Datamanager (kontrola a monitoring systému) je dostupný na adrese „vzorovy_system.fronius.com“.
    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení - síť

    Lokální síť prostřednictvím přístupového bodu

    Systém Datamanager (kontrola a monitoring systému) slouží jako přístupový bod. Počítač nebo chytré zařízení se spojí přímo se systémem Datamanager (kontrolou a monitoringem systému). Spojení s internetem není možné.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0

    Nastavení – Fronius Solar.web

    Fronius Solar.web

    Prostřednictvím položky nabídky Fronius Solar.web je možné vytvořit přímé spojení s aplikací Fronius Solar.web.

    Výběr intervalu ukládání u polí Cyklus získávání údajů střídače a Cyklus získávání údajů karet Fronius Sensor Card ovlivní potřebnou kapacitu paměti.

    Tlačítko Registrovat na portálu Solar.web – Po klepnutí na toto tlačítko se otevře úvodní stránka portálu Fronius Solar.web, relevantní údaje pro portál Fronius Solar.web se automaticky odešlou.

    Cloud Control
    Virtuální elektrárna je propojení několika zařízení na výrobu elektrické energie. Toto propojení lze ovládat prostřednictvím cloudu přes internet. Předpokladem je aktivní internetové připojení střídače. Přenášejí se data systému.
    Pokud je funkce Povolení cloudového ovládání podle požadavků provozovatele sítě / dodavatele energie aktivní (vyžaduje se servisní přístup), funkce Povolení cloudového ovládání virtuálních elektráren je aktivovaná automaticky a nelze ji deaktivovat.
    Funkce Povolení cloudového ovládání podle požadavků provozovatele sítě / dodavatele energie může být pro správný provoz systému povinná.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Fronius Solar.web

    Fronius Solar.web

    Prostřednictvím položky nabídky Fronius Solar.web je možné vytvořit přímé spojení s aplikací Fronius Solar.web.

    Výběr intervalu ukládání u polí Cyklus získávání údajů střídače a Cyklus získávání údajů karet Fronius Sensor Card ovlivní potřebnou kapacitu paměti.

    Tlačítko Registrovat na portálu Solar.web – Po klepnutí na toto tlačítko se otevře úvodní stránka portálu Fronius Solar.web, relevantní údaje pro portál Fronius Solar.web se automaticky odešlou.

    Cloud Control
    Virtuální elektrárna je propojení několika zařízení na výrobu elektrické energie. Toto propojení lze ovládat prostřednictvím cloudu přes internet. Předpokladem je aktivní internetové připojení střídače. Přenášejí se data systému.
    Pokud je funkce Povolení cloudového ovládání podle požadavků provozovatele sítě / dodavatele energie aktivní (vyžaduje se servisní přístup), funkce Povolení cloudového ovládání virtuálních elektráren je aktivovaná automaticky a nelze ji deaktivovat.
    Funkce Povolení cloudového ovládání podle požadavků provozovatele sítě / dodavatele energie může být pro správný provoz systému povinná.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Fronius Solar.web

    Kapacita paměti

    U fotovoltaického systému s jedním střídačem má karta Fronius Datamanager v případě ukládání po 15 minutách kapacitu paměti až na 5 let a 7 měsíců.
    V závislosti na počtu střídačů nebo karet a modulů Fronius Sensor Card/Box se kapacita paměti karty Fronius Datamanager odpovídajícím způsobem snižuje.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Fronius Solar.web

    Výpočet kapacity paměti

    1Určete počet ukládání pro střídače a karty/moduly Fronius Sensor Card/Box



    Počet ukládání za den =

    Doba ukládání [min]





    Interval ukládání [min]











    Doba ukládání [min]

    • pro střídač: např. 14 hodin = 840 minut
    • pro Fronius Sensor Card / Fronius Sensor Box: 24 hodin = 1440 minut
    2Vypočtěte celkový počet ukládání

    Počet ukládání =
    = (počet střídačů x počet ukládání za den) + (počet Fronius Sensor Card/Box x počet ukládání za den)
    3Určete sektory paměti za den



    Sektory paměti za den =

    Celkový počet ukládání





    114



    4Zaokrouhlete na celá čísla
    5Určete kapacitu paměti



    Kapacita paměti [ve dnech] =

    2048





    Sektory paměti za den



    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Fronius Solar.web

    Příklad výpočtu

    2 střídače, doba ukládání = 14 hodin (840 minut)
    1 karta Fronius Sensor Card, doba ukládání = 24 hodin (1440 minut)

    Interval ukládání = 15 minut

    1. Počet ukládání za den:



      Počet ukládání střídače =

      840 min

      = 56



      15 min



      Počet ukládání karty Sensor Card =

      1440 min

      = 96



      15 min


    2. Celkový počet ukládání:



      Celkový počet ukládání = (2 x 56) + (1 x 96) = 208





      (2 x 56) ... 2 střídače, (1 x 96) ... 1 Sensor Card

    3. Sektory paměti za den:



      Sektory paměti =

      208

      = 1,825



      114


    4. Zaokrouhleno:



      1,825

      2


    5. Kapacita paměti [ve dnech]:



      Kapacita paměti =

      2048

      = 1024 dní (= 2 roky, 9 měsíců, 18 dní)



      2



      Kapacita paměti [ve dnech] =

      2048





      Sektory paměti za den



    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0

    Nastavení – přiřazení vstupů a výstupů

    Všeobecné informace

    V této položce nabídky je možné konfigurovat vlastnosti jednotlivých vstupů a výstupů (I/O) střídače. V závislosti na funkci a konfiguraci systému lze volit jen ta nastavení, která příslušný systém umožňuje.

    Aktivně nastavený výstup, který není přiřazen („volný“), zůstane aktivní až do restartování střídače. Stav výstupu se změní pouze novým zadáním přiřazených služeb.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – přiřazení vstupů a výstupů

    Všeobecné informace

    V této položce nabídky je možné konfigurovat vlastnosti jednotlivých vstupů a výstupů (I/O) střídače. V závislosti na funkci a konfiguraci systému lze volit jen ta nastavení, která příslušný systém umožňuje.

    Aktivně nastavený výstup, který není přiřazen („volný“), zůstane aktivní až do restartování střídače. Stav výstupu se změní pouze novým zadáním přiřazených služeb.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – přiřazení vstupů a výstupů

    AUS – Demand Response Modes (DRM)

    Demand Response Modes pro Austrálii

    Zde je možné nastavit piny pro řízení prostřednictvím DRM:

    DŮLEŽITÉ! Pro řízení střídače prostřednictvím DRM musí být střídač vybaven rozhraním Fronius DRM Interface (číslo položky 4,240,005).
    Vestavba a instalace jsou popsány v návodu k instalaci rozhraní Fronius DRM Interface. Návod k instalaci rozhraní Fronius DRM Interface je k dispozici na domovské stránce společnosti Fronius na adrese:

    http://www.fronius.com/QR-link/4204102292

    Režim

    Popis

    Informace

    Výchozí pin

    DRM0

    Střídač se odpojí od sítě

    otevření síťového relé

    REF GEN

    zavřené

    FDI

    COM LOAD

    zavřené

    nebo

    kombinace neplatných DRM1 - DRM8

    FDI

    DRM1

    -Pnom ≤ 0 % bez odpojení od sítě

    omezení odebíraného činného výkonu

    6

    DRM2

    -Pnom ≤ 50 %

    omezení odebíraného činného výkonu

    7

    DRM3

    -Pnom ≤ 75 % a +Qrel* ≥ 0 %

    omezení odebíraného činného výkonu

    a

    nastavení jalového výkonu

    8

    DRM4

    -Pnom ≤ 100 %

    normální režim bez omezení

    9

    DRM5

    +Pnom ≤ 0 % bez odpojení od sítě

    omezení odevzdávaného činného výkonu

    6

    DRM6

    +Pnom ≤ 50 %

    omezení odevzdávaného činného výkonu

    7

    DRM7

    +Pnom ≤ 75 % a -Qrel* ≥ 0 %

    omezení odevzdávaného činného výkonu

    a

    nastavení jalového výkonu

    8

    DRM8

    +Pnom ≤ 100 %

    normální režim bez omezení

    9









    FDI

    v rozhraní Fronius DRM Interface





    *

    Hodnoty pro Qrel je možné nastavit v položce nabídky Editor energetického závodu.

    Možnost dálkového ovládání střídače se vždy vztahuje na jmenovitý výkon přístroje.

    DŮLEŽITÉ! Pokud k zařízení Datamanager není připojeno řízení DRM (DRED) a funkce AUS - Demand Response Mode (DRM) je aktivována, střídač přejde do pohotovostního režimu.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – přiřazení vstupů a výstupů

    Řízení IO

     Zde je možné nastavit piny pro řízení IO. Další nastavení jsou možná v nabídce Editor energického závodu > Řízení IO.

    Řízení IO

    Výchozí pin

    Řízení IO

    Výchozí pin

    Řízení IO 1 (volitelně)

    2

    Řízení IO 6 (volitelně)

    7

    Řízení IO 2 (volitelně)

    3

    Řízení IO 7 (volitelně)

    8

    Řízení IO 3 (volitelně)

    4

    Řízení IO 8 (volitelně)

    9

    Řízení IO 4 (volitelně)

    5

    Řízení IO zpětného hlášení
    (volitelně)

    0

    Řízení IO 5 (volitelně)

    6

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – přiřazení vstupů a výstupů

    Řízení zatížení

    Zde je možné vybrat až čtyři piny pro řízení zatížení. Další nastavení pro řízení zatížení jsou k dispozici v nabídce Řízení zatížení.
    Výchozí pin: 1

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0

    Nastavení – Řízení zatížení

    Všeobecné informace

    Pomocí funkce řízení zatížení je možné použít výstupy I/O 0 – I/O 3 tak, že tyto výstupy řídí ovladač (např. relé, stykač).
    Připojený spotřebič tak může být řízen zadáním bodu zapnutí nebo vypnutí závislého na dodávaném výkonu.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Řízení zatížení

    Všeobecné informace

    Pomocí funkce řízení zatížení je možné použít výstupy I/O 0 – I/O 3 tak, že tyto výstupy řídí ovladač (např. relé, stykač).
    Připojený spotřebič tak může být řízen zadáním bodu zapnutí nebo vypnutí závislého na dodávaném výkonu.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Řízení zatížení

    Řízení zatížení

    Řízení
     deaktivováno: Řízení pomocí energetického managementu je deaktivováno.
    vyrobeným výkonem: Řízení pomocí energetického managementu probíhá prostřednictvím vyrobeného výkonu.
    přebytkem výkonu (při omezení dodávek): Řízení pomocí energetického managementu probíhá prostřednictvím přebytku výkonu (při omezení dodávek).
    Tato možnost je dostupná pouze za předpokladu, že byl připojen elektroměr. Mají-li vstupy a výstupy vyšší prioritu než akumulátor, bude na případný nabíjecí výkon pohlíženo jako na přebytek. V takovém případě nesmí být na bráně stanovena spínací prahová hodnota.

    Prahové hodnoty
    zap.: Pro zadání limitu efektivního výkonu, od kterého se výstup I/O aktivuje.
    vyp.: Pro zadání limitu efektivního výkonu, od kterého se výstup I/O deaktivuje.
    Pokud je u Řízení zvolena možnost přebytkem výkonu, pod položkou Prahové hodnoty se dodatečně zobrazí pole výběru pro hodnoty Dodávka do sítě a Odběr.

    Doby provozu
    Minimální doba provozu pro každý proces zapnutí: Pole pro zadání minimální doby, po kterou má být výstup I/O aktivní.
    Maximální doba provozu za den: Pole pro zadání celkové denní maximální doby, po kterou má být aktivován výstup I/O (zohledňuje se více procesů zapnutí).

    Požadovaná doba provozu
    za den: Pole pro zadání minimální doby, po kterou má být výstup I/O každý den aktivní.
    dosaženo do: Pole pro zadání času; pokud má být požadované doby provozu dosaženo do určité doby

    Stav
    Pokud najedete kurzorem myši na Stav, zobrazí se důvod aktuálního stavu.

    DŮLEŽITÉ!
    Při použití více zátěžových výstupů budou tyto výstupy spínány podle priority v minutových intervalech (max. 4 pravidla = max. 4 minuty).

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0

    Nastavení - Služba aktivního odesílání údajů

    Služba aktivního odesílání údajů

    Pomocí této funkce je možné exportovat aktuální a protokolová data v různých formátech nebo s různými protokoly na externí server.

    Další informace týkající se funkce služby aktivního odesílání údajů naleznete v následujícím návodu k obsluze:

    http://www.fronius.com/QR-link/4204102152

    42,0410,2152
    Fronius Push Service

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení - Služba aktivního odesílání údajů

    Služba aktivního odesílání údajů

    Pomocí této funkce je možné exportovat aktuální a protokolová data v různých formátech nebo s různými protokoly na externí server.

    Další informace týkající se funkce služby aktivního odesílání údajů naleznete v následujícím návodu k obsluze:

    http://www.fronius.com/QR-link/4204102152

    42,0410,2152
    Fronius Push Service

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0

    Nastavení - Modbus

    Všeobecné informace

    Na webové stránce karty Fronius Datamanager 2.0 je možné pomocí webového prohlížeče provádět nastavení pro připojení protokolu Modbus, která nelze uskutečnit prostřednictvím protokolu Modbus.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení - Modbus

    Všeobecné informace

    Na webové stránce karty Fronius Datamanager 2.0 je možné pomocí webového prohlížeče provádět nastavení pro připojení protokolu Modbus, která nelze uskutečnit prostřednictvím protokolu Modbus.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení - Modbus

    Další informace o funkcích protokolu Modbus

    Další informace o funkcích protokolu Modbus naleznete v následujících návodech k obsluze:

    http://www.fronius.com/QR-link/4204102049

    42,0410,2049
    Připojení protokolu Fronius Datamanager Modbus

    http://www.fronius.com/QR-link/4204102108

    42,0410,2108
    Fronius Datamanager Modbus RTU Quickstart Guide

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení - Modbus

    Výstup dat prostřednictvím protokolu Modbus

    Výstup dat prostřednictvím protokolu Modbus nastaven na vyp.
    Pokud je výstup dat prostřednictvím protokolu Modbus deaktivován, budou řídicí povely přenesené do střídače prostřednictvím protokolu Modbus resetovány, např. žádné omezení výkonu nebo žádné nastavení jalového výkonu.

    Výstup dat prostřednictvím protokolu Modbus nastaven na tcp
    Pokud je výstup dat prostřednictvím protokolu Modbus deaktivován, budou řídicí povely přenesené do střídače prostřednictvím protokolu Modbus resetovány, např. žádné omezení výkonu nebo žádné nastavení jalového výkonu.

    Pole Port protokolu Modbus – číslo portu TCP, který se použije pro komunikaci Modbus. Přednastavení: 502. K tomuto účelu nelze použít port 80.

    Pole Offset adres String Control – Hodnota offsetu pro adresování zařízení Fronius String Control prostřednictvím protokolu Modbus.

    Typ modelu SunSpec – pro výběr typu dat u datových modelů pro střídač a datových modelů pro elektroměr
    float – zobrazení v podobě čísla s pohyblivou desetinnou čárkou
    Model střídače SunSpec I111, I112 nebo I113
    Model elektroměru SunSpec M211, M212 nebo M213
    int+SF – zobrazení v podobě celých čísel s měřítkovými faktory
    Model střídače SunSpec I101, I102 nebo I103
    Model elektroměru SunSpec M201, M202 nebo M203

    DŮLEŽITÉ! Protože jednotlivé modely disponují různým počtem registrů, se změnou datového typu se změní také adresy registrů všech následujících modelů.

    Demo režim – demo režim slouží pro implementaci nebo potvrzení hlavního zařízení protokolu Modbus. Umožňuje číst údaje střídače, elektroměru a zařízení Fronius String Control, aniž by byl některý přístroj skutečně připojený nebo aktivní. Všem registrům jsou vždy poskytovány tytéž údaje.

    Řízení střídače prostřednictvím protokolu Modbus
    Pokud je tato možnost aktivní, lze střídače řídit prostřednictvím protokolu Modbus. Zobrazí se výběrové pole pro možnost Omezit řízení. K řízení střídače patří následující funkce:
    • Zap./Vyp.
    • Omezení výkonu
    • Zadání konstantního účiníku cos phi
    • Nastavení konstantního jalového výkonu

    Výstup dat prostřednictvím protokolu Modbus nastaven na rtu

    Pokud se v systému nachází elektroměr s komunikací Modbus (např. Fronius Smart Meter) konfigurovaný pod položkou Nastavení > Elektroměr, nelze použít nastavení rtu.
    Při výběru možnosti rtu se v tomto případě automaticky deaktivuje výstup dat prostřednictvím protokolu Modbus. Tato změna se projeví až po novém načtení webové stránky.
    Elektroměr připojený přes RS485 je možné odečítat také přes Modbus TCP prostřednictvím příslušných modelů SunSpec. Modbus ID pro elektroměr je 240.

    Pole Rozhraní – Zde je možné zvolit rozhraní Modbus 0 (rtu0 | výchozí) nebo rozhraní Modbus 1 (rtu1).

    Pole Offset adres String Control – Hodnota offsetu pro adresování zařízení Fronius String Control prostřednictvím protokolu Modbus. Další podrobnosti najdete v oddílu „Modbus ID přístrojů pro zařízení Fronius String Control“.

    Typ modelu SunSpec – pro výběr typu dat u datových modelů pro střídač
    float – zobrazení v podobě čísla s pohyblivou řádovou čárkou
    Model invertoru SunSpec I111, I112 nebo I113
    int+SF – zobrazení v podobě celých čísel s měřítkovými faktory
    Model invertoru SunSpec I101, I102 nebo I103

    DŮLEŽITÉ! Protože jednotlivé modely disponují různým počtem registrů, se změnou datového typu se změní také adresy registrů všech následujících modelů.

    Demo režim – demo režim slouží pro implementaci nebo potvrzení hlavního zařízení protokolu Modbus. Umožňuje číst údaje střídače, elektroměru a zařízení Fronius String Control, aniž by byl některý přístroj skutečně připojený nebo aktivní. Všem registrům jsou vždy poskytovány tytéž údaje.

    Řízení střídače prostřednictvím protokolu Modbus
    Pokud je tato možnost aktivní, lze střídače řídit prostřednictvím protokolu Modbus. K řízení střídače patří následující funkce:
    • Zap./Vyp.
    • Omezení výkonu
    • Zadání konstantního účiníku cos phi
    • Nastavení konstantního jalového výkonu

    Řídicí priority
    Řídicí priority určují, která služba u řízení střídačů bude upřednostněna.
    1 = nejvyšší priorita, 3 = nejnižší priorita
    Řídicí priority lze změnit pouze v položce nabídky Editor energetického závodu.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení - Modbus

    Omezit řízení

    Možnost Omezit řízení je dostupná pouze u přenosových protokolů tcp.
    Slouží k tomu, aby nepovolané osoby neměly přístup k řídicím povelům střídačů, takže je povoleno pouze řízení určitých přístrojů.

    Pole Adresa IP
    Pokud chcete omezit řízení střídačů na jeden nebo několik přístrojů, zadejte do tohoto pole adresy IP těch přístrojů, které smějí odesílat příkazy do zařízení Fronius Datamanager. Jednotlivé záznamy oddělujte čárkami.

    Příklady:
    • jedna adresa IP: 98.7.65.4 – řízení je povoleno pouze prostřednictvím adresy IP 98.7.65.4
    • více adres IP: 98.7.65.4,222.44.33.1 – řízení je povoleno pouze prostřednictvím adres IP 98.7.65.4 a 222.44.33.1
    • Rozsah adres IP např. od 98.7.65.1 do 98.7.65.254 (notace CIDR): 98.7.65.0/24 – řízení je povoleno pouze prostřednictvím adres IP 98.7.65.1 až 98.7.65.254
    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení - Modbus

    Uložení nebo odstranění změn

      Znamená uložení nastavení a zobrazení zprávy, že uložení proběhlo úspěšně.
    Pokud opustíte položku nabídky Modbus bez uložení, všechny provedené změny budou odstraněny.

      Znamená zobrazení bezpečnostního dotazu, zda mají být provedené změny opravdu odstraněny, a obnovení naposledy uložených hodnot.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0

    Nastavení – Střídače

    Střídač

    V nabídce Střídač se zadávají údaje pro srovnávací náhled.
    Pokud je zvoleno pole výběru viditelné, střídač se zobrazí ve srovnávacím náhledu.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Střídače

    Střídač

    V nabídce Střídač se zadávají údaje pro srovnávací náhled.
    Pokud je zvoleno pole výběru viditelné, střídač se zobrazí ve srovnávacím náhledu.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0

    Nastavení – karty Fronius Sensor Card

    Sensor Card

    V položce Sensor Card lze pro každou hodnotu snímače karty nebo modulu Fronius Sensor Card/Box zadat specifický název kanálu (např.: Rychlost větru).

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – karty Fronius Sensor Card

    Sensor Card

    V položce Sensor Card lze pro každou hodnotu snímače karty nebo modulu Fronius Sensor Card/Box zadat specifický název kanálu (např.: Rychlost větru).

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0

    Nastavení - Počitadlo

    Všeobecné informace

    DŮLEŽITÉ! Nastavení v položce nabídky Elektroměr smějí provádět pouze proškolení odborní pracovníci!

    Pro položku nabídky Elektroměr je nutné servisní heslo.

    Je možné použít třífázové nebo jednofázové elektroměry Fronius Smart Meter. V obou případech se výběr provádí prostřednictvím položky Fronius Smart Meter. Fronius Datamanager zjistí typ elektroměru automaticky.

    Lze vybrat primární elektroměr a volitelně také více sekundárních elektroměrů. Než lze vybrat sekundární elektroměr, je nutné nejdříve nakonfigurovat primární elektroměr.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení - Počitadlo

    Všeobecné informace

    DŮLEŽITÉ! Nastavení v položce nabídky Elektroměr smějí provádět pouze proškolení odborní pracovníci!

    Pro položku nabídky Elektroměr je nutné servisní heslo.

    Je možné použít třífázové nebo jednofázové elektroměry Fronius Smart Meter. V obou případech se výběr provádí prostřednictvím položky Fronius Smart Meter. Fronius Datamanager zjistí typ elektroměru automaticky.

    Lze vybrat primární elektroměr a volitelně také více sekundárních elektroměrů. Než lze vybrat sekundární elektroměr, je nutné nejdříve nakonfigurovat primární elektroměr.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení - Počitadlo

    Fronius Smart Meter

    Když je jako elektroměr vybrán Fronius Smart Meter, musí být prostřednictvím pole Nastavení zadáno umístění elektroměru.

    Umístění elektroměru v místě dodávky do sítě (1a)
    Měří se výkon dodávaný do sítě a energie. Na základě těchto hodnot a údajů o systému se určí spotřeba.

    Umístění elektroměru ve větvi spotřeby (1b)
    Měří se přímo spotřebovaný výkon a energie. Na základě těchto hodnot a údajů o systému se určí výkon dodávaný do sítě a energie.

    Sekundární elektroměr
    Když je jako sekundární elektroměr vybrán elektroměr Fronius Smart Meter, otevře se okno, které umožní zadat Popis (volně volitelný), a pole Adresa Modbus. V poli adresy Modbus je automaticky navržena určitá hodnota (nejbližší volná adresa ze seznamu adres). Adresa Modbus nesmí být přiřazena dvakrát. Po zadání klikněte do pole Scan (Prohledat).

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení - Počitadlo

    Připojení elektroměru Fronius Smart Meter k systému Fronius Datamanager 2.0

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení - Počitadlo

    Střídač S0

    Umístění elektroměru v místě dodávky do sítě (1a)
    Měří se výkon dodávaný do sítě a energie. Na základě těchto hodnot a údajů o systému se určí spotřeba.
    Na tomto místě musí být elektroměr S0 konfigurován tak, aby měřil množství dodané energie.

    DŮLEŽITÉ!
    Údaje elektroměru S0 v místě dodávky se v aplikaci Fronius Solar.web nezobrazují. Tato možnost je určena pouze pro dynamické omezení výkonu. Při dodávání do sítě lze hodnoty spotřeby stanovit pouze v omezené míře.

    Umístění elektroměru ve větvi spotřeby (1b)
    Měří se přímo spotřebovaný výkon a energie. Na základě těchto hodnot a údajů o systému se určí výkon dodávaný do sítě a energie.
    Na tomto místě musí být elektroměr S0 konfigurován tak, aby měřil spotřebovanou energii.

    Elektroměr pro záznam vlastní spotřeby pomocí rozhraní S0 je možné připojit přímo ke střídači.

    DŮLEŽITÉ!
    Elektroměr S0 se připojuje ke spínacímu multifunkčnímu proudovému rozhraní střídače. Připojení elektroměru S0 ke střídači může vyžadovat aktualizaci firmwaru střídače.

    Požadavky na elektroměr S0:
    • musí odpovídat normě IEC62053-31 třída B
    • max. napětí 15 V DC
    • max. proud, poloha ON: 15 mA
    • min. proud, poloha ON: 2 mA
    • max. proud, poloha OFF: 0,15 mA

    Doporučená maximální četnost impulzů elektroměru S0:

    FV výkon kWp [kW]

    max. četnost impulzů na kWp

    30

    1000

    20

    2000

    10

    5000

    ≤ 5,5

    10000

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0

    Nastavení – Editor energetického závodu

    Všeobecné informace

    V položce nabídky Editor energetického závodu se provádějí relevantní nastavení pro energetický závod.
    Je možné nastavit omezení efektivního výkonu v % a/nebo omezení hodnoty cos phi.

    DŮLEŽITÉ! Nastavení v položce nabídky Editor energetického závodu smějí provádět pouze proškolení odborní pracovníci!

    Pro položku nabídky Editor energetického závodu je nutné servisní heslo.

    Cloud Control
    Virtuální elektrárna je propojení několika zařízení na výrobu elektrické energie. Toto propojení lze ovládat prostřednictvím cloudu přes internet. Předpokladem je aktivní internetové připojení střídače. Přenášejí se data systému.
    Pokud je funkce Povolení cloudového ovládání podle požadavků provozovatele sítě / dodavatele energie aktivní (vyžaduje se servisní přístup), funkce Povolení cloudového ovládání virtuálních elektráren je aktivovaná automaticky a nelze ji deaktivovat.
    Funkce Povolení cloudového ovládání podle požadavků provozovatele sítě / dodavatele energie může být pro správný provoz systému povinná.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Editor energetického závodu

    Všeobecné informace

    V položce nabídky Editor energetického závodu se provádějí relevantní nastavení pro energetický závod.
    Je možné nastavit omezení efektivního výkonu v % a/nebo omezení hodnoty cos phi.

    DŮLEŽITÉ! Nastavení v položce nabídky Editor energetického závodu smějí provádět pouze proškolení odborní pracovníci!

    Pro položku nabídky Editor energetického závodu je nutné servisní heslo.

    Cloud Control
    Virtuální elektrárna je propojení několika zařízení na výrobu elektrické energie. Toto propojení lze ovládat prostřednictvím cloudu přes internet. Předpokladem je aktivní internetové připojení střídače. Přenášejí se data systému.
    Pokud je funkce Povolení cloudového ovládání podle požadavků provozovatele sítě / dodavatele energie aktivní (vyžaduje se servisní přístup), funkce Povolení cloudového ovládání virtuálních elektráren je aktivovaná automaticky a nelze ji deaktivovat.
    Funkce Povolení cloudového ovládání podle požadavků provozovatele sítě / dodavatele energie může být pro správný provoz systému povinná.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Editor energetického závodu

    Editor energetického závodu – Řízení IO

    Vstupní schéma (přiřazení jednotlivých vstupů a výstupů):

    • bílá = otevřený kontakt
    • modrá = zavřený kontakt
    • šedá = nezohledněný kontakt
    • černá = nepoužitelný kontakt

    Po kliknutí na kontakty se změní vybraný vstupní vzor.

    Zobrazí se virtuální přiřazení IO podle popisu v části „Nastavení – přiřazení vstupů a výstupů“ (viz str. (→)).
    U starších verzí softwaru se může zobrazení lišit.

    Účiník cos phi
    ind = induktivní
    cap = kapacitní

    Výstup energetického závodu (Výstup zpětné vazby)
    Tento výstup je volně konfigurovatelný a aktivuje se, jakmile je nastaveno pravidlo (např. pro provoz signálního zařízení). Pro tento účel je z výroby přednastaven výstup I/O 0.

    Vyloučené střídače
    Sem se zadávají čísla DATCOM nebo Fronius Solar Net střídačů, které mají být z regulace vyloučené. Střídače oddělujte čárkami.

    Vymazat/Přidat předpis
    + = přidat nové pravidlo
    - = vymazat aktuálně zvolené pravidlo

    Klepněte na tlačítko Import, pokud chcete pravidlo importovat ve formátu *.fpc.
    Funkce tlačítka Import závisí na použitém prohlížeči, např. Mozzila Firefox a Google Chrome tuto funkci podporují.

    Klepněte na tlačítko Export, pokud chcete pravidla uložit samostatně ve formátu *.fpc

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Editor energetického závodu

    Schéma připojení – 4 relé

    Přijímač hromadného řídicího signálu a přípojné svorky vstupů/výstupů střídače se vzájemně propojí pomocí 4pólového kabelu podle schématu zapojení.
    U kabelů delších než 10 m mezi střídačem a přijímačem hromadného řídicího signálu se doporučuje stíněný kabel (CAT 5).

    Z výroby je přednastaven provoz se 4 relé. Následující kroky jsou nutné pouze v případě, že je třeba konfiguraci upravit nebo obnovit.

    (1)
    Přijímač hromadného řídicího signálu s 4 relé, pro omezení činného výkonu.
    (2)
    Vstupy/výstupy části pro datovou komunikaci.

    Přiřazení IO

    Relé

    Připojení zařízení Fronius Datamanager 2.0

    PIN

    1

    IO1

    2

    2

    IO2

    3

    3

    IO3

    4

    4

    I 4

    5

    Nastavení v editoru energetického závodu:

    Přehled uživatelského rozhraní řízení IO
    1. Ve sloupci „uvolněno“ vyberte řádky 1–4
    2. Konfigurace vstupního vzoru
    3. Činný výkon nastavte následujícím způsobem:
      • Pravidlo 1: 100 %, reléový kontakt 1 uzavřen
      • Pravidlo 2: 60 %, reléový kontakt 2 uzavřen
      • Pravidlo 3: 30 %, kontakt relé 3 uzavřen
      • Pravidlo 4: 0 %, reléový kontakt 4 uzavřen
    4. Zaškrtnutím uložíte nastavení.

    DŮLEŽITÉ!

    Je třeba se vyvarovat vstupních vzorů, které nejsou brány v úvahu, jinak se aktivovaná pravidla vzájemně vylučují. V tomto případě se při ukládání zobrazí dialog „Uložení se nezdařilo“. Chybné řádky se označí červeně.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Editor energetického závodu

    Schéma připojení – 3 relé

    Přijímač hromadného řídicího signálu a přípojné svorky vstupů/výstupů střídače se vzájemně propojí pomocí 4pólového kabelu podle schématu zapojení.
    U kabelů delších než 10 m mezi střídačem a přijímačem hromadného řídicího signálu se doporučuje stíněný kabel (CAT 5).

    (1)
    Přijímač hromadného řídicího signálu s 3 relé, pro omezení efektivního výkonu
    (2)
    Vstupy/výstupy části pro datovou komunikaci

    Přiřazení IO

    Relé

    Připojení zařízení Fronius Datamanager 2.0

    PIN

    1

    IO1

    2

    2

    IO2

    3

    3

    IO3

    4

    Nastavení v editoru energetického závodu:

    Přehled uživatelského rozhraní řízení IO
    1. Ve sloupci „uvolněno“ vyberte řádky 1–4
    2. Konfigurace vstupního vzoru pro řádek 1–3
    3. Činný výkon nastavte následujícím způsobem:
      • Řádek 1: 100 %, všechny kontakty otevřené, nejsou definována žádná další pravidla
      • Řádek 2 / Pravidlo 1 60 %, reléový kontakt 1 uzavřen
      • Řádek 3 / Pravidlo 2: 30 %, reléový kontakt 2 uzavřen
      • Řádek 4 / Pravidlo 3: 0 %, reléový kontakt 3 uzavřen
    4. Zaškrtnutím uložíte nastavení.

    DŮLEŽITÉ!

    Je třeba se vyvarovat vstupních vzorů, které nejsou brány v úvahu, jinak se aktivovaná pravidla vzájemně vylučují. V tomto případě se při ukládání zobrazí dialog „Uložení se nezdařilo“. Chybné řádky se označí červeně.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Editor energetického závodu

    Schéma připojení – 1 relé

    Přijímač hromadného řídicího signálu a přípojné svorky vstupů/výstupů střídače se vzájemně propojí pomocí 4pólového kabelu podle schématu zapojení.
    U kabelů delších než 10 m mezi střídačem a přijímačem hromadného řídicího signálu se doporučuje stíněný kabel (CAT 5).

    (1)
    Přijímač hromadného řídicího signálu s 1 relé, pro omezení činného výkonu.
    (2)
    Vstupy/výstupy části pro datovou komunikaci

    Přiřazení IO

    Relé

    Připojení zařízení Fronius Datamanager 2.0

    PIN

    1

    IO1

    2

    Nastavení v editoru energetického závodu:

    Přehled uživatelského rozhraní řízení IO
    1. Ve sloupci „uvolněno“ vyberte řádky 1–2
    2. Konfigurace vstupního vzoru
    3. Činný výkon nastavte následujícím způsobem:
      • Pravidlo 1: 100 %, reléový kontakt 1 otevřen
      • Pravidlo 2: 0 %, reléový kontakt 1 uzavřen
    4. Zaškrtnutím uložíte nastavení.

    DŮLEŽITÉ!

    Je třeba se vyvarovat vstupních vzorů, které nejsou brány v úvahu, jinak se aktivovaná pravidla vzájemně vylučují. V tomto případě se při ukládání zobrazí dialog „Uložení se nezdařilo“. Chybné řádky se označí červeně.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Editor energetického závodu

    Schéma zapojení - Alternativa se 2 relé

    Přijímač hromadného řídicího signálu a přípojné svorky vstupů/výstupů střídače se vzájemně propojí pomocí 4pólového kabelu podle schématu zapojení.
    U kabelů delších než 10 m mezi střídačem a přijímačem hromadného řídicího signálu se doporučuje stíněný kabel (CAT 5).

    V tomto příkladu lze konfigurovat 4 úrovně výkonu pomocí 2 relé.

    (1)
    Přijímač hromadného řídicího signálu s 2 relé, pro omezení činného výkonu.
    (2)
    Vstupy/výstupy části pro datovou komunikaci

    Přiřazení IO

    Relé

    Připojení zařízení Fronius Datamanager 2.0

    PIN

    1

    IO1

    2

    2

    IO2

    3

    Nastavení v editoru energetického závodu:

    Přehled uživatelského rozhraní řízení IO
    1. Ve sloupci „uvolněno“ vyberte řádky 1–4
    2. Konfigurace vstupního vzoru pro řádky 1–4
    3. Činný výkon nastavte následujícím způsobem:
      • Pravidlo 1: 100 %, oba reléové kontakty otevřeny
      • Pravidlo 2: 60 %, reléový kontakt 1 aktivní, PIN 2 uzavřený / reléový kontakt 2 není aktivní, PIN 3 otevřený
      • Pravidlo 3: 30 %, reléový kontakt 1 není aktivní, PIN 2 otevřený / reléový kontakt 2 aktivní, PIN 3 uzavřený
      • Pravidlo 4: 0 %, oba reléové kontakty uzavřeny
    4. Zaškrtnutím uložíte nastavení.

    DŮLEŽITÉ!

    Je třeba se vyvarovat vstupních vzorů, které nejsou brány v úvahu, jinak se aktivovaná pravidla vzájemně vylučují. V tomto případě se při ukládání zobrazí dialog „Uložení se nezdařilo“. Chybné řádky se označí červeně.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Editor energetického závodu

    Příklad použití 2 přijímačů hromadného dálkového ovládání

    Přijímač hromadného řídicího signálu a přípojné svorky vstupů/výstupů střídače lze vzájemně propojit podle schématu připojení.
    Pokud je vzdálenosti mezi střídačem a přijímačem hromadného řídicího signálu větší než 10 m, doporučuje se použít minimálně kabel CAT 5 a stínění je nutné na jedné straně připojit k zasouvací přípojné svorce části pro datovou komunikaci (SHIELD).

    Tento příklad popisuje připojení ke 2 přijímačům hromadného dálkového ovládání. Tímto způsobem lze současně ovládat činný výkon i účiník.

    2 přijímače hromadného dálkového ovládání připojené na vstupy a výstupy zařízení Fronius Datamanager 2.0
    (1)
    Přijímač hromadného dálkového ovládání s 3 relé, pro omezení činného výkonu
    (2)
    Přijímač hromadného dálkového ovládání s 3 relé, pro omezení účiníku
    (3)
    Vstupy/výstupy části pro datovou komunikaci
    (4)
    Spotřebič (např. signální žárovka, signální relé)

    Přiřazení IO přijímače hromadného dálkového ovládání 1 (činný výkon)

    Relé

    Připojení zařízení Fronius Datamanager 2.0

    PIN

    1

    IO1

    2

    2

    IO2

    3

    3

    I 4

    4

    Přiřazení IO přijímače hromadného dálkového ovládání 2 (účiník)

    Relé

    Připojení zařízení Fronius Datamanager 2.0

    PIN

    1

    I 7

    5

    2

    I 8

    6

    2

    I 9

    7

    Nastavení v editoru energetického závodu:

    Přehled uživatelského rozhraní řízení IO
    1. Ve sloupci „uvolněno“ vyberte řádky 1–6
    2. Konfigurace vstupního vzoru pro řádek 1–6
    3. Činný výkon nastavte následujícím způsobem:
      • Pravidlo 1: 100 %, reléový kontakt 1 uzavřen
      • Pravidlo 2: 60 %, reléový kontakt 2 uzavřen
      • Pravidlo 3: 30 %, kontakt relé 3 uzavřen
    4. Účiník nastavte následujícím způsobem:
      • Pravidlo 1: 0,95, reléový kontakt 4 uzavřen
      • Pravidlo 2: 0,90, reléový kontakt 5 uzavřen
      • Pravidlo 3: 0,85, reléový kontakt 6 uzavřen
    5. Zaškrtnutím uložíte nastavení.

    DŮLEŽITÉ!

    Je třeba se vyvarovat vstupních vzorů, které nejsou brány v úvahu, jinak se aktivovaná pravidla vzájemně vylučují. V tomto případě se při ukládání zobrazí dialog „Uložení se nezdařilo“. Chybné řádky se označí červeně.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Editor energetického závodu

    Připojení přijímače hromadného dálkového ovládání k více střídačům

    Provozovatel sítě může požádat o připojení jednoho nebo více střídačů k přijímači hromadného dálkového ovládání za účelem omezení činného výkonu a/nebo účiníku fotovoltaického systému.

    Schéma zapojení přijímače hromadného dálkového ovládání s několika střídači

    Prostřednictvím rozvaděče (spojovacího relé) lze k přijímači hromadného dálkového ovládání připojit následující střídače Fronius:

    • Symo GEN24
    • Primo GEN24
    • Tauro
    • SnapINverter (pouze přístroje se zařízením Fronius Datamanager 2.0)

    DŮLEŽITÉ!
    Na uživatelském rozhraní každého střídače připojeného k přijímači hromadného dálkového ovládání musí být aktivováno nastavení „Provoz se 4 relé“(viz Schéma připojení – 4 relé).

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Editor energetického závodu

    Editor energetického závodu – AUS – Demand Response Modes (DRM)

    DŮLEŽITÉ! Pro řízení střídače prostřednictvím DRM musí být střídač vybaven rozhraním Fronius DRM Interface (číslo položky 4,240,005).
    Vestavba a instalace jsou popsány v návodu k instalaci rozhraní Fronius DRM Interface. Návod k instalaci rozhraní Fronius DRM Interface je k dispozici na domovské stránce společnosti Fronius na adrese:

    http://www.fronius.com/QR-link/4204102292

    Odevzdaný jalový výkon – pro zadání odevzdaného jalového výkonu (= +Qrel) pro DRM 3 v %

    Odebíraný jalový výkon – pro zadání odebíraného jalového výkonu (= -Qrel) pro DRM 7 v %

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Editor energetického závodu

    Editor energetického závodu – dynamické omezení výkonu

    Energetický závod nebo provozovatel sítě mohou nařídit omezení dodávek energie do sítě na střídač (např. max. 70 % kWp nebo max. 5 kW).
    Dynamické omezení výkonu přitom zohledňuje vlastní spotřebu domácnosti, dříve než dojde k omezení výkonu střídače:

    • Je možné nastavit individuální limit.
    • Elektroměr pro zjištění vlastní spotřeby pomocí rozhraní S0 je možné připojit přímo ke střídači.
    • Fronius Smart Meter je možné připojit k Datamanageru na přípojkách D- / D+ pro data Modbus.

    bez omezení – Střídač přemění všechen dostupný fotovoltaický výkon a dodá ho do veřejné sítě.

    Limit pro celý systém – Celý fotovoltaický systém je omezen pevným limitem výkonu. Je třeba nastavit hodnotu celkového výkonu dodávaného do sítě.

    Limit pro fázi (neplatí pro jednofázové přístroje) – Měří se každá jednotlivá fáze. Pokud dojde k překročení přípustného limitu pro dodávku do sítě na jedné fázi, celkový výkon střídače se sníží natolik, až bude hodnota na příslušné fázi opět přípustná (viz níže uvedený příklad). Toto nastavení je nutné jen v případě, že to vyžadují národní normy a předpisy. Je třeba nastavit hodnotu přípustného výkonu dodávaného do sítě pro každou fázi.
    „Limit pro fázi“ je omezený na 20 střídačů. Pokud je limit překročen, funkce omezení výkonu již není dána.

    Příklad: „Limit pro fázi“ (nastavená hodnota: 2000 W)

    Max. možná výroba [kW]

    4

    4

    4

    12

    Nastavená hodnota
    „Limit pro fázi“ [kW]

    2

    6

    Požadavek na zatížení v domovní síti [kW]

    2

    3

    5

    10

    Pokrytí zatížení v domovní síti prostřednictvím fotovoltaického systému [kW]

    2

    2

    2

    6

    Odběr z veřejné sítě [kW]

    0

    1

    3

    4

    Pole pro zadání celkového DC výkonu systému ve Wp.
    Tato hodnota slouží jednak jako reference pro regulaci, jednak pro případ chyby (např. při výpadku elektroměru).

    Pole pro zadání max. výkonu ve W nebo % (až na dvě desetinná místa, možné jsou i záporné hodnoty)
    pokud v položce nabídky pro elektroměr nebyl zvolen žádný elektroměr:
    max. vyprodukovaný výkon celého systému
    pokud v položce nabídky pro elektroměr byl zvolen elektroměr Fronius Smart Meter nebo střídač S0: max. výkon dodávaný do sítě

    Hard Limit – při překročení této hodnoty se střídač během max. 5 sekund odpojí. Tato hodnota musí být vyšší než hodnota nastavená pro Soft Limit.

    Soft Limit – při překročení této hodnoty se střídač v čase požadovaném národními normami a předpisy zreguluje na nastavenou hodnotu.

    1. Aktuální údaje, služby a nastavení na kartě Fronius Datamanager 2.0
    2. Nastavení – Editor energetického závodu

    Editor PPS – řídicí priority

    Pro nastavení řídicích priorit pro přijímač hromadného řídicího signálu, dynamické omezení výkonu a řízení prostřednictvím protokolu Modbus

    1 = nejvyšší priorita, 3 = nejnižší priorita
