    Fronius Datamanager 2.0 Betjeningsvejledning

    Installation af Datamanager 2.0
    Første opstart med web-browser
    Forbindelse via web-browser
    Forbindelse via Solar.web
    Webside anlægsoversigt

    Generelle informationer

    Generelt

    Generelt

    Fronius Datamanager 2.0 er en netværkskompatibel datalogger, som kombinerer Fronius Com Card's, Fronius Datalogger Web's, Fronius Power Control Card's og Fronius Modbus Card's funktioner på et stikkort.
    Fronius Datamanager 2.0's webside giver et hurtigt overblik over PV-anlægget.
    Websiden kan åbnes med en web-browser via en direkte forbindelse eller ved konfigurering via internettet.

    I forbindelse med Fronius Solar.web kan aktuelle data og arkivdata til PV-anlæg hentes via internettet eller Fronius Solar.web App uden tidskrævende konfiguration. Dataene sendes automatisk til Fronius Solar.web fra Fronius Datamanager 2.0. Fronius Solar.web er udstyret med en anlægsovervågning med automatisk alarmering, der er nem at konfigurere. Alarmeringen kan sendes via SMS eller e-mail.

    1. Generelle informationer

    Generelt

    Generelt

    Fronius Datamanager 2.0 er en netværkskompatibel datalogger, som kombinerer Fronius Com Card's, Fronius Datalogger Web's, Fronius Power Control Card's og Fronius Modbus Card's funktioner på et stikkort.
    Fronius Datamanager 2.0's webside giver et hurtigt overblik over PV-anlægget.
    Websiden kan åbnes med en web-browser via en direkte forbindelse eller ved konfigurering via internettet.

    I forbindelse med Fronius Solar.web kan aktuelle data og arkivdata til PV-anlæg hentes via internettet eller Fronius Solar.web App uden tidskrævende konfiguration. Dataene sendes automatisk til Fronius Solar.web fra Fronius Datamanager 2.0. Fronius Solar.web er udstyret med en anlægsovervågning med automatisk alarmering, der er nem at konfigurere. Alarmeringen kan sendes via SMS eller e-mail.

    1. Generelle informationer
    2. Generelt

    Generelt

    Fronius Datamanager 2.0 er en netværkskompatibel datalogger, som kombinerer Fronius Com Card's, Fronius Datalogger Web's, Fronius Power Control Card's og Fronius Modbus Card's funktioner på et stikkort.
    Fronius Datamanager 2.0's webside giver et hurtigt overblik over PV-anlægget.
    Websiden kan åbnes med en web-browser via en direkte forbindelse eller ved konfigurering via internettet.

    I forbindelse med Fronius Solar.web kan aktuelle data og arkivdata til PV-anlæg hentes via internettet eller Fronius Solar.web App uden tidskrævende konfiguration. Dataene sendes automatisk til Fronius Solar.web fra Fronius Datamanager 2.0. Fronius Solar.web er udstyret med en anlægsovervågning med automatisk alarmering, der er nem at konfigurere. Alarmeringen kan sendes via SMS eller e-mail.

    1. Generelle informationer
    2. Generelt

    Disponible Fronius Datamanager 2.0-versioner

    Fronius Datamanager 2.0 findes i følgende versioner:
    • uden Fronius Com Card-funktion
      (til inverterne Fronius Galvo og Fronius Symo og Fronius Primo)
    • med Fronius Com Card-funktion
      (til inverterne Fronius IG, Fronius IG Plus, Fronius IG Plus V,
      Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500)
    • I et eksternt hus med Solar Net IN- og Solar Net OUT-tilslutning
      (Fronius Datamanager Box 2.0, f.eks. til invertere uden stikkortpladser eller til solcelleanlæg med en separat Fronius Datamanager 2.0)

    Hvis inverteren ikke er udstyret med Fronius Datamanager 2.0 som standard, er det muligt at installere den efterfølgende med Fronius Datamanager 2.0-stikkortet.

    1. Generelle informationer
    2. Generelt

    Anvendelige DATCOM-komponenter

    Stikkortet, som er er monteret i Fronius Datamanager 2.0 eller den separate Fronius Datamanager Box 2.0 kan anvendes med følgende DATCOM-komponenter:

    - op til 100

    x

    Fronius-inverter
    (inkl. inverteren, Fronius Datamanager 2.0 er installeret i)

    - op til 10

    x

    Fronius Sensor Card eller Fronius Sensor Box

    - op til 10

    x

    Fronius Public Display Card eller Fronius Public Display Box

    - op til 1

    x

    Fronius Interface Card eller Fronius Interface Box

    - op til 200

    x

    Fronius String Control

    1. Generelle informationer
    2. Generelt

    Forudsætninger for drift

    Til dataudveksling via internettet skal der bruges en internetforbindelse:
    • Ved kabelforbundne internetløsninger anbefaler Fronius en download-hastighed på min. 512 kBit/s og en upload-hastighed på
      min. 256 kBit/s.
    • Til løsninger med mobil internettjeneste anbefaler Fronius min. 3G-overførselsstandard med stabil signalstyrke.

    Disse informationer giver ingen absolut garanti for korrekt funktion.
    Høje fejlrater ved overførslen, svingninger ved modtagelsen eller afbrydelse i transmissionen kan påvirke Fronius Datamanager 2.0's online-drift negativt.
    Fronius anbefaler, at forbindelserne testes på stedet med mindstekravene.

    Til drift med en antenneforlænger.
    Hvis du vil forbinde din(e) inverter(e) med internettet via WLAN, anbefaler vi følgende fremgangsmåde:
    • Test signalstyrken på den nøjagtige position, hvor inverteren installeres med aktiveret Datamanager 2.0-kort.
    • Etablér forbindelsen til WLAN-netværket med smartphone, laptop eller tablet, og test forbindelsen.
      Ved at åbne den gratis webside "www.speedtest.net" kan du kontrollere, om forbindelsen er i overensstemmelse med vores anbefalede download-hastighed på mindst 512 kbit/s og en upload-hastighed på 256 kbit/s.

    Da Fronius Datamanager 2.0 fungerer som datalogger, må der ikke være andre dataloggere i Fronius Solar Net Ring.
    Der må kun være en Fronius Datamanager 2.0 pr. Fronius Solar Net Ring.
    Fronius Datamanager 2.0, som eventuelt findes i inverterne Fronius Galvo og Fronius Symo, skal være i slave-modus.

    Følgende DATCOM-komponenter må ikke anvendes sammen med Fronius Datamanager 2.0 i en Fronius Solar Net Ring:
    • Fronius Power Control Card / Box
    • Fronius Modbus Card
    • Fronius Datalogger Web
    • Fronius Personal Display DL Box
    • Fronius Datalogger easy / pro
    • Fronius Datamanager
    • Fronius Datamanager 2.0 Box
    Til drift af Fronius Datamanager 2.0
    • skal stikkortet monteres i en inverter,
      eller
    • en Fronius Datamanager Box 2.0 skal befinde sig i Fronius Solar Net Ring.

    Fronius Datamanager 2.0-stikkortet og Fronius Com Card må ikke anvendes sammen i en inverter.

    1. Generelle informationer
    2. Generelt

    Nødvendig inverter-software

    Drift af Fronius Datamanager 2.0 kræver følgende inverter-software-versioner:

    Inverter



    Nødvendig software-version i henhold til displayet
    (MainControl)

    Fronius IG 15 - 60



    V2.9.4 eller højere

    Fronius IG 2000 - 5100



    Fra serie-nr. 19153444

    Fronius IG 300 - 500



    V3.6.4.0 eller højere

    Fronius IG Plus 35 - 150



    V4.22.00 eller højere

    Fronius IG-TL *



    -

    Fronius CL



    V4.22.00 eller højere

    Fronius Agilo *



    -

    Fronius Agilo Outdoor *



    -

    Fronius Agilo TL *



    -

    Fronius Galvo



    -

    Fronius Symo



    -

    Fronius Symo Hybrid



    -

    Fronius Primo



    -

    Fronius Eco



    -







    *
    Kun sammen med Fronius Datamanager Box 2.0

    Den gældende version for inverter-softwaren kan downloades gratis på vores hjemmeside under http://www.fronius.com.

    Hvis du har spørgsmål, bedes du henvende dig til pv-support@fronius.com.

    1. Generelle informationer
    2. Generelt

    Informationer om radiomærkning

    Fronius Datamanager 2.0-stikkortet og Fronius Datamanager Box 2.0 er udstyret med et trådløst modul.

    Trådløse moduler har mærkningspligt i USA efter FCC:

    FCC

    Dette apparat er i overensstemmelse med grænseværdierne for digitale apparater i klasse B efter del 15 i FCC-bestemmelserne. Disse grænseværdier giver den nødvendige beskyttelse mod skadelige forstyrrelser i beboelsesrum. Dette apparat genererer og anvender højfrekvens-energi og kan forstyrre radiokommunikationen, hvis det ikke anvendes i overensstemmelse med anvisningerne. Der er dog ingen garanti for, at der ikke forekommer fejl i en bestemt installation.
    Hvis dette apparat er årsag til fejl i radio- eller tv-modtagelsen, hvilket kan kontrolleres ved at tænde og slukke for apparatet, anbefales det, at fejlene afhjælpes med en eller flere af følgende foranstaltninger:

    • Justér modtageantennen eller stil den i en anden position.
    • Gør afstanden mellem apparatet og modtageren større.
    • Slut apparatet til en anden strømkreds, hvor modtageren ikke er tilsluttet.
    • Kontakt forhandleren eller en erfaren radio- / tv-tekniker for yderligere hjælp.

    FCC ID: PV7-WIBEAR11N-DF1

    Industry Canada RSS

    Dette apparat er i overensstemmelse med de licensfri Industry Canada RSS-normer. Driften skal foregå under følgende betingelser:
    (1) Apparatet må ikke udsende skadelige forstyrrelser
    (2) Apparatet skal kunne klare enhver påvirkning fra forstyrrelser inklusive påvirkninger fra forstyrrelser, som kan føre til forringelse af driften.

    IC ID: 7738A-WB11NDF1

    Medmindre producenten udtrykkeligt har tilladt det, er ændring eller ombygning af det trådløse modul ikke tilladt og vil i givet fald føre til tab af brugerens driftsrettigheder til apparatet.

    1. Generelle informationer
    2. Generelt

    Leveringsomfang

    Fronius Datamanager 2.0-stikkort

    • 1 x Fronius Datamanager 2.0-stikkort
    • 1 x Fronius Solar Net-terminering
    • 1 x stik 16-polet
    • 1 x klæbeetiket FCC, 3-delt

    Derudover afhængigt af inverteren:

    • 1 x antenne
    • 1 x Fronius Solar Net-terminering



    Fronius Galvo
    Fronius Symo
    Fronius Primo

    • 1 x antenne
    • 1 x 1 m antennekabel RG58
    • 1 x fastgøringsvinkel
    • 1 x dobbelt klæbebånd



    Fronius IG
    Fronius IG Plus
    Fronius IG Plus V

    • 1 x antenne
    • 1 x 3 m antennekabel RG58
    • 1 x fastgøringsvinkel
    • 1 x dobbelt klæbebånd



    Fronius IG 300 - 500
    Fronius CL
    Fronius CL - USA

    • 1 x antenne
    • 1 x 0,4 m antennekabel RG58
    • 1 x 3/4 in. Forskruning
    • 1 x 3/4 in. Sekskantmøtrik
    • 1 x 3/4 in. Pakning



    Fronius IG 2000 - 5100 - USA
    Fronius IG Plus - USA
    Fronius IG Plus V - USA

    Fronius Datamanager Box 2.0

    • 1 x Fronius Datamanager Box 2.0 med vægholder
    • 2 x Fronius Solar Net-termineringer
    • 1 x stik 16-polet
    • 1 x antenne
    • 1 x 3 m antennekabel RG58
    • 1 x fastgøringsvinkel
    • 1 x dobbelt klæbebånd
    • 2 x monteringsdyvler + skruer
    • 1 x tillæg DATCOM-kabelføring
    1. Generelle informationer
    2. Generelt

    Anvendelse af klæbeetiketter

    VIGTIGT! Hvis den 3-delte klæbeetiket, som følger med Datamanager 2.0, ikke er klæbet på fra fabrikken, skal den klæbes på inverteren.

    Klæbeetikettens position på inverteren:

    Ved inverterne Fronius Galvo, Fronius Symo og Fronius Primo findes informationerne på klæbeetiketten på mærkepladen.

    Anvendelse af klæbeetiketter:

    (1)
    På emballagen til inverteren eller Fronius Datamanager 2.0
    (2)
    På Fronius Datamanager 2.0-stikkortet
    (3)
    På inverteren
    1. Generelle informationer
    2. Generelt

    Konfigurationseksempler

    Inverter med Fronius Datamanager 2.0-stikkort koblet sammen med en pc:



    (1)
    Inverter
    (2)
    Fronius Datamanager 2.0
    (3)
    Fronius Solar Net-terminering
    (4)
    PC / laptop

    VIGTIGT!Ved sammenkobling af en inverter med Fronius Datamanager 2.0 med en pc skal der sættes en Fronius Solar Net-terminering i alle ledige IN- eller OUT-tilslutninger.

    Inverter med Fronius Datamanager 2.0-stikkort koblet sammen med flere invertere, en Fronius Sensor Box og en pc:

    (1)
    Inverter med
    (2)
    Fronius Datamanager 2.0
    (3)
    PC / laptop
    (4)
    Inverter med
    (5)
    Fronius Com Card



    (6)
    Fronius Sensor Box
    (7)
    Inverter
    (8)
    Fronius Com Card
    (9)
    Fronius Solar Net-terminering

    Ved sammenkobling af flere DATCOM-komponenter i forbindelse med en Fronius Datamanager 2.0:
    Forbind IN-tilslutningen på Fronius Datamanager 2.0 og OUT-tilslutningen på de næste DATCOM-komponenter med datakablet. I den ledige IN-tilslutning til den sidste DATCOM-komponent skal en Fronius Solar Net-terminering sættes i.
    Ved følgende invertere skal inverteren med Fronius Datamanager 2.0 altid sidde i starten eller slutningen af datakæden:
    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA og Fronius IG 300 - 500.

    2 invertere med Fronius Com Card eller Com Card-funktion koblet sammen med en Fronius Datamanager Box 2.0 og en smartphone:

    (1)
    Inverter med Fronius Com Card eller Com Card-funktion
    (2)
    Inverter med Fronius Com Card eller Com Card-funktion
    (3)
    Fronius Datamanager Box 2.0



    (4)
    Smartphone med Fronius Solar.web-app
    (5)
    Fronius Solar Net-terminering

    Ved sammenkobling af flere DATCOM-komponenter i forbindelse med en Fronius Datamanager Box 2.0 skal DATCOM-komponenternes kabelføring være fra IN-tilslutningen til OUT-tilslutningen på den næste DATCOM-komponent.
    På de ledige IN- eller OUT-tilslutninger på de sidste DATCOM-komponenter skal Fronius Solar Net-termineringen sættes i.

    1. Generelle informationer

    Beregning af datavolumen

    Generelt

    Ved drift af Fronius Datamanager 2.0 samles der data, som skal overføres via internettet.
    Beregning af datavolumenet er nødvendig med henblik på valg af den rigtige internet-tilslutning.

    1. Generelle informationer
    2. Beregning af datavolumen

    Generelt

    Ved drift af Fronius Datamanager 2.0 samles der data, som skal overføres via internettet.
    Beregning af datavolumenet er nødvendig med henblik på valg af den rigtige internet-tilslutning.

    1. Generelle informationer
    2. Beregning af datavolumen

    Beregning af datavolumen

    Følgende oplysninger bruges til beregning af datavolumenet pr. måned ved drift af Fronius Datamanager 2.0.

    Upload hver time

    til firmware-version 3.17

    fra firmware-version 3.25.2

    I alt

    8 MB

    350 MB

    + for hver ekstra Fronius inverter

    5 MB

    + for hver ekstra Fronius Smart Meter

    7 MB

    Dagligt/ugentligt upload
    (uden nattilstand)

    til firmware-version 3.17

    fra firmware-version 3.25.2

    I alt

    307 kB

    350 MB

    + for hver ekstra Fronius inverter

    520 kB

    + for hver ekstra Fronius Smart Meter

    769 kB

    Dagligt/ugentligt upload
    (med nattilstand aktiveret)

    til firmware-version 3.17

    fra firmware-version 3.25.2

    I alt

    100 kB

    350 MB

    + for hver ekstra Fronius inverter

    520 kB

    + for hver ekstra Fronius Smart Meter

    769 kB

    Beregning af lagersektorer pr. dag i henhold til kapitlet "Beregning af lagerkapacitet" på side (→).

    Datavolumenet kan stige på grund af følgende faktorer:
    • Afbrydelse af forbindelsen
    • Genstart af inverteren
    • Firmware-opdateringer
    • Fjernstyring (VPP, Cloud Control)
    • Fejldiagnose via den tekniske support
    • Anlægs-fjernovervågning via Solar.web

    VIGTIGT! Fronius anbefaler en flatrate-løsning for at undgå uforudsete omkostninger på grund af datamængden.

    1. Generelle informationer

    Generelle informationer til netværksadministratoren

    Forudsætninger

    Fronius Datamanager 2.0's netværkskonfiguration forudsætter kendskab til netværksteknologien.

    Hvis Fronius Datamanager 2.0 integreres i et eksisterende netværk, skal Fronius Datamanager 2.0's adressering tilpasses til netværket.

    f.eks.: Netværks-adresseområde = 192.168.1.x, subnet-mask = 255.255.255.0

    • Fronius Datamanager 2.0 skal tildeles en IP-adresse mellem 192.168.1.1 og 192.168.1.254.
    • Den valgte IP-adresse må ikke anvendes i netværket endnu.
    • Subnet-masken skal svare til det eksisterende netværk (f.eks. 255.255.255.0).

    Hvis Fronius Datamanager 2.0 afsender servicemeldinger eller sender data til Fronius Solar.web, skal der indtastes en gateway-adresse og en DNS-server-adresse. Via gateway-adressen får Fronius Datamanager 2.0 en forbindelse til internettet. DSL-routerens IP-adresse kan bruges som gateway-adresse.

    VIGTIGT!

    • Fronius Datamanager 2.0 må ikke have samme IP-adresse som pc'en / laptoppen!
    • Fronius Datamanager 2.0 kan ikke koble sig selv til internettet. Ved en DSL-tilslutning skal en router opbygge forbindelsen til internettet.
    1. Generelle informationer
    2. Generelle informationer til netværksadministratoren

    Forudsætninger

    Fronius Datamanager 2.0's netværkskonfiguration forudsætter kendskab til netværksteknologien.

    Hvis Fronius Datamanager 2.0 integreres i et eksisterende netværk, skal Fronius Datamanager 2.0's adressering tilpasses til netværket.

    f.eks.: Netværks-adresseområde = 192.168.1.x, subnet-mask = 255.255.255.0

    • Fronius Datamanager 2.0 skal tildeles en IP-adresse mellem 192.168.1.1 og 192.168.1.254.
    • Den valgte IP-adresse må ikke anvendes i netværket endnu.
    • Subnet-masken skal svare til det eksisterende netværk (f.eks. 255.255.255.0).

    Hvis Fronius Datamanager 2.0 afsender servicemeldinger eller sender data til Fronius Solar.web, skal der indtastes en gateway-adresse og en DNS-server-adresse. Via gateway-adressen får Fronius Datamanager 2.0 en forbindelse til internettet. DSL-routerens IP-adresse kan bruges som gateway-adresse.

    VIGTIGT!

    • Fronius Datamanager 2.0 må ikke have samme IP-adresse som pc'en / laptoppen!
    • Fronius Datamanager 2.0 kan ikke koble sig selv til internettet. Ved en DSL-tilslutning skal en router opbygge forbindelsen til internettet.
    1. Generelle informationer
    2. Generelle informationer til netværksadministratoren

    Almindelige firewall-indstillinger

    DSL-routeren giver mulighed for afsendelse af data til internettet og skal derfor som regel ikke konfigureres.

    Serveradresser til dataoverførsel
    Ved anvendelse af en firewall for udgående forbindelser skal de efterfølgende protokoller, serveradresser og porte være tilladt for at overføre dataene korrekt:
    • Tcp fronius-se-iot-dm-1.azure.devices.net:8883
    • Tcp fronius-se-iot-dm-1.azure.devices.net:443
    • Tcp fronius-se-iot-dm-2.azure.devices.net:8883
    • Tcp fronius-se-iot-dm-2.azure.devices.net:443
    • Tcp fronius-se-iot-dm-1.telemetry.azure.devices.net:8883
    • Tcp fronius-se-iot-dm-1.telemetry.azure.devices.net:443
    • Tcp fronius-se-iot-dm-2.telemetry.azure.devices.net:8883
    • Tcp fronius-se-iot-dm-2.telemetry.azure.devices.net:443
    • Fdmp-solarweb.com:49049 (dm local port 54321)
    • Tcp http://www3.fronius.com:80
    • Tcp http://firmware-download.fronius.com:80
    • Tcp ftp://transfer.fronius.com:21
    • Tcp provisioning-lite.solarweb.com:443
    • Tcp froniusseiot.blob.core.windows.net:443
    • Upd/Tcp 0.time.fronius.com:123

    Hvis eksisterende firewall-regler blokerer forbindelsen til Fronius-anlægsovervågningen, skal følgende firewall-regler suppleres:



    49049/UDP
    udgang

    80/TCP *)
    indgang

    Afsendelse af servicemeldinger

    x

    -

    Forbindelse til Datamanager via Fronius Solar.web

    x

    -

    Forbindelse til Datamanager via Fronius Solar.access eller Fronius Solar.service

    -

    x

    Adgang til Datamanagers webside

    -

    x

    Konfigurer din firewall, så IP-adressen til Fronius-anlægsovervågningen kan sende data til porten 49049/UDP fra "fdmp.solarweb.com".

    *) Vi anbefaler kun at tillade adgang til Fronius-anlægsovervågningens web-interface fra sikre netværker. Hvis adgang fra internettet er nødvendigt (f.eks: til serviceformål i et begrænset tidsrum), skal netværksrouteren konfigureres, så anmodninger til en vilkårlig ekstern port videreledes til port 80/TCP.
    Forsigtig - inverteren er dermed synlig på internettet, hvilket højst sandsynligt medfører netværksangreb.

    1. Generelle informationer
    2. Generelle informationer til netværksadministratoren

    Afsendelse af servicemeldinger ved DSL-internetforbindelse

    Ved en almindelig DSL-internetforbindelse er Fronius Solar.web og afsendelse af servicemeldinger for det meste mulig uden ekstra konfiguration af routeren, da forbindelserne fra LAN er åbne til internettet.

    1. Generelle informationer
    2. Generelle informationer til netværksadministratoren

    Brug af Fronius Solar.web og afsendelse af servicemeldinger

    Til brug af Fronius Solar.web eller afsendelse af servicemeldinger skal der være en internetforbindelse.

    Fronius Datamanager 2.0 kan ikke koble sig selv til internettet. Ved en DSL-tilslutning skal en router opbygge forbindelsen til internettet.

    1. Generelle informationer

    Betjeningselementer, tilslutninger og visninger

    Sikkerhed

    ADVARSEL!

    Fare på grund af fejlbetjening.

    Alvorlige personskader og materielle skader mulige.

    Anvend først de beskrevne funktioner, når denne betjeningsvejledning er læst og forstået fuldstændigt.

    Anvend først de beskrevne funktioner, når alle betjeningsvejledninger til systemkomponenterne, især sikkerhedsforskrifterne, er læst og forstået fuldstændigt!

    1. Generelle informationer
    2. Betjeningselementer, tilslutninger og visninger

    Sikkerhed

    ADVARSEL!

    Fare på grund af fejlbetjening.

    Alvorlige personskader og materielle skader mulige.

    Anvend først de beskrevne funktioner, når denne betjeningsvejledning er læst og forstået fuldstændigt.

    Anvend først de beskrevne funktioner, når alle betjeningsvejledninger til systemkomponenterne, især sikkerhedsforskrifterne, er læst og forstået fuldstændigt!

    1. Generelle informationer
    2. Betjeningselementer, tilslutninger og visninger

    Betjeningselementer, tilslutninger og visninger

    Nr.

    Funktion



    (1)

    Kontakt IP
    til ændring af IP-adressen:



    A

    fast indstillet IP-adresse og åbning af WLAN Access Point

    For direkte forbindelse til en pc via LAN arbejder Fronius Datamanager 2.0 med den faste IP-adresse 169.254.0.180.

    Hvis kontakten IP står på position A, åbnes en direkte WLAN-forbindelse til Fronius Datamanager 2.0.

    Adgangsdata til dette Access Point:
    Netværks-navn: FRONIUS_240.XXXXXX
    Password: 12345678

    VIGTIGT!
    For Fronius Datamanager 2.0-indstikskort, der er købt efter juni 2024, skal du indtaste den individuelle password på inverterens display.

    Adgang til Fronius Datamanager 2.0 er mulig:

    • pr. DNS-navn "http://datamanager"
    • via IP-adresse 169.254.0.180 til LAN-interfacet
    • via IP-adresse 192.168.250.181 til WLAN Access Point



    B

    tildelt IP-adresse

    Fronius Datamanager 2.0 arbejder sammen med en tildelt IP-adresse standardindstilling dynamisk (DHCP)

    IP-adressen kan indstilles på web-siden til Fronius Datamanager 2.0.

    Kontakten IP sidder under LED'erne ved Fronius Datamanager 2.0-stikkort og er udført separat ved Fronius Datamanager Box 2.0.



    (2)

    LED WLAN

    • Blinker grønt: Fronius Datamanager 2.0 er i service-modus
      (kontakt IP på Fronius Datamanager 2.0-stikkortet er på position A, eller service-modus er aktiveret via inverterdisplayet, WLAN Access Point er åbent)
    • Lyser grønt: ved etableret WLAN-forbindelse
    • Blinker skiftevist grønt/rødt: Overskridelse af tiden for, hvor længe WLAN Access Point er åbent efter aktiveringen (1 time)
    • Lyser rødt: ved ikke-etableret WLAN-forbindelse
    • Blinker rødt: WLAN-forbindelse med fejl
    • Lyser ikke, hvis Fronius Datamanager 2.0 er i slave-modus



    (3)

    LED-forbindelse Solar.web

    • Lyser grønt: ved etableret forbindelse til Fronius Solar.web
    • Lyser rødt: ved krævet, men ikke etableret forbindelse til Fronius Solar.web
    • Lyser ikke: hvis der ikke kræves forbindelse til Fronius solar.web



    (4)

    LED-forsyning

    • Lyser grønt: ved tilstrækkelig strømforsyning fra Fronius Solar Net; Fronius Datamanager 2.0 er driftsklar.
    • Lyser ikke: ved mangelfuld eller ikke-eksisterende strømforsyning via Fronius Solar Net – der kræves en ekstern strømforsyning,
      eller
      hvis Fronius Datamanager 2.0 er i slave-modus
    • Blinker rødt: under en opdateringsproces

      VIGTIGT! Under opdateringsprocessen afbrydes strømforsyningen ikke.
    • Lyser rødt: opdateringsprocessen mislykkedes



    (5)

    LED-forbindelse

    • Lyser grønt: ved etableret forbindelse i ”Fronius Solar Net”
    • Lyser rødt: ved afbrudt forbindelse i ”Fronius Solar Net”
    • Lyser ikke, hvis Fronius Datamanager 2.0 er i slave-modus



    (6)

    Tilslutning LAN
    Ethernet-interface med blå farvemarkering, til tilslutning af ethernet-kablet



    (7)

    I/Oer
    digitale ind- og udgange



    Modbus RTU 2-tråds (RS485):

    D-
    Modbus-data -
    D+
    Modbus-data +

    Int./ekst. Forsyning

    -
    GND
    +
    Uint / Uext
    Udgang for den interne spænding 10,8 V / 12,8 V
    eller
    indgang for den eksterne forsyningsspænding
    >12,8 - 24 V DC (+ 20 %)

    10,8 V:
    Fronius IG, Fronius IG Plus, Fronius IG Plus V,
    Fronius IG Plus A, Fronius CL, Fronius CL USA,
    Fronius IG 300 - 500

    12, 8 V:
    Fronius Galvo, Fronius Symo

    Digitale indgange: 0 - 3, 4 - 9
    spændingsniveau: low = min. 0 V - maks. 1,8 V; high = min. 3 V - maks. 24 V Dc (+ 20 %)
    Indgangsstrøm afhængigt af indgangsspænding; indgangsmodstand= 46 kOhm

    Digitale udgange: 0 - 3
    koblingsevne ved forsyning via Fronius Datamanager 2.0-stikkort: 3,2 W, 10,8 / 12,8 V som sum for alle 4 digitale udgange

    10,8 V:
    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A,
    Fronius CL, Fronius CL USA, Fronius IG 300 - 500

    12, 8 V:
    Fronius Galvo, Fronius Symo

    Koblingsevne ved forsyning via en ekstern netdel med min. 12,8 - maks. 24 V DC (+ 20 %), tilsluttet til Uint / Uekst og GND: 1 A, 12,8 - 24 V DC (afhængigt af ekstern netdel) pr. digital udgang

    Tilslutningen til indgangene/udgangene foretages med det medfølgende kontrastik.

    (8)

    Antennesokkel
    til påskruning af WLAN-antenne eller WLAN-antenne-forlængerkablet, afhængigt af inverteren



    (9)

    Kontakt Modbus-terminering (til Modbus RTU)
    intern busafslutning med 120 ohm modstand (ja/nej)

    Kontakt på stillingen "on": Afslutningsmodstand 120 ohm aktiv
    Kontakt på stillingen "off": ingen afslutningsmodstand aktiv

    VIGTIGT! I RS485-bussen skal afslutningsmodstanden være aktiv på første og sidste apparat.



    (10)

    Fronius Solar Net master- / slave-kontakt
    til omskiftning fra master- til slavedrift inden for Fronius Solar Net-ringen

    VIGTIGT! I slavedrift er alle LEDer på Fronius Datamanager 2.0-stikkortet slukket.



    (11)

    Tilslutning Solar Net IN
    Fronius Solar Net-indgang med rød farvemarkering, til forbindelse med andre DATCOM-komponenter (f.eks. invertere, sensorkort osv.)

    Kun ved Fronius Datamanager 2.0 med Fronius Com Card-funktion!
    (til inverterne Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500)



    (12)

    Tilslutning Solar Net OUT
    Fronius Solar Net-udgang med rød markering, til forbindelse med andre DATCOM-komponenter (f.eks. inverter, sensorkort, etc.)

    Kun ved Fronius Datamanager Box 2.0!

    (13)

    Tilslutning ekstern strømforsyning
    til tilslutning af en ekstern strømforsyning, hvis strømforsyningen inden for Fronius Solar Net ikke er tilstrækkelig (f.eks. hvis der er for mange DATCOM-komponenter i Fronius Solar Net).

    VIGTIGT! Til ekstern strømforsyning af Fronius Datamanager Box 2.0 skal strømforsyningen have en sikker afbrydelse til netspændingsførende dele (SELV eller Class 2 til USA / Canada).
    Strømforsyningens udgangseffekt må maks. være 15 VA / 1,25 A.
    Ved tilstrækkelig strømforsyning lyser LED til forsyningen (4) grønt.
    Brug udelukkende Fronius-netapparatet til ekstern strømforsyning!

    Kun ved Fronius Datamanager Box 2.0!

    1. Generelle informationer
    2. Betjeningselementer, tilslutninger og visninger

    Skematiske tilslutningsmuligheder for I/Oer

    Forsyning via Fronius Datamanager 2.0-stikkort:

    (1)
    Strømforsyning
    (kun ved Fronius Datamanager 2.0 med Fronius Com Card-funktion)
    (2)
    Strømbegrænsning
    (3)
    Tilslutning Solar Net IN

    115 - 230 V AC:
    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500

    12,8 V DC:
    Fronius Galvo, Fronius Symo, Fronius Primo

    Forsyning via en ekstern netdel:

    (4)
    Ekstern netdel
    (5)
    Last
    (6)
    Kontakt

    Ved forsyning via en ekstern netdel skal den eksterne netdel være separeret galvanisk.

    10,7 V DC:
    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500

    12, 8 V DC:
    Fronius Galvo, Fronius Symo, Fronius Primo

    1. Generelle informationer

    Tekniske data

    Tekniske data

    Lagringskapacitet

    op til 4096 dage

    Forsyningsspænding
    med Fronius Com Card-funktion
    uden Fronius Com Card-funktion


    115 - 230 V AC
    12 V DC

    Energiforbrug

    < 2 W

    Mål

    stikkort


    box



    132 x 103 x 22 mm
    5.2 x 4.1 x 0.9 in.

    190 x 114 x 53 mm
    4.69 x 4.49 x 2.09 in.

    Beskyttelsesart (box)

    IP 20

    Tilslutning ekstern forsyning (box)

    12 V DC, maks. 1 A, Class 2

    Kabeltværsnit for tilslutning af ekstern forsyning (box)

    0,13 - 1,5 mm²
    AWG 16 - 24 (USA / Canada)

    Ethernet (LAN)

    RJ 45, 100 MBit

    WLAN

    IEEE 802.11b/g/n Client

    RS 422 (Fronius Solar Net)

    RJ 45

    Temperatur for omgivelser

    stikkort


    box



    -20 - +65 °C
    -4 - +149 °F

    0 - 50 °C
    32 - 122 °F

    Solar Net-effekt

    ca. 3 W
    maks. 3 DATCOM-komponenter *

    I/O tilslutningsspecifikationer



    Spændingsniveau digitale indgange

    low = min. 0 V - maks. 1,8 V
    high = min. 3 V - maks. 24 V (+20 %)

    Indgangsstrøm digitale indgange

    Afhængigt af indgangsspændingen;
    Indgangsmodstand = 46 kOhm

    Koblingsevne digitale udgange ved forsyning med Datamanager-stikkort

    3,2 W

    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500

    10,8 V

    Fronius Galvo, Fronius Symo, Fronius Primo

    12,8 V
    som sum for alle 4 digitale udgange
    (fratrukket andre Solar Net-deltagere)

    Koblingsevne digitale udgange ved forsyning via en ekstern strømforsyning med min. 10,7 - maks. 24 V DC

    1 A, 10,7 - 24 V DC
    (afhængigt af ekstern netdel)
    pr. digital udgang

    maks. induktive laster, der kan kobles ved de digitale udgange

    76 mJ
    (pr. udgang)

    Modbus RTU

    RS485 2-tråds

    Standardindstilling for RS485-interface:
    hastighed
    dataramme


    9600 baud
    1 startbit
    8 databits
    ingen paritet
    1 stopbit

    *
    Ved tilstrækkelig strømforsyning i Fronius Solar Net lyser den grønne LED på hver DATCOM-komponent.
    Hvis den grønne LED ikke lyser, skal der sættes en strømforsyning, som leveres af Fronius, på den eksterne DATCOM-komponents 12 V strømforsyningstilslutning.
    Kontrollér kabel- og stikforbindelserne.

    Eksempler på eksterne DATCOM-komponenter: Fronius String Control, Fronius Sensor Box, etc.
    1. Generelle informationer
    2. Tekniske data

    Tekniske data

    Lagringskapacitet

    op til 4096 dage

    Forsyningsspænding
    med Fronius Com Card-funktion
    uden Fronius Com Card-funktion


    115 - 230 V AC
    12 V DC

    Energiforbrug

    < 2 W

    Mål

    stikkort


    box



    132 x 103 x 22 mm
    5.2 x 4.1 x 0.9 in.

    190 x 114 x 53 mm
    4.69 x 4.49 x 2.09 in.

    Beskyttelsesart (box)

    IP 20

    Tilslutning ekstern forsyning (box)

    12 V DC, maks. 1 A, Class 2

    Kabeltværsnit for tilslutning af ekstern forsyning (box)

    0,13 - 1,5 mm²
    AWG 16 - 24 (USA / Canada)

    Ethernet (LAN)

    RJ 45, 100 MBit

    WLAN

    IEEE 802.11b/g/n Client

    RS 422 (Fronius Solar Net)

    RJ 45

    Temperatur for omgivelser

    stikkort


    box



    -20 - +65 °C
    -4 - +149 °F

    0 - 50 °C
    32 - 122 °F

    Solar Net-effekt

    ca. 3 W
    maks. 3 DATCOM-komponenter *

    I/O tilslutningsspecifikationer



    Spændingsniveau digitale indgange

    low = min. 0 V - maks. 1,8 V
    high = min. 3 V - maks. 24 V (+20 %)

    Indgangsstrøm digitale indgange

    Afhængigt af indgangsspændingen;
    Indgangsmodstand = 46 kOhm

    Koblingsevne digitale udgange ved forsyning med Datamanager-stikkort

    3,2 W

    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500

    10,8 V

    Fronius Galvo, Fronius Symo, Fronius Primo

    12,8 V
    som sum for alle 4 digitale udgange
    (fratrukket andre Solar Net-deltagere)

    Koblingsevne digitale udgange ved forsyning via en ekstern strømforsyning med min. 10,7 - maks. 24 V DC

    1 A, 10,7 - 24 V DC
    (afhængigt af ekstern netdel)
    pr. digital udgang

    maks. induktive laster, der kan kobles ved de digitale udgange

    76 mJ
    (pr. udgang)

    Modbus RTU

    RS485 2-tråds

    Standardindstilling for RS485-interface:
    hastighed
    dataramme


    9600 baud
    1 startbit
    8 databits
    ingen paritet
    1 stopbit

    *
    Ved tilstrækkelig strømforsyning i Fronius Solar Net lyser den grønne LED på hver DATCOM-komponent.
    Hvis den grønne LED ikke lyser, skal der sættes en strømforsyning, som leveres af Fronius, på den eksterne DATCOM-komponents 12 V strømforsyningstilslutning.
    Kontrollér kabel- og stikforbindelserne.

    Eksempler på eksterne DATCOM-komponenter: Fronius String Control, Fronius Sensor Box, etc.
    1. Generelle informationer
    2. Tekniske data

    WLAN

    WLAN

    Frekvensområde

    2412 – 2462 MHz

    Benyttede kanaler/effekt

    Kanal: 1-11 b,g,n HT20
    Kanal: 3-9 HT40
    <18 dBm

    Modulation

    802.11b: DSSS (1Mbps DBPSK, 2Mbps DQPSK, 5.5/11Mbps CCK)
    802.11g: OFDM (6/9Mbps BPSK, 12/18Mbps QPSK, 24/36Mbps 16-QAM, 48/54Mbps 64-QAM)
    802.11n: OFDM (6.5 BPSK, QPSK, 16-QAM, 64-QAM)

    Installation af Fronius Datamanager 2.0

    Indsætning af Fronius Datamanager 2.0 i inverteren

    Generelt

    Generelt skal stikkortene sættes ind i inverteren som angivet i betjeningsvejledningen til den respektive inverter. Overhold sikkerhedsanvisningerne og advarslerne i betjeningsvejledningerne til inverterne.

    1. Installation af Fronius Datamanager 2.0

    Indsætning af Fronius Datamanager 2.0 i inverteren

    Generelt

    Generelt skal stikkortene sættes ind i inverteren som angivet i betjeningsvejledningen til den respektive inverter. Overhold sikkerhedsanvisningerne og advarslerne i betjeningsvejledningerne til inverterne.

    1. Installation af Fronius Datamanager 2.0
    2. Indsætning af Fronius Datamanager 2.0 i inverteren

    Generelt

    Generelt skal stikkortene sættes ind i inverteren som angivet i betjeningsvejledningen til den respektive inverter. Overhold sikkerhedsanvisningerne og advarslerne i betjeningsvejledningerne til inverterne.

    1. Installation af Fronius Datamanager 2.0
    2. Indsætning af Fronius Datamanager 2.0 i inverteren

    Sikkerhed

    ADVARSEL!

    Fare på grund af netspænding og DC-spænding fra solcellemodulerne.

    Elektriske stød kan være dræbende.

    Forbindelsesområdet må kun åbnes af autoriserede el-installatører.

    Effektenhedernes separate område må kun adskilles fra forbindelsesområdet i spændingsfri tilstand.

    Effektenhedernes separate område må kun åbnes af Fronius-uddannede servicemedarbejdere.

    Inden tilslutningsarbejderne skal der sørges for, at AC- og DC-siden før inverteren er spændingsfri, f.eks.:

    Sluk for AC-sikringsautomaten til inverteren, så den er spændingsfri

    Dæk solcellemodulerne til

    Overhold de 5 sikkerhedsregler!

    ADVARSEL!

    Fare på grund af restspænding fra kondensatorer.

    Elektriske stød kan være dræbende.

    Vent, til kondensatorernes afladningstid er gået.

    Overhold de almindelige ESD-bestemmelser før anvendelse af stikkort.

    1. Installation af Fronius Datamanager 2.0
    2. Indsætning af Fronius Datamanager 2.0 i inverteren

    Indstikspositioner på Fronius Datamanager 2.0

    Indstikspositionen for Fronius Datamanager 2.0 er fastsat afhængigt af inverteren:

    Inverter

    Indstiksposition

    Fronius IG 15 - 60

    ENS-stikplads *)

    Fronius IG 300 - 500

    ENS-stikplads *)

    Fronius IG Plus,
    Fronius IG Plus V

    yderst til højre, bortset fra, hvis der er et NL-MON-stikkort

    Fronius CL

    yderst til højre, bortset fra, hvis der er et NL-MON-stikkort

    Fronius Galvo

    på samme måde

    Fronius Symo

    på samme måde

    Fronius Primo

    på samme måde

    *)
    Hvis der er et ENS-stikkort på ENS-stikpladsen: Sæt Fronius Datamanager 2.0 ind i den næste stikplads til højre for ENS-stikpladsen.

    VIGTIGT!
    Den næste stikplads skal være ledig!
    Tag ikke ENS-stikkortet ud, hvis der sidder et i!
    1. Installation af Fronius Datamanager 2.0

    Montering og tilslutning af WLAN-antennen

    Generelt

    Afhængigt af inverteren skal WLAN-antennen monteres i inverteren eller i inverterens udvendige del.

    VIGTIGT! Åbning af inverteren må kun foretages efter betjeningsvejledningen til den respektive inverter! Overhold sikkerhedsforskrifterne!

    1. Installation af Fronius Datamanager 2.0
    2. Montering og tilslutning af WLAN-antennen

    Generelt

    Afhængigt af inverteren skal WLAN-antennen monteres i inverteren eller i inverterens udvendige del.

    VIGTIGT! Åbning af inverteren må kun foretages efter betjeningsvejledningen til den respektive inverter! Overhold sikkerhedsforskrifterne!

    1. Installation af Fronius Datamanager 2.0
    2. Montering og tilslutning af WLAN-antennen

    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius CL: Montering og tilslutning af antennen

    1Klæb fastgøringsbeslaget fast med dobbeltklæbende tape udvendigt på inverterhuset eller i nærheden af inverteren afhængigt af antennekablet

    VIGTIGT! Den dobbeltklæbende tape når først sin maks. klæbestyrke efter 24 h.

    VIGTIGT!
    Fastgøringsbeslaget må ikke skrues på inverterhuset.
    Påskruning af fastgøringsbeslaget er ikke mulig i området omkring inverteren. Skruer hertil er ikke inkluderet i de leverede dele og skal vælges af installatøren.
    2Tilslutning af antennekablet på antennesoklen til Fronius Datamanager 2.0-stikkort
    3Træk antennekablet ud gennem "DATCOM-åbningen" på inverteren
    4Fastgør kablet i trækaflastningen, hvis det er muligt
    5Luk eller tætn DATCOM-åbningen efter betjeningsvejledningen til inverteren


    6Fjern sekskantmøtrikken og skiven fra antennekablets udvendige gevind
    7Træk antennekablet gennem hullet på fastgøringsbeslaget
    8Sæt skiven på, og skru sekskantmøtrikken på
    9Påskruning af antennen
    1. Installation af Fronius Datamanager 2.0
    2. Montering og tilslutning af WLAN-antennen

    Fronius IG USA, Fronius IG Plus USA, Fronius IG Plus V USA: Montering og tilslutning af antennen

    1
    2

    FORSIGTIG!

    Fare for kortslutning på grund af afbrækkede metalstykker fra et brudsted.

    Afbrækkede metalstykker i inverteren kan føre til kortslutning, hvis inverteren står under spænding. Sørg for ved afbrækning af brudsteder

    at der ikke falder afbrækkede metalstykker ned i inverteren,

    at metalstykkerne straks fjernes, hvis de er faldet ned i inverteren.

    3
    4

    BEMÆRK!

    For at kunne garantere tætheden, når antenneforskruningen sættes ind i inverterhuset, skal tætningsringen være anbragt på antenneforskruningen.

    5
    6
    7
    8
    * Antennekablets bøjeradius: min. 25,4 mm / 1 in.
    9
    10
    1. Installation af Fronius Datamanager 2.0

    Installation af Fronius Datamanager 2.0 i Fronius Solar Net

    Sikkerhed

    FORSIGTIG!

    Fare for alvorlige materielle skader på DATCOM-komponenterne eller på pc'en / laptoppen, hvis ethernet- eller Solar Net-kablerne sluttes forkert til Fronius Datamanager 2.0

    Tilslut udelukkende ethernet-kabler til LAN-tilslutningen (blå markering)

    Tilslut udelukkende Solar Net-kabler til tilslutningen Solar Net IN (rød markering)

    1. Installation af Fronius Datamanager 2.0
    2. Installation af Fronius Datamanager 2.0 i Fronius Solar Net

    Sikkerhed

    FORSIGTIG!

    Fare for alvorlige materielle skader på DATCOM-komponenterne eller på pc'en / laptoppen, hvis ethernet- eller Solar Net-kablerne sluttes forkert til Fronius Datamanager 2.0

    Tilslut udelukkende ethernet-kabler til LAN-tilslutningen (blå markering)

    Tilslut udelukkende Solar Net-kabler til tilslutningen Solar Net IN (rød markering)

    1. Installation af Fronius Datamanager 2.0
    2. Installation af Fronius Datamanager 2.0 i Fronius Solar Net

    Installation af inverter med Fronius Datamanager 2.0 i Fronius Solar Net

    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500:

    Fronius Galvo, Fronius Symo, Fronius Primo:

    *
    Fronius Solar Net-terminering, hvis der kun kobles én inverter med Fronius Datamanager 2.0 til en pc
    **
    Fronius Solar Net-kabel, hvis en inverter med Fronius Datamanager 2.0 kobles til en pc og andre DATCOM-komponenter
    ***
    Ethernet-kabel ikke del af leveringsomfanget for Fronius Datamanager 2.0 / Fronius Datamanager Box 2.0
    Forbindelse mellem Datamanager 2.0 og PC via LAN eller WLAN
    1Træk ethernetkablet ind i inverteren, og læg det som et datakommunikationskabel som angivet i betjeningsvejledningen til inverteren
    2Indsætning af ethernetkabel i LAN-tilslutningen
    3Sæt ethernetkablet i pc'en / laptoppen eller i en tilsvarende netværkstilslutning
    4Hvis der kun kobles en inverter med Fronius Datamanager 2.0 til PC'en:

    ved Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500:
    Sæt Fronius Solar Net-termineringen i tilslutningen Solar Net IN

    ved Fronius Galvo, Fronius Symo, Fronius Primo:
    Sæt en Fronius Solar Net-terminering i hver af tilslutningerne Solar Net IN og Solar Net OUT

    Hvis der følger flere DATCOM-komponenter i nettet ud over inverteren med Fronius Datamanager 2.0:
    Sæt Fronius Solar Net-kablet i tilslutningen Solar Net IN på Fronius Datamanager 2.0
    5Forbind de øvrige DATCOM-komponenter med hinanden

    VIGTIGT! På den frie IN-tilslutning på de sidste DATCOM-komponenter skal der indsættes en Fronius Solar Net-terminering.
    1. Installation af Fronius Datamanager 2.0
    2. Installation af Fronius Datamanager 2.0 i Fronius Solar Net

    Installation af Fronius Datamanager Box 2.0 i Fronius Solar Net

    *
    Fronius Solar Net-terminering ved den sidste DATCOM-komponent
    **
    Fronius Solar Net-kabel, hvis en inverter med Fronius Datamanager Box 2.0 kobles til en pc og andre DATCOM-komponenter
    ***
    Ethernet-kabel ikke del af leveringsomfanget for Fronius Datamanager 2.0 / Fronius Datamanager Box 2.0
    Forbindelse mellem Datamanager 2.0 og PC via LAN eller WLAN
    1Indsætning af ethernetkabel i LAN-tilslutningen
    2Sæt ethernetkablet i pc'en / laptoppen eller i en tilsvarende netværkstilslutning
    3Sæt Fronius Solar Net-kablet i tilslutningen Solar Net OUT på Fronius Datamanager Box 2.0
    4Sæt Fronius Solar Net-kablet i tilslutningen Solar Net IN på inverteren efter inverterens betjeningsvejledning
    5Forbind de øvrige DATCOM-komponenter med hinanden

    VIGTIGT! På alle frie IN- eller OUT-tilslutning på de sidste DATCOM-komponenter skal der indsættes en Fronius Solar Net-terminering.
    1. Installation af Fronius Datamanager 2.0

    Kabelføring Fronius Solar Net

    Fronius Solar Net-deltager

    Invertere med Fronius Datamanager eller Fronius Com Card, DATCOM-komponenter med eksternt hus eller andre DATCOM-komponenter betegnes efterfølgende som Fronius Solar Net-deltagere.

    1. Installation af Fronius Datamanager 2.0
    2. Kabelføring Fronius Solar Net

    Fronius Solar Net-deltager

    Invertere med Fronius Datamanager eller Fronius Com Card, DATCOM-komponenter med eksternt hus eller andre DATCOM-komponenter betegnes efterfølgende som Fronius Solar Net-deltagere.

    1. Installation af Fronius Datamanager 2.0
    2. Kabelføring Fronius Solar Net

    Kabelføring til Fronius Solar Net-deltagere

    Dataforbindelsen til Fronius Solar Net-deltagerne etableres med en 1:1-forbindelse med 8-polede datakabler og RJ-45-stik.
    Ledningernes samlede længde i en Fronius Solar Net-ring må maks. være 1000 m.

    1. Installation af Fronius Datamanager 2.0
    2. Kabelføring Fronius Solar Net

    Forudsætninger for Solar Net-datakablerne

    Til sammenkobling af Fronius Solar Net-deltagerne med kabler må der udelukkende bruges afskærmede CAT5 (nye) og CAT5e (gamle) kabler i henhold til ISO 11801 og EN50173.

    VIGTIGT! U/UTP-kabler i henhold til ISO/IEC-11801 må ikke anvendes!

    Tilladte kabler:

    • S/STP
    • F/STP
    • S/FTP
    • F/FTP
    • SF/FTP
    • S/UTP
    • F/UTP
    • U/FTP
    • U/STP

    Afskærmningen skal crimpes på et afskærmet stik, som er godkendt til CAT5.

    Da lederne i ethernet-kabler er snoede, er det vigtigt, at forsyningen af de snoede lederpar sker i henhold til kabelføringen efter TIA/EIA-568B:

    Kontakt Fronius Solar Net

    Par-nr.

    Farve

    1

    +12 V

    3

    Hvid / orange streg

    2

    GND

    3

    Orange / hvid streg
    eller orange

    3

    TX+ IN, RX+ OUT

    2

    Hvid / grøn streg

    4

    RX+ IN, TX+ OUT

    1

    Blå / hvid streg
    eller blå

    5

    RX- IN, TX- OUT

    1

    Hvid / blå streg

    6

    TX- IN, RX- OUT

    2

    Grøn / hvid streg
    eller grøn

    7

    GND

    4

    Hvid / brun streg

    8

    +12 V

    4

    Brun / hvid streg
    eller brun

    Kabelføring efter TIA/EIA-568B
    • Sørg for, at tildelingen af lederne er korrekt.
    • Ved selvstændig jordforbindelse (f.eks. i patch-paneler) er det vigtigt, at afskærmningen kun er jordforbundet på den ene side af kablet.
    Generelt skal de følgende standarder for struktureret kabelføring overholdes:
    • For Europa EN50173-1
    • Internationalt ISO/IEC 11801:2002.
    • For Nordamerika TIA/EIA 568

    Reglerne for anvendelse af kobberkabler gælder.

    1. Installation af Fronius Datamanager 2.0
    2. Kabelføring Fronius Solar Net

    Forkonfektionerede datakabler

    Fronius leverer følgende forkonfektionerede datakabler:
    • CAT5 kabel 1 m ... 43,0004,2435
    • CAT5 kabel 20 m ... 43,0004,2434
    • CAT5 kabel 60 m ... 43,0004,2436

    De angivne kabler er 8-polede 1:1 LAN netværkskabler, afskærmede og snoede, inkl. RJ45-stik.

    VIGTIGT! Datakablerne er ikke UV-bestandige. Beskyt datakablerne mod solens stråler, hvis de lægges udendørs.

    1. Installation af Fronius Datamanager 2.0

    Installation af Fronius Datamanager 2.0 - oversigt

    Sikkerhed

    ADVARSEL!

    Fare på grund af fejlbetjening.

    Alvorlige personskader og materielle skader mulige.

    Anvend først de beskrevne funktioner, når denne betjeningsvejledning er læst og forstået fuldstændigt.

    Anvend først de beskrevne funktioner, når alle betjeningsvejledninger til systemkomponenterne, især sikkerhedsforskrifterne, er læst og forstået fuldstændigt!

    Installation af Fronius Datamanager 2.0 forudsætter kendskab til netværksteknologien.

    1. Installation af Fronius Datamanager 2.0
    2. Installation af Fronius Datamanager 2.0 - oversigt

    Sikkerhed

    ADVARSEL!

    Fare på grund af fejlbetjening.

    Alvorlige personskader og materielle skader mulige.

    Anvend først de beskrevne funktioner, når denne betjeningsvejledning er læst og forstået fuldstændigt.

    Anvend først de beskrevne funktioner, når alle betjeningsvejledninger til systemkomponenterne, især sikkerhedsforskrifterne, er læst og forstået fuldstændigt!

    Installation af Fronius Datamanager 2.0 forudsætter kendskab til netværksteknologien.

    1. Installation af Fronius Datamanager 2.0
    2. Installation af Fronius Datamanager 2.0 - oversigt

    Første opstart med web-browser

    Med Fronius Solar.start-appen bliver den første opstart af Fronius Datamanager 2.0 meget nemmere. Fronius Solar.start-appen kan hentes i den respektive app-store.

    Til den første opstart af Fronius Datamanager 2.0
    • skal Fronius Datamanager 2.0-stikkortet være sat i inverteren,
      eller
    • der skal være en Fronius Datamanager Box 2.0 i Fronius Solar Net-ringen.

    VIGTIGT! For at oprette forbindelse til Fronius Datamanager 2.0 skal den pågældende slutenhed (f.eks. laptop, tablet etc.) være indstillet på følgende måde:

    • ”Aktivér IP-adresse automatisk (DHCP)” skal være aktiveret

    ADVARSEL!

    Fare på grund af lysnetspænding og solcellemodulernes DC-spænding.

    Elektrisk stød kan være dræbende.

    Vent, til kondensatorernes afladningstid er gået, før inverteren åbnes.

    Åbn kun inverteren som angivet i betjeningsvejledningen til inverteren.

    Læs og overhold sikkerhedsforskrifterne og -anvisningerne i betjeningsvejledningen til inverteren.

    1Tilslut inverteren til Fronius Datamanager 2.0 eller Fronius Datamanager Box 2.0 med kabler i Fronius Solar Net

    VIGTIGT!
    Inverterne Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA og Fronius IG 300 - 500 skal altid befinde sig i starten eller slutningen af Fronius Solar Net-ringen.
    2Kun ved Fronius Galvo / Fronius Symo / Fronius Primo og ved sammenkobling af flere invertere i Fronius Solar Net:Sæt
    Fronius Solar Net master- / slave-kontakten rigtigt i på Fronius Datamanager 2.0-stikkortet
    • en inverter med Fronius Datamanager 2.0 = master
    • alle andre invertere med Fronius Datamanager 2.0 = slave (LED'ene på Fronius Datamanager 2.0-stikkortene er slukket)
    3Sæt apparatet i servicemodus

    Inverter med Fronius Datamanager 2.0-stikkort:
    • Stil IP-kontakten på Fronius Datamanager 2.0-stikkortet på position A
    eller
    • aktivér WIFI Access Point via inverterens setup-menu
      (udførelsen af denne funktion afhænger af inverterens software)
    Fronius Datamanager Box 2.0:
    • Stil IP-kontakten på Fronius Datamanager Box 2.0 på position A

    Inverteren / Fronius Datamanager Box 2.0 opbygger WLAN Access Point (WLAN-adgangspunkt). WLAN Access Point forbliver åben i 1 time.

    4Forbind slutapparatet med WLAN Access Point

    SSID = FRONIUS_240.xxxxx (5-8 cifret)
    • Find et net med navnet ”FRONIUS_240.xxxxx”
    • Etabler forbindelsen til dette net
    • Indtast password til inverterens display
    (eller forbind slutapparatet og inverteren med ethernetkabel)
    5Indtast følgende i browseren:
    http://datamanager
    eller
    192.168.250.181 (IP-adresse til WLAN-forbindelsen)
    eller
    169.254.0.180 (IP-adresse til LAN-forbindelsen)

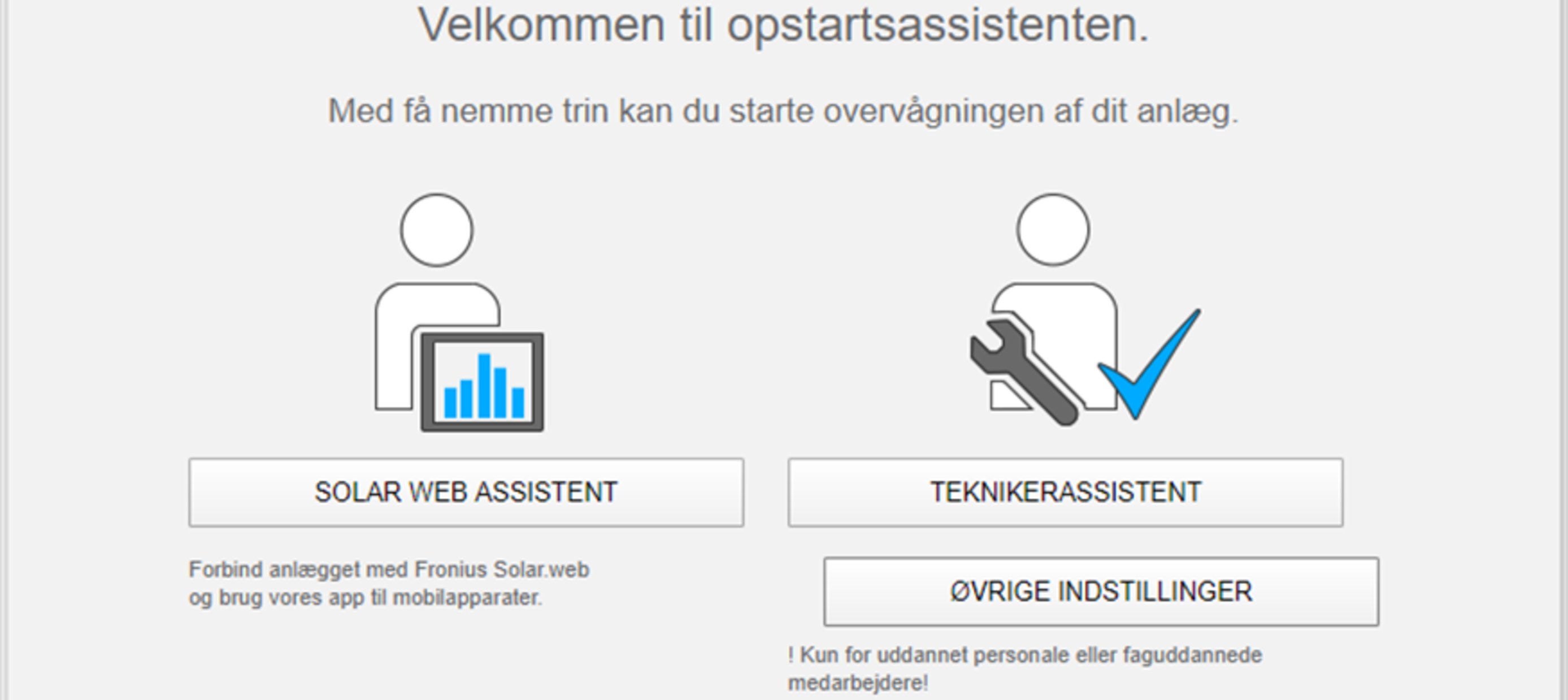

    Opstartsassistentens startside vises.

    Teknikerassistenten er beregnet til installatøren og indeholder normspecifikke indstillinger.
    Hvis teknikerassistenten udføres, skal det tildelte service-password altid noteres ned. Dette service-password er nødvendigt til indstilling af menupunkterne netudbyder og tæller.
    Hvis teknikerassistenten ikke udføres, er der ikke foretaget indstillinger til kapacitetsreduceringen.

    Udførelse af Fronius Solar.web-assistenten er obligatorisk!

    6Kør teknikerassistenten ved behov, og følg anvisningerne
    7Kør Solar.web-assistenten, og følg anvisningerne

    Fronius Solar.web-startsiden vises.
    eller
    Websiden til Fronius Datamanager 2.0 vises.

    Etablering af forbindelsen til Fronius Datamanager 2.0

    Etablering af forbindelsen til Fronius Datamanager 2.0 via web-browser

    Generelt

    Forbindelsen til Fronius Datamanager 2.0 via internet-browser egner sig især, hvis mange pc-brugere i en LAN skal åbne aktuelle værdier (f.eks. firma-netværker, skoler etc.).

    På Fronius Datamanager 2.0's web-side kan det samlede udbytte og dagsudbyttet f.eks. aflæses, eller inverterne kan sammenlignes.

    1. Etablering af forbindelsen til Fronius Datamanager 2.0

    Etablering af forbindelsen til Fronius Datamanager 2.0 via web-browser

    Generelt

    Forbindelsen til Fronius Datamanager 2.0 via internet-browser egner sig især, hvis mange pc-brugere i en LAN skal åbne aktuelle værdier (f.eks. firma-netværker, skoler etc.).

    På Fronius Datamanager 2.0's web-side kan det samlede udbytte og dagsudbyttet f.eks. aflæses, eller inverterne kan sammenlignes.

    1. Etablering af forbindelsen til Fronius Datamanager 2.0
    2. Etablering af forbindelsen til Fronius Datamanager 2.0 via web-browser

    Generelt

    Forbindelsen til Fronius Datamanager 2.0 via internet-browser egner sig især, hvis mange pc-brugere i en LAN skal åbne aktuelle værdier (f.eks. firma-netværker, skoler etc.).

    På Fronius Datamanager 2.0's web-side kan det samlede udbytte og dagsudbyttet f.eks. aflæses, eller inverterne kan sammenlignes.

    1. Etablering af forbindelsen til Fronius Datamanager 2.0
    2. Etablering af forbindelsen til Fronius Datamanager 2.0 via web-browser

    Forudsætninger

    • Mindst LAN- eller WLAN-forbindelse
    • Web-browser (f.eks. Microsoft Internet Explorer IE >/= 9.0, Firefox 4, Google Chrome 27.0 etc.)
    • Pc / laptop i samme netværks-segment som Fronius Datamanager 2.0
    1. Etablering af forbindelsen til Fronius Datamanager 2.0
    2. Etablering af forbindelsen til Fronius Datamanager 2.0 via web-browser

    Etablering af forbindelsen til Fronius Datamanager 2.0 via web-browser

    1Åbn web-browseren
    2Indtast IP-adressen eller hostnavnet og domainnavnet til Fronius Datamanager 2.0

    Fronius Datamanager 2.0's webside vises.
    1. Etablering af forbindelsen til Fronius Datamanager 2.0

    Forbindelse til Fronius Datamanager 2.0 via internet og Fronius Solar.web

    Generelt

    Med forbindelsen til Fronius Datamanager 2.0 via internettet og Fronius Solar.web kan arkivdata og aktuelle data for solcelleanlæg åbnes via internettet hvor som helst på jorden.
    Endvidere er det muligt at give adgang til solcelleanlægget for andre brugere med gæste-adgang, og flere anlæg kan sammenlignes med hinanden.

    1. Etablering af forbindelsen til Fronius Datamanager 2.0
    2. Forbindelse til Fronius Datamanager 2.0 via internet og Fronius Solar.web

    Generelt

    Med forbindelsen til Fronius Datamanager 2.0 via internettet og Fronius Solar.web kan arkivdata og aktuelle data for solcelleanlæg åbnes via internettet hvor som helst på jorden.
    Endvidere er det muligt at give adgang til solcelleanlægget for andre brugere med gæste-adgang, og flere anlæg kan sammenlignes med hinanden.

    1. Etablering af forbindelsen til Fronius Datamanager 2.0
    2. Forbindelse til Fronius Datamanager 2.0 via internet og Fronius Solar.web

    Funktionsbeskrivelse

    Fronius Datamanager 2.0 er forbundet med internettet (f.eks. via en DSL-router). Fronius Datamanager 2.0 tilmeldes regelmæssigt til Fronius solar.web og sender dagligt de gemte data.
    Fronius solar.web kan aktivt kontakte Fronius Datamanager for at få vist f.eks. aktuelle data.

    1. Etablering af forbindelsen til Fronius Datamanager 2.0
    2. Forbindelse til Fronius Datamanager 2.0 via internet og Fronius Solar.web

    Forudsætninger

    • Internetadgang
    • Web-browser

      WICHTIG! Fronius Datamanager 2.0 kan ikke koble sig selv til internettet. Ved en DSL-tilslutning skal en router opbygge forbindelsen til internettet.
    • Registrering af solcelleanlæg hos Fronius Solar.web
    • For at hente de aktuelle data i Fronius solar.web skal valgmuligheden "Yes" (ja) være aktiveret under "Send real-time data to Solar.web" (send aktuelle data til Solar.web) i Fronius Datamanager 2.0
    • For at hente arkivdata i Fronius solar.web skal valgmuligheden "Daily at" (dagligt) eller "Hourly" (hver time) være aktiveret under "Send archived data to Solar.web" (send arkiverede data til Solar.web) i Fronius Datamanager 2.0
    1. Etablering af forbindelsen til Fronius Datamanager 2.0
    2. Forbindelse til Fronius Datamanager 2.0 via internet og Fronius Solar.web

    Hentning af data fra Fronius Datamanager 2.0 via internet og Fronius Solar.web

    Gør følgende for at hente aktuelle data og arkivdata fra Fronius Datamanager 2.0 ved hjælp af Fronius Solar.web:

    1Start Fronius solar.web: http://www.solarweb.com

    Nærmere informationer om Fronius Solar.web kan findes i online-hjælpen.

    Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0

    Fronius Datamanager 2.0's webside

    Fronius Datamanager 2.0 webside- oversigt

    På Fronius Datamanager 2.0's webside vises følgende data:

    (1)

    Aktuel sammenligningsvisning for alle invertere i Fronius Solar Net Ring

    (2)

    Anlægsoversigt: Aktuel / Dag / År / I alt

    (3)

    Inverter

    (4)

    Sensorer

    (5)

    Serviceydelser
    systeminformationer, netværksdiagnose, firmware-update, åbning af assistenten

    (6)

    Kontakt
    Send feedback

    (7)

    Menuen Settings (indstillinger)

    (8)

    Øvrige indstillingsmuligheder

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0

    Fronius Datamanager 2.0's webside

    Fronius Datamanager 2.0 webside- oversigt

    På Fronius Datamanager 2.0's webside vises følgende data:

    (1)

    Aktuel sammenligningsvisning for alle invertere i Fronius Solar Net Ring

    (2)

    Anlægsoversigt: Aktuel / Dag / År / I alt

    (3)

    Inverter

    (4)

    Sensorer

    (5)

    Serviceydelser
    systeminformationer, netværksdiagnose, firmware-update, åbning af assistenten

    (6)

    Kontakt
    Send feedback

    (7)

    Menuen Settings (indstillinger)

    (8)

    Øvrige indstillingsmuligheder

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Fronius Datamanager 2.0's webside

    Fronius Datamanager 2.0 webside- oversigt

    På Fronius Datamanager 2.0's webside vises følgende data:

    (1)

    Aktuel sammenligningsvisning for alle invertere i Fronius Solar Net Ring

    (2)

    Anlægsoversigt: Aktuel / Dag / År / I alt

    (3)

    Inverter

    (4)

    Sensorer

    (5)

    Serviceydelser
    systeminformationer, netværksdiagnose, firmware-update, åbning af assistenten

    (6)

    Kontakt
    Send feedback

    (7)

    Menuen Settings (indstillinger)

    (8)

    Øvrige indstillingsmuligheder

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Fronius Datamanager 2.0's webside

    Login

    Indstillingsmulighederne på web-siden til Fronius Datamanager 2.0 er afhængige af brugerens rettigheder (se kapitel Indstillinger - passwords på side (→)).

    Tilmelding med brugernavn og password:
    1Vælg brugeren, der skal tilmeldes.
    2Indtast passwordet for den valgte bruger.
    3Klik på knappen Login.

    Brugeren er tilmeldt.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Fronius Datamanager 2.0's webside

    Nulstil password

    Ved hjælp af funktionen Glemt password? i login-vinduet kan passwordet til den valgte bruger nulstilles.

    Anmod om oplåsningskode, og gem nyt password:
    1Vælg brugeren, hvis password skal nulstilles.
    2Notér ”Challenge” (det sekscifrede tal) og Datalogger-ID (kan findes under symbolet    se kapitel Øvrige indstillingsmuligheder på side (→)) ned.
    3Kontakt Fronius teknisk support, og oplys ”Challenge” og Datalogger-ID'en.
    4Indtast oplåsningskoden, som du har fået fra Fronius teknisk support, i feltet Nøgle.
    5Indtast et nyt password i felterne Password og Gentag password.
    6Klik på knappen Gem.

    Det nye password er gemt.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Fronius Datamanager 2.0's webside

    Menuen Indstillinger

    Efter klik på Indstillinger åbnes menuen Indstillinger på Fronius Datamanager 2.0's webside.
    I menuen Indstillinger konfigureres Fronius Datamanager 2.0.

    Menupunkter i menuen
    Indstillinger

    Indstilling og visning af menupunkter generelt

    1Etablering af forbindelsen til Fronius Datamanager 2.0
    2Klik på Indstillinger
    3Tilmeld dig med brugernavnet (admin eller service) (se kapitel Login på side (→))
    4Klik på det ønskede menupunkt

    Det ønskede menupunkt åbnes.
    5Se på menupunktet, eller bearbejd det efter ønske.
    6Klik på knappen, hvis den forefindes (f.eks. Gem, Synkroniser etc.)

    De ændrede data overtages.





    *
    udvalgt menupunkt
    **
    Menupunkterne Tæller og Netudbydereditor er beskyttet med service-password.
    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Fronius Datamanager 2.0's webside

    Øvrige indstillingsmuligheder

    På Fronius Datamanager 2.0's webside findes følgende øvrige indstillingsmuligheder øverst til højre:

    Systeminformationer:
    Datalogger-ID, Software-version, søg firmware-update, Solar Net-forbindelse, Solar.web-forbindelse

    Hjælp:

    • Software-driftsvejledning
    • Fronius Solar-Channel

    Udvidelse af indholdet:
    Området for menuen Aktuelle data / Indstillinger skjules

    Display notifications (vis meddelelser)

    Sprog:
    til indstilling af sproget

    Fronius Datamanager 2.0's webside vises enten på browserens sprog eller på det sidst valgte sprog.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0

    Aktuelle data på Fronius Datamanager 2.0

    Aktuel sammenligningsvisning

    I den aktuelle sammenligningsvisning sammenlignes flere invertere i et solcelleanlæg med hinanden.

    Inverternes aktuelle AC-effekt vises som procentværdi af effekten for solcellemodulet, som er sluttet til den pågældende inverter, som bjælke i et diagram. Der vises en bjælke for hver inverter. Bjælkefarven angiver inverternes effektområde:

    Blå:

    Inverter-effekten svarer til alle inverternes gennemsnitseffekt

    Gul:

    Invertereffekten afviger en smule fra alle inverternes gennemsnitseffekt
    (50 - 90 % af gennemsnittet)

    Rød:

    Inverter-effekten afviger kraftigt fra gennemsnitseffekten for alle inverterne, eller der er opstået en fejl i inverteren
    (< 50 % af gennemsnittet)

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Aktuelle data på Fronius Datamanager 2.0

    Aktuel sammenligningsvisning

    I den aktuelle sammenligningsvisning sammenlignes flere invertere i et solcelleanlæg med hinanden.

    Inverternes aktuelle AC-effekt vises som procentværdi af effekten for solcellemodulet, som er sluttet til den pågældende inverter, som bjælke i et diagram. Der vises en bjælke for hver inverter. Bjælkefarven angiver inverternes effektområde:

    Blå:

    Inverter-effekten svarer til alle inverternes gennemsnitseffekt

    Gul:

    Invertereffekten afviger en smule fra alle inverternes gennemsnitseffekt
    (50 - 90 % af gennemsnittet)

    Rød:

    Inverter-effekten afviger kraftigt fra gennemsnitseffekten for alle inverterne, eller der er opstået en fejl i inverteren
    (< 50 % af gennemsnittet)

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Aktuelle data på Fronius Datamanager 2.0

    Anlægsoversigt

    Anlægsoversigten indeholder:

    • De aktuelle effektdata for solcelleanlægget
    • De aktive apparater
    • Den producerede energi pr. dag, pr. år og i alt
    • Udbyttet pr. dag, pr. år og i alt

    Værdierne for forbrug og netforsyning vises kun, hvis der er konfigureret en måler på inverteren, og når denne måler sender gyldige data.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Aktuelle data på Fronius Datamanager 2.0

    Visning inverter / sensorer

    Visning inverter
    I visningen for invertere vises alle invertere, som befinder sig i systemet.
    Ved klik på den enkelte inverter eller den tilhørende bjælke i sammenligningsvisningen vises de aktuelle data for inverteren.



    Visning sensorer
    I visningen sensorer vises alle Sensor Cards / Boxes, der befinder sig i systemet.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0

    Service - systeminformationer

    Systeminformationer

    Siden Systeminformationer indeholder forskellige informationer til systemet.

    Endvidere er der følgende knapper:
    • Knap Genstart datalogger
      til genstart af Datamanager/anlægsovervågningen
    • Knap Nulstil til standardindstillinger med valgmulighederne:
      • Alle indstillinger undtagen netværk
        til nulstilling af Datamanager (anlægsovervågning) til standardindstillinger.
        Netværksindstillingerne og alle punkter, der er beskyttede af service-brugeren (netudbydereditor, tællerindstillinger og service-passwordet), bevares
      • Alle indstillinger’
        til nulstilling af Datamanager (anlægsovervågningen) og netværksindstillingerne til standardindstillinger.
        Alle punkter, der er beskyttede af service-brugeren (netudbydereditor, tællerindstillinger og service-passwordet), bevares

    VIGTIGT! Hvis Datamanager (anlægsovervågning) nulstilles til standardindstillingerne, skal tids- og datoindstilllingerne kontrolleres.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Service - systeminformationer

    Systeminformationer

    Siden Systeminformationer indeholder forskellige informationer til systemet.

    Endvidere er der følgende knapper:
    • Knap Genstart datalogger
      til genstart af Datamanager/anlægsovervågningen
    • Knap Nulstil til standardindstillinger med valgmulighederne:
      • Alle indstillinger undtagen netværk
        til nulstilling af Datamanager (anlægsovervågning) til standardindstillinger.
        Netværksindstillingerne og alle punkter, der er beskyttede af service-brugeren (netudbydereditor, tællerindstillinger og service-passwordet), bevares
      • Alle indstillinger’
        til nulstilling af Datamanager (anlægsovervågningen) og netværksindstillingerne til standardindstillinger.
        Alle punkter, der er beskyttede af service-brugeren (netudbydereditor, tællerindstillinger og service-passwordet), bevares

    VIGTIGT! Hvis Datamanager (anlægsovervågning) nulstilles til standardindstillingerne, skal tids- og datoindstilllingerne kontrolleres.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0

    Service - netværksdiagnose

    Netværksdiagnose

    Under Services/netværksdiagnose findes funktionerne, som hjælper med diagnose og afhjælpning af netværksproblemer. Der kan udføres ping- og traceroute-kommandoer.

    Ping-kommando
    med en Ping-kommando kan det kontrolleres, om der er adgang til en host, og hvor lang tid dataoverførslen varer.

    Send ping-kommando:
    1I feltet Host: Indtast et hostnavn eller en IP-adresse
    2Klik på knappen ping
    • Ping-kommandoen sendes
    • De sendte data vises

    Traceroute-kommando
    med en Traceroute-kommando kan det bestemmes, via hvilke mellemstationer dataene skal sendes til host.

    Send Traceroute-kommando:
    1I feltet Host: Indtast et hostnavn eller en IP-adresse
    2Klik på knappen trace route
    • Traceroute-kommandoen sendes
    • De sendte data vises
    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Service - netværksdiagnose

    Netværksdiagnose

    Under Services/netværksdiagnose findes funktionerne, som hjælper med diagnose og afhjælpning af netværksproblemer. Der kan udføres ping- og traceroute-kommandoer.

    Ping-kommando
    med en Ping-kommando kan det kontrolleres, om der er adgang til en host, og hvor lang tid dataoverførslen varer.

    Send ping-kommando:
    1I feltet Host: Indtast et hostnavn eller en IP-adresse
    2Klik på knappen ping
    • Ping-kommandoen sendes
    • De sendte data vises

    Traceroute-kommando
    med en Traceroute-kommando kan det bestemmes, via hvilke mellemstationer dataene skal sendes til host.

    Send Traceroute-kommando:
    1I feltet Host: Indtast et hostnavn eller en IP-adresse
    2Klik på knappen trace route
    • Traceroute-kommandoen sendes
    • De sendte data vises
    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0

    Service - Firmware-Update

    Generelt

    Under Services / Firmware Update kan firmwaren til Datamanager opdateres. En firmware-opdatering kan udføres via LAN eller web.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Service - Firmware-Update

    Generelt

    Under Services / Firmware Update kan firmwaren til Datamanager opdateres. En firmware-opdatering kan udføres via LAN eller web.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Service - Firmware-Update

    Søg automatisk efter opdateringer

    VIGTIGT! Til automatisk søgning efter opdateringer kræves en internet-forbindelse.

    Hvis valgmuligheden automatisk opdateringssøgning aktiveres, søger Datamanager automatisk efter opdateringer en gang om dagen. Hvis der er nye opdateringer, vises de sammen med de øvrige indstillingsmuligheder på websiden.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Service - Firmware-Update

    Manuel søgning efter opdateringer

    Hvis valgmuligheden automatisk opdateringssøgning er deaktiveret, søges der ikke automatisk efter opdateringer.

    1Tryk på knappen kontrollér nu for at søge manuelt efter opdateringer
    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Service - Firmware-Update

    Udførelse af firmware-opdatering via web

    1Åbn Datamanagers webside med web-browseren
    2Åbn firmware-opdatering under Services
    3Vælg Opdatering via web
    4Klik på knappen Udfør opdateringSikkerhedsspørgsmålet til opdateringen vises
    5Klik på knappen JaOpdateringen udføres, og opdateringsstatus vises som bjælke og som procentværdi.
    6Klik på knappen Anvend/gem, når opdateringen er udført
    Hvis forbindelsen til serveren mislykkes:
    • Deaktiver din firewall i den tid, opdateringen varer
    • Prøv igen

    BEMÆRK!

    Hvis der anvendes en proxyserver til forbindelsen til internettet:



    skal valgmuligheden Brug proxyserver til web-opdatering være aktiveret

    skal de nødvendige data indtastes

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Service - Firmware-Update

    Firmware-opdatering via LAN

    1Etabler LAN-forbindelsen mellem PC/laptop og Datamanager
    2Download den aktuelle firmware fra Fronius-hjemmesiden
    3Kør den downloadede opdateringsfil på PC’en/laptoppenEn webserver startes, hvorfra Datamanager downloader de nødvendige filer.
    4Åbn Datamanagers webside med webbrowseren
    5Åbn firmware-opdateringunder Services
    6Vælg Opdater via LAN
    7Indtast pc'ens/laptoppens IP-adresse
    8Klik på knappen Udfør opdateringSikkerhedsspørgsmålet til opdateringen vises.
    9Klik på knappen JaOpdateringen udføres, og opdateringsstatus vises som bjælke og som procentværdi.
    10Klik på knappen Anvend/gem, når opdateringen er udført

    Opdateringen er afsluttet, når ”LED-forsyning” lyser grønt igen.

    Hvis forbindelsen til serveren mislykkes:
    • Deaktiver din firewall i den tid, opdateringen varer
    • Prøv igen
    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0

    Åbn service-assistenten

    Åbn assistenten

    Under Åbn assistenten kan Solar.web-assistenten og teknikerassistenten åbnes igen og udføres.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Åbn service-assistenten

    Åbn assistenten

    Under Åbn assistenten kan Solar.web-assistenten og teknikerassistenten åbnes igen og udføres.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0

    Indstillinger - Generelt

    Generelt

    Under Udbytte kan beregningssatsen pr. kWh, valutaen og forbrugsudgifterne pr. kWh indtastes til beregning af udbyttet. Udbyttet vises i den aktuelle samlede visning.

    Under Systemtid kan datoen, timen og minutterne indtastes.
    Ved klik på knappen Synkroniser tilpasses tiden, der vises i indtastningsfelterne for websiden for Datamanager til tiden for operativsystemet.
    Klik på kontaktknappen Anvend/gemfor at overtage tiden    .

    Under Tidszoneindstillinger kan regionen og byen indstilles for tidszonen.

    Indtastningen for felterne, der er markeret med *, er obligatoriske.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - Generelt

    Generelt

    Under Udbytte kan beregningssatsen pr. kWh, valutaen og forbrugsudgifterne pr. kWh indtastes til beregning af udbyttet. Udbyttet vises i den aktuelle samlede visning.

    Under Systemtid kan datoen, timen og minutterne indtastes.
    Ved klik på knappen Synkroniser tilpasses tiden, der vises i indtastningsfelterne for websiden for Datamanager til tiden for operativsystemet.
    Klik på kontaktknappen Anvend/gemfor at overtage tiden    .

    Under Tidszoneindstillinger kan regionen og byen indstilles for tidszonen.

    Indtastningen for felterne, der er markeret med *, er obligatoriske.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0

    Indstillinger - passwords

    Generelt

    Adgangen til Fronius Datamanager 2.0 reguleres ved tildeling af passwords.
    Der er 3 forskellige passwordtyper til rådighed:

    • Administrator-passwordet
    • Service-passwordet
    • Bruger-passwordet
    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - passwords

    Generelt

    Adgangen til Fronius Datamanager 2.0 reguleres ved tildeling af passwords.
    Der er 3 forskellige passwordtyper til rådighed:

    • Administrator-passwordet
    • Service-passwordet
    • Bruger-passwordet
    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - passwords

    Passwords

    Administrator-password
    Brugernavn = admin

    Med administrator-passwordet, som indstilles ved opstarten, har brugeren både læse- og indstillingsrettigheder. Menupunktet Indstillinger kan åbnes af brugeren, og alle indstillinger bortset fra Netudbydereditor og Tæller kan udføres.

    Når administrator-passwordet er indstillet, skal brugeren angive brugernavn og password, hvis han/hun vil åbne menupunktet Indstillinger.

    Service-password
    Brugernavn = service

    Service-passwordet tildeles normalt af serviceteknikeren eller anlægsinstallatøren i opstartsassistenten og giver adgang til anlægsspecifikke parametre. Service-passwordet kræves, for at indstillingerne til Tæller og Netudbydereditor kan udføres. Så længe der ikke er tildelt et service-password, er der ikke adgang til menupunkterne Tæller og Netudbydereditor.

    Bruger-password
    Efter aktivering af udvalgsfeltet Gem lokal anlægsside vises bruger-passwordet, Brugernavn = bruger.

    Hvis der tildeles et brugerpassword, har brugeren kun læserettigheder. Menupunktet Indstillinger kan ikke åbnes af brugeren.

    Ved tildeling af bruger-password skal brugeren indtaste brugernavn og password ved hver forbindelse.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0

    Indstillinger - netværk

    Internet via WLAN

    De fundne netværker vises.

    Med et klik på refresh-knappen    udføres endnu en søgning efter tilgængelige WLAN-netværker.

    Gamle netværk kan tilføjes via menuen WLAN-indstillinger > Tilføj WLAN.

    Knappen Opsætning – til lagring af et udvalgt WLAN-netværk.
    efter klik på knappen åbnes vinduet WLAN-forbindelse

    Knappen Fjern – til sletning af et gemt WLAN-netværk.

    Knappen Konfigurer WLAN IP – efter klik på knappen åbnes vinduet Konfigurer IP med de samme indstillingsmuligheder som ved en LAN-forbindelse.

    Knappen Forbind via WPS – til forbindelse i WLAN via WPS uden WLAN-password:
    1. Aktivér WPS på WLAN-routeren (se dokumentationen til WLAN-routeren)
    2. Klik på knappen Forbind via WPS
    3. WLAN-forbindelsen etableres automatisk

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - netværk

    Internet via WLAN

    De fundne netværker vises.

    Med et klik på refresh-knappen    udføres endnu en søgning efter tilgængelige WLAN-netværker.

    Gamle netværk kan tilføjes via menuen WLAN-indstillinger > Tilføj WLAN.

    Knappen Opsætning – til lagring af et udvalgt WLAN-netværk.
    efter klik på knappen åbnes vinduet WLAN-forbindelse

    Knappen Fjern – til sletning af et gemt WLAN-netværk.

    Knappen Konfigurer WLAN IP – efter klik på knappen åbnes vinduet Konfigurer IP med de samme indstillingsmuligheder som ved en LAN-forbindelse.

    Knappen Forbind via WPS – til forbindelse i WLAN via WPS uden WLAN-password:
    1. Aktivér WPS på WLAN-routeren (se dokumentationen til WLAN-routeren)
    2. Klik på knappen Forbind via WPS
    3. WLAN-forbindelsen etableres automatisk

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - netværk

    Internet via LAN

    Indstillingsmuligheder:
    • Tildel adresse – statisk
      Brugeren skal indtaste en fast IP-adresse til Datamanager (anlægsovervågning), subnet-mask, gateway-adressen og DNS-server-adressen (fra udbyderen).
    • Tildel adresse – dynamisk
      Datamanager (anlægsovervågningen) henter IP-adressen fra en DHCP-server (DHCP = Dynamic Host Configuration Protocol).
      DHCP-serveren skal være konfigureret, så Datamanager (anlægsovervågningen) altid tildeles den samme IP-adresse. Dermed ved man altid, hvilken IP-adresse, man skal bruge for at kontakte Datamanager (anlægsovervågningen).
      Hvis DHCP-serveren understøtter funktionen DNS dynamic updates (dynamiske opdateringer), kan der angives et navn til Datamanager (anlægsovervågningen) i feltet Hostnavn. Forbindelsen til Datamanager (anlægsovervågningen) kan etableres via navnet i stedet for via IP-adressen.
      f. eks.: Hostname = anlægseksempel, domænenavn = fronius.com
      Der er adgang til Datamanager (anlægsovervågningen) via adressen ”sample_system.fronius.com”.
    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - netværk

    Lokalt netværk via Access-Point

    Datamanager (anlægsovervågning) fungerer som Access-Point (adgangspunkt). En PC eller et Smart Device forbindes direkte med Datamanager (anlægsovervågningen). Forbindelse til internettet er ikke mulig.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0

    Indstillinger - Fronius Solar.web

    Solar.web

    Via menupunktet Fronius Solar.web kan der etableres en direkte forbindelse til Fronius Solar.web.

    Valg af lagringsintervallet i felterne Forespørgselscyklus inverter og Forespørgselscyklus Fronius Sensor Cards (sensorkort) har indvirkning på den nødvendige lagringskapacitet.

    Knappen Register Solar.web – ved klik på knappen åbnes Fronius Solar.web-startsiden, og data, der er relevante for Fronius Solar.web, sendes automatisk med.

    Cloud Control
    (styring via skyen) Et virtuel kraftværk er en sammenslutning af flere producenter til et forbund. Dette forbund kan styres via skyen ved hjælp af internettet. Det forudsætter, at inverteren har en aktiv internetforbindelse. Derved overføres anlæggets data.
    Når funktionen Tillad styring via skyen for krav fra netudbydere/energiforsyningsselskabet er aktiveret (serviceadgang påkrævet), aktiveres funktionen Tillad styring via skyen for virtuelle kraftværk automatisk og kan ikke deaktiveres.
    Funktionen Tillad styring via skyen for krav fra netudbydere/energiforsyningsselskabet kan være nødvendig for korrekt drift af anlægget.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - Fronius Solar.web

    Solar.web

    Via menupunktet Fronius Solar.web kan der etableres en direkte forbindelse til Fronius Solar.web.

    Valg af lagringsintervallet i felterne Forespørgselscyklus inverter og Forespørgselscyklus Fronius Sensor Cards (sensorkort) har indvirkning på den nødvendige lagringskapacitet.

    Knappen Register Solar.web – ved klik på knappen åbnes Fronius Solar.web-startsiden, og data, der er relevante for Fronius Solar.web, sendes automatisk med.

    Cloud Control
    (styring via skyen) Et virtuel kraftværk er en sammenslutning af flere producenter til et forbund. Dette forbund kan styres via skyen ved hjælp af internettet. Det forudsætter, at inverteren har en aktiv internetforbindelse. Derved overføres anlæggets data.
    Når funktionen Tillad styring via skyen for krav fra netudbydere/energiforsyningsselskabet er aktiveret (serviceadgang påkrævet), aktiveres funktionen Tillad styring via skyen for virtuelle kraftværk automatisk og kan ikke deaktiveres.
    Funktionen Tillad styring via skyen for krav fra netudbydere/energiforsyningsselskabet kan være nødvendig for korrekt drift af anlægget.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - Fronius Solar.web

    Lagringskapacitet

    Ved solcelleanlæg med en inverter har Fronius Datamanager en lagerkapacitet på op til 5 år og 7 måneder ved et lagerinterval på 15 minutter.
    Afhængigt af antallet af invertere eller Fronius Sensor Cards / Boxe, der er integreret i systemet, reduceres lagerkapaciteten for Fronius Datamanager tilsvarende.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - Fronius Solar.web

    Beregning af lagringskapacitet

    1Bestemmelse af logging-punkter til invertere og Fronius Sensor Cards / Boxe



    Logging-punkter pr. dag =

    Logging-tid [min]





    Lagringsinterval [min]











    Logging-tid [min]

    • Til invertere: f.eks. 14 timer = 840 minutter
    • Til Fronius Sensor Card / Fronius Sensor Box: 24 timer = 1440 minutter
    2Dannelse af summen af logging-punkterne

    Summen for logging-punkterne =
    = (antal invertere x logging-punkter pr. dag) + (antal Fronius Sensor Cards / Boxe x logging-punkter pr. dag)
    3Beregning af lagringssektorer pr. dag



    Lagringssektorer pr. dag =

    Summen af logging-punkterne





    114



    4Rundet op til hele tal
    5Beregning af lagringskapacitet



    Lagringskapacitet [dage] =

    2048





    Lagringssektorer pr. dag



    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - Fronius Solar.web

    Beregningseksempel

    2 invertere, loggingtid = 14 timer (840 minutter)
    1 Fronius Sensor Card, loggingtid = 24 timer (1440 minutter)

    Lageringsinterval = 15 minutter

    1. Logging-punkter pr. dag:



      Loggingpunkter inverter =

      840 min

      = 56



      15 min



      Loggingpunkter Sensor Card =

      1440 min

      = 96



      15 min


    2. Summen for logging-punkterne:



      Summen for loggingpunkterne = (2 x 56) + (1 x 96) = 208





      (2 x 56) ... 2 invertere, (1 x 96) ... 1 Sensor Card

    3. Lagringssektorer pr. dag:



      Lagringssektorer =

      208

      = 1,825



      114


    4. Rundet op:



      1,825

      2


    5. Lagringskapacitet [dage]:



      Lagringskapacitet =

      2048

      = 1024 dage (= 2 år, 9 måneder, 18 dage)



      2



      Lagringskapacitet [dage] =

      2048





      Lagringssektorer pr. dag



    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0

    Indstillinger - IO-tildeling

    Generelt

    I dette menupunkt kan egenskaberne for inverterens ind- og udgange (I/O) konfigureres. Afhængigt af funktionen og systemkonfigurationen kan der kun vælges indstillinger, som er mulige med det pågældende system.

    En aktivt koblet udgang, som ikke er tildelt ("fri"), bliver ved med at være aktiv, indtil inverteren genstartes. Udgangens tilstand ændres kun ved nye indstillinger for de tildelte serviceydelser.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - IO-tildeling

    Generelt

    I dette menupunkt kan egenskaberne for inverterens ind- og udgange (I/O) konfigureres. Afhængigt af funktionen og systemkonfigurationen kan der kun vælges indstillinger, som er mulige med det pågældende system.

    En aktivt koblet udgang, som ikke er tildelt ("fri"), bliver ved med at være aktiv, indtil inverteren genstartes. Udgangens tilstand ændres kun ved nye indstillinger for de tildelte serviceydelser.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - IO-tildeling

    FRA – Demand Response Modes (DRM)

    Demand Response Modes til Australien

    Her kan pins til styring via DRM indstilles:

    VIGTIGT! Til styring af inverteren via DRM skal der bruges et Fronius DRM-interface (varenummer 4,240,005) i inverteren.
    Indbygning og installation er beskrevet i indbygningsvejledningen til Fronius DRM-interface. Indbygningsvejledningen til Fronius DRM-interface kan findes på Fronius-hjemmesiden under følgende link:

    http://www.fronius.com/QR-link/4204102292

    Mode

    Beskrivelse

    Information

    Standardben

    DRM0

    Inverteren afbrydes fra nettet

    Åbn netrelæet

    REF GEN

    lukket

    FDI

    COM LOAD

    lukket

    eller

    kombinationer af ugyldige DRM1 – DRM8

    FDI

    DRM1

    -Pnom ≤ 0 % uden afbrydelse fra nettet

    begrænser optagelsen af effektiv ydelse

    6

    DRM2

    -Pnom ≤ 50 %

    begrænser optagelsen af effektiv ydelse

    7

    DRM3

    -Pnom ≤ 75 % & +Qrel* ≥ 0 %

    begrænser optagelsen af effektiv ydelse

    og

    fastsætter blindeffekten

    8

    DRM4

    -Pnom ≤ 100 %

    Normaldrift uden begrænsning

    9

    DRM5

    +Pnom ≤ 0 % uden afbrydelse fra nettet

    begrænser afgivelsen af effektiv ydelse

    6

    DRM6

    +Pnom ≤ 50 %

    begrænser afgivelsen af effektiv ydelse

    7

    DRM7

    +Pnom ≤ 75 % & -Qrel* ≥ 0 %

    begrænser afgivelsen af effektiv ydelse

    og

    fastsætter blindeffekten

    8

    DRM8

    +Pnom ≤ 100 %

    Normaldrift uden begrænsning

    9









    FDI

    på Fronius DRM-interface





    *

    Værdierne for Qrel kan indstilles i menupunktet Udbyder af fordelingsnet-editor.

    Inverterens fjernstyringsevne er altid afhængig af apparatets nominelle effekt.

    VIGTIGT! Hvis der ikke er tilsluttet en DRM-styring (DRED), og funktionen FRA – Demand Response Mode (DRM) er aktiveret, skifter inverteren til standby-drift.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - IO-tildeling

    IO-styring

     Her kan pins til IO-styringen indstilles. Flere indstillinger er mulige i menuen netudbydereditor > IO-styring.

    IO-styring

    Standardben

    IO-styring

    Standardben

    IO-styring 1 (valgfri)

    2

    IO-styring 6 (valgfri)

    7

    IO-styring 2 (valgfri)

    3

    IO-styring 7 (valgfri)

    8

    IO-styring 3 (valgfri)

    4

    IO-styring 8 (valgfri)

    9

    IO-styring 4 (valgfri)

    5

    IO-styring tilbagemelding
    (valgfri)

    0

    IO-styring 5 (valgfri)

    6

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - IO-tildeling

    Lastmanagement

    Her kan vælges op til fire ben til lastmanagement. Der er flere indstillinger til lastmanagement i menupunktet Lastmanagement.
    Standardben: 1

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0

    Indstillinger - lastmanagement

    Generelt

    Via funktionen Lastmanagement kan udgangene I/O 0 - I/O 3 bruges, så de kan aktivere en aktor (f.eks. relæ, kontaktor).
    En tilsluttet forbruger kan dermed styres ved indstilling af et til- eller frakoblingspunkt, som er afhængigt af forsyningseffekten.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - lastmanagement

    Generelt

    Via funktionen Lastmanagement kan udgangene I/O 0 - I/O 3 bruges, så de kan aktivere en aktor (f.eks. relæ, kontaktor).
    En tilsluttet forbruger kan dermed styres ved indstilling af et til- eller frakoblingspunkt, som er afhængigt af forsyningseffekten.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - lastmanagement

    Lastmanagement

    Styring
     deaktiveret: Styring via energimanagement er deaktiveret.
    via den producerede effekt: Styring via energimanagement foregår via den producerede effekt.
    ‘pr. effektoverskud (ved forsyningsgrænser)‘: Styring via energimanagement foregår pr. effektoverskud (ved forsyningsgrænser).
    Denne mulighed kan kun vælges, hvis der er tilsluttet en tæller. Hvis I/O-erne har højere prioritet end batteriet, betragtes batteriets eventuelle ladeeffekt som overskydende. I dette tilfælde skal koblingstærsklen ikke fastsættes på netovergangen.

    Tærskler
    til: Til indtastning af en virkningseffektgrænse, fra hvilken udgang I/O aktiveres
    fra: Til indtastning af en virkningseffektgrænse, hvorfra udgang I/O deaktiveres.
    Hvis der under styring vælges pr. effektoverskud, vises der endvidere under Tærskler et felt til valg af Forsyning og Forbrug.

    Driftstider
    Minimum-driftstid pr. tilkoblingsforløb: Felt til indtastning af en tid for, hvor længe udgangen I/O mindst skal være aktiveret pr. tilkoblingsforløb.
    Maksimal driftstid pr. dag: Felt til indtastning af en maksimumtid for, hvor længe udgangen I/O skal være aktiveret i alt pr. dag (flere tilkoblingsforsøg medregnes).

    Nominel driftstid
    pr. dag: Felt til indtastning af en tid for, hvor længe udgangen I/O mindst skal være aktiveret pr. dag.
    nået ved: Felt til valg af tiden for, hvornår den nominelle driftstid skal nås på et bestemt klokkeslæt

    Status
    Hvis musemarkøren holdes hen over status, vises grundlaget for den aktuelle status.

    VIGTIGT!
    Ved anvendelse af flere lastudgange kobles disse med en afstand på et minut afhængigt af prioriteten (maks. 4 regel = maks. 4 minutter).

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0

    Indstillinger - Push Service

    Push Service

    Ved hjælp af denne funktion kan aktuelle data og log-data eksporteres til en ekstern server i forskellige formater eller med forskellige protokoller.

    Yderligere informationer til Push Service-funktionen kan findes i følgende betjeningsvejledning:

    http://www.fronius.com/QR-link/4204102152

    42,0410,2152
    Fronius Push Service

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - Push Service

    Push Service

    Ved hjælp af denne funktion kan aktuelle data og log-data eksporteres til en ekstern server i forskellige formater eller med forskellige protokoller.

    Yderligere informationer til Push Service-funktionen kan findes i følgende betjeningsvejledning:

    http://www.fronius.com/QR-link/4204102152

    42,0410,2152
    Fronius Push Service

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0

    Indstillinger - Modbus

    Generelt

    Via Fronius Datamanager 2.0's webside kan der foretages indstillinger via web-browseren for Modbus-forbindelsen, som ikke kan kontaktes via Modbus-protokollen.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - Modbus

    Generelt

    Via Fronius Datamanager 2.0's webside kan der foretages indstillinger via web-browseren for Modbus-forbindelsen, som ikke kan kontaktes via Modbus-protokollen.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - Modbus

    Yderligere informationer om Modbus-funktionen

    Yderligere informationer om Modbus-funktionen kan findes i de følgende betjeningsvejledninger:

    http://www.fronius.com/QR-link/4204102049

    42,0410,2049
    Fronius Datamanager Modbus-forbindelse

    http://www.fronius.com/QR-link/4204102108

    42,0410,2108
    Fronius Datamanager Modbus RTU Quickstart-guide

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - Modbus

    Dataudlæsning via Modbus

    Dataudlæsning via Modbus på fra
    Hvis dataudlæsningen deaktiveres via Modbus, nulstilles styringskommandoer, som er overført til inverteren via Modbus, f.eks. ingen effektreduktion eller ingen indstilling af blindeffekt.

    Dataudlæsning via Modbus på tcp
    Hvis dataudlæsningen deaktiveres via Modbus, nulstilles styringskommandoer, som er overført til inverteren via Modbus, f.eks. ingen effektreduktion eller ingen indstilling af blindeffekt.

    Feltet Modbus Port – nummeret på TCP-porten, som anvendes til Modbus-kommunikationen. Forindstilling: 502. Port 80 kan ikke anvendes hertil.

    Feltet String Control Adress-Offset – offset-værdi for adresseringen for Fronius Streng-controls pr. Modbus.

    Sunspec Model Type – til valg af datatypen for inverternes datamodeller og for datamodeller til strømtællere
    float – Visning som flydende kommatal
    SunSpec Inverter Model I111, I112 eller I113
    SunSpec Meter Model M211, M212 eller M213
    int+SF – visning som hele tal med skaleringsfaktorer
    SunSpec Inverter Model I101, I102 eller I103
    SunSpec Meter Model M201, M202 eller M203

    VIGTIGT! Da de forskellige modeller har forskelligt antal registre, ændres registeradresserne for alle efterfølgende modeller også ved skift af datatypen.

    Demo-modus – Demo-modus bruges til implementering eller validering af Modbus Master. Den gør det muligt at udlæse inverter-, strømtæller- og streng-control-data, uden at et apparat rent faktisk er tilsluttet eller aktivt. For alle registre leveres de samme data altid tilbage.

    Inverter-styring via Modbus
    Hvis denne option er aktiveret, kan inverteren styres via Modbus. Udvalgsfeltet Begræns styring vises. Til inverterstyringen hører følgende funktioner:
    • On/Off
    • Effektreduktion
    • Indstilling af en konstant effektfaktor cos Phi
    • Indstilling af en konstant reaktiv effekt

    Dataudlæsning via Modbus på rtu

    Hvis der er en Modbus-strømtæller, som er konfigureret under Indstillinger > Tæller, i systemet (f.eks. Fronius Smart Meter), kan indstillingen rtu ikke anvendes.
    Ved valg af rtu deaktiveres dataudlæsningen i så fald automatisk pr. modbus. Denne ændring er først synlig efter ny indlæsning af websiden.
    Energitæller RS485 kan også udlæses pr. Modbus TCP via SunSpec-modellerne. Modbus ID til tælleren er 240.

    Feltet Interface – her kan Modbus-interface 0 (rtu0 | default (standard)) eller Modbus-interface 1 (rtu1) vælges.

    Feltet String Control Adress-Offset – offset-værdi for adresseringen for Fronius streng-controls pr. Modbus. For yderligere informationer se afsnittet ”Modbus-apparat-ID til Fronius streng-controls”.

    Sunspec Model Type – til valg af datatypen for datamodellerne til inverteren
    float – visning som flydende kommatal
    SunSpec Inverter Model I111, I112 eller I113
    int+SF – visning som hele tal med skaleringsfaktorer
    SunSpec Inverter Model I101, I102 eller I103

    VIGTIGT! Da de forskellige modeller har forskelligt antal registre, ændres registeradresserne for alle efterfølgende modeller også ved skift af datatypen.

    Demo-modus – Demo-modus bruges til implementering eller validering af Modbus Master. Den gør det muligt at udlæse inverter-, strømtæller- og streng-control-data, uden at et apparat rent faktisk er tilsluttet eller aktivt. For alle registre leveres de samme data altid tilbage.

    Inverter-styring via Modbus
    Hvis denne option er aktiveret, kan inverteren styres via Modbus. Til inverterstyringen hører følgende funktioner:
    • On/Off
    • Effektreduktion
    • Indstilling af en konstant effektfaktor cos Phi
    • Indstilling af en konstant reaktiv effekt

    Styringsprioriteter
    Styringsprioriteterne fastsætter, hvilken service der prioriteres højest ved inverterstyringen.
    1 = højeste prioritet, 3 = laveste prioritet
    Styringsprioriteterne kan ændres i menupunktet Netudbydereditor.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - Modbus

    Begræns styring

    Muligheden Begræns styring er kun tilgængelig ved overførselsprotokollen tcp.
    Den bruges til at forhindre, at uvedkommende udfører inverter-styringskommandoer, da styringen kun er tilladt til bestemte apparater.

    Feltet IP-adresse
    For at begrænse inverterstyringen til et eller flere apparater indtastes IP-adresserne for apparaterne, der må sende kommandoer til Fronius Datamanager, i dette felt. Flere poster adskilles med kommaer.

    Eksempler:
    • En IP-adresse: 98.7.65.4 – Styring tilladt via IP-adresse 98.7.65.4
    • flere IP-adresser: 98.7.65.4,222.44.33.1 – styring kun tilladt via IP-adresser 98.7.65.4 og 222.44.33.1
    • IP-adresseområde f.eks. fra 98.7.65.1 til 98.7.65.254 (CIDR Notation): 98.7.65.0/24 – styring kun tilladt via IP-adresser 98.7.65.1 til 98.7.65.254
    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - Modbus

    Ændringer gemmes eller forkastes

      Gemmer indstillingerne og viser en melding om, at de er gemt korrekt.
    Hvis menupunktet Modbus forlades, uden at der gemmes først, forkastes alle de udførte ændringer.

      Stiller sikkerhedsspørgsmålet, om de udførte ændringer virkelig skal forkastes, og gendanner så de sidst lagrede værdier.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0

    Indstillinger - Vekselretter

    Inverter

    I menuen Inverter fastsættes dataene for sammenligningsvisningen.
    Hvis udvalgsfeltet synlig er valgt, vises inverteren i sammenligningsvisningen.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - Vekselretter

    Inverter

    I menuen Inverter fastsættes dataene for sammenligningsvisningen.
    Hvis udvalgsfeltet synlig er valgt, vises inverteren i sammenligningsvisningen.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0

    Indstillinger - Fronius Sensor Cards

    Sensor Cards

    Under Sensor Cards (sensorkort) kan der tildeles et specifikt kanalnavn til hver sensorværdi (f.eks.: Vindhastighed).

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - Fronius Sensor Cards

    Sensor Cards

    Under Sensor Cards (sensorkort) kan der tildeles et specifikt kanalnavn til hver sensorværdi (f.eks.: Vindhastighed).

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0

    Indstillinger - Modbus

    Generelt

    VIGTIGT! Indstillingerne i menupunktet Tæller må kun foretages af uddannede fagfolk!

    Til menupunktet Tæller kræves indtastning af service-passwordet.

    Trefaset eller enfaset Fronius Smart Meter kan anvendes. Der vælges i begge tilfælde via punktet Fronius Smart Meter. Fronius Datamanager bestemmer automatisk tællertypen.

    Der kan vælges en primærtæller og flere sekundærtællere efter eget valg. Primærtælleren skal først konfigureres, før sekundærtælleren kan vælges.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - Modbus

    Generelt

    VIGTIGT! Indstillingerne i menupunktet Tæller må kun foretages af uddannede fagfolk!

    Til menupunktet Tæller kræves indtastning af service-passwordet.

    Trefaset eller enfaset Fronius Smart Meter kan anvendes. Der vælges i begge tilfælde via punktet Fronius Smart Meter. Fronius Datamanager bestemmer automatisk tællertypen.

    Der kan vælges en primærtæller og flere sekundærtællere efter eget valg. Primærtælleren skal først konfigureres, før sekundærtælleren kan vælges.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - Modbus

    Fronius Smart Meter

    Hvis Fronius Smart Meter vælges som tæller, skal tællerpositionen indstilles i feltet Indstillinger.

    Tællerposition ved Forsyningspunkt (1a)
    Den tilførte effekt og energi måles. Forbruget beregnes ved hjælp af disse værdier og anlægsdataene.

    ‘Tællerposition i Forbrugsgrenen(1b)
    Den brugte effekt og energi måles direkte. Ved hjælp af disse værdier og anlægsdata beregnes den tilførte effekt og energi.

    Sekundærtæller
    Hvis en Fronius Smart Meter vælges som sekundærtæller, åbnes et vindue til indtastning af Betegnelse (kan vælges frit) og et Modbus-adresse-felt. I Modbus-adressefeltet foreslås automatisk en værdi (næste ledige adresse i adresseområdet). Modbus-adressen må ikke tildeles dobbelt. Klik på feltet Scan efter indtastning.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - Modbus

    Tilslutning af Fronius Smart Meter til Fronius Datamanager 2.0

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - Modbus

    S0-Inverter

    Tællerposition ved Forsyningspunkt (1a)
    Den tilførte effekt og energi måles. Forbruget beregnes ved hjælp af disse værdier og anlægsdataene.
    En S0-tæller skal være konfigureret på dette sted, så den leverede energi tælles.

    VIGTIGT!
    Ved en S0-tæller på forsyningspunktet vises tællerdataene ikke i Fronius Solar.web. Denne valgmulighed er kun beregnet til dynamisk effektreducering. Forbrugsværdierne kan beregnes begrænset ved forsyning til nettet.

    Tællerposition i Forbrugsgrenen(1b)
    Den brugte effekt og energi måles direkte. Ved hjælp af disse værdier og anlægsdataene beregnes den tilførte effekt og energi.
    En S0-tæller skal konfigureres her, for at den brugte energi tælles.

    En tæller til registrering af egetforbruget pr. S0 kan tilsluttes direkte til inverteren.

    VIGTIGT!
    En S0-tæller tilsluttes til inverterens multifunktions-strøminterface, der kan kobles. Tilslutning af en S0-tæller til inverteren kan kræve en opdatering af inverter-firmwaren.

    Krav til S0-tælleren:
    • skal være i overensstemmelse med normen IEC62053-31 Class B
    • maks. spænding 15 V DC
    • maks. strøm ved ON 15 mA
    • min. strøm ved ON 2 mA
    • maks. strøm ved OFF 0,15 mA

    Anbefalet maks. impulsrate for S0-tælleren:

    PV-effekt kWp [kW]

    maks. impulsrate pr. kWp

    30

    1000

    20

    2000

    10

    5000

    ≤ 5,5

    10000

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0

    Indstillinger - energiforsyningsvirksomheds-editor

    Generelt

    I menupunktet Netudbydereditor foretages alle relevante indstillinger for energiforsyningsselskabet.
    Der kan indstilles en begrænsning af virkningseffekten i % og/eller en effektfaktor-begrænsning.

    VIGTIGT! Indstillingerne i menupunktet Netudbydereditor må kun foretages af uddannede fagfolk!

    Til menupunktet Netudbydereditor kræves indtastning af service-passwordet.

    Cloud Control
    (Styring via skyen) Et virtuel kraftværk er en sammenslutning af flere producenter til et forbund. Dette forbund kan styres via skyen ved hjælp af internettet. Det forudsætter, at inverteren har en aktiv internetforbindelse. Derved overføres anlæggets data.
    Når funktionen Tillad styring via skyen for krav fra netudbydere/energiforsyningsselskabet er aktiveret (serviceadgang påkrævet), aktiveres funktionen Tillad styring via skyen for virtuelle kraftværk automatisk og kan ikke deaktiveres.
    Funktionen Tillad styring via skyen for krav fra netudbydere/energiforsyningsselskabet kan være nødvendig for korrekt drift af anlægget.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - energiforsyningsvirksomheds-editor

    Generelt

    I menupunktet Netudbydereditor foretages alle relevante indstillinger for energiforsyningsselskabet.
    Der kan indstilles en begrænsning af virkningseffekten i % og/eller en effektfaktor-begrænsning.

    VIGTIGT! Indstillingerne i menupunktet Netudbydereditor må kun foretages af uddannede fagfolk!

    Til menupunktet Netudbydereditor kræves indtastning af service-passwordet.

    Cloud Control
    (Styring via skyen) Et virtuel kraftværk er en sammenslutning af flere producenter til et forbund. Dette forbund kan styres via skyen ved hjælp af internettet. Det forudsætter, at inverteren har en aktiv internetforbindelse. Derved overføres anlæggets data.
    Når funktionen Tillad styring via skyen for krav fra netudbydere/energiforsyningsselskabet er aktiveret (serviceadgang påkrævet), aktiveres funktionen Tillad styring via skyen for virtuelle kraftværk automatisk og kan ikke deaktiveres.
    Funktionen Tillad styring via skyen for krav fra netudbydere/energiforsyningsselskabet kan være nødvendig for korrekt drift af anlægget.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - energiforsyningsvirksomheds-editor

    EVU-editor – IO-styring

    Indgangsforløb (tildeling af de enkelte I/O'er):

    • hvid = kontakt åben
    • blå = kontakt lukket
    • grå = kontakt ikke medregnet
    • sort = kontakt anvendes ikke

    Ved at klikke på kontakterne ændres det valgte indgangsforløb.

    Der vises den virtuelle IO-tildeling iht. afsnittet ”Indstillinger – IO-tildeling“ (se side (→)).
    .Ved ældre softwareversioner kan visningen se anderledes ud.

    Effektfaktor cos phi
    ind = induktiv
    cap = kapacitiv

    EVU-udgang (tilbagemeldingsudgang)
    Denne udgang kan frit konfigureres og aktiveres, så snart reglen er sat (f.eks. til drift af en signalanordning). Udgangen I/O 0 forindstillet fra fabrikkens side.

    Udelukkede invertere
    Her indtastes DATCOM- og Fronius Solar Net-numre på de invertere, der ikke skal være omfattet af reguleringen. Adskil med komma, hvis der er flere invertere.

    Slet / tilføj en regel
    + = tilføj en ny regel
    - = slet den aktuelt valgte regel

    Knappen Importer – klik for at importere regler i formatet *.fpc
    Funktionen for knappen Import er afhængig af den anvendte browser, f.eks. understøtter Mozilla Firefox og Google Chrome funktionen.

    Knappen Eksporter – klik for at gemme reglerne separat i formatet *.fpc

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - energiforsyningsvirksomheds-editor

    Tilslutningsskema – 4 relæer

    Interfaceenheds-signalmodtageren og inverterens I/O-tilslutningsklemmer er forbundet med hinanden ved hjælp af et 4-polet kabel i henhold til tilslutningsskemaet.
    Til kabellængder over 10 m mellem inverter og interfaceenheds-signalmodtageren anbefales et afskærmet kabel (CAT 5).

    4 relæ-drift er forindstillet fra fabrikkens side. Følgende trin er kun nødvendige, hvis konfigurationen skal tilpasses eller gendannes.

    (1)
    Interfaceenheds-signalmodtager med 4 relæer, til begrænsning af aktiv effekt.
    (2)
    I/O'er til datakommunikationsområdet.

    IO-tildeling

    Relæ

    Tilslutning Fronius Datamanager 2.0

    PIN

    1

    IO1

    2

    2

    IO2

    3

    3

    IO3

    4

    4

    I 4

    5

    Indstillinger i EVU-editor:

    Oversigt IO-styring brugerflade
    1. I kolonnen “frigiv“ vælges række 1-4
    2. Konfigurer indgangsforløb
    3. Indstil aktiv effekt som følger:
      • Regel 1: 100 %, relækontakt 1 lukket
      • Regel 2: 60 %, relækontakt 2 lukket
      • Regel 3: 30 %, relækontakt 3 lukket
      • Regel 4: 0 %, relækontakt 4 lukket
    4. Klik på fluebenet for at gemme indstillingerne.

    VIGTIGT!

    Ikke medregnede indgangsforløb skal undgås, da de aktiverede regler ellers udelukker hinanden. I så fald vises ved lagring dialogen “Lagring gik galt“. De fejlbehæftede rækker markeres med rødt.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - energiforsyningsvirksomheds-editor

    Tilslutningsskema – 3 relæer

    Interfaceenheds-signalmodtageren og inverterens I/O-tilslutningsklemmer er forbundet med hinanden ved hjælp af et 4-polet kabel i henhold til tilslutningsskemaet.
    Til kabellængder over 10 m mellem inverter og interfaceenheds-signalmodtageren anbefales et afskærmet kabel (CAT 5).

    (1)
    Interfaceenheds-signalmodtager med 3 relæer, til begrænsning af virkningseffekt
    (2)
    I/O'er til datakommunikationsområdet

    IO-tildeling

    Relæ

    Tilslutning Fronius Datamanager 2.0

    PIN

    1

    IO1

    2

    2

    IO2

    3

    3

    IO3

    4

    Indstillinger i EVU-editor:

    Oversigt IO-styring brugerflade
    1. I kolonnen “frigiv“ vælges række 1-4
    2. Konfigurer indgangsforløb for række 1-3
    3. Indstil aktiv effekt som følger:
      • Række 1: 100 %, alle kontakter åbne, ingen yderligere regler defineret
      • Række 2 / regel 1 60 %, relækontakt 1 lukket
      • Række 3 / regel 2: 30 %, relækontakt 2 lukket
      • Række 4 / regel 3: 0 %, relækontakt 3 lukket
    4. Klik på fluebenet for at gemme indstillingerne.

    VIGTIGT!

    Ikke medregnede indgangsforløb skal undgås, da de aktiverede regler ellers udelukker hinanden. I så fald vises ved lagring dialogen “Lagring gik galt“. De fejlbehæftede rækker markeres med rødt.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - energiforsyningsvirksomheds-editor

    Tilslutningsskema - 1 relæ

    Interfaceenheds-signalmodtageren og inverterens I/O-tilslutningsklemmer er forbundet med hinanden ved hjælp af et 4-polet kabel i henhold til tilslutningsskemaet.
    Til kabellængder over 10 m mellem inverter og interfaceenheds-signalmodtageren anbefales et afskærmet kabel (CAT 5).

    (1)
    Interfaceenheds-signalmodtager med 1 relæ, til begrænsning af aktiv effekt.
    (2)
    I/O'er til datakommunikationsområdet

    IO-tildeling

    Relæ

    Tilslutning Fronius Datamanager 2.0

    PIN

    1

    IO1

    2

    Indstillinger i EVU-editor:

    Oversigt IO-styring brugerflade
    1. I kolonnen “frigiv“ vælges række 1-2
    2. Konfigurer indgangsforløb
    3. Indstil aktiv effekt som følger:
      • Regel1: 100 %, relækontakt 1 åben
      • Regel 2: 0 %, relækontakt 1 lukket
    4. Klik på fluebenet for at gemme indstillingerne.

    VIGTIGT!

    Ikke medregnede indgangsforløb skal undgås, da de aktiverede regler ellers udelukker hinanden. I så fald vises ved lagring dialogen “Lagring gik galt“. De fejlbehæftede rækker markeres med rødt.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - energiforsyningsvirksomheds-editor

    Tilslutningsskema – alternativ med 2 relæer

    Interfaceenheds-signalmodtageren og inverterens I/O-tilslutningsklemmer er forbundet med hinanden ved hjælp af et 4-polet kabel i henhold til tilslutningsskemaet.
    Til kabellængder over 10 m mellem inverter og interfaceenheds-signalmodtageren anbefales et afskærmet kabel (CAT 5).

    I denne eksempel kan 4 effekttrin konfigureres med 2 relæer.

    (1)
    Interfaceenheds-signalmodtager med 2 relæer, til begrænsning af aktiv effekt.
    (2)
    I/O'er til datakommunikationsområdet

    IO-tildeling

    Relæ

    Tilslutning Fronius Datamanager 2.0

    PIN

    1

    IO1

    2

    2

    IO2

    3

    Indstillinger i EVU-editor:

    Oversigt IO-styring brugerflade
    1. I kolonnen “frigiv“ vælges række 1-4
    2. Konfigurer indgangsforløb for række 1-4
    3. Indstil aktiv effekt som følger:
      • Regel 1: 100 %, begge relækontakter åbne
      • Regel 2: 60 %, relækontakt 1 aktiv, PIN 2 lukket / relækontakt 2 ikke aktiv, PIN 3 åben
      • Regel 3: 30 %, relækontakt 1 ikke aktiv, PIN 2 åben / relækontakt 2 aktiv, PIN 3 lukket
      • Regel 4: 0 %, begge relækontakter lukket
    4. Klik på fluebenet for at gemme indstillingerne.

    VIGTIGT!

    Ikke medregnede indgangsforløb skal undgås, da de aktiverede regler ellers udelukker hinanden. I så fald vises ved lagring dialogen “Lagring gik galt“. De fejlbehæftede rækker markeres med rødt.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - energiforsyningsvirksomheds-editor

    Anvendelseseksempel 2 interfaceenheds-signalmodtagere

    Interfaceenheds-signalmodtageren og I/O tilslutningsklemmerne til inverteren kan forbindes med hinanden i henhold til tilslutningsskemaet.
    Ved afstande over 10 m mellem inverteren og interfaceenheds-signalmodtageren anbefales mindst et CAT 5-kabel, og afskærmningen skal tilsluttes på den ene side på push-in-tilslutningsklemmen i datakommunikationsområdet (SHIELD).

    I dette eksempel beskrives tilknytningen til to interfaceenhedsmodtagere. Dermed kan aktiv effekt og effektfaktoren reguleres samtidigt.

    To interfaceenhedsmodtagere, tilsluttet til I/O'erne på Fronius Datamanager 2.0
    (1)
    Interfaceenhedsmodtager med 3 relæer, til begrænsning af aktiv effekt
    (2)
    Interfaceenhedsmodtager med 3 relæer, til begrænsning af effektfaktoren
    (3)
    I/O'er til datakommunikationsområdet
    (4)
    Forbruger (f.eks. signallampe, signalrelæ)

    IO-tildeling interfaceenhedsmodtager 1 (aktiv effekt)

    Relæ

    Tilslutning Fronius Datamanager 2.0

    PIN

    1

    IO1

    2

    2

    IO2

    3

    3

    I 4

    4

    IO-tildeling interfaceenhedsmodtager 2 (effektfaktor)

    Relæ

    Tilslutning Fronius Datamanager 2.0

    PIN

    1

    I 7

    5

    2

    I 8

    6

    2

    I 9

    7

    Indstillinger i EVU-editor:

    Oversigt IO-styring brugerflade
    1. I kolonnen “frigiv“ vælges række 1-6
    2. Konfigurer indgangsforløb for række 1-6
    3. Indstil aktiv effekt som følger:
      • Regel 1: 100 %, relækontakt 1 lukket
      • Regel 2: 60 %, relækontakt 2 lukket
      • Regel 3: 30 %, relækontakt 3 lukket
    4. Indstil effektfaktor som følger:
      • Regel 1: 0,95, relækontakt 4 lukket
      • Regel 2: 0,90, relækontakt 5 lukket
      • Regel 3: 0,85, relækontakt 6 lukket
    5. Klik på fluebenet for at gemme indstillingerne.

    VIGTIGT!

    Ikke medregnede indgangsforløb skal undgås, da de aktiverede regler ellers udelukker hinanden. I så fald vises ved lagring dialogen “Lagring gik galt“. De fejlbehæftede rækker markeres med rødt.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - energiforsyningsvirksomheds-editor

    Forbind interfaceenhedsmodtager med flere invertere

    Netudbyderen kan kræve tilslutning af en eller flere invertere til en interfaceenhedsmodtager for at begrænse den aktive effekt og/eller effektfaktoren på solcelleanlægget.

    Tilslutningsskema interfaceenhedsmodtager med flere invertere

    Via en fordeler (koblingsrelæ) kan følgende Fronius invertere forbindes med interfaceenhedsmodtageren:

    • Symo GEN24
    • Primo GEN24
    • Tauro
    • SnapINverter (kun enheder med Fronius Datamanager 2.0)

    VIGTIGT!
    På brugerfladen på hver af de invertere, der er forbundet med interfaceenhedsmodtageren, skal indstillingen "4 relæ-drift"(se Tilslutningsskema – 4 relæer) aktiveres.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - energiforsyningsvirksomheds-editor

    Energiforsyningsvirksomheds-editor – FRA – Demand Response Modes (DRM)

    VIGTIGT! Til styring af inverteren via DRM skal der bruges et Fronius DRM-interface (varenummer 4,240,005) i inverteren.
    Indbygning og installation er beskrevet i indbygningsvejledningen til Fronius DRM-interface. Indbygningsvejledningen til Fronius DRM-interface kan findes på Fronius-hjemmesiden under følgende link:

    http://www.fronius.com/QR-link/4204102292

    Blindeffektafgivelse- til indtastning af blindeffektafgivelsen (= +Qrel) til DRM 3 i %

    Blindeffektoptagelse– til indtastning af blindeffektoptagelsen (= -Qrel) til DRM 7 i %

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - energiforsyningsvirksomheds-editor

    Energiforsyningsselskab editor – dynamisk effektreducering

    Udbyderen af fordelingsnet eller netudbyderen kan foreskrive forsyningsbegrænsninger for en inverter (f.eks. maks. 70 % af kWp eller maks. 5 kW).
    Den dynamiske effektreducering medregner egetforbruget i husholdningen, før inverterens effekt reduceres:

    • Det er muligt at indstille en individuel grænse.
    • En tæller til registrering af egetforbruget pr. S0 kan tilsluttes direkte til inverteren.
    • En Fronius Smart Meter kan tilsluttes til Datamanager til tilslutningerne D-/D+ til Modbus-dataene.

    Ingen grænse – inverteren omdanner hele den PV-effekt, der står til rådighed, og forsyner den til det offentlige net.

    Grænse for hele anlægget – hele solcelleanlægget begrænses til en fast effektgrænse. Værdien for den tilladte samlede forsyningseffekt skal indstilles.

    Grænse pr. fase (ikke til en-fasede enheder) – hver enkelt fase måles. Hvis den tilladte forsyningsgrænse overskrides for en enkelt fase, reduceres inverterens samlede effekt, indtil værdien i den pågældende fase igen er tilladt (se eksemplet nedenfor). Denne indstilling er kun nødvendig, hvis det kræves af nationale standarder og bestemmelser. Værdien for den tilladte forsyningseffekt pr. fase skal indstilles.
    ”Grænse pr. fase” er begrænset til 20 invertere. Ved overskridelse af grænsen er effektbegrænsningsfunktionen ikke længere aktiv.

    Eksempel: ”Grænse pr. fase” (Indstillet værdi 2000 W)

    Maks. mulig produktion [kW]

    4

    4

    4

    12

    Indstillet værdi
    ”Grænse pr. fase” [kW]

    2

    6

    Lastkrav i husnettet [kW]

    2

    3

    5

    10

    Lastafdækning i husnettet via solcelleanlægget [kW]

    2

    2

    2

    6

    Forbrug fra det offentlige net [kW]

    0

    1

    3

    4

    Felt til indtastning af hele DC-anlægseffekten i Wp
    Denne værdi bruges som forbrug til reguleringen og ellers i tilfælde af fejl (f.eks. ved afbrydelse af tælleren).

    Felt til indtastning af maks. effekt i W eller % (op til to pladser efter kommaet, negative værdier er også mulige)
    hvis der ikke er valgt en tæller under menupunktet Tæller:
    maks. produceret energi for hele anlægget
    hvis Fronius Smart Meter eller S0-inverter er valgt i menupunktet Tæller: maks. netforsyningseffekt

    Hard Limit (hård grænse) – ved overskridelse af denne værdi slukker inverteren i løbet af maks. 5 sekunder. Denne værdi skal være højere end den værdi, der er indstillet for Soft Limit (blød grænse).

    Soft Limit (blød grænse) – ved overskridelse af denne værdi justerer inverteren ned til den indstillede værdi i løbet af den tid, der er krævet af nationale standarder og bestemmelser.

    1. Aktuelle data, serviceydelser og indstillinger på Fronius Datamanager 2.0
    2. Indstillinger - energiforsyningsvirksomheds-editor

    UC Editor - styringsprioriteter

    Til indstilling af styringsprioriteterne for interfaceenheds-modtageren, den dynamiske effektreducering og styring via Modbus

    1 = højeste prioritet, 3 = laveste prioritet
