    Información general

    Generalidades

    Generalidades

    El Fronius Datamanager 2.0 es un Datalogger que aúna en una tarjeta enchufable la funcionalidad de la Fronius Com Card, del Fronius Datalogger Web, de la Fronius Power Control Card y de la Fronius Modbus Card.
    A través de la página web del Fronius Datamanager 2.0 se obtiene una rápida vista general de la instalación fotovoltaica.
    La página web se puede abrir con un navegador web con conexión directa o con Internet, en caso de estar configurado.

    Con Fronius Solar.web pueden obtenerse los datos actuales y los datos de archivo de una instalación fotovoltaica mediante Internet o a través de la Fronius Solar.web App, sin complejas tareas de configuración. Los datos son enviados automáticamente por el Fronius Datamanager 2.0 al Fronius Solar.web. Fronius Solar.web dispone de una monitorización de instalaciones de fácil configuración con generación automática de alarmas. Las alarmas se pueden enviar por SMS o correo electrónico.

    1. Información general

    Generalidades

    Generalidades

    El Fronius Datamanager 2.0 es un Datalogger que aúna en una tarjeta enchufable la funcionalidad de la Fronius Com Card, del Fronius Datalogger Web, de la Fronius Power Control Card y de la Fronius Modbus Card.
    A través de la página web del Fronius Datamanager 2.0 se obtiene una rápida vista general de la instalación fotovoltaica.
    La página web se puede abrir con un navegador web con conexión directa o con Internet, en caso de estar configurado.

    Con Fronius Solar.web pueden obtenerse los datos actuales y los datos de archivo de una instalación fotovoltaica mediante Internet o a través de la Fronius Solar.web App, sin complejas tareas de configuración. Los datos son enviados automáticamente por el Fronius Datamanager 2.0 al Fronius Solar.web. Fronius Solar.web dispone de una monitorización de instalaciones de fácil configuración con generación automática de alarmas. Las alarmas se pueden enviar por SMS o correo electrónico.

    1. Información general
    2. Generalidades

    Generalidades

    El Fronius Datamanager 2.0 es un Datalogger que aúna en una tarjeta enchufable la funcionalidad de la Fronius Com Card, del Fronius Datalogger Web, de la Fronius Power Control Card y de la Fronius Modbus Card.
    A través de la página web del Fronius Datamanager 2.0 se obtiene una rápida vista general de la instalación fotovoltaica.
    La página web se puede abrir con un navegador web con conexión directa o con Internet, en caso de estar configurado.

    Con Fronius Solar.web pueden obtenerse los datos actuales y los datos de archivo de una instalación fotovoltaica mediante Internet o a través de la Fronius Solar.web App, sin complejas tareas de configuración. Los datos son enviados automáticamente por el Fronius Datamanager 2.0 al Fronius Solar.web. Fronius Solar.web dispone de una monitorización de instalaciones de fácil configuración con generación automática de alarmas. Las alarmas se pueden enviar por SMS o correo electrónico.

    1. Información general
    2. Generalidades

    Versiones disponibles del Fronius Datamanager 2.0

    Están disponibles las siguientes versiones del Fronius Datamanager 2.0:
    • Sin función de Fronius Com Card
      (para los inversores Fronius Galvo, Fronius Symo y Fronius Primo)
    • Con función de Fronius Com Card
      (para los inversores Fronius IG, Fronius IG Plus, Fronius IG Plus V,
      Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500)
    • En una caja externa con conexión Fronius Solar Net IN y Fronius Solar Net OUT
      (Fronius Datamanager Box 2.0, por ejemplo, para inversores sin ranuras para tarjetas enchufables o instalaciones fotovoltaicas con un Fronius Datamanager 2.0 adicional)

    Si el inversor no está equipado de serie con el Fronius Datamanager 2.0, los inversores disponibles pueden equiparse posteriormente con la tarjeta enchufable de Fronius Datamanager 2.0.

    1. Información general
    2. Generalidades

    Componentes DATCOM que se pueden utilizar

    La tarjeta enchufable Fronius Datamanager 2.0 instalada en el inversor o la Fronius Datamanager Box 2.0 adicional pueden utilizarse con los siguientes componentes DATCOM:

    - Hasta 100

    x

    Inversor de Fronius
    (incluyendo el inversor en el que está instalado el Fronius Datamanager 2.0)

    - Hasta 10

    x

    Fronius Sensor Card o Fronius Sensor Box

    - Hasta 10

    x

    Fronius Public Display Card o Fronius Public Display Box

    - Hasta 1

    x

    Fronius Interface Card o Fronius Interface Box

    - Hasta 200

    x

    Fronius String Control

    1. Información general
    2. Generalidades

    Condición previa para el servicio

    Para intercambiar correctamente datos por Internet se requiere la correspondiente conexión de Internet:
    • En caso de soluciones de Internet por cable, Fronius recomienda una velocidad de descarga de al menos 512 kBit/s y una velocidad de carga de
      al menos 256 kBit/s.
    • Para soluciones con servicios de Internet móviles, Fronius recomienda al menos el estándar de transmisión 3G con una intensidad de señal fiable.

    Estas indicaciones no ofrecen una garantía absoluta para el funcionamiento intachable.
    Las altas tasas de errores en la transmisión, las oscilaciones de recepción o los fallos de transmisión pueden repercutir negativamente sobre el servicio online del Fronius Datamanager 2.0.
    Fronius recomienda comprobar in situ que las conexiones cumplen los requisitos mínimos.

    En el servicio con alargador de antena.
    Recomendamos el siguiente procedimiento para conectar su(s) inversor(s) a Internet con WLAN:
    • Compruebe la intensidad de señal en la posición exacta en la que se va a instalar el inversor con la tarjeta de Datamanager 2.0 activada.
    • Utilizando un smartphone, ordenador portátil o tableta, establezca la conexión con la red WLAN y compruebe la conexión.
      Mediante la página web gratuita "www.speedtest.net" se puede verificar si la conexión garantiza nuestra velocidad de descarga recomendada (512 kbit/s como mínimo) y una velocidad de carga de 256 kbit/s.

    Como el Fronius Datamanager 2.0 funciona como Datalogger, no puede haber otro Datalogger dentro del circuito de Fronius Solar Net.
    Por cada circuito de Fronius Solar Net solo debe existir un Fronius Datamanager 2.0.
    Los Fronius Datamanager 2.0 que puedan estar disponibles en los inversores Fronius Galvo y Fronius Symo deben estar en el modo de esclavo.

    Los siguientes componentes DATCOM no deben funcionar conjuntamente con el Fronius Datamanager 2.0 en un circuito de Fronius Solar Net:
    • Fronius Power Control Card / Box
    • Fronius Modbus Card
    • Fronius Datalogger Web
    • Fronius Personal Display DL Box
    • Fronius Datalogger easy / pro
    • Fronius Datamanager
    • Fronius Datamanager 2.0 Box
    Para el servicio del Fronius Datamanager 2.0
    • es necesario que la tarjeta enchufable esté instalada en un inversor
      o
    • que haya una Fronius Datamanager Box 2.0 en el circuito de Fronius Solar Net.

    La tarjeta enchufable Fronius Datamanager 2.0 y la Fronius Com Card no deben utilizarse a la vez en un inversor.

    1. Información general
    2. Generalidades

    Software necesario para el inversor

    El servicio del Fronius Datamanager 2.0 requiere las siguientes versiones del software del inversor:

    Inversor



    Versión de software necesaria según la pantalla
    (MainControl)

    Fronius IG 15 - 60



    V2.9.4 o superior

    Fronius IG 2000 - 5100



    Desde el número de serie 19153444

    Fronius IG 300 - 500



    V3.6.4.0 o superior

    Fronius IG Plus 35 - 150



    V4.22.00 o superior

    Fronius IG-TL *



    -

    Fronius CL



    V4.22.00 o superior

    Fronius Agilo *



    -

    Fronius Agilo Outdoor *



    -

    Fronius Agilo TL *



    -

    Fronius Galvo



    -

    Fronius Symo



    -

    Fronius Symo Hybrid



    -

    Fronius Primo



    -

    Fronius Eco



    -







    *
    Solo en combinación con Fronius Datamanager Box 2.0

    Podrá descargar gratuitamente la correspondiente versión del software del inversor de nuestra página web http://www.fronius.com.

    En caso de cualquier pregunta, rogamos que se ponga en contacto con nosotros en pv-support@fronius.com.

    1. Información general
    2. Generalidades

    Indicaciones para la identificación de radio

    La tarjeta enchufable Fronius Datamanager 2.0 y la Fronius Datamanager Box 2.0 están equipadas con un módulo de radio.

    En los EE. UU., los módulos de radio están sometidos a una identificación obligatoria según FCC:

    FCC

    Este equipo ha sido verificado y cumple los valores límite de un equipo digital de la clase B según la parte 15 de las disposiciones FCC. Estos valores límite pretenden garantizar una protección adecuada frente a perturbaciones perjudiciales en espacios residenciales. Este equipo genera y utiliza energía de alta frecuencia y puede provocar incidencias en la radiocomunicación cuando no es utilizado de acuerdo con las instrucciones. No obstante, no existe ninguna garantía de que las incidencias no aparezcan en una determinada instalación.
    Si este equipo produce incidencias en la recepción de radio o televisión que pueden detectarse apagando y volviendo a encender el equipo, se recomienda al usuario eliminar las incidencias aplicando una o varias de las siguientes medidas:

    • Alinear o cambiar el posicionamiento de la antena receptora.
    • Incrementar la distancia entre el equipo y el receptor.
    • Conectar el equipo a otro circuito de corriente al que no está conectado el receptor.
    • Para más ayuda rogamos que se ponga en contacto con el distribuidor o un técnico experimentado en radio y televisión.

    FCC ID: PV7-WIBEAR11N-DF1

    Industry Canada RSS

    Este equipo cumple las normas Industry Canada RSS libres de licencia. El servicio está sujeto a las siguientes condiciones:
    (1)El equipo no debe originar perturbaciones.
    (2) El equipo debe ser capaz de soportar cualquier perturbación, incluidas las que puedan originar una merma del servicio.

    IC ID: 7738A-WB11NDF1

    Si el fabricante no lo autoriza expresamente, los cambios o las modificaciones del módulo de radio no están permitidos y conllevan la pérdida del permiso de utilización del equipo para el usuario.

    1. Información general
    2. Generalidades

    Volumen de suministro

    Tarjeta enchufable Fronius Datamanager 2.0

    • 1 tarjeta enchufable Fronius Datamanager 2.0
    • 1 clavija final Fronius Solar Net
    • 1 conector de 16 polos
    • 1 etiqueta adhesiva FCC, de 3 piezas

    Adicionalmente, según el inversor:

    • 1 antena
    • 1 clavija final Fronius Solar Net



    Fronius Galvo
    Fronius Symo
    Fronius Primo

    • 1 antena
    • 1 cable de antena RG58 de 1 m
    • 1 escuadra de fijación
    • 1 cinta adhesiva doble



    Fronius IG
    Fronius IG Plus
    Fronius IG Plus V

    • 1 antena
    • 1 cable de antena RG58 de 3 m
    • 1 escuadra de fijación
    • 1 cinta adhesiva doble



    Fronius IG 300 - 500
    Fronius CL
    Fronius CL - USA.

    • 1 antena
    • 1 cable de antena RG58 de 0,4 m
    • 1 prensaestopas de 3/4 in.
    • 1 tuerca hexagonal de 3/4 in.
    • 1 junta de 3/4 in.



    Fronius IG 2000 - 5100 - USA
    Fronius IG Plus - USA
    Fronius IG Plus V - USA

    Fronius Datamanager Box 2.0

    • 1 Fronius Datamanager Box 2.0 con soporte mural
    • 2 clavijas finales Fronius Solar Net
    • 1 conector de 16 polos
    • 1 antena
    • 1 cable de antena RG58 de 3 m
    • 1 escuadra de fijación
    • 1 cinta adhesiva doble
    • 2 tacos de montaje y tornillos
    • 1 hoja adjunta sobre el cableado de DATCOM
    1. Información general
    2. Generalidades

    Utilización de las etiquetas adhesivas

    ¡IMPORTANTE! Si no se ha pegado en fábrica la etiqueta adhesiva de 3 piezas incluida en el volumen de suministro del Datamanager 2.0, debe pegarse la misma en el inversor.

    Posición de la etiqueta adhesiva en el inversor:

    En caso de los inversores Fronius Galvo, Fronius Symo y Fronius Primo, la información de la etiqueta adhesiva se incluye en la placa de características.

    Utilización de las etiquetas adhesivas:

    (1)
    En el embalaje de cartón del inversor o Fronius Datamanager 2.0
    (2)
    En la tarjeta enchufable Fronius Datamanager 2.0
    (3)
    En el inversor
    1. Información general
    2. Generalidades

    Ejemplos de configuración

    Inversor con tarjeta enchufable Fronius Datamanager 2.0 en red con un PC:



    (1)
    Inversor
    (2)
    Fronius Datamanager 2.0
    (3)
    Conector final Fronius Solar Net
    (4)
    PC/ordenador portátil

    ¡IMPORTANTE!En caso conectar en red un PC y un inversor con Fronius Datamanager 2.0, debe haber un conector final de Fronius Solar Net enchufado a cada borna de conexión IN u OUT.

    Inversor con tarjeta enchufable Fronius Datamanager 2.0 en red con otros inversores, una Fronius Sensor Box y un PC:

    (1)
    Inversor con
    (2)
    Fronius Datamanager 2.0
    (3)
    PC/ordenador portátil
    (4)
    Inversor con
    (5)
    Fronius Com Card



    (6)
    Fronius Sensor Box
    (7)
    Inversor
    (8)
    Fronius Com Card
    (9)
    Conector final Fronius Solar Net

    En caso de conectar en red varios componentes DATCOM en combinación con un Fronius Datamanager 2.0:
    conectar la borna de conexión IN del Fronius Datamanager 2.0 y la borna de conexión OUT con el siguiente componente DATCOM por medio del cable de datos. En la borna de conexión IN libre del último componente DATCOM, debe estar enchufado un conector final Fronius Solar Net.
    En los siguientes inversores, el inversor con el Fronius Datamanager 2.0 debe encontrarse siempre al comienzo o al final de la cadena de datos:
    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, y Fronius IG 300 - 500.

    2 inversores con Fronius Com Card o función de Com Card en red con una Fronius Datamanager Box 2.0 y un smartphone:

    (1)
    Inversores con Fronius Com Card o una función de Com Card
    (2)
    Inversores con Fronius Com Card o una función de Com Card
    (3)
    Fronius Datamanager Box 2.0



    (4)
    Smartphone con Fronius Solar.web App
    (5)
    Conector final Fronius Solar Net

    En caso de conectar en red de varios componentes DATCOM en combinación con una Fronius Datamanager Box 2.0, es necesario cablear los componentes DATCOM en cada caso, desde la borna de conexión IN hasta la borna de conexión OUT del siguiente componente DATCOM.
    En las conexiones IN o OUT libres de los últimos componentes DATCOM, deben estar enchufados conectores finales Fronius Solar Net.

    1. Información general

    Calcular el volumen de datos

    General

    Durante el servicio del Fronius Datamanager 2.0 se generan una serie de datos que deben ser transmitidos a través de Internet.
    Es necesario calcular el volumen de datos para la selección de la correspondiente conexión a Internet.

    1. Información general
    2. Calcular el volumen de datos

    General

    Durante el servicio del Fronius Datamanager 2.0 se generan una serie de datos que deben ser transmitidos a través de Internet.
    Es necesario calcular el volumen de datos para la selección de la correspondiente conexión a Internet.

    1. Información general
    2. Calcular el volumen de datos

    Calcular el volumen de datos

    La siguiente información se utiliza para calcular el volumen de datos por mes cuando se utiliza el Fronius Datamanager 2.0.

    Carga por hora

    hasta la versión de firmware 3.17

    a partir de la versión de firmware 3.25.2

    Total

    8 MB

    350 MB

    + por cada inversor Fronius adicional

    5 MB

    + por cada Fronius Smart Meter adicional

    7 MB

    Carga diaria/semanal
    (sin modo nocturno)

    hasta la versión de firmware 3.17

    a partir de la versión de firmware 3.25.2

    Total

    307 kB

    350 MB

    + por cada inversor Fronius adicional

    520 kB

    + por cada Fronius Smart Meter adicional

    769 kB

    Carga diaria/semanal
    (con modo nocturno activo)

    hasta la versión de firmware 3.17

    a partir de la versión de firmware 3.25.2

    Total

    100 kB

    350 MB

    + por cada inversor Fronius adicional

    520 kB

    + por cada Fronius Smart Meter adicional

    769 kB

    Cálculo de los sectores de memoria por día según el capítulo "Calcular la capacidad de la memoria", página (→).

    El volumen de datos puede aumentar debido a los siguientes factores:
    • Desconexiones
    • Reinicio del inversor
    • Actualizaciones de firmware
    • Control remoto (VPP, Cloud Control)
    • Diagnóstico de averías por parte del soporte técnico
    • Monitorización remota de instalaciones a través de Solar.web

    ¡IMPORTANTE! Fronius recomienda una tarifa plana para evitar costes por volúmenes de datos que no se hayan tenido en cuenta en el cálculo previo.

    1. Información general

    Informaciones generales para el administrador de la red

    Condiciones previas

    La configuración de la red del Fronius Datamanager 2.0 requiere conocimientos de la tecnología de redes.

    Si se integra el Fronius Datamanager 2.0 en una red existente, se debe adaptar el direccionamiento del Fronius Datamanager 2.0 al de la red.

    Por ejemplo: Gama de dirección de la red = 192.168.1.x, Máscara de subred = 255.255.255.0

    • Para el Fronius Datamanager 2.0 debe asignarse una dirección IP entre 192.168.1.1 y 192.168.1.254.
    • La dirección IP seleccionada no debe estar en uso en la red.
    • La máscara de subred debe corresponder a la red existente (por ejemplo, 255.255.255.0).

    Si el Fronius Datamanager 2.0 debe enviar mensajes de servicio o enviar datos a Fronius Solar.web, debe introducirse una dirección de puerta de enlace y una dirección de servidor DNS. El Fronius Datamanager 2.0 establece una conexión a Internet a través de la dirección de puerta de enlace. Como dirección de puerta de enlace se puede utilizar, por ejemplo, la dirección IP del router DSL.

    ¡IMPORTANTE!

    • ¡El Fronius Datamanager 2.0 no debe tener la misma dirección IP que el PC/ordenador portátil!
    • El Fronius Datamanager 2.0 no se puede conectar por sí mismo a Internet. En caso de una borna de conexión DSL se requiere un router para establecer la conexión a Internet.
    1. Información general
    2. Informaciones generales para el administrador de la red

    Condiciones previas

    La configuración de la red del Fronius Datamanager 2.0 requiere conocimientos de la tecnología de redes.

    Si se integra el Fronius Datamanager 2.0 en una red existente, se debe adaptar el direccionamiento del Fronius Datamanager 2.0 al de la red.

    Por ejemplo: Gama de dirección de la red = 192.168.1.x, Máscara de subred = 255.255.255.0

    • Para el Fronius Datamanager 2.0 debe asignarse una dirección IP entre 192.168.1.1 y 192.168.1.254.
    • La dirección IP seleccionada no debe estar en uso en la red.
    • La máscara de subred debe corresponder a la red existente (por ejemplo, 255.255.255.0).

    Si el Fronius Datamanager 2.0 debe enviar mensajes de servicio o enviar datos a Fronius Solar.web, debe introducirse una dirección de puerta de enlace y una dirección de servidor DNS. El Fronius Datamanager 2.0 establece una conexión a Internet a través de la dirección de puerta de enlace. Como dirección de puerta de enlace se puede utilizar, por ejemplo, la dirección IP del router DSL.

    ¡IMPORTANTE!

    • ¡El Fronius Datamanager 2.0 no debe tener la misma dirección IP que el PC/ordenador portátil!
    • El Fronius Datamanager 2.0 no se puede conectar por sí mismo a Internet. En caso de una borna de conexión DSL se requiere un router para establecer la conexión a Internet.
    1. Información general
    2. Informaciones generales para el administrador de la red

    Ajustes generales del cortafuegos

    Normalmente, los routers DSL permiten el envío de datos a Internet, por lo que no suele ser necesario realizar ninguna configuración.

    Direcciones de servidores para la transmisión de datos
    Si se utiliza un cortafuegos para las conexiones salientes, deben permitirse los siguientes protocolos, direcciones de servidores y puertos para una transmisión de datos correcta:
    • Tcp fronius-se-iot-dm-1.azure.devices.net:8883
    • Tcp fronius-se-iot-dm-1.azure.devices.net:443
    • Tcp fronius-se-iot-dm-2.azure.devices.net:8883
    • Tcp fronius-se-iot-dm-2.azure.devices.net:443
    • Tcp fronius-se-iot-dm-1.telemetry.azure.devices.net:8883
    • Tcp fronius-se-iot-dm-1.telemetry.azure.devices.net:443
    • Tcp fronius-se-iot-dm-2.telemetry.azure.devices.net:8883
    • Tcp fronius-se-iot-dm-2.telemetry.azure.devices.net:443
    • Fdmp-solarweb.com:49049 (dm local port 54321)
    • Tcp http://www3.fronius.com:80
    • Tcp http://firmware-download.fronius.com:80
    • Tcp ftp://transfer.fronius.com:21
    • Tcp provisioning-lite.solarweb.com:443
    • Tcp froniusseiot.blob.core.windows.net:443
    • Upd/Tcp 0.time.fronius.com:123

    Si hay reglas de cortafuegos existentes que bloquean la conexión con la monitorización de instalaciones Fronius, deben completarse las siguientes reglas de cortafuegos:



    49049/UDP
    salida

    80/TCP *)
    entrada

    Enviar mensajes de servicio

    x

    -

    Conexión con el Datamanager mediante Fronius Solar.web

    x

    -

    Conexión con el Datamanager mediante Fronius Solar.access o Fronius Solar.service

    -

    x

    Acceso a la página web del Datamanager

    -

    x

    Configurar el cortafuegos de tal modo que la dirección IP de la monitorización de instalaciones Fronius pueda enviar datos al puerto 49049/UDP de "fdmp.solarweb.com".

    *) Recomendamos admitir el acceso al interface web de la monitorización de instalaciones Fronius únicamente desde redes seguras. Si un acceso desde Internet fuera imprescindible (por ejemplo, para fines de servicio durante un tiempo limitado), se debe configurar el router de red de tal modo que las consultas en relación con cualquier puerto externo sean redirigidas al puerto 80/TCP.
    Precaución: el inversor aparece visible en Internet y muy probablemente se producirá ataques dirigidos contra la red.

    1. Información general
    2. Informaciones generales para el administrador de la red

    Enviar mensajes de servicio con una conexión de Internet DSL

    En caso de una conexión de Internet DSL convencional, tanto Fronius Solar.web como el envío de mensajes de servicio funcionan sin tener que configurar adicionalmente el router, ya que las conexiones de la LAN a Internet están abiertas.

    1. Información general
    2. Informaciones generales para el administrador de la red

    Utilizar Fronius Solar.web y enviar mensajes de servicio

    Para poder utilizar Fronius Solar.web o enviar mensajes de servicio, es necesario que se haya establecido una conexión de Internet.

    El Fronius Datamanager 2.0 no se puede conectar por sí mismo a Internet. En caso de una conexión DSL se requiere un router para establecer la conexión a Internet.

    1. Información general

    Elementos de manejo, conexiones e indicaciones

    Seguridad

    ¡PELIGRO!

    Peligro originado por un manejo incorrecto.

    Pueden producirse daños personales y materiales graves.

    Solo tras haber leído y comprendido la totalidad de este manual de instrucciones se podrán aplicar las funciones descritas.

    Solo cuando se haya leído y comprendido la totalidad del manual de instrucciones sobre los componentes del sistema (sobre todo las normas de seguridad) se podrán aplicar las funciones descritas.

    1. Información general
    2. Elementos de manejo, conexiones e indicaciones

    Seguridad

    ¡PELIGRO!

    Peligro originado por un manejo incorrecto.

    Pueden producirse daños personales y materiales graves.

    Solo tras haber leído y comprendido la totalidad de este manual de instrucciones se podrán aplicar las funciones descritas.

    Solo cuando se haya leído y comprendido la totalidad del manual de instrucciones sobre los componentes del sistema (sobre todo las normas de seguridad) se podrán aplicar las funciones descritas.

    1. Información general
    2. Elementos de manejo, conexiones e indicaciones

    Elementos de manejo, bornas de conexión e indicaciones

    N.º

    Función



    (1)

    Interruptor IP
    Para cambiar la dirección IP:



    A

    Dirección IP predeterminada y abrir el punto de acceso a WLAN

    Para una conexión directa con un PC mediante LAN, el Fronius Datamanager 2.0 trabaja con la dirección IP fija 169.254.0.180.

    Si el interruptor IP se encuentra en la posición A, se abre adicionalmente un punto de acceso para la conexión directa WLAN al Fronius Datamanager 2.0.

    Los datos de acceso para este punto de acceso son los siguientes:
    Nombre de la red: FRONIUS_240.XXXXXX
    Clave: 12345678

    ¡IMPORTANTE!
    Para las tarjetas enchufables Fronius Datamanager 2.0 adquiridas después de junio de 2024, introduzca la contraseña individual desde la pantalla del inversor.

    El acceso al Fronius Datamanager 2.0 es posible de las siguientes maneras:

    • Con el nombre DNS "http://datamanager"
    • Mediante la dirección IP 169.254.0.180 para el interface LAN
    • Mediante la dirección IP 192.168.250.181 para el punto de acceso WLAN



    B

    Dirección IP asignada

    El Fronius Datamanager 2.0 trabaja con una dirección IP asignada con un ajuste de fábrica dinámico (DHCP)

    La dirección IP puede ajustarse en la página web del Fronius Datamanager 2.0.

    En las tarjetas enchufables Fronius Datamanager 2.0, el interruptor IP se encuentra debajo de los LED, y en la Fronius Datamanager Box 2.0, se integra por separado.



    (2)

    LED WLAN

    • Parpadea en verde: el Fronius Datamanager 2.0 se encuentra en el modo de servicio
      (el interruptor IP en la tarjeta enchufable Fronius Datamanager 2.0 se encuentra en la posición A, o el modo de servicio ha sido activado a través de la pantalla del inversor y el punto de acceso WLAN está abierto)
    • Está iluminado en verde: hay una conexión WLAN establecida
    • Parpadea alternativamente en verde/rojo: exceso del tiempo de apertura del punto de acceso inalámbrico después de la activación (1 hora)
    • Está iluminado en rojo: no hay ninguna conexión inalámbrica establecida
    • Parpadea en rojo: la conexión WLAN es defectuosa
    • No está iluminado si el Fronius Datamanager 2.0 se encuentra en el modo de esclavo



    (3)

    LED de conexión Solar.web

    • Está iluminado en verde: conexión establecida con Fronius Solar.web
    • Está iluminado en rojo: conexión necesaria pero no establecida con Fronius Solar.web
    • No está iluminado: conexión con Fronius Solar.web no necesaria



    (4)

    LED de alimentación

    • Está iluminado en verde: alimentación principal suficiente mediante Fronius Solar Net. El Fronius Datamanager 2.0 está listo para el uso.
    • No está iluminado: en caso de que la alimentación principal mediante Fronius Solar Net sea deficiente o no esté disponible (se requiere una alimentación principal externa)
      o
      cuando el Fronius Datamanager 2.0 se encuentre en el modo de esclavo
    • Parpadea en rojo: durante un proceso de actualización

      ¡IMPORTANTE! No interrumpir la alimentación principal durante el proceso de actualización.
    • Está iluminado en rojo: el proceso de actualización ha fallado



    (5)

    LED de conexión

    • Está iluminado en verde: conexión establecida dentro de "Fronius Solar Net"
    • Está iluminado en rojo: conexión interrumpida dentro de "Fronius Solar Net"
    • No está iluminado si el Fronius Datamanager 2.0 se encuentra en el modo de esclavo



    (6)

    Conexión LAN
    Interface de Ethernet con identificación de color azul, para la conexión del cable de Ethernet



    (7)

    I/Os
    Entradas y salidas digitales



    Modbus RTU bifilar (RS485):

    D-
    Datos de Modbus -
    D+
    Datos de Modbus +

    Alimentación interna/externa

    -
    GND
    +
    Uint / Uext
    Salida de la tensión interna 10,8 V / 12,8 V
    o
    Entrada para una alimentación externa de tensión
    >12,8 - 24 V CC (+ 20 %)

    10,8 V:
    Fronius IG, Fronius IG Plus, Fronius IG Plus V,
    Fronius IG Plus A, Fronius CL, Fronius CL USA,
    Fronius IG 300 - 500

    12, 8 V:
    Fronius Galvo, Fronius Symo

    Entradas digitales: 0 - 3, 4 - 9
    Niveles de tensión: low (baja) = mín. 0 V - máx. 1,8 V, high (alta) = mín. 3 V - máx. 24 V CC (+ 20 %)
    Corrientes de entrada: según la tensión de entrada, resistencia de entrada = 46 kOhm

    Salidas digitales: 0 - 3
    Capacidad de conmutación en caso de alimentación a través de la tarjeta enchufable Fronius Datamanager 2.0: 3,2 W, 10,8 / 12,8 V en suma para las 4 salidas digitales

    10,8 V:
    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A,
    Fronius CL, Fronius CL USA, Fronius IG 300 - 500

    12, 8 V:
    Fronius Galvo, Fronius Symo

    Capacidad de conmutación en caso de alimentación a través de una fuente de alimentación externa con mín. 12,8 - máx. 24 V CC (+ 20 %), conectada a Uint / Uext y GND: 1 A, 12,8 - 24 V CC (según la fuente de alimentación externa) por cada salida digital

    La conexión a las I/O se realiza a través del conector opuesto suministrado.

    (8)

    Base de antena
    Para enroscar la antena WLAN o el cable de prolongación para la antena WLAN, según el inversor.



    (9)

    Interruptor de terminación de Modbus (para Modbus RTU)
    Terminación de bus interna con resistencia de 120 ohmios (sí/no)

    Interruptor en posición "on" (CON): Resistencia de finalización de 120 ohmios activa
    Interruptor en posición "off" (DES): no hay ninguna resistencia de finalización activa

    ¡IMPORTANTE! En caso de un bus RS485, la resistencia de finalización debe estar activa en el primer y en el último equipo.



    (10)

    Interruptor Fronius Solar Net maestro/esclavo
    Para cambiar del servicio de maestro a esclavo dentro de un circuito de Fronius Solar Net

    ¡IMPORTANTE! En el servicio de esclavo, todos los LED en la tarjeta enchufable Fronius Datamanager 2.0 están apagados.



    (11)

    Conexión Fronius Solar Net IN
    Entrada de Fronius Solar Net con identificación de color roja, para la conexión con otros componentes DATCOM (por ejemplo, inversores, tarjetas de sensor, etc.)

    ¡Solo para Fronius Datamanager 2.0 con función de Fronius Com Card!
    (Para los inversores Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500)



    (12)

    Conexión Fronius Solar Net OUT
    Salida Fronius de Solar Net con identificación de color roja, para la conexión con otros componentes DATCOM (por ejemplo, inversores, tarjetas de sensor, etc.)

    ¡Solo para Fronius Datamanager Box 2.0!

    (13)

    Conexión de alimentación principal externa
    Para conectar una alimentación principal externa en caso de que no sea suficiente la alimentación principal dentro de Fronius Solar Net (por ejemplo, cuando existen demasiados componentes DATCOM en Fronius Solar Net).

    ¡IMPORTANTE! Para una alimentación principal externa de la Fronius Datamanager Box 2.0 es necesario que la fuente de alimentación disponga de una separación segura frente a las piezas bajo tensión de red (SELV o Class 2 para EE. UU. / Canadá).
    La máxima potencia de salida de la fuente de alimentación debe ser de 15 VA / 1,25 A.
    El LED de alimentación principal (4) se ilumina en verde cuando la alimentación principal es suficiente.
    ¡Para una alimentación principal externa debe utilizarse exclusivamente el equipo de alimentación de Fronius!

    ¡Solo para Fronius Datamanager Box 2.0!

    1. Información general
    2. Elementos de manejo, conexiones e indicaciones

    Conmutación esquemática de las I/Os

    Alimentación a través de la tarjeta enchufable Fronius Datamanager 2.0:

    (1)
    Fuente de alimentación
    (solo para Fronius Datamanager 2.0 con función de Fronius Com Card)
    (2)
    Limitación de corriente
    (3)
    Borna de conexión Fronius Solar Net IN

    115 - 230 V CA:
    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500

    12,8 V CC:
    Fronius Galvo, Fronius Symo, Fronius Primo

    Alimentación a través de una fuente de alimentación externa:

    (4)
    Fuente de alimentación externa
    (5)
    Carga
    (6)
    Interruptor

    En caso de alimentación a través de una fuente de alimentación externa, esta debe estar separada galvánicamente.

    10,7 V CC:
    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500

    12, 8 V CC:
    Fronius Galvo, Fronius Symo, Fronius Primo

    1. Información general

    Datos técnicos

    Datos técnicos

    Capacidad de la memoria

    Hasta 4096 días

    Alimentación de tensión
    con función de Fronius Com Card
    sin función de Fronius Com Card


    115 - 230 V CA
    12 V CC

    Consumo de energía

    < 2 W

    Dimensiones

    Tarjeta enchufable


    Box



    132 x 103 x 22 mm
    5.2 x 4.1 x 0.9 in.

    190 x 114 x 53 mm
    4.69 x 4.49 x 2.09 in.

    Tipo de protección (Box)

    IP 20

    Conexión a la alimentación externa (Box)

    12 V CC, máx. 1 A, clase 2

    Sección transversal de cable conectar la alimentación externa (Box)

    0,13 - 1,5 mm²
    AWG 16 - 24 (EE. UU. / Canadá)

    Ethernet (LAN)

    RJ 45, 100 MBit

    WLAN

    IEEE 802.11b/g/n cliente

    RS 422 (Fronius Solar Net)

    RJ 45

    Temperatura ambiente

    Tarjeta enchufable


    Box



    -20 - +65 ° C
    -4 - +149 °F

    0 - 50 ° C
    32 - 122 °F

    Potencia de Fronius Solar Net

    aprox. 3 W
    máx. 3 componentes DATCOM *

    Especificaciones de conexión I/O



    Nivel de tensión de las entradas digitales

    low (bajo) = mín. 0 V - máx. 1,8 V
    high (alto) = mín. 3 V - máx. 24 V (+20 %)

    Corrientes de entrada de las entradas digitales

    Según la tensión de entrada.
    Resistencia de entrada = 46 kOhm

    Capacidad de conmutación de las salidas digitales en caso de alimentación a través de la tarjeta enchufable del Datamanager

    3,2 W

    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500

    10,8 V

    Fronius Galvo, Fronius Symo, Fronius Primo

    12,8 V
    se suman para las 4 salidas digitales
    (descontando otros participantes de Fronius Solar Net)

    Capacidad de conmutación de las salidas digitales en caso de alimentación a través de una fuente de alimentación externa con mín. 10,7 - máx. 24 V CC

    1 A, 10,7 - 24 V DC
    (según la fuente de alimentación externa)
    por cada salida digital

    Máximas cargas inductivas conmutables en las salidas digitales

    76 mJ
    (por cada salida)

    Modbus RTU

    RS485 bifilar

    Ajuste de fábrica del interface RS485:
    Velocidad
    Marco de datos


    9600 baudios
    1 bit de arranque
    8 bits de datos
    sin paridad
    1 bit de parada

    *
    Si la alimentación principal en la Fronius Solar Net es suficiente, el LED verde de cada componente DATCOM está iluminado.
    Si el LED verde no está iluminado, enchufar el equipo de alimentación disponible a través de Fronius a la conexión del equipo de alimentación de 12 V de un componente DATCOM externo.
    Si fuera necesario, comprobar las conexiones y las uniones por cable.

    Ejemplos de componentes DATCOM externos: Fronius String Control, Fronius Sensor Box, etc.
    1. Información general
    2. Datos técnicos

    Datos técnicos

    Capacidad de la memoria

    Hasta 4096 días

    Alimentación de tensión
    con función de Fronius Com Card
    sin función de Fronius Com Card


    115 - 230 V CA
    12 V CC

    Consumo de energía

    < 2 W

    Dimensiones

    Tarjeta enchufable


    Box



    132 x 103 x 22 mm
    5.2 x 4.1 x 0.9 in.

    190 x 114 x 53 mm
    4.69 x 4.49 x 2.09 in.

    Tipo de protección (Box)

    IP 20

    Conexión a la alimentación externa (Box)

    12 V CC, máx. 1 A, clase 2

    Sección transversal de cable conectar la alimentación externa (Box)

    0,13 - 1,5 mm²
    AWG 16 - 24 (EE. UU. / Canadá)

    Ethernet (LAN)

    RJ 45, 100 MBit

    WLAN

    IEEE 802.11b/g/n cliente

    RS 422 (Fronius Solar Net)

    RJ 45

    Temperatura ambiente

    Tarjeta enchufable


    Box



    -20 - +65 ° C
    -4 - +149 °F

    0 - 50 ° C
    32 - 122 °F

    Potencia de Fronius Solar Net

    aprox. 3 W
    máx. 3 componentes DATCOM *

    Especificaciones de conexión I/O



    Nivel de tensión de las entradas digitales

    low (bajo) = mín. 0 V - máx. 1,8 V
    high (alto) = mín. 3 V - máx. 24 V (+20 %)

    Corrientes de entrada de las entradas digitales

    Según la tensión de entrada.
    Resistencia de entrada = 46 kOhm

    Capacidad de conmutación de las salidas digitales en caso de alimentación a través de la tarjeta enchufable del Datamanager

    3,2 W

    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500

    10,8 V

    Fronius Galvo, Fronius Symo, Fronius Primo

    12,8 V
    se suman para las 4 salidas digitales
    (descontando otros participantes de Fronius Solar Net)

    Capacidad de conmutación de las salidas digitales en caso de alimentación a través de una fuente de alimentación externa con mín. 10,7 - máx. 24 V CC

    1 A, 10,7 - 24 V DC
    (según la fuente de alimentación externa)
    por cada salida digital

    Máximas cargas inductivas conmutables en las salidas digitales

    76 mJ
    (por cada salida)

    Modbus RTU

    RS485 bifilar

    Ajuste de fábrica del interface RS485:
    Velocidad
    Marco de datos


    9600 baudios
    1 bit de arranque
    8 bits de datos
    sin paridad
    1 bit de parada

    *
    Si la alimentación principal en la Fronius Solar Net es suficiente, el LED verde de cada componente DATCOM está iluminado.
    Si el LED verde no está iluminado, enchufar el equipo de alimentación disponible a través de Fronius a la conexión del equipo de alimentación de 12 V de un componente DATCOM externo.
    Si fuera necesario, comprobar las conexiones y las uniones por cable.

    Ejemplos de componentes DATCOM externos: Fronius String Control, Fronius Sensor Box, etc.
    1. Información general
    2. Datos técnicos

    WLAN

    WLAN

    Margen de frecuencia

    2412 - 2462 MHz

    Canales utilizados / Potencia

    Canal: 1-11 b,g,n HT20
    Canal: 3-9 HT40
    <18 dBm

    Modulación

    802.11b: DSSS (1Mbps DBPSK, 2Mbps DQPSK, 5.5/11Mbps CCK)
    802.11g: OFDM (6/9Mbps BPSK, 12/18Mbps QPSK, 24/36Mbps 16-QAM, 48/54Mbps 64-QAM)
    802.11n: OFDM (6.5 BPSK, QPSK, 16-QAM, 64-QAM)

    Instalar el Fronius Datamanager 2.0

    Introducir el Fronius Datamanager 2.0 en el inversor

    Generalidades

    Por lo general, las tarjetas enchufables deben introducirse en el inversor según el manual de instrucciones del correspondiente inversor. Se deben tener en cuenta las instrucciones de seguridad y las advertencias en los manuales de instrucciones de los inversores.

    1. Instalar el Fronius Datamanager 2.0

    Introducir el Fronius Datamanager 2.0 en el inversor

    Generalidades

    Por lo general, las tarjetas enchufables deben introducirse en el inversor según el manual de instrucciones del correspondiente inversor. Se deben tener en cuenta las instrucciones de seguridad y las advertencias en los manuales de instrucciones de los inversores.

    1. Instalar el Fronius Datamanager 2.0
    2. Introducir el Fronius Datamanager 2.0 en el inversor

    Generalidades

    Por lo general, las tarjetas enchufables deben introducirse en el inversor según el manual de instrucciones del correspondiente inversor. Se deben tener en cuenta las instrucciones de seguridad y las advertencias en los manuales de instrucciones de los inversores.

    1. Instalar el Fronius Datamanager 2.0
    2. Introducir el Fronius Datamanager 2.0 en el inversor

    Seguridad

    ¡PELIGRO!

    Peligro originado por la tensión de red y la tensión CC de los módulos solares.

    Las descargas eléctricas pueden ser mortales.

    Solo instaladores eléctricos oficiales deben abrir la zona de conexión.

    La zona separada de las etapas de potencia solo se puede separar de la zona de conexión cuando no tiene tensión.

    Solo el servicio técnico cualificado formado por Fronius puede abrir la zona separada de las etapas de potencia.

    Antes de realizar cualquier tipo de trabajo de conexión se debe procurar que los lados CA y CC delante del inversor no tengan tensión, por ejemplo:

    Conmutar el disyuntor automático CA para el inversor sin tensión

    Cubrir los módulos solares

    ¡Tener en cuenta las 5 reglas de seguridad!

    ¡PELIGRO!

    Peligro originado por la tensión residual de los condensadores.

    Las descargas eléctricas pueden ser mortales.

    Esperar hasta que se descarguen los condensadores.

    Para el manejo de tarjetas enchufables se deben tener en cuenta las disposiciones ESD generales.

    1. Instalar el Fronius Datamanager 2.0
    2. Introducir el Fronius Datamanager 2.0 en el inversor

    Posiciones de introducción del Fronius Datamanager 2.0

    La posición de introducción del Fronius Datamanager 2.0 viene predeterminada según el inversor:

    Inversor

    Posición de introducción

    Fronius IG 15 - 60

    Puesto enchufable ENS *)

    Fronius IG 300 - 500

    Puesto enchufable ENS *)

    Fronius IG Plus,
    Fronius IG Plus V

    En el extremo derecho a no ser que haya una tarjeta enchufable NL-MON disponible

    Fronius CL

    En el extremo derecho a no ser que haya una tarjeta enchufable NL-MON disponible

    Fronius Galvo

    Sea cual sea

    Fronius Symo

    Sea cual sea

    Fronius Primo

    Sea cual sea

    *)
    Si hay una tarjeta enchufable ENS disponible en la ranura ENS: Enchufar el Fronius Datamanager 2.0 en la ranura más próxima a la derecha de la ranura ENS.

    ¡IMPORTANTE!
    ¡La siguiente ranura debe permanecer libre!
    ¡En ningún caso debe retirarse una tarjeta enchufable ENS disponible!
    1. Instalar el Fronius Datamanager 2.0

    Montar y conectar la antena WLAN

    Generalidades

    Según el inversor, debe instalarse la antena WLAN en el inversor o montarse en la zona exterior del inversor.

    ¡IMPORTANTE! ¡Solo debe abrirse un inversor según el manual de instrucciones del correspondiente inversor! ¡Tener en cuenta las normas de seguridad!

    1. Instalar el Fronius Datamanager 2.0
    2. Montar y conectar la antena WLAN

    Generalidades

    Según el inversor, debe instalarse la antena WLAN en el inversor o montarse en la zona exterior del inversor.

    ¡IMPORTANTE! ¡Solo debe abrirse un inversor según el manual de instrucciones del correspondiente inversor! ¡Tener en cuenta las normas de seguridad!

    1. Instalar el Fronius Datamanager 2.0
    2. Montar y conectar la antena WLAN

    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius CL: Montar y conectar la antena

    1Pegar la escuadra de fijación con cinta adhesiva doble en la parte exterior de la caja del inversor o, según el cable de antena, en el entorno del inversor.

    ¡IMPORTANTE! La cinta adhesiva doble consigue su máxima adhesividad solo al cabo de 24 horas.

    ¡IMPORTANTE!
    No se debe atornillar la escuadra de fijación en la caja del inversor.
    Por el contrario, sí que es posible atornillar la escuadra de fijación en el entorno del inversor. Los correspondientes tornillos no forman parte del volumen de suministro y debe ser el propio instalador quien los seleccione.
    2Conectar el cable de antena a la base de antena de la tarjeta enchufable Fronius Datamanager 2.0
    3Pasar el cable de antena por la abertura DATCOM del inversor hacia fuera
    4Si fuera posible, fijar el cable en la descarga de tracción
    5Cerrar o impermeabilizar la abertura DATCOM según el manual de instrucciones del inversor


    6Retirar la tuerca hexagonal y la arandela de la rosca exterior del cable de antena
    7Pasar el cable de antena por el taladro en la escuadra de fijación
    8Colocar la arandela y enroscar la tuerca hexagonal
    9Enroscar la antena
    1. Instalar el Fronius Datamanager 2.0
    2. Montar y conectar la antena WLAN

    Fronius IG USA, Fronius IG Plus USA, Fronius IG Plus V USA: Montar y conectar la antena

    1
    2

    ¡PRECAUCIÓN!

    Existe peligro de cortocircuito originado por piezas metálicas rotas procedentes de un punto de rotura nominal.

    Las piezas metálicas rotas en el inversor pueden provocar cortocircuitos si el inversor se encuentra bajo tensión. Al romper los puntos de rotura nominales, prestar atención a que:

    Las piezas metálicas rotas no caigan al inversor.

    Las piezas metálicas caídas al inversor sean retiradas inmediatamente.

    3
    4

    ¡OBSERVACIÓN!

    A fin de garantizar la estanqueidad al colocar el prensaestopas de antena en la caja del inversor, es necesario que el anillo de junta esté montado en el prensaestopas de antena.

    5
    6
    7
    8
    * Radio de flexión del cable de antena: mín. 25,4 mm / 1 in.
    9
    10
    1. Instalar el Fronius Datamanager 2.0

    Instalar el Fronius Datamanager 2.0 en la Fronius Solar Net

    Seguridad

    ¡PRECAUCIÓN!

    Peligro de daños materiales de carácter grave en componentes DATCOM o en el PC/ordenador portátil debido a una conexión incorrecta del cable de Ethernet o Fronius Solar Net al Fronius Datamanager 2.0

    Conectar el cable de Ethernet exclusivamente a la conexión LAN (identificación de color azul).

    Conectar el cable Fronius Solar Net exclusivamente a la conexión Fronius Solar Net IN (identificación de color rojo)

    1. Instalar el Fronius Datamanager 2.0
    2. Instalar el Fronius Datamanager 2.0 en la Fronius Solar Net

    Seguridad

    ¡PRECAUCIÓN!

    Peligro de daños materiales de carácter grave en componentes DATCOM o en el PC/ordenador portátil debido a una conexión incorrecta del cable de Ethernet o Fronius Solar Net al Fronius Datamanager 2.0

    Conectar el cable de Ethernet exclusivamente a la conexión LAN (identificación de color azul).

    Conectar el cable Fronius Solar Net exclusivamente a la conexión Fronius Solar Net IN (identificación de color rojo)

    1. Instalar el Fronius Datamanager 2.0
    2. Instalar el Fronius Datamanager 2.0 en la Fronius Solar Net

    Instalar el inversor con el Fronius Datamanager 2.0 en la Fronius Solar Net

    Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500:

    Fronius Galvo, Fronius Symo, Fronius Primo:

    *
    Clavija final Fronius Solar Net para cuando se conecta en red un PC a un solo inversor con el Fronius Datamanager 2.0
    **
    Cable Fronius Solar Net para cuando se conecta en red un inversor con Fronius Datamanager 2.0 con un PC y otros componentes DATCOM
    ***
    El cable de Ethernet no forma parte del volumen de suministro de Fronius Datamanager 2.0 / Fronius Datamanager Box 2.0
    Conexión entre el Datamanager 2.0 y el PC mediante LAN o WLAN
    1Introducir e instalar en el inversor el cable de Ethernet según el manual de instrucciones del inversor e igual que un cable de comunicación de datos
    2Conectar el cable de Ethernet a la conexión LAN
    3Conectar el cable de Ethernet al PC/ordenador portátil o a la correspondiente conexión de red
    4Si solo se conectan en red un PC y inversor con Fronius Datamanager 2.0:

    en caso de Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500:
    conectar la clavija final Fronius Solar Net a la conexión Fronius Solar Net IN

    en caso de Fronius Galvo, Fronius Symo, Fronius Primo:
    conectar en cada caso una clavija final Fronius Solar Net a la conexión Fronius Solar Net IN y Fronius Solar Net OUT

    Si además del inversor con Fronius Datamanager 2.0 hay otros componentes DATCOM en la red:
    conectar el cable de Fronius Solar Net a la conexión Fronius Solar Net IN del Fronius Datamanager 2.0
    5Cablear otros componentes DATCOM entre sí

    ¡IMPORTANTE! En la conexión IN libre del último componente DATCOM, debe estar enchufada una clavija final Fronius Solar Net.
    1. Instalar el Fronius Datamanager 2.0
    2. Instalar el Fronius Datamanager 2.0 en la Fronius Solar Net

    Instalar la Fronius Datamanager Box 2.0 en la Fronius Solar Net

    *
    Clavija final Fronius Solar Net del último componente DATCOM
    **
    Cable Fronius Solar Net cuando se conecta en red una Fronius Datamanager Box 2.0 con un PC y otros componentes DATCOM
    ***
    El cable de Ethernet no forma parte del volumen de suministro de Fronius Datamanager 2.0 / Fronius Datamanager Box 2.0
    Conexión entre el Datamanager 2.0 y el PC mediante LAN o WLAN
    1Conectar el cable de Ethernet a la conexión LAN
    2Conectar el cable de Ethernet al PC/ordenador portátil o a la correspondiente conexión de red
    3Conectar el cable Fronius Solar Net a la conexión Fronius Solar Net OUT de la Fronius Datamanager Box 2.0
    4Conectar el cable Fronius Solar Net según el manual de instrucciones del inversor a la conexión Fronius Solar Net IN del inversor
    5Cablear otros componentes DATCOM entre sí

    ¡IMPORTANTE! En cada conexión IN u OUT libre de los últimos componentes DATCOM, debe estar enchufada una clavija final Fronius Solar Net.
    1. Instalar el Fronius Datamanager 2.0

    Cableado Fronius Solar Net

    Participantes de Fronius Solar Net

    Los inversores con Fronius Datamanager, Fronius Com Card, los componentes DATCOM con caja externa u otros componentes DATCOM se denominan en lo sucesivo participantes de Fronius Solar Net.

    1. Instalar el Fronius Datamanager 2.0
    2. Cableado Fronius Solar Net

    Participantes de Fronius Solar Net

    Los inversores con Fronius Datamanager, Fronius Com Card, los componentes DATCOM con caja externa u otros componentes DATCOM se denominan en lo sucesivo participantes de Fronius Solar Net.

    1. Instalar el Fronius Datamanager 2.0
    2. Cableado Fronius Solar Net

    Cableado de los participantes de Fronius Solar Net

    La conexión de datos de los participantes de Fronius Solar Net se realiza a través de una conexión de 1:1 con cables de datos de ocho polos y conectores RJ-45.
    La máxima longitud de línea total en un circuito de Fronius Solar Net debe ser de 1000 m.

    1. Instalar el Fronius Datamanager 2.0
    2. Cableado Fronius Solar Net

    Condiciones para los cables de datos de Fronius Solar Net

    Para el cableado de los participantes de Fronius Solar Net deben utilizarse exclusivamente cables blindados CAT5 (nuevo) y CAT5e (antiguo) según ISO 11801 y EN50173.

    ¡IMPORTANTE! ¡No se deben utilizar cables U/UTP según ISO/IEC-11801!

    Cables admisibles:

    • S/STP
    • F/STP
    • S/FTP
    • F/FTP
    • SF/FTP
    • S/UTP
    • F/UTP
    • U/FTP
    • U/STP

    Por ello debe engarzarse la pantalla protectora para un conector homologado para CAT5.

    Como los conductores en los cables de Ethernet también están torcidos, procurar que los pares de conductores estén asignados correctamente según el cableado siguiendo TIA/EIA-568B:

    Contacto Fronius Solar Net

    N.º par

    Color

    1

    +12 V

    3

    blanco / raya naranja

    2

    GND

    3

    naranja / raya blanca
    o naranja

    3

    TX+ IN, RX+ OUT

    2

    blanco / raya verde

    4

    RX+ IN, TX+ OUT

    1

    azul / raya blanca
    o azul

    5

    RX- IN, TX- OUT

    1

    blanco / raya azul

    6

    TX- IN, RX- OUT

    2

    verde / raya blanca
    o verde

    7

    GND

    4

    blanco / raya marrón

    8

    +12 V

    4

    marrón / raya blanca
    o marrón

    Cableado según TIA/EIA-568B
    • Tener en cuenta la correcta ocupación de los conductores.
    • En caso de una conexión a tierra independiente (por ejemplo, en paneles patch), prestar atención a que la pantalla protectora solamente esté conectada a tierra en un lado del cable.
    Por lo general deben cumplirse las siguientes normas para un cableado estructurado:
    • Para Europa: EN50173-1
    • A nivel internacional: ISO/IEC 11801:2002.
    • Para Norteamérica: TIA/EIA 568

    Son aplicables las reglas para el uso de cables de cobre.

    1. Instalar el Fronius Datamanager 2.0
    2. Cableado Fronius Solar Net

    Cables de datos preconfeccionados

    Fronius dispone de los siguientes cables de datos preconfeccionados:
    • Cable CAT5 de 1 m ... 43,0004,2435
    • Cable CAT5 de 20 m ... 43,0004,2434
    • Cable CAT5 de 60 m ... 43,0004,2436

    Se trata de cables de red LAN de 1:1 de 8 polos, blindados y torcidos, incluyendo las clavijas RJ45.

    ¡IMPORTANTE! Los cables de datos no son resistentes a la luz ultravioleta. En caso de instalar los cables de datos en el exterior, deben ser protegidos frente a la radiación solar.

    1. Instalar el Fronius Datamanager 2.0

    Instalar el Fronius Datamanager 2.0 - Visión general

    Seguridad

    ¡PELIGRO!

    Peligro originado por un manejo incorrecto.

    Pueden producirse daños personales y materiales graves.

    Solo tras haber leído y comprendido la totalidad de este manual de instrucciones se podrán aplicar las funciones descritas.

    Solo cuando se haya leído y comprendido la totalidad del manual de instrucciones sobre los componentes del sistema (sobre todo las normas de seguridad) se podrán aplicar las funciones descritas.

    La instalación del Fronius Datamanager 2.0 requiere conocimientos de la tecnología de redes.

    1. Instalar el Fronius Datamanager 2.0
    2. Instalar el Fronius Datamanager 2.0 - Visión general

    Seguridad

    ¡PELIGRO!

    Peligro originado por un manejo incorrecto.

    Pueden producirse daños personales y materiales graves.

    Solo tras haber leído y comprendido la totalidad de este manual de instrucciones se podrán aplicar las funciones descritas.

    Solo cuando se haya leído y comprendido la totalidad del manual de instrucciones sobre los componentes del sistema (sobre todo las normas de seguridad) se podrán aplicar las funciones descritas.

    La instalación del Fronius Datamanager 2.0 requiere conocimientos de la tecnología de redes.

    1. Instalar el Fronius Datamanager 2.0
    2. Instalar el Fronius Datamanager 2.0 - Visión general

    Primera puesta en marcha mediante un navegador web

    La Fronius Solar.start App facilita considerablemente la primera puesta en marcha del Fronius Datamanager 2.0. La Fronius Solar.start App está disponible en la correspondiente tienda de aplicaciones.

    Para la primera puesta en marcha del Fronius Datamanager 2.0, es necesario
    • que la tarjeta enchufable Fronius Datamanager 2.0 esté instalada en el inversor,
      o
    • que haya una Fronius Datamanager Box 2.0 en el circuito de Fronius Solar Net.

    ¡IMPORTANTE! Para establecer la conexión con el Fronius Datamanager 2.0, es necesario que el correspondiente dispositivo final (por ejemplo, ordenador portátil, tableta, etc.) esté configurado de la siguiente manera:

    • "Obtener la dirección IP automáticamente (DHCP)" debe estar activado

    ¡PELIGRO!

    Peligro originado por la tensión de red y la tensión CC de los módulos solares.

    Las descargas eléctricas pueden ser mortales.

    Antes de abrir el inversor, esperar hasta que se descarguen los condensadores.

    Abrir el inversor solo según el manual de instrucciones del inversor.

    Tener en cuenta y cumplir las normas e instrucciones de seguridad que figuran en el manual de instrucciones del inversor.

    1Cablear el inversor con el Fronius Datamanager 2.0 o la Fronius Datamanager Box 2.0 en Fronius Solar Net

    ¡IMPORTANTE!
    Los inversores Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA y Fronius IG 300 - 500 deben encontrarse siempre al comienzo o al final del circuito de Fronius Solar Net.
    2Solo en caso de Fronius Galvo / Fronius Symo / Fronius Primo y si hay varios inversores conectados en red en la Fronius Solar Net:
    establecer correctamente el interruptor de maestro/esclavo de Fronius Solar Net en la tarjeta enchufable Fronius Datamanager 2.0
    • Un inversor con Fronius Datamanager 2.0 = maestro
    • Todos los demás inversores con Fronius Datamanager 2.0 = esclavo (los LED en las tarjetas enchufables Fronius Datamanager 2.0 están apagados)
    3Conmutar el equipo al modo de servicio

    Inversor con tarjeta enchufable Fronius Datamanager 2.0:
    • Conmutar el interruptor IP en la tarjeta enchufable Fronius Datamanager 2.0 a la posición A
    o
    • Activar el WIFI Access Point a través del menú de configuración del inversor
      (la ejecución de esta función varía en función del software del inversor)
    Fronius Datamanager Box 2.0:
    • Conmutar el interruptor IP en la Fronius Datamanager Box 2.0 a la posición A

    El inversor/Fronius Datamanager Box 2.0 prepara el punto de acceso WLAN. El punto de acceso inalámbrico permanece abierto durante 1 hora.

    4Conectar el dispositivo final al punto de acceso inalámbrico WLAN

    SSID = FRONIUS_240.xxxxx (5-8 dígitos)
    • Buscar una red con el nombre "FRONIUS_240.xxxxx"
    • Establecer la conexión con esta red
    • Introducir la contraseña desde la pantalla del inversor
    (o conectar el dispositivo final y el inversor mediante un cable de Ethernet)
    5Introducir en el navegador:
    http://datamanager
    o
    192.168.250.181 (dirección IP para la conexión inalámbrica)
    o
    169.254.0.180 (dirección IP para la conexión LAN)

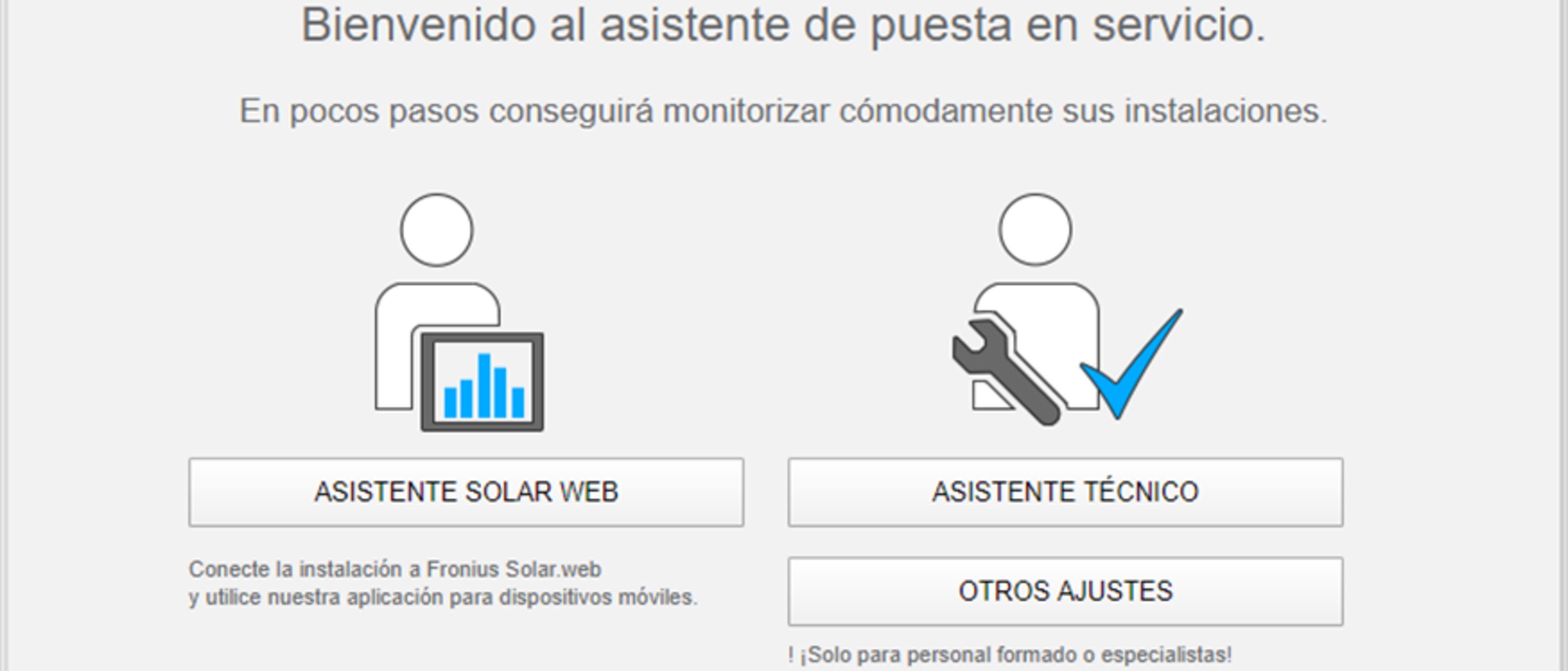

    Se muestra la página de inicio del asistente de puesta en marcha.

    El asistente técnico está previsto para el instalador e incluye ajustes específicos según las normas.
    Si se ejecuta el asistente técnico, es imprescindible apuntar la contraseña de servicio asignada. Esta contraseña de servicio se requiere para ajustar los puntos de menú "Editor de operador de red" y "Contador".
    Si no se ejecuta el asistente técnico, no hay ninguna especificación ajustada para la reducción de potencia.

    ¡Es obligatorio ejecutar el asistente Solar.web!

    6Cuando sea necesario debe ponerse en marcha el asistente técnico y seguir las instrucciones
    7Ejecutar el asistente Solar.web y seguir las instrucciones

    Se muestra la página de inicio de Fronius Solar.web.
    o
    Se muestra la página web del Fronius Datamanager 2.0.

    Establecer la conexión con el Fronius Datamanager 2.0

    Conexión con el Fronius Datamanager 2.0 mediante navegador web

    Generalidades

    La conexión con el Fronius Datamanager 2.0 mediante un navegador web resulta especialmente adecuada para que muchos usuarios de PC dentro de un mismo LAN (por ejemplo, redes de empresas, colegios, etc.) puedan obtener los valores actuales.

    En la página web del Fronius Datamanager 2.0, se pueden leer, por ejemplo, los rendimientos total y diario o comparar los diferentes inversores.

    1. Establecer la conexión con el Fronius Datamanager 2.0

    Conexión con el Fronius Datamanager 2.0 mediante navegador web

    Generalidades

    La conexión con el Fronius Datamanager 2.0 mediante un navegador web resulta especialmente adecuada para que muchos usuarios de PC dentro de un mismo LAN (por ejemplo, redes de empresas, colegios, etc.) puedan obtener los valores actuales.

    En la página web del Fronius Datamanager 2.0, se pueden leer, por ejemplo, los rendimientos total y diario o comparar los diferentes inversores.

    1. Establecer la conexión con el Fronius Datamanager 2.0
    2. Conexión con el Fronius Datamanager 2.0 mediante navegador web

    Generalidades

    La conexión con el Fronius Datamanager 2.0 mediante un navegador web resulta especialmente adecuada para que muchos usuarios de PC dentro de un mismo LAN (por ejemplo, redes de empresas, colegios, etc.) puedan obtener los valores actuales.

    En la página web del Fronius Datamanager 2.0, se pueden leer, por ejemplo, los rendimientos total y diario o comparar los diferentes inversores.

    1. Establecer la conexión con el Fronius Datamanager 2.0
    2. Conexión con el Fronius Datamanager 2.0 mediante navegador web

    Requisitos

    • al menos conexión LAN o WLAN
    • Navegador web (por ejemplo, Microsoft Internet Explorer IE >/= 9.0, Firefox 4, Google Chrome 27.0, etc.)
    • PC/ordenador portátil en el mismo segmento de red que el Fronius Datamanager 2.0
    1. Establecer la conexión con el Fronius Datamanager 2.0
    2. Conexión con el Fronius Datamanager 2.0 mediante navegador web

    Establecer la conexión con el Fronius Datamanager 2.0 mediante navegador web

    1Abrir el navegador web
    2Introducir la dirección IP o del nombre de host y el nombre de dominio del Fronius Datamanager 2.0 en el campo de dirección

    Se muestra la página web del Fronius Datamanager 2.0.
    1. Establecer la conexión con el Fronius Datamanager 2.0

    Establecer la conexión con el Fronius Datamanager 2.0 mediante Internet y Fronius Solar.web

    Generalidades

    Gracias a la conexión con el Fronius Datamanager 2.0 mediante Internet y Fronius Solar.web, es posible acceder desde cualquier lugar del planeta a los datos de archivo y a los datos actuales de una instalación fotovoltaica a través de Internet.
    Además, existe la posibilidad de ofrecer a otros usuarios un acceso de invitado para que puedan tener su propia impresión sobre la instalación fotovoltaica y comparar varias instalaciones.

    1. Establecer la conexión con el Fronius Datamanager 2.0
    2. Establecer la conexión con el Fronius Datamanager 2.0 mediante Internet y Fronius Solar.web

    Generalidades

    Gracias a la conexión con el Fronius Datamanager 2.0 mediante Internet y Fronius Solar.web, es posible acceder desde cualquier lugar del planeta a los datos de archivo y a los datos actuales de una instalación fotovoltaica a través de Internet.
    Además, existe la posibilidad de ofrecer a otros usuarios un acceso de invitado para que puedan tener su propia impresión sobre la instalación fotovoltaica y comparar varias instalaciones.

    1. Establecer la conexión con el Fronius Datamanager 2.0
    2. Establecer la conexión con el Fronius Datamanager 2.0 mediante Internet y Fronius Solar.web

    Descripción de funcionamiento

    El Fronius Datamanager 2.0 está conectado a Internet (por ejemplo, mediante un router DSL). El Fronius Datamanager 2.0 se conecta periódicamente al Fronius Solar.web y transmite sus datos memorizados.
    El Fronius Solar.web es capaz de establecer activamente contacto con el Fronius Datamanager, por ejemplo, para mostrar los datos actuales.

    1. Establecer la conexión con el Fronius Datamanager 2.0
    2. Establecer la conexión con el Fronius Datamanager 2.0 mediante Internet y Fronius Solar.web

    Requisitos

    • Acceso a Internet
    • Navegador web

      ¡IMPORTANTE! El Fronius Datamanager 2.0 no se puede conectar por sí mismo a Internet. En caso de una conexión DSL se requiere un router para establecer la conexión a Internet.
    • Registro de la instalación fotovoltaica en Fronius Solar.web.
    • Para consultar los datos actuales en el Fronius Solar.web, es necesario activar la opción de selección "Sí" en "Enviar datos actuales a Fronius Solar.web" en los ajustes de Fronius Solar.web del Fronius Datamanager 2.0.
    • Para consultar los datos de archivo en el Fronius Solar.web, es necesario activar la opción de selección "Diariamente" o "Cada hora" en "Enviar datos de archivo a Fronius Solar.web" en el Fronius Datamanager 2.0.
    1. Establecer la conexión con el Fronius Datamanager 2.0
    2. Establecer la conexión con el Fronius Datamanager 2.0 mediante Internet y Fronius Solar.web

    Consultar los datos del Fronius Datamanager 2.0 a través de Internet y Fronius Solar.web

    Para consultar datos actuales y datos de archivo del Fronius Datamanager 2.0 mediante Fronius Solar.web:

    1Iniciar Fronius Solar.web: http://www.solarweb.com

    Información más detallada acerca de Fronius Solar.web según la ayuda online.

    Datos actuales, servicios y ajustes del Fronius Datamanager 2.0

    La página web del Fronius Datamanager 2.0

    Página web del Fronius Datamanager 2.0 - Visión general

    En la página web del Fronius Datamanager 2.0 se muestran los siguientes datos:

    (1)

    Vista de comparación actual de todos los inversores en el circuito de Fronius Solar Net

    (2)

    Vista general de la instalación: Actual / Día / Año / Total

    (3)

    Inversores

    (4)

    Sensores

    (5)

    Servicios
    Visualizar la información del sistema, el diagnóstico de red, la actualización de firmware y el asistente

    (6)

    Contacto
    Enviar un feedback

    (7)

    El menú "Ajustes"

    (8)

    Otras posibilidades de ajuste

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0

    La página web del Fronius Datamanager 2.0

    Página web del Fronius Datamanager 2.0 - Visión general

    En la página web del Fronius Datamanager 2.0 se muestran los siguientes datos:

    (1)

    Vista de comparación actual de todos los inversores en el circuito de Fronius Solar Net

    (2)

    Vista general de la instalación: Actual / Día / Año / Total

    (3)

    Inversores

    (4)

    Sensores

    (5)

    Servicios
    Visualizar la información del sistema, el diagnóstico de red, la actualización de firmware y el asistente

    (6)

    Contacto
    Enviar un feedback

    (7)

    El menú "Ajustes"

    (8)

    Otras posibilidades de ajuste

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. La página web del Fronius Datamanager 2.0

    Página web del Fronius Datamanager 2.0 - Visión general

    En la página web del Fronius Datamanager 2.0 se muestran los siguientes datos:

    (1)

    Vista de comparación actual de todos los inversores en el circuito de Fronius Solar Net

    (2)

    Vista general de la instalación: Actual / Día / Año / Total

    (3)

    Inversores

    (4)

    Sensores

    (5)

    Servicios
    Visualizar la información del sistema, el diagnóstico de red, la actualización de firmware y el asistente

    (6)

    Contacto
    Enviar un feedback

    (7)

    El menú "Ajustes"

    (8)

    Otras posibilidades de ajuste

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. La página web del Fronius Datamanager 2.0

    Iniciar sesión

    Los distintos ajustes disponibles en la página web del Fronius Datamanager 2.0 dependen de los permisos del usuario (ver capítulo Configuración - Contraseñas en la página (→)).

    Iniciar sesión con nombre de usuario y contraseña:
    1Seleccionar el usuario para el inicio de sesión.
    2Introducir la contraseña para el usuario seleccionado.
    3Hacer clic en el botón Inicio de sesión.

    El usuario tiene la sesión iniciada.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. La página web del Fronius Datamanager 2.0

    Restablecimiento de contraseña

    A través de la función ¿Ha olvidado la contraseña? que aparece en la ventana de inicio de sesión, se puede restablecer la contraseña para el usuario seleccionado.

    Solicitar una clave de desbloqueo y guardar la nueva contraseña:
    1Seleccionar el usuario cuya contraseña se desea restablecer.
    2Anotar el "Challenge" (número de seis cifras) y el identificador del Datalogger (se encuentra bajo el símbolo,    ver el capítulo Otros ajustes en la página (→)).
    3Ponerse en contacto con el soporte técnico de Fronius y proporcionar el "Challenge" y el identificador del Datalogger.
    4Introducir la clave de desbloqueo recibida del soporte técnico de Fronius en el campo de entrada Clave.
    5Introducir una nueva contraseña en los campos de entrada Contraseña y Repetir contraseña.
    6Hacer clic en el botón Guardar.

    Se guarda la nueva contraseña.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. La página web del Fronius Datamanager 2.0

    El menú "Ajustes"

    Después de hacer clic en los ajustes, se abre el menú "Ajustes" en la página web del Fronius Datamanager 2.0.
    La página web se configura en el menú "Ajustes" del Fronius Datamanager 2.0.

    Puntos del menú
    "Ajustes"

    Ajuste y vista general de las opciones del menú

    1Establecer la conexión con el Fronius Datamanager 2.0
    2Hacer clic en Ajustes
    3Iniciar sesión con el nombre de usuario (admin o service) (ver el capítulo Iniciar sesión en la página (→))
    4Hacer clic en la opción del menú deseada

    Se abre la opción del menú deseada.
    5Ver o procesar como corresponda la opción del menú.
    6En caso de estar disponible, hacer clic en el botón de ejecución (por ejemplo, guardar, sincronizar, etc.).

    Se aceptan los datos modificados.





    *
    Opción del menú seleccionada
    **
    Las opciones del menú "Contador" y "Editor de la empresa suministradora de energía" están protegidas por la contraseña de servicio.
    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. La página web del Fronius Datamanager 2.0

    Otros ajustes

    En la parte superior derecha de la página web del Fronius Datamanager 2.0 hay otras posibilidades de ajuste. Son las siguientes:

    Información del sistema:
    identificador de Datalogger, versión de software, búsqueda de actualización de firmware, conexión Fronius Solar Net, conexión Solar.web

    Ayuda:

    • Manual de instrucciones de software
    • Canal Fronius Solar

    Ampliar el contenido:
    Se oculta la zona del menú "Datos a tiempo real / Ajustes"

    Mostrar notificaciones

    Idioma:
    para ajustar el idioma

    La página web del Fronius Datamanager 2.0 se muestra en el idioma del navegador disponible o en el último idioma seleccionado.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0

    Datos actuales del Fronius Datamanager 2.0

    Vista de comparación actual

    En la vista de comparación actual se comparan varios inversores de una instalación fotovoltaica.

    La potencia actual CA de los inversores se indica mediante una barra de diagrama como valor porcentual correspondiente a la potencia del módulo solar conectado al inversor. Por cada inversor se muestra una barra. El color de la barra significa el rango de potencia de los inversores:

    Azul:

    la potencia del inversor corresponde a la potencia media de todos los inversores

    Amarillo:

    la potencia del inversor difiere mínimamente de la potencia media de todos los inversores
    (50 - 90 % de la media)

    Rojo:

    la potencia del inversor difiere considerablemente de la potencia media de todos los inversores o se ha producido un error en el inversor
    (< 50 % de la media)

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Datos actuales del Fronius Datamanager 2.0

    Vista de comparación actual

    En la vista de comparación actual se comparan varios inversores de una instalación fotovoltaica.

    La potencia actual CA de los inversores se indica mediante una barra de diagrama como valor porcentual correspondiente a la potencia del módulo solar conectado al inversor. Por cada inversor se muestra una barra. El color de la barra significa el rango de potencia de los inversores:

    Azul:

    la potencia del inversor corresponde a la potencia media de todos los inversores

    Amarillo:

    la potencia del inversor difiere mínimamente de la potencia media de todos los inversores
    (50 - 90 % de la media)

    Rojo:

    la potencia del inversor difiere considerablemente de la potencia media de todos los inversores o se ha producido un error en el inversor
    (< 50 % de la media)

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Datos actuales del Fronius Datamanager 2.0

    Vista general de la instalación

    La vista general de la instalación incluye:

    • Los datos de potencia actuales de una instalación fotovoltaica
    • Los equipos activos
    • La energía producida por día, por año y en total
    • El rendimiento por día, por año y en total

    Los valores correspondientes al consumo y a la alimentación a la red solo se muestran si se configura un contador en el inversor y si este contador transmite datos válidos.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Datos actuales del Fronius Datamanager 2.0

    Vista de los inversores y sensores

    Vista de los inversores
    La vista de los inversores muestra todos los inversores que se encuentran en el sistema.
    Pulsando un inversor o la correspondiente barra de la vista de comparación, se muestran los datos actuales del inversor en cuestión.



    Vista de los sensores
    En la vista de los sensores se muestran todas las Sensor Cards / Boxes que se encuentran en el sistema.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0

    Servicios - Información del sistema

    Información del sistema

    En esta página contiene toda la información relacionada con el sistema.

    Además, incluye los siguientes botones:
    • Botón Rearranque del Datalogger
      para rearrancar el Datamanager/la monitorización de instalaciones
    • Botón Restablecer los ajustes de fábrica con las siguientes opciones de selección:
      • Todos los ajustes con excepción de la red
        Para restablecer los ajustes de fábrica del Datamanager (monitorización de instalaciones).
        Se mantienen los ajustes de red, así como todos los puntos protegidos por el usuario de servicio (editor de la empresa suministradora de energía, ajustes de contador y la contraseña de servicio)
      • Todos los ajustes
        Para resetear el Datamanager (monitorización de instalaciones) y los ajustes de red a los ajustes de fábrica.
        Se mantienen todos los ajustes de red, así como todos los puntos protegidos por el usuario de servicio (editor de la empresa suministradora de energía, ajustes de contador y la contraseña de servicio)

    ¡IMPORTANTE! Si se restablecen los ajustes de fábrica del Datamanager (monitorización de instalaciones), es necesario controlar los ajustes de la hora y de la fecha.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Servicios - Información del sistema

    Información del sistema

    En esta página contiene toda la información relacionada con el sistema.

    Además, incluye los siguientes botones:
    • Botón Rearranque del Datalogger
      para rearrancar el Datamanager/la monitorización de instalaciones
    • Botón Restablecer los ajustes de fábrica con las siguientes opciones de selección:
      • Todos los ajustes con excepción de la red
        Para restablecer los ajustes de fábrica del Datamanager (monitorización de instalaciones).
        Se mantienen los ajustes de red, así como todos los puntos protegidos por el usuario de servicio (editor de la empresa suministradora de energía, ajustes de contador y la contraseña de servicio)
      • Todos los ajustes
        Para resetear el Datamanager (monitorización de instalaciones) y los ajustes de red a los ajustes de fábrica.
        Se mantienen todos los ajustes de red, así como todos los puntos protegidos por el usuario de servicio (editor de la empresa suministradora de energía, ajustes de contador y la contraseña de servicio)

    ¡IMPORTANTE! Si se restablecen los ajustes de fábrica del Datamanager (monitorización de instalaciones), es necesario controlar los ajustes de la hora y de la fecha.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0

    Servicios - Diagnóstico de red

    Diagnóstico de red

    En "Servicios / Diagnóstico de red" hay funciones que pueden ser útiles para el diagnóstico y la solución de problemas relacionados con la red. Se pueden ejecutar comandos Ping y Traceroute.

    Comando Ping
    Un comando Ping permite comprobar si un host se encuentra accesible y el tiempo que requerirá la transmisión de datos.

    Enviar un comando Ping:
    1Introducir un nombre de host o una dirección IP en el campo Host
    2Pulsar el botón ping
    • Se envía un comando Ping
    • Se muestran los datos determinados

    Comando Traceroute
    Un comando Traceroute permite especificar las estaciones intermedias a través de las cuales se transmiten los datos al host.

    Enviar un comando Traceroute:
    1Introducir un nombre de host o una dirección IP en el campo Host
    2Pulsar el botón traceroute
    • Se envía un comando Traceroute
    • Se muestran los datos determinados
    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Servicios - Diagnóstico de red

    Diagnóstico de red

    En "Servicios / Diagnóstico de red" hay funciones que pueden ser útiles para el diagnóstico y la solución de problemas relacionados con la red. Se pueden ejecutar comandos Ping y Traceroute.

    Comando Ping
    Un comando Ping permite comprobar si un host se encuentra accesible y el tiempo que requerirá la transmisión de datos.

    Enviar un comando Ping:
    1Introducir un nombre de host o una dirección IP en el campo Host
    2Pulsar el botón ping
    • Se envía un comando Ping
    • Se muestran los datos determinados

    Comando Traceroute
    Un comando Traceroute permite especificar las estaciones intermedias a través de las cuales se transmiten los datos al host.

    Enviar un comando Traceroute:
    1Introducir un nombre de host o una dirección IP en el campo Host
    2Pulsar el botón traceroute
    • Se envía un comando Traceroute
    • Se muestran los datos determinados
    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0

    Servicios - Actualización de firmware

    Generalidades

    En "Services / Firmware Update" (Servicios / Actualización de firmware) puede actualizarse el firmware del Datamanager mediante LAN o Web.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Servicios - Actualización de firmware

    Generalidades

    En "Services / Firmware Update" (Servicios / Actualización de firmware) puede actualizarse el firmware del Datamanager mediante LAN o Web.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Servicios - Actualización de firmware

    Buscar actualizaciones automáticamente

    ¡IMPORTANTE! Para la búsqueda automática de actualizaciones, es necesario disponer de una conexión a Internet.

    Si la opción de selección Buscar actualizaciones automáticamente está activada, el Fronius Datamanager busca las actualizaciones automáticamente una vez al día. Si hay nuevas actualizaciones disponibles, un mensaje las incluirá en las demás opciones de ajuste de la página web.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Servicios - Actualización de firmware

    Buscar actualizaciones manualmente

    Si la opción de selección Buscar actualizaciones automáticamente está desactivada, no se buscan las actualizaciones automáticamente.

    1Pulsar el botón Comprobar ahora para buscar las actualizaciones manualmente
    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Servicios - Actualización de firmware

    Realizar la actualización de firmware mediante Web

    1Abrir la página web del Datamanager mediante un navegador web
    2Abrir "Actualización de firmware" en "Servicios"
    3Seleccionar Actualización mediante Web
    4Pulsar el botón Realizar actualizaciónSe muestra la consulta de seguridad para la actualización
    5Pulsar el botón SíSe realiza la actualización, cuyo progreso se muestra mediante barras y en valor porcentual.
    6Una vez que se haya realizado la actualización con éxito, pulsar el botón Aceptar / Guardar    .
    Si falla la conexión con el servidor:
    • Desactivar el cortafuegos mientras dure la actualización.
    • Volver a intentarlo.

    ¡OBSERVACIÓN!

    Si se utiliza un servidor proxy para la conexión a Internet:



    La opción de selección Utilizar un servidor proxy para la actualización mediante Web debe estar activada

    Se deben introducir los datos requeridos

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Servicios - Actualización de firmware

    Realizar la actualización de firmware mediante LAN

    1Establecer la conexión LAN entre PC/ordenador portátil y Datamanager
    2Descargar el firmware actual de la página de inicio de Fronius
    3Ejecutar el archivo de actualización descargado en el PC/ordenador portátilSe inicia un servidor web desde el cual el Datamanager puede descargar los archivos necesarios.
    4Abrir la página web del Datamanager mediante un navegador web
    5Abrir Actualización de firmware en Servicios
    6Seleccionar Actualización mediante LAN
    7Introducir la dirección IP del PC/ordenador portátil
    8Pulsar el botón Realizar actualizaciónSe muestra la consulta de seguridad para la actualización.
    9Pulsar el botón SíSe realiza la actualización, cuyo progreso se muestra mediante barras y en valor porcentual.
    10Una vez que se haya realizado la actualización con éxito, pulsar el botón Aceptar / Guardar    .

    La actualización finaliza cuando el LED de alimentación vuelve a estar iluminado en verde.

    Si falla la conexión con el servidor:
    • Desactivar el cortafuegos mientras dure la actualización.
    • Volver a intentarlo.
    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0

    Visualizar el asistente de servicio

    Visualizar el asistente

    Visualizar el asistente permite volver a visualizar y ejecutar el asistente de Fronius Solar Web y el asistente técnico.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Visualizar el asistente de servicio

    Visualizar el asistente

    Visualizar el asistente permite volver a visualizar y ejecutar el asistente de Fronius Solar Web y el asistente técnico.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0

    Configuración - General

    General

    En "Remuneración" puede introducirse la tasa de remuneración por cada kWh, la divisa y los costes de adquisición por cada kWh para calcular así el rendimiento. El rendimiento se muestra en la vista general actual.

    En "Hora del sistema" pueden ajustarse la fecha, la hora y los minutos.
    Pulsando el botón Sincronizar se adapta la hora indicada en los campos de entrada de la página web del Datamanager a la hora del sistema operativo.
    Pulsar el botón Aceptar / Guardar para aceptar    la hora.

    En "Ajustes de los husos horarios" pueden ajustarse la región y el lugar para la zona horaria.

    Los campos marcados con un asterisco (*) son obligatorios.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Configuración - General

    General

    En "Remuneración" puede introducirse la tasa de remuneración por cada kWh, la divisa y los costes de adquisición por cada kWh para calcular así el rendimiento. El rendimiento se muestra en la vista general actual.

    En "Hora del sistema" pueden ajustarse la fecha, la hora y los minutos.
    Pulsando el botón Sincronizar se adapta la hora indicada en los campos de entrada de la página web del Datamanager a la hora del sistema operativo.
    Pulsar el botón Aceptar / Guardar para aceptar    la hora.

    En "Ajustes de los husos horarios" pueden ajustarse la región y el lugar para la zona horaria.

    Los campos marcados con un asterisco (*) son obligatorios.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0

    Configuración - Contraseñas

    General

    Mediante la asignación de contraseñas se controla el acceso al Fronius Datamanager 2.0.
    A tal fin, hay disponibles 3 diferentes tipos de contraseñas:

    • Contraseña de administrador
    • Contraseña de servicio
    • Contraseña de usuario
    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Configuración - Contraseñas

    General

    Mediante la asignación de contraseñas se controla el acceso al Fronius Datamanager 2.0.
    A tal fin, hay disponibles 3 diferentes tipos de contraseñas:

    • Contraseña de administrador
    • Contraseña de servicio
    • Contraseña de usuario
    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Configuración - Contraseñas

    Contraseñas

    Contraseña de administrador
    Nombre de usuario = admin

    Con la contraseña de administrador establecida durante la puesta en marcha, el usuario tiene derechos de lectura y ajuste. El usuario puede abrir el punto de menú Ajustes y efectuar todos los ajustes con excepción del Editor de la empresa suministradora de energía y Contador.

    Si la contraseña de administrador está establecida, el usuario debe indicar el nombre de usuario y la contraseña si desea abrir el punto de menú "Ajustes".

    Contraseña de servicio
    Nombre de usuario = service

    La contraseña de servicio suele asignarse por el técnico de servicio o el instalador de la instalación mediante el asistente de puesta en marcha y permite el acceso a parámetros específicos de la instalación. La contraseña de servicio es necesaria para ajustar el Contador y el Editor de la empresa suministradora de energía. Mientras no se haya asignado ninguna contraseña de servicio, no es posible acceder a los puntos de menú Contador y Editor de la empresa suministradora de energía.

    Contraseña de usuario
    Después de activar el campo de selección Salvaguardar la página local de la instalación, se muestra la contraseña de usuario, nombre de usuario = user.

    Si se asigna una contraseña de usuario, el usuario solo tendrá derechos de lectura. El usuario no puede abrir el punto de menú Ajustes.

    En el momento de asignar una contraseña de usuario, el usuario debe indicar el nombre de usuario y la contraseña cada vez que establezca la conexión.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0

    Ajustes - Red

    Internet mediante WLAN

    Se muestran las redes encontradas.

    Después de pulsar el botón "Refrescar" se    ejecuta una nueva búsqueda de todas las redes WLAN disponibles.

    Se pueden añadir redes ocultas con el menú Añadir una WLAN > Añadir WLAN.

    Botón Preparar - Para guardar una red WLAN seleccionada.
    Después de pulsar el botón, se abre la ventana Conexión WLAN

    Botón Quitar - Para borrar una red WLAN memorizada.

    Botón Configurar IP de WLAN - Después de pulsar el botón, se abre la ventana Configurar IP con las mismas opciones de ajuste que para una conexión LAN.

    Botón Conectar mediante WPS - Para establecer la conexión con la WLAN mediante WPS sin contraseña WLAN:
    1. Activar WPS en el router WLAN (ver la documentación del router WLAN)
    2. Pulsar el botón Conectar mediante WPS
    3. La conexión WLAN se establece automáticamente

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Ajustes - Red

    Internet mediante WLAN

    Se muestran las redes encontradas.

    Después de pulsar el botón "Refrescar" se    ejecuta una nueva búsqueda de todas las redes WLAN disponibles.

    Se pueden añadir redes ocultas con el menú Añadir una WLAN > Añadir WLAN.

    Botón Preparar - Para guardar una red WLAN seleccionada.
    Después de pulsar el botón, se abre la ventana Conexión WLAN

    Botón Quitar - Para borrar una red WLAN memorizada.

    Botón Configurar IP de WLAN - Después de pulsar el botón, se abre la ventana Configurar IP con las mismas opciones de ajuste que para una conexión LAN.

    Botón Conectar mediante WPS - Para establecer la conexión con la WLAN mediante WPS sin contraseña WLAN:
    1. Activar WPS en el router WLAN (ver la documentación del router WLAN)
    2. Pulsar el botón Conectar mediante WPS
    3. La conexión WLAN se establece automáticamente

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Ajustes - Red

    Internet mediante LAN

    Opciones de ajuste:
    • Obtener dirección - Estáticamente
      El usuario debe introducir una dirección IP fija para el Fronius Datamanager (monitorización de instalaciones), la máscara de subred, la dirección de puerta de enlace y la dirección de servidor DNS (del proveedor).
    • Obtener dirección - Dinámicamente
      El Fronius Datamanager (monitorización de instalaciones) recoge su dirección IP de un servidor DHCP (DHCP = Dynamic Host Configuration Protocol).
      El servidor DHCP debe estar configurado para que se asigne siempre la misma dirección IP al Datamanager (monitorización de instalaciones). De este modo, se sabe siempre cuál es la dirección IP para acceder al Datamanager (monitorización de instalaciones).
      Si el servidor DHCP admite actualizaciones de DNS dinámico, puede asignarse un nombre al Datamanger (monitorización de instalaciones) en el campo Nombre de host. Para conectarse con el Datamanager (monitorización de instalaciones), puede utilizarse el nombre en vez de la dirección IP.
      Por ejemplo : Host name (nombre de host) = instalaciónejemplo, Domain name (nombre de domino) = fronius.com
      Se puede acceder al Datamanager (monitorización de instalaciones) con la dirección "instalaciónejemplo.fronius.com".
    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Ajustes - Red

    Red local mediante punto de acceso

    El Fronius Datamanager (monitorización de instalaciones) sirve como punto de acceso. Un PC o dispositivo inteligente se conecta directamente con el Datamanager (monitorización de instalaciones). No es posible establecer una conexión a Internet.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0

    Configuración - Fronius Solar.web

    Fronius Solar.web

    A través del punto de menú Fronius Solar.web, puede establecerse una conexión directa con Fronius Solar.web.

    La selección del intervalo de memorización en los campos Ciclo de consulta del inversor y Ciclo de consulta de las Fronius Sensor Cards repercute sobre la capacidad necesaria de la memoria.

    Botón Registrar Solar.web - Pulsando este botón se abre la página de inicio de Fronius Solar.web. Los datos relevantes para Fronius Solar.web se envían automáticamente adjuntos.

    Cloud Control
    Una central eléctrica virtual es una interconexión de varios generadores para la creación de una red, que puede controlarse a través de la nube por Internet. Para ello, es imprescindible que el inversor disponga de una conexión activa a Internet. Se transmiten los datos de la instalación.
    Si la función Permitir el control en la nube para solicitudes del operador de red/empresa suministradora de energía está activada (se requiere acceso "service"), la función Permitir el control en la nube para centrales eléctricas virtuales se activa automáticamente y no se puede desactivar.
    La función Permitir el control en la nube para solicitudes del operador de red/empresa suministradora de energía puede ser obligatoria para el correcto funcionamiento de la instalación.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Configuración - Fronius Solar.web

    Fronius Solar.web

    A través del punto de menú Fronius Solar.web, puede establecerse una conexión directa con Fronius Solar.web.

    La selección del intervalo de memorización en los campos Ciclo de consulta del inversor y Ciclo de consulta de las Fronius Sensor Cards repercute sobre la capacidad necesaria de la memoria.

    Botón Registrar Solar.web - Pulsando este botón se abre la página de inicio de Fronius Solar.web. Los datos relevantes para Fronius Solar.web se envían automáticamente adjuntos.

    Cloud Control
    Una central eléctrica virtual es una interconexión de varios generadores para la creación de una red, que puede controlarse a través de la nube por Internet. Para ello, es imprescindible que el inversor disponga de una conexión activa a Internet. Se transmiten los datos de la instalación.
    Si la función Permitir el control en la nube para solicitudes del operador de red/empresa suministradora de energía está activada (se requiere acceso "service"), la función Permitir el control en la nube para centrales eléctricas virtuales se activa automáticamente y no se puede desactivar.
    La función Permitir el control en la nube para solicitudes del operador de red/empresa suministradora de energía puede ser obligatoria para el correcto funcionamiento de la instalación.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Configuración - Fronius Solar.web

    Capacidad de memoria

    En una instalación fotovoltaica con un inversor, el Fronius Datamanager tiene un capacidad de memoria de hasta 5 años y 7 meses en caso de un intervalo de memorización de 15 minutos.
    La capacidad de la memoria del Fronius Datamanager se reduce correspondientemente en función del número de inversores o Sensor Cards / Boxes integrados en el sistema.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Configuración - Fronius Solar.web

    Calcular la capacidad de la memoria

    1Calcular los puntos de Logging para inversores y Fronius Sensor Cards / Boxes



    Puntos de Logging por día =

    Tiempo de Logging [min]





    Intervalo de memorización [min]











    Tiempo de Logging [min]

    • para inversores: por ejemplo, 14 horas = 840 minutos
    • para Fronius Sensor Card / Fronius Sensor Box: 24 horas = 1440 minutos
    2Sumar los puntos de Logging

    Suma de los puntos de Logging =
    = (número de inversores x puntos de Logging por día) + (número de Fronius Sensor Cards / Boxes x puntos de Logging por día)
    3Calcular los sectores de memoria por día



    Sectores de memoria por día =

    suma de los puntos Logging





    114



    4Redondear hacia arriba hasta obtener números enteros
    5Calcular la capacidad de la memoria



    Capacidad de la memoria [días] =

    2048





    Sectores de memoria por día



    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Configuración - Fronius Solar.web

    Ejemplo de cálculo

    2 inversores, duración de Logging = 14 horas (840 minutos)
    1 Fronius Sensor Card, duración de Logging = 24 horas (1440 minutos)

    Intervalo de memorización = 15 minutos

    1. Puntos de Logging por día:



      Puntos de Logging del inversor =

      840 min

      = 56



      15 min



      Puntos de Logging Sensor Card =

      1440 min

      = 96



      15 min


    2. Suma de los puntos de Logging



      Suma de los puntos de Logging = (2 x 56) + (1 x 96) = 208





      (2 x 56) ... 2 inversores , (1 x 96) ... 1 Sensor Card

    3. Sectores de memoria por día



      Sectores de memoria =

      208

      = 1,825



      114


    4. Redondear hacia arriba:



      1,825

      2


    5. Capacidad de la memoria [días]:



      Capacidad de la memoria =

      2048

      = 1024 días (= 2 años, 9 meses, 18 días)



      2



      Capacidad de la memoria [días] =

      2048





      Sectores de memoria por día



    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0

    Ajustes - Asignación E/S

    Generalidades

    En este punto de menú se pueden configurar las propiedades de las diferentes entradas y salidas (I/O) del inversor. Según la funcionalidad y la configuración del sistema solo se pueden seleccionar aquellos ajustes permitidos para el correspondiente sistema.

    Una salida conmutada activa que no está asignada ("libre"), permanece activa hasta el rearranque del inversor. El estado de una salida solo cambia por nuevas especificaciones de los servicios asignados.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Ajustes - Asignación E/S

    Generalidades

    En este punto de menú se pueden configurar las propiedades de las diferentes entradas y salidas (I/O) del inversor. Según la funcionalidad y la configuración del sistema solo se pueden seleccionar aquellos ajustes permitidos para el correspondiente sistema.

    Una salida conmutada activa que no está asignada ("libre"), permanece activa hasta el rearranque del inversor. El estado de una salida solo cambia por nuevas especificaciones de los servicios asignados.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Ajustes - Asignación E/S

    DES - Demand Response Modes (DRM)

    Demand Response Modes para Australia

    Aquí se pueden ajustar los pines para un control mediante DRM:

    ¡IMPORTANTE! Para un control del inversor mediante DRM se requiere un Fronius DRM Interface (número de artículo 4,240,005) en el inversor.
    El montaje y la instalación se describen en las instrucciones de instalación del Fronius DRM Interface. Las instrucciones de instalación para el Fronius DRM Interface están disponibles en la página web de Fronius en el siguiente vínculo:

    http://www.fronius.com/QR-link/4204102292

    Modo

    Descripción

    Información

    Pin predeterminado

    DRM0

    El inversor se desconecta de la red

    Abrir el relé de red

    REF GEN

    Cerrado

    FDI

    COM LOAD

    Cerrado

    O

    Combinaciones de DRM1 - DRM8 no válidos

    FDI

    DRM1

    -Pnom ≤ 0 % sin separación de la red

    Limita la recopilación de la potencia efectiva

    6

    DRM2

    -Pnom ≤ 50 %

    Limita la recopilación de la potencia efectiva

    7

    DRM3

    -Pnom ≤ 75 % & +Qrel* ≥ 0 %

    Limita la recopilación de la potencia efectiva

    y

    establece la potencia reactiva

    8

    DRM4

    -Pnom ≤ 100 %

    Servicio normal sin limitación

    9

    DRM5

    +Pnom ≤ 0 % sin separación de la red

    Limita la entrega de potencia efectiva

    6

    DRM6

    +Pnom ≤ 50 %

    Limita la entrega de potencia efectiva

    7

    DRM7

    +Pnom ≤ 75 % & -Qrel* ≥ 0 %

    Limita la entrega de potencia efectiva

    y

    establece la potencia reactiva

    8

    DRM8

    +Pnom ≤ 100 %

    Servicio normal sin limitación

    9









    FDI

    En el Fronius DRM Interface





    *

    Los valores para Qrel se pueden ajustar en el punto de menú "Editor de la empresa suministradora de energía".

    La posibilidad de controlar remotamente los inversores se refiere siempre a la potencia nominal.

    ¡IMPORTANTE! Si no hay ningún control DRM (DRED) conectado al Datamanager y la función DES - Demand Response Mode (DRM) está activada, el inversor cambia al servicio de reposo.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Ajustes - Asignación E/S

    Control IO

     Aquí se pueden ajustar los pines para el control IO. Se permiten más ajustes en el menú Editor de la empresa suministradora de energía > Control IO.

    Control IO

    Pin predeterminado

    Control IO

    Pin predeterminado

    Control IO 1 (opcional)

    2

    Control IO 6 (opcional)

    7

    Control IO 2 (opcional)

    3

    Control IO 7 (opcional)

    8

    Control IO 3 (opcional)

    4

    Control IO 8 (opcional)

    9

    Control IO 4 (opcional)

    5

    Acuse de recibo del control IO
    (opcional)

    0

    Control IO 5 (opcional)

    6

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Ajustes - Asignación E/S

    Gestión de carga

    Aquí se pueden seleccionar hasta cuatro pines para la gestión de carga. En el punto de menú Gestión de carga, hay más ajustes disponibles para la gestión de carga.
    Pin predeterminado: 1

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0

    Ajustes - Gestión de carga

    General

    La función "Gestión de carga" permite utilizar las salidas I/O 0 - I/O 3 para excitar un actuador (por ejemplo, relé, conyuntor).
    Así, un consumidor conectado puede controlarse especificando un punto de encendido o de apagado en función de la potencia de alimentación.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Ajustes - Gestión de carga

    General

    La función "Gestión de carga" permite utilizar las salidas I/O 0 - I/O 3 para excitar un actuador (por ejemplo, relé, conyuntor).
    Así, un consumidor conectado puede controlarse especificando un punto de encendido o de apagado en función de la potencia de alimentación.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Ajustes - Gestión de carga

    Gestión de carga

    Control
     desactivado: El control mediante el sistema de gestión de energía está desactivado.
    A través de la potencia producida: El control mediante el sistema de gestión de energía se realiza a través de la potencia producida
    Mediante exceso de potencia (en caso de límites de alimentación): El control mediante el sistema de gestión de energía se realiza a través del exceso de potencia (en caso de límites de alimentación).
    Esta opción solo puede seleccionarse cuando se ha conectado un contador. Si las I/O tienen mayor prioridad que la batería, la posible potencia de carga de la batería se considera sobrante. En este caso, el umbral de conmutación no puede establecerse en la pasarela.

    Umbrales
    Conectados: Para introducir un límite de potencia efectiva a partir del cual se activa la salida I/O
    Desconectados: Para introducir un límite de potencia efectiva a partir del cual se desactiva la salida I/O.
    Si está seleccionado Control Mediante exceso de potencia, se visualiza adicionalmente en Umbrales un campo de selección para Alimentación y Relación.

    Tiempos de marcha
    Tiempo de marcha mínimo por cada proceso de conexión: Campo para introducir un tiempo durante el cual la salida I/O debe estar activada como mínimo.
    Máximo tiempo de marcha por cada día: Campo para introducir un tiempo máximo durante el cual la salida I/O debe estar activada por día en total (se tienen en cuenta varios procesos de conexión).

    Tiempo de marcha nominal
    Por cada día: Campo para introducir un tiempo durante el cual la salida I/O debe estar activada como mínimo por día.
    Alcanzado hasta: Campo para seleccionar la hora en caso de que se deba alcanzar el tiempo de marcha teórico antes de una determinada hora

    Estado
    Si se posiciona el puntero del ratón encima del estado, se muestra el motivo del estado actual.

    IMPORTANTE:
    si se utilizan varias salidas de carga, se conmutan con un intervalo de un minuto en función de su prioridad (regla del máx. 4 = máx. 4 minutos).

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0

    Ajustes - Servicio "Push"

    Servicio "Push"

    Con la ayuda de esta función pueden exportarse datos actuales y de registro en diferentes formatos o con diferentes protocolos a un servidor externo.

    En el siguiente manual de instrucciones figura información más detallada sobre la función Push Service:

    http://www.fronius.com/QR-link/4204102152

    42,0410,2152
    Fronius Push Service

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Ajustes - Servicio "Push"

    Servicio "Push"

    Con la ayuda de esta función pueden exportarse datos actuales y de registro en diferentes formatos o con diferentes protocolos a un servidor externo.

    En el siguiente manual de instrucciones figura información más detallada sobre la función Push Service:

    http://www.fronius.com/QR-link/4204102152

    42,0410,2152
    Fronius Push Service

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0

    Ajustes - Modbus

    Generalidades

    La página web del Fronius Datamanager 2.0 permite ajustar, a través del navegador web, la conexión del Modbus que no se puede activar a través del protocolo de Modbus.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Ajustes - Modbus

    Generalidades

    La página web del Fronius Datamanager 2.0 permite ajustar, a través del navegador web, la conexión del Modbus que no se puede activar a través del protocolo de Modbus.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Ajustes - Modbus

    Información más detallada sobre la función de Modbus

    Encontrará información más detallada sobre la función de Modbus en los siguientes manuales de instrucciones:

    http://www.fronius.com/QR-link/4204102049

    42,0410,2049
    Fronius Datamanager, conexión de Modbus

    http://www.fronius.com/QR-link/4204102108

    42,0410,2108
    Fronius Datamanager Modbus RTU Quickstart Guide

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Ajustes - Modbus

    Emisión de datos a través del Modbus

    Emisión de datos a través del Modbus en Desconectado
    Si la emisión de datos a través del Modbus está desactivada, se resetean los comandos de control transmitidos a través del Modbus a los inversores, por ejemplo, sin reducción de potencia o sin especificación de potencia reactiva.

    Emisión de datos a través del Modbus en tcp
    Si la emisión de datos a través del Modbus está desactivada, se resetean los comandos de control transmitidos a través del Modbus a los inversores, por ejemplo, sin reducción de potencia o sin especificación de potencia reactiva.

    Campo Puerto de Modbus - Número del puerto TCP que debe utilizarse para la comunicación del Modbus. Ajuste previo: 502. No se puede utilizar el puerto 80 para ello.

    Campo String Control Adress-Offset - Valor de compensación para el direccionamiento de Fronius String Controls mediante Modbus.

    Sunspec Model Type - Para seleccionar el tipo de datos de modelos de datos para inversores y modelos de datos para contadores de energía
    float - Representación como unidades de coma flotante
    SunSpec Inverter Model I111, I112 o I113
    SunSpec Meter Model M211, M212 o M213
    int+SF - Representación como números enteros con factores de escala
    SunSpec Inverter Model I101, I102 o I103
    SunSpec Meter Model M201, M202 o M203

    ¡IMPORTANTE! Como los diferentes modelos tienen diferentes números de registros, al cambiar el tipo de datos cambian también las direcciones de registro de todos los modelos siguientes.

    Demo Modus - El modo de demostración sirve para la implantación o validación de un maestro de Modbus. Permite leer los datos del inversor, del contador de energía y del Fronius String Control sin que realmente haya un equipo conectado o activo. Se devuelven siempre los mismos datos para todos los registros.

    Control de inversor mediante Modbus
    Si esta opción está activada, se pueden controlar los inversores mediante Modbus. Se visualiza el campo de selección Restringir el control. El control de inversor incluye las siguientes funciones:
    • Conectado/desconectado
    • Reducción de potencia
    • Especificación de un factor de potencia constante cos phi
    • Especificación de una potencia reactiva constante

    Emisión de datos a través del Modbus en rtu

    Si en el sistema hay un contador de energía de Modbus configurado en Ajustes > Contador (p. ej. Fronius Smart Meter), no se puede utilizar el ajuste rtu.
    En caso de seleccionar rtu, se desactiva automáticamente la emisión de datos por Modbus. Esta modificación no aparece visible antes de volver a cargar la página web.
    También es posible realizar la lectura de un contador de energía conectado a través de RS485 al Datamanager mediante Modbus TCP a través de los correspondientes modelos SunSpec. La ID del Modbus para el contador es 240.

    Campo Interface - Aquí se puede seleccionar el interface de Modbus 0 (rtu0 | default) o el interface de Modbus 1 (rtu1).

    Campo String Control Adress-Offset - Valor de compensación para el direccionamiento de Fronius String Controls mediante Modbus. Para más detalles, ver el apartado "ID de equipo Modbus para Fronius String Controls".

    Sunspec Model Type - Para seleccionar el tipo de datos de modelos de datos para inversores
    float - Representación como comas flotantes
    SunSpec Inverter Model I111, I112 o I113
    int+SF - Representación como números enteros con factores de escala
    SunSpec Inverter Model I101, I102 o I103

    ¡IMPORTANTE! Como los diferentes modelos tienen diferentes números de registros, al cambiar el tipo de datos cambian también las direcciones de registro de todos los modelos siguientes.

    Demo Modus - El modo de demostración sirve para la implantación o validación de un maestro de Modbus. Permite leer los datos del inversor, del contador de energía y del Fronius String Control sin que realmente haya un equipo conectado o activo. Se devuelven siempre los mismos datos para todos los registros.

    Control de inversor mediante Modbus
    Si esta opción está activada, se pueden controlar los inversores mediante Modbus. El control de inversor incluye las siguientes funciones:
    • Conectado/desconectado
    • Reducción de potencia
    • Especificación de un factor de potencia constante cos phi
    • Especificación de una potencia reactiva constante

    Prioridades de control
    Las prioridades de control definen el servicio al que el control de inversor da prioridad.
    1 = máxima prioridad, 3 = mínima prioridad
    Las prioridades de control solo se pueden modificar en el punto de menú Editor de la empresa suministradora de energía.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Ajustes - Modbus

    Restringir el control

    La opción Restringir el control solo está disponible para protocolos de transmisión TCP.
    Sirve para impedir que personas no autorizadas introduzcan comandos de control de inversor, permitiendo solo el control de determinados equipos.

    Campo Dirección IP
    Para restringir el control de inversor a uno o varios equipos, se registran en este campo las direcciones IP de aquellos equipos que pueden enviar comandos al Fronius Datamanager. Los diferentes registros se separan por medio de comas.

    Ejemplos:
    • Una dirección IP: 98.7.65.4 - Control solo admisible mediante la dirección IP 98.7.65.4
    • Varias direcciones IP: 98.7.65.4,222.44.33.1 - Control solo admisible mediante las direcciones IP 98.7.65.4 y 222.44.33.1
    • Rango de direcciones IP, por ejemplo, de 98.7.65.1 a 98.7.65.254 (notación CIDR): 98.7.65.0/24 - Control solo admisible mediante las direcciones IP 98.7.65.1 hasta 98.7.65.254
    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Ajustes - Modbus

    Guardar o descartar modificaciones

      Sirve para guardar los ajustes y muestra un mensaje indicando que la memorización ha tenido éxito.
    Si se abandona el punto de menú Modbus sin guardar, se descartan todas las modificaciones efectuadas.

      Formula una consulta de seguridad para determinar si realmente deben descartarse las modificaciones efectuadas para restablecer entonces los últimos valores guardados.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0

    Configuración - Inversores

    Inversor

    El menú Inversores permite definir los datos para la vista de comparación.
    Si está seleccionado el campo de selección Visible, se visualiza el inversor en la vista de comparación.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Configuración - Inversores

    Inversor

    El menú Inversores permite definir los datos para la vista de comparación.
    Si está seleccionado el campo de selección Visible, se visualiza el inversor en la vista de comparación.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0

    Configuración - Fronius Sensor Cards

    Sensor Cards

    En "Sensor Cards" se puede asignar un nombre de canal específico por cada valor de sensor de una Fronius Sensor Card / Box (por ejemplo: velocidad del viento).

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Configuración - Fronius Sensor Cards

    Sensor Cards

    En "Sensor Cards" se puede asignar un nombre de canal específico por cada valor de sensor de una Fronius Sensor Card / Box (por ejemplo: velocidad del viento).

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0

    Ajustes - Contador

    General

    ¡IMPORTANTE! ¡Los ajustes del punto de menú Contador solo deben ser efectuados por personal técnico formado!

    Para acceder al punto de menú Contador, es necesario introducir la contraseña de servicio.

    Se pueden utilizar Fronius Smart Meter trifásicos o monofásicos. La elección se realiza en ambos casos a través del punto Fronius Smart Meter. El Fronius Datamanager determina automáticamente el tipo de contador.

    Se puede seleccionar un contador primario y opcionalmente varios contadores secundarios. Antes de poder seleccionar un contador secundario, primero se debe configurar un contador primario.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Ajustes - Contador

    General

    ¡IMPORTANTE! ¡Los ajustes del punto de menú Contador solo deben ser efectuados por personal técnico formado!

    Para acceder al punto de menú Contador, es necesario introducir la contraseña de servicio.

    Se pueden utilizar Fronius Smart Meter trifásicos o monofásicos. La elección se realiza en ambos casos a través del punto Fronius Smart Meter. El Fronius Datamanager determina automáticamente el tipo de contador.

    Se puede seleccionar un contador primario y opcionalmente varios contadores secundarios. Antes de poder seleccionar un contador secundario, primero se debe configurar un contador primario.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Ajustes - Contador

    Fronius Smart Meter

    Si se selecciona el Fronius Smart Meter como contador, debe ajustarse la posición de contador a través del campo Ajustes.

    Posición de contador en el Punto de alimentación (1a)
    Se miden la potencia de alimentación y la energía. El consumo se determina en base a estos valores y a los datos de la instalación.

    Posición de contador en el Ramal de consumo (1b)
    Se miden directamente la potencia consumida y la energía. La potencia de alimentación y la energía se determinan en base a estos valores y a los datos de la instalación.

    Contador secundario
    Si se ha seleccionado un Fronius Smart Meter como contador secundario, se abre una ventana para introducir la Descripción (de libre elección) y un campo Dirección de Modbus. En el campo con la dirección de Modbus se propone automáticamente un valor (siguiente dirección libre en la dirección de la red). La dirección de Modbus no se debe asignar por duplicado. Una vez introducidos los datos, hacer clic en el campo Scan (Escanear).

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Ajustes - Contador

    Conexión del Fronius Smart Meter al Fronius Datamanager 2.0

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Ajustes - Contador

    Inversor S0

    Posición de contador en el Punto de alimentación (1a)
    Se miden la potencia de alimentación y la energía. El consumo se determina en base a estos valores y a los datos de la instalación.
    Un contador S0 en este punto debe estar configurado de tal modo que se cuente la cantidad de energía suministrada.

    IMPORTANTE:
    Con un medidor de S0 en el punto de alimentación, los datos del medidor no se muestran en FroniusSolar.web. Esta opción solo está prevista para la reducción de potencia dinámica. Los valores de consumo se pueden determinar con restricciones durante la alimentación de red.

    Posición de contador en el Ramal de consumo (1b)
    Se miden directamente la potencia consumida y la energía. La potencia de alimentación y la energía se determinan en base a estos valores y los datos de la instalación.
    Un contador S0 en este punto debe estar configurado de tal modo que se cuente la energía consumida.

    Un contador para calcular el autoconsumo por S0 se puede conectar directamente en el inversor.

    IMPORTANTE:
    Un contador S0 se conecta a la interface de red multifunción conmutable del inversor. Conectar un contador S0 al inversor puede requerir una actualización del firmware del inversor.

    Requisitos del contador S0:
    • Debe cumplir la norma correspondiente IEC62053-31 clase B
    • Tensión máx. 15 V CC
    • Corriente máx. con ON 15 mA (CON)
    • Corriente mín. con ON 2 mA (CON)
    • Corriente máx. con OFF 0,15 mA (DES)

    Tasa máxima de impulsos recomendada del contador S0:

    Potencia FV kWp [kW]

    Tasa de impulsos máx. por kWp

    30

    1000

    20

    2000

    10

    5000

    ≤ 5,5

    10 000

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0

    Configuración - Editor de la empresa suministradora de energía

    General

    El punto de menú Editor de la empresa suministradora de energía sirve para efectuar los ajustes relevantes para una empresa suministradora de energía.
    Es posible ajustar una limitación de la potencia efectiva en % y/o una limitación del factor de potencia.

    ¡IMPORTANTE! ¡Los ajustes del punto de menú Editor de la empresa suministradora de energía solo deben ser efectuados por personal técnico formado!

    El punto de menú Editor de la empresa suministradora de energía requiere la entrada de la contraseña de servicio.

    Cloud Control
    Una central eléctrica virtual es una interconexión de varios generadores para la creación de una red, que puede controlarse a través de la nube por Internet. Para ello, es imprescindible que el inversor disponga de una conexión activa a Internet. Se transmiten los datos de la instalación.
    Si la función Permitir el control en la nube para solicitudes del operador de red/empresa suministradora de energía está activada (se requiere acceso "service"), la función Permitir el control en la nube para centrales eléctricas virtuales se activa automáticamente y no se puede desactivar.
    La función Permitir el control en la nube para solicitudes del operador de red/empresa suministradora de energía puede ser obligatoria para el correcto funcionamiento de la instalación.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Configuración - Editor de la empresa suministradora de energía

    General

    El punto de menú Editor de la empresa suministradora de energía sirve para efectuar los ajustes relevantes para una empresa suministradora de energía.
    Es posible ajustar una limitación de la potencia efectiva en % y/o una limitación del factor de potencia.

    ¡IMPORTANTE! ¡Los ajustes del punto de menú Editor de la empresa suministradora de energía solo deben ser efectuados por personal técnico formado!

    El punto de menú Editor de la empresa suministradora de energía requiere la entrada de la contraseña de servicio.

    Cloud Control
    Una central eléctrica virtual es una interconexión de varios generadores para la creación de una red, que puede controlarse a través de la nube por Internet. Para ello, es imprescindible que el inversor disponga de una conexión activa a Internet. Se transmiten los datos de la instalación.
    Si la función Permitir el control en la nube para solicitudes del operador de red/empresa suministradora de energía está activada (se requiere acceso "service"), la función Permitir el control en la nube para centrales eléctricas virtuales se activa automáticamente y no se puede desactivar.
    La función Permitir el control en la nube para solicitudes del operador de red/empresa suministradora de energía puede ser obligatoria para el correcto funcionamiento de la instalación.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Configuración - Editor de la empresa suministradora de energía

    Editor de la empresa suministradora de energía - Control IO

    Patrón de entrada (ocupación de las diferentes E/S):

    • blanco = contacto abierto
    • azul = contacto cerrado
    • gris = no se ha tenido en cuenta el contacto
    • negro = contacto no utilizable

    El patrón de entrada seleccionado se modifica haciendo clic en los contactos.

    Se visualiza la asignación IO virtual según el apartado "Ajustes - GPIO" (ver la página (→)).
    La indicación puede diferir en caso de versiones de software más antiguas.

    Factor de potencia cos phi
    ind = inductivo
    cap = capacitivo

    Salida de la empresa suministradora de energía (salida de respuesta)
    Esta salida es de configuración libre y se activa tan pronto como se establece la regla (por ejemplo, para el funcionamiento de un dispositivo de señal). La salida I/O 0 está preajustada de fábrica.

    Inversores excluidos
    Aquí deben introducirse los números DATCOM o Fronius Solar Net de los inversores que deben excluirse de la regulación. Separar varios inversores mediante comas.

    Borrar/añadir una regla
    + = añadir una regla nueva
    - = borrar la regla actualmente seleccionada

    Botón Importar - Pulsar para importar las reglas en el formato *.fpc
    La función del botón "Importar" varía en función del navegador utilizado. Por ejemplo, Firefox y Google Chrome admiten la función.

    Botón Exportar - Pulsar para guardar por separado las reglas en el formato *.fpc

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Configuración - Editor de la empresa suministradora de energía

    Diagrama de conexión - 4 relés

    El receptor de telemando centralizado circular y el borne de conexión de E/S del inversor pueden conectarse entre sí según el esquema de conexión mediante un cable de cuatro polos.
    Para distancias superiores a 10 m entre el inversor y el receptor de telemando centralizado circular, se recomienda al menos un cable blindado CAT 5.

    El modo de funcionamiento de 4 relés está preajustado de fábrica. Los siguientes pasos solo son necesarios si se requiere ajustar o restablecer la configuración.

    (1)
    Receptor de telemando centralizado circular con cuatro relés para limitar la potencia efectiva.
    (2)
    E/S del área de comunicación de datos.

    Asignación IO

    Relé

    Conexión Fronius Datamanager 2.0

    PIN

    1

    IO1

    2

    2

    IO2

    3

    3

    IO3

    4

    4

    I 4

    5

    Configuración del editor de la empresa suministradora de energía:

    Vista general del control IO de la interfaz
    1. Seleccionar la fila 1-4 en la columna "liberados"
    2. Configurar el patrón de entrada
    3. Ajustar la potencia efectiva de la siguiente manera:
      • Regla 1: 100 %, contacto de relé 1 cerrado
      • Regla 2: 60 %, contacto de relé 2 cerrado
      • Regla 3: 30 %, contacto de relé 3 cerrado
      • Regla 4: 0 %, contacto de relé 4 cerrado
    4. Hacer clic en la marca para guardar los ajustes.

    ¡IMPORTANTE!

    Deben evitarse los patrones de entrada que no se han considerado porque, de lo contrario, las reglas activadas se excluyen mutuamente. En este caso, aparece el cuadro de diálogo "Error al guardar" cuando se intenta guardar. Las filas defectuosas se resaltan en rojo.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Configuración - Editor de la empresa suministradora de energía

    Diagrama de conexión - 3 relés

    El receptor de telemando centralizado circular y el borne de conexión de E/S del inversor pueden conectarse entre sí según el esquema de conexión mediante un cable de cuatro polos.
    Para distancias superiores a 10 m entre el inversor y el receptor de telemando centralizado circular, se recomienda al menos un cable blindado CAT 5.

    (1)
    Receptor de telemando centralizado circular con tres relés para limitar la potencia efectiva
    (2)
    E/S del área de comunicación de datos

    Asignación IO

    Relé

    Conexión Fronius Datamanager 2.0

    PIN

    1

    IO1

    2

    2

    IO2

    3

    3

    IO3

    4

    Configuración del editor de la empresa suministradora de energía:

    Vista general del control IO de la interfaz
    1. Seleccionar la fila 1-4 en la columna "liberados"
    2. Configurar el patrón de entrada para las filas 1-3
    3. Ajustar la potencia efectiva de la siguiente manera:
      • Fila 1: 100 %, todos los contactos abiertos, no hay más reglas definidas
      • Fila 2 / Regla 1 60 %, contacto de relé 1 cerrado
      • Fila 3 / Regla 2: 30 %, contacto de relé 2 cerrado
      • Fila 4 / Regla 3: 0 %, contacto de relé 3 cerrado
    4. Hacer clic en la marca para guardar los ajustes.

    ¡IMPORTANTE!

    Deben evitarse los patrones de entrada que no se han considerado porque, de lo contrario, las reglas activadas se excluyen mutuamente. En este caso, aparece el cuadro de diálogo "Error al guardar" cuando se intenta guardar. Las filas defectuosas se resaltan en rojo.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Configuración - Editor de la empresa suministradora de energía

    Diagrama de conexión - 1 relé

    El receptor de telemando centralizado circular y el borne de conexión de E/S del inversor pueden conectarse entre sí según el esquema de conexión mediante un cable de cuatro polos.
    Para distancias superiores a 10 m entre el inversor y el receptor de telemando centralizado circular, se recomienda al menos un cable blindado CAT 5.

    (1)
    Receptor de telemando centralizado circular con un relé para limitar la potencia efectiva.
    (2)
    E/S del área de comunicación de datos

    Asignación IO

    Relé

    Conexión Fronius Datamanager 2.0

    PIN

    1

    IO1

    2

    Configuración del editor de la empresa suministradora de energía:

    Vista general del control IO de la interfaz
    1. Seleccionar la fila 1-2 en la columna "liberados"
    2. Configurar el patrón de entrada
    3. Ajustar la potencia efectiva de la siguiente manera:
      • Regla 1: 100 %, contacto de relé 1 abierto
      • Regla 2: 0 %, contacto de relé 1 cerrado
    4. Hacer clic en la marca para guardar los ajustes.

    ¡IMPORTANTE!

    Deben evitarse los patrones de entrada que no se han considerado porque, de lo contrario, las reglas activadas se excluyen mutuamente. En este caso, aparece el cuadro de diálogo "Error al guardar" cuando se intenta guardar. Las filas defectuosas se resaltan en rojo.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Configuración - Editor de la empresa suministradora de energía

    Diagrama de conexión - Alternativa con dos relés

    El receptor de telemando centralizado circular y el borne de conexión de E/S del inversor pueden conectarse entre sí según el esquema de conexión mediante un cable de cuatro polos.
    Para distancias superiores a 10 m entre el inversor y el receptor de telemando centralizado circular, se recomienda al menos un cable blindado CAT 5.

    En este ejemplo, se pueden configurar cuatro niveles de potencia con dos relés.

    (1)
    Receptor de telemando centralizado circular con dos relés para limitar la potencia efectiva.
    (2)
    E/S del área de comunicación de datos

    Asignación IO

    Relé

    Conexión Fronius Datamanager 2.0

    PIN

    1

    IO1

    2

    2

    IO2

    3

    Configuración del editor de la empresa suministradora de energía:

    Vista general del control IO de la interfaz
    1. Seleccionar la fila 1-4 en la columna "liberados"
    2. Configurar el patrón de entrada para las filas 1-4
    3. Ajustar la potencia efectiva de la siguiente manera:
      • Regla 1: 100 %, ambos contactos de relé abiertos
      • Regla 2: 60 %, contacto de relé 1 activo, PIN 2 cerrado / contacto de relé 2 no activo, PIN 3 abierto
      • Regla 3: 30 %, contacto de relé 1 no activo, PIN 2 abierto / contacto de relé 2 activo, PIN 3 cerrado
      • Regla 4: 0 %, ambos contactos de relé cerrados
    4. Hacer clic en la marca para guardar los ajustes.

    ¡IMPORTANTE!

    Deben evitarse los patrones de entrada que no se han considerado porque, de lo contrario, las reglas activadas se excluyen mutuamente. En este caso, aparece el cuadro de diálogo "Error al guardar" cuando se intenta guardar. Las filas defectuosas se resaltan en rojo.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Configuración - Editor de la empresa suministradora de energía

    Ejemplo de aplicación: dos receptores de telemando centralizado circular

    El receptor de telemando centralizado circular y los bornes de conexión de E/S del inversor pueden conectarse entre sí según el esquema de conexión.
    Para distancias superiores a 10 m entre el inversor y el de telemando centralizado circular, se recomienda al menos un cable CAT 5 y el blindaje debe conectarse en un extremo al borne de conexión Push-In del área de comunicación de datos (SHIELD).

    En este ejemplo, se describe la conexión a dos receptores de telemando centralizado circular. De este modo, se pueden regular al mismo tiempo la potencia efectiva y el factor de potencia.

    Dos receptores de telemando centralizado circular conectados a las E/S del Fronius Datamanager 2.0
    (1)
    Receptor de telemando centralizado circular con tres relés para limitar la potencia efectiva
    (2)
    Receptor de telemando centralizado circular con tres relés para limitar el factor de potencia
    (3)
    E/S del área de comunicación de datos
    (4)
    Consumos (por ejemplo, lámpara de señalización, relé de señalización)

    Asignación IO del receptor de telemando centralizado circular 1 (potencia efectiva)

    Relé

    Conexión Fronius Datamanager 2.0

    PIN

    1

    IO1

    2

    2

    IO2

    3

    3

    I 4

    4

    Asignación IO del receptor de telemando centralizado circular 2 (factor de potencia)

    Relé

    Conexión Fronius Datamanager 2.0

    PIN

    1

    I 7

    5

    2

    I 8

    6

    2

    I 9

    7

    Configuración del editor de la empresa suministradora de energía:

    Vista general del control IO de la interfaz
    1. Seleccionar la fila 1-6 en la columna "liberados"
    2. Configurar el patrón de entrada para la fila 1-6
    3. Ajustar la potencia efectiva de la siguiente manera:
      • Regla 1: 100 %, contacto de relé 1 cerrado
      • Regla 2: 60 %, contacto de relé 2 cerrado
      • Regla 3: 30 %, contacto de relé 3 cerrado
    4. Ajustar el factor de potencia de la siguiente manera:
      • Regla 1: 0,95, contacto de relé 4 cerrado
      • Regla 2: 0,90, contacto de relé 5 cerrado
      • Regla 3: 0,85, contacto de relé 6 cerrado
    5. Hacer clic en la marca para guardar los ajustes.

    ¡IMPORTANTE!

    Deben evitarse los patrones de entrada que no se han considerado porque, de lo contrario, las reglas activadas se excluyen mutuamente. En este caso, aparece el cuadro de diálogo "Error al guardar" cuando se intenta guardar. Las filas defectuosas se resaltan en rojo.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Configuración - Editor de la empresa suministradora de energía

    Conexión del receptor de telemando centralizado circular con varios inversores

    El operador de red puede solicitar la conexión de uno o más inversores a un receptor de telemando centralizado circular para limitar la potencia efectiva o el factor de potencia de la instalación fotovoltaica.

    Esquema de conexión del receptor de telemando centralizado circular con varios inversores

    A través de un distribuidor (relé de acoplamiento), se pueden conectar los siguientes inversores Fronius al receptor de telemando centralizado circular:

    • Symo GEN24
    • Primo GEN24
    • Tauro
    • SnapINverter (solo dispositivos con Fronius Datamanager 2.0)

    ¡IMPORTANTE!
    En la interfaz de usuario de cada inversor conectado al receptor de telemando centralizado circular, se debe activar el ajuste "Modo de funcionamiento de 4 relés" (consultar Diagrama de conexión - 4 relés).

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Configuración - Editor de la empresa suministradora de energía

    Editor de la empresa suministradora de energía - DES - Demand Response Modes (DRM)

    ¡IMPORTANTE! Para un control del inversor mediante DRM se requiere un Fronius DRM Interface (número de artículo 4,240,005) en el inversor.
    El montaje y la instalación se describen en las instrucciones de instalación del Fronius DRM Interface. Las instrucciones de instalación para el Fronius DRM Interface están disponibles en la página web de Fronius en el siguiente vínculo:

    http://www.fronius.com/QR-link/4204102292

    Entrega de potencia reactivaPara introducir el consumo de potencia reactiva (= +Qrel) para DRM 3 en %

    Consumo de potencia reactivaPara introducir el consumo de potencia reactiva (= -Qrel) para DRM 7 en %

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Configuración - Editor de la empresa suministradora de energía

    Editor de la empresa suministradora de energía - Reducción de potencia dinámica

    Las empresas de energía u operadores de red pueden prescribir limitaciones de alimentación para un inversor (por ejemplo, máx. 70 % de los kWp o máx. 5 kW).
    En este sentido, la reducción de potencia dinámica considera el autoconsumo en el ámbito doméstico antes de reducir la potencia de un inversor:

    • Se puede ajustar un límite personalizado.
    • Se puede conectar un contador para determinar el autoconsumo mediante S0 directamente al inversor.
    • Se puede conectar un Fronius Smart Meter al Datamanager a las bornas de conexión D- / D+ para los datos del Modbus.

    Sin límite: El inversor convierte toda la energía fotovoltaica disponible y la suministra a la red pública.

    Límite para toda la instalación: Toda la instalación fotovoltaica queda limitada a un límite de potencia fijo. Hay que fijar el valor de la potencia de alimentación total inyectada admisible.

    Límite por fase (no para equipos monofásicos): Se mide cada fase individual. Si se sobrepasa el límite de inyección admisible en una fase, la potencia total del inversor se reduce hasta que el valor de la fase afectada vuelva a ser admisible (véase el ejemplo siguiente). Este ajuste solo es necesario si lo exigen las normas y disposiciones nacionales. Debe ajustarse el valor de la potencia de alimentación admisible por fase.
    "Límite por fase" está limitado a 20 inversores. Si se sobrepasa el límite, la función de la limitación de potencia deja de estar disponible.

    Ejemplo: "Límite por fase" (valor de ajuste 2000 W)

    Producción máxima posible [kW]

    4

    4

    4

    12

    Valor de ajuste
    "Límite por fase" [kW]

    2

    6

    Demanda de carga en la red doméstica [kW]

    2

    3

    5

    10

    Cobertura de la carga en la red doméstica mediante una instalación fotovoltaica [kW]

    2

    2

    2

    6

    Compra a la red pública [kW]

    0

    1

    3

    4

    Campo para introducir toda la potencia de la instalación CC en Wp.
    Este valor sirve, por un lado, como referencia para la regulación y, por el otro, para casos de error (p. ej. en caso de avería de contador).

    Campo para introducir la potencia máxima en W o % (hasta dos dígitos detrás de la coma, también son posibles valores negativos)
    Si no se ha seleccionado ningún contador en el punto de menú "Contador":
    Máx. potencia producida de toda la instalación
    Si se ha seleccionado Fronius Smart Meter o inversor S0 en el punto de menú "Contador": máx. potencia de alimentación a la red

    Hard Limit: Si se supera este valor, el inversor se desconecta en un plazo máximo de 5 segundos. Este valor debe ser mayor que el valor establecido para Soft Limit.

    Soft Limit: Si se supera este valor, el inversor se regula hasta el valor establecido dentro del tiempo exigido por las normas y disposiciones nacionales.

    1. Datos actuales, servicios y ajustes del Fronius Datamanager 2.0
    2. Configuración - Editor de la empresa suministradora de energía

    Editor de la distribuidora eléctrica - Prioridades del control

    Para ajustar las prioridades de control para el receptor de telemando centralizado, la reducción de potencia dinámica y el control mediante Modbus

    1 = máxima prioridad, 3 = mínima prioridad
