Fronius Datamanager 2.0 Bedieningshandleiding

De Fronius Datamanager 2.0 is een netwerk-datalogger die de functionaliteit van de Fronius Com Card, de Fronius Datalogger Web, de Fronius Power Control Card en de Fronius Modbus Card op een insteekkaart combineert.
De website van de Fronius Datamanager 2.0 biedt een snel overzicht van de PV-installatie.
De website kan via een webbrowser via een directe verbinding of bij overeenkomstige configuratie via internet worden opgeroepen.

In combinatie met Fronius Solar.web kunnen zowel actuele als gearchiveerde gegevens van een PV-installatie via internet of via de Fronius Solar.web App worden opgevraagd, zonder dat hiervoor uitvoerige configuratieactiviteiten zijn vereist. De gegevens worden door de Fronius Datamanager 2.0 automatisch naar Fronius Solar.web verzonden. Fronius Solar.web is uitgerust met een automatische alarmfunctie die kan worden ingesteld via een eenvoudig te configureren hulpprogramma voor systeemmonitoring. De alarmering kan worden verzonden via sms of e-mail.

1. Algemene informatie

De Fronius Datamanager 2.0 is een netwerk-datalogger die de functionaliteit van de Fronius Com Card, de Fronius Datalogger Web, de Fronius Power Control Card en de Fronius Modbus Card op een insteekkaart combineert.
De website van de Fronius Datamanager 2.0 biedt een snel overzicht van de PV-installatie.
De website kan via een webbrowser via een directe verbinding of bij overeenkomstige configuratie via internet worden opgeroepen.

In combinatie met Fronius Solar.web kunnen zowel actuele als gearchiveerde gegevens van een PV-installatie via internet of via de Fronius Solar.web App worden opgevraagd, zonder dat hiervoor uitvoerige configuratieactiviteiten zijn vereist. De gegevens worden door de Fronius Datamanager 2.0 automatisch naar Fronius Solar.web verzonden. Fronius Solar.web is uitgerust met een automatische alarmfunctie die kan worden ingesteld via een eenvoudig te configureren hulpprogramma voor systeemmonitoring. De alarmering kan worden verzonden via sms of e-mail.

1. Algemene informatie
2. Algemeen

De Fronius Datamanager 2.0 is een netwerk-datalogger die de functionaliteit van de Fronius Com Card, de Fronius Datalogger Web, de Fronius Power Control Card en de Fronius Modbus Card op een insteekkaart combineert.
De website van de Fronius Datamanager 2.0 biedt een snel overzicht van de PV-installatie.
De website kan via een webbrowser via een directe verbinding of bij overeenkomstige configuratie via internet worden opgeroepen.

In combinatie met Fronius Solar.web kunnen zowel actuele als gearchiveerde gegevens van een PV-installatie via internet of via de Fronius Solar.web App worden opgevraagd, zonder dat hiervoor uitvoerige configuratieactiviteiten zijn vereist. De gegevens worden door de Fronius Datamanager 2.0 automatisch naar Fronius Solar.web verzonden. Fronius Solar.web is uitgerust met een automatische alarmfunctie die kan worden ingesteld via een eenvoudig te configureren hulpprogramma voor systeemmonitoring. De alarmering kan worden verzonden via sms of e-mail.

1. Algemene informatie
2. Algemeen

• zonder de Fronius Com Card-functie
  (voor de inverters Fronius Galvo, Fronius Symo en Fronius Primo)
• met de Fronius Com Card-functie
  (voor de inverters Fronius IG, Fronius IG Plus, Fronius IG Plus V,
  Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500)
• in een externe behuizing met Solar Net IN- en Solar Net OUT-aansluiting
  (Fronius Datamanager Box 2.0, bijv. voor inverters zonder slots of voor PV-installaties met een afzonderlijke Fronius Datamanager 2.0)

Indien de inverter niet standaard met de Fronius Datamanager 2.0 is uitgerust, kunnen bestaande inverters naderhand met de Fronius Datamanager 2.0-insteekkaart worden uitgerust.

1. Algemene informatie
2. Algemeen

De in de inverter ingebouwde Fronius Datamanager 2.0-insteekkaart of de afzonderlijke Fronius Datamanager Box 2.0 kan met de volgende DATCOM-componenten gebruikt worden:

1. Algemene informatie
2. Algemeen

• Bij internetoplossingen met kabel adviseert Fronius een downloadsnelheid van minimaal 512 kBit/s en een uploadsnelheid van
  minimaal 256 kBit/s.
• Voor oplossingen met mobiele internetdiensten raadt Fronius een minimum overdrachtsnelheid van 3G met betrouwbare signaalsterkte aan.

Deze informatie biedt geen absolute garantie voor een onberispelijke werking.
Hoge foutpercentages in de overdracht, ontvangstschommelingen of overdrachtonderbrekingen kunnen de online verbinding van de Fronius Datamanager 2.0 negatief beïnvloeden.
Fronius raadt aan verbindingen met minimale vereisten ter plaatse te testen.

• Test de signaalsterkte op de exacte plaats waar de inverter met geactiveerde Datamanager 2.0-kaart wordt geïnstalleerd.
• Breng een verbinding tot stand met het WLAN-netwerk met behulp van een smartphone, laptop of tablet en test de verbinding.
  Door het openen van de gratis website "www.speedtest.net" kan worden gecontroleerd of de verbinding onze aanbevolen downloadsnelheid van minimaal 512 kbit/s en een uploadsnelheid van 256 kbit/s haalt.

Omdat de Fronius Datamanager 2.0 als datalogger fungeert, mag geen andere datalogger in de Fronius Solar Net Ring aanwezig zijn.
Pro Fronius Solar Net Ring mag slechts één Fronius Datamanager 2.0 bevatten.
Eventueel in de inverters Fronius Galvo en Fronius Symo aanwezige Fronius Datamanager 2.0 moeten zich in de Slave-modus bevinden.

• Fronius Power Control Card / Box
• Fronius Modbus Card
• Fronius Datalogger Web
• Fronius Personal Display DL Box
• Fronius Datalogger easy / pro
• Fronius Datamanager
• Fronius Datamanager 2.0 Box

• moet de insteekkaart in een inverter ingebouwd zijn,
  of
• moet zich een Fronius Datamanager Box 2.0 in de Fronius Solar Net Ring bevinden.

De Fronius Datamanager 2.0-insteekkaart en de Fronius Com Card mogen niet tegelijkertijd in een inverter gebruikt worden.

1. Algemene informatie
2. Algemeen

Voor het gebruik van de Fronius Datamanager 2.0 zijn de volgende invertersoftwareversies vereist:

De betreffende versie van de invertersoftware vindt u op onze homepage onder http://www.fronius.com en kunt u gratis downloaden.

Wendt u zich bij verdere vragen tot pv-support@fronius.com.

1. Algemene informatie
2. Algemeen

De Fronius Datamanager 2.0-insteekkaart en de Fronius Datamanager Box 2.0 zijn met een radio uitgerust.

Radiografische modules zijn in de USA onderworpen aan de aanduidingsplicht volgens FCC:

FCC Dit apparaat voldoet aan de grenswaarden voor een apparaat uit klasse A, conform Deel 15 van de FCC-regels. Deze grenswaarden zijn bedoeld om redelijke bescherming tegen schadelijke storingen in woonomgevingen te bieden. Dit apparaat genereert en gebruikt hoogfrequente energie en kan schadelijke interferentie in de radiocommunicatie veroorzaken als het apparaat niet in overeenstemming met de instructies geïnstalleerd en gebruikt wordt. Er is echter geen garantie dat de interferentie in een bepaalde installatie niet optreedt. Als dit apparaat schadelijke interferentie in radio's of televisietoestellen veroorzaakt, die door het in- en uitschakelen van het apparaat kan worden vastgesteld, wordt de gebruiker aangeraden de interferentie met een of meer van de volgende maatregelen te verhelpen: Ontvangstantenne uitlijnen of anders positioneren. Afstand tussen apparaat en ontvanger vergroten. Apparaat op een andere stroomkring aansluiten waarop de ontvanger niet aangesloten is. Voor hulp neemt u contact op met de leverancier of een deskundige radio- of tv-monteur. FCC-ID: PV7-WIBEAR11N-DF1

Industry Canada RSS Dit apparaat voldoet aan de vergunningvrije Industry Canada RSS- normen. Het gebruik moet aan de volgende voorwaarden voldoen: (1) Het apparaat mag geen schadelijke storingen veroorzaken (2) Het apparaat moet alle storinginvloeden kunnen weerstaan, die de werking van het apparaat nadelig kunnen beïnvloeden. IC-ID: 7738A-WB11NDF1

Zonder goedkeuring van de fabrikant zijn wijzigingen of modificaties aan de radiografische module niet toegestaan en leiden tot het verlies van de gebruiksbevoegdheid door de gebruiker.

1. Algemene informatie
2. Algemeen

Fronius Datamanager 2.0-insteekkaart

• 1 Fronius Datamanager 2.0-insteekkaart
• 1 Fronius Solar Net-eindstekker
• 1 16-polige stekker
• 1 FCC-sticker, 3-delig

Voorts, afhankelijk van de inverter:

Fronius Datamanager Box 2.0

• 1 Fronius Datamanager Box 2.0 met muursteun
• 2 Fronius Solar Net-eindstekkers
• 1 16-polige stekker
• 1 antenne
• 1 antennekabel RG58, 3 m
• 1 haakse steun
• 1 dubbelzijdige kleefband
• 2 montagepluggen + schroeven
• 1 bijlage 'DATCOM-bekabeling'

1. Algemene informatie
2. Algemeen

BELANGRIJK! Als de in de leveringsomvang van de Datamanager 2.0 meegeleverde 3-delige sticker nog niet in de fabriek aangebracht is, dan moet deze op de inverter geplakt worden.

Positie van sticker op inverter:

Op de inverter Fronius Galvo, Fronius Symo en Fronius Primo bevindt de informatie van de sticker zich op het kenplaatje.

Stickers gebruiken:

(1)	Op kartonnen verpakking van inverter of de Fronius Datamanager 2.0
(2)	Op de Fronius Datamanager 2.0-insteekkaart
(3)	Op de inverter

1. Algemene informatie
2. Algemeen

Inverter met Fronius Datamanager 2.0-insteekkaart gekoppeld aan een pc:
		(1) Inverter (2) Fronius Datamanager 2.0 (3) Fronius Solar Net-eindstekker (4) Pc / laptop

BELANGRIJK!Als een inverter met Fronius Datamanager 2.0 aan een pc wordt gekoppeld, moet op elke vrije IN- of OUT-aansluiting telkens een Fronius Solar Net-eindstekker worden aangebracht.

Inverter met Fronius Datamanager 2.0-insteekkaart gekoppeld aan meerdere inverters, een Fronius Sensor Box en een pc:
(1) Inverter met (2) Fronius Datamanager 2.0 (3) Pc / laptop (4) Inverter met (5) Fronius Com Card		(6) Fronius Sensor Box (7) Inverter (8) Fronius Com Card (9) Fronius Solar Net-eindstekker

Bij een koppeling van meerdere DATCOM-componenten in combinatie met een Fronius Datamanager 2.0:
met de datakabel de IN-aansluiting van de Fronius Datamanager 2.0 en de OUT-aansluiting van de volgende DATCOM-component verbinden. Op de vrije IN-aansluiting van de laatste DATCOM-component moet een Fronius Solar Net-eindstekker aangebracht worden.
Bij volgende inverters moet de inverter met de Fronius Datamanager 2.0 zich altijd aan het begin of het einde van de dataketen bevinden:
Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA en Fronius IG 300 - 500.

2 inverters met Fronius Com Card of Com Card-functie gekoppeld aan een Fronius Datamanager Box 2.0 en een smartphone:
(1) Inverter met Fronius Com Card of Com Card-functie (2) Inverter met Fronius Com Card of Com Card-functie (3) Fronius Datamanager Box 2.0		(4) Smartphone met Fronius Solar.web App (5) Fronius Solar Net-eindstekker

Bij een koppeling van meerdere DATCOM-componenten in combinatie met een Fronius Datamanager Box 2.0 moeten de kabels van de DATCOM-componenten telkens van de IN-aansluiting naar de OUT-aansluiting van de volgende DATCOM-component lopen.
Op de vrije IN-aansluiting van de laatste DATCOM-component moet een Fronius Solar Net-eindstekker worden aangebracht.

1. Algemene informatie

Bij het gebruik van de Fronius Datamanager 2.0 worden data beschikbaar, die via internet moeten worden overgedragen.
De berekening van het datavolume is voor de keuze van een geschikte internetaansluiting noodzakelijk.

1. Algemene informatie
2. Datavolume berekenen

Bij het gebruik van de Fronius Datamanager 2.0 worden data beschikbaar, die via internet moeten worden overgedragen.
De berekening van het datavolume is voor de keuze van een geschikte internetaansluiting noodzakelijk.

1. Algemene informatie
2. Datavolume berekenen

De volgende gegevens zijn bedoeld voor het berekenen van het datavolume per maand bij gebruik van de Fronius Datamanager 2.0.

Berekening van de opslagsectoren per dag volgens het hoofdstuk 'Opslagcapaciteit berekenen' op pagina (→).

• Afgebroken verbindingen
• Opnieuw opstarten van de omvormer
• Firmware-updates
• Besturing op afstand (VPP, Cloud Control)
• Onjuiste diagnose door technische ondersteuning
• Remote monitoring-systeem via Fronius Solar.web

BELANGRIJK! Fronius raadt een vast tarief aan om kosten voor het datavolume waarmee in de berekening vooraf geen rekening is gehouden, te voorkomen.

1. Algemene informatie

Voor de netwerkconfiguratie van de Fronius Datamanager 2.0 is kennis van netwerktechnologieën vereist.

Wanneer de Fronius Datamanager 2.0 in een bestaand netwerk wordt geïntegreerd, moet de adressering van de Fronius Datamanager 2.0 worden aangepast aan die van het bestaande netwerk.

Bijvoorbeeld: Bereik netwerkadres = 192.168.1.x, subnetmasker = 255.255.255.0

• In dit geval moet er aan de Fronius Datamanager 2.0 een IP-adres tussen 192.168.1.1 en 192.168.1.254 worden toegewezen.
• Het gekozen IP-adres mag nog niet elders in het netwerk worden gebruikt.
• Het subnetmasker moet overeenkomen met het bestaande netwerk (bijv. 255.255.255.0).

Als Fronius Datamanager 2.0 serviceberichten of gegevens moet verzenden aan Fronius Solar.web, dan moet er een gateway-adres en een DNS-serveradres worden ingevoerd. Via het gateway-adres kan de Fronius Datamanager 2.0 een verbinding maken met internet. Voorbeeld van een geschikt gateway-adres is het IP-adres van de DSL-router.

BELANGRIJK!

• De Fronius Datamanager 2.0 mag in geen geval hetzelfde IP-adres hebben als de pc / laptop!
• De Fronius Datamanager 2.0 kan zelf geen verbinding maken met internet. In het geval van een DSL-aansluiting moet de internetverbinding tot stand worden gebracht met behulp van een router.

1. Algemene informatie
2. Algemene informatie voor de netwerkbeheerder

Voor de netwerkconfiguratie van de Fronius Datamanager 2.0 is kennis van netwerktechnologieën vereist.

Wanneer de Fronius Datamanager 2.0 in een bestaand netwerk wordt geïntegreerd, moet de adressering van de Fronius Datamanager 2.0 worden aangepast aan die van het bestaande netwerk.

Bijvoorbeeld: Bereik netwerkadres = 192.168.1.x, subnetmasker = 255.255.255.0

• In dit geval moet er aan de Fronius Datamanager 2.0 een IP-adres tussen 192.168.1.1 en 192.168.1.254 worden toegewezen.
• Het gekozen IP-adres mag nog niet elders in het netwerk worden gebruikt.
• Het subnetmasker moet overeenkomen met het bestaande netwerk (bijv. 255.255.255.0).

Als Fronius Datamanager 2.0 serviceberichten of gegevens moet verzenden aan Fronius Solar.web, dan moet er een gateway-adres en een DNS-serveradres worden ingevoerd. Via het gateway-adres kan de Fronius Datamanager 2.0 een verbinding maken met internet. Voorbeeld van een geschikt gateway-adres is het IP-adres van de DSL-router.

BELANGRIJK!

• De Fronius Datamanager 2.0 mag in geen geval hetzelfde IP-adres hebben als de pc / laptop!
• De Fronius Datamanager 2.0 kan zelf geen verbinding maken met internet. In het geval van een DSL-aansluiting moet de internetverbinding tot stand worden gebracht met behulp van een router.

1. Algemene informatie
2. Algemene informatie voor de netwerkbeheerder

Het verzenden van gegevens via internet is binnen DSL-routers meestal toegestaan, dus deze routers hoeven normaal gesproken niet te worden geconfigureerd.

• Tcp fronius-se-iot-dm-1.azure.devices.net:8883
• Tcp fronius-se-iot-dm-1.azure.devices.net:443
• Tcp fronius-se-iot-dm-2.azure.devices.net:8883
• Tcp fronius-se-iot-dm-2.azure.devices.net:443
• Tcp fronius-se-iot-dm-1.telemetry.azure.devices.net:8883
• Tcp fronius-se-iot-dm-1.telemetry.azure.devices.net:443
• Tcp fronius-se-iot-dm-2.telemetry.azure.devices.net:8883
• Tcp fronius-se-iot-dm-2.telemetry.azure.devices.net:443
• Fdmp-solarweb.com:49049 (dm local port 54321)
• Tcp http://www3.fronius.com:80
• Tcp http://firmware-download.fronius.com:80
• Tcp ftp://transfer.fronius.com:21
• Tcp provisioning-lite.solarweb.com:443
• Tcp froniusseiot.blob.core.windows.net:443
• Upd/Tcp 0.time.fronius.com:123

Als bestaande firewall-regels de verbinding met de Fronius-systeemmonitoring blokkeren, moeten de volgende firewall-regels worden toegevoegd:

De firewall zodanig configureren dat het IP-adres van de Fronius-systeemmonitoring naar poort 49049/UDP door 'fdmp.solarweb.com' data verzenden kan.

*) We raden aan om de toegang tot de webinterface van de Fronius-systeemmonitoring alleen vanuit beveiligde netwerken toe te staan. Als toegang vanaf het internet absoluut noodzakelijk is (bijv. voor servicedoeleinden gedurende een beperkte periode), configureert u de netwerkrouter dan zodanig dat aanvragen aan een willekeurige externe poort naar poort 80/TCP worden doorgestuurd.
Let op - de inverter is nu zichtbaar op het internet en er is een grote kans dat er netwerkaanvallen zullen optreden.

1. Algemene informatie
2. Algemene informatie voor de netwerkbeheerder

Een traditionele DSL-internetverbinding biedt open verbindingen tussen het LAN-netwerk en internet. DSL-routers hoeven dan ook normaal gesproken niet speciaal te worden geconfigureerd om toegang te verkrijgen tot Fronius Solar.web en om servicemeldingen te kunnen verzenden.

1. Algemene informatie
2. Algemene informatie voor de netwerkbeheerder

Voor het gebruik van Fronius Solar.web of voor het verzenden van serviceberichten is een internetverbinding vereist.

De Fronius Datamanager 2.0 kan zelf geen verbinding maken met internet. In het geval van een DSL-aansluiting moet de internetverbinding tot stand worden gebracht met behulp van een router.

1. Algemene informatie

1. Algemene informatie
2. Bedieningselementen, aansluitingen en afleesfuncties

1. Algemene informatie
2. Bedieningselementen, aansluitingen en afleesfuncties

Nr.	Functie
(1)	Schakelaar IP voor het omschakelen van het IP-adres:
A	standaard IP-adres en WLAN-toegangspunt openen Voor een directe verbinding met een pc via LAN werkt de Fronius Datamanager 2.0 met het vaste IP-adres 169.254.0.180. Als de schakelaar IP in de stand A staat, wordt daarnaast een toegangspunt voor een directe WLAN-verbinding met de Fronius Datamanager 2.0 geopend. Toegangsgegevens voor dit toegangspunt: Netwerknaam: FRONIUS_240.XXXXXX Sleutel: 12345678 BELANGRIJK! Voor Fronius Datamanager 2.0 insteekkaarten die na juni 2024 zijn gekocht, voert u het individuele wachtwoord van de display van de omvormer in. Toegang tot de Fronius Datamanager 2.0 is mogelijk: met de DNS-naam 'http://datamanager' met het IP-adres 169.254.0.180 voor de LAN-interface met het IP-adres 192.168.250.181 voor het WLAN-toegangspunt
B	toegewezen IP-adres De Fronius Datamanager 2.0 werkt met een in de fabriek toegewezen IP-adres dynamisch (DHCP) Het IP-adres kan op de website van de Fronius Datamanager 2.0 ingesteld worden. De schakelaar IP bevindt zich bij Fronius Datamanager 2.0-insteekkaarten onder de LED's en is bij de Fronius Datamanager Box 2.0 apart uitgevoerd.
(2)	LED WLAN knippert groen: de Fronius Datamanager 2.0 staat in de Service-modus (Schakelaar IP op de Fronius Datamanager 2.0-insteekkaart staat in stand A of de Service-modus werd via het inverter-display geactiveerd, het WLAN-toegangspunt is geopend) brandt groen: bestaande WLAN-verbinding knippert afwisselend groen/rood: overschrijding van de tijd dat het WLAN-toegangspunt na het activeren is geopend (1 uur) brandt rood: niet-bestaande WLAN-verbinding knippert rood: defecte WLAN-verbinding brandt niet wanneer de Fronius Datamanager 2.0 in de Slave-modus staat
(3)	LED Verbinding Solar.web brandt groen: bestaande verbinding met Fronius Solar.web brandt rood: benodigde, maar niet bestaande verbinding met Fronius Solar.web brandt niet: wanneer er geen verbinding met Fronius Solar.web is vereist
(4)	LED Voeding brandt groen: wanneer er voldoende voeding wordt geleverd via Fronius Solar Net, is Fronius Datamanager 2.0 gereed voor gebruik. brandt niet: bij gebrekkige of niet beschikbare voeding door het Fronius Solar Net - een externe voeding is vereist of wanneer de Fronius Datamanager 2.0 in de Slave-modus staat knippert rood: er vindt een update plaats BELANGRIJK! Tijdens het updateproces de voeding niet onderbreken. brandt rood: het update-proces is mislukt
(5)	LED Verbinding brandt groen: wanneer er een ononderbroken verbinding is binnen 'Fronius Solar Net' brandt rood: wanneer er een onderbroken verbinding is binnen 'Fronius Solar Net' brandt niet wanneer de Fronius Datamanager 2.0 in de Slave-modus staat
(6)	Aansluiting LAN Blauw gemarkeerde Ethernet-interface voor aansluiting van de Ethernet-kabel
(7)	I/O's digitale in- en uitgangen
	Modbus RTU 2-draads (RS485): D- Modbus-data - D+ Modbus-data +
	Int./ext. voeding - GND + Uint / Uext Uitgang van interne spanning 10,8 V / 12,8 V of Ingang voor een externe voedingsspanning >12,8 - 24 V DC (+ 20%) 10,8 V: Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500 12, 8 V: Fronius Galvo, Fronius Symo
	Digitale ingangen: 0 - 3, 4 - 9 Spanningspiek: low = min. 0 V - max. 1,8 V; high = min. 3 V - max. 24 V DC (+ 20%) Ingangsstroom: afhankelijk van ingangsspanning; ingangsweerstand = 46 kOhm
	Digitale uitgangen: 0 - 3 Schakelvermogen bij voeding door de Fronius Datamanager 2.0-insteekkaart: 3,2 W, 10,8 / 12,8 V in totaal voor alle 4 digitale uitgangen 10,8 V: Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500 12, 8 V: Fronius Galvo, Fronius Symo
	Schakelvermogen bij voeding door een externe voedingseenheid met min. 12,8 - max. 24 V DC (+20%), aangesloten op Uint/Uext en GND: 1 A, 12,8 - 24 V DC (elk via externe voedingseenheid) per digitale uitgang
	De aansluiting op de I/O's vindt plaats met de meegeleverde contrastekker.
(8)	Antennevoet voor vastschroeven van WLAN-antenne of verlengkabel van WLAN-antenne, afhankelijk van inverter
(9)	Schakelaar Modbus-afsluiting (voor Modbus RTU) interne busafsluiting met weerstand van 120 Ohm (ja/nee) Schakelaar in stand 'on': Afsluitweerstand 120 Ohm actief Schakelaar in stand 'off': geen afsluitweerstand actief BELANGRIJK! In een RS485-bus moet de afsluitweerstand bij het eerste en laatste apparaat actief zijn.
(10)	Schakelaar Fronius Solar Net Master / Slave voor het schakelen tussen Master- en Slave-bedrijf in een Fronius Solar Net Ring BELANGRIJK! In het Slave-bedrijf zijn alle LED's op de Fronius Datamanager 2.0-insteekkaart uit.
(11)	Aansluiting Solar Net IN Fronius Solar Net-ingang met rode markering voor verbinding met andere DATCOM-componenten (bijv. inverters, sensorkaarten, enz.) Alleen bij Fronius Datamanager 2.0 met Fronius Com Card-functie! (voor de inverters Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500)
(12)	Aansluiting Solar Net OUT Fronius Solar Net-uitgang met rode markering voor verbinding met andere DATCOM-componenten (bijv. inverters, sensorkaarten, enz.) Alleen bij Fronius Datamanager Box 2.0!
(13)	Aansluiting externe voeding voor het aansluiten van een externe voeding waarvan gebruik kan worden gemaakt wanneer de van Fronius Solar Net afkomstige voeding niet voldoende is (bijv. op momenten dat er te veel DATCOM-componenten in Fronius Solar Net aanwezig zijn). BELANGRIJK! Voor externe voeding van de Fronius Datamanager Box 2.0 moet de voedingseenheid tegenover spanningvoerende onderdelen over een beveiligde isolatie beschikken (SELV of Klasse 2 voor VS / Canada). Het uitvoervermogen van de voedingseenheid mag max. 15 VA / 1,25 A bedragen. Bij voldoende voeding brandt de LED voeding (4) groen. Voor een externe voeding uitsluitend de Fronius-voedingseenheid gebruiken! Alleen bij Fronius Datamanager Box 2.0!

1. Algemene informatie
2. Bedieningselementen, aansluitingen en afleesfuncties

Voeding via de Fronius Datamanager 2.0-insteekkaart:

115 - 230 V AC:
Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500

12,8 V DC:
Fronius Galvo, Fronius Symo, Fronius Primo

Voeding door externe voedingseenheid:

Bij voeding door een externe voedingseenheid moet de externe voedingseenheid galvanisch zijn gescheiden.

10,7 V DC:
Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500

12,8 V DC:
Fronius Galvo, Fronius Symo, Fronius Primo

1. Algemene informatie

1. Algemene informatie
2. Technische gegevens

1. Algemene informatie
2. Technische gegevens

Over het algemeen moet het plaatsen van de insteekkaart in de inverter altijd volgens de gebruiksaanwijzing van de betreffende inverter plaatsvinden. Neem de veiligheidsvoorschriften en -waarschuwingen in de gebruiksaanwijzing van de inverter in acht.

1. Fronius Datamanager 2.0 installeren

Over het algemeen moet het plaatsen van de insteekkaart in de inverter altijd volgens de gebruiksaanwijzing van de betreffende inverter plaatsvinden. Neem de veiligheidsvoorschriften en -waarschuwingen in de gebruiksaanwijzing van de inverter in acht.

1. Fronius Datamanager 2.0 installeren
2. Fronius Datamanager 2.0 in de inverter plaatsen

Over het algemeen moet het plaatsen van de insteekkaart in de inverter altijd volgens de gebruiksaanwijzing van de betreffende inverter plaatsvinden. Neem de veiligheidsvoorschriften en -waarschuwingen in de gebruiksaanwijzing van de inverter in acht.

1. Fronius Datamanager 2.0 installeren
2. Fronius Datamanager 2.0 in de inverter plaatsen

Bij het werken met insteekkaarten de algemene ESD-richtlijnen in acht nemen.

1. Fronius Datamanager 2.0 installeren
2. Fronius Datamanager 2.0 in de inverter plaatsen

Afhankelijk van de inverter is het slot van de Fronius Datamanager 2.0 van te voren bepaald:

*)	Als in een ENS-slot een ENS-insteekkaart aanwezig is: Fronius Datamanager 2.0 in het volgende slot rechts naast de ENS-insteekkaart plaatsen. BELANGRIJK! Het volgende slot moet vrij blijven! Een aanwezige ENS-insteekkaart in geen geval verwijderen!

1. Fronius Datamanager 2.0 installeren

Afhankelijk van de inverter moet de WLAN-antenne in de inverter ingebouwd of aan de buitenzijde van de inverter gemonteerd worden.

BELANGRIJK! De inverter uitsluitend volgens de gebruiksaanwijzing van de desbetreffende inverter openen! Veiligheidsvoorschriften in acht nemen!

1. Fronius Datamanager 2.0 installeren
2. WLAN-antenne monteren en aansluiten

Afhankelijk van de inverter moet de WLAN-antenne in de inverter ingebouwd of aan de buitenzijde van de inverter gemonteerd worden.

BELANGRIJK! De inverter uitsluitend volgens de gebruiksaanwijzing van de desbetreffende inverter openen! Veiligheidsvoorschriften in acht nemen!

1. Fronius Datamanager 2.0 installeren
2. WLAN-antenne monteren en aansluiten

1Haakse steun met behulp van dubbelzijdig kleefband op de buitenzijde van de inverter-behuizing aanbrengen of de antennekabel in de omgeving van de inverter bevestigen

BELANGRIJK! Het dubbelzijdig kleefband bereikt zijn max. kleefkracht pas na 24 uur.

BELANGRIJK! De haakse steun mag niet met een schroefverbinding op de inverter-behuizing worden bevestigd.
Het bevestigen van de haakse steun met een schroefverbinding in de omgeving van de inverter is mogelijk. Schroeven hiervoor behoren niet tot de leveringsomvang en moeten door de installateur zelf worden gekozen.

2Antennekabel op antennevoet van Fronius Datamanager 2.0-insteekkaart aansluiten

3Antennekabel door de DATCOM-opening van de inverter naar buiten voeren

4Indien mogelijk, kabel in de trekontlasting vastzetten

5DATCOM-opening conform de gebruiksaanwijzing van de inverter sluiten en afdichten

6Zeskantmoer en ring van uitwendige schroefdraad van antennekabel verwijderen

7Antennekabel door de boring in de haakse steun voeren

8Ring aanbrengen en zeskantmoer vastdraaien

9Antenne vastdraaien

1. Fronius Datamanager 2.0 installeren
2. WLAN-antenne monteren en aansluiten

1

2

VOORZICHTIG!

Gevaar van kortsluiting door uitgebroken stukken metaal van een voorgestanste breukplaats.

Uitgebroken stukken metaal in de inverter kunnen kortsluiting tot gevolg hebben wanneer de inverter onder spanning staat. Bij het uitbreken van voorgestanste breukplaatsen erop letten dat

geen uitgebroken stukken metaal in de inverter vallen,

in de inverter gevallen stukken metaal direct worden verwijderd.

3

4

OPMERKING!

Om bij het aanbrengen van de antennebevestiging in de inverter-behuizing de afdichting te waarborgen, moet de afdichtring op de antennebevestiging zijn aangebracht.

5

6

7

8

* Buigingsradius van de antennekabel: min. 25,4 mm / 1 inch

9

10

1. Fronius Datamanager 2.0 installeren

1. Fronius Datamanager 2.0 installeren
2. Fronius Datamanager 2.0 in Fronius Solar Net installeren

1. Fronius Datamanager 2.0 installeren
2. Fronius Datamanager 2.0 in Fronius Solar Net installeren

Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500:

Fronius Galvo, Fronius Symo, Fronius Primo:

1. Fronius Datamanager 2.0 installeren
2. Fronius Datamanager 2.0 in Fronius Solar Net installeren

1. Fronius Datamanager 2.0 installeren

Inverters met Fronius Datamanager, Fronius Com Card, DATCOM-componenten met externe behuizing of andere DATCOM-componenten worden hierna als Fronius Solar Net-deelnemers aangeduid.

1. Fronius Datamanager 2.0 installeren
2. Fronius Solar Net-bekabeling

Inverters met Fronius Datamanager, Fronius Com Card, DATCOM-componenten met externe behuizing of andere DATCOM-componenten worden hierna als Fronius Solar Net-deelnemers aangeduid.

1. Fronius Datamanager 2.0 installeren
2. Fronius Solar Net-bekabeling

De dataverbinding van de Fronius Solar Net deelnemers vindt plaats via een 1:1-verbinding met 8-polige datakabels en RJ-45 stekkers.
De totale vermogenslengte in een Fronius Solar Net Ring mag max. 1000 m bedragen.

1. Fronius Datamanager 2.0 installeren
2. Fronius Solar Net-bekabeling

Voor de bekabeling van de Fronius Solar Net-deelnemers mogen uitsluitend geïsoleerde CAT5- (nieuw) en CAT5e- (oud) kabels worden gebruikt volgens ISO 11801 en EN50173.

BELANGRIJK! U/UTP-kabels volgens ISO/IEC-11801 mogen niet worden gebruikt!

De isolatie moet hierbij op een voor CAT5 goedgekeurde geïsoleerde stekker worden gekrimpt.

Aangezien de aderen in de ethernetkabels ook gevlochten zijn, moet rekening gehouden worden met de gevlochten aderparen conform de bekabeling volgens TIA/EIA-568B:

Contact Fronius Solar Net		Paarnr.	Kleur
1	+12 V	3		wit / oranje streep
2	GND	3		oranje / witte streep of oranje
3	TX+ IN, RX+ OUT	2		wit / groene streep
4	RX+ IN, TX+ OUT	1		blauw / witte streep of blauw
5	RX- IN, TX- OUT	1		wit / blauwe streep
6	TX- IN, RX- OUT	2		groen / witte streep of groen
7	GND	4		wit / bruine streep
8	+12 V	4		bruin / witte streep of bruin

Bekabeling volgens TIA/EIA-568B

• Let op de juiste plaatsing van de aderen.
• Bij onafhankelijke aardverbindingen (bijv. in patch-panelen) moet er op worden gelet dat de isolatie alleen aan één kant van de kabel is geaard.

• voor Europa EN50173-1
• internationaal ISO/IEC 11801:2002.
• voor Noord-Amerika TIA/EIA 568

Voor het gebruik van koperkabels gelden bepalingen.

1. Fronius Datamanager 2.0 installeren
2. Fronius Solar Net-bekabeling

• CAT5-kabels 1 m ... 43,0004,2435
• CAT5-kabels 20 m ... 43,0004,2434
• CAT5-kabels 60 m ... 43,0004,2436

Bij de opgegeven kabels betreft het 8-polige 1:1 LAN-netwerkkabels, geïsoleerd en gevlochten, incl. RJ45-stekkers.

BELANGRIJK! De datakabels zijn niet UV-bestendig. Bescherm datakabels daarom bij montage buiten tegen direct zonlicht.

1. Fronius Datamanager 2.0 installeren

Voor de installatie van de Fronius Datamanager 2.0 is kennis van netwerktechnologieën vereist.

1. Fronius Datamanager 2.0 installeren
2. Fronius Datamanager 2.0 installeren - overzicht

Voor de installatie van de Fronius Datamanager 2.0 is kennis van netwerktechnologieën vereist.

1. Fronius Datamanager 2.0 installeren
2. Fronius Datamanager 2.0 installeren - overzicht

Met de Fronius Solar.start App wordt het eerste gebruik van de Fronius Datamanager 2.0 aanzienlijk makkelijker. De Fronius Solar.start App is in de betreffende App Store beschikbaar.

• moet de Fronius Datamanager 2.0-insteekkaart in de omvormer ingebouwd zijn,
  of
• moet zich een Fronius Datamanager Box 2.0 in de Fronius Solar Net Ring bevinden.

BELANGRIJK! Voor een verbinding met de Fronius Datamanager 2.0 moet het betreffende eindapparaat (bijv. laptop, tablet, enz.) als volgt zijn ingesteld:

• 'IP-adres automatisch toewijzen (DHCP)' moet zijn geactiveerd

1Omvormer met Fronius Datamanager 2.0 of Fronius Datamanager Box 2.0 met Fronius Solar Net verbinden

BELANGRIJK! De omvormers Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA en Fronius IG 300 - 500 moeten zich altijd aan het begin of het einde van de Fronius Solar Net Ring bevinden.

2Alleen bij Fronius Galvo / Fronius Symo / Fronius Primo en bij koppeling van meerdere omvormers in Fronius Solar Net:
Schakelaar Fronius Solar Net Master / Slave op de Fronius Datamanager 2.0-insteekkaart correct instellen

• één omvormer met Fronius Datamanager 2.0 = master
• alle andere omvormers met Fronius Datamanager 2.0 = slave (de LED's op de Fronius Datamanager 2.0-insteekkaarten branden niet)


3Apparaat in de Service-modus schakelen

Omvormer met Fronius Datamanager 2.0-insteekkaart:

• Schakelaar IP op de Fronius Datamanager 2.0-insteekkaart in stand A zetten

of

• WLAN-toegangspunt via het Setup-menu van de omvormer activeren
  (het uitvoeren van deze functie is afhankelijk van de omvormer-software)


Fronius Datamanager Box 2.0:

• Schakelaar IP op de Fronius Datamanager Box 2.0-insteekkaart in stand A zetten


De omvormer / Fronius Datamanager Box 2.0 bouwt het WLAN-toegangspunt op. Het WLAN-toegangspunt blijft 1 uur geopend.

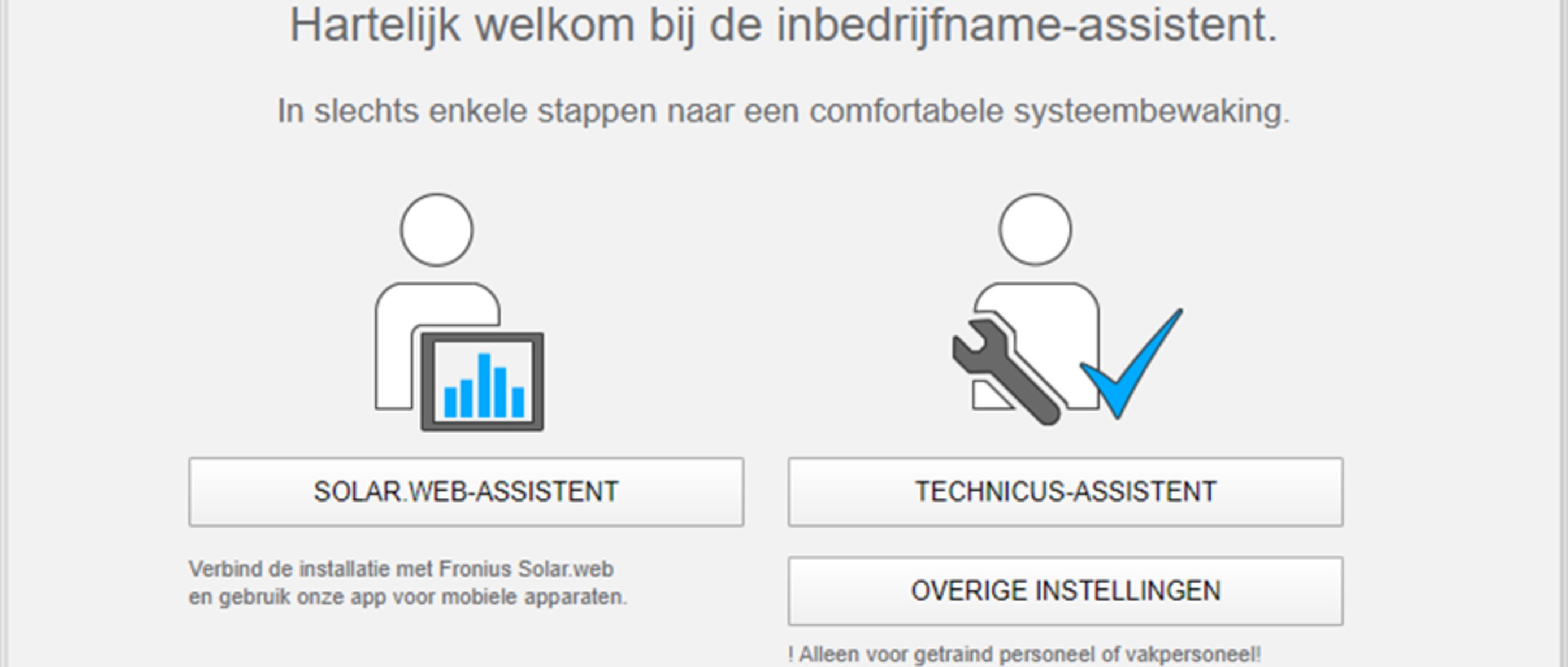

De startpagina van de installatiewizard wordt weergegeven.

De Technicus-assistent is voor de installateur bedoeld en bevat normspecifieke instellingen.
Als de Technicus-assistent uitgevoerd wordt, moet u altijd het toegewezen Service-wachtwoord noteren. Dit Service-wachtwoord is voor het instellen van de menu-opties Netwerkbeheerder-editor en Teller vereist.
Als de Technicus-assistent niet wordt uitgevoerd, zijn er geen regels voor vermogensreductie ingesteld.

De uitvoering van de Solar.web-assistent is verplicht!

De Fronius Solar.Web-startpagina wordt weergegeven.
of
De website van de Fronius Datamanager 2.0 wordt weergegeven.

De verbinding met de Fronius Datamanager 2.0 via een webbrowser is met name geschikt voor situaties waarbij een groot aantal pc-gebruikers eenvoudige informatie moet kunnen opvragen binnen een LAN-netwerk (bijv. bedrijfsnetwerken, scholen, enz.).

Op de website van Fronius Datamanager 2.0 kunnen bijv. het totale rendement en het rendement per dag worden bekeken, of kunnen inverters worden vergeleken.

1. Verbinding met Fronius Datamanager 2.0 tot stand brengen

De verbinding met de Fronius Datamanager 2.0 via een webbrowser is met name geschikt voor situaties waarbij een groot aantal pc-gebruikers eenvoudige informatie moet kunnen opvragen binnen een LAN-netwerk (bijv. bedrijfsnetwerken, scholen, enz.).

Op de website van Fronius Datamanager 2.0 kunnen bijv. het totale rendement en het rendement per dag worden bekeken, of kunnen inverters worden vergeleken.

1. Verbinding met Fronius Datamanager 2.0 tot stand brengen
2. Verbinding met Fronius Datamanager 2.0 via webbrowser

De verbinding met de Fronius Datamanager 2.0 via een webbrowser is met name geschikt voor situaties waarbij een groot aantal pc-gebruikers eenvoudige informatie moet kunnen opvragen binnen een LAN-netwerk (bijv. bedrijfsnetwerken, scholen, enz.).

Op de website van Fronius Datamanager 2.0 kunnen bijv. het totale rendement en het rendement per dag worden bekeken, of kunnen inverters worden vergeleken.

1. Verbinding met Fronius Datamanager 2.0 tot stand brengen
2. Verbinding met Fronius Datamanager 2.0 via webbrowser

• minimaal één LAN- of WLAN-verbinding
• Webbrowser (bijv. Microsoft Internet Explorer IE 9.0 of hoger, Firefox 4, Google Chrome 27.0, enz.)
• Pc / laptop in hetzelfde netwerksegment als de Fronius Datamanager 2.0

1. Verbinding met Fronius Datamanager 2.0 tot stand brengen
2. Verbinding met Fronius Datamanager 2.0 via webbrowser

1. Verbinding met Fronius Datamanager 2.0 tot stand brengen

Door de verbinding met Fronius Datamanager 2.0 via internet en Fronius Solar.web kan vanaf iedere willekeurige plaats op de wereld met een internetverbinding archiefdata en actuele data van een fotovoltaïsche installatie via internet worden opgeroepen.
Bovendien bestaat de mogelijkheid, andere gebruikers een kijkje in de fotovoltaïsche installatie te geven en meerdere installaties met elkaar te vergelijken.

1. Verbinding met Fronius Datamanager 2.0 tot stand brengen
2. Verbinding maken met Fronius Datamanager 2.0 via internet en Fronius Solar.web

Door de verbinding met Fronius Datamanager 2.0 via internet en Fronius Solar.web kan vanaf iedere willekeurige plaats op de wereld met een internetverbinding archiefdata en actuele data van een fotovoltaïsche installatie via internet worden opgeroepen.
Bovendien bestaat de mogelijkheid, andere gebruikers een kijkje in de fotovoltaïsche installatie te geven en meerdere installaties met elkaar te vergelijken.

1. Verbinding met Fronius Datamanager 2.0 tot stand brengen
2. Verbinding maken met Fronius Datamanager 2.0 via internet en Fronius Solar.web

De Fronius Datamanager 2.0 is verbonden met internet (bijv. via een DSL-router). De Fronius Datamanager 2.0 meldt zich regelmatig bij het Fronius Solar.web en stuurt dagelijks de opgeslagen data.
Fronius Solar.web kan actief contact met Fronius Datamanager opnemen, bijv. om actuele data weer te geven.

1. Verbinding met Fronius Datamanager 2.0 tot stand brengen
2. Verbinding maken met Fronius Datamanager 2.0 via internet en Fronius Solar.web

• Internettoegang
• Webbrowser

  BELANGRIJK! De Fronius Datamanager 2.0 kan zelf geen verbinding maken met internet. In het geval van een DSL-aansluiting moet de internetverbinding tot stand worden gebracht met behulp van een router.

• De fotovoltaïsche installatie bij Fronius Solar.web registreren.

• Om actuele data uit Fronius Solar.web te kunnen opvragen, moet in de Fronius Datamanager 2.0 in de instellingen onder Solar.web de keuzemogelijkheid 'ja' bij 'Actuele gegevens naar Solar.web verzenden' geactiveerd zijn.

• Om archiefdata uit Fronius Solar.web te kunnen opvragen, moet in de Fronius Datamanager 2.0 onder de keuzemogelijkheid 'dagelijks' of 'elk uur' onder 'Archiefdata naar Solar.web verzenden’ geactiveerd zijn.

1. Verbinding met Fronius Datamanager 2.0 tot stand brengen
2. Verbinding maken met Fronius Datamanager 2.0 via internet en Fronius Solar.web

Om actuele data en archiefdata uit de Fronius Datamanager 2.0 te kunnen opvragen met behulp van Fronius Solar.web:

Op de website van de Fronius Datamanager 2.0 worden de volgende data weergegeven:

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0

Op de website van de Fronius Datamanager 2.0 worden de volgende data weergegeven:

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. De website van de Fronius Datamanager 2.0

Op de website van de Fronius Datamanager 2.0 worden de volgende data weergegeven:

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. De website van de Fronius Datamanager 2.0

De instelmogelijkheden op de website van de Fronius Datamanager 2.0 zijn afhankelijk van de rechten van de gebruiker (zie hoofdstuk Instellingen - Wachtwoorden op pagina (→)).

De gebruiker is aangemeld.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. De website van de Fronius Datamanager 2.0

Het wachtwoord voor de geselecteerde gebruiker kan worden gereset via de functie Wachtwoord vergeten? in het aanmeldvenster.

Ontgrendelingssleutel aanvragen en nieuw wachtwoord opslaan:

1Selecteer de gebruiker voor wie het wachtwoord moet worden gereset.

2Noteer de 'Challenge' (zescijferig nummer) en de datalogger-ID (te vinden onder het symbool,    zie hoofdstuk Andere instelmogelijkheden op pagina (→)).

3Neem contact op met Fronius Technische Ondersteuning en vermeld de 'Challenge' en de datalogger-ID.

4Voer de door Fronius Technische Ondersteuning verstrekte ontgrendelingssleutel in het invoerveld Sleutel in.

5Voer een nieuw wachtwoord in de invoervelden 'Wachtwoord' en Wachtwoord herhalen in.

6Klik op de knop Opslaan.

Het nieuwe wachtwoord wordt opgeslagen.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. De website van de Fronius Datamanager 2.0

Na het aanklikken van Instellingen wordt op de website van de Fronius Datamanager 2.0 het menu Instellingen geopend.
In het menu Instellingen vindt de configuratie van de Fronius Datamanager 2.0 plaats.

Menu-opties in het menu Instellingen

Instellen en bekijken van menuopties – algemeen 1Verbinding met Fronius Datamanager 2.0 tot stand brengen 2Instellingen aanklikken 3Aanmelden met gebruikersnaam (admin of service) (zie hoofdstuk Inloggen op pagina (→)) 4Gewenste menuoptie aanklikken De gewenste menuoptie wordt geopend. 5Menuoptie bekijken of bewerken. 6Indien aanwezig, de uitvoerknop aanklikken (bijv. Opslaan, Synchroniseren enz.). De gewijzigde data worden overgenomen.     * Geselecteerde menuoptie ** De menuopties Teller en Netwerkbeheerder-editor zijn met het Service-wachtwoord beveiligd.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. De website van de Fronius Datamanager 2.0

Op de website van de Fronius Datamanager 2.0 bevinden zich in het rechter bovendeel de volgende andere instelmogelijkheden:

	Systeeminformatie: Datalogger-ID, Softwareversie, Firmware-update zoeken, Fronius Solar Net-verbinding, Solar.web-verbinding
	Help: Gebruiksaanwijzing software Fronius Solar-Channel
	Inhoud uitbreiden: Het bereik van de menu's Actuele data / Instellingen wordt vergroot
	Berichten weergeven
	Taal: voor het instellen van de taal De website van de Fronius Datamanager 2.0 wordt noch in de taal van de gebruikte browser noch in de laatst gekozen taal weergegeven.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0

In het actuele vergelijkende overzicht worden meerdere inverters van een PV-installatie met elkaar vergeleken.

Het actuele AC-vermogen van de inverters wordt, door middel van een balk in een diagram, weergegeven als percentage van het vermogen van de aan de betreffende inverter aangesloten solarmodule. Voor elke inverter wordt een afzonderlijke balk weergegeven. De kleur van de balk geeft het vermogensbereik van de inverter weer:

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Actuele data in de Fronius Datamanager 2.0

In het actuele vergelijkende overzicht worden meerdere inverters van een PV-installatie met elkaar vergeleken.

Het actuele AC-vermogen van de inverters wordt, door middel van een balk in een diagram, weergegeven als percentage van het vermogen van de aan de betreffende inverter aangesloten solarmodule. Voor elke inverter wordt een afzonderlijke balk weergegeven. De kleur van de balk geeft het vermogensbereik van de inverter weer:

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Actuele data in de Fronius Datamanager 2.0

Het installatie-overzicht omvat:

• de actuele vermogensgegevens van een PV-installatie
• de actieve apparaten
• de geproduceerde energie per dag, per jaar en in totaal
• de opbrengsten per dag, per jaar en in totaal

De waarden voor verbruik en teruglevering aan het net worden alleen weergegeven als op de inverter een teller geconfigureerd is en de teller geldige data verzendt.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Actuele data in de Fronius Datamanager 2.0

Overzicht inverter
In het overzicht inverter worden alle inverters in het systeem weergegeven.
Door te klikken op een inverter of de bijbehorende balk in de vergelijkingsweergave, worden de momentele gegevens van de inverter weergegeven.

Overzicht Sensoren
In het Overzicht Sensoren worden alle in het systeem zijnde sensoren / boxen weergegeven.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0

De pagina Systeeminformatie bevat verschillende soorten informatie over het systeem.

• Knop Datalogger herstart
  voor het opnieuw starten van de Datamanager/de systeemmonitoring
• Knop Reset naar de fabrieksinstellingen met de selectiemogelijkheden:
  • alle instellingen behalve netwerk
    om de Datamanager (systeemmonitoring) terug te zetten naar de fabrieksinstellingen.
    De netwerkinstellingen evenals alle door de service-gebruiker opgeslagen opties (Netwerkbeheerder-editor, tellerinstellingen en service-wachtwoord) blijven behouden
  • alle instellingen
    om de Datamanager (systeemmonitoring) en de netwerkinstellingen terug te zetten naar de fabrieksinstellingen.
    Alle door de service-gebruiker opgeslagen opties (Netwerkbeheerder-editor, tellerinstellingen en service-wachtwoord) blijven behouden

BELANGRIJK! Wanneer de Datamanager (systeemmonitoring) naar de fabrieksinstellingen wordt teruggezet, moeten de tijd- en datuminstellingen worden gecontroleerd.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Services - Systeeminformatie

De pagina Systeeminformatie bevat verschillende soorten informatie over het systeem.

• Knop Datalogger herstart
  voor het opnieuw starten van de Datamanager/de systeemmonitoring
• Knop Reset naar de fabrieksinstellingen met de selectiemogelijkheden:
  • alle instellingen behalve netwerk
    om de Datamanager (systeemmonitoring) terug te zetten naar de fabrieksinstellingen.
    De netwerkinstellingen evenals alle door de service-gebruiker opgeslagen opties (Netwerkbeheerder-editor, tellerinstellingen en service-wachtwoord) blijven behouden
  • alle instellingen
    om de Datamanager (systeemmonitoring) en de netwerkinstellingen terug te zetten naar de fabrieksinstellingen.
    Alle door de service-gebruiker opgeslagen opties (Netwerkbeheerder-editor, tellerinstellingen en service-wachtwoord) blijven behouden

BELANGRIJK! Wanneer de Datamanager (systeemmonitoring) naar de fabrieksinstellingen wordt teruggezet, moeten de tijd- en datuminstellingen worden gecontroleerd.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0

Onder Services / Netwerkdiagnose bevinden zich handige functies voor het diagnosticeren en verhelpen van netwerkproblemen. Er kunnen ping- en traceroute-commando's uitgevoerd worden.

Ping-commando
met een ping-commando kan worden gecontroleerd of een host bereikbaar is en hoeveel tijd de gegevensoverdracht in beslag neemt.

Traceroute-commando
met een traceroute-commando kan worden vastgesteld via welke tussenstations gegevens worden overgedragen naar de host.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Services - Netwerkdiagnose

Onder Services / Netwerkdiagnose bevinden zich handige functies voor het diagnosticeren en verhelpen van netwerkproblemen. Er kunnen ping- en traceroute-commando's uitgevoerd worden.

Ping-commando
met een ping-commando kan worden gecontroleerd of een host bereikbaar is en hoeveel tijd de gegevensoverdracht in beslag neemt.

Traceroute-commando
met een traceroute-commando kan worden vastgesteld via welke tussenstations gegevens worden overgedragen naar de host.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0

Onder Services/Firmware-update kan de firmware van de Datamanager worden bijgewerkt. Een firmware-update kan via LAN of het web worden uitgevoerd.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Services - Firmware-Update

Onder Services/Firmware-update kan de firmware van de Datamanager worden bijgewerkt. Een firmware-update kan via LAN of het web worden uitgevoerd.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Services - Firmware-Update

BELANGRIJK! Voor het automatisch zoeken naar updates is een internetverbinding vereist.

Als de keuzemogelijkheid automatisch zoeken naar updates is geactiveerd, zoekt de Datamanager eenmaal per dag automatisch naar updates. Als nieuwe updates beschikbaar zijn, wordt hierover bij de instelmogelijkheden van de website een bericht weergegeven.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Services - Firmware-Update

Als de keuzemogelijkheid automatisch update zoeken is gedeactiveerd, wordt er niet automatisch naar updates gezocht.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Services - Firmware-Update

1Via webbrowser de website van de Datamanager openen

2Onder Services Firmware-update openen

3Update via web selecteren

4Op de knop Update uitvoeren klikkenDe veiligheidsvraag voor de update wordt weergegeven

5Op de knop Ja klikkenDe update wordt uitgevoerd, de voortgang van de update wordt als balk en percentage weergegeven.

6Na voltooiing van de update op de knop Overnemen / Opslaan    klikken

• deactiveer gedurende de update uw firewall
• probeer het vervolgens opnieuw

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Services - Firmware-Update

1LAN-verbinding tussen pc/laptop en Datamanager maken

2Actuele firmware downloaden vanaf de Fronius-homepage

3De gedownloade updategegevens uitvoeren op de pc/laptopEr wordt een webserver opgestart, waarvandaan de Datamanager de benodigde gegevens kan downloaden.

4Via webbrowser de website van de Datamanager openen

5Onder Services Firmware-update openen

6Update via LAN selecteren

7Het IP-adres van de pc /laptop typen

8Op de knop Update uitvoeren klikkenDe veiligheidsvraag voor de update wordt weergegeven.

9Op de knop Ja klikkenDe update wordt uitgevoerd, de voortgang van de update wordt als balk en percentage weergegeven.

10Na voltooiing van de update op de knop Overnemen / Opslaan    klikken

De update is beëindigd wanneer de LED-voeding weer groen oplicht.

• deactiveer gedurende de update uw firewall
• probeer het vervolgens opnieuw

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0

Onder Assistant oproepen kunnen de Solar.web Assistant en de Technician Assistant opnieuw worden opgeroepen en uitgevoerd.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Service-assistenten oproepen

Onder Assistant oproepen kunnen de Solar.web Assistant en de Technician Assistant opnieuw worden opgeroepen en uitgevoerd.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0

Onder Vergoeding kunnen het vergoedingspercentage per kWh, de valuta en de aanschafkosten per kWh voor het berekenen van de inkomsten worden ingevoerd. De inkomsten worden in het actuele totaaloverzicht weergegeven.

Onder Systeemtijd kunnen de datum, de uren en de minuten worden ingevoerd.
Door op de knop Synchroniseren te klikken, wordt de in de invoervelden van de website van Fronius Datamanager weergegeven tijd aan de tijd van het EDV-bedrijfssysteem aangepast.
Voor het overnemen van de tijd op de knop Overnemen / Opslaan    klikken.

Onder Tijdzones Instellingen kunnen de regio en de locatie voor de tijdzone worden ingesteld.

Velden die met een * zijn gemarkeerd, zijn verplichte velden.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Algemeen

Onder Vergoeding kunnen het vergoedingspercentage per kWh, de valuta en de aanschafkosten per kWh voor het berekenen van de inkomsten worden ingevoerd. De inkomsten worden in het actuele totaaloverzicht weergegeven.

Onder Systeemtijd kunnen de datum, de uren en de minuten worden ingevoerd.
Door op de knop Synchroniseren te klikken, wordt de in de invoervelden van de website van Fronius Datamanager weergegeven tijd aan de tijd van het EDV-bedrijfssysteem aangepast.
Voor het overnemen van de tijd op de knop Overnemen / Opslaan    klikken.

Onder Tijdzones Instellingen kunnen de regio en de locatie voor de tijdzone worden ingesteld.

Velden die met een * zijn gemarkeerd, zijn verplichte velden.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0

Door het verstrekken van wachtwoorden wordt de toegang tot de Fronius Datamanager 2.0 geregeld.
Hiervoor staan 3 verschillende soorten wachtwoorden ter beschikking:

• het beheerderswachtwoord
• het service-wachtwoord
• het gebruikerswachtwoord

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Wachtwoorden

Door het verstrekken van wachtwoorden wordt de toegang tot de Fronius Datamanager 2.0 geregeld.
Hiervoor staan 3 verschillende soorten wachtwoorden ter beschikking:

• het beheerderswachtwoord
• het service-wachtwoord
• het gebruikerswachtwoord

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Wachtwoorden

Beheerderswachtwoord
gebruikersnaam = admin

Met het tijdens de inbedrijfname ingestelde beheerderswachtwoord heeft de gebruiker zowel lees- als instelrechten. De gebruiker kan de menu-optie Instellingen openen en alle instellingen behalve die van de Netwerkbeheerder-editor en de teller configureren.

De gebruiker moet met het ingestelde beheerderswachtwoord de gebruikersnaam en het wachtwoord invoeren als hij de menu-optie Instellingen wil openen.

Service-wachtwoord
gebruikersnaam = service

Het Service-wachtwoord wordt meestal door servicetechnici of installatiemonteurs toegewezen in de installatiewizard en biedt toegang tot installatiespecifieke parameters. Het Service-wachtwoord is vereist om de tellerinstellingen en de instellingen van de Netwerkbeheerder-editor te configureren. Zolang er geen Service-wachtwoord toegewezen is, heeft de gebruiker geen toegang tot de menu-optie Teller en Netwerkbeheerder-editor.

Gebruikerswachtwoord
Na het activeren van het keuzeveld Lokale installatiepagina opslaan wordt het gebruikerswachtwoord weergegeven, gebruikersnaam = user.

Indien een gebruikerswachtwoord wordt toegekend, heeft de gebruiker uitsluitend de leesrechten. De gebruiker kan de menu-optie Instellingen niet openen.

Bij het toewijzen van een gebruikerswachtwoord moet de gebruiker telkens wanneer een verbinding wordt opgebouwd de gebruikersnaam en het wachtwoord invoeren.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0

De gevonden netwerken worden weergegeven.

Door op de knop Vernieuwen te klikken,    wordt er een nieuwe zoekopdracht uitgevoerd naar beschikbare WLAN-netwerken.

Verborgen netwerken kunnen via het menu WLAN-instellingen > WLAN toevoegen worden toegevoegd.

Knop Installeren - voor het opslaan van een geselecteerd wifi (WLAN) -netwerk.
Na klikken op de knop wordt het venster WLAN-verbinding geopend

Knop Verwijderen - voor het wissen van een opgeslagen wifi (WLAN) -netwerk.

Knop WLAN IP configureren - Nadat u op de knop hebt geklikt, wordt het venster ‘IP configureren‘ geopend met dezelfde instellingsopties als bij een LAN-verbinding.

Knop Verbinden via WPS - om verbinding te maken met WLAN via WPS zonder WLAN-wachtwoord:
1. Activeer WPS op de WLAN-router (zie documentatie van de WLAN-router)
2. Klik op de knop Verbinden via WPS
3. De WLAN-verbinding wordt automatisch tot stand gebracht

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - netwerk

De gevonden netwerken worden weergegeven.

Door op de knop Vernieuwen te klikken,    wordt er een nieuwe zoekopdracht uitgevoerd naar beschikbare WLAN-netwerken.

Verborgen netwerken kunnen via het menu WLAN-instellingen > WLAN toevoegen worden toegevoegd.

Knop Installeren - voor het opslaan van een geselecteerd wifi (WLAN) -netwerk.
Na klikken op de knop wordt het venster WLAN-verbinding geopend

Knop Verwijderen - voor het wissen van een opgeslagen wifi (WLAN) -netwerk.

Knop WLAN IP configureren - Nadat u op de knop hebt geklikt, wordt het venster ‘IP configureren‘ geopend met dezelfde instellingsopties als bij een LAN-verbinding.

Knop Verbinden via WPS - om verbinding te maken met WLAN via WPS zonder WLAN-wachtwoord:
1. Activeer WPS op de WLAN-router (zie documentatie van de WLAN-router)
2. Klik op de knop Verbinden via WPS
3. De WLAN-verbinding wordt automatisch tot stand gebracht

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - netwerk

• IP-adres toewijzen - statisch
  De gebruiker voert een vast IP-adres voor de Datamanager (systeemmonitoring) in en legt ook handmatig het subnetmasker, het gateway-adres en het DNS-serveradres (van de provider) vast.
• IP-adres toewijzen - dynamisch
  De Datamanager (systeemmonitoring) vraagt het IP-adres van een DHCP-server (DHCP = Dynamic Host Configuration Protocol) op.
  De DHCP-server moet zodanig zijn geconfigureerd dat de Datamanager (systeemmonitoring) altijd hetzelfde IP-adres toegewezen krijgt. Zo weet men altijd onder welk IP-adres de Datamanager (systeemmonitoring) bereikbaar is.
  Als de DHCP-server de functie 'DNS dynamic updates' ondersteunt, kan in het veld Hostnaam een naam aan de Datamanager (systeemmonitoring) worden toegewezen. In dat geval kan voor het maken van verbinding met de Datamanager (systeemmonitoring) in plaats van het IP-adres eenvoudig de naam worden ingevoerd.
  Bijv.: Hostname = musteranlage, Domainname = fronius.com
  De Datamanager (systeemmonitoring) is via het adres ‘musteranlage.fronius.com’ bereikbaar.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - netwerk

De Datamanager (systeemmonitoring) fungeert als access point (toegangspunt). Een pc of smart device maakt rechtstreeks verbinding met de datamanager (systeemmonitoring). Er is geen verbinding met internet mogelijk.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0

Via de menuoptie Fronius Solar.web kan met de Fronius-installatiebewaking een rechtstreekse verbinding leggen met Fronius Solar.web.

De selectie van de geheugeninterval bij de velden Opvraagcyclus omvormer en Opvraagcyclus Fronius Sensor Cards hebben invloed op de benodigde geheugencapaciteit.

Knop Solar.web registreren - Door op de knop te klikken wordt de startpagina van Fronius Solar.web geopend. Voor Fronius Solar.web relevante data worden automatisch mee verzonden.

Cloud Control
Een virtuele krachtcentrale is een samenvoeging van meerdere stroomopwekkers. Deze groep stroomopwekkers kan met behulp van Cloud Control via internet worden aangestuurd. Voorwaarde hiervoor is dat de omvormer een actieve internetverbinding heeft. Er worden gegevens aan de installatie doorgegeven.
Als de functie Cloud Control voor eisen van netwerkbeheerder / stroomleverancier toestaan is geactiveerd (technician-toegang vereist), is de functie Cloud Control voor virtuele krachtcentrales toestaan automatisch geactiveerd. Deze functie kan niet worden gedeactiveerd.
De functie Cloud Control voor eisen van netwerkbeheerder / stroomleverancier toestaan kan verplicht zijn voor een juiste werking van de installatie.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Fronius Solar.web

Via de menuoptie Fronius Solar.web kan met de Fronius-installatiebewaking een rechtstreekse verbinding leggen met Fronius Solar.web.

De selectie van de geheugeninterval bij de velden Opvraagcyclus omvormer en Opvraagcyclus Fronius Sensor Cards hebben invloed op de benodigde geheugencapaciteit.

Knop Solar.web registreren - Door op de knop te klikken wordt de startpagina van Fronius Solar.web geopend. Voor Fronius Solar.web relevante data worden automatisch mee verzonden.

Cloud Control
Een virtuele krachtcentrale is een samenvoeging van meerdere stroomopwekkers. Deze groep stroomopwekkers kan met behulp van Cloud Control via internet worden aangestuurd. Voorwaarde hiervoor is dat de omvormer een actieve internetverbinding heeft. Er worden gegevens aan de installatie doorgegeven.
Als de functie Cloud Control voor eisen van netwerkbeheerder / stroomleverancier toestaan is geactiveerd (technician-toegang vereist), is de functie Cloud Control voor virtuele krachtcentrales toestaan automatisch geactiveerd. Deze functie kan niet worden gedeactiveerd.
De functie Cloud Control voor eisen van netwerkbeheerder / stroomleverancier toestaan kan verplicht zijn voor een juiste werking van de installatie.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Fronius Solar.web

Bij een fotovoltaïsche installatie met een inverter heeft de Fronius Datamanager bij een opslaginterval van 15 minuten een opslagcapaciteit van 5 jaar en 7 maanden.
Afhankelijk van het aantal geïntegreerde inverters of Fronius Sensor Cards / Boxen in het systeem, wordt de opslagcapaciteit overeenkomstig kleiner.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Fronius Solar.web

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Fronius Solar.web

2 inverters, loggingduur = 14 uur (840 minuten)
1 Fronius Sensor Card, loggingduur = 24 uur (1440 minuten)

Opslaginterval = 15 minuten

1. loggingpunten per dag:

   	Loggingpunten inverter =	840 min	= 56
   		15 min

   	Logging Sensor Card =	1440 min	= 96
   		15 min


2. Som van de logpunten:


   	Som van de loggingpunten = (2 x 56) + (1 x 96) = 208
   	(2 x 56) ... 2 inverters, (1 x 96) ... 1 Sensor Card

3. Opslagsectoren per dag:

   	Opslagsectoren =	208	= 1,825
   		114


4. Afronden:

   1,825

   2


5. Opslagcapaciteit [Dagen]:

   	Opslagcapaciteit =	2048	= 1024 dagen (= 2 jaar, 9 maanden, 18 dagen)
   		2

   	Opslagcapaciteit [Dagen] =	2048
   		Opslagsectoren per dag

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0

In deze menuoptie kunnen de eigenschappen van de afzonderlijke in- en uitgang (I/O) van de inverter worden geconfigureerd. Afhankelijk van de functionaliteit en systeemconfiguratie kunnen slechts die instellingen worden geselecteerd die met het betreffende systeem mogelijk zijn.

Een actief geschakelde uitgang die niet is toegewezen (‘vrij’), blijft tot het opnieuw opstarten van de inverter actief. De toestand van een uitgang wordt alleen gewijzigd als de specificaties van de toegewezen diensten worden gewijzigd.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - IO-toewijzing

In deze menuoptie kunnen de eigenschappen van de afzonderlijke in- en uitgang (I/O) van de inverter worden geconfigureerd. Afhankelijk van de functionaliteit en systeemconfiguratie kunnen slechts die instellingen worden geselecteerd die met het betreffende systeem mogelijk zijn.

Een actief geschakelde uitgang die niet is toegewezen (‘vrij’), blijft tot het opnieuw opstarten van de inverter actief. De toestand van een uitgang wordt alleen gewijzigd als de specificaties van de toegewezen diensten worden gewijzigd.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - IO-toewijzing

Demand Response Modes voor Australië

Hier kunnen de pins voor de besturing via DRM worden ingesteld:

BELANGRIJK! Voor de bediening van de omvormer via DRM is een Fronius DRM-interface (artikelnummer 4,240,005) in de omvormer vereist. Inbouw en installatie worden in de installatiehandleiding van de Fronius DRM-interface beschreven. De installatiehandleiding voor de Fronius DRM-interface is beschikbaar op de homepage van Fronius onder de volgende link:
	http://www.fronius.com/QR-link/4204102292

De omvormer kan bij nominaal apparaatvermogen op afstand worden bediend.

BELANGRIJK! Indien er op de datamanager geen DRM-besturing (DRED) is aangesloten en de functie UIT - Demand Response Mode (DRM) is geactiveerd, schakelt de omvormer over naar de stand-by-modus.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - IO-toewijzing

 Hier kunnen de pins voor de IO-besturing worden ingesteld. De overige instellingen vindt u in het menu EVU-editor > IO-besturing.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - IO-toewijzing

Hier kunnen maximaal vier pinnen voor het belastingbeheer worden geselecteerd. De overige instellingen voor het belastingbeheer vindt u in het menu Lastmanagement.
Default-pin: 1

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0

Met behulp van de functie 'Belastingbeheer' kunnen de uitgangen I/O 0 - I/O 3 zo worden gebruikt dat deze een actuator (bijv. een relais, beveiliging) aansturen.
Een aangesloten verbruiker kan dus worden aangestuurd door een in- of uitschakelpunt in te stellen dat afhankelijk is van de teruggeleverde elektriciteit.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Belastingbeheer

Met behulp van de functie 'Belastingbeheer' kunnen de uitgangen I/O 0 - I/O 3 zo worden gebruikt dat deze een actuator (bijv. een relais, beveiliging) aansturen.
Een aangesloten verbruiker kan dus worden aangestuurd door een in- of uitschakelpunt in te stellen dat afhankelijk is van de teruggeleverde elektriciteit.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Belastingbeheer

Besturing
 gedeactiveerd: Besturing via energiebeheer is gedeactiveerd.
loopt via geproduceerd vermogen: Besturing via energiebeheer vindt plaats door het geproduceerde vermogen
via vermogensoverschot (bij voedingslimiet): Besturing via energiebeheer vindt plaats via vermogensoverschot (bij terugleveringslimieten).
Deze optie is alleen selecteerbaar als de teller is aangesloten. Als de I/O's een hogere prioriteit hebben dan de accu, wordt het eventuele laadvermogen van de accu als overschot beschouwd. In dit geval kan de schakeldrempel niet aan de netwerkovergang worden gekoppeld.

Drempels
aan: Voor het invoeren van een limiet voor het werkelijk vermogen waarbij de uitgang I/O wordt geactiveerd
uit: Voor het invoeren van een limiet voor het werkelijk vermogen waarbij de uitgang I/O wordt gedeactiveerd.
Is onder Besturing via vermogensoverschot geselecteerd, dan wordt onder Drempels aanvullend een selectieveld voor Voeding en Afname weergegeven.

Looptijden
Minimale looptijd per inschakelgebeurtenis: Veld voor het invoeren van de duur waarmee de uitgang I/O per inschakeling minimaal geactiveerd moet zijn.
Maximale looptijd per dag: Veld voor het invoeren van de duur waarmee de uitgang I/O per dag in totaal geactiveerd moet zijn (meerdere inschakelingen worden meegenomen).

Ingestelde looptijd
per dag: Veld voor het invoeren van van de duur waarmee de uitgang I/O per inschakeling minimaal geactiveerd moet zijn.
bereikt tot: Veld voor het instellen van de tijd, als de gewenste looptijd op een bepaald moment moet worden bereikt

Status
Als de muisaanwijzer boven de status wordt verplaatst, wordt de reden van de actuele status weergegeven.

BELANGRIJK!
Indien er meerdere lastuitgangen worden gebruikt, worden deze afhankelijk van hun prioriteit met een interval van één minuut geschakeld (max. 4 regels = max. 4 minuten).

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0

Met deze functie kunnen actuele data en logdata in verschillende formaten of met verschillende protocollen naar een externe server worden geëxporteerd.

Meer informatie over de push-service-functie vindt u in de volgende gebruiksaanwijzing:

http://www.fronius.com/QR-link/4204102152

42,0410,2152
Fronius Push Service

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Push-service

Met deze functie kunnen actuele data en logdata in verschillende formaten of met verschillende protocollen naar een externe server worden geëxporteerd.

Meer informatie over de push-service-functie vindt u in de volgende gebruiksaanwijzing:

http://www.fronius.com/QR-link/4204102152

42,0410,2152
Fronius Push Service

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0

Op de website van de Fronius Datamanager 2.0 kunnen via de webbrowser de instellingen voor het koppelen van de Modbus worden geconfigureerd, die via het Modbus-protocol niet toegankelijk zijn.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Modbus

Op de website van de Fronius Datamanager 2.0 kunnen via de webbrowser de instellingen voor het koppelen van de Modbus worden geconfigureerd, die via het Modbus-protocol niet toegankelijk zijn.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Modbus

Nadere informatie over de Modbus-functie vindt u in de volgende handleidingen:

	http://www.fronius.com/QR-link/4204102049 42,0410,2049 Fronius Datamanager Modbus koppelen
	http://www.fronius.com/QR-link/4204102108 42,0410,2108 Fronius Datamanager Modbus RTU - Snelstartgids

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Modbus

Gegevensoverdracht via Modbus op uit
Als de gegevensoverdracht via Modbus is gedeactiveerd, worden via Modbus aan de omvormer overgedragen besturingscommando's gereset, bijv. geen vermogensreductie of geen specificatie van het blindvermogen.

'Gegevensoverdracht via Modbus op tcp
Als de gegevensoverdracht via Modbus is gedeactiveerd, worden via Modbus aan de omvormer overgedragen besturingscommando's gereset, bijv. geen vermogensreductie of geen specificatie van het blindvermogen.

Modbus-poort - Nummer van TCP-poort die voor de Modbus-communicatie gebruikt moet worden. Voorkeursinstelling: 502. Poort 80 kan hiervoor niet worden gebruikt.

Veld String Control Adress-Offset - offsetwaarde voor de adressering van de Fronius String Controls via Modbus.

Sunspec modeltype - voor het selecteren van het gegevenstype van gegevensmodellen voor omvormers en datamodellen voor stroommeters
float - weergave als drijvende-kommagetallen
SunSpec omvormer Model I111, I112 of I113
SunSpec Meter Model M211, M212 of M213
int+SF- weergave als hele getallen met schaalfactoren
SunSpec Inverter Model I101, I102 of I103
SunSpec Meter Model M201, M202 of M203

BELANGRIJK! Omdat de verschillende modellen over verschillende aantallen registers beschikken, wijzigen door wisseling van de gegevenssoort ook de registeradressen van alle opvolgende modellen.

Demomodus - De demomodus dient voor het implementeren of valideren van een Modbus Master. Hiermee kunnen omvormer-, stroommeter- en String Control-gegevens worden uitgelezen zonder dat een apparaat daadwerkelijk aangesloten of actief is. Voor alle registers worden altijd dezelfde gegevens opnieuw geleverd.

• Aan / Uit
• Vermogensreductie
• Specificeren van een constante vermogensfactor cos Phi
• Specificeren van een constant reactief vermogen


Gegevensoverdracht via Modbus op rtu

Indien zich een onder Instellingen > Teller geconfigureerde Modbus-stroommeter (bijv. Fronius Smart Meter) in het systeem bevindt, kan de instelling rtu niet worden gebruikt.
Bij selectie van rtu wordt in dit geval de gegevensoverdracht per Modbus automatisch gedeactiveerd. Deze wijziging wordt pas na opnieuw laden van de website zichtbaar.
Een via RS485 aangesloten stroommeter kan ook via Modbus TCP op de betreffende SunSpec-modellen worden uitgelezen. De Modbus-ID voor de teller is 240.

Veld Interface - Hier kan de Modbus-interface 0 (rtu0 | default) of Modbus-interface 1 (rtu1) worden geselecteerd.

Veld String Control Adress-Offset - offsetwaarde voor de adressering van de Fronius String Controls via Modbus. Voor meer informatie zie paragraaf 'Modbus Device ID for Fronius String Controls'.

Sunspec modeltype - voor de selectie van het gegevenstype van gegevensmodellen voor omvormers
float - Drijvende-kommaweergave
SunSpec Inverter Model I111, I112 of I113
int+SF - weergave als gehele getallen met schaalfactoren
SunSpec Inverter Model I101, I102 of I103

BELANGRIJK! Omdat de verschillende modellen over verschillende aantallen registers beschikken, wijzigen door wisseling van de gegevenssoort ook de registeradressen van alle opvolgende modellen.

Demomodus - De demomodus dient voor het implementeren of valideren van een Modbus Master. Hiermee kunnen omvormer-, stroommeter- en String Control-gegevens worden uitgelezen zonder dat een apparaat daadwerkelijk aangesloten of actief is. Voor alle registers worden altijd dezelfde gegevens opnieuw geleverd.

• Aan / Uit
• Vermogensreductie
• Specificeren van een constante vermogensfactor cos Phi
• Specificeren van een constant reactief vermogen

Besturingsprioriteiten
De besturingsprioriteiten bepalen welke dienst prioriteit krijgt bij de omvormerbesturing.
1 = hoogste prioriteit, 3 = laagste prioriteit
De besturingsprioriteiten kunnen alleen worden gewijzigd in de menukeuze EVU-EDITOR.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Modbus

De optie Besturing beperken is alleen voor het overdrachtsprotocol TCP beschikbaar.
De optie wordt gebruikt om het uitvoeren van omvormer-besturingsopdrachten door onbevoegden te voorkomen als de besturing alleen voor specifieke apparaten toegestaan is.

Veld IP-adres
Om de omvormer-besturing op een of meerdere apparaten te beperken, worden in dit veld de IP-adressen van die apparaten ingevoerd, die opdrachten naar de Fronius Datamanager mogen verzenden. Als u meerdere IP-adressen invoert, moet u deze met een komma scheiden.

• een IP-adres: 98.7.65.4 - Besturing alleen via IP-adres 98.7.65.4 toegestaan
• meerdere IP-adressen: 98.7.65.4,222.44.33.1 - Besturing alleen via IP-adressen 98.7.65.4 en 222.44.33.1 toegestaan
• IP-adresbereik, bijv. van 98.7.65.1 tot 98.7.65.254 (CIDR Notation): 98.7.65.0/24 - Besturing alleen via IP-adressen 98.7.65.1 t/m 98.7.65.254 toegestaan

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Modbus

  Slaat de wijzigingen op en toont een melding die aangeeft dat het opslaan voltooid is.
Als het menupunt Modbus verlaten wordt zonder de wijzigingen op te slaan, dan worden alle uitgevoerde wijzigingen genegeerd.

  Stelt een veiligheidsvraag met de vraag of de uitgevoerde wijzigingen werkelijk genegeerd moeten worden, en zet vervolgens alle eerder opgeslagen waarden terug.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0

In het menu Omvormer worden de gegevens voor de vergelijkingsweergave vastgelegd.
Als het selectieveld zichtbaar is geselecteerd, wordt de omvormer in de vergelijkingsweergave weergegeven.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Inverter

In het menu Omvormer worden de gegevens voor de vergelijkingsweergave vastgelegd.
Als het selectieveld zichtbaar is geselecteerd, wordt de omvormer in de vergelijkingsweergave weergegeven.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0

Onder ‘Sensor Cards’ kan voor elke sensorwaarde van een Sensor Card / Box een specifieke kanaalnaam worden ingesteld (bijvoorbeeld: windsnelheid).

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Fronius Sensor Cards

Onder ‘Sensor Cards’ kan voor elke sensorwaarde van een Sensor Card / Box een specifieke kanaalnaam worden ingesteld (bijvoorbeeld: windsnelheid).

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0

BELANGRIJK! Instellingen in de menu-optie Teller mogen uitsluitend door technici van energieleveranciers worden uitgevoerd!

Voor de menu-optie Teller moet het Service-wachtwoord worden ingevoerd.

U kunt een driefasige of eenfasige Fronius Smart Meter gebruiken. De keuze geschiedt in beide gevallen via de optie Fronius Smart Meter. De Fronius Datamanager bepaalt automatisch het type teller.

Er kunnen een primaire teller en optioneel meerdere secundaire tellers worden gekozen. De primaire teller moet eerst worden geconfigureerd voordat een secundaire teller kan worden gekozen.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Teller

BELANGRIJK! Instellingen in de menu-optie Teller mogen uitsluitend door technici van energieleveranciers worden uitgevoerd!

Voor de menu-optie Teller moet het Service-wachtwoord worden ingevoerd.

U kunt een driefasige of eenfasige Fronius Smart Meter gebruiken. De keuze geschiedt in beide gevallen via de optie Fronius Smart Meter. De Fronius Datamanager bepaalt automatisch het type teller.

Er kunnen een primaire teller en optioneel meerdere secundaire tellers worden gekozen. De primaire teller moet eerst worden geconfigureerd voordat een secundaire teller kan worden gekozen.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Teller

Wanneer de Fronius Smart Meter als teller wordt gekozen, moet via het veld Instellingen de tellerpositie worden ingesteld.

Tellerstand op leveringspunt (1a)
De teruggeleverde elektriciteit en de teruggeleverde energie worden gemeten. Op basis van deze waarden en de installatiedata wordt het verbruik bepaald.

Tellerstand op verbruiksafsplitsing (1b)
Het verbruikte vermogen en de verbruikte energie worden direct gemeten. Op basis van deze waarden en de installatiedata worden het teruggeleverde elektriciteit en de teruggeleverde energie bepaald.

Secundaire teller
Wanneer als secundaire teller een Fronius Smart Meter werd uitgekozen, wordt er een venster geopend voor het invoeren van de Naam (vrij te kiezen) en een Modbus-adres-veld. In het Modbus-adresveld wordt automatisch een waarde voorgesteld (volgende vrije adres in het adresbereik). Het Modbus-adres mag niet dubbel worden vergeven. Klik na de invoer op het veld Scan.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Teller

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - Teller

Tellerstand op leveringspunt (1a)
De teruggeleverde elektriciteit en de teruggeleverde energie worden gemeten. Op basis van deze waarden en de installatiedata wordt het verbruik bepaald.
Op dit punt moet een S0-teller zodanig worden geconfigureerd dat de teruggeleverde energie wordt gemeten.

BELANGRIJK!
Met een S0-teller op het terugleverpunt worden de meetgegevens niet weergegeven in Fronius Solar.web. Deze optie is alleen bedoeld voor dynamische vermogensreductie. De verbruikswaarden kunnen bij voeding in het stroomnetwerk in beperkte mate worden bepaald.

Tellerstand op verbruiksafsplitsing (1b)
Het verbruikte vermogen en de verbruikte energie worden direct gemeten. Op basis van deze waarden en de installatiedata worden de teruggeleverde elektriciteit en energie bepaald.
Een S0-teller moet op dit punt zodanig worden geconfigureerd dat de verbruikte energie geteld wordt.

Op de omvormer kan rechtstreeks een teller voor de registratie van het eigenverbruik via S0 worden aangesloten.

BELANGRIJK:
Op de schakelbare multifunctionele stroominterface van de omvormer wordt een S0-teller aangesloten. Het is mogelijk dat de omvormer-firmware bijgewerkt moet worden als u een S0-teller op de omvormer aansluit.

• moet voldoen aan de norm IEC62053-31 Klasse B
• max. spanning 15 V DC
• max. stroom bij ON 15 mA
• min. stroom bij ON 2 mA
• max. stroom bij OFF 0,15 mA

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0

In de menu-optie Netwerkbeheerder-editor worden voor een energieleverancier relevante instellingen uitgevoerd.
Ingesteld kunnen worden een begrenzing van het werkelijk vermogen in % en/of een begrenzing van de vermogensfactor.

BELANGRIJK! Instellingen in de menu-optie Netwerkbeheerder-editor mogen uitsluitend door technici van energieleveranciers worden uitgevoerd!

Voor de menu-optie Netwerkbeheerder-editor moet het Service-wachtwoord worden ingevoerd.

Cloud Control
Een virtuele krachtcentrale is een samenvoeging van meerdere stroomopwekkers. Deze groep stroomopwekkers kan met behulp van Cloud Control via internet worden aangestuurd. Voorwaarde hiervoor is dat de omvormer een actieve internetverbinding heeft. Er worden gegevens aan de installatie doorgegeven.
Als de functie Cloud Control voor eisen van netwerkbeheerder / stroomleverancier toestaan is geactiveerd (technician-toegang vereist), is de functie Cloud Control voor virtuele krachtcentrales toestaan automatisch geactiveerd. Deze functie kan niet worden gedeactiveerd.
De functie Cloud Control voor eisen van netwerkbeheerder / stroomleverancier toestaan kan verplicht zijn voor een juiste werking van de installatie.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - EVU Editor

In de menu-optie Netwerkbeheerder-editor worden voor een energieleverancier relevante instellingen uitgevoerd.
Ingesteld kunnen worden een begrenzing van het werkelijk vermogen in % en/of een begrenzing van de vermogensfactor.

BELANGRIJK! Instellingen in de menu-optie Netwerkbeheerder-editor mogen uitsluitend door technici van energieleveranciers worden uitgevoerd!

Voor de menu-optie Netwerkbeheerder-editor moet het Service-wachtwoord worden ingevoerd.

Cloud Control
Een virtuele krachtcentrale is een samenvoeging van meerdere stroomopwekkers. Deze groep stroomopwekkers kan met behulp van Cloud Control via internet worden aangestuurd. Voorwaarde hiervoor is dat de omvormer een actieve internetverbinding heeft. Er worden gegevens aan de installatie doorgegeven.
Als de functie Cloud Control voor eisen van netwerkbeheerder / stroomleverancier toestaan is geactiveerd (technician-toegang vereist), is de functie Cloud Control voor virtuele krachtcentrales toestaan automatisch geactiveerd. Deze functie kan niet worden gedeactiveerd.
De functie Cloud Control voor eisen van netwerkbeheerder / stroomleverancier toestaan kan verplicht zijn voor een juiste werking van de installatie.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - EVU Editor

Invoerpatroon (bezetting van de afzonderlijke I/O's:

• wit = contact open
• blauw = contact gesloten
• grijs = contact waarmee geen rekening wordt gehouden
• zwart = contact niet van toepassing

Door op de contacten te klikken, verandert het geselecteerde invoerpatroon.

Weergegeven wordt de virtuele IO-toewijzing conform de paragraaf "Instellingen - IO-toewijzing" (zie pagina (→)).
Bij oudere softwareversies kan de weergave afwijken.

Vermogensfactor cos phi
ind = inductief
cap = capacitief

Netwerkbeheerder-uitgang (terugmeldingsuitgang)
Deze uitgang is vrij configureerbaar en wordt geactiveerd zodra de regel wordt ingesteld (bijvoorbeeld om een ​​signaalgever te bedienen). Uitgang I/O I/O 0 is in de fabriek vooraf ingesteld.

Uitgesloten omvormers
Voer hier de DATCOM- of Fronius Solar Net-nummers in van de omvormers die van de regeling moeten worden uitgesloten. Scheid meerdere omvormers door een komma.

Wissen / toevoegen van een regel
+ = een nieuwe regel toevoegen
- = de geselecteerde regel wissen

Op de knop Importeren - klikken om regels in het formaat *.fpc te importeren
De functie van de knop Importeren is afhankelijk van de gebruikte browser, bijvoorbeeld Firefox en Google Chrome ondersteunen de functie.

Op de knop Exporteren - klikken om de regels in het formaat *.fpc separaat op te slaan

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - EVU Editor

De rimpelstroomsignaalontvanger en de I/O-aansluitklemmen van de omvormer worden elk met een 4-polige kabel volgens het aansluitschema met elkaar verbonden.
Voor kabellengtes groter dan 10 m tussen de omvormer en de rimpelstroomsignaalontvanger wordt het gebruik van een afgeschermde kabel (CAT 5) aanbevolen.

De werking met 4 relais is in de fabriek vooraf ingesteld. De volgende stappen zijn alleen nodig als de configuratie aangepast of hersteld moet worden.

I/O-toewijzing

Instellingen van de Netwerkbeheerder-editor:

Overzicht I/O-regeling gebruikersinterface

1. In de kolom "vrijgegeven" regel 1-4 selecteren
2. Invoerpatroon configureren
3. Werkelijk vermogen als volgt instellen:
   • Regel 1: 100%, relaiscontact 1 gesloten
   • Regel 2: 60%, relaiscontact 2 gesloten
   • Regel 3: 30%, relaiscontact 3 gesloten
   • Regel 4: 0%, relaiscontact 4 gesloten
4. Op het vinkje klikken om de instellingen op te slaan.

BELANGRIJK!

Invoerpatronen waarmee geen rekening wordt gehouden, moeten worden vermeden, anders sluiten de geactiveerde regels elkaar uit. In dit geval verschijnt het dialoogvenster "Opslaan mislukt" tijdens het opslaan. De onjuiste regels zijn rood gemarkeerd.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - EVU Editor

De rimpelstroomsignaalontvanger en de I/O-aansluitklemmen van de omvormer worden elk met een 4-polige kabel volgens het aansluitschema met elkaar verbonden.
Voor kabellengtes groter dan 10 m tussen de omvormer en de rimpelstroomsignaalontvanger wordt het gebruik van een afgeschermde kabel (CAT 5) aanbevolen.

I/O-toewijzing

Instellingen van de Netwerkbeheerder-editor:

Overzicht I/O-regeling gebruikersinterface

1. In de kolom "vrijgegeven" regel 1-4 selecteren
2. Invoerpatroon voor regel 1-3 configureren
3. Werkelijk vermogen als volgt instellen:
   • Regel 1: 100%, alle contacten open, geen andere regels gedefinieerd
   • Regel 2 / regel 1 60%, relaiscontact 1 gesloten
   • Regel 3 / regel 2: 30%, relaiscontact 2 gesloten
   • Regel 4 / regel 3: 0%, relaiscontact 3 gesloten
4. Op het vinkje klikken om de instellingen op te slaan.

BELANGRIJK!

Invoerpatronen waarmee geen rekening wordt gehouden, moeten worden vermeden, anders sluiten de geactiveerde regels elkaar uit. In dit geval verschijnt het dialoogvenster "Opslaan mislukt" tijdens het opslaan. De onjuiste regels zijn rood gemarkeerd.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - EVU Editor

De rimpelstroomsignaalontvanger en de I/O-aansluitklemmen van de omvormer worden elk met een 4-polige kabel volgens het aansluitschema met elkaar verbonden.
Voor kabellengtes groter dan 10 m tussen de omvormer en de rimpelstroomsignaalontvanger wordt het gebruik van een afgeschermde kabel (CAT 5) aanbevolen.

I/O-toewijzing

Instellingen van de Netwerkbeheerder-editor:

Overzicht I/O-regeling gebruikersinterface

1. In de kolom "vrijgegeven" regel 1-2 selecteren
2. Invoerpatroon configureren
3. Werkelijk vermogen als volgt instellen:
   • Regel 1: 100%, relaiscontact 1 open
   • Regel 2: 0%, relaiscontact 1 gesloten
4. Op het vinkje klikken om de instellingen op te slaan.

BELANGRIJK!

Invoerpatronen waarmee geen rekening wordt gehouden, moeten worden vermeden, anders sluiten de geactiveerde regels elkaar uit. In dit geval verschijnt het dialoogvenster "Opslaan mislukt" tijdens het opslaan. De onjuiste regels zijn rood gemarkeerd.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - EVU Editor

De rimpelstroomsignaalontvanger en de I/O-aansluitklemmen van de omvormer worden elk met een 4-polige kabel volgens het aansluitschema met elkaar verbonden.
Voor kabellengtes groter dan 10 m tussen de omvormer en de rimpelstroomsignaalontvanger wordt het gebruik van een afgeschermde kabel (CAT 5) aanbevolen.

In dit voorbeeld kunnen 4 vermogensniveaus met 2 relais worden geconfigureerd.

I/O-toewijzing

Instellingen van de Netwerkbeheerder-editor:

Overzicht I/O-regeling gebruikersinterface

1. In de kolom "vrijgegeven" regel 1-4 selecteren
2. Invoerpatroon voor regel 1-4 configureren
3. Werkelijk vermogen als volgt instellen:
   • Regel 1: 100%, beide relaiscontacten open
   • Regel 2: 60%, relaiscontact 1 actief, PIN 2 gesloten / relaiscontact 2 niet actief, PIN 3 open
   • Regel 3: 30%, relaiscontact 1 niet actief, PIN 2 open / relaiscontact 2 actief, PIN 3 gesloten
   • Regel 4: 0%, beide relaiscontacten gesloten
4. Op het vinkje klikken om de instellingen op te slaan.

BELANGRIJK!

Invoerpatronen waarmee geen rekening wordt gehouden, moeten worden vermeden, anders sluiten de geactiveerde regels elkaar uit. In dit geval verschijnt het dialoogvenster "Opslaan mislukt" tijdens het opslaan. De onjuiste regels zijn rood gemarkeerd.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - EVU Editor

De rimpelstroomsignaalontvanger en de I/O-aansluitklemmen van de omvormer kunnen volgens het aansluitschema met elkaar worden verbonden.
Voor afstanden van meer dan 10 m tussen de omvormer en de rimpelstroomsignaalontvanger wordt minstens één CAT 5-kabel aanbevolen en moet de afscherming aan één uiteinde worden aangesloten op de insteekaansluitklem van het datacommunicatiegedeelte (SHIELD).

In dit voorbeeld wordt de aansluiting op 2 rimpelstroomsignaalontvangers beschreven. Dit betekent dat het werkelijke vermogen en de vermogensfactor tegelijkertijd kunnen worden geregeld.

2 rimpelstroomsignaalontvangers, aangesloten aan de IO's van de Fronius Datamanager 2.0

I/O-toewijzing rimpelstroomsignaalontvanger 1 (werkelijk vermogen)

I/O-toewijzing rimpelstroomsignaalontvanger 2 (vermogensfactor)

Instellingen van de Netwerkbeheerder-editor:

Overzicht I/O-regeling gebruikersinterface

1. In de kolom "vrijgegeven" regel 1-6 selecteren
2. Invoerpatroon voor regel 1-6 configureren
3. Werkelijk vermogen als volgt instellen:
   • Regel 1: 100%, relaiscontact 1 gesloten
   • Regel 2: 60%, relaiscontact 2 gesloten
   • Regel 3: 30%, relaiscontact 3 gesloten
4. Vermogensfactor als volgt instellen:
   • Regel 1: 0,95, relaiscontact 4 gesloten
   • Regel 2: 0,90, relaiscontact 5 gesloten
   • Regel 3: 0,85, relaiscontact 6 gesloten
5. Op het vinkje klikken om de instellingen op te slaan.

BELANGRIJK!

Invoerpatronen waarmee geen rekening wordt gehouden, moeten worden vermeden, anders sluiten de geactiveerde regels elkaar uit. In dit geval verschijnt het dialoogvenster "Opslaan mislukt" tijdens het opslaan. De onjuiste regels zijn rood gemarkeerd.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - EVU Editor

De netwerkbeheerder kan de aansluiting van één of meerdere omvormers op een rimpelstroomsignaalontvanger eisen om het werkelijke vermogen en/of de vermogensfactor van de PV-installatie te beperken.

Aansluitschema voor rimpelstroomsignaalontvanger met meerdere omvormers

De volgende Fronius-omvormers kunnen via een verdeler (koppelrelais) op de rimpelstroomsignaalontvanger worden aangesloten:

• Symo GEN24
• Primo GEN24
• Tauro
• SnapINverter (alleen apparaten met Fronius Datamanager 2.0)

BELANGRIJK!
Op de gebruikersinterface van elke omvormer die op de rimpelstroomsignaalontvanger is aangesloten, moet de instelling "Werking met 4 relais"(zie Aansluitschema - 4 relais) worden geactiveerd.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - EVU Editor

BELANGRIJK! Voor de bediening van de omvormer via DRM is een Fronius DRM-interface (artikelnummer 4,240,005) in de omvormer vereist. Inbouw en installatie worden in de installatiehandleiding van de Fronius DRM-interface beschreven. De installatiehandleiding voor de Fronius DRM-interface is beschikbaar op de homepage van Fronius onder de volgende link:
	http://www.fronius.com/QR-link/4204102292

Afgifte van het blindvermogen- voor de invoer van de afgifte van het blindvermogen (= +Q_rel) voor DRM 3 in %

Opname van het blindvermogen- voor de invoer van de opname van het blindvermogen (= +Q_rel) voor DRM 7 in %

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - EVU Editor

Energiebedrijven en netwerkbeheerders kunnen terugleveringsbegrenzingen voor een omvormer voorschrijven (bijv. max. 70% van de kWp of max. 5 kW).
De dynamische vermogensreductie houdt daarbij rekening met het eigenverbruik in het eigen huishouden voordat het vermogen van een omvormer gereduceerd wordt:

• Er kan een afzonderlijke limiet worden ingesteld.
• Een teller voor het berekenen van het eigenverbruik per S0 kan direct op de omvormer worden aangesloten.
• Een Fronius Smart Meter kan in de Datamanager op de aansluitingen D- / D+ voor Modbus-data aangesloten worden.

geen limiet - De omvormer zet het volledige beschikbare PV-vermogen om en voedt het in het openbare stroomnetwerk.

Begrenzing voor totale installatie - De totale PV-installatie wordt op een vaste vermogensbegrenzing begrensd. De waarde van de toelaatbare totale teruggeleverde elektriciteit moet worden ingesteld.

Limiet per fase (niet voor eenfaseapparaten) - Elke afzonderlijke fase wordt gemeten. Als de toegestane toevoerlimiet op een fase wordt overschreden, wordt het totale vermogen van de omvormer verminderd totdat de waarde op de betreffende fase weer toelaatbaar is (zie onderstaand voorbeeld). Deze instelling is alleen nodig indien dit door nationale normen en voorschriften wordt vereist. De waarde van de toelaatbare teruggeleverde elektriciteit moet worden ingesteld.
'Limiet per fase' is beperkt tot 20 omvormers. Als de limiet wordt overschreden, is de werking van de vermogensbeperking niet meer gewaarborgd.

Veld voor invoeren van het totale DC-installatievermogen in Wp.
Deze waarde dient aan de ene kant als referentie voor de regeling en aan de andere kant voor fouten (bijv. bij uitval van de meter).

Veld voor invoeren van max. vermogen in W of % (t/m twee cijfers achter de komma, ook negatieve waarden zijn mogelijk)
Als in de menu-optie Teller geen teller is geselecteerd:
max. geproduceerd vermogen van totale installatie
Als in de menu-optie Teller Fronius Smart Meter of S0-omvormer is geselecteerd: max. vermogen dat aan net wordt teruggeleverd

Hard Limit - Als deze waarde wordt overschreden, schakelt de omvormer binnen max. 5 seconden uit. Deze waarde moet hoger zijn dan de waarde die is ingesteld bij Soft Limit.

Soft Limit - Als deze waarde wordt overschreden, regelt de omvormer binnen de door de nationale normen en voorschriften vereiste tijd terug naar de ingestelde waarde.

1. Actuele data, services en instellingen op de Fronius Datamanager 2.0
2. Instellingen - EVU Editor

Voor het instellen van de besturingsprioriteiten voor de ontvanger van het rimpelstroom-besturingssignaal, de dynamische vermogensreductie en de besturing via Modbus

1 = hoogste prioriteit, 3 = laagste prioriteit
