Fronius Datamanager 2.0 Bruksanvisning

Quick links

Installation av Datamanager 2.0

Första idrifttagandet med webbläsare

Förbindelse via webbläsare

Förbindelse via Solar.web

Webbplats översikt över anläggningen

Fronius Datamanager 2.0 är en nätverksklar datalogger som förenar funktionerna hos Fronius Com Card, Fronius Datalogger Web, Fronius Power Control Card och Fronius Modbus Card på ett enda instickskort.
Webbplatsen för Fronius Datamanager 2.0 ger en snabb överblick över solcellsanläggningen.
Webbplatsen kan aktiveras med hjälp av en webbläsare via en direktförbindelse eller via Internet vid en passande konfiguration.

I kombination med Fronius Solar.web kan alla aktuella data och arkivdata från en solcellsanläggning aktiveras utan krävande konfigurationsarbeten via Internet eller appen Fronius Solar.web. Fronius Datamanager 2.0 sänder datan automatiskt till Fronius Solar.web. Fronius Solar.web är utrustad med en enkelt konfigurerbar anläggningsövervakning med automatisk larmning. Den kan ske via SMS eller e-post.

Fronius Datamanager 2.0 är en nätverksklar datalogger som förenar funktionerna hos Fronius Com Card, Fronius Datalogger Web, Fronius Power Control Card och Fronius Modbus Card på ett enda instickskort.
Webbplatsen för Fronius Datamanager 2.0 ger en snabb överblick över solcellsanläggningen.
Webbplatsen kan aktiveras med hjälp av en webbläsare via en direktförbindelse eller via Internet vid en passande konfiguration.

I kombination med Fronius Solar.web kan alla aktuella data och arkivdata från en solcellsanläggning aktiveras utan krävande konfigurationsarbeten via Internet eller appen Fronius Solar.web. Fronius Datamanager 2.0 sänder datan automatiskt till Fronius Solar.web. Fronius Solar.web är utrustad med en enkelt konfigurerbar anläggningsövervakning med automatisk larmning. Den kan ske via SMS eller e-post.

Fronius Datamanager 2.0 är en nätverksklar datalogger som förenar funktionerna hos Fronius Com Card, Fronius Datalogger Web, Fronius Power Control Card och Fronius Modbus Card på ett enda instickskort.
Webbplatsen för Fronius Datamanager 2.0 ger en snabb överblick över solcellsanläggningen.
Webbplatsen kan aktiveras med hjälp av en webbläsare via en direktförbindelse eller via Internet vid en passande konfiguration.

I kombination med Fronius Solar.web kan alla aktuella data och arkivdata från en solcellsanläggning aktiveras utan krävande konfigurationsarbeten via Internet eller appen Fronius Solar.web. Fronius Datamanager 2.0 sänder datan automatiskt till Fronius Solar.web. Fronius Solar.web är utrustad med en enkelt konfigurerbar anläggningsövervakning med automatisk larmning. Den kan ske via SMS eller e-post.

Fronius Datamanager 2.0 finns i följande utföranden:

Utan Fronius Com Card-funktion
(för växelriktarna Fronius Galvo, Fronius Symo och Fronius Primo)
Med Fronius Com Card-funktion
(för växelriktarna Fronius IG, Fronius IG Plus, Fronius IG Plus V,
Fronius IG Plus A, Fronius CL, Fronius CL USA och Fronius IG 300-500)
I ett externt hus med Fronius Solar Net IN- och Fronius Solar Net OUT-anslutning
(Fronius Datamanager Box 2.0, exempelvis för växelriktare utan platser för instickskort eller för solcellsanläggningar med en separat Fronius Datamanager 2.0)

Är växelriktaren inte utrustad med Fronius Datamanager 2.0 som standard, kan befintliga växelriktare kompletteras med ett Fronius Datamanager 2.0-instickskort i efterhand.

Det i växelriktaren monterade Fronius Datamanager 2.0-instickskortet eller den separata Fronius Datamanager Box 2.0 kan användas med följande DATCOM-komponenter:

- Upp till 100	x	Fronius växelriktare (inklusive den växelriktare, i vilken Fronius Datamanager 2.0 har monterats)
- Upp till 10	x	Fronius Sensor Card eller Fronius Sensor Box
- Upp till 10	x	Fronius Public Display Card eller Fronius Public Display Box
- Upp till 1	x	Fronius Interface Card eller Fronius Interface Box
- Upp till 200	x	Fronius String Control

Det krävs en lämplig Internet-förbindelse för ett felfritt datautbyte via Internet:

Vid kabelbundna Internet-lösningar rekommenderar Fronius en nedladdningshastighet på minst 512 kbit/s och en uppladdningshastighet på
minst 256 kbit/s.
Vid lösningar med mobila Internet-tjänster rekommenderar Fronius minst 3G med tillförlitlig signalstyrka som överföringsstandard.

De här uppgifterna utgör inte någon absolut garanti för en felfri funktion.
Många fel under överföringen, mottagningsvariationer och överföringsmissar kan påverka online-driften för Fronius Datamanager 2.0 negativt.
Fronius rekommenderar att testa förbindelser med minimikraven på monteringsplatsen.

För drift med en antennförlängare
Vi rekommenderar följande tillvägagångssätt, om du vill ansluta din/dina växelriktare till Internet via WLAN:

Testa signalstyrkan exakt vid den position, där växelriktaren/-arna ska installeras med ett aktiverat Datamanager 2.0-kort.
Skapa en anslutning till WLAN-nätverket med hjälp av en smartphone, en bärbar dator eller en surfplatta och testa förbindelsen.
Genom att öppna den kostnadsfria webbplatsen ”www.speedtest.net” kan du kontrollera att förbindelsen klarar vår rekommenderade nedladdningshastighet på minst 512 kbit/s och uppladdningshastigheten 256 kbit/s.

Eftersom Fronius Datamanager 2.0 fungerar som datalogger, får ingen annan datalogger finnas i Fronius Solar Net-kretsen.
Det får finnas endast en Fronius Datamanager 2.0 per Fronius Solar Net-krets.
Eventuella Fronius Datamanager 2.0 i växelriktarna Fronius Galvo och Fronius Symo måste vara i slav-läget.

Följande DATCOM-komponenter får inte användas tillsammans med Fronius Datamanager 2.0 i en Fronius Solar Net-krets:

Fronius Power Control Card/Box
Fronius Modbus Card
Fronius Datalogger Web
Fronius Personal Display DL Box
Fronius Datalogger easy/pro
Fronius Datamanager
Fronius Datamanager 2.0 Box

För drift av Fronius Datamanager 2.0:

måste antingen instickskortet vara monterat i en växelrikare
eller
Fronius Datamanager Box 2.0 finnas i Fronius Solar Net-kretsen.

Fronius Datamanager 2.0-instickskortet och Fronius Com Card får inte användas tillsammans i en växelriktare.

Fronius Datamanager 2.0 kräver följande programvaruversioner för växelriktare:

Växelriktare		Nödvändig programvaruversion enligt displayen (MainControl)
Fronius IG 15-60		V2.9.4 eller högre
Fronius IG 2000-5100		Från serienummer 19153444
Fronius IG 300-500		V3.6.4.0 eller högre
Fronius IG Plus 35-150		V4.22.00 eller högre
Fronius IG-TL*		-
Fronius CL		V4.22.00 eller högre
Fronius Agilo*		-
Fronius Agilo Outdoor*		-
Fronius Agilo TL*		-
Fronius Galvo		-
Fronius Symo		-
Fronius Symo Hybrid		-
Fronius Primo		-
Fronius Eco		-

*	Gäller bara i kombination med Fronius Datamanager Box 2.0

Den aktuella programvaruversionen för växelriktare finns att ladda ned kostnadsfritt på vår webbplats www.fronius.com.

Kontakta pv-support@fronius.com, om du har några frågor.

Fronius Datamanager 2.0-instickskortet och Fronius Datamanager Box 2.0 är utrustade med en radiomodul.

Radiomodulen är märkningspliktig i USA enligt FCC.

FCC

Radiomodulen uppfyller gränsvärdena för en digital apparat i klass B enligt del 15 i FCC-bestämmelserna. Gränsvärdena ska erbjuda ett lämpligt skydd mot skadliga störningar. Radiomodulen alstrar och använder högfrekvensenergi och den förorsakar störningar radiotrafiken, om den inte används i överensstämmelse med anvisningarna. Men det finns ingen garanti för att det inte uppstår störningar i en viss installation.
Om radiomodulen förorsakar störningar i radio- eller TV-mottagningen, som kan fastställas genom avstängning och påslagning av radiomodulen, rekommenderar vi att åtgärda dem genom att utföra en eller flera av följande åtgärder:

Justera in eller placera om mottagningsantennen.
Öka avståndet mellan radiomodulen och mottagaren.
Anslut radiomodulen till en annan strömkrets än den, där mottagaren är ansluten.
Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för att få råd.

FCC ID: PV7-WIBEAR11N-DF1

Industry Canada RSS

Radiomodulen uppfyller kraven i de licensfria Industry Canada RSS-normerna. Driften underkastas följande villkor:
(1) Radiomodulen får inte orsaka några skadliga störningar
(2). Radiomodulen måste klara av all störande påverkan, inklusive sådana störningar som kan leda till att driften påverkas negativt.

IC ID: 7738A-WB11NDF1

Har inte tillverkaren uttryckligen godkänt att ändringar eller modifieringar får göras på radiomodulen, leder sådana till att användaren förlorar drifttillståndet för den.

Fronius Datamanager 2.0-instickskort

1 x Fronius Datamanager 2.0-instickskort
1 x Fronius Solar Net-ändkontakt
1 x kontakt, 16-polig
1 x klisteretikett FCC, 3 delar

Dessutom per växelriktare:

1 x antenn 1 x Fronius Solar Net-ändkontakt		Fronius Galvo Fronius Symo Fronius Primo
1 x antenn 1 x 1 m antennkabel RG58 1 x fästvinkel 1 x dubbelhäftande tejp		Fronius IG Fronius IG Plus Fronius IG Plus V
1 x antenn 1 x 3 m antennkabel RG58 1 x fästvinkel 1 x dubbelhäftande tejp		Fronius IG 300-500 Fronius CL Fronius CL - USA
1 x antenn 1 x 0,4 m antennkabel RG58 1 x 3/4 inch Skruvförband 1 x 3/4 inch Sexkantsmutter 1 x 3/4 inch Tätning		Fronius IG 2000-5100 - USA Fronius IG Plus - USA Fronius IG Plus V - USA

Fronius Datamanager Box 2.0

1 x Fronius Datamanager Box 2.0 med väggfäste
2 x Fronius Solar Net-ändkontakter
1 x kontakt, 16-polig
1 x antenn
1 x 3 m antennkabel RG58
1 x fästvinkel
1 x dubbelhäftande tejp
2 x monteringspluggar + skruvar
1 x bilaga med DATCOM-kabeldragning

VIKTIGT! Skulle de 3-delade klisteretiketter som ingår i leveransomfattningen av Datamanager 2.0 inte ha fästs i fabriken, måste de fästas på växelriktaren.

Klisteretiketternas placeringar på växelriktaren:

På växelriktarna Fronius Galvo, Fronius Symo och Fronius Primo finns informationen på klisteretiketterna istället på märkskylten.

Placering av klisteretiketterna:

(1)	På kartongen runt växelriktaren eller Fronius Datamanager 2.0
(2)	På Fronius Datamanager 2.0-instickskortet
(3)	På växelriktaren

Växelriktare med Fronius Datamanager 2.0-instickskort sammankopplad med en PC:

(1)	Växelriktare
(2)	Fronius Datamanager 2.0
(3)	Fronius Solar Net-ändkontakt
(4)	PC/bärbar dator

VIKTIGT!Vid sammankoppling av en växelriktare, med Fronius Datamanager 2.0, med en PC måste det sitta en Fronius Solar Net-ändkontakt på varje ledig IN- eller OUT-uttag.

Växelriktare, med Fronius Datamanager 2.0-instickskort, sammankopplad med fler växelriktare, en Fronius Sensor Box och en PC:

(1)	Växelriktare med
(2)	Fronius Datamanager 2.0
(3)	PC/bärbar dator
(4)	Växelriktare med
(5)	Fronius Com Card

(6)	Fronius Sensor Box
(7)	Växelriktare
(8)	Fronius Com Card
(9)	Fronius Solar Net-ändkontakt

Vid sammankoppling av flera DATCOM-komponenter i kombination med en Fronius Datamanager 2.0:
Anslut IN-uttaget på Fronius Datamanager 2.0 till OUT-uttaget på nästa DATCOM-komponent med hjälp av datakabeln. I det lediga IN-uttaget på den sista DATCOM-komponenten måste det sitta en Fronius Solar Net-ändkontakt.
På följande växelriktare måste den växelriktare som har Fronius Datamanager 2.0 alltid befinna sig i början eller i slutet av datakedjan:
Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA och Fronius IG 300-500.

2 växelriktare med Fronius Com Card eller Com Card-funktion sammankopplad med en Fronius Datamanager Box 2.0 och en smarttelefon:

(1)	Växelriktare med Fronius Com Card eller Com Card-funktion
(2)	Växelriktare med Fronius Com Card eller Com Card-funktion
(3)	Fronius Datamanager Box 2.0

(4)	Smarttelefon med Fronius Solar.web-app
(5)	Fronius Solar Net-ändkontakt

Vid sammankoppling av flera DATCOM-komponenter i kombination med en Fronius Datamanager Box 2.0 måste kabeldragningen av DATCOM-komponenterna ske från respektive IN-uttag till OUT-uttaget på nästa DATCOM-komponent.
På lediga IN- eller OUT-uttag på de sista DATCOM-komponenterna måste det sitta en Fronius Solar Net-ändkontakt.

När Fronius Datamanager 2.0 används, måste de data som skapas överföras via Internet.
En beräkning av datavolymen krävs för att kunna välja en lämplig Internet-anslutning.

Uppgifterna nedan används för att beräkna datavolymen per månad vid användning av Fronius Datamanager 2.0.

Överföring per timme	t.o.m. fast programvara, version 3.17	fr.o.m. fast programvara, version 3.25.2
Totalt	8 MB	350 MB
+ för varje ytterligare Fronius-växelriktare	5 MB
+ för varje ytterligare Fronius Smart Meter	7 MB

Överföring per dag/vecka (utan nattläge)	t.o.m. fast programvara, version 3.17	fr.o.m. fast programvara, version 3.25.2
Totalt	307 kB	350 MB
+ för varje ytterligare Fronius-växelriktare	520 kB
+ för varje ytterligare Fronius Smart Meter	769 kB

Överföring per dag/vecka (med aktivt nattläge)	t.o.m. fast programvara, version 3.17	fr.o.m. fast programvara, version 3.25.2
Totalt	100 kB	350 MB
+ för varje ytterligare Fronius-växelriktare	520 kB
+ för varje ytterligare Fronius Smart Meter	769 kB

Beräkning av minnessektorer per dag enligt kapitlet ”Beräkning av minneskapacitet” på sidan (→).

Datavolymen kan öka på grund av följande faktorer:

Avbrott i anslutningen
Omstart av växelriktaren
Uppdateringar av den fasta programvaran
Fjärrstyrning (VPP, molnstyrning)
Felsökning via teknisk support
Fjärrstyrning av anläggningen via Fronius Solar.web

VIKTIGT! Fronius rekommenderar ett fastprisavtal för att undvika kostnader för datamängder som det inte tas hänsyn till vid förberäkningen.

Nätverkskonfigureringen av Fronius Datamanager 2.0 förutsätter kunskaper i nätverksteknik.

Integreras Fronius Datamanager 2.0 i ett befintligt nätverk, måste adresseringen av Fronius Datamanager 2.0 anpassas till nätverkets adress.

Exempelvis: Nätverkets adressområde = 192.168.1.x, subnätsmask = 255.255.255.0

Fronius Datamanager 2.0 måste tilldelas en IP-adress mellan 192.168.1.1 och 192.168.1.254.
Den valda IP-adressen får inte redan användas i nätverket.
Subnätsmasken måste passa in i det befintliga nätverket (exempelvis 255.255.255.0).

Ska Fronius Datamanager 2.0 sända servicemeddelanden eller data till Fronius Solar.web, måste en gateway-adress och en DNS-adress anges. Via gateway-adressen får Fronius Datamanager 2.0 en förbindelse till Internet. Som gateway-adress lämpar sig exempelvis DSL-routerns IP-adress.

VIKTIGT!

Fronius Datamanager 2.0 får inte ha samma IP-adress som PC:n respektive den bärbara datorn!
Fronius Datamanager 2.0 kan inte ansluta sig själv till Internet. Vid en DSL-anslutning måste en router skapa förbindelsen till Internet.

Nätverkskonfigureringen av Fronius Datamanager 2.0 förutsätter kunskaper i nätverksteknik.

Integreras Fronius Datamanager 2.0 i ett befintligt nätverk, måste adresseringen av Fronius Datamanager 2.0 anpassas till nätverkets adress.

Exempelvis: Nätverkets adressområde = 192.168.1.x, subnätsmask = 255.255.255.0

Fronius Datamanager 2.0 måste tilldelas en IP-adress mellan 192.168.1.1 och 192.168.1.254.
Den valda IP-adressen får inte redan användas i nätverket.
Subnätsmasken måste passa in i det befintliga nätverket (exempelvis 255.255.255.0).

Ska Fronius Datamanager 2.0 sända servicemeddelanden eller data till Fronius Solar.web, måste en gateway-adress och en DNS-adress anges. Via gateway-adressen får Fronius Datamanager 2.0 en förbindelse till Internet. Som gateway-adress lämpar sig exempelvis DSL-routerns IP-adress.

VIKTIGT!

Fronius Datamanager 2.0 får inte ha samma IP-adress som PC:n respektive den bärbara datorn!
Fronius Datamanager 2.0 kan inte ansluta sig själv till Internet. Vid en DSL-anslutning måste en router skapa förbindelsen till Internet.

Med en DSL-router kan data oftast sändas via Internet, varför en sådan normalt inte behöver konfigureras.

Serveradresser för dataöverföring
Om det finns en brandvägg för utgående anslutningar måste följande protokoll, serveradresser och portar tillåtas för att dataöverföring ska vara möjlig:

Tcp fronius-se-iot-dm-1.azure.devices.net:8883
Tcp fronius-se-iot-dm-1.azure.devices.net:443
Tcp fronius-se-iot-dm-2.azure.devices.net:8883
Tcp fronius-se-iot-dm-2.azure.devices.net:443
Tcp fronius-se-iot-dm-1.telemetry.azure.devices.net:8883
Tcp fronius-se-iot-dm-1.telemetry.azure.devices.net:443
Tcp fronius-se-iot-dm-2.telemetry.azure.devices.net:8883
Tcp fronius-se-iot-dm-2.telemetry.azure.devices.net:443
Fdmp-solarweb.com:49049 (dm local port 54321)
Tcp http://www3.fronius.com:80
Tcp http://firmware-download.fronius.com:80
Tcp ftp://transfer.fronius.com:21
Tcp provisioning-lite.solarweb.com:443
Tcp froniusseiot.blob.core.windows.net:443

Blockerar befintliga brandväggsregler förbindelsen med Fronius anläggningsövervakning, måste följande brandväggsregler läggas till:

	49049/UDP utgång	80/TCP *) ingång
Sänd servicemeddelanden	x	-
Förbindelse med Datamanager via Fronius Solar.web	x	-
Förbindelse till Datamanager via Fronius Solar.access eller Fronius Solar.service	-	x
Åtkomst till webbplatsen för Datamanager	-	x

Konfigurera brandväggen på ett sådant sätt att IP-adressen för Fronius anläggningsövervakning kan sända data till port 49049/UDP från ”fdmp.solarweb.com”.

*) Vi rekommenderar att tillåta en åtkomst till webbgränssnittet för Fronius anläggningsövervakning endast från säkrade nätverk. Skulle en åtkomst via Internet absolut krävas (exempelvis för serviceändamål under en begränsad tidsperiod), ska du konfigurera nätverksroutern på ett sådant sätt, att frågor till en valfri, extern port leds vidare till port 80/TCP.
Se upp! Växelriktaren är därmed synlig på Internet och det uppstår då med stor sannolikhet angrepp på nätverket.

Vid en vanlig DSL-förbindelse med Internet är Fronius Solar.web och sändning av servicemeddelanden oftast möjliga utan extra konfiguration av routern, eftersom förbindelserna från LAN till Internet är öppna.

För att kunna nyttja Fronius Solar.web eller sända servicemeddelanden måste det finnas en Internet-förbindelse.

Fronius Datamanager 2.0 kan inte ansluta sig själv till Internet. Vid en DSL-anslutning måste en router skapa förbindelsen till Internet.

FARA!

Det råder fara vid felaktig användning.

Svåra person- och sakskador är möjliga.

Använd de beskrivna funktionerna, först när du har läst och förstått den här bruksanvisningen i sin helhet.

Använd de beskrivna funktionerna, först när du har läst och förstått samtliga bruksanvisningar till systemkomponenterna, särskilt säkerhetsföreskrifterna, i sin helhet!

FARA!

Det råder fara vid felaktig användning.

Svåra person- och sakskador är möjliga.

Använd de beskrivna funktionerna, först när du har läst och förstått den här bruksanvisningen i sin helhet.

Använd de beskrivna funktionerna, först när du har läst och förstått samtliga bruksanvisningar till systemkomponenterna, särskilt säkerhetsföreskrifterna, i sin helhet!

Nr

Funktion

(1)

Brytare IP
För omkoppling av IP-adressen:

A

Angiven IP-adress och öppning av WLAN-åtkomstpunkten

För en direkt förbindelse med en PC via LAN arbetar Fronius Datamanager 2.0 med den fasta IP-adressen 169.254.0.180.

Står brytaren IP i läge A, öppnas dessutom en åtkomstpunkt för en direkt WLAN-förbindelse med Fronius Datamanager 2.0.

Åtkomstdata till den här åtkomstpunkten:
Nätverksnamn: FRONIUS_240.XXXXXX
Kod: Ange lösenordet som visas på växelriktarens display.

VIKTIGT!
För Fronius Datamanager 2.0-instickskort som köpts efter juni 2024 anger du det individuella lösenordet på växelriktarens display.

Det går att komma åt Fronius Datamanager 2.0:

Via DNS-namnet ”http://datamanager”
Via IP-adressen 169.254.0.180 för LAN-gränssnitt
Via IP-adressen 192.168.250.181 för WLAN-åtkomstpunkten

B

Tilldelad IP-adress

Fronius Datamanager 2.0 arbetar dynamiskt med en tilldelad IP-adress som ställts in på fabriken (DHCP).

IP-adressen kan ställas in på webbplatsen för Fronius Datamanager 2.0.

Brytaren IP sitter nedanför lysdioderna på Fronius Datamanager 2.0-instickskorten respektive separat på Fronius Datamanager Box 2.0.

(2)

Lysdiod WLAN

Blinkar grönt: Fronius Datamanager 2.0 står i Service-läget
(brytaren IP på Fronius Datamanager 2.0-instickskortet står i läget A eller Service-läget aktiverades via displayen på växelriktaren och WLAN-åtkomstpunkten är öppen).
Lyser grönt: vid befintlig WLAN-förbindelse
Blinkar omväxlande grönt/rött: Den tid då WLAN-åtkomstpunkten är öppen efter aktiveringen (1 timme) överskrids.
Lyser rött: när WLAN-förbindelse saknas
Blinkar rött: felaktig WLAN-förbindelse
Lyser inte om Fronius Datamanager 2.0 står i slav-läget

(3)

Lysdiod Förbindelse Solar.web

Lyser grönt: vid förbindelse med Fronius Solar.web
Lyser rött: vid nödvändig men saknad förbindelse med Fronius Solar.web
Lyser inte: om ingen förbindelse med Fronius Solar.web krävs

(4)

Lysdiod Försörjning

Lyser grönt: vid tillräcklig strömförsörjning från Fronius Solar Net – Fronius Datamanager 2.0 är driftklar.
Lyser inte: vid bristande eller saknad strömförsörjning via Fronius Solar Net – en extern strömförsörjning krävs
eller
om Fronius Datamanager 2.0 står i slav-läget.
Blinkar rött: under en uppdateringsprocess

VIKTIGT! Bryt aldrig strömmen under en uppdateringsprocess.
Lyser rött: uppdateringen misslyckades

(5)

Lysdiod Förbindelse

Lyser grönt: vid korrekt förbindelse inom ’Fronius Solar Net’
Lyser rött: vid bruten förbindelse inom ’Fronius Solar Net’
Lyser inte om Fronius Datamanager 2.0 står i slav-läget

(6)

Anslutning LAN
Ethernet-gränssnitt med blå färgmarkering för anslutning av Ethernet-kabeln

(7)

I/O
Digitala in- och utgångar

Modbus RTU 2-trådig (RS485):

D-	Modbus-data -
D+	Modbus-data +

Int./ext. försörjning

-	Jord
+	U_int/U_ext Utgång för den interna spänningen 10,8 V/12,8 V eller Ingång för en extern matningsspänning >12,8-24 V DC (+ 20 %) 10,8 V: Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300-500 12,8 V: Fronius Galvo, Fronius Symo

Digitala ingångar: 0–3, 4–9
Spänningsnivå: low = 0–1,8 V, high = 3–24 V DC (+ 20 %)
Ingångsströmmar: beroende på ingångsspänningen, ingångsmotstånd = 46 kohm

Digitala utgångar: 0–3
Kopplingsförmåga vid försörjning via Fronius Datamanager 2.0-instickskortet: 3,2 W, 10,8/12,8 V totalt för alla 4 digitala utgångar

10,8 V:
Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A,
Fronius CL, Fronius CL USA, Fronius IG 300–500

12, 8 V:
Fronius Galvo, Fronius Symo

Kopplingsförmåga vid försörjning från en extern nätdel med minst 12,8 till högst 24 V DC (+ 20 %) ansluten till Uint/Uext och jord: 1 A och 12,8–24 V DC (beroende på den externa nätdelen) per digital utgång

Anslutningen till in-/utgångarna sker via den medföljande motkontakten.

(8)

Antennsockel
För påskruvning av WLAN-antennen eller förlängningskabeln till WLAN-antennen, beroende på vilken växelriktare det gäller

(9)

Brytare Modbus-terminering (för Modbus RTU)
Intern bussavslutning med motstånd på 120 ohm (ja/nej)

Brytare i läget ”on”: avslutningsmotstånd 120 ohm aktivt
Brytare i läget ”off”: inget avslutningsmotstånd aktivt

VIKTIGT! I en RS485-buss måste avslutningsmotståndet vara aktivt vid den första och den sista enheten.

(10)

Fronius Solar Net master/slav-brytare
För omkoppling mellan master- och slav-drift inom en Fronius Solar Net-krets

VIKTIGT! I slav-drift är alla lysdioder på Fronius Datamanager 2.0-instickskortet släckta.

(11)

Anslutning Solar Net IN
Fronius Solar Net-ingång med röd färgmarkering för förbindelse med andra DATCOM-komponenter (exempelvis växelriktare, sensorkort).

Gäller bara Fronius Datamanager 2.0 med Fronius Com Card-funktion
(för växelriktarna Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300–500)

(12)

Anslutning Solar Net OUT
Fronius Solar Net-utgång med röd färgmarkering för förbindelse med andra DATCOM-komponenter (exempelvis växelriktare, sensorkort).

Gäller bara Fronius Datamanager Box 2.0!

(13)

Anslutning Extern strömförsörjning
För anslutning av en extern strömförsörjning, om strömförsörjningen inom Fronius Solar Net inte räcker till (exempelvis om det finns för många DATCOM-komponenter i Fronius Solar Net).

VIKTIGT! För en extern strömförsörjning till Fronius Datamanager Box 2.0 måste nätdelen uppvisa en säker frånskiljning från nätspänningsförande delar (SELV eller klass 2 för USA/Kanada).
Nätdelens utgångseffekt får vara högst 15 VA/1,25 A.
Vid tillräcklig strömförsörjning lyser lysdioden försörjning (4) grönt.
Använd uteslutande nätdelen från Fronius vid extern strömförsörjning!

Gäller bara Fronius Datamanager Box 2.0!

Försörjning via Fronius Datamanager 2.0-instickskort:

(1)	Nätdel (gäller bara Fronius Datamanager 2.0 med Fronius Com Card-funktion)
(2)	Strömbegränsning
(3)	Anslutning Solar Net IN

115-230 V AC:
Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300-500

12,8 V DC:
Fronius Galvo, Fronius Symo, Fronius Primo

Försörjning från en extern nätdel:

(4)	extern nätdel
(5)	Last
(6)	Brytare

Vid försörjning från en extern nätdel måste den externa nätdelen vara galvaniskt isolerad.

10,7 V DC:
Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300-500

12, 8 V DC:
Fronius Galvo, Fronius Symo, Fronius Primo

Minneskapacitet	Upp till 4 096 dagar
Matningsspänning Med Fronius Com Card-funktion Utan Fronius Com Card-funktion	115–230 V AC 12 V DC
Energiförbrukning	< 2 W
Mått Instickskort Box	132 x 103 x 22 mm 5.2 x 4.1 x 0.9 inch 190 x 114 x 53 mm 4.69 x 4.49 x 2.09 inch
Kapslingsklass (box)	IP 20
Anslutning för extern försörjning (box)	12 V DC, maximalt 1 A, klass 2
Kabeltvärsnitt för anslutning för extern försörjning (box)	0,13–1,5 mm² AWG 16–24 (USA/Kanada)
Ethernet (LAN)	RJ 45, 100 Mbit
WLAN	IEEE 802.11b/g/n Client
RS 422 (Fronius Solar Net)	RJ 45
Omgivningstemperatur Instickskort Box	-20 till +65 °C -4 till +149 °F 0 till 50 °C 32 till 122 °F
Fronius Solar Net-effekt	Cirka 3 W Max 3 DATCOM-komponenter *
I/O anslutningsspecifikationer
Spänningsnivå digitala ingångar	low = min 0 V till max 1,8 V high = min 3 V till max 24 V (+ 20 %)
Ingångsströmmar digitala ingångar	Beroende på ingångsspänningen Ingångsmotstånd = 46 kohm
Kopplingsförmåga digitala utgångar vid försörjning genom instickskort för Fronius Datamanager	3,2 W
Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300–500	10,8 V
Fronius Galvo, Fronius Symo, Fronius Primo	12,8 V Summa för alla 4 digitala utgångarna (exklusive andra Fronius Solar Net-deltagare)
Kopplingsförmåga digitala utgångar vid försörjning genom en extern nätdel med min 10,7 till max 24 V DC	1 A, 10,7–24 V DC (beroende på den externa nätdelen) per digital utgång
Maximalt kopplingsbara induktiva laster på de digitala utgångarna	76 mJ (per utgång)
Modbus RTU	RS485 2-trådig
Fabriksinställning av RS485-gränssnittet: Hastighet Dataram	9 600 baud 1 startbit 8 databitar ingen paritet 1 stoppbit

*

Vid tillräcklig strömförsörjning i Fronius Solar Net lyser den gröna lysdioden vid varje DATCOM-komponent.
Skulle den gröna lysdioden inte lysa, ska du sätta i den från Fronius beställningsbara nätdelen i en av DATCOM-komponenternas 12 V-anslutning för nätdel.
Kontrollera även kabelanslutningarna och stickkontakterna.

Exempel på externa DATCOM-komponenter: Fronius String Control, Fronius Sensor Box med flera

Minneskapacitet	Upp till 4 096 dagar
Matningsspänning Med Fronius Com Card-funktion Utan Fronius Com Card-funktion	115–230 V AC 12 V DC
Energiförbrukning	< 2 W
Mått Instickskort Box	132 x 103 x 22 mm 5.2 x 4.1 x 0.9 inch 190 x 114 x 53 mm 4.69 x 4.49 x 2.09 inch
Kapslingsklass (box)	IP 20
Anslutning för extern försörjning (box)	12 V DC, maximalt 1 A, klass 2
Kabeltvärsnitt för anslutning för extern försörjning (box)	0,13–1,5 mm² AWG 16–24 (USA/Kanada)
Ethernet (LAN)	RJ 45, 100 Mbit
WLAN	IEEE 802.11b/g/n Client
RS 422 (Fronius Solar Net)	RJ 45
Omgivningstemperatur Instickskort Box	-20 till +65 °C -4 till +149 °F 0 till 50 °C 32 till 122 °F
Fronius Solar Net-effekt	Cirka 3 W Max 3 DATCOM-komponenter *
I/O anslutningsspecifikationer
Spänningsnivå digitala ingångar	low = min 0 V till max 1,8 V high = min 3 V till max 24 V (+ 20 %)
Ingångsströmmar digitala ingångar	Beroende på ingångsspänningen Ingångsmotstånd = 46 kohm
Kopplingsförmåga digitala utgångar vid försörjning genom instickskort för Fronius Datamanager	3,2 W
Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300–500	10,8 V
Fronius Galvo, Fronius Symo, Fronius Primo	12,8 V Summa för alla 4 digitala utgångarna (exklusive andra Fronius Solar Net-deltagare)
Kopplingsförmåga digitala utgångar vid försörjning genom en extern nätdel med min 10,7 till max 24 V DC	1 A, 10,7–24 V DC (beroende på den externa nätdelen) per digital utgång
Maximalt kopplingsbara induktiva laster på de digitala utgångarna	76 mJ (per utgång)
Modbus RTU	RS485 2-trådig
Fabriksinställning av RS485-gränssnittet: Hastighet Dataram	9 600 baud 1 startbit 8 databitar ingen paritet 1 stoppbit

*

Vid tillräcklig strömförsörjning i Fronius Solar Net lyser den gröna lysdioden vid varje DATCOM-komponent.
Skulle den gröna lysdioden inte lysa, ska du sätta i den från Fronius beställningsbara nätdelen i en av DATCOM-komponenternas 12 V-anslutning för nätdel.
Kontrollera även kabelanslutningarna och stickkontakterna.

Exempel på externa DATCOM-komponenter: Fronius String Control, Fronius Sensor Box med flera

Frekvensområde	2 412–2 462 MHz
Använda kanaler/effekt	Kanal: 1–11 b, g, n HT20 Kanal: 3–9 HT40 < 18 dBm
Modulering	802.11b: DSSS (1 Mbit/s DBPSK, 2 Mbit/s DQPSK, 5,5/11 Mbit/s CCK) 802.11g: OFDM (6/9 Mbit/s BPSK, 12/18 Mbit/s QPSK, 24/36 Mbit/s 16-QAM, 48/54 Mbit/s 64-QAM) 802.11n: OFDM (6,5 BPSK, QPSK, 16-QAM, 64-QAM)

Generellt måste instickskorten sättas in i växelriktarna enligt handboken till respektive växelriktare. Beakta säkerhets- och varningsanvisningarna i handböckerna till växelriktarna.

FARA!

Fara på grund av nätspänning och DC-spänning från solpanelsmodulerna.

En elektrisk stöt kan vara dödlig.

Anslutningsområdet får öppnas endast av behöriga elektriker.

Effektdelarnas separata områden får isoleras från anslutningsområdet endast i spänningsfritt tillstånd.

Endast av Fronius utbildad servicepersonal får öppna effektdelarnas separata område.

Se inför samtliga anslutningsarbeten till att AC- och DC-sidan är spänningsfria före växelriktaren, exempelvis:

Sätt säkringsautomaten för AC för växelriktaren spänningsfri.

Täck över solpanelsmodulerna.

Beakta de 5 säkerhetsreglerna!

FARA!

Det råder fara utgående från restspänning från kondensatorer.

En elektrisk stöt kan vara dödlig.

Vänta tills att kondensatorerna har laddats ur.

Beakta de allmänna ESD-bestämmelserna vid hantering av instickskort.

Instickspositionen för Fronius Datamanager 2.0 är olika beroende på växelriktaren:

Växelriktare	Insticksposition
Fronius IG 15-60	ENS-kortplats ^*)
Fronius IG 300-500	ENS-kortplats ^*)
Fronius IG Plus, Fronius IG Plus V	Längst ut till höger, utom om det finns ett NL-MON-instickskort
Fronius CL	Längst ut till höger, utom om det finns ett NL-MON-instickskort
Fronius Galvo	Spelar ingen roll
Fronius Symo	Spelar ingen roll
Fronius Primo	Spelar ingen roll

*)	Om det finns ett ENS-instickskort på ENS-kortplatsen: Sätt i Fronius Datamanager 2.0 i nästa kortplats till höger om ENS-kortplatsen. VIKTIGT! Nästa kortplats måste vara ledig! Ta absolut inte bort ett ENS-instickskort som sitter i!

Beroende på växelriktaren måste WLAN-antennen antingen vara monterad i växelriktaren eller monteras utanför växelriktaren.

VIKTIGT! Öppna en växelriktare endast enligt handboken till den aktuella växelriktaren! Beakta säkerhetsföreskrifterna!

Beroende på växelriktaren måste WLAN-antennen antingen vara monterad i växelriktaren eller monteras utanför växelriktaren.

VIKTIGT! Öppna en växelriktare endast enligt handboken till den aktuella växelriktaren! Beakta säkerhetsföreskrifterna!

1Fäst fästvinkeln med dubbelhäftande tejp på utsidan av växelriktarens hölje eller enligt antennkabeln i växelriktarens omgivning.

VIKTIGT! Den dubbelhäftande tejpen når sin maximala vidhäftningsförmåga först efter 24 timmar.

VIKTIGT! Fästvinkeln får inte skruvas fast i växelriktarens hölje.
Det är tillåtet att skruva fast fästvinkeln i växelriktarens omgivning. Skruvar ingår inte i leveransomfattningen. Dem måste installatören välja själv.

2Anslut antennkabeln på antennsockeln för Fronius Datamanager 2.0-instickskortet.

3Dra ut antennkabeln genom DATCOM-öppningen på växelriktaren.

4Fixera kabeln i dragavlastaren om möjligt.

5Stäng eller täta DATCOM-öppningen enligt handboken till växelriktaren.

6Ta bort sexkantsmuttern och brickan från den utvändiga gängan på antennkabeln.

7För in antennkabeln genom hålet i fästvinkeln.

8Sätt på brickan och skruva fast sexkantsmuttern.

9Skruva fast antennen.

1

2

SE UPP!

Det finns risk för kortslutning på grund av lossade metallbitar från en flik som kan brytas bort från höljet.

Lossade metallbitar i växelriktaren kan åstadkomma kortslutning, om växelriktaren står under spänning. Se vid utbrytning av sådana metallbitar till att

inga metallbitar hamnar i växelriktaren.

Metallbitar som ändå hamnar i växelriktaren tas bort direkt.

3

4

OBSI!

För att säkerställa tätheten vid isättning av antennskruvförbandet i växelriktarens hölje måste tätningsringen placeras på antennskruvförbandet.

5

6

7

8

Antennkabelns böjningsradie: minst 25,4 mm/1 inch

9

10

SE UPP!

Det finns risk för svåra sakskador på DATCOM-komponenter eller på PC:n respektive den bärbara datorn på grund av att Ethernet- eller Solar Net-kabeln har anslutits felaktigt på Fronius Datamanager 2.0

Anslut Ethernet-kabeln endast vid LAN-anslutningen (blå färgmarkering).

Anslut Solar Net-kabeln endast vid Solar Net IN-anslutningen (röd färgmarkering).

SE UPP!

Det finns risk för svåra sakskador på DATCOM-komponenter eller på PC:n respektive den bärbara datorn på grund av att Ethernet- eller Solar Net-kabeln har anslutits felaktigt på Fronius Datamanager 2.0

Anslut Ethernet-kabeln endast vid LAN-anslutningen (blå färgmarkering).

Anslut Solar Net-kabeln endast vid Solar Net IN-anslutningen (röd färgmarkering).

Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300-500:

Fronius Galvo, Fronius Symo, Fronius Primo:

*	Fronius Solar Net-ändkontakt, om bara en växelriktare med Fronius Datamanager 2.0 är ansluten till en PC
**	Fronius Solar Net-kabel, om en växelriktare med Fronius Datamanager 2.0 är ansluten till en PC och andra DATCOM-komponenter
***	Ethernet-kabel ingår inte i leveransomfattningen av Fronius Datamanager 2.0/Fronius Datamanager Box 2.0
	Förbindelse mellan Datamanager 2.0 och PC via LAN eller WLAN

1Stick in Ethernet-kabeln i växelriktaren och dra den som en datakommunikationskabel enligt handboken till växelriktaren.

2Sätt Ethernet-kabeln i LAN-anslutningen.

3Sätt Ethernet-kabeln i PC:n respektive den bärbara datorn eller i en lämplig nätverksanslutning.

4Om bara en växelriktare med Fronius Datamanager 2.0 är ansluten till en PC:

På Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300-500:
Sätt i ändkontakten i Solar Net IN-anslutningen

På Fronius Galvo, Fronius Symo, Fronius Primo:
Sätt i en ändkontakt i anslutningarna Solar Net IN och Solar Net OUT

Om det förutom växelriktaren med ’Fronius Datamanager’ kommer fler DATCOM-komponenter i nätet:
Sätt Solar Net-kabeln i Solar Net IN-anslutningen på Fronius Datamanager 2.0

5Koppla ihop fler DATCOM-komponenter med varandra.

VIKTIGT! I den lediga IN-anslutningen på den sista DATCOM-komponenten måste det sitta en Fronius Solar Net-ändkontakt.

*	Fronius Solar Net-ändkontakt på den sista DATCOM-komponenten
**	Fronius Solar Net-kabel, om en Fronius Datamanager Box 2.0 är ansluten till en PC och andra DATCOM-komponenter
***	Ethernet-kabel ingår inte i leveransomfattningen av Fronius Datamanager 2.0/Fronius Datamanager Box 2.0
	Förbindelse mellan Datamanager 2.0 och PC via LAN eller WLAN

1Sätt Ethernet-kabeln i LAN-anslutningen.

2Sätt Ethernet-kabeln i PC:n respektive den bärbara datorn eller i en lämplig nätverksanslutning.

3Sätt i Fronius Solar Net-kabeln i uttaget Solar Net OUT på Fronius Datamanager Box 2.0.

4Sätt i Fronius Solar Net-kabeln enligt handboken till växelriktaren i uttaget Solar Net IN på växelriktaren.

5Koppla ihop fler DATCOM-komponenter med varandra.

VIKTIGT! I varje ledigt IN- eller OUT-uttag på de sista DATCOM-komponenterna måste det sitta en Fronius Solar Net-ändkontakt.

Växelriktare med Fronius Datamanager, Fronius Com Card, DATCOM-komponenter med externt hölje eller andra DATCOM-komponenter betecknas nedan som Fronius Solar Net-deltagare.

Dataförbindelsen för Fronius Solar Net-deltagarna utförs via en 1:1-förbindelse med 8-poliga datakablar och RJ-45-kontakter.
Den totala ledningslängden i en Fronius Solar Net-krets får vara högst 1 000 m.

Till kabeldragningen för Fronius Solar Net-deltagarna får uteslutande skärmade CAT5- (nya) eller CAT5e-kablar (gamla) användas enligt ISO 11801 och EN50173.

VIKTIGT! U/UTP-kablar får inte användas enligt ISO/IEC-11801!

Tillåtna kablar:
S/STP F/STP S/FTP	F/FTP SF/FTP S/UTP	F/UTP U/FTP U/STP

Skärmen måste fästas med en krimptång på en för CAT5 godkänd skärmad kontakt.

Eftersom ledarna i Ethernet-kablar är tvinnade, ska du beakta den korrekta tilldelningen av de tvinnade ledarparen enligt kabeldragningen i TIA/EIA-568B:

Kontakt Fronius Solar Net		Par nr
1	+12 V	3	vit/orange streck
2	Jord	3	orange/vitt streck eller orange
3	TX+ IN, RX+ OUT	2	vit/grönt streck
4	RX+ IN, TX+ OUT	1	blå/vitt streck eller blå
5	RX- IN, TX- OUT	1	vit/blått streck
6	TX- IN, RX- OUT	2	grön/vitt streck eller grön
7	Jord	4	vit/brunt streck
8	+12 V	4	brun/vitt streck eller brun

Kabeldragning enligt TIA/EIA-568B

Se till att alla ledare placeras korrekt.
Se vid automatisk jordanslutning (exempelvis i Patch-paneler) till att skärmen är jordad på bara den ena sidan av kabeln.

Följ generellt följande normer för strukturerad kabeldragning:

I Europa gäller EN50173-1.
Internationellt gäller ISO/IEC 11801:2002.
I Nordamerika gäller TIA/EIA 568.

Det är reglerna för användning av kopparkablar som gäller.

Följande förkonfektionerade datakablar kan beställas från Fronius:

CAT5-kabel, 1 m ... 43,0004,2435
CAT5-kabel, 20 m ... 43,0004,2434
CAT5-kabel, 60 m ... 43,0004,2436

Kablarna ovan är 8-poliga 1:1 LAN-nätverkskablar, skärmade och tvinnade, inklusive RJ45-kontakter.

VIKTIGT! Datakablarna är inte UV-beständiga. Skydda dem därför mot solsken, om de dras utomhus.

FARA!

Det råder fara vid felaktig användning.

Svåra person- och sakskador är möjliga.

Använd de beskrivna funktionerna, först när du har läst och förstått den här bruksanvisningen i sin helhet.

Använd de beskrivna funktionerna, först när du har läst och förstått samtliga bruksanvisningar till systemkomponenterna, särskilt säkerhetsföreskrifterna, i sin helhet!

Installationen av Fronius Datamanager 2.0 förutsätter kunskaper i nätverksteknologi.

FARA!

Det råder fara vid felaktig användning.

Svåra person- och sakskador är möjliga.

Använd de beskrivna funktionerna, först när du har läst och förstått den här bruksanvisningen i sin helhet.

Använd de beskrivna funktionerna, först när du har läst och förstått samtliga bruksanvisningar till systemkomponenterna, särskilt säkerhetsföreskrifterna, i sin helhet!

Installationen av Fronius Datamanager 2.0 förutsätter kunskaper i nätverksteknologi.

Med Fronius Solar.start-appen kan det första idrifttagandet av Fronius Datamanager 2.0 underlättas väsentligt. Fronius Solar.start-appen är tillgänglig i respektive appbutik.

Inför det första idrifttagandet av Fronius Datamanager 2.0 måste

Fronius Datamanager 2.0-instickskortet sitta i växelriktaren
eller
Fronius Datamanager Box 2.0 finnas i Fronius Solar Net-kretsen.

VIKTIGT! Inför anslutningen till Fronius Datamanager 2.0 måste den aktuella slutenheten (exempelvis bärbar dator, surfplatta) vara inställd på följande sätt:

”Erhåll IP-adress automatiskt (DHCP)” måste vara aktiverat.

FARA!

Fara på grund av nätspänning och DC-spänning från solpanelsmodulerna.

Elektriska stötar kan vara dödliga.

Vänta tills kondensatorerna har laddats ur, innan du öppnar växelriktaren.

Öppna växelriktaren endast enligt växelriktarens bruksanvisning.

Läs och följ säkerhetsföreskrifterna och -anvisningarna i växelriktarens bruksanvisning.

1Anslut växelriktaren med Fronius Datamanager 2.0 eller Fronius Datamanager Box 2.0 i Fronius Solar Net

VIKTIGT! Växelriktarna Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA och Fronius IG 300–500 måste alltid befinna sig i början eller i slutet av Fronius Solar Net-kretsen.

2Endast för Fronius Galvo/Fronius Symo/Fronius Primo och vid anslutning av flera växelriktare i Fronius Solar Net:
Sätt Fronius Solar Net master/slav-brytaren korrekt på Fronius Datamanager 2.0-instickskortet.

En växelriktare med Fronius Datamanager 2.0 = master.
Alla andra växelriktare med Fronius Datamanager 2.0 = slav (lysdioderna på Fronius Datamanager 2.0-instickskorten är släckta).

3Sätt enheten i Service-läget

Växelriktare med Fronius Datamanager 2.0-instickskort:

Sätt IP-brytaren på Fronius Datamanager 2.0-instickskortet i läge A.

eller

Aktivera WLAN-åtkomstpunkten med hjälp av växelriktarens installationsmeny
(utförandet av den här funktionen är beroende av programvaran för växelriktaren).

Fronius Datamanager Box 2.0:

Sätt IP-brytaren på Fronius Datamanager Box 2.0 i läge A.

Växelriktaren/Fronius Datamanager Box 2.0 upprättar förbindelsen med WLAN-åtkomstpunkten. WLAN-åtkomstpunkten förblir öppen i 1 timme.

4Anslut slutenheten till WLAN-åtkomstpunkten.

SSID = FRONIUS_240.xxxxx (5–8 tecken)

Sök efter ett nät med namnet ”FRONIUS_240.xxxxx”.
Skapa en anslutning till det nätet
Ange lösenordet från växelriktarens display

(Anslut alternativt slutenheten och växelriktaren med en Ethernet-kabel.)

5Ange följande i webbläsaren:
http://datamanager
eller
192.168.250.181 (IP-adress till WLAN-anslutningen)
eller
169.254.0.180 (IP-adress till LAN-anslutningen)

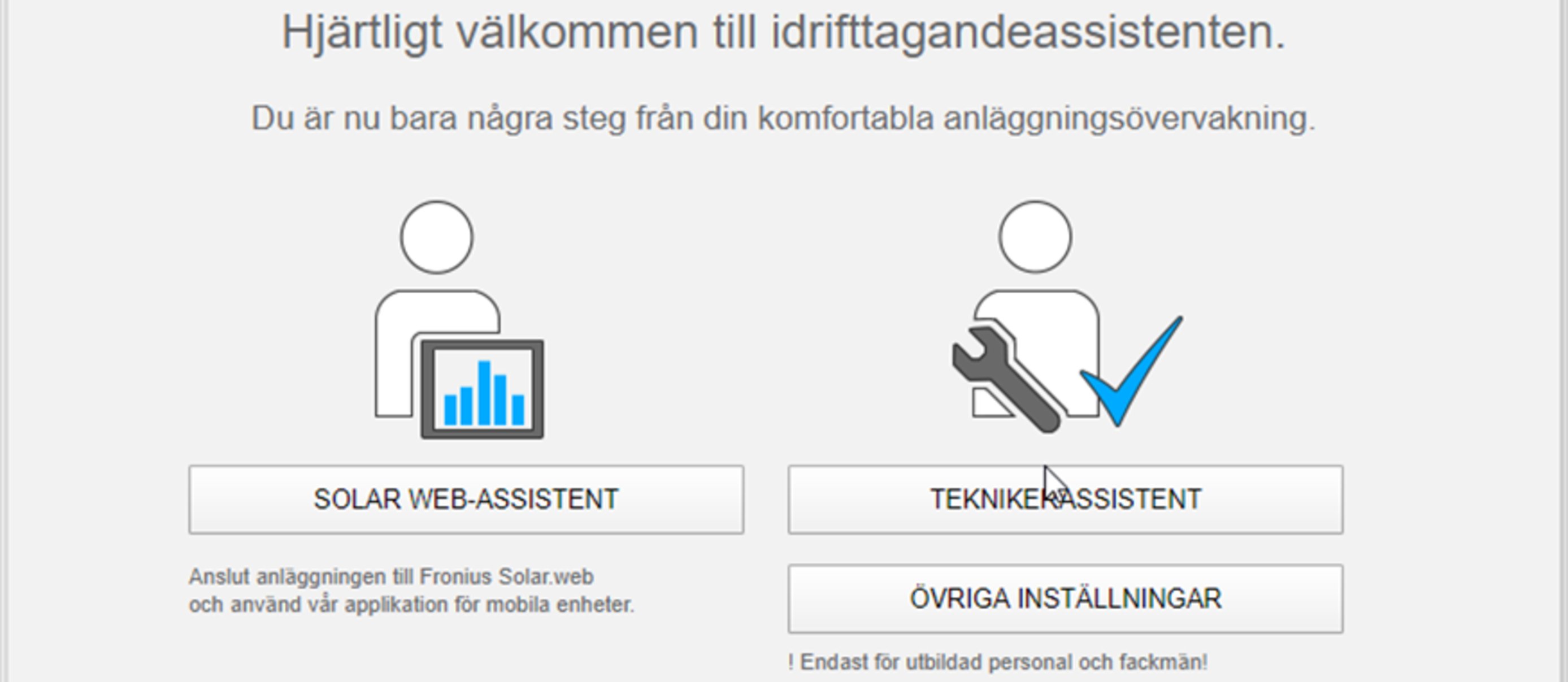

Startsidan för installationsguiden visas.

Teknikerguiden, som är avsedd för installatören, innehåller normspecifika inställningar.
Om teknikerguiden startas, måste du notera det angivna Service-lösenordet. Det angivna Service-lösenordet krävs för inställningen av menypunkterna Elleverantörsredigerare och Mätare.
Om teknikerguiden inte startas, finns det inga uppgifter om effektreducering inställda.

Det är obligatoriskt att använda Fronius Solar.web-guiden!

6Gå igenom teknikerguiden vid behov och följ anvisningarna

7Gå igenom Fronius Solar.web-guiden och följ anvisningarna

Startsidan för Fronius Solar.web visas.
eller
Webbplatsen för Fronius Datamanager 2.0 visas.

Förbindelsen med Fronius Datamanager 2.0 via webbläsare är lämplig för framför allt hämtning av aktuella värden genom många PC-användare i ett LAN (exempelvis företagsnätverk, skolor).

På webbplatsen för Fronius Datamanager 2.0 kan exempelvis totala resultat och dagsresultat avläsas eller växelriktare jämföras.

Förbindelsen med Fronius Datamanager 2.0 via webbläsare är lämplig för framför allt hämtning av aktuella värden genom många PC-användare i ett LAN (exempelvis företagsnätverk, skolor).

På webbplatsen för Fronius Datamanager 2.0 kan exempelvis totala resultat och dagsresultat avläsas eller växelriktare jämföras.

Förbindelsen med Fronius Datamanager 2.0 via webbläsare är lämplig för framför allt hämtning av aktuella värden genom många PC-användare i ett LAN (exempelvis företagsnätverk, skolor).

På webbplatsen för Fronius Datamanager 2.0 kan exempelvis totala resultat och dagsresultat avläsas eller växelriktare jämföras.

Minst LAN- eller WLAN-förbindelse
Webbläsare (exempelvis Microsoft Internet Explorer IE >/= 9.0, Firefox 4, Google Chrom 27.0)
PC respektive bärbar dator i samma nätverkssegment som Fronius Datamanager 2.0

1Öppna webbläsaren

2Ange IP-adressen eller värddatornamnet och domännamnet på Fronius Datamanager 2.0 i adressfältet.

Då visas webbplatsen för Fronius Datamanager 2.0.

Genom förbindelsen med Fronius Datamanager 2.0 via Internet och Fronius Solar.web kan arkivdata och aktuella data från en viss solcellsanläggning aktiveras via Internet från jordens alla hörn med Internet-anslutning.
Vidare finns det möjlighet att via gäståtkomst ge andra användare en inblick i solcellsanläggningen och att jämföra andra anläggningar med varandra.

Fronius Datamanager 2.0 är ansluten till Internet (exempelvis via en DSL-router). Fronius Datamanager 2.0 loggar regelbundet in på Fronius Solar.web och sänder den sparade datan varje dag.
Fronius Solar.web kan aktivt ta kontakt med Fronius Datamanager 2.0 för att till exempel visa aktuella data.

Internet-åtkomst
Web-bläsare

VIKTIGT! Fronius Datamanager 2.0 kan inte ansluta sig själv till Internet. Vid en DSL-anslutning måste en router skapa förbindelsen till Internet.
Solcellsanläggningen måste registreras på Fronius Solar.web.
För att kunna aktivera aktuella data i Fronius Solar.web måste valmöjligheten ’Yes’ (Ja) vara aktiverad under ’Send real-time data to Solar.web’ (Sänd realtidsdata till Solar.web) under inställningarna under Solar.web på Fronius Datamanager 2.0.
För att kunna aktivera arkivdata i Fronius Solar.web måste i Fronius Datamanager 2.0 någon av valmöjligheterna ’Daily at’ (Varje dag klockan) eller ’Hourly’ (Varje timma) vara aktiverad under ’Send archived data to Solar.web’.

För att aktivera aktuella data och arkivdata från Fronius Datamanager 2.0 via Fronius Solar.web:

1Starta Fronius Solar.web på www.solarweb.com.

Närmare information om Fronius Solar.web finns på online-hjälpen.

Följande data visas på webbplatsen för Fronius Datamanager 2.0:

(1)	Aktuell jämförelsebild över alla växelriktare i Fronius Solar Net-kretsen
(2)	Anläggningsöversikt: Aktuell/Dag/År/Totalt
(3)	Växelriktare
(4)	Sensorer
(5)	Services (Tjänster) Systeminformation, Nätverksdiagnos, Firmware-Update (Uppdatera den fasta programvaran), Aktivera assistenten
(6)	Kontakt Skicka svaren
(7)	Menyn Inställningar
(8)	Övriga inställningsmöjligheter

Följande data visas på webbplatsen för Fronius Datamanager 2.0:

(1)	Aktuell jämförelsebild över alla växelriktare i Fronius Solar Net-kretsen
(2)	Anläggningsöversikt: Aktuell/Dag/År/Totalt
(3)	Växelriktare
(4)	Sensorer
(5)	Services (Tjänster) Systeminformation, Nätverksdiagnos, Firmware-Update (Uppdatera den fasta programvaran), Aktivera assistenten
(6)	Kontakt Skicka svaren
(7)	Menyn Inställningar
(8)	Övriga inställningsmöjligheter

Följande data visas på webbplatsen för Fronius Datamanager 2.0:

(1)	Aktuell jämförelsebild över alla växelriktare i Fronius Solar Net-kretsen
(2)	Anläggningsöversikt: Aktuell/Dag/År/Totalt
(3)	Växelriktare
(4)	Sensorer
(5)	Services (Tjänster) Systeminformation, Nätverksdiagnos, Firmware-Update (Uppdatera den fasta programvaran), Aktivera assistenten
(6)	Kontakt Skicka svaren
(7)	Menyn Inställningar
(8)	Övriga inställningsmöjligheter

Vilka inställningsmöjligheter som finns på webbplatsen för Fronius Datamanager 2.0 beror på användarens behörighet (se kapitlet Inställningar - Lösenord på sidan (→)).

Logga in med användarnamn och lösenord:

1Välj användare för inloggningen.

2Ange lösenordet för den valda användaren.

3Klicka på knappen Logga in.

Användaren är inloggad.

Med hjälp av funktionen Glömt lösenordet? i inloggningsfönstret kan lösenordet för den valda användaren återställas.

Begär en upplåsningsnyckel och spara det nya lösenordet:

1Välj den användare som lösenordet ska återställas för.

2Anteckna ”utmaningen” (ett sexställigt nummer) och Datalogger-ID (finns under symbolen,

se kapitlet Övriga inställningsmöjligheter på sidan (→)).

3Kontakta Fronius tekniska support och ange ”utmaningen” och Datalogger-ID.

4Ange den upplåsningskod du fick från Fronius Teknisk support i inmatningsfältet Nyckel.

5Ange ett nytt lösenord i inmatningsfältet Lösenord och Upprepa lösenord.

6Klicka på knappen Spara.

Det nya lösenordet har sparats.

När du har klickat på Inställningar, öppnas menyn Inställningar på webbplatsen för Fronius Datamanager 2.0.
I den menyn sker konfigurationen av Fronius Datamanager 2.0.

Menypunkter i menyn
Inställningar

Generell inställning och läsning av menypunkter

1Skapa en förbindelse med Fronius Datamanager 2.0

2Klicka på Inställningar

3Logga in med användarnamnet (admin eller service) (se kapitlet Inloggning på sidan (→))

4Klicka på den önskade menypunkten.

Den önskade menypunkten visas.

5Läs eller bearbeta menypunkten.

6Klicka på kommandoknappen, om en sådan finns (exempelvis Spara, Synkronisera).

De ändrade uppgifterna sparas.

*	Vald menypunkt
**	Menypunkterna Mätare och Elleverantörsredigerare är skyddade av Service-lösenordet.

På webbplatsen för Fronius Datamanager 2.0 finns det följande inställningsmöjligheter längst uppe till höger:

	Systeminformation: Datalogger-ID, Programvaruversion, Sök efter uppdatering av den fasta programvaran, Solar Net-anslutning, Solar.web-anslutning
	Hjälp: Bruksanvisning till programvaran Fronius solarkanal
	Utöka innehållet: Området för menyn Aktuella data/Inställningar döljs.
	Visa meddelanden
	Språk: För att ställa in språket Webbplatsen för Fronius Datamanager 2.0 visas antingen på samma språk som i den befintliga webbläsaren eller på det senast valda språket.

I den aktuella jämförelsebilden jämförs flera växelriktare i en solcellsanläggning med varandra.

Växelriktarnas aktuella AC-effekt visas som staplar i ett diagram i form av ett procentvärde av den till respektive växelriktare anslutna effekten från solpanelsmodulerna. Det visas en stapel för varje växelriktare. Stapelns färg signaliserar växelriktarens effektområde:

Blå:	Växelriktarens effekt motsvarar genomsnittseffekten hos alla växelriktarna.
Gul:	Växelriktarens effekt avviker en aning från genomsnittseffekten hos alla växelriktarna (50-90 % av genomsnittet).
Röd:	Växelriktarens effekt avviker kraftigt från genomsnittseffekten hos alla växelriktarna eller ett fel har uppstått i växelriktaren (< 50 % av genomsnittet).

I den aktuella jämförelsebilden jämförs flera växelriktare i en solcellsanläggning med varandra.

Växelriktarnas aktuella AC-effekt visas som staplar i ett diagram i form av ett procentvärde av den till respektive växelriktare anslutna effekten från solpanelsmodulerna. Det visas en stapel för varje växelriktare. Stapelns färg signaliserar växelriktarens effektområde:

Blå:	Växelriktarens effekt motsvarar genomsnittseffekten hos alla växelriktarna.
Gul:	Växelriktarens effekt avviker en aning från genomsnittseffekten hos alla växelriktarna (50-90 % av genomsnittet).
Röd:	Växelriktarens effekt avviker kraftigt från genomsnittseffekten hos alla växelriktarna eller ett fel har uppstått i växelriktaren (< 50 % av genomsnittet).

Anläggningsöversikten innehåller:

Den aktuella effektdatan från en solcellsanläggning
De aktiva apparaterna
Den producerade energin per dag, per år och totalt
Avkastningen per dag, per år och totalt

Värdena för förbrukning och inmatning i elnätet visas bara om en mätare har konfigurerats på växelriktaren och om mätaren sänder giltiga data.

Bild Växelriktare
På bilden Växelriktare visas alla de växelriktare som finns i systemet.
Genom att klicka på en växelriktare eller den aktuella stapeln i jämförelsebilden visas den aktuella datan för växelriktaren:

Bild Sensorer
På bilden Sensorer visas alla de sensorkort/boxar som finns i systemet.

Sidan Systeminformation innehåller olika information om systemet.

Dessutom finns det följande kommandoknappar:

Kommandoknappen Starta om datalogger
För att starta om Datamanager/anläggningsövervakningen
Kommandoknappen Återställ till fabriksinställningarna med följande valmöjligheter:
- Alla inställningar utom nätverket
  För att återställa Datamanager (anläggningsövervakningen) till fabriksinställningarna.
  Nätverksinställningarna och alla punkter som skyddas av Service-användaren (Elleverantörsredigerare, Mätarinställningar och Service-lösenord) bibehålls.
- Alla inställningar
  För att återställa Datamanager (anläggningsövervakningen) och nätverksinställningarna till fabriksinställningarna.
  Alla punkter som skyddas av Service-användaren (Elleverantörsredigerare, Mätarinställningar och Service-lösenord) bibehålls.

VIKTIGT! Återställs Datamanager (anläggningsövervakningen) till fabriksinställningarna, måste inställningarna av tid och datum kontrolleras.

Sidan Systeminformation innehåller olika information om systemet.

Dessutom finns det följande kommandoknappar:

Kommandoknappen Starta om datalogger
För att starta om Datamanager/anläggningsövervakningen
Kommandoknappen Återställ till fabriksinställningarna med följande valmöjligheter:
- Alla inställningar utom nätverket
  För att återställa Datamanager (anläggningsövervakningen) till fabriksinställningarna.
  Nätverksinställningarna och alla punkter som skyddas av Service-användaren (Elleverantörsredigerare, Mätarinställningar och Service-lösenord) bibehålls.
- Alla inställningar
  För att återställa Datamanager (anläggningsövervakningen) och nätverksinställningarna till fabriksinställningarna.
  Alla punkter som skyddas av Service-användaren (Elleverantörsredigerare, Mätarinställningar och Service-lösenord) bibehålls.

VIKTIGT! Återställs Datamanager (anläggningsövervakningen) till fabriksinställningarna, måste inställningarna av tid och datum kontrolleras.

Under Services (Tjänster)/Nätverksdiagnos finns det funktioner som är användbara för diagnoser och för åtgärdande av nätverksproblem. Det går att utföra ping- och traceroute-kommandon.

Ping-kommando
Med ett ping-kommando går det att kontrollera om en värddator kan nås och hur lång tid dataöverföringen tar.

Sändning av ping-kommando:

1Ange värddatorns namn eller en IP-adress i fältet Host (Värddator).

2Klicka på kommandoknappen Ping.

Ping-kommandot sänds.
Fastställda data visas.

Traceroute-kommando
Med ett traceroute-kommando går det att fastställa via vilken mellanstation som data kan överföras till värddatorn.

Sändning av traceroute-kommando:

1Ange värddatorns namn eller en IP-adress i fältet Host (Värddator).

2Klicka på kommandoknappen Traceroute

Traceroute-kommandot sänds
Fastställda data visas.

Under Services (Tjänster)/Nätverksdiagnos finns det funktioner som är användbara för diagnoser och för åtgärdande av nätverksproblem. Det går att utföra ping- och traceroute-kommandon.

Ping-kommando
Med ett ping-kommando går det att kontrollera om en värddator kan nås och hur lång tid dataöverföringen tar.

Sändning av ping-kommando:

1Ange värddatorns namn eller en IP-adress i fältet Host (Värddator).

2Klicka på kommandoknappen Ping.

Ping-kommandot sänds.
Fastställda data visas.

Traceroute-kommando
Med ett traceroute-kommando går det att fastställa via vilken mellanstation som data kan överföras till värddatorn.

Sändning av traceroute-kommando:

1Ange värddatorns namn eller en IP-adress i fältet Host (Värddator).

2Klicka på kommandoknappen Traceroute

Traceroute-kommandot sänds
Fastställda data visas.

Under Services (Tjänster)/Firmware Update (Uppdatera den fasta programvaran) kan den fasta programvaran i Datamanager uppdateras. En uppdatering av den fasta programvaran kan utföras via LAN eller en webbläsare.

VIKTIGT! För att kunna söka automatiskt efter uppdateringar krävs det en Internet-förbindelse.

Om valmöjligheten Sök automatiskt efter uppdateringar är aktiverad, söker Datamanager automatiskt efter uppdateringar en gång om dagen. Finns det nya uppdateringar, visas de som meddelanden vid de följande inställningsmöjligheterna på webbplatsen.

Om valmöjligheten Sök automatiskt efter uppdateringar är inaktiverad, sker det ingen automatisk sökning efter uppdateringar.

1Tryck på kommandoknappen Kontrollera nu för att söka manuellt efter uppdateringar.

1Öppna webbplatsen för Datamanager via en webbläsare.

2Öppna Firmware-Update (uppdatering av den fasta programvaran) under Services (tjänster).

3Välj Uppdatera via webb.

4Klicka på kommandoknappen Uppdatera.Säkerhetsfrågan för uppdateringen visas:

5Klicka på kommandoknappen Ja.Uppdateringen utförs och förloppet visas i form av en stapel och som procentvärde.

6Klicka på kommandoknappen Bekräfta/Spara när uppdateringen är klar.

Skulle förbindelsen till servern misslyckas:

Inaktivera brandväggen medan uppdateringen pågår.
Försök igen.

OBSI!

Används en proxyserver för förbindelsen med Internet:

Valmöjligheten Använd proxyserver för webbuppdateringen måste vara aktiv.

Begärda data måste anges.

1Skapa en LAN-förbindelse mellan PC:n/den bärbara datorn och Datamanager.

2Ladda ned den aktuella fasta programvaran från Fronius webbplats.

3Öppna den nedladdade uppdateringsfilen på PC:n respektive den bärbara datorn.En webbserver, varifrån Datamanager hämtar de nödvändiga filerna, startas.

4Öppna webbplatsen för Datamanager via en webbläsare.

5Öppna Firmware-Update (uppdatering av den fasta programvaran) under Services (tjänster).

6Välj Uppdatera via LAN.

7Ange IP-adressen för PC:n respektive den bärbara datorn.

8Klicka på kommandoknappen Uppdatera.Säkerhetsfrågan för uppdateringen visas.

9Klicka på kommandoknappen Ja.Uppdateringen utförs och förloppet visas i form av en stapel och som procentvärde.

10Klicka på kommandoknappen Bekräfta/Spara när uppdateringen är klar.

Uppdateringen är klar när lysdioden ”Försörjning” åter lyser grön.

Skulle förbindelsen till servern misslyckas:

Inaktivera brandväggen medan uppdateringen pågår.
Försök igen.

Fronius Solar.web-assistenten och Tekniker-assistenten kan aktiveras och köras igen under Aktivera assistenten.

Under Ersättning kan beräkningssatsen per kWh, valutan och förbrukningskostnaderna per kWh anges för beräkning av avkastningen. Avkastningen visas i den aktuella totalbilden.

Under Systemtid kan datumet, timman och minuten anges.
När du klickar på kommandoknappen Synkronisera anpassas den i inmatningsfälten på webbplatsen för Datamanager visade tiden till tiden för operativsystemet.
Klicka på kommandoknappen Bekräfta/Spara för att spara tiden.

Under Tidszoner kan regionen och orten för den aktuella tidszonen ställas in.

Fält som försetts med en * är obligatoriska.

Under Ersättning kan beräkningssatsen per kWh, valutan och förbrukningskostnaderna per kWh anges för beräkning av avkastningen. Avkastningen visas i den aktuella totalbilden.

Under Systemtid kan datumet, timman och minuten anges.
När du klickar på kommandoknappen Synkronisera anpassas den i inmatningsfälten på webbplatsen för Datamanager visade tiden till tiden för operativsystemet.
Klicka på kommandoknappen Bekräfta/Spara för att spara tiden.

Under Tidszoner kan regionen och orten för den aktuella tidszonen ställas in.

Fält som försetts med en * är obligatoriska.

Genom att skapa lösenord regleras åtkomsten till Fronius Datamanager 2.0.
Det går att välja mellan 3 olika typer av lösenord:

Administratör-lösenord
Service-lösenord
Användar-lösenord

Genom att skapa lösenord regleras åtkomsten till Fronius Datamanager 2.0.
Det går att välja mellan 3 olika typer av lösenord:

Administratör-lösenord
Service-lösenord
Användar-lösenord

Administratör-lösenord
Användarnamn = admin

Med det vid idrifttagandet angivna Administratör-lösenordet har användaren såväl läs- som inställningsbehörighet. Menypunkten Inställningar kan öppnas av användaren och alla inställningar utom Elleverantörsredigerare och Mätare kan utföras.

Finns det ett angivet Administratör-lösenord, måste användaren ange användarnamn och lösenord, om hon eller han vill öppna menypunkten Inställningar.

Service-lösenord
Användarnamn = service

Service-lösenordet anges normalt av serviceteknikern eller anläggningsinstallatören när det gäller installationsguiden och det ger åtkomst till anläggningsspecifika parametrar. Service-lösenordet krävs för att göra inställningar på mätaren och elleverantörsredigeraren. Så länge inget Service-lösenord har tilldelats går det inte att komma åt menypunkterna Mätare och Elleverantörsredigerare.

Användar-lösenord
När posten i listrutan Säkra den lokala anläggningssidan har aktiverats, visas Användar-lösenordet, Användarnamn = user.

Skapas det ett lösenord för en användare, har den användaren bara läsbehörighet. Användaren kan inte öppna menypunkten Inställningar.

Om ett användarlösenord tilldelats, måste användaren ange användarnamn och lösenord inför varje förbindelse.

De hittade nätverken visas.

Klicka på knappen Uppdatera för att göra en ny sökning efter tillgängliga WLAN-nätverk.

Det går att lägga till dolda nätverk via menyn WLAN-inställningar > Lägg till WLAN.

Kommandoknappen Konfigurera – för att spara ett valt WLAN-nätverk.
Klicka på kommandoknappen för att öppna fönstret ”WLAN-anslutning”.

Kommandoknappen Radera – för att radera ett sparat WLAN-nätverk.

Kommandoknappen Konfigurera WLAN IP – klicka på kommandoknappen för att öppna fönstret Konfigurera IP med samma inställningsmöjligheter som vid LAN-anslutning.

Kommandoknappen Anslut via WPS – för att ansluta till WLAN via WPS utan WLAN-lösenord:
1. Aktivera WPS på WLAN-routern (se dokumentation om WLAN-routern)
2. Klicka på kommandoknappen Anslut via WPS
3. WLAN-anslutningen upprättas automatiskt

De hittade nätverken visas.

Klicka på knappen Uppdatera för att göra en ny sökning efter tillgängliga WLAN-nätverk.

Det går att lägga till dolda nätverk via menyn WLAN-inställningar > Lägg till WLAN.

Kommandoknappen Konfigurera – för att spara ett valt WLAN-nätverk.
Klicka på kommandoknappen för att öppna fönstret ”WLAN-anslutning”.

Kommandoknappen Radera – för att radera ett sparat WLAN-nätverk.

Kommandoknappen Konfigurera WLAN IP – klicka på kommandoknappen för att öppna fönstret Konfigurera IP med samma inställningsmöjligheter som vid LAN-anslutning.

Kommandoknappen Anslut via WPS – för att ansluta till WLAN via WPS utan WLAN-lösenord:
1. Aktivera WPS på WLAN-routern (se dokumentation om WLAN-routern)
2. Klicka på kommandoknappen Anslut via WPS
3. WLAN-anslutningen upprättas automatiskt

Inställningsmöjligheter:

Erhåll adress – statisk
Användaren måste ange en fast IP-adress för Datamanager (anläggningsövervakningen), subnätmasken, gateway-adressen och DNS-server-adressen (från leverantören).
Erhåll adress – dynamisk
Datamanager (anläggningsövervakningen) hämtar IP-adressen från en DHCP-server (Dynamic Host Configuration Protocol).
DHCP-servern måste vara konfigurerad så att Datamanager (anläggningsövervakningen) alltid erhåller samma IP-adress. Då vet man alltid på vilken IP-adress Datamanager (anläggningsövervakningen) nås.
Om DHCP-servern stöder funktionen DNS dynamic updates (DNS dynamiska uppdateringar), kan Datamanager (anläggningsövervakningen) ges ett namn i rutan Hostname (Värddatornamn). Anslutningen till Datamanager (anläggningsövervakningen) kan göras via namnet istället för via IP-adressen.
Exempelvis: Värddatornamn = exempelanläggning, domännamn = fronius.com
Datamanager (anläggningsövervakningen) nås på adressen ”exempelanläggning.fronius.com”.

Datamanager (anläggningsövervakningen) fungerar som Access Point. En PC eller en smart enhet ansluts direkt till Datamanager (anläggningsövervakningen). Det går inte att ansluta till Internet.

Via menypunkten Fronius Solar.web kan en direktförbindelse till Fronius Solar.web skapas.

Valet av sparandeintervall i fälten Avläsningscykel växelriktare och Avläsningscykel Fronius sensorkort påverkar den nödvändiga minneskapaciteten.

Kommandoknappen Registrera Fronius Solar.web – när du klickar på kommandoknappen öppnas startsidan för Fronius Solar.web och data som är relevanta för Fronius Solar.web bifogas automatiskt.

Cloud Control (molnstyrning)
Ett virtuellt kraftverk är en sammankoppling av flera generatorer i ett nätverk. Det här nätverket kan styras via Internet med hjälp av molnstyrningen. En förutsättning för detta är att växelriktaren är ansluten till Internet. Data överförs från anläggningen.
När funktionen Tillåt molnstyrning för krav från nätleverantören/elleverantören är aktiverad (servicebehörighet krävs), är funktionen Tillåt molnstyrning för virtuella kraftverk automatiskt aktiverad och kan inte avaktiveras.
Funktionen Tillåt molnstyrning för krav från nätleverantören/elleverantören kan vara obligatorisk för att anläggningsdriften ska fungera ordentligt.

Via menypunkten Fronius Solar.web kan en direktförbindelse till Fronius Solar.web skapas.

Valet av sparandeintervall i fälten Avläsningscykel växelriktare och Avläsningscykel Fronius sensorkort påverkar den nödvändiga minneskapaciteten.

Kommandoknappen Registrera Fronius Solar.web – när du klickar på kommandoknappen öppnas startsidan för Fronius Solar.web och data som är relevanta för Fronius Solar.web bifogas automatiskt.

Cloud Control (molnstyrning)
Ett virtuellt kraftverk är en sammankoppling av flera generatorer i ett nätverk. Det här nätverket kan styras via Internet med hjälp av molnstyrningen. En förutsättning för detta är att växelriktaren är ansluten till Internet. Data överförs från anläggningen.
När funktionen Tillåt molnstyrning för krav från nätleverantören/elleverantören är aktiverad (servicebehörighet krävs), är funktionen Tillåt molnstyrning för virtuella kraftverk automatiskt aktiverad och kan inte avaktiveras.
Funktionen Tillåt molnstyrning för krav från nätleverantören/elleverantören kan vara obligatorisk för att anläggningsdriften ska fungera ordentligt.

På en solcellsanläggning med en växelriktare och ett sparandeintervall på 15 minuter har Fronius Datamanager en minneskapacitet på upp till 5 år och 7 månader.
Beroende på det antal växelriktare eller Fronius Sensor Cards respektive Fronius Sensor Boxen som integrerats i systemet, reduceras minneskapaciteten för Fronius Datamanager i motsvarande grad.

1Fastställande av loggningspunkter för växelriktare och ’Fronius Sensor Cards’ respektive ’Fronius Sensor Boxen’

	Loggningspunkter per dag =	Loggningstid [min]
	Loggningspunkter per dag =	Sparandeintervall [min]

	Loggningstid [min] För växelriktare: exempelvis 14 timmar = 840 minuter För ’Fronius Sensor Card’ respektive ’Fronius Sensor Box’: 24 timmar = 1 440 minuter

2Bildande av summan av loggningspunkter

Summan av loggningspunkterna =
= (antalet växelriktare x loggningspunkter per dag) + (antalet ’Fronius Sensor Cards’ respektive ’Fronius Sensor Boxen’ x loggningspunkter per dag)

3Fastställande av minnessektorer per dag

	Minnessektorer per dag =	Summan av loggningspunkterna
	Minnessektorer per dag =	114

4Avrundning till hela tal

5Fastställande av minneskapacitet

	Minneskapacitet [dagar] =	2 048
	Minneskapacitet [dagar] =	Minnessektorer per dag

2 växelriktare, loggningstid = 14 timmar (840 minuter)
1 ’Fronius Sensor Card’, loggningstid = 24 timmar (1 440 minuter)

Sparandeintervall = 15 minuter

Loggningspunkter per dag:

Loggningspunkter växelriktare =
840 min
= 56

15 min

Loggningspunkter ’Fronius Sensor Card’ =
1 440 min
= 96

15 min
Summan av loggningspunkterna:

Summan av loggningspunkterna = (2 x 56) + (1 x 96) = 208

(2 x 56) ... 2 växelriktare, (1 x 96) ... 1 ’Fronius Sensor Card’
Minnessektorer per dag:

Minnessektorer =
208
= 1,825

114
Avrunda:

1,825
2
Minneskapacitet [dagar]:

Minneskapacitet =
2 048
= 1 024 dagar (= 2 år, 9 månader, 18 dagar)

2

Minneskapacitet [dagar] =
2 048

Minnessektorer per dag

I den här menypunkten kan egenskaperna för växelriktarens enskilda in- och utgångar (I/U) konfigureras. Beroende på funktionen och systemkonfigurationen kan bara de inställningar göras som är möjliga i det aktuella systemet.

En aktivt kopplad utgång, som inte har tilldelats (ledig), förblir aktiv, tills att växelriktaren startas om. En utgångs tillstånd ändras bara vid nya uppgifter om tilldelade tjänster.

I den här menypunkten kan egenskaperna för växelriktarens enskilda in- och utgångar (I/U) konfigureras. Beroende på funktionen och systemkonfigurationen kan bara de inställningar göras som är möjliga i det aktuella systemet.

En aktivt kopplad utgång, som inte har tilldelats (ledig), förblir aktiv, tills att växelriktaren startas om. En utgångs tillstånd ändras bara vid nya uppgifter om tilldelade tjänster.

Demand Response Modes för Australien

Här kan koderna för styrningen via DRM ställas in.

VIKTIGT! Det krävs ett Fronius DRM-gränssnitt (artikelnummer 4,240,005) i växelriktaren för att kunna styra växelriktaren via DRM. Monteringen och installationen beskrivs i monteringsanvisningen till Fronius DRM-gränssnittet. Monteringsanvisningen för Fronius DRM-gränssnittet finns på följande länk på Fronius webbplats:
	http://www.fronius.com/QR-link/4204102292

Läge	Beskrivning	Information	Standardstift
DRM0	Växelriktaren kopplas bort från nätet	Öppnar nätreläet
	REF GEN	Stängd	FDI
	COM LOAD	Stängd eller Kombinationer av ogiltiga DRM1-DRM8	FDI
DRM1	-P_nom ≤ 0 % utan frånkoppling från nätet	Begränsar inmatningen av aktiv effekt	6
DRM2	-P_nom ≤ 50 %	Begränsar inmatningen av aktiv effekt	7
DRM3	-P_nom ≤ 75 % och +Q_rel* ≥ 0 %	Begränsar inmatningen av aktiv effekt och ställer in den reaktiva effekten	8
DRM4	-P_nom ≤ 100 %	Normaldrift utan begränsning	9
DRM5	+P_nom ≤ 0 % utan frånkoppling från nätet	Begränsar utmatningen av aktiv effekt	6
DRM6	+P_nom ≤ 50 %	Begränsar utmatningen av aktiv effekt	7
DRM7	+P_nom ≤ 75 % & +Q_rel* ≥ 0 %	Begränsar utmatningen av aktiv effekt och ställer in den reaktiva effekten	8
DRM8	+P_nom ≤ 100 %	Normaldrift utan begränsning	9

FDI	På Fronius DRM-gränssnittet
*	Värdena för Q_rel kan ställas in i menypunkten Elleverantörsredigerare.

Växelriktarens fjärrstyrbarhet beror alltid på dess nominella effekt.

VIKTIGT! Har ingen DRM-styrning (DRED) anslutits till Datamanager och funktionen AUS - Demand Response Mode (DRM) är aktiverad, växlar växelriktaren över till driftläget Standby.

Här kan koderna för IU-styrningen ställas in. I menyn Elleverantörsredigerare > IU-styrning kan fler inställningar göras.

IU-styrning	Standardstift	IU-styrning	Standardstift
IU-styrning 1 (tillval)	2	IU-styrning 6 (tillval)	7
IU-styrning 2 (tillval)	3	IU-styrning 7 (tillval)	8
IU-styrning 3 (tillval)	4	IU-styrning 8 (tillval)	9
IU-styrning 4 (tillval)	5	IU-styrning svarsmeddelande (tillval)	0
IU-styrning 5 (tillval)	6	IU-styrning svarsmeddelande (tillval)	0

Här kan upp till fyra pin-koder väljas för lasthanteringen. I menypunkten Lasthantering finns det fler inställningar för lasthantering.
Standardkod: 1

Via funktionen Lasthantering kan utgångarna I/O 0 till I/O 3 användas för att styra en aktor (t.ex. relä eller kontaktdon).
Anslutna förbrukare kan därmed styras genom att en påslagnings- eller avstängningspunkt som är beroende av inmatningseffekten anges.

Styrning
inaktiverad: Styrning via energihanteringsenheten är inaktiverad.
Genom den producerade effekten: Styrning via energihanteringsenheten sker genom den producerade effekten
Via effektöverskott (vid inmatningsgränser): Styrning via energihanteringsenheten sker genom effektöverskott (vid inmatningsgräns).
Det här tillvalet är valbart, om en mätare har anslutits. Om I/O-enheterna har högre prioritet än batteriet, kommer eventuell laddkapacitet från batteriet att betraktas som överskott. I det här fallet ska inte kopplingströskeln kopplas till nätövergången.

Trösklar
på: För att ange en gräns för den aktiva effekten, från vilken utgången I/O aktiveras.
Av: För att ange en gräns för den aktiva effekten, från vilken utgången I/O inaktiveras.
Har Via effektöverskott valts under Styrning, visas dessutom en listruta för Inmatning och Förbrukning under Trösklar.

Drifttider
Minimidrifttid per påslagningsförlopp: För inmatning av en tid, hur länge utgången I/O minst ska vara aktiv per påslagningsförlopp.
Maximal drifttid per dag: Fält för inmatning av en maximal tid, hur länge utgången I/O ska vara aktiv totalt per dag (flera påslagningsförlopp beaktas).

Nominell drifttid
Per dag: För inmatning av en tid, hur länge utgången I/O minst ska vara aktiv per dag.
Uppnått till: Fält för val av tid, om den nominella drifttiden ska nås vid en viss tidpunkt

Status
Flyttas muspekaren över statusfältet, visas orsaken till den aktuella statusen.

VIKTIGT!
Vid användning av flera lastutgångar kopplas dessa efter prioritet med ett avstånd på en minut (max. 4 regler = max. 4 minuter).

Med hjälp av den här funktionen kan aktuella data och loggdata i olika format eller med olika protokoll exporteras till en extern server.

Mer information om funktionen Push-service hittar du i följande bruksanvisning:

www.fronius.com/QR-link/4204102152

42,0410,2152
Fronius Push-service

Med hjälp av den här funktionen kan aktuella data och loggdata i olika format eller med olika protokoll exporteras till en extern server.

Mer information om funktionen Push-service hittar du i följande bruksanvisning:

www.fronius.com/QR-link/4204102152

42,0410,2152
Fronius Push-service

Det går via webbplatsen för Fronius Datamanager 2.0 att göra inställningar för anslutningen av Modbus som inte svarar via Modbus-protokollet.

Mer information om Modbus-funktionen hittar du i följande bruksanvisningar:

http://www.fronius.com/QR-link/4204102049

42,0410,2049
Fronius Datamanager Modbus-anslutning

http://www.fronius.com/QR-link/4204102108

42,0410,2108
Fronius Datamanager Modbus RTU Quickstart Guide

Mata ut data via Modbus på Av
Är datautmatningen via Modbus inaktiverad, återställs överförda styrkommandon via Modbus till växelriktaren, exempelvis ingen effektreduktion eller ingen inställning av den reaktiva effekten.

Mata ut data via Modbus på tcp
Är datautmatningen via Modbus inaktiverad, återställs överförda styrkommandon via Modbus till växelriktaren, exempelvis ingen effektreduktion eller ingen inställning av den reaktiva effekten.

Fältet Modbus-port – numret på den TCP-port som ska användas för Modbus-kommunikationen. Förinställning: 502. Port 80 kan inte användas till det.

Fältet Fronius String Control adress-offset – offset-värde för adressering till Fronius String Controls via Modbus.

Sunspec Model Type (SunSpec-modelltyp) – för val av typ av datamodeller för växelriktare och elförbrukningsmätare
float (flytande) – presentation som flytande kommatecken
SunSpec Inverter Model I111, I112 eller I113
SunSpec Meter Model M211, M212 eller M213
int+SF – presentation som hela tal med skaleringsfaktorer
SunSpec Inverter Model I101, I102 eller I103
SunSpec Meter Model M201, M202 eller M203

VIKTIGT! Eftersom de olika modellerna är försedda med olika antal register, ändras även registeradresserna i alla efterföljande modeller vid byte av datatyp.

Demoläge – demoläget är avsett för implementering eller validering av en Modbus-master. Det gör det möjligt att läsa växelriktar-, elförbrukningsmätar- och Fronius String Control-data utan att en enhet verkligen är ansluten eller aktiv. Det är alltid samma data som returneras för alla register.

Styrning av växelriktare via Modbus
När det här tillvalet är aktiverat, kan växelriktaren styras via Modbus. Urvalsfältet Begränsa styrningen visas. Till växelriktarstyrningen hör följande funktioner:

På/Av
Effektminskning
Förinställning av en konstant effektfaktor cos Phi
Förinställning av en konstant reaktiv effekt

Utmatning av data via Modbus på rtu

Finns det en konfigurerad Modbus-elförbrukningsmätare under Inställningar > Mätare (exempelvis Fronius Smart Meter) i systemet, kan inställningen rtu inte användas.
Vid val av rtu inaktiveras datautmatningen via Modbus automatiskt. Den här ändringen syns först efter en ny öppning av webbplatsen.
En via RS485 ansluten elförbrukningsmätare kan även läsas av via de aktuella SunSpec-modellerna i Modbus TCP. Modbus-ID:t för mätaren är 240.

Fältet Gränssnitt – här kan Modbus-gränssnittet 0 (rtu0 | default) (standard) eller Modbus-gränssnittet 1 (rtu1) väljas.

Fältet Fronius String Control adress-offset – offset-värde för adressering till Fronius String Controls via Modbus. För fler detaljer, se avsnittet ”Modbus-apparat-ID för Fronius String Controls”.

Sunspec Model Type (SunSpec-modelltyp) – för val av typ av datamodeller för växelriktare
float (flytande) – presentation som flytande kommatecken
SunSpec Inverter Model I111, I112 eller I113
int+SF – presentation som hela tal med skaleringsfaktorer
SunSpec Inverter Model I101, I102 eller I103

VIKTIGT! Eftersom de olika modellerna är försedda med olika antal register, ändras även registeradresserna i alla efterföljande modeller vid byte av datatyp.

Demoläge – demoläget är avsett för implementering eller validering av en Modbus-master. Det gör det möjligt att läsa växelriktar-, elförbrukningsmätar- och Fronius String Control-data utan att en enhet verkligen är ansluten eller aktiv. Det är alltid samma data som returneras för alla register.

Styrning av växelriktare via Modbus
När det här tillvalet är aktiverat, kan växelriktaren styras via Modbus. Till växelriktarstyrningen hör följande funktioner:

På/Av
Effektminskning
Förinställning av en konstant effektfaktor cos Phi
Förinställning av en konstant reaktiv effekt

Styrningsprioriteter
Styrningsprioriteterna bestämmer vilken tjänst som prioriteras vid styrningen av växelriktaren.
1 = högst prioritet, 3 = lägst prioritet
Styrningsprioriteterna kan ändras endast i menypunkten Elleverantörsredigerare.

Tillvalet Begränsa styrning är tillgängligt endast vid överföringsprotokollen tcp.
Det är avsett att förhindra obehöriga att utföra styrkommandon för växelriktare genom att styrningen är tillåten enbart för vissa enheter.

Fältet IP-adress
För att begränsa styrningen av växelriktare till en eller flera enheter, anges i det här fältet IP-adresserna till de växelriktare som får sända kommandon till Fronius Datamanager. Vid flera inmatningar separeras de med punkter.

Exempel:

En IP-adress: 98.7.65.4 – styrning är tillåten endast från IP-adressen 98.7.65.4.
Flera IP-adresser: 98.7.65.4,222.44.33.1 – styrning är tillåten endast från IP-adresserna 98.7.65.4 och 222.44.33.1.
IP-adressområde, exempelvis från 98.7.65.1 till 98.7.65.254 (CIDR-beteckning): 98.7.65.0/24 – styrning är tillåten endast från IP-adresserna 98.7.65.1 till 98.7.65.254.

Inställningarna sparas och ett meddelande om att sparandet är klart visas.
Om du lämnar menypunkten Modbus utan att spara, ångras alla gjorda ändringar.

En säkerhetsfråga ställs om de gjorda ändringarna verkligen ska raderas och sedan återskapas de senast sparade värdena.

I menyn Växelriktare fastställs data för jämförelsebilden.
Har listrutan Synlig valts, visas växelriktaren i jämförelsebilden.

Under Sensor Cards kan ett specifikt kanalnamn anges för varje sensorvärde på ett Fronius Sensor Card (exempelvis: Vindhastighet).

VIKTIGT! Endast utbildad yrkespersonal får göra inställningar i menypunkten Mätare!

För menypunkten Mätare krävs det att Service-lösenordet anges.

Det går att använda tre- eller enfasiga Fronius Smart Meter. Valet sker i båda fallen via punkten Fronius Smart Meter. Fronius Datamanager fastställer mätartypen automatiskt.

Det går att välja en primärräknare och som tillval flera sekundärmätare. Primärräknaren måste först konfigureras, innan en sekundärmätare kan väljas.

VIKTIGT! Endast utbildad yrkespersonal får göra inställningar i menypunkten Mätare!

För menypunkten Mätare krävs det att Service-lösenordet anges.

Det går att använda tre- eller enfasiga Fronius Smart Meter. Valet sker i båda fallen via punkten Fronius Smart Meter. Fronius Datamanager fastställer mätartypen automatiskt.

Det går att välja en primärräknare och som tillval flera sekundärmätare. Primärräknaren måste först konfigureras, innan en sekundärmätare kan väljas.

Om Fronius Smart Meter väljs som mätare, måste mätarpositionen ställas in via fältet Inställningar.

Mätarposition i inmatningspunkten (1a)
Inmatningseffekten och -energin mäts. Förbrukningen fastställs utifrån de här värdena och anläggningsdata.

Mätarposition i förbrukningsgrenen (1b)
Den förbrukade effekten och energin mäts direkt. Inmatningseffekten och -energin mäts utifrån de här värdena och anläggningsdata.

Sekundärmätare
Om en Fronius Smart Meter har valts som sekundärmätare, öppnas ett fönster för inmatning av Beteckning (fritt valbar) och ett fält för Modbus-adress. I fältet för Modbus-adress föreslås automatiskt ett värde (nästa lediga adress i adressområdet). Modbus-adressen får inte anges dubbelt. Klicka på fältet Scan (skanna) efter inmatningen.

Mätarposition i inmatningspunkten (1a)
Inmatningseffekten och -energin mäts. Förbrukningen fastställs utifrån de här värdena och anläggningsdata.
En S0-mätare måste här vara konfigurerad så att den inmatade energimängden räknas.

VIKTIGT!
Om det finns en S0-mätare vid inmatningspunkten visas inte räknardata i Fronius Solar.web. Det här tillvalet är avsett endast för den dynamiska effektreduceringen. Förbrukningsvärdena kan fastställas begränsat vid inmatningen i nätet.

Mätarposition i förbrukningsgrenen (1b)
Den förbrukade effekten och energin mäts direkt. Inmatningseffekten och -energin mäts utifrån de här värdena och anläggningsdata.
En S0-mätare måste vara konfigurerad på den här platsen på ett sådant sätt att den förbrukade energin mäts.

En mätare som registrerar egenförbrukningen per S0 kan anslutas direkt till växelriktaren.

VIKTIGT!
En S0-mätare ansluts till det kopplingsbara multifunktionsgränssnittet för växelriktaren. Anslutningen av en S0-mätare till växelriktaren kan kräva en uppdatering av den fasta programvaran för växelriktaren.

Krav på S0-mätaren:

Måste uppfylla kraven i standarden IEC62053-31, klass B
Maximal spänning 15 V DC
Maximal strömstyrka vid ON 15 mA
Minimal strömstyrka vid ON 2 mA
Maximal strömstyrka vid OFF 0,15 mA

Rekommenderad maximal impulsfrekvens för S0-mätaren:
Solcellseffekt kWp [kW]	Maximal impulsfrekvens per kWp
30	1 000
20	2 000
10	5 000
≤ 5,5	10 000

I menypunkten Elleverantörsredigerare görs relevanta inställningar för elleverantörer.
Här kan en begränsning av den aktiva effekten i % och/eller en begränsning av effektfaktorn ställas in.

VIKTIGT! Endast utbildad yrkespersonal får göra inställningar i menypunkten Elleverantörsredigerare!

För menypunkten Elleverantörsredigerare krävs det att Service-lösenordet anges.

Cloud Control (molnstyrning)
Ett virtuellt kraftverk är en sammankoppling av flera generatorer i ett nätverk. Det här nätverket kan styras via Internet med hjälp av molnstyrningen. En förutsättning för detta är att växelriktaren är ansluten till Internet. Data överförs från anläggningen.
När funktionen Tillåt molnstyrning för krav från nätleverantören/elleverantören är aktiverad (servicebehörighet krävs), är funktionen Tillåt molnstyrning för virtuella kraftverk automatiskt aktiverad och kan inte avaktiveras.
Funktionen Tillåt molnstyrning för krav från nätleverantören/elleverantören kan vara obligatorisk för att anläggningsdriften ska fungera ordentligt.

I menypunkten Elleverantörsredigerare görs relevanta inställningar för elleverantörer.
Här kan en begränsning av den aktiva effekten i % och/eller en begränsning av effektfaktorn ställas in.

VIKTIGT! Endast utbildad yrkespersonal får göra inställningar i menypunkten Elleverantörsredigerare!

För menypunkten Elleverantörsredigerare krävs det att Service-lösenordet anges.

Cloud Control (molnstyrning)
Ett virtuellt kraftverk är en sammankoppling av flera generatorer i ett nätverk. Det här nätverket kan styras via Internet med hjälp av molnstyrningen. En förutsättning för detta är att växelriktaren är ansluten till Internet. Data överförs från anläggningen.
När funktionen Tillåt molnstyrning för krav från nätleverantören/elleverantören är aktiverad (servicebehörighet krävs), är funktionen Tillåt molnstyrning för virtuella kraftverk automatiskt aktiverad och kan inte avaktiveras.
Funktionen Tillåt molnstyrning för krav från nätleverantören/elleverantören kan vara obligatorisk för att anläggningsdriften ska fungera ordentligt.

Ingångsmall (beläggning av enskilda ingångar/utgångar):

vit = kontakten öppen
blå = kontakten stängd
grå = kontakten beaktas inte
svart = kontakten inte användbar

När du klickar på kontakterna ändras den valda ingångsmallen.

Den virtuella IO-tilldelningen visas enligt avsnittet ”Inställningar – IO-tilldelning” (se sida (→)).
Presentationen kan se annorlunda ut hos äldre programvaruversioner.

Effektfaktor cos phi
ind = induktiv
cap = kapacitiv

Nätleverantörsutgång (svarsutgång)
Den här utgången är fritt konfigurerbar och aktiveras så snart regeln har fastställts (exempelvis för användning av en signalanordning). Utgången I/O 0 är förinställd från fabrik.

Uteslutna växelriktare
Här anger du DATCOM- eller Fronius Solar Net-numren på de växelriktare som ska uteslutas från regeln. Separera flera växelriktare genom kommatecken.

Radera/lägg till en regel
+ = Lägg till en ny regel
- = Radera den valda regeln

Kommandoknappen Importera – klicka för att importera regler i formatet *.fpc.
Funktionen hos kommandoknappen Importera är beroende av den använda webbläsaren. Exempelvis Firefox och Google Chrome stöder den här funktionen.

Kommandoknappen Exportera – klicka för att spara reglerna separat i formatet *.fpc.

Radiostyrningsmottagaren och ingångarna/utgångarna för växelriktarens anslutningsklämmor ansluts till varandra med en 4-polig kabel enligt kopplingsschemat.
Vid avstånd större än 10 m mellan växelriktaren och radiostyrningsmottagaren rekommenderar vi en skärmad kabel (CAT 5).

Drift med 4 reläer är förinställt från fabrik. Stegen nedan är bara nödvändiga om konfigurationen behöver anpassas eller återställas.

(1)	Radiostyrningsmottagare med 4 reläer för begränsning av den aktiva effekten.
(2)	Ingångar/utgångar för datakommunikationsområdet.

IO-tilldelning

Relä	Anslutning för Fronius Datamanager 2.0	STIFT
1	IO1	2
2	IO2	3
3	IO3	4
4	I 4	5

Inställningar på nätleverantörsredigeraren:

Översikt över IO-styrningen i användargränssnittet

Välj rad 1–4 i kolumnen ”aktiverad”
Konfigurera ingångsmallen
Ställ in aktiv effekt enligt följande:
- Regel 1: 100 %, reläkontakt 1 stängd
- Regel 2: 60 %, reläkontakt 2 stängd
- Regel 3: 30 %, reläkontakt 3 stängd
- Regel 4: 0 %, reläkontakt 4 stängd
Spara inställningarna genom att klicka på bocken.

VIKTIGT!

Icke beaktade ingångsmallar ska undvikas eftersom de aktiverade reglerna annars utesluter varandra. I sådana fall visas dialogrutan ”Det gick inte att spara” när du försöker spara. De felaktiga raderna rödmarkeras.

Radiostyrningsmottagaren och ingångarna/utgångarna för växelriktarens anslutningsklämmor ansluts till varandra med en 4-polig kabel enligt kopplingsschemat.
Vid avstånd större än 10 m mellan växelriktaren och radiostyrningsmottagaren rekommenderar vi en skärmad kabel (CAT 5).

(1)	Radiostyrningsmottagare med 3 reläer för begränsning av den aktiva effekten
(2)	Ingångar/utgångar för datakommunikationsområdet

IO-tilldelning

Relä	Anslutning för Fronius Datamanager 2.0	STIFT
1	IO1	2
2	IO2	3
3	IO3	4

Inställningar på nätleverantörsredigeraren:

Översikt över IO-styrningen i användargränssnittet

Välj rad 1–4 i kolumnen ”aktiverad”
Konfigurera ingångsmallen för rad 1–3
Ställ in aktiv effekt enligt följande:
- Rad 1: 100 %, alla kontakter öppna, inga fler regler har definierats
- Rad 2/regel 1 60 %, reläkontakt 1 stängd
- Rad 3/regel 2: 30 %, reläkontakt 2 stängd
- Rad 4/regel 3: 0 %, reläkontakt 3 stängd
Spara inställningarna genom att klicka på bocken.

VIKTIGT!

Icke beaktade ingångsmallar ska undvikas eftersom de aktiverade reglerna annars utesluter varandra. I sådana fall visas dialogrutan ”Det gick inte att spara” när du försöker spara. De felaktiga raderna rödmarkeras.

Radiostyrningsmottagaren och ingångarna/utgångarna för växelriktarens anslutningsklämmor ansluts till varandra med en 4-polig kabel enligt kopplingsschemat.
Vid avstånd större än 10 m mellan växelriktaren och radiostyrningsmottagaren rekommenderar vi en skärmad kabel (CAT 5).

(1)	Radiostyrningsmottagare med 1 relä för begränsning av den aktiva effekten.
(2)	Ingångar/utgångar för datakommunikationsområdet

IO-tilldelning

Relä	Anslutning för Fronius Datamanager 2.0	STIFT
1	IO1	2

Inställningar på nätleverantörsredigeraren:

Översikt över IO-styrningen i användargränssnittet

Välj rad 1–2 i kolumnen ”aktiverad”
Konfigurera ingångsmallen
Ställ in aktiv effekt enligt följande:
- Regel 1: 100 %, reläkontakt 1 öppen
- Regel 2: 0 %, reläkontakt 1 stängd
Spara inställningarna genom att klicka på bocken.

VIKTIGT!

Icke beaktade ingångsmallar ska undvikas eftersom de aktiverade reglerna annars utesluter varandra. I sådana fall visas dialogrutan ”Det gick inte att spara” när du försöker spara. De felaktiga raderna rödmarkeras.

Radiostyrningsmottagaren och ingångarna/utgångarna för växelriktarens anslutningsklämmor ansluts till varandra med en 4-polig kabel enligt kopplingsschemat.
Vid avstånd större än 10 m mellan växelriktaren och radiostyrningsmottagaren rekommenderar vi en skärmad kabel (CAT 5).

I det här exemplet kan 4 effektnivåer konfigureras med 2 reläer.

(1)	Radiostyrningsmottagare med 2 reläer för begränsning av den aktiva effekten.
(2)	Ingångar/utgångar för datakommunikationsområdet

IO-tilldelning

Relä	Anslutning för Fronius Datamanager 2.0	STIFT
1	IO1	2
2	IO2	3

Inställningar på nätleverantörsredigeraren:

Översikt över IO-styrningen i användargränssnittet

Välj rad 1–4 i kolumnen ”aktiverad”
Konfigurera ingångsmallen för rad 1–4
Ställ in aktiv effekt enligt följande:
- Regel 1: 100 %, båda reläkontakterna öppna
- Regel 2: 60 %, reläkontakt 1 aktiv, STIFT 2 stängt/reläkontakt 2 inte aktiv, STIFT 3 öppet
- Regel 3: 30 %, reläkontakt 1 inte aktiv, STIFT 2 öppet/reläkontakt 2 aktiv, STIFT 3 stängt
- Regel 4: 0 %, båda reläkontakterna stängda
Spara inställningarna genom att klicka på bocken.

VIKTIGT!

Icke beaktade ingångsmallar ska undvikas eftersom de aktiverade reglerna annars utesluter varandra. I sådana fall visas dialogrutan ”Det gick inte att spara” när du försöker spara. De felaktiga raderna rödmarkeras.

Radiostyrningsmottagaren och ingångarna/utgångarna för växelriktarens anslutningsklämmor kan anslutas till varandra enligt kopplingsschemat.
För avstånd över 10 m mellan växelriktaren och radiostyrningsmottagarna rekommenderas åtminstone en CAT 5-kabel och skärmningen måste anslutas på en sida av push-in-anslutningsklämman för datakommunikationsområdet (SHIELD).

I det här exemplet beskrivs anslutningen till 2 radiostyrningsmottagare. Det här gör att den aktiva effekten och effektfaktorn kan regleras samtidigt.

2 radiostyrningsmottagare, anslutna till in- och utgångarna på Fronius Datamanager 2.0

(1)	Radiostyrningsmottagare med 3 reläer för begränsning av den aktiva effekten
(2)	Radiostyrningsmottagare med 3 reläer för begränsning av effektfaktorn
(3)	Ingångar/utgångar för datakommunikationsområdet
(4)	Förbrukare (t.ex. signallampa, signalrelä)

IO-tilldelning för radiostyrningsmottagare 1 (aktiv effekt)

Relä	Anslutning för Fronius Datamanager 2.0	STIFT
1	IO1	2
2	IO2	3
3	I 4	4

IO-tilldelning för radiostyrningsmottagare 2 (effektfaktor)

Relä	Anslutning för Fronius Datamanager 2.0	STIFT
1	I 7	5
2	I 8	6
2	I 9	7

Inställningar på nätleverantörsredigeraren:

Översikt över IO-styrningen i användargränssnittet

Välj rad 1–6 i kolumnen ”aktiverad”
Konfigurera ingångsmallen för rad 1–6
Ställ in aktiv effekt enligt följande:
- Regel 1: 100 %, reläkontakt 1 stängd
- Regel 2: 60 %, reläkontakt 2 stängd
- Regel 3: 30 %, reläkontakt 3 stängd
Ställ in effektfaktorn enligt följande:
- Regel 1: 0,95, reläkontakt 4 stängd
- Regel 2: 0,90, reläkontakt 5 stängd
- Regel 3: 0,85, reläkontakt 6 stängd
Spara inställningarna genom att klicka på bocken.

VIKTIGT!

Icke beaktade ingångsmallar ska undvikas eftersom de aktiverade reglerna annars utesluter varandra. I sådana fall visas dialogrutan ”Det gick inte att spara” när du försöker spara. De felaktiga raderna rödmarkeras.

Nätleverantören kan kräva att en eller flera växelriktare ansluts till en radiostyrningsmottagare för att begränsa solcellsanläggningens aktiva effekt och/eller effektfaktor.

Kopplingsschema för radiostyrningsmottagare med flera växelriktare

Följande Fronius-växelriktare kan anslutas till radiostyrningsmottagaren via en fördelare (ett kopplingsrelä):

Symo GEN24
Primo GEN24
Tauro
SnapINverter (bara enheter med Fronius Datamanager 2.0)

VIKTIGT!
I användargränssnittet hos varje växelriktare som är ansluten till radiostyrningsmottagaren måste inställningen ”Drift med 4 reläer”(se Kopplingsschema – 4 reläer) aktiveras.

VIKTIGT! Det krävs ett Fronius DRM-gränssnitt (artikelnummer 4,240,005) i växelriktaren för att kunna styra växelriktaren via DRM. Monteringen och installationen beskrivs i monteringsanvisningen till Fronius DRM-gränssnittet. Monteringsanvisningen för Fronius DRM-gränssnittet finns på följande länk på Fronius webbplats:
	http://www.fronius.com/QR-link/4204102292

Inmatning av reaktiv effekt– för att ange inmatning av reaktiv effekt (= +Q_rel) för DRM 3 i %

Upptagning av reaktiv effekt– för att ange upptagning av reaktiv effekt (= -Q_rel) för DRM 7 i %

Energiföretaget eller nätleverantören kan föreskriva inmatningsbegränsningar för en växelriktare (exempelvis max. 70 % av kWp eller max. 5 kW).
Den dynamiska effektreduceringen beaktar egenförbrukningen i hushållet, innan effekten hos en växelriktare reduceras:

Det går att ställa in en individuell gräns.
Det går att ansluta en mätare för fastställande av egenförbrukningen per S0 direkt på växelriktaren.
En Fronius Smart Meter kan anslutas till anslutningarna D-/D+ för Modbus-data på Datamanager.

Ingen gräns – växelriktaren omvandlar all tillgänglig solcellseffekt och matar in den i det allmänna nätet.

Gräns för hela anläggningen – hela solcellsanläggningen begränsas till en fast effektgräns. Värdet för tillåten total inmatningseffekt måste ställas in.

Gräns per fas (inte för enfasenheter) – varje enskild fas mäts. Om den tillåtna inmatningsgränsen överskrids för en fas, reduceras växelriktarens totala effekt tills värdet på den berörda fasen är tillåtet igen (se exemplet nedan). Den här inställningen är endast nödvändig om detta utgör ett krav i de nationella standarderna och bestämmelserna. Värdet för tillåten inmatningseffekt per fas måste ställas in.
”Gräns per fas” är begränsat till 20 växelriktare. Om gränsen överskrids kan effektbegränsningens funktion inte längre garanteras.

Exempel: ”Gräns per fas” (inställt värde 2 000 W)
Max. möjlig produktion [kW]	4	4	4	12
Inställt värde ”Gräns per fas” [kW]	2			6
Belastningskrav i byggnadens elnät [kW]	2	3	5	10
Belastningstäckning i byggnadens elnät via solcellsanläggningen [kW]	2	2	2	6
Uttag från det allmänna nätet [kW]	0	1	3	4

Fält för inmatning av hela anläggningens DC-effekt i kWp.
Det här värdet är dels avsett som referens för regleringen och dels för felsituationer (till exempel om mätaren slutar att fungera).

Fält för inmatning av den maximala effekten i W eller % (upp till två decimaler, även negativa värden är möjliga).
Om ingen mätare valdes i menypunkten Mätare:
maximalt producerad effekt i hela anläggningen.
Om Fronius Smart Meter eller S0-växelriktare valdes i menypunkten Mätare: maximal inmatning i elnätet.

Hard Limit (hård gräns) – om det här värdet överskrids stängs växelriktaren av inom max. 5 sekunder. Det här värdet måste vara högre än det inställda värdet för Soft Limit (mjuk gräns).

Soft Limit (mjuk gräns) – om det här värdet överskrids reducerar växelriktaren värdet till det inställda värdet inom den tid som krävs enligt nationella standarder och bestämmelser.

För inställning av styrningsprioriteterna för radiostyrningsmottagare, den dynamiska effektreduceringen och styrningen via Modbus

1 = högsta prioritet, 3 = lägsta prioritet

Bruksanvisning Fronius Datamanager 2.0

Bruksanvisning Fronius Datamanager 2.0

Allmän information

Allmänt

Allmänt

Allmänt

Allmänt

Allmänt

Tillgängliga utföranden av Fronius Datamanager 2.0

Användbara DATCOM-komponenter

Förutsättning för drift

Nödvändig programvara för växelriktare

Information om radioavkänning

Leveransomfattning

Användning av klisteretiketter

Konfigurationsexempel

Beräkning av datavolym

Allmänt

Allmänt

Beräkning av datavolym

Generell information för nätverksadministratören

Förutsättningar

Förutsättningar

Allmänna brandväggsinställningar

Sändning av servicemeddelanden vid DSL-förbindelse med Internet

Nyttjande av Fronius Solar.web 2.0 och sändning av servicemeddelanden

Knappar, reglage, anslutningar och indikeringar

Säkerhet

FARA!

Säkerhet

FARA!

Knappar, reglage, anslutningar och indikeringar

Schematisk anslutning av in-/utgångar

Tekniska data

Tekniska data

Tekniska data

WLAN

Installation av Fronius Datamanager 2.0

Isättning av Fronius Datamanager 2.0 i växelriktaren

Allmänt

Isättning av Fronius Datamanager 2.0 i växelriktaren

Allmänt

Allmänt

Säkerhet

FARA!

FARA!

Instickspositioner på Fronius Datamanager 2.0

Montering och anslutning av WLAN-antenn

Allmänt

Allmänt

Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius CL: Montering och anslutning av antenn

Fronius IG USA, Fronius IG Plus USA, Fronius IG Plus V USA: Montering och anslutning av antenn

SE UPP!

OBSI!

Installation av Fronius Datamanager 2.0 i Fronius Solar Net

Säkerhet

SE UPP!

Säkerhet

SE UPP!

Installation av växelriktare med Fronius Datamanager 2.0 i Fronius Solar Net

Installation av Fronius Datamanager Box 2.0 i Fronius Solar Net

Kabeldragning av Fronius Solar Net

Fronius Solar Net-deltagare

Fronius Solar Net-deltagare

Kabeldragning för Fronius Solar Net-deltagare

Förutsättningar för datakablar för Fronius Solar Net

Förkonfektionerade datakablar

Installation av Fronius Datamanager 2.0 - översikt

Säkerhet

FARA!

Säkerhet

FARA!

Första idrifttagandet med webbläsare

FARA!

Skapande av en förbindelse med Fronius Datamanager 2.0

Förbindelse med Fronius Datamanager 2.0 via webbläsare

Allmänt

Förbindelse med Fronius Datamanager 2.0 via webbläsare

Allmänt

Allmänt
