Val av monteringsplats och monteringsläge
Förklaring säkerhetsanvisningar
VARNING!
Betecknar en omedelbart hotande fara.
Om du inte kan avvärja den kan den orsaka dödsfall eller svåra kroppsskador.
FARA!
Betecknar en eventuell farlig situation.
Om du inte kan avvärja den kan den orsaka dödsfall eller svåra kroppsskador.
SE UPP!
Betecknar en eventuell skadlig situation.
Om du inte kan avvärja den kan den orsaka lätta eller ringa kropps- och sakskador.
OBS!
Anger risk för försämrat arbetsresultat och eventuell skada på utrustningen.
Förklaring säkerhetsanvisningar
VARNING!
Betecknar en omedelbart hotande fara.
Om du inte kan avvärja den kan den orsaka dödsfall eller svåra kroppsskador.
FARA!
Betecknar en eventuell farlig situation.
Om du inte kan avvärja den kan den orsaka dödsfall eller svåra kroppsskador.
SE UPP!
Betecknar en eventuell skadlig situation.
Om du inte kan avvärja den kan den orsaka lätta eller ringa kropps- och sakskador.
OBS!
Anger risk för försämrat arbetsresultat och eventuell skada på utrustningen.
Säkerhet
FARA!
Fara råder vid felaktig användning och vid felaktigt utförda arbeten.
Det kan leda till svåra person- och sakskador.
Endast utbildad personal får ta hybridsystemet i drift och då i enlighet med de tekniska föreskrifterna.
Läs installationsanvisningen och bruksanvisningen, innan installationen och idrifttagandet påbörjas.
FARA!
Fara råder vid felaktigt utföra arbeten.
Det kan leda till svåra sak- och personskador.
Endast licensierade elinstallatörer får montera och ansluta ett överspänningsskydd!
Beakta säkerhetsföreskrifterna!
Se inför samtliga monterings- och anslutningsarbeten till att AC- och DC-sidan är spänningsfria före växelriktaren.
Brandförebyggande
SE UPP!
Det råder fara vid bristande eller felaktiga installationer.
Det kan leda till skador på växelriktarna och andra strömförande komponenter i en solcellsanläggning.
Bristande eller felaktiga installationer kan leda till överhettning av kablar och klämmor och att det skapas ljusbågar. Det kan leda till termiska skador som i sin tur kan förorsaka bränder.
Beakta följande vid anslutning av AC- och DC-kablar:
Dra åt alla anslutningsklämmor med det vridmoment som anges i bruksanvisningen.
Dra åt alla jordningsklämmor (PE/GND) med det vridmoment som anges i bruksanvisningen (gäller även lediga jordningsklämmor).
Överbelasta inte kablarna.
Kontrollera kablarna med avseende på skador och rätt dragning.
Beakta säkerhetsanvisningarna, bruksanvisningen och de lokala anslutningsbestämmelserna.
Skruva alltid med hjälp av fixeringsskruvar fast växelriktaren i monteringsfästet med det vridmoment som anges i bruksanvisningen.
Ta växelriktaren i drift endast med åtdragna fixeringsskruvar!
Anvisning! Fronius övertar inga kostnader för produktionsbortfall, installatörskostnader med mera som kan uppstå på grund av en identifierad ljusbåge och dess följder. Fronius övertar inget ansvar för bränder som kan uppstå trots den integrerade ljusbågeidentifieringen respektive avbrott (exempelvis genom en parallell ljusbåge).
Anvisning! Kontrollera hela den berörda solcellsanläggningen med avseende på skador, innan växelriktaren återställs efter en identifierad ljusbåge.
Följ tillverkarens uppgifter om anslutning, installation och drift. Utför alla installationer och anslutningar noga enligt uppgifterna och föreskrifterna för att reducera riskpotentialen till ett minimum.
Hämta åtdragningsmomenten för de aktuella klämmorna från bruksanvisningen/installationsanvisningen till enheterna.
Avsedd användning
Som felaktig användning räknas:
- En annan eller därutöver gående användning
- Ombyggnationer på växelriktaren som inte uttryckligen har rekommenderats av Fronius
- Inbyggnad av komponenter som inte uttryckligen rekommenderas eller säljs av Fronius
- Drift med ett batteri som Fronius inte har rekommenderat
- Drift med en energimätare som Fronius inte rekommenderar
Tillverkaren ansvarar inte för skador som uppstår då.
Den lagstadgade garantin upphör att gälla.
- Läsa installationsanvisningarna och handboken och följa dem
- Utföra alla inspektions- och underhållsarbeten
Se vid planeringen av solcellsanläggningen till att alla komponenter i solcellsanläggningen uteslutande används inom det tillåtna driftområdet.
Beakta alla av tillverkaren av solpanelerna rekommenderade åtgärder som rör långsiktigt bibehållande av solpanelernas egenskaper.
Beakta elleverantörens bestämmelser för inmatning i elnätet, nödströmsdrift och drift av lagringssystem.
Fronius Symo Hybrid är en nätkopplad växelriktare med nödströmsfunktion och alltså inte en fristående växelriktare. Beakta därför följande begränsningar i nödströmsdrift:- Minst 1 500 drifttimmar får köras i nödströmsdrift.
- Fler än 1 500 drifttimmar får köras i nödströmsdrift, om inte 15 % av växelriktarens drifttid för strömmatning överskrids vid den aktuella tidpunkten.
Val av monteringsplats för växelriktaren
 |
| Växelriktaren är lämplig att montera inomhus. |
 |
| Växelriktaren är lämplig att montera utomhus. Växelriktaren är tack vare sin kapslingsklass IP65 okänslig mot vattenstrålar från alla håll och den kan även användas i fuktiga miljöer. |
 |
| Utsätt inte växelriktaren för direkt solsken för att hålla uppvärmningen av den så låg som möjligt. Montera växelriktaren i en skyddad position, till exempel nära solpanelsmodulerna eller under ett takutskjut. |
 |
| |
 |
| UDCmax vid höjd över havet: VIKTIGT! Växelriktaren får varken monteras eller användas högre än 3 400 m över havet. |
 |
| |
 |
| Montera inte växelriktaren i:
|
 |
| Montera inte växelriktaren i omedelbar närhet till en bostad på grund av en svag ljudutveckling i vissa driftlägen. |
 |
| Montera inte växelriktaren i:
|
 |
| Montera inte växelriktaren i:
|
 |
| Montera inte växelriktaren i:
|
Installationen får utföras endast på ett fast underlag. | ||
Maximala omgivningstemperaturer: -25 °C/+60 °C (-13 °F/+ 140 °F) | ||
Relativ luftfuktighet: 0–100 % | ||
Luftströmmen inuti växelriktaren går från höger och uppåt (kalluft tillförs från höger, varmluft leds bort uppåt). | ||
Monteras växelriktaren i ett kopplingsskåp eller i ett liknande slutet rum, är det viktigt att det finns en tillräcklig värmeavledning i form av en frånluftsventilation. | ||
Ska växelriktaren monteras på en yttervägg på ett djurstall, ska den sitta minst 2 m från ventilationsöppningarna och byggnadens öppningar. |
Växelriktarens monteringsläge
  |
| Växelriktaren passar för lodrät montering på en lodrät vägg eller en lodrät pelare. |
 |
| Växelriktaren passar för horisontell montering. |
 |
| Växelriktaren passar för montering på en lutande yta. |
 |
| Montera inte växelriktaren på en lutande yta med anslutningarna uppåt. |
 |
| Montera inte växelriktaren lutande på en lodrät vägg eller pelare. |
 |
| Montera inte växelriktaren lutande på en lodrät vägg eller en lodrät pelare. |
  |
| Montera inte växelriktaren med anslutningarna uppåt på en lodrät vägg eller en lodrät pelare. |
 |
| Montera inte växelriktaren med överhäng och anslutningarna uppåt. |
 |
| Montera inte växelriktaren med överhäng och anslutningarna nedåt. |
 |
| Montera inte växelriktaren i ett innertak. |
Montering av monteringshållaren för växelriktaren
Säkerhet
FARA!
Det råder fara utgående från restspänning från kondensatorer.
En elektrisk stöt kan bli följden.
Vänta tills att kondensatorerna har laddats ur. Urladdningstiden är 5 minuter.
SE UPP!
Det finns risk för skador på grund av smuts eller vatten på anslutningsklämmorna och kontakterna på växelriktarens anslutningsområde.
Det kan leda till en skada på växelriktaren.
Se vid borrning till att anslutningsklämmorna och kontakterna på anslutningsområdet inte blir smutsiga eller våta.
Monteringsfästet utan effektdel uppfyller inte hela växelriktarens kapslingsklass, varför det inte får monteras utan effektdel.
Skydda monteringsfästet mot smuts och fukt inför monteringen.
- växelriktaren hänger i monteringshållaren och har skruvats fast i monteringshållaren och
- skyddet över datakommunikationsområdet har monterats på växelriktaren och har skruvats fast ordentligt.
För monteringshållaren utan växelriktare och ventilationskanal gäller kapslingsklassen IP 20!
Säkerhet
FARA!
Det råder fara utgående från restspänning från kondensatorer.
En elektrisk stöt kan bli följden.
Vänta tills att kondensatorerna har laddats ur. Urladdningstiden är 5 minuter.
SE UPP!
Det finns risk för skador på grund av smuts eller vatten på anslutningsklämmorna och kontakterna på växelriktarens anslutningsområde.
Det kan leda till en skada på växelriktaren.
Se vid borrning till att anslutningsklämmorna och kontakterna på anslutningsområdet inte blir smutsiga eller våta.
Monteringsfästet utan effektdel uppfyller inte hela växelriktarens kapslingsklass, varför det inte får monteras utan effektdel.
Skydda monteringsfästet mot smuts och fukt inför monteringen.
- växelriktaren hänger i monteringshållaren och har skruvats fast i monteringshållaren och
- skyddet över datakommunikationsområdet har monterats på växelriktaren och har skruvats fast ordentligt.
För monteringshållaren utan växelriktare och ventilationskanal gäller kapslingsklassen IP 20!
Val av pluggar och skruvar
Viktigt! Det krävs olika fästmaterial, beroende på underlaget, för monteringen av monteringshållaren. Därför ingår inte fästmaterialet i leveransomfattningen för växelriktaren. Montören ansvarar för valet av passande fästmaterial.
Rekommendation av skruvar
Tillverkaren rekommenderar stål- eller aluminiumskruvar med en diameter på 6-8 mm för monteringen av växelriktaren.
Öppna växelriktaren.
FARA!
Det råder fara vid otillräcklig skyddsledarförbindelse.
Det kan leda till svåra person- och sakskador.
Växelriktarhusets skruvar utgör en lämplig skyddsledarförbindelse för jordning av växelriktarhuset. De får inte ersättas av andra skruvar utan tillförlitlig skyddsledarförbindelse!
1
2
3
4
Varken dra isär eller deformera monteringsfästet.
Obs! Se vid monteringen av monteringsfästet på en vägg eller en pelare till att monteringsfästet inte blir skevt eller deformeras.
Montering av monteringsfästet på en vägg
1
Tips: Montera växelriktaren så att displayen är i ögonhöjd.
2
3
Obs! Se vid monteringen av monteringsfästet på väggen till att det inte blir skevt eller deformeras.
Montering av monteringsfästet på en stolpe eller en balk
Ska växelriktaren monteras på en stolpe eller en balk, rekommenderar Fronius stolpfästsatsen ”Pole clamp” (beställningsnummer SZ 2584.000) från Rittal GmbH.
Med hjälp av den satsen kan växelriktaren monteras på en rund eller rektangulär stolpe med följande diameter: Æ från 40 till 190 mm (rund stolpe), ÿ från 50 till 150 mm (kantig stolpe).
Montering av monteringsfästet på metallbalk
Monteringsfästet måste fästas i minst 4 punkter.
1
Anslutning av växelriktare till det allmänna elnätet (AC-sidan)
Säkerhet
FARA!
Användarfel och felaktigt utfört arbete kan orsaka allvarliga person- och sakskador.
Hybridsystemet får tas i drift endast av utbildad personal och i enlighet med de tekniska föreskrifterna. Läs installationsanvisningen och bruksanvisningen, innan installationen och idrifttagandet påbörjas.
FARA!
En elektrisk stöt kan vara dödlig.
Fara utgår från nätspänningen och från DC-spänningen från solpanelsmoduler som utsätts för ljus.
Se inför samtliga anslutningsarbeten till att AC- och DC-sidan är spänningsfria före växelriktaren.
Bara en behörig elektriker får ansluta anläggningen fast till det allmänna elnätet.
FARA!
En elektrisk stöt kan vara dödlig.
Fara utgår från nätspänningen och från DC-spänningen från solpanelsmoduler eller från batteriet.
Huvudströmbrytaren för DC är avsedd endast för avstängning av strömmen till effektdelen. När huvudströmbrytaren för DC är avstängd, står anslutningsområdet fortfarande under spänning.
Samtliga underhålls- och servicearbeten får utföras, endast om effektdelen och anslutningsområdet är skilda från varandra.
Effektdelen får lossas från monteringshållaren endast i ett spänningsfritt tillstånd.
Endast av Fronius utbildad servicepersonal får utföra underhålls- och servicearbeten på växelriktarens effektdel.
SE UPP!
Det finns risk för skador på växelriktaren vid felaktigt åtdragna anslutningsklämmor.
Felaktigt åtdragna anslutningsklämmor kan förorsaka termiska skador på växelriktaren och starta bränder som en följd av det. Se vid anslutning av AC- och DC-kablar till att alla anslutningsklämmor har dragits åt ordentligt med det angivna vridmomentet.
Säkerhet
FARA!
Användarfel och felaktigt utfört arbete kan orsaka allvarliga person- och sakskador.
Hybridsystemet får tas i drift endast av utbildad personal och i enlighet med de tekniska föreskrifterna. Läs installationsanvisningen och bruksanvisningen, innan installationen och idrifttagandet påbörjas.
FARA!
En elektrisk stöt kan vara dödlig.
Fara utgår från nätspänningen och från DC-spänningen från solpanelsmoduler som utsätts för ljus.
Se inför samtliga anslutningsarbeten till att AC- och DC-sidan är spänningsfria före växelriktaren.
Bara en behörig elektriker får ansluta anläggningen fast till det allmänna elnätet.
FARA!
En elektrisk stöt kan vara dödlig.
Fara utgår från nätspänningen och från DC-spänningen från solpanelsmoduler eller från batteriet.
Huvudströmbrytaren för DC är avsedd endast för avstängning av strömmen till effektdelen. När huvudströmbrytaren för DC är avstängd, står anslutningsområdet fortfarande under spänning.
Samtliga underhålls- och servicearbeten får utföras, endast om effektdelen och anslutningsområdet är skilda från varandra.
Effektdelen får lossas från monteringshållaren endast i ett spänningsfritt tillstånd.
Endast av Fronius utbildad servicepersonal får utföra underhålls- och servicearbeten på växelriktarens effektdel.
SE UPP!
Det finns risk för skador på växelriktaren vid felaktigt åtdragna anslutningsklämmor.
Felaktigt åtdragna anslutningsklämmor kan förorsaka termiska skador på växelriktaren och starta bränder som en följd av det. Se vid anslutning av AC- och DC-kablar till att alla anslutningsklämmor har dragits åt ordentligt med det angivna vridmomentet.
Nätövervakning
Motståndet i matarledningarna till anslutningsklämmorna på AC-sidan måste vara så litet som möjligt, för att nätövervakningen ska fungera optimalt.
Anslutningsklämma för AC
1.
Skyddsledare/jordning
2.
Fasledare L1–L3
3.
Neutralledare
4.
M32-skruvförband
Ø 11–21 mm
Ø 11–21 mm
5.
Koppar eller aluminium: rund entrådig
Koppar: rund fintrådig upp till kabelklass 4
min. 2,5 mm²–max. 16 mm²
Koppar: rund fintrådig upp till kabelklass 4
min. 2,5 mm²–max. 16 mm²
6.
PE: > 250 mm + 15 mm (avisolerad)
L1, L2, L3 och N: > 200 mm + 15 mm (avisolerad)
L1, L2, L3 och N: > 200 mm + 15 mm (avisolerad)
- Maximalt tvärsnitt per ledarkabel:16 mm²
- Minsta tvärsnitt per ledarkabel: enligt säkringsvärdet på AC-sidan, men minst 2,5 mm²
- AC-kablarna kan anslutas utan ledarändhylsor i anslutningsklämmorna för AC.
- På AC-kablar med ett tvärsnitt på 16 mm² kan ledarändhylsor, beroende på typen av ledarändhylsa och pressningen, inte användas alls eller bara begränsat.
Uppbyggnaden av AC-kablar
På växelriktarens AC-klämmor kan AC-kablar med följande uppbyggnad anslutas:
 |
|
Förberedelse av aluminiumkablar inför anslutning
Anslutningsklämmorna på AC-sidan är avsedda för anslutning av entrådiga runda aluminiumkablar. På grund av reaktionen mellan aluminium och luft till ett motståndskraftigt, ickeledande oxidskikt måste följande punkter beaktas vid anslutning av aluminiumkablar:
- Reducerade märkströmmar för aluminiumkablar
- De nedan angivna anslutningsvillkoren
Beakta alltid kabeltillverkarens information vid användning av aluminiumkablar.
Beakta de lokala bestämmelserna vid dimensioneringen av kabeltvärsnitten.
Anslutningsvillkor:
1Rengör den avisolerade kabeländen noga genom att skrapa bort oxidskiktet, exempelvis med en kniv.
VIKTIGT! Använd varken borstar, filar eller smärgeldukar. Aluminiumpartiklar blir kvar och kan överföras till andra ledare.
2Fetta sedan in kabeländen med ett neutralt fett, till exempel med syra- och alkalifri vaselin.
3Anslut kabeländen omedelbart i klämman.
VIKTIGT!Upprepa arbetsförloppen, om kabeln lossas och sedan ska klämmas fast igen.
AC-kabelns tvärsnitt
Vid seriemässigt metriskt skruvförband M32 med reducerstycke:
kabeldiameter 7-15 mm
Vid metriskt skruvförband M32 (borttaget reducerstycke):
Kabeldiameter 11-21 mm(vid en kabeldiameter understigande 11 mm reduceras dragavlastningskraften från 100 N till maximalt 80 N)
Vid kabeldiametrar större än 21 mm måste M32-skruvförbandet bytas mot ett M32-skruvförband med utvidgat klämområde - artikelnummer: 42,0407,0780 - dragavlastning M32x1,5 KB 18-25.
Krav på neutralledare
- Säkerställ att nätets neutralledare är jordad. Det gäller inte IT-nät (isolerade nät utan jordning) och växelriktaren kan då inte användas.
- Det är nödvändigt att neutralledaren är ansluten för växelriktarens drift. En för lite dimensionerad neutralledare kan påverka växelriktarens driftläge Strömmatning. Neutralledaren måste därför ges samma dimension som de andra strömförande ledarna.
Anslutning av växelriktare till det allmänna elnätet (AC)
1.
Stäng av jordfelsbrytaren.
2.
Mata in kabeln underifrån genom dragavlastningen.
3.
Fäst dragavlastningens kupolmutter M32.
4.
Anslut skyddsledaren PE.
5.
Anslut fasledarna L1, L2, L3 och neutralledaren N.
6.
Fäst de anslutna kablarna med en skruvmejsel. Beakta de uppgifter om vridmoment som finns under anslutningsklämmorna!
Dragning av AC-kablar
- Bilda slingor av AC-kablarna vid anslutningen av AC-kablarna till AC-klämmorna!
- Se vid fixeringen av AC-kablarna med hjälp av metriska skruvförband till att slingorna inte sticker ut utanför anslutningsområdet.
Annars går det eventuellt inte att stänga växelriktaren.
VIKTIGT! AC-kabelns skyddsledare PE måste dras på ett sådant sätt, att den går av sist, om dragavlastningen skulle upphöra att fungera.
Gör exempelvis skyddsledaren PE längre och lägg den i en slinga.
Dras AC-kablarna över axeln för huvudströmbrytaren för DC eller tvärs över anslutningsblocket för huvudströmbrytaren för DC, skulle de kunna skadas, om växelriktaren vrids in eller om växelriktaren inte kan vridas in.
VIKTIGT! Dra inte AC-kablarna över axeln för huvudströmbrytaren för DC eller tvärs över anslutningsblocket för huvudströmbrytaren för DC!
1.
Dra inte AC-kablarna över axeln för huvudströmbrytaren för DC eller tvärs över anslutningsblocket för huvudströmbrytaren för DC.
2.
Korrekt dragning av kablarna
Ska extra långa AC- eller DC-kablar dras i kabelslingor i anslutningsområdet, ska kablarna fixeras i de för ändamålet avsedda öglorna på anslutningsblockets över- och undersida med hjälp av buntband.
Maximal säkring på AC-sidan
Växelriktare | Faser | AC-effekt | max. överströmsskydd, utgång | Rekommenderad säkring |
|---|---|---|---|---|
Symo Hybrid 3.0 | 3 + N | 3 000 W | 4 x C 25 A | 4 x C 16 A |
Symo Hybrid 4.0 | 3 + N | 4 000 W | 4 x C 25 A | 4 x C 16 A |
Symo Hybrid 5.0 | 3 + N | 5 000 W | 4 x C 25 A | 4 x C 16 A |
OBS!
Lokala bestämmelser, elleverantören eller andra förutsättningar kan kräva en jordfelsbrytare i anslutningsledningen för AC.
Generellt räcker det med en jordfelsbrytare av typen A med minst 100 mA utlösningsström i det här fallet. I enskilda fall och beroende på de lokala förhållandena kan emellertid jordfelsbrytaren av typ A utlösa felaktigt. Av den anledningen rekommenderar Fronius att använda en jordfelsbrytare som passar för frekvensomriktare.
Anslutning av solpanelskretsar till växelriktaren
Säkerhet
FARA!
Användarfel och felaktigt utfört arbete kan orsaka allvarliga person- och sakskador.
Hybridsystemet får tas i drift endast av utbildad personal och i enlighet med de tekniska föreskrifterna. Läs installationsanvisningen och bruksanvisningen, innan installationen och idrifttagandet påbörjas.
FARA!
En elektrisk stöt kan vara dödlig.
Fara utgår från nätspänningen och från DC-spänningen från solpanelsmoduler som utsätts för ljus.
Se inför samtliga anslutningsarbeten till att AC- och DC-sidan är spänningsfria före växelriktaren.
Bara en behörig elektriker får ansluta anläggningen fast till det allmänna elnätet.
FARA!
En elektrisk stöt kan vara dödlig.
Fara utgår från nätspänningen och från DC-spänningen från solpanelsmoduler eller från batteriet.
Huvudströmbrytaren för DC är avsedd endast för avstängning av strömmen till effektdelen. När huvudströmbrytaren för DC är avstängd, står anslutningsområdet fortfarande under spänning.
Samtliga underhålls- och servicearbeten får utföras, endast om effektdelen och anslutningsområdet är skilda från varandra.
Effektdelen får lossas från monteringshållaren endast i ett spänningsfritt tillstånd.
Endast av Fronius utbildad servicepersonal får utföra underhålls- och servicearbeten på växelriktarens effektdel.
SE UPP!
Det finns risk för skador på växelriktaren vid felaktigt åtdragna anslutningsklämmor.
Felaktigt åtdragna anslutningsklämmor kan förorsaka termiska skador på växelriktaren och starta bränder som en följd av det. Se vid anslutning av AC- och DC-kablar till att alla anslutningsklämmor har dragits åt ordentligt med det angivna vridmomentet.
SE UPP!
Det finns risk för skador på växelriktaren genom överbelastning.
Anslut maximalt 32 A på en enskild anslutningsklämma för DC.
Anslut kablarna för DC+ och DC- med rätt polning till växelriktarens anslutningsklämmor för DC+ och DC-.
DC-ingångsspänningen får vara maximalt 1 000 V DC.
OBS!
De på växelriktaren anslutna solpanelsmodulerna måste uppfylla normen IEC 61730, klass A.
OBS!
Solcellsmoduler som utsätts för ljus levererar ström till växelriktaren.
Säkerhet
FARA!
Användarfel och felaktigt utfört arbete kan orsaka allvarliga person- och sakskador.
Hybridsystemet får tas i drift endast av utbildad personal och i enlighet med de tekniska föreskrifterna. Läs installationsanvisningen och bruksanvisningen, innan installationen och idrifttagandet påbörjas.
FARA!
En elektrisk stöt kan vara dödlig.
Fara utgår från nätspänningen och från DC-spänningen från solpanelsmoduler som utsätts för ljus.
Se inför samtliga anslutningsarbeten till att AC- och DC-sidan är spänningsfria före växelriktaren.
Bara en behörig elektriker får ansluta anläggningen fast till det allmänna elnätet.
FARA!
En elektrisk stöt kan vara dödlig.
Fara utgår från nätspänningen och från DC-spänningen från solpanelsmoduler eller från batteriet.
Huvudströmbrytaren för DC är avsedd endast för avstängning av strömmen till effektdelen. När huvudströmbrytaren för DC är avstängd, står anslutningsområdet fortfarande under spänning.
Samtliga underhålls- och servicearbeten får utföras, endast om effektdelen och anslutningsområdet är skilda från varandra.
Effektdelen får lossas från monteringshållaren endast i ett spänningsfritt tillstånd.
Endast av Fronius utbildad servicepersonal får utföra underhålls- och servicearbeten på växelriktarens effektdel.
SE UPP!
Det finns risk för skador på växelriktaren vid felaktigt åtdragna anslutningsklämmor.
Felaktigt åtdragna anslutningsklämmor kan förorsaka termiska skador på växelriktaren och starta bränder som en följd av det. Se vid anslutning av AC- och DC-kablar till att alla anslutningsklämmor har dragits åt ordentligt med det angivna vridmomentet.
SE UPP!
Det finns risk för skador på växelriktaren genom överbelastning.
Anslut maximalt 32 A på en enskild anslutningsklämma för DC.
Anslut kablarna för DC+ och DC- med rätt polning till växelriktarens anslutningsklämmor för DC+ och DC-.
DC-ingångsspänningen får vara maximalt 1 000 V DC.
OBS!
De på växelriktaren anslutna solpanelsmodulerna måste uppfylla normen IEC 61730, klass A.
OBS!
Solcellsmoduler som utsätts för ljus levererar ström till växelriktaren.
Allmänt om solpanelsmoduler
Beakta följande punkter inför ett lämpligt val av solpanelsmoduler och en möjlig kommersiell användning av växelriktaren:
- Solpanelsmodulernas tomgångsspänning ökar vid en konstant solinstrålning och sjunkande temperaturer. Tomgångsspänningen får inte överstiga den maximalt tillåtna systemspänningen. En tomgångsspänning över de angivna värdena leder till att växelriktaren förstörs. Då gäller inga garantianspråk.
- Beakta temperaturkoefficienterna på databladet till solpanelsmodulen.
- Exakta värden för dimensionering av solpanelsmoduler visas av lämpliga beräkningsprogram, såsom Fronius Solar.creator (creator.fronius.com).
Anvisning! Kontrollera innan solpanelsmodulen ansluts, om de spänningsvärden för solpanelsmodulen som uppgetts av tillverkaren stämmer överens med verkligheten.
Anslutningsklämmor för DC
Maximalt tvärsnitt per DC-kabel:
10 mm²
Minsta tvärsnitt per DC-kabel:
2,5 mm²
DC-kablarna kan anslutas utan ledarändhylsor i anslutningsklämmorna för DC.
Använd endast lika stora tvärsnitt för att säkerställa en effektiv dragavlastning av solpanelskretsarna.
På DC-kablar med ett tvärsnitt på 16 mm² kan ledarändhylsor, beroende på typen av ledarändhylsa och pressningen, inte användas alls eller bara begränsat.
Anslutning av aluminiumkablar
Anslutningsklämmorna på DC-sidan är avsedda för anslutning av entrådiga runda aluminiumkablar. På grund av reaktionen mellan aluminium och luft till ett motståndskraftigt, ickeledande oxidskikt måste följande punkter beaktas vid anslutning av aluminiumkablar:
- Reducerade märkströmmar för aluminumkablar
- De nedan angivna anslutningsvillkoren
Anvisning! Beakta alltid kabeltillverkarens information vid användning av aluminiumkablar.
Anvisning! Beakta de lokala bestämmelserna vid dimensioneringen av kabeltvärsnitten.
Anslutningsvillkor:
1Rengör den avisolerade kabeländen noga genom att skrapa bort oxidskiktet med exempelvis en kniv.
VIKTIGT! Använd varken borstar, filar eller smärgeldukar. Aluminiumpartiklar blir kvar och kan överföras till andra ledare.
2Fetta sedan in kabeländen med ett neutralt fett, till exempel med syra- och alkalifri vaselin.
3Anslut kabeländen omedelbart i klämman.
VIKTIGT! Upprepa arbetsförloppen, om kabeln lossas och sedan ska klämmas fast igen.
Jorda inte solpanelsmodulernas poler
Hybridväxelriktaren har ingen transformator. Solpanelsmodulernas enskilda poler får inte jordas.
Solpanelskretsar – kontroll av polaritet och spänning
SE UPP!
Det finns risk för skador på växelriktaren!
Kontrollera polariteten och spänningen på solpanelskretsarna före anslutningen. Spänningen får inte överstiga följande värden:
Vid installation 0–2 000 m över havet: 1 000 V
Vid installation 2 001–2 500 m över havet: 900 V
Vid installation 2 501–3 000 m över havet: 815 V
Vid installation 3 001–3 400 m över havet: 750 V
Anslutning av solpanelskretsar till växelriktaren (DC)
Bryt bort bara så många flikar som det finns kablar.
1.
Lossa skruvarna, 2 st. skruvar TX 20.
2.
Ta av skyddslocket.
3.
Bryt bort bara så många flikar som det finns kablar.
4.
Koppla loss anslutningen till solpanelsmodulerna.
5.
Observera kablarnas maximala längd och diameter.
6.
Använd kablar med samma diameter.
7.
Mata in PV+/PV--kablarna.
8.
Dra tillbaka PV-kablarna 2 cm ...
9.
... så att gummitätningarna är välvda utåt.
10.
Anslut PV+/PV--kablarna till motsvarande klämmor.
11.
Fäst de anslutna kablarna med en skruvmejsel. Observera de tryckta uppgifterna om åtdragningsmoment!
12.
Sätt fast skyddslocket. 2 st. skruvar TX 20.
13.
Anslut solpanelsmodulerna. Varning! DC-spänning! Observera +/-!
Dragning av DC-kablar
Dras DC-kablarna över axeln för huvudströmbrytaren för DC eller tvärs över anslutningsblocket för huvudströmbrytaren för DC, skulle de kunna skadas, om växelriktaren vrids in eller om växelriktaren inte kan vridas in.
VIKTIGT! Dra inte DC-kablarna över axeln för huvudströmbrytaren för DC eller tvärs över anslutningsblocket för huvudströmbrytaren för DC!
Ska extra långa AC- eller DC-kablar dras i kabelslingor i anslutningsområdet, ska kablarna fixeras i de för ändamålet avsedda öglorna på anslutningsblockets över- och undersida med hjälp av buntband.
Anslutning av batteri till växelriktaren
Anslutning av batteriets DC-kablar till växelriktaren
Bryt bort bara så många flikar som det finns kablar.
1.
Lossa skruvarna, 2 st. skruvar TX 20.
2.
Ta av skyddslocket.
3.
Bryt bort bara så många flikar som det finns kablar.
4.
Koppla loss anslutningen till solpanelsmodulerna.
5.
Observera kablarnas maximala längd och diameter.
6.
Använd kablar med samma diameter.
7.
Stäng av Fronius Solar Battery (OFF).
8.
Ta ut de två säkringarna ur Fronius Solar Battery.
9.
Ta ut de 3–8 säkringarna ur batterimodulen.
10.
Mata in kablarna BAT+/BAT-/BAT PE underifrån.
11.
Dra tillbaka BAT-kablarna 2 cm ...
12.
... så att gummitätningarna är välvda utåt.
13.
Anslut BAT-kablarna till motsvarande klämmor.
14.
Fäst de anslutna kablarna med en skruvmejsel. Observera de tryckta uppgifterna om åtdragningsmoment!
15.
Sätt tillbaka de 3–8 säkringarna i batterimodulen.
16.
Sätt tillbaka de två säkringarna i Fronius Solar Battery.
17.
Slå på Fronius Solar Battery (ON).
18.
Sätt fast skyddslocket. 2 st. skruvar TX 20.
19.
Anslut solpanelsmodulerna. Varning! DC-spänning! Observera +/-!
Anslutning av batteriets DC-kablar till växelriktaren
Bryt bort bara så många flikar som det finns kablar.
1.
Lossa skruvarna, 2 st. skruvar TX 20.
2.
Ta av skyddslocket.
3.
Bryt bort bara så många flikar som det finns kablar.
4.
Koppla loss anslutningen till solpanelsmodulerna.
5.
Observera kablarnas maximala längd och diameter.
6.
Använd kablar med samma diameter.
7.
Stäng av Fronius Solar Battery (OFF).
8.
Ta ut de två säkringarna ur Fronius Solar Battery.
9.
Ta ut de 3–8 säkringarna ur batterimodulen.
10.
Mata in kablarna BAT+/BAT-/BAT PE underifrån.
11.
Dra tillbaka BAT-kablarna 2 cm ...
12.
... så att gummitätningarna är välvda utåt.
13.
Anslut BAT-kablarna till motsvarande klämmor.
14.
Fäst de anslutna kablarna med en skruvmejsel. Observera de tryckta uppgifterna om åtdragningsmoment!
15.
Sätt tillbaka de 3–8 säkringarna i batterimodulen.
16.
Sätt tillbaka de två säkringarna i Fronius Solar Battery.
17.
Slå på Fronius Solar Battery (ON).
18.
Sätt fast skyddslocket. 2 st. skruvar TX 20.
19.
Anslut solpanelsmodulerna. Varning! DC-spänning! Observera +/-!
Översikt över dragningen av DC-kablar för Fronius Energy Package
Anslutning av Modbus-kabel på växelriktaren
VIKTIGT! Det är inte tillåtet att använda växelriktaren med tomma, bortbrutna flikar för tillvalskort.
I sådana fall finns passande blindlock (42,0405,2020) att beställa från Fronius som tillval.
VIKTIGT! Beakta följande punkter, om kablar för datakommunikation dras in i växelriktaren:
- Ta bort blindpluggarna från tätningsinsatsen, utifrån antalet och tvärsnittet för de indragna kablarna för datakommunikation, och sätt i kablarna för datakommunikation.
- Sätt ovillkorligen i passande blindpluggar i de tomma öppningarna i tätningsinsatsen.
1
2
3
4
5
6
7
Avslutningsmotstånd för Modbus-kabel
Avslutningsmotståndet måste ställas in för de olika enheterna beroende på uppställningsvarianten (se grafiken nedan).
 | ||
*) Ett avslutningsmotstånd R 120 ohm följer med Fronius Smart Meter. Dessutom måste det skapas en DC- och en jordförbindelse mellan batteriet och växelriktaren. Anslutningen av de enskilda ledningarna visas i de tidigare kapitlen. Installatören ansvarar för valet av kablar. |
Exempel datakabeldragning BYD - Fronius Symo Hybrid - Fronius Smart Meter
Kabeldragning variant 1:
Kabeldragning variant 2:
Upphängning av växelriktaren på monteringshållaren
Upphängning av växelriktaren på monteringsfästet
FARA!
Det råder fara vid otillräcklig skyddsledarförbindelse.
Det kan leda till svåra person- och sakskador.
Växelriktarhusets skruvar utgör en lämplig skyddsledarförbindelse för jordning av växelriktarhuset. De får inte ersättas av andra skruvar utan tillförlitlig skyddsledarförbindelse!
Sidodelarna av locket på höljet är konstruerade, så att de fungerar som fasthållnings- och bärhandtag.
Obs! Växelriktaren är av säkerhetsskäl försedd med ett lås som möjliggör en inåtvridning av växelriktaren i monteringsfästet, endast när huvudströmbrytaren för DC är avstängd.- Häng upp och vrid in växelriktaren i monteringsfästet endast när huvudströmbrytaren för DC är avstängd.
- Häng inte upp och vrid inte in växelriktaren med våld.
Fixerskruvarna i växelriktarens datakommunikationsområde är avsedda för fixering av växelriktaren i monteringsfästet. Korrekt åtdragna fixerskruvar är en förutsättning för en ordentlig kontakt mellan växelriktaren och monteringsfästet.
SE UPP!
Det finns risk för skador vid för dåligt åtdragna fixeringsskruvar.
Följden kan bli uppkommande ljusbågar som kan leda till bränder, när växelriktaren används.
Dra alltid åt fixerskruvarna med det angivna åtdragningsmomentet.
1
2
3
4
Upphängning av växelriktaren på monteringsfästet
FARA!
Det råder fara vid otillräcklig skyddsledarförbindelse.
Det kan leda till svåra person- och sakskador.
Växelriktarhusets skruvar utgör en lämplig skyddsledarförbindelse för jordning av växelriktarhuset. De får inte ersättas av andra skruvar utan tillförlitlig skyddsledarförbindelse!
Sidodelarna av locket på höljet är konstruerade, så att de fungerar som fasthållnings- och bärhandtag.
Obs! Växelriktaren är av säkerhetsskäl försedd med ett lås som möjliggör en inåtvridning av växelriktaren i monteringsfästet, endast när huvudströmbrytaren för DC är avstängd.- Häng upp och vrid in växelriktaren i monteringsfästet endast när huvudströmbrytaren för DC är avstängd.
- Häng inte upp och vrid inte in växelriktaren med våld.
Fixerskruvarna i växelriktarens datakommunikationsområde är avsedda för fixering av växelriktaren i monteringsfästet. Korrekt åtdragna fixerskruvar är en förutsättning för en ordentlig kontakt mellan växelriktaren och monteringsfästet.
SE UPP!
Det finns risk för skador vid för dåligt åtdragna fixeringsskruvar.
Följden kan bli uppkommande ljusbågar som kan leda till bränder, när växelriktaren används.
Dra alltid åt fixerskruvarna med det angivna åtdragningsmomentet.
1
2
3
4
Första idrifttagandet
Första idrifttagandet av växelriktaren
FARA!
Användarfel och felaktigt utförda arbeten kan orsaka allvarliga person- och sakskador.
Endast utbildad personal får ta hybridsystemet i drift och då i enlighet med de tekniska föreskrifterna. Läs monteringsanvisningen och bruksanvisningen, innan installationen och idrifttagandet påbörjas.
Inför det första idrifttagandet av växelriktaren måste olika installationsinställningar väljas.
Avbryts installationen före färdigställandet, kan den startas om genom en AC-återställning. En AC-återställning kan göras genom att säkringen stängs av och sedan slås på.
Den nationella inställningen kan göras endast vid det första idrifttagandet av växelriktaren. Kontakta vår Tekniska support, om den nationella inställningen måste ändras i efterhand.
1
2
3
* Exempel på nationella inställningar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4
5
Första idrifttagandet av växelriktaren
FARA!
Användarfel och felaktigt utförda arbeten kan orsaka allvarliga person- och sakskador.
Endast utbildad personal får ta hybridsystemet i drift och då i enlighet med de tekniska föreskrifterna. Läs monteringsanvisningen och bruksanvisningen, innan installationen och idrifttagandet påbörjas.
Inför det första idrifttagandet av växelriktaren måste olika installationsinställningar väljas.
Avbryts installationen före färdigställandet, kan den startas om genom en AC-återställning. En AC-återställning kan göras genom att säkringen stängs av och sedan slås på.
Den nationella inställningen kan göras endast vid det första idrifttagandet av växelriktaren. Kontakta vår Tekniska support, om den nationella inställningen måste ändras i efterhand.
1
2
3
* Exempel på nationella inställningar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4
5
Aktivering av nödströmsfunktion
Förutsättningar för driftläget Nödström
- Korrekt kabeldragning av nödströmssystemet när det gäller elinstallationen (se dokumentet ”Fronius Energy Package - exempel nödströmsomkoppling”)
- Mätaren (Fronius Smart Meter) måste monteras och konfigureras i inmatningspunkten.
- Aktuell fast programvara på växelriktaren - uppdatera den fasta programvaran vid behov
- Välj alternativ (nödströms)-inställning i växelriktarens CONFIG-meny (se installationsanvisningen).
- Gör de nödvändiga inställningarna i området Nödström i menyn IU-tilldelningar (webbplatsen Fronius anläggningsövervakning → Inställningar → IU-tilldelning → Nödström).
- Ställ nödströmmen i driftläget ”Auto” i anläggningsöversikten (webbplatsen Fronius anläggningsövervakning → Inställningar → IU-tilldelning → Driftläget Nödström)
Finns det fler växelriktare i systemet, ska de installeras utanför nödströmskretsen, men innanför Fronius Smart Meter.
Förutsättningar för driftläget Nödström
- Korrekt kabeldragning av nödströmssystemet när det gäller elinstallationen (se dokumentet ”Fronius Energy Package - exempel nödströmsomkoppling”)
- Mätaren (Fronius Smart Meter) måste monteras och konfigureras i inmatningspunkten.
- Aktuell fast programvara på växelriktaren - uppdatera den fasta programvaran vid behov
- Välj alternativ (nödströms)-inställning i växelriktarens CONFIG-meny (se installationsanvisningen).
- Gör de nödvändiga inställningarna i området Nödström i menyn IU-tilldelningar (webbplatsen Fronius anläggningsövervakning → Inställningar → IU-tilldelning → Nödström).
- Ställ nödströmmen i driftläget ”Auto” i anläggningsöversikten (webbplatsen Fronius anläggningsövervakning → Inställningar → IU-tilldelning → Driftläget Nödström)
Finns det fler växelriktare i systemet, ska de installeras utanför nödströmskretsen, men innanför Fronius Smart Meter.
Gå till menyn CONFIG
 | 1Tryck på knappen ’Menu’ (Meny). | |
 |
| Menynivån visas. 2Tryck 5 gånger på den inte tilldelade knappen ’Meny/Esc’.  |
 | I menyn ’CODE’ visas ’Åtkomstkod’ och den första positionen blinkar. | |
 | 3Ange åtkomstkoden för menyn CONFIG: Välj med hjälp av knapparna ’Upp’ eller ’Ner’ värdet för den första positionen i koden. | |
 | 4Tryck på ”Enter”. |
 | Den andra positionen blinkar. | |
5Upprepa arbetssteg 3 och 4 för den andra, tredje, fjärde och femte positionen i koden, tills att ... | ||
 | den inställda koden blinkar. | |
| 6Tryck på ”Enter”. | |
Den första parametern i menyn CONFIG visas. |
Val av alternativ (nödströms)-inställning
- EmergencyPower 50 Hz: för alla länder med den nominella frekvensen 50 Hz
- EmergencyPower 60 Hz: för alla länder med den nominella frekvensen 60 Hz
 | | 1Välj alternativ (nödströms)-inställning med hjälp av knapparna ’Upp’ eller ’Ner’ . |
| 2Tryck på ”Enter”. |
Fronius ohmpilot och nödströmsdrift
Fronius ohmpilot är inte lämplig för nödströmsdrift.
Finns det en Fronius ohmpilot, ska den installeras utanför nödströmsgrenen.
- Stäng av säkringen till Fronius ohmpiloten (om en sådan finns).
- Ställ annars ohmpilotens uppmätning av värmepatronen på Manuell (se ’Allmän - Allmänna inställningar - Värmare 1 - Manuell’) samt inaktivera inställningarna ’Legionellaskydd (h)’ och ’Anpassa dagsförlopp’ (se ’Allmän - Allmänna inställningar - Värmare 1’). De effekter som behövs för de här funktionerna överskrider effektgränserna i nödströmsdriften. Eftersom starten av nödströmsdriften förhindras av de här funktionerna, kan de här inställningarna inte längre göras under ett strömavbrott, varför de måste göras innan.
- Aktivera aldrig ohmpilotens boost-läge.
Installation av Fronius anläggningsövervakning - översikt
Säkerhet
FARA!
Fara på grund av felaktig användning
Det kan leda till svåra person- och sakskador.
Använd de beskrivna funktionerna, först när du har läst och förstått bruksanvisningarna för alla systemkomponenterna i sin helhet:
Använd de beskrivna funktionerna först när du har läst och förstått alla säkerhetsföreskrifterna:
VIKTIGT! Installationen av Fronius anläggningsövervakning förutsätter kunskaper i nätverksteknik.
Säkerhet
FARA!
Fara på grund av felaktig användning
Det kan leda till svåra person- och sakskador.
Använd de beskrivna funktionerna, först när du har läst och förstått bruksanvisningarna för alla systemkomponenterna i sin helhet:
Använd de beskrivna funktionerna först när du har läst och förstått alla säkerhetsföreskrifterna:
VIKTIGT! Installationen av Fronius anläggningsövervakning förutsätter kunskaper i nätverksteknik.
Första idrifttagandet
VIKTIGT! Fronius Solar.start-appen underlättar väsentligt det första idrifttagandet av Fronius anläggningsövervakning. Fronius Solar.start-appen är tillgänglig i alla app-butiker.
 |  |
eller på |
|
VIKTIGT! Inför uppkopplingen till Fronius anläggningsövervakning måste den aktuella slutenheten (exempelvis bärbar dator, surfplatta) vara inställd på följande sätt:
- ”Erhåll IP-adress automatiskt (DHCP)” måste vara aktiverat.
1Sätt enheten i serviceläget.
- Aktivera WLAN Access Point via växelriktarens inställningsmeny.
Växelriktaren skapar WLAN Access Point. WLAN Access Point förblir öppen i 1 timme.
Installation med hjälp av Solar.start-appen 2Ladda ner Fronius Solar.start-appen. 3Kör Fronius Solar.start-appen. |
| Installation med hjälp av webbläsare 2Anslut slutenheten till WLAN Access Point. SSID = FRONIUS_239.xxxxx (4–8 tecken).
3Ange följande i webbläsaren: http://datamanager eller 192.168.250.181 (IP-adress för WLAN-anslutning) eller 169.254.0.180 (IP-adress för LAN-anslutning) |

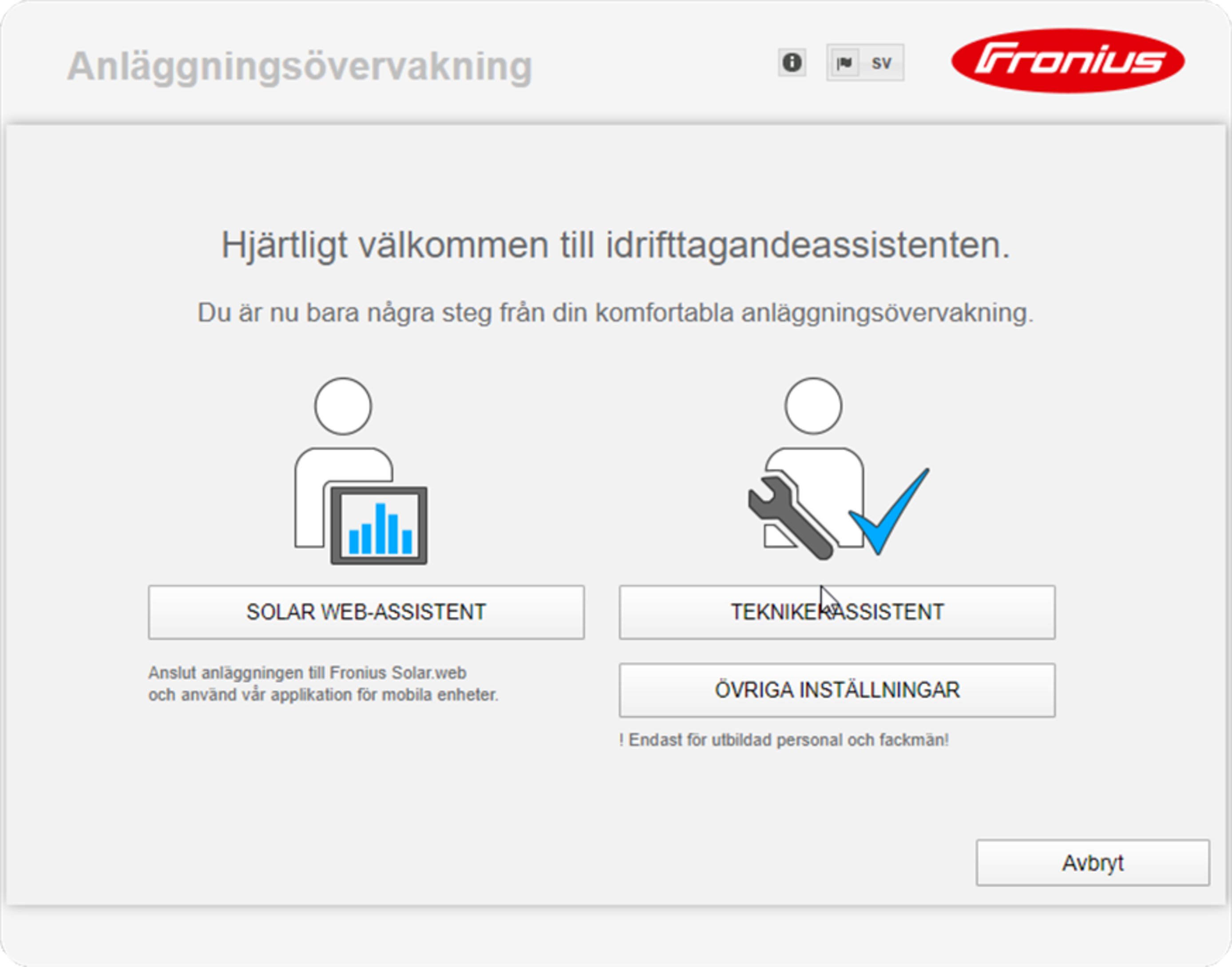

Startsidan för installationsguiden visas.
Notera det servicelösenord som anges, om teknikerassistenten är aktiv. Det angivna servicelösenordet krävs för inställningen av menypunkterna Anläggningsöversikt, Nätleverantör och Andra batteriinställningar.
Är teknikerassistenten aktiv, finns det inga värden för effektreducering inställda och det sker ingen hybriddrift (laddning och urladdning av batteri).
4Starta teknikerassistenten och följ anvisningarna.
OBS!
Fara på grund av djupurladdning genom ett inaktiverat batteri
Det kan leda till permanenta skador på batteriet.
Solar Web-assistenten måste köras för att aktivera batteriet och eventuellt Smart Meter.
5Starta Solar Web-assistenten och följ anvisningarna.
Startsidan för Fronius Solar.web visas.
eller
Webbplatsen för Fronius anläggningsövervakning visas.
Information om hur Solar Web-assistenten används
Solar Web-assistenten utförs i 5 steg:
1. Allmänt
Här anges allmänna anläggningsdata (exempelvis anläggningens namn).
2. Servicelösenord
Ange servicelösenordet och kom sedan ihåg det!
3. IU-tilldelning
Här anges inställningarna för IU-gränssnittet (se även bruksanvisningen till ”Fronius Energy Package - IU-tilldelning”).
4. Anläggningsöversikt
Här anges inställningarna för hela solcellsanläggningen (se även bruksanvisningen till ”Fronius Energy Package - Anläggningsöversikt”).
5. Dynamisk effekt
Här anges inställningarna för den dynamiska effektreduceringen (se även bruksanvisningen till ”Fronius Energy Package - Dynamisk effektreducering”).
När Solar Web-assistenten är klar, sker automatiskt en fulladdning av Fronius Solar Battery för att kalibrera alla komponenter. Därefter börjar systemet automatiskt med det inställda driftläget.
Den här kalibreringsladdningen sker automatiskt efter flera laddnings- och urladdningscykler, även under pågående drift. När den här kalibreringen utförs beror på olika faktorer, exempelvis den genomsnittliga laddningsnivån eller energigenomströmningen genom batteriet. Tidpunkten kan därför variera även utifrån årstiden.
Har inställningen ”Tillåt batteriladdning från elnätet” inaktiverats, sker kalibreringen i reglerdrift uteslutande genom energi från solcellsanläggningen. Laddningen kan ta väldigt lång tid, beroende på instrålningsförhållandena och anläggningens storlek.
Har inställningen ”Tillåt batteriladdning från elnätet” aktiverats, sker kalibreringen med konstant ström från solcellsanläggningen och elnätet.
VIKTIGT! Genom den automatiska fulladdningen av batteriet finns det möjlighet att hämta energi från elnätet. Processen kan ta flera timmar och den går inte att avbryta.
Anvisningar om underhåll
Underhåll
Anvisning! Vid horisontellt monteringsläge och vid montering utomhus: Kontrollera varje år att samtliga skruvförband är ordentligt åtdragna!
Endast av Fronius utbildad servicepersonal får utföra underhålls- och servicearbeten.
Underhåll
Anvisning! Vid horisontellt monteringsläge och vid montering utomhus: Kontrollera varje år att samtliga skruvförband är ordentligt åtdragna!
Endast av Fronius utbildad servicepersonal får utföra underhålls- och servicearbeten.
Rengöring
Tvätta vid behov av växelriktaren med en fuktig rengöringsduk.
Använd varken rengöringsmedel, repande skurmedel, lösningsmedel eller liknande att rengöra växelriktaren med.
