Fronius Energy Package Istruzioni per l'uso

1. Norme di sicurezza

1. Norme di sicurezza

• lesioni personali o decesso dell'operatore o di terzi,
• danni all'apparecchio e ad altri beni materiali del gestore.

• essere in possesso di apposita qualifica,
• disporre delle competenze necessarie in materia di installazioni elettriche e
• leggere integralmente e osservare scrupolosamente le presenti istruzioni per l'uso.

Conservare sempre le istruzioni per l'uso sul luogo d'impiego dell'apparecchio. Oltre alle istruzioni per l'uso, attenersi alle norme generali e ai regolamenti locali vigenti in materia di prevenzione degli incidenti e tutela dell'ambiente.

• mantenerle leggibili
• non danneggiarle
• non rimuoverle
• non coprirle, non incollarvi sopra alcunché, non sovrascriverle.

I morsetti possono raggiungere temperature elevate.

• lesioni personali o decesso dell'operatore o di terzi,
• danni all'apparecchio e ad altri beni materiali del gestore.

Prima di accendere l'apparecchio, fare riparare i dispositivi di sicurezza non perfettamente funzionanti da un centro specializzato autorizzato.

Mai disattivare o eludere i dispositivi di protezione.

Per conoscere l'esatta posizione delle avvertenze relative alla sicurezza e ai possibili pericoli presenti sull'apparecchio, consultare il capitolo "In generale" nelle istruzioni per l'uso dell'apparecchio stesso.

Prima di accendere l'apparecchio, eliminare tutti i problemi che potrebbero pregiudicare la sicurezza.

È in gioco la vostra sicurezza!

1. Norme di sicurezza

Utilizzare o stoccare l'apparecchio in ambienti diversi da quelli specificati non è una procedura conforme all'uso prescritto. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne.

1. Norme di sicurezza

Le informazioni contenute nelle presenti istruzioni per l'uso sono rivolte esclusivamente a personale tecnico qualificato. Una scossa elettrica può risultare mortale. Eseguire esclusivamente le operazioni riportate nella documentazione. Ciò vale anche per il personale qualificato.

Tutti i cavi e i conduttori devono essere ben fissati, integri, isolati e sufficientemente dimensionati. Far riparare immediatamente collegamenti allentati, cavi e conduttori fusi, danneggiati o sottodimensionati da un centro specializzato autorizzato.

Gli interventi di manutenzione e riparazione devono essere eseguiti solo da un centro specializzato autorizzato.

Nella progettazione e produzione dei componenti non originali non è garantito il rispetto delle norme relative alle sollecitazioni e alla sicurezza. Utilizzare esclusivamente pezzi di ricambio originali (anche per i componenti normalizzati).

Non modificare, aggiungere pezzi o adattare l'apparecchio senza l'autorizzazione del produttore.

Sostituire immediatamente i componenti non perfettamente funzionanti.

1. Norme di sicurezza

Il livello massimo di potenza sonora dell'inverter è indicato nei dati tecnici.

Il raffreddamento dell'apparecchio avviene mediante una regolazione elettronica della temperatura il più silenziosamente possibile e dipende dalla potenza convertita, dalla temperatura ambiente, dal grado di sporcizia dell'apparecchio, ecc.

Non è possibile indicare un valore di emissione riferito al luogo di lavoro, poiché il livello effettivo di potenza sonora dipende molto dalle condizioni di montaggio, dalla qualità della rete, dalle pareti circostanti e dalle caratteristiche generali dei locali.

1. Norme di sicurezza

In casi particolari è possibile che, nonostante si rispettino i valori limite standardizzati delle emissioni, si verifichino comunque interferenze nell'ambiente di impiego previsto (per es., se nel luogo di installazione sono presenti apparecchi sensibili alle interferenze, oppure se il luogo di installazione si trova nelle vicinanze di ricevitori radio o televisivi). In questo caso il gestore è tenuto ad adottare misure per l'eliminazione di tali interferenze.

1. Norme di sicurezza

Il presente sistema dispone di una funzione di alimentazione d'emergenza, che stabilisce automaticamente un'alimentazione elettrica di riserva in caso di avaria della rete pubblica.

L'adesivo relativo all'alimentazione di emergenza incluso con l'inverter va applicato sul ripartitore elettrico.

Durante i lavori di manutenzione e di installazione occorre sia una separazione sul lato rete che una disattivazione del funzionamento con corrente di riserva aprendo il sezionatore CC integrato sull'inverter.

L'alimentazione d'emergenza viene automaticamente disattivata o attivata a seconda dell'irraggiamento e dello stato di carica della batteria. Questo può determinare il ritorno inaspettato all'alimentazione d'emergenza dalla modalità di standby. Pertanto, con l'alimentazione d'emergenza disattivata, spegnere tutti gli apparecchi collegati e non eseguire alcun lavoro d'installazione sulla rete domestica.

1. Norme di sicurezza

I diritti d'autore delle presenti istruzioni per l'uso sono di proprietà del produttore.

Il testo e le illustrazioni corrispondono alla dotazione tecnica dell'apparecchio al momento della stampa. Con riserva di modifiche. L'acquirente non può vantare alcun diritto sulla base del contenuto delle presenti istruzioni per l'uso. Saremo grati per la segnalazione di eventuali errori e suggerimenti per migliorare le istruzioni per l'uso.

1. Norme di sicurezza

L'utente è responsabile dell'esecuzione del backup dei dati relativi alle modifiche apportate alle impostazioni di fabbrica. Il produttore non si assume alcuna responsabilità in caso di perdita delle impostazioni personali.

Struttura dell'apparecchio:

(1)	Copertura del corpo esterno
(2)	Inverter
(3)	Supporto di montaggio
(4)	Scatola dei collegamenti, incluso interruttore CC principale
(5)	Scatola di comunicazione dati
(6)	Copertura della scatola di comunicazione dati

L'inverter ibrido trasforma la corrente continua generata dai moduli solari in corrente alternata, che viene alimentata in sincrono con la tensione di rete nella rete elettrica pubblica. È inoltre possibile accumulare l'energia solare in una batteria per utilizzarla in un altro momento.

L'inverter ibrido è previsto per l'utilizzo in impianti fotovoltaici collegati alla rete. Il funzionamento con alimentazione di backup è possibile con l'apposito cablaggio.

La struttura e il funzionamento dell'inverter ne assicurano la massima sicurezza in fase di montaggio e di esercizio.
L'inverter monitora automaticamente la rete elettrica pubblica. In caso di comportamenti di rete anomali, l'inverter cessa immediatamente di funzionare e interrompe l'alimentazione della rete elettrica (ad es. in presenza di interruzioni di rete, ecc.).
La rete viene monitorata mediante il monitoraggio della tensione, della frequenza e dei comportamenti a isola. Con l'apposito cablaggio l'inverter passa al funzionamento con alimentazione di backup.

Il funzionamento dell'inverter è completamente automatico.
L'inverter funziona in modo da trarre la massima potenza possibile dai moduli solari.
A seconda del punto di lavoro, detta potenza viene accumulata nella batteria, alimentata nella rete o utilizzata per la rete domestica nel funzionamento con alimentazione di backup.

Non appena l'energia messa a disposizione dai moduli solari diventa insufficiente, la potenza viene alimentata nella rete domestica dalla batteria. A seconda dell'impostazione è anche possibile prelevare potenza dalla rete pubblica per caricare la batteria.

Se l'apparecchio si surriscalda, interviene il sistema di autoprotezione dell'inverter che riduce automaticamente la potenza di uscita e di carica attuale o esegue lo spegnimento completo nel funzionamento con alimentazione di backup.
Alla base del surriscaldamento dell'apparecchio possono esservi una temperatura ambiente elevata o un'asportazione di calore insufficiente (ad es. installazione all'interno di quadri elettrici privi di un'adeguata asportazione di calore).

IMPORTANTE! La batteria deve essere attivata solo se l'inverter è in standby.

1. Informazioni generali

Struttura dell'apparecchio:

(1)	Copertura del corpo esterno
(2)	Inverter
(3)	Supporto di montaggio
(4)	Scatola dei collegamenti, incluso interruttore CC principale
(5)	Scatola di comunicazione dati
(6)	Copertura della scatola di comunicazione dati

L'inverter ibrido trasforma la corrente continua generata dai moduli solari in corrente alternata, che viene alimentata in sincrono con la tensione di rete nella rete elettrica pubblica. È inoltre possibile accumulare l'energia solare in una batteria per utilizzarla in un altro momento.

L'inverter ibrido è previsto per l'utilizzo in impianti fotovoltaici collegati alla rete. Il funzionamento con alimentazione di backup è possibile con l'apposito cablaggio.

La struttura e il funzionamento dell'inverter ne assicurano la massima sicurezza in fase di montaggio e di esercizio.
L'inverter monitora automaticamente la rete elettrica pubblica. In caso di comportamenti di rete anomali, l'inverter cessa immediatamente di funzionare e interrompe l'alimentazione della rete elettrica (ad es. in presenza di interruzioni di rete, ecc.).
La rete viene monitorata mediante il monitoraggio della tensione, della frequenza e dei comportamenti a isola. Con l'apposito cablaggio l'inverter passa al funzionamento con alimentazione di backup.

Il funzionamento dell'inverter è completamente automatico.
L'inverter funziona in modo da trarre la massima potenza possibile dai moduli solari.
A seconda del punto di lavoro, detta potenza viene accumulata nella batteria, alimentata nella rete o utilizzata per la rete domestica nel funzionamento con alimentazione di backup.

Non appena l'energia messa a disposizione dai moduli solari diventa insufficiente, la potenza viene alimentata nella rete domestica dalla batteria. A seconda dell'impostazione è anche possibile prelevare potenza dalla rete pubblica per caricare la batteria.

Se l'apparecchio si surriscalda, interviene il sistema di autoprotezione dell'inverter che riduce automaticamente la potenza di uscita e di carica attuale o esegue lo spegnimento completo nel funzionamento con alimentazione di backup.
Alla base del surriscaldamento dell'apparecchio possono esservi una temperatura ambiente elevata o un'asportazione di calore insufficiente (ad es. installazione all'interno di quadri elettrici privi di un'adeguata asportazione di calore).

IMPORTANTE! La batteria deve essere attivata solo se l'inverter è in standby.

1. Informazioni generali
2. Fronius Symo Hybrid

Struttura dell'apparecchio:

(1)	Copertura del corpo esterno
(2)	Inverter
(3)	Supporto di montaggio
(4)	Scatola dei collegamenti, incluso interruttore CC principale
(5)	Scatola di comunicazione dati
(6)	Copertura della scatola di comunicazione dati

L'inverter ibrido trasforma la corrente continua generata dai moduli solari in corrente alternata, che viene alimentata in sincrono con la tensione di rete nella rete elettrica pubblica. È inoltre possibile accumulare l'energia solare in una batteria per utilizzarla in un altro momento.

L'inverter ibrido è previsto per l'utilizzo in impianti fotovoltaici collegati alla rete. Il funzionamento con alimentazione di backup è possibile con l'apposito cablaggio.

La struttura e il funzionamento dell'inverter ne assicurano la massima sicurezza in fase di montaggio e di esercizio.
L'inverter monitora automaticamente la rete elettrica pubblica. In caso di comportamenti di rete anomali, l'inverter cessa immediatamente di funzionare e interrompe l'alimentazione della rete elettrica (ad es. in presenza di interruzioni di rete, ecc.).
La rete viene monitorata mediante il monitoraggio della tensione, della frequenza e dei comportamenti a isola. Con l'apposito cablaggio l'inverter passa al funzionamento con alimentazione di backup.

Il funzionamento dell'inverter è completamente automatico.
L'inverter funziona in modo da trarre la massima potenza possibile dai moduli solari.
A seconda del punto di lavoro, detta potenza viene accumulata nella batteria, alimentata nella rete o utilizzata per la rete domestica nel funzionamento con alimentazione di backup.

Non appena l'energia messa a disposizione dai moduli solari diventa insufficiente, la potenza viene alimentata nella rete domestica dalla batteria. A seconda dell'impostazione è anche possibile prelevare potenza dalla rete pubblica per caricare la batteria.

Se l'apparecchio si surriscalda, interviene il sistema di autoprotezione dell'inverter che riduce automaticamente la potenza di uscita e di carica attuale o esegue lo spegnimento completo nel funzionamento con alimentazione di backup.
Alla base del surriscaldamento dell'apparecchio possono esservi una temperatura ambiente elevata o un'asportazione di calore insufficiente (ad es. installazione all'interno di quadri elettrici privi di un'adeguata asportazione di calore).

IMPORTANTE! La batteria deve essere attivata solo se l'inverter è in standby.

1. Informazioni generali
2. Fronius Symo Hybrid

• qualunque altro tipo d'uso che esuli da quello prescritto
• adattamenti all'inverter non espressamente consigliati da Fronius
• installazione di componenti non espressamente consigliati o distribuiti da Fronius
• utilizzo con una batteria non consigliata da Fronius
• utilizzo con un contatore energetico non consigliato da Fronius.

Il produttore non si assume alcuna responsabilità per gli eventuali danni che potrebbero derivarne.
Decadono inoltre tutti i diritti di garanzia.

• la lettura e l'osservanza scrupolosa delle istruzioni d'installazione e per l'uso
• l'esecuzione dei controlli e dei lavori di manutenzione.

Durante l'installazione dell'impianto fotovoltaico, assicurarsi che il funzionamento di tutti i suoi componenti avvenga esclusivamente entro la gamma consentita.

Tenere in considerazione tutte le misure consigliate dal produttore dei moduli solari per preservare le caratteristiche dei moduli.

Tenere in considerazione le disposizioni del gestore della rete relative all'alimentazione di rete, al funzionamento con alimentazione d'emergenza e all'utilizzo di sistemi di accumulo.

• il funzionamento con alimentazione d'emergenza deve essere eseguito per almeno 1500 ore di funzionamento
• Il funzionamento con alimentazione d'emergenza per più di 1500 ore di funzionamento è possibile se in quel momento non si supera il 15% della durata del funzionamento con alimentazione di rete dell'inverter.

1. Informazioni generali
2. Fronius Symo Hybrid

Sopra e all'interno dell'inverter sono riportati avvertenze e simboli di sicurezza che non devono essere rimossi né sovrascritti. Le avvertenze e i simboli riportano avvertimenti sul cattivo uso dell'apparecchio, da cui potrebbero risultare gravi lesioni personali e danni materiali.

		Simboli di sicurezza:
			Pericolo di gravi lesioni personali e danni materiali dovuto al cattivo uso dell'apparecchio.
			Utilizzare le funzioni descritte solo dopo aver letto integralmente e compreso i seguenti documenti: le presenti istruzioni per l'uso tutte le istruzioni per l'uso dei componenti del sistema dell'impianto fotovoltaico, in particolare le norme di sicurezza.
			Tensione elettrica pericolosa.
			Attendere il tempo di scaricamento dei condensatori!

Testo delle avvertenze:

Simboli sulla targhetta:
	Marcatura CE: conferma la conformità alle direttive e ai regolamenti UE applicabili.
	Marcatura RAEE: i rifiuti di apparecchiature elettriche ed elettroniche devono essere raccolti separatamente e riciclati in modo compatibile con l'ambiente conformemente alla Direttiva Europea e alla legge nazionale applicabile.
	Marcatura RCM: testato secondo i requisiti validi in Australia e Nuova Zelanda.

1. Informazioni generali
2. Fronius Symo Hybrid

Perché occorre registrarsi?
La registrazione, semplice e gratuita, consente di usufruire di anni di garanzia aggiuntivi. Basta semplicemente compilare poche informazioni e confermare la registrazione.

Chi può registrare un apparecchio?
Il Contratto di garanzia si attua tra Fronius e il beneficiario della garanzia (proprietario dell'impianto installato). Occorre pertanto che anche il beneficiario della garanzia esegua la registrazione utilizzando il proprio login Fronius Solar.web. La registrazione da parte di terzi richiede un'apposita procura. L'eventuale violazione comporta l'assunzione di responsabilità. Dati errati determinano la perdita della garanzia.

Come è possibile registrarsi?
Iscrivendosi sul sito Web www.solarweb.com e facendo clic sul campo "Registrazione prodotto". Ulteriori informazioni sono disponibili direttamente durante la registrazione del prodotto.

Dove si trova il numero di serie del prodotto?
Il numero di serie è riportato sulla targhetta dell'apparecchio Fronius.
Per la Fronius Solar Battery si deve utilizzare solo il numero di serie illustrato nella figura. I numeri di serie dei vari moduli batteria non sono rilevanti.

1. Informazioni generali

Struttura dell'apparecchio:

(1)	Modulo di gestione della batteria
(2)	Pannello laterale
(3)	Copertura
(4)	Fusibili
(5)	Convertitore dati
(6)	Modulo batteria (1,2 kWh utilizzabili)

Con il Fronius Energy Package, Fronius introduce sul mercato un inverter dotato di opzione di accumulo, in cui uno dei componenti essenziali è la Fronius Solar Battery, che contiene una batteria agli ioni di litio. Fronius Solar Battery completa l'inverter ibrido Fronius con una funzionalità di accumulo, che consente di accumulare l'energia solare prodotta dai moduli solari per un utilizzo successivo.
Il sistema di accumulo è adatto esclusivamente all'utilizzo con gli inverter ibridi Fronius.

La struttura e il funzionamento del sistema di accumulo ne assicurano la massima sicurezza in fase di montaggio e di esercizio. Viene impiegata una batteria al litio-ferro-fosfato (LiFePO4) ad alte prestazioni di ultima tecnologia e rispondente anche ai più elevati standard di sicurezza.

Il funzionamento del sistema di accumulo in combinazione con l'inverter Fronius è completamente automatico.

• Disattivare l'interruttore principale della Fronius Solar Battery.
• Rimuovere i fusibili CC dai portafusibili.
• Rimuovere i connettori di alimentazione arancioni (POWER CONNECTOR) dai vari moduli batteria.

1. Informazioni generali
2. Fronius Solar Battery

Struttura dell'apparecchio:

(1)	Modulo di gestione della batteria
(2)	Pannello laterale
(3)	Copertura
(4)	Fusibili
(5)	Convertitore dati
(6)	Modulo batteria (1,2 kWh utilizzabili)

Con il Fronius Energy Package, Fronius introduce sul mercato un inverter dotato di opzione di accumulo, in cui uno dei componenti essenziali è la Fronius Solar Battery, che contiene una batteria agli ioni di litio. Fronius Solar Battery completa l'inverter ibrido Fronius con una funzionalità di accumulo, che consente di accumulare l'energia solare prodotta dai moduli solari per un utilizzo successivo.
Il sistema di accumulo è adatto esclusivamente all'utilizzo con gli inverter ibridi Fronius.

La struttura e il funzionamento del sistema di accumulo ne assicurano la massima sicurezza in fase di montaggio e di esercizio. Viene impiegata una batteria al litio-ferro-fosfato (LiFePO4) ad alte prestazioni di ultima tecnologia e rispondente anche ai più elevati standard di sicurezza.

Il funzionamento del sistema di accumulo in combinazione con l'inverter Fronius è completamente automatico.

• Disattivare l'interruttore principale della Fronius Solar Battery.
• Rimuovere i fusibili CC dai portafusibili.
• Rimuovere i connettori di alimentazione arancioni (POWER CONNECTOR) dai vari moduli batteria.

1. Informazioni generali
2. Fronius Solar Battery

• qualunque altro tipo d'uso che esuli da quello prescritto
• adattamenti al sistema di accumulo non espressamente consigliati da Fronius
• installazione di componenti non espressamente consigliati o distribuiti da Fronius
• utilizzo con un inverter non consigliato da Fronius
• utilizzo con un contatore energetico non consigliato da Fronius.

Il produttore non si assume alcuna responsabilità per gli eventuali danni che potrebbero derivarne.
Decadono inoltre tutti i diritti di garanzia.

• la lettura e l'osservanza scrupolosa delle istruzioni d'installazione e per l'uso
• l'esecuzione dei controlli e dei lavori di manutenzione.

Tenere in considerazione le disposizioni dell'azienda di erogazione dell'energia elettrica relative all'alimentazione di rete e all'utilizzo di sistemi di accumulo.

1. Informazioni generali
2. Fronius Solar Battery

Fronius Solar Battery consente di ampliare la capacità di accumulo fino alla capacità massima di 9,6 kWh di energia utilizzabile anche dopo l'acquisto.
L'ampliamento avviene mediante aggiunta di moduli batteria supplementari e deve essere eseguito da un elettricista qualificato.
L'ampliamento è possibile fino a 2 anni dalla data di acquisto e comunque al massimo 30 mesi dopo la fornitura da parte di Fronius Austria.
Per ragioni tecniche non sono possibili ampliamenti oltre tali termini. Tenere in considerazione le disposizioni del gestore della rete relative all'alimentazione di rete e all'utilizzo di sistemi di accumulo.

1. Informazioni generali
2. Fronius Solar Battery

L'aggiunta o la sostituzione di un modulo di accumulo può determinare inesattezze nel calcolo dello stato di carica (State of Charge, SOC). In particolare, subito dopo l'estensione, possono presentarsi continuità e sbalzi. Esse si limitano semplicemente all'indicazione dello stato di carica e non influiscono sul funzionamento dell'apparecchio.

Continuità dello SOC

Sbalzo dello SOC

1. Informazioni generali
2. Fronius Solar Battery

Sulla batteria sono riportati avvertenze e simboli di sicurezza che non devono essere rimossi né sovrascritti. Le avvertenze e i simboli riportano avvertimenti sul cattivo uso dell'apparecchio, da cui potrebbero risultare gravi lesioni personali e danni materiali.

Simboli di sicurezza - Testo delle avvertenze:
	Prudenza La manipolazione errata o la trascuratezza di queste avvertenze e delle istruzioni per l'uso possono causare surriscaldamento, incendi o folgorazione da cui possono conseguire gravi lesioni personali.
	Leggere attentamente le istruzioni per l'uso e procedere all'utilizzo in conformità alle avvertenze per la sicurezza!
	Per evitare scosse elettriche non smontare o apportare modifiche evitare la penetrazione di acqua all'interno dell'apparecchio evitare la penetrazione di corpi estranei all'interno dell'apparecchio non toccare direttamente i collegamenti.
	Per evitare surriscaldamenti, incendi, scosse elettriche o lesioni personali non utilizzare apparecchi non specificati per la carica non collocare in ambienti con temperature oltre i 35 °C non collocare in ambienti instabili non esporre a forti vibrazioni.
	Per evitare incendi non cortocircuitare i vari attacchi evitare il surriscaldamento.

1. Incendio:
   • Mezzi estinguenti idonei: estintori a CO2 o polvere; gli estintori ad acqua possono causare scosse elettriche.
   • Contattare i vigili del fuoco.
   • Informare le persone in pericolo.
   • Disattivare l'interruttore principale.
   • Disattivare l'interruttore di protezione per correnti di guasto.
2. Inondazione:
   • Disattivare l'interruttore principale.
   • Disattivare l'interruttore di protezione per correnti di guasto.
   • Proteggere il sistema dall'acqua, pompare via l'acqua.
3. Condizione di funzionamento dubbia (vedere anche il capitolo "Condizioni di funzionamento dubbie" a pagina (→)):
   • Predisporre un'aerazione sufficiente.
   • Disattivare l'interruttore principale.
   • Disattivare l'interruttore di protezione per correnti di guasto.

1. Informazioni generali

	Modulo solare produce corrente continua.
	Inverter - Inverter ibrido Fronius trasforma la corrente continua in corrente alternata e carica la batteria. Il monitoraggio dell'impianto integrato consente di connettere in rete gli inverter via WLAN.
	Batteria è collegata con l'inverter sul lato corrente continua e accumula l'energia elettrica.
	Apparecchi di consumo nell'impianto fotovoltaico gli apparecchi di consumo (monofase o trifase) collegati nell'impianto fotovoltaico.
	Contatore - Fronius Smart Meter per una gestione energetica ottimale. Il contatore può essere montato nel quadro elettrico dal proprio installatore elettrico. Con più Fronius Smart Meter è possibile utilizzare la funzione Fronius Energy Profiling, che consente di misurare e monitorare altri apparecchi di consumo o generatori presenti nel sistema.
	Funzione di alimentazione d'emergenza l'inverter è predisposto per il funzionamento con alimentazione d'emergenza. La funzione di alimentazione d'emergenza deve essere realizzata nel quadro elettrico da un installatore elettrico. Nel funzionamento con alimentazione d'emergenza l'impianto fotovoltaico lavora come isola.
	Fronius Ohmpilot per utilizzare l'energia in eccesso per produrre acqua calda.
	Altro inverter all'interno del sistema (ad es. Fronius Symo) trasforma la corrente continua in corrente alternata. Non può però caricare alcuna batteria e non è disponibile in caso di alimentazione d'emergenza.
	Rete elettrica

1. Informazioni generali
2. Varie modalità di funzionamento

	Modulo solare produce corrente continua.
	Inverter - Inverter ibrido Fronius trasforma la corrente continua in corrente alternata e carica la batteria. Il monitoraggio dell'impianto integrato consente di connettere in rete gli inverter via WLAN.
	Batteria è collegata con l'inverter sul lato corrente continua e accumula l'energia elettrica.
	Apparecchi di consumo nell'impianto fotovoltaico gli apparecchi di consumo (monofase o trifase) collegati nell'impianto fotovoltaico.
	Contatore - Fronius Smart Meter per una gestione energetica ottimale. Il contatore può essere montato nel quadro elettrico dal proprio installatore elettrico. Con più Fronius Smart Meter è possibile utilizzare la funzione Fronius Energy Profiling, che consente di misurare e monitorare altri apparecchi di consumo o generatori presenti nel sistema.
	Funzione di alimentazione d'emergenza l'inverter è predisposto per il funzionamento con alimentazione d'emergenza. La funzione di alimentazione d'emergenza deve essere realizzata nel quadro elettrico da un installatore elettrico. Nel funzionamento con alimentazione d'emergenza l'impianto fotovoltaico lavora come isola.
	Fronius Ohmpilot per utilizzare l'energia in eccesso per produrre acqua calda.
	Altro inverter all'interno del sistema (ad es. Fronius Symo) trasforma la corrente continua in corrente alternata. Non può però caricare alcuna batteria e non è disponibile in caso di alimentazione d'emergenza.
	Rete elettrica

1. Informazioni generali
2. Varie modalità di funzionamento

L'inverter ibrido Fronius può essere utilizzato come semplice inverter senza batteria collegata.

1. Informazioni generali
2. Varie modalità di funzionamento

Per poter eseguire una corretta regolazione, non è consentito il funzionamento in parallelo di più batterie.

Per poter sfruttare al meglio l'autoconsumo nell'impianto fotovoltaico, è possibile utilizzare una batteria come accumulatore. La batteria è collegata all'inverter sul lato corrente continua. Non è quindi necessaria una trasformazione multipla dell'energia e si aumenta il grado di efficienza.

1. Informazioni generali
2. Varie modalità di funzionamento

1. Informazioni generali
2. Varie modalità di funzionamento

1. Informazioni generali
2. Varie modalità di funzionamento

IMPORTANTE! Nel funzionamento con alimentazione d'emergenza viene utilizzata una frequenza nominale elevata per evitare il funzionamento in parallelo accidentale con altri generatori.

Per poter eseguire una corretta regolazione, non è consentito il funzionamento in parallelo di più batterie.

• alimentare corrente nella rete
• alimentare gli apparecchi collegati nell'impianto fotovoltaico in caso di caduta di corrente
• caricare l'energia in eccedenza nella batteria.

1. Informazioni generali
2. Varie modalità di funzionamento

IMPORTANTE! Nell'impianto fotovoltaico ibrido dotato di Fronius Ohmpilot completamente ampliato, non è possibile utilizzare Fronius Ohmpilot in caso di blackout per ragioni tecniche di carattere normativo. È pertanto opportuno installare Fronius Ohmpilot all'esterno del ramo dell'alimentazione d'emergenza.

1. Informazioni generali
2. Varie modalità di funzionamento

1. Informazioni generali
2. Varie modalità di funzionamento

I sistemi a batteria distinguono vari stati di funzionamento. Il relativo stato di funzionamento attuale viene visualizzato anche sul sito Web del monitoraggio dell'impianto o in Fronius Solar.web.

1. Informazioni generali

• Il cablaggio del sistema di alimentazione d'emergenza nell'installazione elettrica deve essere realizzato correttamente (vedere il documento "Fronius Energy Package - Esempi di commutazione dell'alimentazione d'emergenza").
• Fronius Smart Meter deve essere montato e configurato nel punto di alimentazione.
• Se necessario, effettuare l'aggiornamento del firmware dell'inverter.
• L'adesivo relativo all'alimentazione di emergenza incluso con l'inverter va applicato sul ripartitore elettrico.
• Selezionare un setup (alimentazione d'emergenza) alternativo nel menu CONFIG dell'inverter (vedere le istruzioni d'installazione).
• Definire le impostazioni richieste nella sezione relativa all'alimentazione d'emergenza all'interno del menu delle assegnazioni IO (sito Web del monitoraggio dell'impianto Fronius → Impostazioni → Assegnazione IO → Alimentazione d'emergenza).
• Nella panoramica dell'impianto, impostare l'opzione dell'alimentazione d'emergenza sulla modalità di funzionamento "Auto" (sito Web del monitoraggio dell'impianto Fronius → Impostazioni → Panoramica impianto → Modalità di funzionamento Corrente di riserva).

Se all'interno del sistema sono presenti altri inverter, installarli all'esterno del circuito elettrico d'emergenza ma all'interno di Fronius Smart Meter, vedere Modalità di funzionamento - Inverter con batteria, altro inverter e funzione di alimentazione d'emergenza a pagina (→).

AVVERTENZA! Il funzionamento con alimentazione d'emergenza non è possibile con le batterie della serie LG Chem ResuH.

1. Informazioni generali
2. Funzionamento con alimentazione d'emergenza

• Il cablaggio del sistema di alimentazione d'emergenza nell'installazione elettrica deve essere realizzato correttamente (vedere il documento "Fronius Energy Package - Esempi di commutazione dell'alimentazione d'emergenza").
• Fronius Smart Meter deve essere montato e configurato nel punto di alimentazione.
• Se necessario, effettuare l'aggiornamento del firmware dell'inverter.
• L'adesivo relativo all'alimentazione di emergenza incluso con l'inverter va applicato sul ripartitore elettrico.
• Selezionare un setup (alimentazione d'emergenza) alternativo nel menu CONFIG dell'inverter (vedere le istruzioni d'installazione).
• Definire le impostazioni richieste nella sezione relativa all'alimentazione d'emergenza all'interno del menu delle assegnazioni IO (sito Web del monitoraggio dell'impianto Fronius → Impostazioni → Assegnazione IO → Alimentazione d'emergenza).
• Nella panoramica dell'impianto, impostare l'opzione dell'alimentazione d'emergenza sulla modalità di funzionamento "Auto" (sito Web del monitoraggio dell'impianto Fronius → Impostazioni → Panoramica impianto → Modalità di funzionamento Corrente di riserva).

Se all'interno del sistema sono presenti altri inverter, installarli all'esterno del circuito elettrico d'emergenza ma all'interno di Fronius Smart Meter, vedere Modalità di funzionamento - Inverter con batteria, altro inverter e funzione di alimentazione d'emergenza a pagina (→).

AVVERTENZA! Il funzionamento con alimentazione d'emergenza non è possibile con le batterie della serie LG Chem ResuH.

1. Informazioni generali
2. Funzionamento con alimentazione d'emergenza

1. La rete pubblica viene monitorata mediante la protezione di rete e impianto integrata nell'inverter (protezione NA) e il Fronius Smart Meter collegato.
2. La rete pubblica presenta un guasto oppure i vari parametri di rete non vengono raggiunti o vengono superati.
3. L'inverter applica le misure necessarie previste dalla normativa nazionale e si spegne.
4. Trascorso un periodo di controllo, l'inverter si avvia nel funzionamento con alimentazione d'emergenza.
5. Tutte le utenze domestiche collegate al circuito di alimentazione d'emergenza vengono alimentate dalla batteria e dai moduli solari. Le altre utenze non vengono alimentate e vengono scollegate in modo sicuro.


1. Informazioni generali
2. Funzionamento con alimentazione d'emergenza

1. L'inverter si trova nel funzionamento con alimentazione di backup.
2. La rete pubblica funziona di nuovo correttamente.
3. Fronius Smart Meter misura i parametri della rete pubblica e trasmette queste informazioni all'inverter.
4. La stabilità della rete pubblica ripristinata viene determinata dal controllo dei valori misurati di Fronius Smart Meter.
5. Il funzionamento con alimentazione di backup viene interrotto automaticamente o manualmente, a seconda della progettazione della commutazione dell'alimentazione di backup.
6. Tutti i circuiti elettrici sono di nuovo collegati alla rete pubblica e vengono alimentati dalla rete.
7. Dopo i controlli della rete previsti dalla normativa, l'inverter può riprendere il funzionamento con alimentazione di rete.

1. Informazioni generali
2. Funzionamento con alimentazione d'emergenza

Alcuni apparecchi elettrici potrebbero non funzionare con l'alimentazione di backup a causa di correnti di avviamento troppo elevate (ad es.: frigoriferi o congelatori). Nel funzionamento con alimentazione di backup si consiglia di spegnere tutti i carichi non strettamente necessari.

Il passaggio dal funzionamento collegato alla rete al funzionamento con alimentazione di backup dura poco. Il caricabatteria con funzione di alimentazione di backup non può quindi essere utilizzato come alimentazione elettrica per, ad es., i computer.

Se durante il funzionamento con alimentazione di backup non è disponibile energia dalla batteria o dai moduli solari, il funzionamento con alimentazione di backup viene automaticamente interrotto, indipendentemente dalla disponibilità della rete pubblica.
Fronius Solar Battery: se è di nuovo disponibile energia sufficiente dai moduli solari, il funzionamento con alimentazione di backup si riavvia automaticamente.
BYD Battery-Box Premium: il sistema deve essere riavviato manualmente non appena è di nuovo disponibile energia sufficiente dai moduli solari o dalla rete pubblica. Per la corretta sequenza di accensione, vedere il capitolo BYD Battery-Box Premium a pagina (→).

In presenza di consumi elevati, il funzionamento con alimentazione di backup viene interrotto e compare il messaggio di stato "143 - Sovraccarico alimentazione di backup". Rispettare assolutamente la potenza massima prevista nel funzionamento con alimentazione di backup riportata nelle specifiche tecniche!

1. Informazioni generali
2. Funzionamento con alimentazione d'emergenza

• La batteria si è scaricata fino allo stato di carica minimo e non si riceve energia dai moduli solari.
• L'inverter presenta un errore che non viene annullato automaticamente (ad es. sovraccarico multiplo).
• L'inverter viene portato in modalità Risparmio energetico (standby) mediante l'impostazione del display.

• È presente energia sufficiente dai moduli solari.
• La rete pubblica funziona di nuovo.
• L'interruttore POWER della batteria viene attivato e disattivato.

Per informazioni più dettagliate sulla modalità Risparmio energetico, consultare il capitolo Modalità Risparmio energetico a pagina (→).

1. Informazioni generali
2. Funzionamento con alimentazione d'emergenza

 Fronius Ohmpilot non è adatto al funzionamento con alimentazione d'emergenza. Se è presente un Fronius Ohmpilot, occorre installarlo all'esterno del ramo dell'alimentazione d'emergenza (vedere Modalità di funzionamento - Inverter con batteria, Fronius Ohmpilot e funzione di alimentazione d'emergenza a pagina (→)).

1. Informazioni generali

La modalità Risparmio energetico (standby) serve a ridurre l'autoconsumo dell'impianto. È disponibile a partire dalla versione software 1.4.1-11 del monitoraggio dell'impianto. Sia l'inverter che la batteria passano automaticamente alla modalità Risparmio energetico in determinate condizioni.

Fronius Symo Hybrid
Se la batteria è scarica e non è disponibile energia fotovoltaica, l'inverter passa alla modalità Risparmio energetico. Viene mantenuta unicamente la comunicazione dell'inverter con Fronius Smart Meter e Fronius Solar.web.

Fronius Solar Battery
Nella modalità Risparmio energetico della batteria, il display resta spento. In Fronius Solar.web la modalità Risparmio energetico viene indicata con una "i" accanto all'icona della batteria. Per l'intera durata della modalità Risparmio energetico lo stato di carica (SOC, State of Charge) della Fronius Solar Battery non viene visualizzato nella vista Bilancio energetico.

BYD Battery-Box Premium
In Fronius Solar.web la modalità Risparmio energetico viene indicata con una "i" accanto all'icona della batteria.

1. Informazioni generali
2. Modalità Risparmio energetico

La modalità Risparmio energetico (standby) serve a ridurre l'autoconsumo dell'impianto. È disponibile a partire dalla versione software 1.4.1-11 del monitoraggio dell'impianto. Sia l'inverter che la batteria passano automaticamente alla modalità Risparmio energetico in determinate condizioni.

Fronius Symo Hybrid
Se la batteria è scarica e non è disponibile energia fotovoltaica, l'inverter passa alla modalità Risparmio energetico. Viene mantenuta unicamente la comunicazione dell'inverter con Fronius Smart Meter e Fronius Solar.web.

Fronius Solar Battery
Nella modalità Risparmio energetico della batteria, il display resta spento. In Fronius Solar.web la modalità Risparmio energetico viene indicata con una "i" accanto all'icona della batteria. Per l'intera durata della modalità Risparmio energetico lo stato di carica (SOC, State of Charge) della Fronius Solar Battery non viene visualizzato nella vista Bilancio energetico.

BYD Battery-Box Premium
In Fronius Solar.web la modalità Risparmio energetico viene indicata con una "i" accanto all'icona della batteria.

1. Informazioni generali
2. Modalità Risparmio energetico

		Lo stato di carica della batteria è inferiore o uguale allo stato di carica minimo immesso.
		La potenza dei moduli solari è inferiore a 50 W.
		La potenza di carica o di scaricamento attuale della batteria è inferiore a 100 W.
		Sono disponibili meno di 50 W per la carica della batteria. La potenza di alimentazione nella rete pubblica è di almeno 50 W inferiore alla potenza attualmente necessaria nella rete domestica.

Se tutte le condizioni di spegnimento sono soddisfatte, la batteria passa alla modalità Risparmio energetico nell'arco di 6 minuti. Questo ritardo assicura la possibilità di riavviare almeno una volta l'inverter.

L'inverter passa automaticamente alla modalità Risparmio energetico dopo la batteria.

Alimentazione di backup:
Se è stata attivata la funzione di alimentazione di backup, la batteria passa al funzionamento di rete e non alla modalità Risparmio energetico. Per il resto è possibile assicurare un "dark start" (avvio in assenza di rete e di alimentazione fotovoltaica) del sistema ibrido.
Durante il funzionamento con alimentazione di backup e in caso di superamento per difetto dello stato di carica minimo, la batteria passa alla modalità Risparmio energetico.

1. Informazioni generali
2. Modalità Risparmio energetico

• La modalità Risparmio energetico non è più consentita a causa della modifica di un'impostazione sul sito Web dell'inverter.
• Sono disponibili più di 50 W per la carica della batteria. La potenza di alimentazione nella rete pubblica è di almeno 50 W superiore alla potenza attualmente necessaria nella rete domestica.
• Se è impostata una riduzione dinamica della potenza di 0 o nel sistema è attivo il funzionamento con alimentazione di backup, la potenza di alimentazione nella rete pubblica è sempre inferiore alla potenza necessaria nella rete domestica.
  In questo caso è presente una condizione a sé stante (riduzione dinamica della potenza < 300 W oppure alimentazione di backup attiva): La modalità Risparmio energetico viene terminata se la potenza FV è al di sopra di una soglia predefinita (50 W).
• Tramite il sito Web verrà richiesto di caricare la batteria dalla rete pubblica.
• La batteria verrà ricaricata per ripristinare lo stato di carica minimo oppure verrà eseguita una calibratura.
• La Fronius Solar Battery "si sveglia" non appena Fronius Symo Hybrid produce potenza FV, garantendo così il funzionamento affidabile della batteria.

1. Informazioni generali
2. Modalità Risparmio energetico

Se l'inverter non entra in funzione per 8-12 minuti (ad es. a causa di un errore) oppure è presente un'interruzione del collegamento elettrico tra inverter e batteria, la batteria passa comunque alla modalità Risparmio energetico. In questo modo si riduce lo scaricamento automatico della batteria.

1. Informazioni generali
2. Modalità Risparmio energetico

• Il LED di stato arancione si accende.
• Il sito Web dell'inverter è raggiungibile.
• Tutti i dati disponibili vengono salvati e inviati a Fronius Solar.web.
• I dati attuali disponibili sono visibili su Fronius Solar.web.

La modalità Risparmio energetico viene indicata sul sito Web dell'inverter e in Fronius Solar.web da una "i" accanto all'icona della batteria in Panoramica impianto.

1. Informazioni generali

Le naturali differenze di capacità delle varie celle e il lieve scaricamento automatico che si verifica per ogni batteria determinano variazioni nei valori di tensione tra le varie celle, rendendo il valore dello stato di carica impreciso e influendo sul funzionamento. Se non si prendono provvedimenti, si rischiano danni alla batteria.

L'esecuzione ciclica della carica di calibratura porta tutte le celle della batteria al medesimo stato di carica e tara il valore dello stato di carica, assicurando una durata prolungata delle celle della batteria.

1. Informazioni generali
2. Carica di calibratura di Fronius Solar Battery

Le naturali differenze di capacità delle varie celle e il lieve scaricamento automatico che si verifica per ogni batteria determinano variazioni nei valori di tensione tra le varie celle, rendendo il valore dello stato di carica impreciso e influendo sul funzionamento. Se non si prendono provvedimenti, si rischiano danni alla batteria.

L'esecuzione ciclica della carica di calibratura porta tutte le celle della batteria al medesimo stato di carica e tara il valore dello stato di carica, assicurando una durata prolungata delle celle della batteria.

1. Informazioni generali
2. Carica di calibratura di Fronius Solar Battery

Il rilevamento dell'esatto stato di carica (State of Charge = SOC) della batteria è importante per la gestione del funzionamento. Per garantirla, occorre ricaricare la batteria al 100% a intervalli regolari. Così facendo si calibra il valore dello stato di carica.

• stato di carica medio
• rendimento energetico della batteria.

Poiché questi fattori dipendono fortemente dalle condizioni meteo, il momento di una carica di calibratura può variare a seconda della stagione.

La descrizione della carica di calibratura riportata di seguito si applica a partire dalla versione software 1.4.1-12 del monitoraggio dell'impianto Fronius.

1. Informazioni generali
2. Carica di calibratura di Fronius Solar Battery

• dopo 3 cicli completi di carica e scaricamento e uno stato di carica dell'80%
• dopo 5 cicli completi di carica e scaricamento e uno stato di carica del 50%
• dopo 7 cicli completi di carica e scaricamento indipendentemente dallo stato di carica.

Quando si installano sistemi nuovi e si sostituiscono o si ampliano i moduli, dopo 30 minuti viene automaticamente avviata una carica di calibratura.

1. Informazioni generali
2. Carica di calibratura di Fronius Solar Battery

La carica di calibratura viene eseguita primariamente con tutta la potenza fotovoltaica. Se non è disponibile energia fotovoltaica a sufficienza, l'energia viene prelevata dalla rete pubblica. Ciò avviene anche se la funzione "Consenti carica dalla rete" è disattivata, poiché si tratta di un requisito essenziale per il funzionamento.

Lo stato di carica viene calcolato per ogni modulo batteria. Pertanto, ogni modulo batteria deve raggiungere uno stato di carica del 100%.

1. Informazioni generali
2. Carica di calibratura di Fronius Solar Battery

1. Le condizioni iniziali devono essere soddisfatte.
2. La batteria viene ricaricata al 100% con una corrente minima di 6,5 A o con tutta la potenza fotovoltaica.
3. Perché venga raggiunto uno stato di carica del 100% per ogni modulo batteria, è necessario che una delle due condizioni sia soddisfatta per almeno 2 minuti (per ogni cella di tutti i moduli batteria):
   • tensione minima delle celle ³ 3,45 V e corrente < 100 mA
   • tensione minima delle celle > 3,5 V indipendentemente dalla corrente.
4. Se un modulo batteria raggiunge una di queste condizioni, la corrente viene limitata per evitare una sovraccarica. Se fluisce corrente nella gamma a due cifre dei mA tramite una resistenza bypass
5. La potenza fotovoltaica non necessaria viene direttamente riconsumata.
6. Se tutte le celle di tutti i moduli batteria hanno raggiunto una delle due condizioni, lo stato di carica viene impostato su 100% e la carica di calibratura viene completata.

1. Informazioni generali
2. Carica di calibratura di Fronius Solar Battery

Le celle non vengono sempre caricate e scaricate alla stessa velocità a causa delle tolleranze al loro interno. Poiché sia le celle che i moduli batteria vengono collegati in serie ed è la cella più lenta a definire la durata della carica e dello scaricamento, le cariche di calibratura vengono terminate a velocità diverse.

Le cariche di calibratura o cicli completi di carica eseguiti molto raramente (a seconda della stagione, ad esempio nei mesi invernali) determinano grosse variazioni nei valori di tensione delle celle all'interno dei moduli batteria. Nella modalità Calibratura una cella viene caricata più rapidamente delle altre. La cella in questione inizia successivamente con la compensazione. Le altre celle possono essere caricate solo più con una corrente di carica ridotta. Il raggiungimento del valore obiettivo da parte di dette celle richiede più tempo.

Se la batteria viene caricata completamente a intervalli regolari, le cariche di calibratura si rendono necessarie solo raramente. A ogni carica le celle vengono calibrate con uno stato di carica del 100%.
Nei mesi invernali, se si eseguono poche cariche complete e in presenza di un minor rendimento energetico, le cariche di calibratura possono durare più a lungo, dato che occorre compensare variazioni maggiori tra i moduli batteria.

1. Informazioni generali
2. Carica di calibratura di Fronius Solar Battery

• Non è possibile prelevare energia dalla batteria (scaricamento).
• L'ottimizzazione dell'autoconsumo viene disattivata per la durata della carica di calibratura.
• È possibile eseguire una carica dalla rete anche se la funzione "Consenti carica dalla rete" non è attivata, poiché si tratta di una carica manutentiva fondamentale per il sistema.
• L'alimentazione zero feed in permane secondo la norma ed è anche possibile avviare una carica manutentiva se si desidera estendere o sostituire i moduli batteria durante una calibratura.
• È possibile avviare la modalità di alimentazione d'emergenza, ma la carica di calibratura viene interrotta.

1. Informazioni generali
2. Carica di calibratura di Fronius Solar Battery

Non appena la carica di calibratura viene avviata, questa viene visualizzata in Fronius Solar.web (vista Attuale e Bilancio energetico) o nell'interfaccio Web dell'inverter Fronius Symo Hybrid.

In Fronius Solar.web o nell'interfaccia Web dell'inverter, la carica di calibratura viene visualizzata come informazione in Panoramica. Facendo clic sull'icona della batteria (figura a sinistra), viene visualizzata l'informazione "La batteria è in modalità Calibratura".

Nella rappresentazione del bilancio energetico in Fronius Solar.web l'inizio e la fine della carica di calibratura vengono visualizzati dalla modifica dello stato della batteria ("Modalità batteria: Normal → Calibrate" (Normale → Calibratura) e "Modalità batteria: Calibrate → Normal") (Calibratura → Normale).
Il grafico riportato di seguito illustra la carica di calibratura della Fronius Solar Battery nella vista Bilancio energetico. All'inizio della carica di calibratura nella batteria viene caricata tutta l'energia fotovoltaica prodotta. A partire dal momento in cui una cella è completamente carica, viene prelevata solo una data corrente di carica dalla batteria. Detta corrente di carica si abbassa con l'aumentare della tensione delle celle verso 0 A.

Sul display della batteria, come nel funzionamento normale, viene visualizzato lo stato "charging" (in carica) (CHG) e la relativa corrente di carica in ampere. Se la corrente di carica cala al di sotto di 0,3 A, sul display viene visualizzato solo più 0 A, anche se la carica di calibratura è ancora in corso.

In Fronius Solar.web viene visualizzato il valore dello stato di carica dell'intera batteria. Sul display della batteria possono essere visualizzati i valori dello stato di carica dei vari moduli batteria.

1. Informazioni generali

Fronius desidera informare esplicitamente che le batterie esterne non sono prodotti di Fronius e che Fronius non è il distributore o il rivenditore di queste batterie. Pertanto, Fronius non si assume alcuna responsabilità né garanzia per queste batterie.

Fronius Symo Hybrid può essere utilizzato con batterie ad alto voltaggio LG Chem del modello RESU7H (modello R) o RESU10H (modello R).
Per collegare una batteria LG a un inverter ibrido si rende necessaria la Fronius Checkbox 500V di Fronius. Utilizzando una batteria ad alto voltaggio LG Chem non è possibile il funzionamento con alimentazione di emergenza.

Prima dell'installazione e della messa in funzione, leggere il presente documento, le istruzioni d'installazione di Fronius Symo Hybrid, di Fronius Checkbox 500V e della batteria esterna.
Tutti i documenti sono disponibili al seguente indirizzo:

www.fronius.com/photovoltaics/infocentre/tech-support/how-to-install

La documentazione di LG Chem ResuH è acclusa alla batteria esterna o ottenibile presso il relativo produttore.

1. Informazioni generali
2. Batterie esterne indicate per Fronius Symo Hybrid

Fronius desidera informare esplicitamente che le batterie esterne non sono prodotti di Fronius e che Fronius non è il distributore o il rivenditore di queste batterie. Pertanto, Fronius non si assume alcuna responsabilità né garanzia per queste batterie.

Fronius Symo Hybrid può essere utilizzato con batterie ad alto voltaggio LG Chem del modello RESU7H (modello R) o RESU10H (modello R).
Per collegare una batteria LG a un inverter ibrido si rende necessaria la Fronius Checkbox 500V di Fronius. Utilizzando una batteria ad alto voltaggio LG Chem non è possibile il funzionamento con alimentazione di emergenza.

Prima dell'installazione e della messa in funzione, leggere il presente documento, le istruzioni d'installazione di Fronius Symo Hybrid, di Fronius Checkbox 500V e della batteria esterna.
Tutti i documenti sono disponibili al seguente indirizzo:

www.fronius.com/photovoltaics/infocentre/tech-support/how-to-install

La documentazione di LG Chem ResuH è acclusa alla batteria esterna o ottenibile presso il relativo produttore.

1. Informazioni generali
2. Batterie esterne indicate per Fronius Symo Hybrid

Fronius desidera informare esplicitamente che le batterie esterne non sono prodotti di Fronius e che Fronius non è il distributore o il rivenditore di queste batterie. Pertanto, Fronius non si assume alcuna responsabilità né garanzia per queste batterie.

• HVM 8.3*
• HVM 11.0
• HVM 13.8
• HVM 16.6
• HVM 19.3
• HVM 22.1

Il funzionamento in parallelo di massimo 3 batterie BYD HVM è possibile secondo le specifiche BYD. La combinazione di 3 HVM 22.1 non è ammessa.

* Nota per gli impianti con commutazione dell'alimentazione di backup con Fronius Symo Hybrid e BYD Battery-Box Premium HVM 8.3:
Se si verifica un'avaria alla rete e l'energia dell'impianto fotovoltaico non è disponibile, in caso di stato di carica basso della batteria (normalmente < 20%) è possibile che l'impianto non sia più in grado di passare al funzionamento con alimentazione di backup.

Prima dell'installazione e della messa in funzione, leggere il presente documento, le istruzioni d'installazione di Fronius Symo Hybrid e della batteria esterna.
Tutti i documenti sono disponibili al seguente indirizzo:
www.fronius.com/photovoltaics/infocentre/tech-support/how-to-install

• Aggiornare il software dell'inverter (vedere Services – Firmware Update a pagina (→)).
• Aggiornare il software della batteria (vedere la documentazione della batteria).

La documentazione di BYD Battery-Box Premium è acclusa alla batteria esterna o ottenibile presso il relativo produttore.

IMPORTANTE!
Per il funzionamento sicuro con un BYD Battery-Box Premium HVM, è necessario rispettare sempre la seguente sequenza di accensione del sistema.

1

Posizionare il sezionatore CC nella posizione di commutazione "Off". Spegnere l'interruttore automatico.

2

Accendere la batteria.

3

Accendere l'interruttore automatico. Posizionare il sezionatore CC nella posizione di commutazione "On".

1. Utilizzo

1. Utilizzo
2. Comunicazione dati

1. Utilizzo
2. Comunicazione dati

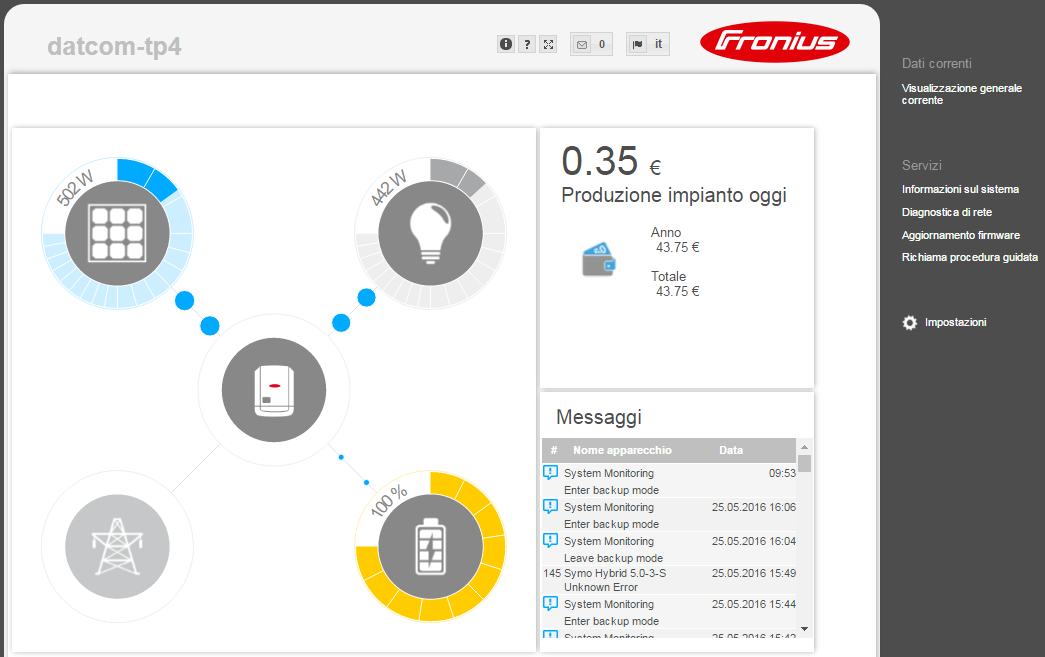

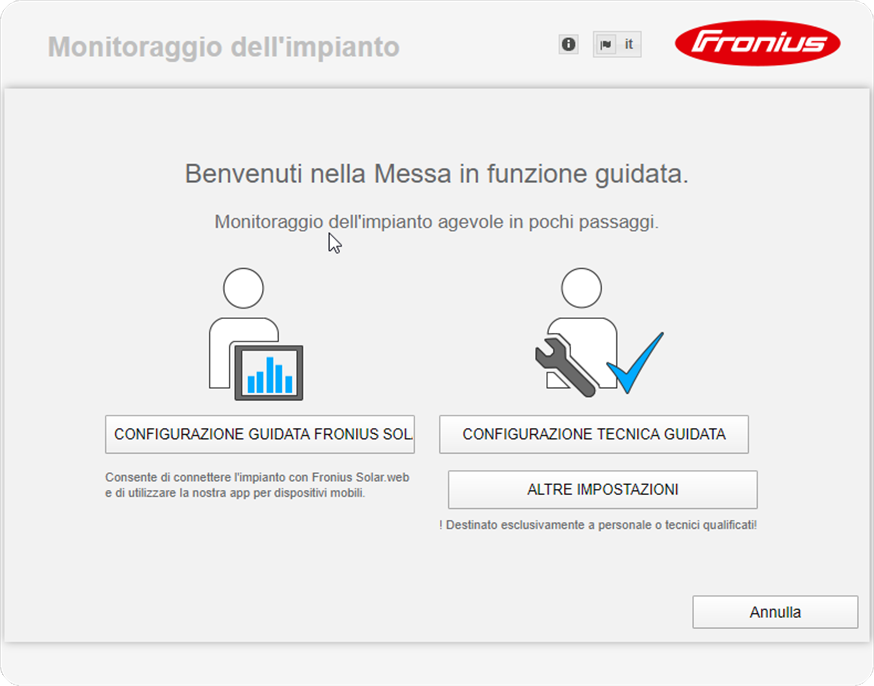

L'inverter è equipaggiato di serie con il monitoraggio dell'impianto compatibile con WLAN e l'unità di gestione energetica (Fronius Datamaneger).
Il monitoraggio dell'impianto Fronius comprende, tra le altre, le seguenti funzioni:

• sito Web proprio con indicazione dei dati correnti e svariate opzioni di impostazione
• possibilità di connettersi direttamente a Fronius Solar.web
• connessione Internet tramite WLAN o LAN
• controllo del carico dell'inverter preimpostando valori limite di potenza, tempi di esecuzione minimi o massimi oppure tempi di esecuzione nominali
• comando dell'inverter tramite Modbus (TCP)
• assegnazione di priorità dei comandi
• comando dell'inverter tramite i contatori collegati (Fronius Smart Meter)
• comando dell'inverter tramite un ricevitore di segnali di comando ciclici (ad es. preimpostazione della potenza reattiva o preimpostazione della potenza attiva)
• riduzione dinamica della potenza in considerazione dell'autoconsumo
• comando della carica della batteria tenendo in considerazione degli scopi di regolazione impostati.
• Comando del funzionamento con alimentazione d'emergenza

1. Utilizzo
2. Comunicazione dati

N.	Funzione
(1)	Interruttore IP Per passare da un indirizzo IP a un altro:
	Posizione "A" Indirizzo IP predefinito e apertura del punto di accesso WLAN. Se l'interruttore IP è posizionato su "A", viene aperto anche un punto di accesso per la connessione WLAN diretta al monitoraggio dell'impianto. Dati di accesso per questo punto di accesso: Nome della rete: FRONIUS_239.XXXXXX Chiave: 12345678 È possibile accedere al monitoraggio dell'impianto: con il nome DNS "http://datamanager" con l'indirizzo IP "169.254.0.180" per l'interfaccia LAN con l'indirizzo IP "192.168.250.181" per il punto di accesso WLAN.
	Posizione "B" Indirizzo IP assegnato. Il monitoraggio dell'impianto funziona con un indirizzo IP assegnato (impostazione di fabbrica: dinamico (DHCP)). L'indirizzo IP può essere impostato nel sito Web del monitoraggio dell'impianto.
(2)	LED WLAN Lampeggiante con luce verde: monitoraggio dell'impianto in modalità di servizio (l'interruttore IP sulla scheda a innesto del monitoraggio dell'impianto è posizionato su "A" oppure la modalità di servizio è stata attivata tramite il display dell'inverter; il punto di accesso WLAN è aperto). Acceso con luce verde: connessione WLAN presente. Lampeggiante con luce verde/rossa alternata: tempo di apertura del punto di accesso WLAN dopo l'attivazione (1 ora) superato. Acceso con luce rossa: connessione WLAN assente. Lampeggiante con luce rossa: connessione WLAN errata.
(3)	LED Connessione Fronius Solar.web Acceso con luce verde: connessione a Fronius Solar.web presente. Acceso con luce rossa: connessione a Fronius Solar.web necessaria, ma assente. Spento: connessione a Fronius Solar.web non necessaria o invio dei dati a Fronius Solar.web disattivato.
(4)	LED Alimentazione Acceso con luce verde: alimentazione elettrica erogata dal sistema di comunicazione interno; monitoraggio dell'impianto pronto per l'uso. Spento: alimentazione elettrica erogata dal sistema di comunicazione interno assente. Lampeggiante con luce rossa: aggiornamento in corso. IMPORTANTE! Non interrompere l'alimentazione elettrica durante l'aggiornamento. Acceso con luce rossa: aggiornamento non riuscito.
(5)	LED Connessione Acceso con luce verde: connessione all'interno del sistema di comunicazione interno presente. Acceso con luce rossa: connessione all'interno del sistema di comunicazione interno interrotta.
(6)	Porta LAN Interfaccia Ethernet contrassegnata con colore blu; per il collegamento del cavo Ethernet.
(7)	I/O Ingressi e uscite digitali.
	2 fili Modbus RTU (RS485): D- Dati Modbus - D+ Dati Modbus +
	Alimentazione int./est. - GND + Uint/Uext Uscita della tensione interna 12,8 V oppure ingresso per una tensione d'alimentazione esterna > 12,8-24 V CC (+ 20%)
	Ingressi digitali: 0-3, 4-9 Livello di tensione: low = da min. 0 V a max. 1,8 V; high = da min. 3 V a max. 24 V CC (+20%). Correnti di entrata: a seconda della tensione di entrata; resistenza di entrata = 46 kOhm.
	Uscite digitali: 0-3 Potere di apertura con alimentazione tramite la scheda a innesto del monitoraggio dell'impianto: 3,2 W complessivamente per tutte e 4 le uscite digitali.
	Potere di apertura con alimentazione tramite un alimentatore esterno da min. 12,8 a max. 24 V CC (+20%), collegato a Uint/Uext e GND: 1 A, 12,8-24 V CC (a seconda dell'alimentatore esterno) per ciascuna uscita digitale.
	Il collegamento alle I/O viene eseguito tramite la spina di accoppiamento compresa nella fornitura.
(8)	Base dell'antenna Per avvitare l'antenna WLAN.
(9)	Terminazione interruttore Modbus (per Modbus RTU) Terminazione bus interno con resistenza 120 ohm (sì/no). Interruttore posizionato su "on": resistenza 120 ohm della terminazione attiva. Interruttore posizionato su "off": nessuna resistenza della terminazione attiva. IMPORTANTE! All'interno di un bus RS485, la resistenza della terminazione per il primo e l'ultimo apparecchio deve essere attiva. Per una descrizione dettagliata, vedere le istruzioni d'installazione.

1. Utilizzo

I tasti sono capacitivi, per cui l'umettazione con acqua può pregiudicarne il funzionamento. Per mantenere il funzionamento ottimale dei tasti, se necessario, asciugarli con un panno.

1. Utilizzo
2. Fronius Hybrid inverter

I tasti sono capacitivi, per cui l'umettazione con acqua può pregiudicarne il funzionamento. Per mantenere il funzionamento ottimale dei tasti, se necessario, asciugarli con un panno.

1. Utilizzo
2. Fronius Hybrid inverter

Il display viene alimentato tramite la tensione di rete CA e il lato FV e batteria. A seconda dell'impostazione configurata nel menu di setup, è possibile rendere il display disponibile tutto il giorno.

Campi visualizzati sul display, modalità di visualizzazione

	Icona Dischetto
	Voci di menu precedenti
	Voce di menu correntemente selezionata
	Voci di menu successive
	Configurazione dei tasti funzione

Icona Dischetto: viene visualizzata brevemente durante il salvataggio dei valori impostati

1. Utilizzo

1. Utilizzo
2. Fronius Solar Battery

1. Utilizzo
2. Fronius Solar Battery

1. Utilizzo
2. Fronius Solar Battery

Premere il tasto DISP per visualizzare le informazioni sul display.

Diagramma di commutazione del display

Indicazione dello stato generale del sistema
Indicazione dello stato dei vari moduli

	Tenere premuto il tasto DISP.
	Premere il tasto DISP.
Nr.N.	Indica l'ennesimo modulo di accumulo.

• Premere il tasto DISP per più di 3 secondi.
• Tenendo premuto il tasto DISP nella visualizzazione "Connection" (Collegamento), l'indicazione sul display torna a "Overall" (Generale).
• "Comm Off Mode" (Modalità Comunicazione disattivata) si utilizza per la manutenzione.

1. Utilizzo
2. Fronius Solar Battery

Display "Overall" (Generale)
Indicazione	Dettagli	Display
MODE	Stato Carica/Scaricamento e Stop.	DIS: scaricamento. CHG: carica.
RSOC	Capacità residua del sistema.	Da 0% a 100%
I	Intensità di corrente totale nel sistema.	Da -999,9 A a +999,9 A
V	Tensione totale nel sistema	Da 0,0 V a +999,9 V
Display "Connection" (Collegamento)
Indicazione	Dettagli	Display
UNIT	Numero dei moduli collegati.	1-16
VER	Versione	XXXX
CON	Stato dei moduli collegati.	Nell'esempio in alto i moduli collegati sono 6 (da N. 00 a N. 05).
Indicazione "Status" (Stato)
Indicazione	Dettagli	Display
M_NO	Numero dei moduli visualizzati.	00-15
STAT	Stato dei moduli.	YX (Y: stato attuale, X: stato precedente). 1X [Pre Charge]: precarica. 2X [Initial]: iniziale. 3X [Normal Chg]: carica normale. 4X [Terminate]: fine carica. 5X [Normal Dis]: scaricamento normale. 6X [Over Volt]: sovratensione. 7X [Over Dis]: scaricamento completo. 8X 9X [Over Temp C]: surriscaldamento carica. Carica AX [Over Curr C]: sovracorrente carica. BX [Over Temp D]: surriscaldamento scaricamento. CX [Over Curr D]: sovracorrente scaricamento. DX [Unbalance]: sbilanciamento celle. EX [Chg Supsend]: carica sospesa. FX
Indicazione "Mode, Current, SOC, Voltage" (Modalità, Corrente, Stato di carica, Tensione)
Indicazione	Dettagli	Display
M_NO	Numero dei moduli visualizzati.	00-15
RSOC	Capacità residua dei moduli.	Da 0% a 100%
I	Intensità di corrente dei moduli nel sistema.	Da -999,9 A a +999,9 A
V	Tensione dei moduli nel sistema.	Da 0,0 V a +999,9 V
Indicazione "Cell Temp., Cycle Count" (Temperatura celle, Conteggio cicli)
Indicazione	Dettagli	Display
M_NO	Numero dei moduli visualizzati.	00-15
CYCL	Numero dei cicli.	0000-9999
T	Temperatura media di tutte le celle.	Da -99,9 °C a +99,9 °C
Indicazione "Alarm bits" (Bit di allarme)
Indicazione	Dettagli	Display
M_NO	Numero dei moduli visualizzati.	00-15
ALRM	Stato dei moduli.	8000 [Over Volt]: sovratensione. 4000 [Terminate]: fine carica. 2000 [Under Volt]: sottotensione. 1000 [Over Curr]: sovracorrente. 0800 [Over Temp]: surriscaldamento. 0400 [0]: 0200 [Resister]: allarme resistenza. 0100 [Unbalance]: sbilanciamento celle. Indicazioni se sono scattati più allarmi Esempio: Se vengono rilevati sia "Over Current" (Sovracorrente) sia "Over Temp" (Surriscaldamento), viene visualizzato il messaggio seguente. Un livello di bit più alto ha la priorità sui messaggi tra parentesi: "ALRM=1800 [Over Curr]"
Indicazione "Heatsink Temp" (Temperatura raffreddatore)
Indicazione	Dettagli	Display
HEATSINK_TMP	Temperatura del raffreddatore.	Da -40 °C a +119 °C
COMM_QL	Qualità della comunicazione interna	Da 0% a 100%

1. Utilizzo
2. Fronius Solar Battery

1. Utilizzo
2. Fronius Solar Battery

Connessione a Fronius Solar Battery	Connessione all'inverter ibrido Fronius

Impostazioni di fabbrica:
S4 = 0x0 (esadecimale) = 0000 (binario)
S5 = 0x0 (esadecimale) = 0000 (binario)
S6 = 0x1 (esadecimale) = 0001 (binario)
S7 = 0x4 (esadecimale) = 0100 (binario)

Terminale RS485 Rx422 = off Tx 422 = off

1. Utilizzo
2. Fronius Solar Battery

Il convertitore dati dispone di 8 LED con il significato seguente:

LED "Power" (Fronius Solar Battery)
Questo LED è collegato direttamente con la tensione d'alimentazione (in opzione anche separata galvanicamente) della 1ª interfaccia seriale.

LED "1/2/4/8 (Error No/Selected ID)"
Se questi 4 LED lampeggiano e contemporaneamente il LED "State" è acceso con luce rossa, viene visualizzato il codice di errore con codifica binaria secondo la tabella al capitolo "Risoluzione degli errori".

LED "State" (Fronius Solar Battery)

LED "State" (Inverter ibrido Fronius)

LED "Power" (Inverter ibrido Fronius)
Questo LED è collegato direttamente con la tensione d'alimentazione dell'interfaccia.

1. Utilizzo

1. Utilizzo
2. Navigazione nei livelli di menu

1. Utilizzo
2. Navigazione nei livelli di menu

Se non si preme alcun tasto per 2 minuti, l'illuminazione del display si spegne automaticamente e l'inverter passa alla voce di menu "ATTUAL" (se l'illuminazione del display è impostata su "AUTO").

Il passaggio automatico alla voce di menu "ATTUAL" avviene da qualsiasi posizione all'interno del livello di menu, a meno che l'inverter non sia stato commutato manualmente nella modalità di funzionamento in standby.

Dopo il passaggio automatico alla voce di menu "ATTUAL", viene visualizzata la potenza correntemente alimentata.

1. Utilizzo
2. Navigazione nei livelli di menu

	1Premere   il tasto "Esc".
	Il display passa al livello di menu. 2Selezionare la voce di menu desiderata   con i tasti "sinistra" o "destra". 3Richiamare la voce di menu desiderata premendo il tasto   .

• ATTUAL
  Visualizzazione dei valori correnti.
• LOG
  Dati registrati del giorno corrente, dell'anno di calendario corrente e dalla prima messa in funzione dell'inverter.
• GRAFIC
  La curva caratteristica giornaliera rappresenta graficamente l'andamento della potenza di uscita durante la giornata. L'asse del tempo si ridimensiona automaticamente. Premere il tasto "Indietro" per chiudere la schermata.
• SETUP
  Menu di setup.
• INFO
  Informazioni relative all'apparecchio e al software.

1. Utilizzo
2. Navigazione nei livelli di menu

1. Utilizzo
2. Navigazione nei livelli di menu

1. Utilizzo

Attivazione/disattivazione manuale del funzionamento in standby

• Non si ha alimentazione di rete.
• Il LED di avvio si accende con luce arancione.
• Sul display vengono visualizzati alternativamente "STANDBY/ENTER".
• Nel funzionamento in standby non è possibile richiamare o impostare altre voci di menu all'interno del livello di menu.
• Il passaggio automatico alla voce di menu "ATTUAL" se non si preme alcun tasto per 2 minuti è disattivato.
• Il funzionamento in standby può essere terminato solo manualmente, premendo il tasto "Enter".
• È possibile riprendere in qualsiasi momento il funzionamento con alimentazione di rete premendo il tasto "Enter", purché non siano presenti errori (codici State).

Impostazione del funzionamento in standby (interruzione manuale del funzionamento con alimentazione di rete):

1Selezionare la voce "Standby".

2Premere    il tasto funzione "Enter".

Sul display vengono visualizzati alternativamente "STANDBY" e "ENTER".
La modalità Standby è ora attivata.
Il LED di avvio si accende con luce arancione.

Ripresa del funzionamento con alimentazione di rete:
In modalità standby, il display mostra "STANDBY" ed "ENTER" in alternanza.

1Premere il tasto funzione "Enter" per riprendere il funzionamento con    alimentazione di rete.

Viene visualizzata la voce "Standby".
Contemporaneamente l'inverter esegue la fase di avvio.
Una volta ripreso il funzionamento con alimentazione di rete, il LED dello stato di funzionamento si accende con luce verde.

1. Utilizzo
2. Voci del menu di setup

Attivazione/disattivazione manuale del funzionamento in standby

• Non si ha alimentazione di rete.
• Il LED di avvio si accende con luce arancione.
• Sul display vengono visualizzati alternativamente "STANDBY/ENTER".
• Nel funzionamento in standby non è possibile richiamare o impostare altre voci di menu all'interno del livello di menu.
• Il passaggio automatico alla voce di menu "ATTUAL" se non si preme alcun tasto per 2 minuti è disattivato.
• Il funzionamento in standby può essere terminato solo manualmente, premendo il tasto "Enter".
• È possibile riprendere in qualsiasi momento il funzionamento con alimentazione di rete premendo il tasto "Enter", purché non siano presenti errori (codici State).

Impostazione del funzionamento in standby (interruzione manuale del funzionamento con alimentazione di rete):

1Selezionare la voce "Standby".

2Premere    il tasto funzione "Enter".

Sul display vengono visualizzati alternativamente "STANDBY" e "ENTER".
La modalità Standby è ora attivata.
Il LED di avvio si accende con luce arancione.

Ripresa del funzionamento con alimentazione di rete:
In modalità standby, il display mostra "STANDBY" ed "ENTER" in alternanza.

1Premere il tasto funzione "Enter" per riprendere il funzionamento con    alimentazione di rete.

Viene visualizzata la voce "Standby".
Contemporaneamente l'inverter esegue la fase di avvio.
Una volta ripreso il funzionamento con alimentazione di rete, il LED dello stato di funzionamento si accende con luce verde.

1. Utilizzo
2. Voci del menu di setup

Per attivare/disattivare il punto di accesso WLAN. Questa operazione si rende necessaria, ad esempio, per installare o personalizzare il monitoraggio dell'impianto mediante l'interfaccia Web di Fronius Datamanager. Se l'inverter non riconosce alcun Fronius Datamanager, viene visualizzato "[non disponibile]".

1. Utilizzo
2. Voci del menu di setup

Il contatto di commutazione a potenziale zero (relè) sull'inverter consente di visualizzare i messaggi di stato (codici State), lo stato dell'inverter (ad es. funzionamento con alimentazione di rete) oppure le funzioni di gestione energetica.

* Vengono visualizzati solo se la funzione "E-Manager" in "Modalita relè" è attivata.

1. Utilizzo
2. Voci del menu di setup

Utilizzando questa funzione è possibile azionare il contatto di commutazione a potenziale zero in modo che funga da attuatore.
Così facendo è possibile azionare un carico collegato al contatto di commutazione a potenziale zero preimpostando un punto di inserzione o disinserzione in funzione della potenza di alimentazione.

Il contatto di commutazione a potenziale zero viene disattivato automaticamente

• quando l'inverter non alimenta corrente nella rete pubblica
• quando l'inverter viene messo manualmente in modalità di standby
• in presenza di un valore preimpostato della potenza attiva < 10% della potenza nominale.

Per attivare la funzione "Gestione energetica", selezionare "E-Manager" e premere il tasto "Enter". Con la funzione "Gestione energetica" attivata, in alto a sinistra sul display viene visualizzata l'icona "Gestione energetica":
	con il contatto di commutazione a potenziale zero NO disattivato (contatto aperto)
	con il contatto di commutazione a potenziale zero NO attivato (contatto chiuso).

Per disattivare la funzione "Gestione energetica", selezionare un'altra funzione e premere il tasto "Enter".

Avvertenze per l'elaborazione del punto di inserzione e disinserzione
La posizione di commutazione di Fronius Energy Management Relay si riferisce sempre alla potenza di uscita dell'inverter, che nel sistema ibrido non corrisponde per forza alla produzione di energia fotovoltaica.
Una differenza eccessivamente ridotta tra il punto di inserzione e quello di disinserzione, nonché eventuali oscillazioni della potenza attiva, possono determinare molteplici cicli di commutazione.
Onde evitare accensioni e spegnimenti frequenti, la differenza tra il punto di inserzione e quello di disinserzione deve essere di almeno 100-200 W.

Quando si seleziona il punto di disinserzione, tenere conto dell'assorbimento di potenza del carico collegato.

Quando si seleziona il punto di inserzione, tenere conto anche delle condizioni meteo e dell'irraggiamento solare previsto.

Esempio di applicazione
Punto di inserzione = 2000 W, punto di disinserzione = 1800 W

Se l'inverter eroga almeno 2000 W, il contatto di commutazione a potenziale zero viene attivato.
Se la potenza dell'inverter scende al di sotto di 1800 W, il contatto di commutazione a potenziale zero viene disattivato.

Possibili applicazioni:
Azionamento di una pompa di calore o di un climatizzatore con il più elevato utilizzo di corrente propria possibile.

1. Utilizzo
2. Voci del menu di setup

Impostazione dell'ora, della data e del passaggio automatico all'ora legale/solare.

Imposta ora
Impostazione dell'ora (hh:mm:ss o hh:mm am/pm - a seconda dell'impostazione in "Form. vis. Ora").

Imposta data
Impostazione della data (gg/mm/aaaa o mm/gg/aaaa - a seconda dell'impostazione in "Form. vis. Data").

Ora legale/solare
Per attivare/disattivare il passaggio automatico all'ora legale/solare.

IMPORTANTE! La corretta impostazione della data e dell'ora è indispensabile per una giusta visualizzazione dei valori giornalieri e annuali e della curva caratteristica giornaliera.

1. Utilizzo
2. Voci del menu di setup

Lingua
Impostazione della lingua del display.

Contrasto
Regolazione del contrasto sul display.

Dato che il contrasto dipende dalla temperatura, condizioni ambientali variabili possono richiedere l'impostazione della voce di menu "Contrasto".

Illuminazione
Preimpostazione dell'illuminazione del display.

La voce di menu "Illuminazione" riguarda solo la retroilluminazione del display.

1. Utilizzo
2. Voci del menu di setup

• Variaz. contatore/Calibratura
• Valuta
• Tariffa ener. alim.
• Fattore CO2

1. Utilizzo
2. Voci del menu di setup

Per verificare il funzionamento delle ventole.

• Selezionare la ventola desiderata con i tasti "Su" o "Giù".
• Il test della ventola selezionata si avvia premendo il tasto "Enter".
• La ventola continua a girare finché si preme il tasto "Esc" per uscire dal menu.

IMPORTANTE! Sul display dell'inverter non viene visualizzato se la ventola funziona correttamente. È possibile controllare il funzionamento della ventola solo ascoltando e sentendo.

1. Utilizzo

Completata la messa in funzione (ad esempio mediante l'installazione guidata), l'inverter è preconfigurato in base al setup specifico del paese.

La voce di menu SETUP consente di modificare facilmente le preimpostazioni dell'inverter per soddisfare le richieste e le esigenze specifiche dell'utente.

1. Utilizzo
2. Voce di menu SETUP

Completata la messa in funzione (ad esempio mediante l'installazione guidata), l'inverter è preconfigurato in base al setup specifico del paese.

La voce di menu SETUP consente di modificare facilmente le preimpostazioni dell'inverter per soddisfare le richieste e le esigenze specifiche dell'utente.

1. Utilizzo
2. Voce di menu SETUP

IMPORTANTE! Il software potrebbe essere stato aggiornato, pertanto nell'apparecchio in uso possono essere disponibili funzioni non descritte in queste istruzioni per l'uso o viceversa. Inoltre, le varie figure possono discostarsi dagli elementi di comando presenti sull'apparecchio in uso. Il funzionamento è tuttavia identico.

1. Utilizzo
2. Voce di menu SETUP

Accesso alla voce di menu SETUP
		1Selezionare la voce di menu "SETUP" nel livello di menu premendo i tasti "Sinistra" o "Destra".
		2Premere il tasto "Enter".

		Viene visualizzata la prima voce della voce di menu SETUP: "Standby".

Scorrimento delle voci
		3Scorrere le voci disponibili con i tasti "Su" o "Giù".

Uscita da una voce
		4Per uscire da una voce, premere il tasto "Indietro". Viene visualizzato il livello di menu.

Se non si preme alcun tasto per 2 minuti

• L'inverter passa dalla posizione in cui si trova all'interno del livello di menu alla voce di menu "ATTUAL" (eccezione: voce del menu di setup "Standby").
• L'illuminazione del display si spegne.
• Viene visualizzata la potenza correntemente alimentata.

1. Utilizzo
2. Voce di menu SETUP

1Accedere al menu desiderato.

2Selezionare la voce desiderata con i tasti "Su" o "Giù".

3Premere il tasto "Enter".

Vengono visualizzate le impostazioni disponibili:		La prima posizione del valore da impostare lampeggia:
4Selezionare l'impostazione desiderata con i tasti "Su" o "Giù".   5Premere il tasto "Enter" per salvare e applicare la selezione.   Premere il tasto "Esc" se non si desidera salvare la selezione.		4Selezionare un numero per la prima posizione con i tasti "Su" o "Giù".   5Premere il tasto "Enter".   La seconda posizione del valore lampeggia. 6Ripetere le operazioni 4 e 5 fino a che... l'intero valore da impostare lampeggia.
		7Premere il tasto "Enter".   8Ripetere eventualmente le operazioni da 4 a 6 per impostare le unità o altri valori fino a che l'unità o il valore da impostare lampeggia. 9Premere il tasto "Enter" per salvare e applicare le modifiche.   Premere il tasto "Esc" se non si desidera salvare le modifiche.
Viene visualizzata la voce correntemente selezionata.		Viene visualizzata la voce correntemente selezionata.

1. Utilizzo
2. Voce di menu SETUP

		1Selezionare la voce del menu di setup "Ora / Data".
		2Premere il tasto "Enter".

		Viene visualizzata la panoramica dei valori impostabili.
		3Selezionare "Imposta ora" con i tasti "Su" o "Giù".
		4Premere il tasto "Enter".

		Viene visualizzata l'ora. (HH:MM:SS, formato 24 ore.) La posizione delle decine per l'ora lampeggia.
		5Selezionare un valore per le decine dell'ora con i tasti "Su" o "Giù".
		6Premere il tasto "Enter".

		La posizione delle unità per l'ora lampeggia.
		7Ripetere le operazioni 5 e 6 per le unità dell'ora, per i minuti e i secondi fino a quando...

		l'ora impostata lampeggia.
		8Premere il tasto "Enter".

		L'ora viene applicata e viene visualizzata la panoramica dei valori impostabili.
		4Premere il tasto "Esc".

		Viene visualizzata la voce del menu di setup "Ora / Data".

1. Utilizzo

PV Iso. (Iso. FV)
Resistenza di isolamento del sistema di accumulo.

Ext. Lim. (Lim. est.)
Riduzione esterna di potenza in percentuale, ad es., predefinito dal gestore della rete.

U PV
Tensione FV correntemente presente sui morsetti, anche quando l'inverter non alimenta energia.

GVDPR
Riduzione di potenza in funzione della tensione di rete.

Fan #1 (Ventola n. 1)
Valore percentuale della potenza nominale della ventola.

1. Utilizzo
2. Voce di menu INFO

PV Iso. (Iso. FV)
Resistenza di isolamento del sistema di accumulo.

Ext. Lim. (Lim. est.)
Riduzione esterna di potenza in percentuale, ad es., predefinito dal gestore della rete.

U PV
Tensione FV correntemente presente sui morsetti, anche quando l'inverter non alimenta energia.

GVDPR
Riduzione di potenza in funzione della tensione di rete.

Fan #1 (Ventola n. 1)
Valore percentuale della potenza nominale della ventola.

1. Utilizzo
2. Voce di menu INFO

IMPORTANTE! A causa del debole irraggiamento solare ogni mattina e ogni sera è naturale che vengano visualizzati i messaggi di stato STATE 306 (Power low - potenza bassa) e STATE 307 (DC low - CC bassa). Alla base di detti messaggi di stato non vi è al momento alcun errore.

Indicazione di stato dell'ultimo errore verificatosi nell'inverter.

• Premendo il tasto "Enter" vengono visualizzati lo stato della fonte d'energia e gli ultimi errori verificatisi.
• Scorrere l'elenco con i tasti "Su" o "Giù".
• Premere il tasto "Indietro" per uscire dall'elenco degli stati e degli errori.

1. Utilizzo
2. Voce di menu INFO

• Premendo il tasto "Enter" vengono visualizzati gli ultimi 5 errori di rete.
• Scorrere l'elenco con i tasti "Su" o "Giù".
• Premere il tasto "Indietro" per uscire dalla visualizzazione degli errori di rete.

1. Utilizzo
2. Voce di menu INFO

Per visualizzare le impostazioni pertinenti all'azienda di erogazione dell'energia elettrica. I valori visualizzati dipendono dal rispettivo setup specifico del paese o dalle impostazioni specifiche dell'inverter.

1. Utilizzo
2. Voce di menu INFO

Visualizzazione del numero di versione e di serie dei print integrati nell'inverter (ad es. ai fini della manutenzione).

1. Utilizzo

L'inverter è dotato della funzione Key Lock.
Se la funzione Key Lock è attivata non è possibile richiamare il menu di setup, ad es. per evitare che l'impostazione dei dati di setup venga modificata inavvertitamente.
Per attivare/disattivare la funzione Key Lock è necessario immettere il codice 12321.

1. Utilizzo
2. Attivazione e disattivazione della funzione Key Lock

L'inverter è dotato della funzione Key Lock.
Se la funzione Key Lock è attivata non è possibile richiamare il menu di setup, ad es. per evitare che l'impostazione dei dati di setup venga modificata inavvertitamente.
Per attivare/disattivare la funzione Key Lock è necessario immettere il codice 12321.

1. Utilizzo
2. Attivazione e disattivazione della funzione Key Lock

	1Premere    il tasto "Menu".
	Viene visualizzato il livello di menu. 2Premere il tasto libero "Menu/Esc" per 5 volte.

	Nel menu "CODICE" viene visualizzato "Codice di accesso"; la prima posizione lampeggia.
	3Immettere il codice 12321: Selezionare il valore da immettere    nella prima posizione del codice con i tasti "+" o "-".
	4Premere    il tasto "Enter".

	La seconda posizione lampeggia.
	5Ripetere le operazioni 3 e 4 per la seconda, la terza, la quarta e la quinta posizione del codice fino a quando... il codice impostato lampeggia. 6Premere    il tasto "Enter".

	Nel menu "BLOCCO" viene visualizzato "Blocco tastiera".
	7Attivare o disattivare il blocco tastiera    con i tasti "+" o "-": ON = il blocco tastiera è attivato (non è possibile richiamare la voce di menu SETUP). OFF = il blocco tastiera è disattivato (è possibile richiamare la voce di menu SETUP).
	8Premere    il tasto "Enter".

1. Utilizzo

1Premere il tasto    “Menu”. Viene visualizzato il livello di menu. 2Premere il tasto libero "Menu/Esc" per 5 volte.

	Nel menu "CODICE" viene visualizzato "Codice di accesso"; la prima posizione lampeggia.
	3Immettere il codice 22742: Selezionare la voce desiderata    nella prima posizione del codice con i tasti "+" o "-".
	4Premere il tasto    “Enter”.

	La seconda posizione lampeggia.
	5Ripetere le operazioni 3 e 4 per la seconda, la terza, la quarta e la quinta posizione del codice fino a quando... il codice impostato lampeggia. 6Premere il tasto    “Enter”.

Viene visualizzato il menu BASE.

7Selezionare la voce desiderata    con i tasti "+" o "-".

8Modificare la voce selezionata premendo il tasto    "Enter".

9Per uscire dal menu BASE, premere il tasto    “Esc”.

1. Utilizzo
2. Menu BASE

1Premere il tasto    “Menu”. Viene visualizzato il livello di menu. 2Premere il tasto libero "Menu/Esc" per 5 volte.

	Nel menu "CODICE" viene visualizzato "Codice di accesso"; la prima posizione lampeggia.
	3Immettere il codice 22742: Selezionare la voce desiderata    nella prima posizione del codice con i tasti "+" o "-".
	4Premere il tasto    “Enter”.

	La seconda posizione lampeggia.
	5Ripetere le operazioni 3 e 4 per la seconda, la terza, la quarta e la quinta posizione del codice fino a quando... il codice impostato lampeggia. 6Premere il tasto    “Enter”.

Viene visualizzato il menu BASE.

7Selezionare la voce desiderata    con i tasti "+" o "-".

8Modificare la voce selezionata premendo il tasto    "Enter".

9Per uscire dal menu BASE, premere il tasto    “Esc”.

1. Utilizzo
2. Menu BASE

Il monitoraggio dell'impianto Fronius è un Datalogger collegabile in rete.
Il sito Web del monitoraggio dell'impianto Fronius fornisce una rapida panoramica sull'impianto fotovoltaico.
Il sito Web può essere richiamato tramite browser Web mediante connessione diretta o tramite Internet con l'apposita configurazione.

In combinazione con Fronius Solar.web è possibile richiamare i dati correnti e i dati in archivio di un impianto fotovoltaico, senza alcuna necessità di interventi di configurazione dispendiosi in termini di tempo, tramite Internet o la Fronius Solar.web App. I dati vengono automaticamente inviati dal monitoraggio dell'impianto Fronius a Fronius Solar.web.

1. Monitoraggio dell'impianto Fronius

Il monitoraggio dell'impianto Fronius è un Datalogger collegabile in rete.
Il sito Web del monitoraggio dell'impianto Fronius fornisce una rapida panoramica sull'impianto fotovoltaico.
Il sito Web può essere richiamato tramite browser Web mediante connessione diretta o tramite Internet con l'apposita configurazione.

In combinazione con Fronius Solar.web è possibile richiamare i dati correnti e i dati in archivio di un impianto fotovoltaico, senza alcuna necessità di interventi di configurazione dispendiosi in termini di tempo, tramite Internet o la Fronius Solar.web App. I dati vengono automaticamente inviati dal monitoraggio dell'impianto Fronius a Fronius Solar.web.

1. Monitoraggio dell'impianto Fronius
2. In generale

Il monitoraggio dell'impianto Fronius è un Datalogger collegabile in rete.
Il sito Web del monitoraggio dell'impianto Fronius fornisce una rapida panoramica sull'impianto fotovoltaico.
Il sito Web può essere richiamato tramite browser Web mediante connessione diretta o tramite Internet con l'apposita configurazione.

In combinazione con Fronius Solar.web è possibile richiamare i dati correnti e i dati in archivio di un impianto fotovoltaico, senza alcuna necessità di interventi di configurazione dispendiosi in termini di tempo, tramite Internet o la Fronius Solar.web App. I dati vengono automaticamente inviati dal monitoraggio dell'impianto Fronius a Fronius Solar.web.

1. Monitoraggio dell'impianto Fronius
2. In generale

Per lo scambio ottimale dei dati via Internet è necessaria un'apposita connessione Internet:

• Per le soluzioni Internet cablate, Fronius consiglia una
    velocità di download minima di 512 kbit/s e una
    velocità di caricamento minima di 256 kbit/s.
• Per le soluzioni con servizi Internet mobili, Fronius consiglia di utilizzare uno standard di trasmissione minimo 3G con una potenza del segnale affidabile.

Queste indicazioni non costituiscono garanzia assoluta di un funzionamento ottimale.
Tassi di errore elevati nella trasmissione, una ricezione instabile o interruzioni della trasmissione possono influire negativamente sul funzionamento online del monitoraggio dell'impianto Fronius.
Fronius consiglia di testare le connessioni sul posto con i rispettivi requisiti minimi.

1. Monitoraggio dell'impianto Fronius

Durante il funzionamento del monitoraggio dell'impianto Fronius si generano dati che devono essere trasmessi tramite Internet.
Per poter scegliere una connessione Internet adeguata è necessario calcolare il volume di dati.

Il calcolo riportato di seguito offre una visione d'insieme dei volumi di dati generati durante il funzionamento del monitoraggio dell'impianto Fronius.

1. Monitoraggio dell'impianto Fronius
2. Calcolo del volume di dati

Durante il funzionamento del monitoraggio dell'impianto Fronius si generano dati che devono essere trasmessi tramite Internet.
Per poter scegliere una connessione Internet adeguata è necessario calcolare il volume di dati.

Il calcolo riportato di seguito offre una visione d'insieme dei volumi di dati generati durante il funzionamento del monitoraggio dell'impianto Fronius.

1. Monitoraggio dell'impianto Fronius
2. Calcolo del volume di dati

Il calcolo del volume di dati dipende dal numero degli apparecchi collegati nel monitoraggio dell'impianto.
La tabella seguente fornisce una panoramica del volume di dati per le varie configurazioni e impostazioni di tempo (INV = Inverter Fronius Symo Hybrid, SM = Smart Meter, BAT = Modulo batteria della Fronius Solar Battery)

La visualizzazione dell'impianto mediante Fronius Solar.web o una Fronius Solar.web App necessita di un volume di dati di ca. 500 kB all'ora.

Anche un aggiornamento del firmware del monitoraggio dell'impianto Fronius necessita di un determinato volume di dati, il quale dipende dalle dimensioni del pacchetto di aggiornamento e pertanto non può essere considerato per il calcolo anticipato del volume di dati complessivo.

Se i dati vengono inviati tramite un servizio esterno (ad es. Push Service), è possibile che venga generata una grande quantità di dati.

IMPORTANTE! Fronius consiglia una connessione a tariffa fissa per evitare costi elevati.

1. Monitoraggio dell'impianto Fronius

AVVERTENZA! Per la configurazione di rete del monitoraggio dell'impianto Fronius sono necessarie competenze tecniche nel campo della tecnologia di rete.

Nel caso in cui il monitoraggio dell'impianto Fronius venga integrato in una rete esistente, l'assegnazione dell'indirizzo deve essere adattata a quella della rete.

p.es.: Intervallo indirizzi di rete = 192.168.1.x, subnet mask = 255.255.255.0

• Al monitoraggio dell'impianto Fronius deve essere assegnato un indirizzo IP compreso tra "192.168.1.1" e "192.168.1.254".
• L'indirizzo IP selezionato non deve essere già in uso all'interno della rete.
• La subnet mask deve corrispondere alla rete esistente (ad es. "255.255.255.0").

Per consentire al monitoraggio dell'impianto Fronius di inviare messaggi di servizio o dati a Fronius Solar.web, occorre immettere un indirizzo per il gateway e un indirizzo per il server DNS. L'indirizzo gateway serve al monitoraggio dell'impianto Fronius per connettersi a Internet. Un indirizzo gateway adatto può essere, ad es., l'indirizzo IP del router DSL.

IMPORTANTE!

• Il monitoraggio dell'impianto Fronius non deve avere lo stesso indirizzo IP del PC/laptop!
• Il monitoraggio dell'impianto Fronius non è in grado di eseguire da sé la connessione a Internet. In presenza di una porta DSL, la connessione a Internet deve essere eseguita tramite router.

1. Monitoraggio dell'impianto Fronius
2. Informazioni generali per l'amministratore di rete

AVVERTENZA! Per la configurazione di rete del monitoraggio dell'impianto Fronius sono necessarie competenze tecniche nel campo della tecnologia di rete.

Nel caso in cui il monitoraggio dell'impianto Fronius venga integrato in una rete esistente, l'assegnazione dell'indirizzo deve essere adattata a quella della rete.

p.es.: Intervallo indirizzi di rete = 192.168.1.x, subnet mask = 255.255.255.0

• Al monitoraggio dell'impianto Fronius deve essere assegnato un indirizzo IP compreso tra "192.168.1.1" e "192.168.1.254".
• L'indirizzo IP selezionato non deve essere già in uso all'interno della rete.
• La subnet mask deve corrispondere alla rete esistente (ad es. "255.255.255.0").

Per consentire al monitoraggio dell'impianto Fronius di inviare messaggi di servizio o dati a Fronius Solar.web, occorre immettere un indirizzo per il gateway e un indirizzo per il server DNS. L'indirizzo gateway serve al monitoraggio dell'impianto Fronius per connettersi a Internet. Un indirizzo gateway adatto può essere, ad es., l'indirizzo IP del router DSL.

IMPORTANTE!

• Il monitoraggio dell'impianto Fronius non deve avere lo stesso indirizzo IP del PC/laptop!
• Il monitoraggio dell'impianto Fronius non è in grado di eseguire da sé la connessione a Internet. In presenza di una porta DSL, la connessione a Internet deve essere eseguita tramite router.

1. Monitoraggio dell'impianto Fronius
2. Informazioni generali per l'amministratore di rete

I router DSL solitamente consentono l'invio di dati in Internet, per cui in genere non devono essere configurati.

• Tcp fronius-se-iot.azure-devices.net:8883
• Tcp fronius-se-iot.azure-devices.net:443
• Tcp fronius-se-iot-telemetry.azure-devices.net:8883
• Tcp fronius-se-iot-telemetry.azure-devices.net:443
• Udp sera-gen24.fronius.com:1194 (213.33.117.120:1194)
• Tcp froniusseiot.blob.core.windows.net:443
• Tcp provisioning.solarweb.com:443
• Tcp cure-se.fronius.com:443
• NTP 0.time.fronius.com
• Tcp http://firmware-download.fronius.com:80
• Upd/Tcp 0.time.fronius.com:123

Se le regole del firewall esistenti bloccano la connessione al monitoraggio dell'impianto Fronius, occorre integrare le seguenti regole del firewall:

Configurare il firewall in modo tale da consentire all'indirizzo IP del monitoraggio dell'impianto Fronius di inviare i dati alla porta 49049/UDP da "fdmp.solarweb.com".

*) Si consiglia di permettere l'accesso all'interfaccia Web del monitoraggio dell'impianto Fronius solo da reti protette. Nel caso in cui fosse assolutamente necessario accedere da Internet (ad es. ai fini della manutenzione per un periodo di tempo limitato), configurare il router di rete in modo che le richieste su una porta esterna a piacere vengano reindirizzate alla porta 80/TCP.
Prudenza: così facendo l'inverter è visibile in Internet e ci sono elevate probabilità di attacchi alla rete.

1. Monitoraggio dell'impianto Fronius
2. Informazioni generali per l'amministratore di rete

Per poter utilizzare Fronius Solar.web o inviare messaggi di servizio è necessaria la presenza di una connessione Internet.

Il monitoraggio dell'impianto Fronius non è in grado di eseguire da sé la connessione a Internet. In presenza di una porta DSL, la connessione a Internet deve essere eseguita tramite router.

1. Monitoraggio dell'impianto Fronius

IMPORTANTE! Per l'installazione del monitoraggio dell'impianto Fronius sono necessarie competenze tecniche nel campo della tecnologia di rete.

1. Monitoraggio dell'impianto Fronius
2. Installazione del monitoraggio dell'impianto Fronius - Panoramica

IMPORTANTE! Per l'installazione del monitoraggio dell'impianto Fronius sono necessarie competenze tecniche nel campo della tecnologia di rete.

1. Monitoraggio dell'impianto Fronius
2. Installazione del monitoraggio dell'impianto Fronius - Panoramica

IMPORTANTE! Per stabilire la connessione al monitoraggio dell'impianto Fronius occorre configurare il relativo dispositivo terminale (ad es. laptop, tablet, ecc.) come segue:

• Selezionare "Ottieni automaticamente un indirizzo IP (DHCP)".

1Commutare l'apparecchio nella modalità Servizio.

• Attivare il punto di accesso WLAN dal menu di setup dell'inverter.

L'inverter crea il punto di accesso WLAN. Il punto di accesso WLAN resta aperto per 1 ora.

Viene visualizzata la pagina iniziale di "Messa in funzione guidata".

Se si esegue "Configurazione tecnica guidata", annotare assolutamente la password di servizio assegnata. Questa password di servizio è necessaria per impostare le voci di menu "Panoramica impianto", "Editor EVU" e "Impostazioni avanzate batteria".
Se non si esegue "Configurazione tecnica guidata", non è configurata alcuna impostazione predefinita per la riduzione della potenza e non ha luogo alcun funzionamento ibrido (carica e scaricamento della batteria).

Viene visualizzata la pagina iniziale di Fronius Solar.web
oppure
il sito Web del monitoraggio dell'impianto Fronius.

1. Monitoraggio dell'impianto Fronius
2. Installazione del monitoraggio dell'impianto Fronius - Panoramica

L'esecuzione di "Configurazione tecnica guidata" consta di 5 passaggi:

1. Impostazioni generali
Qui si inseriscono i dati generali dell'impianto (ad es. il nome dell'impianto).

2. Password di servizio
Inserire e prendere nota della password di servizio!

3. Assegnazione I/O
Inserire le impostazioni per l'interfaccia I/O (vedere anche In generale per l'assegnazione I/O a pagina (→)).

4. Panoramica impianto
Inserire le impostazioni dell'intero impianto fotovoltaico (vedere anche Panoramica impianto a pagina (→)).

5. Potenza dinamica
Inserire le impostazioni per la riduzione dinamica della potenza (vedere anche Editor EVU - Riduzione dinamica della potenza a pagina (→)).

Dopo aver eseguito "Configurazione tecnica guidata" viene automaticamente eseguita una carica completa della Fronius Solar Battery per calibrare tutti i componenti. Dopo di che il sistema inizia automaticamente con la modalità di funzionamento impostata.
Questa carica di calibratura viene eseguita automaticamente anche a funzionamento in corso dopo vari cicli di carica e scaricamento. Il momento di esecuzione di questa carica di calibratura dipende da vari fattori, quali lo stato medio di carica o il rendimento energetico della batteria. Il momento può quindi variare anche a seconda della stagione.

Se l'impostazione "Consenti carica della batteria da rete dell'azienda di erogazione dell'energia elettrica" è disattivata, questa carica di calibratura viene eseguita in condizioni normali esclusivamente utilizzando l'energia prodotta dall'impianto fotovoltaico. A seconda dell'irraggiamento e delle dimensioni dell'impianto è pertanto possibile che la carica richieda molto tempo.
Se l'impostazione "Consenti carica della batteria da rete dell'azienda di erogazione dell'energia elettrica" è attivata, la carica di calibratura viene eseguita con la corrente costante prodotta dall'impianto fotovoltaico e dalla rete del fornitore di energia elettrica.

IMPORTANTE! Con la carica completa automatica della batteria è possibile che si consumi energia dalla rete del fornitore di energia elettrica. L'operazione può richiedere alcune ore e non può essere annullata.

1. Monitoraggio dell'impianto Fronius
2. Installazione del monitoraggio dell'impianto Fronius - Panoramica

Occorre testare il funzionamento con alimentazione d'emergenza dopo la prima installazione e configurazione. Nella modalità di prova si consiglia di osservare una carica della batteria superiore al 30%.

Per una descrizione dell'esecuzione della modalità di prova, consultare il capitolo "Check list per l'alimentazione d'emergenza" del documento "Fronius Energy Package - Esempi di commutazione dell'alimentazione d'emergenza".

1. Monitoraggio dell'impianto Fronius

La connessione al monitoraggio dell'impianto Fronius tramite browser Web viene utilizzata soprattutto per richiamare i valori correnti da diversi PC utenti all'interno di una rete LAN (ad es. reti aziendali, scuole, ecc.).

Sul sito Web del monitoraggio dell'impianto Fronius viene visualizzato l'attuale flusso di potenza nel sistema ibrido.

1. Monitoraggio dell'impianto Fronius
2. Connessione al monitoraggio dell'impianto Fronius tramite browser Web

La connessione al monitoraggio dell'impianto Fronius tramite browser Web viene utilizzata soprattutto per richiamare i valori correnti da diversi PC utenti all'interno di una rete LAN (ad es. reti aziendali, scuole, ecc.).

Sul sito Web del monitoraggio dell'impianto Fronius viene visualizzato l'attuale flusso di potenza nel sistema ibrido.

1. Monitoraggio dell'impianto Fronius
2. Connessione al monitoraggio dell'impianto Fronius tramite browser Web

• Almeno una connessione LAN o WLAN
• Browser (ad es. Microsoft Internet Explorer IE >/= 9.0, Firefox 4, Google Chrome 27.0, ecc.)
• PC/laptop nello stesso segmento di rete del monitoraggio dell'impianto Fronius

1. Monitoraggio dell'impianto Fronius
2. Connessione al monitoraggio dell'impianto Fronius tramite browser Web

1. Monitoraggio dell'impianto Fronius

Connettendosi al monitoraggio dell'impianto Fronius tramite Internet e Fronius Solar.web è possibile interrogare i dati in archivio e i dati correnti di un impianto fotovoltaico tramite Internet ovunque sia disponibile l'accesso a Internet.
È inoltre possibile consentire ad altri utenti di visualizzare i dati dell'impianto fotovoltaico mediante un "accesso host", nonché confrontare tra loro i valori di più impianti.

1. Monitoraggio dell'impianto Fronius
2. Connessione al monitoraggio dell'impianto Fronius tramite Internet e Fronius Solar.web

Connettendosi al monitoraggio dell'impianto Fronius tramite Internet e Fronius Solar.web è possibile interrogare i dati in archivio e i dati correnti di un impianto fotovoltaico tramite Internet ovunque sia disponibile l'accesso a Internet.
È inoltre possibile consentire ad altri utenti di visualizzare i dati dell'impianto fotovoltaico mediante un "accesso host", nonché confrontare tra loro i valori di più impianti.

1. Monitoraggio dell'impianto Fronius
2. Connessione al monitoraggio dell'impianto Fronius tramite Internet e Fronius Solar.web

Il monitoraggio dell'impianto Fronius è connesso a Internet (ad es. mediante un router DSL). Il monitoraggio dell'impianto Fronius accede regolarmente a Fronius Solar.web e invia quotidianamente i dati memorizzati.
"Fronius Solar.web" può connettersi attivamente al monitoraggio dell'impianto Fronius, ad es. per visualizzare i dati correnti.

1. Monitoraggio dell'impianto Fronius
2. Connessione al monitoraggio dell'impianto Fronius tramite Internet e Fronius Solar.web

• Accesso a Internet
• Browser Web

  IMPORTANTE! Il monitoraggio dell'impianto Fronius non è in grado di eseguire da sé la connessione a Internet. In presenza di una porta DSL, la connessione a Internet deve essere eseguita tramite router.

• Registrazione dell'impianto fotovoltaico in Fronius Solar.web

• Per interrogare i dati correnti in Fronius Solar.web occorre che nel monitoraggio dell'impianto Fronius, nelle impostazioni relative a Fronius Solar.web, sia attivata l'opzione di selezione "Sì" alla voce "Invia dati correnti a Solar.web".

• Per interrogare i dati in archivio in Fronius Solar.web occorre che nel monitoraggio dell'impianto Fronius sia attivata l'opzione di selezione "Quotidianamente" o "Ogni ora" alla voce "Invia dati in archivio a Fronius Solar.web".

1. Monitoraggio dell'impianto Fronius
2. Connessione al monitoraggio dell'impianto Fronius tramite Internet e Fronius Solar.web

Per richiamare i dati correnti e i dati in archivio dal monitoraggio dell'impianto Fronius tramite Fronius Solar.web:

Sul sito Web del monitoraggio dell'impianto Fronius vengono visualizzati i dati seguenti:

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius

Sul sito Web del monitoraggio dell'impianto Fronius vengono visualizzati i dati seguenti:

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Sito Web del monitoraggio dell'impianto Fronius

Sul sito Web del monitoraggio dell'impianto Fronius vengono visualizzati i dati seguenti:

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Sito Web del monitoraggio dell'impianto Fronius

Dopo aver fatto clic su "Impostazioni", sul sito Web del monitoraggio dell'impianto Fronius si apre il menu "Impostazioni".
In questo menu si configura il monitoraggio dell'impianto Fronius.

Impostazione e visualizzazione delle voci di menu in generale

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Sito Web del monitoraggio dell'impianto Fronius

Nell'area in alto a destra del sito Web del monitoraggio dell'impianto Fronius si trovano altre opzioni di impostazione:

	Informazioni sul sistema: ID Datalogger, Versione software, Versione hardware, Connessione Solar.web.
	Guida: Messa in funzione LAN Messa in funzione WLAN Istruzioni per l'uso del software Fronius Solar-Channel
	Espandi contenuto: viene mostrata l'area del menu "Dati correnti/Impostazioni".
	Visualizza notifiche
	Lingua: per impostare la lingua. Il sito Web del monitoraggio dell'impianto Fronius viene visualizzato nella lingua del browser installato o nell'ultima lingua selezionata.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius

La pagina "Informazioni sul sistema" contiene varie informazioni relative al sistema.

• Pulsante "Riavvio Datalogger"
  per riavviare Fronius Datamanager/il monitoraggio dell'impianto.
• Pulsante "Ripristina impostazioni di fabbrica" con le seguenti opzioni di selezione:
  • "Tutte le impostazioni tranne quelle di rete"'
    per ripristinare Fronius Datamanager (monitoraggio dell'impianto) alle impostazioni di fabbrica.
    Le impostazioni di rete e tutte le voci protette dalla password di servizio ("Editor EVU", "Impostazioni contatore" e "Password di servizio") restano invariate.
  • "Tutte le impostazioni"
    per ripristinare Fronius Datamanager (monitoraggio dell'impianto) e le impostazioni di rete alle impostazioni di fabbrica.
    Tutte le voci protette dalla password di servizio ("Editor EVU", "Impostazioni contatore" e "Password di servizio") restano invariate.

IMPORTANTE! Se si ripristinano le impostazioni di fabbrica di Fronius Datamanager (monitoraggio dell'impianto), occorre controllare le impostazioni di ora e data.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Services – System Information

La pagina "Informazioni sul sistema" contiene varie informazioni relative al sistema.

• Pulsante "Riavvio Datalogger"
  per riavviare Fronius Datamanager/il monitoraggio dell'impianto.
• Pulsante "Ripristina impostazioni di fabbrica" con le seguenti opzioni di selezione:
  • "Tutte le impostazioni tranne quelle di rete"'
    per ripristinare Fronius Datamanager (monitoraggio dell'impianto) alle impostazioni di fabbrica.
    Le impostazioni di rete e tutte le voci protette dalla password di servizio ("Editor EVU", "Impostazioni contatore" e "Password di servizio") restano invariate.
  • "Tutte le impostazioni"
    per ripristinare Fronius Datamanager (monitoraggio dell'impianto) e le impostazioni di rete alle impostazioni di fabbrica.
    Tutte le voci protette dalla password di servizio ("Editor EVU", "Impostazioni contatore" e "Password di servizio") restano invariate.

IMPORTANTE! Se si ripristinano le impostazioni di fabbrica di Fronius Datamanager (monitoraggio dell'impianto), occorre controllare le impostazioni di ora e data.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius

La voce "Servizi/Diagnostica di rete" contiene funzioni utili per la diagnosi e la risoluzione dei problemi di rete. È possibile eseguire comandi "ping" e "traceroute".

Comando "ping"
Un comando "ping" consente di verificare se un host è raggiungibile e quanto tempo richiede la trasmissione dei dati.

Comando "traceroute"
Un comando "traceroute" consente di rilevare le stazioni intermedie tramite le quali i dati vengono trasmessi all'host.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Services – Network Diagnostics

La voce "Servizi/Diagnostica di rete" contiene funzioni utili per la diagnosi e la risoluzione dei problemi di rete. È possibile eseguire comandi "ping" e "traceroute".

Comando "ping"
Un comando "ping" consente di verificare se un host è raggiungibile e quanto tempo richiede la trasmissione dei dati.

Comando "traceroute"
Un comando "traceroute" consente di rilevare le stazioni intermedie tramite le quali i dati vengono trasmessi all'host.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius

In "Servizi/Aggiornamento firmware" è possibile aggiornare il firmware del monitoraggio dell'impianto Fronius. È possibile aggiornare il firmware tramite LAN o Web.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Services – Firmware Update

In "Servizi/Aggiornamento firmware" è possibile aggiornare il firmware del monitoraggio dell'impianto Fronius. È possibile aggiornare il firmware tramite LAN o Web.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Services – Firmware Update

IMPORTANTE! Per eseguire "Ricerca aggiornamenti automatica" è necessaria una connessione Internet.

Se l'opzione di selezione "Ricerca aggiornamenti automatica" (1) è selezionata, il monitoraggio dell'impianto Fronius esegue una ricerca automatica degli aggiornamenti una volta al giorno. Se sono disponibili nuovi aggiornamenti, questi vengono visualizzati sotto forma di messaggio accanto alle altre opzioni di impostazione del sito Web del monitoraggio dell'impianto Fronius.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Services – Firmware Update

Se l'opzione di selezione "Ricerca aggiornamenti automatica" è deselezionata, gli aggiornamenti non vengono ricercati in automatico.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Services – Firmware Update

Se la connessione al server non dovesse riuscire:

• disattivare il firewall per la durata dell'aggiornamento
• riprovare.

IMPORTANTE! Se si utilizza un server proxy per la connessione a Internet:

• l'opzione di selezione "Utilizza un server proxy per l'aggiornamento Web" deve essere selezionata
• è necessario immettere i dati richiesti.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius

La voce "Richiama procedura guidata" consente di richiamare ed eseguire di nuovo "Messa in funzione guidata".

CONFIGURAZIONE GUIDATA FRONIUS SOLAR.WEB
per connettere l'impianto con Fronius Solar.web e le app Fronius per dispositivi mobili.

CONFIGURAZIONE TECNICA GUIDATA (destinata esclusivamente a personale o tecnici qualificati)
per impostare il sistema.

ALTRE IMPOSTAZIONI (destinate esclusivamente a personale o tecnici qualificati)
consente di accedere a tutte le opzioni di impostazione del monitoraggio dell'impianto Fronius. Con il pulsante "CONFIGURAZIONE GUIDATA FRONIUS SOLAR.WEB" si torna alla pagina iniziale.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Servizi/Richiama procedura guidata

La voce "Richiama procedura guidata" consente di richiamare ed eseguire di nuovo "Messa in funzione guidata".

CONFIGURAZIONE GUIDATA FRONIUS SOLAR.WEB
per connettere l'impianto con Fronius Solar.web e le app Fronius per dispositivi mobili.

CONFIGURAZIONE TECNICA GUIDATA (destinata esclusivamente a personale o tecnici qualificati)
per impostare il sistema.

ALTRE IMPOSTAZIONI (destinate esclusivamente a personale o tecnici qualificati)
consente di accedere a tutte le opzioni di impostazione del monitoraggio dell'impianto Fronius. Con il pulsante "CONFIGURAZIONE GUIDATA FRONIUS SOLAR.WEB" si torna alla pagina iniziale.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius

La voce "Remunerazione" consente di immettere il tasso di remunerazione per ogni kWh, la valuta e i costi di acquisto per ogni kWh da utilizzare per il calcolo del guadagno. Il guadagno viene visualizzato in "Visualizzazione generale corrente".

La voce "Ora di sistema" consente di inserire la data, l'ora e i minuti.
Facendo clic sul pulsante "Sincronizza", l'ora visualizzata nei campi di immissione del sito Web di Fronius Datamanager viene adeguata all'ora del sistema operativo.
Per applicare l'ora, fare clic sul pulsante "Applica/Salva"    .

La voce "Impostazioni fuso orario" consente di impostare la regione e la località per il fuso orario.

La compilazione dei campi contrassegnati da "*" è obbligatoria.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Settings – Generale

La voce "Remunerazione" consente di immettere il tasso di remunerazione per ogni kWh, la valuta e i costi di acquisto per ogni kWh da utilizzare per il calcolo del guadagno. Il guadagno viene visualizzato in "Visualizzazione generale corrente".

La voce "Ora di sistema" consente di inserire la data, l'ora e i minuti.
Facendo clic sul pulsante "Sincronizza", l'ora visualizzata nei campi di immissione del sito Web di Fronius Datamanager viene adeguata all'ora del sistema operativo.
Per applicare l'ora, fare clic sul pulsante "Applica/Salva"    .

La voce "Impostazioni fuso orario" consente di impostare la regione e la località per il fuso orario.

La compilazione dei campi contrassegnati da "*" è obbligatoria.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius

L'assegnazione di password consente di regolare l'accesso al monitoraggio dell'impianto Fronius.
A tale scopo sono disponibili 3 tipi diversi di password:

• password amministratore
• password di servizio
• password utente.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Settings – Passwords

L'assegnazione di password consente di regolare l'accesso al monitoraggio dell'impianto Fronius.
A tale scopo sono disponibili 3 tipi diversi di password:

• password amministratore
• password di servizio
• password utente.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Settings – Passwords

Password amministratore
(nome utente = admin)

La password amministratore impostata durante la messa in funzione dà all'utente diritti di lettura e di impostazione. L'utente può aprire la voce di menu "Impostazioni" ed eseguire tutte le impostazioni, a eccezione di "Editor EVU" e "Contatore".

Se la password amministratore è impostata e l'utente desidera aprire la voce di menu "Impostazioni", dovrà specificare il nome utente e la password.

Password di servizio
(nome utente = service)

Normalmente la password di servizio viene assegnata dai tecnici dell'assistenza o dagli installatori dell'impianto con "Messa in funzione guidata" e dà accesso ai parametri specifici dell'impianto. La password di servizio è necessaria per configurare "Impostazioni contatore" e "Editor EVU". Finché non è stata assegnata una password di servizio, non è possibile accedere alle voci di menu "Contatore" e "Editor EVU".

Password utente
Una volta selezionato il campo di selezione "Proteggi il sito locale dell'impianto", viene visualizzata la password utente (nome utente = user).

La password utente conferisce all'utente diritti di sola lettura. L'utente non può aprire la voce di menu "Impostazioni".

Se si assegna una password utente, l'utente deve specificare il nome utente e la password ogni volta che si connette.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius

Vengono visualizzate le reti trovate.

Facendo clic sul pulsante di aggiornamento    viene eseguita una nuova ricerca delle reti WLAN disponibili.

È possibile aggiungere le reti nascoste mediante il menu "Aggiungi WLAN".

Pulsante "Configura...": per salvare una rete WLAN selezionata.
Dopo aver fatto clic sul pulsante si apre la finestra "Connessione WLAN".

Pulsante "Rimuovi...": per eliminare una rete WLAN salvata.

Pulsante "Configura IP WLAN": dopo aver fatto clic sul pulsante si apre la finestra "Configura IP" con le stesse opzioni di impostazione di una connessione LAN.

Pulsante "Connetti mediante WPS": per eseguire la connessione alla WLAN mediante WPS senza password WLAN:
1. Attivare il WPS sul router WLAN (vedere la documentazione del router WLAN).
2. Fare clic sul pulsante "Connetti mediante WPS".
3. Viene automaticamente stabilita la connessione WLAN.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Impostazioni - Rete

Vengono visualizzate le reti trovate.

Facendo clic sul pulsante di aggiornamento    viene eseguita una nuova ricerca delle reti WLAN disponibili.

È possibile aggiungere le reti nascoste mediante il menu "Aggiungi WLAN".

Pulsante "Configura...": per salvare una rete WLAN selezionata.
Dopo aver fatto clic sul pulsante si apre la finestra "Connessione WLAN".

Pulsante "Rimuovi...": per eliminare una rete WLAN salvata.

Pulsante "Configura IP WLAN": dopo aver fatto clic sul pulsante si apre la finestra "Configura IP" con le stesse opzioni di impostazione di una connessione LAN.

Pulsante "Connetti mediante WPS": per eseguire la connessione alla WLAN mediante WPS senza password WLAN:
1. Attivare il WPS sul router WLAN (vedere la documentazione del router WLAN).
2. Fare clic sul pulsante "Connetti mediante WPS".
3. Viene automaticamente stabilita la connessione WLAN.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Impostazioni - Rete

• "Ottieni indirizzo" - "Statico"
  L'utente deve immettere un indirizzo IP fisso per Fronius Datamanager (monitoraggio dell'impianto), la subnet mask, l'indirizzo gateway e l'indirizzo server DNS (fornito dal provider).
• "Ottieni indirizzo" - "Dinamico"
  Fronius Datamanager (monitoraggio dell'impianto) acquisisce l'indirizzo IP da un server DHCP (Dynamic Host Configuration Protocol).
  Il server DHCP deve essere configurato in modo da assegnare sempre lo stesso indirizzo IP a Fronius Datamanager (monitoraggio dell'impianto). Così facendo si sa sempre a quale indirizzo IP è possibile raggiungere Fronius Datamanager (monitoraggio dell'impianto).
  Se il server DHCP supporta la funzione per gli aggiornamenti dinamici DNS, è possibile assegnare un nome al Fronius Datamanager (monitoraggio dell'impianto) nel campo "Nome host". Sarà così possibile collegarsi a Fronius Datamanager (monitoraggio dell'impianto) tramite il nome anziché l'indirizzo IP.
  Esempio: Nome host = impiantoesempio, Nome dominio = fronius.com
  Fronius Datamanager (monitoraggio dell'impianto) sarà raggiungibile all'indirizzo "impiantoesempio.fronius.com".

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Impostazioni - Rete

Fronius Datamanager (monitoraggio dell'impianto) funge da punto di accesso. Un PC o dispositivo smart si connette direttamente con Fronius Datamanager (monitoraggio dell'impianto). Non è possibile stabilire una connessione Internet.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius

La voce di menu "Fronius Solar.web" consente di stabilire una connessione diretta a Fronius Solar.web.

La selezione dell'intervallo di memorizzazione nei campi "Ciclo di interrogazione inverter" e "Ciclo di interrogazione Fronius Sensor Card" influisce sulla capacità di memoria necessaria.

Pulsante "Registra su Fronius Solar.web": facendo clic sul pulsante si apre la pagina iniziale di Fronius Solar.web; i dati pertinenti a Fronius Solar.web vengono inviati automaticamente.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Impostazioni - Fronius Solar.web

La voce di menu "Fronius Solar.web" consente di stabilire una connessione diretta a Fronius Solar.web.

La selezione dell'intervallo di memorizzazione nei campi "Ciclo di interrogazione inverter" e "Ciclo di interrogazione Fronius Sensor Card" influisce sulla capacità di memoria necessaria.

Pulsante "Registra su Fronius Solar.web": facendo clic sul pulsante si apre la pagina iniziale di Fronius Solar.web; i dati pertinenti a Fronius Solar.web vengono inviati automaticamente.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius

Questa voce di menu consente di configurare le proprietà dei vari ingressi e uscite (I/O) dell'inverter. A seconda della funzionalità e della configurazione del sistema è possibile selezionare solo le impostazioni possibili con il relativo sistema.

Un'uscita attiva inserita che non sia stata assegnata ("libera") resta attiva fino al riavvio dell'inverter. Lo stato di un'uscita cambia solo preimpostando di nuovo i servizi assegnati.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Impostazioni - Assegnazione I/O

Questa voce di menu consente di configurare le proprietà dei vari ingressi e uscite (I/O) dell'inverter. A seconda della funzionalità e della configurazione del sistema è possibile selezionare solo le impostazioni possibili con il relativo sistema.

Un'uscita attiva inserita che non sia stata assegnata ("libera") resta attiva fino al riavvio dell'inverter. Lo stato di un'uscita cambia solo preimpostando di nuovo i servizi assegnati.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Impostazioni - Assegnazione I/O

Configurando questo parametro si abilita il funzionamento con alimentazione d'emergenza.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Impostazioni - Assegnazione I/O

Consente di selezionare fino a quattro pin per la gestione del carico. Altre impostazioni per la gestione del carico sono disponibile nel menu Gestione carico.
Pin predefinito: 1

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Impostazioni - Assegnazione I/O

 Consente di impostare i pin per il comando I/O. Sono possibili altre impostazioni nel menu "Editor EVU" - "Comando I/O".

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Impostazioni - Assegnazione I/O

Demand Response Modes per l'Australia

Consente di impostare i pin per il comando tramite DRM:

IMPORTANTE! Per controllare l'inverter tramite DRM occorre integrarvi un'interfaccia Fronius DRM (codice articolo 4,240,005). Il montaggio e l'installazione sono descritti nelle istruzioni d'installazione dell'interfaccia Fronius DRM. Le istruzioni d'installazione dell'interfaccia Fronius DRM sono disponibili sul sito Internet di Fronius:
	http://www.fronius.com/QR-link/4204102292 (documento disponibile in inglese)

La capacità di controllo a distanza dell'inverter riguarda sempre la potenza nominale degli apparecchi.

IMPORTANTE! Se a Fronius Datamanager non è collegato alcun comando DRM (DRED) e la funzione "AUS - Demand Response Mode (DRM)" è attivata, l'inverter passa alla modalità di standby.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Impostazioni - Assegnazione I/O

Consente di selezionare i pin per l'attivazione dell'accumulatore di energia. Questa impostazione deve essere configurata solo per determinati accumulatori di energia.

Se viene impostato un pin per l'accumulatore di energia non è possibile configurare pin per l'alimentazione di emergenza.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius

Priorità gestione energetica
Se nel sistema sono presenti componenti aggiuntivi (ad es. batteria, Fronius Ohmpilot), consente di impostare le priorità. Vengono attivati innanzitutto gli apparecchi con la priorità più alta e successivamente, se è ancora disponibile energia in eccedenza, gli altri.

Gestione carico
Consente di specificare fino a quattro diverse regole per la gestione del carico. In presenza di valori di soglia identici, le regole verranno attivate per ordine. La disattivazione funziona all'inverso: l'ultima I/O attivata viene disattivata per prima. In presenza di valori di soglia diversi, viene attivata per prima l'I/O con il valore di soglia più basso, successivamente quella con il secondo valore di soglia più basso e così via.

Le I/O con comando in funzione della potenza prodotta sono sempre in vantaggio rispetto alla batteria e a Fronius Ohmpilot. Ciò significa che una I/O può attivarsi e di conseguenza la batteria non verrà più caricata o Fronius Ohmpilot non verrà più attivato.

Una I/O viene attivata o disattivata solo dopo 60 secondi.

• Il comando tramite "Energy Manager (Gestione energetica)" è disattivato.
• Il comando tramite "Energy Manager (Gestione energetica)" avviene mediante la potenza prodotta.
• Il comando tramite "Energy Manager (Gestione energetica)" avviene mediante la potenza in eccesso (con limiti di alimentazione). Questa opzione è selezionabile solo se è stato installato un contatore. Il comando tramite "Energy Manager (Gestione energetica)" avviene mediante l'effettiva potenza di alimentazione nella rete.

• Attivazione: per immettere un limite di potenza attiva a partire dal quale l'uscita viene attivata.
• Disattivazione: per immettere un limite di potenza attiva a partire dal quale l'uscita viene disattivata.

• Campo per la selezione del tempo minimo di esecuzione per ogni attivazione.
• Campo per l'immissione di un valore per il tempo minimo durante il quale l'uscita deve essere attiva.
• Campo per la selezione del tempo massimo di esecuzione giornaliero.
• Campo per l'immissione di un valore per il tempo massimo totale giornaliero durante il quale l'uscita deve essere attiva (vengono considerate più attivazioni).

• Campo per la selezione del tempo di esecuzione nominale.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Impostazioni - Gestione carico

Priorità gestione energetica
Se nel sistema sono presenti componenti aggiuntivi (ad es. batteria, Fronius Ohmpilot), consente di impostare le priorità. Vengono attivati innanzitutto gli apparecchi con la priorità più alta e successivamente, se è ancora disponibile energia in eccedenza, gli altri.

Gestione carico
Consente di specificare fino a quattro diverse regole per la gestione del carico. In presenza di valori di soglia identici, le regole verranno attivate per ordine. La disattivazione funziona all'inverso: l'ultima I/O attivata viene disattivata per prima. In presenza di valori di soglia diversi, viene attivata per prima l'I/O con il valore di soglia più basso, successivamente quella con il secondo valore di soglia più basso e così via.

Le I/O con comando in funzione della potenza prodotta sono sempre in vantaggio rispetto alla batteria e a Fronius Ohmpilot. Ciò significa che una I/O può attivarsi e di conseguenza la batteria non verrà più caricata o Fronius Ohmpilot non verrà più attivato.

Una I/O viene attivata o disattivata solo dopo 60 secondi.

• Il comando tramite "Energy Manager (Gestione energetica)" è disattivato.
• Il comando tramite "Energy Manager (Gestione energetica)" avviene mediante la potenza prodotta.
• Il comando tramite "Energy Manager (Gestione energetica)" avviene mediante la potenza in eccesso (con limiti di alimentazione). Questa opzione è selezionabile solo se è stato installato un contatore. Il comando tramite "Energy Manager (Gestione energetica)" avviene mediante l'effettiva potenza di alimentazione nella rete.

• Attivazione: per immettere un limite di potenza attiva a partire dal quale l'uscita viene attivata.
• Disattivazione: per immettere un limite di potenza attiva a partire dal quale l'uscita viene disattivata.

• Campo per la selezione del tempo minimo di esecuzione per ogni attivazione.
• Campo per l'immissione di un valore per il tempo minimo durante il quale l'uscita deve essere attiva.
• Campo per la selezione del tempo massimo di esecuzione giornaliero.
• Campo per l'immissione di un valore per il tempo massimo totale giornaliero durante il quale l'uscita deve essere attiva (vengono considerate più attivazioni).

• Campo per la selezione del tempo di esecuzione nominale.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius

Questa funzione consente di esportare i dati correnti e di registro in vari formati o con diversi protocolli su un server esterno.

Per ulteriori informazioni sulla funzione "Servizio Push", consultare le seguenti istruzioni per l'uso:

http://www.fronius.com/QR-link/4204102152

42,0410,2152
Servizio Push Fronius (disponibile solo in lingua inglese)

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Impostazioni - Servizio Push

Questa funzione consente di esportare i dati correnti e di registro in vari formati o con diversi protocolli su un server esterno.

Per ulteriori informazioni sulla funzione "Servizio Push", consultare le seguenti istruzioni per l'uso:

http://www.fronius.com/QR-link/4204102152

42,0410,2152
Servizio Push Fronius (disponibile solo in lingua inglese)

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius

Il sito Web del monitoraggio dell'impianto Fronius consente di configurare mediante browser le impostazioni per la connessione Modbus non accessibili tramite il protocollo Modbus.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Impostazioni - Modbus

Il sito Web del monitoraggio dell'impianto Fronius consente di configurare mediante browser le impostazioni per la connessione Modbus non accessibili tramite il protocollo Modbus.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Impostazioni - Modbus

Per ulteriori informazioni sulla funzione "Modbus", consultare le seguenti istruzioni per l'uso:

	http://www.fronius.com/QR-link/4204102049 42,0410,2049 Connessione Modbus Fronius Datamanager (disponibile solo in lingua tedesca e inglese)
	http://www.fronius.com/QR-link/4204102108 42,0410,2108 Fronius Datamanager Modbus RTU Guida di avvio rapido (disponibile solo in lingua tedesca e inglese)

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Impostazioni - Modbus

"Output dati mediante Modbus" su "Disattivo"
Se l'output dati mediante Modbus è disattivato, i comandi di controllo trasmessi agli inverter tramite Modbus vengono ripristinati, ad es. nessuna riduzione della potenza o nessuna preimpostazione della potenza reattiva.

"Output dati mediante Modbus" su "tcp"
Se l'output dati mediante Modbus è disattivato, i comandi di controllo trasmessi agli inverter tramite Modbus vengono ripristinati, ad es. nessuna riduzione della potenza o nessuna preimpostazione della potenza reattiva.

Campo "Porta Modbus": numero della porta TCP da utilizzare per la comunicazione Modbus. Preimpostazione: 502. Non è possibile utilizzare la porta 80.

Campo "Offset indirizzo String Control": valore di offset per l'assegnazione degli indirizzi dei Fronius String Control mediante Modbus.

"Sunspec Model Type" (Tipo modello SunSpec): Per selezionare il tipo di dati dei modelli di dati per l'inverter e dei modelli di dati per il contatore energetico.
"float": rappresentazione come numeri a virgola mobile.
SunSpec Inverter Model (Modello inverter SunSpec) I111, I112 o I113.
SunSpec Meter Model (Modello contatore SunSpec) M211, M212 o M213.
"int+SF": rappresentazione come numeri interi con fattori di conversione.
SunSpec Inverter Model (Modello inverter SunSpec) I101, I102 o I103.
SunSpec Meter Model (Modello contatore SunSpec) M201, M202 o M203.

IMPORTANTE! Poiché i vari modelli dispongono di diversi numeri di schede, cambiando il tipo di dati cambiano anche gli indirizzi delle schede di tutti i modelli seguenti.

"Modalità Demo": la modalità Demo serve per implementare o convalidare un master Modbus. Consente di leggere i dati degli inverter, del contatore e dei Fronius String Control senza che un apparecchio sia effettivamente collegato o attivo. Per tutte le schede vengono restituiti sempre gli stessi dati.

• attivazione/disattivazione
• riduzione della potenza
• preimpostazione di un fattore di potenza cos phi costante
• preimpostazione di una potenza reattiva costante.

"Priorità comandi"
Le priorità dei comandi consentono di specificare il servizio che ha la priorità nel comando degli inverter.
1 = massima priorità, 3 = minima priorità.
È possibile modificare le priorità dei comandi solo nella voce di menu "EDITOR EVU".

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Impostazioni - Modbus

L'opzione "Restringi comando" è disponibile solo per il protocollo di trasmissione "tcp".
Serve per impedire l'invio di comandi di controllo dai non autorizzati, consentendo il comando solo per determinati apparecchi.

Campo "Indirizzo IP"
Per restringere il comando degli inverter a uno o più apparecchi, in questo campo si specificano gli indirizzi IP degli apparecchi autorizzati a inviare comandi a Fronius Datamanager. Separare più voci con virgole.

• Un solo indirizzo IP: 98.7.65.4: comando ammesso solo dall'indirizzo IP "98.7.65.4".
• Più indirizzi IP: 98.7.65.4,222.44.33.1: comando ammesso solo dagli indirizzi IP "98.7.65.4" e "222.44.33.1".
• Intervallo di indirizzi IP, ad. es. da 98.7.65.1 a 98.7.65.254 (notazione CIDR): 98.7.65.0/24: comando ammesso solo dagli indirizzi IP da "98.7.65.1" a "98.7.65.24".

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius

Ottimizzazione autoconsumo
L'inverter ibrido Fronius si regola sempre su "Valore obiettivo sul punto di conteggio" impostato. Nella modalità di funzionamento "automatica" (impostazione di fabbrica) si regola su "0 W" sul punto di alimentazione (massimo autoconsumo).

• installare Fronius Smart Meter sul punto di alimentazione
• attivare una carica della batteria tramite un altro gestore della centrale elettrica (vedere il capitolo Gestione batteria a pagina (→)).

“Ottimizzazione autoconsumo" ha una priorità inferiore rispetto alle preimpostazioni del comando della batteria.

Ottimizzazione autoconsumo
Impostare "Ottimizzazione autoconsumo" su "automatica" o "manuale".

Valore obiettivo sul punto di conteggio
Se per "Ottimizzazione autoconsumo" è stato selezionato "manuale", qui è possibile selezionare "Valore obiettivo sul punto di conteggio" e "Consumo/alimentazione".

Alimentazione di backup

  Modalità di funzionamento
Per la modalità di funzionamento dell'alimentazione di backup è possibile selezionare "Auto" o "OFF" (disattivo).
La funzionalità di emergenza può essere attivata solo dopo aver configurato le assegnazioni I/O necessarie per l'alimentazione di backup. Il contatore deve essere montato e configurato nel punto di alimentazione.

Capacità residua della batteria
Fino a questa capacità residua della batteria, l'energia viene prelevata dalla batteria nel funzionamento collegato alla rete. In modalità di alimentazione di backup senza rete, la batteria è sempre scaricata al minimo SOC prestabilito dal produttore della batteria.

SOC-Warning Level (Livello di avviso SOC)
Capacità residua della batteria a partire dalla quale nel funzionamento con alimentazione di backup verrà visualizzato un avviso.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Impostazioni - Gestione energetica

Ottimizzazione autoconsumo
L'inverter ibrido Fronius si regola sempre su "Valore obiettivo sul punto di conteggio" impostato. Nella modalità di funzionamento "automatica" (impostazione di fabbrica) si regola su "0 W" sul punto di alimentazione (massimo autoconsumo).

• installare Fronius Smart Meter sul punto di alimentazione
• attivare una carica della batteria tramite un altro gestore della centrale elettrica (vedere il capitolo Gestione batteria a pagina (→)).

“Ottimizzazione autoconsumo" ha una priorità inferiore rispetto alle preimpostazioni del comando della batteria.

Ottimizzazione autoconsumo
Impostare "Ottimizzazione autoconsumo" su "automatica" o "manuale".

Valore obiettivo sul punto di conteggio
Se per "Ottimizzazione autoconsumo" è stato selezionato "manuale", qui è possibile selezionare "Valore obiettivo sul punto di conteggio" e "Consumo/alimentazione".

Alimentazione di backup

  Modalità di funzionamento
Per la modalità di funzionamento dell'alimentazione di backup è possibile selezionare "Auto" o "OFF" (disattivo).
La funzionalità di emergenza può essere attivata solo dopo aver configurato le assegnazioni I/O necessarie per l'alimentazione di backup. Il contatore deve essere montato e configurato nel punto di alimentazione.

Capacità residua della batteria
Fino a questa capacità residua della batteria, l'energia viene prelevata dalla batteria nel funzionamento collegato alla rete. In modalità di alimentazione di backup senza rete, la batteria è sempre scaricata al minimo SOC prestabilito dal produttore della batteria.

SOC-Warning Level (Livello di avviso SOC)
Capacità residua della batteria a partire dalla quale nel funzionamento con alimentazione di backup verrà visualizzato un avviso.

1. Dati correnti, Servizi e Impostazioni sul monitoraggio dell'impianto Fronius
2. Impostazioni - Gestione energetica

Questi esempi servono per illustrare i flussi energetici. I gradi di efficienza non vengono considerati.

Esempio sistema a batteria
Impianti fotovoltaici su Fronius Symo Hybrid:	1000 W
Consumo nell'abitazione:	500 W
Valore obiettivo sul punto di alimentazione impostato:	0 W
Potenza nella batteria:	500 W
Erogazione di potenza (CA) dell'inverter:	500 W
Alimentazione nella rete pubblica:	0 W

Esempio sistema a batteria senza fotovoltaico, incluso un secondo apparecchio di produzione nell'abitazione
Secondo apparecchio di produzione nella rete domestica:	2000 W
Consumo nell'abitazione:	500 W
Valore obiettivo sul punto di alimentazione impostato:	0 W
Potenza nella batteria:	1500 W
Assorbimento di potenza (CA) dell'inverter:	1500 W
Alimentazione nella rete pubblica:	0 W

Esempio sistema a batteria, incluso un secondo apparecchio di produzione nell'abitazione
Impianti fotovoltaici su Fronius Symo Hybrid:	1000 W
Secondo apparecchio di produzione nella rete domestica:	2000 W
Consumo nell'abitazione:	500 W
Valore obiettivo sul punto di alimentazione impostato:	0 W
Potenza nella batteria:	2500 W
Assorbimento di potenza (CA) dell'inverter:	1500 W
Alimentazione nella rete pubblica:	0 W
