Manual de instruções Fronius Energy Package

Os avisos e dicas de segurança deste manual destinam-se a proteger as pessoas contra possíveis lesões e a proteger o produto contra danos.

Os avisos e dicas de segurança são parte essencial deste manual e sempre devem ser observados para garantir o uso seguro e adequado do produto.

Os avisos e dicas de segurança deste manual destinam-se a proteger as pessoas contra possíveis lesões e a proteger o produto contra danos.

Os avisos e dicas de segurança são parte essencial deste manual e sempre devem ser observados para garantir o uso seguro e adequado do produto.

O manual de instruções deve ser guardado permanentemente no local de utilização do aparelho. Como complemento ao manual de instruções, devem ser cumpridos os regulamentos gerais e locais válidos para a prevenção de acidentes e proteção ao meio ambiente.

Os bornes de conexão podem atingir altas temperaturas.

Antes de ligar o aparelho, providenciar o reparo dos dispositivos de segurança defeituosos por uma empresa especializada e autorizada.

Nunca burlar dispositivos de proteção ou colocá-los fora de operação.

As posições dos avisos de segurança e perigo no equipamento devem ser consultadas no capítulo „Informações gerais“ do manual de instruções do equipamento.

As falhas que podem prejudicar a segurança devem ser eliminadas antes do aparelho ser ligado.

Trata-se da sua segurança!

A operação ou o armazenamento do equipamento fora da área especificada é considerado impróprio.

Este documento fornece informações e instruções detalhadas para garantir que todos os usuários possam usar o dispositivo com segurança e eficiência.

O módulo máximo de potência de som do inversor está indicado nos dados técnicos.

O resfriamento do aparelho é realizado através de uma regulagem eletrônica da temperatura com o menor ruído possível e depende da potência implementada, da temperatura ambiente, da sujeira do aparelho e etc.

Não pode ser definido um valor de emissão relacionado ao local de trabalho para este aparelho, porque o nível da pressão do ruído depende muito da situação de montagem, da qualidade da rede, das paredes dos arredores e das características gerais do local.

Em casos especiais, mesmo cumprindo os valores limite de emissões normatizados, podem ocorrer influências na área de aplicação prevista (por exemplo, se há equipamentos sensíveis no local da instalação ou quando o local de instalação está próximo a receptores de rádio ou TV). Nesse caso, o operador deve adotar medidas adequadas para eliminar as falhas.

O sistema presente dispõe de uma função de energia de emergência. No caso de uma falha da rede elétrica pública, uma alimentação elétrica substituta é automaticamente estabelecida.

A etiqueta de alimentação de emergência anexa ao inversor deve ser colocada no distribuidor elétrico.

Nos trabalhos de manutenção e de instalação, são necessárias tanto uma separação da rede elétrica quanto a desativação da operação da energia substituta pela abertura do disjuntor CC integrado no inversor.

Dependendo das condições de irradiação e do estado de carregamento da bateria, a energia de emergência é automaticamente desativada ou ativada. Consequentemente, isso pode levar a um retorno inesperado da energia de emergência a partir do modo standby. Sendo assim, com a energia de emergência desativada, desligar todos os aparelhos conectados e não fazer nenhum trabalho de instalação na rede elétrica doméstica.

Os direitos autorais deste manual de instruções permanecem do fabricante.

O texto e as ilustrações correspondem ao estado técnico no momento da impressão e estão sujeitos a alterações.
Agradecemos todas as sugestões de melhoria e notas sobre quaisquer discrepâncias nos manuais de instruções.

Estrutura do dispositivo:

(1)	Tampa da carcaça
(2)	Inversor
(3)	Suporte de montagem
(4)	Área de conexão incluindo o interruptor principal CC
(5)	Área de comunicação de dados
(6)	Cobertura da comunicação de dados

O inversor híbrido converte a corrente contínua gerada pelos módulos solares em corrente alternada. Essa corrente alternada é alimentada continuamente para a tensão da rede na rede elétrica pública. A energia solar também pode ser armazenada em uma bateria conectada para o uso posterior.

O inversor híbrido é destinado ao uso em sistemas fotovoltaicos acoplados à rede. É possível realizar uma operação de energia de emergência com o cabeamento adequado.

Graças a sua estrutura e a sua função, o inversor oferece a máxima segurança durante a montagem e na operação.
O inversor monitora automaticamente a rede de energia aberta. Nos comportamentos anormais da rede, o inversor para automaticamente a operação e interrompe a alimentação da rede de energia (por exemplo, no desligamento da rede de energia, interrupção etc.).
O monitoramento da rede é realizado por meio do monitoramento da tensão, da frequência e das condições de microrrede. Com o cabeamento correspondente, o inversor comuta para a operação de energia de emergência.

A operação do inversor é completamente automática.
O inversor trabalha de modo que possa ser retirada a potência máxima possível dos módulos solares.
Dependendo do ponto operacional, essa potência é armazenada na bateria, alimentada na rede elétrica ou utilizada para a rede doméstica na operação de energia de emergência.

Assim que o fornecimento de energia dos módulos solares não for mais suficiente, a potência da bateria é alimentada na rede doméstica. Dependendo da configuração, também é possível usar a energia da rede elétrica pública para carregar a bateria.

Se a temperatura do inversor estiver alta demais, o inversor restringirá automaticamente a potência atual de saída ou de carregamento para se proteger ou desligará completamente na operação de energia de emergência.
As causas de uma temperatura alta demais do dispositivo podem ser uma temperatura ambiente alta ou uma dissipação insuficiente de calor (por exemplo, ao instalar os quadros de comando sem dissipação adequada de calor).

IMPORTANTE! A bateria só pode ser ligada quando o inversor estiver em modo de espera.

Estrutura do dispositivo:

(1)	Tampa da carcaça
(2)	Inversor
(3)	Suporte de montagem
(4)	Área de conexão incluindo o interruptor principal CC
(5)	Área de comunicação de dados
(6)	Cobertura da comunicação de dados

O inversor híbrido converte a corrente contínua gerada pelos módulos solares em corrente alternada. Essa corrente alternada é alimentada continuamente para a tensão da rede na rede elétrica pública. A energia solar também pode ser armazenada em uma bateria conectada para o uso posterior.

O inversor híbrido é destinado ao uso em sistemas fotovoltaicos acoplados à rede. É possível realizar uma operação de energia de emergência com o cabeamento adequado.

Graças a sua estrutura e a sua função, o inversor oferece a máxima segurança durante a montagem e na operação.
O inversor monitora automaticamente a rede de energia aberta. Nos comportamentos anormais da rede, o inversor para automaticamente a operação e interrompe a alimentação da rede de energia (por exemplo, no desligamento da rede de energia, interrupção etc.).
O monitoramento da rede é realizado por meio do monitoramento da tensão, da frequência e das condições de microrrede. Com o cabeamento correspondente, o inversor comuta para a operação de energia de emergência.

A operação do inversor é completamente automática.
O inversor trabalha de modo que possa ser retirada a potência máxima possível dos módulos solares.
Dependendo do ponto operacional, essa potência é armazenada na bateria, alimentada na rede elétrica ou utilizada para a rede doméstica na operação de energia de emergência.

Assim que o fornecimento de energia dos módulos solares não for mais suficiente, a potência da bateria é alimentada na rede doméstica. Dependendo da configuração, também é possível usar a energia da rede elétrica pública para carregar a bateria.

Se a temperatura do inversor estiver alta demais, o inversor restringirá automaticamente a potência atual de saída ou de carregamento para se proteger ou desligará completamente na operação de energia de emergência.
As causas de uma temperatura alta demais do dispositivo podem ser uma temperatura ambiente alta ou uma dissipação insuficiente de calor (por exemplo, ao instalar os quadros de comando sem dissipação adequada de calor).

IMPORTANTE! A bateria só pode ser ligada quando o inversor estiver em modo de espera.

Estrutura do dispositivo:

(1)	Tampa da carcaça
(2)	Inversor
(3)	Suporte de montagem
(4)	Área de conexão incluindo o interruptor principal CC
(5)	Área de comunicação de dados
(6)	Cobertura da comunicação de dados

O inversor híbrido converte a corrente contínua gerada pelos módulos solares em corrente alternada. Essa corrente alternada é alimentada continuamente para a tensão da rede na rede elétrica pública. A energia solar também pode ser armazenada em uma bateria conectada para o uso posterior.

O inversor híbrido é destinado ao uso em sistemas fotovoltaicos acoplados à rede. É possível realizar uma operação de energia de emergência com o cabeamento adequado.

Graças a sua estrutura e a sua função, o inversor oferece a máxima segurança durante a montagem e na operação.
O inversor monitora automaticamente a rede de energia aberta. Nos comportamentos anormais da rede, o inversor para automaticamente a operação e interrompe a alimentação da rede de energia (por exemplo, no desligamento da rede de energia, interrupção etc.).
O monitoramento da rede é realizado por meio do monitoramento da tensão, da frequência e das condições de microrrede. Com o cabeamento correspondente, o inversor comuta para a operação de energia de emergência.

A operação do inversor é completamente automática.
O inversor trabalha de modo que possa ser retirada a potência máxima possível dos módulos solares.
Dependendo do ponto operacional, essa potência é armazenada na bateria, alimentada na rede elétrica ou utilizada para a rede doméstica na operação de energia de emergência.

Assim que o fornecimento de energia dos módulos solares não for mais suficiente, a potência da bateria é alimentada na rede doméstica. Dependendo da configuração, também é possível usar a energia da rede elétrica pública para carregar a bateria.

Se a temperatura do inversor estiver alta demais, o inversor restringirá automaticamente a potência atual de saída ou de carregamento para se proteger ou desligará completamente na operação de energia de emergência.
As causas de uma temperatura alta demais do dispositivo podem ser uma temperatura ambiente alta ou uma dissipação insuficiente de calor (por exemplo, ao instalar os quadros de comando sem dissipação adequada de calor).

IMPORTANTE! A bateria só pode ser ligada quando o inversor estiver em modo de espera.

O fabricante não se responsabiliza por danos decorrentes deste tipo de utilização.
São anulados os direitos de garantia.

Na construção do sistema fotovoltaico, garantir que todos os componentes do sistema fotovoltaico sejam somente operados dentro de sua área de operação permitida.

Levar em consideração todas as ações recomendadas pelo fabricante do módulo solar para a conservação em longo prazo das características do módulo solar.

Levar em consideração as regulamentações do operador da rede de distribuição para a alimentação de rede, para a operação de energia de emergência e para a operação dos sistemas de armazenamento.

No inversor, são exibidos avisos de alerta e símbolos de segurança. Esses avisos e símbolos de segurança não podem ser retirados ou pintados. Os avisos e símbolos alertam para manuseios incorretos, que podem provocar graves danos pessoais e materiais.

		Símbolos de segurança:
			Perigo de danos pessoais e materiais graves devido ao manuseio incorreto
			Antes de usar as funções descritas, os seguintes documentos devem ser totalmente lidos e compreendidos: este manual de instruções todos os manuais de instruções dos componentes do sistema, do sistema fotovoltaico e, principalmente, as diretrizes de segurança
			Tensão elétrica perigosa
			Aguardar o tempo de descarregamento dos capacitores!

Texto dos avisos de alerta:

Símbolos na placa de identificação:
	Indicação CE – confirma a conformidade com as diretrizes e regulamentos aplicáveis da UE.
	Indicação WEEE – os resíduos de equipamentos elétricos e eletrônicos devem ser coletados separadamente e reciclados de forma ambientalmente correta, de acordo com a Diretiva Europeia e a legislação nacional.
	Indicação RCM – testada de acordo com as exigências australianas e neozelandesas.

Por que eu preciso me registrar?
Com um registro fácil e gratuito, você se beneficia com mais anos de garantia. Você precisa preencher apenas algumas informações e confirmar o registro.

Quem pode registrar o dispositivo?
O contrato de garantia é estabelecido entre a Fronius e o titular da garantia (proprietário do equipamento instalado). Dessa forma, o registro deve ser realizado pelo titular da garantia, utilizando seu login do Solar.web. No caso de registro por terceiros, é necessária uma autorização. Infrações são de responsabilidade de quem as cometeu. Informações incorretas resultam na perda da garantia.

Como posso me registrar?
Registrando-se no site www.solarweb.com e clicando no campo „Registro de produto“. Maiores informações estão disponíveis diretamente no registro do produto.

Onde posso encontrar o número de série do meu produto?
O número de série está na placa de identificação dos equipamentos Fronius.
Na Solar Battery, usar somente os números de série que estão exibidos na imagem. Os números de série dos módulos de bateria individuais não são relevantes.

Estrutura do dispositivo:

(1)	Módulo solar de gerenciamento da bateria
(2)	Parte lateral
(3)	Tampa
(4)	Fusíveis
(5)	Conversor de dados
(6)	Módulo de bateria (1,2 kW/h utilizável)

Com o Fronius Energy Package, a Fronius traz ao mercado um inversor com possibilidade de armazenamento. Um componente essencial é a Fronius Solar Battery, que contém uma bateria de íons de lítio. A Fronius Solar Battery complementa o inversor Fronius Hybrid com uma funcionalidade de armazenamento. Com isso, a energia solar dos módulos solares pode ser armazenada para uma utilização posterior.
O sistema de armazenamento é adequado somente para a operação com inversores Fronius Hybrid.

Graças a sua estrutura e a sua função, o sistema de armazenamento oferece máxima segurança durante a montagem e na operação. É utilizada uma bateria de íons de lítio de alta performance na base de fosfato férrico (LiFePO4). Isso corresponde à mais nova tecnologia e atende aos mais elevados níveis de segurança.

A operação do sistema de armazenamento conectado com o inversor da Fronius é completamente automática.

Estrutura do dispositivo:

(1)	Módulo solar de gerenciamento da bateria
(2)	Parte lateral
(3)	Tampa
(4)	Fusíveis
(5)	Conversor de dados
(6)	Módulo de bateria (1,2 kW/h utilizável)

Com o Fronius Energy Package, a Fronius traz ao mercado um inversor com possibilidade de armazenamento. Um componente essencial é a Fronius Solar Battery, que contém uma bateria de íons de lítio. A Fronius Solar Battery complementa o inversor Fronius Hybrid com uma funcionalidade de armazenamento. Com isso, a energia solar dos módulos solares pode ser armazenada para uma utilização posterior.
O sistema de armazenamento é adequado somente para a operação com inversores Fronius Hybrid.

Graças a sua estrutura e a sua função, o sistema de armazenamento oferece máxima segurança durante a montagem e na operação. É utilizada uma bateria de íons de lítio de alta performance na base de fosfato férrico (LiFePO4). Isso corresponde à mais nova tecnologia e atende aos mais elevados níveis de segurança.

A operação do sistema de armazenamento conectado com o inversor da Fronius é completamente automática.

O fabricante não se responsabiliza por danos decorrentes deste tipo de utilização.
São anulados os direitos de garantia.

Levar em consideração as regulamentações da empresa de energia para a alimentação de rede e para a operação dos sistemas de armazenamento.

A Fronius Solar Battery oferece a possibilidade de expansão da capacidade de armazenamento, mesmo após a compra, até uma capacidade máxima de 9,6 kWh de energia utilizável.
Essa expansão ocorre com o acréscimo de um módulo de bateria adicional e deve ser executada por um eletricista qualificado.
A expansão é possível por até 2 anos após a data da compra, no entanto, pode ser realizada com no máximo 30 meses após a remessa à Fronius Áustria.
Aumentos posteriores não são possíveis devido a razões técnicas. Levar em consideração as regulamentações da empresa de energia para a alimentação de rede e para a operação dos sistemas de armazenamento.

Adicionar ou substituir um módulo de memória pode levar a imprecisões no cálculo do estado da carga (SOC). Especialmente logo após a expansão, podem acontecer continuidades e saltos. Estes se limitam meramente à indicação do estado da carga e não têm nenhuma influência sobre a operação do aparelho.

Estado da carga em continuidade

Estado da carga em salto

Na bateria existem avisos de alerta e símbolos de segurança. Esses avisos e símbolos de segurança não podem ser retirados ou pintados. Os avisos e símbolos alertam para manuseios incorretos, que podem provocar graves danos pessoais e materiais.

Símbolos de segurança - Texto dos avisos:
	CUIDADO! O manuseio incorreto ou ignorar estes avisos e o manual de instruções pode causar riscos de calor, incêndio ou de corrente que podem causar lesões graves.
	Ler o manual de instruções com atentamente e o utilize em conformidade com as dicas de segurança!
	Para evitar um choque elétrico Não desmontar ou modificar Não colocar água no dispositivo Não colocar nenhum material estranho no dispositivo Não tocar diretamente nas conexões
	Para evitar um sobreaquecimento, incêndio, um choque elétrico ou lesões Nenhum dispositivo não especificado para carregar Não usar em salas com temperatura de 35 °C ou superior Não usar em ambientes instáveis Não expor a vibrações fortes
	Para evitar um incêndio Não fechar as conexões individuais em curto-circuito Evitar sobreaquecimento

O inversor Fronius Hybrid pode ser utilizado como inversor sem bateria conectada.

Para poder realizar um controle sem falhas, não é permitida uma operação paralela com outras baterias.

Para poder utilizar da melhor forma o consumo individual do seu sistema fotovoltaico, a bateria pode ser usada como um acumulador. A bateria é acoplada com o inversor no lado da corrente contínua. Portanto, não é necessária uma transformação de corrente múltipla e o grau de eficiência é aumentado.

IMPORTANTE! Na operação de energia de emergência é usada uma frequência nominal maior, a fim de evitar uma operação paralela indesejada com outros geradores.

Para poder realizar um controle sem falhas, não é permitida uma operação paralela com outras baterias.

IMPORTANTE! No sistema fotovoltaico híbrido plenamente desenvolvido com o Fronius Ohmpilot, este não pode ser operado em caso de falta de energia por razões técnicas. Por isso é aconselhável instalar o Ohmpilot fora do ramo de energia de emergência.

Os carregadores de bateria diferenciam diversos estados operacionais. Cada estado operacional atual pode ser visualizado no site do monitoramento de sistema ou no Solar.web.

Caso haja inversores adicionais no sistema, instalá-los fora do circuito de emergência, mas dentro do Fronius Smart Meter – ver Modo de operação – Inversor com bateria, inversor adicional e função de energia de emergência na página (→).

AVISO! A operação da corrente de emergência não é possível com as baterias da série LG Chem ResuH.

Caso haja inversores adicionais no sistema, instalá-los fora do circuito de emergência, mas dentro do Fronius Smart Meter – ver Modo de operação – Inversor com bateria, inversor adicional e função de energia de emergência na página (→).

AVISO! A operação da corrente de emergência não é possível com as baterias da série LG Chem ResuH.

No modo de operação de energia de emergência, alguns aparelhos elétricos podem funcionar incorretamente por causa da alta corrente de partida (por exemplo: geladeiras ou freezers). É recomendado desligar os consumidores desnecessários no modo de operação de energia de emergência.

A conversão para o modo de operação acoplado à rede elétrica no modo de operação de energia de emergência dura um período curto. Portanto, o sistema de carregamento de baterias com função de energia de emergência não pode ser utilizado como fornecimento de energia sem interrupções para computadores, por exemplo.

Se não houver nenhuma energia disponível da bateria ou dos módulos solares no modo de operação de energia de emergência, o modo de operação de energia de emergência é encerrado automaticamente, independentemente de a rede elétrica pública estar disponível ou não.
Fronius Solar Battery Se houver energia suficiente disponível novamente a partir dos módulos solares, a operação de energia de emergência começa novamente automaticamente.
BYD Battery-Box Premium: O sistema deve ser reiniciado manualmente assim que houver energia suficiente dos módulos solares ou quando a rede elétrica pública estiver novamente disponível. Para a sequência correta de ativação, ver capítulo BYD Battery-Box Premium na página (→).

Em caso de consumo de energia excessivo, interromper o modo de operação de energia de emergência. Aparecerá a mensagem de status „143 – Sobrecarga da energia de emergência“. Deve ser observada a potência máxima no modo de operação de energia de emergência em conformidade com os dados técnicos!

Para mais informações sobre o modo de economia de energia, consulte o capítulo Modo de baixo consumo de energia na página (→)

 O Fronius Ohmpilot não é indicado para a operação de energia de emergência. Se um Fronius Ohmpilot estiver disponível, instalá-lo fora da rede de energia de emergência (consulte Modo de operação – Inversor com bateria, Ohmpilot e função de energia de emergência na página (→)).

O modo de baixo consumo de energia (standby) serve para reduzir o consumo próprio do sistema. Ele está disponível a partir da versão do software 1.4.1-11 do monitoramento de sistema. Tanto o inversor como a bateria são colocados automaticamente no modo de baixo consumo de energia sob determinadas condições.

Fronius Symo Hybrid
Se a bateria estiver vazia e nenhuma energia fotovoltaica estiver disponível, o inversor troca para o modo de baixo consumo de energia. Somente é mantida a comunicação do inversor com o Fronius Smart Meter e o Fronius Solar.Web.

Fronius Solar Battery
No modo de baixo consumo de energia da bateria, a indicação permanece escura. No Solar.web, o modo de baixo consumo de energia é mostrado por um „i“ no símbolo de bateria. Na visualização do balanço energético, o estado da carga da Fronius Solar Battery não é exibido para o período do modo de baixo consumo de energia.

BYD Battery-Box Premium
No Solar.web, o modo de baixo consumo de energia é mostrado por um „i“ no símbolo de bateria.

O modo de baixo consumo de energia (standby) serve para reduzir o consumo próprio do sistema. Ele está disponível a partir da versão do software 1.4.1-11 do monitoramento de sistema. Tanto o inversor como a bateria são colocados automaticamente no modo de baixo consumo de energia sob determinadas condições.

Fronius Symo Hybrid
Se a bateria estiver vazia e nenhuma energia fotovoltaica estiver disponível, o inversor troca para o modo de baixo consumo de energia. Somente é mantida a comunicação do inversor com o Fronius Smart Meter e o Fronius Solar.Web.

Fronius Solar Battery
No modo de baixo consumo de energia da bateria, a indicação permanece escura. No Solar.web, o modo de baixo consumo de energia é mostrado por um „i“ no símbolo de bateria. Na visualização do balanço energético, o estado da carga da Fronius Solar Battery não é exibido para o período do modo de baixo consumo de energia.

BYD Battery-Box Premium
No Solar.web, o modo de baixo consumo de energia é mostrado por um „i“ no símbolo de bateria.

		O estado da carga da bateria é menor ou igual ao estado da carga mínimo inserido.
		A potência dos módulos solares é menor do que 50 W.
		A potência momentânea de carga e descarga da bateria é menor do que 100 W.
		Existem menos que 50 W disponíveis para carregar a bateria. A potência de alimentação na rede elétrica pública deve ser pelo menos 50 W menor do que a potência atualmente necessária na rede doméstica.

Se todas as condições de desligamento forem atendidas, a bateria comutará para o modo de economia de energia dentro de 6 minutos. Esse atraso garante que a realização de pelo menos um reinício do inversor.

O inversor alterna automaticamente para o modo de baixo consumo de energia de acordo com a bateria.

Energia de emergência:
Se a função de energia de emergência foi ativada, a bateria não troca para o modo de baixo consumo de energia na operação da rede elétrica. Caso contrário, não é possível garantir um darkstart (arranque sem rede elétrica e alimentação fotovoltaica) do sistema híbrido.
Durante a operação da energia de emergência, se o estado da carga ficar abaixo mínimo, a bateria troca para o modo de economia de energia.

Quando o inversor não estiver em operação por 8 - 12 minutos (por exemplo: devido a um erro), ou acontece uma interrupção da conexão elétrica entre o inversor e a bateria, a bateria deve ser trocada em ambos os casos no modo de baixo consumo de energia. Isso reduz a autodescarga da bateria.

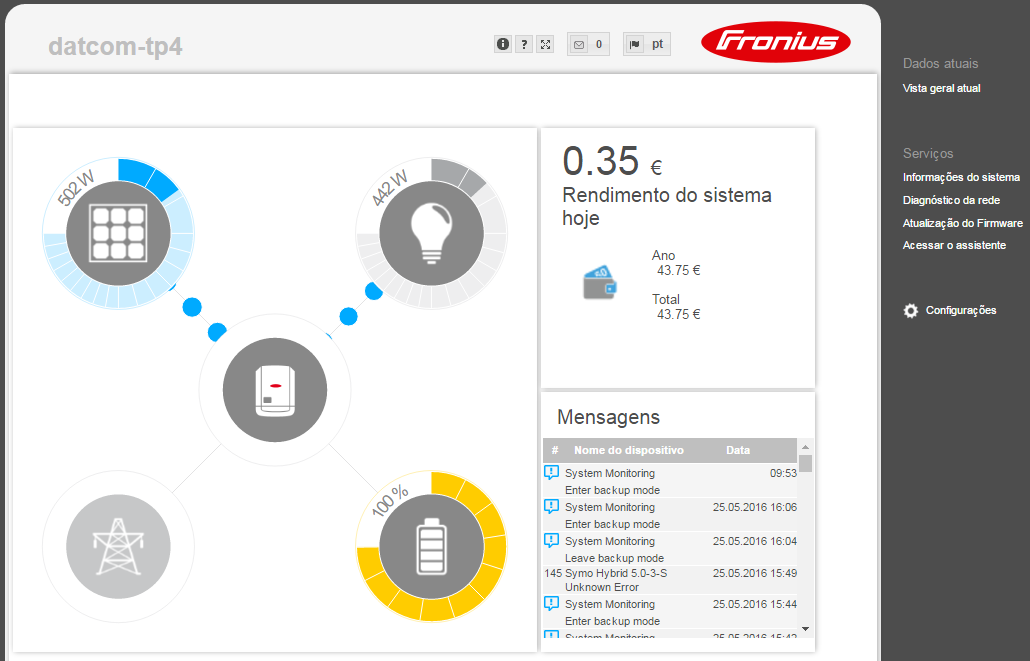

O modo de baixo consumo de energia é representado no site do inversor e no Solar.web por um „i“ ao lado do símbolo da bateria na visão geral do sistema.

As diferenças naturais nas capacidades individuais das células e a baixa autodescarga que ocorre com cada bateria causam diferenças nas tensões das células. Assim, o valor SOC será impreciso. Isso impacta a operação. Caso nenhuma medida seja tomada, a bateria será danificada.

A carga de calibração realizada ciclicamente faz com que todas as células da bateria fiquem no mesmo estado de carga e calibra o valor SOC. Assim, é garantida uma longa vida útil das células da bateria.

As diferenças naturais nas capacidades individuais das células e a baixa autodescarga que ocorre com cada bateria causam diferenças nas tensões das células. Assim, o valor SOC será impreciso. Isso impacta a operação. Caso nenhuma medida seja tomada, a bateria será danificada.

A carga de calibração realizada ciclicamente faz com que todas as células da bateria fiquem no mesmo estado de carga e calibra o valor SOC. Assim, é garantida uma longa vida útil das células da bateria.

A determinação do estado da carga exato (State of Charge = SOC) da bateria é fundamental para condução da operação. Para assegurar isso, a bateria deve estar regularmente carregada em 100%. Assim, o valor do estado da carga será calibrado.

Como esses fatores são fortemente dependentes das condições meteorológicas, o período de uma carga por calibração pode variar conforme a época do ano.

A seguinte descrição da carga por calibração é válida a partir da versão do software 1.4.1-12 do monitoramento de sistema da Fronius.

Em sistemas recém-instalados e em troca ou expansão de módulos, uma carga por calibração se inicia automaticamente após 30 minutos.

A carga por calibração acontece principalmente com a potência fotovoltaica total. Se não há disponível energia fotovoltaica suficiente, a energia é obtida da rede elétrica pública. Isso acontece também quando a função „Permitir carga a partir da rede elétrica“ está desativada, pois se trata de uma exigência de funcionamento crítico.

O cálculo do estado da carga acontece em cada módulo de bateria. Assim, cada módulo de bateria deve alcançar um estado da carga de 100%.

Devido às tolerâncias nas células, nem sempre as cargas e descargas serão igualmente rápidas. Como tanto as células quanto os módulos de bateria estão conectados em série e a célula mais lenta define a duração da carga e da descarga, as cargas por calibração terminam em velocidades diferentes.

Cargas por calibração muito esporádicas ou ciclos completos de carga (dependentes da época do ano, por exemplo: nos meses de inverno) implicam em uma grande diferença das tensões das células nos módulos de bateria. No modo de calibração, uma célula é carregada mais rápido do que as células restantes. Essa célula começa, em seguida, com a compensação. As células restantes podem ser carregadas apenas com uma corrente de carga reduzida. A duração é mais longa, até que essas células atinjam o valor fixado.

Quando a bateria recebe regularmente a carga completa, a carga por calibração é necessária apenas esporadicamente. Em cada carga, as células são calibradas com o estado da carga de 100%.
Nos meses de inverno, com menos carregamentos completos e com rendimento energético reduzido, as cargas por calibração podem levar mais tempo, pois as altas discrepâncias entre os módulos de bateria devem ser compensadas.

Uma vez que a carga por calibração é iniciada, isso pode ser visto na Fronius Solar.web (visualização atual e do balanço energético) ou na interface da web do inversor Fronius Symo Hybrid.

No Fronius Solar.web ou na interface da web do inversor, a carga por calibração é exibida como informação na visão geral. Clicando no símbolo de bateria (figura à esquerda), a informação „A bateria se encontra em modo de calibração“ fica visível

Na representação do balanço energético no Solar.web, o início e o fim da carga por calibração são visíveis por meio da modificação dos status de bateria („Modo da bateria: Normal → Calibrar“ e „Modo da bateria: Calibrar → Normal“)
O gráfico a seguir mostra a carga por calibração da Fronius Solar Battery na visualização do balanço energético. No início da carga por calibração, toda a produção fotovoltaica é carregada na bateria. A partir do momento em que uma célula está completamente carregada, apenas mais uma determinada corrente de carga da bateria é inserida. Essa corrente de carga diminui com a crescente tensão de célula em direção a 0 A.

No display da bateria, são exibidos, como na operação normal, o status „charging“ (CHG) (carregando) e a respectiva corrente de carga em ampère. Se a corrente de carga for menor do que 0,3 A, será exibido apenas 0 A no display, mesmo ainda ocorrendo a carga por calibração.

No Fronius Solar.web, o valor do estado da carga de toda a bateria é exibido. No display da bateria podem ser lidos os valores dos estados da carga dos módulos de bateria individuais.

A Fronius salienta expressamente que as baterias externas não são produtos da Fronius e, ainda, que a Fronius não é a distribuidora ou fornecedora dessas baterias. Portanto, a Fronius não assume nenhuma responsabilidade ou garantia por essas baterias.

O Fronius Symo Hybrid pode ser operado com uma memória de alta tensão LG Chem do tipo RESU7H(Type-R) ou RESU10H(Type-R).
Para a conexão de uma bateria LG em um inversor híbrido, é necessária a Fronius Checkbox 500V da Fronius. Ao operar com a memória de alta tensão LG Chem, a energia de emergência não é possível.

Antes da instalação e do comissionamento, ler este documento, as instruções de instalação do Fronius Symo Hybrid, da Fronius Checkbox 500V, bem como da bateria externa.
Todos os documentos da Fronius podem ser encontrados no endereço a seguir:

www.fronius.com/photovoltaics/infocentre/tech-support/how-to-install

A documentação da LG Chem ResuH está anexa à bateria externa ou pode ser obtida com o fabricante externo.

A Fronius salienta expressamente que as baterias externas não são produtos da Fronius e, ainda, que a Fronius não é a distribuidora ou fornecedora dessas baterias. Portanto, a Fronius não assume nenhuma responsabilidade ou garantia por essas baterias.

O Fronius Symo Hybrid pode ser operado com uma memória de alta tensão LG Chem do tipo RESU7H(Type-R) ou RESU10H(Type-R).
Para a conexão de uma bateria LG em um inversor híbrido, é necessária a Fronius Checkbox 500V da Fronius. Ao operar com a memória de alta tensão LG Chem, a energia de emergência não é possível.

Antes da instalação e do comissionamento, ler este documento, as instruções de instalação do Fronius Symo Hybrid, da Fronius Checkbox 500V, bem como da bateria externa.
Todos os documentos da Fronius podem ser encontrados no endereço a seguir:

www.fronius.com/photovoltaics/infocentre/tech-support/how-to-install

A documentação da LG Chem ResuH está anexa à bateria externa ou pode ser obtida com o fabricante externo.

A Fronius salienta expressamente que as baterias externas não são produtos da Fronius e, ainda, que a Fronius não é a distribuidora ou revendedora dessas baterias. Portanto, a Fronius não assume nenhuma responsabilidade ou garantia por essas baterias.

A operação paralela de até 3 baterias BYD HVM é possível em conformidade com as especificações da BYD. A combinação de 3 HVM 22.1 não é permitida.

* Nota para sistemas com mudança para energia de emergência com Fronius Symo Hybrid e BYD Battery-Box Premium HVM 8.3:
No caso de ocorrer uma falha na rede e não haver energia disponível do sistema fotovoltaico, pode acontecer de o sistema não ser mais capaz de mudar para o modo de energia de emergência quando a bateria ficar com um estado da carga baixo (SOC geralmente < 20%).

Antes da instalação e do comissionamento, deve-se ler este documento, as instruções de instalação do Fronius Symo Hybrid e da bateria externa.
Todos os documentos da Fronius podem ser encontrados nos endereços a seguir:
www.fronius.com/photovoltaics/infocentre/tech-support/how-to-install

A documentação da BYD Battery-Box Premium está anexa à bateria externa ou pode ser obtida com o fabricante externo.

IMPORTANTE!
Para que a operação com uma BYD Battery-Box Premium HVM seja segura, é preciso respeitar sempre a seguinte sequência de ligação para o sistema.

1

Coloque o disjuntor CC na posição „Desligada“ do interruptor. Desligue o disjuntor.

2

Ligue a bateria.

3

Ligue o disjuntor. Coloque o disjuntor CC na posição „Ligada“ do interruptor.

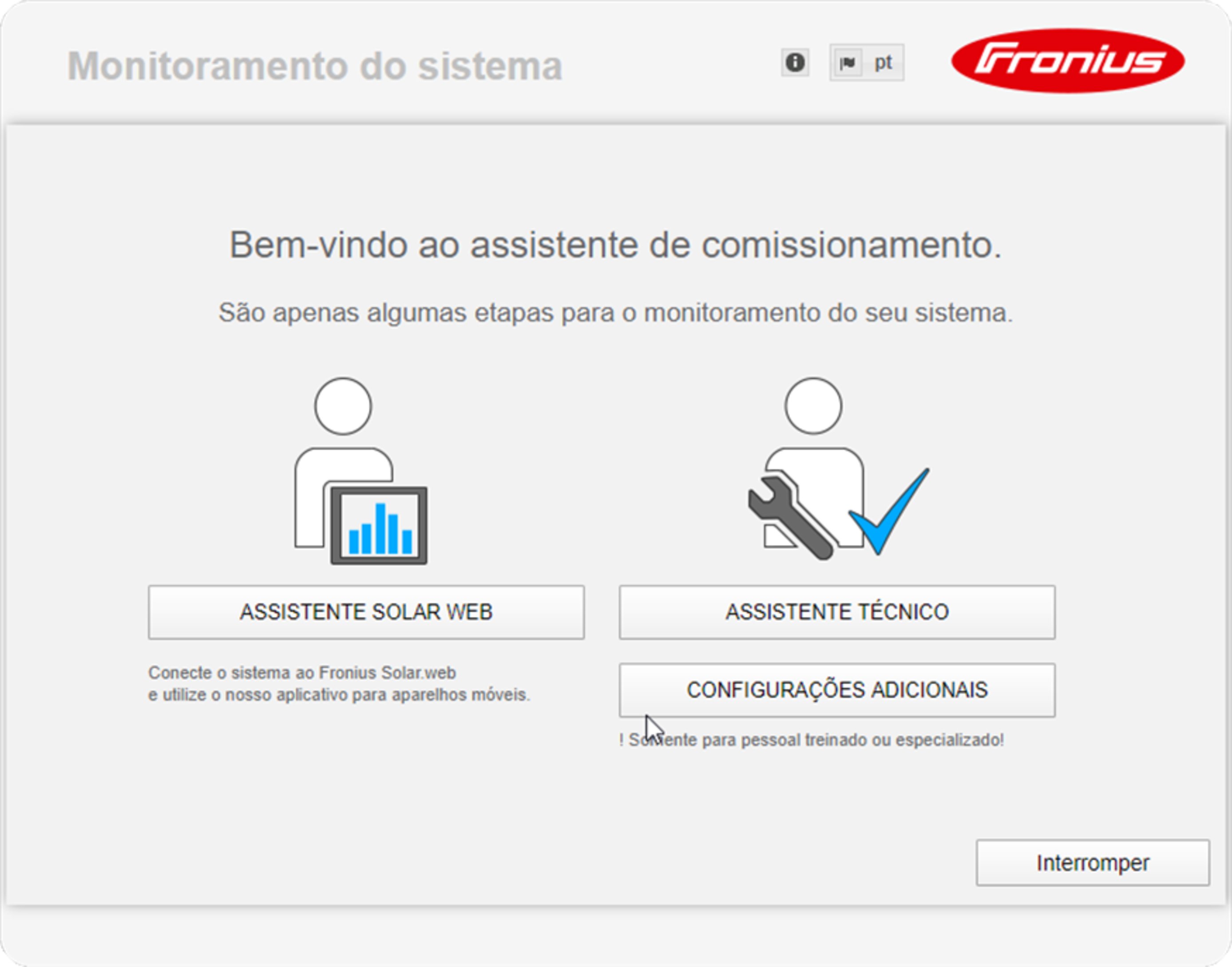

O inversor é equipado de série com o monitoramento do sistema com capacidade WLAN e unidade de gestão de energia (Fronius Datamanager).
O monitoramento de sistema da Fronius possui, entre outras, as seguintes funções:

As teclas são teclas capacitivas. Molhar com água pode interferir o funcionamento das teclas. Para um funcionamento perfeito, secar as teclas com um pano.

As teclas são teclas capacitivas. Molhar com água pode interferir o funcionamento das teclas. Para um funcionamento perfeito, secar as teclas com um pano.

A alimentação do display é realizada através da tensão da rede CA e através do lado fotovoltaico e da bateria. Dependendo da configuração no menu de setup, o display pode ficar disponível o dia inteiro.

Área de exibição no display, modo de exibição

	Símbolo de segurança
	Itens anteriores de menu
	Item de menu atualmente selecionado
	Próximo item de menu
	Ocupação das teclas de funcionamento

Símbolo de armazenamento - aparece brevemente ao armazenar os valores ajustados

Pressionar o botão DISP para que sejam indicadas as informações no display.

Diagrama de comutação para o display

Indicar o status geral do sistema
Indicar o status dos módulos individuais

	Pressionar e manter pressionado o botão DISP
	Pressionar o botão DISP
Nr.N.	significado do módulo de armazenamento N-tes

Conexão com a Fronius Solar Battery	Conexão com o inversor Fronius Hybrid

Configurações de fábrica:
S4 = 0x0 (hex) = 0000 (binário)
S5 = 0x0 (hex) = 0000 (binário)
S6 = 0x1 (hex) = 0001 (binário)
S7 = 0x4 (hex) = 0100 (binário)

Terminal RS485 Rx422 = off (desligado) Tx 422 = off (desligado)

O conversor de dados possui 8 LEDs com os seguintes significados:

LED de „Power“ (Energia) (Fronius Solar Battery)
Este LED está conectado diretamente com a tensão de alimentação (opcional também com potencial separado) da 1ª interface serial.

LED „1/2/4/8 (Error No / Selected ID)“ (Nº do erro / ID selecionado)
Se estes 4 LEDs piscarem e o LED „State“ (Estado) se acender ao mesmo tempo em vermelho, o número do erro é exibido com codificação binária de acordo com a tabela do capítulo „Solução de erros“.

LED „State“ (Estado) (Fronius Solar Battery)

LED „State“ (Estado) (Inversor Fronius Hybrid)

LED de „Power“ (Energia) (Inversor Fronius Hybrid)
Este LED está conectado diretamente com a tensão de alimentação da interface.

Se nenhum botão for pressionado por 2 minutos, a iluminação do display se apaga automaticamente e o inversor muda para o item de menu „AGORA“ (desde que a iluminação do display esteja ajustada em AUTO).

A mudança automática para o item de menu „AGORA“ ocorre a partir de qualquer posição dentro do nível do menu, a menos que o inversor tenha sido alternado manualmente para o modo de operação de espera.

Após a mudança automática para o item de menu „AGORA“, a potência de alimentação atual é exibida.

Ativação / desativação manual da operação Standby

Configurar a operação Standby (Espera) (desligamento manual da operação de alimentação da rede):

1Selecionar a entrada „Standby“ (Espera)

2Pressionar a tecla de função    „Enter“

No Display, é indicado alternadamente „STANDBY“ (Espera) e „ENTER“ (Entrar).
O modo Standby (Espera) está ativado.
O LED de inicialização acende em laranja.

Retomada da operação de alimentação da rede:
No modo „STANDBY“ (Espera), o display exibe alternadamente „STANDBY“ (Espera) e „ENTER“ (Entrar).

1Para a retomada da operação de alimentação da rede, apertar a tecla de função    „Enter“

A entrada „Standby“ (Espera) é indicada.
Em paralelo, o inversor percorre a fase de inicialização.
Após a retomada da operação de alimentação da rede, o LED de status operacional acende em verde.

Ativação / desativação manual da operação Standby

Configurar a operação Standby (Espera) (desligamento manual da operação de alimentação da rede):

1Selecionar a entrada „Standby“ (Espera)

2Pressionar a tecla de função    „Enter“

No Display, é indicado alternadamente „STANDBY“ (Espera) e „ENTER“ (Entrar).
O modo Standby (Espera) está ativado.
O LED de inicialização acende em laranja.

Retomada da operação de alimentação da rede:
No modo „STANDBY“ (Espera), o display exibe alternadamente „STANDBY“ (Espera) e „ENTER“ (Entrar).

1Para a retomada da operação de alimentação da rede, apertar a tecla de função    „Enter“

A entrada „Standby“ (Espera) é indicada.
Em paralelo, o inversor percorre a fase de inicialização.
Após a retomada da operação de alimentação da rede, o LED de status operacional acende em verde.

Para ativar/desativar o WiFi Access Point. Isso é necessário para, por exemplo, estabelecer ou adaptar o monitoramento de sistema por meio da interface da web do Datamanager. Se nenhum Datamanager for detectado pelo inversor, será exibido [indisponível]

Um contato de comutação (relé) sem potencial no inversor pode ser usado para exibir mensagens de status (códigos de estado), o estado do inversor (por exemplo, a operação de alimentação da rede) ou as funções do administrador de energia.

* somente são indicados se a função „E-Manager“ estiver ativada no „Modo relé“.

Com a função ‘Gestor de Energia‘, o contato de comutação sem potencial pode ser controlado para que funcione como um atuador.
Com isso, um consumidor conectado ao contato de comutação sem potencial pode ser controlado especificando um ponto de ligação ou desligamento dependendo da potência de alimentação.

O contato de comutação sem potencial é desligado automaticamente,

Para ativar a função ‘Gestor de Energia‘, selecionar ‘E-Manager‘ e pressionar o botão ‘Enter‘. Com a função ‘Gestor de Energia‘ ativada, é exibido no canto superior esquerdo do display o símbolo do ‘Gestor de Energia‘:
	com contato de comutação desligado sem potencial NO (contato aberto)
	com contato de comutação ligado sem potencial NO (contato fechado)

Para desativar a ‘Função do Gestor de Energia‘ selecionar outra função e pressionar o botão ‘Enter‘.

Orientações para projetar o ponto de ligamento e de desligamento
O local de comutação do relé da gestão de energia sempre se relaciona à potência de saída do inversor, o que no sistema híbrido não se relaciona necessariamente com a produção do sistema fotovoltaico.
Uma diferença pequena demais entre o ponto de ligamento e de desligamento e também as oscilações de potência efetiva podem causar diversos ciclos de comutação.
Para evitar um ligamento e desligamento frequente, a diferença entre o ponto de ligamento e o ponto de desligamento deve ser de no mínimo 100 - 200 W.

Ao selecionar o ponto de desligamento, considerar o consumo de potência do consumidor conectado.

Na seleção do ponto de ligamento, também levar em consideração as condições climáticas e a radiação solar esperada.

Exemplo de uso
Ponto de ligamento = 2000 W, ponto de desligamento = 1800 W

Se o inversor fornecer pelo menos 2000 W ou mais, o contato de comutação sem potencial do inversor permanece ligado.
Se a potência do inversor abaixar para menos de 1800 W, o contato de comutação sem potencial é desligado.

Usos possíveis:
operação de uma bomba de aquecimento ou ar-condicionado com o maior uso de energia própria possível

Ajuste do horário, da data e da comutação automática para o horário de verão/de inverno

Ajustar hora
Ajuste do horário (hh:mm:ss ou hh:mm am/pm - depende do ajuste do formato de exibição da hora)

Ajustar data
Ajuste da data (dd.mm.aaaa ou mm/dd/aaaa - depende do ajuste do formato de exibição da data)

Horário de verão/inverno
Ativar / desativar a comutação automática do horário de verão/inverno

IMPORTANTE! A configuração correta do horário e da data é pré-requisito para uma indicação correta dos valores do dia e do ano e também da curva característica do dia.

Idioma
Configuração do idioma do display

Contraste
Configuração do contraste do display

Como o contraste depende da temperatura, diferentes condições ambientais podem exigir uma configuração do item de menu ‚Contraste‘.

Iluminação
Configuração prévia da iluminação do display

O item de menu ‚Iluminação‘ afeta somente a iluminação do fundo do display.

para verificar a funcionalidade do ventilador

IMPORTANTE! Não há indicação no display do inversor se o ventilador estiver em ordem. O funcionamento do ventilador só pode ser controlado através da audição e percepção.

O inversor é pré-configurado de acordo com o setup do país após a execução do comissionamento completo (por exemplo, com o assistente de instalação).

O item de menu SETUP permite uma fácil alteração das configurações padrão do inversor para atender aos desejos e exigências específicas do usuário.

O inversor é pré-configurado de acordo com o setup do país após a execução do comissionamento completo (por exemplo, com o assistente de instalação).

O item de menu SETUP permite uma fácil alteração das configurações padrão do inversor para atender aos desejos e exigências específicas do usuário.

IMPORTANTE! Devido às atualizações de software, algumas funções que não estão descritas neste manual de instruções podem estar disponíveis no seu aparelho ou vice-versa. Além disso, as figuras individuais podem ser um pouco diferentes dos elementos de controle em seu aparelho. No entanto, o modo de funcionamento desses elementos de controle é idêntico.

Entrar no item do menu SETUP
		1No nível do menu, selecionar com os botões „para a esquerda“ ou „para a direita“ o item do menu ‘SETUP’
		2Pressionar o botão „Enter“

		O primeiro registro do item do menu SETUP é exibido: „Standby“

Alternar entre os registros
		3Com os botões „para cima“ ou „para baixo“, alternar entre os registros disponíveis

Sair de um registro
		4Para sair de um registro, pressionar o botão „Voltar“ Será indicado o nível do menu

Se nenhum botão for pressionado por 2 minutos,

Iso. FV
Resistência de isolamento do sistema fotovoltaico e do sistema de armazenamento

Ext. Lim.
Redução externa de potência em porcentagem, por exemplo: determinada pelo operador da rede

U FV
Tensão momentânea fotovoltaica nos terminais, mesmo se o inversor não alimentar nada

GVDPR
Redução de potência dependente da tensão de alimentação

Fan #1
Valor porcentual da potência ideal do ventilador

Iso. FV
Resistência de isolamento do sistema fotovoltaico e do sistema de armazenamento

Ext. Lim.
Redução externa de potência em porcentagem, por exemplo: determinada pelo operador da rede

U FV
Tensão momentânea fotovoltaica nos terminais, mesmo se o inversor não alimentar nada

GVDPR
Redução de potência dependente da tensão de alimentação

Fan #1
Valor porcentual da potência ideal do ventilador

IMPORTANTE! Por causa da radiação solar mais fraca, normalmente de manhã e no fim da tarde aparecem as mensagens de status STATE 306 (Power low)(energia baixa) e STATE 307 (DC low)(CC baixa). Estas mensagens de status, nesses casos, não têm como motivo um erro.

Pode ser exibida a indicação de status do último erro que ocorreu no inversor.

Para a indicação das configurações relevantes para uma empresa de fornecimento de energia. Os valores exibidos dependem do respectivo setup do país ou das configurações específicas do inversor.

Indicação do número da versão e número de série do cartão instalado no inversor (por exemplo, para fins de serviço)

O retificador alternado está equipado com uma função de bloqueio de teclas.
Com o bloqueio de teclas ativado, não é possível fazer o acesso ao menu de setup, por exemplo, como proteção contra desajuste não intencional dos dados de setup.
Para ativar/desativar o bloqueio de teclas, inserir o código 12321.

O retificador alternado está equipado com uma função de bloqueio de teclas.
Com o bloqueio de teclas ativado, não é possível fazer o acesso ao menu de setup, por exemplo, como proteção contra desajuste não intencional dos dados de setup.
Para ativar/desativar o bloqueio de teclas, inserir o código 12321.

1Pressionar a tecla    „Menu“ Será indicado o nível do menu. 2Pressionar o botão não ocupado „Menu / Esc“ 5 x

	No menu „CODE“ é exibido „Access Code“, o primeiro dígito pisca.
	3Inserir o código 22742: Com os botões „mais“ ou „menos“    selecionar o valor do primeiro dígito do código
	4Pressionar a tecla    „Enter“

	O segundo dígito pisca.
	5Repetir a etapa de trabalho 3. e 4. para o segundo, terceiro, quarto e quinto dígito do código, até... que o código ajustado pisque. 6Pressionar a tecla    „Enter“

É exibido o menu básico.

7Com os botões „mais“ ou „menos“    selecionar a entrada desejada

8Editar a entrada desejada pressionando o botão    „Enter“

9Pressionar a tecla „Esc“ para sair do Menu    básico

1Pressionar a tecla    „Menu“ Será indicado o nível do menu. 2Pressionar o botão não ocupado „Menu / Esc“ 5 x

	No menu „CODE“ é exibido „Access Code“, o primeiro dígito pisca.
	3Inserir o código 22742: Com os botões „mais“ ou „menos“    selecionar o valor do primeiro dígito do código
	4Pressionar a tecla    „Enter“

	O segundo dígito pisca.
	5Repetir a etapa de trabalho 3. e 4. para o segundo, terceiro, quarto e quinto dígito do código, até... que o código ajustado pisque. 6Pressionar a tecla    „Enter“

É exibido o menu básico.

7Com os botões „mais“ ou „menos“    selecionar a entrada desejada

8Editar a entrada desejada pressionando o botão    „Enter“

9Pressionar a tecla „Esc“ para sair do Menu    básico

O monitoramento de sistema da Fronius é um coletor de dados ligado em rede.
A página da internet do monitoramento de sistemas da Fronius apresenta uma visão geral rápida do sistema fotovoltaico.
A página pode ser acessada através de uma conexão direta de um navegador ou através da internet com uma configuração correspondente.

Na conexão com Fronius Solar.web é possível acessar os dados atuais e os dados arquivados de um sistema fotovoltaico através da internet ou do Fronius Solar.web App sem necessidade de configuração complexa. Os dados são enviados automaticamente do monitoramento de sistemas da Fronius para o Fronius Solar.web.

O monitoramento de sistema da Fronius é um coletor de dados ligado em rede.
A página da internet do monitoramento de sistemas da Fronius apresenta uma visão geral rápida do sistema fotovoltaico.
A página pode ser acessada através de uma conexão direta de um navegador ou através da internet com uma configuração correspondente.

Na conexão com Fronius Solar.web é possível acessar os dados atuais e os dados arquivados de um sistema fotovoltaico através da internet ou do Fronius Solar.web App sem necessidade de configuração complexa. Os dados são enviados automaticamente do monitoramento de sistemas da Fronius para o Fronius Solar.web.

O monitoramento de sistema da Fronius é um coletor de dados ligado em rede.
A página da internet do monitoramento de sistemas da Fronius apresenta uma visão geral rápida do sistema fotovoltaico.
A página pode ser acessada através de uma conexão direta de um navegador ou através da internet com uma configuração correspondente.

Na conexão com Fronius Solar.web é possível acessar os dados atuais e os dados arquivados de um sistema fotovoltaico através da internet ou do Fronius Solar.web App sem necessidade de configuração complexa. Os dados são enviados automaticamente do monitoramento de sistemas da Fronius para o Fronius Solar.web.

Para uma troca de dados através da internet, é necessária uma conexão de internet adequada:

Estas indicações não garantem o funcionamento correto.
Altas taxas de erro na transmissão, oscilação de recepção ou interrupções da transmissão podem ter uma influência negativa na operação online do monitoramento de sistemas da Fronius.
A Fronius recomenda testar as conexões no local com os requisitos mínimos.

Durante a operação do monitoramento de sistema Fronius são gerados dados que devem ser transferidos através da internet.
O cálculo do volume de dados é necessário para a seleção de uma conexão adequada da internet.

O cálculo a seguir do volume de dados oferece uma visão geral das quantidades de dados gerados durante a operação do monitoramento de sistema Fronius.

Durante a operação do monitoramento de sistema Fronius são gerados dados que devem ser transferidos através da internet.
O cálculo do volume de dados é necessário para a seleção de uma conexão adequada da internet.

O cálculo a seguir do volume de dados oferece uma visão geral das quantidades de dados gerados durante a operação do monitoramento de sistema Fronius.

O cálculo do volume de dados depende da quantidade de dispositivos integrados no monitoramento de sistema.
A tabela a seguir oferece uma visão geral do volume de dados em diversas configurações e ajustes de tempo (WR = inversor Fronius Symo Hybrid, SM = Smart Meter, BAT = módulo da bateria da Fronius Solar Battery)

A visualização do sistema através do Fronius Solar.web ou de um Fronius Solar.web App requer um volume de dados de aprox. 500 kB por hora.

Uma atualização do firmware de monitoramento de sistema da Fronius necessita uma quantidade determinada de dados. Esse volume de dados depende do respectivo pacote de atualização e não deve ser considerado no cálculo antecipado do volume de dados.

Caso dados sejam enviados através de um serviço de terceiros (por ex.: PushService), podem ser gerados grandes volumes de dados.

IMPORTANTE! A Fronius recomenda uma taxa plana para evitar tarifas altas de conexão.

AVISO! A configuração da rede do monitoramento dos sistemas da Fronius exige conhecimentos da tecnologia de rede.

Se o monitoramento dos sistemas da Fronius for integrado em uma rede existente, o endereçamento precisa ser adaptado para o endereçamento da rede.

Por exemplo: Faixa de endereço da rede = 192.168.1.x, máscara de subnet = 255.255.255.0

Se o monitoramento dos sistemas da Fronius precisar enviar mensagens de serviço ou dados ao Fronius Solar.web, é preciso indicar um endereço de Gateway e um endereço do servidor DNS. Através do endereço do Gateway o monitoramento dos sistemas da Fronius obtém uma conexão com a internet. Como endereço de Gateway é adequado, por exemplo, o endereço de IP do roteador DSL.

IMPORTANTE!

AVISO! A configuração da rede do monitoramento dos sistemas da Fronius exige conhecimentos da tecnologia de rede.

Se o monitoramento dos sistemas da Fronius for integrado em uma rede existente, o endereçamento precisa ser adaptado para o endereçamento da rede.

Por exemplo: Faixa de endereço da rede = 192.168.1.x, máscara de subnet = 255.255.255.0

Se o monitoramento dos sistemas da Fronius precisar enviar mensagens de serviço ou dados ao Fronius Solar.web, é preciso indicar um endereço de Gateway e um endereço do servidor DNS. Através do endereço do Gateway o monitoramento dos sistemas da Fronius obtém uma conexão com a internet. Como endereço de Gateway é adequado, por exemplo, o endereço de IP do roteador DSL.

IMPORTANTE!

Roteadores DSL possibilitam o envio de dados na internet e, portanto, normalmente não precisam ser configurados.

Caso as regras de firewall existentes bloquearem a conexão do monitoramento de sistema da Fronius, as seguintes regas de firewall devem ser criadas:

Configurar o firewall de modo que o endereço de IP do monitoramento de sistema da Fronius possa enviar dados para a porta 49049/UDP do „fdmp.solarweb.com“.

*) É recomendado que o acesso à interface web do monitoramento de sistema da Fronius seja permitido apenas em redes protegidas. Caso o acesso à Internet seja imprescindível (por exemplo, para propósitos de serviço em um período determinado), o roteador de rede deve ser configurado de forma que as solicitações sejam encaminhadas para qualquer porta externa na porta 80/TCP.
Cuidado - o inversor fica visível na internet e existe uma grande probabilidade de ataques à rede.

Para utilizar o Fronius Solar.web ou para enviar mensagens de serviço, é preciso uma conexão com a internet.

O monitoramento dos sistemas da Fronius não consegue se conectar sozinho com a internet. Em uma conexão DSL, um roteador precisa construir a conexão com a internet.

IMPORTANTE! A instalação do monitoramento dos sistemas da Fronius exige conhecimentos da tecnologia de rede.

IMPORTANTE! A instalação do monitoramento dos sistemas da Fronius exige conhecimentos da tecnologia de rede.

IMPORTANTE! Para estabelecer a conexão com o monitoramento de sistema da Fronius, o respectivo aparelho final (por exemplo, notebook, tablet etc.) precisa estar configurado do seguinte modo:

1Ligar o equipamento no modo de serviço

• Ativar o WLAN Access Point por meio do menu de setup do inversor

O inversor estabelece o WLAN Access Point. O WLAN Access Point permanece aberto por 1 hora.

É exibida a página inicial do assistente de comissionamento.

Se for executado o assistente técnico, anotar a senha de serviço indicada. Esta senha de serviço é necessária para configurar os itens de menu da visão geral do sistema, do editor do operador da rede e das configurações avançadas da bateria.
Se o assistente técnico não for executado, nenhuma diretriz da redução de potência será configurada e a operação híbrida (carga e descarga da bateria) não será realizada

É exibida a página inicial do Fronius Solar.web.
ou
É exibida a página da internet do monitoramento de sistema da Fronius.

A execução do assistente técnico ocorre em 5 etapas:

1. Geral
Aqui são inseridos dados gerais do sistema (por ex.: nome da instalação)

2. Senha de serviço
Inserir e decorar a senha de serviço!

3. Atribuição IO
Ajustes inseridos para a interface IO (consulte também Informações gerais para a atribuição IO na página (→))

4. Visão geral do sistema
Ajustes inseridos de todo o sistema fotovoltaico (consulte também Visão geral dos sistemas na página (→))

5. Potência dinâmica
Ajustes inseridos para a redução da potência dinâmica (consulte também Editor do operador da rede – Redução dinâmica de potência na página (→))

Após a execução do assistente técnico, é realizado automaticamente um carregamento total da Fronius Solar Battery para calibrar todos os componentes. A seguir, o sistema se inicia automaticamente com o modo de operação ajustado.
Esta carga de calibração ocorre automaticamente na operação corrente e após diversos ciclos de carregamento e descarregamento. A realização deste carregamento de calibração depende de diversos fatores, como o estado da carga médio ou o rendimento de energia da bateria. O momento pode alterar dependendo da época do ano.

Se a configuração „Permitir carregamento da bateria da rede elétrica do fornecedor de eletricidade“ estiver desativada, este carregamento de calibração ocorre somente com energia do sistema fotovoltaico na operação normal. Dependendo do nível de radiação e do tamanho do sistema, a carga pode demorar bastante.
Se a configuração „Permitir carregamento da bateria do operador da rede de distribuição“ estiver ativada, o carregamento de calibração é feito com corrente constante do sistema fotovoltaico e do operador da rede de distribuição.

IMPORTANTE! Com o carregamento total automático da bateria existe a possibilidade de obter energia da rede elétrica do fornecedor de eletricidade. O procedimento pode demorar diversas horas e não pode ser interrompido.
