Fronius Energy Package Kullanım kılavuzu

Quick links

Bu kılavuzdaki uyarılar ve güvenlik talimatları, insanları olası yaralanmalardan ve ürünü hasardan korumayı amaçlamaktadır.

UYARI!

Doğrudan tehlikeli bir duruma işaret eder

Bu tehlike önlenmediği takdirde ciddi yaralanma veya ölüm meydana gelir.

Durumu önlemek için yapılması gerekenler

TEHLİKE!

Potansiyel olarak tehlikeli bir duruma işaret eder

Bu tehlike önlenmediği takdirde ölüm ve ciddi yaralanma meydana gelebilir.

Durumu önlemek için yapılması gerekenler

DİKKAT!

Potansiyel olarak tehlikeli bir duruma işaret eder

Önlenmediği takdirde, hafif veya orta ciddiyette yaralanmalar meydana gelebilir.

Durumu önlemek için yapılması gerekenler

NOT!

Çalışma sonuçlarında bozulma ve/veya cihaz ve bileşenlerinde hasar olduğunu gösterir

Uyarılar ve güvenlik talimatları bu kılavuzun ayrılmaz bir parçasıdır ve ürünün güvenli ve doğru kullanımını sağlamak için her zaman dikkate alınmalıdır.

Bu kılavuzdaki uyarılar ve güvenlik talimatları, insanları olası yaralanmalardan ve ürünü hasardan korumayı amaçlamaktadır.

UYARI!

Doğrudan tehlikeli bir duruma işaret eder

Bu tehlike önlenmediği takdirde ciddi yaralanma veya ölüm meydana gelir.

Durumu önlemek için yapılması gerekenler

TEHLİKE!

Potansiyel olarak tehlikeli bir duruma işaret eder

Bu tehlike önlenmediği takdirde ölüm ve ciddi yaralanma meydana gelebilir.

Durumu önlemek için yapılması gerekenler

DİKKAT!

Potansiyel olarak tehlikeli bir duruma işaret eder

Önlenmediği takdirde, hafif veya orta ciddiyette yaralanmalar meydana gelebilir.

Durumu önlemek için yapılması gerekenler

NOT!

Çalışma sonuçlarında bozulma ve/veya cihaz ve bileşenlerinde hasar olduğunu gösterir

Uyarılar ve güvenlik talimatları bu kılavuzun ayrılmaz bir parçasıdır ve ürünün güvenli ve doğru kullanımını sağlamak için her zaman dikkate alınmalıdır.

Cihaz, günümüz teknolojisine ve geçerliliği kabul edilmiş düzenlemelere uygun olarak üretilmiştir. Bununla birlikte hatalı ya da amaç dışı kullanımda

operatörün ya da üçüncü kişilerin hayatları,
cihaz ve işletme sahibinin maddi varlıkları için tehlike söz konusudur.

Cihazın devreye alınması, bakımı ve onarımı ile görevli kişilerin,

gerekli yetkinliğe sahip olması,
elektrikli tesisatlarla ilgili bilgi donanımına sahip olması ve
bu kullanım kılavuzunu eksiksiz bir şekilde okuyarak tam olarak uygulaması zorunludur.

Kullanım kılavuzu, sürekli olarak cihazın kullanıldığı yerde muhafaza edilmelidir. Kullanım kılavuzuna ek olarak, kazaları önlemeye ve çevrenin korunmasına yönelik genel ve yerel düzenlemelere de uyulması zorunludur.

Cihazdaki bütün güvenlik ve riskle ilgili talimatlar

okunur durumda tutulmalıdır
zarar verilmeyecek
yerinden çıkartılmayacak
üzeri kapatılamayacak, üzerine herhangi bir şey yapıştırılmayacak ya da üzeri boyanmayacaktır.

Klemensler yüksek sıcaklığa erişebilirler.

Cihazı, tüm koruma tertibatlarının tam olarak işlevlerini yerine getirdiklerinden emin olduktan sonra çalıştırın. Koruma tertibatlarının tam olarak işlevlerini yerine getirmemesi durumunda

operatörün ya da üçüncü kişilerin hayatları,
cihaz ve işletme sahibinin maddi varlıkları,

İşlevlerini tam olarak yerine getiremeyen koruma donanımlarının cihazın çalıştırılmasından önce yetkili personel tarafından onarılmasını sağlayın.

Koruma tertibatlarını asla baypas etmeyin ya da devre dışı bırakmayın.

Cihaz üzerinde bulunan güvenlik ve tehlike notlarının yerleri için cihazını kullanım kılavuzunun "Genel bilgi" bölümüne bakın.

Güvenliği etkileyebilecek arızaları cihazı devreye almadan önce ortadan kaldırın.

Söz konusu olan sizin güvenliğiniz!

Cihazın belirtilen alan dışında çalıştırılması ya da depolanması da amaç dışı kullanım olarak değerlendirilir.

Bu belge, tüm kullanıcıların cihazı güvenli ve verimli bir şekilde kullanabilmesini sağlamak için ayrıntılı bilgi ve talimatlar sağlar.

Bu bilgiler aşağıdaki kişi gruplarına yöneliktir:
- Teknik uzmanlar: Cihazın kurulumundan, çalıştırılmasından ve bakımından sorumlu olan ve uygun yeterlilik ile temel elektronik ve mekanik bilgisine sahip olan kişiler.
- Son kullanıcı: Cihazı günlük olarak kullanan ve temel işlevleri anlamak isteyen kişiler.
İlgili yeterliliğe bakılmaksızın, yalnızca bu belgede listelenen faaliyetler gerçekleştirilir.
Cihazın devreye alınması, bakımı ve onarımından sorumlu tüm kişiler konuya uygun biçimde kalifiye olmalı ve elektrikli kurulumlar konusunda bilgi sahibi olmalıdır.
Mesleki yeterliliklerin tanımı ve uygulanabilirliği ulusal yasalara tabidir.

İnverterin maksimum ses şiddeti seviyesi teknik verilerde belirtilmiştir.

Cihaz soğutması, elektronik bir sıcaklık kontrol sistemi vasıtasıyla mümkün olduğunca sessiz bir şekilde ve aktarılan güç değerinden, ortam sıcaklığından ve cihaz üzerindeki kirlilikten bağımsız olarak gerçekleştirilir.

Bu cihaz için iş yerine özgü bir emisyon değeri belirlenmemiştir, zira meydana gelen ses şiddetinin gerçek değeri büyük oranda montaj durumuna, şebeke kalitesine, cihazı çevreleyen duvarlara ve odanın genel özelliklerine bağlıdır.

Özel durumlarda standart emisyon sınır değerlerine uyulmasına rağmen istenilen uygulama alanı etkilenebilir (ör. kesintiye uğrayabilen cihazların kurulum alanında olması veya kurulum alanının radyo veya televizyon alıcısının yakınında olması durumunda). Bu türden bir durumda arızanın ortadan kaldırılması için önlem almak işletme sahibinin sorumluluğundadır.

Mevcut sistemde bir acil akım fonksiyonu bulunmaktadır. Bu fonksiyon, şehir şebekesi devre dışı kaldığında otomatik olarak bir yedek akım beslemesi oluşturmaktadır.

İnverterle birlikte teslim edilen acil akım çıkartması, elektrik dağıtıcısına yapıştırılmalıdır.

Bakım ve kurulum çalışmaların hem şebekeden ayırma işlemi yapılmalı, hem de inverterdeki entegre doğru akım güç kesici açılarak yedek akım işletimi devre dışı bırakılmalıdır.

Acil akım beslemesi ışınlama durumlarına ve pil şarj durumuna bağlı olarak otomatik olarak devre dışı alınır ve açılır. Böylelikle acil akım beslemesi beklenmedik bir anda bekleme modundan geri dönebilir. Bu sebeple acil akım beslemesi devre dışındayken tüm bağlı cihazları kapatın ve ev şebekenizde kurulum çalışmaları yapmayın.

Bu kullanım kılavuzunun telif hakkı üreticiye aittir.

Metin ve görseller baskı sırasındaki teknik duruma uygundur, değişiklik yapma hakkı saklıdır.
Her türlü geliştirme önerisi ve kullanım kılavuzundaki tutarsızlıklarla ilgili bilgi paylaşımı için şimdiden teşekkür ederiz.

Kullanıcı veri güvenliği bakımından şunlardan sorumludur:

Fabrika ayarlarında yapılacak değişikliklere ilişkin verilerin yedeklenmesi,
Kişisel ayarların kaydedilmesi ve muhafaza edilmesi.

Cihaz yapısı:

(1)	Mahfaza kapağı
(2)	İnverter
(3)	Duvar braketi
(4)	DC ana şalterine sahip bağlantı alanı
(5)	Veri iletişim alanı
(6)	Veri iletişim kapağı

Hibrit inverter, solar paneller tarafından üretilen doğru akımı alternatif akıma dönüştürür. Bu alternatif akım şebeke gerilimi ile senkronize olarak ana şebekeye gönderilir. Bunun haricinde güneş enerjisi daha sonra kullanılmak üzere bağlı bir solar bataryaya da depolanabilir.

Hibrit inverter, şebeke bağlantılı fotovoltaik tesislerde kullanılmak üzere tasarlanmıştır. Uygun kablolama yapılması durumunda bir acil durum akımı işletimi mümkündür.

Yapısı ve işlevi nedeniyle inverter montaj ve işletimde en yüksek güvenliği sunmaktadır.
İnverter otomatik olarak ana şebekeyi denetlemektedir. İnverter, şebekede ortaya çıkan anormal durumlar karşında (örneğin, şebekenin kapatılması, geçici olarak kesilmesi vb.) çalışmasını derhal durdurur ve ana şebekeye enerji aktarımını keser.
Şebeke denetimi gerilim izleme, frekans izleme ve ada koşullarının izlenmesiyle gerçekleşir. İnverter uygun kablolama mevcutsa, acil durum akımı işletimine geçer.

İnverterin işletimi tam otomatik olarak gerçekleştirilir.
İnverter, solar panellerden mümkün olan azami gücü çekecek şekilde çalışır.
İşletim noktasına göre bu güç ya solar bataryaya depolanır, ya konut şebekesine depolanır ya da acil durum akımı işletimi için kullanılır.

Solar panellerin enerji sunumu yetmediği takdirde, solar bataryadaki güç ev ağına aktarılır. Yapılan ayara göre şehir şebekesinden de solar bataryanın şarj edilmesi için güç alınabilir.

İnverterin cihaz sıcaklığı aşırı yüksek olduğunda inverter kendini korumak amacıyla otomatik olarak mevcut çıkış veya şarj gücünü ayarlar veya acil durum akımı işletiminde komple kapanır.
Cihaz sıcaklığının aşırı yüksek olmasının nedenleri arasında çevre sıcaklığının yüksek olması veya sıcaklık aktarımının yeterli olmaması bulunabilir (örneğin uygun sıcaklık aktarımı sağlanmamış kontrol kabinlerine montaj söz konusu olduğunda).

ÖNEMLİ! Solar batarya sadece inverterin standby modunda açılabilir.

Cihaz yapısı:

(1)	Mahfaza kapağı
(2)	İnverter
(3)	Duvar braketi
(4)	DC ana şalterine sahip bağlantı alanı
(5)	Veri iletişim alanı
(6)	Veri iletişim kapağı

Hibrit inverter, solar paneller tarafından üretilen doğru akımı alternatif akıma dönüştürür. Bu alternatif akım şebeke gerilimi ile senkronize olarak ana şebekeye gönderilir. Bunun haricinde güneş enerjisi daha sonra kullanılmak üzere bağlı bir solar bataryaya da depolanabilir.

Hibrit inverter, şebeke bağlantılı fotovoltaik tesislerde kullanılmak üzere tasarlanmıştır. Uygun kablolama yapılması durumunda bir acil durum akımı işletimi mümkündür.

Yapısı ve işlevi nedeniyle inverter montaj ve işletimde en yüksek güvenliği sunmaktadır.
İnverter otomatik olarak ana şebekeyi denetlemektedir. İnverter, şebekede ortaya çıkan anormal durumlar karşında (örneğin, şebekenin kapatılması, geçici olarak kesilmesi vb.) çalışmasını derhal durdurur ve ana şebekeye enerji aktarımını keser.
Şebeke denetimi gerilim izleme, frekans izleme ve ada koşullarının izlenmesiyle gerçekleşir. İnverter uygun kablolama mevcutsa, acil durum akımı işletimine geçer.

İnverterin işletimi tam otomatik olarak gerçekleştirilir.
İnverter, solar panellerden mümkün olan azami gücü çekecek şekilde çalışır.
İşletim noktasına göre bu güç ya solar bataryaya depolanır, ya konut şebekesine depolanır ya da acil durum akımı işletimi için kullanılır.

Solar panellerin enerji sunumu yetmediği takdirde, solar bataryadaki güç ev ağına aktarılır. Yapılan ayara göre şehir şebekesinden de solar bataryanın şarj edilmesi için güç alınabilir.

İnverterin cihaz sıcaklığı aşırı yüksek olduğunda inverter kendini korumak amacıyla otomatik olarak mevcut çıkış veya şarj gücünü ayarlar veya acil durum akımı işletiminde komple kapanır.
Cihaz sıcaklığının aşırı yüksek olmasının nedenleri arasında çevre sıcaklığının yüksek olması veya sıcaklık aktarımının yeterli olmaması bulunabilir (örneğin uygun sıcaklık aktarımı sağlanmamış kontrol kabinlerine montaj söz konusu olduğunda).

ÖNEMLİ! Solar batarya sadece inverterin standby modunda açılabilir.

Cihaz yapısı:

(1)	Mahfaza kapağı
(2)	İnverter
(3)	Duvar braketi
(4)	DC ana şalterine sahip bağlantı alanı
(5)	Veri iletişim alanı
(6)	Veri iletişim kapağı

Hibrit inverter, solar paneller tarafından üretilen doğru akımı alternatif akıma dönüştürür. Bu alternatif akım şebeke gerilimi ile senkronize olarak ana şebekeye gönderilir. Bunun haricinde güneş enerjisi daha sonra kullanılmak üzere bağlı bir solar bataryaya da depolanabilir.

Hibrit inverter, şebeke bağlantılı fotovoltaik tesislerde kullanılmak üzere tasarlanmıştır. Uygun kablolama yapılması durumunda bir acil durum akımı işletimi mümkündür.

Yapısı ve işlevi nedeniyle inverter montaj ve işletimde en yüksek güvenliği sunmaktadır.
İnverter otomatik olarak ana şebekeyi denetlemektedir. İnverter, şebekede ortaya çıkan anormal durumlar karşında (örneğin, şebekenin kapatılması, geçici olarak kesilmesi vb.) çalışmasını derhal durdurur ve ana şebekeye enerji aktarımını keser.
Şebeke denetimi gerilim izleme, frekans izleme ve ada koşullarının izlenmesiyle gerçekleşir. İnverter uygun kablolama mevcutsa, acil durum akımı işletimine geçer.

İnverterin işletimi tam otomatik olarak gerçekleştirilir.
İnverter, solar panellerden mümkün olan azami gücü çekecek şekilde çalışır.
İşletim noktasına göre bu güç ya solar bataryaya depolanır, ya konut şebekesine depolanır ya da acil durum akımı işletimi için kullanılır.

Solar panellerin enerji sunumu yetmediği takdirde, solar bataryadaki güç ev ağına aktarılır. Yapılan ayara göre şehir şebekesinden de solar bataryanın şarj edilmesi için güç alınabilir.

İnverterin cihaz sıcaklığı aşırı yüksek olduğunda inverter kendini korumak amacıyla otomatik olarak mevcut çıkış veya şarj gücünü ayarlar veya acil durum akımı işletiminde komple kapanır.
Cihaz sıcaklığının aşırı yüksek olmasının nedenleri arasında çevre sıcaklığının yüksek olması veya sıcaklık aktarımının yeterli olmaması bulunabilir (örneğin uygun sıcaklık aktarımı sağlanmamış kontrol kabinlerine montaj söz konusu olduğunda).

ÖNEMLİ! Solar batarya sadece inverterin standby modunda açılabilir.

Solar inverter yalnızca, solar panellerden elde edilen doğru akımı pile yüklemek veya alternatif akıma dönüştürmek ve bunu ana şebekeye veya acil akım işletiminde konut şebekesine aktarmak için kullanılır.
Aşağıda belirtilenler kullanım amacına uygun olarak kabul edilmez:

başka türlü ya da bu çerçevenin dışına çıkan kullanımlar
İnverter üzerinde Fronius tarafından açıkça tavsiye edilmeyen tadilat işlemleri
Fronius tarafından açıkça tavsiye edilmeyen ya da piyasaya sürülmeyen iş parçalarının montajı
Fronius tarafından tavsiye edilmeyen bir pille işletim
Fronius tarafından tavsiye edilmeyen bir enerji sayacıyla işletim

Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.
Garanti geçersizdir.

Amaca uygun kullanım kapsamına şu hususlar da dahildir

kullanım kılavuzunun ve kurulum talimatının tam olarak okunması ve bunlara riayet edilmesi
denetleme ve bakım işlemlerinin yapılması

Fotovoltaik tesis tasarımında, fotovoltaik tesisin tüm bileşenlerinin yalnızca izin verilen çalışma bölgesinde işletilmesine dikkat edilmelidir.

Solar panel özelliklerinin sürekli korunması için solar panel üreticisi tarafından tavsiye edilen tüm tedbirleri dikkate alın.

Şebeke beslemesine, acil akım işletimine ve depolama sistemi işletmesine yönelik dağıtıcı şebeke işletmecisinin kurallarını dikkate alın.

Fronius Symo Hybrid, acil akım fonksiyonlu bir şebeke bağlantılı inverterdir; Şebeke bağlantısız inverter değildir. Bu sebeple acil akım işletiminde aşağıdaki kısıtlamalar dikkate alınmalıdır:

Acil akım işletiminde en az 1500 işletim saati uygulanabilir
Söz konusu sürede inverterin şebeke besleme modu süresinin %15'i aşılmazsa, acil akım işletiminde 1500 işletim saatinden fazlası işletilebilir

İnverter üzerinde ve içinde uyarı notları ve güvenlik sembolleri bulunur. Bu uyarı notları ve güvenlik sembolleri yerlerinden çıkartılmamalı ya da bunların üzeri kapatılmamalıdır. Notlar ve semboller, mal ve can kaybına yol açabilecek hatalı kullanımlara karşı sizi uyarır.

		Güvenlik sembolleri:
			Hatalı kullanım yüzünden mal ve can kaybı tehlikesi
			Tarif edilen işlevleri, aşağıdaki dokümanları tam olarak okuduktan ve anladıktan sonra kullanın: bu kullanım kılavuzu başta güvenlik kuralları olmak üzere fotovoltaik tesisin sistem bileşenlerine ait tüm kullanım kılavuzları
			Tehlikeli elektrik gerilimi
			Kondansatörlerin boşalma süresi dolana dek bekleyin!

Uyarı notunun metni:

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi yaralanma veya ölüm meydana gelebilir.

Cihazı açmadan önce cihazın giriş ve çıkış taraflarında gerilim olmadığından emin olun.

Kondansatörlerin boşalma süresi dolana dek bekleyin (6 dakika).

Güç levhasındaki semboller:
	CE işareti: İlgili AB yönetmeliklerine ve düzenlemelere uyulduğunu onaylar.
	WEEE işareti: Avrupa yönetmeliği ve ulusal yasalar uyarınca elektrikli ve elektronik eski cihazlar ayrı toplanmalı ve çevreye uygun bir şekilde geri dönüşüme aktarılmalıdır.
	RCM işareti: Avustralya ve Yeni Zelanda kuralları uyarınca kontrol edilmiştir.

Neden kayıt yapmalıyım?
Kolay ve ücretsiz bir kayıt yaparak, ilave garanti yıllarından yararlanabilirsiniz. Sadece az sayıda bilgiyi doldurmalı ve kaydı onaylamalısınız.

Kim bir ürünü kaydedebilir?
Garanti sözleşmesi Fronius ve garantiyi alan kişi (kurulumu yapılan sistemin sahibi) arasında gerçekleşir. Bundan dolayı kayıt, garantiyi alan kişi tarafından kendine ait Solar.web girişi kullanılarak yapılmalıdır. Kayıt üçüncü kişiler tarafından yapılması durumunda bir vekaletname gerekmektedir. Aykırı şekilde hareket edilmesi, mesuliyet doğurur. Doğru olmayan beyanlar garantinin sonlandırılmasına yol açar.

Nasıl kayıt yapabilirim?
www.solarweb.com sayfasına giriş yapın ve "Ürün kaydı" alanına tıklayın. Diğer bilgileri direkt olarak ürün kaydı altında bulabilirsiniz.

Ürünümün seri numarasını nerede bulabilirim?
Seri numarasını Fronius cihazının güç levhasında bulabilirsiniz.
Solar Battery'de sadece resimde gösterilen seri numarası kullanılmalıdır. Tekli pil modüllerinin seri numaraları önemli değildir.

Cihaz yapısı:

(1)	Pil yönetim modülü
(2)	Yan parça
(3)	Kapak
(4)	Sigortalar
(5)	Veri konvertörü
(6)	Pil modülü (1,2 kWh kullanılabilir)

Fronius Energy Package ile Fronius piyasaya depolama olanağı olan bir inverteri sunuyor. Fronius Solar Battery bu noktada bir lityum iyon akü barındıran önemli bir bileşen. Fronius Solar Battery, Fronius Hybrid inverteri bir depolama fonksiyonu ile tamamlıyor. Bu sayede solar modüllerden elde edilen solar enerji sonraki bir kullanım için depolanabilir.
Depolama sistemi sadece Fronius Hybrid inverter ile işletim için uygundur.

Yapısı ve işlevi nedeniyle depolama sistemi montaj ve işletimde en yüksek güvenliği sunmaktadır. Demir fosfat temelinde (LiFePO4) yüksek performanslı bir lityum iyon akü kullanılır. Bu akü, en yeni teknolojiye ve en yüksek seviyede güvenlik standartlarına uygundur.

Depolama sisteminin Fronius inverteri ile işletimi tamamen otomatik olarak gerçekleşir.

Fronius Energy Package'nin pili, ne tür bir sebepten olursa olsun, uzun bir süre boyunca (birkaç hafta veya ay) düzenli olarak şarj edilemiyorsa, pil modüllerinin tamamen deşarj olmasını önlemek için aşağıdaki adımların uygulanması acilen tavsiye edilir:

Fronius Solar Battery'nin ana şalterini kapayın
Sigorta tutucusundan DC sigortalarını çıkartın
Turuncu güç modüllerini (POWER CONNECTOR) her bir pil modülünden çıkartın

Cihaz yapısı:

(1)	Pil yönetim modülü
(2)	Yan parça
(3)	Kapak
(4)	Sigortalar
(5)	Veri konvertörü
(6)	Pil modülü (1,2 kWh kullanılabilir)

Fronius Energy Package ile Fronius piyasaya depolama olanağı olan bir inverteri sunuyor. Fronius Solar Battery bu noktada bir lityum iyon akü barındıran önemli bir bileşen. Fronius Solar Battery, Fronius Hybrid inverteri bir depolama fonksiyonu ile tamamlıyor. Bu sayede solar modüllerden elde edilen solar enerji sonraki bir kullanım için depolanabilir.
Depolama sistemi sadece Fronius Hybrid inverter ile işletim için uygundur.

Yapısı ve işlevi nedeniyle depolama sistemi montaj ve işletimde en yüksek güvenliği sunmaktadır. Demir fosfat temelinde (LiFePO4) yüksek performanslı bir lityum iyon akü kullanılır. Bu akü, en yeni teknolojiye ve en yüksek seviyede güvenlik standartlarına uygundur.

Depolama sisteminin Fronius inverteri ile işletimi tamamen otomatik olarak gerçekleşir.

Fronius Energy Package'nin pili, ne tür bir sebepten olursa olsun, uzun bir süre boyunca (birkaç hafta veya ay) düzenli olarak şarj edilemiyorsa, pil modüllerinin tamamen deşarj olmasını önlemek için aşağıdaki adımların uygulanması acilen tavsiye edilir:

Fronius Solar Battery'nin ana şalterini kapayın
Sigorta tutucusundan DC sigortalarını çıkartın
Turuncu güç modüllerini (POWER CONNECTOR) her bir pil modülünden çıkartın

Fronius Solar Battery, sadece Fronius Hybrid inverterden elde edilen doğru akımı sonraki kullanım için depolamak için tasarlanmıştır.
Amaca uygun olmayan kullanımlar şunlardır:

başka türlü ya da bu çerçevenin dışına çıkan kullanımlar
Depolama sistemi üzerinde Fronius tarafından açıkça tavsiye edilmeyen tadilat işlemleri
Fronius tarafından açıkça tavsiye edilmeyen ya da piyasaya sürülmeyen iş parçalarının montajı
Fronius tarafından tavsiye edilmeyen bir inverterle işletim
Fronius tarafından tavsiye edilmeyen bir enerji sayacıyla işletim

Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.
Garanti geçersizdir.

Amaca uygun kullanım kapsamına şu hususlar da dahildir

kullanım kılavuzunun ve kurulum talimatının tam olarak okunması ve bunlara riayet edilmesi
denetleme ve bakım işlemlerinin yapılması

Şebeke beslemesine ve depolama sistemi işletmesine yönelik enerji sağlayıcı şirketin kurallarını dikkate alın.

Fronius Solar Battery, depo kapasitesini satın alımdan sonra da maksimum kapasite olan 9,6kWh kullanılabilir enerjiye yükseltme imkanı sunmaktadır.
Yükseltme işlemi ilave pil modüllerinin eklenmesi ile gerçekleşmektedir ve uzman bir elektrikçi tarafından yapılmalıdır.
Yükseltme satın alma tarihinden itibaren 2 yıl içinde, maksimum ise Fronius Avusturya'da teslimattan 30 ay sonra mümkündür.
Teknik nedenlerden dolayı sonradan eklenti yapılması mümkün değildir. Şebeke beslemesine ve depolama sistemi işletmesine yönelik enerji sağlayıcı şirketin kurallarını dikkate alın.

Bir bellek modülünün eklenmesi veya modülün değiştirilmesi nedeniyle şarj durumu (State of Charge - SOC) hesaplamasında hatalar meydana gelebilir. Özellikle yükseltmenin hemen ardından durağanlık ve atlamalar oluşabilir. Bunlar sadece şarj durumu görüntülemeyle sınırlı olup cihazın işletimi üzerinde herhangi bir etkiye sahip değildir.

SOC durağanlığı

SOC atlama

Solar bataryada uyarı notları ve güvenlik sembolleri bulunur. Bu uyarı notları ve güvenlik sembolleri yerlerinden çıkartılmamalı ya da bunların üzeri kapatılmamalıdır. Notlar ve semboller, mal ve can kaybına yol açabilecek hatalı kullanımlara karşı sizi uyarır.

Güvenlik sembolleri - Uyarı bilgisi metni:
	Dikkat Yanlış kullanım ve bu uyarıların ve kullanım kılavuzunun dikkate alınmaması ağır yaralanmalara sebep olabilen sıcaklık, yangın veya elektrik tehlikesi oluşturabilir.
	Lütfen kullanım kılavuzunu dikkatle okuyun ve güvenlik bilgileri ile uygun şekilde kullanın!
	Bir elektrik çarpmasını önlemek için Sökmeyin veya değiştirmeyin Cihaza su yaklaştırmayın Cihaza yabancı madde yaklaştırmayın Bağlantılara direkt dokunmayın
	Aşırı ısınma, yangın, elektrik çarpması veya yaralanmayı önlemek için Şarj etmek için özel olmayan cihaz kullanmayın 35 ° C üzerinde sıcaklığa sahip odalarda tutmayın Sağlam olmayan çevrede bulundurmayın Güçlü titreşime maruz bırakmayın
	Yangın çıkmasını önlemek için Bağlantılara kısa devre yaptırmayın Aşırı ısınmayı önleyin

Bir acil durum oluştuğunda davranış:

Yangın:
- uygun söndürme maddeleri: CO2 veya toz söndürücü; su ile çalışan söndürme cihazları elektrik çarpmasına sebep olabilir.
- İtfaiyeye haber verin
- Tehlike altında olan kişilere haber verin
- Ana şalteri devreden çıkarın
- FI şalteri kapatın
Su baskını:
- Ana şalteri devreden çıkarın
- FI şalteri kapatın
- Sistemi sudan koruyun, suyu dışarıya pompalayın
belirsiz işletim durumu ( bkz. bölüm "Belirsiz işletim durumları", sayfa (→)):
- yeterli havalandırma sağlayın
- Ana şalteri devreden çıkarın
- FI şalteri kapatın

	Solar panel doğru akım üretir
	İnverter - Fronius Hybrid inverter doğru akımı alternatif akıma dönüştürür ve pili doldurur. Monte edilen sistem denetimi sayesinde inverter WLAN ile bir ağa bağlanabilir.
	Pil inverterle doğru akım ile bağlıdır ve elektrik enerjisi depolar.
	Fotovoltaik tesiste tüketiciler Fotovoltaik tesise bağlı olan tüketiciler (1 veya 3 fazlı)
	Sayaç - Fronius Smart Meter optimum bir enerji yönetimi için. Sayaç kumanda panosuna elektrikçiniz tarafından monte edilebilir. Birden fazla Smart Meter kullanılması sayesinde Energy Profiling mümkündür. Sistemde başka tüketici veya jeneratörler ölçülebilmekte ve izlenebilmektedir.
	Acil akım fonksiyonu inverter acil akım işletimi için hazır. Acil akım fonksiyonu elektrikçi tarafından kumanda panosunda gerçekleştirilmelidir. Fotovoltaik tesis, acil akım işletiminde ada olarak çalışır.
	Fronius Ohmpilot sıcak suyla işleme için artık enerjinin kullanımına yönelik.
	Sistemdeki ilave inverter (örn.: Fronius Symo) doğru akımı alternatif akıma dönüştürür. Ancak pil şarj edilemez ve acil durumda kullanılamaz.
	Ana şebeke

	Solar panel doğru akım üretir
	İnverter - Fronius Hybrid inverter doğru akımı alternatif akıma dönüştürür ve pili doldurur. Monte edilen sistem denetimi sayesinde inverter WLAN ile bir ağa bağlanabilir.
	Pil inverterle doğru akım ile bağlıdır ve elektrik enerjisi depolar.
	Fotovoltaik tesiste tüketiciler Fotovoltaik tesise bağlı olan tüketiciler (1 veya 3 fazlı)
	Sayaç - Fronius Smart Meter optimum bir enerji yönetimi için. Sayaç kumanda panosuna elektrikçiniz tarafından monte edilebilir. Birden fazla Smart Meter kullanılması sayesinde Energy Profiling mümkündür. Sistemde başka tüketici veya jeneratörler ölçülebilmekte ve izlenebilmektedir.
	Acil akım fonksiyonu inverter acil akım işletimi için hazır. Acil akım fonksiyonu elektrikçi tarafından kumanda panosunda gerçekleştirilmelidir. Fotovoltaik tesis, acil akım işletiminde ada olarak çalışır.
	Fronius Ohmpilot sıcak suyla işleme için artık enerjinin kullanımına yönelik.
	Sistemdeki ilave inverter (örn.: Fronius Symo) doğru akımı alternatif akıma dönüştürür. Ancak pil şarj edilemez ve acil durumda kullanılamaz.
	Ana şebeke

Fronius Hybrid inverter, pil bağlanmadan da sadece inverter olarak kullanılabilir.

Pürüzsüz bir ayarlama gerçekleşmesi için çok sayıda pilin paralel olarak işletilmesine izin verilmez.

Fotovoltaik tesiste öz tüketimi mümkün olan en iyi şekilde kullanabilmek için depolama için bir pil kullanılabilir. Pil, doğru akım yönünde inverter ile bağlıdır. Bundan dolayı çok yönlü akım dönüşümü gerekli değildir ve verimi yükseltilir.

ÖNEMLİ! Acil akım işletiminde diğer jeneratörlerle istenmeyen bir paralel işletimi önlemek için daha yüksek bir nominal frekans kullanılır.

Pürüzsüz bir ayarlama gerçekleşmesi için çok sayıda pilin paralel olarak işletilmesine izin verilmez.

Tam geliştirilmiş hibrit fotovoltaik tesiste inverter şunları yapabilir:

Ağa akım besler
Fotovoltaik tesise bağlı cihazları bir elektrik kesintisi durumunda besler veya
fazla enerjiyi pile depolar.

ÖNEMLİ! Fronius Ohmpilot'a sahip tam donanımlı bir hibrit fotovoltaik tesiste Ohmpilot, kontrol teknolojisi nedeniyle güç arızası durumunda çalıştırılamayabilir. Dolayısıyla Ohmpilot'un acil akım bölümünün dışına kurulması uygundur.

Pil sistemleri çeşitli pil durumlarını ayırt etmektedir. Güncel işletim durumu, sistem denetimi web sitesinde veya Solar.web'de görülebilmektedir.

İşletim durumu	Tanım
Devre dışı bırakıldı	Pil etkin değil. Ya devre dışı bırakıldı ya da bir hata nedeniyle pille veya sayaçla iletişim kurulması mümkün değil.
Normal işletim	Sistem normal işletimde
Servis modu¹⁾	Servis modu aktif. Pil belirlenen SOC değerine kadar otomatik olarak şarj veya deşarj edilir ve ardından servis modu manuel olarak sonlandırılana kadar bu değerde tutulur.
Zorunlu yükleme	Fronius Symo Hybrid, kendi kendine deşarj oluşumunu dengelemek ve ayarlanan minimum SOC'u koruman için pili şarj eder (aşırı deşarj koruması).
Min SOC'a ulaşıldı	Pil, ayarlanan minimum SOC'a ulaştı. Pil, yeni bir şarj gerçekleşene kadar daha fazla deşarj edilemez.
Enerji tasarruf modu	Sistem enerji tasarruf moduna geçirildi. Tüm LED'ler ve pil ekranı karanlık kalır¹⁾. Tekrardan yeterli enerji miktarı sağlandığında, enerji tasarruf modu otomatik olarak sonlandırılacaktır.
Kalibrasyon modu¹⁾	Sistem kalibrasyon modunda. %100'e·ulaşılması·için·yeterli·FV·enerjisi·mevcut·değilse,·pil·dahili·kalibrasyona·devresel·olarak·%100'e·şarj·edilir. Bu·işlem,·duruma·bağlı·olarak·(hava·şartlarına,·mikro·devrelere,·sıcaklığa,·...)·daha·uzun·zaman·da·alabilir.
Aşırı deşarj koruması¹⁾	Fronius Symo Hybrid, kendi kendine deşarj oluşumunu dengelemek ve ayarlanan minimum şarj durumunu koruman için pili şarj eder.
Başlatma	Depolama sistemi enerji tasarruf modunda başlar (bekleme modu).

1)	Sadece Fronius Solar Battery için mevcuttur.

Hibrit inverterin acil akım fonksiyonunu kullanabilmek için aşağıdaki ön koşullar sağlanmalıdır:

Acil akım sistemi kabloları elektrik tesisatına doğru şekilde bağlanmalıdır (bkz. doküman "Fronius Energy Package - Acil akıma geçiş örnekleri").
Fronius Smart Meter besleme noktasında monte edilmeli ve ayarlanmalıdır.
İnverterde güncel donanım yazılımı; gerekirse donanım yazılımı güncellemesi uygulayın.
İnverterle birlikte teslim edilen acil akım çıkartması, elektrik dağıtıcısına yapıştırılmalıdır.
İnverterin CONFIG menüsünde alternatif (acil akım) ayarı seçilmelidir (bkz. kurulum talimatı).
IO atamaları menüsünde acil akım alanında gerekli ayarlar yapılmalıdır (Fronius sistem denetimi web sitesi → Ayarlar → IO ataması → Acil akım).
Acil akım sisteme genel bakışında "Auto" işletim moduna geçilmelidir (Fronius sistem denetimi web sitesi → Ayarlar → Sisteme genel bakış → Acil akım işletim modu).

Eğer sistemde başka inverterler mevcutsa, bunları acil akım devresinin dışına ama Fronius Smart Meter'in kapsamında kurun, bkz. İşletim modu - Pilli, ilave inverter içeren ve acil akım fonksiyonlu inverter sayfa (→).

NOT! LG Chem ResuH serisine ait pillerle acil akım işletimi mümkün değildir.

Hibrit inverterin acil akım fonksiyonunu kullanabilmek için aşağıdaki ön koşullar sağlanmalıdır:

Acil akım sistemi kabloları elektrik tesisatına doğru şekilde bağlanmalıdır (bkz. doküman "Fronius Energy Package - Acil akıma geçiş örnekleri").
Fronius Smart Meter besleme noktasında monte edilmeli ve ayarlanmalıdır.
İnverterde güncel donanım yazılımı; gerekirse donanım yazılımı güncellemesi uygulayın.
İnverterle birlikte teslim edilen acil akım çıkartması, elektrik dağıtıcısına yapıştırılmalıdır.
İnverterin CONFIG menüsünde alternatif (acil akım) ayarı seçilmelidir (bkz. kurulum talimatı).
IO atamaları menüsünde acil akım alanında gerekli ayarlar yapılmalıdır (Fronius sistem denetimi web sitesi → Ayarlar → IO ataması → Acil akım).
Acil akım sisteme genel bakışında "Auto" işletim moduna geçilmelidir (Fronius sistem denetimi web sitesi → Ayarlar → Sisteme genel bakış → Acil akım işletim modu).

Eğer sistemde başka inverterler mevcutsa, bunları acil akım devresinin dışına ama Fronius Smart Meter'in kapsamında kurun, bkz. İşletim modu - Pilli, ilave inverter içeren ve acil akım fonksiyonlu inverter sayfa (→).

NOT! LG Chem ResuH serisine ait pillerle acil akım işletimi mümkün değildir.

Şehir şebekesi inverter dahilindeki şebeke ve tesislerin korunması (NA koruması) ve bağlı olan Fronius Smart Meter tarafından kontrol edilir.
Şehir şebekesi devre dışı kalır veya tekli şebeke parametrelerinin altına düşülür veya aşılır.
İnverter ülke normları uyarınca gerekli olan önlemleri uygular ve ardından kapanır.
İnverter bir kontrol süresinden sonra acil akım işletimi ile başlar.
Evin içinde acil akım devresinde bağlı olan tüm tüketiciler pil ve solar panel ile beslenirler. Diğer tüketicilere akım beslemesi yapılmaz ve güvenli şekilde ayrı tutulur.

İnverter acil durum akımı işletiminde çalışır.
Şehir şebekesi tekrar düzgün çalışır.
Fronius Smart Meter şehir şebekesindeki şebeke parametresini ölçer ve bu bilgileri invertere aktarır.
Geri dönen şehir şebekesinin sağlamlığı, Fronius Smart Meter'in ölçüm değerleri kontrolü ile tespit edilir.
Acil durum akımı, acil akım anahtarının model bağlı olarak otomatik veya manuel şekilde kapatılır.
Tüm akım devreleri tekrar şehir şebekesine bağlanır ve şebeke tarafından beslenir.
İnverter normatif olarak talep edilen şebeke kontrolünden sonra tekrar şebeke besleme modu ile başlayabilir.

Acil akım işletiminde bazı elektronik cihazlar fazla yüksek giriş akımları sebebiyle düzgün bir şekilde çalışamaz (örn.: Buzdolabı veya derin dondurucular). Çok gerekli olmayan tüketicilerin acil akım işletimi esnasında kapatılması tavsiye edilir.

Şebeke bağlantılı işletimden acil akım işletimine geçiş kısa bir sürede gerçekleşir. Bu sebeple acil akım fonksiyonlu solar batarya sistemi, örneğin bilgisayar gibi kesintisiz bir güç beslemesi olarak kullanılamaz.

Acil akım işletiminde solar batarya veya solar panelde enerji bulunmazsa, şehir şebekesinin mevcut olup olmadığına bakmaksızın acil akım işletimi otomatik olarak sonlandırılır.
Fronius Solar Battery: Solar panellerden tekrar yeterli derecede enerji sunuluyorsa, acil akım işletimi otomatik olarak başlar.
BYD Battery-Box Premium: Solar panellerden veya şehir şebekesinden tekrar yeterli enerji mevcut olduğunda, sistem manuel olarak tekrar başlatılması gerekir. Doğru açma sırası için bkz. bölüm BYD Battery-Box Premium, sayfa (→).

Çok büyük bir tüketim söz konusu olduğunca acil akım işletimi kesilir ve "143 - Acil durum akımı aşırı yüklenme" durum bildirimi görünür. Acil akım işletiminde teknik veriler uyarınca uygulanabilen maksimum güç dikkate alınmalıdır!

İnverter acil akım işletimindeyse, enerji tasarruf modu otomatik olarak açılır. Solar batarya ve inverter, aşağıdaki koşullar altında 8 - 12 dakika içinde enerji tasarruf modunu geçirilir:

Solar batarya minimum şarj durumuna kadar deşarj olmuşsa ve solar panellerden enerji gelmezse.
İnverter, otomatik olarak onaylanmayan bir hata durumunda bulunursa (örn. çok sayıda aşırı yüklenme).
İnverter ekran ayarları üzerinden enerji tasarruf moduna (bekleme işletiminde) geçirilir.

Solar batarya ve inverter enerji tasarruf modundaysa, sistem aşağıdaki aksiyonlarla tekrardan aktif hale getirilir (sadece Fronius Solar Battery için geçerlidir):

Solar panellerden yeterli enerji geliyorsa.
Şehir şebekesi tekrar çalışıyorsa.
Solar bataryanın POWER şalteri kapatılıp açılıyorsa.

Enerji tasarruf moduyla ilgili ayrıntılı bilgileri Enerji tasarruf modu bölümünde (→) sayfada bulabilirsiniz

Fronius Ohmpilot, acil akım işletimi için uygun değildir. Fronius Ohmpilot mevcutsa kurulumu acil akım bölümünün dışında yapılmalıdır (bkz. İşletim modu - Pilli, Ohmpilot özellikli ve acil akım fonksiyonlu inverter sayfa (→)).

NOT!

Acil akım işletimindeki aktif Ohmpilot nedeniyle risk.

Acil akım beslemesi kesintisi meydana gelebilir.

Ohmpilot’un Boost modunu asla etkinleştirmeyin.

Fronius Ohmpilot’un devre kesici şalterini kapatın (mevcutsa).

Şebeke kesintisinden önce acil akım işleminde güç sınırlarını aşan o fonksiyonlar devre dışı bırakılmalıdır.

Acil akım işletiminde güç sınırlarını aşan fonksiyonları devre dışı bırakın:

1Ohmpilot’un ısıtma çubuğu ölçümünü manuele ayarlayın (“Genel - Genel Ayarlar - Isıtıcı 1 - manuel” kısmından).

2“Lejyonel bakterilerden koruma (h)” ve “Güç akışını ayarla” ayarlarını (“Genel - Genel Ayarlar - Isıtıcı 1”) devre dışı bırakın.

Enerji tasarruf modu (bekleme modu), sistemin öz tüketimini azaltmak içindir. 1.4.1-11 yazılım versiyonundan itibaren sistem denetimi için sunulmaktadır. Hem inverter hem de pil belirli koşullar altında otomatik olarak enerji tasarruf moduna geçer.

Fronius Symo Hybrid
Pil boşsa ve FV enerjisi mevcut değilse, inverter enerji tasarruf moduna geçiş yapar. Sadece inverterin Fronius Smart Meter ve Fronius Solar.Web ile iletişimi korunur.

Fronius Solar Battery

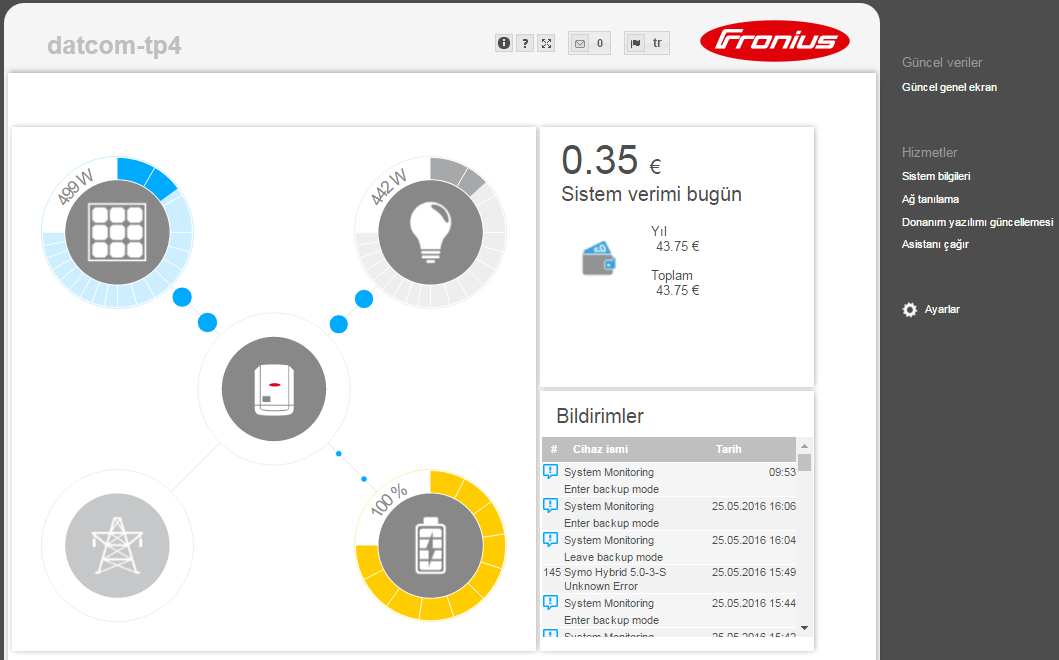

Pil enerji tasarruf modundayken gösterge karanlık kalır. Solar.web'de enerji tasarruf modu pil sembolünde bir "i" ile gösterilir. Enerji bilanço görünümünde Fronius Solar Battery'nin SOC'si (State of Charge) enerji tasarruf modu devam ettiği sürece gösterilmez.

BYD Battery-Box Premium
Solar.web'de enerji tasarruf modu pil sembolünde bir "i" ile gösterilir.

Enerji tasarruf modu (bekleme modu), sistemin öz tüketimini azaltmak içindir. 1.4.1-11 yazılım versiyonundan itibaren sistem denetimi için sunulmaktadır. Hem inverter hem de pil belirli koşullar altında otomatik olarak enerji tasarruf moduna geçer.

Fronius Symo Hybrid
Pil boşsa ve FV enerjisi mevcut değilse, inverter enerji tasarruf moduna geçiş yapar. Sadece inverterin Fronius Smart Meter ve Fronius Solar.Web ile iletişimi korunur.

Fronius Solar Battery
Pil enerji tasarruf modundayken gösterge karanlık kalır. Solar.web'de enerji tasarruf modu pil sembolünde bir "i" ile gösterilir. Enerji bilanço görünümünde Fronius Solar Battery'nin SOC'si (State of Charge) enerji tasarruf modu devam ettiği sürece gösterilmez.

BYD Battery-Box Premium
Solar.web'de enerji tasarruf modu pil sembolünde bir "i" ile gösterilir.

		Solar bataryanın şarj durumu, belirlenmiş minimum şarj durumundan daha az veya aynıdır.
		Solar panellerinin gücü 50 W’den daha az.
		Solar bataryanın mevcut şarj ve deşarj gücü 100 W’den daha az.
		Solar bataryayı şarj etmek için 50 W’den daha az güç mevcut. Şehir şebekesine giden besleme performansı, şu an ev ağında gerekli olan güçten en az 50 W daha az.

Tüm kapama koşulları sağlanmışsa, solar batarya 6 dakika içinde enerji tasarruf moduna geçer. Bu zaman gecikmesi, inverterin en az bir kez yeniden başlatılmasını sağlar.

Solar bataryadan sonra inverter de otomatik olarak enerji tasarruf moduna geçer.

Acil durum akımı:
Acil durum akımı fonksiyonu devredeyse, solar batarya şebeke işletiminde enerji tasarruf moduna geçmez. Aksi takdirde hibrit sistemin koyu başlaması (şebeke ve FV beslemesi olmadan başlama) sağlanamaz.
Acil durum akımı işletimi esnasında ve minimum şarj durumunun altına düşüldüğünde solar batarya enerji tasarruf moduna geçer.

Aşağıdaki koşullardan biri en az 30 saniye boyunca sağlanırsa, enerji tasarruf modu sonlandırılır:

Enerji tasarruf modu, inverterin web sitesinde değişen bir ayar sebebiyle onaylanmaz.
Solar bataryayı şarj etmek için 50 W’den daha fazla güç mevcut. Şebeke ağına besleme performansı, şu an ev ağında gerekli olan güçten en az 50 W daha çok.
0 seviyesinde bir güç azaltması ayarlandıysa veya sistem acil durum akımı işletiminde çalışıyorsa, şebeke ağına yapılan besleme performansı, ev ağına gerekli olan güçten her zaman daha azdır.
Bu durumda özel bir koşul bulunmaktadır (dinamik güç azaltması < 300 W veya aktif acil akım işletimi): FV gücü belirlenmiş olan eşiğin (50 W) üstündeyse enerji tasarruf modu sonlandırılır.
Kamu şebekesinden solar batarya yüklemesi yapılması web sitesi üzerinden talep edilmektedir.
Solar batarya minimum şarj durumunun tekrar oluşturulması veya bir kalibrasyonun yapılması için tekrar yüklenir.
Symo Hybrid FV gücü oluşturmaya başladıktan sonra Fronius Solar Battery açılır. Bu durum, solar bataryanın güvenle çalışmasını garanti eder.

İnverter 8 - 12 dakika boyunca çalışmazsa (örn.: Hata) veya inverter ve pil arasında elektrikli bağlantı kesilirse, pil her durumda enerji tasarruf moduna geçer. Böylelikle pilin kendiliğinden boşalması kısıtlanmış olur.

Enerji tasarruf modu esnasında:

Turuncu durum LED'iyanıyor
İnverterin web sitesi erişilebilir durumda
Tüm mevcut veriler kaydedilir ve Solar.web'e gönderilir
Güncel mevcut veriler Solar.web'de görülebilir durumda

Enerji tasarruf modu, inverterin web sitesinde ve Solar.web'de sisteme genel bakış altında pil sembolünün yanındaki bir "i" ile gösterilir.

Her bir hücre kapasitesindeki doğal farklar ve her pilde meydana gelen az miktardaki öz deşarj, hücre gerilimlerinde fark oluşmasına sebep olmaktadır. Böylelikle SOC değeri tam doğru olmaz. Bu durum, işletimi etkiler. Önlem alınmazsa, pilin hasar görmesine sebep olabilir.

Devresel olarak uygulanan kalibre yüklemesi, pilin tüm hücrelerinin aynı şarj durumuna getirilmesini sağlar ve SOC değeri kalibre edilir. Böylelikle pil hücrelerinin daha uzun bir kullanım süresi olması sağlanır.

Her bir hücre kapasitesindeki doğal farklar ve her pilde meydana gelen az miktardaki öz deşarj, hücre gerilimlerinde fark oluşmasına sebep olmaktadır. Böylelikle SOC değeri tam doğru olmaz. Bu durum, işletimi etkiler. Önlem alınmazsa, pilin hasar görmesine sebep olabilir.

Devresel olarak uygulanan kalibre yüklemesi, pilin tüm hücrelerinin aynı şarj durumuna getirilmesini sağlar ve SOC değeri kalibre edilir. Böylelikle pil hücrelerinin daha uzun bir kullanım süresi olması sağlanır.

Pilin şarj durumunun tam olarak belirlenmesi (State of Change = SOC) işletim yönetimi için önemlidir. Bunun sağlanması için, pilin düzenli olarak %100'e şarj edilmesi gerekmektedir. Böylelikle SOC değeri kalibre edilir.

Fronius Solar Battery:
Kalibre yüklemesi, işletim esnasında otomatik olarak birkaç şarj ve deşarj devresinden sonra gerçekleşir. Kalibre şarjının ne zaman uygulanacağı, iki önemli faktöre bağlıdır:

Ortalama şarj durumu
Pilin enerji verimliliği

Bu faktörler yoğun olarak havaya bağlı olduğundan, kalibre yüklemesinin zamanı, mevsime bağlı olarak değişiklik gösterebilir.

Aşağıdaki kalibre yüklemesi açıklaması, Fronius sistem denetiminin 1.4.1-12 yazılım versiyonundan itibaren geçerlidir.

Fronius Solar Battery'nin şarj ve deşarj periyodu, her bir solar batarya modülü için 48 Ah enerji verimi oluşturur. Kalibre yüklemesi periyodik olarak aşağıdaki koşulları göre gerçekleşir:

3 komple şarj ve deşarj devresi sonrasında ve %80'lik bir SOC olduğunda
5 komple şarj ve deşarj devresi sonrasında ve %50'lik bir SOC olduğunda
SOC'dan bağımsız olarak 7 komple şarj ve deşarj devresi sonrasında

Yeni kurulan sistemlerde ve modül değişim veya modül geliştirmelerde 30 dakika sonra otomatik olarak kalibre yüklemesi başlatılır.

Klibre yüklemesi birincil olarak tüm FV gücüyle gerçekleşir. Yeterli FV enerjisi mevcut değilse, şehir şebekesinden enerji alınır. Aynı durum, "Şebekeden yükleme yapılmasına izin ver" fonksiyonu devre dışındayken de gerçekleşir çünkü söz konusu durum, fonksiyon bakımından kritik bir durumdur.

SOC hesaplaması her bir pil modülü için yapılır. Bu sebeple her pil modülü, %100'lük bir SOC'a ulaşmalıdır.

Başlama şartları yerine getirilmelidir
Pil, 6,5 A'lık bir minimum akımla veya tüm FV gücüyle %100'e şarj edilir.
%100'lük bir SOC'a ulaşılması için, aşağıdaki iki koşuldan biri, en az 2 dakikalığına yerine getirilmelidir (her pil modülünün her hücresi için):
- Minimum hücre gerilimi ³ 3,45 V ve akım < 100 mA
- Minimum hücre gerilimi > 3,5 V akımdan bağımsız
Pil modüllerinden biri bu koşula ulaşırsa, bir aşırı yüklenmeyi önlemek için akım sınırlanır. İki haneli mA alanından Bypass direncinde bir akım akar
İhtiyaç duyulmayan FV gücü direk olarak yine tüketilir
Tüm pil modüllerinin tüm hücreleri bu iki koşuldan birine ulaştıysa, SOC %100'e getirilir ve kalibre işlemi tamamlanır.

Hücrelerdeki tolerans sebebiyle hücreler her zaman aynı hızla şarj ve deşarj edilmez. Hem hücreler, hem de pil modülleri seri şeklinde anahtarlandığı için ve en yavaş hücre, şarj ve deşarj süresini belirlediği için, kalibre yüklemeleri farklı hızla biter.

Çok nadir kalibre yüklemeleri veya full şarj devreleri (mevsime bağlı, örn.: kış aylarında) pil modüllerindeki hücre gerilimlerinde daha büyük sapmalar olmasına sebep olur. Kalibre modunda bir hücre, diğer hücrelerden daha hızlı şarj edilir. Bu hücre, sonrasında dengeleme işlemine başlar. Diğer hücreler sadece daha düşük bir şarj akımıyla şarj edilebilirler. Bu hücrenin hedef değere ulaşması daha uzun sürer.

Pil düzenli olarak komple şarj edilirse, kalibre yüklemeleri nadiren gerekir. Hücre her şarjda %100% SOC ile kalibre edilir.
Daha az komple şarjlı ve daha az enerji verimli kış aylarında kalibre yüklemeleri daha uzun sürebilir çünkü pil modülleri arasındaki sapmalar dengelenmesi gerekir.

Pilden enerji alımı (deşarj) mümkün değildir
Bir öz tüketim optimizasyonu kalibre yüklemesi süresi boyunca devre dışı bırakılır
"Şebekeden yükleme yapılmasına izin ver" fonksiyonu devre dışındayken de şebekeden yükleme yapılabilir çünkü söz konusu sistemle alakalı bir servis yüklemesidir
Kalibre işlemi esnasında pil modüllerini geliştirmek veya değiştirmek isterseniz norm uyarınca sıfır besleme korunur ve servis yüklemesi de başlatılabilir
Acil akım işletimi başlatılabilir; kalibre yüklemesi kesilir

Kalibre yüklemesi başlatıldığında, durum Fronius Solar.web (Güncel ve enerji bilanço görünümü) veya Fronius Symo Hybrid inverterinin web arayüzünde görülebilir.

Fronius Solar.web veya inverterin web arayüzünde genel bakışta bilgi olarak kalibre yüklemesi gösterilir. Pil sembolüne (sol resim) tıklandığında "Pil kalibre modunda" bilgisi görünür

Solar.web'deki enerji bilanço sunumunda, kalibre yüklemesinin başlangıç ve sonu, pil durumunun değişiminden görülür ("Pil modu: Normal → Calibrate" ve "Pil modu: Calibrate → Normal“)
Aşağıdaki grafik, enerji bilanço görünümünde Fronius Solar Battery kalibre yüklemesini gösteriyor. Kalibre yüklemesinin başında tüm FV üretimi pile yüklenir. Bir hücrenin tamamen dolmasından sonra, pilden sadece belirli bir şarj akımı alınır. Şarj akımı, artan hücre geriliminde 0 A'ya düşer.

Pil ekranında, normal işletimde olduğu gibi, "charging" (CHG) durumu gösterilir ve ilgili şarj akımı amper olarak yansıtılır. Şarj akımı 0,3 A'nın altına düşerse, kalibre yüklemesi devam etmesine rağmen ekranda sadece 0 A gösterilir.

Fronius Solar.web'de tüm pilin SOC değeri gösterilir. Pilin ekranında tekli pil modüllerinin SOC değerleri okunabilir.

Fronius, yabancı pillerin Fronius ürünü olmadığını, Fronius’un bu piller sunmadığı veya satmadığını açık bir şekilde belirtir. Bu sebeple Fronius bu piller için hiç bir sorumluluk veya garanti kabul etmez.

Fronius Symo Hybrid, bir LG Chem yüksek voltlu depolama cihazı, tip RESU7H(Tip-R) veya RESU10H(Tip-R) ile işletilebilir.
Bir LG pilin bir hibrit invertere bağlanabilmesi için Fronius’un Fronius Checkbox 500V’ü gerekmektedir. LG Chem yüksek voltlu depolama cihazının işletilmesi için acil akım işletimine gerek yoktur.

Kurulum ve devreye alma öncesinde, bu belgeyi ve Fronius Symo Hybrid, Fronius Checkbox 500V ve yabancı pilin kurulum talimatlarını okuyun.
Tüm belgelere şu adreslerden ulaşabilirsiniz:

www.fronius.com/photovoltaics/infocentre/tech-support/how-to-install

LG Chem ResuH dokümantasyonu yabancı pilde bulunmaktadır veya yabancı üreticiden temin edilebilir.

TEHLİKE!

İnverter ve pilden DC gerilimi tehlikesi.

Ciddi yaralanma veya ölüm meydana gelebilir.

Fronius Checkbox 500V, kurulum talimatı uyarınca sisteme takılmalıdır.

“Fronius Checkbox 500V”nin kurulum talimatını okuyun ve uygulayın. Kurulum talimatı Fronius Checkbox 500V’nin içindedir.

“Yabancı pilin Fronius Symo Hybrid ve Fronius Checkbox 500V ile” kablo bağlantısı devre şeması uyarınca gerçekleştirilmelidir. Devre şeması Fronius Checkbox 500V’nin içindedir.

Fronius, yabancı pillerin Fronius ürünü olmadığını, Fronius’un bu piller sunmadığı veya satmadığını açık bir şekilde belirtir. Bu sebeple Fronius bu piller için hiç bir sorumluluk veya garanti kabul etmez.

Fronius Symo Hybrid, bir LG Chem yüksek voltlu depolama cihazı, tip RESU7H(Tip-R) veya RESU10H(Tip-R) ile işletilebilir.
Bir LG pilin bir hibrit invertere bağlanabilmesi için Fronius’un Fronius Checkbox 500V’ü gerekmektedir. LG Chem yüksek voltlu depolama cihazının işletilmesi için acil akım işletimine gerek yoktur.

Kurulum ve devreye alma öncesinde, bu belgeyi ve Fronius Symo Hybrid, Fronius Checkbox 500V ve yabancı pilin kurulum talimatlarını okuyun.
Tüm belgelere şu adreslerden ulaşabilirsiniz:

www.fronius.com/photovoltaics/infocentre/tech-support/how-to-install

LG Chem ResuH dokümantasyonu yabancı pilde bulunmaktadır veya yabancı üreticiden temin edilebilir.

TEHLİKE!

İnverter ve pilden DC gerilimi tehlikesi.

Ciddi yaralanma veya ölüm meydana gelebilir.

Fronius Checkbox 500V, kurulum talimatı uyarınca sisteme takılmalıdır.

“Fronius Checkbox 500V”nin kurulum talimatını okuyun ve uygulayın. Kurulum talimatı Fronius Checkbox 500V’nin içindedir.

“Yabancı pilin Fronius Symo Hybrid ve Fronius Checkbox 500V ile” kablo bağlantısı devre şeması uyarınca gerçekleştirilmelidir. Devre şeması Fronius Checkbox 500V’nin içindedir.

Fronius, yabancı solar bataryaların Fronius ürünü olmadığını, Fronius’un bu solar bataryaları sunmadığı veya satmadığını açık bir şekilde belirtir. Bu sebeple Fronius bu solar bataryalar için hiç bir sorumluluk veya garanti kabul etmez.

Fronius Symo Hybrid, aşağıdaki BYD Battery-Box Premium varyantlarıyla işletilebilir:

HVM 8.3*
HVM 11.0
HVM 13.8
HVM 16.6
HVM 19.3
HVM 22.1

3 BYD HVM solar bataryaya kadar paralel işletim, BYD kuralları dikkate alınması durumunda mümkündür. 3 HVM 22.1 kombinasyonuna izin verilmez.

* Fronius Symo Hybrid ve BYD Battery-Box Premium HVM 8.3’lü acil akıma geçiş fonksiyonlu sistemler için uyarı:
Şebeke kesintisi oluşur ve fotovoltaik tesisten enerji mevcut olmazsa, solar bataryanın şarj seviyesinin düşük olması durumunda (SOC tipik olarak < %20) tesisin acil akım moduna geçmemesi söz konusu olabilir.

Kurulum ve devreye alma öncesinde, bu belgeyi ve Fronius Symo Hybrid ve yabancı solar bataryanın kurulum talimatlarını okuyun.
Tüm belgelere şu adreslerden ulaşabilirsiniz:
www.fronius.com/photovoltaics/infocentre/tech-support/how-to-install

Yazılım versiyonlarının eski olması sebebiyle inverter ve solar batarya arasında uyuşmazlık oluşabilir. Bu yönde bir bildirim gösterilirse:

İnverterin yazılımını güncelleyin, bkz. Services - Firmware-Update sayfa (→)
Solar bataryanın yazılımını güncelleyin, bkz. solar bataryanın dokümantasyonu

BYD Battery-Box Premium dokümantasyonu yabancı solar bataryada bulunmaktadır veya yabancı üreticiden temin edilebilir.

ÖNEMLİ!
Bir BYD Battery-Box Premium HVM ile güvenli bir işletim için, sisteme yönelik aşağıdaki açma sırasına daima uyulmalıdır.

1

Doğru akım güç kesiciyi “Kapalı” şalter konumuna getirin. Devre kesiciyi kapatın.

2

Solar bataryayı açın.

3

Devre kesiciyi açın. Doğru akım güç kesiciyi “Açık” şalter konumuna getirin.

Poz.	Tanım
(1)	tersinebilir çok işlevli akım arabirimi Çok işlevli elektrik arabirimi için bağlantı soketi olarak inverterin teslimat kapsamındaki 2 kutuplu çiftleşme fişini kullanın.
(2)	çiftleşme fişinin voltajsız anahtarlama kontağı maks. 250 V AC / 4 A AC maks. 30 V DC / 1 A DC maks. 1,5 mm² (AWG 16) Kablo kesiti Pin 1 = Açık kontak (Normally Open) Pin 2 = Kök pasosu (Common) Pin 3 = Kapatma kontağı (Normally Closed) Voltajsız anahtarlama kontağı için bağlantı soketi olarak inverterin teslimat kapsamındaki çiftleşme fişini kullanın.
(3)	WLAN anten ile sistem denetimi

Poz.

Tanım

(1)

tersinebilir çok işlevli akım arabirimi

Çok işlevli elektrik arabirimi için bağlantı soketi olarak inverterin teslimat kapsamındaki 2 kutuplu çiftleşme fişini kullanın.

(2)

çiftleşme fişinin voltajsız anahtarlama kontağı

maks. 250 V AC / 4 A AC
maks. 30 V DC / 1 A DC
maks. 1,5 mm² (AWG 16) Kablo kesiti

Pin 1 = Açık kontak (Normally Open)
Pin 2 = Kök pasosu (Common)
Pin 3 = Kapatma kontağı (Normally Closed)

Voltajsız anahtarlama kontağı için bağlantı soketi olarak inverterin teslimat kapsamındaki çiftleşme fişini kullanın.

(3)

WLAN anten ile sistem denetimi

Poz.	Tanım
(1)	tersinebilir çok işlevli akım arabirimi Çok işlevli elektrik arabirimi için bağlantı soketi olarak inverterin teslimat kapsamındaki 2 kutuplu çiftleşme fişini kullanın.
(2)	çiftleşme fişinin voltajsız anahtarlama kontağı maks. 250 V AC / 4 A AC maks. 30 V DC / 1 A DC maks. 1,5 mm² (AWG 16) Kablo kesiti Pin 1 = Açık kontak (Normally Open) Pin 2 = Kök pasosu (Common) Pin 3 = Kapatma kontağı (Normally Closed) Voltajsız anahtarlama kontağı için bağlantı soketi olarak inverterin teslimat kapsamındaki çiftleşme fişini kullanın.
(3)	WLAN anten ile sistem denetimi

Poz.

Tanım

(1)

tersinebilir çok işlevli akım arabirimi

Çok işlevli elektrik arabirimi için bağlantı soketi olarak inverterin teslimat kapsamındaki 2 kutuplu çiftleşme fişini kullanın.

(2)

çiftleşme fişinin voltajsız anahtarlama kontağı

maks. 250 V AC / 4 A AC
maks. 30 V DC / 1 A DC
maks. 1,5 mm² (AWG 16) Kablo kesiti

Pin 1 = Açık kontak (Normally Open)
Pin 2 = Kök pasosu (Common)
Pin 3 = Kapatma kontağı (Normally Closed)

Voltajsız anahtarlama kontağı için bağlantı soketi olarak inverterin teslimat kapsamındaki çiftleşme fişini kullanın.

(3)

WLAN anten ile sistem denetimi

Poz.	Tanım
(1)	tersinebilir çok işlevli akım arabirimi Çok işlevli elektrik arabirimi için bağlantı soketi olarak inverterin teslimat kapsamındaki 2 kutuplu çiftleşme fişini kullanın.
(2)	çiftleşme fişinin voltajsız anahtarlama kontağı maks. 250 V AC / 4 A AC maks. 30 V DC / 1 A DC maks. 1,5 mm² (AWG 16) Kablo kesiti Pin 1 = Açık kontak (Normally Open) Pin 2 = Kök pasosu (Common) Pin 3 = Kapatma kontağı (Normally Closed) Voltajsız anahtarlama kontağı için bağlantı soketi olarak inverterin teslimat kapsamındaki çiftleşme fişini kullanın.
(3)	WLAN anten ile sistem denetimi

Poz.

Tanım

(1)

tersinebilir çok işlevli akım arabirimi

Çok işlevli elektrik arabirimi için bağlantı soketi olarak inverterin teslimat kapsamındaki 2 kutuplu çiftleşme fişini kullanın.

(2)

çiftleşme fişinin voltajsız anahtarlama kontağı

maks. 250 V AC / 4 A AC
maks. 30 V DC / 1 A DC
maks. 1,5 mm² (AWG 16) Kablo kesiti

Pin 1 = Açık kontak (Normally Open)
Pin 2 = Kök pasosu (Common)
Pin 3 = Kapatma kontağı (Normally Closed)

Voltajsız anahtarlama kontağı için bağlantı soketi olarak inverterin teslimat kapsamındaki çiftleşme fişini kullanın.

(3)

WLAN anten ile sistem denetimi

İnverter WLAN bağlantılı sistem denetimi ve enerji yönetim birimi (Fronius Datamanager) ile seri olarak donatılmıştı
Fronius sistem denetimi, ayrıca şu fonksiyonları da kapsar:

güncel bilgiler ve değişik ayar imkanları olan web sitesi ekranı
Fronius Solar.web'e direkt bağlantı olanağı
WLAN veya LAN ile internet bağlantısı
güç sınır değerleri, asgari veya azami çalışma süreleri veya nominal çalışma sürelerinin inverterin yük kontrolü
Modbus (TCP) aracılığıyla inverter kontrolü
kontrol önceliklerinin atanması
İnverterin kontrolünün bağlı sayaçlar vasıtasıyla sağlanması (Fronius Smart Meter)
inverter kontrolünün standart bir alıcı vasıtasıyla sağlanması (örn. reaktif güç veya aktif güç değeri)
öz tüketimin dikkate alınması suretiyle dinamik güç azaltması
Ayarlı hedefleri dikkate alarak pil dolumunu yönlendirme
Acil akım işletimin kontrolü

No.

Fonksiyon

(1)

IP adresini değiştirmeye yönelikŞalter IP'si
:

Şalter konumu A
WLA Access Point'in ön tanımlanan IP adresi ve açılması

Eğer IP şalteri A konumunda ise, sistem denetimine direkt bir WLAN bağlantısı için ilaveten bir Access Point açılır.

Bu Access Point'e erişim bilgileri:
Ağ ismi: FRONIUS_239.XXXXXX
Şifre: İnverter ekranında gösterilen şifreyi girin.

Sistem denetimine erişim mümkün:

DNS ismi ile "http://datamanager"
LAN arabirimi için 169.254.0.180 IP adresi vasıtasıyla
WLAN Access Point için 192.168.250.181 IP adresi vasıtasıyla

Şalter pozisyonu B
atanan IP adresi

Sistem denetimi atanmış bir IP adresiyle fabrika ayarında dinamik (DHCP) çalışır
IP adresi sistem denetimi web sitesi üzerinden ayarlanabilir.

(2)

WLAN LED'i

yeşil yanıp söner: sistem denetimi, servis modunda bulunur
(Sistem denetimi takılabilir karttaki IP şalteri A konumunda veya servis modu inverter ekranı üzerinden etkinleştirildi, WLAN Access Point açıldı)
yeşil yanar: WLAN bağlantısı varken
sırayla yeşil/kırmızı yanıp söner: Zaman aşımı, WLAN Access Point etkinleştirildikten sonra ne kadar açık (1 saat)
kırmızı yanar: WLAN ağ bağlantısı mevcut olmadığında
kırmızı yanıp söner: WLAN bağlantısı arızalı

(3)

Solar.web bağlantı LED'i

yeşil yanar: Fronius Solar.web'e bağlantı kurulmuşsa
kırmızı yanar: Fronius Solar.web'e bağlantı gerekli ancak kurulmamışsa
yanmaz: Fronius Solar.web'e bağlantı gerekli değilse veya Solar.web'e veri gönderimi devreden çıkartıldıysa

(4)

Güç Besleme LED'i

yeşil yanar: dahili iletişim sistemi üzerinden yeterli güç beslemesi sağlanıyorsa; sistem denetimi çalışmaya hazır durumdadır.
yanmıyor: dahili iletişim sistemi üzerinden mevcut olmayan güç beslemesi
kırmızı yanıp sönüyor: bir güncelleme işlemi devam ediyordur

ÖNEMLİ! Bir güncelleme işlemi esnasında güç beslemesi kesilmez.
kırmızı yanıyor: güncelleme işleminde hata oluştu

(5)

Bağlantı LED'i

yeşil yanıyor: Dahili iletişim sistemi dahilinde doğru bağlantı yapılmışsa
kırmızı yanıyor: Dahili iletişim sistemi dahilinde doğru bağlantı kesilmişse

(6)

LAN bağlantısı
Mavi renkli işarete sahip Ethernet arabirimi, Ethernet kablosunun bağlanması için kullanılır

(7)

I/O'lar
dijital giriş ve çıkışlar

Modbus RTU 2 tel (RS485):

D-	Modbus verileri -
D+	Modbus verileri +

Dahili/harici Besleme

-	GND
+	U_int / U_ext Dahili gerilim çıkışı 12,8 V veya Harici bir besleme gerilimi girişi >12,8 - 24 V DC (+ %20)

Dijital girişler: 0 - 3, 4 - 9
Gerilim seviyesi: low = min. 0 V - maks. 1,8 V; high = min. 3 V - maks. 24 V Dc (+ 20 %)
Giriş akımları: her giriş akımına göre; Giriş direnci = 46 kOhm

Dijital çıkışlar: 0 - 3
Sistem denetimi takılabilir kartı sayesinde besleme sırasında anahtarlama kapasitesi: 4 dijital çıkışın tümü için toplam olarak 3,2 W

Minimum 12,8 - maksimum 24 V DC (+ 20 %) ile harici bir adaptör sayesinde besleme sırasında anahtarlama kapasitesi, Uint / Uext ve GND'ye bağlı: Dijital çıkış başına 1 A, 12,8 - 24 V DC (harici güç ünitesine göre)

I/O'lara yapılan bağlantı, teslimat kapsamında olan çiftleşme soketi aracılığıyla gerçekleştirilir.

(8)

Anten kaidesi
WLAN anteninin vidalanmasına yarar

(9)

Modbus sonlandırma şalteri (Modbus RTU için)
120 Ohm dirençli veriyolu sonlandırma (evet/hayır)

Şalter "on" konumunda: Sonlandırma direnci 120 Ohm etkin
Şalter "off" konumunda: sonlandırma direnci etkin

ÖNEMLİ! Bir RS485 veriyolunda sonlandırma direnci ilk ve son cihazda etkin olmalıdır. Ayrıntılı bir açıklamayı kurulum talimatında bulabilirsiniz

Poz.	Tanım
(1)	Değerlerin , ayarların ve menülerin görüntülenmesinde kullanılan ekran
Kontrol ve durum LED'leri
(2)	Genel durum LED'i yanıyor, ekranda bir durum bildirimi gösterilirse (hatada kırmızı, uyarıda turuncu) Şebeke besleme modu kesintisi hata işleme esnasında (inverter ortaya çıkan hatanın onayını ya da giderilmesini bekler)
(3)	Başlatma LED'i (turuncu) inverter otomatik çalışma ya da otomatik test fazında bulunduğunda (güneşin doğmasıyla birlikte solar paneller tarafından yeterli düzeyde enerji üretilince) inverter ayar menüsünde Standby moduna geçirildiğinde (= şebeke besleme modunu manuel olarak kesme) inverter yazılımı güncelleştirildiğinde yanar
(4)	Çalışma durumu LED'i (yeşil) fotovoltaik tesis otomatik inverterin otomatik başlatma fazından sonra arızasız biçimde çalıştığında şebeke besleme modu veya depolama modu gerçekleştiği sürece
Fonksiyon tuşları - atanmış farklı fonksiyonları içeren seçime bağlı olarak:
(5)	Sola ve yukarı gitmek için kullanılan "sol/yukarı" tuşu
(6)	Aşağı ve sağa gitmek için kullanılan "aşağı/sağ" tuşu
(7)	Ayar menüsünden çıkmak ve menü seviyesine geçmek için kullanılan "Menu/Esc" (Menü/Esc) tuşu
(8)	Seçimi onaylamak için kullanılan 'Enter' tuşu

Tuşlar kapasitif olarak çalışıyor. Su ile temas etmesi tuşların fonksiyonunu olumsuz etkileyebilir. Tuşların optimum çalışması için gerektiği takdirde bir bez ile kurulayın.

Poz.	Tanım
(1)	Değerlerin , ayarların ve menülerin görüntülenmesinde kullanılan ekran
Kontrol ve durum LED'leri
(2)	Genel durum LED'i yanıyor, ekranda bir durum bildirimi gösterilirse (hatada kırmızı, uyarıda turuncu) Şebeke besleme modu kesintisi hata işleme esnasında (inverter ortaya çıkan hatanın onayını ya da giderilmesini bekler)
(3)	Başlatma LED'i (turuncu) inverter otomatik çalışma ya da otomatik test fazında bulunduğunda (güneşin doğmasıyla birlikte solar paneller tarafından yeterli düzeyde enerji üretilince) inverter ayar menüsünde Standby moduna geçirildiğinde (= şebeke besleme modunu manuel olarak kesme) inverter yazılımı güncelleştirildiğinde yanar
(4)	Çalışma durumu LED'i (yeşil) fotovoltaik tesis otomatik inverterin otomatik başlatma fazından sonra arızasız biçimde çalıştığında şebeke besleme modu veya depolama modu gerçekleştiği sürece
Fonksiyon tuşları - atanmış farklı fonksiyonları içeren seçime bağlı olarak:
(5)	Sola ve yukarı gitmek için kullanılan "sol/yukarı" tuşu
(6)	Aşağı ve sağa gitmek için kullanılan "aşağı/sağ" tuşu
(7)	Ayar menüsünden çıkmak ve menü seviyesine geçmek için kullanılan "Menu/Esc" (Menü/Esc) tuşu
(8)	Seçimi onaylamak için kullanılan 'Enter' tuşu

Tuşlar kapasitif olarak çalışıyor. Su ile temas etmesi tuşların fonksiyonunu olumsuz etkileyebilir. Tuşların optimum çalışması için gerektiği takdirde bir bez ile kurulayın.

Ekranın güç beslemesi AC şebeke gerilimi ve FV ile solar batarya üzerinden sağlanır. Ayar menüsündeki ayara bağlı olarak ekran bütün gün boyunca kullanılabilir.

NOT!

İnverter ekranı kalibre edilmemiş bir ölçü aletidir.

Elektrik dağıtım şirketinin enerji sayacındaki küçük bir sapma sisteme bağlıdır. Bu nedenle enerji dağıtım şirketinden gelecek tam hesaplama verileri için kalibre edilmiş bir sayaç gerekir.

Ekran üzerindeki gösterge alanları, ekran modu


	Depolama sembolü
	önceki menü kayıtları
	önceki menü kayıtları
	güncel olarak seçilen menü kaydı
	sonraki menü kayıtları
	Fonksiyon tuşları ataması

(*)	Kaydırma çubuğu

Bellek sembolü - ayarlanan değerlerin kaydedilmesi sırasında kısa süreli olarak belirir

(1)	LCD ekran Bir modülün durumu ile ilgili bilgiler gösterir (hücre blokunun şarj/deşarj, toplam gerilim, toplam akım gücü, toplam kalan kapasite, bağlı modüllerin sayısı, her bir modülün kapasitesi, gerilim/sıcaklık vs.).
(2)	DISP şalteri Ekranda gösterilen bilgileri değiştirir.
(3)	LED gösterge Normal durum: Yeşil Hata: Kırmızı yanıp sönüyor
(4)	POWER ON/OFF şalter POWER ON: Pil modülü ve pil yönetim modülünü açın (işletim) POWER OFF: Pil modülü ve pil yönetim modülünü kapatın (güç beslemesini kesildi)

(1)	LCD ekran Bir modülün durumu ile ilgili bilgiler gösterir (hücre blokunun şarj/deşarj, toplam gerilim, toplam akım gücü, toplam kalan kapasite, bağlı modüllerin sayısı, her bir modülün kapasitesi, gerilim/sıcaklık vs.).
(2)	DISP şalteri Ekranda gösterilen bilgileri değiştirir.
(3)	LED gösterge Normal durum: Yeşil Hata: Kırmızı yanıp sönüyor
(4)	POWER ON/OFF şalter POWER ON: Pil modülü ve pil yönetim modülünü açın (işletim) POWER OFF: Pil modülü ve pil yönetim modülünü kapatın (güç beslemesini kesildi)

(1)	LED gösterge Normal durum: Yeşil Hata: Kırmızı yanıp sönüyor

Ekranda bilgi gösterilmesi için DISP tuşuna basın.

Ekran için dönüşüm diyagramı

Sistemin genel durumunu göster
Her bir solar panelin durumunu göster

	DISP tuşuna basın ve basılı tutun
	DISP tuşuna basın
Nr.N.	N-tes depolama modülü anlamındadır

İpuçları:

DISP tuşuna 3 saniyeden daha uzun basın
Ekranda DISP tuşu "Connection” basılır ve basılı tutulursa, ekran göstergesi "Overall” (toplam) durumuna geri döner
"Comm Off Mode” (iletişim kapalı modu) bakım işlemi için kullanılır

Ekran "Overall” (Genel)

Gösterge	Detaylar	Ekran
MODE	Şarj/Deşarj ve stop durumu	DIS: Deşarj CHG: Yükle
RSOC	Kalan sistem kapasitesi	%0 - %100
I	Sistemdeki toplam akım gücü	+ -999,9 A ile ++999,9 A arası
V	Sistemdeki toplam gerilim	+ 0,0 V ile ++999,9 V arası

Ekran "Connection” (Bağlantı)

Gösterge	Detaylar	Ekran
UNIT	Bağlı solar panellerin sayısı	1 - 16
VER	Versiyon	XXXX
CON	Bağlı solar panellerin durumu	Üstteki örnekte 6 modül bağlanmıştır (No. 00 - No. 05)

Ekran "Status” (durum)

Gösterge	Detaylar	Ekran
M_NO	Gösterilen solar panellerin sayısı	00 - 15
STAT	Modül durumu	YX (Y: Mevcut durum, X: Önceki durum) 1X [Pre Charge]: Ön yükleme 2X [Initial]: Başlangıçta 3X [Normal Chg]: Normal yükleme 4X [Terminate]: Yükleme sonu 5X [Normal Dis]: Normal deşarj 6X [Over Volt]: Yüksek gerilim 7X [Over Dis]: Tamamen deşarj 8X 9X [Over Temp C]: Aşırı sıc. yüklemesi Yükleme AX [Over Curr C]: Aşırı akım yüklemesi BX [Over Temp D]: Aşırı sıc. deşarj CX [Over Curr D]: Aşırı akım deşarj DX [Unbalance]: Hücre dengesizlik EX [Chg Supsend]: Yüklemeye maruz FX

Ekran "Mode, Current, SOC, Voltage” (Mod, Akım, SOC, Gerilim))

Gösterge	Detaylar	Ekran
M_NO	Gösterilen solar panellerin sayısı	00 - 15
RSOC	Kalan modül kapasitesi	%0 - %100
I	Sistemdeki modül gücü	+ -999,9 A ile ++999,9 A arası
V	Sistemdeki modül gerilimi	+ 0,0 V ile ++999,9 V arası

Ekran "Cell Temp., Cycle Count” (Hücre Sıc., Döngü Sayısı)

Gösterge	Detaylar	Ekran
M_NO	Gösterilen solar panellerin sayısı	00 - 15
CYCL	Dönem sayısı	0000 - 9999
T	Tüm hücrelerin ortalama sıcaklığı	-99,9 ° C'den +99,9 ° C'ye kadar

Ekran "Alarm bits” (Alarm bitleri)

Gösterge	Detaylar	Ekran
M_NO	Gösterilen solar panellerin sayısı	00 - 15
ALRM	Modül durumu	8000 [Over Volt]: Aşırı gerilim 4000 [Terminate]: Yükleme sonu 2000 [Under Volt]: Düşük gerilim 1000 [Over Curr]: Aşırı akım 0800 [Over Temp]: Aşırı sıc. 0400 [0]: 0200 [Resister]: Alarm direnç 0100 [Unbalance]: Hücre dengesizlik Birden fazla alarm verilirse gösterilir Örnek: Hem “Over Current” hem de “Over Temp” tanımlanırsa bu bildirim gösterilir. Daha yüksek bir Bit seviyesinin parantez içindeki bildirimlerden önceliği vardır: “ALRM=1800 [Over Curr]”

Ekran "Heatsink Temp” (Soğutucu Sıc.)

Gösterge	Detaylar	Ekran
HEATSINK_TMP	Soğutma elemanının sıcaklığı	-40 ° C'den +119 ° C'ye kadar
COMM_QL	Dahili iletişimin kalitesi	%0 - %100

Fronius Solar Battery'e bağlantı	Fronius Hybrid invertere bağlantı

Fabrika ayarları:
S4 = 0x0 (Hex) = 0000 (ikili)
S5 = 0x0 (Hex) = 0000 (ikili)
S6 = 0x1 (Hex) = 0001 (ikili)
S7 = 0x4 (Hex) = 0100 (ikili)

RS485-Terminal
Rx422 = off
Tx 422 = off

Veri konvertörünün aşağıdaki anlamlara sahip 8 LED'i mevcuttur:

Fronius Solar Battery RS232/422/485	Fronius Hybrid inverter Fieldbus-RS232/422/485
LED Power		yeşil	Besleme gerilimi depo yönünden
LED 1/2/4/8 (Error No / Selected ID)		yeşil	genel Gateway hatası
LED State		kırmızı / yeşil	genel Gateway hatası
	LED State	kırmızı / yeşil	İnverter arabirim durumu
	LED Power	yeşil	İnverter besleme gerilimi

LED „Power“ (Fronius Solar Battery)
Bu LED direkt (opsiyonel olarak potansiyel ayrılmışın) 1. serili arabirim ile bağlıdır.

LED „1/2/4/8 (Error No / Selected ID)“
Bu 4 LED yanıp sönüyorsa ve aynı zamanda LED „State“ kırmızı yanıyorsa, "Arıza giderme" bölümündeki tabloda ikili kodlara uygun olarak arıza numarası gösterilir.

LED „State“ (Fronius Solar Battery)

yeşil yanıyor	Durum OK
yeşil yanıp sönüyor	Durum OK
yeşil / kırmızı yanıp sönüyor	Durum OK
kırmızı yanıyor	genel Gateway hatası (bkz. LEDs Error No.)
kırmızı yanıp sönüyor	Veri konvertörü konfigürasyon/test modundadır

LED „State“ (Fronius Hybrid inverter)

yeşil yanıyor	algılandı ve başlatıldı
yeşil yanıp sönüyor	algılandı
yeşil / kırmızı yanıp sönüyor	-
kırmızı yanıyor	genel veri yolu hatası (System Error 10)
kırmızı yanıp sönüyor	„BusStart“tan hemen sonra yanıp sönme -> İşlem başlangıcı hatalı Yanıp sönme çalışma esnasında başlıyor -> Veri hatası

LED „Power“ (Fronius Hybrid inverter)
Bu LED direkt besleme geriliminin arabirimi ile bağlıdır.

1İstediğiniz bir tuşa basın

Ekran aydınlatması etkinleştirilir.

SETUP menü öğesinde, "Ekran ayarları - Aydınlatma" kısmında ayrıca sürekli açık veya sürekli kapalı ekran aydınlatması ayar olanağı da bulunmaktadır.

2 dakika boyunca bir tuşa basılmazsa, ekran aydınlatması otomatik olarak söner ve inverter ‘ŞİMDİ’ menü öğesine geçer (ekran aydınlatmasının AUTO moda ayarlanması şartıyla).

‘ŞİMDİ’ menü öğesine otomatik geçiş, inverterin manuel olarak standby işletim moduna alınması haricinde, menü kısmında istenilen herhangi bir konumdan yapılır.

‘ŞİMDİ’ menü öğesine otomatik olarak geçiş yaptıktan sonra güncel besleme performansı gösterilir.

	1‘Esc’ tuşu basın
	Ekran menü kısmına geçer. 2‘Sol’ veya ‘sağ’ tuşları vasıtasıyla istediğiniz menü öğesini seçin 3‘Enter’ tuşuna basarak istenen menü öğesini adresine bakın

Menü öğeleri

NOW (ŞİMDİ)
Anlık değerler ekranı
GİRİŞ
mevcut gün, mevcut takvim yılı ve inverterin devreye alındığı ilk tarihten itibaren kaydedilen veriler
GRAFİK
Günlük karakteristik eğrisi çıkış gücünün seyrini gün boyunca grafiksel olarak gösterir. Zaman ekseni otomatik olarak ölçeklenir. Ekranı kapatmak için ‘Geri’ tuşuna basın
SETUP (Ayar)
Setup menüsü
INFO (Bilgi)
Cihaz ve yazılımla ilgili bilgiler

Çıkış gücü (W)

AC reaktif güç (VAr)

Şebeke gerilimi (V)

Çıkış akımı (A)

Şebeke frekansı (Hz)

Solar gerilim (V) - / U PV

Solar akım (A) - / I PV

Saat tarih

Beslenen enerji (kWh / MWh)
dikkate alınan zaman dilimi boyunca inverter tarafından verilen enerji

Farklı ölçüm yöntemleri nedeniyle diğer ölçü aletleri ile karşılaştırıldığında sapmalar ortaya çıkabilir. Şebekeye verilen enerjinin hesaplanması için sadece enerji dağıtım şirketinden temin edilen, kalibre edilmiş bir ölçü aletinin ekran değerleri geçerlidir.

Maksimum çıkış gücü (W)
dikkate alınan zaman dilimi boyunca inverter tarafından verilen en yüksek güç

Randıman
dikkate alınan zaman dilimi boyunca elde edilen para (para birimi ve kur dönüştürme faktörü ayar menüsünde ayarlanabilir)

Beslenen enerjide olduğu gibi diğer ölçüm değerleri ile karşılaştırıldığında kazanç anlamında da sapmalar ortaya çıkabilir.

Para birimi ve hesaplama oranı ayarı ‘Kurulum menüsü’ bölümünde açıklanmıştır.
Fabrika ayarı ilgili ülke ayarına bağlıdır.

Maksimum şebeke gerilimi (V)
dikkate alınan zaman dilimi boyunca ölçülen en yüksek şebeke gerilimi

Maksimum solar gerilim (V)
dikkate alınan zaman dilimi boyunca ölçülen en yüksek solar panel gerilimi

Çalışma saatleri
inverterin çalışma süresi (SS:DD).

ÖNEMLİ! Günlük ve yıllık değerlerinin hatasız gösterimi için saat doğru bir şekilde ayarlanmış olmalıdır.

Alternatif çalışma saatleri
Alternatif işletimde (acil akım işletimi) inverterin çalışma süresi (SS:DD).

Standby modunun manuel olarak devreye alınması / devre dışı bırakılması

Şebeke beslemesi meydana gelmez.
Çalışma LED'i turuncu renkte yanar.
Ekranda sırayla STANDBY / ENTER gösterilir
Standby modunda menü seviyesindeki hiçbir menü öğesi çağrılamaz veya ayarlanamaz.
2 dakika boyunca herhangi bir tuşa basılmadığı takdirde ‘ŞİMDİ’ menü öğesine otomatik geçiş işlemi etkinleştirilmez.
Standby modu yalnızca manuel olarak ‘Enter’ tuşuna basılarak sonlandırılabilir.
Şebeke besleme modu, bir hata (State Code) mevcut olmadığı sürece, 'Enter’ tuşuna basılarak her zaman tekrar devreye alınabilir

Standby modunun ayarlanması (şebeke besleme modunun manuel kapatılması):

1'Standby' kaydını seçin

2‘Enter’ fonksiyon tuşu

basın

Ekranda dönüşümlü olarak ‘STANDBY’ ve 'ENTER’ görüntülenir.
Standby modu şimdi etkinleştirilir.
Çalışma LED'i turuncu renkte yanar.

Şebeke besleme moduna tekrar geçilmesi:
Standby modunda ekranda sırayla ‘STANDBY’ ve ‘ENTER’ yazıları görünür.

1Şebeke besleme modunu yeniden başlatmak için ‘Enter’ fonksiyon tuşuna

basın

'Standby' kaydı görüntülenir.
Buna paralel olarak inverter çalışma fazını gerçekleştirir.
Şebeke besleme modunu yeniden başlattıktan sonra çalışma durumu LED'i yeşil renkte yanar.

Standby modunun manuel olarak devreye alınması / devre dışı bırakılması

Şebeke beslemesi meydana gelmez.
Çalışma LED'i turuncu renkte yanar.
Ekranda sırayla STANDBY / ENTER gösterilir
Standby modunda menü seviyesindeki hiçbir menü öğesi çağrılamaz veya ayarlanamaz.
2 dakika boyunca herhangi bir tuşa basılmadığı takdirde ‘ŞİMDİ’ menü öğesine otomatik geçiş işlemi etkinleştirilmez.
Standby modu yalnızca manuel olarak ‘Enter’ tuşuna basılarak sonlandırılabilir.
Şebeke besleme modu, bir hata (State Code) mevcut olmadığı sürece, 'Enter’ tuşuna basılarak her zaman tekrar devreye alınabilir

Standby modunun ayarlanması (şebeke besleme modunun manuel kapatılması):

1'Standby' kaydını seçin

2‘Enter’ fonksiyon tuşu

basın

Ekranda dönüşümlü olarak ‘STANDBY’ ve 'ENTER’ görüntülenir.
Standby modu şimdi etkinleştirilir.
Çalışma LED'i turuncu renkte yanar.

Şebeke besleme moduna tekrar geçilmesi:
Standby modunda ekranda sırayla ‘STANDBY’ ve ‘ENTER’ yazıları görünür.

1Şebeke besleme modunu yeniden başlatmak için ‘Enter’ fonksiyon tuşuna

basın

'Standby' kaydı görüntülenir.
Buna paralel olarak inverter çalışma fazını gerçekleştirir.
Şebeke besleme modunu yeniden başlattıktan sonra çalışma durumu LED'i yeşil renkte yanar.

WLAN Erişim Noktası'nin etkinleştirilmesi / devre dışı bırakılmasına yarar. Bu, örneğin Datamanager'in web arayüzü üzerinden sistem denetimini oluşturmak veya uyarlamak için gereklidir. İnverter bir Datamanager algılamazsa, [erişim yok] yazısı gösterilir

Ayar aralığı	WLAN Erişim Noktası [durduruldu]
	WLAN erişim noktası etkinleştirilsin mi? WLAN erişim noktasının etkinleştirilmesi için 'Enter' tuşuna basın
	WLAN Erişim Noktası [etkin] SS-ID (SS) ve şifre (PW) görüntülenir.
	WLAN erişim noktası devre dışı bırakılsın mı? WLAN erişim noktasının devre dışı bırakılması için 'Enter' tuşuna basın
	WLAN Erişim Noktası [erişim yok] İnverterde sistem denetimi mevcut değilse gösterilir.

İnverterde voltajsız anahtarlama kontağı (röle) sayesinde durum bildirimleri (State Codes), inverter durumu (örn. şebeke besleme modu) veya enerji yönetim fonksiyonları gösterilebilir.

Ayar aralığı

Röle modu / röle testi / açma noktası* / kapama noktası*

* sadece "Röle Modu"nda "E-Yönetici" fonksiyonu etkinleştirildiğinde gösterilir.

Röle modu röle modu ile aşağıdaki fonksiyonlar gösterilebilir: Alarm fonksiyonu (Sürekli / ALL / GAF) aktif çıkış (ON / OFF) Enerji yönetimi (E-Yönetim)
Ayar aralığı	ALL / Sürekli / GAF / OFF / ON / E-Yönetici
Fabrika ayarları	ALL

	Alarm fonksiyonu:
	ALL / Sürekli:	Kalıcı ve geçici servis kodlarında voltajsız anahtarlama kontağının anahtarlaması (örn. şebeke besleme modunun kısa süreli kesilmesi, bir servis kodunun günde belirli bir sayıda ortaya çıkar - ’BASIC’ Menüde ayarlanabilir)
	GAF	GAF modu seçildiğinde, röle açılır. Güç ünitesi bir hata bildirdiğinde ve normal şebeke besleme modundan hata durumuna geçtiğinde, röle açılır. Böylelikle röle Fail-Safe fonksiyonu için kullanılabilir. Uygulama örneği Çok fazlı bir yerde tek fazlı bir inverter kullanıldığında, bir faz dengelenmesi gerekli olabilir. Bir veya birkaç inverterde bir hata meydana gelirse ve ağ bağlantısı kesilirse, faz dengesini korumak için diğer inverterler de ağdan ayrılmalıdır. “GAF” röle fonksiyonu, bir invertere besleme yapılmadığını veya ağdan ayrıldığını ve kalan inverterleri de uzaktan talimat ile ağdan ayrılmasını sinyal vermek veya algılamak için Datamanager veya harici bir koruyucu cihaz ile birlikte kullanılabilmektedir.
	etkin çıkış:
	ON:	İnverter çalıştığı sürece (ekran yandığı ya da görüntülediği sürece) voltajsız anahtarlama kontağı NO sürekli devrededir.
	OFF:	Voltajsız anahtarlama kontağı NO kapalıdır.
	Enerji yönetimi:
	E-Yönetici:	"Enerji Yöneticisi'"nin fonksiyonu hakkında aşağıdaki bölümde bulunan sunduğu diğer bilgiler.
Röle Testi voltajsız anahtarlama kontağının periyodik olarak anahtarlanmasının fonksiyon kontrolü
Açma noktası (yalnızca aktif 'Enerji Yöneticisinde') efektif güç sınırlarını ayarlamak için voltajsız anahtarlama kontağından itibaren açılır

Fabrika ayarları	1000 W
Ayar aralığı	İnverterin maksimum nominal gücüne kadar ayarlanan kapama noktası (W veya kW)
Kapama noktası (yalnızca aktif 'Enerji Yöneticisinde') efektif güç sınırlarını ayarlamak için voltajsız anahtarlama kontağından itibaren kapatılır

Fabrika ayarları	500
Ayar aralığı	0’dan inverterin ayarlanan açılma noktasına kadar (W veya kW)

"Enerji Yöneticisi" fonksiyonu aracılığıyla voltajsız anahtarlama kontağı, kontak aktüatör olarak işlev görecek şekilde kontrol edilebilir.
Böylece, gerilimsiz anahtarlama kontağına bağlı bir enerji tüketici, besleme performansı girişine göre değişen bir açma veya kapama noktası ile kontrol edilebilir.

Voltajsız anahtarlama kontağı otomatik olarak kapatılır,

inverter şebekeye akım beslemesi yapmadığında,
inverter manuel olarak uyku modunda açıldığında,
efektif güç girişi nominal gücün %10'undan daha düşük olduğunda.

"Enerji Yöneticisi" fonksiyonunun etkinleştirilmesi için "E-Yönetici" kısmını seçin ve "Enter" tuşuna basın. "Enerji Yöneticisi" fonksiyonu etkinleştirildiğinde ekranın sol üstünde "Enerji Yöneticisi" simgesi gösterilir:
	voltajsız anahtarlama kontağı kapalı olduğunda (açık kontak)
	voltajsız anahtarlama kontağı açık olduğunda (kapalı kontak)

"Enerji Yöneticisi" fonksiyonunun devre dışı bırakılması için başka bir fonksiyon seçin ve "Enter" tuşuna basın.

Açma ve kapama noktalarına ilişkin notlar
Enerji yönetim rölesinin kumanda yeri her zaman inverterin çıkış gücüne yöneliktir ve bu güç, hibrit sistemde FV üretim ile eş durumda olmak zorunda değildir.
Açma ve kapama noktası arasındaki fazla küçük bir fark ile efektif güç değişimleri çoklu açma döngülerine neden olabilir.
Sık sık açma ve kapatmanın önüne geçmek için açma ve kapama noktası arasındaki fark min. 100 - 200 W olmalıdır.

Kapatma noktası seçildiğinde bağlı tüketicinin güç tüketimi dikkate alınmalıdır.

Açma noktası seçilirken aynı zamanda hava koşulları ve beklenen güneş ışınımı dikkate alınmalıdır.

Kullanım örneği
Açma noktası = 2000 W, kapama noktası = 1800 W

İnverter en az 2000 W veya daha fazla güce sahip ise, inverterin voltajsız anahtarlama kontağı açılır.
İnverter gücü 1800 W'ın altına düştüğü takdirde, voltajsız anahtarlama kontağı kapatılır.

Olası uygulamalar:
Bir ısı pompası ya da klimanın kendi elektriğini en az şekilde kullanarak işletimi

Saatin, tarihi ve otomatik yaz / kış saati değişiminin ayarlanması

Ayar aralığı

Saat ayarı / Tarih ayarı / Saat gösterme formatı / Tarih gösterme formatı / Yaz / kış dönemi

Saati ayarlama
Saatin ayarlanması (ss:dd:ss veya ss:dd am/pm - Saat gösterme formatında ayara göre)

Tarihi ayarlama
Tarihin ayarlanması (gg.aa.yyyy veya aa/gg/yyyy - Tarih gösterme formatında ayara göre)

Saat gösterme formatı Saat gösterme formatının girilmesi için
Ayar aralığı	12 saat / 24 saat
Fabrika ayarı	ülke ayarına bağlı

Tarih gösterme formatı Tarih gösterme formatının girilmesi için
Ayar aralığı	aa/gg/yyyy / gg.aa.yy
Fabrika ayarı	ülke ayarına bağlı

Yaz / kış mevsimi
Yaz / kış saati değişiminin devreye alınması / devreden çıkarılması

Ayar aralığı	on / off
Fabrika ayarı	on

ÖNEMLİ! Saat ve tarihin doğru ayarlanması gün ve yıl değerleri ile birlikte güne ait karakteristik eğrisinin doğru gösterilmesi için ön koşuldur.

Ayar aralığı

Dil / Kontrast / Aydınlatma

Dil
Dil ekranı ayarı

Ayar aralığı

Almanca, İngilizce, Fransızca, Hollandaca, İtalyanca, İspanyolca, Çekçe, Slovakça, ...

Kontrast
Ekranda kontrastın ayarlanması

Ayar aralığı	0 - 10
Fabrika ayarı	5

Kontrast sıcaklığa bağlı olduğu için değişen ortam koşulları ‘CONTRAST’ (KONTRAST) menü öğesi ayarını gerektirebilir.

Aydınlatma
Ekran aydınlatması ön ayarı

"Aydınlatma" menü öğesi sadece ekran arka plan aydınlatması ile ilgilidir.

Ayar aralığı	AUTO / ON / OFF
Fabrika ayarı	AUTO

	AUTO:	Ekran aydınlatması istediğiniz bir tuşa basarak etkinleştirilir. 2 dakika içinde hiçbir tuşa basılmazsa, ekran aydınlatması söner.
	ON:	Ekran aydınlatması aktif inverterde sürekli olarak devrede kalır.
	OFF:	Ekran aydınlatması sürekli olarak devre dışı kalır.

Aşağıdaki ayarlar buradan değiştirilebilir / ayarlanabilir:

Sayaç sapma / kalibre etme
Para birimi
Besleme tarifesi
CO2 faktörü

Ayar aralığı

Para birimi / Elektrik tarifesi

Sayaç sapma / kalibre etme Sayacın kalibre edilmesi
Para birimi Para birimi ayarı
Ayar aralığı	3 basamaklı, A-Z
Besleme tarifesi Beslenen enerjinin ödenmesi için faturalama oranının ayarlanması
Ayar aralığı	2 basamaklı, 3 ondalık basamak
Fabrika ayarları	(ülke ayarına bağlı)
CO2 Faktor Beslenen enerjinin CO2 faktörünün ayarlanması

havalandırıcının işlevselliğini kontrol etmeye yarar

Ayar aralığı

Test havalandırıcı #1 / Test havalandırıcı #2 (cihaza bağlı)

istenen havalandırıcıyı "yukarı ve "aşağı" tuşlarıyla seçin
Seçilen havalandırıcının testi "Enter" tuşuna basılarak başlatılır.
Havalandırıcı menü "Esc" tuşuna basılarak terk edilene dek çalışır.

ÖNEMLİ! Fanın düzgün çalışıp çalışmadığı inverter ekranında gösterilmez. Fanın fonksiyonu sadece duyarak ve hissedilerek kontrol edilebilir.

İnverter, devreye alma tamamen uygulandıktan sonra (örneğin kurulum sihirbazı ile) ülke ayarlarına göre ön konfigürasyonludur.

SETUP menü öğesi kullanıcıya özgü istek ve taleplere uyacak şekilde inverter ön ayarlarını kolayca değiştirmeyi mümkün kılar.

İnverter, devreye alma tamamen uygulandıktan sonra (örneğin kurulum sihirbazı ile) ülke ayarlarına göre ön konfigürasyonludur.

SETUP menü öğesi kullanıcıya özgü istek ve taleplere uyacak şekilde inverter ön ayarlarını kolayca değiştirmeyi mümkün kılar.

ÖNEMLİ! Yazılım güncellemeleri nedeniyle, cihazınızda bu kullanım kılavuzunda açıklanmamış fonksiyonlar bulunabilir veya tersi durum söz konusu olabilir. Ayrıca bazı resimler cihazınızdaki kontrol elemanlarından farklılık gösterebilir. Ancak bu kumanda elemanlarının çalışma prensibi özdeştir.

KURULUM menü öğesine geçme
		1‘Sol’ veya ’sağ’ tuşları vasıtasıyla ‘KURULUM’ menü öğesini seçin
		2'Enter' tuşuna basın

		AYAR menü öğesinin ilk kaydı gösterilir: ‘Uyku modu'

Kayıtlar arasında geçiş
		3‘Yukarı’ veya ‘aşağı’ tuşları vasıtasıyla mevcut kayıtlar arasında gezinin

Bir kayıttan çıkma
		4Bir kayıttan çıkmak için, ‘Geri’ tuşuna basın Menü seviyesi görüntülenir

2 dakika boyunca herhangi bir tuşa basılmadığı takdirde,

inverter, istenilen herhangi bir konumdan menü seviyesi içindeki ‘ŞİMDİ’ menü öğesine geçer (istisna: Ayar menüsü kaydı "Uyku modu"),
ekran aydınlatması söner.
Şebekeye verilen geçerli güç görüntülenir.

1İstenilen menüye girin

2‘yukarı’ veya ‘aşağı’ tuşları vasıtasıyla istediğiniz kaydı seçin

3'Enter' tuşuna basın

Kullanılabilir ayarlar görüntülenir:		Ayarlanacak değerin ilk basamağı yanıp söner:
4‘yukarı’ veya ‘aşağı’ tuşları vasıtasıyla istediğiniz ayarı seçin 5Seçimi kaydetmek ve onaylamak için ‘Enter‘ tuşuna basın. Seçimi kaydetmemek için ‘Esc‘ tuşuna basın.		4‘yukarı’ veya ‘aşağı’ tuşları vasıtasıyla ilk basamak için bir rakam seçin 5'Enter' tuşuna basın Değerin ikinci basamağı yanıp söner. 64 ve 5 no'lu çalışma adımlarını tekrarlayın ta ki ... ayarlanacak tam değer yanıp sönene kadar.
		7'Enter' tuşuna basın 84 - 6 no'lu çalışma adımlarını gerekli durumlarda birim veya ayarlanacak değer yanıp sönene kadar birimler veya ayarlanacak değerler için tekrarlayın. 9Değişiklikleri kaydetmek ve onaylamak için ‘Enter‘ tuşuna basın. Değişiklikleri kaydetmemek için ‘Esc‘ tuşuna basın.
Geçerli seçilen kayıt görüntülenir.		Geçerli seçilen kayıt görüntülenir.

		1"Saat / tarih" setup menü kaydını seçin
		2'Enter' tuşuna basın

		Ayarlanabilen değerlerin özeti görüntülenir.
		3‘yukarı’ veya ‘aşağı’ tuşları vasıtasıyla "saati ayarlama" ayarını seçin
		4'Enter' tuşuna basın

		Saat görüntülenir. (SS:DD:SS, 24 saat göstergesi), saat kısmın onlar basamağı yanıp söner.
		5‘yukarı’ veya ‘aşağı’ tuşları vasıtasıyla saat için bir onlar basamağı değeri seçin
		6'Enter' tuşuna basın

		Saat için birler basamağı yanıp söner.
		7Dakika ve saniye için saatin birler basamağındaki 5 ve 6 no'lu çalışma adımını tekrarlayın, ta ki ...

		ayarlanan saat yanıp sönene kadar.
		8'Enter' tuşuna basın

		Saat kaydedilir, ayarlanabilen değerlerin özeti görüntülenir.
		4‘Esc’ tuşuna basın

		"Saat / tarih" menü kaydı görüntülenir.

FV Izo.
Fotovoltaik tesisin ve depolama sisteminin izolasyon direnci

Har. Lim.
yüzde cinsinde harici güç azalması, örn.: şebeke işletmecisi tarafından belirlenen

U PV
klemenslerdeki anlık PV gücü, invertere besleme yapılmadığı durumda da

GVDPR
Şebeke geriliminden bağımsız güç azaltması

Fan #1
Havalandırıcı hedef gücünün yüzde değeri

FV Izo.
Fotovoltaik tesisin ve depolama sisteminin izolasyon direnci

Har. Lim.
yüzde cinsinde harici güç azalması, örn.: şebeke işletmecisi tarafından belirlenen

U PV
klemenslerdeki anlık PV gücü, invertere besleme yapılmadığı durumda da

GVDPR
Şebeke geriliminden bağımsız güç azaltması

Fan #1
Havalandırıcı hedef gücünün yüzde değeri

ÖNEMLİ! Yetersiz güneş ışınımı nedeniyle her sabah ve her akşam doğal olarak durum bildirimi STATE 306 (Güç düşük) ve STATE 307 (DC düşük) ortaya çıkar. Bu durum bildirimleri şu an bir arıza belirtmez.

En son inverterde ortaya çıkan hataların durum göstergesi görüntülenebilir.

‘Enter‘ tuşuna bastıktan sonra güç ünitesi durumu ve en son ortaya çıkan hatalar görüntülenir
‘yukarı’ veya ‘aşağı’ tuşları vasıtasıyla liste içinde ilerleyin
Durum ve hata listesinden çıkmak için ‘Geri’ tuşuna basın

En son ortaya çıkan 5 şebeke hatası görüntülenebilir:

‘Enter‘ tuşuna bastıktan sonra en son ortaya çıkan 5 şebeke hatası görüntülenebilir
‘yukarı’ veya ‘aşağı’ tuşları vasıtasıyla liste içinde ilerleyin
Şebeke hatası ekranından çıkmak için ‘Geri’ tuşuna basın

Enerji dağıtım şirketine yönelik ilgili ayarların görüntülenmesi içindir. Görüntülenen değerler ilgili ülke ayarına veya inverterin cihaza özgü ayarlarına bağlıdır.

Gösterge alanı

Genel bilgiler / Ülke ayarı / Maksimum Güç Noktası İzleyici / Şebeke denetimi / Şebeke gerilim sınırları / Şebeke frekans sınırları / Q modu / AC güç sınırı / AC gerilim azaltması / Fault Ride Through

Genel:	Cihaz türü Fam.
Ülke ayarı:	Ayar ayarlanan ülke ayarı Versiyon Ülke ayarlarının versiyonu Alternatif (acil akım işletimi) veya orijinal ülke ayarı aktif Group İnverter yazılımını güncellemek için grup
Maksimum güç noktası izleyici:	FV izleyici
Şebeke denetimi:	GMTi s cinsinden inverteri yeniden başlatma süresi GGMTr şebeke hatasının ardından s cinsinden yeniden başlatma süresi ULL V cinsinden 10 dakikanın üzerinde şebeke gerilimi ortalama değeri. LLTrip Uzun süreli gerilim izleme için açma süresi
Şebeke gerilimi sınırları:	UILmax V cinsinden üst dahili şebeke gerilimi değeri UILmin V cinsinden alt dahili şebeke gerilimi değeri
Şebeke frekansı sınırları:	FILmax Hz cinsinden üst dahili şebeke frekansı değeri FILmin Hz cinsinden alt dahili şebeke frekansı değeri
Q modu:	mevcut olarak ayarlanmış güç faktörü cos fi (örn. Constant Cos(phi) / Constant Q (Q(U) karakteristik eğrisi / vs.)
AC güç sınırı:	Maks. P AC manuel güç azaltımı
AC gerilim azalması:	Durum ON / OFF Gerilime bağlı güç azalması GVDPRe eşiği, bu eşikten itibaren gerilime bağlı olarak güç azalması başlar GVDPRv azaltma derecesi; bu dereceyle güç geri alınır. Örn.: GVDPRe eşiği üzerinde Volt başına % 10. Mesaj Solarnet üzerinden bir bilgi mesajının gönderilmesini etkinleştirir
Fault Ride Through:	Durum - Standart ayar: OFF Fonksiyon etkinse, inverter kısa süreli bir AC gerilim girişinde (ağ besleyicinin ayarladığı sınırların dışında) hemen kapanmaz, belirlenen bir süre boyunca beslemeye devam eder. DB min - Standart ayar: 90 % „Dead Band Minimum“ ayarı, yüzde cinsinde DB max - Standart ayar: 120 % „Dead Band Maksimum“ ayarı, yüzde cinsinde k-Fac. - Standart ayar: 0

İnvertere bağlı devre kartlarının sürüm ve seri numarası gösterimi (örn. servis amaçlı)

Gösterge alanı

Ekran / Ekran yazılımı / SW sağlaması / Veri belleği / Veri belleği #1 / Güç ünitesi / Güç ünitesi SW / EMV filtresi / Güç katı #3 / Güç katı #4

İnverter tuş kilidi fonksiyonuna sahiptir.
Tuş kilidi aktifken Ayar Menüsü çağrılamaz, örn. ayar verilerini istemeden yapılan değişikliklere karşı korumak için.
Tuş kilidini etkinleştirmek / devre dışı bırakmak için 12321 kodu girilmelidir.

	1‘Menü’ tuşu basın
	Menü seviyesi görüntülenir. 2Kullanılmayan ‘Esc’ tuşuna 5 kez basın

	‘KOD’ menüsünde ‘Erişim kodu' görüntülenir, ilk basamak yanıp söner.
	312321 kodunu girin: ‘Artı’ veya ‘eksi’ tuşlar vasıtasıyla kodun ilk basamak değerini seçin
	4‘Enter‘ tuşuna basın

	İkinci basamak yanıp söner.
	5Kodun ikinci, üçüncü, dördüncü ve beşinci basamak için 3 ve 4 no'lu çalışma adımını tekrarlayın, ta ki... ayarlanan kod yanıp sönene kadar. 6‘Enter‘ tuşuna basın

	‘LOCK’ menüsünde ‘Tuş kilidi‘ görüntülenir.
	7‘Artı’ veya ‘eksi’ tuşlar vasıtasıyla tuş kilidini açın veya kapatın: ON = Tuş kilidi etkinleştirilir (SETUP menüsü çağrılamaz) OFF = Tuş kilidi devre dışı bırakılır (SETUP menü öğesi çağrılabilir)
	8‘Enter‘ tuşuna basın

1‘Menü’ tuşu

basın

Menü seviyesi görüntülenir.

2Kullanılmayan ‘Esc’ tuşuna
5 kez basın

	‘CODE’ menüsünde ‘Access Code‘ görüntülenir, ilk basamak yanıp söner.
	322742 kodunu girin: ‘Artı’ veya ‘eksi’ tuşlar vasıtasıyla kodun ilk basamak değerini seçin
	4‘Enter‘ tuşuna basın

	İkinci basamak yanıp söner.
	5Kodun ikinci, üçüncü, dördüncü ve beşinci basamak için 3 ve 4 no'lu çalışma adımını tekrarlayın, ta ki... ayarlanan kod yanıp sönene kadar. 6‘Enter‘ tuşuna basın

Temel menü görüntülenir.

7‘Artı’ veya ‘eksi’ tuşlar vasıtasıyla

istediğiniz girişi seçin

8Seçili kaydı ‘Enter’ tuşuna basarak

düzenleyin

9Temel menüden çıkmak için ‘Esc‘ tuşuna

basın

1‘Menü’ tuşu

basın

Menü seviyesi görüntülenir.

2Kullanılmayan ‘Esc’ tuşuna
5 kez basın

	‘CODE’ menüsünde ‘Access Code‘ görüntülenir, ilk basamak yanıp söner.
	322742 kodunu girin: ‘Artı’ veya ‘eksi’ tuşlar vasıtasıyla kodun ilk basamak değerini seçin
	4‘Enter‘ tuşuna basın

	İkinci basamak yanıp söner.
	5Kodun ikinci, üçüncü, dördüncü ve beşinci basamak için 3 ve 4 no'lu çalışma adımını tekrarlayın, ta ki... ayarlanan kod yanıp sönene kadar. 6‘Enter‘ tuşuna basın

Temel menü görüntülenir.

7‘Artı’ veya ‘eksi’ tuşlar vasıtasıyla

istediğiniz girişi seçin

8Seçili kaydı ‘Enter’ tuşuna basarak

düzenleyin

9Temel menüden çıkmak için ‘Esc‘ tuşuna

basın

Temel menüde inverterin kuruluma ve işletimine ilişkin aşağıdaki önemli parametreler ayarlanır:

Maksimum Güç Noktası izleyici 1

DC işletim modu: Maksimum Güç Noktası AUTO / FIX / Maksimum Güç Noktası USER
- Maksimum Güç Noktası AUTO: normal işletme durumu; inverter otomatik olarak en iyi çalışma noktasını arar
- FIX: inverterin çalıştığı sabit bir DC gerilimini girmek için
- Maksimum Güç Noktası USER: inverterin en iyi çalışma noktasını seçmeye başladığı en alt MP gerilimini girmek için
Dynamic Peak Manager: ON / OFF
Sabit gerilim: sabit gerilimi girmek için (150 - 800 V)
MPPT çalıştırma gerilimi: çalıştırma gerilimini girmek için (150 - 800 V)

Giriş sinyali

Çalışma prensibi: Ext Sig. / S0-Meter / OFF
sadece Ext Sig.çalışma biçimi seçildiyse:
- Başlatma biçimi: Warning (Ekranda uyarı görüntülenir) / Ext. Stop (İnverter kapatılır)
- Bağlama tipi: N/C (normal kapalı, durma teması) / N/O (normal açık, çalışma teması)

SMS / Röle

Olay gecikmesi
ne zaman bir SMS gönderileceği veya rölenin açılacağını gecikme olarak girmek için
900 - 86400 saniye
Olay sayacı:
sinyal vermeye sebep olan olay miktarının girilmesi için:
10 - 255

İzolasyon ayarı

İzolasyon uyarısı: ON / OFF
Eşik değeri uyarısı: uyarıya sebep olan bir eşik değerinin girilmesi için
Eşik değeri hatası: hataya sebep olan bir eşik değerinin girilmesi için (tüm ülkelerde mevcut değildir)
Denetim hem FV için, hem de pil için gerçekleşir

Sıcaklık uyarısı
olay başına aşırı sıcaklık uyarısının devreye alınması/devreden çıkarılması için
ON / OFF

Tamamen sıfırlama
GİRİŞ menü öğesinde maks. ve min. gerilim değerleri ile maks. besleme performansını sıfıra geri alır.
Değerlerin geri alınması işlemi geri alınamaz.

Değerleri sıfıra geri almak için "Enter" tuşuna basın.
"CONFIRM" görüntülenir.
"Enter" tuşuna yeniden basın.
Değerler geri alınır, menü görüntülenir

Fronius sistem denetimi, ağ oluşturabilen bir veri kaydedicidir.
Fronius sistem denetimi biriminin web sitesi fotovoltaik tesisinin genel bir özetini hızlı bir şekilde sunmaktadır.
Web sitesi ağ tarayıcısı aracılığıyla direkt bağlantıyla veya uygun konfigürasyon olduğunda İnternet aracılığıyla çağrılabilmektedir.

Fronius Solar.web ile bağlantılı olarak fotovoltaik tesise ait güncel verilere ve arşiv bilgilerine zahmetli konfigürasyon işlemlerine gerek kalmadan İnternet veya Fronius Solar.web App üzerinden kolayca ulaşılabilir. Veriler Fronius sistem denetiminden Fronius Solar.web'e otomatik olarak gönderilir.

Fronius sistem denetimi, ağ oluşturabilen bir veri kaydedicidir.
Fronius sistem denetimi biriminin web sitesi fotovoltaik tesisinin genel bir özetini hızlı bir şekilde sunmaktadır.
Web sitesi ağ tarayıcısı aracılığıyla direkt bağlantıyla veya uygun konfigürasyon olduğunda İnternet aracılığıyla çağrılabilmektedir.

Fronius Solar.web ile bağlantılı olarak fotovoltaik tesise ait güncel verilere ve arşiv bilgilerine zahmetli konfigürasyon işlemlerine gerek kalmadan İnternet veya Fronius Solar.web App üzerinden kolayca ulaşılabilir. Veriler Fronius sistem denetiminden Fronius Solar.web'e otomatik olarak gönderilir.

Fronius sistem denetimi, ağ oluşturabilen bir veri kaydedicidir.
Fronius sistem denetimi biriminin web sitesi fotovoltaik tesisinin genel bir özetini hızlı bir şekilde sunmaktadır.
Web sitesi ağ tarayıcısı aracılığıyla direkt bağlantıyla veya uygun konfigürasyon olduğunda İnternet aracılığıyla çağrılabilmektedir.

Fronius Solar.web ile bağlantılı olarak fotovoltaik tesise ait güncel verilere ve arşiv bilgilerine zahmetli konfigürasyon işlemlerine gerek kalmadan İnternet veya Fronius Solar.web App üzerinden kolayca ulaşılabilir. Veriler Fronius sistem denetiminden Fronius Solar.web'e otomatik olarak gönderilir.

Verilerin sorunsuz bir biçimde İnternet aracılığıyla aktarılması için uygun bir İnternet bağlantısı gereklidir:

Kablo bağlantılı internet çözümlerinde Fronius
min. 512 kBit/s indirme hızı ve
min. 256 kBit/s yükleme hızı önermektedir.
Mobil İnternet hizmetleri için Fronius güvenilir sinyal kuvvetine sahip olmak üzere minimum 3G dosya aktarım standardını tavsiye eder.

Bu verilerin mevcut olması kusursuz işlev için garanti teşkil etmez.
Dosya aktarımı sırasında yüksek hata oranları, dosya alımı sırasında hız değişimleri veya iletim kesintileri Fronius sistem denetiminin çevrimiçi olarak kullanılmasını olumsuz yönde etkileyebilir.
Fronius, minimum gereksinime sahip bağlantıların yerinde test edilmesini tavsiye eder.

Fronius sistem denetimi kullanımı sırasında dosyaların İnternet aracılığıyla aktarılması gerekebilir.
Uygun bir İnternet bağlantısının seçimi için veri hacminin hesaplanması gereklidir.

Veri hacminin aşağıda belirtilen hesabı Fronius sistem denetimi kullanımı sırasında ortaya çıkan veri miktarlarını genel bir özetini sunmaktadır.

Fronius sistem denetimi kullanımı sırasında dosyaların İnternet aracılığıyla aktarılması gerekebilir.
Uygun bir İnternet bağlantısının seçimi için veri hacminin hesaplanması gereklidir.

Veri hacminin aşağıda belirtilen hesabı Fronius sistem denetimi kullanımı sırasında ortaya çıkan veri miktarlarını genel bir özetini sunmaktadır.

Veri hacminin hesaplanması, sistem denetimine bağlı cihazların sayısına bağlıdır.
Aşağıdaki tablo, farklı konfigürasyon ve zaman ayarlarındaki veri hacimleri hakkında bir genel görüş sunmaktadır (WR = Fronius Symo Hybrid inverter, SM = Smart Meter, BAT = Fronius Solar Battery'nin pil modülü)

Günlük veri hacmi:
Gönderim	Konfigürasyon	5 dak. kayıt	30 dak. kayıt
Saatlik (6 - 20 saat)	WR	436 kB	305 kB
	WR + SM	659 kB	349 kB
	WR + SM + 3x BAT	2198 kB	605 kB
	WR + SM + 4x BAT	2556 kB	659 kB
	WR + SM + 5x BAT	2958 kB	750 kB
	WR + SM + 6x BAT	3306 kB	775 kB
	WR + SM + 7x BAT	3485 kB	838 kB
	WR + SM + 8x BAT	4160 kB	920 kB
Her gün	WR	30 kB	15 kB
	WR + SM	55 kB	20 kB
	WR + SM + 3x BAT	228 kB	49 kB
	WR + SM + 4x BAT	262 kB	53 kB
	WR + SM + 5x BAT	305 kB	63 kB
	WR + SM + 6x BAT	344 kB	68 kB
	WR + SM + 7x BAT	388 kB	73 kB
	WR + SM + 8x BAT	426 kB	83 kB

Aylık veri hacmi:
Gönderim	Konfigürasyon	5 dak. kayıt	30 dak. kayıt
Saatlik (6 - 20 saat)	WR	13 MB	10 MB
	WR + SM	20 MB	11 MB
	WR + SM + 3x BAT	67 MB	19 MB
	WR + SM + 4x BAT	78 MB	20 MB
	WR + SM + 5x BAT	90 MB	23 MB
	WR + SM + 6x BAT	101 MB	24 MB
	WR + SM + 7x BAT	106 MB	26 MB
	WR + SM + 8x BAT	126 MB	28 MB
Her gün	WR	1 MB	1 MB
	WR + SM	2 MB	1 MB
	WR + SM + 3x BAT	7 MB	2 MB
	WR + SM + 4x BAT	8 MB	2 MB
	WR + SM + 5x BAT	10 MB	2 MB
	WR + SM + 6x BAT	11 MB	3 MB
	WR + SM + 7x BAT	12 MB	3 MB
	WR + SM + 8x BAT	13 MB	3 MB

Fronius Solar.web veya bir Fronius Solar.web App üzerinden sisteme bakılması için saatte yakl. 500 kB kadar bir veri hacmi gereklidir.

Fronius sistem denetimi için donanım yazılımı güncellemesi de belirli bir veri hacminin alınmasını gerektirir. Bu veri hacmi ilgili güncelleme paketinin büyüklüğüne bağlıdır ve bu nedenle veri hacmi önceden hesaplandığında göz önünde bulundurulamayabilir.

Yabancı bir hizmet (örn.: PushService) üzerinden veriler gönderilirse büyük veri miktarları oluşabilir.

ÖNEMLİ! Fronius yüksek bağlantı ücretlerinin önüne geçmek için sabit bir hız kullanımını tavsiye etmektedir.

NOT! Fronius sistem denetimi biriminin ağ konfigürasyon ayarları ağ teknolojileri hakkında bilgiye sahip kişilerce yapılabilir.

Fronius sistem denetimi eğer mevcut bir ağa entegre edilecekse adres ağ adresine uyumlu olmalıdır.

Örn.: Ağ adres aralığı = 192.168.1.x, Alt ağ maskesi = 255.255.255.0

Fronius sistem denetimi birimine 192.168.1.1 ile 192.168.1.254 arasında bir IP adresi atanmış olmalıdır.
Seçilen IP adresi ağ içerisinde kullanımda olmamalıdır.
Alt ağ maskesi mevcut ağa uygun olmalıdır (örn.255.255.255.0).

Eğer Fronius sistem denetimi servis bildirimleri gönderecekse ya da verileri "Fronius Solar.web"e gönderecekse bir Gateway adresi ve bir DNS sunucu adresi girilmiş olmalıdır. Fronius sistem denetimi bu Gateway adresi üzerinden İnternet'e bağlanır. Gateway adresi olarak örn. DSL bağlantı soketinin IP adresi uygundur.

ÖNEMLİ!

Fronius sistem denetimi, PC / Laptop ile aynı IP adresine sahip olamaz!
Fronius sistem denetimi kendiliğinden İnternet'e bağlanamaz. Bir DSL bağlantısında İnternet'e bağlantı bir bağlantı soketi tarafından kurulmalıdır.

NOT! Fronius sistem denetimi biriminin ağ konfigürasyon ayarları ağ teknolojileri hakkında bilgiye sahip kişilerce yapılabilir.

Fronius sistem denetimi eğer mevcut bir ağa entegre edilecekse adres ağ adresine uyumlu olmalıdır.

Örn.: Ağ adres aralığı = 192.168.1.x, Alt ağ maskesi = 255.255.255.0

Fronius sistem denetimi birimine 192.168.1.1 ile 192.168.1.254 arasında bir IP adresi atanmış olmalıdır.
Seçilen IP adresi ağ içerisinde kullanımda olmamalıdır.
Alt ağ maskesi mevcut ağa uygun olmalıdır (örn.255.255.255.0).

Eğer Fronius sistem denetimi servis bildirimleri gönderecekse ya da verileri "Fronius Solar.web"e gönderecekse bir Gateway adresi ve bir DNS sunucu adresi girilmiş olmalıdır. Fronius sistem denetimi bu Gateway adresi üzerinden İnternet'e bağlanır. Gateway adresi olarak örn. DSL bağlantı soketinin IP adresi uygundur.

ÖNEMLİ!

Fronius sistem denetimi, PC / Laptop ile aynı IP adresine sahip olamaz!
Fronius sistem denetimi kendiliğinden İnternet'e bağlanamaz. Bir DSL bağlantısında İnternet'e bağlantı bir bağlantı soketi tarafından kurulmalıdır.

DSL Router'ler genelde verilerin internete gönderilmesini temin ettiklerinden bunların normal koşullarda yapılandırılması gerekmez.

Veri aktarımı için server adresleri
Oluşan bağlantılar için bir güvenlik duvarı kullanılması durumunda başarılı bir veri aktarımı için aşağıdaki protokollere, server adreslerine ve bağlantılara izin verilmiş olması gerekmektedir:

Tcp fronius-se-iot.azure-devices.net:8883
Tcp fronius-se-iot.azure-devices.net:443
Tcp fronius-se-iot-telemetry.azure-devices.net:8883
Tcp fronius-se-iot-telemetry.azure-devices.net:443
Udp sera-gen24.fronius.com:1194 (213.33.117.120:1194)
Tcp froniusseiot.blob.core.windows.net:443
Tcp provisioning.solarweb.com:443
Tcp cure-se.fronius.com:443
NTP 0.time.fronius.com
Tcp http://firmware-download.fronius.com:80
Upd/Tcp 0.time.fronius.com:123

Mevcut güvenlik duvarı ayarları Fronius sistem denetimine kurulacak bağlantıyı engelliyorsa, aşağıdaki güvenlik duvarı ayarları eklenmelidir:

	49049/UDP Çıkış	80/TCP *) Giriş
Servis bildirimlerini gönderme	x	-
Datamanager'e ‘Fronius Solar.web’ üzerinden bağlantı	x	-
Datamanager'e Fronius Solar.access veya Fronius Solar.service üzerinden bağlantı	-	x
Datamanager internet sitesi üzerinden erişim	-	x

Donanım yazılımını, Fronius sistem denetiminin IP adresi “fdmp.solarweb.com“un 49049/UDP portuna veri gönderebilecek şekilde yapılandırın.

*) Fronius sistem denetimi web arayüzüne erişimin sadece güvenli ağlardan onaylanmasını öneriyoruz. İnternet üzerinden erişim mutlaka gerekliyse (örn. Sınırlı süreliğine bakım çalışmaları amacıyla), ağ router'i talepler herhangi bir harici porttan 80/TCP portuna aktarılacak şekilde ayarlayın.
Dikkat: İnverter bu şekilde internette görülebilir hale gelir ve büyük olasılıkla ağ saldırıları gerçekleşir.

Fronius Solar.web'in kullanılması ya da servis bildirimlerinin gönderilmesi için bir İnternet bağlantısının bulunması zorunludur.

Fronius sistem denetimi kendiliğinden İnternet'e bağlanamaz. Bir DSL bağlantısında İnternet'e bağlantı bir bağlantı soketi tarafından kurulmalıdır.

TEHLİKE!

Hatalı kullanım nedeniyle tehlike

Ciddi derecede mal ve can kaybı tehlikesi meydana gelebilir.

Burada tarif edilen işlevleri, tüm sistem bileşenlerinin kullanım kılavuzunu tam olarak okuduktan ve anladıktan sonra kullanın:

Burada tarif edilen işlevleri, tüm güvenlik kurallarını okuduktan ve anladıktan sonra kullanın.

ÖNEMLİ! Fronius sistem denetimi biriminin kurulumu ağ teknolojileri hakkında bilgiye sahip kişilerce yapılabilir.

TEHLİKE!

Hatalı kullanım nedeniyle tehlike

Ciddi derecede mal ve can kaybı tehlikesi meydana gelebilir.

Burada tarif edilen işlevleri, tüm sistem bileşenlerinin kullanım kılavuzunu tam olarak okuduktan ve anladıktan sonra kullanın:

Burada tarif edilen işlevleri, tüm güvenlik kurallarını okuduktan ve anladıktan sonra kullanın.

ÖNEMLİ! Fronius sistem denetimi biriminin kurulumu ağ teknolojileri hakkında bilgiye sahip kişilerce yapılabilir.

ÖNEMLİ! Fronius sistem denetimine bağlantı kurulması için, ilgili terminal (örn. Dizüstü bilgisayar, tablet vs.) aşağıdaki gibi ayarlanmış olmalıdır:

"IP adresini otomatik oluşturma (DHCP)" etkinleştirilmiş olmalıdır

1Cihazı servis moduna getirin

İnverterin ayar menüsü üzerinden WLAN Erişim Noktasını etkinleştirin

İnverter WLAN erişim noktasını kurar. WLAN erişim noktası, 1 saat açık kalır.

Web tarayıcı vasıtasıyla kurulum

2Terminali WLAN Access Point ile bağlayın

SSID = FRONIUS_239.xxxxx (4-8 stellig)

"FRONIUS_239.xxxxx" isimli bir ağ arayın
Bu ağ ile bağlantı kurun
İnverter ekranında gösterilen şifreyi girin.

(veya Ethernet kablosu vasıtasıyla terminali ve inverteri birbirine bağlayın)

3Tarayıcıya girin:
http://datamanager
veya
192.168.250.181 (WLAN bağlantısı için IP adresi)
veya
169.254.0.180 (LAN bağlantısı için IP adresi)

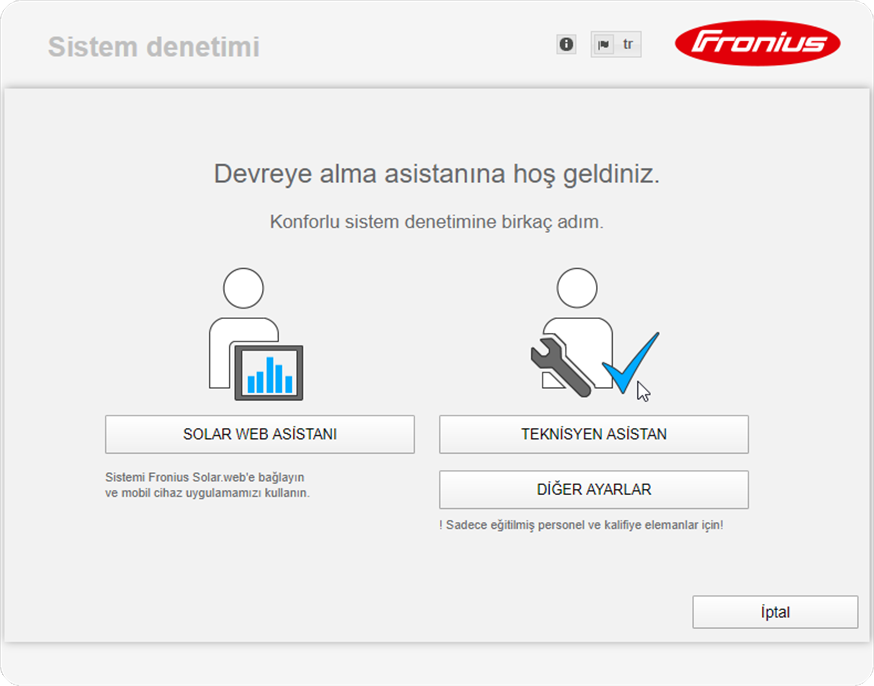

Devreye alma asistanının ana sayfası gösterilir.

Teknisyen asistanı uygulanırsa, mutlaka verilen servis şifresini not edin. Bu servis şifresi, sistem denetimi, elektrik tedarikçisi editörü ve gelişmiş pil ayarları menü öğesi ayarı için gereklidir.
Teknisyen asistan kurulmazsa, kapasite düşürme için herhangi bir direktif ayarlanmamış demektir ve hibrit işletim gerçekleşmez (Pilin şarjı ve deşarjı)

4Teknisyen asistanını uygulayın ve bu sırada talimatlara uyun

NOT!

Etkinleştirilmemiş bir pilden dolayı derin deşarj nedeniyle tehlike

Pilde kalıcı hasar meydana gelebilir.

Pil ve varsa Smart Meter’in etkinleştirilebilmesi için Solar Web asistanı yürütülmelidir.

5Solar Web asistanını kurun ve bu sırada talimatlara uyun

Fronius Solar.Web ana sayfası gösterilir.
veya
Fronius sistem denetimi web sayfası gösterilir.

Teknisyen asistanının uygulanması 5 adımda gerçekleşir:

1. Genel
Buraya genel tesis verileri (örn.: tesis adı) girilir

2. Servis şifresi
Servis şifresini girin ve unutmayın!

3. IO ataması
IO arabirimleri için ayarlar girilir (ayrıca bkz.: sayfa Genel, (→) IO ataması için)

4. Tesise genel bakış
Tüm fotovoltaik tesisin ayarları girilir (ayrıca bkz. Tesislere genel bakış, sayfa (→))

5. Dinamik güç
Dinamik güç azalması için ayarlar girilir (ayrıca bkz. Elektrik tedarikçisi editörü - Dinamik güç azaltma, sayfa (→))

Teknisyen asistanının uygulanmasından sonra tüm bileşenlerin kalibre edilmesi için otomatik olarak Fronius Solar Battery tam olarak doldurulur. Ardından sistem otomatik olarak ayarlanmış işletim modu ile başlar.
Bu kalibre yüklemesi çalışma esnasında birden fazla şarj ve deşarj döneminden sonra da otomatik olarak gerçekleşir. Bu kalibre yüklemesinin ne zaman yapılacağı, ortalama şarj durumu veya pilin enerji dağılımı gibi farklı faktörlere bağlıdır. Bu sebeple zaman, mevsime göre değişebilir.

"Şebeke işletmecisi ağından pil dolumuna izin ver" ayarı devre dışı bırakıldıysa, standart işletimde kalibre yüklemesi fotovoltaik tesisten alınan enerji ile gerçekleşir. Bu sebepten dolayı ışınım durumuna ve sistem boyutuna bağlı olarak şarj işlemi çok uzun sürebilir.
"Şebeke işletmecisi ağından pil dolumuna izin ver" ayarı aktif durumdaysa, kalibre yüklemesi fotovoltaik tesisten ve şebeke işletmecisi ağından alınan sabit akım ile gerçekleşir.

ÖNEMLİ! Pilin otomatik olarak tamamen doldurulmasından dolayı şebeke işletmecisi ağından enerji alınma imkanı vardır. İşlem birkaç saat sürebilir ve durdurulamaz.

NOT!

Eski ağ bağlantısı olmadan acil akım işletiminde inverterin derhal işletimi nedeniyle tehlike.

Şebeke bağlantılı işletimde inverter, ana şebekenin dönme yönünü konutta algılar ve bunu kaydeder.
Ağ bağlantısı olmadan dönme yönü hakkında bilgiler alınamaz ve inverter, bir standart dönme yönü ile besler.

Konut şebekesindeki 3 fazlı tüketicilerde hata meydana gelebilir.

Acil akım işletimi ilk kurulum ve oluşturma sonrasında test edilmelidir. Test modunda %30 üstü bir pil yüklemesine dikkat edilmesi tavsiye edilir.

Test modunun uygulanmasına yönelik bir açıklamayı, "Fronius Energy Package - Acil akıma geçiş örnekleri" dokümanının "Acil akım kontrol listesi" bölümünde bulabilirsiniz.

Fronius sistem denetimine web tarayıcısı üzerinden bağlantı, öncelikle bir LAN içerisindeki birçok PC kullanıcısının (örn. şirket ağları, okullar, vb.) güncel değerlere ulaşması için uygun bir yöntemdir.

Fronius sistem denetimi web sitesinde hibrit sistemindeki güncel güç akımı gösterilir.

Fronius sistem denetimine web tarayıcısı üzerinden bağlantı, öncelikle bir LAN içerisindeki birçok PC kullanıcısının (örn. şirket ağları, okullar, vb.) güncel değerlere ulaşması için uygun bir yöntemdir.

Fronius sistem denetimi web sitesinde hibrit sistemindeki güncel güç akımı gösterilir.

en azından LAN ya da WLAN bağlantısı
Web tarayıcısı (örn. Microsoft Internet Explorer IE >/= 9.0, Firefox 4, Google Chrome 27.0 vb.)
Fronius sistem denetiminde olduğu gibi aynı ağ segmentinde PC / Laptop

1Web tarayıcıyı açın

2Adres alanına Fronius sistem denetiminin IP adresini ya da ana bilgisayar ile alan adını girin

Fronius sistem denetimi web sayfası görüntülenir.

Internet ve Fronius Solar.web aracılığıyla Fronius sistem denetimi ile bağlantı kurularak yeryüzünün her noktasının arşivdeki veriler ve bir fotovoltaik tesisine ait güncel verilere Internet aracılığıyla erişilebilmektedir.
Bunun dışında diğer kullanıcılara misafir hesabı aracılığıyla fotovoltaik tesisinin iç yüzü hakkında bilgi sunmak ve çok sayıda tesisi birbiriyle karşılaştırmak mümkündür.

Fronius sistem denetimi İnternet'e (örn. bir DSL bağlantı soketi üzerinden) bağlıdır. Fronius sistem denetimi düzenli olarak Fronius Solar.web'e giriş yapar ve her gün kaydedilen verileri yollar.
Fronius Solar.web Fronius sistem denetimi ile örn. güncel verileri göstermek için aktif biçimde iletişime kurabilir.

İnternet erişimi
Web tarayıcı

ÖNEMLİ! Fronius sistem denetimi kendiliğinden İnternet'e bağlanamaz. Bir DSL bağlantısında İnternet'e bağlantı bir bağlantı soketi tarafından kurulmalıdır.
Fotovoltaik tesisin Fronius Solar.web'e kaydı.
Güncel verilerin Fronius Solar.web'de çağrılması için Fronius sistem denetiminde Solar.web'de ayarlarda 'Güncel verileri Solar.web'e gönder' için 'evet' seçeneğinin etkinleştirilmiş olması gereklidir.
Arşiv bilgilerinin Fronius Solar.web'de çağrılması için Fronius sistem denetiminde 'Arşiv bilgilerini Solar.web'e gönder' altında 'günlük' ya da 'saatlik' seçeneklerinden birinin tıklanmış olması gereklidir.

Fronius sistem denetimindeki verileri ve arşiv bilgilerini Fronius Solar.web üzerinden çağırmak için:

1Fronius Solar.web'i başlatın: http://www.solarweb.com

Fronius Solar.web ile ilgili daha ayrıntılı bilgileri çevrim içi yardımda bulabilirsiniz.

Fronius sistem denetimi web sayfasında aşağıdaki veriler gösterilir:

(1)	Diğer ayar seçenekleri
(2)	Tesislere genel bakış: Hibrit sisteminde güncel güç akımı
(3)	Sistem verimine genel bakış
(4)	Son durum bildirimlerine genel bakış
(5)	Sistem bilgileri, ağ tanılama, donanım yazılımı güncellemesi
(6)	Ayarlar menüsü

Fronius sistem denetimi web sayfasında aşağıdaki veriler gösterilir:

(1)	Diğer ayar seçenekleri
(2)	Tesislere genel bakış: Hibrit sisteminde güncel güç akımı
(3)	Sistem verimine genel bakış
(4)	Son durum bildirimlerine genel bakış
(5)	Sistem bilgileri, ağ tanılama, donanım yazılımı güncellemesi
(6)	Ayarlar menüsü

Fronius sistem denetimi web sayfasında aşağıdaki veriler gösterilir:

(1)	Diğer ayar seçenekleri
(2)	Tesislere genel bakış: Hibrit sisteminde güncel güç akımı
(3)	Sistem verimine genel bakış
(4)	Son durum bildirimlerine genel bakış
(5)	Sistem bilgileri, ağ tanılama, donanım yazılımı güncellemesi
(6)	Ayarlar menüsü

Ayarlara tıkladıktan sonra Fronius sistem denetimi web sayfasındaki ayarlar menüsü açılır.
Ayarlar menüsünde Fronius sistem denetiminin konfigürasyonu yapılır.

Menü maddelerinin genel olarak ayarlanması ve görüntülenmesi

1Fronius sistem denetimi ile bağlantı kurun.

2Ayarlara tıklayın.

3İstenen menü maddesine tıklayın.
İstenen menü maddesi açılır.

4Menü maddesini görüntüleyin ve uygun şekilde değiştirin.

5Eğer varsa, uygulama düğmesini (örn. Save, Synchronization vb.) tıklayın.
Değiştirilen veriler uygulanır.

Fronius sistem denetimi web sayfasının sağ üst kısmında diğer ayar seçeneklerini bulabilirsiniz:

	Sistem bilgileri: Datalogger-ID, yazılım sürümü, donanım sürümü, Solar.web bağlantısı
	Yardım: LAN devreye alma WLAN devreye alma Yazılım kullanım kılavuzu Fronius Solar-Channel
	İçeriği genişletme: Güncel veriler / ayarlar menüsü kısmı kaybolur
	Mesajları gösterme
	Dil: Dil ayarı için Fronius sistem denetiminin web sayfası, ya mevcut tarayıcının dilinde ya da son kez seçilen dilde görüntülenir.

Sistem bilgileri sayfasında, sistem ile ilgili çeşitli bilgiler bulunur.

Buna ek olarak aşağıdaki düğmeler vardır:

Datamanager/sistem denetimini yeniden başlatmak için Datalogger'ı yeniden başlat
düğmesi
Aşağıdaki seçim imkanlarıyla Fabrika ayarlarına sıfırla düğmesi:
- Şebeke dışında tüm ayarlar
  Datamanager’in (sistem denetimi) fabrika ayarlarına geri döndürülmesi için.
  Şebeke ayarları ile servis kullanıcısı tarafından korunan tüm öğeler (elektrik tedarikçisi editörü, sayaç ayarları ve servis şifresi) korunur
- Tüm ayarlar
  Datamanager (sistem denetimi) ve şebeke ayarlarının fabrika ayarlarına geri döndürülmesi için.
  Servis kullanıcısı tarafından korunan tüm öğeler (Elektrik tedarikçisi editörü, sayaç ayarları ve servis şifresi) korunur

ÖNEMLİ! Datamanager (sistem denetimi) fabrika ayarlarına geri döndürülmüşse saat ve tarih ayarlarının kontrol edilmesi gerekir.

Sistem bilgileri sayfasında, sistem ile ilgili çeşitli bilgiler bulunur.

Buna ek olarak aşağıdaki düğmeler vardır:

Datamanager/sistem denetimini yeniden başlatmak için Datalogger'ı yeniden başlat
düğmesi
Aşağıdaki seçim imkanlarıyla Fabrika ayarlarına sıfırla düğmesi:
- Şebeke dışında tüm ayarlar
  Datamanager’in (sistem denetimi) fabrika ayarlarına geri döndürülmesi için.
  Şebeke ayarları ile servis kullanıcısı tarafından korunan tüm öğeler (elektrik tedarikçisi editörü, sayaç ayarları ve servis şifresi) korunur
- Tüm ayarlar
  Datamanager (sistem denetimi) ve şebeke ayarlarının fabrika ayarlarına geri döndürülmesi için.
  Servis kullanıcısı tarafından korunan tüm öğeler (Elektrik tedarikçisi editörü, sayaç ayarları ve servis şifresi) korunur

ÖNEMLİ! Datamanager (sistem denetimi) fabrika ayarlarına geri döndürülmüşse saat ve tarih ayarlarının kontrol edilmesi gerekir.

Servis / şebeke teşhisi altında, şebeke sorunlarının teşhisi ve giderilmesine yardımcı olacak fonksiyonlar bulunur. Ping ve Traceroute komutları yerine getirilebilir.

Ping komutu
bir Ping komutu ile bir Host'un erişilebilir olup olmadığı ve veri aktarımının ne kadar zaman alacağı kontrol edilebilir.

Ping komutu gönder:

1Host alanı içerisinde: bir Host adı veya bir IP adresi girin

2Ping düğmesine tıklayın

Ping komutu gönderilir
oluşturulan verilen görüntülenir

Traceroute komutu
bir Traceroute komutu ile verilerin Host'a hangi ara istasyonlar üzerinden aktarılacağı belirlenebilir.

Traceroute komutu gönder:

1Host alanı içerisinde: bir Host adı veya bir IP adresi girin

2Traceroute düğmesine tıklayın

Traceroute komutu gönderilir
Oluşturulan verilen görüntülenir

Servis / şebeke teşhisi altında, şebeke sorunlarının teşhisi ve giderilmesine yardımcı olacak fonksiyonlar bulunur. Ping ve Traceroute komutları yerine getirilebilir.

Ping komutu
bir Ping komutu ile bir Host'un erişilebilir olup olmadığı ve veri aktarımının ne kadar zaman alacağı kontrol edilebilir.

Ping komutu gönder:

1Host alanı içerisinde: bir Host adı veya bir IP adresi girin

2Ping düğmesine tıklayın

Ping komutu gönderilir
oluşturulan verilen görüntülenir

Traceroute komutu
bir Traceroute komutu ile verilerin Host'a hangi ara istasyonlar üzerinden aktarılacağı belirlenebilir.

Traceroute komutu gönder:

1Host alanı içerisinde: bir Host adı veya bir IP adresi girin

2Traceroute düğmesine tıklayın

Traceroute komutu gönderilir
Oluşturulan verilen görüntülenir

Hizmetler / Donanım yazılımı güncellemesi seçeneği ile Fronius sistem denetiminin donanım yazılımı güncellenebilir. Bir donanım yazılımı güncellemesi LAN ya da web üzerinden gerçekleştirilebilir.

ÖNEMLİ! Güncellemelerin otomatik olarak aranması için bir internet bağlantısı gereklidir.

Eğer "otomatik güncelleme ara" (1) seçeneği etkinleştirilmişse Fronius sistem denetimi günde bir defa otomatik olarak güncellemeleri arar. Eğer yeni güncellemeler varsa, Fronius sistem denetimi web sayfasının diğer ayar olanaklarında mesaj olarak gösterilir.

Eğer Otomatik güncelleme ara seçeneği etkinleştirilmemişse güncellemeler otomatik olarak aranmaz.

1Güncellemeleri manuel olarak aramak için Şimdi kontrol et düğmesine basın

1Web tarayıcısı aracılığıyla Fronius sistem denetimi web sayfasını açın

2Servisler altından donanım yazılımı güncellemesini açın

3'Web ile güncelleme yap'ı seçin

4‘Run update’ (Güncellemeyi uygula) düğmesine tıklayınGüncelleme için güvenlik sorusu gösterilir

5'Evet' düğmesine tıklayınGüncelleme uygulanır, güncelleme gelişimi bir çubuk olarak ve yüzdelik değerle gösterilir.

Sunucuya bağlantıda hata meydana gelirse:

güncelleme süresince güvenlik duvarını devre dışı bırakın
yeniden deneyin

ÖNEMLİ! Eğer internete bağlantı için bir proxy sunucu kullanılıyorsa:

"Web güncelleme için proxy sunucu kullan" seçeneği etkinleştirilmiş olmalıdır
istenilen bilgilerin girilmesi zorunludur

"Asistanı çağırın" altında deveye alma asistanı tekrar çağrılabilir ve çalıştırılabilir.

SOLAR WEB ASİSTANI
Tesisin Fronius Solar.web ve mobil cihazlar için Fronius uygulamaları ile bağlanması için

TEKNİSYEN ASİSTANI (sadece eğitim almış personel veya uzman personel için)
Sistem ayarları için

DİĞER AYARLAR (sadece eğitim almış personel veya uzman personel için)
Buradan tüm Fronius sistem denetimi ayarları ayar imkanlarına ulaşabilirsiniz. "SOLAR WEB ASİSTANI" düğmesi ile tekrardan önceki sayfaya geri gidilir.

"Asistanı çağırın" altında deveye alma asistanı tekrar çağrılabilir ve çalıştırılabilir.

SOLAR WEB ASİSTANI
Tesisin Fronius Solar.web ve mobil cihazlar için Fronius uygulamaları ile bağlanması için

TEKNİSYEN ASİSTANI (sadece eğitim almış personel veya uzman personel için)
Sistem ayarları için

DİĞER AYARLAR (sadece eğitim almış personel veya uzman personel için)
Buradan tüm Fronius sistem denetimi ayarları ayar imkanlarına ulaşabilirsiniz. "SOLAR WEB ASİSTANI" düğmesi ile tekrardan önceki sayfaya geri gidilir.

Ücretlendirme altında maliyet hesaplaması için kWh başına maliyet oranı, para birimi ve kWh başına tüketim girilebilir. Randıman, güncel genel görünüm ekranında görüntülenir.

Sistem süresi bölümünde tarih, saat ve dakika girilebilir.
Senkronize et düğmesine tıklandığında Datamanager web sitesinin giriş alanlarında gösterilen zaman, işletme sistemindeki zamanla uyumlu hale getirilir.
Zamanı kabul etmek için Kabul et/Kaydet düğmesine tıklayın.

Zaman dilimi ayarları bölümünde, zaman diliminin bölge ve yeri ayarlanabilir.

* ile işaretli alanların doldurulması zorunludur.

Ücretlendirme altında maliyet hesaplaması için kWh başına maliyet oranı, para birimi ve kWh başına tüketim girilebilir. Randıman, güncel genel görünüm ekranında görüntülenir.

Sistem süresi bölümünde tarih, saat ve dakika girilebilir.
Senkronize et düğmesine tıklandığında Datamanager web sitesinin giriş alanlarında gösterilen zaman, işletme sistemindeki zamanla uyumlu hale getirilir.
Zamanı kabul etmek için Kabul et/Kaydet düğmesine tıklayın.

Zaman dilimi ayarları bölümünde, zaman diliminin bölge ve yeri ayarlanabilir.

* ile işaretli alanların doldurulması zorunludur.

Parolaların belirlenmesiyle Fronius sistem denetimine erişim kontrol altına alınır.
Bunun için 3 çeşit parola tipi mevcuttur:

yönetici şifresi
servis şifresi
kullanıcı şifresi

Parolaların belirlenmesiyle Fronius sistem denetimine erişim kontrol altına alınır.
Bunun için 3 çeşit parola tipi mevcuttur:

yönetici şifresi
servis şifresi
kullanıcı şifresi

Yönetici şifresi
Kullanıcı adı = admin

Kullanıcı, devreye alma sırasında oluşturulan yönetici şifresiyle, hem okuma hem de ayar yapma hakkına sahip olur. Ayarlar menü öğesi kullanıcı tarafından açılabilir, elektrik tedarikçisi editörü ve sayaç hariç bütün ayarlar gerçekleştirilebilir.

Oluşturulan yönetici şifresinde kullanıcı, eğer ayarlar menü öğesini açmak isterse, kullanıcı ismini ve şifreyi girmelidir.

Servis şifresi
Kullanıcı adı = service

Servis şifresi, normal olarak devreye alma asistanında servis teknisyeni veya tesis tesisatçı tarafından oluşturulur ve tesise özel parametrelere erişimi olanaklı kılar. Sayaç ayarlarında ve elektrik tedarikçisi editöründe ayarları gerçekleştirmek için, servis şifresi gereklidir. Servis şifresi oluşturulmadığı sürece, sayaç ve elektrik tedarikçisi editörü menü öğelerine erişim mümkün olmaz.

Kullanıcı şifresi
‘Yerel sistem sayfasını kaydet‘ seçim alanı etkinleştirildikten sonra kullanıcı şifresi gösterilir, Kullanıcı adı = user.

Eğer bir kullanıcı parolası tanımlanmış ise kullanıcı yalnızca okuma hakkına sahip olur. Kullanıcı "Ayarlar" menü öğesini açamaz.

Bir kullanıcı şifresi oluşturulurken, kullanıcı her bağlandığında kullanıcı ismini ve şifresini girmelidir.

Bulunan ağlar gösterilir.

Yenile butonuna tıklayarak mevcut WLAN ağları yeniden aranır.

Gizli ağlar, WLAN ayarları > WLAN ekle menüsü üzerinden eklenebilir.

Düzenle düğmesi - seçili bir WLAN şebekesinin kaydedilmesi için.
Düğmeye tıkladıktan sonra WLAN bağlantısı penceresi açılır

Sil düğmesi - Kaydedilmiş bir WLAN ağının silinmesinde kullanılır.

WLAN IP yapılandır düğmesi - Düğmeye tıklandıktan sonra LAN bağlantısındakiyle aynı ayar imkanlarına sahip IP yapılandır penceresi açılır.

WPS ile bağla düğmesi - WLAN şifresi olmadan WPS ile WLAN’a bağlanmak için:
1. WLAN bağlantı soketindeki WPS’yi etkinleştirin (bkz. WLAN bağlantı soketi dokümantasyonu)
2. WPS ile bağla düğmesine tıklayın
3. WLAN bağlantısı otomatik olarak kurulur

Bulunan ağlar gösterilir.

Yenile butonuna tıklayarak mevcut WLAN ağları yeniden aranır.

Gizli ağlar, WLAN ayarları > WLAN ekle menüsü üzerinden eklenebilir.

Düzenle düğmesi - seçili bir WLAN şebekesinin kaydedilmesi için.
Düğmeye tıkladıktan sonra WLAN bağlantısı penceresi açılır

Sil düğmesi - Kaydedilmiş bir WLAN ağının silinmesinde kullanılır.

WLAN IP yapılandır düğmesi - Düğmeye tıklandıktan sonra LAN bağlantısındakiyle aynı ayar imkanlarına sahip IP yapılandır penceresi açılır.

WPS ile bağla düğmesi - WLAN şifresi olmadan WPS ile WLAN’a bağlanmak için:
1. WLAN bağlantı soketindeki WPS’yi etkinleştirin (bkz. WLAN bağlantı soketi dokümantasyonu)
2. WPS ile bağla düğmesine tıklayın
3. WLAN bağlantısı otomatik olarak kurulur

Ayar olanakları:

Adres alma - statik
Kullanıcı Datamanager (sistem denetimi) için sabit bir IP adresi, alt ağ maskesi, ağ geçidi adresi ve DNS sunucu adresi (sağlayıcıdan) girmelidir.
Adres alma - dinamik
Datamanager (sistem denetimi), IP adresini bir DHCP yazılımından (DHCP = Dynamic Host Configuration Protocol) alır.
DHCP sunucusu, Datamanager'a (sistem denetimi) her zaman aynı IP adresi verilecek şekilde yapılandırılmış olmalıdır. Böylece Datamanager’a (sistem denetimi) hangi IP adresinde erişimin mümkün olduğu her zaman bilinir.
Şayet DHCP sunucusu DNS dinamik güncelleme fonksiyonunu destekliyorsa, Datamanager’a (sistem denetimi) Host adı alanında bir ad verilebilir. Datamanager (sistem denetimi) ile IP adresi yerine ad aracılığıyla bağlantı kurulabilir.
ör n.: Host adı = örnek tesisi, alan adı = fronius.com
Datamanager’a (sistem denetimi) "musteranlage.fronius.com" adresi kullanılarak erişilebilir.

Datamanager (sistem denetimi), erişim noktası olarak çalışır. Bir PC veya akıllı cihaz doğrudan Datamanager (sistem denetimi) ile bağlantı kurar. İnternet üzerinden bağlantı mümkün değildir.

Fronius Solar.web menü öğesi aracılığıyla Fronius Solar.web'e direkt bir bağlantı kurulabilir.

İnverter sorgulama döngüsü ve Fronius Sensor Card sorgulama döngüsü alanlarındaki kayıt periyodunun seçimi, gerekli kayıt kapasitesine etkileri vardır.

Fronius Solar.web'i kaydet düğmesi - Düğmeye tıklandığında Fronius Solar.web ana sayfası açılır, Fronius Solar.web için önemli olan veriler otomatik olarak gönderilir.

Cloud Control
Sanal enerji tesisi, birden fazla elektrik santrali işletmecisinin bir ağ oluşturmak üzere birbirine bağlanmasıdır. Bu ağ internetten bulut kontrolü üzerinden kontrol edilebilir. Bu nedenle inverterin aktif olarak internete bağlı olması ön koşuldur. Tesis verileri aktarılır.
Şebeke işletmecisi/enerji sağlayıcı istekleri için bulut kontrolüne izin ver fonksiyonu etkinleştirildiğinde (servis erişimi gereklidir) sanal enerji tesisleri için bulut kontrolüne izin ver fonksiyonu da otomatik olarak etkinleştirilir ve devre dışı bırakılamaz.
Şebeke işletmecisi/enerji sağlayıcı istekleri için bulut kontrolüne izin ver fonksiyonu sistemin düzgün çalışması için zorunlu olabilir.

Fronius Solar.web menü öğesi aracılığıyla Fronius Solar.web'e direkt bir bağlantı kurulabilir.

İnverter sorgulama döngüsü ve Fronius Sensor Card sorgulama döngüsü alanlarındaki kayıt periyodunun seçimi, gerekli kayıt kapasitesine etkileri vardır.

Fronius Solar.web'i kaydet düğmesi - Düğmeye tıklandığında Fronius Solar.web ana sayfası açılır, Fronius Solar.web için önemli olan veriler otomatik olarak gönderilir.

Cloud Control
Sanal enerji tesisi, birden fazla elektrik santrali işletmecisinin bir ağ oluşturmak üzere birbirine bağlanmasıdır. Bu ağ internetten bulut kontrolü üzerinden kontrol edilebilir. Bu nedenle inverterin aktif olarak internete bağlı olması ön koşuldur. Tesis verileri aktarılır.
Şebeke işletmecisi/enerji sağlayıcı istekleri için bulut kontrolüne izin ver fonksiyonu etkinleştirildiğinde (servis erişimi gereklidir) sanal enerji tesisleri için bulut kontrolüne izin ver fonksiyonu da otomatik olarak etkinleştirilir ve devre dışı bırakılamaz.
Şebeke işletmecisi/enerji sağlayıcı istekleri için bulut kontrolüne izin ver fonksiyonu sistemin düzgün çalışması için zorunlu olabilir.

Bu menü noktasında inverterin ayrı giriş ve çıkışlarının (I/O) ayarları yapılandırılabilir. Fonksiyon ve sistem yapısına göre sadece ilgili sistemde mümkün olan ayarlar seçilebilir.

Ataması yapılmamış ("boş"), aktif hale getirilmiş bir çıkış, inverter yeniden açılana kadar aktif durumda kalır. Bir çıkışın durumu sadece yeni ayarlar olması durumunda atanan görevden farklı olur.

Bu menü noktasında inverterin ayrı giriş ve çıkışlarının (I/O) ayarları yapılandırılabilir. Fonksiyon ve sistem yapısına göre sadece ilgili sistemde mümkün olan ayarlar seçilebilir.

Ataması yapılmamış ("boş"), aktif hale getirilmiş bir çıkış, inverter yeniden açılana kadar aktif durumda kalır. Bir çıkışın durumu sadece yeni ayarlar olması durumunda atanan görevden farklı olur.

Fonksiyon	Tanım	Varsayılan pin
Acil akım kilidi aktif	Çıkış, şebeke ayırmanın başlatılması (devre açıcı)	0
Kilitleme geri bildirimi (opsiyonel)	Giriş, kilitleme aktif mi geri bildirimi	5
Acil akım talebi	Giriş, acil akım işletiminin açılması	4

Bu parametre konfigürasyonu ile acil akım işletimi açılır.

Burada yük yönetimi için dörde kadar kod seçilebilir. Yük yönetimi için diğer ayarlar yük yönetimi menü noktasında bulunmaktadır.
Varsayılan pin: 1

Buradan IO kontrolü için pinler ayarlanabilir. Diğer ayarlar elektrik tedarikçisi editörü > IO kontrolü menüsünden yapılabilir.

IO kontrolü	Varsayılan pin	IO kontrolü	Varsayılan pin
IO kontrolü 1 (opsiyonel)	2	IO kontrolü 6 (opsiyonel)	7
IO kontrolü 2 (opsiyonel)	3	IO kontrolü 7 (opsiyonel)	8
IO kontrolü 3 (opsiyonel)	4	IO kontrolü 8 (opsiyonel)	9
IO kontrolü 4 (opsiyonel)	5	IO kontrolü geri bildirimi (opsiyonel)	0
IO kontrolü 5 (opsiyonel)	6	IO kontrolü geri bildirimi (opsiyonel)	0

Avustralya için Demand Response Modes

Buradan DRM üzerinden kontrol kodları ayarlanabilir:

ÖNEMLİ! İnverterin DRM üzerinden kumanda edilmesi için inverterde bir Fronius DRM arabirim (ürün numarası 4,240,005) gereklidir. Montaj ve kurulum bilgileri Fronius DRM arabirim kurulum talimatında açıklanmıştır. Fronius DRM arabirim için kurulum talimatı Fronius ana sayfasında aşağıdaki linkte mevcuttur:
	http://www.fronius.com/QR-link/4204102292

Mod	Tanım	Bilgi	Varsayılan pin
DRM0	İnverter ağdan ayrılır	Şebeke rölesini aç
	REF GEN	kapalı	FDI
	COM LOAD	kapalı veya Geçersiz DRM1 - DRM8 kombinasyonu	FDI
DRM1	-P_nom ≤ %0 ağdan ayırma olmadan	efektif güç alımını sınırlar	6
DRM2	-P_nom ≤ %50	efektif güç alımını sınırlar	7
DRM3	-P_nom ≤ %75 & +Q_rel* ≥ %0	efektif güç alımını sınırlar ve reaktif gücü yerleştirir	8
DRM4	-P_nom ≤ %100	Sınırlamasız normal işletim	9
DRM5	+P_nom ≤ %0 ağdan ayırma olmadan	efektif güç verişini sınırlar	6
DRM6	+P_nom ≤ %50	efektif güç verişini sınırlar	7
DRM7	+P_nom ≤ %75 & -Q_rel* ≥ %0	efektif güç verişini sınırlar ve reaktif gücü yerleştirir	8
DRM8	+P_nom ≤ %100	Sınırlamasız normal işletim	9

FDI	Fronius DRM arabirimde
*	Q_rel için değerler elektrik tedarikçisi editörü menü noktasında ayarlanabilir.

İnverterin uzaktan kontrol edilebilirliği daima nominal cihaz performansına yöneliktir.

ÖNEMLİ! Datamanager'a DRM kumandası (DRED) bağlı değilse ve AUS - Demand Response Mode (DRM) fonksiyonu aktif durumdaysa, inverter Standby işletime geçer.

Buradan enerji deposu için aktivasyon kodunu seçebilirsiniz. Bu ayar sadece belirli enerji depoları için yapılmalıdır.

Bir enerji deposu kodu belirlenmesi durumunda acil akım kodları konfigüre edilemez.

Enerji yönetim öncelikleri
Sistemde ilave bileşenler (örn.: pil, Ohmpilot) mevcutsa, öncelikler belirlenip ayarlanabilir. Daha yüksek öncelikli cihazlar öncelikli olarak sıraya alınır ve sonrasında, fazla enerji kalırsa, diğerleri beslenir.

Yük yönetimi
Dörde kadar farklı yük yönetim kuralı tanımlanabilir. Eşik değerleri aynı olması durumunda kurallar sırayla aktif hale getirilir. Deşarj işleminde ise ters sıraya göre yapılır: en son açılan IO, ilk olarak kapatılır. Farklı eşiklerde, en düşük eşiğe sahip IO ilk olarak açılır, sonrasında ise ikinci düşük olanı vs.

Üretilen güçle kumanda edilen IO'lar pillere ve Ohmpilot'a karşı daima daha avantajlı konumdadır. Bu, bir IO açıldığında, pilin artık şarj edilmemesine veya Ohmpilot'a artık yönlendirilme yapılmamasına yol açabileceği anlamına gelmektedir

IO 60 saniye sonra aktif hale getirilir veya devre dışı bırakılır.

Kumanda

Energy Manager üzerinden kontrol devre dışı bırakıldı.
Energy Manager üzerinden kontrol, üretilen kapasite sayesinde gerçekleşir.
Energy Manager üzerinden kontrol, kapasite fazlası vasıtasıyla (besleme sınırlarında) gerçekleşir. Bu opsiyon, sadece bir sayaç bağlıysa seçilebilir. Energy Manager üzerinden kontrol, ağa beslenen gerçek kapasite sayesinde gerçekleşir.

Eşikler

açık: Geçildiğinde çıkışın etkinleştirileceği bir aktif güç sınırı girmeye yöneliktir
kapalı: Geçildiğinde çıkışın devreden çıkarılacağı bir aktif güç sınırı girmeye yöneliktir.

Çalışma süreleri

Her aktivasyon işleminin asgari süresinin etkinleştirilmesi için alan
Her aktivasyon işlemi başına çıkışın minimum etkin olacağı süreyi girme alanı.
Her gün başına azami sürenin etkinleştirilmesi için alan
Çıkışın her gün başına ne kadar süre etkin olacağını belirleyen maksimum sürenin girileceği alan (birden fazla aktivasyon işlemi dikkate alınır).

Nominal çalışma süresi

Normal bir sürenin etkinleştirilmesi için alan

Enerji yönetim öncelikleri
Sistemde ilave bileşenler (örn.: pil, Ohmpilot) mevcutsa, öncelikler belirlenip ayarlanabilir. Daha yüksek öncelikli cihazlar öncelikli olarak sıraya alınır ve sonrasında, fazla enerji kalırsa, diğerleri beslenir.

Yük yönetimi
Dörde kadar farklı yük yönetim kuralı tanımlanabilir. Eşik değerleri aynı olması durumunda kurallar sırayla aktif hale getirilir. Deşarj işleminde ise ters sıraya göre yapılır: en son açılan IO, ilk olarak kapatılır. Farklı eşiklerde, en düşük eşiğe sahip IO ilk olarak açılır, sonrasında ise ikinci düşük olanı vs.

Üretilen güçle kumanda edilen IO'lar pillere ve Ohmpilot'a karşı daima daha avantajlı konumdadır. Bu, bir IO açıldığında, pilin artık şarj edilmemesine veya Ohmpilot'a artık yönlendirilme yapılmamasına yol açabileceği anlamına gelmektedir

IO 60 saniye sonra aktif hale getirilir veya devre dışı bırakılır.

Kumanda

Energy Manager üzerinden kontrol devre dışı bırakıldı.
Energy Manager üzerinden kontrol, üretilen kapasite sayesinde gerçekleşir.
Energy Manager üzerinden kontrol, kapasite fazlası vasıtasıyla (besleme sınırlarında) gerçekleşir. Bu opsiyon, sadece bir sayaç bağlıysa seçilebilir. Energy Manager üzerinden kontrol, ağa beslenen gerçek kapasite sayesinde gerçekleşir.

Eşikler

açık: Geçildiğinde çıkışın etkinleştirileceği bir aktif güç sınırı girmeye yöneliktir
kapalı: Geçildiğinde çıkışın devreden çıkarılacağı bir aktif güç sınırı girmeye yöneliktir.

Çalışma süreleri

Her aktivasyon işleminin asgari süresinin etkinleştirilmesi için alan
Her aktivasyon işlemi başına çıkışın minimum etkin olacağı süreyi girme alanı.
Her gün başına azami sürenin etkinleştirilmesi için alan
Çıkışın her gün başına ne kadar süre etkin olacağını belirleyen maksimum sürenin girileceği alan (birden fazla aktivasyon işlemi dikkate alınır).

Nominal çalışma süresi

Normal bir sürenin etkinleştirilmesi için alan

Bu fonksiyonun yardımıyla güncel veriler ve giriş verileri farklı formatlarda veya farklı protokollerle harici bir sunuya yüklenebilir.

Push Service fonksiyonu hakkında ayrıntılı bilgiyi aşağıdaki kullanım kılavuzlarında bulabilirsiniz:

http://www.fronius.com/QR-link/4204102152

42,0410,2152
Fronius Push Service

Bu fonksiyonun yardımıyla güncel veriler ve giriş verileri farklı formatlarda veya farklı protokollerle harici bir sunuya yüklenebilir.

Push Service fonksiyonu hakkında ayrıntılı bilgiyi aşağıdaki kullanım kılavuzlarında bulabilirsiniz:

http://www.fronius.com/QR-link/4204102152

42,0410,2152
Fronius Push Service

Fronius sistem denetimi web sayfası vasıtasıyla web tarayıcı üzerinden, Modbus protokolü üzerinden erişilemeyen Modbus bağlantısı için ayarlar yapılabilir.

Modbus fonksiyonu hakkında ayrıntılı bilgiyi aşağıdaki kullanım kılavuzlarında bulabilirsiniz:

http://www.fronius.com/QR-link/4204102049

42,0410,2049
Fronius Datamanager Modbus bağlantısı

http://www.fronius.com/QR-link/4204102108

42,0410,2108
Fronius Datamanager Modbus RTU Quickstart Guide

‘Modbus üzerinden veri çıkışı‘ ‘kapalı‘
Veri çıkışı Modbus üzerinden devre dışı bırakıldıysa, Modbus üzerinden invertere aktarılan kumanda direktifleri geri alınır, örn. güç azaltması veya reaktif güç belirlemesi yapılmaz.

‘Modbus üzerinden veri çıkışı‘ ‘tcp‘
Veri çıkışı Modbus üzerinden devre dışı bırakıldıysa, Modbus üzerinden invertere aktarılan kumanda direktifleri geri alınır, örn. güç azaltması veya reaktif güç belirlemesi yapılmaz.

'Modbus bağlantısı' alanı - Modbus iletişimi için kullanılacak olan bağlantı TCP'sinin numarası. Ön ayar: 502. Port 80 bunun için kullanılamaz.

‘String Control adres ofseti‘ alanı - Modbus üzerinden Fronius String Control adreslemesi için ofset değeri.

‘Sunspec Model Type‘ - Enerji sayacı için veri modelleri ve inverter için veri modelleri dosya ipinin seçilmesi için
‘float‘ - Kayan virgül sayılarının gösterilmesi
SunSpec Inverter Model I111, I112 veya I113
SunSpec Meter Model M211, M212 veya M213
‘int+SF‘ - Ölçekleme faktörleriyle birlikte tam sayı olarak gösterim
SunSpec Inverter Model I101, I102 veya I103
SunSpec Meter Model M201, M202 veya M203

ÖNEMLİ! Farklı modellerin çeşitli sayıda kayıtları bulunduğundan dolayı, veri tipi değiştirildiğinde takip eden tüm modellerin kayıt adresi de değişir.

'Gösterim modu' - Gösterim modu, bir Modbus Master'inin uygulanmasına veya doğrulanmasına yarar. Bir cihaz gerçekten bağlanmadan veya etkin olmadan, inverter, enerji sayacı ve Fronius String Control verilerinin okunmasını sağlar. Bütün kayıtlar için her zaman aynı veriler verilir.

‘Modbus üzerinden inverter kumandası‘
Bu opsiyon etkinleştirildiğinde, inverterler Modbus üzerinden kumanda edilebilir. Kumandanın seçim alanı kısıtlamaları gösterilir. Aşağıdaki fonksiyonlar inverter kumandasına aittirler:

Açık / Kapalı
Güç azaltma
Sabit bir Power Factor cos fi talimatı
Sabit bir reaktif güç talimatı

‘Kumanda öncelikleri‘
Kumanda öncelikleri, inverter kumandasında hangi hizmetin öncelikte olduğunu belirler.
1 = en düşük öncelik, 3 = en düşük öncelik
Kumanda öncelikleri sadece ‘EVU EDITOR‘ menü öğesi içerisinden değiştirilebilir.

Kumandayı kısıtla seçeneği sadece tcp aktarım protokollerinde mevcuttur.
Belirli cihazlar için kontrole izin vermek suretiyle yetkisi olmayanların inverter kontrol komutları vermesini engeller.

IP adresi alanı
İnverter kontrolünü bir veya birden fazla cihazla sınırlamak için bu alana Fronius Datamanager'a komut gönderebilen söz konusu cihazların IP adresleri kaydedilir. Birden fazla kayıt olması halinde, kayıtların arasında çizgi konulur.

Örnekler:

bir IP adresi: 98.7.65.4 - Kontrol sadece 98.7.65.4 IP adresi vasıtasıyla mümkündür
birden fazla IP adresi: 98.7.65.4,222.44.33.1 - Kontrol sadece 98.7.65.4 ve 222.44.33.1 IP adresleri vasıtasıyla mümkündür
IP adresi aralığı ör. 98.7.65.1 ila 98.7.65.254 (CIDR gösterimi): 98.7.65.0/24 - Kontrol sadece 98.7.65.1 ila 98.7.65.254 IP adresleri vasıtasıyla mümkündür

Öz tüketim optimizasyonu
Fronius Hybrid inverter, her zaman sayaç noktasındaki ayarlı hedef boyuta göre ayarlar. “Otomatik” işletim modunda (fabrika ayarı) 0 W besleme noktasına (maksimum öz tüketim) ayarlanır.

Bu hedef boyut, başka bir kaynak bu sayaç noktasını beslerse de geçerlidir. Fakat bu durumda

Fronius Smart Meter besleme noktasına kurulu olmalı
bir batarya yüklemesi başka bir üretici tarafından aktif hale getirilmeli (bkz. bölüm Solar batarya yönetimi sayfa (→))

Öz tüketim optimizasyonu, solar batarya kumanda direktiflerine göre daha az önceliklidir.

Öz tüketim optimizasyonu
Öz tüketim optimizasyonunu otomatikten manuele çevirme

Sayaç noktasındaki hedef boyut
Öz tüketim optimizasyonu altında manuel seçildiyse, burada sayaç noktasında hedef boyut ve alım / besleme seçilebilir

Acil durum akımı

İşletim modu
Acil durum akımı işletim modunda otomatik veya kapalı arasında seçim yapılabilir.
Acil akım fonksiyonu sadece acil akım için gerekli IO ataması ayarlandıktan sonra aktif hale getirilebilir. Sayaç besleme noktasında monte edilmeli ve konfigüre edilmelidir.

Akü kapasitesi
Bu akü kapasitesine kadar şebeke bağlantılı işletimde enerji solar bataryadan alınır. Şebekesiz acil akım işletiminde solar batarya daima batarya üreticisi tarafından önceden ayarlanan minimum şarj durumuna deşarj edilir.

SOC-Warning Level
Solar batarya acil akım işletiminde bu kalan kapasiteye ulaştıktan sonra bir uyarı verilir.

Öz tüketim optimizasyonu
Fronius Hybrid inverter, her zaman sayaç noktasındaki ayarlı hedef boyuta göre ayarlar. “Otomatik” işletim modunda (fabrika ayarı) 0 W besleme noktasına (maksimum öz tüketim) ayarlanır.

Bu hedef boyut, başka bir kaynak bu sayaç noktasını beslerse de geçerlidir. Fakat bu durumda

Fronius Smart Meter besleme noktasına kurulu olmalı
bir batarya yüklemesi başka bir üretici tarafından aktif hale getirilmeli (bkz. bölüm Solar batarya yönetimi sayfa (→))

Öz tüketim optimizasyonu, solar batarya kumanda direktiflerine göre daha az önceliklidir.

Öz tüketim optimizasyonu
Öz tüketim optimizasyonunu otomatikten manuele çevirme

Sayaç noktasındaki hedef boyut
Öz tüketim optimizasyonu altında manuel seçildiyse, burada sayaç noktasında hedef boyut ve alım / besleme seçilebilir

Acil durum akımı

İşletim modu
Acil durum akımı işletim modunda otomatik veya kapalı arasında seçim yapılabilir.
Acil akım fonksiyonu sadece acil akım için gerekli IO ataması ayarlandıktan sonra aktif hale getirilebilir. Sayaç besleme noktasında monte edilmeli ve konfigüre edilmelidir.

Akü kapasitesi
Bu akü kapasitesine kadar şebeke bağlantılı işletimde enerji solar bataryadan alınır. Şebekesiz acil akım işletiminde solar batarya daima batarya üreticisi tarafından önceden ayarlanan minimum şarj durumuna deşarj edilir.

SOC-Warning Level
Solar batarya acil akım işletiminde bu kalan kapasiteye ulaştıktan sonra bir uyarı verilir.

Bu örnekler enerji akımlarının açıklanması içindir. Verimler dikkate alınmaz.

Pil sistemi örneği
Fronius Symo Hybrid'de fotovoltaik tesis:	1000 W
Evde tüketim:	500 W
Besleme noktasında ayarlanan hedef boyut:	0 W

Pildeki güç:	500 W
İnverterin güç çıkışı (AC):	500 W
Şebekeye besleme:	0 W

Evde ikinci üretici dahil, fotovoltaiksiz pil sistemi örneği
Konut şebekesinde ikinci üretici:	2000 W
Evde tüketim:	500 W
Besleme noktasında ayarlanan hedef boyut:	0 W

Pildeki güç:	1500 W
İnverterin güç tüketimi (AC):	1500 W
Şebekeye besleme.	0 W

Evde ikinci üretici dahil pil sistemi örneği
Fronius Symo Hybrid'de fotovoltaik tesis:	1000 W
Konut şebekesinde ikinci üretici:	2000 W
Evde tüketim:	500 W
Besleme noktasında ayarlanan hedef boyut:	0 W

Pildeki güç:	2500 W
İnverterin güç tüketimi (AC):	1500 W
Şebekeye besleme:	0 W

Evde ikinci üretici dahil pil sistemi örneği (AC ile maks. sınırlamalı)
Fronius Symo Hybrid'de fotovoltaik tesis:	1000 W
Konut şebekesinde ikinci üretici:	2000 W
Evde tüketim:	500 W
Besleme noktasında ayarlanan hedef boyut:	0 W
AC güç tüketimi maks. sınırlama:	1000 W

Pildeki güç:	2000 W
İnverterin güç tüketimi (AC):	1000 W
Şebekeye besleme:	500 W

Solar batarya şarj / deşarj sınırları:
Solar batarya şarj / deşarj sınırları "otomatik" veya "manuel" olarak ayarlanabilir.
Otomatik ayarlama seçeneğinde solar batarya için uygun değerler seçilir.
Manuel ayarlarda ise "Max SoC" (maksimum şarj durumu) ve "Min SoC" (minimum şarj durumu) alanları üzerinden değerler ayarlanabilir. Ayarlanabilir değer aralığı solar bataryaya göre değişir. Şebekesiz acil akım işletiminde ayarlanan değerler dikkate alınmaz.
Önemli! Ayarlar için solar batarya üreticisiyle görüşülmelidir! Fronius, yabancı üreticiye ait solar bataryalardaki hasarlar için sorumluluk kabul etmez.

Solar batarya kumanda direktifleri:
Zamana bağlı solar batarya kumandası yardımıyla şarj/deşarj işlemini durdurma veya sınırlama ve ayrıca şarj/deşarj işlemi için tanımlanmış bir değer belirleme imkanına sahip olursunuz.

Solar batarya harici faktörler tarafından etkilenmektedir, örn.: Kalibrasyon şarjı, AC şarj izni, inverterin güç sınırlaması, Modbus üzerinden kumanda direktifleri veya öz tüketim optimizasyonu. Solar batarya kumanda direktifleri, öz tüketim optimizasyonu sonrasında en düşük ikinci önceliğe sahiptir ve bu sebeple bu görevin, diğer direktifler sebebiyle yerine getirilememesi mümkündür.

Solar batarya kumanda direktifleri olmadan olabilecek en iyi öz tüketime göre optimize edilir. Solar batarya kumanda direktifleri belirlenirse, öz tüketim azalır.

“Düzenleme” bölmesinde aşağıdaki değerler seçilebilir:

maks şarj gücü
Solar batarya maksimum olarak “Güç” alanında ayarlanmış güçle şarj edilmektedir
min şarj gücü
Solar batarya minimum olarak “Güç” alanında ayarlanmış güçle şarj edilmektedir
maks deşarj gücü
Solar batarya maksimum olarak “Güç” alanında ayarlanmış güçle deşarj edilmektedir
min deşarj gücü
Solar batarya minimum olarak “Güç” alanında ayarlanmış güçle deşarj edilmektedir

Bu düzenlemenin geçerli olacağı gün ve saat aralığı, “Gün” ve “Saat aralığı” bölmelerinde belirlenmektedir. Gece yarısından öte bir zaman aralığı seçilmesi mümkün değildir.
Örnek: Saat 22:00 ile 06:00 arası olması gereken bir direktif iki giriş şeklinde girilmelidir: 'Saat 22:00 - 24:00' ve '00:00 - 06:00' olarak.

Solar batarya kumanda direktiflerine dair örnekleri bir sonraki bölümde bulabilirsiniz.

Kalibre yüklemesi (sadece Fronius Solar Battery ile):
Fronius Hybrid inverter düzenli aralıklarla otomatik olarak tüm bileşenleri kalibre etmek için Fronius Solar Battery'i tam olarak doldurur. Bu işlem burada manuel olarak başlatılabilir.

ÖNEMLİ! Kalibre yüklemesi çalıştırıldığında standart işletim durdurulur ve enerjinin elektrik tedarikçisi ağından alınma imkanı doğar. İşlem birkaç saat sürebilir ve durdurulamaz.

Kalibre yüklemesi tamamlandıktan sonra sistem otomatik olarak önceden ayarlanmış işletim moduna geri döner.
Bu kalibre yüklemesi çalışma esnasında birden fazla şarj ve deşarj döneminden sonra da otomatik olarak gerçekleşir.

"Elektrik tedarikçisi ağından solar batarya dolumuna izin ver" ayarı devre dışı bırakıldıysa, kalibre yüklemesi fotovoltaik tesisten alınan enerji ile gerçekleşir. Bu sebepten dolayı ışınım durumuna ve sistem boyutuna bağlı olarak şarj işlemi çok uzun sürebilir.
"Şebeke işletmecisi ağından solar batarya dolumuna izin ver" ayarı aktif durumdaysa, kalibre yüklemesi fotovoltaik tesisten ve şebeke işletmecisi ağından alınan sabit akım ile gerçekleşir.

Aşağıdaki pil kumanda direktifleri mümkündür

Maksimum şarj gücü
Minimum şarj gücü
Maksimum deşarj gücü
Minimum deşarj gücü

Bir direktif daima üstteki dört sınırlamalardan birinden ve sınırlamanın geçerli olduğu süreden oluşmaktadır . Bir süre içinde hiçbir sınırlama aktif olmayabilir ya da bir veya maksimum iki birbiriyle uyumlu sınırlama aktif olabilir.

Maksimum şarj ve deşarj sınırı
Aynı zamanda bir maks. şarj ve bir maks. deşarj gücü ayarlanabilir.

Deşarj sınırı

Deşarj / Şarj
0W

Şarj sınırı

Maks. deşarj
2000 W

Maks. şarj
2000 W

Şarj aralığı tanımlama
Bir min. ve maks. şarj sınırı koyarak bir şarj aralığı belirlenmesi mümkündür. Bu durumda pilin deşarj edilmesi mümkün değildir.

Deşarj sınırı

Deşarj / Şarj
0W

Şarj sınırı

Min. şarj
500 W

Maks. şarj
3800 W

Deşarj aralığı tanımlama
Bir min. ve maks. deşarj sınırı koyarak bir deşarj aralığı belirlenmesi mümkündür. Bu durumda pilin şarj edilmesi mümkün değildir.

Deşarj sınırı

Deşarj / Şarj
0W

Şarj sınırı

Maks. deşarj
3000 W

Min. deşarj
1000 W

Tanımlanan şarjın belirlenmesi
Min. ve maks. şarj gücünü aynı değere koyarak tanımlanan bir şarj gücünün belirlenmesi mümkündür.

Deşarj sınırı

Deşarj / Şarj
0W

Şarj sınırı

Min. / Maks. şarj 3000 W

Tanımlanan deşarjın belirlenmesi
Min. ve maks. deşarj gücünü aynı değere koyarak tanımlanan bir deşarj gücünün belirlenmesi mümkündür.

Deşarj sınırı

Deşarj / Şarj
0W

Şarj sınırı

Min. / Maks. deşarj 3000W

Olası uygulama durumları

Saate bağlı elektrik tarifeleri
Pazara özel güç sınırlamalarında pil rezervasyonu
Acil akım için saate bağlı depolama rezervasyonu

Pil kumanda direktifleri üretilen enerjinin mümkün olduğunda en iyi şekilde kullanılmasını sağlamaktadır. Fakat FV enerjisinin pil kumanda direktifiyle tamamen kullanılamadığı durumlar oluşabilir.

Örnek
Fronius Symo Hybrid 3.0-S:	3000 W	(maks. çıkış gücü)
Fronius Solar Battery 7.5
belirlenen deşarj	3000 W
FV gücü	1000 W

Fronius Symo Hybrid 3.0-S'nin çıkış gücü maks. 3.000 W olacağından ve cihaz zaten deşarj işleminden dolayı boşaltılmış olacağından dolayı, inverterin FV gücü 0 W'ye azaltılmalıdır.

FV gücünün boşa harcanması mantıklı olmadığından, pil kumanda direktifinde güç sınırlaması otomatik olarak FV enerjisi boşa harcanmayacak şekilde ayarlanmaktadır. Üstteki örnek, 1.000 W FV gücünün kullanılabilmesi için pilin sadece 2.000 W ile deşarj edildiğini göstermektedir.

	FV jeneratör Fronius Hybrid invertere bir solar panel bağlı değilse, FV gücü devre dışı bırakılmalıdır. Altındaki alanda bağlı olan FV güç girilmelidir.
	Pil Fronius Hybrid invertere bir pil bağlıysa, burada aktif hale getirilmelidir. Bu ayar sadece bir pile aktif bir bağlantı mevcutsa yapılabilir. Bu ayar mümkün değilse, pilin açık olup olmadığını ve veri bağlantısı oluşturulup oluşturulmadığını kontrol edin. Bir bağlantı durumunda pil sembolünün altında pilin güncel şarj durumu gösterilir.
	EVU ağından pil dolumuna izin ver Burada pilin şehir şebekesinden şarj edilmesi aktif hale getirilebilir. Nominal ve ücretlendirme teknik durumuna göre ayarın devre dışı bırakılması gerekebilir. Bu ayar, pilin konutta başka üreticiler tarafından şarj edilmesini etkilemez. Sadece şehir şebekesinden şarj enerjisi alımını bağlar. Bu ayardan bağımsız olarak şehir şebekesinden gerekli servise bağlı yüklemeler yapılır (örn.: Tamamen deşarja karşı koruma)
	Fronius Checkbox 500V kurulu LG Chem ResuH serisinden bir pil bağlanırsa, bir Fronius Checkbox 500V kurulmalı ve bu opsiyon aktif hale getirilmelidir.
	Acil akım Buradan acil akım işletimi aktif hale getirilebilir veya kapatılabilir. Acil akım fonksiyonu sadece acil akım için gerekli IO ataması ayarlandıktan sonra aktif hale getirilebilir. Sayaç besleme noktasında monte edilmeli ve ayarlanmalıdır.
	Harici üretici Konutta başka merkezi olmayan ve Fronius Hybrid inverterin öz tüketim düzenleyiciye bağlı üreticiler kuruluysa, bu ayar aktif hale getirilmelidir. Bu sayede konut şebekesinden Fronius Hybrid inverter üzerinden pile enerji yüklenebiliyor. Fronius Hybrid inverterin güç tüketimi maksimum bir AC gücü belirlenerek (AC maks.) sınırlanabilir. Maksimum olarak Fronius Hybrid inverterin AC nominal gücü ile güç tüketimi mümkündür.
	Sayaç Başka enerji üreticileriyle ve acil akım işletiminde kusursuz bir işletim için Fronius Smart Meter'in besleme noktasına monte edilmiş olması önemlidir. Fronius Hybrid inverter ve diğer üreticiler Fronius Smart Meter üzerinden şehir şebekesine bağlı olmalıdır. Bu ayar Fronius Hybrid inverterin gece tutumunu da etkiler. Fonksiyon devre dışıysa, inverter başka FV gücü mevcut olmadığı an ve enerji yönetimi tarafından pile başka bildirim yapılmazsa standby moduna geçer (örn.: minimum depolama durumuna ulaşıldı). “Power low” bildirimi gösterilir. Enerji yönetimi tarafından bir bildirim gönderildiği veya yeterli FV gücü mevcut olduğunda an inverter tekrar çalışır. Fonksiyon aktif hale getirilirse, inverter her an başka üreticilerden enerji alabilmek için sürekli olarak ağ ile bağlı kalır. Sayaç bağlandıktan sonra Fronius Datamanager'in pozisyonu konfigüre edilmelidir. Sisteme birkaç tane Fronius Smart Meter takılabilir. Her Smart Meter için ayrı bir adres ayarlanmalıdır. Üretici sayaçtaki Watt değeri, tüm üretici sayaçlarının toplamıdır. Tüketici sayaçtaki Watt değeri, tüm tüketici sayaçların toplamıdır.

	FV jeneratör Fronius Hybrid invertere bir solar panel bağlı değilse, FV gücü devre dışı bırakılmalıdır. Altındaki alanda bağlı olan FV güç girilmelidir.
	Pil Fronius Hybrid invertere bir pil bağlıysa, burada aktif hale getirilmelidir. Bu ayar sadece bir pile aktif bir bağlantı mevcutsa yapılabilir. Bu ayar mümkün değilse, pilin açık olup olmadığını ve veri bağlantısı oluşturulup oluşturulmadığını kontrol edin. Bir bağlantı durumunda pil sembolünün altında pilin güncel şarj durumu gösterilir.
	EVU ağından pil dolumuna izin ver Burada pilin şehir şebekesinden şarj edilmesi aktif hale getirilebilir. Nominal ve ücretlendirme teknik durumuna göre ayarın devre dışı bırakılması gerekebilir. Bu ayar, pilin konutta başka üreticiler tarafından şarj edilmesini etkilemez. Sadece şehir şebekesinden şarj enerjisi alımını bağlar. Bu ayardan bağımsız olarak şehir şebekesinden gerekli servise bağlı yüklemeler yapılır (örn.: Tamamen deşarja karşı koruma)
	Fronius Checkbox 500V kurulu LG Chem ResuH serisinden bir pil bağlanırsa, bir Fronius Checkbox 500V kurulmalı ve bu opsiyon aktif hale getirilmelidir.
	Acil akım Buradan acil akım işletimi aktif hale getirilebilir veya kapatılabilir. Acil akım fonksiyonu sadece acil akım için gerekli IO ataması ayarlandıktan sonra aktif hale getirilebilir. Sayaç besleme noktasında monte edilmeli ve ayarlanmalıdır.
	Harici üretici Konutta başka merkezi olmayan ve Fronius Hybrid inverterin öz tüketim düzenleyiciye bağlı üreticiler kuruluysa, bu ayar aktif hale getirilmelidir. Bu sayede konut şebekesinden Fronius Hybrid inverter üzerinden pile enerji yüklenebiliyor. Fronius Hybrid inverterin güç tüketimi maksimum bir AC gücü belirlenerek (AC maks.) sınırlanabilir. Maksimum olarak Fronius Hybrid inverterin AC nominal gücü ile güç tüketimi mümkündür.
	Sayaç Başka enerji üreticileriyle ve acil akım işletiminde kusursuz bir işletim için Fronius Smart Meter'in besleme noktasına monte edilmiş olması önemlidir. Fronius Hybrid inverter ve diğer üreticiler Fronius Smart Meter üzerinden şehir şebekesine bağlı olmalıdır. Bu ayar Fronius Hybrid inverterin gece tutumunu da etkiler. Fonksiyon devre dışıysa, inverter başka FV gücü mevcut olmadığı an ve enerji yönetimi tarafından pile başka bildirim yapılmazsa standby moduna geçer (örn.: minimum depolama durumuna ulaşıldı). “Power low” bildirimi gösterilir. Enerji yönetimi tarafından bir bildirim gönderildiği veya yeterli FV gücü mevcut olduğunda an inverter tekrar çalışır. Fonksiyon aktif hale getirilirse, inverter her an başka üreticilerden enerji alabilmek için sürekli olarak ağ ile bağlı kalır. Sayaç bağlandıktan sonra Fronius Datamanager'in pozisyonu konfigüre edilmelidir. Sisteme birkaç tane Fronius Smart Meter takılabilir. Her Smart Meter için ayrı bir adres ayarlanmalıdır. Üretici sayaçtaki Watt değeri, tüm üretici sayaçlarının toplamıdır. Tüketici sayaçtaki Watt değeri, tüm tüketici sayaçların toplamıdır.

ÖNEMLİ! Sayaç menü öğesindeki ayarlar yalnızca eğitimli uzman personel tarafından yapılabilir!

Sayaç menü öğesi için servis şifresinin girilmesi gereklidir.

Üç fazlı veya tek fazlı Fronius Smart Meter'ler kullanılabilir. Seçim her iki durumda da Fronius Smart Meter noktası üzerinden gerçekleşir. Fronius Datamanager sayaç tipini otomatik olarak belirler.

Bir primer sayaç ve opsiyonel olarak birkaç sekonder sayaç seçilebilir. Sekonder sayaç seçilmeden önce primer sayacın konfigürasyonu yapılmalıdır.

ÖNEMLİ! Sayaç menü öğesindeki ayarlar yalnızca eğitimli uzman personel tarafından yapılabilir!

Sayaç menü öğesi için servis şifresinin girilmesi gereklidir.

Üç fazlı veya tek fazlı Fronius Smart Meter'ler kullanılabilir. Seçim her iki durumda da Fronius Smart Meter noktası üzerinden gerçekleşir. Fronius Datamanager sayaç tipini otomatik olarak belirler.

Bir primer sayaç ve opsiyonel olarak birkaç sekonder sayaç seçilebilir. Sekonder sayaç seçilmeden önce primer sayacın konfigürasyonu yapılmalıdır.

Sayaç olarak Fronius Smart Meter seçilirse, Ayarlar alanı üzerinden sayaç pozisyonu ayarlanmalıdır.

Besleme noktasındasayaç konumu(1a)
Besleme performansı ve enerji ölçülür. Bu değerler ve tesis verileri vasıtasıyla tüketim belirlenir.

Tüketim bölümünde sayaç konumu (1b)
Tüketilen güç ve enerji doğrudan ölçülür. Bu değerler ve tesis verileri vasıtasıyla besleme performansı ve enerji belirlenir.

Sekonder sayaç
Sekonder sayaç olarak bir Fronius Smart Meter seçildiyse, Tanım (isteğe göre seçilebilir) ve Modbus adresi alanını girmek için bir pencere açılır. Modbus adres alanında otomatik olarak bir değer önerilir (adres alanındaki bir sonraki boş adres). Modbus adresi iki kez verilemez. Giriş yapıldıktan sonra Scan alanına tıklayın.

Fronius Smart Meter 63A

Fronius Smart Meter 50kA-3

Elektrik tedarikçisi editörü menü öğesinde enerji sağlayıcı bir şirket ile ilgili ayarlar gerçekleştirilir.
% cinsinden bir efektif güç limiti ve/veya bir güç faktörü limiti ayarlanabilir.

ÖNEMLİ! Elektrik tedarikçisi editörü menü öğesindeki ayarlar sadece eğitimli uzman personel tarafından gerçekleştirilmelidir!

Elektrik tedarikçisi editörü menü öğesi için, servis şifresinin girilmesi zorunludur.

Cloud Control
Sanal enerji tesisi, birden fazla elektrik santrali işletmecisinin bir ağ oluşturmak üzere birbirine bağlanmasıdır. Bu ağ internetten bulut kontrolü üzerinden kontrol edilebilir. Bu nedenle inverterin aktif olarak internete bağlı olması ön koşuldur. Tesis verileri aktarılır.
Şebeke işletmecisi/enerji sağlayıcı istekleri için bulut kontrolüne izin ver fonksiyonu etkinleştirildiğinde (servis erişimi gereklidir) sanal enerji tesisleri için bulut kontrolüne izin ver fonksiyonu da otomatik olarak etkinleştirilir ve devre dışı bırakılamaz.
Şebeke işletmecisi/enerji sağlayıcı istekleri için bulut kontrolüne izin ver fonksiyonu sistemin düzgün çalışması için zorunlu olabilir.

Elektrik tedarikçisi editörü menü öğesinde enerji sağlayıcı bir şirket ile ilgili ayarlar gerçekleştirilir.
% cinsinden bir efektif güç limiti ve/veya bir güç faktörü limiti ayarlanabilir.

ÖNEMLİ! Elektrik tedarikçisi editörü menü öğesindeki ayarlar sadece eğitimli uzman personel tarafından gerçekleştirilmelidir!

Elektrik tedarikçisi editörü menü öğesi için, servis şifresinin girilmesi zorunludur.

Cloud Control
Sanal enerji tesisi, birden fazla elektrik santrali işletmecisinin bir ağ oluşturmak üzere birbirine bağlanmasıdır. Bu ağ internetten bulut kontrolü üzerinden kontrol edilebilir. Bu nedenle inverterin aktif olarak internete bağlı olması ön koşuldur. Tesis verileri aktarılır.
Şebeke işletmecisi/enerji sağlayıcı istekleri için bulut kontrolüne izin ver fonksiyonu etkinleştirildiğinde (servis erişimi gereklidir) sanal enerji tesisleri için bulut kontrolüne izin ver fonksiyonu da otomatik olarak etkinleştirilir ve devre dışı bırakılamaz.
Şebeke işletmecisi/enerji sağlayıcı istekleri için bulut kontrolüne izin ver fonksiyonu sistemin düzgün çalışması için zorunlu olabilir.

Giriş örneği (Tekli I/O’ların ataması):

beyaz = Kontak açık
mavi = Kontak kapalı
gri = Kontak dikkate alınmadı
siyah = Kontak uygulanamaz

Kontaklara tıklandığında seçilen giriş örneği değişir.

"Ayarlar - IO tayini" bölümü doğrultusunda sanal IO tayini gösterilir (bkz. sayfa (→)).
Eski yazılım sürümlerinde gösterge farklılık gösterebilir.

Güç faktörü cos fi
ind = indüktif
cap = kapasitif

Şebeke işletmecisi çıkışı (geri bildirim çıkışı)
Bu çıkış serbestçe konfigüre edilebilmekte ve kural koyulduktan sonra aktif hale gelir (ör. bir sinyal sisteminin işletimi için). Fabrika çıkışı olarak bunun için I/O 0 çıkışı ayarlanmıştır.

dahil edilmeyen inverterler
Burada düzenleme tarafından dahil edilmeyecek inverterlerin DATCOM veya Fronius Solar Net numaralarını girilir. Birden çok inverteri virgülle ayırın.

Bir kural silme / ekleme
+ = yeni bir kural ekleme
- = seçilen güncel kuralı silme

*.fpc formatındaki kuralları içe aktarmak için İçe aktar düğmesine tıklayın
İçe aktarma düğmesinin fonksiyonu kullanılan tarayıcıya bağlıdır, ör. Mozilla Firefox ve Google Chrome fonksiyonu desteklemektedir.

*.fpc formatındaki kuralları ayrı ayrı kaydetmek için Dışa aktar düğmesini tıklayın

(1)	Aktif güç sınırlaması yapmak için 3 röleye sahip dalgacık kontrollü sinyal alıcı
(2)	Güç faktörü sınırlaması yapmak için 3 röleye sahip dalgacık kontrollü sinyal alıcı
(3)	Fronius sistem denetiminde I/Os
(4)	Tüketiciler (örn. sinyal ışığı, sinyal rölesi)

Dalgacık kontrollü sinyal alıcıları ve Fronius sistem denetiminin fişinin her biri 4 kutuplu kablo ile bağlantı şeması gereğince birbiriyle bağlıdır.
Fronius sistem denetimi ve dalgacık kontrollü sinyal alıcı arasındaki 10 m'den büyük mesafeler için izole edilmiş bir kablo tavsiye edilmektedir.

Elektrik Tedarikçisi Editör ayarları:

açıldı	Giriş numunesi	Efektif güç	Güç faktörü cos φ;	Elektrik tedarikçisi çıkış	dahil olmayan inverter

... kullanılabilir değil

... dikkate alınmadı

... Kontak açık

... Kontak kapalı

Burada Avustralya ülke ayarı için görünür güç alımı ve görünür güç verimi için bir değer girilebilir.

EVU veya şebeke işletmecisi, bir inverter için besleme kısıtlamalarını belirleyebilir (örn. kWp'nin en fazla % 70'i veya azami 5 kW).
Dinamik güç azaltması, bir inverterin gücü azaltılmadan önce, hanedeki öz tüketimi dikkate alır:

Özel bir limit ayarlanabilir.
Bir Fronius Smart Meter, Fronius sistem denetiminde Modbus verileri için D- / D+ bağlantı soketlerine bağlanabilir.

Fronius Symo Hybrid ile ağa verilemeyen FV gücü pile yüklenir ve böylelikle kaybedilmez. Dinamik güç sınırlaması sadece pil dolu olduğunda veya başka sebeplerden dolayı yüklenemiyorsa aktif hale gelir.

‘Limit yok' - Fotovoltaik tesis, kullanılabilir PV enerjisinin hepsini dönüştürür ve şebekeye besler.

'Tüm tesis için limit' - Fotovoltaik tesisin tümü sabit bir güç limitine sınırlanır.

Wp'de tüm DC tesis kapasitesinin girilmesi için alan
Bu değer, bir taraftan düzenleme, diğer taraftan arıza durumu için referans olarak görev görür (örn. sayaç arızası halinde).

Azami kapasitenin W veya % cinsinde (virgülden sonra iki yere kadar, negatif değerler de mümkün) girilmesi için alan
sayaç menü öğesinde hiç sayaç seçilmemişse:
bütün tesisin üretilen azami kapasitesi
eğer sayaç menü öğesinde Fronius Smart Meter veya S0 inverteri seçilmişse: azami şebeke besleme kapasitesi Azami şebeke besleme kapasitesi

Örnek: Dinamik kapasite azaltması (verim dikkate alınmadan)
Fronius Symo Hybrid'de fotovoltaik tesis:	5000 W
Evde tüketim:	1000 W
azami şebeke besleme kapasitesi:	%60 = 3000 W

Durum 1: Pil şarj edilebilir
Şebeke besleme noktasında güç:	0 W
İnverter çıkışında güç:	1000 W
Pildeki güç:	3000 W

Durum 2: Pil şarj edilemez
Şebeke besleme noktasında güç	3000 W
İnverter çıkışında güç:	4000 W
Pildeki güç:	0 W

Bu örnekte şebeke besleme noktasında ağa sadece 3000 W beslenebilir. Fakat inverter ve ağ besleme noktası arasında bulunan yükler invertere ek besleme yapılarak beslenebilir ve ayarlanır.

Dalgalanma kontrol sinyali alıcısı, dinamik güç düşürücüsü ve Modbus üzerinden kumanda için kumanda önceliklerinin ayarlanmasına yönelik

1 = en yüksek öncelik, 3 = en düşük öncelik

Burada pilin şehir şebekesinden şarj edilmesi aktif hale getirilebilir. Nominal ve ücretlendirme teknik durumuna göre ayarın devre dışı bırakılması gerekebilir.
Bu ayar, pilin konutta başka üreticiler tarafından şarj edilmesini etkilemez. Sadece açık a şebekesinden şarj enerjisi alımını bağlar.
Bu ayardan bağımsız olarak şehir şebekesinden gerekli servise bağlı yüklemeler yapılır (örn.: Tamamen deşarja karşı koruma)

Örnek 1
		P_{AC nom} (İnverter 1) £ P_{AC nom} (Hybrid) Örnek: 4,5 kW < 5 kW Hibrit inverter için sadece bir Smart Meter gereklidir. Bu cihaz, besleme noktasına monte edilmelidir. Hibrit tesise gene bakış (web sitesi): Ayarlar - Tesislere genel bakış: Sayaç besleme noktasında ayarlanmalıdır Ayarlar - Elektrik tedarikçisi editörü: Dinamik güç azaltması Güç sınırı: Tüm tesis için sınır Komple DC tesis gücü: 9500 Wp maks. şebeke besleme gücü: % 60
Örnek 2 Besleme dalında iki adet Smart Meter bulunuyorsa, Datamanager ve Fronius Datamanager Solar.web'de bir fotovoltaik tesisle kombine olarak gösterilemez. İki ayrı fotovoltaik tesis oluşturulmalıdır.
		P_{AC nom} (İnverter 1) > P_{AC nom} (Hybrid) Örnek: 7 kW > 5 kW İnverter için iki Smart Meter gereklidir. Bu cihazlar, besleme noktasına monte edilmelidir. Hibrit tesise gene bakış (web sitesi): Ayarlar - Tesislere genel bakış: Sayaç besleme noktasında ayarlanmalıdır Datamanager tesise gene bakış (web sitesi): Ayarlar - Tesislere genel bakış: Sayaç besleme noktasında ayarlanmalıdır Ayarlar - Elektrik tedarikçisi editörü: Dinamik güç azaltması Güç sınırı: Tüm tesis için sınır Komple DC tesis gücü: 12000 Wp maks. şebeke besleme gücü: % 60

Servis: Batteriemodultausch(sadece Fronius Solar Battery ile)
Bu servis işletimi, pil modüllerinin değişimi ve geliştirilmesi ve ayrıca denemeler için öngörülmüştür.
İşletim aktif hale getirildiğinde, Fronius Solar Battery'e 10 A veya ayarlı başka parametrelerden bağımsız olarak maksimum inverter gücü ile depolama yapılır veya boşaltılır. Depolama veya boşaltma %53 depolama durumuna (yeni pil modüllerinin teslim durumu) ulaşana kadar sürer. İşlem her an durdurulabilir.
Depolama durumuna ulaşıldığında sistem, servis işletimi tekrar devre dışı bırakılana kadar bu durumda kalır.

Kalibrasyon şarjının devre dışı bırakılması (sadece Fronius Solar Battery ile)
"Devre dışı bırak" düğmesine basıldığında kalibrasyon şarjı üç saat için devre dışı bırakılır.

Servis: Batteriemodultausch(sadece Fronius Solar Battery ile)
Bu servis işletimi, pil modüllerinin değişimi ve geliştirilmesi ve ayrıca denemeler için öngörülmüştür.
İşletim aktif hale getirildiğinde, Fronius Solar Battery'e 10 A veya ayarlı başka parametrelerden bağımsız olarak maksimum inverter gücü ile depolama yapılır veya boşaltılır. Depolama veya boşaltma %53 depolama durumuna (yeni pil modüllerinin teslim durumu) ulaşana kadar sürer. İşlem her an durdurulabilir.
Depolama durumuna ulaşıldığında sistem, servis işletimi tekrar devre dışı bırakılana kadar bu durumda kalır.

Kalibrasyon şarjının devre dışı bırakılması (sadece Fronius Solar Battery ile)
"Devre dışı bırak" düğmesine basıldığında kalibrasyon şarjı üç saat için devre dışı bırakılır.

İnverter, olası hataların büyük oranda kendiliğinden tespit edileceği ve ekranda görüntüleneceği bir otomatik sistem diyagnostiğine sahiptir. Bundan dolayı invertedeki, fotovoltaik tesisteki arızalar ve kurulum veya kullanım hataları çabucak bulunabilir.

Otomatik sistem diyagnostiği somut bir hata bulduğu takdirde ekranda ilgili durum bildirimi görüntülenir.

ÖNEMLİ! Kısa süreli görüntülenen durum bildirimleri inverterin kontrol karakteristiğinden kaynaklanabilir. İnverter daha sonra sorunsuz çalışırsa, hiçbir hata ortaya çıkmaz.

İnverter, olası hataların büyük oranda kendiliğinden tespit edileceği ve ekranda görüntüleneceği bir otomatik sistem diyagnostiğine sahiptir. Bundan dolayı invertedeki, fotovoltaik tesisteki arızalar ve kurulum veya kullanım hataları çabucak bulunabilir.

Otomatik sistem diyagnostiği somut bir hata bulduğu takdirde ekranda ilgili durum bildirimi görüntülenir.

ÖNEMLİ! Kısa süreli görüntülenen durum bildirimleri inverterin kontrol karakteristiğinden kaynaklanabilir. İnverter daha sonra sorunsuz çalışırsa, hiçbir hata ortaya çıkmaz.

İnverter, olası hataların büyük oranda kendiliğinden tespit edileceği ve ekranda görüntüleneceği bir otomatik sistem diyagnostiğine sahiptir. Bundan dolayı invertedeki, fotovoltaik tesisteki arızalar ve kurulum veya kullanım hataları çabucak bulunabilir.

Otomatik sistem diyagnostiği somut bir hata bulduğu takdirde ekranda ilgili durum bildirimi görüntülenir.

ÖNEMLİ! Kısa süreli görüntülenen durum bildirimleri inverterin kontrol karakteristiğinden kaynaklanabilir. İnverter daha sonra sorunsuz çalışırsa, hiçbir hata ortaya çıkmaz.

Ekran üç farklı türde beslenebilir. Sadece tüm üç tür de devre dışı kalırsa ekran kararır. Bu durumda:

İnverter bağlantı noktaları üzerinde AC gerilimi kontrol edin:
AC gerilim 220/230 V (+ 10 % / - 5 %) veya 380/400 V (+ 10 % / - 5 %) olmalıdır.
İnverter bağlantı noktaları üzerinde solar panellerin DC gerilimini kontrol edin: DC gerilimi 180 V'den büyük olmamalıdır.
İnverter bağlantı noktaları üzerinde pilin DC gerilimini kontrol edin: DC gerilimi 120 V'den büyük olmamalıdır.

Sınıf 1 durum bildirimleri çoğunlukla sadece geçici olarak ortaya çıkar ve ana şebekeden kaynaklanır.

Örnek: Şebeke frekansı çok yüksek ve inverter bir norm sebebiyle şebekeye enerji aktaramaz. Bir cihaz arızası söz konusu değil.
İnverter ilk olarak şebekeyi ayırma şeklinde bir tepki gösterir. Ardından şebeke belirtilen izleme süresi boyunca kontrol edilir. Bu süre sonunda hiçbir hata belirlenmediği takdirde, inverter tekrar şebeke besleme modunu üzerine alır.

Ülke ayarına göre, GPIS softstart fonksiyonu etkinleştirilir:
Ulusal yönergelere uygun olarak bir AC hatasından kaynaklı kapatmanın ardından inverterin çıkış gücü sürekli olarak arttırılır.

Kod	Tanım	Davranış	Çözümü
102	AC gerilim çok yüksek	Ayrıntılı kontrolün ardından şebeke koşulları tekrar izin verilen bölgeye gelince, inverter şebeke besleme modunu yeniden üzerine alır.	Ağ bağlantılarını kontrol edin; Sürekli olarak durum bildirimi ortaya çıkarsa sistem montaj teknisyeninizle temas kurun
103	AC gerilim çok düşük
105	AC frekansı çok yüksek
106	AC frekansı çok düşük
107	AC şebekesi mevcut değil
108	İzole çalışma tespit edildi
112	Hatalı akım denetleme birimi (RCMU) hataları
143	Acil akım aşırı yük	Acil akım işletimi kesilir. İnverter 3 kez acil akım işletimine tekrardan geçmeyi dener, bu gerçekleşmezse 145 durum bildirimi gösterilir	Acil akım devresini kontrol edin; Sürekli olarak durum bildirimi ortaya çıkarsa sistem montaj teknisyeninizle temas kurun
144	Acil akım kısa devre
145	143 veya 144 durum bildirimleri 3 kereden fazla meydana geldi

Sınıf 3, şebeke besleme modu esnasında ortaya çıkabilen, bununla birlikte temelde sürekli şebeke besleme modunun kesilmesine neden olmayan durum bildirimlerini kapsar.

Şebekenin otomatik kesilmesinden ve belirtilen şebeke gözetiminden sonra inverter tekrar şebeke besleme modunu üzerine almaya çalışır.

Kod	Tanım	Davranış	Çözümü
301	Aşırı akım (AC)	Şebeke besleme modunun kısa süreli kesilmesi. İnverter tekrar yeniden başlatma fazına başlar.	*)
302	Aşırı akım (DC) veya pil tanınmadı		*)
303	DC modül aşırı sıcaklık (FV)	Şebeke besleme modunun kısa süreli kesilmesi İnverter tekrar yeniden başlatma fazına başlar.	Soğutma havası yarıkları ve soğutma elemanını üflemek; **)
304	AC modül aşırı sıcaklık		Soğutma havası yarıkları ve soğutma elemanını üflemek; **)
305	Kapalı röleye rağmen besleme yok	Şebeke besleme modunun kısa süreli kesilmesi İnverter tekrar yeniden başlatma fazına başlar.	**)
306	Besleme modu için çok az FV gücü mevcut ve pilden güç ihtiyacı temin edilmiyor	Şebeke besleme modunun kısa süreli kesilmesi İnverter tekrar yeniden başlatma fazına başlar.	yeterli güneş ışınını bekleyin; enerji yönetiminin talimatını bekleyin; **)
307	DC low Şebeke besleme modu için DC giriş gerilimi çok düşük	Şebeke besleme modunun kısa süreli kesilmesi İnverter tekrar yeniden başlatma fazına başlar.	yeterli güneş ışınını bekleyin; **)
ÖNEMLİ! Yetersiz güneş ışınımı nedeniyle her sabah ve her akşam doğal olarak durum bildirimi 306 (Güç düşük) ve 307 (DC düşük) ortaya çıkar. Bu durum bildirimleri hiçbir arızaya sebep olmaz.
308	Ara devre gerilimi çok yüksek	Şebeke besleme modunun kısa süreli kesilmesi İnverter tekrar yeniden başlatma fazına başlar.	**)
309	FV giriş gerilimi çok yüksek		**)
313	Pil giriş gerilimi çok yüksek.	Şebeke besleme modunun kısa süreli kesilmesi İnverter tekrar yeniden başlatma fazına başlar. Servis kodu bir arıza oluşmadan tek tek çıkabilir.	Pili açın, bağlayın veya kontrol edin; *)
314, 315	Dahili sistem hatası	Şebeke besleme modunun kısa süreli kesilmesi İnverter tekrar yeniden başlatma fazına başlar.	*)
318	Geri akım modülü algılandı		*)
324	DC modül aşırı sıcaklık (Pil)	Şebeke besleme modunun kısa süreli kesilmesi İnverter tekrar yeniden başlatma fazına başlar.	Soğutma havası yarıkları ve soğutma elemanını üflemek; **)

*) Durum bildirimi sürekli olarak görüntülenirse: Fronius tarafından eğitilmiş servis teknisyenine danışın

**) Hata otomatik olarak ortadan kaldırılır; Sürekli olarak durum bildirimi ortaya çıkarsa sistem montaj teknisyeninizle temas kurun

Sınıf 4 durum bildirimleri Fronius tarafından eğitilmiş servis teknisyenlerinin kısmen müdahalesini gerektirir.

Kod	Tanım	Davranış	Giderme
401	Güç modülü ile iletişim mümkün değil	Mümkün olduğunda inverter yeniden otomatik bağlantı denemesinin ardından şebeke besleme modunu üstlenir	*)
406	DC modülü sıcaklık sensörü arızalı (FV)
407	AC modülü sıcaklık sensörü arızalı
408	Ana şebekede çok yüksek sabit bileşen ölçüldü
412	Maksimum güç noktası gerilim işletiminin yerine sabit gerilim işletimi seçilir ve sabit gerilim düşük bir değere ya da yüksek bir değere ayarlanır.	-	**)
415	Güvenlik kapama, opsiyonel kart veya RECERBO vasıtasıyla başlatıldı	İnverter şebekeye akım beslemesi yapmıyor.	*)
416	Güç ünitesi ve kontrol arasında iletişim mümkün değil.	Mümkün olduğunda inverter yeniden otomatik bağlantı denemesinin ardından şebeke besleme modunu üstlenir	*)
417	Donanımın ID sorunu	Mümkün olduğunda inverter yeniden otomatik bağlantı denemesinin ardından şebeke besleme modunu üstlenir	İnverter donanım yazılımını güncelleme; *)
420	Güç modülü ile iletişim mümkün değil
425	Güç ünitesi ile iletişim kurulamıyor
426 - 427	Muhtemel donanım arızası
431, 432	Yazılım problemi	İnverter şebekeye akım beslemesi yapmıyor.	AC sıfırlama (devre kesici otomatı kapatın ve açın) uygulayın; İnverterin donanım yazılımını güncelleyin; *)
436	Fonksiyon uyumsuzluğu (Örn. devre kartı değişimi sonrasında inverterdeki bir ya da daha fazla devre kartı birbiriyle uyumsuzdur)	Mümkün olduğunda inverter yeniden otomatik bağlantı denemesinin ardından şebeke besleme modunu üstlenir	İnverter donanım yazılımını güncelleme; *)
437	Güç modülü sorunu		İnverter donanım yazılımını güncelleme; *)
438	Fonksiyon uyumsuzluğu (Örn. devre kartı değişimi sonrasında inverterdeki bir ya da daha fazla devre kartı birbiriyle uyumsuzdur)	Mümkün olduğunda inverter yeniden otomatik bağlantı denemesinin ardından şebeke besleme modunu üstlenir	İnverter donanım yazılımını güncelleme; *)
445	Uyumluluk hatası (örn.devre kartı değişimi sebebiyle) geçersiz güç ünitesi konfigürasyonu	İnverter şebekeye akım beslemesi yapmıyor.	İnverter donanım yazılımını güncelleme; *)
447	İzolasyon hatası (FV veya pil)	İnverter şebekeye akım beslemesi yapmıyor.	*)
450	Guard (koruma tertibatı) bulunamıyor	İnverter şebekeye akım beslemesi yapmıyor.	*)
451	Kayıt hatası tespit edildi	Mümkün olduğunda inverter yeniden otomatik bağlantı denemesinin ardından şebeke besleme modunu üstlenir	*)
452	İşlemciler arasında iletişim hatası
453	Şebeke gerilimi ve güç modülü uyuşmuyorlar
454	Şebeke frekansı ve güç modülü uyuşmuyorlar
456	Anti ada modu artık doğru biçimde gerçekleştirilemiyor
457	Şebeke rölesi yapışık kalıyor veya nötr iletken toprak gerilimi çok yüksek	İnverter şebekeye akım beslemesi yapmıyor.	Topraklamayı kontrol edin (nötr iletken toprak gerilimi 30 V'nin altında olmalı), *)
458	Ölçüm sinyal kaydında hata	İnverter şebekeye akım beslemesi yapmıyor.	*)
459	İzolasyon testi için ölçüm sinyalinin kaydedilmesinde hata
460	Dijital sinyal işlemci (DSP) için referans gerilim kaynağı tolerans sınırları dışında çalışıyor
461	DSP veri belleğinde hata
462	DC besleme kontrol rutininde hata
463	AC kutuplanması değiştirildi, AV bağlantı soketi yanlış takılı
474	RCMU sensörü arızalı	İnverter şebekeye akım beslemesi yapmıyor.	**)
475	İzolasyon hatası (güneş paneli ve topraklama arasında bağlantı)
476	Sürücü akımının besleme gerilimi çok düşük
480, 481	Fonksiyon uyumsuzluğu (Örn. devre kartı değişimi sonrasında inverterdeki bir ya da daha fazla devre kartı birbiriyle uyumsuzdur)	İnverter şebekeye akım beslemesi yapmıyor.	İnverter donanım yazılımını güncelleme, *)
482	Ayar, ilk devreye almadan sonra yarıda kesildi	İnverter şebekeye akım beslemesi yapmıyor.	AC sıfırlama (devre kesici otomatı kapatın ve açın) uygulayın; İnverterin donanım yazılımını güncelleyin; *)
484 - 489	CAN gönderme tamponu dolu	İnverter şebekeye akım beslemesi yapmıyor.	AC sıfırlama (devre kesici otomatı kapatın ve açın) uygulayın; İnverterin donanım yazılımını güncelleyin; *)

*) Durum bildirimi sürekli olarak görüntülenirse: Fronius tarafından eğitilmiş servis teknisyenine danışın

**) Sürekli olarak durum bildirimi ortaya çıkarsa sistem montaj teknisyeninizle temas kurun

Sınıf 5 durum bildirimleri şebeke besleme moduna genellikle engel olmaz, ancak şebeke besleme modunda kısıtlamalar gerektirebilir. Tuşa basarak durum bildirimi onaylanana kadar görüntülenirler (bununla birlikte inverter arka planda normal çalışır).

Kod	Tanım	Davranış	Çözüm
502	Solar panel veya pilde izolasyon hatası	Ekranda uyarı mesajı görüntülenir	**)
509	Son 24 saat içinde besleme yok	Ekranda uyarı mesajı görüntülenir	Durum bildirimini onaylayın; Hatasız bir şebeke besleme modu için tüm koşulların karşılanıp karşılanmadığını kontrol edin (örn. solar panellerin karla kaplı olup olmadığını); **)
515	Filtre ile kontak mümkün değil	Ekranda uyarı mesajı	*)
516	Veri kayıt birimi ile iletişim mümkün değil	Veri kayıt birimi uyarı mesajı	*)
517	Yüksek sıcaklık sebebiyle güç azalması	güç azaldığı takdirde ekranda bir uyarı mesajı görüntülenir	icabı halinde soğutma havası yarıklarını ve soğutma elemanlarını üfleyin; Hata otomatikman giderilir; **)
519	Veri kayıt birimi ile iletişim mümkün değil	Veri kayıt birimi uyarı mesajı	*)
520	Son 24 saat içinde FV'den besleme yok	Ekranda uyarı mesajı görüntülenir	Durum bildirimini onaylayın; Hatasız bir şebeke besleme modu için tüm koşulların karşılanıp karşılanmadığını kontrol edin (örn. solar panellerin karla kaplı olup olmadığını); *)
522	DC low PV. FV gerilimi mevcut değil.	Ekranda uyarı mesajı	Bu mesaj hibrit sistemde geceleri, Fronius Symo Hybrid'e FV bağlı değilse veya standby modundaysa görülür; *)
558, 559	Fonksiyon uyumsuzluğu (Örn. print kartı değişimi sonrasında inverterdeki bir ya da daha fazla print kartı birbiriyle uyumsuzdur)	Ekranda uyarı mesajı	İnverter donanım yazılımını güncelle; *)
560	Aşırı frekans nedeniyle güç azaltma	Şebeke frekansının artması halinde gösterilir. Güç azalır.	Şebeke frekansı tekrar izin verilen alanda olur olmaz ve inverter tekrar normal moda döner dönmez, hata otomatikman giderilir; **)
567	Aşırı gerilim nedeniyle güç azaltma	Şebek gerilimi artması halinde gösterilir. Güç azalır.	Şebeke gerilimi tekrar izin verilen alanda olur olmaz ve inverter tekrar normal moda döner dönmez, hata otomatikman giderilir; **)
573	Düşük sıcaklık sebebiyle güç azalması	güç azaldığı takdirde ekranda bir uyarı mesajı görüntülenir	Hata otomatik olarak ortadan kaldırılır; **)

*) Durum bildirimi sürekli olarak görüntülenirse: Fronius tarafından eğitilmiş servis teknisyenine danışın

**) Sürekli olarak durum bildirimi ortaya çıkarsa sistem montaj teknisyeninizle temas kurun

Sınıf 6 durum bildirimleri Fronius tarafından eğitilmiş servis teknisyenlerinin kısmen müdahalesini gerektirir.

Kod	Tanım	Davranış	Giderme
601	CAN Bus dolu	İnverter şebekeye akım beslemesi yapmıyor.	İnverter donanım yazılımını güncelleme; *)
603	DC panel sıcaklık sensörü arızalı	Mümkün olduğunda inverter yeniden otomatik bağlantı denemesinin ardından şebeke besleme modunu üstlenir	*)
608	Fonksiyon uyumsuzluğu (Örn. devre kartı değişimi sonrasında inverterdeki bir ya da daha fazla devre kartı birbiriyle uyumsuzdur)	İnverter şebekeye akım beslemesi yapmıyor.	İnverter donanım yazılımını güncelleme; *)

*) Durum bildirimi sürekli olarak görüntülenirse: Fronius tarafından eğitilmiş servis teknisyenine danışın

**) Hata otomatik olarak ortadan kaldırılır; Sürekli olarak durum bildirimi ortaya çıkarsa sistem montaj teknisyeninizle temas kurun

Sınıf 7 durum bildirimleri inverterin kontrolü, konfigürasyonu ve veri kaydı ile ilgilidir ve şebeke besleme modunu doğrudan ya da dolaylı olarak etkileyebilirler.

Kod	Tanım	Davranış	Giderme
701 - 715	Dahili işlemci durumu hakkında bilgi verir	Ekranda uyarı mesajı	*)
721	EEPROM yeniden başlatıldı	Ekranda uyarı mesajı	Durum bildirimini onaylayın; *)
722 - 730	Dahili işlemci durumu hakkında bilgi verir	Ekranda uyarı mesajı	*)
746	Güncelleme esnasında hata oluştu	Ekranda uyarı bildirimi görüntülenir, güncelleme işlemi durdurulur	Yakl. 2 dakika bekleme süresinin ardından güncellemeyi yeniden başlatın; *)
751	Saat kayıp	Ekranda uyarı mesajı	İnverterin saat ve tarihini yeniden ayarlayın; *)
752	Real Time Clock (Gerçek Zaman Saati) Modülü'nde iletişim hatası	Ekranda uyarı mesajı	İnverterin saat ve tarihini yeniden ayarlayın; *)
753	dahili hata: Acil moddaki Gerçek Zaman Saati Modülü	doğru olmayan zaman, saat kaybı mümkün (şebeke besleme modu normal)	İnverterin saat ve tarihini yeniden ayarlayın
754 - 755	Dahili işlemci durumu hakkında bilgi verir	Ekranda uyarı mesajı	*)
757	Gerçek Zaman Saati Modülünde donanım arızası	Ekranda hata bildirimi, inverter şebekeye akım beslemesi yapmıyor	*)
758	dahili hata: Acil moddaki Gerçek Zaman Saati Modülü	doğru olmayan zaman, saat kaybı mümkün (şebeke besleme modu normal)	İnverterin saat ve tarihini yeniden ayarlayın
760	Dahili donanım hatası	Ekranda hata bildirimi	*)
761 - 765	Dahili işlemci durumu hakkında bilgi verir	Ekranda uyarı mesajı	*)
766	Acil durum güç sınırlaması etkinleştirildi (maks. 750 W)	Ekranda hata bildirimi	*)
767	Dahili işlemci durumu hakkında bilgi verir	Ekranda uyarı mesajı	*)
768	Donanım modüllerinde güç sınırlaması farklı
772	Veri kayıt birimi kullanılamıyor
773	Yazılım Güncellemesi grup 0 (geçersiz ülke ayarı)
775	PMC güç ünitesi mevcut değil	Ekranda uyarı mesajı	Hatayı onaylamak için ‘Enter’ tuşuna basın; *)
776	Aygıt tipi geçersiz	Ekranda uyarı mesajı	Hatayı onaylamak için ‘Enter’ tuşuna basın; *)
781 - 794	Dahili işlemci durumu hakkında bilgi verir	Ekranda uyarı mesajı	*)

*) Durum bildirimi sürekli olarak görüntülenirse: Fronius tarafından eğitilmiş servis teknisyenine danışın

Sınıf 9 statü bildirimleri sadece Fronius Solar Battery'i kapsar. Bunlar sadece sistem denetiminde gösterilir, inverterin ekranında gösterilmez.

Kod	Tanım	Davranış	Çözümü
975	Cihazdaki yazılım sağlam değil	İnverter şebekeye besleme yapmıyor	İnverter donanım yazılımını güncelle; *)
976	Kayıtsız pil modülü tanımlandı	Pil işlemi mümkün değil, besleme devam edilecek	Pil modülü için aktivasyon anahtarını girin; *)
977	Fronius Solar Battery'de yanlış sayıda pil modülleri	Çok fazla modül tanımlandı: Pil işlemi mümkün değil Çok az modül tanımlandı: Hata mesajı veriliyor, işlem devam ediyor	Pil modülü için aktivasyon anahtarını girin; *)
978	Fronius Symo Hybrid ve Fronius Solar Battery arasında iletişim hatası	Pil işlemi mümkün değil, besleme devam edilecek	Kablolamayı kontrol edin; **)
979	Fronius Symo Hybrid ve Fronius Solar Battery arasında iletişim hatası	Pil işlemi mümkün değil, besleme devam edilecek	standby modunda gösterilir, gösterilmezse, standby modu kablolarını kontrol edin; **)
980	Fronius Symo Hybrid ve Fronius Solar Battery arasında iletişim yok	Pil işlemi mümkün değil, besleme devam edilecek	Fronius Solar Battery'i açın; kablolamayı kontrol edin; **)
981	Fronius Solar Battery'nin yazılım versiyonu sağlam değil	Pil işlemi mümkün değil, besleme devam edilecek	*)
983	Pil kontrolü ve pil modülleri arasında iletişim hatası	Pil işlemi mümkün değil, besleme devam edilecek	Fronius Solar Battery'de kablolamayı kontrol edin; pil modüllerinin numaralarını kontrol edin; çıkış soketini kontrol edin
984	Pil kontrolü yüklemeyi durdurdu	Pil işlemi mümkün değil, besleme devam edilecek	Fronius Solar Battery'nin ekranındaki hata mesajını kontrol edin; *)
985	Fronius Solar Battery'de düşük gerilim	Fronius Solar Battery düşük gerilim sebebiyle kapandı. Pil işlemi mümkün değil; besleme devam edilecek	*)
986	Fronius Solar Battery'de aşırı sıcaklık	Fronius Solar Battery aşırı sıcaklık sebebiyle kapandı. Pil işlemi mümkün değil; besleme devam edilecek	Çevre sıcaklığını düşürün; Fronius Solar Battery'i kapayın ve uygun bekleme süresinden sonra tekrar aktif hale getirin; *)
987	Fronius Solar Battery'de düşük sıcaklık	Fronius Solar Battery düşük sıcaklık sebebiyle kapandı. Pil işlemi mümkün değil; besleme devam edilecek	Çevre sıcaklığını yükseltin; Fronius Solar Battery'i kapayın ve uygun bekleme süresinden sonra tekrar aktif hale getirin; *)
988	Fronius Symo Hybrid ve Fronius Smart Meter arasında iletişim hatası	Sayaç verileri mevcut değil. Pil işlemi mümkün değil, besleme devam edilecek	Kabloları kontrol edin; **)
989	Fronius Symo Hybrid ve Fronius Smart Meter arasında iletişim yok	Sayaç verileri mevcut değil. Pil işlemi mümkün değil, besleme devam edilecek	Kabloları kontrol edin; Fronius Smart Meter'in gerilim beslemesini kontrol edin; **)

*) Durum bildirimi sürekli olarak görüntülenirse: Fronius tarafından eğitilmiş servis teknisyenine danışın

**) Sürekli olarak durum bildirimi ortaya çıkarsa sistem montaj teknisyeninizle temas kurun

1000 - 1299- Dahili işlemci program durumu hakkında bilgi verir
Tanımı	Kusursuz inverter işlevine herhangi bir zarar gelmeden, parametre ayarında sadece "Status LT" görüntülenir. Gerçek hata durumunda bu durum bildirimi Fronius Teknik Destek'e hata analizinde destek olur.

ÖNEMLİ! Aşağıdaki durumlarda Fronius yetkili satıcınıza veya Fronius tarafından eğitilmiş servis teknisyenine başvurun;

sık sık veya sürekli bir hata ortaya çıktığında
tablolarda belirtilmeyen bir hata ortaya çıktığında

İnverterin aşırı tozlu ortamlarda çalışması durumunda:
gerektiğinde inverterin arka tarafındaki soğutucu elemanı ve fan ile montaj bağlantı parçasındaki hava besleme açıklıklarını temiz basınçlı hava ile temizleyin.

Depolama sistemi, olası hataların büyük oranda kendiliğinden tespit edileceği ve ekranda veya LED'de görüntüleneceği bir otomatik sistem diyagnostiğine sahiptir. Bundan dolayı idepolama sistemindeki arızalar ve kurulum veya kullanım hataları çabucak bulunabilir.

Otomatik sistem diyagnostiği somut bir hata bulduğu takdirde ekranda ilgili statü bildirimi görüntülenir.

Depolama sistemi, olası hataların büyük oranda kendiliğinden tespit edileceği ve ekranda veya LED'de görüntüleneceği bir otomatik sistem diyagnostiğine sahiptir. Bundan dolayı idepolama sistemindeki arızalar ve kurulum veya kullanım hataları çabucak bulunabilir.

Otomatik sistem diyagnostiği somut bir hata bulduğu takdirde ekranda ilgili statü bildirimi görüntülenir.

Ekran	Detaylar	Çözüm
NO MODULE	Modül yok	Modül bağla
	bağlıysa	Soldaki mesaj, modüller bağlıysa görülür. Doğru şekilde bağlı olup olmadıklarını kontrol edin
OV Error	Yüksek gerilim	Deşarj
DISCHARGE ERR	Tamamen deşarj	Şarj
COMM ERR veya CON= -------------ooox	Bağlı modüller ile iletişimde hata. Soldaki örnek, bir modülün (No. 00) bir iletişim hatası gösterdiğini, 3 modülün (No. 01, 02 ve 03) bağlı olduğunu ve diğer adreslerin bağlantısı bulunmadığını gösterir.
COMM OFF MODE	Sadece bakımda
gösterim yok	Kablo hatası, depolama modülü adresleme hatası veya kritik sistem hatası	Kabloları kontrol edin, her bir depolama modülünün adreslemesini kontrol edin

Veri konvertörü bir hata algıladığında LED "State" kırmızı yanar ve aynı zamanda hata numarası aşağıdaki tabloya uygun olarak LED üzerinden "Error No" gösterir. İki hata kategorisi ayırt edilebilir:
Ağır hatalar(1-5): Bu durumda veri konvertörü kapatılıp tekrar yeniden açılmalıdır. Hata tekrar meydana gelirse veri konvertörü değiştirilmeli ve tamire gönderilmelidir.
Uyarılar (6-15): Bu uyarılar sadece bilgi amacıyla 1 dakika boyunca gösterilir ve sonrasında otomatik olarak geri alınır. Bu uyarılar sık olarak gösteriliyorsa, müşteri hizmetleri bilgilendirilmelidir.

Yapılandırma modunda bu göstergeler geçerli değildir ve sadece dahili amaca yöneliktir.

LED8	LED4	LED2	LED1	Hata no. veya ID	Ekran
0	0	0	0	0	Rezerve
0	0	0	1	1	Donanım hatası
0	0	1	0	2	EEROM-hatası
0	0	1	1	3	Dahili depolama hatası
0	1	0	0	4	Feldbus donanım hatası
0	1	0	1	5	Script-hatası
0	1	1	0	6	Rezerve
0	1	1	1	7	RS Tampon gönderim taşması
1	0	0	0	8	RS Tampon alım taşması
1	0	0	1	9	RS Timeout
1	0	1	0	10	Genel Feldbus hatası
1	0	1	1	11	Parity hatası veya Stopbit hatası (Frame Check)
1	1	0	0	12	Rezerve
1	1	0	1	13	Feldbus konfigürasyon hatası
1	1	1	0	14	Feldbus veri tamponlama taşması
1	1	1	1	15	Rezerve

Pil yükleme işlemi esnasında kapanıyor:
Pili en az 120 dakika kapatın ve sonrasında tekrar açın. Hata buna rağmen ortadan kalkmazsa, müşteri hizmetini bilgilendirin.

Pil %0'lık bir depolama durumunda kapalı (State of charge SOC):
İletişim hatası- İnverteri DC tarafından kapatın ve AC tarafından ağdan ayırın. Ardından 5 dakika bekleyin ve inverteri DC tarafından ve AC tarafından tekrar açın. Hata buna rağmen ortadan kalkmazsa, müşteri hizmetini bilgilendirin.

Pil aktif, depolama durumu (SOC) %90'ın üzerinde ve kırmızı LED yanıp sönüyor:
Pil yüklemesinde hata - İnverteri DC tarafından kapatın ve AC tarafından ağdan ayırın. Ardından 30 dakika bekleyin ve inverteri DC tarafından ve AC tarafından tekrar açın. Hata buna rağmen ortadan kalkmazsa, müşteri hizmetini bilgilendirin.

Pil şarj veya deşarj edilmiyor (Web arayüzünde ve pildeki SOC aynı değil):
Pilin açık olup olmadığını kontrol edin, değilse açın.
Açıksa bir iletişim hatası mevcut - İnverteri DC tarafından kapatın ve AC tarafından ağdan ayırın. Ardından 5 dakika bekleyin ve inverteri DC tarafından ve AC tarafından tekrar açın. Hata buna rağmen ortadan kalkmazsa, müşteri hizmetini bilgilendirin.

Web arayüzünde pil gösterilmiyor (dört köşeli görünüm değil, üç köşeli görünüm):
Pilin açık olup olmadığını kontrol edin, değilse açın.
Açıksa bir iletişim hatası mevcut - İnverteri DC tarafından kapatın ve AC tarafından ağdan ayırın. Ardından 5 dakika bekleyin ve inverteri DC tarafından ve AC tarafından tekrar açın. Hata buna rağmen ortadan kalkmazsa, müşteri hizmetini bilgilendirin.

Pil ekranında her tür hata bildiriminde:
İnverteri DC tarafından kapatın ve AC tarafından ağdan ayırın. Ardından 5 dakika bekleyin ve inverteri DC tarafından ve AC tarafından tekrar açın. Hata buna rağmen ortadan kalkmazsa, müşteri hizmetini bilgilendirin.

Alışılmışın dışında ısınma veya koku algılanması:
Sistemi kapatın (Pil ana şalteri, inverterede DC tarafından), odayı havalandırın ve müşteri hizmetlerini bilgilendirin.

Fronius Symo Hybrid	3.0-3-S	4.0-3-S	5.0-3-S
Giriş verileri
FV giriş gücü	5 kW	6,5 kW	8 kW
Maksimum Güç Noktası gerilim bölgesi	190 - 800 V DC	250 - 800 V DC	315 - 800 V DC
Maks. giriş gerilimi (boşta çalışmada 1000 W/m² / -10 ° C'de)	1000 V DC
Çalıştırma gerilimi beslemesi	200 V
Nominal giriş gerilimi	595 V
Min. giriş gerilimi	150 V DC
Maks. giriş akımı	1 x 16,0 A
Solar panellerin maks. kısa devre akımı (I_{SC PV})	24,0 A
Maksimum Güç Noktası izleyici adeti	1
DC bağlantıları adeti	2
Solar batarya girişi
Solar bataryaya maks. çıkış gücü	Bağlı olan solar bataryaya bağlı
Solar bataryanın maks. giriş gücü	Bağlı olan solar bataryaya bağlı
Çıkış verileri
Nominal çıkış gücü (P_nom)	3000 W	4000 W	5000 W
Maks. çıkış gücü	3000 W	4000 W	5000 W
Nominal görünür güç	3000 VA	4000 VA	5000 VA
Nominal şebeke gerilimi	3 ~ faz 400/230 V3~ faz 380/220 V (+ % 20 / - % 30)
Maks. çıkış akımı	8,3 A	8,3 A	8,3 A
Frekans (frekans aralığı)	50 Hz / 60 Hz (45 - 65 Hz)
Distorsiyon katsayısı	< %3
Cos fi güç faktörü	0,85 - 1 end./cap.²⁾
Ani akım ⁶⁾	38 A / 2 ms
Maks. çıkış aşırı akım koruması	25 A
Genel veriler
Maks. verim (FV - ana şebeke)	%97,5	97,6
Maks. verim (FV - solar batarya - ana şebeke)	> %90	> %90	> %90
Avr. Verim (FV - ana şebeke)	%95,2	%95,7	% 96
Soğutma	kontrollü zorunlu havalandırma
Koruma derecesi	IP 65
Ebatlar y x g x d	645 x 431 x 204 mm
Ağırlık	22 kg
İzin verilen ortam sıcaklığı	- 25 ° C - +60 ° C
İzin verilen nem oranı	% 0 - 100
EMU cihaz sınıfı	B
Yüksek gerilim kategorisi DC/AC	3 / 2
Kirlenme derecesi	2
Ses emisyonu	59,5 dB(A) ref. 1pW
Koruma düzenekleri
DC yalıtım ölçümü	entegre edilmiş
DC aşırı yük davranışı	Çalışma noktası sapması, güç sınırlaması
Doğru akım güç kesici	entegre edilmiş
Hatalı akım denetleme birimi	entegre edilmiş

Fronius Symo Hybrid	3.0-3-S	4.0-3-S	5.0-3-S
Giriş verileri
FV giriş gücü	5 kW	6,5 kW	8 kW
Maksimum Güç Noktası gerilim bölgesi	190 - 800 V DC	250 - 800 V DC	315 - 800 V DC
Maks. giriş gerilimi (boşta çalışmada 1000 W/m² / -10 ° C'de)	1000 V DC
Çalıştırma gerilimi beslemesi	200 V
Nominal giriş gerilimi	595 V
Min. giriş gerilimi	150 V DC
Maks. giriş akımı	1 x 16,0 A
Solar panellerin maks. kısa devre akımı (I_{SC PV})	24,0 A
Maksimum Güç Noktası izleyici adeti	1
DC bağlantıları adeti	2
Solar batarya girişi
Solar bataryaya maks. çıkış gücü	Bağlı olan solar bataryaya bağlı
Solar bataryanın maks. giriş gücü	Bağlı olan solar bataryaya bağlı
Çıkış verileri
Nominal çıkış gücü (P_nom)	3000 W	4000 W	5000 W
Maks. çıkış gücü	3000 W	4000 W	5000 W
Nominal görünür güç	3000 VA	4000 VA	5000 VA
Nominal şebeke gerilimi	3 ~ faz 400/230 V3~ faz 380/220 V (+ % 20 / - % 30)
Maks. çıkış akımı	8,3 A	8,3 A	8,3 A
Frekans (frekans aralığı)	50 Hz / 60 Hz (45 - 65 Hz)
Distorsiyon katsayısı	< %3
Cos fi güç faktörü	0,85 - 1 end./cap.²⁾
Ani akım ⁶⁾	38 A / 2 ms
Maks. çıkış aşırı akım koruması	25 A
Genel veriler
Maks. verim (FV - ana şebeke)	%97,5	97,6
Maks. verim (FV - solar batarya - ana şebeke)	> %90	> %90	> %90
Avr. Verim (FV - ana şebeke)	%95,2	%95,7	% 96
Soğutma	kontrollü zorunlu havalandırma
Koruma derecesi	IP 65
Ebatlar y x g x d	645 x 431 x 204 mm
Ağırlık	22 kg
İzin verilen ortam sıcaklığı	- 25 ° C - +60 ° C
İzin verilen nem oranı	% 0 - 100
EMU cihaz sınıfı	B
Yüksek gerilim kategorisi DC/AC	3 / 2
Kirlenme derecesi	2
Ses emisyonu	59,5 dB(A) ref. 1pW
Koruma düzenekleri
DC yalıtım ölçümü	entegre edilmiş
DC aşırı yük davranışı	Çalışma noktası sapması, güç sınırlaması
Doğru akım güç kesici	entegre edilmiş
Hatalı akım denetleme birimi	entegre edilmiş

Fronius Symo Hybrid	3.0-3-S	4.0-3-S	5.0-3-S
Giriş verileri
FV giriş gücü	5 kW	6,5 kW	8 kW
Maksimum Güç Noktası gerilim bölgesi	190 - 800 V DC	250 - 800 V DC	315 - 800 V DC
Maks. giriş gerilimi (boşta çalışmada 1000 W/m² / -10 ° C'de)	1000 V DC
Çalıştırma gerilimi beslemesi	200 V
Nominal giriş gerilimi	595 V
Min. giriş gerilimi	150 V DC
Maks. giriş akımı	1 x 16,0 A
Solar panellerin maks. kısa devre akımı (I_{SC PV})	24,0 A
Maksimum Güç Noktası izleyici adeti	1
DC bağlantıları adeti	2
Solar batarya girişi
Solar bataryaya maks. çıkış gücü	Bağlı olan solar bataryaya bağlı
Solar bataryanın maks. giriş gücü	Bağlı olan solar bataryaya bağlı
Çıkış verileri
Nominal çıkış gücü (P_nom)	3000 W	4000 W	5000 W
Maks. çıkış gücü	3000 W	4000 W	5000 W
Nominal görünür güç	3000 VA	4000 VA	5000 VA
Nominal şebeke gerilimi	3 ~ faz 400/230 V3~ faz 380/220 V (+ % 20 / - % 30)
Maks. çıkış akımı	8,3 A	8,3 A	8,3 A
Frekans (frekans aralığı)	50 Hz / 60 Hz (45 - 65 Hz)
Distorsiyon katsayısı	< %3
Cos fi güç faktörü	0,85 - 1 end./cap.²⁾
Ani akım ⁶⁾	38 A / 2 ms
Maks. çıkış aşırı akım koruması	25 A
Genel veriler
Maks. verim (FV - ana şebeke)	%97,5	97,6
Maks. verim (FV - solar batarya - ana şebeke)	> %90	> %90	> %90
Avr. Verim (FV - ana şebeke)	%95,2	%95,7	% 96
Soğutma	kontrollü zorunlu havalandırma
Koruma derecesi	IP 65
Ebatlar y x g x d	645 x 431 x 204 mm
Ağırlık	22 kg
İzin verilen ortam sıcaklığı	- 25 ° C - +60 ° C
İzin verilen nem oranı	% 0 - 100
EMU cihaz sınıfı	B
Yüksek gerilim kategorisi DC/AC	3 / 2
Kirlenme derecesi	2
Ses emisyonu	59,5 dB(A) ref. 1pW
Koruma düzenekleri
DC yalıtım ölçümü	entegre edilmiş
DC aşırı yük davranışı	Çalışma noktası sapması, güç sınırlaması
Doğru akım güç kesici	entegre edilmiş
Hatalı akım denetleme birimi	entegre edilmiş

Fronius Solar Battery	Battery 4.5	Battery 6.0	Battery 7.5
Elektrik parametresi
Kullanılabilir kapasite	3,6 kWh	4,8 kWh	6 kWh
Dönem sağlamlığı	8000
Gerilim aralığı	120 - 170 V	160 - 230 V	200 - 290 V
Nominal şarj gücü	2400 W	3200 W	4000 W
Nominal şarj boşaltma gücü	2400 W	3200 W	4000 W
Maks. şarj akımı (inverter ile sınırlanmış)	16,0 A
Maks. boşaltma akımı (inverter ile sınırlanmış)	16,0 A
Tavsiye edilen sigorta	Sigorta 20 A / 1 kV / çevik
Genel veriler
Pil teknolojisi	LiFePO4
Boyutlar y x g x d	955 x 570 x 611 mm
Ağırlık	91 kg	108 kg	125 kg
Koruma derecesi	IP 20
Koruma sınıfı	1
İzin verilen ortam sıcaklığı	5 ° C - 35 ° C
İzin verilen depolama sıcaklığı	-40 ° C - 65 ° C
İzin verilen nem oranı	0 - 95 % (yoğuşmasız)
Arabirimler
İnvertere bağlantı	Modbus RTU (RS485)

Fronius Solar Battery	Battery 9.0	Battery 10.5	Battery 12.0
Elektrik parametresi
Kullanılabilir kapasite	7,2 kWh	8,4 kWh	9,6 kWh
Dönem sağlamlığı	8000
Gerilim aralığı	240 - 345 V	280 - 400 V	320 - 460 V
Nominal şarj gücü	4800 W	5600 W	6400 W
Nominal şarj boşaltma gücü	4800 W	5600 W	6400 W
Maks. şarj akımı (inverter ile sınırlanmış)	16,0 A
Maks. boşaltma akımı (inverter ile sınırlanmış)	16,0 A
Tavsiye edilen sigorta	Sigorta 20 A / 1 kV / çevik
Genel veriler
Pil teknolojisi	LiFePO4
Boyutlar y x g x d	955 x 570 x 611 mm
Ağırlık	142 kg	159 kg	176 kg
Koruma derecesi	IP 20
Koruma sınıfı	1
İzin verilen ortam sıcaklığı	5 ° C - 35 ° C
İzin verilen depolama sıcaklığı	-40 ° C - 65 ° C
İzin verilen nem oranı	0 - % 95
Arabirimler
İnvertere bağlantı	Modbus RTU (RS485)

Besleme gerilimi	12 V DC
Enerji tüketimi	< 2 W
Ebatlar	132 x 103 x 22 mm 5.2 x 4.1 x 0.9 in.
Ethernet (LAN)	RJ 45, 100 MBit
WLAN	IEEE 802.11b/g/n Client
Ortam sıcaklığı	-20 - +65 ° C -4 - +149 ° F
I/O bağlantı özellikleri
Dijital girişlerin gerilim seviyesi	low = min. 0 V - maks. 1,8 V high = min. 3 V - maks. 24 V (%20 +)
Dijital girişlerdeki giriş akımı	Giriş gerilimine göre; Giriş direnci = 78 kOhm
Datamanager takılabilir kartı ile enerji sağlandığında dijital çıkışların anahtarlama kapasitesi	3,2 W
	4 dijital çıkışın tümü için toplam olarak 12,8 V
dijital çıkışlarda çalıştırılabilir azami endüktif yük	76 mJ (çıkış başına)
Modbus RTU	RS485 2 tel
RS485 arabiriminin fabrika ayarları: Hız Veri çerçevesi	9600 Baud 1 Startbit 8 Datenbits öncelik yok 1 Stoppbit

1)	Angegebene Werte sind Standard-Werte; je nach Anforderung wird der Wechselrichter spezifisch auf das jeweilige Land abgestimmt.
2)	Je nach Länder-Setup oder gerätespezifischen Einstellungen (ind. = induktiv; cap. = kapazitiv)
3)	PCC = Schnittstelle zum öffentlichen Netz
4)	Maximaler Strom von einem defekten PV-Modul zu allen anderen PV-Modulen. Vom Wechselrichter selbst zur PV-Seite des Wechselrichters beträgt er 0 A
5)	sichergestellt durch den elektrischen Aufbau des Wechselrichters
6)	Stromspitze beim Einschalten des Wechselrichters

Fronius Hybrid inverter:

CE işareti
Cihazlar CE işaretine sahip olduğu için gerekli ve ilgili tüm normlara ve ilgili AB yönetmelikleri çerçevesindeki direktiflere riayet edilir.

Acil akım işletimi
Mevcut versiyondaki hibrit inverter sadece şebeke bağlantılı fotovoltaik tesislerde kullanılmak üzere geliştirilmiştir, kamusal elektrik şebekesinden bağımsız bir elektrik üretimi sadece üretici tarafından sunulan cihaz güncellemesi ile mümkündür. Bu güncelleme, donanım ve yazılım alanında fonksiyonel geliştirmelerin aynı sıra uygun bir kullanıcı dokümantasyonunu da kapsamaktadır.
Hibrit inverter acil akım işletimi için hazırlıklıdır.

Elektrik kesintisi
Standart olarak invertere entegre edilen ölçüm ve güvenlik yöntemleri, elektrik kesintisinde beslemeyi hemen kesmeyi sağlar (örn. enerji tedarikçisi tarafından veya hat hasarı durumunda kesintide).

Fronius Solar Battery:

IEC/EN 62133
EN 50178 (1997)
EN 61000-6-2:2005
EN 61000-6-3:2007 + A1:2011
EN 62208
EN 62311:2008
FCC Part 15 Subpart B:2012 ClassB
IEC 60730-1 (Fourth Edition) 2010 (H.7, H.11.12, H.27.1.2)
UN 38.3
60730-1 2011 (H.7, H.11.12, H.27.1.2)

Detaylı, ülkeye özgü garanti koşullarına www.fronius.com/solar/garantie üzerinden erişebilirsiniz.

Yeni kurulan Fronius ürününüz için tam garanti süresini almak için lütfen şu adresten kaydınızı yapın: www.solarweb.com.

Detaylı, ülkeye özgü garanti koşullarına www.fronius.com/solar/garantie üzerinden erişebilirsiniz.

Yeni kurulan Fronius ürününüz için tam garanti süresini almak için lütfen şu adresten kaydınızı yapın: www.solarweb.com.

Atık elektrikli ve elektronik ekipmanlar ayrı olarak toplanmalı ve AB Direktifine ve ulusal yasalara uygun olarak çevreye zarar vermeyecek şekilde geri dönüştürülmelidir. Kullanılmış cihazlar satıcı veya yerel, yetkili bir toplama ve imha sistemi aracılığıyla iade edilmelidir. Eski cihazın uygun bir şekilde imha edilmesi, kaynakların tekrar değerlendirilebilmesini desteklemekte ve buna ek olarak sağlık ile doğaya yönelik olumsuz etkileri önlemektedir.

Ambalaj malzemeleri

ayrı olarak toplayın
geçerli yerel kuralları dikkate alın
kartonun hacmini azaltın

Kullanım kılavuzu Fronius Energy Package

Güvenlik kuralları

Uyarılar ve güvenlik talimatları açıklaması

UYARI!

TEHLİKE!

DİKKAT!

NOT!

Uyarılar ve güvenlik talimatları açıklaması

UYARI!

TEHLİKE!

DİKKAT!

NOT!

Genel

Çevresel koşullar

Hedef grubu

Gürültü emisyon değerlerine ilişkin bilgiler

EMU önlemleri

Acil akım

Telif hakkı

Veri yedekleme

Genel Bilgiler

Fronius Symo Hybrid

Cihaz konsepti

Fronius Symo Hybrid

Cihaz konsepti

Cihaz konsepti

Amaca uygun kullanım

Cihaz üzerindeki uyarı notları

TEHLİKE!

Ürün kaydı

Fronius Solar Battery

Cihaz konsepti

Cihaz konsepti

Amaca uygun kullanım

Depo kapasitesinin yükseltilmesi

Şarj durumu (SOC) hassasiyeti

Cihaz üzerindeki uyarı notları

Çeşitli işletim modları

İşletim modları - Sembol açıklaması

İşletim modları - Sembol açıklaması

İşletim modu - İnverter

İşletim modu - Pilli inverter

İşletim modu - Pilli ve birden fazla Smart Meter'li inverter

İşletme modu - Pilli inverter, diğer invertere AC olarak bağlı

İşletim modu - Pilli ve acil akım fonksiyonlu inverter

İşletim modu - Pilli, Ohmpilot özellikli ve acil akım fonksiyonlu inverter

İşletim modu - Pilli, ilave inverter içeren ve acil akım fonksiyonlu inverter

İşletim durumları (sadece pilli sistemler için)

Acil akım işletimi

Acil akım işletimi için ön koşullar

Acil akım işletimi için ön koşullar

Şebeke besleme modundan acil akım işletimine geçiş

Acil durum akımı işletiminden şebeke besleme moduna geçiş

Acil akım işletiminde sınırlamalar

Acil durum akımı ve enerji tasarruf modu

Fronius Ohmpilot ve acil akım işletimi

NOT!

Enerji tasarruf modu

Genel

Genel

Fronius Solar Battery ve Fronius Symo Hybrid kapama koşulları

Fronius Symo Hybrid ve Fronius Solar Battery çalıştırma koşulları

Özel durum

Cihaz ve kullanıcı arayüzleri göstergesi

Fronius Solar Battery için kalibre yüklemesi

Kalibre yüklemesinin kullanılması

Kalibre yüklemesinin kullanılması

Genel

Kalibre yüklemesi başlatma koşulları (Fronius Solar Battery)

Kalibre yüklemesinin bitimi (Fronius Solar Battery)

Kalibre işlemi (Fronius Solar Battery)

Kalibre yüklemesinin süresi (Fronius Solar Battery)

Kalibre etme esnasındaki sınırlamalar (Fronius Solar Battery)

Kalibre yüklemesi esnasında ekran (Fronius Solar Battery)

Fronius Symo Hybrid için uygun yabancı piller

LG Chem ResuH

TEHLİKE!

LG Chem ResuH

TEHLİKE!

BYD Battery-Box Premium

Enerji menajeri
(Röle menü öğesinde)
