Indicaciones de seguridad
Normativa de seguridad
Explicación de las instrucciones de seguridad
¡ADVERTENCIA!
Indica un peligro inminente.
En caso de no evitar el peligro, las consecuencias pueden ser la muerte o lesiones de carácter muy grave.
¡PELIGRO!
Indica una situación posiblemente peligrosa.
Si no se evita esta situación, se puede producir la muerte así como lesiones de carácter muy grave.
¡PRECAUCIÓN!
Indica una situación posiblemente perjudicial.
Si no se evita esta situación, se pueden producir lesiones de carácter leve o de poca importancia, así como daños materiales.
¡OBSERVACIÓN!
Indica la posibilidad de obtener unos resultados mermados de trabajo y que se puedan producir daños en el equipamiento.
Normativa de seguridad
Explicación de las instrucciones de seguridad
¡ADVERTENCIA!
Indica un peligro inminente.
En caso de no evitar el peligro, las consecuencias pueden ser la muerte o lesiones de carácter muy grave.
¡PELIGRO!
Indica una situación posiblemente peligrosa.
Si no se evita esta situación, se puede producir la muerte así como lesiones de carácter muy grave.
¡PRECAUCIÓN!
Indica una situación posiblemente perjudicial.
Si no se evita esta situación, se pueden producir lesiones de carácter leve o de poca importancia, así como daños materiales.
¡OBSERVACIÓN!
Indica la posibilidad de obtener unos resultados mermados de trabajo y que se puedan producir daños en el equipamiento.
Explicación de las instrucciones de seguridad
¡ADVERTENCIA!
Indica un peligro inminente.
En caso de no evitar el peligro, las consecuencias pueden ser la muerte o lesiones de carácter muy grave.
¡PELIGRO!
Indica una situación posiblemente peligrosa.
Si no se evita esta situación, se puede producir la muerte así como lesiones de carácter muy grave.
¡PRECAUCIÓN!
Indica una situación posiblemente perjudicial.
Si no se evita esta situación, se pueden producir lesiones de carácter leve o de poca importancia, así como daños materiales.
¡OBSERVACIÓN!
Indica la posibilidad de obtener unos resultados mermados de trabajo y que se puedan producir daños en el equipamiento.
General
- La integridad física y la vida del operario o de terceras personas.
- El equipo y otros bienes materiales de la empresa.
- Poseer la cualificación correspondiente.
- Poseer conocimientos en el manejo de instalaciones eléctricas.
- Leer completamente y seguir exhaustivamente este manual de instrucciones.
El manual de instrucciones debe permanecer guardado en el lugar de empleo del equipo. Además de este manual de instrucciones, se deben tener en cuenta la normativa general vigente y la normativa local en materia de prevención de accidentes y protección medioambiental.
Todas las instrucciones de seguridad y peligro en el equipo:- Se deben mantener en estado legible.
- No deben estar dañadas.
- No se deben desechar.
- No se deben tapar ni cubrir con pegamento o pintura.
Los bornes de conexión pueden alcanzar temperaturas elevadas.
Solo se deberá utilizar el equipo cuando todos los dispositivos de protección tengan plena capacidad de funcionamiento. Si los dispositivos de protección no disponen de plena capacidad de funcionamiento existe peligro para:- La integridad física y la vida del operario o de terceras personas.
- El equipo y otros bienes materiales de la empresa.
Antes de encender el equipo, los dispositivos de seguridad que no dispongan de plena capacidad de funcionamiento deben ser reparados por un taller especializado y autorizado.
Jamás se deben anular ni poner fuera de servicio los dispositivos de protección.
En el capítulo "Generalidades" del manual de instrucciones del equipo se indica la ubicación de las instrucciones de seguridad y peligro en el equipo.
Antes de encender el equipo, eliminar las incidencias que puedan poner en peligro la seguridad.
¡Se trata de su propia seguridad!
Condiciones ambientales
Cualquier servicio o almacenamiento del equipo fuera del campo indicado será considerado como no previsto. El fabricante declina cualquier responsabilidad frente a los daños que se pudieran originar.
Personal cualificado
La información de servicio de este manual de instrucciones está destinada exclusivamente a personal técnico cualificado. Las descargas eléctricas pueden ser mortales. No se debe realizar ninguna actividad que no esté indicada en la documentación. Lo mismo es aplicable cuando el personal está cualificado para tal fin.
Todos los cables y líneas deben estar fijados, intactos, aislados y tener una dimensión suficiente. Las uniones sueltas, y los cables y líneas chamuscados, dañados o con una dimensión insuficiente deben ser reparados inmediatamente por un taller especializado autorizado.
Únicamente un taller especializado autorizado debe llevar a cambo el mantenimiento y la reparación.
En caso de piezas procedentes de otros fabricantes, no queda garantizado que hayan sido diseñadas y fabricadas de acuerdo con las exigencias en cuanto a resistencia y seguridad. Solo se deben utilizar repuestos originales (lo mismo es aplicable a piezas normalizadas).
No se deben efectuar cambios, montajes ni transformaciones en el equipo, sin previa autorización del fabricante.
Se deben sustituir inmediatamente los componentes que no se encuentren en perfecto estado.
Indicaciones en relación con los valores de emisión de ruidos
El máximo nivel de potencia acústica del inversor figura en los datos técnicos.
La refrigeración del equipo se realiza mediante una regulación de temperatura electrónica con el menor nivel de ruido posible, siendo independiente de la potencia utilizada, de la temperatura ambiente, de la suciedad del equipo y de muchos otros factores.
Para este equipo no es posible indicar un valor de emisión en el puesto de trabajo, ya que el nivel de presión acústica que realmente se genera varía mucho en función de la situación de montaje, de la calidad de la red, de las paredes más cercanas y de las características generales del local.
Medidas de compatibilidad electromagnética (CEM)
En casos especiales puede ocurrir que, a pesar de cumplir valores límite de emisión normalizados, se produzcan influencias para el campo de aplicaciones previsto (p. ej. cuando hay equipos sensibles a las perturbaciones en el lugar de emplazamiento o cuando el lugar de emplazamiento se encuentra cerca de receptores de radio o televisión). En este caso, el empresario está obligado a tomar medidas para eliminar las perturbaciones.
Protección de datos
- El usuario es responsable de la salvaguardia de datos de las modificaciones,
- el almacenamiento y memorización de los ajustes personales.
Derechos de autor
Los derechos de autor respecto al presente manual de instrucciones son propiedad del fabricante.
El texto y las ilustraciones corresponden al estado técnico en el momento de la impresión y están sujetos a cambios sin previo aviso.
Agradeceríamos cualquier sugerencia de mejora e información sobre posibles incoherencias en el manual de instrucciones.
Compatibilidad de los componentes del sistema
Todos los componentes montados en la instalación fotovoltaica deben ser compatibles y tener las opciones de configuración necesarias. Los componentes montados no deben restringir o perjudicar el funcionamiento de la instalación fotovoltaica.
¡OBSERVACIÓN!
Riesgo debido a los componentes de la instalación fotovoltaica que no son compatibles o tienen una compatibilidad limitada.
Los componentes incompatibles pueden restringir o perjudicar el funcionamiento de la instalación fotovoltaica.
Montar en la instalación fotovoltaica solo los componentes recomendados por el fabricante.
Antes del montaje, aclarar con el fabricante la compatibilidad de los componentes que no se han recomendado expresamente.
Información general
Generalidades
Concepto del sistema
Construcción del equipo:
| (1) | Tapa de la caja |
| (2) | Inversor |
| (3) | Soporte de fijación |
| (4) | Zona de conexión incluyendo el interruptor principal CC |
| (5) | Zona de comunicación de datos |
| (6) | Cubierta de la comunicación de datos |
El inversor convierte la corriente continua generada por los módulos solares en corriente alterna. Esta corriente alterna se suministra junto con la tensión de red a la red de corriente pública.
El inversor ha sido desarrollado exclusivamente para su aplicación en instalaciones fotovoltaicas de conexión a red, por lo que no es posible generar corriente independiente de la red pública.
Gracias a su construcción y su funcionamiento, el inversor ofrece un máximo de seguridad durante el montaje y el servicio.
El inversor monitoriza automáticamente la red de corriente pública. El inversor detiene inmediatamente el servicio en caso de situaciones anómalas de la red e interrumpe la alimentación a la red de corriente (p. ej. en caso de desconexión de la red, interrupción, etc.).
La monitorización de red se realiza mediante monitorización de tensión, de frecuencia y de situaciones independientes.
El servicio del inversor es totalmente automático. Cuando después del alba hay suficiente energía de los módulos solares disponible, el inversor comienza con la monitorización de red. En caso de suficiente irradiación solar, el inversor comienza con el servicio de alimentación a la red.
En este sentido, el inversor funciona de tal modo que se toma la máxima potencia posible de los módulos solares.
Cuando la oferta energética no es suficiente para una alimentación a la red, el inversor interrumpe por completo la conexión entre la electrónica conductora y la red y detiene el servicio. Se mantienen todos los ajustes y datos memorizados.
Si la temperatura del inversor alcanza valores excesivos, el inversor se autoprotege reduciendo automáticamente la potencia de salida actual.
El exceso de temperatura en el equipo se produce por una elevada temperatura ambiente o una disipación del calor insuficiente (p. ej. en caso de montaje en armarios eléctricos sin la disipación del calor correspondiente).
Generalidades
Concepto del sistema
Construcción del equipo:
| (1) | Tapa de la caja |
| (2) | Inversor |
| (3) | Soporte de fijación |
| (4) | Zona de conexión incluyendo el interruptor principal CC |
| (5) | Zona de comunicación de datos |
| (6) | Cubierta de la comunicación de datos |
El inversor convierte la corriente continua generada por los módulos solares en corriente alterna. Esta corriente alterna se suministra junto con la tensión de red a la red de corriente pública.
El inversor ha sido desarrollado exclusivamente para su aplicación en instalaciones fotovoltaicas de conexión a red, por lo que no es posible generar corriente independiente de la red pública.
Gracias a su construcción y su funcionamiento, el inversor ofrece un máximo de seguridad durante el montaje y el servicio.
El inversor monitoriza automáticamente la red de corriente pública. El inversor detiene inmediatamente el servicio en caso de situaciones anómalas de la red e interrumpe la alimentación a la red de corriente (p. ej. en caso de desconexión de la red, interrupción, etc.).
La monitorización de red se realiza mediante monitorización de tensión, de frecuencia y de situaciones independientes.
El servicio del inversor es totalmente automático. Cuando después del alba hay suficiente energía de los módulos solares disponible, el inversor comienza con la monitorización de red. En caso de suficiente irradiación solar, el inversor comienza con el servicio de alimentación a la red.
En este sentido, el inversor funciona de tal modo que se toma la máxima potencia posible de los módulos solares.
Cuando la oferta energética no es suficiente para una alimentación a la red, el inversor interrumpe por completo la conexión entre la electrónica conductora y la red y detiene el servicio. Se mantienen todos los ajustes y datos memorizados.
Si la temperatura del inversor alcanza valores excesivos, el inversor se autoprotege reduciendo automáticamente la potencia de salida actual.
El exceso de temperatura en el equipo se produce por una elevada temperatura ambiente o una disipación del calor insuficiente (p. ej. en caso de montaje en armarios eléctricos sin la disipación del calor correspondiente).
Concepto del sistema
Construcción del equipo:
| (1) | Tapa de la caja |
| (2) | Inversor |
| (3) | Soporte de fijación |
| (4) | Zona de conexión incluyendo el interruptor principal CC |
| (5) | Zona de comunicación de datos |
| (6) | Cubierta de la comunicación de datos |
El inversor convierte la corriente continua generada por los módulos solares en corriente alterna. Esta corriente alterna se suministra junto con la tensión de red a la red de corriente pública.
El inversor ha sido desarrollado exclusivamente para su aplicación en instalaciones fotovoltaicas de conexión a red, por lo que no es posible generar corriente independiente de la red pública.
Gracias a su construcción y su funcionamiento, el inversor ofrece un máximo de seguridad durante el montaje y el servicio.
El inversor monitoriza automáticamente la red de corriente pública. El inversor detiene inmediatamente el servicio en caso de situaciones anómalas de la red e interrumpe la alimentación a la red de corriente (p. ej. en caso de desconexión de la red, interrupción, etc.).
La monitorización de red se realiza mediante monitorización de tensión, de frecuencia y de situaciones independientes.
El servicio del inversor es totalmente automático. Cuando después del alba hay suficiente energía de los módulos solares disponible, el inversor comienza con la monitorización de red. En caso de suficiente irradiación solar, el inversor comienza con el servicio de alimentación a la red.
En este sentido, el inversor funciona de tal modo que se toma la máxima potencia posible de los módulos solares.
Cuando la oferta energética no es suficiente para una alimentación a la red, el inversor interrumpe por completo la conexión entre la electrónica conductora y la red y detiene el servicio. Se mantienen todos los ajustes y datos memorizados.
Si la temperatura del inversor alcanza valores excesivos, el inversor se autoprotege reduciendo automáticamente la potencia de salida actual.
El exceso de temperatura en el equipo se produce por una elevada temperatura ambiente o una disipación del calor insuficiente (p. ej. en caso de montaje en armarios eléctricos sin la disipación del calor correspondiente).
Uso previsto
Los siguientes usos se consideran no previstos:
- Cualquier otro uso o uso más allá del previsto
- Transformaciones en el inversor que no hayan sido recomendadas expresamente por Fronius
- El montaje de componentes que no hayan sido recomendados expresamente por Fronius o que no sean comercializados por Fronius
El fabricante declina toda responsabilidad frente a los daños que se pudieran originar.
Se extinguirán todos los derechos de garantía.
- La lectura completa y el cumplimiento de todas las observaciones, así como de las instrucciones de seguridad y peligro incluidas en el manual de instrucciones y las instrucciones de instalación
- El cumplimiento de los trabajos de mantenimiento
- El montaje según las instrucciones de instalación
Al configurar la instalación fotovoltaica, garantizar que todos los componentes funcionen exclusivamente dentro de su gama de servicio admisible.
Para conservar las propiedades del módulo solar, tener en cuenta todas las medidas recomendadas por el fabricante.
Para la alimentación a la red y los métodos de unión, tener en cuenta las disposiciones de la empresa suministradora de energía.
Advertencias en el equipo
Tanto en el inversor como dentro del mismo hay advertencias y símbolos de seguridad. Estas advertencias y símbolos de seguridad no deben quitarse ni se debe pintar encima. Las notas y símbolos advierten de errores de manejo que pueden causar lesiones personales graves y daños materiales.
Símbolos de seguridad: | |
 | Peligro de graves daños personales y materiales originados por un manejo incorrecto |
 | Realizar las funciones descritas cuando se hayan leído y comprendido por completo los siguientes documentos:
|
 | Tensión eléctrica peligrosa |
 | ¡Esperar hasta que se descarguen los condensadores! |
 | De conformidad con la Directiva Europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, los aparatos eléctricos usados deben ser recogidos por separado y reciclados respetando el medio ambiente. Asegúrese de devolver el aparato usado al distribuidor o solicite información sobre los sistemas de desecho y recogida locales autorizados. ¡El incumplimiento de la presente directiva europea puede derivar en posibles efectos sobre el medio ambiente y su salud! |
Texto de las advertencias:
¡ADVERTENCIA!
Las descargas eléctricas pueden ser mortales. Antes de abrir el equipo debe garantizarse que el lado de entrada y el de salida estén sin tensión. Esperar hasta que se descarguen los condensadores (el tiempo de descarga se indica en el equipo).
Símbolos en la placa de características: | |
 | Declaración de conformidad UE: confirma el cumplimiento de las directivas y reglamentos de la UE aplicables. |
 | Marcado UKCA: confirma el cumplimiento de las directivas y normativas británicas aplicables. |
 | Marcado RAEE: los residuos de aparatos eléctricos y electrónicos deben desecharse por separado y reciclarse de forma respetuosa con el medio ambiente, de acuerdo con la directiva europea y la legislación nacional. |
 | Marcado RCM: probado conforme a los requisitos australianos y neozelandeses. |
 | Marcado ICASA: probado conforme a los requisitos de la Autoridad Independiente de Comunicaciones de Sudáfrica. |
 | Marcado CMIM: probado conforme a los requisitos de IMANOR para los reglamentos de importación y el cumplimiento de las normas marroquíes. |
AFCI: Detección de arco voltaico (Arc Guard)
El AFCI (Arc Fault Circuit Interrupter) protege del arco eléctrico y es un dispositivo de protección contra errores de contacto en sentido estricto. El AFCI evalúa en el lado de CC las perturbaciones que ocurren en la curva de corriente y tensión con un circuito electrónico y apaga el circuito de corriente si se detecta un fallo de contacto. De esta manera, se evita el sobrecalentamiento en los puntos de contacto defectuosos e, idealmente, se evitan incendios.
¡PRECAUCIÓN!
Peligro originado por instalaciones de CC deficientes o inadecuadas.
La instalación fotovoltaica puede incendiarse por las cargas térmicas no admisibles que se producen por el arco voltaico, lo que puede terminar provocando daños.
Revisar las conexiones para ver si están en buenas condiciones.
Reparar correctamente el aislamiento defectuoso.
Realizar las tareas de conexión de acuerdo con las instrucciones.
¡IMPORTANTE!
Fronius no asume ningún coste por pérdidas de producción, costes de instalador, etc., que puedan producirse debido a un arco voltaico detectado y sus consecuencias. Fronius no asume ninguna responsabilidad en caso de daños a pesar de la detección/interrupción del arco voltaico integrado (p. ej. debido a un arco voltaico paralelo).
¡IMPORTANTE!
El sistema electrónico activo de los módulos solares (p. ej. optimizador de potencia) puede perjudicar el funcionamiento de la detección de arco voltaico. Fronius no garantiza el correcto funcionamiento de la detección de arco en combinación con el sistema electrónico activo de los módulos solares.
Comportamiento de reconexión
Tras la detección de un arco voltaico, el suministro de energía a la red se interrumpe durante al menos 5 minutos. En función de la configuración, el suministro de energía a la red se reanuda automáticamente. Si se detectan varios arcos voltaicos en un periodo de 24 horas, también se puede interrumpir permanentemente el suministro de energía a la red hasta que se produzca una reconexión manual.
Comunicación de datos y Fronius Solar Net
Fronius Solar Net y conexión de datos
Fronius ha desarrollado Fronius Solar Net para facilitar la aplicación individual de las extensiones del sistema. Fronius Solar Net es una red de datos que permite vincular varios inversores con las extensiones del sistema. | |
Fronius Solar Net es un sistema de bus con topología de circuito. Para la comunicación de uno o varios inversores conectados en Fronius Solar Net con una extensión del sistema, basta con un cable adecuado. | |
Para definir cada inversor de manera unívoca en Fronius Solar Net, también es necesario asignar un número individual al correspondiente inversor. | |
Fronius Solar Net detecta automáticamente las diferentes extensiones del sistema. | |
Para poder diferenciar entre varias extensiones del sistema idénticas, es necesario ajustar un número individual en las extensiones del sistema. | |
En los correspondientes manuales de instrucciones o en Internet, en http://www.fronius.com, figura información más detallada acerca de las diferentes extensiones del sistema.  ® http://www.fronius.com/QR-link/4204101938 |
Fronius Solar Net y conexión de datos
Fronius ha desarrollado Fronius Solar Net para facilitar la aplicación individual de las extensiones del sistema. Fronius Solar Net es una red de datos que permite vincular varios inversores con las extensiones del sistema. | |
Fronius Solar Net es un sistema de bus con topología de circuito. Para la comunicación de uno o varios inversores conectados en Fronius Solar Net con una extensión del sistema, basta con un cable adecuado. | |
Para definir cada inversor de manera unívoca en Fronius Solar Net, también es necesario asignar un número individual al correspondiente inversor. | |
Fronius Solar Net detecta automáticamente las diferentes extensiones del sistema. | |
Para poder diferenciar entre varias extensiones del sistema idénticas, es necesario ajustar un número individual en las extensiones del sistema. | |
En los correspondientes manuales de instrucciones o en Internet, en http://www.fronius.com, figura información más detallada acerca de las diferentes extensiones del sistema. ® http://www.fronius.com/QR-link/4204101938 |
Zona de comunicación de datos
Según la versión, el inversor puede estar equipado con la tarjeta enchufable (8) Fronius Datamanager.
Pos. | Denominación |
|---|---|
(1) | Interfaz de corriente multifuncional conmutable. Utilizar el conector opuesto de dos polos incluido en el volumen de suministro del inversor para la conexión a la interfaz de corriente multifuncional. |
(2) / | Conexión Fronius Solar Net / Protocolo de interfaz IN En caso de una conexión en red de varios componentes DATCOM, es necesario enchufar un terminal de cierre a cada una de las conexiones IN u OUT libres de un componente DATCOM. |
(4) | LED "Fronius Solar Net" |
(5) | LED "Transmisión de datos" |
(6) | Puerto USB A La memoria USB se puede utilizar como Datalogger para el inversor al cual ha sido conectada. La memoria USB no forma parte del volumen de suministro del inversor. |
(7) | Contacto de conmutación libre de potencial (relé) con conector opuesto Máx. 250 V CA / 4 A CA Pin 1 = Contacto de cierre (Normally Open) Para obtener una explicación más detallada, ver el apartado Relé (contacto de conmutación libre de potencial). |
(8) | Fronius Datamanager 2.0 con antena WLAN Observación: El Fronius Datamanager 2.0 solo está disponible como opción. |
(9) | Cubierta para el compartimento de tarjetas opcionales |
Descripción del LED "Fronius Solar Net"
El LED "Fronius Solar Net" está iluminado:
La alimentación principal para la comunicación de datos dentro de la Fronius Solar Net/del protocolo de la interfaz está en orden
El LED "Fronius Solar Net" parpadea brevemente cada 5 segundos:
Error en la comunicación de datos en la Fronius Solar Net
- Exceso de corriente (arco establecido > 3 A, p. ej. debido a un cortocircuito en el circuito de Fronius Solar Net)
- Falta de tensión (no hay ningún cortocircuito, tensión en la Fronius Solar Net < 6,5 V, p. ej. cuando hay demasiados componentes DATCOM en la Fronius Solar Net y la conexión eléctrica no es suficiente)
En este caso, se requiere un suministro de energía adicional de los componentes Fronius DATCOM mediante una fuente de alimentación externa (43,0001,1194) en uno de los componentes Fronius DATCOM.
Para detectar una falta de tensión, deben comprobarse también los demás componentes Fronius DATCOM con respecto a errores si fuera necesario.
Después de una desconexión por exceso de corriente o falta de tensión, el inversor intenta restablecer cada 5 segundos el suministro de energía en Fronius Solar Net mientras que, por ejemplo, el error está presente.
Si el error está eliminado, la Fronius Solar Net vuelve a alimentarse con corriente en 5 segundos.
Ejemplo
Registro y archivo de los datos de inversor y sensor mediante Fronius Datamanager y Fronius Sensor Box:
Red de datos con 3 inversores y una Fronius Sensor Box:
- Inversor 1 con Fronius Datamanager 2.0
- ¡Inversores 2 y 3 sin Fronius Datamanager 2.0!
- Inversor 1 con Fronius Datamanager 2.0
- ¡Inversores 2 y 3 sin Fronius Datamanager 2.0!
 | = terminales de cierre |
La comunicación externa (Fronius Solar Net) tiene lugar en el inversor a través de la zona de comunicación de datos. La zona de comunicación de datos incluye dos interfaces RS 422 como entrada y salida. La conexión se realiza mediante conectores RJ45.
¡IMPORTANTE! Como el Fronius Datamanager 2.0 funciona como un Datalogger, no debe haber otro Datalogger / Datamanager en el circuito de Fronius Solar Net.
Esto significa que solo se permite un Fronius Datalogger / Datamanager por cada circuito de Fronius Solar Net.
Desmontar los demás Fronius Datalogger / Datamanager y cerrar el compartimento de tarjetas opcionales libre volviendo a colocar la cubierta (número de artículo: 42,0405,2094) o utilizar un inversor sin Fronius Datamanager (versión "light").
Explicación del interface de corriente multifuncional
Se pueden conectar diferentes variantes conexión al interface de corriente multifuncional. No obstante, no es posible utilizarlas simultáneamente. Si se ha conectado, por ejemplo, un contador S0 al interface de corriente multifuncional, no es posible conectar un contacto de señal para la protección contra sobretensiones (y viceversa).
Pin 1 = Entrada de medición: máx. 20 mA, 100 ohmios de resistencia de medición (carga aparente)
Pin 2 = Máx. corriente de cortocircuito 15 mA, máx. tensión de marcha sin carga 16 V CC o GND
Variante del modo de conexión 1: Contacto de señal para protección contra sobretensiones
La opción DC SPD (protección contra sobretensiones) emite una advertencia o un error en la pantalla, dependiendo del ajuste en el menú básico (submenú de entrada de señal). Información más detallada sobre la opción DC SPD en las instrucciones de instalación.
Variante del modo de conexión 2: Contador S0
Se puede conectar un contador para la captación del autoconsumo mediante S0 directamente al inversor. Este contador S0 se puede posicionar en el punto de alimentación o en la rama de consumo.
¡IMPORTANTE! Conectar un contador S0 al inversor puede requerir una actualización del firmware del inversor.
El contador S0 debe cumplir la norma correspondiente IEC62053-31 clase B.
Tasa máxima de impulsos recomendada del contador S0: | |
|---|---|
Potencia FV kWp [kW] | Tasa de impulsos máx. por kWp |
30 | 1000 |
20 | 2000 |
10 | 5000 |
≤ 5,5 | 10 000 |
- Reducción de potencia dinámica mediante un inversor
Para obtener más información, véase el capítulo Reducción de potencia dinámica mediante un inversor en la página (→) - Reducción de potencia dinámica mediante Fronius Datamanager 2.0
Para más información, véase: manuals.fronius.com/html/4204260191/#0_m_0000017472
Reducción de potencia dinámica mediante un inversor
Las empresas de energía o los operadores de red pueden prescribir limitaciones de la alimentación para un inversor. En este sentido, la reducción de potencia dinámica considera el autoconsumo en el ámbito doméstico antes de reducir la potencia del inversor.
Se puede conectar un contador para determinar el autoconsumo mediante S0 directamente al inversor. Véase el capítulo Explicación del interface de corriente multifuncional en la página (→)
En el menú básico, en "Entrada de señal" - "S0-Meter", se puede ajustar una limitación de la alimentación. Véase el capítulo Los registros del menú básico en la página (→).
Opciones de ajuste del S0-Meter:- Potencia límite de red
Campo para introducir la potencia máxima de alimentación a la red en W. Si se sobrepasa este valor, el inversor regula hasta el valor ajustado dentro del tiempo exigido por las normas y reglamentos nacionales. - Tasa de impulsos
Campo para introducir los impulsos por kWh del contador S0.
La inyección cero es posible con esta configuración.
Cuando se utilizan la reducción de potencia mediante un inversor y el contador S0, este debe instalarse en la rama de consumo.
Contador S0 en la rama de consumo
Si posteriormente se configura la reducción de potencia dinámica mediante Fronius Datamanager 2.0 (interface de usuario del inversor - menú "Editor de la empresa suministradora de energía" - Reducción de potencia dinámica), esta debe desactivarse mediante el inversor (pantalla del inversor - Menú básico - Entrada de señal - S0-Meter).
Fail-Safe
En Fronius Solar Net Ring (combinación de varios inversores), la función Fail-Safe evita que los inversores conectados se alimenten de forma inadmisible durante la fase de puesta en marcha o durante el funcionamiento. Para este fin, el inversor primario con gestor de datos incorporado transmite una señal a los inversores secundarios (equipos Lite).
La función se activa en cuanto se produce un fallo del gestor de datos o una interrupción de la conexión de Solar Net. En este caso, la señal no se transmite a los inversores secundarios. Todos los equipos se apagan con el estado 710.
Se deben cumplir las siguientes condiciones para el correcto funcionamiento de Fail-Safe:
- En todos los inversores del Solar Net Ring, el Fail-Safe Mode debe estar ajustado en Permanent, y Fail-Safe Behaviour, en Disconnect.
- El inversor con gestor de datos debe estar en el último lugar del conducto anular.
Cableado correcto
Funcionamiento en caso de incidencia
Se producen errores al principio y al final del Solar Net Ring, el inversor primario detiene el envío de la señal, los inversores secundarios se desconectan con el estado 710.
Se producen errores al principio y al final del Solar Net Ring o entre los inversores conectados, el inversor primario detiene el envío de la señal, los inversores secundarios se desconectan con el estado 710.
Fronius Datamanager 2.0
Elementos de manejo, conexiones e indicaciones en el Fronius Datamanager 2.0
N.º | Función |
| ||||
|---|---|---|---|---|---|---|
(1) | Interruptor IP |
| ||||
| Posición de interruptor A Los datos de acceso para este punto de acceso son los siguientes: El acceso al Fronius Datamanager 2.0 es posible de las siguientes maneras:
|
| ||||
| Posición de interruptor B El Fronius Datamanager 2.0 trabaja con una dirección IP asignada con un ajuste de fábrica dinámico (DHCP) |
| ||||
(2) | LED WLAN
| |||||
(3) | LED de conexión Solar.web
| |||||
(4) | LED de alimentación
| |||||
(5) | LED de conexión
| |||||
(6) | Conexión LAN | |||||
(7) | I/Os  | |||||
Modbus RTU bifilar (RS485):
| ||||||
Alimentación interna/externa
| ||||||
Entradas digitales: 0 - 3, 4 - 9 | ||||||
Salidas digitales: 0 - 3 | ||||||
Capacidad de conmutación en caso de alimentación a través de una fuente de alimentación externa con mín. 12,8 - máx. 24 V CC (+ 20 %), conectada a Uint / Uext y GND: 1 A, 12,8 - 24 V CC (según la fuente de alimentación externa) por cada salida digital | ||||||
La conexión a las I/O se realiza a través del conector opuesto suministrado. | ||||||
(8) | Base de antena | |||||
(9) | Interruptor de terminación de Modbus (para Modbus RTU) Interruptor en posición "ON" (CON): Resistencia de finalización de 120 ohmios activa  ¡IMPORTANTE! En caso de un bus RS485, la resistencia de finalización debe estar activa en el primer y en el último equipo. | |||||
(10) | Interruptor Fronius Solar Net maestro/esclavo | |||||
Elementos de manejo, conexiones e indicaciones en el Fronius Datamanager 2.0
N.º | Función |
| ||||
|---|---|---|---|---|---|---|
(1) | Interruptor IP |
| ||||
| Posición de interruptor A Los datos de acceso para este punto de acceso son los siguientes: El acceso al Fronius Datamanager 2.0 es posible de las siguientes maneras:
|
| ||||
| Posición de interruptor B El Fronius Datamanager 2.0 trabaja con una dirección IP asignada con un ajuste de fábrica dinámico (DHCP) |
| ||||
(2) | LED WLAN
| |||||
(3) | LED de conexión Solar.web
| |||||
(4) | LED de alimentación
| |||||
(5) | LED de conexión
| |||||
(6) | Conexión LAN | |||||
(7) | I/Os | |||||
Modbus RTU bifilar (RS485):
| ||||||
Alimentación interna/externa
| ||||||
Entradas digitales: 0 - 3, 4 - 9 | ||||||
Salidas digitales: 0 - 3 | ||||||
Capacidad de conmutación en caso de alimentación a través de una fuente de alimentación externa con mín. 12,8 - máx. 24 V CC (+ 20 %), conectada a Uint / Uext y GND: 1 A, 12,8 - 24 V CC (según la fuente de alimentación externa) por cada salida digital | ||||||
La conexión a las I/O se realiza a través del conector opuesto suministrado. | ||||||
(8) | Base de antena | |||||
(9) | Interruptor de terminación de Modbus (para Modbus RTU) Interruptor en posición "ON" (CON): Resistencia de finalización de 120 ohmios activa ¡IMPORTANTE! En caso de un bus RS485, la resistencia de finalización debe estar activa en el primer y en el último equipo. | |||||
(10) | Interruptor Fronius Solar Net maestro/esclavo | |||||
Fronius Datamanager 2.0 durante la noche o en caso de que la tensión CC no sea suficiente
El parámetro "Modo nocturno" en el registro de menú de configuración para los ajustes de pantalla está preajustado de fábrica a "OFF" (DES).
Es por ello que el Fronius Datamanager 2.0 no se encuentra accesible durante la noche o cuando la tensión CC no es suficiente.
No obstante, para poder activar el Fronius Datamanager 2.0, desconectar y volver a conectar el inversor en el lado CA y pulsar cualquier tecla de control en la pantalla del inversor dentro de 90 segundos.
Ver también el capítulo "Puntos de menú en el menú de configuración", "Ajustes de pantalla" (modo nocturno).
Primera puesta en marcha
- que la tarjeta enchufable Fronius Datamanager 2.0 esté instalada en el inversor,
o - que haya una Fronius Datamanager Box 2.0 en el circuito de Fronius Solar Net.
¡IMPORTANTE! Para establecer la conexión con el Fronius Datamanager 2.0, debe estar activado en el correspondiente dispositivo final (p. ej., ordenador portátil, tablet, etc.) "Obtener la dirección IP automáticamente (DHCP)".
¡OBSERVACIÓN!
Si solo hay un inversor en la instalación fotovoltaica, pueden omitirse los siguientes pasos de trabajo (1 y 2).
La primera puesta en marcha comienza en este caso con el paso de trabajo 3.
1Cablear el inversor con Fronius Datamanager 2.0 o Fronius Datamanager Box 2.0 en la Fronius Solar Net
2Cuando se conectan en red varios inversores en Fronius Solar Net:Establecer correctamente el maestro / esclavo de Fronius Solar Net en la tarjeta enchufable o Box de Fronius Datamanager 2.0
- Un inversor con Fronius Datamanager 2.0 = maestro
- Todos los demás inversores con Fronius Datamanager 2.0 = esclavo (los LED en las tarjetas enchufables y Box Fronius Datamanager 2.0 están apagados)
3Conmutar el equipo al modo de servicio
- Activar el punto de acceso inalámbrico a través del menú de configuración del inversor
El inversor establece el punto de acceso inalámbrico. El punto de acceso inalámbrico permanece abierto durante 1 hora. El interruptor IP en el Fronius Datamanager 2.0 puede permanecer en la posición de interruptor B gracias a la activación del punto de acceso inalámbrico.
| Instalación mediante navegador web |
4Conectar el dispositivo final al WLAN Access PointSSID = FRONIUS_240.xxxxx (5-8 dígitos)
| |
| 5Introducir en el navegador: http://datamanager o 192.168.250.181 (dirección IP para la conexión inalámbrica) o 169.254.0.180 (dirección IP para la conexión LAN) |

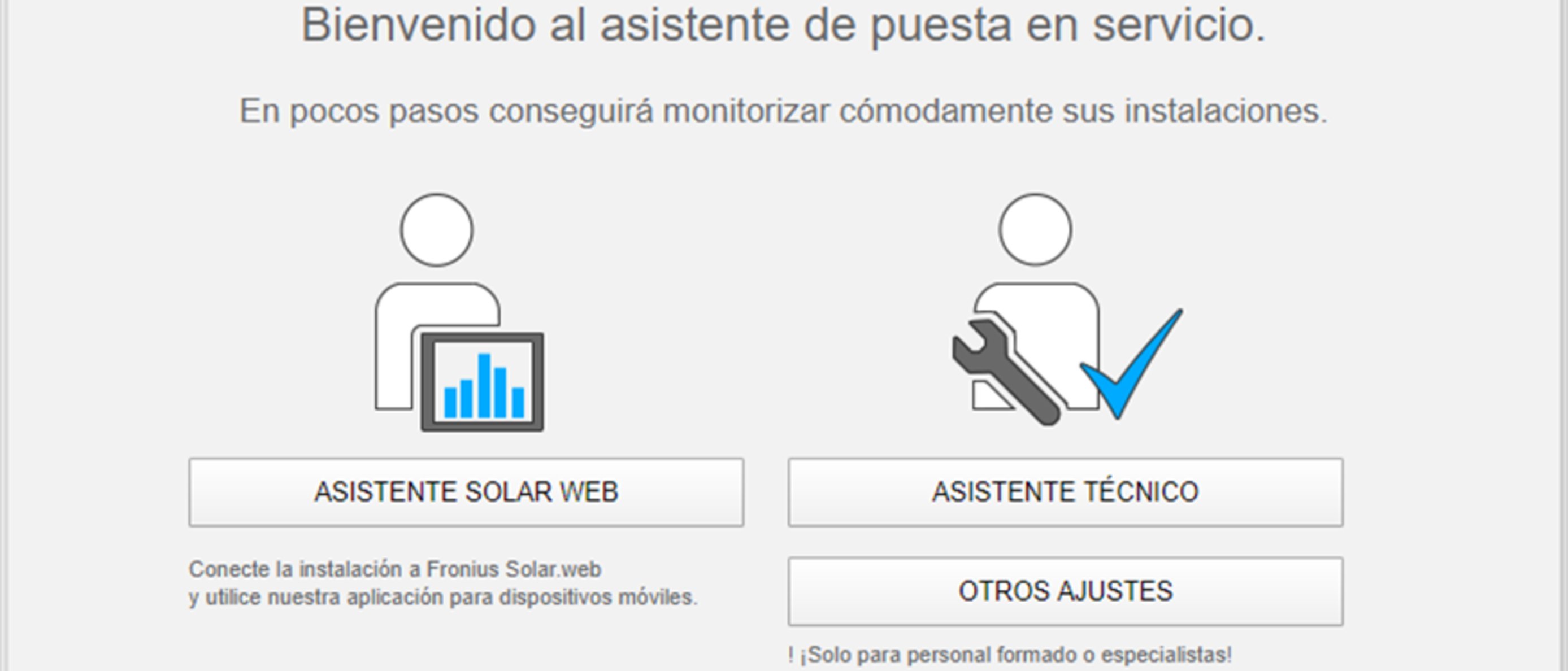

Se muestra la página de inicio del asistente de puesta en marcha.
El asistente técnico está previsto para el instalador e incluye ajustes específicos según las normas. La ejecución del asistente técnico es opcional.
Si se ejecuta el asistente técnico, es imprescindible apuntar la contraseña de servicio asignada. Esta contraseña de servicio se requiere para el ajuste del punto de menú "Editor de la empresa suministradora de energía".
Si no se ejecuta el asistente técnico, no hay ninguna especificación ajustada para la reducción de potencia.
¡Es obligatorio ejecutar el asistente de Fronius Solar.web!
6Ejecutar el asistente de Fronius Solar.web y seguir las instrucciones
Se muestra la página de inicio de Fronius Solar.web.
o
se muestra la página web del Fronius Datamanager 2.0.
7Cuando sea necesario debe ponerse en marcha el asistente técnico y seguir las instrucciones
Información más detallada sobre el Fronius Datamanager 2.0
Encontrará información más detallada sobre el Fronius Datamanager 2.0 y otras opciones para la puesta en servicio: | |
 | → http://www.fronius.com/QR-link/4204260191ES |
Elementos de manejo e indicaciones
Elementos de manejo e indicaciones
Pos. | Descripción |
|---|---|
(1) | Pantalla |
| |
(2) | El LED de inicialización (rojo) está iluminado cuando:
|
(3) | El LED de estado (naranja) está iluminado cuando:
|
(4) | El LED de servicio (verde) está iluminado:
|
| |
(5) | Tecla "Izquierda/arriba" |
(6) | Tecla "Abajo/derecha" |
(7) | Tecla "Menú/Esc" |
(8) | Tecla "Enter" |
Las teclas funcionan de forma capacitiva. Las teclas son pulsadores capacitivos, por lo que si se humedecen con agua puede disminuir la función de las mismas. Para un funcionamiento óptimo de las teclas, secarlas con un paño si fuera necesario.
Elementos de manejo e indicaciones
Pos. | Descripción |
|---|---|
(1) | Pantalla |
| |
(2) | El LED de inicialización (rojo) está iluminado cuando:
|
(3) | El LED de estado (naranja) está iluminado cuando:
|
(4) | El LED de servicio (verde) está iluminado:
|
| |
(5) | Tecla "Izquierda/arriba" |
(6) | Tecla "Abajo/derecha" |
(7) | Tecla "Menú/Esc" |
(8) | Tecla "Enter" |
Las teclas funcionan de forma capacitiva. Las teclas son pulsadores capacitivos, por lo que si se humedecen con agua puede disminuir la función de las mismas. Para un funcionamiento óptimo de las teclas, secarlas con un paño si fuera necesario.
Pantalla
La alimentación de la pantalla se realiza a través de la tensión de red CA. Según el ajuste del menú de configuración, la pantalla puede estar disponible durante todo el día. (Para el modo nocturno, consultar el apartado Ajustes de la pantalla)
¡IMPORTANTE! La pantalla del inversor no es un dispositivo de medición calibrado.
Una ligera desviación del contador eléctrico del distribuidor de electricidad está relacionada con el sistema. Para calcular de forma exacta los datos con el distribuidor de electricidad, se requiere un contador calibrado.
Zonas de indicación en la pantalla, modo de indicación
Zonas de indicación en la pantalla, modo de configuración
| (*) | Barra de desplazamiento |
| (**) | Símbolo del gestor de energía Aparece cuando la función "Gestor de energía" está activada Para obtener más información, consultar el apartado Relé (contacto de conmutación libre de potencial) |
| (***) | N.º inversor = Número DATCOM de inversor, símbolo de memoria: aparece brevemente al memorizar los valores ajustados, conexión USB: aparece cuando se ha conectado una memoria USB |
Desconexión y reconexión del inversor
Desconexión del inversor
1
- Desconectar el disyuntor automático.
- Colocar el seccionador de CC en la posición "OFF" (DES).
Volver a encender el inversor
- Colocar el seccionador de CC en la posición "ON" (CON).
- Conectar el disyuntor automático.
Desconexión del inversor
1
- Desconectar el disyuntor automático.
- Colocar el seccionador de CC en la posición "OFF" (DES).
Volver a encender el inversor
- Colocar el seccionador de CC en la posición "ON" (CON).
- Conectar el disyuntor automático.
Instalación
Selección del emplazamiento y posición de montaje
Explicación de las instrucciones de seguridad
¡ADVERTENCIA!
Indica un peligro inminente.
En caso de no evitar el peligro, las consecuencias pueden ser la muerte o lesiones de carácter muy grave.
¡PELIGRO!
Indica una situación posiblemente peligrosa.
Si no se evita esta situación, se puede producir la muerte así como lesiones de carácter muy grave.
¡PRECAUCIÓN!
Indica una situación posiblemente perjudicial.
Si no se evita esta situación, se pueden producir lesiones de carácter leve o de poca importancia, así como daños materiales.
¡OBSERVACIÓN!
Indica la posibilidad de obtener unos resultados mermados de trabajo y que se puedan producir daños en el equipamiento.
Selección del emplazamiento y posición de montaje
Explicación de las instrucciones de seguridad
¡ADVERTENCIA!
Indica un peligro inminente.
En caso de no evitar el peligro, las consecuencias pueden ser la muerte o lesiones de carácter muy grave.
¡PELIGRO!
Indica una situación posiblemente peligrosa.
Si no se evita esta situación, se puede producir la muerte así como lesiones de carácter muy grave.
¡PRECAUCIÓN!
Indica una situación posiblemente perjudicial.
Si no se evita esta situación, se pueden producir lesiones de carácter leve o de poca importancia, así como daños materiales.
¡OBSERVACIÓN!
Indica la posibilidad de obtener unos resultados mermados de trabajo y que se puedan producir daños en el equipamiento.
Explicación de las instrucciones de seguridad
¡ADVERTENCIA!
Indica un peligro inminente.
En caso de no evitar el peligro, las consecuencias pueden ser la muerte o lesiones de carácter muy grave.
¡PELIGRO!
Indica una situación posiblemente peligrosa.
Si no se evita esta situación, se puede producir la muerte así como lesiones de carácter muy grave.
¡PRECAUCIÓN!
Indica una situación posiblemente perjudicial.
Si no se evita esta situación, se pueden producir lesiones de carácter leve o de poca importancia, así como daños materiales.
¡OBSERVACIÓN!
Indica la posibilidad de obtener unos resultados mermados de trabajo y que se puedan producir daños en el equipamiento.
Seguridad
¡PELIGRO!
Peligro originado por un manejo incorrecto y trabajos realizados incorrectamente.
La consecuencia pueden ser graves daños personales y materiales.
Solo el personal cualificado debe poner en marcha el inversor en el marco de las disposiciones técnicas.
Antes de la instalación y la puesta en marcha, deben leerse las instrucciones de instalación y el manual de instrucciones.
¡PELIGRO!
Peligro originado por trabajos realizados incorrectamente.
La consecuencia pueden ser graves daños materiales y personales.
Solo un instalador de sistemas eléctricos certificado puede realizar los trabajos de montaje y conexión de una protección contra sobretensiones.
Deben tenerse en cuenta las normas de seguridad.
Antes de realizar cualquier tipo de trabajo de montaje y conexión se debe procurar que los lados CA y CC delante del inversor no tengan tensión.
Prevención de incendios
¡PRECAUCIÓN!
Peligro originado por instalaciones deficientes o indebidas.
Pueden producirse daños en los inversores y otros componentes activos de una instalación fotovoltaica.
Una instalación defectuosa o incorrecta puede provocar el sobrecalentamiento de los cables y de los puntos de sujeción, así como la formación de arcos voltaicos. Pueden producirse daños térmicos que provoquen incendios.
A la hora de conectar cables CA y CC, debe tenerse en cuenta lo siguiente:
Apretar firmemente todos los bornes de conexión con el par indicado en el manual de instrucciones
Apretar todos los bornes de puesta a tierra (PE / GND) con el par indicado en el manual de instrucciones, incluyendo los bornes de puesta a tierra libres
No sobrecargar los cables
Comprobar que los cables estén bien tendidos y no presenten daños
Tener en cuenta las instrucciones de seguridad, el manual de instrucciones y las instrucciones de conexión
Atornillar el inversor siempre mediante los tornillos de fijación, según el par indicado en el manual de instrucciones, firmemente al soporte de fijación.
¡Poner el inversor exclusivamente en servicio con los tornillos de fijación correctamente apretados!
¡IMPORTANTE! Fronius no asume ningún coste por pérdidas de producción, costes de instalador, etc., que puedan producirse debido a un arco voltaico detectado y sus consecuencias. Fronius no asume ninguna responsabilidad en caso de fuego e incendios provocados a pesar de la detección/interrupción del arco voltaico integrado (p. ej., debido a un arco voltaico paralelo).
¡IMPORTANTE! Antes de resetear el inversor después de haber detectado un arco voltaico, comprobar toda la instalación fotovoltaica afectada con respecto a posibles daños.
Resulta imprescindible cumplir las indicaciones del fabricante para conexión, instalación y servicio. Realizar todas las instalaciones y conexiones según las especificaciones y prescripciones para minimizar el potencial de peligro.
Los pares de apriete de los correspondientes puntos de apriete figuran en las instrucciones de instalación de los equipos.
Uso previsto
Los siguientes usos se consideran no previstos:
- Cualquier otro uso o uso más allá del previsto
- Transformaciones en el inversor que no hayan sido recomendadas expresamente por Fronius
- El montaje de componentes que no hayan sido recomendados expresamente por Fronius o que no sean comercializados por Fronius
El fabricante declina toda responsabilidad frente a los daños que se pudieran originar.
Se extinguirán todos los derechos de garantía.
- La lectura completa y el cumplimiento de todas las observaciones, así como de las instrucciones de seguridad y peligro incluidas en el manual de instrucciones y las instrucciones de instalación
- El cumplimiento de los trabajos de mantenimiento
- El montaje según las instrucciones de instalación
Al configurar la instalación fotovoltaica, garantizar que todos los componentes funcionen exclusivamente dentro de su gama de servicio admisible.
Para conservar las propiedades del módulo solar, tener en cuenta todas las medidas recomendadas por el fabricante.
Para la alimentación a la red y los métodos de unión, tener en cuenta las disposiciones de la empresa suministradora de energía.
Selección del emplazamiento
 |
| El inversor resulta adecuado para el montaje en zonas interiores. |
 |
| El inversor resulta adecuado para el montaje en zonas exteriores. Gracias a su tipo de protección IP 66, el inversor es resistente a los chorros de agua desde todas las direcciones y también puede utilizarse en entornos húmedos. |
  |
| Para que el inversor se caliente lo menos posible, no debe exponerse a la radiación solar directa. Montar el inversor en una posición protegida, p. ej. en el área de los módulos solares o debajo de un saliente de tejado. |
  |
| UCCmáx. en caso de que la altura sobre el nivel del mar sea de: ¡IMPORTANTE! No se debe montar ni utilizar el inversor a alturas superiores a los 3400 m. |
 |
| No se debe montar el inversor en:
|
 |
| El inversor genera algo de ruido en determinados estados de servicio, por lo que no se debe montar directamente en zonas residenciales. |
 |
| No se debe montar el inversor en:
|
 |
| Por lo general, el inversor es impermeable al polvo. No obstante, en zonas con mucha acumulación de polvo se pueden obstruir las superficies de refrigeración, hecho que merma el rendimiento térmico. En estos casos se requiere una limpieza periódica. Por tanto, se desaconseja el montaje en locales y entornos con mucha generación de polvo. |
 |
| No se debe montar el inversor en:
|
Posición de montaje
  | El inversor resulta adecuado para el montaje vertical en una columna o pared vertical. |
 | El inversor resulta adecuado para el montaje horizontal. |
 | El inversor resulta adecuado para el montaje sobre una superficie inclinada. |
|
|
 | No montar el inversor sobre una superficie inclinada con las conexiones orientadas hacia arriba. |
 | No montar el inversor inclinado en una columna ni en una pared vertical. |
 | No montar el inversor en horizontal sobre una columna o pared vertical. |
  | No montar el inversor con las conexiones orientadas hacia arriba en una columna o pared vertical. |
 | No montar el inversor con un lado inclinado y las conexiones orientadas hacia arriba. |
 | No montar el inversor con un lado inclinado y las conexiones orientadas hacia abajo. |
 | No montar el inversor en el techo. |
Selección del emplazamiento en general
En cuanto a la selección del emplazamiento para el inversor, se deben tener en cuenta los siguientes criterios:
Realizar la instalación solo sobre una base firme y que no sea inflamable | ||
Máximas temperaturas ambiente: -25 °C / +60 °C | ||
Humedad relativa del aire: 0 - 100 % | ||
El sentido de la corriente de aire dentro del inversor es desde la derecha hacia arriba (alimentación de aire frío a la derecha, evacuación de aire caliente arriba). | ||
En caso de montar el inversor en un armario eléctrico o en otro local cerrado similar, garantizar una disipación del calor suficiente mediante ventilación forzada. | ||
Si se debe montar el inversor en las paredes exteriores de establos, debe mantenerse una distancia mínima de 2 m en todos los lados con respecto a las aberturas de ventilación y del edificio. |
Montar el soporte de fijación
Seguridad
¡PELIGRO!
Peligro originado por la tensión residual de los condensadores.
La consecuencia pueden ser descargas eléctricas.
Esperar hasta que se descarguen los condensadores. El tiempo de descarga se indica en el inversor.
¡PRECAUCIÓN!
Peligro de dañar el inversor debido a suciedad o agua en los bornes de conexión y en los contactos de la zona de conexión del inversor.
La consecuencia pueden ser daños en el inversor.
Al taladrar, debe prestarse atención a que los bornes de conexión y los contactos de la zona de conexión no se ensucien ni humedezcan.
El soporte de fijación sin la etapa de potencia no se corresponde con el tipo de protección del inversor completo y, por tanto, no debe exponerse a las inclemencias del tiempo durante un periodo prolongado sin protección. El soporte de fijación está protegido cuando el inversor está suspendido en el soporte de fijación y firmemente atornillado a él.
Durante el montaje, proteger el soporte de fijación frente a suciedad y humedad.
¡IMPORTANTE!
El tipo de protección IP 66 únicamente es aplicable en los siguientes casos:- El inversor está colgado en el soporte de fijación y firmemente atornillado al mismo.
- La cubierta de la zona de la comunicación de datos está montada en el inversor y firmemente atornillada.
¡Para el soporte de fijación sin inversor es aplicable el tipo de protección IP 20!
Seguridad
¡PELIGRO!
Peligro originado por la tensión residual de los condensadores.
La consecuencia pueden ser descargas eléctricas.
Esperar hasta que se descarguen los condensadores. El tiempo de descarga se indica en el inversor.
¡PRECAUCIÓN!
Peligro de dañar el inversor debido a suciedad o agua en los bornes de conexión y en los contactos de la zona de conexión del inversor.
La consecuencia pueden ser daños en el inversor.
Al taladrar, debe prestarse atención a que los bornes de conexión y los contactos de la zona de conexión no se ensucien ni humedezcan.
El soporte de fijación sin la etapa de potencia no se corresponde con el tipo de protección del inversor completo y, por tanto, no debe exponerse a las inclemencias del tiempo durante un periodo prolongado sin protección. El soporte de fijación está protegido cuando el inversor está suspendido en el soporte de fijación y firmemente atornillado a él.
Durante el montaje, proteger el soporte de fijación frente a suciedad y humedad.
¡IMPORTANTE!
El tipo de protección IP 66 únicamente es aplicable en los siguientes casos:- El inversor está colgado en el soporte de fijación y firmemente atornillado al mismo.
- La cubierta de la zona de la comunicación de datos está montada en el inversor y firmemente atornillada.
¡Para el soporte de fijación sin inversor es aplicable el tipo de protección IP 20!
Selección de tacos y tornillos
¡Importante! Dependiendo de la base, se requieren diferentes materiales de fijación para el montaje del soporte de fijación. Por tanto, el material de fijación no forma parte del volumen de suministro del inversor. El montador es responsable de seleccionar el material de fijación adecuado.
Recomendación de tornillos
Recomendamos para el montaje del inversor la utilización de tornillos de acero o aluminio con un diámetro de 6 - 8 mm.
Abrir el inversor
¡PELIGRO!
Riesgo de conexión insuficiente del conductor protector.
La consecuencia pueden ser graves daños personales y materiales.
Los tornillos de la caja garantizan una conexión adecuada del conductor protector para la puesta a tierra de esta y no deben sustituirse nunca por otros tornillos que no garanticen una conducción fiable del conductor protector.
1
2
3
4
Montar el soporte de fijación en una pared
1
2
3
Montar el soporte de fijación en un poste o soporte
Para el montaje del inversor en un poste o soporte, Fronius recomienda el kit de fijación en postes "Pole clamp" (número de pedido SZ 2584.000) de la empresa Rittal GmbH.
Con este kit, el inversor puede montarse sobre un poste redondo o cuadrado con el siguiente diámetro::Æ de 40 a 190 mm (poste redondo), ÿ de 50 a 150 mm (poste cuadrado)
Montar el soporte de fijación en un soporte metálico
¡OBSERVACIÓN!
En caso de montaje en soportes de metal, el inversor no debe estar expuesto a agua pluvial ni a proyecciones de agua desde el lado posterior.
Disponer de una protección adecuada contra agua pluvial o contra proyecciones de agua.
El soporte de fijación se debe apretar en al menos 4 puntos.
1
Evitar la torsión o deformación del soporte de fijación
¡IMPORTANTE! Durante el montaje del soporte de fijación en la pared o en una columna, debe prestarse atención a que el soporte de fijación no se deforme ni retuerza.
Conectar el inversor a la red pública (lado CA)
Seguridad
¡PELIGRO!
Peligro originado por un manejo incorrecto y trabajos realizados incorrectamente.
La consecuencia pueden ser graves daños personales y materiales.
Únicamente personal formado debe poner en servicio el inversor en el marco de las disposiciones técnicas.
Leer el manual de instrucciones y las instrucciones de instalación antes de la instalación y la puesta en servicio.
¡PELIGRO!
Peligro originado por la tensión de red y la tensión CC de los módulos solares expuestos a la luz.
La consecuencia pueden ser descargas eléctricas.
Antes de realizar cualquier tipo de trabajo de conexión, procurar que los lados CA y CC delante del inversor no tengan tensión.
Únicamente instaladores eléctricos autorizados pueden realizar la conexión fija a la red de corriente.
¡PRECAUCIÓN!
Peligro de dañar el inversor debido a unos bornes de conexión no apretados correctamente.
La consecuencia pueden ser daños térmicos en el inversor que pueden provocar incendios.
Al conectar cables CA y CC debe prestarse atención a que todos los bornes de conexión estén apretados firmemente con el par indicado.
Seguridad
¡PELIGRO!
Peligro originado por un manejo incorrecto y trabajos realizados incorrectamente.
La consecuencia pueden ser graves daños personales y materiales.
Únicamente personal formado debe poner en servicio el inversor en el marco de las disposiciones técnicas.
Leer el manual de instrucciones y las instrucciones de instalación antes de la instalación y la puesta en servicio.
¡PELIGRO!
Peligro originado por la tensión de red y la tensión CC de los módulos solares expuestos a la luz.
La consecuencia pueden ser descargas eléctricas.
Antes de realizar cualquier tipo de trabajo de conexión, procurar que los lados CA y CC delante del inversor no tengan tensión.
Únicamente instaladores eléctricos autorizados pueden realizar la conexión fija a la red de corriente.
¡PRECAUCIÓN!
Peligro de dañar el inversor debido a unos bornes de conexión no apretados correctamente.
La consecuencia pueden ser daños térmicos en el inversor que pueden provocar incendios.
Al conectar cables CA y CC debe prestarse atención a que todos los bornes de conexión estén apretados firmemente con el par indicado.
Monitorización de red
Para un funcionamiento óptimo de la vigilancia de la red es necesario que la resistencia en los cables de alimentación hacia los bornes de conexión en el lado CA esté lo más baja posible.
Estructura de los cables CA
A los bornes CA del inversor pueden conectarse cables CA con la siguiente estructura:
 |
|
Preparar los cables de aluminio para la conexión
Los bornes de conexión en el lado CA resultan adecuados para conectar cables de aluminio monohilo circulares. Debido a que la reacción del aluminio con el aire crea una capa de óxido resistente no conductora, es necesario observar los siguientes puntos cuando se conectan cables de aluminio:
- Corrientes de medición reducidas para cables de aluminio.
- Las condiciones de conexión indicadas a continuación.
Tener en cuenta siempre la información del fabricante en caso de utilizar cables de aluminio.
A la hora de dimensionar las secciones transversales de cables deben tenerse en cuenta las disposiciones locales.
Condiciones de conexión:
1Para limpiar el extremo de cable pelado, rascar con cuidado la capa de óxido, por ejemplo, con una cuchilla
¡IMPORTANTE! No utilizar cepillos, limas o papel de lija; las partículas de aluminio se quedan enganchadas y pueden ser transmitidas a otros conductores.
2Después de eliminar la capa de óxido, se debe aplicar grasa neutra al extremo de cable (por ejemplo, vaselina libre de ácidos y álcali).
3Conectar el extremo de cable directamente en el borne.
¡IMPORTANTE!Repetir estos pasos cuando haya que volver a conectar un cable desembornado.
Bornes de conexión CA
Fronius Symo Advanced
| PE | Conductor protector/puesta a tierra |
| L1-L3 | Conductor de fase |
| N | Conductor neutro |
Máx. sección transversal por cada cable de conductor:
16 mm²
Mín. sección transversal por cada cable de conductor:
según el valor asegurado en el lado CA, pero al menos 2,5 mm²
Los cables CA pueden conectarse sin casquillos a los bornes de conexión CA.
M32 (Ø 18-25 mm) montado
M32 (Ø 7-15 mm) incluido
¡IMPORTANTE! En caso de utilizar casquillos para cables CA con una sección transversal de 16 mm², es necesario engarzar los casquillos con sección transversal rectangular.
Solo se permite utilizar casquillos con collar aislante hasta una sección transversal de cable de 10 mm² como máximo.
El rango de potencia 15 - 17,5 kW lleva montado un prensaestopas PG M32 (ø 18 - 25 mm) y un prensaestopas PG M32 (ø 7 - 15 mm) adjunto.
Sección transversal del cable CA
Prensaestopa métrica M32 (pieza reductora retirada):
Diámetro de cable 11-21 mm(con un diámetro de cable de 11 mm se reduce la fuerza de descarga de tracción de 100 N a máx. 80 N)
En caso de diámetros de cable superiores a 21 mm, es necesario cambiar el prensaestopas M32 por un prensaestopas M32 con una zona de apriete más grande (número de artículo: 42,0407,0780; descarga de tracción: M32x1.5 Zona de apriete 18-25).
Conectar el inversor a la red pública (CA)
- Los cables CA deben formar bucles al conectarlos a los bornes CA.
- Al fijar los cables CA mediante una prensaestopa métrica, procurar que los bucles no sobresalgan de la zona de conexión.
De lo contrario, quizá ya no se pueda cerrar el inversor.
¡IMPORTANTE!- Asegurarse de que el conductor neutro de la red esté conectado a tierra. Las redes TI son redes aisladas sin puesta a tierra, por lo que no es posible utilizar el inversor.
- Se requiere una conexión del conductor neutro para el servicio del inversor. Un conductor neutro con dimensiones insuficientes puede repercutir de forma negativa sobre el suministro de energía a la red del inversor. El conductor neutro debe estar concebido al menos para una intensidad de corriente de 1 A.
¡IMPORTANTE! Instalar el conductor protector PE del cable CA de tal modo que si falla la descarga de tracción, el PE sea el último en desconectarse.
Por ejemplo, dimensionar el conductor protector PE más largo e instalarlo en un bucle.
1
2
3
Si la conexión del conductor protector (PE) está sin ocupar, también se debe apretar el tornillo de fijación.
¡IMPORTANTE! Observar las indicaciones del par de apriete impresas en el lateral, bajo los bornes de conexión.
Par (Nm / lbf.in.) → véase la impresión junto al borne de conexión
Si los cables CA se instalan a través del eje del interruptor principal CC o transversalmente sobre el bloque de conexión del interruptor principal CC, estos elementos se pueden dañar cuando el inversor gira hacia dentro, o puede ocurrir que no se pueda virar completamente el inversor hacia dentro.
¡IMPORTANTE! ¡No instalar el cable CA sobre el eje del interruptor principal CC!
¡No instalar el cable CA a través del bloque de conexión del interruptor principal CC ni del bloque de conexión CA!
El cable CA no debe sobresalir por el borde de la caja.
Si hay que instalar cables CA o CC con sobrelongitud en la zona de conexión, utilizar una sujeción de cables para fijar los cables en los ojales previstos en los lados superior e inferior del bloque de conexión.
Máxima protección del fusible de CA
Inversor | Fases | Potencia CA | Máxima protección contra exceso de corriente de salida |
|---|---|---|---|
Symo Advanced 10.0-3-M | 3 | 10 000 W | 80 A |
Symo Advanced 12.5-3-M | 3 | 12 500 W | 80 A |
Symo Advanced 15.0-3-M | 3 | 15 000 W | 80 A |
Symo Advanced 17.5-3-M | 3 | 17 500 W | 80 A |
Symo Advanced 20.0-3-M | 3 | 20 000 W | 80 A |
¡Observación!
Disposiciones locales, el distribuidor de electricidad u otras circunstancias pueden hacer necesario un interruptor diferencial en el cable de conexión CA.
Por lo general, en este caso basta con un interruptor diferencial del tipo A con una corriente de disparo de al menos 100 mA. No obstante, en casos concretos y en función de las circunstancias locales, pueden producirse activaciones erróneas del interruptor diferencial tipo A. Es por ello que Fronius recomienda utilizar un interruptor diferencial adecuado para el convertidor de frecuencia.
Variantes de conexión a inversores con seguidores MPP "Multi"
General
En el caso de los inversores con seguidor MPP "Multi" como el Fronius Symo Advanced –M, hay disponibles 2 entradas CC independientes entre sí (seguidores MPP). Estos dos seguidores MPP pueden conectarse con diferentes módulos.
¡IMPORTANTE! El número de módulos por seguidor MPP y por conexión de serie fotovoltaica debe ser el mismo.
Hay 3 bornes para CC+ por seguidor MPP. En total hay 6 bornes para CC-.
En el caso de los inversores con seguidor MPP "Single" como el Fronius Eco, hay 1 entrada CC (seguidor MPP) disponible. El número de módulos por conexión de serie fotovoltacia debe ser el mismo. Para el seguidor MPP hay 6 bornes para CC+ y 6 bornes para CC-.
General
En el caso de los inversores con seguidor MPP "Multi" como el Fronius Symo Advanced –M, hay disponibles 2 entradas CC independientes entre sí (seguidores MPP). Estos dos seguidores MPP pueden conectarse con diferentes módulos.
¡IMPORTANTE! El número de módulos por seguidor MPP y por conexión de serie fotovoltaica debe ser el mismo.
Hay 3 bornes para CC+ por seguidor MPP. En total hay 6 bornes para CC-.
En el caso de los inversores con seguidor MPP "Single" como el Fronius Eco, hay 1 entrada CC (seguidor MPP) disponible. El número de módulos por conexión de serie fotovoltacia debe ser el mismo. Para el seguidor MPP hay 6 bornes para CC+ y 6 bornes para CC-.
Seguidor MPP "Multi"
Servicio con seguidor MPP "Multi" en ambas entradas con seguidor MPP
Conexión de dos campos de módulos solares a un inversor con seguidor MPP "Multi"
Seguidor MPP | Corriente de entrada | |
|---|---|---|
Entrada CC | Symo Advanced ROW 10-12 | Symo Advanced ROW 15-20 |
Si tu instalación requiere un AFCI (AFPE) según IEC 63027, se permite una corriente de entrada por serie fotovoltaica de 12 A como máximo. | ||
MPP1 | 27 A (ICC NOM) | 33 A (ICC NOM) |
CC+1 | ||
MPP2 | 16,5 A (ICC NOM) | 27 A (ICC NOM) |
CC+2 | ||
Repartir las series de módulos fotovoltaicos en las dos entradas del seguidor MPP (CC+1/CC+2). Los bornes de CC- pueden utilizarse de cualquier manera, ya que están conectados internamente. Una conexión claramente numerada, también en el borne CC, facilita encontrar la serie fotovoltaica correcta, por ejemplo, durante una comprobación. Poner el seguidor MPP 2 en posición "ON" (CON) durante la primera puesta en marcha. Por supuesto, esto también puede hacerse posteriormente en el menú básico del inversor.
Servicio con seguidor MPP "Single" en ambas entradas con seguidor MPP
Si las series de módulos fotovoltaicos están conectadas a una caja común de series fotovoltaicas (GAK - Caja de conexión de generador) y la distancia hasta el inversor se puentea mediante una serie fotovoltaica de CC, esta serie puede conectarse al inversor de la siguiente manera.
Puenteado
Los seguidores MPP 1 y 2 pueden puentearse entre sí. El procedimiento se muestra en la imagen y tiene lugar través de la conexión CC+1 (Pin2) a CC+2 (Pin1).
¡IMPORTANTE! El seguidor MPP 2 debe estar en "OFF". Esto puede comprobarse en el menú básico del inversor.
¡IMPORTANTE! El diámetro del cable de conexión de CC y del puenteado debe ser el mismo. No es necesario puentear el borne CC, ya que está puenteado a nivel interno.
DC Con Kit 25
Si la instalación requiere un AFCI (AFPE) según IEC 63027, no utilizar un DC Con Kit.
Con el Fronius DC Con Kit 25 (4,251,015) se puede conectar una serie de módulos fotovoltaicos con una sección de hasta 25 mm² al inversor.
Poner el seguidor MPP 2 en "OFF" (DES) durante la primera puesta en marcha. Esto también puede hacerse posteriormente en el menú básico del inversor. Al utilizar el DC Con Kit 25, las series fotovoltaicas de CC de los cables CC conectados se reparten por igual entre las dos entradas.
Par de apriete conexión de cable PV DC Con Kit 25: 5,5 Nm / 50 lb-in
DC Con Kit 35
Si la instalación requiere un AFCI (AFPE) según IEC 63027, no utilizar un DC Con Kit.
Con el Fronius DC Con Kit 35 (4,251,029) se puede conectar una serie fotovoltaica con una sección de hasta 35 mm² al inversor.
Poner el seguidor MPP 2 en "OFF" (DES) durante la primera puesta en marcha. Esto también puede hacerse posteriormente en el menú básico del inversor.
Al utilizar el DC Con Kit 35, las series fotovoltaicas de CC de los cables CC conectados se reparten por igual entre las dos entradas.
Par de apriete de conexión de cable fotovoltaico DC Con Kit 35: 3 Nm
Conectar las series de módulos fotovoltaicos al inversor
Seguridad
¡PELIGRO!
Peligro originado por un manejo incorrecto y trabajos realizados incorrectamente.
La consecuencia pueden ser graves daños personales y materiales.
Solo el personal cualificado debe poner en marcha el inversor en el marco de las disposiciones técnicas.
Antes de la instalación y la puesta en marcha, deben leerse las instrucciones de instalación y el manual de instrucciones.
¡PELIGRO!
Peligro originado por la tensión de red y la tensión CC de los módulos solares expuestos a la luz.
La consecuencia pueden ser descargas eléctricas.
Antes de realizar cualquier tipo de trabajo de conexión, procurar que los lados CA y CC delante del inversor no tengan tensión.
La conexión fija a la red de corriente abierta solo puede establecerla un instalador eléctrico autorizado.
¡PELIGRO!
Peligro originado por la tensión de red y la tensión CC de los módulos solares.
La consecuencia pueden ser descargas eléctricas.
El interruptor principal CC sirve exclusivamente para conmutar la etapa de potencia sin corriente. Si el interruptor principal CC está desconectado, la zona de conexión sigue estando bajo tensión.
Las actividades de mantenimiento y servicio solo se pueden llevar a cabo si la etapa de potencia y la zona de conexión están separadas entre sí.
La zona separada de la etapa de potencia solo se puede separar de la zona de conexión cuando no tiene tensión.
Las actividades de mantenimiento y servicio en la etapa de potencia del inversor solo deben realizarse por el servicio técnico cualificado de Fronius.
¡PRECAUCIÓN!
Peligro de dañar el inversor debido a unos bornes de conexión no apretados correctamente.
La consecuencia pueden ser daños térmicos en el inversor que pueden provocar incendios.
Al conectar cables CA y CC, debe prestarse atención a que todos los bornes de conexión estén apretados firmemente con el par indicado.
¡PRECAUCIÓN!
Peligro originado por sobrecargas.
La consecuencia pueden ser daños en el inversor.
Conectar como máximo 33 A a un solo borne de conexión CC.
Conectar los cables CC+ y CC- con la polaridad correcta a los bornes de conexión CC+ y CC- del inversor.
Tener en cuenta la máxima tensión de entrada CC.
¡IMPORTANTE! Los módulos solares conectados al inversor deben cumplir la norma IEC 61730 clase A.
¡IMPORTANTE! Los módulos fotovoltaicos que están expuestos a la luz suministran corriente al inversor.
Seguridad
¡PELIGRO!
Peligro originado por un manejo incorrecto y trabajos realizados incorrectamente.
La consecuencia pueden ser graves daños personales y materiales.
Solo el personal cualificado debe poner en marcha el inversor en el marco de las disposiciones técnicas.
Antes de la instalación y la puesta en marcha, deben leerse las instrucciones de instalación y el manual de instrucciones.
¡PELIGRO!
Peligro originado por la tensión de red y la tensión CC de los módulos solares expuestos a la luz.
La consecuencia pueden ser descargas eléctricas.
Antes de realizar cualquier tipo de trabajo de conexión, procurar que los lados CA y CC delante del inversor no tengan tensión.
La conexión fija a la red de corriente abierta solo puede establecerla un instalador eléctrico autorizado.
¡PELIGRO!
Peligro originado por la tensión de red y la tensión CC de los módulos solares.
La consecuencia pueden ser descargas eléctricas.
El interruptor principal CC sirve exclusivamente para conmutar la etapa de potencia sin corriente. Si el interruptor principal CC está desconectado, la zona de conexión sigue estando bajo tensión.
Las actividades de mantenimiento y servicio solo se pueden llevar a cabo si la etapa de potencia y la zona de conexión están separadas entre sí.
La zona separada de la etapa de potencia solo se puede separar de la zona de conexión cuando no tiene tensión.
Las actividades de mantenimiento y servicio en la etapa de potencia del inversor solo deben realizarse por el servicio técnico cualificado de Fronius.
¡PRECAUCIÓN!
Peligro de dañar el inversor debido a unos bornes de conexión no apretados correctamente.
La consecuencia pueden ser daños térmicos en el inversor que pueden provocar incendios.
Al conectar cables CA y CC, debe prestarse atención a que todos los bornes de conexión estén apretados firmemente con el par indicado.
¡PRECAUCIÓN!
Peligro originado por sobrecargas.
La consecuencia pueden ser daños en el inversor.
Conectar como máximo 33 A a un solo borne de conexión CC.
Conectar los cables CC+ y CC- con la polaridad correcta a los bornes de conexión CC+ y CC- del inversor.
Tener en cuenta la máxima tensión de entrada CC.
¡IMPORTANTE! Los módulos solares conectados al inversor deben cumplir la norma IEC 61730 clase A.
¡IMPORTANTE! Los módulos fotovoltaicos que están expuestos a la luz suministran corriente al inversor.
Generalidades acerca de los módulos solares
Para seleccionar los módulos solares adecuados y permitir el uso más rentable del inversor, se deben tener en cuenta los siguientes aspectos:
- La tensión de marcha sin carga de los módulos solares aumenta si la radiación solar es constante y baja la temperatura. La tensión de marcha sin carga no debe exceder la máxima tensión admisible del sistema. Una tensión de marcha sin carga superior a los valores indicados provoca la destrucción del inversor, en cuyo caso se extinguirán todos los derechos de garantía.
- Tener en cuenta el coeficiente de temperatura que figura en la ficha de datos de los módulos solares.
- Para obtener unos programas de cálculo adecuados, se necesitan valores exactos para el dimensionamiento de los módulos solares, como por ejemplo el Fronius Solar.creator (creator.fronius.com).
¡IMPORTANTE! Antes de conectar los módulos solares, comprobar si su valor de tensión real coincide con el indicado en las instrucciones del fabricante.
Bornes de conexión CC
Máx. sección transversal por cada cable CC:
16 mm²
Mín. sección transversal por cada cable CC:
2,5 mm²
Los cables CC pueden conectarse sin casquillos a los bornes de conexión CC.
¡IMPORTANTE! En caso de utilizar casquillos para cables CC con una sección transversal de 16 mm², es necesario engarzar los casquillos con sección transversal rectangular.
Solo se permite utilizar casquillos con collar aislante hasta una sección transversal de cable de 10 mm² como máximo.
En caso de líneas de conexión CC con doble aislamiento y diámetro de cable superior a 6 mm, es necesario quitar la envoltura exterior de 70 mm para poder conectar el cable al borne CC.
¡IMPORTANTE! Para garantizar una descarga de tracción eficaz de las series de módulos fotovoltaicos, utilizar únicamente secciones transversales de cables de las mismas dimensiones.
Conexión de cables de aluminio
Los bornes de conexión en el lado CC resultan adecuados para conectar cables de aluminio monohilo circulares. Debido a que la reacción del aluminio con el aire crea una capa de óxido resistente no conductora, es necesario observar los siguientes puntos cuando se conectan cables de aluminio:
- Corrientes de medición reducidas para cables de aluminio.
- Las condiciones de conexión indicadas a continuación.
¡IMPORTANTE! Tener en cuenta siempre la información del fabricante en caso de utilizar cables de aluminio.
¡IMPORTANTE! A la hora de dimensionar las secciones transversales de cables deben tenerse en cuenta las disposiciones locales.
Condiciones de conexión:
1Para limpiar el extremo de cable pelado, rascar con cuidado la capa de óxido, p. ej. con una cuchilla
¡IMPORTANTE! No utilizar cepillos, limas o papel de lija; las partículas de aluminio se quedan enganchadas y pueden ser transmitidas a otros conductores.
2Después de eliminar la capa de óxido, se debe aplicar grasa neutra al extremo de cable, p. ej. vaselina libre de ácidos y álcali
3Conectar el extremo de cable directamente en el borne.
¡IMPORTANTE! Repetir estos pasos cuando haya que volver a conectar un cable desembornado.
Serie de módulos fotovoltaicos: comprobar polaridad y tensión
¡PRECAUCIÓN!
Peligro originado por polaridad y tensión incorrectas.
La consecuencia pueden ser daños en el inversor.
Comprobar la polaridad y la tensión de las series de módulos fotovoltaicos antes de realizar la conexión; la tensión no debe exceder los siguientes valores:
En caso de instalación a una altura de entre 0 y 2000 m sobre el nivel del mar: 1000 V
En caso de instalación a una altura de entre 2001 y 2500 m sobre el nivel del mar: 950 V
En caso de instalación a una altura de entre 2501 y 3000 m sobre el nivel del mar: 900 V
En caso de instalación a una altura de entre 3001 y 3400 m sobre el nivel del mar: 850 V
El Fronius Symo Advanced no se debe instalar a una altura de más de 3400 m sobre el nivel del mar
Conectar las series de módulos fotovoltaicos al inversor
¡IMPORTANTE! Solo se deben romper tantos puntos de rotura nominales como cables haya disponibles (p. ej. para 2 cables CC se deben romper 2 escotaduras).
¡IMPORTANTE! Fronius Eco: Antes de controlar las series de módulos fotovoltaicos en el inversor, se deben controlar los fusibles de serie fotovoltaica utilizados (tipo y valor).
1
2
3
4
5
6
7
¡IMPORTANTE! Observar las indicaciones del par de apriete impresas en el lateral, bajo los bornes de conexión.
8
9
Si los cables CA se instalan a través del eje del interruptor principal CC o transversalmente sobre el bloque de conexión del interruptor principal CC, estos elementos se pueden dañar cuando el inversor gira hacia dentro, o puede ocurrir que no se pueda virar el inversor hacia dentro.
¡IMPORTANTE!
No instalar el cable CC sobre el eje del interruptor principal CC.
No instalar el cable CC transversalmente sobre el bloque de conexión del interruptor principal CC.
¡El cable CC no debe sobresalir del borde de la caja!
Comunicación de datos
Cables permitidos para la comunicación de datos
Cables permitidos para la comunicación de datos
Instalar los cables de comunicación de datos
¡IMPORTANTE! El servicio del inversor con una tarjeta opcional y dos compartimentos de tarjetas opcionales rotas no es admisible.
En este caso es necesario sustituir la cubierta (número de artículo 42,0405,2094).
¡IMPORTANTE! Si se introducen los cables de comunicación de datos en el inversor, tener en cuenta los siguientes puntos:
- Según el número y la sección transversal de los cables de comunicación de datos introducidos, se deben retirar los correspondientes tapones ciegos del inserto aislante e introducir los cables de comunicación de datos.
- En las aberturas libres en el inserto aislante resulta imprescindible introducir los correspondientes tapones ciegos.
1
2
3
4
Montar el Datamanager en el inversor
¡PELIGRO!
Peligro originado por la tensión residual de los condensadores.
La consecuencia pueden ser descargas eléctricas.
Esperar hasta que se descarguen los condensadores. El tiempo de descarga es de 5 minutos.
¡PELIGRO!
Riesgo de conexión insuficiente del conductor protector.
La consecuencia pueden ser graves daños personales y materiales.
Los tornillos de la caja garantizan una conexión adecuada del conductor protector para la puesta a tierra de esta y no deben sustituirse nunca por otros tornillos que no garanticen una conducción fiable del conductor protector.
¡IMPORTANTE! Para el manejo de tarjetas opcionales se deben tener en cuenta las disposiciones ESD generales.
¡IMPORTANTE! Por cada circuito de Fronius Solar Net solo debe existir un Fronius Datamanager en el servicio maestro. Conmutar los demás Fronius Datamanager al servicio de esclavo o desmontarlos.
Cerrar los compartimentos de tarjetas opcionales libres sustituyendo la cubierta (número de artículo: 42,0405,2094) o utilizar un inversor sin Fronius Datamanager (versión "light").
¡IMPORTANTE! Romper solo una abertura para el circuito impreso durante el montaje del Datamanager en el inversor.
1
2
3
4
5
Colgar el inversor en el soporte de montaje
Colgar el inversor al soporte de fijación
¡PELIGRO!
Peligro de conexión insuficiente del conductor protector.
La consecuencia pueden ser graves daños personales y materiales.
Los tornillos de la caja garantizan una conexión adecuada del conductor protector para la puesta a tierra de esta y no deben sustituirse nunca por otros tornillos que no garanticen una conducción fiable del conductor protector.
El peso del inversor es elevado, por lo que son necesarias dos personas para colgarlo en el soporte de fijación.
¡IMPORTANTE! Por motivos de seguridad, el inversor está equipado con un bloqueo que solo permite virar el inversor hacia dentro en el soporte de fijación si el interruptor principal CC está apagado.- Colgar el inversor en el soporte de fijación y virarlo hacia dentro solo si el interruptor principal CC está apagado.
- Jamás se debe colgar y virar el inversor haciendo fuerza hacia dentro.
Los tornillos de fijación en la zona de comunicación de datos del inversor sirven para fijar el inversor en el soporte de fijación. Los tornillos de fijación correctamente apretados son un requisito previo para el contacto adecuado entre el inversor y el soporte de fijación.
¡PRECAUCIÓN!
Peligro de dañar el inversor debido a tornillos de fijación mal apretados.
La consecuencia puede ser la aparición de arcos voltaicos durante el funcionamiento del inversor que pueden provocar incendios.
Apretar los tornillos de fijación siempre con el par indicado.
Se suprimen todos los derechos de garantía si se aprietan los tornillos con un par incorrecto.
Mediante comprobación visual, controlar la obturación de la cubierta del soporte de fijación de DATCOM con respecto a daños. No se deben montar en el equipo cubiertas de DATCOM dañadas o defectuosas.
1
2
3
4
5
6
7
Colgar el inversor al soporte de fijación
¡PELIGRO!
Peligro de conexión insuficiente del conductor protector.
La consecuencia pueden ser graves daños personales y materiales.
Los tornillos de la caja garantizan una conexión adecuada del conductor protector para la puesta a tierra de esta y no deben sustituirse nunca por otros tornillos que no garanticen una conducción fiable del conductor protector.
El peso del inversor es elevado, por lo que son necesarias dos personas para colgarlo en el soporte de fijación.
¡IMPORTANTE! Por motivos de seguridad, el inversor está equipado con un bloqueo que solo permite virar el inversor hacia dentro en el soporte de fijación si el interruptor principal CC está apagado.- Colgar el inversor en el soporte de fijación y virarlo hacia dentro solo si el interruptor principal CC está apagado.
- Jamás se debe colgar y virar el inversor haciendo fuerza hacia dentro.
Los tornillos de fijación en la zona de comunicación de datos del inversor sirven para fijar el inversor en el soporte de fijación. Los tornillos de fijación correctamente apretados son un requisito previo para el contacto adecuado entre el inversor y el soporte de fijación.
¡PRECAUCIÓN!
Peligro de dañar el inversor debido a tornillos de fijación mal apretados.
La consecuencia puede ser la aparición de arcos voltaicos durante el funcionamiento del inversor que pueden provocar incendios.
Apretar los tornillos de fijación siempre con el par indicado.
Se suprimen todos los derechos de garantía si se aprietan los tornillos con un par incorrecto.
Mediante comprobación visual, controlar la obturación de la cubierta del soporte de fijación de DATCOM con respecto a daños. No se deben montar en el equipo cubiertas de DATCOM dañadas o defectuosas.
1
2
3
4
5
6
7
Primera puesta en servicio
Primera puesta en marcha del inversor
¡PELIGRO!
Peligro originado por un manejo incorrecto y trabajos realizados incorrectamente.
La consecuencia pueden ser graves daños personales y materiales.
Solo el personal cualificado debe poner en servicio el inversor en el marco de las disposiciones técnicas.
Antes de la instalación y la puesta en servicio deben leerse las instrucciones de instalación y el manual de instrucciones.
Durante la primera puesta en servicio del inversor deben seleccionarse distintos ajustes de configuración.
Si se interrumpe la configuración antes de haber finalizado, puede reiniciarse el proceso con un reset CA. Para realizar un reset CA, desconectar y volver a conectar el disyuntor automático.
La configuración de país solo puede ajustarse durante la primera puesta en marcha del inversor. Si debe cambiarse posteriormente la configuración del país, póngase en contacto con el servicio técnico.
1
2
3
Ejemplos Configuraciones de | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4
5
6
7
8
9
Primera puesta en marcha del inversor
¡PELIGRO!
Peligro originado por un manejo incorrecto y trabajos realizados incorrectamente.
La consecuencia pueden ser graves daños personales y materiales.
Solo el personal cualificado debe poner en servicio el inversor en el marco de las disposiciones técnicas.
Antes de la instalación y la puesta en servicio deben leerse las instrucciones de instalación y el manual de instrucciones.
Durante la primera puesta en servicio del inversor deben seleccionarse distintos ajustes de configuración.
Si se interrumpe la configuración antes de haber finalizado, puede reiniciarse el proceso con un reset CA. Para realizar un reset CA, desconectar y volver a conectar el disyuntor automático.
La configuración de país solo puede ajustarse durante la primera puesta en marcha del inversor. Si debe cambiarse posteriormente la configuración del país, póngase en contacto con el servicio técnico.
1
2
3
Ejemplos Configuraciones de | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4
5
6
7
8
9
Indicaciones para el mantenimiento
Mantenimiento
¡IMPORTANTE! Para la posición de montaje horizontal y montaje en zonas exteriores: ¡Comprobar una vez al año el asiento firme de todos los prensaestopas!
Las actividades de mantenimiento y servicio solo deben ser realizadas por el servicio técnico cualificado de Fronius.
Mantenimiento
¡IMPORTANTE! Para la posición de montaje horizontal y montaje en zonas exteriores: ¡Comprobar una vez al año el asiento firme de todos los prensaestopas!
Las actividades de mantenimiento y servicio solo deben ser realizadas por el servicio técnico cualificado de Fronius.
Limpieza
Limpiar el inversor con un trapo húmedo si fuera necesario.
No utilizar agentes de limpieza, productos abrasivos, disolventes u otros productos similares para la limpieza del inversor.
Tubos de protección de cables para Australia
Cierre hermético de los tubos de protección de cables
Prestar atención a que los tubos de protección de cables cierren herméticamente.
Cierre hermético de los tubos de protección de cables
Prestar atención a que los tubos de protección de cables cierren herméticamente.
Sellado de conductos
¡OBSERVACIÓN!
La condensación dentro de los conductos puede dañar el inversor o los componentes de los sistemas fotovoltaicos.
Para evitar la circulación de aire y la condensación no deseadas en los conductos,
utilizar sellador elástico permanente para sellar todos los conductos que están siendo utilizados,
sellar cada conducto de entrada y salida,
sellar ambos extremos de conducto.
1
Pegatina con el número de serie para uso del cliente
Pegatina con el número de serie para uso del cliente (Serial Number Sticker for Customer Use)
El número de serie del inversor se encuentra en la placa de características, en el lado inferior del inversor.
Según la posición de montaje, el número de serie puede estar en un lugar de difícil acceso o no ser legible, p. ej. cuando el inversor está montado en una zona oscura o sombreada.
Las instrucciones de instalación del inversor incluyen 2 pegatinas con el número de serie:
| * | 57 x 20 mm |
| ** | 67 x 20 mm |
El cliente puede colocarlas por separado en un lugar bien visible, p. ej. en el lado frontal del inversor o en el manual de instrucciones.
Ejemplo de aplicación:
Una pegatina con el número de serie fijada en el manual de instrucciones o en el lado frontal del inversor
Solo para Australia:
Aplicar la pegatina para DRM Australia en la zona del Datamanager.
Pegatina con el número de serie para uso del cliente (Serial Number Sticker for Customer Use)
El número de serie del inversor se encuentra en la placa de características, en el lado inferior del inversor.
Según la posición de montaje, el número de serie puede estar en un lugar de difícil acceso o no ser legible, p. ej. cuando el inversor está montado en una zona oscura o sombreada.
Las instrucciones de instalación del inversor incluyen 2 pegatinas con el número de serie:
| * | 57 x 20 mm |
| ** | 67 x 20 mm |
El cliente puede colocarlas por separado en un lugar bien visible, p. ej. en el lado frontal del inversor o en el manual de instrucciones.
Ejemplo de aplicación:
Una pegatina con el número de serie fijada en el manual de instrucciones o en el lado frontal del inversor
Solo para Australia:
Aplicar la pegatina para DRM Australia en la zona del Datamanager.
Ajustes
Navegación en el nivel del menú
Activar la iluminación de la pantalla
1Pulsar cualquier tecla
Se activa la iluminación de la pantalla.
En el punto de menú CONFIG, en el registro "Ajustes de pantalla - Ajustar la iluminación de la pantalla", es posible establecer que la pantalla esté constantemente iluminada o apagada.
Se activa la iluminación de la pantalla.
En el punto de menú CONFIG, en el registro "Ajustes de pantalla - Ajustar la iluminación de la pantalla", es posible establecer que la pantalla esté constantemente iluminada o apagada.
Navegación en el nivel del menú
Activar la iluminación de la pantalla
1Pulsar cualquier tecla
Se activa la iluminación de la pantalla.
En el punto de menú CONFIG, en el registro "Ajustes de pantalla - Ajustar la iluminación de la pantalla", es posible establecer que la pantalla esté constantemente iluminada o apagada.
Se activa la iluminación de la pantalla.
En el punto de menú CONFIG, en el registro "Ajustes de pantalla - Ajustar la iluminación de la pantalla", es posible establecer que la pantalla esté constantemente iluminada o apagada.
Activar la iluminación de la pantalla
1Pulsar cualquier tecla
Se activa la iluminación de la pantalla.
En el punto de menú CONFIG, en el registro "Ajustes de pantalla - Ajustar la iluminación de la pantalla", es posible establecer que la pantalla esté constantemente iluminada o apagada.
Se activa la iluminación de la pantalla.
En el punto de menú CONFIG, en el registro "Ajustes de pantalla - Ajustar la iluminación de la pantalla", es posible establecer que la pantalla esté constantemente iluminada o apagada.
Desactivación automática de la iluminación de la pantalla / Cambiar al punto de menú "AHORA"
Si no se pulsa ninguna tecla durante 2 minutos, se apaga automáticamente la iluminación de la pantalla y el inversor cambia al punto de menú "AHORA" (siempre y cuando la iluminación de la pantalla esté ajustada a AUTO).
El cambio automático al punto de menú "AHORA" se puede realizar desde cualquier posición dentro del nivel del menú a no ser que se haya conmutado el inversor manualmente al modo de operación de reposo.
Después del cambio automático al punto de menú "AHORA", se muestra la potencia actual de alimentación.
Abrir el nivel del menú
 | 1Pulsar la tecla  "Esc" |
 | La pantalla cambia al nivel del menú. 2Utilizar las teclas "Izquierda" o "Derecha"  para seleccionar el punto de menú deseado3Abrir el punto de menú deseado pulsando la tecla  "Intro" |
- AHORA
Indicación de valores actuales - LOG
Datos registrados del día de hoy, del año natural y desde la primera puesta en marcha del inversor - GRÁFICO
La curva característica del día muestra gráficamente la curva de la potencia de salida durante el día. El eje de tiempo se escala automáticamente. Pulsar la tecla "Volver" para cerrar la indicación. - CONFIGURACIÓN
Menú de configuración - INFO
Información sobre el equipo y el software
Valores mostrados en el punto de menú AHORA
Potencia de salida (W) - Según el tipo de equipo (MultiString), se visualizan después de pulsar la tecla "Enter" |
Potencia reactiva CA (VAr) |
Tensión de red (V) |
Corriente de salida (A) |
Frecuencia de red (Hz) |
Tensión solar (V) - U PV1 del rastreador MPP 1, así como U PV2 del rastreador MPP 2 (MPPT1 / MPPT2) si el rastreador MPP 2 está activado (ver "El menú básico" - "Los registros del menú básico") |
Energía solar (A) - I PV1 del rastreador MPP 1, activado I PV2 del rastreador MPP 2 (MPPT1 / MPPT2) si el rastreador MPP 2 está activado (ver "El menú básico" - "Los registros del menú básico") |
Fecha y hora - Fecha y hora en el inversor o en el circuito de Fronius Solar Net |
Valores mostrados en el punto de menú LOG
Energía suministrada (kWh / MWh) Debido a los diferentes métodos de medición, se pueden producir desviaciones respecto a los valores de indicación en otros aparatos de medición. Para la facturación de la energía suministrada solo tienen carácter vinculante los valores de indicación del aparato de medición calibrado y puesto a disposición por la empresa suministradora de electricidad. |
Máxima potencia de salida (W) |
Rendimiento Igual que en el caso de la energía suministrada, también se pueden producir desviaciones del rendimiento en relación con otros valores de medición. El ajuste de la divisa y de la tasa de facturación se describen en el apartado "Puntos de menú en el menú de configuración", subpunto "Rendimiento energético". |
Ahorro de CO2 El ajuste del factor de CO2 se describe en el apartado "Puntos de menú en el menú de configuración", subpunto "Factor de CO2". |
Máxima tensión de red (V) [indicación de fase - neutro o fase - fase] |
Máxima tensión solar (V) |
Horas de servicio ¡IMPORTANTE! Para la correcta indicación de los valores de día y año, es necesario que la hora esté ajustada correctamente. |
El punto de menú CONFIG
Ajuste previo
Después de la realización completa de la puesta en servicio (por ejemplo, con el asistente de instalación), el inversor está preconfigurado según la configuración de país.
El punto de menú CONFIG permite una sencilla modificación de los ajustes previos del inversor para responder a los deseos y requisitos específicos del usuario.
Ajuste previo
Después de la realización completa de la puesta en servicio (por ejemplo, con el asistente de instalación), el inversor está preconfigurado según la configuración de país.
El punto de menú CONFIG permite una sencilla modificación de los ajustes previos del inversor para responder a los deseos y requisitos específicos del usuario.
Actualizaciones de software
¡IMPORTANTE! Debido a las actualizaciones de software, el equipo puede contar con funciones que no se describan en este manual de instrucciones o al revés. Además, alguna ilustración puede variar con respecto a los elementos de manejo de su equipo. No obstante, el funcionamiento de los elementos de manejo es idéntico.
Navegación en el punto de menú CONFIG
Acceder al punto de menú CONFIG | |
 | 1Seleccionar con las teclas "Izquierda" o "Derecha" el punto de menú "CONFIGURACIÓN" en el nivel del menú |
2Pulsar la tecla "Intro" | |
| |
 | Se muestra el primer registro del punto de menú CONFIG: |
Hojear entre los registros | |
 | 3Hojear con las teclas "Arriba" o "Abajo"  entre los registros disponibles |
Salir de un registro | |
| 4Pulsar la tecla "Volver" para salir de un registroSe muestra el nivel del menú |
Si durante 2 minutos no se pulsa ninguna tecla,
- el inversor cambia desde cualquier posición dentro del nivel del menú al punto de menú "AHORA" (excepción: Registro de menú de configuración "Reposo"),
- se apaga la iluminación de la pantalla si no se ha puesto en ON (CON) la iluminación en el ajuste de pantalla (ver "Ajustes de pantalla - Iluminación").
- Se muestra la potencia actual de alimentación o el código de estado actualmente pendiente.
Ajustar los registros de menú en general
1Entrar al menú deseado
2Seleccionar el registro deseado con las teclas "arriba" o "abajo" "arriba" o "abajo"
3Pulsar la tecla "Enter"
Se muestran los ajustes que se encuentran a disposición: |
| El primer dígito del valor a ajustar parpadea: |
4Seleccionar el ajuste deseado con las teclas "arriba" o "abajo" 5Pulsar la tecla "Enter" para guardar y adoptar la selección. Pulsar la tecla "Esc" para no guardar la selección. | 4Seleccionar un número para el primer dígito con las teclas "arriba" o "abajo" 5Pulsar la tecla "Enter" El segundo dígito del valor parpadea. 6Repetir los pasos de trabajo 4 y 5 hasta que... todo el valor a ajustar esté parpadeando. | |
| 7Pulsar la tecla "Enter" 8Si fuera necesario, repetir los pasos de trabajo 4-6 para las unidades o para otros valores a ajustar, hasta que la unidad o el valor a ajustar estén parpadeando. 9Pulsar la tecla "Enter" para guardar y adoptar las modificaciones. Pulsar la tecla "Esc" para no guardar las modificaciones. | |
Se muestra el primer registro actualmente seleccionado. |
| Se muestra el primer registro actualmente seleccionado. |
Ejemplo de aplicación: Ajustar la hora
 | 1Seleccionar registro de menú de configuración "Hora / Fecha" |
2Pulsar la tecla "Enter" | |
|
 | Se muestra la visión general de los valores ajustables. |
3Seleccionar con las teclas "Arriba" o "Abajo" Seleccionar "Ajustar la hora" | |
4Pulsar la tecla "Enter" |
 | Se muestra la hora. (HH:MM:SS, indicación de 24 horas), el dígito de decena para la hora parpadea. |
5Seleccionar con las teclas "Arriba" o "Abajo"  un valor para el dígito de decena para la hora | |
6Pulsar la tecla "Enter" |
 | El dígito de unidad para la hora parpadea. |
7Repetir los pasos de trabajo 5 y 6 para el dígito de unidad de la hora, para los minutos y los segundos hasta que... |
 | ... la hora ajustada parpadee. |
8Pulsar la tecla "Enter" | |
| Se acepta la hora y se muestra la visión general de los valores ajustables. |
4Pulsar la tecla  "Esc" |
| Se muestra el registro de menú de configuración "Hora / Fecha". |
Puntos de menú en el menú de configuración
Reposo
Activación/desactivación manual del servicio de reposo
- No se produce ninguna alimentación a la red.
- El LED de arranque está iluminado en naranja.
- La pantalla muestra alternativamente REPOSO/ENTER
- En el servicio de reposo no se puede visualizar o ajustar ningún otro punto de menú dentro del nivel del menú.
- No está activado el cambio automático al punto de menú "AHORA" después de 2 minutos sin pulsar ninguna tecla.
- El servicio de reposo solo puede finalizarse manualmente pulsando la tecla "Enter".
- El suministro de energía a la red se puede reanudar en cualquier momento pulsando la tecla "Enter" a no ser que haya un error pendiente (código de estado)
Ajustar el servicio de reposo (desconexión manual del suministro de energía a la red):
1Seleccionar el registro "Reposo"
2Pulsar la tecla "Enter"
"Enter"En la pantalla aparecen alternativamente "REPOSO" y "ENTER".
Ahora, el modo de reposo está activado.
El LED de arranque está iluminado en naranja.
Reanudación del suministro de energía a la red:
En el modo de reposo, la pantalla alterna entre "REPOSO" y "ENTER".
En el modo de reposo, la pantalla alterna entre "REPOSO" y "ENTER".
1Pulsar la tecla de control "Enter" para restablecer el suministro de energía a la red
de energía a la redSe muestra el registro "Reposo".
Paralelamente, el inversor va pasando por la fase de arranque.
El LED de estado de servicio está iluminado en verde después de restablecer el suministro de energía a la red.
Reposo
Activación/desactivación manual del servicio de reposo
- No se produce ninguna alimentación a la red.
- El LED de arranque está iluminado en naranja.
- La pantalla muestra alternativamente REPOSO/ENTER
- En el servicio de reposo no se puede visualizar o ajustar ningún otro punto de menú dentro del nivel del menú.
- No está activado el cambio automático al punto de menú "AHORA" después de 2 minutos sin pulsar ninguna tecla.
- El servicio de reposo solo puede finalizarse manualmente pulsando la tecla "Enter".
- El suministro de energía a la red se puede reanudar en cualquier momento pulsando la tecla "Enter" a no ser que haya un error pendiente (código de estado)
Ajustar el servicio de reposo (desconexión manual del suministro de energía a la red):
1Seleccionar el registro "Reposo"
2Pulsar la tecla "Enter"
"Enter"En la pantalla aparecen alternativamente "REPOSO" y "ENTER".
Ahora, el modo de reposo está activado.
El LED de arranque está iluminado en naranja.
Reanudación del suministro de energía a la red:
En el modo de reposo, la pantalla alterna entre "REPOSO" y "ENTER".
En el modo de reposo, la pantalla alterna entre "REPOSO" y "ENTER".
1Pulsar la tecla de control "Enter" para restablecer el suministro de energía a la red
de energía a la redSe muestra el registro "Reposo".
Paralelamente, el inversor va pasando por la fase de arranque.
El LED de estado de servicio está iluminado en verde después de restablecer el suministro de energía a la red.
DATCOM
Control de una comunicación de datos, entrada del número de inversor, ajustes de protocolo
Margen de ajuste | Estado / Número de inversor / Tipo protocolo |
Estado | |
Número de inversor | |
Margen de ajuste | 00 - 99 (00 = dirección del inversor 100) |
Ajuste de fábrica | 01 |
¡IMPORTANTE! Al integrar varios inversores en un sistema de comunicación de datos, se debe asignar una dirección propia a cada inversor. | |
Tipo protocolo | |
Margen de ajuste | Fronius Solar Net / Interface * |
Ajuste de fábrica | Fronius Solar Net |
* El tipo de protocolo "Interface" solo funciona sin la tarjeta de Fronius Datamanager. Las tarjetas de Fronius Datamanager presentes deben ser retiradas del inversor. | |
USB
Realizar actualizaciones de firmware o guardar valores detallados del inversor en la memoria USB
Margen de ajuste | Retirar HW con seguridad / Actualización de software / Intervalo de Logging |
Retirar HW con seguridad
Desenchufar una memoria USB del puerto USB A en la bandeja de comunicación de datos sin que se produzca ninguna pérdida de datos.
- Cuando se visualice el mensaje OK
- Cuando el LED "Transmisión de datos" haya dejado de parpadear o de estar iluminado
Actualización de software
Actualizar el firmware del inversor mediante una memoria USB.
Procedimiento:
1Descargar el archivo de actualización del firmware "froxxxxx.upd"
(p. ej. en http://www.fronius.com; xxxxx se muestra para el número de versión correspondiente)
(p. ej. en http://www.fronius.com; xxxxx se muestra para el número de versión correspondiente)
¡OBSERVACIÓN!
Para evitar cualquier problema durante la actualización del software del inversor, la memoria USB prevista a tal fin no debe tener ninguna partición ni encriptación oculta (ver el capítulo "Memorias USB adecuadas").
2Guardar el archivo de actualización del firmware en el nivel de datos exterior de la memoria USB
3Abrir la tapa de la zona de comunicación de datos del inversor
4Conectar la memoria USB con el archivo de actualización del firmware al puerto USB en la zona de comunicación de datos del inversor
5Seleccionar en el menú de configuración el punto de menú "USB" y a continuación "Actualización de software"
6Pulsar la tecla "Enter"
7Esperar hasta que en la pantalla aparezcan las comparaciones de la versión de software actualmente disponible en el inversor y de la nueva versión de firmware:
- 1. página: software Recerbo (LCD), software de controlador de teclas (KEY), versión de la configuración de país (Set)
- 2. página: etapa de potencia de software (PS1, PS2)
8Pulsar la tecla de control "Enter" después de cada página
El inversor comienza a copiar los datos.
Se muestra "ARRANQUE", así como el progreso de memorización de las diferentes pruebas en % hasta que se copian los datos para todos los módulos electrónicos.
Después del copiado, el inversor actualiza sucesivamente los módulos electrónicos necesarios.
Se muestran "ARRANQUE", el módulo afectado y el progreso de actualización en %.
Como último paso, el inversor actualiza la pantalla.
La pantalla permanece oscura durante aproximadamente 1 minuto y los LED de control y de estado parpadean.
Una vez finalizada la actualización de firmware, el inversor cambia a la fase de arranque y después al suministro de energía a la red. Desenchufar la memoria USB con la función "Retirar HW con seguridad".
Se guardan los ajustes individuales del menú de configuración al actualizar el firmware del inversor.
| Intervalo de Logging | |
Unidad | Minutos | |
Margen de ajuste | 30 min / 20 min / 15 min / 10 min / 5 min / No Log | |
Ajuste de fábrica | 30 min | |
|
| |
30 min | El intervalo de Logging es de 30 minutos. Cada 30 minutos se guardan los nuevos datos de Logging en la memoria USB. | |
20 min |  | |
15 min | ||
10 min | ||
5 min | El intervalo de Logging es de 5 minutos. Cada 5 minutos se guardan los nuevos datos de Logging en la memoria USB. | |
No Log | No se almacena ningún dato | |
¡IMPORTANTE! Para que la función de Logging con memoria USB funcione perfectamente, es necesario que la hora esté ajustada correctamente. El ajuste de la hora se trata en el punto "Puntos de menú en el menú de configuración" - "Hora / Fecha".
Relé (contacto de conmutación libre de potencial)
Un contacto de conmutación libre de potencial (relé) en el inversor permite mostrar los mensajes de estado (códigos de estado), el estado del inversor (p. ej. el suministro de energía a la red) o las funciones del gestor de energía.
Margen de ajuste | Modo de relé / Prueba de relé / Punto de conexión* / Punto de desconexión* |
* Se muestra únicamente cuando la función "Gestor de energía" está activada en "Modo de relé".
Modo de relé
| |
Margen de ajuste | ALL / Permanent / GAF / OFF / ON / E-Manager (TODOS / Permanente / GAF / DES / CON / Gestor de energía) |
Ajuste de fábrica | ALL (TODOS) |
Función de alarma: | ||
ALL / Permanent (TODOS / Permanente): | Se conmuta el contacto de conmutación libre de potencial en caso de códigos de servicio temporales (p. ej. si se produce una breve interrupción del suministro de energía a la red, aparece un código de servicio con un determinado número por día, ajustable en el menú "BÁSICO") | |
GAF | Una vez seleccionado el modo GAF, se conecta el relé. Si la etapa de potencia comunica un error y cambia del suministro normal de energía a la red a un estado de error, se abre el relé. De este modo el relé se puede utilizar para todas las funciones de seguridad. Ejemplo de aplicación | |
Salida activa: | ||
ON (CON): | El contacto de conmutación NO libre de potencial está continuamente conectado mientras el inversor se encuentra en servicio (mientras la pantalla está iluminada o indica algo). | |
OFF: | El contacto de conmutación NO libre de potencial está apagado. | |
Gestor de energía: | ||
E-Manager: | En el apartado siguiente, "Gestor de energía", se puede encontrar información más detallada sobre la función "Gestor de energía". | |
Prueba de relé | ||
Punto de conexión (solo con la función "Gestor de energía" activada) | ||
Ajuste de fábrica | 1000 W |
Margen de ajuste | Punto de desconexión ajustado hasta la máxima potencia nominal del inversor (W o kW) |
Punto de desconexión (solo con la función "Gestor de energía" activada) | |
Ajuste de fábrica | 500 |
Margen de ajuste | 0 hasta el punto de conexión ajustado del inversor (W o kW) |
Gestor de energía
(en el punto de menú "Relés")
Mediante la función "Gestor de energía" (E-Manager) puede activarse el contacto de conmutación libre de potencial para que funcione como actuador.
Puede controlarse un consumidor conectado al contacto de conmutación libre de potencial especificando un punto de conexión o desconexión que dependa de la potencia de alimentación (potencia efectiva).
- cuando el inversor no alimenta la red pública con corriente.
- cuando el inversor se conmuta manualmente al servicio de reposo.
- cuando hay una especificación de potencia efectiva < 10 % de la potencia nominal del inversor.
Para activar la función "Gestor de energía", se debe seleccionar el punto "Gestor de energía" y pulsar la tecla "Enter".
Si la función "Gestor de energía" está activada, se muestra el símbolo "Gestor de energía" en la parte superior izquierda de la pantalla:
Cuando el contacto de conmutación NO libre de potencial está apagado (contacto abierto)
Cuando el contacto de conmutación NC libre de potencial está conectado (contacto cerrado)
Para desactivar la función "Gestor de energía", se debe seleccionar otra función (TODOS / Permanente / DES / CON / Gestor de energía) y pulsar la tecla "Enter".
¡OBSERVACIÓN!
Notas sobre el diseño del punto de encendido y de apagado
Si la diferencia entre el punto de encendido y el de apagado es demasiado pequeña, o lo son las fluctuaciones de la potencia efectiva, esto puede dar lugar a múltiples ciclos de conmutación.
Para evitar encendidos y apagados frecuentes, la diferencia entre el punto de encendido y el de apagado debe ser de al menos 100 - 200 W.
Al seleccionar el punto de desconexión debe tenerse en cuenta el consumo de potencia del consumidor conectado.
En la selección del punto de conexión deben tenerse en cuenta las condiciones meteorológicas y la irradiación solar prevista.
Ejemplo de aplicación
Punto de conexión = 2000 W, punto de desconexión = 1800 W
En caso de que el inversor proporcione al menos 2000 W o más, se conecta el contacto de conmutación libre de potencial del inversor.
Si la potencia del inversor es inferior a 1800 W, se desconecta el contacto de conmutación libre de potencial.
En consecuencia se permite la rápida ejecución de interesantes aplicaciones tales como una bomba de calor o un climatizador, aprovechando al máximo la energía autogenerada
Hora/fecha
Ajustar la hora, la fecha, los formatos de indicación y la conmutación automática del horario de verano/invierno
Margen de ajuste | Ajustar la hora / Ajustar la fecha / Formato de indicación para la hora / Formato de indicación para la fecha / Horario verano/invierno |
Ajustar la hora | |
Ajustar la fecha | |
Formato de indicación para la hora | |
Margen de ajuste | 12 horas / 24 horas |
Ajuste de fábrica | En función de la configuración de país |
Formato de indicación para la fecha | |
Margen de ajuste | mm/dd/yyyy o dd.mm.yy |
Ajuste de fábrica | En función de la configuración de país |
Horario verano/invierno | |
¡IMPORTANTE! La función para la conmutación automática del horario de verano/invierno solo debe utilizarse si no se encuentran componentes del sistema en el circuito de Fronius Solar Net que sean compatibles con LAN o WLAN (por ejemplo, Fronius Datalogger Web, Fronius Datamanager o Fronius Hybridmanager). | |
Margen de ajuste | on / off (CON / DES) |
Ajuste de fábrica | on (CON) |
¡IMPORTANTE! Para poder mostrar correctamente los valores de día y año, así como la curva característica del día, es indispensable ajustar correctamente la hora y la fecha. | |
Ajustes de la pantalla
Margen de ajuste | Idioma / Modo nocturno / Contraste / Iluminación |
Idioma | |
Margen de ajuste | Inglés, alemán, francés, español, italiano, neerlandés, checo, eslovaco, húngaro, polaco, turco, portugués, rumano |
Modo nocturno | |
Margen de ajuste | AUTO / ON / OFF (AUTO / CON / DES) |
Ajuste de fábrica | OFF (DES) |
AUTO: | El servicio Fronius DATCOM se mantiene siempre y cuando haya un Fronius Datamanager conectado a una Fronius Solar Net activa no interrumpida. | |
ON (CON): | El servicio Fronius DATCOM se mantiene siempre. El inversor pone a disposición ininterrumpidamente la tensión de 12 V CC para la alimentación de Fronius Solar Net. La pantalla siempre está activa. ¡IMPORTANTE! Si el modo nocturno Fronius DATCOM está en ON (CON) o AUTO con los componentes de Fronius Solar Net conectados, el consumo de corriente del inversor aumenta durante la noche hasta unos 7 W. | |
OFF (DES): | No hay servicio Fronius DATCOM durante la noche por lo que el inversor por la noche no requiere ninguna potencia de red para la alimentación eléctrica de Fronius Solar Net. | |
Contraste | ||
Margen de ajuste | 0 - 10 |
Ajuste de fábrica | 5 |
Como el contraste varía en función de la temperatura, un cambio de las condiciones ambientales puede hacer necesario un ajuste del punto de menú "Contraste". | |
Iluminación | |
El punto de menú "Iluminación" solo se refiere a la iluminación del fondo de la pantalla del inversor. | |
Margen de ajuste | AUTO / ON / OFF (AUTO / CON / DES) |
Ajuste de fábrica | AUTO |
AUTO: | La iluminación de la pantalla del inversor se activa pulsando cualquier tecla. La iluminación de la pantalla se apaga si no se pulsa ninguna tecla en 2 minutos. | |
ON (CON): | La iluminación de la pantalla del inversor está permanentemente encendida con el inversor activo. | |
OFF (DES): | La iluminación de la pantalla del inversor está constantemente apagada. |
Rendimiento energético
- Contador (desviación/calibración)
- Divisa
- Tarifa de alimentación
- Factor de CO2
Margen de ajuste | Divisa / Tarifa de alimentación |
Contador (desviación/calibración) | |
Divisa | |
Margen de ajuste | 3 dígitos, A-Z |
Tarifa de alimentación | |
Margen de ajuste | 2 dígitos, 3 puntos decimales |
Ajuste de fábrica | (en función de la configuración de país) |
Factor de CO2 | |
Ventilador
Para comprobar la funcionalidad de ventilador
Margen de ajuste | Prueba de ventilador #1 / Prueba de ventilador #2 (en función del equipo) |
- Seleccionar el ventilador deseado con las teclas "arriba" y "abajo"
- La prueba del ventilador seleccionado se inicia pulsando la tecla "Enter".
- El ventilador funciona hasta que se vuelva a salir del menú pulsando la tecla "Esc".
¡IMPORTANTE! En la pantalla del inversor no se indica que el ventilador está en orden. Para saber si el ventilador está funcionando es necesario oírlo o tocarlo con la mano.
El punto de menú INFORM
Valores de medición
PV Iso. (FV ais.) - Resistencia de aislamiento de la instalación fotovoltaica
ext. Lim. - Limitación externa
U PV 1 / U PV 2* (U PV 2 no está disponible en el Fronius Symo 15.0-3 208)
Tensión CC actual en los bornes de entrada CC incluso cuando el inversor no está alimentando (del primer o segundo Seguidor del Punto de Máxima Potencia MPP)
* El Seguidor del Punto de Máxima Potencia (MPPT) 2 debe estar activado (ON) a través del menú básico
GVDPR - Reducción de potencia en función de la tensión de red
Fan #1 (Ventilador #1) - Valor porcentual de la potencia nominal del ventilador
Valores de medición
PV Iso. (FV ais.) - Resistencia de aislamiento de la instalación fotovoltaica
ext. Lim. - Limitación externa
U PV 1 / U PV 2* (U PV 2 no está disponible en el Fronius Symo 15.0-3 208)
Tensión CC actual en los bornes de entrada CC incluso cuando el inversor no está alimentando (del primer o segundo Seguidor del Punto de Máxima Potencia MPP)
* El Seguidor del Punto de Máxima Potencia (MPPT) 2 debe estar activado (ON) a través del menú básico
GVDPR - Reducción de potencia en función de la tensión de red
Fan #1 (Ventilador #1) - Valor porcentual de la potencia nominal del ventilador
Estado de la etapa de potencia
¡IMPORTANTE! Como consecuencia de una irradiación solar débil, cada mañana y cada noche aparecen los mensajes de estado STATE 306 "Power low" (Potencia baja) y STATE 307 "DC low" (CC baja). Estos mensajes de estado no tienen en este momento su origen en ningún error.
Se puede mostrar la indicación del estado de los últimos errores aparecidos en el inversor.
- Después de pulsar la tecla "Enter" se muestra el estado de la etapa de potencia, así como de los últimos errores que se han producido.
- Hojear la lista con las teclas "Arriba" o "Abajo"
- Pulsar la tecla "Volver" para salir de la lista de estados y errores
Estado de red
- Después de pulsar la tecla "Enter" se muestran los últimos 5 errores de red que se han producido
- Hojear la lista con las teclas "arriba" o "abajo"
- Pulsar la tecla "Volver" para salir de la indicación de los errores de red
Información del equipo
Para indicar los ajustes relevantes para una empresa suministradora de energía. Los valores mostrados varían en función de la correspondiente configuración de país o de los ajustes específicos del inversor.
Zona de indicación | Generalidades / Ajuste de país / Seguidor MPP / Monitorización de red / Límites de tensión de red / Límites de frecuencia de red / Modo Q / Límite de potencia CA / Reducción de tensión CA / Fault Ride Through |
Generalidades: | Tipo de equipo - La denominación exacta del inversor |
Ajuste de país: | Setup - Configuración de país ajustada Version - Versión de la configuración de país Origin activated - Indica que está activada la configuración de país normal. Alternat. activated - Indica que está activada la configuración de país alternativa (solo para Fronius Symo Hybrid) Group - Grupo para la actualización del software del inversor |
Seguidor del Punto de Máxima Potencia (MPPT): | Seguidor 1 - Indicación del comportamiento de seguimiento ajustado (MPP AUTO / MPP USER / FIX) (MPP AUTO / FIJA / MPP USUARIO) |
Monitorización de red: | GMTi - Grid Monitoring Time - Tiempo de arranque del inversor en sec (segundos) GMTr - Grid Monitoring Time reconnect - Tiempo de reconexión en sec (segundos) después de un error de red ULL - U (tensión) Longtime Limit - Valor límite de tensión en V (voltios) para el valor medio de tensión de 10 minutos LLTrip - Longtime Limit Trip - Tiempo de activación para la monitorización ULL de lo rápido que se debe desconectar el inversor |
Valor límite interior para los límites de tensión de red: | UMax - Valor de tensión de red interior superior en V (voltios) TTMax - Trip Time Max - Tiempo de activación para el exceso del valor límite de tensión de red interior superior en cyl* UMin - Valor de tensión de red interior inferior en V (voltios) TTMin - Trip Time Min - Tiempo de activación para la insuficiencia del valor límite de tensión de red interior inferior en cyl* *cyl = ciclos de red (cycles); 1 cyl corresponde a 20 ms con 50 Hz o a 16,66 ms con 60 Hz |
Valor límite exterior para los límites de tensión de red | UMax - Valor de tensión de red exterior superior en V (voltios) TTMax - Trip Time Max - Tiempo de activación para el exceso del valor límite de tensión de red exterior superior en cyl* UMin - Valor de tensión de red exterior inferior en V (voltios) TTMin - Trip Time Min - Tiempo de activación para la insuficiencia del valor límite de tensión de red interior inferior en cyl* *cyl = ciclos de red (cycles); 1 cyl corresponde a 20 ms con 50 Hz o a 16,66 ms con 60 Hz |
Límites de frecuencia de red: | FILmax - Valor de frecuencia de red interior superior en Hz (hercios) FILmin - Valor de frecuencia de red interior inferior en Hz (hercios) FOLmax - Valor de frecuencia de red exterior superior en Hz (hercios) FOLmin - Valor de frecuencia de red exterior inferior en Hz (hercios) |
Modo Q: | Indicación del ajuste de potencia reactiva actualmente ajustado en el inversor (por ejemplo, OFF, Q / P...) |
Límite de potencia CA incluyendo la indicación de inicio suave y/o reducción de frecuencia de red CA: | Max P AC - Máxima potencia de salida que se puede cambiar con la función "Manual Power Reduction" GPIS - Gradual Power Incrementation at Startup - Indicación (%/sec) si la función de inicio suave está activada en el inversor GFDPRe - Grid Frequency Dependent Power Reduction enable limit - Indica el valor de frecuencia de red ajustado en Hz (hercios) a partir del cual se lleva a cabo la reducción de potencia GFDPRv - Grid Frequency Dependent Power Reduction derating gradient - Indica el valor de frecuencia de red ajustado en %/Hz para mostrar la intensidad de la reducción de potencia |
Reducción de tensión CA: | GVDPRe - Grid Voltage Depending Power Reduction enable limit - Umbral en V a partir del cual comienza la reducción de potencia en función de la tensión GVDPRv - Grid Voltage Depending Power Reduction derating gradient - Gradiente de reducción en %/V con el que se reduce la potencia Message - Indica si está activado el envío de un mensaje de información sobre Fronius Solar Net |
Versión
Indicación del número de versión y del número de serie de los circuitos impresos instalados en el inversor (por ejemplo, para fines de servicio)
Zona de indicación | Pantalla / Software de pantalla / Suma de chequeo SW / Memoria de datos / Memoria de datos #1 / Etapa de potencia / Etapa de potencia SW / Filtro CEM / Power Stage #3 / Power Stage #4 |
Activar y desactivar el bloqueo de teclas
Generalidades
El inversor está equipado con una función de bloqueo de teclas.
Si el bloqueo de teclas está activado, no se puede abrir el menú de configuración, por ejemplo, a modo de protección contra un desajuste accidental de los datos de configuración.
Para activar/desactivar el bloqueo de teclas es necesario introducir el código 12321.
Generalidades
El inversor está equipado con una función de bloqueo de teclas.
Si el bloqueo de teclas está activado, no se puede abrir el menú de configuración, por ejemplo, a modo de protección contra un desajuste accidental de los datos de configuración.
Para activar/desactivar el bloqueo de teclas es necesario introducir el código 12321.
Activar y desactivar el bloqueo de teclas
1Pulsar la tecla "Menú" | |
| Se muestra el nivel del menú. 2Pulsar 5 veces la tecla "Menú / Esc" sin ocupar  |
 | En el menú "CÓDIGO" se muestra el "Código de entrada" y el primer dígito parpadea. |
3Introducir el código 12321: Seleccionar con las teclas "Más" o "Menos" el valor para el primer dígito del código | |
4Pulsar la tecla "Intro" |
 | El segundo dígito parpadea. |
5Repetir los pasos de trabajo 3 y 4 para el segundo, tercero, cuarto y quinto dígito del código hasta que... el código ajustado parpadee. 6Pulsar la tecla "Intro" |
 | En el menú "LOCK" se muestra "Bloqueo de teclas". |
7Seleccionar con las teclas "Más" o "Menos" Activar o desactivar el bloqueo de teclas:ON (CON) = El bloqueo de teclas está activado (no es posible abrir el punto de menú CONFIGURACIÓN) OFF (DES) = El bloqueo de teclas está desactivado (es posible abrir el punto de menú CONFIGURACIÓN) | |
8Pulsar la tecla "Intro" |
Memoria USB como Datalogger y para actualizar el software del inversor
Memoria USB como Datalogger
Una memoria USB conectada al puerto USB A puede actuar como Datalogger para un inversor.
En cualquier momento, los datos de Logging guardados en la memoria USB pueden:- importarse al software Fronius Solar.access, a través del archivo FLD registrado simultáneamente,
- visualizarse en programas de otros fabricantes (por ejemplo, Microsoft® Excel), a través del archivo CSV registrado simultáneamente.
Las versiones más antiguas (hasta Excel 2007) tienen una limitación de líneas de 65536.
Encontrará información más detallada sobre "Datos en la memoria USB", "Volumen de datos y capacidad de la memoria", así como "Acumulador de buffer" en: | |
 | ® https://manuals.fronius.com/html/4204260426 |
Memoria USB como Datalogger
Una memoria USB conectada al puerto USB A puede actuar como Datalogger para un inversor.
En cualquier momento, los datos de Logging guardados en la memoria USB pueden:- importarse al software Fronius Solar.access, a través del archivo FLD registrado simultáneamente,
- visualizarse en programas de otros fabricantes (por ejemplo, Microsoft® Excel), a través del archivo CSV registrado simultáneamente.
Las versiones más antiguas (hasta Excel 2007) tienen una limitación de líneas de 65536.
Encontrará información más detallada sobre "Datos en la memoria USB", "Volumen de datos y capacidad de la memoria", así como "Acumulador de buffer" en: | |
| ® https://manuals.fronius.com/html/4204260426 |
Datos en la memoria USB
Si se utiliza la memoria USB como Datalogger, automáticamente se crean tres archivos:
- Archivo del sistema FRONIUS.sys:
guarda la información del inversor no relevante para el cliente. Este archivo no debe borrarse por separado. Borrar siempre todos los archivos (sys, fld, csv) a la vez. - Archivo de registro DALO.fld:
permite leer los datos en Fronius Solar.access.
En el manual de instrucciones "DATCOM en detalle" (http://www.fronius.com) encontrará información más detallada sobre el software Fronius Solar.access. - Archivo de registro DATA.csv:
permite leer los datos en un programa de hoja de cálculo (por ejemplo: Microsoft® Excel)
Estructura de datos en la memoria USB
| (1) | Directorio principal de la memoria USB (directorio raíz) |
| (2) | Inversores de Fronius (Fronius Galvo, Fronius Symo, Fronius Primo o Fronius Eco) |
| (3) | Número de inversor: se puede ajustar en el menú de configuración en DATCOM |
Si hay varios inversores disponibles con el mismo número de inversor, se guardan los tres archivos en la misma carpeta. Se añade una cifra al nombre de archivo (por ejemplo: DALO_02.fld)
Estructura del archivo CSV:
| (1) | ID |
| (2) | N.º inversor |
| (3) | Tipo de inversor (código DATCOM) |
| (4) | Intervalo de registro en segundos |
| (5) | Energía en vatiosegundos con respecto al intervalo de registro |
| (6) | Potencia reactiva inductiva |
| (7) | Potencia reactiva capacitiva |
| (8) | Valor medio a través del intervalo Logging (tensión CA, corriente CA, tensión CC, corriente CC) |
| (9) | Información adicional |
Volumen de datos y capacidad de la memoria
Por ejemplo, una memoria USB de 1 GB es capaz de registrar los datos durante unos 7 años en un intervalo de Logging de 5 minutos.
Archivo CSV
Los archivos CSV solo pueden guardar 65535 líneas (secuencias de datos) (hasta Microsoft® Excel versión 2007, después sin limitación).
Si el intervalo de Logging es de 5 minutos, se escriben las 65535 líneas en aproximadamente 7 meses (tamaño de datos CSV de unos 8 MB).
Se recomienda salvaguardar el archivo CSV dentro de estos 7 meses en el PC y borrarlo de la memoria USB. Si el intervalo de Logging es más largo, este periodo se prolongará según corresponda.
Archivo FLD
Este archivo no debe tener más de 16 MB. Este tamaño permite memorizar datos durante unos 6 años en un intervalo de Logging de 5 minutos.
Si el archivo excede este límite de 16 MB, se debe salvaguardar en el PC y se deben borrar todos los datos de la memoria USB.
Una vez salvaguardado el archivo y eliminados los datos, puede volver a conectarse la memoria USB inmediatamente para que continúe registrando los datos de Logging sin que se precisen más pasos de trabajo.
¡IMPORTANTE! Si la memoria USB está llena, puede que se pierdan o sobrescriban datos. Por lo tanto, al insertar la memoria USB, fijarse en que tenga una capacidad suficiente.
¡OBSERVACIÓN!
Una memoria USB llena implica riesgos.
La consecuencia puede ser una pérdida de datos o que se sobrescriban los datos.
Por lo tanto, al insertar la memoria USB, fijarse en que tenga una capacidad suficiente.
Memoria intermedia
Si se desconecta la memoria USB (por ejemplo, para la salvaguardia de datos), se escriben los datos de Logging en una memoria intermedia del inversor.
Cuando se vuelve a insertar la memoria USB, los datos serán transmitidos automáticamente de la memoria intermedia a la memoria USB.
La memoria intermedia puede guardar un máximo de 6 puntos de Logging. Los datos solo se registran a la vez durante el servicio del inversor (potencia superior a 0 W). El intervalo Logging está ajustado fijamente a 30 minutos. De ello se obtiene un período de tiempo de 3 horas para el registro de datos en la memoria intermedia.
Si la memoria intermedia está llena, se sobrescriben los datos más antiguos en la memoria intermedia con los datos nuevos.
¡IMPORTANTE! La memoria intermedia requiere una alimentación principal permanente.
Si se produce una caída de corriente CA durante el servicio, se perderán todos los datos en la memoria intermedia. Para no perder los datos durante la noche, es necesario desactivar la desconexión nocturna automática (conmutar el parámetro de configuración "Night Mode" [Modo nocturno] a ON [CON]: ver el manual de instrucciones del Datamanager 2.0, apartado "Ajustar y mostrar los puntos de menú", "Ver y ajustar los parámetros en el punto de menú DATCOM").
La memoria intermedia del Fronius Eco o Fronius Symo 15.0-3 208 también funciona con una alimentación exclusivamente CC.
Memorias USB adecuadas
Debido al gran número de memorias USB disponibles en el mercado, no es posible garantizar que el inversor pueda detectar cualquier memoria USB.
¡Fronius recomienda utilizar solo memorias USB certificadas y aptas para aplicaciones industriales (¡Tener en cuenta el logotipo USB-IF!).
El inversor soporta memorias USB con los siguientes sistemas de archivos:
- FAT12
- FAT16
- FAT32
Fronius recomienda utilizar las memorias USB solo para registrar datos de Logging o para actualizar el software del inversor. Las memorias USB no deben contener otros datos.
Símbolo USB en la pantalla del inversor, por ejemplo, en el modo de indicación "AHORA":
Si el inversor detecta una memoria USB, se muestra el símbolo USB en la parte derecha superior de la pantalla.
Al introducir las memorias USB debe comprobarse si se muestra el símbolo USB (también puede estar parpadeando).
¡IMPORTANTE! En caso de aplicaciones externas, debe tenerse en cuenta que la función de las memorias USB convencionales a menudo solo queda garantizada en un rango de temperaturas limitado.
Por tanto, en caso de aplicaciones externas, debe asegurarse que la memoria USB funcione también a bajas temperaturas.
Memoria USB para actualizar el software del inversor
Con la ayuda de la memoria USB incluso los clientes finales pueden actualizar el software del inversor a través del menú de configuración: previamente se guarda el archivo de actualización en la memoria USB para transmitirlo después desde aquí al inversor.
Retirar la memoria USB
Instrucción de seguridad para la retirada de una memoria USB: | ||
 |
| ¡IMPORTANTE! Para evitar una pérdida de datos, solo debe retirarse una memoria USB conectada cuando se cumplen las siguientes condiciones:
|
El menú básico
Acceder al menú básico
| 1Pulsar la tecla "Menú"Se muestra el nivel del menú. 2Pulsar 5 veces la tecla "Menú / Esc" sin ocupar |
| En el menú "CODE" (CÓDIGO) se muestra "Access Code" (Código de acceso) y el primer dígito parpadea. |
3Introducir el código 22742: Seleccionar con las teclas "Más" o "Menos" el valor para el primer dígito del código | |
4Pulsar la tecla "Enter" |
 | El segundo dígito parpadea. |
5Repetir los pasos de trabajo 3 y 4 para el segundo, tercero, cuarto y quinto dígito del código hasta que... el código ajustado parpadee. 6Pulsar la tecla "Enter" |
Se muestra el menú básico.
7Seleccionar con las teclas "Más" o "Menos" el registro deseado
el registro deseado8Editar el registro seleccionado pulsando la tecla "Intro"
tecla "Intro"9Pulsar la tecla de menú "Esc" para salir del menú básico
menú básicoAcceder al menú básico
| 1Pulsar la tecla "Menú"Se muestra el nivel del menú. 2Pulsar 5 veces la tecla "Menú / Esc" sin ocupar |
| En el menú "CODE" (CÓDIGO) se muestra "Access Code" (Código de acceso) y el primer dígito parpadea. |
3Introducir el código 22742: Seleccionar con las teclas "Más" o "Menos" el valor para el primer dígito del código | |
4Pulsar la tecla "Enter" |
| El segundo dígito parpadea. |
5Repetir los pasos de trabajo 3 y 4 para el segundo, tercero, cuarto y quinto dígito del código hasta que... el código ajustado parpadee. 6Pulsar la tecla "Enter" |
Se muestra el menú básico.
7Seleccionar con las teclas "Más" o "Menos" el registro deseado
el registro deseado8Editar el registro seleccionado pulsando la tecla "Intro"
tecla "Intro"9Pulsar la tecla de menú "Esc" para salir del menú básico
menú básicoLos registros del menú básico
En el menú básico se ajustan los siguientes parámetros importantes para la instalación y el servicio del inversor: |
Seguidor MPP 1 / Seguidor MPP 2
|
|
Libro registro USB
|
Entrada de señal
|
SMS/Relé
|
Ajuste de aislamiento
|
Reset TOTAL Pulsar la tecla "Enter" para poner los valores a cero. |
Ajustes con la opción instalada "DC SPD"
Si se ha instalado la opción DC SPD (protección contra sobretensiones) en el inversor, los siguientes puntos de menú están ajustados por defecto:
Entrada de señal: Ext Sig.
Tipo de activación: Warning
Tipo de conexión: N/C
Anexo
Diagnóstico de estado y solución de errores
Indicación de mensajes de estado
El inversor dispone de un auto diagnosis del sistema que automáticamente detecta y muestra un gran número de posibles errores en la pantalla. De este modo, se pueden localizar rápidamente los defectos en el inversor, en la instalación fotovoltaica, así como los fallos de instalación o del sistema.
Si la auto diagnosis del sistema ha podido localizar un error concreto, se muestra el correspondiente mensaje de estado en la pantalla.
¡IMPORTANTE! Los mensajes de estado que solo se muestran brevemente, pueden ser el resultado del comportamiento de regulación del inversor. Si a continuación el inversor sigue trabajando sin perturbaciones, no se trata de ningún error.
Diagnóstico de estado y solución de errores
Indicación de mensajes de estado
El inversor dispone de un auto diagnosis del sistema que automáticamente detecta y muestra un gran número de posibles errores en la pantalla. De este modo, se pueden localizar rápidamente los defectos en el inversor, en la instalación fotovoltaica, así como los fallos de instalación o del sistema.
Si la auto diagnosis del sistema ha podido localizar un error concreto, se muestra el correspondiente mensaje de estado en la pantalla.
¡IMPORTANTE! Los mensajes de estado que solo se muestran brevemente, pueden ser el resultado del comportamiento de regulación del inversor. Si a continuación el inversor sigue trabajando sin perturbaciones, no se trata de ningún error.
Indicación de mensajes de estado
El inversor dispone de un auto diagnosis del sistema que automáticamente detecta y muestra un gran número de posibles errores en la pantalla. De este modo, se pueden localizar rápidamente los defectos en el inversor, en la instalación fotovoltaica, así como los fallos de instalación o del sistema.
Si la auto diagnosis del sistema ha podido localizar un error concreto, se muestra el correspondiente mensaje de estado en la pantalla.
¡IMPORTANTE! Los mensajes de estado que solo se muestran brevemente, pueden ser el resultado del comportamiento de regulación del inversor. Si a continuación el inversor sigue trabajando sin perturbaciones, no se trata de ningún error.
Avería de carácter grave de la pantalla
- Comprobar la tensión CA en las conexiones del inversor:
la tensión CA debe ser de 220/230 V (+ 10 % / - 5 %) o de 380/400 V (+ 10 % / - 5 %).
Mensajes de estado: clase 1
Los mensajes de estado de la clase 1 suelen aparecer solo temporalmente y son causados por la red de corriente pública.
Ejemplo: La frecuencia de red es excesiva y el inversor no puede suministrar energía a la red debido a una norma. No se trata de ningún defecto del equipo.
El inversor reacciona primero con una separación de la red. A continuación, se comprueba la red durante el período de tiempo de monitorización prescrito. Si después de este período de tiempo no se detecta ningún error, el inversor reanuda el suministro de energía a la red.
Según la configuración de país está activada la función de inicio suave GPIS:
según las directivas nacionales, la potencia de salida del inversor aumenta continuamente después de una desconexión debido a un error CA.
Código | Descripción | Comportamiento | Solución |
|---|---|---|---|
102 | Tensión CA excesiva | Si después de una comprobación detallada, las condiciones de la red se vuelven a encontrar dentro de la gama admisible, el inversor reanuda el suministro de energía a la red. | Comprobar los acoplamientos a la red. |
103 | Tensión CA insuficiente | ||
105 | Frecuencia CA excesiva | ||
106 | Frecuencia CA insuficiente | ||
107 | Red CA no disponible | ||
108 | Servicio independiente detectado | ||
112 | Error de monitorización de corriente de falta |
Mensajes de estado: clase 2
Código |
| Descripción |
| Comportamiento |
| Solución |
|---|---|---|---|---|---|---|
240 |
| ArcContinousFault |
| El mensaje de estado 240 se muestra durante unos 4 segundos. |
| ¡PRECAUCIÓN!Peligro por componentes dañados de la instalación fotovoltaica La consecuencia pueden ser graves daños personales y materiales. Antes de que se confirme el estado "240 - ArcContinuousFault", debe comprobarse toda la instalación fotovoltaica afectada para detectar posibles daños. Encargar la reparación de los componentes dañados a personal cualificado. |
241 |
| ArcContinousFault |
| El mensaje de estado 241 se muestra directamente después del mensaje de estado 240. El inversor se separa de la red por motivos de seguridad. |
| ¡Antes de resetear el inversor después de haber detectado un arco voltaico, debe comprobarse toda la instalación fotovoltaica afectada con respecto a posibles daños! |
242 |
| ArcContinousFault |
| El mensaje de estado 242 se muestra después de resetear el mensaje de estado 241. |
| Resetear el mensaje de estado pulsando la tecla "Enter". |
244 |
| ArcDetected |
| Aparece el mensaje de estado 244. |
| No se requiere ninguna acción. El suministro de energía se reinicia automáticamente después de 10 minutos. |
245 |
| La autocomprobación Arc Detector ha fallado |
| El inversor se desconecta de la red. |
| Realizar un reset CA. |
*) Si el mensaje de estado aparece de forma constante: Avisar a un técnico de servicio formado por Fronius
**) El error se elimina automáticamente. Si el mensaje de estado aparece de forma permanente, se debe contactar con el montador de la instalación.
Mensajes de estado: clase 3
La clase 3 incluye mensajes de estado que pueden aparecer durante el suministro de energía a la red, pero que por lo general no provocan la interrupción permanente del mismo.
Después de llevar a cabo la separación automática de la red y monitorizar la red según lo prescrito, el inversor intenta restablecer el suministro de energía a la red.
Código |
| Descripción |
| Comportamiento |
| Solución |
|---|---|---|---|---|---|---|
301 |
| Exceso de corriente (CA) |
| Breve interrupción del suministro de energía a la red. |
| *) |
302 |
| Exceso de corriente (CC) |
|
| ||
303 |
| Exceso de temperatura en el módulo CC |
| Breve interrupción del suministro de energía a la red. |
| Soplar las aberturas de aire de refrigeración y los disipadores de calor **) |
304 |
| Exceso de temperatura en el módulo CA |
|
| ||
305 |
| No hay alimentación a pesar de que los relés están cerrados |
| Breve interrupción del suministro de energía a la red. |
| **) |
306 |
| La potencia FV disponible para el suministro de energía a la red no es suficiente |
| Breve interrupción del suministro de energía a la red. |
| Esperar a que haya suficiente irradiación solar |
307 |
| Tensión baja |
|
| ||
¡IMPORTANTE! Como consecuencia de una irradiación solar débil, cada mañana y cada noche aparecen los mensajes de estado 306 (Power low) (potencia baja) y 307 (DC low) (CC baja). Estos mensajes de estado no tienen su origen en ningún error. | ||||||
308 |
| Tensión del circuito intermedio excesiva | Breve interrupción del suministro de energía a la red. |
| **) | |
309 |
| Tensión de entrada CC MPPT 1 excesiva | ||||
311 |
| Series fotovoltaicas CC con polaridad invertida | ||||
313 |
| Tensión de entrada CC MPPT2 excesiva | ||||
314 |
| Tiempo límite de la calibración del sensor de corriente |
| Breve interrupción del suministro de energía a la red. |
| *) |
315 |
| Error de sensor de corriente CA | ||||
316 |
| InterruptCheck fail | ||||
325 |
| Exceso de temperatura en la zona de conexión | ||||
326 |
| Ventilador 1 error | ||||
327 |
| Ventilador 2 error | ||||
*) Si el mensaje de estado aparece de forma constante: avisar a un técnico de servicio formado por Fronius
**) El error se elimina automáticamente. Si el mensaje de estado aparece de forma permanente, se debe contactar con el montador de la instalación.
Mensajes de estado: clase 4
Los mensajes de estado de la clase 4 requieren en parte la intervención de un técnico de servicio formado por Fronius.
Código |
| Descripción |
| Comportamiento |
| Solución |
|---|---|---|---|---|---|---|
401 |
| La comunicación con la etapa de potencia no es posible |
| En la medida de lo posible, el inversor reanuda el suministro de energía a la red después de un nuevo intento de conexión automático |
| *) |
406 |
| Sensor de temperatura del módulo CA defectuoso (L1) |
|
| ||
407 |
| Sensor de temperatura del módulo CA defectuoso (L2) |
|
| ||
408 |
| En la red de corriente se ha medido un componente continuo excesivo. |
|
| ||
412 |
| Se ha seleccionado el servicio de tensión fijo en vez del servicio de tensión MPP y la tensión fija está ajustada a un valor insuficiente o excesivo. |
| - |
| **) |
415 |
| Desconexión de seguridad debido a que la tarjeta opcional o RECERBO se ha activado |
| El inversor no suministra corriente a la red. |
| *) |
416 |
| La comunicación entre la etapa de potencia y el control no es posible. |
| En la medida de lo posible, el inversor reanuda el suministro de energía a la red después de un nuevo intento de conexión automático. |
| *) |
417 |
| Problema de ID del hardware |
| En la medida de lo posible, el inversor reanuda el suministro de energía a la red después de un nuevo intento de conexión automático. |
| Actualizar el firmware del inversor. *) |
419 |
| Conflicto de ID única | ||||
420 |
| La comunicación con el Hybridmanager no es posible | ||||
421 |
| Error de rango HID | ||||
425 |
| La comunicación con la etapa de potencia no es posible | ||||
426 - 428 |
| Posible defecto de hardware | ||||
431 |
| Problema de software |
| El inversor no suministra corriente a la red. |
| Realizar un reset CA (desconectar y conectar el disyuntor automático), actualizar el firmware del inversor *) |
436 |
| Incompatibilidad de funciones (uno o varios circuitos impresos en el inversor no son compatibles entre sí, por ejemplo, después de haber sustituido un circuito impreso) |
| En la medida de lo posible, el inversor reanuda el suministro de energía a la red después de un nuevo intento de conexión automático. |
| Actualizar el firmware del inversor. *) |
437 |
| Problema de la etapa de potencia | ||||
438 |
| Incompatibilidad de funciones (uno o varios circuitos impresos en el inversor no son compatibles entre sí, por ejemplo, después de haber sustituido un circuito impreso) |
| En la medida de lo posible, el inversor reanuda el suministro de energía a la red después de un nuevo intento de conexión automático. |
| Actualizar el firmware del inversor. *) |
443 |
| Tensión del circuito intermedio insuficiente o asimétrica |
| El inversor no suministra corriente a la red. |
| *) |
445 |
|
|
| El inversor no suministra corriente a la red. |
| Actualizar el firmware del inversor. *) |
447 |
| Fallo de aislamiento |
| El inversor no suministra corriente a la red. |
| *) |
448 |
| Conductor neutro no conectado | ||||
450 |
| No se puede encontrar el Guard | ||||
451 |
| Se ha detectado un error de memoria |
| En la medida de lo posible, el inversor reanuda el suministro de energía a la red después de un nuevo intento de conexión automático. |
| *) |
452 |
| Error de comunicación entre los procesadores | ||||
453 |
| La tensión de red y la etapa de potencia no coinciden | ||||
454 |
| La frecuencia de red y la etapa de potencia no coinciden | ||||
456 |
| La función anti-formación de isla no se ejecuta correctamente | ||||
457 |
| Error de tensión de red | El inversor no suministra corriente a la red. | Controlar el cable AC*) | ||
458 | Error durante la captación de la señal de medición |
| El inversor no suministra corriente a la red. |
| *) | |
459 |
| Error durante la captación de la señal de medición para la prueba de aislamiento | ||||
460 |
| La fuente de tensión de referencia para el procesador digital de señales (DSP) trabaja fuera de los límites tolerados | ||||
461 | Error en la memoria de datos del procesador digital de señales | |||||
462 |
| Error durante la rutina de monitorización de alimentación | ||||
463 |
| Polaridad CA intercambiada, clavija de conexión CA ajustada incorrectamente | ||||
474 |
| Sensor de monitorización de corriente de falta defectuoso | El inversor no suministra corriente a la red. | **) | ||
475 |
| Fallo de aislamiento (conexión entre el módulo solar y la puesta a tierra) | ||||
476 |
| La alimentación de tensión de la alimentación de controladores es insuficiente | ||||
479 |
| El relé de tensión de circuito intermedio se ha apagado | En la medida de lo posible, el inversor reanuda el suministro de energía a la red después de un nuevo intento de conexión automático. | *) | ||
480, |
| Incompatibilidad de funciones (uno o varios circuitos impresos en el inversor no son compatibles entre sí, por ejemplo, después de haber sustituido un circuito impreso) |
| El inversor no suministra corriente a la red. |
| Actualizar el firmware del inversor *) |
482 |
| Se ha interrumpido la configuración después de la primera puesta en servicio |
| El inversor no suministra corriente a la red. |
| Reiniciar la configuración después de un reset CA (desconectar y volver a conectar el disyuntor automático) |
483 |
| La tensión UDCfix de la serie fotovoltaica MPP2 se encuentra fuera del margen válido |
| El inversor no suministra corriente a la red. |
| Comprobar los ajustes de MPP *) |
485 |
| El buffer de transmisión de CAN está lleno |
| El inversor no suministra corriente a la red. |
| Realizar un reset CA (desconectar y conectar el disyuntor automático) *) |
489 |
| Sobretensión continua en el condensador de circuito intermedio (se ha emitido 5 veces seguidas el mensaje de estado 479) |
| El inversor no suministra corriente a la red. |
| *) |
*) Si el mensaje de estado aparece de forma constante: Avisar a un técnico de servicio formado por Fronius
**) Si el mensaje de estado aparece de forma permanente, se debe contactar con el montador de la instalación.
Mensajes de estado: clase 5
Los mensajes de estado de la clase 5 no dificultan en general el suministro de energía a la red, pero pueden provocar restricciones en el mismo. Se muestran hasta que se confirme el mensaje de estado pulsando una tecla (el inversor sigue trabajando de forma normal en un segundo plano).
Código |
| Descripción |
| Comportamiento |
| Solución |
|---|---|---|---|---|---|---|
502 |
| Fallo de aislamiento en los módulos solares |
| Se muestra un mensaje de advertencia en la pantalla. |
| **) |
509 |
| Sin alimentación durante las últimas 24 horas |
| Se muestra un mensaje de advertencia en la pantalla. |
| Confirmar el mensaje de estado. |
515 |
| No se puede establecer una comunicación con el filtro |
| Mensaje de advertencia en la pantalla. |
| *) |
516 |
| No se puede establecer una comunicación con la unidad de memorización |
| Mensaje de advertencia de la unidad de memorización. |
| *) |
517 |
| Reducción de potencia debido a una temperatura excesiva |
| En caso de que aparezca una reducción de potencia, se muestra un mensaje de advertencia en la pantalla. |
| En caso necesario, purgar el gas de las aberturas de aire de refrigeración y los disipadores de calor. |
518 |
| Fallo interno del procesador digital de señales |
| Mensaje de advertencia en la pantalla. |
| *) |
519 |
| No se puede establecer una comunicación con la unidad de memorización |
| Mensaje de advertencia de la unidad de memorización. |
| *) |
520 |
| Sin alimentación durante las últimas 24 horas del MPPT1 |
| Se muestra un mensaje de advertencia en la pantalla. |
| Confirmar el mensaje de estado. |
522 |
| CC baja en serie fotovoltaica 1 |
| Mensaje de advertencia en la pantalla. |
| *) |
523 |
| CC baja en serie fotovoltaica 2 |
| |||
558, |
| Incompatibilidad de funciones (uno o varios circuitos impresos en el inversor no son compatibles entre sí, por ejemplo, después de haber sustituido un circuito impreso) |
| Mensaje de advertencia en la pantalla. | Actualizar el firmware del inversor. *) | |
560 |
| Reducción de potencia debido a una sobrefrecuencia |
| Se muestra en caso de una frecuencia de red excesiva. La potencia se reduce. |
| El error se elimina automáticamente cuando la frecuencia de red vuelve a estar dentro del margen admisible y el inversor vuelve a encontrarse en el servicio normal. **) |
564 |
| Incompatibilidad de funciones (uno o varios circuitos impresos en el inversor no son compatibles entre sí, por ejemplo, después de haber sustituido un circuito impreso) |
| Mensaje de advertencia en la pantalla. |
| Actualizar el firmware del inversor. *) |
566 |
| Arc Detector apagado |
| El mensaje de estado se muestra todos los días hasta que se vuelve a activar el Arc Detector. |
| ¡Ningún error! |
568 |
| Señal de entrada con error en el interface de corriente multifuncional |
| Se muestra el mensaje de estado en caso de que haya una señal de entrada con error en el interface de corriente multifuncional y esté configurado el siguiente ajuste: |
| Confirmar el mensaje de estado |
572 |
| Limitación de potencia por la etapa de potencia |
| La etapa de potencia limita la potencia. |
| *) |
573 |
| Advertencia de temperatura insuficiente |
| Mensaje de advertencia en la pantalla. |
| *) |
581 |
| La configuración "Special Purpose Utility-Interactive" (SPUI, interactivo para uso especial) está activada |
| El inversor ha dejado de ser compatible con las normas IEEE1547 y IEEE1574.1 porque la función independiente está desactivada, hay una reducción de potencia condicionada por la frecuencia activada y se cambian los límites de frecuencia y tensión. |
| ¡Ningún error! |
*) Si el mensaje de estado aparece de forma constante: avisar a un técnico de servicio formado por Fronius.
**) Si el mensaje de estado aparece de forma permanente, se debe contactar con el montador de la instalación.
Mensajes de estado: clase 6
Los mensajes de estado de la clase 6 requieren en parte la intervención de un técnico de servicio formado por Fronius.
Código |
| Descripción |
| Comportamiento |
| Solución |
|---|---|---|---|---|---|---|
601 |
| El bus CAN está lleno |
| El inversor no suministra corriente a la red. |
| Actualizar el firmware del inversor *) |
603 |
| Sensor de temperatura del módulo CA defectuoso (L3) |
| Si es posible, el inversor reanuda el suministro de energía a la red después de un nuevo intento de conexión automático. |
| *) |
604 |
| Sensor de temperatura del módulo CC defectuoso |
|
| ||
607 |
| Error de la monitorización de corriente de falta |
| El inversor no suministra corriente a la red. |
| Resetear el mensaje de estado pulsando la tecla "Enter". El inversor reanuda el suministro de energía a la red. Si el mensaje de estado aparece repetidamente, comprobar toda la instalación fotovoltaica afectada con respecto a posibles daños **) |
608 |
| Incompatibilidad de funciones (uno o varios circuitos impresos en el inversor no son compatibles entre sí, por ejemplo, después de haber sustituido un circuito impreso) |
| El inversor no suministra corriente a la red. |
| Actualizar el firmware del inversor *) |
*) Si el mensaje de estado aparece de forma constante: avisar a un técnico de servicio formado por Fronius
**) El error se elimina automáticamente. Si el mensaje de estado aparece de forma permanente, se debe contactar con el montador de la instalación.
Mensajes de estado: clase 7
Los mensajes de estado de la clase 7 afectan al control, la configuración y el registro de datos del inversor y pueden repercutir de forma directa o indirecta sobre el suministro de energía a la red.
Código |
| Descripción |
| Comportamiento |
| Solución |
|---|---|---|---|---|---|---|
701 - 704 |
| Proporciona información sobre el estado del procesador interno |
| Mensaje de advertencia en la pantalla |
| *) |
705 |
| Conflicto durante al ajuste del número de inversor (por ejemplo, se ha asignado el número dos veces) |
| - |
| Corregir el número de inversor en el menú de configuración |
706 - 716 |
| Proporciona información sobre el estado del procesador interno |
| Mensaje de advertencia en la pantalla |
| *) |
721 |
| Se ha vuelto a inicializar la EEPROM |
| Mensaje de advertencia en la pantalla |
| Confirmar el mensaje de estado *) |
722 - 730 |
| Proporciona información sobre el estado del procesador interno |
| Mensaje de advertencia en la pantalla |
| *) |
731 |
| Error de inicialización: no se soporta la memoria USB |
| Mensaje de advertencia en la pantalla |
| Comprobar o sustituir la memoria USB |
732 |
| Error de inicialización: exceso de corriente en la memoria USB |
| |||
733 |
| No hay ninguna memoria USB enchufada |
| Mensaje de advertencia en la pantalla |
| Conectar o comprobar la memoria USB *) |
734 |
| No se detecta el archivo de actualización o el archivo de actualización no se encuentra disponible |
| Mensaje de advertencia en la pantalla |
| Comprobar el archivo de actualización (por ejemplo, denominación correcta del archivo) |
735 |
| El archivo de actualización no coincide con el equipo, volver al archivo de actualización antiguo |
| Mensaje de advertencia en la pantalla, el proceso de actualización se interrumpe |
| Comprobar el archivo de actualización y, |
736 |
| Se ha producido un error de escritura o lectura |
| Mensaje de advertencia en la pantalla |
| Comprobar la memoria USB y los archivos contenidos en ella o sustituir la memoria USB |
737 |
| No se ha podido abrir el archivo |
| Mensaje de advertencia en la pantalla |
| Desenchufar y volver a enchufar la memoria USB. Si fuera necesario, comprobar o sustituir la memoria USB. |
738 |
| No es posible guardar un archivo Log (por ejemplo, la memoria USB está protegida contra escritura o está llena) |
| Mensaje de advertencia en la pantalla |
| Liberar memoria, retirar la protección contra escritura. Si fuera necesario, comprobar o sustituir la memoria USB *) |
740 |
| Error de inicialización: error en el sistema de archivos de la memoria USB |
| Mensaje de advertencia en la pantalla |
| Comprobar la memoria USB y volver a formatearla en el PC en FAT12, FAT16 o FAT32 |
741 |
| Error al registrar los datos de Logging |
| Mensaje de advertencia en la pantalla |
| Desenchufar y volver a enchufar la memoria USB. Si fuera necesario, comprobar o sustituir la memoria USB. |
743 |
| Durante la actualización se ha producido un error |
| Mensaje de advertencia en la pantalla |
| Repetir el proceso de actualización, comprobar la memoria USB *) |
745 |
| Archivo de actualización con error |
| Mensaje de advertencia en la pantalla, el proceso de actualización se interrumpe |
| Volver a descargar el archivo de actualización. Comprobar o sustituir la memoria USB. *) |
746 |
| Durante la actualización se ha producido un error |
| Mensaje de advertencia en la pantalla, el proceso de actualización se interrumpe |
| Volver a iniciar la actualización después de un tiempo de espera de aproximadamente 2 minutos *) |
751 |
| Se ha perdido la hora |
| Mensaje de advertencia en la pantalla |
| Volver a ajustar la hora y la fecha en el inversor *) |
752 |
| Error de comunicación del módulo de Real Time Clock |
| |||
753 |
| Error interno: el módulo de Real Time Clock está en el modo de emergencia |
| Hora inexacta, posibilidad de pérdida de la hora (suministro de energía a la red normal) |
| Volver a ajustar la hora y la fecha en el inversor |
754 - 755 |
| Proporciona información sobre el estado del procesador interno |
| Mensaje de advertencia en la pantalla |
| *) |
757 |
| Error de hardware en el módulo de Real Time Clock |
| Mensaje de error en la pantalla indicando que el inversor no suministra corriente a la red |
| *) |
758 |
| Error interno: el módulo de Real Time Clock está en el modo de emergencia |
| Hora inexacta, posibilidad de pérdida de la hora (suministro de energía a la red normal) |
| Volver a ajustar la hora y la fecha en el inversor |
760 |
| Error de hardware interno |
| Mensaje de error en la pantalla |
| *) |
761 - 765 |
| Proporciona información sobre el estado del procesador interno |
| Mensaje de advertencia en la pantalla |
| *) |
766 |
| Se ha activado la limitación de potencia de emergencia (máx. 750 W) |
| Mensaje de error en la pantalla | ||
767 |
| Proporciona información sobre el estado del procesador interno |
| Mensaje de advertencia en la pantalla |
| *) |
768 |
| La limitación de potencia de los módulos de hardware es diferente | ||||
772 |
| La unidad de memorización no está disponible | ||||
773 |
| Grupo de actualización de software 0 (configuración de país no válida) | ||||
775 |
| Etapa de potencia PMC no disponible |
| Mensaje de advertencia en la pantalla |
| Pulsar la tecla "Enter" para confirmar el error *) |
776 |
| Tipo de dispositivo no válido | ||||
781 - 794 |
| Proporciona información sobre el estado del procesador interno |
| Mensaje de advertencia en la pantalla |
| *) |
*) Si el mensaje de estado aparece de forma constante: avisar a un técnico de servicio formado por Fronius
Mensajes de estado: clase 10 - 12
1000 - 1299- Proporciona información sobre el estado interno del programa del procesador | |
Descripción | Resulta inofensivo si la función del inversor es impecable y solo aparece en el punto de menú de configuración "Estado EP". En caso de fallo real, este mensaje de estado ayuda al Soporte Técnico de Fronius en el análisis de errores. |
Servicio de atención al cliente
- Un error aparece de forma repetida o constante
- Aparece un error que no figura en las tablas
Servicio en entornos con fuerte generación de polvo
En caso de servicio en entornos con fuerte generación de polvo:
si fuera necesario, soplar el disipador de calor y el ventilador en el lado posterior del inversor, así como las aperturas de aire adicional en el soporte de montaje con aire a presión limpio.
Datos técnicos
Fronius Symo Advanced 10.0-3-M
Fronius Symo Advanced | 10.0-3-M |
|---|---|
Datos de entrada |
|
Gama de tensión MPP | 270 - 800 V CC |
Máxima tensión de entrada | 1000 V CC |
Mínima tensión de entrada | 200 V CC |
Máxima corriente de entrada (MPP1 / MPP2) | 27,0 / 16,5 A (14 A para tensiones < 420 V) |
Máx. corriente de entrada por serie fotovoltaica con AFCI activado (AFPE) | 12 A |
Máxima corriente de cortocircuito de los módulos solares (ISC PV) (MPP1 / MPP2) | 55,7 / 34 A |
Máx. corriente de realimentación del inversor al campo fotovoltaico3) | 40,5 / 24,8 A (RMS)4) |
Máx. capacidad del generador fotovoltaico contra tierra | 10 000 nF |
Valor límite de la prueba de resistencia de aislamiento entre el generador fotovoltaico y la tierra (en la entrega)7) | 100 kΩ |
Rango ajustable de la prueba de resistencia de aislamiento entre el generador fotovoltaico y la tierra6) | 100 - 10 000 kΩ |
Valor límite y tiempo de activación del control de corriente de falta repentino (en la entrega) | 30 / 300 mA / ms |
Valor límite y tiempo de activación del control de corriente de falta continuo (en la entrega) | 300 / 300 mA / ms |
Rango ajustable del control de corriente de falta continuo6) | - mA |
Repetición cíclica de la prueba de resistencia de aislamiento (en la entrega) | 24 h |
Rango ajustable para la repetición cíclica de la prueba de resistencia de aislamiento | - |
Datos de salida | |
Potencia de salida nominal (Pnom) | 10 000 W |
Máx. potencia de salida | 10 000 W |
Potencia aparente nominal | 10 000 VA |
Tensión de red nominal | 3~ NPE 400 / 230 V o 3~ NPE 380 / 220 |
Mínima tensión de red | 150 V / 260 V |
Máxima tensión de red | 280 V / 485 V |
Corriente de salida nominal con 220 / 230 V | 15,2 / 14,4 A |
Máxima corriente de salida | 20 A |
Frecuencia nominal | 50 / 60 Hz1) |
Corriente alterna de cortocircuito inicial / fase IK | 20 A |
Coeficiente de distorsión no lineal | < 1,75 % |
Corriente de entrada5) | 27,2 A pico / |
Factor de potencia cos phi | 0 - 1 ind./cap.2) |
Máxima corriente de falta de salida por período de tiempo | 64 A / 2,34 ms |
Datos generales | |
Máximo rendimiento | 97,8 % |
Rendimiento europeo UCCmín / UCCnom / UCCmáx | 95,4 / 97,3 / 96,6 % |
Autoconsumo nocturno | 0,7 W & 117 VA |
Refrigeración | Ventilación forzada regulada |
Tipo de protección | IP 66 |
Dimensiones (altura x anchura x longitud) | 725 x 510 x 225 mm |
Peso | 34,8 kg |
Temperatura ambiente admisible | - 25 °C - +60 °C |
Humedad del aire admisible | 0 - 100 % |
Tipo de dispositivo CEM | B |
Categoría de sobretensión CC/CA | 2 / 3 |
Grado de suciedad | 2 |
Emisión de ruido | 65 dB(A) (ref. 1 pW) |
Topología del inversor | Transformador no aislado |
Dispositivos de protección | |
Medición del aislamiento CC | integrado |
Comportamiento en caso de sobrecarga CC | Desplazamiento del punto de trabajo, limitación de potencia |
Seccionador CC | integrado |
RCMU | integrado |
Detección activa de islas | Método de cambio de frecuencia |
AFCI: Detección de arco voltaico (Arc Guard) | integrado |
Clasificación AFPE (AFCI) (según IEC 63027) | F-I-AFPE-1-6-1 |
Fronius Symo Advanced 10.0-3-M
Fronius Symo Advanced | 10.0-3-M |
|---|---|
Datos de entrada |
|
Gama de tensión MPP | 270 - 800 V CC |
Máxima tensión de entrada | 1000 V CC |
Mínima tensión de entrada | 200 V CC |
Máxima corriente de entrada (MPP1 / MPP2) | 27,0 / 16,5 A (14 A para tensiones < 420 V) |
Máx. corriente de entrada por serie fotovoltaica con AFCI activado (AFPE) | 12 A |
Máxima corriente de cortocircuito de los módulos solares (ISC PV) (MPP1 / MPP2) | 55,7 / 34 A |
Máx. corriente de realimentación del inversor al campo fotovoltaico3) | 40,5 / 24,8 A (RMS)4) |
Máx. capacidad del generador fotovoltaico contra tierra | 10 000 nF |
Valor límite de la prueba de resistencia de aislamiento entre el generador fotovoltaico y la tierra (en la entrega)7) | 100 kΩ |
Rango ajustable de la prueba de resistencia de aislamiento entre el generador fotovoltaico y la tierra6) | 100 - 10 000 kΩ |
Valor límite y tiempo de activación del control de corriente de falta repentino (en la entrega) | 30 / 300 mA / ms |
Valor límite y tiempo de activación del control de corriente de falta continuo (en la entrega) | 300 / 300 mA / ms |
Rango ajustable del control de corriente de falta continuo6) | - mA |
Repetición cíclica de la prueba de resistencia de aislamiento (en la entrega) | 24 h |
Rango ajustable para la repetición cíclica de la prueba de resistencia de aislamiento | - |
Datos de salida | |
Potencia de salida nominal (Pnom) | 10 000 W |
Máx. potencia de salida | 10 000 W |
Potencia aparente nominal | 10 000 VA |
Tensión de red nominal | 3~ NPE 400 / 230 V o 3~ NPE 380 / 220 |
Mínima tensión de red | 150 V / 260 V |
Máxima tensión de red | 280 V / 485 V |
Corriente de salida nominal con 220 / 230 V | 15,2 / 14,4 A |
Máxima corriente de salida | 20 A |
Frecuencia nominal | 50 / 60 Hz1) |
Corriente alterna de cortocircuito inicial / fase IK | 20 A |
Coeficiente de distorsión no lineal | < 1,75 % |
Corriente de entrada5) | 27,2 A pico / |
Factor de potencia cos phi | 0 - 1 ind./cap.2) |
Máxima corriente de falta de salida por período de tiempo | 64 A / 2,34 ms |
Datos generales | |
Máximo rendimiento | 97,8 % |
Rendimiento europeo UCCmín / UCCnom / UCCmáx | 95,4 / 97,3 / 96,6 % |
Autoconsumo nocturno | 0,7 W & 117 VA |
Refrigeración | Ventilación forzada regulada |
Tipo de protección | IP 66 |
Dimensiones (altura x anchura x longitud) | 725 x 510 x 225 mm |
Peso | 34,8 kg |
Temperatura ambiente admisible | - 25 °C - +60 °C |
Humedad del aire admisible | 0 - 100 % |
Tipo de dispositivo CEM | B |
Categoría de sobretensión CC/CA | 2 / 3 |
Grado de suciedad | 2 |
Emisión de ruido | 65 dB(A) (ref. 1 pW) |
Topología del inversor | Transformador no aislado |
Dispositivos de protección | |
Medición del aislamiento CC | integrado |
Comportamiento en caso de sobrecarga CC | Desplazamiento del punto de trabajo, limitación de potencia |
Seccionador CC | integrado |
RCMU | integrado |
Detección activa de islas | Método de cambio de frecuencia |
AFCI: Detección de arco voltaico (Arc Guard) | integrado |
Clasificación AFPE (AFCI) (según IEC 63027) | F-I-AFPE-1-6-1 |
Fronius Symo Advanced 12.5-3-M
Fronius Symo Advanced | 12.5-3-M |
|---|---|
Datos de entrada |
|
Gama de tensión MPP | 320 - 800 V CC |
Máxima tensión de entrada | 1000 V CC |
Mínima tensión de entrada | 200 V CC |
Máxima corriente de entrada (MPP1 / MPP2) | 27,0 / 16,5 A (14 A para tensiones < 420 V) |
Máx. corriente de entrada por serie fotovoltaica con AFCI activado (AFPE) | 12 A |
Máxima corriente de cortocircuito de los módulos solares (ISC PV) (MPP1 / MPP2) | 55,7 / 34 A |
Máx. corriente de realimentación del inversor al campo fotovoltaico3) | 40,5 / 24,8 A (RMS)4) |
Valor límite de la prueba de resistencia de aislamiento entre el generador fotovoltaico y la tierra (en la entrega)7) | 100 kΩ |
Rango ajustable de la prueba de resistencia de aislamiento entre el generador fotovoltaico y la tierra6) | 100 - 10 000 kΩ |
Valor límite y tiempo de activación del control de corriente de falta repentino (en la entrega) | 30 / 300 mA / ms |
Valor límite y tiempo de activación del control de corriente de falta continuo (en la entrega) | 300 / 300 mA / ms |
Rango ajustable del control de corriente de falta continuo6) | - mA |
Repetición cíclica de la prueba de resistencia de aislamiento (en la entrega) | 24 h |
Rango ajustable para la repetición cíclica de la prueba de resistencia de aislamiento | - |
Datos de salida |
|
Potencia de salida nominal (Pnom) | 12 500 W |
Máx. potencia de salida | 12 500 W |
Potencia aparente nominal | 12 500 VA |
Tensión de red nominal | 3~ NPE 400 / 230 V o 3~ NPE 380 / 220 |
Mínima tensión de red | 150 V / 260 V |
Máxima tensión de red | 280 V / 485 V |
Corriente de salida nominal con 220 / 230 V | 18,9 / 18,1 A |
Máxima corriente de salida | 20 A |
Frecuencia nominal | 50 / 60 Hz1) |
Corriente alterna de cortocircuito inicial / fase IK | 20 A |
Coeficiente de distorsión no lineal | < 2 % |
Corriente de entrada5) | 27,2 A pico / |
Factor de potencia cos phi | 0 - 1 ind./cap.2) |
Máxima corriente de falta de salida por período de tiempo | 64 A / 2,34 ms |
Datos generales | |
Máximo rendimiento | 97,8 % |
Rendimiento europeo UCCmín / UCCnom / UCCmáx | 95,7 / 97,5 / 96,9 % |
Autoconsumo nocturno | 0,7 W & 117 VA |
Refrigeración | Ventilación forzada regulada |
Tipo de protección | IP 66 |
Dimensiones (altura x anchura x longitud) | 725 x 510 x 225 mm |
Peso | 34,8 kg |
Temperatura ambiente admisible | - 25 °C - +60 °C |
Humedad del aire admisible | 0 - 100 % |
Tipo de dispositivo CEM | B |
Categoría de sobretensión CC/CA | 2 / 3 |
Grado de suciedad | 2 |
Emisión de ruido | 65 dB(A) (ref. 1 pW) |
Topología del inversor | Transformador no aislado |
Dispositivos de protección | |
Medición del aislamiento CC | integrado |
Comportamiento en caso de sobrecarga CC | Desplazamiento del punto de trabajo, limitación de potencia |
Seccionador CC | integrado |
RCMU | integrado |
Detección activa de islas | Método de cambio de frecuencia |
AFCI: Detección de arco voltaico (Arc Guard) | integrado |
Clasificación AFPE (AFCI) (según IEC 63027) | F-I-AFPE-1-6-1 |
Fronius Symo Advanced 15.0-3-M
Fronius Symo Advanced | 15.0-3-M |
|---|---|
Datos de entrada |
|
Gama de tensión MPP | 320 - 800 V CC |
Máxima tensión de entrada | 1000 V CC |
Mínima tensión de entrada | 200 V CC |
Máxima corriente de entrada (MPP1 / MPP2) | 33,0 / 27,0 A |
Máx. corriente de entrada por serie fotovoltaica con AFCI activado (AFPE) | 12 A |
Máxima corriente de cortocircuito de los módulos solares (ISC PV) (MPP1 / MPP2) | 68 / 55,7 A |
Máx. corriente de realimentación del inversor al campo fotovoltaico3) | 49,5 / 40,5 A |
Valor límite de la prueba de resistencia de aislamiento entre el generador fotovoltaico y la tierra (en la entrega)7) | 100 kΩ |
Rango ajustable de la prueba de resistencia de aislamiento entre el generador fotovoltaico y la tierra6) | 100 - 10 000 kΩ |
Valor límite y tiempo de activación del control de corriente de falta repentino (en la entrega) | 30 / 300 mA / ms |
Valor límite y tiempo de activación del control de corriente de falta continuo (en la entrega) | 300 / 300 mA / ms |
Rango ajustable del control de corriente de falta continuo6) | - mA |
Repetición cíclica de la prueba de resistencia de aislamiento (en la entrega) | 24 h |
Rango ajustable para la repetición cíclica de la prueba de resistencia de aislamiento | - |
Datos de salida | |
Potencia de salida nominal (Pnom) | 15 000 W |
Máx. potencia de salida | 15 000 W |
Potencia aparente nominal / SRATED | 15 000 VA |
Tensión de red nominal | 3~ NPE 400 / 230 V o 3~ NPE 380 / 220 |
Mínima tensión de red | 150 V / 260 V |
Máxima tensión de red | 280 V / 485 V |
Corriente de salida nominal con 220 / 230 V | 22,7 / 21,7 A |
Máxima corriente de salida | 32 A |
Frecuencia nominal | 50 / 60 Hz1) |
Corriente alterna de cortocircuito inicial / fase IK | 32 A |
Coeficiente de distorsión no lineal | < 1,5 % |
Corriente de entrada5) | 27,2 A pico / |
Factor de potencia cos phi | 0 - 1 ind./cap.2) |
Máxima corriente de falta de salida por período de tiempo | 64 A / 2,34 ms |
Datos generales | |
Máximo rendimiento | 98 % |
Rendimiento europeo UCCmín / UCCnom / | 96,2 / 97,6 / 97,1 % |
Autoconsumo nocturno | 0,7 W & 117 VA |
Refrigeración | Ventilación forzada regulada |
Tipo de protección | IP 66 |
Dimensiones (altura x anchura x longitud) | 725 x 510 x 225 mm |
Peso | 43,4 kg / 43,2 kg |
Temperatura ambiente admisible | - 25 °C - +60 °C |
Humedad del aire admisible | 0 - 100 % |
Tipo de dispositivo CEM | B |
Categoría de sobretensión CC/CA | 2 / 3 |
Grado de suciedad | 2 |
Emisión de ruido | 65 dB(A) (ref. 1 pW) |
Topología del inversor | Transformador no aislado |
Dispositivos de protección | |
Medición del aislamiento CC | integrado |
Comportamiento en caso de sobrecarga CC | Desplazamiento del punto de trabajo, limitación de potencia |
Seccionador CC | integrado |
RCMU | integrado |
Detección activa de islas | Método de cambio de frecuencia |
AFCI: Detección de arco voltaico (Arc Guard) | integrado |
Clasificación AFPE (AFCI) (según IEC 63027) | F-I-AFPE-1-6-1 |
Fronius Symo Advanced 17.5-3-M
Fronius Symo Advanced | 17.5-3-M |
|---|---|
Datos de entrada |
|
Gama de tensión MPP | 370 - 800 V CC |
Máxima tensión de entrada | 1000 V CC |
Mínima tensión de entrada | 200 V CC |
Máxima corriente de entrada (MPP1 / MPP2) | 33,0 / 27,0 A |
Máx. corriente de entrada por serie fotovoltaica con AFCI activado (AFPE) | 12 A |
Máxima corriente de cortocircuito de los módulos solares (ISC PV) (MPP1 / MPP2) | 68 / 55,7 A |
Máx. corriente de realimentación del inversor al campo fotovoltaico3) | 49,5 / 40,5 A |
Valor límite de la prueba de resistencia de aislamiento entre el generador fotovoltaico y la tierra (en la entrega)7) | 100 kΩ |
Rango ajustable de la prueba de resistencia de aislamiento entre el generador fotovoltaico y la tierra6) | 100 - 10 000 kΩ |
Valor límite y tiempo de activación del control de corriente de falta repentino (en la entrega) | 30 / 300 mA / ms |
Valor límite y tiempo de activación del control de corriente de falta continuo (en la entrega) | 300 / 300 mA / ms |
Rango ajustable del control de corriente de falta continuo6) | - mA |
Repetición cíclica de la prueba de resistencia de aislamiento (en la entrega) | 24 h |
Rango ajustable para la repetición cíclica de la prueba de resistencia de aislamiento | - |
Datos de salida |
|
Potencia de salida nominal (Pnom) | 17 500 W |
Máx. potencia de salida | 17 500 W |
Potencia aparente nominal / SRATED | 17 500 VA |
Tensión de red nominal | 3~ NPE 400 / 230 V o 3~ NPE 380 / 220 |
Mínima tensión de red | 150 V / 260 V |
Máxima tensión de red | 280 V / 485 V |
Corriente de salida nominal con 220 / 230 V | 26,5 / 25,4 A |
Máxima corriente de salida | 32 A |
Frecuencia nominal | 50 / 60 Hz1) |
Corriente alterna de cortocircuito inicial / fase IK | 32 A |
Coeficiente de distorsión no lineal | < 1,5 % |
Corriente de entrada5) | 27,2 A pico / |
Factor de potencia cos phi | 0 - 1 ind./cap.2) |
Máxima corriente de falta de salida por período de tiempo | 64 A / 2,34 ms |
Datos generales | |
Máximo rendimiento | 98 % |
Rendimiento europeo UCCmín / UCCnom / | 96,4 / 97,7 / 97,2 % |
Autoconsumo nocturno | 0,7 W & 117 VA |
Refrigeración | Ventilación forzada regulada |
Tipo de protección | IP 66 |
Dimensiones (altura x anchura x longitud) | 725 x 510 x 225 mm |
Peso | 43,4 kg / 43,2 kg |
Temperatura ambiente admisible | - 25 °C - +60 °C |
Humedad del aire admisible | 0 - 100 % |
Tipo de dispositivo CEM | B |
Categoría de sobretensión CC/CA | 2 / 3 |
Grado de suciedad | 2 |
Emisión de ruido | 65 dB(A) (ref. 1 pW) |
Topología del inversor | Transformador no aislado |
Dispositivos de protección | |
Medición del aislamiento CC | integrado |
Comportamiento en caso de sobrecarga CC | Desplazamiento del punto de trabajo, limitación de potencia |
Seccionador CC | integrado |
RCMU | integrado |
Detección activa de islas | Método de cambio de frecuencia |
AFCI: Detección de arco voltaico (Arc Guard) | integrado |
Clasificación AFPE (AFCI) (según IEC 63027) | F-I-AFPE-1-6-1 |
Fronius Symo Advanced 20.0-3-M
Fronius Symo Advanced | 20.0-3-M |
|---|---|
Datos de entrada |
|
Gama de tensión MPP | 420 - 800 V CC |
Máxima tensión de entrada | 1000 V CC |
Mínima tensión de entrada | 200 V CC |
Máxima corriente de entrada (MPP1 / MPP2) | 33,0 / 27,0 A |
Máx. corriente de entrada por serie fotovoltaica con AFCI activado (AFPE) | 12 A |
Máxima corriente de cortocircuito de los módulos solares (ISC PV) (MPP1 / MPP2) | 68 / 55,7 A |
Máx. corriente de realimentación del inversor al campo fotovoltaico3) | 49,5 / 40,5 A |
Valor límite de la prueba de resistencia de aislamiento entre el generador fotovoltaico y la tierra (en la entrega)7) | 100 kΩ |
Rango ajustable de la prueba de resistencia de aislamiento entre el generador fotovoltaico y la tierra6) | 100 - 10 000 kΩ |
Valor límite y tiempo de activación del control de corriente de falta repentino (en la entrega) | 30 / 300 mA / ms |
Valor límite y tiempo de activación del control de corriente de falta continuo (en la entrega) | 300 / 300 mA / ms |
Rango ajustable del control de corriente de falta continuo6) | - mA |
Repetición cíclica de la prueba de resistencia de aislamiento (en la entrega) | 24 h |
Rango ajustable para la repetición cíclica de la prueba de resistencia de aislamiento | - |
Datos de salida |
|
Potencia de salida nominal (Pnom) | 20 000 W |
Máx. potencia de salida | 20 000 W |
Potencia aparente nominal / SRATED | 20 000 VA |
Tensión de red nominal | 3~ NPE 400 / 230 V o 3~ NPE 380 / 220 |
Mínima tensión de red | 150 V / 260 V |
Máxima tensión de red | 280 V / 485 V |
Corriente de salida nominal con 220 / 230 V | 30,3 / 29 A |
Máxima corriente de salida | 32 A |
Frecuencia nominal | 50 / 60 Hz1) |
Corriente alterna de cortocircuito inicial / fase IK | 32 A |
Coeficiente de distorsión no lineal | < 1,25 % |
Corriente de entrada5) | 27,2 A pico / |
Factor de potencia cos phi | 0 - 1 ind./cap.2) |
Máxima corriente de falta de salida por período de tiempo | 64 A / 2,34 ms |
Datos generales | |
Máximo rendimiento | 98 % |
Rendimiento europeo UCCmín / UCCnom / | 96,5 / 97,8 / 97,3 % |
Autoconsumo nocturno | 0,7 W & 117 VA |
Refrigeración | Ventilación forzada regulada |
Tipo de protección | IP 66 |
Dimensiones (altura x anchura x longitud) | 725 x 510 x 225 mm |
Peso | 43,4 kg / 43,2 kg |
Temperatura ambiente admisible | - 25 °C - +60 °C |
Humedad del aire admisible | 0 - 100 % |
Tipo de dispositivo CEM | B |
Categoría de sobretensión CC/CA | 2 / 3 |
Grado de suciedad | 2 |
Emisión de ruido | 65 dB(A) (ref. 1 pW) |
Topología del inversor | Transformador no aislado |
Dispositivos de protección | |
Medición del aislamiento CC | integrado |
Comportamiento en caso de sobrecarga CC | Desplazamiento del punto de trabajo, limitación de potencia |
Seccionador CC | integrado |
RCMU | integrado |
Detección activa de islas | Método de cambio de frecuencia |
AFCI: Detección de arco voltaico (Arc Guard) | integrado |
Clasificación AFPE (AFCI) (según IEC 63027) | F-I-AFPE-1-6-1 |
Explicación de los pies de página
| 1) | Los valores indicados son valores estándar; en función de los requerimientos correspondientes, se adapta el inversor específicamente para el país en cuestión. |
| 2) | Según la configuración de país o los ajustes específicos del equipo (ind. = inductivo, cap. = capacitivo) |
| 3) | Corriente máxima de un módulo solar defectuoso a todos los demás módulos solares. Desde el propio inversor hasta el lado fotovoltaico del inversor es 0 A. |
| 4) | Asegurado mediante la construcción eléctrica del inversor |
| 5) | Pico de corriente al conectar el inversor |
| 6) | Los valores especificados son valores estándar; estos valores deben ajustarse de acuerdo con los requerimientos y la potencia fotovoltaica. |
| 7) | El valor especificado es un valor máximo; superar el valor máximo puede perjudicar el funcionamiento. |
| 8) | ISC PV = ISC max ≥ I SC (STC) x 1,25 según, p. ej.: IEC 60364-7-712, NEC 2020, AS/NZS 5033:2021 |
WLAN
WLAN | |
|---|---|
Margen de frecuencia | 2412 - 2462 MHz |
Canales utilizados / Potencia | Canal: 1-11 b,g,n HT20 |
Modulación | 802.11b: DSSS (1Mbps DBPSK, 2Mbps DQPSK, 5.5/11Mbps CCK) |
Seccionador CC integrado Fronius Symo Advanced 10.0-12.5
Ajustes |
|
|
|
|
|
|---|---|---|---|---|---|
Nombre del producto | Benedict LS32 E 7857 | ||||
Tensión de aislamiento de medición | 1000 VCC | ||||
Resistencia a sobretensión de medición | 8 kV | ||||
Idoneidad para el aislamiento | Sí, solo en CC | ||||
Categoría de uso y/o categoría de uso PV | según IEC/EN 60947-3 Categoría de uso CC-PV2 | ||||
Resistencia a corriente de corta duración de medición (Icw) | Resistencia a corriente de corta duración de medición (Icw) 1000 A para 2 polos, 1700 A para 2+2 polos | ||||
Capacidad de desconexión de cortocircuito de medición (Icm) | Capacidad de desconexión de cortocircuito de medición (Icm): 1000 A para 2 polos, 1700 A para 2+2 polos | ||||
Capacidad de desconexión de medición | Tensión de funcionamiento de medición (Ue) | Corriente de funcionamiento de medición (Ie) 2P | I(make) / I(break) 2P | Corriente de funcionamiento de medición (Ie) 2 + 2P | I(make) / I(break) 2 + 2P |
≤ 500 | 32 | 128 | 50 | 200 | |
600 | 27 | 108 | 35 | 140 | |
700 | 22 | 88 | 22 | 88 | |
800 | 17 | 68 | 17 | 68 | |
900 | 12 | 48 | 12 | 48 | |
1000 | 6 | 24 | 6 | 24 | |
Seccionador CC integrado Fronius Symo Advanced 15.0 - 20.0
Ajustes |
|
|
|
|
|
|---|---|---|---|---|---|
Nombre del producto | Benedict LS32 E 7858 | ||||
Tensión de aislamiento de medición | 1000 VCC | ||||
Resistencia a sobretensión de medición | 8 kV | ||||
Idoneidad para el aislamiento | Sí, solo en CC | ||||
Categoría de uso y/o categoría de uso PV | según IEC/EN 60947-3 Categoría de uso CC-PV2 | ||||
Resistencia a corriente de corta duración de medición (Icw) | Resistencia a corriente de corta duración de medición (Icw) 1400 A para 2 polos, 2400 A para 2+2 polos | ||||
Capacidad de desconexión de cortocircuito de medición (Icm) | Capacidad de desconexión de cortocircuito de medición (Icm): 1400 A para 2 polos, 2400 A para 2+2 polos | ||||
Capacidad de desconexión de medición | Tensión de funcionamiento de medición (Ue) | Corriente de funcionamiento de medición (Ie) 2P | I(make) / I(break) 2P | Corriente de funcionamiento de medición (Ie) 2 + 2P | I(make) / I(break) 2 + 2P |
≤ 500 | 55 | 220 | 85 | 340 | |
600 | 55 | 220 | 75 | 300 | |
700 | 55 | 220 | 60 | 240 | |
800 | 49 | 196 | 49 | 196 | |
900 | 35 | 140 | 35 | 140 | |
1000 | 20 | 80 | 25 | 100 | |
Normas y directivas tenidas en cuenta
Marcado CE
Se cumplen todas las normas necesarias y pertinentes, así como las directivas en el marco de la Directiva UE pertinente. Por tanto, los equipos llevan el marcado CE.
Conmutación para evitar el servicio independiente
El inversor dispone de una conmutación homologada para evitar el servicio independiente.
Avería de la red
Los procedimientos de medición y seguridad integrados de serie en el inversor garantizan una interrupción inmediata de la alimentación en caso de avería en la red (por ejemplo, en caso de desconexión por la empresa suministradora de energía o daño en la línea).
Cláusulas de garantía y eliminación
Garantía de fábrica de Fronius
Las condiciones de garantía detalladas y específicas de cada país están disponibles en www.fronius.com/solar/garantie .
Para poder disfrutar de todo el periodo de garantía para el producto Fronius que ha instalado recientemente, rogamos que se registre en: www.solarweb.com.
Garantía de fábrica de Fronius
Las condiciones de garantía detalladas y específicas de cada país están disponibles en www.fronius.com/solar/garantie .
Para poder disfrutar de todo el periodo de garantía para el producto Fronius que ha instalado recientemente, rogamos que se registre en: www.solarweb.com.
Eliminación
El fabricante Fronius International GmbH recoge los equipos que han llegado al final de su vida útil y se encarga de su reciclaje. Respetar las disposiciones nacionales a la hora de eliminar estos equipos electrónicos.
