Laitteen rakenne:

(1)	Kotelon kansi
(2)	Invertteri
(3)	Asennuskiinnike
(4)	liitäntäalue DC-pääkytkin mukaan luettuna
(5)	Dataliikennealue
(6)	Dataliikennealueen suojakansi

Invertteri muuntaa aurinkopaneelien tuottaman tasavirran vaihtovirraksi. Vaihtovirta syötetään julkiseen sähköverkkoon yhteensovitetulla verkkojännitteellä.

Invertteri on suunniteltu käytettäväksi ainoastaan verkkoon kytketyissä aurinkosähköjärjestelmissä, eikä sillä voi tuottaa sähköä julkisesta verkosta riippumattomasti.

Invertteri tarjoaa rakenteensa ja toimintatapansa ansiosta parhaan mahdollisen turvallisuuden asennuksen ja käytön aikana.

Invertteri valvoo automaattisesti julkista sähköverkkoa. Normaalista poikkeavissa verkko-olosuhteissa invertteri käynnistyy ja keskeyttää syötön sähköverkkoon (esim. verkkohäiriöiden tai katkosten yhteydessä, jne.).
Verkon valvonta tapahtuu jännitteen, taajuuden ja saarekeolosuhteiden valvonnan kautta.

Invertterin käyttö on täysin automaattista. Heti kun aurinkopaneeleista saa riittävästi sähköä auringonnousun jälkeen, invertteri alkaa valvoa verkkoa. Riittävässä auringonsäteilyssä invertteri käynnistää verkkosyöttökäytön.
Tällöin invertteri toimii siten, että aurinkopaneeleista saadaan paras mahdollinen teho.
Heti kun energian tarjonta ei riitä verkkoon syötettäväksi, invertteri katkaisee kokonaan tehoelektroniikan yhteyden sähköverkkoon ja lopettaa toiminnan. Kaikki asetukset ja tallennetut tiedot pysyvät tallella.

Jos invertterin lämpötila nousee liian korkealle, invertteri pienentää automaattisesti senhetkistä lähtötehoa suojatakseen itseään.
Laitteen liian korkea lämpötila voi johtua ympäristön korkeasta lämpötilasta tai riittämättömästä lämmön pois johtamisesta (esim. kun laite on asennettu kytkinkaappiin, josta lämpöä ei johdeta asianmukaisesti pois).

1. Yleisiä tietoja

Laitteen rakenne:

(1)	Kotelon kansi
(2)	Invertteri
(3)	Asennuskiinnike
(4)	liitäntäalue DC-pääkytkin mukaan luettuna
(5)	Dataliikennealue
(6)	Dataliikennealueen suojakansi

Invertteri muuntaa aurinkopaneelien tuottaman tasavirran vaihtovirraksi. Vaihtovirta syötetään julkiseen sähköverkkoon yhteensovitetulla verkkojännitteellä.

Invertteri on suunniteltu käytettäväksi ainoastaan verkkoon kytketyissä aurinkosähköjärjestelmissä, eikä sillä voi tuottaa sähköä julkisesta verkosta riippumattomasti.

Invertteri tarjoaa rakenteensa ja toimintatapansa ansiosta parhaan mahdollisen turvallisuuden asennuksen ja käytön aikana.

Invertteri valvoo automaattisesti julkista sähköverkkoa. Normaalista poikkeavissa verkko-olosuhteissa invertteri käynnistyy ja keskeyttää syötön sähköverkkoon (esim. verkkohäiriöiden tai katkosten yhteydessä, jne.).
Verkon valvonta tapahtuu jännitteen, taajuuden ja saarekeolosuhteiden valvonnan kautta.

Invertterin käyttö on täysin automaattista. Heti kun aurinkopaneeleista saa riittävästi sähköä auringonnousun jälkeen, invertteri alkaa valvoa verkkoa. Riittävässä auringonsäteilyssä invertteri käynnistää verkkosyöttökäytön.
Tällöin invertteri toimii siten, että aurinkopaneeleista saadaan paras mahdollinen teho.
Heti kun energian tarjonta ei riitä verkkoon syötettäväksi, invertteri katkaisee kokonaan tehoelektroniikan yhteyden sähköverkkoon ja lopettaa toiminnan. Kaikki asetukset ja tallennetut tiedot pysyvät tallella.

Jos invertterin lämpötila nousee liian korkealle, invertteri pienentää automaattisesti senhetkistä lähtötehoa suojatakseen itseään.
Laitteen liian korkea lämpötila voi johtua ympäristön korkeasta lämpötilasta tai riittämättömästä lämmön pois johtamisesta (esim. kun laite on asennettu kytkinkaappiin, josta lämpöä ei johdeta asianmukaisesti pois).

1. Yleisiä tietoja
2. Yleistä

Laitteen rakenne:

(1)	Kotelon kansi
(2)	Invertteri
(3)	Asennuskiinnike
(4)	liitäntäalue DC-pääkytkin mukaan luettuna
(5)	Dataliikennealue
(6)	Dataliikennealueen suojakansi

Invertteri muuntaa aurinkopaneelien tuottaman tasavirran vaihtovirraksi. Vaihtovirta syötetään julkiseen sähköverkkoon yhteensovitetulla verkkojännitteellä.

Invertteri on suunniteltu käytettäväksi ainoastaan verkkoon kytketyissä aurinkosähköjärjestelmissä, eikä sillä voi tuottaa sähköä julkisesta verkosta riippumattomasti.

Invertteri tarjoaa rakenteensa ja toimintatapansa ansiosta parhaan mahdollisen turvallisuuden asennuksen ja käytön aikana.

Invertteri valvoo automaattisesti julkista sähköverkkoa. Normaalista poikkeavissa verkko-olosuhteissa invertteri käynnistyy ja keskeyttää syötön sähköverkkoon (esim. verkkohäiriöiden tai katkosten yhteydessä, jne.).
Verkon valvonta tapahtuu jännitteen, taajuuden ja saarekeolosuhteiden valvonnan kautta.

Invertterin käyttö on täysin automaattista. Heti kun aurinkopaneeleista saa riittävästi sähköä auringonnousun jälkeen, invertteri alkaa valvoa verkkoa. Riittävässä auringonsäteilyssä invertteri käynnistää verkkosyöttökäytön.
Tällöin invertteri toimii siten, että aurinkopaneeleista saadaan paras mahdollinen teho.
Heti kun energian tarjonta ei riitä verkkoon syötettäväksi, invertteri katkaisee kokonaan tehoelektroniikan yhteyden sähköverkkoon ja lopettaa toiminnan. Kaikki asetukset ja tallennetut tiedot pysyvät tallella.

Jos invertterin lämpötila nousee liian korkealle, invertteri pienentää automaattisesti senhetkistä lähtötehoa suojatakseen itseään.
Laitteen liian korkea lämpötila voi johtua ympäristön korkeasta lämpötilasta tai riittämättömästä lämmön pois johtamisesta (esim. kun laite on asennettu kytkinkaappiin, josta lämpöä ei johdeta asianmukaisesti pois).

1. Yleisiä tietoja
2. Yleistä

• muu käyttö
• invertterin muut kuin Froniuksen nimenomaisesti suosittelemat muutostyöt
• muiden kuin Froniuksen nimenomaisesti suosittelemien osien asennustyöt.

Valmistaja ei ole tällöin vastuussa syntyvistä vaurioista.
Takuuvaatimukset raukeavat.

• kaikkien käyttö- ja asennusohjeen ohjeiden sekä turvallisuusohjeiden ja varoituksien lukeminen ja noudattaminen
• vaadittavien huoltotöiden suorittaminen
• asennusohjeen mukainen asennus.

Aurinkosähköjärjestelmien asennuksessa on varmistettava, että kaikkia komponentteja käytetään vain niiden sallituilla käyttöalueilla.

Kaikkia aurinkopaneelin valmistajan suosittelemia toimenpiteitä pitää noudattaa aurinkopaneelien ominaisuuksien pitkäaikaista ylläpitoa varten.

Sähköyhtiöiden verkkosyöttö- ja yhteysmenetelmämääräyksiä täytyy noudattaa.

1. Yleisiä tietoja
2. Yleistä

Invertterin ulko- ja sisäpuolella on varoitusmerkintöjä ja turvallisuuskuvakkeita. Kyseisiä varoituksia ja turvallisuussymboleita ei saa poistaa eikä peittää. Merkinnät ja kuvakkeet varoittavat virheellisestä käytöstä, josta voi aiheutua vakavia henkilö- ja aineellisia vahinkoja.

Turvallisuussymbolit:
	Virheellinen käyttö voi aiheuttaa vakavia henkilö- ja aineellisia vahinkoja
	Käytä kuvattuja toimintoja vasta, kun olet lukenut ja ymmärtänyt seuraavat asiakirjat kokonaan: tämä käyttöohje kaikki aurinkosähköjärjestelmäkomponenttien käyttöohjeet, erityisesti turvallisuusohjeet.
	Vaarallinen sähköjännite
	Odota kondensaattoreiden purkausaikaa!
	Sähkö- ja elektroniikkalaiteromusta annetun direktiivin 2012/19/EU ja sen käytäntöönpantujen kansallisten lakien mukaan käytetyt sähkölaitteet täytyy kerätä erikseen ja ohjata kierrätykseen ympäristön huomioon ottavalla tavalla. Vie käytetty laitteesi takaisin sen jälleenmyyjälle tai hanki tietoa paikallisesta, hyväksytystä keräys- ja jätehuoltopisteestä. Tätä EU-direktiiviä noudattamalla edistät ympäristönsuojelua ja ihmisten terveyttä!

Varoitusten teksti:

VAROITUS!
Sähköisku voi aiheuttaa kuoleman. Varmista ennen laitteen avaamista, että tulo- ja lähtöpuoli ovat jännitteettömiä. Odota kondensaattoreiden purkausaikaa (purkausaika on mainittu laitteessa).

Tehokilven symbolit:
	CE-merkintä – vahvistaa asianmukaisten EU-direktiivien ja säädösten mukaisuuden.
	UKCA-merkintä – vahvistaa Yhdistyneen kuningaskunnan asianmukaisten direktiivien ja säädösten mukaisuuden.
	WEEE-merkintä – sähkö- ja elektroniikkalaiteromu täytyy EU-direktiivin ja kansallisen lainsäädännön mukaan kerätä erikseen ja ohjata kierrätykseen ympäristön huomioon ottavalla tavalla.
	RCM-merkintä – testattu Australian ja Uuden-Seelannin vaatimusten mukaan.
	ICASA-merkintä – testattu Independent Communications Authority of South Africa -viranomaisen vaatimusten mukaan.
	CMIM-merkintä – testattu IMANOR-laitoksen vaatimusten mukaan tuontisääntöjä ja marokkolaisten standardien mukaisuutta varten.

1. Yleisiä tietoja
2. Yleistä

AFCI (Arc Fault Circuit Interrupter) suojaa häiriövalokaarilta ja on suppeammassa mielessä suoja kosketushäiriöitä vastaan. AFCI analysoi DC-puolen esiintyvät häiriöt virta- ja jännitekulussa elektronisella kytkennällä ja katkaisee virtapiirin havaitun kosketushäiriön yhteydessä. Siten estetään huonojen kosketuskohtien ylikuumeneminen ja vältetään tulipalot ihanteellisesti.

TÄRKEÄÄ!
Fronius ei vastaa tuotannon seisokkien kustannuksista, asentajakustannuksista tai muista vastaavista kustannuksista, jotka aiheutuvat tunnistetusta valokaaresta ja sen seurauksista. Fronius ei ole vastuussa vaurioista, jotka voivat syntyä integroidusta valokaaren havaitsemisesta / keskeytyksestä huolimatta (esim. rinnakkaisen valokaaren vuoksi).

TÄRKEÄÄ!
Aktiivinen aurinkopaneelielektroniikka (esim. teho-optimoija) voi heikentää valokaaren tunnistuksen toimintaa. Fronius ei takaa valokaaren tunnistuksen oikeaa toimintaa aktiivisen aurinkopaneelielektroniikan yhteydessä.

Jälleenkytkentäkäyttäytyminen
Valokaaren tunnistamisen jälkeen keskeytetään verkkosyöttökäyttö vähintään 5 minuutin ajaksi. Asetuksista riippuen jatketaan verkkosyöttökäyttöä jälleen automaattisesti. Mikäli tunnistetaan useampia valokaaria 24 tunnin ajanjakson aikana, voidaan verkkosyöttökäyttö keskeyttää pysyvästi, kunnes jälleenkytkentä on tehty käsin.

1. Yleisiä tietoja

Fronius Solar Net kehitettiin järjestelmälaajennusten yksiköllistä soveltamista varten. Fronius Solar Net on tietoverkko, joka mahdollistaa useiden inverttereiden yhdistämisen järjestelmälaajennusten avulla.

Fronius Solar Net on väyläjärjestelmä, joka käyttää rengastopologiaa. Yksi sopiva kaapeli riittää yhden tai usean invertterin väliseen tietoliikenteeseen, kun invertteri on yhteydessä Fronius Solar Net -verkkoon järjestelmälaajennuksen avulla.

Vastaavasti jokaiselle Fronius Solar Net -verkossa olevalle invertterille täytyy määrittää yksilöivä numero. Lisätietoja yksilöivän numeron määrittämisestä on SETUP-valikkokohta-luvussaSETUP-valikkokohta.

Fronius Solar Net tunnistaa automaattisesti erilaisia järjestelmälaajennuksia.

Useat identtiset järjestelmälaajennukset täytyy erottaa määrittämällä niille yksilöivä numero.

Lisätietoja yksittäisistä järjestelmälaajennuksista on vastaavissa käyttöohjeissa tai Internet-osoitteessa http://www.fronius.com. ® http://www.fronius.com/QR-link/4204101938

1. Yleisiä tietoja
2. Dataliikenne ja Fronius Solar Net

Fronius Solar Net kehitettiin järjestelmälaajennusten yksiköllistä soveltamista varten. Fronius Solar Net on tietoverkko, joka mahdollistaa useiden inverttereiden yhdistämisen järjestelmälaajennusten avulla.

Fronius Solar Net on väyläjärjestelmä, joka käyttää rengastopologiaa. Yksi sopiva kaapeli riittää yhden tai usean invertterin väliseen tietoliikenteeseen, kun invertteri on yhteydessä Fronius Solar Net -verkkoon järjestelmälaajennuksen avulla.

Vastaavasti jokaiselle Fronius Solar Net -verkossa olevalle invertterille täytyy määrittää yksilöivä numero. Lisätietoja yksilöivän numeron määrittämisestä on SETUP-valikkokohta-luvussaSETUP-valikkokohta.

Fronius Solar Net tunnistaa automaattisesti erilaisia järjestelmälaajennuksia.

Useat identtiset järjestelmälaajennukset täytyy erottaa määrittämällä niille yksilöivä numero.

Lisätietoja yksittäisistä järjestelmälaajennuksista on vastaavissa käyttöohjeissa tai Internet-osoitteessa http://www.fronius.com. ® http://www.fronius.com/QR-link/4204101938

1. Yleisiä tietoja
2. Dataliikenne ja Fronius Solar Net

Laitemallin mukaan invertterin voi varustaa Fronius Datamanager -vaihtokortilla (8).

1. Yleisiä tietoja
2. Dataliikenne ja Fronius Solar Net

Fronius Solar Net -LED-valo palaa:
virransyöttö dataliikennettä varten Fronius Solar Net -verkossa / Interface Protocol -protokollassa on kunnossa.

Fronius Solar Net -LED-valo vilkkuu viiden sekunnin välein:
dataliikennevirhe Fronius Solar Net -verkossa

• Ylivirta (sähkövirta > 3 A, esim. Fronius Solar Net Ring -renkaan oikosulun vuoksi).
• Alijännite (ei oikosulkua, jännite Fronius Solar Net -verkossa < 6,5 V, esim. kun Fronius Solar Net -verkossa on liian monta DATCOM-komponenttia ja sähkönhankinta ei riitä)

  Tässä tapauksessa DATCOM-komponenteille tarvitaan lisäenergiansyöttöä ulkoisesta virtalähteestä (43,0001,1194) jonkin Fronius DATCOM -komponentin kautta.

  Jotta alijännitteen voi tunnistaa, muut Fronius DATCOM -komponentit täytyy tarvittaessa tarkastaa mahdollisten virheiden varalta.

Ylivirrasta tai alijännitteestä johtuvan katkaisun jälkeen invertteri yrittää viiden sekunnin välein käynnistää energiansyöttöä Fronius Solar Net -verkossa, kun virhe on vielä voimassa.

Kun virhe on poistunut, Fronius Solar Net saa jälleen energiaa viiden sekunnin kuluessa.

1. Yleisiä tietoja
2. Dataliikenne ja Fronius Solar Net

Invertteri- ja anturitietojen tallennus ja arkistointi Fronius Datamanager- ja Fronius Sensor Box -komponenttien avulla:

Tietoverkko, jossa on kolme invertteriä ja yksi Fronius Sensor Box:
- invertteri 1 Fronius Datamanageri 2.0:n kanssa
- invertteri 2 ja 3 ilman Fronius Datamanageri 2.0:a!

= päätetulppa

Ulkoinen tietoliikenne (Fronius Solar Net) tapahtuu invertterissä dataliikennealueen kautta. Dataliikennealueessa on kaksi RS 422 -liitäntää tulona ja lähtönä. Yhteys muodostetaan RJ45-liittimien avulla.

TÄRKEÄÄ! Koska Fronius Datamanager 2.0 toimii tietojenkoontiyksikkönä, mitään muuta tietojenkoontiyksikköä/datamanageria ei saa olla Fronius Solar Net Ring -renkaassa.
Yhtä Fronius Solar Net Ring -rengasta kohti saa olla vain yksi Fronius Datamanager / tietojenkoontiyksikkö!
Poista kaikki muut Fronius Datamanagerit / tietojenkoontiyksiköt ja sulje vapaat lisävarustekorttilokerot vaihtamalla suojakansi (tuotenumero – 42,0405,2094) tai käytä invertteriä ilman Fronius Datamanageria (kevyt versio).

1. Yleisiä tietoja
2. Dataliikenne ja Fronius Solar Net

Monitoimintoiseen virtarajapintaan voi liittää erilaisia kytkentävaihtoehtoja. Niitä ei kuitenkaan voi käyttää samanaikaisesti. Jos esimerkiksi S0-mittari on liitetty monitoimintoiseen virtarajapintaan, ei ylijännitesuojalle voi liittää signaalikosketinta (ja päinvastoin).

Pin 1 = mittaustulo: maks. 20 mA, 100 Ohm mittausvastus (näennäisvastus)
Pin 2 = maks. oikosulkuvirta 15 mA, maks. vapaa jännite 16 V DC tai GND

Kytkentävaihtoehto 1: signaalikosketin ylijännitesuojalle
Vaihtoehto DC SPD (ylijännitesuoja) antaa Basic-valikon asetusten (alivalikko Input signal (tulosignaali)) mukaan varoituksen tai virheilmoituksen. Lisätietoja vaihtoehdosta DC SPD on asennusohjeessa.

Kytkentävaihtoehto 2: S0-mittari
Omakulutusta mittaava S0-mittari voidaan liittää suoraan invertteriin. Tämän S0-mittarin voi asettaa verkkosyöttöpisteeseen tai kulutushaaraan.

TÄRKEÄÄ! S0-mittarin liittäminen invertteriin saattaa edellyttää invertterin laiteohjelmiston päivittämistä.

S0-mittarin on vastattava standardia IEC62053-31, luokkaa B.

• Dynaaminen tehonalennus invertterillä
  katso lisätietoja luvusta Dynaaminen tehonalennus invertterillä sivulla (→)
• Dynaaminen tehonalennus Datamanager 2.0:n avulla
  katso lisätietoja: manuals.fronius.com/html/4204260191/#0_m_0000017472

1. Yleisiä tietoja
2. Dataliikenne ja Fronius Solar Net

Energiayhtiö tai verkonhaltija saattavat asettaa verkkosyöttörajoituksia invertterille. Dynaaminen tehonalennus huomioi kotitalouden omakulutuksen ennen kuin invertterin tehoa vähennetään.

Omakulutusta mittaava S0-mittari voidaan liittää suoraan invertteriin – katso luku Monitoimintoisen virtarajapinnan selitys sivulla (→)

Syöttöraja voidaan asettaa Basic-valikon kohdasta Input signal (tulosignaali) – S0-mittari – katso luku Basic-valikkomerkinnät sivulla (→).

• Verkkosyöttöraja
  Syöttökenttä verkkosyötön enimmäisteholle watteina. Invertteri laskee kansallisten standardien ja säännösten vaatimassa ajassa asetettuun arvoon, kun tämä raja ylitetään.
• Impulssit kWh:a kohti
  Syöttökenttä S0-mittarin impulsseille kWh:a kohti.

Tämä asetus mahdollistaa nollatason verkkoonsyötön.

Käytettäessä S0-mittaria ja tehonalennusta invertteriä käyttäen on S0-mittarin oltava asennettu kulutushaaraan.

S0-mittari kulutushaarassa

Jos dynaaminen tehonalennus konfiguroidaan jälkikäteen Datamanager 2.0:n avulla (invertterin käyttöliittymä – valikko EVU Editor – dynamiinen tehonalennus), on dynaaminen tehonalennus invertteriä käyttäen (invertterin näyttö – Basic-valikko – Input signal (tulosignaali) – S0-mittari) poistettava käytöstä.

1. Yleisiä tietoja
2. Dataliikenne ja Fronius Solar Net

Fronius Solar Net -renkaassa (useiden inverttereiden yhdistelmä) Fail-Safe-toiminto estää yhdistettyjen inverttereiden ei-sallitun syötön käynnistysvaiheessa tai toiminnan aikana. Ensisijaisesta invertteristä, jossa on asennettu Datamanager, lähetetään tätä tarkoitusta varten signaali toissijaiselle invertterille (Lite-laite).

Toiminto aktivoidaan heti, kun ilmenee Datamanagerin häiriö tai Solar Net -yhteyden katkos. Tässä tapauksessa signaalia ei lähetetä toissijaiselle invertterille. Kaikki laitteet sammuvat tilan ollessa 710.

Seuraavien edellytysten on täytyttävä, jotta Fail-Safe toimii oikein:

• Solar Net -renkaan kaikilla inverttereillä on oltava säädetty kohdan Fail-Safe Mode asetukseksi Permanent ja kohdan Fail-Safe Behaviour asetukseksi Disconnect.
• Invertterin Datamanagerin kanssa on oltava rengasjohdon viimeisessä kohdassa.

Oikea kaapelointi

Toiminta vikatapauksessa

Solar Net -renkaan alussa ja lopussa ilmenee virheitä, ensisijainen invertteri lopettaa signaalin lähettämisen, toissijaiset invertterit sammuvat tilan ollessa 710.

Solar Net -renkaan alussa ja lopussa tai yhdistettyjen inverttereiden välissä ilmenee virheitä, ensisijainen invertteri lopettaa signaalin lähettämisen, toissijaiset invertterit sammuvat tilan ollessa 710.

1. Yleisiä tietoja

Nro	Toiminto
(1)	IP-kytkin IP-osoitteen vaihtokytkentään:
	Kytkimen asento A määritetty IP-osoite ja WLAN Access Point -käyttöpoisteen avaaminen Fronius Datamanager 2.0 käyttää kiinteää IP-osoitetta 169.254.0.180 suoraa PC-yhteyttä varten LANin kautta. Kun IP-kytkin on asennossa A, avataan Fronius Datamanager 2.0:lle lisäksi käyttöpiste suoraa WLAN-yhteyttä varten. Tämän käyttöpisteen käyttötiedot: Verkon nimi: FRONIUS_240.XXXXXX Avain: 12345678 Fronius Datamanager 2.0:n käyttö on mahdollista DNS-nimen "http://datamanager" avulla IP-osoitteen 169.254.0.180 avulla LAN-liitäntää varten IP-osoitteen 192.168.250.181 avulla WLAN Access Point -käyttöpistettä varten.
	Kytkimen asento B määritetty IP-osoite Fronius Datamanager 2.0 käyttää määritettyä IP-osoitetta dynaamisesti tehdasasetuksena (DHCP) IP-osoitteen voi määrittää Fronius Datamanager 2.0 -verkkosivulla.
(2)	LED WLAN vihreä valo vilkkuu: Fronius Datamanager 2.0 on huoltotilassa (Fronius Datamanager 2.0 -vaihtokortin IP-kytkin on asennossa A tai huoltotila on aktivoitu invertterin näytön kautta, WLAN Access Point -käyttöpiste on avattu) vihreä valo palaa: WLAN-yhteys on käytössä vihreä/punainen valo vilkkuu vuorotellen: on ylitetty aika, jonka WLAN Access Point -käyttöpiste on ollut avattuna aktivoimisen jälkeen (yksi tunti) punainen valo palaa: WLAN-yhteys ei ole käytössä punainen valo vilkkuu: virheellinen WLAN-yhteys valo ei pala, kun Fronius Datamanager 2.0 on Slave-tilassa.
(3)	LED – Fronius Solar.web-yhteys vihreä valo palaa: Fronius Solar.web -yhteys käytössä punainen valo palaa: Fronius Solar.web -yhteys tarvitaan, muttei käytössä valo ei pala: kun Fronius Solar.web -yhteyttä ei tarvita.
(4)	LED – virransyöttö vihreä valo palaa: virransyöttö Fronius Solar Net -verkon kautta riittää, Fronius Datamanager 2.0 on käyttövalmis valo ei pala: virransyöttö ei riitä tai sitä ei ole Fronius Solar Net -verkon kautta – tarvitaan ulkoista virransyöttöä tai kun Fronius Datamanager 2.0 on Slave-tilassa punainen valo vilkkuu: päivittämisen aikana TÄRKEÄÄ! Älä katkaise virransyöttöä päivittämisen aikana. punainen valo palaa: päivittäminen epäonnistui.
(5)	LED – yhteys vihreä valo palaa: toimiva yhteys Fronius Solar Net -verkossa punainen valo palaa: katkennut yhteys Fronius Solar Net -verkossa valo ei pala, kun Fronius Datamanager 2.0 on Slave-tilassa.
(6)	LAN-liitäntä Sinisellä merkitty Ethernet-liittymä Ethernet-kaapelin liittämistä varten.
(7)	I/O-liitännät digitaaliset tulot ja lähdöt
	Modbus RTU 2-johto (RS485): D- Modbus-tiedot - D+ Modbus-tiedot +
	Sis./ulk. Virransyöttö - GND + Uint / Uext Sisäisen jännitteen 12,8 V lähtö tai ulkoisen syöttöjännitteen tulo >12,8–24 V DC (+ 20 %)
	Digitaaliset tulot: 0–3, 4–9 Jännitetaso: low = min. 0 V – maks. 1,8 V; high = min. 3 V – maks. 24 V Dc (+ 20 %) Tulovirrat: tulojännitteen mukaan, tulovastus = 46 kOhm
	Digitaaliset lähdöt: 0–3 Kytkentäkyky Fronius Datamanager 2.0 -vaihtokortin avulla tehtävässä virransyötössä: 3,2 W yhteensä kaikille neljälle digitaaliselle tulolle
	Kytkentäkyky ulkoisen verkko-osan kautta tehtävässä virransyötössä, min. 12,8 – maks. 24 V DC (+20 %), liitettynä Uint- / Uext- ja GND-liitäntöihin: 1 A, 12,8 – 24 V DC (ulkoisen verkko-osan mukaan) digitaalista lähtöä kohti
	I/O-liitäntöihin liittäminen tehdään toimitukseen sisältyvällä vastaliittimellä.
(8)	Antennijalusta WLAN-antennin kiinnittämiseen
(9)	Modbus-terminoinnin kytkin (Modbus RTU) sisäinen väyläliitäntä, jonka vastus on 120 Ohm (kyllä/ei). Kytkin ON-asennossa: liitäntävastus 120 Ohm aktiivinen Kytkin OFF-asennossa: liitäntävastus ei aktiivinen. TÄRKEÄÄ! RS485-väylässä täytyy liitäntävastuksen olla aktiivinen ensimmäisessä ja viimeisessä laitteessa.
(10)	Fronius Solar Net Master / Slave -kytkin vaihtamiseen Master- ja Slave-käytön välillä Fronius Solar Net Ring -renkaassa TÄRKEÄÄ! Slave-käytössä kaikki Fronius Datamanager 2.0 -vaihtokortin LED-valot ovat pois päältä.

1. Yleisiä tietoja
2. Fronius Datamanager 2.0

Nro	Toiminto
(1)	IP-kytkin IP-osoitteen vaihtokytkentään:
	Kytkimen asento A määritetty IP-osoite ja WLAN Access Point -käyttöpoisteen avaaminen Fronius Datamanager 2.0 käyttää kiinteää IP-osoitetta 169.254.0.180 suoraa PC-yhteyttä varten LANin kautta. Kun IP-kytkin on asennossa A, avataan Fronius Datamanager 2.0:lle lisäksi käyttöpiste suoraa WLAN-yhteyttä varten. Tämän käyttöpisteen käyttötiedot: Verkon nimi: FRONIUS_240.XXXXXX Avain: 12345678 Fronius Datamanager 2.0:n käyttö on mahdollista DNS-nimen "http://datamanager" avulla IP-osoitteen 169.254.0.180 avulla LAN-liitäntää varten IP-osoitteen 192.168.250.181 avulla WLAN Access Point -käyttöpistettä varten.
	Kytkimen asento B määritetty IP-osoite Fronius Datamanager 2.0 käyttää määritettyä IP-osoitetta dynaamisesti tehdasasetuksena (DHCP) IP-osoitteen voi määrittää Fronius Datamanager 2.0 -verkkosivulla.
(2)	LED WLAN vihreä valo vilkkuu: Fronius Datamanager 2.0 on huoltotilassa (Fronius Datamanager 2.0 -vaihtokortin IP-kytkin on asennossa A tai huoltotila on aktivoitu invertterin näytön kautta, WLAN Access Point -käyttöpiste on avattu) vihreä valo palaa: WLAN-yhteys on käytössä vihreä/punainen valo vilkkuu vuorotellen: on ylitetty aika, jonka WLAN Access Point -käyttöpiste on ollut avattuna aktivoimisen jälkeen (yksi tunti) punainen valo palaa: WLAN-yhteys ei ole käytössä punainen valo vilkkuu: virheellinen WLAN-yhteys valo ei pala, kun Fronius Datamanager 2.0 on Slave-tilassa.
(3)	LED – Fronius Solar.web-yhteys vihreä valo palaa: Fronius Solar.web -yhteys käytössä punainen valo palaa: Fronius Solar.web -yhteys tarvitaan, muttei käytössä valo ei pala: kun Fronius Solar.web -yhteyttä ei tarvita.
(4)	LED – virransyöttö vihreä valo palaa: virransyöttö Fronius Solar Net -verkon kautta riittää, Fronius Datamanager 2.0 on käyttövalmis valo ei pala: virransyöttö ei riitä tai sitä ei ole Fronius Solar Net -verkon kautta – tarvitaan ulkoista virransyöttöä tai kun Fronius Datamanager 2.0 on Slave-tilassa punainen valo vilkkuu: päivittämisen aikana TÄRKEÄÄ! Älä katkaise virransyöttöä päivittämisen aikana. punainen valo palaa: päivittäminen epäonnistui.
(5)	LED – yhteys vihreä valo palaa: toimiva yhteys Fronius Solar Net -verkossa punainen valo palaa: katkennut yhteys Fronius Solar Net -verkossa valo ei pala, kun Fronius Datamanager 2.0 on Slave-tilassa.
(6)	LAN-liitäntä Sinisellä merkitty Ethernet-liittymä Ethernet-kaapelin liittämistä varten.
(7)	I/O-liitännät digitaaliset tulot ja lähdöt
	Modbus RTU 2-johto (RS485): D- Modbus-tiedot - D+ Modbus-tiedot +
	Sis./ulk. Virransyöttö - GND + Uint / Uext Sisäisen jännitteen 12,8 V lähtö tai ulkoisen syöttöjännitteen tulo >12,8–24 V DC (+ 20 %)
	Digitaaliset tulot: 0–3, 4–9 Jännitetaso: low = min. 0 V – maks. 1,8 V; high = min. 3 V – maks. 24 V Dc (+ 20 %) Tulovirrat: tulojännitteen mukaan, tulovastus = 46 kOhm
	Digitaaliset lähdöt: 0–3 Kytkentäkyky Fronius Datamanager 2.0 -vaihtokortin avulla tehtävässä virransyötössä: 3,2 W yhteensä kaikille neljälle digitaaliselle tulolle
	Kytkentäkyky ulkoisen verkko-osan kautta tehtävässä virransyötössä, min. 12,8 – maks. 24 V DC (+20 %), liitettynä Uint- / Uext- ja GND-liitäntöihin: 1 A, 12,8 – 24 V DC (ulkoisen verkko-osan mukaan) digitaalista lähtöä kohti
	I/O-liitäntöihin liittäminen tehdään toimitukseen sisältyvällä vastaliittimellä.
(8)	Antennijalusta WLAN-antennin kiinnittämiseen
(9)	Modbus-terminoinnin kytkin (Modbus RTU) sisäinen väyläliitäntä, jonka vastus on 120 Ohm (kyllä/ei). Kytkin ON-asennossa: liitäntävastus 120 Ohm aktiivinen Kytkin OFF-asennossa: liitäntävastus ei aktiivinen. TÄRKEÄÄ! RS485-väylässä täytyy liitäntävastuksen olla aktiivinen ensimmäisessä ja viimeisessä laitteessa.
(10)	Fronius Solar Net Master / Slave -kytkin vaihtamiseen Master- ja Slave-käytön välillä Fronius Solar Net Ring -renkaassa TÄRKEÄÄ! Slave-käytössä kaikki Fronius Datamanager 2.0 -vaihtokortin LED-valot ovat pois päältä.

1. Yleisiä tietoja
2. Fronius Datamanager 2.0

Asetusvalikon Display settings (Näyttöasetukset) -kohdan Night Mode (Yötila) -parametri on tehtaalla asetettu OFF-asentoon.
Siksi Fronius Datamanager 2.0:een ei saa yhteyttä yöllä tai kun DC-jännite ei riitä.

Jos kuitenkin haluat aktivoida Fronius Datamanager 2.0:n, sammuta invertteri AC-puolelta sekä käynnistä se uudelleen ja paina 90 sekunnin kuluessa mitä tahansa invertterin näytössä olevaa toimintopainiketta.

Katso myös luku Asetusvalikon valikkokohdat, Näyttöasetukset (yötila).

1. Yleisiä tietoja
2. Fronius Datamanager 2.0

• täytyy Fronius Datamanager 2.0 -vaihtokortti olla asennettuna invertteriin
  tai
• Fronius Datamanager Box 2.0:n on oltava Fronius Solar Net Ring -renkaassa.

TÄRKEÄÄ! Jotta Fronius Datamanager 2.0 -yhteys voidaan muodostaa, täytyy vastaavassa päätelaitteessa (esim. kannettavassa tietokoneessa, tabletissa, jne.) olla aktivoituna Obtain IP address automatically (DHCP) (Hanki IP-osoite automaattisesti (DHCP)).

Invertteri muodostaa WLAN Access Point -liityntäpisteen. WLAN Access Point -liityntäpiste pysyy yhden tunnin avoinna. Fronius Datamanager 2.0:n IP-kytkin voi pysyä WiFi Access Point -aktivoinnin aikana asennossa B.

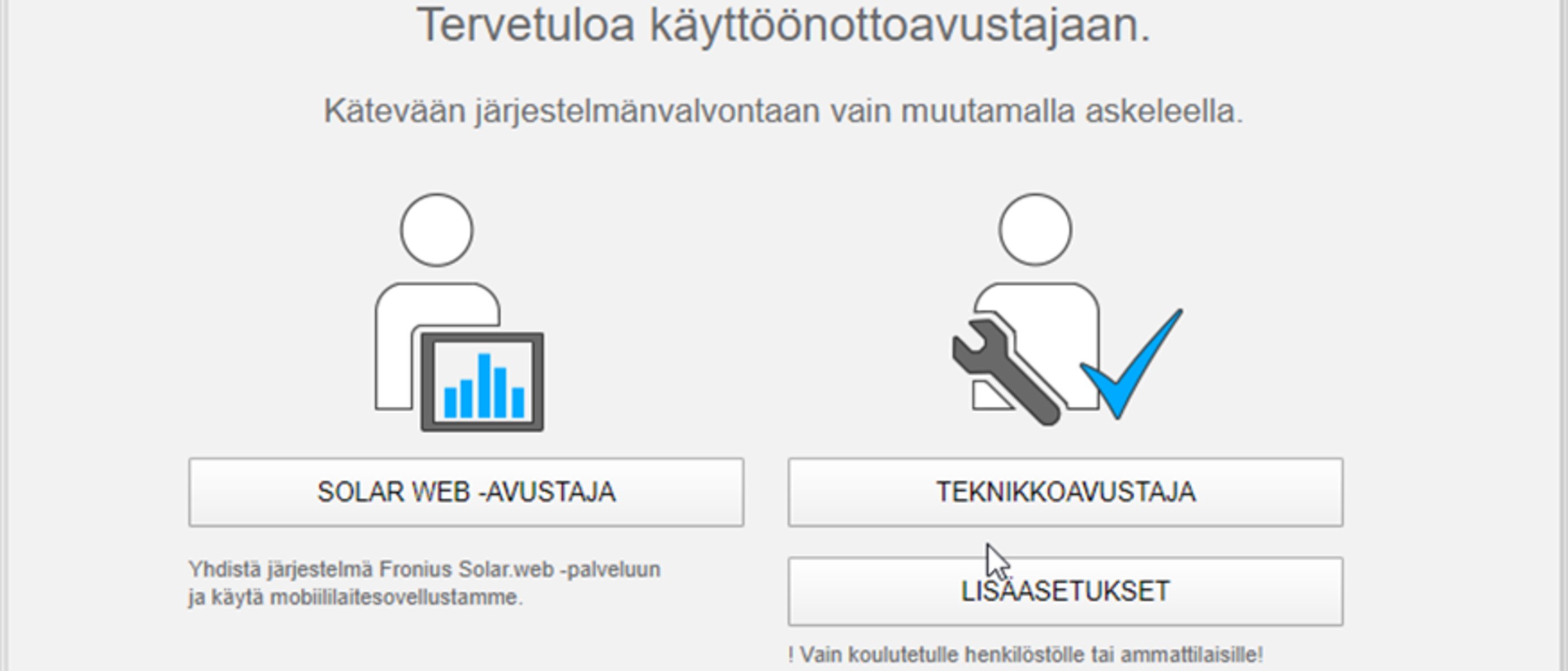

Käyttöönottoavustajan etusivu näytetään.

Teknikkoavustaja on tarkoitettu asentajalle, ja se sisältää standardikohtaisia asetuksia. Teknikkoavustajan suorittaminen on valinnaista.
Jos teknikkoavustaja suoritetaan, täytyy annettu palvelusalasana ehdottomasti merkitä muistiin. Palvelusalasanaa tarvitaan EVU Editorissa.
Jos teknikkoavustajaa ei suoriteta, ei tehonalennukselle tehdä mitään määrityksiä.

Fronius Solar.web -avustajan käyttö on pakollista!

Fronius Solar.web -aloitussivu näytetään
tai
Fronius Datamanager 2.0 -web-sivu näytetään.

1. Yleisiä tietoja
2. Fronius Datamanager 2.0

Lisätietoja Fronius Datamanager 2.0:sta ja muista käyttöönoton vaihtoehdoista osoitteessa
	→ http://www.fronius.com/QR-link/4204260191EA

1. Yleisiä tietoja

Painikkeet toimivat kapasitiivisesti. Kastuminen voi heikentää niiden toimivuutta. Painikkeiden parhaan toimivuuden voi taata kuivaamalla ne liinalla.

1. Yleisiä tietoja
2. Käyttöosat ja näytöt

Painikkeet toimivat kapasitiivisesti. Kastuminen voi heikentää niiden toimivuutta. Painikkeiden parhaan toimivuuden voi taata kuivaamalla ne liinalla.

1. Yleisiä tietoja
2. Käyttöosat ja näytöt

Näyttöjen virransyöttö tapahtuu AC-verkkojännitteen kautta. Asetusvalikon asetuksesta riippuen näyttö voi olla käytettävissä koko päivän. (Yötilaa varten katso luku Display settings (Näyttöasetukset))

TÄRKEÄÄ! Invertterin näyttö ei ole kalibroitu mittauslaite.
Lievä poikkeama sähkönmyyjän sähkömittariin nähden on järjestelmäsidonnaista. Tietojen tarkka laskutus sähköyhtiötä varten edellyttää kalibroitua mittaria.

Näyttöalueet näyttötilassa

Näyttöalueet asetustilassa

1. Yleisiä tietoja

1

1. Kytke johdonsuojakytkin pois päältä.
2. Kytke DC-kytkin OFF-asentoon.

Invertterin kytkeminen jälleen päälle

1. Kytke DC-kytkin ON-asentoon.
2. Kytke johdonsuojakytkin päälle.

1. Yleisiä tietoja
2. Invertterin kytkeminen jännitteettömäksi ja uudelleen päälle

1

1. Kytke johdonsuojakytkin pois päältä.
2. Kytke DC-kytkin OFF-asentoon.

Invertterin kytkeminen jälleen päälle

1. Kytke DC-kytkin ON-asentoon.
2. Kytke johdonsuojakytkin päälle.

1. Asennus

1. Asennus
2. Sijainnin valinta ja asennusasento

1. Asennus
2. Sijainnin valinta ja asennusasento

Palontorjunta

TÄRKEÄÄ! Fronius ei vastaa tuotannon seisokkien kustannuksista, asentajakustannuksista tai muista vastaavista kustannuksista, jotka aiheutuvat tunnistetusta valokaaresta ja sen seurauksista. Fronius ei ole vastuussa palovaurioista ja tulipaloista, jotka voivat syntyä integroidusta valokaaren havaitsemisesta / keskeytyksestä huolimatta (esim. rinnakkaisen valokaaren vuoksi).

TÄRKEÄÄ! Ennen kuin invertteri palautetaan tunnistetun valokaaren jälkeen toimintaan, koko asianomainen aurinkosähköjärjestelmä täytyy tarkastaa mahdollisten vaurioiden varalta.

Valmistajan määrittämiä liitäntä-, asennus- ja käyttötietoja täytyy ehdottomasti noudattaa. Tee kaikki asennus- ja liitäntätyöt huolellisesti ohjeiden ja määräysten mukaan, jotta vaaratilanteilta vältyttäisiin mahdollisimman tehokkaasti.
Noudata kaikissa kiinnityskohdissa laitteiden asennusohjeissa mainittuja vääntömomentteja.

1. Asennus
2. Sijainnin valinta ja asennusasento

• muu käyttö
• invertterin muut kuin Froniuksen nimenomaisesti suosittelemat muutostyöt
• muiden kuin Froniuksen nimenomaisesti suosittelemien osien asennustyöt.

Valmistaja ei ole tällöin vastuussa syntyvistä vaurioista.
Takuuvaatimukset raukeavat.

• kaikkien käyttö- ja asennusohjeen ohjeiden sekä turvallisuusohjeiden ja varoituksien lukeminen ja noudattaminen
• vaadittavien huoltotöiden suorittaminen
• asennusohjeen mukainen asennus.

Aurinkosähköjärjestelmien asennuksessa on varmistettava, että kaikkia komponentteja käytetään vain niiden sallituilla käyttöalueilla.

Kaikkia aurinkopaneelin valmistajan suosittelemia toimenpiteitä pitää noudattaa aurinkopaneelien ominaisuuksien pitkäaikaista ylläpitoa varten.

Sähköyhtiöiden verkkosyöttö- ja yhteysmenetelmämääräyksiä täytyy noudattaa.

1. Asennus
2. Sijainnin valinta ja asennusasento

		Invertteri sopii asennettavaksi sisätiloihin.
		Invertteri sopii asennettavaksi ulkotiloihin. Invertteri on IP 66 -suojausluokkansa perusteella suojattu vesisuihkulta joka suunnasta, ja sitä voi käyttää myös kosteissa ympäristöissä.
		Jotta invertteri kuumenisi mahdollisimman vähän, sitä ei saa asettaa suoraan auringonvaloon. Asenna invertteri suojattuun paikkaan, esim. aurinkopaneelin läheisyyteen tai räystään alle.
		UDCmax korkeus merenpinnasta: 0 – 2 000 m = 1 000 V 2 001 – 2 500 m = 950 V 2 501 – 3 000 m = 900 V 3 001 – 3 400 m = 850 V. TÄRKEÄÄ! Invertteriä ei saa asentaa ja käyttää yli 3 400 metrin korkeudella merenpinnasta.
		Älä asenna invertteriä: ammoniakin, syövyttävien höyryjen, happojen tai suolojen vaikutusalueelle (esim. lannoitevarastot, navettojen tuuletusaukot, kemialliset laitokset ja nahanparkituslaitokset jne.).
		Tietyissä olosuhteissa invertterin käytöstä voi syntyä hieman melua, joten älä asenna invertteriä oleskelutilojen välittömään yhteyteen.
		Älä asenna invertteriä: tiloihin, joissa on normaalia suurempi tapaturmavaara hyötyeläinten vuoksi (hevoset, nautakarja, lampaat, siat jne.) talleihin ja niihin liittyviin aputiloihin heinä-, olki-, silppu-, väkirehu-, lannoitevarastoihin jne.
		Invertteri on periaatteessa tehty pölytiiviiksi. Erittäin pölyisissä tiloissa voi jäähdytyspinnoille kuitenkin kertyä pölyä, joka haittaa lämpötehokkuutta. Tässä tapauksessa tarvitaan säännöllistä puhdistamista. Asennusta voimakkaasti pölyäviin tiloihin ja ympäristöihin ei siksi suositella.
		Älä asenna invertteriä: kasvihuoneisiin hedelmien, vihannesten ja viininviljelytuotteiden varasto- ja käsittelytiloihin jyvien, vihantarehun ja rehun tuotantotiloihin.

1. Asennus
2. Sijainnin valinta ja asennusasento

	Invertteri sopii asennettavaksi pystysuoraan pystysuoralle seinälle tai pystysuoraan pylvääseen.
	Invertteri sopii asennettavaksi vaakasuoraan.
	Invertteri sopii asennettavaksi kaltevalle pinnalle.
	Älä asenna invertteriä kaltevalle pinnalle siten, että sen liitännät osoittavat ylöspäin.
	Älä asenna invertteriä vinoon asentoon pystysuoralle seinälle tai pystysuoraan pylvääseen.
	Älä asenna invertteriä kyljelleen pystysuoralle seinälle tai pystysuoraan pylvääseen.
	Älä asenna invertteriä pystysuoralle seinälle tai pystysuoraan pylvääseen sellaiseen asentoon, että sen liitännät osoittavat ylöspäin.
	Älä asenna invertteriä roikkuvaan asentoon siten, että sen liitännät osoittavat ylöspäin.
	Älä asenna invertteriä roikkuvaan asentoon siten, että sen liitännät osoittavat alaspäin.
	Älä asenna invertteriä kattoon.

1. Asennus
2. Sijainnin valinta ja asennusasento

Ota invertterin sijainnin valinnassa huomioon seuraavat kriteerit:

1. Asennus

TÄRKEÄÄ!

• invertteri on asetettu asennuskiinnikkeeseen ja kiinnitetty siihen tiukasti ruuveilla
• invertterin dataliikennealueen suojakansi on asennettu ja kiinnitetty tiukasti ruuveilla.

Jos asennuskiinnikkeessä ei ole invertteriä, se kuuluu suojausluokkaan IP 20!

1. Asennus
2. Asennuskiinnikkeen asennus

TÄRKEÄÄ!

• invertteri on asetettu asennuskiinnikkeeseen ja kiinnitetty siihen tiukasti ruuveilla
• invertterin dataliikennealueen suojakansi on asennettu ja kiinnitetty tiukasti ruuveilla.

Jos asennuskiinnikkeessä ei ole invertteriä, se kuuluu suojausluokkaan IP 20!

1. Asennus
2. Asennuskiinnikkeen asennus

Tärkeää! Asennuskiinnikkeen asennukseen täytyy käyttää eri alustan mukaan erilaisia kiinnitystarvikkeita. Sen vuoksi kiinnitystarvikkeet eivät sisälly invertterin toimitukseen. Asentaja on itse vastuussa oikeantyyppisten kiinnitystarvikkeiden valinnasta.

1. Asennus
2. Asennuskiinnikkeen asennus

Suosittelemme invertterin asentamisessa käytettäväksi teräs- tai alumiiniruuveja, joiden halkaisija on 6–8 mm.

1. Asennus
2. Asennuskiinnikkeen asennus

1

2

3

4

1. Asennus
2. Asennuskiinnikkeen asennus

1

2

3

1. Asennus
2. Asennuskiinnikkeen asennus

Kun invertteri asennetaan pylvääseen tai palkkiin, Fronius suosittelee käyttämään Rittal GmbH -yrityksen pylväskiinnitinsarjaa "Pole clamp" (tilausnumero SZ 2584.000).
Sarjan avulla invertterin voi asentaa pyöreisiin tai suorakulmaisiin pylväisiin, joilla on seuraava halkaisija: Æ 40–190 mm (pyöreä pylväs), ÿ 50–150 mm (suorakulmainen pylväs).

1. Asennus
2. Asennuskiinnikkeen asennus

Asennuskiinnike täytyy kiinnittää ruuveilla vähintään neljästä kohdasta.

1

1. Asennus
2. Asennuskiinnikkeen asennus

TÄRKEÄÄ! Varmista asennuskiinnikettä seinään tai pylvääseen asennettaessa, ettei asennuskiinnike väänny tai menetä muotoaan.

1. Asennus

1. Asennus
2. Invertterin liittäminen julkiseen sähköverkkoon (AC-puoli)

1. Asennus
2. Invertterin liittäminen julkiseen sähköverkkoon (AC-puoli)

Verkon valvonnan optimaalista toimivuutta varten täytyy AC-puolen kytkentäliittimiin tulevien johtojen vastuksen olla mahdollisimman pieni.

1. Asennus
2. Invertterin liittäminen julkiseen sähköverkkoon (AC-puoli)

Invertterin AC-liittimiin voi liittää seuraavan tyyppisiä AC-kaapeleita:

kupari tai alumiini: pyöreä, yksilankajohdin kupari: pyöreä, hienosti säikeistetty

1. Asennus
2. Invertterin liittäminen julkiseen sähköverkkoon (AC-puoli)

AC-puolen kytkentäliittimet sopivat pyöreiden yksilankaisten alumiinikaapelien liittämiseen. Alumiinin reagoidessa ilman kanssa muodostuu kestävä, johtamaton oksidikerros, jonka vuoksi alumiinikaapelien liittämisessä täytyy ottaa huomioon seuraavaa:

• pienempi nimellisvirta alumiinikaapeleille
• alla luetellut liitäntäehdot.

Alumiinikaapelien käytössä täytyy aina ottaa huomioon kaapelin valmistajan tiedot.

Paikallisia määräyksiä täytyy noudattaa, kun määritetään kaapelien poikkipinta-aloja.

Liitäntäehdot:

TÄRKEÄÄ! Älä käytä harjoja, viiloja tai hiomapaperia. Alumiinihiukkaset voivat pysyä kiinni ja tarttua muihin johtimiin.

TÄRKEÄÄ!Toista käsittelyvaiheet aina uudelleen, kun kaapeli on irrotettu ja liitetään uudelleen.

1. Asennus
2. Invertterin liittäminen julkiseen sähköverkkoon (AC-puoli)

Fronius Symo Advanced

PE	Maadoitusjohdin / maadoitus
L1–L3	Vaihejohdin
N	Nollajohdin

kunkin johdinkaapelin maksimipoikkipinta-ala:
16 mm²

kunkin johdinkaapelin minimipoikkipinta-ala:
AC-puolen varmistettua arvoa vastaava, mutta vähintään 2,5 mm²

AC-kaapelit voi liittää AC-kytkentäliittimiin ilman monisäiekaapelien päätteitä.

M32 (Ø 18–25 mm) asennettu
M32 (Ø 7–15 mm) ohessa

TÄRKEÄÄ! Kun käytetään monisäiekaapelien päätteitä AC-kaapelille, jonka poikkipinta-ala on 16 mm², täytyy ne monisäiekaapelien päätteet, joilla on suorakulmainen poikkipinta-ala, liittää puristamalla.
Eristekauluksella varustettujen monisäiekaapelin päätteiden käyttö on sallittu vain sellaisille kaapeleille, joiden poikkipinta-ala on enintään 10 mm².

Teholuokassa 15–17,5 kW on asennettu läpivientiholkki M32 (ø 18–25 mm), ja toimitukseen sisältyy läpivientiholkki M32 (ø 7–15 mm).

1. Asennus
2. Invertterin liittäminen julkiseen sähköverkkoon (AC-puoli)

Metrisessä läpivientiholkissa M32 (supistuskappale poistettuna):

Kun kaapelin halkaisija on suurempi kuin 21, täytyy M32-läpivientiholkki vaihtaa M32-läpivientiholkkiin, jolla on laajempi puristusalue – tuotenumero: 42,0407,0780 – vetokuormitus M32 x 1,5 KB 18–25.

1. Asennus
2. Invertterin liittäminen julkiseen sähköverkkoon (AC-puoli)

• Kun liität AC-kaapeleita AC-liittimiin, kierrä AC-kaapelit lenkeiksi.
• Kun AC-kaapelit kiinnitetään metrisellä läpivientiholkilla, pitää varmistaa, etteivät lenkit ulotu liitäntäalueen ulkopuolelle.

Muuten invertteriä ei ehkä voi enää sulkea.

• Varmista, että verkon nollajohdin on maadoitettu. Tietoverkot saattavat olla maadoittamattomia (eristetyt verkot ilman maadoitusta), ja invertteriä ei voi käyttää.
• Nollajohdin on liitettävä invertterin käyttöä varten. Liian pieneksi mitoitettu nollajohdin voi haitata invertterin verkkosyöttökäyttöä. Nollajohdin täytyy olla tarkoitettu vähintään 1 A:n sähkövirran voimakkuudelle.

TÄRKEÄÄ! AC-kaapelin PE-maadoitusjohdin täytyy asettaa siten, että se irtoaa viimeisenä, jos kaapelikiinnike pettää.
Tämän voi varmistaa esimerkiksi mittaamalla PE-maadoitusjohtimen pidemmäksi ja kiertämällä sen lenkiksi.

1

2

3

Myös varaamattoman maadoitusjohtimen liitännän (PE) yhteydessä kiinnitysruuvi täytyy kiristää.

TÄRKEÄÄ! Noudata vääntömomenttiohjeita, jotka ovat sivuilla kytkentäliittimien alla.

Vääntömomentti (Nm / lbf.in.) → katso merkintä lankaliittimen vieressä

Jos AC-kaapelit asetetaan DC-pääkytkimen akselin yli tai DC-pääkytkimen liitäntälohkon poikki, ne voivat vaurioitua invertteriä paikoilleen käännettäessä tai invertteriä ei voi kääntää kokonaan paikoilleen.

TÄRKEÄÄ! Älä aseta AC-kaapelia DC-pääkytkimen akselin yli!
Älä aseta AC-kaapelia DC-pääkytkimen liitäntälohkon tai AC-liitäntälohkon poikki!
AC-kaapeli ei saa työntyä kotelon reunan yli.

Jos ylipitkiä AC- tai DC-kaapeleita asetetaan lenkkeinä liitäntäalueelle, kiinnitä kaapelit kaapelisiteillä sitä varten tarkoitettuihin silmukoihin, jotka ovat liitäntälohkon ylä- ja alapuolella.

1. Asennus
2. Invertterin liittäminen julkiseen sähköverkkoon (AC-puoli)

Huomio!
Paikalliset määräykset, sähköyhtiö tai muut tekijät voivat edellyttää vikavirtasuojakytkintä AC-liitosjohtoon.
Yleensä tässä tapauksessa riittää tyypin A vikavirtasuojakytkin vähintään 100 mA:n laukaisuvirralla. Yksittäistapauksissa ja paikallisista tekijöistä riippuen tyypin A vikavirtasuojakytkin saattaa kuitenkin laueta väärään aikaan. Siksi Fronius suosittelee käyttämään taajuusmuuttajalle sopivaa vikavirtasuojakytkintä.

1. Asennus

Multi MPP Tracker -inverttereissä sekä Fronius Symo Advanced–M -malleissa on käytettävissä kaksi toisistaan riippumatonta DC-tuloa (MPP Tracker). Kumpaankin MPP Tracker -invertteriin voi kytkeä eri määrän paneeleja.

TÄRKEÄÄ! Aurinkopaneelien lukumäärän on oltava sama MPP Tracker -invertteriä ja ketjuliitäntää kohti.

Yhtä MPP Tracker -invertteriä kohti on olemassa kolme DC+ -liitintä. DC- -puolelle liittimiä on yhteensä kuusi.

Single MPP Tracker -invertterien, kuten esim. Fronius Eco -invertterin, yhteydessä käytettävissä on yksi DC-tulo (MPP Tracker). Aurinkopaneelien lukumäärän on oltava sama ketjuliitäntää kohti. MPP Tracker -invertterille on käytettävissä kuusi DC+ -liitintä sekä kuusi DC- -liitintä.

1. Asennus
2. Multi MPP-Tracker -invertterien liitäntävaihtoehdot

Multi MPP Tracker -inverttereissä sekä Fronius Symo Advanced–M -malleissa on käytettävissä kaksi toisistaan riippumatonta DC-tuloa (MPP Tracker). Kumpaankin MPP Tracker -invertteriin voi kytkeä eri määrän paneeleja.

TÄRKEÄÄ! Aurinkopaneelien lukumäärän on oltava sama MPP Tracker -invertteriä ja ketjuliitäntää kohti.

Yhtä MPP Tracker -invertteriä kohti on olemassa kolme DC+ -liitintä. DC- -puolelle liittimiä on yhteensä kuusi.

Single MPP Tracker -invertterien, kuten esim. Fronius Eco -invertterin, yhteydessä käytettävissä on yksi DC-tulo (MPP Tracker). Aurinkopaneelien lukumäärän on oltava sama ketjuliitäntää kohti. MPP Tracker -invertterille on käytettävissä kuusi DC+ -liitintä sekä kuusi DC- -liitintä.

1. Asennus
2. Multi MPP-Tracker -invertterien liitäntävaihtoehdot

Multi MPP Tracker -käyttö kummassakin MPP Tracker -tulossa

Kahden aurinkopaneelikentän liittäminen Multi MPP Tracker -invertteriin

Jaa aurinkopaneeliketjut kummallekin MPP Tracker -tulolle (DC+1 ja DC+2). DC- -liittimiä voi käyttää miten tahansa, sillä ne on yhdistetty sisäisesti. Siisti numerointi liitännässä sekä myös DC- -liittimessä auttaa löytämään oikean ketjun helpommin, esim. tarkastustoimenpiteessä. Aseta ensimmäisen käyttöönoton yhteydessä MPP Tracker 2 ON-asentoon. Sen voi tietysti tehdä myös jälkikäteen invertterin Basic-valikossa.

Single MPP Tracker -käyttö kummassakin MPP Tracker -tulossa

Jos aurinkopaneeliketjut on yhdistetty koontiyksiköllä (generaattorin liitäntäkotelo) ja etäisyys invertteriin silloitetaan DC-ketjulla, kyseisen DC-ketjun voi liittää invertteriin seuraavasti.

Hyppyliitos

Hyppyliitoksessa MPP Tracker 1 ja MPP Tracker 2 voidaan liittää keskenään. Se tapahtuu kuvan osoittamalla tavalla liitännän DC+1 (Pin2) kautta liitäntään DC+2 (Pin1).

TÄRKEÄÄ! MPP Tracker 2 täytyy asettaa OFF-asentoon. Sen voi tarkastaa invertterin Basic-valikossa.

TÄRKEÄÄ! DC-liitäntäjohdon ja hyppyliittimen halkaisijan on oltava sama. DC-liittimen hyppyliitosta ei tarvita, sillä se on liitetty sisäisesti.

DC Con Kit 25

Mikäli asennuksesi vaatii IEC63027:n mukaisen AFCI:n (AFPE), ei DC Con Kitiä saa käyttää.

Fronius DC Con Kit 25:n avulla (4,251,015) invertteriin voi liittää yhden aurinkopaneeliketjun, jonka poikkipinta on enintään 25 mm².

Aseta ensimmäisen käyttöönoton yhteydessä MPP Tracker 2 OFF-asentoon. Sen voi tehdä myös jälkikäteen invertterin Basic-valikossa. DC Con Kit 25:n käytön avulla liitettyjen DC-johtojen DC-ketjut jaetaan tasaisesti kumpaankin tuloon.

PV-kaapeliliitännän vääntömomentti – DC Con Kit 25: 5,5 Nm / 50 lb-in.

DC Con Kit 35

Mikäli asennuksesi vaatii IEC63027:n mukaisen AFCI:n (AFPE), ei DC Con Kitiä saa käyttää.

Fronius DC Con Kit 35:n avulla (4,251,029) invertteriin voi liittää yhden PV-ketjun, jonka poikkipinta on enintään 35 mm².

Aseta ensimmäisen käyttöönoton yhteydessä MPP Tracker 2 OFF-asentoon. Sen voi tehdä myös jälkikäteen invertterin Basic-valikossa.
DC Con Kit 35:n käytön avulla liitettyjen DC-johtojen DC-ketjut jaetaan tasaisesti kumpaankin tuloon.

PV-kaapeliliitännän vääntömomentti – DC Con Kit 35: 3 Nm.

1. Asennus

TÄRKEÄÄ! Invertteriin liitettyjen aurinkopaneelien täytyy vastata standardin IEC 61730 luokan A vaatimuksia.

TÄRKEÄÄ! Valolle altistuvat aurinkopaneelit tuottavat sähköä invertteriin.

1. Asennus
2. Aurinkopaneelijohtojen liittäminen invertteriin

TÄRKEÄÄ! Invertteriin liitettyjen aurinkopaneelien täytyy vastata standardin IEC 61730 luokan A vaatimuksia.

TÄRKEÄÄ! Valolle altistuvat aurinkopaneelit tuottavat sähköä invertteriin.

1. Asennus
2. Aurinkopaneelijohtojen liittäminen invertteriin

Ota seuraavat seikat huomioon sopivien aurinkopaneelien valitsemiseksi ja invertterin mahdollisimman taloudellisen käytön takaamiseksi:

• Aurinkopaneelien vapaa jännite kasvaa, kun auringonsäteily pysyy vakaana ja lämpötila laskee. Vapaa jännite ei saa ylittää suurinta sallittua järjestelmän jännitettä. Määritetyt arvot ylittävä vapaa jännite voi johtaa invertterin vaurioitumiseen ja takuun raukeamiseen.
• Noudata aurinkopaneelien tietolehteen merkittyjä lämpötilakertoimia.
• Aurinkopaneelien mitoituksen tarkkoja arvoja saa määritettyä erityisillä laskentaohjelmilla, kuten esimerkiksi Fronius Solar.creator (creator.fronius.com).

TÄRKEÄÄ! Ennen aurinkopaneelien liittämistä pitää tarkastaa, vastaavatko aurinkopaneelin valmistajan antamat jännitearvot todellisia jännitearvoja.

1. Asennus
2. Aurinkopaneelijohtojen liittäminen invertteriin

kunkin DC-kaapelin maksimipoikkipinta-ala:
16 mm²

kunkin DC-kaapelin minimipoikkipinta-ala:
2,5 mm²

DC-kaapelit voi liittää DC-kytkentäliittimiin ilman monisäiekaapelien päätteitä.

TÄRKEÄÄ! Kun käytetään monisäiekaapelien päätteitä DC-kaapelille, jonka poikkipinta-ala on 16 mm², täytyy ne monisäiekaapelien päätteet, joilla on suorakulmainen poikkipinta-ala, liittää puristamalla.
Eristekauluksella varustettujen monisäiekaapelin päätteiden käyttö on sallittu vain sellaisille kaapeleille, joiden poikkipinta-ala on enintään 10 mm².

Kun käytetään kaksinkertaisesti eristettyjä DC-liitäntäjohtoja, joiden halkaisija on yli 6 mm, täytyy ulkokoteloon olla etäisyyttä 70 mm, jotta kaapelin voi liittää DC-liittimeen.

TÄRKEÄÄ! Jotta aurinkopaneeliketjut pysyisivät tehokkaasti kiinni, pitää käyttää kaapeleita, joiden poikkipinta-ala on yhtä suuri.

1. Asennus
2. Aurinkopaneelijohtojen liittäminen invertteriin

DC-puolen kytkentäliittimet sopivat pyöreiden yksilankaisten alumiinikaapelien liittämiseen. Alumiinin reagoidessa ilman kanssa muodostuu kestävä, johtamaton oksidikerros, jonka vuoksi alumiinikaapelien liittämisessä täytyy ottaa huomioon seuraavaa:

• pienempi nimellisvirta alumiinikaapeleille
• alla luetellut liitäntäehdot.

TÄRKEÄÄ! Alumiinikaapelien käytössä täytyy aina ottaa huomioon kaapelin valmistajan tiedot.

TÄRKEÄÄ! Paikallisia määräyksiä täytyy noudattaa, kun määritetään kaapelien poikkipinta-aloja.

Liitäntäehdot:

TÄRKEÄÄ! Älä käytä harjoja, viiloja tai hiomapaperia. Alumiinihiukkaset voivat pysyä kiinni ja tarttua muihin johtimiin.

TÄRKEÄÄ! Toista käsittelyvaiheet aina uudelleen, kun kaapeli on irrotettu ja liitetään uudelleen.

1. Asennus
2. Aurinkopaneelijohtojen liittäminen invertteriin

1. Asennus
2. Aurinkopaneelijohtojen liittäminen invertteriin

TÄRKEÄÄ! Murra kullekin kaapelille vain yksi murtamiskohta (esim. kahdelle DC-kaapelille kaksi koloa).

TÄRKEÄÄ! Fronius Eco: ennen aurinkopaneeliketjujen liittämistä invertteriin täytyy asennetut johtosulakkeen tarkistaa (tyyppi ja arvo).

1

2

3

4

5

6

7

TÄRKEÄÄ! Noudata vääntömomenttiohjeita, jotka ovat sivuilla kytkentäliittimien alla.

8

9

Jos DC-kaapelit asetetaan DC-pääkytkimen akselin yli tai DC-pääkytkimen liitäntälohkon poikki, ne voivat vaurioitua invertteriä paikoilleen käännettäessä tai invertteriä ei voi kääntää paikoilleen.

TÄRKEÄÄ!
Älä aseta DC-kaapelia DC-pääkytkimen akselin yli.
Älä aseta DC-kaapelia AC-liitäntälohkon tai DC-pääkytkimen liitäntälohkon poikki!
DC-kaapeli ei saa työntyä kotelon reunan yli!

1. Asennus

1. Asennus
2. Dataliikenne

1. Asennus
2. Dataliikenne

TÄRKEÄÄ! Invertteriä ei saa käyttää yhden lisävarustekortin ja kahden avatun lisävarustekorttilokeron kanssa.
Tässä tapauksessa täytyy vaihtaa suojakansi (tuotenumero 42,0405,2094).

TÄRKEÄÄ! Jos invertteriin ohjataan dataliikennekaapeli, ota seuraavat seikat huomioon:

• ohjattavien dataliikennekaapelien lukumäärän ja poikkipinnan mukaan pitää poistaa vastaavat peitetulpat tiivisteholkeista ja pujottaa dataliikennekaapelit sisään
• laita tiivisteholkin vapaisiin aukkoihin ehdottomasti vastaavat peitetulpat.

1

2

3

4

1. Asennus
2. Dataliikenne

TÄRKEÄÄ! Noudata lisävarustekortteja käsiteltäessä sähköstaattisiin purkauksiin liittyviä yleisiä määräyksiä.

TÄRKEÄÄ! Yhtä Fronius Solar Net Ring -rengasta kohti saa Master-käytössä olla vain yksi Fronius Datamanager. Muut Fronius Datamanagerit täytyy kytkeä Slave-käyttöön tai ne täytyy poistaa.
Peitä vapaat lisävarustekorttilokerot vaihtamalla niihin suojakansi (tuotenumero - 42,0405,2094) tai käytä invertteriä ilman Fronius Datamanageria (kevyt versio).

TÄRKEÄÄ! Kun Datamanager asennetaan invertteriin, pitää piirilevyä varten murtaa vain yksi kolo.

1

2

3

4

5

1. Asennus

Koska invertteri painaa paljon, se pitää ripustaa asennuskiinnikkeeseen kahden henkilön voimin.

• aseta invertteri asennuskiinnikkeeseen ja käännä se paikoilleen vain silloin, kun DC-pääkytkin on pois päältä
• älä käytä liikaa voimaa, kun asetat invertterin paikoilleen.

Kiinnitä invertteri asennuskiinnikkeeseen käyttämällä invertterin dataliikennealueen kiinnitysruuveja. Invertterin ja asennuskiinnikkeen oikea kiinnittyminen edellyttää, että kiinnitysruuvit on kiristetty oikein.

Takuuvaatimukset raukeavat, jos ruuvit kiristetään väärällä kiristysmomentilla.

Tarkasta DATCOM-asennuskiinnikkeen kannen tiiviste silmämääräisesti vaurioiden varalta. Vaurioitunutta tai virheellistä DATCOM-suojakantta ei saa asentaa laitteeseen.

1

2

3

4

5

6

7

1. Asennus
2. Invertterin asennus asennuskiinnikkeeseen

Koska invertteri painaa paljon, se pitää ripustaa asennuskiinnikkeeseen kahden henkilön voimin.

• aseta invertteri asennuskiinnikkeeseen ja käännä se paikoilleen vain silloin, kun DC-pääkytkin on pois päältä
• älä käytä liikaa voimaa, kun asetat invertterin paikoilleen.

Kiinnitä invertteri asennuskiinnikkeeseen käyttämällä invertterin dataliikennealueen kiinnitysruuveja. Invertterin ja asennuskiinnikkeen oikea kiinnittyminen edellyttää, että kiinnitysruuvit on kiristetty oikein.

Takuuvaatimukset raukeavat, jos ruuvit kiristetään väärällä kiristysmomentilla.

Tarkasta DATCOM-asennuskiinnikkeen kannen tiiviste silmämääräisesti vaurioiden varalta. Vaurioitunutta tai virheellistä DATCOM-suojakantta ei saa asentaa laitteeseen.

1

2

3

4

5

6

7

1. Asennus

Kun invertteri otetaan ensimmäisen kerran käyttöön, täytyy määrittää erilaisia asetuksia.

Jos määritys keskeytyy ennen valmistumistaan, sen voi käynnistää uudelleen AC-nollauksella. AC-nollauksen voi tehdä kytkemällä johdonsuojakytkimen pois päältä ja kytkemällä sen takaisin päälle.

Maa-asetuksen voi määrittää vain invertterin ensimmäisen käyttöönoton yhteydessä. Jos maa-asetusta täytyy muuttaa jälkikäteen, ota yhteys tekniseen tukeen.

1

2

3

4

5

6

7

8

9

1. Asennus
2. Ensimmäinen käyttöönotto

Kun invertteri otetaan ensimmäisen kerran käyttöön, täytyy määrittää erilaisia asetuksia.

Jos määritys keskeytyy ennen valmistumistaan, sen voi käynnistää uudelleen AC-nollauksella. AC-nollauksen voi tehdä kytkemällä johdonsuojakytkimen pois päältä ja kytkemällä sen takaisin päälle.

Maa-asetuksen voi määrittää vain invertterin ensimmäisen käyttöönoton yhteydessä. Jos maa-asetusta täytyy muuttaa jälkikäteen, ota yhteys tekniseen tukeen.

1

2

3

4

5

6

7

8

9

1. Asennus

TÄRKEÄÄ! Kun invertteri on asennettu vaakasuoraan tai ulkotiloihin: tarkasta vuosittain, että kaikki ruuvit on kiristetty tarpeeksi tiukasti!

Vain Fronius-koulutetut huoltoteknikot saavat tehdä huolto- ja kunnossapitotöitä.

1. Asennus
2. Huolto-ohjeet

TÄRKEÄÄ! Kun invertteri on asennettu vaakasuoraan tai ulkotiloihin: tarkasta vuosittain, että kaikki ruuvit on kiristetty tarpeeksi tiukasti!

Vain Fronius-koulutetut huoltoteknikot saavat tehdä huolto- ja kunnossapitotöitä.

1. Asennus
2. Huolto-ohjeet

Pyyhi invertteri tarvittaessa kostealla liinalla.
Älä käytä invertterin puhdistamiseen puhdistusaineita, hankausaineita, liuottimia tai vastaavia aineita.

1. Asennus

Varmista, että kaapelien suojaputket ovat tiiviisti kiinni!

1. Asennus
2. Australia - kaapelien suojaputket

Varmista, että kaapelien suojaputket ovat tiiviisti kiinni!

1. Asennus
2. Australia - kaapelien suojaputket

HUOMIO!

Suojaputkiin tiivistyvä kosteus voi vaurioittaa invertteriä ja aurinkosähköjärjestelmien komponentteja.

Vältä ei-toivottava ilman kierto ja kondensoituminen suojaputkissa

tiivistämällä kaikki käytetyt suojaputket pysyvästi joustavalla tiivisteaineella,

tiivistämällä kaikki tulo- ja lähtöputket ja

tiivistämällä suojaputken kummatkin päät.

1

1. Asennus

Invertterin sarjanumero on invertterin alapuolella olevassa tehokilvessä.
Sarjanumero voi olla hankalasti luettavissa asennuspaikasta riippuen, esim. kun invertteri on asennettu pimeään tai varjoisaan paikkaan.

Invertterin asennusohjeen mukana on kaksi sarjanumerotarraa:

*	57 x 20 mm
**	67 x 20 mm

Ne voi laittaa kohtiin, jotka ovat asiakkaan helposti nähtävissä, esim. invertterin etupuolelle tai käyttöohjeeseen.

Esimerkki:
sarjanumerotarra käyttöohjeessa tai invertterin etupuolella.

Vain Australia:
kiinnitä DRM-tarrat Australiaa varten Datamanagerin alueelle.

1. Asennus
2. Sarjanumerotarra asiakaskäyttöä varten

Invertterin sarjanumero on invertterin alapuolella olevassa tehokilvessä.
Sarjanumero voi olla hankalasti luettavissa asennuspaikasta riippuen, esim. kun invertteri on asennettu pimeään tai varjoisaan paikkaan.

Invertterin asennusohjeen mukana on kaksi sarjanumerotarraa:

*	57 x 20 mm
**	67 x 20 mm

Ne voi laittaa kohtiin, jotka ovat asiakkaan helposti nähtävissä, esim. invertterin etupuolelle tai käyttöohjeeseen.

Esimerkki:
sarjanumerotarra käyttöohjeessa tai invertterin etupuolella.

Vain Australia:
kiinnitä DRM-tarrat Australiaa varten Datamanagerin alueelle.

1. Asetukset

1. Asetukset
2. Navigointi valikkotasolla

1. Asetukset
2. Navigointi valikkotasolla

Jos painikkeita ei paineta kahteen minuuttiin, näytön valaisu sammuu automaattisesti ja invertteri siirtyy NOW (NYT) -valikkokohtaan (jos näytön valaisu on asetettu automaattiseksi).

Automaattinen siirtyminen NOW (NYT) -valikkokohtaan tapahtuu mistä tahansa valikkoalueen kohdasta, muttei silloin, kun invertteri on kytketty manuaalisesti Standby (Valmiustila) -käyttötilaan.

Kun on automaattisesti siirrytty NOW (NYT) -valikkokohtaan, näytetään senhetkinen verkkoonsyöttöteho.

1. Asetukset
2. Navigointi valikkotasolla

	1Paina Esc   -painiketta.
	Näyttö siirtyy valikkotasolle. 2Valitse haluttu valikkokohta   Vasen- tai Oikea-painikkeilla. 3Hae haluttu valikkokohta painamalla Enter   -painiketta.

• NOW (NYT)
  Senhetkisen arvojen näyttö.
• LOG (LOKI)
  Tallennetut tiedot kuluvalle päivälle, kuluvalle kalenterivuodelle ja invertterin ensimmäisestä käyttöönotosta lähtien.
• GRAPH (KAAVIO)
  Päivän ominaiskäyrä esittää lähtötehon kuluvan päivän aikana. Aika-akseli skaalautuu automaattisesti. Sulje näyttö painamalla Paluu-painiketta.
• SETUP (ASETUS)
  Asetusvalikko.
• INFO
  Tietoja laitteesta ja ohjelmistosta.

1. Asetukset
2. Navigointi valikkotasolla

1. Asetukset
2. Navigointi valikkotasolla

1. Asetukset

Käyttöönoton täydellisen suorittamisen jälkeen invertteri on (esimerkiksi asennusavustajan avulla) esimääritetty maa-asetuksen mukaan.

SETUP-valikkokohdan avulla voi helposti muuttaa invertterin esiasetuksia käyttäjäkohtaisten toiveiden ja vaatimusten mukaisiksi.

1. Asetukset
2. SETUP-valikkokohta

Käyttöönoton täydellisen suorittamisen jälkeen invertteri on (esimerkiksi asennusavustajan avulla) esimääritetty maa-asetuksen mukaan.

SETUP-valikkokohdan avulla voi helposti muuttaa invertterin esiasetuksia käyttäjäkohtaisten toiveiden ja vaatimusten mukaisiksi.

1. Asetukset
2. SETUP-valikkokohta

TÄRKEÄÄ! Ohjelmistopäivitysten vuoksi laitteessa voi olla toimintoja, joita ei ole kuvattu tässä käyttöohjeessa tai toisinpäin. Myös osa kuvista voi poiketa käytettävän laitteen käyttöosista. Käyttöosien toimintatapa on kuitenkin täysin samanlainen.

1. Asetukset
2. SETUP-valikkokohta

SETUP-valikkokohtaan siirtyminen
	1Valitse valikkotasolla Vasen- tai Oikea-painikkeilla    SETUP-valikkokohta.
	2Paina Enter    -painiketta.
	SETUP-valikkokohdan ensimmäinen merkintä näytetään: Standby (valmiustila)

Merkintöjen selaaminen
	3Ylös- ja Alas-painikkeilla    voit selata käytettäviä merkintöjä.

Poistuminen merkinnästä
	4Poistu merkinnästä painamalla Paluu    -painiketta. Valikkotaso näytetään.

Jos painikkeita ei paineta kahteen minuuttiin,

• invertteri siirtyy mistä tahansa valikkotason kohdasta NOW (NYT)-valikkokohtaan (poikkeus: asetusvalikkomerkintä Standby (valmiustila))
• näytön valaisu sammuu, mikäli näytön valaisuasetus ei ole asennossa ON (päällä) (katso Näyttöasetukset - valaisu).
• Senhetkinen verkkoonsyöttöteho tai voimassa oleva tilakoodi näytetään.

1. Asetukset
2. SETUP-valikkokohta

1Avaa haluttu valikko.

2Valitse haluttu merkintä Ylös- ja Alas-painikkeilla.

3Paina Enter-painiketta.

Käytettävissä olevat asetukset näytetään:		Määritettävän arvon ensimmäinen paikka vilkkuu:
4Valitse haluttu asetus Ylös- ja Alas-painikkeilla.   5Tallenna valinta ja ota se käyttöön painamalla Enter-painiketta.   Jos et halua tallentaa valintaa, paina Esc-painiketta.		4Valitse ensimmäisen paikan luku Ylös- ja Alas-painikkeilla.   5Paina Enter-painiketta.   Arvon toinen paikka vilkkuu: 6Toista vaiheet 4 ja 5, kunnes koko määritettävä arvo vilkkuu.
		7Paina Enter-painiketta.   8Toista vaiheet 4–6 tarvittaessa yksiköille tai muille määritettäville arvoille, kunnes yksikkö tai määritettävä arvo vilkkuu. 9Tallenna muutokset ja ota ne käyttöön painamalla Enter-painiketta.   Jos et halua tallentaa muutoksia, paina Esc-painiketta.
Nykyinen valittu merkintä näytetään.		Nykyinen valittu merkintä näytetään.

1. Asetukset
2. SETUP-valikkokohta

	1Valitse asetusvalikkomerkintä Time / Date (aika/päivämäärä)    .
	2Paina Enter    -painiketta.

	Määritettävien arvojen yleiskatsaus näytetään.
	3Valitse Ylös- ja Alas-painikkeilla    Set Time (aseta aika).
	4Paina Enter    -painiketta.

	Kellonaika näytetään. (HH:MM:SS, 24 tunnin näyttö), tuntien kymmeniä osoittava paikka vilkkuu.
	5Valitse Ylös- ja Alas-painikkeilla    tuntien kymmeniä osoittavan paikan arvo.
	6Paina Enter    -painiketta.

	Tuntien ykkösiä osoittava paikka vilkkuu.
	7Toista tuntien, minuuttien ja sekuntien ykkösille vaiheet 5 ja 6, kunnes

	asetettu kellonaika vilkkuu.
	8Paina Enter    -painiketta.

	Kellonaika otetaan käyttöön. Määritettävien arvojen yleiskatsaus näytetään.
	4Paina Esc    -painiketta.

Asetusvalikkomerkintä Time / Date (aika/päivämäärä) näytetään.

1. Asetukset

Valmiustilakäytön manuaalinen aktivointi / aktivoinnin poisto

• Energiaa ei syötetä verkkoon.
• Käynnistyksen oranssi LED-valo palaa.
• Näytössä näkyy vuorotellen STANDBY / ENTER.
• Valmiustilakäytössä ei voi hakea tai asettaa muuta valikkokohtaa valikkotasolla.
• Automaattinen siirtyminen NOW (NYT) -valikkokohtaan, kun kahden minuutin aikana ei ole painettu mitään painiketta, ei ole aktivoitu.
• Valmiustilakäytön voi lopettaa vain manuaalisesti painamalla Enter-painiketta.
• Verkkosyöttökäyttöä voi jatkaa milloin tahansa painamalla Enter-painiketta, kun virheitä (tilakoodi) ei ole.

Valmiustilakäytön asettaminen (verkkosyöttökäytön manuaalinen katkaisu):

1Valitse Standby (valmiustila) -merkintä.

2Paina Enter    -painiketta.

Näytössä näkyy vuorotellen STANDBY ja ENTER.
Valmiustila on nyt aktivoitu.
Käynnistyksen oranssi LED-valo palaa.

Verkkosyöttökäytön jatkaminen:
Valmiustilakäytössä näytössä näkyy vuorotellen STANDBY ja ENTER.

1Jatka verkkosyöttökäyttöä painamalla Enter-toimintopainiketta.    -painiketta.

Standby-merkintä näytetään.
Samanaikaisesti invertteri on käynnistysvaiheessa.
Verkkosyöttökäytön palauttamisen jälkeen käytön tilan vihreä LED-valo palaa.

1. Asetukset
2. Asetusvalikon valikkokohdat

Valmiustilakäytön manuaalinen aktivointi / aktivoinnin poisto

• Energiaa ei syötetä verkkoon.
• Käynnistyksen oranssi LED-valo palaa.
• Näytössä näkyy vuorotellen STANDBY / ENTER.
• Valmiustilakäytössä ei voi hakea tai asettaa muuta valikkokohtaa valikkotasolla.
• Automaattinen siirtyminen NOW (NYT) -valikkokohtaan, kun kahden minuutin aikana ei ole painettu mitään painiketta, ei ole aktivoitu.
• Valmiustilakäytön voi lopettaa vain manuaalisesti painamalla Enter-painiketta.
• Verkkosyöttökäyttöä voi jatkaa milloin tahansa painamalla Enter-painiketta, kun virheitä (tilakoodi) ei ole.

Valmiustilakäytön asettaminen (verkkosyöttökäytön manuaalinen katkaisu):

1Valitse Standby (valmiustila) -merkintä.

2Paina Enter    -painiketta.

Näytössä näkyy vuorotellen STANDBY ja ENTER.
Valmiustila on nyt aktivoitu.
Käynnistyksen oranssi LED-valo palaa.

Verkkosyöttökäytön jatkaminen:
Valmiustilakäytössä näytössä näkyy vuorotellen STANDBY ja ENTER.

1Jatka verkkosyöttökäyttöä painamalla Enter-toimintopainiketta.    -painiketta.

Standby-merkintä näytetään.
Samanaikaisesti invertteri on käynnistysvaiheessa.
Verkkosyöttökäytön palauttamisen jälkeen käytön tilan vihreä LED-valo palaa.

1. Asetukset
2. Asetusvalikon valikkokohdat

Dataliikenteen ohjaus, invertterinumeron syöttö, protokolla-asetukset

1. Asetukset
2. Asetusvalikon valikkokohdat

Laiteohjelmistopäivitysten suorittaminen tai invertterin yksityiskohtaisten arvojen tallentaminen USB-tikulla.

Laitteiston turvallinen poisto
USB-tikun irrottamiseksi dataliikennelisäosan USB A -portista ilman tietojen häviämistä.

• näytössä näytetään OK-ilmoitus
• tiedonsiirron LED-valo ei enää vilku tai pala.

Ohjelmistopäivitys
Invertterin laiteohjelmiston päivittämiseen USB-tikun avulla.

Invertteri aloittaa tietojen kopioimisen.
Näytössä näkyy BOOT ja yksittäisten testien tallentamisaste prosentteina, kunnes kaikkien sähköisten moduulien tiedot on kopioitu.

Kopioimisen jälkeen invertteri päivittää tarvittavat sähköiset moduulit järjestyksessä.
Näytössä näkyy BOOT, kyseinen moduuli ja päivitysaste prosentteina.

Viimeisessä vaiheessa invertteri päivittää näytön.
Näyttö pimenee noin minuutiksi, ohjauksen ja tilan LED-valot vilkkuvat.

Kun laiteohjelmistopäivitys on valmis, invertteri siirtyy käynnistysvaiheeseen ja sen jälkeen verkkosyöttökäyttöön. Irrota USB-tikku toiminnolla Safely remove hardware (Laitteiston turvallinen poisto).

Invertterin laiteohjelmistoa päivitettäessä asetusvalikon yksittäiset asetukset pysyvät tallella.

	Lokiinmerkintäväli USB-lokiinmerkintätoiminnon aktivointi tai aktivoinnin poistaminen sekä lokiinmerkintävälin määritys.
	Yksikkö	Minuutit
	Asetusalue	30 min / 20 min / 15 min / 10 min / 5 min / No Log
	Tehdasasetus	30 min
	30 min	Lokiinmerkintäväli on 30 minuuttia, joten 30 minuutin välein USB-tikulle tallennetaan uudet lokiinmerkintätiedot.
	20 min
	15 min
	10 min
	5 min	Lokiinmerkintäväli on 5 minuuttia, joten 5 minuutin välein USB-tikulle tallennetaan uudet lokiinmerkintätiedot.
	No Log	Tietoja ei tallenneta.

TÄRKEÄÄ! Kellonaika täytyy määrittää oikein, jotta USB-lokiinmerkintätoiminto toimii oikein. Kellonajan asetus käsitellään kohdassa Asetusvalikon valikkokohdat – Aika/päivämäärä.

1. Asetukset
2. Asetusvalikon valikkokohdat

Invertterin potentiaalivapaan koskettimen (releen) avulla voidaan esittää tilailmoituksia (tilakoodeja), invertterin käyttötilan (esim. verkkosyöttökäyttö) ja Energie Manager -toiminnot.

* näytetään vain silloin, kun Energianhallinta-toiminto on aktivoitu Reletila-kohdassa.

1. Asetukset
2. Asetusvalikon valikkokohdat

Energy-Manager (E-Manager) (Energianhallinta) -toiminnolla voidaan ohjata potentiaalivapaata kosketinta siten, että se toimii aktuaattorina.
Potentiaalivapaaseen koskettimeen liitettyä virrankuluttajaa voi siten ohjata määrittämällä syöttötehosta (pätöteho) riippuvan päälle- tai poiskytkentäpisteen.

• invertteri ei syötä virtaa julkiseen sähköverkkoon
• invertteri kytketään manuaalisesti valmiustilakäyttöön
• määritetty pätöteho on < 10 % invertterin nimellistehosta.

Aktivoi Energy-Manager (Energianhallinta) -toiminto valitsemalla kohta E-Manager ja painamalla Enter-painiketta.
Kun Energy-Manager (Energianhallinta) -toiminto on aktivoitu, näytön vasemmassa yläkulmassa näkyy energianhallinnan symboli:

   pois päältä kytketty potentiaalivapaa NO-kosketin (avoin kosketin)

   päälle kytketty potentiaalivapaa NC-kosketin (suljettu kosketin).

Poista Energy-Manager (Energianhallinta) -toiminnon aktivointi valitsemalla toinen toiminto (ALL / Permanent / OFF / ON) ja painamalla Enter-painiketta.

Ota poiskytkentäpisteen valinnassa huomion liitetyn virrankuluttajan tehonotto.

Ota päällekytkentäpisteen valinnassa huomioon sääolosuhteet ja odotettavissa oleva auringonsäteily.

Sovellusesimerkki
Päällekytkentäpiste = 2 000 W, poiskytkentäpiste = 1 800 W.

Kun invertteri tuottaa vähintään 2 000 W, potentiaalivapaa kosketin kytketään päälle.
Kun invertterin teho on alle 1 800 W, potentiaalivapaa kosketin kytketään pois päältä.

Siten voidaan toteuttaa nopeasti mielenkiintoisia sovellusmahdollisuuksia, kuten lämpöpumpun tai ilmastointilaitteiston käyttö mahdollisimman omavaraisesti.

1. Asetukset
2. Asetusvalikon valikkokohdat

Kellonajan, päivämäärän, näyttömuotojen ja automaattisen kesä- ja talviaikaan siirtymisen asettaminen.

1. Asetukset
2. Asetusvalikon valikkokohdat

1. Asetukset
2. Asetusvalikon valikkokohdat

• mittarin poikkeama/kalibrointi
• valuutta
• syöttötariffi
• CO2-kerroin.

1. Asetukset
2. Asetusvalikon valikkokohdat

Tuuletintoiminnon tarkastamista varten.

• valitse haluttu tuuletin Ylös- ja Alas-painikkeilla
• valitun tuulettimen testaaminen käynnistyy painamalla Enter-painiketta
• tuuletin pysyy käynnissä, kunnes valikoista poistutaan painamalla Enter-painiketta.

TÄRKEÄÄ! Invertterin näytössä ei näy, onko tuuletin kunnossa. Tuulettimen toiminnan voi tarkistaa vain kuuntelemisen ja koskettamisen perusteella.

1. Asetukset

PV Iso. - Aurinkosähköjärjestelmän eristysvastus.
ext. Lim. - Ulkoinen rajoitus.
U PV1 / U PV2 (U PV 2 ei ole käytettävissä Fronius Symo 15.0-3 208 -versiossa)
DC-tuloliittimien hetkellinen DC-jännite, myös silloin, kun invertteri ei syötä energiaa (1. tai 2. MPP Tracker)
* MPP Tracker 2:n on oltava aktivoitu Basic-valikossa (-ON-).
GVDPR - Verkon jännitteestä riippuva tehon alentaminen.
Fan #1 - Tuulettimen suunnitellun tehon prosenttiarvo.

1. Asetukset
2. INFO-valikkokohta

PV Iso. - Aurinkosähköjärjestelmän eristysvastus.
ext. Lim. - Ulkoinen rajoitus.
U PV1 / U PV2 (U PV 2 ei ole käytettävissä Fronius Symo 15.0-3 208 -versiossa)
DC-tuloliittimien hetkellinen DC-jännite, myös silloin, kun invertteri ei syötä energiaa (1. tai 2. MPP Tracker)
* MPP Tracker 2:n on oltava aktivoitu Basic-valikossa (-ON-).
GVDPR - Verkon jännitteestä riippuva tehon alentaminen.
Fan #1 - Tuulettimen suunnitellun tehon prosenttiarvo.

1. Asetukset
2. INFO-valikkokohta

TÄRKEÄÄ! Auringon joka-aamuisen ja -iltaisen heikon säteilyn vuoksi tilailmoitukset STATE 306 (Power low) ja STATE 307 (DC low) tulevat näkyviin. Nämä tilailmoitukset eivät johdu kyseisenä ajankohtana virheestä.

Invertterin viimeisen virheen tilanäyttö.

• Enter-painiketta painamalla saadaan näkyviin teho-osan tila ja viimeksi esiintynyt virhe
• selaa listaa Ylös- ja Alas-painikkeilla
• poistu tila- ja virhelistasta painamalla Paluu-painiketta.

1. Asetukset
2. INFO-valikkokohta

• Enter-painiketta painamalla saadaan näkyviin viisi viimeksi esiintynyttä verkkovirhettä
• selaa listaa Ylös- ja Alas-painikkeilla
• poistu verkkovirheiden näytöstä painamalla Paluu-painiketta.

1. Asetukset
2. INFO-valikkokohta

Sähköyhtiölle tärkeiden asetusten näyttämistä varten. Näytetyt arvot riippuvat asianmukaisista maa-asetuksista tai invertterin laitekohtaisista asetuksista.

1. Asetukset
2. INFO-valikkokohta

Invertteriin asennettujen piirilevyjen versio- ja sarjanumeron näyttö (esim. huoltoa varten).

1. Asetukset

Invertteri on varustettu painikelukitustoiminnolla.
Kun painikelukitus on aktivoitu, asetusvalikkoa ei voi avata, joten asetustietoja ei voi muuttaa epähuomiossa.
Painikelukituksen aktivointi ja aktivoinnin poisto tapahtuu syöttämällä koodi 12321.

1. Asetukset
2. Painikelukituksen kytkeminen päälle ja pois päältä

Invertteri on varustettu painikelukitustoiminnolla.
Kun painikelukitus on aktivoitu, asetusvalikkoa ei voi avata, joten asetustietoja ei voi muuttaa epähuomiossa.
Painikelukituksen aktivointi ja aktivoinnin poisto tapahtuu syöttämällä koodi 12321.

1. Asetukset
2. Painikelukituksen kytkeminen päälle ja pois päältä

	1Paina Menu (valikko)    -painiketta.
	Valikkotaso näytetään. 2Paina määrittämätöntä Valikko/Esc-painiketta viisi kertaa.

	CODE-valikossa näytetään Access Code (pääsykoodi), ensimmäinen paikka vilkkuu.
	3Syötä koodi 12321: Valitse plus- tai miinus-painikkeilla    koodin ensimmäisen paikan arvo.
	4Paina Enter    -painiketta.

	Toinen paikka vilkkuu.
	5Toista vaiheet 3 ja 4 koodin toista, kolmatta, neljättä ja viidettä paikkaa varten, kunnes asetettu koodi vilkkuu. 6Paina Enter    -painiketta.

	LOCK-valikossa näytetään Key Lock (painikelukitus).
	7Valitse plus- tai miinus-painikkeilla    painikelukitus päälle tai pois päältä: ON = painikelukitus on aktivoitu (SETUP-valikkokohtaa ei voi avata) OFF = painikelukitus ei ole aktivoitu (SETUP-valikkokohdan voi avata).
	8Paina Enter    -painiketta.

1. Asetukset

USB A -porttiin liitettyä USB-tikkua voi käyttää invertterin tietojenkoontiyksikkönä.

• tuoda Fronius Solar.access -ohjelmistoon samaan aikaan lokiin merkityn FLD-tiedoston avulla
• näyttää suoraan kolmansien osapuolien tarjoamissa ohjelmissa (esim. Microsoft® Excel -ohjelmassa) samaan aikaan lokiin merkityn CSV-tiedoston avulla.

Vanhemmissa versioissa (Excel 2007 -ohjelmaan asti) voi olla enintään 65 536 riviä.

Lisätietoja USB-tikun tiedoista, datamäärästä ja tallennuskapasiteetista sekä puskurimuistista on osoitteessa
	® https://manuals.fronius.com/html/4204260426

1. Asetukset
2. USB-tikku tietojenkoontiyksikkönä ja invertteriohjelmiston päivittämiseen

USB A -porttiin liitettyä USB-tikkua voi käyttää invertterin tietojenkoontiyksikkönä.

• tuoda Fronius Solar.access -ohjelmistoon samaan aikaan lokiin merkityn FLD-tiedoston avulla
• näyttää suoraan kolmansien osapuolien tarjoamissa ohjelmissa (esim. Microsoft® Excel -ohjelmassa) samaan aikaan lokiin merkityn CSV-tiedoston avulla.

Vanhemmissa versioissa (Excel 2007 -ohjelmaan asti) voi olla enintään 65 536 riviä.

Lisätietoja USB-tikun tiedoista, datamäärästä ja tallennuskapasiteetista sekä puskurimuistista on osoitteessa
	® https://manuals.fronius.com/html/4204260426

1. Asetukset
2. USB-tikku tietojenkoontiyksikkönä ja invertteriohjelmiston päivittämiseen

Jos USB-tikkua käytetään tietojenkoontiyksikkönä, luodaan automaattisesti kolme tiedostoa:

• FRONIUS.sys-järjestelmätiedosto:
  Tiedosto tallentaa asiakkaalle epäolennaisia tietoja invertteristä. Tiedostoa ei saa poistaa erikseen. Poista vain kaikki tiedostot (sys, fld, csv) yhdessä.

• DALO.fld-lokitiedosto:
  Lokitiedosto Fronius Solar.access -ohjelmiston tietojen lukemiseen.

  Lisätietoja Software Fronius Solar.access -ohjelmistosta on DATCOM Detail -käyttöohjeessa osoitteessa http://www.fronius.com.

• DATA.csv-lokitiedosto:
  Lokitiedosto taulukkolaskentaohjelman (esim.: Microsoft® Excel) tietojen lukemiseen.

Tietorakenne USB-tikussa

(1)	USB-juurihakemisto
(2)	Fronius-invertteri (Fronius Galvo, Fronius Symo, Fronius Primo tai Fronius Eco)
(3)	invertterinumero – voi määrittää DATCOMissa asetusvalikossa.

Jos useilla inverttereillä on sama invertterinumero, nämä kolme tiedostoa tallennetaan samaan kansioon. Tiedostonimiin liitetään numero (esim.: DALO_02.fld).

CSV-tiedoston rakenne:

1. Asetukset
2. USB-tikku tietojenkoontiyksikkönä ja invertteriohjelmiston päivittämiseen

USB-tikku, jonka tallennuskapasiteetti on esimerkiksi yksi gigatavu, voi rekisteröidä lokiinmerkintätietoja viiden minuutin välein noin seitsemän vuoden ajan.

CSV-tiedosto
CSV-tiedostoihin voi tallentaa vain 65 535 riviä (tietuetta) (Microsoft ® Excel 2007 -versioon asti, sen jälkeen ilman rajoituksia).
Kun lokiinmerkintäväli on viisi minuuttia, 65 535 riviä kirjoitetaan noin seitsemässä kuukaudessa (CSV-tiedostokoko on noin kahdeksan megatavua).
Jotta tietoja ei häviäisi, pitää CSV-tiedosto tallentaa kyseisen seitsemän kuukauden kuluessa tietokoneelle ja poistaa USB-tikusta. Jos lokiinmerkintäväli on määritetty pidemmäksi, kyseinen aikaväli pitenee vastaavasti.

FLD-tiedosto
FLD-tiedosto saa olla korkeintaan 16 megatavua. Kun lokiinmerkintäväli on viisi minuuttia, tallennuskapasiteettia riittää noin kuudeksi vuodeksi.
Jos tiedoston koko on yli 16 megatavua, se pitää tallentaa tietokoneelle ja kaikki tiedot pitää poistaa USB-tikusta.

Tietojen tallentamisen ja poistamisen jälkeen USB-tikun voi asettaa takaisin paikoilleen lokiinmerkintätietojen rekisteröimistä varten. Muita työvaiheita ei tarvita.

TÄRKEÄÄ! Jos USB-tikku on täynnä, tietoja voi hävitä tai ne voidaan korvata. USB-tikkuja käytettäessä täytyy varmistaa, että USB-tikussa on riittävästi tallennuskapasiteettia.

1. Asetukset
2. USB-tikku tietojenkoontiyksikkönä ja invertteriohjelmiston päivittämiseen

Kun USB-tikku irrotetaan (esimerkiksi tietojen tallentamista varten), lokiinmerkintätiedot kirjoitetaan invertterin puskurimuistiin.
Heti kun USB-tikku on laitettu takaisin paikoilleen, tiedot siirretään automaattisesti puskurimuistista USB-tikkuun.

Puskurimuistissa on korkeintaan kuusi lokiinmerkintäpistettä. Tiedot merkitään lokiin vain invertterin käytön aikana (kun teho on yli 0 W). Lokiinmerkintäväli on asetettu kiinteästi 30 minuuttiin. Siten puskurimuistiin rekisteröidään tietoja kolmen tunnin ajan.

Kun puskurimuisti on täynnä, puskurimuistin vanhimmat tiedot korvataan uusilla tiedoilla.

TÄRKEÄÄ! Puskurimuisti tarvitsee jatkuvaa virransyöttöä.
Jos käytön aikana tapahtuu AC-virtakatkos, kaikki puskurimuistin tiedot häviävät. Jotta tiedot eivät häviäisi yön aikana, täytyy automaattinen yöajan poiskytkentä poistaa käytöstä (valitse Night Mode (yötila) -parametrille arvo ON, katso Datamanager 2.0 -käyttöohjeen luku Valikkokohtien määrittäminen ja näyttäminen, Parametrien näyttäminen ja määrittäminen DATCOM-valikkokohdassa).
Fronius Eco- tai Fronius Symo 15.0-3 208 versiossa puskurimuisti toimii myös pelkällä DC-syötöllä.

1. Asetukset
2. USB-tikku tietojenkoontiyksikkönä ja invertteriohjelmiston päivittämiseen

Koska markkinoilla on monia erilaisia USB-tikkuja, invertterin ei voi taata tunnistavan jokaista USB-tikkua.

Fronius suosittelee käytettäväksi vain sertifioituja, teollisuuskelpoisia USB-tikkuja (huomaa USB-IF-logo).

Invertteri tukee USB-tikkuja, joissa käytetään seuraavia tiedostojärjestelmiä:

• FAT12
• FAT16
• FAT32

Fronius suosittelee käyttämään USB-tikkuja vain lokiinmerkintätietojen tallentamiseen tai invertteriohjelmiston päivittämiseen. USB-tikuilla ei saa olla muita tietoja.

Invertterin näytössä näkyvä USB-symboli, esim. NOW (NYT) -näyttötilassa:

Kun invertteri tunnistaa USB-tikun, näytön oikeassa yläkulmassa näkyy USB-symboli.

Tarkasta USB-tikkua asetettaessa, näkyykö USB-symboli (se voi myös vilkkua).

TÄRKEÄÄ! Ulkokohteissa pitää ottaa huomioon, että tavallisten USB-tikkujen toimivuus on taattu vain rajoitetulla lämpötila-alueella.
Ulkokohteissa täytyy varmistaa, että USB-tikku toimii myös esim. alhaisissa lämpötiloissa.

1. Asetukset
2. USB-tikku tietojenkoontiyksikkönä ja invertteriohjelmiston päivittämiseen

USB-tikun avulla loppukäyttäjät voivat päivittää invertterin ohjelmiston asetusvalikon kautta: päivitystiedosto tallennetaan ensin USB-tikulle, josta se siirretään invertteriin.

1. Asetukset
2. USB-tikku tietojenkoontiyksikkönä ja invertteriohjelmiston päivittämiseen

USB-tikun poistamisen turvaohje:
		TÄRKEÄÄ! Jotta tietojen häviämiseltä vältyttäisiin, liitetyn USB-tikun saa irrottaa vain silloin, kun seuraavat ehdot täyttyvät: vain SETUP-valikon Safely remove USB / HW (Poista USB/laitteisto turvallisesti) -kohdan kautta Data transmission (tiedonsiirron) -LED-valo ei enää vilku tai pala.

1. Asetukset

1Paina Menu (valikko)    -painiketta Valikkotaso näytetään. 2Paina määrittämätöntä Valikko/Esc-painiketta viisi kertaa

	CODE-valikossa näytetään Access Code (pääsykoodi), ensimmäinen paikka vilkkuu.
	3Syötä koodi 22742: Valitse plus- tai miinus-painikkeilla    koodin ensimmäisen paikan arvo
	4Paina Enter    -painiketta

	Toinen paikka vilkkuu.
	5Toista vaiheet 3 ja 4 koodin toista, kolmatta, neljättä ja viidettä paikkaa varten, kunnes asetettu koodi vilkkuu. 6Paina Enter    -painiketta

Basic-valikko näytetään.

7Valitse plus- tai miinus-painikkeilla    haluttu merkintä

8Muokkaa haluttua merkintää painamalla Enter    -painiketta

9Poistu Basic-valikoista painamalla Enter    -painiketta

1. Asetukset
2. Basic-valikko

1Paina Menu (valikko)    -painiketta Valikkotaso näytetään. 2Paina määrittämätöntä Valikko/Esc-painiketta viisi kertaa

	CODE-valikossa näytetään Access Code (pääsykoodi), ensimmäinen paikka vilkkuu.
	3Syötä koodi 22742: Valitse plus- tai miinus-painikkeilla    koodin ensimmäisen paikan arvo
	4Paina Enter    -painiketta

	Toinen paikka vilkkuu.
	5Toista vaiheet 3 ja 4 koodin toista, kolmatta, neljättä ja viidettä paikkaa varten, kunnes asetettu koodi vilkkuu. 6Paina Enter    -painiketta

Basic-valikko näytetään.

7Valitse plus- tai miinus-painikkeilla    haluttu merkintä

8Muokkaa haluttua merkintää painamalla Enter    -painiketta

9Poistu Basic-valikoista painamalla Enter    -painiketta

1. Asetukset
2. Basic-valikko

1. Asetukset
2. Basic-valikko

Jos lisävaruste DC SPD (ylijännitesuoja) on asennettu invertteriin, seuraavat valikkokohdat on asetettu vakiona:

Signal input (signaalitulo): Ext Sig.
Triggering method (liipaisutapa): Warning
Connection type (liitäntätyyppi): N/C

Invertterissä on käytettävissä järjestelmän itsediagnostiikka, joka tunnistaa useita mahdollisia virheitä itsenäisesti ja näyttää ne näytössä. Siten invertterin ja aurinkosähköjärjestelmän viat sekä asennus- ja käyttövirheet voidaan havaita nopeasti.

Kun järjestelmän itsediagnostiikka havaitsee konkreettisen virheen, näytössä näytetään siihen liittyvä tilailmoitus.

TÄRKEÄÄ! Lyhytaikaisesti näytetyt tilailmoitukset voivat johtua invertterin normaalista toiminnasta. Jos invertteri jatkaa toimintaansa ilman häiriöitä, ei kyseessä ole virhe.

1. Liite

Invertterissä on käytettävissä järjestelmän itsediagnostiikka, joka tunnistaa useita mahdollisia virheitä itsenäisesti ja näyttää ne näytössä. Siten invertterin ja aurinkosähköjärjestelmän viat sekä asennus- ja käyttövirheet voidaan havaita nopeasti.

Kun järjestelmän itsediagnostiikka havaitsee konkreettisen virheen, näytössä näytetään siihen liittyvä tilailmoitus.

TÄRKEÄÄ! Lyhytaikaisesti näytetyt tilailmoitukset voivat johtua invertterin normaalista toiminnasta. Jos invertteri jatkaa toimintaansa ilman häiriöitä, ei kyseessä ole virhe.

1. Liite
2. Tiladiagnostiikka ja korjaustoimet

Invertterissä on käytettävissä järjestelmän itsediagnostiikka, joka tunnistaa useita mahdollisia virheitä itsenäisesti ja näyttää ne näytössä. Siten invertterin ja aurinkosähköjärjestelmän viat sekä asennus- ja käyttövirheet voidaan havaita nopeasti.

Kun järjestelmän itsediagnostiikka havaitsee konkreettisen virheen, näytössä näytetään siihen liittyvä tilailmoitus.

TÄRKEÄÄ! Lyhytaikaisesti näytetyt tilailmoitukset voivat johtua invertterin normaalista toiminnasta. Jos invertteri jatkaa toimintaansa ilman häiriöitä, ei kyseessä ole virhe.

1. Liite
2. Tiladiagnostiikka ja korjaustoimet

• tarkasta invertterin liitäntöjen AC-jännite:
  AC-jännitteen on oltava 220/230 V (+10 % / -5 %) tai 380/400 V (+10 % / -5 %).

1. Liite
2. Tiladiagnostiikka ja korjaustoimet

Luokan 1 tilailmoituksia esiintyy yleensä vain väliaikaisesti, ja ne ovat julkisen sähköverkon aiheuttamia.

Esimerkki: verkkotaajuus on liian korkea eikä invertteri saa erään standardin vuoksi syöttää energiaa sähköverkkoon. Kyseessä ei ole laitevika.
Invertteri reagoi ensin irrottamalla itsensä verkosta. Sen jälkeen verkko tarkastetaan määritetyn valvontajakson ajan. Jos tämän jakson aikana ei havaita enää virheitä, invertteri jatkaa verkkosyöttökäyttöä.

GPIS SoftStart -toiminto aktivoidaan maa-asetuksesta riippuen:
AC-virheestä johtuvan poiskytkennän jälkeen invertterin lähtötehoa lisätään jatkuvasti kansallisten ohjeistojen mukaisesti.

1. Liite
2. Tiladiagnostiikka ja korjaustoimet

*) Jos tilailmoitus esiintyy jatkuvasti, ota yhteys Fronius-koulutettuun huoltoteknikkoon.

**) Virhe korjataan automaattisesti. Jos tilailmoitus esiintyy jatkuvasti, ota yhteys järjestelmäasentajaasi.

1. Liite
2. Tiladiagnostiikka ja korjaustoimet

Luokka 3 käsittää tilailmoitukset, jotka voivat esiintyä verkkoonsyötön aikana ilman, että ne periaatteessa johtaisivat jatkuvaan verkkoonsyötön keskeytymiseen.

Automaattisen verkosta irrottamisen ja määritetyn verkon valvontajakson jälkeen invertteri yrittää jatkaa verkkoonsyöttöä.
