1. Consignes de sécurité

1. Consignes de sécurité
2. Consignes de sécurité

1. Consignes de sécurité
2. Consignes de sécurité

• de blessure et de mort pour l'utilisateur ou des tiers ;
• de dommages pour l'appareil et les autres biens de l'exploitant.

• posséder les qualifications correspondantes ;
• connaître le maniement des installations électriques ;
• lire attentivement et suivre avec précision les prescriptions des présentes instructions de service.

Les instructions de service doivent être conservées en permanence sur le lieu d'utilisation de l'appareil. En complément des présentes instructions de service, les règles générales et locales en vigueur concernant la prévention des accidents et la protection de l'environnement doivent être respectées.

• leur lisibilité permanente ;
• ne pas les détériorer ;
• ne pas les retirer ;
• ne pas les recouvrir, ni coller d'autres autocollants par-dessus, ni les peindre.

Les bornes de raccordement peuvent atteindre des températures élevées.

• de blessure et de mort pour l'utilisateur ou des tiers ;
• de dommages pour l'appareil et les autres biens de l'exploitant.

Les dispositifs de sécurité dont la fonctionnalité n'est pas totale doivent être remis en état par une entreprise spécialisée agréée avant la mise en marche de l'appareil.

Ne jamais mettre hors circuit ou hors service les dispositifs de protection.

Les emplacements des avertissements de sécurité et de danger présents sur l'appareil se trouvent au chapitre « Généralités » des instructions de service de l'appareil.

Éliminer les pannes qui peuvent menacer la sécurité avant de mettre l'appareil en marche.

Votre sécurité est en jeu !

1. Consignes de sécurité
2. Consignes de sécurité

Le fait de faire fonctionner ou de stocker l'appareil en dehors des limites fixées est considéré comme une utilisation incorrecte. Le fabricant n'est pas responsable des dommages en résultant.

1. Consignes de sécurité
2. Consignes de sécurité

Les informations de service contenues dans les présentes instructions de service sont exclusivement destinées au personnel technique qualifié. Une décharge électrique peut être mortelle. Ne pas effectuer d'opérations autres que celles indiquées dans les instructions de service. Ceci s'applique même si vous possédez les qualifications correspondantes.

Tous les câbles et toutes les conduites doivent être solides, intacts, isolés et de dimension suffisante. Faire réparer sans délai les connexions lâches, encrassées, endommagées ou les câbles sous-dimensionnés par une entreprise spécialisée agréée.

Les travaux de maintenance et de remise en état ne doivent être réalisés que par une entreprise spécialisée agréée.

Les pièces provenant d'autres fournisseurs n'offrent pas de garantie de construction et de fabrication conformes aux exigences de qualité et de sécurité. Utiliser uniquement les pièces de rechange d'origine (valable également pour les pièces standardisées).

Ne réaliser aucune modification, installation ou transformation sur l'appareil sans autorisation du fabricant.

Remplacer immédiatement les composants qui ne sont pas en parfait état.

1. Consignes de sécurité
2. Consignes de sécurité

L'étage maximal de puissance sonore de l'onduleur est indiqué dans les caractéristiques techniques.

Grâce à une régulation électronique de la température, le bruit du refroidissement de l'appareil est maintenu aussi faible que possible et dépend de la puissance transformée, de la température ambiante, du niveau de propreté de l'appareil, etc.

Une valeur d'émission rapportée au poste de travail ne peut être indiquée pour cet appareil, car le niveau de pression acoustique est fortement dépendant de la situation de montage, de la qualité du réseau, des cloisons environnantes et des caractéristiques générales du local.

1. Consignes de sécurité
2. Consignes de sécurité

Dans certains cas, des influences peuvent se manifester dans la zone d'application prévue malgré le respect des valeurs limites d'émissions normalisées (p. ex. en présence d'appareils sensibles sur le site d'installation ou lorsque ce dernier est situé à proximité de récepteurs radio ou TV). L'exploitant est alors tenu de prendre des mesures pour éliminer les dysfonctionnements.

1. Consignes de sécurité
2. Consignes de sécurité

• la sécurité des données liées à des modifications des réglages d'usine,
• l'enregistrement et la conservation des réglages personnels.

1. Consignes de sécurité
2. Consignes de sécurité

Les droits de reproduction des présentes Instructions de service sont réservés au fabricant.

Les textes et les illustrations correspondent à l'état technique au moment de l'impression, sous réserve de modifications.
Nous vous remercions de nous faire part de vos suggestions d'amélioration et de nous signaler d'éventuelles incohérences dans les Instructions de service.

1. Consignes de sécurité
2. Consignes de sécurité

Tous les composants installés dans l'installation photovoltaïque doivent être compatibles et présenter les possibilités de configuration nécessaires. Les composants installés ne doivent pas limiter ni influencer négativement le fonctionnement de l'installation photovoltaïque.

Structure de l'appareil :

(1)	Couvercle du boîtier
(2)	Onduleur
(3)	Support mural
(4)	Zone de raccordement avec interrupteur principal DC
(5)	Zone de communication de données
(6)	Capot de la zone de communication de données

L'onduleur transforme le courant continu généré par les modules solaires en courant alternatif. Ce courant alternatif est injecté dans le réseau électrique public de manière synchrone avec la tension du secteur.

L'onduleur a été exclusivement conçu pour être utilisé avec des installations photovoltaïques couplées au réseau, une production de courant indépendante du réseau électrique public n'est donc pas possible.

Compte tenu de sa conception et son mode de fonctionnement, l'onduleur offre une sécurité maximale en matière de montage et d'utilisation.

L'onduleur surveille automatiquement le réseau électrique public. En cas de conditions de réseau anormales (par ex. coupure de courant, interruption, etc.), l'onduleur arrête immédiatement son fonctionnement et interrompt l'injection de courant dans le réseau électrique.
La surveillance du réseau est basée sur la surveillance de la tension, de la fréquence et des conditions d'îlotage.

L'onduleur fonctionne de manière totalement automatique. Dès que les modules solaires fournissent suffisamment d'énergie après le lever du soleil, la surveillance du réseau par l'onduleur commence. Lorsque le rayonnement solaire est suffisant, l'onduleur entame le mode d'injection dans le réseau.
L'onduleur fonctionne alors de façon à extraire le maximum de puissance possible des modules solaires.
Dès que l'apport en énergie n'est plus suffisant pour permettre l'injection de courant dans le réseau, l'onduleur déconnecte complètement l'électronique de puissance et interrompt le fonctionnement. Tous les réglages et toutes les données enregistrées sont mémorisés.

Lorsque la température de l'onduleur est trop élevée, celui-ci s'autoprotège en réduisant automatiquement la puissance de sortie actuelle.
Une température d'onduleur trop importante peut être due à une température ambiante élevée ou à une évacuation de l'air chaud insuffisante (par ex. en cas d'installation dans une armoire de commande sans évacuation de l'air chaud adaptée).

1. Informations générales

Structure de l'appareil :

(1)	Couvercle du boîtier
(2)	Onduleur
(3)	Support mural
(4)	Zone de raccordement avec interrupteur principal DC
(5)	Zone de communication de données
(6)	Capot de la zone de communication de données

L'onduleur transforme le courant continu généré par les modules solaires en courant alternatif. Ce courant alternatif est injecté dans le réseau électrique public de manière synchrone avec la tension du secteur.

L'onduleur a été exclusivement conçu pour être utilisé avec des installations photovoltaïques couplées au réseau, une production de courant indépendante du réseau électrique public n'est donc pas possible.

Compte tenu de sa conception et son mode de fonctionnement, l'onduleur offre une sécurité maximale en matière de montage et d'utilisation.

L'onduleur surveille automatiquement le réseau électrique public. En cas de conditions de réseau anormales (par ex. coupure de courant, interruption, etc.), l'onduleur arrête immédiatement son fonctionnement et interrompt l'injection de courant dans le réseau électrique.
La surveillance du réseau est basée sur la surveillance de la tension, de la fréquence et des conditions d'îlotage.

L'onduleur fonctionne de manière totalement automatique. Dès que les modules solaires fournissent suffisamment d'énergie après le lever du soleil, la surveillance du réseau par l'onduleur commence. Lorsque le rayonnement solaire est suffisant, l'onduleur entame le mode d'injection dans le réseau.
L'onduleur fonctionne alors de façon à extraire le maximum de puissance possible des modules solaires.
Dès que l'apport en énergie n'est plus suffisant pour permettre l'injection de courant dans le réseau, l'onduleur déconnecte complètement l'électronique de puissance et interrompt le fonctionnement. Tous les réglages et toutes les données enregistrées sont mémorisés.

Lorsque la température de l'onduleur est trop élevée, celui-ci s'autoprotège en réduisant automatiquement la puissance de sortie actuelle.
Une température d'onduleur trop importante peut être due à une température ambiante élevée ou à une évacuation de l'air chaud insuffisante (par ex. en cas d'installation dans une armoire de commande sans évacuation de l'air chaud adaptée).

1. Informations générales
2. Généralités

Structure de l'appareil :

(1)	Couvercle du boîtier
(2)	Onduleur
(3)	Support mural
(4)	Zone de raccordement avec interrupteur principal DC
(5)	Zone de communication de données
(6)	Capot de la zone de communication de données

L'onduleur transforme le courant continu généré par les modules solaires en courant alternatif. Ce courant alternatif est injecté dans le réseau électrique public de manière synchrone avec la tension du secteur.

L'onduleur a été exclusivement conçu pour être utilisé avec des installations photovoltaïques couplées au réseau, une production de courant indépendante du réseau électrique public n'est donc pas possible.

Compte tenu de sa conception et son mode de fonctionnement, l'onduleur offre une sécurité maximale en matière de montage et d'utilisation.

L'onduleur surveille automatiquement le réseau électrique public. En cas de conditions de réseau anormales (par ex. coupure de courant, interruption, etc.), l'onduleur arrête immédiatement son fonctionnement et interrompt l'injection de courant dans le réseau électrique.
La surveillance du réseau est basée sur la surveillance de la tension, de la fréquence et des conditions d'îlotage.

L'onduleur fonctionne de manière totalement automatique. Dès que les modules solaires fournissent suffisamment d'énergie après le lever du soleil, la surveillance du réseau par l'onduleur commence. Lorsque le rayonnement solaire est suffisant, l'onduleur entame le mode d'injection dans le réseau.
L'onduleur fonctionne alors de façon à extraire le maximum de puissance possible des modules solaires.
Dès que l'apport en énergie n'est plus suffisant pour permettre l'injection de courant dans le réseau, l'onduleur déconnecte complètement l'électronique de puissance et interrompt le fonctionnement. Tous les réglages et toutes les données enregistrées sont mémorisés.

Lorsque la température de l'onduleur est trop élevée, celui-ci s'autoprotège en réduisant automatiquement la puissance de sortie actuelle.
Une température d'onduleur trop importante peut être due à une température ambiante élevée ou à une évacuation de l'air chaud insuffisante (par ex. en cas d'installation dans une armoire de commande sans évacuation de l'air chaud adaptée).

1. Informations générales
2. Généralités

• toute autre utilisation ou toute utilisation allant au-delà de la destination ;
• toute transformation apportée à l'onduleur qui n'est pas expressément recommandée par Fronius ;
• l'installation de composants qui ne sont pas expressément recommandés ou distribués par Fronius.

Le fabricant n'assume aucune responsabilité pour les dommages consécutifs.
Toute prétention à garantie devient caduque.

• la lecture intégrale et le respect de toutes les indications ainsi que de tous les avertissements de sécurité et de danger fournis dans les instructions de service et les instructions d'installation ;
• le respect des travaux de maintenance ;
• le montage selon les instructions d'installation.

Lors de la conception d'une installation photovoltaïque, veiller à ce que les composants soient exploités exclusivement dans leur domaine d'utilisation autorisé.

Toutes les mesures recommandées par le fabricant destinées au maintien durable des propriétés du module solaire doivent être respectées.

Respecter les directives fournies par le distributeur d'électricité pour l'injection dans le réseau et les méthodes de connexion.

1. Informations générales
2. Généralités

Des avertissements et symboles de sécurité sont placés sur et dans l'onduleur. Ces avertissements et symboles de sécurité ne doivent être ni retirés, ni recouverts. Ils permettent de prévenir les erreurs de manipulation pouvant être à l'origine de graves dommages corporels et matériels.

Symboles de sécurité :
	Risque de dommages corporels et matériels graves suite à une erreur de manipulation.
	N'utiliser les fonctions décrites qu'après avoir lu et compris l'intégralité des documents suivants : les présentes Instructions de service ; toutes les instructions de service des composants périphériques de l'installation photovoltaïque, en particulier les consignes de sécurité.
	Tension électrique dangereuse
	Attendre l'expiration de la durée de décharge des condensateurs !
	Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques et sa transposition dans le droit national, les appareils électriques usagés doivent être collectés de manière séparée et faire l'objet d'un recyclage conforme à la protection de l'environnement. Veillez à rapporter votre appareil usagé auprès de votre revendeur ou renseignez-vous sur l'existence d'un système de collecte et d'élimination local autorisé. Le non-respect de cette directive européenne peut avoir des conséquences pour l'environnement et pour la santé !

Texte des avertissements :

AVERTISSEMENT !
Une décharge électrique peut être mortelle. Avant d'ouvrir l'appareil, veiller à ce que le côté entrée et le côté sortie soient hors tension. Attendre l'expiration de la durée de décharge des condensateurs (durée de décharge indiquée sur l'appareil).

Symboles sur la plaque signalétique :
	Marquage CE – confirme la conformité aux directives et règlements européens applicables.
	Marquage UKCA – confirme la conformité aux directives et règlements britanniques applicables.
	Marquage DEEE – les déchets d'équipements électriques et électroniques doivent être collectés séparément et recyclés dans le respect de l'environnement, conformément à la directive européenne et à la législation nationale.
	Marquage RCM – conforme aux exigences australiennes et néo-zélandaises.
	Marquage ICASA – conforme aux exigences de l'ICASA (Independent Communications Authority of South Africa).
	Marquage CMIM – conforme aux exigences d'IMANOR (Institut Marocain de Normalisation) concernant les règles d'importation et la conformité aux normes marocaines.

1. Informations générales
2. Généralités

L'AFCI (Arc Fault Circuit Interrupter) protège contre les arcs électriques parasites. Au sens strict, il s'agit d'un dispositif de protection contre les erreurs de contact. L'AFCI évalue les perturbations survenant côté DC sur la courbe de courant et de tension à l'aide d'un circuit électronique et coupe le circuit électrique si une erreur de contact est détectée. Toute surchauffe aux mauvais points de contact et, dans le meilleur des cas, d'éventuels incendies, sont ainsi évités.

IMPORTANT !
Fronius ne prend en charge aucun coût pour les pertes de production, frais d'installation, etc. résultant de la détection d'un arc électrique et de ses conséquences. Fronius décline toute responsabilité en cas de dommages survenant malgré la détection/l'interruption d'arc électrique intégrée (par ex. du fait d'un arc électrique parallèle).

IMPORTANT !
L'électronique active du module solaire (par ex. le dispositif d'optimisation de puissance) peut nuire au fonctionnement de la détection d'arc électrique. Fronius ne garantit pas le bon fonctionnement de la détection d'arc électrique en combinaison avec l'électronique active du module solaire.

Comportement de reconnexion
Après la détection d'un arc électrique, le fonctionnement du mode d'injection dans le réseau est interrompu pendant au moins 5 minutes. Selon la configuration, le mode d'injection dans le réseau redémarre ensuite automatiquement. Si plusieurs arcs électriques sont détectés dans une période de 24 heures, le mode d'injection dans le réseau peut également être interrompu de manière permanente jusqu'à ce qu'une reconnexion manuelle ait lieu.

1. Informations générales

Fronius Solar Net a été développé par Fronius pour une utilisation individuelle des extensions de système. Fronius Solar Net est un réseau de données permettant de relier plusieurs onduleurs aux extensions de système.

Fronius Solar Net est un système de bus à topologie en anneau. Pour que un ou plusieurs onduleurs reliés dans le Fronius Solar Net puissent communiquer avec une extension de système, un câble adapté suffit.

Pour définir chaque onduleur de manière univoque dans Fronius Solar Net, il faut également leur affecter un numéro individuel. Procéder à l'attribution des numéros individuels conformément à la section Le point de menu SETUP.

Diverses extensions de système sont automatiquement reconnues par Fronius Solar Net.

Pour différencier plusieurs extensions de système identiques, il est nécessaire de leur attribuer un numéro individuel.

Des informations détaillées sur les différentes extensions de système figurent dans les instructions de service correspondantes et sur le site Internet http://www.fronius.com. ® http://www.fronius.com/QR-link/4204101938

1. Informations générales
2. Communication de données et Fronius Solar Net

Fronius Solar Net a été développé par Fronius pour une utilisation individuelle des extensions de système. Fronius Solar Net est un réseau de données permettant de relier plusieurs onduleurs aux extensions de système.

Fronius Solar Net est un système de bus à topologie en anneau. Pour que un ou plusieurs onduleurs reliés dans le Fronius Solar Net puissent communiquer avec une extension de système, un câble adapté suffit.

Pour définir chaque onduleur de manière univoque dans Fronius Solar Net, il faut également leur affecter un numéro individuel. Procéder à l'attribution des numéros individuels conformément à la section Le point de menu SETUP.

Diverses extensions de système sont automatiquement reconnues par Fronius Solar Net.

Pour différencier plusieurs extensions de système identiques, il est nécessaire de leur attribuer un numéro individuel.

Des informations détaillées sur les différentes extensions de système figurent dans les instructions de service correspondantes et sur le site Internet http://www.fronius.com. ® http://www.fronius.com/QR-link/4204101938

1. Informations générales
2. Communication de données et Fronius Solar Net

Selon le modèle, l'onduleur peut être équipé de la carte enfichable Fronius Datamanager (8).

1. Informations générales
2. Communication de données et Fronius Solar Net

La DEL « Fronius Solar Net » est allumée :
l'alimentation électrique pour la communication de données au sein du Fronius Solar Net/Interface Protocol fonctionne correctement.

La DEL « Fronius Solar Net » clignote brièvement toutes les 5 secondes :
erreur dans la communication de données dans le Fronius Solar Net

• Surintensité (flux de courant > 3 A, par ex. en raison d'un court-circuit dans le circuit Fronius Solar Net)
• Sous-tension (pas de court-circuit, tension dans le Fronius Solar Net < 6,5 V, par ex. en raison d'un nombre de composants DATCOM trop important dans le Fronius Solar Net et d'une alimentation électrique insuffisante)

  Dans ce cas, une alimentation électrique supplémentaire pour les composants DATCOM Fronius à l'aide d'un bloc d'alimentation externe (43,0001,1194) est nécessaire sur l'un des composants DATCOM Fronius.

  Pour détecter une sous-tension existante, vérifier, le cas échéant, la présence d'éventuelles erreurs sur d'autres composants DATCOM Fronius.

Après une déconnexion suite à une surintensité ou une sous-tension, l'onduleur essaie toutes les 5 secondes de rétablir l'alimentation électrique dans Fronius Solar Net, tant que l'erreur perdure.

Lorsque l'erreur est éliminée, Fronius Solar Net est à nouveau alimenté en courant dans les 5 secondes.

1. Informations générales
2. Communication de données et Fronius Solar Net

Enregistrement et archivage des données relatives à l'onduleur et au capteur à l'aide du Fronius Datamanager et de la Fronius Sensor Box :

Réseau de données avec 3 onduleurs et une Fronius Sensor Box :
- onduleur 1 avec Fronius Datamanager 2.0
- onduleurs 2 et 3 sans Fronius Datamanager 2.0 !

= obturateur de port libre

La communication externe (Fronius Solar Net) s'effectue sur l'onduleur via la zone de communication de données. La zone de communication de données comprend deux interfaces RS 422 jouant un rôle d'entrée et de sortie. La liaison est réalisée au moyen de connecteurs RJ45.

IMPORTANT ! Puisque le Fronius Datamanager 2.0 fonctionne comme un Datalogger, aucun autre Datalogger / Datamanager ne doit être présent dans le circuit Fronius Solar Net.
Ainsi, seul un Fronius Datamanager / Datalogger par circuit Fronius Solar Net est autorisé !
Démonter tous les autres Fronius Datamanager / Datalogger et obturer le compartiment pour cartes d'option libre en remplaçant le cache (référence - 42,0405,2094) ou utiliser un onduleur sans Fronius Datamanager (version light).

1. Informations générales
2. Communication de données et Fronius Solar Net

Plusieurs variantes de raccordement peuvent être connectées à l’interface de courant multifonction. Cependant, elles ne peuvent pas fonctionner simultanément. Par exemple, si un compteur S0 a été raccordé à l’interface de courant multifonction, aucune borne à signaux pour protection contre la surtension ne peut être raccordée (et inversement).

Broche 1 = entrée de mesure : max. 20 mA, résistance de mesure (charge) 100 Ohm
Broche 2 = courant de court-circuit max. 15 mA, tension à vide max. 16 V DC ou GND

Variante de raccordement 1 : Borne à signaux pour protection contre la surtension
L’option DC SPD (protection contre la surtension) déclenche l’affichage d’un avertissement ou d’une erreur sur l’écran, selon le réglage dans le menu Basic (sous-menu Entrée de signal). Vous trouverez des informations plus détaillées concernant l’option DC SPD dans les Instructions d’installation.

Variante de raccordement 2 : Compteur S0
Un compteur pour la saisie de l’autoconsommation par S0 peut être directement raccordé à l’onduleur. Ce compteur S0 peut être placé au niveau du point d’injection ou dans le secteur de consommation.

IMPORTANT ! Le raccordement d’un compteur S0 sur l’onduleur peut nécessiter une mise à jour du micrologiciel de l’onduleur.

Le compteur S0 doit être conforme à la norme CEI62053-31 classe B.

• Réduction dynamique de la puissance au moyen d’un onduleur
  Pour plus d’informations, voir le chapitre Réduction dynamique de la puissance au moyen d’un onduleur à la page (→)
• Réduction dynamique de la puissance au moyen de Fronius Datamanager 2.0
  pour plus d’informations, voir : manuals.fronius.com/html/4204260191/#0_m_0000017472

1. Informations générales
2. Communication de données et Fronius Solar Net

Les entreprises du secteur de l’électricité ou l’opérateur réseau peuvent définir des limites d’injection pour un onduleur. La réduction dynamique de la puissance tient compte de l’autoconsommation du foyer avant que la puissance de l’onduleur ne soit réduite.

Un compteur déterminant l’autoconsommation par S0 peut être directement raccordé à l’onduleur - voir le chapitre Explication relative à l’interface de courant multifonction à la page (→)

Une limite d’injection peut être réglée dans le menu Basic sous Entrée signal - S0 Meter - voir chapitre Les entrées du menu Basic à la page (→).

• Limite d’injection dans le réseau
  Champ permettant de saisir la puissance maximale d’injection dans le réseau en W. Si cette valeur est dépassée, l’onduleur réduit la puissance à la valeur réglée dans le temps requis par les normes et dispositions nationales.
• Impulsions par kWh
  Champ permettant de saisir les impulsions par kWh du compteur S0.

L’option zéro injection peut être utilisée avec cette configuration.

En cas d’utilisation du compteur S0 et de réduction de la puissance au moyen d’un onduleur, le compteur S0 doit être installé dans le secteur de consommation.

Compteur S0 dans le secteur de consommation

Si une réduction dynamique de la puissance est configurée ultérieurement au moyen de Fronius Datamanager 2.0 (interface utilisateur de l’onduleur - menu Éditeur Fournisseur d’électricité - Réduction dynamique de la puissance), la réduction dynamique de la puissance doit être désactivée au moyen d’un onduleur (écran de l’onduleur- menu Basic - Entrée de signal - S0 Meter).

1. Informations générales
2. Communication de données et Fronius Solar Net

Dans le circuit Fronius Solar Net (interconnexion de plusieurs onduleurs), la fonction Fail-Safe empêche une alimentation non autorisée des onduleurs reliés pendant la phase de démarrage ou pendant le fonctionnement. À cet effet, un signal est transmis aux onduleurs secondaires (appareils Lite) par l'onduleur primaire avec Datamanager intégré.

La fonction est activée dès qu'une panne du Datamanager ou une interruption de la connexion Fronius Solar Net se produit. Dans ce cas, le signal n'est pas transmis aux onduleurs secondaires. Tous les appareils s'éteignent avec l'état 710.

Les conditions suivantes doivent être remplies pour permettre le bon fonctionnement de Fail-Safe :

• Pour tous les onduleurs du circuit Fronius Solar Net, le mode Fail-Safe doit être réglé sur Permanent et Fail-Safe Behaviour sur Disconnect.
• L'onduleur avec le Datamanager doit se trouver au dernier emplacement de la conduite circulaire.

Câblage conforme

Fonctionnement en cas d'erreur

Des erreurs se produisent au début et à la fin du circuit Fronius Solar Net, l'onduleur primaire arrête l'envoi du signal, l'onduleur secondaire s'éteint avec l'état 710.

Des erreurs se produisent au début et à la fin du circuit Fronius Solar Net ou entre les onduleurs reliés, l'onduleur primaire arrête l'envoi du signal, l'onduleur secondaire s'éteint avec l'état 710.

1. Informations générales

Nº	Fonction
(1)	Commutateur IP pour commuter l'adresse IP :
	Position de commutation A adresse IP fixe ou ouverture du point d'accès WLAN Pour une connexion directe à un PC via LAN, le Fronius Datamanager 2.0 fonctionne avec l'adresse IP fixe 169.254.0.180. Si le commutateur IP se trouve en position A, un point d'accès WLAN pour une connexion directe au Fronius Datamanager 2.0 est également ouvert. Données d'accès à ce point d'accès : Nom du réseau : FRONIUS_240.XXXXXX Clé : 12345678 L'accès au Fronius Datamanager 2.0 est possible : via le nom DNS « http://datamanager » ; via l'adresse IP 169.254.0.180 pour l'interface LAN ; via l'adresse IP 192.168.250.181 pour le point d'accès WLAN.
	Position de commutation B adresse IP attribuée Le Fronius Datamanager 2.0 fonctionne avec une adresse IP attribuée de manière dynamique (DHCP) par défaut. L'adresse IP peut être paramétrée sur le site Internet du Fronius Datamanager 2.0.
(2)	LED WLAN clignote en vert : le Fronius Datamanager 2.0 se trouve en mode de service (le commutateur IP de la carte enfichable Fronius Datamanager 2.0 se trouve en position A ou le mode de service a été activé via l'écran de l'onduleur, le point d'accès WiFi est ouvert) ; allumée en vert : connexion WLAN existante ; clignote alternativement en vert/rouge : dépassement de la durée d'activation du point d'accès WLAN (1 heure) ; allumée en rouge : connexion WLAN inexistante ; clignote en rouge : connexion WLAN défectueuse ; éteinte : le Fronius Datamanager 2.0 se trouve en mode esclave.
(3)	LED de connexion Solar.web allumée en vert : connexion à Fronius Solar.web existante ; allumée en rouge : connexion à Fronius Solar.web nécessaire mais inexistante ; éteinte : aucune connexion nécessaire à Fronius Solar.web.
(4)	LED d'alimentation allumée en vert : alimentation via Fronius Solar Net suffisante ; le Fronius Datamanager 2.0 est prêt à fonctionner ; éteinte : alimentation via Fronius Solar Net déficiente ou inexistante ; une alimentation externe est nécessaire ou le Fronius Datamanager 2.0 se trouve en mode esclave ; clignote en rouge : procédure de mise à jour en cours IMPORTANT ! Ne pas interrompre l'alimentation en courant pendant une procédure de mise à jour. allumée en rouge : la procédure de mise à jour a échoué.
(5)	LED de connexion allumée en vert : la connexion est établie au sein de « Fronius Solar Net » ; allumée en rouge : la connexion est interrompue au sein de « Fronius Solar Net » ; éteinte : le Fronius Datamanager 2.0 se trouve en mode esclave.
(6)	Connecteur LAN interface Ethernet avec marque de couleur bleue, pour le raccordement du câble Ethernet
(7)	Entrées/Sorties entrées et sorties numériques
	Modbus RTU 2 fils (RS485) : D- Données Modbus - D+ Données Modbus +
	Alimentation int./ext. - GND + Uint / Uext Sortie de tension interne 12,8 V ou Entrée pour une tension d'alimentation externe >12,8 - 24 V DC (+ 20 %)
	Entrées numériques : 0 - 3, 4 - 9 Niveau de tension : bas = min. 0 V - max. 1,8 V ; haut = min. 3 V - max. 24 V DC (+ 20 %) Courants d'entrée : selon tension d'entrée ; résistance d'entrée = 46 kOhm
	Sorties numériques : 0 - 3 Pouvoir de coupure en cas d'alimentation via la carte enfichable Fronius Datamanager 2.0 : 3,2 W au total pour les 4 sorties numériques
	Pouvoir de coupure en cas d'alimentation via un bloc d'alimentation externe avec min. 12,8 - max. 24 V DC (+ 20 %), raccordé à Uint / Uext et GND : 1 A, 12,8 - 24 V DC (selon le bloc d'alimentation externe) par sortie numérique
	Le raccordement aux entrées/sorties s'effectue au moyen de la contre-fiche fournie.
(8)	Socle d'antenne pour la fixation de l'antenne WLAN
(9)	Commutateur de terminaison Modbus (pour Modbus RTU) terminaison de bus interne avec résistance de 120 ohm (oui/non) Commutateur en position « ON » : résistance de terminaison de 120 ohm active Commutateur en position « OFF » : aucune résistance de terminaison active IMPORTANT ! Dans un bus RS485, la résistance de terminaison du premier et du dernier appareil doit être active.
(10)	Commutateur Fronius Solar Net maître/esclave pour la commutation entre modes maître et esclave au sein d'un circuit Fronius Solar Net IMPORTANT ! En mode esclave, toutes les LED de la carte enfichable Fronius Datamanager 2.0 sont éteintes.

1. Informations générales
2. Fronius Datamanager 2.0

Nº	Fonction
(1)	Commutateur IP pour commuter l'adresse IP :
	Position de commutation A adresse IP fixe ou ouverture du point d'accès WLAN Pour une connexion directe à un PC via LAN, le Fronius Datamanager 2.0 fonctionne avec l'adresse IP fixe 169.254.0.180. Si le commutateur IP se trouve en position A, un point d'accès WLAN pour une connexion directe au Fronius Datamanager 2.0 est également ouvert. Données d'accès à ce point d'accès : Nom du réseau : FRONIUS_240.XXXXXX Clé : 12345678 L'accès au Fronius Datamanager 2.0 est possible : via le nom DNS « http://datamanager » ; via l'adresse IP 169.254.0.180 pour l'interface LAN ; via l'adresse IP 192.168.250.181 pour le point d'accès WLAN.
	Position de commutation B adresse IP attribuée Le Fronius Datamanager 2.0 fonctionne avec une adresse IP attribuée de manière dynamique (DHCP) par défaut. L'adresse IP peut être paramétrée sur le site Internet du Fronius Datamanager 2.0.
(2)	LED WLAN clignote en vert : le Fronius Datamanager 2.0 se trouve en mode de service (le commutateur IP de la carte enfichable Fronius Datamanager 2.0 se trouve en position A ou le mode de service a été activé via l'écran de l'onduleur, le point d'accès WiFi est ouvert) ; allumée en vert : connexion WLAN existante ; clignote alternativement en vert/rouge : dépassement de la durée d'activation du point d'accès WLAN (1 heure) ; allumée en rouge : connexion WLAN inexistante ; clignote en rouge : connexion WLAN défectueuse ; éteinte : le Fronius Datamanager 2.0 se trouve en mode esclave.
(3)	LED de connexion Solar.web allumée en vert : connexion à Fronius Solar.web existante ; allumée en rouge : connexion à Fronius Solar.web nécessaire mais inexistante ; éteinte : aucune connexion nécessaire à Fronius Solar.web.
(4)	LED d'alimentation allumée en vert : alimentation via Fronius Solar Net suffisante ; le Fronius Datamanager 2.0 est prêt à fonctionner ; éteinte : alimentation via Fronius Solar Net déficiente ou inexistante ; une alimentation externe est nécessaire ou le Fronius Datamanager 2.0 se trouve en mode esclave ; clignote en rouge : procédure de mise à jour en cours IMPORTANT ! Ne pas interrompre l'alimentation en courant pendant une procédure de mise à jour. allumée en rouge : la procédure de mise à jour a échoué.
(5)	LED de connexion allumée en vert : la connexion est établie au sein de « Fronius Solar Net » ; allumée en rouge : la connexion est interrompue au sein de « Fronius Solar Net » ; éteinte : le Fronius Datamanager 2.0 se trouve en mode esclave.
(6)	Connecteur LAN interface Ethernet avec marque de couleur bleue, pour le raccordement du câble Ethernet
(7)	Entrées/Sorties entrées et sorties numériques
	Modbus RTU 2 fils (RS485) : D- Données Modbus - D+ Données Modbus +
	Alimentation int./ext. - GND + Uint / Uext Sortie de tension interne 12,8 V ou Entrée pour une tension d'alimentation externe >12,8 - 24 V DC (+ 20 %)
	Entrées numériques : 0 - 3, 4 - 9 Niveau de tension : bas = min. 0 V - max. 1,8 V ; haut = min. 3 V - max. 24 V DC (+ 20 %) Courants d'entrée : selon tension d'entrée ; résistance d'entrée = 46 kOhm
	Sorties numériques : 0 - 3 Pouvoir de coupure en cas d'alimentation via la carte enfichable Fronius Datamanager 2.0 : 3,2 W au total pour les 4 sorties numériques
	Pouvoir de coupure en cas d'alimentation via un bloc d'alimentation externe avec min. 12,8 - max. 24 V DC (+ 20 %), raccordé à Uint / Uext et GND : 1 A, 12,8 - 24 V DC (selon le bloc d'alimentation externe) par sortie numérique
	Le raccordement aux entrées/sorties s'effectue au moyen de la contre-fiche fournie.
(8)	Socle d'antenne pour la fixation de l'antenne WLAN
(9)	Commutateur de terminaison Modbus (pour Modbus RTU) terminaison de bus interne avec résistance de 120 ohm (oui/non) Commutateur en position « ON » : résistance de terminaison de 120 ohm active Commutateur en position « OFF » : aucune résistance de terminaison active IMPORTANT ! Dans un bus RS485, la résistance de terminaison du premier et du dernier appareil doit être active.
(10)	Commutateur Fronius Solar Net maître/esclave pour la commutation entre modes maître et esclave au sein d'un circuit Fronius Solar Net IMPORTANT ! En mode esclave, toutes les LED de la carte enfichable Fronius Datamanager 2.0 sont éteintes.

1. Informations générales
2. Fronius Datamanager 2.0

Le paramètre « Mode nuit » de l'entrée de menu Setup Réglage affichage est réglé par défaut sur « OFF ».
Par conséquent, le Fronius Datamanager 2.0 n'est pas accessible durant la nuit ou en cas de tension DC insuffisante.

Pour activer le Fronius Datamanager 2.0, éteindre puis redémarrer l'onduleur côté AC et appuyer dans un délai de 90 secondes sur n'importe quelle touche de fonction sur l'écran de l'onduleur.

Voir également le chapitre « Les entrées du menu Setup », « Réglage affichage » (Mode Nuit).

1. Informations générales
2. Fronius Datamanager 2.0

• une carte enfichable Fronius Datamanager 2.0 doit être intégrée dans l’onduleur,
  ou
• une Fronius Datamanager Box 2.0 doit se trouver dans le circuit Fronius Solar Net.

IMPORTANT ! Pour l'établissement de la connexion avec le Fronius Datamanager 2.0, « Obtenir une adresse IP automatiquement (DHCP) » doit être activé sur le terminal correspondant (par ex. ordinateur portable, tablette, etc.).

L'onduleur établit le point d'accès WLAN. Le point d'accès WLAN reste ouvert pendant 1 heure. Le commutateur IP sur le Fronius Datamanager 2.0 peut rester en position de commutation B avec l'activation du point d'accès WLAN.

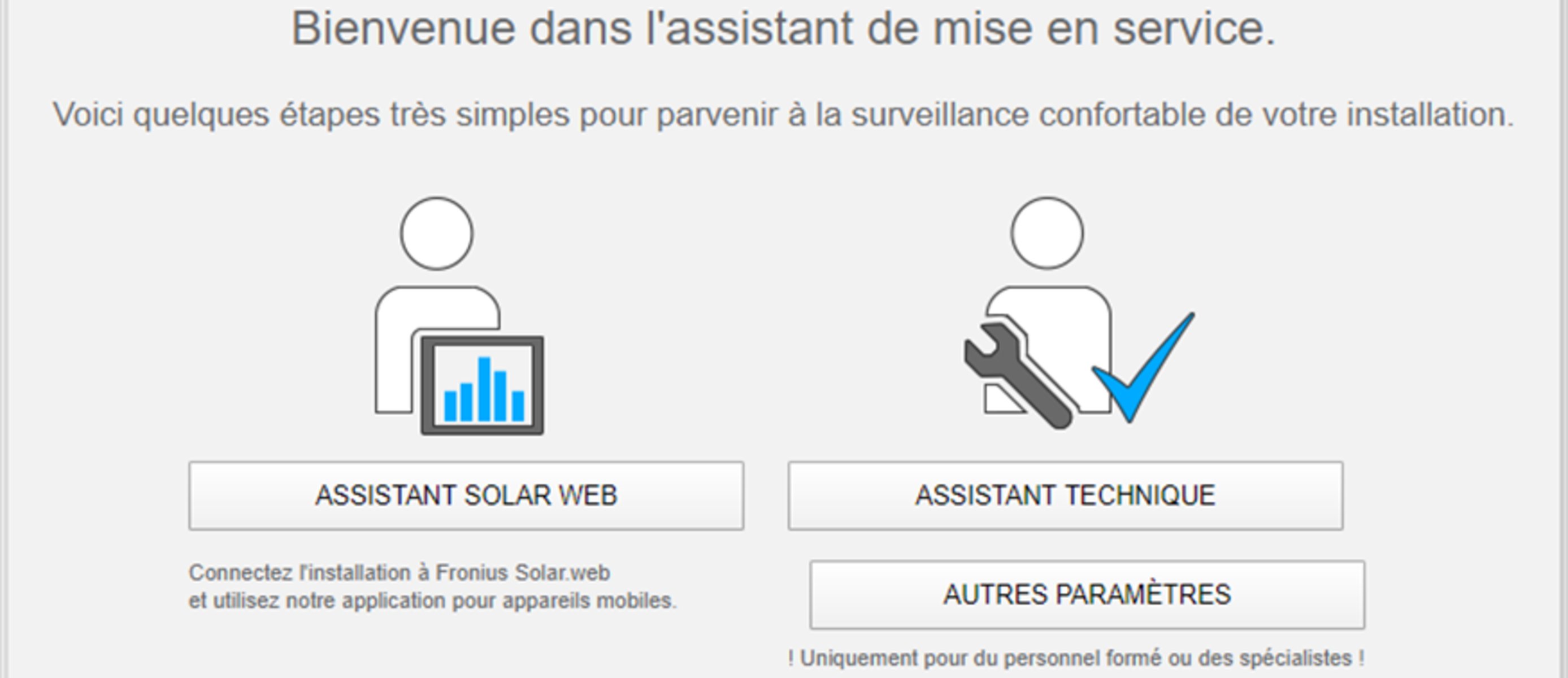

La page d'accueil de l'assistant de mise en service s'affiche.

L'assistant technique est destiné à l'installateur et contient des paramétrages normalisés. L'exécution de l'assistant technique est facultative.
Si l'assistant technique est exécuté, le mot de passe de service doit être absolument noté. Ce mot de passe de service est nécessaire pour la configuration du point de menu Éditeur fournisseur.
Si l’assistant technique n’est pas exécuté, aucune consigne n’est paramétrée pour la réduction de puissance.

L'exécution de l'assistant Fronius Solar.web est obligatoire !

La page d'accueil Fronius Solar.web s'affiche.
ou
La page Internet du Fronius Datamanager 2.0 s'affiche.

1. Informations générales
2. Fronius Datamanager 2.0

Plus d'informations concernant le Fronius Datamanager 2.0 et d'autres options de mise en service sous :
	→ http://www.fronius.com/QR-link/4204260191FR

1. Informations générales

Les touches fonctionnent de façon capacitive. Le contact avec de l'eau peut altérer leur fonctionnement. Pour un fonctionnement optimal des touches, les essuyer avec un tissu sec.

1. Informations générales
2. Éléments de commande et voyants

Les touches fonctionnent de façon capacitive. Le contact avec de l'eau peut altérer leur fonctionnement. Pour un fonctionnement optimal des touches, les essuyer avec un tissu sec.

1. Informations générales
2. Éléments de commande et voyants

L'alimentation de l'écran est assurée par la tension du secteur AC. Selon la configuration dans le menu Setup, l'écran peut être disponible pendant toute la journée. (pour le mode nuit, voir la section Réglage affichage)

IMPORTANT ! L'écran de l'onduleur n'est pas un appareil de mesure étalonné.
Un faible écart par rapport au compteur d'énergie du fournisseur d'électricité est conditionné par le système. Le décompte exact des données avec le fournisseur d'électricité nécessite donc un compteur étalonné.

Zones d'affichage sur l'écran, mode d'affichage

Zones d'affichage sur l'écran, mode Setup

1. Informations générales

1

1. Déconnecter le système de protection automatique.
2. Régler le sectionneur DC sur la position « OFF ».

Activer de nouveau l'onduleur

1. Régler le sectionneur DC sur la position « ON ».
2. Enclencher le système de protection automatique.

1. Informations générales
2. Mettre l'onduleur hors tension et le rallumer

1

1. Déconnecter le système de protection automatique.
2. Régler le sectionneur DC sur la position « OFF ».

Activer de nouveau l'onduleur

1. Régler le sectionneur DC sur la position « ON ».
2. Enclencher le système de protection automatique.

1. Installation

1. Installation
2. Choix du site et position de montage

1. Installation
2. Choix du site et position de montage

Prévention incendie

IMPORTANT ! Fronius ne prend en charge aucun coût pour les pertes de production, frais d'installation, etc. résultant de la détection d'un arc électrique et de ses conséquences. Fronius décline toute responsabilité en cas de survenance d'incendie malgré la détection/l'interruption d'arc électrique intégrée (par ex. du fait d'un arc électrique parallèle).

IMPORTANT ! Avant de réinitialiser l'onduleur après la détection d'un arc électrique, vérifier l'absence d'éventuels dommages sur l'ensemble de l'installation photovoltaïque concernée.

Il est impératif de respecter les indications du fabricant relatives au raccordement, à l'installation et au fonctionnement. Afin de réduire à un minimum le potentiel de risques, exécuter toutes les installations et connexions avec soin et en respectant les consignes et directives.
Les couples de serrage des différentes connexions figurent dans les instructions d'installation des appareils.

1. Installation
2. Choix du site et position de montage

• toute autre utilisation ou toute utilisation allant au-delà de la destination ;
• toute transformation apportée à l'onduleur qui n'est pas expressément recommandée par Fronius ;
• l'installation de composants qui ne sont pas expressément recommandés ou distribués par Fronius.

Le fabricant n'assume aucune responsabilité pour les dommages consécutifs.
Toute prétention à garantie devient caduque.

• la lecture intégrale et le respect de toutes les indications ainsi que de tous les avertissements de sécurité et de danger fournis dans les instructions de service et les instructions d'installation ;
• le respect des travaux de maintenance ;
• le montage selon les instructions d'installation.

Lors de la conception d'une installation photovoltaïque, veiller à ce que les composants soient exploités exclusivement dans leur domaine d'utilisation autorisé.

Toutes les mesures recommandées par le fabricant destinées au maintien durable des propriétés du module solaire doivent être respectées.

Respecter les directives fournies par le distributeur d'électricité pour l'injection dans le réseau et les méthodes de connexion.

1. Installation
2. Choix du site et position de montage

		L'onduleur convient pour un montage en intérieur.
		L'onduleur convient pour un montage en extérieur. En raison de son indice de protection IP55, l'onduleur est insensible aux projections d'eau provenant de toutes directions et peut également être utilisé dans des environnements humides.
		Afin de maintenir au plus bas l'échauffement de l'onduleur, ne pas l'exposer au rayonnement solaire direct. Monter l'onduleur à un emplacement protégé, par ex. à proximité des modules solaires ou sous une avancée de toit.
		UDCmax pour une altitude de : 0 à 2 000 m = 1 000 V 2 001 à 2 500 m = 950 V 2 501 à 3 000 m = 900 V 3 001 à 3 400 m = 850 V IMPORTANT ! L'onduleur ne doit pas être monté et mis en service sur un site dont l'altitude est supérieure à 3 400 m.
		Ne pas monter l'onduleur : dans des zones exposées à l'ammoniaque, à des vapeurs corrosives, à des acides ou à des sels (par ex. lieux de stockage d'engrais, orifices d'aération d'étables, installations chimiques, tanneries, etc.)
		En raison de légères nuisances sonores dans certaines conditions de fonctionnement, il est déconseillé d'installer l'onduleur à proximité immédiate des zones de vie domestique.
		Ne pas monter l'onduleur : dans des locaux présentant un risque élevé d'accident provoqué par des animaux d'élevage (chevaux, bovins, moutons, porcs, etc.) ; dans des étables et locaux secondaires adjacents ; dans des locaux de stockage et d'entreposage de foin, paille, fourrage haché, fourrage concentré, engrais, etc.
		En principe, l'onduleur est étanche à la poussière. Cependant, dans les zones avec de grandes accumulations de poussières, les surfaces de refroidissement peuvent s'encrasser et ainsi entraver la performance thermique. Dans ce cas, il est nécessaire d'effectuer un nettoyage régulier. Il n'est donc pas recommandé d'effectuer un montage dans des pièces ou des environnements avec un dégagement de poussière important.
		Ne pas monter l'onduleur : dans des serres ; dans des locaux de stockage et de transformation de fruits, légumes et produits viticoles ; dans des locaux de préparation de grains, de fourrage vert et d'aliments pour animaux.

1. Installation
2. Choix du site et position de montage

	L'onduleur peut être monté à la verticale sur un mur vertical ou une colonne verticale.
	L'onduleur peut être monté à l'horizontale.
	L'onduleur peut être monté sur une surface inclinée.
	L'onduleur ne doit pas être monté sur une surface inclinée avec les connecteurs vers le haut.
	L'onduleur ne doit pas être monté en biais sur un mur vertical ou une colonne verticale.
	L'onduleur ne doit pas être monté à l'horizontale sur un mur vertical ou une colonne verticale.
	L'onduleur ne doit pas être monté avec les connecteurs vers le haut sur un mur vertical ou une colonne verticale.
	L'onduleur ne doit pas être monté en porte-à-faux avec les connecteurs vers le haut.
	L'onduleur ne doit pas être monté en porte-à-faux avec les connecteurs vers le bas.
	L'onduleur ne doit pas être monté au plafond.

1. Installation
2. Choix du site et position de montage

Respecter les critères suivants lors du choix du site pour l'onduleur :

1. Installation

IMPORTANT !

• lorsque l'onduleur est accroché et fermement vissé au support de fixation ;
• lorsque le cache de la zone de communication des données est monté et fermement vissé sur l'onduleur.

Pour un support de fixation sans onduleur, l'indice de protection est IP 20 !

1. Installation
2. Monter le support de fixation

IMPORTANT !

• lorsque l'onduleur est accroché et fermement vissé au support de fixation ;
• lorsque le cache de la zone de communication des données est monté et fermement vissé sur l'onduleur.

Pour un support de fixation sans onduleur, l'indice de protection est IP 20 !

1. Installation
2. Monter le support de fixation

Important ! En fonction du sol, des accessoires de fixation différents sont nécessaires pour le montage du support de fixation. Les accessoires de fixation ne sont donc pas compris dans la livraison de l'onduleur. L'installateur est personnellement responsable du choix approprié des accessoires de fixation.

1. Installation
2. Monter le support de fixation

Pour le montage de l'onduleur, nous recommandons l'utilisation de vis en acier ou en aluminium d'un diamètre minimal de 6 à 8 mm.

1. Installation
2. Monter le support de fixation

1

2

3

4

1. Installation
2. Monter le support de fixation

1

2

3

1. Installation
2. Monter le support de fixation

Pour le montage de l'onduleur sur un mât ou un support, Fronius recommande le kit de fixation pour mât « Pole clamp » (réf. SZ 2584.000) de la société Rittal GmbH.
Ce kit permet d'installer l'onduleur sur un mât rond ou rectangulaire, présentant les diamètres suivants : Æ de 40 à 190 mm (mât rond), ÿ de 50 à 150 mm (mât rectangulaire),

1. Installation
2. Monter le support de fixation

Le support de fixation doit être fermement vissé en 4 points minimum.

1

1. Installation
2. Monter le support de fixation

IMPORTANT ! Lors du montage du support de fixation sur le mur ou sur une colonne, veiller à ce que le support de fixation ne soit pas tordu ni déformé.

1. Installation

1. Installation
2. Raccordement de l'onduleur au réseau électrique public (côté AC)

1. Installation
2. Raccordement de l'onduleur au réseau électrique public (côté AC)

Pour un fonctionnement optimal de la surveillance du réseau, la résistance des câbles d'alimentation vers les bornes de raccordement côté AC doit être maintenue aussi faible que possible.

1. Installation
2. Raccordement de l'onduleur au réseau électrique public (côté AC)

Sur la borne de raccordement de l'onduleur, les câbles AC peuvent être connectés comme suit :

Cuivre ou aluminium : fil unique rond Cuivre : fils fins ronds

1. Installation
2. Raccordement de l'onduleur au réseau électrique public (côté AC)

Les bornes de raccordement côté AC sont adaptées au raccordement de câbles en aluminium monoconducteur ronds. En raison de la réaction de l'aluminium au contact de l'air, générant une couche d'oxyde résistante et non conductrice, les points suivants doivent être pris en compte lors du raccordement de câbles en aluminium :

• courants assignés réduits pour câble aluminium ;
• conditions de raccordement mentionnées ci-dessous.

Toujours prendre en compte les informations du fabricant de câbles lors de l'utilisation de câbles en aluminium.

Lors de la détermination des sections de câble, respecter les directives locales.

Conditions de raccordement :

IMPORTANT ! Ne pas utiliser de brosse, de lime ou de papier émeri ; des particules d'aluminium restent accrochées et peuvent être transmises à d'autres conducteurs.

IMPORTANT!Répéter cette procédure lorsque le câble a été déconnecté et doit être reconnecté.

1. Installation
2. Raccordement de l'onduleur au réseau électrique public (côté AC)

Fronius Symo Advanced

PE	Conducteur de terre/mise à la terre
L1-L3	Conducteur de phase
N	Conducteur neutre

Section de câble max. par câble conducteur :
16 mm².

Section de câble min. par câble conducteur :
selon la puissance de fusible côté AC, mais au moins 2,5 mm².

Les câbles AC peuvent être connectés aux bornes de raccordement AC sans cosse terminale.

M32 (Ø 18-25 mm) monté
M32 (Ø 7-15 mm) fourni

IMPORTANT ! En cas d'utilisation de cosses terminales avec des câbles AC de 16 mm² de section, celles-ci doivent être serties avec une section rectangulaire.
L'utilisation de cosses terminales avec un collier d'isolation n'est possible que jusqu'à une section de câble de 10 mm² max.

Avec les classes de puissance 15 à 17,5 kW, un raccord vissé PG M32 (ø 18 à 25 mm) est monté et un raccord vissé PG M32 (ø 7 à 15 mm) est joint.

1. Installation
2. Raccordement de l'onduleur au réseau électrique public (côté AC)

Pour raccord vissé M32 (sans raccord de réduction) :

Pour un diamètre de câble supérieur à 21 mm, le raccord vissé M32 doit être remplacé par un raccord vissé M32 avec plage de serrage étendue - référence : 42,0407,0780 - anti-traction M32x1.5 KB 18-25.

1. Installation
2. Raccordement de l'onduleur au réseau électrique public (côté AC)

• Lors de la connexion des câbles AC aux bornes de raccordement AC, former des boucles avec les câbles AC !
• Lors de la fixation des câbles AC au moyen d'un raccord vissé, veiller à ce que les boucles ne débordent pas sur la zone de raccordement.

Dans certaines conditions, l'onduleur risquerait sinon de ne plus se fermer.

• S'assurer que le conducteur neutre du réseau est bien mis à la terre. Ceci n'est pas le cas pour les réseaux informatiques (réseaux isolés sans mise à la terre), le fonctionnement de l'onduleur est donc impossible.
• Le raccordement du conducteur neutre est nécessaire pour le fonctionnement de l'onduleur. Un conducteur neutre insuffisamment dimensionné peut entraver le mode d'injection dans le réseau de l'onduleur. Le conducteur neutre doit être conçu pour une intensité de courant de 1 A minimum.

IMPORTANT ! Le conducteur de terre PE du câble AC doit être posé de sorte à être déconnecté en dernier en cas de défaillance de l'anti-traction.
Dimensionner par exemple un conducteur de terre PE plus long et faire une boucle.

1

2

3

La vis de fixation doit être resserrée même si le connecteur de conducteur de terre (PE) est libre.

IMPORTANT ! Respecter les indications de couple imprimées sur le côté inférieur des bornes de raccordement !

Couple (Nm / lbf.in.) → voir l'impression à côté du serre-fil

Si des câbles AC sont posés au-dessus de l'arbre de l'interrupteur principal DC ou en travers au-dessus du bloc de raccordement de l'interrupteur principal DC, ils peuvent être endommagés lors du pivotement de l'onduleur ou bloquer complètement le mouvement de ce dernier.

IMPORTANT ! Ne pas poser le câble AC sur l'arbre de l'interrupteur principal DC !
Ne pas poser le câble AC en travers du bloc de raccordement de l'interrupteur principal DC ou du bloc de raccordement AC !
Le câble AC ne doit pas dépasser du bord du boîtier.

Si des câbles AC ou DC trop longs sont installés en boucles dans la zone de raccordement, ils doivent être fixés aux œillets prévus à cet effet sur les côtés inférieur et supérieur du bloc de raccordement, au moyen d'attache-câbles.

1. Installation
2. Raccordement de l'onduleur au réseau électrique public (côté AC)

Remarque !
Des directives locales, le distributeur d'électricité ou d'autres circonstances peuvent exiger l'installation d'un disjoncteur de courant de fuite dans la ligne de raccordement AC.
En règle générale, un disjoncteur différentiel de type A avec courant de déclenchement de minimum 100 mA est suffisant. Dans certains cas isolés et en fonction des conditions locales, un déclenchement intempestif du disjoncteur différentiel de type A peut survenir. C'est pourquoi Fronius recommande l'utilisation d'un disjoncteur différentiel adapté au convertisseur de fréquence.

1. Installation

Dans le cas des onduleurs Multi MPP Tracker, comme le Fronius Symo Advanced –M, 2 entrées DC indépendantes l'une de l'autre (MPP Tracker) sont disponibles. Ces deux MPP Tracker peuvent être raccordés à un nombre variable de modules.

IMPORTANT ! Le nombre de modules par MPP Tracker pour chaque raccordement de chaîne doit être le même.

Chaque MPP Tracker dispose de 3 bornes de raccordement DC+. Au total, il existe 6 bornes de raccordement DC-.

Dans le cas des onduleurs Single MPP Tracker, comme le Fronius Eco, 1 entrée DC (MPP Tracker) est disponible. Le nombre de modules par raccordement de chaîne doit être le même. Le MPP Tracker dispose de 6 bornes de raccordement DC+ et 6 bornes de raccordement DC-.

1. Installation
2. Variantes de raccordement sur les onduleurs Multi-MPP Tracker

Dans le cas des onduleurs Multi MPP Tracker, comme le Fronius Symo Advanced –M, 2 entrées DC indépendantes l'une de l'autre (MPP Tracker) sont disponibles. Ces deux MPP Tracker peuvent être raccordés à un nombre variable de modules.

IMPORTANT ! Le nombre de modules par MPP Tracker pour chaque raccordement de chaîne doit être le même.

Chaque MPP Tracker dispose de 3 bornes de raccordement DC+. Au total, il existe 6 bornes de raccordement DC-.

Dans le cas des onduleurs Single MPP Tracker, comme le Fronius Eco, 1 entrée DC (MPP Tracker) est disponible. Le nombre de modules par raccordement de chaîne doit être le même. Le MPP Tracker dispose de 6 bornes de raccordement DC+ et 6 bornes de raccordement DC-.

1. Installation
2. Variantes de raccordement sur les onduleurs Multi-MPP Tracker

Mode de service Multi MPP Tracker sur les deux entrées MPP Tracker

Raccordement de deux champs de modules solaires sur un onduleur Multi MPP Tracker

Répartir les chaînes de modules solaires sur les deux entrées MPP Tracker (DC+1 et DC+2). Les bornes de raccordement DC- peuvent être utilisées de manière quelconque car elles sont reliées en interne. Un connecteur et une borne de raccordement DC clairement numérotés permettent de retrouver plus facilement la bonne chaîne, par ex. lors d'une mesure de contrôle. Lors de la première mise en service, placer le MPP Tracker 2 sur la position « On ». Bien entendu, cette opération peut également être effectuée ultérieurement dans le menu de base de l'onduleur.

Mode de service Single MPP Tracker sur les deux entrées MPP Tracker

Si les chaînes de modules solaires sont raccordées à un boîtier collecteur de chaînes (BJG – boîte de jonction de générateur) et que la distance jusqu'à l'onduleur est couverte par une chaîne DC, cette chaîne DC peut être raccordée à l'onduleur comme suit.

Pontage

Lors du pontage, le MPP Tracker 1 et le MPP Tracker 2 peuvent être couplés. Cela se fait comme indiqué sur l'image via la connexion DC+1 (Pin2) à DC+2 (Pin1).

IMPORTANT ! Le MPP Tracker 2 doit être réglé sur OFF. Cela peut être vérifié dans le menu de base de l'onduleur.

IMPORTANT ! Le diamètre du câble de raccordement DC et celui du pontage doivent être identiques. Le pontage de la borne de raccordement DC- n'est pas nécessaire car celle-ci est pontée en interne.

Kit connecteur DC 25

Si un AFCI (AFPE) selon CEI63027 est prescrit dans votre installation, il ne faut pas utiliser de Kit connecteur DC.

Le Kit connecteur DC 25 Fronius (4.251.015) permet de raccorder à l'onduleur une chaîne de modules solaires d'une section maximale de 25 mm².

Lors de la première mise en service, placer le MPP Tracker 2 sur « OFF ». Ceci peut également être fait ultérieurement dans le menu de base de l'onduleur. En utilisant le Kit connecteur DC 25, les chaînes DC des câbles DC raccordés sont réparties de manière égale entre les deux entrées.

Couple pour le raccordement du câble PV avec le Kit connecteur DC 25 : 5,5 Nm / 50 lb-in

Kit connecteur DC 35

Si un AFCI (AFPE) selon CEI63027 est prescrit dans votre installation, il ne faut pas utiliser de Kit connecteur DC.

Le Kit connecteur DC 35 Fronius (4.251.029) permet de raccorder à l'onduleur une chaîne PV d'une section maximale de 35 mm².

Lors de la première mise en service, placer le MPP Tracker 2 sur « OFF ». Ceci peut également être fait ultérieurement dans le menu Basic de l'onduleur.
En utilisant le Kit connecteur DC 35, les chaînes DC des câbles DC raccordés sont réparties de manière égale entre les deux entrées.

Couple pour le raccordement du câble PV avec le Kit connecteur DC 35 : 3 Nm

1. Installation

IMPORTANT ! Les modules solaires branchés à l'onduleur doivent répondre à la norme CEI 61730 Classe A.

IMPORTANT ! Les modules photovoltaïques recevant de la lumière fournissent du courant à l'onduleur.

1. Installation
2. Raccordement des chaînes de modules solaires à l'onduleur

IMPORTANT ! Les modules solaires branchés à l'onduleur doivent répondre à la norme CEI 61730 Classe A.

IMPORTANT ! Les modules photovoltaïques recevant de la lumière fournissent du courant à l'onduleur.

1. Installation
2. Raccordement des chaînes de modules solaires à l'onduleur

Pour bien choisir les modules solaires et obtenir le meilleur rendement possible au niveau de l'onduleur, respecter les points suivants :

• En cas de rayonnement solaire constant et de baisse de la température, la tension à vide des modules solaires augmente. La tension à vide ne doit pas dépasser la tension de système max. admissible. Une tension à vide supérieure aux valeurs prescrites entraîne la destruction de l'onduleur et l'annulation de tous les droits à la garantie.
• Respecter les coefficients de température de la fiche technique des modules solaires.
• Des programmes de calcul permettent de déterminer les valeurs exactes des dimensions des modules solaires, par exemple le Fronius Solar.creator (creator.fronius.com).

IMPORTANT ! Avant de raccorder les modules solaires, vérifier que la tension réelle du réseau correspond à celle calculée à partir des caractéristiques techniques du fabricant.

1. Installation
2. Raccordement des chaînes de modules solaires à l'onduleur

Section de câble max. par câble DC :
16 mm².

Section de câble min. par câble DC :
2,5 mm².

Les câbles DC peuvent être connectés aux bornes de raccordement DC sans cosse terminale.

IMPORTANT ! En cas d'utilisation de cosses terminales avec des câbles DC de 16 mm² de section, celles-ci doivent être serties avec une section rectangulaire.
L'utilisation de cosses terminales avec un collier d'isolation n'est possible que jusqu'à une section de câble de 10 mm² max.

L'enveloppe externe des câbles de raccordement DC à isolation double avec un diamètre de plus de 6 mm doit être retirée sur 70 mm afin de pouvoir raccorder le câble à la borne de raccordement DC.

IMPORTANT ! Afin de garantir une anti-traction effective des chaînes de modules solaires, utiliser uniquement des sections de câble identiques.

1. Installation
2. Raccordement des chaînes de modules solaires à l'onduleur

Les bornes de raccordement côté DC sont adaptées au raccordement de câbles en aluminium monoconducteur ronds. En raison de la réaction de l'aluminium au contact de l'air, générant une couche d'oxyde résistante et non conductrice, les points suivants doivent être pris en compte lors du raccordement de câbles en aluminium :

• courants assignés réduits pour câble aluminium ;
• conditions de raccordement mentionnées ci-dessous.

IMPORTANT ! Toujours prendre en compte les informations du fabricant de câbles lors de l'utilisation de câbles en aluminium.

IMPORTANT ! Lors de la détermination des sections de câble, respecter les directives locales.

Conditions de raccordement :

IMPORTANT ! Ne pas utiliser de brosse, de lime ou de papier émeri ; des particules d'aluminium restent accrochées et peuvent être transmises à d'autres conducteurs.

IMPORTANT ! Répéter cette procédure lorsque le câble a été déconnecté et doit être reconnecté.

1. Installation
2. Raccordement des chaînes de modules solaires à l'onduleur

1. Installation
2. Raccordement des chaînes de modules solaires à l'onduleur

IMPORTANT ! Ne pas briser plus de points de rupture de consigne que le nombre de câbles disponibles (par ex. pour 2 câbles DC, briser 2 évidements).

IMPORTANT ! Fronius Eco : avant le raccordement des chaînes de modules solaires à l'onduleur, contrôler les fusibles de chaîne (type et valeur).

1

2

3

4

5

6

7

IMPORTANT ! Respecter les indications de couple imprimées sur le côté inférieur des bornes de raccordement !

8

9

Si des câbles DC sont placés au-dessus de l'arbre de l'interrupteur principal DC ou en travers au-dessus du bloc de raccordement de l'interrupteur principal DC, ils peuvent être endommagés lors du pivotement de l'onduleur ou bloquer le mouvement de ce dernier.

IMPORTANT !
Ne pas poser les câbles DC au-dessus de l'arbre de l'interrupteur principal DC.
Ne pas poser les câbles DC en travers au dessus du bloc de raccordement AC ni du bloc de raccordement de l'interrupteur principal DC !
Le câble DC ne doit pas dépasser le bord du boîtier !

1. Installation

1. Installation
2. Communication de données

1. Installation
2. Communication de données

IMPORTANT ! Le fonctionnement de l'onduleur avec une carte optionnelle et deux compartiments pour carte optionnelle n'est pas autorisé.
Dans ce cas, le cache doit être remplacé (Référence 42,0405,2094).

IMPORTANT ! Si des câbles de communication de données sont introduits dans l'onduleur, respecter les points suivants :

• en fonction du nombre et du diamètre des câbles de communication de données insérés, retirer les bouchons obturateurs correspondants de la garniture du joint, et mettre en place les câbles de communication de données ;
• mettre impérativement les bouchons obturateurs correspondants dans les ouvertures libres de la garniture du joint.

1

2

3

4

1. Installation
2. Communication de données

IMPORTANT ! Lors de l'utilisation de cartes d'option, respecter les normes ESD (base de données européenne relative à la normalisation).

IMPORTANT ! Un seul Fronius Datamanager en mode Maître doit être disponible pour chaque circuit Fronius Solar Net. Basculer en mode Esclave ou démonter les autres Fronius Datamanager.
Fermer le compartiment de cartes d'option par le remplacement du cache (référence 42,0405,2094) ou utiliser un onduleur sans Fronius Datamanager (version light).

IMPORTANT ! Lors de l'installation du Datamanager dans l'onduleur, ne briser qu'un seul évidement pour le circuit imprimé.

1

2

3

4

5

1. Installation

En raison du poids de l'onduleur, il convient d'être deux pour l'attacher au support de fixation.

• N'accrocher et ne faire pivoter l'onduleur dans le support de fixation que lorsque l'interrupteur principal DC est éteint.
• Ne pas accrocher et faire pivoter l'onduleur en forçant.

Les vis de fixation dans la zone de communication des données de l'onduleur servent à la fixation de l'onduleur au support de fixation. Le contact adéquat entre l'onduleur et le support de fixation n'est possible que si les vis de fixation sont serrées de manière conforme.

La garantie est annulée si les vis sont serrées avec un couple inadapté.

Vérifier visuellement que l'étanchéité du cache DATCOM du support de fixation ne présente pas de dommages. Un cache DATCOM endommagé ou défectueux ne doit pas être monté sur l'appareil.

1

2

3

4

5

6

7

1. Installation
2. Suspension de l'onduleur au support de fixation

En raison du poids de l'onduleur, il convient d'être deux pour l'attacher au support de fixation.

• N'accrocher et ne faire pivoter l'onduleur dans le support de fixation que lorsque l'interrupteur principal DC est éteint.
• Ne pas accrocher et faire pivoter l'onduleur en forçant.

Les vis de fixation dans la zone de communication des données de l'onduleur servent à la fixation de l'onduleur au support de fixation. Le contact adéquat entre l'onduleur et le support de fixation n'est possible que si les vis de fixation sont serrées de manière conforme.

La garantie est annulée si les vis sont serrées avec un couple inadapté.

Vérifier visuellement que l'étanchéité du cache DATCOM du support de fixation ne présente pas de dommages. Un cache DATCOM endommagé ou défectueux ne doit pas être monté sur l'appareil.

1

2

3

4

5

6

7

1. Installation

Lors de la première mise en service de l'onduleur, divers paramètres setup doivent être sélectionnés.

Si le setup est interrompu avant la fin, il peut être redémarré par le biais d'une réinitialisation AC. Pour effectuer une réinitialisation AC, désactiver puis réactiver le disjoncteur.

Le setup pays peut être configuré uniquement lors de la première mise en service de l'onduleur. Pour modifier le setup pays ultérieurement, adressez-vous à votre support technique.

1

2

3

4

5

6

7

8

9

1. Installation
2. Première mise en service

Lors de la première mise en service de l'onduleur, divers paramètres setup doivent être sélectionnés.

Si le setup est interrompu avant la fin, il peut être redémarré par le biais d'une réinitialisation AC. Pour effectuer une réinitialisation AC, désactiver puis réactiver le disjoncteur.

Le setup pays peut être configuré uniquement lors de la première mise en service de l'onduleur. Pour modifier le setup pays ultérieurement, adressez-vous à votre support technique.

1

2

3

4

5

6

7

8

9

1. Installation

IMPORTANT ! Dans le cadre d'un montage horizontal et de montages en extérieur : vérifier la bonne tenue de l'ensemble des vis annuellement !

Les interventions de maintenance et de service ne peuvent être exécutées que par du personnel de service qualifié et formé par Fronius.

1. Installation
2. Remarques concernant la maintenance

IMPORTANT ! Dans le cadre d'un montage horizontal et de montages en extérieur : vérifier la bonne tenue de l'ensemble des vis annuellement !

Les interventions de maintenance et de service ne peuvent être exécutées que par du personnel de service qualifié et formé par Fronius.

1. Installation
2. Remarques concernant la maintenance

Au besoin, nettoyer l'onduleur au moyen d'un chiffon humide.
Ne pas utiliser de produit de nettoyage, de produit abrasif, de solvant ou de produit similaire pour le nettoyage de l'onduleur.

1. Installation

Veiller à ce que les gaines de protection de câble soient étanches !

1. Installation
2. Gaines de protection de câble Australie

Veiller à ce que les gaines de protection de câble soient étanches !

1. Installation
2. Gaines de protection de câble Australie

REMARQUE!

La condensation à l'intérieur des conduits peut provoquer des dommages sur l'onduleur ou les composants de l'installation photovoltaïque.

Afin d'éviter une circulation de l'air indésirable ou la condensation à l'intérieur des conduits :

étanchéifier tous les conduits utilisés avec un joint élastique permanent,

étanchéifier tous les conduits entrants et sortants,

étanchéifier les deux extrémités des conduits.

1

1. Installation

Le numéro de série de l'onduleur se trouve sur la plaque signalétique au niveau de la partie inférieure de l'onduleur.
En fonction de la position de montage, le numéro de série peut être difficilement accessible ou difficile à lire, par ex. lorsque l'onduleur est monté dans un endroit sombre.

Deux autocollants de numéro de série sont joints aux instructions d'installation de l'onduleur :

*	57 x 20 mm
**	67 x 20 mm

Ces autocollants peuvent être apposés de façon bien visible par le client, par ex. sur la face avant de l'onduleur ou sur les instructions de service.

Exemple d'utilisation :
Autocollant de numéro de série sur les instructions de service et sur la face avant de l'onduleur

Uniquement pour l'Australie :
Coller l'autocollant pour le DRM Australie au niveau du Datamanager.

1. Installation
2. Autocollant de numéro de série pour une utilisation par le client

Le numéro de série de l'onduleur se trouve sur la plaque signalétique au niveau de la partie inférieure de l'onduleur.
En fonction de la position de montage, le numéro de série peut être difficilement accessible ou difficile à lire, par ex. lorsque l'onduleur est monté dans un endroit sombre.

Deux autocollants de numéro de série sont joints aux instructions d'installation de l'onduleur :

*	57 x 20 mm
**	67 x 20 mm

Ces autocollants peuvent être apposés de façon bien visible par le client, par ex. sur la face avant de l'onduleur ou sur les instructions de service.

Exemple d'utilisation :
Autocollant de numéro de série sur les instructions de service et sur la face avant de l'onduleur

Uniquement pour l'Australie :
Coller l'autocollant pour le DRM Australie au niveau du Datamanager.

1. Paramétrages

1. Paramétrages
2. Navigation dans le niveau Menu

1. Paramétrages
2. Navigation dans le niveau Menu

Si aucune touche n'est actionnée pendant 2 minutes, l'éclairage de l'écran s'éteint automatiquement et l'onduleur passe au point de menu « ACTUEL » (si l'éclairage de l'écran est réglé en mode automatique).

Le passage automatique au point de menu « ACTUEL » peut être effectué depuis n'importe quelle position dans le niveau de sélection des menus, sauf si l'onduleur a été placé manuellement en mode de service Veille.

Après le passage automatique au point de menu « ACTUEL », la puissance d'injection actuelle s'affiche.

1. Paramétrages
2. Navigation dans le niveau Menu

	1Appuyer sur la touche   « Echap »
	L'écran passe au niveau de sélection des menus. 2Sélectionner le point de menu souhaité   à l'aide des touches « gauche » ou « droite » 3Accéder au point de menu souhaité en appuyant sur la touche   « Entrée »

• ACTUEL
  Affichage des valeurs actuelles
• LOG
  Données enregistrées pour la journée en cours, l'année en cours et depuis la première mise en service de l'onduleur
• GRAPHE
  Caractéristique journalière qui représente sous forme graphique l'évolution de la puissance de sortie au cours de la journée. L'échelle de l'axe des temps s'adapte automatiquement. Appuyer sur la touche « Retour » pour fermer l'affichage
• SETUP
  Menu Setup
• INFOS
  Informations concernant l'appareil et le logiciel

1. Paramétrages
2. Navigation dans le niveau Menu

1. Paramétrages
2. Navigation dans le niveau Menu

1. Paramétrages

Après la mise en service complète, l'onduleur est préconfiguré en fonction du Setup pays (par exemple avec Installation Wizard).

Le point de menu SETUP permet de modifier très facilement la configuration initiale de l'onduleur afin de l'adapter aux souhaits et exigences spécifiques de l'utilisateur.

1. Paramétrages
2. Le point de menu SETUP

Après la mise en service complète, l'onduleur est préconfiguré en fonction du Setup pays (par exemple avec Installation Wizard).

Le point de menu SETUP permet de modifier très facilement la configuration initiale de l'onduleur afin de l'adapter aux souhaits et exigences spécifiques de l'utilisateur.

1. Paramétrages
2. Le point de menu SETUP

IMPORTANT ! En raison des mises à jour de logiciel, il est possible que certaines fonctions non décrites dans les présentes Instructions de service soient disponibles sur votre appareil ou inversement. En outre, certaines illustrations peuvent différer des éléments de commande disponibles sur votre appareil. Toutefois, le fonctionnement de ces éléments de commande reste identique.

1. Paramétrages
2. Le point de menu SETUP

Accéder au point de menu SETUP
	1Dans le niveau de sélection des menus, sélectionner le point de menu    « SETUP » à l'aide des touches « gauche » ou « droite »
	2Appuyer sur la touche    « Entrée »
	La première entrée du point de menu SETUP s'affiche : « Veille »

Naviguer entre les entrées
	3Naviguer entre les entrées disponibles    à l'aide des touches « haut » et « bas »

Quitter une entrée
	4Pour sortir d'une entrée, appuyer sur la touche    « Retour » Le niveau de sélection des menus s'affiche

Si aucune touche n'est activée pendant 2 minutes,

• l'onduleur passe au point de menu « ACTUEL » depuis n'importe quelle position du niveau de sélection des menus (exception : entrée de menu Setup « Veille ») ;
• l'éclairage de l'écran s'éteint si le réglage de l'écran Éclairage n'a pas été réglé sur ON (voir Réglage affichage – Éclairage).
• La puissance d'injection ou le code State actuel s'affiche.

1. Paramétrages
2. Le point de menu SETUP

1Accéder au menu souhaité

2Sélectionner l'entrée souhaitée à l'aide des touches « haut » et « bas »

3Appuyer sur la touche « Entrée »

Les paramètres disponibles s'affichent :		La première position de la valeur à configurer clignote :
4Sélectionner le réglage souhaité à l'aide des touches « haut » et « bas »   5Pour enregistrer et appliquer la sélection, appuyer sur la touche « Entrée ».   Pour ne pas enregistrer la sélection, appuyer sur la touche « Echap ».		4Sélectionner un chiffre pour la première position à l'aide des touches « haut » et « bas »   5Appuyer sur la touche « Entrée »   La deuxième position de la valeur clignote. 6Répéter les étapes 4 et 5 jusqu'à ce que... la valeur à configurer toute entière clignote.
		7Appuyer sur la touche « Entrée »   8Le cas échéant, répéter les étapes 4 à 6 pour les unités ou les autres valeurs à configurer, jusqu'à ce que l'unité ou la valeur clignote. 9Pour enregistrer et appliquer les modifications, appuyer sur la touche « Entrée ».   Pour ne pas enregistrer les modifications, appuyer sur la touche « Echap ».
L'entrée actuellement sélectionnée s'affiche.		L'entrée actuellement sélectionnée s'affiche.

1. Paramétrages
2. Le point de menu SETUP

	1Sélectionner l'entrée « Heure / Date » dans le menu Setup    .
	2Appuyer sur la touche    « Entrée »

	La vue d'ensemble des valeurs configurables s'affiche.
	3Sélectionner « Régler l'heure »    à l'aide des touches « haut » ou « bas »
	4Appuyer sur la touche    « Entrée »

	L'heure s'affiche. (HH:MM:SS, affichage 24 heures), le chiffre des dizaines de l'heure clignote.
	5Sélectionner « Régler l'heure »    à l'aide des touches « haut » ou « bas »
	6Appuyer sur la touche    « Entrée »

	Le chiffre des unités de l'heure clignote.
	7Répéter les étapes 5 et 6 pour le chiffre des unités de l'heure, les minutes et les secondes, jusqu'à ce que...

	l'heure configurée clignote.
	8Appuyer sur la touche    « Entrée »

	L'heure est appliquée, la vue d'ensemble des valeurs configurables s'affiche.
	4Appuyer sur la touche    « Echap »

L'entrée « Heure / Date » du menu Setup s'affiche.

1. Paramétrages

Activation/désactivation manuelle du mode Veille

• Il n'y a pas d'injection dans le réseau.
• La LED de démarrage est allumée en orange.
• L'écran affiche en alternance VEILLE/ENTRÉE
• En mode de service Veille, aucun autre point de menu ne peut être affiché ou configuré au niveau de sélection des menus.
• Le passage automatique au point de menu « ACTUEL » après qu'aucune touche n'a été actionnée pendant 2 minutes n'est pas activé.
• Le mode Veille ne peut être terminé manuellement qu'en appuyant sur la touche « Entrée ».
• Le mode d'injection dans le réseau peut être repris à tout moment en appuyant sur la touche « Entrée », à condition qu'aucune erreur (code State) ne soit présente

Configurer le mode de service Veille (déconnexion manuelle du mode d'injection dans le réseau) :

1Sélectionner l'entrée « Veille »

2Appuyer sur    « Entrée »

L'écran affiche en alternance « VEILLE » et « ENTRÉE ».
Le mode « Veille » est désormais activé.
La LED de démarrage est allumée en orange.

Reprise du mode d'injection dans le réseau :
En mode veille, l'écran affiche en alternance « VEILLE » et « ENTRÉE ».

1Pour reprendre le mode d'injection dans le réseau, appuyer sur    « Entrée »

L'entrée « Veille » s'affiche.
Parallèlement, l'onduleur passe à la phase de démarrage.
Après la reprise du mode d'injection dans le réseau, la LED d'état de fonctionnement est allumée en vert.

1. Paramétrages
2. Points de menu du menu Setup

Activation/désactivation manuelle du mode Veille

• Il n'y a pas d'injection dans le réseau.
• La LED de démarrage est allumée en orange.
• L'écran affiche en alternance VEILLE/ENTRÉE
• En mode de service Veille, aucun autre point de menu ne peut être affiché ou configuré au niveau de sélection des menus.
• Le passage automatique au point de menu « ACTUEL » après qu'aucune touche n'a été actionnée pendant 2 minutes n'est pas activé.
• Le mode Veille ne peut être terminé manuellement qu'en appuyant sur la touche « Entrée ».
• Le mode d'injection dans le réseau peut être repris à tout moment en appuyant sur la touche « Entrée », à condition qu'aucune erreur (code State) ne soit présente

Configurer le mode de service Veille (déconnexion manuelle du mode d'injection dans le réseau) :

1Sélectionner l'entrée « Veille »

2Appuyer sur    « Entrée »

L'écran affiche en alternance « VEILLE » et « ENTRÉE ».
Le mode « Veille » est désormais activé.
La LED de démarrage est allumée en orange.

Reprise du mode d'injection dans le réseau :
En mode veille, l'écran affiche en alternance « VEILLE » et « ENTRÉE ».

1Pour reprendre le mode d'injection dans le réseau, appuyer sur    « Entrée »

L'entrée « Veille » s'affiche.
Parallèlement, l'onduleur passe à la phase de démarrage.
Après la reprise du mode d'injection dans le réseau, la LED d'état de fonctionnement est allumée en vert.

1. Paramétrages
2. Points de menu du menu Setup

Contrôle d'une communication de données, saisie du numéro d'onduleur, configurations de protocole

1. Paramétrages
2. Points de menu du menu Setup

Exécution de mises à jour du micrologiciel ou enregistrement de valeurs détaillées de l'onduleur sur la clé USB

Retirer le matériel en toute sécurité
Pour déconnecter une clé USB du connecteur USB A sur l'insert de communication de données.

• lorsque le message OK est affiché ;
• lorsque la LED « Transfert de données » ne clignote plus ou est allumée.

Mise à jour de logiciel
Pour actualiser le micrologiciel de l'onduleur avec une clé USB.

L'onduleur démarre la copie des données.
« BOOT » ainsi que l'avancement de l'enregistrement de chaque test en % s'affichent jusqu'à ce que les données de tous les modules électroniques soient copiées.

Après la copie, l'onduleur actualise l'un après l'autre les modules électroniques requis.
« BOOT », le module concerné ainsi que l'avancement en % de l'actualisation s'affichent.

En dernier lieu, l'onduleur actualise l'écran.
L'écran reste sombre pendant env. 1 minute, les LED d'état et de contrôle clignotent.

Une fois la mise à jour du micrologiciel terminée, l'onduleur bascule en phase de démarrage puis en mode d'injection dans le réseau. Débrancher la clé USB à l'aide de la fonction « Retirer le matériel en toute sécurité ».

Les paramètres individuels du menu Setup sont conservés lors de la mise à jour du micrologiciel de l'onduleur.

	Intervalle d'enregistrement Pour activer/désactiver la fonction Logging USB et programmer un intervalle d'enregistrement.
	Unité	minutes
	Plage de réglage	30 min / 20 min / 15 min / 10 min / 5 min / No Log
	Réglage usine	30 min
	30 min	L'intervalle d'enregistrement est de 30 minutes : toutes les 30 minutes, de nouvelles données de logging sont enregistrées sur la clé USB.
	20 min
	15 min
	10 min
	5 min	L'intervalle d'enregistrement est de 5 minutes : toutes les 5 minutes, de nouvelles données de logging sont enregistrées sur la clé USB.
	No Log	Pas d'enregistrement de données.

IMPORTANT ! Pour une fonction Logging USB sans erreur, l'heure doit être correctement configurée. Le réglage de l'heure est décrit au point « Les entrées du menu Setup » - « Heure / Date ».

1. Paramétrages
2. Points de menu du menu Setup

Les messages d'état (codes State), l'état de l'onduleur (par ex. le mode d'injection dans le réseau) ou les fonctions de gestion de l'énergie peuvent être affichés au moyen d'un contact de commutation sans potentiel (relais) sur l'onduleur.

* affiché uniquement lorsque la fonction « E-Manager » est activée sous « Mode relais ».

1. Paramétrages
2. Points de menu du menu Setup

La fonction « Energie-Manager » (E-Manager – Gestion énergie) permet de commander le contact de commutation sans potentiel de manière à ce que celui-ci fonctionne en tant qu'acteur.
Un consommateur raccordé au contact de commutation sans potentiel peut ainsi être commandé par la programmation de l'un des points de connexion ou de déconnexion dépendant de la puissance d'injection (puissance effective).

• lorsque l'onduleur n'injecte pas de courant dans le réseau public ;
• lorsque l'onduleur est commuté manuellement en mode de service Veille ;
• en cas de programmation d'une puissance effective < 10 % de la puissance nominale de l'onduleur.

Pour activer la fonction « Energie-Manager » (Gestion énergie), sélectionner le point « E-Manager » et appuyer sur la touche « Entrée ».
Lorsque la fonction « Energie-Manager » est activée, l'écran affiche le symbole « Energie-Manager » en haut à gauche :

   avec contact sans potentiel NO déconnecté (contact ouvert)

   avec contact sans potentiel NC connecté (contact fermé)

Pour désactiver la fonction « Energie-Manager » (Gestion énergie), sélectionner une autre fonction (ALL/Permanent/OFF/ON) et appuyer sur la touche « Entrée ».

Lors du choix du point de déconnexion, tenir compte de la puissance absorbée du consommateur raccordé.

Lors du choix du point de connexion, tenir compte des conditions météorologiques et du rayonnement solaire attendu.

Exemple d'application
Point de connexion = 2 000 W, point de déconnexion = 1 800 W

Si l'onduleur fournit au moins 2 000 W ou plus, le contact sans potentiel de l'onduleur est connecté.
Si la puissance de l'onduleur passe en dessous de 1 800 W, le contact sans potentiel est déconnecté.

Des possibilités d'application intéressantes s'offrent alors, comme l'utilisation d'une pompe à chaleur ou d'une installation de climatisation avec une consommation maximale du courant autoproduit.

1. Paramétrages
2. Points de menu du menu Setup

Réglage de la date, de l'heure, du format d'affichage et du changement d'heure été/hiver automatique

1. Paramétrages
2. Points de menu du menu Setup

1. Paramétrages
2. Points de menu du menu Setup

• Écart/calibrage compteur
• Devise
• Tarif d'injection
• Facteur CO2

1. Paramétrages
2. Points de menu du menu Setup

Pour contrôler la fonctionnalité du ventilateur

• Sélectionner le ventilateur souhaité à l'aide des touches « haut » et « bas ».
• Démarrer le test du ventilateur sélectionné en appuyant sur la touche « Entrée ».
• Le ventilateur fonctionne jusqu'à ce que l'actionnement de la touche « Echap » entraîne la sortie du menu.

IMPORTANT ! L'écran de l'onduleur n'affiche pas si le ventilateur est fonctionnel. Le fonctionnement du ventilateur peut uniquement être contrôlé à l'ouïe et au toucher.

1. Paramétrages

PV Iso. - Résistance d'isolement de l'installation photovoltaïque
Lim. ext. - Limitation externe
U PV 1/U PV 2* (U PV 2 n'est pas disponible sur Fronius Symo 15.0-3 208)
Tension DC instantanée aux bornes d'entrée DC, même lorsque l'onduleur n'injecte pas du tout de courant (du 1er ou du 2ème tracker MPP)
* Le tracker MPP 2 doit être activé -ON- via le menu Basic
GVDPR - Réduction de puissance en fonction de la tension du secteur
Ventilateur nº 1 - Pourcentage de la puissance de consigne du ventilateur

1. Paramétrages
2. Le point de menu INFO

PV Iso. - Résistance d'isolement de l'installation photovoltaïque
Lim. ext. - Limitation externe
U PV 1/U PV 2* (U PV 2 n'est pas disponible sur Fronius Symo 15.0-3 208)
Tension DC instantanée aux bornes d'entrée DC, même lorsque l'onduleur n'injecte pas du tout de courant (du 1er ou du 2ème tracker MPP)
* Le tracker MPP 2 doit être activé -ON- via le menu Basic
GVDPR - Réduction de puissance en fonction de la tension du secteur
Ventilateur nº 1 - Pourcentage de la puissance de consigne du ventilateur

1. Paramétrages
2. Le point de menu INFO

IMPORTANT ! En raison du faible rayonnement solaire, les messages d'état STATE 306 (Puissance basse) et STATE 307 (DC basse) s'affichent normalement chaque matin et chaque soir. Ces messages d'état ne sont pas consécutifs à un dysfonctionnement à ce moment.

Affichage de l'indication d'état de la dernière erreur survenue dans l'onduleur.

• Appuyer sur la touche « Entrée » pour afficher l'état de l'étage de puissance ainsi que la dernière erreur survenue
• Naviguer dans la liste à l'aide des touches « haut » et « bas »
• Appuyer sur la touche « Retour » pour sortir de la liste d'état et d'erreurs

1. Paramétrages
2. Le point de menu INFO

• Appuyer sur la touche « Entrée » pour afficher les 5 dernières erreurs réseau survenues.
• Naviguer dans la liste à l'aide des touches « haut » et « bas ».
• Appuyer sur la touche « Retour » pour sortir de l'affichage des erreurs réseau.

1. Paramétrages
2. Le point de menu INFO

Pour l'affichage des paramètres importants pour un distributeur d'électricité. Les valeurs affichées dépendent du Setup pays correspondant ou des réglages spécifiques à l'onduleur.

1. Paramétrages
2. Le point de menu INFO

Affichage des numéros de version et de série des circuits imprimés installés dans l'onduleur (par ex. à des fins de service)

1. Paramétrages

L'onduleur est équipé de la fonction Verrouillage des touches (Setup Lock).
Lorsque la fonction « Setup Lock » est activée, il n'est pas possible d'afficher le menu Setup, p. ex. empêcher toute modification involontaire de données de setup.
Pour activer/désactiver la fonction « Setup Lock », il est nécessaire de saisir le code 12321.

1. Paramétrages
2. Activer/désactiver le verrouillage des touches

L'onduleur est équipé de la fonction Verrouillage des touches (Setup Lock).
Lorsque la fonction « Setup Lock » est activée, il n'est pas possible d'afficher le menu Setup, p. ex. empêcher toute modification involontaire de données de setup.
Pour activer/désactiver la fonction « Setup Lock », il est nécessaire de saisir le code 12321.

1. Paramétrages
2. Activer/désactiver le verrouillage des touches

	1Appuyer sur la touche    « Menu »
	Le niveau de sélection des menus s'affiche. 2Appuyer 5 fois sur la touche « Menu/Echap » non affectée

	« Code d'accès » s'affiche dans le menu « CODE », le premier chiffre clignote.
	3Saisir le code 12321 : sélectionner la valeur du premier chiffre du code    à l'aide des touches « plus » et « moins »
	4Appuyer sur la touche    « Entrée »

	Le deuxième chiffre clignote.
	5Répéter les étapes 3 et 4 pour le deuxième, le troisième, le quatrième et le cinquième chiffre du code, jusqu'à ce que... le code configuré clignote. 6Appuyer sur la touche    « Entrée »

	« Verrouill. menu setup » s'affiche dans le menu « VERR. ».
	7Activer ou désactiver le verrouillage des touches    à l'aide des touches « haut » et « bas » : ON = la fonction de verrouillage des touches est activée (il n'est pas possible d'accéder au point de menu Setup) OFF = la fonction de verrouillage des touches est désactivée (il est possible d'accéder au point de menu Setup)
	8Appuyer sur la touche    « Entrée »

1. Paramétrages

Une clé USB raccordée à un connecteur USB A peut jouer un rôle de datalogger pour un onduleur.

• être importées dans le logiciel Fronius Solar.access via le fichier FLD loggé ;
• être visualisées directement dans des programmes de fournisseurs tiers (par ex. Microsoft® Excel) via le fichier CSV loggé.

Sur les anciennes versions (jusqu'à Excel 2007) le nombre de lignes est limité à 65536.

Vous trouverez des informations complémentaires concernant les « données sur la clé USB », « les quantités de données et la capacité de stockage », ainsi que la « mémoire tampon » à l'adresse :
	® https://manuals.fronius.com/html/4204260426

1. Paramétrages
2. Clé USB en tant que Datalogger et pour actualiser le logiciel de l'onduleur

Une clé USB raccordée à un connecteur USB A peut jouer un rôle de datalogger pour un onduleur.

• être importées dans le logiciel Fronius Solar.access via le fichier FLD loggé ;
• être visualisées directement dans des programmes de fournisseurs tiers (par ex. Microsoft® Excel) via le fichier CSV loggé.

Sur les anciennes versions (jusqu'à Excel 2007) le nombre de lignes est limité à 65536.

Vous trouverez des informations complémentaires concernant les « données sur la clé USB », « les quantités de données et la capacité de stockage », ainsi que la « mémoire tampon » à l'adresse :
	® https://manuals.fronius.com/html/4204260426

1. Paramétrages
2. Clé USB en tant que Datalogger et pour actualiser le logiciel de l'onduleur

Si la clé USB est utilisée en tant que Datalogger, trois fichiers sont automatiquement créés :

• Fichier système FRONIUS.sys :
  Le fichier enregistre des informations de l'onduleur peu pertinentes pour le client. Le fichier ne doit pas être supprimé seul. Supprimer ensemble tous les fichiers (sys, fld, csv).

• Fichier journal DALO.fld :
  Fichier journal pour la lecture des données dans le logiciel Fronius Solar.access.

  Des informations détaillées relatives au logiciel Fronius Solar.access figurent dans les instructions de service « DATCOM Detail » sur le site http://www.fronius.com

• Fichier journal DATA.csv :
  Fichier journal pour la lecture des données dans un programme de tableurs (p. ex. : Microsoft® Excel)

Structure de données sur la clé USB

(1)	Répertoire racine USB (répertoire Root)
(2)	Onduleur Fronius (Fronius Galvo, Fronius Symo, Fronius Primo ou Fronius Eco)
(3)	Numéro d'onduleur – peut être paramétré dans le menu Setup sous DATCOM

S'il existe plusieurs onduleurs avec le même numéro d'onduleur, les trois fichiers sont enregistrés dans le même dossier. Un chiffre est alors ajouté au nom de fichier (par ex. : DALO_02.fld)

Structure du fichier CSV :

1. Paramétrages
2. Clé USB en tant que Datalogger et pour actualiser le logiciel de l'onduleur

Une clé USB d'une capacité d'enregistrement de 1 Go par exemple, peut enregistrer des données de logging pendant environ 7 ans, avec un intervalle de logging de 5 minutes.

Fichier CSV
Les fichiers CSV ne peuvent enregistrer que 65 535 lignes (séries de données) (jusqu'à la version 2007 de Microsoft® Excel, aucune limitation au-delà).
Avec un intervalle de logging de 5 min, les 65 535 lignes seront écrites en 7 mois (taille du fichier CSV, env. 8 Mo).
Pour éviter des pertes de données, le fichier CSV doit être sauvegardé sur PC pendant cette période de 7 mois et effacé de la clé USB. Si l'intervalle de logging est réglé sur une durée plus longue, ce cadre temporel s'allonge d'autant.

Fichier FLD
Le fichier FLD ne doit pas dépasser une taille de 16 Mo. Cela correspond à une durée d'enregistrement de 6 ans environ, avec un intervalle de logging de 5 min.
Si le fichier dépasse cette limite de 16 Mo, il doit être sauvegardé sur PC et toutes les données supprimées de la clé USB.

Après la sauvegarde et la suppression des données, la clé USB peut être immédiatement remise en place pour l'enregistrement de données de logging, sans qu'aucune autre opération ne soit nécessaire.

IMPORTANT ! Une clé USB pleine peut entraîner la perte ou l'écrasement de données. Lors du branchement de clés USB, veiller à utiliser des clés de capacité suffisante.

1. Paramétrages
2. Clé USB en tant que Datalogger et pour actualiser le logiciel de l'onduleur

Lorsque la clé USB est insérée (par ex. pour une sauvegarde de données), les données de logging sont enregistrées dans une mémoire tampon de l'onduleur.
Dès que la clé USB est rebranchée, les données sont automatiquement transmises de la mémoire tampon vers la clé USB.

La mémoire tampon peut enregistrer au maximum 6 points de logging. Les données ne sont enregistrées que durant le fonctionnement de l'onduleur (puissance supérieure à 0 W). L'intervalle de logging est réglé sur une durée fixe de 30 minutes. Il en découle une période de 3 heures pour l'enregistrement de données sur la mémoire tampon.

Lorsque la mémoire tampon est pleine, les données les plus anciennes de la mémoire tampon sont écrasées par les nouvelles données.

IMPORTANT ! La mémoire tampon exige une alimentation électrique permanente.
En cas de panne de courant AC durant le fonctionnement, toutes les données de la mémoire tampon seront perdues. Afin de ne pas perdre les données durant la nuit, la déconnexion nocturne automatique (régler le paramètre Setup Mode nuit sur ON – voir les instructions de service du Datamanager 2.0, section « Configurer et afficher les points de menu », « Visualiser et régler les paramètres dans le menu DATCOM ») doit être désactivée.
Pour Fronius Eco ou Fronius Symo 15.0-3 208, la mémoire tampon fonctionne également avec une alimentation DC pure.

1. Paramétrages
2. Clé USB en tant que Datalogger et pour actualiser le logiciel de l'onduleur

En raison du grand nombre de clés USB disponibles sur le marché, aucune garantie ne peut être donnée quant à la reconnaissance de toutes les clés USB par l'onduleur.

Fronius recommande l'utilisation exclusive de clés USB certifiées, adaptées à l'utilisation industrielle (respecter le logo USB-IF !).

L'onduleur prend en charge les clés USB avec les systèmes de fichiers suivants :

• FAT12
• FAT16
• FAT32

Fronius recommande d'utiliser les clés USB uniquement pour l'enregistrement de données de logging ou pour l'actualisation du logiciel de l'onduleur. Les clés USB ne doivent pas contenir d'autres données.

Symbole USB sur l'écran de l'onduleur, par ex. en mode d'affichage « ACTUEL » :

Lorsque l'onduleur détecte une clé USB, le symbole USB s'affiche en haut à droite de l'écran.

Lors de la connexion d'une clé USB, vérifier que le symbole USB est bien affiché (il peut éventuellement clignoter).

IMPORTANT ! Pour les applications en extérieur, ne pas oublier que le bon fonctionnement des clés USB usuelles n'est souvent garanti que dans une plage de température limitée.
Pour les applications en extérieur, s'assurer que la clé USB fonctionne également à basses températures par exemple.

1. Paramétrages
2. Clé USB en tant que Datalogger et pour actualiser le logiciel de l'onduleur

Une clé USB permet également au client final de procéder à la mise à jour du logiciel de l'onduleur via le menu SETUP : le fichier de mise à jour doit être au préalable enregistré sur la clé USB avant d'être transféré sur l'onduleur.

1. Paramétrages
2. Clé USB en tant que Datalogger et pour actualiser le logiciel de l'onduleur

Consigne de sécurité pour le retrait d’une clé USB :
		IMPORTANT ! Pour éviter toute perte de données, une clé USB connectée ne peut être retirée que dans les conditions suivantes : via le point de menu SETUP, entrée « Oter USB / HW sans risque » uniquement, lorsque la LED « Transfert de données » ne clignote plus ou est allumée.

1. Paramétrages

1Appuyer sur la touche    « Menu » Le niveau de sélection des menus s’affiche. 2Appuyer 5 fois sur la touche « Menu/Échap » non affectée

	« Code d’accès » s’affiche dans le menu « CODE », le premier chiffre clignote.
	3Saisir le code 22742 : Sélectionner la valeur du premier chiffre du code    à l’aide des touches « plus » et « moins »
	4Appuyer sur la touche    « Entrée »

	Le deuxième chiffre clignote.
	5Répéter les étapes 3 et 4 pour le deuxième, le troisième, le quatrième et le cinquième chiffre du code, jusqu’à ce que... le code configuré clignote. 6Appuyer sur la touche    « Entrée »

Le menu Basic s’affiche.

7Sélectionner l’entrée souhaitée    à l’aide des touches « plus » et « moins »

8Éditer l’entrée sélectionnée en appuyant sur la touche    « Entrée »

9Pour quitter le menu Basic, appuyer sur la touche    « Échap »

1. Paramétrages
2. Le menu Basic

1Appuyer sur la touche    « Menu » Le niveau de sélection des menus s’affiche. 2Appuyer 5 fois sur la touche « Menu/Échap » non affectée

	« Code d’accès » s’affiche dans le menu « CODE », le premier chiffre clignote.
	3Saisir le code 22742 : Sélectionner la valeur du premier chiffre du code    à l’aide des touches « plus » et « moins »
	4Appuyer sur la touche    « Entrée »

	Le deuxième chiffre clignote.
	5Répéter les étapes 3 et 4 pour le deuxième, le troisième, le quatrième et le cinquième chiffre du code, jusqu’à ce que... le code configuré clignote. 6Appuyer sur la touche    « Entrée »

Le menu Basic s’affiche.

7Sélectionner l’entrée souhaitée    à l’aide des touches « plus » et « moins »

8Éditer l’entrée sélectionnée en appuyant sur la touche    « Entrée »

9Pour quitter le menu Basic, appuyer sur la touche    « Échap »

1. Paramétrages
2. Le menu Basic

1. Paramétrages
2. Le menu Basic

Dans le cas où l'option DC SPD (protection contre la surtension) est installée dans l'onduleur, les points de menu suivants sont configurés de série :

Entrée signal : Ext Sig.
Type de déclenchement : Warning
Type de connecteur : N/C

L'onduleur possède un système d'autodiagnostic capable de reconnaître un grand nombre de pannes possibles qu'il affiche à l'écran. Il est ainsi possible de trouver rapidement les dysfonctionnements sur l'onduleur et l'installation photovoltaïque ainsi que les erreurs d'installation ou de commande.

Lorsque le système d'autodiagnostic a trouvé une erreur concrète, le message d'état correspondant s'affiche à l'écran.

IMPORTANT ! Des messages d'état apparaissant brièvement à l'écran peuvent provenir du fonctionnement normal de l'onduleur. Si l'onduleur fonctionne ensuite correctement, il n'y a pas de panne.

1. Annexe

L'onduleur possède un système d'autodiagnostic capable de reconnaître un grand nombre de pannes possibles qu'il affiche à l'écran. Il est ainsi possible de trouver rapidement les dysfonctionnements sur l'onduleur et l'installation photovoltaïque ainsi que les erreurs d'installation ou de commande.

Lorsque le système d'autodiagnostic a trouvé une erreur concrète, le message d'état correspondant s'affiche à l'écran.

IMPORTANT ! Des messages d'état apparaissant brièvement à l'écran peuvent provenir du fonctionnement normal de l'onduleur. Si l'onduleur fonctionne ensuite correctement, il n'y a pas de panne.

1. Annexe
2. Diagnostic d'état et élimination des défauts

L'onduleur possède un système d'autodiagnostic capable de reconnaître un grand nombre de pannes possibles qu'il affiche à l'écran. Il est ainsi possible de trouver rapidement les dysfonctionnements sur l'onduleur et l'installation photovoltaïque ainsi que les erreurs d'installation ou de commande.

Lorsque le système d'autodiagnostic a trouvé une erreur concrète, le message d'état correspondant s'affiche à l'écran.

IMPORTANT ! Des messages d'état apparaissant brièvement à l'écran peuvent provenir du fonctionnement normal de l'onduleur. Si l'onduleur fonctionne ensuite correctement, il n'y a pas de panne.

1. Annexe
2. Diagnostic d'état et élimination des défauts

• Vérifier la tension AC aux connecteurs de l'onduleur :
  la tension AC doit être de 220/230 V (+ 10 % / - 5 %) ou 380/400 V (+ 10 % / - 5 %).

1. Annexe
2. Diagnostic d'état et élimination des défauts

Les messages d'état de la classe 1 n'apparaissent généralement que momentanément et sont provoqués par le réseau électrique public.

Exemple : La fréquence de réseau est trop élevée et l'onduleur ne doit pas injecter d'énergie dans le réseau en raison d'une norme. Il n'y a pas de défaut de l'appareil.
L'onduleur réagit tout d'abord en coupant la connexion au réseau. Une vérification du réseau est ensuite effectuée durant la période de surveillance prescrite. Si, à l'issue de cette période, aucune erreur n'est constatée, l'onduleur reprend le mode d'injection dans le réseau.

En fonction du Setup pays, la fonction Soft-Start GPIS est activée :
aux termes des directives nationales, après une déconnexion suite à une erreur AC, la puissance de sortie de l'onduleur est augmentée en continu.

1. Annexe
2. Diagnostic d'état et élimination des défauts

*) Si le message d'état s'affiche en continu : contacter le technicien de maintenance formé par Fronius

**) L'erreur est automatiquement éliminée ; si le message d'état s'affiche en continu, prendre contact avec le monteur de l'installation.

1. Annexe
2. Diagnostic d'état et élimination des défauts

La classe 3 concerne les messages d'état qui peuvent intervenir durant le mode d'injection dans le réseau, mais qui ne conduisent pas à une interruption durable de ce mode.

Après la déconnexion automatique du réseau et la surveillance prescrite du réseau, l'onduleur tente de reprendre le mode d'injection dans le réseau.
