Fronius Symo Advanced Istruzioni per l'uso

Montaggio del supporto di montaggio

Collegamento CA

Collegamento CC

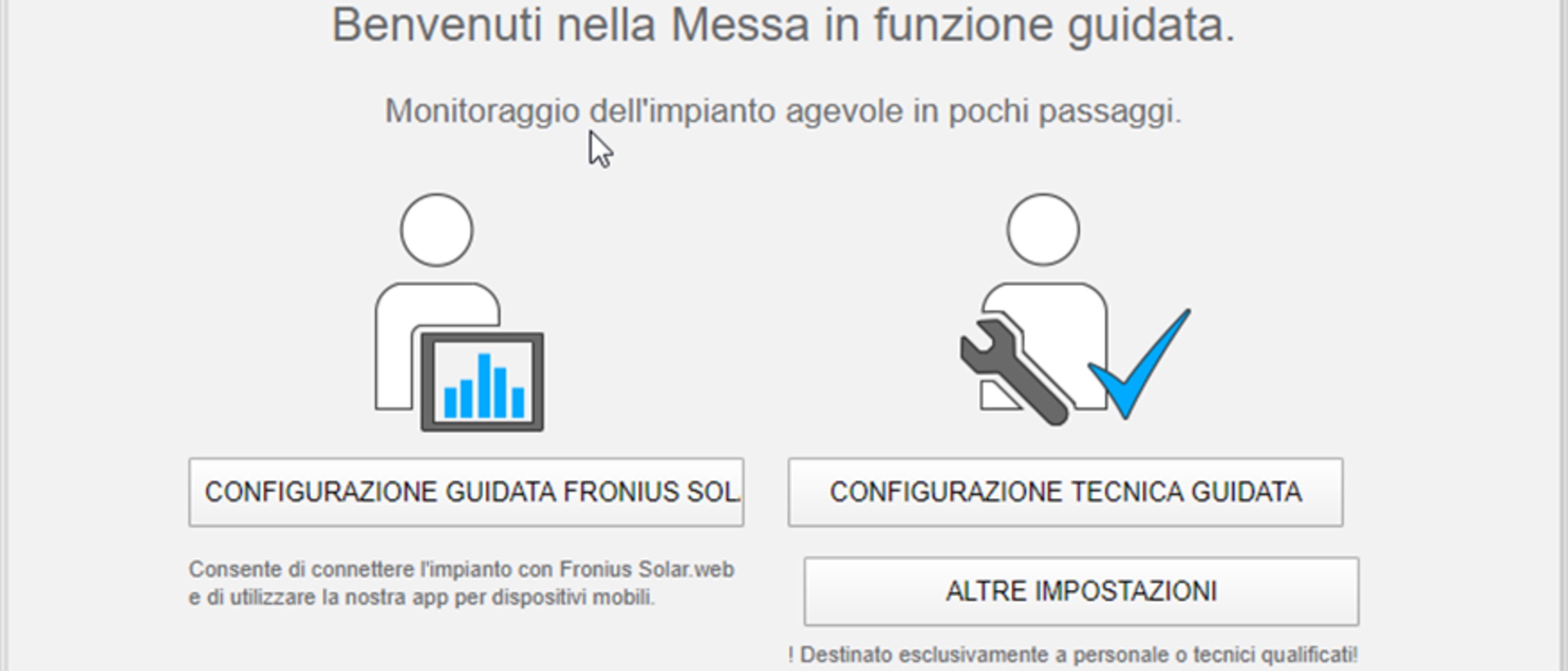

Prima messa in funzione

Aggiornamento software

AVVISO!

Indica un pericolo diretto e imminente che,

se non evitato, provoca il decesso o lesioni gravissime.

PERICOLO!

Indica una situazione potenzialmente pericolosa che,

se non evitata, può provocare il decesso o lesioni gravissime.

PRUDENZA!

Indica una situazione potenzialmente dannosa che,

se non evitata, può provocare lesioni lievi o di minore entità, nonché danni materiali.

AVVERTENZA!

Indica il pericolo che i risultati del lavoro siano pregiudicati e di possibili danni all'attrezzatura.

AVVISO!

Indica un pericolo diretto e imminente che,

se non evitato, provoca il decesso o lesioni gravissime.

PERICOLO!

Indica una situazione potenzialmente pericolosa che,

se non evitata, può provocare il decesso o lesioni gravissime.

PRUDENZA!

Indica una situazione potenzialmente dannosa che,

se non evitata, può provocare lesioni lievi o di minore entità, nonché danni materiali.

AVVERTENZA!

Indica il pericolo che i risultati del lavoro siano pregiudicati e di possibili danni all'attrezzatura.

AVVISO!

Indica un pericolo diretto e imminente che,

se non evitato, provoca il decesso o lesioni gravissime.

PERICOLO!

Indica una situazione potenzialmente pericolosa che,

se non evitata, può provocare il decesso o lesioni gravissime.

PRUDENZA!

Indica una situazione potenzialmente dannosa che,

se non evitata, può provocare lesioni lievi o di minore entità, nonché danni materiali.

AVVERTENZA!

Indica il pericolo che i risultati del lavoro siano pregiudicati e di possibili danni all'attrezzatura.

L'apparecchio è realizzato conformemente agli standard correnti e alle normative tecniche per la sicurezza riconosciute. Tuttavia, il cattivo uso dell'apparecchio può causare pericolo di

lesioni personali o decesso dell'operatore o di terzi,
danni all'apparecchio e ad altri beni materiali del gestore.

Tutte le persone coinvolte nella messa in funzione e manutenzione dell'apparecchio devono

essere in possesso di apposita qualifica,
disporre delle competenze necessarie in materia di installazioni elettriche e
leggere integralmente e osservare scrupolosamente le presenti istruzioni per l'uso.

Conservare sempre le istruzioni per l'uso sul luogo d'impiego dell'apparecchio. Oltre alle istruzioni per l'uso, attenersi alle norme generali e ai regolamenti locali vigenti in materia di prevenzione degli incidenti e tutela dell'ambiente.

Per quanto concerne le avvertenze relative alla sicurezza e ai possibili pericoli riportate sull'apparecchio

mantenerle leggibili
non danneggiarle
non rimuoverle
non coprirle, non incollarvi sopra alcunché, non sovrascriverle.

I morsetti possono raggiungere temperature elevate.

Utilizzare l'apparecchio solo se tutti i dispositivi di protezione risultano perfettamente funzionanti. In caso contrario, sussiste il pericolo di

lesioni personali o decesso dell'operatore o di terzi,
danni all'apparecchio e ad altri beni materiali del gestore.

Prima di accendere l'apparecchio, fare riparare i dispositivi di sicurezza non perfettamente funzionanti da un centro specializzato autorizzato.

Mai disattivare o eludere i dispositivi di protezione.

Per conoscere l'esatta posizione delle avvertenze relative alla sicurezza e ai possibili pericoli presenti sull'apparecchio, consultare il capitolo "In generale" nelle istruzioni per l'uso dell'apparecchio stesso.

Prima di accendere l'apparecchio, eliminare tutti i problemi che potrebbero pregiudicare la sicurezza.

È in gioco la vostra sicurezza!

Utilizzare o stoccare l'apparecchio in ambienti diversi da quelli specificati non è una procedura conforme all'uso prescritto. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne.

Le informazioni contenute nelle presenti istruzioni per l'uso sono rivolte esclusivamente a personale tecnico qualificato. Una scossa elettrica può risultare mortale. Eseguire esclusivamente le operazioni riportate nella documentazione. Ciò vale anche per il personale qualificato.

Tutti i cavi e i conduttori devono essere ben fissati, integri, isolati e sufficientemente dimensionati. Far riparare immediatamente collegamenti allentati, cavi e conduttori fusi, danneggiati o sottodimensionati da un centro specializzato autorizzato.

Gli interventi di manutenzione e riparazione devono essere eseguiti solo da un centro specializzato autorizzato.

Nella progettazione e produzione dei componenti non originali non è garantito il rispetto delle norme relative alle sollecitazioni e alla sicurezza. Utilizzare esclusivamente pezzi di ricambio originali (anche per i componenti normalizzati).

Non modificare, aggiungere pezzi o adattare l'apparecchio senza l'autorizzazione del produttore.

Sostituire immediatamente i componenti non perfettamente funzionanti.

Il livello massimo di potenza sonora dell'inverter è indicato nei dati tecnici.

Il raffreddamento dell'apparecchio avviene mediante una regolazione elettronica della temperatura il più silenziosamente possibile e dipende dalla potenza convertita, dalla temperatura ambiente, dal grado di sporcizia dell'apparecchio, ecc.

Non è possibile indicare un valore di emissione riferito al luogo di lavoro, poiché il livello effettivo di potenza sonora dipende molto dalle condizioni di montaggio, dalla qualità della rete, dalle pareti circostanti e dalle caratteristiche generali dei locali.

In casi particolari è possibile che, nonostante si rispettino i valori limite standardizzati delle emissioni, si verifichino comunque interferenze nell'ambiente di impiego previsto (per es., se nel luogo di installazione sono presenti apparecchi sensibili alle interferenze, oppure se il luogo di installazione si trova nelle vicinanze di ricevitori radio o televisivi). In questo caso il gestore è tenuto ad adottare misure per l'eliminazione di tali interferenze.

Per quanto riguarda la sicurezza dei dati, l'utente è responsabile:

dell'esecuzione del backup delle modifiche rispetto alle impostazioni di fabbrica
del salvataggio e della conservazione delle impostazioni personali.

I diritti d'autore delle presenti istruzioni per l'uso sono di proprietà del produttore.

Il testo e le illustrazioni corrispondono alla dotazione tecnica al momento della stampa, con riserva di modifiche.
Saremo grati per la segnalazione di eventuali discrepanze nelle istruzioni per l'uso.

Tutti i componenti installati nell'impianto fotovoltaico devono essere compatibili e disporre delle necessarie opzioni di configurazione. I componenti installati non devono limitare o influenzare negativamente il funzionamento dell'impianto fotovoltaico.

AVVERTENZA!

Rischio dovuto a componenti dell'impianto fotovoltaico non compatibili e/o limitatamente compatibili.

I componenti non compatibili possono limitare e/o influenzare negativamente l'operatività e/o il funzionamento dell'impianto fotovoltaico.

Installare nell'impianto fotovoltaico solo i componenti raccomandati dal produttore.

Prima dell'installazione, verificare la compatibilità dei componenti non espressamente raccomandati dal produttore.

Struttura dell'apparecchio:

(1)	Copertura del corpo esterno
(2)	Inverter
(3)	Supporto da parete
(4)	Scatola dei collegamenti, incl. interruttore CC principale
(5)	Scatola di comunicazione dati
(6)	Copertura della scatola di comunicazione dati

L'inverter trasforma la corrente continua generata dai moduli solari in corrente alternata, che viene alimentata in sincrono con la tensione di rete nella rete elettrica pubblica.

L'inverter è stato concepito esclusivamente per essere utilizzato in impianti fotovoltaici collegati alla rete; la produzione di corrente indipendente dalla rete pubblica non è possibile.

La struttura e il funzionamento dell'inverter ne assicurano la massima sicurezza in fase di montaggio e di esercizio.

L'inverter monitora automaticamente la rete elettrica pubblica. In caso di comportamenti di rete anomali, l'inverter cessa immediatamente di funzionare e interrompe l'alimentazione della rete elettrica (ad es. in presenza di interruzioni di rete, ecc.).
La rete viene monitorata mediante il monitoraggio della tensione, della frequenza e dei comportamenti a isola.

Il funzionamento dell'inverter è completamente automatico. L'inverter inizia a monitorare la rete non appena, dopo il sorgere del sole, è disponibile energia sufficiente prodotta dai moduli solari. In presenza di irraggiamento solare sufficiente, l'inverter procede al funzionamento con alimentazione di rete.
Inoltre, funziona in modo tale da trarre la massima potenza possibile dai moduli solari.
Non appena l'energia offerta per l'alimentazione di rete diventa insufficiente, l'inverter scollega completamente l'elettronica di potenza dalla rete e sospende il funzionamento. Tutte le impostazioni e i dati salvati restano memorizzati.

Se l'apparecchio si surriscalda, interviene il sistema di autoprotezione dell'inverter che riduce automaticamente la potenza di uscita attuale.
Alla base del surriscaldamento dell'apparecchio possono esservi una temperatura ambiente elevata o un'asportazione di calore insufficiente (ad es. installazione all'interno di quadri elettrici privi di un'adeguata asportazione di calore).

Struttura dell'apparecchio:

(1)	Copertura del corpo esterno
(2)	Inverter
(3)	Supporto da parete
(4)	Scatola dei collegamenti, incl. interruttore CC principale
(5)	Scatola di comunicazione dati
(6)	Copertura della scatola di comunicazione dati

L'inverter trasforma la corrente continua generata dai moduli solari in corrente alternata, che viene alimentata in sincrono con la tensione di rete nella rete elettrica pubblica.

L'inverter è stato concepito esclusivamente per essere utilizzato in impianti fotovoltaici collegati alla rete; la produzione di corrente indipendente dalla rete pubblica non è possibile.

La struttura e il funzionamento dell'inverter ne assicurano la massima sicurezza in fase di montaggio e di esercizio.

L'inverter monitora automaticamente la rete elettrica pubblica. In caso di comportamenti di rete anomali, l'inverter cessa immediatamente di funzionare e interrompe l'alimentazione della rete elettrica (ad es. in presenza di interruzioni di rete, ecc.).
La rete viene monitorata mediante il monitoraggio della tensione, della frequenza e dei comportamenti a isola.

Il funzionamento dell'inverter è completamente automatico. L'inverter inizia a monitorare la rete non appena, dopo il sorgere del sole, è disponibile energia sufficiente prodotta dai moduli solari. In presenza di irraggiamento solare sufficiente, l'inverter procede al funzionamento con alimentazione di rete.
Inoltre, funziona in modo tale da trarre la massima potenza possibile dai moduli solari.
Non appena l'energia offerta per l'alimentazione di rete diventa insufficiente, l'inverter scollega completamente l'elettronica di potenza dalla rete e sospende il funzionamento. Tutte le impostazioni e i dati salvati restano memorizzati.

Se l'apparecchio si surriscalda, interviene il sistema di autoprotezione dell'inverter che riduce automaticamente la potenza di uscita attuale.
Alla base del surriscaldamento dell'apparecchio possono esservi una temperatura ambiente elevata o un'asportazione di calore insufficiente (ad es. installazione all'interno di quadri elettrici privi di un'adeguata asportazione di calore).

Struttura dell'apparecchio:

(1)	Copertura del corpo esterno
(2)	Inverter
(3)	Supporto da parete
(4)	Scatola dei collegamenti, incl. interruttore CC principale
(5)	Scatola di comunicazione dati
(6)	Copertura della scatola di comunicazione dati

L'inverter trasforma la corrente continua generata dai moduli solari in corrente alternata, che viene alimentata in sincrono con la tensione di rete nella rete elettrica pubblica.

L'inverter è stato concepito esclusivamente per essere utilizzato in impianti fotovoltaici collegati alla rete; la produzione di corrente indipendente dalla rete pubblica non è possibile.

La struttura e il funzionamento dell'inverter ne assicurano la massima sicurezza in fase di montaggio e di esercizio.

L'inverter monitora automaticamente la rete elettrica pubblica. In caso di comportamenti di rete anomali, l'inverter cessa immediatamente di funzionare e interrompe l'alimentazione della rete elettrica (ad es. in presenza di interruzioni di rete, ecc.).
La rete viene monitorata mediante il monitoraggio della tensione, della frequenza e dei comportamenti a isola.

Il funzionamento dell'inverter è completamente automatico. L'inverter inizia a monitorare la rete non appena, dopo il sorgere del sole, è disponibile energia sufficiente prodotta dai moduli solari. In presenza di irraggiamento solare sufficiente, l'inverter procede al funzionamento con alimentazione di rete.
Inoltre, funziona in modo tale da trarre la massima potenza possibile dai moduli solari.
Non appena l'energia offerta per l'alimentazione di rete diventa insufficiente, l'inverter scollega completamente l'elettronica di potenza dalla rete e sospende il funzionamento. Tutte le impostazioni e i dati salvati restano memorizzati.

Se l'apparecchio si surriscalda, interviene il sistema di autoprotezione dell'inverter che riduce automaticamente la potenza di uscita attuale.
Alla base del surriscaldamento dell'apparecchio possono esservi una temperatura ambiente elevata o un'asportazione di calore insufficiente (ad es. installazione all'interno di quadri elettrici privi di un'adeguata asportazione di calore).

L'inverter è destinato esclusivamente alla trasformazione della corrente continua generata dai moduli solari in corrente alternata da alimentare nella rete elettrica pubblica.
L'uso non prescritto comprende:

qualunque altro tipo d'uso che esuli da quello prescritto
adattamenti all'inverter non espressamente consigliati da Fronius
installazione di componenti non espressamente consigliati o distribuiti da Fronius.

Il produttore non si assume alcuna responsabilità per gli eventuali danni che potrebbero derivarne.
Decadono inoltre tutti i diritti di garanzia.

L'uso prescritto comprende anche

la lettura integrale e l'osservanza scrupolosa di tutte le avvertenze, comprese quelle relative alla sicurezza e ai possibili pericoli, contenute nelle istruzioni per l'uso e nelle istruzioni d'installazione
l'esecuzione dei lavori di manutenzione
l'esecuzione del montaggio conformemente alle istruzioni d'installazione.

Durante l'installazione dell'impianto fotovoltaico, assicurarsi che il funzionamento di tutti i componenti avvenga esclusivamente entro la gamma consentita.

Tenere in considerazione tutte le misure consigliate dal produttore dei moduli solari per preservare le caratteristiche dei moduli.

Tenere in considerazione le disposizioni del gestore della rete relativamente all'alimentazione di rete e ai metodi di collegamento.

Sopra e all'interno dell'inverter sono riportati avvertenze e simboli di sicurezza che non devono essere rimossi né sovrascritti. Le avvertenze e i simboli riportano avvertimenti sul cattivo uso dell'apparecchio, da cui potrebbero risultare gravi lesioni personali e danni materiali.

Simboli di sicurezza:
	Pericolo di gravi lesioni personali e danni materiali dovuto al cattivo uso dell'apparecchio.
	Utilizzare le funzioni descritte solo dopo aver letto integralmente e compreso i seguenti documenti: le presenti istruzioni per l'uso tutte le istruzioni per l'uso dei componenti del sistema dell'impianto fotovoltaico, in particolare le norme di sicurezza.
	Tensione elettrica pericolosa.
	Attendere il tempo di scaricamento dei condensatori!
	Conformemente alla Direttiva Europea 2012/19/UE relativa ai rifiuti di apparecchiature elettriche ed elettroniche e alla rispettiva applicazione nell'ordinamento giuridico nazionale, gli apparecchi elettrici usati devono essere raccolti separatamente e recuperati in modo compatibile con l'ambiente. Provvedere alla restituzione dell'apparecchio usato presso il proprio distributore, oppure informarsi sull'eventuale presenza di un centro di raccolta e smaltimento autorizzato nella propria zona. La mancata osservanza di questa direttiva UE può avere ripercussioni potenzialmente dannose sull'ambiente e sulla salute!

Testo delle avvertenze:

AVVISO!
Una scossa elettrica può risultare mortale. Prima di aprire l'apparecchio accertarsi che il lato ingresso e il lato uscita siano privi di tensione. Attendere che i condensatori si scarichino (il tempo di scarica è indicato sull'unità).

Simboli sulla targhetta:
	Marcatura CE: conferma la conformità alle direttive e ai regolamenti UE applicabili.
	Marcatura UKCA: conferma la conformità alle direttive e ai regolamenti applicabili nel Regno Unito.
	Marcatura RAEE: i rifiuti di apparecchiature elettriche ed elettroniche devono essere raccolti separatamente e riciclati in modo compatibile con l'ambiente conformemente alla Direttiva Europea e alla legge nazionale applicabile.
	Marcatura RCM: testato secondo i requisiti validi in Australia e Nuova Zelanda.
	Marcatura ICASA: testato secondo i requisiti della Independent Communications Authority del Sudafrica.
	Marcatura CMIM: testato secondo i requisiti di IMANOR per i regolamenti di importazione e la conformità alle norme del Marocco.

L'AFCI (Arc Fault Circuit Interrupter) protegge contro l'arco voltaico ed è un dispositivo di protezione in senso stretto. L'AFCI valuta i disturbi che si verificano sul lato CC nella curva di corrente e tensione con un commutatore elettronico e spegne il circuito elettrico se viene rilevato un errore di contatto. In questo modo si previene il surriscaldamento nei punti di contatto difettosi e si evitano idealmente gli incendi.

PRUDENZA!

Pericolo dovuto a un'installazione CC difettosa o non corretta.

Ne può derivare il pericolo di danni e, di conseguenza, il pericolo di incendio dell'impianto fotovoltaico dovuto a carichi termici inammissibili che si verificano durante un arco voltaico.

Controllare che i collegamenti a spina siano in buone condizioni.

Riparare correttamente l'isolamento difettoso.

Eseguire interventi di collegamento in base alle informazioni fornite.

IMPORTANTE!
Fronius non sosterrà alcuna spesa per cali di produzione, compensi per gli installatori, ecc. che possano risultare dagli archi voltaici rilevati e dalle relative conseguenze. Fronius non si assume alcuna responsabilità per i danni che possono verificarsi nonostante il rilevamento/l'interruzione integrati degli archi voltaici (ad es. dovuto a un arco voltaico in parallelo).

IMPORTANTE!
L'elettronica attiva dei moduli solare (ad es. ottimizzatori di potenza) può compromettere il funzionamento del rilevamento degli archi voltaici. Fronius non garantisce il corretto funzionamento del rilevamento degli archi voltaici in combinazione con l'elettronica attiva dei moduli solari.

Comportamento di richiusura
Dopo il rilevamento di un arco voltaico, l'alimentazione viene interrotta per almeno 5 minuti. A seconda della configurazione, l'operazione di immissione viene poi proseguita automaticamente. Se vengono rilevati più archi in un periodo di 24 ore, il funzionamento dell'alimentazione può anche essere interrotto in modo permanente fino a quando non viene effettuato un ricollegamento manuale."

Per consentire l'utilizzo personalizzato delle estensioni del sistema, Fronius ha sviluppato Fronius Solar Net. Fronius Solar Net è una rete dati che consente la connessione di più inverter con le estensioni del sistema.
Fronius Solar Net è un sistema bus con topologia ad anello. Per la comunicazione di uno o più inverter connessi all'interno della Fronius Solar Net con un'estensione del sistema è sufficiente un cavo adatto.
Per definire ogni inverter all'interno della Fronius Solar Net in modo univoco, assegnare un codice personalizzato anche ai vari inverter.n. Assegnare il codice personalizzato come descritto al paragrafo Voce di menu SETUP.
Fronius Solar Net riconosce automaticamente le diverse estensioni del sistema.
Per distinguere tra diverse estensioni di sistema identiche, è necessario attribuire a ognuna di esse un codice personale.
Per maggiori informazioni sulle varie estensioni del sistema, consultare le rispettive istruzioni per l'uso o il sito Internet http://www.fronius.com. ® http://www.fronius.com/QR-link/4204101938

Per consentire l'utilizzo personalizzato delle estensioni del sistema, Fronius ha sviluppato Fronius Solar Net. Fronius Solar Net è una rete dati che consente la connessione di più inverter con le estensioni del sistema.
Fronius Solar Net è un sistema bus con topologia ad anello. Per la comunicazione di uno o più inverter connessi all'interno della Fronius Solar Net con un'estensione del sistema è sufficiente un cavo adatto.
Per definire ogni inverter all'interno della Fronius Solar Net in modo univoco, assegnare un codice personalizzato anche ai vari inverter.n. Assegnare il codice personalizzato come descritto al paragrafo Voce di menu SETUP.
Fronius Solar Net riconosce automaticamente le diverse estensioni del sistema.
Per distinguere tra diverse estensioni di sistema identiche, è necessario attribuire a ognuna di esse un codice personale.
Per maggiori informazioni sulle varie estensioni del sistema, consultare le rispettive istruzioni per l'uso o il sito Internet http://www.fronius.com. ® http://www.fronius.com/QR-link/4204101938

A seconda della versione, l'inverter può essere dotato della scheda a innesto Fronius Datamanager (8).

Num.	Denominazione
(1)	Interfaccia di corrente multifunzione commutabile. Per una spiegazione più dettagliata, si veda la seguente sezione Descrizione dell'interfaccia di corrente multifunzione. Per il collegamento all'interfaccia di corrente multifunzione utilizzare la spina di accoppiamento a 2 poli compresa nella fornitura dell'inverter.
(2) / (3)	Connettore IN Fronius Solar Net/Interface Protocol Connettore OUT Fronius Solar Net/Interface Protocol Ingresso e uscita Fronius Solar Net/Interface Protocol per la connessione con altri componenti DATCOM (ad es. inverter, Fronius Sensor Box, ecc.). In caso di collegamento in rete di più componenti DATCOM, a ogni connettore IN o OUT libero di un componente DATCOM occorre collegare uno spinotto terminale. Nella fornitura degli inverter dotati della scheda a innesto Fronius Datamanager sono comprese 2 spine di chiusura.
(4)	LED "Fronius Solar Net" Indica se l'alimentazione elettrica della Fronius Solar Net è disponibile.
(5)	LED "Trasmissione dei dati" Lampeggia durante l'accesso alla chiavetta USB. La chiavetta USB deve restare inserita per tutta la durata dell'operazione.
(6)	Porta USB A Per collegare una chiavetta USB di dimensioni massime 65 x 30 mm (2,6 x 2,1 in.). La chiavetta USB, laddove sia stata collegata, può fungere da Datalogger per il relativo inverter. La chiavetta USB non è compresa nella fornitura dell'inverter.
(7)	Contatto di commutazione a potenziale zero (relè) con spina di accoppiamento Max. 250 V AC/4 A AC Max. 30 V DC/1 A DC Max. 1,5 mm² (AWG 16) di sezione del cavo Pin 1 = contatto di chiusura (Normally Open) Pin 2 = vertice (Common) Pin 3 = contatto di chiusura (Normally Closed) Per una descrizione più dettagliata, vedere il paragrafo -Relè (contatto di commutazione a potenziale zero). Per il collegamento al contatto di commutazione a potenziale zero utilizzare la spina di accoppiamento compresa nella fornitura dell'inverter.
(8)	Fronius Datamanager 2.0 con antenna WLAN o copertura dello slot per schede opzionali Avvertenza: Il Fronius Datamanager 2.0 è disponibile solo come opzione.
(9)	Copertura dello slot per schede opzionali

LED "Fronius Solar Net" acceso:
alimentazione elettrica per la comunicazione dati all'interno della Fronius Solar Net/Interface Protocol funzionante.

LED "Fronius Solar Net" lampeggiante brevemente ogni 5 secondi:
errore durante la comunicazione dati all'interno della Fronius Solar Net.

Sovracorrente (flusso di corrente > 3 A, ad es. a causa di un corto circuito all'interno dell'anello della Fronius Solar Net)
Sottotensione (nessun corto circuito, tensione all'interno della Fronius Solar Net < 6,5 V, ad es. se all'interno della Fronius Solar Net è presente un numero eccessivo di componenti DATCOM e l'alimentazione elettrica è insufficiente).

In questo caso occorre predisporre un'alimentazione elettrica aggiuntiva dei componenti Fronius DATCOM mediante alimentatore esterno (43,0001,1194) su uno dei componenti Fronius DATCOM.

Per rilevare la presenza di sottotensione controllare, se necessario, la presenza di errori negli altri componenti Fronius DATCOM.

A seguito di uno spegnimento causato da sovracorrente o sottotensione, l'inverter tenta di ripristinare l'alimentazione elettrica all'interno della Fronius Solar Net ogni 5 secondi, finché l'errore è presente.

Se l'errore viene eliminato, l'alimentazione di corrente della Fronius Solar Net viene ripristinata entro 5 secondi.

Registrazione e archiviazione dei dati dell'inverter e del sensore mediante Fronius Datamanager e Fronius Sensor Box:

Rete dati con 3 inverter e una Fronius Sensor Box:
- Inverter 1 con Fronius Datamanager 2.0
- Inverter 2 e 3 senza Fronius Datamanager 2.0!

= Spinotto terminale

La comunicazione esterna (Fronius Solar Net) avviene nell'inverter attraverso la scatola di comunicazione dati. La scatola di comunicazione dati comprende due interfacce RS 422 come ingresso e uscita. Il collegamento avviene per mezzo di spine RJ45.

IMPORTANTE! Dato che Fronius Datamanager 2.0 funge da Datalogger, non devono essere presenti altri Datalogger nell'anello della Fronius Solar Net.
Per ogni anello della Fronius Solar Net è consentito un solo Fronius Datamanager/Datalogger.
Disinstallare tutti gli altri Fronius Datamanager e chiudere lo slot per schede opzionali libero sostituendo la copertura (Codice articolo - 42,0405,2094) disponibile in opzione oppure utilizzare un inverter senza Fronius Datamanager (light version).

All'interfaccia di corrente multifunzione è possibile collegare diverse varianti di configurazione circuitale. Queste però non possono essere utilizzate contemporaneamente. Se, ad esempio, all'interfaccia di corrente multifunzione è stato collegato un contatore S0, non è possibile collegare alcun contatto di segnale per la protezione contro le sovratensioni (e viceversa).

Pin 1 = ingresso di misurazione: max. 20 mA, resistore di precisione 100 Ohm (carico)
Pin 2 = corrente di corto circuito max. 15 mA, tensione di funzionamento a vuoto max. 16 V CC o GND

Configurazione circuitale, variante 1: Contatto di segnale per la protezione contro le sovratensioni
L'opzione DC SPD (protezione contro le sovratensioni) visualizza sul display, a seconda dell'impostazione nel menu BASE (sottomenu "Ingr. segnale"), un avviso o un errore. Per ulteriori informazioni sull'opzione DC SPD , consultare le istruzioni d'installazione.

Configurazione circuitale, variante 2: Contatore S0
È possibile collegare direttamente all'inverter un contatore per il rilevamento dell'autoconsumo per ogni S0. Tale contatore S0 può essere posizionato sul punto di alimentazione oppure nel ramo di consumo.

IMPORTANTE! Il collegamento di un contatore S0 all'inverter può richiedere l'aggiornamento del firmware dell'inverter stesso.

Il contatore S0 deve essere conforme alla norma IEC62053-31 Classe B

Frequenza impulsi max. consigliata del contatore S0:
Potenza FV kWp [kW]	Frequenza impulsi max. per ogni kWp
30	1000
20	2000
10	5000
≤ 5,5	10000

Con questo strumento, la riduzione dinamica della potenza può essere effettuata in due modi:

Riduzione dinamica della potenza mediante un inverter
Per ulteriori informazioni si veda il capitolo Riduzione dinamica della potenza per mezzo di un inverter a pagina (→)
Riduzione dinamica della potenza con Datamanager 2.0
Per ulteriori informazioni, vedere: manuals.fronius.com/html/4204260191/#0_m_0000017472

Le aziende energetiche o i gestori di rete possono prescrivere limiti di immissione per un inverter. La riduzione dinamica della potenza tiene conto dell'autoconsumo domestico prima di ridurre la potenza dell’inverter:

È possibile collegare direttamente all'inverter un contatore per il rilevamento dell'autoconsumo per ogni S0. Vedere il capitolo Descrizione dell'interfaccia di corrente multifunzione a pagina (→)

Un limite di immissione può essere impostato nel menu Base alla voce Ingresso segnale - Contatore S0. Vedere il capitolo Voci del menu BASE a pagina (→).

Opzioni di impostazione misuratore S0:

Limite di immissione in rete
Campo per l'immissione della potenza massima di alimentazione di rete in W. Se questo valore viene superato, l'inverter si regola fino al valore impostato entro il tempo richiesto dagli standard e dalle normative nazionali.
Impulsi per kWh
Campo per l'inserimento degli impulsi per kWh del contatore S0.

Con questa configurazione è possibile zero alimentazione di rete.

Quando si utilizza il contatore S0 e la riduzione di potenza per mezzo di un inverter, il contatore S0 deve essere installato nel ramo di consumo.

Contatore S0 nel ramo di consumo

Se la riduzione dinamica della potenza viene successivamente configurata con Datamanager 2.0 (interfaccia utente dell'inverter - menu EVU Editor - Riduzione dinamica della potenza), la riduzione dinamica della potenza deve essere disattivata tramite l'inverter (display dell'inverter - menu Base - Ingresso segnale - Misuratore S0).

Nell'anello della Fronius Solar Net (connessione di più inverter), la funzione Fail-Safe impedisce l'alimentazione non consentita degli inverter connessi nella fase di avvio o durante il funzionamento. A tale scopo, dall'inverter primario con Datamanager integrato viene trasmesso un segnale agli inverter secondari (apparecchi Lite).

La funzione viene attivata non appena si verifica un guasto del Datamanager o un'interruzione della connessione Fronius Solar Net. Il segnale, in questo caso, non viene trasmesso agli inverter secondari. Tutti gli apparecchi si spengono con lo stato 710.

Per consentire il corretto funzionamento di Fail-Safe devono essere soddisfatti i seguenti requisiti:

Su tutti gli inverter nell'anello della Fronius Solar Net, Fail-Safe Mode (Modalità Fail-Safe) deve essere impostato su Permanent (Permanente) e Fail-Safe Behaviour (Comportamento Fail-Safe) su Disconnect (Disconnetti).
L'inverter dotato di Datamanager deve trovarsi nell'ultima posizione della linea ad anello.

Cablaggio corretto

Funzionamento in caso di errore

Se gli errori si verificano all'inizio e alla fine dell'anello della Fronius Solar Net, l'inverter primario interrompe l'invio del segnale e gli inverter secondari si spengono con lo stato 710.

Se gli errori si verificano all'inizio e alla fine dell'anello della Solar Net oppure tra gli inverter connessi, l'inverter primario interrompe l'invio del segnale e gli inverter secondari si spengono con lo stato 710.

N.

Funzione

(1)

Interruttore IP
Per passare da un indirizzo IP a un altro:

Posizione "A”
Indirizzo IP predefinito e apertura del punto di accesso WLAN.

Per la connessione diretta con un PC tramite rete LAN, Fronius Datamanager 2.0 funziona con l'indirizzo IP fisso "169.254.0.180".

Se l'interruttore IP è posizionato su "A", viene aperto anche un punto di accesso per la connessione WLAN diretta a Fronius Datamanager 2.0.

Dati di accesso per questo punto di accesso:
Nome della rete: FRONIUS_240.XXXXXX
Chiave: 12345678

È possibile accedere a Fronius Datamanager 2.0:

con il nome DNS "http://datamanager"
con l'indirizzo IP "169.254.0.180" per l'interfaccia LAN
con l'indirizzo IP "192.168.250.181" per il punto di accesso WLAN.

Posizione B
Indirizzo IP assegnato.

Fronius Datamanager 2.0 funziona con un indirizzo IP assegnato (impostazione di fabbrica: dinamico (DHCP)).
L'indirizzo IP può essere impostato nella pagina Web di Fronius Datamanager 2.0.

(2)

LED WLAN

Lampeggiante con luce verde: Fronius Datamanager 2.0 in modalità di servizio
(l'interruttore IP sulla scheda a innesto Fronius Datamanager 2.0 è posizionato su "A" oppure la modalità di servizio è stata attivata tramite il display dell'inverter; il punto di accesso WLAN è aperto).
Acceso con luce verde: connessione WLAN presente.
Lampeggiante con luce verde/rossa alternata: tempo di apertura del punto di accesso WLAN dopo l'attivazione (1 ora) superato.
Acceso con luce rossa: connessione WLAN assente.
Lampeggiante con luce rossa: connessione WLAN errata.
Spento: Fronius Datamanager 2.0 in modalità slave.

(3)

LED Connessione Fronius Solar.web

Acceso con luce verde: connessione a Fronius Solar.web presente.
Acceso con luce rossa: connessione a Fronius Solar.web necessaria, ma assente.
Spento: connessione a Fronius Solar.web non necessaria.

(4)

LED Alimentazione

Acceso con luce verde: alimentazione elettrica erogata dalla Fronius Solar Net sufficiente; Fronius Datamanager 2.0 pronto per l'uso.
Spento: alimentazione elettrica erogata dalla Fronius Solar Net insufficiente o non disponibile; necessaria alimentazione elettrica esterna
oppure
Fronius Datamanager 2.0 in modalità slave.
Lampeggiante con luce rossa: aggiornamento in corso

IMPORTANTE! Non interrompere l'alimentazione elettrica durante l'aggiornamento.
Acceso con luce rossa: aggiornamento non riuscito.

(5)

LED Connessione

Acceso con luce verde: connessione all'interno della Fronius Solar Net presente.
Acceso con luce rossa: connessione all'interno della Fronius Solar Net interrotta.
Spento: Fronius Datamanager 2.0 in modalità slave.

(6)

Porta LAN
Interfaccia Ethernet contrassegnata con colore blu; per il collegamento del cavo Ethernet.

(7)

I/O
Ingressi e uscite digitali

Modbus RTU 2 fili (RS485):

D-	Dati Modbus -
D+	Dati Modbus +

Alimentazione int./est.

-	GND
+	U_int/U_ext Uscita della tensione interna 12,8 V oppure ingresso per una tensione d'alimentazione esterna > 12,8-24 V CC (+ 20%)

Ingressi digitali: 0-3, 4-9
Livello di tensione: low = da min. 0 V a max. 1,8 V; high = da min. 3 V a max. 24 V CC (+20%).
Correnti di entrata: a seconda della tensione di entrata; resistenza di entrata = 46 kOhm.

Uscite digitali: 0-3
Potere di apertura con alimentazione tramite la scheda a innesto Fronius Datamanager 2.0: 3,2 W complessivamente per tutte e 4 le uscite digitali.

Potere di apertura con alimentazione tramite un alimentatore esterno da min. 12,8 a max. 24 V CC (+20%), collegato a Uint/Uext e GND: 1 A, 12,8-24 V CC (a seconda dell'alimentatore esterno) per ciascuna uscita digitale.

Il collegamento alle I/O viene eseguito tramite la spina di accoppiamento compresa nella fornitura.

(8)

Base dell'antenna
Per avvitare l'antenna WLAN.

(9)

Terminazione interruttore Modbus (per Modbus RTU)
Terminazione bus interno con resistenza 120 ohm (sì/no).

Interruttore posizionato su "on": resistenza 120 ohm della terminazione attiva.
Interruttore posizionato su "OFF": nessuna resistenza della terminazione attiva.

IMPORTANTE! All'interno di un bus RS485, la resistenza della terminazione per il primo e l'ultimo apparecchio deve essere attiva.

(10)

Interruttore master/slave Fronius Solar Net
Per passare dal funzionamento master a quello slave all'interno dell'anello della Fronius Solar Net.

IMPORTANTE! Nel funzionamento slave tutti i LED sulla scheda a innesto Fronius Datamanager 2.0 sono spenti.

N.

Funzione

(1)

Interruttore IP
Per passare da un indirizzo IP a un altro:

Posizione "A”
Indirizzo IP predefinito e apertura del punto di accesso WLAN.

Per la connessione diretta con un PC tramite rete LAN, Fronius Datamanager 2.0 funziona con l'indirizzo IP fisso "169.254.0.180".

Se l'interruttore IP è posizionato su "A", viene aperto anche un punto di accesso per la connessione WLAN diretta a Fronius Datamanager 2.0.

Dati di accesso per questo punto di accesso:
Nome della rete: FRONIUS_240.XXXXXX
Chiave: 12345678

È possibile accedere a Fronius Datamanager 2.0:

con il nome DNS "http://datamanager"
con l'indirizzo IP "169.254.0.180" per l'interfaccia LAN
con l'indirizzo IP "192.168.250.181" per il punto di accesso WLAN.

Posizione B
Indirizzo IP assegnato.

Fronius Datamanager 2.0 funziona con un indirizzo IP assegnato (impostazione di fabbrica: dinamico (DHCP)).
L'indirizzo IP può essere impostato nella pagina Web di Fronius Datamanager 2.0.

(2)

LED WLAN

Lampeggiante con luce verde: Fronius Datamanager 2.0 in modalità di servizio
(l'interruttore IP sulla scheda a innesto Fronius Datamanager 2.0 è posizionato su "A" oppure la modalità di servizio è stata attivata tramite il display dell'inverter; il punto di accesso WLAN è aperto).
Acceso con luce verde: connessione WLAN presente.
Lampeggiante con luce verde/rossa alternata: tempo di apertura del punto di accesso WLAN dopo l'attivazione (1 ora) superato.
Acceso con luce rossa: connessione WLAN assente.
Lampeggiante con luce rossa: connessione WLAN errata.
Spento: Fronius Datamanager 2.0 in modalità slave.

(3)

LED Connessione Fronius Solar.web

Acceso con luce verde: connessione a Fronius Solar.web presente.
Acceso con luce rossa: connessione a Fronius Solar.web necessaria, ma assente.
Spento: connessione a Fronius Solar.web non necessaria.

(4)

LED Alimentazione

Acceso con luce verde: alimentazione elettrica erogata dalla Fronius Solar Net sufficiente; Fronius Datamanager 2.0 pronto per l'uso.
Spento: alimentazione elettrica erogata dalla Fronius Solar Net insufficiente o non disponibile; necessaria alimentazione elettrica esterna
oppure
Fronius Datamanager 2.0 in modalità slave.
Lampeggiante con luce rossa: aggiornamento in corso

IMPORTANTE! Non interrompere l'alimentazione elettrica durante l'aggiornamento.
Acceso con luce rossa: aggiornamento non riuscito.

(5)

LED Connessione

Acceso con luce verde: connessione all'interno della Fronius Solar Net presente.
Acceso con luce rossa: connessione all'interno della Fronius Solar Net interrotta.
Spento: Fronius Datamanager 2.0 in modalità slave.

(6)

Porta LAN
Interfaccia Ethernet contrassegnata con colore blu; per il collegamento del cavo Ethernet.

(7)

I/O
Ingressi e uscite digitali

Modbus RTU 2 fili (RS485):

D-	Dati Modbus -
D+	Dati Modbus +

Alimentazione int./est.

-	GND
+	U_int/U_ext Uscita della tensione interna 12,8 V oppure ingresso per una tensione d'alimentazione esterna > 12,8-24 V CC (+ 20%)

Ingressi digitali: 0-3, 4-9
Livello di tensione: low = da min. 0 V a max. 1,8 V; high = da min. 3 V a max. 24 V CC (+20%).
Correnti di entrata: a seconda della tensione di entrata; resistenza di entrata = 46 kOhm.

Uscite digitali: 0-3
Potere di apertura con alimentazione tramite la scheda a innesto Fronius Datamanager 2.0: 3,2 W complessivamente per tutte e 4 le uscite digitali.

Potere di apertura con alimentazione tramite un alimentatore esterno da min. 12,8 a max. 24 V CC (+20%), collegato a Uint/Uext e GND: 1 A, 12,8-24 V CC (a seconda dell'alimentatore esterno) per ciascuna uscita digitale.

Il collegamento alle I/O viene eseguito tramite la spina di accoppiamento compresa nella fornitura.

(8)

Base dell'antenna
Per avvitare l'antenna WLAN.

(9)

Terminazione interruttore Modbus (per Modbus RTU)
Terminazione bus interno con resistenza 120 ohm (sì/no).

Interruttore posizionato su "on": resistenza 120 ohm della terminazione attiva.
Interruttore posizionato su "OFF": nessuna resistenza della terminazione attiva.

IMPORTANTE! All'interno di un bus RS485, la resistenza della terminazione per il primo e l'ultimo apparecchio deve essere attiva.

(10)

Interruttore master/slave Fronius Solar Net
Per passare dal funzionamento master a quello slave all'interno dell'anello della Fronius Solar Net.

IMPORTANTE! Nel funzionamento slave tutti i LED sulla scheda a innesto Fronius Datamanager 2.0 sono spenti.

Il parametro Modalità notturna nella voce del menu di setup Impostazioni del display è preimpostato di fabbrica su "OFF (disattiva)".
Per questa ragione Fronius Datamanager 2.0 non è raggiungibile durante la notte o in caso di tensione CC insufficiente.

Per attivare comunque Fronius Datamanager 2.0, disattivare e riattivare il lato CA dell'inverter e premere un tasto funzione qualsiasi sul display dell'inverter entro 90 secondi.

Vedere anche il capitolo "Voci del menu di setup", "Impostaz. display" (Modalita notturna).

Per la prima messa in funzione di Fronius Datamanager 2.0

la scheda a innesto Fronius Datamanager 2.0 deve essere installata nell'inverter
oppure
è necessario che all'interno dell'anello della Fronius Solar Net vi sia una Fronius Datamanager Box 2.0.

IMPORTANTE! Per stabilire la connessione a Fronius Datamanager 2.0 occorre selezionare "Ottieni automaticamente un indirizzo IP (DHCP)" per il relativo dispositivo terminale (ad es. computer portatile, tablet, ecc.).

AVVERTENZA!

Se all'interno dell’impianto fotovoltaico è presente un solo inverter, è possibile saltare le operazioni 1 e 2 seguenti.

In questo caso la prima messa in funzione inizia con l'operazione 3.

1Cablare l'inverter dotato di Fronius Datamanager 2.0 o Fronius Datamanager Box 2.0 all'interno della Fronius Solar Net.

2In caso di collegamento in rete di diversi inverter in Fronius Solar Net:Posizionare correttamente l'interruttore master/slave Fronius Solar Net sulla scheda a innesto o Box Fronius Datamanager 2.0

un inverter dotato di Fronius Datamanager 2.0 = master
tutti gli altri inverter dotati di Fronius Datamanager 2.0 = slave (i LED sulle schede a innesto e box Fronius Datamanager 2.0 sono spenti).

3Attivare la modalità Servizio nell'apparecchio.

Attivare il WLAN Access Point dal menu di setup dell'inverter.

L'inverter crea il WLAN Access Point. Il WLAN Access Point resta aperto per 1 ora. Attivando il WLAN Access Point, l'interruttore "IP" su Fronius Datamanager 2.0 può essere lasciato nella posizione "B".

Installazione mediante browser Web

4Collegare il dispositivo terminale al WLAN Access PointSSID = FRONIUS_240.xxxxx (5-8 cifre)

Cercare una rete con il nome "FRONIUS_240.xxxxx"
Stabilire la connessione a questa rete
Inserire la password dal display dell'inverter

(Oppure connettere dispositivo terminale e inverter mediante cavo Ethernet.)

5Nel browser, digitare:
http://datamanager
oppure
192.168.250.181 (indirizzo IP per la connessione WLAN)
oppure
169.254.0.180 (indirizzo IP per la connessione LAN)

Viene visualizzata la pagina iniziale di "Messa in funzione guidata".

"Configurazione tecnica guidata" è prevista per gli installatori e contiene impostazioni specifiche relative alle norme. L'esecuzione di "Configurazione tecnica guidata" è opzionale.
Se si esegue "Configurazione tecnica guidata", prendere assolutamente nota della password di servizio assegnata. Questa password di servizio è necessaria per impostare la voce di menu "Editor EVU".
Se non si esegue "Configurazione tecnica guidata", non è configurata alcuna impostazione predefinita per la riduzione della potenza.

È obbligatorio eseguire "Configurazione guidata Fronius Solar.web".

6Eseguire "Configurazione guidata Fronius Solar.web" e seguire le istruzioni.

Viene visualizzata la pagina iniziale di Fronius Solar.web
oppure
il sito Web di Fronius Datamanager 2.0.

7All'occorrenza, eseguire "Configurazione tecnica guidata" e seguire le istruzioni.

Per ulteriori informazioni su Fronius Datamanager 2.0 e sulle altre opzioni per la messa in funzione, consultare:
	→ http://www.fronius.com/QR-link/4204260191IT.

Num.	Descrizione
(1)	Display Per visualizzare valori, impostazioni e menu.
LED di controllo e di stato
(2)	Il LED Inizializzazione (rosso) si accende durante la fase di inizializzazione all'avvio dell'inverter se, all'avvio dell'inverter, nella fase di inizializzazione si verifica un errore hardware permanente.
(3)	Il LED Stato (arancione) si accende se l'inverter, dopo la fase di inizializzazione, si trova nella fase di avvio automatico o di autotest (non appena i moduli solari, dopo il sorgere del sole, iniziano a erogare potenza sufficiente) sul display dell'inverter vengono visualizzati messaggi di stato (codici STATE) l'inverter è stato azionato dal menu di setup nella modalità standby (= disattivazione manuale del funzionamento con alimentazione di rete) il software dell'inverter viene aggiornato.
(4)	Il LED Funzionamento (verde) si accende se l'impianto fotovoltaico, dopo la fase di avvio automatico dell'inverter, funziona senza problemi fintanto che ha luogo il funzionamento con alimentazione di rete.
Tasti funzione, occupati da varie funzioni a seconda della selezione:
(5)	Tasto "Sinistra/su" Per navigare verso sinistra e verso l'alto.
(6)	Tasto "Giù/destra" Per navigare verso il basso e verso destra.
(7)	Tasto "Menu/Esc" Per passare a un altro livello di menu. Per uscire dal menu di setup.
(8)	Tasto "Enter" Per confermare una selezione.

I tasti sono capacitivi, per cui l'umettazione con acqua può pregiudicarne il funzionamento. Per mantenere il funzionamento ottimale dei tasti, se necessario, asciugarli con un panno.

Num.	Descrizione
(1)	Display Per visualizzare valori, impostazioni e menu.
LED di controllo e di stato
(2)	Il LED Inizializzazione (rosso) si accende durante la fase di inizializzazione all'avvio dell'inverter se, all'avvio dell'inverter, nella fase di inizializzazione si verifica un errore hardware permanente.
(3)	Il LED Stato (arancione) si accende se l'inverter, dopo la fase di inizializzazione, si trova nella fase di avvio automatico o di autotest (non appena i moduli solari, dopo il sorgere del sole, iniziano a erogare potenza sufficiente) sul display dell'inverter vengono visualizzati messaggi di stato (codici STATE) l'inverter è stato azionato dal menu di setup nella modalità standby (= disattivazione manuale del funzionamento con alimentazione di rete) il software dell'inverter viene aggiornato.
(4)	Il LED Funzionamento (verde) si accende se l'impianto fotovoltaico, dopo la fase di avvio automatico dell'inverter, funziona senza problemi fintanto che ha luogo il funzionamento con alimentazione di rete.
Tasti funzione, occupati da varie funzioni a seconda della selezione:
(5)	Tasto "Sinistra/su" Per navigare verso sinistra e verso l'alto.
(6)	Tasto "Giù/destra" Per navigare verso il basso e verso destra.
(7)	Tasto "Menu/Esc" Per passare a un altro livello di menu. Per uscire dal menu di setup.
(8)	Tasto "Enter" Per confermare una selezione.

I tasti sono capacitivi, per cui l'umettazione con acqua può pregiudicarne il funzionamento. Per mantenere il funzionamento ottimale dei tasti, se necessario, asciugarli con un panno.

Il display è alimentato dalla tensione di rete CA. A seconda dell'impostazione configurata nel menu di setup, è possibile rendere il display disponibile tutto il giorno. (Per la modalità notturna, vedere la sezione Impostaz. display)

IMPORTANTE! Il display dell'inverter non è un dispositivo di misurazione calibrato.
Una leggera deviazione dal contatore di energia dell'azienda fornitrice di energia è legata al sistema. Il conteggio esatto dei dati con l'azienda energetica richiede quindi un contatore tarato.

Campi visualizzati sul display, modalità di visualizzazione

Campi visualizzati sul display, modalità Setup

(*)	Barra di scorrimento
(**)	L'icona dell'Energy Manager viene visualizzata quando è attivata la funzione "Energy Manager" Per ulteriori informazioni, consultare la sezione Relè (contatto di commutazione a potenziale zero)
(***)	"N. inv." = codice DATCOM dell'inverter, Icona Dischetto" - viene visualizzata brevemente durante il salvataggio dei valori impostati, Coll. USB" - viene visualizzata se è stata collegata una chiavetta USB.

1

Spegnere l'interruttore automatico.
Commutare il sezionatore CC sulla posizione di commutazione "OFF".

Riaccendere l'inverter

Commutare il sezionatore CC sulla posizione di commutazione "ON".
Accendere l'interruttore automatico.

1

Spegnere l'interruttore automatico.
Commutare il sezionatore CC sulla posizione di commutazione "OFF".

Riaccendere l'inverter

Commutare il sezionatore CC sulla posizione di commutazione "ON".
Accendere l'interruttore automatico.

AVVISO!

Indica un pericolo diretto e imminente che,

se non evitato, provoca il decesso o lesioni gravissime.

PERICOLO!

Indica una situazione potenzialmente pericolosa che,

se non evitata, può provocare il decesso o lesioni gravissime.

PRUDENZA!

Indica una situazione potenzialmente dannosa che,

se non evitata, può provocare lesioni lievi o di minore entità, nonché danni materiali.

AVVERTENZA!

Indica il pericolo che i risultati del lavoro siano pregiudicati e di possibili danni all'attrezzatura.

AVVISO!

Indica un pericolo diretto e imminente che,

se non evitato, provoca il decesso o lesioni gravissime.

PERICOLO!

Indica una situazione potenzialmente pericolosa che,

se non evitata, può provocare il decesso o lesioni gravissime.

PRUDENZA!

Indica una situazione potenzialmente dannosa che,

se non evitata, può provocare lesioni lievi o di minore entità, nonché danni materiali.

AVVERTENZA!

Indica il pericolo che i risultati del lavoro siano pregiudicati e di possibili danni all'attrezzatura.

AVVISO!

Indica un pericolo diretto e imminente che,

se non evitato, provoca il decesso o lesioni gravissime.

PERICOLO!

Indica una situazione potenzialmente pericolosa che,

se non evitata, può provocare il decesso o lesioni gravissime.

PRUDENZA!

Indica una situazione potenzialmente dannosa che,

se non evitata, può provocare lesioni lievi o di minore entità, nonché danni materiali.

AVVERTENZA!

Indica il pericolo che i risultati del lavoro siano pregiudicati e di possibili danni all'attrezzatura.

PERICOLO!

Pericolo derivante dal cattivo uso dell'apparecchio e dall'esecuzione errata dei lavori.

Possono verificarsi gravi lesioni personali e danni materiali.

La messa in funzione dell'inverter deve essere eseguita esclusivamente da personale qualificato e conformemente alle disposizioni tecniche.

Prima dell'installazione e della messa in funzione, leggere le istruzioni d'installazione e le istruzioni per l'uso.

PERICOLO!

Pericolo derivante dall'esecuzione errata dei lavori.

Possono verificarsi gravi danni materiali e lesioni personali.

L'installazione e il collegamento di una protezione contro le sovratensioni deve essere eseguita solo da installatori elettrici qualificati!

Osservare le norme di sicurezza!

Prima di eseguire qualsiasi installazione e collegamento, togliere la tensione dal lato CA e CC dell'inverter.

Prevenzione degli incendi

PRUDENZA!

Pericolo derivante da installazioni difettose o non corrette.

Possono verificarsi danni agli inverter e agli altri componenti conduttori di corrente degli impianti fotovoltaici.
Installazioni difettose o non corrette possono causare il surriscaldamento di cavi e blocchi di morsetti, nonché la formazione di archi voltaici, determinando danni termici con conseguente rischio di incendi.

Durante il collegamento dei cavi CA e CC prestare attenzione a quanto segue:

Serrare saldamente tutti i morsetti alla coppia indicata nelle istruzioni per l'uso.

Serrare bene tutti i morsetti di terra (PE/GND), compresi i morsetti di terra liberi, alla coppia indicata nelle istruzioni per l'uso.

Non sovraccaricare i cavi.

Controllare che i cavi siano integri e posati correttamente.

Tenere presenti le avvertenze per la sicurezza, le istruzioni per l'uso e le norme locali per i collegamenti.

Fissare bene l'inverter al supporto di montaggio con le viti di fissaggio alla coppia indicata nelle istruzioni per l'uso.

Mettere in funzione l'inverter esclusivamente con le viti di fissaggio serrate!

IMPORTANTE! Fronius non sosterrà alcuna spesa per cali di produzione, compensi per gli installatori, ecc. che possano risultare dagli archi voltaici rilevati e dalle relative conseguenze. Fronius non si assume alcuna responsabilità per gli incendi che possono verificarsi nonostante il rilevamento/l'interruzione integrati degli archi voltaici (ad es. dovuti ad archi voltaici in parallelo).

IMPORTANTE! Prima di azzerare l'inverter dopo il rilevamento di un arco voltaico, controllare che l'intero impianto fotovoltaico interessato non presenti eventuali danni.

Occorre assolutamente osservare le direttive del produttore per il collegamento, l'installazione e il funzionamento. Eseguire con cura tutti i lavori di installazione e collegamento conformemente alle direttive e alle norme per ridurre al minimo il potenziale di pericolo.
Per le coppie di serraggio dei rispettivi blocchi di morsetti, vedere le istruzioni d'installazione degli apparecchi.

L'inverter è destinato esclusivamente alla trasformazione della corrente continua generata dai moduli solari in corrente alternata da alimentare nella rete elettrica pubblica.
L'uso non prescritto comprende:

qualunque altro tipo d'uso che esuli da quello prescritto
adattamenti all'inverter non espressamente consigliati da Fronius
installazione di componenti non espressamente consigliati o distribuiti da Fronius.

Il produttore non si assume alcuna responsabilità per gli eventuali danni che potrebbero derivarne.
Decadono inoltre tutti i diritti di garanzia.

L'uso prescritto comprende anche

la lettura integrale e l'osservanza scrupolosa di tutte le avvertenze, comprese quelle relative alla sicurezza e ai possibili pericoli, contenute nelle istruzioni per l'uso e nelle istruzioni d'installazione
l'esecuzione dei lavori di manutenzione
l'esecuzione del montaggio conformemente alle istruzioni d'installazione.

Durante l'installazione dell'impianto fotovoltaico, assicurarsi che il funzionamento di tutti i componenti avvenga esclusivamente entro la gamma consentita.

Tenere in considerazione tutte le misure consigliate dal produttore dei moduli solari per preservare le caratteristiche dei moduli.

Tenere in considerazione le disposizioni del gestore della rete relativamente all'alimentazione di rete e ai metodi di collegamento.

		L'inverter è adatto al montaggio in interni.
		L'inverter è adatto al montaggio in esterni. Grazie alla classe di protezione IP 66, l'inverter è resistente ai getti d'acqua provenienti da qualsiasi direzione e può pertanto essere impiegato anche in ambienti umidi.
		Per ridurre il più possibile il riscaldamento dell'inverter, non esporlo all'irraggiamento solare diretto. Montare l'inverter in una posizione riparata, ad es. nell’area dei moduli solari o sotto una sporgenza del tetto.
		U_DCmax a un'altitudine di: da 0 a 2000 m = 1000 V da 2001 a 2500 m = 950 V da 2501 a 3000 m = 900 V da 3001 a 3400 m = 850 V IMPORTANTE! L'inverter non deve essere montato e messo in funzione a un'altitudine superiore a 3400 m.
		Non montare l'inverter: in ambienti esposti all'azione di ammoniaca, vapori corrosivi, acidi o sali (ad es. depositi di concime, aperture di ventilazione di stalle, impianti chimici, impianti di conceria, ecc.).
		Dato che l'inverter in determinate condizioni di funzionamento può emettere una lieve rumorosità, non montarlo nelle immediate vicinanze di locali ad uso abitativo.
		Non montare l'inverter: in locali in cui sussista un elevato rischio di incidenti provocati da animali da fattoria (cavalli, bovini, pecore, maiali, ecc.) in stalle e locali adiacenti in locali di stoccaggio e deposito per fieno, paglia, foraggio, concime, fertilizzanti, ecc.
		Fondamentalmente l'inverter è realizzato a tenuta di polvere. Tuttavia, nelle aree che presentano forti accumuli di polvere, le superfici di raffreddamento possono impolverarsi compromettendo così l'efficienza termica. In questo caso è necessaria una pulizia a intervalli regolari. È pertanto sconsigliato il montaggio in locali e ambienti caratterizzati da un massiccio sviluppo di polveri.
		Non montare l'inverter: in serre in locali di stoccaggio e lavorazione di frutta, verdura e prodotti vinicoli in locali adibiti alla preparazione di granaglie, foraggio fresco e mangimi.

	L'inverter è adatto al montaggio in verticale su una parete o una colonna verticale.
	L'inverter è adatto al montaggio in posizione orizzontale.
	L'inverter è adatto al montaggio su una superficie obliqua.

	Non montare l'inverter su una superficie obliqua con i collegamenti rivolti verso l'alto.
	Non montare l'inverter in posizione obliqua su una parete o una colonna verticale.
	Non montare l'inverter in posizione orizzontale su una parete o una colonna verticale.
	Non montare l'inverter con i collegamenti rivolti verso l'alto su una parete o una colonna verticale.
	Non montare l'inverter a strapiombo con i collegamenti rivolti verso l'alto.
	Non montare l'inverter a strapiombo con i collegamenti rivolti verso il basso.
	Non montare l'inverter sul soffitto.

Nella scelta dell'ubicazione dell'inverter osservare i criteri riportati di seguito:

L'installazione deve essere eseguita esclusivamente su una base solida e non infiammabile.
Temperature ambiente max.: -25 °C/+60 °C.
Umidità relativa dell'aria: 0-100%
Il flusso di corrente d'aria all'interno dell'inverter procede da destra verso l'alto (alimentazione dell'aria fredda a destra, deflusso dell'aria calda in alto). L'aria di scarico può raggiungere una temperatura di 70 °C.
Nell'installare l'inverter in un quadro elettrico o in uno spazio chiuso similare, assicurare un'asportazione di calore sufficiente tramite ventilazione forzata.
Se si deve montare l'inverter sulle pareti esterne di stalle, mantenere in tutte le direzioni una distanza minima di 2 m tra l'inverter e le aperture di ventilazione e dell'edificio. Inoltre il luogo di montaggio non deve essere esposto all'azione di ammoniaca, vapori corrosivi, sali o acidi.

PERICOLO!

Pericolo derivante dalla tensione residua dei condensatori.

Possono verificarsi scosse elettriche.

Attendere il tempo di scaricamento dei condensatori. Il tempo di scarica è indicato sull'inverter.

PRUDENZA!

La presenza di impurità o acqua sui morsetti e sui contatti della scatola dei collegamenti dell'inverter.

può causare danni all'inverter stesso.

Durante l'esecuzione dei fori prestare attenzione a non sporcare o bagnare i morsetti e i contatti sulla scatola dei collegamenti.

Il supporto di montaggio senza la fonte d’energia non corrisponde alla classe di protezione dell'intero inverter e pertanto non deve essere esposta agli agenti atmosferici esterni per un periodo di tempo prolungato senza protezione. Il supporto di montaggio è protetta quando l'inverter è sospeso nella staffa di montaggio e avvitato saldamente ad essa.

Durante il montaggio proteggere il supporto di montaggio da impurità e umidità.

IMPORTANTE!

La classe di protezione IP 66 è valida solo se

l'inverter è agganciato al supporto di montaggio e avvitato bene a esso.
la copertura della scatola di comunicazione dati è montata sull'inverter e ben avvitata a esso.

La classe di protezione del supporto di montaggio senza inverter è IP 20!

PERICOLO!

Pericolo derivante dalla tensione residua dei condensatori.

Possono verificarsi scosse elettriche.

Attendere il tempo di scaricamento dei condensatori. Il tempo di scarica è indicato sull'inverter.

PRUDENZA!

La presenza di impurità o acqua sui morsetti e sui contatti della scatola dei collegamenti dell'inverter.

può causare danni all'inverter stesso.

Durante l'esecuzione dei fori prestare attenzione a non sporcare o bagnare i morsetti e i contatti sulla scatola dei collegamenti.

Il supporto di montaggio senza la fonte d’energia non corrisponde alla classe di protezione dell'intero inverter e pertanto non deve essere esposta agli agenti atmosferici esterni per un periodo di tempo prolungato senza protezione. Il supporto di montaggio è protetta quando l'inverter è sospeso nella staffa di montaggio e avvitato saldamente ad essa.

Durante il montaggio proteggere il supporto di montaggio da impurità e umidità.

IMPORTANTE!

La classe di protezione IP 66 è valida solo se

l'inverter è agganciato al supporto di montaggio e avvitato bene a esso.
la copertura della scatola di comunicazione dati è montata sull'inverter e ben avvitata a esso.

La classe di protezione del supporto di montaggio senza inverter è IP 20!

Importante! Il materiale di fissaggio necessario per il montaggio dell'apparecchio varia a seconda del supporto di montaggio. Il materiale di fissaggio non è pertanto compreso nella fornitura dell'inverter. È responsabilità del montatore scegliere correttamente il materiale di fissaggio adatto.

Per il montaggio dell'inverter, il produttore consiglia di utilizzare viti in acciaio o alluminio con un diametro di 6-8 mm.

PERICOLO!

Pericolo derivante da collegamento insufficiente con il conduttore di terra.

Possono verificarsi gravi lesioni personali e danni materiali.

Le viti del corpo esterno rappresentano un collegamento adeguato con il conduttore di terra per la messa a terra del corpo esterno e non devono in alcun caso essere sostituite da altre viti senza collegamento affidabile!

1

2

3

4

1

2

3

Per il montaggio dell'inverter su un palo o un supporto, Fronius consiglia il kit di fissaggio a un palo "Pole clamp" (N. ordine SZ 2584.000) della ditta Rittal GmbH.
Con il kit è possibile montare l'inverter su un palo rotondo o squadrato con il seguente diametro: Æ da 40 a 190 mm (palo rotondo), ÿ da 50 a 150 mm (palo squadrato).

AVVERTENZA!

Quando è montato su supporti in metallo, l'inverter non deve essere esposto all'acqua piovana o a schizzi d'acqua dal lato posteriore.

Prevedere una protezione adeguata contro l'acqua piovana o gli schizzi d'acqua.

Il supporto di montaggio va avvitato saldamente almeno su 4 punti.

1

IMPORTANTE! Quando si esegue il montaggio del supporto di montaggio su una parete o su una colonna prestare attenzione a non deformare il supporto.

PERICOLO!

Il cattivo uso dell'apparecchio e l'esecuzione errata dei lavori

possono causare gravi lesioni personali e danni materiali.

La messa in funzione dell'inverter deve essere eseguita esclusivamente da personale qualificato e conformemente alle disposizioni tecniche.

Prima dell'installazione e della messa in funzione, leggere le istruzioni d'installazione e le istruzioni per l'uso.

PERICOLO!

La tensione di rete e la tensione CC dei moduli solari esposti alla luce

possono causare scosse elettriche.

Prima di eseguire qualsiasi collegamento, togliere la tensione dal lato CA e CC dell'inverter.

Il collegamento fisso alla rete elettrica pubblica deve essere realizzato esclusivamente da un installatore elettrico autorizzato.

PRUDENZA!

Morsetti non correttamente serrati

possono causare danni termici all'inverter con conseguente rischio di incendio.

Durante il collegamento dei cavi CA e CC, prestare attenzione affinché tutti i morsetti siano ben serrati applicando la coppia prescritta.

PERICOLO!

Il cattivo uso dell'apparecchio e l'esecuzione errata dei lavori

possono causare gravi lesioni personali e danni materiali.

La messa in funzione dell'inverter deve essere eseguita esclusivamente da personale qualificato e conformemente alle disposizioni tecniche.

Prima dell'installazione e della messa in funzione, leggere le istruzioni d'installazione e le istruzioni per l'uso.

PERICOLO!

La tensione di rete e la tensione CC dei moduli solari esposti alla luce

possono causare scosse elettriche.

Prima di eseguire qualsiasi collegamento, togliere la tensione dal lato CA e CC dell'inverter.

Il collegamento fisso alla rete elettrica pubblica deve essere realizzato esclusivamente da un installatore elettrico autorizzato.

PRUDENZA!

Morsetti non correttamente serrati

possono causare danni termici all'inverter con conseguente rischio di incendio.

Durante il collegamento dei cavi CA e CC, prestare attenzione affinché tutti i morsetti siano ben serrati applicando la coppia prescritta.

Per il funzionamento ottimale del monitoraggio della rete, la resistenza nelle linee di alimentazione verso i morsetti lato CA deve essere ridotta al minimo.

Ai morsetti CA dell'inverter possono essere collegati cavi CA con la struttura seguente:

Rame o alluminio: rotondi a un conduttore.
Rame: rotondi a filo capillare

I morsetti sul lato CA sono adatti al collegamento di cavi di alluminio rotondi a un conduttore. A causa della reazione dell'alluminio con l'aria, che forma uno strato di ossido resistente e non conduttore, quando si collegano cavi di alluminio occorre tenere in considerazione quanto segue:

le correnti misurate ridotte per cavi di alluminio
le condizioni di collegamento riportate di seguito.

Se si utilizzano cavi di alluminio, osservare sempre le informazioni del produttore dei cavi.

Per la pianificazione delle sezioni dei cavi, tenere in considerazione le disposizioni locali.

Condizioni di collegamento:

1Pulire accuratamente l'estremità spellata del cavo raschiando via lo strato di ossido, ad esempio con l'ausilio di un coltello.

IMPORTANTE! Non utilizzare spazzole, lime o carta smerigliata; le particelle di alluminio restano attaccate e possono essere trasportate su altri conduttori.

2Dopo aver rimosso lo strato di ossido, frizionare l'estremità del cavo con grasso neutro, ad esempio vaselina priva di acidi e alcali.

3Collegare l'estremità del cavo direttamente al morsetto.

IMPORTANTE!Se il cavo è stato scollegato e deve essere nuovamente collegato, ripetere l'intera procedura.

Fronius Symo Advanced

PE	Conduttore di terra/messa a terra
L1-L3	Conduttore di fase
N	Conduttore neutro

Sezione max. per cavo di linea:
16 mm².

Sezione min. per cavo di linea:
secondo il valore di protezione per il lato CA, in ogni caso pari ad almeno 2,5 mm².

I cavi CA possono essere collegati nei morsetti CA senza manicotti di fine filo.

M32 (Ø 18-25 mm) montato
M32 (Ø 7-15 mm) chiuso

IMPORTANTE! Se si utilizzano manicotti di fine filo per i cavi CA con sezione di 16 mm², occorre crimpare i manicotti di fine filo con sezione rettangolare.
L'uso di manicotti di fine filo con colletti di isolamento è ammesso solo fino a una sezione del cavo di max. 10 mm².

Per la classe di potenza 15-17,5 kW è montato un raccordo a vite PG M32 (ø 18-25 mm) e incluso un raccordo a vite PG M32 (ø 7-15 mm).

Con raccordo a vite metrico M32 (con il riduttore rimosso):

cavi con diametro da 11 a 21 mm
(se si utilizzano cavi con diametro di 11 mm, la forza del supporto antistrappo si riduce da 100 N a max 80 N).

In presenza di diametri superiori a 21 mm è necessario sostituire il raccordo a vite M32 con un raccordo a vite M32 con area di bloccaggio maggiore - Codice articolo: 42,0407,0780 - Supporto antistrappo M32x1.5 KB 18-25.

IMPORTANTE!

Quando si collegano i cavi CA ai morsetti CA, formare cappi con i cavi CA!
Quando si fissano i cavi CA mediante raccordi a vite metrici, prestare attenzione a che i cappi non escano sopra la scatola dei collegamenti.

In caso contrario è possibile che non si possa più chiudere l'inverter.

IMPORTANTE!

Accertarsi che il conduttore neutro della rete sia collegato a terra. Nelle reti IT (reti isolate senza messa a terra) il conduttore neutro non è disponibile e il funzionamento dell'inverter non è pertanto consentito.
Il collegamento del conduttore neutro è necessario per il funzionamento dell'inverter. Un conduttore neutro eccessivamente sottodimensionato può compromettere il funzionamento con alimentazione di rete dell'inverter. Il conduttore neutro deve essere progettato per un'intensità di corrente di almeno 1 A.

IMPORTANTE! Il conduttore di terra PE del cavo CA deve essere posato in modo tale che, nel caso in cui il supporto antistrappo si inceppi, venga staccato per ultimo.
Ad esempio, calcolare una lunghezza maggiore per il conduttore di terra e disporlo a cappio.

1

2

3

La vite di fissaggio va serrata anche se l'attacco per il conduttore di terra (PE) è libero.

IMPORTANTE! Rispettare le coppie prescritte, stampate lateralmente sotto i morsetti!

Coppia (Nm/lbf.in.) → vedere l'impronta accanto al morsetto del filo

Se si posano i cavi CA sopra l'alberino dell'interruttore CC principale o in obliquo sopra il blocco di connessione dell'interruttore CC principale, i cavi potrebbero danneggiarsi quando si orienta l'inverter oppure potrebbe risultare impossibile orientare completamente l'inverter.

IMPORTANTE! Non posare il cavo CA sull'albero dell'interruttore principale CC!
Non posare il cavo CA sulla morsettiera dell'interruttore principale CC o sulla morsettiera CA!
Il cavo CA non deve sporgere oltre il bordo della custodia.

Se si devono posare cavi CA o CC di lunghezza maggiorata a cappio nella scatola dei collegamenti, fissare i cavi agli occhielli appositamente previsti sul lato superiore e inferiore del blocco di connessione mediante fascette serracavi.

Inverter	Fasi	Potenza CA	Protezione contro le sovracorrenti di uscita massima
Symo Advanced 10.0-3-M	3	10000 W	80 A
Symo Advanced 12.5-3-M	3	12500 W	80 A
Symo Advanced 15.0-3-M	3	15000 W	80 A
Symo Advanced 17.5-3-M	3	17500 W	80 A
Symo Advanced 20.0-3-M	3	20000 W	80 A

Avvertenza!
È possibile che le disposizioni locali, l'azienda di erogazione dell'energia elettrica o altre circostanze richiedano l'installazione di un interruttore di protezione per correnti di guasto sulla linea di allacciamento CA.
In genere, in questi casi, è sufficiente un interruttore di protezione per correnti di guasto di tipo A con una corrente di uscita di almeno 100 mA. In casi specifici e a seconda delle condizioni locali è tuttavia possibile che l'interruttore per correnti di guasto di tipo A non scatti tempestivamente. Per questo motivo Fronius consiglia l'utilizzo di un interruttore di protezione per correnti di guasto adatto per la conversione di frequenza.

In un inverter con inseguitore MPP multiplo, come Fronius Symo Advanced –M, sono disponibili 2 ingressi CC indipendenti (inseguitore MPP). Questi due inseguitori MPP possono essere cablati con un numero diverso di moduli solari.

IMPORTANTE! Il numero di moduli solari per inseguitore MPP per collegamento stringhe dovrebbe essere lo stesso.

Per ogni inseguitore MPP sono presenti 3 morsetti per CC+. In totale sono disponibili 6 morsetti per CC-.

In un inverter con inseguitore MPP singolo, come Fronius Eco, è disponibile 1 ingresso CC (inseguitore MPP). Il numero di moduli solare per collegamento stringhe deve essere lo stesso. Per l'inseguitore MPP sono disponibili 6 morsetti per CC+ e 6 morsetti per CC-.

In un inverter con inseguitore MPP multiplo, come Fronius Symo Advanced –M, sono disponibili 2 ingressi CC indipendenti (inseguitore MPP). Questi due inseguitori MPP possono essere cablati con un numero diverso di moduli solari.

IMPORTANTE! Il numero di moduli solari per inseguitore MPP per collegamento stringhe dovrebbe essere lo stesso.

Per ogni inseguitore MPP sono presenti 3 morsetti per CC+. In totale sono disponibili 6 morsetti per CC-.

In un inverter con inseguitore MPP singolo, come Fronius Eco, è disponibile 1 ingresso CC (inseguitore MPP). Il numero di moduli solare per collegamento stringhe deve essere lo stesso. Per l'inseguitore MPP sono disponibili 6 morsetti per CC+ e 6 morsetti per CC-.

Funzionamento dell'inseguitore MPP multiplo sui due ingressi dell'inseguitore MPP

Collegamento di due campi di moduli solari a un inverter con inseguitore MPP multiplo

Inseguitore MPP	Corrente di entrata
Ingresso CC	Symo Advanced ROW 10-12	Symo Advanced ROW 15-20
Se nel vostro impianto è previsto un AFCI (AFPE) secondo la norma IEC63027, è consentita una corrente di ingresso per stringa di massimo 12 A.
MPP1	27 A (I_{DC NOM})	33 A_{(IDC NENN})
CC+1	27 A (I_{DC NOM})	33 A_{(IDC NENN})
MPP2	16,5 A_{(IDC NOM}) 14 A_{(IDC NOM}) se < 420 V_CC	27 A (I_{DC NOM})
CC+2	16,5 A_{(IDC NOM}) 14 A_{(IDC NOM}) se < 420 V_CC	27 A (I_{DC NOM})

Ripartire le stringhe di moduli solari sui due ingressi dell'inseguitore MPP (CC+1/CC+2). I morsetti di CC- possono essere utilizzati a piacere perché sono collegati internamente. Un collegamento chiaramente numerato, ma anche sul morsetto CC, facilita l'individuazione della stringa corretta, ad esempio durante un'ispezione. Impostare l'inseguitore MPP 2 su "On" durante la prima messa in funzione. Naturalmente, si potrà farlo anche in seguito nel menu BASE dell'inverter.

Funzionamento dell'inseguitore MPP singolo sui due ingressi dell'inseguitore MPP

Se le stringhe di moduli solari sono collegate con una scatola di raccolta stringhe (scatola di giunzione del generatore) e la distanza dall'inverter viene colmata con una stringa CC, questa stringa CC può essere collegata all'inverter come segue.

Collegamento in parallelo

Quando si esegue il collegamento parallelo, l'inseguitore MPP 1 e l'inseguitore MPP 2 possono essere collegati insieme. Questo avviene come illustrato nella figura collegando CC+1 (Pin2) a CC+2 (Pin1).

IMPORTANTE! L'inseguitore MPP 2 deve essere impostato su "OFF". È possibile controllarlo nel menu BASE dell'inverter.

IMPORTANTE! Il diametro del cavo di collegamento CC e del collegamento in parallelo devono essere uguali. Non è necessario alcun collegamento in parallelo del morsetto CC- perché quest'ultimo viene collegato internamente.

Fronius DC Con Kit 25

Se l'installazione richiede un AFCI (AFPE) secondo la norma IEC63027, non utilizzare un kit di connessione CC.

Fronius DC Con Kit 25 (4,251,015) consente di collegare all'inverter una stringa di moduli solari con una sezione massima di 25 mm².

Impostare l'inseguitore MPP 2 su "OFF" durante la prima messa in funzione. Questo si può fare anche in seguito nel menu BASE dell'inverter. Usando Fronius DC Con Kit 25, le stringhe CC dei cavi CC collegati vengono divise equamente tra i due ingressi.

Coppia di serraggio del cavo FV Fronius DC Con Kit 25: 5,5 Nm/50 lb-in

Fronius DC Con Kit 35

Se l'installazione richiede un AFCI (AFPE) secondo la norma IEC63027, non utilizzare un kit di connessione CC.

Fronius DC Con Kit 35 (4,251,029) consente di collegare all'inverter una stringa di moduli solari con una sezione massima di 35 mm².

Impostare l'inseguitore MPP 2 su "OFF" durante la prima messa in funzione. Questo si può fare anche in seguito nel menu BASE dell'inverter.
Usando Fronius DC Con Kit 35, le stringhe CC dei cavi CC collegati vengono divise equamente tra i due ingressi.

Coppia di serraggio del cavo FV Fronius DC Con Kit 35: 3 Nm

PERICOLO!

Pericolo derivante dal cattivo uso dell'apparecchio e dall'esecuzione errata dei lavori.

Possono verificarsi gravi lesioni personali e danni materiali.

La messa in funzione dell'inverter deve essere eseguita esclusivamente da personale qualificato e conformemente alle disposizioni tecniche.

Prima dell'installazione e della messa in funzione, leggere le istruzioni d'installazione e le istruzioni per l'uso.

PERICOLO!

Pericolo derivante dalla tensione di rete e dalla tensione CC dei moduli solari esposti alla luce.

Possono verificarsi scosse elettriche.

Prima di eseguire qualsiasi collegamento, togliere la tensione dal lato CA e CC dell'inverter.

Il collegamento fisso alla rete elettrica pubblica deve essere realizzato esclusivamente da un installatore elettrico autorizzato.

PERICOLO!

Pericolo derivante dalla tensione di rete e dalla tensione CC dei moduli solari.

Possono verificarsi scosse elettriche.

L'interruttore CC principale serve esclusivamente per togliere corrente alla fonte d'energia. Se l'interruttore CC principale è disinserito, la scatola dei collegamenti continua a essere sotto tensione.

Tutte le operazioni di manutenzione e assistenza devono essere eseguite soltanto quando fonte d'energia e scatola dei collegamenti sono scollegate l'una dall'altra.

La scatola separata della fonte d'energia deve essere staccata dalla scatola dei collegamenti solo in assenza di tensione.

Le operazioni di manutenzione e assistenza all'interno della fonte d'energia dell'inverter devono essere eseguite solo da personale qualificato dell'assistenza Fronius.

PRUDENZA!

Morsetti non correttamente serrati.

possono causare danni termici all'inverter con conseguente rischio di incendio.

Durante il collegamento dei cavi CA e CC, prestare attenzione affinché tutti i morsetti siano ben serrati applicando la coppia prescritta.

PRUDENZA!

Il sovraccarico

può causare danni all'inverter.

A ciascun morsetto CC collegare al massimo 33 A.

Collegare i cavi CC+ e CC- rispettando la polarità corretta ai morsetti CC+ e CC- dell'inverter.

Rispettare la tensione di entrata CC massima.

IMPORTANTE! I moduli solari collegati all'inverter devono rispondere ai requisiti della norma IEC 61730 Classe A.

IMPORTANTE! I moduli fotovoltaici esposti alla luce erogano corrente all'inverter.

PERICOLO!

Pericolo derivante dal cattivo uso dell'apparecchio e dall'esecuzione errata dei lavori.

Possono verificarsi gravi lesioni personali e danni materiali.

La messa in funzione dell'inverter deve essere eseguita esclusivamente da personale qualificato e conformemente alle disposizioni tecniche.

Prima dell'installazione e della messa in funzione, leggere le istruzioni d'installazione e le istruzioni per l'uso.

PERICOLO!

Pericolo derivante dalla tensione di rete e dalla tensione CC dei moduli solari esposti alla luce.

Possono verificarsi scosse elettriche.

Prima di eseguire qualsiasi collegamento, togliere la tensione dal lato CA e CC dell'inverter.

Il collegamento fisso alla rete elettrica pubblica deve essere realizzato esclusivamente da un installatore elettrico autorizzato.

PERICOLO!

Pericolo derivante dalla tensione di rete e dalla tensione CC dei moduli solari.

Possono verificarsi scosse elettriche.

L'interruttore CC principale serve esclusivamente per togliere corrente alla fonte d'energia. Se l'interruttore CC principale è disinserito, la scatola dei collegamenti continua a essere sotto tensione.

Tutte le operazioni di manutenzione e assistenza devono essere eseguite soltanto quando fonte d'energia e scatola dei collegamenti sono scollegate l'una dall'altra.

La scatola separata della fonte d'energia deve essere staccata dalla scatola dei collegamenti solo in assenza di tensione.

Le operazioni di manutenzione e assistenza all'interno della fonte d'energia dell'inverter devono essere eseguite solo da personale qualificato dell'assistenza Fronius.

PRUDENZA!

Morsetti non correttamente serrati.

possono causare danni termici all'inverter con conseguente rischio di incendio.

Durante il collegamento dei cavi CA e CC, prestare attenzione affinché tutti i morsetti siano ben serrati applicando la coppia prescritta.

PRUDENZA!

Il sovraccarico

può causare danni all'inverter.

A ciascun morsetto CC collegare al massimo 33 A.

Collegare i cavi CC+ e CC- rispettando la polarità corretta ai morsetti CC+ e CC- dell'inverter.

Rispettare la tensione di entrata CC massima.

IMPORTANTE! I moduli solari collegati all'inverter devono rispondere ai requisiti della norma IEC 61730 Classe A.

IMPORTANTE! I moduli fotovoltaici esposti alla luce erogano corrente all'inverter.

Per scegliere correttamente i moduli solari e utilizzare al meglio l'inverter dal punto di vista economico, attenersi a quanto riportato di seguito:

La tensione di funzionamento a vuoto dei moduli solari aumenta in condizioni di irraggiamento solare costante e temperatura in diminuzione. La tensione di funzionamento a vuoto non deve superare la tensione massima ammessa del sistema. Una tensione di funzionamento a vuoto superiore ai valori indicati comporta il danneggiamento dell'inverter, facendo decadere tutti i diritti di garanzia.
Attenersi ai coefficienti di temperatura riportati sulla scheda tecnica dei moduli solari.
I valori esatti per il dimensionamento dei moduli solari sono forniti da appositi programmi di calcolo, come ad es. Fronius Solar.creator (creator.fronius.com).

IMPORTANTE! Prima di collegare i moduli solari verificare che il valore della tensione indicato dal produttore coincida con quello effettivamente disponibile.

Sezione max. per cavo CC:
16 mm².

Sezione min. per cavo CC:
2,5 mm².

I cavi CC possono essere collegati nei morsetti CC senza manicotti di fine filo.

IMPORTANTE! Se si utilizzano manicotti di fine filo per i cavi CC con sezione di 16 mm², occorre crimpare i manicotti di fine filo con sezione rettangolare.
L'uso di manicotti di fine filo con colletti di isolamento è ammesso solo fino a una sezione del cavo di max. 10 mm².

Per i cavi di collegamento CC con doppio isolamento e diametro superiore a 6 mm, occorre rimuovere l'involucro esterno di 70 mm per poter collegare il cavo al morsetto CC.

IMPORTANTE! Per garantire il supporto antistrappo ottimale delle stringhe di moduli solari, utilizzare esclusivamente cavi della stessa sezione.

I morsetti sul lato CC sono adatti al collegamento di cavi di alluminio rotondi a un conduttore. A causa della reazione dell'alluminio con l'aria, che forma uno strato di ossido resistente e non conduttore, quando si collegano cavi di alluminio occorre tenere in considerazione quanto segue:

le correnti misurate ridotte per cavi di alluminio
le condizioni di collegamento riportate di seguito.

IMPORTANTE! Se si utilizzano cavi di alluminio, osservare sempre le informazioni del produttore dei cavi.

IMPORTANTE! Per la pianificazione delle sezioni dei cavi, tenere in considerazione le disposizioni locali.

Condizioni di collegamento:

1Pulire accuratamente l'estremità spellata del cavo raschiando via lo strato di ossido, ad esempio con l'ausilio di un coltello.

IMPORTANTE! Non utilizzare spazzole, lime o carta smerigliata; le particelle di alluminio restano attaccate e possono essere trasportate su altri conduttori.

2Dopo aver rimosso lo strato di ossido, frizionare l'estremità del cavo con grasso neutro, ad esempio vaselina priva di acidi e alcali.

3Collegare l'estremità del cavo direttamente al morsetto.

IMPORTANTE! Se il cavo è stato scollegato e deve essere nuovamente collegato, ripetere l'intera procedura.

PRUDENZA!

Pericolo derivante da polarità e tensione errate.

Possono verificarsi danni all'inverter.

Controllare la polarità e la tensione delle stringhe di moduli solari prima di collegarle; la tensione non deve superare i seguenti valori:

in caso di installazione a un'altitudine compresa tra 0 e 2000 m: 1000 V

in caso di installazione a un'altitudine compresa tra 2001 e 2500 m: 950 V

in caso di installazione a un'altitudine compresa tra 2501 e 3000 m: 900 V

in caso di installazione a un'altitudine compresa tra 3001 e 3400 m: 850 V

Fronius Symo Advanced non deve essere installato a un'altitudine superiore a 3400 m.

IMPORTANTE! Aprire solo il numero di sezioni di rottura previste corrispondente ai cavi da collegare (ad es. per 2 cavi CC aprire 2 alloggiamenti).

IMPORTANTE! Fronius Eco: Prima di collegare le stringhe di moduli solari all'inverter controllare i fusibili delle stringhe inseriti (tipo e valore).

1

2

3

4

5

6

7

IMPORTANTE! Rispettare le coppie prescritte, stampate lateralmente sotto i morsetti!

8

9

Se si posano i cavi CC sopra l'alberino dell'interruttore CC principale o in obliquo sopra il blocco di connessione dell'interruttore CC principale, i cavi potrebbero danneggiarsi quando si orienta l'inverter oppure potrebbe risultare impossibile orientare l'inverter.

IMPORTANTE!
Non posare i cavi CC sopra l'alberino dell'interruttore CC principale
o in obliquo sopra il blocco di connessione dell'interruttore CC principale!
Il cavo CC non deve sporgere oltre il bordo della custodia!

IMPORTANTE! Non è consentito azionare l'inverter con una scheda opzionale e due slot per schede opzionali aperti.
In questo caso occorre sostituire la copertura (codice articolo 42,0405,2094).

IMPORTANTE! Se si inseriscono i cavi di comunicazione dati all'interno dell'inverter, osservare quanto segue:

A seconda del numero e della sezione dei cavi di comunicazione dati introdotti, rimuovere le corrispondenti viti cieche dall'inserto di tenuta e inserirvi i cavi di comunicazione dati.
Inserire assolutamente nelle aperture libere dell'inserto di tenuta le viti cieche corrispondenti.

1

2

3

4

PERICOLO!

Pericolo derivante dalla tensione residua dei condensatori.

Possono verificarsi scosse elettriche.

Attendere il tempo di scaricamento dei condensatori (5 minuti).

PERICOLO!

Pericolo derivante da collegamento insufficiente con il conduttore di terra.

Possono verificarsi gravi lesioni personali e danni materiali.

Le viti del corpo esterno rappresentano un collegamento adeguato con il conduttore di terra per la messa a terra del corpo esterno e non devono in alcun caso essere sostituite da altre viti senza collegamento affidabile!

IMPORTANTE! Nel maneggiare le schede opzionali, osservare le disposizioni ESD generali.

IMPORTANTE! Per ogni anello della Fronius Solar Net deve essere presente un solo Fronius Datamanager in modalità master. Commutare gli altri Fronius Datamanager in modalità slave oppure smontarli.
Chiudere gli slot per schede opzionali liberi sostituendo la copertura (codice articolo 42,0405,2094), oppure utilizzare un inverter non dotato di Fronius Datamanager (versione light).

IMPORTANTE! Se si installa un Fronius Datamanager nell'inverter aprire solo un'apertura per la scheda elettronica.

1

2

3

4

5

PERICOLO!

Pericolo derivante da collegamento insufficiente con il conduttore di terra.

Possono verificarsi gravi lesioni personali e danni materiali.

Le viti del corpo esterno rappresentano un collegamento adeguato con il conduttore di terra per la messa a terra del corpo esterno e non devono in alcun caso essere sostituite da altre viti senza collegamento affidabile!

Visto il peso elevato, l'inverter andrebbe agganciato al supporto di montaggio in due.

IMPORTANTE! Per motivi di sicurezza l'inverter è dotato di un blocco che consente di orientare l'inverter nel supporto di montaggio solo se l'interruttore CC principale è disattivato.

Agganciare e orientare l'inverter nel supporto di montaggio solo con l'interruttore CC principale disattivato.
Non agganciare e orientare con forza l'inverter.

Le viti di fissaggio nella scatola di comunicazione dati dell'inverter servono per fissare l'apparecchio al supporto di montaggio. Il regolare contatto tra inverter e supporto di montaggio presuppone il serraggio corretto delle viti di fissaggio.

PRUDENZA!

Pericolo derivante da viti di fissaggio non correttamente serrate.

Può verificarsi l'insorgenza di archi volatici durante il funzionamento dell'inverter con conseguente rischio di incendio.

Serrare sempre le viti di fissaggio con la coppia indicata.

Se le viti vengono serrate con una coppia errata, vengono meno i diritti di garanzia.

Eseguire un'ispezione visiva della guarnizione della copertura del supporto di montaggio DATCOM per verificare che non sia danneggiata. Sull'apparecchio non vanno montate coperture DATCOM danneggiate o errate.

1

2

3

4

5

6

7

PERICOLO!

Pericolo derivante da collegamento insufficiente con il conduttore di terra.

Possono verificarsi gravi lesioni personali e danni materiali.

Le viti del corpo esterno rappresentano un collegamento adeguato con il conduttore di terra per la messa a terra del corpo esterno e non devono in alcun caso essere sostituite da altre viti senza collegamento affidabile!

Visto il peso elevato, l'inverter andrebbe agganciato al supporto di montaggio in due.

IMPORTANTE! Per motivi di sicurezza l'inverter è dotato di un blocco che consente di orientare l'inverter nel supporto di montaggio solo se l'interruttore CC principale è disattivato.

Agganciare e orientare l'inverter nel supporto di montaggio solo con l'interruttore CC principale disattivato.
Non agganciare e orientare con forza l'inverter.

Le viti di fissaggio nella scatola di comunicazione dati dell'inverter servono per fissare l'apparecchio al supporto di montaggio. Il regolare contatto tra inverter e supporto di montaggio presuppone il serraggio corretto delle viti di fissaggio.

PRUDENZA!

Pericolo derivante da viti di fissaggio non correttamente serrate.

Può verificarsi l'insorgenza di archi volatici durante il funzionamento dell'inverter con conseguente rischio di incendio.

Serrare sempre le viti di fissaggio con la coppia indicata.

Se le viti vengono serrate con una coppia errata, vengono meno i diritti di garanzia.

Eseguire un'ispezione visiva della guarnizione della copertura del supporto di montaggio DATCOM per verificare che non sia danneggiata. Sull'apparecchio non vanno montate coperture DATCOM danneggiate o errate.

1

2

3

4

5

6

7

PERICOLO!

Pericolo derivante dal cattivo uso dell'apparecchio e dall'esecuzione errata dei lavori.

Possono verificarsi gravi lesioni personali e danni materiali.

La messa in funzione dell'inverter deve essere eseguita esclusivamente da personale qualificato e conformemente alle disposizioni tecniche.

Prima dell'installazione e della messa in funzione, leggere le istruzioni d'installazione e le istruzioni per l'uso.

Alla prima messa in funzione dell'inverter è necessario selezionare varie impostazioni di setup.

Se il setup viene interrotto prima del completamento, può essere riavviato tramite un reset CA. È possibile effettuare un reset CA spegnendo e accendendo l'interruttore automatico.

Il setup specifico del paese può essere impostato solo alla prima messa in funzione dell'inverter. Se è necessario modificare in seguito il setup specifico del paese, contattare il Supporto Tecnico.

1

2

3

Esempi di setup specifici dei paesi
I setup specifici dei paesi disponibili possono cambiare in caso di aggiornamento del software. Pertanto, il seguente elenco potrebbe non corrispondere esattamente a quanto mostrato sul display dell'inverter.

50Hz	International 50 Hz
60Hz	International 60 Hz
AT1E	Österreich cosphi = 1
AT2E	Österreich cosphi P 0,9
AT3E	Österreich: Q(U)
AUS1	Australia AUS1 - AS/NZS4777.2
AUS2	Australia AUS2 - VIC
AUS3	Australia AUS3 - NSW Ausgrid
AUS4	Australia AUS4 - QLD
AUS5	Australia AUS5 - SA
AUS6	Australia AUS6 - WA - WP
AUS7	Australia AUS7 - WA - HP
AUA	Australia Region A 2020
AUB	Australia Region B 2020
AUC	Australia Region C 2020
BE	Belgique / België
BR2	Brasil: ≤ 6 kVA
BR3	Brasil: > 6 kVA
CH	Schweiz / Suisse / Svizzera / Svizra
CL	Chile
CY	Κύπρος / Kıbrıs / Cyprus
CZ	Česko
CZMV	Ceske Vysoke Napeti
DE1F	Deutschland (≤ 4,6 kVA) - konst. cosPhi(1)
DE1P	Deutschland (≤ 4,6 kVA) - cosPhi(P) 0,95
DE2F	Deutschland (> 4,6 kVA) - konst. cosPhi(1)

DE2P	Deutschland (> 4,6 kVA) - cosPhi(P) 0,9
DE2U	Deutschland (> 4,6 kVA) - Q(U)
DEM2	Deutschland DE MS ext. NA-S
DK B	Danmark 50kW-1.5MW
DKA1	West Denmark - 125kW
DKA2	East Denmark - 125kW
DU1	Dubai < 10 kW
DU2	Dubai 10 kW - 400 kW
DU3	Dubai > 400 kW
EE	Estonia
ES	España
ESOS	Territorios españoles en el extranjero (Spanish Oversea Islands)
EULV	EU - low voltage
EUMV	EU - medium voltage
FI	Finland
FR	France
FRMV	France MV
FROS	Territoire d’Outre-Mer (French Oversea Islands)
G98	Great Britain GB - G98
G99	Great Britain GB - G99
GB	Great Britain
GR	Ελλάδα
HR	Hrvatska
HU	Magyarország
IE	Éire / Ireland
IL	ישראל / إسرائيل / Israel
IN	India

IT6	Italia ≤ 11,08 kVA 2019
IT7	Italia > 11,08 kVA 2019
ITM1	Italia IT - MT 2019
JO98	Jordan G98
JO99	Jordan G99
KR	Republic of Korea
LK	Sri Lanka
MG50	Microgrid 50 Hz
MG60	Microgrid 60 Hz
NI98	Northern Ireland G98
NI99	Northern Ireland G99
NIE1	Northern Ireland < 16 A
NIE2	Northern Ireland > 16 A
NL	Nederland
NO	Norge
NZ	New Zealand
PF1	Polynésie française (French Polynesia)
PL	Poland
PT	Portugal
RO	România
SA	Saudi Arabia
SE	Sverige
SI	Slovenija
SK	Slovensko
TH M	Thailand MEA
TH P	Thailand PEA
TR	Türkiye
TRMV	Türkiye orta g.
UA	Україна
ZA	South Africa < 100kVA
ZA	South Africa < 1 MVA

4

5

6

7

8

9

PERICOLO!

Pericolo derivante dal cattivo uso dell'apparecchio e dall'esecuzione errata dei lavori.

Possono verificarsi gravi lesioni personali e danni materiali.

La messa in funzione dell'inverter deve essere eseguita esclusivamente da personale qualificato e conformemente alle disposizioni tecniche.

Prima dell'installazione e della messa in funzione, leggere le istruzioni d'installazione e le istruzioni per l'uso.

Alla prima messa in funzione dell'inverter è necessario selezionare varie impostazioni di setup.

Se il setup viene interrotto prima del completamento, può essere riavviato tramite un reset CA. È possibile effettuare un reset CA spegnendo e accendendo l'interruttore automatico.

Il setup specifico del paese può essere impostato solo alla prima messa in funzione dell'inverter. Se è necessario modificare in seguito il setup specifico del paese, contattare il Supporto Tecnico.

1

2

3

Esempi di setup specifici dei paesi
I setup specifici dei paesi disponibili possono cambiare in caso di aggiornamento del software. Pertanto, il seguente elenco potrebbe non corrispondere esattamente a quanto mostrato sul display dell'inverter.

50Hz	International 50 Hz
60Hz	International 60 Hz
AT1E	Österreich cosphi = 1
AT2E	Österreich cosphi P 0,9
AT3E	Österreich: Q(U)
AUS1	Australia AUS1 - AS/NZS4777.2
AUS2	Australia AUS2 - VIC
AUS3	Australia AUS3 - NSW Ausgrid
AUS4	Australia AUS4 - QLD
AUS5	Australia AUS5 - SA
AUS6	Australia AUS6 - WA - WP
AUS7	Australia AUS7 - WA - HP
AUA	Australia Region A 2020
AUB	Australia Region B 2020
AUC	Australia Region C 2020
BE	Belgique / België
BR2	Brasil: ≤ 6 kVA
BR3	Brasil: > 6 kVA
CH	Schweiz / Suisse / Svizzera / Svizra
CL	Chile
CY	Κύπρος / Kıbrıs / Cyprus
CZ	Česko
CZMV	Ceske Vysoke Napeti
DE1F	Deutschland (≤ 4,6 kVA) - konst. cosPhi(1)
DE1P	Deutschland (≤ 4,6 kVA) - cosPhi(P) 0,95
DE2F	Deutschland (> 4,6 kVA) - konst. cosPhi(1)

DE2P	Deutschland (> 4,6 kVA) - cosPhi(P) 0,9
DE2U	Deutschland (> 4,6 kVA) - Q(U)
DEM2	Deutschland DE MS ext. NA-S
DK B	Danmark 50kW-1.5MW
DKA1	West Denmark - 125kW
DKA2	East Denmark - 125kW
DU1	Dubai < 10 kW
DU2	Dubai 10 kW - 400 kW
DU3	Dubai > 400 kW
EE	Estonia
ES	España
ESOS	Territorios españoles en el extranjero (Spanish Oversea Islands)
EULV	EU - low voltage
EUMV	EU - medium voltage
FI	Finland
FR	France
FRMV	France MV
FROS	Territoire d’Outre-Mer (French Oversea Islands)
G98	Great Britain GB - G98
G99	Great Britain GB - G99
GB	Great Britain
GR	Ελλάδα
HR	Hrvatska
HU	Magyarország
IE	Éire / Ireland
IL	ישראל / إسرائيل / Israel
IN	India

IT6	Italia ≤ 11,08 kVA 2019
IT7	Italia > 11,08 kVA 2019
ITM1	Italia IT - MT 2019
JO98	Jordan G98
JO99	Jordan G99
KR	Republic of Korea
LK	Sri Lanka
MG50	Microgrid 50 Hz
MG60	Microgrid 60 Hz
NI98	Northern Ireland G98
NI99	Northern Ireland G99
NIE1	Northern Ireland < 16 A
NIE2	Northern Ireland > 16 A
NL	Nederland
NO	Norge
NZ	New Zealand
PF1	Polynésie française (French Polynesia)
PL	Poland
PT	Portugal
RO	România
SA	Saudi Arabia
SE	Sverige
SI	Slovenija
SK	Slovensko
TH M	Thailand MEA
TH P	Thailand PEA
TR	Türkiye
TRMV	Türkiye orta g.
UA	Україна
ZA	South Africa < 100kVA
ZA	South Africa < 1 MVA

4

5

6

7

8

9

IMPORTANTE! In caso di montaggio orizzontale e in esterni: controllare annualmente che tutti i collegamenti a vite siano ben serrati!

Le operazioni di manutenzione e assistenza devono essere eseguite solo da personale qualificato dell'assistenza Fronius.

IMPORTANTE! In caso di montaggio orizzontale e in esterni: controllare annualmente che tutti i collegamenti a vite siano ben serrati!

Le operazioni di manutenzione e assistenza devono essere eseguite solo da personale qualificato dell'assistenza Fronius.

All'occorrenza, pulire l'inverter con un panno umido.
Non utilizzare detergenti, prodotti abrasivi o solventi similari per pulire l'inverter.

Prestare attenzione affinché i tubi di protezione per cavi chiudano ermeticamente!

AVVERTENZA!

La condensa all’interno dei tubi rischia di danneggiare l'inverter o i componenti degli impianti fotovoltaici.

Per evitare circolazione d'aria e condensa indesiderate

Ermetizzare tutti i tubi in uso con sigillante elastico permanente.

Ermetizzare ogni tubo d'ingresso e di uscita.

Ermetizzare i tubi su ambo le estremità.

1

Il numero di serie dell'inverter si trova sulla targhetta sul lato inferiore dell'inverter stesso.
A seconda della posizione di montaggio può risultare difficile accedere o leggere il numero di serie, ad es. se l'inverter è stato montato in un'area buia o all'ombra.

Alle istruzioni d'installazione dell'inverter sono allegati 2 adesivi del numero di serie:

*	57 x 20 mm
**	67 x 20 mm

Possono essere applicati singolarmente dal cliente in posizione ben leggibile, ad es. sul lato anteriore dell'inverter o sulle istruzioni per l'uso.

Esempio di applicazione:
Adesivo del numero di serie sulle istruzioni per l'uso o sul lato anteriore dell'inverter.

Solo per l'Australia:
Attaccare l'adesivo per il DRM Australia nella scatola del Datamanager.

Il numero di serie dell'inverter si trova sulla targhetta sul lato inferiore dell'inverter stesso.
A seconda della posizione di montaggio può risultare difficile accedere o leggere il numero di serie, ad es. se l'inverter è stato montato in un'area buia o all'ombra.

Alle istruzioni d'installazione dell'inverter sono allegati 2 adesivi del numero di serie:

*	57 x 20 mm
**	67 x 20 mm

Possono essere applicati singolarmente dal cliente in posizione ben leggibile, ad es. sul lato anteriore dell'inverter o sulle istruzioni per l'uso.

Esempio di applicazione:
Adesivo del numero di serie sulle istruzioni per l'uso o sul lato anteriore dell'inverter.

Solo per l'Australia:
Attaccare l'adesivo per il DRM Australia nella scatola del Datamanager.

1Premere un tasto qualsiasi.

L'illuminazione del display si attiva.

Nella voce di menu SETUP, in "Impostaz. display", è inoltre possibile impostare l'illuminazione del display costantemente accesa o costantemente spenta.

Se non si preme alcun tasto per 2 minuti, l'illuminazione del display si spegne automaticamente e l'inverter passa alla voce di menu "ATTUAL" (se l'illuminazione del display è impostata su "AUTO").

Il passaggio automatico alla voce di menu "ATTUAL" avviene da qualsiasi posizione all'interno del livello di menu, a meno che l'inverter non sia stato commutato manualmente nella modalità di funzionamento in standby.

Dopo il passaggio automatico alla voce di menu "ATTUAL", viene visualizzata la potenza correntemente alimentata.

	1Premere il tasto "Esc".
	Il display passa al livello di menu. 2Selezionare la voce di menu desiderata con i tasti "sinistra" o "destra". 3Richiamare la voce di menu desiderata premendo il tasto .

Le voci del menu

ATTUAL
Visualizzazione dei valori correnti.
LOG
Dati registrati del giorno corrente, dell'anno di calendario corrente e dalla prima messa in funzione dell'inverter.
GRAFIC
La curva caratteristica giornaliera rappresenta graficamente l'andamento della potenza di uscita durante la giornata. L'asse del tempo si ridimensiona automaticamente. Premere il tasto "Indietro" per chiudere la schermata.
SETUP
Menu di setup.
INFO
Informazioni relative all'apparecchio e al software.

Potenza di uscita (W) - a seconda del modello di apparecchio (MultiString), dopo aver premuto il tasto "Enter", vengono visualizzate le singole potenze di uscita per l'inseguitore MPP 1 e l'inseguitore MPP 2 (MPPT1 / MPPT2).

Potenza reattiva CA (VAr)

Tensione di rete (V)

Corrente di uscita (A)

Frequenza di rete (Hz)

Tensione mod. solari (V) - "U PV1" dell'inseguitore MPP 1 e "U PV2" dell'inseguitore MPP 2 (MPPT1 / MPPT2), se l'inseguitore MPP 2 è attivato (vedere "Menu BASE" - "Voci del menu BASE").

Corrente mod. solari (A) - "I PV1" dell'inseguitore MPP 1 e "I PV2" dell'inseguitore MPP 2 (MPPT1 / MPPT2), se l'inseguitore MPP 2 è attivato (vedere "Menu BASE" - "Voci del menu BASE").
Fronius Eco: viene visualizzata la corrente complessiva dei due canali di misurazione. Su Fronius Solar.web i due canali di misurazione vengono visualizzati separatamente.

Ora / Data - ora e data sull'inverter o nell'anello della Fronius Solar Net.

Energia alimentata (kWh/MWh)
Energia alimentata nella rete durante il periodo considerato.
Dopo aver premuto il tasto "Enter", vengono visualizzate le singole potenze di uscita dell'inseguitore MPP 1 e dell'inseguitore MPP 2 (MPPT1 / MPPT2), se l'inseguitore MPP 2 è attivato (vedere "Menu BASE" - "Voci del menu BASE").

Visti i diversi procedimenti di misurazione, possono risultare variazioni rispetto ai valori visualizzati da altri apparecchi di misura. Per il calcolo dell'energia alimentata sono vincolanti soltanto i valori visualizzati dell'apparecchio di misura tarato fornito dall'azienda di erogazione dell'energia elettrica.

Potenza di usc. max (W)
Potenza massima alimentata nella rete durante il periodo considerato.
Dopo aver premuto il tasto "Enter", vengono visualizzate le singole potenze di uscita dell'inseguitore MPP 1 e dell'inseguitore MPP 2 (MPPT1 / MPPT2), se l'inseguitore MPP 2 è attivato (vedere "Menu BASE" - "Voci del menu BASE").

Guadagno
Guadagno realizzato durante il periodo considerato.

Come per l'energia alimentata, anche nel caso del guadagno possono risultare variazioni rispetto ad altri valori misurati.

L'impostazione di valuta e tasso di calcolo è descritta nel paragrafo "Voci del menu di setup" sottovoce "Produzione di energia".
L'impostazione di fabbrica dipende dal setup specifico per il paese.

Risparmio CO2
L'anidride carbonica risparmiata durante il periodo considerato.

L'impostazione di valuta e tasso di calcolo è descritta nel paragrafo "Voci del menu di setup" sottovoce "Fattore CO2".

Tens. di rete max (V) [indicazione "fase-neutro" o "fase-fase"]
Tensione di rete massima misurata durante il periodo considerato.
Dopo aver premuto il tasto "Enter", vengono visualizzate le singole tensioni di rete.

Tens. moduli sol. max (V)
Tensione dei moduli solari massima misurata durante il periodo considerato.
Dopo aver premuto il tasto "Enter", vengono visualizzati valori di tensione dell'inseguitore MPP 1 e dell'inseguitore MPP 2 (MPPT1 / MPPT2), se l'inseguitore MPP 2 è attivato (vedere "Menu BASE" - "Voci del menu BASE").

Ore di funzionam.
Durata del funzionamento dell'inverter (HH:MM).

IMPORTANTE! Per la visualizzazione corretta dei valori giornalieri e annuali è necessario impostare correttamente l'ora.

Completata la messa in funzione (ad esempio mediante l'installazione guidata), l'inverter è preconfigurato in base al setup specifico del paese.

La voce di menu SETUP consente di modificare facilmente le preimpostazioni dell'inverter per soddisfare le richieste e le esigenze specifiche dell'utente.

Completata la messa in funzione (ad esempio mediante l'installazione guidata), l'inverter è preconfigurato in base al setup specifico del paese.

La voce di menu SETUP consente di modificare facilmente le preimpostazioni dell'inverter per soddisfare le richieste e le esigenze specifiche dell'utente.

IMPORTANTE! Il software potrebbe essere stato aggiornato, pertanto nell'apparecchio in uso possono essere disponibili funzioni non descritte in queste istruzioni per l'uso o viceversa. Inoltre, le varie figure possono discostarsi dagli elementi di comando presenti sull'apparecchio in uso. Il funzionamento è tuttavia identico.

Accesso alla voce di menu SETUP
	1Nel livello di menu, premere i tasti "Sinistra" o "Destra" per selezionare la voce di menu "SETUP".
	2Premere il tasto "Enter".

	Viene visualizzata la prima voce della voce di menu SETUP: "Standby".

Scorrimento delle voci
	3Utilizzare i tasti "Su" o "Giù" per scorrere le voci disponibili.

Uscita da una voce
	4Per uscire da una voce, premere il tasto "Indietro". Viene visualizzato il livello di menu.

Se non si preme alcun tasto per 2 minuti

L'inverter passa dalla posizione in cui si trova all'interno del livello di menu alla voce di menu "ATTUAL" (eccezione: voce del menu di setup "Standby").
L'illuminazione del display si spegne a meno che non sia stata attivata durante l'impostazione del display (vedere "Impostaz. display" - "Illuminazione").
Viene visualizzata la potenza correntemente alimentata o il codice State correntemente presente.

1Accedere al menu desiderato.

2Selezionare la voce desiderata con i tasti "Su" o "Giù".

3Premere il tasto "Enter".

Vengono visualizzate le impostazioni disponibili:		La prima posizione del valore da impostare lampeggia:
4Selezionare l'impostazione desiderata con i tasti "Su" o "Giù". 5Premere il tasto "Enter" per salvare e applicare la selezione. Premere il tasto "Esc" se non si desidera salvare la selezione.		4Selezionare un numero per la prima posizione con i tasti "Su" o "Giù". 5Premere il tasto "Enter". La seconda posizione del valore lampeggia. 6Ripetere le operazioni 4 e 5 fino a che... l'intero valore da impostare lampeggia.
		7Premere il tasto "Enter". 8Ripetere eventualmente le operazioni da 4 a 6 per impostare le unità o altri valori fino a che l'unità o il valore da impostare lampeggia. 9Premere il tasto "Enter" per salvare e applicare le modifiche. Premere il tasto "Esc" se non si desidera salvare le modifiche.
Viene visualizzata la voce correntemente selezionata.		Viene visualizzata la voce correntemente selezionata.

	1Selezionare la voce del menu di setup "Ora / Data".
	2Premere il tasto "Enter".

	Viene visualizzata la panoramica dei valori impostabili.
	3Utilizzare i tasti "Su" o "Giù" per selezionare "Impostazione dell'ora"
	4Premere il tasto "Enter".

	Viene visualizzata l'ora. (HH:MM:SS, formato 24 ore), la posizione delle decine per l'ora lampeggia.
	5Utilizzare i tasti "Su" o "Giù" per selezionare un valore per la cifra delle decine per l'ora
	6Premere il tasto "Enter".

	La posizione delle unità per l'ora lampeggia.
	7Ripetere le operazioni 5 e 6 per le unità dell'ora, per i minuti e i secondi fino a quando...

	l'ora impostata lampeggia.
	8Premere il tasto "Enter".

	L'ora viene applicata e viene visualizzata la panoramica dei valori impostabili.
	4Premere il tasto "Esc".

Viene visualizzata la voce del menu di setup "Ora / Data".

Attivazione/disattivazione manuale del funzionamento in standby

Non si ha alimentazione di rete.
Il LED di avvio si accende con luce arancione.
Sul display vengono visualizzati alternativamente "STANDBY/ENTER".
Nel funzionamento in standby non è possibile richiamare o impostare altre voci di menu all'interno del livello di menu.
Il passaggio automatico alla voce di menu "ATTUAL" se non si preme alcun tasto per 2 minuti è disattivato.
Il funzionamento in standby può essere terminato solo manualmente, premendo il tasto "Enter".
È possibile riprendere in qualsiasi momento il funzionamento con alimentazione di rete premendo il tasto "Enter", purché non siano presenti errori (codici State).

Impostazione del funzionamento in standby (interruzione manuale del funzionamento con alimentazione di rete):

1Selezionare la voce "Standby".

2Premere

il tasto funzione "Enter".

Sul display vengono visualizzati alternativamente "STANDBY" e "ENTER".
La modalità Standby è ora attivata.
Il LED di avvio si accende con luce arancione.

Ripresa del funzionamento con alimentazione di rete:
In modalità standby, il display mostra "STANDBY" ed "ENTER" in alternanza.

1Premere il tasto funzione "Enter" per riprendere il funzionamento con

alimentazione di rete.

Viene visualizzata la voce "Standby".
Contemporaneamente l'inverter esegue la fase di avvio.
Una volta ripreso il funzionamento con alimentazione di rete, il LED dello stato di funzionamento si accende con luce verde.

Attivazione/disattivazione manuale del funzionamento in standby

Non si ha alimentazione di rete.
Il LED di avvio si accende con luce arancione.
Sul display vengono visualizzati alternativamente "STANDBY/ENTER".
Nel funzionamento in standby non è possibile richiamare o impostare altre voci di menu all'interno del livello di menu.
Il passaggio automatico alla voce di menu "ATTUAL" se non si preme alcun tasto per 2 minuti è disattivato.
Il funzionamento in standby può essere terminato solo manualmente, premendo il tasto "Enter".
È possibile riprendere in qualsiasi momento il funzionamento con alimentazione di rete premendo il tasto "Enter", purché non siano presenti errori (codici State).

Impostazione del funzionamento in standby (interruzione manuale del funzionamento con alimentazione di rete):

1Selezionare la voce "Standby".

2Premere

il tasto funzione "Enter".

Sul display vengono visualizzati alternativamente "STANDBY" e "ENTER".
La modalità Standby è ora attivata.
Il LED di avvio si accende con luce arancione.

Ripresa del funzionamento con alimentazione di rete:
In modalità standby, il display mostra "STANDBY" ed "ENTER" in alternanza.

1Premere il tasto funzione "Enter" per riprendere il funzionamento con

alimentazione di rete.

Viene visualizzata la voce "Standby".
Contemporaneamente l'inverter esegue la fase di avvio.
Una volta ripreso il funzionamento con alimentazione di rete, il LED dello stato di funzionamento si accende con luce verde.

Controllo di una comunicazione dati, immissione del codice inverter, impostazioni protocollo

Gamma di regolazione

Stato/Codice inverter/Tipo di protocollo

Stato Indica una comunicazione dati disponibile tramite Fronius Solar Net o un errore verificatosi nella comunicazione dati.
Codice inverter Impostazione del codice (= indirizzo) dell'inverter in un impianto con più inverter.
Gamma di regolazione	00-99 (00 = indirizzo dell'inverter "100")
Impostazione di fabbrica	01
IMPORTANTE! Nell'integrare più inverter in un sistema di comunicazione dati, assegnare a ogni inverter un indirizzo univoco.
Tipo di protocollo Specifica il protocollo di comunicazione per la trasmissione dei dati.
Gamma di regolazione	Fronius Solar Net/Interface *
Impostazione di fabbrica	Fronius Solar Net
* Il tipo di protocollo Interface Protocol funziona solo senza scheda Fronius Datamanager. Occorre rimuovere le schede Fronius Datamanager presenti dall'inverter.

Per aggiornare il firmware o salvare i valori dettagliati dell'inverter sulla chiavetta USB.

Gamma di regolazione

Rim. sicura hardware/Aggiornam. software/Intervallo registr.

Rim. sicura hardware
Per scollegare una chiavetta USB dalla porta USB A dell'elemento da innesto per la comunicazione dati senza perdere i dati.

È possibile rimuovere la chiavetta USB:

quando viene visualizzato il messaggio "OK"
quando il LED "Trasmissione dei dati" non lampeggia più o è spento.

Aggiornam. software
Per aggiornare il firmware dell'inverter utilizzando una chiavetta USB.

Procedura:

1Scaricare il file di aggiornamento firmware "froxxxxx.upd"
(ad es. dal sito http://www.fronius.com; xxxxx sta per il rispettivo numero di versione).

AVVERTENZA!

Per aggiornare il software dell'inverter senza problemi, è necessario che l'apposita chiavetta USB non presenti partizioni nascoste né crittografie (vedere capitolo "Chiavette USB adatte").

2Salvare il file di aggiornamento firmware sul livello dati esterno della chiavetta USB.

3Aprire il coperchio della scatola di comunicazione dati sull'inverter.

4Collegare la chiavetta USB contenente il file di aggiornamento firmware alla porta USB della scatola di comunicazione dati dell'inverter.

5Nel menu di setup, selezionare la voce "USB" e poi "Aggiornam. software".

6Premere il tasto "Enter".

7Attendere la visualizzazione sul display del confronto tra la versione firmware correntemente presente sull'inverter e quella nuova:

1. pagina: software Recerbo (LCD), software controller tastiera (KEY), versione setup specifico per il paese (Set).
2. pagina: software fonte d'energia (PS1, PS2).

8Premere il tasto funzione "Enter" dopo ogni pagina.

L'inverter inizia a copiare i dati.
Vengono visualizzati "BOOT" e lo stato di avanzamento della memorizzazione dei vari test in percentuale, fino alla copia dei dati di tutti i gruppi di componenti elettronici.

Terminata la copia, l'inverter aggiorna una dopo l'altro i gruppi di componenti elettronici necessari.
Vengono visualizzati "BOOT", il gruppo di componenti interessato e lo stato di avanzamento dell'aggiornamento in percentuale.

In ultimo, l'inverter aggiorna il display.
Il display resta spento per circa 1 minuto, i LED di controllo e di stato lampeggiano.

Completato l'aggiornamento firmware, l'inverter passa alla fase di avvio e successivamente al funzionamento con alimentazione di rete. Scollegare la chiavetta USB con la funzione "Rim. sicura hardware".

Durante l'aggiornamento del firmware dell'inverter le varie impostazioni configurate nel menu di setup restano memorizzate.

	Intervallo registr. Per attivare/disattivare la funzione di registrazione USB e per preimpostare un intervallo di registrazione.
	Unità	Minuti
	Gamma di regolazione	30 Min/20 Min/15 Min/10 Min/5 Min/No Log
	Impostazione di fabbrica	30 Min

	30 Min	L'intervallo di registrazione è di 30 minuti; i nuovi dati di registro vengono salvati sulla chiavetta USB ogni 30 minuti.
	20 Min
	15 Min
	10 Min
	5 Min	L'intervallo di registrazione è di 5 minuti; i nuovi dati di registro vengono salvati sulla chiavetta USB ogni 5 minuti.
	No Log	I dati non vengono salvati.

IMPORTANTE! Per garantire l'esecuzione corretta della funzione di registrazione USB, occorre impostare correttamente l'ora. Per informazioni sull'impostazione dell'ora, vedere "Voci del menu di setup", "Ora/Data".

Il contatto di commutazione a potenziale zero (relè) sull'inverter consente di visualizzare i messaggi di stato (codici State), lo stato dell'inverter (ad es. funzionamento con alimentazione di rete) oppure le funzioni di gestione energetica.

Gamma di regolazione

Modalita relè/Test relè/Punto inserzione*/Punto disinserzione*

* Vengono visualizzati solo se la funzione "E-Manager" in "Modalita relè" è attivata.

Modalita relè
Modalita relè consente di illustrare le funzioni seguenti:

Funzione di allarme (Permanent (Permanente)/ALL (Tutto)/GAF)
Uscita attiva (ON (attiva)/OFF (disattiva))
Gestione energetica (E-Manager)

Gamma di regolazione

ALL (Tutto)/Permanent (Permanente)/GAF/OFF (disattiva)/ON (attiva)/E-Manager (Gestione energetica)

Impostazione di fabbrica

ALL (Tutto)

	Funzione di allarme:
	ALL (Tutto)/Permanent (Permanente):	Attivazione del contatto di commutazione a potenziale zero in caso di codici di servizio permanenti e temporanei (ad es. breve interruzione del funzionamento con alimentazione di rete, un codice di servizio visualizzato un determinato numero di volte al giorno; impostabile nel menu "BASE").
	GAF	Il relè viene attivato non appena si seleziona la modalità GAF. Il relè viene aperto non appena la fonte d'energia segnala un errore e passa dal normale funzionamento con alimentazione di rete a uno stato di errore. Il relè può quindi essere utilizzato per funzioni "fail-safe". Esempio di applicazione Se si utilizzano inverter monofase su una posizione multifase, può rendersi necessario un rifasamento. Se su uno o più inverter si verifica un errore con conseguente scollegamento dalla rete, occorre scollegare anche gli altri inverter per mantenere l'equilibrio delle fasi. La funzione relè "GAF" è utilizzabile in combinazione con Fronius Datamanager o un dispositivo di protezione esterno per rilevare o segnalare la mancata alimentazione o lo scollegamento dalla rete di un inverter e per scollegare dalla rete anche gli altri inverter mediante comando remoto.
	Uscita attiva:
	ON (attivo):	Il contatto di commutazione a potenziale zero NO è costantemente attivo fino a quando l'inverter è in funzione (fino a quando il display è illuminato o consente di visualizzare indicazioni).
	OFF (disattivo):	Il contatto di commutazione a potenziale zero NO è disattivato.
	Energy Manager:
	E-Manager (Gestione energetica):	Ulteriori informazioni sulla funzione "Gestione energetica" secondo il seguente paragrafo "Gestione energetica".
Test relè Prova di funzionamento per verificare se il contatto di commutazione a potenziale zero si attiva.
Punto inserzione (solo con la funzione "Gestione energetica" attiva) Per impostare il limite della potenza attiva a partire dal quale il contatto di commutazione a potenziale zero viene attivato.

Impostazione di fabbrica	1000 W
Gamma di regolazione	Dal punto di disinserzione impostato fino alla potenza nominale massima dell'inverter (W o kW)
Punto disinserzione (solo con la funzione "Gestione energetica" attiva) Per impostare il limite della potenza attiva a partire dal quale il contatto di commutazione a potenziale zero viene disattivato.

Impostazione di fabbrica	500
Gamma di regolazione	Da 0 al punto d'inserzione impostato dell'inverter (W o kW)

Utilizzando la funzione "Gestione energetica (E-Manager)" è possibile azionare il contatto di commutazione a potenziale zero in modo che funga da attuatore.
Così facendo è possibile azionare un dispositivo di consumo collegato al contatto di commutazione a potenziale zero preimpostando un punto di inserzione o disinserzione in funzione della potenza alimentata (potenza attiva).

Il contatto di commutazione a potenziale zero viene disattivato automaticamente

quando l'inverter non alimenta corrente nella rete pubblica
quando l'inverter viene messo manualmente in modalità di standby
in presenza di un valore preimpostato della potenza attiva < 10% della potenza nominale dell'inverter

Per attivare la funzione "Gestione energetica", selezionare la voce "E-Manager" e premere il tasto "Enter".
Con la funzione "Gestione energetica" attivata, in alto a sinistra sul display viene visualizzata l'icona "Gestione energetica":

con il contatto di commutazione a potenziale zero NO disattivato (contatto aperto)

con il contatto di commutazione a potenziale zero NC attivato (contatto chiuso).

Per disattivare la funzione "Gestione energetica", selezionare un'altra funzione (ALL (Tutto)/Permanent (Permanente)/OFF (disattiva)/ON (attiva)) e premere il tasto "Enter".

AVVERTENZA!

Avvertenze per l'elaborazione del punto di inserzione e disinserzione
Una differenza eccessivamente ridotta tra il punto di inserzione e quello di disinserzione, nonché eventuali oscillazioni della potenza attiva, possono determinare molteplici cicli di commutazione.

Onde evitare accensioni e spegnimenti frequenti, la differenza tra il punto di inserzione e quello di disinserzione deve essere di almeno 100-200 W.

Quando si seleziona il punto di disinserzione, tenere conto dell'assorbimento di potenza del dispositivo di consumo collegato.

Quando si seleziona il punto di inserzione, tenere conto delle condizioni meteo e dell'irraggiamento solare previsto.

Esempio di applicazione
Punto di inserzione = 2000 W, punto di disinserzione = 1800 W

Se l'inverter eroga almeno 2000 W, il contatto di commutazione a potenziale zero viene attivato.
Se la potenza dell'inverter scende al di sotto di 1800 W, il contatto di commutazione a potenziale zero viene disattivato.

Ciò consente di realizzare interessanti possibilità applicative, come l'azionamento di una pompa di calore o di un climatizzatore utilizzando quanta più energia elettrica autoprodotta possibile.

Impostazione dell'ora, della data, del formato di visualizzazione e del passaggio automatico all'ora legale/solare.

Gamma di regolazione	Imposta ora/Imposta data/Form. vis. Ora/Form. vis. Data/Ora legale/solare
Imposta ora Impostazione dell'ora (hh:mm:ss o hh:mm am/pm - a seconda dell'impostazione in "Form. vis. Ora").
Imposta data Impostazione della data (gg/mm/aaaa o mm/gg/aaaa - a seconda dell'impostazione in "Form. vis. Data").
Form. vis. Ora Per preimpostare il formato di visualizzazione dell'ora.

Gamma di regolazione	12hrs/24hrs
Impostazione di fabbrica	A seconda del setup specifico del paese.
Form. vis. Data Per preimpostare il formato di visualizzazione della data.

Gamma di regolazione	mm/gg/aaaa o gg.mm.aa
Impostazione di fabbrica	A seconda del setup specifico del paese.
Ora legale/solare Per attivare/disattivare il passaggio automatico all'ora legale/solare.
IMPORTANTE! Utilizzare la funzione per il passaggio automatico all'ora legale/solare solo se all'interno di un anello della Fronius Solar Net non sono presenti componenti del sistema con funzionalità LAN o WLAN (ad es. Fronius Datalogger Web, Fronius Datamanager o Fronius Hybridmanager).

Gamma di regolazione	on (attiva)/off (disattiva)
Impostazione di fabbrica	on (attiva)
IMPORTANTE! La corretta impostazione della data e dell'ora è indispensabile per una giusta visualizzazione dei valori giornalieri e annuali e della curva caratteristica giornaliera.

Gamma di regolazione

Lingua/Modalita notturna/Contrasto/Illuminazione

Lingua Impostazione della lingua del display.
Gamma di regolazione	Inglese, tedesco, francese, spagnolo, italiano, olandese, ceco, slovacco, ungherese, polacco, turco, portoghese, romeno
Modalita notturna La modalità notturna comanda il funzionamento di Fronius DATCOM e del display dell'inverter durante la notte o in caso di tensione CC insufficiente.

Gamma di regolazione	AUTO/ON (attiva)/OFF (disattiva)
Impostazione di fabbrica	OFF (disattiva)

	AUTO:	Il funzionamento di Fronius DATCOM è attivo fin quando un Fronius Datamanager è collegato a una Fronius Solar Net attiva e non interrotta. Durante la notte il display dell'inverter è spento e può essere attivato premendo un tasto funzione qualsiasi.
	ON (attiva):	Il funzionamento di Fronius DATCOM è sempre attivo. L'inverter mette ininterrottamente a disposizione la tensione di 12 V CC per alimentare la Fronius Solar Net. Il display è sempre attivo. IMPORTANTE! Se si imposta la modalità notturna di Fronius DATCOM su "ON (attiva)" o su "AUTO" con componenti della Fronius Solar Net collegati, il consumo energetico notturno dell'inverter aumenta a circa 7 W.
	OFF (disattiva):	Funzionamento notturno di Fronius DATCOM assente, l'inverter non necessita quindi di alcuna potenza di rete per alimentare la della Fronius Solar Net. Durante la notte il display dell'inverter è disattivato e Fronius Datamanager non è disponibile. Per attivare comunque Fronius Datamanager, disattivare e riattivare il lato CA dell'inverter e premere un tasto funzione qualsiasi sul display dell'inverter entro 90 secondi.
Contrasto Regolazione del contrasto sul display dell'inverter.

Gamma di regolazione	0-10
Impostazione di fabbrica	5
Dato che il contrasto dipende dalla temperatura, condizioni ambientali variabili possono richiedere l'impostazione della voce di menu "Contrasto".
Illuminazione Preimpostazione dell'illuminazione del display dell'inverter.
La voce di menu "Illuminazione" riguarda solo la retroilluminazione del display dell'inverter.

Gamma di regolazione	AUTO/ON (attiva)/OFF (disattiva)
Impostazione di fabbrica	AUTO

	AUTO:	L'illuminazione del display dell'inverter viene attivata premendo un tasto qualsiasi. Se per 2 minuti non si preme alcun tasto, l'illuminazione del display si spegne.
	ON (attiva):	L'illuminazione del display dell'inverter è sempre accesa se l'inverter è attivo.
	OFF (disattiva):	L'illuminazione del display dell'inverter è sempre spenta.

Consente di modificare/configurare le seguenti impostazioni:

Variaz. contatore/Calibratura
Valuta
Tariffa ener. alim.
Fattore CO2

Gamma di regolazione

Valuta/Tariffa ener. alim.

Variaz. contatore/Calibratura Calibratura del contatore.
Valuta Impostazione della valuta.
Gamma di regolazione	3 cifre, A-Z
Tariffa ener. alim. Impostazione del tasso di calcolo per il pagamento dell'energia alimentata.
Gamma di regolazione	2 cifre, 3 cifre decimali
Impostazione di fabbrica	(A seconda del setup specifico del paese)
Fattore CO2 Impostazione del fattore CO2 dell'energia alimentata.

Per verificare il funzionamento delle ventole.

Gamma di regolazione

Test ventola n. 1/Test ventola n. 2 (a seconda dell'apparecchio)

Selezionare la ventola desiderata con i tasti "Su" o "Giù".
Il test della ventola selezionata si avvia premendo il tasto "Enter".
La ventola continua a girare finché si preme il tasto "Esc" per uscire dal menu.

IMPORTANTE! Sul display dell'inverter non viene visualizzato se la ventola funziona correttamente. È possibile controllare il funzionamento della ventola solo ascoltando e sentendo.

PV Iso. (Iso. FV) - Resistenza di isolamento dell'impianto fotovoltaico
Ext. Lim. - external Limitation (Limitazione esterna)
U PV1 / U PV 2+ ("U PV 2" non è disponibile con Fronius Symo 15.0-3 208)
Tensione CC correntemente presente sui morsetti dell'ingresso CC, anche quando l'inverter non alimenta energia (del 1º o del 2º inseguitore MPP)
* L'inseguitore MPP 2 deve essere attivato ("ON") dal menu BASE.
GVDPR - Riduzione di potenza in funzione della tensione di rete.
Fan #1 (Ventola n. 1) - Valore percentuale della potenza nominale della ventola.

IMPORTANTE! A causa del debole irraggiamento solare ogni mattina e ogni sera è naturale che vengano visualizzati i messaggi di stato STATE 306 (Power low - potenza bassa) e STATE 307 (DC low - CC bassa). Alla base di detti messaggi di stato non vi è al momento alcun errore.

Indicazione di stato dell'ultimo errore verificatosi nell'inverter.

Premendo il tasto "Enter" vengono visualizzati lo stato della fonte d'energia e gli ultimi errori verificatisi.
Scorrere l'elenco con i tasti "Su" o "Giù".
Premere il tasto "Indietro" per uscire dall'elenco degli stati e degli errori.

Visualizzazione degli ultimi 5 errori di rete verificatisi:

Premendo il tasto "Enter" vengono visualizzati gli ultimi 5 errori di rete.
Scorrere l'elenco con i tasti "Su" o "Giù".
Premere il tasto "Indietro" per uscire dalla visualizzazione degli errori di rete.

Per visualizzare le impostazioni pertinenti all'azienda di erogazione dell'energia elettrica. I valori visualizzati dipendono dal rispettivo setup specifico del paese o dalle impostazioni specifiche dell'inverter.

Gamma visualizzata

Generale/Impostaz. spec. paese/Inseguitore MPP/Monitoraggio rete/Limiti tens. di rete/Limiti freq. di rete/Mod. Q/Limite potenza CA/Derating tensione CA/Fault Ride Through

Generale:	Modello apparecchio - La denominazione esatta dell'inverter. Fam. - La gamma di inverter a cui appartiene l'inverter. Numero di serie - Il numero di serie dell'inverter.
Impostaz. spec. paese:	Setup - Il setup specifico del paese impostato. Versione - Versione del setup specifico del paese. Origin activated (Setup di origine attivato) - Visualizza l'attivazione nel normale setup specifico del paese. Alternat. activated (Setup alternativo attivato) - Visualizza l'attivazione del setup specifico del paese alternativo (solo per Fronius Symo Hybrid). Group (Gruppo) - Gruppo per l'aggiornamento del software dell'inverter.
Inseguitore MPP:	Inseguitore 1 - Indicazione del comportamento d'inseguimento impostato (MPP AUTO (MPP automatico)/MPP USER (MPP utente)/FIX (Fisso)). Inseguitore 2 - Indicazione del comportamento d'inseguimento impostato (MPP AUTO (MPP automatico)/MPP USER (MPP utente)/FIX (Fisso)).
Monitoraggio rete:	GMTi - Grid Monitoring Time - Tempo di avvio dell'inverter in sec (secondi). GMTr - Grid Monitoring Time reconnect - Tempo di riattivazione in sec (secondi) dopo un errore di rete. ULL - U (Tensione) Longtime Limit - Valore limite della tensione in V (volt) per il valore medio di tensione rilevato per 10 minuti. LLTrip - Longtime Limit Trip - Tempo di intervento del monitoraggio della tensione a lungo termine che specifica la rapidità con cui l'inverter deve spegnersi.
Valore limite interno dei limiti della tensione di rete:	UMax - Valore interno superiore della tensione di rete in V (volt). TTMax - Trip Time Max - Tempo di intervento per il superamento del valore limite interno superiore della tensione di rete in cyl (cicli). UMin - Valore interno inferiore della tensione di rete in V (volt). TTMin - Trip Time Min - Tempo di intervento per il superamento del valore limite interno inferiore della tensione di rete in cyl (cicli). *cyl (cycles) = tempi di rete (cicli); 1 cyl (ciclo) corrisponde a 20 ms a 50 Hz o a 16,66 ms a 60 Hz.
Valore limite esterno dei limiti della tensione di rete:	UMax - Valore esterno superiore della tensione di rete in V (volt). TTMax - Trip Time Max - Tempo di intervento per il superamento del valore limite esterno superiore della tensione di rete in cyl (cicli). UMin - Valore esterno inferiore della tensione di rete in V (volt). TTMin - Trip Time Min - Tempo di intervento per il superamento del valore limite esterno inferiore della tensione di rete in cyl (cicli). *cyl (cycles) = tempi di rete (cicli); 1 cyl (ciclo) corrisponde a 20 ms a 50 Hz o a 16,66 ms a 60 Hz.
Limiti freq. di rete:	FILmax - Valore interno superiore della frequenza di rete in Hz (hertz). FILmin - Valore interno inferiore della frequenza di rete in Hz (hertz). FOLmax - Valore esterno superiore della frequenza di rete in Hz (hertz). FOLmin - Valore esterno inferiore della frequenza di rete in Hz (hertz).
Mod. Q:	Indicazione dell'impostazione della potenza reattiva attualmente configurata sull'inverter (ad es. OFF (disattiva), Q/P, ecc.).
Limiti di potenza CA comprensivi dell'indicazione di Soft-Start e/o del derating della frequenza di rete CA:	Max P AC - potenza di uscita massima con cui è possibile modificare la funzione "Manual Power Reduction" (Riduzione potenza manuale). GPIS - Gradual Power Incrementation at Startup - Indicazione (%/sec) dell'attivazione o meno della funzione Soft-Start sull'inverter. GFDPRe - Grid Frequency Dependent Power Reduction enable limit - Indica il valore della frequenza di rete impostato in Hz (hertz) e il momento a partire dal quale ha luogo la riduzione della potenza. GFDPRv - Grid Frequency Dependent Power Reduction derating gradient - Indica il valore percentuale della frequenza di rete impostato in %/Hz e con quale intensità ha luogo la riduzione della potenza.
Derating tensione CA:	GVDPRe - Grid Voltage Depending Power Reduction enable limit - Valore di soglia in V a partire dal quale inizia la riduzione della potenza in funzione della tensione. GVDPRv - Grid Voltage Depending Power Reduction derating gradient - Gradiente di riduzione %/V con il quale viene ridotta la potenza. Message (Messaggio) - Indica l'attivazione o meno dell'invio di un messaggio informativo tramite la Fronius Solar Net.

Visualizzazione del numero di versione e di serie dei print integrati nell'inverter (ad es. ai fini della manutenzione).

Gamma visualizzata

Display/Software display/Checksum software/Memoria dati/Memoria dati n. 1/Fonte di energia/Software fonte energ./Filtro EMV/Power Stage #3/Power Stage #4

L'inverter è dotato della funzione Key Lock.
Se la funzione Key Lock è attivata non è possibile richiamare il menu di setup, ad es. per evitare che l'impostazione dei dati di setup venga modificata inavvertitamente.
Per attivare/disattivare la funzione Key Lock è necessario immettere il codice 12321.

	1Premere il tasto "Menu".
	Viene visualizzato il livello di menu. 2Premere il tasto libero "Menu/Esc" per 5 volte.

	Nel menu "CODICE" viene visualizzato "Codice di accesso"; la prima posizione lampeggia.
	3Immettere il codice 12321: Selezionare il valore da immettere nella prima posizione del codice con i tasti "+" o "-".
	4Premere il tasto "Enter".

	La seconda posizione lampeggia.
	5Ripetere le operazioni 3 e 4 per la seconda, la terza, la quarta e la quinta posizione del codice fino a quando... il codice impostato lampeggia. 6Premere il tasto "Enter".

	Nel menu "BLOCCO" viene visualizzato "Blocco tastiera".
	7Attivare o disattivare il blocco tastiera con i tasti "+" o "-": ON = il blocco tastiera è attivato (non è possibile richiamare la voce di menu SETUP). OFF = il blocco tastiera è disattivato (è possibile richiamare la voce di menu SETUP).
	8Premere il tasto "Enter".

Una chiavetta USB collegata alla presa USB A può fungere da Datalogger per un inverter.

I dati di registro salvati sulla chiavetta USB possono, in qualsiasi momento,

essere importati in Fronius Solar.access con l'utilizzo del file FLD memorizzato insieme ai dati
essere visualizzati direttamente da programmi di terze parti (ad es. Microsoft® Excel) con l'utilizzo del file CSV memorizzato insieme ai dati.

Le versioni meno recenti (fino a Excel 2007) hanno un limite di 65536 righe.

Per ulteriori informazioni su "Dati sulla chiavetta USB", "Volume dati e capacità di memoria" e "Memoria tampone", vedere:
	® https://manuals.fronius.com/html/4204260426

Una chiavetta USB collegata alla presa USB A può fungere da Datalogger per un inverter.

I dati di registro salvati sulla chiavetta USB possono, in qualsiasi momento,

essere importati in Fronius Solar.access con l'utilizzo del file FLD memorizzato insieme ai dati
essere visualizzati direttamente da programmi di terze parti (ad es. Microsoft® Excel) con l'utilizzo del file CSV memorizzato insieme ai dati.

Le versioni meno recenti (fino a Excel 2007) hanno un limite di 65536 righe.

Per ulteriori informazioni su "Dati sulla chiavetta USB", "Volume dati e capacità di memoria" e "Memoria tampone", vedere:
	® https://manuals.fronius.com/html/4204260426

Se si utilizza la chiavetta USB come Datalogger, vengono automaticamente creati tre file:

File di sistema FRONIUS.sys:
nel file vengono salvate informazioni sull'inverter non rilevanti per il cliente. Il file non deve essere eliminato singolarmente. Eliminare i file (sys, fld, csv) solo tutti insieme.
File di registro DALO.fld:
file di registro per la lettura dei dati in Fronius Solar.access.

Per informazioni più dettagliate sul software Fronius Solar.access, consultare le istruzioni per l'uso "DATCOM Detail" all'indirizzo http://www.fronius.com.
File di registro DATA.csv:
file di registro per la lettura dei dati in un programma con fogli di calcolo (ad es.: Microsoft® Excel).

Struttura dei dati sulla chiavetta USB

(1)	Directory principale USB
(2)	Inverter Fronius (Fronius Galvo, Fronius Symo, Fronius Primo o Fronius Eco)
(3)	Codice inverter - impostabile nel menu di setup alla voce DATCOM

Se sono presenti più inverter con lo stesso codice inverter, i tre file vengono salvati nella stessa cartella. Al nome file viene aggiunta una cifra (ad es. DALO_02.fld).

Struttura del file CSV:

(1)	ID
(2)	Codice inverter
(3)	Modello di inverter (DATCOM Code)
(4)	Intervallo di registrazione in secondi
(5)	Energia in wattsecondi riferita all'intervallo di registrazione
(6)	Potenza reattiva induttiva
(7)	Potenza reattiva capacitiva
(8)	Valori medi relativi all'intervallo di registrazione (tensione CA, corrente CA, tensione CC, corrente CC)
(9)	Informazioni aggiuntive

Una chiavetta USB con capacità di memoria di, ad esempio, 1 GB è in grado di memorizzare, con un intervallo di registrazione di 5 minuti, dati di registro per circa 7 anni.

File CSV
I file CSV sono in grado di salvare solo 65535 righe (record di dati) (fino alla versione Microsoft® Excel 2007; nessuna limitazione per le versioni successive).
Con un intervallo di registrazione di 5 minuti le 65535 righe vengono compilate nell'arco di circa 7 mesi (creando un file CSV di circa 8 MB).
Per evitare di perdere i dati, il file CSV dovrebbe essere salvato su PC ed eliminato dallo stick USB entro questi 7 mesi. Se l'intervallo di registrazione impostato è più lungo, si prolunga proporzionalmente anche questo intervallo di tempo.

File FLD
La dimensione del file FLD non deve superare 16 MB, che in presenza di un intervallo di registrazione di 5 minuti corrisponde a una durata di memoria di circa 6 anni.
Se il file supera il limite di 16 MB si dovrebbe procedere al salvataggio del file su PC e all'eliminazione di tutti i dati dalla chiavetta USB.

Una volta eseguito il backup e la rimozione dei dati è possibile ricollegare immediatamente la chiavetta USB per la memorizzazione di nuovi dati di registro, senza necessità di eseguire ulteriori operazioni.

IMPORTANTE! Se la chiavetta USB è piena, è possibile che i dati vadano persi o vengano sovrascritti. Quando si utilizzano chiavette USB, accertarsi che dispongano di capacità di memoria sufficiente.

AVVERTENZA!

Una chiavetta USB piena

può causare la perdita o la sovrascrittura dei dati.

Quando si utilizzano chiavette USB, accertarsi che dispongano di capacità di memoria sufficiente.

Se si scollega la chiavetta USB (ad es. per eseguire il backup dei dati) i dati di registro vengono scritti nella memoria tampone dell'inverter.
Non appena la chiavetta USB viene nuovamente collegata, i dati vengono trasferiti automaticamente dalla memoria tampone alla chiavetta USB.

La memoria tampone è in grado di memorizzare al massimo 6 voci di registro. I dati vengono registrati solo durante il funzionamento dell'inverter (in presenza di potenza superiore a 0 W). L'intervallo di registrazione è impostato fisso su 30 minuti, dal quale risulta un lasso di tempo di 3 ore per la registrazione dei dati nella memoria tampone.

Se la memoria tampone è piena, i dati più vecchi presenti nella memoria vengono sovrascritti dai nuovi dati.

IMPORTANTE! La memoria tampone necessita di un'alimentazione elettrica permanente.
Se durante il funzionamento si verifica un'interruzione della tensione CA, tutti i dati presenti nella memoria tampone vanno persi. Per non perdere i dati durante la notte, occorre disattivare lo spegnimento automatico notturno (impostare il parametro di setup "Modalita notturna" su ON. Vedere il paragrafo "Impostazione e visualizzazione delle voci di menu", "Lettura e impostazione dei parametri nella voce di menu DATCOM" delle istruzioni per l'uso di Fronius Datamanager 2.0).
Per Fronius Eco o Fronius Symo 15.0-3 208 la memoria tampone funziona anche con una semplice alimentazione CC.

Data la moltitudine di chiavette USB disponibili sul mercato non è possibile garantire che vengano tutte riconosciute dall'inverter.

Fronius consiglia l'utilizzo solo di chiavette USB certificate per uso industriale (prestare attenzione al logo USB-IF!).

L'inverter supporta chiavette USB dotate dei seguenti file system:

FAT12
FAT16
FAT32

Fronius consiglia di utilizzare le chiavette USB solo per la memorizzazione dei dati di registro o per l'aggiornamento del software dell'inverter. Le chiavette USB non dovrebbero contenere altri tipi di dati.

Icona USB sul display dell'inverter, ad es. nella modalità di visualizzazione "ATTUALE":

Se l'inverter riconosce una chiavetta USB, in alto a destra sul display viene visualizzata l'icona USB.

Quando si inseriscono le chiavette USB, verificare che l'icona USB venga visualizzata (anche lampeggiante).

IMPORTANTE! In caso di utilizzo all'aperto, tenere presente che il funzionamento delle chiavette USB tradizionali spesso è garantito solo entro una gamma di temperatura limitata.
Se si utilizza la chiavetta USB all'aperto, accertarsi che funzioni anche alle basse temperature.

La chiavetta USB consente anche ai clienti finali di aggiornare il software dell'inverter tramite il menu "SETUP": occorre prima salvare il file di aggiornamento sullo stick USB e successivamente trasferirlo dallo stick all'inverter.

Avvertenza per la sicurezza per la rimozione della chiavetta USB:

IMPORTANTE! Per evitare la perdita dei dati, la chiavetta USB collegata deve essere rimossa solo:

utilizzando la voce "USB/Rim.sicura hardware" del menu "SETUP"
quando il LED "Trasmissione dei dati" è spento.

1Premere il tasto

“Menu”.

Viene visualizzato il livello di menu.

2Premere il tasto libero "Menu/Esc" per
5 volte.

	Nel menu "CODICE" viene visualizzato "Codice di accesso"; la prima posizione lampeggia.
	3Immettere il codice 22742: Selezionare la voce desiderata nella prima posizione del codice con i tasti "+" o "-".
	4Premere il tasto “Enter”.

	La seconda posizione lampeggia.
	5Ripetere le operazioni 3 e 4 per la seconda, la terza, la quarta e la quinta posizione del codice fino a quando... il codice impostato lampeggia. 6Premere il tasto “Enter”.

Viene visualizzato il menu BASE.

7Selezionare la voce desiderata

con i tasti "+" o "-".

8Modificare la voce selezionata premendo il tasto

"Enter".

9Per uscire dal menu BASE, premere il tasto

“Esc”.

1Premere il tasto

“Menu”.

Viene visualizzato il livello di menu.

2Premere il tasto libero "Menu/Esc" per
5 volte.

	Nel menu "CODICE" viene visualizzato "Codice di accesso"; la prima posizione lampeggia.
	3Immettere il codice 22742: Selezionare la voce desiderata nella prima posizione del codice con i tasti "+" o "-".
	4Premere il tasto “Enter”.

	La seconda posizione lampeggia.
	5Ripetere le operazioni 3 e 4 per la seconda, la terza, la quarta e la quinta posizione del codice fino a quando... il codice impostato lampeggia. 6Premere il tasto “Enter”.

Viene visualizzato il menu BASE.

7Selezionare la voce desiderata

con i tasti "+" o "-".

8Modificare la voce selezionata premendo il tasto

"Enter".

9Per uscire dal menu BASE, premere il tasto

“Esc”.

Nel menu BASE si impostano i parametri essenziali per l'installazione e il funzionamento dell'inverter elencati di seguito:

Inseguitore MPP 1/Inseguitore MPP 2

Inseguitore MPP 2: ON/OFF

Mod. funzionam. CC: MPP AUTO/FIX/MPP USER (MPP automatico/Fissa/MPP utente)
- MPP AUTO (MPP automatico): normale condizione di funzionamento; l'inverter cerca automaticamente il punto di lavoro ottimale.
- FIX (Fissa): per immettere una tensione CC fissa con la quale lavora l'inverter.
- MPP USER (MPP utente): per immettere la tensione MP inferiore a partire dalla quale l'inverter cerca il suo punto di lavoro ottimale.
Dynamic Peak Manager: ON/OFF
Tensione fissa: per l'indicazione della tensione fissa
Tensione di avviamento MPPT: per l'indicazione della tensione di avviamento

Registro USB
Per attivare o disattivare la funzione e salvare tutti i messaggi di errore su una chiavetta USB AUTO/OFF/ON

ON (attivo): Tutti i messaggi di errore vengono salvati automaticamente su una chiavetta USB collegata.

Ingr. segnale

Funzionamento: Ext Sig. / S0-Meter / OFF
Funzionamento Ext Sig.:
- Tipo attivaz.: Warning (Avviso) (sul display viene visualizzato un avviso)/Ext. Stop (Arresto est.) (l'inverter viene spento).
- Tipo di collegam.: N/C (normal closed, contatto normalmente chiuso)/N/O (normal open, contatto normalmente aperto).
Modalità di funzionamento S0-Meter (Contatore S0) - vedere il capitolo Riduzione dinamica della potenza per mezzo di un inverter a pagina (→).
- Limite di immissione in rete
  Campo per l'immissione della potenza massima di alimentazione di rete in W. Se questo valore viene superato, l'inverter si regola fino al valore impostato entro il tempo richiesto dagli standard e dalle normative nazionali.
- Impulsi per kWh
  Campo per l'inserimento degli impulsi per kWh del contatore S0.

SMS/Relè

Ritardo evento
Per immettere il ritardo temporale a partire dal quale deve essere spedito un SMS o attivato il relè.
900-86400 secondi
Contatore eventi:
per immettere il numero di eventi che portano alla segnalazione:
10-255

Impost. isolamento

Avviso di isolamento: ON/OFF
Val. soglia avviso: per immettere un valore di soglia che determina un avviso.
Val. soglia errore: per immettere un valore di soglia che determina un errore (non disponibile in tutti i paesi).

Reset TOTALE
Consente di azzerare i valori di tensione minimi e massimi e la potenza di alimentazione massima nella voce di menu LOG.
Non è possibile annullare l'azzeramento dei valori.

Per azzerare i valori, premere il tasto "Enter". Viene visualizzato
CONFIRM" (Conferma).
Premere di nuovo il tasto "Enter".
I valori vengono azzerati e viene visualizzato il menu.

Se l'opzione DC SPD (protezione contro le sovratensioni) è stata installata nell'inverter, occorre impostare le seguenti voci di menu per impostazione predefinita:

Ingr. segnale: Ext Sig. (Seg. est.)
Tipo attivaz.: Warning (Avviso)
Tipo di collegam.: N/C (contatto normalmente chiuso).

L'inverter dispone di un sistema di autodiagnosi in grado di rilevare autonomamente una vasta serie di possibili errori e di visualizzarli sul display. In questo modo è possibile individuare rapidamente guasti a carico dell'inverter, dell'impianto fotovoltaico, nonché errori di installazione e di comando.

Se il sistema di autodiagnosi individua un errore concreto, il rispettivo messaggio di stato viene visualizzato sul display.

IMPORTANTE! I messaggi di stato visualizzati per breve tempo possono essere determinati dal normale comportamento dell'inverter. Se successivamente l'inverter torna a funzionare senza problemi, non sono presenti errori.

L'inverter dispone di un sistema di autodiagnosi in grado di rilevare autonomamente una vasta serie di possibili errori e di visualizzarli sul display. In questo modo è possibile individuare rapidamente guasti a carico dell'inverter, dell'impianto fotovoltaico, nonché errori di installazione e di comando.

Se il sistema di autodiagnosi individua un errore concreto, il rispettivo messaggio di stato viene visualizzato sul display.

IMPORTANTE! I messaggi di stato visualizzati per breve tempo possono essere determinati dal normale comportamento dell'inverter. Se successivamente l'inverter torna a funzionare senza problemi, non sono presenti errori.

L'inverter dispone di un sistema di autodiagnosi in grado di rilevare autonomamente una vasta serie di possibili errori e di visualizzarli sul display. In questo modo è possibile individuare rapidamente guasti a carico dell'inverter, dell'impianto fotovoltaico, nonché errori di installazione e di comando.

Se il sistema di autodiagnosi individua un errore concreto, il rispettivo messaggio di stato viene visualizzato sul display.

IMPORTANTE! I messaggi di stato visualizzati per breve tempo possono essere determinati dal normale comportamento dell'inverter. Se successivamente l'inverter torna a funzionare senza problemi, non sono presenti errori.

Se il display resta spento a lungo dopo il sorgere del sole:

Controllare la tensione CA sui collegamenti dell'inverter:
la tensione CA deve essere di 220/230 V (+10%/-5%) oppure di 380/400 V (+10%/-5%).

I messaggi di stato della classe 1 compaiono per lo più solo temporaneamente e sono causati dalla rete elettrica pubblica.

Esempio: La frequenza di rete è troppo alta e l'inverter non deve alimentare energia nella rete per ragioni normative. Non sono presenti guasti all'apparecchio.
L'inverter reagisce inizialmente scollegandosi dalla rete. Successivamente la rete viene sottoposta a controllo durante il periodo di monitoraggio prescritto. Se dopo questo periodo non si riscontrano più guasti, l'inverter riprende il funzionamento con alimentazione di rete.

La funzione Soft-Start GPIS viene attivata a seconda del setup specifico del paese:
in conformità alle direttive nazionali, successivamente a uno spegnimento dovuto a un errore CA, la potenza di uscita dell'inverter viene incrementata continuamente.

Codice	Descrizione	Comportamento	Risoluzione
102	Tensione CA troppo alta	Non appena le condizioni della rete, dopo un controllo approfondito, rientrano nella gamma consentita, l'inverter riprende il funzionamento con alimentazione di rete.	Verificare i collegamenti alla rete. Se il messaggio di stato rimane visualizzato, contattare il responsabile del montaggio dell'impianto.
103	Tensione CA troppo bassa
105	Frequenza CA troppo alta
106	Frequenza CA troppo bassa
107	Rete CA non disponibile
108	Rilevato funzionamento a isola
112	Errore RCMU

Codice	Descrizione	Comportamento	Risoluzione
240	ArcContinousFault È stato rilevato un arco voltaico sull'impianto fotovoltaico ed è stato raggiunto il numero massimo di inserimenti automatici entro 24 ore.	Il messaggio di stato 240 viene visualizzato per circa 4 secondi.	PRUDENZA! Pericolo dovuto a componenti dell'impianto fotovoltaico danneggiati Possono verificarsi gravi lesioni personali e danni materiali. Prima di confermare lo stato "240 - ArcContinuousFault", è necessario controllare l'intero impianto fotovoltaico interessato per verificare la presenza di eventuali danni. Far riparare i componenti danneggiati da personale qualificato.
241	ArcContinousFault È stato rilevato un arco voltaico sull'impianto fotovoltaico.	Il messaggio di stato 241 viene visualizzato subito dopo il 240; l'inverter si scollega dalla rete per motivi di sicurezza.	Prima di azzerare l'inverter dopo il rilevamento di un arco voltaico, controllare l'intero impianto per accertare l'assenza di eventuali danni! Azzerare il messaggio di stato premendo il tasto "Enter".
242	ArcContinousFault È stato rilevato un arco voltaico sull'impianto fotovoltaico.	Il messaggio di stato 242 viene visualizzato dopo aver azzerato il messaggio di stato 241.	Azzerare il messaggio di stato premendo il tasto "Enter". L'inverter riprende il funzionamento con alimentazione di rete. **)
244	ArcDetected È stato rilevato un arco voltaico sull'impianto fotovoltaico.	Viene visualizzato il messaggio di stato 244.	Non è necessaria alcuna azione. Il funzionamento con alimentazione di rete viene riavviato automaticamente dopo 10 minuti.
245	Autotest di Arc Detector non riuscito	L'inverter si scollega dalla rete.	Eseguire l'azzeramento CA. Il test viene ripetuto. *)

*) Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius

**) L'errore viene eliminato automaticamente; se il messaggio di stato rimane visualizzato, contattare il responsabile del montaggio dell'impianto.

La classe 3 comprende messaggi di stato che possono comparire durante il funzionamento con alimentazione di rete, ma che sostanzialmente non ne determinano un'interruzione duratura.

Dopo lo scollegamento automatico dalla rete e l'esecuzione del monitoraggio di rete prescritto, l'inverter tenta di ripristinare il funzionamento con alimentazione di rete.

Codice	Descrizione	Comportamento	Risoluzione
301	Sovracorrente (CA)	Breve interruzione del funzionamento con alimentazione di rete. L'inverter inizia nuovamente la fase di avvio.	*)
302	Sovracorrente (CC)		*)
303	Surriscaldamento modulo CC	Breve interruzione del funzionamento con alimentazione di rete. L'inverter inizia nuovamente la fase di avvio.	Pulire con aria compressa le aperture per l'aria di raffreddamento e i dissipatori di calore; **).
304	Surriscaldamento modulo CA
305	Nessuna alimentazione nonostante il collegamento di relè	Breve interruzione del funzionamento con alimentazione di rete. L'inverter inizia nuovamente la fase di avvio.	**)
306	La potenza FV disponibile è insufficiente per il funzionamento con alimentazione di rete.	Breve interruzione del funzionamento con alimentazione di rete. L'inverter inizia nuovamente la fase di avvio.	Attendere un irraggiamento solare sufficiente; **).
307	DC low (CC bassa) Tensione di entrata CC troppo bassa per il funzionamento con alimentazione di rete		Attendere un irraggiamento solare sufficiente; **).
IMPORTANTE! A causa del debole irraggiamento solare ogni mattina e ogni sera è naturale che vengano visualizzati i messaggi di stato 306 (Power low - potenza bassa) e 307 (DC low - CC bassa). Alla base di detti messaggi di stato non vi è alcun errore.
308	Tensione del circuito intermedio troppo alta	Breve interruzione del funzionamento con alimentazione di rete. L'inverter inizia nuovamente la fase di avvio.	**)
309	Tensione CC di entrata MPPT 1 troppo alta
311	Inversione di polarità delle stringhe CC
313	Tensione CC di entrata MPPT 2 troppo alta
314	Timeout calibratura del sensore di corrente	Breve interruzione del funzionamento con alimentazione di rete. L'inverter inizia nuovamente la fase di avvio.	*)
315	Errore sensore di corrente CA
316	InterruptCheck fail
325	Surriscaldamento scatola dei collegamenti
326	Errore ventola 1
327	Errore ventola 2

*) Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.

**) L'errore viene eliminato automaticamente; se il messaggio di stato rimane visualizzato, contattare il responsabile del montaggio dell'impianto.

I messaggi di stato della classe 4 richiedono talvolta l'intervento di un tecnico qualificato dell'assistenza Fronius.

Codice	Descrizione	Comportamento	Risoluzione
401	Impossibile comunicare con la fonte d'energia	Se possibile, l'inverter riprende il funzionamento con alimentazione di rete dopo un nuovo tentativo di collegamento automatico.	*)
406	Sensore termico modulo CA difettoso (L1)
407	Sensore termico modulo CA difettoso (L2)
408	Componente diretta troppo elevata nella rete elettrica
412	È selezionato il funzionamento con tensione fissa anziché il funzionamento con tensione MPP e la tensione fissa è impostata su un valore eccessivamente basso o eccessivamente alto.	-	**)
415	Scattato lo spegnimento di sicurezza con schede opzionali o RECERBO	L'inverter non alimenta corrente nella rete.	*)
416	Comunicazione tra fonte d'energia e comando impossibile.	Se possibile, l'inverter riprende il funzionamento con alimentazione di rete dopo un nuovo tentativo di collegamento automatico.	*)
417	Problema ID hardware	Se possibile, l'inverter riprende il funzionamento con alimentazione di rete dopo un nuovo tentativo di collegamento automatico.	Aggiornare il firmware dell'inverter; *).
419	Conflitto ID Uniqe
420	Impossibile comunicare con Fronius Datamanager
421	Errore intervallo HID
425	Impossibile comunicare con la fonte d'energia
426-428	Possibile guasto all'hardware
431	Problema software	L'inverter non alimenta corrente nella rete.	Procedere al reset CA (disattivare e riattivare l'interruttore automatico); aggiornare il firmware dell'inverter; *).
436	Incompatibilità funzionale (una o più schede elettroniche all'interno dell'inverter sono incompatibili tra loro, ad es. successivamente alla sostituzione di una di esse)	Se possibile, l'inverter riprende il funzionamento con alimentazione di rete dopo un nuovo tentativo di collegamento automatico.	Aggiornare il firmware dell'inverter; *).
437	Problema fonte d'energia		Aggiornare il firmware dell'inverter; *).
438	Incompatibilità funzionale (una o più schede elettroniche all'interno dell'inverter sono incompatibili tra loro, ad es. successivamente alla sostituzione di una di esse)	Se possibile, l'inverter riprende il funzionamento con alimentazione di rete dopo un nuovo tentativo di collegamento automatico.	Aggiornare il firmware dell'inverter; *).
443	Tensione insufficiente o asimmetrica nel circuito intermedio	L'inverter non alimenta corrente nella rete.	*)
445	Errore di compatibilità (ad es. dovuto alla sostituzione di una scheda elettronica) Configurazione della fonte d'energia non valida	L'inverter non alimenta corrente nella rete.	Aggiornare il firmware dell'inverter; *).
447	Errore di isolamento	L'inverter non alimenta corrente nella rete.	*)
448	Conduttore neutro non collegato
450	Impossibile trovare la protezione
451	Errore di memoria rilevato	Se possibile, l'inverter riprende il funzionamento con alimentazione di rete dopo un nuovo tentativo di collegamento automatico.	*)
452	Errore di comunicazione tra i processori
453	La tensione di rete e la fonte d'energia non corrispondono
454	La frequenza di rete e la fonte d'energia non corrispondono
456	La funzione anti-islanding non viene più eseguita correttamente
457	Errore del relè della tensione di rete	L'inverter non alimenta corrente nella rete.	Controllare i cavi CA *)
458	Errore durante il rilevamento del segnale di misurazione	L'inverter non alimenta corrente nella rete.	*)
459	Errore nel rilevamento del segnale di misurazione per il test di isolamento
460	Funzionamento dell'alimentatore di riferimento per il processore di segnale digitale (DSP) al di fuori dei limiti di tolleranza
461	Errore nella memoria dati del processore di segnale digitale
462	Errore durante il controllo di routine dell'alimentazione CC
463	Polarità CA invertita, inserimento errato della spina di collegamento CA
474	Sensore unità di monitoraggio della corrente di guasto difettoso	L'inverter non alimenta corrente nella rete.	**)
475	Errore di isolamento (collegamento tra modulo solare e messa a terra)
476	Tensione d'alimentazione del driver troppo bassa
479	Disattivazione del relè di tensione del circuito intermedio	Se possibile, l'inverter riprende il funzionamento con alimentazione di rete dopo un nuovo tentativo di collegamento automatico.	*)
480, 481	Incompatibilità funzionale (una o più schede elettroniche all'interno dell'inverter sono incompatibili tra loro, ad es. successivamente alla sostituzione di una di esse)	L'inverter non alimenta corrente nella rete.	Aggiornare il firmware dell'inverter, *).
482	Interruzione del setup dopo la prima messa in funzione	L'inverter non alimenta corrente nella rete.	Riavviare il setup dopo il reset CA (spegnere e accendere l'interruttore automatico)
483	La tensione U_DCfix della stringa MPP2 non rientra nella gamma valida	L'inverter non alimenta corrente nella rete.	Controllare le impostazioni MPP; *).
485	Buffer di invio CAN pieno	L'inverter non alimenta corrente nella rete.	Procedere al reset CA (disattivare e riattivare l'interruttore automatico); *).
489	Sovratensione permanente sul condensatore del circuito intermedio (messaggio di stato 479 per 5 volte consecutive)	L'inverter non alimenta corrente nella rete.	*)

*) Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius

**) Se il messaggio di stato rimane visualizzato, contattare il responsabile del montaggio dell'impianto.

I messaggi di stato della classe 5 generalmente non impediscono il funzionamento con alimentazione di rete, ma possono limitarlo. Restano visualizzati fino a quando il messaggio di stato non viene annullato premendo un tasto (l'inverter continua comunque a funzionare normalmente).

Codice	Descrizione	Comportamento	Risoluzione
502	Errore di isolamento dei moduli solari	Sul display viene visualizzato un messaggio di avviso.	**)
509	Alimentazione assente nell'arco delle ultime 24 ore	Sul display viene visualizzato un messaggio di avviso.	Annullare il messaggio di stato; verificare che siano soddisfatte tutte le condizioni per il regolare funzionamento con alimentazione di rete (ad es. che i moduli solari non siano coperti da neve); **).
515	Impossibile comunicare con il filtro	Messaggio di avviso sul display.	*)
516	Impossibile comunicare con l'unità di memorizzazione	Messaggio di avviso dell'unità di memorizzazione.	*)
517	Derating di potenza causato da temperatura eccessivamente elevata	Quando interviene il derating di potenza, sul display viene visualizzato un messaggio di avviso.	Eventualmente pulire con aria compressa le aperture per l'aria di raffreddamento e i dissipatori di calore; l'errore viene eliminato automaticamente; **).
518	Anomalia di funzionamento processore di segnale digitale interno	Messaggio di avviso sul display.	*)
519	Impossibile comunicare con l'unità di memorizzazione	Messaggio di avviso dell'unità di memorizzazione.	*)
520	Alimentazione del MPPT1 assente nell'arco delle ultime 24 ore	Sul display viene visualizzato un messaggio di avviso.	Annullare il messaggio di stato; verificare che siano soddisfatte tutte le condizioni per il regolare funzionamento con alimentazione di rete (ad es. che i moduli solari non siano coperti da neve); *).
522	DC low String 1 (CC bassa Stringa 1)	Messaggio di avviso sul display.	*)
523	DC low String 2 (CC bassa Stringa 2)	Messaggio di avviso sul display.	*)
558, 559	Incompatibilità funzionale (una o più schede elettroniche all'interno dell'inverter sono incompatibili tra loro, ad es. successivamente alla sostituzione di una di esse)	Messaggio di avviso sul display.	Aggiornare il firmware dell'inverter; *).
560	Derating di potenza causato da sovrafrequenza	Viene visualizzato se la frequenza di rete è eccessiva. La potenza viene ridotta.	Non appena la frequenza di rete rientra di nuovo nella gamma consentita e l'inverter si trova in funzionamento normale, l'errore viene eliminato automaticamente; **).
564	Incompatibilità funzionale (una o più schede elettroniche all'interno dell'inverter sono incompatibili tra loro, ad es. successivamente alla sostituzione di una di esse)	Messaggio di avviso sul display.	Aggiornare il firmware dell'inverter; *).
566	Arc Detector spento (ad es. con monitoraggio esterno dell'arco voltaico)	Il messaggio di stato viene visualizzato ogni giorno fino alla riattivazione dell'Arc Detector.	Nessun errore! Confermare eventuali messaggi di stato visualizzati premendo il tasto "Enter".
568	Segnale di ingresso errato sull'interfaccia di corrente multifunzione	Il messaggio di stato viene visualizzato in presenza di un segnale di ingresso errato sull'interfaccia di corrente multifunzione e con la seguente impostazione: Menu BASE/Ingr. segnale/Funzionamento = Ext. Signal, Tipo di attivaz. = Warning	Annullare il messaggio di stato; controllare gli apparecchi collegati all'interfaccia di corrente multifunzione; **)
572	Limitazione della potenza da parte della fonte d'energia	La potenza viene limitata dalla fonte d'energia.	*)
573	Avviso di temperatura troppo bassa	Messaggio di avviso sul display.	*)
581	Setup "Special Purpose Utility-Interactive" (SPUI) attivato	L'inverter non è più compatibile con le norme IEEE1547 e IEEE1574.1. Dato che il funzionamento a isola è disattivato, è attivata una riduzione della potenza in funzione della frequenza e i limiti di frequenza e di tensione vengono modificati.	Nessun errore! Confermare eventuali messaggi di stato visualizzati premendo il tasto "Enter".

*) Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.

**) Se il messaggio di stato rimane visualizzato, contattare il responsabile del montaggio dell'impianto.

I messaggi di stato della classe 6 richiedono talvolta l'intervento di un tecnico qualificato dell'assistenza Fronius.

Codice	Descrizione	Comportamento	Risoluzione
601	Bus CAN pieno	L'inverter non alimenta corrente nella rete.	Aggiornare il firmware dell'inverter; *).
603	Sensore termico modulo CA difettoso	Se possibile, l'inverter riprende il funzionamento con alimentazione di rete dopo un nuovo tentativo di collegamento automatico.	*)
604	Sensore termico modulo CC difettoso		*)
607	Errore unità di monitoraggio della corrente di guasto	L'inverter non alimenta corrente nella rete.	Azzerare il messaggio di stato premendo il tasto "Enter". L'inverter riprende il funzionamento con alimentazione di rete; se il messaggio di stato viene visualizzato ripetutamente controllare l'intero impianto fotovoltaico per appurare l'eventuale presenza di danni; **)
608	Incompatibilità funzionale (una o più schede elettroniche all'interno dell'inverter sono incompatibili tra loro, ad es. successivamente alla sostituzione di una di esse)	L'inverter non alimenta corrente nella rete.	Aggiornare il firmware dell'inverter; *).

*) Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.

**) L'errore viene eliminato automaticamente; se il messaggio di stato rimane visualizzato, contattare il responsabile del montaggio dell'impianto.

I messaggi di stato della classe 7 riguardano il comando, la configurazione e la memorizzazione dati dell'inverter e possono influire, direttamente o indirettamente, sul funzionamento con alimentazione di rete.

Codice	Descrizione	Comportamento	Risoluzione
701-704	Vengono fornite informazioni sullo stato del processore interno	Messaggio di avviso sul display.	*)
705	Conflitto durante l'impostazione del codice inverter (ad es. doppia assegnazione del codice)	-	Correggere il codice inverter nel menu di setup.
706-716	Vengono fornite informazioni sullo stato del processore interno	Messaggio di avviso sul display.	*)
721	Reinizializzazione dell'EEPROM	Messaggio di avviso sul display.	Annullare il messaggio di stato; *).
722-730	Vengono fornite informazioni sullo stato del processore interno	Messaggio di avviso sul display.	*)
731	Errore di inizializzazione - Chiavetta USB non supportata	Messaggio di avviso sul display.	Controllare o sostituire la chiavetta USB. Controllare il file system della chiavetta USB; *).
732	Errore di inizializzazione - Sovracorrente chiavetta USB	Messaggio di avviso sul display.
733	Chiavetta USB non collegata	Messaggio di avviso sul display.	Collegare o controllare la chiavetta USB; *).
734	File di aggiornamento non rilevato o assente	Messaggio di avviso sul display.	Controllare il file di aggiornamento (ad es. verificare che la denominazione sia corretta) *).
735	File di aggiornamento non adatto all'apparecchio o obsoleto	Messaggio di avviso sul display, la procedura di aggiornamento viene interrotta.	Controllare il file di aggiornamento, eventualmente scaricare il file adatto per l'apparecchio (ad es. sul sito http://www.fronius.com); *).
736	Errore di scrittura o di lettura	Messaggio di avviso sul display.	Controllare la chiavetta USB e i file in essa contenuti o sostituire la chiavetta. Scollegare la chiavetta USB solo se il LED "Trasmissione dei dati" non lampeggia più o è spento; *).
737	Impossibile aprire il file	Messaggio di avviso sul display.	Scollegare e ricollegare la chiavetta USB, controllarla o sostituirla.
738	Impossibile salvare un file di registro (ad es. chiavetta USB protetta da scrittura o piena)	Messaggio di avviso sul display.	Liberare spazio nella memoria, rimuovere la protezione da scrittura, eventualmente controllare o sostituire la chiavetta USB; *).
740	Errore di inizializzazione - Errore nel file system della chiavetta USB	Messaggio di avviso sul display.	Controllare la chiavetta USB o riformattare il PC su FAT12, FAT16 o FAT32.
741	Errore durante la memorizzazione dei dati di registro	Messaggio di avviso sul display.	Scollegare e ricollegare la chiavetta USB, controllarla o sostituirla.
743	Errore durante l'aggiornamento	Messaggio di avviso sul display.	Ripetere l'aggiornamento, controllare la chiavetta USB; *)
745	File di aggiornamento corrotto	Messaggio di avviso sul display, la procedura di aggiornamento viene interrotta.	Scaricare di nuovo il file di aggiornamento; controllare o sostituire la chiavetta USB; *).
746	Errore durante l'aggiornamento	Messaggio di avviso sul display, la procedura di aggiornamento viene interrotta.	Attendere 2 minuti e riavviare l'aggiornamento; *).
751	Perdita dell'ora	Messaggio di avviso sul display.	Reimpostare ora e data sull'inverter; *).
752	Errore di comunicazione modulo Real Time Clock	Messaggio di avviso sul display.	Reimpostare ora e data sull'inverter; *).
753	Errore interno: modulo Real Time Clock in modalità d'emergenza	Possibile imprecisione o perdita dell'ora (funzionamento con alimentazione di rete normale).	Reimpostare ora e data sull'inverter.
754-755	Vengono fornite informazioni sullo stato del processore interno	Messaggio di avviso sul display.	*)
757	Guasto hardware nel modulo Real Time Clock	Messaggio di errore sul display, l'inverter non alimenta corrente nella rete.	*)
758	Errore interno: modulo Real Time Clock in modalità d'emergenza	Possibile imprecisione o perdita dell'ora (funzionamento con alimentazione di rete normale).	Reimpostare ora e data sull'inverter.
760	Errore hardware interno	Messaggio di errore sul display.	*)
761-765	Vengono fornite informazioni sullo stato del processore interno	Messaggio di avviso sul display.	*)
766	Attivazione della limitazione di potenza di emergenza (max. 750 W)	Messaggio di errore sul display.	*)
767	Vengono fornite informazioni sullo stato del processore interno	Messaggio di avviso sul display.	*)
768	Diversa limitazione di potenza nei moduli hardware
772	Unità di memorizzazione non disponibile
773	Gruppo aggiornamento software 0 (setup specifico per il paese non valido)
775	Fonte d'energia PMC non disponibile	Messaggio di avviso sul display.	Premere il tasto "Enter" per confermare l'errore; *).
776	Modello di apparecchio non valido	Messaggio di avviso sul display.	Premere il tasto "Enter" per confermare l'errore; *).
781-794	Vengono fornite informazioni sullo stato del processore interno	Messaggio di avviso sul display.	*)

*) Se il messaggio di stato rimane visualizzato permanentemente: contattare un tecnico qualificato dell'assistenza Fronius.

1000-1299- Vengono fornite informazioni sullo stato del programma del processore interno.
Descrizione	Non pregiudica il corretto funzionamento dell'inverter e viene visualizzato solo nel parametro di setup "Stato FE". In caso di guasto effettivo, questo messaggio di stato risulta utile per l'analisi dei guasti da parte del Supporto Tecnico Fronius.

IMPORTANTE! Rivolgersi al proprio rivenditore Fronius o ad un tecnico qualificato del Servizio di assistenza Fronius se

un errore si verifica frequentemente o costantemente
si verifica un errore non elencato nelle tabelle.

In caso di funzionamento dell'inverter in ambienti in cui vi è una produzione massiccia di polveri, si consiglia quanto segue:
pulire, se necessario, il raffreddatore, la ventola sul lato posteriore dell'inverter e le fessure di ventilazione sul supporto di montaggio con aria compressa pulita.

Fronius Symo Advanced	10.0-3-M
Dati di entrata
Gamma di tensione MPP	270-800 V CC
Tensione di entrata max. (a 1000 W/m²/-10 °C in condizioni di funzionamento a vuoto)	1000 V CC
Tensione di entrata min.	200 V CC
Corrente di entrata max. (MPP1/MPP2) (MPP1 + MPP2)	27,0/16,5 A (14 A per tensioni < 420 V) 43,5 A
Corrente massima di ingresso per stringa con AFCI attivato (AFPE)	12 A
Corrente di corto circuito max. dei moduli solari (I_{SC PV}) (MPP1/MPP2)	55,7/34 A
Corrente alimentazione di ritorno max. dell'inverter su campo fotovoltaico ³⁾	40,5/24,8 A (RMS)⁴⁾
Capacità max. del generatore fotovoltaico verso terra	10000 nF
Valore limite del controllo della resistenza di isolamento tra generatore fotovoltaico e terra (alla consegna) ⁷⁾	100 kΩ
Gamma impostabile del controllo della resistenza di isolamento tra generatore fotovoltaico e terra ⁶⁾	100-10000 kΩ
Valore limite e tempo di intervento del monitoraggio delle correnti di guasto improvvise (alla consegna)	30/300 mA/ms 60/150 mA/ms 90/40 mA/ms
Valore limite e tempo di intervento del monitoraggio delle correnti di guasto continue (alla consegna)	300/300 mA/ms
Gamma impostabile del monitoraggio delle correnti di guasto continue ⁶⁾	- mA
Ripetizione ciclica del controllo della resistenza di isolamento (alla consegna)	24 h
Gamma impostabile per la ripetizione ciclica del controllo della resistenza di isolamento	-
Dati di uscita
Potenza di uscita nominale (P_nom)	10000 W
Potenza di uscita max.	10000 W
Potenza apparente nominale	10000 VA
Tensione di rete nominale	3~ NPE 400/230 V o 3~ NPE 380/220 V
Tensione di rete min.	150 V/260 V
Tensione di rete max.	280 V/485 V
Corrente di uscita nominale a 220/230 V	15,2/14,4 A
Corrente di uscita max.	20 A
Frequenza nominale	50/60 Hz¹⁾
Corrente iniziale di cortocircuito CA/fase I_K	20 A
Fattore di distorsione	< 1,75%
Corrente di entrata ⁵⁾	27,2 A di picco/ 5,18 A rms oltre 5,4 ms⁴⁾
Fattore di potenza cos phi	0-1 ind./cap.²⁾
Corrente di guasto di uscita max. per durata	64 A/2,34 ms
Dati generali
Grado di efficienza massimo	97,8%
Grado di efficienza europ. U_DCmin/U_DCnom/U_DCmax	95,4/97,3/96,6%
Autoconsumo notturno	0,7 W & 117 VA
Raffreddamento	Ventilazione forzata regolata
Classe di protezione	IP 66
Dimensioni alt. x larg. x prof.	725 x 510 x 225 mm
Peso	34,8 kg
Temperatura ambiente consentita	Da -25 °C a +60 °C
Umidità dell'aria consentita	0-100%
Classe di compatibilità elettromagnetica dell'apparecchio	B
Categoria sovratensione CC/CA	2/3
Grado di inquinamento	2
Emissione sonora	65 dB(A) (ref. 1 pW)
Topologia dell'inverter	Non isolato senza trasformatore
Dispositivi di protezione
Misurazione dell'isolamento CC	Integrato
Comportamento in caso di sovraccarico CC	Spostamento del punto di lavoro, limitazione della potenza
Sezionatore CC	Integrato
Unità di monitoraggio della corrente di guasto (RCMU)	Integrato
Rilevamento attivo del funzionamento a isola	Metodo della variazione di frequenza
AFCI - Rilevamento dell'arco voltaico (Arc Guard)	Integrato
Classificazione AFPE (AFCI) (secondo IEC63027)	F-I-AFPE-1-6-1 Copertura completa Integrato AFPE 1 stringa monitorata per porta di ingresso 6 porte di ingresso per canale (AFPE per MPP1 e MPP2: 6) 1 canale monitorato

Fronius Symo Advanced	10.0-3-M
Dati di entrata
Gamma di tensione MPP	270-800 V CC
Tensione di entrata max. (a 1000 W/m²/-10 °C in condizioni di funzionamento a vuoto)	1000 V CC
Tensione di entrata min.	200 V CC
Corrente di entrata max. (MPP1/MPP2) (MPP1 + MPP2)	27,0/16,5 A (14 A per tensioni < 420 V) 43,5 A
Corrente massima di ingresso per stringa con AFCI attivato (AFPE)	12 A
Corrente di corto circuito max. dei moduli solari (I_{SC PV}) (MPP1/MPP2)	55,7/34 A
Corrente alimentazione di ritorno max. dell'inverter su campo fotovoltaico ³⁾	40,5/24,8 A (RMS)⁴⁾
Capacità max. del generatore fotovoltaico verso terra	10000 nF
Valore limite del controllo della resistenza di isolamento tra generatore fotovoltaico e terra (alla consegna) ⁷⁾	100 kΩ
Gamma impostabile del controllo della resistenza di isolamento tra generatore fotovoltaico e terra ⁶⁾	100-10000 kΩ
Valore limite e tempo di intervento del monitoraggio delle correnti di guasto improvvise (alla consegna)	30/300 mA/ms 60/150 mA/ms 90/40 mA/ms
Valore limite e tempo di intervento del monitoraggio delle correnti di guasto continue (alla consegna)	300/300 mA/ms
Gamma impostabile del monitoraggio delle correnti di guasto continue ⁶⁾	- mA
Ripetizione ciclica del controllo della resistenza di isolamento (alla consegna)	24 h
Gamma impostabile per la ripetizione ciclica del controllo della resistenza di isolamento	-
Dati di uscita
Potenza di uscita nominale (P_nom)	10000 W
Potenza di uscita max.	10000 W
Potenza apparente nominale	10000 VA
Tensione di rete nominale	3~ NPE 400/230 V o 3~ NPE 380/220 V
Tensione di rete min.	150 V/260 V
Tensione di rete max.	280 V/485 V
Corrente di uscita nominale a 220/230 V	15,2/14,4 A
Corrente di uscita max.	20 A
Frequenza nominale	50/60 Hz¹⁾
Corrente iniziale di cortocircuito CA/fase I_K	20 A
Fattore di distorsione	< 1,75%
Corrente di entrata ⁵⁾	27,2 A di picco/ 5,18 A rms oltre 5,4 ms⁴⁾
Fattore di potenza cos phi	0-1 ind./cap.²⁾
Corrente di guasto di uscita max. per durata	64 A/2,34 ms
Dati generali
Grado di efficienza massimo	97,8%
Grado di efficienza europ. U_DCmin/U_DCnom/U_DCmax	95,4/97,3/96,6%
Autoconsumo notturno	0,7 W & 117 VA
Raffreddamento	Ventilazione forzata regolata
Classe di protezione	IP 66
Dimensioni alt. x larg. x prof.	725 x 510 x 225 mm
Peso	34,8 kg
Temperatura ambiente consentita	Da -25 °C a +60 °C
Umidità dell'aria consentita	0-100%
Classe di compatibilità elettromagnetica dell'apparecchio	B
Categoria sovratensione CC/CA	2/3
Grado di inquinamento	2
Emissione sonora	65 dB(A) (ref. 1 pW)
Topologia dell'inverter	Non isolato senza trasformatore
Dispositivi di protezione
Misurazione dell'isolamento CC	Integrato
Comportamento in caso di sovraccarico CC	Spostamento del punto di lavoro, limitazione della potenza
Sezionatore CC	Integrato
Unità di monitoraggio della corrente di guasto (RCMU)	Integrato
Rilevamento attivo del funzionamento a isola	Metodo della variazione di frequenza
AFCI - Rilevamento dell'arco voltaico (Arc Guard)	Integrato
Classificazione AFPE (AFCI) (secondo IEC63027)	F-I-AFPE-1-6-1 Copertura completa Integrato AFPE 1 stringa monitorata per porta di ingresso 6 porte di ingresso per canale (AFPE per MPP1 e MPP2: 6) 1 canale monitorato

Fronius Symo Advanced	12.5-3-M
Dati di entrata
Gamma di tensione MPP	320-800 V CC
Tensione di entrata max. (a 1000 W/m²/-10 °C in condizioni di funzionamento a vuoto)	1000 V CC
Tensione di entrata min.	200 V CC
Corrente di entrata max. (MPP1/MPP2) (MPP1 + MPP2)	27,0/16,5 A (14 A per tensioni < 420 V) 43,5 A
Corrente massima di ingresso per stringa con AFCI attivato (AFPE)	12 A
Corrente di corto circuito max. dei moduli solari (I_{SC PV}) (MPP1/MPP2)	55,7/34 A
Corrente alimentazione di ritorno max. dell'inverter su campo fotovoltaico ³⁾	40,5/24,8 A (RMS)⁴⁾
Valore limite del controllo della resistenza di isolamento tra generatore fotovoltaico e terra (alla consegna) ⁷⁾	100 kΩ
Gamma impostabile del controllo della resistenza di isolamento tra generatore fotovoltaico e terra ⁶⁾	100-10000 kΩ
Valore limite e tempo di intervento del monitoraggio delle correnti di guasto improvvise (alla consegna)	30/300 mA/ms 60/150 mA/ms 90/40 mA/ms
Valore limite e tempo di intervento del monitoraggio delle correnti di guasto continue (alla consegna)	300/300 mA/ms
Gamma impostabile del monitoraggio delle correnti di guasto continue ⁶⁾	- mA
Ripetizione ciclica del controllo della resistenza di isolamento (alla consegna)	24 h
Gamma impostabile per la ripetizione ciclica del controllo della resistenza di isolamento	-
Dati di uscita
Potenza di uscita nominale (P_nom)	12500 W
Potenza di uscita max.	12500 W
Potenza apparente nominale	12500 VA
Tensione di rete nominale	3~ NPE 400/230 V o 3~ NPE 380/220 V
Tensione di rete min.	150 V/260 V
Tensione di rete max.	280 V/485 V
Corrente di uscita nominale a 220/230 V	18,9/18,1 A
Corrente di uscita max.	20 A
Frequenza nominale	50/60 Hz¹⁾
Corrente iniziale di cortocircuito CA/fase I_K	20 A
Fattore di distorsione	< 2%
Corrente di entrata ⁵⁾	27,2 A di picco/ 5,18 A rms oltre 5,4 ms⁴⁾
Fattore di potenza cos phi	0-1 ind./cap.²⁾
Corrente di guasto di uscita max. per durata	64 A/2,34 ms
Dati generali
Grado di efficienza massimo	97,8%
Grado di efficienza europ. U_DCmin/U_DCnom/U_DCmax	95,7/97,5/96,9%
Autoconsumo notturno	0,7 W & 117 VA
Raffreddamento	Ventilazione forzata regolata
Classe di protezione	IP 66
Dimensioni alt. x larg. x prof.	725 x 510 x 225 mm
Peso	34,8 kg
Temperatura ambiente consentita	Da -25 °C a +60 °C
Umidità dell'aria consentita	0-100%
Classe di compatibilità elettromagnetica dell'apparecchio	B
Categoria sovratensione CC/CA	2/3
Grado di inquinamento	2
Emissione sonora	65 dB(A) (ref. 1 pW)
Topologia dell'inverter	non isolato senza trasformatore
Dispositivi di protezione
Misurazione dell'isolamento CC	Integrato
Comportamento in caso di sovraccarico CC	Spostamento del punto di lavoro, limitazione della potenza
Sezionatore CC	Integrato
Unità di monitoraggio della corrente di guasto (RCMU)	Integrato
Rilevamento attivo del funzionamento a isola	Metodo della variazione di frequenza
AFCI - Rilevamento dell'arco voltaico (Arc Guard)	Integrato
Classificazione AFPE (AFCI) (secondo IEC63027)	F-I-AFPE-1-6-1 Copertura completa Integrato AFPE 1 stringa monitorata per porta di ingresso 6 porte di ingresso per canale (AFPE per MPP1 e MPP2: 6) 1 canale monitorato

Fronius Symo Advanced	15.0-3-M
Dati di entrata
Gamma di tensione MPP	320-800 V CC
Tensione di entrata max. (a 1000 W/m²/-10 °C in condizioni di funzionamento a vuoto)	1000 V CC
Tensione di entrata min.	200 V CC
Corrente di entrata max. (MPP1/MPP2) (MPP1 + MPP2)	33,0/27,0 A 51,0 A
Corrente massima di ingresso per stringa con AFCI attivato (AFPE)	12 A
Corrente di corto circuito max. dei moduli solari (I_{SC PV}) (MPP1/MPP2)	68/55,7 A
Corrente alimentazione di ritorno max. dell'inverter su campo fotovoltaico ³⁾	49,5/40,5 A
Valore limite del controllo della resistenza di isolamento tra generatore fotovoltaico e terra (alla consegna) ⁷⁾	100 kΩ
Gamma impostabile del controllo della resistenza di isolamento tra generatore fotovoltaico e terra ⁶⁾	100-10000 kΩ
Valore limite e tempo di intervento del monitoraggio delle correnti di guasto improvvise (alla consegna)	30/300 mA/ms 60/150 mA/ms 90/40 mA/ms
Valore limite e tempo di intervento del monitoraggio delle correnti di guasto continue (alla consegna)	300/300 mA/ms
Gamma impostabile del monitoraggio delle correnti di guasto continue ⁶⁾	- mA
Ripetizione ciclica del controllo della resistenza di isolamento (alla consegna)	24 h
Gamma impostabile per la ripetizione ciclica del controllo della resistenza di isolamento	-
Dati di uscita
Potenza di uscita nominale (P_nom)	15000 W
Potenza di uscita max.	15000 W
Potenza apparente nominale/S_SRATED	15000 VA
Tensione di rete nominale	3~ NPE 400/230 V o 3~ NPE 380/220 V
Tensione di rete min.	150 V/260 V
Tensione di rete max.	280 V/485 V
Corrente di uscita nominale a 220/230 V	22,7/21,7 A
Corrente di uscita max.	32 A
Frequenza nominale	50/60 Hz¹⁾
Corrente iniziale di cortocircuito CA/fase I_K	32 A
Fattore di distorsione	< 1,5%
Corrente di entrata ⁵⁾	27,2 A di picco/ 5,18 A rms oltre 5,4 ms⁴⁾
Fattore di potenza cos phi	0-1 ind./cap.²⁾
Corrente di guasto di uscita max. per durata	64 A/2,34 ms
Dati generali
Grado di efficienza massimo	98%
Grado di efficienza europ. U_DCmin/U_DCnom/ U_DCmax	96,2/97,6/97,1%
Autoconsumo notturno	0,7 W & 117 VA
Raffreddamento	Ventilazione forzata regolata
Classe di protezione	IP 66
Dimensioni alt. x larg. x prof.	725 x 510 x 225 mm
Peso	43,4 kg/43,2 kg
Temperatura ambiente consentita	Da -25 °C a +60 °C
Umidità dell'aria consentita	0-100%
Classe di compatibilità elettromagnetica dell'apparecchio	B
Categoria sovratensione CC/CA	2/3
Grado di inquinamento	2
Emissione sonora	65 dB(A) (ref. 1 pW)
Topologia dell'inverter	non isolato senza trasformatore
Dispositivi di protezione
Misurazione dell'isolamento CC	Integrato
Comportamento in caso di sovraccarico CC	Spostamento del punto di lavoro, limitazione della potenza
Sezionatore CC	Integrato
Unità di monitoraggio della corrente di guasto (RCMU)	Integrato
Rilevamento attivo del funzionamento a isola	Metodo della variazione di frequenza
AFCI - Rilevamento dell'arco voltaico (Arc Guard)	Integrato
Classificazione AFPE (AFCI) (secondo IEC63027)	F-I-AFPE-1-6-1 Copertura completa Integrato AFPE 1 stringa monitorata per porta di ingresso 6 porte di ingresso per canale (AFPE per MPP1 e MPP2: 6) 1 canale monitorato

Fronius Symo Advanced	17.5-3-M
Dati di entrata
Gamma di tensione MPP	370-800 V CC
Tensione di entrata max. (a 1000 W/m²/-10 °C in condizioni di funzionamento a vuoto)	1000 V CC
Tensione di entrata min.	200 V CC
Corrente di entrata max. (MPP1/MPP2) (MPP1 + MPP2)	33,0/27,0 A 51,0 A
Corrente massima di ingresso per stringa con AFCI attivato (AFPE)	12 A
Corrente di corto circuito max. dei moduli solari (I_{SC PV}) (MPP1/MPP2)	68/55,7 A
Corrente alimentazione di ritorno max. dell'inverter su campo fotovoltaico ³⁾	49,5/40,5 A
Valore limite del controllo della resistenza di isolamento tra generatore fotovoltaico e terra (alla consegna) ⁷⁾	100 kΩ
Gamma impostabile del controllo della resistenza di isolamento tra generatore fotovoltaico e terra ⁶⁾	100-10000 kΩ
Valore limite e tempo di intervento del monitoraggio delle correnti di guasto improvvise (alla consegna)	30/300 mA/ms 60/150 mA/ms 90/40 mA/ms
Valore limite e tempo di intervento del monitoraggio delle correnti di guasto continue (alla consegna)	300/300 mA/ms
Gamma impostabile del monitoraggio delle correnti di guasto continue ⁶⁾	- mA
Ripetizione ciclica del controllo della resistenza di isolamento (alla consegna)	24 h
Gamma impostabile per la ripetizione ciclica del controllo della resistenza di isolamento	-
Dati di uscita
Potenza di uscita nominale (P_nom)	17500 W
Potenza di uscita max.	17500 W
Potenza apparente nominale/S_SRATED	17500 VA
Tensione di rete nominale	3~ NPE 400/230 V o 3~ NPE 380/220 V
Tensione di rete min.	150 V/260 V
Tensione di rete max.	280 V/485 V
Corrente di uscita nominale a 220/230 V	26,5/25,4 A
Corrente di uscita max.	32 A
Frequenza nominale	50/60 Hz¹⁾
Corrente iniziale di cortocircuito CA/fase I_K	32 A
Fattore di distorsione	< 1,5%
Corrente di entrata ⁵⁾	27,2 A di picco/ 5,18 A rms oltre 5,4 ms⁴⁾
Fattore di potenza cos phi	0-1 ind./cap.²⁾
Corrente di guasto di uscita max. per durata	64 A/2,34 ms
Dati generali
Grado di efficienza massimo	98%
Grado di efficienza europ. U_DCmin/U_DCnom/ U_DCmax	96,4/97,7/97,2%
Autoconsumo notturno	0,7 W & 117 VA
Raffreddamento	Ventilazione forzata regolata
Classe di protezione	IP 66
Dimensioni alt. x larg. x prof.	725 x 510 x 225 mm
Peso	43,4 kg/43,2 kg
Temperatura ambiente consentita	Da -25 °C a +60 °C
Umidità dell'aria consentita	0-100%
Classe di compatibilità elettromagnetica dell'apparecchio	B
Categoria sovratensione CC/CA	2/3
Grado di inquinamento	2
Emissione sonora	65 dB(A) (ref. 1 pW)
Topologia dell'inverter	non isolato senza trasformatore
Dispositivi di protezione
Misurazione dell'isolamento CC	Integrato
Comportamento in caso di sovraccarico CC	Spostamento del punto di lavoro, limitazione della potenza
Sezionatore CC	Integrato
Unità di monitoraggio della corrente di guasto (RCMU)	Integrato
Rilevamento attivo del funzionamento a isola	Metodo della variazione di frequenza
AFCI - Rilevamento dell'arco voltaico (Arc Guard)	Integrato
Classificazione AFPE (AFCI) (secondo IEC63027)	F-I-AFPE-1-6-1 Copertura completa Integrato AFPE 1 stringa monitorata per porta di ingresso 6 porte di ingresso per canale (AFPE per MPP1 e MPP2: 6) 1 canale monitorato

Fronius Symo Advanced	20.0-3-M
Dati di entrata
Gamma di tensione MPP	420-800 V CC
Tensione di entrata max. (a 1000 W/m²/-10 °C in condizioni di funzionamento a vuoto)	1000 V CC
Tensione di entrata min.	200 V CC
Corrente di entrata max. (MPP1/MPP2) (MPP1 + MPP2)	33,0/27,0 A 51,0 A
Corrente massima di ingresso per stringa con AFCI attivato (AFPE)	12 A
Corrente di corto circuito max. dei moduli solari (I_{SC PV}) (MPP1/MPP2)	68/55,7 A
Corrente alimentazione di ritorno max. dell'inverter su campo fotovoltaico ³⁾	49,5/40,5 A
Valore limite del controllo della resistenza di isolamento tra generatore fotovoltaico e terra (alla consegna) ⁷⁾	100 kΩ
Gamma impostabile del controllo della resistenza di isolamento tra generatore fotovoltaico e terra ⁶⁾	100-10000 kΩ
Valore limite e tempo di intervento del monitoraggio delle correnti di guasto improvvise (alla consegna)	30/300 mA/ms 60/150 mA/ms 90/40 mA/ms
Valore limite e tempo di intervento del monitoraggio delle correnti di guasto continue (alla consegna)	300/300 mA/ms
Gamma impostabile del monitoraggio delle correnti di guasto continue ⁶⁾	- mA
Ripetizione ciclica del controllo della resistenza di isolamento (alla consegna)	24 h
Gamma impostabile per la ripetizione ciclica del controllo della resistenza di isolamento	-
Dati di uscita
Potenza di uscita nominale (P_nom)	20000 W
Potenza di uscita max.	20000 W
Potenza apparente nominale/S_SRATED	20000 VA
Tensione di rete nominale	3~ NPE 400/230 V o 3~ NPE 380/220 V
Tensione di rete min.	150 V/260 V
Tensione di rete max.	280 V/485 V
Corrente di uscita nominale a 220/230 V	30,3/29 A
Corrente di uscita max.	32 A
Frequenza nominale	50/60 Hz¹⁾
Corrente iniziale di cortocircuito CA/fase I_K	32 A
Fattore di distorsione	< 1,25%
Corrente di entrata ⁵⁾	27,2 A di picco/ 5,18 A rms oltre 5,4 ms⁴⁾
Fattore di potenza cos phi	0-1 ind./cap.²⁾
Corrente di guasto di uscita max. per durata	64 A/2,34 ms
Dati generali
Grado di efficienza massimo	98%
Grado di efficienza europ. U_DCmin/U_DCnom/ U_DCmax	96,5/97,8/97,3%
Autoconsumo notturno	0,7 W & 117 VA
Raffreddamento	Ventilazione forzata regolata
Classe di protezione	IP 66
Dimensioni alt. x larg. x prof.	725 x 510 x 225 mm
Peso	43,4 kg/43,2 kg
Temperatura ambiente consentita	Da -25 °C a +60 °C
Umidità dell'aria consentita	0-100%
Classe di compatibilità elettromagnetica dell'apparecchio	B
Categoria sovratensione CC/CA	2/3
Grado di inquinamento	2
Emissione sonora	65 dB(A) (ref. 1 pW)
Topologia dell'inverter	non isolato senza trasformatore
Dispositivi di protezione
Misurazione dell'isolamento CC	Integrato
Comportamento in caso di sovraccarico CC	Spostamento del punto di lavoro, limitazione della potenza
Sezionatore CC	Integrato
Unità di monitoraggio della corrente di guasto (RCMU)	Integrato
Rilevamento attivo del funzionamento a isola	Metodo della variazione di frequenza
AFCI - Rilevamento dell'arco voltaico (Arc Guard)	Integrato
Classificazione AFPE (AFCI) (secondo IEC63027)	F-I-AFPE-1-6-1 Copertura completa Integrato AFPE 1 stringa monitorata per porta di ingresso 6 porte di ingresso per canale (AFPE per MPP1 e MPP2: 6) 1 canale monitorato

1)	I valori indicati sono valori standard; l'inverter viene regolato sulla base dei requisiti specifici del rispettivo Paese.
2)	A seconda del setup specifico del Paese o delle impostazioni specifiche dell'apparecchio (ind. = induttiva; cap. = capacitiva).
3)	Corrente massima da un modulo solare difettoso a tutti gli altri moduli solari. Dall'inverter stesso al lato FV dell'inverter è pari a 0 A.
4)	Garantito dall'impianto elettrico dell'inverter.
5)	Picco di corrente all'accensione dell'inverter.
6)	I valori indicati sono standard; a seconda dei requisiti e della potenza FV, questi valori devono essere adattati di conseguenza.
7)	Il valore specificato è un valore massimo; il superamento del valore massimo può influenzare negativamente la funzione.
8)	I_{SC PV} = I_{SC max}≥ I_SC (STC) x 1,25 secondo, ad esempio, le norme IEC 60364-7-712, NEC 2020, AS/NZS 5033:2021.

WLAN
Gamma di frequenza	2412-2462 MHz
Canali utilizzati/Potenza	Canale: 1-11 b,g,n HT20 Canale: 3-9 HT40 <18 dBm
Modulazione	802.11b: DSSS (1 Mbps DBPSK, 2 Mbps DQPSK, 5.5/11 Mbps CCK) 802.11g: OFDM (6/9 Mbps BPSK, 12/18 Mbps QPSK, 24/36 Mbps 16-QAM, 48/54 Mbps 64-QAM) 802.11n: OFDM (6.5 BPSK, QPSK, 16-QAM, 64-QAM)

Impostazioni
Nome prodotto	Benedict LS32 E 7857
Tensione nominale di isolamento	1000 V_CC
Tensione nominale di resistenza agli impulsi	8 kV
Idoneità all'isolamento	Sì, solo CC
Categoria d'uso e/o categoria d'uso FV	Secondo IEC/EN 60947-3 Categoria di utilizzo DC-PV2 o DC-PV2
Corrente nominale di tenuta a breve termine (Icw)	Corrente nominale di tenuta a breve termine (Icw): 1000 A per 2 poli, 1700 A per 2+2 poli
Proprietà nominale di corto circuito (Icm)	Proprietà nominale di corto circuito (Icm): 1000 A per 2 poli, 1700 A per 2+2 poli
Capacità nominale di interruzione	Tensione nominale di funzionamento (Ue) [V d.c.]	Corrente operativa nominale (Ie) [A] 2P	I(make)/I(break) [A] 2P	Corrente operativa nominale (Ie) [A] 2 + 2P	I(make)/I(break) [A] 2 + 2P
	≤ 500	32	128	50	200
	600	27	108	35	140
	700	22	88	22	88
	800	17	68	17	68
	900	12	48	12	48
	1000	6	24	6	24

Impostazioni
Nome prodotto	Benedict LS32 E 7858
Tensione nominale di isolamento	1000 V_CC
Tensione nominale di resistenza agli impulsi	8 kV
Idoneità all'isolamento	Sì, solo CC
Categoria d'uso e/o categoria d'uso FV	Secondo IEC/EN 60947-3 Categoria di utilizzo DC-PV2 o DC-PV2
Corrente nominale di tenuta a breve termine (Icw)	Corrente nominale di tenuta a breve termine (Icw): 1400 A per 2 poli, 2400 A per 2+2 poli
Proprietà nominale di corto circuito (Icm)	Proprietà nominale di corto circuito (Icm): 1400 A per 2 poli, 2400 A per 2+2 poli
Capacità nominale di interruzione	Tensione nominale di funzionamento (Ue) [V d.c.]	Corrente operativa nominale (Ie) [A] 2P	I(make)/I(break) [A] 2P	Corrente operativa nominale (Ie) [A] 2 + 2P	I(make)/I(break) [A] 2 + 2P
	≤ 500	55	220	85	340
	600	55	220	75	300
	700	55	220	60	240
	800	49	196	49	196
	900	35	140	35	140
	1000	20	80	25	100

Marcatura CE
Tutte le norme e direttive necessarie ed attinenti nell'ambito della Direttiva UE pertinente vengono rispettate affinché gli apparecchi dispongano della marcatura CE.

Circuito per impedire il funzionamento a isola
L'inverter è dotato di un circuito approvato per impedire il funzionamento a isola.

Avaria di rete
Le procedure di misurazione e sicurezza integrate di serie nell'inverter intervengono in caso di avaria di rete (ad es. interruzione da parte del fornitore di energia elettrica o danni alla linea) interrompendo immediatamente l'alimentazione.

Le condizioni di garanzia dettagliate e specifiche per paese sono consultabili su www.fronius.com/solar/garantie .

Per usufruire dell'intero periodo di garanzia per il prodotto Fronius appena installato, eseguire la registrazione su www.solarweb.com.

Le condizioni di garanzia dettagliate e specifiche per paese sono consultabili su www.fronius.com/solar/garantie .

Per usufruire dell'intero periodo di garanzia per il prodotto Fronius appena installato, eseguire la registrazione su www.solarweb.com.

Il produttore Fronius International GmbH ritirerà l'apparecchio usato e provvederà a riciclarlo correttamente. Osservare le norme nazionali per lo smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche.

Fronius Symo Advanced Istruzioni per l'uso

Norme di sicurezza

Norme di sicurezza

Spiegazione delle avvertenze per la sicurezza

AVVISO!

PERICOLO!

PRUDENZA!

AVVERTENZA!

Norme di sicurezza

Spiegazione delle avvertenze per la sicurezza

AVVISO!

PERICOLO!

PRUDENZA!

AVVERTENZA!

Spiegazione delle avvertenze per la sicurezza

AVVISO!

PERICOLO!

PRUDENZA!

AVVERTENZA!

In generale

Condizioni ambientali

Personale qualificato

Dati sui valori di emissione acustica

Misure relative alla compatibilità elettromagnetica

Protezione dei dati

Diritti d'autore

Compatibilità dei componenti del sistema

AVVERTENZA!

Informazioni generali

In generale

Concezione dell'apparecchio

In generale

Concezione dell'apparecchio

Concezione dell'apparecchio

Uso prescritto

Avvertenze riportate sull'apparecchio

AFCI - Rilevamento dell'arco voltaico (Arc Guard)

PRUDENZA!

Comunicazione dati e Fronius Solar Net

Fronius Solar Net e connessione dati

Fronius Solar Net e connessione dati

Scatola di comunicazione dati

Spiegazione del LED "Fronius Solar Net"

Esempio

Descrizione dell'interfaccia di corrente multifunzione

Riduzione dinamica della potenza per mezzo di un inverter

Fail-Safe

Fronius Datamanager 2.0

Elementi di comando, attacchi e spie di Fronius Datamanager 2.0

Elementi di comando, attacchi e spie di Fronius Datamanager 2.0

Fronius Datamanager 2.0 durante la notte o in caso di tensione CC insufficiente

Prima messa in funzione

AVVERTENZA!

Ulteriori informazioni su Fronius Datamanager 2.0

Elementi di comando e spie

Elementi di comando e spie

Elementi di comando e spie

Display

Spegnimento e riaccensione dell'inverter

Togliere corrente all'inverter

Togliere corrente all'inverter

Installazione

Scelta dell'ubicazione e posizione di montaggio

Spiegazione delle avvertenze per la sicurezza

AVVISO!

PERICOLO!

PRUDENZA!

AVVERTENZA!

Scelta dell'ubicazione e posizione di montaggio

Spiegazione delle avvertenze per la sicurezza

AVVISO!

PERICOLO!

PRUDENZA!

AVVERTENZA!

Spiegazione delle avvertenze per la sicurezza

AVVISO!

PERICOLO!

PRUDENZA!

AVVERTENZA!

Sicurezza
