Fronius Symo Advanced Návod na obsluhu

1. Bezpečnostné predpisy

1. Bezpečnostné predpisy
2. Bezpečnostné predpisy

1. Bezpečnostné predpisy
2. Bezpečnostné predpisy

• ohrozenia života a zdravia operátora alebo tretej osoby,
• pre zariadenie a iné materiálne hodnoty prevádzkovateľa.

• byť zodpovedajúco kvalifikované,
• mať vedomosti o manipulácii s elektrickou inštaláciou
• a kompletne si prečítať tento návod na obsluhu a postupovať presne podľa neho.

Tento návod na obsluhu treba mať neustále uložený na mieste použitia zariadenia. Okrem tohto návodu na obsluhu treba dodržiavať všeobecne platné, ako aj miestne predpisy na prevenciu úrazov a na ochranu životného prostredia.

• udržiavajte v čitateľnom stave,
• nepoškodzujte,
• neodstraňujte,
• neprikrývajte, neprelepujte ani nepremaľovávajte.

Pripojovacie svorky môžu dosiahnuť vysoké teploty.

• ohrozenia života a zdravia operátora alebo tretej osoby,
• pre zariadenie a iné materiálne hodnoty prevádzkovateľa.

Nie plne funkčné bezpečnostné zariadenia treba pred zapnutím zariadenia nechať opraviť v autorizovanom špecializovanom podniku.

Ochranné zariadenia nikdy neobchádzajte ani nevyraďujte z prevádzky.

Umiestnenia bezpečnostných pokynov a upozornení na nebezpečenstvo na zariadení nájdete v kapitole „Všeobecné“ v návode na obsluhu k zariadeniu.

Pred zapnutím zariadenia treba odstrániť poruchy, ktoré môžu nepriaznivo ovplyvniť bezpečnosť.

Ide o vašu bezpečnosť!

1. Bezpečnostné predpisy
2. Bezpečnostné predpisy

Prevádzkovanie alebo skladovanie zariadenia mimo uvedenej oblasti je považované za použitie, ktoré nie je v súlade s určením. Za takto vzniknuté škody výrobca neručí.

1. Bezpečnostné predpisy
2. Bezpečnostné predpisy

Servisné informácie v tomto návode na obsluhu sú určené len pre kvalifikovaný odborný personál. Zásah elektrickým prúdom môže byť smrteľný. Nevykonávajte iné činnosti ako uvádzané v dokumentácii. Platí to aj vtedy, ak máte na ne kvalifikáciu.

Všetky káble a vodiče musia byť pevné, nepoškodené, zaizolované a dostatočne dimenzované. Voľné spojenia, pripálené, poškodené alebo poddimenzované káble a vodiče nechajte ihneď vymeniť v autorizovanom špecializovanom podniku.

Údržbu a opravy môžu vykonávať iba autorizované odborné podniky.

Pri dieloch z iných zdrojov nie je zaručené, že boli skonštruované a vyrobené primerane danému namáhaniu a bezpečnosti. Používajte iba originálne náhradné diely (platí aj pre normalizované diely).

Bez povolenia výrobcu nevykonávajte na inštalácii žiadne zmeny, osádzania ani prestavby.

Ihneď vymeňte konštrukčné diely, ktoré nie sú v bezchybnom stave.

1. Bezpečnostné predpisy
2. Bezpečnostné predpisy

Maximálna hladina akustického výkonu striedača je uvedená v technických údajoch.

Chladenie prístroja sa realizuje prostredníctvom elektronickej regulácie teploty pri čo najnižšom hluku a závisí od premeneného výkonu, okolitej teploty, znečistenia prístroja a pod.

Pre toto zariadenie nie je možné uviesť hodnotu emisií vzťahujúcu sa na určité pracovisko, pretože skutočne vzniknutá úroveň akustického tlaku silne závisí od montážnej situácie, kvality siete, okolitých stien a všeobecných vlastností priestoru.

1. Bezpečnostné predpisy
2. Bezpečnostné predpisy

V osobitných prípadoch môže napriek dodržiavaniu normalizovaných medzných hodnôt emisií dochádzať k negatívnemu ovplyvňovaniu prostredia danej aplikácie (napr.  ak sa na mieste inštalácie nachádzajú citlivé zariadenia alebo ak sa miesto inštalácie nachádza v blízkosti rádiového alebo televízneho prijímača). V tomto prípade je prevádzkovateľ povinný prijať opatrenia na odstránenie rušenia.

1. Bezpečnostné predpisy
2. Bezpečnostné predpisy

• zálohovanie zmien údajov oproti výrobným nastaveniam,
• ukladanie a uchovávanie osobných nastavení.

1. Bezpečnostné predpisy
2. Bezpečnostné predpisy

Autorské práva na tento návod na obsluhu zostávajú u výrobcu.

Text a obrázky zodpovedajú technickému stavu v čase tlače, zmeny vyhradené.
Za návrhy na zlepšenie a upozornenia na prípadné nezrovnalosti v návode na obsluhu budeme vďační.

1. Bezpečnostné predpisy
2. Bezpečnostné predpisy

Všetky namontované komponenty fotovoltickej inštalácie musia byť kompatibilné a disponovať potrebnými možnosťami konfigurácie. Namontované komponenty nesmú obmedzovať spôsob fungovania fotovoltickej inštalácie alebo mať na ňu negatívny vplyv.

Konštrukcia zariadenia:

(1)	Kryt skrine
(2)	Striedač
(3)	Nástenný držiak
(4)	Pripojovací diel vrát. hlavného vypínača DC
(5)	Oddelenie dátovej komunikácie
(6)	Kryt dielu dátovej komunikácie

Striedač premieňa jednosmerný prúd vyrábaný solárnymi modulmi na striedavý prúd. Tento striedavý prúd sa dodáva synchrónne so sieťovým napätím do verejnej elektrickej siete.

Striedač bol vyvinutý výhradne na aplikácie vo fotovoltických inštaláciách pripojených k sieti. Výroba elektrickej energie nezávislej od verejnej siete nie je možná.

Vďaka svojej konštrukcii a svojmu spôsobu činnosti ponúka striedač maximálnu bezpečnosť pri montáži a v prevádzke.

Striedač automaticky monitoruje verejnú elektrickú sieť. Pri abnormálnych podmienkach striedač okamžite ukončí prevádzku a preruší dodávanie do elektrickej siete (napr. pri vypnutí siete, prerušení, ...).
Monitorovanie siete sa vykonáva monitorovaním napätia, monitorovaním frekvencie a monitorovaním autonómnych podmienok.

Prevádzka striedača prebieha plne automaticky. Len čo je po východe slnka k dispozícii dostatok energie zo solárnych modulov, začne striedač s monitorovaním siete. Pri dostatočnom slnečnom žiarení spustí striedač prevádzku dodávania do siete.
Striedač pri tom pracuje tak, že odoberá maximálny možný výkon zo solárnych modulov.
Len čo ponuka energie na napájanie siete nie je postačujúca, striedač úplne rozpojí spojenie výkonovej elektroniky so sieťou a zastaví prevádzku. Všetky nastavenia a uložené údaje zostanú zachované.

Ak je teplota striedača príliš vysoká, striedač pre vlastnú ochranu automaticky obmedzí aktuálny výstupný výkon.
Príčinami príliš vysokej teploty zariadenia môže byť vysoká teplota okolitého prostredia alebo nedostatočný odvod tepla (napr. pri montáži v rozvodných skriniach bez príslušného odvodu tepla).

1. Všeobecné informácie

Konštrukcia zariadenia:

(1)	Kryt skrine
(2)	Striedač
(3)	Nástenný držiak
(4)	Pripojovací diel vrát. hlavného vypínača DC
(5)	Oddelenie dátovej komunikácie
(6)	Kryt dielu dátovej komunikácie

Striedač premieňa jednosmerný prúd vyrábaný solárnymi modulmi na striedavý prúd. Tento striedavý prúd sa dodáva synchrónne so sieťovým napätím do verejnej elektrickej siete.

Striedač bol vyvinutý výhradne na aplikácie vo fotovoltických inštaláciách pripojených k sieti. Výroba elektrickej energie nezávislej od verejnej siete nie je možná.

Vďaka svojej konštrukcii a svojmu spôsobu činnosti ponúka striedač maximálnu bezpečnosť pri montáži a v prevádzke.

Striedač automaticky monitoruje verejnú elektrickú sieť. Pri abnormálnych podmienkach striedač okamžite ukončí prevádzku a preruší dodávanie do elektrickej siete (napr. pri vypnutí siete, prerušení, ...).
Monitorovanie siete sa vykonáva monitorovaním napätia, monitorovaním frekvencie a monitorovaním autonómnych podmienok.

Prevádzka striedača prebieha plne automaticky. Len čo je po východe slnka k dispozícii dostatok energie zo solárnych modulov, začne striedač s monitorovaním siete. Pri dostatočnom slnečnom žiarení spustí striedač prevádzku dodávania do siete.
Striedač pri tom pracuje tak, že odoberá maximálny možný výkon zo solárnych modulov.
Len čo ponuka energie na napájanie siete nie je postačujúca, striedač úplne rozpojí spojenie výkonovej elektroniky so sieťou a zastaví prevádzku. Všetky nastavenia a uložené údaje zostanú zachované.

Ak je teplota striedača príliš vysoká, striedač pre vlastnú ochranu automaticky obmedzí aktuálny výstupný výkon.
Príčinami príliš vysokej teploty zariadenia môže byť vysoká teplota okolitého prostredia alebo nedostatočný odvod tepla (napr. pri montáži v rozvodných skriniach bez príslušného odvodu tepla).

1. Všeobecné informácie
2. Všeobecné informácie

Konštrukcia zariadenia:

(1)	Kryt skrine
(2)	Striedač
(3)	Nástenný držiak
(4)	Pripojovací diel vrát. hlavného vypínača DC
(5)	Oddelenie dátovej komunikácie
(6)	Kryt dielu dátovej komunikácie

Striedač premieňa jednosmerný prúd vyrábaný solárnymi modulmi na striedavý prúd. Tento striedavý prúd sa dodáva synchrónne so sieťovým napätím do verejnej elektrickej siete.

Striedač bol vyvinutý výhradne na aplikácie vo fotovoltických inštaláciách pripojených k sieti. Výroba elektrickej energie nezávislej od verejnej siete nie je možná.

Vďaka svojej konštrukcii a svojmu spôsobu činnosti ponúka striedač maximálnu bezpečnosť pri montáži a v prevádzke.

Striedač automaticky monitoruje verejnú elektrickú sieť. Pri abnormálnych podmienkach striedač okamžite ukončí prevádzku a preruší dodávanie do elektrickej siete (napr. pri vypnutí siete, prerušení, ...).
Monitorovanie siete sa vykonáva monitorovaním napätia, monitorovaním frekvencie a monitorovaním autonómnych podmienok.

Prevádzka striedača prebieha plne automaticky. Len čo je po východe slnka k dispozícii dostatok energie zo solárnych modulov, začne striedač s monitorovaním siete. Pri dostatočnom slnečnom žiarení spustí striedač prevádzku dodávania do siete.
Striedač pri tom pracuje tak, že odoberá maximálny možný výkon zo solárnych modulov.
Len čo ponuka energie na napájanie siete nie je postačujúca, striedač úplne rozpojí spojenie výkonovej elektroniky so sieťou a zastaví prevádzku. Všetky nastavenia a uložené údaje zostanú zachované.

Ak je teplota striedača príliš vysoká, striedač pre vlastnú ochranu automaticky obmedzí aktuálny výstupný výkon.
Príčinami príliš vysokej teploty zariadenia môže byť vysoká teplota okolitého prostredia alebo nedostatočný odvod tepla (napr. pri montáži v rozvodných skriniach bez príslušného odvodu tepla).

1. Všeobecné informácie
2. Všeobecné informácie

• každé iné použitie alebo použitie presahujúce tento rámec použitia
• úpravy na striedači, ktoré spoločnosť Fronius výslovne neodporúča
• zabudovanie konštrukčných dielov, ktoré výslovne neodporúča alebo nedodáva firma Fronius.

Výrobca neručí za poškodenia vyplývajúce z takého použitia.
Nároky na záručné plnenie zanikajú.

• kompletné prečítanie a dodržiavanie všetkých pokynov, bezpečnostných pokynov a upozornení na nebezpečenstvo uvedených v návode na obsluhu a v návode na montáž
• dodržiavanie harmonogramu údržbových prác
• Inštalácia podľa návodu na montáž

Pri dimenzovaní fotovoltickej inštalácie je potrebné dbať na to, aby sa všetky komponenty prevádzkovali výhradne v prípustnom prevádzkovom rozsahu.

Rešpektujte všetky opatrenia odporúčané výrobcom solárneho modulu, aby sa vlastnosti solárneho modulu trvalo zachovávali.

Zohľadnite pravidlá energetického podniku pre napájanie siete a spôsoby pripojenia.

1. Všeobecné informácie
2. Všeobecné informácie

Na a v striedači sa nachádzajú výstražné upozornenia a bezpečnostné symboly. Tieto výstražné upozornenia a bezpečnostné symboly sa nesmú odstrániť ani pretrieť iným náterom. Upozornenia a symboly varujú pred nesprávnou obsluhou, z ktorej môžu vyplynúť vážne poranenia osôb a materiálne škody.

Bezpečnostné symboly:
	Nebezpečenstvo ťažkých úrazov a materiálnych škôd spôsobených nesprávnou obsluhou
	Uvedené funkcie použite až vtedy, keď si prečítate všetky nasledujúce dokumenty až do konca a porozumiete im: tento návod na obsluhu, všetky návody na obsluhu systémových komponentov fotovoltickej inštalácie, predovšetkým bezpečnostné predpisy.
	Nebezpečné elektrické napätie
	Počkajte, kým sa kondenzátory vybijú!
	Podľa európskej smernice 2012/19/EU o starých elektrických a elektronických zariadeniach a o ich uplatnení v národnom práve sa musia opotrebované elektrické zariadenia zbierať separátne a odovzdať na environmentálne prijateľné opätovné využitie. Zabezpečte, aby sa vaše použité zariadenie odovzdalo späť predajcovi alebo si zadovážte informácie o miestnom systéme zberu a likvidácie. Ignorovanie tejto smernice EÚ môže mať následky na životné prostredie a na vaše zdravie!

Text výstražných upozornení:

VAROVANIE!
Zásah elektrickým prúdom môže byť smrteľný. Pred otvorením zariadenia dbajte na to, aby bola strana vstupov i výstupov odpojená od napätia. Počkajte, kým sa kondenzátory vybijú (Doba vybíjania je uvedená na zariadení).

Symboly na výkonovom štítku:
	Označenie CE – potvrdzuje dodržiavanie príslušných smerníc a nariadení EÚ.
	Označenie UKCA – potvrdzuje dodržiavanie príslušných smerníc a nariadení Spojeného kráľovstva.
	Označenie WEEE – staré elektrické prístroje a elektronika sa musia zbierať oddelene a recyklovať ekologickým spôsobom v súlade s európskou smernicou a vnútroštátnymi právnymi predpismi.
	Označenie RCM – testované podľa požiadaviek Austrálie a Nového Zélandu.
	Označenie ICASA – testované podľa požiadaviek vládnej agentúry Independent Communications Authority of South Africa.
	Označenie CMIM – testované podľa požiadaviek inštitútu IMANOR pre dovoz a dodržiavanie marockých noriem.

1. Všeobecné informácie
2. Všeobecné informácie

AFCI (Arc Fault Circuit Interrupter) chráni pred rušivými elektrickými oblúkmi a je v užšom zmysle slova bezpečnostným zariadením na ochranu pred chybným kontaktom. AFCI vyhodnocuje akékoľvek poruchy priebehu prúdu a napätia elektronickým obvodom a vypína prúdový obvod v prípade zistenia chybného kontaktu. Takto sa predíde prehrievaniu v zlých miestach kontaktu a v ideálnom prípade sa môže zabrániť požiarom.

DÔLEŽITÉ!
Fronius nepreberá žiadne náklady na výpadky výroby, náklady na servisných technikov atď., ktoré môžu vzniknúť z dôvodu zisteného elektrického oblúka a jeho následkov. Fronius nepreberá žiadne ručenie za škody, ktoré môžu vzniknúť napriek integrovanému rozpoznávaniu/prerušeniu elektrického oblúka ( napr. spôsobené paralelným elektrickým oblúkom).

DÔLEŽITÉ!
Aktívna elektronika solárneho modulu (napr. optimalizátor výkonu) môže narušiť funkciu rozpoznávania elektrického oblúka. Spoločnosť Fronius neručí za správne fungovanie rozpoznávania elektrického oblúka v kombinácii s aktívnou elektronikou solárneho modulu.

Reakcia pri opätovnom zapnutí
Po rozpoznaní elektrického oblúka sa prevádzka dodávania do siete preruší minimálne na 5 minút. Podľa konfigurácie prevádzka dodávania do siete potom znovu automaticky pokračuje. Ak bude v rámci času 24 hodín identifikovaných viacero elektrických oblúkov, prevádzka dodávania do siete môže byť prerušená aj trvalo dovtedy, kým nebude spustená manuálne.

1. Všeobecné informácie

Na individuálne použitie systémových rozšírení vyvinula spoločnosť Fronius sieť Solar Net. Solar Net je dátová sieť, ktorá umožňuje prepojenie viacerých striedačov so systémovými rozšíreniami.

Solar Net je zbernicovým systémom s kruhovou topológiou. Na komunikáciu jedného alebo viacerých striedačov zapojených do siete Solar Net so systémovým rozšírením postačuje vhodný kábel.

Aby sa v sieti Solar Net jednoznačne definoval každý striedač, príslušnému striedaču sa tiež priraďuje individuálne číslo. Individuálne číslo sa priraďuje v súlade s postupom uvedeným v kapitole Bod ponuky SETUP.

Rôzne systémové rozšírenia sa prostredníctvom siete Solar Net rozpoznávajú automaticky.

Pre rozlíšenie medzi viacerými identickými systémovými rozšíreniami, sa v systémových rozšíreniach musí nastaviť individuálne číslo.

Bližšie informácie k jednotlivým systémovým rozšíreniam nájdete v príslušných návodoch na obsluhu alebo na internete na adrese http://www.fronius.com. ® http://www.fronius.com/QR-link/4204101938

1. Všeobecné informácie
2. Dátová komunikácia a Fronius Solar Net

Na individuálne použitie systémových rozšírení vyvinula spoločnosť Fronius sieť Solar Net. Solar Net je dátová sieť, ktorá umožňuje prepojenie viacerých striedačov so systémovými rozšíreniami.

Solar Net je zbernicovým systémom s kruhovou topológiou. Na komunikáciu jedného alebo viacerých striedačov zapojených do siete Solar Net so systémovým rozšírením postačuje vhodný kábel.

Aby sa v sieti Solar Net jednoznačne definoval každý striedač, príslušnému striedaču sa tiež priraďuje individuálne číslo. Individuálne číslo sa priraďuje v súlade s postupom uvedeným v kapitole Bod ponuky SETUP.

Rôzne systémové rozšírenia sa prostredníctvom siete Solar Net rozpoznávajú automaticky.

Pre rozlíšenie medzi viacerými identickými systémovými rozšíreniami, sa v systémových rozšíreniach musí nastaviť individuálne číslo.

Bližšie informácie k jednotlivým systémovým rozšíreniam nájdete v príslušných návodoch na obsluhu alebo na internete na adrese http://www.fronius.com. ® http://www.fronius.com/QR-link/4204101938

1. Všeobecné informácie
2. Dátová komunikácia a Fronius Solar Net

V závislosti od vyhotovenia môže byť striedač vybavený zásuvnou kartou Fronius Datamanager (8).

1. Všeobecné informácie
2. Dátová komunikácia a Fronius Solar Net

LED dióda siete Solar Net svieti:
Prúdové napájanie pre dátovú komunikáciu v rámci siete Solar Net/Interface Protocol je v poriadku.

LED dióda siete Solar Net každých 5 sekúnd krátko zabliká:
Chyba v dátovej komunikácii v sieti Solar Net.

• nadprúd (prietok prúdu > 3 A, napr. z dôvodu skratu v sieti Fronius Solar Net Ring).
• podpätie (žiaden skrat, napätie v sieti Solar Net < 6,5 V, napr. ak sa v sieti Solar Net nachádza príliš veľa komponentov DATCOM a elektrické napájanie nie je postačujúce).

  V takom prípade je potrebné externé napájanie komponentov DATCOM pomocou externého sieťového zdroja (43 0001 1194) na jednom z komponentov DATCOM.

  Na zistenie podpätia skontrolujte prípadné chyby aj na ostatných komponentoch Fronius DATCOM.

Po vypnutí v dôsledku nadprúdu alebo podpätia sa striedač pokúsi každých 5 sekúnd obnoviť napájanie v sieti Solar Net, pokiaľ chyba pretrváva.

Po odstránení chyby je sieť Solar Net v priebehu 5 sekúnd opäť napájaná prúdom.

1. Všeobecné informácie
2. Dátová komunikácia a Fronius Solar Net

Záznam a archivácia dát striedača a snímačov pomocou zariadení Fronius Datamanager a Fronius Sensor Box:

Dátová sieť s 3 striedačmi a jedným zariadením Fronius Sensor Box:
– striedač 1 so zariadením Fronius Datamanager 2.0
-– striedač 2 a 3 bez zariadenia Fronius Datamanager 2.0!

= koncový konektor

Externá komunikácia (Solar Net) sa realizuje na striedači prostredníctvom dielu dátovej komunikácie. Diel dátovej komunikácie obsahuje dve rozhrania RS 422 ako vstup a výstup. Spojenie sa realizuje pomocou konektorov RJ45.

DÔLEŽITÉ! Pretože Fronius Datamanager 2.0 funguje ako Datalogger, nesmie byť v sieti Fronius Solar Net Ring žiadny iný Datalogger/Datamanager.
Na každú sieť Fronius Solar Net Ring je povolený iba jeden Fronius Datamanager/Datalogger!
Všetky ostatné zariadenia Fronius Datamanager/Datalogger vymontujte a voľný priečinok voliteľných kariet uzatvorte výmenou krytu (číslo položky 42,0405,2094) alebo použite striedač bez zariadenia Fronius Datamanager (light verzia).

1. Všeobecné informácie
2. Dátová komunikácia a Fronius Solar Net

K prepínateľnému multifunkčnému prúdovému rozhraniu možno pripojiť rôzne varianty zapojenia. Nemôžu sa však prevádzkovať súčasne. Ak bolo napr. na multifunkčné prúdové rozhranie pripojené počítadlo S0, nie je možné pripojiť žiadny signálny kontakt pre prepäťovú ochranu (a opačne).

Pin 1 = vstup merania: max. 20 mA, merací odpor 100 ohmov (záťaž)
Pin 2 = max. skratový prúd 15 mA, max. napätie chodu naprázdno 16 V DC alebo GND

Variant zapojenia č. 1: Signálny kontakt pre prepäťovú ochranu
Doplnkové príslušenstvo DC SPD (prepäťová ochrana) zobrazuje, v závislosti od nastavenia v základnej ponuke (podponuka Vstup signálu), varovanie alebo chybu na displeji. Bližšie informácie o doplnkovom príslušenstve DC SPD nájdete v návode na montáž.

Variant zapojenia č. 2: Počítadlo S0
Počítadlo na zaznamenávanie vlastnej spotreby prostredníctvom S0 je možné pripojiť priamo na striedač. Toto počítadlo S0 môže byť umiestnené v napájacom bode alebo v spotrebnej vetve.

DÔLEŽITÉ! Pripojenie počítadla S0 k striedaču môže vyžadovať aktualizáciu firmvéru striedača.

Počítadlo S0 musí zodpovedať norme IEC62053-31, triede B.

• Dynamické zníženie výkonu pomocou striedača
  bližšie informácie nájdete v kapitole Dynamické zníženie výkonu pomocou striedača na strane (→)
• Dynamické zníženie výkonu pomocou zariadenia Datamanager 2.0
  bližšie informácie nájdete tu: manuals.fronius.com/html/4204260191/#0_m_0000017472

1. Všeobecné informácie
2. Dátová komunikácia a Fronius Solar Net

Energetické podniky alebo prevádzkovatelia siete môžu predpísať obmedzenia napájania pre striedač. Dynamické zníženie výkonu pritom zohľadňuje vlastnú spotrebu v domácnosti predtým, ako sa zníži výkon striedača.

Počítadlo na určenie vlastnej spotreby prostredníctvom zariadenia S0 je možné pripojiť priamo na striedač – pozri kapitolu Prepínateľné multifunkčné prúdové rozhranie na strane (→)

Limit napájania možno nastaviť v základnej ponuke v možnosti Vstup signálu – Meter S0 – pozri kapitolu Záznamy základnej ponuky na strane (→).

• Limit napájania siete
  Pole na zadanie maximálneho výkonu napájania siete vo W. Pri prekročení tejto hodnoty vykonáva striedač reguláciu v rámci času požadovaného národnými normami a nariadeniami na nastavenú hodnotu nadol.
• Impulzy za kWh
  pole na zadanie impulzov za kWh počítadla S0.

S touto konfiguráciou je možná nulová dodávka do siete.

Pri používaní počítadla S0 a znížení výkonu pomocou striedača musí byť počítadlo S0 zabudované v spotrebnej vetve.

Počítadlo S0 zabudované v spotrebnej vetve

Ak sa dynamické zníženie výkonu konfiguruje dodatočne pomocou zariadenia Datamanager 2.0 (používateľské rozhranie striedača – ponuka EC Editor – Dynamické zníženie výkonu), musí sa dynamické zníženie výkonu deaktivovať pomocou striedača (displej striedača – Základná ponuka – Vstup signálu – Meter S0).

1. Všeobecné informácie
2. Dátová komunikácia a Fronius Solar Net

V sieti Fronius Solar Net Ring (sieť viacerých pripojených striedačov) funkcia Fail-Safe zabraňuje neprípustnému napájaniu pripojených striedačov vo fáze spúšťania alebo v bežnej prevádzke. Z primárneho striedača so zabudovaným zariadením Datamanager sa na tento účel prenáša signál do sekundárnych striedačov (lite zariadení).

Funkcia sa aktivuje hneď ako dôjde k výpadku zariadenia Datamanager alebo k prerušeniu pripojenia k sieti Solar Net. Signál sa v tomto prípade do sekundárnych striedačov neprenáša. Všetky zariadenia sa vypnú so stavom 710.

Na správne fungovanie funkcie Fail-Safe musia byť splnené nasledujúce predpoklady:

• Na všetkých striedačoch v sieti Solar Net Ring musí byť režim funkcie Fail-Safe Mode nastavený na možnosť Permanent (Permanentný) a položka Fail-Safe Behaviour (Správanie funkcie Fail-Safe) na možnosť Disconnect (Odpojiť).
• Striedač so zariadením Datamanager sa musí nachádzať na poslednom mieste v okružnom vedení.

Správna kabeláž

Funkcia v prípade chyby

Chyby sa vyskytnú na začiatku a na konci siete Solar Net Ring, primárny striedač prestane vysielať signál, sekundárne striedače sa vypnú so stavom 710.

Chyby sa vyskytnú na začiatku a na konci siete Solar Net Ring, alebo medzi pripojenými striedačmi, primárny striedač prestane vysielať signál, sekundárne striedače sa vypnú so stavom 710.

1. Všeobecné informácie

Č.	Funkcia
(1)	Spínač IP na prepínanie IP adresy:
	Poloha spínača A zadaná IP adresa a otvorenie prístupového bodu WLAN Na priame pripojenie k PC prostredníctvom siete LAN pracuje Fronius Datamanager 2.0 s pevnou IP adresou 169.254.0.180. Ak sa spínač IP nachádza v pozícii A, dodatočne sa otvorí prístupový bod na priame pripojenie WLAN k zariadeniu Fronius Datamanager 2.0. Prístupové údaje k tomuto prístupovému bodu: Názov siete: FRONIUS_240.XXXXXX Kód: 12345678 Prístup k zariadeniu Fronius Datamanager 2.0 je možný: prostredníctvom názvu DNS „http://datamanager“, pomocou IP adresy 169.254.0.180 pre rozhranie LAN, pomocou IP adresy 192.168.250.181 pre prístupový bod WLAN.
	Poloha spínača B pridelená IP adresa Fronius Datamanager 2.0 pracuje s pridelenou IP adresou – dynamické nastavenie z výroby (DHCP). IP adresu je možné nastaviť na webovej stránke zariadenia Fronius Datamanager 2.0.
(2)	LED WLAN bliká nazeleno: Fronius Datamanager 2.0 sa nachádza v servisnom režime (spínač IP na zásuvnej karte Fronius Datamanager 2.0 je v pozícii A alebo sa servisný režim aktivoval prostredníctvom displeja striedača, prístupový bod WLAN je otvorený). svieti nazeleno: pri existujúcom pripojení WLAN. bliká striedavo nazeleno/načerveno: prekročenie času, ako dlho je prístupový bod WLAN po aktivovaní otvorený (1 hodina). svieti načerveno: pri neexistujúcom pripojení WLAN. bliká načerveno: chybné pripojenie WLAN. nesvieti, ak sa Fronius Datamanager 2.0 nachádza v režime Slave.
(3)	LED spojenie Solar.web svieti nazeleno: pri existujúcom pripojení k Fronius Solar.webu. svieti načerveno: pri vyžadovanom, ale neexistujúcom pripojení k Fronius Solar.webu. nesvieti: ak sa nevyžaduje žiadne spojenie s Fronius Solar.webom.
(4)	LED napájanie svieti nazeleno: pri dostatočnom prúdovom napájaní prostredníctvom siete Solar Net; Fronius Datamanager 2.0 je pripravený na prevádzku. nesvieti: pri chybnom alebo neprítomnom prúdovom napájaní prostredníctvom siete Solar Net – vyžaduje sa externé prúdové napájanie alebo ak sa Fronius Datamanager 2.0 nachádza v režime Slave bliká načerveno: počas procesu aktualizácie. DÔLEŽITÉ! Počas aktualizácie neprerušujte prúdové napájanie. svieti načerveno: proces aktualizácie zlyhal.
(5)	LED spojenie svieti nazeleno: pri zachovanom spojení v rámci siete Solar Net. svieti načerveno: pri prerušenom pripojení v rámci siete Solar Net. nesvieti, ak sa Fronius Datamanager 2.0 nachádza v režime Slave.
(6)	Prípojka LAN ethernetové rozhranie s modrým označením, na pripojenie ethernetového kábla
(7)	I/O digitálne vstupy a výstupy
	Modbus RTU 2-vodičový (RS485): D- Údaje Modbus - D+ Údaje Modbus +
	Int./ext. Napájanie – GND + Uint/Uext Výstup interného napätia 12,8 V alebo Vstup pre externé napájacie napätie > 12,8 – 24 V DC (+20 %)
	Digitálne vstupy: 0 – 3, 4 – 9 Úroveň napätia: low = min. 0 V – max. 1,8 V; high = min. 3 V – max. 24 V DC (+ 20 %). Vstupné prúdy: v závislosti od vstupného napätia; vstupný odpor = 46 kOhm
	Digitálne výstupy: 0 – 3 Spínacia schopnosť pri napájaní zásuvnou kartou Fronius Datamanager 2.0: 3,2 W spolu pre všetky 4 digitálne výstupy.
	Spínacia schopnosť pri napájaní prostredníctvom externého sieťového zdroja s min. 12,8 – max. 24 V DC (+20 %), pripojené na Uint/Uext a GND: 1 A, 12,8 – 24 V DC (v závislosti od externej napájacej časti) na digitálny výstup.
	Pripojenie na I/O sa vykonáva pomocou dodaného protikonektora.
(8)	Sokel antény na naskrutkovanie antény WLAN
(9)	Spínač termínovania Modbus (pre Modbus RTU) interné ukončenie zbernice s odporom 120 ohmov (áno/nie) Spínač v pozícii „ON“: ukončovací odpor 120 ohmov je aktívny Spínač v pozícii „OFF“: ani jeden ukončovací odpor nie je aktívny DÔLEŽITÉ! V zbernici RS485 musí byť aktívny ukončovací odpor pri prvej a poslednej inštalácii.
(10)	Spínač Solar Net Master/Slave na prepínanie z režimu Master na režim Slave v rámci siete Fronius Solar Net Ring DÔLEŽITÉ! V režime Slave sú všetky LED diódy na zásuvnej karte Fronius Datamanager 2.0 vypnuté.

1. Všeobecné informácie
2. Fronius Datamanager 2.0

Č.	Funkcia
(1)	Spínač IP na prepínanie IP adresy:
	Poloha spínača A zadaná IP adresa a otvorenie prístupového bodu WLAN Na priame pripojenie k PC prostredníctvom siete LAN pracuje Fronius Datamanager 2.0 s pevnou IP adresou 169.254.0.180. Ak sa spínač IP nachádza v pozícii A, dodatočne sa otvorí prístupový bod na priame pripojenie WLAN k zariadeniu Fronius Datamanager 2.0. Prístupové údaje k tomuto prístupovému bodu: Názov siete: FRONIUS_240.XXXXXX Kód: 12345678 Prístup k zariadeniu Fronius Datamanager 2.0 je možný: prostredníctvom názvu DNS „http://datamanager“, pomocou IP adresy 169.254.0.180 pre rozhranie LAN, pomocou IP adresy 192.168.250.181 pre prístupový bod WLAN.
	Poloha spínača B pridelená IP adresa Fronius Datamanager 2.0 pracuje s pridelenou IP adresou – dynamické nastavenie z výroby (DHCP). IP adresu je možné nastaviť na webovej stránke zariadenia Fronius Datamanager 2.0.
(2)	LED WLAN bliká nazeleno: Fronius Datamanager 2.0 sa nachádza v servisnom režime (spínač IP na zásuvnej karte Fronius Datamanager 2.0 je v pozícii A alebo sa servisný režim aktivoval prostredníctvom displeja striedača, prístupový bod WLAN je otvorený). svieti nazeleno: pri existujúcom pripojení WLAN. bliká striedavo nazeleno/načerveno: prekročenie času, ako dlho je prístupový bod WLAN po aktivovaní otvorený (1 hodina). svieti načerveno: pri neexistujúcom pripojení WLAN. bliká načerveno: chybné pripojenie WLAN. nesvieti, ak sa Fronius Datamanager 2.0 nachádza v režime Slave.
(3)	LED spojenie Solar.web svieti nazeleno: pri existujúcom pripojení k Fronius Solar.webu. svieti načerveno: pri vyžadovanom, ale neexistujúcom pripojení k Fronius Solar.webu. nesvieti: ak sa nevyžaduje žiadne spojenie s Fronius Solar.webom.
(4)	LED napájanie svieti nazeleno: pri dostatočnom prúdovom napájaní prostredníctvom siete Solar Net; Fronius Datamanager 2.0 je pripravený na prevádzku. nesvieti: pri chybnom alebo neprítomnom prúdovom napájaní prostredníctvom siete Solar Net – vyžaduje sa externé prúdové napájanie alebo ak sa Fronius Datamanager 2.0 nachádza v režime Slave bliká načerveno: počas procesu aktualizácie. DÔLEŽITÉ! Počas aktualizácie neprerušujte prúdové napájanie. svieti načerveno: proces aktualizácie zlyhal.
(5)	LED spojenie svieti nazeleno: pri zachovanom spojení v rámci siete Solar Net. svieti načerveno: pri prerušenom pripojení v rámci siete Solar Net. nesvieti, ak sa Fronius Datamanager 2.0 nachádza v režime Slave.
(6)	Prípojka LAN ethernetové rozhranie s modrým označením, na pripojenie ethernetového kábla
(7)	I/O digitálne vstupy a výstupy
	Modbus RTU 2-vodičový (RS485): D- Údaje Modbus - D+ Údaje Modbus +
	Int./ext. Napájanie – GND + Uint/Uext Výstup interného napätia 12,8 V alebo Vstup pre externé napájacie napätie > 12,8 – 24 V DC (+20 %)
	Digitálne vstupy: 0 – 3, 4 – 9 Úroveň napätia: low = min. 0 V – max. 1,8 V; high = min. 3 V – max. 24 V DC (+ 20 %). Vstupné prúdy: v závislosti od vstupného napätia; vstupný odpor = 46 kOhm
	Digitálne výstupy: 0 – 3 Spínacia schopnosť pri napájaní zásuvnou kartou Fronius Datamanager 2.0: 3,2 W spolu pre všetky 4 digitálne výstupy.
	Spínacia schopnosť pri napájaní prostredníctvom externého sieťového zdroja s min. 12,8 – max. 24 V DC (+20 %), pripojené na Uint/Uext a GND: 1 A, 12,8 – 24 V DC (v závislosti od externej napájacej časti) na digitálny výstup.
	Pripojenie na I/O sa vykonáva pomocou dodaného protikonektora.
(8)	Sokel antény na naskrutkovanie antény WLAN
(9)	Spínač termínovania Modbus (pre Modbus RTU) interné ukončenie zbernice s odporom 120 ohmov (áno/nie) Spínač v pozícii „ON“: ukončovací odpor 120 ohmov je aktívny Spínač v pozícii „OFF“: ani jeden ukončovací odpor nie je aktívny DÔLEŽITÉ! V zbernici RS485 musí byť aktívny ukončovací odpor pri prvej a poslednej inštalácii.
(10)	Spínač Solar Net Master/Slave na prepínanie z režimu Master na režim Slave v rámci siete Fronius Solar Net Ring DÔLEŽITÉ! V režime Slave sú všetky LED diódy na zásuvnej karte Fronius Datamanager 2.0 vypnuté.

1. Všeobecné informácie
2. Fronius Datamanager 2.0

Parameter Nočný režim v zázname ponuky Setup Nastavenia displeja je z výroby nastavený na OFF (VYP).
Z tohto dôvodu nie je Fronius Datamanager počas noci alebo pri nedostatočnom napätí dostupný.

Ak chcete zariadenie Fronius Datamanager 2.0 napriek tomu aktivovať, vypnite a znovu zapnite striedač zo strany AC a v priebehu 90 sekúnd stlačte ľubovoľné funkčné tlačidlo na displeji striedača.

Pozri aj kapitolu Body ponuky v ponuke Setup, Nastavenia displeja (nočný režim).

1. Všeobecné informácie
2. Fronius Datamanager 2.0

• musí byť v striedači zabudovaná zásuvná karta Fronius Datamanager 2.0
  alebo
• sa v sieti Fronius Solar Net Ring musí nachádzať zariadenie Fronius Datamanager Box 2.0.

DÔLEŽITÉ! Na vytvorenie spojenia so zariadením Fronius Datamanager 2.0 musí byť na príslušnom koncovom zariadení (napr. laptop, tablet atď.) aktivovaná možnosť Automaticky získať IP adresu (DHCP).

Striedač vytvorí prístupový bod WLAN. Prístupový bod WLAN ostane otvorený 1 hodinu. Spínač IP na zariadení Fronius Datamanager 2.0 môže aktivovaním prístupového bodu WiFi zostať v polohe spínača B.

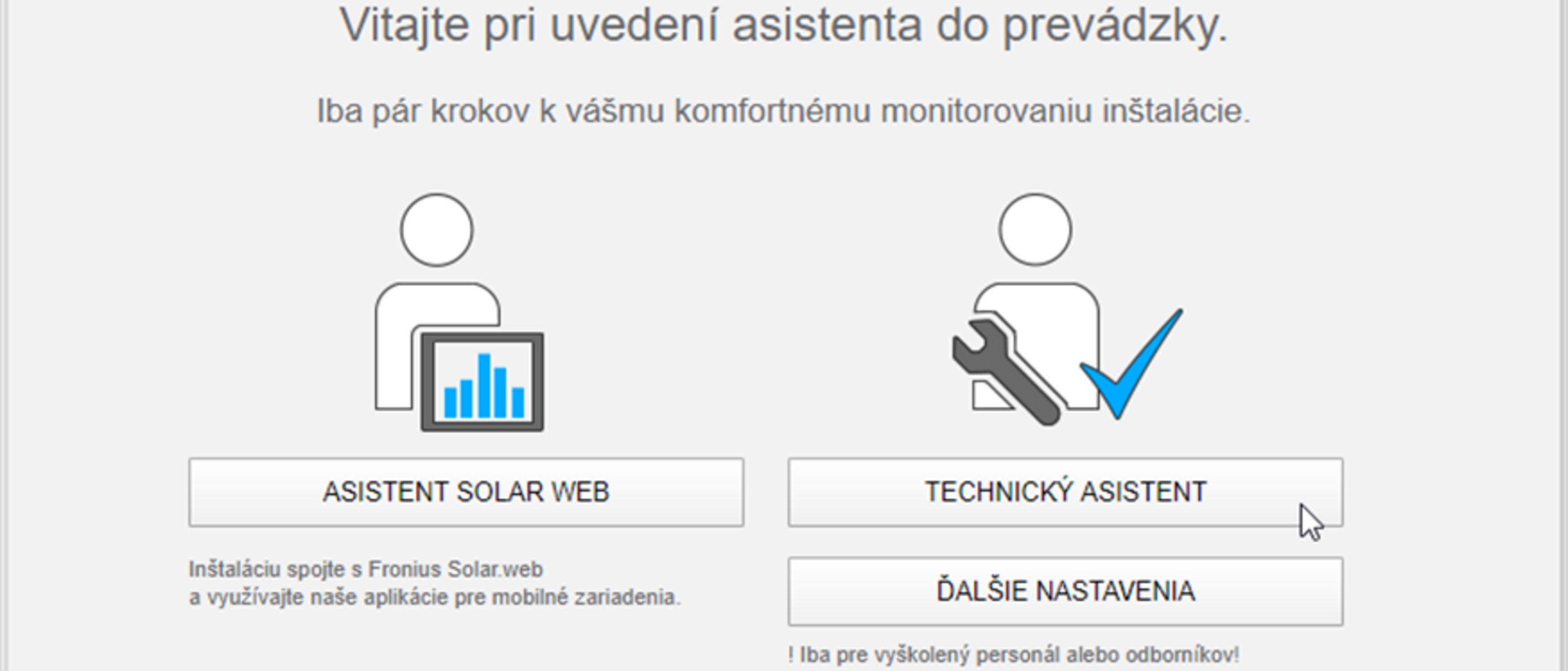

Zobrazí sa úvodná stránka asistenta uvedenia do prevádzky.

Asistent technika je určený pre servisného technika a obsahuje špecifické nastavenia podľa normy. Spustenie asistenta technika je voliteľné.
Ak sa asistent technika spustí, bezpodmienečne si poznamenajte zadané servisné heslo. Toto servisné heslo je potrebné pre nastavenie bodu ponuky EC editora.
Ak sa asistent technika nespustí, nie sú nastavené žiadne zadania na obmedzenie výkonu.

Spustenie asistenta Fronius Solar.webu je povinné!

Zobrazí sa úvodná stránka Fronius Solar.webu
alebo
webová stránka zariadenia Fronius Datamanager 2.0.

1. Všeobecné informácie
2. Fronius Datamanager 2.0

Bližšie informácie k Fronius Datamanager 2.0 a ďalším opciám k uvedeniu do prevádzky nájdete na stránke:
	→ http://www.fronius.com/QR-link/4204260191SK

1. Všeobecné informácie

Tlačidlá fungujú kapacitne. Poliatie vodou môže negatívne ovplyvniť ich funkciu. Pre optimálnu funkciu tlačidlá v danom prípade utrite dosucha handrou.

1. Všeobecné informácie
2. Ovládacie prvky a indikácie

Tlačidlá fungujú kapacitne. Poliatie vodou môže negatívne ovplyvniť ich funkciu. Pre optimálnu funkciu tlačidlá v danom prípade utrite dosucha handrou.

1. Všeobecné informácie
2. Ovládacie prvky a indikácie

Napájanie displeja sa uskutočňuje prostredníctvom sieťového napätia AC. V závislosti od nastavenia v ponuke Setup môže byť displej k dispozícii po celý deň. (nočný režim pozri v odseku Nastavenia displeja)

DÔLEŽITÉ! Displej striedača nie je ciachovaný merací prístroj.
Malá odchýlka voči primárnemu počítadlu energetického podniku je systémová. Na presný odpočet dát s energetickým rozvodným podnikom je preto potrebný ciachovaný elektromer.

Oblasti zobrazenia na displeji, režim zobrazenia

Oblasti zobrazenia na displeji, režim Setup

1. Všeobecné informácie

1

1. Vypnite prívodný istič.
2. Prepnite odpojovač DC do polohy prepínača „OFF“ (Vyp.).

Opätovné zapnutie striedača

1. Prepnite odpojovač DC do polohy prepínača „ON“ (Zap.).
2. Zapnite prívodný istič.

1. Všeobecné informácie
2. Odpojte striedač od napájania a znovu ho zapnite

1

1. Vypnite prívodný istič.
2. Prepnite odpojovač DC do polohy prepínača „OFF“ (Vyp.).

Opätovné zapnutie striedača

1. Prepnite odpojovač DC do polohy prepínača „ON“ (Zap.).
2. Zapnite prívodný istič.

1. Inštalácia

1. Inštalácia
2. Výber umiestnenia a montážnej polohy

1. Inštalácia
2. Výber umiestnenia a montážnej polohy

Protipožiarna ochrana

DÔLEŽITÉ! Fronius nepreberá žiadne náklady na výpadky výroby, náklady na servisných technikov atď., ktoré môžu vzniknúť z dôvodu zisteného elektrického oblúka a ako jeho následok. Spoločnosť Fronius nepreberá žiadnu zodpovednosť za oheň a požiare, ktoré môžu vzniknúť napriek integrovanému rozpoznávaniu/prerušovaniu elektrického oblúka (napríklad z dôvodu paralelného elektrického oblúka).

DÔLEŽITÉ! Predtým, ako sa striedač obnoví po zistenom elektrickom oblúku, skontrolujte celú príslušnú fotovoltickú inštaláciu ohľadne prípadného poškodenia.

Pokyny výrobcu pre pripojenie, inštaláciu a prevádzku sa musia bezpodmienečne dodržiavať. Všetky inštalácie a pripojenia vykonajte presne podľa pokynov a predpisov, aby sa riziko nebezpečenstva znížilo na minimum.
Uťahovacie momenty jednotlivých miest upnutia nájdete v návode na montáž zariadení.

1. Inštalácia
2. Výber umiestnenia a montážnej polohy

• každé iné použitie alebo použitie presahujúce tento rámec použitia
• úpravy na striedači, ktoré spoločnosť Fronius výslovne neodporúča
• zabudovanie konštrukčných dielov, ktoré výslovne neodporúča alebo nedodáva firma Fronius.

Výrobca neručí za poškodenia vyplývajúce z takého použitia.
Nároky na záručné plnenie zanikajú.

• kompletné prečítanie a dodržiavanie všetkých pokynov, bezpečnostných pokynov a upozornení na nebezpečenstvo uvedených v návode na obsluhu a v návode na montáž
• dodržiavanie harmonogramu údržbových prác
• Inštalácia podľa návodu na montáž

Pri dimenzovaní fotovoltickej inštalácie je potrebné dbať na to, aby sa všetky komponenty prevádzkovali výhradne v prípustnom prevádzkovom rozsahu.

Rešpektujte všetky opatrenia odporúčané výrobcom solárneho modulu, aby sa vlastnosti solárneho modulu trvalo zachovávali.

Zohľadnite pravidlá energetického podniku pre napájanie siete a spôsoby pripojenia.

1. Inštalácia
2. Výber umiestnenia a montážnej polohy

		Striedač je vhodný na montáž v interiéri.
		Striedač je vhodný na montáž v exteriéri. Striedač je svojím stupňom krytia IP 66 odolný voči vode striekajúcej zo všetkých smerov a môže sa používať aj vo vlhkých prostrediach.
		S cieľom udržiavať zahrievanie striedača na čo najnižšej úrovni nevystavujte striedač priamemu slnečnému žiareniu. Namontujte striedač na chránené miesto, napr. v priestore solárnych modulov alebo pod strešný previs.
		UDCmax pri nadmorskej výške: 0 až 2000 m = 1000 V 2001 až 2500 m = 950 V 2501 až 3000 m = 900 V 3001 až 3400 m = 850 V DÔLEŽITÉ! Striedač sa nesmie montovať a prevádzkovať v nadmorskej výške nad 3 400 m.
		Striedač nemontujte: v spádovej oblasti amoniaku, žieravých výparov, kyselín alebo solí (napr. v skladisku hnojív, vo vetracích otvoroch maštalí dobytka, v chemických zariadeniach, garbiarskych zariadeniach, ...)
		Z dôvodu hlučnosti za určitých prevádzkových stavov nemontujte striedač v bezprostrednej blízkosti obytnej oblasti.
		Striedač nemontujte v: priestoroch so zvýšeným nebezpečenstvom nehôd spôsobených úžitkovými zvieratami (kone, dobytok, ovce, ošípané atď.), stajniach a susedných vedľajších priestoroch skladoch a zásobárňach sena, slamy, sečky, jadrového krmiva, hnojív atď.
		Striedač je v zásade vyhotovený ako prachotesný. V oblastiach s vysokou akumuláciou prachu sa však môžu zaprášiť chladiace plochy a obmedziť tak tepelnú výkonnosť. V tomto prípade je potrebné pravidelné čistenie. Montáž v priestoroch a prostrediach s vysokou prašnosťou sa preto neodporúča.
		Striedač nemontujte v: skleníkoch, skladovacích a spracovateľských priestoroch na ovocie, zeleninu a vinohradnícke produkty, priestoroch na prípravu zrnín, zeleného krmiva a krmív.

1. Inštalácia
2. Výber umiestnenia a montážnej polohy

	Striedač je vhodný na zvislú montáž na zvislú stenu alebo stĺp.
	Striedač je vhodný na montáž v horizontálnej polohe.
	Striedač je vhodný na montáž na šikmú plochu.
	Striedač nemontujte na šikmú plochu s prípojkami nahor.
	Striedač nemontujte v šikmej polohe na zvislú stenu alebo stĺp.
	Striedač nemontujte v horizontálnej polohe na zvislú stenu alebo stĺp.
	Striedač nemontujte s prípojkami nahor na zvislú stenu alebo stĺp.
	Striedač nemontujte prevísajúco s prípojkami nahor.
	Striedač nemontujte prevísajúco s prípojkami nadol.
	Striedač nemontujte na strop.

1. Inštalácia
2. Výber umiestnenia a montážnej polohy

Pri výbere miesta montáže striedača prihliadajte na tieto kritériá:

1. Inštalácia

DÔLEŽITÉ!

• je striedač zavesený do montážneho držiaka a je s ním pevne zoskrutkovaný,
• je kryt oblasti dátovej komunikácie namontovaný na striedači a je pevne priskrutkovaný.

Pre montážny držiak bez striedača platí stupeň krytia IP 20!

1. Inštalácia
2. Montáž montážneho držiaka

DÔLEŽITÉ!

• je striedač zavesený do montážneho držiaka a je s ním pevne zoskrutkovaný,
• je kryt oblasti dátovej komunikácie namontovaný na striedači a je pevne priskrutkovaný.

Pre montážny držiak bez striedača platí stupeň krytia IP 20!

1. Inštalácia
2. Montáž montážneho držiaka

Dôležité! V závislosti od podkladu je potrebný rozdielny upevňovací materiál na montáž montážneho držiaka. Upevňovací materiál nie je súčasťou dodávky striedača. Za správny výber upevňovacieho materiálu zodpovedá samotný montér.

1. Inštalácia
2. Montáž montážneho držiaka

Pri montáži striedača odporúčame použiť oceľové alebo hliníkové skrutky s priemerom 6 – 8 mm.

1. Inštalácia
2. Montáž montážneho držiaka

1

2

3

4

1. Inštalácia
2. Montáž montážneho držiaka

1

2

3

1. Inštalácia
2. Montáž montážneho držiaka

Pri montáži striedača na stĺp alebo nosník odporúča Fronius súpravu na upevnenie na stĺp „Pole clamp“ (obj. č. SZ 2584.000) firmy Rittal GmbH.
Pomocou súpravy je možné striedač namontovať na okrúhle alebo pravouhlé stĺpy s nasledujúcim priemerom: Æ od 40 do 190 mm (okrúhly stĺp), ÿ od 50 do 150 mm (hranatý stĺp)

1. Inštalácia
2. Montáž montážneho držiaka

Montážny držiak sa musí pevne priskrutkovať minimálne v 4 bodoch.

1

1. Inštalácia
2. Montáž montážneho držiaka

DÔLEŽITÉ! Pri montáži montážneho držiaka na stenu alebo stĺp je potrebné dávať pozor na to, aby sa montážny držiak nenatiahol ani nedeformoval.

1. Inštalácia

1. Inštalácia
2. Pripojte striedač k verejnej elektrickej sieti (strana AC)

1. Inštalácia
2. Pripojte striedač k verejnej elektrickej sieti (strana AC)

Pre optimálne fungovanie monitorovania siete musí byť odpor prívodných vedení na pripojovacích svorkách striedavej strany čo najnižší.

1. Inštalácia
2. Pripojte striedač k verejnej elektrickej sieti (strana AC)

Na pripojovacích svorkách AC striedača je možné pripojiť káble AC s nasledujúcimi vlastnosťami:

meď alebo hliník: okrúhle jednodrôtové, meď: okrúhle s jemným drôtom

1. Inštalácia
2. Pripojte striedač k verejnej elektrickej sieti (strana AC)

Pripojovacie svorky na strane striedavého prúdu sú vhodné na pripojenie jednodrôtových, okrúhlych hliníkových káblov. Z dôvodu reakcie hliníka so vzduchom, pri ktorej vzniká odolná, nevodivá vrstva oxidu, treba pri pripájaní hliníkových káblov zohľadniť:

• znížené menovité prúdy pre hliníkové káble,
• následne uvedené podmienky pripojenia.

Pri použití hliníkových káblov vždy zohľadnite informácie od výrobcu káblov.

Pri dimenzovaní prierezov káblov zohľadňujte miestne ustanovenia.

Podmienky pripojenia:

DÔLEŽITÉ! Nepoužívajte kefky, pilníky ani brúsny papier; hliníkové častice zostanú uviaznuté a môžu sa prenášať na iné vodiče.

DÔLEŽITÉ! Pracovné postupy je potrebné zopakovať aj vtedy, ak bol kábel odpojený a musí sa opäť pripojiť.

1. Inštalácia
2. Pripojte striedač k verejnej elektrickej sieti (strana AC)

Fronius Symo Advanced

PE	Ochranný vodič/uzemnenie
L1 – L3	Fázový vodič
N	Nulový vodič

max. prierez kábla na jeden kábel s vodičmi:
16 mm²

min. prierez kábla na jeden kábel s vodičmi:
podľa hodnoty istenej na strane AC, minimálne však 2,5 mm²

Káble AC je možné pripojiť bez káblových koncoviek do pripojovacích svoriek AC.

M32 (Ø 18 – 25 mm) namontovaný
M32 (Ø 7 – 15 mm) priložený

DÔLEŽITÉ! Pri použití káblových koncoviek pre káble AC s prierezom 16 mm² sa musia káblové koncovky s pravouhlým prierezom krimpovať.
Použitie káblových koncoviek s izolačnými goliermi je povolené iba do prierezu kábla max. 10 mm².

Pri výkonovej triede 15 – 17,5 kW je jeden skrutkový spoj PG M32 (ø 18 – 25 mm) namontovaný a jeden skrutkový spoj PG M32 (ø 7 – 15 mm) je priložený.

1. Inštalácia
2. Pripojte striedač k verejnej elektrickej sieti (strana AC)

Pri metrickom skrutkovom spoji M32 (redukčný diel odstránený):

Pri priemeroch káblov väčších ako 21 mm sa musí skrutkový spoj M32 vymeniť za skrutkový spoj M32 s rozšíreným upínacím dielom – číslo výrobku: 42,0407,0780 – odľahčenie ťahu M32x1.5 upínací diel 18 – 25.

1. Inštalácia
2. Pripojte striedač k verejnej elektrickej sieti (strana AC)

• Pri pripájaní káblov AC na pripojovacie svorky AC s káblami AC vytvorte slučky!
• Pri fixovaní káblov AC pomocou metrického skrutkového spoja dávajte pozor na to, aby slučky nevyčnievali nad pripojovací diel.

Striedač nebude za určitých okolností viac možné zatvoriť.

• Zabezpečte, aby bol nulový vodič siete uzemnený. Pri IT sieťach (izolované siete bez uzemnenia) to nie je dané a prevádzka striedača nie je možná.
• Na prevádzku striedača sa vyžaduje pripojenie nulového vodiča. Nulový vodič s príliš malými dimenziami môže pri striedači ovplyvniť prevádzku dodávania do siete. Nulový vodič musí byť dimenzovaný pre prúdovú intenzitu 1 A.

DÔLEŽITÉ! Ochranný vodič PE kábla AC musí byť uložený tak, aby sa v prípade zlyhania odľahčenia ťahu odpojil ako posledný.
Napríklad ochranný vodič PE namerajte dlhší a vytvorte slučku.

1

2

3

Aj pri neobsadenej prípojke ochranného vodiča (PE) sa musí utiahnuť upevňovacia skrutka.

DÔLEŽITÉ! Dbajte na údaje o uťahovacom momente, ktoré sú vytlačené na oboch stranách pod pripojovacími svorkami!

Uťahovací moment (Nm/lbf.in) → pozri potlač vedľa drôtenej svorky

Ak sa káble AC kladú cez hriadeľ hlavného vypínača DC alebo šikmo cez hlavný vypínač DC pripojovacieho bloku, môžu sa pri sklápaní striedača poškodiť alebo striedač nebude možné úplne sklopiť.

DÔLEŽITÉ! Káble AC neklaďte cez hriadeľ hlavného vypínača!
Káble AC neklaďte ani šikmo cez hlavný spínač DC pripojovacieho bloku alebo pripojovací blok AC!
Káble AC nesmú vyčnievať cez hranu telesa.

Ak sa majú káble AC alebo DC klásť v pripojovacom diele do slučiek, zafixujte káble na okách, ktoré sú na to určené, na hornej a dolnej strane pripojovacieho bloku pomocou sťahovacích pások.

1. Inštalácia
2. Pripojte striedač k verejnej elektrickej sieti (strana AC)

DÔLEŽITÉ!
Miestne ustanovenia, dodávateľ elektrickej energie alebo iné okolnosti si môžu vyžadovať iný ochranný istič v obvode automatickej ochrany v pripojovacom vedení AC.
Vo všeobecnosti v tomto prípade stačí ochranný istič v obvode automatickej ochrany typu A s minimálne 100 mA vypínacieho prúdu. V jednotlivých prípadoch a v závislosti od miestnych daností však môže dochádzať k chybným aktiváciám ochranného ističa v obvode automatickej ochrany typu A. Z tohto dôvodu odporúča Fronius použiť ochranný istič v obvode automatickej ochrany vhodný pre menič frekvencie.

1. Inštalácia

V striedačoch Multi MPP Tracker, ako je Fronius Symo Advanced –M, sú k dispozícii 2 od seba nezávislé vstupy DC (MPP Tracker). Oba striedače MPP Tracker je možné zapojiť s rozdielnym počtom modulov.

DÔLEŽITÉ! Počet modulov na jeden MPP Tracker v každom pripojení vetvy musí byť rovnaký.

Na jeden MPP Tracker sú k dispozícii vždy 3 pripojovacie svorky pre DC+. Celkovo je k dispozícii 6 pripojovacích svoriek pre DC-.

Na striedačoch Single MPP Tracker, ako je Fronius Eco, je k dispozícii jeden vstup DC (MPP Tracker). Počet modulov v každom pripojení vetvy musí byť rovnaký. Pre MPP Tracker je k dispozícii 6 pripojovacích svoriek pre DC+ a 6 pripojovacích svoriek pre DC-.

1. Inštalácia
2. Varianty pripojenia na striedačoch Multi MPP Tracker

V striedačoch Multi MPP Tracker, ako je Fronius Symo Advanced –M, sú k dispozícii 2 od seba nezávislé vstupy DC (MPP Tracker). Oba striedače MPP Tracker je možné zapojiť s rozdielnym počtom modulov.

DÔLEŽITÉ! Počet modulov na jeden MPP Tracker v každom pripojení vetvy musí byť rovnaký.

Na jeden MPP Tracker sú k dispozícii vždy 3 pripojovacie svorky pre DC+. Celkovo je k dispozícii 6 pripojovacích svoriek pre DC-.

Na striedačoch Single MPP Tracker, ako je Fronius Eco, je k dispozícii jeden vstup DC (MPP Tracker). Počet modulov v každom pripojení vetvy musí byť rovnaký. Pre MPP Tracker je k dispozícii 6 pripojovacích svoriek pre DC+ a 6 pripojovacích svoriek pre DC-.

1. Inštalácia
2. Varianty pripojenia na striedačoch Multi MPP Tracker

Prevádzka striedača Multi MPP Tracker na oboch vstupoch striedača Multi MPP Tracker

Pripojenie dvoch polí solárneho modulu na striedač Multi MPP Tracker

Vetvy solárneho modulu rozdeľte na oba vstupy striedača MPP Tracker (DC+1 a DC+2). Pripojovacie svorky DC- je možné použiť ľubovoľne, pretože sú interne spojené. Čistá očíslovaná prípojka aj na svorke DC uľahčuje vyhľadanie správnej vetvy, napr. pri kontrole. Pri prvom uvedení do prevádzky nastavte MPP Tracker 2 na možnosť „On“ (Zap.). Môžete to samozrejme urobiť aj dodatočne v základnej ponuke striedača.

Režim Single MPP Tracker na oboch vstupoch striedača Multi MPP Tracker

Ak sú vetvy solárneho modulu pripojené pomocou zberného modulu vetiev (GAK – pripojovacia skriňa generátora) a vzdialenosť k striedaču je premostená prostredníctvom vetvy DC, je možné túto vetvu DC pripojiť k striedaču nasledujúcim spôsobom.

Prepojenie

Prepojenie umožňuje navzájom prepojiť MPP Tracker 1 a MPP Tracker 2. Vykoná sa to postupom znázorneným na obrázku, pripojením prípojky DC+ 1 (Pin2) k DC+ 2 (Pin1).

DÔLEŽITÉ! MPP Tracker 2 musí byť nastavený na možnosť OFF (VYP.). Môžete to skontrolovať v základnej ponuke striedača.

DÔLEŽITÉ! Priemer kábla pripojovacieho vedenia DC a prepojenia musí byť rovnaký. Prepojenie pripojovacej svorky DC- nie je potrebné, pretože je prepojená interne.

DC Con Kit 25

Ak je vo vašej inštalácii predpísaný AFCI (AFPE) podľa IEC63027, nesmie sa použiť DC Con Kit.

Pomocou súpravy Fronius DC Con Kit 25 (4,251,029) možno k striedaču pripojiť vetvu solárneho modulu s prierezom do 25 mm².

Pri prvom uvedení do prevádzky nastavte MPP Tracker 2 na možnosť „OFF“ (Vyp.). Môžete to urobiť aj dodatočne v základnej ponuke striedača. Použitím súpravy DC Con Kit 25 sa DC vetvy pripojených vedení DC rozdelia rovnomerne na oba vstupy.

Uťahovací moment prípojky FV kábla súpravy DC Con Kit 25: 5,5 Nm/50 lb-in

DC Con Kit 35

Ak je vo vašej inštalácii predpísaný AFCI (AFPE) podľa IEC63027, nesmie sa použiť DC Con Kit.

Pomocou súpravy Fronius DC Con Kit 35 (4,251,029) možno k striedaču pripojiť vetvu solárneho modulu s prierezom do 35 mm².

Pri prvom uvedení do prevádzky nastavte MPP Tracker 2 na možnosť „OFF“ (Vyp.). Môžete to urobiť aj dodatočne v základnej ponuke striedača.
Použitím súpravy DC Con Kit 35 sa DC vetvy pripojených vedení DC rozdelia rovnomerne na oba vstupy.

Uťahovací moment prípojky FV kábla súpravy DC Con Kit 35: 3 Nm

1. Inštalácia

DÔLEŽITÉ! Solárne moduly pripojené na striedač musia spĺňať normu IEC 61730, trieda A.

DÔLEŽITÉ! Fotovoltické moduly, ktoré sú vystavené svetlu, dodávajú prúd do striedača.

1. Inštalácia
2. Pripojenie vetiev solárneho modulu na striedač

DÔLEŽITÉ! Solárne moduly pripojené na striedač musia spĺňať normu IEC 61730, trieda A.

DÔLEŽITÉ! Fotovoltické moduly, ktoré sú vystavené svetlu, dodávajú prúd do striedača.

1. Inštalácia
2. Pripojenie vetiev solárneho modulu na striedač

Pre vhodný výber solárnych modulov a čo najhospodárnejšie využitie striedača dodržiavajte tieto body:

• Napätie chodu naprázdno solárnych modulov sa pri konštantnom slnečnom žiarení a klesajúcej teplote zvyšuje. Napätie chodu naprázdno nesmie prekročiť maximálne prípustné napätie v systéme. Napätie chodu naprázdno nad uvedenými hodnotami vedie k zničeniu striedača, zanikajú všetky nároky na záručné plnenie.
• Dodržiavajte teplotné koeficienty na dátovom liste solárnych modulov.
• Presné hodnoty na dimenzovanie solárnych modulov poskytujú vhodné výpočtové programy, napríklad Fronius Solar.creator (creator.fronius.com).

DÔLEŽITÉ! Pred pripojením solárnych modulov prekontrolujte, či sa hodnota napätia pre solárne moduly zistená z údajov výrobcu zhoduje s realitou.

1. Inštalácia
2. Pripojenie vetiev solárneho modulu na striedač

max. prierez kábla na jeden kábel DC:
16 mm²

min. prierez kábla na jeden kábel DC:
2,5 mm²

Káble DC je možné pripojiť bez káblových koncoviek do pripojovacích svoriek DC.

DÔLEŽITÉ! Pri použití káblových koncoviek pre káble DC s prierezom 16 mm² sa musia káblové koncovky s pravouhlým prierezom krimpovať.
Použitie káblových koncoviek s izolačnými goliermi je povolené iba do prierezu kábla max. 10 mm².

Pri dvojmo izolovaných pripojovacích vedeniach DC s priemerom kábla väčším ako 6 mm sa musí odstrániť vonkajšie puzdro 70 mm, aby bolo možné pripojiť kábel na pripojovaciu svorku DC.

DÔLEŽITÉ! S cieľom zaručiť efektívne odľahčenie ťahu vetiev solárneho modulu používajte výhradne rovnako veľké prierezy káblov.

1. Inštalácia
2. Pripojenie vetiev solárneho modulu na striedač

Pripojovacie svorky na strane jednosmerného prúdu sú vhodné na pripojenie jednodrôtových, okrúhlych hliníkových káblov. Z dôvodu reakcie hliníka so vzduchom, pri ktorej vzniká odolná, nevodivá vrstva oxidu, treba pri pripájaní hliníkových káblov zohľadniť:

• znížené menovité prúdy pre hliníkové káble,
• následne uvedené podmienky pripojenia.

DÔLEŽITÉ! Pri použití hliníkových káblov vždy zohľadnite informácie od výrobcu káblov.

DÔLEŽITÉ! Pri dimenzovaní prierezov káblov zohľadňujte miestne ustanovenia.

Podmienky pripojenia:

DÔLEŽITÉ! Nepoužívajte kefky, pilníky ani brúsny papier; hliníkové častice zostanú uviaznuté a môžu sa prenášať na iné vodiče.

DÔLEŽITÉ! Pracovné postupy je potrebné zopakovať aj vtedy, ak bol kábel odpojený a musí sa opäť pripojiť.

1. Inštalácia
2. Pripojenie vetiev solárneho modulu na striedač

1. Inštalácia
2. Pripojenie vetiev solárneho modulu na striedač

DÔLEŽITÉ! Vylomte iba toľko miest požadovaného vylomenia, koľko máte k dispozícii káblov (napr. pre 2 káble DC vylomte 2 vybrania).

DÔLEŽITÉ! Fronius Eco: Pred pripojením vetiev solárneho modulu na striedač skontrolujte vložené istenia vetvy (typ a hodnotu).

1

2

3

4

5

6

7

DÔLEŽITÉ! Dbajte na údaje o uťahovacom momente, ktoré sú vytlačené na oboch stranách pod pripojovacími svorkami!

8

9

Ak sa káble DC kladú cez hriadeľ hlavného vypínača DC alebo šikmo cez hlavný vypínač DC pripojovacieho bloku, môžu sa pri sklápaní striedača poškodiť alebo striedač nebude možné sklopiť.

DÔLEŽITÉ!
Káble DC neklaďte cez hriadeľ hlavného vypínača DC.
Káble DC neklaďte ani šikmo cez pripojovací blok alebo hlavný spínač DC pripojovacieho bloku!
Káble DC nesmú vyčnievať cez hranu telesa!

1. Inštalácia

1. Inštalácia
2. Dátová komunikácia

1. Inštalácia
2. Dátová komunikácia

DÔLEŽITÉ! Prevádzka striedača s kartou možností a dvoma vylomenými priehradkami na karty možností nie je prípustná.
V takomto prípade treba vymeniť kryt (číslo položky 42,0405,2094).

DÔLEŽITÉ! Ak do striedača zavádzate dátovo-komunikačné káble, zohľadnite nasledujúce body:

• V závislosti od počtu a prierezu vedených dátovo-komunikačných káblov odstráňte z tesniacej zátky príslušnú slepiacu časť a použite dátovo-komunikačné káble.
• Do voľných otvorov na tesniacej zátke okamžite vsaďte príslušné slepiace prvky.

1

2

3

4

1. Inštalácia
2. Dátová komunikácia

DÔLEŽITÉ! Pri manipulácii s kartami možností dodržiavajte všeobecné ustanovenia o ochrane pred statickou elektrinou.

DÔLEŽITÉ! Na jeden Fronius Solar Net Ring môže byť k dispozícii iba jeden Fronius Datamanager v hlavnej prevádzke. Ostatné zariadenia Fronius Datamanager prepnite na prevádzku Slave alebo ich demontujte.
Voľné priehradky pre karty možností zatvorte výmenou krytu (číslo výrobku – 42,0405,2094) alebo striedač použite bez zariadenia Fronius Datamanagera (verzia light).

DÔLEŽITÉ! Pri montáži zariadenia Datamanager do striedača vylomte iba jeden otvor pre dosku.

1

2

3

4

5

1. Inštalácia

Pre vysokú hmotnosť sa musí zavesenie striedača na montážny držiak vykonávať vo dvojici.

• Striedač vešajte a sklápajte do montážneho držiaka iba pri vypnutom hlavnom vypínači DC.
• Striedač nevešajte a nesklápajte silou.

Fixačné skrutky v oblasti dátovej komunikácie striedača slúžia na fixáciu striedača na montážnom držiaku. Fixačné skrutky utiahnuté v súlade s predpismi sú predpokladom pre poriadne kontaktovanie medzi striedačom a montážnym držiakom.

Nároky na záruku odpadajú, ak sa skrutky uťahujú nesprávnym uťahovacím momentom.

Vizuálne skontrolujte možné poškodenia tesnenia krytu DATACOM montážneho držiaka. Na zariadenie sa nesmie namontovať poškodený alebo chybný kryt DATACOM.

1

2

3

4

5

6

7

1. Inštalácia
2. Zavesenie striedača na montážny držiak

Pre vysokú hmotnosť sa musí zavesenie striedača na montážny držiak vykonávať vo dvojici.

• Striedač vešajte a sklápajte do montážneho držiaka iba pri vypnutom hlavnom vypínači DC.
• Striedač nevešajte a nesklápajte silou.

Fixačné skrutky v oblasti dátovej komunikácie striedača slúžia na fixáciu striedača na montážnom držiaku. Fixačné skrutky utiahnuté v súlade s predpismi sú predpokladom pre poriadne kontaktovanie medzi striedačom a montážnym držiakom.

Nároky na záruku odpadajú, ak sa skrutky uťahujú nesprávnym uťahovacím momentom.

Vizuálne skontrolujte možné poškodenia tesnenia krytu DATACOM montážneho držiaka. Na zariadenie sa nesmie namontovať poškodený alebo chybný kryt DATACOM.

1

2

3

4

5

6

7

1. Inštalácia

Pri prvom uvedení striedača do prevádzky je potrebné zvoliť rôzne nastavenia ponuky Setup.

Ak sa nastavovanie pred dokončením preruší, je možné vykonať opätovné spustenie prostredníctvom resetu AC. Reset AC je možné vykonať vypnutím a zapnutím prívodného ističa.

Nastavenie krajiny je možné vykonať pri prvom uvedení striedača do prevádzky. Ak treba nastavenie krajiny neskôr dodatočne zmeniť, obráťte sa na svoju technickú podporu.

1

2

3

4

5

6

7

8

9

1. Inštalácia
2. Prvé uvedenie do prevádzky

Pri prvom uvedení striedača do prevádzky je potrebné zvoliť rôzne nastavenia ponuky Setup.

Ak sa nastavovanie pred dokončením preruší, je možné vykonať opätovné spustenie prostredníctvom resetu AC. Reset AC je možné vykonať vypnutím a zapnutím prívodného ističa.

Nastavenie krajiny je možné vykonať pri prvom uvedení striedača do prevádzky. Ak treba nastavenie krajiny neskôr dodatočne zmeniť, obráťte sa na svoju technickú podporu.

1

2

3

4

5

6

7

8

9

1. Inštalácia

DÔLEŽITÉ! Pri horizontálnej montážnej polohe a pri montáži vo vonkajšom prostredí:každý rok kontrolujte pevné utiahnutie všetkých skrutkových spojov!

Údržbové a servisné činnosti smie vykonávať iba personál údržby vyškolený spoločnosťou Fronius.

1. Inštalácia
2. Upozornenia k údržbe

DÔLEŽITÉ! Pri horizontálnej montážnej polohe a pri montáži vo vonkajšom prostredí:každý rok kontrolujte pevné utiahnutie všetkých skrutkových spojov!

Údržbové a servisné činnosti smie vykonávať iba personál údržby vyškolený spoločnosťou Fronius.

1. Inštalácia
2. Upozornenia k údržbe

Striedač v prípade potreby utrite vlhkou handričkou.
Na čistenie striedača nepoužívajte žiadne čistiace prostriedky, abrazívne prostriedky, rozpúšťadlá ani podobné prípravky.

1. Inštalácia

Dbajte na to, aby káblové ochranné hadice tesne priliehali!

1. Inštalácia
2. Austrálske ochranné vedenia káblov

Dbajte na to, aby káblové ochranné hadice tesne priliehali!

1. Inštalácia
2. Austrálske ochranné vedenia káblov

UPOZORNENIE!

Kondenzácia v ochranných hadiciach môže spôsobiť poškodenie striedača alebo komponentov fotovoltických systémov.

S cieľom zabrániť nežiadúcej cirkulácii vzduchu a kondenzácii v ochranných hadiciach

utesnite všetky používané káblové ochranné hadice trvale elastickým tmelom,

utesnite každú vstupnú aj výstupnú káblovú ochrannú hadicu,

utesnite oba konce káblovej ochrannej hadice.

1

1. Inštalácia

Sériové číslo striedača sa nachádza na výkonovom štítku na dolnej strane striedača.
V závislosti od montážnej polohy môže byť sériové číslo ťažko prístupné alebo čitateľné, napr. ak bol striedač namontovaný na tmavom alebo tienistom mieste.

K návodu na montáž striedača sú priložené 2 nálepky so sériovým číslom:

*	57 x 20 mm
**	67 x 20 mm

Tieto nálepky môže zákazník individuálne umiestniť tak, aby boli dobre čitateľné, napr. na prednú stranu striedača alebo na návod na obsluhu.

Príklad použitia:
Nálepka so sériovým číslom na návode na obsluhu alebo na prednej strane striedača

Iba pre Austráliu:
Nálepku pre DRM Austrália nalepte na zariadenie Datamanager.

1. Inštalácia
2. Nálepka so sériovým číslom na použitie zo strany zákazníka

Sériové číslo striedača sa nachádza na výkonovom štítku na dolnej strane striedača.
V závislosti od montážnej polohy môže byť sériové číslo ťažko prístupné alebo čitateľné, napr. ak bol striedač namontovaný na tmavom alebo tienistom mieste.

K návodu na montáž striedača sú priložené 2 nálepky so sériovým číslom:

*	57 x 20 mm
**	67 x 20 mm

Tieto nálepky môže zákazník individuálne umiestniť tak, aby boli dobre čitateľné, napr. na prednú stranu striedača alebo na návod na obsluhu.

Príklad použitia:
Nálepka so sériovým číslom na návode na obsluhu alebo na prednej strane striedača

Iba pre Austráliu:
Nálepku pre DRM Austrália nalepte na zariadenie Datamanager.

1. Nastavenia

1. Nastavenia
2. Pohyb po úrovniach ponuky

1. Nastavenia
2. Pohyb po úrovniach ponuky

Ak 2 minúty nestlačíte žiadne tlačidlo, automaticky zhasne osvetlenie displeja a striedač prejde do bodu ponuky TERAZ (pokiaľ je osvetlenie displeja nastavené na automatickú prevádzku).

Automatický prechod do bodu ponuky TERAZ sa realizuje z každej ľubovoľnej pozície v rámci úrovni ponuky, výnimkou je, ak bol striedač do prevádzkového režimu STANDBY uvedený manuálne.

Po automatickom prechode do bodu ponuky TERAZ sa zobrazí aktuálne nabitý výkon.

1. Nastavenia
2. Pohyb po úrovniach ponuky

	1Stlačte tlačidlo „Esc“   .
	Displej prejde na úroveň ponuky. 2Pomocou tlačidiel „doprava“ alebo „doľava“   vyberte požadovaný bod ponuky. 3Požadovaný bod ponuky vyvolajte stlačením tlačidla   „Enter“.

• TERAZ
  zobrazenie momentálnych hodnôt.
• LOG
  zaznamenané údaje dnešného dňa, aktuálneho kalendárneho roku a od prvého uvedenia striedača do prevádzky.
• GRAF
  denná charakteristika predstavuje grafický priebeh výstupného výkonu počas dňa. Časová os mení stupnicu automaticky. Zobrazenie zatvoríte stlačením tlačidla „Späť“.
• SETUP
  ponuka Setup.
• INFO
  informácie o zariadení a softvéri.

1. Nastavenia
2. Pohyb po úrovniach ponuky

1. Nastavenia
2. Pohyb po úrovniach ponuky

1. Nastavenia

Striedač je po úplnom vykonaní uvedenia do prevádzky (napríklad prostredníctvom sprievodcu inštaláciou) predkonfigurovaný podľa miestnych nastavení.

Bod ponuky Setup umožňuje jednoduchú zmenu prednastavení striedača, aby tento zodpovedal želaniam a požiadavkám špecifickým pre používateľa.

1. Nastavenia
2. Bod ponuky SETUP

Striedač je po úplnom vykonaní uvedenia do prevádzky (napríklad prostredníctvom sprievodcu inštaláciou) predkonfigurovaný podľa miestnych nastavení.

Bod ponuky Setup umožňuje jednoduchú zmenu prednastavení striedača, aby tento zodpovedal želaniam a požiadavkám špecifickým pre používateľa.

1. Nastavenia
2. Bod ponuky SETUP

DÔLEŽITÉ! Na základe aktualizácie softvéru môžu byť vo vašom zariadení k dispozícii funkcie, ktoré nie sú popísané v tomto návode na obsluhu alebo obrátene. Okrem toho sa môžu jednotlivé vyobrazenia odlišovať od ovládacích prvkov na vašom zariadení. Princíp činnosti týchto ovládacích prvkov je však identický.

1. Nastavenia
2. Bod ponuky SETUP

Vstup do bodu ponuky SETUP
	1Na úrovni ponuky vyberte tlačidlami „doľava“ alebo „doprava“    bod ponuky „SETUP“.
	2Stlačte tlačidlo „Enter“    .
	Zobrazí sa prvý záznam bodu ponuky SETUP: „Stand-by“.

Listovanie medzi záznamami
	3Tlačidlami „nahor“ alebo „nadol“    prechádzajte medzi dostupnými záznamami.

Vystúpenie zo záznamu
	4Ak chcete opustiť záznam, stlačte    . Zobrazí sa úroveň ponuky.

Ak sa 2 minúty nestlačí žiadne tlačidlo:

• invertor prejde z akejkoľvek ľubovoľnej pozície v rámci ponuky Setup do bodu ponuky „TERAZ“ (výnimka: záznam ponuky Setup „Stand-by“).
• automaticky zhasne osvetlenie displeja, pokiaľ nie je v nastavení displeja osvetlenie nastavené na ON (pozri časť Nastavenia displeja – osvetlenie).
• Zobrazí sa aktuálne dodávaný výkon alebo aktuálny State Code.

1. Nastavenia
2. Bod ponuky SETUP

1Vstúpte do požadovanej ponuky.

2Tlačidlom nahor alebo nadol vyberte požadovaný záznam.

3Stlačte tlačidlo Enter.

Zobrazia sa nastavenia, ktoré sú k dispozícii:		Bliká prvé miesto nastavovanej hodnoty:
4Tlačidlom nahor alebo nadol vyberte požadované nastavenie.   5Výber uložíte a prevezmete stlačením tlačidla Enter.   Po stlačení tlačidla Esc sa výber neuloží.		4Tlačidlami nahor alebo nadol vyberte číslo pre prvé miesto.   5Stlačte tlačidlo Enter.   Bliká druhé miesto hodnoty. 6Zopakujte pracovné kroky 4 a 5, až kým... bliká celá nastavovaná hodnota.
		7Stlačte tlačidlo Enter.   8Podľa potreby zopakujte pracovné kroky 4 – 6 pre jednotky alebo pre ďalšie nastavované hodnoty, až kým nebude blikať jednotka alebo nastavovaná hodnota. 9Zmeny uložíte a prevezmete stlačením tlačidla Enter.   Po stlačení tlačidla Esc sa zmeny neuložia.
Zobrazí sa aktuálne vybratý záznam.		Zobrazí sa aktuálne vybratý záznam.

1. Nastavenia
2. Bod ponuky SETUP

	1Zvoľte záznam ponuky Setup „Čas/dátum“    .
	2Stlačte tlačidlo „Enter“    .

	Zobrazí sa prehľad nastaviteľných hodnôt.
	3Tlačidlami „nahor“ alebo „nadol“    vyberte položku „Nastaviť čas“
	4Stlačte tlačidlo „Enter“    .

	Zobrazí sa čas. (HH:MM:SS, 24-hodinové zobrazenie), bliká desiatkové miesto pre hodinu.
	5Tlačidlami „nahor“ alebo „nadol“    vyberte hodnotu pre desiatkové miesto pre hodinu.
	6Stlačte tlačidlo „Enter“    .

	Bliká jednotkové miesto pre hodinu.
	7Zopakujte kroky 5 a 6 pre jednotkové miesto, pre hodinu, pre minúty a sekundy, až kým...

	nezačne nastavený čas blikať.
	8Stlačte tlačidlo „Enter“    .

	Čas sa prevezme, zobrazí sa prehľad nastaviteľných hodnôt.
	4Stlačte tlačidlo „Esc“    .

Zobrazí sa záznam ponuky Setup „Čas/dátum“.

1. Nastavenia

Manuálna aktivácia/deaktivácia pohotovostného režimu

• Nerealizuje sa napájanie siete.
• Spúšťacia LED svieti naoranžovo.
• Na displeji sa bude striedavo zobrazovať STANDBY/ENTER.
• V pohotovostnom režime nie je možné vyvolať ani nastavovať žiaden iný bod ponuky v rámci úrovne ponuky.
• Automatický prechod do bodu ponuky TERAZ po 2 minútach bez stlačenia ľubovoľného tlačidla nie je aktivovaný.
• Pohotovostný režim je možné ukončiť iba manuálnym stlačením tlačidla Enter.
• Prevádzku dodávania do siete možno stlačením tlačidla Enter kedykoľvek obnoviť, ak sa nevyskytne chyba (State Code).

Nastavenie pohotovostného režimu (manuálne vypnutie prevádzky dodávania do siete):

1Navoľte záznam Standby.

2Stlačte    .

Na displeji sa striedavo zobrazí STANDBY a ENTER.
Pohotovostný režim je teraz nastavený.
Spúšťacia LED svieti naoranžovo.

Obnovenie prevádzky dodávania do siete :
V pohotovostnom režime Standby sa na displeji striedavo zobrazí STANDBY a ENTER.

1Pre obnovenie prevádzky dodávania do siete stlačte    .

Zobrazí sa záznam Standby.
Paralelne k tomu prebieha spúšťacia fáza striedača.
Po obnovení prevádzky dodávania do siete svieti LED prevádzkového stavu nazeleno.

1. Nastavenia
2. Body ponuky „Setup“

Manuálna aktivácia/deaktivácia pohotovostného režimu

• Nerealizuje sa napájanie siete.
• Spúšťacia LED svieti naoranžovo.
• Na displeji sa bude striedavo zobrazovať STANDBY/ENTER.
• V pohotovostnom režime nie je možné vyvolať ani nastavovať žiaden iný bod ponuky v rámci úrovne ponuky.
• Automatický prechod do bodu ponuky TERAZ po 2 minútach bez stlačenia ľubovoľného tlačidla nie je aktivovaný.
• Pohotovostný režim je možné ukončiť iba manuálnym stlačením tlačidla Enter.
• Prevádzku dodávania do siete možno stlačením tlačidla Enter kedykoľvek obnoviť, ak sa nevyskytne chyba (State Code).

Nastavenie pohotovostného režimu (manuálne vypnutie prevádzky dodávania do siete):

1Navoľte záznam Standby.

2Stlačte    .

Na displeji sa striedavo zobrazí STANDBY a ENTER.
Pohotovostný režim je teraz nastavený.
Spúšťacia LED svieti naoranžovo.

Obnovenie prevádzky dodávania do siete :
V pohotovostnom režime Standby sa na displeji striedavo zobrazí STANDBY a ENTER.

1Pre obnovenie prevádzky dodávania do siete stlačte    .

Zobrazí sa záznam Standby.
Paralelne k tomu prebieha spúšťacia fáza striedača.
Po obnovení prevádzky dodávania do siete svieti LED prevádzkového stavu nazeleno.

1. Nastavenia
2. Body ponuky „Setup“

Kontrola dátovej komunikácie, zadanie čísla invertora, nastavenia protokolu

1. Nastavenia
2. Body ponuky „Setup“

Vykonajte aktualizácie firmvéru alebo uložte podrobné údaje zo striedača na USB kľúč.

Bezpečné odstránenie hardvéru
Na vytiahnutie USB kľúča bez straty údajov zo zásuvky USB A na zásuvnej jednotke pre dátovú komunikáciu.

• ak sa zobrazí hlásenie OK,
• ak už nebliká ani nesvieti LED „Prenos dát“.

Aktualizácia softvéru
Na aktualizáciu firmvéru striedača pomocou USB kľúča.

Striedač začne kopírovať údaje.
BOOT, ako aj postup ukladania jednotlivých testov sa zobrazujú v %, kým sa neskopírujú údaje pre všetky elektronické konštrukčné skupiny.

Po kopírovaní striedač postupne zaktualizuje potrebné elektronické konštrukčné skupiny.
Zobrazí sa BOOT, príslušná konštrukčná skupina a postup aktualizácie v %.

Ako posledný krok aktualizuje striedač displej.
Displej zostane cca. 1 minútu tmavý, kontrolné a stavové LED diódy blikajú.

Pri ukončenej aktualizácii firmvéru prejde striedač do spúšťacej fázy a potom na prevádzku dodávania do siete. Vytiahnite USB kľúč pomocou funkcie „Bezpečne odstrániť hardvér“.

Pri aktualizácii firmvéru striedača zostávajú zachované individuálne nastavenia v ponuke Setup.

	Interval protokolovania Aktivácia/deaktivácia funkcie protokolovania USB, ako aj zadanie intervalu protokolovania.
	Jednotka	Minúty
	Rozsah nastavenia	30 min/20 min/15 min/10 min/5 min/No Log (bez protokolovania)
	Nastavenie z výroby	30 min
	30 min	Interval protokolovania je 30 minút; každých 30 minút sa na USB kľúč uložia nové dáta protokolovania.
	20 min
	15 min
	10 min
	5 min	Interval protokolovania je 5 minút; každých 5 minút sa na USB kľúč uložia nové dáta protokolovania.
	No Log (bez protokolovania)	Nevykonáva sa ukladanie dát

DÔLEŽITÉ! Pre bezchybnú funkciu protokolovania musí byť správne nastavený denný čas. Nastavenie času je opísané v bode Body ponuky v ponuke Setup – Čas/dátum.

1. Nastavenia
2. Body ponuky „Setup“

Pomocou beznapäťového spínacieho kontaktu (relé) na striedači možno zobraziť hlásenia o stave (State Codes), stav striedača (napr. prevádzka dodávania do siete) alebo funkcie správy energie.

* zobrazuje sa len vtedy, keď je v položke Režim relé aktivovaná funkcia E-Manager.

1. Nastavenia
2. Body ponuky „Setup“

Pomocou funkcie Energie-Manager (E-Manager) je možné beznapäťový spínací kontakt riadiť tak, aby fungoval ako aktívna jednotka.
Spotrebič pripojený k beznapäťovému spínaciemu kontaktu je tak možné riadiť zadaním bodu zapnutia alebo vypnutia závislého od napájacieho výkonu (efektívny výkon).

• ak invertor nedodáva do verejnej siete prúd,
• ak sa invertor ručne prepne do pohotovostného režimu,
• ak je zadaný efektívny výkon < 10 % menovitého výkonu invertora.

Na aktiváciu funkcie Energie-Manager vyberte bod „E-Manager“ a stlačte tlačidlo Enter.
Ak je funkcia Energie-Manager aktivovaná, vľavo hore na displeji sa zobrazí symbol Energie-Manager:

   pri vypnutom beznapäťovom spínacom kontakte NO (rozpojený kontakt),

   pri zapnutom beznapäťovom spínacom kontakte NC (spojený kontakt).

Ak chcete funkciu Energie-Manager deaktivovať, vyberte inú funkciu (ALL/Permanent/OFF/ON) a stlačte tlačidlo Enter.

Pri výbere bodu vypnutia zohľadnite príkon pripojeného spotrebiča.

Pri výbere bodu zapnutia zohľadnite aj poveternostné pomery a očakávané slnečné žiarenie.

Príklad použitia
Bod zapnutia = 2 000 W, bod vypnutia = 1 800 W

Ak invertor dodáva minimálne 2 000 W alebo viac, zapne sa beznapäťový spínací kontakt invertora.
Ak výkon invertora klesne pod 1 800 W, beznapäťový spínací kontakt sa vypne.

Týmto sa dajú rýchlo realizovať niektoré zaujímavé aplikácie, ako napríklad prevádzka tepelného čerpadla alebo klimatizačného zariadenia s čo najväčším využitím vlastného prúdu.

1. Nastavenia
2. Body ponuky „Setup“

Nastavenie času, dátumu, formátov zobrazenia a automatického prepínania letného a zimného času.

1. Nastavenia
2. Body ponuky „Setup“

1. Nastavenia
2. Body ponuky „Setup“

• Odchýlka počítadla/kalibrácia
• Mena
• Tarifa napájania
• CO2 faktor

1. Nastavenia
2. Body ponuky „Setup“

Na kontrolu funkčnosti ventilátora.

• Požadovaný ventilátor sa musí zvoliť tlačidlami nahor a nadol.
• Test zvoleného ventilátora sa spustí stlačením tlačidla Enter.
• Ventilátor sa otáča dovtedy, kým sa ponuka neopustí stlačením tlačidla Esc.

DÔLEŽITÉ! Na displeji striedača sa nezobrazí žiadne oznámenie o tom, či je ventilátor v poriadku. Spôsob fungovania ventilátora možno skontrolovať sluchom a hmatom.

1. Nastavenia

FV Izo. - Izolačný odpor fotovoltickej inštalácie.
ext. Lim. - external Limitation
U FV 1/U FV 2 (U FV 2 nie je v systéme Fronius Symo 15.0-3 208 k dispozícii)
Momentálne napätie DC na vstupných svorkách DC, aj keď invertor nie je napájaný (z 1. alebo 2. MPP Trackera)
* MPP Tracker 2 musí byť aktivovaný – ON – cez základnú ponuku
GVDPR - Poníženie výkonu závislé od sieťového napätia.
Ventilátor #1 - Percentuálna hodnota požadovaného výkonu ventilátora.

1. Nastavenia
2. Bod ponuky INFO

FV Izo. - Izolačný odpor fotovoltickej inštalácie.
ext. Lim. - external Limitation
U FV 1/U FV 2 (U FV 2 nie je v systéme Fronius Symo 15.0-3 208 k dispozícii)
Momentálne napätie DC na vstupných svorkách DC, aj keď invertor nie je napájaný (z 1. alebo 2. MPP Trackera)
* MPP Tracker 2 musí byť aktivovaný – ON – cez základnú ponuku
GVDPR - Poníženie výkonu závislé od sieťového napätia.
Ventilátor #1 - Percentuálna hodnota požadovaného výkonu ventilátora.

1. Nastavenia
2. Bod ponuky INFO

DÔLEŽITÉ! Pre nízke slnečné žiarenie sa každé ráno a večer prirodzene vyskytujú stavové hlásenia STATE 306 (Power low) a STATE 307 (DC low). Tieto stavové hlásenia v súčasnosti neznamenajú chybu.

Zobrazenie stavu chyby, ktorá sa v striedači vyskytla naposledy.

• Po stlačení tlačidla Enter sa zobrazí výkonový diel, ale aj chyba, ktorá sa vyskytla naposledy.
• Pomocou tlačidiel nahor alebo nadol prechádzajte v rámci zoznamu.
• Na opustenie zoznamu stavov a chýb stlačte tlačidlo Späť.

1. Nastavenia
2. Bod ponuky INFO

• Po stlačení tlačidla „Enter“ sa zobrazí 5 posledných sieťových porúch.
• Pomocou tlačidiel „hore“ alebo „dole“ listujte v rámci zoznamu.
• Pre opustenie zobrazenia sieťových porúch stlačte tlačidlo „Späť“.

1. Nastavenia
2. Bod ponuky INFO

Na zobrazenie nastavení relevantných pre energetický rozvodný podnik. Zobrazené hodnoty závisia od príslušného nastavenia krajiny alebo od špecifických nastavení invertora.

1. Nastavenia
2. Bod ponuky INFO

Zobrazenie čísla verzie a sériového čísla dosky zabudovanej v striedači (napr. pre servisné účely).

1. Nastavenia

Striedač je vybavený funkciou „Blokovanie tlačidiel“.
Pri aktivovanej funkcii blokovania tlačidiel sa ponuka Setup nedá vyvolať, napr. na ochranu pred náhodnými zmenami údajov nastavenia.
Funkcia „Blokovanie tlačidiel“ sa aktivuje a deaktivuje po zadaní kódu 12321.

1. Nastavenia
2. Zapnutie a vypnutie blokovania tlačidiel

Striedač je vybavený funkciou „Blokovanie tlačidiel“.
Pri aktivovanej funkcii blokovania tlačidiel sa ponuka Setup nedá vyvolať, napr. na ochranu pred náhodnými zmenami údajov nastavenia.
Funkcia „Blokovanie tlačidiel“ sa aktivuje a deaktivuje po zadaní kódu 12321.

1. Nastavenia
2. Zapnutie a vypnutie blokovania tlačidiel

	1Stlačte tlačidlo „Ponuka“    .
	Zobrazí sa úroveň ponuky. 2Neobsadené tlačidlo „Ponuka/Esc“ stlačte 5-krát.

	V ponuke CODE sa zobrazí Prístupový kód, bliká prvé miesto.
	3Zadajte kód 12321: Pomocou tlačidiel plus alebo mínus    vyberte hodnotu pre prvé miesto kódu.
	4Stlačte tlačidlo „Enter“    .

	Druhé miesto bliká.
	5Pracovný krok 3. a 4. pre druhé, tretie, štvrté a piate miesto kódu opakujte dovtedy, kým... nezačne blikať nastavený kód. 6Stlačte tlačidlo „Enter“    .

	V ponuke „LOCK“ sa zobrazí možnosť „Blokovanie tlačidiel“.
	7Pomocou tlačidiel plus alebo mínus    zapnite alebo vypnite blokovanie tlačidiel: ON = blokovanie tlačidiel je aktivované (bod ponuky Setup sa nedá vyvolať). OFF = blokovanie tlačidiel je deaktivované (bod ponuky Setup sa dá vyvolať).
	8Stlačte tlačidlo „Enter“    .

1. Nastavenia

Kľúč USB pripojený na zásuvku USB A môže fungovať ako Datalogger pre striedač.

• importovať prostredníctvom spoločne protokolovaného súboru FLD do softvéru Fronius Solar.access,
• prezerať prostredníctvom spoločne protokolovaného súboru CSV priamo v programoch tretích poskytovateľov (napr. Microsoft® Excel).

Staršie verzie (až po Excel 2007) majú obmedzenie počtu riadkov na 65 536.

Bližšie informácie k „dátam na USB kľúči“, „množstvu dát a kapacite pamäte“, ako aj „vyrovnávacej pamäte“ nájdete na internetovej stránke :
	® https://manuals.fronius.com/html/4204260426

1. Nastavenia
2. Kľúč USB ako Datalogger a na aktualizáciu softvéru striedača

Kľúč USB pripojený na zásuvku USB A môže fungovať ako Datalogger pre striedač.

• importovať prostredníctvom spoločne protokolovaného súboru FLD do softvéru Fronius Solar.access,
• prezerať prostredníctvom spoločne protokolovaného súboru CSV priamo v programoch tretích poskytovateľov (napr. Microsoft® Excel).

Staršie verzie (až po Excel 2007) majú obmedzenie počtu riadkov na 65 536.

Bližšie informácie k „dátam na USB kľúči“, „množstvu dát a kapacite pamäte“, ako aj „vyrovnávacej pamäte“ nájdete na internetovej stránke :
	® https://manuals.fronius.com/html/4204260426

1. Nastavenia
2. Kľúč USB ako Datalogger a na aktualizáciu softvéru striedača

Ak sa USB kľúč používa ako zapisovač nameraných hodnôt, vytvárajú sa automaticky tri súbory:

• Systémový súbor FRONIUS.sys:
  Súbor ukladá pre zákazníka nepodstatné informácie zo striedača. Súbor sa nesmie vymazávať jednotlivo. Možno vymazávať iba všetky súbory (sys, fld, csv) spoločne.

• Súbor denníka DALO.fld:
  Súbor denníka na čítanie údajov v softvéri Fronius Solar.access.

  Bližšie informácie o softvéri Fronius Solar.access nájdete v návode na obsluhu „DATCOM Detail“ na adrese http://www.fronius.sk.

• Súbor denníka DATA.csv:
  Súbor denníka na čítanie údajov v tabuľkovom výpočtovom programe (napr.: Microsoft® Excel).

Štruktúra údajov na USB kľúči

(1)	Domovský adresár (koreňový priečinok) USB
(2)	Striedač Fronius (Fronius Galvo, Fronius Symo, Fronius Primo alebo Fronius Eco)
(3)	Číslo striedača – je možné nastaviť v ponuke Setup v časti DATCOM

Ak sú k dispozícii viaceré striedače s rovnakým číslom, ukladajú sa tieto tri súbory do toho istého priečinka. Na koniec názvov súborov sa pridáva číslo (napr. DALO_02.fld).

Štruktúra súboru CSV:

1. Nastavenia
2. Kľúč USB ako Datalogger a na aktualizáciu softvéru striedača

USB kľúč s kapacitou pamäte napr. 1 GB môže pri intervale protokolovania 5 minút zaznamenávať údaje protokolovania cca 7 rokov.

Súbor CSV
Súbory CSV môžu ukladať iba 65 535 riadkov (dátových záznamov) (až po Microsoft® Excel, verziu 2007, potom bez obmedzenia).
Pri intervale protokolovania 5 minút sa 65 535 riadkov zapíše v priebehu cca 7 mesiacov (veľkosť súboru CSV cca 8 MB).
Aby sa zabránilo stratám dát, mal by sa súbor CSV v priebehu týchto 7 mesiacov zálohovať na počítači a vymazať z kľúča USB. Ak je nastavený dlhší interval protokolovania, časový rámec sa tomu zodpovedajúc predlžuje.

Súbor FLD
Súbor FLD by nemal byť väčší ako 16 MB. To pri intervale protokolovania 5 minút zodpovedá dobe ukladania cca 6 rokov.
Ak súbor presiahne hranicu 16 MB, mal by sa zálohovať na počítači a všetky údaje by sa mali z USB kľúča vymazať.

Po zaistení a odstránení dát je možné USB kľúč opäť pripojiť na zapisovanie údajov protokolovania bez toho, aby boli potrebné ďalšie pracovné kroky.

DÔLEŽITÉ! Kvôli plnému USB kľúču môže dôjsť k strate údajov alebo k prepísaniu údajov. Pri použití USB kľúča dávajte pozor na to, aby na ňom bola k dispozícii dostatočná kapacita pamäte.

1. Nastavenia
2. Kľúč USB ako Datalogger a na aktualizáciu softvéru striedača

Ak sa kľúč USB vytiahne (napr. na zálohovanie dát), zapíšu sa dáta protokolovania do vyrovnávacej pamäte striedača.
Hneď ako sa kľúč USB znovu pripojí, údaje sa z vyrovnávacej pamäte automaticky prenesú na kľúč USB.

Do vyrovnávacej pamäte je možné uložiť maximálne 6 bodov protokolovania. Dáta sa protokolujú iba počas prevádzky striedača (výkon väčší ako 0 W). Interval protokolovania je pevne nastavený na 30 minút. Z toho vyplýva časový úsek 3 hodín na zaznamenávanie údajov vo vyrovnávacej pamäti.

Ak je vyrovnávacia pamäť plná, prepíšu sa najstaršie dáta vo vyrovnávacej pamäti novými dátami.

DÔLEŽITÉ! Vyrovnávacia pamäť si vyžaduje permanentné prúdové napájanie.
Ak by počas prevádzky došlo k výpadku striedavého prúdu, stratia sa z vyrovnávacej pamäte všetky dáta. Aby ste nestratili údaje počas noci, musí sa deaktivovať automatické vypnutie v noci (parameter Setup „Night Mode“ prepnite na ON – pozrite odsek „Nastavenie a zobrazenie bodov ponuky“, „Prezeranie a nastavovanie parametrov v bode ponuky DATCOM“ v návode na obsluhu modulu Datamanager 2.0).
Pri Fronius Eco alebo Fronius Symo 15.0-3 208 funguje vyrovnávacia pamäť aj iba s napájaním DC.

1. Nastavenia
2. Kľúč USB ako Datalogger a na aktualizáciu softvéru striedača

Pre veľké množstvo USB kľúčov nachádzajúcich sa na trhu nie je možné zaručiť, že striedač rozpozná každý USB kľúč.

Firma Fronius odporúča používať iba certifikované USB kľúče vhodné pre priemyselné použitie (Prihliadajte na logo USB-IF!).

Striedač podporuje USB kľúče s nasledujúcimi systémami súborov:

• FAT12
• FAT16
• FAT32

Firma Fronius odporúča používať tieto USB kľúče iba na zaznamenávanie dát protokolovania alebo na aktualizáciu softvéru striedača. USB kľúče by nemali obsahovať žiadne iné dáta.

Symbol USB kľúča na displeji striedača, napr. v režime zobrazenia „TERAZ“:

Ak striedač rozpozná USB kľúč, potom sa na displeji vpravo hore zobrazí symbol USB.

Pri používaní USB kľúčov prekontrolujte, či sa zobrazuje symbol USB (môže aj blikať).

DÔLEŽITÉ! Pri používaní vonku je potrebné dbať na to, že fungovanie bežných USB kľúčov je často zaručené len vo veľmi obmedzenom teplotnom rozsahu.
Pri používaní vonku sa presvedčte o tom, že USB kľúč bude fungovať napr. aj pri nízkych teplotách.

1. Nastavenia
2. Kľúč USB ako Datalogger a na aktualizáciu softvéru striedača

Pomocou USB kľúča môžu aj koncoví zákazníci prostredníctvom ponuky Setup aktualizovať softvér striedača: aktualizačný súbor sa najskôr uloží na USB kľúč a z neho sa prenesie do striedača.

1. Nastavenia
2. Kľúč USB ako Datalogger a na aktualizáciu softvéru striedača

Bezpečnostné upozornenie pre odstránenie USB kľúča:
		DÔLEŽITÉ! Aby sa zabránilo strate dát, pripojený kľúč USB sa smie odstraňovať iba za nasledujúcich predpokladov: iba prostredníctvom bodu ponuky SETUP, záznamu ponuky „Bezpečné odstránenie USB/HW“, ak už nebliká ani nesvieti LED kontrolka „Prenos dát“.

1. Nastavenia

1Stlačte tlačidlo „Ponuka“    . Zobrazí sa úroveň ponuky. 2Neobsadené tlačidlo „Ponuka/Esc“ stlačte 5-krát.

	V ponuke CODE sa zobrazí Prístupový kód, bliká prvé miesto.
	3Zadajte kód 22742: Pomocou tlačidiel plus alebo mínus    vyberte hodnotu pre prvé miesto kódu.
	4Stlačte tlačidlo „Enter“    .

	Druhé miesto bliká.
	5Pracovný krok 3. a 4. pre druhé, tretie, štvrté a piate miesto kódu opakujte dovtedy, kým... nezačne blikať nastavený kód. 6Stlačte tlačidlo „Enter“    .

Zobrazí sa základná ponuka.

7Pomocou tlačidiel plus alebo mínus    vyberte požadovaný záznam.

8Požadovaný záznam upravte stlačením tlačidla    „Enter“.

9Základnú ponuku opustíte stlačením tlačidla „Esc“    .

1. Nastavenia
2. Základná ponuka

1Stlačte tlačidlo „Ponuka“    . Zobrazí sa úroveň ponuky. 2Neobsadené tlačidlo „Ponuka/Esc“ stlačte 5-krát.

	V ponuke CODE sa zobrazí Prístupový kód, bliká prvé miesto.
	3Zadajte kód 22742: Pomocou tlačidiel plus alebo mínus    vyberte hodnotu pre prvé miesto kódu.
	4Stlačte tlačidlo „Enter“    .

	Druhé miesto bliká.
	5Pracovný krok 3. a 4. pre druhé, tretie, štvrté a piate miesto kódu opakujte dovtedy, kým... nezačne blikať nastavený kód. 6Stlačte tlačidlo „Enter“    .

Zobrazí sa základná ponuka.

7Pomocou tlačidiel plus alebo mínus    vyberte požadovaný záznam.

8Požadovaný záznam upravte stlačením tlačidla    „Enter“.

9Základnú ponuku opustíte stlačením tlačidla „Esc“    .

1. Nastavenia
2. Základná ponuka

1. Nastavenia
2. Základná ponuka

Ak sa v striedači DC SPD zabudovala opcia (prepäťová ochrana), sú predvolene nastavené nasledujúce body ponuky:

Signálny vstup: Ext Sig.
Druh aktivácie: Warning
Typ pripojenia: N/C

Striedač má systém vlastnej diagnostiky, ktorý sám rozoznáva veľa možných chýb a zobrazí ich na displeji. Poruchy striedača, fotovoltickej inštalácie a rovnako tak aj chyby elektroinštalácie alebo chyby sa tak dajú rýchlo analyzovať a odstrániť.

Ak systém vlastnej diagnostiky nájde určitú konkrétnu chybu, zobrazí sa na displeji zodpovedajúce stavové hlásenie.

DÔLEŽITÉ! Krátkodobo zobrazované stavové hlásenia môžu byť spravidla spôsobované správaním regulácie striedača. Ak striedač pracuje ďalej bez porúch, žiadna chyba sa nevyskytla.

1. Príloha

Striedač má systém vlastnej diagnostiky, ktorý sám rozoznáva veľa možných chýb a zobrazí ich na displeji. Poruchy striedača, fotovoltickej inštalácie a rovnako tak aj chyby elektroinštalácie alebo chyby sa tak dajú rýchlo analyzovať a odstrániť.

Ak systém vlastnej diagnostiky nájde určitú konkrétnu chybu, zobrazí sa na displeji zodpovedajúce stavové hlásenie.

DÔLEŽITÉ! Krátkodobo zobrazované stavové hlásenia môžu byť spravidla spôsobované správaním regulácie striedača. Ak striedač pracuje ďalej bez porúch, žiadna chyba sa nevyskytla.

1. Príloha
2. Stavová diagnostika a odstraňovanie porúch

Striedač má systém vlastnej diagnostiky, ktorý sám rozoznáva veľa možných chýb a zobrazí ich na displeji. Poruchy striedača, fotovoltickej inštalácie a rovnako tak aj chyby elektroinštalácie alebo chyby sa tak dajú rýchlo analyzovať a odstrániť.

Ak systém vlastnej diagnostiky nájde určitú konkrétnu chybu, zobrazí sa na displeji zodpovedajúce stavové hlásenie.

DÔLEŽITÉ! Krátkodobo zobrazované stavové hlásenia môžu byť spravidla spôsobované správaním regulácie striedača. Ak striedač pracuje ďalej bez porúch, žiadna chyba sa nevyskytla.

1. Príloha
2. Stavová diagnostika a odstraňovanie porúch

• Prekontrolujte napätie AC na prípojkách striedača:
  napätie AC musí mať hodnotu 220/230 V (+10 % / -5 %), príp. 380/400 V (+10 % / -5 %).

1. Príloha
2. Stavová diagnostika a odstraňovanie porúch

Stavové hlásenia triedy 1 sa najčastejšie vyskytujú iba dočasne a sú spôsobované verejnou elektrickou sieťou.

Príklad: Sieťová frekvencia je príliš vysoká a invertor nesmie na základe normy dodávať žiadnu energiu do siete. Nevyskytla sa porucha zariadenia.
Invertor reaguje najskôr odpojením od siete. Následne sa sieť testuje počas predpísaného kontrolného času. Ak sa po tomto čase už nezistí žiadna chyba, invertor opäť začne s prevádzkou dodávania do siete.

Podľa nastavenia krajiny je aktivovaná funkcia SoftStart GPIS:
V súlade s národnými smernicami po odpojení z dôvodu chyby AC kontinuálne stúpa výstupný výkon invertora.

1. Príloha
2. Stavová diagnostika a odstraňovanie porúch

*) Ak stavové hlásenie pretrváva: upovedomte servisného technika spoločnosti Fronius

**) Chyba sa automaticky odstráni. Ak stavové hlásenie pretrváva, spojte sa so svojím montérom inštalácie.

1. Príloha
2. Stavová diagnostika a odstraňovanie porúch

Trieda 3 obsahuje stavové hlásenia, ktoré sa môžu vyskytnúť počas prevádzky dodávania do siete, avšak nevedú k trvalému prerušeniu prevádzky dodávania do siete.

Po automatickom odpojení od siete a predpísanom monitorovaní siete sa striedač pokúsi opäť začať s prevádzkou dodávania do siete.
