    Allgemeine Informationen

    link_horizontalLink copied

    Sicherheitsinformationen

    Erklärung Warn- und Sicherheitshinweise

    Die Warn- und Sicherheitshinweise in dieser Anleitung dienen dazu, Personen vor möglichen Verletzungen und das Produkt vor Schäden zu schützen.

    GEFAHR!

    Weist auf eine unmittelbar gefährliche Situation hin

    Wenn sie nicht vermieden wird, sind schwere Verletzungen oder Tod die Folge.

    Handlungsschritt, um der Situation zu entkommen

    WARNUNG!

    Weist auf eine potenziell gefährliche Situation hin

    Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein.

    Handlungsschritt, um der Situation zu entkommen

    VORSICHT!

    Weist auf eine potenziell gefährliche Situation hin

    Wenn sie nicht gemieden wird, können leichte oder mittelschwere Verletzungen die Folge sein.

    Handlungsschritt, um der Situation zu entkommen

    HINWEIS!

    Weist auf beeinträchtigte Arbeitsergebnisse und/oder Schäden am Gerät und Komponenten hin

    Die Warn- und Sicherheitshinweise sind ein wesentlicher Bestandteil dieser Anleitung und müssen stets beachtet werden, um die sichere und ordnungsgemäße Verwendung des Produkts zu gewährleisten.

    1. Allgemeine Informationen

    Sicherheitsinformationen

    link_horizontalLink copied

    Erklärung Warn- und Sicherheitshinweise

    Die Warn- und Sicherheitshinweise in dieser Anleitung dienen dazu, Personen vor möglichen Verletzungen und das Produkt vor Schäden zu schützen.

    GEFAHR!

    Weist auf eine unmittelbar gefährliche Situation hin

    Wenn sie nicht vermieden wird, sind schwere Verletzungen oder Tod die Folge.

    Handlungsschritt, um der Situation zu entkommen

    WARNUNG!

    Weist auf eine potenziell gefährliche Situation hin

    Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein.

    Handlungsschritt, um der Situation zu entkommen

    VORSICHT!

    Weist auf eine potenziell gefährliche Situation hin

    Wenn sie nicht gemieden wird, können leichte oder mittelschwere Verletzungen die Folge sein.

    Handlungsschritt, um der Situation zu entkommen

    HINWEIS!

    Weist auf beeinträchtigte Arbeitsergebnisse und/oder Schäden am Gerät und Komponenten hin

    Die Warn- und Sicherheitshinweise sind ein wesentlicher Bestandteil dieser Anleitung und müssen stets beachtet werden, um die sichere und ordnungsgemäße Verwendung des Produkts zu gewährleisten.

    1. Allgemeine Informationen
    2. Sicherheitsinformationen

    Erklärung Warn- und Sicherheitshinweise

    link_horizontalLink copied

    Die Warn- und Sicherheitshinweise in dieser Anleitung dienen dazu, Personen vor möglichen Verletzungen und das Produkt vor Schäden zu schützen.

    GEFAHR!

    Weist auf eine unmittelbar gefährliche Situation hin

    Wenn sie nicht vermieden wird, sind schwere Verletzungen oder Tod die Folge.

    Handlungsschritt, um der Situation zu entkommen

    WARNUNG!

    Weist auf eine potenziell gefährliche Situation hin

    Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein.

    Handlungsschritt, um der Situation zu entkommen

    VORSICHT!

    Weist auf eine potenziell gefährliche Situation hin

    Wenn sie nicht gemieden wird, können leichte oder mittelschwere Verletzungen die Folge sein.

    Handlungsschritt, um der Situation zu entkommen

    HINWEIS!

    Weist auf beeinträchtigte Arbeitsergebnisse und/oder Schäden am Gerät und Komponenten hin

    Die Warn- und Sicherheitshinweise sind ein wesentlicher Bestandteil dieser Anleitung und müssen stets beachtet werden, um die sichere und ordnungsgemäße Verwendung des Produkts zu gewährleisten.

    1. Allgemeine Informationen
    2. Sicherheitsinformationen

    Sicherheitshinweise und wichtige Informationen

    link_horizontalLink copied

    Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gefertigt.

    WARNUNG!

    Fehlbedienung oder missbräuchliche Verwendung

    Schwere bis tödliche Verletzungen des Bedieners oder Dritter sowie Schäden am Gerät und anderen Sachwerten des Betreibers können die Folge sein.

    Alle Personen, die mit der Inbetriebnahme, Wartung und Instandhaltung des Geräts zu tun haben, müssen entsprechend qualifiziert sein und Kenntnisse im Umgang mit Elektroinstallationen haben.

    Diese Bedienungsanleitung vollständig lesen und genau befolgen.

    Die Bedienungsanleitung ständig am Einsatzort des Geräts aufbewahren.

    WICHTIG!
    Ergänzend zur Bedienungsanleitung sind folgende allgemein gültige und örtliche Regeln zu beachten:
    • Unfallverhütung
    • Brandschutz
    • Umweltschutz

    WICHTIG!
    Am Gerät befinden sich Kennzeichnungen, Warnhinweise und Sicherheitssymbole. Eine Beschreibung ist in dieser Bedienungsanleitung zu finden.

    WICHTIG!

    Alle Sicherheits- und Gefahrenhinweise am Gerät
    • in lesbarem Zustand halten
    • nicht beschädigen
    • nicht entfernen
    • nicht abdecken, überkleben oder übermalen.

    WARNUNG!

    Manipulierte und nicht funktionstüchtige Schutzeinrichtungen

    Schwere bis tödliche Verletzungen sowie Schäden am Gerät und anderen Sachwerten des Betreibers können die Folge sein.

    Schutzeichrichtungen niemals umgehen oder außer Betrieb setzen.

    Nicht voll funktionstüchtige Schutzeinrichtungen vor dem Einschalten des Gerätes von einem autorisierten Fachbetrieb in Stand setzen lassen.

    WARNUNG!

    Lose, beschädigte oder unterdimensionierte Kabel

    Ein elektrischer Schlag kann tödlich sein.

    Unbeschädigte, isolierte und ausreichend dimensionierte Kabel verwenden.

    Die Kabel gemäß den Angaben in der Bedienungsanleitung befestigen.

    Lose, beschädigte oder unterdimensionierte Kabel sofort von einem autorisierten Fachbetrieb in Stand setzen bzw. austauschen lassen.

    HINWEIS!

    Ein- oder Umbauten am Gerät

    Schäden am Gerät können die Folge sein

    Ohne Genehmigung des Herstellers keine Veränderungen, Ein- oder Umbauten am Gerät vornehmen.

    Beschädigte Komponenten müssen ausgetauscht werden.

    Nur Original-Ersatzteile verwenden.

    1. Allgemeine Informationen
    2. Sicherheitsinformationen

    EMV-Maßnahmen

    link_horizontalLink copied

    In besonderen Fällen können trotz Einhaltung der genormten Emissions-Grenzwerte Beeinflussungen für das vorgesehene Anwendungsgebiet auftreten (z. B. wenn störempfindliche Geräte am Aufstellungsort sind, oder wenn der Aufstellungsort in der Nähe von Radio- oder Fernsehempfängern ist). In diesem Fall ist der Betreiber verpflichtet, Maßnahmen für die Störungsbehebung zu ergreifen.

    1. Allgemeine Informationen

    Personen- und Geräteschutz

    link_horizontalLink copied

    Elektromagnetische Felder

    Während des Betriebes treten aufgrund der hohen elektrischen Spannungen und Ströme lokale elektromagnetische Felder (EMF) im Umfeld des Wechselrichters und der Fronius Systemkomponenten sowie im Bereich der PV-Module einschließlich der Zuleitungen auf.

    Bei der Exposition des Menschen werden bei bestimmungsgemäßer Verwendung der Produkte und Einhaltung des empfohlenen Abstandes von mindestens 20 cm die geforderten Grenzwerte eingehalten.

    Bei Einhaltung dieser Grenzwerte sind nach derzeitigem wissenschaftlichem Kenntnisstand keine gesundheitsgefährdeten Auswirkungen durch die EMF-Exposition zu erwarten. Sollten sich Träger von Prothesen (Implantate, Metallteile im und am Körper) sowie aktiven Körperhilfsmitteln (Herzschrittmacher, Insulinpumpen, Hörhilfen, etc.) in der Nähe von Komponenten der PV-Anlage aufhalten, müssen diese mit dem zuständigen Arzt Rücksprache bezüglich möglicher Gesundheitsgefährdung halten.

    1. Allgemeine Informationen
    2. Personen- und Geräteschutz

    Elektromagnetische Felder

    link_horizontalLink copied

    Während des Betriebes treten aufgrund der hohen elektrischen Spannungen und Ströme lokale elektromagnetische Felder (EMF) im Umfeld des Wechselrichters und der Fronius Systemkomponenten sowie im Bereich der PV-Module einschließlich der Zuleitungen auf.

    Bei der Exposition des Menschen werden bei bestimmungsgemäßer Verwendung der Produkte und Einhaltung des empfohlenen Abstandes von mindestens 20 cm die geforderten Grenzwerte eingehalten.

    Bei Einhaltung dieser Grenzwerte sind nach derzeitigem wissenschaftlichem Kenntnisstand keine gesundheitsgefährdeten Auswirkungen durch die EMF-Exposition zu erwarten. Sollten sich Träger von Prothesen (Implantate, Metallteile im und am Körper) sowie aktiven Körperhilfsmitteln (Herzschrittmacher, Insulinpumpen, Hörhilfen, etc.) in der Nähe von Komponenten der PV-Anlage aufhalten, müssen diese mit dem zuständigen Arzt Rücksprache bezüglich möglicher Gesundheitsgefährdung halten.

    1. Allgemeine Informationen
    2. Personen- und Geräteschutz

    Fehlerstrom‑Erkennung

    link_horizontalLink copied

    Der Wattpilot Flex verfügt über ein eingebautes Fehlerstrom-Schutzmodul mit Fehlerstrom-Erkennung (IΔn = 20mA AC und 6 mA DC).

    Die Auslösecharakteristik der Fehlerstrom-Erkennung sieht wie folgt aus.

       max. normative DC
       max. normative AC
       typ. DC of sensor
       typ. AC of sensor

    HINWEIS!

    Ein separater Fehlerstrom-Schutzschalter (mindestens Typ A, IΔn = 20mA AC oder Typ B falls normativ gefordert) muss der Installation vorgeschaltet werden. Bei der Installation alle nationalen Vorschriften und Regelungen einhalten.

    1. Allgemeine Informationen
    2. Personen- und Geräteschutz

    Sicherheitsfunktionen

    link_horizontalLink copied
    • RFID Zugangskontrolle (ID-Chip, Reset-Karte)
    • Diebstahlsichere Verriegelung der Ladebuchse
    • Kabelsicherung (Bügelschloss nicht enthalten)
    • Fehlerstrom-Schutzeinrichtung mit Gleichstrom-Erkennung, 20 mAAC, 6 mADC
    • Phasen- und Spannungsprüfung der Eingangsspannung
    • Hilfskontakt an den Relais zur Prüfung der Schaltfunktion
    • Erdungserkennung (abschaltbar, Norwegen-Modus)
    • Stromsensor 3-phasig
    • Temperaturüberwachung
    1. Allgemeine Informationen

    Allgemeines

    link_horizontalLink copied

    Informationen am Gerät

    Die Informationen am Fronius Wattpilot dürfen weder entfernt noch übermalt werden. Die Hinweise und Symbole warnen vor Fehlbedienung, woraus schwerwiegende Personen- und Sachschäden resultieren können.

    Symbole am Gerät:

    CE-Kennzeichnung – bestätigt das Einhalten der zutreffenden EU-Richtlinien und Verordnungen. Das Produkt wurde von einer bestimmten benannten Stelle geprüft.

    WEEE-Kennzeichnung – Elektro- und Elektronik-Altgeräte müssen gemäß europäischer Richtlinie und nationalem Recht getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

    Dieses Produkt enthält eine eingebaute Lithium-Ionen-Batterie. Die Batterie vor der Entsorgung des Geräts von einer technischen Fachkraft entfernt werden. Die Batterie darf nicht mit dem Hausmüll entsorgt werden. Eine Entsorgung an einer ausgewiesenen Sammelstelle oder die kostenlose Rückgabe an den Händler ist möglich.

    RCM-Kennzeichnung – gemäß den Anforderungen von Australien und Neuseeland geprüft.

    Ladeanschluss-Kennzeichnung – Kennzeichnung für Ladestationen zum Laden von Elektrofahrzeugen. Die Kategorie C entspricht dem Stecker Typ 2 und einer maximalen Ladespannung von 480 V.

    1. Allgemeine Informationen
    2. Allgemeines

    Informationen am Gerät

    link_horizontalLink copied

    Die Informationen am Fronius Wattpilot dürfen weder entfernt noch übermalt werden. Die Hinweise und Symbole warnen vor Fehlbedienung, woraus schwerwiegende Personen- und Sachschäden resultieren können.

    Symbole am Gerät:

    CE-Kennzeichnung – bestätigt das Einhalten der zutreffenden EU-Richtlinien und Verordnungen. Das Produkt wurde von einer bestimmten benannten Stelle geprüft.

    WEEE-Kennzeichnung – Elektro- und Elektronik-Altgeräte müssen gemäß europäischer Richtlinie und nationalem Recht getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

    Dieses Produkt enthält eine eingebaute Lithium-Ionen-Batterie. Die Batterie vor der Entsorgung des Geräts von einer technischen Fachkraft entfernt werden. Die Batterie darf nicht mit dem Hausmüll entsorgt werden. Eine Entsorgung an einer ausgewiesenen Sammelstelle oder die kostenlose Rückgabe an den Händler ist möglich.

    RCM-Kennzeichnung – gemäß den Anforderungen von Australien und Neuseeland geprüft.

    Ladeanschluss-Kennzeichnung – Kennzeichnung für Ladestationen zum Laden von Elektrofahrzeugen. Die Kategorie C entspricht dem Stecker Typ 2 und einer maximalen Ladespannung von 480 V.

    1. Allgemeine Informationen
    2. Allgemeines

    Zubehör und Ersatzteile

    link_horizontalLink copied

    Zubehör

    Artikelnummer

    Fronius Wattpilot Flex Pedestal

    4,240,196

    Fronius Wattpilot Flex Connection Plate

    4,240,191

    Fronius Wattpilot Flex Gasket Set

    4,240,192

    RFID Tags, 10 Stk.

    4,240,181

    Type 2 Plug Holder

    4,240,188

    WICHTIG!
    Weitere Zubehör-Komponenten wie Ladekabel-Adapter oder Kabelverlängerungen dürfen nicht verwendet werden.

    1. Allgemeine Informationen
    2. Allgemeines

    Konformitätserklärung

    link_horizontalLink copied

    Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:www.fronius.com

    1. Allgemeine Informationen
    2. Allgemeines

    Geeignete Wechselrichter

    link_horizontalLink copied

    Voraussetzung für die Nutzung bestimmter Wattpilot-Funktionen (z. B. PV-Überschuss) ist die Kompatibilität mit den angeschlossenen Geräten (siehe unten stehende Liste), eine geeignete Datenkommunikation und ein Fronius Smart Meter am Einspeisepunkt.

    Geeignete Fronius-Wechselrichter

    • Fronius GEN24
    • Fronius Tauro
    • Fronius Verto
    • Fronius Symo Hybrid
    • Fronius SnapINverter (ausgenommen Light-Versionen)
    • Fronius IG*
    • Fronius IG Plus*
    • Fronius IG TL**
    • Fronius CL*

    *Voraussetzung:

    • Fronius Datamanager 2.0 (Artikelnummer 4,240,036,Z), oder
    • Fronius Datamanager Box 2.0 (Artikelnummer 4,240,125)

    **Voraussetzung:

    • Fronius Datamanager Box 2.0 (Artikelnummer 4,240,125)
    1. Allgemeine Informationen
    2. Allgemeines

    Geeignete Generatoren von Fremdherstellern

    link_horizontalLink copied

    Geeignete Generatoren können z. B. Wechselrichter oder Windräder sein. Voraussetzung für die Kompatibilität mit externen Generatoren ist, dass keine anderen Eigenverbrauchsregler (mit z. B. Batterie, Power-to-Heat) parallel betrieben werden. Dies kann zu Störungen der Photovoltaik-Optimierung (PV-Optimierung) führen. Der Anteil der verbrauchten Energie anderer Verbraucher wird in der Fronius Solar.wattpilot App nicht berücksichtigt, da die Leistung nur am Netzübergabepunkt bekannt ist.

    Voraussetzung:

    • Fronius Smart Meter IP (am Einspeisepunkt)
    • Fronius Smart Meter (am Einspeisepunkt)*

    *benötigt Fronius Datamanager Box 2.0 (Artikelnummer 4,240,125)

    Weitere Informationen siehe Datenkommunikation mit Wechselrichter auf Seite (→).

    1. Allgemeine Informationen
    2. Allgemeines

    Webinare und How-To-Videos

    link_horizontalLink copied

    Unter folgendem Link sind aktuelle Webinare und How-To-Videos des Fronius Wattpilot zu finden.

    Fronius Wattpilot YouTube Playlist

    1. Allgemeine Informationen
    2. Allgemeines

    Zielgruppe

    link_horizontalLink copied

    Dieses Dokument bietet detaillierte Informationen und Anweisungen, um sicherzustellen, dass alle Nutzer das Gerät sicher und effizient verwenden können.

    • Die Informationen richten sich an folgende Personengruppen:
      • Technische Fachkräfte: Personen mit entsprechender Qualifikation und grundlegenden Kenntnissen in Elektronik und Mechanik, die für die Installation, Bedienung und Wartung des Geräts verantwortlich sind.
      • Endbenutzer: Personen, die das Gerät im täglichen Betrieb verwenden und grundlegende Funktionen verstehen möchten.
    • Unabhängig von der jeweiligen Qualifikation nur die in diesem Dokument angeführten Tätigkeiten ausführen.
    • Alle Personen, die mit der Inbetriebnahme, Wartung und Instandhaltung des Geräts zu tun haben, müssen entsprechend qualifiziert sein und Kenntnisse im Umgang mit Elektroinstallationen haben.
    • Die Definition von Berufsqualifikationen und deren Anwendbarkeit obliegt den nationalen Gesetzen.
    1. Allgemeine Informationen
    2. Allgemeines

    Datensicherheit

    link_horizontalLink copied
    Der Anwender ist hinsichtlich Datensicherheit verantwortlich für:
    • Die Datensicherung von Änderungen gegenüber den Werkseinstellungen
    • Das Speichern und Aufbewahren von persönlichen Einstellungen.

    HINWEIS!

    Datensicherheit für Netzwerk- und Internet-Verbindung

    Ungesicherte Netzwerke und fehlende Schutzmaßnahmen können Datenverlust und unerlaubten Zugriff zur Folge haben. Folgende Punkte für den sicheren Betrieb beachten:

    Wechselrichter und Systemkomponenten in einem privaten, gesicherten Netzwerk betreiben.

    Die Netzwerkgeräte (z. B. den WLAN-Router) auf dem neuesten Stand der Technik halten.

    Die Software und/oder Firmware aktualisiert halten.

    Ein kabelgebundenes Netzwerk verwenden, um eine stabile Datenverbindung zu gewährleisten.

    Wechselrichter und Systemkomponenten aus Sicherheitsgründen nicht über Portweiterleitung oder Port Adress Translation (PAT) vom Internet aus zugänglich machen.

    Die von Fronius zur Verfügung gestellten Lösungen zur Überwachung und Fern-Konfiguration verwenden.

    Das optionale Kommunikationsprotokoll Modbus TCP/IP1) ist eine ungesicherte Schnittstelle. Modbus TCP/IP nur verwenden, wenn kein anderes gesichertes Datenkommunikations-Protokoll (MQTT2)) möglich ist (z. B. Kompatibilität mit älteren Smart Metern).

    1) TCP/IP - Transmission Control Protocol/Internet Protocol
    2) MQTT - Message Queuing Telemetry Protocol

    1. Allgemeine Informationen
    2. Allgemeines

    Updates

    link_horizontalLink copied

    Um sicherzustellen, dass Ihr Gerät immer optimal funktioniert und Sie von den neuesten Funktionen und Sicherheitsverbesserungen profitieren, empfehlen wir Ihnen, regelmäßig nach Updates zu suchen.

    Überprüfen Sie in der Fronius Solar.wattpilot App regelmäßig, ob Updates zur Verfügung stehen (siehe auch Firmware-Update auf Seite (→)).

    Regelmäßige Updates halten Ihr Gerät auf dem neuesten Stand und bieten Ihnen die bestmögliche Leistung und Sicherheit.

    1. Allgemeine Informationen
    2. Allgemeines

    Urheberrecht

    link_horizontalLink copied

    Das Urheberrecht an dieser Bedienungsanleitung verbleibt beim Hersteller.

    Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung, Änderungen vorbehalten.
    Für Verbesserungsvorschläge und Hinweise auf etwaige Unstimmigkeiten in der Bedienungsanleitung sind wir dankbar.

    1. Allgemeine Informationen

    Fronius Wattpilot Flex

    link_horizontalLink copied

    Bestimmungsgemäße Verwendung

    Der Fronius Wattpilot Flex Home 11 C6 / Home 22 C6 / Pro 11 C6E / Pro 22 C6E ist eine dauerhaft montierte Ladestation zum Laden von Elektrofahrzeugen für den fixen Anschluss an ein Wechsel-/Drehstromnetz.

    Der Wattpilot darf ausschließlich zur Ladung von batterieelektrischen Fahrzeugen und Plug-in-Hybrid-Fahrzeugen verwendet werden.

    Der Fronius Wattpilot Flex Pro 11 C6E und Pro 22 C6E erfüllt die Anforderungen der Eichrechtskonformität. Dies bedeutet, dass alle Messungen und Abrechnungen der geladenen Energie präzise und gesetzeskonform erfolgen.

    Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller Hinweise in dieser Bedienungsanleitung.

    1. Allgemeine Informationen
    2. Fronius Wattpilot Flex

    Bestimmungsgemäße Verwendung

    link_horizontalLink copied

    Der Fronius Wattpilot Flex Home 11 C6 / Home 22 C6 / Pro 11 C6E / Pro 22 C6E ist eine dauerhaft montierte Ladestation zum Laden von Elektrofahrzeugen für den fixen Anschluss an ein Wechsel-/Drehstromnetz.

    Der Wattpilot darf ausschließlich zur Ladung von batterieelektrischen Fahrzeugen und Plug-in-Hybrid-Fahrzeugen verwendet werden.

    Der Fronius Wattpilot Flex Pro 11 C6E und Pro 22 C6E erfüllt die Anforderungen der Eichrechtskonformität. Dies bedeutet, dass alle Messungen und Abrechnungen der geladenen Energie präzise und gesetzeskonform erfolgen.

    Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller Hinweise in dieser Bedienungsanleitung.

    1. Allgemeine Informationen
    2. Fronius Wattpilot Flex

    Vorhersehbare Fehlanwendung

    link_horizontalLink copied
    Die folgenden Sachverhalte gelten als vernünftigerweise vorhersehbare Fehlanwendung:
    • Eine andere oder über die bestimmungsgemäße Verwendung hinausgehende Benutzung.
    • Umbauten am Wattpilot, die nicht ausdrücklich von Fronius empfohlen werden.
    • Das Einbauen von Bauteilen, die nicht ausdrücklich von Fronius empfohlen oder angeboten werden.



    1. Allgemeine Informationen
    2. Fronius Wattpilot Flex

    Lieferumfang

    link_horizontalLink copied
    (1)
    Gerät inkl. Montagehalterung
    (2)
    Ladestecker-Halterung
    (3)
    6 Stk. Dübel für Montagehalterung und Ladestecker-Halterung
    (4)
    6 Stk. 4,5 x 50 mm TX20 Schrauben für Montagehalterung und Ladestecker-Halterung
    (5)
    3x Stk. 3,0 x 10 mm TX20 Schrauben für Montage des Geräts auf Montagehalterung
    (6)
    2x ID-Chip
    (7)
    Reset-Karte
    (8)
    Kurzanleitung
    1. Allgemeine Informationen
    2. Fronius Wattpilot Flex

    Datenkommunikation

    link_horizontalLink copied

    Der Wattpilot verfügt über WLAN (siehe Inbetriebnahme mit App auf Seite (→)).

    Die Datenkommunikation kann auch via Kabel hergestellt werden (siehe Schritt 3 in Wattpilot an der Wand montieren auf Seite (→)). Folgende Anschlussmöglichkeiten gibt es:

    • RJ45
    • LSA
    1. Allgemeine Informationen

    Bedienelemente und Anzeigen

    link_horizontalLink copied

    Produktübersicht

    (1)
    Position Leistungsschild
    (2)
    LED-Statusanzeige
    (3)
    Kartenleser
    (4)
    Betriebsmodus-Tasten
    (5)
    kWh-Anzeige: Session kWh, Total kWh, Power kWh
    (6)
    Montagehalterung
    (7)
    Typ 2-Ladekabel


    1. Allgemeine Informationen
    2. Bedienelemente und Anzeigen

    Produktübersicht

    link_horizontalLink copied
    (1)
    Position Leistungsschild
    (2)
    LED-Statusanzeige
    (3)
    Kartenleser
    (4)
    Betriebsmodus-Tasten
    (5)
    kWh-Anzeige: Session kWh, Total kWh, Power kWh
    (6)
    Montagehalterung
    (7)
    Typ 2-Ladekabel


    1. Allgemeine Informationen
    2. Bedienelemente und Anzeigen

    Kartenleser

    link_horizontalLink copied

    Hinter dem Symbol    befindet sich der Kartenleser zum Auslesen von ID‑Chips und der Reset‑Karte.

    Der Kartenleser verwendet RFID (radio-frequency identification). RFID ist die Sender‑Empfänger‑Technologie zum automatischen und berührungslosen Identifizieren mit Radiowellen.

    1. Allgemeine Informationen
    2. Bedienelemente und Anzeigen

    Betriebsmodus-Tasten

    link_horizontalLink copied

    Das Betätigen der Tasten erfolgt durch Berührung, auf Grund der kapazitiven Berührungserkennung kann das Bedienen mit Handschuhen zu eingeschränkten Ergebnissen führen.

    Durch Berühren der Tasten kann der Betriebsmodus gewechselt werden. Folgende Lademodi sind verfügbar.

    Anzeige



    Betriebsmodus



    Standard-Modus
    Der Wattpilot ist im Standard-Modus.

    • Die Anzeige leuchtet weiß.
    • Die Anzeige blinkt orange (siehe Kapitel Statusmeldungen auf Seite (→)).
    • Die Anzeige blinkt rot (siehe Kapitel Statusmeldungen auf Seite (→)).



    Eco Mode
    Der Wattpilot ist im Eco Mode.

    • Die Anzeige leuchtet weiß.
    • Die Anzeige blinkt orange (siehe Kapitel Statusmeldungen auf Seite (→)).
    • Die Anzeige blinkt rot (siehe Kapitel Statusmeldungen auf Seite (→)).



    Next Trip Mode
    Der Wattpilot ist im Next Trip Mode.

    • Die Anzeige leuchtet weiß.
    • Die Anzeige blinkt orange (siehe Kapitel Statusmeldungen auf Seite (→)).
    • Die Anzeige blinkt rot (siehe Kapitel Statusmeldungen auf Seite (→)).
    1. Allgemeine Informationen
    2. Bedienelemente und Anzeigen

    LED-Statusanzeige

    link_horizontalLink copied

    Die LED-Statusanzeige am Wattpilot zeigt an, ob das System eingeschaltet ist und in welchem Status sich der Wattpilot befindet.

    LED



    Bedeutung



    Starten
    Der Wattpilot startet oder macht einen Neustart.

    • Die Anzeige leuchtet in Regenbogen-Farben.



    Bereit
    Der Wattpilot ist bereit für den Betrieb. Je mehr LEDs leuchten, desto höher ist der eingestellte Ladestrom.

    • Wenige blaue LEDs leuchten = niedriger Ladestrom (z. B. 8 A).
    • Viele/Alle blauen LEDs leuchten = hoher Ladestrom (z. B. 32 A).



    Authentifizieren
    Der Wattpilot muss über die App oder einen ID-Chip authentifiziert werden.

    • Die LEDs leuchten blau, weiße LEDs laufen im Viertelkreis von oben und unten Richtung Mitte.



    Warten auf Fahrzeug
    Der Wattpilot erkennt das angeschlossene Fahrzeug und die eingestellten Lade-Parameter. Der Ladevorgang wurde von der Ladestation freigegeben, aber vom Fahrzeug noch nicht gestartet.

    • Wenig gelbe LEDs leuchten bei niedrigem Ladestrom.
    • Viele/Alle gelben LEDs leuchten bei hohem Ladestrom.



    Laden
    Die LEDs zeigen die Energiequellen an. Nicht leuchtende LEDs laufen im Kreis und zeigen das Laden an. Entweder 1- oder 3-phasig.

    • Gelbe LEDs = Energie von PV-Überschuss
    • Grüne LEDs = Energie von Batterie
    • Weiße LEDs = Energie von Netz



    Ladestecker nicht eingesteckt
    Die LEDs zeigen die Energiequellen an.

    • Gelbe LEDs = Energie von PV-Überschuss
    • Grüne LEDs = Energie von Batterie
    • Weiße LEDs = Energie von Netz



    Fertig
    Der Ladevorgang ist abgeschlossen.

    • Alle LEDs leuchten grün



    ID‑Chip erkannt
    Der Wattpilot hat einen berechtigten ID‑Chip erkannt.

    • Obere LEDs leuchten grün.



    Unerlaubte Eingabe
    Der Wattpilot zeigt eine unerlaubte Eingabe an. Die Betriebsmodi-Auswahl war nicht erlaubt oder ein ID‑Chip wurde erkannt, ist aber nicht berechtigt.

    • Obere LEDs leuchten rot.



    Erdungsprüfung deaktiviert
    Die Erdungsprüfung ist deaktiviert.

    • LEDs leuchten oben, unten, links und rechts.



    Interner Kommunikationsfehler
    Der Wattpilot zeigt einen internen Kommunikationsfehler an. Der Fehler‐Code wird in der App angezeigt. Nähere Informationen siehe Statusmeldungen auf Seite (→).

    • Alle LEDs blinken rot.



    Fehlerstrom erkannt
    Der Wattpilot hat einen Fehlerstrom (≥ 6 mADC oder ≥ 20 mAAC) erkannt. Den Wattpilot neu starten. Nähere Informationen siehe Statusmeldungen auf Seite (→).

    • Die LEDs leuchten rosa, oben blinken die LEDs rot.



    Erdungsfehler erkannt
    Die Erdung der Zuleitung zum Wattpilot ist fehlerhaft. Die Erdung der Zuleitung prüfen. Nähere Informationen siehe Statusmeldungen auf Seite (→).

    • Die LEDs leuchten grün und gelb, oben blinken die LEDs rot.



    Phasenfehler
    Die Phase/n der Zuleitung zum Wattpilot ist/sind fehlerhaft. Die Phase/n der Zuleitung prüfen. Nähere Informationen siehe Statusmeldungen auf Seite (→).

    • Die LEDs leuchten blau, oben blinken die LEDs rot.



    Hohe Temperatur
    Die Temperatur des Wattpilot ist zu hoch. Der Ladestrom wird reduziert. Nähere Informationen siehe Statusmeldungen auf Seite (→).

    • Die LEDs leuchten gelb, oben blinken die LEDs rot.



    Fehler Laderegler
    Der Laderegler funktioniert nicht ordnungsgemäß. Nähere Informationen siehe Statusmeldungen auf Seite (→).

    • Die LEDs leuchten für 1 Sekunde unten rot und oben gelb.



    Update
    Die Firmware des Wattpilot wird aktualisiert. Das Update kann einige Minuten dauern. Die Ladestation nicht abstecken.

    • Alle LEDs blinken rosa, der Fortschritt des Updates wird mit gelben LEDs angezeigt.



    Update erfolgreich
    • Die LEDs leuchten abwechselnd rosa und grün.



    Update fehlgeschlagen
    • Die LEDs leuchten abwechselnd rosa und rot.



    Reset‑Karte erkannt
    Der Wattpilot hat die Reset‑Karte erkannt und die Einstellungen werden zurück gesetzt.

    • Alle LEDs leuchten für 2 Sekunden rot.



    Manipulationserkennung
    Der Wattpilot hat das Öffnen des Geräts erkannt. Der Wattpilot wurde nicht ordnungsgemäß befestigt

    • Die LEDs leuchten oben rot und unten violett.
    1. Allgemeine Informationen
    2. Bedienelemente und Anzeigen

    kW-Anzeige

    link_horizontalLink copied

    Die kWh-Anzeige befindet sich unterhalb der Betriebsmodus-Tasten und zeigt abwechselnd folgende Werte an.

    Session kWh
    Zeigt die geladene Energie des aktuellen Ladevorgangs an.

    Total kWh
    Zeigt die geladene Gesamtenergie aller Ladevorgänge an.

    Power kW
    Zeigt die momentane Ladeleistung an.

    1. Allgemeine Informationen
    2. Bedienelemente und Anzeigen

    ID-Chip

    link_horizontalLink copied

    Mit dem ID-Chip kann der Zugriff zum Fronius Wattpilot personalisiert werden. Der ID-Chip wird für die Authentifizierung und das Aufzeichnen benutzerabhängiger Lademengen verwendet.

    In den Einstellungen der App kann unter „Zugriffsverwaltung“ und „Authentifizierung erforderlich“ die Authentifizierung zum Laden aktiviert werden (siehe Zugriffsverwaltung auf Seite (→)). Das Laden bei aktivierter Authentifizierung ist nach dem Scannen des mitgelieferten ID-Chips oder durch Bestätigung in der App möglich. Zum Scannen den ID-Chip kurz vor den Kartenleser des Wattpilot halten.

    Jedem ID-Chip kann in der App unter „ID-Chips“ ein Name zugewiesen werden. Die gespeicherte Lademenge pro ID-Chip ist in diesem Menü ersichtlich (siehe ID-Chips auf Seite (→)).

    Für die Zuordnung der Lademenge zu den ID‑Chips ist keine Authentifizierung erforderlich.

    1. Allgemeine Informationen
    2. Bedienelemente und Anzeigen

    Reset-Karte

    link_horizontalLink copied

    Die Reset-Karte setzt alle Einstellungen (z. B. Zugriffsverwaltung, WLAN- und LED-Einstellungen) auf die Werkseinstellungen zurück. Das Zurücksetzen des Geräts kann auch über die Fronius Solar.wattpilot App gemacht werden. Gespeichert bleiben die angelernten ID‑Chips und die zugehörigen Lademengen.

    Auf der Reset-Karte sind folgende Informationen aufgedruckt.

    • „Serial number“ - Seriennummer des Wattpilot
    • „Hotspot SSID“ - WLAN-Netzwerkname des Wattpilot
    • „Hotspot-Key“ - WLAN‑Passwort des Wattpilot
    • „QR-Code“ - Schlüssel zum Verbinden der App mit dem Wattpilot WLAN‑Hotspot

    Wattpilot zurücksetzen

    1Die Reset‑Karte vor den Kartenleser halten.
    2Alle LEDs leuchten kurz rot auf.
    Schematische Darstellung der Reset-Karte und das Symbol für nicht wegwerfen.

    HINWEIS!

    Reset-Karte sicher verwahren!

    Auf der Reset-Karte befinden sich alle Zugangsdaten.

    TIPP: Reset-Karte in der mitgelieferten selbstklebenden Klarsichttasche geben und an einem sicheren Ort aufbewahren.

    1. Allgemeine Informationen

    Funktionen

    link_horizontalLink copied

    Übersicht

    Der Wattpilot kann wie jede übliche Wallbox verwendet werden. Durch Betätigen einer Betriebsmodus-Taste (siehe Betriebsmodus-Tasten auf Seite (→)) kann zwischen den verschiedenen Lademodi (siehe Verschiedene Lademodi auf Seite (→)) gewechselt werden.

    1. Allgemeine Informationen
    2. Funktionen

    Übersicht

    link_horizontalLink copied

    Der Wattpilot kann wie jede übliche Wallbox verwendet werden. Durch Betätigen einer Betriebsmodus-Taste (siehe Betriebsmodus-Tasten auf Seite (→)) kann zwischen den verschiedenen Lademodi (siehe Verschiedene Lademodi auf Seite (→)) gewechselt werden.

    1. Allgemeine Informationen
    2. Funktionen

    Phasen-Umschaltung

    link_horizontalLink copied

    Der Fronius Wattpilot kann automatisch zwischen 1‑phasigem und 3‑phasigem Laden umschalten. Die automatische Phasen-Umschaltung ermöglicht bei PV‑Überschuss das Laden mit geringer Startleistung (1‑phasig mit 1,38 kWh). Außerdem hat das 1‑phasige Laden den Vorteil, dass die Ladeleistung in kleineren Stufen (0,23 kW) geregelt werden kann und wenig PV‑Überschuss besser genutzt werden kann. Das 1‑phasige Laden ist vom Fahrzeug begrenzt, daher ist es sinnvoll, bei höherem PV‑Überschuss auf 3‑phasiges Laden umzuschalten. Dadurch können höhere maximale Ladeleistungen erzielt werden.

    Die Phasen‑Umschaltung kann automatisch oder manuell eingestellt werden (siehe PV-Überschuss auf Seite (→)).

    1. Allgemeine Informationen
    2. Funktionen

    Phasen-Schieflast

    link_horizontalLink copied

    Ein Schieflast-Management begrenzt den gesamten Ladestrom, wodurch die Schieflast unter dem gewünschten Wert liegt. Es ist wichtig, die Grenzen der Phasen-Schieflast einzuhalten, um das Stromnetz zu schützen, das Laden von Elektrofahrzeugen effizient zu gestalten und die geltenden Vorschriften einzuhalten.

    Die maximale Phasen-Schieflast kann durch eine Technische Fachkraft gemäß den geltenden Vorschriften eingestellt werden (siehe Netzanforderungen auf Seite (→)).

    HINWEIS!

    Die Phasen‑Schieflast nicht überschreiten!

    Den 3-Phasen‑Leistungspegel so wählen, dass die maximal erlaubte Phasen‑Schieflast nicht überschritten wird. Nehmen Sie die Einstellungen dazu in der Fronius Solar.wattpilot App unter „Einstellungen“ > „Netzanforderungen“ vor.

    1. Allgemeine Informationen
    2. Funktionen

    PV-Überschuss

    link_horizontalLink copied

    HINWEIS!

    Eine Mindest‑Ladedauer von 5 Minuten ist hinterlegt.

    Um ein permanentes Schalten der Relais zu verhindern und um die Lebensdauer des Wattpilot zu erhöhen, ist eine Mindest-Ladedauer von 5 Minuten hinterlegt.

    Die überschüssige Energie einer PV‑Anlage (Photovoltaik‑Anlage) kann genutzt werden. Die Voraussetzungen dafür sind ein kompatibler Wechselrichter im gleichen Netzwerk wie der Wattpilot und ein Fronius Smart Meter (weitere Informationen siehe Datenkommunikation mit Wechselrichter auf Seite (→)).

    Durch das Einstellen von Grenzwerten wird sichergestellt, dass die zur Verfügung stehende PV-Überschuss-Leistung auf die Verbraucher verteilt wird. Die erstellten Grenzwerte ermöglichen es, dass eine PV-Batterie ausreichend aufgeladen wird oder die Energie in Warmwasser gespeichert wird. Danach wird die überschüssige PV‑Leistung zum Aufladen eines Fahrzeugs verwendet.

    HINWEIS!

    PV‑Überschuss‑Regelung.

    Ein Wattpilot pro PV‑Anlage.

    Die PV‑Überschuss‑Regelung funktioniert mit einem Wattpilot pro PV‑Anlage.

    Verbinden sich mehrere Wattpilot-Geräte mit einem Wechselrichter, darf nur bei einem Wattpilot „PV-Überschuss verwenden“ aktiviert sein. Bei allen anderen Wattpilot-Geräten muss „PV-Überschuss verwenden“ deaktiviert sein (weitere Informationen siehe Kostenoptimierung auf Seite (→)).

    Es ist möglich, einen Startleistungs‑Pegel (Angabe in Kilowatt/kW) festzulegen. Dieser muss von der PV‑Anlage erreicht werden, bevor der Wattpilot mit dem Laden des Fahrzeugs mit dem Mindeststrom beginnt.

    Es ist möglich einen 3‑Phasen‑Leistungspegel (Angabe in kW) festzulegen. Dieser muss von der PV-Anlage erreicht werden, bevor der Wattpilot vom 1‑phasigen zum 3‑phasigen Laden wechselt.

    Die Einstellungen des Startleistungs- und 3‑Phasen‑Leistungspegels können unter Kostenoptimierung in der Fronius Solar.wattpilot - App vorgenommen werden.

    Die Regelung des Leistungspegels ist nur in Leistungsschritten möglich, die 1-Ampere-Schritten entsprechen. In unten stehender Tabelle ist der Ladestrom in Ampere (A) und die entsprechende Ladeleistung für 1‑phasig und 3‑phasig in Kilowatt (kW) aufgelistet. 1-phasig in 0,23 kW‑Schritten, 3-phasig in 0,69 kW‑Schritten. Die Werte basieren auf der Annahme, dass die Spannung exakt 230 bzw. 400 V ist.

    • Beispiel: Der Ladestrom wird um 1 A auf 7 A erhöht.
      • 1‑phasig: 1,38 kW + 0,23 kW = 1,61 kW
      • 3‑phasig: 4,14 kW + 0,69 kW = 4,83 kW

    Ladestrom [A]

    6

    8

    10

    12

    14

    16

    20

    24

    32

    1-phasig [kW]

    1,38

    1,84

    2,3

    2,76

    3,22

    3,68

    4,6

    5,52

    7,36

    3-phasig [kW]

    4,14

    5,52

    6,9

    8,28

    9,66

    11

    13,8

    16,56

    22

    Beispiel

    PV‑Erzeugung

    Elektrofahrzeug

    Die Abbildung zeigt das Verhalten des Wattpilot mit einem eingestellten Startleistungs-Pegel von 1,38 kW und einem 3‑Phasen‑Leistungspegel von 4,14 kW. Ist der PV‑Überschuss geringer als 1,38 kW, wird das Fahrzeug nicht geladen.

    Liegt der PV‑Überschuss zwischen 1,38 und 4,14 kW, regelt der Wattpilot in 0,23 kW‑Schritten die Ladeleistung.
    Liegt der PV‑Überschuss über 4,14 kW, schaltet der Wattpilot von 1‑phasigem Laden auf 3‑phasiges Laden und regelt in
    0,69 kW‑Schritten die Ladeleistung.

    HINWEIS!

    Die Mindestladeleistung von Elektrofahrzeugen liegt bei vielen Modellen bei 1,38 kW.

    Bei kleineren PV‑Anlagen empfehlen wir, den Startleistungs-Pegel unter 1,38‑kW einzustellen, damit ausreichend Energie geladen wird. Jedoch wird der Strom, der nicht durch die PV‑Anlage abgedeckt ist, aus dem Netz bezogen. Es ergibt sich ein Strommix aus Eigenverbrauch und Netzbezug.

    Ein Startleistungs-Pegel unter 1,38 kW ergibt einen Strommix.

    Das Laden mit PV-Überschuss kann in der Fronius Solar.wattpilot‑App (siehe Kostenoptimierung auf Seite (→)) aktiviert und eingestellt werden.

    Prioritäten im System zwischen Batterie, Ohmpilot und Wattpilot

    Über die Einstellung „Grenzwert PV-Batterie“ und „Grenzwert Ohmpilot“ in der Fronius Solar.wattpilot‑App (siehe Kapitel Kostenoptimierung auf Seite (→)) kann die Priorität des Wattpilot beeinflusst werden. Je nach Höhe der gewählten Grenzwerte kann definiert werden, unter welchen Bedingungen die Ladung des Elektrofahrzeugs startet. Der Temperatur-Grenzwert des Ohmpilot kann nur genutzt werden, wenn ein Temperatur-Sensor am Ohmpilot angeschlossen ist. Für die Festlegung der Wattpilot-Priorität sind auch die Einstellungen der Energiemanagement Prioritäten auf der Webseite des Wechselrichters zu berücksichtigen.

    HINWEIS!

    Wenn am Fronius Ohmpilot kein Temperatursensor angeschlossen ist, wird eine Temperatur von 0 °C angenommen. Soll der Wattpilot gegenüber dem Ohmpilot priorisiert werden, dann muss der „Grenzwert Ohmpilot“ auf 0 °C eingestellt werden. Bei einem Fühlerbruch bekommt der Ohmpilot vor dem Wattpilot Strom.

    Beispiel
    Das Elektrofahrzeug soll auf jeden Fall vor der Batterie und dem Ohmpilot mit PV‑Überschuss geladen werden. In der Solar.wattpilot-App wird der Grenzwert für die Batterie auf 0 % und der Grenzwert des Ohmpilot auf 0 °C eingestellt. Das Elektrofahrzeug wird sofort mit PV‑Überschuss geladen und der Ladezustand der Batterie bzw. die Temperatur des Ohmpilot spielt keine Rolle.



    • System mit Wechselrichter, Wattpilot, Batterie und Ohmpilot

    Priorität im Wechselrichter

    Wattpilot

    Batterie**

    Ohmpilot

    Batterie** > Ohmpilot

    Priorität 3 bis SOC* und Grenzwert Temperatur erreicht, dann Priorität 1

    Priorität 1 bis SOC*, dann Priorität 2

    Priorität 2 bis Grenzwert Temperatur erreicht, dann Priorität 3

    Ohmpilot > Batterie**

    Priorität 3 bis SOC* und Grenzwert Temperatur erreicht, dann Priorität 1

    Priorität 2 bis SOC, dann Priorität 3

    Priorität 1 bis Grenzwert Temperatur erreicht, dann Priorität 2



    • System mit Wechselrichter, Wattpilot und Ohmpilot

    Priorität im Wechselrichter

    Wattpilot

    Ohmpilot

    Ohmpilot

    Priorität 2 bis Grenzwert Temperatur erreicht, dann Priorität 1

    Priorität 1 bis Grenzwert Temperatur erreicht, dann Priorität 2



    • System mit Wechselrichter, Wattpilot und Batterie

    Priorität im Wechselrichter

    Wattpilot

    Batterie**

    Batterie**

    Priorität 2 bis SOC*, dann Priorität 1

    Priorität 1 bis SOC*, dann Priorität 2

    *SOC - State of Charge (Ladezustand der stationären Batterie)
    **Fronius kompatible DC-gekoppelte Batterie



    WICHTIG!
    Das Energiemanagement mit den digitalen Ausgängen (I/Os) am Fronius Wechselrichter darf nicht für das Lastmanagement des Wattpilot verwendet werden! Die Prioritäten der Lasten sind nicht eindeutig.

    1. Allgemeine Informationen
    2. Funktionen

    Flexibler Stromtarif

    link_horizontalLink copied

    Tarifzonen
    Wenn Sie Kunde eines Anbieters von flexiblen Stromtarifen sind, können Sie den flexiblen Stromtarif nutzen. Dieser wird bei der Verwendung des Eco Mode und Next Trip Mode berücksichtigt.

    Anbieter
    Der flexible Stromtarif kann genutzt werden, wenn Strom von Stromlieferanten bezogen wird, der stündlich über die Strombörse abgerechnet wird, z. B.

    • Lumina Strom hourly
    • aWattar hourly
    • Tibber

    Die Tarife von der Strombörse der verschiedenen Anbieter werden vom Wattpilot direkt aus dem Internet abgefragt. Es ist möglich, eine Preisschwelle (Eco Mode Preis-Grenze) anzugeben, sobald diese unterschritten wird, startet das Laden.

    WICHTIG!
    Die angezeigten Preise zeigen die aktuellen Tarife der Strombörse. Je nach Anbieter können weitere Kosten anfallen.

    Beispiel

    Die Abbildung zeigt die Entwicklung des Strompreis eines Stromlieferanten über 24 Stunden. Die stündlichen Tarife werden zu einer bestimmten Uhrzeit von der Strombörse für den nächsten Tag abgefragt.

    1. Allgemeine Informationen
    2. Funktionen

    Boost

    link_horizontalLink copied

    Voraussetzung
    Um den Boost-Modus benutzen zu können, muss ein stationärer Batteriespeicher im PV-System vorhanden sein und der Eco oder Next Trip Mode ausgewählt sein.

    Funktion
    Durch Aktivieren des Boost wird die Energie zum Laden direkt aus dem stationären Batteriespeicher verwendet. Dadurch kann günstige Energie bezogen werden, auch wenn gerade kein PV-Überschuss vorhanden ist. In den Boost-Einstellungen kann eingestellt werden, wie viel Restenergie (SOC) in der stationären Batterie verbleiben soll. Außerdem kann eingestellt werden, ob die Ladung aus der stationären Batterie einmalig gemacht werden soll, oder ob die Ladung so lange gemacht wird, so lange das Fahrzeug angesteckt ist.

    Bei aktiviertem Boost kann es bis zu 10 Minuten dauern, bis die Batterie mit maximaler Leistung entladen wird. Wenn der Wechselrichter bereits die maximale Gesamtleistung (durch PV) erreicht hat oder die Batterie nicht entladen werden kann, lädt der Wattpilot immer noch mit mindestens 1,4 kW. Der minimale SOC der Batterie am Wechselrichter muss größer als der "Entladen bis"-Grenzwert sein.

    Beispiel
    Nehmen wir an, Ihr stationärer Batteriespeicher ist zu 80 % geladen. Aufgrund der aktuellen Wetterverhältnisse wird keine zusätzliche Energie gespeichert. Wenn Sie nun den Boost aktivieren, wird die gespeicherte Energie in Ihr Fahrzeug übertragen. Beachten Sie, dass die Entladegrenze der stationären Batterie berücksichtigt wird (z. B. 20 % eingestellt = es verbleiben immer 20 % der Energie im stationären Batteriespeicher). Außerdem ist aktiviert, dass die Entladung so lange fortgesetzt wird, wie das Fahrzeug angeschlossen ist (in der App einstellen). Sollten sich die Wetterverhältnisse ändern und der PV-Überschuss wieder in den stationären Batteriespeicher eingespeist werden, wird Ihr Fahrzeug weiter geladen, bis es abgesteckt wird. Dabei bleibt stets eine Restenergie von 20 % im stationären Batteriespeicher erhalten.



    1. Allgemeine Informationen

    Verschiedene Lademodi

    link_horizontalLink copied

    Standard Mode

    Im Standard Mode wird mit der voreingestellten Stromstärke (z. B. 16 A) geladen. In der App (siehe Stromstufe auf Seite (→)) kann der Ladestrom in 1 Ampere‑Schritten angepasst werden.

    Das Laden mit niedrigem Ladestrom ist schonender für das Fahrzeug. Das Laden mit hohem Ladestrom ermöglicht ein schnelles Laden. Das Laden erfolgt ggf. mit Netzbezug.

    HINWEIS!

    Standard Mode

    In diesem Lademodus wird der PV-Überschuss und der flexible Stromtarif nicht berücksichtigt.

    Für das Laden im Standard Mode muss keine weitere Einstellung vorgenommen werden.

    1. Allgemeine Informationen
    2. Verschiedene Lademodi

    Standard Mode

    link_horizontalLink copied

    Im Standard Mode wird mit der voreingestellten Stromstärke (z. B. 16 A) geladen. In der App (siehe Stromstufe auf Seite (→)) kann der Ladestrom in 1 Ampere‑Schritten angepasst werden.

    Das Laden mit niedrigem Ladestrom ist schonender für das Fahrzeug. Das Laden mit hohem Ladestrom ermöglicht ein schnelles Laden. Das Laden erfolgt ggf. mit Netzbezug.

    HINWEIS!

    Standard Mode

    In diesem Lademodus wird der PV-Überschuss und der flexible Stromtarif nicht berücksichtigt.

    Für das Laden im Standard Mode muss keine weitere Einstellung vorgenommen werden.

    1. Allgemeine Informationen
    2. Verschiedene Lademodi

    Eco Mode

    link_horizontalLink copied

    Im Eco Mode wird ein Fahrzeug nur dann geladen, wenn kostengünstiger Strom zur Verfügung steht. Die Ladung kann entweder aus günstig bezogenem Strom (siehe Flexibler Stromtarif auf Seite (→)) oder überschüssig produzierter Energie von der Photovoltaik-Anlage (siehe PV-Überschuss auf Seite (→)) bestehen. Es gibt keine Garantie, dass geladen wird.

    Voraussetzung
    Das Laden im Eco Mode ist nur möglich, wenn unter PV-Überschuss in der Fronius Solar.wattpilot-App der PV-Überschuss und/oder ein Flexibler Stromtarif aktiviert sind.

    HINWEIS!

    Modus wechseln für garantiertes Laden.

    Steht keine überschüssig produzierte Leistung oder günstiger Strom zur Verfügung, wird im Eco Mode nicht geladen.

    Zum garantierten Laden in den Standard oder Next Trip Mode wechseln.

    Aktivierung
    Der Eco Mode kann unter Kostenoptimierung (siehe Seite (→)) konfiguriert werden und durch Betätigen der Betriebsmodus Taste oder über die Fronius Solar.wattpilot‑App aktiviert werden.

    HINWEIS!

    Die Batterie der PV‑Anlage wird zuerst entladen!

    Ist eine stationäre Batterie im System vorhanden, wird bei Unterschreiten der Strompreis-Schwelle zuerst die Batterie der PV‑Anlage entladen, um ein Elektrofahrzeug zu laden, bevor Netzstrom bezogen wird.

    Beispiel

    PV‑Erzeugung

    Elektrofahrzeug

    Verbrauch Haushalt

    Im Eco Mode wird das Elektrofahrzeug um ca. 15 Uhr mit dem Wattpilot verbunden, da eine fixe zusätzliche Reichweite des Elektrofahrzeugs nicht notwendig ist, jedoch günstiger Strom geladen werden soll. In der Fronius Solar.wattpilot-App muss unter Kostenoptimierung der PV‑Überschuss und/oder Flexibler Stromtarif aktiviert und eingestellt sein. Durch die PV‑Erzeugung wird der Verbrauch des Haushalts gedeckt und mit dem PV‑Überschuss wird das Elektrofahrzeug geladen. Die Ladung wird bis ca. 20 Uhr aus PV‑Überschuss bezogen. Zwischen 2 und 5 Uhr fällt der Strompreis unter die definierte Preis-Grenze. Das Elektrofahrzeug wird in diesem Zeitraum mit günstigem Strom geladen.



    Laden im Eco Mode

    PV-Überschuss

    Preis-Grenze

    Wattpilot

    Nein

    Nein

    Kein Laden

    Nein

    Ja

    Max. Laden

    Ja

    Nein

    Laden mit PV-Überschuss

    Ja

    Ja

    Max. Laden

    1. Allgemeine Informationen
    2. Verschiedene Lademodi

    Next Trip Mode

    link_horizontalLink copied

    Im Next Trip Mode wird ein Fahrzeug bis zum Ende der selbst gewählten Uhrzeit mit der eingestellten Lademenge so günstig wie möglich geladen. Der Ladebeginn wird so gewählt, dass die gewünschte Lademenge spätestens eine Stunde vor Ladeende geladen ist. Die Ladung erfolgt zum kostengünstigsten Zeitfenster. Die Einstellungen des PV‑Überschusses und flexiblen Stromtarifs werden dabei berücksichtigt. Ist die Funktion Im Eco Mode bleiben (Aktivierung siehe Next Trip Mode auf Seite (→)) aktiviert, lädt der Wattpilot nach Erreichen der eingestellten Lademenge mit günstiger Energie weiter.

    Die Lademenge wird in Kilometer angegeben und auf Basis eines Durchschnitts‑Verbrauchs (18 kWh/100 km) berechnet. Durch äußere Bedingungen (z. B. Jahreszeit, Fahrgeschwindigkeit, Fahrzeug-Modell) kann es dadurch zu Abweichungen bei der tatsächlichen Reichweite kommen. Beim Einstellen der Lademenge wird der tatsächliche Ladezustand der Batterie des Elektrofahrzeugs nicht ausgelesen. Die eingestellte Lademenge wird zusätzlich zu der im Elektrofahrzeug vorhandenen Lademenge geladen.

    Aktivierung
    Der Modus kann unter Next Trip Mode in der Fronius Solar.wattpilot‑App eingestellt werden (siehe Next Trip Mode auf Seite (→)).

    Nach der Aktivierung des Modus wird die Ladung kurz gestartet, um einen Ladeplan unter Berücksichtigung der möglichen Ladeleistung zu berechnen. Falls kein flexibler Stromtarif aktiviert ist, wird zum spätestmöglichen Zeitpunkt mit der Ladung begonnen, um mit einem möglichen PV‑Überschuss zu laden und um die Batterie des Elektrofahrzeugs zu schonen. Steht für die Berechnung des Ladeplans keine Uhrzeit zur Verfügung, startet die Ladung sofort.

    HINWEIS!

    Internet-Verbindung für aktivierten flexiblen Stromtarif notwendig.

    Die LED des Next Trip Mode blinkt rot, wenn der flexible Stromtarif (im Next Trip Mode) aktiviert ist und keine Verbindung zu den Stromanbieter-Daten besteht. Das Laden startet zum spätest möglichen Zeitpunkt, um die eingestellte Lademenge zu erreichen.

    Wird das Ladekabel bei aktiviertem Next Trip Mode ab- und wieder angesteckt erfolgt die Berechnung erneut und die eingestellte Lademenge wird zusätzlich zur bereits vorhandenen Lademenge geladen. Änderungen in den Einstellungen der Fronius Solar.wattpilot-App führen zu einer Neuberechnung des Ladeplans. Wird die Änderung während der Next Trip Mode Ladung gemacht, wird die bis zu diesem Zeitpunkt geladene Reichweite dazu gerechnet.

    Ist Im Eco Mode bleiben aktiviert, werden die Einstellungen der Kostenoptimierung auch im Next Trip Mode berücksichtigt.

    HINWEIS!

    Die Batterie der PV‑Anlage wird zuerst entladen.

    Ist eine stationäre Batterie im System vorhanden, wird für das Laden des Elektrofahrzeugs zuerst die Batterie entladen, bevor Netzstrom bezogen wird.

    HINWEIS!

    Orange blinkende LEDs, wenn die Lademenge nicht erreicht oder gespeichert werden kann.

    Kann die eingestellte Lademenge nicht in der vorgegebenen Zeit geladen werden oder wenn das Fahrzeug die eingestellte Lademenge nicht speichern kann, blinken die LEDs orange.

    Die Lademenge reduzieren oder die Ladezeit verlängern.

    Beispiel

    PV‑Erzeugung

    Elektrofahrzeug

    Verbrauch Haushalt

    Die tägliche Fahrt zur Arbeit und zurück nach Hause beträgt 50 km und muss um 8 Uhr angetreten werden. In der Fronius Solar.wattpilot App müssen unter Next Trip Mode die Kilometer und die Abfahrtszeit angegeben werden. Für die Berechnung von 100 km werden 18 kWh herangezogen. Das Elektrofahrzeug wird um ca. 15 Uhr angesteckt und lädt. Wenn PV‑Überschuss verfügbar ist, wird mit PV‑Überschuss geladen. Die restliche Lademenge wird zum spätestmöglichen Zeitpunkt garantiert in das Elektrofahrzeug geladen. Dabei wird die Ladung so berechnet, dass diese spätestens eine Stunde vor Abfahrt abgeschlossen ist.

    HINWEIS!

    Bei ausreichender Energie im Elektrofahrzeug ist es besser den Eco Mode zu verwenden.

    Wenn das Elektrofahrzeug ausreichend geladen ist, dann ist der Eco Mode die bessere Wahl.

    Wechsel in den Eco Mode (siehe Eco Mode auf Seite (→)).

    1. Allgemeine Informationen

    Dynamic Load Balancing

    link_horizontalLink copied

    Allgemein

    Der Wattpilot unterstützt ein dynamisches Lastmanagement, das so genannte Dynamic Load Balancing. Um Dynamic Load Balancing verwenden zu können, muss im Gesamtsystem entweder ein Fronius Wechselrichter mit Smart Meter, ein Fronius Datamanager 2.0 mit Smart Meter oder ein Fronius Smart Meter IP installiert sein. Der Wattpilot muss außerdem mit dem Internet verbunden sein. Die vorgenommenen Einstellungen können mit einem Techniker-Passwort (siehe Passwort auf Seite (→)) geschützt werden.

    Das Dynamic Load Balancing verteilt den Strom beim Laden mit mehreren Wattpiloten, abhängig von deren Priorisierung. Der Strom wird dynamisch unter Berücksichtigung von PV‑Überschuss und den maximalen Bezugsstrom im System verteilt. Die priorisierten Fahrzeuge werden dabei zuerst geladen.

    1. Allgemeine Informationen
    2. Dynamic Load Balancing

    Allgemein

    link_horizontalLink copied

    Der Wattpilot unterstützt ein dynamisches Lastmanagement, das so genannte Dynamic Load Balancing. Um Dynamic Load Balancing verwenden zu können, muss im Gesamtsystem entweder ein Fronius Wechselrichter mit Smart Meter, ein Fronius Datamanager 2.0 mit Smart Meter oder ein Fronius Smart Meter IP installiert sein. Der Wattpilot muss außerdem mit dem Internet verbunden sein. Die vorgenommenen Einstellungen können mit einem Techniker-Passwort (siehe Passwort auf Seite (→)) geschützt werden.

    Das Dynamic Load Balancing verteilt den Strom beim Laden mit mehreren Wattpiloten, abhängig von deren Priorisierung. Der Strom wird dynamisch unter Berücksichtigung von PV‑Überschuss und den maximalen Bezugsstrom im System verteilt. Die priorisierten Fahrzeuge werden dabei zuerst geladen.

    1. Allgemeine Informationen
    2. Dynamic Load Balancing

    Funktionsprinzip

    link_horizontalLink copied

    Mit Dynamic Load Balancing kann der maximale Bezugsstrom für den Hausanschlusspunkt (Einspeisepunkt) definiert werden. Die Erzeugung von Strom durch die PV‑Anlage und der Verbrauch werden automatisch berücksichtigt. Es können beliebig viele Wattpiloten dynamisch geregelt werden. Durch die dynamische Regelung kann der maximal mögliche Ladestrom genutzt werden.

    Das Dynamic Load Balancing überwacht den verfügbaren Strom pro Phase (einschließlich Solarstrom) am Hausanschlusspunkt (Einspeisepunkt) und verteilt ihn dynamisch auf einen oder mehrere Wattpiloten. Dabei können die Wattpiloten mit dem maximal verfügbaren Strom versorgt werden, der maximale Strom wird nicht überschritten. Außerdem kann der Strom (Bezugsstrom) für die Wattpiloten begrenzt werden.

    HINWEIS!

    1‑phasige Elektrofahrzeuge bei mehreren Wattpiloten gleichmäßig laden.

    Bei mehreren Wattpiloten macht es Sinn die Phasen unterschiedlich anzuschließen, damit bei 1‑phasigen Elektrofahrzeuge die Last gleichmäßig aufgeteilt wird.

    Die Phasen unterschiedlich anschließen.

    Der maximale Bezugsstrom muss passend zur Nachzählersicherung eingestellt werden.

    Beispiel einer Regelung

    (1)
    Photovoltaik-Anlage
    (2)
    Wechselrichter
    (3)
    Verbraucher (z. B. TV, Waschmaschine, Licht)
    (4)
    Smart Meter
    (5)
    Fronius Wattpilot
    (6)
    Elektrofahrzeug
    (7)
    Stromnetz

    Im Beispiel einer Regelung werden 32 A aus dem öffentlichen Netz bezogen und 8 A werden von der PV-Anlage erzeugt, das sind insgesamt 40 A verfügbarer Strom. Die Verbraucher im Haushalt benötigen 20 A, die verbleibenden 20 A werden dynamisch auf die angeschlossenen Wattpiloten aufgeteilt, um das Laden von beispielsweise zwei Elektrofahrzeugen mit jeweils 10 A zu ermöglichen.

    HINWEIS!

    Das Laden wird unterbrochen oder startet nicht.

    Bei aktiviertem Dynamic Load Balancing kann es zu Ladeunterbrechungen kommen. Manche Elektrofahrzeuge haben mit einem erneuten Ladestart Probleme.

    1. Allgemeine Informationen
    2. Dynamic Load Balancing

    Priorität

    link_horizontalLink copied

    Bei Systemen mit mehreren Wattpiloten können Ladeprioritäten festgelegt werden. Die Ladestationen (Elektrofahrzeuge) mit höherer Priorität bekommen vorrangig Strom, Ladestationen mit niedriger Priorität müssen warten. Falls Strom übrig bleibt, wird dieser unter den niedriger priorisierten Wattpiloten aufgeteilt.

    Für Fahrzeuge, die zuerst und mit dem maximal verfügbarem Strom laden sollen, muss eine hohe Priorität eingestellt sein. Eine niedrige Priorität kann für Fahrzeuge vergeben werden, die mit dem Laden warten sollen bis ausreichend Strom vorhanden ist.

    Bei Wattpiloten mit der selben Priorität wird der verfügbare Strom gleichmäßig aufgeteilt.

    Beispiel 1

    Aufteilung des Ladestroms bei drei Wattpiloten mit unterschiedlichen Prioritäten (einmal Priorität hoch, zweimal Priorität mittel).

    Beispiel 2

    Aufteilung des Ladestroms bei drei Wattpiloten (X, Y, Z) mit gleicher Priorität. Jedem Wattpiloten wird der minimale Ladestrom zugeteilt (außer der minimale Ladestrom ist nicht mehr verfügbar). Bleibt Ladestrom übrig, wird dieser dort aufgeteilt, wo es möglich ist, beginnend mit dem ersten Wattpilot in der Schleife.

    Wattpilot X hat einen minimalen Ladestrom von 6 A, Wattpilot Y 10 A und Wattpilot Z 6 A. Zur Verfügung stehen 15 A Ladestrom, der verteilt werden soll. Die Aufteilung des Ladestroms passiert wie folgt.

    1. X bekommt 6 A, 9 A bleiben übrig.
    2. Y bekommt nichts, weil der minimale Ladestrom von Y 10 A beträgt. Y wird auf 0 gesetzt.
    3. Z bekommt 6 A, 3 A bleiben übrig.
    4. Die Schleife beginnt von vorne.
    5. X bekommt 7 A, 2 A bleiben übrig.
    6. Y bekommt nichts, weil der Ladestrom in der ersten Schleife bereits auf 0 gesetzt wurde.
    7. Z bekommt 7 A, 1 A bleibt übrig.
    8. Die Schleife beginnt von vorne.
    9. X bekommt 8 A, 0 A bleiben übrig.

    Die 15 A Ladestrom wurden unter den gleich priorisierten Wattpiloten aufgeteilt und laden. Sobald wieder Ladestrom verfügbar ist, wird das Elektrofahrzeug an Wattpilot Y geladen.

    Installation und Inbetriebnahme

    link_horizontalLink copied

    Standort-Wahl und Montagelage

    Standort-Wahl

    Bei der Standort‑Wahl folgende Kriterien beachten.

    Der Wattpilot ist ohne direkter Sonneneinstrahlung für den Betrieb im Außenbereich geeignet.



    Der Wattpilot ist für den Betrieb in gut belüfteten Innenräumen geeignet.



    Den Wattpilot nicht in Räumen mit erhöhter Gefahr durch Ammoniakgase betreiben.

    Der Wattpilot ist für die Verwendung im Innen- und Außenbereich geeignet.

    Umgebungsbedingungen siehe Technische Daten auf Seite (→).

    VORSICHT!

    Achtung vor Verziehen der Montagehalterung auf unebenem Untergrund.

    Ein unebener Untergrund kann ein Verziehen der Montagehalterung verursachen, wodurch ein Aufstecken des Wattpilot nicht mehr möglich ist.

    Geeigneten Standort mit ebenem Untergrund wählen.

    HINWEIS!

    Die Nichtbeachtung der Meldepflicht kann zu rechtlichen Konsequenzen führen.

    Bei Nichteinhaltung der Meldepflicht können Sanktionen oder Bußgelder verhängt werden.

    Erkundigen Sie sich beim Netzbetreiber, ob im Zielland eine Meldepflicht für Ladestationen besteht.

    Melden Sie gegebenenfalls die Ladestation dem zuständigen Netzbetreiber, um rechtliche Konsequenzen zu vermeiden.

    1. Installation und Inbetriebnahme

    Standort-Wahl und Montagelage

    link_horizontalLink copied

    Standort-Wahl

    Bei der Standort‑Wahl folgende Kriterien beachten.

    Der Wattpilot ist ohne direkter Sonneneinstrahlung für den Betrieb im Außenbereich geeignet.



    Der Wattpilot ist für den Betrieb in gut belüfteten Innenräumen geeignet.



    Den Wattpilot nicht in Räumen mit erhöhter Gefahr durch Ammoniakgase betreiben.

    Der Wattpilot ist für die Verwendung im Innen- und Außenbereich geeignet.

    Umgebungsbedingungen siehe Technische Daten auf Seite (→).

    VORSICHT!

    Achtung vor Verziehen der Montagehalterung auf unebenem Untergrund.

    Ein unebener Untergrund kann ein Verziehen der Montagehalterung verursachen, wodurch ein Aufstecken des Wattpilot nicht mehr möglich ist.

    Geeigneten Standort mit ebenem Untergrund wählen.

    HINWEIS!

    Die Nichtbeachtung der Meldepflicht kann zu rechtlichen Konsequenzen führen.

    Bei Nichteinhaltung der Meldepflicht können Sanktionen oder Bußgelder verhängt werden.

    Erkundigen Sie sich beim Netzbetreiber, ob im Zielland eine Meldepflicht für Ladestationen besteht.

    Melden Sie gegebenenfalls die Ladestation dem zuständigen Netzbetreiber, um rechtliche Konsequenzen zu vermeiden.

    1. Installation und Inbetriebnahme
    2. Standort-Wahl und Montagelage

    Standort-Wahl

    link_horizontalLink copied

    Bei der Standort‑Wahl folgende Kriterien beachten.

    Der Wattpilot ist ohne direkter Sonneneinstrahlung für den Betrieb im Außenbereich geeignet.



    Der Wattpilot ist für den Betrieb in gut belüfteten Innenräumen geeignet.



    Den Wattpilot nicht in Räumen mit erhöhter Gefahr durch Ammoniakgase betreiben.

    Der Wattpilot ist für die Verwendung im Innen- und Außenbereich geeignet.

    Umgebungsbedingungen siehe Technische Daten auf Seite (→).

    VORSICHT!

    Achtung vor Verziehen der Montagehalterung auf unebenem Untergrund.

    Ein unebener Untergrund kann ein Verziehen der Montagehalterung verursachen, wodurch ein Aufstecken des Wattpilot nicht mehr möglich ist.

    Geeigneten Standort mit ebenem Untergrund wählen.

    HINWEIS!

    Die Nichtbeachtung der Meldepflicht kann zu rechtlichen Konsequenzen führen.

    Bei Nichteinhaltung der Meldepflicht können Sanktionen oder Bußgelder verhängt werden.

    Erkundigen Sie sich beim Netzbetreiber, ob im Zielland eine Meldepflicht für Ladestationen besteht.

    Melden Sie gegebenenfalls die Ladestation dem zuständigen Netzbetreiber, um rechtliche Konsequenzen zu vermeiden.

    1. Installation und Inbetriebnahme
    2. Standort-Wahl und Montagelage

    Montagelage

    link_horizontalLink copied

    Der Wattpilot ist für die senkrechte Montage an einer senkrechten, ebenen Wand geeignet.



    • Den Wattpilot nicht horizontal montieren.
    • Den Wattpilot nicht auf einer schrägen Fläche montieren.
    • Den Wattpilot nicht auf einer schrägen Fläche mit dem Anschluss nach unten montieren.

    HINWEIS!

    Um den Wattpilot vor Berührungen zu schützen, eine Mindesthöhe von 140 cm über den Boden einhalten.

    1. Installation und Inbetriebnahme
    2. Standort-Wahl und Montagelage

    Standfuß

    link_horizontalLink copied

    Der Wattpilot kann auf dem optional erhältlichen Standfuß montiert werden, der eine flexible Positionierung ermöglicht. Sie haben die Möglichkeit, eine oder zwei Ladestationen auf dem Standfuß zu befestigen.

    HINWEIS!

    Beachten Sie bei der Positionierung des Standfußes die zulässige Standort-Wahl.

    1. Installation und Inbetriebnahme

    Installation

    link_horizontalLink copied

    Sicherheit

    WARNUNG!

    Die Installation und Inbetriebnahme darf nur durch eine Elektrofachkraft durchgeführt werden!

    Anforderungen an die Qualifikation des technischen Personals beachten. Die 5 Sicherheitsregeln für Arbeiten an elektrischen Anlagen kennen und beachten.

    Freischalten.

    Gegen Wiedereinschalten sichern.

    Spannungsfreiheit feststellen.

    Erden und kurzschließen.

    Benachbarte, unter Spannung stehende Teile abdecken oder abschranken.

    WARNUNG!

    Gefahr durch offenes oder beschädigtes Gehäuse.

    Schwerwiegende Personen- und Sachschäden durch Hochspannung oder Brand können die Folge sein.

    Das Gerät nicht verwenden, wenn das Gehäuse beschädigt oder geöffnet ist.

    Gerät zur Reparatur einschicken.

    WARNUNG!

    Gefahr durch lose Teile im Gehäuse.

    Schwerwiegende Personen- und Sachschäden durch Hochspannung oder Brand können die Folge sein.

    Das Gerät nicht verwenden, wenn sich lose Teile im Gehäuse befinden.

    Gerät zur Reparatur einschicken.

    WARNUNG!

    Gefahr durch Kabel.

    Schwerwiegende Personen- und Sachschäden durch beschädigte oder frei verlegte Kabel können die Folge sein.

    Das Gerät nicht verwenden, wenn die am Gerät angebrachten oder angesteckten Kabel eine Beschädigung aufweisen.

    Das Gewicht des Geräts mit dem Ladekabel ausreichend abstützen.

    Für eine mechanische Entlastung der Kabel sorgen.

    Das Ladekabel sicher verlegen und dadurch die Stolpergefahr über das Ladekabel vermeiden.

    WARNUNG!

    Gefahr durch nasse oder verschmutzte Stecker!

    Schwerwiegende Personen- und Sachschäden können durch Verschmorungen wegen Dauerbelastung die Folge sein.

    Gerät ausschließlich senkrecht montieren.

    Nasse Stecker im spannungslosen Zustand trocknen.

    Verschmutzte Stecker im spannungslosen Zustand reinigen.

    WARNUNG!

    Gefahr durch gasende Fahrzeugbatterien!

    Schwerwiegende Personenschäden können die Folge sein.

    Nur in gut belüfteten Räumen verwenden.

    WARNUNG!

    Gefahr durch Wegfahren mit angeschlossenem Ladekabel!

    Schwerwiegende Personen- oder Sachschäden können die Folge sein.

    Ladekabel vor dem Wegfahren vom Elektrofahrzeug trennen.

    Sicherheitseinrichtung des Elektrofahrzeugs nicht umgehen.

    Den Stecker niemals am Kabel aus der Steckverbindung ziehen!

    Die Vorgaben des Netzbetreibers bezüglich 1‑phasiger Ladung und der daraus möglicherweise resultierenden asymmetrischen Netzbelastung beachten!

    Das Gerät verfügt über ein eingebautes Fehlerstrom-Schutzmodul mit Fehlerstrom-Erkennung (20 mA AC und 6 mA DC). Pro Wattpilot muss ein separater Fehlerstrom-Schutzschalter und ein Leitungs‑Schutzschalter vorgeschaltet sein.
    Die nationalen Installationsnormen beachten!

    1. Installation und Inbetriebnahme
    2. Installation

    Sicherheit

    link_horizontalLink copied

    WARNUNG!

    Die Installation und Inbetriebnahme darf nur durch eine Elektrofachkraft durchgeführt werden!

    Anforderungen an die Qualifikation des technischen Personals beachten. Die 5 Sicherheitsregeln für Arbeiten an elektrischen Anlagen kennen und beachten.

    Freischalten.

    Gegen Wiedereinschalten sichern.

    Spannungsfreiheit feststellen.

    Erden und kurzschließen.

    Benachbarte, unter Spannung stehende Teile abdecken oder abschranken.

    WARNUNG!

    Gefahr durch offenes oder beschädigtes Gehäuse.

    Schwerwiegende Personen- und Sachschäden durch Hochspannung oder Brand können die Folge sein.

    Das Gerät nicht verwenden, wenn das Gehäuse beschädigt oder geöffnet ist.

    Gerät zur Reparatur einschicken.

    WARNUNG!

    Gefahr durch lose Teile im Gehäuse.

    Schwerwiegende Personen- und Sachschäden durch Hochspannung oder Brand können die Folge sein.

    Das Gerät nicht verwenden, wenn sich lose Teile im Gehäuse befinden.

    Gerät zur Reparatur einschicken.

    WARNUNG!

    Gefahr durch Kabel.

    Schwerwiegende Personen- und Sachschäden durch beschädigte oder frei verlegte Kabel können die Folge sein.

    Das Gerät nicht verwenden, wenn die am Gerät angebrachten oder angesteckten Kabel eine Beschädigung aufweisen.

    Das Gewicht des Geräts mit dem Ladekabel ausreichend abstützen.

    Für eine mechanische Entlastung der Kabel sorgen.

    Das Ladekabel sicher verlegen und dadurch die Stolpergefahr über das Ladekabel vermeiden.

    WARNUNG!

    Gefahr durch nasse oder verschmutzte Stecker!

    Schwerwiegende Personen- und Sachschäden können durch Verschmorungen wegen Dauerbelastung die Folge sein.

    Gerät ausschließlich senkrecht montieren.

    Nasse Stecker im spannungslosen Zustand trocknen.

    Verschmutzte Stecker im spannungslosen Zustand reinigen.

    WARNUNG!

    Gefahr durch gasende Fahrzeugbatterien!

    Schwerwiegende Personenschäden können die Folge sein.

    Nur in gut belüfteten Räumen verwenden.

    WARNUNG!

    Gefahr durch Wegfahren mit angeschlossenem Ladekabel!

    Schwerwiegende Personen- oder Sachschäden können die Folge sein.

    Ladekabel vor dem Wegfahren vom Elektrofahrzeug trennen.

    Sicherheitseinrichtung des Elektrofahrzeugs nicht umgehen.

    Den Stecker niemals am Kabel aus der Steckverbindung ziehen!

    Die Vorgaben des Netzbetreibers bezüglich 1‑phasiger Ladung und der daraus möglicherweise resultierenden asymmetrischen Netzbelastung beachten!

    Das Gerät verfügt über ein eingebautes Fehlerstrom-Schutzmodul mit Fehlerstrom-Erkennung (20 mA AC und 6 mA DC). Pro Wattpilot muss ein separater Fehlerstrom-Schutzschalter und ein Leitungs‑Schutzschalter vorgeschaltet sein.
    Die nationalen Installationsnormen beachten!

    1. Installation und Inbetriebnahme
    2. Installation

    Wattpilot an der Wand montieren

    link_horizontalLink copied

    Darauf achten, dass die Montagehalterung nicht verzogen oder deformiert wird.

    1

    Bohrlöcher 4 mal anzeichnen. Verwenden Sie zum horizontalen Ausrichten die oben angebrachte Libelle.

    2Bohren Sie 4 Löcher.
    3

    Datenkommunikation via Kabel
    Führen Sie für die Datenkommunikation das CAT5-Kabel in das Gehäuse ein. Stellen Sie die Datenkommunikation via RJ45 oder LSA her. Oder verbinden Sie sich via WLAN.

    HINWEIS!

    Netzkabel einfädeln.

    Beachten Sie, dass das Einfädeln des Netzkabels von hinten vor der endgültigen Montage des Geräts an der Wand erfolgen muss.

    4

    Geben Sie Dübel in die Bohrungen und befestigen Sie die Montagehalterung mit Schrauben (siehe Lieferumfang).

    5

    Fixieren Sie das Ethernet-Kabel mit einem Kabelbinder an einer der oben dargestellten Position.

    1. Installation und Inbetriebnahme
    2. Installation

    Ladestecker-Halterung montieren

    link_horizontalLink copied

    Zum Einhängen des Ladekabels kann die Ladestecker-Halterung wie folgt montiert werden.

    1

    Bohrlöcher 2 mal anzeichnen und 2 Löcher bohren. Geben Sie Dübel in die Bohrungen und befestigen Sie die Kabelhalterung mit Schrauben.

    1. Installation und Inbetriebnahme
    2. Installation

    Netzanschluss installieren

    link_horizontalLink copied

    WARNUNG!

    Kurzschluss bzw. Überlast

    Schwere Personenschäden sowie Schäden am Gerät können die Folge sein.

    Ein Leitungsschutzschalter mit folgenden Spezifikationen der Netzzuleitung vorschalten:

    Charakteristik B oder C

    16 A (11 kW Ladeleistung) bzw. 32 A (22 kW Ladeleistung)

    1- oder 2-polige (einphasiger Netzanschluss) bzw. 3- oder 4-polige (dreiphasiger Netzanschluss) Schalter verwenden

    Der verfügbare Kurzschlussstrom (Icc) am Installationsort darf 10 kA nicht überschreiten.

    WARNUNG!

    Netzspannung

    Ein elektrischer Schlag kann tödlich sein.

    Bei der Installation muss das Netzkabel durch eine technische Fachkraft entsprechend der nationalen Normen montiert werden.

    Vor sämtlichen Anschlussarbeiten dafür sorgen, dass der Stromkreislauf spannungsfrei ist.

    WARNUNG!

    Falsche oder unzureichende Verbindung der Phasen.

    Die Folge können elektrische Schläge, Kurzschlüsse, Beschädigung des Geräts oder Brandgefahr sein.

    Bei 1-phasigem Betrieb Phase L1 verwenden.

    Um den Wattpilot mit Strom zu versorgen, muss eine Phase an L1 angeschlossen werden.

    Die nicht verwendeten Phasen L2 und L3 müssen isoliert werden (Berührungsschutz).

    HINWEIS!

    Der Wattpilot Flex verfügt über ein eingebautes Fehlerstrom-Schutzmodul mit Fehlerstrom-Erkennung. Ein separater Fehlerstrom-Schutzschalter (Typ A, IΔn = 20mA AC) muss der Installation vorgeschaltet werden. Bei der Installation alle nationalen Vorschriften und Regelungen einhalten.

    1

    Den Leitungs-Schutzschalter ausschalten.

    Netzkabel von hinten
    2

    Führen Sie das 5-polige Netzkabel von hinten durch die Öffnung in das Gerät ein. Befestigen Sie die Einzeldrähte entsprechend der Abbildung. Passen Sie die Gummitülle dem Kabelquerschnitt an. Die Gummitülle schützt das Gerät vor Wassereintritt.

    Netzkabel von oben

    HINWEIS!

    Der Netzanschluss von oben ist nur in Innenräumen zulässig..

    2

    Führen Sie das 5-polige Netzkabel von oben durch die Öffnung in das Gerät ein. Stülpen Sie die Gummitülle zur Abdichtung über das Netzkabel

    3

    Befestigen Sie die Einzeldrähte des Netzkabels wie in der Abbildung dargestellt. Montieren Sie die passende Zugentlastung (10 - 15 mm oder 15 - 20 mm).

    Netzkabel von unten
    2

    Führen Sie das 5-polige Netzkabel von unten durch die Öffnung in das Gerät ein.

    3

    Befestigen Sie die Einzeldrähte des Netzkabels wie in der Abbildung dargestellt. Montieren Sie die passende Zugentlastung (10 - 15 mm oder 15 - 20 mm).

    1. Installation und Inbetriebnahme
    2. Installation

    Gerät schließen

    link_horizontalLink copied
    Netzkabel von oben
    1

    Wenn das Netzkabel von oben in das Gerät eingeführt wird, muss mit einem geeigneten Werkzeug die markierte Stelle am Gehäuse ausgebrochen werden.

    Gehäusedeckel montieren
    1

    Stecken Sie den Gehäusedeckel wie abgebildet auf das Gerät.

    2

    Befestigen Sie den Gehäusedeckel mit 3 Stk. 3,0 x 10 mm TX20 Schrauben.

    3

    Den Leitungs-Schutzschalter einschalten.

    1. Installation und Inbetriebnahme

    Inbetriebnahme

    link_horizontalLink copied

    Ladevorgang starten

    WICHTIG!
    Ladekabel-Adapter und Kabelverlängerungen können die Funktion des Geräts bzw. den Ladevorgang negativ beeinflussen und dürfen nicht verwendet werden.

    Der Start eines Ladevorgangs hängt davon ab, ob eine Authentifizierung mit einem ID-Chip erforderlich ist oder nicht. Die Authentifizierung kann in der Fronius Solar.wattpilot App unter Einstellungen > Zugriffsverwaltung verwaltet werden. Weitere Informationen dazu finden Sie unter Zugriffsverwaltung auf Seite (→).

    Zum Starten des Ladevorgangs gehen Sie wie folgt vor.
    1Stecken Sie den Typ 2 Ladestecker an das Fahrzeug an.
    2Wenn eine Authentifizierung erforderlich ist:
    Halten Sie den ID-Chip vor den Kartenleser am Wattpilot.
    ✓Der Ladevorgang kann gestartet werden.
    1. Installation und Inbetriebnahme
    2. Inbetriebnahme

    Ladevorgang starten

    link_horizontalLink copied

    WICHTIG!
    Ladekabel-Adapter und Kabelverlängerungen können die Funktion des Geräts bzw. den Ladevorgang negativ beeinflussen und dürfen nicht verwendet werden.

    Der Start eines Ladevorgangs hängt davon ab, ob eine Authentifizierung mit einem ID-Chip erforderlich ist oder nicht. Die Authentifizierung kann in der Fronius Solar.wattpilot App unter Einstellungen > Zugriffsverwaltung verwaltet werden. Weitere Informationen dazu finden Sie unter Zugriffsverwaltung auf Seite (→).

    Zum Starten des Ladevorgangs gehen Sie wie folgt vor.
    1Stecken Sie den Typ 2 Ladestecker an das Fahrzeug an.
    2Wenn eine Authentifizierung erforderlich ist:
    Halten Sie den ID-Chip vor den Kartenleser am Wattpilot.
    ✓Der Ladevorgang kann gestartet werden.
    1. Installation und Inbetriebnahme
    2. Inbetriebnahme

    Ladevorgang beenden

    link_horizontalLink copied

    Ist die Fahrzeug-Batterie voll geladen, beendet das Fahrzeug den Ladevorgang.

    Gehen Sie wie folgt vor.
    1Ladestecker vom Fahrzeug trennen.
    2Ladekabel am Wattpilot aufwickeln und Ladestecker in den Ladestecker-Halterung stecken.
    Ladevorgang vorzeitig abbrechen
    • Im Fahrzeug über die Funktion „Kabelentriegelung“
    • In der App durch Klicken auf „Stop“ (siehe Kapitel Startseite auf Seite (→)).
    1. Installation und Inbetriebnahme
    2. Inbetriebnahme

    Notstrom-Betrieb

    link_horizontalLink copied

    HINWEIS!

    Es wird empfohlen den Wattpilot außerhalb der Notstrom-Lasten eines PV-Systems anzuschließen!

    Wenn der Ladestrom pro Phase nicht durch den Notstrom abgedeckt werden kann, den Wattpilot außerhalb der Notstrom-Lasten anschließen. Wenn der Wattpilot im Notstrom-Kreis eines PV‑Systems angeschlossen ist und dadurch der Gesamtstrom einer Phase überschritten wird, schaltet der Wechselrichter den Notstrom ab. Das Elektrofahrzeug muss abgesteckt werden und der Notstrom quittiert werden (siehe Bedienungsanleitung des Wechselrichters).

    WICHTIG!
    Überprüfen, ob das Elektrofahrzeug eine Ladung mit 53 Hz zulässt.

    1. Installation und Inbetriebnahme
    2. Inbetriebnahme

    Datenkommunikation mit Wechselrichter

    link_horizontalLink copied

    Das Laden mit PV-Überschuss (siehe PV-Überschuss auf Seite (→)) ist mit einem unterstützten Fronius Wechselrichter und Fronius Smart Meter IP, an dem ein primärer Fronius Smart Meter angeschlossen ist, möglich. Sobald sich ein Wechselrichter im Netzwerk befindet, koppelt sich der Wattpilot automatisch mit dem ersten Wechselrichter, der gefunden wird.

    Über die Fronius Solar.wattpilot‑App (siehe Kostenoptimierung auf Seite (→)) kann ein anderer Wechselrichter gekoppelt werden.

    Voraussetzungen
    • Der Wechselrichter wird unterstützt und verfügt über eine geeignete Datenschnittstelle (siehe Geeignete Wechselrichter auf Seite (→)).
    • Die Fronius Solar API muss aktiviert sein.Hierfür auf der Benutzeroberfläche des Wechselrichters im Menübereich Kommunikation > Solar API die Funktion Kommunikation über Solar API aktivieren aktivieren.
    • Der Wattpilot und der Wechselrichter befinden sich im gleichen Netzwerk.
    • Am Wechselrichter muss ein primärer Fronius Smart Meter am Einspeisepunkt angeschlossen sein. Sind mehrere Wechselrichter mit primären Fronius Smart Meter im Netzwerk vorhanden, darf nur einer davon gekoppelt werden.
    1. Installation und Inbetriebnahme
    2. Inbetriebnahme

    Inbetriebnahme mit App

    link_horizontalLink copied

    Die Fronius Solar.wattpilot‑App ermöglicht die Inbetriebnahme, Konfiguration, Bedienung, Visualisierung und Aktualisierung des Wattpilot. Die App ist für Android™ und iOS® verfügbar.

    HINWEIS!

    Um die Sicherheit Ihres Geräts und Ihrer Daten zu gewährleisten, empfehlen wir Ihnen, das Gerät nur in gesicherten Netzwerken und nicht in öffentlichen Netzwerken zu verwenden. Dadurch wird sichergestellt, dass Ihr Gerät optimal geschützt ist und Sie ein sicheres Nutzungserlebnis genießen können.

    HINWEIS!

    Um eine optimale Leistung und Sicherheit Ihres Geräts zu gewährleisten, empfehlen wir Ihnen, regelmäßig nach Software-Updates zu suchen und diese zu installieren. Updates enthalten wichtige Verbesserungen und Sicherheitskorrekturen, die die Funktionalität und den Schutz Ihres Geräts erhöhen. Überprüfen Sie daher regelmäßig ob Updates verfügbar sind und führen Sie die Updates durch.

    1. Installation und Inbetriebnahme
    2. Inbetriebnahme

    Download

    link_horizontalLink copied

    Die Fronius Solar.wattpilot‑App ist auf folgenden Plattform erhältlich.

    1. Installation und Inbetriebnahme
    2. Inbetriebnahme

    App starten

    link_horizontalLink copied
    1Am Endgerät die Fronius Solar.wattpilot‑App öffnen und dem Inbetriebnahme-Assistent folgen.
    2Die Nutzungsbedingungen durchlesen und akzeptieren.
    3Auf „Verbinden“ klicken.

    HINWEIS!

    Bei Endgeräten mit einem iOS-Betriebssystem muss der Zugriff für die Fronius Solar.wattpilot App erlaubt werden.
    iOS-Einstellungen > Datenschutz > Lokales Netzwerk > Fronius Solar.wattpilot > Zugriff auf lokales Netzwerk zulassen

    1. Installation und Inbetriebnahme
    2. Inbetriebnahme

    WLAN einrichten

    link_horizontalLink copied

    WICHTIG!
    In Deutschland muss der Wattpilot zur Erfüllung der Dokumentationspflicht nach § 14a EnWG ständig mit dem Internet verbunden sein, um die Umsetzung der externen Steuerungsbefehle nachweisen zu können.

    1. Installation und Inbetriebnahme
    2. Inbetriebnahme

    Wattpilot hinzufügen

    link_horizontalLink copied

    Neue oder verbundene Wattpilot-Geräte können in der Fronius Solar.wattpilot‑App hinzugefügt werden.

    1Auf das „+“‑Symbol klicken.
    2Bei verbundenem Wattpilot „Hinzufügen“ klicken.
    3Den weiteren Anweisungen in der App folgen.

    Fronius Solar.wattpilot - App

    link_horizontalLink copied

    Laden

    Startseite

    Das folgende Symbolbild zeigt die Startseite „Laden“ der Fronius Solar.wattpilot‑App.

    Startseite der Fronius Solar.wattpilot App, die verschiedenen Bereiche werden erklärt.
    (1)
    App‑Icon berühren und die Seite „Wattpilot auswählen“ aufrufen. Über das „+“-Icon einen neuen Wattpilot hinzufügen.
    (2)
    Ansichten im Hauptfenster:
    • „Leistung“
    • „Details“
    • „Prognose“
    (3)
    Leistung:
    Der momentane Ladestrom und die Ladezeit werden angezeigt.
    • Kreis berühren: Ladevorgang wird gestartet/gestoppt
    • Buttons darunter berühren: „Modus“, „Ladestrom“ oder „Next Trip Mode“ aufrufen
    (4)
    „Boost“ aktivieren oder deaktivieren, sowie weitere Einstellungen. Unter „Status“ und „Reichweite“ werden Details des momentanen Ladevorgangs angezeigt.
    (5)
    Folgende Seiten können aufgerufen werden:
    • „Laden“
    • „Einstellungen“
    • „Internet“
    1. Fronius Solar.wattpilot - App

    Laden

    link_horizontalLink copied

    Startseite

    Das folgende Symbolbild zeigt die Startseite „Laden“ der Fronius Solar.wattpilot‑App.

    Startseite der Fronius Solar.wattpilot App, die verschiedenen Bereiche werden erklärt.
    (1)
    App‑Icon berühren und die Seite „Wattpilot auswählen“ aufrufen. Über das „+“-Icon einen neuen Wattpilot hinzufügen.
    (2)
    Ansichten im Hauptfenster:
    • „Leistung“
    • „Details“
    • „Prognose“
    (3)
    Leistung:
    Der momentane Ladestrom und die Ladezeit werden angezeigt.
    • Kreis berühren: Ladevorgang wird gestartet/gestoppt
    • Buttons darunter berühren: „Modus“, „Ladestrom“ oder „Next Trip Mode“ aufrufen
    (4)
    „Boost“ aktivieren oder deaktivieren, sowie weitere Einstellungen. Unter „Status“ und „Reichweite“ werden Details des momentanen Ladevorgangs angezeigt.
    (5)
    Folgende Seiten können aufgerufen werden:
    • „Laden“
    • „Einstellungen“
    • „Internet“
    1. Fronius Solar.wattpilot - App
    2. Laden

    Startseite

    link_horizontalLink copied

    Das folgende Symbolbild zeigt die Startseite „Laden“ der Fronius Solar.wattpilot‑App.

    Startseite der Fronius Solar.wattpilot App, die verschiedenen Bereiche werden erklärt.
    (1)
    App‑Icon berühren und die Seite „Wattpilot auswählen“ aufrufen. Über das „+“-Icon einen neuen Wattpilot hinzufügen.
    (2)
    Ansichten im Hauptfenster:
    • „Leistung“
    • „Details“
    • „Prognose“
    (3)
    Leistung:
    Der momentane Ladestrom und die Ladezeit werden angezeigt.
    • Kreis berühren: Ladevorgang wird gestartet/gestoppt
    • Buttons darunter berühren: „Modus“, „Ladestrom“ oder „Next Trip Mode“ aufrufen
    (4)
    „Boost“ aktivieren oder deaktivieren, sowie weitere Einstellungen. Unter „Status“ und „Reichweite“ werden Details des momentanen Ladevorgangs angezeigt.
    (5)
    Folgende Seiten können aufgerufen werden:
    • „Laden“
    • „Einstellungen“
    • „Internet“
    1. Fronius Solar.wattpilot - App
    2. Laden

    Verbrauch pro Nutzer

    link_horizontalLink copied
    Unter „Reichweite“ kann über „Verbrauch pro Nutzer“ eine Liste des Verbrauchs der angemeldeten ID‑Chips abgerufen werden. Beim Eintrag „Total“ kann die Liste als *.csv‑Datei herunter geladen werden. Folgende Daten werden in der Datei angezeigt:
    • Session Number: Fortlaufende Nummer. Eine Session ist die Zeitspanne zwischen An- und Abstecken des Ladekabels.
    • Session Identifier: Eindeutige Identifikations-Nummer.
    • ID Chip: Angabe zum angemeldeten ID-Chip. Kein Eintrag wenn ohne ID-Chip geladen wird.
    • Betriebsart ECO [%]: Anteil der geladenen Energie aus dem Eco Mode in Prozent.
    • Betriebsart Next Trip [%]: Anteil der geladenen Energie aus dem Next Trip Mode in Prozent.
    • Start: Start-Datum und -Zeitpunkt ab dem das Ladekabel angesteckt wird.
    • Ende: End-Datum und -Zeitpunkt wenn das Ladekabel abgesteckt wird.
    • Dauer gesamt: Zeitraum der Wattpilot-Belegung.
    • Dauer aktiver Stromfluss: Zeitraum, in der Energie in das Fahrzeug geladen wurde.
    • max. Leistung [kW]: Maximale Leistung in Kilowatt, die während des Ladens erreicht wurde.
    • max. Strom [A]: Maximaler Strom in Ampere, der während des Ladens erreicht wurde.
    • Energie [kWh]: Angabe der geladenen Energie in Kilowatt-Stunden.
    • Zaehlerstand Anfang [kWh]: Angabe der geladenen Energie in Kilowatt-Stunden zu Beginn der Ladung.
    • Zählerstand Ende [kWh]: Angabe der geladenen Energie in Kilowatt-Stunden am Ende der Ladung.
    1. Fronius Solar.wattpilot - App

    Einstellungen

    link_horizontalLink copied

    Next Trip Mode

    Das Laden erfolgt so kostengünstig wie möglich unter Verwendung überschüssigen PV‑Stroms (siehe PV-Überschuss auf Seite (→)) und flexiblen Stromtarifs (siehe Flexibler Stromtarif auf Seite (→)).

    1Unter „Einstellungen“ auf die Schaltfläche „Next Trip Mode“ klicken.
    2Die „Mindestlademenge“ in Kilometer (km) oder Kilowatt-Stunden (kWh) angeben.
    • 100 km entsprechen standardmäßig 18 kWh. Der tatsächliche Verbrauch auf 100 km variiert von Fahrzeug zu Fahrzeug und kann unter „Verbrauch auf 100 km“ angepasst werden.
    3Die Zeit angeben, zu der das Laden beendet sein muss.

    „Next Trip Mode“ aktivieren

    • Direkt am Wattpilot durch Betätigen des Druckknopfs (siehe Betriebsmodus-Tasten auf Seite (→)).
    • In der App unter „Laden“ auf die Schaltfläche „Modus“ klicken und „Next Trip Mode“ aktivieren.

    „Eco Mode nach Next Trip Mode“ aktivieren
    Nach Erreichen der festgelegten Reichweite bleibt der Wattpilot im Next Trip Mode und lädt mit den Einstellungen des Eco Mode weiter.

    1. Fronius Solar.wattpilot - App
    2. Einstellungen

    Next Trip Mode

    link_horizontalLink copied

    Das Laden erfolgt so kostengünstig wie möglich unter Verwendung überschüssigen PV‑Stroms (siehe PV-Überschuss auf Seite (→)) und flexiblen Stromtarifs (siehe Flexibler Stromtarif auf Seite (→)).

    1Unter „Einstellungen“ auf die Schaltfläche „Next Trip Mode“ klicken.
    2Die „Mindestlademenge“ in Kilometer (km) oder Kilowatt-Stunden (kWh) angeben.
    • 100 km entsprechen standardmäßig 18 kWh. Der tatsächliche Verbrauch auf 100 km variiert von Fahrzeug zu Fahrzeug und kann unter „Verbrauch auf 100 km“ angepasst werden.
    3Die Zeit angeben, zu der das Laden beendet sein muss.

    „Next Trip Mode“ aktivieren

    • Direkt am Wattpilot durch Betätigen des Druckknopfs (siehe Betriebsmodus-Tasten auf Seite (→)).
    • In der App unter „Laden“ auf die Schaltfläche „Modus“ klicken und „Next Trip Mode“ aktivieren.

    „Eco Mode nach Next Trip Mode“ aktivieren
    Nach Erreichen der festgelegten Reichweite bleibt der Wattpilot im Next Trip Mode und lädt mit den Einstellungen des Eco Mode weiter.

    1. Fronius Solar.wattpilot - App
    2. Einstellungen

    Stromstufe

    link_horizontalLink copied

    Die Stromstufe (Ladeleistung) kann in der App in Ampere-Schritten eingestellt werden.

    HINWEIS!

    Wenn in unbekannter Infrastruktur geladen wird, immer mit dem niedrigsten Ladestrom laden (z. B. 6 A oder 10 A).

    HINWEIS!

    Eine langsame Ladung mit niedriger Amperezahl ist schonender für die Batterie des Fahrzeugs. Die Lebensdauer der Batterie kann dadurch verlängert werden.

    1. Fronius Solar.wattpilot - App
    2. Einstellungen

    Kostenoptimierung

    link_horizontalLink copied

    Unter „Kostenoptimierung“ kann die Berücksichtigung des Stromtarifs (siehe Flexibler Stromtarif auf Seite (→)) und die Verwendung von PV‑Überschuss (siehe PV-Überschuss auf Seite (→)) aktiviert werden. Außerdem sind die unten angeführten Einstellungen anpassbar.

    Flexiblen Stromtarif verwenden
    Aktivieren oder Deaktivieren, und das entsprechende Land darunter auswählen. Entweder den flexiblen Stromtarif eines Anbieters auswählen falls dieser vorhanden ist, oder eine Tarifzone auswählen.

    Eco Mode Preis-Grenze
    Die Ladung beginnt bei aktiviertem flexiblen Stromtarif im Eco Mode erst dann, wenn der festgelegte Strompreis unter diesem Wert liegt. Liegt der Strompreis über diesem Wert, wird nicht geladen.

    HINWEIS!

    Im Next Trip Mode wird nicht dieser Wert, sondern die günstigsten Ladezeitpunkte in der verfügbaren Zeitspanne, berücksichtigt.

    PV‑Überschuss verwenden
    Aktivieren oder Deaktivieren. Wenn „PV-Überschuss verwenden“ aktiviert ist, verwendet der Wattpilot die überschüssige PV‑Energie zum Laden.

    Wechselrichter
    Auswählen eines gekoppelten Wechselrichters.

    Grenzwerte PV‑Batterie
    Wenn eine Batterie im PV-System integriert ist, kann die Funktion „PV-Batterie entladen“ aktiviert und folgende Grenzwerte eingestellt werden:

    • „Fahrzeug lädt ab“: Wird der eingestellte SOC der Batterie überschritten, kann der gesamte PV-Überschuss für den Ladevorgang verwendet werden.
    • „Entlädt bis“: Der Wattpilot entlädt die Batterie bis zum eingestellten SOC.
    • „Zeit einschränken“: Die Batterie wird nur im eingestellten Zeitraum für den Ladevorgang vom Wattpilot entladen.

    HINWEIS!

    Die eingestellten Grenzwerte sind nur im Eco Mode und Next Trip Mode aktiv, wenn die Verwendung flexibler Stromtarife deaktiviert ist.

    Grenzwert Ohmpilot - optional
    Wenn ein Fronius Ohmpilot mit einem Temperatur-Sensor im PV-System verbaut ist, kann hier ein Grenzwert für die Temperatur eingestellt werden. Unter dem eingestellten Wert wird bevorzugt mit der zur Verfügung stehenden Energie geheizt. Über diesem Wert wird das Fahrzeug geladen, statt mit dem Ohmpiloten zu heizen. Die Temperatur kann trotzdem langsam steigen.

    PV-Überschuss - Erweiterte Einstellungen
    In den erweiterten Einstellungen kann ein Startleistungs-Pegel eingestellt werden, ab der die PV‑Energie zum Laden verwendet wird. Fahrzeuge benötigen zum Laden eine gewisse Mindestleistung.

    • Startleistungs-Pegel: Wenn „0“ eingestellt wird, beginnt der Wattpilot mit dem Laden auch dann, wenn kein PV‑Überschuss verfügbar ist.
    • Nulleinspeisung: Es wird kein PV-Strom in das Stromnetz eingespeist. Wenn die Nulleinspeisung im Wechselrichter aktiviert ist, muss sie auch beim Wattpilot aktiviert werden.

    Bei der Nutzung von PV‑Überschuss kann es zu Abweichungen kommen, da Fahrzeuge stufenweise geregelt werden. Unter Regelverhalten können folgende Einstellungen vorgenommen werden.

    • Netzbezug bevorzugen: Der Wattpilot bevorzugt den Verbrauch als die Einspeisung aus dem Stromnetz.
    • Standard: Der Wattpilot ermöglicht sowohl den Verbrauch als auch die Einspeisung.
    • Netzeinspeisung bevorzugen: Der Wattpilot bevorzugt die Einspeisung als den Verbrauch aus dem Stromnetz.

    HINWEIS!

    Bei aktivierter Nulleinspeisung, kann die Priorisierung von Systemkomponenten nicht garantiert werden. Einschränkungen in der PV-Optimierungs-Regelung sind möglich.

    Fahrzeug - Erweiterte Einstellungen
    Beim intelligenten Laden kann zur Erfüllung bestimmter Ladebedingungen der Ladevorgang unterbrochen oder der Ladestrom verringert werden. Für ein reibungsloses intelligentes Laden autospezifische Einstellungen festlegen.

    • Auto auswählen: Zum Aktivieren der optimierten Standard-Einstellungen von verschiedenen Fahrzeug-Modellen.
    • Mindeststrom: Bei einigen Fahrzeugen wird der Ladevorgang nach einer Unterbrechung nicht wieder fortgesetzt. Um eine Unterbrechung zu vermeiden, kann der Mindestladestrom festgelegt werden.
    • Erzwungenes Ladeintervall: Beim kostenoptimierten Laden unterbricht der Wattpilot den Ladevorgang, wenn der Strompreis zu hoch ist. Einige Autos tolerieren die Unterbrechungen nicht und setzen das Laden nach längeren Ladeunterbrechungen nicht fort. In diesem Fall muss der Ladevorgang regelmäßig für kurze Zeit gestartet werden.
    • Ladepause zulassen:  Einige Fahrzeuge setzen den Ladevorgang nach einer Unterbrechung nicht fort. Ladeunterbrechungen werden verhindert wenn diese Option deaktiviert wird.
    • Ausstecken simulieren: Einige Fahrzeuge müssen eine Weile ausgesteckt werden, wenn es beim kostenoptimierten Laden zu einer Unterbrechung gekommen ist. Mit dieser Funktion wird das Ausstecken simuliert, bevor der Ladevorgang fortgesetzt wird.
    • Ladepause: Einige Fahrzeuge benötigen nach einer Ladeunterbrechung eine gewisse Zeit, bis sie wieder mit dem Laden beginnen können.
    • Minimale Ladezeit: Einstellen wie lange das Auto nach einem Ladestart mindestens geladen werden muss.
    • Phasenumschaltung wählen:
      • Automatisch: Es kann ein Leistungspegel eingestellt werden, ab dem 3‑phasig geladen wird. Wird „0“ eingestellt, beginnt der Wattpilot sofort mit dem 3‑phasigen Laden.
      • Nur 1‑phasig: Es steht 1 Phase zum Laden zur Verfügung.
      • Nur 3‑phasig: Es stehen 3 Phasen zum Laden zur Verfügung.
    • 3‑Phasen‑Leistungspegel: Einen Leistungspegel festlegen, der von der PV‑Anlage erreicht werden muss, bevor der Wattpilot vom 1‑Phasen‑ zum 3‑Phasen‑Laden wechselt. Wenn die verfügbare Leistung größer als der eingestellte Wert ist, aktiviert der Wattpilot sofort das 3‑Phasen‑Laden. In den Auto-Einstellungen kann das automatische Umschalten deaktiviert werden.
    • Phasenumschalt-Verzögerung: Die Phasenumschaltung wird durchgeführt, wenn der „3-Phasen-Leistungspegel“ in diesem Zeitraum dauerhaft über- oder unterschritten wird.
    • Phasenumschalt-Intervall: Mindestzeit zwischen den Phasenschaltungen.

    HINWEIS!

    Falls ein Fahrzeug nicht aufgelistet ist, ist kein spezielles Ladeverhalten bekannt. Alle Voreinstellungen können angepasst werden.

    Das Standard Ladeverhalten wählen.

    1. Fronius Solar.wattpilot - App
    2. Einstellungen

    Ladetimer

    link_horizontalLink copied

    Die Einstellung „Ladetimer“ grenzt das Laden auf bestimmte Zeiten ein. Dazu muss eine Start- und Endzeit angegeben werden. Mehrere Zeitfenster können eingestellt werden. Eingestellt werden kann

    • die Uhrzeit (Start- und Endzeit) und
    • die Wochentage.

    Einstellen, ob das Laden mit PV-Überschuss zu den definierten Zeitfenstern (bei erlaubtem oder gesperrtem Laden) erlaubt ist.

    • Laden erlauben + PV-Überschuss
    • Laden sperren + PV-Überschuss

    HINWEIS!

    Verhalten bei aktiviertem Eco Mode oder Next Trip Mode:

    Ist das Laden durch den Ladetimer für einen gewissen Zeitraum nicht erlaubt, sind auch der Eco Mode und Next Trip Mode für diesen Zeitraum gesperrt.
    Ist das Laden durch den Ladetimer in einem gewissen Zeitraum erlaubt, die Einstellungen für Eco Mode oder Next Trip Mode werden aber nicht erfüllt, dann wird nicht geladen.

    1. Fronius Solar.wattpilot - App
    2. Einstellungen

    Load balancing

    link_horizontalLink copied

    Zum Aufrufen der „Netzanforderungen“ wie folgt vorgehen.

    Techniker-Passwort (falls festgelegt)
    1„Netzanforderungen“ klicken.
    2„Techniker-Passwort“ eingeben.
    3„Ok“ klicken.

    Unter „Load balancing“ kann das Dynamic load balancing ausgewählt und eingestellt werden.

    Load Balancing aus

    Mit dieser Einstellung wird kein Load Balancing vom Wattpilot gemacht.

    Dynamic load balancing

    Allgemeine Informationen zum Dynamic load balancing, siehe Dynamic Load Balancing auf Seite (→). Das Dynamic load balancing überwacht den Strom am Bezugspunkt.

    • Maximaler Bezugsstrom
      Den maximalen Bezugsstrom für den Stromanschluss einstellen, der nicht überschritten werden darf.
    • Maximaler Strom der Versorgungsleitung
      Den Gesamtstrom aller Wattpiloten begrenzen, damit die Netzzuleitung nicht überlastet wird.
    • Phasenbelegung
      Der Smart Meter überwacht jede Phase. Damit das Load Balancing richtig funktioniert, muss die Phasenbelegung des Wattpilot im Verhältnis zum Smart Meter eingestellt werden. Dadurch wird bei Überschreitung des Stroms einer Phase der richtige Wattpilot zurück geregelt.
    • Priorität
      Bei Systemen mit mehreren Wattpiloten können Ladeprioritäten festgelegt werden (siehe Priorität).
    • Fallback-Modus
      Wenn keine Verbindung zum Server vorhanden ist, limitiert der Wattpilot den Ladestrom auf den eingestellten Wert im Fallback-Modus zurück. Dadurch wird sichergestellt, dass die Infrastruktur nicht überlastet wird.
    • Übersicht
      Anzeige aller Wattpiloten im Load Balancing.
    1. Fronius Solar.wattpilot - App
    2. Einstellungen

    Name

    link_horizontalLink copied

    Name des gekoppelten Wattpilot ändern.

    1. Fronius Solar.wattpilot - App
    2. Einstellungen

    Helligkeit

    link_horizontalLink copied

    Einstellen der LED-Helligkeitswerte. Durch Aktivieren von „LEDs nach 10 s im Standby ausschalten“ werden die LEDs am Gerät nach 10 Sekunden im Standby ausgeschalten.

    1. Fronius Solar.wattpilot - App
    2. Einstellungen

    Zeitzone

    link_horizontalLink copied

    Einstellen der Zeitzone. Durch Aktivieren von „Automatische Sommerzeitumstellung“ wird automatisch die Sommer- und Winterzeit eingestellt.

    1. Fronius Solar.wattpilot - App
    2. Einstellungen

    Zugriffsverwaltung

    link_horizontalLink copied

    Im Menü „Zugriffsverwaltung“ kann eingestellt werden, ob das Laden automatisch oder nach einer Bestätigung gestartet wird. Außerdem können die Modusauswahl und die Auswahl der Stromstufe über den Druckknopf am Gerät eingestellt werden.

    Authentifizierung

    • Offen: Der Ladevorgang wird automatisch nach dem Anschließen der Kabel gestartet.
    • Authentifizierung erforderlich: Die Ladung wird erst nach der Bestätigung in der App oder Scan des mitgelieferten ID‑Chips gestartet.
    ID-Chip scannen
    1ID-Chip vor den Kartenleser am Wattpilot halten.
    25 LEDs leuchten grün.
    ✓Laden startet.
    Modusauswahl sperren
    Einstellen, ob der Druckknopf am Wattpilot gesperrt werden soll. Durch ein Sperren des Druckknopfs wird ein versehentliches Ändern des Modus verhindert.
    • Immer gesperrt: Ändern des Modus ist nur über die verbundene Fronius Solar.wattpilot - App möglich.
    • Gesperrt wenn Auto angesteckt: Ändern des Modus durch Betätigen des Druckknopfs ist bei abgesteckten Fahrzeug möglich.
    • Nie gesperrt: Standard-Einstellung.
    1. Fronius Solar.wattpilot - App
    2. Einstellungen

    Erdungsprüfung

    link_horizontalLink copied

    Aktivieren oder deaktivieren der Erdungsprüfung. Das Deaktivieren der Erdungsprüfung ist in isolierten Stromnetzen einiger Länder notwendig (z. B. Norwegen).

    1. Fronius Solar.wattpilot - App
    2. Einstellungen

    ID-Chips

    link_horizontalLink copied

    Es können bis zu 10 ID-Chips verwendet werden. Der ID-Chip wird für die Authentifizierung und das Aufzeichnen benutzerabhängiger Lademengen verwendet.

    HINWEIS!

    Ein ID‑Chip kann bei mehreren Fronius Wattpilot-Geräten angelernt werden.

    ID-Chip anlernen
    1Den ID-Chip vor den Kartenleser des Wattpilot halten.
    2In der App „ID‑Chip anlernen“ klicken.
    ID-Chip umbenennen
    1Den entsprechenden Eintrag antippen.
    2Gewünschten Namen eintragen und „Speichern“ antippen.

    HINWEIS!

    Die ID‑Chips und die Lademenge bleiben bei einem Reset gespeichert.

    1. Fronius Solar.wattpilot - App
    2. Einstellungen

    Passwort

    link_horizontalLink copied

    Das Passwort schützt vor unerlaubten Zugriff auf den Wattpilot.

    Passwort-Richtlinien

    • Mindestens 10 Zeichen
    • Mindestens 3 der folgenden 4 Zeichenketten: Großbuchstaben, Kleinbuchstaben, Ziffern, Sonderzeichen
    • Keine Umlaute (ä, ö, ...)
    • Kein Paragrafenzeichen (§)

    Techniker-Passwort
    Wenn das Techniker-Passwort aktiviert ist, wird es für den Zugriff auf „Netzanforderungen“, „Digitaler Eingang“ und „Load balancing“ benötigt.

    HINWEIS!

    Wenn das Passwort vergessen wurde, den Support kontaktieren.

    1. Fronius Solar.wattpilot - App
    2. Einstellungen

    Netzanforderungen

    link_horizontalLink copied

    Zum Aufrufen der „Netzanforderungen“ wie folgt vorgehen.

    Techniker-Passwort (falls festgelegt)
    1„Netzanforderungen“ klicken.
    2„Techniker-Passwort“ eingeben.
    3„Ok“ klicken.

    Land auswählen
    Je nach Land sind andere Ladebedingungen erlaubt. In dieser Auswahl sind alle bekannten Voreinstellungen für das jeweilige Land hinterlegt und können direkt ausgewählt werden.

    Max. Ladestrom
    Mit dieser Einstellung kann der maximale Ladestrom des Wattpilot eingestellt werden. Höhere Ladeströme können nicht mehr ausgewählt werden.

    HINWEIS!

    Die PV-Optimierung funktioniert am besten, wenn der maximale Ladestrom so hoch wie im jeweiligen Land maximal erlaubt, eingestellt wird. Um den Ladevorgang zu starten, muss der Wert höher sein als der Mindeststrom in den Fahrzeugeinstellungen.

    Allgemein - Zufällige maximale Verzögerung
    Zufällige Verzögerung des Ladestarts bei der Verwendung von flexiblen Stromtarifen, Ladetimer oder nach einem Stromausfall. Durch die Zufällige Verzögerung wird das Stromnetz nicht überlastet, wenn mehrere Wattpiloten gleichzeitig eine Ladung starten.

    Phasen-Schieflast
    Aktivieren und festlegen der maximalen Asymmetrie. Die maximale Asymmetrie gemäß den geltenden Vorschriften einstellen. Siehe auch Phasen-Schieflast auf Seite (→).

    1. Fronius Solar.wattpilot - App
    2. Einstellungen

    Digitaler Eingang

    link_horizontalLink copied

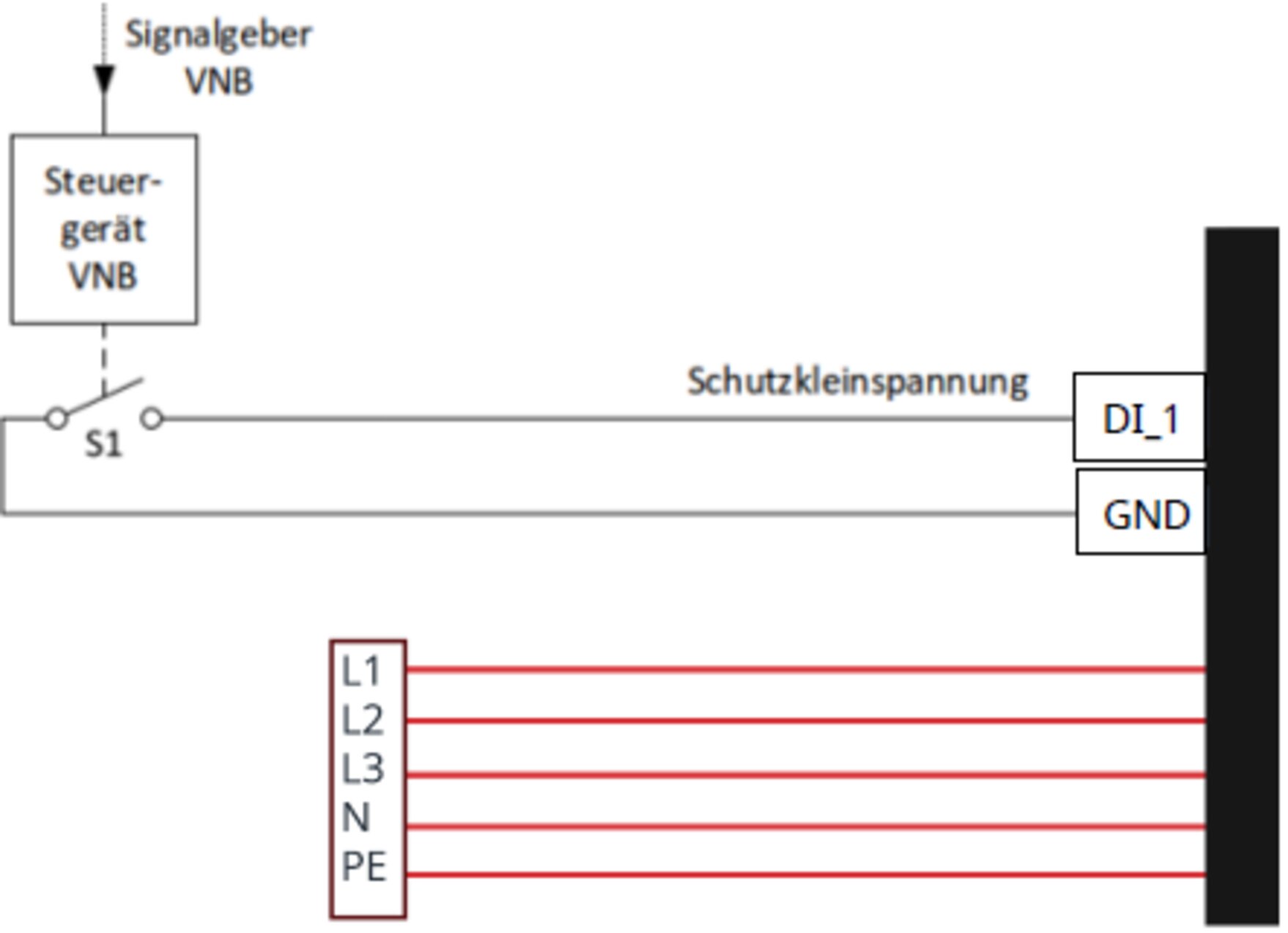

    Der Fronius Wattpilot Flex ist mit einem digitalen Eingang (DI_1) ausgestattet.

    Der digitale Eingang in der Netzzuleitung begrenzt den Ladestrom. Folgende Anwendungsfälle sind möglich:

    • Die Ladeentriegelung über einen Schlüsselschalter
    • Anschluss des Wattpilot Flex an einen Rundsteuer-Empfänger (Anforderung des Netzbetreibers)
    • Verwendung des Wattpilot Flex als steuerbarer Verbraucher gemäß §14aEnWG

    HINWEIS!

    Es dürfen nur fest installierte Schaltgeräte der Überspannungskategorie 3 (gemäß EN IEC 60664-1) verwendet werden.



    Vor Installation überprüfen, ob die verwendeten Komponenten die entsprechenden Isolationsanforderungen erfüllen.

    Einstellungen des digitalen Eingangs werden in der Solar.Wattpilot App (Einstellungen > Digitaler Eingang) konfiguriert und können mit dem Techniker-Passwort geschützt werden (Einstellungen > Passwort > Schutz digitaler Eingang).

    1. Fronius Solar.wattpilot - App

    Internet

    link_horizontalLink copied

    Verbindung

    Folgende Verbindungs-Möglichkeiten können im Menü „Internet“ konfiguriert werden:

    • WLAN
      • Es werden konfigurierte Netzwerke und verfügbare Netzwerke aufgelistet. Weitere Netzwerke können hinzugefügt werden.
      • Weitere Informationen siehe Kapitel Inbetriebnahme mit App auf Seite (→).
    • Ethernet
      • Weitere Informationen siehe Kapitel Datenkommunikation mit Wechselrichter auf Seite (→).
    • Hotspot-Passwort
      • Festlegen des Hotspot-Passworts.
      • Weitere Informationen siehe Kapitel Inbetriebnahme mit App auf Seite (→).
      • Auswählen, ob der Hotspot immer aktiv ist, oder nur wenn die WLAN-Verbindung unterbrochen ist.
    • Erweiterte Einstellungen
      • Aktivieren oder Deaktivieren von „Internetverbindung erlauben“. Wenn „Internetverbindung erlauben“ deaktiviert ist, sind Funktionen wie flexibler Stromtarif, Zeitsynchronisation oder App-Verbindung mit dem Internet, nicht möglich.
    • OCPP
      • Konfiguration des Open Charge Point Protocol (Freier Ladepunkt Kommunikationsstandard).
      • Weitere Informationen siehe Kapitel OCPP auf Seite (→).
    1. Fronius Solar.wattpilot - App
    2. Internet

    Verbindung

    link_horizontalLink copied

    Folgende Verbindungs-Möglichkeiten können im Menü „Internet“ konfiguriert werden:

    • WLAN
      • Es werden konfigurierte Netzwerke und verfügbare Netzwerke aufgelistet. Weitere Netzwerke können hinzugefügt werden.
      • Weitere Informationen siehe Kapitel Inbetriebnahme mit App auf Seite (→).
    • Ethernet
      • Weitere Informationen siehe Kapitel Datenkommunikation mit Wechselrichter auf Seite (→).
    • Hotspot-Passwort
      • Festlegen des Hotspot-Passworts.
      • Weitere Informationen siehe Kapitel Inbetriebnahme mit App auf Seite (→).
      • Auswählen, ob der Hotspot immer aktiv ist, oder nur wenn die WLAN-Verbindung unterbrochen ist.
    • Erweiterte Einstellungen
      • Aktivieren oder Deaktivieren von „Internetverbindung erlauben“. Wenn „Internetverbindung erlauben“ deaktiviert ist, sind Funktionen wie flexibler Stromtarif, Zeitsynchronisation oder App-Verbindung mit dem Internet, nicht möglich.
    • OCPP
      • Konfiguration des Open Charge Point Protocol (Freier Ladepunkt Kommunikationsstandard).
      • Weitere Informationen siehe Kapitel OCPP auf Seite (→).
    1. Fronius Solar.wattpilot - App
    2. Internet

    OCPP

    link_horizontalLink copied

    Der Ladepunkt-Kommunikationsstandard OCPP (Open Charge Point Protocol) ist ein universelles Kommunikationsprotokoll für Ladeinfrastrukturen. Es ermöglicht die Kommunikation zwischen dem Wattpilot und einem Managementsystem, über das z. B. die Lastenverteilung einer Infrastruktur oder die Verrechnung durchgeführt werden kann. Es kann über einen Remote-Server-Anbieter oder lokal eingerichtet werden.

    OCPP aktivieren
    Aktivieren oder Deaktivieren von OCPP.

    Adresse
    Die Adresse des OCPP-Servers muss vom Provider zur Verfügung gestellt werden und im OCPP-Menü der App eingetragen werden.

    Phasenbelegung
    Einstellungen vornehmen, wie die Phasen des Wattpilot im Vergleich zu einem Smart Meter belegt sind. Das ist z. B. notwendig, damit der Lastausgleich korrekt funktioniert.

    Status
    Folgende Status-Anzeigen gibt es:
    • Nicht verbunden: OCPP ist nicht aktiviert und nicht mit einem Managementsystem verbunden.
    • Gestartet: OCPP ist aktiviert, aber es gibt noch keine erfolgreiche Verbindung zum Managementsystem.
    • Verbunden: OCPP ist aktiviert und es besteht eine Verbindung zum Managementsystem, ist aber noch nicht akzeptiert worden.
    • Verbunden und akzeptiert: OCPP ist aktiviert und es besteht eine Verbindung zum Managementsystem, die Verbindung wurde akzeptiert.

    Benutzerdefiniertes Zertifikat
    Möglichkeit, ein selbst erstelltes Zertifikat für OCPP einzutragen.

    Alternative ID
    Wird ein Ladevorgang gestartet, ohne dass eine Authentifizierung mit einem ID Chip erfolgt ist (Zugriffsverwaltung > Authentifizierung > Offen), kann eine alternative ID hinterlegt werden, die ans Backend gesendet wird.

    1. Fronius Solar.wattpilot - App
    2. Internet

    Neustart

    link_horizontalLink copied

    Nach der Bestätigung des Neustarts wird der Wattpilot neu gestartet, die letzten Einstellungen bleiben gespeichert.

    1. Fronius Solar.wattpilot - App
    2. Internet

    Firmware-Update

    link_horizontalLink copied

    Die aktuelle Firmware des Wattpilot wird über das Internet geladen. Unter dem Menü „Internet“ wird angezeigt, welche Firmware-Version installiert ist und ob ein Update verfügbar ist.

    Firmware Aktualisierung
    1Auf „Update verfügbar“ klicken.
    2Verfügbare Version auswählen.
    3Auf „Firmware aktualisieren“ klicken.
    4Nach einem Firmware-Update prüfen, ob auch die Fronius Solar.wattpilot‑App aktualisiert werden muss.

    Die Fronius Solar.wattpilot‑App kann über die jeweilige Plattform (Google Play Store, App Store) aktualisiert werden.

    Beta
    Wenn eine neue Beta-Version der Firmware zur Verfügung gestellt wird, können Sie diese bereits vorab installieren und testen. Bitte senden Sie uns Ihr Feedback zu den Beta-Versionen.

    Firmware wechseln
    Auf dem Wattpilot bleibt nach einem Update die alte Firmware gespeichert. Im Fehlerfall kann auch ohne Internetverbindung zwischen der alten und der neuen Firmware-Version gewechselt werden.

    Anhang

    link_horizontalLink copied

    Technische Daten

    Wattpilot Flex Home 11 C6

    Allgemeine Daten

    1-phasig

    3-phasig

    Abmessungen (Höhe x Breite x Tiefe)

    325 x 195 x 105 mm

    Gewicht

    4,1 kg

    Ladekabel

    6 m Kabel, Type 2 Ladestecker

    Kabelquerschnitt Ladekabel

    5 x 2,5 mm² + 1 x 0.5 mm²

    Netzanschluss

    5‑polige Schraubklemme

    Leiterquerschnitt Zuleitung

    Netzkabel oben (Innenbereich), unten, hinten:
    3 x 1,5 mm2 bis 5 x 10 mm2
    Kabeldurchmesser:
    10 - 20 mm

    Nennstrom (konfigurierbar)

    6 ‑ 16 A
    1‑phasig oder 3‑phasig

    Netzfrequenz

    50 Hz

    Nennspannung

    230/240 V

    400/415 V

    Max. Ladeleistung

    3,7 kW

    11 kW

    Netzformen

    TT / TN / IT

    Standby-Verbrauch

    3,5 W

    Bemessungs-Stoßspannungsfestigkeit

    4 kV

    Bemessungs-Isolationsspannung

    415 Vac

    Gleichzeitigkeitsfaktor

    1

    PV-Optimierung1

    Dynamische PV-Überschuss-Ladung von 1,38 - 11 kW (bei 230 V/400 V, automatische 1-/3-Phasenumschaltung)

    MID Zähler

    nicht integriert

    Mess- und Eichrechtskonformität

    nein

    Ladebetrieb

    Mode 3, gemäß IEC 61851-1
    AC-Laden

    Dynamic Load Balancing

    integriert (unbegrenzte Anzahl an Ladestationen)2

    Normen

    EN IEC 61851-1, EN 62196, ISO 15118 (Hardware-seitig vorbereitet)

    Umgebungsbedingungen



    Verwendung

    Innen- und Außenbereich3

    Installationsart

    Aufrecht hängend

    Umgebungstemperatur

    -25 bis +45 °C

    Lagerungstemperatur

    -40 bis +85 °C

    Seehöhe

    0 - 2 000 m

    Luftfeuchtigkeit

    < 95 % (nicht kondensierend)

    Kommunikations-Schnittstellen



    Schnittstellen

    LAN (RJ45 oder LSA) 10/100 Mbit/s
    WiFi 802.11 b/g/n
    2 digitale Eingänge
    Relaisausgang
    vorbereitet für ISO 15118

    Kommunikationsprotokoll

    OCPP 1.6J

    WLAN-Frequenzbänder

    2412-2472 MHz

    WLAN-Sendeleistung

    < 100 mW (< 20 dBm)

    Authentifizierung

    RFID, Solar.wattpilot App

    RFID-Frequenz

    13,56 MHz

    RFID-Sendeleistung

    max. 60dBìA/m (10m)

    Bluetooth

    vorbereitet für BLE (2,4 GHz)

    Digitaler Eingang

    2 nicht isolierte Eingänge, die an verschiedene Geräte wie z. B. einen Rundsteuerempfänger angeschlossen werden können

    Digitaler Ausgang

    1 isolierter Schaltkontakt zur Unterstützung der Fehlerisolierung oder anderer regulatorischer Anforderungen. (230 V AC / 30 V DC, 5 A)

    Kabelquerschnitt Digitaler Eingang / Ausgang

    0.2 - 1.5 mm²

    Power Line Communication

    Physikalische Schicht gemäß ISO 15118-3

    API-Schnittstellen

    local & cloud HTTP API /Modbus TCP / MQTT

    Sicherheit und Geräteschutz



    Fehlerstrom Schutzeinrichtung4

    20 mAAC, 6 mADC, integriert

    Schutzklasse

    1

    Überspannungskategorie

    3

    Verschmutzungsgrad

    2

    EMV Emissionsklasse (gemäß IEC 61000-6-2, IEC 61000-6-3)

    A+B

    Schutzart

    IP66

    Stoßfestigkeit

    IK08


    1 Für das PV-optimierte Laden werden zusätzliche Komponenten benötigt.
    2 Für Dynamic Load Balancing ist eine Internetverbindung erforderlich.
    3 Bei der Installation im Außenbereich darf die Kabeleinführung nur von unten oder hinten erfolgen. Außerdem darf der Wattpilot keiner direkten Sonneneinstrahlung ausgesetzt werden.
    4 Ein zusätzlicher Fehlerstrom-Schutzschalter sowie ein Leitungs-Schutzschalter nach den gültigen Installationsnormen des jeweiligen Landes sind vorzuschalten.
    1. Anhang

    Technische Daten

    link_horizontalLink copied

    Wattpilot Flex Home 11 C6

    Allgemeine Daten

    1-phasig

    3-phasig

    Abmessungen (Höhe x Breite x Tiefe)

    325 x 195 x 105 mm

    Gewicht

    4,1 kg

    Ladekabel

    6 m Kabel, Type 2 Ladestecker

    Kabelquerschnitt Ladekabel

    5 x 2,5 mm² + 1 x 0.5 mm²

    Netzanschluss

    5‑polige Schraubklemme

    Leiterquerschnitt Zuleitung

    Netzkabel oben (Innenbereich), unten, hinten:
    3 x 1,5 mm2 bis 5 x 10 mm2
    Kabeldurchmesser:
    10 - 20 mm

    Nennstrom (konfigurierbar)

    6 ‑ 16 A
    1‑phasig oder 3‑phasig

    Netzfrequenz

    50 Hz

    Nennspannung

    230/240 V

    400/415 V

    Max. Ladeleistung

    3,7 kW

    11 kW

    Netzformen

    TT / TN / IT

    Standby-Verbrauch

    3,5 W

    Bemessungs-Stoßspannungsfestigkeit

    4 kV

    Bemessungs-Isolationsspannung

    415 Vac

    Gleichzeitigkeitsfaktor

    1

    PV-Optimierung1

    Dynamische PV-Überschuss-Ladung von 1,38 - 11 kW (bei 230 V/400 V, automatische 1-/3-Phasenumschaltung)

    MID Zähler

    nicht integriert

    Mess- und Eichrechtskonformität

    nein

    Ladebetrieb

    Mode 3, gemäß IEC 61851-1
    AC-Laden

    Dynamic Load Balancing

    integriert (unbegrenzte Anzahl an Ladestationen)2

    Normen

    EN IEC 61851-1, EN 62196, ISO 15118 (Hardware-seitig vorbereitet)

    Umgebungsbedingungen



    Verwendung

    Innen- und Außenbereich3

    Installationsart

    Aufrecht hängend

    Umgebungstemperatur

    -25 bis +45 °C

    Lagerungstemperatur

    -40 bis +85 °C

    Seehöhe

    0 - 2 000 m

    Luftfeuchtigkeit

    < 95 % (nicht kondensierend)

    Kommunikations-Schnittstellen



    Schnittstellen

    LAN (RJ45 oder LSA) 10/100 Mbit/s
    WiFi 802.11 b/g/n
    2 digitale Eingänge
    Relaisausgang
    vorbereitet für ISO 15118

    Kommunikationsprotokoll

    OCPP 1.6J

    WLAN-Frequenzbänder

    2412-2472 MHz

    WLAN-Sendeleistung

    < 100 mW (< 20 dBm)

    Authentifizierung

    RFID, Solar.wattpilot App

    RFID-Frequenz

    13,56 MHz

    RFID-Sendeleistung

    max. 60dBìA/m (10m)

    Bluetooth

    vorbereitet für BLE (2,4 GHz)

    Digitaler Eingang

    2 nicht isolierte Eingänge, die an verschiedene Geräte wie z. B. einen Rundsteuerempfänger angeschlossen werden können

    Digitaler Ausgang

    1 isolierter Schaltkontakt zur Unterstützung der Fehlerisolierung oder anderer regulatorischer Anforderungen. (230 V AC / 30 V DC, 5 A)

    Kabelquerschnitt Digitaler Eingang / Ausgang

    0.2 - 1.5 mm²

    Power Line Communication

    Physikalische Schicht gemäß ISO 15118-3

    API-Schnittstellen

    local & cloud HTTP API /Modbus TCP / MQTT

    Sicherheit und Geräteschutz



    Fehlerstrom Schutzeinrichtung4

    20 mAAC, 6 mADC, integriert

    Schutzklasse

    1

    Überspannungskategorie

    3

    Verschmutzungsgrad

    2

    EMV Emissionsklasse (gemäß IEC 61000-6-2, IEC 61000-6-3)

    A+B

    Schutzart

    IP66

    Stoßfestigkeit

    IK08


    1 Für das PV-optimierte Laden werden zusätzliche Komponenten benötigt.
    2 Für Dynamic Load Balancing ist eine Internetverbindung erforderlich.
    3 Bei der Installation im Außenbereich darf die Kabeleinführung nur von unten oder hinten erfolgen. Außerdem darf der Wattpilot keiner direkten Sonneneinstrahlung ausgesetzt werden.
    4 Ein zusätzlicher Fehlerstrom-Schutzschalter sowie ein Leitungs-Schutzschalter nach den gültigen Installationsnormen des jeweiligen Landes sind vorzuschalten.
    1. Anhang
    2. Technische Daten

    Wattpilot Flex Home 11 C6

    link_horizontalLink copied

    Allgemeine Daten

    1-phasig

    3-phasig

    Abmessungen (Höhe x Breite x Tiefe)

    325 x 195 x 105 mm

    Gewicht

    4,1 kg

    Ladekabel

    6 m Kabel, Type 2 Ladestecker

    Kabelquerschnitt Ladekabel

    5 x 2,5 mm² + 1 x 0.5 mm²

    Netzanschluss

    5‑polige Schraubklemme

    Leiterquerschnitt Zuleitung

    Netzkabel oben (Innenbereich), unten, hinten:
    3 x 1,5 mm2 bis 5 x 10 mm2
    Kabeldurchmesser:
    10 - 20 mm

    Nennstrom (konfigurierbar)

    6 ‑ 16 A
    1‑phasig oder 3‑phasig

    Netzfrequenz

    50 Hz

    Nennspannung

    230/240 V

    400/415 V

    Max. Ladeleistung

    3,7 kW

    11 kW

    Netzformen

    TT / TN / IT

    Standby-Verbrauch

    3,5 W

    Bemessungs-Stoßspannungsfestigkeit

    4 kV

    Bemessungs-Isolationsspannung

    415 Vac

    Gleichzeitigkeitsfaktor

    1

    PV-Optimierung1

    Dynamische PV-Überschuss-Ladung von 1,38 - 11 kW (bei 230 V/400 V, automatische 1-/3-Phasenumschaltung)

    MID Zähler

    nicht integriert

    Mess- und Eichrechtskonformität

    nein

    Ladebetrieb

    Mode 3, gemäß IEC 61851-1
    AC-Laden

    Dynamic Load Balancing

    integriert (unbegrenzte Anzahl an Ladestationen)2

    Normen

    EN IEC 61851-1, EN 62196, ISO 15118 (Hardware-seitig vorbereitet)

    Umgebungsbedingungen



    Verwendung

    Innen- und Außenbereich3

    Installationsart

    Aufrecht hängend

    Umgebungstemperatur

    -25 bis +45 °C

    Lagerungstemperatur

    -40 bis +85 °C

    Seehöhe

    0 - 2 000 m

    Luftfeuchtigkeit

    < 95 % (nicht kondensierend)

    Kommunikations-Schnittstellen



    Schnittstellen

    LAN (RJ45 oder LSA) 10/100 Mbit/s
    WiFi 802.11 b/g/n
    2 digitale Eingänge
    Relaisausgang
    vorbereitet für ISO 15118

    Kommunikationsprotokoll

    OCPP 1.6J

    WLAN-Frequenzbänder

    2412-2472 MHz

    WLAN-Sendeleistung

    < 100 mW (< 20 dBm)

    Authentifizierung

    RFID, Solar.wattpilot App

    RFID-Frequenz

    13,56 MHz

    RFID-Sendeleistung

    max. 60dBìA/m (10m)

    Bluetooth

    vorbereitet für BLE (2,4 GHz)

    Digitaler Eingang

    2 nicht isolierte Eingänge, die an verschiedene Geräte wie z. B. einen Rundsteuerempfänger angeschlossen werden können

    Digitaler Ausgang

    1 isolierter Schaltkontakt zur Unterstützung der Fehlerisolierung oder anderer regulatorischer Anforderungen. (230 V AC / 30 V DC, 5 A)

    Kabelquerschnitt Digitaler Eingang / Ausgang

    0.2 - 1.5 mm²

    Power Line Communication

    Physikalische Schicht gemäß ISO 15118-3

    API-Schnittstellen

    local & cloud HTTP API /Modbus TCP / MQTT

    Sicherheit und Geräteschutz



    Fehlerstrom Schutzeinrichtung4

    20 mAAC, 6 mADC, integriert

    Schutzklasse

    1

    Überspannungskategorie

    3

    Verschmutzungsgrad

    2

    EMV Emissionsklasse (gemäß IEC 61000-6-2, IEC 61000-6-3)

    A+B

    Schutzart

    IP66

    Stoßfestigkeit

    IK08


    1 Für das PV-optimierte Laden werden zusätzliche Komponenten benötigt.
    2 Für Dynamic Load Balancing ist eine Internetverbindung erforderlich.
    3 Bei der Installation im Außenbereich darf die Kabeleinführung nur von unten oder hinten erfolgen. Außerdem darf der Wattpilot keiner direkten Sonneneinstrahlung ausgesetzt werden.
    4 Ein zusätzlicher Fehlerstrom-Schutzschalter sowie ein Leitungs-Schutzschalter nach den gültigen Installationsnormen des jeweiligen Landes sind vorzuschalten.
    1. Anhang
    2. Technische Daten

    Wattpilot Flex Home 22 C6

    link_horizontalLink copied

    Allgemeine Daten

    1-phasig

    3-phasig

    Abmessungen (Höhe x Breite x Tiefe)

    325 x 195 x 105 mm

    Gewicht

    4,1 kg

    Ladekabel

    6 m Kabel, Type 2 Ladestecker

    Kabelquerschnitt Ladekabel

    5 x 6 mm² + 1 x 0.5 mm²

    Netzanschluss

    5‑polige Schraubklemme

    Leiterquerschnitt Zuleitung

    Netzkabel oben (Innenbereich), unten, hinten:
    3 x 1,5 mm2 bis 5 x 10 mm2
    Kabeldurchmesser:
    10 - 20 mm

    Nennstrom (konfigurierbar)

    6 ‑ 32 A
    1‑phasig oder 3‑phasig

    Netzfrequenz

    50 Hz

    Nennspannung

    230/240 V

    400/415 V

    Max. Ladeleistung

    7,4 kW

    22 kW

    Netzformen

    TT / TN / IT

    Standby-Verbrauch

    3,5 W

    Bemessungs-Stoßspannungsfestigkeit

    4 kV

    Bemessungs-Isolationsspannung

    415 Vac

    Gleichzeitigkeitsfaktor

    1

    PV-Optimierung1

    Dynamische PV-Überschuss-Ladung von 1,38 - 11 kW (bei 230 V/400 V, automatische 1-/3-Phasenumschaltung)

    MID Zähler

    nicht integriert

    Mess- und Eichrechtskonformität

    nein

    Ladebetrieb

    Mode 3, gemäß IEC 61851-1
    AC-Laden

    Dynamic Load Balancing

    integriert (unbegrenzte Anzahl an Ladestationen)2

    Normen

    EN IEC 61851-1, EN 62196, ISO 15118 (Hardware-seitig vorbereitet)

    Umgebungsbedingungen



    Verwendung

    Innen- und Außenbereich3

    Installationsart

    Aufrecht hängend

    Umgebungstemperatur

    -25 bis +45 °C

    Lagerungstemperatur

    -40 bis +85 °C

    Seehöhe

    0 - 2 000 m

    Luftfeuchtigkeit

    < 95 % (nicht kondensierend)

    Kommunikations-Schnittstellen



    Schnittstellen

    LAN (RJ45 oder LSA) 10/100 Mbit/s
    WiFi 802.11 b/g/n
    2 digitale Eingänge
    Relaisausgang
    vorbereitet für ISO 15118

    Kommunikationsprotokoll

    OCPP 1.6J

    WLAN-Frequenzbänder

    2412-2472 MHz

    WLAN-Sendeleistung

    < 100 mW (< 20 dBm)

    Authentifizierung

    RFID, Solar.wattpilot App

    RFID-Frequenz

    13,56 MHz

    RFID-Sendeleistung

    max. 60dBìA/m (10m)

    Bluetooth

    vorbereitet für BLE (2,4 GHz)

    Digitaler Eingang

    2 nicht isolierte Eingänge, die an verschiedene Geräte wie z. B. einen Rundsteuer-Empfänger angeschlossen werden können

    Digitaler Ausgang

    1 isolierter Schaltkontakt zur Unterstützung der Fehlerisolierung oder anderer regulatorischer Anforderungen. (230 V AC / 30 V DC, 5 A)

    Kabelquerschnitt Digitaler Eingang / Ausgang

    0.2 - 1.5 mm²

    Power Line Communication

    Physikalische Schicht gemäß ISO 15118-3

    API-Schnittstellen

    local & cloud HTTP API /Modbus TCP / MQTT

    Sicherheit und Geräteschutz



    Fehlerstrom Schutzeinrichtung4

    20 mAAC, 6 mADC, integriert

    Schutzklasse

    1

    Überspannungskategorie

    3

    Verschmutzungsgrad

    2

    EMV Emissionsklasse (gemäß IEC 61000-6-2, IEC 61000-6-3)

    A+B

    Schutzart

    IP66

    Stoßfestigkeit

    IK08


    1 Für das PV-optimierte Laden werden zusätzliche Komponenten benötigt.
    2 Für Dynamic Load Balancing ist eine Internetverbindung erforderlich.
    3 Bei der Installation im Außenbereich darf die Kabeleinführung nur von unten oder hinten erfolgen. Außerdem darf der Wattpilot keiner direkten Sonneneinstrahlung ausgesetzt werden.
    4 Ein zusätzlicher Fehlerstrom-Schutzschalter sowie ein Leitungs-Schutzschalter nach den gültigen Installationsnormen des jeweiligen Landes sind vorzuschalten.
    1. Anhang
    2. Technische Daten

    Wattpilot Flex Pro 11 C6E

    link_horizontalLink copied

    Allgemeine Daten

    1-phasig

    3-phasig

    Abmessungen (Höhe x Breite x Tiefe)

    325 x 195 x 105 mm

    Gewicht

    4,1 kg

    Ladekabel

    6 m Kabel, Type 2 Ladestecker

    Kabelquerschnitt Ladekabel

    5 x 2,5 mm² + 1 x 0.5 mm²

    Netzanschluss

    5‑polige Schraubklemme

    Leiterquerschnitt Zuleitung

    Netzkabel oben (Innenbereich), unten, hinten:
    3 x 1,5 mm2 bis 5 x 10 mm2
    Kabeldurchmesser:
    10 - 20 mm

    Nennstrom (konfigurierbar)

    6 ‑ 16 A
    1‑phasig oder 3‑phasig

    Netzfrequenz

    50 Hz

    Nennspannung

    230/240 V

    400/415 V

    Max. Ladeleistung

    3,7 kW

    11 kW

    Netzformen

    TT / TN / IT

    Standby-Verbrauch

    3,5 W

    Bemessungs-Stoßspannungsfestigkeit

    4 kV

    Bemessungs-Isolationsspannung

    415 Vac

    Gleichzeitigkeitsfaktor

    1

    PV-Optimierung1

    Dynamische PV-Überschuss-Ladung von 1,38 - 11 kW (bei 230 V/400 V, automatische 1-/3-Phasenumschaltung)

    Ladebetrieb

    Mode 3, gemäß IEC 61851-1
    AC-Laden

    Dynamic Load Balancing

    integriert (unbegrenzte Anzahl an Ladestationen)2

    Normen

    EN IEC 61851-1, EN 62196, ISO 15118 (Hardware-seitig vorbereitet)

    Messung



    MID Zähler

    integriert (Genauigkeitsklasse B)

    Mess- und Eichrechtskonformität

    ja

    Impulskonstante

    100000 imp/kWh

    Nennspannung

    230 V

    Nominalfrequenz

    230 V 50/60 Hz

    Max. Stromstärke

    35 A

    Nominale Stromstärke

    7 A

    Startstrom

    0,028 A

    Umgebungsbedingungen



    Verwendung

    Innen- und Außenbereich3

    Installationsart

    Aufrecht hängend

    Umgebungstemperatur

    -25 bis +45 °C

    Lagerungstemperatur

    -40 bis +85 °C

    Seehöhe

    0 - 2 000 m

    Luftfeuchtigkeit

    < 95 % (nicht kondensierend)

    Kommunikations-Schnittstellen



    Schnittstellen

    LAN (RJ45 oder LSA) 10/100 Mbit/s
    WiFi 802.11 b/g/n
    2 digitale Eingänge
    Relaisausgang
    vorbereitet für ISO 15118

    Kommunikationsprotokoll

    OCPP 1.6J

    WLAN-Frequenzbänder

    2412-2472 MHz

    WLAN-Sendeleistung

    < 100 mW (< 20 dBm)

    Authentifizierung

    RFID, Solar.wattpilot App

    RFID-Frequenz

    13,56 MHz

    RFID-Sendeleistung

    max. 60dBìA/m (10m)

    Bluetooth

    vorbereitet für BLE (2,4 GHz)

    Digitaler Eingang

    2 nicht isolierte Eingänge für den Anschluss z. B. eines Rundsteuer-Empfängers

    Digitaler Ausgang

    1 isolierter Schaltkontakt zur Unterstützung der Fehlerisolierung oder anderer regulatorischer Anforderungen. (230 V AC / 30 V DC, 5 A)

    Kabelquerschnitt Digitaler Eingang / Ausgang

    0.2 - 1.5 mm²

    Power Line Communication

    Physikalische Schicht gemäß ISO 15118-3

    API-Schnittstellen

    local & cloud HTTP API /Modbus TCP / MQTT

    Sicherheit und Geräteschutz



    Fehlerstrom Schutzeinrichtung4

    20 mAAC, 6 mADC, integriert

    Schutzklasse

    1

    Überspannungskategorie

    3

    Verschmutzungsgrad

    2

    EMV Emissionsklasse (gemäß IEC 61000-6-2, IEC 61000-6-3)

    A+B

    Schutzart

    IP66

    Stoßfestigkeit

    IK08


    1 Für das PV-optimierte Laden werden zusätzliche Komponenten benötigt.
    2 Für Dynamic Load Balancing ist eine Internetverbindung erforderlich.
    3 Bei der Installation im Außenbereich darf die Kabeleinführung nur von unten oder hinten erfolgen. Außerdem darf der Wattpilot keiner direkten Sonneneinstrahlung ausgesetzt werden.
    4 Ein zusätzlicher Fehlerstrom-Schutzschalter sowie ein Leitungs-Schutzschalter nach den gültigen Installationsnormen des jeweiligen Landes sind vorzuschalten.
    1. Anhang
    2. Technische Daten

    Wattpilot Flex Pro 22 C6E

    link_horizontalLink copied

    Allgemeine Daten

    1-phasig

    3-phasig

    Abmessungen (Höhe x Breite x Tiefe)

    325 x 195 x 105 mm

    Gewicht

    4,1 kg

    Ladekabel

    6 m Kabel, Type 2 Ladestecker

    Kabelquerschnitt Ladekabel

    5 x 6 mm² + 1 x 0.5 mm²

    Netzanschluss

    5‑polige Schraubklemme

    Leiterquerschnitt Zuleitung

    Netzkabel oben (Innenbereich), unten, hinten:
    3 x 1,5 mm2 bis 5 x 10 mm2
    Kabeldurchmesser:
    10 - 20 mm

    Nennstrom (konfigurierbar)

    6 ‑ 32 A
    1‑phasig oder 3‑phasig

    Netzfrequenz

    50 Hz

    Nennspannung

    230/240 V

    400/415 V

    Max. Ladeleistung

    7,4 kW

    22 kW

    Netzformen

    TT / TN / IT

    Standby-Verbrauch

    3,5 W

    Bemessungs-Stoßspannungsfestigkeit

    4 kV

    Bemessungs-Isolationsspannung

    415 Vac

    Gleichzeitigkeitsfaktor

    1

    PV-Optimierung1

    Dynamische PV-Überschuss-Ladung von 1,38 - 11 kW (bei 230 V/400 V, automatische 1-/3-Phasenumschaltung)

    Ladebetrieb

    Mode 3, gemäß IEC 61851-1
    AC-Laden

    Dynamic Load Balancing

    integriert (unbegrenzte Anzahl an Ladestationen)2

    Normen

    EN IEC 61851-1, EN 62196, ISO 15118 (Hardware-seitig vorbereitet)

    Messung



    MID Zähler

    integriert (Genauigkeitsklasse B)

    Mess- und Eichrechtskonformität

    ja

    Impulskonstante

    100000 imp/kWh

    Nennspannung

    230 V

    Nominalfrequenz

    230 V 50/60 Hz

    Max. Stromstärke

    35 A

    Nominale Stromstärke

    7 A

    Startstrom

    0,028 A

    Umgebungsbedingungen



    Verwendung

    Innen- und Außenbereich3

    Installationsart

    Aufrecht hängend

    Umgebungstemperatur

    -25 bis +45 °C

    Lagerungstemperatur

    -40 bis +85 °C

    Seehöhe

    0 - 2 000 m

    Luftfeuchtigkeit

    < 95 % (nicht kondensierend)

    Kommunikations-Schnittstellen



    Schnittstellen

    LAN (RJ45 oder LSA) 10/100 Mbit/s
    WiFi 802.11 b/g/n
    2 digitale Eingänge
    Relaisausgang
    vorbereitet für ISO 15118

    Kommunikationsprotokoll

    OCPP 1.6J

    WLAN-Frequenzbänder

    2412-2472 MHz

    WLAN-Sendeleistung

    < 100 mW (< 20 dBm)

    Authentifizierung

    RFID, Solar.wattpilot App

    RFID-Frequenz

    13,56 MHz

    RFID-Sendeleistung

    max. 60dBìA/m (10m)

    Bluetooth

    vorbereitet für BLE (2,4 GHz)

    Digitaler Eingang

    2 nicht isolierte Eingänge für den Anschluss z. B. eines Rundsteuer-Empfängers

    Digitaler Ausgang

    1 isolierter Schaltkontakt zur Unterstützung der Fehlerisolierung oder anderer regulatorischer Anforderungen. (230 V AC / 30 V DC, 5 A)

    Kabelquerschnitt Digitaler Eingang / Ausgang

    0.2 - 1.5 mm²

    Power Line Communication

    Physikalische Schicht gemäß ISO 15118-3

    API-Schnittstellen

    local & cloud HTTP API /Modbus TCP / MQTT

    Sicherheit und Geräteschutz



    Fehlerstrom Schutzeinrichtung4

    20 mAAC, 6 mADC, integriert

    Schutzklasse

    1

    Überspannungskategorie

    3

    Verschmutzungsgrad

    2

    EMV Emissionsklasse (gemäß IEC 61000-6-2, IEC 61000-6-3)

    A+B

    Schutzart

    IP66

    Stoßfestigkeit

    IK08


    1 Für das PV-optimierte Laden werden zusätzliche Komponenten benötigt.
    2 Für Dynamic Load Balancing ist eine Internetverbindung erforderlich.
    3 Bei der Installation im Außenbereich darf die Kabeleinführung nur von unten oder hinten erfolgen. Außerdem darf der Wattpilot keiner direkten Sonneneinstrahlung ausgesetzt werden.
    4 Ein zusätzlicher Fehlerstrom-Schutzschalter sowie ein Leitungs-Schutzschalter nach den gültigen Installationsnormen des jeweiligen Landes sind vorzuschalten.
    1. Anhang

    Pflege, Wartung und Entsorgung

    link_horizontalLink copied

    Reinigung

    Das Gerät bei Bedarf mit einem feuchten Tuch abwischen.
    Keine Reinigungsmittel, Scheuermittel, Lösungsmittel oder ähnliches zum Reinigen verwenden.

    1. Anhang
    2. Pflege, Wartung und Entsorgung

    Reinigung

    link_horizontalLink copied

    Das Gerät bei Bedarf mit einem feuchten Tuch abwischen.
    Keine Reinigungsmittel, Scheuermittel, Lösungsmittel oder ähnliches zum Reinigen verwenden.

    1. Anhang
    2. Pflege, Wartung und Entsorgung

    Wartung

    link_horizontalLink copied

    Wartungs- und Service-Tätigkeiten dürfen nur von einer technischen Fachkraft durchgeführt werden.

    1. Anhang
    2. Pflege, Wartung und Entsorgung

    Entsorgung

    link_horizontalLink copied

    Elektro- und Elektronik-Altgeräte müssen gemäß EU-Richtlinie und nationalem Recht getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Gebrauchte Geräte beim Händler oder über ein lokales, autorisiertes Sammel- und Entsorgungssystem zurückgeben. Eine fachgerechte Entsorgung des Altgeräts fördert eine nachhaltige Wiederverwertung von Ressourcen und verhindert negative Auswirkungen auf Gesundheit und Umwelt.

    Verpackungsmaterialien
    • getrennt sammeln
    • lokal gültige Vorschriften beachten
    • Volumen des Kartons verringern
    1. Anhang

    Statusmeldungen und Behebung

    link_horizontalLink copied

    Statusmeldungen

    1. Anhang
    2. Statusmeldungen und Behebung

    Statusmeldungen

    link_horizontalLink copied

    Auf Grund von Phasen-, Spannungs- und Schaltfunktionsprüfungen des Fronius Wattpilot kann es zur Verweigerung einer Ladung kommen.

    Die Statusmeldungen werden über die LED-Statusanzeige (siehe LED-Statusanzeige auf Seite (→)) direkt am Wattpilot und in der App unter „Status“ angezeigt.

    1 - Fehlerstrom erkannt (die LEDs leuchten rosa, oben blinken die LEDs rot)
    Ursache:Die Fehlerstrom-Schutzeinrichtung hat einen Fehler erkannt.
    Behebung:Möglicherweise ist die Ladeeinrichtung im Fahrzeug defekt. Die Ladeeinrichtung von fachkundigem Personal prüfen lassen.
    Behebung:Das Ladekabel ab- und wieder anstecken.
    3 - Mindestens eine Phase der Spannungsversorgung fehlt (die LEDs leuchten blau, oben blinken die LEDs rot)
    Ursache:Das Gerät ist nur 2‑phasig versorgt.
    Behebung:Sicher stellen, dass Phase 2 und Phase 3 korrekt angeschlossen sind. Optional ist eine Versorgung über ausschließlich Phase 1 möglich.
    8 - Erdungsfehler erkannt (die LEDs leuchten grün und gelb, oben blinken die LEDs rot)
    Ursache:Erdungsfehler erkannt.
    Behebung:Kontrollieren, ob der Anschluss ordnungsgemäß geerdet ist.
    10 - Relais-Störung erkannt
    Ursache:Das Relais hat nicht geschalten.
    Behebung:Die Spannungsversorgung des Geräts für 5 Sekunden unterbrechen.
    11 - Notstrom-Betrieb erkannt
    Ursache:53 Hz Netzstrom wurden erkannt.
    Behebung:Die Hinweise in der Bedienungsanleitung beachten.
    100 - Interner Kommunikationsfehler (alle LEDs blinken rot)
    Ursache:Gerät sendet keine Daten.
    Behebung:Gerät aus- und wieder einstecken.
    Behebung:Firmware-Update durchführen.
    Behebung:Gerät einschicken.
    101 - Temperatur zu hoch (die LEDs leuchten gelb, oben blinken die LEDs rot)
    Ursache:Dauerbelastung.
    Behebung:Gerät ausstecken und abkühlen lassen.
    Ursache:Falsch verlegte Kabel.
    Behebung:Gerät ausstecken und abkühlen lassen.
    105 - Keine Daten zum flexiblen Stromtarif verfügbar (erste oder zweite LED - Eco Mode oder Next Trip Mode - blinkt rot)
    Ursache:Flexibler Stromtarif kann nicht abgerufen werden.
    Behebung:WLAN- und Internet-Verbindung prüfen.
    BehebungWarten bis der Server wieder verfügbar ist.
    109 - Keine Verbindung zum Wechselrichter (erste oder zweite LED - Eco Mode oder Next Trip Mode - blinkt rot)
    Ursache:Die Verbindung zum Wechselrichter kann nicht hergestellt werden.
    Behebung:Die Netzwerk-Einstellungen überprüfen.
    Behebung:Die Einstellungen des Wechselrichters überprüfen.
    Behebung: Sicherstellen, dass die Fronius Solar API am Wechselrichter aktiviert ist.
    114 - Für Eco Mode muss PV-Überschuss oder flexibler Stromtarif aktiviert sein (Eco Mode LED blinkt orange)
    Ursache:Der Eco Mode ist ausgewählt und die Einstellungen „PV-Überschuss verwenden“ und „Lumina Strom / aWattar verwenden“ sind deaktiviert.
    Behebung:Die Einstellung „PV-Überschuss verwenden“ und/oder „Lumina Strom / aWattar verwenden“ aktivieren.
    Behebung:Den Modus wechseln.
    Ursache:„Lumina Strom / aWattar verwenden“ ist aktiviert und es besteht keine Datenverbindung zum Internet. Zwischengespeicherte Preisdaten sind noch vorhanden.
    Behebung: Die Netzwerk-Einstellungen überprüfen.
    115 - Die eingestellte Energiemenge kann in der vorgegebenen Zeit nicht erreicht werden (zweite LED - Next Trip Mode - blinkt orange)
    Ursache:Für die gewünschte Energiemenge reicht die angegebene Zeit nicht aus.
    Behebung:Die vorgegebene Zeit zum Laden verlängern.
    Behebung:Die gewünschte Energiemenge reduzieren.
    116 - Aktualisierung der flexiblen Stromtarife fehlgeschlagen (erste oder zweite LED - Eco Mode oder Next Trip Mode - blinkt orange)
    Ursache:Die Verbindung kann nicht hergestellt werden.
    Behebung:Die Netzwerk-Einstellungen überprüfen.
    Die Ladung lässt sich nicht starten, es werden aber alle LEDs in der Bereitschaftsfarbe angezeigt (werksmäßig blau).
    Ursache:Das Fahrzeug wird nicht erkannt.
    Behebung:Fahrzeugkabel und Sitz der Ladestecker prüfen
    Keine LEDs leuchten nach dem Anstecken.
    Ursache:Kein Strom auf der Anschlussdose.
    Behebung:Die Überlast‑Sicherung des Anschlusses prüfen.
    Ursache:Die Helligkeit der LEDs wurde auf 0 gestellt.
    Behebung:Die Helligkeit der LEDs in der Fronius Solar.wattpilot-App erhöhen.
    Ursache:„LEDs nach 10 s im Standby ausschalten“ ist aktiviert.
    Behebung:„LEDs nach 10 s im Standby ausschalten“ deaktivieren oder den Druckknopf am Wattpilot drücken.
    1. Anhang

    Garantiebedingungen und Entsorgung

    link_horizontalLink copied

    Fronius Werksgarantie

    Detaillierte, länderspezifische Garantiebedingungen sind unter www.fronius.com/solar/garantie aufrufbar.

    1. Anhang
    2. Garantiebedingungen und Entsorgung

    Fronius Werksgarantie

    link_horizontalLink copied

    Detaillierte, länderspezifische Garantiebedingungen sind unter www.fronius.com/solar/garantie aufrufbar.
